Что такое LNB?

Аббревиатура LNB расшифровывается как Low Noise Block

Low Noise Block устанавливается перед спутниковой антенной, которая получает очень низкий сигнал, и усиливает его, изменяет сигнал на более низкие частоты и передает их по кабелю в приемник.

Выражение Low Noise относится к качеству первого предусилителя транзистора. Качество изменяется в единицах, обозначаемых как «шумовая температура» или «коэффициент шума». Чем ниже шумовая температура, тем лучше. Так, LNB с шумовой температурой в 100 K в два раза лучше, чем — 200К. LNB C-диапазона как правило имеют самую низкую шумовую температуру, а LNB Ka-диапазона — самую высокую.

Выражение Block относится к трансформации блока сверхвысоких частот, получаемых со спутника, в более низкие. Спутниковое вещание, в основном, происходит в диапазоне от 4 до 12 или 21 Гц.

Диаграмма показывает входную волновую трубку, которая подключена к collecting feed or horn. Как здесь показано, на широкой стороне волновой трубки есть вертикальный штифт, который и извлекает сигналы с вертикальной поляризацией в качестве электрического тока. Спутниковые сигналы сначала проходят через полосовой фильтр, который пропускает только сверхвысокие частоты. Затем сигналы усиливаются с помощью LNA и далее транслируются в микшер.

В микшере все, что прошло через фильтр и усилитель, захватывает локальный генератор и производит широкий диапазон искаженных исходящих сигналов. Этот процесс включает в себя генерацию необходимых типов сигналов. В итоге, микшер производит необходимый входной сигнал и местные частоты генератора. Второй тип сигналов проходит через фильтр и отправляется через усилитель L-диапазона и через кабель.

Обычно исходящая частота — это входная частота за вычетом частоты гетеродина. В некоторых случаях все наоборот. В таком случае выходной спектр инвертируется.

Input frequency band from satellite waveguide

Input band GHz

Local Oscillator (LO) frequency

Output L band into cable.

Comments

C band

3.4-4.2

5.15

950-1750

inverted output spectrum

3.625-4.2

5.15

950-1525

"

4.5-4.8

5. 75

950-1250

"

4.5-4.8

5.76

960-1260

NJS8488

4.5-4.8

5.95

1150-1450

"

Ku band

10. 7-11.7

9.75

950-1950

10.95-11.7

10

950-1700

10.95 - 12.15

10

950-2150

Invacom SPV-50SM

11.45-11.95

10.5

950-1450

11. 2-11.7

10.25

950-1450

11.7-12.75

10.75

950-2000

Invacom SPV-60SM

12.25-12.75

11.3

950-1450

Invacom SPV-70SM

11.7-12.75

10. 6

1100-2150

Ka band

19.2-19.7

18.25

950-1450

19.7-20.2

18.75

950-1450

20.2-20.7

19.25

950-1450

20. 7-21.2

19.75

950-1450

19.7-20.2

21.2

1000-1500

Inverted Saorsat

18.2-19.2

17.25

950-1950

Norsat 9000

19.2-20.2

18. 28

950-1950

Norsat 9000

20.2-21.2

19.25

950-1950

Norsat 9000

Все это примеры простых LNB с одним LNA и одной частотой LO.

Существуют и более сложные LNB, особенно для приема спутникового телевидения, где люди хотят получить сигналы различных частот или альтернативной поляризации.

Двухполосные LNB

У них, как правило, будет две противоположных частоты LO, например, 9,75 ГГц и 10,6 ГГц с возможностью приема более высоких частот с помощью тона в 22 кГц, подаваемого через кабель. Такие LNB могут использоваться для получения 10,7 – 11,7 ГГц с использованием наименьшей частоты LO в 9,75 ГГц или 11,7 – 12,75 ГГц при использовании наибольшей частоты LO в 10,6 ГГц.

LNB с двойной поляризацией

Этот тип имеет один кабель, идущий к волновой трубке — он забирает вертикальную поляризацию. Если входящая волновая трубка кольцевая, тогда возможно поддержка двух поляризаций, и можно её разместить так, чтобы два входных зонда были под прямым углом, тогда это позволит выбрать две противоположные поляризации. LNB с двойной поляризацией можно включить дистанционно, используя разное напряжение питания постоянного тока. Например, 13 вольт — вертикальная поляризация, а 19 вольт — горизонтальная.

Multi-LNB

Если оба входных зонда имеют собственный усилитель, тогда у вас, фактически есть два конвертера в одном модуле, который будет иметь два выходных кабеля, по одному для каждого типа поляризации. Есть много вариантов подобной конструкции. Например, Quad LNB имеет 4 выхода для двух полос. Подобная конструкция удобна для многоквартирных домов.

Спутниковые ТВ-антенны в Интернет-магазине Маринэк

Компания Маринэк предлагает современные спутниковые стационарные, судовые и мобильные ТV антенны с высокоэффективными LNB, при помощи которых можно решать серьезные задачи организации спутникового ТВ-вещания на том или ином подвижном или стационарном объекте. Спутниковые антенны известных брендов являются основой для создания комфорта при движении и стоянках, обладают высочайшим качеством и способны создавать дополнительную стоимость в рамках оказания услуг и создания дополнительного комфорта.

Специалисты Маринэк предлагают антенны спутникового ТВ наиболее зарекомендовавших себя брендов: Intellian, KVH, KNS, Cobham, Viscom и другие.

Модельные ряды представленных производственных компаний включают в себя спутниковые ТВ антенны различных диаметров, ориентированные на различные сегменты рынка. Специалисты компании помогут вам выбрать и купить спутниковую ТВ антенну исходя из ваших личных предпочтений и технического задания. Ниже перечислены наиболее востребованные модели самых известных брендов, реализация проектов на основе которых особенно популярна среди профессиональных клиентов:

Обратитесь в Маринэк, чтобы узнать больше о спутниковом оборудовании.

Настройка спутниковой антенны. Настройка спутникового ресивера. Что такое LNB

Аббревиатура LNB расшифровывается как Low Noise Block. Это устройство устанавливается перед спутниковой антенной, которая получает очень низкий сигнал, и усиливает его, изменяет сигнал на более низкие частоты и передает их по кабелю в приемник.

Выражение Low Noise относится к качеству первого предусилителя транзистора. Качество изменяется в единицах, обозначаемых как «шумовая температура» или «коэффициент шума». Чем ниже шумовая температура, тем лучше. Так, LNB с шумовой температурой в 100 K в два раза лучше, чем — 200К. LNB C-диапазона как правило имеют самую низкую шумовую температуру, а LNB Ka-диапазона - самую высокую.

Выражение Block относится к трансформации блока сверхвысоких частот, получаемых со спутника, в более низкие. Спутниковое вещание, в основном, происходит в диапазоне от 4 до 12 или 21 Гц.

Диаграмма показывает входную волновую трубку, которая подключена к collecting feed or horn. Как здесь показано, на широкой стороне волновой трубки есть вертикальный штифт, который и извлекает сигналы с вертикальной поляризацией в качестве электрического тока. Спутниковые сигналы сначала проходят через полосовой фильтр, который пропускает только сверхвысокие частоты. Затем сигналы усиливаются с помощью LNA и далее транслируются в микшер.

В микшере все, что прошло через фильтр и усилитель, захватывает локальный генератор и производит широкий диапазон искаженных исходящих сигналов. Этот процесс включает в себя генерацию необходимых типов сигналов. В итоге, микшер производит необходимый входной сигнал и местные частоты генератора. Второй тип сигналов проходит через фильтр и отправляется через усилитель L-диапазона и через кабель.

Обычно исходящая частота - это входная частота за вычетом частоты гетеродина. В некоторых случаях все наоборот. В таком случае выходной спектр инвертируется.

Input frequency band from satellite waveguide

Input band GHz

Local Oscillator (LO) frequency

Output L band into cable.

Comments

inverted output spectrum

Invacom SPV-50SM

Invacom SPV-60SM

Invacom SPV-70SM

Все это примеры простых LNB с одним LNA и одной частотой LO.

Существуют и более сложные LNB, особенно для приема спутникового телевидения, где люди хотят получить сигналы различных частот или альтернативной поляризации.

Двухполосные LNB

У них, как правило, будет две противоположных частоты LO, например, 9,75 ГГц и 10,6 ГГц с возможностью приема более высоких частот с помощью тона в 22 кГц, подаваемого через кабель. Такие LNB могут использоваться для получения 10,7 - 11,7 ГГц с использованием наименьшей частоты LO в 9,75 ГГц или 11,7 – 12,75 ГГц при использовании наибольшей частоты LO в 10,6 ГГц.

LNB с двойной поляризацией

Этот тип имеет один кабель, идущий к волновой трубке - он забирает вертикальную поляризацию. Если входящая волновая трубка кольцевая, тогда возможно поддержка двух поляризаций, и можно её разместить так, чтобы два входных зонда были под прямым углом, тогда это позволит выбрать две противоположные поляризации. LNB с двойной поляризацией можно включить дистанционно, используя разное напряжение питания постоянного тока. Например, 13 вольт - вертикальная поляризация, а 19 вольт - горизонтальная.

Multi-LNB

Если оба входных зонда имеют собственный усилитель, тогда у вас, фактически есть два конвертера в одном модуле, который будет иметь два выходных кабеля, по одному для каждого типа поляризации. Есть много вариантов подобной конструкции. Например, Quad LNB имеет 4 выхода для двух полос. Подобная конструкция удобна для многоквартирных домов.

Настройка спутникового ресивера, описание меню "Установка", не взирая на отличия типовое для всех спутниковых ресиверов.

Слева находится список спутников отсортированый по возрастанию орбитальных позиций. Перекликивая которые справа можно увидеть настройки выбранного спутника. Каждому спутнику соответствует свой набор транспондеров, который можно редактировать или сканировать выборочно. Но для начала нужно сделать основные настройки спутника.

В данном меню первый пункт 0/12V , это сигнал управления реле который выводится сзади через RCA разъем (тюльпан) черного цвета. Необходим для управления реле, которое используется для коммутации спутников в различных комбинациях в том числе и с использованием Diseqc. На сегодняшний день уже не востребованная вещь и в некоторых ресиверах может отсутствовать.

Питание LNB

Второй пункт меню LNBP это включение/выключение подачи питания на спутниковый конвертер по антенному кабелю. В индивидуальных системах он должен быть обязательно включен, необходимость выключения питания LNB возникает редко, в случае если питание на конвертер подается через инжектор питания.

Может быть несколько вариантов: вкл/выкл, on/off, 13/18 (или одно из них), нормальное или повышенное. Под повышенным производитель подразумевал что при использовании больших метражей кабеля, часть питающего напряжения упадет на нем. Но в этом нет необходимости, потому что напряжения 13/18 Вольт и так взяты с запасом.

Кстати напряжения 13/18 Вольт являются не только питающими напряжениями но и сигналами переключения поляризации. 13 В это сигнал включения горизонтальной H (левой L) в диапазоне 11-14 Вольт, а 18 В сигнал включения вертикальной V (правой R) в диапазоне 16- 20 Вольт.

Тип LNB, частота гетеродина

Третий и четвертый пункты LNB Type и LNB Freq , выбор типа используемого конвертера а на самом деле частот гетеродина ему соответствующих. Здесь всего три варианта, первый для C-диапазона (как то он там назывался Unicable по-моему) с частотой гетеродина 5150 мГц.

Вторые два для Ku-диапазона Универсальный (Unuversal) , линейной поляризации, двух диапазонный с двумя частотами гетеродина (потому он и универсальный) и Круговой (Circle) (иногда встречается как одиночный).

Ku-диапазон 10700-12750 мГц состоит из двух поддиапазонов:

  • Low Band (нижний) 10700-11700 мГц
  • High Band (верхний) 11700-12750 мГц

Которые перекрываются каждый своим гетеродином: нижний 9750 мГц а верхний 10600 Мгц.

Круговой (Circle) конвертер имеет одну частоту гетеродина 10750 мГц, поэтому он считается одиночным и перекрывает только одну половину Ku диапазона 11700-12750 мГц.

Какого бы типа не использовался конвертер, он выполняет одну и ту же работу конвертирует несущие частоты в промежуточные. Вот так это происходит:

Несущая частота (транспондер) - Частота гетеродина = Промежуточная частота

В результате по антенному кабелю от конвертера к ресиверу спускается уже промежуточная частота (ПЧ) в диапазоне 950-2150 мГц.

22 кГц

Сигнал 22 кГц это сигнал переключения поддиапазонов. При включенных 22кГц принимается верхний диапазон (High Band) а при отсутствии этого сигнала соответственно нижний (Low Band). В случае универсального конвертера эта опция не активна, выбор происходит автоматически в зависимости от выбранной частоты.

Выбор Diseqc, настройка

Diseqc это управляемый (сигналами ресивера) переключатель/коммутатор спутников. Без подробностей способа управления опишу варианты коммутации:

  • Diseqc 1.0
    Позволяет подключить до 4 конвертеров
  • Diseqc 1.1
    Позволяет подключить до 16 конвертеров
  • Diseqc 2. 0
    Двух портовый, позволяет каскадировать Diseqcи. К каждому входу можно подключить еще один дисик и тем самым увеличить количество подключенных конверторов. Был актуален когда в продаже не было Diseqc 1.1
  • Diseqc 1.2
    Управление позиционером
  • Usals
    Тоже управление мотором но с автоматическим определением позиций

Выбор необходимого порта Diseqcа производится в соответствии с тем, к какому входу дисека подключен конвертер данного спутника. Но нужный порт можно определить и подбором, для этого на настраиваемом спутнике необходимо выбрать заведомо рабочий транспондер и последовательно перебирая порты Diseqcа по заполнению шкалы Качество (Quality) определить нужный.

Уровень (Level) и Качество (Quality)

Если все настройки вы сделали правильно то шкалы Уровень и Качество должны заполнится. А если нет, то нет. Вкратце опишу как понимать эти шкалы и какую информацию из них можно извлечь.

Шкала уровень спутникового сигнала позволяет судить о величине сигнала подводимого к ресиверу. У спутникового ресивера есть понятие чувствительность, это диапазон уровней сигнала от минимального до максимального с которым ресивер может работать. Он измеряется в децибелах и лежит в пределах 44-84 дБ. В ресивере шкала Уровень отображает его в процентах и приблизительно позволяет судить о его величине.

Если к спутниковому ресиверу подключить конвертер и установить его на не настроенную антенну или же просто положить на стол, то шкала уровня заполнится. Потому что на конвертер будет подано питание и гетеродин начнет работать. Если шкала Уровень останется пустой то это может быть: обрыв кабеля, выключено питание LNB, неисправен конвертер, установлена антенная розетка (они вообще не для того предназначены, но людям нравится) с разделительным конденсатором (который не пропускает постоянное напряжение), с резистивным делителем напряжения (который занизит питающее напряжение, а поскольку он низкоомный то не без последствий для ресивера)

Занижение шкалы Уровень говорит о потерях сигнала на пассивных элементах, кабеле, сплитерах, Diseqcе, и тех же антенных розетках (на них больше всего). В индивидуальных спутниковых системах это ослабление незначительно и на него можно не обращать внимания, за исключением случая старения антенного кабеля при его большом метраже. И если в системе используются Sat-IF усилители, то усиливают они именно этот сигнал, но никак не Качество (его они как раз ухудшают).

Шкала Качество спутникового сигнала это соотношение сигнал/шум, позволяет судить о том каков уровень полезного сигнала. Зависит от диаметра спутниковой антенны, точности настройки, качества спутникового конвертера. Для антенны 0,9 метров это значение будет в пределах 13,5-15 дБ, а для антенны 1,2 метра в среднем около 16 дБ. Шкала качество спутникового ресивера отобразит эти величины опять же в процентах.

При настройке спутниковой антенны добиваются максимального значения именно шкалы Качество, Именно качество ухудшается при появлении осадков, если его значение снизится примерно до 8 дБ то прием сигнала будет не возможен. У антенн большего диаметра этот уровень изначально выше, поэтому влияние осадков на нем отразится меньше и прием сигнала будет возможен. Уровень качества не ухудшается в линии и на пассивных элементах, его нельзя «усилить», наоборот, при использовании усилителей его соотношение незначительно ухудшается.

Приветствуется понятие, что и почему а главное, что я сделал перед наступлением холодов.

Думаю такая профилактика не кому не помешает а в маем случае стало необходимостью.

И так поехали, конвертер или LNB (Low Noise Blockconvertor) встречается и с такой погоняловой, МШУ(Мало Шумное Устройство) одним словом, это такое приемное устройство, которое крепится в фокусе отраженного от спутниковой антенны сигнала.

Но бывают и такие названия, как «Голова», «башка», но по моему правильно будет LNB или конвертер.

Наверное всем ясно, что без LNB ни как!

Вот и я буквально вчера установил новый конвертер после (глубоко глуповато) с улучшением свойств зеркала на тарелке.

Угадали или уже читали, сгорел (оплавился) конвертер, что характерно, эта неудача случилась не сразу… а в течение пару месяцев.

Так что мне пришлось LNB менять, хотя сигнал присутствовал, но с провалами в качестве. Поставил вот токую LNB и сразу почувствовал улучшение принимаемого сигнала и качества.

Что не говори а вот настройка LNB нужное мероприятие.

Новый конвертер отлично подходит для приема программ пакета НТВ-Плюс и Триколор ТВ на 2 телевизорах.

Благодаря новой архитектуре и качественным компонентам, эта головка предоставляет более высокому конверсионному усилению самое низкое шумовое число и лучшую производительность искажения фазы.

Также прикупил поновей SAT Finder, вот такой:


Спросишь, а зачем?

Меняем ведь только головку! Правильно, но надоело после каждого действия с тарелкой или после других непонятных обстоятельств(ветер, сосед) бегать к ресиверу и смотреть изменения.

Пришло осознание или просветление:) что работая «на глазок», очень сложно идеально настроить оборудование.

Применение измерительных приборов позволяет значительно быстрее и качественнее произвести настройку аппаратуры, а также провести ее тестирование.

Мой приборчик самый дешевый, но свою задачу выполняет. Вызов на дому настройщика антенн будет дороже. А тут

Что важно, поменял свой старый кабель на новый, как говорят, почти вечный с гелем внутри и улученными характеристиками.

Полюбуйтесь на новый кабель:


Смазка действительно внутри есть, гель липкий и его довольно много.


Пару слов о питание LNB…

Наверное в настройках встречался пункт … (вкл.) и (выкл.) Это обозначает возможность подачи питания или ее отключение, как раз к вашей головки или LNB.

С этой установкой в меню много за мудреных действий делать не желательно, просто держите ее включенной.

Но в этом разделе встречаются и мистические цифры с вольтажом.

Что делать с ними?

Обычно, выставляем значение 13/18 вольт. А более великое напряжение, ставим когда у нас кабель очень длинный, но, с высоким напряжением пользоваться советую крайне редко, так что 13/18 будет самое то.

Напомню, что 13 вольт имеет и свое веское значение, а конкретно подается сигнал на включения горизонтальной (H) левой L в диапазоне 11-14 вольт. А вот следующее значение, и это 18 вольт, для подачи на включение сигнала вертикальной (V) правой R в диапазоне 16- 20 вольт.

Как Вы понимайте это для того чтобы переключать поляризацию.

Тип LNB, частота гетеродина.

Также в меню отладки или настройки встречается пункты LNB Freq и такой пункт как LNB Type. Понимание этих значений дают вам выбор, типа, используемого конвертера.

Во всех случаях и диапазонах надо знать, что конвертер предназначен для того чтобы конвертировать несущие частоты в промежуточные. Даже не поспоришь, так оно и есть.

А что делать с пунктом, сигнал 22 кГц!

Главное, что надо знать, что эта опция обычно неактивна в случаях если у вас универсальный конвертер. Потому, что все действия происходят в автоматическом режиме.

А что будет если я включу сигнал 22кГц?

По большому ничего, потому что главным образом люди пользуются универсальными головками, ну а если уже у вас такая не имеется то включением 22кГц принимается High Band что под себя подразумевает верхний диапазон.

А с выключенным 22кГц соответственно Low Band и это как Вы уже догадались не что иное, как нижний диапазон.

Что нам делать с Diseqc ?

Если коротко то с Diseqc мы переключаем спутники. Если Вы желайте смотреть много всякого по телевизору, то без пару или даже больше головок или конвертеров вам не обойтись.

И так какие же значения нам выставлять?

Обычно, это будет значение Diseqc 1.0 — Позволяет подключить до 4 конвертеров.

Если Вы совсем, ну ни как, не можете обойтись без величия могучего гурмана сателлит передач то наверное Вам нужно включить значение Diseqc 1.1 — Позволяет подключить аж до 16 конвертеров.

Однако, могу заметить, что на практике с лихвой хватает с четверкой спутников, то есть Diseqc 1.0

, что на одной моей тарелке стоял мотоподвес, типа крутить антенну с моторчиком. К этой установке желательно и позиционер, который об,ыично уже имеется в ресивере.

Да, Друзья, я отказался от этой крутилки, устарело и отпала надобность выпендриваться перед соседями, они тоже токую систему установили. В таких случаях использовать надо Diseqc 1.2 и Usals.

Не мало важно при настройке Diseqc это выбор правильного порта Diseqc.

Это не хитрое дело просто подключается в соответствии с тем, к какому входу Diseqc подключен у Вас конвертер выбранного спутника.

Level и Quality

Обычно эти те показания на которые обращаем внимание. Хотя потому, что ресивер обычно нам их показывает. Начнем с значения уровень и как его обычно обозначают Level, это ни что иное, как величина сигнала па ступающего к ресиверу.

Есть общее правила, чем сигнал больше тем лучше. Если сигнала не будет, то и кино не будет. Думаю что это ясно.

Но есть и другое значение а конкретно качество, Quality.

Замечу, чем больше у вас тарелка по диаметру тем Вы можете получить лучшее показатели качество, что являться главным показателем для уверенного приема сателлит вещания


Удачи, Друзья!

Опять же, для наглядности, разберем оба вышеупомянутых конвертера, отдельно, на примере настройки спутникового ресивера №1, в меню настройки спутниковой антенны .

Чтобы меньше путаться в названиях в пункте «Тип низко шумного блока » (конвертера), я рекомендую смотреть не только на само название, но и на частоты гетеродинов поддиапазонов конвертера.

В предлагаемом мной примере, они называются «Частота LNB 1 » и «LNB Freq. 2 ». Что соответствует, частоте нижнего гетеродина (9750 МГц), и верхнего (10600 МГц), см. Фото 3 .

Фото 3 Ввод параметров универсального конвертера.

Если Вы не нашли, нужное Вам название, Вы можете, параметры частот конвертера, ввести вручную, с помощью цифровых кнопок на дистанционном пульте, что в спутниковом ресивере №1, соответствует выбору названия «Нормальный» (Фото 4 ). То есть, при выборе этого названия, нам становится доступным, редактирование частот гетеродина (гетеродинов) самого конвертера.


Фото 4 Ввод параметров универсального конвертера вручную.

На предыдущей фотографии (Фото 3 ), ввод параметров частоты гетеродинов, блокируется, затемняясь бледным или фоновым цветом, тем самым, предлагая перебирать названия типов, облегчая новичкам выбор типа конвертера.

Важно! Перед изменением каких либо параметров, хочу предупредить некоторых владельцев спутниковых ресиверов. Есть приемники, в которых изначально блокируются ручной ввод этих параметров. Например, невозможно вручную прописать значения частот, вида поляризации, и т. д. Это сделано для того, чтобы, начинающий пользователь, по незнанию не ввел каких либо хаотичных данных. Как разблокировать ввод этих данных? Как обычно, у таких ресиверов, есть опции, что то типа «Новичок » и «Эксперт ». По умолчанию обычно стоит режим «Новичок ». Найдите эти опции, и обязательно переключитесь в режим опытного пользователя. И только после этого, Вы сможете редактировать, ранее недоступные значения и опции.

И так, вернемся к вводу параметров конвертера. В виду того, что, на этикетке этого конвертера, были прописаны не все необходимые параметры, я их взял с упаковочной коробки (Фото 5 ):


Фото 5 Параметры спутникового конвертера указанные на его упаковке.

Вводим параметры этого конвертера (линейного универсального), в спутниковый ресивер:

Тип низко шумного блока (конвертера):

  • Если бы я выбрал параметр «Универсальный », то частоты гетеродинов выставились бы по умолчанию (только для данного типа конвертера). Если выбрать «LNBF », то это будет означать что на спутниковой антенне у нас стоит конвертер "C-диапазона ".
    Здесь я выберу значение «Нормальный », так как, для данной модели спутникового ресивера, это позволит ввести частоты гетеродинов, вручную .

Частота LNB 1: Здесь надо прописать значение частоты нижнего гетеродина.

  • Смотрим на параметры указанные на упаковке конвертера.

  • И вводим число «9750 », то есть частоту этого гетеродина в мегагерцах (МГц).

LNB Fred. 2: Здесь надо прописать значение частоты верхнего гетеродина.

  • Смотрим опять на параметры указанные на упаковке конвертера.


  • И вводим число «10600 », опять же в мегагерцах (МГц).

Остальные параметры обозначают различного рода переключения, я оставлю по умолчанию. Остановлюсь, разве что, на том параметре, который непосредственно касается работы самого спутникового конвертера.

На упаковке этого конвертера, были еще такие параметры:

Они поясняют, каким сигналом ресивер, будет переключать конвертер между гетеродинами. Здесь сразу напрашивается вопрос, а куда прописывать эти параметры? Ответ, если в ручном режиме, по примеру ресивера №1, вписывается в ручной выбор (Фото 4 , восьмая строка) - «0 КГц » нижний гетеродин, а «22 КГц » верхний. А если поставить значение «Нет », то этот приемник автоматически, после того как Вы пропишете частоту транспондера (в меню настройки транспондеров), выдаст нужный сигнал на управление гетеродинами конвертера , соответствующий именно этому диапазону.

Для полноты информации, разберем еще один параметр. На упаковочной коробке конвертера, были еще написаны, частотные диапазоны охвата, для обоих гетеродинов:

Судя по параметру 11044 МГц, мы теперь можем сказать, что при просмотре каналов, с этого транспондера, будет работать нижний гетеродин (Low band), так как, эта частота, входит в диапазон 10700...11700 МГц. А это значит, что ресивер, подаст на управление конвертером, тоновый сигнал «0 КГц » (то есть, так как значение ноль , сигнала вообще не будет).

Как Вы видите, здесь нет ничего таково уж сложного. Какой бы ни был, частотный параметр установленного на вашей спутниковой антенне , конвертера, этот параметр всегда можно ввести вручную.

С двух диапазонным конвертером мы разбирались, теперь рассмотрим однодиапазонный.

Что такое спутниковый конвертор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

Спутниковый конвертор - это приёмное устройство, объединяющее в себе предусилитель сигнала LNB, принимаемого со спутника, и понижающий конвертер (Downconverter), он же гетеродин (стабилизированный источник высокой частоты, вырабатывающий синусоидальный сигнал), служащее для преобразования частоты электромагнитной волны Ku или C-диапазона в промежуточную частоту. Конвертер устанавливается на облучателе спутниковой антенны и подключается к спутниковому ресиверу коаксиальным кабелем, по этому же кабелю осуществляется питание конвертера и, если требуется, передача управляющих сигналов.

Конвертор важная часть для просмотра спутникового телевидения. Спутниковая антенна представляет собой параболическое зеркало, благодаря такой форме сигнал фокусируется в одной точке, заданной геометрическими параметрами антенны.

Благодаря сферической форме антенны сигнал, со спутника падая на зеркало «тарелки», отражается строго в одном направлении и фокусируется в одной точке. В этой точке и крепится конвертер. Принятый сигнал усиливается, и происходит его преобразование в низкую частоту. После этого сигнал поступает в кабель.

   Конвертор предназначен для преобразования частоты электромагнитной волны “Ku” (10…13ГГц) или “С” диапазона (3.5…4.5ГГц) в менее высокую промежуточную частоту 0.95…2.5ГГц, чтобы сигнал можно было передать с наименьшими потерями по кабелю до спутникового приемника (ресивера). Благодаря менее высокой частоте сигнала и его увеличившейся мощности можно применять недорогой коаксиальный кабель и увеличивать его длину до ста метров без существенной потери сигнала.

   Все конверторы характеризуются коэффициентом собственных шумов. Чем ниже собственный шум, тем качественнее конвертор. Типовое значение этого параметра, который указывают производители конверторов, составляет 0,3 – 0,5 Дб. На данный момент конверторов с собственным шумом менее 0,3 Дб в широкой продаже нет. Все утверждения производителей о том, что у их конверторов коэффициент шума составляет 0,1 Дб, являются маркетинговым ходом.

Разнообразие конверторов очень велико. Мы выделим три основных типа, которые наиболее часто используются у нас в быту.

  • Конвертор “C” диапазона.
  • Конвертор “Ku” диапазона с круговой поляризацией.
  • Универсальный конвертор “Ku” диапазона (вертикальная и горизонтальная поляризация).

  Частота гетеродина С — диапазона равна 5150 МГц. К тому же LNB C — диапазона имеет больший размер по сравнению с LNB Ku — диапазона. Прежде всего, это объясняется различной длинной волны.

   Универсальные конверторы “Ku” диапазона обладают двухчастотным гетеродином. Применение подобного гетеродина обуславливается тем, что Ku – диапазон довольно широкий, согласно этому Ku – диапазон подразделяется  на два поддиапазона: нижний 10700 – 11800 МГц и верхний  11800 – 12750 МГц. Переключение между диапазонами осуществляется сигналом, передаваемым по кабелю со спутникового приемника (ресивера). В современных универсальных конверторах диапазоны переключаются с помощью сигнала в 22 кГц. А для переключения поляризации используется сигнал 13/18 В.

   Характеристики, на которые надо обратить внимание при выборе конвертора.  Это коэффициент шума, о котором написано выше и который, является важным техническим параметром. Коэффициент шума измеряется в dB (децибелах) и указывает пороговое значение уровня сигнала со спутника, меньше которого сигнал будет теряться. В соответствии с этим разумно будет допустить, что чем с более низким коэффициентом шума установим конвертор, тем более слабый сигнал сможем принимать.

   Для конверторов С-диапазона используют  величину эквивалентную коэффициенту шума, называется она шумовая температура. Это эффективная величина, служащая мерой мощности шумов в радиоприёмных устройствах равна температуре абсолютно чёрного тела или согласованного сопротивления, при которой мощность его теплового шума равна мощности шумов данного устройства. В соответствии с этим, чем ниже значение шумовой температуры, тем меньше значение пороговых шумов, тем лучше. Обычное значение шумовой температуры для производимых в настоящее время конверторов  С-диапазона является 15К.

   Есть ещё ряд конвертеров отличающихся от обычных – это конвертеры с несколькими независимыми выходами.



   На самом деле здесь все просто. Если Вы решили добавить ещё пару телевизоров для независимого просмотра, то и нужно ориентироваться на определенное количество выходов у конвертора. Независимые выходы дают нам возможность просматривать спутниковые каналы разных поляризаций независимо от числа подключенных к конвертору ресиверов. Предположим у Вас в каждой комнате по ресиверу с телевизором, а их четыре, то и конвертор необходимо приобрести на четыре выхода, т. е. Quadro.

Профессиональные LNB

1. Роль конвертора в тракте вещания

Как правило, именно с конвертора спутниковой антенны (LNB) начинается тракт вещания, в котором последовательно задействовано множество DVB-устройств: как в многоканальных станциях операторов кабельного ТВ и IPTV, так и в станциях эфирной ретрансляции ТВ- и радиоканалов.

Отказ приемной системы, в составе которой работает LNB, будет означать разрыв цепочки устройств вещательного тракта и остановку вещания, в лучшем случае – аварийный переход на резервный источник сигнала. При этом отказ приемной системы может быть вызван не только физическим выходом LNB из строя (см. MTBF), но и недопустимым снижением качества приема, вплоть до потери захвата сигнала спутниковым приемником из-за влияния помех – как наземных, так и спутниковых (кроссполяризация), либо по причине значительного перепада наружной температуры. В большинстве случаев все эти причины отказов имеют общую природу - неправильный подбор типа LNB для конкретной задачи.

2. MTBF - среднее время наработки на отказ

MTBF – это статистический показатель времени наработки на отказ. По данным производителя, для конвертеров SMW этот параметр равняется 498.000 часам. Для сравнения, у бытовых конвертеров это значение на порядок ниже – 10÷30 тысяч часов.

По значению MTBF можно вычислить ежегодную вероятность сбоев (AFR). Для бытовых конвертеров она составит, в лучшем случае, 29%, тогда как для профессиональных конвертеров SMW это показатель будет равняться 1,7%.

Учитывая то, что показатель общей надежности системы равняется значению надежности наименее надежного компонента, применение бытовых конвертеров для задач вещательного телевидения приводит к риску остановки вещания с вероятностью порядка 30% в год.

3. Применение PLL-LNB для обеспечения температурной стабильности

Отказ профессиональной приемной системы может быть вызван срывом захвата приемником спутникового сигнала, причиной которого может быть уход частоты гетеродина LNB при пиковых значениях наружной температуры. Например – популярный телеканал «Дождь» (спутник Ямал 401, 90°East) работает со скоростью потока S/R=2,02 MSymb/s (частота 12505 V), его прием требует применения LNB со стабильностью, как минимум, ±250 kHz. Бытовой универсальный конвертор имеет стабильность ±3MHz (на порядок хуже необходимой), поэтому при приеме «Дождя» профессиональный приемник будет терять сигнал при любом резком изменении наружной температуры. На спутнике Ямал 401 с низкими скоростями (от 2-х до 5-ти MSymb/s) работают еще несколько русскоязычных каналов.

4. LNB c входным полосовым фильтром

Один из самых распространенных типов отказа в диапазоне С (частоты приёма 3,4÷4,2 ГГц) бывает вызван влиянием помех от локаторов ПВО (на первом месте), локаторов аэропортов, систем радиодоступа (WiMAX и пр.). Применение профессионального LNB с встроенным входным фильтром в большинстве случаев решает проблему, обеспечивая отсутствие перегрузки входного каскада LNB.

В линейке профессиональных С-PLL LNB от шведского производителя Swedish Microwave AB (SMW) используются сразу два способа снижения вероятности влияния помех – это выбор полосы рабочих частот в пределах C-Band и встроенный полосовой фильтр на входе LNB с нормированными значениями подавления сигнала на краях рабочей полосы. Предлагаются варианты рабочей полосы частот 3.400÷4.200, 3.625÷4.200, 3.700÷4.200, 3.800÷4.200 МГц.

5. Подбор частоты гетеродина для ухода от местных помех

Помехи от близко расположенных антенн базовых станций сотовой связи (BTS) стандарта GSM-1800 наводятся на кабель снижения LNB и могут создавать невозможность приема для частот спутниковой ПЧ в диапазоне 1805÷1880 МГц. Например, при применении бытового универсального конвертора проблемы приема будут очень вероятны в диапазонах 11555÷11630 МГц и 12405÷12480 МГц. На практике, например, на спутнике ABS-2 75°E такой помехе подвержен очень востребованный транспондер 11559 V с каналами ТНТ 2h, THT 4h, ТВ-3, Пятница, Мультимания и пр. (данные 2015 г.). Помимо антенн GSM-1800 в городах присутствуют и другие источники помех, для ухода от которых может потребоваться подбор частоты гетеродина, и у разных типов LNB можно видеть разные возможности подбора:

  • Бытовой Ku-band конвертор типа «универсал» всегда имеет гетеродины 9. 75/10.6 ГГц – возможность подбора отсутствует;
  • LNB производителя Norsat серий 4000 (тип DRO, стаб от ±500 kHz до ±150 kHz) и серии 1000 (тип PLL, стаб от ±25 kHz to ±2 kHz) предлагают выбор всего из трех частот гетеродина: это 10.0/10.75/ 11.3 ГГц - т.е. в нижней части Ku-диапазона возможность уходя от помехи путем выбора частоты гетеродина также отсутствует;
  • PLL-LNB производителя SMW имеют выбор из 11-ти стандартных частот гетеродинов: 9.75, 10.0,10.25, 10.5, 10.6, 10.7, 10.75, 11.2, 11.25, 11.3, 11.475 ГГц. Заказ конвертора с оптимальными для данного спутника частотами гетеродинов позволяет легко уйти от влияния помехи.

6. Кросс-поляризационная развязка

Отказ профессиональной приемной системы может быть вызван недопустимым снижением BER, вызванным низким уровнем кросс-поляризационной развязки, при которой имеет место слабое подавление сигнала противоположной поляризации на частоте приема. Следствием снижения BER будут либо снижение запаса на плохую погоду, либо крупные дефекты на изображении, либо полный срыв приема по причине низкого C/N.

При применении бытового LNB с приемной частью типа «два зонда в круглом волноводе» сигнал ортогональной поляризации подавляется заведомо слабо и хорошо виден на спектроанализаторе.

В состав профессиональных конверторов производства SMW типов Twin и Quattro (как PLL, так и DRO входит ортоплексор OMT-Ku, который обеспечивает им максимально возможный уровень развязки ортогональных поляризаций - от 31.5 dB и выше. У SMW LNB с прямоугольным волноводным входом развязка поляризаций чуть ниже, чем у SMW Twin- и SMW Quattro LNB, но, все же, несравнимо выше развязки бытового универсального конвертора.

7. Ценовая природа отказов

Неизбежность перечисленных отказов станет очевидной, если сравнить цены. Подумайте, о каком уровне надежности и о каком уровне радиочастотных параметров можно говорить при цене сложного электронного узла около 20 американских центов (!), что примерно эквивалентно 15 рублям? Такую стоимость имеют на заводе-изготовителе бытовые спутниковые конверторы типа «универсал». Однозначно понятно, что, при такой цене этот именно этот элемент профессионального тракта ТВ-вещания является самым «слабым звеном».

Даже тогда, когда сегодня мы имеем нормальный спутниковый прием, множество факторов и на спутнике, и в точке приема могут негативно повлиять на него его завтра. Поэтому очень желательно, чтобы профессиональная приемная система вообще не имела «слабых звеньев». Все перечисленные выше потенциальные угрозы заставляют операторов связи применять профессиональные спутниковые конверторы, несмотря на 30÷50 -кратную разницу в цене с их бытовыми и «полупрофессиональными» аналогами.


Цены и спецификации конверторов SMW

Аксессуары LNB

Облучатели и волноводные узлы


С вопросами по SMW LNB Вы можете обратиться:

ООО «Сатпро.ру»

E-mail: [email protected]

Телефон: 8(800)700-71-53 доб.901

Михайлов Михаил

Что такое lnb частота. Как настроить тюнер спутниковой антенны самостоятельно

    От

    Настройка тюнера
    Для выполнения сканирования каналов в ресивере необходимо произвести первоначальную настройку тюнера - выбрать спутники, которые вы принимаете и указать в их параметрах необходимые настройки.
    Рассмотрим настройку тюнера на примере двух спутников Eutelsat 36B/Express AMU1 36.0°E и Hotbird 13.0°E. В примере настроек DiSEqC переключатель использоваться не будет, т.е. ресивер должен быть подключен кабелем к конвертеру, установленному на тарелке, настроенной на соответствующий спутник. Для настроек тюнера открываем Меню->Настройка->Поиск сервисов->Настройка тюнера-> выбираем модель установленного тюнера, нажав кнопку «ОК».

    В нашем случае установлен - Tuner A: Alps BSBE2 (DVB-S2).
    После того, как нажали кнопку «ОК», попадаем в меню настроек тюнера «Reception Settings»/«Параметры приема», в котором указываем необходимые настройки.
    Для спутника Hotbird 13.0°E настройки будут такие:
    «Configuration Mode»/«Режим конфигурации»: выбираем – «advanced»/«расширенный» (выбирается с помощью кнопок пульта «влево»/«вправо»)
    «Satellite»/«Спутник»: - «Eutelsat Hotbird 13B/13C/13E (13.0E)»
    «LNB»: выбираем номер конвертера - в моем случае это «LNB2»

    «LOF»: выбираем вариант использования универсального конвертера - «universal LNB»/«универсальный LNB», такие конвертеры используются для приема сигнала в линейной поляризации

    «Increase voltage»/«Повышенное напряжение»: в случае использования небольшой длины коаксиального кабеля выбираем - «no»/«нет», в противном случае указываем - «yes»/«да», которая позволяет компенсировать падение напряжения на коаксиальном кабеле большой длины


    Для спутника Eutelsat 36B/Express AMU1 36. 0°E настройки будут такие:
    «Satellite»/«Спутник»: - «Eutelsat 36B/Express AMU1 36.0°E»
    «LNB»: выбираем номер конвертера - в моем случае это «LNB4»
    «Priority»/«Очередность»: оставляем «auto»/«Автоматически»
    «LOF»: выбираем вариант ручной установки параметров- «Определены пользователем»
    Обратите внимание на три параметра ниже, они используются для этого спутника, конвертер должен быть установлен круговой (Circular).
    «LOF/L»: - 10750
    «LOF/H»: - 10750
    «Гетеродин»: - 10750

    «Voltage Mode»/«Режим напряжения»: оставляем значение - «Polarization»/«Поляризация»
    «Increase voltage»/«Повышенное напряжение»: «нет»
    «Tone mode»/«Тоновый режим»: оставляем значение - «Band»/«Диапазон»
    «DiSEqC mode»/«DiSEqC режим»: выбираем вариант без использования DiSEqC - «no»/«никакой»

    Сохраняем настройки, какие мы установили.

    Сканирование каналов.
    Рассмотрим пример как отсканировать вручную каналы пакета НТВ+, который идет со спутника Eutelsat 36E. В описании пакета указаны транспондеры, с которых работают каналы пакета. Возьмем в качестве примера транспондер 11785 R 27500 FEC 3/4 DVB-S2/8PSK. Чтобы его отсканировать переходим Меню->Настройка->Поиск сервисов->Ручной поиск

    Устанавливаем параметры сканирования:
    «Тип сканирования»: - «User defined transponder»/«Определяемый пользователем транспондер»
    «Система»: - «DVB-S2»
    «Спутник»: - «Eutelsat 36B/Express AMU1 36.0°E»
    «Частота»: - «11785»
    «Инверсия»: - «Авто»
    «Скорость потока»: - «27500»
    «Поляризация»: - «круговая правая» (R- круговая правая, L- круговая левая)
    «FEC»: - «3/4»
    «Модуляция»: - «8PSK»
    «Roll-off фактор»: - «0.35»
    «Пилот»: - «Авто»
    «Сканирование сети»: - «нет»
    «Очистка перед сканированием»: - «нет»
    «Только бесплатные»: - «нет»

    После чего нажимаем на пульте кнопку «ОК» или же зеленую кнопку для активации сканирования транспондера. Такие же действия нужно будет осуществить со всеми указанными в описании пакета транспондерами.

    Продолжение....

    От

    Сразу оговорюсь, что настройки аналогичны на разных ресиверах на E2 и описание подойдет и для них. Для подключение ресивера к компьютерной сети нужно подключить его прямым сетевым кабелем LAN к роутеру или DSL модему, настроенному в режим роутера. Варианта настроек два, это получение настроек ресивером по DHCP и ручная настройка. В первом варианте в роутере или DSL модеме должен быть включен DHCP сервер (обычно он включен по умолчанию), который будет автоматически "раздавать" устройствам в домашней сети необходимые параметры локальной сети.
    Получение настроек ресивером по DHCP.
    Как уже оговаривалось выше, для такого варианта нужен DHCP сервер, в его качестве могут выступать роутер или DSL модем (в большинстве этих устройств эта возможность реализована), настроенный в режим роутера. После подключение ресивера LAN кабелем к роутеру открываем Меню->Настройка->Система->Сеть и сетевые подключения->
    Использовать интерфейс: - Да
    Использовать DHCP: - Да

    После выбора этих вариантов настроек нажимаем кнопку ОК на пульте, отвечаем "да" на вопрос "Вы уверены, что хотите активировать эту конфигурацию сети?" и дожидаемся активации конфигурации сети. Если в роутере или DSL модеме не прописаны адреса серверов доменных имен - DNS, то необходимо будет указать используемые вашим интернет-провайдером в Dreambox, они задаются в Настройка->Система->Сеть и сетевые подключения->Настройки DNS. Ресивер позволяет ввести до двух адресов DNS серверов. Можно использовать альтернативные DNS сервера, например того же Гугла: 8.8.8.8 и 8.8.4.4
    Установка параметров сети вручную.
    В случае, если вы не используете DHCP сервер на роутере, DSL- модеме или же они некорректно работают, то необходимо выбрать свободный IP адрес из вашей локальной сети, который будет присвоен Dreambox и прописать необходимые параметры в настройках сети ресивера. Для этого открываем Меню->Настройка->Система->Сеть и сетевые подключения-> Настройка адаптера. Активируем стрелками вправо/влево следующие параметры:

    Использовать интерфейс: - Да
    Использовать DHCP: - Нет
    IP адрес: - здесь указываем свободный адрес в вашей локальной сети (он не должен использоваться в других устройствах в вашей локальной сети), в моем случае я указал 192. 168.88.3
    Маска подсети: - указываем маску подсети, в большинстве случаев используется - 255.255.255.0, но может быть и другая.
    Использовать шлюз: - Да
    Шлюз: - здесь нужно указать IP адрес вашего роутера/DSL модема
    Чтобы быть уверенным, верно ли вы указали маску и шлюз, можете их посмотреть в настройках сетевой карты компьютера, если он подключен к тому же роутеру, что и Dreambox, или же открыть командную строку компьютера и дать команду ipconfig, где вы после этой команды можете посмотреть эти данные в параметрах адаптера.
    В этом же меню по синей кнопке вы можете пройти и изменить настройки DNS серверов

    По кнопке ОК сохраняем настройки DNS и настройки адаптера. После чего можно сделать тест сети и убедиться, что мы все сделали верно. Для этого открываем Меню->Настройка->Система->Сеть и сетевые подключения->Тест сети, нажимаем зеленую кнопку на пульте, после чего ресивер отобразит тесты параметров, если все сделано верно, вы увидите подобную картину:

    По красной кнопке выходим из этого меню. Теперь можно протестировать доступность ресивера в локальной сети и доступ ресивера в глобальную сеть.
    Проверка доступности ресивера в локальной сети и доступа ресивера в глобальную сеть.
    Чтобы произвести простую проверку доступности вашего ресивера в сети, необходимо выполнить ping ресивера с компьютера. Для этого на компьютере с операционной системой Windows нажимаем кнопку Пуск, в строке "Выполнить" набираем cmd.exe, кликаем на cmd.exe и вводим в открывшемся окне команду ping 192.168.88.3, где вместо 192.168.88.3 - указываем IP адрес ресивера Dreambox, который выделил ему DHCP сервер или вы ввели вручную. После этого нажимаем кнопку Enter/Ввод и наблюдаем обмен пакетами между ресивером и компьютером.

    В случае, если у вас будет выводиться ошибка - «Превышен интервал ожидания для запроса» вместо обмена пакетами, необходимо будет проверить подсоединение сетевого кабеля к ресиверу, работу DSL модема или роутера, правильность ввода IP адреса ресивера, а также перепроверить сетевые настройки ресивера, в случае если вы вводили их в ручную, а не получили через DHCP-сервер.
    Для проверки доступа ресивера в глобальную сеть интернет необходимо подключиться к ресиверу по протоколу telnet. В Windows XP встроенный телнет клиент активирован по умолчанию, а вот в Windows Vista и Windows7 необходимо его активировать.
    На примере Windows7 рассмотрим пару способов, как это сделать:
    Включение телнета способ 1:
    Пуск - Панель управления - Программы и компоненты - Включение или отключение компонентов windows - Клиент Telnet (ставим галочку)

    Включение телнета способ 2:
    Командную строку запускаем от имени администратора (Пуск - набираем cmd - в появившемся окне правой мышкой на приложение cmd.exe -
    запуск от имени Администратора):

    И даем команду: dism /online /Enable-Feature /FeatureName:TelnetClient

    Дожидаемся выполнения процесса активации
    Для коннекта с ресивером телнетом открываем окно командной строки и даем команду: telnet ip адрес вашего ресивера, в моем случае это telnet 192.168.88.3 и кликаем Enter

    На запрос пароля указываете root и нажимаем Enter/Ввод

    На запрос пароля набираем dreambox (Внимательно! пароль не будет отображаться) и нажимаем Enter/Ввод

    После подключения к ресиверу по протоколу telnet можно проверить пинг, например, к yandex. ru и убедиться в наличии доступа у ресивера в глобальную сеть интернет, для этого даем команду ping yandex.ru

    Если вы видите обмен пакетами ресивера и сервера yandex.ru, то настройки сети на ресивере можно считать законченными и можно приступить к дальнейшей настройке ресивера.

Впервые столкнувшись с настройкой ресиверов и DVB-карт иногда пасуют даже опытные компьютерщики. Нет, они справляются и с установкой драйверов, и с борьбой с разносом прерываний и пр. Затруднение вызывают настройки на конкретный транспондер. Возникают вопросы типа: Что за частоты 9750, 10600, Все ввел правильно, почему у друга сканируются 50 каналов, а у меня только 20?. Ничего сложного тут нет, просто настройки спутниковых приемников имеют некоторые особенности.

Как известно, для радиосистем спутниковой связи в нисходящем направлении (спутник - земля) выделен диапазон частот от 10700 до 12750 Мгц, называемый Ku-диапазоном. Ширина диапазона, соответственно, Fку = 12750 - 10700 = 2050 Мгц. Электромагнитные колебания таких частот испытывают сильное затухание в кабельных линиях, поэтому в приемном устройстве (конверторе) происходит не только усиление колебаний, но и преобразование диапазона (понижение частоты). Для этого используется процесс называемый гетеродинированием. Суть его состоит в следующем: при перемножении принимаемой частоты и частоты опорного генератора, называемого гетеродином, возникают множество новых спектральных составляющих (гармоник) из которых нас интересую две составляющие, разностная и суммарная: Fгет * Fc = F (гет-с) + F (гет + с) (гармоники первого порядка). Суммарная гармоника F (гет+с) давится фильтрами. Разностная чаcтота F (гет-с), называемая промежуточной (ПЧ), выделяется полосовым фильтром, усиливается и поступает в кабель.

Отметим, что в случае приема C-диапазона, частоты которого лежат в диапазоне 3400 - 4200 МГц, частота гетеродина выше принимаемой и равна обычно 5150 МГц. При этом выражение приобретает вид Fгет * Fc = F (с - гет) + F (с - гет). Суть от этого не меняется - суммарная частота давится фильтрами, а разностная усиливается и подается на приемник.

Для сконвертированного спутникового сигнала выделен диапазон от 950 до 2150 МГц, называемый L-диапазоном. Ширина этого диапазона, соответственно, FL = 2150 - 950 = 1200 Мгц. Как видно, эта полоса в два раза уже, чем полоса Ku-диапазона (2050 МГц). Отметим, что С-диапазон весь укладывается в отведенную полосу.

Вернемся в Ku-диапазн. Чтобы обойти это ограничение, Ku-диапазон был разбит на два поддиапазона - верхний и нижний. Нижний - от 10700 до 11700 МГц, верхний - от 11700 до 12750 МГц. Соответственно, для каждого диапазона, в конверторе используется свой гетеродин, с частотам 9750 МГц для нижнего и 10600 МГц для верхнего поддиапазонов. При этом значения ПЧ лежат от 950 до 1950 МГц (950 = 10700 - 9750 и 1950 = 11700 - 9750) для нижнего, и от 1100 до 2150 МГц (1100 = 11700 - 10600 и 2150 = 12750 - 10600) для верхнего поддиапазонов. Соответственно ширина полосы составляет 1000 МГц для нижнего и 1050 МГц для верхнего поддиапазонов. Как видно эти полосы уже чем полоса L-диапазона (1200 МГц). В самом деле, верхняя граница нижнего поддиапазона равна 9750 + 2150 = 11900, а нижняя граница верхнего поддиапазона равна 10600 + 950 = 11550.

Таким образом, в полосе частот от 11550 до 11900 МГц, происходит наложение верхнего и нижнего поддиапазонов и прием сигнала возможен в них обоих. Этим объясняется то, что частота раздела (Switch), равная обычно 11700 МГц, выбрана условно и может быть изменена, исходя из качества приема сигнала, лежещего в области перекрытия. В самом деле, стабильность гетородинов соответствующих этой области частот, возможно узкополосные помехи в кабеле по ПЧ, могут потребовать принудительное изменение частоты раздела, с тем чтобы задействовать другой гетеродин и соответственно получить другую ПЧ.

Технически переключение гетеродинов в конверторе происходит очень просто. Тюнер DVB-приемника вместе с питающим напряжением (13 В или 18 В) может подавать на конвертор еще сигнал частотой 22КГц и амплитудой около 1В. Наличие такого сигнала сообщает конвертору о необходимости переключиться на верхний поддиапазон 11700 - 12750 МГц.

Зачем нужно преобразование частоты?

Любой приемник радиосигала, помимо чуствительности, характеризует еще и важнейший параметр избирательность. Он показывает, насколько приемник способен различить полезный сигнал и ослаблять действие помех. Мы ведем речь о частотной избирательности, характеризующей способность отличить близкорасположенные по частоте сигналы. Исторически, данный узел формируется на полосовых фильтрах. Казалось-бы, проще поместить полосовой фильтр на входе устройства. Однако, во первых в области высоких частот невозможно сформировать полосовой фильтр требуемой ширины полосы пропускания и (самое важное) с требуемой крутизной скатов характеристики в области поглощения (в идеале - "П"-образный фильтр), во вторых еще более трудно создать перестраиваемый фильтр с неизменяемой характеристикой пропускания (нам-же надо перестраивать частоту).

Именно поэтому и используют в приемниках преобразование частоты. Считая, что разностная частота (ПЧ) неизменна (именно на нее настроен полосовой селективный фильтр), меняя частоту гетеродина, мы перестраиваем приемник. Т.е. всегда соблюдается равенство Fгет - Fc = Fпч. Таким образом в составе тюнера DVB-приемника находится еще один (но не последний) генератор который (и именно его) тоже надо настраивать для приема желаемой частоты.

Развитие нового поколения цифрового спутникового телевидения предъявляет всё новые и новые, и более конкретные требования к оборудованию. В частности к конвертерам, которые являются очень важными элементами в любой системе спутникового приема.
Просматривая различные рекламы, можно увидеть большое количество названий и типов конвертеров от самых разных производителей.
Опытные специалисты всегда стараются использовать продукцию крупных производителей, которые зарекомендовали себя на рынке. Одним из таких мировых производителей спутниковых конвертеров является ООО «Ковад-М Оборудование».
Компания ООО «Ковад-М Оборудование» занимается разработкой и производством конвертеров для приема спутникового телевидения. Вы можете напрямую заказать необходимое оборудование у нас, и купить по своей цене. Поскольку в магазинах техники, как правило, на любую продукцию идет надбавка к первоначальной стоимости.

Что такое конвертеры LNB.

Самое главное, не нужно заблуждаться, и думать, что любой конвертер может принимать абсолютно все спутники. Это не так. Именно поэтому и существует огромное количество разновидностей.
Конвертер LNB – это приемное устройство, которое преобразует получаемую электромагнитную волну в простую промежуточную частоту (L — диапазон), которая передается ресиверу (тюнеру) по коаксиальному кабелю.
Конвертеры бывают двух основных видов: C-Band и Ku-Band. Разница лишь в диапазоне принимаемой частоты сигнала.
Принимаемая частота LNB C-Band может быть в диапазоне от 3400 до 4200 МГц.
У конвертера Ku-Band диапазон от 10700 до 12750 МГц. В связи с тем, что L-диапазон равен всего 1200 МГц (от 950 до 2150 МГц), Ku-Band был разделен на подгруппы: Ku-FSS, Ku-DBS и Ku-BSS.
Конвертеры Ku-FSS.
Данный тип головок (конвертеров) способен принимать частоту от 10,7 до 11,7 ГГц. Такой тип чаще называют “Ku Low-Band”, а не Ku-FSS. Поскольку они охватывают лишь низкую частоту.
Конвертеры Ku-DBS.
Эти конвертеры способны принимать электромагнитную частоту от 11,7 до 12,5 ГГц. Эти головки в обиходе называют “Ku Hi-Band”. Так как осуществляется прием высокой частоты.
Такие конвертеры нужны тогда, когда подключаются сразу несколько ресиверов, посредством мультисвитча (MultiSwitch). Об этом будет сказано немного ниже.
Конвертеры Ku-BSS.
Прием в диапазоне от 12,5 до 12,75 ГГц. Эту подгруппу назвали «Telecom-поддиапазон».
Универсальные конвертеры.
В наше время больше всего востребованы именно такие головки. Поскольку они способны принимать весь Ku диапазон. Для этого в универсальных головках есть два гетеродина на 9750 и 10600 МГц.
Поляризация.
Новые конвертеры могут принимать сигнал с различной поляризацией. Есть два основных типа поляризации: круговая и линейная. Они, в свою очередь, так же подразделяются.
Линейная поляризация: вертикальная (V) и горизонтальная (H). Круговая поляризация: правая (R) и левая (L).
К примеру, пакет НТВ+ транслируется с круговой поляризацией. То есть, установив головки с линейной поляризацией, вы ничего не поймаете. Нужно будет вставлять внутрь «пластинку».
Переключения между поляризациями осуществляется при помощи смены напряжения на конвертере. 13 Вольт – вертикальная поляризация, а 18 Вольт для горизонтальной поляризации.
Разъем «LNB Out» на ресиверах.
При помощи этого разъема можно подключить другой ресивер, но он будет ограничен в возможности просмотра всех каналов. Каковы ограничения? Вы можете смотреть только те каналы, которые находятся на том же спутнике, с которого принимается сигнал в данный момент на основном ресивере. Более того, они должны быть одной и той же поляризации.
Twin и Quad конвертеры.
Чтобы таких ситуаций не было, вместо простых конвертеров нужно ставить Twin LNB или Quad LNB. Название этих видов конвертеров говорит само за себя.

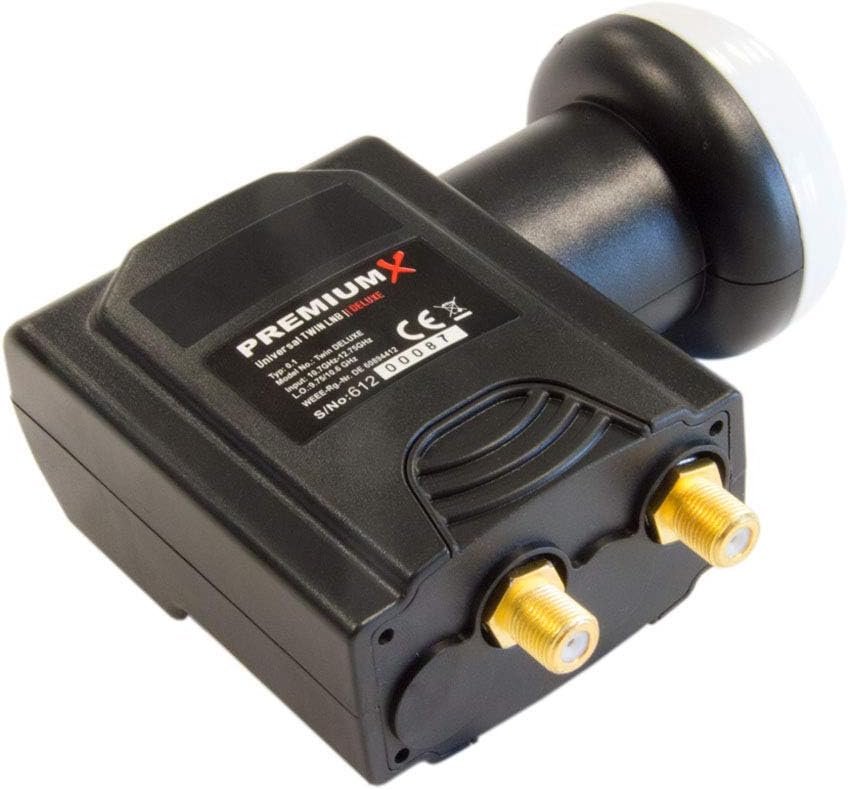

Конвертер Twin LNB – можно подключить два независимых друг от друга ресивера с полноценным просмотром.
Конвертер Quad LNB – то же самое, как и с Twin, только в этом случае можно подключить 4 ресивера.
Такую схему подключения (через твины и куадр) используют тогда, когда 1 спутник хотят независимо смотреть на нескольких ресиверах.
Если же хотите смотреть все спутники на всех ресиверах независимо друг от друга, то тогда нужен мультисвитч. Но, нужно учитывать на каких частотах транслируются каналы на нужных вам спутниках.
Если на спутнике охватывается весь Ku-диапазон, то тогда вам придется ставить Twin или Quad LNB. Поскольку подключая конвертер через мультисвитч, он может принимать только либо Low или High диапазон, и только горизонтальную или вертикальную поляризацию.
Если будете использовать Мультисвитч и Twin/Quad LNB, то вам понадобится еще и DiSEqC переключатели. Но это уже совсем другая тема.

Опять же, для наглядности, разберем оба вышеупомянутых конвертера, отдельно, на примере настройки спутникового ресивера №1, в меню настройки спутниковой антенны .

Чтобы меньше путаться в названиях в пункте «Тип низко шумного блока » (конвертера), я рекомендую смотреть не только на само название, но и на частоты гетеродинов поддиапазонов конвертера.

В предлагаемом мной примере, они называются «Частота LNB 1 » и «LNB Freq. 2 ». Что соответствует, частоте нижнего гетеродина (9750 МГц), и верхнего (10600 МГц), см. Фото 3 .

Фото 3 Ввод параметров универсального конвертера.

Если Вы не нашли, нужное Вам название, Вы можете, параметры частот конвертера, ввести вручную, с помощью цифровых кнопок на дистанционном пульте, что в спутниковом ресивере №1, соответствует выбору названия «Нормальный» (Фото 4 ). То есть, при выборе этого названия, нам становится доступным, редактирование частот гетеродина (гетеродинов) самого конвертера.


Фото 4 Ввод параметров универсального конвертера вручную.

На предыдущей фотографии (Фото 3 ), ввод параметров частоты гетеродинов, блокируется, затемняясь бледным или фоновым цветом, тем самым, предлагая перебирать названия типов, облегчая новичкам выбор типа конвертера.

Важно! Перед изменением каких либо параметров, хочу предупредить некоторых владельцев спутниковых ресиверов. Есть приемники, в которых изначально блокируются ручной ввод этих параметров. Например, невозможно вручную прописать значения частот, вида поляризации, и т. д. Это сделано для того, чтобы, начинающий пользователь, по незнанию не ввел каких либо хаотичных данных. Как разблокировать ввод этих данных? Как обычно, у таких ресиверов, есть опции, что то типа «Новичок » и «Эксперт ». По умолчанию обычно стоит режим «Новичок ». Найдите эти опции, и обязательно переключитесь в режим опытного пользователя. И только после этого, Вы сможете редактировать, ранее недоступные значения и опции.

И так, вернемся к вводу параметров конвертера. В виду того, что, на этикетке этого конвертера, были прописаны не все необходимые параметры, я их взял с упаковочной коробки (Фото 5 ):


Фото 5 Параметры спутникового конвертера указанные на его упаковке.

Вводим параметры этого конвертера (линейного универсального), в спутниковый ресивер:

Тип низко шумного блока (конвертера):

  • Если бы я выбрал параметр «Универсальный », то частоты гетеродинов выставились бы по умолчанию (только для данного типа конвертера). Если выбрать «LNBF », то это будет означать что на спутниковой антенне у нас стоит конвертер "C-диапазона ".
    Здесь я выберу значение «Нормальный », так как, для данной модели спутникового ресивера, это позволит ввести частоты гетеродинов, вручную .

Частота LNB 1: Здесь надо прописать значение частоты нижнего гетеродина.

  • Смотрим на параметры указанные на упаковке конвертера.

  • И вводим число «9750 », то есть частоту этого гетеродина в мегагерцах (МГц).

LNB Fred. 2: Здесь надо прописать значение частоты верхнего гетеродина.

  • Смотрим опять на параметры указанные на упаковке конвертера.


  • И вводим число «10600 », опять же в мегагерцах (МГц).

Остальные параметры обозначают различного рода переключения, я оставлю по умолчанию. Остановлюсь, разве что, на том параметре, который непосредственно касается работы самого спутникового конвертера.

На упаковке этого конвертера, были еще такие параметры:

Они поясняют, каким сигналом ресивер, будет переключать конвертер между гетеродинами. Здесь сразу напрашивается вопрос, а куда прописывать эти параметры? Ответ, если в ручном режиме, по примеру ресивера №1, вписывается в ручной выбор (Фото 4 , восьмая строка) - «0 КГц » нижний гетеродин, а «22 КГц » верхний. А если поставить значение «Нет », то этот приемник автоматически, после того как Вы пропишете частоту транспондера (в меню настройки транспондеров), выдаст нужный сигнал на управление гетеродинами конвертера , соответствующий именно этому диапазону.

Для полноты информации, разберем еще один параметр. На упаковочной коробке конвертера, были еще написаны, частотные диапазоны охвата, для обоих гетеродинов:

Судя по параметру 11044 МГц, мы теперь можем сказать, что при просмотре каналов, с этого транспондера, будет работать нижний гетеродин (Low band), так как, эта частота, входит в диапазон 10700...11700 МГц. А это значит, что ресивер, подаст на управление конвертером, тоновый сигнал «0 КГц » (то есть, так как значение ноль , сигнала вообще не будет).

Как Вы видите, здесь нет ничего таково уж сложного. Какой бы ни был, частотный параметр установленного на вашей спутниковой антенне , конвертера, этот параметр всегда можно ввести вручную.

С двух диапазонным конвертером мы разбирались, теперь рассмотрим однодиапазонный.


Дорогие читатели блога НскТарелка.ру, поговорим о том, как настроить тюнер спутниковой антенны самостоятельно.

Пройдем азбуку настройки тюнера от и до. Узнаем, что и где должно быть прописано, и почему.

Как самостоятельно настроить спутниковый ресивер (тюнер)

«Пичалька» когда включив телевизор, и возжелая насладиться просмотром спутникового телевидения мы видим надпись - Нет сигнала. Причин столь нерадостного сообщения может быть несколько.

Часто по работе мне попадается ситуация, когда счастливый обладатель спутникового телевидения паникует, увидев надпись «Нет сигнала» совсем беспочвенно.
Звонит мне, и говорит - Все, кирдык тарелке, нет ничего.

Иногда, бывает, что просто отключен тюнер спутниковой тарелки. Достаточно его включить, и все заработает.
Или отображаемая надпись на экране «Нет сигнала» проецируется самим телевизором, а не ресивером. Происходит это по причине того, что неправильно выбран способ подключения тюнера к телевизору.

В качестве примера, как вариант - спутниковый тюнер подключен к телевизору тюльпанами через интерфейс AV1, а в настройках телевизора выбран разъем подписанный на задней панели как AV2, и к которому ничего не подключено.

В результате видим надпись «Нет сигнала». Наш ящик не врет, сигнала действительно нет, раз к выбранному интерфейсу ничего не подключено. Но достаточно телевизор переключить с AV2 на AV1 в котором торчат тюльпаны, идущие от уже включенного тюнера и все заработает.

Возможные причины отсутствия спутникового сигнала

Перед тем как лезть крутить спутниковую тарелку или увлеченно с неподдельным интересом тыкать по кнопкам пульта от ресивера, пытаясь разобраться с его настройками, желательно проверить другие возможные причины отсутствия спутникового сигнала.

Обрыв кабеля соединяющего вашу антенну с тюнером

Если это так, устраните проблему.
Кабель на месте, тогда проверьте F-коннектора на нем. Зачистите кабель под F-коннекторы по новой, если центральная жила заржавела или уже, возможно, отпала. Такое бывает с кабелем, когда используется омедненная сталька вместо чистой меди.

Важно! Оплетка (экран) и центральная жила не должны соприкасаться друг с другом.

Инопланетяне украли спутник 🙂 или может быть ваш оператор проводит технические работы, а вы и не в курсе
Звоним оператору, спрашиваем на месте ли спутник. В случае положительного ответа узнаем не проводит ли оператор технические работы - Все нормально? Сигнал есть?

Если спутник украли, думаем на кого же переключиться, и радуемся, что мы во вселенной не одни. В случае проведения технических работ ждем когда они закончатся и в эфир поступит сигнал.

Если же оператор говорит - Какие такие работы? У нас все нормально, звоните своему установщику. Это у вас проблемы, а не у нас.

Ну что ж.. тогда приступаем к решению проблемы. Идем на кухню, наливаем полстакана воды, смотрим на него, и в зависимости от того, что мы видим - Стакан наполовину пуст или полон? - вызываем установщика или пробуем разобраться с работой спутникового телевидения самостоятельно.

Оптимисты всегда выбирают второй вариант. Либо сделаем, либо доломаем, а вызвать установщика всегда успеем. Ну а раз вы читаете эту статью, то вы по-любому оптимист либо ваш установщик слишком жаден или, возможно, имеете на то собственную причину.

Если кабель на месте, а оператор говорит о том, что со спутником все в порядке то - либо накрылся конвертор (пушка), или сбита настройка спутниковой антенны, или проблемы с настройками тюнера.

Что касается неисправности конвертора, по-хорошему проверить его работоспособность можно заменой на другой. Оставим этот вариант напоследок. Конверторы накрываются достаточно редко.

Остается две причины отсутствия сигнала - или не настроена тарелка либо тюнер.

Для начала, попробуйте просто перезагрузить ресивер . Как это делается? Включенный ресивер отключаем не с пульта, а просто выдергиваем штекер питания из розетки. Включаем обратно через 30–40 секунд. Возможно, все снова заработает. Бывает и так.

Какой-то процент читателей явно до прочтения этой статьи уже успел «чуть-чуть» покрутить антенну или пробежаться по настройкам спутникового тюнера, пробуя с интересом или легкой боязнью всевозможные варианты. Кто-то уже сделал и то, и другое.

В любом случае восстановление работоспособности нашего спутникового телевидения начинаем с проверки параметров настроек тюнера. Для отображения настроек на экране телевизора, жмем на пульте от ресивера (тюнера) кнопку MENU.

Если на экране телевизора ничего не отображается после нажатия кнопки MENU, то, как вариант - накрылся сам тюнер или просто нужно включить при помощи пульта от вашего телевизора выбранный вами способ подключения тюнера к телевизору.

В статье о самостоятельной настройке спутниковой антенны в главе «Подготовка ресивера для настройки спутниковой антенны» я более-менее подробно рассказывал об этом. Почитать об этом можно перейдя .

На какой спутник настроена тарелка?

Кнопка Menu на пульте тюнера нажата, и оно отображается на экране телевизора. Что дальше?

Вспоминаем, что же у нас за спутниковое телевидение установлено. На какой спутник настроена наша тарелка и тюнер?

Если вы тратите деньги на абонентскую плату «вспомнить все» будет несложно. Как правило, но не всегда, на карте доступа указывается брэнд телепроекта который вы используете для просмотра. Знаем брэнд - легко узнаем и используемый спутник.

Для наглядности «нарисую» таблицу со списком спутников используемых в платном спутниковом телевидении. Платных операторов спутникового телевидения в России, не так уж и много.

Наименование спутника и его градус расположения на орбите узнали, что дальше? Дальше смотрим какая же у нас модель спутникового тюнера. Тюнер может быть рекомендованным оператором, и не рекомендованным.

В чем различие? Все спутниковое оборудование, я имею в виду ресиверы (тюнера) с которых оператор получает прибыль называется рекомендованным. Все остальное не рекомендованное.

То есть, неважно по какой причине были сбиты настройки тюнера, достаточно сбросить их на заводские, и обновить список каналов. Для этого действия некоторые операторы предлагают подробные пошаговые инструкции к рекомендованным ресиверам.

Как определить модель вашего тюнера?

Часто когда я консультирую пользователей спутникового телевидения по телефону, и задаю вопрос - Какая у вас модель ресивера? Как называется ваш спутниковый приемник? - возникает ситуация когда у человека нет ответа на этот вопрос.
Коробку выкинули, инструкции нет, на передней панели написано непонятно что (зачастую это и есть название модели тюнера).

Что делать в этом случае? Переворачиваем тюнер кверху пузом и ищем табличку с буквами и цифрами. Если она есть,то ищем строку - Model:
А далее, после этого слова идет название модели вашего ресивера. Для пользователей знающих название спутника, на который настроена тарелка и название своего ресивера (если он рекомендованный) совсем не нужно быть продвинутым.
Достаточно открыть пошаговую инструкцию для своего ресивера, и сделать все то, что там написано. И при условии когда антенна настроена, кабель на месте, и конвертор (пушка) жив - все вновь заработает.

Для проектов Телекарта и Континент ТВ инструкции по обновлению тюнеров .
Ролик от Триколора про отсутствие сигнала и возможные решения проблемы.

Ничего личного, но «рекламный слоган» с печальным «ищим» на заставке не мой. 🙂

Для НТВ Плюс подробная информация есть на официальном сайте .

Для любопытных и для тех, у кого оборудование не рекомендованное, двигаемся дальше. Будем проставлять в настройках тюнера самостоятельно правильные «циферки» и «буковки».

Самостоятельна настройка тюнера на примере GI -S1025

Бывает так, что вы уже заходили в настройки, и что-то сбили даже и не заметив этого или возможно это, сделали дети. Настройки в ресивере сбили дети - самая частая причина которую мне называют.

Как-то раз я настраивал тюнер у клиента в частном доме и спросил - Зачем лезть в настройки если вы ничего в них не понимаете.
Он ответил - Это сын.
Для справки - сыну 9 лет. Отец уходит во двор, в комнате появляется сын.
Я с улыбкой на лице спрашиваю - Как дела настройщик? Что настраивал?
Пацан, улыбаясь в ответ произносит - Я даже пульт в руки никогда не беру. Батя за спутниковое ТВ убьет. 🙂 Это он сам все поломал.

Найти параметр, который сбит т. е. выставлен в настройках неверно для обычного пользователя проблематично. Как вариант можно сбросить настройки на заводские и произвести сканирование каналов со спутника по новой.

Внимание! Перед тем как сбросить настройки тюнера на заводские или так называемые по умолчанию рекомендую, если с английским не на ты заранее найти в настройках вкладку выбора языка.

Как правило, на не операторских ресиверах, после того как настройки будут сброшены на заводские, по умолчанию меню будет на английском. Первое, что нужно будет сделать - это вновь переключится на русский.

В языковые настройки ресивера GI — S1025 можно добраться следующим образом.

Заходим в меню, выбираем третью по счету вкладку «Настройки» и жмем «ОК»

В ново окне выбираем первую вкладку «Язык», жмем «ОК». Откроется окно языковых настроек.

Запоминаем к ним путь, при помощи кнопки EXIT выходим из меню, и приступаем к сбросу тюнера на заводские настройки.

Сброс ресивера GI — S1025 на заводские настройки

Путь сброса ресивера GI — S1025 на заводские настройки следующий. Заходим в меню, выбираем четвертую по счету вкладку «Система», жмем «ОК». В открывшемся окне выбираем третий пункт «Заводские установки» и подтверждаем на «ОК».

В новом окне выбираем «Настройки по умолчанию», далее вводим запрашиваемый пароль. Как правило на всех ресиверах пароль четыре ноля, если никто ничего не менял. После ввода пароля подтверждаем свои действия, нажав на «Да».

Сбросив ресивер на заводские настройки, и зная наименование нужного нам спутника, уже можно выбрать его в списке и произвести сканирование каналов. И все заработает при условии что тарелка настроена, и сигнал поступает по кабелю.

В идеале, неплохо бы научиться пользоваться таблицами частот. И тогда появиться возможность самостоятельно добавлять новые транспондеры, а значит и новые каналы. Так как не все спутниковые приемники имеют функцию слепого поиска.

Параметры настроек ресивера

Рассмотрим все строки сверху вниз что и где должно быть прописано.

Наименование спутника

Первая строка - список спутников, выбираем в ней нужный нам.
Важно знать! Выбранный спутник т. е. его название никак не влияет на настройки тюнера.

Можно выбрать в первой строке настроек спутник Телекарты Intelsat 15 at 85.2°E, а тюнер благодаря нижеследующим параметрам настроить на Триколор Сибирь. Понятное дело в первую очередь спутниковая тарелка должна быть настроена на 56 градус, а не на 85.

Вполне возможно, что вашего спутника в выпадающем списке может и не быть. Ничего страшного, выбирайте любой из списка и настраивайтесь на него.

LNB тип

В строке - Тип LNB - выбираем параметр используемого нами конвертора.
Как узнать какой конвертор используется в вашей спутниковой системе? Какие бывают типы LNB?

Сигнал передаваемый со спутника может быть в C — диапазоне или в Ku - диапазоне.
Всевозможные варианты рассматривать не будем, коснемся только самого распространенного.

Конвертор С - диапазона выглядит так.

Конвертор Ku - диапазона - вот такой.

Для правильного определения в каком диапазоне идут ваши каналы ориентируемся в первую очередь по типу конвертора,закрепленного на вашей антенне.

Все платные операторы, без исключения, вещают в Ku - диапазоне. Помимо этого, сигнал Ku - диапазона может передаваться в линейной или круговой поляризации. Поэтому конверторы этого диапазона бывают двух типов, конверторы работающие в линейной поляризации и в круговой.

С конвертором Ku - диапазона линейной поляризации в строке «Тип LNB» выставляем - Универсальный. Диапазон выставленных частот будет от 9750 до 10600.

В LNB круговой поляризации выбираем частоту 10750 MHz

Для конвертора С - диапазона в этой строке выбирается вариант «Стандарт» т. е. диапазон принимаемых частот начинается с 5150 MHz

Если на используемом конверторе еще что-то можно прочесть, на нем как раз и написаны испозуемые им параметры частот.

Номер ТП
Третья строка «Номер ТП». В ней расположен список транспондеров и их параметры - частота транспондера, поляризация и символьная скорость.

В ресивере GI — S 1025 список транспондеров и их параметры редактируются следующим образом, объясняю пошагово с нуля.

Жмем кнопку MENU.
Выбираем вкладку «Установка», жмем «ОК», и снова «Установка» и«ОК».
На экране телевизора внизу видим цветные кнопки с подсказками. В нашем случае нас интересует желтая, подписана как ТП ред. (редактировать транспондеры). Жмем на пульте тюнера желтую кнопку.
В открывшемся окне редактирования транспондеров мы можем совершать нужные нам действия используя цветные кнопки на пульте от тюнера.

Нажав на синюю, мы удалим весь список транспондеров. Желтая кнопка удаляет выбранный транспондер. Нажав на зеленую, добавим новый транспондер, введя его параметры в новом открывшемся окне. Красная кнопка подписана как «Трансп.С», что означает при нажатии на нее мы просканируем транспондер, запишем все каналы, находящиеся на нем.

После произведенных операции нажимаем на EXIT и либо сохраняем произведенные нами изменения, либо нет.

Где брать нужные данные о частотах и их параметрах интересуемого спутника? В спутникового телевидения.

DISEqC
Когда на вашей антенне стоит всего один LNB, то дисек в настройках используемого вами спутника должен быть отключен - Disable (Выкл.)

Дисек или по-другому дайсек переключатель между несколькими конвекторами (пушками). Используется когда у вас, несколько антенн или LNB настроенных на разные спутники.
В случае когда для просмотра используется несколько спутников в настройках тюнера выбирается порт DISEqC, к которому подсоединен LNB настроенный на этот спутник.

Позиционер
Если антенна не приводится в движение при помощи движка на другой спутник нажатием кнопки на пульте, значит у вас его нет. В настройках оставляем - Выкл.

22 к
При использовании универсального конвертора эта вкладка не активна. Нам она не нужна.

0/12 В
По умолчанию настройка включена. Так и оставляем. В нашем случае эта настройка нам, как и предыдущая неинтересна и не нужна.

Поляризация
По умолчанию «Авто», так и оставляем. Если выбрать горизонталь (H) или вертикаль (V) будут доступны к просмотру только каналы, расположенные на транспондерах с выбранной нами поляризацией.

Тон -сигнал

По умолчанию «Выкл», так и оставляем. За что отвечает эта настройка в ресивере GI -S 1025 понятия не имею.

Питание LNB
Должно быть обязательно включенным.

Когда настройки тюнера выставлены верно, из списков транспондера выбран действующий, то шкалы отображающие мощность и качество сигнала будут заполнены цветом. Что означает сигнал присутствует, тарелка настроена.

В противном случае когда настройки тюнера верные, а шкалы не заполнены цветом переключаем свое внимание на тарелку. Приступаем к .

Неуверен, что статья получилась простой, понятной и доступной. Поэтому в случае каких-либо затруднений при самостоятельной настройке тюнера задавайте вопросы в комментариях. Постараюсь если это в моих силах помочь.

И в завершение статьи о самостоятельной настройке тюнера, занимательное видео - Полет орла с камерой на спине с самого высокого здания в мире - ОАЭ, Дубай, Бурдж — Халифа (828 м.). Когда орел пикирует, это нечто. Впечатляет.

Вконтакте

lnb - Перевод на русский - примеры английский

На основании Вашего запроса эти примеры могут содержать грубую лексику.

На основании Вашего запроса эти примеры могут содержать разговорную лексику.

You must have a satellite dish of sufficient size, LNB and a cable must be qualitative.

У Вас должна быть спутниковая антенна достаточного размера, должен быть качественный LNB и кабель.

Sky's system used conventional cheap dish and LNB technology.

Система Sky использовала обычные дешевые технологии LNB.

Also requirements to phase noises and stability of LNB grow up.

Также вырастают требования к фазовым шумам и стабильности LNB.

Not every cheap LNB (converter) will suit.

Любой дешевый LNB (конвертер) может не подойти.

If you already have a satellite dish and LNB all you need is a DVB card.

Если Вы уже имеете спутниковую антенну и LNB, все что Вам понадобится это DVB плата.

The dropdown list «LNB type» allows choose one of the widespread converter types.

Выпадающий список «Тип LNB» позволяет выбрать один из распростра-ненных типов конвертеров.

One of the main selling points of the BSB offering was the Squarial, a flat plate antenna and low-noise block converter (LNB).

Одним из главных предложений продажи BSB был Squarial - плоская антенна с блоком преобразователя LNB.

This function allows saving all the parameters from three tabs ("Tuner", "LNB" and "DiSEqC") in one profile of settings.

Данная кнопка сохранит все параметры с трех вкладок («Тюнер», «LNB» и «DiSEqC») в один профиль настроек.

All Topics in this section of the FAQ on how specialized settings and set up antennas and accessories (dish - LNB - Switch) you are familiar.

Все специализированные темы в этом разделе вопросов и ответов параметров и настройке антенны и аксессуары (блюдо - LNB - Switch) вы уже знакомы.

If «Device Operation Rules» are violated and connection of cables is performed "on the go" (coaxial cable and USB-cable in Prof-1100 and Prof-7500)corruption of power circuit of LNB.

При нарушении «Правил эксплуатации устройства» и коммутации кабелей «на ходу» (коаксиальный кабель и USB-кабель у Prof-1100 и Prof-7500) происходит нарушение цепи питания LNB.

You can (at your own peril) try to recover power circuits of LNB at DVB-card that is on the blink because of the violation of "Operation Rules".

Вы можете (на свой страх и риск) попробовать самостоятельно восстановить цепи питания LNB на DVB-карте, вышедшей из строя по причине нарушения "Правил эксплуатации".

Add required changes in the tabs «Tuner», «LNB» and «DiSEqC».

Вносятся необходимые изменения на вкладках «Тюнер», «LNB» и «DiSEqC».

The key «Add» saves the new provider and the parameters in the tabs «Tuner», «LNB» and «DiSEqC» are being used.

Кнопка «Добавить» сохраняет нового провайдера, при этом используются параметры на вкладках «Тюнер», «LNB» и «DiSEqC».

The first three tabs i.e. "Tuner", "LNB"and "DiSEqC" are responsible whether the signal will be locked (whether the traffic flow will be identified) or not.

Первые три закладки, то есть «Тюнер», «LNB» и «DiSEqC» отвечают за то, будет ли залочен сигнал (определен транспортный поток) или нет.

After selecting a provider data in the tabs «Tuner», «LNB» and «DiSEqC» is changed and comes into effect after pressing the key «Set» in the tab «Tuner».

После выбора провайдера данные на вкладках «Тюнер», «LNB» и «DiSEqC» заменяются и вступают в силу после нажатия кнопки «Применить» на вкладке «Тюнер».

The key «Set» allows activate parameters required for operation of DVB-card and parameters located in the tabs «Tuner», «LNB», «DiSEqC» and «MPE-filter».

Кнопка «Применить» позволяет активировать параметры, необходимые для работы DVB-карты и находящиеся на вкладках «Тюнер», «LNB», «DiSEqC» и «MPE-фильтр».

Abruption of power circuit LNB by reason that connection of cables was performed "on the go".

The main reasons of failure of the power supply circuits LNB at DVB-card - the presence of voltage on the computer case that is connected to the network but not ground.

Основная причина выхода из строя цепей питания LNB на DVB-карте - наличие напряжения на корпусе компьютера, который подключен к сети, но при этом не заземлен.

Actually, I'm setting up a two-way iLNB With a 500-megawatt transmitter And single-polarity LNB,

Вообще-то я устанавливаю двухсторонний конвентер с передатчиком на 500 мегаватт, а также однополярный конвертер, оба ку-диапазона.

The card does not form constant power voltage of LNB (this voltage can be measured by means of volt meter connected to the outlet LNB IN) about 13 V at the vertical polarization and about 18 V at the horizontal polarization.

Карта не формирует постоянное напряжение питания LNB (это напряжение может быть проверено с помощью вольтметра, присоединенного к разъему LNB IN) - около 13В на вертикальной поляризации и около 18В на горизонтальной поляризации.

Конвертор и частота LBN — Ковад-М

Развитие нового поколения цифрового спутникового телевидения предъявляет всё новые и новые, и более конкретные требования к оборудованию. В частности к конвертерам, которые являются очень важными элементами в любой системе спутникового приема.
Просматривая различные рекламы, можно увидеть большое количество названий и типов конвертеров от самых разных производителей.
Опытные специалисты всегда стараются использовать продукцию крупных производителей, которые зарекомендовали себя на рынке. Одним из таких мировых производителей спутниковых конвертеров является ООО «Ковад-М Оборудование».
Компания ООО «Ковад-М Оборудование» занимается разработкой и производством конвертеров для приема спутникового телевидения. Вы можете напрямую заказать необходимое оборудование у нас, и купить по своей цене. Поскольку в магазинах техники, как правило, на любую продукцию идет надбавка к первоначальной стоимости.

Что такое конвертеры LNB.

Самое главное, не нужно заблуждаться, и думать, что любой конвертер может принимать абсолютно все спутники. Это не так. Именно поэтому и существует огромное количество разновидностей.
Конвертер LNB – это приемное устройство, которое преобразует получаемую электромагнитную волну в простую промежуточную частоту (L — диапазон), которая передается ресиверу (тюнеру) по коаксиальному кабелю.
Конвертеры бывают двух основных видов: C-Band и Ku-Band. Разница лишь в диапазоне принимаемой частоты сигнала.
Принимаемая частота LNB C-Band может быть в диапазоне от 3400 до 4200 МГц.
У конвертера Ku-Band диапазон от 10700 до 12750 МГц. В связи с тем, что L-диапазон равен всего 1200 МГц (от 950 до 2150 МГц), Ku-Band был разделен на подгруппы: Ku-FSS, Ku-DBS и Ku-BSS.
Конвертеры Ku-FSS.
Данный тип головок (конвертеров) способен принимать частоту от 10,7 до 11,7 ГГц. Такой тип чаще называют “Ku Low-Band”, а не Ku-FSS. Поскольку они охватывают лишь низкую частоту.
Конвертеры Ku-DBS.
Эти конвертеры способны принимать электромагнитную частоту от 11,7 до 12,5 ГГц. Эти головки в обиходе называют “Ku Hi-Band”. Так как осуществляется прием высокой частоты.
Такие конвертеры нужны тогда, когда подключаются сразу несколько ресиверов, посредством мультисвитча (MultiSwitch). Об этом будет сказано немного ниже.
Конвертеры Ku-BSS.
Прием в диапазоне от 12,5 до 12,75 ГГц. Эту подгруппу назвали «Telecom-поддиапазон».
Универсальные конвертеры.
В наше время больше всего востребованы именно такие головки. Поскольку они способны принимать весь Ku диапазон. Для этого в универсальных головках есть два гетеродина на 9750 и 10600 МГц.
Поляризация.
Новые конвертеры могут принимать сигнал с различной поляризацией. Есть два основных типа поляризации: круговая и линейная. Они, в свою очередь, так же подразделяются.
Линейная поляризация: вертикальная (V) и горизонтальная (H). Круговая поляризация: правая (R) и левая (L).
К примеру, пакет НТВ+ транслируется с круговой поляризацией. То есть, установив головки с линейной поляризацией, вы ничего не поймаете. Нужно будет вставлять внутрь «пластинку».
Переключения между поляризациями осуществляется при помощи смены напряжения на конвертере. 13 Вольт – вертикальная поляризация, а 18 Вольт для горизонтальной поляризации.
Разъем «LNB Out» на ресиверах.
При помощи этого разъема можно подключить другой ресивер, но он будет ограничен в возможности просмотра всех каналов. Каковы ограничения? Вы можете смотреть только те каналы, которые находятся на том же спутнике, с которого принимается сигнал в данный момент на основном ресивере. Более того, они должны быть одной и той же поляризации.
Twin и Quad конвертеры.
Чтобы таких ситуаций не было, вместо простых конвертеров нужно ставить Twin LNB или Quad LNB. Название этих видов конвертеров говорит само за себя.
Конвертер Twin LNB – можно подключить два независимых друг от друга ресивера с полноценным просмотром.
Конвертер Quad LNB – то же самое, как и с Twin, только в этом случае можно подключить 4 ресивера.
Такую схему подключения (через твины и куадр) используют тогда, когда 1 спутник хотят независимо смотреть на нескольких ресиверах.
Если же хотите смотреть все спутники на всех ресиверах независимо друг от друга, то тогда нужен мультисвитч. Но, нужно учитывать на каких частотах транслируются каналы на нужных вам спутниках.
Если на спутнике охватывается весь Ku-диапазон, то тогда вам придется ставить Twin или Quad LNB. Поскольку подключая конвертер через мультисвитч, он может принимать только либо Low или High диапазон, и только горизонтальную или вертикальную поляризацию.
Если будете использовать Мультисвитч и Twin/Quad LNB, то вам понадобится еще и DiSEqC переключатели. Но это уже совсем другая тема.

Что такое LNB?

Аббревиатура LNB расшифровывается как Low Noise Block

Блок с низким уровнем шума устанавливает перед спутниковой антенной, которая получает очень низкий сигнал, и усиливает его, изменяет сигнал на более низкие передачи и передает их по кабелю в приемник.

Выражение с низким уровнем шума относится к качеству первого предусилителя транзистора. Качество изменяется в единицах, обозначаемых как «шумовая температура» или «коэффициент шума».Чем ниже шумовая температура, тем лучше. Так, LNB с шумовой температурой в 100 К в два раза лучше, чем - 200К. LNB C-диапазона как правило самого низкую шумовую температуру, а LNB Ka-диапазона - самую высокую.

Выражение Блок относится к трансформации блока сверхвысоких частот, получаемых со спутника, в более низких. Спутниковое вещание, в основном, происходит в диапазоне от 4 до 12 или 21 Гц.

Диаграмма показывает входную волновую трубку, которая подключена к сбору корма или рожка. Как здесь показано, на широкой стороне волновой трубки есть вертикальный штифт, который и извлекает сигналы с вертикальной поляризацией в качестве электрического тока. Спутниковые сигналы сначала проходят через полосовой фильтр, который пропускает только сверхвысокие частоты. Затем сигналы усиливаются с помощью LNA и далее транслируются в микшер.

В микшере все, что прошло через фильтр и усилитель, захватывает локальный генератор и диапазон диапазона искаженных исходящих сигналов.Этот процесс включает в себя генерацию необходимых типов. В итоге, микшер производит входной сигнал и местные частоты генератора. Второй тип сигналов проходит через фильтр и отправляется через усилитель L-диапазона и через кабель.

Обычно исходящая частота - это входная частота за вычетом частоты гетеродина. В некоторых случаях все наоборот. В таком случае выходной спектр инвертируется.

Входная полоса частот из спутникового волновода

Входной диапазон ГГц

Частота местного генератора (LO)

Выведите L-образную полосу в кабель.

Комментарии

Ремешок C

3,4-4,2

5,15

950-1750

инвертированный выходной спектр

3.625-4,2

5,15

950-1525

"

4,5–4,8

5,75

950–1250

"

4.5-4,8

5,76

960–1260

NJS8488

4,5–4,8

5,95

1150–1450

"

Ku диапазон

10. 7-11,7

9,75

950-1950

10,95-11,7

10

950-1700

10.95 - 12,15

10

950-2150

Инваком СПВ-50СМ

11,45–11,95

10,5

950-1450

11.2-11,7

10,25

950-1450

11,7–12,75

10,75

950–2000

Инваком СПВ-60СМ

12. 25–12,75

11,3

950-1450

Инваком СПВ-70СМ

11,7–12,75

10,6

1100-2150

Диапазон Ka

19.2-19,7

18,25

950-1450

19,7-20,2

18,75

950-1450

20.2-20,7

19,25

950-1450

20,7–21,2

19,75

950-1450

19. 7-20,2

21,2

1000-1500

Перевернутый Саорсат

18,2-19,2

17,25

950-1950

Норсат 9000

19.2-20,2

18,28

950-1950

Норсат 9000

20,2–21,2

19,25

950-1950

Норсат 9000

Все это примеры простых LNB с одним LNA и одной тип LO.

Существуют и более сложные LNB, особенно для приема спутникового телевидения, где люди хотят получать сигналы различных частот или альтернативной поляризации.

Двухполосные LNB

У них, как правило, будут две противоположных частоты LO, например, 9,75 ГГц и 10,6 ГГц с приема более высоких частот с помощью тона в 22 кГц, подаваемого через кабель. Такие LNB Нагревая установка для получения 10,7 - 11,7 с использованием наименьшей частоты LO в 9,75 ГГц или 11,7 - 12,75 ГГц при использовании наибольшей частоты LO в 10,6 ГГц.

LNB с двойной поляризацией

Этот тип имеет один кабель, идущий к волновой трубке - он забирает вертикальную поляризацию. Если входящая волновая трубка кольцевая, тогда возможно поддержка двух поляризаций, и можно ее link так, чтобы два входных зонда были под прямым углом, тогда это позволит выбрать две противоположные поляризации. LNB с двойной поляризацией можно включить дистанционно, используя разное напряжение постоянного тока.Например, 13 вольт - вертикальная поляризация, а 19 вольт - горизонтальная.

Мульти-LNB

Если у обоих входных зонда есть собственный усилитель, тогда у вас есть два конвертера в одном модуле, который будет иметь два выходных кабеля, по одному для каждого типа поляризации. Есть много вариантов подобной конструкции. Например, Quad LNB имеет 4 выхода для двух полос. Подобная конструкция удобна для многоквартирных домов.

Спутниковые ТВ-антенны в Интернет-магазине Маринэк

Компания Маринэк предлагает современные спутниковые стационарные, судовые и мобильные ТV антенны с высокоэффективными LNB, с помощью которых можно решать серьезные задачи организации спутникового ТВ-вещания на или ином подвижном или стационарном объекте.Спутниковые антенны известных производителей услуг для создания комфорта при помощи и стоянках, обладают высочайшим качеством и существуют дополнительные услуги по стоимости предоставления и создания дополнительного комфорта.

Специалисты Маринэк предоставляют антенны спутникового ТВ наиболее зарекомендовавших себя брендов: Intellian, KVH, KNS, Cobham, Viscom и другие.

Модельные представленные производственные компании включают в себя спутниковые ТВ антенны различных диаметров, ориентированные на различные сегменты рынка.Специалисты компании помогут вам выбрать и купить спутниковую ТВ антенну исходя из ваших личных предпочтений и технического задания. Ниже представлены самые популярные модели самых популярных брендов, реализация проектов на основе наиболее популярных среди профессиональных клиентов:

Обратитесь в Маринэк, чтобы узнать больше о спутниковом оборудовании.

Настройка спутниковой антенны. Настройка спутникового ресивера. Что такое LNB

Аббревиатура LNB расшифровывается как Low Noise Block.Это устройство устанавливает перед спутниковой антенной, которая получает очень низкий сигнал, и усиливает его, изменяет сигнал на более низкие частоты и передает их по кабелю в приемник.

Выражение с низким уровнем шума относится к качеству первого предусилителя транзистора. Качество изменяется в единицах, обозначаемых как «шумовая температура» или «коэффициент шума». Чем ниже шумовая температура, тем лучше. Так, LNB с шумовой температурой в 100 К в два раза лучше, чем - 200К. LNB C-диапазона как правило самого низкую шумовую температуру, а LNB Ka-диапазона - самую высокую.

Выражение Блок относится к трансформации блока сверхвысоких частот, получаемых со спутника, в более низкие. Спутниковое вещание, в основном, происходит в диапазоне от 4 до 12 или 21 Гц.

Диаграмма показывает входную волновую трубку, которая подключена к сбору корма или рожка. Как здесь показано, на широкой стороне волновой трубки есть вертикальный штифт, который и извлекает сигналы с вертикальной поляризацией в качестве электрического тока. Спутниковые сигналы сначала проходят через полосовой фильтр, который пропускает только сверхвысокие частоты.Затем сигналы усиливаются с помощью LNA и далее транслируются в микшер.

В микшере все, что прошло через фильтр и усилитель, захватывает локальный генератор и производит диапазон искаженных исходящих сигналов. Этот процесс включает в себя генерацию необходимых типов. В итоге, микшер производит входной сигнал и местные частоты генератора. Второй тип сигналов проходит через фильтр и отправляется через усилитель L-диапазона и через кабель.

Обычно исходящая частота - это входная частота за вычетом частоты гетеродина.В некоторых случаях все наоборот. В таком случае выходной спектр инвертируется.

Входная полоса частот из спутникового волновода

Входной диапазон ГГц

Частота местного генератора (LO)

Выведите L-образную полосу в кабель.

Комментарии

инвертированный выходной спектр

Invacom SPV-50SM

Invacom SPV-60SM

Invacom SPV-70SM

Все это примеры простых LNB с одним LNA и одной LO.

Существуют и более сложные LNB, особенно для приема спутникового телевидения, где люди хотят получать сигналы различных частот или альтернативной поляризации.

Двухполосные LNB

У них, как правило, будут две противоположных частоты LO, например, 9,75 ГГц и 10,6 ГГц с помощью приема более высоких частот с помощью тона в 22 кГц, подаваемого через кабель. Такие LNB Нагревая установка для получения 10,7 - 11,7 с использованием наименьшей частоты LO в 9,75 ГГц или 11,7 - 12,75 ГГц при использовании наибольшей частоты LO в 10,6 ГГц.

LNB с двойной поляризацией

Этот тип имеет один кабель, идущий к волновой трубке - он забирает вертикальную поляризацию. Если входящая волновая трубка кольцевая, тогда возможно поддержка двух поляризаций, и можно ее link так, чтобы два входных зонда были под прямым углом, тогда это позволит выбрать две противоположные поляризации. LNB с двойной поляризацией можно включить дистанционно, используя разное напряжение постоянного тока. Например, 13 вольт - вертикальная поляризация, а 19 вольт - горизонтальная.

Мульти-LNB

Если у обоих входных зонда есть собственный усилитель, то есть два конвертера в одном модуле, который будет иметь два выходных кабеля, по одному для каждого типа поляризации. Есть много вариантов подобной конструкции. Например, Quad LNB имеет 4 выхода для двух полос. Подобная конструкция удобна для многоквартирных домов.

Настройка спутникового ресивера, описание меню "Установка", не взирая на отличия типовое для всех спутниковых ресиверов.

Слева находится список спутникового отсортированного по возрастанию орбитальных позиций. Перекликивая который можно увидеть настройки выбранного спутника. Каждому спутнику соответствует свой набор транспондеров, который можно редактировать или сканировать выборочно. Но для начала нужно сделать основные настройки спутника.

В данном меню первый пункт 0 / 12В , это сигнал управления реле который выводится сзади через RCA разъем (тюльпан) черного цвета. Необходим для управления реле, которое используется для коммутации спутников в различных комбинациях в том числе и с использованием Diseqc.На сегодняшний день уже не востребованная вещь и в некоторых ресиверах может отсутствовать.

Питание LNB

Второй пункт меню LNBP это включение / выключение подачи питания на спутниковый конвертер по антенному кабелю. В индивидуальных системах он должен быть включен обязательно, выключения питания LNB возникает редко, в случае если питание на конвертер подается через инжектор питания.

Может быть несколько вариантов: вкл / выкл, вкл / выкл, 13/18 (или одно из них), нормальное или повышенное.Под повышенным напряжением предполагающемевал что при использовании метражей кабеля, часть питающего упадет на нем. Но в этом нет необходимости, потому что напряжение 13/18 Вольт и так взяты с запасом.

Кстати напряжения 13/18 Вольт являются не только питающими напряжениями и сигналами переключения поляризации. 13 В это сигнал включения горизонтальной H (левой L) в диапазоне 11-14 Вольт, а 18 В сигнал включения вертикальной V (правой R) в диапазоне 16-20 Вольт.

Тип LNB, частота гетеродина

Третий и четвертый узел Тип LNB и LNB Freq , выбор типа используемого конвертера а на самом деле частот гетеродина ему соответствующего.Здесь всего три варианта, первый для диапазона диапазона (как то он там назывался Unicable по-моему) с диапазоном гетеродина 5150 мГц.

Вторые два для диапазона Ku-диапазона Универсальный (Unuversal) , линейной поляризации, двух диапазонов с двумя частотами гетеродина (потому что он и универсальный) и Круговой (Круг) (иногда встречается как одиночный).

Ku-диапазон 10700-12750 мГц состоит из двух поддиапазонов:

  • Низкий диапазон (нижний) 10700-11700 мГц
  • Высокий диапазон (верхний) 11700-12750 мГц

Которые перекрываются каждый своим гетеродином: нижний 9750 мГц а верхний 10600 Мгц.

Круговой (Circle) конвертер имеет одну частоту гетеродина 10750 мГц, поэтому он считается одиночным и перекрывает только одну половину Ku диапазона 11700-12750 мГц.

Какого бы типа не использовался конвертер, он выполняет одну и ту же работу конвертирует несущие частоты в промежуточные. Вот так это происходит:

Несущая частота (транспондер) - Частота гетеродина = Промежуточная частота

В результате антенны кабелю от конвертера к ресиверу спускается уже промежуточная частота (ПЧ) в диапазоне 950-2150 мГц.

22 кГц

Сигнал 22 кГц это сигнал переключения поддиапазонов. При включении 22кГц принимается верхний диапазон (верхний диапазон) при отсутствии сигнала соответственно нижний (нижний диапазон). В случае универсального конвертера эта опция не активна, выбор происходит автоматически в зависимости от выбранной частоты.

Выбор Diseqc, настройка

Diseqc это управляемый (сигналми ресивера) переключатель / коммутатор спутников. Без подробностей способа управления опишу варианты коммутации:

  • Diseqc 1.0
    Позволяет подключить до 4 конвертеров
  • Diseqc 1. 1
    Позволяет подключить до 16 конвертеров
  • Diseqc 2.0
    Двух портовый, позволяет каскадировать Diseqcи. К каждому входу можно подключить еще один дисик и тем самым увеличить количество подключенных конверторов. Был актуален когда в продаже не было Diseqc 1.1
  • Diseqc 1.2
    Управление позиционером
  • Usals
    Тоже управление мотором но с автоматическим определением позиций

Выбор необходимого порта Diseqcа создается в соответствии с тем, к какому входу дисека подключен конвертер данного спутника.Для этого на настраиваемом спутнике необходимо выбрать заведомо рабочий транспондер и последовательно перебирая порты Diseqcа по заполнению шкалы Качество (качество) определить нужный.

Уровень (Уровень) и Качество (Качество)

Если все настройки вы сделали правильно то шкалы Уровень и Качество должны заполниться. А если нет, то нет. Вкратце опишу как понимать эти шкалы и какую информацию из них можно извлечь.

Шкала уровень спутникового сигнала позволяет судить о величине сигнала подводимого к ресиверу. У спутникового ресивера есть понятие чувствительности, это диапазон уровней сигнала от минимального до верхнего уровня с которым ресивер может работать. Он измеряется в децибелах и лежит в пределах 44-84 дБ. В ресивере шкала Уровень отображает его в процентах и ​​позволяет судить о его величине.

Если к спутниковому ресиверу подключить конвертер и установить его на не настроенную антенну или просто положить на стол, то шкала уровняится. Потому что на конвертер будет подано питание и гетеродин будет работать.Если шкала Уровень останется пустой то это может быть: обрыв кабеля, выключено LNB, неисправный конвертер, установлена ​​антенная розетка (они вообще не для того предназначены, но людям нравится) с разделительным конденсатором (который не пропускает постоянное напряжение), с резистивным делителем напряжения (который занизит питающее напряжение, поскольку он низкоомный то не без последствий для ресивера)

Занижение шкалы Уровень говорит о потерях сигнала на пассивных элементах, кабеле, сплитерах, Diseqcе и тех же антенных розетках (на них больше всего). В индивидуальных спутниковых системах это ослабление незначительного и на него можно не обращать внимания, за исключением случая старения антенного кабеля при его большом метраже. И если в системе используются усилители Sat-IF, то они усиливают именно этот сигнал, но никак не качество (его они как плохи).

Шкала Качество спутникового сигнала это соотношение сигнал / шум, позволяет судить о томов уровень полезного сигнала. Зависит от диаметра спутниковой антенны, точности, качества спутникового конвертера.Для антенны 0,9 метров это значение будет в пределах 13,5-15 дБ, а для антенны 1,2 метра в среднем около 16 дБ. Шкала качества спутникового ресивера показывает эти величины опять же в процентах.

При настройке спутниковой антенны добиваются значений именно шкалы Качество, именно качество ухудшается при появлении осадков, если его значение снизится примерно до 8 дБ то прием сигнала будет не возможен. У антенн большего диаметра этот уровень изначально выше, поэтому влияние на нем отразится меньше и прием сигнала будет возможен. Уровень качества не ухудшается в линии и на пассивных элементовх, его нельзя «усилить», наоборот, при использовании усилителей его незначительно плохо идет.

Приветствуется понятие, что и почему а главное, что я сделал перед наступлением холодов.

Думаю такая профилактика не кому не помешает а в маем случае стало необходимой.

И так поехали, конвертер или LNB (Low Noise Blockconvertor) встречается и с таким погоняловой, МШУ (Мало Шумное) одним словом, это такое приемное устройство, которое крепится в фокусе отраженного от спутниковой антенны сигнала.

Но бывают и такие названия, как «Голова», «башка», но по моему правильно будет LNB или конвертер.

Наверное всем ясно, что без LNB ни как!

Вот и я вчера установил новый конвертер после (глубоко глуповато) с улучшением свойств зеркала наке.

Угадали или уже читали, сгорел (оплавился) конвертер, что характерно, эта неудача случилась не сразу… а в течение пару месяцев.

Так что мне пришлось LNB менять, хотя сигнал присутствовал, но с провалами в качестве.Поставил вот токую LNB и сразу почувствовал улучшение принимаемого сигнала и качества.

Что не говорите а вот настройка LNB нужное мероприятие.

Новый конвертер отлично подходит для приема программ пакета НТВ-Плюс и Триколор ТВ на 2 телевизорах.

Благодаря новой системе мощного шума, эта головка использует более высокому конверсионному усилению самое низкое шумовое число и лучшую производительность фазы.

Также прикупил поновей SAT Finder, вот такой:


Спросишь, а зачем?

Меняем ведь только головку! Правильно, но надоело после каждого действия с тарелкой или после других непонятных обстоятельств (ветер, сосед) бегать к ресиверу и смотреть изменения.

Пришло осознание или просветление 🙂 что работает «на глазок», очень сложно настроить оборудование.

Применение измерительных приборов позволяет значительно быстрее и качественно произвести настройку аппаратуры, а также провести ее тестирование.

Мой приборчик самый дешевый, но свою задачу выполняет. Вызов на дому настройщика антенн будет дороже. А тут

Что важно, поменял свой старый кабель на новый, как говорят, почти вечный с гелем внутри и своими характеристиками.

Полюбуйтесь на новый кабель:


Смазка действительно внутри есть, гель липкий и его довольно много.


Пару слов о питание LNB…

Наверное в настройках встречался пункт… (вкл.) И (выкл.) Это обозначает возможность подачи питания или ее отключение, как раз к вашей головке или LNB.

С этой установкой в ​​меню много за мудреных действий делать не желательно, просто держите ее включенной.

Но в этом разделе встречаются и мистические цифры с вольтажом.

Что делать с ними?

Обычно выставляем значение 13/18 вольт. А более великое напряжение, ставим когда у нас кабель очень длинный, но, с высоким напряжением пользоваться советую крайне редко, так что 13/18 будет самое то.

Напомню, что 13 вольт имеет и свое веское значение, а конкретно сигнал на включение горизонтальной (H) L левой в диапазоне 11-14 вольт. А вот следующее значение, и это 18 вольт, для подачи на включение сигнала вертикальной (В) правой R в диапазоне 16-20 вольт.

Как Вы понимаете это для того, чтобы переключить поляризацию.

Тип LNB, частота гетеродина.

Также в меню отладки или настройки выбирают LNB Freq и такой пункт как LNB Type. Понимание этих значений дают вам выбор, типа используемого конвертера.

Во всех случаях и диапазонах надо знать, что конвертер для того, чтобы конвертировать несущие частоты в промежуточные. Даже не поспоришь, так оно и есть.

А что делать с включенным, сигнал 22 кГц!

Главное, что надо знать, эта опция обычно неактивна в случаях, если у вас универсальный конвертер.Потому что все действия происходят в автоматическом режиме.

А что будет если я включу сигнал 22кГц?

Чтобы под себя подразумевает верхний диапазон, принимается High Band, что под себя подразумевает верхний диапазон.

А с выключенным 22кГц, соответственно, нижний диапазон.

Что нам делать с Diseqc?

Если коротко то с Diseqc мы переключаем спутники.Если Вы желайте смотреть много всякого по телевизору, то без пару или даже больше головок или конвертеров вам не обойтись.

И так какие же значения нам выставлять?

Обычно это будет значение Diseqc 1.0 - Позволяет подключить до 4 конвертеров.

Если Вы совсем, ну ни как, не можете обойтись без величия могучего гурмана сателлит передач то наверное Вам нужно включить значение Diseqc 1.1 - Позволяет подключить аж до 16 конвертеров.

Однако, не могу заметить, что на практике хватает с четверкой спутников, то есть Diseqc 1.0

, что на одной моей тарелке стоит мотоподвес, типа крутить антенну с моторчиком. К этой установке желательно и позиционер, который об, ыично уже имеется в ресивере.

Да, Друзья, я отказался от этой крутилки, устарело и отпала надобность выпендриваться перед соседями, они тоже токую систему установили. В таких случаях надо использовать Diseqc 1.2 и Usals.

Не мало важно при настройке Diseqc это выбор правильного порта Diseqc.

Это не хитрое дело просто подключается в соответствии с тем, к какому входу Diseqc подключен у Вас конвертер выбранного спутника.

Уровень и качество

Обычно эти показания на которые обращаем внимание. Хотя потому, что ресивер обычно нам их показывает. Начнем с значения уровня и как его обычно обозначают уровень, это ни что иное, как величина сигнала ступающего к ресиверу.

Есть общие правила, чем сигнал больше тем лучше. Если сигнал не будет, то и кино не будет. Думаю что это ясно.

Но есть и другое значение а конкретно, Качество.

Замечу, чем больше у вас есть тарелка по диаметру.

Опять же, для наглядности, разберем оба вышеупомянутых конвертера, отдельно, на примере спутникового ресивера №1, в меню спутниковой антенны .

Чтобы меньше путаться в названиях в «Тип низко шумного блока» »(Конвертера), я рекомендую смотреть не только на само название, но и на частоты гетеродинов поддиапазонов конвертера.

Предлагаемом мной пример, они называются «Частота LNB 1 »И« Частота LNB. 2 ». Что соответствует, частота нижнего гетеродина (9750 МГц), и верхний (10600 МГц), см. Фото 3 .

Фото 3 Ввод параметров универсального конвертера.

Если Вы не нашли, нужное Вам название, Вы можете, параметры частот конвертера, контр вручную, с помощью цифровых кнопок на дистанционном пульте, что в спутниковом ресивере №1, соответствует выбору названия «Нормальный» (Фото 4 ).То есть, при выборе этого названия, нам становится доступным, редактирование частот гетеродина (гетеродинов) самого конвертера.


Фото 4 Ввод параметров универсального конвертера вручную.

На предыдущей фотографии (Фото 3 ), ввод параметров частоты гетеродинов, блокируется, вводится новый или фоновый цвет, тем самым, предлагая перебирать названия типов, облегченная новичкам выбор типа конвертера.

Важно! Перед изменением каких либо параметров, хочу исправить некоторых владельцев спутниковых ресиверов. Есть приемники, которые изначально блокируются вручную. Например, невозможно вручную прописать значения частот, вида поляризации, и т. д. Это сделано для того, чтобы, начинающий пользователь, по незнанию не ввел каких либо хаотичных данных. Как разблокировать ввод этих данных? Как обычно, у таких ресиверов, есть опции, что то типа «Новичок »И« Эксперт ». По умолчанию обычно стоит режим «Новичок ». Найдите эти опции, и обязательно переключитесь в режим опытного пользователя.И только после этого, Вы сможете редактировать, ранее недоступные значения и опции.

И так, вернемся к вводу параметров конвертера. В виду того, что, на этикетке этого конвертера, были прописаны не все необходимые параметры, я их взял с упаковочной коробки (Фото 5 ):

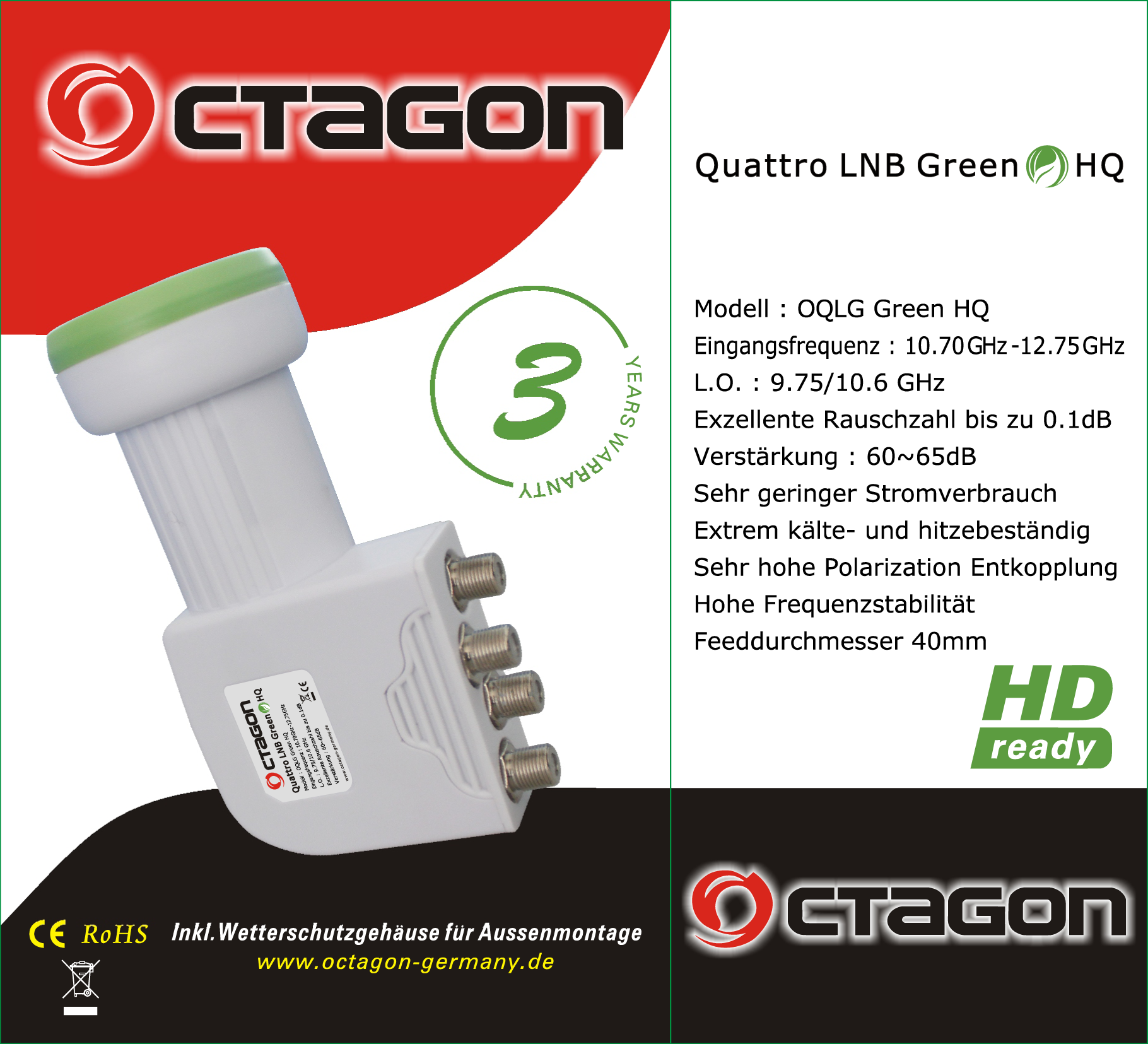

Фото 5 Параметры спутникового конвертера на его упаковке.

Вводим параметры этого конвертера (линейного универсального), в спутниковый ресивер:

Тип низко шумного блока (конвертера):

  • Если бы я выбрал параметр «Универсальный », То частоты гетеродинов выставились бы по умолчанию (только для данного типа конвертера). Если выбрать «LNBF », То это будет означать что на спутниковой антенне у нас стоит конвертер "C-диапазона ".
    Здесь я выберу значение« Нормальный », Так как, для данной модели спутникового ресивера, это позволит достичь частоты гетеродинов, вручную .

Частота LNB 1: Здесь надо прописать значение частоты нижнего гетеродина.

  • Смотрим на параметры на упаковке конвертера.

  • И вводим число «9750 », То есть частоту этого гетеродина в мегагерцах (МГц).

LNB Фред. 2: Здесь надо прописать значение частоты верхнего гетеродина.

  • Смотрим опять на параметры на упаковке конвертера.


  • И вводим число «10600 », Опять же в мегагерцах (МГц).

Остальные средства обозначают различного рода переключения, я оставлю по умолчанию. Остановлюсь, разве что, на том параметре, который непосредственно работает самого спутникового конвертера.

В упаковке этого конвертера были еще такие параметры:

Они поясняют, каким сигналом ресивер, будет переключать конвертер между гетеродинами. Здесь сразу напрашивается вопрос, а куда прописывать эти параметры? Ответ, если в ручном режиме, по примеру ресивера №1, вписывается в ручной выбор (Фото 4 , восьмая строка) - «0 КГц »Нижний гетеродин, а« 22 КГц »Верхний. А если поставить значение «Нет », То этот приемник автоматически, после того, как Вы пропишете частоту транспондера (в меню настройки транспондеров), выдаст нужный сигнал на управление гетеродинами конвертера , соответствующий именно этому диапазону.

Для полноты информации, разберем еще один параметр. На упаковочной коробке конвертера, были еще написаны, частотные диапазоны охвата, для обоих гетеродинов:

Судя по параметру 11044 МГц, мы теперь можем сказать, что при просмотре каналов, с этого транспондера, будет работать нижний гетеродин (нижний диапазон), так как, эта частота, входит в диапазон 10700 ... 11700 МГц. А это значит, что ресивер, подаст на управление конвертером, тоновый сигнал «0 КГц »(То есть, так как значение ноль , сигнал вообще не будет).

Здесь нет ничего таково уж сложного. Какой бы ни был, частотный параметр установленного на вашей спутниковой антенне , конвертера, этот параметр всегда можно вручную.

С двух диапазонов конвертером мы разбирались, теперь рассмотрим однодиапазонный.

Что такое спутниковый конвертор ?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

Спутниковый конвертор - это приёмное устройство, объединяющее в себе предусилитель сигнала LNB, принимающий со спутника, понижающий конвертер (понижающий преобразователь), он же гетеродин (стабилизированный источник высокой частоты, вырабатывающий синусоидальный сигнал), служащее для преобразования частоты электромагнитной Ku волны или C- диапазон в промежуточную частоту.Конвертер устанавливается на облучателе спутниковой антенны и подключается к спутниковому ресиверу коаксиальным кабелем, по этому же кабелю осуществляется питание конвертера и, если требуется, передача управляющих сигналов.

Конвертор важная часть для просмотра спутникового телевидения. Спутниковая антенна представляет собой параболическое зеркало, благодаря такой форме сигнал фокусируется в одной точке, заданной геометрическими функциями антенны.

сферической формы антенны сигнал, со спутника падая на зеркало «тарелки», отражается строго в одном направлении и фокусируется в одной точке.В этой точке и крепится конвертер. Принятый сигнал усиливается, и происходит его преобразование в низкую частоту. После этого сигнал поступает в кабель.

Конвертор для настройки частоты электромагнитной волны «Ku» (10… 13ГГц) или «С» диапазона (3,5… 4,5ГГц) в меньшей промежуточной частоту 0,95… 2,5ГГц, чтобы сигнал можно было передать с наименьшими потерями по кабелю до спутникового приемника (ресивера). Благодаря менее высокой частоте сигнала и его увеличенной мощности можно использовать недорогой коаксиальный кабель и увеличить его длину до ста метров без существенной потери сигнала.

Все конверторы характеризуются коэффициентами собственных шумов. Чем ниже собственный шум, тем качественнее конвертор. Типовое значение этого параметра, указывающий производитель конверторов, составляет 0,3 - 0,5 Дб. На данный момент конверторов с собственным шумом менее 0,3 Дб в широкой продаже нет. Все утверждения производителей о том, что у конверторов коэффициент шума составляет 0,1 Дб, являются маркетинговым ходом.

Разнообразие конверторов очень велико.Мы выделим три основных типа, которые часто используются у нас в быту.

  • Конвертор «C» диапазона.
  • Конвертор «Ku» диапазона с круговой поляризацией.
  • Универсальный конвертор «Ku диапазона» (вертикальная и горизонтальная поляризация).

Частота гетеродина С - диапазона равна 5150 МГц. К тому же LNB C - диапазон имеет больший размер по сравнению с LNB Ku - диапазон. Прежде всего, это объясняется последовательной длинной волны.

Универсальные конверторы «Ku» обладают двухчастотным гетеродином. Применение подобного гетеродина обуславливается тем, что Ku - диапазон довольно широкий, согласно этому Ku - диапазон подразделяется на два поддиапазона: нижний 10700 - 11800 МГц и верхний 11800 - 12750 МГц. Переключение между диапазонами осуществляется сигналом, передаваемым по кабелю со спутникового приемника (ресивера). В современных универсальных конверторах диапазоны переключаются с помощью сигнала в 22 кГц.А для переключения поляризации используется сигнал 13/18 В.

Характеристики, на которые надо обратить внимание при выборе конвертора. Это коэффициент шума, о котором написано выше и который, является важным техническим параметром. Коэффициент шума измеряется в дБ (децибелах) и указывает пороговое значение уровня сигнала со спутника, меньше которого сигнал будет теряться. В чем с этим разумно будет допустить, что чем с более низким коэффициентом шума установим конвертор, тем более слабый сигнал сможем принимать.

Для конверторов С-диапазона используют эквивалентную коэффициенту шума, называется она шумовая температура. Это эффективная величина, служащая мерой мощности шумов в радиоприёмных устройствах, равна абсолютно чёрного тела или согласованного сопротивления, при которой мощность его теплового шума равна мощности шумов данного устройства. В соответствии с этим, чем ниже значение шумовой температуры, тем меньше значение пороговых шумов, тем лучше. Обычное значение шумовой температуры для производимых в настоящее время конверторов-диапазона является 15К.

Есть ещё конвертеры независимых от обычных - это конвертеры с независимыми выходами.

На самом деле здесь все просто. Если вы решили добавить ещё пару телевизоров для независимого просмотра, то нужно ориентироваться на определенное количество выходов у конвертора. Независимые выходы дают нам возможность просматривать спутниковые каналы разных поляризаций независимо от числа подключенных к конвертору ресиверов. Предположим у Вас в каждой комнате по ресиверу с телевизором, а их четыре, то и конвертор необходимо приобрести на четыре выхода, т. е. Quadro.

lnb - Перевод на русский - примеры английский

На основании вашего запроса эти примеры могут содержать грубую лексику.

На основании вашего запроса эти примеры могут содержать разговорную лексику.

У вас должна быть спутниковая антенна достаточного размера, LNB и кабель должен быть качественным.

У Вас должна быть спутниковая антенна достаточного размера, должен быть качественный LNB и кабель.

В системе Sky использовались обычные дешевые тарелки и технология LNB .

Система Sky использовала обычные дешевые технологии LNB .

Также растут требования к фазовым шумам и стабильности LNB .

Также вырастают требования к фазовым шумам и стабильности LNB .

Не всякий дешевый LNB (преобразователь) подойдет.

Любой дешевый LNB (конвертер) может не подойти.

Если у вас уже есть спутниковая антенна и LNB , все, что вам нужно, это карта DVB.

Если Вы уже имеете спутниковую антенну и LNB , все что Вам понадобится это DVB плата.

Выпадающий список «Тип LNB » позволяет выбрать один из распространенных типов преобразователя.

Выпадающий список «Тип LNB » позволяет выбрать один из распростра-ненных типов конвертеров.

Одним из основных преимуществ предложения BSB была плоская плоская антенна и малошумящий блочный преобразователь Squarial ( LNB ).

Одним из главных предложений продажи BSB был Squarial - плоская антенна с блоком преобразователя LNB .

Эта функция позволяет сохранить все параметры из трех вкладок («Тюнер», « LNB » и «DiSEqC») в одном профиле настроек.

Данная кнопка сохранит все параметры с трех вкладок («Тюнер», « LNB » и «DiSEqC») в одном профиле настроек.

Все темы в этом разделе FAQ о том, как специализированные настройки и настройки антенн и аксессуаров (тарелка - LNB - Switch), вам знакомы.

Все специализированные темы в этом разделе вопросов и ответов параметров и настройки антенны и аксессуары (блюдо - LNB - Switch) вы уже знакомы.

При нарушении «Правил работы устройства» и подключении кабелей «на ходу» (коаксиальный кабель и USB-кабель в Prof-1100 и Prof-7500) повреждение силовой цепи LNB .

При устройстве нарушения «Правил эксплуатации» и коммутации кабелей «на ходу» (коаксиальный кабель и USB-кабель у Prof-1100 и Prof-7500) происходит нарушение цепи питания LNB .

Вы можете (на свой страх и риск) попробовать восстановить силовые цепи LNB на мигающей DVB-карте из-за нарушения «Правил эксплуатации».

Вы можете (на свой страх и риск) попробовать самостоятельно восстановить цепь питания LNB на DVB-карте, вышедшей из строя по причине нарушения "Правил эксплуатации".

Добавьте необходимые изменения во вкладках «Тюнер», « LNB » и «DiSEqC».

Вносятся необходимые изменения на вкладках «Тюнер», « LNB » и «DiSEqC».

Клавиша «Добавить» сохраняет нового провайдера и используются параметры во вкладках «Tuner», « LNB » и «DiSEqC».

Кнопка «Добавить» обеспечивает нового провайдера, при этом используются параметры на вкладках «Тюнер», « LNB » и «DiSEqC».

Первые три вкладки, то есть «Тюнер», « LNB » и «DiSEqC», отвечают за то, будет ли сигнал заблокирован (независимо от того, будет ли поток трафика идентифицирован) или нет.

Первые три закладки, то есть «Тюнер», « LNB » и «DiSEqC» соответствуют за то, будет ли залочен сигнал (определен транспортный поток) или нет.

После выбора провайдера данные во вкладках «Тюнер», « LNB » и «DiSEqC» меняются и вступают в силу после нажатия клавиши «Установить» во вкладке «Тюнер».

После выбора провайдера данные на вкладках «Тюнер», « LNB » и «DiSEqC» заменяются и вступают в силу после имени кнопки «Применить» на вкладке «Тюнер».

Клавиша «Установить» позволяет активировать параметры, необходимые для работы DVB-карты, а также параметры, расположенные во вкладках «Тюнер», « LNB », «DiSEqC» и «MPE-фильтр».

Кнопка «Применить» позволяет активировать параметры, необходимые для работы DVB-карты и находящиеся на вкладках «Тюнер», « LNB », «DiSEqC» и «MPE-фильтр».

Обрыв в цепи питания LNB по причине того, что подключение кабелей производилось «на ходу».

Основные причины выхода из строя цепей питания LNB на DVB-карте - наличие напряжения на корпусе компьютера, который подключен к сети, но не заземлен.

Основная причина выхода из строя цепей питания LNB на DVB-карте - наличие напряжения на корпусе компьютера, который подключен к сети, но при этом не заземлен.

Собственно настраиваю двухсторонний iLNB с передатчиком на 500 мегаватт и однополярным LNB ,

Вообще-то я устанавливаю двухсторонний конвентер с передатчиком на 500 мегаватт, а также однополярный конвертер, оба ку-диапазона .

Карта не формирует постоянного напряжения питания LNB (это напряжение можно измерить с помощью вольтметра, подключенного к розетке LNB IN) около 13 В при вертикальной поляризации и около 18 В при горизонтальной поляризации.

Карта не формирует постоянное напряжение питания LNB (это напряжение может быть проверено с вольтметра, присоединенного к разъему LNB IN) - около 13В на вертикальной поляризации и около 18В на горизонтальной поляризации. Спутник

Lnb в что это на телевизоре

Несмотря на существование огромного количества альтернатив, спутниковое телевизионное вещание продолжает пользоваться спросом.В этой статье мы собираемся подробно рассказать, как подключить спутниковую тарелку к телевизору.

Подключение спутникового ТВ не сопряжено со значительными хлопотами или серьезными денежными тратами. Пользователю открывается широкий ассортимент каналов, не требуются внесения абонентской платы, а также возможность приобрести платную подписку.

Подобрать спутниковый телеканал по своему вкусу может любой человек. Видео и аудиосигналы со спутника, как правило, отличаются высоким качеством.

Принцип работы антенны

Спутниковое телевидение представляет собой систему передачи информации от источника данных к потребителю через ретранслятор. В роли ретранслятора выступает спутник, находящийся на круговой орбите Земли над экватором. Система спутникового сообщения на территории значительных размеров. В сравнении с наземным эфирным вещанием, этот вид трансляции намного эффективнее передает данные.

Оборудование для улавливания и обработки сигналов спутникового телевидения:

  • Спутниковая антенна.Существует много типов антенн для приема сигналов со спутника. Самым известным типом спутниковой телевизионной антенны является параболическая «тарелка». Внешне выглядит как вогнутый диск. Спутниковая тарелка является зеркальной антенной. Электромагнитные волны попадают на металлическую рефлекторную поверхность и отражаются.

  • Спутниковый конвертер. Это прибор, заключающий в себе усилитель сигнала и преобразователь частоты, работающий на понижение.Монтируется конвертер на облучатель антенны. Питается электричеством и соединяется с приемником посредством коаксильного кабеля. Установив несколько спутниковых конвертеров сразу, можно улавливать много покупаю телеканалов.

  • Спутниковый тюнер, он же приемник-ресивер - это небольшая плоская коробочка. Принимает телесигналы и декодирует, приспосабливая их для дальнейшей передачи по проводам на телевизионное устройство. Ресивер может быть встроен непосредственно в корпус телевизора.В этом случае кабель от конвертера поступает прямо в телевизор, или на переходник.

Как подключить телевизор к спутниковой тарелке

Способы подключения:

  • Кабель подведен к ресиверу;
  • Кабель проводится к телевизору без ресивера, прямо от антенны.

Прямое подключение к телеприемнику

Прямое подключение возможно, только если оснащен телевизором тюнером DVB-S2 для расшифровки сигналов цифрового вещания.Наличие тюнера в приборе можно проверить в техническом паспорте товара. После кабеля от спутниковой тарелки, телевизор сможет улавливать сигналы от зарубежных каналов.

Чтобы смотреть российские спутниковые каналы, вам понадобится CAM -адаптер с оплаченной картой доступа к телевизионному каналу. В телевизор он загружается через PCMCIA -слот.

ВАЖНО! Передача оформление подписки на канал и приобретение CAM -модуля, убедитесь в совместимости модели вашего телевизора с предоставляемым провайдером адаптером.

Установка тарелки

Выберите правильное место для установки оборудования. Чтобы принимать сигналы телевизионной трансляции, тарелка должна быть точно наведена на спутник. Прохождению сигнала мешают любые физические помехи: деревья, стены, расположение дома в низине.

ВАЖНО! Тарелка должна оставаться в зоне досягаемости и после монтажа. Для корректной работы устройства, тв-антенну понадобится правильно настроить.

ТВ-спутники рассредоточены в областях, простирающихся от юго-востока на юго-запад.Сконцентрированные на юге спутники находятся выше всего от линии горизонта.

Подготовка кабеля

Коннектор F, также известный как F-разъем, используется для передачи сигнала высокой частоты до 2150 МГц. Правильный F-коннектор представляет собой резьбовую втулку. Ставится на коаксильные кабели с диаметром до 7 мм. Для соединения с кабелями до 11 мм требуются специальные насадки.

ВАЖНО! Для подключения через F-коннектор, на телеприемнике или телеантенне должен быть специальный разъем.В случае вам потребуется приобрести переходник со стандартного антенного выхода на F-коннектор. Также можно подключить оборудование через антенный штекер.

Перед подключением спутникового тв:

  • Освободите кабель от верхнего изолирующего слоя. Под ним обнаруживается кабель, предназначенный для ограждения участков цепей от воздействия электромагнитных полей электрического тока. Первичный экран выглядит как тонкий слой переплетенной проволоки.

  • Под первичным слоем расположен слой фольгированного экрана. Аккуратно срежьте его.

  • Внутри вы увидите центральную жилу. Она выглядит как тонкий медный прут. Ножом соскоблите эмаль с медной сердцевины провода.

  • Накрутите F-разъем на зачищенный провод.

  • Приспособление готово к подключению на ресивер. Чтобы подключить кабель к антенне, понадобится пристроить сверху дополнительный переходник.Другой конец кабеля проведите к конвертеру.

Спутниковый конвертер установлен на антенне. Представляет собой небольшой приемник в пластиковом корпусе, установленный на облучатель антенны.

Подсоединение и настройка

Как подключить спутниковое телевидение:

  • Найдите на корпусе телевизора разъем LNB Satellite IN . Это вход для спутниковой антенны. Вставьте туда штекер вашего антенного кабеля.

  • На вкладке, требуемую выбрать источник входного сигнала, поставьте отметку напротив позиции «Спутник».Перейдите к следующему шагу.

Как правильно подключить принадлежащий нужному телеканалу спутник:

  • Выберите его в открывшемся списке и пройдите дальше.

  • Перед вами откроется окно с настраиваемыми элементами. Установите значения качества входящего сигнала.

  • Добавьте спутник и пройдите дальше. Задайте поисковые условия.
  • Чтобы быстро найти и подключить источники бесплатного вещания, выставьте отметку «Пропуск зашифрованных каналов».

  • Перейдите к поиску трансляций. Во время поиска на экране будут высвечиваться найденные источники теле- и радиовещания. Вы можете остановить сканирование в любой момент. Уже обнаруженные каналы сохранятся в памяти устройства.

  • После завершения процедуры поиска, вы можете начать пользоваться системой. Их настройку можно выполнять из раздела «Каналы». Оттуда можно настроить работу спутника и отсортировать каналы.

Настройка спутникового ТВ завершена. На пульте дистанционного управления должна быть кнопка INPUT .

Нажав ее, можно выбрать источник ТВ-сигнала:

  • Спутниковое вещание;
  • Кабельное ТВ;
  • сигналы высокочастотного телевидения HDMI .

Подключение через ресивер

ТВ-сигнал поступает на телевизионную антенну, а затем на ресивер. В этом приборе преобразуется формат сигнала.

Цифровое вещание декодируется ресивером, затем его сигналы переводятся в:

  • Аналоговые сигналы. Вывод из ресивера для телевизора посредством разъемов SCART или RCA .
  • Цифровые сигналы для вывода через HDMI -интерфейс.

Сигналы от ресивера на телевизор поступают по ТВ-кабелю.

Разновидности телевизионного разъема для подключения по кабелю к телевизору:

  • HDMI .Метод вывода сигнала через HDMI -интерфейс является наиболее распространенным и современным. Проходящий через HDMI цифровой сигнал не нуждается в перекодировании на аналоговый. HDMI передает сигналы телевидения высокой четкости. Это подразумевает возможность самых качественных разрешений видео и многоканальной передачи звука. Приспособление также оснащено встроенной защитой данных от копирования. Через HDMI антенну можно провести к ноутбуку, чтобы смотреть с телевизионные каналы.

  • Y Pb Pr - соединение через компонентный кабель, передающий видеосигналы одновременно по нескольким каналам. Самый высокий способ соединения. Передает сигналы для видео с разрешением 1080р, HDTV и используется для подключения антенны к телевизору через ресивер.

  • SCART - многополосный штекер, созданный для аналогового и цифрового вещания. С его помощью тоже можно подключить кабель к антенне.Стандарт SCART упрощает соединение технических устройств, что присутствует на большинстве телевизоров.

  • RCA - композитный разъем типа «тюльпан». Имеет характерную вытянутую форму обмотки штекера и обеспечивающий подключение штырь на конце. RCA -разъемы различаются по цвету. Обмотка на штекере и опоясывающая вставка на устройстве совпадения цветов.

  • RF -штекер, или коаксиальный радиочастотный разъём.Представляет собой продолговатый цилиндр с углублением на конце. Обеспечивает эффективное подключение ТВ, однако передает только сигналы не самого лучшего качества.

Чтобы успешно подключить спутниковое ТВ, иметь исправно функционирующие приборы и соединительные приспособления. Инструкции по подключению предельно просты и не должны вызывать затруднений. Разъемы, переходники и кабели можно заказать через интернет или купить в магазине электротехники.

В наши дни спутниковое цифровое вещание становится все более востребованным. Современные телевизоры отличаются наличием специальных модулей и разъемов, позволяющих просматривать фильмы, передачи в высоком качестве.

Что такое спутник lnb в на телевизоре

Прошивка использует ресиверов изначально включает в себя специальные ключи, позволяющие просматривать телевизионные каналы, находящиеся под специальной кодировкой. В телевизоре не предусмотрены ключи.Ввести ключевые комбинации или изменить прошивку невозможно.

Важно! Для просмотра телевизора по современной технологии DVB-S2 используются специальные САМ-модули, в которые вставляют карты от операторов. Затем модуль вставляется в специальный разъем PCMCIA. При этом спутниковая антенна должна быть подключена в разъем LNB Satellite IN.

Зачем нужен спутник lnb в на телевизоре

Для спутникового цифрового вещания используйте тюнер DVB-S2 DVB-S.Модели со спутниковым ресивером встроенного типа легко находят все доступные для просмотра каналы. Поиск возможен в ручном или автоматическом режиме. В большинстве случаев прием стабильного сигнала, по крайней мере, от четырех спутников. Важно понимать, что только встроенного спутникового ресивера и установленной антенны недостаточно, ведь каждый телевизионный канал идет в кодировке и требует специальной расшифровки.

Рассматриваемый стандарт отличается важными характеристиками:

  • трансляция программ в высоком разрешении;
  • интернет-соединения для просмотра использования дополнительного контента;
  • обеспечение доступа к просмотру тематических передач;
  • возможность подключения дополнительных устройств к одной сети для распространения цифрового контента.

Переход на современный стандарт DVB-S2 требует повышения качества и улучшения скорости передачи цифрового информации.

Как пользоваться

Телевизионную антенну обязательно подключают в специальное разъем имеющегося оборудования. Затем начать процесс настройки во вкладке «Каналы» в автоматическом режиме. Источником сигнала должен быть «Спутник», после чего продолжается процесс настройки.

Обязательно выбирают спутник и настраивают показ.Рекомендуется использовать на «Смена настройки спутника» и найти доступные каналы. После этого нажимают «Далее» для поиска программ, выставленных на используемом оборудовании.

Справка! В появившемся окне будет доступно окно с разнообразными настройками. Рекомендуется проверить качество используемого сигнала и отображаемого изображения. От этого зависит, насколько правильно настроена антенна на прием спутниковых каналов.

На следующем этапе определения параметров поиска. Если модуль САМ отсутствует, выбирают пункт «Пропуск зашифрованных каналов», ведь они недоступны для трансляции. Для поиска нажимают «Выполнить».

После того, как каналы будут найдены, можно отсортировать программы, провести дополнительные настройки для качественного изображения, звука. После этого можно в полной мере насладиться просмотром телевидения.

В наши дни спутниковое цифровое вещание становится все более востребованным. Современные телевизоры отличаются наличием специальных модулей и разъемов, позволяющих просматривать фильмы, передачи в высоком качестве.

Что такое спутник lnb в на телевизоре

Прошивка использует ресиверов изначально включает в себя специальные ключи, позволяющие просматривать телевизионные каналы, находящиеся под специальной кодировкой. В телевизоре не предусмотрены ключи. Ввести ключевые комбинации или изменить прошивку невозможно.

Важно! Для просмотра телевизора по современной технологии DVB-S2 используются специальные САМ-модули, в которые вставляют карты от операторов. Затем модуль вставляется в специальный разъем PCMCIA. При этом спутниковая антенна должна быть подключена в разъем LNB Satellite IN.

Зачем нужен спутник lnb в на телевизоре

Для спутникового цифрового вещания используйте тюнер DVB-S2 DVB-S. Модели со спутниковым ресивером встроенного типа легко находят все доступные для просмотра каналы. Поиск возможен в ручном или автоматическом режиме. В большинстве случаев прием стабильного сигнала, по крайней мере, от четырех спутников.Важно понимать, что только встроенного спутникового ресивера и установленной антенны недостаточно, ведь каждый телевизионный канал идет в кодировке и требует специальной расшифровки.

Рассматриваемый стандарт отличается важными характеристиками:

  • трансляция программ в высоком разрешении;
  • интернет-соединения для просмотра использования дополнительного контента;
  • обеспечение доступа к просмотру тематических передач;
  • возможность подключения дополнительных устройств к одной сети для распространения цифрового контента.

Переход на современный стандарт DVB-S2 требует повышения качества и улучшения скорости передачи цифрового информации.

Как пользоваться

Телевизионную антенну обязательно подключают в специальное разъем имеющегося оборудования. Затем начать процесс настройки во вкладке «Каналы» в автоматическом режиме. Источником сигнала должен быть «Спутник», после чего продолжается процесс настройки.

Обязательно выбирают спутник и настраивают показ.Рекомендуется использовать на «Смена настройки спутника» и найти доступные каналы. После этого нажимают «Далее» для поиска программ, выставленных на используемом оборудовании.

Справка! В появившемся окне будет доступно окно с разнообразными настройками. Рекомендуется проверить качество используемого сигнала и отображаемого изображения. От этого зависит, насколько правильно настроена антенна на прием спутниковых каналов.

На следующем этапе определения параметров поиска. Если модуль САМ отсутствует, выбирают пункт «Пропуск зашифрованных каналов», ведь они недоступны для трансляции. Для поиска нажимают «Выполнить».

После того, как каналы будут найдены, можно отсортировать программы, провести дополнительные настройки для качественного изображения, звука. После этого можно в полной мере насладиться просмотром телевидения.

Рекомендуем к прочтению

Что значит Предупреждение LNB short и как это исправить

Телевизор уже несколько десятилетий как обязательным, обязательным в быту каждого человека.За сложный и продолжительный эволюционный период ТВ изменился не только внешний вид телевизоров, его технические характеристики и количество к самому телевизору. На смену обычным аналоговым каналм пришла модернизированная технология цифрового вещания, характеризующаяся улучшенным качеством, с отличным звуком, отсутствием перебоев, заключающихся в пропадании сигнала и других непредвиденных действий, мешающих просмотру любимых передач.

Обеспечивается цифровой сигнал за счёт приобретения современного телевизора с помощью цифрового сигнала, либо покупкой дополнительного оборудования к имеющемуся телевизору - ресивером.Цифровые приставки независимо от фирмы производителя и технических несложно подключаются к телевизору, но иногда у них возникают сложности с синхронизацией устройств, одна из которых является ошибкой Предупреждение LNB Short. Рассмотрим в статье основные причины появления неисправностей и варианты устранения.

Что обозначает

Разнообразие цифровых приставок на современном рынке достаточно велико, а отличаются ресиверы в основном техническими характеристиками, фирмой и ценовой политикой.Для получения возможности просмотра телевизора в цифровом качестве некоторые люди предлагают услуги провайдеров, предлагающих за дополнительную оплату, купить у них ресивер, установить и настроить его пользователю. Естественно, подобный вариант решения вопроса является приемлемым, но многие люди не хотят переплачивать деньги за настройку приставки: синхронизация обеспечивается несложным и элементарным подключением устройства к телевизору, а производители указывают возможность самостоятельной настройки ресивера.

Перед выполнением манипуляций по подключению, пользователь, даже выполнив все действия по инструкции, прилагается к прилагаемому приставке, сталкивается с проблемой появления на экране телевизора сообщения Предупреждение LNB Short. Согласно дословному переводу фраза Предупреждение LNB Short означает «Замыкание блока ресивера», что требует поиска источника замыкания, с последующим его устранением. Причин для появления ошибки Предупреждение LNB Short может быть несколько:

  1. Замыкание стержневой жилы кабеля, идущего от антенны к ресиверу, за счёт нарушения целостности оболочки провода.
  2. Настройки эксплуатируемой антенны и приобретённого ресивера не совпадают, что означает невозможность одновременности устройств, которая проявляется визуально появлением на дисплее телевизора сообщения.
  3. Техническая неисправность телевизора или приобретённого тюнера.

Рассмотрим, как решить проблему подключения ресивера, отталкиваясь от ее причин возникновения.

Как устранить неполадку

Устранение ошибки Предупреждение LNB Short нужно начинать с элементарных действий, заключающихся в проверке кабеля на целостность.Нужно тщательно осмотреть кабель, идущего от антенны до ресивера. При этом важно внимательно отнестись к соединительным штекерам, где производился монтаж и изоляция центральной жилы. Часто, при изоляции совершается грубейшая ошибка - соприкосновение металлических элементов оплётки с центральной жилой кабеля, что выливается в замыкание, провоцирующее появление сообщения на экране телевизора.

Недопустимым также является попадание влаги или ссора под изоляционные элементы или на стыковые компоненты кабеля.При выявлении подобного провести повторно изоляцию без ошибок. В ситуации, если целостность кабеля нарушена по периметру, необходимая замена провода, не имеющим наружных повреждений.

Если проверка кабеля и соединительных контактов с антенной и приставкой прошла ревизия и не вызывает сомнений, причина может скрываться в выходе из строя самого тюнера, которые при некорректном подключении, перепадах напряжения, попадании влаги или мусора могут перегорать. Это невозможно определить визуально, поэтому можно попробовать подключить самостоятельно тюнер на заведомо рабочем телевизоре у знакомых, друзей или родственников.Если неисправность не исчезла, тюнер потребуется отнести в сервисный центр, где специалисты смогут диагностировать неполадку и устранить или же заменить ресивер по гарантии.

Сообщение Предупреждение LNB Short может всплывать на телевизора из-за некорректных настроек устройств устройств. Настройки прописаны в инструкции к цифровому ресиверу, пошагово следуя которому можно настроить работу приёмника цифрового вещания.

Одной из наиболее распространенных ошибок пользователей при изменении настроек, является выбор некорректного режима синхронизации.К примеру, при отсутствии активной антенны у пользователя, когда в качестве вещания выступает кабельное телевидение, в настройках вручную изменить автоматический режим использования сигналов посредством пассивной телеантенны. Метод переключения режимов разнится на передатчиках от разных фирм и производителей, поэтому пользователю немного «покопаться» в меню ресивера и в приложение к устройству. Обычно эта опция питания входа в режим или прописана в виде позиции отключения на антенный выход.

Иногда, чтобы устранить сообщение на экране Предупреждение LNB Short, достаточно просто отключить питание.

Подведение итогов

Описанные варианты решения проблемы с отсутствием контакта между антенной и цифровым приставкой, проявляющимся возникновением сообщений Предупреждение LNB Short, поможет самостоятельно и беспроблемно устранить неполадку. Если вышеописанные методы не дали желаемого результата, просмотр ТВ невозможен в цифровом качестве, проблема может скрываться в технической неисправности телевизора или ресивера, с чем справиться только специалист.

Вопрос / Ответ

Где я могу купить Inverto продукцию в розницу в Украине?

Оригинальная продукция Inverto вы можете купить в всех интернет-магазинах, к примеру ТУТ .

Что такое кормушка?
Feedhorn (облучатель) является частью спутниковой антенны. Он собирает отраженный сигнал от зеркала антенны (тарелки) и направляет его к LNB.

Что такое LNB?
LNB - Low Noise Block, также называемый LNC - Low Noise Converter, в обиходе - конвертер. Это первый приемник, устанавливаемый в фокусе спутниковой антенны. Предназначен для предварительного усиления сигнала со спутника и его преобразования, уменьшения частоты, с целью возможности передачи по кабелю к ресиверу (тюнеру).

Что такое LNBF?
LNBF - это LNB интегрированный с кормушкой.

Что представляет собой моноблок LNB?
Это конструкция, состоящая из двух независимых конвертеров в одном корпусе.Оба конвертера могут автоматически управляться любым ресивером (тюнером) с использованием протокола DiSEqC 1.0 или выше. В некоторых случаях возможно управление поToneburst / MiniDiSEqC.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
