..10спринцип работы, виды, маркировка, регулировка и подключение
Результатом технической ситуации, когда статорные обмотки двигателя потребляют тока больше установленных параметрических значений, является избыточное тепло.
Этот фактор вызывает снижение качества изоляции двигателя. Оборудование выходит из строя.
Времени реакции тепловых реле перегрузки обычно недостаточно, чтобы обеспечить эффективную защиту от избыточного тепла, создаваемого высоким током. В таких случаях только реле контроля фаз видится действенным защитным устройством.
Содержание статьи:
Общая информация по прибору
Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.
На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

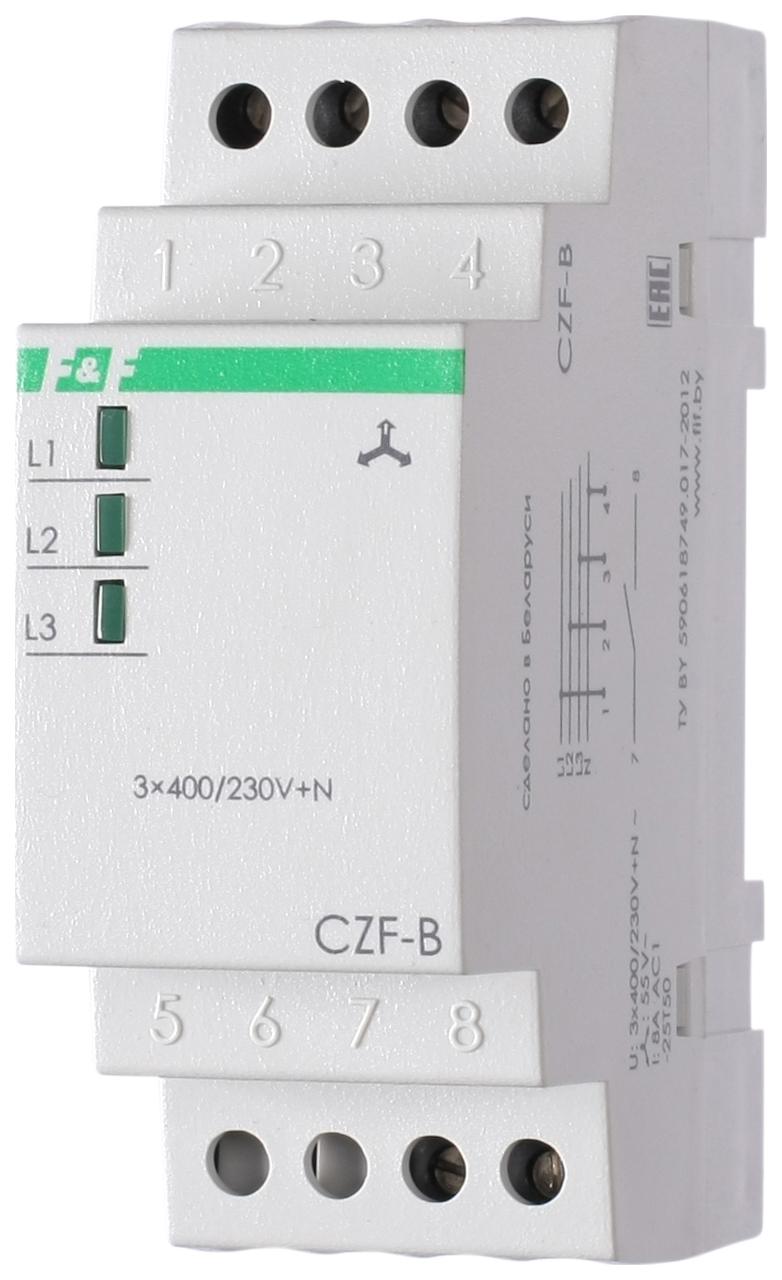

Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина
Благодаря устройствам отслеживания состояния фаз достигаются преимущества:
- увеличение срока службы двигателя;
- сокращение дорогостоящего ремонта или замену мотора;
- уменьшение времени простоя из-за дефектов двигателя;
- снижение рисков поражения электрическим током.
Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.
Типичное исполнение защитных реле
Существует два основных типа защитных приборов, предназначенных для использования в составе трехфазных систем, — реле измерения тока и измерения напряжения.
Плюсы использования устройств
Преимущественная сторона токовых защитных реле по отношению к очевидна. Этот тип приборов функционирует независимо от влияния ЭДС (электродвижущей силы), которая неизменно сопровождает фазовый сбой при перегрузках двигателя.
Кроме того, устройства, действующие по принципу измерения тока, способны определять аномальное поведение мотора. Контроль возможен либо на стороне линии в цепи ответвления, либо на стороне нагрузки, где установлено реле.

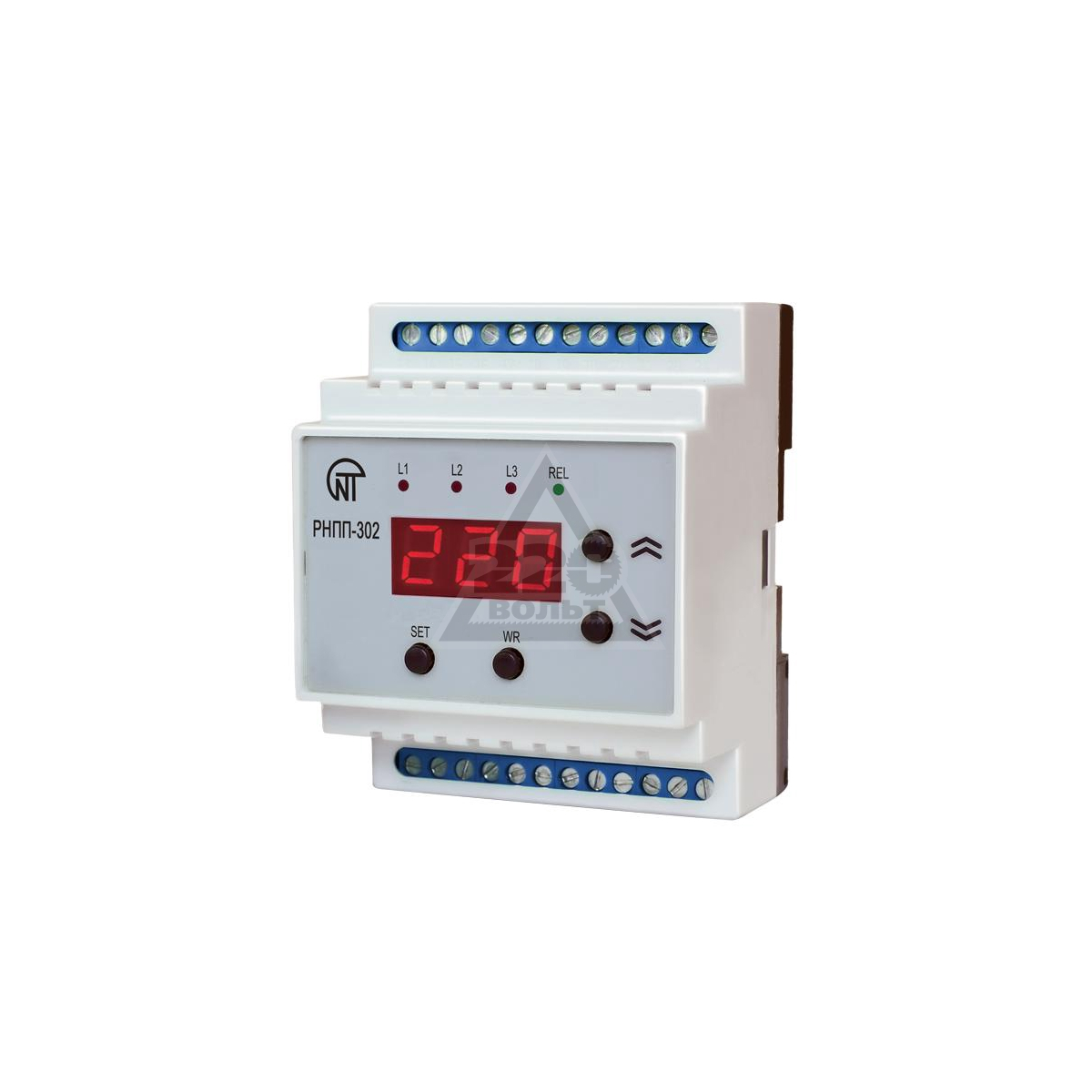

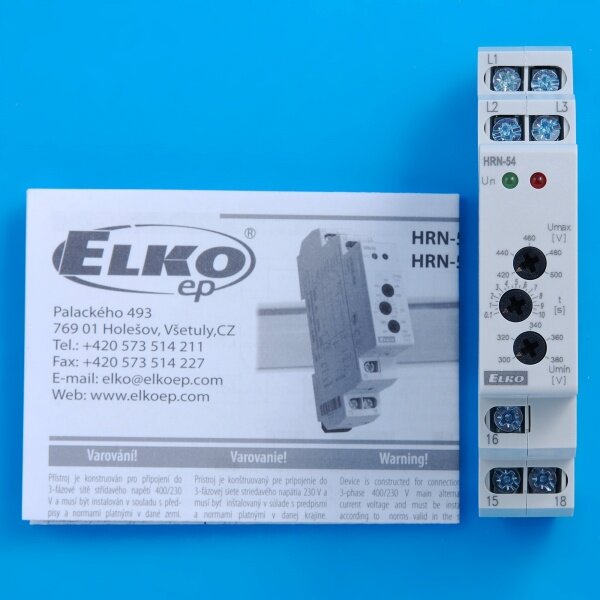

Так выглядит одна из моделей реле контроля напряжения. Подобные устройства могут применяться не только для производственных нужд, но также и для частных хозяйств
Приборы, контролирующие процесс по принципу измерения напряжения, ограничиваются обнаружением ненормальных условий работы только на стороне линии, где подключено устройство.
Тем не менее приспособления, чувствительные к изменению напряжения, тоже обладают важным преимуществом. Заключается оно в способностях приборов подобного типа обнаруживать ненормальное состояние, не зависящее от состояния двигателя.
К примеру, тип реле, чувствительный к изменениям тока, обнаруживает ненормальное состояние фаз только непосредственно в процессе работы двигателя. А вот устройство измерения напряжения обеспечивает защиту непосредственно перед запуском мотора.
Также среди преимуществ аппаратов измерения напряжения выделяются простая установка и меньшая цена.
Этот тип приборов защиты:
- не нуждается в дополнительных трансформаторах тока;
- применяется независимо от нагрузки системы.
А для его работы требуется всего лишь подключить напряжение.
Обнаружение фазового сбоя
Сбой фазы вполне возможен по причине выхода из строя предохранителя одной из частей системы распределения электроэнергии. Механический отказ коммутационного оборудования или обрыв одной из линий электропередач также провоцируют сбой фазы.
Защита электродвигателя, организованная через реле контроля. Такой способ позволяет более эффективно эксплуатировать моторы, без опасения их быстрого вывода из строя
Трехфазный двигатель, работающий на одной фазе, вытягивает необходимый ток из оставшихся двух линий. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.
Время реакции на единицу тепловой перегрузки может быть слишком продолжительным, чтобы обеспечить эффективную защиту от чрезмерного нагрева. Если для защиты от него не установлено , то когда происходит сбой из-за перегрева, появившегося в обмотках двигателя.
Защита трехфазного двигателя от фактора отказа фазы затруднена по той причине, что недогруженный трехфазный двигатель, работающий на одной фазе из трех, генерирует напряжение, называемое регенерированным (обратной ЭДС).
Оно образуется внутри оборванной обмотки и практически равняется величине утраченного подводимого напряжения. Поэтому реле измерения напряжения, контролирующие только его величину, в таких ситуациях не обеспечивают полной защиты от фактора отказа фазы.

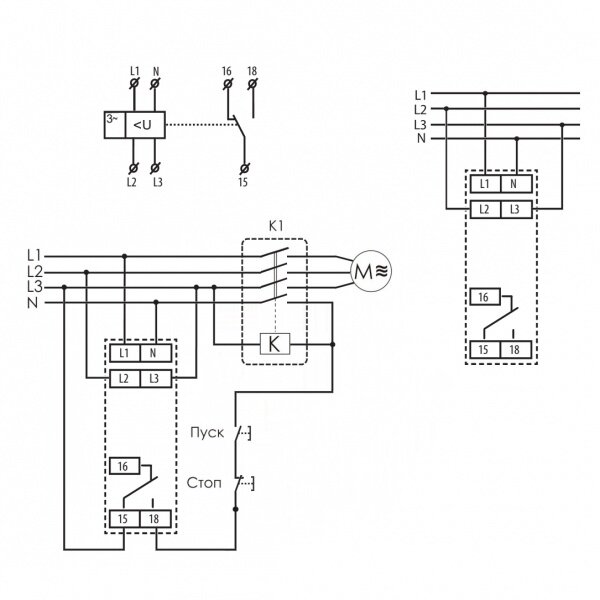

Схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором. Это классический схемный вариант, применяемый на практике повсеместно
Более высокая степень защиты может быть получена с помощью устройства, которому доступно обнаружение смещения фазового угла, как правило, сопровождающего отказ фазы. В нормальных условиях трехфазное напряжение составляет 120 градусов по фазе относительно друг друга. Сбой приведет к смещению угла от нормальных показателей в 120 градусов.
Выявление фазового реверса
Реверсирование фазы может произойти:
- Выполняется техническое обслуживание на моторном оборудовании.
- В систему распределения электроэнергии внесены изменения.
- Когда восстановление мощности приводит к другой фазовой последовательности, что была до отключения электроэнергии.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, – нанести физический вред обслуживающему персоналу.
Кроме всего прочего, использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение
Правила эксплуатации электросетей требуют применения защиты от возможного реверсирования фаз на всем оборудовании, включая транспортные средства для перевозки персонала (эскалаторы, лифты и т. п.).
Обнаружение дисбаланса напряжения
Несбалансированность обычно проявляется, если входящие линейные напряжения, подаваемые электроэнергетической компанией, имеют разные уровни. Дисбаланс может иметь место, когда однофазные нагрузки освещения, электрических выходов,однофазных двигателей и прочего оборудования подключаются на отдельных фазах и не распределяются сбалансированным образом.
В любом из таких случаев в системе образуется дисбаланс тока, который снижает эффективность и сокращает срок службы двигателя.
Несбалансированное или недостаточное напряжение, прикладываемое к трехфазному двигателю, приводит к дисбалансу тока в обмотках статора, равному многократному значению разбаллансировки межфазных напряжений.
Этот момент, в свою очередь, сопровождается увеличением нагрева, что является основной причиной быстрого разрушения изоляции двигателя.
Сгоревшая обмотка статора мотора – можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля
Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования.
Как подключить прибор контроля?
Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус.
Конструктивные элементы изделия
Клеммники для подключения электрических проводников, как правило, выведены на фронтальную часть корпуса, что удобно для проведения монтажных работ.
Сам прибор сделан под установку на рейку типа DIN либо просто на ровную плоскость.
Интерфейс клеммника обычно представляет собой стандартный надежный зажим, предназначенный под крепление медных (алюминиевых) жил сечением до 2,5 мм2.

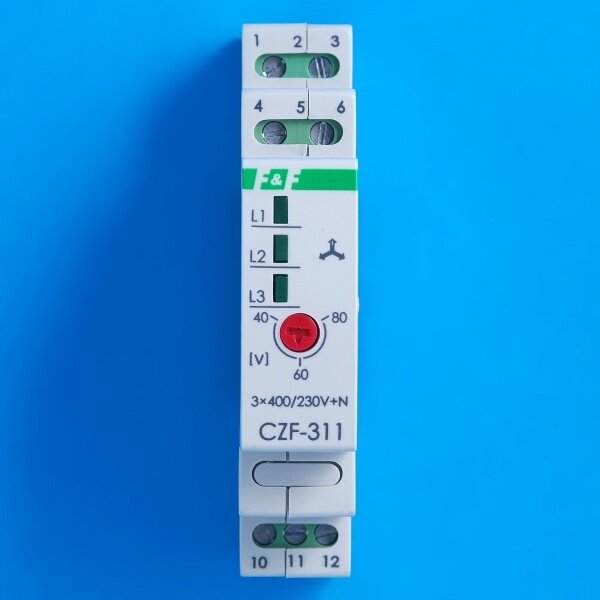

Передняя панель прибора содержит регулятор/регуляторы настройки, а также световую контрольную индикацию. Последняя показывает присутствие/отсутствие питающего напряжения, а также состояние исполнительного механизма.
Среди элементов настройки потенциометра может быть индикатор аварий, индикатор подключенной нагрузки, потенциометр выбора режима, регулировка уровня асимметрии, регулятор падения напряжения, потенциометр регулировки задержки по времени
Подключение трехфазного напряжения выполняется на рабочих клеммах устройства, обозначенных соответствующими техническими символами (L1, L2, L3). Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.
Для соединения с цепями управления используется вторая интерфейсная группа, состоящая обычно не менее чем из 6 рабочих клемм.
Одной парой контактной группы реле коммутируется цепь катушки магнитного пускателя, а через вторую — цепь управления электрооборудования.
Все достаточно просто. Однако каждая отдельная модель реле может иметь свои особенности подключения. Поэтому применяя устройство на практике, следует всегда руководствоваться сопроводительной документацией.
Шаги настройки приспособления

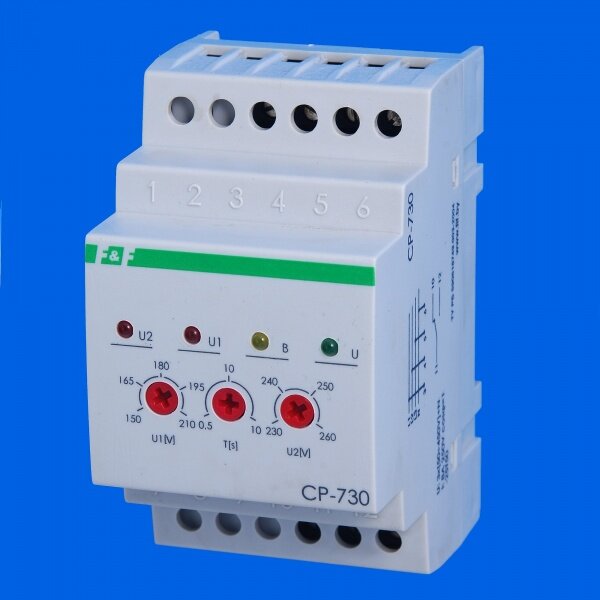

Опять же в зависимости от исполнения, конструкция изделия может оснащаться разными схемными вариантами настройки и регулировки. Есть модели простые, предусматривающие конструктивно вывод на панель управления одного-двух потенциометров. И есть устройства с расширенными элементами настройки.
Элементы настройки микропереключателями: 1 – блок микропереключателей; 2, 3, 4 – варианты установки рабочих напряжений; 5, 6, 7, 8 – варианты установки функций асимметрии/симметрии
Среди таких расширенных настроечных элементов часто встречаются блочные микропереключатели, расположенные непосредственно на печатной плате под корпусом прибора или в специальной открываемой нише.
Установкой каждого из них в то или иное положение создается требуемая конфигурация.
Настройка обычно сводится к тому, чтобы выставить посредством вращения потенциометров или расположением микропереключателей номинальные значения защиты. Например, для контроля состояния контактов уровень чувствительности разницы напряжений (ΔU) обычно ставят на значение 0,5 В.
Если необходимо контролировать линии питания нагрузки, регулятор чувствительности разницы напряжений (ΔU) настраивают на такое граничное положение, где отмечается точка перехода от рабочего сигнала к аварийному с небольшим допуском в сторону номинала.
Как правило, все нюансы настройки приборов доходчиво описывает сопроводительная документация.
Маркировка устройства контроля фаз
Приборы классического исполнения маркируются просто. На передней или боковой панели корпуса наносится символьно-цифровая последовательность или же обозначение отмечается в паспорте.
Вариант маркировки одного из популярных устройств отечественного производства.
Обозначение вынесено на фронтальной панели, но встречаются также вариации с размещением на боковинах
Так, устройство российского производства на подключение без нулевого провода маркируется:
ЕЛ-13М-15 АС400В
где: ЕЛ-13М-15 – наименование серии, АС400В – допустимое напряжение переменного тока.
Образцы импортной продукции имеют маркировку несколько иную.
Например, реле серии «PAHA» отмечено следующей аббревиатурой:
PAHA B400 A A 3 C
Расшифровка примерно такая:
- PAHA — наименование серии.
- B400 – стандартное напряжение 400 В или подключенное от трансформатора.
- А – регулировка потенциометрами и микропереключателями.
- А (Е) – тип корпуса под монтаж на DIN рейку или в специальный разъем.
- 3 – размер корпуса в 35 мм.
- С – конец кодовой маркировки.
На некоторых моделях перед пунктом 2 может добавляться еще одно значение. Например, «400-1» или «400-2», а последовательность остальных не изменяется.
Так маркируются аппараты контроля фаз, наделенные дополнительным интерфейсом питания под внешний источник. В первом случае напряжение питания 10-100 В, во втором 100-1000 В.
С принципом действия, конструктивными особенностями и назначением выключателя нагрузки ознакомит , прочитать которую мы очень советуем.
Выводы и полезное видео по теме
Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF. Однако по такому же принципу действуют практически все выпускаемые аппараты контроля фаз:
При всем многообразии приборов на рынке сложно определить какой-никакой стандарт маркировки. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. Тем не менее всегда есть возможность обратиться к справочным данным, если требуется точная расшифровка характеристик.
Хотите поделиться собственным опытом в выборе и установке реле напряжения, предназначенного для контроля фаз? Располагаете полезными сведениями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фотоснимки по теме, задавайте вопросы.
Как подключить реле контроля фаз
Многие агрегаты в качестве источника питания используют трехфазный электрический ток.
Это позволяет значительно увеличить их мощность. К таким агрегатам относятся и мощные электродвигатели. В условиях большой нагрузки на сеть, по различным причинам происходят перебои в электропитании. Это может быть отсутствие одной из фаз, их асимметрия, а также обрыв нулевого провода.
В случае возникновения одной из неисправностей электродвигатель неизбежно выйдет из строя, а его ремонт очень трудоемок. Для защиты используется автомат защиты электродвигателей, оно же реле контроля наличия и чередования фаз.

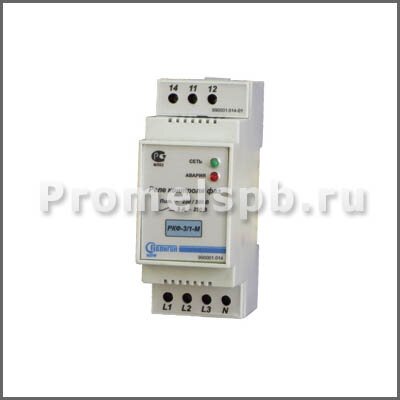

Как установить и подключить реле контроля фаз

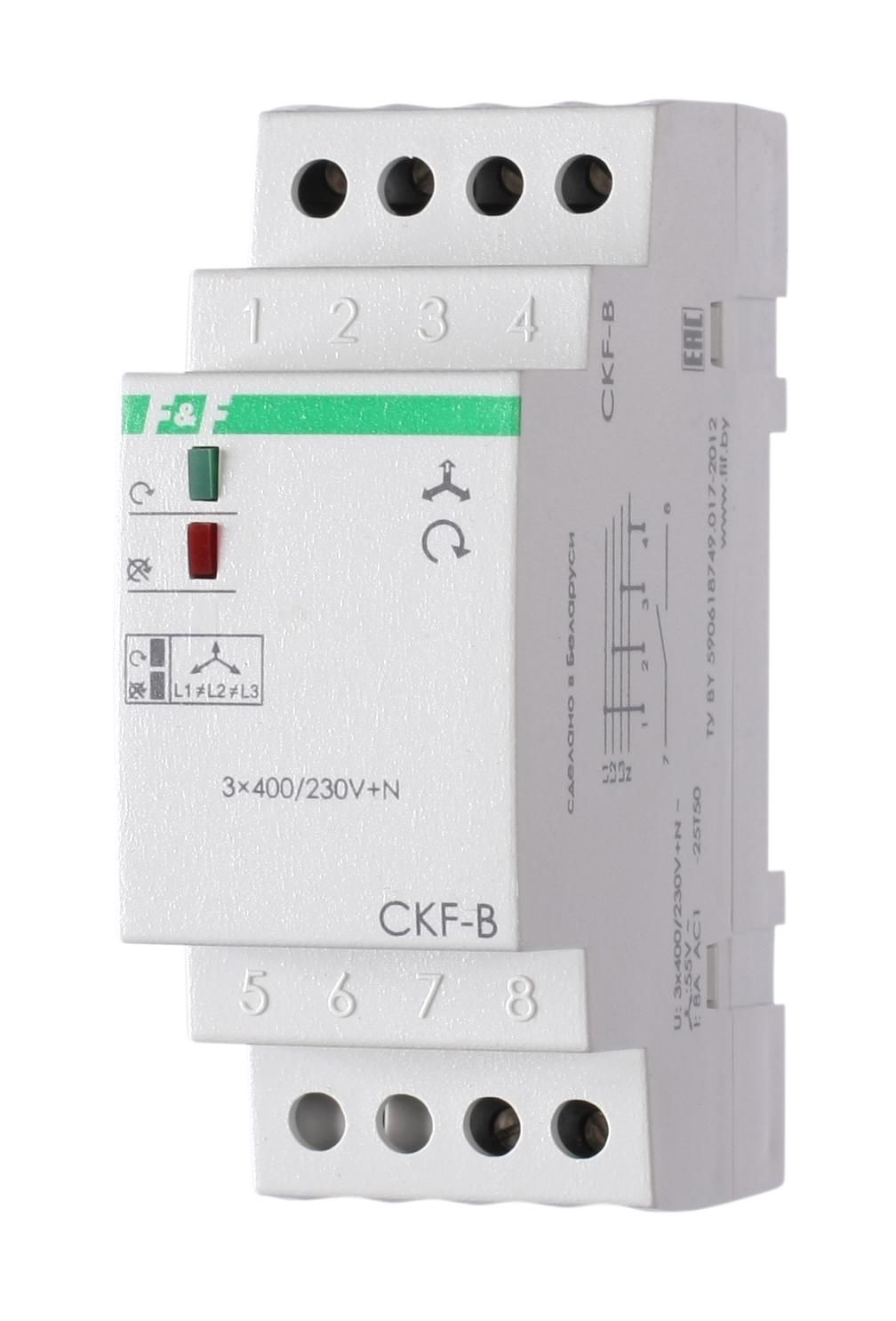

Схема самого реле довольно проста. В случае возникновения сбоя в электропитании реле отключает катушку контактора электродвигателя от электропитания.
Реле контроля наличия фаз устанавливается в месте прохождения силового кабеля на вертикальную поверхность путем крепления на четыре шурупа.
- Предварительно необходимо разметить, просверлить необходимые отверстия и установить в них дюбеля.
- Реле имеет световую индикацию, поэтому устанавливать его целесообразно в месте, где имеется достаточная видимость при осуществлении работ.
- Подключение осуществлять только после проверки отключения силового кабеля от питания.
- К зажимам 1, 2, 3 подключить к входным зажимам контактора, а нулевой кабель к зажиму 4.
- Цепь управления катушкой контактора подключить к зажиму 8, а одну из фаз к зажиму 7.
- Включить питание и проверить работу реле.
Инструкция по эксплуатации реле контроля фаз определяет три режима работы световой индикации:
- Зеленый светодиод – нормальная работа.
- Красный светодиод – неправильное чередование фаз, в этом случае необходимо поменять местами провода в зажимах 1 и 2.
- Отсутствие горения светодиодов сигнализирует об отсутствии фазы, асимметрии выше установленной или снижения напряжения менее установленного значения.
Реле контроля фаз — назначение, принцип работы и схема подключения
Существует много различных аппаратов, которые в ходе их эксплуатации приходится нередко переносить с одного места на другое, каждый раз подключая их к трехфазной сети. Нередки случаи, когда неопытный работник в ходе подключения оборудования нарушает порядок чередования фаз, что может привести к выходу техники из строя. Чтобы не допустить этого, необходимо обеспечить контроль фаз, установив специальное устройство защиты. В этом материале мы расскажем о том, что представляет собой реле контроля фаз, какова схема его подключения и рассмотрим принцип работы этого прибора.
Назначение и принцип работы реле контроля фаз
Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново.
Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.
Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.
Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.
Что такое реле напряжения и как оно настраивается – на следующем видео:
Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения.
Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении.
При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет
После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.
Порядок подключение реле
Очень важно, чтобы контрольное устройство было включено в схему любого передвижного агрегата, в составе которого имеется трехфазный электрический мотор.
Если такого реле в составе оборудования не имеется, неправильное чередование фаз может привести к серьезным последствиям – от нарушения работы аппарата до выхода его из строя.
Наглядно про подключение на видео:
Если оборвется хотя бы один фазный кабель, произойдет быстрый перегрев силового агрегата, и устройство за считанные секунды придет в негодность. Чтобы не допустить этого, на контактор вместо контрольного реле зачастую устанавливают тепловое. Но проблема заключается в том, чтобы правильно его подобрать и отрегулировать по номинальному току. Для этого требуется специальный стенд, которым располагают далеко не все. Поэтому установка прибора фазного контроля – более простой способ решения проблемы.
Принцип работы РК основан на том, что устройство улавливает гармоники обратной последовательности, возникающие в случае перекоса фаз или при обрыве токоведущих проводов.
Аналоговые фильтры контрольного прибора выделяют их и подают сигнал на управляющую плату, включающую после его получения релейные контакты.

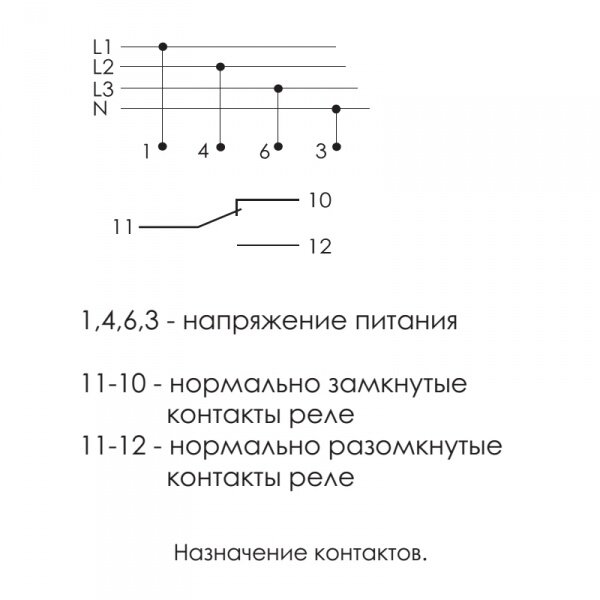

Схема подключения реле контроля фаз сложностью не отличается. Все три фазных проводника и нулевой кабель нужно подсоединить к соответствующим клеммам прибора, а его контакты пустить в разрыв соленоида магнитного пускателя. Если устройство работает в нормальном режиме, то контактор включен, релейные контакты замкнуты, и производится подача напряжения на аппаратуру.
В случае обнаружения неполадок происходит размыкание контактов контрольного прибора, и электропитание отключается до того момента, когда будут восстановлены сетевые параметры.
Чаще всего для защиты бытовой техники используются реле заводского изготовления, которые имеются в продаже. Но иногда их изготавливают и своими руками. Приведем схему простого самодельного устройства, на которой имеются графические обозначения элементов, включенных в цепь.
Заключение
В этой статье мы рассказали о том, что такое реле контроля фаз, для чего оно нужно и по какому принципу работает.
В промышленных условиях оно защищает компрессоры, электродвигатели и другие агрегаты. В быту их наиболее часто используют для защиты стиральных машин и холодильников.
Виды реле контроля фаз
Трехфазные сети нередко испытывают на себе такое явление, как «перекос» фаз. Данная ситуация довольно пагубно сказывается на работе всей электролинии, а также на функционировании электроприборов, которые в данный момент работают от питания. Негативное воздействие происходит именно потому, что непосредственно от порядка фаз и показателя напряжения работают важные устройства, к которым относятся электродвигатели и трансформаторы. Во избежание различных повреждений применяются реле контроля фаз.
Данное устройство крайне необходимо в трехфазной электросети для того, чтобы происходило чередование фаз в правильном порядке.
Конструктивные особенности
Все современные устройства, в конструкцию которых входят микропроцессоры, отличаются простой настройкой и высокими параметрами надежности.
В число таких устройств входят и реле контроля фаз.
Устройства импортного изготовления требуют к себе наибольшего внимания, а именно обеспечения сети электропитания наивысшего качества. Это крайне необходимо, поскольку совсем незначительный перепад или сбой в показателях может обернуться огромными потерями, а также вывести из рабочего состояния довольно дорогостоящее оборудование.
Основа устройства реле данного типа – микросхема, которая контролирует и полностью управляет функционированием изделия. При снижении (полном исчезновении) напряжения в фазах микросхема отправляет определенный сигнал реле, который в дальнейшем приостанавливает нагрузку. Некоторые модели оснащаются специальными индикаторами для фазных напряжений и регулятором периода срабатывания.
Применение реле контроля фаз
На сегодняшний день любое предприятие, административное здание или жилая квартира оснащены огромным числом различного электротехнического оборудования.
Все электрические приборы отличаются высокой стоимостью, следовательно, их срок службы должен быть по возможности продлен. Для данной цели как раз и применяются специальные защитные устройства от перепадов в напряжении, от коротких замыканий и перекоса фаз.
Реле контроля фаз активно используется в наши дни и защищает трехфазные устройства. Защита осуществляется в следующих направлениях: от обрыва, перекоса, слипания. Также осуществляется контроль над правильным чередованием фаз.
Кроме того, данные устройства контролируют не только фазы, но и напряжение. Иными словами, реле отслеживает показатель напряжения и при значительном понижении от критической величины обрывает электропитание.
Суть работы
Принцип функционирования – это, так называемый, самовозврат. То есть, реле контроля фаз перестает функционировать в момент, когда происходит срабатывание сигнала об аварийной ситуации. Тогда, когда на механизм передается трехфазное напряжение, все параметры проходят тщательную проверку.
Если по итогу проверки все параметры в норме, происходит включение встроенного реле электромагнитного типа. Но в случае, когда даже один параметр находится далеко от нормы, механизм моментально перестает действовать.
По возвращении всех показателей в нормированное состояние прибор в автоматическом режиме возобновляет свою работу.
При аварийных ситуациях происходит отключение нагрузки при помощи реле. К таковым нагрузкам относятся: исчезновение какой-либо фазы, выход за нормированные рамки показателя напряжения, ошибка в подключении трехфазного электропитания.
Использование реле контроля фаз обеспечивает качественную защиту электрической сети и всего электрического оборудования, работающего от нее. Более того, данный прибор помогает осуществлять контроль над объемами потребляемой энергии.
Торговая сеть «Планета Электрика» имеет в своем ассортименте огромный выбор различного защитного и контролирующего оборудования.
К нему относятся и реле контроля фаз. В наших торгово-выставочных залах Вы можете найти устройства от выдающихся мировых производителей: ABB, EATON, Schneider Electric, SIEMENS, TDM ELECTRIC и др.
Статьи по теме:
принципиальная электрическая схема, назначение и устройство
На чтение 7 мин Просмотров 308 Опубликовано Обновлено
Реле контроля фаз представляет собой устройство, основное назначение которого – защита линейных цепей от перегрузок и КЗ. Помимо этого оно способно реагировать на такое распространенное для электросетей явление, как перекос по отдельным фазам. В итоге этот прибор обеспечивает комплексную защиту рабочих цепей и подключенного к ним оборудования.
Общая информация
Реле контроля фазИзвестно несколько разновидностей реле перекоса фаз, отличающихся типом корпуса и своими конструктивными особенностями.
Несмотря на большое число исполнений и обилие схемных решений, рабочие функции всех моделей практически одинаковы. Установка реле контроля фаз в 3 фазных цепях позволяет:
- продлить время службы электродвигателей;
- исключить необходимость восстановительных или ремонтных работ;
- снизить сроки простоя из-за неисправности трехфазного двигателя и риски удара током.
Установленное в линейные цепи реле фаз гарантирует защиту обмоток агрегата от возгорания и однофазного КЗ.
Для чего предназначено
Применение реле контроля фазового напряженияСпециальные контроллеры фаз востребованы в местах, где требуется часто подключаться к питающей сети и где важно соблюдать их чередование. В качестве примера обычно рассматривается ситуация, когда подключаемое оборудование постоянно переносится с одного места на другое. В этом случае вероятность перепутать фазы линейных напряжений очень велика.
В некоторых нагрузках неверное их чередование способно привести к неправильной работе устройства и последующей поломке.
Любой агрегат, включенный в такую сеть длительное время, с большой вероятностью выйдет из строя. При эксплуатации такого прибора можно легко ошибиться с оценкой его состояния, считая, что устройство нуждается в ремонте.
Особенности различных исполнений и их возможности
Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.
Плюсы токовых реле
Классическая схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным моторомБесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:
- независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
- возможность определения отклонений в поведении электрической машины;
- допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.
В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.
Обнаружение фазного сбоя
Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.
Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».
Обнаружение реверса
Использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжениеВозможность обнаружения реверса фазы востребована в следующих ситуациях:
- на двигателе проводится техобслуживание;
- в систему распределения энергоносителя внесены существенные изменения;
- после восстановления показателя мощности меняется фазовая последовательность.
Необходимость в использовании реле смены чередования фаз связана с недопустимостью реверса двигателя, который способен повредить сам механизм, а также угрожает обслуживающему персоналу. Положениями ПУЭ предписывается применение этого устройства для любого оборудования, включая транспортеры, эскалаторы, лифты и другие движущиеся системы.
Выявление дисбаланса
Выявление дисбаланса в электроцепиНесбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции.
Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).
Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции. Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.
Порядок подключения
Разобраться с порядком подключения реле поможет предварительное ознакомление с особенностями его конструкции. Заметно облегчит этот процесс понимание принципа работы, а также умение настраивать прибор непосредственно перед запуском.
Конструктивные элементы

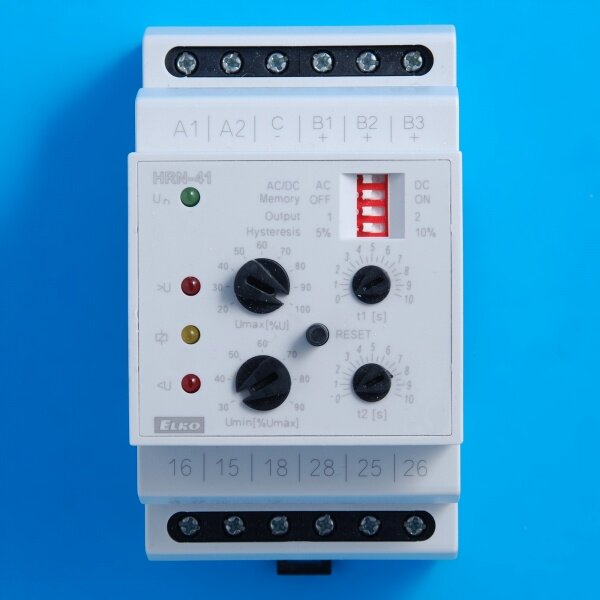

Конструкция реле контроля напряженияКорпус реле рассчитан для установки на DIN рейку или на заранее подготовленную ровную поверхность.
Вынесенный наружу разъем позволяет подключать его к электросети с помощью типовых зажимов, к которым подводятся медные жилы сечением до 2,5 мм2. На передней панели располагаются органы настройки, а также контрольная лампочка индикации включения прибора.
В рабочей схеме предусмотрены индикаторы аварийной ситуации и подключенной нагрузки, а также переключатели режима, регуляторы асимметрии и задержки по времени. Для подключения устройства используются три клеммы, имеющие обозначение L1, L2 и L3. Подобно автоматам защиты в них не предусмотрено подсоединение нулевого проводника (это справедливо не для всех моделей реле).

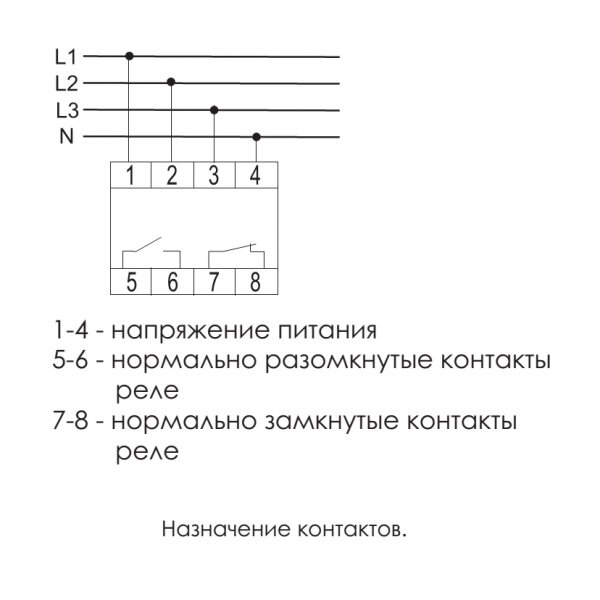

На корпусе устройства имеется еще одна контактная группа из 6-ти клемм, используемая для соединения с цепями управления. С этой целью в разводке силового оборудования предусматривается жгут, содержащий соответствующее количество проводов. Одна из контактных групп управляет цепью катушки магнитного пускателя, а вторая – коммутацией подключенного к линии оборудования.
Элементы настройки
Инструкция по подключению и настройке предполагает наличие различных схемных решений самого прибора. В простейших моделях на лицевую панель выводится не более одного или двух регуляторов. Этим они отличаются от образцов с расширенными настройками. В моделях с большим числом регулирующих элементов (их называют мультифункциональными) предусмотрен отдельный блок микропереключателей. Он располагается на печатной плате, размещенной прямо под корпусом прибора или в специальной скрытой нише.
Нужная конфигурация реле получается последовательной настройкой каждого из имеющихся регулировочных элементов. С их помощью – путем вращения ручек управления с одновременным нажатием соответствующего микропереключателя – выставляются требуемые параметры защиты. Шаг их установки или чувствительность прибора у большинства образцов составляет 0,5 Вольт.
Маркировка устройства
Таблица технических характеристик релеС целью маркировки контрольных приборов на их передней или боковой панели наносится последовательность из нескольких символов (иногда она указывается только в паспорте).
В качестве примера рассматривается прибор российского производства ЕЛ-13М-15 АС400В, рассчитанный на подключение без нулевого провода. Он маркируется следующим образом:
- ЕЛ-13М-15 –наименование серии;
- сочетание АС400В – допустимое напряжение.
Маркировка импортных моделей несколько иная. Реле серии «PAHA», имеющее аббревиатуру PAHA B400 A A 3 C расшифровывается более подробно:
- B400 – рабочее напряжение 400 Вольт.
- А – тип регулировки.
- А (Е) – способ крепления (на DIN рейку или на разъем).
- 3 – габариты корпуса в мм.
Символ «С» означает завершение кодовой комбинации.
Особенности выбора
При выборе контрольных устройств, прежде всего учитываются их технические параметры. В качестве примера рассматривается случай подбора модели для подключения АВР, предполагающий следующий порядок действий:
- Определяется способ включения (с «нулем» или без).
- Выясняются параметры выбранного прибора.
- При этом учитывается, что при работе с АВР потребуется контролировать обрыв и последовательность фаз.
Для контроля АВР время задержки выставляется в границах 10-15 секунд.
Знакомство с отдельными модификациями контрольных приборов поможет исполнителю учесть особенности их функционирования в конкретных цепях.
Реле контроля фаз RKF-03-02
Реле контроля фаз, микропроцессорное, цифровая индикация. Регулировка нижнего и верхнего порога напряжения, гистерезиса, асимметрии, времени аварийного срабатывания и повторного включения. Контроль порядка чередования, обрыва, «слипания» фаз, обрыва нулевого провода. Защита нагрузки от скачкообразного изменения напряжения на 30 В от установленных пороговых значений за 0,1 сек.
На DIN-рейку 35мм. 2 модуля ВЫПОЛНЯЕМЫЕ ФУНКЦИИ
— цифровая индикация напряжения
— отключение нагрузки при понижении или превышении заданного напряжения в любой из фаз
— включение нагрузки при восстановлении заданного напряжения
— отключение нагрузки при пропадании любой из фаз
— отключение нагрузки при “перекосе” фаз
— отключение нагрузки при “слипании” фаз
— отключение нагрузки при обрыве нулевого провода
— отключение нагрузки при нарушении порядка чередования фаз
— индикация аварийного состояния
— просмотр значения аварийного параметра
— установка минимального порога напряжения ULo
— установка максимального порога напряжения UHi
— установка напряжения “перекоса” фаз dU
— установка “гистерезиса” напряжения H
— установка времени аварийного срабатывания t1
— установка времени повторного включения t2
— просмотр установленных параметров
Изделие имеет светодиодный дисплей, индицирующий:
-напряжение на каждой фазе;
-причину аварийного срабатывания;
-значение аварийного состояния.
Изделие, в зависимости от исполнения, имеет одну либо две группы переключающих контактов. При замыкании контактов исполнительного реле загорается красный светодиод.
В устройстве используются три кнопки управления и программирования параметров:
— кнопка “ВВОД” — вход в режим программирования из режима индикации и аварийного срабатывания и передвижение по его пунктам.
— кнопка «ВВЕРХ» — увеличение значений устанавливаемых параметров в режиме программирования;
— вход в просмотр установленных значений в режиме индикации;
— просмотр величины аварийного срабатывания.
— кнопка «ВНИЗ» — уменьшение значений устанавливаемых параметров в режиме программирования;
— фиксация и циклический просмотр индикации напряжения.
На
цифровом индикаторе отображаются напряжения фаз L1, L2, L3 поочередно
с интервалом 3с, при этом загорается желтый светодиод соответствующий
фазы. Если на индикаторе светится символ Lo или Hi — это сигнализирует о выходе за пределы установленных параметров настройки и включение таймера t1 аварийного отключения реле , при этом мигает светодиод соответствующей фазы. Если напряжение ниже установленного значения — светится символ Lo, если выше — Hi. Если в течение времени аварийного отключения t1 не восстановятся параметры настроек, произойдет отключение исполнительного реле. Числовое значение этой причины можно отобразить, нажав кнопку. При восстановлении параметров напряжения в пределах установленных значений реле автоматически включит нагрузку через установленное время повторного включения t2.
При скачкообразном изменении напряжения более 30 вольт от установленных значений, а также изменении порядка чередования фаз, независимо от времени t1 произойдет отключение исполнительного реле через 0,1сек и на индикатор будет выведены символы LLL (при понижении), HHH (при повышении).
При
нарушении порядка чередования фаз на дисплее светится символ Abc. При
превышении напряжения “асимметрии” фаз светится символ dU. Реле обрыва фазы
ЦЕЛИ ОБУЧЕНИЯ :
- Объясните назначение реле обрыва фазы.
- Перечислите опасности, связанные с обрывом фазы и ее изменением.
Если две линии, подающие питание на трехфазный двигатель, перепутаны, это заставит двигатель изменить направление вращения. Это может быть серьезной проблемой с некоторыми типами оборудования. Непреднамеренный разворот направления может привести к срезанию зубьев шестерни, разрыву цепей и крыльчатке. погружных насосов открутить конец вала двигателя.Это может привести не только к повреждению оборудования, но и к травмам операторов или персонала. в непосредственной близости от машины.
Обрыв фазы происходит, когда пропадает питание одной из линий питания.
питание трехфазного двигателя.
Двигатель продолжит работу, но будет
потребляют чрезмерное количество тока. В этом состоянии реле перегрузки
должен привести к отключению стартера двигателя от сети
правильно ли подобраны подогреватели перегрузки.Одиночная фазировка будет
заставляют две фазы, которые остаются под напряжением в трехфазном двигателе, увеличиваться
ток в среднем на 173%.
Влияние колебаний напряжения на двигатели
Двигатели подвержены воздействию при эксплуатации с номинальными значениями, отличными от заводских.
Напряжение. Двигатели с рейтингом NEMA рассчитаны на работу при плюс-минус 10%
их номинального напряжения. Fgr. 1 показано примерное изменение полной нагрузки.
ток и пусковой ток для типичных электродвигателей при работе
выше номинального напряжения (110%) и ниже номинального (90%).Двигатели
обычно работают в системах со сбалансированным напряжением (напряжение
одинаков для всех фаз). Несбалансированное напряжение — одно из ведущих
причины отказа мотора.
Несимметричное напряжение обычно возникает при питании однофазных нагрузок. трехфазными системами.
Определение величины несимметрии напряжений
Изменение напряжения — ток полной нагрузки — пусковой ток
110% —7% — 10-12% Увеличение
90% — 11% — 10-12% Уменьшение
Fgr.1 Изменение тока электродвигателей при
работает с повышенным или пониженным номинальным напряжением .
Fgr. 1 относится к напряжению на фазных проводниках симметричного трехфазная система, измеренная между фазами AB, BC и AC. В другом словами, таблица показывает влияние на ток двигателя, когда напряжение больше или меньше номинальных значений двигателя, указанных на паспортной табличке в сбалансированной системе. Больше Вред причиняется несимметричным напряжением. NEMA рекомендует несимметричное напряжение не должно превышать плюс-минус 1%.Следующие шаги иллюстрируют как определить процент асимметрии напряжения в трехфазном система:
1.
Измерьте напряжение между всеми фазами. В этом примере предположим
напряжение между AB _ 496 вольт, BC _ 460 вольт и AC _ 472 вольт.
2. Найдите среднее напряжение.
496 460 472
— — —
1428 —> 1428/3 = 476 В
3. Вычтите среднее напряжение из полученного значения напряжения. в наибольшей разнице.2
2 x 4,2 x 4,2 = повышение температуры обмотки на 35,28% с максимальным Текущий.
Твердотельное реле контроля фазы показано в Fgr. 2. Это реле обеспечивает защита в случае асимметрии напряжения или смены фаз. В устройство автоматически перезагружается после восстановления правильных условий напряжения. Световой индикатор показывает, когда реле активировано.
