СЕТЕВОЙ ФИЛЬТР vs УДЛИНИТЕЛЬ — Статьи — Справочник

Бытовых приборов стало больше, чем розеток? Большинство из нас в этом случае не задумываясь идут в магазин и покупают удлинитель. Раньше его называли «переноской» – ведь удлинитель как будто «переносил» источник тока в нужное нам место.

И 30 лет назад это работало! Во-первых, утюг, телевизор, холодильник и фен – все нехитрые электроприборы обычной советской семьи – можно было запросто подключить к одной розетке. Приборы были не такие уж мощные, а чтобы оставить подъезд без света, нужно было как в фильме «Иван Васильевич меняет профессию» изобретать машину времени. Во-вторых, был единый ГОСТ, подчиняясь которому все советские предприятия выпускали удлинители с сечением жилы провода не менее 0,75мм2. Такие не горели и не представляли опасности.

Сегодня и бытовая техника стала мощнее, и ГОСТ давно отменен. Поэтому покупая удлинитель, стоит знать, что много электроприборов к нему подключать не стоит. И обращать внимание на сечение жилы провода.

Все удлинители ТМ ЭРА выпускаются с сечением жилы провода 0,75 мм2, что соответствует ГОСТу.

Бытовой удлинитель хорош, если нужно подключить в сеть настольную лампу, которая находится далеко от розетки. Один утюг или одну маленькую переносную электроплиту на даче. Его стоит воспринимать как «скорую помощь», когда требуется подключить несложные и недорогие бытовые приборы.

Тем не менее, у каждого есть персональный компьютер, плазменный телевизор, дорогая электроника… И часто бывает, что для них не хватает розеток. Временный вариант для подключения такой техники не подойдет. Тут стоит воспользоваться красивыми и изящными сетевыми фильтрами. Они не испортят интерьер своим внешним видом и защитят бытовую технику.

Принципиальное различие бытовых удлинителей и сетевых фильтров – в «начинке».

Все сетевые фильтры ЭРА содержат внутри варистор, который рассеивает импульсные помехи; конденсатор и дроссель фильтрации – для борьбы с высокочастотными помехами; терморазмыкатель, защищающий от перенапряжения.

Импульсные помехи в электросети могут быть вызваны ударом молнии или выбросом тока при аварии на подстанции. В некоторых случаях техника, подключенная в сеть, может просто выйти из строя. Даже если владельцы квартиры или дома отсутствуют, в сеть может быть подключен холодильник и телевизор, которые вероятнее всего, пострадают. Сетевой фильтр не позволит помехам дойти до приборов, он просто прекратит подачу к ним энергии.

Высокочастотные помехи менее опасны, мы сталкиваемся с ними часто, например, видя рябь на экране телевизора из-за перепадов напряжения в электросети. Частое повторение такой ситуации чревато поломками не только телевизора, но и других приборов. Защитить их сможет сетевой фильтр.

При избыточной нагрузке в сетевом фильтре ЭРА сработает терморазмыкатель. Часто мы не можем самостоятельно рассчитать нагрузку, включая в сетевой фильтр одновременно несколько приборов (холодильник, кофеварку, миксер). Пропускная способность сетевых фильтров ЭРА составляет 1300 ватт. На кухонные приборы этого вполне хватит, но если возникнет идея подключить еще мощную гладильную систему, фильтр просто выключится.

Но этого не происходит с удлинителями и некачественными фильтрами, которые при нагрузке 700-800 ватт начинают нагреваться, дымиться и могут быть просто опасными.

Заботливые владельцы дорогой техники именно по этой причине хорошо знают, для чего нужен сетевой фильтр с одним гнездом.

В доме установлен дорогой музыкальный центр большой мощности? Просто подключите его к сети через сетевой фильтр! А если не хочется тянуть провода и путаться в них, да и сама система будет ставиться возле розетки – то все еще проще! В ассортименте ТМ ЭРА есть

сетевой фильтр без провода. Простое решение, не требующее ни сил, ни затрат, сохранит дорогую технику!

В чем разница между сетевым фильтром и удлинителем – что выбрать из 2х?

Что делать, когда телевизор или холодильник установлен в 2-3 метрах от розетки? Такое расстояние не критично, ведь можно взять удлинитель со шнуром нужного размера и спокойно подсоединить технику к питанию.

Многие пользователи называют удлинителем и сетевой фильтр, особо не вникая в функционал обоих устройств. А есть ли между ними разница и в чем особенности каждого предмета? Статья расскажет, что такое, для чего нужен и чем отличается сетевой фильтр от удлинителя. Материал будет полезен всем, кто интересуется нюансами использования электроприборов (ноутбуков, холодильников, и др.).

Если вдруг нужен холодильник, читайте:ТОП-10 лучших бюджетных холодильников

Что такое сетевой фильтр и какое его назначение?

Сетевой фильтр – это тот же удлинитель (хотя он может быть и без удлиняющего кабеля), что покрывает расстояние между розеткой и устройством, нуждающемся в электроэнергии. В то же время прибор подавляет электрочастотные помехи из сети, предотвращая тем самым поломку техники при резких скачках напряжения (последние могут быть вызваны грозовыми разрядами, наведенными импульсами, авариями и т.п.). Используя регулярно такое изделие, получится продлить срок службы электроприборов.

Чтобы уметь оперативно предотвратить и другие неполадки, читайте: Не выключается ноутбук: 8 способов устранения проблемы

Устройство сетевого фильтра достаточно непростое: под крышкой скрыты всевозможные катушки, конденсаторы, варисторы, термореле, установленные как раз для гашения тех самых помех. Сверху корпуса красуется большой выключатель. Он нужен для того, чтобы не «выдергивать» постоянно вилку из розетки, увеличивая тем самым износ ее пластин и не допускает искр и электрической дуги при размыкании.

Зачем же нужен сетевой фильтр и в чем его главное назначение? Устройство выполняет 2 важнейшие функции:

1. Минимизирует негативное воздействие высокочастотных помех из сети.
2. Снижает уровень обратных помех, что исходят от техники.

Идеален для подключения дорогой аппаратуры (ПК, акустики, КБТ).

Интересует акустика? Почитать о ней можно в статье: Как выбрать акустическую систему: 3 критерия

Сетевые фильтры категорически нельзя подключать друг к другу. На стандартные удлинители это правило не распространяется. Если длину провода нужно увеличить в несколько раз, удлинители спокойно синхронизируются между собой (например такие, как Legrand 5xSchuko 1.5м). Подключать удлинитель к сетевому фильтру также можно.

Важно! Применение сетевого фильтра не избавляет от необходимости использования стабилизаторов напряжения или ИВП устройств, если таковая уже есть. Приборы могут функционировать параллельно.

Чем отличается удлинитель от фильтра?

Ответить на этот вопрос будет проще, обобщив главные характеристики и параметры устройств в таблице.

Возможно, вам будет интересно почитать о технике, для которой нужен сетевой фильтр: Hi-Fi система SONY МНС-ELC99Вт: мощный звук без преград

Советы и рекомендации для удачного выбора

При покупке сетевого фильтра или удлинителя нужно, прежде всего, обращать внимание на материал, из которого выполнен корпус. Отдать предпочтение стоит изделиям из твердого пластика с плотными «швами». В таком случае пыль и влага не попадут вовнутрь и не испортят контакты.

Вот еще несколько пунктов, которые также важны:

• Производитель. Не стоит экономить на бренде – это гарантия качества и долговечности устройства. Перед покупкой обязательно почитать отзывы владельцев.
• Мощность. Показатель напрямую зависит от количества розеток: чем их больше, тем цифра мощности выше. Чтобы рассчитать нужный показатель, необходимо суммировать мощность всех устройств, которые в будущем подключатся к фильтру или удлиннителю, и добавить еще 20-30%. Активная мощность указывается в технических характеристиках и измеряется в ваттах.
• Гарантия. Минимальный гарантийный срок должен быть 3 года, у фирменных моделей он достигает 5 лет.
• Сечение кабеля. Чем больше сечение, тем больше тока возможно будет передать из сети к потребителям без перегрева.

Каким должен быть кабель сетевого фильтра для компа, читайте в статье: Как подключить монитор к ноутбуку – 3 основных разъема и последовательность выполнения действий

Чтобы купить хороший сетевой фильтр или удлинитель со 100%-ной совместимостью с устройством, нужно не только разобраться, что это, но и четко понимать назначение каждого прибора, его функции и возможности. В таком случае получится избежать ошибок и лишних трат на ремонт техники.

Фильтры сетевые

Как бы далеко не шагнуло развитие в области электричества, все равно люди нередко продолжают сталкиваться с различными проблемами, возникающими при работе электросетей. Скачки напряжения и различные помехи – частые гости многих квартир, домов, а также административных и офисных зданий. Подобные явления оказывают сильное негативное влияние на функционирование всего подключенного к сети оборудования, большая часть из которого отличается довольно высокой стоимостью.

Сегодня в любом жилом и административном помещении находится огромное количество различной дорогой техники, которую необходимо защитить от непредвиденных перебоев в работе электричества, чтобы избежать больших финансовых потерь и снизить риски возникновения пожаров.

Сетевые фильтры – отличный способ защитить оборудование от вероятных помех. Но, прежде чем приобрести данное устройство, необходимо разобраться в его особенностях и понять основное предназначение.

Роль сетевого фильтра

Далеко не новость, что электропитание в наших домах и квартирах редко совпадает с теми, что рекомендованы ГОСТом, т.е. напряжение 220В (+-10%) при номинальной частоте 50 Гц (допустимая погрешность 1 Гц).  Электрические станции обеспечивают энергией большое число потребителей, а это напрямую влияет на возрастание нагрузки и, соответственно, на сильные перепады в напряжении (как вверх, так и вниз).

Кроме того, на станциях также изменяется частота напряжения, что является причиной сбоев в работе компьютерной и бытовой техники. Даже несмотря на то, что современные электроприборы оснащены встроенными защитными блоками и предохранителями, все равно не осуществляется полноценная защита от скачков напряжения. Самым частым последствием подобных ситуаций является выход из строев блока питания. Он перегорает и, соответственно, прекращается работа электротехники, в число которой чаще всего входят компьютеры, музыкальные центры, DVD-плейеры, телевизоры. Более надежной защитой обладают холодильники, морозильные камеры, стиральные и посудомоечные машины, микроволновые печи. Хотя, нередки случаи, когда и такая бытовая техника мгновенно выходит из строя, не выдерживая перепадов в сети.

Самым надежным вариантом защиты от перебоев в работе электричества являются сетевые фильтры. Именно через них должна подключаться вся техника в квартире, чтобы сгладить возникающие помехи перед подачей напряжения.

Благодаря поглощению скачков и искажений обеспечивается самая оптимальная защита различных приборов.

Конструкция сетевых фильтров

Варистор (переменный резистор) – одна из основных частей любого сетевого фильтра, работающая одновременно с тем оборудованием, которое нуждается в защите. Принцип работы варистора следующий: в рабочем состоянии это – изолятор, но в момент повышения напряжения сопротивление падает, тем самым происходит преобразование электроэнергии в тепло, что и обеспечивает защиту. Иными словами, переменный резистор преобразует энергию кратковременных перепадов в тепло, рассеивая ее.

Режектор – не менее важная составляющая часть сетевых фильтров, которая защищает оборудование от помех высокой частоты. Данные помехи появляются в том случае, если рядом от вашего дома работают мощные электрические двигатели или генераторы.

Кроме варистора и режектора в сетевые фильтры встроена специальная система защиты, которая предназначена для прекращения подачи энергии в момент длительного повышения напряжения.

Как правильно выбрать сетевой фильтр?

Современный рынок изобилует различными моделями сетевых фильтров, которые отличаются между собой не только производителем, но и определенными техническими характеристиками. Но несмотря на то, к какой модели относится тот или иной фильтр, ко всем устройствам предъявляются очень высокие требования безопасной эксплуатации.

Технические характеристики, которые необходимо учитывать при выборе сетевого фильтра:

• показатель номинального напряжения
  (220-230 Вт). Существуют устройства, способные оказать защиту от нагрузок с показателем выше 300 Вт;
• величина максимальной нагрузки (кВт), показывающая ту мощность, которую может перенести предохранитель в сетевом фильтре;
• максимальный поглощаемый импульсный выброс (Дж). Чем выше данный параметр, тем лучше. Это объясняется тем, что фильтру будет проще справиться с сильными краткосрочными перебоями;
• наличие термопредохранителя – автоматизированная защита от перегрузок и коротких замыканий;
• число розеток для подключения электротехники. Но при этом стоит обратить внимание на максимальный предел нагрузки (читайте чуть выше). То есть, к одному сетевому фильтру можно параллельно подключить и блок питания, и монитор компьютера, и акустическую систему и др. Также сейчас выпускаются специальные устройства, предназначенные для осуществления бесперебойного функционирования модемов/факсов. К таким фильтрам относятся модели с наличием защиты телефонных линий;
• качество исполнения и материал изготовления. Важно, чтобы сетевой фильтр был устойчив к температурам, поскольку варистор имеет свойство нагреваться до довольно высоких пределов. Кроме того, короткие замыкания очень часто становятся причиной возгораний. Качественные и надежные устройства изготавливаются из негорючего пластика, который устойчив к ударам.;
• надежность используемых проводов, а также качество их соединений;
• длина провода очень важна, потому что нередко сетевой фильтр применяют в роли удлинителя для подключения разного рода приборов;
• наличие удобного выключателя на корпусе, который помогает мгновенно прекратить подачу электроэнергии в чрезвычайных ситуациях;

Стоит помнить, что изобилие товаров не говорит о высоком качестве и надежности всех продаваемых приборов. Сегодня рынок отличается как большим ассортиментом, так и большим количеством подделок. Большая проблема в том, что очень сложно отличить хорошо подделанное устройство от качественного сетевого фильтра. Для того, чтобы избежать приобретения некачественного изделия, перед покупкой необходимо внимательно ознакомиться с техническим паспортом, а также не экономить, ведь надежный сетевой фильтр не может иметь очень низкую цену.

Торговая сеть «Планета Электрика» имеет широкий ассортимент сетевых фильтров, а также иных электроустановочных изделий, с которыми более подробно Вы можете ознакомиться в нашем каталоге.

что это такое? Лучшие модели для компьютера с защитой от скачков напряжения, другие виды. Для чего нужен и чем отличается от удлинителя?

Современный век привел человечество к тому, что в каждом доме сейчас имеется большое число самой разнообразной техники, которая подключается к электрической сети питания. Нередко возникает проблема нехватки свободных розеток. Кроме того, в больших городах и отдаленных населенных пунктах жители сталкиваются с таким явлением, как скачки напряжения, в результате которых бытовая техника выходит из строя. Чтобы контролировать ситуацию, приобретают надежное сетевое устройство – сетевой фильтр, который даст дополнительное число розеток для пользователя, а также защитит аппаратуру от перепадов напряжения.

Что это такое и для чего нужен?

Устройство, называемое сетевым фильтром, имеет основное предназначение, заключающееся в предотвращении замыкания в устройствах электроприборов. Электрический прибор по внешнему виду может напоминать удлинитель, но его устройство имеет иной принцип работы, и защита приборов от перенапряжения в электросети заключается в следующем.

• Наличие вариастора – его назначение состоит в рассеивании избыточной электроэнергии, которая появляется при скачке напряжения в сети. Вариастор делает из электроэнергии преобразование в тепловую. Если уровень тепловой энергии получается слишком высоким, то вариастор работает на пределе своих возможностей и, выполнив задачу, перегорает, при этом ваша аппаратура все-таки остается неповрежденной.
• На многих сетевых фильтрах имеется встроенный термозамыкатель, способный отсекать напряжение, которое превышает допустимый уровень. Термозамыкатель срабатывает автоматически и защищает вариастор, продлевая его работоспособность. Таким образом, сетевой фильтр не сгорает при первом же скачке напряжения, а может служить долгое время.
• Помимо скачков напряжения, сетевой фильтр устраняет помехи электросети высокочастотного уровня. Для фильтрации помех устройство имеет специальные устройства катушечного типа. Чем выше у сетевого фильтра показатель уровня нивелирования помех высокой частоты, который измеряется в децибелах, тем лучше и надежнее устройство.

Сетевой фильтр является надежным помощником в том случае, когда в электрической сети происходит короткое замыкание – такое случается при обрыве электропровода, в это время фаза и ноль соединяются друг с другом без нагрузок, и фильтр способен защитить электроприбор от поломки. Что касается электропомех, то стоит заметить, что сейчас все современное оборудование бытового назначения работает по принципу импульсного электропитания, причем импульсные блоки аппаратуры отдают высокочастотные помехи и в электросеть.

Кроме того, такие помехи могут создавать приборы с высокой индуктивной нагрузкой, например, это может быть холодильник. Помехи высокой частотности не причиняют вреда электротехнике, но плохо влияют на процесс ее работы, например, в телевизоре от таких помех появляется рябь. Чтобы защитить себя от проявлений помех, необходимо использовать сетевые фильтры.

Чем сетевой фильтр отличается от удлинителя?

Совсем недавно отличить сетевой фильтр от удлинителя было очень просто – по наличию кнопки включения. У удлинителей такая кнопка отсутствовала. Сегодня такое различие уже не работает, так как на удлинители производители тоже стали устанавливать кнопку разъединения контакта с электросетью, поэтому отличать эти устройства следует только по характеристикам их работы и техническому устройству. Удлинитель – это мобильный вариант электророзетки, некоторые разновидности оснащаются и встроенной защитой от перегревания или короткого замыкания. Задачей удлинителя является обеспечение питания для техники на некотором удалении от обычной розетки.

Электрофильтры способны обеспечить аппаратуру электроснабжением на некотором удалении от стационарной электророзетки, но и выполняют защиту от высокочастотных импульсных помех и предупреждают возникновение электрозамыкания. В составе фильтра, в отличие от удлинителя, содержится вариастор, дроссель фильтрации для устранения помех и замыкатель, который имеет термочувствительность и защищает оборудование от перенапряжения.

При выборе между сетевым фильтром и удлинителем необходимо определить назначение, для которого будет применяться то или иное устройство. Удлинитель может решить задачу переноса электророзетки, а фильтр электросети обеспечит защиту оборудования от замыкания.

Сравнение со стабилизатором напряжения

Помимо сетевого фильтра, для контроля электронапряжения используется стабилизатор, который имеет свое отличие, и разница эта заключается в следующем.

• Стабилизатор обеспечивает постоянное напряжение электротока. При скачках напряжения в сети этот прибор повышает или снижает коэффициент трансформации тока.
• Стабилизатор преобразует напряжение и защищает аппаратуру от воздействия импульсных и высокочастотных помех.
• Если уровень напряжения в электросети превышает допустимые параметры, то стабилизатор сможет понизить входное значение тока и отключить приборы от сети.

Стабилизатор напряжения целесообразно приобретать для дорогостоящей электротехники – компьютерной системы, телевизора, холодильника, аудиоаппаратуры и т. д. Если сравнивать сетевой фильтр и стабилизатор, то между ними есть различия.

• Стоимость стабилизатора выше, чем у сетевого фильтра. Если поставить стабилизатор для сети, где нет резких перепадов напряжения, то потенциал устройства не будет задействован, поэтому есть смысл пользоваться сетевым фильтром.
• Для питания чувствительного оборудования подключать стабилизатор нельзя, такие приборы нуждаются в синусоидной кривой подачи напряжения, а не в ступенчатой, которую предоставит стабилизатор. Сетевой фильтр не влияет на вид подачи электронапряжения, поэтому спектр применения его намного шире.
• У стабилизатора замедлена скорость срабатывания при скачке напряжения, поэтому для компьютерной техники устройство будет непригодно, так как оборудование уже будет повреждено замыканием. В этом случае сетевое устройство обеспечит ровное и непрерывное электроснабжение и своевременную защиту. Для приборов, которым важна быстрота срабатывания защиты, потребуется выбирать специализированные стабилизаторы или пользоваться источником бесперебойного питания.

Однозначно сказать, что лучше – стабилизатор или сетевое устройство, невозможно, так как выбор таких устройств зависит от их функциональных возможностей. Каждое устройство имеет свои достоинства и недостатки.

Типы защиты

Все сетевые фильтры условно подразделяются на типы, в зависимости от степени защиты, которую они обеспечивают.

• Базовый вариант защиты. Приспособления имеют минимальную защищающую от перепадов напряжения в электросети способность. Их используют для подключения недорогой аппаратуры с невысокой мощностью потребления. Фильтры являются заменой обычного удлинителя с защитой от скачков напряжения. Стоимость у них низкая, конструкция самая простая, а срок службы – небольшой.

• Продвинутый вариант защиты. Фильтры могут быть использованы для большинства бытовых и офисных приборов, они выпускаются с УЗО и представлены на рынке подобных товаров в широком ассортименте. Стоимость устройств выше среднего, но цена соответствует качеству оборудования.

• Профессиональный вариант защиты. Устройства могут гасить любые импульсные сетевые помехи, поэтому с их помощью можно подключать любой, в том числе и промышленный тип аппаратуры. Профессиональный сетевые фильтры, как правило, выпускаются с заземлением. Это наиболее дорогостоящие устройства, но их надежность соответствует затраченным на приобретение средствам.

Сетевые фильтры различного назначения подходят для работы с частотой передачи тока 50 Гц и защищают подключенную аппаратуру от помех и ситуаций короткого замыкания.

Виды

Разнообразие сетевых фильтров сегодня велико, выбрать необходимую модель не составит труда. Фильтр может иметь вертикальный вид или круглый, его можно использовать как настольный вариант или повесить на стену, при желании можно использовать сетевой фильтр как встроенный в столешницу. Продвинутые типы электрофильтров обладают регулировкой с дистанционным управлением. Различие видов сетевых фильтров дает возможность осуществить:

• защиту порта USB – к такой конструкции можно подсоединять для подзарядки устройства с соответствующим разъемом, например, смартфон, медиаплеер и т. д.;
• возможность раздельного включения каждой розетки – обычные модели с помощью единой кнопки отключают питание всего сетевого фильтра, но есть усовершенствованные варианты, где для пользования розетку можно выбрать и включить автономно;
• закрепление конструкции сетевого фильтра на стене – осуществить это можно с помощью специальной петельки, имеющейся на корпусе устройства, или выполнить прочное крепление с помощью использования 2 креплений, расположенных на тыльной стороне конструкции.

Большинство современных качественных моделей сетевого фильтра имеют в гнездах розеток специальные защитные шторки, которые защищают конструкцию от пыли и от доступа детей к электрооборудованию.

Рейтинг лучших моделей

Ассортимент сетевых фильтров сегодня огромен, свою продукцию в России продают ведущие мировые производители, такие как Англия, Германия, Финляндия, поставляющие качественный товар, а также малознакомые китайские фирмы. Самые современные товары для сетевого контроля напряжения имеют конструкции с предохранителем, встраиваемый термозамыкатель, а также «умный» дистанционный блок управления, с помощью которого устройство можно отключать или включать без провода.

Распространенными стали фильтры с таймером, когда кнопка включения в определенное время активируется в автоматическом режиме. Наиболее удобные модели имеют автономную кнопку с выключателем для каждой розетки – как правило, это бывает достаточно мощный и дорогостоящий тип сетевого устройства. Большинство товаров, встречаемых на прилавках профильных торговых сетей – российского производства. Обзор некоторых топ-моделей сетевых фильтров выглядит следующим образом.

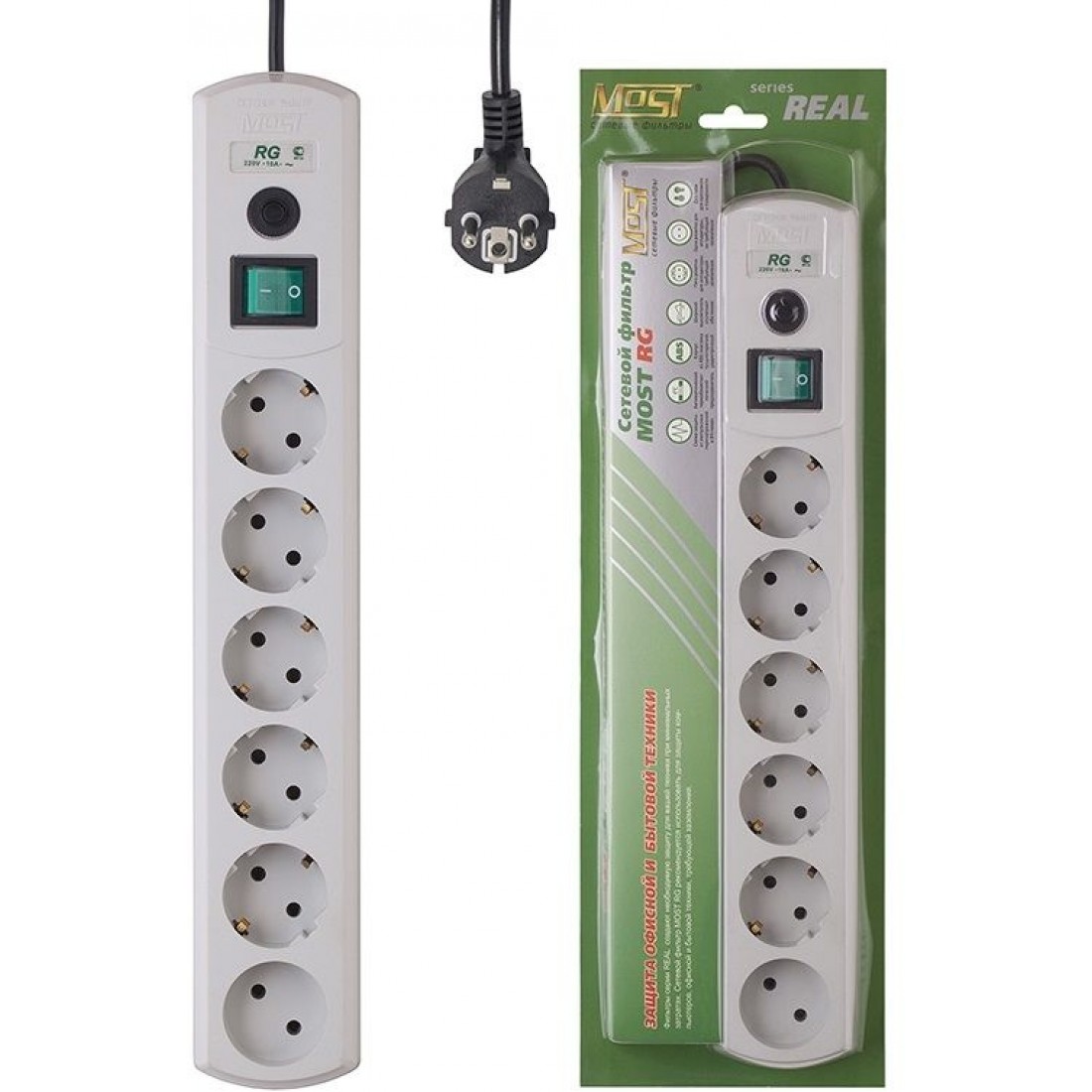

На 3-6 розеток

Самым распространенным вариантом является сетевой фильтр на 3-6 розеток.

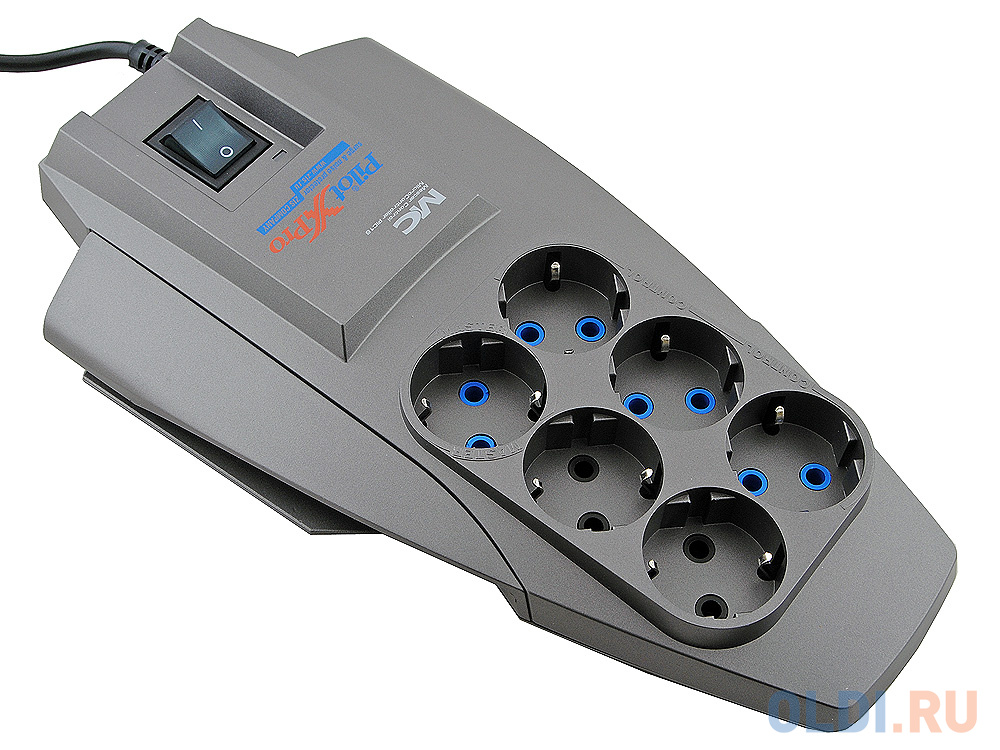

• PILOT XPro – этот вариант имеет эргономичный корпус необычного вида на 6 розеток открытого типа. Длина проводного кабеля составляет 3 м, фильтр работает под напряжением бытовой электросети 220 В, максимальной нагрузкой для него является 2,2 кВт.

• APC by SCHNEIDER Electric P-43B-RS – компактный сетевой фильтр с заземлением на каждой розетке, длина электрошнура небольшая и составляет 1 м. Предназначен для офисного использования при подключении рабочей компьютерной техники. На корпусе конструкции имеется крепление для настенного размещения. Выключатель оснащен индикаторной подсветкой, на розетках установлены шторки. Может работать в сети с напряжением 230 В с максимальной нагрузкой 2,3 кВт, имеет 6 розеток.

Существуют фильтры на 4 или 5 розеток, но чаще всего используются конструкции с 6 гнездами.

С USB-портом

Современные модели сетевого фильтра обеспечивают защиту устройств с USB-портом во время подзарядки.

• ЭРА USF-5ES-USB-W – устройство, выполненное в варианте Б 0019037, оснащено 5 розетками для разъемов европейского типа, в каждой розетке предусмотрено заземление. Конструкция снабжена 2 отверстиями в корпусе, что позволяет закрепить ее на стену. Рядом с крайними розетками на конструкции размещаются 2 USB порта. Длина электрокабеля небольшая и составляет 1,5 м. Сетевой фильтр работает в электросети с напряжением 220 В, при максимальной нагрузке, равной 2,2 кВТ.

• LDNIO SE-3631 – имеет привлекательный внешний вид и компактный корпус, где на удобном расстоянии друг от друга расположены 3 розетки евротипа и 6 USB-портов. Такой сетевой фильтр предназначен, главным образом, для защиты техники, имеющей соответствующие разъемы, здесь можно одновременно подзаряжать сразу несколько современных гаджетов. Длина кабеля небольшая и составляет 1,6 м. Устройство работает от бытовой электросети 220 В.

Чаще всего модели, оснащенные USB-портом, имеют на корпусе розетки европейского типа, что позволяет подключать многие современные устройства.

Другие

Варианты исполнения сетевого фильтра разнообразны. Существует даже однорозеточный фильтр, который применяется для подключения, например, холодильника на кухне – устройство не занимает много места и успешно выполняет свои задачи. В качестве примера рассмотрим и другие варианты.

• CROWN Micro CMPS 10. У этого устройства очень броский и необычный дизайн, который делает фильтр привлекательным. Конструктив устройства довольно широкий и позволяет подключать для подзарядки не только обычные электроприборы или гаджеты, но и телевизионную антенну. В составе фильтра имеется 10 розеток, 2 USB-порта, порт защиты телефонной линии и коаксильный ВМС для защиты телевизионной антенны. Электрошнур сделан на достаточную длину – 1,8 м. Сетевой фильтр работает от бытовой электросети 220 В с максимальной нагрузкой до 3,68 кВТ.

• Bestek EU Power strip MRJ-6004 – это небольшой по размерам многофункциональный сетевой фильтр, который имеет возможность одномоментно подключить 6 электроприборов, причем на каждой розетке имеется свой автономный выключатель. Помимо розеток, в состав устройства входит 4 USB-порта. Протяженность электрокабеля равна 1,8 м. Устройство работает от электросети 200-250 В, с максимальной мощностью электротока до 3,6 кВТ.

Варианты выбора модели сетевого фильтра зависят от цели из применения и условий электропитания.

Как выбрать?

Оптимальным вариантом, который объединяет свойства сетевого фильтра и стабилизатора в одном устройстве, является аппарат ИБП с аккумулятором, являющийся источником бесперебойного питания. Для ИБП характерна плавная синусоида перепада напряжения, поэтому он применяется с целью стабилизации работы для бытовой техники и для компьютера. Выбор сетевого фильтра для дома или профессионального использования делают после изучения всех особенностей и характеристик электросети. Многие современные постройки имеют заземление, но есть старые строения, которые такой защиты не имеют, для таких случаев требуется надежный сетевой фильтр. Нередко в одной квартире используются разные фильтры для телевизора, для холодильника, для домашней аппаратуры.

При выборе сетевого фильтра нужно следующее.

• Определить мощность устройства – посчитать, сколько приборов и с какой мощностью будет одномоментно подключаться к фильтру, к суммарному числу добавить запас, равный не менее 20%.
• Важен параметр максимальной энергии входного импульса – чем выше этот показатель, тем надежнее будет сетевое устройство.
• Определить наличие в фильтре термического предохранителя, защищающего фильтр от перегревания.
• Определить число розеток для подключения, а если приборы надо часто отключать от сети, то лучше выбирать фильтр с автономным отключением каждой розетки.
• Продумать, какая длина электрокабеля будет необходима.

После определения главных параметров можно рассматривать наличие дополнительных опций – таймер, наличие дистанционного управления, USB-порт и т. д.

Как проверить?

Выполнить тест сетевого фильтра перед покупкой невозможно, поэтому его выбирают только по ключевым характеристикам. Большинство современных моделей имеют диапазон рабочего напряжения до 250 В, более дорогие профессиональные варианты могут работать на пределах до 290 В. Для изготовления качественных сетевых фильтров добросовестные производители применяют цветные сплавы металлов, которые при использовании не перегреваются и не расплавляют корпус фильтра, становясь причиной пожара. Дешевые варианты устройств делают с применением обычного металла. Проверить состав комплектующих можно, если поднести магнит к корпусу сетевого фильтра – если он сделан с применением цветного металла, то магнит не будет прилипать, а если использованы дешевые черные металлы – магнит прилипнет.

Советы по эксплуатации

Чтобы сетевой фильтр служил долго и исправно, рекомендуется соблюдать некоторые правила:

• при подключении приборов не превышать предел мощности устройства;
• не включать сразу несколько разветвителей друг в друга;
• сетевой фильтр не подключают к ИБП, так как это приведет к неисправности защитной системы.

Если вы хотите быть уверенным в надежности сетевого устройства, то предпочтение при выборе во время покупки следует отдавать проверенным производителям с хорошей репутацией.

О том, как правильно выбрать сетевой фильтр, смотрите в следующем видео.

Что фильтрует сетевой фильтр: ammo1 — LiveJournal

Сетевой фильтр — одно из устройств, про которое существует множество мифов и домыслов.

Некоторые уверены, что сетевые фильтры чуть ли не стабилизируют напряжение и делают его полезным, тёплым и ламповым. Другие уверены, что сетевой фильтр — это обычный удлинитель.

Сегодня я расскажу, что же на самом деле представляет из себя сетевой фильтр и чем он полезен.

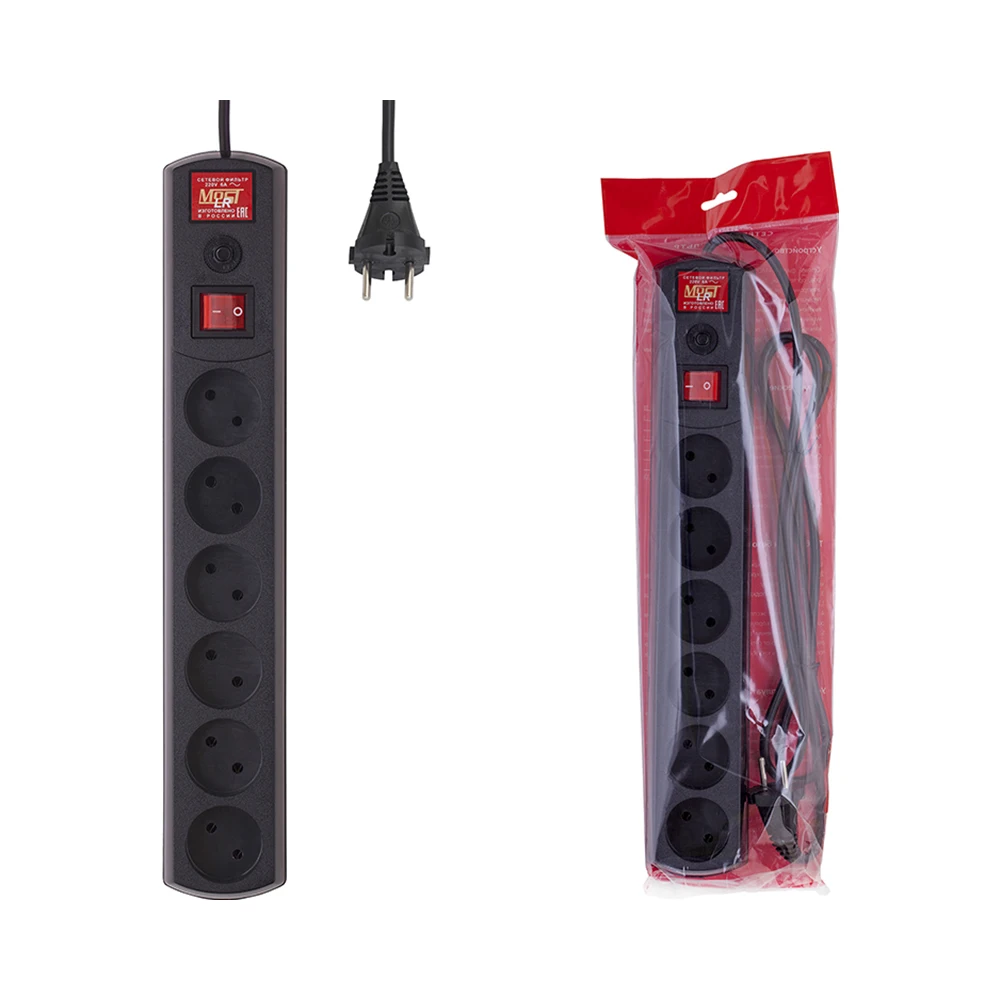

Итак, внешне любой сетевой фильтр — это колодка с несколькими розетками (от одной до восьми), выключателем, предохранителем и сетевым проводом (от 0.5 до 5 метров).

Электронный компонент у сетевого фильтра обычно один — это варистор (обычно на 470 вольт).

Пока напряжение на варисторе ниже порогового значения, он имеет очень большое сопротивление (единицы ГОм), когда напряжение превышает порог, сопротивление варистора резко снижается до десятков Ом.

Фактически, варистор, включенный с розетками параллельно, при превышении порогового напряжения, создаёт короткое замыкание в цепи. Если импульс высокого напряжения очень короткий, варистор просто сгладит его, «замкнувшись» на время импульса.

К сожалению варистор в сетевом фильтре не поможет при превышении сетевого напряжения (например из-за перекоса фаз при отгорании ноля (http://ammo1.livejournal.com/224208.html), так как его номинал слишком большой — 470 вольт, а напряжение при перекосе фаз может составлять 250-380 вольт.

Если бы варистор был бы на меньшее напряжение (380-400 вольт), он мог бы спасать нагрузку при перекосе фаз, создавая короткое замыкание и отключая предохранитель (при этом сам варистор скорее всего взорвался бы).

В сетевом фильтре Buro я обнаружил сложную конструкцию. Варистор защищён многоразовым предохранителем и отдельная неоновая лампа показывает, сработал ли предохранитель.

Второй компонент сетевого фильтра — автоматический предохранитель. Он отключает розетки при коротком замыкании или превышении допустимого тока. Предохранитель многоразовый. Если он «вылетел» нужно подождать несколько минут и нажать его кнопку.

Выключатели у сетевых фильтров бывают однополюсные (узкие) и двухполюсные (широкие). Лучше покупать сетевые фильтры с широкими выключателями — они отключают оба сетевых провода и не может возникнуть ситуация, когда выключатель отключил ноль, а фаза осталась на всех устройствах, подключённых к фильтру.

У большинства сетевых фильтров на корпусе есть отверстия для крепления на стену, но у самых дешёвых (например, Гарнизон), таких отверстий нет.

Большинство сетевых фильтров имеют провод сечением 0.75 мм². Он обеспечивает максимальный ток нагрузки до 10 А (мощность до 2200 Вт), однако лучше не превышать ток 6 А (1320 Вт) и не подключать через фильтр мощные электроприборы (чайники, нагреватели). С большой вероятностью предохранитель фильтра будет «вылетать» при закипании чайника, включённого в фильтр.

Главная польза от сетевого фильтра — выключатель и предохранитель. Что касается защиты от импульсных помех с помощью варистора, нужно понимать, что в блоках питания устройств, которым требуется такая защита, варисторы уже есть, а устройствам с традиционным трансформаторным блоком питания такая защита не нужна.

---

Прежде всего мой блог о технике: я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё делаю репортажи из интересных мест, публикую заметки о музыке, кино и интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Что такое сетевые фильтры. Что такое сетевой фильтр и для чего он нужен? Сетевой фильтр в разрезе

Сетевые фильтры… Для многих людей, далеких от электроники, они до сих пор остались всего лишь удлинителями и «тройниками», которые нужны только для подключения нескольких электроприборов к одной розетке. Это вполне понятно, ведь эти устройства действительно очень похожи внешне. Ну а об импульсных и других видах помех и их влиянии на электронику и электрооборудование знают обычно только специалисты. Однако этот пробел в образовании часто приводит к неприятным последствиям. Некоторые люди используют удлинители вместо сетевых фильтров. Другие покупают самые дешевые приборы, глядя только на длину шнура и количество розеток и не обращая внимания на важные параметры, которые свидетельствуют об эффективности защиты. Результатом этого могут стать вышедший из строя телевизор, сгоревшая материнская плата в компьютере или ноутбуке и т. д. Поэтому сегодня мы подробно поговорим о сетевых фильтрах и о том, на что нужно обращать внимание при их выборе.

Все характеристики сетевых фильтров можно условно разделить на две группы: основные и параметры защиты. К первой относятся в основном те, которые видны глазом и очевидны. Только по ним большинство людей и выбирают себе сетевые фильтры. Ко второй группе относятся параметры, определяющие степень защиты. Они очень важны, и именно от них в большой мере зависит стоимость сетевого фильтра, а также его польза.

Основные характеристики сетевых фильтров

Начнем мы наш разговор о сетевых фильтрах с их основных характеристик.

Длина кабеля . Длина кабеля при выборе такого фильтра определяется по расстоянию от розетки до места предполагаемого подключения. Обычно она составляет от 1,8 до 5 метров.

Количество розеток . Количество розеток определяет, сколько устройств можно включить в сетевой фильтр. В подавляющем большинстве это число колеблется от 4 до 6. Однако можно найти экземпляры и с большим количеством розеток.

Выключатели . На некоторых сетевых фильтрах можно найти общий выключатель и/или индивидуальные выключатели для каждой розетки. Они могут быть полезны, когда часто приходится обесточивать подключенные устройства. В противном случае можно спокойно обойтись и без них.

Защита телефонной и ТВ-линий . В некоторых устройствах помимо защиты обычных электропотребителей реализована защита телефонной линии и антенного кабеля. В этом случае входящие кабели подключаются в специальные разъемы на сетевом фильтре, а исходящие — в другие. Это гарантирует защиту от помех в соответствующей линии, которые могут повредить, к примеру, тюнер телевизора, телефон или факс.

Все вышесказанное относится к традиционным сетевым фильтрам, которые похожи на удлинители. Однако в последнее время на рынке появились одиночные устройства. По своей форме они больше всего напоминают бывшие столь популярными в советское время тройники, но имеют всего одну розетку. Они удобны в тех случаях, когда нужно подключить какой-то один прибор, например телевизор, находящийся недалеко от розетки.

Максимальные мощность и ток нагрузки . Это два связанных друг с другом параметра, определяющие максимальную суммарную мощность оборудования, которое может быть подключено к розеткам сетевого фильтра. Чаще всего максимальный ток нагрузки составляет 10 А. Это соответствует 2,2 кВт мощности. В принципе, этого более чем достаточно для любой электроники и цифровой техники. Например, блоки питания современных компьютеров обычно потребляют не более 400-500 Вт (да и то в периоды максимальной нагрузки). Однако подключать к сетевым фильтрам электрические чайники, утюги и прочие энергоемкие приборы не стоит. Надо понимать, что это все-таки не удлинитель, а специализированное устройство для защиты в первую очередь «тонкой» аппаратуры.

Немного теории

Перед тем как перейти к разбору параметров защиты сетевых фильтров, необходимо совершить небольшой экскурс в теорию. В наших, находящихся далеко не в идеальном состоянии, электрических сетях могут возникать три типа погрешностей, которые могут оказать губительное воздействие на электронику и электрооборудование: скачки напряжения, импульсные помехи и высокочастотные помехи.

Скачки напряжения — это относительно длительное повышение напряжения в сети электропитания. Всем известно, что в нашей стране стандартным считается напряжение 220 В. И именно на него и рассчитаны все электроприборы. Естественно, в реальных условиях идеальным напряжение бывает далеко не всегда. Обычно оно колеблется в пределах 210-230 В. Это не оказывает особого влияния на электрооборудование. Однако если по каким-то причинам напряжение поднимется до 250 В или даже больше, это может привести к выходу приборов из строя. В связи с этим в сетевых фильтрах используются предохранители, которые отключают электропитание при скачке напряжения. Чаще всего используются термические прерыватели, которые просто разрывают цепь при выходе напряжения за безопасный порог на определенное количество времени.

Импульсные помехи характеризуются резким повышением напряжения тока в сети. Это повышение может быть очень значительным (до 6000 В и даже больше), но носит кратковременный характер (буквально какие-то доли секунды). Проблема заключается в том, что блоки питания в современном оборудовании не предусматривают защиту от таких помех. В результате импульс «бьет» по электронике, и в первую очередь по микросхемам. Обычно это заканчивается повреждением материнских плат и видеокарт компьютеров.

Для защиты от импульсных помех используются так называемые варисторы. Это специальные элементы электрических схем, сопротивление которых уменьшается при увеличении напряжения. Эта их особенность и используется в сетевых фильтрах. Варисторы подключаются параллельно основной нагрузке (подключенной к розеткам фильтра). В обычном состоянии их сопротивление настолько велико, что ток через них практически не идет. Но при импульсной помехе сопротивление варистора резко падает. При этом ток в основном идет через него, а не через подключенную к сетевому фильтру аппаратуру. Полученную энергию варистор преобразует в тепловую. Эффективность его работы обычно и оценивают в количестве рассеиваемой тепловой энергии.

Высокочастотные помехи — нарушения в сети электропитания, связанные с искажением синусоиды тока (в идеальном случае переменный ток как раз и должен представляться синусоидой). Они возникают при подключении к сети таких устройств, как электродвигатели (в том числе бытовой и кухонной техники), сварочные аппараты и пр. Высокочастотные помехи также отрицательно сказываются на работе любого электрооборудования. Для устранения этих погрешностей в сетевых фильтрах используют так называемые LC-фильтры. Подробно описывать эти элементы мы не будем, отметим только, что они характеризуются способностью подавления шумов (измеряется в децибелах) и диапазоном этих шумов (обычно от 100 Гц до 100 МГц).

Параметры защиты

Параметры защиты играют не менее, а, может быть, даже и более важную роль, чем другие характеристики сетевых фильтров. Ведь именно от них зависит эффективность выполнения устройством своей задачи. И, как показывает практика, именно от них в значительной степени зависит стоимость сетевого фильтра.

Предохранитель . Как мы знаем, предохранитель необходим для защиты от скачков напряжения. Это самый простой элемент защиты, присутствующий в сетевом фильтре. Никаких особых требований к нему нет. Главное, чтобы он вообще был (впрочем, представить себе сетевой фильтр без предохранителя очень и очень сложно).

Максимальный ток импульсной помехи . Данный параметр определяет максимальный ток импульсной помехи, который выдерживают варисторы сетевого фильтра. Чем он выше, тем больше степень защиты. Наиболее надежные фильтры выдерживают импульсные помехи, сравнимые с ударом молнии (значения параметра 25 000-50 000 А).

Максимальная поглощаемая энергия . Данный параметр определяет максимальное количество тепловой энергии, которую рассеивают варисторы. Он является еще одним показателем надежности защиты от импульсных помех и в большой степени коррелирует с максимальным током импульсной помехи. Так, сетевые фильтры, способные защитить от токов 30 000-50 000 А, могут поглотить 2-2,5 кДж энергии. В то же время устройства, которые защищают лишь от помех с током 4500-5000 А, поглощают не более 100-150 Дж.

Степень подавления высокочастотных помех . Данный параметр относится к LC-фильтру и выражается в децибелах (дБ). У хороших сетевых фильтров этот показатель может достигать значения 50-70 дБ. В бюджетных вариантах он обычно не превышает 20 дБ.

Здесь нужно сделать одно очень важное замечание. В технических характеристиках некоторых сетевых фильтров отсутствуют некоторые описанные тут параметры. Это может свидетельствовать о том, что в устройстве просто-напросто отсутствует соответствующий элемент защиты. Так, например, если не указана степень подавления высокочастотных помех, то, вполне вероятно, LC-фильтра в сетевом фильтре нет. Соответственно, он никак не будет защищать оборудование от высокочастотных помех. Теоретически возможна ситуация, когда в сетевом фильтре кроме обычного термопрерывателя нет сколько-нибудь значимых элементов защиты. Такое устройство, хоть и названное производителем «сетевым фильтром», на самом деле будет являться обычным удлинителем.

Подводим итоги

Итак, как мы видим, к покупке даже такой «мелочи», как сетевой фильтр, нужно подходить с умом. Не надо сразу бросаться на самый дешевый вариант, рассуждая о нежелании переплачивать за бренд. Лучше сначала сравнить технические параметры и оценить степень защиты каждого из вариантов. Ну и, конечно же, нужно сопоставлять стоимость сетевого фильтра и оборудования, которое будет к нему подключено. Если речь идет о дешевой аппаратуре, то можно обойтись бюджетной моделью. Если же нужно обезопасить дорогую Hi-Fi-технику, то лучше подобрать вариант с максимальной защитой. И это тем более верно, что в нашей стране качество электропитания далеко от идеального.

С каждым днём всё больше сложной, но очень чувствительной техники приходит в наш дом. Часть приборов работает напрямую от электрической сети, другие аппараты требуют периодической подзарядки. Подключение приборов к электросети подвергает их риску выхода из строя при внезапном изменении напряжения. Произойти это может по вине поставщика, устаревшей проводки или из-за того, что соседи подключили прибор, вызвавший короткое замыкание. Обезопасить свою технику от повреждений можно, установив между розеткой и прибором сетевой фильтр. Ведь устранить поломку иногда стоит дороже, чем приобрести новый агрегат.

Что такое сетевой фильтр

Сравнительно недорогое устройство прекрасно обезопасит дорогую домашнюю технику от внезапно возникающих перебоев подачи электроэнергии или её скачков, а также отфильтрует и удалит нежелательные импульсы и помехи, которые способны повредить электронные системы.

Лучший сетевой фильтрспособен оградить технику от воздействия короткого замыкания, при котором могут сгореть агрегаты по всему стояку подъезда. Речь идет о устройствах, подключённых к розеткам, находящимся недалеко от места установки прибора, который вызвал повреждение электропроводки.

Принцип работы

Для сетевого фильтра базовой комплектации не является трудным погасить импульс. Такую задачу устройству приходится выполнять постоянно. Потому что возникают эти краткосрочные явления с завидным постоянством. Спровоцировать их возникновение могут разряды статического атмосферного электричества. Не все предохранители способны среагировать на этот быстрый импульс, поэтому фильтр должен оснащаться комбинацией из нескольких предохранителей, среди которых обязательно должен присутствовать газоразрядный. Иначе при возникновении импульса с широкой амплитудой электронным приборам могут быть нанесены серьёзные повреждения.

Всплески напряжения, которые человек способен заметить по миганию лампы, сетевой фильтр с любой комплектацией способен распознать. При невозможности микшировать его сетевое устройство отключается. Возникает этот всплеск в результате подключения к сети или отключения от неё электроприборов с большой мощностью. Провокатором может стать чайник, дрель, микроволновая печь, стиральная машина и многие другие бытовые электроприборы.

Помехи, вызываемые электромагнитным или высокочастотным оборудованием, убираются конденсаторами сетевых фильтров.

Как правильно выбрать

Покупая сетевой фильтр, надо обратить внимание на наличие кнопки принудительного отключения, как правило, она является признаком необходимой защитной функции. Мало того, что телевизор или компьютер останутся невредимыми, но и сам фильтр не сгорит благодаря сработавшему чувствительному предохранителю.

Один фильтр сетевого напряжения может гарантировать надёжную защиту одновременно нескольким электроприборам разной мощности. Количество обслуживаемых одновременно агрегатов определяется производителем (количество разъёмов на корпусе).

При выборе пристальное внимание надо уделить нескольким параметрам самого устройства и информации в сопроводительных документах.

1. Выбирая модель, нужно опасаться подделок. Исключить возможность покупки некачественного товара надо сразу в магазине. Для этого необходимо тщательно изучить паспорт изделия. Поняв из описания, какими функциями обладает данное устройство, можно быть уверенным в его качественности.
2. Показатель импульсной нагрузки многое может сказать о том, какой сетевой фильтр способен выдержать больший перепад нагрузки в сети. Устройства с небольшими показателями справятся со скачками, которые вызваны отключением или подключением к сети мощных бытовых приборов. Некоторым моделям даже непреодолимые обстоятельства в виде удара молнии в нипочём.
3. Стандартная длина шнура — 180 см. В большинстве случаев её достаточно для использования в быту. Для больших помещений существуют фильтры с 5-метровым шнуром.
4. Количество и типы предохранителей. Три различных вида способны обеспечить полноценную защиту, потому что реагируют на различные раздражители.
5. Количество розеток европейского стандарта в устройствах может быть разным.
6. Отсутствие кнопки со светодиодом говорит о том, что это просто удлинитель, а не фильтр. Потому что горящая лампочка показывает работоспособность агрегата. Если свечения нет, значит, один из предохранителей сгорел.

Разновидности

Фильтры делятся на три категории по уровню защиты.

• Базовая эфирная защита. Она в документах обозначается как Essential. Для обычных бытовых приборов, таких как холодильник, микроволновая печь, мультиварка без встроенной книги рецептов, сетевой фильтр этого класса подойдёт.
• Универсальное устройство Home/Office применимо для подключения ПК со всеми его дополнениями и телевизоров с жидкокристаллическими экранами.
• Performance — сетевой фильтр, цена его выше, чем у устройств базовой и универсальной комплектации. Применяется он, соответствуя своему названию, для чувствительных к колебаниям энергии дорогих аппаратов, производительность защиты которых должна быть на высоте.

Производители

• Компания Furman занимается выпуском сетевых фильтров всех классов, применяемых для сетей переменного тока, обеспечивающих защиту аудиосистем, домашних кинотеатров и акустических систем.
• Фирма Isol-8 выпускает красивейшие сетевые фильтры. Кроме красоты они обладают всеми необходимыми качествами для устройств данного класса.
• Chang Audio Corporation занимается выпуском изделий марки Lightspeed. Это фильтр, цена которого сделала его популярным во всём мире.

• McIntosh Laboratory — фирма, которая производит много аудио-, видео- и компьютерной техники. Как сопутствующий товар компания выпускает фильтры.
• Monster Cable Products занимается выпуском всех категорий сетевых фильтров, в том числе и автомобильных.
• Nordost Corporation: основным продуктом компании являются кабели электрические. Это фирма — поставщик медицинских учреждений. Выпускаемая продукция по новшествам опережает конкурентов. Сетевые фильтры имеют уникальную начинку.
• Systems and Magic — производитель аудиотехники. Славится тем, что все изделия собираются вручную. Идеи инноваций сетевых фильтров принадлежат разработчикам компании.
• SurgeX отличается продукцией премиум-класса. Выдерживают её фильтры скачки в электросети до 6 тысяч вольт.
• Сетевой фильтр APC относится к среднему классу продукции и популярен благодаря хорошему соотношению цены и качества.

Сетевые фильтры компании Sven

На российском рынке сравнительно недавно появился финский сетевой фильтр Sven. Продуманным дизайном отличается яркий представитель этой марки — устройство SVEN Fort. Яркий дизайн корпуса, нехарактерный для большинства фильтров, выделяет его из общей массы похожих друг на друга приспособлений.

В отличие от многих своих собратьев, он не предназначен для лежания на полу. На задней крышке корпуса имеются 2 отверстия, которые могут удерживать удлинитель на стене в продольном или поперечном положении. На передней панели располагаются 5 розеток, а напротив каждой из них есть красная клавиша, отвечающая за работу определённого разъёма. Также существует кнопка, отключающая всё устройство.

Два индикатора на корпусе показывают заземление и рабочее состояние защиты. Цвет подсветки разный. По отзывам покупателей, не очень удобно диагональное расположение отверстий. При подключении некоторых приборов, у которых вилки имеют продолговатую форму, использовать соседний разъём не представляется возможным.

Внутри корпуса:

• плата;
• 3 варистора;
• предохранитель 10 А.;
• термопредохранитель.

Существует также модель SVEN Fort Pro. По словам специалистов, этот прибор отличается от предыдущего наличием шкалы напряжения, которая немного неточна. Внутреннее его строение идентично Fort. В обоих приборах наблюдаются наплывы припоя.

Сетевые фильтры компании APC

8 приборов можно подключить единовременно к этому оснащённому защитой компьютерной сети, телефонной и видеолиний, фильтром высокочастотных помех и трёхметровым шнуром прибору. Сетевой фильтр APC имеет привлекательный дизайн. Приятным дополнением к основному товару являются 3 шнура. Они предназначаются для подключения интернета, телефона и телевизора. На корпусе есть кнопка отключения прибора и индикаторы, показывающие заземление, подключение и наличие сетевых перегрузок, рядом находится блок защиты линий связи.

Устройство продумано до мелочей. Крепление на стену возможно в любом положении. Для использования его на полу имеются ножки. По положительным отзывам специалистов понятно, что это агрегат высшей пробы, способный удовлетворить большинство потребителей. Все заявленные производителем функции выполняются с честью. При всех достоинствах, этот агрегат не имеет заземления локальных сетей. Сетевой фильтр, цена на который выше, чем на SVEN Fort Pro, лучше и по производительности, и качеству исполнения. Недостатками, найденными потребителями, можно считать неудобство крепления в горизонтальном положении.

Сетевые фильтры компании Defender

В широком ассортименте представлен на российском рынке сетевой фильтр Defender — разнообразие цвета, форм разъёмов и технических возможностей. Самый маленький агрегат даёт возможность подключения одного электроприбора с обычной вилкой и двух гаджетов через USB-порты, чтобы зарядить их без подключения к ПК.

Приборы высшей категории защиты представлены аппаратами с 6 и 8 евроразъёмами. Предназначены они для использования в домашних условиях и офисах. Среди отзывов пользователей не нашлось ни одного плохого слова. Особенную радость люди испытывают от наличия USB-портов, позволяющих заряжать планшеты, MP3-плееры и электронные книжки. Среди недостатков отмечена величина корпуса, что не даёт желаемой эстетики стене.

Сетевые фильтры компании Pilot

Давно появившийся на российском рынке сетевой фильтр Pilot начинает сдавать свои позиции. Задуманные разработчиком функции работали бы на отлично, если бы сборка производилась более качественно. Среди отзывов несколько человек указывают на один и тот же недостаток — слабый припой деталей, которые, слетая со своих мест, приводят к нежелательным последствиям. Большинство пользователей довольны фильтрами этой марки. Ещё одним недостатком является цена на этот сетевой фильтр, которая в полтора раза выше, чем у других производителей агрегатов соответствующего класса. Остаётся надеяться, что производители учтут замечания граждан, и Pilot ещё долгие годы будет надёжным спутником своих приверженцев.

Какой сетевой фильтр лучше

Просматривая обзоры специалистов и отзывы пользователей, сразу можно отмести мысль о покупке сетевых фильтров, произведённых финнами. Очень интересным и надёжным является APC, но для многих его цена станет самым большим недостатком. Неприятным сюрпризом оказались отзывы, которые получил сетевой фильтр Pilot, который многие годы нареканий не имел. На сегодняшний день лучший сетевой фильтр по цене и качеству — Defender.

Нормой стало подключение компьютеров, если не через ИБП (источник бесперебойного питания), то хотя бы через сетевой фильтр (в обиходе фильтр розетка). Обычно он выполнен в виде удлинителя (на фото в начале этой статьи, показан как раз сетевой фильтр на 3 розетки) Однако для чего он предназначен и как действует, неискушенные в электронике люди почти не понимают.

Расскажем подробно, но не сильно углубляясь, особенно в специальные термины о назначении и принципе действия этого устройства. Также постараемся ответить на некоторые наиболее часто возникающие вопросы, и постараемся подсказать, как правильно выбрать сетевой фильтр для вашей техники.

Стандартно, в электрической сети должно быть 220 вольт с частотой 50 Герц, однако, на практике этого не бывает никогда. Дело в том, что подключенные к сети приборы имеют разные характеристики, и в результате их включения и выключения, параметры тока в сети постоянно меняются.

Всем знакома ситуация, когда из-за подключенной у соседа сварки, лампочки в квартире начинают то разгораться ярче, то почти гаснут. Напряжение может значительно увеличиваться или уменьшаться, меняется частота и форма огибающей. Возможна ситуация, когда из-за аварии (перехлест проводов с разными фазами), удара молнии или неправильных действий электриков, скачок напряжения будет значительным, в несколько раз превышающим номинальное значение.

Также, в сети бывают помехи с частой более и менее 50 Герц. Например, искрящие контакты наводят высокочастотные помехи (треск в колонках при вытягивании вилки настольной лампы из гнезда вызван именно ими).

Все это не только влияет на правильную работу электроники, но и может привести к выходу ее из строя. Конечно, практически все бытовые устройства снабжены защитой от перегрузок, но чаще всего это только плавкие предохранители, которые срабатывают при значительной перегрузке, и то с некоторым опозданием.

От всех этих бед спасает сетевой фильтр. Он отсекает все наводки с частотой, отличающейся от номинальной, гасит скачки и регулирует напряжение, подающееся на приборы, подключенные после него. Использовать его нужно не только для компьютера, но и для всех сложных бытовых приборов.

Как работает сетевой фильтр

Как уже говорилось выше, задач у сетевого фильтра три:

• Отсечь все токи с частотой выше 50 Гц;
• Сделать то же самое с токами частотой ниже этого значения;
• Исключить повышение напряжения выше 220 вольт.

Для их выполнения используются три типа радиодеталей:

• Конденсатор , прекрасно проводящий высокие частоты, но не пропускающий низкие частоты;
• катушка индуктивности (дроссель), работающая, наоборот, пропуская постоянный ток, но являющаяся сопротивлением для переменного тока;
• варистор (специальный полупроводниковый прибор), у него интересная характеристика — до определенного значения напряжения, сопротивление велико, а при превышении этого порога оно резко падает.

Подключаются эти элементы следующим образом:

• Конденсаторы — параллельно нагрузке (прибору, подключенному к нашему фильтру). При появлении высоких частот, они проходят через них, но не через нагрузку.
• Катушка индуктивности — подключается последовательно с нагрузкой, и не дает пройти через нее высоким частотам.

Несколько подключенных друг за другом узлов из конденсаторов и катушек (LC контуров) с правильно подобранными номиналами, улучшают качество фильтрации (избирательность).

• Варистор подключен, как и конденсатор, параллельно нагрузке. При повышении напряжения, ток идет через него, а не через нагрузку (эффект шунтирования).

Кроме этих деталей в фильтр обычно входят еще дополнительные радиоэлементы, обеспечивающие его более качественную работу, функциональность, и исключающие нежелательные эффекты. Например, при резком отключении от сети, конденсатор большой емкости сам может стать источником повышенного напряжения и высокочастотной помехи из-за резкого разряда (щелчок при выключении многих аудиосистем вызывается именно этим процессом). Поэтому параллельно ему, включают резистор (сопротивление), который гасит отдаваемую энергию.

Разобравшись с назначением и устройством фильтров, ответим на наиболее часто возникающие вопросы.

Какие еще электроприборы желательно подключать через фильтр

Ответ на этот вопрос прост — практически все сложные (к таким не относятся лампочки и электронагреватели). Конечно, большинство современной электроники питается от импульсных блоков питания, которые менее критичны к повышенным напряжениям и помехам, но лишняя ступень защиты никогда не помешает.

Для звуковоспроизводящих систем, отсутствие частотных помех улучшит качество их работы. Также не стоит забывать, что сетевой фильтр работает и в обратном направлении.

Если наводки возникают в самом устройстве, то он не дает им проникнуть в сеть. Эта особенность дополнительно защищает вашу информацию от несанкционированного использования. Есть технологии скрытого доступа, которые считывают данные с устройств именно по кабелю питания.

Сетевой фильтр на телефонной линии

Кроме того, что причиной повреждения электроники могут стать нестандартные характеристики питающей сети, помехи и повышенное напряжение могут проникнуть и через другие подключенные линии: телефонную, Ethernet, кабельную. Поэтому у современных защитных устройств, кроме обычных силовых, дополнительно есть розетка телефонная с фильтром и разъемы других форматов. Что также является неплохой защитой.

Принцип возникновения и подавления нежелательных воздействий у этих систем практически тот же, за исключением того, что в системах разнятся частоты и напряжения. Если же в вашем фильтре нет таких дополнительных разъемов, то можно приобрести защитное устройство отдельно.

Нужен ли фильтр после ИБП

Часто встречается такая ситуация — в выходной разъем ИБП подключают фильтр на несколько розеток, а к нему уже всю периферию. Это излишне, так как «бесперебойник» имеет встроенный фильтр (будет достаточного простого удлинителя на несколько розеток).

Немного отвлечемся от темы. ИБП рассчитано на то, чтобы при внезапном отключении электроэнергии, мы могли сохранить необходимую информацию (для старых машин корректно их выключить, запарковав винчестер). Для периферии это не важно.

Подключая всю периферию после «бесперебойника», мы отнимаем на ее работу заряд аккумулятора, и уменьшаем время работы компьютера. Имеет смысл подключить к ИБП только роутер или модем, если мы храним данные в «облаке». Остальную периферийную технику соединяем с сетью через фильтр.

Что такое мастер розетка

Разберем вопрос — сетевой фильтр с master розеткой, как он работает, и нужна ли эта функция. Это дополнительная опция сетевых фильтров, имеющих несколько розеток. В таких устройствах один разъем назначается старшим (Master), а все остальные -вспомогательными (Slave). Обычно в старший разъем подключают системный блок машины, а в остальные прочую периферию: монитор, модем, принтер, аудиосистему и т. п.

Электроника фильтра отслеживает, есть ли потребление электроэнергии по разъему Master, если его нет, то отключаются и все остальные. Это очень полезная функция, позволяющая неплохо экономить электроэнергию.

Пользователю тоже удобно использовать такой фильтр — нет необходимости нажимать на клавиши питания всех устройств по завершению работы. Полностью отключенные устройства вообще не потребляют энергии, в отличие от ждущего режима и более пожаробезопасны.

Такой фильтр удобен не только для компьютера. Кроме него, в доме могут быть еще несколько систем, работа которых завязана на главном устройстве, например: телевизор, проигрыватель DVD или Blue-Ray, спутниковый ресивер, домашний кинотеатр.

Без телевизора остальные бесполезны. Правда после подачи напряжения придется многие из систем переводить из ждущего режима в рабочий, вручную. Но, в большинстве случаев, современная техника легко связывается по другим каналам и самостоятельно включается.

Можно ли собрать сетевой фильтр самостоятельно

Если вы неплохо разбираетесь, даже не в радиотехнике, а просто в электротехнике, то сделать простейший фильтр своими руками не составит труда. Схема (а их полно в интернете) не сложнее, чем для реверсивного подключения трехфазного двигателя. Одну из них мы, кстати, привели выше. Вот вариант еще.

Все ее компоненты нетрудно купить в специализированных магазинах. Монтаж можно произвести даже «навесом», без печатной платы (не забывайте о надежной фиксации всех деталей и требованиях электробезопасности).

Детали для такого фильтра необязательно покупать — конденсаторы и резисторы можно выпаять из вышедшей из строя аппаратуры. Дроссель найти сложнее, но можно намотать самостоятельно. Проблема может возникнуть только с варистором, правда цена на этот прибор полупроводниковый прибор невелика.

При использовании деталей из списанной техники, обратите внимание на рабочее напряжение конденсаторов — оно должно быть не меньше 400 вольт (лучше больше, несмотря на то, что в сети у нас 220). Это обеспечит надежную работу при скачках напряжения.

Важно: Нельзя применять для фильтра переменного тока, поляризованные электролитические конденсаторы. Обратите внимание, чтобы на корпусе прибора не указывалась полярность подключения («-» или «+»)

Как выбрать сетевой фильтр для домашней техники

То, что сетевой фильтр нужен, мы уже объяснили. Но как выбрать конкретную модель, которая надежно защитит вашу электронику, и в то же время, не обременит кошелек? Видео, расположенное ниже должно помочь вам.

Инструкция, как подобрать будет следующей:

• Определите суммарную мощность тех устройств, которые собираемся подключать через него. Причем берем пиковую нагрузку, а не в режиме ожидания работы (например, лазерный принтер во время печати может брать до 3 кВт). К полученной цифре добавляем 20-25% запаса.
• Также стоит учитывать и то, что потребляемая мощность может возрасти, если мы собираемся провести апгрейд нашей системы или приобрести дополнительные устройства. Выбираем фильтр, допускающий данную мощность подключаемой нагрузки (если указывается ток, то просто умножаем на 220, W=I*U и получаем мощность в ватах).
• Определяем, какие нам нужны дополнительные функции, а какие излишни и отбираем модель именно с такими возможностями. Не стоит покупать, например, модель с защитой телефонной розетки, если компьютер подключен к интернету через xPON (оптоволоконный кабель).
• Выбираем модель, устраивающую по цене. Причем лучше ориентироваться даже не на известность бренда, а на отзывы покупателей на авторитетных сайтах (айрекомнед, отзовик), но не на странице магазина (там положительные оценки могут быть проплачены).

Совет: Не выбирайте дешевые сетевые фильтры. Чаще всего это подделка, и из защитных элементов в них бывают, в лучшем случае, только конденсаторы. Подозрение должны вызывать небольшой вес и габариты. Работают они только, как удлинители. На фото выше показан такой экземпляр в разобранном виде.

Вот и все что мы могли рассказать вам о сетевых фильтрах. Если вы поняли, что сетевой фильтр на 5 розеток — это не единственная характеристика прибора, то мы потрудились не зря.

Данные значения весьма второстепенны, и гораздо важнее знать основные технические параметры. Будем рады, если эта статья помогла вам понять принцип действия этого устройства и его предназначение, ответила на наиболее часто возникающие вопросы.

Многие считают, что сетевой фильтр для компьютера является обычным удлинителем с большим количеством розеток, как правило, от 4-х и более. Это не так.

На самом деле, сетевой фильтр – это устройство, которое предназначено для компьютера от импульсных и высокочастотных помех в электрической сети 220В. Поэтому на вопрос: «Нужен ли сетевой фильтр для компьютера?» можно, не задумываясь, ответить: «Да, нужен».

Статья получилась объемная, ибо необходимо было рассмотреть следующие моменты:

• Введение: а как без него понять, зачем это и почему так?
• Устройство сетевого фильтра
• Защита от помех
• Это нужно знать!
• Информация только для владельцев ноутбуков

Зачем нужен сетевой фильтр?

В бытовой электрической сети, хоть и декларируется напряжение 220 вольт (220В), но оно далеко не всегда таково. Это напряжение может плавно или скачкообразно повышаться и понижаться. Плавные повышения вредны для компьютерного оборудования, особенно если это большие повышения. При напряжении в сети выше 230-235 вольт компьютеру приходится «не сладко», это плохой режим его эксплуатации.

Также вредны и плавные понижения напряжения в сети. При понижении напряжения в электрической сети ниже 190-200 вольт компьютерное оборудование тоже начинает работать с повышенной нагрузкой.

Но все-таки плавные изменения напряжения не так вредны, как резкие скачкообразные изменения напряжения как в одну сторону (повышение), так и в другую сторону (понижение).

Говоря на языке электротехники, скачкообразные изменения напряжения в электрической сети приводят в компьютере и в других бытовых приборах к появлению так называемых «переходных процессов». Предположим, напряжение в электрической сети резко повысилось на 5-10 вольт и затем также скачкообразно понизилось на 5-10 вольт. Казалось бы, ну и что, ведь изменения напряжения совсем маленькие, всего 5-10 вольт. Но не тут-то было.

Дело в том, что чем резче происходит изменение напряжения, тем сильнее будут эти самые переходные процессы в компьютерном оборудовании. Эти переходные процессы могут вызывать уже внутри компьютера скачки напряжения на 1-2 порядка больше, чем исходные перепады напряжения на 5-10 вольт.

Почему так происходит? Это своего рода инерция, только не в механике, а в электрике. На входе напряжение скакнуло совсем чуть-чуть, но за очень короткий промежуток времени. А на выходе, уже «внутри» компьютера это «отзывается» гораздо более сильными скачками.

Кстати, наверное, вы обратили внимание, что в поездах под электрическими розетками 220В написано, что не гарантируется безопасная работа любого оборудования, кроме электробритв. Это связано с теми же переходными процессами.

В поезде нет переменного напряжения 220В, оно там создается «искусственно». И переменное напряжение в поезде изменяется от +220В до -220В скачкообразно (при переменном напряжении полярность напряжения с «+» на «-» меняется 50 раз в секунду!), не как это происходит в электрической сети дома. Это может приводить к переходным процессам в компьютерах и гаджетах, подключаемых к электрической сети вагона поезда, и может привести к поломке устройства. Об этом и предупреждает железная дорога своих пассажиров.

Так что импульсные помехи, скачки напряжения в сети 220В вредны для компьютеров, и с ними надо . Для этого служит сетевой фильтр.

Устройство сетевого фильтра

В конструкции сетевого фильтра предусмотрено два «фильтрующих» блока. В первом находятся так называемые варисторы – это полупроводниковые приборы, активное сопротивление которых напрямую зависит от напряжения. Чем выше на входе напряжение, тем меньше сопротивление варистора.

Предположим, в электрической сети 220В возник резкий скачок напряжения вверх, оно стало больше 220В. В этом случае варисторы автоматически уменьшают собственное сопротивление, поэтому они берут на себя часть «лишней» энергии, часть «лишнего» электрического тока, преобразуя все это «лишнее» в тепло. Это позволяет уберечь компьютер от повышения напряжения в электрической сети.

Второй фильтрующий блок представляет собой фильтр емкостного типа, состоит он из так называемых конденсаторов. Конденсаторы забирают в себя излишнюю энергию, которая выделяется при скачках напряжения вверх, и отдают эту энергию обратно при скачках напряжения вниз.

Таким образом, они как бы сглаживают скачки напряжения, делая их меньше и, что важнее, намного спокойнее. Вверх – медленнее, вниз тоже медленнее. Получается, что вместо резких скачков получаем плавное «качание», как на волнах, что гораздо менее вредно для компьютеров.

электрический ток, проходя через сетевой фильтр, попадает в компьютер изрядно сглаженным, «очищенным» от резких колебаний и перепадов.

Как говорится, что и требовалось доказать!

При медленных перепадах напряжения

Если напряжение в сети повышается или понижается медленно, то сетевой фильтр этого, как бы, не замечает. Он не сглаживает и не фильтрует такие медленные перепады. Для этого сетевой фильтр не годится. Тут уже нужен стабилизатор напряжения.

Функцию стабилизатора напряжения, как правило, выполняют так называемые источники бесперебойного питания (ИБП). Это тяжелые устройства, которые продаются в магазинах по продаже компьютеров. Они действительно тяжелые по весу, потому что в их состав входит мощная аккумуляторная батарея, способная достаточно длительное время автономно поддерживать электропитание 220В при полностью отключенной электрической сети 220В.

При повышении внешнего напряжения источник бесперебойного питания автоматически снижает его уровень до приемлемого. При очень сильном повышении внешнего напряжения он автоматически отключается от сети 220В и переходит на работу от аккумуляторной батареи. Аналогично ИБП «борется» с понижением напряжения, вплоть до его полного отключения. Он повышает его до требуемого уровня за счет энергии аккумуляторной батареи.

Сетевой фильтр не умеет этого делать, он для этого не предназначен. Но некоторые сетевые фильтры умеют автоматически отключаться от сети 220В, если напряжение в этой сети опустится ниже или поднимется выше определенного порога. Как правило, вверх – это свыше 250 вольт, вниз – ниже 180 вольт. И это тоже определенная защита компьютеров от поломок из-за проблем с электрической сетью 220В. Спасибо сетевому фильтру для компьютера!

Защита от помех

Кроме перепадов напряжения, в бытовой электрической сети полно помех. Они бывают импульсные, очень резкие и короткие, с амплитудой, доходящей до 6000 вольт! Такие мощные импульсы могут вывести из строя очень чувствительные микросхемы компьютеров.

А бывают не сильные, но очень высокочастотные. Настолько высокочастотные, что эти помехи могут оказывать прямое воздействие на работу компьютерного оборудования. Компьютер может воспринимать эти помехи как внутренние сигналы, может начать реагировать на них, что приводит к зависаниям, остановкам в работе и другим подобным сбоям.

Сетевой фильтр успешно борется и с импульсными помехами, и с высокочастотными помехами, сглаживая их и превращая в совершенно безопасные для компьютера перепады напряжения.

Технические особенности сетевого фильтра

Большинство моделей сетевых фильтров рассчитано на максимальный электрический ток в 10А. С расчетом на него и устанавливается предохранитель. Этого вполне достаточно для подключения ПК и его . Но может быть совершенно недостаточно, если к сетевому фильтру подключить электрический утюг, микроволновую печь и т.п. мощные устройства.

Нельзя подключать к сетевому фильтру подобные устройства. Не нужно воспринимать сетевой фильтр, как банальный удлинитель.

Компьютер, ноутбук, планшет, телевизор, роутер, принтер, зарядку для телефона или смартфона подключаем к сетевому фильтру.

Остальное, включая утюги, обогреватели, пылесосы, СВЧ-печи, никогда НЕ подключаем к сетевому фильтру. Он для этого не предназначен!

Зачем для утюга сглаживать перепады напряжения? Он от этого не станет лучше гладить. Или зачем пылесос защищать от высокочастотных помех, которые он сам же и создает?!

Как выбрать сетевой фильтр для компьютера?

При выборе стоит обратить внимание на следующие моменты:

• сетевой фильтр длина провода,
• кнопка включения, отключения с лампочкой,
• количество розеток,
• не путать с обычным удлинителем.

Немного об электрическом проводе сетевого фильтра. Стандартная длина провода сетевого фильтра 180 см, хотя есть модели с проводом на 3 и 5 метров. Модели с длинным проводом более практичны. В тоже время, если большая длина провода не нужна, то лучше взять модель с более коротким проводом. Так лишние провода не будут «болтаться» по квартире или офису.

Есть еще кнопка включения и выключения сетевого фильтра. Очень удобно, можно включать и отключать сетевой фильтр, не вынимая вилку сетевого фильтра из розетки. Особенно, если розетка расположена в неудобном месте, под столом, около плинтуса, за шкафом и т.п.

Опять же лампочка , сигнализирующая о включении и выключении сетевого фильтра – тоже важная и полезная деталь. Всегда наглядно видно, включен сетевой фильтр или выключен. Если компьютер не включается, проверьте в первую очередь, подключен ли он к сети 220В! Сигнальная лампочка здесь весьма кстати.

Количество розеток сетевого фильтра тоже важная особенность. Розеток должно хватать для подключения всех компонентов вашего компьютера: системный блок, монитор, принтер, роутер, сканер и т.п. Иначе понадобятся дополнительные удлинители, это приведет к хаосу проводов. Лучше заранее все рассчитать, и выбрать подходящую модель сетевого фильтра.

Не надо путать сетевой фильтр и обычный удлинитель с несколькими розетками. Внешне эти устройства выглядят очень похоже, отличить трудно.

Но обычные удлинители не выполняют никаких функций защиты от скачков напряжения и от помех. При этом удлинители тоже могут иметь выключатель с лампочкой, чем они еще больше становятся похожими на сетевые фильтры. И по цене удлинители, как правило, дешевле сетевых фильтров, поскольку внутри них нет никакой электроники, защищающей компьютер от скачков напряжения и от помех.

Это нужно знать!

Сетевой фильтр защищает компьютерное оборудование от импульсных скачков напряжения и высокочастотных помех. Чаще всего именно через него компьютер подключают к электросети. Но какой бы качественный сетевой фильтр не был, он не может обеспечить 100-процентную защиту от всех недостатков бытовой электросети.

C задачей 100-процентной защиты компьютерного оборудования от проблем с бытовыми электрическими сетями может справиться только стабилизатор напряжения и некоторые модели ИБП по-русски (сокращение от Источник Бесперебойного Питания) и UPS по-английски.

Только для владельцев ноутбуков

Ноутбуки имеют в своем составе собственные . И за счет этих батарей ноутбуки тоже умеют сглаживать перепады напряжения в электрической сети. Казалось бы, в этом случае нет необходимости подключать ноутбук к электрической сети через сетевой фильтр.

Ан нет! Сетевой фильтр есть очень полезное устройство для ноутбуков и их владельцев. Дело в том, что батареи ноутбуков довольно капризны, и быстро выходят из строя, если с ними обращаться неподобающим образом.

Особенно батареи ноутбуков не любят, когда их оставляют подключенными к электрической сети 220В при выключенном ноутбуке.

Значит, выключив ноутбук, зарядное устройство ноутбука надо отключать от электрической розетки 220В. Причем строго в обязательном порядке, если нет желания получить за очень короткое время неисправную аккумуляторную батарею ноутбука.

Но ведь «лениво» (в прямом и переносном смысле) вставлять и выдергивать вилку зарядного устройства ноутбука из розетки каждый раз при его включении или выключении. Вот тут нам на помощь приходит сетевой фильтр. Отключаем ноутбук, и затем отключаем сетевой фильтр легким нажатием кнопки (клавиши) его отключения. А перед включением ноутбука также без труда включаем сначала сетевой фильтр нажатием на соответствующую клавишу.

Конечно, вместо сетевого фильтра владельцы ноутбуков могут использовать обычные удлинители с выключателем. Это дешевле. Но не настолько, чтобы пренебречь возможностями сетевого фильтра сглаживать помехи и перепады напряжения в сети 220В.

P.S. Французский ученый 18 в. Жан Лерон Д’Аламбер: “Работайте, работайте — а понимание придёт потом”. Так можно сказать и про компьютерную грамотность:

1. .
Уже более 3.000 подписчиков

.

Сетевые помехи, как они возникают. Устройство сетевого фильтра, назначение его элементов. Особенности сетевых фильтров.

Теория вопроса

Переменный ток в бытовой сети является синусоидальным. Это означает, что изменение напряжения, а, следовательно, и тока, происходят по синусоиде, то есть по плавной дуге, симметрично колеблющейся вокруг оси времени. За одну секунду напряжение в розетке меняет свое значение от +310 до -310 вольт пятьдесят раз. Так по идее работает сеть переменного тока 220 вольт 50 герц.

Однако если мы посмотрим на осциллограмму напряжения в нашей розетке, то убедимся, что до идеала ей совсем далеко. Какая там синусоида!? Непрерывные пики, импульсы, искажения формы, изменения амплитуды, броски и скачки — вот что мы увидим. Все это очень портит картину и способно вывести из строя бытовую технику. Последнее, прежде всего, относится к музыкальным центрам, телевизорам, блокам питания радиотелефонов и других устройств.

Причин для искажения синусоиды напряжения питающей сети есть очень много. Это включение-выключение мощных электроприемников, атмосферные перенапряжения, короткие замыкания по высокой стороне трансформаторной подстанции, а также различные сложные переходные процессы.

Из курса математики известно, что любую сложную функцию можно представить в виде сходящегося тригонометрического ряда Фурье. Это означает, что наша искаженная синусоида — это просто сумма других, самых разных синусоид, каждая из которых имеет свою частоту и амплитуду. А нам для безопасной и надежной работы нашей бытовой техники нам нужно оставить только одну синусоиду — с амплитудой в 310 вольт и частотой 50 герц. Все остальные синусоиды или, как принято говорить, гармоники нам надо подавить, разрядить и не пропустить к электроприемнику.

Кроме этого, есть еще и особый вид апериодических помех, которые не поддаются ни прогнозированию, ни описанию при помощи математических функций. Это импульсные броски напряжения — очень кратковременные, но значительные его возрастания. Они могут возникнуть абсолютно в любой момент времени и, разумеется, тоже не идут на пользу бытовой технике. Поэтому импульсные помехи тоже необходимо подавить.

Для решения этих двух задач и используются сетевые фильтры . Они защищают оборудование от высокочастотных, низкочастотных и импульсных помех в сети. Но как они работают?

Устройство сетевого фильтра

Если сопротивление резисторов никак не зависит от рода тока, проходящего через них, то реактивное сопротивление таких элементов цепи, как емкость и индуктивность находится в прямой зависимости от частоты тока. Например, сопротивление катушки индуктивности резко возрастает для токов большой частоты.

Это свойство индуктивности как раз и используется в сетевых фильтрах для подавления высокочастотных помех — синусоид с маленькими периодами. Достаточно разместить последовательно нагрузке две катушки — в нулевой и в фазный проводник. Индуктивность каждой может быть примерно 60-200 мкГн.

Низкочастотные помехи могут гаситься активным сопротивлением катушек индуктивности, или отдельными резисторами, которые также располагаются последовательно нагрузке. Сопротивление таких резисторов не должно быть большим, иначе на них будет иметься существенное падение напряжения. Поэтому резисторы для подавления низкочастотных помех должны иметь сопротивление максимум 1 Ом.

Однако наиболее эффективными против сетевых помех являются фильтры, которые носят условное название LC. Они не ограничиваются одними лишь , а включают в себя конденсатор емкостью 0,22 — 1,0 мкФ, включенный параллельно нагрузке. Номинальное напряжение конденсатора должно быть выбрано хотя бы с двукратным запасом относительно напряжения сети, чтобы учесть перепады этого напряжения.

Действие фильтров LC напрямую связано с двумя законами коммутации: катушка L подавляет резкие изменения тока, а конденсатор С гасит высокочастотные колебания напряжения.

Но у нас остаются еще и импульсные кратковременные помехи. С ними можно справиться с помощью особого полупроводникового элемента, имеющего нелинейную вольт-амперную характеристику — варистора. На низком напряжении варистор ведет себя как резистор очень большого сопротивления и ток практически не пропускает. Но если напряжение возрастает до уровня номинального для варистора, то его сопротивление резко снижается — он пропускает через себя импульс тока.

Таким образом, если варистор включить в параллель нагрузке, то он будет «брать на себя» импульсы высокого напряжения, шунтируя нагрузку на время их воздействия. Номинальное напряжение варистора при этом должно быть около 470 вольт.

Итак, сетевой фильтр для более-менее успешной работы должен содержать в себе: две катушки индуктивности 60-200 мкГн, включенные последовательно защищаемой нагрузке, а также варистор на 470 вольт и конденсатор на 0,22 — 1,0 мкФ, включенные параллельно . При необходимости в цепь можно включить и резисторы для подавления помех низкой частоты на 1 Ом максимум. Токовый номинал элементов цепи нужно подбирать в зависимости от мощности нагрузки.

Практика

Подавляющее большинство дешевых сетевых фильтров, знакомых нам в быту, на поверку сетевыми фильтрами не являются . Они содержат в своем составе только варистор и биматаллический контакт для максимально-токовой защиты.

Но такие фильтры легко поддаются доработке, если и собрать все необходимые перечисленные элементы для сборки контура LC.

Мощность большинства сетевых фильтров невелика. Это связано с тем, что катушки индуктивности и прочие элементы фильтра для большой нагрузки будут слишком громоздки и дороги. Зачастую для электроприемников большой мощности вообще можно использовать только фильтры, являющиеся полупроводниковыми преобразователями. И цена таких фильтров будет значительно выше, также как и сложность их устройства.

К счастью, мощные бытовые электроприемники не нуждаются в защите от сетевых помех. И плите, и утюгу, и чайнику совершенно нет никакого дела до качества электроэнергии, которую они получают. Поэтому и сетевые фильтры им не нужны.

А компьютеры, телевизоры, музыкальные центры потребляют очень мало энергии, и для их защиты достаточно отдельного сетевого фильтра с номинальным током всего в несколько ампер.

Александр Молоков

Что такое сетевой фильтр?

Устройство защиты от перенапряжения — это электрическое устройство, которое используется для защиты оборудования от скачков напряжения и скачков напряжения, одновременно блокируя напряжение выше безопасного порога (приблизительно 120 В). Когда оно превышает 120 В, устройство защиты от перенапряжения замыкает на землю или даже блокирует его. Если вы не используете сетевые фильтры, то напряжение выше 120 В может вызвать проблемы с компонентами, такие как необратимое повреждение, сокращение срока службы внутренних устройств, сгоревшие провода и потерю данных.

Обычно вы найдете устройство защиты от перенапряжения , установленное в коммуникационных структурах, системах управления технологическими процессами, распределительных щитах или других существенных промышленных системах. И меньшие версии присутствуют в электрических подъездах, расположенных в офисных зданиях и жилых домах.

Некоторые из компонентов и функций устройства защиты от перенапряжения

следующие:

• Это трансформатор с железным сердечником, который передает мощность переменного тока (AC), однако он не может поглощать внезапные скачки напряжения.
• Это стабилитрон, который защищает от общих скачков напряжения в цепи и иногда объединяется с диодом подавления переходного напряжения.
• Если возникает ситуация, когда автоматический выключатель выходит из строя или перегорает предохранитель, то в этом месте срабатывает устройство защиты от перенапряжения, обеспечивающее внутреннюю защиту и защиту от скачков напряжения устройства и внешних воздействий.
• Он обеспечит вам источник бесперебойного питания, который принимает пики при использовании фильтра нижних частот и позволяет использовать внешнее питание помимо батареи, которое затем обеспечивает бесперебойное питание.
• Металлооксидный варистор (MOV) имеет плавкий предохранитель и ограничивает напряжение в три-четыре раза по сравнению с обычным током. Параллельно с этим используются MOV-соединения, которые увеличивают ожидаемый срок службы и тем самым увеличивают текущую мощность. Если он подвергнется нескольким большим переходным процессам или многочисленным небольшим переходным процессам, MOV в конечном итоге самоуничтожится.

Теперь поговорим об устройстве защиты от импульсных перенапряжений. Он пытается ограничить напряжение, подаваемое на электрическое устройство, путем блокировки или короткого замыкания, чтобы снизить напряжение, которое ниже безопасного порога.

Теперь вы можете сделать то же самое, используя катушку индуктивности, которая предотвращает резкое изменение тока. И короткое замыкание осуществляется искровыми разрядниками, полупроводниками стабилитронного типа и MOV, все из которых начинают проводить ток, когда вы достигаете определенного порогового значения напряжения, или конденсаторами, которые препятствуют внезапному изменению напряжения. В некоторых устройствах защиты от перенапряжения используется несколько элементов.

Теперь поговорим о сетевых фильтрах для дома. Они могут быть в удлинителях, которые используются внутри, или в устройстве снаружи на силовой панели.Теперь в розетках в современном доме используются три провода: линейный, нейтральный и заземляющий. Есть много защитных устройств, которые подключаются ко всем трем парам из-за таких условий, как освещение, когда и линия, и нейтраль имеют выбросы высокого напряжения, которые необходимо замкнуть на землю.

Таким образом, чтобы защитить свой дом от этих повреждений, важно вложить средства в хороший сетевой фильтр и не забыть также об аккумуляторе UPS . Есть множество компаний, у которых вы можете приобрести это оборудование, но одной из самых надежных компаний является Schneider Electric.У них есть набор из устройств защиты от перенапряжения , которые можно установить в систему для обеспечения защиты от повышенного или пониженного напряжения.

Что такое сетевой фильтр?

Что означает сетевой фильтр?

Устройство защиты от перенапряжения — это электрическое устройство, которое используется для защиты оборудования от скачков напряжения и скачков напряжения, блокируя напряжение выше безопасного порога (приблизительно 120 В). Когда порог превышает 120 В, устройство защиты от перенапряжения замыкает на землю или блокирует напряжение.Без устройства защиты от перенапряжения напряжение выше 120 В может вызвать проблемы с компонентами, такие как необратимое повреждение, сокращение срока службы внутренних устройств, обгоревшие провода и потерю данных.

Устройство защиты от перенапряжения обычно устанавливается в коммуникационных структурах, системах управления технологическими процессами, распределительных щитах или других крупных промышленных системах. Меньшие версии обычно устанавливаются в подъездах с электроприводом, расположенных в офисных зданиях и жилых домах.

Techopedia объясняет сетевой фильтр

Скачок напряжения — это кратковременный скачок напряжения, который происходит, когда скачок напряжения поддерживает более длительную интенсивность напряжения.В удлинителе, который иногда ошибочно принимают за сетевой фильтр, используется электрическая розетка с вилкой типа «папа», и он может иметь, а может и не иметь встроенного устройства защиты от перенапряжения. Большинство удлинителей имеют четкую маркировку.

Распространенное заблуждение состоит в том, что устройства защиты от перенапряжения всегда защищают от молнии, которая может создать внезапное и повышенное электрическое давление (тысячи вольт или выше). Как правило, устройство защиты от перенапряжения имеет небольшую задержку срабатывания, но предохранитель устройства защиты от перенапряжения может перегореть во время грозового перенапряжения и отключить весь ток.

Компоненты и функции устройства защиты от перенапряжений включают:

• Трансформатор с железным сердечником передает мощность переменного тока (AC), но не может поглощать внезапные скачки напряжения.
• Стабилитрон защищает от общих скачков напряжения в цепи и иногда сочетается с диодом подавления переходного напряжения.
• Если автоматический выключатель вышел из строя или перегорел предохранитель, устройство защиты от перенапряжения обеспечивает внутреннюю защиту и защищает устройство и внешние скачки напряжения.
• Источник бесперебойного питания принимает пики с помощью фильтра нижних частот и позволяет использовать внешнее питание помимо батареи, что обеспечивает бесперебойное питание.
• Металлооксидный варистор (MOV) имеет плавкий предохранитель и ограничивает напряжение в три-четыре раза по сравнению с обычным током. Параллельные соединения MOV увеличивают ожидаемый срок службы и увеличивают текущую пропускную способность. При воздействии множества больших переходных процессов или множества мелких переходных процессов MOV могут самоуничтожиться.

Синонимы

Ограничитель перенапряжения, устройство защиты от перенапряжения, ограничители переходных процессов

Почему мне нужно использовать сетевые фильтры?

Ан электронное устройство, подключенное непосредственно к розетке, может серьезно повредить повреждать.Защитите свои гаджеты от ударов и скачков напряжения с помощью скачков напряжения протектор — они недорогие и простые в использовании. Они приносят пользу долгое время тоже беги. Сетевые фильтры продлевают срок службы вашей электроники.

Удары и скачки напряжения подвергают опасности вашу электронику. Удары молнии, перебои в подаче электроэнергии, сбои в работе сети и некоторые другие электрические проблемы вызывают скачки напряжения. Скачки напряжения обычно происходят из-за проблем с электросетью. Проблема с электросетью — частый виновник скачка напряжения.Скачки мощности проходят мгновенно, а скачки продолжаются несколько секунд. Не позволяйте электричеству перегружать вас — ваши устройства легко защитить от скачков и скачков напряжения с помощью устройства защиты от перенапряжения … это также важно, и вот почему.

Что такое сетевой фильтр?

Сетевой фильтр — это устройство, предназначенное для защиты ваших устройств от скачков напряжения. Он предназначен для защиты электронных устройств от нежелательного напряжения.

Сетевой фильтр — это то же самое, что и удлинитель?

Несмотря на то, что они выглядят одинаково, сетевой фильтр безопаснее и выгоднее обычного удлинителя.Удлинитель только добавляет дополнительное пространство для розетки. Сетевой фильтр защищает от скачков напряжения. Чтобы убедиться, что вы покупаете сетевой фильтр, посмотрите на упаковке значение в джоулях — на удлинителе этого не будет. Джоули — это единица измерения энергии, которая покажет вам, как долго ваши устройства будут защищены, в зависимости от силы скачка напряжения.

Как работает сетевой фильтр?

устройства, которые вы подключаете к электрическим розеткам, используют постоянное напряжение электричество.К сожалению, ваши розетки не могут гарантировать стабильное электричество . Сетевой фильтр защищает ваш электронные устройства от несоответствий напряжения, перенаправляя небезопасную энергию так что через ваше устройство будет проходить только нормальное количество электричества.

В большинстве жилых и коммерческих помещений в США стандартное напряжение составляет 120 вольт. Устройство защиты от перенапряжения срабатывает, когда напряжение поднимается выше 120, не позволяя высокому напряжению разрушить все, что подключено к сети, отправляя это напряжение на заземляющий провод, расположенный внутри устройства защиты.

Когда следует использовать сетевой фильтр?

Нужен ли вам сетевой фильтр, зависит от подключаемых устройств. Например, нет причин подключать лампу к сетевому фильтру, потому что единственное, что может сделать скачок напряжения, проходящий через лампу, — это сгореть из его лампочки. С другой стороны, крайне важно использовать с вашим компьютером сетевой фильтр. Ноутбуки и настольные компьютеры содержат компоненты, чувствительные к напряжению, которые может легко повредить скачок напряжения.Без устройства защиты от перенапряжения скачок напряжения или скачок напряжения могут сократить срок службы вашего компьютера, стереть все ваши данные или даже полностью разрушить вашу систему.

Фактически, вы должны использовать сетевой фильтр с любым электронным устройством высокого класса. Например, вы всегда должны использовать сетевой фильтр с развлекательными центрами и игровыми консолями. Таким образом вы продляете срок службы устройства и предотвратите возможные повреждения.

Что произойдет, если я не использую сетевой фильтр?

Может показаться, что ваша электроника нормально работает без сетевого фильтра… сначала.Но вы не видите медленного упадка ваших гаджетов. Без устройства защиты от перенапряжения срок службы ваших вещей будет сокращен. Кроме того, они не защищены от высокого напряжения. Когда скачки напряжения становятся слишком высокими, устройство изнашивается. При достаточно большом скачке напряжения и отсутствии защиты устройство будет разрушено.

Где я могу получить сетевой фильтр?

Сетевые фильтры бывают в виде удлинителей, устройств защиты с одной розеткой и даже портативных устройств — у них меньше розеток, и они поместятся в сумке для ноутбука.Сетевой фильтр — простой и недорогой способ обезопасить свои любимые гаджеты. Вы можете найти сетевые фильтры в розничных магазинах, интернет-магазинах и магазинах электроники. Не знаете, какую защиту выбрать? Обратитесь за помощью к профессиональному электрику.

Если у вас есть вопросы или вам нужна помощь в решении электрической проблемы, свяжитесь с командой Early Bird. Мы здесь, чтобы удовлетворить все ваши потребности в электричестве!

Что такое ограничитель перенапряжения (сетевой фильтр)?

К

См. Также Источник бесперебойного питания.

Ограничитель перенапряжения (иногда оптимистично называемый «устройством защиты от перенапряжения») — это устройство, вставленное в электрическую линию переменного тока (AC) и / или телефонную линию для предотвращения повреждения электронного оборудования из-за «скачков» напряжения, называемых переходными процессами. Более точный термин для этого типа устройств — «подавитель переходных процессов». Типичный ограничитель перенапряжения представляет собой небольшую коробку с несколькими электрическими розетками, выключателем питания и трехжильным шнуром для подключения к розетке.

В большинстве стран, где используется электронное оборудование, эффективное напряжение сети переменного тока составляет от 110 до 120 вольт; пиковое напряжение составляет порядка от плюс-минус 160 до 170 вольт на частоте 60 герц.Но переходные процессы, возникающие по разным причинам, обычно достигают пикового уровня в несколько сотен вольт. Эти импульсы имеют короткую длительность, измеряемую в микросекундах (единицы 10 ^-6 секунд), но за это время они могут вызвать сбой оборудования. Наихудший тип переходного процесса возникает при ударе молнии поблизости (нет необходимости в прямом попадании в линию электропередачи). Такой «всплеск» может достигать тысячи вольт и вызвать необратимое повреждение оборудования.

Ограничитель перенапряжения предотвращает превышение пикового напряжения переменного тока определенного порогового значения, например, плюс-минус 200 вольт.Для этого используются полупроводниковые приборы. Линия электропередачи эффективно замыкается на электрическую землю для переходных импульсов, превышающих пороговое значение, в то время как нормальный ток 60 Гц не изменяется. Для работы подавителя необходимо использовать 3-проводное подключение к сети переменного тока. Адаптеры «Cheater», которые позволяют использовать 3-проводные устройства с 2-проводными розетками или удлинителями, нарушают соединение с заземлением и делают неэффективными большинство ограничителей перенапряжения.

Ограничители перенапряжения должны по привычке использоваться со всем полупроводниковым электронным и компьютерным оборудованием, включая периферийные устройства, такие как принтеры, мониторы, внешние дисководы и модемы.Но нельзя полагаться на подавитель для защиты от переходных процессов, вызванных молнией. Самая безопасная процедура, хотя она и неудобная, — убедиться, что все уязвимое оборудование подключено к блоку подавителя, и отсоединить основной шнур питания подавителя, когда оборудование не используется, если вы живете в зоне, подверженной грозе.

Последнее обновление: март 2011 г.

Устройства защиты от перенапряжения — Safe Electricity Safe Electricity

Защита от перенапряжения для электрического и электронного оборудования

Сегодня ваш мир больше, чем когда-либо, зависит от электроники.Независимо от того, используете ли вы компьютер, смотрите телевизор или заряжаете смартфон, качество вашей энергии имеет решающее значение.

Что такое скачок напряжения?

Скачок — это внезапное быстрое повышение напряжения. Хотя обычно они небольшие и незаметные для вас, со временем эти скачки могут повредить чувствительное электронное оборудование. В обычном доме эти небольшие скачки могут происходить много раз в день.

Могут ли скачки напряжения быть вызваны оборудованием в моем доме или офисе?

Да, холодильники, морозильники, печи, копировальные аппараты, лазерные принтеры, фены, посудомоечные машины, пылесосы и электроинструменты — и это лишь некоторые из них — несут ответственность за возникновение скачков.

Какие еще ситуации могут вызвать скачки напряжения?

Скачки, вызванные штормом или одиночным ударом молнии возле вашего дома, могут серьезно повредить электронику. Линии электропередач и опоры электроснабжения, поврежденные животными, ветвями упавших деревьев и автомобильными авариями, также могут вызывать скачки напряжения. Скачки могут проникнуть в ваш дом через телефон, кабельное телевидение или линии электропередач.

Что я могу сделать, чтобы защитить свое оборудование от скачков напряжения?

Вы можете начать с установки устройства защиты от перенапряжения в стиле «монтажной панели» или «служебного входа» (также называемого устройством подавления перенапряжения) в вашем доме.Это устройство либо снижает выбросы электричества, либо предотвращает их попадание в дом. Это защитит ваши большие приборы, такие как плиты, водонагреватели, стиральные машины, сушилки, посудомоечные машины и моторы. Квалифицированный электрик или местное коммунальное предприятие могут обеспечить правильную установку. Правильная установка является ключевым моментом, потому что даже лучший в мире сетевой фильтр бесполезен, если он не установлен правильно.

Но не останавливайтесь на достигнутом! Для дополнительной защиты вашего электронного оборудования от повреждений, вызванных скачком напряжения, вам необходимо установить устройство защиты от скачков напряжения в пределах пятнадцати футов от этого оборудования.Это можно сделать с помощью простого съемного блока или устройства, подключаемого напрямую к вашему оборудованию.

Лучший способ защитить себя от скачков напряжения — это комбинация устройств защиты от перенапряжения на служебном входе и дополнительной защиты на расстоянии 15 футов от электроники.

После того, как я защитил свои электрические цепи, я защищен — верно?

Не обязательно. Разрушительные скачки напряжения могут проникнуть в ваш дом через телефонные и кабельные сети так же легко, как и по линиям электропередач. Применяется то же правило, что и раньше: защищайте телефон и кабельные шнуры в пределах пятнадцати футов от оборудования.В местах, где электроэнергия сочетается с кабельным телевидением или телефоном, убедитесь, что сетевой фильтр защищает все.

Следует ли мне беспокоиться о качестве электрического заземления?

Да. Устройство защиты от перенапряжения настолько эффективно, насколько ему доступна электрическая цепь заземления. Устройства защиты от перенапряжения отводят импульсный ток на заземляющие провода в вашем доме, а затем, в конечном итоге, на землю, где они безопасно отводятся от вашего оборудования.

Поскольку мое заземление так важно, как мне узнать, достаточно ли оно?

Квалифицированный электрик или местное коммунальное предприятие могут сделать это за вас. Поскольку для установки большинства устройств защиты от перенапряжения с постоянным подключением требуется помощь электрика, возможно, сейчас самое подходящее время для проверки заземления. Кроме того, полосы защиты от перенапряжения эффективны только при использовании в трехконтактных (заземленных) розетках.

Все ли устройства защиты от перенапряжения одинаковы?

№Как и большинство продуктов, сетевые фильтры различаются по качеству. Особое внимание необходимо уделить тому, насколько сетевой фильтр соответствует вашим требованиям. Внимательно прочтите информацию на коробке и обратитесь к следующему контрольному списку.

На что следует обращать внимание при покупке устройств защиты от перенапряжения?

Ищите устройства защиты от перенапряжения с маркировкой «UL 1449». Устройства защиты от перенапряжения также имеют рейтинг «джоуль» и / или «импульсный ток». Чем выше рейтинг этих двух категорий, тем лучше качество внутренних компонентов защиты от перенапряжения.Еще одна важная характеристика производительности — это «напряжение фиксации». Это напряжение, которое устройство защиты от перенапряжения пропустит к вашему оборудованию, прежде чем переключить его на землю (более низкое напряжение ограничения лучше — см. Рекомендации в контрольном списке). У качественного устройства будут индикаторы состояния, которые будут отображать правильную конфигурацию входной проводки, а также индикаторы неисправности или зуммеры, чтобы указать, правильно ли работает устройство.

Сколько я должен платить за устройство защиты от перенапряжения?

Ожидайте, что вы заплатите около 45–100 долларов за более качественную вилку с восемью розетками и внутренней защитой телефона.Держитесь подальше от этих специальных предложений за 8 долларов. Сетевой сетевой фильтр более высокого качества будет стоить более 100 долларов.

Долговечность устройств защиты от перенапряжения?

№

Как узнать, что пришло время замены?

Различные условия могут указывать на то, что пора заменить сетевые фильтры. Два наиболее распространенных сигнала — это выключение светового индикатора неисправности и / или звуковой сигнал. Некоторые полосы защиты от перенапряжения также предназначены для постоянного отключения при выходе из строя.

Какое у меня оборудование требует защиты от перенапряжения?

Первым шагом в защите вашего дома является тщательная инвентаризация вашего чувствительного оборудования. Затем определите, какие из предметов вы хотите защитить.

Где я могу получить дополнительную помощь в приобретении защиты от перенапряжения?

Сначала позвоните в местную коммунальную службу. Их персонал может предоставить информацию о правильном выборе, установке и использовании.

Контрольный список для устройства защиты от перенапряжения

• Внесение в список UL («Внесено в список UL 1449» — это хорошо.«UL 1449 Revision 2» лучше). Следующие термины не указывают на адекватную защиту от перенапряжения: «проверено UL», «соответствует UL» и «UL». На сетевом фильтре должно быть указано, что он внесен в список UL.
• Для клеммной колодки напряжение зажима должно составлять 330 вольт по UL, номинальный импульсный ток должен составлять не менее 36 000 ампер, а номинальный ток в джоулях должен составлять не менее 360 джоулей.
• Для стационарной защиты от перенапряжения напряжение зажима не должно превышать 400 вольт UL, номинальный импульсный ток должен составлять не менее 36 000 ампер, а номинальный ток в джоулях должен составлять не менее 360 джоулей.
• Индикатор неисправности или зуммер
• Индикатор состояния (для индикации правильности подключения и заземления)
• Утопленный выключатель на полосовых устройствах защиты от перенапряжения
• Многорежимная защита (линия на нейтраль, линия на землю, нейтраль на землю)
• Достаточное расстояние между вилками (достаточно широкое, чтобы при необходимости подключить блоки питания)

Настоятельно рекомендуется, чтобы устройство защиты от перенапряжения включало защиту телефона / модема и / или коаксиального кабеля для защиты всех разъемных соединений и любого конкретного электронного оборудования.

Устройство защиты от перенапряжения для телевизоров и видеомагнитофонов также должно включать:

Устройства защиты от перенапряжения для компьютеров, телефонов и телефонных автоответчиков также должны включать:

Сетевые фильтры — InterNACHI®

от Ника Громико, CMI®

Устройства защиты от перенапряжений, также известные как ограничители перенапряжения или ограничители перенапряжения переходных напряжений, представляют собой устройства, предназначенные для ограничения напряжения, подаваемого на электрическое устройство, путем замыкания на землю любого избыточного напряжения выше безопасного порога.Эти электрические устройства могут быть установлены в жилых и коммерческих распределительных щитах, системах управления технологическими процессами и коммуникационных системах. Чаще всего они представлены в виде удлинителей и сетевых фильтров для всего дома. Ограничители перенапряжения

бывают самых разных конфигураций, форм и размеров, чтобы приспособить к работе как самые маленькие электрические устройства, так и самое большое и сложное высоковольтное оборудование. Может не быть видимой разницы во внешнем виде между удлинителем, который просто действует как удлинитель, и удлинителем, который содержит дополнительную защиту встроенного ограничителя перенапряжения.По этой причине потребители должны знать, что они покупают, чтобы убедиться, что приобретаемое устройство подходит для предполагаемого использования.

Скачки напряжения, также известные как переходные напряжения, представляют собой длительные подъемы напряжения, значительно превышающие установленный уровень в потоке электричества. Они отличаются от скачков мощности, которые представляют собой кратковременные скачки мощности. Эти явления вызывают нагрев проводов, как нить накаливания в лампе накаливания, в результате чего окружающие элементы могут расплавиться или сгореть.Таким образом, скачки и скачки напряжения могут вызвать постепенное или внезапное повреждение чувствительных компонентов электронного оборудования, включая компьютеры и аудиовизуальное оборудование. Скачки и скачки напряжения происходят по следующим причинам:

• молния. Когда молния ударяет около линии электропередачи, в здание могут подаваться миллионы вольт электричества, что приводит к перегрузке любых подключенных устройств. Единственная защита от этой формы скачка напряжения — отключение чувствительных приборов во время шторма, поскольку типичные устройства защиты от перенапряжения не обеспечивают достаточной защиты;
• Эксплуатация мощных электрических устройств, таких как пылесосы, холодильники и кондиционеры.Эти приборы могут вызвать большие и внезапные нагрузки на электрическую систему здания, нарушая постоянный поток электричества к чувствительным приборам и электронике по всему дому. Даже незначительные скачки напряжения, если они происходят регулярно, могут повредить чувствительные компоненты электроники по всему зданию; и
• механический отказ, такой как неисправная проводка или вышедшие из строя линии электропередач.

Подавление перенапряжения обычно обеспечивается одним или несколькими металлооксидными варисторами (MOV), которые представляют собой двухконтактные полупроводники, функция которых аналогична чувствительным к давлению клапанам, проводя электричество только тогда, когда уровень мощности достигает порога, превышающего безопасные колебания. .Избыточное напряжение перенаправляется на заземляющий провод, безопасно рассеивая напряжение на землю. Поскольку MOV только отводит импульсный ток, оставляя нормальный ток течь в прибор, работа электрических устройств с защитой от перенапряжения не должна прерываться во время скачков или скачков напряжения. Тот же принцип используется с газоразрядными разрядниками (GDA), в которых используется инертный газ, который ионизируется и становится эффективным проводником только при небезопасных напряжениях. Подавление перенапряжения может быть достигнуто за счет использования любой из этих конструкций, которые могут сопровождаться резервными предохранителями, которые сгорают и замыкают цепь, когда ограничитель перенапряжения не останавливает перенапряжение.

Инспекторы и домовладельцы могут обратить внимание на несколько предупреждений, касающихся MOV и GDA:

• Они в конечном итоге выйдут из строя после повторяющихся скачков напряжения, поэтому высококачественные устройства защиты от перенапряжений включают в себя сигнальные лампы или сигнализацию, чтобы информировать домовладельцев о том, что подавитель больше не работает. Однако световые индикаторы и сигнализация не являются гарантией работоспособности ограничителя перенапряжения, поэтому их следует периодически заменять, чтобы обеспечить безопасность чувствительной электроники. Известно, что неисправные MOV, которые не отключены, сами вызывают возгорание.
• Они не будут работать, если в силовой или электрической розетке нет заземляющего провода. Если перенапряжение не направлено на землю сетевым фильтром, это разрушит хрупкую электронику, которую они должны были защищать. Гарантия, предлагаемая производителем устройства защиты от перенапряжения, действительна только в том случае, если устройство защиты от перенапряжения используется в правильно заземленной розетке.

Инспекторы InterNACHI могут проверить наличие наклейки, на которой устройство идентифицируется как устройство для подавления скачков напряжения.Эти устройства соответствуют критериям Underwriters Laboratories (UL) 1449, минимальному стандарту производительности UL для ограничителей перенапряжения. Инспекторы InterNACHI должны осознавать распространенное заблуждение, что ограничители перенапряжения и удлинители — это одно и то же, поскольку многие удлинители не имеют возможности защиты от скачков напряжения. На удлинитель, предназначенный только для использования в качестве удлинителя и имеющий наклейку с надписью «перемещаемый ответвитель питания», не следует полагаться для защиты во время скачков напряжения.

Из-за электрической чувствительности и дороговизны компьютеров настоятельно рекомендуется подключать их к сетевому фильтру, включенному в список UL, который содержит следующие показатели:

• ограничивающее напряжение, которое является наименьшим напряжением, которое вызывает MOV. провести электричество к заземляющему проводу. Есть три уровня защиты: 330 В, 400 В и 500 В. Более низкие напряжения зажима обеспечивают лучшую защиту;
• Поглощение энергии — величина в джоулях, используемая для определения того, сколько энергии подавитель может поглотить до того, как выйдет из строя.Более высокие числа, например 600 джоулей или более, указывают на лучшую защиту; и время отклика
• , которое указывает количество времени, в течение которого оборудование будет подвергаться скачку напряжения, прежде чем сработает подавитель. Высококачественные подавители сработают менее чем за одну наносекунду.

Таким образом, устройства защиты от перенапряжения — это небольшие устройства, используемые для предотвращения опасных колебаний электричества от повреждения чувствительных и дорогостоящих приборов и электроники. Потребители должны знать, что удлинители не обязательно обеспечивают такую ​​защиту, и инспекторы могут помочь потребителям понять разницу между этими устройствами, а также их правильное использование.

Что нужно при покупке сетевого фильтра или ограничителя перенапряжения? рассмотреть возможность?

Этот контент был заархивирован и больше не поддерживается Университетом Индианы. Информация здесь может быть неточной, а ссылки могут быть недоступны или надежны.

Не все сетевые фильтры или ограничители перенапряжения одинаковы. Действительно, многие люди принимают причудливые удлинители за качественные устройства защиты от перенапряжения. или подавители. При покупке сетевого фильтра всегда берите к сведению:

• Ограничители перенапряжения отличаются от устройств защиты от перенапряжения тем, что протекторы в основном представляют собой удлинители с минимальным количеством встроенных защита (предохранители и др.). То есть предохранитель или прерыватель могут сработать, когда напряжение превышает предел, установленный предохранителем или автоматическим выключателем. Качественный скачок глушители, с другой стороны, должны быть спроектированы так, чтобы зажимать напряжение до того, как компьютерные схемы будут повреждены. Этот различие, однако, осложняется тем фактом, что многие производители используют эти два описания как синонимы.
• Напряжение зажима (или уровень) — это необходимый уровень перенапряжения. прежде, чем устройство попытается подавить это перенапряжение. Вы можете подумайте о напряжении зажима как о расстоянии между нитями в сачок.Чем больше расстояние, тем больше отверстий в ваша сеть. Вы должны попытаться приобрести ограничитель перенапряжения или протектор с минимально возможным напряжением зажима, с которым ваш комп будет работать.
• Большинство устройств защиты от перенапряжения на рынке предназначен для компьютеров. Большинство из них имеют фиксирующее напряжение 330 вольт или больше, что, хотя и подходит для большого телевизора, совсем не достаточно для персонального компьютера.
• Портативные сетевые фильтры, разработанные специально для ноутбуков компьютеры имеются.Если вы часто путешествуете и не знакомы с постоянство мощности в регионах, по которым вы путешествуете, покупая рекомендуется портативный сетевой фильтр для ноутбука.
• Скорость зажима, с другой стороны, еще один важный аспект сетевые фильтры или ограничители перенапряжения. Скорость зажима означает, насколько быстро подавитель среагирует после того, как будет достигнуто напряжение ограничения. Низкое напряжение зажима бесполезно, если ваш сетевой фильтр или подавитель не достаточно быстр, чтобы среагировать на скачок напряжения.
• Входы и выходы телефонного кабеля очень ценны. Скачки и шипы печально известны тем, что повреждают или разрушают модемы во время шторма, и неплохо было бы защититься от таких повреждать.
• Пакетное страхование почти всех уважаемых торговых марок политики со своей продукцией; достаточно даже минимальной политики для покрытия стоимости замены всего компьютера. Эти продукты имеют тенденцию быть немного дороже, но вы можете найти хорошие для 10-25 долларов. А самые дорогие по-прежнему стоят всего 100-150 долларов. дешевле, чем стоимость замены компьютера.Для личного вычислений, вам следует рассматривать только подавители, которые поставляются с страховой полис.
• К сожалению, хорошие сетевые фильтры или ограничители перенапряжения трудно подобрать. найти.

Хороший ограничитель перенапряжения или устройство защиты от перенапряжения может означать разницу между функциональный и нефункциональный компьютер в будущем.
