Что такое сплиттер для интернета: «Что такое сплиттер для интернета?» – Яндекс.Кью — Мир Антенн

Содержание

Как работает сплиттер. Как правильно подключить ADSL splitter. Схема, описание

Когда разрабатывали обычный телефонный аппарат, никому и в голову не могла придти мысль, что телефонные провода когда-то станут использовать для передачи цифрового сигнала. Поэтому для функционирования интернета и телефона на одной линии пришлось использовать специальное разделительное устройство.

Зачем нужен сплиттер

Если высокочастотный сигнал (интернет, ADSL) будет работать одновременно с низкочастотным (PSTN), то в трубке будут постоянно слышны помехи в виде шума (электроника телефона будет «пытаться» расшифровать ВЧ сигнал). С другой стороны, низкочастотная составляющая сигнала будет «тормозить» передачу информации с сервера, т.к. модем посчитает НЧ сигналы за ошибку, которую необходимо исправить.

Чтобы оградить оба сигнала (аналоговый телефонный и цифровой компьютерный) от взаимного влияния, используется фильтр (или сплиттер), подсоединяемый между телефонным кабелем, модемом и телефонным аппаратом. Внешне разделительный фильтр – небольшая коробка из пластика, имеющая один вход для телефонного кабеля и пару выходов под аппарат и модем.

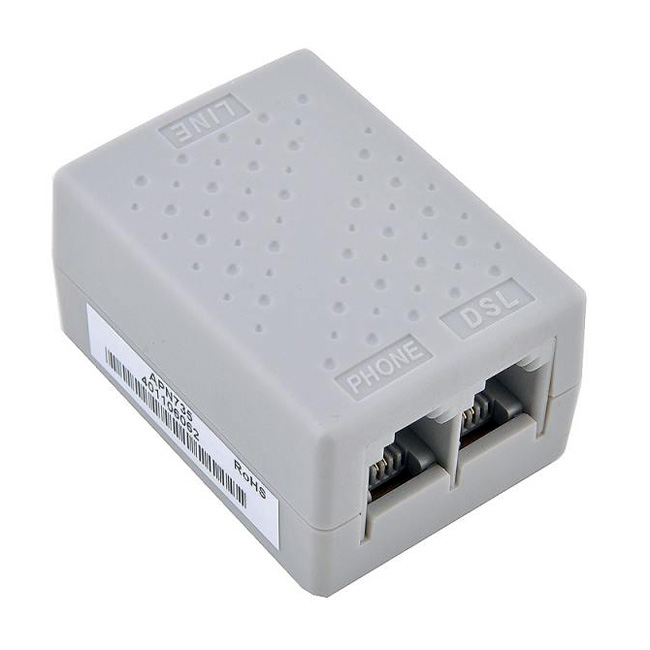

Как работает сплиттер

Получаемую на входе полосу частот фильтр делит на 2 части: одна – для телефонного сигнала, другая – для ADSL-сигнала. В результате разделения устройство выдает для каждого выходного гнезда соответствующую частоту. Телефонная аппаратура, куда входят аппараты, факсы, автоответчики и т.п., получает частоты в диапазоне до 3400 Гц, а модем – все частоты свыше 25000 Гц.

Если в помещении находится несколько телефонов на одном кабеле, то сплиттер ставится у одной розетки. В этом случае приходится тянуть отдельный провод до модема с ADSL выхода. Это не очень-то удобно, т.к. придется перекладывать (кроссировать) телефонную линию, чтобы и модем и телефоны могли работать одновременно. Проблему можно решить путем использования микрофильтров. Эти устройства имеют один выход, один вход. Подобный фильтр монтируется перед каждым телефонным аппаратом.

Иногда, для удобства, производители выпускают телефонный провод, куда уже встроен микрофильтр в виде утолщения. В ряде случаев устройство монтируют прямо в распределительную коробку. Сплиттер, по сути, «расширенный» микрофильтр. Последний работает точно так же, как и его «коллега»: разделяет частотный диапазон, не пропуская в телефон высокочастотные сигналы; и препятствует проникновению низких частот в модем.

Как правильно подключить ADSL splitter

Скрины взяты из документации к ADSL-модемам ZyXEL, HUAWEI, D-Link и пр. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Подключение ADSL сплиттера. Самый распространенный вариант

1.В разъем LINEсплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN, например сплиттеры ECI-TELECOM. Других вариантов не встречал. Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры».

Вместо микрофильтра можно использовать еще один ADSL сплиттер.

2.В разъем MODEMсплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT, в сплиттерах D-Link этот разъем называют ADSL. у SIEMENS он называется NT. (Network Termination)

3.В разъем PHONEсплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т.п. Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE! Иногда этот разъем называют TEL, — сплиттеры D-Link, микрофильтры, ISDN сплиттеры. У сплиттеров SIEMENS этот разъем назван POTS(Plain Old Telephone Service)

ADSL сплиттер ZyXEL AS 6 EE

Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H

Чем подключать ADSL splitter

Телефонный провод исползуем самого высокого качества. Нельзя использовать силовые провода. Желательно полностью избавиться от ТРП кабеля («лапша под гвоздик»). В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое. Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС, не должно превысить теоритические 5-6 км. (Длина кабеля) Лучший вариант — протянуть витую пару CAT 5 от КРТ на лестничной площадке до сплиттера и от сплиттера до ADSL модема. Например:

Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено!

В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45. Во всех разъемах сплиттеров исползуются два центральных контакта.

Возможные варианты подключения ADSL splitter»а

Каскадное подключение.

Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Каскадное подключение

Схему подключения с использованием микрофильтров используют в безвыходных ситуациях, когда изменить телефонную проводку в помещении невозможно. Это крайний вариант, использовать его не рекомендуется. Иногда, в целях экономии микрофильтр/сплиттер не используют вообще. Как результат — телефон мешает работе ADSL модема (частые потери связи). В телефоне шум при работе ADSL модема. Вместо микрофильтра можно использовать еще один ADSL сплиттер. При этом у второго сплиттера разъем MODEM не используется. Оставшиеся два разъема подключить как показано на рисунке ниже:

Использование микрофильтров

Вообще, если посмотреть договор с оператором телефонной связи, то в нем, в договоре, сказано — «одна телефонная линия — один телефонный аппарат». Если у вас офис, то подключайте линию в мини-АТС. Если у вас квартира и вам позарез нужен телефон в каждой комнате, то подключайте линию в DECT базу, а дальше радиотрубки в каждую комнату. Конечно один-два телефона, подключенных через сплиттер, сильно линию не нагружают, но вот пять и более аппаратов — это уже перебор.

Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию.

Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за чрезмерно возросшей емкости в линии перестанет проходить вызывной сигнал. Также, чем больше соединений, разъемов, контактов, тем меньше надежность.

Как не надо подключать ADSL splitter

Самая распространенная ошибка — это когда подключают телефоны до сплиттера.

Еще вариант — сплиттер включают куда-нибудь, где-нибудь включат ADSL модем. Везде, где возможно, подключат телефоны. Понятное дело, что работает все это «как-нибудь».

Иногда подключают телефонную линию в разъем сплиттера PHONE. Телефонные аппараты включают в разъем сплиттера LINE. При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Публикация: www. cxem.net

Смотрите другие статьи раздела .

Сплиттер ADSL — это электрический комбинированный фильтр, созданный для разделения каналов. Слово split с английского переводится как «разделять». Устройство используется в телекоммуникациях. Для того чтобы подключиться к Сети через линию ADSL, необходимо использовать сплиттер. Он разделяет сигналы в телефонной линии.

Что это

Сплиттер ADSL служит для того, чтобы отделять частоту голосового сигнала от частот, использующихся модемом. Он обеспечивает отлаженную работу устройств, которые подключены к телефонной линии. Сплиттеры оснащены специальной защитой от перенапряжения и тока, возникающих в кабелях во время грозы. Прибор небольшого размера, похож на прямоугольную коробочку с тремя разъемами «Line», «Phone», «ADSL». Благодаря ему модем и телефон могут работать без перебоев на одной линии и не зависеть друг от друга.

Иногда вместо этого устройства используют микрофильтр, который устанавливают в месте подключения телефонного аппарата. Часто применяются схемы, при которых микрофильтры подключаются одновременно со сплитерами. Сплиттер ADSL бывает двух типов: Annex A и Annex B. Технология ADSL переводится и расшифровывается как «асимметричная цифровая абонентская линия», она является высокоскоростной.

Технические характеристики

Сплиттер ADSL D-Link DSL 30CF используется для разделения частот оборудования и голосового сигнала. Эту модель сплиттера устанавливают на входе телефона, что позволяет избежать влияния сигналов модема и аппарата, обеспечить им отлаженную работу. У этого сплиттера следующие технические характеристики и описание:

необходим для передачи информации и голоса по одной телефонной линии без перебоев;
для быстрого монтажа используется двухсторонняя клейкая пластина;
присутствует один разъем для подключения к линии, один для телефона, один для модема;
поддерживает сетевой стандарт Annex A;
размеры устройства — 13x10x2.8 см.

Подключать сплиттер достаточно просто, главное — это соблюдение последовательности.

Предназначение

Сплиттер ADSL D-Link используется для того, чтобы подсоединять к линии несколько телефонных аппаратов, находящихся в разных комнатах. У фильтров есть множество элементов защиты, и предназначены они для функционирования в разных системах. Они отфильтровывают высокочастотный сигнал на частотах 20 и 50 кГц. С помощью технологии ADSL несимметрично разделяется пропускная способность с приоритетом входящего трафика.

Передача сигнала происходит на разных частотах, поэтому на телефонной линии не отмечается помех и шумов. Технология получила большое распространение в период развития высокоскоростного Интернета. Кроме этого, данные передаются на высокой скорости, а материальные затраты для пользователя всегда минимальные. Для того чтобы воспользоваться технологией, у абонента должна быть аналоговая телефонная линия с двумя проводками и соответствующий модем. Сигналы передаются на разных частотах, поэтому сплиттер выполняет функцию их разделения и уменьшения помех.

Плюсы и минусы

Сплиттер имеет три разъема: один для входа и два выхода. Во вход подключают телефонную линию, а в выходы — кабель от ADSL и телефон. Во время присоединения путать их нельзя, иначе модем не будет подключен к провайдеру. Для того чтобы защитить соединение и сплиттер, в нем применяют катушки индуктивности. В дорогих приборах производители устанавливают газоразрядные предохранители.

К плюсам технологии ADSL относят простоту развертывания, небольшую цену, высокую надежность. Если соединение оборвется, оно восстанавливается автоматически. К минусам относят зависимость от качества кабеля. Для такого подключения лучше всего использовать ADSL-приборы имеют ограничение скорости до 24 Мегабит, низкую скорость для исходящего трафика. Кроме того, модем нужно настраивать под конкретного провайдера.

Параметры

Сплиттер ADSL Annex A работает по стандарту, который передает информацию на высокой скорости вместе с аналоговыми телефонами. Функционируя на этой линии, он использует каналы с шестого по тридцать первый для передачи данных, а с тридцать восьмого по двести пятьдесят пятый — для их приема. Такой сплиттер работает по протоколу G.lite. Стандарт Annex B передает высокоскоростные данные с телефонией ISDN. Устройство использует каналы для передачи данных с тридцать третьего по пятьдесят седьмой, а для приема — с шестьдесят третьего по двести пятьдесят пятый.

Сплиттер имеет спецификацию локальной сети ADSL, нагрузочную емкость на выход телефона, максимальный рабочий ток и импульсовый, определенное время срабатывания по напряжению и защите при токе, напряжение срабатывания разрядника, проходное сопротивление. Все эти параметры указываются в инструкции. Сплиттеры принято устанавливать в помещениях, максимально защищенных от прямых солнечных лучей и высокой влажности. Весит устройство не более сорока граммов.

Особенности

Как работает сплиттер ADSL? Это пассивный элемент сети. Он разделяет световой сигнал от одного к нескольким портам между абонентом и стационарным оборудованием. Такие приборы еще называют оптическими делителями. Сплиттеры очень компактные, стоят недорого, независимо разделяют режимы на разные направления, обладают низкими вносимыми потерями и высокими в обратном. По параметрам длины волны они бывают однооконные, двухоконные, трехоконные, широкополосные.

Существует несколько схем подключения сплиттера. Самая распространенная — стандартная. Для нее используется соединительный кабель. Прибор подключается к телефонной линии, а затем устройства — модем и телефон. При каскадном подключении необходимо соединить в сеть несколько телефонов параллельно с модемом. Эта схема подходит для внутреннего подключения и разделяется еще на два способа: присоединение при помощи двух сплиттеров и с использованием фильтра и сплиттера.

Если необходимо подключить к Интернету рабочий офис, лучше обратиться за помощью к профессионалам. Они подберут специальное оборудование, настроят его. В этом случае часто используют сплиттер и набор фильтров. Для домашнего подключения понадобится всего лишь прибор и телефонная линия. Ко всем моделям в комплекте прилагается подробная инструкция по созданию сети.

Как подключить

Можно ли самостоятельно настроить ADSL-сплиттер? Подключение этого прибора дома не составляет большого труда, так же как и настройка.

В разъем входа необходимо присоединить телефонную линию. Если у телефона есть разветвления или отводы, то его нужно подключить через микрофильтр, иначе модем будет работать некорректно и медленно.
В разъем прибора Modem подключите модем ADSL. В разных моделях сплиттеров он обозначается как Line-out, ADSL, NT.

Затем телефон, модем, факс, мини-АТС подсоедините к разъему Phone.

Присоединяются сплиттер и модем на разных расстояниях друг от друга. Специалисты советуют использовать в качестве телефонных качественные провода, но не силовые.

АДСЛ сплиттер для интернета — устройство, необходимое для разделения частот. Другими словами это небольшое устройство, которое необходимо для нормального функционирования модема и телефонного аппарата на одной абонентской линии одновременно.

Давайте рассмотрим зачем нужен сплиттер. В принцип его работы входит четкое разделение одной линии связи на два канала передачи данных:

Канал для передачи голосовых вызовов, который работает в диапазоне частот от 0. 3 до 3.4 кГц.

Канал передачи данных для осуществления выхода во внешнюю локальную сеть (работает в пределах частот от 26кГц до 1.4 МГц).

Внешне сплиттер для интернета обладает малыми габаритами и практически не отличается от размеров обыкновенной телефонной розетки. Дополнительного питания не требует. Оснащается тремя портами RJ-11, один из которых предназначен для подключения к существующей абонентской телефонной линии, а два других для соединения с ADSL модемом и телефонным аппаратом абонента соответственно.

Схема подключения сплиттера ADSL

На сегодняшний день есть несколько действующих вариантов подключения сплиттера в абонентскую линию:

Самый простой и распространенный вариант — стандартное подключение. В этом случае, при помощи соединительного кабеля, сплиттер ADSL подсоединяется непосредственно к существующей телефонной линии. Далее, идет подсоединение устройств (разъемы для телефона и для модема ADSL соответственно).
Каскадное подключение. Возникает при необходимости соединения двух и более телефонных аппаратов параллельно с модемом. Этот способ реализации в внутренней сети и, в свою очередь, делится на два подтипа:

Подключение при помощи двух сплиттеров. В этом случае второе устройство подключается через разъем, предназначенный для модема, а дальнейшее распределение сети аналогично вышеописанного общепринятого способа монтажа сплиттера ADSL.
Подключение при помощи сплиттера и фильтра. Эта схема практически аналогична предыдущей. Исключением является тот момент, что второй телефон подключается не через сплиттер, а параллельно абонентской розетке.

Раздел обновляется ежедневно. Всегда свежие версии самых лучших бесплатных программ для повседневного использования в разделе Необходимые программы . Там практически все, что требуется для повседневной работы. Начните постепенно отказываться от пиратских версий в пользу более удобных и функциональных бесплатных аналогов. Если Вы все еще не пользуетесь нашим чатом , весьма советуем с ним познакомиться. Там Вы найдете много новых друзей. Кроме того, это наиболее быстрый и действенный способ связаться с администраторами проекта. Продолжает работать раздел Обновления антивирусов — всегда актуальные бесплатные обновления для Dr Web и NOD. Не успели что-то прочитать? Полное содержание бегущей строки можно найти по этой ссылке .

Как правильно подключить ADSL splitter

Скрины взяты из документации к модемам ZyXEL, HUAWEI, D-Link и пр.

Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Рис.1.1. Подключение ADSL сплиттера. Самый распространенный вариант.

1. В разъем LINE сплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN , например сплиттеры ECI-TELECOM. Других вариантов не встречал.

Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать ещё один ADSL сплиттер.

2. В разъем MODEM сплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT , в сплиттерах D-Link этот разъем называют ADSL . У SIEMENS он называется NT (Network Termination).

3. В разъем PHONE сплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т.п. Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE ! Иногда этот разъем называют TEL , — сплиттеры D-Link, микрофильтры, ISDN сплиттеры. У сплиттеров SIEMENS этот разъем назван POTS (Plain Old Telephone Service).

Рис.1.2. ADSL сплиттер ZyXEL AS 6 EE.

Рис.1.3. Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H.

Чем подключать ADSL splitter.

Телефонный провод исползуем самого высокого качества. Нельзя использовать силовые провода. Желательно полностью избавиться от ТРП кабеля («лапша под гвоздик»).

В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое. Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС, не должно превысить теоритические 5-6 км. (Длина кабеля)

Лучший вариант — протянуть витую пару CAT 5 от КРТ на лестничной площадке до сплиттера и от сплиттера до ADSL модема. Например: кабель витая пара UTP, категория 5, 2 пары, solid UTP2-C5E-SOLID-GY

Рис.2. Двухпарный кабель.

В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45.

Во всех разъемах сплиттеров исползуются два центральных контакта.

Возможные варианты подключения ADSL splitter»а.

Каскадное подключение. Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Рис.3.1. Каскадное подключение.

Схему подключения на Рис.3.1 используют в безвыходных ситуациях, когда изменить телефонную проводку в помещении невозможно. Это крайний вариант, использовать его не рекомендуется. Иногда, в целях экономии микрофильтр/сплиттер не используют вообще.

Как результат — телефон мешает работе ADSL модема (частые потери связи). В телефоне шум при работе ADSL модема.

Вместо микрофильтра можно использовать ещё один ADSL сплиттер. При этом у второго сплиттера разъем MODEM не используется. Оставшиеся два разъема подключить как показано на Рис.3.2.

Рис.3.2. Использование микрофильтров.

Вообще, если посмотреть договор с оператором телефонной связи, то в нем, в договоре, сказано — «одна телефонная линия — один телефонный аппарат».

Если у вас офис, то подключайте линию в мини-АТС. Если у вас квартира и вам позарез нужен телефон в каждой комнате, то подключайте линию в DECT базу, а дальше радиотрубки в каждую комнату.

Конечно один-два телефона, подключенных через сплиттер, сильно линию не нагружают, но вот пять и более аппаратов — это уже перебор.

Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за черезмерно возросшей емкости в линии перестанет проходить вызывной сигнал.

Также, чем больше соединений, разъемов, контактов, тем менше надежность.

Как не надо подключать ADSL splitter.

Электроника — это наука о контактах. Когда надо — его нет. Когда не дадо — он есть (С)

Самая распространенная ошибка — это когда подключают телефоны до сплиттера.

Ещё вариант — сплиттер включают куда-нибудь, где-нибудь включат ADSL модем. Везде, где возможно, подключат телефоны. Понятное дело, что работает все это «как-нибудь».

Иногда подключают телефонную линию в разъем сплиттера PHONE . Телефонные аппараты включают в разъем сплиттера LINE . При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Самое странное это то, что производители модемов рисуют в документации неправильное расположение разъемов при подключении сплиттера. Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь. Если взглянуть на фото ADSL сплиттера и посмотреть в документацию, то получается что разъем PHONE должен быть там, где расположен разъем LINE.

Смотрите сами, скрины взяты из документации к модемам. Исключение только для ISDN сплиттера ZyXEL на Рис.9.1.

Рис.4.1-4.2. Варианты подключения сплиттеров ZyXEL. Взято без изменений из документации.

Рис.4.3-4.4. Варианты подключения сплиттеров HUAWEI. Взято без изменений из документации.

В последней картинке видимо пытались изобразить варианты подключения микрофильтров.

ADSL splitter SIEMENS.

модель S50010-D1010-A200-01.
Защита — две термички (F1 и F2), разрядник GD1 и C4.
Нагрузочная емкость на телефонию — 70nF
Проходное сопротивление — 12 Ом
Развязка выхода для ADSL модема — емкостная.
Фильтрация — система полосовых/резонансных трансформаторов.
Очень качественные разъемы RJ11 с экранирующей защитой.
Плата двухсторонняя, стеклотекстолит.

Рис.5.1. Схема ADSL сплиттера SIEMENS.

F1, F2 — 0,25A GD1 — CG2-350 R8 — 470 Ом C1, C2 — 0,1uF 400V C4 — 33pF 1,6kV C5-C8,C10 — none C11,C15 — 10nF 630V C12 — 180pF 630V C13,C14 — 2,2nF 400V C16 — 150pF 630V C17-C19 — 6,8nF 400V C20 — 4,7nF 400V C21,C22 — 3,3nF 400V C23 — 22nF 1kV

Схема модели S50010-D1010-A200-03 похожа.
Трансформаторы выполнены как стандартное изделие. (как в сетевых картах)
Намотка трансформаторов более сложная. Возможно внутри сборки есть конденсаторы.
Нагрузочная емкость на телефонию — 50nF

Частотная характеристика сплиттера SIEMENS.

Рис.5.2. Прохождение сигнала LINE-POTS.

Рис.5.3. Прохождение сигнала LINE-NT.

Просто какой-то HI-END

Сплиттеры SIEMENS S50010-D1010-A200-01 и S50010-D1010-A200-03. Корпуса одинаковые, но у…А200-03 плата меньше (у S50010-D1010-A200-03 лишнюю часть корпуса можно отрезть самостоятельно).

Рис.5.4-5.5. Сплиттеры Siemens.

ADSL splitter ECI.

Схема сплиттера ECI-TELECOM более компактна. Отсутствует развяка для ADSL. Защита — единственный варистор. Нагрузочная емкость на телефонию — 200nF Проходное сопротивление — 12 Ом Плата стеклотекстолит, духсторонняя. Очень качественные 6-и контактные разъемы RJ11. (разьем ADSL — RJ45) Неиспользуемые для телефонии контакты в разъемах LINE и PHONE содинены. Сплиттер можно переделать в SIEMENS, добавив в разрыв цепи, между разъемами LINE и MODEM, бескорпусные SMD конденсаторы 0,1 — 0,06 мкФ х 250 — 400 Вольт. Место на плате есть.

Рис.6. Сплиттер ECI-TELECOM.

ADSL splitter ZyXEL AS 6 EE.

Защита — варистор VR1. Нагрузочная емкость на телефонию — 90nF Проходное сопротивление — 14 Ом Развязка выхода для ADSL модема — нет. Фильтрация — система полосовых/резонансных трансформаторов. Плата односторонняя, гетинакс. Основная проблема — пропадание контакта, некачественная пайка разъемов и деталей.

Рис.7.1 Схема сплиттера ZyXEL (PSTN).

C1 — 56nF 400V C2-C4 — 33nF 400V Частотная характеристика сплиттера ZyXEL (PSTN) (понятно, что прохождение сигнала LINE-ADSL смотреть бесполезно:)

Рис.7.2. Прохождение сигнала LINE-ADSL.

Рис.7.3. Прохождение сигнала LINE-PHONE.(Интересно сравнить с SIEMENS).

Рис.7.4. Сплиттер фирмы ZyXEL (PSTN).

Рис.7.5. Сплиттер фирмы D-Link. …или HUAWEI. Не помню:).

Рис.7.6. Это тоже ADSL сплиттер фирмы D-Link. :).

ADSL MICROFILTER.

Рис.8.1. ADSL MICROFILTER.

Схема очень похожа на совковые фильтры АВУ и фильтры сигнализаций УВО. Tолько размеры у микрофильтра в пять раз меньше. частотную характеристику снимать нет никакого удовольствия. Этакое вот ублюдство…

Рис.8.1. На фотографии фильтр АВУ, микрофильтры ZyXEL и т.п..

ADSL ISDN splitter.

Производитель неизвестен. Особо распространяться не стану, скажу лишь что схема чем-то напоминает рис.6, только все какое-то маленькое, игрушечное. Материал, детали и монтаж напоминают вышеупомянутый ZyXEL. Соответственно теже грабли с качеством и надежностью.

Рис.9.1. ADSL ISDN splitter.

Разьемы ADSL и LINE соединены напрямую, без всякой развязки, поэтому частотную характеристику прохождения сигнала между этими разъемами приводить нет смысла.

Рис.9.2. Прохождение сигнала LINE-PHONE..

Как видно ослабление сигнала начинается после 100КГц.

В Санкт-Петербурге не видел ни одного безглючного подключения на линиях с АВУ (пока только тестовые подключения).

На всех таких линиях, при подключении ADSL over ISDN оборудования, начинаютя проблемы с ВЧ каналом АВУ. Появляется жуткий шум в линии при разговоре в ВЧ канале. Иногда ещё и вызывной сигнал не проходит. Все-таки ISDN и АВУ немного разные вещи. ISDN — цифра, АВУ — кажись, на основе амплитудной модуляции.

Очевидно шум от DMT каналов ADSL спектра влияет на модуляцию ВЧ канала АВУ. 🙂 Если я не прав — обоснуйте.

Есть и обратная проблема. Если в телефонном кабеле живут одновременно абонент подключенный по ADSL AnnexA и на другой паре АВУ абонент, то скорее всего, у АВУ абонента подключенного по ВЧ каналу появятся шумы в линии (звуковой диапазон частот.)

Чем хуже телефонный кабель, низкое сопротивление изоляции, меньше переходное затухание между парами, тем выше вероятность проблемы.

Сплиттеры SIEMENS — качество и надежность. Замечено улучшение работы Dial-UP модемов при подключении через сплиттер SIEMENS. (уменьшение ретрейнов, увеличение средней скорости.) Недостаток только один — это очень большие габариты и цена. На некачественных телефонных линиях, с некоторыми DSLAM и разновидностями ADSL модемов, возможны незначительные ВЧ шумы (шипение) в головом диапазоне частот. Если ВЧ шум очень сильный, сплиттер подключен правильно и замена сплиттера/модема на другую модель не помогает, то причина шумов — серъезное повреждение телефонного кабеля. Как альтернативу SIEMENS можно использовать ECI-Telecom. SIEMEN и ECI-Telecom официально нигде не продаются. Если найдете, то только бывшие в употреблении. Практика показывает, что качество их от времени не зависит. Сплиттеры ZyXEL и D-Link очень компактны, их удобно монтировать в коммуникационных щитах, коробах и внутри миниАТС. На этом их плюсы заканчиваются. Про остальные сплиттеры/микрофильтры вообще ничего хорошего сказать не могу. Что ещё: Ещё есть cовершенно бессистемная проблема. А именно, при подключении через сплиттер миниАТС SAMSUNG NX-308, LG и т.п. После завершения входящего вызова миниАТС не отпускает линию. Лечится заменой сплиттера (не всегда). Ещё помогает установка после сплиттера Детектор отбоя («отбойник», Busy Tone Detector). http://www.npficon.ru/

Как называется разветвитель для интернета

Привет всем! Сегодня ко мне пришло очень интересное письмо, где был вопрос про разветвитель для интернет кабеля на 2 компьютера. Их ещё называют как «тройники», «двойники» или «сплиттеры». К сожалению, но многие граждане сразу начинают думать немного не в ту сторону и представляют себе как через этот переходник можно через один интернет кабель подключить два компьютера. Но давайте разберемся вместе – для чего его применяют.

Для чего он нужен

Смотрите, в подобном сетевом кабеле обычно есть 8 проводков или 4 пары. Так вот максимальная скорость передачи данных при этом может быть до 1000 Мбит в секунду. Но чаще всего в локальной сети, да и в интернете применяют подключение всего 4 проводков или 2 пар. Остальные 2 пары просто не используют.

Для чего он нужен

В повседневную жизнь прочно вошло такое решение, как кабели типа витая пара. Но иногда даже самое простое оборудование способно выходить из строя. Разветвитель для интернет-кабеля решает множество проблем, упрощает эксплуатацию любых разновидностей кабелей.

Что такое разветвитель для интернет-кабеля

Такие устройства разработаны, чтобы соединять необходимые кабельные сегменты. Они помогают с организацией кабельных вставок, наращивании длины у линий. Благодаря применению разветвителей качество сигнала не теряется, даже если подключается большое количество кабелей. При выборе устройства главное — обращать внимание на то, сколько имеется разъёмов, каких они типов. Чем больше, тем функциональнее устройство. Можно использовать так называемый хаб, его функциональность всегда приятно удивляет.

Можно ли разветвить интернет по одному кабелю

Существуют разные разъёмы, с помощью которых решается данная проблема. Один из самых популярных обозначается как RJ-45. Тройник может иметь и другую маркировку.

Установку и подключение легко выполнить самостоятельно. Но внешний вид устройства может быть необычным из-за некоторого количества проводов, подключённых внутри. Необходимо знать о подключении к такому разъёму соответствующих устройств.

Обратите внимание! Главное — обжать два кабеля правильно, чтобы подключить к устройствам. Разрешается переобжать имеющийся кабель, чтобы с ним потом можно было соединять два дополнительных устройства.

Для реализации поставленной задачи достаточно использовать 4 жилы, которые остаются свободными, ведь стандартно используются только другие 4 жилы из 8. Подходящее решение — соединение со вторым коннектором. Такой вариант допустим для разветвителя для интернет-кабеля на 2 компьютера.

Но в некоторых случаях система не работает, ведь монтируются кабели только с 4 жилами — такой вариант всегда дешевле, чем 8.

Один из вариантов — установка внутри компьютера дополнительного сетевого адаптера. Стабильность и скорость работы, небольшие расходы по покупке дополнительного оборудования — главные положительные черты таких систем, работающих с Internet.

Как разделить интернет на несколько компьютеров

Проще всего решить эту задачу, используя инструменты, доступные в операционной системе Windows. Главное, чтобы все устройства подключались к одной и той же сети. Сетевые карты и нужные кабели — вот самые важные элементы, без которых задачу не решить. Иначе разветвители локальной сети не будут работать.

Соответствующий кабель приобретают для физического соединения между всеми машинами. Двумя сетевыми картами снабжается главное устройство, которое и предоставляет доступ в интернет.

Обратите внимание! С самого начала нужно задать разные имена каждому компьютеру. Для настройки параметра достаточно правой кнопкой мыши кликнуть на иконке «Мой компьютер». Из выпавшего контекстного меню переходят по пункту «Свойства».

Соответствующие сведения проверяются в закладке «Имя компьютера». Одинаковую рабочую группу для всех компьютеров устанавливают, пользуясь этим же разделом.

Далее порядок выполнения действий выглядит следующим образом:

Имя компьютера можно корректировать, когда пользователь нажимает на кнопочку «Изменить». Рабочая группа при необходимости меняется в этой же вкладке.
Учётная запись пользователя должна называться не так, как сам компьютер. Информацию в этом плане легко получить, нажимая на меню «Пуск», а потом переходя по следующим пунктам: «Настройки» — «Панель управления» — «Учётные записи пользователей».
Последнее требование — установка одинаковых протоколов на устройствах, имеющих отношение к сети. Для этого переходят к «Панели управления», потом находят значок с подключениями.
Правой кнопкой мыши нажимают на соединение, выбирают «Свойства». Главное, чтобы одни и те же компоненты были установлены у всех участников подключения. В этом случае разветвители витой пары для интернета окажутся достаточно эффективными.

Остаётся перейти на свойства второй сетевой карты, установленной на компьютерном устройстве. Здесь переходят на вкладку «Дополнительные параметры», чтобы разрешить оба вида подключений, доступных для пользователей в текущий момент. После этого другие пользователи смогут соединяться с интернетом, который раздаётся с того или иного компьютера. Остаётся нажать на кнопку ОК.

Обратите внимание! Не стоит забывать о компоненте Протокол TCP/IP.

IP адрес заполняет сам пользователь. Маска подсети выставляется автоматически. Шлюз — строчка, которая по умолчанию остаётся пустой.

В нижнем поле можно при желании поставить галочку напротив функции «Получение DNS-сервера автоматически». Ещё один вариант — ручной ввод IP-адреса, связанного с сетевой картой. Это поле под названием «Предпочитаемый сервер DNS». После этого так называемый делитель можно включать.

Джойнер и патч-корд: разъёмные соединения

Джойнер — один из самых распространённых инструментов для тех, кто заинтересован в удлинении витых пар либо в их починке. Монтёры и инсталляторы, работающие с интернет-провайдерами, чаще всего используют именно эту технологию.

По сути, это — LAN-соединитель, выглядящий как маленькая коробочка прямоугольной формы, с двух сторон снабжённая разъёмами Rj45. В коннекторе витая пара обжимается с двух сторон. После этого её вставляют внутрь джойнера.

Довольно часто применяют название сплиттера для этой же конструкции. Но такой подход не совсем правильный. Сплиттер снабжён двумя выходами и одним входом. Цель применения подобных видов оборудования — подключение двух компьютеров по одному 8-жильному проводу, с использованием для каждого 4 жил. Есть ещё сплиттер, у него принцип действия примерно такой же.

Патч-корды — название одних из самых распространённых элементов для построения Структурированной сети. Это как кусок многожильного кабеля, обжатый с двух сторон с помощью специальных коннекторов. Основная задача — соединение различных устройств в одну систему. Для удобства патч-корды выпускают в разной расцветке, чтобы было легче эксплуатировать, находить проблемные участки при их появлении.

Важно! Недостаток подобного оборудования в том, что часто возникает необходимость в дополнительных затратах. Неважно, как оно будет называться.

Как разделить витую пару на двухпортовую розетку

Алгоритм заделки витой пары в коммутационное устройство не такой уж и сложный. Для примера — ситуация, когда основные кабели уже проложены. И под розетку заранее подготовлено посадочное место. Порядок действий при таких обстоятельствах выглядит следующим образом:

Внешний слой изоляции с конца провода срезают. Для этого подходят обычные клещи. 4-5 сантиметров оголения будет достаточно для получения нужного результата. Главное — аккуратно работать, чтобы жилы не повредились. Если это всё-таки происходит, можно просто обрезать участок с повреждениями. Потом глубина надреза регулируется, операцию повторяют. Иначе переходник не получится организовать правильно.
Каждую из пар надо разровнять, когда изоляцию сняли. В полной зачистке рабочих поверхностей необходимости нет. У каждого из контактов на площадке свои микро ножи. Они подрезают изоляцию, обеспечивают надёжную фиксацию, закрепляют дополнительно провода.
Розетку требуется разобрать. Для этого лицевую панель полностью снимают. Обычно отстёгивают специальные защёлки либо выкручивают фиксирующий винт. Решение зависит от конструкции той или иной модели. При использовании модульных розеток из последних внутренние элементы тоже достают.
Кабель фиксируют на модуле с помощью стяжки. Можно использовать другие методы, предусмотренные конструкцией.
Провода вставляются внутрь фиксаторов. Подключить их потом к системе не составит труда. Главное — придерживаться маркировки по цветам, чтобы она соответствовала применяемому стандарту. Жилы не нужно погружать внутрь слишком глубоко. Достаточно приложить небольшие усилия, чтобы фиксация прошла успешно.
Запрессовка при помощи экстрактора.
Модуль устанавливают на место после завершения запрессовки. Основание розетки прикручивается к соответствующей площадке, если само устройство внешнее. Подвод кабеля при этом должен осуществляться сверху. Разъём под коннектор в результате выполненной работы находится снизу. Если же устанавливают внутреннюю розетку — основание монтируют в подготовленном стакане. После завершают фиксацию устройства.
Прикручивание лицевой панели.
Когда предыдущие действия закончены, можно проверять работоспособность. Рекомендуется использовать специальные тестеры, дающие лучший результат. Но проще просто подключить компьютер, чтобы проверить, есть ли сетевое соединение.

Важно! Правильность распиновки — первое, что нужно проверять, когда возникают проблемы. Это причина, по которой поломки возникают чаще всего.

Удлинение кабеля витых пар скруткой

Скрутку нельзя назвать лучшим решением для удлинения проводов. Скорость соединения в этом случае часто теряется, сеть вообще может перестать работать. Главное требование — уверенно пользоваться ножом и изолентой, если работу выполняют самостоятельно владельцы оборудования. Такая наростка может прослужить столько же, сколько и сами кабели, если работы выполнены правильно.

Часто скрутки выполняют на одном и том же уровне. В этом случае каждый провод изолируют отдельно. Но есть технология соединения, которая отличается повышенной надёжностью. Главная идея в том, чтобы производить удлинение на разных уровнях. Тогда контакт между соседними элементами практически исключён.

Особенность этого процесса заключаются в следующем:

От внешней оболочки освобождают примерно до 10 сантиметров кабеля.
Такие кабели обычно снабжаются специальными разрезными капроновыми нитями. Ими пользуются, чтобы очистить оболочку.
Со вторым куском кабеля проделывают ту же процедуру.
Окончательно избавляться от оболочки не рекомендуют. Когда соединение будет готово, материалом пользуются повторно. Это не влияет на сам раздвоитель.

Обратите внимание! Каждый проводок витой пары зачищается примерно на 10 сантиметров. Главное — следить за тем, чтобы скрутки не касались друг друга. Зачистка проводов в любом случае требует терпения, аккуратного подхода.

Важно! Нужно следить за тем, чтобы жилы не оказались подрезанными.

Работу лучше делать постепенно, переходя от одного элемента к другому. Только в этом случае гарантирован стабильный сетевой сигнал.

Два зачищенных конца прикладывают крест-накрест, закручивают пальцами. Получается своеобразная форма «косички». Оба провода должны скручиваться друг с другом, это самое важное. Нельзя допускать, чтобы один провод был прямым, а второй скручивался вокруг него. После завершения скрутки последний сгибается пополам. С помощью круглогубцев оба конца прижимаются друг к другу. Тогда механическая прочность соединения будет максимальной.

Желательно для каждой скрутки использовать отдельную изоляционную ленту. Тогда герметичность и надёжность повышаются. Провода укладывают в оболочку одного из кабелей, потом их накрывают вторым таким же элементом. Место соединения стягивают изоляционной лентой, чтобы изделие выглядело законченным. Разделитель от этого не меняется, как и основной принцип работы.

Удлинение и соединение кабеля витых пар пайкой

Способ считается самым надёжным. Особенно его любят радиомеханики. Но для пайки домашнему мастеру точно надо иметь определённый опыт обращения с инструментами. Мобильный паяльник приходит на помощь, если работу проводят в труднодоступных местах.

Обратите внимание! Подготовка проводов проходит так же, как и в случае со скруткой. Единственное отличие в том, что необходимость в скручивании отпадает. Достаточно удерживать изделия рядом, с перекрытием до 5-6 сантиметров.

Разогретый паяльник может легко повредить соседние провода, поэтому требуется особенная осторожность.

Инструкция по пайке сетевых проводов выглядит следующим образом:

С обоих концов кабеля снимают внешнюю изоляцию. Можно не обрезать, а делать продольные надрезы. На время конструкцию загибают, чтобы потом вернуть её на место.
Пары проводников тщательно разбираются. С каждого отдельного изделия надо снять тонкий слой изоляции. Нож или кусачки легко повреждают жилы, поэтому рекомендуется отдавать предпочтение так называемому «стрипперу».
Пары одинаковых проводов обоих кабелей скручивают. По цвету изоляции легко определить, что и к чему подходит. Лишние остатки обрезаются полностью.
Далее идёт пайка скрученных проводов. Сначала они нагреваются, потом переходят к нанесению припоя. Главное, чтобы последний равномерно распределялся по месту обработки.
Сначала изолируют по отдельности каждый спаянный провод. Потом все части конструкции объединяются. Место коммутации заматывают плотным слоем изоленты. Важно, чтобы оголённых участков не оставалось. Иначе распределитель не будет стабильно работать.

Обратите внимание! Если провода соединены таким образом, лучше не выводить их на улицу. Запрещается использовать их в помещениях, где влажность постоянно высокая.

В противном случае участок требует дополнительной герметизации. Полимерные гибкие провода — подходящий вариант для защиты.

Удлинение интернет-кабелей интересно как жителям многоэтажек, так и тем, кто проживает в частных домах. Обычно это делают для усиления имеющегося сигнала либо чтобы починить оборудование, ранее вышедшее из строя. Выполнить работу в домашних условиях своими руками не так уж сложно. Достаточно делать все согласно инструкции. Скрутка считается устаревшим способом, но есть и более современные решения, подходящие для длинных линий от 100 метров и больше. Благодаря этому будет проще добиться результата.

Передача информации в сеть интернет требует правильной комплектации и монтажа коммуникационных маршрутов. При подключении к стандартной телефонной линии необходимо соблюдать рекомендуемую схему и подходящие элементы системы. Стабильная работа всех ус.

Современные технологии позволяют подключаться к скоростному интернету многими способами: проводным и беспроводным, модемным и мобильным подсоединением. Несмотря на то, что беспроводное онлайн-включение становится все популярнее (даже в домашних услов.

Как усилить сигнал Интернета на даче. Где нужно устанавливать репитер? . коаксиальный кабель для передачи данных между соединяемыми устройствами; разветвитель для провода, коннекторы.

Будет ли работать разветвитель Ethernet?

TL; DR. Купить выключатель. Не используйте Ethernet Splitters, НИКОГДА.

Midlan разместил ссылку на эту схему:

«Параллельная проводная связь» означает, что если вы в лучшем случае используете такое устройство, вы получите множество коллизий пакетов, поскольку вы соединили два TX-разъема (пара 3, 1 и 2) компьютера (пара 3, 1 и 2) и RX (пара 2, контакты 3 и 6) контакты вместе. Проводка Ethernet

Ethernet витой пары, 10base-T, 100base-TX, 1000bast-T и т. Д. Должны быть подключены друг к другу. У каждого есть пара передачи (TX) и пара приема (RX). Вот как работает перекрестный кабель.

Действительно, самая простая сеть Ethernet, использующая среду витой пары, использует перекрестный кабель между двумя компьютерами:

 -----------------------------------------
 |           Computer-A                  |
 |           568A                        |
 | Pair 3 - Pin 1 - TX+ Green on White   +-------\
 | Pair 3 - Pin 2 - TX- Green            +=======|==\
 | Pair 2 - Pin 3 - RX+ Orange on White  +-\     |  |
 | Pair 1 - Pin 4 - B+  Blue             + |     |  |
 | Pair 1 - Pin 5 - B-  Blue on White    + |     |  |
 | Pair 2 - Pin 6 - RX- Orange           +=|==\  |  |
 | Pair 4 - Pin 7 - B+  Brown on White   + |  |  |  |
 | Pair 4 - Pin 8 - B-  Brown            + |  |  |  |
 |                                       | |  |  |  |
 ----------------------------------------- |  |  |  |
                                           |  |  |  |
 ----------------------------------------- |  |  |  |
 |          Computer-B                   | |  |  |  |
 |          568B                         | |  |  |  |
 | Pair 2 - Pin 1 - TX+ Orange on White  +-/  |  |  |
 | Pair 2 - Pin 2 - TX- Orange           +----/  |  |
 | Pair 3 - Pin 3 - RX+ Green on White   +-------/  |
 | Pair 1 - Pin 4 - B+  Blue             +          |
 | Pair 1 - Pin 5 - B-  Blue on White    +          |
 | Pair 3 - Pin 6 - RX- Green            +==========/
 | Pair 4 - Pin 7 - B+  Brown on White   +
 | Pair 4 - Pin 8 - B-  Brown            +
 |                                       |
 -----------------------------------------

Как вы можете видеть, контакты TX на компьютере-A подключены к контактам RX на компьютере-B, и аналогично контакты RX на компьютере-A подключены к контактам TX на компьютере-B. (Для простоты я не подключил выводы 4,5,7 и 8, но для полноты они должны быть проложены прямо через контакты 4–4, 5–5 и т. Д.)

То, что вы Ethernet Splitterделаете, это просто добавление Computer-Cрядом Computer-B, так что контакты компьютера B & C соединены вместе, контакты 1 к контакту 1, 2 к 2, 3 к 3 и т. Д. В лучшем случае ваши устройства не будут работать, в худшем случае вы повредите свой Порты Ethernet.

Компьютер-А может фактически быть концентратором или коммутатором, но у вас все еще есть проблема соединения портов TX и RX Computer-B‘s Computer-C‘ и ‘s’.

Вот схема подключения для простого (пассивного / не подключенного) Ethernet hub: http://www.eeweb.com/blog/circuit_projects/building-a-passive-ethernet-hub

https://en.wikipedia.org/wiki/Ethernet_over_twisted_pair

Ethernet — это цифровой сигнал, и он не похож на аналоговый телефонный сигнал, в котором вы можете использовать разветвитель для добавления другого добавочного номера. Каждый небольшой волновой шаблон представляет собой пакет информации, который передается от порта TX, предназначенного для перехода на порт RX. Соединение портов TX вместе вызовет все виды странностей.

Вместо разветвителя лучше всего добавить мини-коммутатор, но вы должны быть осторожны с топологией проводки, если в вашей сети уже есть несколько других коммутаторов.

Были и другие результаты поиска, которые отображали две неиспользованные пары (1 и 4) на 100 Base-TX на контакты на 1, 2, 3 и 6 на втором порту, поэтому вам придется использовать это устройство на каждом конце. Однако протокол Ethernet-проводов был разработан для использования витых пар таким образом, чтобы cross-talkисключить их между проводами. Начните делать нестандартные, несовместимые вещи, и в итоге вы получите нестандартные, несовместимые, неожиданные результаты.

что это такое и для чего используется

Чтобы нарастить длину кабеля, совсем не обязательно вызывать специалиста. Воспользовавшись разветвителем, каждому по силам провести процесс самостоятельно. Ниже можно ознакомиться с описанием устройства и узнать, как разделить интернет на несколько компьютеров.

Для правильного подключения кабеля к двум устройствам нужно поставить сетевую карту в каждом ПК и соединить через коммутатор (свитч)

Что такое разветвитель для интернет кабеля

Разветвителем интернет кабеля считается устройство, которое позволяет соединить необходимые сегменты кабеля. С его помощью можно наращивать длину у линий и правильно организовать кабельные вставки.

При использовании разветвителя качество сигнала не будет теряться. Наиболее функциональными считаются устройства с большим количеством разъемов.

Обратите внимание! Большинство коммутаторов с портом на 1 Гбит/с работают с 1 подключением, разбивая его при этом на 2.

Описание устройства

В сетевом кабеле может быть 4 пары либо 8 проводов. Максимально допустимая скорость передачи достигает 1000 Мбит/с. В некоторых случаях целесообразно подключение только 2 пар.

Разветвитель можно использовать для подключения двух ПК одним кабелем. При этом 4 проводка пойдут на одно устройство, а остальные на второе. Нередко владельцы компьютеров интересуются — можно ли к тройнику подключить кабель и по проводам развести интернет сразу на 2 устройства. Специалисты считают, что так делать недопустимо.

Для подключения нескольких устройств к сети рекомендуется воспользоваться домашним роутером, который будет выполнять функции шлюза, принимающего internet сигнал.

Устройство функционирует на основе таблицы маршрутизации, поэтому при его использовании не будет возникать сбоев и снижения скорости интернета. Дополнительным преимуществом считается возможность применения вай-фай соединения. В таком случае аппарат выстроит беспроводную локальную сеть вокруг себя и пользователь, владеющий телефоном/планшетом/ноутом, оснащенным вай-фай модулем, сможет подключиться к интернету.

Немаловажно грамотно распределить потоки пакетов между устройствами, которые были подключены

Главные характеристики

UTP-кабеля могут поддерживать скорость передачи данных до 1000 Мбит/с. Однако, на практике, их используют в менее скоростной сети. Рассматривая работу домашней сети, стоит учитывать, что скорость ее будет ограничена компьютерным устройством, которое является самым медленным.

Также на скорость передачи и способы управления оказывает влияние тип оборудования. У современных аппаратных средств скоростной режим будет ограничиваться автоматически, а в устаревших моделях работать не совсем корректно и требовать ручной настройки.

Модели, стоимость которых довольно высокая, способны самостоятельно подстроиться под качество линии. В иных случаях на приеме-передаче возникают проблемы. Пакеты данных между устройствами пропадают, что негативно сказывается на скорости передачи. Техника при этом зависает.

В жилых помещениях должна использоваться витая пара (5 категория), которую можно разделить на пару каналов. С двух сторон провода разделяют (по 2 пары на каждое устройство). Далее нужно их обжать 4 коннекторами. От свитча должны быть задействованы 2 гнезда LAN. Со второй стороны провода потребуется подсоединить в компьютерную сеть 2 устройств. Данный способ не является стандартным методом подключения. Однако для того, чтобы передавать данные на скорости 100 Мбит/с, достаточно задействовать 2 пары. Оставшиеся 2 пары можно использовать для того, чтобы подключить пару устройств.

Обратите внимание! Применение подобного способа подсоединения в некоторых случаях может провоцировать снижение скорости.

Можно ли разветвить интернет по одному кабелю

Для решения подобной задачи, следует воспользоваться тройником. Одним из самых популярных разъемов считается RJ-45. Однако можно воспользоваться и тройниками, маркировка которых обозначена иначе.

Установка и подсоединение выполняется своими руками. Стоит учитывать, что по внешнему виду разъемы могут отличаться по количеству проводов, подключенных внутри.

Очень важно правильно выполнить обжимку двух кабелей, чтобы подсоединить их к устройствам. Допускается переобжатие имеющегося кабеля, для того чтобы можно было подключить дополнительные устройства.

Чтобы реализовать поставленную задачу, специалисты рекомендуют использовать 4 свободные жилы. Подходящим решением станет соединение со вторым компьютером.

Также можно устанавливать дополнительный сетевой адаптер внутри устройства. Главным преимуществом подобного метода считается стабильность и скорость соединения.

Для обжимки проводов потребуется наличие кримпера

Как разделить интернет на несколько компьютеров

Для того, чтобы разделить интернет на несколько компьютеров, стоит воспользоваться инструментами, доступными в ОС Виндовс. Важно, чтобы каждое из устройств было подключено к одной сети. Самыми важными элементами считаются кабели и сетевые карты. Без них разветвители не смогут функционировать.

С помощью соответствующего кабеля пользователи соединяют все компьютеры. Главное устройство, предоставляющее доступ в сеть, снабжают парой сетевых карт. Очень важно перед проведением данного процесса задать каждому ПК индивидуальное имя. Для настройки параметра пользователи кликают правой кнопкой мыши на значке Мой компьютер и в выпавшем контекстном меню выбирают раздел Свойства. Проверить сведения можно в закладке Имя компьютера. В этом же разделе следует устанавливать одинаковую рабочую группу для всех устройств.

Поэтапный процесс:

Для того чтобы откорректировать имя ПК, пользователи нажимают команду «Изменить».
Учетную запись необходимо назвать иначе, нежели устройство. Для проверки данной информации пользователи тапают на Пуск, открывают Настройки и кликают на раздел Панели управления.
После этого владельцы устройств выбирают категорию Учетных записей пользователей и приступают к установке идентичных протоколов на ПК, которые имеют отношение к сети. С этой целью совершается переход к значку с подключением, который находится в категории Панели управления.
Кликнув на соединение правой кнопкой мыши, владельцы устройств тапают на Свойствах. У всех участников подключения должны быть установлены одинаковые компоненты. Таким образом, сплиттер для интернета на 2 компьютера окажется максимально эффективным.
Затем выполняется переход на свойства другой сетевой карты, которая установлена на компьютере. Для разрешения двух видов подключения, доступных на данный момент, владельцы ПК тапают на категории Дополнительных параметров.
Теперь можно каждому пользователю соединиться с интернетом, который раздает главный компьютер.
Для подтверждения внесенных изменений нажимают на кнопку Ок. После этого переходят к заполнению IP адреса. Маска подсети будет выставлена автоматически. Шлюз будет оставаться пустым по умолчанию.

На этом процесс разделения интернета на несколько компьютеров считается завершенным. При желании напротив строки Автоматического получения DNS-сервера можно поставить галочку. Также возможно выбирать ручной ввод IP-адреса, который связан с сетевой картой. Данное поле получило название Предпочитаемого сервера DNS. После этого пользователю достаточно включить делитель.

В ходе выполнения настройки не стоит забывать о протоколе TCP/IP

Джойнер и патч-корд: разъёмные соединения

Данный вариант отличается простотой. Каждый владелец устройства может самостоятельно справиться с процессом, ведь наличия специальных знаний и умений не требуется. Чтобы удлинить длину кабеля потребуется посетить специализированный магазин с целью приобретения патч-корда, подходящих розеток, вилки RJ-45, получившей название джойнера. Стоимость перечисленных компьютерных соединителей невысокая.

Очень важно внимательно выбирать разветвитель lan для интернета, ведь по внешнему виду он похож на телефонный переходник. Чтобы не спутать их, следует обратить внимание на количество контактов. У компьютерного сплиттера для интернета RJ-45 их 8, а у телефонных переходников всего 7.

Для справки! Существенным недостатком данного метода считается необходимость использования специального оборудования для обжима раздвоителя RJ-45, который в магазинах может называться не только кримпером, но и обжимными клещами.

Также стоит отметить, что площадь контакта будет меньше, нежели у других методов. Показатели надежности и герметичности тоже оставляют желать лучшего.

Следующий прием станет выходом в ситуации, если владелец устройства желает добиться хорошей надежности разделителя. В данном случае понадобится только умение держать в руках нож и пользоваться изолентой. Приспособление прослужит долгие годы. На участках кабеля до 100 м будет сохраняться скорость до 100 Мбит/с.

При желании можно завести жилы в скотчлок и защелкнуть плоскогубцами

Скрутки потребуется выполнять на одном уровне. Каждый из проводков изолируется отдельно. Всё бы ничего, но системным администраторам, монтажникам и телефониста, которые часто самостоятельно занимаются удлинением кабеля, требуется более надежный способ соединения проводов. В данной ситуации целесообразно соединить кабели на различных уровнях для исключения возможности контакта между проводами, которые были зачищены.

Пошаговый процесс:

Первым делом пользователи освобождают от внешней оболочки 8-10 см провода. Во внутренней части кабеля производитель размещает разрезную капроновую нить. Надрезав оболочку, владельцы устройств, находят нить, с помощью которой очищается оболочка.
Аналогичную процедуру выполняют со вторым отрезком кабеля. Разрезанная вдоль провода оболочка окончательно не отрезается. Ею можно воспользоваться повторно после того, как соединение будет готово.
Каждый из проводков витой пары зачищают на 1 см. При этом важно помнить, что по расположению скрутки они не должны соприкасаться между собой.
Проведение зачистки требует от мастера не только терпения, но и аккуратности, чтобы случайно не подрезать медные жилы. Отрезать провода тоже нужно постепенно, после завершения очередной скрутки. В случае, когда подобный процесс выполняется впервые, специалисты рекомендуют потренироваться на отрезке кабеля, который уже не будет использоваться.
Пару зачищенных концов прикладывают крест-накрест и аккуратно закручивают пальцами. В итоге должно получиться что-то похожее на косичку.
При соединении медных жил, стоит аккуратно скручивать проводки между собой. Недопустимо оставлять один провод прямым, а вторым обматывать его.
После завершения процесса скрутки, необходимо согнуть заготовку пополам и прижать с помощью плоскогубцев. Это позволит обеспечить изделию механическую прочность.
Каждая из скруток должна быть заизолирована. С этой целью используется изоляционная лента, что повышает герметичность и надежность.

В конце провода укладывают в оболочку кабеля и накрывают второй. Область соединений крепко стягивается изолентой, что придаст кабелю дополнительную прочность и завершенный внешний вид.

Как разделить витую пару на двухпортовую розетку

После того, как процесс запрессовки будет завершен, нужно установить модуль. Если устройство относится к внешним, потребуется основание розетки прикрутить к соответствующей площадке. Подводить кабель в этом случае целесообразно сверху. Разъем под хаб (двойник), размещают снизу.

В случаях, когда мастер приступает к установке внутренней розетки, специалисты рекомендуют монтировать основание в подготовленном стакане. После этого фиксация может быть завершена, а лицевая часть прикручена.

После завершения монтажа, нужно приступить к проверке работоспособности. В этом случае целесообразно воспользоваться специальными тестерами, которые показывают отличный результат. Также можно просто подключить ноутбук/ПК и проверить, появилось ли соединение.

Обратите внимание! Первым делом, при возникновении проблем, пользователи должны проверять правильность распиновки. Именно на этом фоне нередко проявляются неполадки.

С помощью скручивания проводов между собой можно удлинить кабель и усилить сигнал

Жители многоэтажных домов чаще всего нуждаются в удлинении интернет кабеля. Проведение данной процедуры помогает усилить имеющийся сигнал или починить неисправность, возникающую на линии. Воспользовавшись предложенным выше пошаговым руководством, каждый пользователь сможет самостоятельно справиться с удлинением кабеля, не прибегая к помощи специалистов. Однако чтобы не совершить ошибок, необходимо придерживаться рекомендаций специалистов, которые перечислены в статье. В процессе работы важно не торопиться и максимально аккуратно выполнять скрутку проводов.

Последнее обновление — 4 июля 2021 в 12:22

Adsl splitter sp 202 — Вэб-шпаргалка для интернет предпринимателей!

Передача информации в сеть интернет требует правильной комплектации и монтажа коммуникационных маршрутов. При подключении к стандартной телефонной линии необходимо соблюдать рекомендуемую схему и подходящие элементы системы. Стабильная работа всех устройств невозможна без правильного подключения.

Сплиттер ADSL гарантирует качественное разделение сигнала на два потока. Один подается через модем к компьютеру, роутеру. Другой обеспечивает независимую от подключения к интернету телефонную связь.

Что это

Устройство представляет собой предмет, размером чуть больше или чуть меньше спичечной коробки. Каждый производитель сам определяет габариты, поэтому различные модели имеют оригинальные габариты. Например, 17×18×27 мм (ADSL Acorp), или 33×60×48 (ADSL D-Link DSL-30CF/RS) мм.

Обратите внимание! Очень популярен сплиттер ADSL splitter модели SP 202, который имеет размеры 51×39×23 мм. Этим устройством производители модемов часто комплектуют свои изделия.

В переводе с английского, слово «split» означает разделять. Сплиттер —эффективный фильтр. Он может быть станционный, для обработки мощного сигнала, но для домашнего пользования приобретается обычное бытовое устройство.

Во многих электронных системах используется сплиттер, например, в телекоммуникации. Но для подключения интернета необходимо выбирать модель, на которой обозначена аббревиатура ADSL. Именно чрез такое устройство подключается модем. Если нет печатного изображения или заводской наклейки, то нужно осмотреть устройство. На корпусе должны быть указаны обозначения выходов: LINE, PHONE, ADSL. Какой именно выбрать сплиттер — вопрос вкуса и предпочтений. По техническим характеристикам они все одинаковы.

Важно! Не следует путать сплиттер с микрофильтром для телефонной линии. Работают эти устройства по-разному. Если на линии стоит микрофильтр до места подключения к модему его следует удалить. Он срезает все частоты, за исключением голосового диапазона. Интернет в этом случае работать не будет. Все дополнительные устройства подключаются на линию Phone, выходящую из модема. Микрофильтр в отличие от сплиттра, имеет не три, а два разъема — вход и выход.

Технические характеристики

Сплиттер АДСЛ — унифицированное устройство. Настраивать его не нужно. Несложная электронная схема позволяет отфильтровывать сигнал на два направления — телефонный в диапазоне до 3-5 кГц и интернет — от 20 до 50 кГц. Поддерживаемый стандарт называется Annex A. Разъемы на 1 вход и 2 выхода одинаковые — RJ-12. Схемы собраны из оригинальных деталей с маркировкой производителя.

Обратите внимание! Ремонтируются сплиттеры только тогда, когда имеется разрыв контакта. Заменить детали можно только с такой же модели, что на практике практически не делается. Стоит он недорого, легче купить.

Предназначение

При подключении ADSL splitter гарантирует фильтрацию сигналов. Без устройства, подключенный телефон может существенно влиять на качество передачи сетевой информации. Возможны отключения, нестабильная работа интернета. В свою очередь сильные помехи возникают и при пользовании телефоном, факсом.

Не рекомендуется подключать линию напрямую к компьютеру. Делается это для тестирования соединения. В инструкции указана схема подключения сплиттера ADSL в коммутационную сеть.

Плюсы и минусы

К несомненным преимуществам относят то, что ADSL разветвители обеспечивают качественную связь, которая невозможна без их использования. Старшее поколение интернет пользователей помнит, что раньше любой вход во всемирную паутину блокировал телефон, в трубке были слышны непонятные звуки, восстанавливалась связь только после отключения от интернета. Сегодня таких проблем уже нет.

Стандарт сигнала и протоколы претерпели кардинальные изменения. Современная схема ADSL подключения адаптирована под стандартные коммуникации. Но до конца избавиться от помех пока не получается при использовании линии одновременно всеми устройствами.

Обратите внимание! Сплиттер же позволяет находиться в интернете и при этом спокойно говорить по телефону.

Несведущие люди задаваясь вопросом «что это такое — АДСЛ сплиттер, какие плюсы и минусы он имеет», не до конца понимают его важность в системе коммуникации. Без него не получится нормально подключиться к телефонной линии. Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке.

При выходе из стоя его замена не станет ударом по семейному бюджету. Экономить на покупке не стоит. Сплиттер от авторитетного производителя не сильно отличается по стоимости от продукции сомнительного качества. Покупать лучше хорошую модель.

Особенности

Большинство модемов и роутеров поставляется в комплекте. Там уже есть сплиттер, отвечающий всем необходимым требованиям. Следуя инструкции подключают все провода.

Обратите внимание! Следует помнить общее для всех моделей правило: вход, то есть подключение линии, всегда расположен на противоположной стороне от двух других разъемов.

Провод LAN предназначен для подключения к компьютеру. Менять местами с телефонным кабелем его нельзя. Если обнаружена поломка фиксатора на разъеме провода, его надо заменить. При подключении кабель должен щелкнуть и при попытке выдернуть его, удерживаться на месте.

Как подключить

Правильно собранная коммуникация не нуждается в эксплуатационном обслуживании, настройке. Необходимость сплиттера в ADSL схеме подключения не подвергается сомнениям. Но важно собрать систему по рекомендуемому плану. Она состоит из следующих элементов в такой последовательности:

Кабель телефонной линии.
Сплиттер.
Компьютер, роутер.
Подключенные устройства (телефон, факс).

Все разъемы стандартные, но кабели могут быть различными. От телефонной розетки до модема стандартный кабель. Такой же провод используется для подключения всех устройств, кроме модема.

Обратите внимание! При необходимости используются коннекторы. Самый короткий провод — это кабель LAN. Выполнен он по особой технологии, которая обеспечивает качественную передачу высокочастотного сигнала. Он толще обычного телефонного аналога.

Перед подключением необходимо убедиться, что на линии не установлены дополнительные устройства. Проводят визуальный осмотр кабеля. Желательно, чтобы провод был цельный. Чем меньше стыков и соединений, тем более качественная будет связь.

Если обнаружены микрофильтры, которые устанавливались на телефонную линию для защиты от высокочастотных помех, то их убирают. Для дальнейшей эксплуатации они уже будут не нужны. Сплиттер для интернета выполняет работу по фильтрации входящего сигнала.

Важно! При установке сплиттера нужно обратить внимание на условия эксплуатации. Он не должен быть расположен вблизи отопительных приборов и под прямыми солнечными лучами.

Коммутируя сложные системы, следует выполнять главное правило — линия должна напрямую подключаться к сплиттеру. А вот все остальные разветвления, каскадные схемы должны монтироваться на кабеле, выходящем из устройства. Одной из частых ошибок является игнорирование отвода. Линия не считается прямой, если даже провод физически один, но к нему подключен второй телефон. В таких случаях его отсоединяют.

Разводку делают после выхода PHONE. Иногда эта процедура требует подсоединения дополнительного десятка метров кабеля, но сделать эту операцию нужно обязательно.

Обратите внимание! В противном случае ни телефон, ни интернет не будут работать качественно и стабильно.

Выбрать сплиттер — несложное мероприятие. Подключение также нельзя отнести к невыполнимой операции. Следуя инструкции, все сделать правильно сможет любой человек, будь это мужчина или женщина. Дополнительных инструментов не нужно. Навыков работы с электротехникой тоже. Принцип работы дает объяснение, для чего нужен и что такое сплиттер для интернета, как его правильно подключить и эксплуатировать.

VDSL и ADSL: в чем разница? Зачастую это основной вопрос, которым задаются пользователи, когда выбирают способ подключения к сети.

ADSL сплиттер является разделителем каналов голоса и данных. Разработка в виде частотного фильтра имеет единственный разъем LINE на входе, а два.

В технологии для подключения интернета «АДСЛ» обеспечивается . Такой сплиттер ADSL не пропускает высокочастотный сигнал обратно от стойки к АТС.

Что это

Технические характеристики

Предназначение

Плюсы и минусы

Обратите внимание! Сплиттер же позволяет находиться в интернете и при этом спокойно говорить по телефону.

Особенности

Как подключить

Кабель телефонной линии.
Сплиттер.
Компьютер, роутер.
Подключенные устройства (телефон, факс).

Обратите внимание! В противном случае ни телефон, ни интернет не будут работать качественно и стабильно.

Как правильно подключить ADSL splitter

Скрины взяты из документации к модемам ZyXEL, HUAWEI, D-Link и пр.

Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

1. В разъем LINE сплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN, например сплиттеры ECI-TELECOM. Других вариантов не встречал.

2. В разъем MODEM сплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT, в сплиттерах D-Link этот разъем называют ADSL. У SIEMENS он называется NT (Network Termination).

3. В разъем PHONE сплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т.п. Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE! Иногда этот разъем называют TEL, — сплиттеры D-Link, микрофильтры, ISDN сплиттеры. У сплиттеров SIEMENS этот разъем назван POTS (Plain Old Telephone Service).

Чем подключать ADSL splitter.

Во всех разъемах сплиттеров исползуются два центральных контакта.

Возможные варианты подключения ADSL splitter’а.

Как результат — телефон мешает работе ADSL модема (частые потери связи). В телефоне шум при работе ADSL модема.

Также, чем больше соединений, разъемов, контактов, тем менше надежность.

Как не надо подключать ADSL splitter.

Электроника — это наука о контактах. Когда надо — его нет. Когда не дадо — он есть (С)

Самая распространенная ошибка — это когда подключают телефоны до сплиттера.

Иногда подключают телефонную линию в разъем сплиттера PHONE. Телефонные аппараты включают в разъем сплиттера LINE. При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Смотрите сами, скрины взяты из документации к модемам. Исключение только для ISDN сплиттера ZyXEL на Рис.9.1.

В последней картинке видимо пытались изобразить варианты подключения микрофильтров.

Далее подробнее про сплиттеры. Схемы и что у них там внутри.

ADSL splitter SIEMENS.

Частотная характеристика сплиттера SIEMENS.

Просто какой-то HI-END

Сплиттеры SIEMENS S50010-D1010-A200-01 и S50010-D1010-A200-03. Корпуса одинаковые, но у . А200-03 плата меньше (у S50010-D1010-A200-03 лишнюю часть корпуса можно отрезть самостоятельно).

ADSL splitter ECI.

ADSL splitter ZyXEL AS 6 EE.

ADSL MICROFILTER.

ADSL ISDN splitter.

. как видно ослабление сигнала начинается после 100КГц.

Очевидно шум от DMT каналов ADSL спектра влияет на модуляцию ВЧ канала АВУ. 🙂 Если я не прав — обоснуйте.

Dsl телефонный фильтр, сплиттер Интернет-кабель, что такое сплиттер для Интернета

Описание и отзывы

Характеристики

Dsl телефонный фильтр, разветвитель интернет-кабеля, что такое разветвитель для Интернета

Во-первых,В thysical изображение	Во-вторых, Сведения об изделии
В-третьих, сертификация качества продукции	В-четвертых, упаковка и транспортировка
В-пятых, производство и оборудование	Шестое, послепродажное и часто задаваемые вопросы
Седьмой, преимущество	Восьмая, партнеры и Похожие продукты

Изображение реального>

Параметры

1. Сопротивление изоляции: R>= 1000 м Ом

2. Высокая прочность: 8/20us волна (10кВ)

3. Сопротивление контакта: R<= 5 м Ом

4. Диапазон температуры хранения: -40^OC ~ + 90^OC

5. Диапазон рабочих температур:-30^OC ~ + 80^OC

6. Относительная влажность: <95%(at20^OC)

7. Атемосферное давление: 70 кПа ~ 106 кПа

8. Сила вставки: 20-50N

9. Сопротивление ударам: 55-64N/sp.m

10. Концевая сторона штекера: 4,5-5.5N/sp.m

Использование продукта

Ссылка на цену, этот продукт является индивидуальным продуктом для особых требований (таких как цвет, размер), пожалуйста, свяжитесь с нами

Сертификация качества продукции>

Гарантия для американского телефонного адаптера:

Упаковка и транспортировка>

Внутренняя и внешняя упаковка

Курьера и логистики

Наша фабрика находится рядом с портом яньтянь и Гонконгом. Это займет всего 30 минут от нашей фабрики до порта яньтянь.

Вы также можете проверить наши другие сертифицированные файлы на нашем сайте:Http://www.adslcn.com

В-пятых, производство и оборудование>

Производственная линия: 5 линий на фабрике Шэньчжэнь, 8 линий на фабрике мейчжоу.

Испытательная машина и оборудование:

Послепродажный и часто задаваемые вопросы>

Команда ales будет поддерживать контакт с вами после того, как вы получите отгрузку. Если у вас есть какие-либо предложения или проблемы, пожалуйста, не стесняйтесь сказать нашей команде продаж, наша команда страсти будет стараться изо всех сил, чтобы решить эту проблему для вас.

Вопросы и ответы

1. Какой у вас минимальный заказ? Можете ли вы предложить нам образцы?

Наш минимальный заказ 3000 шт, как обычно, все зависит. 2-3 шт образцы бесплатно, если это наш обычный продукт. Если мы сделаем образцы согласно вашему требованию, будет плата за образцы, но мы вернем к вам после того, как мы обработаны.

2. Какие условия торговли?

Торговый срок-Ex-works, FOB Shenzhen, FCA, CIF и так далее.

3. Какие условия оплаты

40% предоплата банковским переводом, остаток 60% оплачен перед отправкой.

4. Можете ли вы сказать нам, какова ваша гарантия качества?

Пожалуйста, не волнуйтесь, наше качество высокое. Все наши продукты прошли сертификацию ISO 9001 и CE. Мы можем убедиться, что каждый продукт является квалифицированным продуктом перед поставкой.

5. Какое время доставки?

Время доставки составляет около 10-15 дней после того, как мы подтвердим ваш депозит. Всё зависит.

6. Как мы можем узнать, какой тип вашего бизнеса? Фабрика или торговая компания?

Спасибо за этот вопрос, наш ZKX является фабрикой в городе гуанлан, Шэньчжэнь. Добро пожаловать на нашу фабрику в любое время. Многие клиенты обратили внимание на нашу фабрику, все они очень довольны.

Преимущество>

Во-первых,Наш ZKX является фабрикой, которая может помочь вам сэкономить стоимость, нет самой низкой цены, только разумная цена.

Во-вторых,С 10 летним опытом и профессиональным инженером, мы всегда можем предложить вам продукт с высоким качеством.

В-третьих,Наша доставка пунктуална, если мы не можем отправить вам посылку в пунктуалете, мы дадим вам знать заранее, и подтвердим время обновления с вами

В конце концов,Наш сервис превосходен, вы можете связаться с нами в любое время, мы ответим вам в первый раз.

Партнеров и Похожие продукты>

сплиттер, защита оборудования. Adsl сплиттер для интернета, схема подключения адсл сплиттера к модему и телефону, зачем нужен сплиттер adsl для интернета
Проводное интернет-соединение славится своей скоростью и возможностью безграничного скачивания данных. Подключение к сети осуществляется через кабель стационарного телефона, и если вы не нуждаетесь в последнем, то проблем у вас не возникнет. Однако когда требуются стабильное интернет-соединение и четкая связь по телефону, надо использоваться сплиттер. Это устройство создаст четкий и устойчивый сигнал для обеих линий.
Описание
Сплиттер — это компактное электронное приспособление, сигналов с разными частотами. Представленное устройство позволяет подключиться нескольким видам оборудования к одной коаксиальной линии. Например, телевизору и модему.
Конструктивно он представляет собой коннектор, который оснащен несколькими портами для подключения девайсов. Главный параметр, которым характеризуется сплиттер — это количество разъемов для подсоединения девайсов. Их число варьируется от 2-х до 16 и более. Чем больше портов, тем функциональнее считается приспособление.
Кроме стандартных приборов, на рынке можно встретить усиленные варианты разветвителей. Такие продукты разделяют и одновременно усиливают сигнал для передачи его на значительные расстояния, что очень удобно при отсутствии оптико-волоконных кабелей.
Технология
ADSL (асимметричная цифровая абонентская линия) — технология, на которой работает сплиттер. Это позволило добиться высоких скоростей приема и передачи данных в абонентских линиях телефонной связи в сетях общественного пользования. Скорость распространения потока информации варьируется:
от 128 Кбит/с до 8Мбит/с для приема данных пользователем;
от 64 Кбит/с до 1 Мбит/с для передачи информации от пользователя.
Во время функционирования устройство сортирует сигналы для телефона и интернет-модемов. Потоки данных различаются по частотам: для телефонной линии характерно всего 0,3-3,4 КГц, тогда как сеть передает информацию с частотой 0,26-1,4 МГц. Этим удается полностью устранить взаимное влияние устройств на работу друг друга.

Кроме того, в сплиттер-разветвитель дополнительно встраивается защита от различных видов тока, которые способны вывести оборудование из строя. При включении прибора в сеть можно не бояться импульсных перенапряжения, возникающих во время гроз, короткого замыкания, наводящих токов ЛЭП.
Оборудование для телевизоров
Наряду с приспособлениями разделения сигналов интернета и телефона используются сплиттеры, предназначенные для устройства телевизионной сети. Они представляют собой обычные разветвители, которые равномерно распределяют сигнал между различными устройствами. Чем больше ответвлений от коннектора, тем слабее будет передача на каждый отдельный «ящик».

Очень часто сплиттер для телевизора используется с целью подключения нескольких устройств к одной антенне, спутниковому ресиверу. Но доверять стоит лишь приспособлениям с встроенным усилителем сигнала, иначе получить качественное изображение не будет возможным.
Разновидности сплиттеров
Своими особенными функциональными возможностями обладает каждый из разветвителей. Они зависят от технологии, по которой был произведен сплиттер. Это обуславливает две основных разновидности:
PLC-приспособления работают с радиоволнами в диапазоне от 1260 до 1650 нм, что позволяет использовать их в большинстве современных сетей.
FBT-приборы способны неравномерно распределять сигнал для нескольких источников.
Чтобы правильно подобрать устройство для своей сети, необходимо ориентироваться на два параметра. Первый из них — это частота сигнала, необходимая для работы приемника. Надо, чтобы разветвитель работал в том же диапазоне.

Второе, что требует внимания — это степень затухания сигнала, указывается на корпусе телевизоров и иных устройств. Чем ниже значение, тем сильнее будет передача. В таком случае необходимость во встроенном в сплиттер усилителе отпадет.
Правила подключения
Во включении делителя в сеть нет ничего сложного. Сначала подключается входной кабель, а к разветвляющим разъемам подсоединяют провода, которые ведут к различным приемникам. Но чтобы обеспечить технику четким и стабильным сигналом, надо соблюдать два правила:
Внедряйте сплиттер антенный в систему перед активным оборудованием.
Не соединяйте между собой два разветвителя.
Если после подключения телевизора к сплиттеру изображение стало двоиться, то между кабелем и разъемом для подключения следует установить
Нажать Класс
Рассказать ВК
На данное время мы как бы нуждаемся в подключении не только компьютерной техники но и в прочем оборудовании, это:
факсы;
модемы;
телефонные аппараты,
— с подключением дополнительных, необходимых для подключения к интернету приборов, таких как:
сплиттеры;
адаптеры питания;
микрофильтры.
К каждому варианту, способу различного подключения компьютерной техники, перед нами ставится вопрос к примеру такого характера: ««.
В теме будут рассмотрены как варианты подключений так и пояснение устройств к таким приборам.
Как подключить интернет через модем
Рассмотрим способы подключений интернета через модем:
Во всех приведенных способах подключений будут рассматриваться варианты подключения к телефонной розетке, линия которой подключена к интернету.
Как подключить adsl сплиттер
ADSL сплиттер имеет три гнезда для подключения. К гнезду Line \рис.1\ подключается абонентская телефонная линия. Телефонный аппарат подключается к гнезду Phone \сплиттера\.
ADSL модем подключается к гнезду Модем сплиттера. От ADSL модема интернет — сигнал поступает на компьютер. При необходимости подключить Факс, сигнал осуществляется через тройник, к которому так же можно подключить телефонный аппарат.
Подобный вариант подключения \рис.2\ вносит некоторые изменения. Данная схема подключения удобна тем, что телефонными аппаратами можно пользоваться из двух мест,

к примеру в зале и в кухне. Телефонная розетка, к которой подключена абонентская линия,- назовем первой телефонной розеткой. Подключение к сплиттеру

аналогично для каждых соединений.
В варианте соединений рис.2 отсутствует подключение Факса через тройник. Вторая телефонная розетка соединена шлейфом от первой телефонной розетки, то есть две телефонные розетки соединены параллельно как между собой так и к внешнему источнику сигнала — интернет.
Чтобы от второй телефонной розетки подключить второй телефонный аппарат,- подключение выполняется через микрофильтр.

Как подключить модем к питанию
Подключение модема к внешнему источнику электрической энергии как это показано в схеме подключений \рис.3\,- осуществляется через адаптер питания, значение которого можно принимать как за блок питания.
Модем здесь имеет четыре порта для подключений.
Рассмотрим некоторые электрические схемы:
Кабель с разъемом от телефонной розетки подключается к гнезду Line микрофильтра, телефонный аппарат подключается к гнезду Phone микрофильтра.
схема ADSL микрофильтра
Усиление сигнала здесь происходит за счет катушки индуктивности, выведенные концы которых соединены в электрической схеме последовательно. Конденсатор относительно телефонной линии соединен параллельно. Емкость конденсатора составляет 56 нанофарад, допустимое номинальное значение напряжения конденсатора — 250В.
Электрическая схема ADSL сплиттера
мало чем отличается от электрической схемы ADSL микрофильтра.
Схема adsl сплиттера
схема ADSL сплиттера
Ток на выходе ADSL сплиттера для подключения модема и телефонного аппарата, — незначителен и соизмерим в миллиамперах. Так допустим для микрофильтра Zyxel,- ток на выходе составляет 10 миллиампер. Сила тока на выходе \сплиттера и микрофильтра\ будет зависеть от индуктивности катушек.
Индуктивность катушки измеряется в Генри \Гн\. Сама суть состоит в том, что прежде чем выполнить допустим соединения:
адаптера питания с ноутбуком;
адаптера питания с модемом;
сплиттера с телефонным аппаратом;
модема с компьютером;
сплиттера с модемом;
микрофильтра с телефонным аппаратом,
следует помнить о том, что соединения должны выполняться с учетом сопоставимости, своего соответствия значений по силе тока и напряжению .
Схема адаптера питания

выполняется на данное время в штамповочном исполнении,- своей разборке в случае своей неисправности для последующего ремонта не подлежит. Схема адаптера питания аналогична схеме простейшего блока питания .
Диагональ одного моста соединена со вторичной обмоткой трансформатора, диагональ другого диодного моста подключается к нагрузке. Участок электрической цепи включающий соединения:
стабилитрон односторонний;
сопротивление;
транзистор с p-n-p переходом
— представляют в своей совокупности соединений стабилизатор тока. Транзистор в данной электрической цепи работает в активном режиме, сопротивление перехода эмиттер — коллектор изменяется в соответствии с изменением тока нагрузки путем изменения потенциала базы транзистора.
При приобретении данной техники и комплектующих звеньев необходимых для подключения, — необходимо проконсультироваться с продавцом — консультантом на предмет правильного выбора и обращать свое внимание на соответствие между гнездом и разъемом для выполнения таких соединений.
Твитнуть
Рассказать ВК
Скрины взяты из документации к ADSL-модемам ZyXEL, HUAWEI, D-Link и пр. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.
Подключение ADSL сплиттера. Самый распространенный вариант.
1. В разъем LINE сплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN , например сплиттеры ECI-TELECOM. Других вариантов не встречал. Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать ещё один ADSL сплиттер.
2. В разъем MODEM сплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT , в сплиттерах D-Link этот разъем называют ADSL . у SIEMENS он называется NT . (Network Termination)
3. В разъем PHONE сплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т.п. Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE ! Иногда этот разъем называют TEL , — сплиттеры D-Link, микрофильтры, ISDN сплиттеры. У сплиттеров SIEMENS этот разъем назван POTS (Plain Old Telephone Service)

Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H
Чем подключать ADSL splitter
Телефонный провод используем самого высокого качества. Нельзя использовать силовые провода. Желательно полностью избавиться от ТРП кабеля («лапша под гвоздик»). В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое. Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС, не должно превысить теоретические 5-6 км. (Длина кабеля) Лучший вариант — протянуть витую пару CAT 5 от КРТ на лестничной площадке до сплиттера и от сплиттера до ADSL модема. Например:
Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено!
В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45. Во всех разъемах сплиттеров используются два центральных контакта.
Возможные варианты подключения ADSL splitter»а
Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Схему подключения с использованием микрофильтров используют в безвыходных ситуациях, когда изменить телефонную проводку в помещении невозможно. Это крайний вариант, использовать его не рекомендуется. Иногда, в целях экономии микрофильтр/сплиттер не используют вообще. Как результат — телефон мешает работе ADSL модема (частые потери связи). В телефоне шум при работе ADSL модема. Вместо микрофильтра можно использовать ещё один ADSL сплиттер. При этом у второго сплиттера разъем MODEM не используется. Оставшиеся два разъема подключить как показано на рисунке ниже:

Вообще, если посмотреть договор с оператором телефонной связи, то в нем, в договоре, сказано — «одна телефонная линия — один телефонный аппарат». Если у вас офис, то подключайте линию в мини-АТС. Если у вас квартира и вам позарез нужен телефон в каждой комнате, то подключайте линию в DECT базу, а дальше радиотрубки в каждую комнату. Конечно один-два телефона, подключенных через сплиттер, сильно линию не нагружают, но вот пять и более аппаратов — это уже перебор.
Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за черезмерно возросшей емкости в линии перестанет проходить вызывной сигнал. Также, чем больше соединений, разъемов, контактов, тем менше надежность.
Как не надо подключать ADSL splitter
Самая распространенная ошибка — это когда подключают телефоны до сплиттера.
Ещё вариант — сплиттер включают куда-нибудь, где-нибудь включат ADSL модем. Везде, где возможно, подключат телефоны. Понятное дело, что работает все это «как-нибудь».
Иногда подключают телефонную линию в разъем сплиттера PHONE . Телефонные аппараты включают в разъем сплиттера LINE . При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.
Самое странное это то, что производители модемов рисуют в документации неправильное расположение разъемов при подключении сплиттера. Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь. Учтите это.
Для уверенного подключения к Интернету через линию ADSL одного модема недостаточно. На линию необходимо установить сплиттер, а все имеющиеся телефоны подключить через микрофильтры. Высокочастотный сигнал ADSL не воспринимается на слух, но прекрасно разбирается модемом. Проблема в том, что модем слышит и обычный низкочастотный сигнал – гудки и речь, который забивает передачу данных ADSL. Сплиттер используется для разделения этих двух сигналов в телефонной линии.
Если необходимо провести Интернет в офис , то лучше всего обратиться в специализированную фирму, которая подберет все необходимое оборудование, набор фильтров и сплиттер. Хорошие фирмы, которые занимаются подключением можно найти в Интернете. Они предоставляют максимально качественное и быстрое обслуживание. Сам сплиттер представляет собой небольшую коробочку. С одной стороны в него входит телефонная линия, а с другой – имеются выходы непосредственно на телефон и на ADSL-модем. Два выходы нужны для уже разделенных высокочастотного и низкочастотного сигналов.
Чаще всего через сплиттер можно подключить только один модем и один телефон. Если модем и нужен только один, то телефонов в квартире может быть несколько. Подключенные напрямую к розетке такие телефоны будут создавать помехи для модема, а подключаться к Интернету станет невозможно. Дополнительные телефоны в этом случае подключаются через специальные микрофильтры, способные отсекать низкочастотный сигнал, мешающий модему. Стоимость микрофильтра в несколько раз ниже сплиттера.
Уменьшают ли разветвители Ethernet скорость?
Многочисленные сетевые устройства, такие как коммутаторы, концентраторы и разветвители Ethernet, расширяют сеть. Самым простым среди этих устройств являются скромные разветвители Ethernet. Разветвители Ethernet — это недорогие крохотные сетевые устройства, которые разделяют один сигнал Ethernet на два. Это также одно из самых несложных сетевых устройств, которое не требует источника питания и специальных кнопок или индикаторов состояния на его корпусе. Это крошечное устройство довольно простое и состоит всего из трех портов Ethernet, двух с одной стороны и одного с другой.Некоторые типы имеют короткий кабель Ethernet с разъемом RJ45 с одной стороны и двумя портами Ethernet с другой стороны.
Разветвители используются в сетевом пространстве в течение долгого времени, но многие все еще могут их правильно настроить. Вопреки мнению большинства людей, разветвители Ethernet всегда должны быть парами. Выполнить прямое подключение от одного конца разветвителя к маршрутизатору, а затем подключить два устройства к двум портам Ethernet на одной стороне просто не сработает. Существует правильный способ настроить разветвители Ethernet в сети, чтобы они работали безупречно.
Правильная установка
Разветвители Ethernet
полезны для подключения двух устройств в другой комнате, откуда идет основной сигнал. Они помогают сэкономить кабели, сетевые розетки и в большинстве случаев обеспечивают надежное соединение. Как упоминалось ранее, разветвители Ethernet бывают парами. Один разветвитель объединяет два сигнала от устройства (в большинстве случаев от маршрутизатора), а другой разделяет сигналы на две полосы, позволяя подключить два устройства.
У вас есть маршрутизатор в комнате A, и у вас есть два компьютера в комнате B, но у вас есть только одна розетка Ethernet в каждой комнате.В этом случае вы берете один разветвитель, подключаете два кабеля к маршрутизатору, подключаете другой конец кабелей к разветвителю, а затем подключаете один конец разветвителя к настенной розетке в комнате А. роутеры объединены в один. Затем возьмите другой разветвитель и подключите сторону с одним портом к настенной розетке в комнате B. Объединенный сигнал комнаты A теперь будет разделен на два, и теперь у вас есть два порта Ethernet для двух устройств в комнате B.
Как видите, один сплиттер используется для разделения двух сигналов, а другой — для их разделения, поэтому сплиттеры всегда должны быть попарными.Количество кабелей и настенных розеток также сокращается, поскольку нет необходимости добавлять еще одну настенную розетку Ethernet в каждой комнате и не нужно использовать два кабеля между этими разъемами. Это лишь один из простых сценариев, в которых разветвители Ethernet лучше всего служат своей цели.
Уменьшают ли разветвители Ethernet скорость?
Возможно, общий вопрос при использовании разветвителей Ethernet: «Будет ли это замедлять соединение?» Ответ будет полностью зависеть от типа сети, в которой используются разветвители.Разветвители Ethernet основаны на довольно старом стандарте 100BASE-T или более известном как Fast Ethernet, который обеспечивает номинальную скорость трафика 100 Мбит / с.
В кабеле Ethernet Cat5e есть 4 пары проводов, что означает в общей сложности 8 проводов в одном кабеле. В Fast Ethernet используются только две пары из четырех; две другие пары просто сидят там, неиспользованные. Сплиттер примет два сигнала со скоростью 100 Мбит / с от маршрутизатора, что означает два кабеля Ethernet, и объединит их на одном конце. Затем эти сигналы будут разделены на два сигнала 100 Мбит / с на другом конце.Таким образом, каждый порт на приемном конце разветвителя может передавать максимальную скорость 100 Мбит / с. Чтобы ответить на вопрос, то, если сплиттеры используются в сети 100 Мбит / с, нет, они не будут замедлять соединение. Однако, если ваш маршрутизатор может обеспечить скорость 1 Гбит / с и вы используете промежуточный разветвитель, теоретически скорость будет значительно снижена до 100 Мбит / с. В этом случае разветвители действительно снизили скорость, и соединение будет медленнее.
Плюсы и минусы
Разветвители Ethernet
могут пригодиться в определенных обстоятельствах, но у них есть много недостатков.Во-первых, они могут обеспечить максимальную скорость только 100 Мбит / с на порт Ethernet. В сети, которая может обеспечить скорость более 100 Мбит / с, ресурсы не будут полностью оптимизированы из-за этого ограничения. Более того, количество устройств, к которым вы можете подключиться, ограничено двумя, поэтому, если подключено более двух устройств, разветвители Ethernet не будут лучшим вариантом. Кроме того, если у вас есть только один оставшийся порт Ethernet в вашем маршрутизаторе, будет вообще невозможно использовать разветвители; нужно принести некоторые жертвы.Более того, хотя они сокращают количество кабелей для соединения двух сетей, для работы установки по-прежнему требуются два разветвителя.
С другой стороны, разветвители Ethernet имеют несколько преимуществ. Они стоят намного дешевле, чем другое сетевое оборудование, и не требуют сложной настройки. Кроме того, в отличие от большинства сетевых устройств, они не нуждаются в программном обеспечении или настройке. Разветвители Ethernet — идеальный вариант в домашних сетях, где подключено меньше устройств, обычно максимум два устройства в одной комнате.Если вас устраивает соединение со скоростью 100 Мбит / с и у вас есть только два устройства для подключения, то лучше всего подойдут разветвители Ethernet.
Разветвители Ethernet
существуют уже много лет, но как бы они ни были просты, для преодоления их ограничений нет особых улучшений. Они по-прежнему основаны на устаревшем стандарте Fast Ethernet, который, возможно, уже не так важен при сегодняшнем спросе на более высокую скорость. Хотя у них есть свои преимущества, в большинстве случаев они просто не подходят. Сегодняшние технологические достижения позволяют надеяться на будущее разветвителей Ethernet.Какой-нибудь гений может просто поднять его до стандарта Gigabit Ethernet.
Часто задаваемые вопросы
Можно ли разделить кабель Ethernet на два устройства?
Если вы хотите разделить кабель Ethernet на два устройства, это возможно. Однако для этого вам потребуется приобрести комплект разветвителя для совместного использования кабеля Ethernet. Комплект разветвителя позволяет различным устройствам одновременно использовать один и тот же кабель Ethernet. Это полезно, если вы хотите подключить ПК и ноутбук к одному кабелю или ПК и игровую консоль.
Когда дело доходит до максимальной скорости соединения, кабель Ethernet превосходит любой другой тип соединения. Когда вам нужно быстрое соединение для таких вещей, как игры, всегда лучше использовать кабель Ethernet.
Стоит отметить, что вы не можете использовать один кабель Ethernet для подключения к двум устройствам, поскольку они предназначены только для единственного соединения, поэтому необходим разветвитель кабеля Ethernet. Он подключается к существующему кабелю Ethernet и обеспечивает соединение между двумя устройствами.
Как подключить два устройства к одному порту Ethernet?
К одному порту Ethernet можно подключить два разных устройства. Однако, как мы объяснили выше, вам понадобится комплект для совместного использования кабеля. Это связано с тем, что один порт Ethernet создается исключительно для одного устройства.
С комплектом для совместного использования кабеля Ethernet это позволит более одного подключения к одному порту Ethernet, что особенно полезно для вашей домашней установки. Это также полезно, если вы проводите вечеринку в локальной сети и имеете ограниченное количество портов для подключения к сети Ethernet.
В дополнение к этому стоит отметить, что у вас может быть доступно более одного порта Ethernet. В этом случае всегда лучше использовать один порт для каждого устройства. Однако, когда это невозможно, можно использовать комплект или разветвитель для совместного использования кабеля.
В чем разница между разветвителем Ethernet и коммутатором?
Хотя разветвитель Ethernet и коммутатор выполняют одинаковые задачи, они существенно различаются. Разветвитель Ethernet работает, позволяя использовать два отдельных соединения по кабелю Ethernet.Однако он ограничивает вас двумя подключениями. Это полезно, если вы хотите подключить к кабелю Ethernet только одно другое устройство. Однако он не подходит для большего количества устройств, чем это.
Если вы хотите подключить несколько устройств к одному кабелю Ethernet, вам необходимо приобрести коммутатор Ethernet. Хотя по сути они аналогичны разветвителю Ethernet, они позволяют подключать более двух устройств. Если у вас есть много устройств для подключения, но ограниченное количество портов Ethernet, это особенно полезно, особенно если вы проводите вечеринку в локальной сети.
Хотя они позволяют штабелирование, стоит отметить, что им также потребуется входная мощность. Это еще одна причина, по которой они отличаются от простого разветвителя Ethernet, который не требует подачи питания и может быть подключен прямо к порту Ethernet.
Нужен ли мне коммутатор или разветвитель Ethernet?
Нужен ли вам Ethernet-коммутатор или разветвитель, по сути, зависит от того, сколько устройств вы хотите подключить. Если вам нужно подключить только два устройства и вы не хотите использовать вход питания, вы можете использовать разветвитель Ethernet.
Однако, если вам нужно подключить несколько устройств, то коммутатор Ethernet — лучший вариант для вас. Он позволяет добавить стек подключений к одному порту Ethernet, но для этого требуется питание.
Коммутатор Ethernet
против концентратора против сплиттера: в чем разница?
У вас мало портов Ethernet, и вы хотите превратить один кабель Ethernet в два. Первое, что приходит на ум, это, вероятно, разделение Ethernet. У вас есть несколько вариантов: концентратор, разветвитель или коммутатор.Каждое решение может предложить что-то свое, поэтому перед покупкой гаджета важно определить, какое из них может предложить вам больше всего. Здесь мы покажем вам различия между коммутатором Ethernet, концентратором и сплиттером, чтобы вы могли сделать правильный выбор.
Связанные : Что нужно знать при покупке кабелей Ethernet
Коммутатор Ethernet
, концентратор и разветвитель Обзор
Все эти части оборудования используют один кабель Ethernet и позволяют подключать к нему несколько устройств Ethernet.Насколько разумно они это делают, вот в чем разница. Важно понимать возможности технологии, которую вы покупаете.
Разветвитель Ethernet
Давайте начнем с того, что вам, вероятно, больше всего хотелось просто закончить и купить, когда вы хотели превратить одно соединение Ethernet в несколько. (Подсказка: не делайте этого! )
Разветвитель Ethernet выглядит довольно скромно. Это небольшая штуковина с тремя портами Ethernet — двумя с одной стороны и одним с другой.Если у вас есть избыток коротких кабелей Ethernet, но только один или два длинных кабеля, то здесь вам пригодится разветвитель.
Примечание : разветвитель Ethernet на самом деле не увеличивает количество устройств, которые вы можете подключить через Ethernet, и вам понадобится разветвитель на другом конце, чтобы «разделить» соединение обратно на два кабеля, поэтому два разветвителя Ethernet будут требуется каждый раз.
Давайте посмотрим на пример:
У вас есть обычный домашний маршрутизатор в одной комнате и настольный ПК и игровая консоль в другой.Вы хотите подключить оба к Ethernet, но в каждой комнате есть только один порт Ethernet. Вы можете провести два кабеля от маршрутизатора, подключить их оба к разветвителю, подключить разветвитель к стене и перевернуть его с другой стороны с помощью другого разветвителя, который подключается к обоим устройствам, которые вы хотите подключить. Вот и все, с чем может справиться сплиттер.
Основным недостатком разветвителя Ethernet является то, что он уменьшает количество используемых проводов в кабеле Ethernet Cat 5e и снижает скорость передачи данных с 1000 Мбит / с до 100 Мбит / с, что едва ли соответствует большинству домашних подключений к Интернету.Это позволяет использовать один кабель для двух подключений Ethernet.
Хотя разветвители Ethernet дешевы и предлагают хорошее решение, они действительно снижают скорость сетевого трафика. Это может повлиять на производительность ваших устройств, подключенных к Ethernet. Разветвители Ethernet также ограничены максимум двумя устройствами на кабель.
В некоторых ограниченных ситуациях хорошим вариантом являются разветвители Ethernet. Однако почти всегда лучше выбрать коммутатор или концентратор Ethernet.
Концентратор Ethernet
Далее идет концентратор Ethernet, который в значительной степени устарел из-за коммутатора (рассматривается далее). Вы подключаете один кабель к маршрутизатору, а остальные устройства могут подключаться к другим портам без необходимости разделения. Звучит здорово, но хаб такой же неразумный, как разветвитель.
Думайте о концентраторе как об огромной эхо-камере, заполненной сетевым трафиком, куда входят пакеты и кричат, чтобы найти устройства, к которым они пытаются подключиться. Данные поступают в один порт, и концентратор просто усиливает их на все другие подключенные к нему устройства.Говоря техническим языком, концентраторы не могут позволять устройствам отправлять и получать данные одновременно, что называется полудуплексной связью.
Это приводит к задержкам и конфликтам данных, потреблению драгоценной полосы пропускания и замедлению работы сети, особенно при одновременном использовании нескольких устройств.
Обратите внимание, что концентраторы Ethernet очень похожи на коммутаторы, поэтому не совершайте ошибку, покупая концентратор, когда вам действительно нужен коммутатор.
Коммутатор Ethernet
Возвращаясь к нашей первоначальной теме преобразования одного кабеля Ethernet в два, коммутатор Ethernet является настоящей звездой этого руководства.Принцип его работы невероятно прост. Вы можете использовать один порт для подключения коммутатора к маршрутизатору через Ethernet, а затем подключать устройства Ethernet к оставшимся портам, как концентратор.
Однако коммутатор действительно думает, что означает, что данные поступают в один порт, а коммутатор узнает, куда они должны идти, и отправляет их на другой порт. Это означает, что после того, как коммутатор определил свою таблицу коммутации, широковещательной передачи, как в случае с концентраторами, не будет, и он просто знает, куда отправлять данные на основе той внутренней таблицы, которую он отслеживает.По сути, один порт Ethernet становится несколькими портами.
Коммутаторы
обеспечивают полнодуплексную связь между устройствами, что означает, что данные можно отправлять и получать одновременно, что приводит к более быстрой сети.
Замечательно то, что коммутаторы Ethernet также не дорогие. Вы сможете купить коммутатор Ethernet примерно за 15 долларов.
Связанные : WiFi против Ethernet против 4G: что лучше использовать?
Почему бы не попробовать альтернативу?
Если вы хотите подключить несколько устройств, сетевой кабель — только один из вариантов.Существует несколько способов передачи одного и того же сигнала между несколькими устройствами, включая некоторые варианты Wi-Fi.
Вот три альтернативы традиционному сетевому разветвителю.
1. Сеть Wi-Fi
Вместо того, чтобы передавать сигналы Wi-Fi из одной точки, ячеистые маршрутизаторы Wi-Fi имеют несколько точек доступа, иногда называемых спутниками. Эти спутники улавливают сигнал маршрутизатора и ретранслируют его.
Поскольку все точки доступа передают один и тот же сигнал, вам не нужно переключать соединения Wi-Fi при переходе от одной точки доступа к другой.Если вы регулярно сталкиваетесь с мертвыми зонами Wi-Fi у себя дома или в офисе, то вы можете быть идеальным кандидатом на использование ячеистой сети Wi-Fi. Популярные решения для ячеистых маршрутизаторов включают Google Nest Wi-Fi, Netgear Orbi и eero.
2. Ethernet по линии электропередачи (EOP)
EOP — это место, где вы передаете данные для внутренней сети (LAN), используя существующие электрические кабели здания.
EOP состоит из передатчика и приемника. Подключите передатчик к розетке, затем с помощью кабеля Ethernet подключите передатчик к маршрутизатору.Подключите приемник к розетке и с помощью кабеля Ethernet подключите приемник к вашему устройству.
Передатчик EOP преобразует сигнал в высокочастотном диапазоне в электрическую проводку, а приемник демодулирует этот сигнал. Это создает физическое соединение между вашим устройством с поддержкой Ethernet и вашим маршрутизатором без необходимости в дополнительных проводах. Предполагая, что вы приобретете совместимые адаптеры EOP, вы можете установить несколько приемников в своем доме или офисе.
3.MoCA
Если у вас установлены коаксиальные кабели, вы можете использовать адаптер MoCA для отправки сигналов Ethernet по существующим кабелям. Если ваш дом подключен к кабельному телевидению, то, как правило, у вас уже есть коаксиальный кабель. Это означает, что вы потенциально можете подключить адаптер MoCA к маршрутизатору, а другой — к коаксиальному порту в каждой комнате, где вы хотите получить доступ к Интернету.
Если вам необходимо подключить дополнительные устройства через коаксиальный кабель, вы также можете использовать коаксиальный разветвитель.
Связанные : 8 способов повторного использования старых маршрутизаторов
Заключение
Теперь, когда вы знаете различия между коммутатором, концентратором и сплиттером Ethernet, вы знаете, какой из них вам подходит. В большинстве случаев мы рекомендуем коммутатор Ethernet, поскольку это действительно наиболее универсальное решение. Если вы геймер, также проверьте, подходит ли Ethernet или Wi-Fi для игр, а если вы просто хотите соединить два компьютера друг с другом, ознакомьтесь с нашим руководством по соединению двух компьютеров с помощью только кабеля Ethernet. .
Эта статья полезна? да Нет
Джон Перкинс
Джон — молодой технический специалист, стремящийся обучать пользователей наилучшим способам использования их технологий. Он имеет технические сертификаты по различным темам, от компьютерного оборудования до кибербезопасности и системного администрирования Linux.
Сеть
— Будет ли работать разветвитель Ethernet?
TL; DR. Купите выключатель. НИКОГДА не используйте разветвители Ethernet.
Midlan опубликовал ссылку на эту схему:
‘Parallel wired’ означает, что если вы используете подобное устройство, в лучшем случае вы получите массу конфликтов пакетов, потому что вы подключили два компьютера (разъемы 1 и 2) к контактам TX (пара 3, контакты 1 и 2) вместе, а RX ( Соедините пары 2, контакты 3 и 6) вместе.Подключение Ethernet
Витая пара Ethernet, 10base-T, 100base-TX, 1000bast-T и т. Д. Все должны быть соединены между собой. У каждого есть пара передачи (TX) и пара приема (RX). Так работает перекрестный кабель.
Действительно, в простейшей сети Ethernet с использованием витой пары используется перекрестный кабель между двумя компьютерами:
----------------------------------------- | Компьютер-А | | 568A | | Пара 3 - Контакт 1 - TX + зеленый на белом + ------- \ | Пара 3 - контакт 2 - TX - зеленый + ======= | == \ | Пара 2 - Контакт 3 - RX + Оранжевый на белом + - \ | | | Пара 1 - Контакт 4 - B + Синий + | | | | Пара 1 - Контакт 5 - B- Синий на белом + | | | | Пара 2 - Контакт 6 - RX- Оранжевый + = | == \ | | | Пара 4 - Контакт 7 - B + Коричневый на белом + | | | | | Пара 4 - Контакт 8 - B - Коричневый + | | | | | | | | | | ----------------------------------------- | | | | | | | | ----------------------------------------- | | | | | Компьютер-Б | | | | | | 568B | | | | | | Пара 2 - Контакт 1 - TX + Оранжевый на белом + - / | | | | Пара 2 - Контакт 2 - TX- Оранжевый + ---- / | | | Пара 3 - Контакт 3 - RX + зеленый на белом + ------- / | | Пара 1 - Контакт 4 - B + Синий + | | Пара 1 - Контакт 5 - B- Синий на белом + | | Пара 3 - контакт 6 - RX - зеленый + ========== / | Пара 4 - Контакт 7 - B + коричневый на белом + | Пара 4 - Контакт 8 - B - Коричневый + | | -----------------------------------------
Как вы можете видеть, контакты TX на компьютере-A подключены к контактам RX на компьютере-B, и аналогичным образом контакты RX на компьютере-A подключены к контактам TX на компьютере-B.(Для простоты я не подключал контакты 4, 5, 7 и 8, но для полноты картины они должны быть подключены напрямую через контакты 4 и 4, 5 и 5 и т. Д.)
То, что делает ваш разветвитель Ethernet , просто добавляет Computer-C рядом с Computer-B , так что контакты компьютера B и C соединены вместе, контакт 1 — контакт 1, 2 — 2, 3 — 3 и т. Д. В лучшем случае ваши устройства не будут работать, в худшем — вы повредите порты Ethernet.
Computer-A может фактически быть концентратором или коммутатором, но у вас все еще есть проблема, связанная с подключением портов TX и RX Computer-B и Computer-C .
Вот схема подключения простого (пассивного / автономного) концентратора Ethernet : http://www.eeweb.com/blog/circuit_projects/building-a-passive-ethernet-hub
https://en.wikipedia.org/wiki/Ethernet_over_twisted_pair
Ethernet — это цифровой сигнал, и он не похож на аналоговый телефонный сигнал, где вы можете использовать разветвитель для добавления другого внутреннего номера. Каждый небольшой волновой паттерн — это пакет информации, который передается из порта TX, который предназначен для порта RX.Соединение портов TX вместе вызовет всевозможные странности.
Вместо разветвителя лучше всего добавить мини-коммутатор, но нужно быть осторожным с топологией проводки, если в вашей сети уже есть несколько других коммутаторов.
Были и другие результаты поиска, которые сопоставили две неиспользуемые пары (1 и 4) на 100 Base-TX с контактами на 1, 2, 3 и 6 на втором порте, поэтому вам придется использовать эти устройства на каждом конце. Однако проводной протокол Ethernet был разработан для использования витых пар таким образом, что перекрестные помехи устраняются между проводами.Начните делать нестандартные, несовместимые вещи, и в конечном итоге вы получите нестандартные, несовместимые и неожиданные результаты.
Разветвитель Ethernet отрицательно влияет на скорость интернета?
Разветвитель Ethernet - это сетевое устройство, которое разделяет один кабель Ethernet на два для подключения к двум компьютерам в одной комнате и маршрутизатору в другой комнате. Это упрощает рабочую нагрузку, поскольку отпадает необходимость прокладывать два кабеля Ethernet из одной комнаты в другую. Как правило, разветвитель Ethernet позволяет разделить один сигнал Ethernet между двумя устройствами.
Что такое разветвитель Ethernet?
Эти устройства обычно используются парами, одно на выходе, а другое на патч-панели. Это, в свою очередь, обеспечивает гибкость схемы сетевой разводки, что позволяет добавлять больше устройств. Вдобавок сплиттеры - одно из наиболее доступных устройств для подключения к сети, которое не требует питания для его включения.
разветвитель Ethernet
Разветвитель Ethernet не имеет специальных кнопок. Это восхитительная причина, по которой им легко пользоваться.Небольшое устройство простое, поскольку оно состоит всего из трех портов Ethernet, одного с одной стороны и двух с другой стороны.
Эти невероятные устройства используются уже давно, но многие до сих пор не могут настроить их должным образом. В отличие от того, что многие думают, разветвители следует покупать парами. Это имеет несколько веских причин и важность, которые мы рассмотрим позже в этой статье.
Если посмотреть на этот случай, когда вы устанавливаете прямое соединение от одного конца разветвителя к маршрутизатору, а затем подключаете два из ваших устройств к двум портам Ethernet на одной стороне, ничего не складывается.Однако мы не будем оставлять вас в ожидании того, как настроить ваши устройства и разветвители Ethernet. Внимательно следуйте приведенным ниже инструкциям, чтобы соединение было безупречным.
Как настроить разветвители Ethernet
Поскольку разветвители помогают сэкономить кабели, которые можно использовать при настройке проводного соединения ваших устройств в комнате, отдельной от основного сигнала, мы покажем вам, как это сделать правильно. Помимо экономии кабелей, он также экономит сетевые розетки, обеспечивая в большинстве случаев надежное соединение.Что касается того, что разветвитель идет парами, который мы обсуждали ранее, давайте разберем его, используя один разветвитель для объединения двух сигналов от устройства, которое в данном случае будет маршрутизатором. После этого другой разветвитель будет использоваться для разделения двух сигналов на два пути, позволяя соединить два устройства. Взгляните на объясненный ниже образец для большего понимания.
Разветвители Ethernet
Если у вас есть маршрутизатор в одной комнате, скажем, X и два ваших устройства в комнате, скажем Y, и в этой ситуации у вас есть одна розетка Ethernet в каждой комнате.В таком сценарии вы возьмете один из разветвителей, подключите два кабеля к маршрутизатору, а затем подключите другой конец кабелей к разветвителю, после чего подключите один конец разветвителя к настенной розетке в комнате X.
Здесь два сигнала от маршрутизатора объединяются в один. После этого возьмите другой разветвитель и подключите односторонний порт к настенной розетке в комнате Y. Здесь объединенный сигнал комнаты X теперь будет разделен на два, и теперь у вас, наконец, есть два порта Ethernet для двух устройств в комнате Y.
Чтобы еще больше упростить это, один разделитель используется для разделения двух сигналов, а другой - для их разделения. Приведенный выше пример является одним из простых обстоятельств, которые иллюстрируют важность наличия двух разветвителей.
Погружаясь глубже в тему сплиттеров, давайте посмотрим, снижают ли эти устройства скорость, когда мы их используем.
Уменьшают ли разветвители Ethernet скорость?
Поскольку возникает случайный вопрос: «замедляет ли это устройство соединение?» Ответ полностью зависит от типа сети, в которой эти устройства должны работать.Как правило, разветвители Ethernet основаны на старом стандарте 100BASE-T или широко известном как Fast Ethernet, который обеспечивает номинальную скорость трафика 100 Мбит / с.
Например, кабель Ethernet Cat5e поддерживает 4 пары проводов. Это означает, что в одном кабеле содержится 8 проводов. В Fast Ethernet используются только две пары из четырех. Другая пара остается неиспользованной. Здесь разветвитель принимает два сигнала 100 Мбит / с от маршрутизатора, что означает два кабеля Ethernet, и объединяет их на одном конце.
С другой стороны, эти сигналы будут разделены на два сигнала 100 Мбит / с. Таким образом, на принимающей стороне каждый порт может поддерживать или передавать максимальную скорость 100 Мбит / с. Давайте теперь обратимся к вопросу и ответим на него. Если используется экземпляр сети со скоростью 100 Мбит / с, то ответ отрицательный, устройство никак не повлияет на работу вашей скорости интернета.
Однако, если ваш маршрутизатор использует 1 Гбит / с или любую скорость сети выше 100 Мбит / с, вы разделяете их с помощью разветвителя Ethernet для подключения к вашим устройствам.Теоретически скорость будет сильно снижена до 100 Мбит / с. Здесь вы можете видеть, что разветвитель резко снизил скорость, следовательно, соединение замедлилось.
Теперь, когда мы рассмотрели подключения / настройку разветвителя, давайте перейдем к преимуществам и недостаткам этого устройства.
Плюсы и минусы разветвителей
Разветвители Ethernet действительно имеют большое значение, но у них тоже есть недостатки. Недостатки разветвителей Здесь мы собираемся проанализировать некоторые недостатки этого подключенного устройства.Некоторые из недостатков включают ограничение скорости. Разветвитель Ethernet может обеспечить скорость до 100 Мбит / с на порт Ethernet. Это означает, что если вы подключены к сети со скоростью более 100 Мбит / с, ресурсы этого устройства не понадобятся из-за его ограничений. Вторая слабость - ограничение поддержки устройства. Разветвитель поддерживает не более двух устройств одновременно, поэтому, если у вас есть более двух устройств для подключения, это устройство для подключения не будет лучшим вариантом для вас. Другая невозможность этого устройства - в ситуации, когда у вас есть один оставшийся порт Ethernet в вашем маршрутизаторе. При таком раскладе использовать разветвители невозможно, а значит, нужно пойти на какие-то жертвы. По поводу уменьшения количества кабелей, которые мы рассмотрели ранее в статье, есть еще один недостаток, связанный с этим впечатлением. Недостатком является то, что, несмотря на то, что устройство сокращает количество кабелей для подключения, у нас должно быть два разветвителя для работы установки. Кроме того, разветвители кабеля Ethernet не так совершенны. Фактически, они могут привести к снижению скорости сетевого трафика. Это непрофессионально, так как более низкая скорость сильно повлияет на производительность ваших устройств, подключенных к Ethernet, что никому и никогда не понадобится. Разветвители Ethernet существуют уже много лет, но какими бы простыми они ни были, для преодоления их ограничений нет особых улучшений. Устройства по-прежнему основаны на устаревшем стандарте Fast Ethernet, который может оказаться неэффективным при сегодняшнем спросе на более высокую скорость.Хотя у этих сплиттеров есть свои преимущества, в большинстве случаев они бесполезны. Преимущества разветвителей С другой стороны, разветвители Ethernet имеют несколько преимуществ. Сначала рассмотрим цену; Стоимость этого разветвителя намного ниже, чем у другого сетевого оборудования. Это делает установку этого устройства доступной для любого без особых усилий. В отличие от большинства сетевых устройств, требующих настройки, разветвители не требуют установки программного обеспечения или какой-либо настройки для его запуска и работы.Это означает, что устройство настраивается вручную без каких-либо сложностей. Еще одно преимущество, связанное с этим устройством, заключается в том, что они являются идеальным вариантом для домашней установки. Это означает, что сплиттеры хорошо работают в доме, поскольку количество подключаемых устройств невелико, обычно максимум два устройства в одной комнате. Более того, если у вас есть соединение со скоростью сети 100 Мбит / с и у вас есть только два устройства для подключения, то сплиттеры подойдут вам лучше всего. Это связано с тем, что все два устройства будут получать 100 Мбит / с без снижения скорости Интернета. Некоторые из лучших разветвителей Ethernet, которые мы порекомендуем вам попробовать, включают; Порт TP-Link 5, который стоит попробовать. Это связано с тем, что устройство в первую очередь разделяет ваши подключения на несколько подключений. С этим устройством у вас может быть до 4 различных подключений (1 входной порт + 4 выходных порта). Разветвитель на 5 портов TP-Link Однако другие обновленные версии поддерживают даже до 8 выходных портов. Вы также можете попробовать 5-портовый настольный коммутатор Gigabit Ethernet Tenda.Еще один отличный вариант - двухпортовый сетевой коммутатор-разветвитель MT-VIKI. С ростом темпов развития технологий мы надеемся, что Ethernet скоро будет расширен для поддержки стандарта Gigabit Ethernet, но в нынешнем виде он ограничивает скорость работы людей во многих областях. Заключение До этого момента мы видели общее значение разветвителя Ethernet как устройства, которое имеет один порт на одной стороне и два порта вывода на другом конце. Устройство хорошо работает в ситуациях, когда у пользователя всего два устройства.Однако есть более новые версии с четырьмя и восемью портами вывода. Кроме того, при покупке такого типа устройства вы должны убедиться, что покупаете пару, так как одно будет использоваться для объединения соединения, а на другом конце другое устройство будет использоваться для отключения соединения. Мы также убедились в преимуществах этого устройства для пользователей со скоростью 100 Мбит / с. Пользователям с таким подключением не о чем беспокоиться, поскольку устройство никоим образом не замедляет их подключение.Однако проблема медленного соединения возникает у пользователей, которые используют ускоренное подключение к Интернету со скоростью выше 100 Мбит / с. Их скорость будет снижена до 100 Мбит / с, что на данный момент ужасно. Вы пробовали разветвитель Ethernet? Пожалуйста, поделитесь с нами в разделе комментариев ниже, чтобы узнать, как у вас дела с этим устройством. Однако на данный момент мы уверены, что вы можете оценить, использовать ли это устройство или нет. В любом случае, спасибо, что прочитали эту статью. Что такое разветвитель Ethernet »Примечания к электронике Разветвитель Ethernet широко рекламируется на многих веб-сайтах, и их часто можно принять за коммутаторы Ethernet, но они очень разные и служат двум разным целям. Ethernet IEEE 802.3 Включает: Ethernet введение Стандарты Структура кадра данных Ethernet 100 Мбит / с Fast Ethernet Гигабитный Ethernet, 1GE 10 Gigabit Ethernet, 10GE Однопарный Ethernet, SPE Кабели Ethernet Как купить кабели Ethernet Маршрутизаторы, концентраторы, коммутаторы - отличия Коммутатор Ethernet Как купить лучший коммутатор Ethernet Промышленный коммутатор Ethernet Питание через Ethernet, PoE Разветвитель Ethernet Операторский Ethernet Страница покупок продуктов Ethernet Доступно множество различных единиц оборудования Ethernet, и иногда может быть довольно сложно узнать, что они все и что они делают. Одним из таких элементов оборудования Ethernet является разветвитель Ethernet. Этот элемент оборудования Ethernet особенно сбивает с толку, потому что существует два типа разветвителей Ethernet: один для разделения линии Ethernet для передачи двух каналов Ethernet по одному кабелю, а другой для использования с Power over Ethernet. Также разветвители Ethernet часто путают с коммутаторами Ethernet. К сожалению, многие люди купили разветвители Ethernet, не до конца понимая, что это такое и чем отличается разветвитель Ethernet от коммутатора Ethernet. Разветвитель кабеля Ethernet с указанием подключаемых к нему кабелей. Что такое линейный разветвитель Ethernet Разветвитель Ethernet этой формы предназначен для уменьшения количества необходимых кабелей Ethernet. Он работает, посылая два разных сигнала по одному и тому же кабелю. Его можно использовать только с Ethernet 10 и 100 Мбит / с, потому что используются не все провода в кабеле. Разветвитель Ethernet для 10 и 100 Мбит / с Ethernet эффективно создает в кабеле два канала передачи данных, позволяя передавать два набора соединений по одному кабелю. Концепция использования разветвителя кабеля Ethernet В Ethernet 10 и 100 Мбит / с используются только четыре из восьми проводов, имеющихся в кабеле Ethernet, и в результате можно удвоить использование кабеля Ethernet и провести через него два отдельных канала. Это. У этого есть несколько недостатков: Снижение пропускной способности: Первым серьезным недостатком использования разветвителя Ethernet является то, что он значительно снижает производительность.Он будет работать только на скоростях, применимых к Fast Ethernet 100 Мбит / с. Если в локальной сети используется Gigabit Ethernet, то будет наблюдаться значительное снижение скорости линий, использующих сплиттер - с 1 Gigabit до 100 Мбит / с, а это десятикратное снижение скорости. Повышенные перекрестные помехи: Между разными линиями будут повышенные перекрестные помехи. Несмотря на то, что разные пары проводов представляют собой витые пары, их очень близкое расположение по всей длине кабеля Ethernet будет означать, что уровень перекрестных помех между разными проводами будет намного больше.Если используется экранированный кабель, в котором экранированы разные витые пары, то этот коэффициент будет уменьшен, но он все равно может вызвать проблемы. Требуется разветвитель и объединитель Ethernet: Для работы системы требуются два разветвителя Ethernet - один для объединения двух кабелей в один, а другой для их повторного вывода. Об этом факте часто забывают: разветвители Ethernet необходимо использовать парами: один для объединения двух линий, а другой для их повторного разделения. Разветвители Ethernet бывают двух основных форматов: Небольшой модуль с одним Ethernet, двумя разъемами Ethernet и одним коротким кабелем с разъемом RJ45: Этот тип разветвителя Ethernet широко продается в продаже, но с разъемом RJ45 на выходе для одиночной линии он имеет означают, что требуются некоторые средства для подключения к кабелю Ethernet. Он идеален при подключении к розетке RJ45, возможно, там, где кабель Ethernet встроен в стену и т. Д., И используется розетка RJ45 в настенной панели. Адаптер с тремя гнездами RJ45: Этот тип разветвителя Ethernet более удобен там, где требуется подключение к стандартным кабелям Ethernet. Разветвитель кабеля Ethernet Разветвитель кабеля Ethernet, вероятно, является практичным решением для подключения двух устройств к удаленному коммутатору Ethernet, где используется только один кабель, возможно, только один кабель встроен в конструкцию стены и т. Д. Однако они значительно сокращают максимальное количество доступная скорость, а с учетом того, что Gigabit Ethernet широко используется в наши дни для потоковой передачи видео и быстрой передачи больших файлов данных, это может означать большой шаг назад. Для некоторых приложений можно использовать разветвитель, но будьте осторожны при их установке, так как скорость будет снижена. Они могут быть удовлетворительными в качестве краткосрочного решения, позволяющего что-то сдвинуть с мертвой точки. Разветвители Ethernet PoE Другой вид разветвителя Ethernet, который может быть полезен, называется разветвителем Ethernet PoE или разветвителем Power over Ethernet. Power over Ethernet - это система, в которой питание удаленных устройств передается по кабелю Ethernet.Поскольку питание постоянного тока, а содержимое данных находится на высокой частоте, можно передавать оба по одним и тем же линиям без взаимных помех. PoE широко используется для небольших удаленных устройств, таких как камеры безопасности Ethernet, телефоны VoIP и тому подобное. Обычно питание обеспечивается коммутатором Ethernet - коммутаторы, обеспечивающие питание через Ethernet, широко доступны, хотя и стоят дороже, чем коммутаторы Ethernet без PoE. Разветвители Ethernet PoE используются для того, чтобы удаленные устройства, которые могут не быть предназначены для Power over Ethernet, по-прежнему использовать питание, подаваемое таким образом.Разветвитель берет кабель Ethernet, по которому передаются данные и питание, и разделяет или разделяет питание и данные. Данные появляются через соединение RJ45, а питание через другое. Концепция разветвителя PoE в системах с периферийным оборудованием без PoE и коммутатором PoE Ethernet Разветвители Ethernet PoE поставляются с различными разъемами, поэтому для удаленного устройства можно выбрать разветвитель с наиболее удобным разъемом питания. Популярные разъемы для питания - это USB и коаксиальный разъем питания, известный как разъем постоянного тока.Данные будут использовать разъем RJ45. Используя разветвитель Ethernet PoE, можно питать удаленные устройства без PoE, такие как телефоны VoIP, камеры и т. Д., По кабелю Ethernet, обеспечивающему соединение для передачи данных. Это может быть очень удобно, когда может потребоваться отдельный источник питания от сети для обеспечения необходимой мощности постоянного тока. Также возможно подавать питание постоянного тока на кабель Ethernet, если коммутатор Ethernet не является коммутатором или маршрутизатором PoE. Используется устройство, известное как инжектор Ethernet PoE. Как использовать инжектор PoE с разветвителем PoE для питания удаленных устройств без PoE от коммутатора без PoE. При использовании инжектора Ethernet PoE питание подается на инжектор, и он подает необходимое напряжение постоянного тока на кабель Ethernet, чтобы питание подавалось на удаленное устройство Ethernet PoE. Как купить лучший разветвитель PoE На рынке существует множество различных разветвителей PoE, поэтому необходимо провести небольшое исследование того, что действительно необходимо и что доступно, в качестве первого шага к покупке лучшего разветвителя PoE. При покупке разветвителя PoE проверьте характеристики питаемого устройства и разветвителя, чтобы убедиться, что они будут работать вместе. Как правило, представленные на рынке разветвители PoE соответствуют IEEE 802.3af / 802.3at или более поздним стандартам 802.3bt. Требуемый уровень мощности должен быть тщательно проверен на соответствие техническим характеристикам устройства. Существуют разные классы для Power over Ethernet, и они могут обеспечивать разные уровни мощности, как показано в таблице ниже: Классы PoE с питанием через Ethernet Класс мощности PoE Доступная мощность PSE Максимальная мощность PD 1 4.0 3,84 2 7,0 6,49 3 15,4 12,95 4 30 25,5 Также проверьте напряжение - используемое устройство должно иметь требования к входному напряжению, которые соответствуют требованиям разветвителя. Дальнейшая проверка заключается в том, чтобы убедиться, что разветвитель PoE и инжектор PoE, если он используется, соответствуют соответствующим стандартам: IEEE 802.3af, 802.3at или 802.3bt. Разветвители Ethernet и разветвители Ethernet PoE - это два очень разных устройства, и оба они сильно отличаются от коммутаторов Ethernet. При правильном использовании разветвители Ethernet PoE очень полезны для питания устройств Ethernet без PoE. Они могут быть идеальным вариантом для удаленного питания различных устройств с помощью подключения к сети Ethernet. Также с широким распространением Gigabit Ethernet для локальных сетей и т.п. и необходимостью быстрой передачи файлов с учетом уровня потоковой передачи и больших файлов, которые используются в наши дни, разветвители Ethernet не являются идеальным вариантом, хотя в в некоторых случаях люди могут быть вынуждены использовать их там, где этого требуют кабели Ethernet. Темы беспроводного и проводного подключения: Основы мобильной связи 2G GSM 3G UMTS 4G LTE 5G Вай фай IEEE 802.15.4 Беспроводные телефоны DECT NFC - связь ближнего поля Основы сетевых технологий Что такое облако Ethernet Серийные данные USB SigFox LoRa VoIP SDN NFV SD-WAN Вернуться к беспроводному и проводному подключению Коммутатор Ethernet против разветвителя - сколько вы знаете? Сегодня наша жизнь практически не обходится без Интернет-общения.Мы занимаемся покупками, написанием писем и бизнесом, полагаясь на соединения Ethernet как дома, так и в офисе. А коммутатор и разветвитель Gigabit Ethernet - это сетевые устройства, которые в основном используются для подключения различных компьютеров или других сетевых устройств. Однако они совсем другие. Здесь сосредоточимся на коммутаторе Ethernet и сплиттере. E тернет S ведьма против S пластина: W шляпа re

   T     hey    ?   Во-первых, давайте разберемся с определениями этих двух терминов.
  Что такое коммутатор Ethernet?
 Коммутатор Ethernet - это высокоскоростное сетевое устройство, которое предоставляет больше портов для подсетей для подключения большего количества компьютеров, принтеров, камер и т. Д. В здании или университетском городке. Через порты коммутатор данных может принимать входящие пакеты данных и перенаправлять данные в предполагаемое место назначения в локальной сети. Обычно коммутатор Ethernet не только работает на уровне канала передачи данных, который также называется уровнем 2, но также может работать на сетевом уровне (уровень 3) или выше.
  Что такое разветвитель?
 Сетевой разветвитель действует как устройство распределения оптической мощности, подобно системе передачи по коаксиальному кабелю. Это одно из самых важных пассивных устройств, поэтому ему не нужно внешнее питание, кроме света. Как следует из названия, он может разделить одно подключение к Интернету для создания дополнительных подключений, в результате чего могут быть подключены дополнительные или другие компьютеры в сети.
  E     thernet     S     witch vs     S     plitter    : в чем разница    ?   Коммутатор Ethernet может использоваться для сетей, которые включают в себя различные устройства, например, компьютер и игровую консоль или принтер.Кроме того, обычному коммутатору требуется ввод питания, чтобы он мог разделить сигнал Ethernet на различные сигналы, и эти сигналы могли работать одновременно. В результате различные устройства могут быть подключены к коммутатору и работать одновременно.
 Что касается разветвителя Ethernet, то ввод питания не требуется. А разветвители нужно использовать попарно. Он физически разделяет одно соединение Ethernet на два соединения. Проще говоря, если вы хотите соединить два компьютера в одной комнате и коммутатор в другой комнате, вам понадобятся разветвители.Вместо использования двух кабелей Ethernet из одной комнаты в другую, сплиттеры могут физически разделить один кабель Ethernet на два для подключения компьютеров и коммутатора. Это основной принцип в вопросе использования разветвителя Ethernet.
  E     thernet     S     witch vs     S     plitter    : Где купить    ?   Следующие продукты - разветвитель Ethernet и коммутатор - от FS.COM.
  S5800-48F4S Коммутатор
 Это коммутатор Ethernet 10 Гбит / с с 48 портами 1GbE SFP и 4 портами 10GbE SFP +. Благодаря коммутационной способности 176 Гбит / с он поддерживает комплексные функции сетевого управления уровнями L2 и L3. Коммутатор поддерживает функции MLAG, MPLS, IPv4 / IPv6, SNMP и т. Д. Этот коммутатор, рассчитанный на максимальную потребляемую мощность 75 Вт и коммутационную способность 176 Гбит / с, идеально подходит для традиционных или полностью виртуализированных центров обработки данных.
 Рисунок 1: Коммутатор S5800-48F4S
  Конклюзия
 Что касается коммутатора Ethernet и разветвителя, мы знаем, как работают разветвители Ethernet и как работают коммутаторы.Оба они могут оптимизировать нашу сеть, что позволяет нам работать эффективно и с высокой степенью безопасности. Добро пожаловать на сайт FS.COM, чтобы выбрать свой собственный коммутатор и разветвитель Ethernet.
 Коммутатор Ethernet, концентратор и сплиттер: в чем разница?
 Как наиболее распространенный тип кабеля, который сегодня используется в проводных локальных сетях, спрос на Ethernet как никогда высок. Однако у большинства маршрутизаторов количество доступных портов ограничено. В конечном итоге это ограничивает количество устройств, которые можно подключить одновременно.Это проблема в офисах или домах, которым необходимо подключить множество компьютеров и других сетевых устройств без использования Wi-Fi. Разделение Ethernet позволяет обойти эту проблему за счет использования другого устройства для расширения сети.
 Если вам не хватает портов Ethernet, различные варианты разделения соединения включают коммутаторы, концентраторы и разветвители. Каждое решение работает по-разному, со своими преимуществами и недостатками. При расширении сети важно учитывать такие факторы, как надежность, скорость, безопасность и гибкость, а также количество дополнительных подключений.Хотя сегодня коммутаторы Ethernet являются наиболее гибким и популярным выбором, важно выбрать вариант, который наилучшим образом соответствует потребностям вашего дома или офиса.
 Почему важен Ethernet?
 В отличие от WiFi, Ethernet - это проводной протокол. Обычно кабели Ethernet проходят от модема или маршрутизатора к портам RJ45 на других устройствах, подключенных к сети. Многие дополнительные преимущества Ethernet связаны с тем, что сетевые устройства напрямую соединяются кабелями, что делает их менее уязвимыми для проблем с подключением или угроз безопасности беспроводной сети.В зависимости от протокола и размера сети эти кабели могут быть коаксиальными, оптоволоконными или витыми парами.
 Несмотря на потребность в физических кабелях, Ethernet остается мировым стандартом для подключения нескольких устройств к одной сети для улучшения связи. Эти кабели обеспечивают впечатляющую скорость сети и очень надежное соединение. Кроме того, обычно меньше помех, задержек и угроз безопасности, чем у других протоколов. Ethernet считается самым надежным решением для высокоскоростной, конфиденциальной и бесперебойной передачи данных.
 Что такое коммутатор Ethernet?
 Коммутатор Ethernet - это высокоскоростное сетевое устройство, которое содержит несколько дополнительных портов. Это предпочтительный метод для разделения сети Ethernet из-за его способности разделять одно соединение на несколько с ограниченными помехами. Коммутатор использует один порт для подключения к маршрутизатору, в то время как все остальные места доступны для ваших сетевых устройств. Каждого отдельного клиента можно легко идентифицировать по его сетевому адресу, что позволяет коммутатору легко и эффективно направлять трафик.Коммутаторы Ethernet бывают разных скоростей и размеров, в том числе от 5 до 52 портов.
 Коммутаторы разделяют сеть на более мелкие и менее перегруженные пути посредством коммутации пакетов. Это метод передачи небольших сегментов данных по сети, обеспечивающий более быструю и эффективную доставку. Устройства получают необходимую им полосу пропускания без помех от другого сетевого трафика. Это связано с тем, что подключение к каждому объекту представляет собой индивидуальный путь, который не замедляет работу всей сети.Полнодуплексная связь, обеспечиваемая коммутатором Ethernet, гарантирует, что данные могут быть отправлены и получены одновременно, что повышает общую скорость сети.
 Интернет-коммутаторы обеспечивают более быструю сеть с ограниченными помехами, что делает их хорошим выбором для среды со значительным объемом трафика от различных устройств. Это наиболее универсальное решение для создания большего количества портов Ethernet, поскольку они имеют различные конфигурации и функции, подходящие практически для любой ситуации.Эти преимущества объясняют, почему коммутаторы Ethernet являются оптимальным вариантом для разделения сетей Ethernet.
 Однако у коммутаторов Ethernet есть некоторые недостатки, которые следует учитывать перед установкой. Несмотря на то, что они обеспечивают гораздо меньшее количество помех по сравнению с концентратором, пользователи коммутатора все равно могут испытывать медленные соединения, когда несколько устройств выполняют потоковую передачу одновременно. Однако это соединение по-прежнему будет более стабильным и стабильным, чем другие варианты беспроводной связи.
 Коммутаторы требуют некоторой настройки, а также источника питания, что в конечном итоге делает их менее идеальными для самых основных требований к разделению.Потребляемая мощность требуется, чтобы помочь разделить сигнал на ряд рабочих сигналов, которые действуют одновременно. Наконец, эти устройства обычно дороже концентраторов и разветвителей. Есть много недорогих коммутаторов Ethernet, которые окупаются, если принять во внимание дополнительную гибкость и функциональность.
 Что такое концентратор Ethernet?
 Подобно коммутаторам Ethernet, концентраторы подключаются к маршрутизатору с помощью одного кабеля и создают несколько портов из одного соединения.Однако концентраторы Ethernet функционируют, соединяя несколько устройств, заставляя их действовать как единый сегмент сети. Эти устройства создают больше доступных подключений, повторяя получаемый сетевой трафик.
 В отличие от метода связи, используемого коммутаторами, концентраторы используют полудуплексную связь. Это означает, что сетевые устройства не могут отправлять и получать одновременно. Концентраторы Ethernet, по сравнению с коммутаторами, значительно снижают скорость подключения и создают больше помех между устройствами.Это ограничение является причиной того, что концентраторы были заменены коммутаторами почти для всех приложений Ethernet.
 Концентраторы Ethernet успешно расширяют сеть и создают больше точек подключения для всех ваших устройств. Они также относительно дешевы по сравнению с более совершенными переключателями. В некоторых приложениях действительно предпочтительнее использовать концентратор. Например, концентраторы могут более эффективно использоваться для диагностики протокола благодаря их полудуплексной работе. Это позволяет устройству просматривать весь трафик, отправляемый по сети на любой из портов.Коммутаторы Ethernet ограничивают трафик порта, а диагностические инструменты смогут только надежно просматривать широковещательные сообщения.
 В большинстве приложений концентраторы не будут наиболее эффективным вариантом для расширения сети. Концентраторы Ethernet приводят к сильным помехам между отдельными сетевыми устройствами, замедлению соединения и потере полосы пропускания из-за конфликтов данных. Это особенно заметно при одновременном запуске нескольких устройств. Поскольку технология коммутаторов Ethernet продолжает совершенствоваться, цены на базовые коммутаторы Ethernet становятся конкурентоспособными по сравнению с концентраторами, что делает их практически устаревшими.Хотя концентраторы Ethernet можно использовать для расширения сети, другие варианты гораздо более функциональны и надежны.
 Что такое разветвитель Ethernet?
 Разветвители Ethernet - это самый простой способ разделения сетевого подключения. Устройство, как следует из названия, работает как система передачи по коаксиальному кабелю, разделяя один кабель на два. Они позволяют проложить один кабель через стены и потолок, но при этом требуются два кабеля, по одному для каждого подключенного устройства. Это избавляет от необходимости использовать два кабеля Ethernet из одной комнаты в другую, но не обязательно увеличивает количество устройств, которые вы можете подключить.Разветвители Ethernet необходимо использовать попарно, чтобы разделить соединение на два кабеля для двух сетевых устройств.
 В разветвителях Ethernet используется тот факт, что для Ethernet 10 Мбит и 100 Мбит требуется только четыре провода, хотя большинство кабелей, таких как Cat 5e, содержат восемь. Сплиттер уменьшает количество используемых проводов и пропускную способность данных на два отдельных порта, что означает, что максимальная пропускная способность составляет 100 Мбит / с.
 Сплиттеры пассивны и не требуют каких-либо источников питания, таких как концентраторы и коммутаторы.Они также являются наиболее простым вариантом и очень интуитивно понятны в настройке и использовании. Из-за своей простоты коммутаторы Ethernet являются наиболее дешевым вариантом для разделения соединения Ethernet. Разветвители лучше всего использовать для уменьшения количества длинных кабелей, проходящих между комнатами дома или в офисе.
 В большинстве случаев коммутатор был бы лучшим методом для разделения Ethernet из-за недостатков разветвителей. Подключенные устройства ограничены более медленной скоростью сети 100 Мбит.При использовании этого метода количество устройств ограничено, поскольку разветвители не обязательно увеличивают количество устройств, которые можно подключить, если они не используются вместе с коммутатором. Маршрутизатор назначения должен иметь два доступных порта для использования разветвителя, что не всегда так. Для расширения сетевого подключения почти всегда лучше использовать коммутатор Ethernet.
 Заключение
 В современном быстро развивающемся мире сильное и надежное сетевое соединение важно для доступа к данным в любой момент.Благодаря надежным возможностям подключения к сети Ethernet он стал лучшим выбором для дома и офиса. Чтобы обеспечить достаточное количество доступных соединений, необходимы новые устройства, такие как концентраторы, сплиттеры и коммутаторы, чтобы расширить возможности традиционных маршрутизаторов.

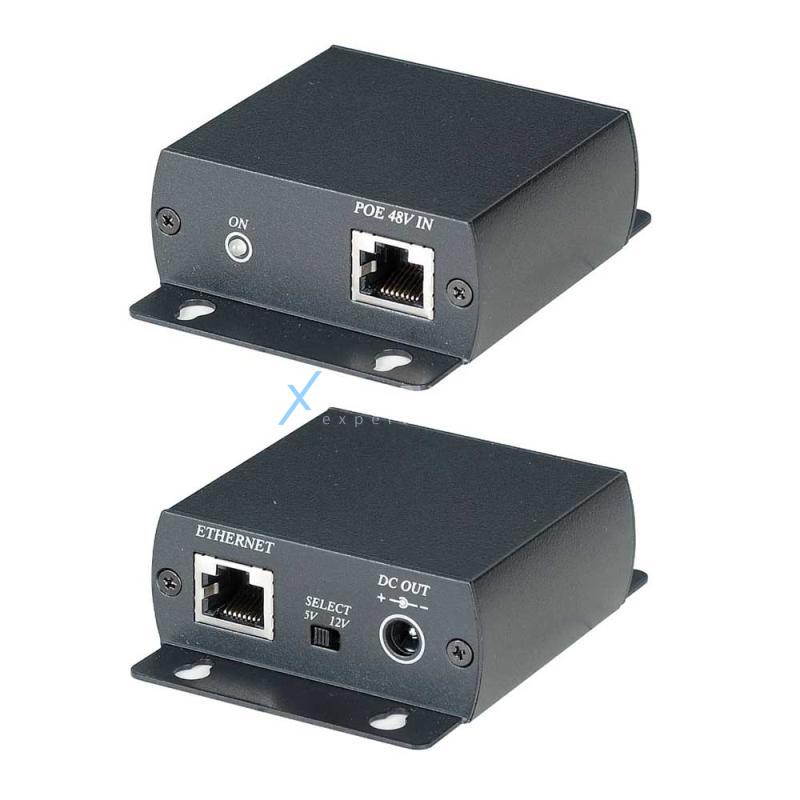

Классы PoE с питанием через Ethernet
Класс мощности PoE	Доступная мощность PSE	Максимальная мощность PD
1	4.0	3,84
2	7,0	6,49
3	15,4	12,95
4	30	25,5

Как работает сплиттер. Как правильно подключить ADSL splitter. Схема, описание

Зачем нужен сплиттер

Как работает сплиттер

Что это

Технические характеристики

Предназначение

Плюсы и минусы

Параметры

Особенности

Как подключить

Схема подключения сплиттера ADSL

Как правильно подключить ADSL splitter

Чем подключать ADSL splitter.

Возможные варианты подключения ADSL splitter»а.

Как не надо подключать ADSL splitter.

ADSL splitter SIEMENS.

ADSL splitter ECI.

ADSL splitter ZyXEL AS 6 EE.

ADSL MICROFILTER.

ADSL ISDN splitter.

Как называется разветвитель для интернета

Для чего он нужен

Для чего он нужен

Что такое разветвитель для интернет-кабеля

Можно ли разветвить интернет по одному кабелю

Как разделить интернет на несколько компьютеров

Джойнер и патч-корд: разъёмные соединения

Как разделить витую пару на двухпортовую розетку

Удлинение кабеля витых пар скруткой

Удлинение и соединение кабеля витых пар пайкой

Будет ли работать разветвитель Ethernet?

что это такое и для чего используется

Что такое разветвитель для интернет кабеля

Описание устройства

Главные характеристики

Можно ли разветвить интернет по одному кабелю

Как разделить интернет на несколько компьютеров

Джойнер и патч-корд: разъёмные соединения

Как разделить витую пару на двухпортовую розетку

Adsl splitter sp 202 — Вэб-шпаргалка для интернет предпринимателей!

Что это

Технические характеристики

Предназначение

Плюсы и минусы

Особенности

Как подключить

Что это

Технические характеристики

Предназначение

Плюсы и минусы

Особенности

Как подключить

Как правильно подключить ADSL splitter

Чем подключать ADSL splitter.

Возможные варианты подключения ADSL splitter’а.

Как не надо подключать ADSL splitter.

ADSL splitter SIEMENS.

ADSL splitter ECI.

ADSL splitter ZyXEL AS 6 EE.

ADSL MICROFILTER.

ADSL ISDN splitter.

Рекомендуем к прочтению

Dsl телефонный фильтр, сплиттер Интернет-кабель, что такое сплиттер для Интернета

Описание и отзывы

Характеристики

сплиттер, защита оборудования. Adsl сплиттер для интернета, схема подключения адсл сплиттера к модему и телефону, зачем нужен сплиттер adsl для интернета

Описание

Технология

Оборудование для телевизоров

Разновидности сплиттеров

Правила подключения

Как подключить интернет через модем

Как подключить adsl сплиттер

Как подключить модем к питанию

Схема adsl сплиттера

Схема адаптера питания

Чем подключать ADSL splitter

Возможные варианты подключения ADSL splitter»а

Как не надо подключать ADSL splitter

Уменьшают ли разветвители Ethernet скорость?

`Разветвитель Ethernet отрицательно влияет на скорость интернета?`

`Что такое разветвитель Ethernet?`

`Как настроить разветвители Ethernet`

`Разветвители Ethernet`

`Уменьшают ли разветвители Ethernet скорость?`

`Плюсы и минусы разветвителей`

`Читайте также`

`Что делать, если грудничок не спит днем: советы по налаживанию режима сна`

`Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков`

`Методика «Цветоник» М. Лазарева для музыкального развития детей`

`Добавить комментарий Отменить ответ`
