Что такое термоусадка на провода: Термоусадка для проводов: назначение, преимущества и недостатки

Содержание

Для чего нужна термоусадочная трубка и как ее использовать

Для того, чтобы надёжно и эффективно изолировать провода и кабеля различного назначения, используется термоусадочная трубка. Она является великолепной альтернативой обычной изоленте и гарантирует более надёжный уровень изоляции. Если раньше для термоусадки кабелей и соединений использовались кембрики, то теперь их место прочно заняла термоусадочная трубка. Где и как её можно использовать?

Термоусадочная трубка: сфера и область применения

Как было сказано выше, в основном термоусадочные трубки используются для изоляции проводов и различных контактов. Уникальные технические и эксплуатационные характеристики трубок позволяют применять для усадки соединений, находящихся под высоким напряжением. Термоусадочные трубки одинаково эффективны для усадки проводов в технологическом оборудовании, а также в автомобильной промышленности.

В процессе применения термоусадочной трубки работоспособность соединения полностью сохраняется.

Кроме того, такое соединение устойчиво к негативному воздействию различных факторов внешней среды: влажности, высоким температурам, механическим повреждениям и т. д. Кроме промышленных и производственных предприятий, а также автомобильной промышленности, термоусадочные трубки также можно применять для:

  • обтягивания скользящей ручки различных инструментов
  • изготовления и усовершенствование рыболовных снастей
  • предотвращения звона ключей, брелоков и других мелких элементов в кармане

Термоусадочная трубка: где нельзя использовать

Профессиональные электрики и работники промышленных предприятий не рекомендуют использовать термоусадочную трубку для изоляции проводов и соединений, эксплуатирующихся в условиях экстремально высоких температур, например, утюги, электрические чайники и т. д. Для изоляции соединений в нагревательных элементах лучше всего применять специальные термостойкие кембрики из стекловолокна. Кроме того, не рекомендуется использовать термоусадочные трубки для изоляции проводов, которые трутся обо что-то.

Термоусадочная трубка: как правильно использовать

Установить термоусадочную трубку на провода или кабеля довольно просто — для этого нет необходимости использовать специальные или сложные инструменты. Перед установкой термоусадочных трубок необходимо лишь правильно подобрать диаметр изделия. После того, как трубка установлена на соединение, её необходимо нагреть с помощью термофена или специальной горелки.

В процессе установки важно не переплавить трубку — так вы не получите надёжной изоляции, а наоборот, значительно испортите всю проводку. Повышение температуры горелки или термофена на влияет на скорость процесса установки термоусадочной трубки, поэтому повышать температуру не имеет никакого смысла.

О перегреве термоусадочной трубки могут свидетельствовать возникновение пузырьков и различных повреждений на её поверхности. В результате трубка может обуглится и даже разорваться.

Термоусадка для проводов: где используется?

Термоусадочные трубки — это метод покрытия или заключения проводов или кабелей в изолирующую трубку для защиты проводов от внешних воздействий. Термоусадочные трубки также можно назвать термоусадочными рукавами. Процесс термоусадки проще, чем вы думаете, термоусадочные изделия доступны в широком диапазоне размеров и цветов на рынке, просто приобретите их на рынке, вставьте провод там, где вам нужна изоляция, и нагрейте рукав.

Почему мы должны использовать термоусадочные трубки?

Термоусадочная трубка используется по-разному и в разных целях, направленных на улучшение защиты, срока службы и обслуживания проводов в цепи. Перейдя по ссылке https://termousadka.com.ua/product-category/termousadochnye-materialy/termousadochnaya-trubka-1m.html, можно подобрать термоусадку, которая прослужит долго и сделает соединения прочными и безопасными.

  • Защитите провода и кабели от внешних факторов: чаще всего термоусадочные трубки используются для защиты проводов и кабелей от истирания, порезов, истирания и слабых ударов. Термоусадочное уплотнение действует как уплотнение кабельного ввода, которое может защитить провода от воздействия окружающей среды, такого как жидкости, такие как масло, вода и кислоты, а также атмосферных факторов, таких как влажность и температура, которые могут вызвать повреждение провода. Некоторые термоусадки специально разработаны для использования в суровых условиях и работают даже при температуре от -65 ° C до + 260 ° C, а также могут служить хорошей защитой от воды и влаги. ATUM, CGAT, C-Wrap, Rayseal, HTAT и SCL — некоторые популярные рукава, которые можно использовать в суровых условиях.
  • Надлежащая изоляция проводов: электрических цепей без подключений не бывает; термоусадки используются для надлежащей изоляции этих соединений для лучшей защиты. Помимо изоляционных соединений, они также используются в качестве дополнительного слоя защиты проводов, поскольку основная изоляция недостаточно хороша. Термоусадочные устройства доступны в различных размерах для обеспечения идеального прилегания, и они не отслаиваются со временем по сравнению с другими изоляционными решениями.
  • Уменьшите деформацию проводов: электрические провода и кабели часто растягиваются и испытывают напряжение из-за недостатка места или длины. Эти внешние напряжения и износ могут повлиять на срок службы проволоки, термоусадки могут использоваться для уменьшения этих деформаций и напряжения, прикладываемого к проволоке, благодаря их долговечности. На изображении ниже показан набор проводов, припаянных к некоторым контактам разъема. Здесь термоусадочные трубки не только закрывают участки пайки, но и обеспечивают механическую поддержку проводов, уменьшая нагрузку на контакты разъема.

Применение термоусадки

Используется для связывания кабелей: огромная сеть проводов может разочаровать каждого, кто работает с электрической системой. Различные размеры термоусадки позволяют связать группу проводов в одну трубку. Это не только эстетический подход, но и хорошая методика организации проводов, которая будет более полезна при дальнейшем обслуживании системы.

Защита от ржавчины: все вышеперечисленное предназначено для электрической системы, в некоторых особых случаях термоусадочные изделия также могут использоваться в качестве защиты от ржавчины в оборудовании, таком как металлические трубы и сварные соединения. При сварке труб из нержавеющей стали изоляционное покрытие может истощиться, для защиты сварных швов от ржавчины можно использовать термоусадочные трубки. Слой клея в термоусадках идеально ложится на поверхность металла и защищает трубопроводы от ржавчины и других внешних воздействий.

Помимо этого, термоусадочные изделия можно также использовать в качестве разгрузки от натяжения для цветовой кодировки определенных компонентов, идентификации различных соединений с помощью разноцветных трубок и изменения текстуры и отделки объекта.

Как выбрать подходящую термоусадку?

На рынке доступно большое количество термоусадочных материалов различных типов и размеров, поэтому для выбора подходящей термоусадки вы должны учитывать такие параметры, как внутренний диаметр, коэффициент усадки, длина, восстановленная толщина стенки.

Выбор внутреннего диаметра: при определении внутреннего диаметра вы должны учитывать как максимальный, так и минимальный периметр объекта, который вы собираетесь покрыть. Для лучшего покрытия вы должны выбрать термоусадочную трубку с внутренним диаметром с припуском 20-30%, которая может обеспечить соответствующее пространство для плотного слияния термоусадки с объектом.

Диаметр термоусадки Поставляемый внутренний диаметр (минимальный внутренний диаметр до нагрева) и восстановленный внутренний диаметр (минимальный внутренний диаметр после нагрева) — два важных параметра, которые вы должны учитывать при выборе внутреннего диаметра термоусадочной трубки.

Выбор коэффициента усадки: коэффициент усадки — это соотношение между предоставленным внутренним диаметром и восстановленным внутренним диаметром, трубы доступны с различными вариантами соотношения, такими как 2: 1, 2,5: 1, 3: 1 и т. Д. Коэффициент термоусадки говорит о том, что 2 : 1 Термоусадочные трубки могут сжиматься до половины своего первоначального размера, термоусадочные трубки 3: 1 могут сжиматься чернил до одной трети от исходного размера. Термоусадочная трубка с высоким коэффициентом усадки подходит для таких объектов, как соединители, поскольку она может охватывать корпус соединителя и при этом иметь возможность сжиматься до меньшего диаметра, например, для провода или кабеля.

Длина термоусадочной трубки: во время нагрева термоусадочной трубки длина трубки также уменьшается на 5-7%, поэтому вам следует выбирать термоусадочную трубку, которая немного длиннее, чем вам нужно.

Толщина термоусадочной трубки: обычно толщина объекта уменьшается, если он растягивается, чем больше вы растягиваете, тем тоньше становится объект. В случае термоусадочной трубки, наоборот, по мере того, как трубка сжимается, толщина трубки увеличивается. Итак, ознакомьтесь с таблицей данных термоусадочной трубки и выберите толщину, которая лучше всего подходит для условий вашего применения.

Помимо этих параметров, вы также должны тщательно выбирать материал, рабочую температуру и температуру усадки, поскольку они обозначают характеристики термоусадочной трубки. Термоусадочные трубки доступны для всех типов кабелей, связанных как с приложениями с высокой, так и с малой мощностью, лучше изучите свое применение и выберите для него подходящую термоусадочную трубку.

Материалы, используемые для термоусадки

Полиолефин: самым популярным материалом для термоусадки является полиолефин. Материал на основе полиолефина имеет множество преимуществ перед другими видами термоусадки. Они гибкие, быстро усаживаются, обладают превосходной прочностью, обладают высокой огнестойкостью, устойчивостью к ультрафиолетовому излучению, имеют отличные химические и электрические свойства. Термоусадочный материал из полиолефина имеет температуру усадки 100 ° C и выдерживает высокие температуры от 125 ° C до 135 ° C. Эти виды термоусадки в основном используются для механической защиты, изоляции и маркировки.

ПВХ: Термоусадочные изделия из полиолефина сравнительно дороги для использования во всех сферах применения, в тех случаях, когда бюджет имеет значение, вы можете использовать термоусадочные материалы из ПВХ. Стоимость термоусадки из ПВХ на 10-50% меньше, чем из термоусадки из полиолефина. Эти термоусадочные материалы состоят из поливинилхлорида (ПВХ), они не выдерживают более высоких температур, как полиолефин, но способны выдерживать разумную максимальную температуру 105 ° C.

Термоусадочные пленки из ПВХ доступны в различных цветах, а также доступны прозрачные термоусадочные трубки. Они доступны в огнестойких версиях и имеют лучшую прочность на разрыв и сопротивление истиранию, чем термоусадочные полиолефины.

Термоусадка с клеевой подкладкой: термоусадочный материал с адгезивной подкладкой состоит из двух слоев. Внешний слой состоит из полиолефина, а внутренний слой состоит из клея, который плавится и течет при той же температуре, при которой начинается усадка внешнего слоя. Клеи растекаются, заполняют пустоты и оседают в форме объекта, который нужно соединить в трубку. Когда клей остынет, он действует как защита от воздействия окружающей среды и защищает запечатанный объект от влаги и других повреждений.

Термоусадочные устройства также доступны из других материалов, таких как PTFE (политетрафторэтилен), FEP (фторированный этиленпропилен), PVDF (поливинилидендифторид), эластомеры, силиконовый каучук, витон и другие специальные материалы. Использование каждого типа материалов зависит от среды, в которой они будут использоваться, и их свойств.

Термоусадочная трубка для изоляции — стоит ли покупать?

Термоусадочная трубка, или просто термоусадка – это специальная трубка, способная сжиматься в размерах под воздействием высокой температуры. Абсолютно все виды термоусадки изготавливают из полимеров, которые способны менять форму (увеличивать или уменьшать размер) под воздействием высокой температуры.  Благодаря этому термоусадка обладает определёнными свойствами.

Зачем нужна термоусадочная трубка

Основное назначение термоусадки – изолирование разнообразных частей электрических проводников или мест соединения электрических проводов между собой. Также термоусадка служит и для защиты от внешних механических воздействий. Благодаря своим хорошим изоляционным свойствам она является неплохой альтернативой обычной изоляционной ленте, которая до настоящего времени была одним из основных изоляционных материалов.

Кроме электротехнической области, термоусадку также применяют для антикоррозии и гидроизоляции. Для таких целей используют трубку со специальным внутренним клеевым слоем. Наличие клеевого слоя позволяет использовать термоусадку на различных поверхностях, таких как дерево или металл.

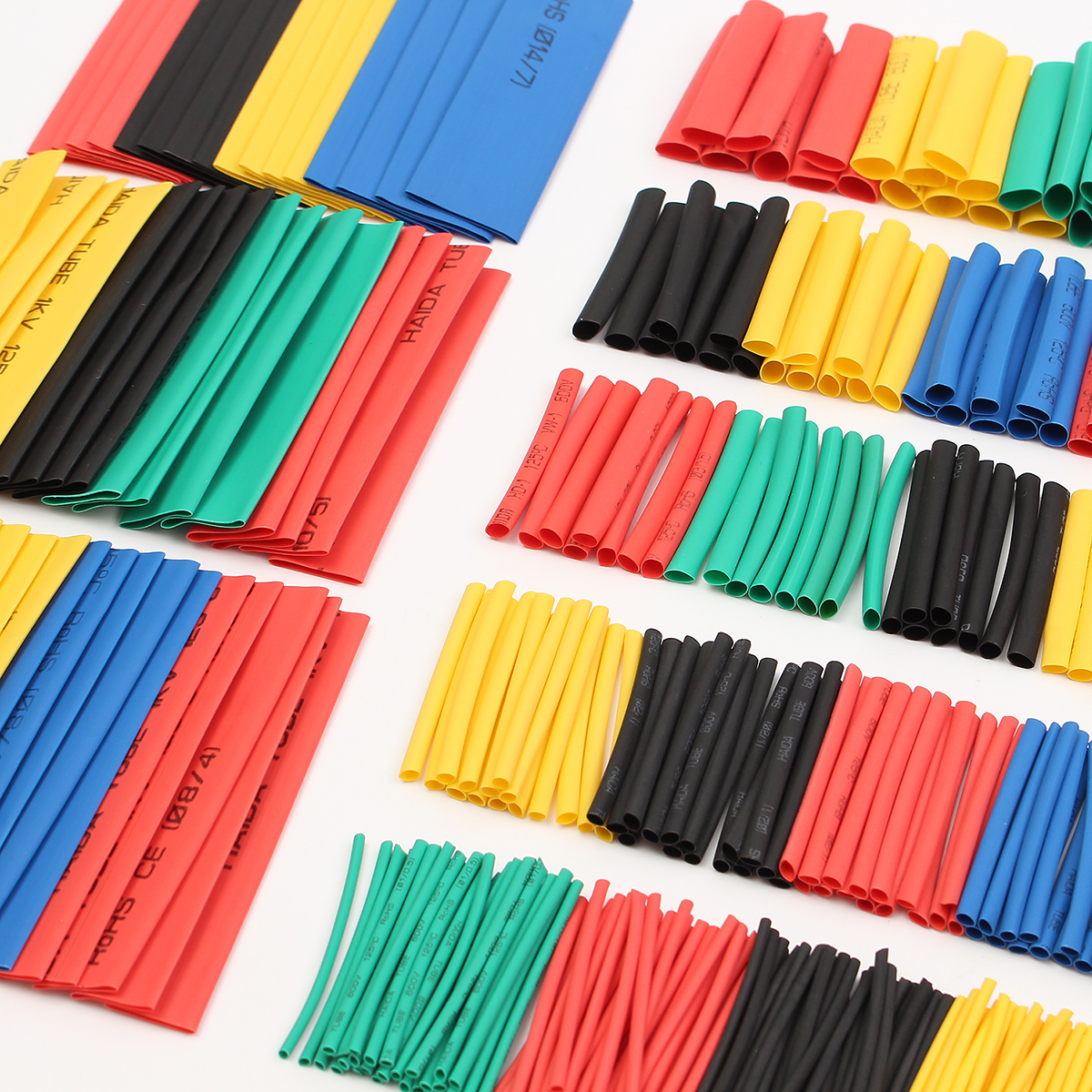

Сегодня выпускают термоусадочные трубки самой разнообразной расцветки. Например, это может быть белый, красный, синий, зелёный, черный или жёлтый цвет. Также бывает термоусадочная трубка комбинированного цвета, например жёлто-зелёного. Благодаря широкому диапазону цветов, термоусадку используют не только для изоляции, но и для маркировки жил электрических кабелей или проводов.

Например, в трёхфазной сети фазы A, B, C маркируются жёлтым, зелёным и красным цветом соответственно. Плюсовой и минусовой провода цепей постоянного тока маркируются соответственно красным и чёрным цветом, а защитный PE-проводник для заземления маркируется жёлто-зелёным цветом.

На сегодняшний день купить термоусадку можно практически в любом магазине, продающем электротехническую продукцию. Выбору покупателя предоставляется трубка овальной, круглой и плоской формы. Ширина или диаметр термоусадки также бывают разные, от самых малых размеров (используются для изоляции проводов малого сечения) и до больших (применяют для жил электрических кабелей большого сечения). Приобрести трубку можно любой длины, например, в виде мотка (большая длина) или в виде небольшого куска определённой длины.

Плюсы термоусадочной трубки изоляции

У термоусадочной трубки есть масса преимуществ:

● хорошая устойчивость к внешним воздействиям;

● возможность использовать в широких диапазонах температур;

● устойчивость к горению;

● относительно невысокая цена;

● достаточно длительный срок службы;

● удобство и простота в применении (не нужны специальные навыки).

Технические характеристики и использование

Основные характеристики термоусадки – это состав материала, из которого изготавливается трубка (ПВХ, эластомер, полиолефин и др.), коэффициент усадки, устойчивость к различным агрессивным средам (термостойкость, химическая стойкость, маслостойкость, стойкость к нефтепродуктам), наличие или отсутствие внутреннего клеевого слоя (клеевые и тонкостенные), цветность (одинарный цвет или комбинированный).

Пользоваться термоусадкой очень и очень просто. Процесс изолирования проводов при помощи термоусадки происходит даже быстрее, чем при использовании обычной изоленты. При этом не нужны специальные инструменты и приспособления.

Для начала нужно выбрать трубку необходимого диаметра, т.е. в зависимости от диаметра (сечения) проводника, который необходимо изолировать. Затем отрезается кусок такой длины, который позволит полностью прикрыть изолируемую часть проводника. Отрезать необходимо ровно, чтобы на трубке не появились разрывы с трещинами.

Кусок подготовленной термоусадки надевается на ту часть, которая будет изолироваться (например, это место скрутки двух проводов). Затем необходимо термоусадочную трубку нагреть, чтобы она уменьшила свою форму, надёжно обтянулась на изолируемой поверхности и приняла конечную форму. Для этого обычно используют специальный термофен. Иногда используют и газовую горелку. Если под рукой нет ни того, ни другого, то можно воспользоваться обычной газовой зажигалкой. Чтобы термоусадка равномерно прижималась к поверхности, воздействие температурой начинается с середины трубки и заканчивается по краям. Также можно начать с одного края термоусадки и закончить на другом. Не рекомендуется начинать с обоих краёв одновременно.

Оптимальная температура для усадки трубки определяется либо опытным путём, либо узнаётся у изготовителя. Стоит кстати заметить, что нагревать термоусадку открытым огнём не рекомендуется. Скорость усадки от этого не увеличится, а вот повредить саму термоусадку вполне реально.

На сегодняшний день термоусадочная трубка применяется и на производстве, и в быту.

На производстве она может использоваться при сборке электрических шкафов и щитов. Т.е. в каждом шкафу или щитке проводами и электрическими кабелями выполняется соединение электрической аппаратуры. Провода изолируются термоусадкой, а также выполняется их цветовая маркировка. При подключении к шкафам и щиткам внешних кабелей, также используется термоусадочная трубка. Например, при разделке силовых электрических кабелей и перед его подключением в шкафу на его жилы надевается термоусадка.

В бытовых условиях термоусадка используется не менее часто, чем на производстве. Термоусадкой изолируются не только провода домашней электрической сети. При ремонте электрической бытовой техники также используют термоусадку.

Основное руководство по термоусадочным трубкам — Clever Creations

Если вы выполняете какие-либо работы с электрикой или электроникой своими руками, в какой-то момент вам неизбежно понадобится использовать термоусадочные трубки. Это универсальный продукт, который позволяет изолировать провода, добавлять разгрузку от натяжения, использовать цветовую кодировку кабелей и многое другое. С помощью специальных видов термоусадки вы можете даже водостойкость и пайку!

Изолировать провода с помощью термоусадки довольно просто, но важно знать пару советов и приемов, чтобы избежать ненужных ошибок.

В этой статье я научу вас, как выбрать подходящий размер и тип термоусадки для вашего проекта, расскажу пошаговое руководство по использованию термоусадки и научу всему остальному, что вам нужно знать, чтобы получить наилучшие результаты.

Что такое термоусадочные трубки?

Термоусадочная трубка (также известная как термоусадочная ) — это термоусадочная пластиковая трубка, которая может использоваться во многих областях электроники. Под воздействием тепла он сжимается по радиусу, отсюда и его название.

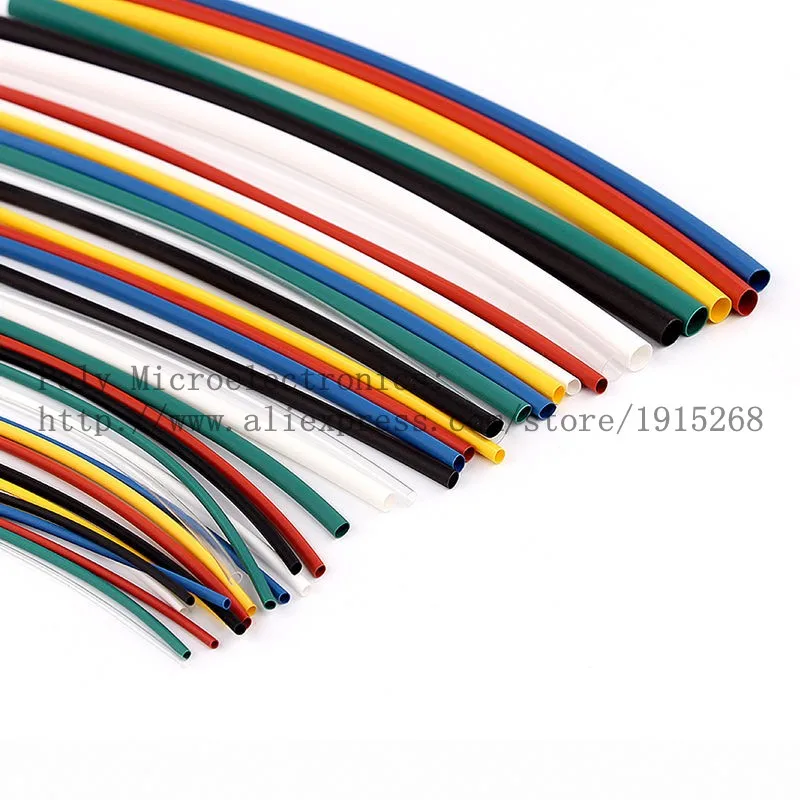

Термоусадочная упаковка доступна в различных материалах, цветах и ​​размерах. Независимо от размера провода, требований к усадке или требований окружающей среды, существует термоусадка, подходящая для этого конкретного применения.

Для чего используется термоусадка?

Свойства термоусадочных трубок делают их пригодными для широкого спектра применений. Большинство из них относятся к проводам и кабелям, но их также можно использовать с другими объектами. Вот некоторые из самых популярных способов использования термоусадки.

Электроизоляция

Одним из основных способов использования термоусадочных трубок является электрическая изоляция проводов, паяных соединений, стыков и клемм. Поскольку термоусадка непроводящая, она образует защитный слой, предотвращающий случайное короткое замыкание.

Помимо изоляции электрических соединений, термоусадку можно использовать для ремонта. Например, провод с поврежденной изоляцией и оголенной медью можно легко закрепить отрезком термоусадочной трубки.

Предотвращение повреждений

В ситуациях, когда движущиеся части могут быть повреждены, термоусадка является отличным способом создать слой физической защиты от истирания, случайных порезов или потертостей.

Поскольку форма термоусадки адаптируется к окружающим компонентам, вы можете использовать ее для защиты широкого диапазона разъемов, проводов или паяных соединений.

Охрана окружающей среды

Термоусадочная трубка защищает не только от механических повреждений.Он также обеспечивает защиту от жидкостей, таких как вода, масло или кислоты. Точно так же термоусадка не пропускает пыль и другие нежелательные мелкие частицы.

Устройство для снятия натяжения

Устройство для снятия натяжения используется для снятия механических напряжений с проволоки. Это важно в приложениях, где провода часто перемещают или натягивают, например, в зарядных устройствах для телефонов. Без снятия натяжения хрупкие провода быстро ломаются.

Один из самых простых способов уменьшить натяжение кабелей — это добавить кусок термоусадочной трубки вокруг той части провода, которая изгибается.Это приводит к тому, что часть сил передается через термоусадочную трубку, а не через сам медный провод. В результате проволока прослужит значительно дольше.

Связывание проводов

Если вы работаете с электрическими системами, содержащими много проводов, вы знаете, насколько удобно их аккуратно организовывать. Термоусадка — отличный инструмент для связывания незакрепленных проводов. Это дает чистый результат и более компактный, чем бинты для галстуков.

Цветовая маркировка

Еще одно отличное применение термоусадки — это цветовая маркировка проводов. Использование термоусадки определенных цветов для идентификации определенных проводов избавляет от необходимости покупать провода разных цветов.

Из какого материала следует использовать термоусадочные трубки?

Для термоусадки используются различные материалы, каждый из которых обладает своими полезными свойствами. Зная об их различии, вы сможете выбрать термоусадочную трубку, которая наилучшим образом соответствует вашим потребностям.

Полиолефин

Термоусадочные трубки из полиолефина — самый популярный вид, и на то есть веские причины. Он выдерживает высокие температуры, до 125–135 ° C (257–275 ° F), и быстро дает усадку.Кроме того, он прочный, негорючий и гибкий.

Имейте в виду, что некоторые полиолефиновые термоусадочные материалы не следует использовать на открытом воздухе, так как УФ-свет разрушает некоторые пигменты. Термоусадочный материал из черного полиолефина всегда безопасен на солнце.

ПВХ

Термоусадочный материал из поливинилхлорида (ПВХ) во многом похож на полиолефин, но намного дешевле. Если вы ищете термоусадочные трубки с ограниченным бюджетом, то вам подойдет этот вариант.

Поскольку покрасить этот материал относительно легко, он бывает почти всех цветов.

Основным ограничением труб из ПВХ является то, что они не выдерживают высоких температур. Максимальная температура, которой он может подвергаться, обычно составляет 105 ° C (221 ° F). Прикосновение к нему паяльником может вызвать ожог, поэтому будьте осторожны при работе с ним.

Менее распространенные материалы

  • Эластомерная термоусадочная трубка отличается своей гибкостью даже при низких температурах до -75 ° C (-103 ° F). Он устойчив к опасным жидкостям, таким как дизельное топливо, бензин и гидравлическая жидкость.Он также обладает хорошей устойчивостью к истиранию.
  • PVDF (поливинилиденфторид) термоусадочный материал — хороший вариант, если вы ищете термоусадочный материал, устойчивый к пламени или другим высоким температурам. Некоторые из других его сильных сторон — устойчивость к коррозионным химическим веществам, топливу и перфорации.
  • Силикон термоусадочный эластичный и устойчивый к экстремальным температурам. Поскольку он хорошо сочетается с различными методами стерилизации, он часто является предпочтительным выбором для изоляции медицинских устройств.
  • ПТФЭ (политетрафторэтилен / тефлон) термоусадочный материал нереактивен и, следовательно, обладает высокой стойкостью к химическим веществам. Его низкий коэффициент трения делает его чрезвычайно скользким и имеет широкий диапазон рабочих температур от -55 до 175 ° C (от -67 до 347 ° F).
  • Термоусадочная трубка FEP (фторированный этиленпропилен) очень похожа на ПТФЭ по своей стойкости к химическим веществам. Однако он сжимается при более низкой температуре и стоит немного дешевле.
  • Термоусадочные трубки Viton — популярный вариант для гидравлического оборудования. Он эластичен, устойчив к химическим веществам и образует хорошо герметизирующий барьер для всех видов жидкостей.

Термоусадочные специальные

Некоторые типы термоусадочных трубок, такие как термоусадочные трубки для морских судов или с припоями, полезны для специальных применений. Ниже я выделил наиболее популярные виды.

Клейкая подкладка

Термоусадочный материал с клейкой подкладкой, также известный как термоусадочный материал для морских судов, состоит из двух слоев. Внешний слой обычно изготавливается из полиолефина, тогда как внутренний слой состоит из плавкого клея.

Когда трубки с клеевым покрытием нагреваются, клей плавится одновременно с усадкой внешнего слоя. В результате клей попадает в небольшие оставшиеся полости между термоусадочным элементом и запечатываемым объектом.

Конечным результатом после охлаждения трубки и клея является водонепроницаемое уплотнение. Идеально подходит для лодок (отсюда «морской уровень»), автомобилей или любительских радиоуправляемых проектов, где часто случаются брызги воды.

Морская термоусадка обычно имеет более высокий коэффициент усадки (3: 1 или более), чем обычная термоусадка.Это обеспечивает очень плотную посадку, чего трудно добиться с трубкой, которая сжимается только вдвое (2: 1).

Для гидроизоляции разъемов и проводов этот вид термоусадки — одно из лучших решений. Кроме того, он более устойчив к растяжению и вибрации, чем обычная термоусадка, и имеет большую прочность на разрыв.

Соединители стыковые термоусадочные

Термоусадочные стыковые соединители (также известные как соединители с припоями) — это быстрый и простой способ пайки и герметизации проводов без использования паяльника или другого паяльного оборудования.

Они состоят из внешнего слоя термоусадочной трубки с участком припоя внутри. При нагревании припой плавится и образует паяное соединение на проводах внутри разъема. Внешний слой трубки одновременно сжимается, герметизируя соединение в процессе.

Так же, как термоусадочные соединения морского класса, термоусадочные стыковые соединители часто поставляются с термоактивируемым герметиком для гидроизоляции.

Разъемы для проводов с пайкой

отлично подходят для соединения проводов в труднодоступных местах, где пайка невозможна, или для аварийного ремонта с ограниченным доступом к инструментам.

Прозрачная трубка

Хотя большинство термоусадочных трубок черного или цветного цвета, они также доступны в прозрачном варианте. Ясная термоусадка в основном практична для проверки соединений после усадки.

Упомянутые выше термоусадочные стыковые соединители почти всегда прозрачны, поскольку позволяют проверить качество паяного соединения после усадки.

Если у вашего проекта есть определенные эстетические потребности, прозрачная термоусадка тоже может быть отличным вариантом.

Какой размер термоусадки вам нужен?

При наличии такого большого количества термоусадочных трубок разных размеров бывает трудно выбрать правильный размер.Но как только вы знаете, о чем следует помнить, выбрать термоусадочную трубку правильного диаметра на самом деле довольно просто.

Самая важная вещь при выборе термоусадочной трубки — выбрать диаметр усадки , который меньше самого маленького провода, соединителя или компонента, изолируемого вами .

Например, если вы хотите усадить провод с наружным диаметром 3 мм, вы хотите использовать термоусадочную пленку, которая сокращается до диаметра менее 3 мм.

Для этого можно использовать трубку диаметром 5 мм с коэффициентом усадки 2: 1 (так как она сжимается до 5/2 = 2.5 мм) или термоусадку 8 мм с соотношением 3: 1 (усадка до 8/3 = 2,6 мм). В конце концов, важно то, что термоусадка плотно прилегает к проводу / соединителю / компоненту после усадки.

Что касается диаметра незакрепленного материала, вы хотите, чтобы он был как минимум на 20-30% больше, чем самый большой компонент, который вы покрываете. Таким образом, вы можете легко расположить его.

Поставляемый и восстановленный диаметр

При покупке термоусадочных трубок вы можете увидеть усадку диаметром и несжатую диаметром , которые называются восстановленными диаметрами и поставляемыми диаметрами .

Поставляемый диаметр — это диаметр термоусадки, поставляемый со склада, тогда как восстановленный диаметр — это диаметр трубки после того, как она восстановилась после нагрева и усадки.

Поставляемый диаметр иногда также указывается как неизвлеченный диаметр или расширенный диаметр .

Степень усадки

Коэффициент усадки термоусадочной трубки — это просто поставленный (не скрученный) диаметр, деленный на восстановленный (усаженный) диаметр.Например, термоусадка с поставляемым диаметром 8 мм и восстановленным диаметром 4 мм имеет коэффициент усадки 2: 1.

Более высокий коэффициент усадки может быть полезен в приложениях, где вам нужна более плотная посадка, или когда вам нужно надеть термоусадочный элемент на разъем, который, например, значительно больше, чем провод, к которому он подключен.

Наиболее популярное соотношение термоусадки — 2: 1, затем 3: 1, а затем 4: 1. Вы можете найти термоусадку с коэффициентом усадки до 6: 1 и до 1,2: 1, но это нестандартные размеры для очень специализированных приложений.

Расчет размера термоусадки

  1. Измерьте диаметр компонента, который вы собираетесь изолировать. Для этого лучше всего подходят цифровые штангенциркуль .
  2. Умножьте это измерение на 1,25, чтобы в трубке имелся достаточный зазор для перемещения. В примере на картинке выше это даст нам 3,4 мм × 1,25 = 4,25 мм.
  3. Выберите термоусадочную пленку с диаметром без скругления, превышающим значение из шага 2, и с диаметром усадки меньше, чем значение из шага 1. В нашем примере подойдет трубка диаметром 6 мм с коэффициентом усадки 2: 1. Он достаточно большой (> 4,25 мм), чтобы скользить по проводу, и меньше 4,25 мм в диаметре после его усадки.

Термоусаживаемый справочник по калибру проволоки

Для простых работ по изоляции проводов вы можете использовать приведенную ниже справочную таблицу, чтобы узнать, какой размер термоусадочной трубки вам нужен для каждого калибра проводов.

Калибр провода Диаметр незатянутой трубки
10AWG
1/5 дюйма 5 мм
12AWG 1/5 дюйма 5 мм
14AWG 1/6 дюйма 4 мм
16AWG 1/8 дюйма 3 мм
18AWG 1/8 дюйма 3 мм
20AWG 1/8 дюйма 3 мм
22AWG 1/10 дюйма 2.5 мм
24AWG 1/12 дюйма 2 мм
26AWG 1/16 дюйма 1,5 мм
28AWG 1/16 дюйма 1,5 мм

Различные виды изоляции проводов имеют разную толщину, поэтому внешний диаметр провода может незначительно отличаться в зависимости от типа изоляции. Я учел это при составлении таблицы выше.

Обычно калибр провода печатается маленькими буквами на стороне провода. Если что-то неясно, вы можете использовать инструмент для измерения калибра проволоки или цифровые штангенциркули в сочетании со справочной таблицей, чтобы определить размер.

Если вам не нужно большое количество термоусадочных трубок одного диаметра, лучший подход — просто купить комплект с короткими отрезками наиболее распространенных размеров. Обычно они длятся некоторое время, и вы всегда должны иметь под рукой термоусадку нужного размера.

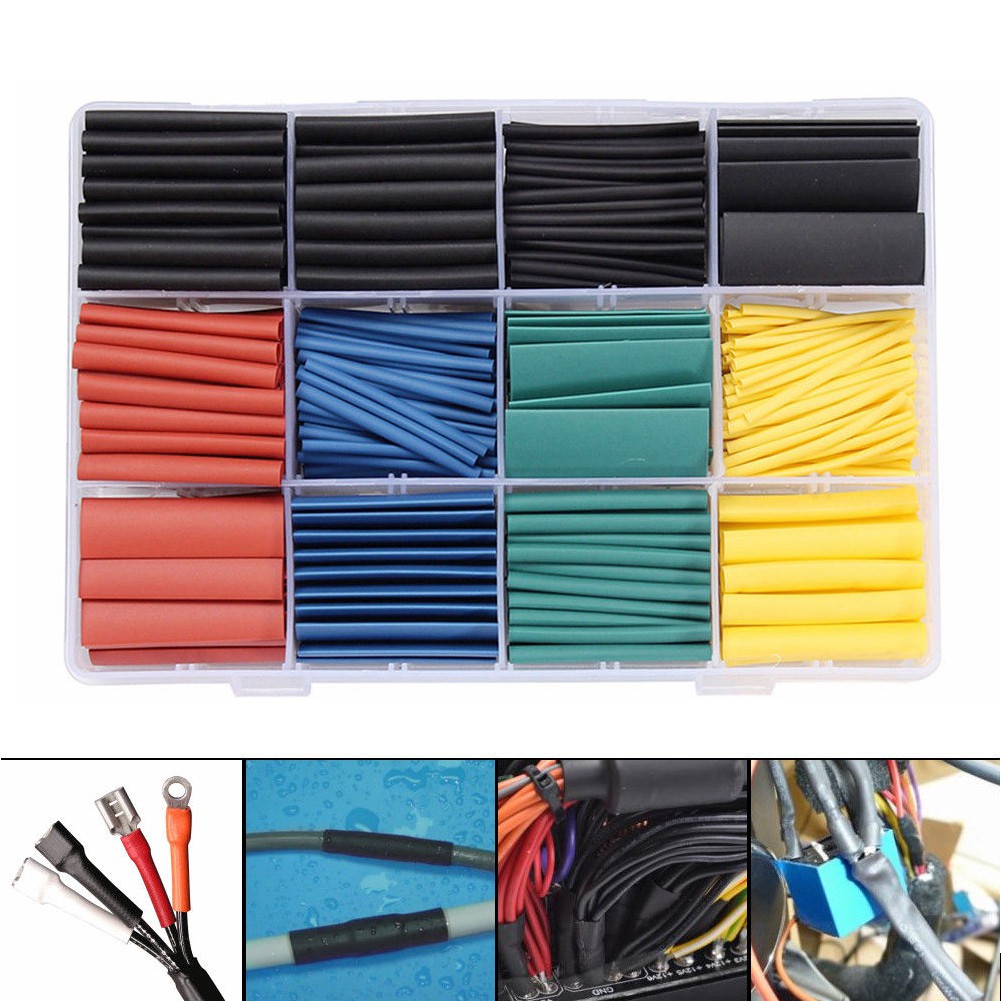

Если вам достаточно «обычной» термоусадки, вам подойдет простой комплект с трубкой с коэффициентом усадки 2: 1.Если вам нужны водонепроницаемые соединения (для лодок, автомобилей, радиоуправляемых изделий и т. Д.), Лучше подойдет термоусадочный комплект с клеевым покрытием 3: 1.

Как использовать термоусадочную трубку на проводах

Что вам понадобится

Шаг за шагом

Используйте штангенциркуль для измерения диаметра провода, разъема или другого компонента, который вы хотите изолировать. Затем выполните указанные выше действия, чтобы рассчитать размер термоусадочной трубки для работы. Измерьте длину необходимой термоусадочной трубки. Чтобы предотвратить обнажение оголенного провода, необходимо, чтобы термоусадка перекрывала изоляцию провода с каждой стороны. Термоусадка обычно дает усадку (5% -15%) по длине при нагревании. Убедитесь, что это учтено в длине! Отрежьте ножницами кусок термоусадочной пленки подходящего размера. Наденьте только что отрезанный кусок трубки на целевой компонент (ы). Если вы выбрали правильный диаметр термоусадки, значительного трения быть не должно.Если вы обнаружите, что трубку трудно сдвинуть в нужное место, лучше использовать термоусадку на размер больше. Используйте термофен, чтобы нагреть и активировать термоусадку. Держите тепловой пистолет на умеренном расстоянии и перемещайте его вперед и назад по трубке. Поверните проект, чтобы равномерно нагреть все стороны. Процесс завершен, когда вся трубка плотно закреплена без пузырьков воздуха внутри. Дайте трубке остыть. Вы можете безопасно обрабатывать термоусадочную термоусадочную пленку и сгибать ее после того, как она полностью остынет.

FAQ

Насколько уменьшаются в размерах термоусадочные трубки?

Различные трубки дают разную усадку. Это в основном зависит от коэффициента усадки данной термоусадки. Например, трубка диаметром 5 мм и коэффициентом усадки 2: 1 сжимается до 2,5 мм при достаточном нагреве.

Большинство термоусадочных материалов также немного сжимаются по длине (в отличие от радиуса). Это уменьшение размера обычно составляет около 5-15% от общей длины.

Будет ли термоусадка работать при резке?

Разделение термоусадки на более мелкие части не проблема.Фактически, сокращение термоусадки до подходящей длины является решающим шагом в использовании ее в ваших проектах.

Из чего сделаны термоусадочные трубки?

Самыми популярными материалами для термоусадки являются полиолефин и ПВХ. Помимо этих двух материалов, вы также можете найти более специализированные термоусадочные материалы из резиновых эластомеров, PVDF, силикона, PTFE, FEP и Viton.

При какой температуре усаживается термоусадочная трубка?

Температура усадки термоусадки варьируется и в основном зависит от используемого материала.Для каждой термоусадки указана рекомендуемая температура нагрева, которую вы можете найти в его технических характеристиках.

Типичная температура усадки полиолефина составляет около 90 ° C, тогда как для ПВХ требуется немного более высокая температура — 100 ° C.

Зачем нужна термоусадка?

Термоусадочная трубка имеет множество преимуществ, которые делают ее отличным выбором для изоляции или снятия напряжения. Он быстро садится, он прочный, гибкий и бывает разных цветов. Термоусадка с клеевым покрытием дает еще больше преимуществ, таких как гидроизоляция.

Что можно использовать вместо термоусадочной трубки?

Популярной альтернативой термоусадке является изолента, но вы также можете использовать горячий клей (для более низких напряжений) или самоклеящуюся ленту.

Рекомендуемые:

Термоусадочная трубка или электрическая лента: какую использовать?

Одна из моих любимых альтернатив для быстрого и надежного сращивания проводов — разъемы WAGO.Идеально, если вам не нужны функции снятия натяжения или цветовой кодировки при термоусадке.

Есть ли у термоусадочной трубки срок годности?

Термоусадочная упаковка может храниться неограниченное время, если она хранится в правильных условиях. Важно держать его в прохладном, сухом и недоступном для солнечного света месте. Воздействие жидкостей или ультрафиолетового излучения может вызвать быстрое разрушение некоторых типов термоусадки.

Рекомендуется проверить термоусадочную трубку перед использованием, особенно если она хранилась какое-то время.Если он выглядит и ощущается как новый, то проблем с ним быть не должно. Однако, если трубка изменила цвет или стала жесткой, вполне вероятно, что она не будет работать должным образом.

Можно ли использовать термоусадку в качестве изоляции?

Да, можно. Термоусадочные трубки — отличный электроизолятор. В надлежащей термоусадке, сертифицированной UL или CSA, максимальное напряжение указано в таблице данных в графе «электрическая прочность».

Может быть сложнее найти максимальное напряжение более дешевой термоусадки, например той, что на AliExpress.Однако двух слоев этого достаточно, чтобы изолировать 120 В или 230 В. Для более низких напряжений достаточно одного слоя трубки.

Термоусадочная трубка токопроводящая?

Обычная термоусадка непроводящая. В конце концов, поэтому это хороший изолятор. Однако вы можете найти термоусадочные трубки, которые проводят внутри. Эти детали называются «соединителями с припоями» и отлично подходят для создания паяных, водонепроницаемых соединений в автомобилях или лодках.

Заключение

Термоусадочные трубки — один из лучших вариантов изоляции проводов.Помимо отличных изоляционных свойств, он обладает множеством других полезных функций, таких как способность связывать кабели, добавлять разгрузку от натяжения или использовать провода с цветовым кодом.

Хотя термоусадочные материалы используются во многих материалах, наиболее распространенными являются полиолефин и ПВХ. Оба эти типа доступны по цене и достаточны для обычных, нетребовательных приложений.

Если вы ищете простую термоусадку для дома или в электронике своими руками, качественный комплект с коэффициентом усадки 2: 1 с несколькими размерами даст вам то, что вам нужно, и в то же время надолго.

Для более сложных применений, где требуется гидроизоляция, лучше всего подойдет термоусадка с клеевым покрытием в соотношении 3: 1. Эта трубка обеспечивает более плотное прилегание к целевым компонентам, и после расплавления ее клей образует непроницаемое уплотнение.

Если вы хотите сформировать паяное соединение при термоусадке, лучше всего подойдут соединители с припоями. Они позволяют формировать водонепроницаемые паяные соединения с помощью только теплового пистолета.

  • Тим — основатель умных творений. орг. Он увлечен строительством, ремонтом и всем, что связано с домашним хозяйством. Когда он не занят написанием на эти темы, вы можете найти его в его мастерской.

    Просмотреть все сообщения

Артикулы:

  1. http: // www.panduit.com/heiler/SelectionGuides/WW-WASG03%20Electrical%20Wire%20Sizes-WEB%207-7-11.pdf
  2. https://www.graylineinc.com/tubing-basics/about-heat-shrink-tubing.html

Практическое руководство: термоусадочные трубки

Термоусадочная трубка может многое … она не только обеспечивает защиту кабелей от истирания, химикатов и погодных условий, но также отлично подходит для связывания, цветовой маркировки и снятия натяжения.Изоляция кабелей с помощью термоусадки может быть простым делом своими руками… если вы знаете приемы правильной усадки! К счастью, у нас есть полезное руководство, чтобы ваши приключения с невероятно усаживающейся трубкой окупились великолепными результатами.

Главное в первую очередь: что вам понадобится? Очевидно, вам понадобится сама термоусадка, но вам также понадобится либо тепловая пушка, либо термоусадочная печь, поскольку вы, вероятно, не дракон и просто не можете производить уровень тепла, необходимый для усадки указанной трубки, используя свой дыхание в одиночку.Так что, если вы не Смауг Ужасный, Величайший и Величайший из бедствий, вам понадобится нагревательный агент.

Безопасность прежде всего

Помните, имея дело с нагревательным агентом, огонь действительно горячий, и вы должны принять соответствующие меры предосторожности. Хорошие идеи: наденьте защитные очки, наденьте респиратор, чтобы избежать вдыхания дыма, наденьте перчатки, соберите длинные волосы и не носите свободную или мешковатую одежду, которая может оказаться на пути нагревательного элемента.

Кроме того, если вы используете тепловую пушку внутри, убедитесь, что ваше место хорошо вентилируется, даже если вы носите маску. Убедитесь, что на рабочем месте нет мусора, который может оказаться легковоспламеняющимся, и ради Пита не направляйте тепловую пушку на себя. Это может показаться здравым смыслом, но это легче сделать, чем вы думаете.

Теперь, разобравшись с этим, давайте посмотрим, что это за термоусадочный материал.

Шаг 1

Подобно некоторому перевернутому назад Джорджу Костанце, в этой трубке происходит усадка при воздействии тепла (отсюда и название «термоусадка»).Но на сколько именно он сжимается? Отличный вопрос. Выбор термоусадочной трубки подходящего размера для вашего проекта очень важен. Здесь важно помнить два термина: восстановленный диаметр (диаметр после усадки) и расширенный диаметр (диаметр до усадки). Чтобы обеспечить надежную посадку, убедитесь, что восстановленный диаметр трубки меньше диаметра области, которую вы собираетесь изолировать. Таким образом, когда он сядет, вы получите плотную посадку. В то же время расширенный диаметр трубки должен быть достаточно большим, чтобы легко поместиться на изолируемую область, а также на любые присоединенные к ней соединители. Здравый смысл подсказывает, что если вы не можете удобно разместить свой пучок или кабели в трубке, ее усадка не принесет вам особой пользы.

Шаг 2

После того, как вы определили, что у вас есть подходящие размеры для термоусадки, следующим шагом будет отрезать термоусадочную трубку до пригодной длины и убедиться, что у вас есть перекрытие не менее 1/4 дюйма поверх любой существующей изоляции или разъемов. Имейте в виду, что трубка также дает усадку в продольном направлении… обычно на 5-7% в процессе усадки.Большую часть термоусадки можно легко разрезать стандартными ножницами, хотя, опять же, если вы Смауг или какой-либо другой дракон, вы можете использовать свои мечеподобные зубы или копьеобразные когти, отказавшись от теплового пистолета и ножниц.

Шаг 3

Теперь у вас все отмерено и отрезано, так что пора надеть отрезанный шланг на объект, предметы или маленькое животное (ПРОСТО ДЕТСКИЕ — НЕ), которых вы прикрываете. Если вы будете сращивать два кабеля вместе, продвиньте трубку по центру сращивания и оставьте равное перекрытие с обеих сторон, чтобы полностью покрыть сам стык.но когда я целую тебя, это как поцелуй моего брата. Думаю, в этом нет никакого смысла, не так ли?

Шаг 4

Перед усадкой проверьте характеристики вашей трубки на предмет рекомендуемой температуры нагрева. Для усадки трубки можно использовать любую имеющуюся в продаже тепловую пушку или термоусадочную печь. Поскольку неконтролируемое нагревание может вызвать неравномерную усадку, физическое повреждение и нарушение изоляции, использование открытого пламени не рекомендуется. Так что выключите газовую плиту и уберите паяльные лампы и огнеметы.Серьезно, тепловые пушки не такие уж и дорогие.

Шаг 5

Если вы покрываете трубкой большой отрезок кабеля, начните сжимать с одного конца и постепенно продвигайтесь вниз к другому. Чтобы трубка сжималась равномерно и без пузырьков воздуха, поворачивайте проект во время нагрева.

Равномерно подавайте тепло по длине и по диаметру трубки, пока она не станет равномерно усаженной и не станет соответствовать форме кабеля, шланга, соединения или фигурки, которую он покрывает.Немедленно удалите источник тепла и дайте трубке медленно остыть, прежде чем оказывать на нее физическую нагрузку.

Не допускайте перегрева. Последнее, что вам нужно, это обугленные, хрупкие термоусадочные трубки после того, как вы потратили все это время и дыхание дракона.

Совет. Силиконовый смазочный спрей можно наносить на провода или шнуры для обеспечения термоусадки по ним без ущерба для термоусадочного материала.

Термоусадочные калибровочные материалы и материалы | Центр знаний

2 минут | 22 янв 2018

Термоусадочная трубка (также известная как термоусадка) — это процесс помещения проводов или кабелей в пластиковые трубки, которые сжимаются при нагревании, образуя плотно прилегающую оболочку.

У термоусадки есть ряд преимуществ.

Вот четыре основных преимущества:

1. Защита проводов и кабелей

Ключевым преимуществом термоусадки является защита кабелей и проводов. Трубка защищает кабели от истирания движущихся частей и участков, которые часто используются. Кроме того, трубка защищает кабели и провода от воздействия окружающей среды, которое в противном случае могло бы повредить их, включая жидкости, такие как масло, вода и кислоты, а также атмосферные факторы, такие как влажность и температура.

2. Изоляция

Размеры термоусадочных трубок различаются, поэтому они идеально подходят для кабелей и проводов. Такая подгонка означает, что в большинстве случаев она работает лучше, чем обычные изоляционные материалы. Он также более надежен из-за плотной посадки — он не отслаивается со временем, в отличие от других изоляционных материалов.

3. Снимает напряжение с проводов и кабелей.

Кабели и провода часто растягиваются или подвергаются деформации из-за недостаточной длины или зажатости в ограниченном пространстве. Это может отрицательно сказаться на сроке службы кабеля и проводки. Термоусаживаемые кабели могут снизить нагрузку, чтобы сохранить их в идеальной форме.

4. Связывание кабелей вместе

Из-за разнообразия размеров термоусаживаемых кабелей можно сгруппировать кабели и провода в одну трубку. Это не только лучше с эстетической точки зрения, но и является чрезвычайно эффективным методом прокладки кабелей.

Материал термоусадочных трубок

Самым популярным материалом для термоусадочных трубок является полиолефин, который особенно популярен в военной, аэрокосмической, электронной и железнодорожной отраслях.Это должно дать вам представление о его долговечности. Преимущество полиолефина заключается в сшивании полимерных цепей.

Полиолефин

Стандартное применение Изоляция, механическая защита и маркировка
Функции
  • Гибкая и быстрая усадка
  • Превосходная долговечность
  • Доступны в цветах с цветовым кодированием
  • Сильно огнестойкий
  • Высокая стойкость к ультрафиолетовому излучению
  • Отличное химическое вещество
  • Электрические характеристики
  • Прозрачные трубки для применений, в которых не требуется огнестойкость
Степень усадки
Высокая степень усадки
2: 1
3: 1
Температура усадки100 ° C (212 ° F)
прозрачный, 3 дюйма и 4 дюйма> 100 ° C (212 ° F)
Максимальные температуры непрерывного использования от -55 до 135 ° C (от -67 до 275 ° F)

Почему цветовой код?

Трубки могут иметь цветовую маркировку, что позволяет инженерам быстро и безопасно определять функцию кабелей, избегая пугающих кабельных спагетти. Это помогает проводить ремонт и управление системой эффективно, а ваши кабели и проводка выглядят организованными и профессиональными.

Что представляет собой полиолефиновый термоусадочный материал с клеевым покрытием?

Термоусадочные трубки из полиолефина с клеевым покрытием — это специальное решение. Это стандартная полиолефиновая трубка с внутренним слоем клея, который плавится и течет при той же температуре, при которой полиолефиновая трубка сжимается. При нагревании трубка сжимается. Текущий клей заполняет пустоты и принимает форму, лежащую ниже, образуя уплотнение.Уплотнение защищает внутренние компоненты от влаги, мусора и других загрязнений.

  • Типичные области применения: жгуты проводов и соединения, требующие изоляции и герметизации в автомобильной промышленности. Также популярен в морском секторе.

Размер термоусадки

Чтобы определить размер термоусадки, вам необходимо знать следующие термины, которые указаны в технических паспортах:

Внутренний или внутренний диаметр (I.

D.) в комплекте

Это минимум I.D. трубки — до ее нагрева — в том виде, в каком она была поставлена ​​производителем.

Восстановленный внутренний или внутренний диаметр (восстановленный внутренний диаметр)

При нагревании расширенной трубки трубка сжимается или восстанавливается. Восстановленный I.D. — это измерение внутреннего диаметра трубки после того, как она вернется к исходному экструдированному размеру.

На диаграмме показана информация, которую вы ищете, чтобы получить термоусадочную трубку подходящего размера.

Определение правильного размера термоусадочной трубки

Сначала вам нужно собрать некоторую информацию.

Шаг 1. Каков диаметр трубки?

Измерьте самый широкий диаметр материала, по которому будет скользить расширенный рукав.

  • При выборе трубки обратитесь к техническому паспорту. Вы должны сделать дополнительный запас 20–30% на прилагаемом внутреннем диаметре, чтобы обеспечить достаточно места для термоусадочной трубки, чтобы она могла поместиться над любыми выступами.
Шаг 2. Какой коэффициент усадки?

Термоусадочные трубки бывают разной степени усадки, например:

Это говорит о том, что трубка была расширена дважды, в два с половиной или три раза до полного восстановленного размера.Чем больше размер материала, на который вы накрываете, тем больше коэффициент усадки вам потребуется.

Пример : коэффициент усадки 3: 1: 3/4 дюйма восстанавливается до 1/4 дюйма — усадка 67%

Вы должны знать:

  • Высокий коэффициент усадки указывает на то, что трубка больше подходит для соединителей. Это связано с тем, что он может охватывать корпус разъема и при этом сжиматься, покрывая провод или кабель.
  • В общем: НКТ поставляются I.D. и размер объекта, который вы защищаете, НЕ должны превышать 40%, чтобы обеспечить эффективное покрытие.
Шаг 3. Какова длина трубки?

В процессе восстановления длина трубки немного уменьшится, что необходимо учитывать. Усадка может варьироваться от 5 до 15%. И снова технические данные должны предоставить вам эту информацию.

Шаг 4. Какая толщина стенки?

Когда что-либо растягивается, оно истончается.Чем больше растягивается, тем тоньше становится. В термоусадочных трубках также происходит обратное. Чем больше он сжимается, тем толще становится. Если ему не разрешено вернуться к указанному внутреннему диаметру восстановления, он также не восстановится до указанной толщины. Вы найдете его слишком тонким. Если для вас важна толщина стенок, примите к сведению.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Для большинства решений доступны бесплатные САПР, которые вы можете скачать бесплатно. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно.Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Статьи, которые могут вам понравиться:

Часто задаваемые вопросы о термоусадочных трубках | Союзный университет

Что такое термоусадочные трубки?

Термоусадочная трубка, также называемая термоусадочной трубкой, представляет собой трубку, которая сжимается при нагревании.Когда термоусадочная трубка нагревается, внутри трубки активируется клейкий материал, который прикрепляет трубку к проводу или кабелю. Этот процесс позволяет объединить провод или кабель и термоусадочную трубку в единый продукт.

Для чего нужны термоусадочные трубки?

Термоусадочные трубки используются вместо изоляции для разгрузки натяжения, связывания и цветных трубок. Термоусаживаемые трубки — отличный способ защитить электрические провода и кабели от вредных элементов, таких как вода, масла, кислоты и других опасностей окружающей среды.Термоусаживаемые трубки являются альтернативой обычным методам изоляции и могут использоваться в различных областях.

Почему полиолефиновые трубки являются хорошим выбором для термоусадочных трубок?

Полиолефиновые термоусадочные трубки — популярный выбор среди термоусадочных трубок, поскольку полиолефин является огнестойким и обладает хорошими химическими, электрическими и физическими свойствами.

Полиолефиновые трубки являются надежным универсальным термоусадочным материалом и признаны UL. Иногда полиолефиновые термоусадочные трубки также называют автомобильными термоусадочными трубками, поскольку они могут быть хорошим выбором для автомобильных приложений.Однако, в зависимости от конкретного применения, другой вариант термоусадочной трубки может лучше соответствовать вашим требованиям.

Насколько сложно установить термоусадочную трубку?

Нет. В большинстве случаев с термоусадочными трубками очень легко работать и просто устанавливать. Термоусадочные трубки доступны во множестве размеров и цветов.

Нужно ли мне использовать термоусадочные машины для установки всех типов термоусадочных трубок?

Нет. Наши термоусадочные трубки из майлара предназначены для ручного нанесения и не требуют установки дорогостоящего термоусадочного оборудования.

Каковы преимущества использования термоусадочных трубок?

Помимо обеспечения дополнительной прочности и термостойкости, термоусадочные трубки также идеально подходят и не отслаиваются со временем или при использовании, в отличие от изоленты.

Какие важные характеристики следует учитывать при выборе термоусадочной трубки?

Максимальный диаметр жгута кабелей и температурный диапазон, требуемый для вашего применения, являются важными факторами, которые следует учитывать при выборе термоусадочной трубки.Поскольку эти продукты так сильно меняют свой размер, коэффициент термоусадки также является важной характеристикой, которую необходимо учитывать, чтобы вы могли правильно подобрать термоусадочную трубку.

Какие бывают распространенные коэффициенты термоусадки и что они означают?

Коэффициенты термоусадки дают вам размер исходной термоусадочной трубки по отношению к ее окончательной усадке. Наиболее распространенные коэффициенты:

  • 2: 1 — Эта термоусадочная трубка уменьшится вдвое по сравнению с исходным размером после воздействия тепла.Оригинальная термоусадочная трубка вдвое больше ее усохшей формы.
  • 3: 1 — Эта термоусадочная трубка будет на одну треть своего первоначального размера после нагрева. Оригинальная термоусадочная трубка в три раза больше, чем ее сморщенная форма.
  • 4: 1 — Эта термоусадочная трубка будет составлять четверть своего первоначального размера после нагрева. Оригинальная термоусадочная трубка в четыре раза больше, чем ее сморщенная форма.

Как выбрать размер термоусадочной трубки?

Выбор подходящего размера термоусаживаемой трубки — это правильные измерения.Используйте штангенциркуль или линейку для измерения диаметра самых маленьких и больших частей, которые вы будете покрывать трубкой. Выбирайте термоусадочные трубки, размер которых на двадцать-тридцать процентов больше вашего самого большого размера. Дополнительные двадцать-тридцать процентов дадут место для скольжения расширенной трубки по большей части. Однако не забывайте свои маленькие размеры. Убедитесь, что термоусадочная трубка имеет достаточно высокий коэффициент усадки, чтобы плотно прилегать к самой маленькой части, которую вы хотите закрыть.

При размещении заказа рекомендуется приобрести немного больше, потому что некоторые термоусадочные трубки также сжимаются в продольном направлении. Это измерение называется «продольной усадкой» в спецификации трубок, но не всегда предусмотрено для всех термоусаживаемых трубок.

Какие спецификации MIL применимы к термоусадочным трубкам?

Военная спецификация M23053 распространяется на термоусадочные трубки. Различные наклонные листы и классы, подпадающие под эту спецификацию MIL, учитывают разные материалы, толщину стенок и другие механические и электрические характеристики, которые считаются приемлемыми для каждого продукта.Термоусадочные трубки M23053 могут использоваться в широком спектре применений и предназначены для работы в суровых условиях.

7 лучших термоусадочных этикеток для кабелей и проводов в 2021 году

Важность маркировки ваших шнуров, проводов и кабелей — особенно для вашей электрической системы или панели управления — является ключом к удобному и легкому поиску и устранению неисправностей. И самый эффективный способ сделать это — использовать лучшие термоусадочные этикетки.

Мне нравится термоусадочная этикетка, потому что она дает вам уверенность в том, что ваши этикетки останутся нетронутыми.Прошли те времена, когда вы просыпались одним спокойным утром только для того, чтобы найти ярлыки на полу, и вы застряли, выясняя, где их разместить. Или, может быть, найдите запачканные, и вы потратите весь день, работая над тем, что на них написано.

Будьте уверены, что ваши ярлыки будут идентифицированы независимо от того, с чем они сталкиваются.

Однако существуют различные варианты, которые затрудняют выбор идеального термоусадочного этикетировщика. Итак, чтобы вам было проще, я перечислил ниже три вещи, которые я принимаю во внимание при покупке термоусадочных этикеток.

  • Коэффициент термоусадки. Этот фактор определяет, как этикетки будут надежно прикрепляться к кабелям, что гарантирует эффективную маркировку. Коэффициенты термоусадки 2: 1 и 3: 1 являются наиболее распространенными — это означает, что устройство может уменьшить вашу этикетку в два или три раза по сравнению с исходным состоянием после нагрева. Чем больше разница в размерах, тем больше требуется коэффициент усадки.
  • Синтетический полимерный полиолефин — наиболее часто используемый материал для термоусадочных этикеток.Он достаточно прочен, чтобы противостоять экстремальным температурам, влаге и химическому загрязнению, поэтому этикетка не скручивается и не отваливается.
  • Технология печати. Конечно, отпечаток должен быть не только жирным, четким и легко читаемым — он также должен быть достаточно прочным, чтобы прослужить несколько лет без выцветания. Я обнаружил, что продукты, в которых используется технология термотрансферной печати, создают текст, который трудно стирать, не оставлять пятен и размазывать.

Есть еще несколько других факторов, которые вы должны учитывать при покупке термоусадочных этикеток, о которых я расскажу далее в руководстве по покупке.Но пока позвольте мне познакомить вас с некоторыми из лучших вещей, которые я нашел на рынке.

Отзывы о лучших термоусадочных этикетках

1. Этикетки для термоусадочных трубок DYMO

В моем списке значится один из самых надежных производителей этикеток для термоусадочных трубок в городе — DYMO.

Предлагаемый здесь продукт, например, предлагает клей промышленной прочности — это означает, что этикетки никогда не скручиваются и не отваливаются. Кроме того, в нем используется полиолефин промышленного класса, который достаточно прочен, чтобы противостоять влаге, высоким температурам и вредным ультрафиолетовым лучам.

Plus имеет коэффициент термоусадки 3: 1, который надежно прикрепляет этикетки к кабелям для эффективного нанесения этикеток.

Еще одна полезная функция, которую я ценю, — это особая технология термотрансферной печати, которая не позволяет тексту выцветать или смазываться, оставляя аккуратные и четкие знаки.

Мне также нравится, что им легко пользоваться! Все, что вам нужно сделать, это вставить трубку в провода и усадить их термофеном. Но убедитесь, что вы используете только оригинальные термоусадочные этикетки DYMO для достижения наилучшего результата.Я соединил это со своими термоусадочными этикетками DYMO Rhino 4200, и пока у меня были лучшие результаты.

Хотя все звучит отлично, моя единственная проблема — это его длина. Я смог напечатать только около тридцати этикеток средней длиной в одно слово. Я хочу, чтобы могло быть больше!

Плюсы

  • Промышленный клей без скручивания и спадания
  • Печатает прямо на все тубы для быстрой и легкой маркировки
  • Печатает разборчиво, без выцветания, пятен и разводов
  • Полиолефиновый материал, устойчивый к воздействию влаги, высоких температур и УФ-лучей
  • Этикетки надежно прикрепляются к кабелям с помощью теплового пистолета

Это одна из лучших термоусадочных этикеток для кабелей и проводов, так как мы увидим, что отпечаток идеально усаживается. Он отлично подходит для профессионалов, которые часто используют термоусадочные этикетки для кабелей в суровых условиях или в промышленных условиях.

2. Лента для совместимых этикеток Aonomi

Я только что закончил использовать эту термоусадочную этикеточную ленту для моего недавнего проекта по замене проводки, и продукт превосходный и намного более экономичный, чем другие аналогичные продукты.

Фактически, я купил около сотни таких для такого масштабного проекта за последние месяцы. Несмотря на доступную цену, качество печати отличное и позволит получить плотную этикетку без складок.

Он совместим с различными термоусадочными этикетками Dymo Rhino, но однажды я использовал его со своим дешевым термоусадочным принтером этикеток, и у меня все еще были красивые и четкие отпечатки — результаты по-прежнему четкие и легко читаемые. Это универсальная деталь, которая хорошо работает с многочисленными маркерами этикеток, включая модели ILP-219, PL200, 4200, 5200 и другие.

Как и наш первый продукт, эта этикеточная лента устойчива к суровым условиям. Он устойчив к жаре и холоду, а также к ультрафиолетовому излучению.Изделие выдерживает воздействие воды, масла и различных химикатов, поэтому проникновение влаги не может испортить напечатанные буквы.

Но мы должны быть особенно осторожны при их использовании, так как они легко рвутся вокруг острых краев и немного быстрее сжимаются, когда мы применяем тепловую пушку. С другой стороны, он достаточно мягкий, чтобы его можно было аккуратно разрезать на нашем резаке для досок.

Плюсы

  • Поставляется по разумной цене
  • Совместим с несколькими этикетировщиками термоусадочной этикетки DYMO
  • Хорошо работает с различными моделями, включая ILP-219, PL200, 4200, 5200,…
  • Устойчив к жаре, холоду и ультрафиолетовому излучению
  • Выдерживает проникновение воды, масла и других химикатов
  • Мягкая и легко режущаяся чистка

Минусы

  • Может порваться вокруг острых краев и немного сжаться при нанесении теплового пистолета

Несмотря на то, что он немного тоньше, чем у DYMO, я без колебаний куплю больше. Это экономичный вариант для тех, кто хочет быстро получать четкие отпечатки для крупных проектов по разводке этикеток.

3. Совместимые с Wonfoucs 18053 термоусадочные этикетки

Для тех, кто ищет дешевую этикеточную ленту, которая работает эффективно, это лучшая цена! Я использовал их для различных проектов, и мне нравится, что трубки сжимаются должным образом и хорошо держатся.

Я хотел проверить, как долго он продержится, поэтому я положил несколько штук в свой ящик для инструментов, и, к моему большому удивлению, он просто остался на месте.Я был впечатлен тем, как он смог выдержать холод и жару в моем гараже.

Я узнал, что это из-за своей промышленной прочности, которая делает клейкую ленту стойкой к экстремальным температурам, маслам, влаге и многому другому. Мы можем быть уверены, что этикетки не скручиваются и не отваливаются.

Что еще более важно, он хорошо сочетается с принтером Dymo Rhino и несколькими маркерами этикеток, такими как PRO 4200, 6000, ILP-219 и другими.

А благодаря термотрансферной печати этикетки будут легко читаться, без пятен и полос.Он также нелегко выгорает, несмотря на суровые условия.

Еще одна вещь, которая мне нравится в этом продукте, — это простота использования. Мы можем установить муфты перед подключением, а затем их можно будет закрепить навсегда, когда соединение будет усажено с помощью теплового пистолета.

В нем используется коэффициент усадки 3: 1, что обеспечивает надежную посадку наших кабелей, волокон и проводов. Тем не менее, было бы идеально, если бы изделия были немного большего размера.

Плюсы

  • Доступный по цене продукт для многоцелевого использования
  • Выдерживает тепло и холод, не отслаиваясь
  • Поставляется с промышленным клеем, устойчивым к воде и маслам
  • Работает с принтером Dymo Rhino и PRO 4200, 6000, ILP-219,…
  • Технология термотрансферной печати для предотвращения некрасивых мазков и выцветания
  • Простота использования, идеально подходит для проводов и кабелей

Этот товар является отличной и недорогой заменой товарам известных брендов. Мы получаем замечательную стойкость и четкость печати, не ломая при этом копейку.

4. Аутентичные термоусадочные трубки Brady

Эта модель Brady Authentic была полезна в моем проекте модификации маркировки компонентов и проводов на моих панелях управления.

В отличие от предыдущих продуктов, представленных выше, которые выпускаются в белом цвете с черными принтами, этот выпускается в черном цвете на желтом фоне. Такая комбинация упрощает идентификацию кабеля.

Он совместим с различными принтерами этикеток Brady, такими как BMP21, BMP21-LAB, BMP21-PLUS, LAB PAL и IDPAL.Такое широкое применение гарантирует, что мы получим много пользы от этой модели.

Когда я использовал его со своим принтером этикеток для термоусадочных трубок Casio, я был впечатлен, когда у меня все еще были четкие, жирные и легко читаемые отпечатки.

Что еще более важно, все мергели не стираются легко. Этикетки достаточно прочные, чтобы противостоять выцветанию, истиранию, воздействию химических веществ или даже грязи и жира. Таким образом, мы можем использовать его в разных местах, будь то в помещении или на улице.

Этот продукт особенно хорошо работает при температурах от -67 ° F до 267 ° F.Так что я бы сказал, что это разумный выбор для суровых условий, обеспечивающий длительное использование.

Однако после того, как я отрезал этикетку, чтобы вставить провод, я заметил, что мне пришлось раздавить трубку, что иногда бывает сложно.

Плюсы

  • Хорошо работает с несколькими принтерами этикеток Brady, такими как BMP21, BMP21-PLUS и т. Д.
  • Черный принт на желтом фоне для облегчения идентификации.
  • Четкие, жирные и легко читаемые отпечатки
  • Устойчив к выцветанию, истиранию, химическим воздействиям, грязи и жирам
  • Работает в суровых погодных условиях от -67 ° F до 267 ° F

Минусы

  • Иногда требуется отжимать трубку

В целом, я все еще считаю, что эта термоусадочная этикетка Brady Authentic Heat Shrink — отличный продукт для людей, планирующих выполнить небольшой проект по замене проводки.

5. Термоусадочные трубки 18057, совместимые с Aonomi

Эта следующая запись идеальна для тех, кто ищет первоклассный метод идентификации кабеля. Он разработан для использования с производителями этикеток DYMO Rhino.

Во-первых, качество хорошее. Он красиво и плотно сжимается, имеет прочный клей, устойчивый к пламени и суровым условиям окружающей среды. Что ж, в этом нет никаких сомнений, поскольку Aonomi довольно хорошо известна, когда речь идет о производстве продуктов, предназначенных для профессионального использования.

Для тех, кто впервые покупает этот продукт, можно быстро маркировать кабели и провода. Его рабочий механизм прост, очень похож на другие продукты. Примечательно, что тюбик с информацией прослужит долго, несмотря на удар.

Что касается коэффициента усадки, который является важным фактором выбора, этот продукт допускает усадку 3: 1. Кроме того, домовладельцы могут выбирать из множества доступных размеров, но все же широко используются 3/4-дюймовые детали.

Он также имеет желтый фон, который действительно выделяется и может быть очень удобен для работы в условиях тяжелой автоматизации, требующей четкой видимой маркировки.

Однако после термоусадки трубки дайте ей немного остыть, иначе печать будет немного размазываться — даже если там написано, что она поставляется с технологией термотрансферной печати, которая создает текст на этикетке, который не размазывается.

Плюсы

  • С промышленным клеем для надежной идентификации
  • Устойчивость к огню, суровым условиям и ударам
  • Простота использования для начинающих владельцев
  • Имеет желтый фон, который делает его очень заметным
  • Коэффициент усадки 3: 1, можно выбирать из множества размеров

Минусы

  • Отпечаток может размазаться, если не дать ему высохнуть
Эта высококачественная, но доступная по цене термоусадочная трубка отлично справится со своей задачей и прослужит долгие годы. У него могут быть некоторые недостатки, но по цене — превзойти этот продукт практически невозможно.

6. Совместимые с Aken 18053 термоусадочные этикетки

Этикетка для термоусадочных трубок Aken входит в число продуктов, которые позволяют мне легко перемаркировать провода в моем офисе. Мне нравится, как он держится хорошо и не тускнеет даже через некоторое время.

Меня поразила совместимость этого продукта с несколькими принтерами. Он творит чудеса с людьми, у которых есть принтер модели 5200, 6000, 3M PL150, 3M PL300 и т. Д.

Как и продукты, упомянутые выше, эта этикеточная лента предлагает превосходное решение для маркировки наших проводов и кабелей. В нем используется полиолефин промышленного класса, обеспечивающий эффективный процесс термопечати. В результате этикетка на тюбике может противостоять проникновению воды, растрескиванию и скручиванию.

В продукте также указано, что у него коэффициент термоусадки 3: 1. Да и усаживается хорошо без проблем. Все, что нам нужно сделать, это надеть трубку на кабель и плотно сжать с помощью нашего теплового пистолета.Простота использования действительно принесет пользу домовладельцам в их первом проекте.

Единственная проблема с этим предметом в том, что его длина всего пять футов, поэтому в каждом картридже меньше. Для любого, кто работает над крупным проектом, это может быстро закончиться.

Плюсы

  • Совместимость с различными моделями принтеров: 5200, 6000, 3M PL150, 3M PL300,…
  • Содержит промышленный полиолефин, обеспечивающий эффективный процесс термопечати. ​​
  • Защита от проникновения воды, растрескивания и скручивания
  • Поставляется с коэффициентом термоусадки 3: 1
  • Простота использования: наденьте трубку на кабель, а затем используйте термофен

Минусы

  • Длина в пять футов, которые быстро разбегаются

Я рекомендую это тем, кто ищет что-то идентичное дорогостоящим этикеткам для термоусадочной проволоки. Мы можем купить пять картриджей этого продукта по цене меньше, чем цена одного картриджа от высококлассных брендов, но в итоге мы добьемся желаемых результатов.

7. Этикетка SuperInk, черная на белой термоусадочной трубке

Я нашел эту этикетку на термоусадочной трубке, когда искал ленту, совместимую с моим старым устройством Brother. Было так приятно, что устройство отлично работает, и мне удалось сэкономить.

Когда я использовал его в первый раз, я заметил, насколько он мягкий и эластичный, который можно сжать за несколько секунд.

Что ж, по словам производителя, этот предмет изготовлен из качественного термочувствительного материала, поэтому он будет очень хорошо и плотно сжиматься даже при низких температурах. Мы можем просто использовать фен, чтобы полностью приклеить этикетку к кабелю.

Плюс в том, что он создает аккуратную установку с долговечным принтом, который нелегко выцветает. Это означает, что этикетки позволят нам идентифицировать себя в течение нескольких месяцев, несмотря на такие элементы, как грязь, вода, жир, перепады температуры, химические вещества и т. Д.

Перед покупкой следует знать, что он работает с различными принтерами. Такого широкого диапазона совместимости среди других моделей я еще не встречал, так что это определенно большой плюс. Кроме того, эта этикетка с термоусадочной трубкой предназначена для изготовления волокон, проводов AWG9-AWG16 и кабелей размером 1,7 × 3,2 мм. Таким образом, его промышленное применение разнообразно.

Этот товар несложен в использовании! Просто убедитесь, что мы не касаемся резака этикетировщика во время печати, чтобы избежать ошибок. Мы также не должны вытаскивать этикеточную ленту в процессе печати, чтобы не было повреждений.

Однако он не такой толстый, как можно было бы ожидать, но нам не следует беспокоиться о его прочности или способности к усадке.

Плюсы

  • Высококачественный термочувствительный материал для быстрой и легкой усадки
  • Устойчивый к выцветанию принт
  • Устойчивость к элементам: грязь, вода, жир, перепады температуры, химикаты и т. Д.
  • Широкий диапазон совместимости с моделями принтеров
  • Предназначен для изготовления волокон, проводов AWG9-AWG16 и 1.Кабели 7 × 3,2 мм

Эта модель имеет отличную цену по сравнению с маркой, которую не могут превзойти даже наши любимые термоусадочные этикетки для бутылок. Я куплю его снова, не раздумывая.

На что обращать внимание при покупке термоусадочных этикеток

Клей должен быть достаточно прочным, чтобы этикетка не соскользнула.

Чаще всего мы наклеиваем на провода ярлыки, надеясь, что они справятся с повседневной работой. Конечно, создание чего-то, что могло бы прослужить долгие годы, может показаться невозможным, но это реальность для большинства продуктов, в которых используется клей промышленной прочности.

Эти ярлыки могут оставаться неповрежденными и прикрепляться даже в суровых условиях или на сложных поверхностях — как в помещении, так и на улице.

Фон этикетки должен соответствовать вашему проекту.

Хотя большинство термоусадочных этикеток поставляются в белых трубках с черным текстом, я предпочитаю использовать продукты с черным текстом на желтом фоне для своих проектов по замене проводки. Он не только выделяется, но также позволяет мне легко определить, какие провода заново помечены.

Размер этикеточной ленты или трубки должен соответствовать вашему кабелю.

Еще одна вещь, которую вы должны учитывать, — это ширина трубки в сплющенном состоянии и то, что она должна соответствовать диаметру вашего кабеля. Например, трубки с диаметром 3/8 дюйма подходят для кабеля диаметром от 1,73 мм до 3,73 мм.

Требуемый теплоноситель должен быть достаточно безопасным.

Поднесение открытого пламени к термоусадочным этикеткам определенно даст вам достаточно тепла для их усадки; однако это опасный подход.Вы должны убедиться, что существует отличный баланс между удерживанием пламени достаточно близко, чтобы получить столь необходимое тепло, не вызывая возгорания, которое могло бы повредить ваш провод или, что еще хуже, распространить огонь.

Несмотря на то, что существуют термоусадочные этикетки с отличными огнестойкими и изоляционными свойствами, я настоятельно не рекомендую вам использовать бутановые зажигалки или кухонные горелки для усадки вашего пластика.

Итак, убедитесь, что выбранный вами продукт имеет низкую температуру усадки. Некоторым требуется тепловой пистолет, чтобы полностью приклеить этикетку к кабелю, в то время как другим требуется только горячий воздух, как от фена.

Совместимость с вашим принтером

Перед покупкой продукта убедитесь, что вы проверили, работает ли он с вашими текущими моделями принтеров. Производитель всегда показывает список устройств, с которыми он хорошо работает, поэтому не забывайте просматривать его диапазон совместимости.

Некоторые из наиболее распространенных принтеров, с которыми хорошо работают эти термоусадочные этикетки, включают Rhino 5000, 5200, 3M PL150 и 3M PL 300 и т. Д. Некоторые из них совместимы со старыми машинами, такими как Tyco T107M, а другие имеют ограниченный диапазон.

Как выбрать термоусадочную этикетку для моего принтера

Совместимость вашего принтера и вашего выбора термоусадочной этикетки — это то, на что вам нужно обратить внимание. Конечно, вы не хотите покупать что-то, что останется только в вашей корзине для мусора.

В то время как большинство производителей этикеток производят свои ленты или работают исключительно со своими картриджами, некоторые — например, DYMO и Brother — принимают обычные и сторонние бренды. Поэтому перед размещением заказа убедитесь, что ваш принтер упоминается как одно из совместимых устройств.

Как использовать термоусадочные этикетки

После того, как этикеточная лента или трубка напечатаны, вы можете надеть их на конец незакрепленного провода. Он может быть закреплен на постоянной основе после подключения при использовании промышленного тепла для усадки этикетки по проводу.

Заключение

Маркировка проводов и кабелей избавит вас от многих хлопот и значительно упростит вашу работу в ближайшем будущем.

Действительно, лучшие термоусадочные этикетки для ваших нужд всегда под рукой, поэтому не откладывайте их покупку.Всегда полезно маркировать все электрические системы или центры обработки данных и быстро сообщать, где и к какой цепи подключен каждый провод, чтобы отслеживать любые проблемы было проще простого.

Термоусадочные Т-образные переходники

Как изолировать Т-образные паяные соединения проводов с помощью термоусадочных трубок. Нельзя просто надеть термоусадочную трубку на тройник.

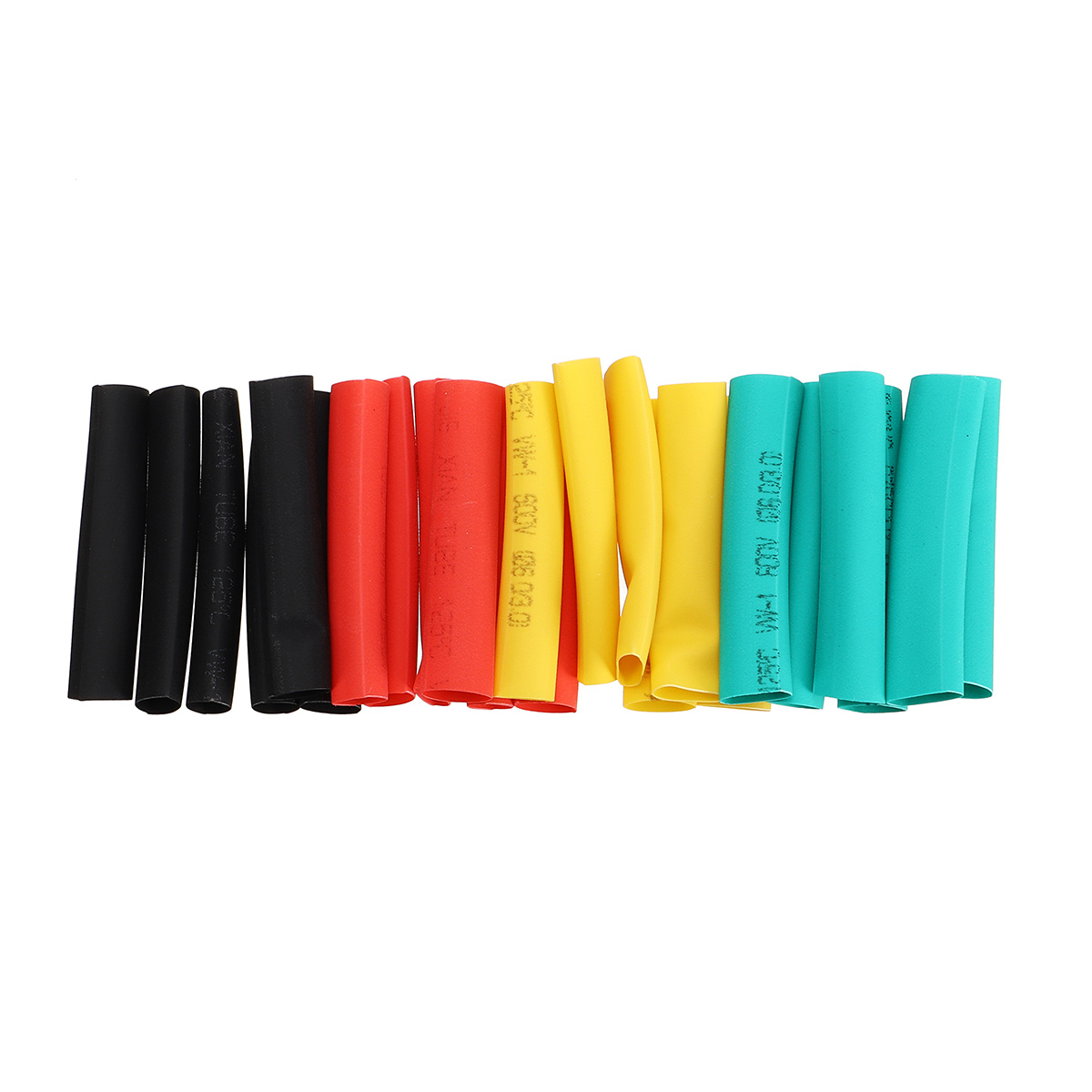

Термоусадочная пленка для проволоки — это термоусаживаемая пластиковая трубка , используемая для изоляции стыков и выводов многожильных и одножильных проводов. Трубка скользит по оголенному проводнику, нагревается, и трубка сжимается, чтобы запечатать и защитить ее.

Если у вас много проводов в небольших помещениях, например, под плинтусами или внутри модели, это неоценимо для предотвращения касания оголенного проводящего провода и короткого замыкания или возникновения других проблем.

После публикации о пайке, в которой я продемонстрировал технику надежных паяных соединений , включая тройники, где один провод соединяется с другим посередине, несколько читателей связались со мной, чтобы спросить, как мне получить термоусадочную трубку, чтобы обернуть эти три провода. точечные суставы.

В стыке встык трубка может просто скользить по стыку с одной стороны проволоки, но для Т-образных стыков ножка проволоки, очевидно, будет препятствовать скольжению трубки. Т-образное соединение перед пайкой на моем макете показано ниже, вы можете видеть, как внешняя трубка не скользит по нему.

Я упомянул, как я решил эту проблему, в комментарии к статье и сказал, что после этого добавлю дополнительную информацию. Это то, как я обматываю Т-образные соединения проводов термоусадочной трубкой.Могут быть и другие решения, и я не утверждаю, что это лучший подход, но он работает для меня.

Во-первых, я отрезаю два коротких отрезка трубки: один подходит по длине кабеля, который я разрезаю, — верхняя часть Т-образной трубки, а другой оборачивается вокруг ножки, которая будет с ней слиться. (На фотографии выше вы можете увидеть трубку на ножке в левом нижнем углу)

Первый кусок имеет разрез на полпути от одного конца, поэтому он может скользить не по основной длине кабеля, но и по оголенному проводнику опорного провода.Оказавшись на месте, я нагреваю его, чтобы он оставался на месте.

Вторая часть, в нижнем левом углу фотографии выше, является разрезанной частью по длине с противоположных сторон, образуя юбку, которая закрывает другую трубку, когда она встречается с ней.

Вы можете почти понять, как трубка разрезана с обеих сторон, а две половинки откидываются, чтобы обернуть первый кусок трубки на следующей фотографии.

Сложная часть теперь заключается в том, чтобы нагреть вдоль шва прорезей на обеих частях достаточно, чтобы закрыть прорези, но не прожечь в них дырку или вызвать ее сжатие.Для этого я использую проволоку от резака для горячей пены или стержень жала паяльника.

Наконец, когда две секции трубки установлены на место, а прорези закрыты, вся сборка нагревается, чтобы плотно сжать ее вокруг соединения, спичка — мой типичный помощник в этом.

Вот и все.

Это неудобно, я принимаю и прикладываю ровно необходимое количество тепла к прорезям, чтобы сварить их вместе, требует некоторой практики, но готовый элемент предотвращает повреждение тройника или любые короткие замыкания.


> И последнее, личное замечание: я трачу огромное количество времени на тестирование, фотографирование, написание и исследование техник для этих статей и оплачиваю все текущие расходы на MRE из собственного кармана. Если вы нашли эту статью полезной, вы можете поддержать меня, сделав пожертвование на моей странице сбора средств. Спасибо и счастливого моделирования, Энди.


Обновлено: среда, 11 ноября 2020 г.

Почему термоусадочная лента лучше?

Если вы когда-либо попадали в электрическую защелку — ситуацию, когда вам нужно быстро починить проводку или кабели, возможно, вы потянулись за изолентой или стандартной изолентой.Это быстрое и довольно простое решение. Если вы похожи на большинство людей, у вас, вероятно, всегда есть рулон изоленты или изоленты в вашем доме или офисе. После исправления вы можете сказать себе, что пора покупать новые провода, или сказать себе, что вернетесь, когда у вас будет время, и как следует отремонтируете проводку.

По правде говоря, на этот раз вы можете сэкономить время и энергию (и потенциальную опасность поражения электрическим током), храня термоусадочную ленту у себя дома или в офисе для более надежных решений проблем с электропроводкой.Клейкая лента или какая-либо липкая лента не будет выполнять работу безопасно или надежно. Продлите срок службы ваших кабелей и проводов с помощью прочного фиксатора, такого как термоусадочная лента.

Что такое термоусадочная лента?

Чаще всего термоусадочная лента представляет собой термоплавкую клейкую полиолефиновую ленту. Он имеет двойные стенки, внутренняя стенка из термоплавкого клея обеспечивает отличное сцепление с пластиком и металлом. Он образует герметичные и водонепроницаемые уплотнения для коммуникаций, силовых кабелей и большинства электрических проводов и кабелей.Это также более удобный выбор, чем термоусадочная трубка, особенно если вы не можете отсоединить проводку или кабель, чтобы надеть трубку.

Термоусаживающаяся лента с клейкой подкладкой работает точно так же, как и обычная изолента, просто обернув ее вокруг провода, а затем с помощью теплового пистолета активируйте возможность сшивания, вы получите водонепроницаемое уплотнение, не требующее много времени для повторного прикрепления разъема. . В BuyHeatShrink идеальная температура термоусадки для нашей термоусадочной ленты составляет около 221 ° F (105 ° C).

Так почему же термоусадочная лента лучше работает в электрических ситуациях, чем изолента или обычная изолента?

Клейкая лента

Начнем с того, что обычная черта любого офиса или домашнего хозяйства — старый добрый и надежный изолент. Не зря же изолента имеет много преимуществ:

  • Прочность
  • Адгезия и общая прочность
  • Водонепроницаемость (не водонепроницаемая)
  • Может использоваться на всех типах поверхностей

Клейкая лента — это универсальный продукт, который можно использовать для многих повседневных нужд.В отличие от электрических лент, он способен удерживать предметы в течение относительно длительных периодов времени. Кроме того, он намного прочнее и прочнее по сравнению с изолентой. Его водонепроницаемые свойства также позволяют лучше удерживать влагу внутри и снаружи.

Когда дело доходит до электропитания, такого как проводка или кабели, изолента не подходит для замены электрической или термоусадочной ленты. В отличие от термоусадочной ленты или стандартной изоленты, изолента не обладает такими же огнестойкими и проводящими свойствами.К тому же это обычно дороже, чем изолента.

Электрическая и термоусадочная лента специально разработана и произведена для удовлетворения повседневных потребностей электриков и является гораздо более подходящим выбором, когда клейкая лента требуется в электрическом контексте.

Изолента

Изолента — очевидное улучшение по сравнению с изолентой, когда дело касается проводки. Это чувствительная к давлению лента, используемая для изоляции материалов, проводящих электричество, в частности электрических проводов.Он предотвращает случайную передачу электрического тока на другие провода, что может вызвать короткое замыкание или даже вызвать возгорание.

Согласно данным TapeUniversity, электрические ленты обычно изготавливаются на основе из поливинилхлорида (ПВХ) и неагрессивного клея на основе каучука. Как и термоусадочная лента, подложка дает ей возможность растягиваться и прилипать к кабелям и проводке. Это растяжение является важной характеристикой этих лент, поскольку оно позволяет ленте плотно обматывать кабели для обеспечения долговременной изоляции.Большинство тканевых, пленочных и других типов лент не обладают такими характеристиками.

Заряженная электропроводка также может вызвать высыхание и даже возгорание материалов, используемых в некоторых типах лент. Например, волокна ткани, используемые в основе многих лент для воздуховодов, подвержены горению при высоких напряжениях, что создает опасность возгорания. Вы бы не хотели использовать изоленту или другую тканевую ленту для изоляции проводов.

Изолента и термоусадочная лента имеют много схожих свойств и целей в отношении удобства использования.Как и термоусадочная лента, большинство электрических лент прошли тщательные испытания на устойчивость к внешним воздействиям, таким как низкая температура, влажность и солнечный свет.

Электрические ленты созданы для использования в определенных задачах, с которыми другие ленты не могут справиться. Выполнение работ по изоляции, фазированию и сращиванию кабелей зависит от качественных электрических лент.

Почему термоусадочная лента лучше изоленты

Как и изолента, термоусадочная лента бывает самых разных цветов.Некоторые люди выбирают цветную ленту, чтобы было легче определить, где требовался ремонт. Тем не менее, электрики и подрядчики знают, что различные цвета на самом деле обозначают и используются для различения напряжения или фаз провода.

Очень важно следить за состоянием вашей изоленты, так как при всей простоте использования изоленту также легко удалить, независимо от того, преднамеренно это происходит или происходит само по себе.

Явным преимуществом изоленты является то, что она помогает почти мгновенно решить многие электрические проблемы, но это также ее главный недостаток.Слишком часто изолента накладывается непостоянно, и ожидается, что она прослужит вечно. Имея под рукой подходящую термоусадку, можно найти более безопасное и долговечное решение.

Хотите узнать больше о термоусадке?

Надеюсь, это руководство помогло вам понять все, что вам нужно знать, чтобы выбрать лучший тип ленты для вашего электромонтажа. Создайте учетную запись или войдите в систему, чтобы разместить заказ.

Если у вас есть дополнительные вопросы, посетите наш учебный центр или раздел часто задаваемых вопросов.Или вы можете связаться с нами здесь, чтобы задать вопросы или получить образец.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
