Вводно-распределительное устройство: назначение ВРУ

Основная функция вводно-распределительного устройства заключается в приеме и последующем распределении полученной электроэнергии по отдельным потребителям. Эти устройства обеспечивают защиту техники и оборудования от коротких замыканий и аварийных перегрузок. Контрольные приборы, установленные в вводно-распределительных устройствах (ВРУ), позволяют учитывать расходуемую электроэнергию и осуществлять контроль над правильным распределением нагрузок в сети. Чаще всего ВРУ используются в сетях переменного тока, при напряжении 220-380 вольт и частоте 50-60 Гц с глухим заземлением.

Содержание

Что такое вводно-распределительное устройство

Вводно-распределительные устройства относятся к специальной электротехнической аппаратуре, в которой установлены различные аппараты и приборы. С помощью ВРУ электроэнергия не только принимается, но и распределяется по группам потребителей внутри объекта. Они устанавливаются на вводе питающего кабеля в самом здании или в пристройке. При наличии нескольких отдельных вводов в больших дамах, на каждый из них рекомендуется устанавливать отдельное ВРУ.

Если на территории основного объекта имеются дополнительные постройки, то после главного ВРУ, нужно установить вводно-распределительное устройство в каждую из них. Все оборудование устанавливается в специальные шкафы. Их стандартная комплектация включает в себя следующие составляющие:

Медные шины РЕ и N. Соединение проводов с медной шиной РЕ выполняется болтами шайбами и гайками. Для более надежного крепления дополнительно используются специальные гроверные шайбы. Для выполнения этих работ нужно обязательно использовать электрический или механический инструмент. Шина РЕ должна быть оборудована местами для подключения всех необходимых проводников – вводного PEN, заземляющего и других. К медной шине N подключаются нулевые рабочие проводники домашней электрической сети.

Автомат ввода или плавкие предохранители, объединенные в группу. Предназначен для подключения вводного питающего кабеля. Его номинал выбирается в соответствии с проектом системы электроснабжения. Вводной защитный автомат защищает домашнюю электропроводку от перегрузок, коротких замыканий, преднамеренных отключений питания перед проведением техобслуживания сети.

Разрядники или ограничители напряжения. Их установка производится после вводного автомата. Через эти устройства осуществляется соединение фазных проводов с защитной шиной РЕ. В случае импульсных перегрузок происходит срабатывание разрядников. На шину РЕ попадает фазное напряжение, что приводит к срабатыванию защиты ВРУ.

Блок автоматов распределительных сетей для отдельных групп. Основной функцией этих устройств является распределение электроэнергии по группам. Каждая группа соответствует кухне, ванной, комнатам, системе освещения и другим потребителям и требует отдельного защитного автомата. В случае необходимости дополнительно могут быть установлены устройства защитного отключения. Установка и подключение автоматического выключателя должна обеспечивать равномерное распределение нагрузки между фазами. Число автоматов для каждой фазы рассчитывается с учетом коэффициента спроса, определяющего вероятность максимальной нагрузки всех электрических сетей.

Провода и наборные клеммники для коммутации во ВРУ. Каждый провод должен иметь собственный цвет: красный – фазные провода, голубой – провод N, желто-зеленый – РЕ. Концы проводов во внутренних сетях маркируются специальными надписями. Фазные шины рекомендуется окрасить в разные цвета или пометить как L₁, L₂, L₃. Каждый провод должен быть изолирован из расчета напряжения 660 В. При вводе во ВРУ они защищаются проходными втулками.

Кроме основных приборов и аппаратуры, во вводно-распределительное устройство помещается блок учета, куда входит счетчик учета расхода потребляемой электрической энергии.

Назначение ВРУ

Электрическая энергия, поступающая в квартиру, распределяется и контролируется различными приборам. С помощью вводно-распределительного устройства они группируются на небольшом пространстве, и все вместе составляют единое целое. Таким образом, вводно-распределительные устройства представляют собой совокупность приборов и аппаратуры различного назначения, размещаемых в общем шкафу. В зависимости от размеров и предназначения, в каждом шкафу может поместиться определенное количество трансформаторов, автоматов, счетчиков, рубильников и других устройств.

Основное назначение ВРУ заключается в снабжении зданий или отдельных частей помещений электроэнергией. Они состоят из панелей, открывающихся только с одной стороны, поэтому их обслуживание является односторонним. Существуют одно-, двух- и трехпанельные конструкции. Иногда в продажу поступают четырехпанельные варианты. Некоторые модели вводно-распределительных устройств размещаются в специальных контейнерах. Такие щиты надежно защищены от негативных воздействий окружающей среды, влага и пыль не попадают вовнутрь.

Основными функциями ВРУ являются следующие:

Распределение электрической энергии по всем объектам жилого и нежилого фонда.
Эти устройства объединяют в одном месте всю защитную и контрольную аппаратуру, приборы измерения и учета потребленной энергии.
Во многих конструкциях устанавливаются дополнительные рубильники, обеспечивающие защиту электрической сети объекта от перегрузок и коротких замыканий.
С помощью ВРУ выполняется оперативное включение и отключение электроэнергии от отдельных частей зданий, устройств и оборудования.

Виды вводно-распределительных устройств

Существует собственная классификация вводно-распределительных устройств. Прежде всего они разделяются в соответствии с номинальным током 250, 400 и 630А, а также с размерами и количеством встроенных контрольных и защитных приборов. Некоторые модели имеют автоматические выключатели энергии, устройства контроля над освещением, а также специальные места для монтажа приборов учета электроэнергии.

В зависимости от предназначения и особенностей конструкции, все распределительные щиты подразделяются на различные виды и категории:

Главный распределительный щиток (ГРЩ). Относится к силовым высоковольтным установкам. По своей сути – это высокотехнологичная механическая или электронная система, обеспечивающая объект электрической энергией.
Вводно-распределительное устройство. Состоит из целого комплекса аппаратуры, приборов и оборудования. Используется для приема, распределения и учета электроэнергии. Представляет собой металлический корпус, в котором установлены сменяемые панели.
Щиты распределительные. Принимают участие в непосредственном распределении электроэнергии, обеспечивают защиту потребителей от сверхтоков и коротких замыканий. Устанавливаются в жилых и общественных зданиях.
Щиты управления и автоматики. Применяются в автоматизированных системах: пожарных, осветительных, вентиляционных и других.
Щиты учета. Используются в условиях промышленного производства для учета электроэнергии в трехфазных сетях. В жилых зданиях и офисах применяются очень редко.

В случае необходимости в устройствах могут быть предусмотрены дополнительные места для установки автоматических выключателей и УЗО. Модели с использованием предохранителей не только защитят от перепадов напряжения, но и обеспечат быстрое отключение тока в разных местах и помещениях. Если же с выбором конкретного варианта возникают затруднения, можно выполнить компоновку из нескольких типов панелей. В результате, получится универсальное вводно-распределительное устройство, отвечающее всем необходимым требованиям.

Монтаж и подключение вводного распределительного устройства

Монтаж вводно-распределительных устройств выполняется по электрической схеме, в соответствии с которой все действия производятся в определенной последовательности. Нарушение порядка действий совершенно недопустимо в связи с требованиями электробезопасности.

В самом начале работ объект отключается от источника питания и полностью обесточивается. После этого отсоединяются вводные питающие кабели, демонтируется электрооборудование и ВРУ, подлежащие замене. Далее, выполняется монтаж новых вводно-распределительных устройств. Для правильного выбора крепежа имеется утвержденная схема. Затем прокладывается кабель и заделываются все жилы. Питающие провода подводятся и закрепляются на новом электрооборудовании, вводные кабели подключаются к центральному рубильнику или к другим видам размыкающих устройств. Собранная электрическая схема тестируется, а все ее элементы маркируются. После этого выполняется подключение объекта к питающему фидеру.

Данные электромонтажные работы нельзя доверять частным лицам или неспециализированным организациям. Некачественное выполнение операций может привести к авариям, несчастным случаям и другим негативным последствиям. Наиболее характерными нарушениями неквалифицированных работников является неправильное соединение жил проводов в зажимах и монтаж электрооборудования. В процессе монтажа нередко нарушается изоляция кабелей и проводов, обрываются цепи заземления, недостаточно зажимаются жилы в защитной аппаратуре.

Всего этого можно избежать, привлекая к работам только квалифицированных специалистов. Только они по завершении электромонтажных работ качественно проведут все необходимые замеры, чтобы исключить или выявить возможные нарушения. По итогам измерений составляется технический отчет.

Данная проверка начинается с визуального осмотра всей собранной схемы и ее отдельных элементов. Производятся замеры заземления без разрыва цепи заземленных установок. Выполняется проверка качества изоляции, замеряется ее сопротивление. Также, замеряется полное сопротивление петли «фаза-ноль», производится сверка параметров цепи и технических характеристик защитной аппаратуры, подтверждение непрерывности защитных проводников. Проверяются автоматические выключатели на срабатывание по току. Все эти мероприятия гарантируют надежную и качественную работу вводно-распределительных устройств, выполнение ими всех функций в полном объеме.

Стандарты ВРУ

Общие технические условия для вводно-распределительных устройств определены межгосударственным стандартом ГОСТ 32396-2013. В этом документе предусматривается нормативное обеспечение всех технических вопросов, затрагивающих ВРУ. В обязательном порядке должны соблюдаться современные нормативные требования к электроустановкам объектов различной этажности, а также стандарты МЭК, касающиеся электро- и пожаробезопасности.

Данный стандарт содержит следующие позиции, касающиеся ВРУ:

Требования к устройствам, используемым в зданиях с различной этажностью, в частных домах и коттеджах, касающиеся возможности их соединения к четырех- и пятипроводным питающим сетям с глухозаземленной нейтралью.
Классификация ВРУ по наличию или отсутствию аппаратуры для съема данных на расстоянии, а также дистанционного контроля и автоматического управления режимами энергопотребления.
Требования к ВРУ, установленным в местах со свободным доступом к ним неквалифицированного персонала.
В частных домах и коттеджах устанавливаются ВРУ, оборудованные двумя способами защиты от поражения электротоком.

разновидности, подробное описание, назначение ВРУ

Здравствуйте, дорогие читатели. В данной статье рассмотрим что такое вводно распределительное устройство, его назначение, виды, разные конструкции, стандарты и пр.

И так..

Основная функция вводно распределительного устройства (ВРУ) заключается в приеме и последующем распределении полученной электроэнергии по отдельным потребителям. Эти устройства обеспечивают защиту техники и оборудования от коротких замыканий и аварийных перегрузок. Контрольные приборы, установленные в вводно распределительных устройствах, позволяют учитывать расходуемую электроэнергию и осуществлять контроль над правильным распределением нагрузок в сети. Чаще всего вводно распределительное устройство используются в сетях переменного тока, при напряжении 220-380 вольт и частоте 50-60 Гц с глухим заземлением.

Разновидности вводно-распределительных устройств

В многоквартирных жилых домах такие электроустановки монтируют на лестничных клетках или в тамбурах, в двухэтажных постройках на внешней стене дома, на производствах устанавливают в цехах. Используют ВРУ для переменного тока, напряжение которого 220 или 380 В.

Классифицируются ВРУ соответственно номинальному току: 250, 400 и 630 А, а также набору контрольно-защитных приборов. Некоторые электроустановки оснащены автоматическими выключателями электроэнергии, устройствами, контролирующими освещение, приборами по учёту расхода электроэнергии. Существуют различные виды распределительных щитов, отличающиеся назначением и особенностями конструкции:

ГРЩ расшифровывается как главный распределительный щит — это высоковольтная установка, характеризующаяся высокотехнологичной механической или электронной системой, которая обеспечивает какой-либо объект электроэнергией.
ВРУ. Включает в себя целый набор приборов, аппаратуры и оборудования. Применяется для учёта, приёма и распределения электроэнергии. Представляет собой металлический корпус с заменяемыми панелями.
Расшифровка ВРЩ — вводно-распределительный щит. Щиты распределяют энергию, являются защитой для потребителей от скачков тока и коротких замыканий. Применяются они в жилых домах и общественных заведениях.
Щиты управления и автоматики используют в системах: вентиляционных, пожарных, осветительных и других.
Щиты учёта. Применяются на фабриках, заводах для учёта электроэнергии в трёхфазных сетях. В жилых домах и офисных помещениях используются очень редко.

При необходимости установки оснащаются автоматическими выключателями и УЗО (устройство защитного отключения). Такие предохранители смогут защитить от скачков напряжения — сработает моментальное отключение электричества там, где это потребуется. Если трудно выбрать конкретный вариант устройства, можно укомплектовать систему из нескольких видов панелей. Такое ВРУ будет соответствовать всем необходимым требованиям.

Нужно отметить, что ВРУ для жилого фонда, офисов и устройства для промышленных предприятий существенно отличаются своей комплектацией. Однако и те и другие модели оснащены вводными и распределительными панелями. Схема подключения и соединения у них соответствует стандарту.

Технические характеристики

Каждое вводно распределительное устройство имеет собственные характеристики (с АВР, без него, с автоматами и т. д.). Перед началом установки требуется изучить все данные, указанные в паспортах приборов. Рассмотрим характеристики самых популярных моделей:

ВП – модель с переключателями. ВП ВРУ-8500:

Номинальный ток, А	630
Напряжение, В	0,4
Износостойкость	Неограниченно
Устойчивость, кА	10
Габарит панелей, мм	1800 (2000)*800

В зависимости от потребностей габаритные размеры могут изменяться. ВРУ этого типа рекомендуется для установки во внутридомовых щитовых. Не подходят для уличного использования.

ВРУ-3-10-УХЛ4:

Ток, А	250
Напряжение, В	380
Встраиваемые элементы	Трансформатор, конденсатор, автоматически выключатели. Со счетчиком идет модель 400 А
Частота, Гц	50
Использование	В трех, четырех и пяти проводных сетях

Аналогичными характеристиками обладает устройство типа ВРУМ.

ВРУЗСМ:

Требование сети, А/В	220/380
Частота, Гц	50
Дополнительные требования	В сети должна быть глухо заземлённая нейтраль
Общепринятые стандарты ВРУ (ГОСТ, ТУ)	ТУ 3434-007-05774835-2002.

Описание этого распредустройства несколько отличается от рассмотренных выше. Оно, в основном, используется для частной или производственной постройки, подходит для установки на улицу. Маркировка:

ВРУ (ВУ) – Вводно распределительное устройство;
3 – панель третья по счету по разработке;
С – сертификат завода, в данном случае, Староокольского завода;
М – устройство модернизированной серии (со счетчиком, автоматами и контролем освещения).

Видео: ВРУ многоквартирного дома

Назначение электроустановки

Электроэнергия, поступающая в квартиру, предварительно распределяется и контролируется разными видами приборов, сгруппировавшихся на небольшом участке в единую систему ВРУ, которое размещается в общем шкафу. Его корпус может быть разной величины, зависящей от количества наполнения трансформаторами, рубильниками, автоматами, счётчиками и другими устройствами. Главным назначением ВРУ является снабжение зданий или отдельных помещений электроэнергией.

Электроустановки обустроены панелями, которые открываются с одной стороны и называются односторонними. Бывают одно-, двух- и трехпанельные устройства с соответствующей аббревиатурой:

ВРУ1 в полном комплекте применяют вне щитовых помещений — в подвалах, на лестничных площадках;
ВРУ2 состоит из профессионального набора всех средств распределения и контроля электроэнергии. Предназначается для эксплуатации в щитовых помещениях.
ВРУЗ характеризуется небольшой комплектацией приборов. Является частью основного электротехнического щита.

Вам это будет интересно Понятие, виды и свойства электрического тока

Некоторые варианты размещены в специальных контейнерах. Эти модели тщательно защищены от попадания влаги и пыли, негативного влияния окружающей среды. Назначения устройства следующие:

Распределение электроэнергии по различным объектам.
Схема структуры ВРУ состоит из всей контрольно-защитной аппаратуры, приборов измерения и учёта расхода электроэнергии и выполняет соответствующие функции.
Благодаря оснащению дополнительными рубильниками обеспечивается защита электросети пользователя от замыканий и внезапных перегрузок.
При помощи ВРУ оперативно включается и отключается электричество от отдельных помещений здания, оборудования и различных устройств.

В домах частного сектора подключение ВРУ выполняется в том случае, если нужно распределить энергоресурсы по нескольким точкам (гараж, баня, хозблок, летняя кухня и так далее). В этой ситуации монтируется основная электроустановка, а затем уже устраивается индивидуальная система для каждого отдельного строения.

Существует ещё ИВРУ — инвентарное ВРУ, отличающееся от стандартного модернизацией, повышенной степенью антивандальной защиты. Это даёт возможность применять его в полевых условиях и на стройках.

Принцип работы

Работа всего распределительного устройства начинается с приёма энергоресурсов от основной магистрали. Питающим кабелем подаётся ток на вводные приборы с соответствующими величинами (номинальными). Уже на этом этапе в работу включаются измерительные приборы и счётчики, которые замеряют параметры тока на вводе. Так как ВРУ является системой, включающей в себя устройства с различными функциями, одновременно с измерительной задачей выполняется и защитная.

Так, выключатель на вводе производит контроль над подачей питания и при изменении номинальных значений или возникновении неординарных ситуаций отключает автомат. Техническое назначение выключателя — выполнять функцию ручного или автоматического рубильника (разъединителя).

Затем к работе присоединяется группа разрядников, которая обеспечивает соединение проводов по фазам. На этом промежутке процесса обязательно проверяются параметры напряжения и, если необходимо, проводится их корректировка при помощи трансформаторов.

Распределение происходит в группах проводов при помощи автоматов с защитной функцией, у которых разные или схожие номиналы. Параметр электротока на каждом ответвлении провода зависит от запросов потребителя, к которому он подведён.

Назначение разветвления заключается не в разделении проводов в соответствии с характеристиками тока, а в необходимости разведения электроэнергии по своим направлениям для точек снабжения. А вот распределительная автоматика отвечает за равномерную нагрузку между фазами и при этом фиксирует коэффициент расхода электроэнергии с предельной загрузкой электрических сетей.

Что такое ВРУ

Вводно распределительные устройства относятся к специальной электротехнической аппаратуре, в которой установлены различные аппараты и приборы. С помощью ВРУ электроэнергия не только принимается, но и распределяется по группам потребителей внутри объекта. Они устанавливаются на вводе питающего кабеля в самом здании или в пристройке. При наличии нескольких отдельных вводов в больших дамах, на каждый из них рекомендуется устанавливать отдельное ВРУ.

Вводно распределительное устройство

Если на территории основного объекта имеются дополнительные постройки, то после главного ВРУ, нужно установить вводно распределительное устройство в каждую из них. Все оборудование устанавливается в специальные шкафы.

Медные шины РЕ и N

Соединение проводов с медной шиной РЕ выполняется болтами шайбами и гайками. Для более надежного крепления дополнительно используются специальные гроверные шайбы. Для выполнения этих работ нужно обязательно использовать электрический или механический инструмент. Шина РЕ должна быть оборудована местами для подключения всех необходимых проводников – вводного PEN, заземляющего и других. К медной шине N подключаются нулевые рабочие проводники домашней электрической сети.

Автомат ввода или плавкие предохранители, объединенные в группу

Предназначены для подключения вводного питающего кабеля. Его номинал выбирается в соответствии с проектом системы электроснабжения. Вводной защитный автомат защищает электропроводку от перегрузок, коротких замыканий, преднамеренных отключений питания перед проведением техобслуживания сети.

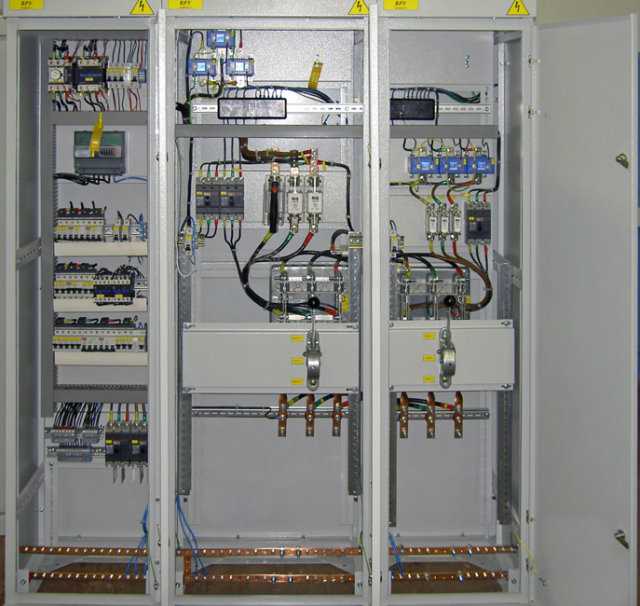

Вводно распределительное устройство изнутри

Разрядники или ограничители напряжения

Их установка производится после вводного автомата. Через эти устройства осуществляется соединение фазных проводов с защитной шиной РЕ. В случае импульсных перегрузок происходит срабатывание разрядников. На шину РЕ попадает фазное напряжение, что приводит к срабатыванию защиты ВРУ.

Блок автоматов распределительных сетей для отдельных групп

Основной функцией этих устройств является распределение электроэнергии по группам. Каждая группа соответствует отдельному помещению и требует отдельного защитного автомата. В случае необходимости дополнительно могут быть установлены устройства защитного отключения. Установка и подключение автоматического выключателя должна обеспечивать равномерное распределение нагрузки между фазами. Число автоматов для каждой фазы рассчитывается с учетом коэффициента спроса, определяющего вероятность максимальной нагрузки всех электрических сетей.

Провода и наборные клемники для коммутации

Каждый провод должен иметь собственный цвет: красный – фазные провода, голубой – провод N, желто-зеленый – РЕ. Концы проводов во внутренних сетях маркируются специальными надписями. Фазные шины рекомендуется окрасить в разные цвета или пометить как L1, L2, L3. Каждый провод должен быть изолирован из расчета напряжения 660 В. При вводе во ВРУ они защищаются проходными втулками.

Кроме основных приборов и аппаратуры, во вводно распределительное устройство помещается блок учета, куда входит счетчик учета расхода потребляемой электрической энергии.

Монтаж и подключение

Установка приточного устройства выполняется согласно электрической схеме, по которой необходимо соблюдать определённую последовательность. По правилам электробезопасности нельзя допускать нарушения порядка выполнения действий.

В первую очередь нужно отключить объект от источника питания и полностью обесточить. Затем отсоединить кабели питания на вводе, то есть произвести расключение ВРУ и демонтировать электрооборудование, которое нуждается в замене.

Дальше устанавливается новый комплект устройства. Крепёж выбирается по утверждённой схеме. Затем выполняется прокладка кабеля, провода питания подключаются к новому оборудованию, вводные провода подводятся к центральному размыкающему устройству (рубильнику). В собранном виде электрическую схему тестируют, а все её составляющие маркируют. После этого объект подключают к питающему фидеру.

Вам это будет интересно Условное обозначение радиодеталей на схеме и их название

Такого плана электромонтажные операции не должны проводить частные лица или не совсем компетентные организации. Неграмотно, а значит некачественно выполненные работы могут спровоцировать аварийные ситуации, несчастные случаи. Обычно неквалифицированные работники делают ошибки, которые проявляются в неправильном соединении жил проводов в зажимах, при установке приборов: нарушения в изолировании кабелей и проводов, обрывы цепи заземления, плохо зажатые жилы в защитных устройствах.

Всё это можно предотвратить, если привлечь к работам по замене оборудования или ремонту квалифицированных специалистов. Именно они по окончании монтажного процесса качественно произведут все требуемые замеры, которые помогут определить и исключить возможные ошибки. По результатам замеров составляется техотчет монтажа ВРУ с подробным описанием всех действий.

Вначале проверки проводится визуальный осмотр всей созданной схемы и её составляющих элементов. Затем выполняются замеры на заземлённых установках, чтобы исключить разрывы цепи. Проверяется, насколько качественно выполнена изоляция, проводится замер полного сопротивления петли «фаза-ноль». Оцениваются параметры цепи и действие защитных устройств, в том числе срабатывание автоматических выключателей. Все предпринятые меры должны гарантировать качественное и надёжное функционирование вводно-распределительного устройства.

Ревизия электрощита

Раз в год специалисты обязаны проводить профилактические осмотры или ревизию электроустановки. Но возникают ситуации, когда необходимо посмотреть, в каком состоянии находится распределительная система и входящие в неё приборы. Например, купив квартиру, выясняется, что с электрикой не всё в порядке:

мигает свет;
возникают проблемы с розетками.

Нужно сделать ревизию электрощита. Речь идёт о щите, расположенном в квартире, на лестничной площадке многоквартирного дома (смотреть свою секцию) или в частном доме.

В первую очередь следует обеспечить хорошее освещение. Затем необходимо отключить все автоматы, в том числе вводный. В процессе осмотра в обязательном порядке соблюдать технику безопасности. Если обнаружились трещины и сколы на пластиковом щите, их нужно устранить. Крышка щита должна свободно открываться и закрываться.

Открыв щит можно обнаружить много пыли. Поэтому, сняв кожух, защищающий приборы, сухой кисточкой аккуратно убрать загрязнения со всех приспособлений и проводов. Все кабели должны быть промаркированы, автоматы подписаны.

Далее необходимо проверить все соединения проводов. Нужно обратить внимание на места контактов, на них не должно быть следов ржавчины и окислений. Если потребуется, соединение нужно разобрать и зачистить концы провода. На одном из них сделать петлю под болт и при помощи шайбы гравер снова соединить. Чтобы усилить гаечное соединение, используется контргайка.

Кроме этого, нужно провести профилактику контакта заземления щита. Для этого требуется:

снять заземляющий провод;
зачистить его;
проверить болт;
затем выполнить соединение и при необходимости усилить второй гайкой.

Если проводить регулярные осмотры и своевременно выполнять профилактические мероприятия, ВРУ предоставит качественную работу и безопасность потребителям. И все же по поводу выполнения ревизии лучше обращаться к специалистам.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Главная » Проводка » Электрощиток » Как собрать и установить электрощиток в частном доме своими руками, требования и необходимые элементы

Устройства для жилых домов

Для многоквартирных жилых домов, общественных зданий, офисов применяют электроустановки по вводу и распределению электроэнергии, выполненные в виде щитов с односторонним или двухсторонним способом обслуживания. Все ВРУ оснащены вводными и распределительными панелями. Существуют также шкафы в заводском исполнении. В больших городах электромонтажные организации по проектированию ведут разработки и запускают в производство свои инновационные решения, исходя из индивидуальных особенностей объектов.

Вам это будет интересно Расчет сопротивления параллельного соединения резисторов

В состав вводных панелей входят приборы, которые функционируют при силе тока: 0,25, 0,4, 0,63 кА. В соответствии с этими нагрузками монтируют рубильники и предохранители. Панели с 0,4 и 0,63 кА оснащаются защитными и отключающими устройствами с идентичными показателями нагрузки.

Распределительные панели бывают разных комплектаций. В одних устройствах отводящие линии снабжены электрическими автоматами, в других устанавливается автоматическое управление приборами освещения в коридорах и на лестничных проёмах, третьи оснащены приборами учёта. В состав панелей также могут входить пакетные выключатели, магнитные пускатели, промежуточные реле.

Проектируя и производя комплектацию распределительных и вводных панелей, одновременно предусматривается их размещение в непосредственной близости одна к другой. Изготавливаются они отдельно с предварительной установкой необходимых устройств. Связываются панели соединительными проводами. Большое количество вариантов схем позволяет укомплектовать любого вида устройства по вводу и распределению электроэнергии в соответствии с техническим заданием.

Для частного дома монтируется вначале основное ВРУ, а затем собираются и подключаются к нему остальные распределительные устройства, предназначенные для каждой постройки во дворе. Также используются аналогичные электроустановки в виде шкафов, оснащённых всеми необходимыми приборами.

Главный распределительный щит (ГРЩ)

Главными называют щиты, на которых осуществляется распределение питания нескольких различных объектов. Обычно такие щиты располагаются в распред-устройствах электрических подстанций.

Так выглядит ГРЩ с открытыми панелями.

К типовому оборудованию, входящему в состав ГРЩ относятся:

ввод электропитания;
рубильники или разъединители, обеспечивающие видимый разрыв электрических цепей;
автоматические выключатели, обеспечивающие защиту электрических линий от повреждений в результате коротких замыканий;
щитовые измерительные приборы;
в некоторых случаях приборы учёта электроэнергии.

При расположении главного щита в помещении понижающей трансформаторной подстанции

, ввод питания выполняется кабельной линией или шинопроводом. В случае размещения ГРЩ на промежуточных пунктах, соединённых с питающей подстанцией воздушной линией 0,4 кВ, ввод может быть организован непосредственно с неё через проходные изоляторы.

Как на вводе питания, так и на каждой из отходящих линий последовательно устанавливаются два коммутационных аппарата – автоматический выключатель и рубильник (разъединитель). Выключатель служит для отключения линии питания под нагрузкой. СтабЭксперт.ру напоминает, что отключающая способность выключателя рассчитывается таким образом, чтобы он мог разорвать ток короткого замыкания защищаемой линии. На вводе питания устанавливается выключатель ввода, который по своему номиналу превосходит автоматы отходящих линий, так как через ввод протекает суммарный ток всех питаемых объектов.

Основной зоной защиты выключателя ввода является внутренняя разводка главного распределительного щита. Кроме этого, в его функции входит резервирование защит отходящих линий.

Взаимные характеристики вводного и линейного автоматов выбираются таким образом, чтобы при повреждении отходящей линии в первую очередь срабатывал линейный автомат. В случае его отказа, во избежание повреждений оборудования отключается ввод питания. Добиваются этого либо искусственной задержкой отключения ввода по времени, либо соответствующим подбором характеристик интегральных органов защиты выключателей.

В качестве автоматических выключателей могут быть использованы:

обычные автоматы с ручным приводом, оснащённые расцепителями электромагнитного и теплового типа;
выключатели, управляемые дистанционно из диспетчерских пунктов, оборудованные выносными или встроенными устройствами релейной защиты.

Во втором варианте на диспетчерский пункт по специальным линиям сигнализации и управления передаётся информация о текущем состоянии выключателей и фактах срабатывания защит.

Рубильники и разъединители обычно не предназначены для отключения токов нагрузки, а тем более токов аварийных режимов. Они предназначаются для обеспечения видимого разрыва при выполнении ремонтных работ, который требуют правила безопасности. Также рубильники главного распределительного щита используются при выводе из работы линии нагрузки или всего щита (с помощью рубильника ввода).

В качестве щитовых приборов могут использоваться традиционные стрелочные вольтметры и амперметры, а также более современные цифровые. Комбинированные щитовые измерительные блоки имеют цифровую шкалу, которая в зависимости от выбранного режима индикации может показывать значение одного из следующих параметров:

напряжение;
ток;
мгновенное значение активной или реактивной мощности;
потребление активной или реактивной энергии.

Распредустройства для производств

Особенность применения ВРУ на производствах заключается в потреблении ими больших мощностей. Поэтому здесь пользуются вводными и распределительными шкафами заводского изготовления, согласно ТУ или ГОСТу. Аналогичные распредустройства применяются в электрических подстанциях на 380 В.

В их конструкциях (односторонних или двухсторонних) собраны наборы из предохранителей, автоматов, рубильников.

Односторонние щиты монтируют непосредственно у стен, двухсторонние модели на любом свободном пространстве, соблюдая расстояние от стен не менее 80 см. Преимущество первых моделей заключается в том, что их установка не требует много места, зато второй вариант удобен при обслуживании.

Заводами изготавливаются также и модульные виды распределительных устройств, представляющих собой, например, блок автоматов или предохранителей, блок счётчиков для контроля и так далее. Помещения, предназначенные для установки ВРУ должны соответствовать определённым требованиям:

Недопустима установка распределительных устройств в помещениях с повышенной влажностью, особенно в тех, где возможно затопление.
Исключено прохождение газопровода, другие проложенные коммуникации допустимы, но только без соединений и запорной арматуры: вентилей, задвижек.
Доступ в щитовую разрешён только обслуживающему персоналу, имеющему допуск.
Электрический шкаф, установленный на лестничной площадке или в коридоре, должен закрываться, а все рукоятки регулируемых приборов сняты или заперты от посторонних в шкафу.

Аппаратура вводно-распределительного устройства должна располагаться в таких местах, которые должны быть доступны только для монтёров электроремонтных бригад. Называются эти места — щитовые. Они в обязательном порядке должны быть закрыты на замки от посторонних проникновений.

Лживые лжецы и ложь, которую они рассказывают об электромобилях

Электромобили появляются повсюду. В 2012 году Tesla Model S и Nissan LEAF были редкостью. Сегодня рынок США переполнен электромобилями от Ford, Volkswagen, Hyundai, Kia и Volvo, а GM и Nissan присоединятся к вечеринке в конце этого года. В Китае брендов и моделей электромобилей больше, чем вы можете себе представить, а в Европе PSA Group и Stellantis предлагают больше моделей электромобилей. Даже Toyota, похоже, готова отказаться от своих планов по использованию водородных топливных элементов и перейти на подножку электромобилей — наконец-то.

Чем больше электромобилей выходит на рынок, тем больше людей, которые больше всего проиграют от революции электромобилей (это могут быть нефтяные компании), усиливают свои атаки на них. Последняя тактика состоит в том, чтобы заявить, что выбросы, связанные с добычей материалов, необходимых для производства аккумуляторов для электромобилей, настолько велики, что любое утверждение об их экологичности является ложным.

В Австралии федеральное правительство вопит о том, как электромобили испортят выходные австралийским семьям, потому что они не могут ездить далеко и не могут буксировать такие вещи, как лодки и караваны. Презренный СкоМо и его приспешники предупреждают австралийцев, что электромобили означают конец их любимых ютов — что в основном означает «пикап» по-австралийски. Является ли какая-либо из этих лжи верной? Давайте взглянем.

Ложь о выбросах цепочки поставок электромобилей

Исследование, проведенное Йельской школой окружающей среды и недавно опубликованное в журнале Nature Communications , касалось утверждения о том, что когда выбросы цепочки поставок для электромобилей и выбросы от производства электроэнергии для их питания объединяются, экологические преимущества электромобилей исчезают. На самом деле, утверждают недоброжелатели, электромобили на самом деле хуже для окружающей среды, чем автомобили внутреннего сгорания!

Как же так? Что ж, для аккумуляторов электромобилей требуется много никеля, лития и кобальта. Больше электромобилей означает больше майнинга, а мы все знаем, что майнинг — грязный бизнес. Чем больше добычи, тем больше выбросов, верно? Мало того, что электромобилям нужно электричество (это шок, да?), и много электричества вырабатывается при сжигании угля, поэтому чем больше электричества, тем больше выбросов. Это так же просто, как лицо на вашем носу!

Такого рода утверждения исследовали Йельские исследователи. Вот что они нашли. «Удивительным моментом было то, насколько ниже были выбросы электромобилей», — говорит научный сотрудник Стефани Вебер. «Цепочка поставок автомобилей внутреннего сгорания настолько грязная, что электромобили не могут их превзойти, даже если учесть косвенные выбросы».

Исследовательская группа объединила концепции экономики энергетики и промышленной экологии — ценообразование на выбросы углерода, оценку жизненного цикла и моделирование энергетических систем — чтобы выяснить, сокращаются ли выбросы углерода при учете косвенных выбросов из цепочки поставок электромобилей.

» Основная проблема с электромобилями заключается в том, что цепочка поставок, включая добычу и переработку сырья и производство аккумуляторов, далека от чистоты», — говорит профессор экономики Йельского университета Кен Джиллингем. «Итак, если мы оцениваем углерод, воплощенный в этих процессах, ожидается, что электромобили будут непомерно дорогими. Оказывается, это не так. Если вы уравняете правила игры, установив цену на углерод в цепочке поставок автомобилей, работающих на ископаемом топливе, продажи электромобилей фактически увеличатся». Неудивительно, что исследователи обнаружили, что чем больше обезуглерожена электрическая сеть, тем больше преимуществ у электромобилей перед обычными автомобилями.

Исследовательская группа собрала данные, используя Национальную Систему Моделирования Энергии, созданную Управлением Энергетической Информации, которая моделирует всю энергетическую систему США. По словам ведущего исследователя Пола Вольфрама, «слон в комнате — это цепочка поставок автомобилей, работающих на ископаемом топливе, а не электромобилей». Он добавляет, что чем быстрее мы перейдем на электромобили, тем лучше, особенно в странах со значительным запасом возобновляемой электроэнергии, таких как США. Исследователи заключают:

«Хотя ожидается, что прямые выбросы BEV ниже, чем у ICEV, удивительно, что на самом деле выбросы не выхлопных газов также ниже. Это проливает новый свет на нынешние общественные дебаты о «грязных» батареях и электричестве. Фактически, одновременное сокращение как прямых, так и косвенных выбросов указывает на беспроигрышную ситуацию для смягчения последствий изменения климата, а это означает, что климатическая политика с очень высокой долей BEV представляет собой беспроигрышную стратегию с точки зрения выбросов (но только в том случае, если электроэнергия продолжит обезуглероживания, как предполагалось в наших основных сценариях)».

Сторонники ископаемого топлива всегда тявкают о том, что им нужны равные условия игры. Но они никогда не говорят об огромном ущербе, который добыча нефти и метана наносит Земле, о триллионах прямых и косвенных субсидий, которые они получают от правительств по всему миру каждый год, или о вопиющем воздействии их продукции на здоровье человека. Другими словами, последнее то, чего они хотят, — это равные условия игры, где известны все факты, чтобы люди и правительства могли принимать рациональные решения.

Проще говоря, они лгут сквозь зубы, потому что хотят защитить свою огромную прибыль, невзирая на издержки для общества. Это стратегия «орел, которую мы выиграем, решка, которую вы проиграете», разработанная для того, чтобы бросить песок в механизмы перемен, чтобы как можно дольше сохранить их губительные для планеты методы ведения бизнеса. Эти люди должны сидеть в тюрьме за преступления против человечности, а не получать жирную премию за уничтожение Земли.

Движение «Мы испортили выходные» в Австралии

Говоря о преступлениях против человечности, премьер-министр Австралии Скотт Моррисон и его банда злобных подчиненных входят в число самых злостных преступников. Согласно The Driven , в 2019 году СкоМо и его группа придумали гигантскую ложь, чтобы противостоять инициативе Лейбористской партии по поддержке революции электромобилей. Они кричали, что электромобили «испортят выходные» для многих, потому что электромобили имеют небольшой запас хода и требуют много часов для перезарядки. Они также предположили, что движение электромобилей положит конец тому, от чего австралийцы зависят, чтобы зарабатывать на жизнь. Сказать австралийцу, что правительство придет за его ютой, все равно что сказать кому-то в северном Айдахо, что правительство придет за его базукой. Это интуитивная привлекательность, которая поражает самое сердце его подпитываемой тестостероном концепции того, что значит быть мужчиной.

Однако люди — интересные персонажи. Австралийские водители электромобилей восприняли слова Моррисона и бросили их ему в лицо, опубликовав в Интернете о том, как их приключения по всей стране на их электромобилях «испортили их выходные» — снова и снова. Один бесстрашный EVer даже написал, что его электромобиль «испортил» ему всю отпускную неделю, когда он весело бродил из одного места отдыха в другое. Страница Facebook «Я испортил выходные» теперь насчитывает более 500 участников, которые делятся своими подвигами с электромобилями в Интернете.

После 1000-километрового похода вдоль побережья Западной Австралии на своей Tesla Model 3 Кэтрин Суинделл написала:

«Еще один испорченный уик-энд, проехав в общей сложности 980 км за ночь в заливе Бремер, который был пасмурным, но красивым. 2 остановки для подзарядки в каждую сторону на зарядном устройстве для быстрой зарядки Williams Tesla и зарядном устройстве в центре для посетителей Katanning, что дало нам время на поздний завтрак / обед, а затем на чашку чая / кофе и возможность размять ноги. Я могу подтвердить, что батарея имеет больший радиус действия, чем мой мочевой пузырь 🥺. Итого стоимость зарядки в Катаннинге составила $18, остальное бесплатно. Курорт Bremer Bay предлагает бесплатную зарядку Tesla, и у нас все еще есть кредиты для зарядки Tesla, которые мы используем на быстрых зарядных устройствах».

Джей Смит написал: «Зачем портить выходные, если можно испортить целую неделю?! Здорово протестировать некоторые из новых общедоступных быстрых зарядных устройств для электромобилей между Милдьюрой и Мельбурном на прошлой неделе». У австралийцев потрясающее чувство юмора. Возможно, на следующих выборах они посмеются последними над отвратительным Моррисоном и выбросят его и его окружение на свалку истории, где им и место.

The Takeaway

Грустно думать, что некоторые недалекие люди на самом деле тратят драгоценное время на нападки на электромобили, но это просто показывает, что если вы платите людям достаточно, они скажут что угодно. Истина не имеет никакого отношения к этим подонкам. Но если вы читаете CleanTechnica , вам сделали прививку от такого яда. Вперед! Распространить слово! Вождение электромобиля — это нормально, это весело, это социально ответственно, и это становится мейнстримом быстрее, чем кто-либо мог себе представить десять лет назад. Привод электрический. Будь счастлив!

Цените оригинальность CleanTechnica и освещение новостей о чистых технологиях? Подумайте о том, чтобы стать участником, сторонником, техническим специалистом или послом CleanTechnica – или покровителем на Patreon.

Не хотите пропустить статью о чистых технологиях? Подпишитесь на ежедневные обновления новостей от CleanTechnica по электронной почте. Или следите за нами в Новостях Google!

У вас есть совет для CleanTechnica, вы хотите разместить рекламу или предложить гостя для нашего подкаста CleanTech Talk? Свяжитесь с нами здесь.

Ложь со статистикой об американских источниках электроэнергии

Еще в 1954 году журналист Даррелл Хафф опубликовал книгу «Как лгать со статистикой ». Книга раскрывает множество различных способов, которыми люди используют статистику, даже правдивую, для навязывания лжи.

Сегодня, когда я искал данные о тенденциях в количестве действующих электростанций, работающих на угле и природном газе, в Соединенных Штатах, я наткнулся на интересный пример лжи со статистикой, обнародованный Агентством энергетической информации США (EIA).

. Последующая дискуссия груба; Я не претендую на точность, достаточно точности, чтобы донести мысль.

В опубликованном 6 июля 2022 года Предварительном ежемесячном реестре электрогенераторов EIA представило этот график «действующих энергоблоков коммунального масштаба по состоянию на апрель 2022 года».

На этом графике EIA говорит правду. Но в то же время она лжет или, по крайней мере, вводит в заблуждение несведущих, потому что большинство читателей не знает важнейшего факта: генерирующие мощности и реально вырабатываемая электроэнергия (коэффициент мощности) различны, как день и ночь — в случае с солнечными батареями. во многом из-за разницы между днем и ночью.

Средняя ветряная электростанция в США на самом деле вырабатывает только 35% своей мощности, а средняя солнечная фотоэлектрическая установка — только около 16% (вопреки заявленным EIA 28%, которые подверглись умелой критике). Средняя ГЭС работает на 37,1%.

Что это значит? Каждый зеленый кружок (ветер) на графике EIA должен уменьшиться до чуть более одной трети своего размера, каждый синий кружок — чуть больше одной трети своего размера, а каждый желтый кружок (солнечный) — чуть менее одной шестой своего размера. его размер.

Но средняя угольная электростанция работает примерно на 60% мощности зимой и летом и чуть менее чем на 50% осенью и весной. Почему разница? Потому что они отключаются, когда не хватает электроэнергии, что чаще случается мягкой весной и осенью, чем зимой и летом. Тем не менее, при необходимости они могут работать с нагрузкой более 60%. Ветер и солнце не могут. Итак, давайте представим, что мы уменьшаем размер каждого черного (угольного) круга на графике наполовину, что по сравнению с ним невелико для угля, но щедро для ветра и солнца.

Два типа электростанций, работающих на природном газе, комбинированный цикл и «другие», работают со средней мощностью около 62% и 54%, хотя они также могут, при необходимости, работать на гораздо большей мощности. Опять же, будучи не щедрым к газу и щедрым к ветру и солнцу для сравнения, давайте предположим, что среднее значение для газа составляет 58%. Таким образом, мы уменьшаем оранжево-коричневые (газовые) круги примерно до трех пятых их размера.
