Как заменить датчик массового расхода воздуха на «семерке»

Разбираемся что такое датчик массового расхода воздуха (ДМРВ) инжекторного Ваз-2107

В карбюраторных «Семерках» наилучшее соотношение бензина и кислорода воздуха обеспечивается диаметром жиклеров и диффузоров карбюратора и очень часто это соотношение не идеально. Инжекторный мотор Ваз-2107 работает на топливовоздушной смеси, составные доли которой рассчитывает процессор электронного блока управления (сокращенно ЭБУ). Для нормальной его работы нужно получить информацию по нескольким параметрам, один из которых, это количество кислорода воздуха, засасываемого в камеры сгорания цилиндров двигателя. ДМРВ Ваз-2107 вмонтирован в патрубок воздушного фильтра  и связан патрубком с приливом корпуса дроссельной заслонки. Он отслеживает количество проходящего воздуха, контролируя разность температур двух тонких токопроводящих нитей из платины. Первая смонтирована так, что ее обдувает проходящий сквозь корпус ДМРВ воздух, а вторая, сравнительная (контрольная), спрятана от обдува.

Чем больше воздуха продувается через датчик, тем сильнее остывает первая нить и тем больше упадет ее сопротивление по сравнению со второй нитью. Эта разница сопротивлений, в виде выходного сигнала, поступает в ЭБУ Ваз-2107, а он уже, учитывая температуру контрольной нити, вычисляет сколько нужно подать бензина. Если данные от ДМРВ не поступают, двигатель не заглохнет. Но работать будет совсем не так, как положено. Еще хуже, когда сигналы идут с ошибкой, такое часто бывает от загрязнения контактов. ЭБУ «сбивается с толку», дает неправильные указания форсункам и в итоге, мотор работает с перебоями.

Что говорит о нерабочем ДМРВ Ваз-2107 инжектор

Всегда, при наличии проблем с эти датчиком, светится лампа «Chack engine». Если есть бортовой компьютер, он будет выдавать соответствующий код ошибки.
Двигатель, при неисправности ДМРВ, работает, но:
— увеличивается потребление бензина;

— «плавают» обороты холостого хода;
— машина вяло разгоняется и плохо «тянет»;
— затруднен пуск мотора, сильнее всего горячего.
Очень все это похоже и на «проявления болезней» других систем инжекторного Ваз-2107, например датчика скорости или регулятора холостого хода. И все-таки, при этих «симптомах», нужно проверить ДМРВ в первую очередь. Конечно, проще всего заменить его на новый, но цена «кусается». До замены надо проверить плотность посадки разъема, цел ли соединительный патрубок от датчика до корпуса дроссельной заслонки, нет ли загрязнения платиновой нити. Все это ведет к ошибкам в работе датчика.

Проверить вазовский ДМРВ можно так

Самый быстрый и точный метод, это подключить мотортестер. К сожалению, такой прибор стоит довольно дорого, да и правильно использовать его, тоже, не так просто. Около дома или в «гаражных» условиях можно воспользоваться такими методами:

А.  Отключаем разъем от ДМРВ, заводим мотор и проезжаем несколько километров. ЭБУ машины начинает работать «в обход» показаний датчика, определяя нужные параметры по показаниям других, исправных, датчиков. Если вы почувствовали улучшения в работе «движка»- ДМРВ неисправен.

Б. Можно «прозвонить» ДМРВ ВАЗ-2107 мультиметром. Включаем прибор для режима измерения напряжения до 20 вольт, при включенном зажигании напряжение на контакте «5» должно равняться 12 вольтам. На контакте «4» показания не менее 5 вольт. Если это не так, нужно проверять цепи питания ДМРВ и сам ЭБУ, а если напряжение в норме- датчик неисправен.

Номера контактов разъема ДМРВ

В. Снять датчик и внимательно его осмотреть. Внутри должно быть все чисто, не допускается масляный налет, мусор, пыль. Сетка на входе тоже должна быть чистой. Корпус проверьте на предмет наличия трещин, вмятин, коробления. Все уплотнители должны быть целыми, не допуская «подсоса» воздуха. Осмотрите патрубки и места посадки ДМРВ, любые нарушения герметичности здесь недопустимы.

Меняем датчик  МРВ Ваз-2107 инжектор

Понадобятся ключи 8 мм, 10 мм и отвертка.
— ослабляем хомут отводящего патрубка;
— снимаем отводящий патрубок с ДМРВ;
— отвинчиваем ключом 10 мм два болта крепления к фильтру;
— снимаем ДМРВ с автомобиля;
— аккуратно снимаем резиновое кольцо со сломанного датчика и натягиваем его на новый;
— монтируем новый ДМРВ на место, крепим болтами;
— одеваем патрубок, крепим хомутом;
— подсоединяем на место разъем.

Запускаем мотор и наслаждаемся работой исправного ДМРВ Ваз-2107.
Можно посмотреть что внутри датчика

Датчик массового расхода воздуха (аналог 5WK9 7014) на Классика с 2006 г.

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха ВАЗ 2104-07 Евро 2 с 2006г., в строке «Комментарий» указывайте объём двигателя, модель вашего автомобиля, год выпуска.

ДМРВ — это датчик массового расхода воздуха, его предназначение состоит в определении количества воздуха, поступающего в двигатель. Он применяется на машинах с впрыском топлива и может использовать вместе с датчиками, определяющими температуру воздуха и атмосферное давление.





Главная задача ДМРВ 2104-1130010 (аналог 5WK9 7014) – проинформировать Контроллер Январь 7.2 (21067-1411020-12), М.7.9.7 (2104-1411020-10) о том, сколько воздуха в данный момент проходит в камеры сгорания силового агрегата автомобиля Евро-2, автомобилей ВАЗ 21067 (1 600 см³, 8-клапанный), ВАЗ-2104-20 (1 450 см³, 8-клапанный).

Эта информация важна, поскольку в отличие от карбюраторного двигателя, рабочая смесь в котором создается карбюратором, инжекторный двигатель формирует смесь в цилиндрах. Воздух в инжекторе всасывается в цилиндры разрежением, а бензин впрыскивается форсунками.





Применяемость Датчика массового расхода воздуха 2104-1130010

а/м

двигатель

Комментарий

ВАЗ

ВАЗ 2104-2107 (с 2006 г.в.)

Двигатели Евро-2:
ВАЗ 21067 (1 600 см³, 8-клапанный), ВАЗ-2104-20 (1 450 см³, 8-клапанный)

Контроллер: Январь 7.2 (21067-1411020-12), М.7.9.7 (2104-1411020-10)





Каждый впрыск строго дозированный, и подачу порции топлива регулирует электроника на основании информации, полученной от датчиков. Доза топлива зависит от положения коленвала, скорости, с которой он вращается, от положения дросселя, а также от количества воздуха, заходящего в цилиндры. Датчик ДМВР помогает ЭБУ сбалансировать горючую смесь и обеспечить тем самым оптимальную работу двигателя в данных условиях. Устройство достаточно надежное. Основной враг — влага, всасываемая вместе с воздухом. Основное нарушение работы датчика — завышение показаний, как правило на малых оборотах, на 10 — 20%. Это приводит к неустойчивой работе двигателя на холостом ходу, остановке после мощностных режимов, возможны проблемы с запуском. Завышение показаний датчика на мощностных режимах приводит к «тупости» мотора, к увеличению расхода топлива.



Конструктивные особенности Датчик массового расхода воздуха ДМРВ 2104-1130010-(07):

— Полное соответствие рабочих характеристик оригинальным датчикам BOSCH / SIEMENS;

— Штатная схема монтажа, полностью идентичная заводской, полное соответствие габаритно-присоединительных размеров;

— Высокая точность работы за счет «мультиточечной» тарировки с применением собственного оборудования;

— 100% — ный контроль выходных характеристик;

— Монолитная плата выполнена с применением заводской технологии микропайки и микросварки;

— Все электрические соединения подвергаются проверке на надёжность и устойчивость к коррозии;

— Корпус изготовлен из высококачественной экологически чистой пластмассы, без содержания формальдегидов. Армированные крепежные отверстия повышенной прочности;

— Оптимизированная конструкция байпасного канала предотвращает загрязнение и повреждение чувствительного элемента (для датчиков типа BOSCH).



Технические характеристики Датчик массового расхода воздуха ДМРВ 2104-1130010-(07):

— Диапазон измерения массового расхода воздуха — от 8 до 550 кг/ч;

— Погрешность измерения массового расхода нового датчика — +/- 2,5%;

— Величина выходного сигнала при измерении диапазона расхода от 0 до 100% — от 0,05 до 5 В;

— Питание датчика осуществляется от бортовой сети автомобиля с номинальным напряжением — 12 В;

— Диапазон изменения напряжения питания — от 7,5 до 16 В;

— Потребляемый ток (при напряжении питания от 7,5 до 16 В) — 0,5 А;

— Диапазон рабочих температур — от -45° до +120° С;

— Наработка на отказ, не менее — 3000 ч.



Другие артикулы товара и его аналогов в каталогах: 21040113001000, 5WK9 7014.

ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 инжекторные.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить датчик массового расхода воздуха у автомобиля ВАЗ, LADA их модификации?

Как выявить неполадку регулятора холостого хода (РХХ) на автомобиле ВАЗ, Лада их модификации?

Как самостоятельно заменить регулятора холостого хода (РХХ) у автомобиля ВАЗ, LADA их модификации?

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!



Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

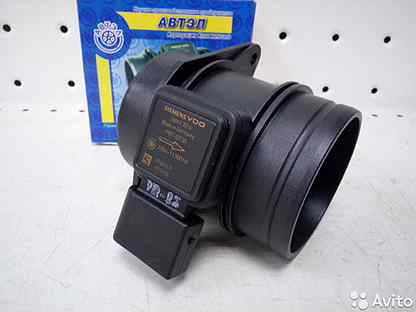

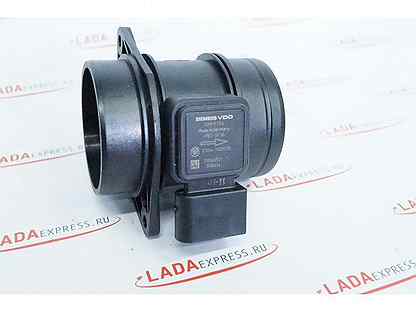

Датчик массового расхода воздуха ДМРВ Ваз 2104, 2105, 2107 инжектор (2104-1130010, 5WK9 7014)

Каталожный номер PEKAR
2104-1130010
Номер OEM 5WK9 7014

Двигатели Евро-2:
ВАЗ 21067 (1 600 см³, 8-клапанный), ВАЗ-2104-20 (1 450 см³, 8-клапанный)

Контроллер: Январь 7. 2 (21067-1411020-12), М.7.9.7 (2104-1411020-10)

Диапазон измерения массового расхода воздуха — от 8 до 550 кг/ч

Погрешность измерения массового расхода нового датчика — +/- 2,5%

Величина выходного сигнала при измерении диапазона расхода от 0 до 100% — от 0,05 до 5 В

Питание датчика осуществляется от бортовой сети автомобиля с номинальным напряжением — 12 В

Диапазон изменения напряжения питания — от 7,5 до 16 В

Потребляемый ток (при напряжении питания от 7,5 до 16 В) — 0,5 А

Диапазон рабочих температур — от -45° до +120° С

Наработка на отказ, не менее — 3000 ч

  • Полное соответствие рабочих характеристик оригинальным датчикам BOSCH / SIEMENS.
  • Штатная схема монтажа, полностью идентичная заводской, полное соответствие габаритно-присоединительных размеров.
  • Высокая точность работы за счет «мультиточечной» тарировки с применением собственного оборудования.
  • 100% — ный контроль выходных характеристик.
  • Монолитная плата выполнена с применением заводской технологии микропайки и микросварки.
  • Все электрические соединения подвергаются проверке на надёжность и устойчивость к коррозии.
  • Корпус изготовлен из высококачественной экологически чистой пластмассы, без содержания формальдегидов. Армированные крепежные отверстия повышенной прочности.
  • Оптимизированная конструкция байпасного канала предотвращает загрязнение и повреждение чувствительного элемента (для датчиков типа BOSCH).



Назначение, проверка и замена ДМРВ на ВАЗ 2107

В конструкции семерок с двигателями инжекторного типа ставится датчик ДМРВ. Расшифровывается аббревиатура, как датчик массового расхода воздуха, оказывающий непосредственное влияние на качество работы двигателя. Если датчик ДМРВ на ВАЗ 2107 начинает давать сбои, то двигатель при этом будет работать, но эксплуатировать его так продолжительно не рекомендуется. В случае поломки этого элемента, следует незамедлительно осуществить замену.

ДМРВ на ВАЗ 2107

Инжекторным двигателем управляет электроника, получающая информацию с разных датчиков, осуществляя корректировку подачи топливно-воздушной смеси и зажигания. ДМРВ показывает объем воздуха, подающегося в камеру сгорания. На фоне данных, получаемых ЭБУ, происходит расчет дозирования бензина, формирующей оптимальное количество топливно-воздушной смеси.

ДМРВ ВАЗ 2107 инжектор расположен между заслонкой дросселя и воздушным фильтрующим элементом (он вмонтирован в патрубке). В основе рассматриваемого устройства установлены две электрические токопроводящие нити. Принцип работы заключается на температурных колебаниях первой и второй нити. Для этого одна нить расположена непосредственно так, что ее обдувает всасываемый в систему воздух, а вторая спрятана от воздействия на нее воздушного потока.

Когда в систему поступает воздух, то первая нить охлаждается, и при этом уменьшается величина сопротивления тока в цепи. Чем больше воздуха поступает, тем сильнее процесс охлаждения. Вторая нить является контрольной, и сопротивление ее не изменяется. Разница сопротивления между первой и второй нитью фиксируется ЭБУ, на основании чего принимается решение о необходимости обогащения или обеднения топливной смеси. Если он ломается, то двигатель при этом продолжит работать, но только в таком режиме, при котором топливная смесь будет смешиваться в неправильных пропорциях.

Симптомы неисправности

О неисправности этого датчика на ВАЗ 2107 свидетельствует включение контрольной индикации Check Engine. Однако далеко не всегда отсутствие индикации свидетельствует об исправности рассматриваемой детали. Это связано с тем, что деталь очень редко полностью выходит из строя. Зачастую его неисправность проявляется посредством неправильных показаний. При таких показаниях ЭБУ получает сигнал от устройства, и соответственно принимает соответствующее решение о необходимости обогащения или обеднения смеси.

Если есть подозрения на неисправность рассматриваемого устройства, то необходимо обратить внимание на следующие симптомы:

  1. Обнаруживается увеличение расхода топлива.
  2. Увеличиваются обороты холостого хода, а также наблюдается нестабильная работа мотора на ХХ.
  3. Автомобиль становится менее податливым посредством понижения мощности и динамики.
  4. Проблемы с запуском двигателя на горячую.

Датчик ДМРВ является одним из дорогостоящих запчастей, и при его поломке, требуется замена. Ремонту он не подлежит, но перед тем, как осуществлять замену, надо удостовериться, что датчик действительно неисправен. При подозрениях на неисправность устройства, следует первоначально проверить целостность воздуховода. Ведь часто причиной ошибок ДМРВ является подсасывание воздуха из вне, минуя датчик.

Поломка датчика может быть незначительной, когда загрязняется поверхность платиновой нити. В этом случае возможна ее очистка. Для начала разберемся, как выполняется проверка устройства на предмет исправности.

Проверка ДМРВ своими руками

Определить с высокой точностью исправность рассматриваемого устройства можно только в автосервисе, где имеется специализированное оборудование. Однако далеко не в каждом автосервисе имеется специальный стенд, а даже если он есть, то не ездить же каждый раз на диагностику при вышеупомянутых симптомах, чтобы выяснить причину. Инструкция, как проверить датчик в домашних условиях, предусматривает выполнение следующих действий:

  1. Отключить питание от устройства. Для этого отсоединяется клемма от датчика, и запускается двигатель. Мотор будет работать в аварийном режиме, ориентируясь только на показания датчика положения дроссельной заслонки. Осуществляется сравнивание работы мотора с отсоединенным датчиком. Если мотор в таком режиме работает более стабильно, значит ДМРВ следует заменить.
  2. Проверка ДМРВ мультиметром. Для этого понадобится черный щуп прибора подключить к массе двигателя, а вторым произвести прикосновение к выводу «5», предварительно включив зажигание. Если прибор покажет напряжение ниже 12В, значит необходима проверка цепи питания. Если напряжение в норме, тогда следует одним щупом коснуться к выводу номер “5”, а второй подключить к третьему выводу датчика. Если элемент исправен, то прибор покажет напряжение до 1В, а неисправный ДМРВ проявляется, если на приборе величина напряжения выше 1В.
  3. Признаки поломки ДМРВ на семерке можно определить путем использования заведомо исправного элемента. Если после установки на ВАЗ 21074 нового датчика обнаруживается стабильная работа двигателя, значит неисправность успешно обнаружена.

На ВАЗ 2107 инжектор рекомендуется устанавливать ДМРВ марки «Сименс» немецкого производства. Распиновка ДМРВ для Siemens:

  1. +12В.
  2. +5В от ЭБУ.
  3. Сигнал.
  4. ДТВ.
  5. Масса.
