Охранный магнитоконтактный извещатель (СМК), датчики охранной сигнализации


Извещатели являются неотъемлемой частью системы охранной сигнализации и контроля доступа (СКУД). Их размещают на объектах так, чтобы обеспечить защиту от несанкционированного проникновения или взлома, а также фиксировать нарушения и передавать их на центральный пульт или панель управления. К наиболее востребованным типам извещателей относится извещатель магнитоконтактный (СМК). Его просто устанавливать, он устойчив к температурным и иным воздействиям, стабильно работает в любых условиях. В системах безопасности извещатель СМК часто называют датчиком открывания/закрывания дверей, хотя он может также применяться для контроля положения окон, ящиков стола и других объектов. Контакты такого устройства замыкаются бесшумно, благодаря чему возможно применение в тревожных кнопках системы сигнализации.

Что такое извещатель СМК

Охранный магнитоконтактный извещатель — это устройство, которое устанавливают на двери с целью контроля их положения и защиты от несанкционированного проникновения на объект.

При изменении магнитного поля он формирует извещение о попытке несанкционированного проникновения и отправляет его на контрольно-приемный пульт. Принцип действия датчика СМК основан на свойствах ферромагнитных сплавов притягивать к себе железо и другие материалы той же категории. Основой датчика является герметичный магнитоуправляемый контакт («геркон»). Для защиты, например, дверного проема извещатель устанавливается следующим образом:

  • магнитную часть — на полотнище двери;
  • электронный блок («геркон») — на дверной коробке.

Монтаж проводится таким образом, чтобы при полном закрывании двери магнит своим полем замыкал контакты. При открывании они размыкаются, что приводит к срабатыванию датчика. С помощью магнитоконтактных извещателей могут контролироваться не только двери, но и другие запирающиеся конструкции: люки, ворота, роллеты, окна и т. п. При установке датчиков СМК следует помнить, что не все их типы являются универсальными. Например, для стальных запирающихся конструкций разработаны специальные типы магнитоконтактных извещателей.

Особенности извещателей СМК

Конструкция. Извещатель СМК состоит из двух блоков — подвижного магнитного и неподвижного электронного. Двойной слой изоляции, которым защищено устройство, позволяет исключить ложные срабатывания. Именно принцип построения датчика является основой его высокой надежности. Исполнительный элемент («геркон») имеет очень простую конструкцию. В нем совмещаются две системы, магнитная и контактная, которые герметично запаяны в стеклянную колбу, наполненную инертным газом — азотом. Это обеспечивает стабильные параметры датчика, его независимость от внешних климатических условий, износоустойчивость и долговечность. Контакты изготовлены из магнитомягкого материала и соответствуют определенным функциональным требованиям:

  • расстояние, на котором срабатывает датчик, должно быть таким, чтобы исключить несанкционированное проникновение через контролируемую конструкцию, хищение охраняемого предмета или подмену частей СМК без включения тревожного сигнала;
  • расстояние восстановления должно быть таким, чтобы исключить ложное срабатывание, а относительное смещение (несоосность) блоков по отношению друг к другу не должно прекращать работу устройства.

Программирование. Извещатель СМК подключается к двухпроводной адресной линии, по которой осуществляется обмен данными и подается питание. Адресный код устройства устанавливают при программировании АПКП. Серийный номер извещателя записан в его памяти и заносится в базу данных с помощью программы «Конфигуратор». Процедура программирования устройства осуществляется согласно алгоритму, описанному в соответствующем руководстве. Активация проводится кратковременным замыканием джампера, что подтверждается однократным миганием красного индикатора. Параметры метки и адрес извещателя СМК задаются так, как это указано в руководстве. После удачного программирования красный индикатор дважды мигнет.

Монтаж. Магнитоконтактный извещатель и шлейф сигнализации монтируются на поверхность охраняемой конструкции со стороны помещения. Управляющий блок обычно крепится на подвижной части (форточке, крышке, дверном полотне), а исполнительный — на стационарной (корпусе, раме, коробке проема). Элементы извещателя обязательно изолируются от монтажной поверхности специальной диэлектрической прокладкой. Этот способ установки является открытым, он наиболее распространен в системах охранной сигнализации. Если возникает необходимость в скрытом размещении устройства, следует выбрать специальные извещатели с цилиндрическим корпусом. Такой тип монтажа выбирается в тех случаях, когда принципиально важно не нарушить интерьер помещения, например при эксклюзивном дизайне здания или его исторической и культурной ценности. Тем не менее скрытая установка имеет определенный недостаток: чтобы датчик четко срабатывал, необходимо точно соблюсти соосность торцов. Их отклонение друг от друга не должно превышать 2–3 мм, а это требует очень высокой квалификации мастера, осуществляющего монтаж.

Варианты установки

Магнитоконтактные датчики (извещатели СМК), как правило, монтируются по одному на каждый блокируемый элемент. При этом выбирается открытый или скрытый способ монтажа, в зависимости от материала конструкции и особых требований заказчика.

При наличии обоснований, указанных в проекте или акте обследования, на каждый элемент может устанавливаться два датчика, а также использоваться вариант «защита от саботажа». Общее количество извещателей СМК, способ установки каждого из них, необходимость особого монтажа обязательно указываются в задании на проектирование. Установка датчика, независимо от материала конструкции, осуществляется в верхней части блокируемого элемента. Расстояние от вертикальной или горизонтальной линии раствора не должно превышать 200 мм. Если крепление в верхней части невозможно, допускается установка на боковых частях, противоположных дверным и оконным петлям. При выборе способа монтажа учитывается материал блокируемой конструкции.

Металлические двери. Сталь, из которой изготавливают такие конструкции, является магнитным материалом, проводящим электрический ток. Поэтому для обеспечения стабильной работы датчика между его магнитосодержащим узлом и металлической поверхностью двери обязательно устанавливаются изолирующие прокладки толщиной 25–30 мм.

Материалами обычно являются гетинакс, текстолит, дерево или эбонит. Если выбран скрытый способ монтажа, конструкция прячется внутрь. При открытой установке крепление осуществляется с помощью винтов.

Деревянные двери. Древесина не обладает магнитными и электрическими свойствами, как металл. Поэтому для монтажа на деревянную дверь не требуется предварительное крепление изолирующей прокладки. Во всем остальном процесс установки охранного магнитоконтактного извещателя схож с тем, который осуществляется при работе с металлическими запирающими конструкциями. Возможны скрытый и открытый способы монтажа. В последнем случае для крепления блоков датчика используются специальные шурупы по дереву.

Окна ПВХ.

В отличие от дверей, оконные металлопластиковые конструкции предусматривают только открытый способ монтажа. Поэтому элементы магнитоконтактного датчика устанавливают так, чтобы они были как можно меньше заметны на окне. Крепление к стеклу осуществляется с помощью специального клея, к металлической поверхности — винтами. Если датчики будут устанавливаться на нескольких окнах, с целью соблюдения правил технической эстетики они должны крепиться на одном и том же расстоянии от вертикальной и горизонтальной линии раствора.

Предложение компании

Компания «ЮНИТЕСТ» предлагает магнитоконтактные извещатели собственного производства для защиты оконных и дверных проемов от несанкционированного проникновения и взлома. Датчики были разработаны в комплекте с системами охранно-пожарной сигнализации, хорошо сочетаются с другими контролирующими устройствами того же производства, например с адресными пожарными извещателями различных типов, устройствами дистанционного пуска и управления и т. п. Оба типа датчиков рассчитаны на работу в температурном диапазоне −30…+50 °С, имеют класс защиты IP65 (пылевлагонепроницаемость), могут работать в условиях, которые по ГОСТ 15150-69 классифицируются как «промышленные». Исполнение № 1 имеет длину кабеля 200 мм, № 2 — 1500 мм. Информационное сообщение, отсылающееся на АПКП, имеет три формата: «Тревога», «Норма», «Отсутствует связь».

Масса извещателя, независимо от исполнения, не превышает 20 г.

  • «Юнитроник 496М». В системе используется адресный магнитоконтактный датчик МАКС-СМК в исполнениях 1 и 2. Его основное назначение — контролировать закрытое состояние двери, окна, клапана, створки, люка и т. п. При передаче сообщения на АПКП датчик также передает свой адресный код. Это дает возможность быстро реагировать на взлом и оперативно принимать нужные меры. Магнитоконтактный извещатель МАКС-СМК в исполнении 2 отличается удлиненным кабелем, что облегчает его монтаж и подключение к адресной линии, а также дает возможность установить коммутационную коробку в месте, скрытом от глаз.
  • «Минитроник А32М». Для этой охранно-пожарной системы разработан магнитоконтактный извещатель А16-СМК. Он подключается аналогично МАКС-СМК к двухканальной адресной линии. Последняя обеспечивает двусторонний обмен информацией и подачу питания. Извещатель контролирует текущее положение запирающей конструкции и отправляет данные на АПКП. А16-СМК совместим также с системой охранно-пожарной сигнализации «Юнитроник А32».

Чтобы узнать, где купить датчики СМК и другую продукцию производства «ЮНИТЕСТ», обращайтесь к нашему консультанту. Вы можете задать ему вопрос в онлайн-чате или позвонить по указанному телефону. Обращаем внимание: компания «ЮНИТЕСТ» также предлагает услуги по проектированию и внедрению систем «Юнитроник 496М» и «Минитроник 32М». Мы осуществляем проекты любого объема и сложности.


2.2.2.2 Магнитоконтактные (СМК)

Самые дешёвые и многочисленные из охранных извещателей. Лепятся на окна, двери, люки и всё, что может открываться и закрываться — шкафчики всякие, например, или аппаратные шкафы или сейфы — у кого на что фантазии хватит. Самые простенькие стоят от 20 руб, поэтому монтажникам их выдают связками, как пучки редиски. Называются СМК:  сигнализаторы магнитоконтактные.

Официальные названия ИО-102-ХХ, где ХХ — номер модели. Например вот этот, в начале статьи — ИО-102-14 (СМК-14). В общем народ их зовёт СМК или попросту «эсэмкашки».

Вот такой вот пучочек:

Принцип у всех один — в одной половинке (которая без проводов) размещён магнит, в другой геркон — маленькая релюшка, которая при попадании в магнитное поле замыкается (размыкается, переключается — зависит от исполнения извещателя). Стандартные охранные шлейфы на разрыв работают, т.е. основная масса извещателей замыкается. Кстати, «геркон» — это сокращение от «герметичный контакт». Тонюсенькая такая стеклянная колбочка с контактной группой внутри. Вот разобранная СМК-ха — полый корпус и геркон на проводках:

Короче, на косяке геркон, на двери магнит: открыл дверь, контакт разомкнулся, шлейф разомкнут — тревога. Просто как тапок, и в общем довольно эффективно. Не панацея конечно  — окно можно разбить, дверь пропилить и проникнуть, не нарушив шлейфа. Кроме того, слышал, о методе их обмана — мощный магнит снаружи подносят, он в замкнутом состоянии геркон удерживает при открывании. Ну это не так просто, надо точно знать, где он расположен, т.е. некоторая подготовка нужна, да и метод противодействия сам напрашивается. В любом случае, СМК эффективны только при совместной работе с другими типами охранных извещателей. Стандартный набор — СМК, объёмники и акустические извещатели разбития стекла — о них следующий пост будет в этом разделе. Есть еще куча других типов охранных извещателей на разных физических принципах, и до них доберёмся, помолясь.

Вот еще из этой же серии — ИО-102-2 (СМК-1). Покрасивее будет малость, а так всё то же. Кстати, и те и другие для неметаллических поверхностей.

Для железных дверей, ворот и сейфов — так называемые гаражные СМК. Они больше значительно, магниты помощнее, дизайн побрутальнее. Ну вот например: СМК-20. Красавец какой, всё по-взрослому, замызгался только малость — снят откуда-то, вон следы шуруповёртной биты в пазах.

Ну или СМК-26. Недавно мистические какие-то выкрутасы с одним из них были на сдаче объекта. Один из шлейфов стоит в обрыве при закрытой двери, идём отслеживать — всё в порядке, начинаем  дверь открывать — шлейф в норму приходит, потом, естественно, при дальнейшем открывании рвётся как положено. Оказалось, что геркон почему-то при максимальном приближении магнита размыкался. Перевернули извещатель — пошло как надо. В паспорте не нашёл никаких намёков на сей эффект, как обычно, разбираться некогда, так и осталось это загадкой. Вон он, гад:

А вот извещатели скрытой установки, торцовые. Врезаются в дверь и в косяк напротив друг друга. Сверлом «десяткой» дырку сверлишь, клея туда малость выдавливаешь и заталкиваешь туда. Сидит отлично. Применяются в случае повышенных требований к дизайну помещения.

А вот игрушка посложнее и подороже — С2000-СМК от Болида. Адресуемое устройство, встроенный микроконтроллер, цепляется в двухпроводную линию связи, обменивается сигналами с контроллером двухпроводной линии С2000-КДЛ. Но по принципу работы датчика — та же СМК-шка. У него особенность интересная — для пущей красивости крепёжные отверстия расположены внутри корпуса, который закрывается элегантной крышечкой (красота-это страшная сила). Его собрат для металлических дверей вообще зовётся С2000-СМК «Эстет». Так вот эта крышечка отваливается постоянно — защёлки хреновые. Вот до сдачи объекта крышечки собираем — вдруг переставить где-то надо будет, потом опосля обходим, на клей сажаем. Хлопотно. Вот он, пижон, удостоен чести сняться на моём боевом «волшебном чемодане»:

А вот он без крышки:

Видно в основной части электронику, в ответной — магнитик чёрненький. Тоже отваливаться любит, тоже подклеивать часто приходится. Зато потом, в эксплуатации — нормальная надёжная машинка.

Ну вот, пока всё на сегодня. Следующими будут извещатели разбития.

Вопросы — в комментарии. Форма подписки внизу.

На главную              Содержание                В начало


Охранные магнитоконтактные извещатели, назначение и применение в системах сигнализации

Магнитоконтактный извещатель – это техническое средство охранной сигнализации, которое предназначено для обнаружения открывания дверей, окон, ворот и аналогичных им строительных конструкций.

Состоят эти датчики из двух частей – магнита и геркона. Геркон представляет собой контакты, помещенные в герметичный корпус. Под воздействием магнитного поля они могут замыкаться (нормально разомкнутые) или размыкаться (нормально замкнутые).

В охранной сигнализации большей частью используются нормально разомкнутые контакты.

Для блокировки открывающихся строительных конструкций на подвижной части устанавливается, как правило, магнит, а на неподвижной – геркон. Обусловлено это исключительно удобством подключения, поскольку в противном случае пришлось бы делать гибкий переход с дверного полотна на коробку (стену).

Схема установки приведена на рис. 1 и по ходу изложения мы к ней будем периодически обращаться.

В обозначении этих технических средств присутствует аббревиатура ИО (извещатель охранный), число, формата 102-ХХ и буквенно цифровой и индекс (не обязательно).

Давайте рассмотрим конкретный пример обозначения: ИО 102-16/1 – весьма популярная модель, кстати.

Здесь ИО 102 обозначает: извещатель охранный магнитоконтактный точечный, а остальное – исполнение и характеристики.

К обозначению иногда можно встретить «довесок» в виде аббревиатуры СМК, вот так: ИО 102-2 (СМК-1).

СМК – это старое обозначение таких датчиков. Ныне практически не применяется и используется для «старожилов», которые когда то выпускались под таким названием.

Основными техническими характеристиками магнитоконтактного извещателя являются:

  • расстояние (зазор) между магнитом и герконом при котором происходит замыкание контактов;
  • расстояние при котором они размыкаются;
  • коммутируемые датчиком напряжение и ток.

Замыкание происходит при меньшем расстоянии, чем разрыв цепи, в ряде случаев это следует учитывать.

Что касается электрических параметров, то, поскольку рассматриваемый тип извещателей предназначен для использования в слаботочных цепях, к которым относится шлейф охранной сигнализации, то, как правило значение напряжения лежит в пределах до 100 Вольт, а тока – несколько десятков (максимум сотен) миллиампер.

Так что стоит предостеречь от соблазна применения точечных магнитоконтактных датчиков в цепях автоматики, для непосредственного подключения мощной нагрузки. При наличии такой необходимости нужно использовать промежуточное реле.

Рабочие зазоры составляют, как правило, 10-30 мм, а это значит, что устанавливать извещатель следует достаточно точно на хорошо подогнанные конструкции без больших люфтов (на то он и точечный – по принципу действия и определению).

В противном случае возможны два варианта:

  • сигнализация не возьмется под охрану из за недостаточного зазора;
  • в процессе охраны будут происходить ложные срабатывания, поскольку дверь может «гулять» под воздействием различных факторов.

ВЫБОР И УСТАНОВКА МАГНИТОКОНТАКТНЫХ ИЗВЕЩАТЕЛЕЙ

Помимо рассмотренных выше характеристик датчики открывания имеют различные исполнения для установки на деревянные, пластмассовые, металлические конструкции, а также для скрытого монтажа.

Теоретически разницы между моделями для пластика и дерева нет, разве что дизайн и габариты.

А вот для металлических дверей извещатели должны обладать двумя особенностями:

  • увеличенная мощность магнита;
  • исполнение, обеспечивающее зазор между извещателем и металлическими конструкциями.

Естественно, сказанное определяет увеличение габаритов извещателя. Если исполнения для дерева и пластика имеют размеры в среднем 30х10х10 мм (для геркона и магнита отдельно), то «железные» исполнения – 40х30х30 и более. Это я привел размеры для накладных исполнений.

Магнитоконтактные извещатели для скрытой установки имеют цилиндрическую форму, что вполне естественно – проще просверлить круглое отверстие, чем делать посадочные места прямоугольной конфигурации, особенно в металле.

Если уже разговор зашел про скрытый монтаж, давайте разберем для чего он нужен:

  • сохранение дизайна дверной конструкции;
  • сокрытие факта установки извещателя.

С первым все ясно, а второй момент имеет смысл рассмотреть подробней.

Если факт наличия охранной сигнализации может являться сдерживающим психологическим фактором, то способы и места блокировки лучше не афишировать.

Среди прочих причин немаловажной является воспрепятствование саботажа средства обнаружения (отключение или вывод из строя).

В случае с магнито контактным извещателем это достаточно просто – достаточно установить рядом с герконом более мощный чем штатный магнит. Таким образом, установленный «на виду» датчик уязвим для подобного рада действий.

Но точность монтажа скрытых исполнений еще более важна, чем для накладных. Ток что разметку под сверление отверстий следует выполнять так, чтобы обеспечить полную соосность геркона и магнита.

Кроме того, нормируется и расстояние крепления устройства от линии вертикального раствора двери (рис.1). Оно не должно превышать 200 мм.

Это обусловлено тем, что чем ближе к петлям расположен извещатель, тем на больший угол можно приоткрыть дверное полотно. Это создает дополнительные предпосылки для свободного доступа к датчику, а о возможности его саботажа я уже говорил.

Излишне, наверное, упоминать, что точечные магнитоконтатные извещатели следует устанавливать с внутренней стороны охраняемого помещения. Иначе он будет доступен для любых манипуляций.

Впрочем, это требование относится к любым техническим средствам обнаружения охранной сигнализации.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Герконовый (магнитоконтактный) датчик: что это такое

Любая система автоматизированного контроля и охраны обязательно содержит в конструкции магнитоконтактный герконовый датчик. Это устройство позволяет отслеживать положение различных подвижных элементов в составе объектов под наблюдением.

Из материала вы узнаете:

Принцип работы магнитоконтактного (герконового) датчика

Догадаться о значении термина «магнитоконтактный извещатель» можно по его названию. Устройство, представляющее собой переключатель, состоит из двух частей:

  1. Герметично изолированных контактов (герконы), проводящих ток.
  2. Магнита, создающего магнитное поле при подаче питания.

Сердечники-герконы запаяны в колбу с инертным составом, препятствующим окислению. Устройство действует по принципу размыкания или замыкания линии. Напряженность потока, создаваемого магнитом (электро- или постоянным), замыкает или размыкает контакты. После отключения силовых линий срабатывает обратный эффект.

Положения герконового датчика

Герконы устанавливают на статичной части конструкции, в качестве которой выступает рама дверного проема или окна. Магнитный элемент крепят к подвижной створке симметрично.

Иногда, если невозможно использовать обычный вариант расположения, прибегают к угловому перемещению магнита. Реже всего встречается способ перекрытия магнитного поля шторкой.

Разновидности

Есть несколько классификаций герконовых датчиков. Самая простая – по способу замыкания контактов:

  • Замыкающие. Такие герконы постоянно разомкнуты, а при активации силового поля они соединяются.
  • Размыкающие. В отсутствие магнитного излучения контакты сомкнуты, но при включении реле они взаимно отталкиваются.
  • Переключающие. Содержат 3 геркона, из которых 2 в отсутствие силового поля соединены и еще 1 разомкнут. При включении происходит отталкивание контактов первой пары, смыкание нормально-разомкнутого геркона.
Магнитоконтактный извещатель. Источник фото: smartbeekeeper.com

По способу передачи сигнала извещатели бывают 3 видов:

  • электропроводные;
  • радиоканальные;
  • сотовые.

По техническому строению герконовый датчик бывает сухим или ртутным:

  • Сухой представляет стеклянную емкость, внутри которой расположены контакты, а с внешней боковой стороны приварен магнитный сердечник.
  • При ртутном соединении в баллон из стекла добавляют капли ртути, смачивающие герконы.

Качество контакта у сухого датчика несколько хуже, но ртутное устройство срабатывает медленнее.

Где используются и зачем нужны герконовые датчики

Магнитоконтактные извещатели функционируют при любых температурных условиях: на них не влияет влажность воздуха, уровень загрязненности и другие внешние факторы. Эти датчики получили широкое распространение в системах охранной сигнализации и в различных автоматизированных комплексах.

Датчики уровня жидкости

Существуют специально разработанные магнитоконтактные поплавковые устройства. Такие извещатели помогают отслеживать уровень жидких веществ при автоматизации сложных технологических алгоритмов:

  • производство напитков;
  • переработка топлива, масла, нефтепродуктов;
  • промышленные процессы, связанные с использованием химических растворов, кислот, спиртов;
  • контроль систем водоснабжения и очистных сооружений.
Магнитный детектор уровня жидкости. Источник фото: amazon.com

В самых простых конструкциях при уменьшении количества жидкости магнит не воздействует на контакты, цепь переходит в нерабочее положение. Увеличившийся уровень вещества приподнимает поплавок, происходит срабатывание устройства. Более сложные конструкции извещателей позволяют контролировать уровень жидкостей в нескольких разных точках резервуара, а также тепловые изменения.

Датчики открытия двери

Магнитоконтактный герконовый датчик – один из основных элементов охранных систем, отслеживающих автоматическое открывание и закрывание дверей или окон, ворот, шлагбаумов. Устройство незаменимо при внедрении на предприятиях АСУ, так как позволяет определять, произошло ли срабатывание контакта лифтовых створок, холодильников, лабораторных боксов. Извещатели также можно монтировать в местах хранения ценных бумаг и предметов: на ящиках, сейфах или шкафах. Благодаря беззвучному срабатыванию датчики используют в конструкции стационарных тревожных кнопок.

Плюсы и минусы магнитоконтактных извещателей

Герконовые датчики имеют ряд положительных и отрицательных характеристик. К преимуществам устройства можно отнести:

  • Бесшумная работа и отсутствие дребезжания (свойственно извещателям с ртутным соединением).
  • Повышенная скорость срабатывания, по сравнению с обычными реле.
  • Защищенность герконов, стойкость к ударам и падениям.
  • Долговечность — благодаря медленному перегоранию контактов, размещенных в вакуумной или инертной среде.
  • Приемлемая цена.
  • Компактные размеры.

Минусы можно считать не столь значительными, по сравнению с плюсами, но они все же есть. Среди недостатков малая мощность, хрупкость стеклянного резервуара, повышенная чувствительность сильным внешним электромагнитным полям, а в случае с сухими герконами – дребезжание контактов.

Характеристики распространенных моделей магнитоконтактных датчиков

Наиболее часто используемыми в составе интегрированных систем охраны можно назвать электроконтактные датчики производства Рязанского завода металлокерамических приборов:

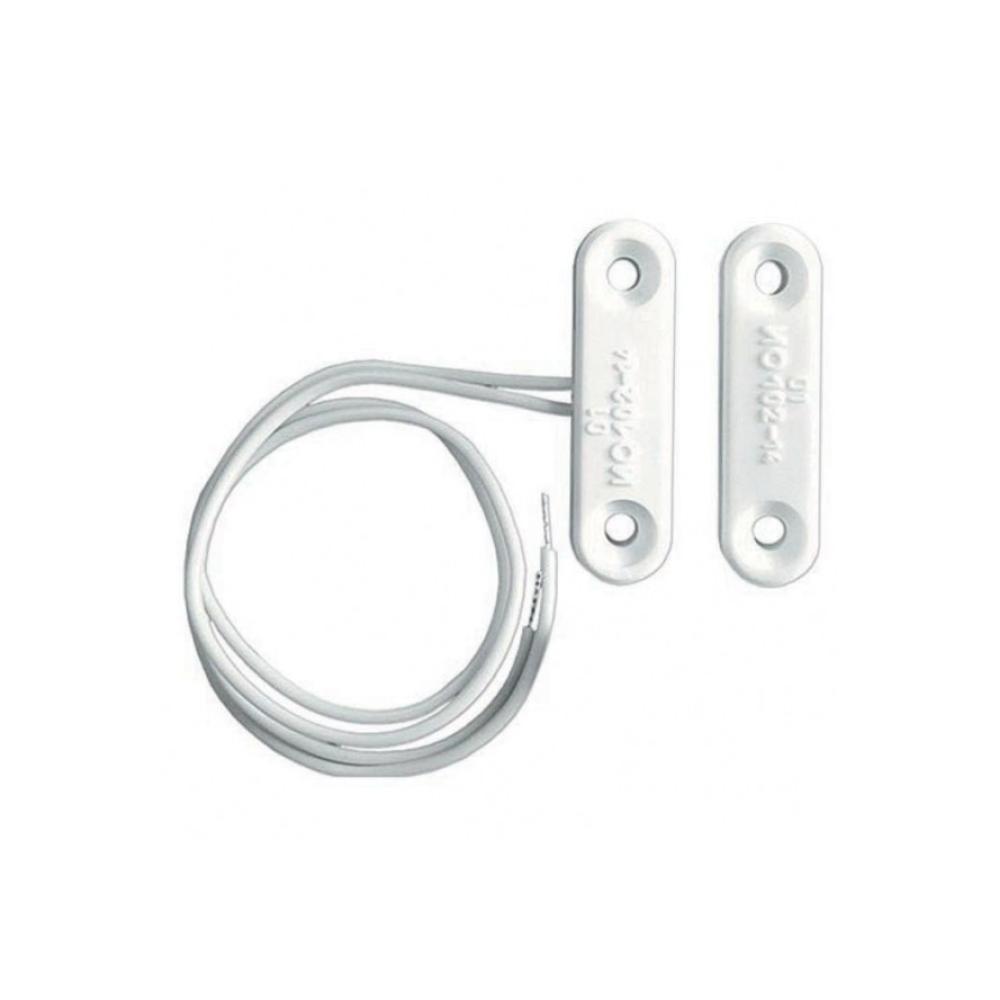

  • Извещатель охранный точечный магнитоконтактный ИО-102-2 (СМК-1) разработан для блокирования проемов окон и дверей, выполняет функцию конечного выключателя. Датчик рассчитан на беспрерывную работу 24 часа в сутки. Аналоги: ИО-102-14 (СМК-14) и ИО-102-16/2 (СМК-16). Для монтажа на металлические конструкционные элементы лучше использовать ИО 102-20 А2П (СМК-20) либо ИО 102-26 (СМК-26) исполнения «Аякс».
  • Охранный магнитоконтактный адресный извещатель «С2000-СМК-Эстет» подходит для защиты от проникновения посторонних на территорию объекта. Используется в комплекте с контроллером марки «С2000-КДЛ» в составе системы «Орион». Датчик подает сигнал при открывании дверей, защищен от ложных срабатываний. Возможна установка устройства на конструкции из металла с использованием подкладки в 3-5 мм. Место хранения назначенного адреса – энергозависимая память.
  • Модель ИО 102-6 – магнитоконтактный извещатель врезного типа. Конструкция датчика предусматривает потайной монтаж на металлических объектах, в том числе на несгораемых сейфах. Срабатывание механизма происходит при открывании или смещении, оповещающий сигнал поступает на прибор-приемник или пункт охраны.
  • Датчик ИО102-55 «Кенар» рекомендован для блокирования створок платежных терминалов и сейфовых отделений банкоматов. Имеет встроенную защиту от воздействия внешнего электромагнитного поля.
Датчик открытия двери. Источник фото: www.debenture.us

Все названные модели соответствуют ГОСТам и имеют сертификаты.

Проверка работоспособности магнитоконтактных извещателей

Проверяют исправность разных герконовых датчиков одним и тем же способом. Для определения работоспособности следует выполнить следующие действия:

  1. Приблизить магнит к поверхности блока на расстояние около 1 см.
  2. Поставить объект под охрану при помощи приемно-контрольного устройства или персонального компьютера.
  3. Отдалить магнит на расстояние свыше 4,5 см.

Когда все сделано правильно, и извещатель исправен, срабатывает сигнал тревоги. Если этого не произошло, требуется купить новый датчик и заменить его.

Как подключить герконовый датчик

Переустановку герконового извещателя можно выполнить своими руками. Но при подключении необходимо соблюдать ряд правил:

  • Герконы крепят по одному на каждую часть конструкции.
  • Контакты желательно располагать в верхней кромке дверного или оконного проема с внутренней стороны помещения.
  • Допускается крепление в вертикальной и горизонтальной плоскости.
  • Расстояние от верха блокируемого элемента не должно превышать 20 см.
  • Из-за особенностей конструкции датчик можно разместить ближе к оси открытия.
  • Если контактный датчик устанавливают на стальные двери, то под каждый элемент устройства помещают подкладки из дерева или текстолита толщиной от 2 см.
  • При монтажных работах  нельзя подвергать элементы извещателя ударам или деформации.
  • Для крепления накладных устройств можно использовать обычные саморезы, шурупы или винты подходящего размера, а также клей.

Процедура установки каждого конкретного извещателя описана в технической документации. Схему подключения можно скачать в интернете.

Частые неисправности и методы устранения

Из всех случаев неисправности можно выделить два основных типа. Для каждой ситуации существует способ устранения проблемы:

  1. Подача ложных сигналов означает, что нарушения были допущены в ходе монтажа управляющей части. Возможно также ослабление силы ее действия при длительном использовании или неправильном выборе материала блокируемой конструкции. Решение – замена управляющей части либо подключение подходящей модели извещателя.
  2. Перебои в подаче сигнала вызывает короткое замыкание или разрыв в замкнутой круговой электроцепи. Чтобы обнаружить локализацию неполадки, следует последовательно прозвонить каждый отрезок соединения. Выявленный вышедший из строя элемент удаляют и подключают новый.

Какой именно герконовый датчик приобрести, следует решать исходя из конкретной ситуации. При выборе нужно учитывать конструкционные особенности объекта и задачи, которые требуется решить.

ИО-102-2 (СМК-1) извещатель охранный магнитоконтактный – цена

Для начала нам потребуется комплект Кситал 4Т, но можно взять и любой другой, раскручиваем корпус, аккуратно вставляем сим-карту в слот №1 и собираем обратно. Подключаем выносную антенну, подключаем считыватель ключей, подключаем термодатчики — последовательность подключения значения не имеет, подключаем блок питания и, при необходимости, аккумулятор. Теперь основные подключения выполнены и можно начать регистрацию.

При первом включении Кситал форматирует сим-карту и создаёт на ней нужные записи, поэтому надо подождать, пока не загорятся оба светодиода на считывателе ключей. Для регистрации звоним на Кситал с основного номера, и, когда начнётся вызов, сбрасываем. В это время Кситал записывает номер как основной. Для подтверждения набираем ещё раз, Кситал сбрасывает вызов и присылает отчёт о состоянии устройства. Регистрация завершена и можно начинать настройку приложения iKsital.

Настройка приложения

При первом включении приложения разрешаем отправлять и просматривать СМС.

Стоит обратить внимание, что все подсказки находятся непосредственно в пунктах настройки, что значительно облегчает их использование

Добавим новый объект. Заполняем название, описание объекта, номер сим-карты и пароль. Если у вас в телефоне больше одной сим-карты, указываем ту, которую использовали при регистрации.

В начале модель и версия прошивки не определены, поэтому заходим в меню, выбираем по очереди «модель устройства» и «версия прошивки» и нажимаете «Запросить из устройства». Приложение само отправит запрос и при получении ответа само заполнит значения. Возвращаемся в меню нового объекта, где уже всё заполнено, и нажимаем кнопку «Готово». Создание объекта завершено

Для проверки подключения заходим во вкладку «Управление» и кнопкой делаем запрос о состоянии. После получения сообщения о текущем состоянии устройства регистрация пройдена. Теперь можно приступить к настройке управления отоплением и охраны.

Настройка управления отоплением

Так как у нас Кситал с маркировкой «Т», у него уже есть настройки для управления отоплением. Чтобы приложение айКситал узнало это, надо зайти в пункт «Настройки термостатов» и нажать кнопку «запросить из устройства». Кситал сам определяет, что термостат 2 управляет вторым реле. В моделях без маркировки «Т» это можно установить вручную.

Для имитации работы котла подключим ко второму реле красный и зелёный светодиод: Красный – если включен, зелёный – если выключен. Так как термодатчик №2 нагрет до 25 градусов, установим для теста температуру чуть выше – 27 градусов – сохраняем режим отопления. Отправляем новые установки и ждём обратной связи об изменении режима.

В этом режиме если температура датчика 2 будет ниже установленной, в нашем случае 27 градусов, реле 2 будет включено и будет гореть красный светодиод. Аналогично устанавливается отдельная температура дня и ночи.

Если мы нагреем термодатчик выше установленной температуры, реле отключится, о чём говорит отключение красного и включение зелёного светодиода. Когда датчик остынет ниже установленной температуры, реле опять включится.

Управление отоплением настроено, можно переходить к настройке сигнализации.

Настройка сигнализации

Первая зона – это зона контроля входной двери, поэтому к ней подключаем геркон. Первое реле – это управление маяком, и мы к нему подключаем красный и зелёный светодиод. Маяк – это сигнальные лампочки, с помощью которых можно узнать о состоянии сигнализации. Обычно ставится одна лампа, но можно поставить и две. Чтобы первое реле работало как маяк устанавливаем соответствующие настройки в приложении одним кликом. Третье реле будет включать освещение или сирену, и для имитации срабатывания охраны у нас будет загораться большая лампа.

Для активации третьего реле на включения сирены, надо включить его в настройках одним кликом. Получаем уведомление об активации сирены. И наконец нам надо активировать тип активности зоны. Все доступные варианты описаны. Для охраны нужен профиль 1, то есть при активации зоны будет срабатывать сирена. Его и выбираем.

При желании можно добавить текст срабатывании зоны, например, «Открыта входная дверь». Отправляем сообщение с новыми установками. После получения отчёта сигнализация готова к работе.

Работа сигнализации

Управлять сигнализацией можно как с приложения, так и мастер-ключом. При постановке на охрану ключом, система даёт время выйти из помещения и закрыть дверь. После чего включает сигнализацию. При открывании двери есть отсрочка включения сирены, чтобы вы успели отключить сигнализацию без лишней тревоги.

По умолчанию задержка 20 секунд, однако вы можете выбрать любое значение от одной до 99 секунд.

Если за это время сигнализация не будет отключена, включится сирена. Одновременно приходит отчёт о срабатывании зоны с установленным вами текстом. При отключении сигнализации сирена выключается.

С мобильного приложения вы просто нажимаете кнопку «на охрану» и дальнейшая реакция будет такой же, как и при простановке ключом. При открытии двери сигнализация также срабатывает с установленной задержкой. Снимается с охраны нажатием одной кнопки.

Можно поставить и другие датчики, например, датчик движения. Подключаем, выбираем тип активности, добавляем текст сообщения, отправляем настройки. Ставим на сигнализацию. При обнаружении движения сигнализация срабатывает без задержки и посылает сообщение с установленным текстом.

Сигнализация настроена и готова к работе.

Извещатель охранный точечный магнитоконтактный ИО 102-52 (СМК-1)
