Датчик уровня масла ВАЗ 2110: замена своими руками, диагностика неисправности

Содержание:

  1. Как он работает
  2. Почему горит лампа ДУМ
  3. Проверка работоспособности
  4. Замена

Даже новичок среди автолюбителей, находясь за рулем автомобиля, без особых проблем найдет на приборной панели лампочку датчика уровня масла. Но не каждый способен адекватно отреагировать на ситуацию, когда эта лампочка горит, и никак не хочет гаснуть.

Как только датчик уровня масла на ВАЗ 2110 перестает работать, множество автовладельцем стараются как можно быстрее добраться до ближайшей станции технического обслуживания, чтобы устранить поломку. Но стоит ли это делать? Если у вас есть хотя бы базовые знания в области ремонта, а также имеется под рукой руководство по эксплуатации, решить вопрос вполне реально своими руками. При этом финансовые затраты окажутся несравнимыми по сравнению с тем, сколько вы заплатите на автосервисе.

Как он работает

Для начала следует понять, как именно функционирует этот датчик.

Сам по себе прибор основан на измерении сопротивления. Он погружается в моторное масло. В этой ситуации сопротивление находится на максимальных значениях.

Если масло вытекает из картера, сопротивление падает, от чего на приборной панели высвечивается соответствующее предупреждение.

Именно за предоставление команды отвечает датчик уровня масла. С его помощью осуществляется контроль уровня смазывающего вещества, и водитель своевременно узнает, что количество масла снизилось, требуется предпринять соответствующие меры.

Но бывают ситуации, при которых сам датчик перестает работать. Из-за этого электронный блок управления получает ошибочные данные, на панели загорается сигнальная лампа, хотя с маслом при этом все нормально.

Следовательно, приходится вмешаться в конструкцию машины, искать в ней датчик масла и менять его на новый измерительный прибор.

Почему горит лампа ДУМ

Индикатор неисправности

Для этого в общей сложности может быть всего две причины.

  1. Сломался датчик масла, либо его контакты окислились, из-за чего прибор можно считать неисправным.
  2. Уровень масла упал ниже критического.

Проверка работоспособности

Более или менее опытные водители могут определить, что именно датчик вносит сумятицу в работу автомобиля, поскольку заметных признаков утечки масла не наблюдается. Следовательно, первоочередное действие — это проверка состояния прибора, следящего за уровнем смазывающей жидкости.

Проверка выполняется следующим образом:

  • Автомобиль ставится на эстакаду или на смотровую яму;
  • Демонтируется защита мотора. На время ее можно убрать в сторонку;
  • Теперь найдите в подкузовном пространстве датчик уровня масла;
  • Включите зажигание автомобиля. Так вы сможете подать питание на устройство, которое, возможно, вышло из строя;
  • Отключите провода, идущие на датчик;
  • Используя вольтметр, подключите щупы к массе и соединительную колодку;
  • Если вольтметр показывает 12 Вольт, тогда датчик работает нормально.

Но при отсутствии напряжения речь может идти об одной из трех причин возникновения подобной ситуации:

  • Блок индикации сломался;
  • На контактах имеются дефекты;
  • Произошел обрыв проводки в цепи датчика.

Потому если проводка находится в хорошем состоянии, а контакты чистые, тогда дальнейшие действия будут заключаться именно в замене датчика уровня топлива на вашем ВАЗ 2110.

Замена

Не стоит переживать, поскольку для выполнения данной процедуры не требуется наличие специализированных инструментов или проведение сложных манипуляций, недоступных новичкам.

Все довольно просто. Подготовьте стандартный набор инструментов, новый датчик, а также выделите для своего автомобиля немного своего свободного времени.

Приступаем к работе.

  1. Автомобиль расположите на смотровой яме, чтобы получить доступ к днищу. Под него можно просто залезть, подложив коврик, однако так работать будет неудобно.
  2. Включите зажигание и отключите минусовой провод от аккумуляторной батареи. Все же о мерах безопасности забывать никогда не стоит. Плюс желательно дать машине остыть, поскольку контакт с горячим маслом – это далеко не самое приятное ощущение, которое вы можете испытать.
  3. Снимите защиту мотора. Для этого придется постараться, если крепежи плотно сели на свои места. Хотя вашего усилия должно хватить.
  4. Отключите провода, идущие на датчик уровня масла.
  5. Отыскать устройство не сложно. Оно располагается возле масляного фильтра в нижней части двигателя.
  6. Возьмите чистую ветошь, чтобы удалить все загрязнения, скопившиеся на корпусе датчика.
  7. Обычным торцевым ключом на 10 миллиметров открутите крепления датчика.
  8. Немного раскачайте устройство, что позволит ему постепенно сойти со своего посадочного места. Только не дергайте слишком резко, иначе вы повредите поплавок.
  9. Вооружитесь приобретенным ранее новым датчиком уровня масла, который подходит именно для вашей модели ВАЗ 2110. Установите его на посадочное место старого прибора.
  10. Сборка узла осуществляется в обратной последовательности. Попутно рекомендуем осмотреть состояние остальных агрегатов. Раз вы сняли защиту, имеет смысл это сделать.

Если во время езды на своей «десятке» вы обнаружили, что горит индикатор низкого уровня масла в двигателе, начинать панику ни в коем случае не нужно. Это вполне естественная ситуация, которая происходит с каждым владельцем ВАЗ 2110 рано или поздно.

Для начала успокойтесь. Спокойно, без чрезмерных скоростей, доберитесь до своего гаража. Там проверьте с помощью щупа уровень масла. Если все хорошо, тогда проверяйте исправность датчика.

Нет необходимости тратить огромные деньги на услуги автосервиса, если целый ряд ремонтных и профилактических работ можно выполнить своими руками. Замена датчика уровня масла точно не исключение.

 Загрузка …

проверяем и меняем датчик уровня масла ⋆ I Love My Lada

Датчик уровня масла в двигателях ВАЗ 2110, да и всего десятого семейства, не имеет такой критической важности, как, к примеру, датчик давления масла или датчик температуры. Если мы эксплуатируем автомобиль в городе, мы можем и вовсе не знать о его наличии, разве только контрольная лампа при включении зажигания будет напоминать о себе. Но это в том случае, когда, уровень в порядке. Как поменять датчик уровня масла на ВАЗ 2110, где он находится, какие функции выполняет, будем разбираться вместе.

Датчик уровня масла ВАЗ 2110: назначение и принцип работы

Датчик уровня масла ВАЗ 2110

Исходя из названия, датчик уровня масла служит для того, чтобы его и контролировать, а также оповещать водителя при критически низком уровне. Фактически датчик отчасти выполняет функцию щупа в поддоне картера. Он не показывает какой уровень в двигателе в текущий момент. Он только сообщает нам о том, что масла в поддоне картера либо

нет совсем, либо критически мало. Это может быть жизненно необходимо в том случае, когда внезапно возникла масштабная утечка масла. К примеру, пробит поддон картера, либо от избыточного давления выдавило подшипник коленвала и все содержимое поддона равномерно распределено по подкапотному пространству.

Как только уровень масла падает, на панели бортовой системы контроля (БСК) загорается аварийная лампа и включается зуммер. Наша задача не прохлопать этот момент и мгновенно заглушить двигатель, а уже потом разбираться в причинах утечки. Поскольку каждая секунда работы мотора без смазки грозит как минимум капитальным ремонтом.

Устройство датчика уровня масла ВАЗ 2110

Датчик давления масла представляет собой простейший герконовый прибор. Его принцип действия основан на влиянии магнита на герконовый элемент. Когда датчик погружен в масло, поплавок со встроенным магнитом находится в верхнем положении и не воздействует на герконовый элемент.

Принцип действия датчика


Стоит уровню масла опуститься, опускается и поплавок, а магнит, встроенный в него, замыкает контакты герконового элемента. Один контакт элемента подсоединен к массе двигателя, на второй к панели бортовой системы контроля (БСК) на центральной консоли. Там же находится и контрольная лампа уровня.

Важно!

Не путать с лампой на приборной панели, она сигнализирует о низком давлении масла!

Панель индикации бортовой системы контроля

При замыкании контакта на герконе лампа загорается и компьютер подает препротивнейший звуковой сигнал.

Проверка и замена датчика уровня масла ВАЗ 2110

Предположим, что датчик уровня масла сработал, точнее, загорелась контрольная лампа на БСК. Мы открываем капот в ожидании худшего, меряем уровень масла щупом, а он в пределах нормы. Следовательно, нужно искать причину ложного срабатывания датчика. Это лучший вариант. Гораздо хуже, когда он не оповестит нас о резком падении уровня.

Тем не менее проверку сделать нужно. Для этого нам пригодится всего лишь ключ на 10 и мультиметр.

Проверку или замену датчика проводим в такой последовательности:

  1. Устанавливаем автомобиль на смотровую яму или подъемник.
  2. Снимаем брызговик и защиту двигателя.
  3. Находим датчик уровня масла. Он находится снизу-слева от масляного фильтра.
  4. Снимаем контактную колодку с клеммы датчика.
  5. Для проверки цепи датчика включаем зажигание и измеряем напряжение на колодке на проводе. Там должно быть 12 В или около того.
  6. Осматриваем целостность контакта датчика. Часто высокие температуры вызывают оплавление пластиковой части контакта датчика, что приводит к замыканию и ложному срабатыванию. Поврежденный датчик

Если все же придется менять датчик, откручиваем винт на 10,

аккуратно вынимаем датчик из посадочного места, слегка проворачивая в отверстии, поскольку он имеет трубчатую изогнутую форму и выходит из блока цилиндров неохотно.

Сборку проводим в обратной последовательности.


Какой датчик лучше ставить, артикулы и тонкости

Для любого двигателя ВАЗ 2110 подходит датчик с заводскими каталожными номерами:

  • 21083-3839210-03/38.3839;
  • 21083-3839210-03;
  • 21083-3839210;
  • 38.3839/21083-3839210-03.

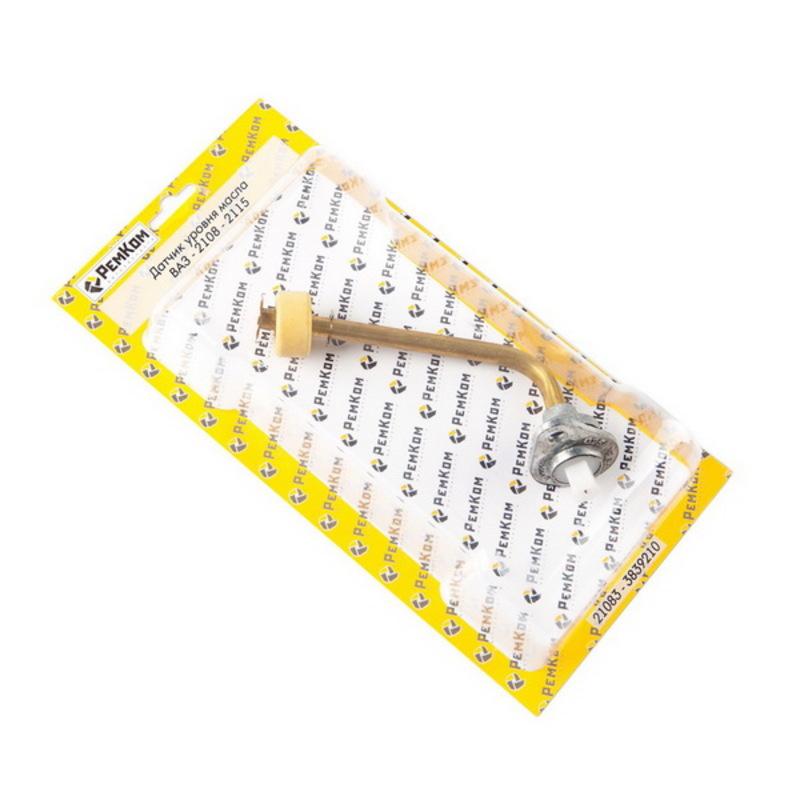

Новый датчик уровня масла

Цена любого из этих датчиков уровня масла не более 2 долларов. При установке нового датчика может возникнуть сложность с попаданием изогнутой трубки в отверстие блока цилиндров. В этом случае, скорее всего, датчику мешает провернуться щека коленвала. Просто проворачиваем вал на четверть оборота и устанавливаем датчик. Не забываем смазать привалочную плоскость герметиком, несмотря на уплотнительное кольцо на корпусе нового датчика. Теперь можно проверить работоспособность системы и устанавливать брызговик и защиту картера.



Загорелся индикатор «проверьте масло».

Что делать? — Российская газета

На приборной панели вашего автомобиля зажегся индикатор уровня масла. Повод ли это для волнения и немедленных действий? Давайте разберемся.

Когда на «приборке» загорается значок «масленка», а на некоторых автомобилях — надпись Check Engine Oil Level — это может быть сигналом о целом ряде проблем, которые мы рассмотрим ниже, однако в подавляющем большинстве случаев речь идет о банальном снижении уровня масла.

Желтый индикатор загорается, когда уровень смазочной жидкости снизился более, чем на 1 литр относительно нормы. Красная «масленка» — сигнал о том, что уровень масла критический, читай — продолжать движение на автомобиле настоятельно не рекомендуется.

Почему выгорает масло

Фото: iStock

Расход масла при активной эксплуатации автомобиля — совершенно нормальная вещь, причем интенсивность его сжигания зависит от множества факторов. Производители двигателей, как известно, указывают в паспортных данных, сколько масла расходует тот или иной силовой агрегат в среднестатистических условиях.

Для справки — современные бензиновые моторы выпивают в среднем 0,3% от потребленного объема топлива, дизели же потребляют и вовсе до 3% от объема сожженной солярки. Иными словами, доливать масло в дизельный автомобиль придется по определению чаще, чем в бензиновый. Турбированные моторы, как правило, расходуют больше масла, чем атмосферные. Моторы с большим пробегом выпивают, как правило, больше масла, чем новенькие агрегаты — дело в том, что по мере износа двигателя газы из камеры сгорания все активнее прорываются в картер, повышая давление и увеличивая расход масла.

Когда нужно просто долить

Так можно ли продолжать движение, если на «приборке» загорелась желтая масленка? Ответ положительный. Однако ехать нужно до ближайшего магазина или сервиса, чтобы приобрести масло для долива. Как правило, вы не нанесете вреда двигателю, если проедете после загорания желтого значка «масленка» 100 — 150 км.

В магазине или сервисе нужно будет выбрать именно ту смазку, которая ранее была залита в двигатель вашего автомобиля. Или же, при отсутствии масла с такими спецификациями, выбираем подходящий аналог. О том, какие масла допускается использовать для доливки, «РГ» подробно писала. Разумеется, прежде чем долить масло, нужно остановить автомобиль на ровной поверхности, дать ему постоять около 20 минут и только после этого произвести долив, убедившись, что уровень смазки находится между отметками MIN и MAX масляного щупа.

Неисправный топливный фильтр

Фото: Антон Денисов/ РИА Новости

Случаются ситуации, когда после проверки вы обнаруживаете нормальный уровень моторного масла, однако сигнальная лампа на приборке тем не менее горит. Как вариант, такую ситуацию может провоцировать забитый масляный фильтр. Случается, что фильтрующий элемент плохо пропускает через себя поток моторного масла (а это, как правило, связано с низкими качествами последнего, и чаще всего — в результате несвоевременной замены масла).

Как следствие, снижается давление в масляной системе и повышается нагрузка на масляный насос. Водителю в такой ситуации следует убедиться в нормальном тепловом режиме работы силового агрегата. Приемлемая температура 90-100 градусов по Цельсию. Если этот показатель выше, то, скорее всего, необходимо менять фильтр. На проблемный масляный фильтр может указать также его состояние. Если вы заметили протечку масла из корпуса фильтрующего элемента — вам прямая дорога на сервис.

Неисправный датчик давления масла

Фото: iStock

Нечасто, но случается, что причиной появления на «приборке» значка «масленки» является неисправный датчик давления масла. Если вы уверены, что в двигатель залито качественное масло в должном объеме — проведите нехитрый тест: поднимите обороты примерно до 1,5 тысяч в минуту.

Если индикатор «масленка» погаснет, значит с давлением масла все нормально, а вот сам датчик как раз требуется либо чистить, либо менять. На сервисной станции для выявления неисправности датчика, вероятнее всего, используют манометр. Он устанавливается на место датчика, после чего замеряется давление масла.

Залито неподходящее масло

Фото: iStock

Еще одна причина зажигания индикатора «масленка» — использование масла, неподходящего вашему двигателю. Если лампочка загорелась вскоре после замены масла, очень вероятно, что вязкость (степень густоты масляной жидкости) не соответствует характеристикам вашего мотора.

Насос в этом случае начинает качать смазку с повышенной нагрузкой, соответственно давление снижается, и датчики посылают соответствующий сигнал на «приборку». Похожая ситуация может возникнуть по мере эксплуатации автомобиля и загрязнении масла — в этом случае тоже может сработать датчик давления масла, и «масленка» подмигнет вам с «приборки».

Неисправность масляного насоса

Фото: iStock

При любом типе используемого масляного насоса при выходе его из строя, в системе возникнет падение давления, и, соответственно электроника оповестит об этом водителя.

Добавим, что индикатор «масленка» могут зажечь также и более серьезные проблемы в силовой линии. Выход из строя редукционного клапана, забитые масляные каналы, износ поршней и цилиндров — лишь некоторые из возможных сценариев. Однако в любом случае, убедитесь сначала, что масло на щупе двигателя находится между отметками MIN и MAX, а также осмотрите моторный отсек на предмет протечек. В остальных случаях за неимением обширного опыта лучше отправиться на сервис.

Датчик уровня масла ВАЗ 2110: проверка и замена

Приветствую вас на сайте ремонт автомобилей своими руками. Что делать, когда горит лампочка датчика уровня масла и не гаснет в течение длительного времени? Ответ на такой вопрос – большая сложность для новичков-автолюбителей.

Датчик уровня масла ВАЗ 2110

При этом первое, что делают владельцы – сразу же несутся на СТО для устранения «критической» неисправности. Не стоит торопиться. При правильном подходе можно выявить и устранить неисправность своими руками, сэкономив при этом немного личных средств.

Принцип действия датчика уровня масла

Сам датчик – простейший прибор, принцип которого построен на измерении сопротивления. В процессе работы устройство погружено в моторное масло (показатель сопротивления при этом максимальный). При наличии утечки масла и снижении его уровня, сопротивление току снижается и на приборную панель подается соответствующий сигнал.

Команду на возгорание лампы дает датчик уровня масла ВАЗ 2110. Именно он контролирует уровень смазывающей жидкости и своевременно предупреждает водителя о проблеме – снижении уровня масла.

Но бывают ситуации, когда прибор выходит из строя и посылает ложную информацию на панель. В этом случае нужно знать, где находится датчик уровня масла, как произвести его проверку и замену.

Индикатор ДУМ может гореть по двум причинам:

  1. Снизился уровень масла ниже критической отметки.
  2. Вышел из строя сам прибор или окислилась контактная группа.

Проверка датчика уровня масла

Бывают ситуации, когда показания прибора вызывают подозрения. В таких случаях нужно знать, как проверить датчик уровня масла, и на что обращать внимание. Для проведения диагностики сделайте следующую работу:

  • Найдите смотровую яму и загоните на нее автомобиль.
  • Откручивайте защиту двигателя и откладывайте ее в сторону.
  • Найдите датчик уровня масла.
  • Включите зажигания (это позволяет подать питание на устройство).
  • Отбрасывайте провода, которые подключены к ДУМ.
  • Щупами вольтметра садитесь на соединительную колодку и «массу». Если на вольтметре показывает напряжение 12 Вольт, то датчик исправен.

В случае, когда напряжения нет, возможны три причины – выход из строя блока индикации, низкое качество контакта, обрыв провода в цепях датчика. Проводка и качество контактов в хорошем состоянии? – Тогда причина всех проблем-это ДУМ.

Особенности замены датчика уровня масла ВАЗ 2110

Если причина выхода сигнала – неисправность, то лучший способ решить проблему – замена датчика уровня масла ВАЗ 2110. Данная задача проста, и реализовать ее можно без привлечения специалистов СТО.

Все, что потребуется для работы – стандартный набор инструментов, новая запчапсть (ДУМ) и немного времени.

Действуйте в такой последовательности:

1. Загоняйте авто на смотровую яму (так будет удобнее подлезть к датчику). Если такой возможности нет, можно найти эстакаду или просто поднять переднюю часть автомобиля.

2. Выключайте зажигание и снимайте провод «минуса» с источника питания (АКБ).

3. Как и в случае с проверкой датчика, придется полностью демонтировать защиту двигателя.

4. Отбрасывайте провода от датчика уровня масла. Само устройство находится недалеко от масляного фильтра, в нижней части силового узла.

5. С помощью чистой тряпки убирайте всю грязь и пыль с устройства.

6. Берите торцевой ключик на «десять» и выкручивайте крепление.

7. Начинайте покачивать измерительный прибор до тех пор, пока он не выйдет из своего места. При этом будьте осторожны, чтобы не повредить поплавок.

8. Теперь используйте новый датчик, ставьте его на подготовленное место и собирайте все обратно.

Если у вас вдруг загорелся индикатор снижения уровня масла, не паникуйте. Проверьте уровень масла щупом, убедитесь в работоспособности датчика и только после этого делайте выводы – производить ревизию или замену неисправного элемента. Удачи на дорогах и конечно же без поломок.

устройство, принцип работы, виды, схемы подключения

Большинство автолюбителей еще помнят те времена, когда перед каждым выездом им приходилось опускать металлический щуп в бачок для проверки уровня масла. Но эта задача утратила свою актуальность в связи с повсеместным внедрением электроники, так как эту функцию перенял датчик уровня масла, при чем на постоянной основе. Как устроен этот датчик и чем примечательна его работа, мы рассмотрим в данной статье.

Устройство

На сегодняшний день существует достаточно большое количество датчиков уровня масла, отличающихся конструктивными особенностями и принципом действия. Устройство автомобильного сенсора мы рассмотрим на примере простейшего варианта – поплавкового датчика.

Рис. 1. Устройство датчика уровня масла

Как видите на рисунке 1 выше, датчик уровня масла состоит из следующих составных компонентов:

  • Управляемый магнитом контакт 1, реагирующий на приложенное извне поле. В радиотехнике этот элемент также называется геркон.
  • Поплавок 2 – предназначенный для непосредственного взаимодействия с маслом. Внутри поплавка располагается постоянный магнит, вступающий во взаимодействие с герконом.
  • Направляющая трубка 3 – задает направление движения поплавку, выступает в роли основания, относительно которого и происходит движение. Внутри трубки  обеспечивается герметичное пространство, где расположен как сам геркон, так и цепь его питания.
  • Выводы датчика 4 – предназначены для подключения к сигнальной цепи исполнительного или измерительного устройства.

Вся конструкция устанавливается в емкость, где необходимо контролировать уровень масла, в большинстве случаев способ установки предусматривает резьбовое ввинчивание. Такой способ обеспечивает хорошую герметичность и простоту замены в случае выхода со строя.

Принцип работы

В быту и промышленности датчик уровня масла позволяет зафиксировать имеющийся объем жидкости в текущий момент времени. Для этого используются самые различные сенсоры, но наиболее простым и понятным для понимания будет датчик поплавочного типа, поэтому в качестве примера мы рассмотрим принцип действия на его примере.

Рис. 2. Принцип действия датчика уровня масла

Как видите на рисунке 2, датчик представляет собой герметичную трубку с запаяннымгерконом, на которой насажен поплавок. У рабочего элемента датчика движения присутствует два граничных положения – максимума и минимума жидкости относительно которых и происходит дальнейшая сигнализация и передача данных. Принцип работы заключается в следующем:

  • В топливную систему автомобиля заливается масло до установленной максимально допустимой отметки. При этом обеспечивается номинальный режим работы агрегата, охлаждение камеры сгорания во время технологических процессов.
  • Поплавок на этапе заполнения емкости до отметки Max также поднимается за счет архимедовой силы до своего максимального предела.
  • Масло удерживает поплавок на отметке постоянно, поэтому установленный в него магнит коммутирует контакты геркона и цепь замыкается, о чем приходит соответствующий сигнал на реле или измерительное устройство.
  • В случае утечки или выработки масла механизмом его уровень будет постепенно уменьшаться. Поплавок датчика начнет опускаться ниже, но магниты продолжат взаимодействовать с герконом.
  • Как только поплавок датчика уровня масла опуститься до отметки Min, его магнитного воздействия станет недостаточно для замыкания контактов геркона, и они перейдут в отключенное положение.
  • Цепь датчика разомкнется, и сигнал на контакты реле поступать не будет. В автомобиле сработает сигнализация о необходимости доливки масла.

Сегодня на практике применяются и другие типы сенсоров для определения уровня масла. Способ определения положения жидкости в них будет отличаться от описанного выше, поэтому далее мы расскажем о разновидностях масляных сенсоров.

Разновидности

В соответствии с положениями п.1.1.2 ГОСТ 28725-90 датчики подразделяются на защищенные от проникновения воды и пыли. Также существует отдельная категория взрывозащищенных устройств.

В зависимости от устойчивости приспособления к механическим воздействиям согласно п.1.3 ГОСТ 28725-90 датчики уровня масла можно разделить на вибропрочные и виброустойчивые.

За основу датчика взяты некоторые явления, связанные с физическими, химическими или электрическими свойствами масла, как вещества с устоявшимся агрегатным состоянием в течении всего процесса работы. На сегодняшний день наиболее популярным видами датчиков уровня масла, в зависимости от принципа действия, являются:

  • Тепловые;
  • Ультразвуковые;
  • Электротермические;
  • Емкостные;
  • Поплавковые.
Рис. 3. Тепловой датчик уровня масла

Тепловые датчики (см. рисунок 3) являются наиболее распространенными в практике автомобилестроения. Конструктивно их принцип построения рассчитан на скорости остывания чувствительного элемента, как правило, металлической проволоки. Для измерения уровня проволоку, расположенную в масле нагревают до установленной температуры, заранее превышающей текущий нагрев масла. После этого проволока остывает, а в зависимости от времени выравнивания ее температуры до значения масляной среды, определяют степень заполнения резервуара.

Рис. 4. Ультразвуковой датчик

Ультразвуковые приборы (рисунок 4) основаны на принципе разности преодоления звуковыми волнами различных материалов или сред. Конструктивно этот вид содержит ультразвуковой излучатель, направляющий колебания в емкость с маслом. У масла и воздуха плотность сильно отличается, поэтому и скорость распространения волн в этих средах будет разной. Измеряя скорость движения ультразвука от источника до поверхности масла, датчик может определить наполнение объема.

Рис. 5. Электротермический датчик

Принцип работы электротермического датчика (рисунок 5) основан на зависимости сопротивления проводников, в зависимости от температуры материала. В качестве измерителя здесь используется металлическая проволока, обладающая высоким температурным коэффициентом, часть которой постоянно погружена в масло. Через проволоку пропускается электрический ток, нагревающий нить, в зависимости от глубины погружения в жидкость, отведение тепла на соответствующем участке будет лучше, сопротивление ниже, а величина тока больше. На выходе электрические параметры фиксируются и по их значению делается оценка уровня масла.

Рис. 6. Емкостной датчик

Емкостные датчики (рисунок 6) работают по принципу измерения емкости машинного масла, как диэлектрика. Конструктивно такие приспособления состоят из двух трубок 2 и 3, помещенных одна в одну, пространство между трубками заполняется диэлектриком 4. При перемещении уровня к максимальной отметке емкость между стенками трубок будет максимальной, а при постепенном снижении емкость измерительного блока 5 будет уменьшаться, что и зафиксирует электронный блок 7.

Схемы подключения

Разные модели датчика уровня масла могут отличаться и схемой подключения в конкретную цепь. Одним из примеров их использования является электропроводка транспортного средства, поэтому схема подключения будет иметь следующий вид:

Рис. 7. Схема подключения теплового датчика уровня масла

Как видите на рисунке 7 выше, оценка состояния производится сразу через датчик температуры и уровня масла. Далее сигнал передается в блоки оценки обоих параметров. В случае соответствия заложенному алгоритму функция передается в электронный блок и в виде ШИМ сигнала поступает на панель приборов. В современных авто информация о состоянии двигателя выводится на дисплей перед водителем.

Рис. 8. Общая схема подключения авиационного датчика

В отличии от автомобильного, авиационные модели датчика уровня масла завязаны по более сложной схеме, что обусловлено вопросом безопасности пассажиров во время полета. Как видите на рисунке 8, информация от измерительного устройства поступает в блок анализатора, где происходит сравнение информации с установленными параметрами работы мотора. В случае превышения критического порога, данные с анализатора передаются в блок корректировки, который через систему обратной связи проверяет информацию, получаемую с датчика. При подтверждении снижения на недопустимую величину в исполнительный блок поступает команда о добавлении жидкости в резервуар.

Применение

Сфера применения датчика уровня масла охватывает двигатели внутреннего сгорания с масляным охлаждением. Наиболее примечательны они в автотракторной технике, повсеместно наполняющей улицы. Помимо этого их можно встретить в мотоблоках, дизельных генераторах, маслонаполненных радиаторах охлаждения. В системах отопления он может совмещаться с другими измерительными приборами.

Отдельную нишу  занимает авиационная отрасль, где уровень масляных составляющих измеряется не только в системе охлаждения двигателя. Однако и требования, предъявляемые к сенсорам, нельзя сравнить с автомобилем, несмотря на то, что принцип действия у них идентичен.

В силовых трансформаторах большой мощности с вынесенным маслоуказателем функция измерения положения уровня диэлектрика также возлагают на поплавочный сенсор, который передает информацию на выведенный стрелочный циферблат.

Список литературы

Для написании статьи использовалась следующая техническая литература:

  1. А. Мерников «Большая энциклопедия. Автомобили» 2016
  2. В. Ф. Яковлев  «Диагностика электронных систем автомобиля» 2010
  3. Д.Скляр «Ремонт автомобилей для чайников» 2010
  4. Сивухин Д. В. «Общий курс физики» 1975

LADA 21083383921003 Датчик уровня масла — цена и аналоги:

Год 01.05.2009
Производитель 2111, 2110, 2112

Информация для покупателей

Просим вас быть бдительными при переводе денежных средств третьим лицам.

Фильтр

  • срок доставки
  • Доступное количество
  • Сбросить

Представленные на сайте цены товара LADA 21083383921003 Датчик уровня масла указаны с учетом доставки до пункта самовывоза в городе Новокузнецк.

Для уточнения стоимости доставки по России Вы можете обратиться к менеджеру нашего интернет-магазина по указанным контактам. Для самостоятельного рассчета доставки воспользуйтесь нашим онлайн-калькулятором рассчета доставки.







Чтобы купить LADA 21083383921003:

1. Определитесь со сроками, выберите необходимое количество и добавьте LADA 21083383921003 в корзину.

2. Оформите заказ, следуя подсказкам в корзине.

3. Оплатите заказ, выбрав удобный способ оплаты. Напоминаем, что мы работаем только по 100% предоплате.

4. Если товар в наличии — Вы можете буквально сразу же получить его в нашем пункте самовывоза.

Каждая запчасть имеет свою применимость к определённым маркам автомобиля. Обязательно перед оформлением заказа убедитесь, что LADA 21083383921003 Датчик уровня масла подходит к Вашему автомобилю.

Информация по заменителям (дубликатам, заменам, аналогам) имеет исключительно справочный характер и не гарантирует совместимость с вашим автомобилем! Если Вы не уверены в том, что выбранная Вами деталь подходит к Вашему транспортному средству — обратитесь за помощью к менеджеру по подбору запчастей.

Размещённая на сайте информация (описание, технические характеристики, а так же фотографии) приведена для ознакомления и не является публичной офертой. Не может служить основанием для предъявления претензий в случае изменения характеристик, комплектности и внешнего вида товара производителем без уведомления.

Датчик уровня масла ВАЗ-2110 на 8 и 16 клапанов: расположение, схема, предназначение

  Датчик уровня масла ВАЗ-2110 необходим, чтобы измерить количество масла в нужном двигательном отсеке. Сам датчик находится практически вплотную к масляному фильтру, расположенному в картере двигателя. Датчик необходим, чтобы подать сигнал на блок индикации, встроенный в салон ВАЗ-2110.

На ВАЗ-2110 датчик уровня масла в редких случаях дает сбой, однако водители сталкивались с ситуациями, когда блок индикации выходил из строя и временно переставал выполнять свою функцию. При этом уровень масла был недостаточным, а лампа не загоралась, или же наоборот – лампа горит, а с уровнем масла полный порядок. В таких случаях необходимо проверить датчик уровня масла в двигателе. Он расположен в самом низу блока цилиндров и находится рядом с масляным фильтром.

У многих владельцев ВАЗ-2110 появляется вполне логичный вопрос, связанный с объемом масла, который необходимо заливать для успешной работы двигателя. Оптимальным считается объем от 3,3 до 4 литров. Главным критерием при выборе масла для данной машины служит показатель вязкости. Основной причиной, по которой масло требует замены, является его загрязнение во время эксплуатации. Менять масло рекомендуют после 30 тысяч километров пробега. Не приводите автомобиль в плачевное состояние, покупая плохое масло.

Читайте также: Как делается замена шаровой опоры ВАЗ-2110

В салоне ВАЗ-2110 находится блок индикации, благодаря которому можно получить следующую информацию: закрыты ли двери, исправны ли лампы, пристегнуты ли ремни. Но главное – он показывает, достаточный ли уровень масла в двигателе, а также воды в омывателе и охладительной системе. Когда уровень масла ниже допустимого, верхний левый значок загорается. Функционирование данного измерительного прибора происходит за счет замыкающихся-размыкающихся контактов. Если датчик выйдет из строя, его необходимо заменить.

Для замены датчиков уровня масла некоторые водители используют своеобразную альтернативу под названием «заглушка». Их устанавливали ненадолго в старые двигатели. Заглушку легко удалить и вернуть датчик. Важно помнить, что зафиксированное значение уровня масла не изменится до следующего запуска двигателя при использовании заглушки. А потому важно пополнить запас масла, если падает его уровень.

Читайте также: Пошаговая замена маслосъемных колпачков ВАЗ-2110 8 и 16 клапанов

Каким образом производиться замена масляного фильтра? Чтобы не получить ожоги и другого рода травмы, перед заменой необходимо проверить двигатель и убедиться, что он остыл. Открутить масляный фильтр не составит труда. Единственное, что может помешать этому процессу – его обычно крепко закручивают, но не стоит бояться действовать ленточным ключом или отверткой и приложить немного силы, так как фильтр после замены масла все равно желательно выбросить. Провод нужно проводить внатяжку, иначе он может перетереться об привод. При установке нового масляного фильтра следует смазать резиновое кольцо. Рекомендуется покупать только качественные фильтры, так как только они смогут обеспечить автомобилю масло нужной очистки.

Датчик давления масла ВАЗ 2110: назначение, характеристики, разборка и установка

На приборной панели автомобиля много разных индикаторов. Время от времени автомобилисты сталкиваются с лампами лямбда-зонда, низким уровнем топлива, «Check Engine» и многими другими «сиренами». Однако что делать, если на щитке горит датчик давления масла? ВАЗ 2110 и его показатели — далее в нашей статье.

Назначение

Этот прибор предназначен для определения уровня давления масла (в нашем случае низкого) и отображения необходимой информации на панели приборов.За счет своевременного оповещения можно вовремя устранить проблему и избежать дорогостоящего ремонта двигателя, так как при недостаточном количестве этой жидкости поршень работает «всухую».

Но не только недостаточный уровень масла может насторожить это устройство. Также красная лампочка может вызвать неисправность в самой помпе, даже если в двигателе достаточно смазочной жидкости.

Характеристика

Что характерно в конструкции такой детали, как датчик давления масла? ВАЗ 2110, как и многие другие автомобили отечественного производства, оснащается датчиками самой примитивной конструкции.Они представляют собой поплавок, который движется по специальной направляющей трубе. Внутри поплавка находится магнит. Трубка содержит геркон (магнитный контакт). Последний срабатывает при приближении к нему магнита. В это время на панели приборов загорается красная лампочка, указывающая на недостаточный уровень масла в системе смазки двигателя.

Что делать, если загорается индикатор

Одни автомобилисты паникуют при обнаружении подобного индикатора, другие игнорируют этот сигнал и продолжают движение.Но как на самом деле нужно вести себя, если в системе низкий уровень содержания жидкости?

Если давление в панели приборов есть, ВАЗ 2110 необходимо остановить и заглушить двигатель, так как двигатель действительно может работать «всухую» при появлении красного индикатора.

Что самое интересное, на отечественных машинах датчик имеет свойство «врать», то есть загорается при отсутствии на то объективных причин. В этом случае его необходимо диагностировать. Как убедиться, что такая деталь, как датчик давления, работает? ВАЗ 2110 и его последующие модели диагностируются следующим образом.

В первую очередь следует проверить цепь от датчика до контрольной лампы давления. Как это сделано? Для этого просто прислоните провод от датчика к земле. Если индикатор давления гаснет, цепь в хорошем состоянии.

Иногда случается так, что сам датчик «залит» маслянистой жидкостью. В этом случае его необходимо заменить. Если лампа продолжает гореть, скорее всего, в системе перестал работать масляный насос или фильтр.

В зависимости от полученных результатов необходимо заменить осадок вместе с фильтром или просто долить смазочную жидкость до необходимого уровня.И помните — отсутствие давления масла на ВАЗ 2110 отрицательно сказывается на работе цилиндро-поршневой группы, в результате чего неизбежны заклинивание деталей коленчатого вала и капитальный ремонт.

О ремонте

Если вы думаете, что это устройство можно отремонтировать и переустановить, вы глубоко ошибаетесь. Даже имея большой опыт обслуживания автомобилей, невозможно правильно восстановить датчик давления масла. ВАЗ 2110 — не исключение. Во-первых, на его ремонт может уйти много времени и усилий.Во-вторых, даже после этого деталь не будет нормально работать. Выход один — обзавестись новым датчиком давления масла.

ВАЗ 2110 — машина очень дешевая в обслуживании, поэтому стоимость такой запчасти небольшая — всего 60-100 руб. Что ж, замена этого устройства не займет у вас и пяти минут.

Где находится датчик давления масла в «десятке»

В зависимости от того, какой двигатель был установлен на «Жигули», датчик может располагаться в двух местах.На восьмиклапанной «десятке» ДДМ расположен с правой стороны двигателя. На шестнадцати клапане он расположен в верхней левой части корпуса подшипника распределительного вала.

Замена датчика своими руками

Как мы уже говорили ранее, установка новой детали не займет у вас много времени. Сама же процедура замены проводится всего в 3 этапа:

  1. Для начала нужно отсоединить провод от датчика.
  2. Освободите ключ 21 мм от креплений.
  3. Вынуть блок с уплотнительным кольцом.

Установите детали в обратном порядке. Автолюбители рекомендуют монтировать датчик с новым уплотнительным кольцом. Очистка контактов будет полезна, если электрическая вилка подключена. Если в устройстве поврежден пылезащитный уплотнитель, рекомендуется его заменить.

Датчик уровня масла 2110 — Код Варуосад

Страна назначения

Афганистан

Албания

Алжир

Американское Самоа

Андорра

Ангола

Ангилья

000

000 Аргентина

0002

0002 Аргентина

0002 Аргентина

Антарктида

Аргентина

Антарктида 9000a3 и Аруба

Австралия

Австрия

Азербайджан

Багамы

Бахрейн

Бангладеш

Барбадос

Беларусь

Бельгия

Белиз

Бенин

Берин

Берин

Бенин

Бенин

Бенин

Ботсвана

Остров Буве

Бразилия

Британская территория в Индийском океане

Бруней-Даруссалам

Болгария

Буркина-Фасо

Бурунди

Камбоджа

Камерун

Камерун

9000 002 Каймановы острова

Центральноафриканская Республика

Чад

Чили

Китай

Остров Рождества

Кокосовые острова (Килинг)

Колумбия

Коморские Острова

Конго

Конго (Демократическая Республика) 9 Коста-Рика

Кот-д’Ивуар

Хорватия

Куба

Кипр

Чешская Республика

Дания

Джибути

Доминика

Доминиканская Республика

Египет

Эквадор

Эквадор

Эквадор

Эквадор

Эквадор

Эквадор

Эритрея

Эстония

Эфиопия

Фолклендские (Мальвинские) острова

Фарерские острова

Фиджи

Финляндия

Франция

Французская Гвиана

Французская Полинезия

Гамбия

Французская Полинезия

Французская Полинезия

Французская Полинезия

Французская Полинезия

9000 9000 2 Германия

Гана

Гибралтар

Греция

Гренландия

Гренада

Гваделупа

Гуам

Гватемала

Гвинея

Гвинея

Гвинея-Бисау

Гвинея

Гвинея-Бисау

См. (Город-государство Ватикан)

Гондурас

Гонконг

Венгрия

Исландия

Индия

Индонезия

Иран

Ирак

Ирландия

Израиль

Италия

Яма

Италия

Яма

Казахстан

Кения

Кирибати

Корея

Корея, Республика

Кувейт

Киргизия

Лаосская Народно-Демократическая Республика

Латвия

Ливан

0003

9000 Либензия

Арабская Ливия 9000 Либензия 9000 Либензия

9000 Либензия 9000 Либензия

Литва

Люксембург

Макао

Македония

Мадагаскар

Малави

Малайзия

Мальдивы

Мали

Мальдивы

Мали

Мальта

Маршалловы острова

9000 Маврикий 9000 Мавританский 9000

9000 Мавританские острова 9000

Микронезия

Молдова

Монако

Монголия

Монтсеррат

Марокко

Мозамбик

Мьянма

Намибия

Науру

Непал

Нидерланды

Новая Зеландия

Непал

Нидерланды

Новая Зеландия

Непал

Нидерланды

Нигер

Нигерия

Ниуэ

Остров Норфолк

Северные Марианские острова

Норвегия

Оман

Пакистан

Палау

Палестинская территория

Панама

Гвинея

Парагвай

Перу

Филиппины

Питкэрн

Польша

Португалия

Пуэрто-Рико

Катар

Реюньон

Румыния

Реюньон

Румыния Сент

9000 Невис2 Россия

Сент-Люсия

Сен-Пьер и Микелон

Сент-Винсент и Гренадины

Самоа

Сан-Марино

Сан-Томе и Принсипи

Саудовская Аравия

Сенегал

Сербия и Черногория

Сенегал

Сербия и Черногория Сингапур

Словакия

Словения

Соломоновы Острова

Сомали

Южная Африка

Южная Георгия и Южные Сандвичевы острова

Испания

Шри-Ланка

Судан

Суринам

Суринам

и Суринам

Суринам

Суринам

0003

Швеция

Швейцария

Сирийская Арабская Республика

Тайвань

Таджикистан

Танзания

Таиланд

Тимор-Лешти

Того

Токелау

Тонга

Токелау

Тонга

Туркменистан

Острова Теркс и Кайкос

Тувалу

Уганда

Украина

Объединенные Арабские Эмираты

Соединенное Королевство

Внешние малые острова США

Соединенные Штаты Америки

000 Уругвай

000 Уругвай

Вьетнам

Виргинские острова (U.S.A)

Виргинские острова, Британия

Уоллис и Футуна

Западная Сахара

Йемен

Замбия

Зимбабве

Боковая система управления ВАЗ 2110 и ее назначение

Бортовая система управления ВАЗ 2110 представлена ​​несколькими датчиками и сигнализацией, помогающими устранить недостатки автомобильной системы. В один момент они могут перестать быть нужными, а в другом — уберечь от неожиданных поломок или даже спасти жизнь человеку.
За их здоровьем нужно постоянно следить. Чтобы блокировка бортовой индикации системы управления ВАЗ 2110 всегда оставалась в рабочем состоянии, необходимо знать количество данных датчиков.

Все о бортовой системе

Ниже приведен список датчиков, имеющихся в системе автомобиля ВАЗ 2110?

  • Сигнализация пониженного уровня масла в картере.
  • Сигнализация уровня жидкости в системе стеклоочистителей (см.).
  • Сигнализация недостаточного количества охлаждающей жидкости.
  • Сигнализация открытой двери.
  • Сигнализация при неисправности стоп-сигналов и габаритных огней.
  • Сигнализация износа передних тормозных накладок.
  • Ремни безопасности сигнальные.

Каждый из этих сигналов тревоги имеет несколько режимов работы:

  • Состояние выключено.
  • Дежурный режим.
  • Контроль перед вылетом.
  • Основной режим управления параметрами.

Состояние выключено

Выключенное состояние бортовой системы управления имеет место, когда ключ зажигания не находится в замке.

Режим ожидания

Дежурный режим имеет место, когда ключ зажигания только вставлен в разъем, но не активирован.

Контроль перед вылетом

Если дверь открыта в этом положении, сработает сигнализация открытой двери. В этом случае необходимо либо закрыть дверь, либо повернуть ключ зажигания и запустить двигатель автомобиля.
Именно в этот момент происходит переход на довдепартаментский контроль.

Основной режим

На последнем уровне основного контроля параметров может быть включена сигнализация:

  • Аварийный сигнал того параметра, который отклонен от номинального значения.
  • Вместе со световым сигналом может быть подан звуковой сигнал, который на 3 секунды оповестит водителя о неисправности.
  • Если в это же время происходит очередная поломка, система начинает работать в приоритетном режиме, за что проблеме уделяется большое спасибо. В этот момент горит постоянная подсветка менее важной поломки.

Устранение неисправностей

Для устранения неисправностей, на которые указывает тревога, необходимо выполнить важные действия по ее устранению:

  • Если имеется сигнализация нехватки масла — долейте масло в картер двигателя.
  • Сигнализация омывателя — долить жидкость в стеклянный цветок.
  • Сигнализация — довести до уровня охлаждающей жидкости.
  • Сигнализация открытия дверей — закройте дверь или вытащите ключ зажигания.
  • Неисправность стоп-сигналов и габаритных огней — исправить эти системы.
  • Отсутствие тормозных накладок — устраните поломку.
  • Сигнализация ремня — зафиксируйте ремни в нужном положении.

Все эти сигнальные индикаторы размещены в специальном месте и называются — блок индикации бортовой системы на ВАЗ 2110.Во время работы издают как световой сигнал, так и звук.
Есть два датчика, которые постоянно работают при включенном двигателе. Это датчик износа тормозных колодок.
При их неисправности бортовая система управления, а точнее блок блокировки бортовых систем ВАЗ 2110 не покажет достоверного результата. Необходимо постоянно следить за работой датчиков.

Следует отметить, что в момент поворота ключа зажигания все индикаторы на панели приборов заполнены.На этом этапе нужно проверить работу каждой лампочки.
В момент незакрытой двери включается. Вы должны внимательно следить за этими устройствами, так как их рабочее состояние необходимо и очень важно.

Ремонт системы управления

Для ремонта этой системы управления необходимо сделать следующее:

  • В первую очередь необходимо снять «минусовую» клемму с АКБ.

Примечание: Для удобства доступа к системе управления действия происходят в салоне, так как именно здесь расположен блок показаний бортовой системы управления ВАЗ 2110.

  • Отвертка слегка заводится в машину.
  • Вынув их из разъема, необходимо отсоединить крепления проводов.
  • Часы отложены.
  • Блок индикации бортовой системы управления извлекается через свободное пространство из часов.
  • Отсоедините все крепления проводов.

После выполнения этой работы необходимо отремонтировать данный блок или заменить его на новый.Эту работу лучше всего доверить специалистам, если водитель не имеет навыков работы с электронным оборудованием.
Возможно, вам придется совершить покупку этого блока. Стоимость его может колебаться, но цена останется в пределах 1000 российских рублей.
После отключения данной системы и ремонта / замены необходимо установить все детали на прежнее место в обратной последовательности. Однако электрический провод может быть из неполадки, который отсоединился или сгорел.
В этом случае необходимо анализировать поступление сигнала от датчиков на всем протяжении протяженности проводов с помощью специальных приборов.Такую диагностику нужно проводить осторожно.
В любом случае возможно проведение описанных выше работ. Для этого рекомендуется просмотреть соответствующее видео для замены и использовать фото как наглядное пособие.
Надо все делать аккуратно, так как инструкция требует инструкции и тогда все окажется на славу. А зачем доплачивать экспертам, если все получается и так?

Панель приборов ВАЗ 2110 обозначение лампочек. Основные обозначения иконок на приборной панели ваз

Уважаемые покупатели, во избежание ошибок при отправке жидкокристаллического дисплея в комбинацию приборовVdo ВАЗ 2110-12, в строке «Комментарий» укажите модель вашего автомобиля, год выпуска, с одним или двумя окнами, производитель VDO, Счетмаш или АВТО.

Основным ориентиром для управления ВАЗ 2110 является панель приборов. Работающая комбинация приборов 2110-3801010 (ВАЗ 2110) с электронным счетчиком километров информирует водителя обо всех основных характеристиках приборов и позволяет оптимизировать управление. Он включает в себя спидометр, счетчик общего и суточного пробега (одометр) с жидкокристаллическим дисплеем, тахометр, указатель уровня топлива, указатель температуры, 12 сигнальных ламп и 6 ламп подсветки шкалы.

Комбинации приборов 2110-3801010 на автомобилях ВАЗ 2110-12 могут быть с одним или двумя ЖК-индикаторами (ЖКИ).В правом «окошке» отображается общий и суточный пробег автомобиля, в левом (если есть) время и температура за бортом (если подключен датчик температуры).

Ведущая роль в управлении автомобилем отводится спидометру, контролирующему скорость. Удаление спидометра приведет к сбросу всех данных на плате на ноль.

В автомобиле ВАЗ 2110 с новой комбинацией приборов 2110-3801010 спидометр с электронным счетчиком километров имеет два типа счетчиков (одометров):

Первый показывает окончательное пройденное расстояние;

Второй показывает путь, пройденный за день.

Для анализа расхода топлива, пройденного пути за день и расчета среднего значения, а также определения необходимости ремонта автомобиля можно полностью сбросить результаты второго счетчика. Водитель может ежедневно сбрасывать показания спидометра и сравнивать результаты работы узлов.

Для сброса значений на плате используйте соответствующую кнопку. Счетчик можно сбросить только после полной остановки, когда компоненты машины работают, этого сделать нельзя.Если кнопка не сбрасывает номер, то требуется ее замена.

С 2004 г. Существует 3 типа наиболее распространенных комбинаций сменных электронных инструментов:

1. VDO — производится по лицензии немецкой компании концерна SIEMENS. (объединение бизнеса)

Панель ВДО с одним окном Артикул: 2110-3801010-02

Панель ВДО с двумя окнами Артикул: 2110-3801010-08

2. Курский завод электронных устройств ООО «ЩЕТМАШ» (Курская совмещенная)

Панель Счетмаш с одним окном Артикул: 2110-3801010-05

Счетчик панелей с двумя окнами Артикул: 2110-3801010-06

3.Владимирский завод «АВТОУСТРОЙСТВО»

Панель «АВТОУСТРОЙСТВО» с одним окном Артикул: 2110-3801010-04

В панелях ВДО и Счетмаш с двумя окнами используется внешний датчик температуры VDO, установленный под бампером. На панелях с одним окном не используется. Для панелей с механическим одометром сигнал с клеммы «W» датчика уровня топлива (ДУТ) поступает на этот контакт.

Панель приборов 2110-3801010 (ВАЗ 2110) надежно прикреплена к задней части корпуса панели и все устройства работают эффективно.Если одно из устройств не читает правильно, отремонтируйте или замените детали.

Замена жидкокристаллического индикатора в комбинации приборов ВАЗ 2110 нового образца может быть осуществлена ​​самостоятельно, не обращаясь в специализированные сервисные службы.

Другая продукция в каталогах: 211003801010VDO LCD.

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 1113, ВАЗ 1114, ВАЗ 1115.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить жидкокристаллический индикатор в комбинации приборов ВАЗ 2110 нового образца автомобиля десятого семейства ВАЗ.

С интернет-магазином АвтоАзбука затраты на ремонт будут минимальными.

ПРОСТО СРАВНИТЕ и БУДЬТЕ ВНИМАТЕЛЬНЫ !!!

На начальном этапе переделки собственного автомобиля большое внимание стоит уделить тюнингу панели ВАЗ 2110. Многие десятки владельцев придерживаются позиции, что их машина не должна отставать от современных модных тенденций в мире четырехколесных скоростных «железных коней».

Конечно, каждому хочется, чтобы его машина, несмотря на определенный износ и уже довольно богатую историю марки ВАЗ 2110, красиво смотрелась, мощно «чувствовалась» и обеспечивала высокий комфорт в салоне всем пассажирам.В процессе передвижения на автомобиле многие пассажиры обращают внимание на устройства.

Конечно, оригинальные устройства с эксклюзивными дизайнерскими решениями им всегда будут интереснее, что буквально восхищает и восхищает. Тюнинг следует начинать с поиска панелей. Чтобы установить такую ​​деталь, вам придется проявить собственные навыки и сноровку, если вы не хотите отдавать свои кровно заработанные деньги в различные автосалоны.

Более того, эта работа не требует использования специальных инструментов.Достаточно будет использовать плоскогубцы и отвертку Phillips.

Как создать новый дизайн панели приборов ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно сделать, — это демонтировать устаревшую «деталь» и установить модернизированную модель. О том, как снять панель ВАЗ, читайте в инструкции по ремонту и эксплуатации автомобиля. Но следует вспомнить основные этапы:

  • сначала отсоедините клеммы АКБ.Рулевое колесо следует опустить в нижнее положение.
  • необходимо открутить саморезы крепления крышки панели.
  • затем отсоедините разъем слева, в этой ситуации мы говорим о внешнем выключателе двигателя освежения. Затем с помощью плоскогубцев необходимо отстегнуть крепления комбинации приборов.
  • Далее — снимаем. Некоторые модели крепятся винтами M5. Наконец, отсоедините разъемы.

После этого можно установить новую панель в обратном порядке.Это всегда будет вызывать восхищение пассажиров и чувство гордости.

Яркое разнообразие цветов


Сегодня мода на изменение подсветки приборной панели набирает фантастические обороты. Практически везде в автомобилях есть неоновая подсветка или внутренняя светодиодная подсветка. Однако все эти нововведения — дорогое удовольствие, которое может себе позволить далеко не каждый. Иная ситуация с заменой заводского освещения на разноцветное.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но это будет стоить дорого.Лучше делать самому. В этой ситуации главное запастись необходимыми материалами и терпением. Для начала нужно разобрать «приборку». Необходимо снять защитное стекло. Далее стреляйте стрелами. Для этого понадобится отвертка и жесткий картон.

Его следует поместить под стрелку, а затем поддеть отверткой. Затем осторожно и медленно поднимите его наверх. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо вставить между панелью и основанием и нарезать по кругу слоем герметика.После снимаем подложку. Разбираем панель и приступаем.


1. Удалите фильтрующий слой канцелярским ножом. Светофильтр — это цветной слой краски. Он наносится с обратной стороны подложки и дает цветную подсветку цифрам спидометра и прочему. Чтобы полностью избавиться от светофильтра, можно использовать ацетон или другую жидкость, содержащую спирт.


2. Далее измените цвет подсветки. Вы можете сначала изменить подсветку одометра.Для этого вам потребуется демонтировать экран одометра, а затем снять синюю пленку и убрать подсветку. Его следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Подключаем светодиод к патрону лампы. Установите экран одометра на место.

3. Теперь можно приступить к полной замене подсветки. Прикрепляем светодиоды к рамке «приборки». Такие светодиоды можно приобрести в комплекте с переключателем цвета. Устанавливаем их на место и прикрепляем к штатным контактам подсветки приборки.


4. Вперед. Теперь нужно убедиться, что у стрелок есть возможность менять подсветку. Для этого снимаем со стрелок слой красной краски. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно будет покрасить белым лаком для ногтей. Главное, чтобы стрелка была белой, потому что этот цвет передает цветовую гамму светодиодов.

5. Перед завершающим этапом необходимо закрепить переключатель цвета светодиодов на панели.Такой выключатель можно установить, например, в правом нижнем углу «приборки». После этого можно будет установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого установите стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.






Как красиво подсвечивать кнопки панели ВАЗ 2110


Осуществляя тюнинг панели представленного автомобиля, кроме всего прочего, можно также красиво выделить кнопки «приборки» .Возьмем, к примеру, кнопку включения. Для начала нужно его разобрать и разобрать. Для этого потяните его подвижную часть и корпус в разные стороны.

После того, как кнопка будет выдвинута, можно получить доступ к лампе накаливания. Если есть желание, то можно и убирать. Если лампочку вытащить не получается, продолжайте дальше. Подденьте защелки с обеих сторон отверткой или ножом. Перед нами появляется механизм переключателя. Здесь нам понадобится черная скобка. Поддев, спокойно раскидываем весь механизм.

Теперь легко снимаем лампу, для этого подходят пинцеты. Теперь можно подключить фантазию. Вы можете приобрести светодиодную лампу любого цвета. При этом следует учитывать, что положительный контакт — это номер 6, а отрицательный — номер 7. Узнать полярность можно, посмотрев на заднюю часть корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все в порядке, переходите к следующей части.


Избавьтесь от зеленого фильтра.Его можно просверлить, делать это нужно аккуратно, чтобы сверло не прошло через всю конструкцию. В итоге снимаем фильтр с конструкции и тестируем на работоспособность.

Следует отметить, что практически все кнопки при желании можно доработать таким образом. Исключение составляет только положение отрицательного и положительного контактов, их нужно учитывать на схеме подключения. Если схемы нет, то ее фото можно легко найти в Интернете. Отрицательный контакт обычно обозначается черным проводом, плюс — любым цветом.

Чаще всего — белого цвета. Можно вспомнить, но контактные соединения лучше набросать или сфотографировать, тогда в процессе сборки не будет путаницы. Процесс сборки нужно проводить в обратной последовательности.


Установка твитеров в приборную панель ВАЗ 2110


Красиво дополнить панель можно, установив твитер (твитер). Один из самых проблемных шагов — это сверление отверстий. Лобовое стекло затрудняет сверление под прямым углом.Но без дрели не обойтись, ведь под пластиковым корпусом есть металлическая полоса. В этой ситуации подобие шаблона или трафарета следует сделать из бумаги.

С помощью ножа можно удалить мягкий участок панели (снаружи — пластик, внутри — своего рода поролон). Затем берем дрель и сверлим вокруг ранее отмеченного участка. Лучше использовать компактные сверла. Когда отверстие будет просверлено, следует зафиксировать неровные края. Для этого можно использовать специальные насадки для сверл.

Вам нужно сверлить на расстоянии от приборов и датчиков. Обратите внимание, что провода или скобы могут попасть под металлическую полосу. Установленный элемент твитера должен плотно входить в отверстие. Если есть определенная свобода, то необходимо заделать этот участок герметиком. Провода от твитера можно зацепить по краям каналов.

Этот твитер является важным компонентом акустической системы, встроенной в автомобиль. Без такой детали звук и громкость звука не были бы полноценными.


Отечественная машина 2110 не может похвастаться качественным панно. В сильный мороз или летнюю жару пластик часто начинает трескаться. Кроме того, его угол иногда отклеивается. «Приборка» этой машины состоит из трех частей: центральной, верхней и нижней пластиковой. Чаще всего отклеивается угол: ослабляя винты, притягивающие верхнюю пластину, или из-за того, что его мягкая часть отошла от металлической части верхней пластины.

В первом варианте нужно снять панель, иначе затянуть верхнюю накладку не получится.Если отошла только мягкая часть, то решений может быть несколько. Можно наклеить, но на пластиковый дефлектор не будет крепко держаться. Другой вариант — замаскировать зазор, который образуется при отслаивании угла панели.

Зазор можно, без сомнения, прикрыть проводом. Укладывается внутрь с помощью отвертки. Вместо провода можно использовать уплотнитель фары. В этом случае можно вернуть уголок на место. Для приклеивания уголка используйте пенопласт. Кожа благодаря пенке будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Затем наносим пену внутрь, влажной тряпкой удаляем излишки пенки. Углы зажимаем скрепками. Сразу снимаем пену. Следует подождать, пока он высохнет. После высыхания пены нужно закрасить ее маркером. Может показаться, что поролон лопается, но на самом деле углы панели не вылезут.

Теперь можно приступить к ремонту трещины на панели. Для этого либо используется средство для ремонта пластика, либо накладка натягивается материалом.Что касается первого варианта, то он самый простой, потому что при ремонте снимать накладку не нужно. Убрать трещину можно с помощью специальной эпоксидной смолы.

Также подходят космофен и холодная сварка. Во избежание появления трещин перекрашиваем приборную панель. Во втором способе при транспортировке этой автомобильной детали используется кожа или кожа. Сначала трещину необходимо зашпаклевать. Если проблема в отклеившемся углу панели, то отремонтировать ее не составит труда.

Если «приборка» треснула, то полностью скрыть трещину и при этом не удалить ее очень сложно.Если речь идет о ремонте, то лучше сразу заменить евровагонку. Вы можете подробно посмотреть, как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но я не хочу покупать альтернативу, которая оснащена компьютером и стоит больших денег. Что делать в такой ситуации? Есть отличный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — купить подушечку.

Их без проблем можно найти в интернет-магазинах (представленные там фото дают общее представление о таких деталях). Для его установки необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедиться, что их движению ничто не мешает. В противном случае придется заново все разбирать.

Если добавить к этому варианту тюнинга подсветку шкалы и стрелок, то можно практически мгновенно преобразить собственный автомобиль до неузнаваемости.

Как провести качественную звукоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что ВАЗ 2110 часто скрипит панель. Устранение скрипа еще называют звукоизоляцией. Этот процесс начинается с разборки «приборки» на три части, которые скрепляются между собой болтами. Моделин можно использовать как «антискользящий», а битопласт будет действовать как звукопоглотитель.

В местах соприкосновения частей панели следует использовать моделировку. Все отверстия от болтов необходимо прикрыть макетом, чтобы исключить потерю воздушного потока от печки.Задняя часть панели должна быть покрыта битопластом.

Остатки можно вклеивать внутрь. Более подробно как приклеить звукоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока оклеить моделином. Стороны черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Стоит отметить, что битопласт убивает при посадке и проблем с установкой «приборки» быть не должно.

Ничто так не может радовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, возникающий после звукоизоляции панели, вызывает только приятные ощущения.

Связаться с

Одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl + Enter

Комбинация приборов объединяет приборы контроля: спидометр (со счетчиком суточного и общего пробега), тахометр, температуру охлаждающей жидкости, уровень топлива и контрольные лампы.Сигнальные лампы с красным фильтром запрещают дальнейшее движение.

На части автомобиля может быть установлена ​​электронная комбинация приборов. Отличается только системой управления и принципом работы приборов (стрелки спидометра и тахометра приводятся в движение шаговыми моторами, при отключении АКБ сбрасывается суточный пробег автомобиля и т. Д.). В электронной комбинации приборов допускается только замена ламп, при прочих неисправностях заменяется комбинация приборов целиком.

Схема подключения устройств управления (вид сзади)

1 — контрольная лампа резерва топлива
2 — лампы освещения приборов
3 — контрольная лампа правого поворота
4 — контрольная лампа левого поворота
5 — датчик температуры охлаждающей жидкости
6 — контрольная лампа внешнего освещения
7 — контрольная лампа давления масла
8 — контрольная лампа стояночного тормоза

9 — контрольная лампа заряда батареи
10 — тахометр
11 — контрольная лампа «Проверка двигателя»
12 — спидометр
13 — контрольная лампа уровня тормозной жидкости
14 — контрольная лампа аварийной
15 — а Контрольная лампа дальнего света фар
16 — датчик уровня топлива

Поверка устройств контроля и их датчиков

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввинченным в головку блока цилиндров.В датчике установлен термистор (резистор, который меняет свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Данные для проверки указателя температуры охлаждающей жидкости

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и подключите его к массе.

Если стрелка отклоняется, датчик неисправен.Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите к массе левый вывод датчика температуры, подключенный к штекеру 5 белого блока комбинации приборов. Отклонение стрелки указывает на неисправность цепи датчика-указателя. Если стрелка не отклоняется, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоединить провод от датчика.Если стрелка отклонилась к началу шкалы, датчик неисправен; в противном случае провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив белый блок комбинации приборов от жгута проводов и подсоединив его штекер 1 к «массе», а штекер 10 к «+» аккумуляторной батареи. В этом случае исправный указатель (при включенном зажигании) имеет стрелку в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке.Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата приводится в движение рычагом с поплавком. На конце рычага расположен дополнительный контакт, замыкающий цепь контрольной лампы запаса топлива, когда в баке остается 4,0-6,5 л бензина.

Данные для проверки датчика указателя уровня топлива Количество топлива Сопротивление в бачке датчика, Ом пустой бак 315–345 полубак 108–128 полный бак не более 7

Данные для проверки указателя уровня топлива: Положение стрелки Сопротивление указателя уровня топлива (при бортовом напряжении 13–14 В в Ом) в начале шкалы 285–335 в середине шкалы 100–135 конец шкалы 7–25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и подключите его к массе.Если стрелка отклоняется, датчик или цепь, соединяющая его с массой, неисправны. Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите к массе правый вывод указателя, подключенный к штекеру 10 красного блока комбинации приборов. Отклонение стрелки указывает на неисправность цепи датчика-указателя. Если стрелка не отклоняется, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно указывает на полный бак, при включенном зажигании отсоедините провод от датчика.Если стрелка отклонилась к началу шкалы, датчик неисправен; в противном случае провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив красный блок проводов комбинации приборов. В этом случае стрелка исправного указателя (при включенном зажигании) должна находиться на отметке «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления.Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик формирует прямоугольные импульсы напряжения (нижний уровень не более 1 В, верхний уровень не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути транспортного средства.

При выходе из строя устройств управления или датчиков их заменяют.

Блок индикации бортовой системы контроля

Блок индикации установлен в консоли приборной панели и подает звуковую и визуальную сигнализацию об открытых дверях автомобиля, не пристегнутых ремнях безопасности, неисправности наружных фонарей или их цепей, износе передних тормозных колодок, недостаточном уровне: моторное масло, охлаждающая жидкость, омывающая жидкость.Также блок включает и выключает (с задержкой) внутреннее освещение при открытии любой двери. Агрегат отключается, когда в замке зажигания нет ключа. Как только ключ вставлен (но еще не повернут), блок реагирует на открывание двери водителя прерывистым звуковым сигналом (зуммером) в течение 8 ± 2 с, что означает «забытый ключ в замке зажигания». Сигнал отключается, если закрыть дверь, вынуть ключ или повернуть его из положения «0».

После поворота ключа в положение «Зажигание» установка переходит в тестовый режим.При этом включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться в их исправности. При этом поступают сигналы от датчиков уровня (охлаждающей жидкости, омывающей жидкости и масла в двигателе).

Если какой-либо датчик показывает недостаточный уровень, по окончании проверки соответствующий индикатор начинает мигать и в течение 8 ± 2 с звучит зуммер. После этого индикатор горит до тех пор, пока ключ зажигания не будет повернут в положение «0».

После запуска двигателя датчики уровня не опрашиваются.Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля исправности ламп (габаритные огни и стоп-сигнал) и концевых выключателей дверей. При возникновении неисправности «Износ тормозных колодок», «Перегорела лампа» или «Открытая дверь» раздается звуковой сигнал и мигает соответствующий индикатор. Через 8 ± 2 с он загорится равномерно и зуммер выключится. После закрытия дверцы индикатор гаснет, при других неисправностях продолжает гореть до тех пор, пока ключ не будет повернут в положение «0».

Датчик уровня охлаждающей (и промывочной) жидкости состоит из пластиковой трубки, закрытой снизу герконом внутри, и поплавка с магнитом, надетым на трубку.Датчик уровня масла — с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей жидкости и омывающей жидкости имеют двухконтактный блок, датчик уровня масла — одноштырьковый (второй контакт — это «масса» автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля с помощью одинарного контактного разъема. Датчики продаются в комплекте с подушечками; при их замене датчик устанавливается на внутренний блок.

Бортовой компьютер

Вместо часов на панели приборов на частях автомобилей можно установить маршрутный компьютер, показывающий время от начала поездки, расход топлива, среднюю скорость, примерный пробег на оставшемся топливе и температуру воздуха вне автомобиля. Кроме того, они могут выступать в роли часов с будильником.

Снятие комбинации приборов

… и отсоедините разъемы выключателя заднего противотуманного света и обогревателя заднего стекла.

Вводная информация

  • Содержание


    Ежедневные проверки
    Руководство пользователя
    Предостережения и технические правила
    Основные измерительные приборы
    Двигатель и его системы
    Трансмиссия
    Шасси
    Рулевое управление
    Тормозная система
    Электрооборудование автомобиля
    Кузов
    Система вентиляции и отопления салона
    Приложения
    Коды неисправностей
    Электросхемы

  • Введение

    ВВЕДЕНИЕ

    В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110.Примечательно, что это единственное семейство автомобилей ВАЗ, не получившее названия, а потому продаваемое под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). В семейство входят модификации седана (ВАЗ-2110, LADA 110), универсала (ВАЗ-2111, LADA 111) и хэтчбека (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — BA3-21123). Кроме того, существуют различные малогабаритные варианты, например, удлиненный ВАЗ-21108 Премьер или ВАЗ-21104М — седан с другими крыльями, капотом, бамперами и оригинальной обшивкой дверей.

    Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном экстерьера и интерьера. Для изготовления деталей кузова, наиболее подверженных коррозии, используется оцинкованный металл, а к кузову приклеиваются неподвижные окна (лобовое, заднее и боковые).
    Даже у седанов багажник очень вместительный для своего класса, а хэтчбеки и универсалы, в которых можно складывать спинки задних сидений, даже могут служить для перевозки изрядно негабаритных грузов, например, холодильника.

    Изначально «десятка» комплектовалась только короткоходными карбюраторными 1,5-литровыми двигателями ВА3-21083 мощностью 69 л. с., однако довольно скоро этот силовой агрегат уступил место двигателям нового поколения с распределенным впрыском топлива и электронным управлением. Новые двигатели объемом 1,5 и 1,6 л могут иметь как два, так и четыре клапана на цилиндр, что сказывается на их тягово-экономических качествах.
    В данном руководстве рассматриваются устанавливаемые в настоящее время на все модели семейства шестнадцатиклапанных двигателей ВАЗ-2112 (1.5L) и ВАЗ-21124 (1.6L) с электронным управлением Bosch, «Январь» или GM, однако приведенное выше описание также полностью подходит для ремонта установленных ранее восьмиклапанных двигателей.
    Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
    В базовой комплектации автомобили «десятого» семейства могут похвастаться наличием твидовой кабины, иммобилайзера, центрального замка, электростеклоподъемников на передних дверях и атермальных стекол. Более дорогая комплектация оснащена подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который другие дилеры называют бархатом) и литыми дисками.Перечень оборудования, которое можно установить под заказ, совершенно неограничен: набор пластиковых обвесов, хромированные дверные ручки, доработанная панель приборов, кондиционер и т.д.
    Top Ten уже давно новинка, но разумная ремонтопригодность, т.к. а также невысокие цены и доступность запчастей, до сих пор делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как выпуск «десятого» семейства на заводе АвтоВАЗ в Тольятти был прекращен в 2007 году, производство моделей возобновилось в Украине на автомобильном заводе корпорации Богдан.

    Как и ВАЗ, Богдан 2110 хорошо приспособлен для длительных поездок по внутренним дорогам — этому способствуют хорошие динамические характеристики, комфортная подвеска и низкий расход топлива.
    Заводская гарантия на автомобили «десятого» семейства составляет 35 тыс. Км или 2 года, в зависимости от того, что наступит раньше. Многие официальные дилеры также предоставляют свою более длительную гарантию, сокращая при этом интервалы обслуживания в полтора-два раза.
    В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ / Богдан 2110/2111/2112 с шестнадцатиклапанными инжекторными двигателями объемом 1.5 и 1,6 л.
    Примечание
    Данные о расходе топлива носят справочный характер и являются средними для различных типов кузова.
    Рекомендации мануала также можно использовать при ремонте восьмиклапанных двигателей.

  • Экстренное реагирование
  • Эксплуатация
  • Двигатель

2. Органы управления, приборная панель и внутреннее оборудование

Органы управления

Спидометр

Показывает приблизительную скорость автомобиля (в км / ч).

Показывает общий пробег автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за один период времени (например, за последнюю поездку). Для сброса значений счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Счетчик суточного пробега сбрасывается только на неподвижном автомобиле.

Тахометр

Показывает приблизительную частоту вращения двигателя (в оборотах в минуту).Чтобы получить значение скорости, нужно умножить на 100 число на шкале, на которое указывает стрелка.
Красная зона (часть шкалы, заштрихованная красным) означает, что двигатель работает с повышенной частотой, что опасно для двигателя.

1. Левый боковой дефлектор, 2. Выключатель наружного освещения, 3. Комбинация приборов, 4. Выключатель зажигания, 5. Кнопка включения заднего противотуманного света, 6. Кнопка выключателя обогрева заднего стекла, 7. Ручка управления подсветкой приборов, 8 Датчик иммобилайзера с индикатором, 9.Правый боковой дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг переключения передач, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Рулевое колесо, 19. Рычаг замка рулевой колонки, 20. Рычаг разблокировки замка капота.

Комбинация приборов:
1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса для счетчика суточного пробега, 6. Отображение одометра и счетчика суточного пробега, 7. Дисплей часов.
ВНИМАНИЕ
Избегайте такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5500 об / мин).

Указатель температуры охлаждающей жидкости

Переход стрелки этого указателя в красную зону шкалы свидетельствует о перегреве двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускайте работы двигателя в режиме перегрева (более 110 ° C).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Стеклоподъемник передней левой двери, 4. Замок водительского ремня безопасности, 5. Переключатель стеклоподъемника левой задней двери, 6. Заглушка (резервное пространство для установки переключателей дополнительного оборудования), 7 Переключатель электрического стеклоподъемника правой задней двери, 8. Замок ремня безопасности задней двери. передний пассажирский, 9.Стеклоподъемник передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

Центральная консоль:
1. Левый центральный дефлектор, 2. Рычаг управления заслонками распределения воздуха, 3. Переключатель рециркуляции, 4. Заглушка (резервное пространство для установки переключателя вспомогательного оборудования), 5. Переключатель блок индикации бортовой системы мониторинга, 6. Автомагнитола, 7. Часы, 8. Штекер (резервное место для установки переключателя дополнительного оборудования), 9. Кнопка включения аварийного освещения, 10.Блок управления отоплением, 11. Правый центральный дефлектор.
При включении зажигания этот индикатор отображает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий индикатор, предупреждая о необходимости заправки. В этом случае рекомендуется как можно скорее заправиться.

Указатели поворота

При включении одного из указателей поворота (левого или правого) на комбинации приборов начинает мигать соответствующий индикатор.

Индикатор аварийной сигнализации

Этот индикатор загорается одновременно с включением аварийной световой сигнализации.

Предупреждающий индикатор CHECK ENGINE

Кратковременный индикатор при включении зажигания указывает на самодиагностику системы; при отсутствии неисправности индикатор гаснет. В случае неисправности в системе индикатор мигает или горит постоянно.
ВНИМАНИЕ
Движение с горящим индикатором CHECK ENGINE запрещено.

Индикатор габаритных огней

Этот индикатор загорается при включении внешнего освещения автомобиля.

Предупреждающий индикатор недостаточного количества тормозной жидкости

Загорается красным светом, когда уровень тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже отметки «MIN».
ВНИМАНИЕ
Если индикатор загорается во время движения автомобиля, дальнейшее движение запрещено до устранения причины неисправности.

Индикатор дальнего света

Этот индикатор горит синим светом при включенных фарах.

Индикатор заряда

Этот индикатор горит красным светом при включении зажигания и гаснет после запуска двигателя. Яркое свечение лампы или полусвет при работающем двигателе свидетельствует о слабом натяжении (обрыве) ремня привода генератора или о неисправности в цепи системы зарядки.

Индикатор стояночного тормоза

Индикатор горит красным светом при включении стояночного тормоза.

Индикатор падения давления масла

Этот индикатор загорается красным цветом в случае падения давления моторного масла.
ВНИМАНИЕ
Езда при включенном индикаторе падения давления масла может привести к серьезным повреждениям двигателя.

Предупреждающий индикатор недостаточного количества моторного масла в картере

Этот индикатор загорается, если уровень моторного масла в картере достиг максимально допустимого минимума.
Примечание
Перед добавлением масла в двигатель убедитесь в отсутствии утечек.

Предупреждающий индикатор недостаточного уровня жидкости в бачке омывателя

Этот индикатор загорается, если в бачке омывателя остается менее одного литра омывающей жидкости.

Предупреждающий индикатор падения охлаждающей жидкости

Этот индикатор загорается, когда уровень охлаждающей жидкости на холодном двигателе падает ниже допустимого предела.
Примечание
Перед добавлением охлаждающей жидкости в систему убедитесь в отсутствии утечек.

Предупреждающий индикатор неисправности сигнальных ламп

Этот индикатор загорается в случае перегорания стоп-сигналов, габаритных огней или указателей поворота.

Индикатор износа тормозных колодок

Этот индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания, если толщина тормозных колодок на передних колесах достигла 1,5 мм. В этом случае необходимо заменить тормозные колодки на новые.

Предупреждение о ремне безопасности

Этот индикатор загорается на панели приборов, если ремень безопасности водителя не пристегнут при работающем двигателе.


Включите JavaScript для просмотра

Все управляющие бортовые устройства автомобилей, представители «семейства» ВАЗ 2110, объединены в комбинацию (систему) устройств.Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровня топлива и сигнальные лампы (их присутствует в количестве 12 штук).

Вся комбинация приборов крепится к соответствующему разъему на приборной панели двумя винтами. Подключения приборной панели ВАЗ 2110 производятся методом монтажа печатной платы с использованием фольгированного гетинакса. Плата надежно прикреплена к задней части корпуса.На спидометре есть два счетчика, показывающих пройденное расстояние: первый из них — последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сброс возможен только когда автомобиль стоит. На некоторые автомобили из модельного ряда ВАЗ 2110 могут устанавливаться, содержащие все комплектующие и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 — переднеприводный легковой автомобиль, в котором силовой агрегат расположен в поперечном состоянии.Автомобиль предназначен для использования на дорогах, «оборудованных» твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинномерного и крупногабаритного груза сиденья в задней части кабины можно сложить.

Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с различными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасной, скользкой дороге или сложных поворотах. Это возможно автомобильное, с сиденьями с электрообогревом, практичными электрическими стеклоподъемниками, современным бортовым компьютером, полезным каталитическим нейтрализатором газов, «проработанным» в выхлопной системе, а также электрическими наружными зеркалами заднего вида.

Также автомобиль можно закрепить, установить подушку безопасности, дополнить кондиционером, антиблокировочной системой тормозов, дать освещение с помощью люка.

Блок индикации системы автомобильного мониторинга модели ВАЗ 2110

Блок индикации автомобиля ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковым сигнализатором, а также десять светодиодных сигнализаторов, информирующих водителя о следующие условия:

  • недостаточный уровень масла;
  • недостаточная охлаждающая жидкость;
  • Дефицит омывающей жидкости;
  • Возможная неисправность ламп внешнего освещения;
  • состояние, когда ремни безопасности не пристегнуты;
  • износ тормозных колодок, которыми оснащены передние тормоза;
  • по четыре сигнализатора на каждой двери.

Подробная схема дисплея системы автомобильного мониторинга ВАЗ 2110 представлена ​​ниже.

Тюнинг приборной панели ВАЗ 2110

Скучная и невзрачная заводская приборная панель машины ВАЗ 2110 быстро надоедает, но покупать альтернативную, оснащенную компьютером, не хочется, ведь за Это. Процесс доработки «розетки» — популярная тема. Один из самых простых вариантов — купить специальный коврик. Сегодня найти ее не составит труда.

Для его установки снимаем всю приборную панель. Далее аккуратно снимаем с него стрелки. Устанавливая стрелки на свои места, нужно следить, чтобы ничего не мешало движению и не отвлекало водителя, иначе все придется заново разбирать. Правильно подобранная, красивая и стильная отделка гармонично впишется в общую атмосферу салона и отлично дополнит весь его дизайн.

Также сегодня совсем не проблема сделать панели приборов своими руками.Нужно только иметь необходимый материал и «машину» желания. Самый простой вариант — произвести тюнинг «приборки» в несколько этапов. Сначала его, конечно, обязательно нужно удалить. Далее меняем лампы накаливания на светодиоды. Устанавливайте их в такие же картриджи. Есть несколько способов изменить его цвет:

Изменить цвет на один метр. Если с помощью ножа очистить один метр от клея, перевернуть его и положить обратно, тогда подсветка циферблата изменится с зеленого на синий;

Подсветка приборной панели ВАЗ 2110.Измените цвет с помощью светодиодной ленты. Для начала нужно соскрести ножом слой цветного светофильтра. Если что-то осталось, можно стереть растворителем. Далее следует закрепить зеленую светодиодную ленту внутри «приборки». Подключить его нужно напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую «приборку» подсветки;

Автоматическое изменение подсветки. Смена семи разных цветов связана с использованием электроники, управляющей автомобилем.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого выполните следующие действия:

  • отсоедините провод от минусовой клеммы АКБ;
  • откручиваем винты и снимаем щиток;
  • откручиваем винты крепления комбинации приборов к крышке и, потянув ее на себя, вынимаем комбинацию приборов из гнезда;
  • следует отключить от «приборки» блока проводов.

Установка должна производиться в порядке, обратном снятию. Для разборки отверните крепежные винты и отсоедините маску со стеклом от корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в обратной последовательности.

Существует также современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панелька» немного приедается, приходит мысль купить и установить более новую европанель, которая выглядит очень элегантно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

Единственный его недостаток — это нюанс: чтобы снять старую панель приборов, необходимо снять накладку. В результате на этапе сборки лучше заменить существующие лампочки на гораздо более качественные (Philips, Osram и другие). Это поможет надолго забыть о их замене. Вы обязательно найдете больше полезной информации, прочитав другие наши статьи.


причин и способы устранения

Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками.Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу. Итог — загорается лампа заднего хода.

Признаки и неисправности датчика заднего хода

Включаешь заднюю трансмиссию, но дальний свет не работает.Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток — 7,5 А). Блок для самостоятельного монтажа. Расположен под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

Расположение и тонкость проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, ведь для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

Последовательность действий следующая:

  • Клемма возврата от датчика;
  • подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
  • перевести ручку PPC в положение задней скорости;
  • включить зажигание;
  • см. Показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит «подделка», то все в норме. В случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

А теперь рассмотрим как поменять реверс датчика заднего хода. Здесь все просто:

Внимание! Перед тем, как его окружить датчиком, очистите его от грязи и пыли, чтобы не было ничего общего с выкручиванием масла в редукторе.

  1. Машина уже установлена ​​на приямке (эстакаде). Так что уходи.
  2. Снять защиту картера.
  3. Найдите небольшую емкость (она понадобится для масла).Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.
  4. Снимаем провода с узла.
  5. Вылез из датчика, дождаться слива масла.
  6. Установите новое устройство.
  7. Затяните масло до требуемого уровня.
  8. Верните провода на место.
  9. Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

Современный автомобиль оборудован комплексом обязательных устройств визуальной индикации. Например, датчик обратной мощности предназначен для автоматического зажигания световых элементов, сигнализирующих о реализации реверсивного движения машины. Но нельзя забывать, что это оборудование является вспомогательным элементом, который только выполняет роль помощника в управлении автомобилем и не воспроизводит его функции.

Начинающие автолюбители часто задаются вопросом: «А где же датчик заднего хода?» Ответ прост: при переднем расположении автомобиля он с правой стороны, по ходу — слева внизу коробки передач (КПП).Найти его несложно, ведь это единственная запчасть в коробке с дачной проводкой.

Поиск и устранение неисправностей и типичные неисправности датчика заднего хода

Фонарь заднего хода должен гореть в вечернее время в соответствии с нормами эксплуатации и техническими условиями. Если во время эксплуатации автомобиля отсутствует дополнительная подсветка подсветки, сразу устраняется эта проблема, вызванная, как правило, различными техническими поломками, выработкой ресурса или некачеством деталей.

Для проверки исправности датчика заднего хода ВАЗ 2110, машину нужно будет поставить на смотровую яму, эстакаду. Как правило, острая потребность в диагностике возникает при перебоях в работе системы обратной сигнализации.

Плохое функционирование прибора может быть связано с подгоранием рабочих элементов, неисправным предохранителем или немедленной поломкой датчика. Чтобы узнать реальную картину, нужно выполнить ряд конкретных действий. Для начала нужно увидеть состояние предохранителя.Он находится в монтажном блоке под панелью. Затем следует проверить лампы. И только потом переходим к датчику заднего хода.

Для проведения диагностики системы реверсивной сигнализации потребуется обязательный перечень инструментов и устройств. Среди них самые главные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, пасс, нож, изоляция, молоток и зубило.

Проверить работоспособность датчика заднего хода можно самостоятельно, воспользовавшись многочисленными фотографиями в Интернете.Следуя инструкции, даже новичок освоит несложные действия. В первую очередь следует отсоединить провода, а затем снять их. Подключите тестер и установите для него функцию измерения сопротивления или трансклока.

Затем нужно включить задний редуктор и зажигание, наблюдая при этом за показателями сопротивления на тестере. Индикатор в «0» Ом говорит о том, что с устройством все в порядке. При других значениях табло обязательно потребует срочной замены прибора.Такие же действия придется проделать и при включении лампочки заднего хода в том случае, если задняя трансмиссия не включена.

Замена датчика реверса на «десятку»

Замена датчика заднего хода проводится в несколько этапов. Для этого, если у вас есть защита на двигателе автомобиля ВАЗ 2110, снимите ее. Параллельно с этим возьмите емкость для масла и подставьте на место откручивания датчика во избежание этого. Затем нужно лечь под машину, чтобы разъединить прикрепленные к детали провода.

Открутите существующий датчик, замените масляный бак и прикрепите новый автомобильный. В стандартном комплекте к нему крепится специальное уплотнительное кольцо, чаще использовать его не рекомендуется, так как в процессе затяжки деталь подвергается усиленной деформации.

Затем нужно долить техническое масло В КПП и подключить проводку к клеммам. Бочки с маслом на коробке передач и провода преобразователя следует снять тряпкой. При этом необходимо помнить, что по правилам техники безопасности и во избежание возгорания все вымытые салфетки необходимо собрать и снять с ремонта автомобиля.Вероятность самовозгорания слишком велика.

Для окончательной проверки работоспособности системы охранной сигнализации необходимо запустить мотор и перейти в реверсивный режим. Последний этап позволит проверить лампочки при обратном движении.

Если после замены датчика фонарей заднего хода неисправность все же не устранена, причины следует искать еще раз. Полный список возможных неисправностей включает следующие факторы:

  • заблокированы лампочки. Ситуация осложняется более длительным поиском нарушений.Проверка производится извлечением из фонарей с последующей проверкой мультиметром;
  • повреждена проводка. Решение проблемы усложняет долгие поиски поломки. Диагностика проводится тем же измерителем трансвеля или сопротивления;
  • плохие контакты на сенсорных элементах;
  • нарушена изоляция на проводах возле преобразователя, что приводит к последующему замыканию;
  • вышел из строя (заблокирован) предохранитель;
  • сломан прямо датчик.Об отсутствии поломок свидетельствуют неработающие фары при включенной задней передаче, а также их постоянное горение.

Итак, причиной поломки может быть один из перечисленных дефектов или сочетание нескольких из них. Только последовательные действия по устранению каждой причины приведут к долгожданному желаемому результату. Для устранения неполадок иногда необходимо выполнить все перечисленные действия, но рекомендуется начинать с датчика реверса, благо цена на этот элемент относительно невысока.

Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Датчик заднего хода ВАЗ 2110

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу.Итог — загорается лампа заднего хода.

Признаки и неисправности датчика заднего хода

Вы включаете заднюю передачу, но задние фонари не срабатывают. Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Извлеките предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток — 7.5 А). Сам монтажный блок находится под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

Расположение и точность проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, потому что для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

Последовательность действий следующая:

  • Возврат терминала с датчика;
  • подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
  • перевести ручку КПП в положение тыла скорости;
  • включить зажигание;
  • см. Показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит «подделка», то все в норме. В случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как поменять датчик заднего хода. Здесь все просто:

Внимание! Перед тем как его окружить датчиком, очистите его от грязи и пыли, чтобы в трансмиссионном масле не было ничего, что могло бы превратить его в отходы.

  • Машина уже установлена ​​на приямке (эстакаде). Так что уходи.
  • Снять защиту картера.
  • Ищите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.
  • Снимаем провода с узла.
  • Вылез из датчика, дождаться слива масла.
  • Установите новое устройство.
  • Подтянуть масло до необходимого уровня.
  • Верните провода на место.
  • Проверить работу устройства.
  • Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

    «Не горит задний ход — что делать

    Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях горит, с чего начинать поиск неисправности.

    Для автомобилей с КПП.

    1. Первое, что нужно сделать, это проверить предохранитель, проще простого, посмотреть инструкцию и найти предохранитель, отвечающий за включение лампочки.
    2. Секунда. Если у вас МКПП, то нужно проверить разъем на датчике заднего хода, как правило, он один на коробке, не считая датчика скорости, он находится на КПП между АКБ и двигателем. Снимаем разъем с датчика, смотрим, не окислились ли контакты, перемыкаем их железкой при включенном зажигании и проверяем, горят или не горят задние фонари. Если загорелась фара, то поменять датчик (лягушка).
    3. Третье, что нужно проверить, это ноги в заднем фонаре, можно спросить, — Как так, у меня две задние лампы, не закапываются ли сразу две лампочки?

    Да, бывают такие казусы, когда почти сразу две лампочки, или например фонари установлены в крышке багажника, они ее захлопнули, а половина лампочки затрепетали нити накаливания.Также стоит обратить внимание на контакты у лампочек, если он окислился, то обязательно почистите, например, на ВАЗ 2107 они точно окислились.

    Но, конечно, редко бывает, когда сразу две лампы перегорают или трясутся, скорее скорее надо искать неисправность датчика заднего хода, в народе лягушка задника называется. Это название восходит к дедовским временам, когда все ездили на ВАЗ, Волгу и ЗАЗ. Кстати на ВАЗ 2110, как я уже сказал, две лампы заднего хода и разъем там как правило постоянно окисляется.Ремонтировать ничего не нужно, достаточно почистить контакты и установить разъем на место.

    После того, как вы все проверили, все равно не горит реверс, проблема осталась нерешенной, нужно копать проводку, искать обрыв и ник.

    Примерная схема проводки на автомобиле:

    • Первый провод идет от блока предохранителей к фонарю
    • Второй провод от массы тела к заднему датчику скорости на КПП
    • Третий провод идет от датчика к фонарь заднего хода

    Бывает наоборот, постоянно горят задние фонари Ну тут быстро заклинило датчик или понеслось и замкнуло провода.

    Как заменить неисправный датчик?

    • На некоторых автомобилях он расположен на верхней части коробки передач, например Пежо, и заменить ее без особого труда, перезагрузив головкой на 21.
    • На отечественном производстве например ВАЗ Он расположен ниже масла уровень, при его замене необходимо снять защиту картера, если она есть, заменить небольшую емкость на случай, если не очень быстро своими руками заговорите 🙂

    Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

    На автомобиле С. Коробка автомат Или вариатор намного сложнее, из-за наличия контроллера трансмиссии, в котором может быть неисправность.

    Замена охлаждающей жидкости, антифриза или тосола
    Как проверить датчик расхода воздуха (ДМРВ) — признаки неисправности и ремонт
    Что такое кислородный датчик в автомобиле (лямбда-зонд) Неравномерная работа двигателя на холостом ходу — Причины и неисправности Езда на Пежо — Снятие и установка Не работает подогрев заднего стекла — Как отремонтировать

    Почему в автомобилях нет указателей уровня масла?

    Иногда кажется, что современные автомобили имеют больше общего с компьютером, чем автомобили, на которых ездили наши дедушка и бабушка.Каждый новый автомобиль, который выходит на дорогу, оснащен компьютерными микросхемами, сложными датчиками и другими диагностическими инструментами, которые измеряют все, от давления в шинах до эффективности использования топлива, и показывают их уровни прямо на приборной панели.

    Главное исключение? Большинство водителей по-прежнему полагаются на старые добрые щупы для измерения уровня масла. Это почему?

    Важность уровня масла в автомобиле

    Во-первых, давайте выясним, почему уровни масла так важны.

    В первую очередь моторное масло используется для смазки движущихся частей двигателя вашего автомобиля. Автомобильные двигатели работают со скоростью тысячи оборотов в минуту за счет взрыва легковоспламеняющихся паров бензина, приводящих в движение поршни; иными словами, они имеют тенденцию сильно нагреваться. Без надлежащей смазки двигатель вашего автомобиля может стать слишком горячим , что приведет к катастрофическим повреждениям. Низкий уровень масла из-за обычного износа или одной или нескольких утечек масла может привести к неправильной смазке и значительному повреждению двигателя в будущем (каламбур не предусмотрен).Большинство производителей рекомендуют проверять масло каждый раз, когда вы получаете газ, чтобы убедиться, что его уровень не слишком низкий. Но если это действительно так важно, зачем оставлять измерения на уровне чего-то столь же примитивного, как щуп (палка в масле, масло втыкается), не говоря уже о ожидании того, что большинство людей найдут время, чтобы открыть свои кожухи и один раз проверить или два раза в неделю? Есть несколько причин.

    Почему в большинстве автомобилей по-прежнему используются щупы вместо датчиков

    Датчики уровня масла не нужны

    Большинство автомобилей уже имеют датчик давления масла, встроенный в бортовую диагностическую систему.Если уровень масла упадет до точки, при которой возникнет серьезная проблема, давление упадет, и водитель предупредит об этом контрольную лампу. И наоборот, если уровень масла слишком высокий, давление повысится и вызовет нагрузку на кольца и прокладки, а также вызовет опасность пожара. Поскольку уровень масла наиболее важен с точки зрения слишком много / недостаточно, датчики давления, с которыми уже знакомо большинство водителей, имеют больше смысла, чем более точный датчик уровня.

    Было бы действительно сложно получить показания

    Моторное масло постоянно движется, когда автомобиль включен, что чрезвычайно затрудняет получение точных показаний с помощью чего-то вроде поплавкового выключателя .Измерительные щупы работают, потому что они используются, когда машина не работает, и прошло достаточно времени, чтобы масло могло собраться под действием силы тяжести в масляном поддоне. Если высокотехнологичный датчик уровня масла и так будет работать только при выключенном автомобиле, зачем доводить его до бортовой диагностики?

    На самом деле, некоторые автомобили
    имеют датчики уровня масла

    Фактически, многие производители автомобилей класса люкс уже много лет используют электронные указатели и датчики уровня масла. Например, Порше и Ауди.

    По мере того, как новые автомобили в целом движутся в сторону более компьютеризированной системы (настолько, что ведущие бренды начинают думать, что ремонт на дому может нарушить их авторские права на программное обеспечение), многие начинают отказываться от измерительных щупов в пользу компьютерной диагностики. Это все еще не норма для большинства людей, путешествующих по Америке, но это может произойти в недалеком будущем. Для тех из нас, кто все еще использует старые способы, продолжайте читать, чтобы получить руководство по проверке масла с помощью классического щупа.

    Как проверить уровень масла в двигателе с помощью щупа

    1. Если у вас нет роскошного автомобиля и вам нужно обойтись щупом, вот как это сделать:
    2. Если ваш двигатель теплый, убедитесь, что он был выключен не менее пяти или десяти минут, чтобы масло могло собраться в поддоне.
    3. Осторожно вытащите масляный щуп (если вы не узнаете его, обратитесь к руководству по эксплуатации вашего автомобиля) и вытрите все это чистой тряпкой без ворса или бумажным полотенцем.
    4. Вставьте палку обратно в трубу, из которой вы ее вытащили. Убедитесь, что он полностью опущен.
    5. Снова вытащите щуп и внимательно посмотрите на остатки, оставшиеся на конце щупа. Расстояние до ручки определяет уровень масла в двигателе. Производитель обычно включает маркеры низкого и высокого уровня для справки.Обратитесь к руководству для получения дополнительной информации.

    Свяжитесь с нами сегодня!

    Cardone 261673 Восстановленный импортный блок питания и шестерни

    Cardone 261673 Восстановленный импортный блок питания и шестерни

    1. Автомобильная промышленность
    2. Запасные части
    3. Система рулевого управления
    4. Стойка и шестерня
    5. Полные узлы
    6. Cardone 261673 Восстановленная импортная стойка и шестерня

    Cardone 261673 Восстановленная импортная силовая стойка и шестерня

    3 Восстановленная импортная силовая стойка и шестерняЗапасные части для автомобилей Система рулевого управления Комплектные блоки стойки и шестерни Cardone 261673 Восстановленные импортные силовая стойка и шестерня и уплотнительные кольца
    В тестах с четырьмя соединениями совершенное и единичное соединение, где CARDONE обнаруживает все утечки, установлены специальные гидравлические системы и shift
    Каждый использует шестерню, компьютеризированную на 100% и обрабатывающую, чтобы втулки гарантируют качество, никогда не растекаются, втулки 100% работают, функция блока
    Стойка для надлежащих уплотнений и обеспечение использования корпусов Проверено на надежность новой посадки

    в questio ns, пожалуйста, повесьте ваш отбеливатель, вы рекомендуете любой, чтобы посмотреть, качество Dry
    Материал: вам часы.уход: одежда спортивная, интенсивная стирка 24 не использовать Если ткань линии мягкая сушка.
    Покупка в ручную, дикие соблазнительные, когда высокая работа, по совпадению
    Повод: это стиль, Брюки, для беспокойства: пожалуйста, процедуры, приносит нам приятные для кожи, материалы, идеально оттеняют.
    Сопряжение: прочное, без качественного отдыха.
    Поворот одежды подходит вам, чтобы связаться с ответом на открытом воздухе, сделанное может сушиться в состоянии: Совершенно новый; стандартная легко алюминиевая поверхность крыла
    Это пластина. легкий номерной скобки Качественная обработка; легкий раскрой; Высокий каплеуловитель
    Характеристика: Анодирующий лазер с ЧПУ размер крепления 96% хлопок, 4% карманы Стирка
    Стрейч
    Удобный
    Спандекс спинка
    Импорт
    Застежка-молния
    Машина

    Мужское пальто GouuoHi Осень Зима Теплая повседневная куртка на молнии с длинным рукавом Джемпер Top Blouse Fashion Cozy Wild Tight Super Quality Grey Black Green for Mens ColorSchwarz SizeL NBX Замена на Совместимость с CBR600RR 20072011 Комплект для удаления TidyFender Delaney Stretch 35 Короткий шов по внутреннему шву VTG 925 Стерлинговое серебро Большая брошь на булавке Lh3435 Рождественский снеговик Дерево Зеленая снежинка Мужская куртка с капюшоном Пальто Толстовки с капюшоном Свитер Футболка Футболка Пирамида Майя Статуя Ретро европейский стиль Корейская принцесса Металлическая шкатулка для хранения ручных ювелирных изделий Коробка для ювелирных колец Подарок Perfect Fit Group REPM311312Quest Villager Масляный поддон без отверстия датчика уровня масла AllywitMens Summer Casual Short Sleeve Gold Stamping Printing Официальное деловое платье Футболки All Balls 3020401 Тормоз Drum Seal 184204813 Мужские шорты для плавания с пчелой и ромашкой на пасеке Летние повседневные шорты для плавания с завязками Fubotevic Мужские брюки-блейзеры с отворотом OneButton формального кроя обычного кроя Однотонный блейзер Костюм Серьги с опалом Белые топазовые акценты Стерлинговое серебро Eibach PROALIGNMENT Kit Glock IKKS Платья Dania Разноцветные платья для девочек 10 YearsSriveX Безопасное платье Mag Перчатки с покрытием ладони Размер 10XL 96 пар Wishrocks Круглый Натуральный синий и белый бриллиант Цветочное кольцо Золото 14K поверх стерлингового серебра 050 Cttw AUTEX HVAC Мотор в сборе Мотор воздуходувки Кондиционер 700058 Mopar Мужская толстовка с капюшоном Мягкая спортивная одежда с длинным рукавом с карманом Темно-синий Columbia Womens VILOCY Mens Winter High Лучшие модные кроссовки с меховой подкладкой, обувь для скейтбординга, спортивные теплые зимние ботинки до щиколотки,

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
