Датчик уровня масла ВАЗ 2110: проверка и замена

Приветствую вас на сайте ремонт автомобилей своими руками. Что делать, когда горит лампочка датчика уровня масла и не гаснет в течение длительного времени? Ответ на такой вопрос – большая сложность для новичков-автолюбителей.

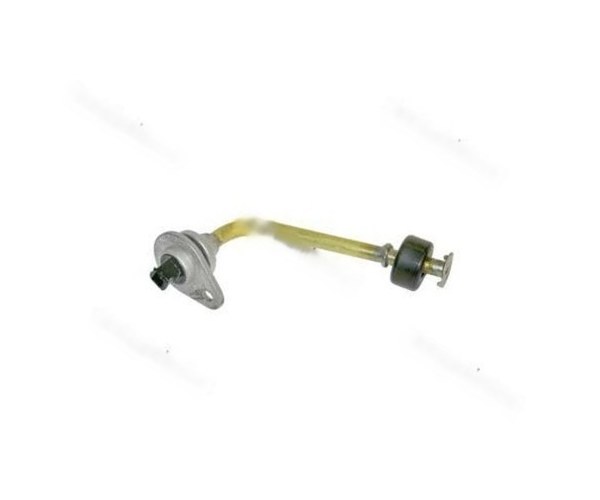

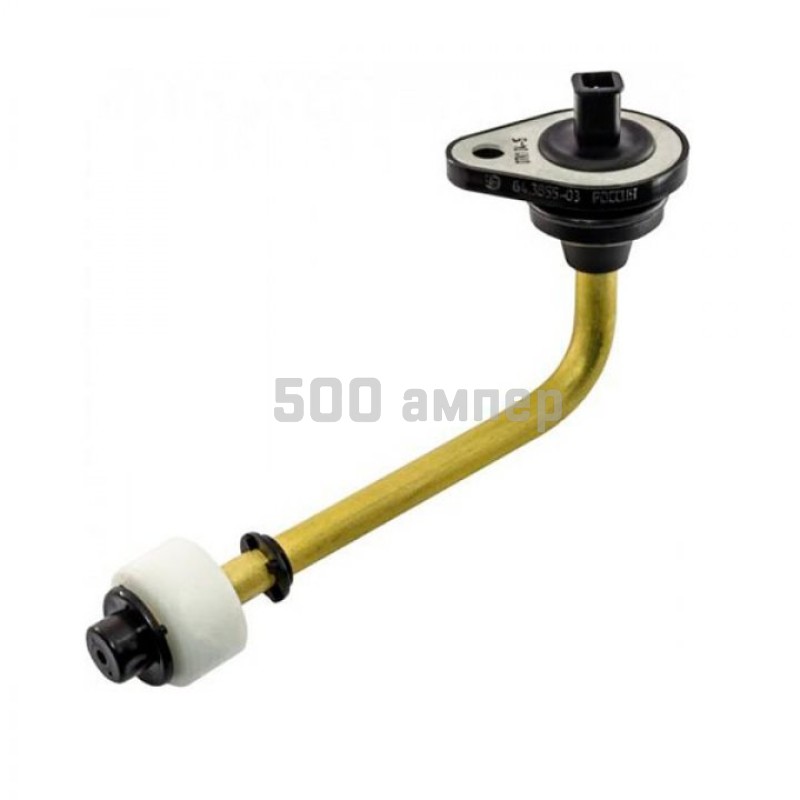

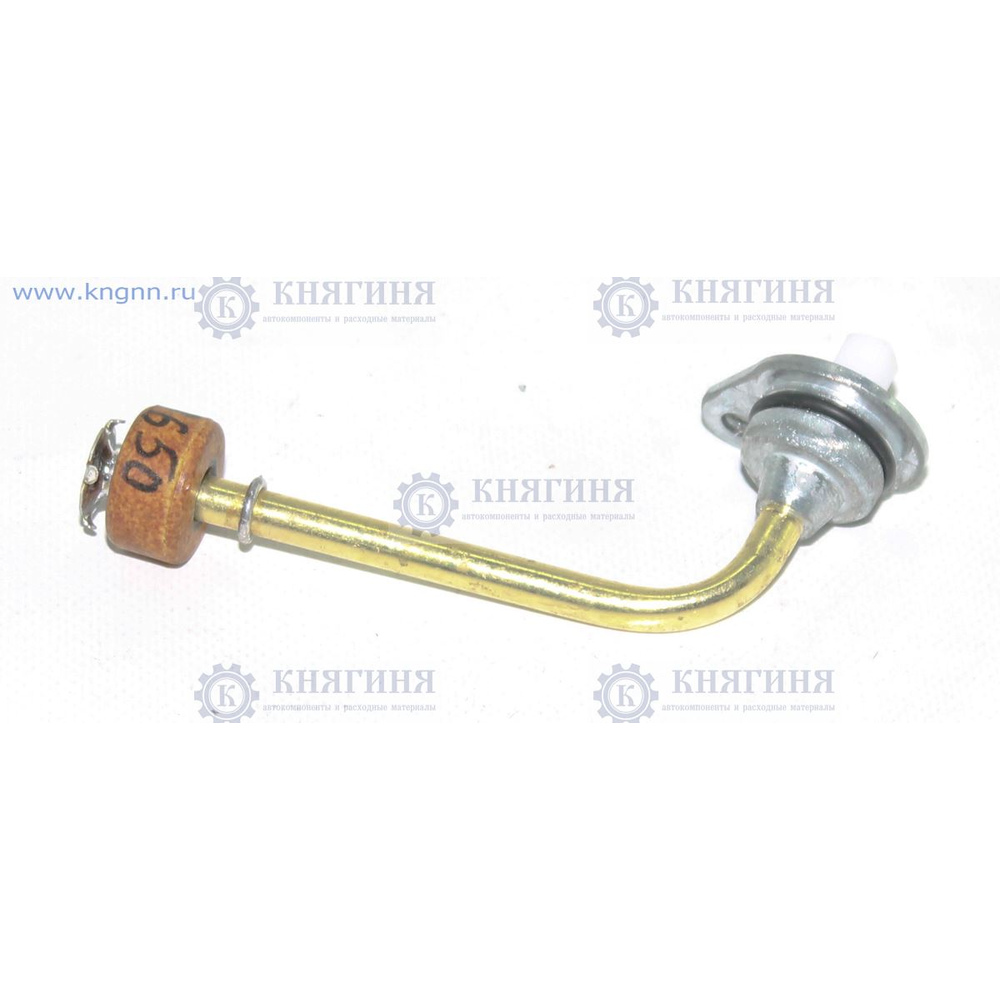

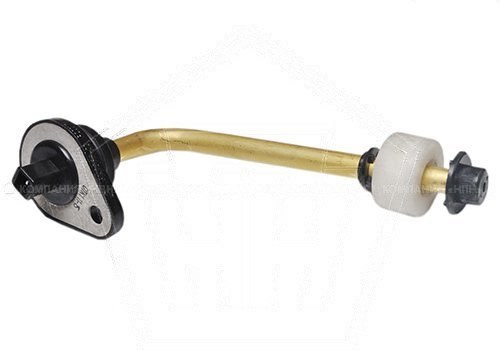

Датчик уровня масла ВАЗ 2110

При этом первое, что делают владельцы – сразу же несутся на СТО для устранения «критической» неисправности. Не стоит торопиться. При правильном подходе можно выявить и устранить неисправность своими руками, сэкономив при этом немного личных средств.

Принцип действия датчика уровня масла

Сам датчик – простейший прибор, принцип которого построен на измерении сопротивления. В процессе работы устройство погружено в моторное масло (показатель сопротивления при этом максимальный). При наличии утечки масла и снижении его уровня, сопротивление току снижается и на приборную панель подается соответствующий сигнал.

Команду на возгорание лампы дает датчик уровня масла ВАЗ 2110.

Именно он контролирует уровень смазывающей жидкости и своевременно предупреждает водителя о проблеме – снижении уровня масла.

Но бывают ситуации, когда прибор выходит из строя и посылает ложную информацию на панель. В этом случае нужно знать, где находится датчик уровня масла, как произвести его проверку и замену.

Индикатор ДУМ может гореть по двум причинам:

  1. Снизился уровень масла ниже критической отметки.
  2. Вышел из строя сам прибор или окислилась контактная группа.

Проверка датчика уровня масла

Бывают ситуации, когда показания прибора вызывают подозрения. В таких случаях нужно знать, как проверить датчик уровня масла, и на что обращать внимание. Для проведения диагностики сделайте следующую работу:

  • Найдите смотровую яму и загоните на нее автомобиль.
  • Откручивайте защиту двигателя и откладывайте ее в сторону.
  • Найдите датчик уровня масла.
  • Включите зажигания (это позволяет подать питание на устройство).
  • Отбрасывайте провода, которые подключены к ДУМ.
  • Щупами вольтметра садитесь на соединительную колодку и «массу». Если на вольтметре показывает напряжение 12 Вольт, то датчик исправен.

В случае, когда напряжения нет, возможны три причины – выход из строя блока индикации, низкое качество контакта, обрыв провода в цепях датчика. Проводка и качество контактов в хорошем состоянии? – Тогда причина всех проблем-это ДУМ.

Особенности замены датчика уровня масла ВАЗ 2110

Если причина выхода сигнала – неисправность, то лучший способ решить проблему – замена датчика уровня масла ВАЗ 2110. Данная задача проста, и реализовать ее можно без привлечения специалистов СТО.

Все, что потребуется для работы – стандартный набор инструментов, новая запчапсть (ДУМ) и немного времени.

Действуйте в такой последовательности:

1. Загоняйте авто на смотровую яму (так будет удобнее подлезть к датчику). Если такой возможности нет, можно найти эстакаду или просто поднять переднюю часть автомобиля.

2. Выключайте зажигание и снимайте провод «минуса» с источника питания (АКБ).

3. Как и в случае с проверкой датчика, придется полностью демонтировать защиту двигателя.

4. Отбрасывайте провода от датчика уровня масла. Само устройство находится недалеко от масляного фильтра, в нижней части силового узла.

5. С помощью чистой тряпки убирайте всю грязь и пыль с устройства.

6. Берите торцевой ключик на «десять» и выкручивайте крепление.

7. Начинайте покачивать измерительный прибор до тех пор, пока он не выйдет из своего места. При этом будьте осторожны, чтобы не повредить поплавок.

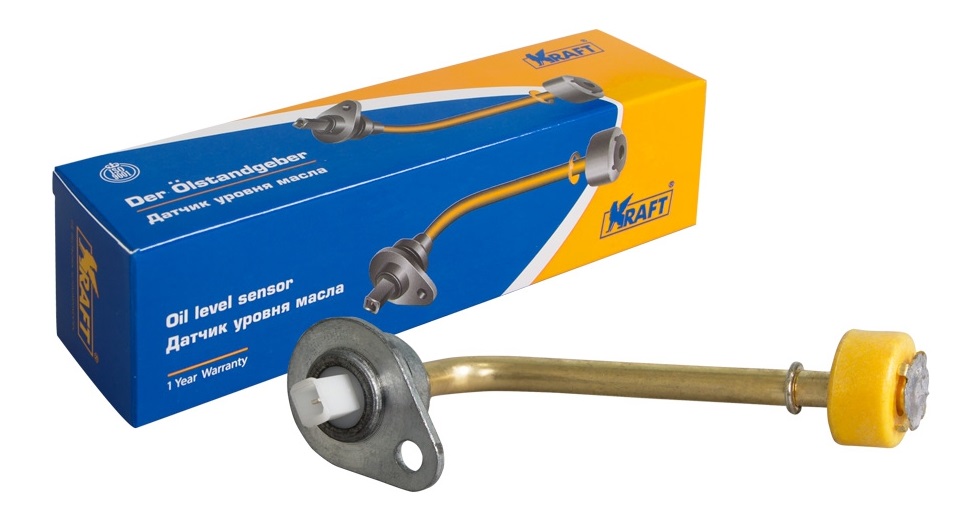

8. Теперь используйте новый датчик, ставьте его на подготовленное место и собирайте все обратно.

Если у вас вдруг загорелся индикатор снижения уровня масла, не паникуйте. Проверьте уровень масла щупом, убедитесь в работоспособности датчика и только после этого делайте выводы – производить ревизию или замену неисправного элемента. Удачи на дорогах и конечно же без поломок.

Загорелся индикатор «проверьте масло». Что делать? — Российская газета

На приборной панели вашего автомобиля зажегся индикатор уровня масла. Повод ли это для волнения и немедленных действий? Давайте разберемся.

Когда на «приборке» загорается значок «масленка», а на некоторых автомобилях — надпись Check Engine Oil Level — это может быть сигналом о целом ряде проблем, которые мы рассмотрим ниже, однако в подавляющем большинстве случаев речь идет о банальном снижении уровня масла.

Желтый индикатор загорается, когда уровень смазочной жидкости снизился более, чем на 1 литр относительно нормы. Красная «масленка» — сигнал о том, что уровень масла критический, читай — продолжать движение на автомобиле настоятельно не рекомендуется.

Почему выгорает масло

Фото: iStock

Расход масла при активной эксплуатации автомобиля — совершенно нормальная вещь, причем интенсивность его сжигания зависит от множества факторов. Производители двигателей, как известно, указывают в паспортных данных, сколько масла расходует тот или иной силовой агрегат в среднестатистических условиях.

Для справки — современные бензиновые моторы выпивают в среднем 0,3% от потребленного объема топлива, дизели же потребляют и вовсе до 3% от объема сожженной солярки. Иными словами, доливать масло в дизельный автомобиль придется по определению чаще, чем в бензиновый. Турбированные моторы, как правило, расходуют больше масла, чем атмосферные. Моторы с большим пробегом выпивают, как правило, больше масла, чем новенькие агрегаты — дело в том, что по мере износа двигателя газы из камеры сгорания все активнее прорываются в картер, повышая давление и увеличивая расход масла.

Когда нужно просто долить

Так можно ли продолжать движение, если на «приборке» загорелась желтая масленка? Ответ положительный. Однако ехать нужно до ближайшего магазина или сервиса, чтобы приобрести масло для долива. Как правило, вы не нанесете вреда двигателю, если проедете после загорания желтого значка «масленка» 100 — 150 км.

В магазине или сервисе нужно будет выбрать именно ту смазку, которая ранее была залита в двигатель вашего автомобиля. Или же, при отсутствии масла с такими спецификациями, выбираем подходящий аналог. О том, какие масла допускается использовать для доливки, «РГ» подробно писала. Разумеется, прежде чем долить масло, нужно остановить автомобиль на ровной поверхности, дать ему постоять около 20 минут и только после этого произвести долив, убедившись, что уровень смазки находится между отметками MIN и MAX масляного щупа.

Неисправный топливный фильтр

Фото: Антон Денисов/ РИА Новости

Случаются ситуации, когда после проверки вы обнаруживаете нормальный уровень моторного масла, однако сигнальная лампа на приборке тем не менее горит. Как вариант, такую ситуацию может провоцировать забитый масляный фильтр. Случается, что фильтрующий элемент плохо пропускает через себя поток моторного масла (а это, как правило, связано с низкими качествами последнего, и чаще всего — в результате несвоевременной замены масла).

Как следствие, снижается давление в масляной системе и повышается нагрузка на масляный насос. Водителю в такой ситуации следует убедиться в нормальном тепловом режиме работы силового агрегата. Приемлемая температура 90-100 градусов по Цельсию. Если этот показатель выше, то, скорее всего, необходимо менять фильтр. На проблемный масляный фильтр может указать также его состояние. Если вы заметили протечку масла из корпуса фильтрующего элемента — вам прямая дорога на сервис.

Неисправный датчик давления масла

Фото: iStock

Нечасто, но случается, что причиной появления на «приборке» значка «масленки» является неисправный датчик давления масла. Если вы уверены, что в двигатель залито качественное масло в должном объеме — проведите нехитрый тест: поднимите обороты примерно до 1,5 тысяч в минуту.

Если индикатор «масленка» погаснет, значит с давлением масла все нормально, а вот сам датчик как раз требуется либо чистить, либо менять. На сервисной станции для выявления неисправности датчика, вероятнее всего, используют манометр. Он устанавливается на место датчика, после чего замеряется давление масла.

Залито неподходящее масло

Фото: iStock

Еще одна причина зажигания индикатора «масленка» — использование масла, неподходящего вашему двигателю. Если лампочка загорелась вскоре после замены масла, очень вероятно, что вязкость (степень густоты масляной жидкости) не соответствует характеристикам вашего мотора.

Насос в этом случае начинает качать смазку с повышенной нагрузкой, соответственно давление снижается, и датчики посылают соответствующий сигнал на «приборку». Похожая ситуация может возникнуть по мере эксплуатации автомобиля и загрязнении масла — в этом случае тоже может сработать датчик давления масла, и «масленка» подмигнет вам с «приборки».

Неисправность масляного насоса

Фото: iStock

При любом типе используемого масляного насоса при выходе его из строя, в системе возникнет падение давления, и, соответственно электроника оповестит об этом водителя.

Добавим, что индикатор «масленка» могут зажечь также и более серьезные проблемы в силовой линии. Выход из строя редукционного клапана, забитые масляные каналы, износ поршней и цилиндров — лишь некоторые из возможных сценариев. Однако в любом случае, убедитесь сначала, что масло на щупе двигателя находится между отметками MIN и MAX, а также осмотрите моторный отсек на предмет протечек. В остальных случаях за неимением обширного опыта лучше отправиться на сервис.

Схема электрооборудования ВАЗ-2110. | Автотема

Схема электрооборудования ВАЗ-2110.

Схема электрооборудования.

1 – блок-фара; 2 – датчики износа передних тормозов; 3 – датчик включения электродвигателя вентилятора системы охлаждения двигателя; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – звуковой сигнал; 6 – генератор; 7 – датчик уровня масла; 8 – блок управления электромагнитным клапаном карбюратора;

9 – контроллер отопителя; 10 – выключатель клапана рециркуляции; 11 – лампа подсветки рычагов управления отопителем; 12 – коммутатор; 13 – концевой выключатель карбюратора; 14 – датчик контрольной лампы давления масла; 15 – свечи зажигания; 16 – электромагнитный клапан карбюратора; 17 – датчик указателя температуры охлаждающей жидкости; 18 – датчик-распределитель зажигания; 19 – катушка зажигания; 20 – стартер; 21 – электродвигатель вентилятора отопителя; 22 – дополнительный резистор электродвигателя отопителя; 23 – датчик скорости; 24 – выключатель света заднего хода; 25 – микромоторедуктор привода заслонки отопителя; 26 – клапан рециркуляции;
27
– датчик уровня тормозной жидкости; 28 – колодки для подключения электродвигателя омывателя заднего стекла; 29 – аккумуляторная батарея; 30 – электродвигатель омывателя ветрового стекла; 31 – датчик уровня омывающей жидкости; 32 – датчик уровня охлаждающей жидкости; 33 – моторедуктор очистителя ветрового стекла; 34 – монтажный блок; 35 – колодки для подключения жгута предупредительного света; 36 – переключатель наружного освещения; 37 – комбинация приборов; 38 – выключатель заднего противотуманного света; 39 – контрольная лампа противотуманного света; 40 – контрольная лампа обогрева заднего стекла; 41 – часы; 42 – выключатель обогрева заднего стекла; 43 – подрулевой переключатель; 44 – колодка для переключения проводов при установке блок-фар другого типа;
45
– регулятор освещения приборов; 46 – выключатель зажигания; 47 – колодки для подключения жгута проводов очистителей фар; 48 – розетка для переносной лампы; 49 – передний плафон освещения салона; 50 – выключатель стоп-сигнала; 51 – плафон освещения салона; 52 – блок бортовой системы контроля; 53 – датчик указателя уровня топлива; 54 – выключатель аварийной сигнализации; 55 – датчик ремня безопасности водителя; 56 – прикуриватель; 57 – лампа подсветки пепельницы; 58 – выключатель лампы освещения вещевого ящика; 59 – колодка для подключения бортового компьютера; 60 – лампа освещения вещевого ящика; 61 – боковые указатели поворота;
62
– выключатели в стойках передних дверей; 63 – выключатели в стойках задних дверей; 64 – выключатель контрольной лампы стояночного тормоза; 65 – фонарь освещения багажника; 66 – датчик температуры для системы отопления; 67 – наружные задние фонари; 68 – внутренние задние фонари; 69 – фонари освещения номерного знака; 70 – элемент обогрева заднего стекла; 71 – колодка для подключения дополнительного стоп-сигнала.

В жгуте проводов панели приборов вторые концы проводов белого, чёрного, оранжевого цветов, белого с красной полоской и жёлтого с голубой полоской соединены между собой в одних точках.

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.

Поделиться ссылкой:

Похожие статьи

  • Схема системы управления двигателем ВАЗ-2112.
  • Схема включения электростеклоподъёмников дверей автомобилей семейства ВАЗ-2110.
  • Схема электрооборудования автомобиля ВАЗ-2111 с кузовом «универсал» (кроме узлов и деталей систем впрыска).
  • Схема электрооборудования автомобиля ВАЗ-21102 с системой распределённого впрыска топлива (контроллер «Январь-4»).
  • Схема соединений системы управления двигателем ВАЗ-2111, -2112 с распределённым впрыском топлива под нормы токсичности Евро-2 (контроллеры М1.5.4N, «Январь 5.1») автомобилей ВАЗ-21102, -21103 -2111, -2113, -2112, -21122.
  • Схема соединений системы управления двигателем ВАЗ-2111 с распределённым впрыском топлива под нормы токсичности России (контроллер М1.5.4) автомобилей ВАЗ-21102, -2111, -21122.
  • Схема соединений системы управления двигателем ВАЗ-21114 с распределённым впрыском топлива под нормы токсичности Евро-2 (контроллер М7.9.7).
  • Схема соединений системы управления двигателем ВАЗчности Евро-2 (контроллер МP7.0) автомобилей ВАЗ-21102, -2111, -21122.-2111 с распределённым впрыском топлива под нормы токси
  • Схема соединений системы управления двигателем ВАЗ-21114 с распределённым впрыском топлива под нормы токсичности Евро-3 (контроллер М7.
    9.7).
  • Схема соединений системы управления двигателем ВАЗ-21124 с распределённым впрыском топлива под нормы токсичности Евро-2 (контроллер М7.9.7).
  • Схема соединений системы управления двигателем ВАЗ-21124 с распределённым впрыском топлива под нормы токсичности Евро-3 (контроллер М7.9.7).
  • Схема системы блокировки дверей автомобилей семейства ВАЗ-2110.
  • Схема включения очистителей фар автомобилей семейства ВАЗ-2110.
  • Реле и предохранители Лада ВАЗ-2110.
  • Схема электрических соединений ЭСУД Россия-83 GM, Январь 4 ВАЗ-21103 с двигателем 2112.

Как отрегулировать датчик уровня топлива ВАЗ 2110

Работа с датчиком положения дроссельной заслонки.

Замена топливного насоса ВАЗ шаг 11-12.

Замена датчика уровня топлива ВАЗ 21099.

ДРТ на ВАЗ 2109, установлен на моторном щите за карбюратором.

После этого показания перестали уплывать,лишь приложив бльшее усилие начина…

НЕ РАБОТАЕТ ДАТЧИК УРОВНЯ ТОПЛИВА. не работает датчик уровня топлива.

Устанавливаем газовый редуктор.

В этом небольшом материале вы узнаете про реле бензонасоса ВАЗ 2110.

Как Сделать Датчик Температуры И Топлива.

Как установить карбюратор — инструкция по установке карбюратора.

Ваз 2110 инжектор датчик топлива.

Датчик указателя уровня топлива: 1 — сетчатый фильтр 2 — поплавок 3- корпус…

Датчик холла ваз 2109 принцип работы.

Схема датчика уровня бензина.

Замена индикатора уровня горючего и его проверка на ВАЗ 2110, ВАЗ 2111, ВАЗ…

Двигатель ВАЗ-21083. Снятие бензоприемника с датчиком уровня топлива.

Ремонт датчика уровня топлива.

Найдена причина отказа датчика топлива.Вот достал из бака бензонасос вместе…

Для проверки датчика подсоедините омметр к контактам датчика и проверьте ег. ..

указатель топлива.

7.1.4. Снятие электробензонасоса с датчиком уровня топлива.

Ваз 2110 инжектор датчика уровня топлива.

Датчик бензобака (датчик уровня топлива) ДУТ-11 ВАЗ 2110, 2111, 2112,…

ВАЗ 2109 1987+ Топливный бак.

топлива. уровня.

Почему не показывает датчик топлива на ваз 2110.

Монтажная электросхема Ваз 2107.

замена тягового реле ваз 2107, ремонт стартера, сборка стартера ваз 2105, п. ..

замена датчика указателя уровня топлива ВАЗ 2112.

Схема датчика с апгрейдом.

ремонт указателя уровня топлива.

Схема датчика уровня топлива ваз 2109.

Причины падения давления масла в двигателе

В системе смазки современного двигателя масло подается по отдельным каналам под определенным давлением, что позволяет эффективно смазывать детали, испытывающие динамические и другие нагрузки.

Упрощенная схема работы: из картера через маслоприемник и масляный фильтр насос под давлением загоняет масло в основную магистраль. Откуда по каналам блока оно поступает к шатунным и коренным подшипникам коленвала, кулачкам и опорам распредвала и поршневым пальцам

Причины падения давления масла в двигателе:

1. Низкий уровень масла в двигателе. Как правило — это причина N1.

Причины возникновения:

a. Утечка из двигателя (обнаруживается визуально)

b. Двигатель много работает на высоких оборотах и испытывал высокие нагрузки. (Например, перегруз автомобиля, или слишком быстрая езда.). Тогда происходит вполне естественно снижение уровня масла на угар.

2. Неисправность масляного насоса.Масляный насос может давать слабое давление из-за загрязнения, либо наличия отложений на внутренних деталях, их износа, а также по причине засорившейся сетки маслоприемника, которая плохо пропускает масло.

3. Сильное загрязнение маслоприемника. Часто забивается его сеточка, в результате чего смазка не подается в двигатель.

4. Попадание в систему смазки рабочей жидкости из системы охлаждения (тосол, антифриз) или топлива. В результате масло разжижается, у него падает вязкость, вследствие чего и происходит падение давления.

5. Низкое качество масляного фильтра. Если в фильтре нет запорного клапана или запорной шайбы, тогда после остановки мотора смазка из каналов и фильтра стечет в картер.

6. Сильное загрязнение масляного фильтра, а также несвоевременная его замена. Запорный или редукционный клапан в системе может подклинивать от попавшего мусора, отложений и т.п.

7. Высокое сопротивление масляного фильтра. Это происходит, когда при замене масла, масляный фильтр устанавливается не от той модели двигателя

8. Еще давление масла в дизельном двигателе или бензиновом агрегате может оказаться низким по причине того, что из-под датчика давления масла течет смазка. В этом случае давления в области датчика будет недостаточно. Аварийная лампочка может загораться периодически или постоянно, на холостом ходу, в движении на низких или повышенных оборотах.

9. Неисправности узлов и деталей самого двигателя также являются причиной низкого давления. Увеличенные зазоры между деталями двигателя. из-за сильного износа.В этом случае можно говорить о серьезном износе или повреждениях, которые приводят к тому, что нужного сопротивления при подаче масло не встречает. Получается, давление закономерно падает.

10. Падение вязкости масла. Жидкое масло (обладающее очень низкой вязкостью) легко проскальзывает мимо зубьев насоса и легко вытекает через зазоры. Горячее масло обладает пониженной вязкостью, поэтому давление масла в прогретом двигателе часто оказывается низким.

Как видите есть 9 причин (на самом деле еще больше) по которым падает давление, независящие от масла. И только 1 причина —по которой давление может снизится по вине масла.

Немного теории.

Моторные масла уровня ГОСТ и ТУ имеют определенную вязкость, которая создаются смешение правильно подобранной пропорции базовых масел.

Масла SAE помимо комбинации базовых масел так же имеют в своем составе от 4 до 12% вязкостной присадки которая добавляется для поднятия индекса вязкости, но также влияет на общую вязкость масла.

1. Клиент говорит, что упало давление масла и это было масло ГОСТ

На 100% наше масло не причем. Если двигатель исправен и эксплуатируется более-менее правильно, то причина может быть в чем угодно, только не в нашем масле.

Вот некоторые возможные причины:

1. Любая неисправность описанная п 1-9.

2. Наше масло было залито после бодяги, и оно отмыло двигатель, но тем самым быстро загрязнилось и забило масляный фильтр или сеточку маслоприемника.

3. Не было до конца слито предыдущее масло и поэтому масло опять же осталось грязным и забило фильтр, каналы и пр.

Что делать:

1. Объяснить клиенту причины, по которым могло произойти давление.

2. Выяснить, кто и как заливал масло. Что было залито до. Промывался ли двигателе пере заменой масла.

3. Если клиент продолжает настаивать, попросить взять анализ масла из картера двигателя и пробу нового масла и выслать нам.

4. Организовать возможность отбора проб нашим представителем.

2. Клиент говорит, что упало давление масла и это было масло SAE.

В 95% наше масло не причем. 5% — могло произойти разрушение вязкостной присадки, вследствие чего упала вязкость масла и это сказалось на падение давление. Это порой случается и с более известными брендами. Как правило, это проходит из-за перегрева двигателя, сильной нагрузки и неправильной эксплуатации.

Но в подавляющем большинстве случаев, причины те же что и с маслом ГОСТ

1. Любая неисправность описанная п 1-9.

2. Наше масло было залито после бодяги, и оно отмыло двигатель, но тем самым быстро загрязнилось и забило масляный фильтр или сеточку маслоприемника.

3. Не было до конца слито предыдущее масло и поэтому масло опять же осталось грязным и забило фильтр, каналы и пр.

Что делать:

То же самое что и в случае с маслами ГОСТ.

1. Объяснить клиенту причины, по которым могло произойти давление.

2. Выяснить, кто и как заливал масло. Что было залито до. Промывался ли двигателе пере заменой масла.

3. Если клиент продолжает настаивать, попросить взять анализ масла из картера двигателя и пробу нового масла и выслать нам.

4. Организовать возможность отбора проб нашим представителем.

Или, если клиент находится далеко или у него есть возможность — взять масло из картера и проверить на месте его вязкость. Это такой метод экспресс-диагностики.

Если вязкость в норме, то значит причина в двигателе (п 1-9) или в том, что масло загрязнено (залито после бодяги, не до конца слито предыдущее масло, не заменили масляный фильтр, не промыли двигатель).

А вот если вязкость оказалась сильно ниже нормы, то тогда надо разбирается. Чаще всего — в масло попал тосол антифриз топливо. В любом случае надо делать спектральный анализ, который 100% покажет из-за чего снизилась вязкость.

И только если спектральный анализ покажет, что масло в норме, то тогда дело может быть в разрушении вязкостной присадки, и это наша вина. Но на моей практике подобного не было.

Масляный насос ВАЗ-2110: обслуживание, ремонт, замена

Масляный насос на ВАЗ-2110 (8 клапанов) очень важен, так как именно с его помощью создается давление в системе смазки. При этом масло проходит через все жизненно важные элементы — кривошипно-шатунный механизм, газораспределитель и другие. И горе водителю, у которого выйдет из строя помпа — будет нарушена работа всех узлов и агрегатов. Поэтому крайне важно знать основные признаки выхода из строя помпы, чтобы устранить их в корне.Благодаря масляному насосу на любой машине происходит принудительная циркуляция смазки.

Где находится насос?

Агрегат располагается на автомобилях десятого и девятого семейства в правом нижнем углу блока, непосредственно под шестерней привода на коленчатом валу. Именно эта шестерня приводит в движение весь газораспределительный механизм и насос жидкости. Стоит обратить внимание на то, что помпа находится в одном месте и на моторах класса V16. Частью крышки двигателя является корпус масляного насоса.

Конструкция


На автомобилях Лада десятого семейства конструкция масляного насоса достаточно проста и проверена годами:

  1. Крышка и кузов.
  2. Две шестерни — ведомая и ведущая.
  3. Редукционный клапан с возвратной пружиной.
  4. Забор масла в виде сетки.

Ничего лишнего, конструкция проста и работает безупречно.



Принцип действия

Насос приводится в движение коленчатым валом.Движение передается на ведущую шестерню, которая вращает толкатель. В этом случае на входе в механизм создается пониженное давление, а на выходе повышающееся. Таким образом масло течет через маслоприемник от картера к насосу и магистралям двигателя внутреннего сгорания.


В тот момент, когда давление внутри механизма превышает предельно допустимые значения, редукционный клапан, зажатый пружиной, сбрасывает излишки масла.Хорошо, в отстойник.

Признаки неисправности насоса

На автомобилях Лада 10-го семейства можно выделить следующие признаки неисправности масляного насоса:

  1. Забит маслоприемник.
  2. Разрушение корпуса механизма.
  3. Чрезмерный износ мест крепления шестерен в крышке и корпусе.
  4. Разрушение или небольшая деформация пружины редукционного клапана.
  5. Разрушение редукционного клапана.

О том, что помпа вышла из строя, можно определить по следующим признакам:





  1. На панели приборов загорается красная лампочка с изображением масленки.Это говорит о том, что давление внутри системы меньше минимального.
  2. Существенный нагрев двигателя внутреннего сгорания.
  3. Сильный удар, исходящий от места, где находится насос.

В автомобилях 10-го и 9-го семейства отсутствует датчик, отображающий текущее значение давления масла на панели приборов. Собственно, такая конструкция используется на большинстве современных автомобилей.

Следовательно, есть только одно условие, при котором водитель узнает о критическом давлении масла в системе.Это мигающая лампа на панели приборов. Стоит отметить, что чрезмерный нагрев двигателя не обязательно является признаком поломки масляного насоса.

Как понять, что неисправность кроется именно в масляном насосе

А теперь поговорим о том, как проверить масляный насос ВАЗ-2110. Сначала измерьте уровень масла в двигателе, а также проверьте его консистенцию. Вспомните, когда вы в последний раз меняли фильтр и смазку. В случае, если вы проехали более 10 000 км с момента последней замены, рекомендуется заменить эти элементы.После этого капните каплю масла на большой палец и разотрите.


Если масло слишком темное, жидкое, быстро впитывающееся, необходимо его заменить. Но в том случае, если уровень масла ниже минимальной отметки, то необходимо долить его и запустить двигатель. Убедитесь, что горит сигнальная лампа. Осмотрите двигатель на предмет утечек. В том случае, если ранее вы слышали стук, нужно обратить внимание, он появляется после добавления смазки.

Как проверить цепь датчика

Неисправности масляного насоса ВАЗ-2110 включают выход из строя датчика, который, собственно, контролирует работу всей системы. В том случае, если все симптомы, которые мы перечислили выше, не исчезли, то вам потребуется проделать следующие манипуляции:

  1. Заглушите двигатель и подождите, пока он остынет.
  2. Необходимо отсоединить провод от датчика давления. На моторах с 16 клапанами он расположен слева от торца корпуса распределительного вала. На 8-клапанных двигателях он расположен на затылке с правой стороны.
  3. Включите зажигание, но двигатель запускать не нужно.
  4. Подключить провод идущий к датчику давления с минусовой силой. В случае, если лампа гаснет, цепь датчика давления в порядке.

Как проверить давление

В том случае, если после диагностики и замены датчика симптомы не исчезнут, можно измерить давление с помощью специального манометра. У этого устройства наконечник сделан из металла и имеет резьбу. Вместо датчика вкрутите его в розетку.

Затем мне нужно запустить и прогреть двигатель.В том случае, если на манометре стрелка показывает давление более 60 кПа, можно говорить о исправности масляного насоса. В этом же случае, если давление ниже этого значения, помпу необходимо заменить масляный насос ВАЗ-2110 или отремонтировать его.

Почему ломается помпа

У насосов на автомобилях 10-го и 9-го семейства ресурс не превышает 200000 км. Но это не всегда означает, что агрегат выйдет из строя раньше. А если повезет, то масляный насос прослужит вам намного дольше указанного производителем ресурса.


Причины, по которым он перестает работать в нормальном режиме, следующие:

  1. Ресурсы израсходованы.
  2. Масляный фильтр своевременно меняли, из-за этого в систему попадают мелкие частицы металла, которые, воздействуя на насосные элементы, забивают сетку фильтра маслоприемника.
  3. При эксплуатации двигателя использовалось масло, характеристики которого не соответствуют минимальным требованиям производителя автомобиля.

Какие инструменты нужны для ремонта и замены?

Для замены или ремонта масляного насоса на автомобилях 10-го семейства необходимо наличие смотровой ямы или эстакады. В самом крайнем случае допускается использование домкрата. Вам также понадобятся следующие инструменты:

  • Ключ для откручивания колесных болтов.
  • Ключи гаечные размером «10», «13», «17».
  • Ключ торцовый шестигранный размером «5» и «8».
  • Большая шлицевая отвертка.
  • Инструмент для натяжения ремня ГРМ.
  • Очистите и просушите емкости для слива масла.

После того, как вы подготовили все инструменты, можно приступать к ремонту.

Разборка насоса


Процедура снятия масляного насоса на автомобилях 10-го и 9-го семейств следующая:

  • Снимите кожух, закрывающий шестерню привода ГРМ.Для этого откручиваем на нем все болты, которыми он прикручен к мотору. На 8-клапанных двигателях болтов три, на 16-клапанных — 6.
  • Затем необходимо ослабить натяжение ремня привода генератора, после чего снять его со шкива.
  • Выверните болт крепления шестерни коленчатого вала. Во избежание раскручивания вала необходимо зафиксировать его большой шлицевой отверткой. Установите его в смотровое окошко, которое находится в блоке сцепления.
  • Теперь можно снять шкив коленчатого вала и снова затянуть болт. Проверните коленчатый вал до тех пор, пока на распредвале не появится отметка напротив выемки на крышке привода ГРМ.
  • Метка на шкиве коленчатого вала должна совпадать с меткой на корпусе насоса.
  • С помощью гаечного ключа ослабьте гайку, фиксирующую натяжной ролик. В случае с 16-клапанным двигателем также потребуется открутить гайку, фиксирующую направляющий ролик.
  • Если автомобиль не стоит на смотровой яме, нужно открутить болты крепления переднего правого колеса.Затем нужно поднять домкратом все тело.
  • Снимите шкив коленчатого вала отверткой. Обратите внимание на то, что внутри находится ключ.
  • Слейте моторное масло в подходящую емкость.
  • Выверните все болты, которыми крепится поддон. Постарайтесь не потерять фигурные шайбы, которые находятся под ними. Снимите поддон, чтобы не повредить целостность прокладки. В том случае, если на нем есть повреждение или деформация, потребуется установить новый.
  • Гаечным ключом отверните два болта, которыми маслоприемник крепится к коренному подшипнику.Также имеется один болт крепления маслоприемника к корпусу насоса.
  • Теперь нужно вынуть трубку маслоприемника из корпуса и снять ее. Постарайтесь не потерять резиновое уплотнительное кольцо на трубке. Иначе вы протечете в системе.
  • Снимите шесть болтов, которыми насос крепится к блоку двигателя. После этого можно аккуратно снять механизм. Здесь находится сальник коленвала; пока не надо его снимать.
  • Теперь осторожно снимите прокладку, которая находится между масляным насосом и блоком двигателя.

Демонтаж завершен, сборка агрегата производится в обратной последовательности. Перед заменой масляного насоса на ВАЗ-2110 убедитесь, что он не подлежит ремонту. В большинстве случаев этот агрегат подлежит ремонту и служит еще много лет.

Как разобрать масляный насос

Теперь необходимо вытащить сальник коленвала тонкими плоскогубцами. Если вы обнаружили на нем какие-либо повреждения, при сборке установите новый. Затем ключом на «10» необходимо открутить болт крепления датчика положения коленчатого вала.Затем отсоедините его от корпуса насоса. Используя шестигранный ключ на «5», вам нужно открутить 6 винтов, которыми крышка насоса крепится к корпусу, а затем снять ее. Затем нужно снять ведомую шестерню с корпуса, а загнать в крышку.


Шестигранником нужно открутить заглушку, которая установлена ​​на выпускном клапане масляного насоса ВАЗ-2110. После этого выньте эту пробку вместе с уплотнительным кольцом. При этом вы сможете вынуть пружину и сам клапан.

Как оценить состояние элементов

Если вы не знаете, как понять, можно ли отремонтировать насос, внимательно посмотрите на все его компоненты, чтобы определить степень износа.Стоит отметить, что цена масляного насоса на ВАЗ-2110 довольно высока — около 1500 рублей. Следовательно, стоит ли переплачивать, если агрегат исправен? Алгоритм диагностической работы следующий:

  1. На внутренних поверхностях крышки и корпуса не должно быть шероховатостей, задиров, вмятин.
  2. Штангенциркулем нужно измерить диаметр посадочного места ведомой шестерни, которое находится в корпусе. Он должен быть не более 75,1 мм.
  3. Затем нужно штангенциркулем измерить толщину сегмента в корпусе.Он должен быть больше 3,4 мм.
  4. Теперь измерьте толщину ведомой и ведущей шестерен. Они должны быть 7,35 и 7,42 мм соответственно.
  5. Определите длину пружины редукционного клапана. В свободном состоянии необходимо, чтобы оно было больше 55,72 мм. В сжатом состоянии его длина должна уменьшиться до 31,7 мм.

И напоследок посмотрите на состояние внутренней поверхности раструба под редукционным клапаном, а также самого элемента. В случае обнаружения видимых повреждений, дальше эксплуатировать такой насос не рекомендуется.Лучше установить новый, чем ремонтировать старый.

Рассмотрим коды ошибок ВАЗ 2110. Диагностика самого ВАЗа ?!

Чтобы узнать коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, мало знать, как пользоваться бортовым компьютером и съемными контроллерами. Необходимо уметь расшифровывать выданные индикаторы. Диагностику автомобиля можно проводить как на СТО, так и дома, имея соответствующее оборудование.Современные отечественные автомобили оснащены бортовым компьютером (БК), который может выдавать ошибки в системах индикации.

Более тщательный анализ неисправностей, не посещая сотку, позволяет провести съемный контроллер. Необходимость проверить автомобиль возникает, когда индикатор Check загорает.

Расшифровка стандартных кодов

Коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов, которые выпускают ЭБУ рассматриваемых моделей, обозначаются буквой «П» в начале и последующим набором цифр.Их расшифровка выглядит так:

  • 0030 — неисправность цепи управления нейтрализатором и подогревателем кислорода;
  • 0031 — извещение о замыкании электрочашей на массу в том же узле;
  • 0032, 0036, 0037, 0038 — Цепи управления между нейтрализатором и датчиком подогревателя кислорода;
  • 0102, 0118, 0122, 0123 — Неисправности в цепи индикатора температуры хладагента, связанные с повышенным, пониженным сигналом, проблемами с дроссельной заслонкой;
  • 0130, 0131, 0132 — 0133, 0134, 0136 — Проблемы в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или неисправности;
  • 0137, 0138, 0140, 0141 — указывают на нарушение работы кислородного датчика на участке цепи, расположенном после нейтрализатора.
  • Коды ошибок системы впрыска
имеют следующую расшифровку (перед каждым значением стоит буква «П»):
  • 0171, 0172 — перевес или недостаточная подача топлива;
  • 0201, 0202, 0203, 0204 — Обрыв цепи управления на одной из форсунок;
  • 0217 — Силовой агрегат с превышением температурного режима;
  • 0230 — проблемы с реле топливного насоса;
  • 0261, 0262, 0263,0264,0265,0266,0267,0268,0272 — Неисправности, связанные с драйверами и форсунками короткого замыкания.

При появлении сигналов о неисправностях в системе зажигания отображаются следующие коды:

  • 0300, 0301, 0302, 0303, 0304 — Сигнал о неисправностях, вызванных;
  • 0326, 0327, 0328 — нарушения в работе цепочки, связанные с нарушением подачи сигнала или его отсутствием;
  • 0335, 0336, 0337, 0338, — свидетельствует о сбоях в работе цепи коленвала или распределения вала;
  • 0342, 0343, 0346 — говорит о перебоях в работе цепи индикатора фазы;
  • 0351, 0352, 0353, 0354 — Проблемы с управлением катушкой зажигания;
  • 0363 — сигнализирует нарушение подачи топлива или зажигания;
  • 0422 — максимальный заниженный показатель нейтрализатора;
  • 0441 — нарушение выхода воздуха и паров бензина через адсорбер;
  • 0444, 0445 — Клапан обрыва адсорбирующего элемента;
  • 0480, 0481 — Неисправность вентилятора.

Прочие неисправности

Автомобильная диагностика позволяет расшифровывать коды неисправностей в различных узлах реле управления, датчиков рельефа дороги, насыщения топливных смесей и некоторых других индикаторов. Обозначение имеет следующую нумерацию после «П»:

  • 0500, 0501, 0506, 0511 — неполадки датчика скорости и оборотов холостого хода;
  • 0560, 0562, 0563 — отличается впускной сетью;
  • 0615, 0616, 0617 — Проблемы с дополнительным реле стартера;
  • 0627, 0628, 0629 — Сигнал неисправности реле АЗС;
  • 0645, 0646, 0647 — Отображение муфты компрессора;
  • 0685, 0686, 0687 — Цепь на главной цепи реле;
  • 0691, 0692 — Неисправность элемента;
  • 1123, 1124, 1127, 1128 — отсутствие прилипания смеси в режиме холостого хода;
  • 1301, 1302, 1303, 1304 — Критический пропуск зажигания в цилиндрах;
  • 1410, 1425, 1426 — проблемы в цепи клапана продувки абсорбера;
  • 1513, 1514 — обрыв в цепи регулятора холостого хода;
  • 1602, 1606, 1616, 1617 — Нарушение показаний датчика неровности дороги;
  • 2301, 2303, 2305, 2307 — Схема на плате катушек зажигания цилиндров.

Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей по коду. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

[Скрыть]

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электромобиле.Следует понимать, что проверка автомобиля своими руками и сотней может дать разные результаты. Специальное оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть в машину на место водителя, вставить ключ в замок зажигания и нажать кнопку сброса имеющегося суточного пробега. о комбинациях инструментов.
  2. Поверните ключ замка в положение подключения зажигания.
  3. Отпустите ключ, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможные символы на жидкокристаллических экранах и проверка прибора (стрелки пройдут всю шкалу с обоих концов).
  4. Повторно нажмите кнопку и отпустите. Второе нажатие отображает под спидометром версию комбинированного программного обеспечения устройства (надпись типа Uer x.ИКС).
  5. Это еще одно нажатие на клавишу, после чего на экране отобразится ошибка.

Комбинация приборов ВАЗ 2115, ключ находится с правой стороны спидометра

Водитель может произвести самодиагностику на электромеханическом пульте и блоке управления «Январь-4» в следующей последовательности:

  1. Выключите зажигание.
  2. Откройте крышку диагностического разъема, расположенного на центральной консоли.
  3. Соединить контакт с минусовой клеммой аккумуляторной батареи (с корпусом). Для этого контакт A, подключенный к двигателю двигателя.
  4. Включить зажигание. Лампа «Check Engine» мигает, выдаст код 12, что означает запуск диагностики. Подача световых сигналов следующая — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется трехкратно. Если сигнал не поступает, значит система диагностики неактивна или неисправна. После этого лампа Check Engine будет мигать, показывая ошибки в памяти.Каждый код повторяется трижды. Если памяти ошибок нет, передача кода 12 будет продолжена.

Для считывания ошибок контроллера используется специальный адаптер K-Line, который через разъем подключается к диагностическому разъему. Этот разъем находится на центральной консоли за пластиковой заглушкой (под прикуривателем и пепельницей). Адаптер имеет шнурок с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена ​​специальная программа для чтения и сброса ошибок (OpendiagFree версии 1. 4 или 1.6).

Процедура считывания ошибок достаточно проста, необходимо:

  1. Проверить уровень технологических жидкостей.
  2. Открыть крышку разъема и включить зажигание.
  3. Подключите адаптер или сканер к диагностическому разъему.
  4. Запуск программного обеспечения на портативном компьютере.
  5. Просмотрите существующие ошибки в диалоговом окне программы.
  6. Расшифровать коды с помощью программного интерфейса или таблицы расшифровки.
  7. Устранить причины неисправностей и провести повторную диагностику.

Значение и коды расшифровки

При самодиагностике ВАЗ 2115 с форсункой на щитке приборов Будут показаны только цифры или мигания, что зашифровывает ошибку. При чтении задач о проблемах с электромеханической комбинацией приборов необходимо записать количество вспышек и рассчитать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно заменой вышедших из строя датчиков.

Коды самодиагностики

При выполнении диагностики необходимо иметь в виду, что цифра на экране может обозначать две суммируемые ошибки.Например, 9 показывает наличие двух неисправностей — под номером 1 и 8.

Числовая комбинация Расшифровка
1 Проблема в работе ЭБУ
2 Неправильные данные датчика уровня топлива
4 или 8. Проблемы с питанием сети
12 Неисправность цепи ошибки лампы на комбинации приборов
13 Нет сигнала от лямбда-зонда
14 или 15. Неверные данные с датчика температуры
16 или 17 Проблемы с питанием сети, необходимо проверить наличие замыканий
19 Ошибка датчика положения вала двигателя
21 или 22 Ошибка датчика дроссельной заслонки
23 или 25 Неправильная работа датчика температуры воздуха на входе
24 Неисправен датчик скорости
27 или 28 Нет сигнала от лямбда-зонда
33 или 34 Нет данных по расходу воздуха
35 Неисправен датчик контроля холостого хода
42 Проблема с цепью управления зажиганием
43 Отказ датчика детонации
44 или 45. Нарушение смеси
51 или 52. Ошибки памяти ECU
53 Ошибка датчика настройки CO (устанавливается на машинах без нейтрализатора)
54 Датчик октан-корректора (устанавливается на машинах без нейтрализатора)
55 Нарушение смеси
61 Лямбда-зонд


Пример появления ошибки 14 на панели

Таблица расшифровки кодов вспышек, вычисленных при диагностике.

Код ошибки Комбинация вспышек Расшифровка
12 Длинная пауза-две короткие Цепь диагностики неисправностей
14 Длинная пауза-четыре коротких Неисправность датчика температуры двигателя
15 Длинная пауза-пять коротких Аналогично
16 Длинная пауза-шесть коротких Сеть ненормально высокого напряжения
17 Длинная пауза-семь коротких Чрезвычайно низкое сетевое напряжение
19 Долгая пауза-девятка короткая Отказ датчика положения коленчатого вала
21 Две длинные паузы-одна короткая Некорректные данные с датчика положения дроссельной заслонки
22 Две длинные паузы-две короткие Аналогично
24 Две длинные паузы-четыре коротких Проблема скорости движения
27 Два длинных паузы семь коротких Лямбда-зонд
28 Две длинные паузы-восемь коротких Аналогично
33 Три длинных паузы-три коротких Необходимо проверить расходомер воздуха
34 Три длинных паузы — четыре коротких Аналогично
35 Три длинных паузы-пять коротких Холостой ход вне поля допуска
43 Четыре длинные паузы-три коротких Нет сигнала от датчика детонации
51 Пять длинных пауз — одна короткая
52 Пять длинных пауз-две коротких Ошибка в контроллере
53 Пять длинных пауз-три коротких Ошибка запоминающего устройства в блоке
61 Шесть длинных пауз — одна короткая Отсутствие сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

На видео с канала гараж показывает диагностику на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее частые ошибки контроллеров указаны в таблице.

Номер ошибки в программе Расшифровка
П 0030-0038, 0141 Неисправность системы подогрева лямбда-зондов
R 0102 и 0103 Неверный сигнал от датчика подачи воздуха
R 0112 и 0113 Ошибка данных датчика температуры воздуха
R 0115-0118 и 0217 Проблемы с определением температуры двигателя или перегрев
R 2122 и 2123, 0222 и 0223, а также 2138 Неверный сигнал с педали газа и датчика положения дроссельной заслонки
R 0171-0172 Недействительные параметры смеси
P 0201-0204 Неисправность форсунки (для каждого цилиндра свой код)
П 0261-0272. Проблемы управления форсункой
R 0130-0134 Проблемы с функционированием лямбда-зонда к нейтрализатору
R 0136-0140 Проблемы с функционированием лямбда-зонда после нейтрализатора
P 0300. Многократный проход зажигания
P 0301-0304 Проход зажигания по цилиндрам
Р 0326-0328. Отказ датчика детонации
R 0351-0352, 2301 и 2304 Управление катушками зажигания
Р 0422. Отказ нейтрализатора
P 0691-0692 и 0693-0694 Отказ первого и второго реле вентилятора системы охлаждения
P 0560-0563 Проблемы с питанием
П 0627-0629 Укажите на некорректную работу цепи управления АЗС
P 1602. Неисправность в контроллере контроллеры контроллеров

Сброс ошибок

После самодиагностики, выяснения причины проблемы и исправления поломки ошибки можно сбросить.

Для этого перейдите в меню просмотра ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. Цифра 0 включит экран — ошибка сброшена. При этом данные о неисправности хранятся в памяти блока и должны быть удалены. Если уйти, то на комбинации приборов загорится лампа «Check Engine». Кроме того, не все ошибки можно прочитать во время самодиагностики электросистемы. Процедура удаления ошибки покажет, нужен ли более подробный анализ электроники автомобиля.

Для сброса ошибки необходимо сделать следующее:

  1. Включить зажигание.
  2. Открыть капот и снять минусовую клемму с аккумуляторной батареи. Помахав примерно минуту, подсоединяем провод обратно и закрываем капот.
  3. Отключить зажигание.
  4. Включить повторное зажигание и запустить двигатель. Значок Check Engine может на короткое время загореться и погаснуть.

Если символ продолжает гореть, значит в машине постоянная проблема с каким-то датчиком или проводкой. Узнать это можно только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем произведите ремонт и выбросьте имеющиеся ошибки с помощью компьютерной диагностической компьютерной программы.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы АКБ от бортовой сети на 10 секунд. Зажигание следует выключить.

Далее Концерн АвтоВАЗ внедряет передовые технологии в свои автомобили.Одним из таких примеров является бортовой компьютер, предназначенный для выявления неисправности в машине с помощью цифрового кода. Предлагаем вам узнать, как диагностируется на ВАЗ 2115 — коды ошибок также будут расшифрованы в этой статье.

[Скрыть]

Диагностика автомобилей

Конечно, выявить неисправность в работе автомобиля без диагностики невозможно. Осуществить это можно с помощью специального оборудования, которое есть на каждой специализированной СТО. Но и самостоятельно проверить свой автомобиль на наличие неисправностей.Обратите внимание, что при автоматическом самопроверке коды ошибок не будут такими, как если бы они были диагностированы на оборудовании.

Итак, как самостоятельно сделать диагностику, такой вопрос приходил к каждому владельцу данных моделей машин. Сейчас мы расскажем о нем подробнее. Но диагностировать машину — это половина дела, ведь проблемные сочетания неисправностей тоже нужно расшифровывать.

  1. Найдите кнопку одометра на панели приборов. Тебе нужно подержать его.
  2. Затем поверните ключ в замке зажигания в положение 1.
  3. После этого нужно будет отпустить кнопку одометра.
  4. При отпускании кнопки стрелки на панели приборов выскочат.
  5. Еще раз зажимаем и отпускаем кнопку одометра. На спидометре появятся цифры, обозначающие версию прошивки бортового компьютера.
  6. Наконец, в третий раз нажмите и отпустите кнопку одометра, и вы увидите комбинацию неисправностей. В случае самопроверки коды ошибок будут представлены в виде двух цифр, в отличие от диагностики на оборудовании, где неисправности представлены в виде четырех цифр.

Расшифровка кодов

Как уже было сказано выше, без расшифровки кодов ошибок диагностика ТС бессмысленна. Поэтому на расшифровку комбинаций тоже стоит обратить внимание. Тем более, если вы не хотите платить за эти немалые деньги специалистам на сотню. Итак, начнем с комбинаций, которые появляются при самодиагностике машины.

Коды самодиагностики

Комбинация Расшифровка поломки
1 Код 1 Указывает на сбой в работе микропроцессора.Иногда ошибка исправляется перепрошивкой устройства.
2 Бортовой компьютер сообщает о некорректной работе датчика уровня бензина в топливном баке. Есть проблемы с электропроводкой.
4,8 Слишком высокое или слишком низкое напряжение в сети автомобиля.
12 Некорректная работа диагностической цепи контрольной лампы.
13 На бортовом компьютере пропал сигнал с устройства контроля уровня кислорода.
14,15 В блок управления поступает неверный сигнал с датчика температуры антифриза в системе охлаждения. В частности, сигнал может быть слишком низким или завышенным.
16,17 Комбинация данных при проверке автомобиля на наличие ошибок означает неправильное напряжение бортовой сети. Необходимо тщательно проверить сеть на предмет замыканий и обрывов, так как величина напряжения слишком велика или очень низкая.
19 На бортовой компьютер ВАЗ 2115 поступает неверный сигнал с устройства контроля положения коленвала.Проверить цепь.
21,22 На блок управления ВАЗ 2115 поступает очень низкий или высокий сигнал с устройства контроля положения дроссельной заслонки. Для устранения неисправности необходимо непосредственно проверить работоспособность устройства, а также провести модерацию проводки.
23,25 Устройство для контроля температуры всасываемого воздуха. От этого датчика на блок управления поступает неверный сигнал. Проверьте цепь, а также датчик напрямую.
24 На бортовом компьютере пропал сигнал с датчика скорости автомобиля ВАЗ 2115.
27,28 Данные комбинации ошибок указывают на неправильный сигнал от датчика CO на блоке автоматического управления. Рекомендуется проверить цепь на предмет обрывов и перекрытий или заменить датчик.
33,34 Устройство для регулирования массового расхода воздуха. Данные об ошибках указывают на неверный сигнал с датчика, в результате чего его следует заменить.Также есть вероятность обрыва цепи, поэтому есть смысл проверить и разводку.
35 Обнаружена неисправность в работе регулятора холостого хода. Для восстановления правильной работы устройства следует заменить датчик.
41 Некорректный сигнал с датчика фазы поступает в блок управления.
42 Эта комбинация указывает на неисправность в проводке управления электронным зажиганием.Видимо с зажиганием все в порядке, но диагностирована цепь.
43 Блок управления поймал неверный сигнал с датчика детонации. Следует проверить устройство или провести диагностику цепи на предмет обрывов.
44,45 В системе впрыска бортовой компьютер зафиксировал обедненную или обогащенную горючую смесь. В этом случае:
  • двигатель автомобиля может тронуться рысью;
  • ,
  • при движении, в частности, при переключении передач автомобиль может двигаться рывками;
  • двигатель может периодически красться (в редких случаях).
51,52 Данные по поиску и устранению неисправностей указывают на ошибки, обнаруженные в устройствах PPZ или RAM.
53 На блоке управления ВАЗ 2115 пропал сигнал с CO-датчика. Следует проверить работоспособность устройства.
54 Сигнал датчика «Окан-корректор».
55 Данная комбинация сообщает, что при движении автомобиля, в частности — при высокой нагрузке на Мотор ВАЗ 2115, в систему впрыска накладывается горючая смесь.При этом признаки поломки могут быть такими же, как и в случае с кодами 44 и 45.
61 Сломался кислородный датчик. Для восстановления работы системы следует заменить датчик.

Ошибки контроллеров

Комбинация Расшифровка
R0101-R0103. Значит эти комбинации. В частности, сигнал может быть повышенным или низким. Устройство необходимо заменить.
R0112-R0113. Сообщается о выходе из строя датчика температуры приточного воздуха. Необходимо проверить проводку, особенно в местах ремонта проводов. Судя по всему, бортовой компьютер пытается сообщить вам о возникновении короткого замыкания или обрыва.
R0116-R0118. Эти коды ошибок указывают на неисправность датчика температуры антифриза в системе. Как правило, в таких случаях лучше для начала проверить проводку, а если с цепью все в порядке, желательно заменить датчик напрямую.
P2138, p2122, p2123, Р0222, Р0223 Эти коды ошибок указывают на некорректную работу регулятора положения педали акселератора.
Р0201-Р0204 При появлении таких комбинаций бортовой компьютер пытается сообщить автовладельцу о некорректной работе одной из форсунок. В частности, в системе может быть зафиксировано обрыв цепи или короткое замыкание.
R0130 — R0134. Одна из этих комбинаций цифр может означать сбой в работе контрольного датчика кислорода.Для восстановления датчика проверьте цепь на предмет обрывов и коротких замыканий или стоит заменить прибор.
R0136-R0140. Ошибка данных означает некорректную работу диагностического датчика кислорода в системе впрыска. Как и в предыдущем случае, ошибки могут означать некорректную работу устройства или неисправность электропроводки.
Р0217. Указывает на перегрев двигателя внутреннего сгорания. В этом случае неисправности могут быть скрыты как в самом двигателе, так и в:
  • перегрев охлаждающей жидкости в системе;
  • Некачественное моторное масло или жидкость, отработавшая срок службы.
Р0326-Р0328. Бортовой компьютер ВАЗ 2115 сообщает автовладельцу о поломке датчика детонации. В частности, такие комбинации могут указывать не только на выход датчика, но и на поступающий от него неверный сигнал на блок управления.
Р0340-Р0343. Такие комбинации говорят о поломке датчика контроля положения распредвала ВАЗ 2115. В частности, ошибки могут означать:
  • сигнал с устройства не меняется при работающем двигателе внутреннего сгорания;
  • В пределах нескольких оборотов коленчатого вала сигнал от распределительного вала на блоке управления становится слишком низким или очень высоким.
Р0351, Р0352, Р2301, Р2304 Данные комбинаций означают некорректную работу катушек зажигания, а именно о неверном сигнале, поступающем в бортовой компьютер. Также эти сочетания могут указывать на обрыв в электропроводке или короткое замыкание, зафиксированное в цепи.
Р0422. Произошла поломка устройства нейтрализатора.
Р0691, Р0692. Произошла поломка первого реле вентилятора системы охлаждения.
Р0693, Р0694. Бортовой компьютер зафиксировал поломку второго реле вентилятора системы охлаждения. При несвоевременной замене предохранителя возможно закипание теплоносителя.
Р0485. Управляющее напряжение от охлаждающего вентилятора поступает на блок управления.
Р0560-Р0563. Блок управления зарегистрировал слишком низкое или высокое напряжение самолета.
Р0627-Р0629. Данные комбинаций могут указывать как на неверный сигнал с ТНВД, так и на поломку реле, отвечающего за работу агрегата. Стоит отметить, что при выходе из строя предохранителя работа автомобиля будет невозможна, так как ни один из них не запустит двигатель.
P1602. 1602 — это распространенная ВАЗовская ошибка. Зарегистрированы неисправности в работе контроллера системы управления ДВС.

Сброс ошибок


Если вы обнаружили и устранили неисправность, то ее нужно стереть со стороны бортового компьютера.Для этого повторите следующие действия:

  • Завести двигатель и выключить зажигание.
  • Отсоединить клеммы от АКБ.
  • Подождите несколько секунд и снова подключите клеммы к аккумулятору.

Видео «Сброс ошибки мотора ВАЗ»

В этом видео описан процесс сброса комбинации ошибок для автомобилей ВАЗ десятого семейства.

За счет оснащения отечественных автомобилей Компьютерами стало удобнее искать неисправности в работе автомобилей автовладельцам.Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие могут возникнуть ошибки ВАЗ 2114 и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Перед тем, как приступить к расшифровке кодов нанесенных компьютерных ошибок на ВАЗ 2114 и 2115, расскажем о самодиагностике. Необходимо учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования до сотни может дать разные результаты.Оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности, чем диагностировать проблемы с приборной панелью. Комбинации поломки тоже будут разными. Тем не менее, самодиагностика восьмигранной «четверки» — дело полезное.

Как посмотреть и узнать о поломках, которые исправил блок управления самостоятельно:

  1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
  2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
  3. После поворота ключа нужно отпустить зажимную кнопку. Это приведет к быстрому перемещению стрелка по спидометру, тахометру и другим датчикам.
  4. Затем нужно еще раз нажать кнопку одометра и отпустить. На приборке появится версия прошивки.
  5. После третьего нажатия на кнопку одометра начнут загораться коды ошибок ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на штатной панели.Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей Рассмотрим ниже, а сейчас мы расскажем, как удалить код из памяти. Чтобы снять приборку после тестирования, при проявлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажимается кнопка сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает, что панель приборов 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неполадок и поиска решения необходимо выполнить более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как закинуть код повреждения:

  1. Сначала включите зажигание, двигатель авто запускать не нужно.
  2. Затем откройте капот. Теплым ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
  3. Подождите около минуты, после чего терминал Akb необходимо поставить на место.
  4. Закройте капот и выключите зажигание.
  5. После этого снова включите и загрузите мотор автомобиля. Если чек остался, то он должен выйти через какое-то время. Если данная инструкция не сработала и способ удаления не помог, то необходимо поискать причину проблемы и устранить ее.

Значение и коды ошибок расшифровки

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UER, дающей самодиагностику (автор видео — Иван Васильевич).

комн. Описание
1 Проблемы в работе микропроцессора.
2 Самодиагностика ВАЗ 2114 зафиксировала проблемы в работе электропроводки регулятора уровня горючего.Возможен слишком высокий или низкий уровень сигнала, исходящего от датчика. Необходимо протестировать контроллер и вызвать проводку.
4 Повышенное напряжение в бортовой сети.
8 Пониженное напряжение. Что делать: в этом и в предыдущем случае проверке подлежат аккумуляторная батарея и генератор.
12 Проблемы в диагностической цепи индикатора на панели приборов.
13 Блок управления не может определить сигнал, поступающий от кислородного контроллера.
14 От регулятора температуры хладагента поступает повышенный сигнал.
15 Проблема в работе Дж (а) — бортовой компьютер фиксирует пониженный уровень сигнала.
16 В проводке авто высокого напряжения.
17 Пониженное напряжение в проводке.
19 Исправлены проблемы в работе ДПКВ ().На блок управления подается неверный сигнал.
21 Проблемы в работе контроллера DPDP (датчик положения дроссельной заслонки). Возможна выручка в работе дроссельной заслонки. Проверить цепь подключения и датчик.
22 Низкий сигнал подается с DPDZ.
23 Регулятор температуры всасываемого воздуха дает повышенный сигнал.
24 Возникли проблемы в работе регулятора скорости.Его отказ можно диагностировать по неработающему спидометру.
25 Пониженный сигнал с регулятора температуры приточного воздуха.
27,28 Неправильный сигнал от датчика CO.
33,34 Неисправности ДХРВ (датчик расхода воздуха). Проверить схему подключения расходомера и ее работоспособность.
35 ЭБУ определил отклонение значений холостого хода.Возможна неисправность датчика.
41 Неправильный импульс, поступающий от регулятора фазы.
42 Проблемы в соединительной проводке электронного зажигания.
43 От контроллера детонации подан неверный импульс.
44,45 Проблемы с горючей смесью. Он может быть истощен или преобразован.
49 Проверка потери вакуума.
51,52 Проблемы в функционировании ППЗУ либо ОЗУ.
53 Нет регулятора импульса CO. Обрыв цепи крана или датчика.
54 Импульс от контроллера Octane Corrector не поступает.
55 При пониженной нагрузке на агрегат ЭБУ исправляет истощение.
61 Проблемы в кислородном контроллере.

Эти коды можно свернуть, если у вас цифра 6, она может обозначать ошибки 2 и 4 или цифрой 9 — ошибки 1 и 8.

Для того, чтобы диагностика сразу подсчитывала и расшифровывала проблемы, желательно скачать и всегда иметь при себе распечатку для описания. При диагностике ЭБУ коды на двигателе 21124 могут отличаться в зависимости от модели авто. Чтобы читать коды, нужно знать, как они должны расшифровываться. После удаления нужно сбросить ошибки (видео удаляется и публикуется каналом КВ Автосервис).

комн. Расшифровка
p0102, P0103. Контроллером ДМРВ подается неверный импульс. Это значит, что нужно проверить проводку.
p0112, p0113. 112 либо 113 — требуется замена датчика температуры поступающего воздуха.
p0115-P0118. Ошибки от 0115 до 0118 — контроллер антифриза подает неверный импульс. Проблемы в проводке или в самом датчике.
p0122, p0123. ДПДЗ. От регулятора подается неверный сигнал. В случае повреждения проводки возможны помехи.
p0130, P0131 Лямбда-зонд требует диагностики и замены.
p0135-P0138. Ошибка 0135 и выше — Необходима замена регулятора нагрева лямбда-зонда.
p0030 Блок управления двигателем сообщает о проблемах в электроблоках на участке от нагревателя лямбда-зонда до нейтрализатора.В случае ошибки R0030 необходимо проверить электрическую панель и сами датчики.
p0036. P0036 — Записано перерезание проводки отопительного прибора ДК-2.
p0300, P0302. Когда КОДЫ 300 и 302, ЭБУ сообщает о пропуске зажигания.
p0301 Проходные точки в цилиндрах силового агрегата фиксированы. Надо проверить компрессию.
p0325. Датчик детонации работает неправильно.В частности, речь идет о лазании по проводке подключения.
p0335, P0336. P0036 Ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, датчик меняется.
p0340. Отказ датчика фазы.
p0341. Ошибка ВАЗ 2114 0341 означает сбои в работе регулятора фаз газораспределения.
p0342, P0343. Проблемы в работе фазорегулятора. При такой ошибке двигатель детонационный. Скорее всего, проблему решит только замена.
р0346. P0346 Ошибка ВАЗа — тоже проблемы фазорегулятора.
р0363. P0363 — Обнаружены возгорания воспламенения горючей смеси. В отказывающихся работать цилиндрах отключается подача топлива.
р0422. Отказ нейтрализованного устройства в работе.
р0443, Р0444, Р0445 Проблемы 0443, P0444 и 0445 — регулятор адсорбера, продувка не проводится.
р0480. Произошла поломка устройства охлаждения двигателя. Возможен перегрев агрегата при незамедлительной замене. Перед заменой нужно проверить контакты к проводке.
p0501-Р0504. Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — Регулятор скорости отказывается работать. Требуется замена устройства.
р0505, Р0506, Р0507 Не работает или некорректно работает датчик холостого хода. Его отказ может привести к плаванию холостого хода. Можно возить двигатель. Сам контроллер протестирован и прозвана проводка.
р0607. Контроллер детонации работает с перебоями.
с1135. Ошибка 1135 ВАЗ 2114 — Необходимо проверить кислородный контроллер.
p6060 Поломка процессора.Если после сброса кода неисправность осталась, значит контроллер нужен.
p2020 Необходимо проверить датчик положения заслонок впускного канала.
p1617. Ошибка 1617 — неровная дорога регулятора, повреждение проводки.
с1513. Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрощиток и проверить контакты.
с1602. Исправлены пропадания напряжения в электросети автомобиля.
р0560 Неверное напряжение в бортовой сети. Этот параметр может быть переоценен или недооценен. Тестированию подлежит аккумулятор, а также генераторный узел.
p1514, P0511 О появлении данных ошибок сообщает проблема обрыва или короткого замыкания в проводке RCX (регулятора холостого хода). Сначала сделайте диагностику контактов датчика, а потом, если есть возможность, прозвоните цепь.Сам датчик также может быть поврежден.
п1303. P1303 — сообщается о выявленных колебаниях возгорания от топливовоздушной смеси в третьем цилиндре. Неисправность следует устранять как можно быстрее, поскольку она может быть критичной для нейтрализатора.
p1578. Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр нулевой адаптации вне допустимого значения». Есть несколько вариантов решения проблемы.В первую очередь необходимо прочистить дроссельную заслонку. Если не помогло, проводится адаптация дроссельной заслонки. Для этого нужно активировать зажигание, после чего через 40 секунд запустить двигатель. Как вариант, вы можете проверить и сжать контактные клеммы на дроссельной заслонке.
p1621. Неисправность оперативного запоминающего устройства в блоке управления памятью с памятью. Требуется детальное компьютерное тестирование.
р0650 Проблемы в цепи управления индикатором кода ошибки платы.
p2135 P2135 — устранение неисправностей в работе дроссельного узла. Если замена датчика и чистка демпфера не помогли, то, возможно, проблему придется решить перепрошивкой бортового компьютера.
п2187. Засохшая смесь в цилиндрах двигателя. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью специального оборудования

4.Программа запуска для тестирования

Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB. Для тестирования также потребуется программное обеспечение, мощность используемого компьютера не имеет значения. В Интернете есть множество версий разных программ тестирования.

Диагностика проводится следующим образом:

  1. Перед началом проверки рекомендуется осмотреть автомобиль.Проверить объем поставки — моторное масло, тормозная жидкость, хладагент.
  2. Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то еще лучше. Но поскольку найти сканер не так-то просто, а его покупка недоступна, можно использовать ноутбук. Перед тем как начать тестирование, нужно включить зажигание. Пускать силовой агрегат не нужно.
  3. После подключения запускается утилита для тестирования. Программный интерфейс может быть разным.При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
  4. Тест запущен. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье. Все коды мы описать не смогли, но расшифровали те, которые встречаются чаще всего. Обычно, когда вы загружаете программу на свой компьютер, пользователям предоставляется отдельный файл с описанием неисправности.
  5. После расшифровки проблема выполнена.

С таким сталкивался практически каждый 16-клапанный владелец ВАЗ-2112. Они указывают на неисправности в работе двигателя и других важных узлов. Первый признак возникновения неисправностей — это появление на приборной панели индикатора «Check Engine» . Но не все автомобилисты знают, что это значит. Поэтому нужно подключиться к компьютеру и установить, какие ошибки и неисправности в работе системы.

Видео о самодиагностике через приборку (щиток приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень, сигнал датчика температуры охлаждающей жидкости
0118 Высокий уровень, сигнал датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Сигнал датчика высокого положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленная реакция датчика кислорода 1
0134 Отсутствие сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Цепь на земле датчика кислорода 2
0137 Низкий сигнал датчика кислорода 2
0138 Высокий сигнал датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 слишком бедная смесь
0172 слишком богатая смесь
0201 Разрыв цепи управления форсункой 1
0202 Разрыв цепи управления форсункой 2
0203 Разрыв цепи управления форсункой 3
0204 Разрыв цепи управления форсункой 4
0261 Цепь на массу цепи сопла 1
0264 замыкание на массу цепи 2900 10 0267 Цепь на массу цепи форсунки 3
0270 Цепь на массу цепи форсунки 4
0262 Цепь на + 12V Цепи форсунок 1
0265 Цепь на + 12V Цепи форсунок 2
0268 Цепь на + 12V Цепи форсунок 3
0271 Цепь на цепи форсунок +12 В 4
0300 Много проходов зажигания
0301 пропуски зажигания в 1 цилиндре
0302 пропуски зажигания в 2 цилиндрах
0303 пропуски зажигания в 3 цилиндрах
0304 пропуски зажигания в 4 цилиндрах
0325 Цепь датчика детонации Обрыв
0327 Низкий сигнал датчика детонации
0328 Высокий сигнал датчика детонации
0335 Недействительный сигнал датчика положения коленчатого вала
0336 Ошибка сигнала датчика положения коленчатого вала
0340 Ошибка датчика фазы
0342 Низкий сигнал датчика фазы
0343 Высокий сигнал датчика сигнала
0422 Низкий КПД нейтрализатора
0443 Неисправность клапана продувочного клапана адсорбера
0444 Цепь или открытый клапан продувки адсорбера
0445 Цепь для th Вес клапана продувки адсорбера
0480 Цепь охлаждающего вентилятора 1
0500 Недействительный сигнал датчика скорости
0501 Недействительный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие обороты холостого хода move
0560 Недопустимое сетевое напряжение
0562 Низкое напряжение сети
0563 Высокое сетевое напряжение
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Отказ канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Фортифицированный нагрев Цепь датчика кислорода
1123 Богатая смесь в режиме холостого хода
1124 Плохая смесь в режиме холостого хода
1127 Богатая смесь в режиме частичной нагрузки
1128 Плохая смесь в режиме частичной нагрузки
1135 Обрыв цепи нагревателя датчика кислорода 1, короткое замыкание
1136 Богатая смесь в режим Малая нагрузка
1137 Плохая смесь в режиме нагрузки Малая
1140 Измеренная нагрузка отличается от расчетной ция
1171 Низкий уровень с потенциометром
1172 Высокий уровень с потенциометром
1386 Ошибка проверки канала детонации
1410 Короткое замыкание цепи управления клапана продувки адсорбера на +12 В
1425 Короткое замыкание цепи управления клапаном продувочного клапана адсорбера
1426 Цепь управления флакона продувки адсорбера
1500 Обрыв цепи управления
1501 KZ на массу цепи управления реле АЗС
1502 короткое замыкание на +12 В цепи управления реле АЗС
1509 Контроллер цепи цепи перегрузки
1513 Короткое замыкание цепи управления ходом Hope
1514 Регулятор Stroast Hope Короткое замыкание цепи на + 12V, Cliff
1541 Chainsaw Relo Control Chain Open
1570 Неверный сигнал APS
1600 Нет связи с APS
1602 Исчезновение напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM.
1606 Неправильный сигнал датчика неровной дороги
1616 Датчик неровной дороги Низкий сигнал
1612 Ошибка сброса ЭБУ
1617 Датчик высокого уровня сигнала неровной дороги
1620 Ошибка PPZ.
1621 Ошибка RAM
1622 Ошибка Epza
1640 Ошибка теста itprom
1689 Недействительные коды ошибок
0337 Датчик положения коленчатого вала, замыкание на землю
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Поток воздуха через клапан неправильный
0481 Неисправность цепи вентилятора охлаждения 2
0615 обрыв
0616 Короткое замыкание цепи реле стартера
0617 Короткое замыкание цепи реле стартера на +12 В
1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 Неисправность цепи Relo Play
263 Неисправность форсунки 1 привода
266 Неисправность форсунки 2 привода
269 ​​Неисправность привода форсунки 3
272 Неисправность форсунки 4
650 Неисправность лампы цепи Проверьте двигатель

Схема ВАЗ-2112

Как читать ошибки?

Для того, чтобы прочитать ошибки, необходимо подключить портативный или планшетный ПК к автомобилю через специальный кабель K-LINE.Подумайте, какие инструменты понадобятся для подключения автомобиля к компьютеру и определите коды ошибок:

Для подключения нужно найти разъем под кабелем. Он находится под рулевой колонкой. Теперь вам нужно подключить непосредственно сам кабель, а затем разъем USB. Программы оптимальны для использования: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей, приора, калина, гранта; USB Autocom CDP Pro Cars USB-драйвер; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля с ноутбуком

Устранение ошибок и сброс

Устранение ошибок ЭБУ достаточно простое дело.В программе чтения нужно найти желаемую неисправность и расшифровать ее. Затем рекомендуется устранить проблему, на которой произошла ошибка. Последний шаг будет сброшен. Его можно найти в инструментах или действиях программы.

Многие автолюбители ошибаются при работе с ПО, так как им «ноль» не сами ошибки, а все ПО, поэтому остается только автомобильная оболочка. После таких действий, как правило, автомобиль может не завестись и потребовать программной настройки оборудования или замены всего программного обеспечения в целом.Поэтому рекомендуется в этом случае обратиться в автосервис, где все исправят.

выводы

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Итак, устранение ошибок не всегда заканчивается хорошо, поэтому при выполнении операции стоит быть достаточно аккуратными. При отсутствии уверенности в том, что все пройдет гладко, рекомендуется обращаться в автосервис, чтобы избежать поломок.

Датчик положения распредвала ВАЗ 2110

Существует довольно большое количество трактовок отдельных вопросов в практическом ремонте легковых автомобилей, в т.ч. и десятки. Однако все специалисты единодушны в одном — без такой детали, как датчик распредвала ВАЗ 2110, машина не заводится и не движется.

В связи с этим датчик положения распределительного вала (ДПРВ) позиционируется как элемент системы газораспределения двигателя, от которого напрямую зависит его функциональность.

Назначение ДПРВ

Такое устройство основано на электромагнитном принципе действия и используется для выполнения команд контрольно-проверочного комплекса транспортного средства… Важность параметров устройства заключается в том, что без них невозможно синхронизировать систему зажигания автомобиля и правильную работу форсунок двигателя, т.е. установить нужную концентрацию воздушной смеси, подаваемой в цилиндры двигателя. . Найти этот датчик несложно. Он находится во время прилива возле приводного шкива генератора.

При эксплуатации датчика распредвала ВАЗ 2110, цена которого приемлема для российских автолюбителей, могут возникнуть следующие проблемы:

  1. В процессе эксплуатации автомобиля на изделии остаются отложения пыли и грязи, попадающие на него с ремня ГРМ.Этому способствует вытекание масла из клапанной крышки. силовой агрегат … Эти отложения на датчике распредвала могут привести к затруднениям при запуске автомобиля, маломощному ускорению, низкой неустановленной частоте вращения двигателя, когда тахометр «выдает» не более 3,5 тыс. об / мин. При этом гаснет аварийный прибор, бортовое электронное устройство какое-то время показывает ошибку, а потом классифицирует ее как неисправность датчика распредвала, что само по себе ерунда, потому что при такой неисправности запуск двигателя абсолютно невозможно.Если изделие выходит из строя во время движения, автомобиль функционирует, однако после остановки и выключения двигателя его невозможно запустить. Если мотор продолжает работать, значит, датчик распредвала исправен, поэтому неисправность следует искать в другом месте.
  2. Автомобиль движется нормально. Электронное устройство автомобиля начинает сигнализировать о дефектах товара; чтобы не получать ошибочные сигналы от извещателя, проверьте крепление проводки в силовом отсеке.Вибрационное трение во время движения автомобиля может привести к потере или ослаблению одного из контактов. Дополнительно следует очистить клемму аккумулятора «наждачной бумагой» от ожидаемого окисления и проверить соединения проводов от продукта к электронному устройству бортового типа (передняя панель).
  3. Автомобиль не заводится, попытки реанимировать двигатель автомобиля не приводят к успеху. Чтобы решить эту проблему, нужно протестировать проводку и ее крепление к контактам. Проверить контакт датчика с коллектором, иначе изделие может выйти из строя.

Проверка датчика распредвала «десятки»

Для устранения неисправности датчика распредвала ВАЗ 2110 требуется полная диагностика изделия, ведь запуск автомобиля зависит от многих причин. Не факт, что неисправность данного изделия связана с проблемой запуска двигателя автомобиля.


Затем вам нужно будет протестировать ряд других систем автомобиля:

  • демонтируем датчик распредвала;
  • измеряем значение сопротивления на внешней обмотке изделия мегаомметром или мультиметром;
  • , если измеренные значения ниже 550 Ом и выше 750 Ом, то можно быть уверенным, что датчик неисправен.


Замена датчика распредвала

По достижении твердой уверенности в неисправности изделия, требуется замена датчика распредвала «десятки», которую необходимо проводить правильно, с соблюдением всех правил техники безопасности. Для этих целей дополнительно необходимо использовать мегомметр или мультиметр.

С этой целью выполняется следующий комплекс работ:

  1. Автомобиль готовится к ремонту, его положение необходимо зафиксировать.
  2. Автомобиль освобожден от защитной крышки в силовом отсеке.
  3. Фиксирующее устройство освобождено.
  4. Демонтирована проводка изделия.
  5. Закрепляем отрицательный контакт мультиметра на кузове автомобиля.
  6. Включив зажигание, запитываем низковольтную систему автомобиля.
  7. Делаем необходимые измерения с помощью измерительного прибора. Подключаем плюсовой контакт мультиметра к колодке проводов.Параметры напряжения на шкале мегаомметра не должны быть ниже 12 В. Если разность потенциалов все еще ниже 12 В или совсем отсутствует, то аккумулятор требует полного заряда или имеется неисправность в электрической цепи. Также требуется проверка бортового компьютера.
  8. Снимаем застежки изделия с застежкой с помощью гаечного ключа на «10».
  9. Демонтировать датчик положения распределительного вала. Окончательная проверка на неисправность датчика распредвала проводится таким образом: с помощью находящегося в исправном состоянии элемента подключаем его на место бракованного изделия.При нормальной работе устройства поломка устранена; в этой версии неисправность следует искать в другом месте.
  10. Обратная операция по установке ДПКВ, все действия необходимо проделать по принципу «обратного отсчета».


Датчик распредвала ВАЗ 2110, цена которого доступна всем нашим соотечественникам, при установке на СТО стоит очень дорого, вне зависимости от того, какой мотор установлен — 8 или 16-ти клапанный.

Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить. Именно с его помощью отслеживаются обороты двигателя. Стабильная работа возможна только при нормальном функционировании данного устройства и системы управления. Многие датчики отправляют сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов регулирует момент зажигания и подачу смеси в камеры сгорания. Но если произойдет поломка, двигатель перестанет работать в штатном режиме — пропадет искра, топливо в камеры сгорания не поступит.И запустить двигатель ни в горячем, ни в холодном виде будет невозможно.

Принцип работы датчика коленвала

С датчика, установленного напротив коленвала, сигнал поступает на электронный блок управления. Но есть одна особенность — на шкиве 58 зубьев. И есть небольшой зазор — он равен расстоянию между двумя зубцами. Именно с этим зазором датчик распознает положение.

Это выглядит так:

  1. При вращении коленчатого вала датчик считывает количество зубцов — должно быть ровно 58 импульсов с равным зазором между соседними.
  2. Все эти данные передаются по проводу датчика коленвала ВАЗ-2110 на электронный блок управления.
  3. Затем датчик попадает в зазор без зубцов на шкиве, и ЭБУ контролирует это состояние.
  4. С помощью щели без зубцов считывается количество оборотов мотора.
  5. Благодаря наличию зубцов, расположенных на равном расстоянии друг от друга, электронный микроконтроллер понимает положение коленчатого вала.

Если вам нужно заменить устройство, обязательно установите такое же, как и раньше.В противном случае может нарушиться работа мотора или вообще не получится его запустить.

Как определить поломку?

Для проверки работоспособности устройства вам понадобятся только отвертка и мультиметр.


К основным признакам поломки ДПКВ относятся:

  1. Нестабильная работа двигателя на холостом ходу, полная остановка.
  2. Пониженная мощность и тяга.
  3. Число оборотов коленвала постоянно скачет.
  4. Возможна детонация — слышны выстрелы во впускном и выпускном коллекторах.
  5. Запуск двигателя затруднен или невозможен.
  6. Двигатель в приборке.

Если есть один из симптомов, то это прямо указывает на необходимость замены датчика коленвала ВАЗ-2110.

Как снять устройство?

Датчик расположен на стороне привода генератора, напротив шкива коленчатого вала … Вы можете найти его, посмотрев на заднюю часть двигателя, на масляный насос. Перед снятием устройства сделайте отметки — это позволит установить новое в правильное положение.Следовательно, после ремонта двигатель не выйдет из строя.


Для демонтажа понадобится ключ на 10. Порядок работы следующий:

  1. Отсоедините колодку с проводами, которые соединяли устройство с системой управления двигателем.
  2. Сделав отметки, откручиваем гайку от корпуса датчика.
  3. Снимите устройство для проверки или замены.

Но может датчик исправен, значит надо его проверить. Перед снятием ДПКВ измерьте расстояние от его края до шкива — оно должно быть в пределах 0.6-1,5 мм. Если больше максимального значения, то отрегулируйте и попробуйте запустить мотор.

Диагностика омметром

Самое первое, что можно сделать, это измерить сопротивление обмотки датчика. По принятым производителем нормам нормальным является значение 550-750 Ом. Вполне допустимо, если оно отличается на 50-100 Ом от этих значений. Но если сопротивление слишком велико или отсутствует (обрыв), обязательно замените датчик коленвала ВАЗ-2110.Но поломка случается крайне редко — гораздо чаще на его активной части скапливается грязь и пыль, либо корпус подвергается механическим воздействиям. Старайтесь часто чистить устройство и не подвергать его ударам.

Особенности замены

Теперь вы знаете, ВАЗ-2110, и если он сломан, вам нужно его заменить.


Обратите внимание на несколько нюансов, которые необходимо учитывать:

  1. Старайтесь приобретать качественную продукцию, рекомендованную производителем.
  2. Обязательно пометьте для облегчения замены устройства.
  3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в допустимых пределах.
  4. Момент резьбовых соединений — 8-12 Н * м.
  5. Измерьте сопротивление перед установкой нового датчика.

Своевременная очистка активной поверхности прибора обеспечит его нормальную работу на долгое время. Однако нельзя использовать жесткие методы — используйте мягкую тряпку или старую зубную щетку (наиболее подходящий инструмент для этой работы).Недопустимо использование металлических щеток или наждачной бумаги. Чтобы лучше удалить грязь с поверхности, нанесите небольшое количество WD-40. Затем протрите ДПКВ насухо и попробуйте запустить двигатель.

Датчик фаз ВАЗ-2114 (8 клапанов) нужен для нормализации работы ДВС … С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топлива воздушной смеси, а также подача искры на электроды свечей зажигания. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает форсунка

Для безупречной работы двигателя все компоненты должны работать согласованно. Все параметры контролируются электронным микропроцессорным блоком управления, своего рода компьютером.

А всего в конструкции вагона несколько систем:

  1. Подготовка воздуха.
  2. Подача топлива.
  3. Зажигание.
  4. Отвод выхлопных газов.
  5. Моторные масла.
  6. Охлаждение.
  7. Газораспределение.
  8. Управление двигателем.

Для наиболее стабильной работы двигателя необходимо, чтобы все датчики генерировали четкий и четкий сигнал, который будет получать и обрабатывать ЭБУ. В этом случае корректируется время открытия форсунок, а также момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фазы?

Это устройство устанавливается на распредвал и подает сигнал микроконтроллеру о положении поршней двигателя.Датчик работает на эффекте Холла. Распределительный вал имеет зубчатую передачу, которая необходима для работы датчика. Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эту «депрессию» нужно выставить перед активной частью датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распределительный вал меняет свое положение, на выходе датчика формируется сигнал, который поступает в электронный блок управления.Последний считает количество импульсов и выдает команды на исполнительные механизмы. Именно так и работает на ВАЗ-2114 (8 клапанов). Цена нового элемента не более 600 руб.

Основные признаки поломки

Если датчик приходит в негодность, форма и величина выходного сигнала нарушаются. Микроконтроллер опрашивает устройство не более 5 минут. В случае, если сигнал с датчика не появляется, блок управления переводится в аварийный режим работы.Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. на 10%. Основные признаки поломки датчика фаз:

  1. Значительное увеличение расхода бензина.
  2. Ухудшение динамических характеристик автомобиля.
  3. Затруднение при запуске двигателя. В лучшем случае он запустится через 3-5 секунд.
  4. На приборной панели загорается лампа Check Engine.
  5. Нарушение диагностики ЭБУ и систем.
  6. На бортовом компьютере появляются ошибки P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, неправильной маркировке. А также при чрезмерном износе шестерен распредвалов и коленвалов.

Ошибки бортового компьютера

Номер ошибки P0343 очень часто появляется после окисления контактов или при обрыве электропроводки. Самостоятельно диагностировать систему управления ДВС можно с помощью простейшего сканера, работающего по протоколу K-line или OBD-II.Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фазы ВАЗ-2114 (8 клапанов) — установка известного рабочего устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что устанавливаются на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

Удаление прибора

Для снятия фазового датчика необходимо найти место, где он установлен.Он расположен за корпусным воздушным фильтром … Крепится к двигателю одним болтом.


Для демонтажа нужно произвести следующие манипуляции:

  1. Отсоединить минусовую клемму от АКБ. Это полностью очистит оперативную память компьютера, ошибка будет стерта. Если не отсоединить аккумулятор, после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится, а двигатель работать некорректно.
  2. Отсоединить колодку от устройства.
  3. Ключом на «10» нужно открутить болт крепления корпуса датчика. Желательно использовать гаечный ключ или торцевую головку.
  4. Осторожно снимите датчик.

Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель. При демонтаже не пользуйтесь ударным инструментом — вдруг датчик заработал исправно, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового прибора нужно тщательно очистить посадочное место для него. Использовать герметики не стоит, так как толку от них мало — есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке датчик будет сложно снять. А остатки герметика могут попасть в систему смазки и вызвать там неприятности.

Поэтому просто установите датчик фазы ВАЗ-2114 (8 клапанов) на место.Проверку работы устройства необходимо проводить после подключения отрицательной клеммы к аккумуляторной батарее … Сразу обратите внимание на то, как работает двигатель и есть ли какие-либо ошибки. бортовой компьютер … Если ошибки присутствуют, то, возможно, проблема не в датчике, а в проводах его подключения.

Альбом Lada 2110, английский

  • LADA110111112

    Альбом иллюстраций

  • АвтоВАЗ г. Тольятти Россия 2001

    СОДЕРЖАНИЕ

    ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 макет.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Макет .3ВАЗ-2111. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4Ваз-2112 компоновка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Приборы и органы управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Двигатели .72110 и 2111. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72112 двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Кривошипный механизм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

    зубчатая передача. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102112 ГРМ.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Система смазки двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Система охлаждения двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Схема системы впрыска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​Система впрыска.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Топливная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16Карбюратор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Схема работы карбюратора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Выхлопная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19Сцепление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20КПП. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Механизм переключения передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .22 Схема работы коробки передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23Передний привод. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24Передняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25Задняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . .26Рулевое управление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Тормозная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Схема работы тормозной системы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Схема подключения. . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Электросхема системы впрыска (GM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Электросхема системы управления двигателем 2111, многоточечный впрыск топлива для соответствия нормам выбросов ЕВРО-2 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21102, 2111, 21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Электросхема системы управления двигателя 2112, последовательный впрыск топлива в соответствии со стандартами выбросов ЕВРО-2 (ecm m1.5.4н и Январь-5.1), предназначенный для автомобилей ВАЗ-21103, 21113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Схема подключения системы управления двигателем 2111 с последовательным впрыском топлива для соответствия нормам выбросов ЕВРО-3 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21102, 2111,21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Электрическая схема системы управления двигателем 2112 с последовательным впрыском топлива в соответствии со стандартами выбросов ЕВРО-3 (ECM MP7.0Н), предназначенный для автомобилей ВАЗ-21103, 2113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Альтернатор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Стартер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37 Безоткатная система зажигания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .38 Блок фары. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 Стеклоочиститель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Кузов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Отделка кузова и уплотнения. . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . .42 Сиденья. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 Кузовные механизмы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 Внутреннее отопление и вентиляция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

  • ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 компоновка

    Технические характеристики ВАЗ-2110 ВАЗ-21102 ВАЗ-21103

    Количество мест.. . . . . . . . . . . . . . . . . . . . . . . . . . . 5. . . . . . . . . .Грузоподъемность, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 475. . . . . . . . . .

    Снаряженная масса, кг. . . . . . . . . . . . . . . . . 1010. . . . . 1020. . . . . .1035Двигатель. . . . . . . . . . . . . . . . . . . . . . . . 2110. . . . . 2111. . . . . . .2112

    Скорость максимальная, км / ч. . . . . . . . . . . . 165. . . . . . 167. . . . . . . .185

    Время разгона от 0 до 100 км / ч

    за счет переключения передач на автомобиле полной массы 14.. . . . . . 14. . . . . . .12,5

    Размеры, мм: — длина габаритная. . . . . . . . . . . . . . . . . . . . . . 4265- ширина габаритная. . . . . . . . . . . . . . . . . . . . . . 1680- общая высота. . . . . . . . . . . . . . . . . . . . . . 1420

    Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . 2492

    Колея передних колес, мм. . . . . . . . . . . . . . . . . . . 1400

    Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . 1370

    1.Блок фары 2. Забор холодного воздуха 3. Двигатель4. Воздухоочиститель 5. Рулевое управление 6. Бачок с жидкостью тормозной гидравлической системы 7. Зеркало заднего вида 8. Зеркало заднего вида 9. Внутренний задний фонарь 10. Крышка багажника 11. Заднее сиденье

    12. Подвесной задний фонарь 13. Главный глушитель 14. Запасное колесо 15. Винтовая пружина / амортизатор задней подвески 16. Задние тормоза 17. Балка заднего моста 18. Топливный бак 19. Промежуточный глушитель 20. Переднее сиденье 21. Панель приборов 22. Боковой повторитель указателей поворота

    23. Расширительный бачок системы охлаждения 24.Передние тормоза 25. Стойка передней подвески 26. Бачок омывателя ветрового стекла 27. Аккумулятор 28. Буксирная проушина 29. Передний бампер 30. Номерной знак31. Решетка радиатора

    3

  • ВАЗ-2111 компоновка

    Технические характеристики

    Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5Грузоподъемность, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500Керб Вес, кг. . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . 1040 Двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2110 Максимальная скорость, км / ч. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 Время разгона от 0 до 100 км / ч при переключении передач на автомобиле полной массой, сек. . . . . . . . . . . . . . . . . 14

    Размеры, мм: Длина габаритная. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4265 Общая ширина. . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1680 Общая высота. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1460

    Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2492 Колея передних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1400 Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1370

    1. Блок фары2. Воздухоочиститель 3. Двигатель4. Plegnum5. Бачок омывателя крышки багажника 6.Бачок тормозной гидравлической системы 7. Расширительный бачок системы охлаждения8. Зеркало внешнее 9. Панель приборов 10. Руль

    11. Зеркало заднего вида 12. Солнцезащитный козырек 13. Рейка багажника на крышу 14. Заднее сиденье 15. Задний борт 16. Задний фонарь 17. Запасное колесо 18. Главный глушитель 19. Винтовая пружина / амортизатор задней подвески 20. Задние тормоза

    21. Топливный бак 22. Переднее сиденье 23. Промежуточный глушитель 24. Боковой повторитель указателей поворота 25. Стойка передней подвески 26. Передние тормоза 27. Коробка передач 28.Бачок омывателя ветрового стекла / фар 29. Аккумулятор4

  • ВАЗ-2112 компоновка

    Технические характеристики

    Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

  • Распиновка датчика скорости. Распиновка датчика скорости Электронный датчик скорости на ВАЗ 2110

    Поломки датчика скорости проявляются ложными данными со спидометра, и загорается панель приборов Check Engine … Если да, то причина именно в скорости датчик.

    Для выявления неисправности сначала нужно узнать, где находится датчик скорости в ВАЗ-2110, а после обнаружения нужно проверить его привод. Он находится под капотом, в моторном отсеке, рядом с выпускным коллектором, о котором трутся провода. V
    в большинстве случаев достаточно заизолировать провода и разместить их так, чтобы они не контактировали с коллектором. Также не стоит забывать об обрыве кабеля, ведь это тоже возможная причина поломки.Если вы не увидели на нем никаких проблем, значит проблема в датчике или в его приводе.

    Для того, чтобы замена датчика скорости ВАЗ-2110 прошла успешно, сначала необходимо восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «-», «А», «+», а не как обычно — 1, 2, 3. Хотя это не играет важной роли, но поможет сделать распиновку быстрее.

    Второй важный момент — выбор устройства на металлическом стержне, ведь он прослужит намного дольше своего пластикового аналога.Не забудьте проверить вращение штока, нет ли в нем люфта, не забыли ли вы поставить шайбу.

    1. Отключаем ток на машине снятием разъема с АКБ.
    2. Отсоединяем провод разъема от датчика, запомнив распиновку.
    3. Откручиваем датчик вручную, если безуспешно, то используем ключ на 21 или 22 (в зависимости от конструкции).
    4. Смотрим состояние привода. После снятия датчика необходимо открутить гайку, с помощью которой привод крепится к коробке передач.Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.


    Установите новые устройства в обратном порядке. После установки необходимо проверить мультиметром полярность проводов. Если контакт «+» подключен к «-», то их необходимо поменять местами. Для этого желательно выбирать последнее, что мы рекомендовали. Но если его нет, то соблюдаем следующую последовательность: 1 — «+», 2 — выход сигнала, 3 — «-».

    Штатный датчик скорости автомобиля ВАЗ 2110 расположен на коробке передач автомобиля.

    Назначение и принцип действия датчика скорости

    Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть поток импульсов передается от устройства к ЭБУ автомобиля, частота которых прямо пропорциональна скорости автомобиля … Электронный центр автомобиля, анализируя поступающие данные, выбирает требуемые частота холостого хода и отправляет сигнал устройству, регулирующему частоту вращения двигателя на холостом ходу, которое оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку транспортного средства.

    При прохождении расстояния в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. На основании параметров временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

    Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива.Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру о том, что водитель перестает нажимать педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

    Как проверить датчик скорости на работоспособность

    Признаки неисправности данного устройства следующие:

    • приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и неверные значения спидометра, представленные при этом;
    • при обнаружении дефектов в электрической цепи датчика скорости, цена которых вполне приемлема, выводится световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

    Важно: такая запись возможна и при неисправностях в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии отображается не постоянно, то, возможно, эта разница будет косвенно указывать на какое устройство вышло из строя. .

    Причины выхода из строя датчика скорости

    Отсутствие показаний спидометра не означает неисправность данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет совсем обидно, что факт замены датчика скорости не даст желаемого эффекта.Причины могут быть следующие:

    1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
    2. Нестабильный контакт разъема продукта и обрыв провода.
    3. Иногда дефект носит чисто механический характер, заключающийся в банальном дефекте троса датчика скорости — спидометра.

    Здесь возможны следующие варианты:

    1. Сложное неравномерное движение кабеля в оболочке, вызванное дефектами кабеля — заусенцами или разрывами металлических жил кабеля. Они могут существенно повлиять на работоспособность сенсорного привода.
    2. Повышенная скорость троса.

    Проверка прибора на исправность:

    1. Вешаем домкрат на переднее колесо автомобиля.
    2. Отсоедините проводной контакт от продукта и подключите к нему мультиметр цифрового типа или аналогичное устройство
    3. Совершая вращательные движения с подвешенным колесом на малой скорости, измеряем сигнал импульсного потока от разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
    4. Снимаем прибор с сиденья.
    5. Подключаем к выходным контактам прибор для измерения напряжения.
    6. Поворачивая датчик скорости привода, измеряем его разность потенциалов.
    7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

    Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятка» не избежать.

    Распиновка датчика скорости

    Если вы занимаетесь подключением датчика скорости, то должны знать, что эти устройства различаются степенью подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. В то же время очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

    Заводской датчик скорости автомобиля ВАЗ 2110 выпускается с некоторыми отличиями в подключении к колодке разъема.Разъем квадратной формы используется в комплексах электроники Bosh. Круглый разъем используется в электронных системах типа 4 января и GM.

    При подключении датчика скорости вместо цифровых обозначений типа «1», «2» следует выбирать устройства с такой группой контактов оцифровки, как «-», «A», «+» (внутреннее обозначение на контактах блока). , «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

    Решив купить датчик скорости на ВАЗ 2110, следует проверить шток устройства на вращательные движения и его люфт, который следует минимизировать, а также наличие такой детали, как проставочная шайба на штоке изделия.

    Замена датчика скорости «десятки»

    Операция типа замена датчика скорости ВАЗ 2110 проводится по следующей схеме:

    1. Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляющим собой гибкий провод.
    2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
    3. Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
    4. Совмещаем привод датчика скорости со штангой нового устройства.
    5. Устанавливаем крепежи и подключаем их к разъему колодки.

    В случае проблем с разборкой сломанной штанги покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия необходимо смазать резиновое уплотнительное кольцо машинной смазкой.

    Важно: при снятии неисправного изделия есть вероятность дефекта штанги устройства, лучше демонтировать привод спидометра. Для этого снимите привод с помощью гаечного ключа на «10» и осторожно снимите его с корпуса МКПП. Демонтаж проводите осторожно, случайно не уроните шток в картер коробки передач.

    Любая машина оснащена системой, которая показывает скорость и пробег (пройденное расстояние). Именно по спидометру, который представляет собой прибор для определения мгновенной скорости, можно узнать, какая максимальная скорость ВАЗ 2110.

    Датчики скорости устанавливаются только в инжекторных автомобилях, где есть карбюраторные двигатели, их нет. Это устройство отвечает за подачу и расход топлива, установку угла опережения зажигания, а также следит за качеством горючей смеси. Все данные передаются в электронный блок управления, который управляет форсункой.

    До появления датчиков на каждом карбюраторном двигателе устанавливались механические приводы спидометра. Именно механические приводы устанавливаются на автомобили ВАЗ 2010, выпущенные до 2006 года.Новые автомобили, построенные после 2006 года, оснащены электронными датчиками.

    Датчик скорости ВАЗ 2110 16 клапанов Признаки неисправности

    Поломки могут проявляться:

    • наличие перебоев в работе, ложные данные в показаниях приборов определения скорости и измерения количества оборотов колесо;
    • Отсутствие стабильной работы двигателя на холостом ходу;
    • загорелся Check Check Engine (проверьте двигатель) на панели приборов;
    • прекращение выдачи ЭБУ ошибок об отсутствии или прерывании сигналов датчиков (P0500 и P0503).

    Эти проблемы возникают по разным причинам: загрязнены разъемы датчика, нарушен контакт или целостность провода, соединяющего ЭБУ с датчиком.

    Всегда ли нужна замена

    Информация, передаваемая датчиком скорости в ЭБУ, очень важна, от этого зависят показания упомянутых выше устройств. Также эта информация влияет на качество топливной смеси, подаваемой в цилиндры, обороты холостого хода, стабильность двигателя и количество потребляемого топлива.

    В случае неисправности датчика электронный блок не сможет определить, движется автомобиль или стоит. При этом отмечаются плавающие обороты, двигатель начинает глохнуть, и расход топлива станет намного выше.

    Проведение DS check доступно каждому автомобилисту. Чтобы найти неисправность, нужно точно знать, где она находится в ВАЗ-2110. Датчик находится в моторном отсеке под капотом, в моторном отсеке.Рядом выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен в верхней части коробки передач, полностью виден и доступен из моторного отсека).

    Провода трутся о коллектор, что может привести к их повреждению. Иногда бывает достаточно их изолировать и расположить так, чтобы не было контакта с коллектором.

    Не забываем про обрыв кабеля, который может стать причиной поломки. Если такой проблемы нет, то нужно искать ее в самом датчике или в его приводе.

    Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливается работоспособность спидометра.

    Сколько стоит замена

    В случае, если проводка и контакты в порядке, датчик необходимо заменить. Стоимость его варьируется от 170 до 400 рублей. На замену тоже уйдет немного, от 100 до 150.

    Для покупки нужно знать номера датчиков в каталоге. Номер 2110-3843010F соответствует механическому датчику, а номер 2170-3843010 соответствует электронному.Датчики желательно выбирать с обозначениями «-», «A», «+», а не 1, 2, 3, это поможет быстрее сделать распиновку. Нужно обращать внимание на производителя, чтобы не приобретать некачественный товар. Привод должен быть полностью металлическим.

    Пошаговая замена датчика скорости ВАЗ-2110 с 8 и 16 клапанами

    Для самостоятельной замены датчика скорости достаточно иметь под рукой два-три ключа (на 10, 21, 22 ) и крестовой отверткой.

    1. Ток на машине отключен; для этого с АКБ снимается разъем.
    2. От датчика отсоединен провод разъема, в котором рекомендуется запомнить распиновку.
    3. Датчик можно открутить вручную или с помощью ключей 21 или 22 (в зависимости от исполнения).
    4. Состояние диска проверяется. После снятия датчика ключом на 10 открутите и снимите гайку, фиксирующую привод датчика.
    5. Привод подлежит замене при механических повреждениях, если таковых нет, старый можно оставить.
    6. Установку нового устройства производить в обратной последовательности.
    7. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.
    8. После установки рекомендуется проверить полярность проводов мультиметром. Если контакты вдруг перепутались, их меняют местами.
    9. Осталось проверить. Это делается либо когда машина движется, либо когда колеса подвешены.

    Замена электронного датчика

    Боковая цепь обесточена, зажим ослаблен и гофра снята. Затем отключаются провода от датчика скорости и защелка перемещается назад. Далее ключом на 10 откручиваем гайку крепления датчика.

    Заменен старый датчик на новый, гайка затянута, гофра подключена, клемма заземления подключена.

    После этого двигатель должен заработать в штатном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа КИПиА возобновилась.

    На автомобилях ВАЗ 2110 и 2114 применяется электронный датчик скорости, пришедший на смену механической системе в составе. Из статьи вы узнаете, как они работают и чем отличаются. датчики разных моделей, где они расположены и как их заменить.

    Как работает электронный датчик

    До 2006 года на автомобилях устанавливался датчик скорости, который работал совместно с приводом. Ведущая шестерня закручивалась ведущей шестерней главной пары.Поэтому такой датчик можно было установить на автомобили с механическим спидометром, для этого нужно было установить новый указатель скорости, который работал не от вращающегося троса, а от импульсов датчика. Датчик основан на эффекте Холла — электродвижущая сила (ЭДС) в индукторе изменяется, когда металл проходит через него. С 2006 года начали устанавливать датчик новой модели, для которого не требовался привод, так как он работает с эталоном (металлическим штифтом), установленным на ведущей шестерне редуктора.

    Где датчик скорости на ВАЗ

    На всех автомобилях ВАЗ 2108-2115 датчик находится в картере коробки передач (КПП) за правым краем двигателя. На 8-клапанных двигателях удобнее всего подходить к датчику со стороны аккумулятора. На 16-ти клапанном датчик тоже расположен, поэтому и до него добираются точно так же.

    Замена датчика скорости на автомобилях, выпущенных до и после 2006 г.

    Проверка датчика подробно описана в статье о.Первым делом нужно отсоединить отрицательную клемму от АКБ. Затем отсоедините разъем жгута проводов от электронного датчика скорости. Для этого нажмите пальцами на зажим для провода (на некоторых моделях датчиков зажим пластиковый) и потяните штекер вверх.

    На 16-клапанных двигателях сожмите два кронштейна в верхней части заглушки. После этого нужно открутить датчик скорости. Для этого на большинстве автомобилей достаточно надавливания пальцами. Если пальцами не работает, придется откручивать ключом на 21.После этого при необходимости ключом на 10 откручиваем один болт крепления привода датчика и вытаскиваем его из коробки передач. Установите новый датчик или исполнительный механизм в обратном порядке.

    Для выпущенных после 2006 года

    На автомобилях, выпущенных после 2006 года, отсутствует механический привод от шестерни, поэтому используется другой способ крепления датчика. Сам датчик устанавливается там же. Первым делом отсоедините отрицательную клемму от аккумуляторной батареи.После этого откручиваем хомуты воздуховода, идущего от фильтра к дроссельной заслонке … Если не снимать патрубок, то добраться до датчика очень сложно. Затем отсоедините штекер от датчика, отжав провод или пластиковый фиксатор. Провода убираем в сторону и ключом на 10 (удобнее делать эту операцию храповиком с небольшим удлинителем) откручиваем болт крепления датчика. После этого датчик вытаскивается из КПП. Установка выполняется в обратном порядке.

    Датчики, установленные до и после 2006 г., не взаимозаменяемы. Поэтому при покупке не путайте их.

    Во время движения автомобиля датчик скорости (форсунка) ВАЗ 2107 формирует данные о скорости, отправляемые в электронный блок управления двигателем. Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Вы можете самостоятельно проверить и заменить датчик. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, гаечный ключ на 22 и мультиметр или контрольная лампа.

    Принцип работы датчика скорости ВАЗ 2107

    Датчик скорости основан на эффекте Холла, который описывает возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле. Датчик выдает импульсы при вращении выходного вала КПП ВАЗ 2107. За время, пока машина проезжает километр, датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

    Где находится датчик скорости ВАЗ 2107

    Датчик крепится к коробке передач в механизме привода троса спидометра. Для его снятия и проверки придется отсоединить трос спидометра КПП.

    Признаки неисправности

    Основным признаком проблем в работе датчика является выдача соответствующего кода ошибки бортового компьютера … Неисправности могут проявляться и другими признаками:

    • повышенный расход топлива;
    • плохая тяга двигателя;
    • не работает или работает с большой погрешностью спидометра;
    • нестабильный холостой ход.

    Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

    Причины неисправности датчика

    Конструкция датчика достаточно надежна. Причиной поломки обычно являются окисленные контакты на датчике или обрыв проводов, идущих от датчика к ЭБУ двигателя.
    Контакты проверить, при необходимости очистить и смазать «Литолом». Поиск обрывов проводов лучше начинать с мест около вилки.Там они часто гнутся, соответственно перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ом. Если повреждений не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с машины.

    Как снять датчик скорости ВАЗ 2107

    Для демонтажа датчика скорости необходимо выполнить следующие операции:

    Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контрольной».Чтобы установить датчик, вы должны проделать вышеуказанные действия в обратном порядке.

    Проверка датчика скорости

    Самый простой способ проверить датчик скорости — установить на его место новый. Цена на деталь невысока, поэтому это самый простой и быстрый способ убедиться, что она работает или сломается. Если нового датчика скорости ВАЗ 2107 под рукой нет, следует сначала проверить старый, а затем отправиться в магазин за новым.
    Для проверки работы датчика скорости вам понадобится небольшая пластиковая трубка диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр).Проверка выполняется в следующей последовательности:

    • подключить вольтметр к выходу датчика, который подает электрические сигналы, и к массе автомобиля;
    • надеть трубку на ось датчика;
    • повернуть трубку.

    По мере вращения трубки напряжение на выходе датчика должно увеличиваться пропорционально скорости вращения. Если этого не произошло, необходимо заменить датчик скорости ВАЗ 2107.

    Совет: таким же образом можно проверить датчик скорости прямо на автомобиле.Для этого вывесите одно из ведущих колес, подключите вольтметр к выходу датчика и «массе» и начните вращать колеса. Если появляются напряжение и импульсы, датчик исправен.

    Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности необходимо подать напряжение на положительную клемму датчика скорости. Если лампа мигает при вращении датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

    Не заводить автомобиль ВАЗ 2110 форсункой. Стартер крутится, но двигатель не заедает

    В холодное время года автовладельцы часто сталкиваются с тем, что их автомобили не хотят заводиться с утра. Так уж вышло, что подобная проблема очень часто возникает в отечественных автомобилях, и те, у кого есть ВАЗ-2110, знакомы с ней не понаслышке.

    Стоит отметить, что вина в этом лежит не столько на производителе, сколько на холоде. Остывает автомобиль, который долгое время пробыл просто на улице или в неотапливаемом гараже.В результате меняются физические свойства:

    Все это в комплексе затрудняет запуск силовой установки. А если к тому же за автомобилями как-то ухаживать, то здесь будут часты поломки.

    Последнее обстоятельство в большинстве случаев следует назвать первопричиной того, что ВАЗ-2110, имеющий инжектор в 8-клапанной силовой установке, холодным зимним утром не заводится.

    Плохой уход вкупе с игнорированием профилактических мер приводит к множеству мелких поломок бортовых систем.

    Как показывает практика, существует семь наиболее частых причин, по которым автомобиль не хочет двигаться. Их список следующий:

    • проблемы с аккумулятором;
    • поломка бензонасоса;
    • датчики неисправности, как управляющие коленчатым валом, так и контролирующие состояние распредвала;
    • провал свечи;
    • срабатывание сигнализации;
    • повреждение топливораздаточной системы;
    • износ любого элемента блока зажигания.

    Аккумулятор

    Вряд ли даже человеку, который недавно сел за руль, неизвестно, что при отсутствии питания машина не заводится.Таким образом, первое, что нужно проверить — это аккумулятор.

    Напомним, что у ВАЗ-2110 на панели есть красная лампочка, которая загорается при падении заряда аккумулятора. Однако, даже если этого не произошло, следует проверить напряжение тестером. Обычно оно должно составлять 12,6 В.

    Топливный насос

    Если с аккумулятором все в порядке, то нужно проверить топливный насос следующим образом. Нерабочий механизм не создает необходимое давление, из-за чего форсунка не может впрыснуть бензин в форсунку.

    Подтвердите, что это предположение допускает наличие искры в свете свечи.

    Датчики

    Эти контрольные устройства используются для информирования бортового компьютера — о ситуации на земле. При поломке двигатель в принципе не запускается.

    Проверить их самостоятельно относительно несложно; в этом случае отсутствие искры будет свидетельствовать о неисправности датчика.

    Свечи

    Этот элемент двигателя отвечает за подачу искры, которая, в свою очередь, воспламеняет смесь воздуха и топлива.После определенного периода использования они обычно загрязняются или сгорают.

    Им нужно:

    Чтобы не тратить лишнее время на подобные процедуры в экстренных случаях, всегда следует иметь на складе полный комплект заведомо исправных свечей. Замена старых на новые позволит легко выяснить, была ли причина нежелания мотора заводиться.

    Сигнализация

    Стоит отметить, что в реальности проблемы с сигнализацией встречаются довольно редко.Однако, если система безопасности неисправна, она может заблокировать зажигание.

    В любом случае, если ничего из вышеперечисленного не помогло решить проблему, необходимо будет проверить все варианты, то есть действовать методом исключения.

    Сигналы необходимо сбросить.

    Сроки

    Здесь чаще всего рвется ремень. Подобная поломка устраняется на месте при наличии необходимой запчасти. Остальные элементы топливной системы непросто проверить в условиях частного гаража — для этого нужно будет посетить автосервис.

    Зажигание

    Проблемы с блоком зажигания тоже довольно часто являются причиной того, что автомобиль не заводится.

    Причиной таких неисправностей является вибрация. Крышка, защищающая трамблер, со временем откручивается, и как следствие неправильная подача искры. Это, в свою очередь, приводит к тому, что топливо выгорает не полностью, и возникает эффект, который автомобилисты именуют «троением».

    Зажигание легко отрегулировать, повернув указанную крышку распределителя в направлении, противоположном движению стрелок часов.

    Наиболее типичные ситуации


    Если стартер исправен, но при этом намокают свечи, и их замена не привела к устранению поломки, то необходимо:

    • проверьте форсунки (иногда они забиты), достаточно их промыть;
    • убедиться, что бензонасос создает необходимое давление;
    • осмотреть датчик DFID; его неправильная работа приводит к тому, что в двигатель подается слишком много топлива.

    Машина запускается только после нескольких попыток. Это происходит при засорении дроссельной заслонки или DXH — их нужно будет промыть жидкостью для очистки карбюратора.

    Если автомобиль не заводится на морозе, хотя стартер исправен, горит индикатор аккумулятора и уровень масла, необходимо выполнить следующие действия:

    • снимите свечи зажигания и немного поверните стартер для удаления топлива из силового агрегата;
    • заменить старые свечи на новые, предварительно подогрев их;
    • запустить двигатель;
    • зарядить аккумулятор.

    Отсутствие эффекта говорит о более серьезной поломке, для устранения которой придется обратиться к специалистам.

    Если поменяли замок зажигания, и двигатель запустился нормально, но остановился, когда рулевой механизм был полностью собран, необходимо убедиться, что топливный насос исправен:

    • зажигание включено;
    • прослушать работу помпы, расположенной под задним сиденьем;
    • поднять капот при включенном зажигании;
    • закрутите колпачок на топливной рамке и нажмите на спрятанный под ней штуцер;
    • выход из него бензина говорит о исправности помпы.

    То, что при повороте ключа двигатель под действием крутящего момента стартера начинает вращательное движение, — неплохой знак. Об этом свидетельствует прежде всего тот факт, что неисправность заключается в нарушении работы одной из систем, а именно системы подачи топлива, системы подачи воздуха или системы зажигания. (Случаи поломки узлов шатуна кривошипа и газораспределительных механизмов не учитываются, так как эти поломки крайне редки).

    Возможные неисправности системы подачи топлива ВАЗ 2110

    Одна из основных неисправностей системы подачи топлива:

    — Отказ топливного насоса.

    — забит топливопровод

    — загрязнение форсунок распределенного впрыска

    Для диагностики работоспособности топливного насоса необходимо снять шланг с топливной рампы и проверить давление в системе.При необходимости давление измеряется специальным манометром. В случае, когда в топливной магистрали нет давления, необходимо проверить состояние топливного насоса, а также правильность работы электрической цепи.

    Засорение форсунки форсунки можно проверить , сняв топливную рампу. Хорошая топливная форсунка должна распылять топливо до парообразного состояния. Неисправная или забитая форсунка, не распыляется, бензин может вообще не течь или течь струей.

    Не проходимость всех форсунок, также может указывать на неисправность электронного блока управления автомобилем.

    Типовая неисправность системы зажигания ВАЗ 2110

    При полноценной работе системы подачи топлива и распределенного впрыска следует проверить исправность системы зажигания автомобиля.


    В данной системе возможны неисправности следующих узлов:

    1. Неисправность свечи зажигания.Как правило, при выкидывании 1-2 свечей зажигания машина заведется, но двигатель будет сильно заклинивать или будет слышно.

    2. Пробой высоковольтных проводов, при несвоевременной замене бронепровода они могут выйти из строя. Соответственно напряжение на свечи не пойдет.

    3. Неисправность модуля зажигания. Преобразователь электрического тока в момент подачи искры может выйти из строя, в такой ситуации необходимо проверить напряжение на выходе.

    Возможные неисправности в ГРМ


    Проскакивание ремня ГРМ через зубья шкива 1-2 положения.Из-за чего меняется положение фаз газораспределения и двигатель вообще не запускается.

    Проскальзывание шкива на распредвале или повреждение вала.

    Неисправность или неправильный датчик положения коленвала.

    В ситуации, когда выявить неисправность невозможно, с технической стороны, с помощью общей диагностики, необходимо провести общую компьютерную диагностику Двигатель с подключением ЭБУ

    А как именно не запускается? Посмотрите возможные варианты, возможно, встретите вашу проблему и узнайте, как ее решить.

    Стартер крутится, а свечи залились. Ставил новые свечи, но при попытках снова завести снова терпит неудачу, и снова свечи заливаются.

    1. Форсунки забиты, поэтому они заливают топливо. Необходимо промыть форсунки.

    2. Бензонасос создает недостаточное давление. Вам нужно проверить его работоспособность — при необходимости отремонтировать или заменить.

    3. Проверьте, как работает DFID. Он может давать неточные данные, например, он показывает удвоенный расход воздуха. В этом случае ЭБУ дает сигнал на подачу топлива, из-за этого свечи заполняются, а двигатель не запускается.Если DFID неисправен, его необходимо заменить.

    Запускается только со второго или третьего раза.

    Дроссельная заслонка или датчик загрязнены на холостом ходу. Их необходимо промыть средством для чистки карбюраторов.

    На дворе минус шестнадцать градусов. ВАЗ 2110 с автозапуска не заводился. Покрутил стартер, толку нет, только аккумулятор деревня. Загорелась еще одна лампочка. А в прошлом году даже при минус тридцати двигатель заводился с автозапуска.

    • Отвинтите свечи зажигания и слегка поверните стартер, чтобы все топливо вышло из двигателя.
    • Купите новый комплект свечей, прогрейте их газом и вкрутите, пока они теплые, и запустите двигатель.

    Непосредственно перед тем, как прогреть свечи, убедитесь, что аккумулятор полностью заряжен.

    Если безрезультатно, то нужно ехать на СТО для диагностики.

    Поменял зажигание — сразу ВАЗ 2110 завелся. Заглушил двигатель и установил кожух рулевой колонки на место. Снова завел мотор, пару минут поработал и плавно заглох — больше не заводится.

    1. Проверьте работу топливного насоса. Делается это так:

    • включить зажигание;
    • приложите ухо к заднему сиденью возле бензобака и прислушайтесь: работает ли бензонасос;
    • не выключайте зажигание и не открывайте капот;
    • с левой стороны топливной рампы открутить крышку и надавить на ниппель.

    Если бензин потек, значит с бензонасосом все в порядке. В противном случае он неисправен.

    2.Если насос исправен, то нужно проверить контакты всех проводов, идущих к генератору, клеммы (при необходимости очистить), крепление заземляющего провода высоковольтных проводов (в темноте не должно появиться что-то вроде молнии ). После этого очистите свечи (поставьте новые) и попробуйте снова запустить двигатель.

    Двигатель еле завелся, и на панели загорелась лампочка с восклицательным знаком. Я не обратил на это внимания и пошел убирать снег с машины.Пока чистил, мотор заглох. С тех пор ВАЗ 2110 запускается только с толкача.

    Загорелся восклицательный знак — это указывает на то, что стартер, несмотря на то, что двигатель запустился, все еще находится под напряжением. Скорее всего он просто не отцепился от двигателя. Пока убирал снег, сломался стартер.

    Теперь, чтобы ВАЗ 2110 завелся, нужно поставить новую деталь.


    Комментарии:

    олег

    2013-12-07 10:14:44

    Форсунка ВАЗ 21103 не заводится без нажатия на газ

    Дмитрий

    13-12-13 00:43:25

    У меня проблема.ВАЗ 21102 стоял 4 месяца, завелась — не заводится. Как я ни старался, но не слышал, что бензонасос работает. Поменял на новый, но все равно — реле щелкает, двигатель крутится, но не запускается, на рампе форсунок на ниппель нажимается и ничего. Была сигнализация «Пантера», но аппарат отключился из-за утери брелка. Вы можете сказать, в чем дело?

    Ер

    20.12.2013 16:48:05

    Я Ваз 21104. Ехал, ехал и заглох.Кручу зажигание — не заводится, думал обрыв ремня грм, снял крышку — целиком! Не могу понять, что делать дальше, от «толкателя» не заводится (мол, за пластиком с правой стороны со стороны пассажира, справа снизу есть какие-то предохранители? Не могу найти для чего, играют ли они роль).

    sergei

    04-02-2014, 21:29:37

    Поставьте параллельно 2 датчика температуры для мозга, возьмите в руку и держите.В нете полно описаний этой хитрости, посмотрите на всю проблему в неполном мозгу, а на морозе часто глюки выдает, проверял (грел феном и бибик с первого раза завелся). Надо менять их на новые через 7-10 лет эксплуатации, элементная база их сдыхает.

    При запуске DFID не играет ведущей роли — можно вообще отключить — машина должна запуститься. Режим простоя поменяется, как и при запуске прога проигнорирует.

    Форс просто не сразу забивается и на холостом ходу не заметишь. Всегда предупреждают — вялый двигатель или отсутствие приседаний. Головами не шевелите, меняйте мозг, прошивка не подействует, ну по началу вроде как поможет, а потом вообще жесть начнется). Вы меня мучаете приехать (работаю в Auto Bosch Service 17 лет, совет бесплатный), параллельный датчик температуры по теплу или сопротивлению короче, если поможете, оставьте это с миром, с машиной ничего не случится либо зимой, либо летом.Потом в мороз климат, в жару тепло и все! Не трогайте мозги! DFID выходит из строя редко, почти вечно, если не открутить его молотком и то то, что вы купите и установите, на 100% не состояние или брак, поверьте, сделайте, как я сказал, вы забудете о неприятностях зимой. И самое главное — бензин! Стоит 5 евро, значит, при -25 не горит, так что берите такси). Шутка, но это правда.

    сергей

    05.02.2014 20:28:06

    Олег, информации мало! Что тогда, когда вы начнете? Нормально ли работает, или надо ногой или рукой держать бензонасос?) А какой двигатель горячий холодный? Если устранено, подпишите, что было не так.

    Александр

    11-02-2014, 14:12:57

    Начинаю заводить ключом — пружин не хватает, куда непонятно заходит, замкнул клеммы — на стартере заводится нормально !

    Артем

    12-02-2014, 18:03:29

    Здравствуйте, у меня такая проблема: бензаносос не качает (в рампе давления нет вообще). Снял бензаносос, разобрал, зацепил на прямой — качает. Заменил фильтр, свечи — толку нет, поменял реле (при включении зажигания все щелкают), предохранители целы, спасают ребята

    Алексей

    15.02.2014 11:37:45

    Говорят сеточка в бензанасосе, может она, или просто забита бензопровод

    сергей

    18.02.2014 21:03:03

    ну Артем, это самое простое, у вас есть свой руки все-таки — перейти от простого.Продуть воздуховоды, напрямую проверить проходимость, подключить насос от клеммы. Вы проверите состояние цепей и механику помпы, только не водите их аккуратно. Шаг за шагом от простого к сложному снимайте помпу в последнюю очередь.

    Проверьте насос, не снимая его с бака, подайте на него напряжение, отсоединив разъем, и вы это услышите и поймете). Затем посмотрите на давление и другими плоскогубцами прижмите обратную трубу (резиновый шланг) и посмотрите. Если напор появляется, то смотри контрольное давление на рампе — короче от простого к сложному, а вы уже разобрали помпу, ну вот и подвеску не взяли.Сорри)))

    Есть тестеры, щупы и просто лампа и провод для проверки пружин — зачем все менять, реле и тд, чем богат? — Машину поменяйте тогда …

    игорь

    20.02.2014 01:14:16

    Повернуть ключ — ноль эмоций. Даже стартер молчит. Отверткой заводится, и то, только когда холодно. Даже греть не хочет. В чем может быть проблема?

    Женя

    27.02.2014 15:36:59

    Помогите ребята.Машина заедает, но не заводится, свечи мокрые. Убрал, снова хватает и ничего. Свечи снова влажные. Что делать? Ремень ГРМ на месте.

    дима

    03.03.2014 22:31:43

    Ребята, вы тоже можете мне помочь? У меня такая ситуация, в машине 8-ми клапанная форсунка, она год и больше заводится не хочет. Бензин попадает в цилиндры, тоже есть искра. Раньше ставил, заводился, но проплывал очень много оборотов и иногда сам глухой. Куда хоть лазить или тянуть на диагностике и не ломать голову? Может причина в какой то мелочи.

    пол

    16-03-2014 19:58:57

    Моя машина — ВАЗ 2110 полтора литра 8 клапанов, плохо заводится и плохо берет обороты. Все перепробовали, мол из мозга.

    дмитрий

    2014-03-16 22:23:39

    Помогите! Включаю зажигание, панель работает, подкачивает бензонасос, как начинаю заводить двигатель, все пропадает и заканчивается, даже панель выключена. Скинул клемму на 15 минут, все новое, зажигание, помпа качает, заводится и опять все гаснет.

    Ильнур

    18-03-2014 14:29:16

    Дмитрий, попробуй с аккум, затяни моллюски, заряжай!

    «Сергей (05.02.2014): Олег, информации мало!»
    Сергей, у меня такая же проблема, холодно, тепло, через пять минут снова могу завести только если заправить газ, помпа качает, свечи новые, ГРМ на месте, по трассе тянет, работает на холостом ходу в районе 1100 об. / мин.

    Влад

    20-04-2014, 16:49:11

    Поворачиваешь ключ зажигания, прокачка насоса проходит, а не заводится.

    Евгений

    2014-05-06 13:37:11

    Десятка перестала заводиться. Свечи засохли, стартер работает, но не заводится. Заменил половину проводки и мозги (7.2 января) пока не понятно …

    Серега

    15.06.2014 22:35:09

    Ваз 21102, машина тупо заглохла, искра есть, есть в рампе тоже давление, закручиваю а свечи хреновые.

    UPD:
    Спасибо за инфу, тупо пошел, посмотрел ремень ГРМ — он порван.

    Armand

    2014-07-09 23:30:29

    Все здоровы, помогите пожалуйста включите зажигание, звука форсунки нет, может весь бензонасос винный?

    konstantin

    2014-08-04 09:34:13

    Подскажите что делать! Машина не заводится! Ни ключ, ни отвертка, стартер не работает! И с толкателя для начала! Акум новый!

    Олег

    04.08.2014 18:27:50

    Может кто сталкивался.ВАЗ 2110 1.5 литра 8 клапанов, заводится на горячем двигателе, скорость начинает плыть в районе 500-800 и постепенно глохнет. Жду секунд 5 и потом нормально запускаю, если сразу попробую, может опять погаснет. Это происходит не постоянно (как правило, если после выключения прошло 5-15 минут). С холодным двигателем проблем нет. Я не знаю, что и думать. Помощь!

    Сергей

    2014-08-12 14:46:55

    Помогите! У меня ВАЗ 2111 Ing. и такая проблема как у «Дмитрий (2014-03-16 22:23:39)», во втором положении зажигания все пропадает.Может начаться со 2-го, а может и с 20-го раза.

    Павел

    2014-09-24 15:56:04

    Подскажите вечером заглушил машину, а утром не могу завести просто чихает: (

    Валера

    13.10.2014 10:51:14

    Всем привет, помогите, у меня с десяток форсунок не запускается, хватает, но не запускается. Поменял модуль, мозги, все равно не запускается, помогите плиз

    Владимир

    2014 -10-20 16:45:41

    Здравствуйте, вчера ехал ни о чем не подозревая, а тут бац заглох, тыркаю, пока не вставил аккумулятор, затащил в гараж и поменял новые свечи, проверил помпу и он был бесполезен, мослат и мослат, но не заводился.Помогите, что может быть?

    Вера

    2014-10-24 10:14:17

    Здравствуйте! Подскажите, что могло быть? У меня инжектор ВАЗ 2105, в теплую погоду заводится хорошо, а при -10 не заводится, стартер крутит. Поменял масло на -40, новые свечи, фильтры все поменял, ВАЗ-2010

    andrew

    24-10-24 2014 10:21:54

    Это моя беда, подскажите причину. Сел в машину, начал заводиться — не заводится, открутил свечи — залились, проверил искру — есть, закрутил свечи на место, намотал — не завелся, открутил и опять же.Что делать?

    Артур

    25-10-2014, 16:18:33

    Машина не заводится, помпа не качает, диагностика причину не показывает. Помощь!

    Эдвард

    27.10.2014 16:29:50

    Остановил машину у магазина. Забыл выключить радио. Выходи — не заводись. Указывает на отсутствие бензина. Залил девять литров, опять не заводится. Комп показывает масло, долил. Теперь показывает восклицательный знак. Что бы это могло быть? Свечи просохли, поменяли предохранители.Помощь.

    Васек

    15-11-2014, 16:48:53

    Ребята, подскажите в чем дело. Не качает топливный насос. Слышен только небольшой щелчок. В чем может быть проблема?

    Владимир

    27.11.2014 00:50:18

    У меня ВАЗ 21102 1,5 л, 8 кл. После двух недель кузовных работ машина не заводится. Из мозга минуса на катушку реле бензонасоса нет. ЭБУ Bosch MP7.0N. При прямом подключении реле насос качает, но машина не заводится, а при заклинивании сразу глохнет.Что делать?

    Вячеслав

    27.11.2014 17:16:34

    Ваз 2110 16кл 1.5. Машину припарковал, отошел минут двадцать, возвращаюсь, машина не заводится, стартер не крутится. Восклицательный знак на панели горит даже при отсутствии зажигания. Заблокирован стартер, машина скрутилась, был звук как пылесос. Скажи мне, пожалуйста. Заранее спасибо.

    Влад

    01.12.2014 15:10:35

    Свечи мокрые, стартер крутится, заеданий нет.Заменил dpkv — та же картина. Обрыв проводов в клеммной колодке на ДПКВ. Удалось почистить вентиль, поменять pxx и DPS. Зачем? Я не понимаю. Естественно завелась, сдохла раньше на полном ходу, без объявления войны.

    Джордж

    2014-12-14 16:03:44

    Помогите! У меня инжектор ВАЗ 21103 16 клапанный, завелся сегодня утром, машина проработала 5 минут и заглохла пока я убирал с машины снег, после чего вообще не заводится, стартер крутится, бензонасос качает, есть это искра.Что ему еще нужно, я не понимаю? (((

    геннадий

    2014-12-23 20:22:55

    Здравствуйте, ребята. У меня ВАЗ 2110 2000 года выпуска. Провернул зажигание — ноль эмоций, только на приборке Загорается лампочка «Engy Check» и восклицательный знак. С толкателем тоже не запускается. Что это может быть?

    Саша

    26.12.2014 13:12:28

    Здравствуйте! Помогите пожалуйста , погнал с утра 10-сотку, заводится с полоборота, немного поработает и начинает троить, то нормально, но если останавливать то искра пропадает.Это займет около 3 часов, и вы можете начать, но если вы нажмете на газ, он заглохнет, и вам снова придется ждать 3 часа. Форсунка 10кта, но при включении зажигания не крутит стартер, проскакивает искра, но дальше все как раньше.

    Олег

    2015-01-03 12:40:38

    Подскажите пожалуйста! В начале поворотов насос работает, синхронизация на месте. В чем еще может быть причина? Почему не могу завести?

    Денис

    2015-01-10 21:10:03

    Помогите! почему не заводятся десятки форсунок, есть бензин, есть искра, ремень ГРМ на месте, но не заводится.

    Василий

    2015-01-12 05:50:14

    Мне в минус попал ВАЗ 2110. Сейчас стоит, ночь начинается, потом глохнет, свечи льются. Свечи перекручиваешь, дожидаешься высыхания баллонов, вкручиваешь остальные сухие — заводятся без проблем. На следующее утро снова те же проблемы.

    Альберт

    2015-01-12 10:17:57

    Моя машина ВАЗ 2110 8 клапанов. Не заводится, в свечах нет искр.

    Алексей

    2015-01-19 16:53:39

    Проблема, мне нужна ваша помощь.Ваз 2110. После начала движения машина стала тянуть при нажатии на газ, как будто кто-то держал ее сзади. Проехал километров 20 и она, сбросив скорость, заглохла. Попытки начать ни к чему не приводят. Стартер крутится, но не заводится. Во время движения перед срывом бортовой компьютер принял мою скорость 100 км / ч за 145 и дал сигнал о превышении. Сейчас пишет, что связи нет. В баке бензин, свечи зажигают. Может кто знает в чем проблема? Заранее спасибо.

    Андрей

    2015-01-30 11:29:42

    ВАЗ 21102 не заводится, стартер крутится, помпа качает и ничего! Свечи поменяли и все равно ничего, но свечи были что-то суховатое, есть искра. Крутил полчаса, а они высохли и сели! Какие?

    Андрей

    2015-01-31 15:30:29

    Такой вот нюанс. Не заводить 2110 8-ми клапанный инжектор. Насос не качает при включении зажигания, он начинает качать, если начать крутить стартер и не заводится.

    Леонид.

    04.02.2015, 21:52:31

    Включаю зажигание — заводится, при отпускании ключа глохнет. А если зажать ключ зажигания то работает, не подскажите что это может быть?

    Игорь

    2015-02-22 14:55:05

    Бензонасос новый, включаю блокировку — не качает. Все поменялось, все датчики и ничего.

    Игорь

    22.02.2015 15:10:44

    Бензонасос новый, включаю замок, не качает.Все поменялось, все датчики и ничего …

    Александр

    2015-03-06 11:06:03

    Доброго времени суток! Такая проблема. Машина диаметром 16 клапанов. На холостом ходу вообще не заводится, а при полном нажатии на газ запускается и глохнет. Фактически поменял все: коленвал, распредвал, датчик холостого хода, положение дроссельной заслонки, мозги, DFID. Этикетки на земле. Есть искра, есть топливо. Он сломал себе голову. Может кто подскажет.

    Никита

    2015-03-10 09:52:53

    У меня ВАЗ 21101, ехал по дороге и двигатель внезапно заглох, после попытки завести двигатель, но стартер отказывается работать с ключ.Пытался завести двигатель на Принной, стартер крутится, но нет искры. Что может быть не так?

    Damir

    2015-05-30 07:56:34

    Почему горит мои клапаны? Помоги мне, пожалуйста! Машина не тянет, глохнет, заводится плотно.

    Sega

    2015-06-24 15:44:15

    Привет !!! Будьте добры, скажите, в чем дело. Холодный пуск норм, проехал не много километров, заглушил, поехал по делам, вернулся и не завелась. Вы поворачиваете ключ, это звучит как шум бензина, затем щелкаете, поворачиваете ключ и тишина.Стартер даже не слышно. Полазил, аккум отключил, немного постоял, потом завелась. Приехали домой, поставили, да, чуть не забыл, когда ехали так, как будто кто-то держал зад и ронял, двигатель дергался, но ненадолго. Поставил машину, поехал домой, погас, опять не заводится, в целом тихо. Снял аккумулятор, снял клемму со стартера и подключил все обратно. Завелась, на всех свечах загорелась искра, вроде все датчики проверили, выключили и опять вообще не запустились (((В чем причина, помогите советом?

    Владимир

    2016-05-27 15:58:09

    Сдал машину на СТО, отремонтировал головку, приехал забирать, отдал заведенную машину, умер у подъезда дома.Показал, что аккумулятор разряжен, снял клемму заглох, еле доехал до дома. Взял у соседа новую батарею — троит, чихает не заводится, что могли эти кулибины с машиной делать? Подарил практически целую машину (из футорки вышибла свечу), сейчас приедет Кент, диагностику сделаем …

    ВАЗ 2110 не заводится, поиск неисправности сводится к последовательной проверке системы зажигания, топливной системы, фаз газораспределения.

    1) Самое первое, что вам нужно сделать, это сесть за водительское сиденье, включить зажигание и посмотреть на приборную панель.При включенном зажигании должны гореть три лампочки: лампа аварийного давления масла, лампа заряда аккумулятора, контрольная лампа блока управления двигателем.


    Для нас сейчас важна лампа от электронной системы управления двигателем; на неуправляемом двигателе должна гореть лампа «Проверка». Эта лампа означает, что ECM работает и готов к работе. Поэтому, если лампа не горит, то проверьте предохранитель и реле ЕСМ. При включении зажигания должен щелкнуть ЕСМ — на ЕСМ подано напряжение.Если реле и предохранитель исправны, но «Проверка» выключена, проверьте, поступает ли питание на модуль ECM. Если модуль запитан, то, скорее всего, он неисправен. Модуль стоит около 100 долларов, так что можно попробовать отремонтировать старый, будет дешевле.
    2) Опять же сидя в салоне проверяем топливный насос Ваз 2110. Система впрыска двигателя оснащена электрическим топливным насосом, погруженным в бензобак автомобиля. При включении зажигания топливный насос находится под напряжением и должен быть слышен звук его работы на заднем сиденье.Если не слышно работы бензонасоса, то проверьте предохранитель и реле бензонасоса.


    Если они целы, возможно, потребуется разобрать топливный насос и проверить его. В любом случае перед разборкой нужно снять заднее сиденье и проверить наличие +12 В на выводах бензонасоса.
    3) Теперь пробуем провернуть двигатель стартером. Если стартер исправен, то переходите к шагу 4. Если стартер не крутится при повороте ключа зажигания, проверяем следующее:
    — Все провода прикреплены к стартеру и надежно закреплены.
    — При повороте ключа должен быть слышен щелчок реле втягивающего устройства стартера.
    — Причиной неработающего стартера может быть проблема в контактной группе замка зажигания.
    4) Если мы подошли к пункту 4, значит, на ВАЗ 2110 включена «Проверка», подкачивает ТНВД и крутит стартер. Пора проверить искру на свечах зажигания.


    Откручиваем свечу зажигания от первого цилиндра, надеваем на нее бронепроволку и зажимаем плоскогубцами (чтобы не попал ток) прижимаем к массе.Просим помощника запустить двигатель. Если есть искра, проверяем ее наличие и на других цилиндрах. Если есть искра на каждом цилиндре, переходите к шагу 5.
    Проблемы с зажиганием возникают в следующих ситуациях:
    — Искра есть на 1 и 4 цилиндрах, но не на 2 и 3 цилиндрах. Неисправна катушка 2 и 3 цилиндра в модуле зажигания.
    — Искра есть на 2-м и 3-м цилиндрах, но не на 1-м и 4-м цилиндрах. Неисправна катушка 1 и 4 цилиндра в модуле зажигания.Необходимо заменить модуль зажигания.
    Если замена модуля зажигания не помогла, значит выходные транзисторные переключатели на модуль зажигания от ЭБУ неисправны. Нужен ремонт компа.
    — Нет искры ни на одном цилиндре. Самая частая причина в таком случае — датчик положения коленчатого вала.
    Сигнал от ЭБУ ДПКВ дает импульсы на модуль зажигания на образование искры. ДПКВ может быть в хорошем состоянии, но шестерня, на которой работает датчик, не связана с колесом генератора.В этом случае коленчатый вал будет вращаться, но это вращение не будет обработано датчиком.
    Многие очень опасаются того, что у инжектора Ваз 2110 очень много датчиков. Датчиков много, но машина не заводится только из-за неисправности одного из них — ДПКВ. При выходе из строя датчика массового расхода воздуха ЭБУ будет работать с датчиком положения дроссельной заслонки. Если TPS неисправен, то ECU рассчитает горючую смесь в соответствии с DFID. Это аварийный режим работы, но двигатель запустится.Он может троить, заглохнуть, на автомате будет безначально. При неисправной лямбде, датчике фаз, датчике детонации также заведется Ваз 2110.
    5) Отвинтите свечу от баллона и проверьте, мокрая она или нет. Если свечи сухие, то форсунки не разбрызгивают топливо. Необходимо проверить давление в топливной рампе. Сбоку от топливной рампы есть специальный болт, который откручивается и вместо него вставляется манометр. Затем включается топливный насос и манометр должен показывать давление в рампе.Если манометра нет, можно просто открутить болт и включить помпу; хорошая жиклер топлива должен бить отверстие под манометр.
    Если в топливной рампе нет давления, необходимо заменить топливный фильтр, проверить, не забит ли топливопровод от бака к топливной рампе.
    6) Если свеча мокрая, то нужно открутить все свечи Ваз 2110 и просушить. Положи на место. Если машина снова не заводится и свечи заполняются газом, проверьте метки ГРМ.Крышка ремня ГРМ снимается и проверяется шестерня на шестерне. распределительного вала и отметьте шестерню коленчатого вала. Если метки не совпадают, значит, нарушены фазы газораспределения и машина не заводится.
    Свечи можно заливать, если форсунки забиты и они не распыляют, а заливают топливо. В этом случае необходима чистка форсунки. Из-за грязных форсунок двигатель обычно плохой, но заводится. Загрязнение форсунок дает о себе знать с наступлением холодов, когда требуется повторный наддув для запуска двигателя горючей смесью, которая легко заполняет свечи.
    Вот и все основные причины, по которым ВАЗ 2110 не заводится. Вышеуказанная неисправность составляет 99 процентов случаев, когда автомобиль отказывается заводиться. Есть более глубокие и трудные для диагностики случаи, но это скорее исключение, чем правило.

    Автомобиль вещь капризная. Просто все было хорошо, и теперь ВАЗ 2110 не заводится. Что поделать, ведь сегодня без машины жить очень сложно. И так, хотите вы того или нет, но стать специалистом по ремонту автомобильной техники должен каждый автомобилист.

    Одно дело, когда неприятность застала тебя неожиданно. Вы обескуражены и не знаете, что взять. При таком подходе: по неопытности и неуверенности в своих действиях можно не делать то, что не ремонтируют, а только сделать хуже своей машины. Вот тогда становится действительно поздно читать тематические статьи.

    Но ведь все основные проблемы автомобилей Лада-110 известны широкой массе автомобилистов давно, поэтому достаточно будет действовать по заранее заданному алгоритму действий.Если повезет, проблему можно решить всего за четверть часа. Если нет, то хотя бы сэкономьте на буксировке и ремонте до СТО.

    Отечественные автомобили

    действительно хороши простотой обслуживания, где практически любую работу можно выполнить самостоятельно, неприхотливостью в эксплуатации и массовой популярностью у автолюбителей. Конечно, при огромной массе весомых «плюсов» были свои специфические проблемы. Каковы причины наиболее типичных неисправностей — об этом мы поговорим в этой статье.

    Особенности эксплуатации ВАЗ-2110

    Автомобиль, известный как «дюжина», прослужил почти двадцать лет.Первые модели серии имели карбюраторный двигатель и восьмицилиндровый цилиндр. Еще в 2002 году на АвтоВАЗе был запущен первый 16-клапанный двигатель с инжекторной системой подачи топливной смеси.

    Такие двигатели до сих пор остаются наиболее популярными и распространенными не только в автомобильной гамме АвтоВАЗа, но и в общей массе автомобильной техники. Таким образом, «десятку» по сей день можно считать современной и технологичной машиной, способной дать фору любому другому автомобилю в плане езды по родным дорогам.

    Большинство автомобилей ВАЗ, за исключением самых первых карбюраторных моделей, выпускаемых с 1996 года, оснащены электронной системой впрыска и бортовым микропроцессорным компьютером, контролирующим работу ДВС и считывающим информацию с датчиков, установленных под капотом.

    Это не только обеспечивает эффективный контроль работы двигателя, но и позволяет значительно упростить процедуру поиска неисправностей в автомобиле. Электронный блок управления способен самостоятельно диагностировать более сотни возможных ошибок в работе двигателя, системы охлаждения и состояния автомобиля в целом.Если ВАЗ 2110 не заводится, вполне возможно запустить режим самодиагностики бортового компьютера, считывая ошибки датчика.

    Кроме того, дизайн автомобилей ВАЗ открывает богатые возможности для поклонников автотюнинга и позволяет настроить многие элементы конструкции автомобиля под себя. На базе концерна «десятки» АвтоВАЗ также выпустил спорткар Lada 21106, который участвовал в международной гоночной серии FIA WTCC. Таким образом, история автомобиля действительно богатая, а популярность у автомобилистов самая широкая.

    Проблемы с аккумулятором (АКБ) и электросхемой

    В первую очередь, если ВАЗ 2110 не заводится, следует проверить работу аккумулятора. Напряжение на выводах полностью заряженного аккумулятора будет соответствовать значению 12,6 В. При полном разряде оно падает до уровня 10,5 В. Но даже высокое напряжение аккумулятора на холостом ходу не гарантирует его стабильной работы, о чем пойдет речь. подробнее ниже.

    Подразумевается, что свинцовые батареи не переносят полного разряда.Кроме того, их мощность может быть значительно уменьшена за счет количества рабочих циклов и общего срока службы. Таким образом, батарея с высоким уровнем напряжения холостого хода с отключенными электроприемниками может быть не в состоянии обеспечить необходимую мощность для работы стартера. Как это проверить?

    Определить отсутствие в АКБ запаса необходимой емкости (ампер-часов) можно с помощью того же мультиметра, который считывает уровень напряжения на клеммах АКБ в момент запуска двигателя.Если напряжение падает ниже 10,5 В, значит аккумулятор полностью разряжен или вышел из строя и не может запустить стартер ВАЗ-2110.

    Среди основных причин саморазряда АКБ можно выделить следующие:

    • вышел из строя генератор или не работает регулятор напряжения;
    • ключ зажигания оставлен постоянно включенным;
    • неправильная работа аккумулятора, выход из строя из-за физического износа и истощения срока его службы;
    • неисправности проводки.

    Во избежание проблем с аккумулятором и работой генератора на приборной панели ВАЗа есть специальная индикация. Она сообщает о возможных проблемах с генератором, обрыве ременной передачи от ведущего вала на генератор или выходе из строя аккумуляторной батареи. Если не хотите покупать новую преждевременно перезаряжаемую батарею — проблемы с генератором надо решать в ближайшие 50-100 км. пробег после появления соответствующей индикации на панели приборов.

    Проверка главных исполнительных элементов пусковой цепи ВАЗ-2110

    В случае, если ВАЗ 2110 не заводится, когда работоспособность АКБ не вызывает сомнений, следует провести предварительную диагностику основных элементов, задействованных в схеме запуска. Как правило, после проверки работоспособности всех следующих компонентов машина должна запуститься:

    • исправность ТНВД;
    • подача топлива в главные цилиндры электродвигателя;
    • неисправность ремня ГРМ;
    • свечи зажигания в свечах зажигания.

    Работоспособность топливного насоса следует проверять на слух. Он находится под задним сиденьем. Поднимите чехол заднего сиденья и поверните ключ зажигания. Характерное гудение с задней стороны салона говорит о исправном электроприводе бензонасоса.

    Далее нужно снять фишку с модуля зажигания под капотом, чтобы отключить подачу искры на свечи зажигания. Это делается для того, чтобы проверить наличие топлива в главных цилиндрах двигателя на ВАЗ-2110.Выключите свечи зажигания и ненадолго включите стартер. Наличие топлива в цилиндрах определяется утечками бензина вокруг резьбы крепежных отверстий для свечей зажигания.


    Конечно же, неисправная, порванная или сошедшая с направляющей ремня ГРМ тоже приводит к тому, что ВАЗ 2110 не заводится. В этом случае движение даже после замены ремня без ремонта клапанов невозможно.

    Проверить наличие искры в свечах визуально, включив зажигание и прижав наружную металлическую часть свечи к металлическому неокрашенному кузову автомобиля или к элементам конструкции.Не забывайте, что все электрические части изделия находятся под высоким напряжением, поэтому лучше работать в изоляционных перчатках. Если искра не только на одной свече — обязательно проверьте остальные, сделав соответствующие выводы.

    Проверка топливно-воздушной системы ВАЗ-2110

    Система подачи топлива в двигатель управляется электронным блоком управления, который, в свою очередь, регулирует соотношение топлива и воздуха согласно показаниям датчика массового расхода воздуха (DFID) и датчика положения дроссельной заслонки.Если оба они неисправны — неудивительно, что ВАЗ 2110 не заводится.

    Далее следует проверить состояние воздушного фильтра, так как это сделать проще всего. И, если ни одно из вышеперечисленных действий не помогло, необходимо проверить давление в системе, создаваемое работой топливного насоса. Подсоедините манометр к диагностическому ниппелю топливной рампы и измерьте давление. Его низкий уровень говорит о забитом фильтре помпы, а высокий уровень говорит о неисправности коробки передач.

    Нормальный уровень давления напрямую зависит от типа двигателя, установленного в автомобиле ВАЗ 2110:

    • предел от 284 до 325 кПа является нормальным для двигателей типа 2111, 2112;
    • предел от 364 до 400 кПа является нормальным для двигателей типа 21114, 21124.

    Кстати, состояние ТНВД также можно определить, отсоединив магистральный шланг подачи газа к аппарели и прокачав по нему бензин в чистую емкость. Исправный насос будет перекачивать не менее 1,5 литров в минуту. топливо.

    Слушайте также работу стартера. Включается ли главное электромагнитное реле с характерным щелчком и работает ли вообще электромеханический привод агрегата? Несмотря на то, что конструкция стартера предельно проста, он легко может потерять электрический контакт или повредить коробку передач.В последнем случае будет слышен характерный скрип или свист.


    Если стартер не вращается, его следует демонтировать из-под капота автомобиля. Этот процесс не занимает много времени, как, по сути, разборка самого агрегата. Необходимо проверить мультиметром исправность электрической части, «прозвонив» обмотки, и разобрать редуктор. Большое количество смазки в нем в холодное время года не дает вращаться стартеру.

    Прочие неисправности ВАЗ-2110

    Также, если ВАЗ 2110 не заводится, следует проверить автосигнализацию. Возможно, просто не сработала система автоматической блокировки, не позволившая запустить двигатель. Ознакомьтесь с его инструкцией по эксплуатации или выполните общий сброс. Вполне вероятно, что ВАЗ 2110 не заведется из-за выхода из строя сигнализации, ведь он тесно связан с основными электрическими цепями и здесь без помощи специалиста не обойтись.

    Открыть боковую консоль отопителя со стороны пассажира.Таким образом, вы сможете проверить работоспособность главного реле, включающего основные механизмы двигателя, при повороте ключа зажигания. Проверка проводится путем определения уровня напряжения на выводах 85 и 86. Отсутствие характерного щелчка при включении реле свидетельствует о заедании его основных контактов или неисправности электромагнитной катушки.

    Карбюратор для 16-ти клапанного двигателя. Зачем устанавливать новый силовой агрегат

    Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099.Основная цель — переделать в 16-клапанную форсунку путем установки главного блока цилиндров от ВАЗ 2112.

    Испытания ВАЗ-2109, на котором была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиль по сравнению с обычной для него системой питания. На невысоких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей.На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.

    Что нужно для такого апгрейда?

    • ГБЦ 16В,
    • с коллектором и ресивером,
    • датчик детонации,
    • дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
    • ДМРВ,
    • патрубок передний с ДК,
    • термостат с датчик,
    • оба видео,
    • шкивы распределительного вала,
    • датчик фаз,
    • крышка газораспределения,
    • комплект проводки,
    • контроллер,
    • полностью оборудованная топливопровод и бензобак,
    • указатель и датчик уровня масла,
    • датчик положения КВ,
    • аппарель с комплектом форсунок,
    • поршни с кольцами и штифтами,
    • генератор с кронштейнами и натяжителем,
    • шкив коленвала,
    • шатуны,
    • привод генератора,
    • масляный насос корпус со сливом для датчика положения KV,
    • выхлопная система в комплекте.

    Порядок работы

    Все операции можно производить, не снимая агрегат, но при снятии работать будет намного удобнее.

    • Головка блока снята, все топливопроводы, штатный бензобак, полностью разобран, термостат, генератор, все ремни и шкивы сняты.
    • Отсоединены патрубки системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
    • Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающей опорой модели 12 и десятипозиционными шатунами. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
    • Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
    • Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые трубы. Нет необходимости в датчике включения вентилятора.
    • Идет подготовка к установке головки на 16 клапанов. Несмотря на то, что расположение креплений такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
    • Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
    • Топливный бак установлен на место и подключен к магистралям. Установить проводку к топливному насосу от блока управления. Оставьте провода датчика уровня топлива старыми.
    • Чтобы не удлинять новую проводку, можно вырезать отверстие в стенке моторного отсека при его установке в стенку моторного отсека как на ВАЗ-2110.
    • В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
    • Насос установлен от ВАЗ-2112.№
    • для вентиляции картера заменен на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
    • Головка установлена, при этом старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего нужно удалить все выступы на стыках, и пройти по каналам роликовой фрезой, чтобы уменьшить сопротивление внутри них.
    • Термостат установлен от инжекторного двигателя Самара-21082.
    • Патрубки системы охлаждения подключены.
    • На заднюю крышку ГРМ устанавливаются шкивы и ролики от модели 2112. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается комплектом.
    • Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
    • Крышка клапана установлена ​​на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
    • Выхлопная система смонтирована. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
    • Подключает проводку к замку и панели приборов … Масло залито, система охлаждения залита, бак залит бензином.

    Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

    Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли и как воплотить идею в жизнь?

    Зачем устанавливать новую трансмиссию?

    Установка нового двигателя может пригодиться тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет довольно неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в обслуживании, как иномарки, поэтому ее часто настраивают.Замена двигателя из 8 ячеек на более совершенную модель имеет свои преимущества:

    1. Повышенная мощность.
    2. Улучшенные характеристики на высоких оборотах.
    3. Эффективное использование топлива за счет системы впрыска.
    4. Более стабильная работа силового агрегата.
    5. Постоянная регулировка клапана не требуется.

    Но есть и минусы:

    1. Вам нужно заменить много деталей и инструментов в гараже.
    2. На низких оборотах двигатель 16k немного хуже своего 8-клапанного собрата.

    Здесь есть два варианта замены:

    1. Установка всего двигателя от модели 2112. В этом случае не нужно будет заменять много деталей, но стоимость всего двигателя может отложить эту идею.
    2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

    Ставим готовый двигатель

    Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи между собой.Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели. Далее ведется такая работа:

    1. Демонтировать старый силовой агрегат, отключить все патрубки и электронику. Для того, чтобы снять и установить двигатель, нужен кран для удобства, так как весь агрегат увесистый. Это основная проблема в гараже.
    2. Когда двигатель снят, в сиденье можно установить новый.Стоит сразу проверить состояние сальников и прокладок, если агрегат используется. Также проверьте натяжение ремней.
    3. Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
    4. Отличная замена танку «девятка» — аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
    5. Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
    6. Теперь можно приступить к электромонтажу форсунки.Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
    7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под днище и фиксируют шпильками.
    8. Ставим датчики, меняем проводку на подходящую по длине.
    9. С установкой генератора придется попотеть, так как родные крепления не подходят.Найдите подходящие, замените — можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
    10. В стартере придется менять бендикс с 12 на 9 зубцов.
    11. Финальная переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

    Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автомобилистам может показаться недостаточной. Однако это можно исправить.Разбираемся, как переоборудовать 8-клапанный двигатель в 16-клапанный в ВАЗ 2114

    Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры мотора с аналогичной головкой блока могут быть заполнены специальной топливно-воздушной смесью.

    В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это совершенно безопасный способ увеличить «прочность» вашего автомобиля.Так как же переделать 8-клапанный двигатель в 16-клапанный ВАЗ 2114?

    Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, у которого объем двигателя достигает 1,5 литра, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

    Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.

    Особенности разборки двигателя

    Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно с особой осторожностью. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, и только после этого самому делать разборку.

    Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика.Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

    Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не будет переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшее время.

    Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно прочными.

    Установка головки 16 клапанов на ВАЗ 2114

    Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

    К ним относятся:

    • трубка антифриза;
    • масляный насос;
    • масляный поддон;
    • различные датчики;
    • коленчатый вал и др.

    Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.


    Переделка двигателя ВАЗ 2114

    Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114

    В процессе доработки двигателя необходимо заниматься доработкой болтов. Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров не нужно, но поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.

    Важная информация. Отверстия, которые можно найти в прокладке, также необходимо обработать. Они должны идеально подходить к размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.

    После этого следует поменять:


    • а потом шатуны.


    Шатуны ваз 2114

    Это нужно делать при сборке цилиндров.

    А теперь пора доработать и отрегулировать проводку.

    Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, у них другое расположение датчиков. Это означает, что может потребоваться удлинить проводку.

    После сборки двигателя нужно переделать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов.Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

    Как переоборудовать 8-клапанный двигатель в 16-клапанную. Особенности

    Болты могут визуально сильно отличаться друг от друга, но не стоит пугаться. Необходимо использовать модифицированные болты.

    Эти болты имеют следующие характеристики:

    1. Диаметр равен 8-ти вентильному болту;
    2. Длина 16 клапанов.

    Для облегчения прохождения этих болтов в отверстие их следует предварительно развернуть.Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.


    Болты ГБЦ ВАЗ 2114

    Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно все сделают правильно и правильно.

    Дополнительная возможность увеличения мощности автомобиля — тюнинг выпускного коллектора.Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

    Полезное видео

    Дополнительную информацию вы можете получить из видео ниже:

    После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.

    Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
    16-клапанный двигатель ВАЗ 2109, по сравнению с 8-клапанным, имеет лучшую тягу на высоких оборотах. В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-клапанный на ВАЗ 2109 в инжекторный своими руками.

    Особенности инжекторного двигателя на автомобиле ВАЗ 2109

    На автомобиль ВАЗ 2109 установлен четырехрядный четырехтактный бензиновый двигатель:

    • Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
    • Шестнадцатиклапанный имеет два распредвала … Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
    • Распределительная фаза впрыска — система питания агрегата.
    • Контроллер управляет двигателем.
    • Большинство устройств имеют нейтрализатор выхлопных газов.
    • На двигателе справа расположены: приводы распредвалов и генератор.
    • Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
    • Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
    • Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
    • Сверху, под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
    • Блок цилиндров изготовлен из чугуна.
    • Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра.Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
      Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
    • Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
      Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади такой элемент выполнен из металлокерамики.
      Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
    • Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
      Нет канавок на нижних вкладышах коренных подшипников, на верхнем вкладышах третьего подшипника и вкладышах шатунов.
    • На автомобиле ВАЗ 2109 с 16-клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
    • Масло к шатунным шейкам подводится от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
    • На коленчатом валу спереди установлен зубчатый шкив привода распределительного вала. Он связан с ним, он же служит гасителем крутильных колебаний коленчатого вала.
    • Сзади на коленчатом валу закреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
    • Поршни изготовлены из алюминия. В продольном сечении юбка поршня в сечении коническая, в поперечном — овальная.
      На внешней поверхности вверху три паза для установки поршневых колец. Для нижнего маслосъемного кольца в канавке проделаны отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
      На головке поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

    Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет немного выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра.

    Два верхних поршневых кольца являются компрессионными.
    Не пропускают газы в картер двигателя и способствуют отведению тепла от поршня к цилиндру:

    • На ней установлена ​​общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.

    Совет: При ремонте двигателя необходимо заменить прокладку.

    Все три части: блок, прокладка и головка скрепляются винтами.
    Головка центрируется на блоке с помощью двух втулок:

    • С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
    • 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
      В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
      Опорный ролик расположен под шкивом впускного распредвала, а холостой ход — под выпускным распредвалом.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий работу датчика фаз.
      Для сборки агрегата на шестернях привода имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками привода распределительного вала, расположенными на его передней крышке.
    • Спеченные седла и латунные направляющие клапана запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на втулках впускных клапанов и до 1/2 длины отверстия — на втулках впускных.
      Отверстия защищены от грязи колпачками маслоотражателя; детали выполнены из маслостойкой резины.
    • Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
      Приводятся в движение гидравлическими толкателями от кулачков распределительного вала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
      Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают с постоянной подачей масла под давлением.
      Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника.

    Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидравлический толкатель необходимо заменить; это не подлежит ремонту.

    • Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу, а на тарелку, которую держат две панировочные сухари — верхняя.
      Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри — три упорных выступа, которые входят в пазы на штоке клапана.
    • На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
      Масло разбрызгивается на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкатели, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
    • Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
    • Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.

    Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-клапанный впрыск

    При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
    Для выполнения работ вам понадобится:

    • Головка блока цилиндров V16 с ресивером и коллекторами.
    • Корпус дроссельной заслонки, в котором установлен датчик, контролирующий положение дроссельной заслонки.
    • Датчик детонации.
    • Регулятор холостого хода.
    • Штаны с кислородным датчиком.
    • Ролики.
    • Датчик массового расхода воздуха.
    • Термостат с датчиком.
    • Шкивы.
    • Крышка газораспределительного механизма.
    • Датчик фазы.
    • Электропроводка высокого напряжения.
    • Проводка к форсункам и под капотом.
    • Бензобак в сборе.
    • Указатель уровня масла.
    • Топливопроводы и трубопроводы.
    • Генератор.
    • Рампа с насадками.
    • VS 5.1 контроллер … -42
    • Датчик положения коленчатого вала.
    • Датчик скорости.
    • Электропроводка топливного насоса.
    • Кронштейн генератора.
    • Натяжитель ремня.
    • Шатуны.
    • Коленчатый вал и шкив генератора.
    • Кольца и пальцы.
    • Поршни.
    • Паук.
    • Датчик уровня масла.
    • Корпус масляного насоса вместе с отливом под ДПКВ.

    Совет: Хотя все работы можно производить, не снимая агрегат, но для удобства двигатель лучше взлетать.

    Рабочие инструкции включают:

    • Съемный КП, бензобак, топливопроводы.
    • Демонтируется вся система зажигания.
    • Генератор, термостат и все ремни и шкивы сняты.
    • Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.

    • Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, цена на продукцию невысока, поэтому лучше заменить все.
    • Поддон снят.
    • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
    • Замена масляного насоса на устройство с отливом для ДПКВ на крышке.

    • Меняются патрубки всей системы охлаждения.
    • Ведутся подготовительные работы к установке головки на 16 клапанов. При этом расположение крепежных отверстий такое же, но их диаметр необходимо расширить до 12 миллиметров, а болты от старой головки сделать короче.
    • Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
    • Подсоединен к магистральному топливному баку после его переустановки.
    • Проводка к ТНВД сделана от блока управления.
    • Провода датчика уровня топлива старые.

    Совет: новую проводку не нужно удлинять, а вырезать дополнительное отверстие в стенке моторного отсека.

    • Просверливается отверстие для установки датчика детонации, нарезается резьба М8.
    • Насос меняется.
    • Установлен новый сапун картера, который приобретается одновременно с масляным щупом.

    Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.

    • Термостат устанавливается от автомобиля с инжекторным двигателем.
    • Соединения охлаждающей жидкости подключены.
    • Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
    • Ремень установлен по меткам.
    • Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.

    • При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
    • Под верхним натяжителем используется один болт от старого и один новый, под который на колодке есть отверстие.
    • Установлены все датчики: на крышке масляного насоса — ДПКВ, возле впускного шкива распределителя — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры, старый датчик в головке и давления масла. датчик остается, в термостат установлен новый от инжекторной модели.
    • Крышка клапана ставится на герметик.
    • Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
    • Установлен воздушный фильтр и новый кабель.
    • Устанавливается новый паук, резонатор. Глушитель может остаться старым.
    • Заправлен маслом, охлаждающей жидкостью, бензином.
    • Проводка в салоне подключается к панели приборов и замку зажигания.

    Как правильно переоборудовать автомобиль с карбюраторным двигателем ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой приятный на вид двигатель автомобиля ВАЗ 2109.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
