Кольцевые датчики силы растяжения и сжатия
Кольцевые тензометрические датчики для точного измерения продольных динамических и статических сил сжатия и растяжения в диапазоне от 1 кН до 10 МН .
Кольцевой датчик силы RKS 01
Цилиндрические / кольцевые датчики силы плоской конструкции RKS оптимально подходят для точного измерения сил действующих в продольном направлении. В большинстве случаев, например, в линейном приводе, внешнее кольцо жестко закреплено в опоре, а измеряемая сила воздействует на внутреннее кольцо. Типичный пример применения – измерение силы в шпиндельных приводах в куттерах. Используемый принцип мембраны позволил создать датчик силы особенно плоской конструкции. Измерительный мост датчика состоит из 8 отдельных элементов, благодаря чему достигается меньшая восприимчивость к несимметрично воздействующим силам.
- Для динамического и статического измерения силы
- Исполнение из нержавеющей стали
- Рассчитан для направлений сил тяги и давления
Технические характеристики*
| Исполнения | |||||
| A | B | C | D | D | |
| Номинальное усилие [кН] | 1; 3; 5; 7,5 | 5; 10; 20 | 5; 10; 20; 25 | 10; 20; 30; 40; 50 | 100; 200 |
| Максимальное рабочее усилие [%] | 150 | 160 | 150 | 160 | |
| Предельное усилие [%] | 150 | 200 | 300 | 250 | |
| Разрушающее усилие [%] | 400 | 500 | |||
| Номинальное значение выходного сигнала [мВ/В] | 1,0 | 1,5 | |||
| Класс точности [%] | 0,5 | ||||
| Номинальный диапазон температур [°C] | +10…+60 | ||||
| Температура окружающей среды [°C] | -10…+70 | ||||
| Номинальное мостовое сопротивление [Ом] | 1000 | 700 | |||
| Напряжение питания постоянного тока [В] | 10 | ||||
| Класс защиты | IP52 | ||||
| Примечание: * — Величины характеристик с единицами измерения [%] даны относительно номинального усилия.  Документация на сайте производителя | |||||
Кольцевой / цилиндричекий датчик силы RKS02
Сенсоры сил тяги и давления RKS02 разрабатывались для точных измерений больших сил, действующих в аксиальном направлении. Внешнее кольцо датчика крепится винтами в монтажном фланце. Массивное внутреннее кольцо является чувствительной частью сенсора. Пропорциональные воздействующим силам растяжения регистрируются равномерно распределенными по окружности датчика полосковыми тензоэлементами, образующими полный измерительный мост. Аналоговый выходной сигнал или сигнал для работы с полевой шиной подготавливается подключенным к датчику усилителем.
- Компактная конструкция
- Высокие номинальные усилия до 10 МН
- Исполнение из нержавеющей стали
Технические характеристики*
| Номинальное усилие [МН] | 1; 2; 4 | 10 |
| Максимальное рабочее усилие [%] | 160 | 120 |
| Предельное усилие [%] | 200 | 150 |
| Разрушающее усилие [%] | 250 | 200 |
| Номинальное значение выходного сигнала [мВ/В] | 1,0 | |
| Класс точности [%] | 1 | |
| Номинальный диапазон температур [°C] | +10…+60 | |
| Температура окружающей среды [°C] | -10…+70 | |
| Номинальное мостовое сопротивление [Ом] | 350 | |
| Напряжение питания постоянного тока [В] | 10 | |
| Класс защиты | IP67 | |
| Примечание: * — Величины характеристик с единицами измерения [%] даны относительно номинального усилия.  Документация на сайте производителя | ||
Датчик силы сжатия и растяжения CTS01
Датчики сил давления (сжатия) и растяжения серии CTS разрабатывались для точных измерений сил, действующих в аксиальном (продольном) направлении. Для передачи внешних усилий наружное кольцо датчика прикрепляется винтами к монтажной поверхности. Датчик оснащен тензорезисторами, включенными по мостовой схеме, и работает на мембранном принципе. Сигнал разбалансировки моста пропорционален приложенной силе. Питание моста и обработка сигналов от тензорезисторов осуществляется специальным измерительным усилителем из программы HAEHNE, например, измерительным усилителем MV125. Благодаря примененному конструктивному принципу, измерительные ошибки, возникающие в результате воздействия сильных эксцентрических сил, пренебрежительно малы.
- Незначительный размер по высоте
- Для динамического и статического измерения сил сжатия и растяжений
- Исполнение из нержавеющей стали
Технические характеристики*
| Номинальное усилие [кН] | 20 |
| Максимальное рабочее усилие [%] | 160 |
| Предельное усилие [%] | 1000 |
| Номинальное значение выходного сигнала [мВ/В] | 1,0 |
| Класс точности [%] | 0,5 |
| Номинальный диапазон температур [°C] | +10…+60 |
| Температура окружающей среды [°C] | -10…+70 |
| Номинальное мостовое сопротивление [Ом] | 700 |
| Напряжение питания постоянного тока [В] | 10 |
| Класс защиты | IP67 |
| Стандартное подключение | Жестко закрепленный кабель PVC, серый, 5 м, 4 x 0,34 мм2 |
| Подключение для опции F | Жестко закрепленный кабель PUR, синий, 5 м, 2 x 2 x 0,34 мм2 |
| Примечание: * — Величины характеристик с единицами измерения [%] даны относительно номинального усилия.  Документация на сайте производителя | |
Датчик силы сжатия и растяжения CTS02
Датчики сил сжатия и растяжения CTS 02 разрабатывались для точных измерений больших усилий, действующих в осевом направлении. Наружное кольцо датчика крепится винтами на монтажную поверхность, а передача внешней силы осуществляется через центральное отверстие.
- Незначительный размер по высоте
- Невосприимчив к воздействию эксцентрических сил
- Для динамического и статического измерения сил сжатия и растяжений
- Исполнение с никелированной поверхностью, по запросу — из нержавеющей стали
Технические характеристики*
| Номинальное усилие [кН] | 150, 300, 500 |
| Максимальное рабочее усилие [%] | 160 |
| Номинальное значение выходного сигнала [мВ/В] | 1,5 |
| Класс точности [%] | 1 |
| Номинальный диапазон температур [°C] | +10…+60 |
| Температура окружающей среды [°C] | -10…+70 |
| Номинальное мостовое сопротивление [Ом] | 1000 |
| Напряжение питания постоянного тока [В] | 10 |
| Класс защиты | IP50 |
| Стандартное подключение | Встроенный штекер и кабель PVC с угловой розеткой, серый, 5 м, 4 x 0,34 мм2 |
| Примечание: * — Величины характеристик с единицами измерения [%] даны относительно номинального усилия.  | |
Документация на сайте производителя
на английском >> на немецком >>
Обзорный проспект на русском языке >>
Датчик силы / Преобразователь силы
Датчик силы измеряет силы натяжения и сжатия, действующие на датчик, его также называют преобразователь силы. Компания WIKA предлагает преобразователи силы, использующие различные методы измерения, которые могут эксплуатироваться в самых разных применениях в диапазонах измерения от 0 … 0,5 Н до 0 … 10000 кН. Изучите наши стандарты надежности и качества.
Датчик силы / Преобразователь силы: наш ассортимент стандартных изделий
Независимо от области применения, будь то портовая логистика, машиностроение, крановое или грузоподъемное оборудование, медицина или сельское хозяйство или даже абсолютно другие области применения: выберите датчик силы WIKA, который наилучшим образом будет отвечать вашим требованиям.
В ассортимент изделий WIKA входят
Датчик силы / Преобразователь силы: индивидуальное решение специально для Вас
Когда индивидуально созданный датчик силы станет наилучшим решением для вашего применения? Это может иметь место, например, при работе с особыми значениями грузоподъемности или диапазонами измерения в соответствии со спецификацией заказчика. Индивидуальные решения часто используются даже в случае осевых датчиков.
Мы оказываем следующие услуги:
Проводим консультации по методам измерения. Например, мы собираем информацию об условиях измерения на объекте. Это обеспечивает надежную основу для досконального анализа проблемы.
Компетентная проектирование. Самые простые решения часто являются наилучшими: часто преобразователь силы из линейки стандартных устройств можно легко приспособить к конкретным потребностям. Если так не получается, мы разработаем соответствующий
Профессиональный ввод в эксплуатацию. Установка преобразователей силы, ввод системы в эксплуатацию: Вы можете полностью положиться на опыт наших технических специалистов.
Специальная программа послепродажного обслуживания. Повторная калибровка и ремонт датчиков силы: данная категория также входит в перечень наших сервисных услуг.
Тензодатчик: специальная форма датчика силы
В ассортименте изделий WIKA также имеются тензорезистивные датчики. Имеются тензодатчики специальных форм, предназначенные для использования в весовом оборудовании. Тензодатчики обладают очень низкой погрешностью измерений от 0,01 % до 0,05 % от Fном. Данные преобразователи силы, кроме других применений, используются в весовых платформах, фасовочных и упаковочных весах, а также в динамических испытательных системах, электронных высокоточных и промышленных весах.
Датчик силы / Преобразователь силы: разнообразные требования
Преобразователи силы должны удовлетворять многочисленным требованиям – и потребностям компаний среднего размера, и больших корпораций.
Для таких компаний требуется быстрая доставка, наивысочайшее качество и высокая точность, обеспечение безопасности при выходе из строя и защита своих инвестиций, также они придают важное значение защите персонала. Компания WIKA является вашим надежным партнером в этом направлении.
Вы можете рассчитывать на нас в вопросе обеспечения функциональной безопасности и решении проблемы эксплуатации в экстремальных рабочих условиях. Мы работаем в соответствии с директивой по охране труда в машиностроении, 2006/42/EC. Мы предлагаем
Датчик силы / Преобразователь силы: различные технологии
Для производства преобразователей силы компания WIKA использует три технологии: тензометрические датчики деформации, тонкопленочные датчики и гидравлический метод измерения.
Фольговые датчики деформации (FSG) характеризуются большим разнообразием геометрических форм и размеров, они обладают низкой погрешностью 0,01 % от полного диапазона измерения. Такие датчики силы могут надежно измерять даже минимальные силы. Датчики деформации приклеиваются к деформируемому телу, они производят измерения в диапазоне от 0 … 0,5 Н до 0 … 10000 кН.
Тонкопленочная технология – это вариант которому отдают предпочтение во многих применениях, даже в самых сложных. Преимущество заключается в экономической эффективности. Преобразователи силы с тонкопленочными датчиками крайне экономичны по затратам для специальных производств или OEM- применений, а также подходят для применений, связанных с обеспечением безопасности благодаря наличию выходных сигналов с резервированием. Кроме того, эти преобразователи характеризуются надежностью и высокой долговременно стабильностью. Благодаря использованию метода напыления измерительный мост датчика силы имеет контакт с телом измерительной ячейки на атомарном уровне.
Данные преобразователи силы могут выполнять измерения в диапазоне от 0 … 1 до 0 … 10000 кН.Для гидравлического измерения силы в качестве датчика силы используется поршень и корпус с различными уплотнениями. Благодаря легкости эксплуатации, надежности и возможности работы без источника питания данный метод измерения силы по заслугам оценен пользователями. Диапазон измерения от 0 … 160 Н до 0 … 10000 кН.
Данные преобразователи силы могут выполнять измерения в диапазоне от 0 … 1 до 0 … 10000 кН.WIKA & tecsis: совместные успех
Благодаря объединению с известным во всем мире производителем измерительных приборов, tecsis, ассортимент изделий WIKA расширился за счет устройств для измерения силы. Tecsis – это символ инновационных решений высочайшего качества в технологии измерения и изготовления датчиков.
Датчики силы выпускаются на предприятиях, расположенных на трех континентах: экономически выгодным способом для получения неизбежно высокого качества и с надежной поддержкой на всех этапах производственно-сбытовой цепочки.
Когда речь идет о пребразователях силы, вы можете полностью положиться на компанию WIKA – частную компанию, которая мыслит и действует в долгосрочной перспективе.
Свяжитесь с нами
Вам нужна дополнительная информация? Напишите нам:
Датчик силы, динамометрический датчик, тензометрический датчик, датчик усилия, датчик сжатия, датчик растяжения
| ||||||
Датчики усилия и динамометрические датчики
Различие между датчиками усилия и
динамометрическими датчиками
Компания SIKA производит датчики для измерения
усилий или веса.
Некоторые из наших датчиков
могут использоваться как датчики усилия с
выходным сигналом в ньютонах или как
динамометрические датчики с выходным сигналом в
килограммах.
• датчики усилия производятся в соответствии с требованиями стандарта ISO 376.
• динамометрические датчики конструктивно соответствуют международным правилам OIML-R60.
Поэтому датчик усилия и динамометрический датчик могут быть механически идентичны даже, если классификация, производственный цикл, калибровка и выходной сигнал отличаются. По требованию мы можем также изготовить динамометрические датчики с выходным сигналом как для усилия (Н или кН) или датчики усилия с выходным сигналом как для веса (кг или т). В этом случае датчик уже не соответствует стандарту ISO 376 или OIML-R60.
Вместо этого мы
указываем пределы ошибки в процентах. Принцип
измерения, выходные сигналы и опции
Принцип измерения всех датчиков компании SIKA
основывается на использовании датчиков
деформации в мостовой схеме. Обычно датчики
обеспечивают измерительный мостовой сигнал 2
мВ/В как выходной сигнал. Типовым соединением
является 4-проводное: по требованию для всех
версий питание также может быть выполнено по
6-проводной схеме. Доступны датчики с
встроенными измерительными усилителями и
выходными сигналами 4…20 мА, 5 В или 10 В.
Кроме того, мы предлагаем датчики с батарейным
питанием с беспроводной передачей измеренных
данных в диапазоне 433 МГц.
4-проводной датчик |
Красный: напряжение питания (+)
Белый: измерительный сигнал (+)
Черный: напряжение питания (-)
Желтый: измерительный сигнал (-) Экран кабеля соединенный с корпусом |
Красный: напряжение питания (+)
Оранжевый: провод датчика (+)
Белый: измерительный сигнал (+)
Синий: провод датчика (-)
Черный: напряжение питания (-)
Желтый: измерительный сигнал (-) Экран кабеля соединенный с корпусом |
6-проводной датчик |

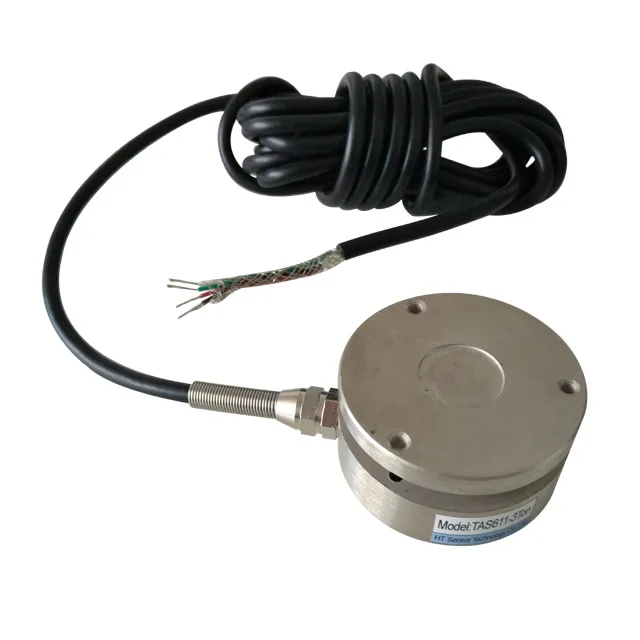

Низкопрофильные датчики усилия
FTC4 – Высоко стабильный и универсальный датчик
Наш
низкопрофильный датчик FTC является
многоцелевым прибором, используемым при
измерениях усилия.
Благодаря
его низкому профилю, малой номинальной деформации и высокой резонансной частоте датчик исключительно
универсален. Кроме того, широкий диапазон номинальных усилий от 5 кН до 5 МН делает датчик FTC4 удобным для
применения в большом количестве приложений. Этот датчик особенно хорошо подходит для использования в машинах для
испытания материалов. Высокая сопротивляемость к боковым усилиям и крутящим моментам, а также универсальное
дополнительное
оборудование дает возможность использовать
его в разнообразных возможных установках.
Особенности характеристики
· Доступны диапазоны измерений от 5 кН до 5 МН
· Стандарт ISO 376
· Малый общий вес
· Легкая встраиваемость в технологический процесс
· Герметично уплотнен лазерной сваркой
· Высокая долговременная стабильность измерений
· Доступно большое число способов механического монтажа
Для
оптимального монтажа особенно в
испытательных машинах мы предлагаем
соответствующие нагрузочные фланцы,
шарнирные проушины и другое дополнительное
оборудование для передачи усилия.
Опции:
· Доступна опция с встроенным измерительным
усилителем
· Доступна версия с беспроводной передачей
данных
· Центральное сквозное отверстие без
резьбы

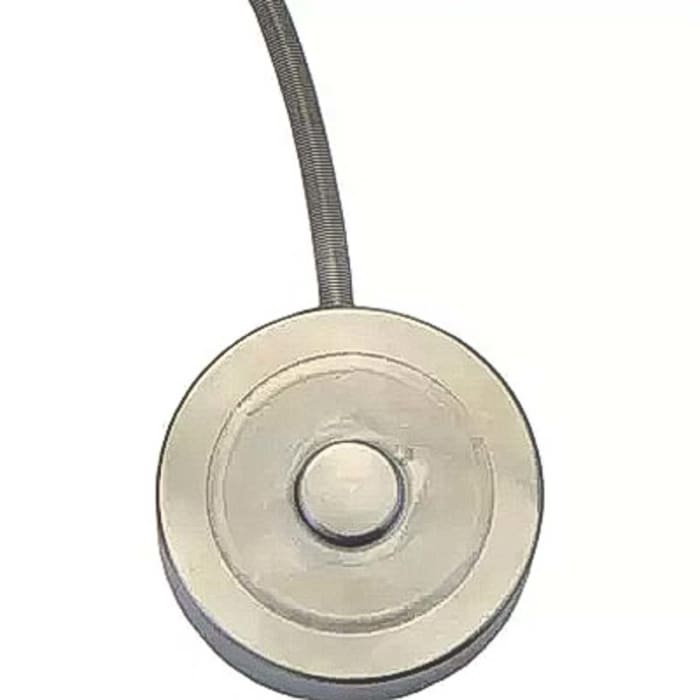

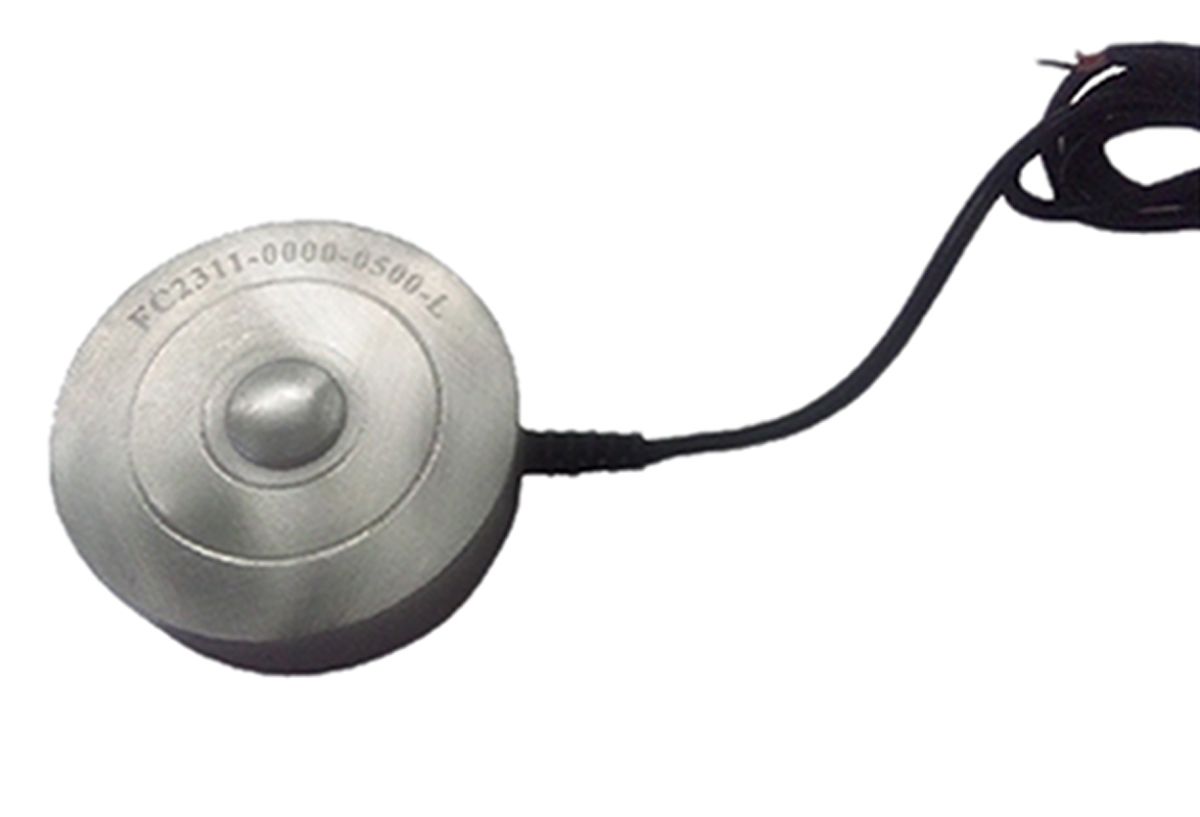

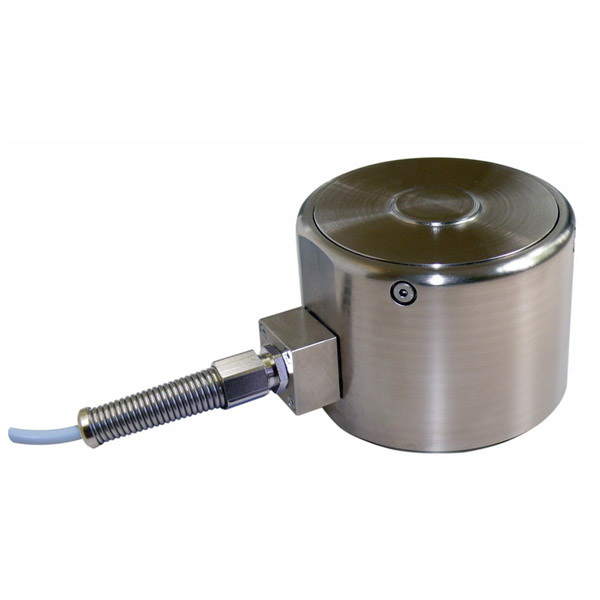

Датчики усилия сжатия
FC8S – Высоко стабильный и универсальный датчик
Прочный и доступный для широкого диапазона
номинальных нагрузок: датчик усилия
FC8S
компании
SIKA.
Этот датчик усилия подходит для измерения
статических и динамических усилий сжатия и
он универсален для использования благодаря
широкому диапазону механического
дополнительного оборудования.
Они обладают
хорошей передачей усилия даже в трудных
условиях работы.
Мы предлагаем большой набор диапазонов измерения начиная с номинальных нагрузок до 5 кН и расширение в 200 раз для самой маленькой модели с усилием 1000 кН. Благодаря низкопрофильной конструкции, малому месту для установки и малой номинальной деформации наши датчики усилия могут использоваться для приложений связанных с здравоохранением.
Особенности
характеристики
· Доступны диапазоны измерений от 5 кН до
1000 кН.
· Стандарт ISO 376.
· Малый общий вес.
· Герметично уплотнен лазерной сваркой.
· Высокая долговременная стабильность
измерений.
· Доступно большое число способов
механического монтажа.

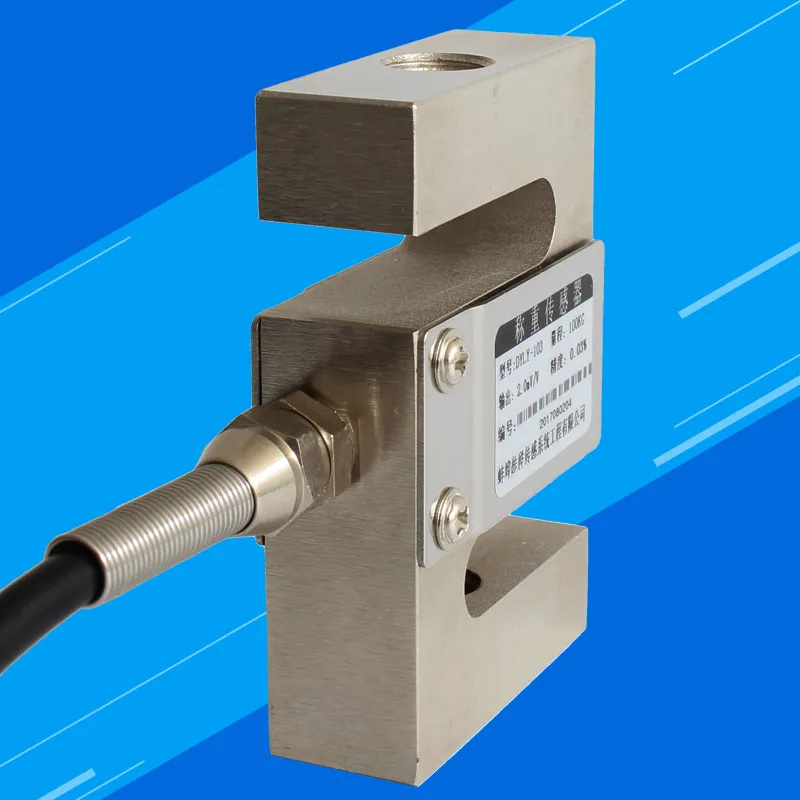

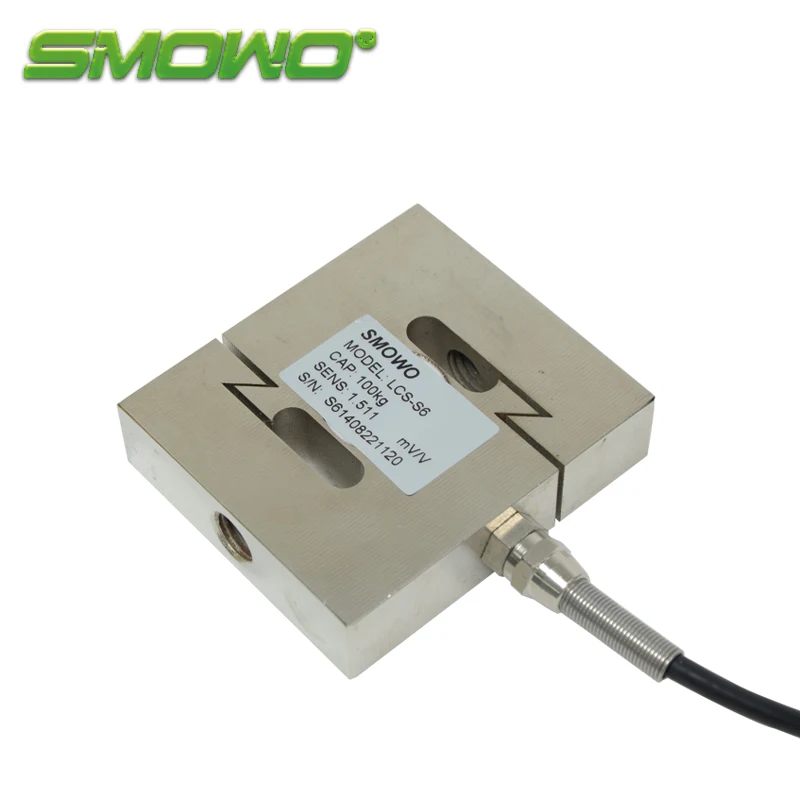

Датчик усилия растяжения и сжатия
FTSTM – Датчик усилия S-типа
Наш компактный датчик усилия
FTSTM S-типа подходит для прецизионного
измерения усилий растяжения и сжатия в машинах
для испытания материалов и для использования в
измерениях усилий прикладываемых к кабелям.
Он
также используется для определения пределов
прочности во многих других промышленных
приложениях, где требуется точность и простота
установки.
Другие преимущества состоят в хороших
динамических характеристиках и легкости передачи
усилия на два резьбовых крепления.
Особенности характеристики
· Доступны диапазоны измерений от 0,5 кН до 5
кН.
· Стандарт ISO 376.
· Подходит для машин для испытания материалов.
· Герметично уплотнен лазерной сваркой.
· Высокая долговременная стабильность измерений.
· Доступно большое число способов механического
монтажа.
· Легкость встройки в технологический процесс.
Датчик усилия растяжения и сжатия
FTCETM – Датчик усилия S-типа
В дополнении к свойствам датчика усилия
S-типа
датчик
FTCETM
имеет решающие преимущества благодаря его
цилиндрической форме и большой зоне для
опоры.
По сравнению с обычными датчиками
усилия
S-типа
датчик
FTCETM
позволяет работать с очень высокими
номинальными усилиями вплоть до 100 кН.
Одной из основных областей применения этого
датчика является использование в машинах для
испытаний. Датчик
FTCETM
имеет точность £ ±0,030% как для линейности,
так и для гистерезиса.
Особенности характеристики:
· Доступны диапазоны измерений от 5 кН до 100 кН.
· Герметично уплотнен лазерной сваркой.
· Доступно большое число способов механического монтажа.
·
Легкость встройки в технологический процесс.
Мы поставляем специальное дополнительное оборудование для датчиков усилия FTCETM. Кроме того есть шарнирные проушины для нагрузок растяжения, а также вы получаете головки для передачи нагрузки для нагрузки сжатия.
Опции:
· — Доступна версия с встроенным измерительным усилителем.
· — Доступна версия с беспроводной передачей данных.
Кольцевые датчики усилия
FC10 – Высокостабильный и универсальный датчик
Наш
кольцевой датчик усилия
FC10
надежно измеряет усилие растяжения и
характеризуется легкой установкой.
Сквозное
монтажное отверстие позволяет установить
датчик усилия прямо в место приложения силы.
Датчик может использоваться в различных
промышленных и лабораторных приложениях, а
также для мониторинга. Кроме измерения
растяжения, например, в сложных болтовых
соединениях и в мониторинге силы среза в
инструментах, датчик
FC10
может использоваться в местах, где большая
поверхность опоры является ключевым фактором
для легкой установки.
Особенности характеристики:
· Доступны диапазоны измерений от 10 кН до 400 кН.
· Стандарт ISO 376.
· Низкий общий вес.
·
Легкость встройки в технологический процесс.
· Герметично уплотнен лазерной сваркой.
· Высокая долговременная стабильность измерений.
Опции Доступна версия с встроенным измерительным усилителем.
Датчик силы растяжения и сжатия серии UU
- Диапазон: 2 кгс ~ 10 тс;
- Компактные размеры;
- Точные и компактные датчики сил сжатия и растяжения;
- Класс защиты: IP65.
| Номинальный диапазон (н.д.) | 2, 5, 10, 20, 50, 100, 200, 500 кгс, 1, 2, 3, 5, 10 тс |
| Номинальный выходной сигнал (н.с.) | 2 мВ/В±1% (2 кгс, 5 кгс: 1,5 мВ/В±1%) |
| Нелинейность (от н.с.) | 0,03% |
Гистерезис (от н. с.) |
0,03% |
| Повторяемость (от н.с.) | 0,03% |
| Баланс ноля (от н.с.) | ±2% |
| Температурный коэффициент для выходного сигнала (от нагрузка / 10ºС) | 0,05% |
| Температурный дрейф баланса ноля (от н.с. / 10ºС) | 0,1% |
| Температурный диапазон, компенсированный | -10 … +60ºС |
| Температурный диапазон, безопасный | -20 … +80ºС |
| Терминальное входное сопротивление, Ом | 350±50 |
| Терминальное выходное сопротивление, Ом | 350±2 |
| Сопротивление изоляции мост / корпус, МОм | 2000 |
| Рекомендованное питание, В | 10 |
Допустимая перегрузка (от н. д.) |
150% |
| Кабель | 2 кгс ~ 5 кгс: Ø3 мм, 4 жилы, 3 м / 10 кгс ~ 10 тс: Ø5 мм, 4 жилы, 3 м |
Размеры и вес:
| Диапазон | A | B | C | D | E | F | Вес, кг |
| 2 кгс (19,61 Н) | 60 | 50 | 13 | 16 | 10 | M6×1 | 0,4 |
| 5 кгс (49,03 Н) | 60 | 50 | 13 | 16 | 10 | M6×1 | |
| 10 кгс (98,07 Н) | 70 | 52 | 13 | 18 | 13 | M6×1 | |
| 20 кгс (196,1 Н) | 70 | 52 | 13 | 18 | 13 | M6×1 | |
| 50 кгс (490,3 Н) | 70 | 52 | 18 | 24 | 13 |
M12×1. 75 |
|
| 100 кгс (980,7 Н) | 70 | 52 | 18 | 24 | 13 | M12×1.75 | |
| 200 кгс (1,961 кН) | 70 | 52 | 18 | 24 | 13 | M12×1.75 | |
| 500 кгс (4,903 кН) | 70 | 62 | 22 | 25 | 15 | M12×1.75 | 0,8 |
| 1 тс (9,807 кН) | 70 | 62 | 22 | 25 | 15 |
M12×1. 75 |
|
| 2 тс (19,61 кН) | 96 | 84 | 30 | 35 | 21 | M20×1.5 | 2 |
| 3 тс (29,42 кН) | 120 | 96 | 35 | 41 | 30 | M24×2 | 3 |
| 5 тс (49,03 кН) | 120 | 96 | 40 | 44 | 30 | M24×2 | |
| 10 тс (98,07 кН) | 165 | 140 | 60 | 66 | 46 | M39×2 | 8,5 |
См.
оригинальное полное современное описание на английском языке (pdf)
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
Датчик силы сжатия/растяжения LUK-A
Данный тонкий датчик силы растяжения — сжатия серии LUK-A подходит для установки в условиях ограниченной высоты. Увеличение продолжительности работы может быть достигнуто за счёт использования половины номинального диапазона при длительной повторяющейся нагрузке.Свойства:
• Тонкие
• Высокая точность
• Высокая стабильность
• Герметичная структура, заполненная инертным газом
Для обеспечения безопасности
Будьте внимательны, вал не должен поворачиваться при использовании для измерения подвешенной нагрузки.
Технические характеристики:
-Свойства
Номинальный диапазон: См.
таблицу ниже.
Нелинейность:
В пределах ±0.1 % НВС (LUK-A-5КN до 200КN)
В пределах ±0.2% НВС (LUK-A-500КN до 2МN)
Гистерезис:
В пределах ±0.1 % НВС (LUK-A-5КN до 200КN)
В пределах ±0.2% НВС (LUK-A-500КN до 2МN)
Повторяемость:
0.05% НВС или менее (LUK-A-5КN до 200КN)
0.1 % НВС или менее (LUK-A-500КN до 2МN)
Номинальный выход: ±2 мВ/В (±4000 мкм/м) ±0.1 % (±10% при 5КN до 20КN)
-Характеристики среды
Безопасный температурный диапазон: от -35 до 80°C
Компенсированный температурный диапазон: от -10 до 70°C
Тепловой эффект на балансировку нуля: В пределах ±0.005% НВС/cC
Тепловой эффект на выход: В пределах ±0.005%/°C
-Электрические характеристики
Безопасное напряжение возбуждения: 15 В переменного или постоянного тока
Рекомендованное напряжение возбуждения: от 1 до 10 В переменного или постоянного тока
Входное сопротивление: 350 Ом ±1 % (±10% при 5 -20 KН)
Выходное сопротивление: 350 Ом ±0.
5% (±10% при 5-20 KН)
Кабель: 4- жильный (0.3 мм2) хлоропреновый экранированный кабель, диаметр 7.6-мм, длина 5 м, оснащён разъёмами NDIS (Кабель экрана не подключён к корпусу.)
-Механические свойства
Собственная частота:
Вес: См. таблицу ниже.
Безопасная поперечная составляющая силы: См. таблицу.
Безопасный момент: См. таблицу ниже.
Размеры:
Пример установки:
См. полное современное описание датчика силы серии LUK-A на на английском языке (pdf).
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
| ULH | UL (ранее ULM) | |
Номинальный диапазон (н. д.) |
500 кгс, 1, 2, 5, 10, 20, 50 тс | 500 кгс, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 500 тс |
| Номинальный выходной сигнал (н.в.с.) | 2 мВ/В±0.1% | 2 мВ/В±0.1% |
| Нелинейность (от н.в.с.) | 0.02% | 0.05% (300 тс ~ 500 тс: 0.5%) |
| Гистерезис (от н.в.с.) | 0.02% | 0.05% (300 тс ~ 500 тс: 0.5%) |
| Повторяемость (от н.в.с.) | 0.02% | 0.03% (300 тс ~ 500 тс: 0.05%) |
| Баланс ноля (от н.в.с.) | ±2% | ±2% |
| Температурный эффект для выходного сигнала (от нагрузки/10ºС) |
0. 03% |
0.05% |
| Температурный эффект баланса ноля (от н.в.с. /10ºС) | 0.03% | 0.05% |
| Температурный диапазон, компенсированный | -10 … +60ºС | -10 … +60ºС |
| Температурный диапазон, безопасный | -20 … +80ºС | -20 … +80ºС |
| Терминальное сопротивление, вход, Ом | 700±50 | 700±5 |
| Терминальное сопротивление, выход, Ом | 700±3 | 700±3 |
| Сопротивление изоляции мост/корпус, МОм | 2000 | 2000 |
| Рекомендованное питание, В | 10 | 10 |
Допустимая перегрузка (от н. д.) |
150% | 150% |
| Кабель | Ø7 мм, 4 жилы, 3 м | Ø7 мм, 4 жилы, 3 м |
Датчики силы, датчик силы растяжения-сжатия
Датчик усилия растяжения-сжатия Biss
Датчики растяжения-сжатия фирмы BiSS серии Bi-06-1XX компактны и легко устанавливаются на силовые приводы, ползуны, подвижные плоские области и т.д. Датчики данной серии практически не чувствительны к боковым нагрузкам, обладают высокой линейностью, плавной реакцией на растяжение и сжатие с почти полным отсутствием гистерезиса, оснащены схемой автоматической калибровки, исключающей необходимость калибровки на месте установки. Корпуса сенсоров аккуратно выполнены из высокопрочной стали, чувствительные элементы, изготовленные на электроэрозионном станке, снабжены тензорезисторами компании Micro Measurements (USA), с пленкой, обеспечивающей баланс моста и температурную компенсацию.
Двухстадийная установка практически исключает остаточные напряжения
Основные характеристики
- Сопротивление моста 350 Ом
- Пластина подложки (опционально)
- Нечувствительны к боковым нагрузкам
- Высокая точность изготовления
- Автоматическая калибровка
- Двухмостовое исполнение (опционально)
Характеристики | Спецификация |
Погрешность | ±0.06% Приведенная погрешность |
Нелинейность | ±0.1% Приведенная погрешность |
Гистерезис | ±0.02% Приведенная погрешность |
Неповторяемость | ±0.02% Приведенная погрешность |
Ползучесть за 20 мин | ±0. |
Чувствительность к боковой нагрузке | ±0.08% |
Чувствительность к эксцентрической нагрузке | ±0.06% |
Выходной сигнал | 2.0±0.5% мВ/В |
Напряжение моста | 10В номинал, 15В максимум |
Сопротивление моста | 350 Ом |
Нулевой баланс | ±0.5% от выходного сигнала |
Сопротивление изоляции | 5000 мега Ом |
Допустимая перегрузка | 150% от |
Подключение | Mill переходник |
Калибровка | Сжатие и растяжение |
025%
Модель | Номинал кН | A | B | C | D | E | F | G | Делительная окружность | Монтажные болты |
Bi-06-101 | 2 | 70 | 21 | 49 | 24 | 7. | M10 x 1.5 | 45 | 48 | 8 |
Bi-06-102 | 5 | 105 | 32 | 66 | 31 | 8.5 | M16 x 2 | 45 | 88 | 4 |
Bi-06-104 | 15 | 120 | 50 | 70 | 35 | 11 | M27 x 2 | 45 | 104 | 8 |
Bi-06-105 | 20 | 120 | 50 | 70 | 35 | 11 | M27 x 2 | 45 | 104 | 8 |
Bi-06-106 | 25 | 120 | 50 | 70 | 35 | 11 | M27 x 2 | 45 | 104 | 8 |
Bi-06-107 | 50 | 120 | 50 | 70 | 35 | 11 | M27 x 2 | 45 | 104 | 8 |
Bi-06-108 | 100 | 160 | 70 | 92 | 55 | 12. | M27 x 2 | 30 | 139 | 12 |
Bi-06-109 | 150 | 170 | 80 | 105 | 65 | 12.5 | M36 x 1.5 | 30 | 146 | 12 |
Bi-06-110 | 200 | 180 | 80 | 140 | 75 | 16.2 | M36 x 1.5 | 30 | 152 | 12 |
Bi-06-111 | 250 | 180 | 80 | 140 | 75 | 16.2 | M36 x 1.5 | 30 | 152 | 12 |
Bi-06-112 | 500 | 280 | 130 | 100 | 100 | 32 | M90 x 2 | 30 | 260 | 12 |
Bi-06-113 | 1000 | 330 | 160 | 125 | 125 | 32 | M90 x 2 | 30 | 280 | 12 |
Bi-06-114 | 1200 | 330 | 160 | 125 | 125 | 32 | M90 x 2 | 30 | 280 | 12 |
5
5
*Обащаем Ваше внимание на возможность двухмостового исполнения данного вида датчиков
| К-22 | 0,05. .2 кН | 0,5 | Миниатюрный преобразователь для измерения силы сдвига и усилия прижатия | |
| К-1613 | 0,1..50 кН | 0,5 | Миниатюрный преобразователь, например для исследования силы нажатия | |
| К-13 К-13Б | 0.01..100 кН | 0,5 | Например, для исследования усилия при вдавливании, таблеточные прессы .. | |
| К-450 | 1..1000 кН | 0,1..0,3 | Универсальный датчик сжатия, например для освидетельствования плиты давления на поверхность или сила нажатия | |
| К-2071 | 5..15 кН | 0.3 | Миниатюрный преобразователь, например для управления производственными процессами пресс-фитингов, Клепка, клинч, штамповка .. | |
| К-2283 | 50..150 кН | 1 | Миниатюрный преобразователь, например для прессового инструмента, измерения ударов, Краш-тесты, штамповка, штамповка .  . | |
| К-2528 | 0.2..10 кН | 1 | Например, для исследования силы нажатия | |
| К-2529 | 0,5..20 кН | 1 | Например, для исследования силы нажатия | |
| К-14 | 0,05..100 кН | 0,5 | Например, для исследования силы нажатия | |
| К-181 | 15..1500 кН | 1..3 | Например, для измерения предварительного натяга винтов | |
| К-18 | 5..5000 кН | 0,5 | Малое измеренное смещение <0,1 мм, например для исследования силы нажатия | |
| К-1250 | 2..100 кН | 0,5 | Например, для исследования силы нажатия | |
| К-2698 | 100..600 кН | 0,5 | Например, для управления производственными процессами для пресс-фитингов, клепки, клинчинга, штамповки, волочения . . |
F23011310001 Датчик силы 0-1кН, напряжение, 4-20мА | Характеристики | 1 кН | 4-20 мА | 10 В постоянного тока | |
F23011310006 Датчик силы 0-1кН, компрессия, 4-20мА | Давление | 1 кН | 4-20 мА | 10 В постоянного тока | |
F23011320002 Датчик силы +/- 2кН, десятки / комп, 4-20мА | Давление | 2 кН | 0-10 В | 14 В постоянного тока | |
F23011320003 Датчик силы 0-2кН, напряжение, 4-20мА | Перетащите и нажмите | 2 кН | 4-20 мА | 10 В постоянного тока | |
F23011320005 Датчик силы 0-2кН, компрессия, 4-20мА | Давление | 2 кН | 4-20 мА | 10 В постоянного тока | |
F23011330002 Датчик силы +/- 3кН, десятки / комп, 4-20мА | Перетащите и нажмите | 3 кН | 4-20 мА | 10 В постоянного тока | |
F23011330004 Датчик силы 0-3кН, компрессия, 4-20мА | Давление | 3 кН | 4-20 мА | 10 В постоянного тока | |
F23011330005 Датчик силы 0-3кН, напряжение, 4-20мА | Перетащите и нажмите | 3 кН | 4-20 мА | 10 В постоянного тока | |
F23011350002 Датчик силы +/- 5кН, тенз / комп, 4-20мА | Перетащите и нажмите | 5 кН | 4-20 мА | 10 В постоянного тока | |
F23011350005 Датчик силы 0-5кН, напряжение, 4-20мА | Перетащите и нажмите | 5 кН | 4-20 мА | 10 В постоянного тока | |
F23011350006 Датчик силы 0-5кН, компрессия, 4-20мА | Давление | 5 кН | 4-20 мА | 10 В постоянного тока | |
F23011410002 Датчик силы +/- 10 кН, разряды / комп, 4-20 мА | Перетащите и нажмите | 10 кН | 4-20 мА | 10 В постоянного тока | |
F23011410003 Датчик силы 0-10кН, натяжение, 4-20мА | Перетащите и нажмите | 10 кН | 4-20 мА | 10 В постоянного тока | |
F23011410008 Датчик силы 0-10кН, сжатие, 4-20мА | Давление | 10 кН | 4-20 мА | 10 В постоянного тока | |
F23011420001 Датчик силы 0-20кН, сжатие, 4-20мА | Давление | 20 кН | 4-20 мА | 10 В постоянного тока | |
F23011420002 Датчик силы +/- 20кН, тензоры / комп, 4-20мА | Перетащите и нажмите | 20 кН | 4-20 мА | 10 В постоянного тока | |
F23011420008 Датчик силы 0-20кН, напряжение, 4-20мА | Перетащите и нажмите | 20 кН | 4-20 мА | 10 В постоянного тока | |
F23011430002 Датчик силы +/- 30кН, тенз / комп, 4-20мА | Перетащите и нажмите | 30 кН | 4-20 мА | 10 В постоянного тока | |
F23011430006 Датчик силы 0-30кН, натяжение, 4-20мА | Перетащите и нажмите | 30 кН | 4-20 мА | 10 В постоянного тока | |
F23011430008 Датчик силы 0-30кН, сжатие, 4-20мА | Давление | 30 кН | 4-20 мА | 10 В постоянного тока | |
F23011450002 Датчик силы +/- 50 кН, тензоры / комп, 4-20 мА | Перетащите и нажмите | 50 кН | 4-20 мА | 10 В постоянного тока | |
F23011450004 Датчик силы 0-50 кН, сжатие, 4-20 мА | Давление | 50 кН | 4-20 мА | 10 В постоянного тока | |
F23011450007 Датчик силы 0-50кН, напряжение, 4-20мА | Характеристики | 50 кН | 4-20 мА | 10 В постоянного тока | |
F23011510002 ДАТЧИК СИЛЫ 0-100 кН, 4-20 мА НАПРЯЖЕНИЕ | Перетащите и нажмите | 100 кН | 4-20 мА | 10 В постоянного тока | |
F23011510007 Датчик силы 0-100 кН, сжатие 4-20 мА | Давление | 100 кН | 4-20 мА | 10 В постоянного тока | |
F23011510009 Датчик силы +/- 100 кН, тензоры / комп, 4-20 мА | Перетащите и нажмите | 100 кН | 4-20 мА | 10 В постоянного тока | |
F23011520001 Датчик силы 0-200кН, напряжение, 4-20мА | Перетащите и нажмите | 200 кН | 4-20 мА | 10 В постоянного тока | |
F23011520004 Датчик силы 0-200 кН, сжатие, 4-20 мА | Давление | 200 кН | 4-20 мА | 10 В постоянного тока | |
F23011520005 Датчик силы +/- 200 кН, разряды / комп. | Перетащите и нажмите | 200 кН | 4-20 мА | 10 В постоянного тока | |
F23011530001 Датчик силы +/- 300 кН, тензоры / комп, 4-20 мА | Перетащите и нажмите | 300 кН | 4-20 мА | 10 В постоянного тока | |
F23011530002 Датчик силы 0-300 кН, сжатие, 4-20 мА | Давление | 300 кН | 4-20 мА | 10 В постоянного тока | |
F23011530003 Датчик силы 0-300кН, натяжение, 4-20мА | Перетащите и нажмите | 300 кН | 4-20 мА | 10 В постоянного тока | |
F23011550001 Датчик силы 0-500кН, натяжение, 4-20мА | Перетащите и нажмите | 500 кН | 4-20 мА | 10 В постоянного тока | |
F23011550003 Датчик силы 0-500 кН, сжатие, 4-20 мА | Давление | 500 кН | 4-20 мА | 10 В постоянного тока | |
F23011550004 Датчик силы +/- 500 кН, тензоры / комп, 4-20 мА | Перетащите и нажмите | 500 кН | 4-20 мА | 10 В постоянного тока |
, 4-20 мАТензодатчики | датчики и зондирование
Добавлено в вашу корзину
Быстрый корабльLC107
Серия LC107 идеально подходит для измерения небольших помещений, требующих точных измерений.
Они имеют линейность ± 0,1% для емкостей от 10 до 20 фунтов силы.
Добавлено в вашу корзину
Быстрый корабль
LC101
Серия LC101 идеально подходит для взвешивания цистерн, бункеров, подвешенных грузов и автомобильных весов. Они имеют линейность ± 0,03% и выходную мощность 3 мВ / В при мощности от 25 до 40 000 фунтов силы.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LCGD
Серия LCGD компактна и отличается высокой точностью ± 0.Линейность 25% и выходное напряжение 2 мВ / В при нагрузках от 25 до 50000 фунтов. Калибровка NIST включена.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LC703
Серия LC703 чрезвычайно компактна, чтобы поместиться в минимальном пространстве. Они имеют линейность ± 0,15% или лучше и выходную мощность 2 мВ / В при емкостях от 10 до 1000 фунтов.
Добавлено в вашу корзину
Быстрый корабль
LCKD
Серия LCKD — это самые маленькие весоизмерительные ячейки Omega. Они имеют температурную компенсацию, с линейностью ± 0,25% и выходным сигналом 2 мВ / В с емкостью от 2,2 фунта-силы до 1000 фунтов-силы.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LCFD
Тензодатчики растяжения и сжатияLCFD обладают высокой точностью и идеально подходят для промышленного применения.Они имеют линейность ± 0,2% или лучше при нагрузках от 2,2 до 1000 фунтов
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LC302
Серия LC302 компактна с линейностью ± 0,5% и выходным сигналом 1 мВ / В при нагрузках от 25 до 1000 фунтов. Они идеально подходят для робототехники и испытательных стендов.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LC304
Серия LC304 компактна с ± 0.
Линейность 5% и выходное напряжение 2 мВ / В при нагрузках от 100 до 10 000 фунтов. Они идеально подходят для робототехники и испытательных стендов.
Добавлено в вашу корзину
Быстрый корабль
LC201
Тензодатчики растяжения и сжатияLC201 идеально подходят для промышленной автоматизации и робототехники. Они имеют линейность ± 1,0% при нагрузках от 25 до 300 фунтов силы.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LCHD
Серия LCHD имеет еще более низкий профиль, чем серия LC402. Они имеют линейность ± 0,2% или лучше и выходную мощность 2 или 3 мВ / В при мощности от 10 до 400 000 фунтов-силы.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LCWD
Высокоточные серии LCWD идеально подходят для измерения усилия зажима болта.Они имеют линейность ± 0,75% или лучше и выходную мощность 2 мВ / В при емкостях от 200 до 200 000 фунтов силы
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LC202
Тензодатчики растяжения и сжатия LC202 идеально подходят для промышленной автоматизации и робототехники.
Они имеют линейность ± 0,25% при нагрузках от 100 до 10 000 фунтов силы.
Добавлено в вашу корзину
Быстрый корабль
LC321
Серия LC321 — низкопрофильные, с центром 1 / 4–28 UNF, линейностью ± 2,0% и выходным сигналом 2 мВ / В при нагрузках от 250 до 2000 фунтов. Они идеально подходят для роботизированных приложений.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LC901
Серия LC901 идеально подходит для измерения усилия зажима болта.Они имеют линейность ± 3,5% и выходную мощность 2 мВ / В при емкостях от 2000 до 100000 фунтов силы.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LC501
Тензодатчики сжатия серии LC501 из нержавеющей стали могут выдерживать тяжелые промышленные условия. Доступны с линейностью ± 0,03% и емкостью от 100 до 30 000 фунтов силы.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LCCD
Серия LCCD имеет класс защиты IP67 с точки зрения защиты окружающей среды.
Они имеют линейность ± 0,03% и выходную мощность 3 мВ / В при мощности от 25 до 20 000 фунтов силы.
Добавлено в вашу корзину
Быстрый корабль
LCL
Весоизмерительные ячейки сжатияLCL измеряют силу или смещение.Они термически согласованы для оптимального отслеживания температуры. Доступны емкости от 0,25 до 40 фунтов.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LCGB
Серия LCGB имеет 3 сквозных отверстия по периметру для облегчения монтажа, линейность ± 0,25% и выходное напряжение 2 мВ / В при нагрузках от 50 до 50 000 фунтов.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LCEB
Тензодатчики сжатия серии LCEB подходят для силовых испытаний, измерения осевого усилия, контрольного взвешивания и весов. Доступны емкости от 5 до 250 фунтов.
Просмотр полных спецификацийДобавлено в вашу корзину
Быстрый корабль
LC103B
Серия LC103 идеально подходит для взвешивания цистерн, бункеров, подвешенных грузов и автомобильных весов.
Они имеют линейность ± 0,02% и выходную мощность 3 мВ / В при емкостях от 25 до 20 000 фунтов силы.
Приложения датчика силы
Датчики силыявляются частью нашего ассортимента продукции и одной из наших наиболее популярных категорий.
Датчики силы используются во многих отраслях промышленности и имеют широкий спектр применения. Развитие технологий позволило датчикам силы стать чрезвычайно точными, даже если они очень маленькие по размеру.
Все предлагаемые нами датчики силы отличаются высоким качеством и высокими эксплуатационными характеристиками. Просмотрите наш веб-сайт, чтобы ознакомиться с полным ассортиментом.
Что такое датчик силы? Датчик силы — это еще один термин, используемый для тензодатчика или датчика веса. Они используются для измерения сжатия, силы, деформации и нагрузки. Многие из них имеют внутренние тензодатчики, прикрепленные к металлической конструкции, которые реагируют даже на малейшее сжатие, вызывая изменение сопротивления и предоставляя обратную связь по этим результатам.
Датчики силы бывают разных форм и размеров и измеряют разную мощность.
Приложения датчика силыВесы — одно из наиболее распространенных применений датчиков силы — это весы. Есть много разных типов весов; счетные весы, настольные весы, бункерные весы, платформенные весы, автомобильные весы, ленточные весы — список можно продолжить. Датчики силы используются для получения надежных результатов при взвешивании различных веществ.
Бортовое взвешивание — бортовое взвешивание используется для взвешивания содержимого тяжелых грузов или промышленного транспортного средства, когда они находятся «на борту» транспортного средства.Это гарантирует, что автомобили несут грузы максимальной грузоподъемности, а не слишком малой, вызывающей неэффективность, и не превышения грузоподъемности, что было бы небезопасно.
Коммерческие приложения — некоторые приложения, использующие датчики силы, с которыми вы могли контактировать; Весы на кассе самообслуживания в супермаркете будут включать датчик силы для взвешивания отсканированных покупок.
Весы для взвешивания багажа в аэропорту — еще одно приложение датчика силы, с которым вы, возможно, сталкивались.
Применение в медицине — датчики силы используются в медицинской промышленности.Они используются для мониторинга жидкости, аппаратов для диализа, эндоскопической хирургии, физиотерапевтического оборудования, ортопедии и устройств МРТ. Датчики силы для медицинского применения потребуют медицинских разрешений.
OEM — весоизмерительные ячейки используются для OEM-приложений в средах с высокими и низкими усилиями
Aerospace Applications — датчики силы используются в авиакосмической отрасли для приложений, в том числе; обратная связь по усилию, обнаружение закрылков, функции автопилота и самописец полетных данных.
Типы датчиков силыКак упоминалось выше, датчики силы доступны в различных формах, размерах и типах. Некоторые из типов, которые мы можем предложить здесь, в Variohm:
Датчики силы от Variohm Наш ассортимент датчиков силы поступает от надежных поставщиков.
Некоторые из особенностей наших датчиков силы:
- Одобрения OIML
- Рейтинг точности
- Сертификаты ATEX
- Широкий диапазон взвешивания
- Высокоточная
- Нержавеющая сталь, алюминий или легированная сталь
- Различные степени защиты IP от IP64 до IP69K — см. Отдельные спецификации
Все доступные датчики силы можно просмотреть на нашем веб-сайте — если вам потребуется дополнительная информация, свяжитесь с нами.
Миниатюрный датчик силы сжатия LFC-12_Миниатюрный датчик силы сжатия_Ligent Sensor
Миниатюрный датчик силы сжатия LFC-12
Измерение силы в небольшой установке, например, тестер на ощупь переключателя клавиатуры, измерение силы сжатия для машины для горячего и холодного ламинирования и измерение силы захвата для рук роботов
| | | | | | | | |
9104 9104 | 9104 9104 | 2 | C D E F G H | ||||||||||||
1 | 7 | 6. | 7,5 | 12 | 5 | 2 | 3,2 | ||||||||||||||||
20-100KG | 6,520-100KG | 6,57,5 | 12 | 5 | 2 | 3,2 | |||||||||||||||||
LFC-12-h5 7272 | 4 | 3.2 | 0 | 12 | 0 | 2 | 1,4 | ||||||||||||||||
20-50KG | 20-50KG | 0 | 12 | 0 | 2 | 1,4 | |||||||||||||||||
| | 50 | 5000 | 5000 | 5000 | | | |
5
0-1,5 мВ / В
1% полной шкалы / 10 ℃
Хотя, строго говоря, датчики силы и преобразователи силы отличаются друг от друга, эти два термина чаще всего используются как взаимозаменяемые.
К наиболее распространенным типам датчиков силы относятся тензодатчики, тензодатчики и резисторы, чувствительные к силе (FSR).
Гибкая диафрагма сжимается, когда к пластине на верхней поверхности тензодатчика прикладывается сжимающая сила. Манометр измеряет пневматическое давление, возникающее в результате приложенного веса. Величина давления, необходимая для уравновешивания веса измеряемого объекта, может использоваться для измерения веса и при необходимости может быть преобразована в электрический сигнал.
После надлежащей калибровки показание давления может быть преобразовано в вес и считано непосредственно с аналогового манометра или может быть преобразовано в электрический выходной сигнал, такой как стандартный выход 4-20 мА.Гидравлические тензодатчики, а также аналогичные пневматические датчики обладают той характеристикой, что они не зависят напрямую от использования электрического тока и, следовательно, могут использоваться в условиях, где существует риск потенциальной опасности взрыва.
Измерение количества заряда позволяет определить величину веса или силы, приложенной к тензодатчику пьезоэлектрического кристалла. Устройство, называемое усилителем заряда, может использоваться для преобразования величины электрического заряда в кристалле в аналоговый или цифровой выходной сигнал для отображения или обработки.
Внутри устройства находится набор параллельных пластин, которые электрически заряжаются током до тех пор, пока не будет достигнуто стабильное состояние заряда, образуя конденсатор. Количество накопленного заряда на пластинах прямо пропорционально площади пластины и обратно пропорционально разделительному расстоянию или зазору между пластинами. Когда к весоизмерительному датчику прилагается нагрузка, приложенная сила изменяет расстояние между пластинами, тем самым изменяя емкость.Это изменение можно измерить электрически и преобразовать в показатель веса, приложенного к весоизмерительной ячейке.
Датчики магнитострикционной силы используют это свойство для определения величины отклонения, которое произошло в датчике силы в результате приложенной нагрузки. Затем отклонение можно преобразовать в значение, представляющее вес объекта или величину приложенной силы.
Когда тензодатчик подвергается действию силы, устройство либо сжимается, либо удлиняется в зависимости от направления приложенной силы. Удлинение или сжатие тензодатчика искажает рисунок металлической фольги на подложке, что изменяет ее электрическое сопротивление. Изменение электрического сопротивления можно использовать для измерения силы, приложенной к тензодатчику.Электрическая мостовая сеть, известная как мостовая схема Уитстона, обычно используется для преобразования изменения сопротивления тензодатчика в измерение напряжения.
Чем больше токопроводящей пленки соприкасается с печатным проводящим слоем, тем меньше сопротивление устройства. При нулевой силе датчик показывает очень высокое сопротивление (порядка мегомов). Сопротивление падает обратно пропорционально приложенной силе. Поскольку проводимость обратно пропорциональна сопротивлению, FSR демонстрируют линейное увеличение проводимости с увеличением силы.
Главный недостаток заключается в их точности и повторяемости, где повторные измерения могут отличаться на 10% и более.
Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу Thomas Supplier Discovery Platform, где вы можете найти потенциальные источники поставок для более чем 70000 различных категорий продуктов и услуг, включая более 140 поставщиков датчиков силы и других датчиков, таких как линейные датчики, медицинские датчики, датчики температуры, датчики напряжения и многое другое.
Крепление двух электрических линий завершается с помощью обжимного устройства, которое представляет собой инструмент для сжатия, доступный в различных размерах, механизмах и стилях. Современные обжимные инструменты разработаны с учетом потребностей пользователя, чтобы гарантировать безопасность, здоровье рабочего и эффективность. Обжимные инструменты могут быть штамповочными или бесформенными. Для обжимного пресса требуется набор матриц для каждого размера разъема, в то время как бессмертные — это автономные устройства, которые используют любой провод или разъем в заданном диапазоне размеров проводов.
Двухсекционные соединяются с помощью гибкого шланга.
Давление заставляет провода деформироваться и соединяться вместе.
