Датчики уровня. Датчики уровня для автоматизации производства

Датчики уровня – первичный полевой прибор в системах автоматизации. Существует множество датчиков уровня, измеряющих различные физические величины. Изначально во времена становления промышленной автоматики наиболее доступным было измерение уровня жидкости.

Датчики уровня по применению для различных веществ делятся на датчики уровня для жидкости и датчики уровня для сыпучих материалов. По функциональности различают сигнализаторы уровня (контролируют достижение уровня в конкретной точке) и уровнемеры или преобразователи уровня, осуществляющие непрерывный мониторинг за уровнем.

Мы подготовили для вас рекомендации по выбору датчиков уровня, с учетом условий эксплуатации и требований к прибору вы сможете самостоятельно определиться с типом необходимого датчика уровня: Рекомендации по выбору датчиков уровня.

Выбрать и купить датчик уровня вы можете в интернет-магазине


Датчики уровня применяются для определения уровня различных видов жидких, газообразных и сыпучих продуктов и материалов в емкостях и трубопроводах.

Для работы с различными веществами применяются контактные и бесконтактные варианты датчиков. В зависимости от строения корпуса и метода проведения измерений датчики могут устанавливаться непосредственно в корпус емкости или трубопровода, а также монтироваться непосредственно над самим объектом измерения.

Первоначально датчики уровня использовали простейшие физические принципы: гидростатическую выталкивающую силу, перемещающую поплавок, и электропроводность материалов, замыкающих электрическую цепь при достижении материалом электродов. Это привело к тому, что данное понятие ассоциируется в первую очередь с измерением уровня жидкости или измерением уровня сыпучих материалов в различных танках, резервуарах, силосах, баках и т.д.

В результате технического прогресса датчик уровня из простейшего поплавкового датчика уровня или кондуктивного сигнализатора уровня жидкости эволюционировал в самодостаточный прибор, оснащенный встроенным микропроцессором, способным выполнять целый ряд функций:

  • Онлайн измерение фактического уровня жидкостей и сыпучих веществ;
  • Сигнализация минимального/максимального уровня;
  • Сигнализация достижения заданного уровня;
  • Измерение объема жидкости или сыпучих веществ в местах хранения сложной геометрической формы;
  • Измерение объема насыпных сыпучих материалов на открытых площадках хранения;
  • Измерение скорости расхода;
  • Хранение и обработка накопленных данных результатов измерения.

Датчики определения уровня применяются во всех отраслях промышленного производства, работающих с жидкими, сыпучими, газообразными, пастообразными, вязкими, липкими и т.д. материалами. Датчики предназначены для непрерывного измерения или для контроля предельных значений уровня в емкости или трубе.

Различные виды датчиков рассчитаны на работу в разных условиях внешней среды и применяются в зависимости от характеристик и особенностей измеряемого продукта.

Датчики уровня применяются для работы с:

  • нефтью, нефтепродуктами, маслами, смазочными материалами, смазочно-охлаждающими эмульсиями,
  • водой и водными растворами, сточными водами,
  • кислотами и щелочами, чистящими жидкостями,
  • пищевыми продуктами, в том числе напитками,
  • пластиковыми гранулами,
  • строительными материалами, сухими строительными смесями,
  • различными вязкими средами.

Значительно расширился спектр используемых физических принципов, поэтому сегодня существует множество видов датчиков уровня общего назначения, но различных по физике действия. Это позволяет подобрать датчик уровня практически под любой материал и под решение конкретной задачи.

Возможность применения различных принципов действия датчиков уровня


для решения задач непрерывного измерения уровня (уровнемер)
или сигнализации уровня для различных жидкостей и сыпучих материалов

С* - сигнализатор достижения уровня в заданной точке;

У** - уровнемер, непрерывное преобразование уровня.

Результат применения:

  • нет (-) – не предназначен;
  • уд. – удовлетворительно;
  • хор. – допустимо;
  • отл. – отлично.


Чтобы получить оптимальное решение вашей задачи, заполните опросный лист,
и наши специалисты свяжутся с Вами, чтобы предложить готовый ответ.


Скачать опросный лист в PDF


Для измерения уровня необходимо два основных вида оборудования: непосредственно датчики уровня, а также средства визуализации данных.

  1. Датчики уровня различаются по принципу действия и продолжительности проведения измерений. Соответственно этому датчики могут иметь контактный или бесконтактный способ измерения, проводить измерения постоянно в течение заданного промежутка времени или сигнализировать о текущем предельном значении. При выборе устройства для работы необходимо учитывать параметры контролируемого вещества и окружающей среды, характеристики рабочего оборудования, цель проведения измерений. Вид датчика уровня значительно влияет на возможности его применения и сложность проведения измерений.
  2. Средства визуализации данных
    при измерении уровня помогают визуализировать полученные результаты, составлять графики изменения уровня с течением времени, фиксировать моменты достижения предельных значений. Некоторые виды программного обеспечения позволяют задавать дополнительные настройки для работы с датчиками уровня и управлять датчиками комплексно в рамках автоматических систем управления производственными процессами.

Использование оборудования в комплексе позволяет наиболее полно собирать и анализировать информацию об уровне продукта. Датчики уровня и средства визуализации данных для них совместно применяются в системах автоматического управления производственными процессами.

Смотреть лекцию "Датчики уровня" ...


Если вы находитесь на этой странице, значит у вас есть проблема, и вы еще не знаете, как ее решить.
Наши специалисты проконсультируют и помогут датчик уровня купить для решения именно вашей задачи.

Наша работа - решать ваши проблемы!

Выбрать и купить датчик уровня вы можете в интернет-магазине РусАвтоматизация …

Подбор контактных и бесконтактных уровнемеров непрерывного контроля уровня жидкости

Уровнемеры жидкости предназначены для непрерывного контроля уровня жидкостей. Уровнемеры жидкости называют так же преобразователями уровня жидкости. На выходе уровнемера жидкости формируется либо аналоговый сигнал пропорциональный уровню жидкости, либо цифровой сигнал в формате промышленных коммуникационных сетей. Уровнемеры жидкости могут использовать контактный метод измерения, когда чувствительный элемент уровнемера соприкасается с жидкостью или бесконтактный, тогда прямого контакта частей уровнемера жидкости с измеряемой жидкостью не происходит.

Уровнемеры жидкости контактные

Уровнемеры жидкости бесконтактные

Интерактивный подбор датчика уровня жидкости


Чтобы получить оптимальное решение вашей задачи, заполните опросный лист,

и наши специалисты свяжутся с Вами, чтобы предложить готовый ответ.

Емкостные преобразователи уровня

Емкостные уровнемеры используют тот же принцип работы, что и емкостные сигнализаторы предельного уровня. Активный зонд прибора (трос, стержень, кабель) и проводящая стена емкости (или заземленный второй зонд, или специальная труба, одетая на зонд, если стена емкости сделана из не проводящих материалов) создают пластины конденсатора. Изолятором в этом конденсаторе является либо воздух, либо другой материал в емкости, которые будут являться диэлектриками между платинами простого конденсатора. Когда емкость пустая, тогда начальная емкость конденсатора будет равна С0, при этом диэлектрический коэффициент "ε" для воздуха равен 1. Когда воздух будет вытеснен продуктом с диэлектрической константой выше чем у воздуха, емкость конденсатора изменится, то есть емкость будет меняться с увеличением измеряемого продукта в емкости. Это изменение емкости будет преобразовано прибором в выходной сигнал пропорционально изменению уровня. Показание уровнемера прямо пропорционально изменению уровня продукта и уровня емкости конденсатора. Емкость также зависит от расстояния между пластинами и выполнением условия о параллельности активного зонта и стены емкости или второго зонда. Применение второго зонда необходимо при измерении уровня в емкостях необычной формы, сферических, емкостей с отсутствующими строго вертикальными стенами, даже если стена изготовлена из проводящего материала, со стенками, изготовленными из слабо проводящих или не проводящих материалов.


Диапазон измерения уровня в зависимости от типа применяемого зонда и достигает значения 30 метров. Точность измерения зависит от измеряемого уровня и как правило не хуже ±0,3%. Температура измеряемого продукта до +200ºС (опционально до +800°С). Регулируемое время задержки. Выходные сигналы стандартных протоколов 4 - 20 мА, HART и др.
Выбрать емкостный уровнемер жидкости.

Ультразвуковые преобразователи уровня

Ультразвуковые уровнемеры - бесконтактные датчики уровня непрерывного действия.  Используют явление отражения ультразвуковых колебаний от границы раздела сред газ - твердое вещество. Электронный блок ультразвукового уровнемера измеряет время прохождения излученного ультразвукового импульса от датчика до границы раздела сред и обратно. Чем больше уровень материала в емкости или силосе, тем меньше время прохождения импульса от датчика до материала и обратно. Так как скорость распространения звука в воздухе составляет 331 м/сек. , а измеряемые уровни не превышают 70 метров, поэтому измерение уровня можно проводить ежесекундно. Благодаря этому ультразвуковые датчики осуществляют именно непрерывное измерение, тогда как, лотовым датчикам требуется намного большее время на разматывание и сматывание троса. Основа электронного блока - микропроцессорное устройство, которое позволяет запрограммировать отключение датчика на время периодического прохождения механизма, например лопасти мешалки. Ультразвуковые датчики изготавливаются  в виде моноблока с индикаторным устройством и блоком программирования, либо с отсутствием таковых. В этом случае управление осуществляется через ПК. Выходные сигналы формируются по стандартным протоколам 4 - 20 мА, HART.

Установка вертикально сверху или под небольшим углом в зависимости от профиля измеряемой поверхности. Диапазон измерения уровня до 25 метров. Точность измерения 0,25%. Температура процесса до +90ºС. Взрывобезопасное исполнение.
Примеры применения ультразвуковых уровнемеров для жидкости.
Выбрать ультразвуковой уровнемер жидкости ...

Акустические уровнемеры

по принципу действия аналогичны ультразвуковым уровнемерам. Прибор излучает очень мощные акустические волны, которые отражаются от поверхности измеряемого вещества. Отраженный сигнал обрабатывается при помощи специально разработанного программного обеспечения, для того чтобы отфильтровать полезный сигнал и подавить ложное эхо. Метод обработки принятого эхо-сигнала позволяет снизить до минимума потери сигнала. Благодаря применению очень мощного импульса, затухания имеют гораздо меньшее влияние по сравнению с обычными ультразвуковыми приборами. Излучаются более мощные сигналы, соответственно, принимаются тоже более мощные отраженные сигналы. Приемная электроника позволяет распознать и обработать очень слабые эхо-сигналы, также в комбинации с сильными шумовыми помехами. Для обеспечения наиболее возможной точности измерения, измеряемый сигнал компенсируется в зависимости от температуры.

Установка вертикально сверху или под небольшим углом в зависимости от профиля измеряемой поверхности. Диапазон измерения уровня до 60 метров. Точность измерения 0,25%. Температура процесса до 150ºС. Взрывобезопасное исполнение.
Выбрать акустический уровнемер ...

Гидростатические преобразователи уровня

Гидростатические уровнемеры используют метод измерения основанный на определении гидростатического давления, оказываемого жидкостью на дно резервуара. Величина гидростатического давления на дно резервуара зависит от высоты столба жидкости над измерительным прибором и от плотности жидкости. Принцип действия: преобразование деформации упругого чувствительного элемента под воздействием гидростатического давления в аналоговый токовый сигнал. Гидростатические уровнемеры это фактически преобразователи дифференциального давления, поэтому для работы им необходима связь с атмосферой. Гидростатические уровнемеры применяются для измерения уровня различных жидкостей, начиная от чистой воды до различных паст, в открытых и закрытых резервуарах, бассейнах, колодцах и глубинных скважин. Гидростатические уровнемеры бывают врезного типа (врезаются в днище емкости) и погружного типа (в этом случае параллельно присоединительному кабелю наружу выводится капиллярная трубка для связи с атмосферным давлением). Точность измерения не хуже 0,25%, что при наличии свидетельства о включении в государственный реестр средств измерения позволят применять их для целей коммерческого учета. Температура измеряемого процесса до +125°С.
При монтаже гидростатических уровнемеров необходимо учитывать, что при закачивании материала процесса, струя жидкости может вызывать избыточное давление, что приведет к потере точности, поэтому следует располагать датчики максимально удаленно от зоны турбулентности.
Выбрать гидростатический уровнемер ...

Байпасные преобразователи уровня

Байпасные уровнемеры используют специальную отводную трубку байпас - колонку для измерения уровня жидкости размещенную сбоку емкости . Резервуар и байпасная трубка сообщающиеся сосуды, изменение уровня в резервуаре соответствует изменению уровня в байпасной трубке. В самой трубке размещен поляризованный магнит, который плавает на поверхности жидкости. Рядом с трубкой расположен чувствительный элемент магнитно-стрикционного типа, который преобразует изменение расстояния от нижней точки байпаса до магнита в токовый сигнал 4 ... 20 мА. Для визуализации уровня на стенках стеклянной трубки размещены специальные пластины, которые под воздействием магнита изменяют свое положение. Каждому положению соответствует свой цвет, поэтому визуально четко видна граница уровня жидкости в байпасе и соответственно в резервуаре. При необходимости байпасные уровнемеры могут дополнительно оборудоваться сигнализаторами предельного уровня. Связь с внешней средой происходит только через магнитное поле, прямой контакт с измеряемой средой отсутствует, что позволяет использовать байпасные преобразователи уровня в пищевой промышленности, молочной промышленности, фармацевтической промышленности и др.
Выбрать байпасный уровнемер ...

Микроволновые преобразователи уровня

Микроволновые радарные уровнемеры - универсальные приборы непрерывного измерения уровня, по принципу работы аналогичны ультразвуковым уровнемерам, так же используют принцип отражения волн от границы раздела сред. Отличие заключается в том, что ультразвуковые датчики уровня работают в диапазоне излучения 5 ... 50 кГц, а микроволновые радарные датчики используют частоты 6 ... 95 ГГц. Значение частоты излучения радарного уровнемера необходимо учитывать при выборе приборов для измерения уровня жидкостей с малыми значениями диэлектрической проницаемости. Чем меньше ε - тем выше должна быть частота. Так для измерения уровня нефтепродуктов следует использовать радарные уровнемеры с максимальной частотой. Радарный датчик уровня построен по принципу радиолокатора, что позволяет минимизировать влияние паразитных помех и помех, связанных с неровностью измеряемой поверхности. Так же как и ультразвуковые уровнемеры не имеют контакта с измеряемым объектом, но в отличие от ультразвуковых датчиков,  обладают намного меньшей чувствительностью к влиянию температуры и давления в рабочей емкости, а так же их изменению. Радарные уровнемеры обладают большей устойчивостью к таким негативным для других приборов явлениям, как запыленность, пенообразование, испарения с измеряемой поверхности. Важной характеристикой влияющей на уровень измерения и точность, является размер и тип применяемой антенны. Различают рупорные, стержневые, трубчатые, параболические и планарные антенны. Чем больше размер антенны, тем более мощный и узконаправленный сигнал она формирует, соответственно обеспечивается максимальная дальность и максимальная разрешающая способность микроволнового радарного уровнемера.
Точность измерения уровня ±1мм., что позволяет использовать микроволновые радарные уровнемеры для целей коммерческого учета. Температура процесса до +250ºС. Диапазон измерения уровня до 50 метров. Диэлектрическая постоянная измеряемого вещества должна быть более 1,6. Клейкие вещества могут вызывать отказы.
Выбрать микроволновый радарный уровнемер ...

Магнитострикционные преобразователи уровня

Магнитострикционные уровнемеры состоят из поплавка со встроенным магнитом и направляющей, внутри которой располагается волновод, помещенный в катушку по который через определенные промежутки времени протекают импульсы тока. При перемещении импульса возникает радиальное магнитное поле вокруг волновода. При пересечении с магнитным полем постоянного магнита расположенного в поплавке, возникает, пластическая деформация магнитострикционного волновода, которая является высокодинамичным процессом, вследствие скорости токового импульса. Из-за этого возникает ультразвуковая торсионная волна, которая распространяется от места возникновения в оба конца волновода, однако в одном из концов она полностью гасится и, таким образом, помехи и искажения сигнала исключаются. Детектирование и обработка торсионного импульса происходит на другом конце волновода в специальном преобразователе. Точное определение позиции получается измерением времени между стартом токового импульса и времени возникновения ответного электрического сигнала, которое определяется в преобразователе торсионных импульсов при детектировании ультразвуковой волны. Этот электрический сигнал обрабатывается электроникой датчика, электроника анализирует время распространения торсионных волн и формирует пропорциональный токовый сигнал, либо сигнал соответствующего протокола. Направляющая может быть жесткой или гибкой, последний вариант наиболее предпочтительнее для измерения большого диапазона уровня, так как значительно упрощает транспортировку прибора до места установки.
Выбрать магнитно-стрикционный уровнемер ...

Магнитные преобразователи уровня

Магнитные уровнемеры сходны по конструкции с магнитными сигнализаторами предельного уровня. Постоянный магнит, смонтированный в поплавке расположенном на направляющей, вызывает срабатывание магниточувствительных контактов расположенных в направляющей. При срабатывании контакты включают последовательно расположенные резисторы, таким образом, при перемещении поплавка общее сопротивление резистивного модуля внутри направляющей непрерывно изменяется с дискретностью соответствующей разрешающей способности уровнемера. Магнитные уровнемеры вследствие простоты физического принципа измерения, не нуждаются в сколь-нибудь значительном техническом обслуживании, не требуют регулировки, просты в монтаже и экономически привлекательны. Ограничения по применению обусловлены в первую очередь плотностью измеряемой жидкости и размером поплавка.
Выбрать магнитный поплавковый уровнемер ...

Датчики уровня воды, уровнемеры жидкости

Производитель STS
Диапазон измерений, м.в.с. от 0...1 до 0...250
Тип измеряемого давления ?абсолютное давление, избыточное давление, дифференциальное давление избыточное, абсолютное
Точность, %ВПИ ±0,1%, ±0,25%
Выходные сигналы 0. ..20мА, 4...20мA, 0...5В, 0...10В
Температура рабочей среды, °С -5...80
Температура окружающей среды, °С -5...80
Температура процесса, °С -5...80
Степень защиты IP68
Материал корпуса Нерж. сталь, титан
Основная измеряемая величина уровень (гидростатическое давление)
Ток потребления, мА, не более 3 мА
Материалы Нержавеющая сталь (316L / 1.4435), титан (класс 2), Нержавеющая сталь (316L / 1.4404), титан (класс 2), Viton (стандарт), Этилен-пропилен каучук EPDM, Kalrez, NBR, Полиуретан, тефлон, полиэтилен, ПВХ
Технологические присоединения Закрытое, Закрытое, 1. 4435, Открытое, G 1/4 M, G 1/2 M
Электрическое соединение ПВХ кабель, синий, IP 68, Полиуретановый кабель, IP 67, черный, Полиэтиленовый кабель, IP 67, черный, Разъемная версия, IP 68, M12x1, Тефлоновый кабель, IP 67, черный, Доступны другие виды соединений по требованию заказчика
Сертификат утверждения типа есть
Среда жидкости
Давление Избыточное, Абсолютное (вакуум)
Питающее напряжение 9 . .. 33 В DC
Защита сенсора есть
Отрасли применения Гидрология и гидрогеология
Преимущества Компактное исполнение
Отрасли Водоканалы. Водоотведение, Водоканалы. Водоподготовка, Экология и гидрометеорология, Экологический мониторинг
Дополнительная опция Электроника в гелевой упаковке: избыт. давление, Электроника в гелевой упаковке: абс. давление
Опция 3 Балластный груз 1.4435, Титановое исполнение (без балластного груза), Уплотнитель: Витон (стандарт) , Уплотнитель: Этилен-пропиленовый каучук, Уплотнитель: Kalrez (Уровень) , Уплотнитель: NBR (ACS) , Фильтрующий элемент влажности для манометров (только для кабеля PUR и PE), Раздельная электроника (2 ламповых корпуса)
Вес 108 г

Датчики уровня, датчик уровня воды, жидкости (уровнемер). БД Сенсорс

  • Врезные датчики уровня

    Врезные гидростатические датчики уровня являются одним из самых эффективных решений для измерения уровня жидких сред с постоянной плотностью. Благодаря широкому спектру материалов корпуса (нержавеющая сталь, поливинилхлорид, фторид поливинилидена), мембраны (нержавеющая сталь, керамика), врезные датчики уровня могут применяться для измерения уровня не только воды, но и агрессивных сред. Конструкция штуцерной части датчика уровня также позволяет измерять уровень вязких и пастообразных сред.

  • Погружные датчики уровня жидкости (уровнемеры)

    Для измерения уровня жидкости в случаях, когда невозможно применять врезной датчик, рекомендуется использование гидростатических погружных датчиков уровня. Благодаря широкому спектру материалов корпуса (нержавеющая сталь, поливинилхлорид, фторид поливинилидена), мембраны (нержавеющая сталь, керамика) и оболочки погружного кабеля с трубкой опорного давления (поливинилхлорид, полиуретан, тефлон), уровнемеры (датчики уровня) могут применяться для измерения уровня не только воды, но и агрессивных и/или вязких сред.

Врезные датчики уровня



Тип Фото Диапазон давлений Основная погрешность Применение Описание
LMP 331 от 0…0,4 до 0…400 м.вод.ст. 0,5 / 0,35 / 0,25 / 0,1 % ДИ Вода, неагрессивные к нержавеющей стали жидкости, различные виды топлива Врезной датчик гидростатического давления с пьезорезистивным кремниевым сенсором и открытой мембраной из нержавеющей стали.
LMP 331i от 0…1 до 0…400 м.вод.ст. 0,1 % ДИ Интеллектуальный датчик уровня для жидкостей, неагрессивных к нержавеющей стали Высокоточный врезной датчик гидростатического давления с пьезорезистивным кремниевым сенсором. Мембрана из нержавеющей стали. Перенастройка нуля 0..90 % и диапазона 1:10
LMK 331 от 0…6 до 0…600 м.вод.ст. 1,0 / 0,5 % ДИ Сточные воды, обезвоженный ил, агрессивные и вязкие жидкости Врезной датчик гидростатического давления с толстопленочным керамическим сенсором. Опция: штуцер из PVC или PVDF.
LMK 351 от 0…0,4 до 0…100 м.вод.ст. 0,35 / 0,25 % ДИ Сточные воды, обезвоженный ил, агрессивные и вязкие жидкости Врезной датчик гидростатического давления с емкостным керамическим сенсором и открытой мембраной. Штуцер из PVC, PVDF или нержавеющей стали.

Погружные датчики уровня жидкости (уровнемеры)



Тип Фото Диапазон давлений Основная погрешность Применение Описание
LMP 305 от 0…1 до 0…250 м. вод.ст. 0,5 / 0,35 / 0,25 % ДИ Вода и неагрессивные жидкости в сильно ограниченном пространстве (∅ корпуса 19мм) Малогабаритный погружной датчик гидростатического давления (уровнемер) с пьезорезистивным кремниевым сенсором и мембраной из нержавеющей стали.
LMP 307 от 0…0,4 до 0…250 м.вод.ст. 0,5 / 0,35 / 0,25 % ДИ Вода, топливо и другие жидкости, неагрессивные к нержавеющей стали (∅ корпуса 27мм) Погружной датчик гидростатического давления (уровнемер) с пьезорезистивным кремниевым сенсором и мембраной из нержавеющей стали.
LMP 307i от 0…4 до 0…200 м.вод.ст. 0,1 % ДИ Вода, топливо и другие жидкости, неагрессивные к нержавеющей стали (∅ корпуса 26.5мм) Высокоточный погружной датчик гидростатического давления (уровнемер) с небольшой дополнительной температурной погрешностью и расширенным диапазоном температур измеряемой среды
LMP 308 от 0…0,4 до 0…250 м. вод.ст. 0,5 / 0,35 / 0,25 % ДИ Вода, топливо и другие жидкости, неагрессивные к нержавеющей стали (∅ корпуса 35мм) Погружной датчик для измерения уровня жидкости с пьезорезистивным кремниевым сенсором и мембраной из нержавеющей стали. Разъемная кабельная часть.
LMP 308i от 0…4 до 0…200 м.вод.ст. 0,1 % ДИ Вода, топливо и другие жидкости, неагрессивные к нержавеющей стали (∅ корпуса 35мм) Погружной интеллектуальный датчик уровня воды и топлива с пьезорезистивным кремниевым сенсором и мембраной из нержавеющей стали. Перенастройка нуля(0..80%) и диапазона(1:10). Разъемная кабельная часть.
LMP 808 от 0…0,4 до 0…100 м.вод.ст. 0,5 / 0,35 / 0,25 / 0,1 % ДИ Экономичный датчик для неагрессивных жидкостей (∅ корпуса 35мм) Погружной датчик уровня жидкости с пьезорезистивным кремниевым сенсором и мембраной из нержавеющей стали. Корпус из PVC. Разъемная кабельная часть.
LMK 306 от 0…6 до 0…200 м.вод.ст. 0,5 % ДИ Вода и другие жидкости малой вязкости, неагрессивные к нержавеющей стали и материалу уплотнения (витон), в сильно ограниченном пространстве (∅ корпуса 17мм) Погружной зонд сверхмалого диаметра (17мм) с керамическим сенсором, предназначен для непрерывного измерения уровня жидкостей, неагрессивных к нержавеющей стали
LMK 307 от 0…4 до 0…250 м.вод.ст. 0,5 % ДИ Вода и другие жидкости малой вязкости, неагрессивные к нержавеющей стали и материалу уплотнения, в ограниченном пространстве (∅ корпуса 27мм) Погружной датчик гидростатического давления с керамическим сенсором для измерения уровня жидкостей, неагрессивных к нержавеющей стали.
LMK 358 от 0…0,4 до 0…100 м.вод.ст. 0,35 / 0,25 % ДИ Сточные воды, пульпы, пастообразные и вязкие среды (∅ корпуса 40мм) Погружной датчик гидростатического давления с емкостным керамическим сенсором. Разъемная кабельная часть.
LMK 358H от 0…0,6 до 0…100 м.вод.ст. 0,2 % ДИ Сточные воды, пульпы, пастообразные и вязкие среды (∅ корпуса 40мм) Погружной датчик гидростатического давления с емкостным керамическим сенсором. HART-протокол. Перенастройка нуля (0..80 %) и диапазона (1:10). Разъемная кабельная часть.
LMK 458 от 0…0,4 до 0…200 м.вод.ст. 0,25 / 0,1 % ДИ Водоподготовка, судостроение и производство морского оборудования (∅ корпуса 39.5мм) Погружной датчик уровня для морских условий эксплуатации
LMK 858 от 0…0,4 до 0…100 м.вод.ст. 0,35 / 0,25 % ДИ Сточные воды, вязкие и агрессивные среды, щелочи, кислоты и их растворы (∅ корпуса 45мм) Погружной датчик гидростатического давления с емкостным керамическим сенсором. Корпус из PVC. Разъемная кабельная часть.

Гидростатический датчик уровня - WIKA Россия

Гидростатика – это наука о жидкостях в неподвижном состоянии. Гидростатический датчик уровня является разновидностью датчика уровня, используемого преимущественно для контроля уровня путем измерения гидростатического давления в условно неподвижной жидкости при погружении датчика на заранее определенную глубину.

Что такое гидростатический датчик уровня?

Гидростатический датчик уровня – это погружной датчик давления с мембраной, у которой внутренняя поверхность сообщается с атмосферой через трубку, находящуюся в соединительном кабеле, а внешняя сторона находится в контакте с измеряемой средой. Датчик измеряет статическое давление столба жидкости над преобразователем. Это статическое давление является результатом воздействия массы жидкости на верхнюю часть преобразователя и используется для вычисления уровня жидкости.

Простота использования гидростатического датчика уровня обеспечивает широкую область его применения всегда, когда необходимо измерение уровня - в резервуаре, сообщающемся с атмосферой, емкости, озере или реке. В большинстве случаев гидростатический датчик уровня подвешивается за кабель на необходимом уровне измерения или просто погружается на дно емкости. Для гидростатического датчика уровня неважно, какую конфигурацию имеет резервуар, бассейн или природный ландшафт, имеются ли преграды, пороги или сложный профиль.

Поскольку гидростатический датчик уровня в общем случае является датчиком избыточного давления, он автоматически компенсирует изменения атмосферного давления; таким образом измеренное значение соответствует только давлению жидкости, пропорционального удельному весу жидкости и глубине погружения. Поэтому гидростатический датчик уровня точно измеряет уровень жидкости путем вычисления расстояния от точки измерения до поверхности через измеренное давление.

Гидростатический датчик уровня может калиброваться в метрах водяного столба относительно стандартного значения силы тяжести или локального значения силы тяжести. Для высокоточных измерений уровня при расчете следует учитывать температуру измеряемой среды, т.к. она влияет на удельный вес.

Гидростатический датчик уровня является специальным датчиком, наиболее часто применяемым в применениях, связанных с водоподготовкой, очисткой стоков, а также при производстве и транспортировке масел и топлива. На сегодняшний день благодаря простоте использования и точности измерения гидростатические датчики уровня безусловно являются наиболее широко востребованными.


Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

основа управления и сигнализации гидросистем

Датчик-гидросигнализатор: основа управления и сигнализации гидросистем

В современных автомобилях, тракторах и другой технике широко используются различные гидравлические системы. Важную роль в работе этих систем играют датчики-гидросигнализаторы — все об этих устройствах, их существующих типах, конструкции и работе, а также о выборе и замене датчиков читайте в статье.


Что такое датчик-гидросигнализатор?

Датчик-гидросигнализатор (датчик-реле, датчик-сигнализатор уровня жидкости) — элемент электронных систем управления, контроля и индикации гидравлических систем транспортных средств; пороговый датчик, подающий сигнал на индикатор или исполнительный элемент (элементы) при достижении жидкостью заранее установленного порогового уровня.

В любом транспортном средстве присутствует несколько гидравлических систем и компонентов: силовые гидросистемы (в грузовых автомобилях, тракторах и различной технике), системы смазки и охлаждения силового агрегата, система питания, омыватели стекол, ГУР и другие. В одних системах уровень жидкости необходимо отслеживать постоянно (как в топливном баке), а в других необходимо лишь получать информацию о наличии или отсутствии жидкости, либо о преодолении жидкостью определенного уровня (его превышения или падения). Первая задача решается датчиками уровня непрерывного действия, а для второй используются датчики гидросигнализаторы (ДГС) или датчики-сигнализаторы уровня жидкости.

ДГС устанавливаются в расширительных бачках, картере двигателя и других элементах гидросистем. При достижении жидкостью определенного уровня происходит срабатывание датчика, он замыкает или размыкает цепь, обеспечивая включение/отключение индикатора на приборной панели (например, индикатора падения уровня масла), либо включение/отключение исполнительных устройств — насосов, приводов и других, обеспечивающих изменение уровня жидкости или изменение режима работы всей гидравлической системы. Именно поэтому ДГС часто называют датчиками-сигнализаторами и датчиками-реле.

На современной автотракторной технике используется большое разнообразие датчиков-гидросигнализаторов — о них следует рассказать подробнее.


Типы и характеристики датчиков-гидросигнализаторов


Датчика-гидросигнализатор с металлическим щупом


Схема поплавкового датчика с подвижным контактом


Схема герконового датчика с магнитным поплавком

Существующие сегодня датчики делятся на несколько типов по физическому принципу работу, рабочей среде (типу жидкости) и ее характеристикам, нормальному положению контактов, способу подключения и электрическим характеристикам.

По физическому принципу работы автомобильные ДГС делятся на две группы:

  • Кондуктометрические;
  • Поплавковые.

Датчики кондуктометрического типа предназначены для работы с электропроводящими жидкостями (главным образом — водой и охлаждающими жидкостями). Эти ДГС измеряют электрическое сопротивление между сигнальным и общим (земляным) электродами, и при резком снижении сопротивления подает сигнал на индикатор или исполнительное устройство. Кондуктометрический датчик состоит из металлического щупа (обычно изготавливается из нержавеющей стали) и электронной схемы (в нее входят генератор импульсов и усилитель сигнала). Щуп выполняет функции первого электрода, функции второго электрода возлагаются на саму емкость с жидкостью (если она металлическая) или проложенную по дну или стенкам емкости металлическую полосу. Работает кондуктометрический датчик просто: когда уровень жидкости находится ниже щупа, электрическое сопротивление стремится к бесконечности — на выходе датчика отсутствует сигнал, либо присутствует сигнал о низком уровне жидкости; когда жидкость достигает щупа датчика, сопротивление резко падает (жидкость проводит ток) — на выходе датчика сигнал изменяется на противоположный.

Поплавковые датчики могут работать с любыми типам жидкостей — как с проводящими, так и с непроводящими. Основу такого датчика составляет поплавок той или иной конструкции, связанный с контактной группой. Датчик располагается на предельном уровне, который может достигать жидкость при нормальной работе системы, и при достижении жидкостью этого уровня посылает сигнал на индикатор или исполнительное устройство.

Поплавковые датчики бывают двух основных типов:

  • С поплавком, связанным с подвижным контактом контактной группы;
  • С магнитным поплавком и герконом.

ДГС первого типа наиболее просты по конструкции: их основу составляет поплавок в виде пластикового щупа или полого латунного цилиндра, связанного с подвижным контактом контактной группы. При подъеме уровня жидкости поплавок поднимается и в определенный момент происходит замыкание или, напротив, размыкание контактов.

Датчики второго типа имеют чуть более сложную конструкцию: их основу составляет полый стержень с расположенным внутри герконом (магнитным выключателем), вдоль оси которого может двигаться кольцевой поплавок с постоянным магнитом. Изменение уровня жидкости заставляет поплавок двигаться вдоль оси, и при прохождении магнита мимо геркона происходит замыкание или размыкание его контактов.

По типу рабочей среды автомобильные датчики-гидросигнализаторы делятся на четыре основных типа:

  • Для работы в воде;
  • Для работы в антифризах;
  • Для работы в масле;
  • Для работы в топливе (бензине или дизельном топливе).

ДГС для различных сред отличаются используемыми материалами, а поплавковые датчики — еще и размерами поплавков для обеспечения достаточной подъемной силы в средах различной плотности.

По нормальному положению контактов датчики делятся на две группы:

  • С нормально разомкнутыми контактами;
  • С нормально замкнутыми контактами.

Датчики могут иметь различные способы подключения к электросистеме: вынесенные разъемы с ножевыми контактами, интегрированные разъемы с ножевыми контактами и интегрированные разъемы байонетного типа. Обычно автомобильные ДГС имеют четыре контакта: два для питания («плюс» и «минус»), один сигнальный и один калибровочный.

Из основных характеристик датчиков нужно выделить напряжение питания (12 или 24 В), время задержки срабатывания (от мгновенного срабатывания до задержки в несколько секунд), рабочий диапазон температур, ток потребления, крепежная резьба и размер шестигранника под ключ.


Конструкция и особенности автомобильных датчиков-гидросигнализаторов

Все современные автомобильные ДГС имеют принципиально одинаковую конструкцию. Их основу составляет латунный корпус, на наружной части которого расположена резьба и шестигранник под ключ. Внутри корпуса находится чувствительный элемент (щуп-поплавок или стальной щуп), контактная группа и плата с усилительной/генераторной схемой. В верхней части датчика располагается электрический разъем или жгут электрических проводов с разъемом на конце.

Датчик монтируется в бачок или иной элемент гидравлической системы с помощью резьбы через уплотнительное кольцо (прокладку). С помощью разъема датчик подключается к электросистеме автомобиля.

В транспортном средстве может быть до пяти и более датчиков-гидросигнализаторов, которые осуществляют функции контроля уровня топлива, охлаждающей жидкости, масла в двигателе, жидкости в гидравлической системе, жидкости в гудроусилителе руля и т.д.


Датчики-гидросигнализаторы

Как правильно выбора и заменить датчик-гидросигнализатор

Датчики-сигнализаторы уровня жидкости важны для нормального функционирования отдельных систем и транспортного средства в целом. О поломке ДГС свидетельствуют различные признаки — ложные срабатывания индикаторов или исполнительных устройств (включение или отключение насосов и т.д.), либо, напротив, отсутствие сигнала на индикаторе или исполнительных устройствах. Чтобы избежать серьезных неисправностей, датчик следует как можно скорее заменить.

На замену необходимо брать датчики только тех типов и моделей, что рекомендованы автопроизводителем. ДГС должны иметь определенные размеры и электрические характеристики, при монтаже датчика другого типа возможно нарушение работы системы. Замена датчика выполняется согласно инструкции по ремонту транспортного средства. Обычно эта работа сводится к отключению датчика, его выворачиванию с помощью ключа и установке нового датчика. Обязательно следует очистить место установки датчика от загрязнений, а при монтаже использовать уплотнительное кольцо (обычно идет в комплекте). В отдельных случаях может потребоваться слив жидкости из устройства.

После установки некоторые датчики требуют выполнения калибровки, процесс которой описан в соответствующих инструкциях.

При правильном выборе и замене датчика-гидросигнализатора любая связанная с ним система будет нормально функционировать, обеспечивая надежную и безопасную эксплуатацию транспортного средства.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Датчик уровня | iot.ru Новости Интернета вещей

1. Определение

Датчик уровня – устройство, определяющее уровень жидкости или любого другого сыпучего материала внутри ёмкости (контейнера).

2. История создания и развития

Измерением уровня жидкости началось с открытия основных физически явлений, и первоначально для этих целей использовались гидростатическая выталкивающая сила (поплавковый датчик) и электропроводящие свойства жидкостей (помещение внутрь жидкостей не менее двух электродов).

С появлением новых технологий появлялись новые методы измерения, такие как пневматические датчики уровня (вычисления на основе измерения уровня воздуха между жидкостью и пневматическим датчиком). К ним относятся ультразвуковые, радарные, лазерные уровнемеры.

Сейчас датчики уровня представляют собой самодостаточное устройство, оснащенное микропроцессором для выполнения ряда функций: измерение уровня жидкостей в режиме реального времени, скорость изменения уровня, оповещение об изменении уровня, обработка полученных данных и другое.

3. Технические характеристики

Датчики уровня делят на сигнализаторы уровня – определяют значение уровня жидкости в конкретный момент времени (определение точки, когда жидкость падает ниже минимума или поднимается выше максимума) и уровнемеры – измеряют значения в течение некоторого промежутка времени (непрерывное измерение объема).

По типу измерения датчики делят на контактные – поплавковые, емкостные, вибрационные датчики, и бесконтактные – ультразвуковые, электромагнитные, лазерные уровнемеры.

Выбор датчика уровня зависит от множества факторов и цели назначения, необходимо определить требуемый диапазон измерения и температур, точность, тип выходного сигнала: аналоговый или цифровой, расположение датчика: внутренний или внешний, тип измерения: контактный датчик или бесконтактный и т.д.

В среднем погрешность измерений 3 – 10 мм. Диапазон температур в зависимости от типа датчика варьируется от -40°С до +350°С.

4. Кейсы применения

Датчики уровня часто интегрированы в решения IoT, например, используются в бытовых приборах: в утюгах, кофеварках и т.д. Также датчик уровня присутствует в автомобилях и определяет уровень топлива.

5. Полезные ссылки

Источники:

Датчики жидкости и поплавки

| Standex Electronics

Усовершенствованный датчик уровня жидкости

Усовершенствованные датчики уровня жидкости Standex Electronics представляют собой индивидуальные конструктивные решения с использованием технологий Холла или емкостных датчиков для непрерывного контроля уровня жидкости. Они предлагают долгосрочную надежность твердотельных устройств в широком диапазоне температур, а также программируемые выходы с множеством вариантов упаковки и монтажа.

Емкостный датчик уровня (CLS) серии CLS - это специально разработанных решений для непрерывного мониторинга уровня жидкости в широком диапазоне температур, с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии.Серия CLS - это интеллектуальный датчик со встроенным микроконтроллером, разработанный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий точность полной шкалы . Наши революционные конструкции, ожидающие получения патента, могут быть сконфигурированы в корпус из алюминия или нержавеющей стали нестандартной длины с коллектором из алюминия, нержавеющей стали, полипропилена или полиамида и уплотнениями из витона. Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом, мочевиной и т. Д. Может соответствовать требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Датчик уровня Холла серии HLS (HLS) - это специально разработанных решений для непрерывного мониторинга уровня жидкости в широком диапазоне температур с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии.Серия HLS - это интеллектуальный датчик со встроенным микроконтроллером, предназначенный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий высокое разрешение и точность . Доступен в различных прочных корпусах с твердотельными чувствительными элементами с температурной компенсацией. Наши революционные конструкции, на которые подана заявка на патент, могут быть сконфигурированы в корпусах из пластика или нержавеющей стали с поплавками из полипропилена, полиамида, бутадиен-нитрильного каучука и нержавеющей стали, а также могут иметь несколько вариантов монтажа .Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом и другими жидкостями. Соответствует требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Горизонтальный датчик уровня жидкости

Горизонтальный датчик уровня жидкости Продукты могут быть установлены на стороне резервуара с жидкостью или резервуара с помощью внутреннего или внешнего оборудования.

Компактный одноуровневый горизонтальный датчик уровня жидкости серии LS03, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы. Устойчивость к высоким температурам до 150 ° C.

Горизонтальный монтаж датчика уровня жидкости серии R12431 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор.Разъем соответствует требованиям Packard P / N 12162289.

Горизонтальный монтаж датчика уровня жидкости серии R12456 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор.Сопрягается с Yazaki P / N 7283-6434-40.

Датчик уровня жидкости HVAC / R

Standex Electronics Выключатели для предотвращения наводнений (FPS) Серия HVAC / R проста в установке, удобна в обслуживании и чрезвычайно надежна. Когда уровень воды во вспомогательной или основной дренажной трубе поднимается (из-за засорения слива конденсата кондиционера), выключатель отключает систему, предотвращая тем самым перетекание воды и повреждение полов, стен и потолков.Использование проверенной экспертной технологии магнитного герконового переключателя с переключением при низком напряжении и надежной плавающей конструкцией без залипания, поэтому переключатель всегда работает плавно. Быстрые и беспроблемные функции установки и обслуживания включают в себя: простой доступ к переключателю, точность, установку / снятие переключателя без регулировки, автоматический сброс переключателя, одно сращиваемое соединение, гибкое красное или желтое проводное соединение, установку на первичные и вспомогательные дренажные поддоны и розетки, а также высокое производительность в нижних сливных поддонах 1 дюйм.

Датчик уровня жидкости серии

FPS-B (HVAC / R) с кронштейном для предотвращения наводнений прост в установке, прост в обслуживании и чрезвычайно надежен.Когда уровень воды во вспомогательной или основной дренажной трубе поднимается (из-за засорения слива конденсата кондиционера), выключатель отключает систему, предотвращая тем самым перетекание воды и повреждение полов, стен и потолков. Идеально подходит для установки в коммерческих или жилых помещениях на первичных или дополнительных поддонах для слива конденсата. Эта модель включает специальный кронштейн, который крепится к основному или вспомогательному поддону. Соответствует UL508, NEC и IMC.

Датчик уровня жидкости серии

FPS-L (HVAC / R) для защиты от наводнений изогнутой модели прост в установке, обслуживании и чрезвычайно надежен. Когда уровень воды во вспомогательной или основной дренажной трубе поднимается (из-за засорения слива конденсата кондиционера), выключатель отключает систему, предотвращая тем самым перетекание воды и повреждение полов, стен и потолков. Идеально подходят для установки в коммерческих или жилых помещениях с первичными или дополнительными пробками слива конденсата. Эта модель включает специальный угловой фитинг для облегчения установки на первичные или вспомогательные сливные пробки. Соответствует UL508, NEC и IMC.

Датчик уровня жидкости серии

FPS-T (HVAC / R) для предотвращения затопления тройниковой модели прост в установке, обслуживании и чрезвычайно надежен.Когда уровень воды во вспомогательной или основной дренажной трубе поднимается (из-за засорения слива конденсата кондиционера), выключатель отключает систему, предотвращая тем самым перетекание воды и повреждение полов, стен и потолков. Идеально подходят для установки в коммерческих или жилых помещениях с вертикальными и горизонтальными отводами первичного конденсата, включая вариант закрытого или вертикального отвода конденсата. Наша самая универсальная модель plug-n-play включает в себя два индивидуальных тройниковых фитинга для легкой и гибкой установки.Соответствует UL508, NEC и IMC.

Магнитные поплавки

Магнитные поплавки из бутадиен-нитрильного каучука или бутадиен-нитрильного каучука обладают отличной стойкостью к жидкостям, полученным из нефти, таким как масло и бензин, а также могут использоваться при высоких температурах. Магнитный поплавок PA или полиамидные поплавки изготовлены из нейлона, имеют очень высокое отношение прочности к массе, что делает их устойчивыми к ударам и истиранию, выдерживая давление 5 бар (73 фунта на квадратный дюйм или 0.5 МПа). Магнитный поплавок PP (полипропилен) прочен, обладает высокой устойчивостью ко многим химическим растворителям, щелочам и кислотам и имеет водопоглощение всего 0,1%. Поплавки V2A изготовлены из нержавеющей стали и устойчивы к высоким температурам, что делает их идеальными, в частности, для пищевой промышленности и производства напитков.

Магнитный поплавок серии B12450, расположенный в узле баллона, работает с удельным весом жидкости 0.79 мин. Совместим с датчиками уровня жидкости серий R11774, R12180.

Магнитный поплавок серии B12469, расположенный в узле бутылки, удельный вес для каждого применения. Совместим с датчиком уровня жидкости серии R12468.

Магнитный поплавок серии B12482, расположенный в узле бутылки, удельный вес для каждого применения. Совместим с датчиком уровня жидкости серии R12481.

Магнит привода с магнитным поплавковым кольцом серии MS01-PA (эксцентрический) изготовлен из нейлона, имеет очень высокое отношение прочности к массе, что делает их устойчивыми к ударам и истиранию, а также способностью выдерживать давление 5 бар (73 фунта на кв. Дюйм или 0 бар). .5 МПа). Кроме того, поплавки из полиамида обладают высокой устойчивостью ко многим химическим веществам и поэтому являются идеальным решением в топливных баках, емкостях для масла или резервуарах для тормозной жидкости. Подходит для стержней с внешним диаметром до 7,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02-S, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS02-PA (эксцентрический) изготовлен из нейлона, имеет очень высокое отношение прочности к весу, что делает их устойчивыми к ударам и истиранию, а также способностью выдерживать давление 5 бар (73 фунта на кв. Дюйм или 0 бар). .5 МПа). Кроме того, поплавки из полиамида обладают высокой устойчивостью ко многим химическим веществам и поэтому являются идеальным решением в топливных баках, емкостях для масла или резервуарах для тормозной жидкости. Подходит для стержней с внешним диаметром до 8,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02-S, LS05.

Магнитный привод с магнитным поплавковым кольцом серии MS01-PP (эксцентричный) имеет отличную плавучесть с водопоглощением всего 0.1%. Они также обладают высокой устойчивостью к химическим растворителям, щелочам и кислотам, что делает их отличным выбором для датчиков уровня воды, автомобильных приложений и производителей производственного и заводского оборудования. Подходит для стержней с внешним диаметром до 7,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS02-PP (эксцентричный) имеет отличную плавучесть с водопоглощением всего 0. 1%. Они также обладают высокой устойчивостью к химическим растворителям, щелочам и кислотам, что делает их отличным выбором для датчиков уровня воды, автомобильных приложений и производителей производственного и заводского оборудования. Подходит для стержней с внешним диаметром до 8,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит кольцевого привода с магнитным поплавком серии MS03-PP (центрический) имеет отличную плавучесть с водопоглощением всего 0.1%. Они также обладают высокой устойчивостью к химическим растворителям, щелочам и кислотам, что делает их отличным выбором для датчиков уровня воды, автомобильных приложений и производителей производственного и заводского оборудования. Подходит для стержней с внешним диаметром до 10,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит приводного кольца с магнитным поплавком серии MS04-PP (центрический) имеет отличную плавучесть с водопоглощением всего 0.1%. Они также обладают высокой устойчивостью к химическим растворителям, щелочам и кислотам, что делает их отличным выбором для датчиков уровня воды, автомобильных приложений и производителей производственного и заводского оборудования. Подходит для стержней с внешним диаметром до 9,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит кольцевого привода магнитного поплавка серии MS06-PP (MS06 / 1-PP, MS06 / 2-PP, MS06 / 5-PP, MS06 / 6-PP) изготовлен из нейлона, имеет очень высокую прочность. Отношение веса к массе делает их устойчивыми к ударам и истиранию, а также способными выдерживать давление 5 бар (73 фунта на квадратный дюйм или 0.5 МПа). Этот поплавок не имеет монтажного отверстия, поэтому перемещение поплавка для приведения в действие требует использования направляющей трубки внутри резервуара для жидкости. Поплавок одобрен FDA и особенно подходит для пищевых продуктов и напитков. Магнит привода полностью находится внутри поплавка, поэтому он защищен от любых жидкостей. Поплавок подходит для съемных резервуаров, которые требуют периодической дозаправки, таких как кофеварки или другое оборудование для напитков; поплавок пенопласт. Совместим со всеми сериями Reed Sensor.

Магнит привода с магнитным поплавковым кольцом серии MS07-PA (эксцентрический) изготовлен из нейлона, имеет очень высокое отношение прочности к весу, что делает их устойчивыми к ударам и истиранию, а также способностью выдерживать давление 5 бар (73 фунта на кв. .5 МПа). Кроме того, поплавки из полиамида обладают высокой устойчивостью ко многим химическим веществам и поэтому являются идеальным решением в топливных баках, емкостях для масла или резервуарах для тормозной жидкости. Подходит для стержней с наружным диаметром до 15,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02-S, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS08-PP (эксцентричный) изготовлен из нейлона, имеет очень высокое отношение прочности к массе, что делает их устойчивыми к ударам и истиранию, а также способностью выдерживать давление 5 бар (73 фунта на кв. Дюйм или 0 бар). .5 МПа). Кроме того, поплавки из полиамида обладают высокой устойчивостью ко многим химическим веществам и поэтому являются идеальным решением в топливных баках, емкостях для масла или резервуарах для тормозной жидкости. Подходит для стержней с внешним диаметром до 8,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS01-NBR (эксцентрический) обладает отличной стойкостью к жидкостям, полученным из нефти, таким как нефть и бензин, а также может использоваться при высоких температурах.Подходит для стержней с внешним диаметром до 7,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS02-NBR (эксцентрический) обладает отличной стойкостью к жидкостям, полученным из нефти, таким как нефть и бензин, и также может использоваться при высоких температурах.Подходит для стержней с внешним диаметром до 8,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS09-S (эксцентричный) устойчив к высоким температурам до 350 ° C (660 ° F) и идеально подходит для пищевой промышленности и производства напитков, а также для приложений высокого давления.Подходит для стержней с наружным диаметром до 9 мм; полый поплавок. Магнит привода находится внутри поплавка, поэтому полностью защищен от попадания жидкостей. Совместим с датчиками уровня жидкости серий LS02-S, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS10-S (эксцентрический) устойчив к высоким температурам до 350 ° C (660 ° F) и идеально подходит для пищевой промышленности и производства напитков, а также приложений высокого давления.Подходит для стержней с наружным диаметром до 9 мм; полый поплавок. Магнит привода находится внутри поплавка, поэтому полностью защищен от попадания жидкостей. Совместим с датчиками уровня жидкости серий LS02-S, LS05.

Многоступенчатый или непрерывный уровень

В изделиях с несколькими или непрерывными датчиками уровня возможны сотни точек измерения. Информация может быть передана с помощью простых магнитных герконов, установив множество герконов на печатную плату для измерения нескольких точек уровня жидкости.В этом приложении резисторы могут быть размещены в цепи для обеспечения дискретных выходных напряжений, которые будут указывать на одну из многих возможных точек уровня на пути перемещения магнитного поплавка для непрерывного контроля жидкости.

Универсальный датчик уровня жидкости серии LS04 для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня.Резервуар, бак, бутылка или другие конфигурации для крепления контейнера. До 6 поплавков, номинальная мощность 1–100 Вт, другие кабели, разъемы.

Универсальный датчик уровня жидкости серии LS05 из нержавеющей стали для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня, способный выдерживать высокие температуры до 200 ° C (SS) и давление до 12 бар.Несколько поплавков с минимальным интервалом 1,5 дюйма, номинальная мощность 1–100 Вт, другие кабели, разъемы. Утверждено UL.

Емкостный датчик уровня (CLS) серии CLS - это специально разработанных решений для непрерывного мониторинга уровня жидкости в широком диапазоне температур, с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии.Серия CLS - это интеллектуальный датчик со встроенным микроконтроллером, разработанный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий точность полной шкалы . Наши революционные конструкции, ожидающие получения патента, могут быть сконфигурированы в корпус из алюминия или нержавеющей стали нестандартной длины с коллектором из алюминия, нержавеющей стали, полипропилена или полиамида и уплотнениями из витона. Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом, мочевиной и т. Д. Может соответствовать требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Датчик уровня Холла серии HLS (HLS) - это специально разработанных решений для непрерывного мониторинга уровня жидкости в широком диапазоне температур с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии.Серия HLS - это интеллектуальный датчик со встроенным микроконтроллером, предназначенный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий высокое разрешение и точность . Доступен в различных прочных корпусах с твердотельными чувствительными элементами с температурной компенсацией. Наши революционные конструкции, на которые подана заявка на патент, могут быть сконфигурированы в корпусах из пластика или нержавеющей стали с поплавками из полипропилена, полиамида, бутадиен-нитрильного каучука и нержавеющей стали, а также могут иметь несколько вариантов монтажа .Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом и другими жидкостями. Соответствует требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Одноуровневый

Одноуровневый датчик жидкости имеет один магнитный поплавок, который перемещается с изменяющимся уровнем жидкости и измеряет либо критически низкий уровень жидкости, либо другой единичный уровень жидкости.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS01, используемый для контроля, обнаружения и мониторинга уровня.Вариант переключателя высокой мощности, другие кабели и разъемы.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS02, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.IP68 только до ввинчивания.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением из нержавеющей стали серии LS02 (S), используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.Устойчивость к высоким температурам до 120 ° C. IP68 только до ввинчивания.

Компактный одноуровневый горизонтальный датчик уровня жидкости серии LS03, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.Устойчивость к высоким температурам до 150 ° C.

Универсальный датчик уровня жидкости серии LS04 для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня. Резервуар, бак, бутылка или другие конфигурации для крепления контейнера.До 6 поплавков, номинальная мощность 1–100 Вт, другие кабели, разъемы.

Универсальный датчик уровня жидкости серии LS05 из нержавеющей стали для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня, способный выдерживать высокие температуры до 200 ° C (SS) и давление до 12 бар.Несколько поплавков с минимальным интервалом 1,5 дюйма, номинальная мощность 1–100 Вт, другие кабели, разъемы. Утверждено UL.

SPST-N.O. (1 Форма A)

A SPST-N.O. (1 форма A) герконовый переключатель имеет контакты в разомкнутом состоянии до приложения любого магнитного поля, не потребляя энергии.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS01, используемый для контроля, обнаружения и мониторинга уровня.Вариант переключателя высокой мощности, другие кабели и разъемы.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS02, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.IP68 только до ввинчивания.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением из нержавеющей стали серии LS02 (S), используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.Устойчивость к высоким температурам до 120 ° C. IP68 только до ввинчивания.

Компактный одноуровневый горизонтальный датчик уровня жидкости серии LS03, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.Устойчивость к высоким температурам до 150 ° C.

Универсальный датчик уровня жидкости серии LS04 для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня. Резервуар, бак, бутылка или другие конфигурации для крепления контейнера.До 6 поплавков, номинальная мощность 1–100 Вт, другие кабели, разъемы.

Универсальный датчик уровня жидкости серии LS05 из нержавеющей стали для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня, способный выдерживать высокие температуры до 200 ° C (SS) и давление до 12 бар.Несколько поплавков с минимальным интервалом 1,5 дюйма, номинальная мощность 1–100 Вт, другие кабели, разъемы. Утверждено UL.

Вертикальный датчик уровня жидкости

Вертикальный датчик уровня жидкости имеет один или несколько поплавков и может быть установлен вертикально сверху или снизу бака или резервуара с жидкостью.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS01, используемый для контроля, обнаружения и мониторинга уровня.Вариант переключателя высокой мощности, другие кабели и разъемы.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS02, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.IP68 только до ввинчивания.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением из нержавеющей стали серии LS02 (S), используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.Устойчивость к высоким температурам до 120 ° C. IP68 только до ввинчивания.

Универсальный датчик уровня жидкости серии LS04 для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня. Резервуар, бак, бутылка или другие конфигурации для крепления контейнера.До 6 поплавков, номинальная мощность 1–100 Вт, другие кабели, разъемы.

Универсальный датчик уровня жидкости серии LS05 из нержавеющей стали для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня, способный выдерживать высокие температуры до 200 ° C (SS) и давление до 12 бар.Несколько поплавков с минимальным интервалом 1,5 дюйма, номинальная мощность 1–100 Вт, другие кабели, разъемы. Утверждено UL.

Емкостный датчик уровня (CLS) серии CLS - это специально разработанных решений для непрерывного мониторинга уровня жидкости в широком диапазоне температур, с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии.Серия CLS - это интеллектуальный датчик со встроенным микроконтроллером, разработанный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий точность полной шкалы . Наши революционные конструкции, ожидающие получения патента, могут быть сконфигурированы в корпус из алюминия или нержавеющей стали нестандартной длины с коллектором из алюминия, нержавеющей стали, полипропилена или полиамида и уплотнениями из витона. Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом, мочевиной и т. Д. Может соответствовать требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Датчик уровня Холла серии HLS (HLS) - это специально разработанных решений для непрерывного мониторинга уровня жидкости в широком диапазоне температур с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии.Серия HLS - это интеллектуальный датчик со встроенным микроконтроллером, предназначенный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий высокое разрешение и точность . Доступен в различных прочных корпусах с твердотельными чувствительными элементами с температурной компенсацией. Наши революционные конструкции, на которые подана заявка на патент, могут быть сконфигурированы в корпусах из пластика или нержавеющей стали с поплавками из полипропилена, полиамида, бутадиен-нитрильного каучука и нержавеющей стали, а также могут иметь несколько вариантов монтажа .Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом и другими жидкостями. Соответствует требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Вертикальный верхний монтаж Датчик уровня жидкости серии R12072 с защелкой идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением.Регулируемая чувствительная точка на расстоянии до 18 дюймов от верха бутылки. Стандартная заделка - открытая лопата 0,25 дюйма.

Крепление с защелкой и замком Конструкция датчика уровня жидкости серии R11774 со встроенным разъемом идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением.Совместим с магнитным поплавком серии B12450 (продается отдельно).

Вертикальный нижний монтаж датчика уровня жидкости серии R12468 идеально подходит для выдувных или литьевых бутылок. Встроенное кольцевое уплотнение. Поплавок продается отдельно. Совместима с Packard P / N 12052641.

Вертикальный нижний монтаж датчика уровня жидкости серии R12406 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор. Функция задержки индикации.

Вертикальный нижний монтаж датчика уровня жидкости серии R12481 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением.Встроенное кольцевое уплотнение. Совместим с магнитным поплавком серии B12482 (продается отдельно). Совместимость с Packard P / N 12052641.

Вертикальный нижний монтаж датчика уровня жидкости серии R12421 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением.Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор. Функция задержки индикации.

Вертикальный нижний монтаж датчика уровня жидкости серии R12347 идеально подходит для выдувных бутылок или бутылок, изготовленных литьем под давлением. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор.Сопрягается с Ford P / N E57B14A464AA.

Вертикальный нижний монтаж датчика уровня жидкости серии R12372 идеально подходит для выдувных бутылок или бутылок, изготовленных литьем под давлением. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор. Функция задержки индикации.

Вертикальный нижний монтаж датчика уровня жидкости серии R12349 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор. Сопрягается с Ford P / N E57B14A464AA.

Дюжина способов измерения уровня жидкости и принцип их работы - Измерение уровня | Датчики уровня | Датчики уровня

Технологии измерения уровня на переходном этапе

Самым простым и старейшим промышленным прибором для измерения уровня, конечно же, является смотровое стекло.При ручном подходе к измерению смотровые стекла всегда имели ряд ограничений. Материал, используемый для его прозрачности, может потерпеть катастрофическое повреждение с последующим оскорблением окружающей среды, опасными условиями для персонала и / или пожаром и взрывом. Уплотнения склонны к утечкам, а наросты, если они есть, закрывают видимый уровень. Безоговорочно можно сказать, что обычные смотровые стекла - самое слабое звено любой установки. Поэтому их быстро заменяют более передовые технологии.

Другие устройства определения уровня включают устройства, основанные на удельном весе, физическом свойстве, наиболее часто используемом для определения уровня поверхности. Простой поплавок, имеющий удельный вес между удельным весом технологической жидкости и паров свободного пространства над поверхностью, будет плавать у поверхности, точно следуя его подъемам и опусканиям. Измерения гидростатического напора также широко используются для определения уровня.

Когда задействованы более сложные физические принципы, развивающиеся технологии часто используют компьютеры для выполнения вычислений.Это требует отправки данных в машиночитаемом формате от датчика в систему управления или мониторинга. Форматы выходных сигналов преобразователя, используемые для компьютерной автоматизации, - это токовые петли, аналоговые напряжения и цифровые сигналы. Аналоговые напряжения просты в установке и устранении, но могут иметь серьезные проблемы с шумом и помехами.

Самая простая и старая промышленная передача сигналов - это токовые петли 4-20 мА (где ток петли изменяется в зависимости от измерения уровня), которые сегодня являются наиболее распространенным выходным механизмом.Токовые петли могут передавать сигналы на большие расстояния с меньшим ухудшением качества. Цифровые сигналы, закодированные в любом из множества протоколов (например, Foundation Fieldbus, Hart, Honeywell DE, Profibus и RS-232), являются наиболее надежными, но более старые технологии, такие как RS-232, могут обрабатывать только ограниченные расстояния. Новые возможности беспроводной связи можно найти в сигналах новейших передатчиков, что позволяет передавать их на огромные расстояния практически без ухудшения качества.

Что касается более совершенных измерительных технологий (например,g., ультразвуковой, радиолокационный и лазерный), более сложные форматы цифрового кодирования требуют цифрового компьютерного интеллекта для форматирования кодов. Сочетание этого требования с потребностью в расширенных возможностях связи и схемах цифровой калибровки объясняет тенденцию встраивания компьютеров на базе микропроцессоров практически во все устройства для измерения уровня (см. Рисунок 1).

Установленные технологии определения уровня

В этой статье мы предполагаем, что плотность пара в свободном пространстве (обычно в воздухе) пренебрежимо мала по сравнению с плотностью технологической жидкости.Предположим также, что в резервуаре находится только одна однородная технологическая жидкость. Некоторые из этих технологий могут использоваться для многоуровневых приложений, когда две или более несмешивающихся жидкостей разделяют сосуд.

1. Стеклянный указатель уровня. Доступные в различных исполнениях, как бронированные, так и незащищенные, стеклянные датчики используются более 200 лет в качестве простого метода измерения уровня жидкости. Преимущество этой конструкции - возможность видеть истинный уровень через прозрачное стекло.Обратной стороной является возможность разбивания стекла, что может привести к утечке или безопасности персонала.

2. Плавающие . Поплавки работают по простому принципу: помещают плавучий объект с удельным весом, промежуточным между удельным весом технологической жидкости и паров свободного пространства в резервуаре, а затем прикрепляют механическое устройство для считывания его положения. Поплавок опускается на дно паров свободного пространства и плавает поверх технологической жидкости. Хотя сам по себе поплавок является основным решением проблемы определения местоположения поверхности жидкости, считывание положения поплавка (т.е., произвести фактическое измерение уровня) по-прежнему проблематично. Ранние поплавковые системы использовали механические компоненты, такие как кабели, ленты, шкивы и шестерни для передачи информации об уровне. Сегодня популярны поплавки с магнитами.

Ранние поплавковые датчики уровня обеспечивали моделируемое аналоговое или дискретное измерение уровня с использованием сети резисторов и нескольких герконов, что означает, что выходной сигнал датчика изменяется дискретно. В отличие от устройств непрерывного измерения уровня, они не могут различать значения уровня между ступенями.

3. Поплавки, 4. Барботеры и 5. Датчики перепада давления - это все устройства для измерения гидростатического давления. Таким образом, любое изменение температуры вызовет сдвиг удельного веса жидкости, как и изменения давления, которые влияют на удельный вес пара над жидкостью. Оба приводят к снижению точности измерения. Вытеснители работают по принципу Архимеда. Как показано на рисунке 2, в сосуде подвешен столб из твердого материала (вытеснитель).Плотность вытеснителя всегда больше, чем у технологической жидкости (он будет тонуть в технологической жидкости), и он должен простираться от минимально необходимого уровня до, по крайней мере, самого высокого уровня, который необходимо измерить. По мере повышения уровня технологической жидкости колонна вытесняет объем жидкости, равный площади поперечного сечения колонны, умноженной на уровень технологической жидкости в буйке. Выталкивающая сила, равная этому перемещенному объему, умноженному на плотность технологической жидкости, толкает поплавок вверх, уменьшая силу, необходимую для поддержки его против силы тяжести.Преобразователь, связанный с передатчиком, отслеживает и связывает это изменение силы с уровнем.

Датчик уровня барботажного типа показан на рис. 3. Эта технология используется в емкостях, работающих при атмосферном давлении. Погружная трубка, открытый конец которой находится рядом с открытым сосудом, переносит продувочный газ (обычно воздух, хотя может использоваться инертный газ, такой как сухой азот, когда существует опасность загрязнения технологической жидкости или окислительной реакции с ней) в резервуар.

По мере того, как газ течет вниз к выходному отверстию погружной трубки, давление в трубке повышается до тех пор, пока не преодолеет гидростатическое давление, создаваемое уровнем жидкости на выходе.Давление равно плотности технологической жидкости, умноженной на ее глубину от конца погружной трубки до поверхности, и контролируется датчиком давления, подключенным к трубке.

Датчик уровня перепада давления (DP) показан на рисунке 4. Важным измерением является разница между общим давлением на дне резервуара (гидростатическое напор жидкости плюс статическое давление в резервуаре) и статическим или напорным давлением. в сосуде. Как и в случае с барботером, разница гидростатического давления равна плотности технологической жидкости, умноженной на высоту жидкости в резервуаре.Устройство на Рисунке 4 использует атмосферное давление в качестве эталона. Вентиляционное отверстие наверху поддерживает давление в свободном пространстве, равное атмосферному.

В отличие от барботеров, датчики перепада давления могут использоваться в невентилируемых (находящихся под давлением) емкостях. Все, что требуется, - это подсоединить контрольный порт (сторона низкого давления) к порту в резервуаре выше максимального уровня заполнения. В зависимости от физических условий процесса и / или расположения датчика относительно технологических соединений все еще могут потребоваться продувка жидкостью или барботеры.

6. Тензодатчики. Тензодатчик или тензодатчик - это, по сути, механический опорный элемент или кронштейн, оснащенный одним или несколькими датчиками, которые обнаруживают небольшие деформации в опорном элементе. При изменении силы, действующей на датчик веса, кронштейн слегка изгибается, что приводит к изменению выходного сигнала. Калиброванные датчики веса были изготовлены с допустимой нагрузкой от долей унций до тонн.

Для измерения уровня датчик веса должен быть встроен в опорную конструкцию судна.Когда технологическая жидкость заполняет резервуар, усилие на датчик веса увеличивается. Зная геометрию сосуда (в частности, его площадь поперечного сечения) и удельный вес жидкости, очень просто преобразовать известную производительность датчика веса в уровень жидкости.

Несмотря на то, что тензодатчики выгодны во многих применениях из-за их бесконтактной природы, они дороги, а опорная конструкция судна и соединительные трубопроводы должны быть спроектированы с учетом требований тензодатчика к плавающей опорной конструкции.Общий вес резервуара, трубопроводов и соединительной конструкции, поддерживаемых резервуаром, будет взвешиваться системой загрузки в дополнение к желаемому весу нетто или продукта. Этот общий вес часто приводит к очень плохому отклонению от веса нетто, а это означает, что вес нетто составляет очень небольшой процент от общего веса. Наконец, рост опорной конструкции, вызванный неравномерным нагревом (например, от утреннего до вечернего солнечного света), может быть отражен в виде уровня, как и боковая нагрузка, ветровая нагрузка, жесткие трубопроводы и крепления от оборудования для предотвращения опрокидывания (для тензодатчиков, установленных снизу) .Короче говоря, требования к системе взвешивания тензодатчиков должны быть первостепенными при начальном проектировании опор сосуда и трубопроводов, иначе производительность быстро ухудшится.

7. Магнитные уровнемеры. Эти датчики (см. Рисунок 5) являются предпочтительной заменой смотровых стекол. Они похожи на поплавковые устройства, но сообщают местоположение поверхности жидкости магнитным способом. Поплавок, несущий набор сильных постоянных магнитов, движется во вспомогательной колонне (поплавковой камере), прикрепленной к судну с помощью двух технологических соединений.Эта колонна ограничивает поплавок сбоку так, чтобы он всегда был близко к боковой стенке камеры. Когда поплавок перемещается вверх и вниз по уровню жидкости, вместе с ним перемещается намагниченный челнок или гистограмма, показывая положение поплавка и тем самым обеспечивая индикацию уровня. Система может работать только в том случае, если вспомогательная колонна и стенки камеры выполнены из немагнитного материала.

Многие производители предлагают конструкции поплавков, оптимизированные для удельного веса измеряемой жидкости, будь то бутан, пропан, масло, кислота, вода или границы раздела двух жидкостей, а также большой выбор материалов поплавков.

Это означает, что манометры могут работать с высокими температурами, высокими давлениями и агрессивными жидкостями. Большие поплавковые камеры и поплавки с высокой плавучестью доступны для применений, где ожидается накопление.

Камеры, фланцы и технологические соединения могут быть изготовлены из синтетических материалов, таких как Kynar, или экзотических сплавов, таких как Hastelloy C-276. Специальные конфигурации камер могут работать в экстремальных условиях, таких как паровая рубашка для жидкого асфальта, камеры увеличенного размера для мгновенного испарения, температурные конструкции для жидкого азота и хладагентов.Многочисленные металлы и сплавы, такие как титан, инколой и монель, доступны для различных комбинаций высоких температур, высокого давления, низкого удельного веса и агрессивных жидкостей. Сегодняшние магнитные уровнемеры также могут быть оснащены магнитострикционными и волноводными радиолокационными передатчиками, что позволяет преобразовывать локальные показания манометра в выходы 4-20 мА и цифровую связь, которые могут быть отправлены в контроллер или систему управления.

8. Датчики емкости. Эти устройства (см. Рисунок 6) работают на том факте, что технологические жидкости обычно имеют диэлектрическую проницаемость, значительно отличающуюся от диэлектрической проницаемости воздуха, которая очень близка к 1,0. Масла имеют диэлектрическую проницаемость от 1,8 до 5. Чистый гликоль - 37; водные растворы составляют от 50 до 80. Эта технология требует изменения емкости, которая изменяется в зависимости от уровня жидкости, создаваемого либо изолированным стержнем, прикрепленным к датчику и технологической жидкости, либо неизолированным стержнем, прикрепленным к датчику и либо стенка сосуда или эталонный зонд.По мере того, как уровень жидкости повышается и заполняет большую часть пространства между пластинами, общая емкость пропорционально увеличивается. Электронная схема, называемая емкостным мостом, измеряет общую емкость и обеспечивает непрерывное измерение уровня.

Возможно, наиболее существенное различие между более ранними технологиями непрерывного измерения уровня жидкости и теми, которые сейчас набирают популярность, - это использование измерений времени пролета (TOF) для преобразования уровня жидкости в обычный выходной сигнал.Эти устройства обычно работают, измеряя расстояние между уровнем жидкости и контрольной точкой на датчике или передатчике в верхней части сосуда. Система обычно генерирует импульсную волну в контрольной точке, которая проходит либо через паровое пространство, либо через проводник, отражается от поверхности жидкости и возвращается к датчику в контрольной точке. Электронная схема синхронизации измеряет общее время в пути. Разделив время прохождения на удвоенную скорость волны, мы получим расстояние до поверхности жидкости.Технологии различаются в основном видом импульса, используемого для измерения. Ультразвук, микроволны (радар) и свет доказали свою полезность.

9. Магнитострикционные датчики уровня. Преимущества использования магнита, содержащего поплавок, для определения уровня жидкости уже доказаны, а магнитострикция - это проверенная технология для очень точного определения местоположения поплавка. Вместо механических звеньев магнитострикционные датчики используют скорость крутильной волны вдоль провода, чтобы найти поплавок и сообщить его положение.

В магнитострикционной системе (см. Рисунок 7) поплавок содержит ряд постоянных магнитов. Сенсорный провод подсоединяется к пьезокерамическому сенсору на передатчике, а зажим для натяжения прикрепляется к противоположному концу сенсорной трубки. Трубка либо проходит через отверстие в центре поплавка, либо примыкает к поплавку за пределами немагнитной камеры поплавка.

Чтобы определить местонахождение поплавка, датчик посылает короткий импульс тока по проводу датчика, создавая магнитное поле по всей его длине.Одновременно срабатывает схема синхронизации. Поле немедленно взаимодействует с полем, создаваемым магнитами в поплавке. Общий эффект заключается в том, что в течение короткого времени протекания тока в проводе создается скручивающая сила, очень похожая на ультразвуковую вибрацию или волну. Эта сила распространяется обратно к пьезокерамическому датчику с характерной скоростью. Когда датчик обнаруживает волну напряжения, он вырабатывает электрический сигнал, который уведомляет схему синхронизации о прибытии волны и останавливает схему синхронизации.Схема синхронизации измеряет временной интервал (TOF) между началом текущего импульса и приходом волны.

На основании этой информации местоположение поплавка определяется очень точно и отображается передатчиком в виде сигнала уровня. Ключевые преимущества этой технологии заключаются в том, что скорость сигнала известна и постоянна в зависимости от переменных процесса, таких как температура и давление, и на сигнал не влияют пена, расходимость луча или ложные эхо. Еще одно преимущество состоит в том, что единственная движущаяся часть - это поплавок, который перемещается вверх и вниз вместе с поверхностью жидкости.

10. Ультразвуковые уровнемеры. Ультразвуковые датчики уровня (см. Рисунок 8) измеряют расстояние между датчиком и поверхностью, используя время, необходимое для прохождения ультразвукового импульса от датчика до поверхности жидкости и обратно (TOF). Эти датчики используют частоты в диапазоне десятков килогерц; время прохождения ~ 6 мс / м. Скорость звука (340 м / с в воздухе при 15 градусах Цельсия, 1115 кадров в секунду при 60 градусах F) зависит от смеси газов в свободном пространстве и их температуры.Хотя температура датчика компенсируется (при условии, что датчик имеет ту же температуру, что и воздух в свободном пространстве), эта технология ограничивается измерениями атмосферного давления в воздухе или азоте.


11. Лазерные уровнемеры. Разработанный для сыпучих продуктов, суспензий и непрозрачных жидкостей, таких как грязные отстойники, молоко и жидкий стирол, лазеры работают по принципу, очень похожему на принцип работы ультразвуковых датчиков уровня. Однако вместо того, чтобы использовать скорость звука для определения уровня, они используют скорость света (см. Рисунок 9).Лазерный передатчик в верхней части сосуда излучает короткий световой импульс вниз к поверхности технологической жидкости, который отражает его обратно в детектор. Схема синхронизации измеряет прошедшее время (TOF) и вычисляет расстояние. Ключевым моментом является то, что лазеры практически не имеют разброса луча (расходимость луча 0,2 градуса) и ложных эхо-сигналов, и могут быть направлены через пространство размером всего 2 дюйма. 2 лазера точны, даже в паре и пене. Они идеально подходят для использования на судах с многочисленными препятствиями и могут измерять расстояния до 1500 футов.Для приложений с высокими температурами или высоким давлением, например, в корпусах реакторов, лазеры часто используются в сочетании со специальными смотровыми окнами, чтобы изолировать преобразователь от процесса. Эти стеклянные окна изолируют передатчик от технологического процесса. Эти стеклянные окна хорошо пропускают лазерный луч с минимальным рассеиванием и ослаблением и должны содержать условия процесса.

12. Радарные уровнемеры. Воздушные радарные системы излучают микроволны вниз либо от рупорной, либо от стержневой антенны в верхней части судна.Сигнал отражается от поверхности жидкости обратно к антенне, и схема синхронизации вычисляет расстояние до уровня жидкости, измеряя время прохождения туда и обратно (TOP). Ключевой переменной в радиолокационной технике является диэлектрический контакт жидкости. Причина в том, что количество отраженной энергии на микроволновых (радиолокационных) частотах зависит от диэлектрической проницаемости жидкости, и если Er низкий, большая часть энергии радара входит или проходит через него. Вода (Er = 80) дает отличное отражение при изменении или неоднородности Er.

Передатчики волноводных радаров (GWR)

(см. Рисунок 10) также очень надежны и точны. Жесткий зонд или гибкая кабельная антенная система направляет микроволновую печь вниз от верхней части резервуара до уровня жидкости и обратно к передатчику. Как и в случае с воздушным радаром, изменение Er с более низкого на более высокое приводит к отражению. Волноводный радар в 20 раз более эффективен, чем воздушный радар, потому что волновод обеспечивает более сфокусированный путь энергии. Различные конфигурации антенн позволяют проводить измерения до ER = 1.4 и ниже. Более того, эти системы могут быть установлены как вертикально, так и в некоторых случаях горизонтально, при этом направляющая изгибается под углом до 90 градусов, что обеспечивает четкий сигнал измерения.

GWR обладает большинством преимуществ и немногими недостатками ультразвуковых, лазерных и открытых радарных систем. Скорость волны радара в значительной степени не зависит от состава паровоздушного пространства, температуры или давления. Он работает в вакууме без необходимости повторной калибровки и может измерять через большинство слоев пены.Ограничение волны, чтобы она следовала за зондом или кабелем, устраняет проблемы с распространением луча и ложные эхо-сигналы от стен и конструкций резервуара.

Сводка

Общие тенденции в различных технологиях измерения отражают движущие силы рынка. Усовершенствованная цифровая электроника делает датчики уровня и другие измерительные устройства более удобными, более надежными, простыми в настройке и менее дорогими. Усовершенствованные коммуникационные интерфейсы передают дату измерения уровня в существующую систему управления и / или информацию компании.

Современные датчики уровня включают в себя все большее разнообразие материалов и сплавов для борьбы с суровыми условиями окружающей среды, такими как масла, кислоты и экстремальные температуры и давления. Новые материалы помогают технологическим приборам соответствовать специальным требованиям, таким как сборки из материала с оболочкой из ПТФЭ для коррозионных применений и электрополированной нержавеющей стали 316 для требований чистоты. Зонды, изготовленные из этих новых материалов, позволяют использовать контактные преобразователи практически в любом приложении.

Что такое датчик уровня жидкости?

Датчики уровня жидкости, также называемые реле уровня жидкости, предназначены для изменения состояния при погружении в жидкость. Они используются для определения наличия жидкости или масла на определенном уровне в контейнере.

Какие бывают датчики уровня жидкости?

Различные типы датчиков уровня жидкости включают

  1. Оптический
  2. емкостный
  3. Проводящий
  4. Диафрагма
  5. Поплавок

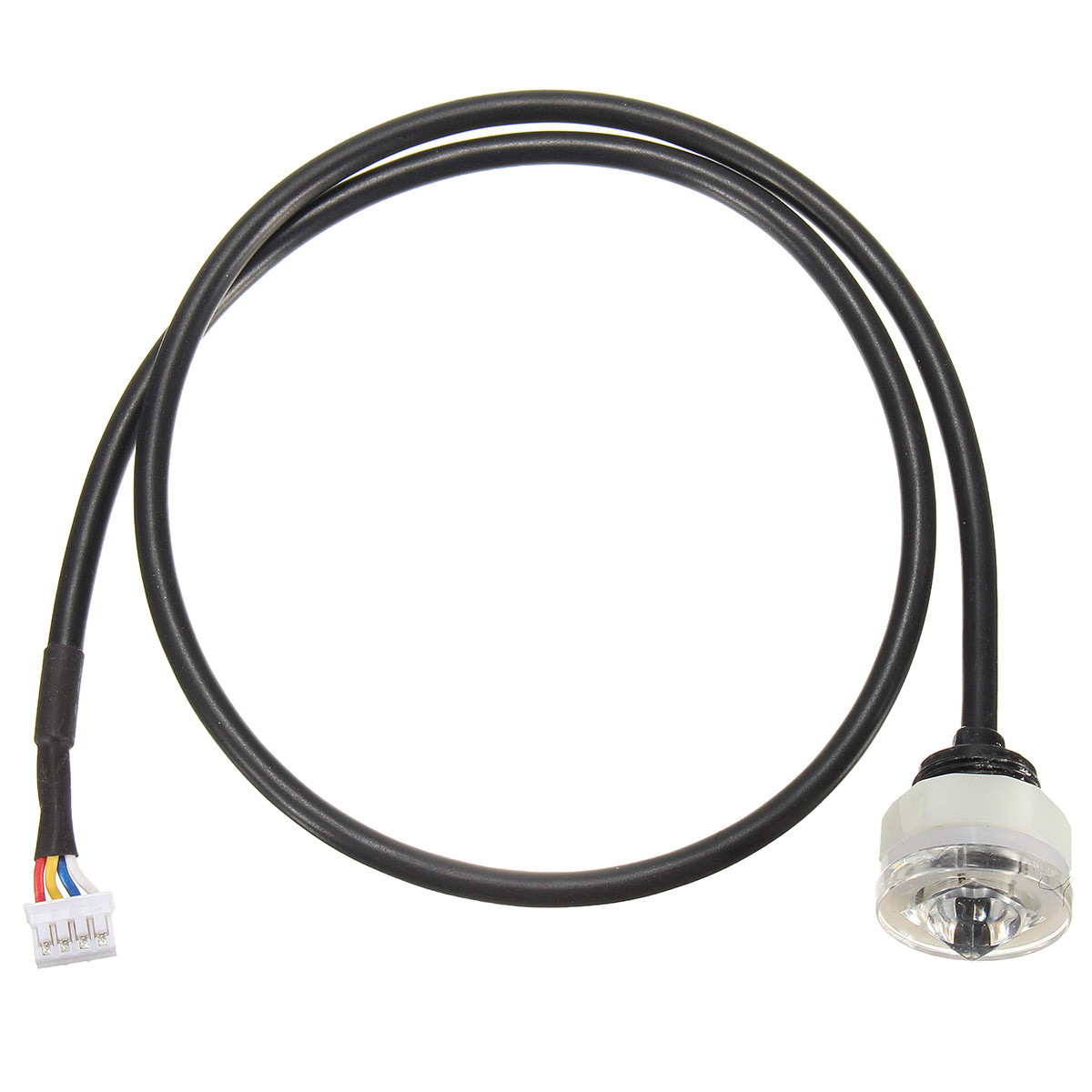

1.Оптические датчики уровня жидкости

Оптические датчики работают твердотельные. В них используются инфракрасный светодиод и фототранзистор, которые оптически связаны, когда датчик находится в воздухе. Когда измерительный наконечник погружается в жидкость, инфракрасный свет ускользает, вызывая изменение выходного состояния. Эти датчики могут определять наличие или отсутствие практически любой жидкости. Они нечувствительны к окружающему свету и не подвержены влиянию пены на воздухе и мелких пузырьков в жидкости. Это делает их полезными там, где изменение состояния необходимо быстро и надежно фиксировать, и где они могут надежно работать в течение длительных периодов времени без обслуживания.

Например, цифровой датчик уровня жидкости SST Optomax - это популярный недорогой, не требующий особого обслуживания инфракрасный светодиодный датчик.

Недостатком оптического датчика уровня жидкости является то, что он может только определять, присутствует жидкость или нет. Если требуются переменные уровни (25%, 50%, 100% и т. Д.), Для каждого требуется дополнительный датчик.

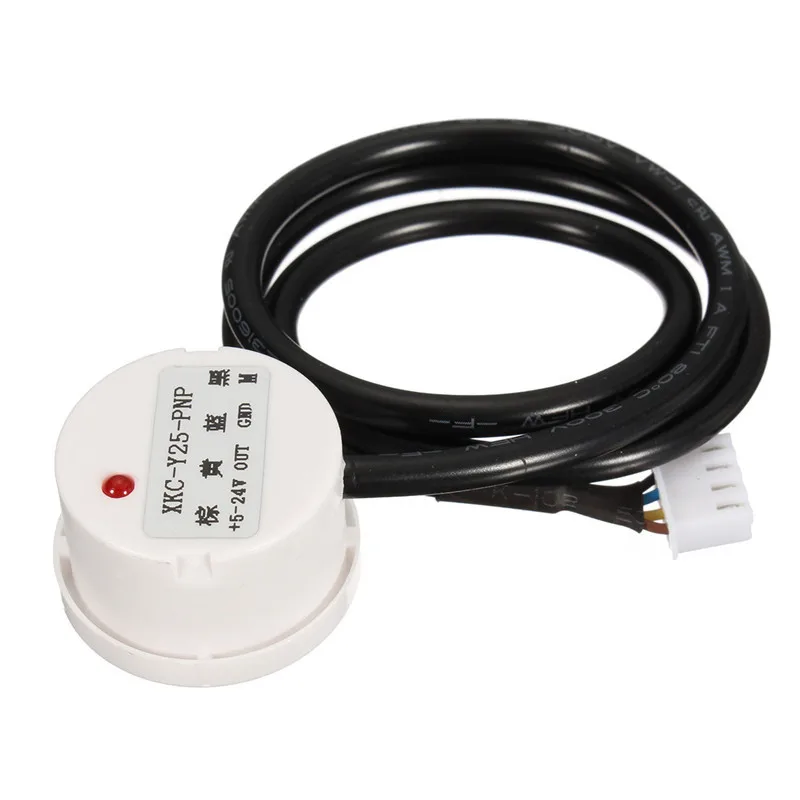

2. Емкостные датчики уровня жидкости

В емкостных реле уровня жидкости используются 2 токопроводящих электрода (обычно из металла) в цепи, которые находятся на небольшом расстоянии друг от друга.Когда электроды погружаются в жидкость, он замыкает цепь.

Преимущество емкостного реле уровня жидкости заключается в том, что его можно использовать для определения подъема или падения жидкости в емкости. Сделав электроды такой же высоты, как контейнер, можно измерить емкость между электродами. Отсутствие емкости означает отсутствие жидкости. Полная емкость означает полный контейнер. Должны быть записаны измерения «пустого» и «полного», затем измеритель откалиброван на 0% и 100%, чтобы показать уровень жидкости.

Хотя емкостные датчики уровня жидкости имеют то преимущество, что они не имеют движущихся частей, одним из их недостатков является то, что коррозия электродов приведет к изменению емкости электрода, что потребует либо очистки, либо повторной калибровки. Они также более чувствительны к типу используемой жидкости.

3. Датчики уровня проводящей жидкости

Кондуктивные датчики уровня жидкости - это датчики с электрическим контактом на определенном уровне жидкости. Два или более изолированных электрода с открытыми концами используются внутри трубы, опускаемой в жидкость.Более длинный электрод несет низкое напряжение, а более короткий используется для замыкания цепи, когда уровень жидкости поднимается до него.

Подобно емкостным реле уровня жидкости, проводящие реле уровня жидкости зависят от проводимости жидкости. Следовательно, они полезны только для измерения определенных типов жидкостей. Кроме того, наконечники этих датчиков необходимо регулярно чистить, чтобы уменьшить загрязнение.

4. Мембранные датчики уровня жидкости

Мембранные или пневматические реле уровня жидкости используют давление воздуха, которое толкает диафрагму, которая включает микровыключатель внутри корпуса устройства.По мере повышения уровня жидкости внутреннее давление внутри измерительной трубы повышается до тех пор, пока не сработает микровыключатель. Когда уровень жидкости падает, давление воздуха также падает, и переключатель отключается.

Преимущество мембранного переключателя уровня жидкости в том, что не требуется источник питания внутри резервуара, его можно использовать со многими типами жидкостей, а поскольку переключатель не контактирует с жидкостью. Однако, поскольку это механическое устройство, со временем потребуется техническое обслуживание.

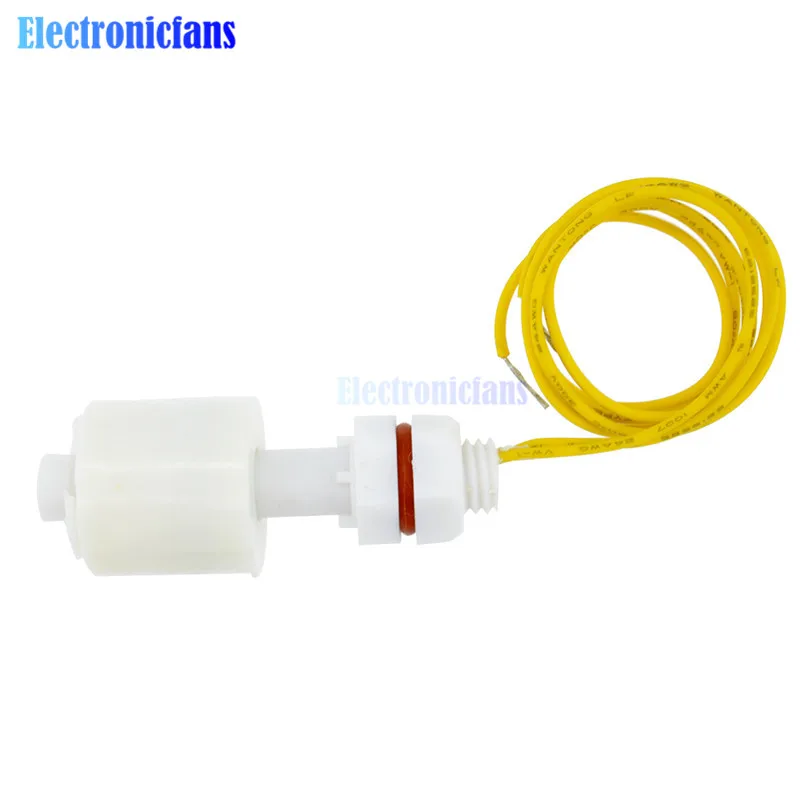

5. Поплавковые датчики уровня жидкости

Поплавковые выключатели - оригинальные датчики уровня жидкости. Это механические устройства. К кронштейну присоединен полый поплавок. Когда поплавок поднимается и опускается в жидкости, рычаг перемещается вверх и вниз. Рычаг может быть подключен к магнитному или механическому переключателю для определения включения / выключения, или он может быть подключен к манометру, который поднимается от полного к пустому при падении уровня жидкости.

В отстойниках

используются поплавковые выключатели (см. Справа) как экономичный способ измерения уровня воды в отстойнике подвала.

Поплавковые выключатели могут измерять любой тип жидкости и могут быть спроектированы так, чтобы для работы не требовалось питания. Недостатком поплавковых переключателей является то, что они больше, чем другие типы переключателей, и, поскольку они механические, должны обслуживаться чаще, чем другие переключатели уровня жидкости.

Как работают оптические датчики уровня жидкости

Как работают наши оптические датчики уровня жидкости

Привет, я Пэдди Шеннон. Технический директор SST Sensing.

Сегодня я просто собираюсь быстро продемонстрировать наши оптические датчики уровня жидкости и просто показать вам, насколько они универсальны.

Традиционно, когда вы хотите измерить или обнаружить жидкость, и именно это делают эти датчики, они определяют, является ли датчик воздухом или жидкостью.

Традиционная технология - поплавковый выключатель. Поплавковый выключатель довольно большой, обычно они примерно такого размера. Они должны выступать в воздух там, где вы хотите измерять жидкость, и у них есть движущиеся части.

И, конечно же, наличие движущихся частей всегда является проблемой, потому что они изнашиваются, могут заклинивать или ломаться, или, возможно, они могут замерзнуть и застрять на месте.

Наши оптические датчики уровня жидкости обычно очень маленькие. Вот один из них, который прикреплен к тестеру, который будет гудеть, а светодиод загорится, когда он намокнет. И вы видите, что это один из самых маленьких датчиков.

Вот этот кусочек, только конус. Это и есть настоящая чувствительная подсказка. Что происходит внутри, так это то, что у нас есть инфракрасный светодиод и инфракрасный фототранзистор.

Свет от инфракрасного светодиода выходит, отражается от внутренней поверхности конуса и возвращается к детектору, когда сенсор находится в воздухе.И это из-за разницы в показателе преломления пластика, из которого изготовлен корпус из атмосферы снаружи.

Но когда мы помещаем его в жидкость, а это действительно любая жидкость, большая часть этого света уходит. Мы видим, что меньший сигнал возвращается к детектору и микропроцессору внутри сенсора, он смотрит на него и говорит, что теперь я должен быть в жидкости. И соответственно изменяет состояние выхода.

Итак, протестируем его здесь. В первую очередь вода.Мы видим, что это сработало.

А вот масло растительное. Это тоже работает.

Тогда у нас есть антифриз.

А еще у нас есть тормозная жидкость.

И, наконец, мы очень довольны тем, что можем обнаруживать молоко.

В настоящее время традиционное обнаружение молока затруднено, потому что это светоотражающий материал, то есть отражающая жидкость. Молоко представляет собой отражающую жидкость, и проблема с молоком, как правило, с этим типом оптического датчика заключается в том, что, когда свет попадает в молоко, он отражается от всех частиц жира и возвращается обратно, и датчик считает, что он снова находится в воздухе. .

Но с помощью некоторого умного программного обеспечения, которое мы разработали для этого датчика, он может надежно обнаруживать молоко. Вот и все, очень просто, датчики очень универсальны, и вы можете это увидеть, и я продемонстрирую это еще раз.

Им достаточно обнаружить небольшое количество жидкости, чтобы датчик действительно сработал.

В отличие от поплавкового выключателя, который на самом деле нужно было бы поднимать отсюда сюда. Для чего потребуется довольно большое количество жидкости.

Таким образом, они отлично подходят для обнаружения действительно небольших утечек жидкости, например, в шкафах.Мы продаем много датчиков в телекоммуникационные шкафы, где мы обнаруживаем момент попадания дождевой воды в шкаф, чтобы кто-то мог пойти и исправить это до того, как произойдет повреждение внутренней части электроники.

Они также работают от -40 ° C до 140 ° C. Всевозможных форм и размеров, разной длины кабеля. Мы делаем соединители разных стилей, разные материалы, которые подходят для разных химикатов.

Включая стеклянные насадки, которые, очевидно, чрезвычайно прочные и могут работать практически с любыми жидкостями и очень едкими кислотами.

Вот и все, датчики уровня жидкости SST. Очень универсален, очень надежен.

Датчики уровня жидкости - больше, чем просто сигнал включения / выключения

Раньше датчики уровня жидкости подавали простой сигнал включения / выключения, но теперь от датчиков требуется гораздо больше информации. Тенденция к увеличению количества схем управления, используемых в мониторинге приложений как жилых, так и промышленных устройств, вызывает потребность в более сложных и интеллектуальных датчиках уровня жидкости, которые способны не только сигнализировать об открытии или закрытии.


Бытовые и промышленные приложения требуют более сложных датчиков уровня жидкости.

В некоторых случаях дополнительная информация может передаваться с помощью простых магнитных герконов, добавляя много герконов к печатной плате, чтобы обеспечить несколько измерений точки уровня жидкости. В этом приложении резисторы могут быть размещены в цепи для обеспечения дискретных выходных напряжений, которые будут указывать на одну из многих возможных точек уровня на пути перемещения магнитного поплавка.

Если требуются цифровые или пользовательские сигналы напряжения, это достигается за счет использования бортовой или удаленной сигнальной электроники. Среда, в которой должен работать датчик, также может определить, будет ли работать более простой механический поплавковый датчик уровня или подходит более сложный датчик проводимости.

Механический датчик уровня поплавка может выйти из строя из-за загрязнения, ограничивающего движение магнита, содержащего поплавок. Датчик проводимости должен различать между погружением в жидкость или просто вязкой жидкостью, прилипшей к его зондам, а стандартный датчик проводимости, который всегда погружен в жидкость, очень чувствителен к электролизу.


Автоматический датчик жидкости

Почему датчики уровня, давления и расхода жидкости?

Легко настраиваемые и простые в установке датчики уровня с герконовым переключателем представляют собой маломощные устройства, не требующие сложной электроники, что делает их очень привлекательными для большинства приложений. Например, в посудомоечных машинах часто используются эти датчики, чтобы сигнализировать о переполнении, чтобы предотвратить чрезмерное использование воды и затопление за пределами устройства. Другой пример - датчик, сигнализирующий об опасно низком уровне тормозной жидкости в резервуаре для автомобилей.

В датчике уровня жидкости для посудомоечной машины используется микровыключатель, который был заменен на датчики R12580 и R12581. В этом продукте используются герконы и термистор, установленные на печатной плате и объединенные в одно целое с двумя магнитными поплавками. Один поплавок и переключатель обеспечивают защиту от перелива, которая выключает посудомоечную машину, а другой поплавок перемещается между двумя герконовыми переключателями, давая несколько показаний уровня.


Другой автоматический датчик уровня

За последние несколько лет клиенты начали ожидать от датчиков уровня большего, чем просто сигнал включения / выключения, чтобы предоставить пользователю больше информации.В дополнение к условиям уровня опасности им нужны условия предупреждения и простая в использовании система.



Датчики уровня жидкости обеспечивают контроль более чем одного параметра

Примером может служить функция определения уровня сыпучего моющего средства в современном прачечном оборудовании. Хотя датчик не требуется для работы посудомоечной машины, он избавляет клиента от необходимости проверять уровень моющего средства каждый раз, когда он запускает машину, обеспечивая интеллектуальную обратную связь и обеспечивая удобство использования / факторы удобства, которые ценят клиенты.

Экологические тенденции, влияющие на определение уровня жидкости

Экологические инициативы являются еще одним важным фактором появления новых сенсорных технологий и приложений, особенно в ответ на тенденцию к более тщательному мониторингу энергопотребления как для индивидуальных бытовых приборов, так и для бытовых и промышленных резервуаров для воды. Наблюдается движение к устройствам, которые общаются друг с другом по беспроводной сети, и нам понадобится интеллектуальный датчик между межмашинным взаимодействием (M2M) и средой, с которой они взаимодействуют.

Standex-Meder, одна из нескольких компаний, предлагает инновационные, высококачественные и надежные компоненты, отвечающие всем требованиям для таких приложений. Представьте, что вы в отпуске получаете текстовое сообщение из дренажной линии кондиционера с предупреждением о том, что отстойник перестал работать. Для этого типа оповещения обязательно потребуется датчик уровня со встроенной электроникой.

Чистая вода и водоподготовка - еще одна экологическая тенденция, имеющая огромное значение для измерения уровня.Фактически, водоочистка в развивающихся странах, возможно, является крупнейшим рынком для датчиков уровня, включая приложения, предназначенные для промышленных стоков, сточных вод, сточных вод и чистой воды.

Существует значительный толчок к повышению эффективности использования воды, и используются приложения для датчиков, чтобы гарантировать, что резервуары с жидкостью не будут переполнены, что приведет к отходам. Standex-Meder предлагает устройства, соответствующие нормам Национального научного фонда (NSF) и требованиям к датчикам из нержавеющей стали для различных применений, касающихся питьевой воды, общественного питания и связанных с ними спецификаций.

Датчики

также используются для получения более точной информации о том, сколько воды можно использовать повторно. Это очевидно в новых конструкциях бытовых приборов, в которых инженеры пытаются поддерживать определенный уровень воды в цикле стирки, используя датчики жидкости, чтобы измерить, насколько теплая или грязная вода. Это позволяет датчику определять, можно ли повторно использовать воду для полоскания или нужно добавить свежую воду в цикл стирки и нагреть.

Заключение

Проще говоря, датчики уровня и сопутствующие продукты могут разумно обеспечивать функциональность, необходимую для того, чтобы продукты были умнее, эффективнее и производительнее, при этом в результате можно было снизить потребление энергии, улучшить управление ресурсами, снизить затраты и повысить производительность.

Об авторах
Алекс Виннадж - технический менеджер по сенсорным продуктам в Standex-Meder Electronics
Дэйв Джонс - технический директор по дизайну в Standex-Meder Electronics

Похожие статьи

Датчики уровня

обеспечивают оптическую надежность по ценам на поплавковые переключатели

Интеллектуальные датчики для лучшей и безопасной жизни

INFICON демонстрирует новейшую технологию обнаружения утечек

Прогнозы рынка технологий датчиков уровня на 2020 год в новом исследовательском отчете

Лаборатория автомобильной электроники Clemson: датчики уровня жидкости

Датчики уровня жидкости

Базовое описание

В автомобилях с двигателем внутреннего сгорания используется датчик уровня жидкости для контроля количества топлива в топливном баке.Некоторые автомобили используют датчики уровня жидкости, чтобы определять, когда жидкости, такие как Низкий уровень омывающей жидкости, охлаждающей жидкости или тормозной жидкости. Некоторые датчики уровня жидкости используют поплавки, которые перемещаются вверх и вниз вместе с поверхностью жидкости и используют датчики положения для выдачи выходных данных, относящихся к положение поплавка. Еще один популярный метод определения уровня жидкости - это следить за емкостью стержня, вставленного в жидкость. Чем больше жидкости окружает стержень, емкость увеличивается.Ультразвуковые датчики уровня жидкости работают как акустические датчики расстояния, контролирующие расстояние между стенкой резервуара и поверхностью жидкости. В жидкостях, которые необходимо изолировать от окружающей среды, могут использоваться оптические датчики. В этих типах датчиков лазерный или светодиодный индикатор излучает свет, который обнаруживается на противоположном конце бака с жидкостью. Количество света, попадающего на датчик, обратно пропорционально количеству жидкость в баке.

Различные методы измерения уровня жидкости в резервуаре.

Варианты конструкции

Поплавковые переключатели - В этих датчиках используется магнитный поплавок, который перемещается вместе с поверхностью жидкости, приводя в действие герметичный «геркон» в штоке. Эта простая конструкция, не требующая особого обслуживания, легко устанавливается; сводит к минимуму удары, вибрацию и давление; и работает с различными жидкостями.

Бесконтактные ультразвуковые датчики - В этих датчиках уровня жидкости используются ультразвуковые датчики расстояния для измерения расстояния от поверхности жидкости до верха резервуара.

Контактные ультразвуковые датчики - В этих датчиках используется низкоэнергетическое ультразвуковое устройство, которое измеряет наличие или отсутствие жидкости в определенной точке. Когда жидкость контактирует с датчиком, ультразвуковой сигнал ослабляется, что приводит к срабатыванию реле.

Датчики уровня емкости - Датчики емкости обнаруживают изменение емкости, которое происходит между двумя проводниками при наличии жидкости. Как и ультразвуковые датчики, есть датчики контактной емкости, которые обнаруживают присутствие или отсутствие жидкости в точке; и бесконтактные датчики уровня, которые определяют уровень жидкости, определяемый непрерывно изменяющимся значением емкости при изменении количества жидкости между пластинами.

Производителей
ABB, Bourns, Continental, CTS, Deeter, Delphi, Denso, Electrosense, Fluid Switch, Gems, Gill, GSI Automation, Honeywell, Methode Electronics, McLaren Electronics, Molex, MTS, Nippon Seiki, Omega, PKP, Senix, SensorTechnics, Siemens, SSI, Standex-Meder, TI Automotive, WEMA
Для получения дополнительной информации
[1] Датчик уровня, Википедия.
[2] Дюжина способов измерения уровня жидкости и принцип их работы, журнал «Сенсоры», декабрь.1, 2004.
[3] Сделай сам: Замена датчика уровня топлива / отправителя, Audizine.com, Forum Audi B7 A4 Tech, август. 21, 2009.
[4] Отправители уровня топлива - Внутренняя история, Сэмюэл Джаслин, Электронный журнал.
[5] Измерение уровня технологического процесса, Sensorland.com.
[6] Выбор датчика уровня жидкости: что нужно знать, Кэролайн Матас, Digikey TechZone, 15 марта 2012 г.
[7] Как работают емкостные датчики уровня жидкости, YouTube, 30 мая 2013 г.
[8] ECE 470 Final Project: Fuel Tank, Дэвид Кантрелл, YouTube, 24 апреля 2015 г.

Датчик уровня жидкости | Компания B&G Sailing USA

WS320 Wireless Wind Pack с интерфейсом

Беспроводной датчик ветра от B&G, разработанный для круизных и клубных яхтсменов.Комплект беспроводных датчиков ветра WS320 предлагает высокопроизводительное решение с исключительной точностью данных и улучшенной аэродинамикой, которое легко устанавливается и включает в себя все необходимые детали.

Вулкан 7

Парусный картплоттер с 7-дюймовым сенсорным экраном.ForwardScan ™, Broadband Radar ™ и автопилот готовы

Картплоттер Zeus³ 7 с картографией C-MAP

Zeus³ 7 - это простая в использовании навигационная система с картплоттером для круизных лайнеров и гонщиков регаты, включающая 7-дюймовый сенсорный дисплей, высокопроизводительную электронику и широкий спектр функций, разработанных специально для моряков - поставляется с C-MAP картография

V20 VHF DSC Морская радиостанция

УКВ-радио начального уровня с возможностью подключения к протоколу NMEA2000 для определения местоположения по GPS, управления подсветкой и группирования в ночном режиме с помощью многофункциональных устройств B&G.

V60 VHF Radio с AIS

Стационарная радиостанция DSC VHF со встроенным приемником AIS, поддержкой GPS и беспроводной телефонной трубки.

HALO20 Радар

Радар со сжатием импульсов с 20-дюймовой купольной антенной, диапазон 24 нм, без излучения.

HALO20 + Радар

Радар с компрессией импульсов с 20-дюймовой купольной антенной, дальность действия 36 нм, скорость 60 об / мин и функция VelocityTrack.

HALO24 Радар

Радар с компрессией импульсов с купольной 24-дюймовой антенной, диапазон 48 нм, скорость 60 об / мин и функция VelocityTrack.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
