Датчика температуры: Датчики температуры — подбор по характеристикам, продажа

Содержание

Термометры сопротивления. Термосопротивление

Термопреобразователи сопротивления оптимальны для высокоточных измерений в узких диапазонах измерения. Термосопротивления взаимозаменяемы и имеют практически линейные характеристики.

Выбрать и купить датчик температуры вы можете в интернет-магазине …


Области применения термосопротивлений

Термосопротивления обширно используются в промышленности  и их применение в той или иной среде зависит главным образом от корпуса прибора:

  • Нефтегазовый, топливно-энергетический комплекс
  • Машиностроение, автомобильная индустрия и спецтехника
  • Химическая промышленность, строительство
  • Сфера образования
  • Химические соединения
  • Вода, газ, пар
  • Жидкие, твердые, сыпучие продукты
  • Среды температурой от -200 до + 600°С (в среднем), требующие контроля температуры для систем автоматического управления, например:
    • Cистема контроля воды
    • Насосные системы
    • Системы охлаждения
    • Мониторинг температур масла, охлаждающей жидкости, топлива в подвижной технике и т.
      п.
  • Прочие АСУ


Назначение термопреобразователей сопротивления
  • Высокоточное (до тысячных долей градуса) и высокостабильное измерение температуры среды в средних температурных диапазонах (-200…+600 в большинстве случаев) с передачей сигнала в информационно-управляющую систему (+ используются 2, 3, и 4-х проводные схемы снятия данных)
  • Лабораторные стенды, эталонные измерения температур
  • Унифицированные системы, требующие высокой взаимозаменяемости датчиков


Преимущества

Основные достоинства термопреобразователей сопротивления:

  • Взаимозаменяемость (+ датчики стандартизированы по номинальным статическим характеристикам)
  • Высокая точность, а также стабильность измерений (может доходить до тысячных) + возможность исключения сопротивления линии связи из факторов, влияющих на точность (при 3 или 4-проводной схеме)
  • Близость характеристик к линейным (почти линейная зависимость)


Недостатки

Недостатки в основном исходят из принципа работы.

Обращайте внимание:

  1. Требуется источник питания (тока) для запитывания резистора.
  2. Дороговизна относительно простых термопар.
  3. Малый в сравнении с термопарами диапазон измерений


Принцип работы термопреобразователей сопротивления

Термопреобразователи сопротивления представляют собой более сложные приборы, нежели простые резисторы. Их принцип работы основан на изменении электрического сопротивления полупроводниковых материалов либо металлов/сплавов под воздействием температуры окружающей среды. Для промышленных приборов выведены номинальные статические характеристики, на которые ориентируются производители.

На примере ТСП типовые схемы подключения выглядят так:

2-проводная схема. Питание и информационный сигнал имеют общую точку. Поэтому возникает небольшая погрешность из-за влияния сопротивления проводов.

3-проводная схема. Вход питания отдельный, но один из измерительных проводов имеет общую точку с минусом питания.

4-проводная схема.

Вход питания и измерительные провода отделены друг от друга. В этой схеме обеспечивается наилучшая точность снятия сигнала.

РТ50 реле температуры

ОВЕН РТ50 – это реле температуры (капиллярный термостат) для систем вентиляции и кондиционирования, а также отопления и горячего водоснабжения. РТ50 – реле температуры, положение контактов которого зависит от температуры контролируемой среды.

Термостат РТ50 предназначен для контроля и регулирования температуры в системах вентиляции, кондиционирования, отопления и горячего водоснабжения, выполняя функции защиты от замерзания или перегрева. В системах вентиляции капиллярный термостат РТ50 контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости, циркулирующей в калорифере, тем самым защищая систему от аварии в зимний период времени (разрыв трубок калорифера и последующий его капитальный ремонт, прекращение воздушного теплоснабжения в отопительный период, ремонт помещений и порча имущества из-за затопления).

РТ50 состоит из капилляра, наполненного газом, который соединяется с диафрагмой внутри корпуса, и механического перекидного реле.

РТ50 выполнено в корпусе с повышенной пылевлагозащитой IP65. Контактная группа повышенного качества обеспечивает отсутствие «залипаний» при длительном использовании. Повышенная пылевлагозащита позволяет использовать реле в помещениях с повышенной влажностью и конденсатом. Порог срабатывания реле и дифференциал настраивается пользователем.

Функции термостата ОВЕН РТ50:

  • защита водяного калорифера нагрева в системах вентиляции от замерзания;
  • включение и выключение циркуляционного насоса в системе ГВС;
  • сигнализация о прорыве перегретого теплоносителя в системе отопления.

Основные характеристики

  • Тип чувствительного элемента – капиллярная трубка без термобаллона (наполнитель – парообразный).
  • Длина капиллярной трубки: 1/ 2/ 3/ 4/ 6 и 11,5 м.
  • Диапазон задаваемой уставки температуры: -30…+15 0С.
  • Настраиваемый дифференциал: 2…10 0С.
  • Максимальная температура чувствительного элемента +120 °С.
  • Степень защиты корпуса и электроразъема реле – IP65.
  • Коммутируемый ток – AC до 400 В 16 А / DC 12 Вт 220 В.
  • Сброс – автоматический.

ДТСхх5 термосопротивления с коммутационной головкой

ВЫБРАТЬ И ЗАКАЗАТЬ

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

  • ДТС с платиновым ЧЭ:
    • в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
    • в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
    • в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
  • ДТС с медным ЧЭ:
    • в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.

При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ. 16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

ОВЕН ДТСхх5. Конструктивные исполнения датчиков



015

D=8 мм

сталь 12Х18Н10Т



60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

515

D=6 мм

Подвижный штуцер

035

D=8 мм, M=20×1,5 мм**, S=22 мм

045

D=10 мм, M=20×1,5 мм**, S=22 мм

145

D=6 мм, M=20×1,5 мм**, S=22 мм

Подвижный штуцер

335

D=8 мм, M=20×1,5 мм**, S=22 мм

Подвижный штуцер

055

D=10 мм, M=20×1,5 мм**, S=22 мм

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

065

D=8 мм, M=20×1,5 мм**, S=27 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм, M=20×1,5 мм**, S=27 мм

085

D=10 мм, M=27×2 мм**, S=32 мм

Подвижный штуцер

095

D=10 мм, M=20×1,5 мм**, S=22 мм



105

D=8 мм, M=20×1,5 мм**, S=27 мм

505

D=6 мм, M=20×1,5 мм**, S=27 мм



125Л

D=6 мм

(-60. ..+85 0С)

60, 80, 100

405

D=5 мм

80, 100, 120,

160, 200, 250,

320

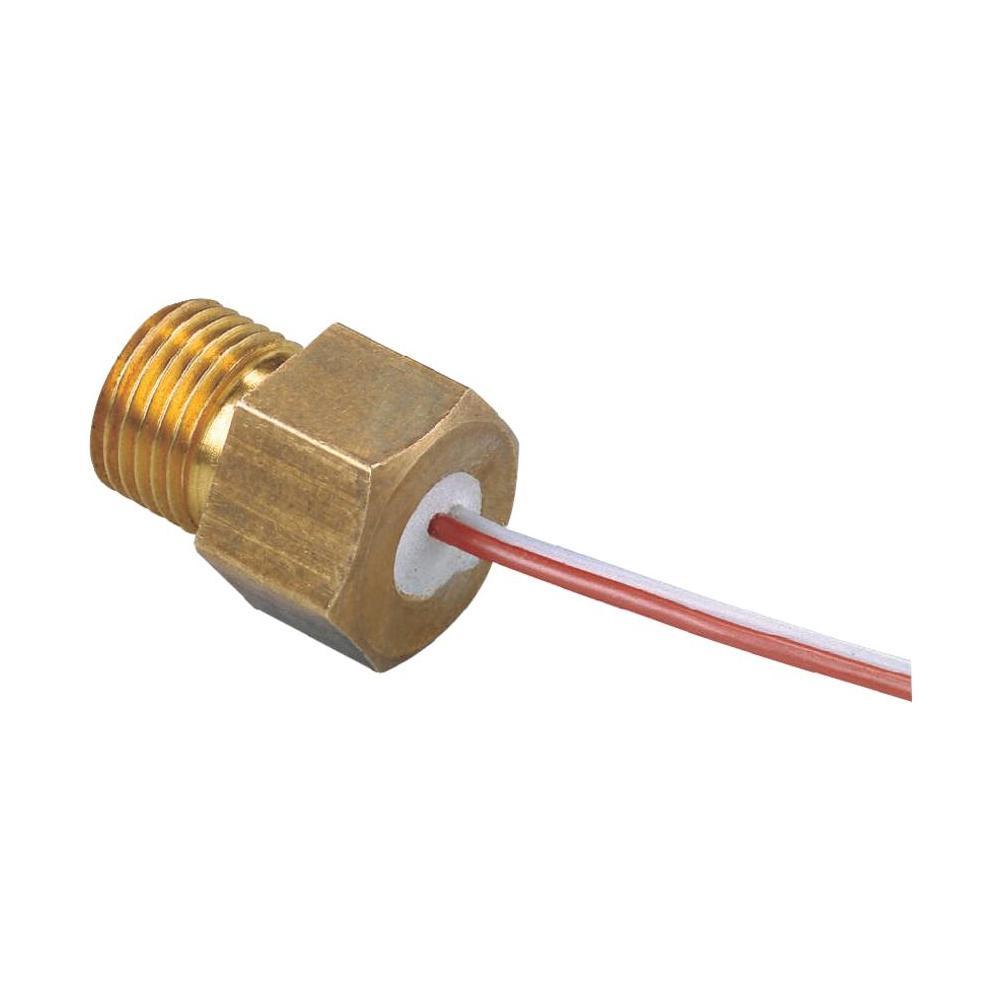

Датчики температуры в автомобиле: общая информация. Как устроены температурные датчики: какие они бывают

Температурные датчики – элементы электрических цепей, изменяющие свое сопротивление в зависимости от температуры.

Классификация:
По принципу работы:
Термовыключатели – работают по принципу ключа – при изменении температуры происходит скачкообразное изменение сопротивления:
1. при достижении определённой температуры сопротивление падает с единицы практически до нуля – термовыключатели работающие на замыкание.
2. при достижении определённой температуры сопротивление возрастает с нуля до единицы – термовыключатели работающие на размыкание.
Терморезисторы – меняют свое сопротивление постепенно в зависимости от температуры.
- терморезисторы с отрицательным температурным коэффициентом сопротивления (термисторы или NTC (Negative Temperature Coefficient) ). С увеличением температуры их сопротивление уменьшается.
- терморезисторы с положительным температурным коэффициентом сопротивления (позисторы или PTC (Positive Temperature Coefficient) - позисторы). С увеличением температуры их сопротивление возрастает.

По выполняемой функции:
1. Датчики включения вентилятора.
2. Датчики на температурную стрелку.
3. Датчики на систему впрыска.

Термовыключатели
Термовыключатели устанавливаются на большом круге циркуляции, как правило, на радиаторе охлаждения, либо рядом с ним.
Термовыключатели делятся на два вида:
- включения аварийной индикации
- включения вентилятора охлаждения

Температурные датчики - важные детали системы управления двигателем, участвующие в экономии топлива и уменьшении вредных выбросов. Вместе с другими датчиками, температурные датчики передают электронному блоку управления двигателем (ЭБУ / ECU) данные, необходимые для управления впрыском топлива.

Существует несколько основных типов датчиков:
1. Датчики температуры охлаждающей жидкости. Их функция заключается в измерении температуры охлаждающей жидкости. Эти датчики устанавливаются в малом круге циркуляции охлаждающей жидкости и передают данные напрямую в ЭБУ. Диапазон измеряемых температур колеблется от -40 градусов до + 130 градусов.
2. Датчики температуры входящего воздуха. Устанавливаются на впускном тракте. Эти датчики измеряют температуру поступающего в двигатель воздуха, эти данные, в сочетании с данными, поступающими с датчика расхода воздуха, позволяют ЭБУ более точно рассчитывать массу поступившего в двигатель воздуха. Диапазон измеряемых температур колеблется от -40 градусов до + 120 градусов.
3. Датчики наружной температуры. Функция этих датчиков аналогична функции датчиков температуры входящего воздуха. Отличие заключается в месте установки. Они устанавливаются не во впускном тракте.

В основе конструкции температурного датчика лежит терморезистор – полупроводник, электрическое сопротивление, которого изменяется в зависимости от температуры. По типу изменения сопротивления от температуры выделяют два типа терморезисторов:
- терморезисторы с отрицательным температурным коэффициентом сопротивления (термисторы или NTC (Negative Temperature Coefficient) - термисторы).
- терморезисторы с положительным температурным коэффициентом сопротивления (позисторы или PTC (Positive Temperature Coefficient) - позисторы).

Терморезисторы с отрицательным температурным коэффициентом сопротивления:
Их сопротивление определяется по формуле:

Rt – сопротивление терморезистора
R25 – сопротивление терморезистора при 25 градусах
B – константа (зависит от свойств материала из которого изготовлен терморезистор)
T – температура терморезистора
Из формулы видно, что чем выше температура, тем меньше сопротивление терморезистора.

График изменения сопротивления позистора в зависимости от температуры:

Устройство автомобильного датчика температуры охлаждающей жидкости:

Connector – электрический разъем для присоединения датчика к электропроводке автомобиля.
Metal body – корпус датчика
Gasket – уплотняющая прокладка
Thermistor - термистор

При неисправности термодатчика нужно проверить состояние разъема и корпуса датчика, при наличии повреждений требуется заменить датчик на новый.

Причины поломки термодатчиков:
- механическое повреждение датчика
- перегрев датчика

Признаки выхода из строя термодатчика:
- повышенный расход топлива
- потеря мощности
- перегрев двигателя
- включение аварийной индикации на приборной панели
- затруднённый запуск двигателя
- увеличение токсичности выхлопных газов

Обслуживание:
Требуется проверять работу температурных датчиков каждые 25000км. В случае нарушения работы датчика его необходимо заменить на новый. В случае с датчиками температуры воздуха необходимо проводить регулярную очистку его от загрязнений, затрудняющих его работу.

Термодатчики охлаждающей жидкости затягиваются с усилием 30-50 Nm. Герметизирующую прокладку нельзя использовать повторно. Каждый раз при монтаже датчика требуется использовать новую прокладку.



Датчик температуры воздуха

Датчик температуры воздуха участвует в контроле топливной смеси. Его неисправность не приведет к моментальной поломке машины, но неприятностей добавит. Поэтому стоит знать, где он находится, как работает и можно ли его починить вручную.

Что такое ДТВВ

Датчик контроля температуры всасываемого воздуха (или ДТВВ) измеряет температуру забортного воздуха. На основе этих измерений регулируется состав смеси, поступаемой для сжигания в цилиндры автомобиля. Поэтому неисправности могут доставить некоторые неприятности: сбои в двигателе, лишний расход топлива.

Типы и конструкция

Выпускают только один тип датчика наружной температуры – на основе полупроводников. Отличия в датчиках температуры разных типов могут быть по коэффициенту – отрицательному или положительному:

  1. При отрицательном связь температуры и сопротивления обратно пропорциональная: сопротивление выше, если температура низкая.
  2. При положительном, наоборот, при отрицательных температурах сопротивление небольшое.

Предпочтение отдают первому типу – он более надежен и долговечен.

Принцип работы и место датчика температуры в транспортном средстве

Датчик температуры воздуха может быть частью системы забора воздуха или же устанавливается во впускном коллекторе.

Работает ДТВВ по тому же принципу, что и другие датчики: центральный блок подает на него 5 В тока. В зависимости от сопротивления часть этого напряжения вернется. Электроника замеряет этот ответ, сверяет с таблицей в памяти и вычисляет состояние воздуха за бортом.

После этого управляющий блок регулирует состав смеси – чем воздух теплее и разреженнее, тем меньше горючего надо.

Неисправности датчика температуры наружного воздуха

Иногда датчик температуры воздуха на впуске ломается. Понять это можно по таким признакам:

  • плохая работа холостого хода – особенно заметно в холода;
  • двигатель запускается не так хорошо, как раньше;
  • упала мощность мотора;
  • топлива расходуется больше положенного.

Произойти это все может из-за разных факторов:

  • попадание камней;
  • грязь;
  • неполадки с электросетью авто;
  • изношенность проводки;
  • замыкание в цепи.

Проверка датчика температуры воздуха на впуске

Коль появились подозрения, что датчик температуры наружного воздуха неисправен, нужно устроить ему проверку.

Происходит она в несколько шагов.

  1. Проверка непосредственно ДТВВ: тестер присоединяется к нему, и снимаются показания при «холодном» старте и на высоких оборотах. Результаты сравниваются с эталонной таблицей.
  2. Тест контактов: омметром проверяют, есть ли контакт между датчиком и управляющим блоком.
  3. Проверка напряжения двигателя: вольтметром замеряется напряжение при включении зажигания. Обычно оно 5 В.

Если датчик сломан, его отремонтировать не выйдет. Можно только почистить ДТВВ и его контакты, проверить проводку и заменить само устройство целиком.

Замена датчика температуры воздуха

Установка датчика температуры наружного воздуха не сложна.

Сначала нужно найти и купить датчик температуры соответствующей марки. После чего отсоединить и снять сломанный. Далее подключается новый датчик, и все собирается в обратной последовательности.

На первый взгляд, работа датчика температуры не видна, и его поломка может пройти незамеченной. Но не стоит недооценивать серьезность этого. Сначала увеличится расход топлива, а затем может испортиться и весь двигатель. Лучше следить за датчиком и проверять его работу хотя бы изредка.


Что такое датчик температуры NTC?

Аббревиатура NTC расшифровывается как Negative Temperature Coefficient, что в переводе на русский язык означает отрицательный температурный коэффициент. При повышении температуры датчика его сопротивление уменьшается, а при понижении температуры сопротивление возрастает.

Датчик температуры также может называться термистором, терморезистором, термическим резистором, термометром сопротивления.

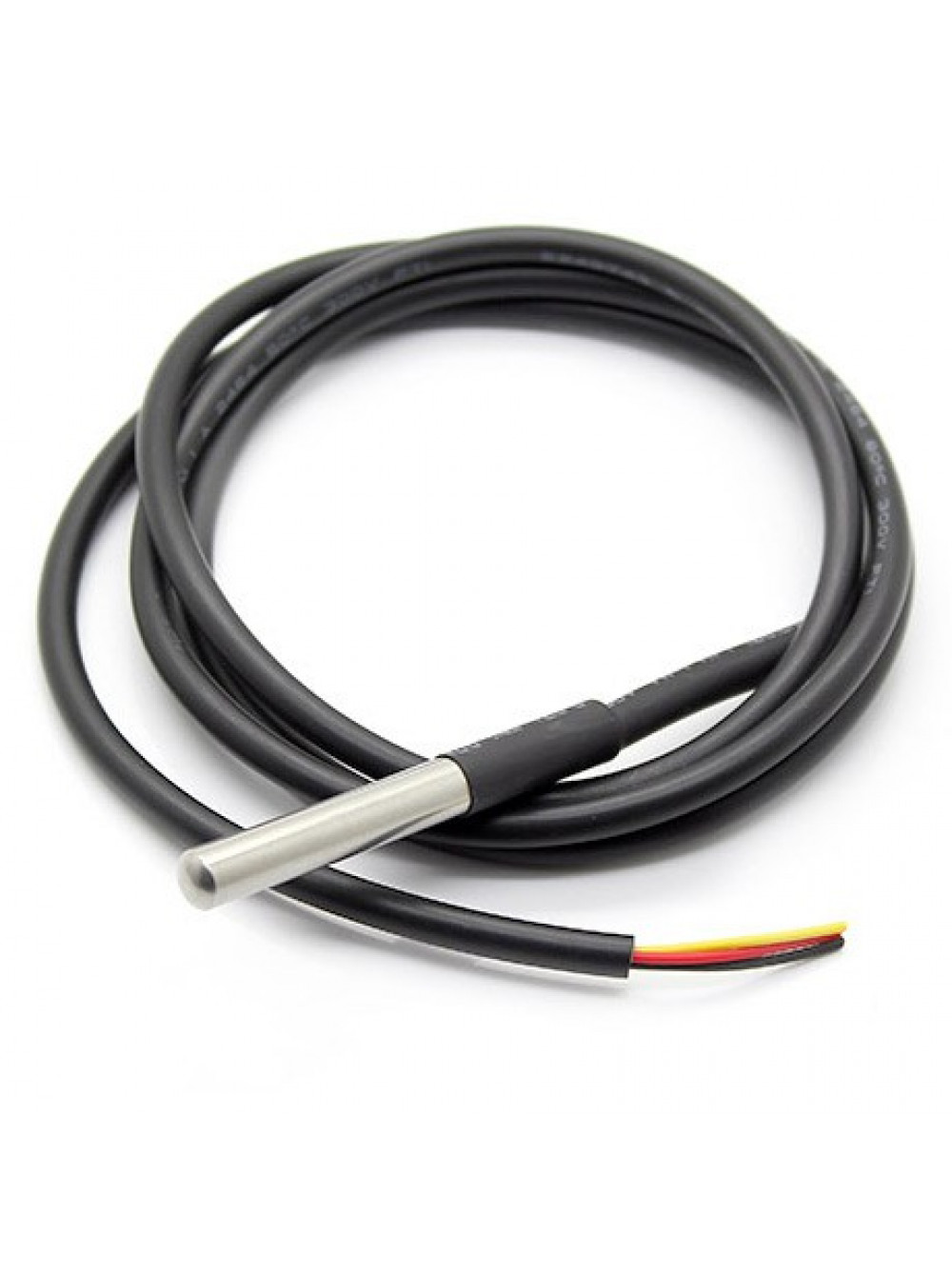

Вынесенный датчик измерения температуры

Как правило, датчик температуры NTC является полупроводниковым. Это связано с тем, что для полупроводников без примесей температурный коэффициент сопротивления отрицателен.

Датчики температуры для терморегуляторов, представленных в нашем магазине, предназначены для контроля температуры окружающей среды (кабельная стяжка, поверхность нагревательных элементов и т. п.). При монтаже пленочного теплого пола, выносной датчик температуры закладывается в гофротрубу диаметром 16 мм непосредственно под одной из греющих полос ИК пленки в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках).

Датчики не являются электронными приборами, поскольку не содержат систем предварительной обработки сигнала. В основе работы температурных датчиков NTC лежит нелинейная зависимость сопротивления терморезистора датчика от температуры среды, в которую он помещен. В соответствии с этим меняется напряжение на входе компаратора терморегулятора. Настройка компаратора соответствует температурной характеристике комплектного датчика.

Соотношение температуры и сопротивления датчика пола на 10 кОм:

Температура, °С Сопротивление, Ом
5 22070
10 17960
20 12091
30 8312
40 5827

Достаточно большая крутизна характеристики датчиков и достаточно малые отклонения реальной характеристики отдельного датчика от номинальной обеспечивают приемлемую чувствительность и позволяют выбрать небольшой гистерезис при поддержании заданной температуры.


Что такое датчик температуры?

Вы когда-нибудь оставляли свой смартфон в машине в жаркий день? В таком случае на вашем экране могло отображаться изображение термометра и предупреждение о том, что ваш телефон перегрелся. Это потому, что есть крошечный встроенный датчик температуры, который измеряет внутреннюю температуру вашего телефона. Как только внутри телефона достигается определенная температура (например, iPhone выключается при температуре около 113 градусов по Фаренгейту), датчик температуры отправляет электронный сигнал на встроенный компьютер.Это, в свою очередь, ограничивает доступ пользователей к каким-либо приложениям или функциям до тех пор, пока телефон снова не остынет, поскольку запущенные программы могут только еще больше повредить внутренние компоненты телефона.

Датчик температуры - это электронное устройство, которое измеряет температуру окружающей среды и преобразует входные данные в электронные данные для регистрации, отслеживания или сигнализации изменений температуры. Есть много разных типов датчиков температуры. Некоторые датчики температуры требуют прямого контакта с контролируемым физическим объектом (контактные датчики температуры), в то время как другие измеряют температуру объекта косвенно (бесконтактные датчики температуры).

Бесконтактные датчики температуры обычно являются инфракрасными (ИК) датчиками. Они удаленно обнаруживают инфракрасную энергию, излучаемую объектом, и отправляют сигнал на откалиброванную электронную схему, которая определяет температуру объекта.

Среди контактных датчиков температуры есть термопары и термисторы. Термопара состоит из двух проводников, каждый из которых изготовлен из металла разного типа, которые соединены на конце, образуя спай. Когда соединение подвергается нагреву, создается напряжение, которое напрямую соответствует входной температуре.Это происходит из-за явления, называемого термоэлектрическим эффектом. Термопары, как правило, недорогие, так как их конструкция и материалы просты. Другой тип контактного датчика температуры называется термистором. В термисторах сопротивление уменьшается с увеличением температуры. Существует два основных типа термисторов: отрицательный температурный коэффициент (NTC) и положительный температурный коэффициент (PTC). Термисторы более точны, чем термопары (способны измерять в пределах 0,05–1,5 градусов Цельсия), и они сделаны из керамики или полимеров.Температурные датчики сопротивления (RTD), по сути, являются металлическим аналогом термисторов, и они являются наиболее точным и дорогим типом датчиков температуры.

Датчики температуры используются в автомобилях, медицинских устройствах, компьютерах, кухонных приборах и другом оборудовании.

Что такое датчик температуры?

Что такое датчик температуры? Датчик температуры - это устройство, используемое для измерения температуры. Это может быть температура воздуха, температура жидкости или температура твердого вещества.

Существуют различные типы датчиков температуры, в каждом из которых используются разные технологии и принципы измерения температуры.

Различные типы датчиков температуры

Термисторы могут быть очень маленькими по размеру. Они состоят из чувствительного элемента, который может быть покрыт стеклом или эпоксидной смолой и имеет 2 провода, поэтому их можно подключить к электрической цепи. Они измеряют температуру, измеряя изменение сопротивления электрического тока.Термисторы доступны как с NTC, так и с PTC и часто имеют низкую стоимость.

RTD или датчики температуры сопротивления работают аналогично термисторам и измеряют омическое сопротивление для измерения температуры. Они подключаются к цепи аналогично термистору, но имеют гораздо более широкий диапазон температур и могут измерять экстремальные температуры.

В термопарах используются два проводника, состоящие из разных металлов, которые соединены на конце для образования спая.Когда этот переход подвергается нагреву, создается напряжение, прямо пропорциональное входной температуре. Они очень универсальны, поскольку различные комбинации металлов позволяют использовать разные диапазоны измерений; однако им не хватает высокой точности датчиков NTC и RTD, что делает их наименее точными из трех типов

.

Датчики температуры - очень распространенный и разнообразный тип датчика температуры. Они состоят из термистора, термопары или чувствительного элемента RTD и могут быть укомплектованы клеммной головкой.Все три типа датчиков могут изготавливаться в различных типах корпусов - в стандартном и индивидуальном исполнении. Это позволяет использовать расширенные возможности, которые могут охватывать множество различных сред и носителей, с которыми они сталкиваются.

Для чего используется датчик температуры?

Датчики температуры используются для измерения температуры во многих различных областях и отраслях промышленности. Они все вокруг нас; присутствуют как в повседневной жизни, так и в более промышленных условиях.

Некоторые примеры применения:

Промышленные приложения - Мониторинг различных машин и окружающей среды, электростанций, производства.

Научные и лабораторные приложения - Мониторинг науки и биотехнологий.

Медицинские приложения - Мониторинг пациентов, медицинские приборы, анализ газов, термодилюционные сердечные катетеры, увлажнители, расходомерные трубки вентилятора, температура диализирующей жидкости.

Motorsport - Измерения выхлопных газов, температуры воздуха на впуске, температуры масла и температуры двигателя.

Бытовая техника - Кухонная техника (духовки, чайники и др.), А также бытовая техника.

Приложения HVAC - Устройства отопления, вентиляции и кондиционирования воздуха коммерческие или бытовые.

Transit - Фургоны-рефрижераторы и грузовые автомобили.

Рекомендации при выборе датчика температуры для вашего приложения

Выбирая датчик температуры для использования в вашем приложении, вы должны принять во внимание следующее;

Диапазон температур - Различные датчики температуры могут измерять разные диапазоны и могут быть более точными в определенном диапазоне. Перед покупкой убедитесь, что вы проверили диапазон датчика температуры и ожидаемый диапазон вашего приложения. Диапазон температурного датчика должен быть указан в паспорте.

Точность и стабильность - Ваше приложение может требовать определенной степени точности; термопары имеют более высокий разброс в долгосрочной стабильности по сравнению с термисторами и RTD, поэтому об этом следует помнить. Датчик температуры с наивысшей точностью - это термисторы NTC с покрытием из стекла.

Размер и упаковка - Пространство, доступное в приложении, будет влиять на тип выбранного датчика температуры. Если пространство ограничено, потребуется устройство меньшего размера. Стиль упаковки также важен, поскольку от него зависит, как датчик температуры подключается к приложению и как будет измеряться температура.

Датчики температуры от Variohm

У нас имеется широкий ассортимент датчиков температуры.Многие из наших датчиков производятся на месте и полностью настраиваются.

Просмотрите полный ассортимент датчиков температуры на нашем веб-сайте - обязательно свяжитесь с нами для получения дополнительной информации или обсуждения ваших требований.

Селектор продуктов для датчиков температуры

- ifm electronic

Датчики температуры

Промышленные машины часто требуют постоянного измерения температуры для обеспечения качества производства и понимания состояния машины. Компания ifm разработала линейку надежных датчиков температуры, отвечающих потребностям различных отраслей промышленности.Если вашей машине необходим переключатель температуры для простого включения / выключения или датчик температуры / датчик температуры для получения точных и надежных значений температуры, ifm предоставит решение.

Используя технологию термометров сопротивления (RTD) и проходя строгие экологические испытания, ifm помещает датчики температуры в герметичные конструкции из нержавеющей стали, чтобы гарантировать высочайшее качество работы в самых суровых условиях.

ifm предлагает полный спектр датчиков температуры, протестированных для производства продуктов питания и напитков, со степенью защиты IP69K для щелочных и кислотных растворов, часто используемых в циклах промывки и в санитарных средах.Для станков и автомобилей ifm предлагает ряд датчиков температуры, которые могут противостоять шлаку и остаткам сварочного шва. Для сталелитейной, металлургической и стекольной промышленности ifm предлагает мониторинг температуры с помощью инфракрасных датчиков температуры, которые могут выдерживать высокие температуры благодаря бесконтактным принципам инфракрасного измерения.

Имея в виду эти различные области применения, ifm предлагает датчики температуры, подходящие для диапазона глубин установки, условий окружающей среды, типов среды, рабочего диапазона и диапазонов температур, включая высокотемпературные.Просто нажмите кнопку «Выбрать по приложению», чтобы сравнить группы продуктов ifm по средам и принципам измерительной техники, чтобы найти лучший датчик для вашего приложения.

Почти все датчики температуры ifm оснащены технологией IO-Link уже почти десять лет, что позволяет вам увеличивать объем доступных вам данных процесса и регистрировать эти данные с течением времени для анализа тенденций. Эта технология действительно работает по принципу plug and play, когда вы хотите использовать ее возможности.Просто подключите датчик к мастерам IO-Link ifm и отправьте данные датчика напрямую в системы SCADA, MES, ERP или CMMS для анализа через порт IoT, не мешая существующей инфраструктуре ПЛК. IO-Link является основой четвертой промышленной революции, обычно называемой промышленным Интернетом вещей (IIoT), в основе которой лежат такие концепции, как профилактическое обслуживание.

STS3x - Датчик температуры | Sensirion

Благодаря оборудованию plug-and-play, удобному программному обеспечению для просмотра и совместимости со всеми датчиками окружающей среды SEK-Environmental Sensing делает оценку проще и быстрее, чем когда-либо прежде. Это позволяет нашим клиентам сосредоточиться на разработке инновационных сенсорных приложений.

Узнать больше

Эксперт Первый контакт

  • Специализированные и опытные специалисты по продажам
  • Присутствие по всему миру с глобальной дистрибьюторской сетью

Быстрая и простая оценка продукта

  • Обширный портфель продуктов
  • Широкий спектр технической документации - листы данных, образцы кодов, примечания по применению

Поддержка проектирования

  • Помощь при интеграции датчиков STSxx в ваше приложение
  • Проверенные передовые методы, обеспечивающие соответствие вашей производственной концепции требованиям датчиков STSxx

Пожизненная поддержка

  • Надежное и гибкое производство
  • Дорожная карта устойчивых инновационных продуктов для удовлетворения ваших будущих потребностей

Условия окружающей среды оказывают большое влияние на наше самочувствие, комфорт и продуктивность. Сенсорные решения Sensirion предоставляют подробные и надежные данные о ключевых параметрах окружающей среды, таких как влажность, температура, летучие органические соединения (ЛОС), твердые частицы (PM2,5) и CO 2 . Environmental Sensing открывает новые возможности для создания более интеллектуальных устройств, которые улучшают наш комфорт и благополучие, а также повышают энергоэффективность в самых разных областях применения.

Мы сопровождаем вас на протяжении всего процесса разработки продукта, от первоначальной идеи до запуска продукта и далее.Наш опыт варьируется от создания прототипов, поддержки проектирования и разработки сценариев использования до встроенного тестирования на этапе массового производства.

Подробнее об экологическом зондировании

Датчик температуры

- CI-6605 - Продукты

Описание продукта

Датчик температуры из нержавеющей стали PASCO предлагает превосходный диапазон, разрешение и точность.

Этот датчик температуры с низкой тепловой массой обеспечивает быстрый отклик и незначительное влияние на измеряемые температуры.Температура может быть измерена в градусах Цельсия, Фаренгейта или Кельвина.

Это датчик, состоящий из двух частей, который включает в себя чувствительный элемент из нержавеющей стали для долговечности. Другие датчики температуры PASCO также могут использоваться с этим датчиком. Датчик состоит из зонда из нержавеющей стали, кабеля длиной 3 фута, 8-контактного разъема и трубки для облегчения плотной посадки со стандартными заглушками.

Характеристики

  • Чувствительный элемент из нержавеющей стали для долговечности
  • Термистор для быстрого срабатывания и более широкого диапазона
  • Прорезиненная ручка для удобного захвата, специальная форма для опоры на край лабораторной посуды

Применения

  • Проведение общих температурных экспериментов
  • Измерение быстрых изменений температуры, обнаруженных в экспериментах по эндотермическим-экзотермическим реакциям
  • Наблюдение за точками замерзания и кипения и / или теплотой плавления
  • Мониторинг окружающей среды (террариумы, погодные условия, исследования почвы)
  • Химическая кинетика и скорость реакции
  • Биохимические и ферментативные реакции
  • Микробиологические исследования

Технические характеристики продукта

Диапазон температур -35 ° C до + 135 ° C
Точность ± 0. 5 ° C
Разрешение 0,05 ° C
Конфигурация контактов 8-контактный разъем DIN

Требуется программное обеспечение

Для этого продукта требуется программное обеспечение PASCO для сбора и анализа данных. Мы рекомендуем следующие варианты. Для получения дополнительной информации о том, что подходит для вашего класса, см. Сравнение программного обеспечения: SPARKvue и Capstone »

Требуется интерфейс

Для этого продукта требуется интерфейс PASCO для подключения к вашему компьютеру или устройству.Мы рекомендуем следующие варианты. Подробное описание функций, возможностей и дополнительных опций см. В нашем Руководстве по сравнению интерфейсов »

Датчики ScienceWorkshop и интерфейсы PASPORT

Большинство датчиков PASCO ScienceWorkshop можно использовать с нашими интерфейсами PASPORT при использовании подходящего адаптера. Узнайте больше о наших аналоговых и цифровых адаптерах PASPORT в следующем руководстве:

Руководство по покупке

Руководства по продукции

Выберите правильный датчик температуры

Наши очень доступные по цене датчики температуры обеспечивают беспрецедентное удобство во время любого эксперимента, устраняя необходимость вручную записывать данные о температуре. Эта страница содержит сравнительную таблицу датчиков температуры PASCO, которая поможет вам узнать, что возможно при использовании современного термометра.

Типы датчиков температуры и принципы их работы

Температура - это наиболее часто измеряемая величина окружающей среды. Этого можно было ожидать, поскольку большинство физических, электронных, химических, механических и биологических систем подвержены влиянию температуры. Определенные химические реакции, биологические процессы и даже электронные схемы лучше всего работают в ограниченном температурном диапазоне.Температура - одна из наиболее часто измеряемых переменных, поэтому неудивительно, что существует множество способов ее измерения. Измерение температуры может осуществляться либо посредством прямого контакта с источником тепла, либо дистанционно, без прямого контакта с источником, используя вместо этого излучаемую энергию. Сегодня на рынке представлен широкий спектр датчиков температуры, включая термопары, датчики температуры сопротивления (RTD), термисторы, инфракрасные и полупроводниковые датчики.


5 типов датчиков температуры

  • Термопара : это тип датчика температуры, который изготавливается путем соединения двух разнородных металлов на одном конце.Присоединенный конец называется ГОРЯЧИМ СОЕДИНЕНИЕМ. Другой конец этих разнородных металлов называется ХОЛОДНЫЙ КОНЕЦ или ХОЛОДНЫЙ СПАС. Холодный спай образуется в последней точке материала термопары. Если есть разница в температуре между горячим и холодным спаями, создается небольшое напряжение. Это напряжение называется ЭДС (электродвижущая сила), и его можно измерить и, в свою очередь, использовать для обозначения температуры.
Термопара
  • RTD - это датчик температуры, сопротивление которого изменяется в зависимости от температуры.Обычно RTD изготавливаются из платины, хотя устройства из никеля или меди не редкость, они могут принимать различные формы, например, проволочную намотку или тонкую пленку. Чтобы измерить сопротивление RTD, подайте постоянный ток, измерьте результирующее напряжение и определите сопротивление RTD. RTD демонстрируют довольно линейное сопротивление температурным кривым в их рабочих областях, и любая нелинейность очень предсказуема и воспроизводима. В оценочной плате PT100 RTD используется RTD для поверхностного монтажа для измерения температуры.Внешний 2-, 3- или 4-проводный датчик PT100 также может использоваться для измерения температуры в удаленных районах. Для смещения RTD используется источник постоянного тока. Чтобы уменьшить саморазогрев из-за рассеивания мощности, величина тока умеренно низкая. Схема, показанная на рисунке, представляет собой источник постоянного тока, использующий опорное напряжение, один усилитель и транзистор PNP.

  • Термисторы : Подобно RTD, термистор представляет собой термочувствительное устройство, сопротивление которого изменяется в зависимости от температуры.Однако термисторы изготавливаются из полупроводниковых материалов. Сопротивление определяется так же, как и RTD, но термисторы показывают сильно нелинейную зависимость сопротивления от температуры. Таким образом, в рабочем диапазоне термисторов мы можем увидеть большое изменение сопротивления при очень небольшом изменении температуры. Это делает устройство высокочувствительным, идеально подходящим для приложений уставки.
  • Полупроводниковые датчики : Они подразделяются на различные типы, такие как выход напряжения, выход тока, цифровой выход, кремниевый выход сопротивления и датчики температуры диодов.Современные полупроводниковые датчики температуры обеспечивают высокую точность и высокую линейность в рабочем диапазоне от 55 ° C до + 150 ° C. Внутренние усилители могут масштабировать выходной сигнал до удобных значений, например 10 мВ / ° C. Они также полезны в схемах компенсации холодного спая для термопар с широким диапазоном температур. Краткие сведения об этом типе датчика температуры приведены ниже.

ИС датчиков

Существует широкий спектр микросхем датчиков температуры, которые позволяют упростить самый широкий спектр задач по мониторингу температуры. Эти кремниевые датчики температуры существенно отличаются от вышеупомянутых типов по нескольким важным параметрам. Во-первых, это диапазон рабочих температур. ИС датчика температуры может работать в номинальном диапазоне температур ИС от -55 ° C до + 150 ° C. Второе важное отличие - функциональность.

Кремниевый датчик температуры представляет собой интегральную схему и, следовательно, может включать в себя обширную схему обработки сигналов в том же корпусе, что и датчик. Нет необходимости добавлять схемы компенсации для датчика температуры ICS.Некоторые из них являются аналоговыми схемами с выходом по напряжению или по току. Другие комбинируют аналоговые чувствительные схемы с компараторами напряжения для обеспечения функций оповещения. Некоторые другие сенсорные ИС сочетают в себе схемы аналогового считывания с цифровыми входами / выходами и регистрами управления, что делает их идеальным решением для микропроцессорных систем.

Цифровой выходной датчик обычно содержит датчик температуры, аналого-цифровой преобразователь (АЦП), двухпроводной цифровой интерфейс и регистры для управления работой ИС. Температура постоянно измеряется и может быть считана в любое время. При желании хост-процессор может дать команду датчику контролировать температуру и установить высокий (или низкий) выход на выходном контакте, если температура превышает запрограммированный предел. Также можно запрограммировать более низкую пороговую температуру, и хост может быть уведомлен, когда температура упадет ниже этого порога. Таким образом, цифровой выходной датчик может использоваться для надежного контроля температуры в микропроцессорных системах.

Датчик температуры

Указанный выше датчик температуры имеет три клеммы и требуется максимум 5.Питание 5 В. Этот тип датчика состоит из материала, который работает в зависимости от температуры для изменения сопротивления. Это изменение сопротивления воспринимается схемой и рассчитывает температуру. При повышении напряжения повышается и температура. Мы можем увидеть эту операцию с помощью диода.

Датчики температуры напрямую подключены к входу микропроцессора и, таким образом, могут напрямую и надежно связываться с микропроцессорами. Сенсорный блок может эффективно взаимодействовать с недорогими процессорами без необходимости в аналого-цифровых преобразователях.

Примером датчика температуры является LM35 . Серия LM35 представляет собой прецизионные датчики температуры на интегральных схемах, выходное напряжение которых линейно пропорционально температуре по Цельсию. LM35 работает при температуре от -55˚ до + 120˚C.

Базовый датчик температуры по шкале Цельсия (от + 2˚C до + 150˚C) показан на рисунке ниже.

Характеристики датчика температуры LM35:
  • Калибровка непосредственно в ˚ Цельсия (Цельсия)
  • Расчетный для полного диапазона л от −55˚ до + 150˚C
  • Подходит для удаленных приложений
  • Низкая стоимость за счет обрезки пластин
  • Работает от 4 до 30 вольт
  • Низкое самонагревание,
  • ± 1 / 4˚C типовой нелинейности
Работа LM35:
  • LM35 можно легко подключить так же, как и другие встроенные датчики температуры. Его можно приклеить или закрепить на поверхности, и его температура будет в пределах 0,01 ° C от температуры поверхности.
  • Это предполагает, что температура окружающего воздуха примерно такая же, как температура поверхности; если бы температура воздуха была намного выше или ниже температуры поверхности, фактическая температура штампа LM35 была бы промежуточной между температурой поверхности и температурой воздуха.

Датчики температуры широко используются в системах управления окружающей средой и процессами, а также в испытаниях, измерениях и коммуникациях.Цифровой датчик температуры - это датчик, который выдает 9-битные показания температуры. Цифровые датчики температуры обеспечивают превосходную точность, они предназначены для считывания от 0 ° C до 70 ° C и позволяют достичь точности ± 0,5 ° C. Эти датчики полностью согласованы с цифровыми показаниями температуры в градусах Цельсия.

  • Цифровые датчики температуры: Цифровые датчики температуры устраняют необходимость в дополнительных компонентах, таких как аналого-цифровой преобразователь, внутри приложения, и нет необходимости калибровать компоненты или систему при определенных эталонных температурах, если это необходимо, при использовании термисторов. Цифровые датчики температуры решают все, что позволяет упростить базовую функцию мониторинга температуры.

Основные преимущества цифрового датчика температуры заключаются в его точности вывода в градусах Цельсия. Выходной сигнал датчика представляет собой сбалансированное цифровое показание. Для этого не нужны другие компоненты, такие как аналого-цифровой преобразователь, и он намного проще в использовании, чем простой термистор, который обеспечивает нелинейное сопротивление при изменении температуры.

Примером цифрового датчика температуры является DS1621, который обеспечивает 9-битное показание температуры.

Характеристики DS1621:
  1. Никаких внешних компонентов не требуется.
  2. Измеряется диапазон температур от -55 ° C до + 125 ° C с шагом 0,5 °.
  3. Выдает значение температуры в 9-битном формате.
  4. Широкий диапазон питания (от 2,7 В до 5,5 В).
  5. Преобразует температуру в цифровое слово менее чем за одну секунду.
  6. Термостатические настройки определяются пользователем и являются энергонезависимыми.
  7. Это 8-контактный DIP.

Описание контакта:
  • SDA - 2-проводный последовательный ввод / вывод данных.
  • SCL - 2-проводные последовательные часы.
  • GND - Земля.
  • TOUT - Выходной сигнал термостата.
  • A0 - Ввод адреса чипа.
  • A1 - Ввод адреса чипа.
  • A2 - Ввод адреса чипа.
  • VDD - Напряжение питания.
Работа DS1621:
  • Когда температура устройства превышает заданную пользователем температуру HIGH, выход TOUT становится активным. Выход будет оставаться активным до тех пор, пока температура не упадет ниже заданной пользователем температуры LOW.
  • Заданные пользователем настройки температуры сохраняются в энергонезависимой памяти, поэтому их можно запрограммировать перед установкой в ​​систему.
  • Показание температуры предоставляется в виде 9-битного считывания с дополнением до двух, путем выдачи команды READ TEMPERATURE при программировании.
  • 2-проводной последовательный интерфейс используется для ввода в DS16121 для настроек температуры и вывода показаний температуры с DS1621

Фото:

Температурные датчики

Выбор датчика температуры для вашего приложения может оказаться непосильной задачей.Сегодняшний ассортимент датчиков на рынке шире, чем когда-либо, и легко заблудиться, если вы не знакомы с калибровками.

Эта статья предназначена для объяснения различий между тремя основными типами датчиков температуры: термопарами, RTD и термисторами. Прочитав его, вы поймете плюсы и минусы каждого типа и то, как их идентифицировать.

Обладая этими новыми знаниями, вы сможете выбрать наиболее подходящий тип датчика температуры для вашего приложения.

Три типа датчика температуры

Как и все технологии, датчики температуры за эти годы претерпели значительные изменения. Сегодня в промышленности используются три основных типа.

Термопары

Термопара использует две металлические проволоки для создания напряжения относительно температуры, присутствующей в соединении между ними. Существует множество специализированных типов термопар - они могут комбинировать разные металлы для измерения различных характеристик и диапазонов температур, а также производить специализированные калибровки.

Подробнее о термопарах читайте здесь.

Температурные датчики сопротивления (RTD)

Датчик RTD измеряет температуру на основе изменений сопротивления металлического резистора внутри. Наиболее популярные датчики RTD, называемые датчиками PT100, используют платину и имеют сопротивление 100 Ом при 0 ° C.

Подробнее о датчиках PT100 читайте здесь.

Термисторы

Термистор похож на RTD, но вместо металла содержит керамический или полимерный резистор.

Подробнее о термисторах читайте здесь

Тип датчика Термистор RTD Термопара
Диапазон температур (стандартный) от -100 до 325 ° C от -200 до 650 ° C от 200 до 1750 ° C
Точность (типовая) от 0,05 до 1,5 ° C 0. От 1 до 1 ° C
от 0,5 до 5 ° C
Долговременная стабильность при 100 ° C 0,2 ° C / год 0,05 ° C / год Переменная
Линейность Экспоненциальная Довольно линейный Нелинейное
Требуемая мощность Постоянное напряжение или ток Постоянное напряжение или ток Автономный
Время отклика Быстро
0.12–10 с
Обычно медленно
от 1 до 50 с
Быстро
от 0,10 до 10 с
Восприимчивость к электрическому шуму Редко восприимчивый
Только высокое сопротивление
Редко восприимчивые Компенсация чувствительного / холодного спая
Стоимость От слабой до средней Высокая Низкая

Сравнение термопар, RTD и термисторов

Пригодность каждого типа датчика зависит от вашего приложения. Поэтому невозможно сказать, какой из них в целом лучше. Основные преимущества и недостатки каждого датчика приведены в таблице ниже.

Тип датчика Преимущества Недостатки
Термопара Диапазон температур
Автономный
Нет Самонагрева
Прочный
Компенсация холодного спая
Точность
Стабильность
Удлинители TC
RTD Точность
Стабильность
Линейность
Ошибка сопротивления провода
Время отклика
Устойчивость к вибрации
Размер
Термистор Чувствительность
Точность
Стоимость
Прочный
Герметичное уплотнение
Монтаж на поверхность
нелинейность
Самонагревающийся
Узкие диапазоны

Типичные варианты использования для каждого типа датчика

Я несколько раз отмечал, что тип датчика температуры следует выбирать в зависимости от вашего применения. Многие приложения могут обслуживаться более чем одним типом датчиков.
Давайте в заключение резюмируем важность выбора определенных типов в различных ситуациях.

Термопары

Термопары - это наиболее часто используемые датчики температуры в промышленности. Есть много причин для этого.
  • Устойчивость к вибрации: Во-первых, термопары являются наиболее прочным типом датчиков. Они просты по конструкции, что делает термопары устойчивыми к вибрациям.Прочтите наш официальный документ по этой проблеме.
  • Низкая стоимость: Во-вторых, поскольку термопары недорогие, они являются лучшим вариантом, когда для одного приложения необходимо несколько датчиков. Есть определенные приложения, которые использовали сотни и даже тысячи одновременно. Одним из примеров является термическое профилирование в автомобильной промышленности.
  • Самые высокие температуры: Термопары - единственные контактные датчики, которые могут измерять высокие температуры. Все, что превышает 650 ° C, требует измерения зонда термопары.
  • Быстрый отклик: Наконец, когда требуется быстрый отклик, термопара с открытым спаем обеспечивает самую быструю обратную связь при изменении температуры.

РДТ

RTD также предлагают несколько уникальных функций и преимуществ.
  • Высокие температуры: RTD подходят, когда требуется точность при высоких температурах, поскольку они могут измерять до 650 ° C.Этот диапазон намного выше, чем у термисторов.
  • Устойчивость к электрическим помехам: Помимо обеспечения хорошей точности, RTD обладают высокой устойчивостью к электрическим помехам. PT100 - лучший вариант для приложений в среде промышленной автоматизации, где есть двигатели, генераторы и другое высоковольтное оборудование.
  • Менее подвержен влиянию окружающей среды: Наконец, если приложение находится в суровых условиях, защитный кожух элемента RTD обеспечивает хорошую защиту от большинства экологических проблем; особенно по сравнению с термопарами.

Термисторы

Термисторы - лучший вариант для измерений при температуре ниже 150 ° C.
  • Лучшая чувствительность: С одной стороны, термисторы имеют лучшую производительность в этом диапазоне, даже лучше, чем RTD, особенно благодаря своей лучшей чувствительности.
  • Низкая стоимость: С другой стороны, термисторы в 2 или 3 раза дешевле, чем RTD, и это основная причина того, почему термисторы используются в обычных бытовых приборах, установках переменного тока или водонагревателях.

Ваша заявка

Прочитав эту статью, вы должны иметь более четкое представление о том, какой тип датчика температуры больше всего подходит для вашего приложения.

Если у вас все еще есть вопросы, инженеры и отдел продаж OMEGA всегда готовы помочь. Мы можем помочь вам выбрать лучший датчик температуры для вашей измерительной системы - свяжитесь с нами сегодня.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
