Принцип действия и применение калориметрических датчиков потока EGE-Elektronik

Подробное описание конструкции и принципа действия, рекомендации по применению и способам монтажа, калориметрических датчиков потока производства компании EGE-Elektronik.

Все о калориметрических датчиках

Принцип работы калориметрических датчиков протока

В основу работы датчиков положен термодинамический принцип действия. Измерительный зонд датчика принудительно (изнутри) нагревается на несколько градусов выше температуры среды (потока жидкости) в которую он погружен. При наличии протока тепло, генерируемое в зонде, отводится потоком среды, таким образом зонд охлаждается. Установившаяся в зонде температура измеряется и сравнивается с температурой контролируемой среды. При этом измеренная разница температур пропорциональна скорости потока, а, следовательно, и скорости протока (расходу) измеряемой среды.

Чувствительность датчиков и температура среды

Чувствительность термодинамических датчиков зависит от теплотехнических свойств измеряемой среды. Так, чувствительность стандартного датчика вследствие меньшей теплопроводности, для масла, например, должна быть в 3 раза, а для воздуха в 30 раз выше чем для воды. Термодинамические датчики потока работают без использования подвижных частей, поэтому отсутствует опасность коррозии подшипников, надлома крыльчатки или деформации обтекателей. Это обстоятельство обусловило их высокую надежность, что высоко ценится во всех отраслях промышленности.

Контроль в охлаждающих системах

Параметры потока охлаждающей воды в сварочных установках контролируются при помощи компактных приборов, чувствительные элементы которых изготовлены из нержавеющей стали. При этом необходимое охлаждение обеспечивается даже при высоком темпе сварочных операций. При отказе системы охлаждения сварочный робот автоматически отключается.
Для защиты металлорежущих инструментов и продления срока их службы, в металлообрабатывающих центрах непрерывно контролируется поток хладагентов.
Валки прокатных станов и ролики в волочильных машинах должны постоянно охлаждаться. Этот процесс также контролируется термодинамическими датчиками, которые могут применяться и при экстремальных — до + 160ºC — температурах окружающей среды. При этом регулирование требуемых параметров обеспечивается дистанционно специальными, установленными в нормальных условиях эксплуатации приборами.

Контроль транспортировки жидких сред

Защита от работы всухую различных насосов является широко распространенным видом применения компактрых датчиков с встроенными функциями задержки времени выключения.
В дозирующей технике большое значение имеет контороль потока дозируемых материалов. Прохождение даже самых малых доз может быть воспринято при помощи проточных датчиков. При этом датчики встраиваются непосредственно в трубопровод как часть его участка.
Засорение различного рода фильтрующих и просеивающих установок также может осуществляться при помощи контроля протока. При достижении характеристиками потока граничных значений выдается сигнал на замену фильтрующего материала. Если замены не происходит, то, во избежание работы всухую, отключается насос в следующей стадии процесса. Для решения этой задачи применяются датчики с двумя точками срабатывания

Контроль протекания процессов

Контроль хода процессов различного рода очистки или промывки, в том числе с применением агрессивных сред, может быть обеспечен датчиками, изготовленными из таких специальных материалов как сплав Хастеллой или тантал.
Работа устройств вытяжки опасных для здоровья человека паров с рабочих мест в лабораториях, а также систем вентиляции помещений в проиводствах, перерабатывающих гексан, контролируется при помощи датчиков потока воздуха.
Также при помощи датчиков потока могут контролироваться и документироваться процессы очистки и стерилизации оборудования по месту.

Конструкция, монтаж датчиков и материалы для их изготовления

Особенности конструкции

На острие штифта датчика находится температурнозависимый измерительный элемент. Измерительное острие и крепежная часть с нарезанной на ней резьбой являются одним целым и у многих датчиков изготовлены из нержавеющей стали. Этим достигается абсолютная герметичность и высокая стойкость по отношению к избыточному давлению. Для вызывающих коррозию, особенно окисляющих, измеряемых сред применяются особые материалы, поскольку нержавеющая сталь по отношению к ним стойкой является лишь условно.
При стандартном использовании, способ монтажа датчиков может не зависеть от направления движения измеряемой среды.
Принципиально важно следить за тем, чтобы штифт датчика в каждом случае был погружен в нее полностью. Необходимо учитывать, что острие датчика уменьшает сечение трубы, в которой он устанавливается. При небольших диаметрах это вызывает увеличение скорости протока. Во избежание нарушений в работе датчика, возникающих за счет нестабильности динамических характеристик потока, не допускается установка непосредственно, ближе чем на расстоянии 4…8 диаметров трубы, перед или после датчика каких-либо устройств, влияющих на их качество.
Измерительные датчики исполнений STK… с короткой резьбой предназначены для монтажа только на тройниках. Их монтажная длина определена таким образом, чтобы острие датчика было полностью окружено средой измерения, касаясь при этом противоположной стенки трубопровода. Измерительные датчики исполнений ST… с длинной резьбой предназначены для труб большого диаметра или для присоединения через длинные резьбовые штуцеры. Все стандартные резьбы измерительных датчиков являются циллиндрическими трубными резьбами типа G в соответствии с международным стандартом DIN ISO 228 и соответствуют нормам BSP (British standard pipe thread).

Способы установки погружных датчиков

Встраивание в вертикальный трубопровод

По этому способу измерители потока монтируются в открытых системах с возможными воздушными включениями.

Встраивание в горизонтальный трубопровод

При боковом монтаже ни воздушные подушки, ни осадок не вызывают погрешностей измерения в том случае, если датчик полностью погружен в измеряемую среду.

Встраивание снизу (горизонтальный трубопровод)

Встраивание снизу также гарантирует выполнение функции измерения даже, если в трубе находится воздух. Тем не менее, уровень измеряемой среды не должен находиться ниже верхней кромки чувствительного элемента датчика. Встраивание сверху возможно только в том случае, если трубопровод полностью заполнен, а газовые или воздушные включения отсутствуют.

Уплотнение

Для уплотнения могут применяться плоские прокладки, фторопластовые уплотнительные ленты или жидкие уплотнительные материалы. При давлениях свыше 30 бар или при высоком крутящем моменте затягивания плоские неметаллические прокладки могут быть повреждены. В таких случаях в стенке трубопровода необходимо выполнить выемку, предотвращающую перекос прокладки под воздействием высокой нагрузки. Для фторопластовых прокладок такая технология рекомендуется во всех случаях. Для высоких давлений применяются металлические прокладки. К каждому измерительному датчику прилагается прокладка из материала AFM 34. Прокладки специального назначения из других материалов, таких, например, как медь или фторопласт, поставляются по отдельному запросу.

Подключение к процессу

В качестве альтернативы циллиндрической трубной резьбе типа G при изготовлении измерителей потока всех типов конструкций может применяться коническая резьба NPT. Существует два типа такой резьбы. Резьба NPT соответствует международному стандарту ANSI B 1.20.1, не является самоуплотняющейся и требует применения такого уплотнительного материала как, например, фторопластовая лента PTFE. Применение с резьбой такого типа плоских прокладок не допускается. Резьба NPTF соответствует международному стандарту ANSI B 1.20.3, является самоуплотняющейся и не требует применения дополнительных уплотнителей. Применяя резьбу такого типа, необходимо учитывать, чтобы материалы, из который изготовлены датчик и та деталь трубопровода, в которую он вкручивается, совпадали по твердости. Это предотвращает разрушение резьб. Без специального запроса на датчик нарезается резьба типа NPT без самоуплотнения.

Фланцевые подключения

Специфика таких отраслей как химия, фармацевтика и пищевая промышленность требует применения стандартизированных трубных соединений. Измерители потока для этих отраслей поставляются с ответными фланцами в соответствии с требованиями стандартов DIN или ASME. Фланец приваривается к датчику с использованием таких коррозионно устойчивых способов как лазерная или аргонная сварка.

Типичные подключения в пищевой промышленности

Применение измерителей потока в пищевой и фармацевтической промышленности из соображений гигиены предъявляет особые требования к их как механическим, так и электронным компонентам. Датчики с присоединением типа «Triclamp» соответствуют требованиям раздела 3-A санитарного стандарта 28-03. Выполняемые периодически процессы мойки и дезинфекции технологического оборудования, в силу температурных перепадов, накладывают дополнительную нагрузку на электронные элементы датчиков, что требует осуществления дополнительных мер по их защите. Материалами, из которых изготавливаются датчики для этих отраслей являются, в основном, нержавеющие стали типов 1.4404 и 1.4435. По требованию потребителя могут поставляться и такие соединительные элементы как, например, клапаны Varivent фирмы GEA или фланцы типа APV.

Подключения датчиков удлиненного исполнения

Датчики потока поставляются с длиной ввинчиваемой части от 25 до 300 мм. Для применения во взрывоопасных зонах, начиная с длины 110 мм, они состоят из двух частей, соединенных друг с другом коррозионно устойчивой лазерной сваркой. Длина измерителя потока должна быть выбрана таким образом, чтобы острие штыря находилось в зоне с устойчивыми динамическими характеристиками потока жидкости.

Удлиненные конструкции датчиков необходимы в следующих случаях:

при измерении характеристик потоков малой скорости в трубах большого диаметра;
при монтаже датчиков с использованием стандартных резьбовых фланцев;
при монтаже датчиков с использованием удлиненных приваренных муфт для трубопроводов с изоляционным покрытием.

Переменное значение L определяется от острия штыря и включает в себя толщину прокладки. Стандартными для датчиков обычного исполнения являются длины 80 и 120 мм, для взрывобезопасного — 80, 110, 140 мм.

Подключения проточных датчиков (inline)

Проточные датчики встраиваются непосредственно в линию трубопровода. Эта конструкция не содержит никаких погружаемых в поток измерительных щупов. Проточные датчики производства фирмы EGE-Електроник серии 500 предназначены для измерения расхода жидкости в пределах от 0,5 мл/мин до 6 л/мин. Датчики этого типа отличаются гладкой измерительной трубой, малой потерей давления в потоке и быстрой реакцией на изменение его характеристик. Потребителю предоставляется большой выбор различных вариантов для подключения их к процессу.

Материалы, используемые для изготовления датчиков

Химическая стойкость корпусов измерительных датчиков

Химическая стойкость применяемых материалов должна проверяться в каждом конкретном случае. Не возникнет никаких проблем, если датчик и трубопровод, на котором он устанавливается, изготовлены из одного материала. Еще практичней изготавливать датчик из более устойчивого материала.
Кабельные розетки для датчиков ST… изготавливаются из никелированной латуни. Для применений, в которых используются сильно щелочные моющие средства, при изготовлении кабельных розеток предпочтительней применять поливинилиденфторид (PVDF).

Нержавеющие стали принадлежат к группе хром-никелевых сплавов с такими дополнительными легирующими добавками как, например, молибден или титан. Сочетание различных легирующих добавок определяет коррозионную устойчивость материала в окружающей среде. Поэтому, нержавеющие стали содержат большое количество легирующих компонентов, содержание которых обозначается в их марке в соответствии с международным стандартом DIN EN ISO 7153-1. Нержавеющая сталь 1.4571(VA4), благодаря ее коррозионной стойкости, применяется во многих отраслях. Она используется в водоснабжении, климатических установках, переработке мяса и рыбы, производстве напитков, виноделии и кулинарии. В то же время, к хлорсодержащим или бедным кислородом средам нержавеющие стали устойчивы только условно. Здесь требуется применение особых сплавов.

Специальные материалы

Хастеллой B2 (2.4617) принадлежит к группе высоко коррозионностойких никель-молибденовых сплавов. Этот материал характеризуется высокой стойкостью в средах с малым содержанием кислорода, таких, например, как соляная кислота в полном диапазоне концентраций и широком температурном диапазоне. Он применим также для хлористого водорода, серной, уксусной и фторной кислот. Хорошая устойчивость к воздействию точечной и щелевой коррозии, коррозионному растрескиванию, вызванному хлоридными соединениями, коррозии от различного рода царапин и расслоения, температурной коррозии расширяет сферу его применения. Не рекомендуется его применение в средах, содержащих соли на основе железа и меди.

Хастеллой C-22 (2.4602) принадлежит к группе высоко коррозионностойких никель-хром-молибден-вольфрамовых сплавов. Этот материал характеризуется высокой стойкостью к воздействию точечной и щелевой коррозии, коррозионному растрескиванию в кислых и обедненных кислородом средах. Материал проявляет хорошую устойчивость к большому количеству агрессивных сред, включая такие окислители как хлориды железа и меди, горячие среды, серная, азотная, фосфорная, уксусная и муравьиная кислоты, сухой хлор. Кроме того, он хорошо устойчив к влажному хлорному газу, гипохлориду натрия и диоксиду хлора.

Титан (3.7035) является легким металлом, прочность которого не уступает прочности самых лучших конструкционных сталей. Химическая сопротивляемость этого металла обеспечивается образованием стойкой оксидной пленки на его поверхности, как это происходит и с нержавеющими сталями. В случае механического повреждения этого слоя, он, под воздействием кислорода образуется снова. Титан устойчив даже по отношению к «царской водке». В совсем не содержащей кислорода или слабокислой среде титан нестабилен. Особенно хорошо титан проявляет свои свойства в средах, содержащих хлориды. Опыт применения титана в химической и бумажной промышленности показывает, что он является единственным материалом, гарантирующим безотказное производство. Исключительные свойства титана дают, также, оптимальные результаты при его использавании в системах охлаждения морской воды и опреснительных установках. Материал наряду с другими металлами и металлокерамическими материалами входит в состав футеровки B3, которая повышает химическую стойкость и, вместе с тем, срок службы корпусов датчиков.

Химическая устойчивость футеровки B3*
Среда/стойкость

Cl_{2 /}+++
HCl (25%) / +++
Br₂ / +++
HBr (20%) / +++
F₂ / +
HF (15%) / +
HA** / +++
NaOH / ++
Соленая вода*** / +++
Слабокислые среды / ++
HNO₃ (30%) / ++
H₂SO₄(25%) / +++

Примечания:

* — Покрытие является твердым, износостойким и устойчивым по отношению к таким абразивам как, например, мел, тина, песок или стекловата. Устойчивость покрытия относительно указанных в таблице материалов достоверна при температуре до 30 ºC.

** — Устойчивость по отношению к уксусной кислоте действительна для полного диапазона концентраций.

*** — Устойчивость по отношению к соленой воде проверена посредством климатического теста(тест Кестерниха).

Устойчивость к высоким температурам

Высокотемпературные датчики потока изготавливаются из материалов, устойчивых к воздействию температуры и устанавливаются на трубопроводах с теплоизоляцией из фторополимеров. Температурный диапазон работы специальных датчиков серии 400 находится в пределах от + 10 до + 120 ºC. При этом допускается кратковременное, не более 10 мин, повышение температуры до 135º C. Высокотемпературные датчики потока серии 500 могут использоваться при температурах до 160 ºC.

Датчики взрывобезопасного исполнения

Датчики, подлежащие использованию во взрывоопасных по наличию газа и пыли зонах проходят аттестацию на соответствие европейским требованиям по эксплуатации оборудования в потенциально взрывоопасных средах ATEX 100a/ATEX95 и применяются в комплекте с соответствующими вторичными приборами серий SZA, SEA или SS400 из номенклатуры EGE. В зависимости от категории допуска, эксплуатация датчиков разрешается в соответствующих зонах: 0,1 или 2 для газа; 20, 21 или 22 — для запыленных сред. В качестве стандартного материала для изготовления взрывобезопасных датчиков потока используется нержавеющая сталь 1.4571. По специальному запросу могут быть, также, использованы другие нержавеющие стали и сплавы, в том числе Хастеллой, Монель и некоторые виды бронз. При выборе материала для изготовления принимается во внимание его устойчивость к коррозии.

Электрическое подключение

Датчики поставляются либо с четырехполюсным штекерным разъемом M12, либо с жестко закрепленным и выведенным наружу отрезком четырехжильного кабеля. Длина кабеля, соединяющего датчик со вторичным прибором не должна превышать 100 м. При удалении датчика от прибора на расстояние свыше 30 м и в зонах с высоким уровнем различного рода помех должен применяться экранированный кабель. В каждом случае необходимо следить за тем, чтобы выбранное сечение жил кабеля соответствовало условиям применения.

Вторичные приборы и компактные датчики

Вторичные приборы

Приборы серий SKZ…/ SKM… предназначены для установки на несущей шине. Они обрабатывают сигналы, поступающие с датчиков и формируют выходные аналоговые и релейные сигналы. Настройка приборов осуществляется при помощи расположенных на лицевой панели двух потенциометров или, в приборе SRM 522, соответствующих клавиш. Многоцветная светодиодная полоска индицирует состояние потока измеряемой среды. Приборы серии SKZ дополнительно обеспечивают задержку срабатывания управляющих выходных каналов и контроль температуры. При монтаже приборов необходимо учитывать, что они не должны подвергаться нагреву. Расстояние между двумя рядом установленными приборами должно быть не менее 10 мм.

Ex — приборы

Приборы серий SEA…/ SZA… предназначены для обработки сигналов взрывобезопасных датчиков. Они включают датчик в индивидуально изолированный электрический контур, который гальванически развязан от электрических цепей питания, а также вывода аналоговых и релейных сигналов. Все приборы исполнения Ex без учета дополнительных мер защиты для взрывоопасных зон должны иметь класс защиты не ниже IP 20 в соответствии со стандартом EN 60529. Дополнительное оборудование таких приборов предусматривает либо установку разделительной перегородки между изолированными и неизолированными подключениями так, чтобы расстояние между ними составляло не менее 50 мм, либо заделку каждого контактного соединения в специальную не сползающий термоусадочный кембрик. В качестве альтернативного варианта допускается применение обжимной технологии.

LED — строки (светодиодные линейки)

Все приборы снабжены многоцветной светодиодной линейкой, которая визуально отображает изменения характеристик потока. Свечение красного светодиода говорит о том, что значение скорости потока не достигает установленного значения и выходной сигнал отсутствует. Желтый светодиод сигнализирует о достижении скоростью потока заданного значения и включении выходного сигнала. Четыре зеленых светодиода могут, в дополнение к желтому, отражать относительный размер превышения скоростью потока заданного значения.

Компактные датчики

Компактные датчики совмещают в одном корпусе функции измерительного датчика и вторичного прибора, что обеспечивает возможность выставления заданных значений непосредственно по месту измерения. С тем, чтобы сократить влияние различного рода помех на результаты измерения и выходные управляющие сигналы, длина кабеля для дистанционной передачи сигнала ограничена.

Датчики модификаций SN…/ LN…

Приборы серии SC 440 скомпонованы в изготовленном из нержавеющей стали корпусе. Срок их службы в промышленных условиях составляет не менее 20 лет. Они отличаются компактностью, надежностью и поставляются в двух вариантах исполнения: ввинчиваемое и штекерное. Компактные приборы серий SN 450 / LN 450 предлагаются в корпусе из искусственного материала. Их исполнение варьируется в зависимости от таких электрических характеристик как питание (постоянным или переменным током) и тип выходных сигналов (PNP- выход, релейный выход, аналоговый выход). Существуют, также, специальные исполнения, обеспечивающие контроль граничных значений температуры или задержку времени срабатывания управляющих каналов.

Проточные компактные датчики серии SDN/SDNC

Проточные (inline) компактные датчики серии SDN

Датчики серии SDN 500… встраиваются «в линию», непосредственно в трубопровод. Их измерительная труба является внутри гладкой и не имеет никаких выступающих в поток частей. Они отличаются коротким временем реакции и широким диапазоном измерения. Благодаря небольшим размерам они могут устанавливаться в местах с ограниченным монтажным пространством. Датчики этой серии оснащаются PNP-выходами, а также релейными и аналоговыми выходами. Они распознают даже пульсирующие малые потоки.

Проточные компактные датчики серии SDNC

Приборы серии SDNC 503 отличаются малогабаритной кубической формой, широким диапазоном измерения и устанавливаются при помощи ввинчиваемого адаптера, формирующего эффективный для измерения расхода профиль потока. Приборы этой серии поставляются полностью готовыми к монтажу, используются для измерения расхода воды и водных растворов и имеют удобный для учета расхода импульсный выход.

Параметры для выбора датчиков потока

Диапазон обнаружения

Диапазон обнаружения определяет значения скоростей потока, для которых датчик может сформировать поддающийся оценке сигнал. Если при заказе не указывается среда измерения, все характеристики датчика указываются в расчете на водную среду. Поскольку различные среды имеют различную теплопроводность, для них отличаются, также, и диапазон обнаружения и температурный дрейф. При этом значения температурного дрейфа принимают более высокие значения на нижних и верхних границах диапазона обнаружения. Диапазон обнаружения не ограничивает максимальную скорость потока, для измерения которой разрешается применять датчик. Так, например, датчик с верхним пределом обнаружения 3 м/c может быть установлен в потоке со скоростью 10 м/c.

Рабочий диапазон

Рабочий диапазон обозначает часть диапазона обнаружения, в которой устанавливаются характеристики потока для датчика или, иными словами, определяет его шкалу измерения. В других секторах диапазона обнаружения эти характеристики могут оказаться недостоверными и выходные сигналы датчика не будут соответствовать скорости потока.

Максимальный расход

Все технические характеристики каждого датчика определяются относительно номинального максимального расхода, который он может достоверно измерить. Это необходимо, поскольку выходная характеристика датчика является нелинейной. Следовательно, соответствие значения сигнала, формируемого датчиком определенной скорости потока устанавливается по его расположению на рабочей кривой линии. Как правило, номинальные значения скорости потока располагаются в линейной части графика, описываемого с помощью функции натурального логарифма. Для этой рабочей точки и определяются соответствующие значения времени включения, выключения, готовности а также гистерезис и температурный градиент.

Напряжение питания

Напряжение питания должно соответствовать диапазону напряжений, в котором датчики функционируют надежно. При питании датчиков напряжением постоянного тока необходимо учитывать, что границы диапазона устанавливаются с учетом остаточной пульсации.

Потребляемый ток

Потребляемый ток — это максимальное значение тока, потребляемое датчиком без внешней нагрузки.

Коммутируемый ток

Коммутируемый ток — это максимальное значение тока, которое могут коммутировать выходные каналы датчика в течение длительного времени. Для PNP-выходов это значение действительно при температуре окружающей среды не выше 25º С. Повышение температуры снижает максимальное значение тока. Для приборов с релейными выходами это значение зависит от категории использования (AC-12 или DC-12) в соответствии со стандартом EN 60947-5-1.

Коммутируемое напряжение

Коммутируемое напряжение — это максимальное напряжение, включая остаточную пульсацию, которое могут коммутировать релейные выходы.

Коммутируемая мощность

Коммутируемая мощность — это максимальная мощность которую могут коммутировать релейные выходы.

Температура окружающей среды

Этот параметр устанавливает минимально и максимально допустимое для эксплуатации датчика значение температуры окружающей среды.

Температура измеряемой среды

Этот параметр устанавливает минимально и максимально допустимое для эксплуатации датчика значение температуры измеряемой среды.

Температурный градиент

Этот параметр устанавливает максимальное, не влияющее на работу датчика, значение изменения температуры среды в единицу времени. Изменения температуры со скоростью, превышающей это значение могут привести к сбоям в его работе.

Время готовности

Это время после подачи питания, необходимое для перехода датчика в стабильное рабочее состояние. По истечении этого времени датчик либо может быть настроен, либо способен сформировать достоверный сигнал. Перед подачей питания скорость потока должна находиться в рабочем диапазоне, а температура корпуса датчика должна быть равна температуре измеряемой среды.

Время реакции

Время реакции состоит из времени включения и времени выключения выходного сигнала. Время включения — это время, прошедшее от момента достижения скоростью потока заданного значения до индикации состояния потока. Это время минимально при низкой скорости потока и возрастает по мере ее возрастания. Время выключения — это время, прошедшее от момента снижения скорости потока ниже заданного значения до индикации состояния потока. Это время минимально при высокой скорости потока и возрастает по мере ее убывания.

Устойчивость к давлению

Устойчивость к давлению зависит от прочности корпуса датчика. Если давление измеряемой среды не превышает установленного максимального значения, датчик формирует стабильный сигнал и его корпус не повреждается. Устойчивость к давлению датчиков с ввинчиваемой конструкцией может оказаться ниже, чем указано в их технических данных, поэтому их использование при давлениях, близких к максимальным следует исключить.

Класс защиты

Класс защиты устанавливает степень защиты датчика от проникновения твердых тел и воды в соответствии со стандартом EN 60529. Для датчиков класс защиты зависит от места и способа установки. Датчики, непосредственно соприкасающиеся со средой измерения всегда имеют степень защиты, соответствующую классу IP 68.

Время задержки включения

Эта переменная может быть установлена в пределах от 0 до 25 с и вызывает задержку выдычи выходных сигналов управления при отклонении скорости потока от установленных значений. Например. Если установлено отличное от нуля время задержки, то управляющий выход еще включен в тот момент, хотя скорость потока уже упала ниже заданной. Иными словами, красный светодиод(«Нет потока») и желтый(«Выход активирован») горят одновременно. По истечении времени задержки желтый светодиод гаснет и горит только красный.

Контроль обрыва провода

Система контроля обрыва провода деактивирует управляющий выход, если датчик не подключен или кабель связи с ним поврежден. При этом включается сигнализация «Нет потока». В приборах SEA 401 для сигнализации обрыва провода предусмотрен отдельный управляющий выход.

Шесть датчиков, поломка которых приведет к странному поведению машины

Начиненный электроникой современный автомобиль в своей работе опирается на показания различных датчиков. Если хотя бы один из них вышел из строя, то блок управления перестает получать достоверную информацию, мощность двигателя начинает падать, а владелец не может понять, в чем дело.

Заняться проверкой работоспособности датчиков не сразу догадается даже специалист автосервиса. Есть шесть устройств, на которые стоит обратить внимание при возникших странностях в работе автомобиля.

Первый — это датчик положения дроссельной заслонки. Благодаря его данным рассчитываются впрыск топлива, угол опережения зажигания и режим работы холостого хода.

На автомобилях отечественного производства сенсорный элемент этого датчика сделан из полимерной пленки с графитовым напылением, по которому скользит ползунок, пишет aif. ru. Поверхность может разрушаться, сопротивление — искажаться, в этом случае показания будут передаваться неправильные.

На основании искаженных данных электронный блок управления начнет готовить горючую смесь. Автомобиль станет дергаться, во время разгона могут ощущаться провалы, холостой ход также будет неровным. Обороты двигателя в ряде случаев из-за поломки датчика не будут падать ниже 1500. Если вы заметили у своего двигателя похожие симптомы, то следует отправляться в автосервис в максимально щадящем режиме эксплуатации.

Второй важный датчик отвечает за регулировку давления топлива. Он может стоять, к примеру, на рампе, соединенной с трубкой слива топлива в бензобак. Или же в баке вместе с насосом. Если этот элемент вышел из строя, то двигатель не сможет развить полную мощность, временами будет глохнуть на холостом ходу и допускать рывки и провалы в работе.

Третий в списке — индукционный датчик положения коленчатого вала, который ставится на современные двигатели. При вращении он выдает импульс блоку управления. Если сигнала нет, то система воспринимает это как остановку работы двигателя. Автомобиль просто не заведется. При поломке этого датчика вызова эвакуатора не избежать.

Датчик температуры охлаждающей жидкости — четвертый по счету — ставится, как правило, между головкой блока цилиндров и термостатом. Чем выше температура — тем меньше его электрическое сопротивление. На основании его показаний, к примеру, электроника готовит оптимальную топливную смесь при запуске в холодное время года. Или же включает вентилятор на радиаторе.

Если работа датчика нарушена, блок управления начинает готовить топливную смесь, предназначенную для температуры 0 градусов Цельсия: потребление бензина неизбежно вырастет. Ну а при высоких температурах невозможно будет запустить вентилятор. Из-за отсутствия корректировки угла опережения зажигания в блоках цилиндров могут начаться подрывы топливной смеси.

Пятый в списке — датчик детонации двигателя. Его задача — определить преждевременный подрыв смеси в цилиндрах, из-за чего могут начать необратимые разрушения. Чаще всего этот датчик работает по принципу пьезо-зажигалки. Чем больше ударная нагрузка — тем выше напряжение на нем. На основании его данных блок управления корректирует угол опережения зажигания, чтобы прекратить детонации. Если датчик выйдет из строя, серьезных последствий для двигателя не избежать.

Рядом с катализатором в выхлопной системе часто находится датчик содержания кислорода в выхлопных газах (лямбда-зонд). Он анализирует этот показатель и передает данные для корректировки смеси. Наличие кислорода сигнализирует о том, что топливная смесь бедная. Нарушения в работе этого датчика приводят к тому, что растет расход топлива и объем вредных выбросов.

Набор умных датчиков безопасности Mi Smart Sensor Set

*Главный блок управления имеет евровилку. Все устройства набора доступны для подключения при выборе региона «Russia» в приложении Mi Home.

Многофункциональный шлюз Smart Home Gateway

Центр управления «умными» гаджетами в экосистеме Mi Home

Многофункциональный шлюз Smart Home Gateway можно использовать не только в качестве ночника или будильника. В сочетании с другими гаджетами Mi Home, он также может осуществлять множество различных функций. Даже при нестабильном подключении к домашнему Wi-Fi, Вы все равно сможете как обычно использовать все подключенные гаджеты.

Просыпаться под любимую мелодию гораздо проще

Установите будильник для пробуждения, и в нужное время Главный блок управления умным домом разбудит вас заданной мелодией и приятной подсветкой.

Датчик окон и дверей Mi Door and Window Sensor

В реальном времени реагирует на открытие и закрытие

Ранним утром после пробуждения Вы открыли окно, чтобы насладиться свежим воздухом – очиститель воздуха в спальне автоматически переключится на режим ожидания.

*Сценарий доступен при наличии очистителя воздуха.

Охрана квартиры в Ваше отсутствие

Сопряжение шлюза с датчиками дверей и окон дает возможность запустить режим охраны дома, пока Вы спите или находитесь в отъезде. Если двери или окна будут открыты, система запустит световую и звуковую сигнализацию, а также отправит Вам уведомление.

Беспроводной выключатель Mi Home Wireless Switch

Настройте подключение электропитания «умных» гаджетов

Индивидуальный дверной звонок

Беспроводная кнопка используется в качестве дверного звонка. При нажатии на кнопку, главный блок управления издает звуковое уведомление. Вы можете выбрать мелодию из списка предустановленных или загрузить свой собственный рингтон.

Готовите завтрак на кухне? Одно нажатие на беспроводной выключатель поможет разбудить ребенка. Выходите из дома на работу? Нажмите на беспроводной выключатель, и отключите питание всех домашней техники.

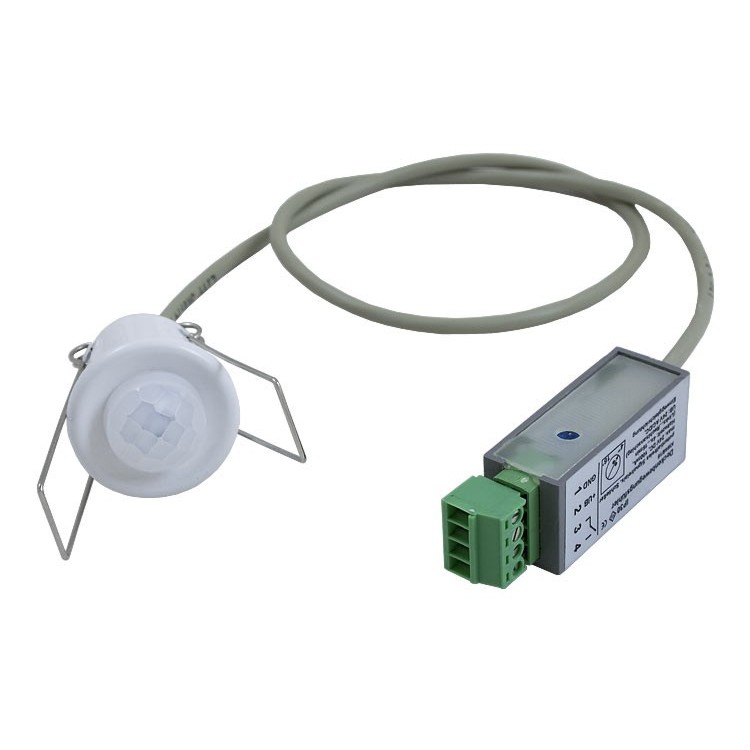

Датчик движения Smart Home Occupancy Sensor

Освещает путь и разгоняет темноту

При срабатывании датчика движения, расположенного в прикроватной зоне или в проходе, включается подсветка главного блока управления — режим ночника. Данный сценарий может срабатывать только в указанный вами интервал времени.

Наблюдайте за обстановкой в режиме онлайн

После срабатывания датчика движения, камера автоматически начинает записывать видео. Режим оповещения своевременно предупредит вас о возможной опасности в случае проникновения в ваш дом. Доступна настройка временных рамок для уведомлений об активности. Кроме того, Вы может подключиться к камере и наблюдать за происходящем в режиме онлайн.

*Для работы сценария необходима IP-камера.

От установки до использования всего три шага

В «умном» подарочном наборе Smart Home шлюз уже подключен к остальным гаджетам, поэтому для использования Вам остается только подключить электропитание.

Постоянное обновление перечня «Умных» устройств

В дальнейшем Вы сможете подключить к системе другие девайсы, включенные в систему Умного дома. Настройка устройств, управление сценариями и получение уведомлений осуществляются через фирменное приложение Mi Home.

Используйте все возможности умного дома

Независимые устройства, реализуемые компанией Xiaomi, необходимо использовать совместно с многофункциональным коммутатором. В настоящее время к одному многофункциональному коммутатору можно подключить до 32 интеллектуальных независимых устройств. Система «Умный дом» поддерживает целый ряд «умных» устройств: датчики, лампы и лампочки, очистители воздуха, очистители воды, светодиодные ленты «Yeelight» и другие типы технологичного оборудования. Вы можете оснастить свой дом целым рядом современных устройств с учетом индивидуальных потребностей и насладиться комфортом, который предлагает Xiaomi.

Динамические характеристики датчика

В стационарных условиях датчик полностью описывается своей передаточной функцией, диапазоном измеряемых значений,калибровочными коэффициентами и т.д. Однакона практике выходной сигнал датчика не всегда достаточно точно отслеживает изменение внешнего сигнала. Причины: инерционностьсамого датчика и особенности егосоединения с источником внешних воздействий, не позволяющая сигналам распространяться с бесконечно большойскоростью.

Динамические характеристики— параметры датчика, зависящие от времени.
Динамические погрешности – погрешность датчика из-за ограниченности его быстродействия.Отличие между статическими и динамическими погрешностями — последние всегда зависят от времени.Если датчик входит в составизмерительного комплекса, обладающего определенными динамическими характеристиками, внесениедополнительных динамических погрешностей может привести, в лучшем случае, к задержке отображенияреального значения внешнего воздействия, а, в худшем случае, — к возникновению колебаний.

Время разогрева —время междуподачей на датчик электрического напряжения или сигнала возбуждения и моментом, когда датчикначинает работать, обеспечиваятребуемую точность измерений. Многие датчики обладают несущественным временем разогрева. Однако некоторыедетекторы, особенно работающие в устройствах с контролируемой температурой(термостатах), для своего разогрева требуют секунды, а то и минуты.
В теории автоматическогоуправления (ТАУ) принято описывать взаимосвязь междувходами и выходами устройства в виде линейных дифференциальных уравнений с постоянными коэффициентами. Очевидно, чтопри решении таких уравнений можно определить динамические характеристикиустройства. В зависимости от конструкцийдатчиков, уравнения, описывающие их, могут иметь разный порядок.

Датчики нулевого порядка — имеют линейную передаточную функцию и могут быть описаны следующейзависимостью от времени:

S(t)=a + bs(t).

Коэффициент а называется смещением, b— статической чувствительностью. Из вида уравнения видно, что оноописывает датчики в состав которых не входят энергонакопительные элементы, такие какконденсаторы или массы. Датчики нулевого порядка относятся к устройствам мгновенного действия.Иными словами, у таких датчиков нет необходимости определять динамическиехарактеристики.

Датчики первого порядка — содержат один энергонакопительный элемент ихарактеризуется уравнением вида:

Типичный пример датчика первогопорядка — датчик температуры, в котором роль энергонакопительного элемента играет теплоемкость. Дляописания датчиков первого порядка существуетнесколько способов.

Частотная характеристика — наиболее часто используемый способ описания инерционностидатчиков — показывающая насколько быстродатчик может среагировать на изменение внешнего воздействия.

Дляотображения относительногоуменьшения выходного сигнала при увеличении частоты применяетсяамплитудно-частотная характеристика. Для описания динамических характеристик датчиков частоиспользуется граничная частота,соответствующая 3-дБ снижению выходного сигнала, показывающая на какой частоте происходит 30%уменьшение выходного напряжения или тока.

Частотные характеристики:
А — частотнаяхарактеристика датчика первогопорядка,
Б — частотная характеристика датчика с ограничениями по верхней и нижней частоте среза, где ?u и ?r -соответствующие постоянные времени

Эта граничная частота называется верхней частотой среза,считается предельнойчастотой работы датчика.

Быстродействие датчика – скорость его реакции, выражаемаяв единицах внешнего воздействия на единицу времени. Способ описания: АЧХ или быстродействие, зависит от типа датчика, областиприменения и предпочтений разработчика.

Другой способ описания быстродействиязаключается в определении времени, требуемого для достижения выходным сигналомдатчика уровня 90% от стационарногоили максимального значения при подаче на его вход ступенчатого внешнеговоздействия.

Постоянная времени — мера инерционностидатчика. Широко используется для датчиков первого порядка.Втерминах электрических величин она равна произведению емкости на сопротивление: ? = CR. В тепловых терминах под С и R понимаются теплоемкость и тепловоесопротивление. Как правило, постоянная времени довольно легко измеряется. Временная зависимостьсистемы первого порядкаимеет вид:

где Sm — установившееся значение выходногосигнала, t — время, а e — основание натурального логарифма. Заменяя tна ?, получаем:

S/Sm=1-1/е = 0,6321

Т.е. поистечении времени, равного постоянной времени, выходной сигнал датчика достигает уровня,составляющего приблизительно 63% от установившегося значения. Аналогично можно показать, что поистечении времени, равного двум постоянным времени, уровень выходного сигналасоставит 86.5%, а после трех постоянных времени — 95%.

Частота среза – наименьшая или наибольшая частота внешних воздействий, которую датчик можетвоспринять без искажений. Верхняя частота среза показывает насколько быстро датчик реагирует навнешнее воздействие, а нижняя частота среза -с каким самым медленным сигналом он может работать. На практике для установления связи между постоянной времени датчика первого порядка и его частотой среза fc, как верхней так и нижней, используют простую формулу:

Фазовый сдвиг — на определенной частоте показывает насколько выходнойсигнал отстает от внешнего воздействия. Сдвиг измеряется либо в градусах, либов радианах и обычно указывается для датчиков, работающих с периодическимисигналами. Если датчик входит в состав измерительной системы с обратными связями, всегда необходимо знать его фазовыехарактеристики. Фазовый сдвиг датчика можетснизить запас по фазе всей системы в целом и привести к возникновению нестабильности.

Датчики второгопорядка описывают поведение датчиков с двумя энергонакопительными элементами(и описываются дифференциальными уравнениями второго порядка):

Примером датчика второго порядка является акселерометр, всостав которого входитмасса и пружина.Навыходах датчиков второго порядка после подачи на их входы ступенчатого воздействия практически всегдапоявляются колебания. Эти колебания могут быть очень кратковременными, тогда говорят, что датчикдемпфирован, или могут длиться продолжительное время, а то и постоянно. Продолжительные колебанияна выходе датчикаявляются свидетельством его неправильной работы.

Резонансная(собственная) частота – частота датчика второго порядкавыражается в герцах или радианах в секунду. На собственной частоте происходит значительное увеличение выходного сигналадатчика. Обычно производители указываютзначение собственной частоты датчика и его коэффициент затухания (демпфирования). От резонансной частотызависят механические, тепловые и электрические свойства детекторов. Обычнорабочий частотный диапазон датчиков выбирается либо значительно нижесобственной частоты (по крайней мере на 60%), либо выше ее. Однако для некоторых типов датчиков резонансная частотаявляется рабочей. Например, детекторыразрушения стекла, используемые в охранных системах, настраиваются на узкую полосу частот в зоне частоты резонанса,характерную для акустическогоспектра, производимого разбивающимся стеклом.

Демпфирование — это значительное снижение или подавление колебаний в датчиках второго и более высоких порядков. Когдавыходной сигнал устанавливается достаточнобыстро и не выходит за пределы стационарного значения, говорят, что система обладает критическим затуханием, а ее коэффициентдемпфирования равен 1. Когдакоэффициент затухания меньше 1, и выходной сигнал превышает установившееся значение, говорят, что системанедодемфирована. А когда коэффициент затухания больше 1, и сигналустанавливается гораздо медленнее, чем в системес критическим затуханием, говорят, что система передемпфирована.

Дляколебательного выходного сигнала коэффициент затухания или демпфирования определяетсяабсолютным значением отношения большей амплитуды к меньшей пары последовательновзятых полуволн колебанийотносительно установившегося значения, т.е. можно записать: коэффициент демпфирования =F/A = A/B = B/C=….

Возможные варианты выходных сигналовдатчиков в ответ на ступенчатое внешнее воздействие.
Варианты выходныхсигналов:
А — бесконечные верхняя и нижние частоты,
В- система первого порядка с ограниченной верхнейчастотой среза,
С — система первого порядка с ограниченной нижней частотой среза,
D — система первого порядка с ограниченными верхней и нижней частотамисреза,
Е — система с узкой полосой частот (резонанснаясистема),
F — широкополосная система с резонансом.

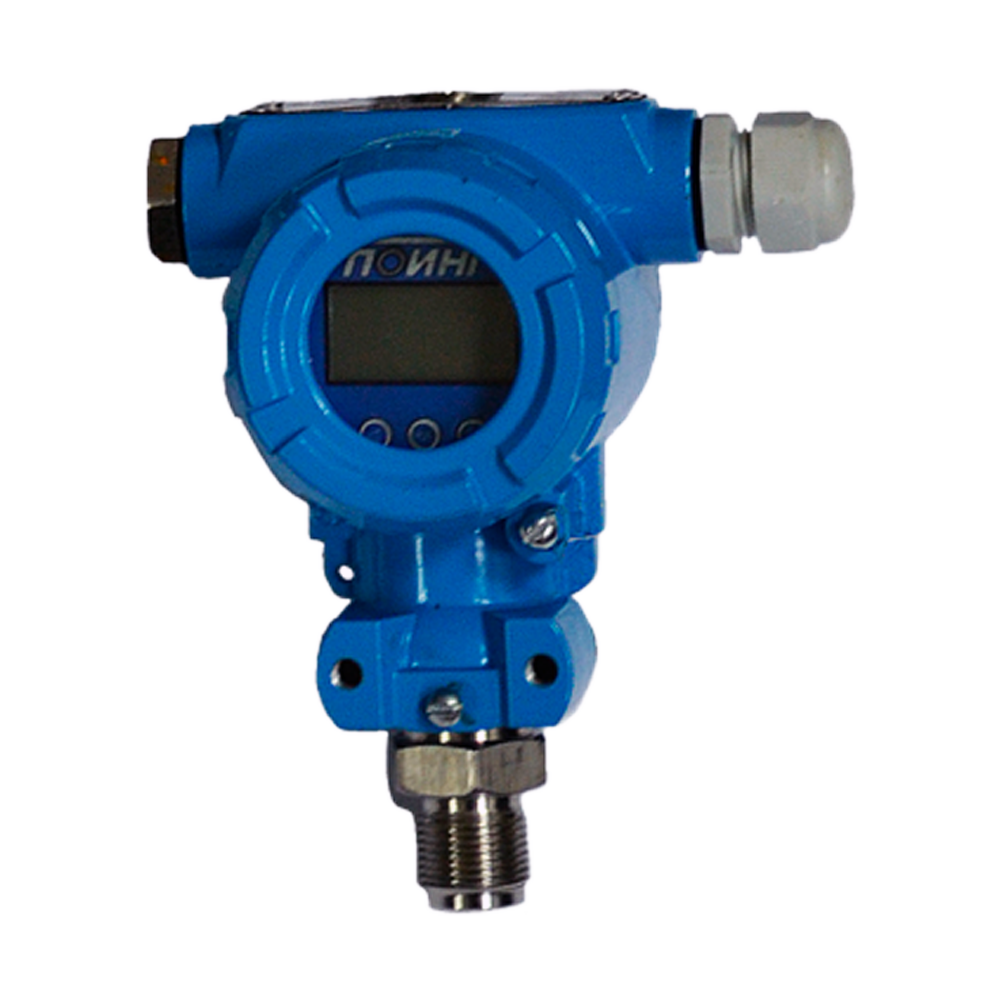

Виды датчиков контроля давления – классификация, применение и критерии выбора

Такие приборы представляют собой измерительные устройства с чувствительными элементами, изменяющими физические параметры в зависимости от давления окружающей среды.

В отличие от манометров, которые только измеряют давление и демонстрируют показания на шкале, датчики еще и преобразуют полученную величину в унифицированный сигнал или цифровой код, который передается по сети технической системы и используется для регулирования всего процесса.

Таким образом, в датчиках обязательно предусматривают не только приемник давления (чувствительный элемент), а и устройства вывода информационного сигнала. И все места стыков и соединений защищаются герметичными соединениями.

Классификация

Датчики давления классифицируют по нескольким признакам. Первый из них — измеряемая характеристика:

Абсолютное давление — показатель в измеряемой среде относительно абсолютного нуля (вакуума).
Избыточное давление — уровень увеличения давления в среде относительно барометрического (в земной атмосфере).
Разрежения — степень уменьшения давления относительно барометрического.
Давления/разрежения: можно измерять как увеличение, так и уменьшение относительно показателей атмосферного давления.
Разности давлений (дифференциальные): замеряют, насколько различаются показатели в двух разных средах или в 2 удаленных точках процесса.
Гидростатического: измеряют разность между полным и динамическим давлением, используются для трубопроводов.

Еще одна классификация — по методу измерения давления:

Высота жидкости в колонне. По такому принципу работают манометры с откалиброванной шкалой, заполненные водой или ртутью. Водные считаются более чувствительными и точными.
Упругая деформация. Метод основан на таком соответствии: степень деформации упругого материала прямо пропорциональна прикладываемому усилию (давлению).
Электрические методы. По такому принципу работают тензодатчики: изменение размера сказывается на электрическом сопротивлении проводника.

В зависимости от всех этих характеристик выделяют следующие типы датчиков:

Упругие датчики зачастую используются для измерения давления жидкости. Представляют собой прибор с жидкостью в отсеке с одной упругой стенкой. эта эластичная “мембрана” отклоняется при изменении показаний, и на основании этих отклонений высчитывается величина. Такие приборы чувствительные и хрупкие, сбиваются при воздействии вибраций.

Трубки Бурдона: внутрь трубки подается давление, что вызывает ее упругую деформацию (эллипс или овал в сечении стремится принять форму круга, а свободный конец трубки перемещается). Чаще всего по такому принципу работают манометры со стрелочным циферблатом. Это — портативные модели, нетребовательные в обслуживании, но работающие с низкой точностью и подходящие только для статических измерений.
Сильфоны: устройства цилиндрической формы со складками, деформируются при сжатии и расширении. Такие приборы подключаются к переключателям и могут использоваться только при давлениях ниже 200 Па.
Мембраны и диафрагмы представляют собой резиновые, металлические, пластиковые или кожаные диски. Отличаются чувствительностью к резким изменениям давления, а также подходят для измерения низких величин, менее 2-7Па.
Также могут применяться в агрессивных средах.
Электрические датчики устанавливаются наравне с упругими, увеличивая точность измерения и обеспечивая передачу электрического сигнала на контрольный пункт.
Емкостные, состоящие из параллельных пластин-конденсаторов, соединенных с металлической диафрагмой. также в конструкции есть электроды, запитанные от высокочастотного генератора. Подходят для измерения в пределах 2,5-70 МПа.
Индуктивные, с ферромагнитным сердечником, обмотками и упругим элементом. Сердечник перемещается при изменении давления, и напряжение между обмотками тоже меняется. В зависимости от степени калибровки напряжения и типа упругого элемента диапазон измеряемых значений может колебаться в пределах 250Па — 70 МПа.
С магнетосопротивлением. Представляют собой конструкцию с ферромагнитным сердечником, пластиной и гибким элементов. При их перемещении изменяется магнитный поток цепи. Чувствительность измерений в этом случае составляет 0,35 МПа.
Пьезоэлектрические с датчиком-кристаллом, который формирует электрический заряд в тот момент, когда воспринимает давление. Есть прямая зависимость между изменением этих величин, поэтому устройство получается чувствительное, с быстрым срабатыванием (низким временем отклика). Чувствительность в этом случае тоже на уровне, в пределах 0,1МПа, а верхний предел измерений — 100 МПа.
Потенциометрические оснащаются рычагом, прикрепленным к упругому датчику. Когда упругий элемент деформируется, рычаг перемещается по потенциометру, и тем самым обеспечивается измерение сопротивления. Такие датчики работают с низкой чувствительностью и не подходят для постоянного использования в ответственных процессах.
Тензометрический: изменения давления определяются путем расчета колебаний сопротивления мостовой схемы Уитстона. Чувствительность датчиков остается высокой только в случае стабильной температуры процессов. Диапазон измерений — до 1400 МПа с чувствительностью 1,4-3.
5 МПа.
Вибрационные (с виброэлементом). В этом случае измеряются изменения резонансной частоты вибрирующих элементов, а сам датчик расположен в изолированном цилиндре под вакуумом. Такие устройства подходят для измерения стабильных величин без резких скачков и практически не подвержены воздействию температур. Допустимый диапазон измерений — до 0,3 МПа.
Дифференциального давления: измеряется разность давления, и эта величина преобразуется в передаваемый сигнал. Используется в паре с емкостным элементом или с диафрагмой, считается минимально инвазивным. Чувствительность измерений и их диапазон зависит от того, какие именно электрические и упругие элементы используются в конструкции. Чаще всего такие устройства используются для измерения перепадов величин.

Вакуумные или вакуумметры работают при давлении ниже атмосферного, в вакууме или при чрезвычайно низких величинах.
Тепловые, работают по принципу вакуумметров, когда газовая теплопроводность изменяется из-за давления. Принцип используемый в данном типе датчиков заключается в изменении газовой теплопроводности под действием давления. Такие чувствительные элементы работают только при низких давлениях.
Приборы ионизации могут быть с горячим либо с холодным катодом (отличаются по принципу испускания электронов). Такие устройства считаются очень чувствительными и подходят для измерения дробных долей.

Также выпускаются приборы с разной степенью чувствительности. Некоторые работают с минимальной погрешностью, но требуют больше времени для проведения измерений. Их целесообразно использовать там, где показатели давления в системе стабильны. Если же эта величина сильно изменяется за короткий промежуток времени, то решают “пожертвовать” точностью в пользу скорости проведения измерений.

Области применения

Датчики давления как устройства, преобразующие измеряемую величину в унифицированный цифровой сигнал, могут использоваться в сфере ЖКХ, на производстве (химическом, пищевом, нефтехимическом, в машиностроении, металлургии, судостроении, энергетике) и для проведения лабораторных экспериментов.

В жилищно-коммунальных хозяйствах и в быту такие устройства монтируются в системы теплового учета и автоматического контроля инженерных сетей. Большинство моделей универсальны и рассчитаны на использование в жидких, газообразных и химически агрессивных средах. В системах контроля за технологическими процессами (в фильтрах, насосах, открытых и закрытых емкостях) часто используются датчики дифференциального давления, а приборы, измеряющие разность давления, широко применяются на предприятиях энергетической отрасли.

Критерии выбора

При подборе подходящего устройства обязательно учитывают:

место установки, тип технологического процесса и оборудования;
диапазон измерений;
тип и температура транспортируемой среды;
тип унифицированного выходного сигнала;
необходимая точность проведения измерений (чем ответственнее технологический процесс, тем выше нужна точность).

Компания «Измеркон» предлагает наиболее востребованные датчики, задатчики, регистраторы, сенсоры и преобразователи давления с высокой точностью. Также здесь можно приобрести цифровые манометры.

Все это — продукция швейцарской компании KELLER. Такое оборудование высокой точностью, стабильностью, надежностью электрических разъемов и технологических присоединений. Для подбора подходящего измерительного устройства в соответствии с требованиями технологического процесса и оборудования достаточно оставить онлайн-заявку или заказать обратный звонок.

Интерфейсы датчиков и интерфейсы связи

(например, 4 — 20 мА, 0 -10 В, контакты реле, CAN, Ethernet, GSM, USB и пр.)

Для интеграции в мир контроллеров предоставляются различные программные коды, служащие для интерпретации последовательных аналоговых сигнальных выходов датчиков. Большим преимуществом при этом является то, что должен быть занят только один аналоговый вход ПЛК, в то время как возможна параллельная передача до четырех сигналов. В настоящее время этот программный код уже доступен для ряда ПЛК, занимающих лидирующее положение на рынке. Если пользователю нужна индивидуальная обработка данных, последовательный сигнальный выход также может быть разделен на четыре отдельных выхода с помощью интерфейсного преобразователя CSI-B-2. Если датчики встраиваются в системы контроля состояния для диагностики вибрации (например, в редукторостроении), целесообразно использовать модулятор, преобразующий последовательный сигнальный выход в частотно-модулированный выход, в результате чего значительно сокращаются затраты на проводной монтаж.

Для считывания внутренней памяти данных в датчиках предусмотрен так называемый разъем HSI (HYDAC Sensor Interface), который, в первую очередь, обеспечивает двусторонний обмен данными с измерительными приборами HYDAC. Этот интерфейс, через который автоматически распознается подключенный датчик, с одной стороны, позволяет считывать данные, а с другой стороны — задавать параметры датчиков. Если пользователь желает использовать здесь собственные измерительные приборы или измерительный ПК, он может передать те же данные на свою платформу с помощью интерфейсных преобразователей через последовательный интерфейс RS232 или разъем USB. Таким образом, можно очень просто реализовать обмен данными с измерительными приборами верхнего уровня.

Завершенность интерфейсному ассортименту придает модуль GSM (CSI-F- 10), который считывает коммутационные выходы датчиков и, при превышении определенных пороговых значений, отправляет соответствующее текстовое сообщение эксплуатирующей организации. Набрав модуль GSM, можно считывать данные измерений.

Это краткое изложение демонстрирует универсальную способность к интеграции и открытую структуру аппаратного обеспечения (не зависящего от производителя), которые были созданы посредством систематического построения интерфейсного ассортимента.

Датчики и сигнализаторы давления

Во ВНИИА создана широкая гамма датчиков и сигнализаторов давления, предназначенных для систем контроля и управления технологическими процессами в газовой, нефтяной, химической и атомной промышленности.

Датчики и сигнализаторы давления успешно прошли сертификацию в Системе ОИТ, имеют сертификат соответствия в Системе ГОСТ Р как взрывозащищенное оборудование и разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору. Предприятие имеет лицензии на конструирование и изготовление оборудования для атомных станций, сертификат соответствия требованиям ГОСТ Р ИСО 9001-2001, выданный системой добровольной сертификации «Военный регистр».

Датчики давления разработки ВНИИА служат для измерения всех видов давления жидкостей и газов: абсолютного, избыточного, вакуумметрического и т.п.

Их отличают широкий диапазон измеряемых с высокой точностью и стабильностью давлений, простота в эксплуатации, большой климатический диапазон условий работы, наличие взрывозащищенного исполнения и исполнения для АЭС.

Датчики имеют возможность преобразования значения измеряемого параметра в унифицированный токовый и/или цифровой сигнал.

Электронные модули для датчиков давления

В настоящее время во ВНИИА серийно выпускаются «интеллектуальные» датчики давления с улучшенными, с учетом рекомендаций эксплуатирующих организаций, эксплуатационными характеристиками.

«Интеллектуальные» датчики давления для нефтегазовой отрасли «Интеллектуальные» датчики давления для атомной отрасли

«Интеллектуальные» датчики давления разработки ВНИИА успешно прошли сравнительные испытания совместно с датчиками других производителей на действующих блоках АЭС и были включены в новые проекты энергоблоков атомных станций, как показавшие лучший результат по эксплуатационным характеристикам.

Отличительные особенности «интеллектуальных» датчиков давления:

возможность получения выходного сигнала в цифровом формате;
возможность дистанционного управления;
наличие жидкокристаллического индикатора;
самодиагностика датчика в фоновом режиме;
наличие электронной платы грозозащиты в отдельном блоке, с возможностью ее замены в эксплуатации.

Датчики и сигнализаторы выпускаются серийно в нескольких модификациях. В настоящее время успешно эксплуатируются около 100 тысяч датчиков и сигнализаторов давления на объектах нефтегазовой отрасли, а также на энергоблоках Калининской АЭС, Курской АЭС, Нововоронежской АЭС, Смоленской АЭС, Балаковской АЭС, Ростовской АЭС, Кольской АЭС, Билибинской АЭС.

Комплектация датчиками ВНИИА включена в перспективные проекты отечественных и зарубежных АЭС: Ленинградской АЭС-2, Нововоронежской АЭС-2, Курской АЭС-2, Белорусской АЭС.

Сигнализаторы давления «Садко»

СЕРТИФИКАТЫ, ЛИЦЕНЗИИ

Сертификаты

Наименование, № документа, срок действия	Кем выдано
Сертификат соответствия № ЕАЭС RU C-RU. АД84.В.00023/19 на датчики давления ТЖИУ406, ТЖИУ406А, ТЖИУ406Д, ТЖИУ406В, ТЖИУ406ИВ с маркировкой взрывозащиты 1Ex d IIB T4 Gb. С 15.07.2019 по 14.07.2024 pdf, 1.71 Мб	ООО «Т-Серт»
Сертификат соответствия № ЕАЭС RU C-RU. АД84.В.00024/19 на сигнализаторы перепада давления «САДКО 44», сигнализаторы избыточного давления «САДКО 107» маркировка взрывозащиты 1Ex d IIB T4 Gb. С 15.07.2019 по 14.07.2024 pdf, 1.71 Мб	ООО «Т-Серт»
Сертификат соответствия SIL2/ SIL3 № РОСС RU.АД07.Н00674 на датчики ТЖИУ406-М100-Вн. С 19.08.2019 по 18.08.2022 pdf, 1.75 Мб	ООО «Центр Сертификации «ВЕЛЕС»
Сертификат об утверждении типа средств измерений RU.С.30.004.А №53839 на датчики давления ТЖИУ406, ТЖИУ406-М100. Срок действия до 07.12.2023 pdf, 2.11 Мб	Федеральное агентство по техническому регулированию и метрологии
Сертификат соответствия № ТС RU C-RU.AA87.B.00494 на датчики давления ТЖИУ406-М100-Вн (ТЖИУ406ДИ-М100-Вн, ТЖИУ406ДА-М100-Вн, ТЖИУ406ДД-М100-Вн, ТЖИУ406ДВ-М100-Вн, ТЖИУ406ДИВ-М100-Вн) — ТУ 4212-005-07623885-99 (ТЖИУ.406233.001ТУ2) с Ex-маркировкой 1 Ex d IIB T4 Gb X. Срок действия с 21.02.2017 по 20.02.2022 pdf, 0.75 Мб	ООО «НАНИО ЦСВЭ»
Сертификат соответствия № ТС RU C-RU.AA87.B.01071 на датчики давления ТЖИУ406-М100-АС-Вн (ТЖИУ406ДИ-М100-АС-Вн, ТЖИУ406ДА-М100-АС-Вн, ТЖИУ406ДД-М100-АС-Вн, ТЖИУ406ДВ-М100-АС-Вн, ТЖИУ406ДИВ-М100-АС-Вн) — ТУ 4212-005-07623885-99 (ТЖИУ.406233.001ТУ3) с Ex-маркировкой 1 Ex d IIB T4 Gb X. Срок действия с 05.07.2018 по 04.07.2023 pdf, 1.7 Мб	ООО «НАНИО ЦСВЭ»
Свидетельство об утверждении типа средств измерений RU.С.30.004.А № 63175 на датчики давления ТЖИУ406-М100-АС. Срок действия до 19.08.2021 pdf, 3.47 Мб	Федеральное агентство по техническому регулированию и метрологии
Сертификат №15879 о признании утверждения типа средств измерений датчиков ТЖИУ406-М100-Вн Срок действия до 01.06.2023 pdf, 0.17 Мб	Комитет технического регулирования и метрологии министерства индустрии и новых технологий Республики Казахстан
Сертификат соответствия № ОИАЭ.RU.018(OC).00083 на датчики давления ТЖИУ406-М100-АС (ТЖИУ406ДА-М100-АС, ТЖИУ406ДА-М100-АС-Вн, ТЖИУ406ДИ-М100-АС, ТЖИУ406ДИ-М100-АС-Вн, ТЖИУ406ДВ-М100-АС, ТЖИУ406ДВ-М100-АС-Вн, ТЖИУ406ДИВ-М100-АС, ТЖИУ406ДИВ-М100-АС-Вн, ТЖИУ406ДД-М100-АС, ТЖИУ406ДД-М100-АС-Вн), выпускаемые по ТУ 4212-005-07623885-99 (ТЖИУ.406233.001.ТУЗ). Срок действия с 27.04.2017 по 26.04.2020 pdf, 42.73 Мб	ООО «РусАтомЭкспертиза»
Свидетельство об утверждении типа средств измерений RU.С.30.004.А № 70090 на датчики давления ТЖИУ406-М100-Вн. Срок действия до 01.06.2023 pdf, 1.17 Мб	Федеральное агенство по техническому регулированию и метрологии

Лицензии

Наименование, № документа, дата выдачи	Кем выдано, срок действия
Лицензия на право конструирования оборудования для атомных станций, № ЦО-11-101-8114 pdf, 563 Kб	Федеральная служба по экологическому, технологическому и атомному надзору, до 11.08.2019 г.
Лицензия на право изготовления оборудования для атомных станций, № ЦО-12-101-8126 pdf, 615 Kб	Федеральная служба по экологическому, технологическому и атомному надзору, до 13.08.2019 г.

Анкета «Оценка удовлетворенности потребителей» doc, 118 Kб

По техническим вопросам Вы можете обращаться в отдел разработки — (499) 972-5773;
по вопросам поставок — (495) 681-5224.

Датчики | Около

Цели

Датчики (ISSN 1424-8220) представляет собой передовой форум по науке и технологиям датчиков и их приложений. Он публикует обзоры (включая исчерпывающие обзоры всей продукции датчиков), регулярные исследовательские статьи и короткие заметки. Наша цель — побудить ученых публиковать свои экспериментальные и теоретические результаты как можно более подробно. Необходимо предоставить полные экспериментальные данные, чтобы можно было воспроизвести результаты.Кроме того, у этого журнала есть три уникальные особенности:

Рукописи, касающиеся исследовательских предложений и исследовательских идей, особенно приветствуются.
Электронные файлы и программное обеспечение, обеспечивающие полную информацию о процедурах расчета и экспериментов, могут быть депонированы в качестве дополнительных материалов.
Мы также принимаем рукописи исследовательских проектов, финансируемых за счет государственных средств, для более широкой аудитории.

Область применения

Физические датчики
Химические датчики
Биосенсоры
Лаборатория на кристалле
Датчики дистанционного управления
Сенсорные сети
Интеллектуальные / интеллектуальные датчики
Сенсорные устройства
Сенсорная техника и применение
Принципы чувствительности
Оптоэлектронные и фотонные датчики
Оптомеханические датчики
Матрицы датчиков и хемометрия
Микро- и наносенсоры
Интернет вещей
Обработка сигналов, слияние данных и глубокое обучение в сенсорных системах
Интерфейс датчика
Взаимодействие человека и компьютера
Дополнительные материалы для зондирования
Сенсорные системы
MEMS / NEMS
Локализация и сопровождение объекта
Измерение и визуализация
Датчики изображения
Датчики технического зрения / камеры
Распознавание действия
Машинное / глубокое обучение и искусственный интеллект в зондировании и визуализации
3D зондирование
Связь и обработка сигналов
Носимые датчики, устройства и электроника

Заявление об этике публикаций MDPI

Sensors является членом Комитета по этике публикаций (COPE).MDPI берет на себя ответственность за проведение тщательной экспертной оценки вместе со строгими этическими политиками и стандартами, чтобы гарантировать добавление качественные научные работы в области научных публикаций. К сожалению, случаи плагиата, фальсификации данных неуместны. кредит авторства и тому подобное. MDPI очень серьезно относится к таким вопросам издательской этики, и наши редакторы обучены действовать в такие случаи с политикой нулевой терпимости. Чтобы проверить оригинальность контента, представленного в наших журналах, мы используем iThenticate для проверки представленных материалов по сравнению с предыдущими публикациями.MDPI работает с Publons, чтобы дать рецензентам признание за их работу.

Обзоры книг

Авторам и издателям рекомендуется отправлять рецензии на свои недавние родственные книги по следующему адресу. Полученные книги будут перечислены как полученных книг в разделе журнала Новости и объявления .

MDPI
St. Alban-Anlage 66
CH-4052 Basel
Switzerland

Эл. Почта:

Авторские права / открытый доступ

статей, опубликованных в Sensors , будут статьями открытого доступа, распространяемыми в соответствии с условиями лицензии Creative Commons Attribution License (CC BY).Авторские права принадлежат авторам. MDPI вставит следующее примечание в конце опубликованного текста:

© 2021 Авторы; лицензиат MDPI, Базель, Швейцария. Эта статья представляет собой статью в открытом доступе, распространяемую в соответствии с условиями лицензии Creative Commons Attribution License (http://creativecommons.org/licenses/by/4.0/).

Отпечатки

Возможен заказ репринтов. Пожалуйста, свяжитесь с для получения дополнительной информации о том, как заказать репринты.

Объявление и реклама

Объявления об академической деятельности, например о конференциях, публикуются бесплатно в разделе журнала News & Announcements .Реклама может быть опубликована или размещена на соответствующем веб-сайте. Контактный адрес электронной почты: .

Редакция

Дополнительные контакты MDPI см. Здесь.

г-жа Джейлин Чен

Ответственный редактор

Как сенсорные технологии будут определять автомобили будущего #Melexis

Винсент Хилигсманн, Мелексис

Датчики теперь являются жизненно важной частью любого современного автомобильного дизайна и служат для самых разных целей.Они помогают производителям автомобилей выводить на рынок модели, которые являются более безопасными, более экономичными и более удобными в управлении. Со временем датчики также позволят повысить степень автоматизации транспортных средств, что принесет пользу отрасли.

Интеллектуальное наблюдение

Помимо полной управляемости и обработки данных, интеллектуальная наблюдаемость является одним из необходимых условий, позволяющих автомобилю действовать самостоятельно. Для достижения цели полной наблюдаемости автомобили должны будут обрабатывать широкий спектр параметрических данных, включая скорость, ток, давление, температуру, позиционирование, обнаружение приближения, распознавание жестов и т. Д.Что касается обнаружения приближения и распознавания жестов, за последние годы были достигнуты большие успехи: теперь в транспортных средствах начинают внедряться ультразвуковые датчики и времяпролетные камеры (ToF).

Ультразвуковые датчики

По мере развития автоматизации в транспортных средствах мы не только видим, как новые технологии впервые применяются в автомобильном секторе, но также наблюдаем адаптацию зрелых автомобильных технологий к особым требованиям, предъявляемым к автономному вождению.В настоящее время ультразвуковые датчики обычно устанавливаются в бамперы транспортных средств для систем парковки. Пока ожидается, что такие датчики будут работать только при скорости движения менее 10 км / час, и они не могут измерять небольшие расстояния со 100% точностью. Однако в автономном автомобиле такие датчики потенциально могут использоваться в сочетании с радаром, камерами и другими сенсорными технологиями для обеспечения функции измерения расстояния.

Распознавание жестов

В то время как технология ультразвуковых датчиков используется для наблюдения за внешним миром, камеры ToF ориентированы на салон автомобиля.Поскольку переход к автономному вождению будет постепенным, важно, чтобы водители могли переключаться из автономного режима обратно в ручной режим в определенных сценариях.

В настоящее время автомобили являются автономными лишь частично благодаря использованию их механизмов Advanced Driver Assistance Systems (ADAS), но участие человека потенциально может потребоваться в любой момент. Мы ожидаем, что в ближайшие годы отрасль выйдет на более высокий уровень автоматизации, но даже в этом случае драйвер все равно должен будет иметь возможность взять под контроль при определенных обстоятельствах (например,грамм. когда машина стоит в центре города). Прежде чем это изменится, пройдет немало времени. До этого момента автомобиль должен иметь возможность предупреждать своего водителя. Поэтому мониторинг положения и движений водителя в реальном времени имеет решающее значение. Хотя технология ToF все еще находится на начальной стадии, она уже используется сегодня, например, чтобы информировать водителей о том, что они теряют концентрацию и заставляют автомобиль дрейфовать к краю дороги. Он также позволяет выполнять различные функции на основе распознавания жестов — например, с помощью жестов для увеличения громкости радио или ответа на входящий телефонный звонок.Однако потенциальные возможности ToF выходят далеко за рамки такого рода задач, и по мере ее разработки он будет иметь решающее значение для более сложной автоматизации драйверов. Камеры ToF смогут отображать всю верхнюю часть тела водителя в 3D, чтобы можно было определить, обращена ли голова водителя к дороге впереди и лежат ли его руки на руле.

Датчики следующего поколения, которые сейчас разрабатываются, в конечном итоге определят предполагаемые возможности автономного вождения.

Трехмерное отображение дорожной обстановки

Современные системы адаптивного круиз-контроля используют радар для измерения расстояния до идущего впереди автомобиля. Эта технология достаточно хорошо работает на автомагистралях, но в городской среде, где расстояния короче и пешеходы и / или транспортные средства могут приближаться с других направлений, требуется более точное измерение местоположения.

Одно из решений — добавить камеру для лучшего определения перспективы. Однако современное оборудование для обработки изображений далеко не достаточно хорошее, чтобы обнаруживать все важные функции с необходимой скоростью и надежностью для обеспечения безопасного вождения.Вот где лидар, кажется, суждено оказаться полезным. Лидар работает по тому же принципу, что и радар, и основан на измерении отражения передаваемого сигнала. В то время как радар полагается на радиоволны, лидар использует световые лучи (например, лазер). Расстояние до объекта или поверхности рассчитывается путем измерения времени, которое проходит между передачей импульса и получением отражения этого импульса. Большим преимуществом лидара является то, что эта технология позволяет обнаруживать гораздо меньшие объекты, чем это возможно с помощью радара.В отличие от камеры, которая просматривает окружающую среду в фокальных плоскостях, лидар обеспечивает точный, относительно подробный 3D-рендеринг. Благодаря этому легко изолировать объекты от того, что находится перед ними или позади них, независимо от условий освещения (днем или ночью). По мере того, как цены, связанные с лидарной технологией, постепенно снижаются и происходит дальнейший технологический прогресс, стимул для следования этому подходу будет возрастать.

Датчики следующего поколения, которые сейчас разрабатываются, в конечном итоге определят предполагаемые возможности автономного вождения.Благодаря инновациям в областях, обозначенных в этом обзоре, автомобили завтрашнего дня будут давать четкую, постоянно обновляемую картину того, что происходит, как с точки зрения внешней среды, так и с точки зрения того, что делают их пассажиры. Таким образом, сенсорные технологии являются ключом к будущему автомобильной промышленности.

Журнал датчиков | Hindawi

Research Article

20 октября 2021 г.

Система управления без датчика скорости для поверхностного синхронного двигателя с постоянными магнитами на основе адаптивного усиления обратной связи Supertwisting Sliding Mode Observer

Lei Zhang | Цзин Бай | Jing Wu

Нацелен на проблемы сильного дребезга и трудностей при работе на низких оборотах бессенсорной системы управления скоростью синхронного двигателя с постоянными магнитами (SPMSM) на поверхности, основанной на традиционном наблюдателе скользящего режима (SMO), в данной статье предлагается Бессенсорная стратегия управления наблюдателем в скользящем режиме суперповорота, основанная на усилении адаптивной обратной связи (AFG-STA-SMO).Эта стратегия сочетает в себе алгоритм суперповорота (STA) с принципом эквивалентной обратной связи и разрабатывает адаптивный закон для компенсации ошибки положения ротора путем регулировки коэффициента усиления обратной связи в режиме онлайн. Во-вторых, учитывая составляющую пульсации в обратной электродвижущей силе (противо-ЭДС), фильтр Калмана получает более плавный сигнал обратной ЭДС, дополнительно улучшая точность оценки положения ротора. Устойчивость системы доказывается с помощью функции Ляпунова. Наконец, осуществимость и эффективность предложенной стратегии управления проверяются с помощью моделирования MATLAB / Simulink.

Исследовательская статья

20 октября 2021 г.

Технология распознавания танцевальных движений, основанная на слиянии мультифункциональной информации

Синь Лю | Jiazhe Hu

Технология интеграции данных с несколькими функциями использует компьютерные технологии для автоматического анализа и обработки данных наблюдений, полученных несколькими датчиками в хронологическом порядке в соответствии с определенным порогом. И он может выполнять необходимые задачи по принятию решений и оценке в процессе обработки данных.Данная статья направлена на изучение влияния слияния мультифункциональной информации на технологию распознавания танцевальных движений. В статье в основном используется принцип снижения структурного риска и метод определения порогового значения изображения для эффективного получения бинаризованного изображения движущегося изображения танцора, чтобы выбрать соответствующий порог, использовать порог в качестве отличительного стандарта, а затем сегментировать пороговое значение пикселей. Представлен метод слияния многофакторной информации и технология распознавания танцевальных движений.Сравнивается производительность алгоритмов классификации изображений и проводится эксперимент по танцевальному видео движению, распознаванию поведения человека и распознаванию фазы походки. Экспериментальные данные показывают, что в алгоритме идентификации мощности в этой статье, когда пиковое значение составляет 1000 бит, экспериментальные данные — 256 бит, данные анализа и сравнения — 457 бит, а экспериментальная среда — 812 бит. Когда пиковое значение составляет 2000 бит, экспериментальные данные — 451 бит, данные анализа и сравнения — 635 бит, а экспериментальная среда — 947 бит.Экспериментальные данные составляют 562 бита, данные анализа и сравнения — 546 бит, а экспериментальная среда — 774 бита. Результаты экспериментов показывают, что методика распознавания танцевальных действий, основанная на слиянии многозначной информации, хорошо изучена.

Исследовательская статья

20 октября 2021 г.

Обнаружение с сохранением конфиденциальности и двухэтапное прогнозирование занятости зданий с использованием случайного обучения в лесу

Григоре Стаматеску | Claudia Chitu

Определение и прогнозирование занятости в зданиях — важная задача, которая может привести к значительному повышению как энергоэффективности, так и комфорта пассажиров.Теперь доступны обширные потоки данных, которые позволяют реализовать алгоритмы на основе машинного обучения для прямой и косвенной оценки занятости. Мы оцениваем ансамблевые модели, а именно случайные леса, на основе данных, собранных датчиком термобатареи с матрицей PIR, с двойной целью — прогнозировать значения температуры отдельных ячеек и впоследствии определять статус занятости. Оценка метода основана на реальном тематическом исследовании, развернутом в ИТ-центре в Бухаресте, для которого мы в течение трех недель собирали наземные данные, анализировали и использовали их для прогнозирования заполняемости помещения.Результаты показывают среднюю абсолютную процентную ошибку 2–4% для прогноза температуры и точность 99% для трехклассовой модели для обнаружения присутствия человека. Полученные в результате выходные данные могут использоваться прогнозирующими моделями управления зданием для оптимизации команд для различных подсистем. Отделив конкретное развертывание от системной архитектуры и структуры данных, приложение можно легко преобразовать в другие профили использования и встроенные объекты среды. По сравнению с системами на основе машинного зрения наше решение сохраняет конфиденциальность с улучшенной производительностью по сравнению с одиночным PIR или косвенной оценкой.

Исследовательская статья

19 октября 2021 г.

Регулирование состава и характеристика микроструктуры Fe _100-x Ga _x Пленки в обрабатывающей промышленности

Чжи Шэнь | Цзянь-Ву Янь | … | Ying-Li Zhou

Fe _100-x Ga _x Гигантские магнитострикционные пленки (ГМП) привлекают все большее внимание в связи с их потенциальным применением в производстве интегрированных магнитострикционных датчиков смещения.Однако трудно произвольно изготовить тонкие пленки Fe _100-x Ga _x с различным составом. Исследовано влияние состава на фазы сплава, размер зерен, шероховатость поверхности пленки и магнитные домены пленок, а также на намагниченность пленок Fe _100-x Ga _x, напыленных магнетроном. Изменяя соотношение площадей срезов из чистого железа к целевым площадям сплава, желаемый состав пленки был достигнут с помощью улучшенного метода мозаики. Морфология, структура магнитных доменов, микроструктура и состав пленок Fe _100-x Ga _x, выявленные методами SEM, EDS, XRD, MFM, VSM и TEM.Результаты показывают, что в пленках Fe _100-x Ga _x, нанесенных магнетронным распылением, имеется текстура <1 10>. Острый пик, приписываемый микроструктуре A ₂, предполагает, что пленка является кристаллической. Магнитная доменная структура пленок Fe _100-x Ga _x представляет собой сетчатую форму, и ширина домена уменьшается с уменьшением содержания галлия. Также обнаружено, что магнитные домены пленок неоднородны. Результаты ПЭМ показывают, что в пленках есть полосы, а дифракционное кольцо прерывистое из-за экстинкции структуры.Для подходящего кандидата на применение в микроустройствах в МЭМС оптимальной составной пленкой должна быть пленка Fe _83,25 Ga _16,75.

Research Article

19 октября 2021 г.

Встроенный микропроцессор для сбора данных беспроводной связи, помогающий в раннем предупреждении о риске неисполнения обязательств для клиентов Internet Finance Bank

Hui Li

Благодаря зрелости и новаторству встраиваемых технологий, продукты на основе встраиваемых платформ продолжают проникать в жизнь людей и играть ключевую роль в различных сферах общества, в то время как разработка систем сбора данных на основе беспроводной связи встроенных микропроцессоров является одним из передовых направлений встраиваемой разработки.Современная система управления рисками коммерческих банков включает организацию управления рисками, методы измерения рисков (включая предупреждение о рисках), методы предотвращения рисков и общую модель управления рисками. В этом документе многоканальная система сбора данных в сочетании с платформой беспроводных датчиков предназначена для раннего предупреждения риска невыполнения обязательств клиентов финансового банка в Интернете, которые могут осуществлять мониторинг, сбор, отображение и хранение данных сигналов постоянного тока и внутренней среды в реальном времени. вывод информации с сенсорных платформ или электронных устройств, а также для частых транзакций, разделения средств и ипотечного залога, связанных со сложными клиентами в современной платформе электронной коммерции, которая срабатывает, когда связанный корпоративный кредитный риск представляет сложность, непрерывность, целостность, множественность, изменчивость, серьезность и др., он используется для улучшения оценки рисков и способности предупреждать о рисках, повышения способности реагировать на инвестиционные риски и уменьшения связанных с ними убытков, вызванных маркетинговым риском.

Исследовательская статья

18 октября 2021 г.

Применение графики Photoshop и обработки изображений в области анимации

Fan Ye

С быстрым развитием цифрового искусства, машиностроения и технологий производственная форма современной анимации имеет тенденцию к диверсификации, а с учетом важной роли цвета анимации в пленке и рендеринге анимационного фильма все больше и больше внимания уделяется оплачивается индустрией анимационного дизайна.Компьютерная графика — это новый вид художественного творчества, рождение и развитие которого тесно связаны с компьютерными технологиями. Цель этой статьи — провести некоторый анализ и вводный курс с точки зрения науки, технологий и культуры, а также изучить применение графики Photoshop и технологии обработки изображений в области анимации. Сначала вводятся определение «анимация» и расширение категории анимации. Затем подробно описаны основные функции технологии обработки изображений Photoshop.Согласно содержанию исследования, эта газета представляет собой самодельный экспериментальный короткометражный фильм «Город будущего». После моделирования экспериментального анимационного фильма и настройки и размещения экспериментальной сцены для демонстрации сцены анимации использовалось программное обеспечение Photoshop. Результаты экспериментов показывают, что в короткометражном фильме «Город будущего» цвет меняется. После уменьшения насыщенности солнечного пейзажа на 3 пункта и уменьшения яркости на 20 пунктов и выполнения фильтра, изменения режима и настройки цвета можно получить полный дождливый пейзаж.Самодельный экспериментальный короткометражный фильм имеет руководящее значение для создания и практики.

Датчики — Datalogic

Новости

Компания Datalogic приобрела микродетекторов MD, занимающихся разработкой, производством и продажей промышленных датчиков. Приобретение позволит Группе Datalogic усилить свое итальянское и глобальное присутствие на рынке промышленной автоматизации за счет интеграции датчиков, устройств безопасности и продуктового портфеля для обеспечения безопасности машин.

В высшей степени инновационный контент M.D. Micro Detectors в сочетании с портфелем продуктов и дистрибьюторской сетью Datalogic представляет собой проект роста, направленный на создание главного итальянского центра датчиков в секторе промышленной автоматизации.

Клиенты Datalogic и M.D. могут продолжать обращаться к своим коммерческим ссылкам , с тем преимуществом, что они имеют больший выбор продуктов и решений для самых разнообразных приложений промышленной автоматизации благодаря широчайшему ассортименту датчиков, устройств безопасности и машинного зрения.

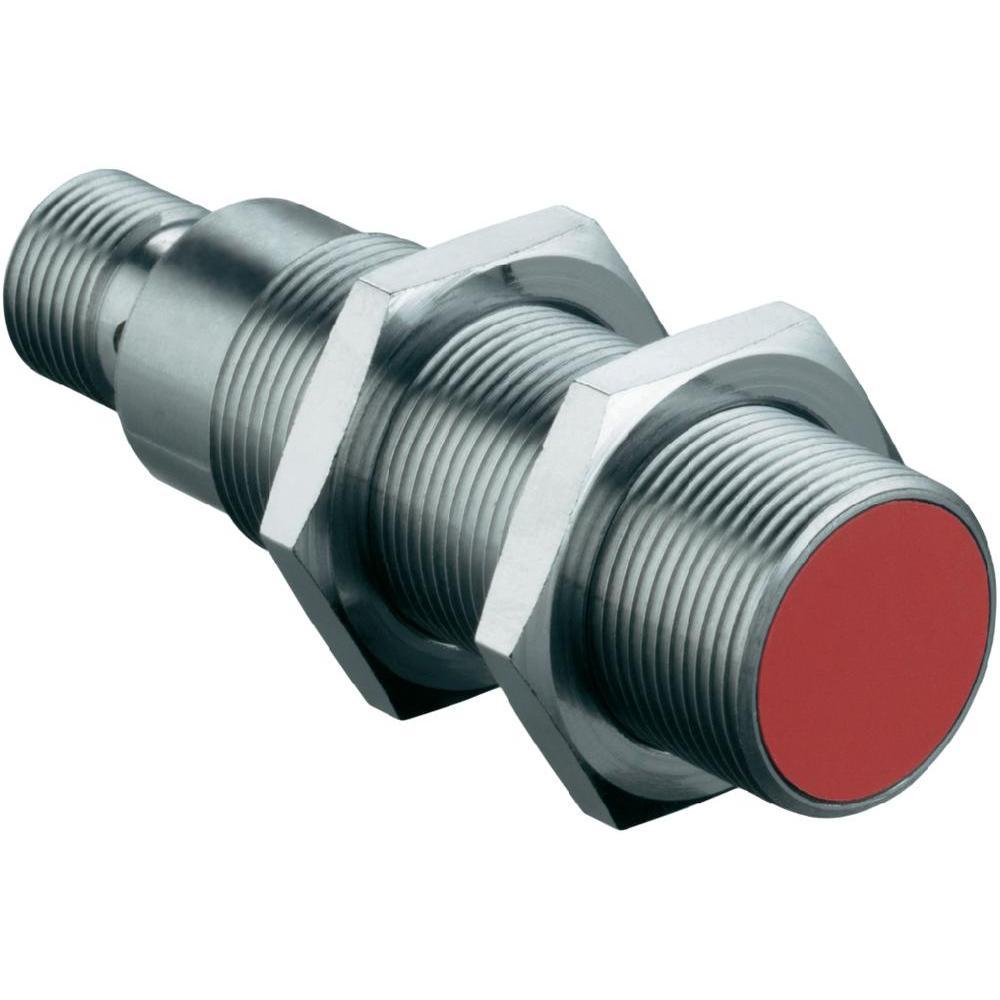

Датчики

Датчики незаменимы для промышленной автоматизации заводов и оборудования в широком спектре отраслей и приложений, от производства до логистики.

Применения в обрабатывающей промышленности включают автоматизацию автомобильных и электронных производств; машины для обработки и упаковки пищевых продуктов и напитков, фармацевтики, химической продукции; вплоть до почти любого оборудования, используемого в деревообработке, металлообработке, текстиле, керамике, стекле, камнях, бумаге и т. д.

Логистические приложения используются в автоматизированных системах обработки материалов, конвейерах, системах хранения и поиска, автоматизированных складах, транспортных системах и распределительных центрах.

Фотоэлектрические датчики — это устройства, которые используют излучение и прием света для обнаружения объектов или их частей, проверки их целостности или правильности сборки, измерения их размеров, расстояния или правильного расположения.

В этом отношении их можно выделить в большом количестве датчиков: излучатели и приемники сквозного луча или световозвращающие блоки; рассеивать, фиксировать фокус и подавление фона; волоконно-оптические усилители; вилочные датчики; датчики контраста, цвета и люминесценции; датчики расстояния или размеров; датчики зрения.

Интеллектуальные фотоэлектрические датчики
Datalogic вместе с дополнительными продуктами, такими как индуктивный датчик приближения, ультразвуковой датчик, оптические энкодеры и аксессуары, позволяют компаниям совершенствовать свои производственные и логистические процессы.
Общие приложения датчиков

Если вам нужно внедрить приложения для обнаружения, проверки или измерения для вашего производства или распределения любого типа товаров, или вы хотите улучшить свои процессы в соответствии с новыми парадигмами цифрового производства, датчики являются важным элементом вашего автоматизация.Приложения бесчисленны, они постоянно развиваются и не могут быть кратко изложены в нескольких строках. Однако следующие примеры могут дать представление о неограниченном потенциале датчиков :
Мелкие детали можно обнаруживать на высокой скорости даже в присутствии других близлежащих объектов или отражающих поверхностей. Это возможно с помощью фотоэлектрических датчиков с подавлением фона, в том числе с помощью лазера или волоконной оптики, или даже с помощью индуктивной близости в случае металлических частей на небольшом расстоянии.
Прозрачные объекты , такие как бутылки из ПЭТ, стеклянные флаконы или даже тонкие пластиковые упаковочные пленки, могут быть надежно обнаружены с помощью поляризованных светоотражающих фотоэлектрических датчиков с коаксиальным излучением.
Приводные метки печати , необходимые для любой обрабатывающей или упаковочной машины, обнаруживаются с максимальной скоростью и разрешением независимо от цветов.Это связано с контрастными фотоэлектрическими датчиками , также в случае невидимых люминесцентных меток с использованием УФ-излучения.
Этикетки любого цвета и размера, помещенные на катушку любого типа, включая прозрачную пленку, обнаруживаются вилочными датчиками с фотоэлектрическими датчиками или ультразвуковыми датчиками , в зависимости от области применения.
Расстояние и положение объектов можно измерить с точностью до миллиметра, даже с дальностью в несколько метров, с помощью лазера фотоэлектрических датчиков измерения времени пролета ( TOF ) или даже ультразвуковых датчиков для четких объектов и оптические энкодеры для линейных измерений.
Размеры измеряются с помощью фотоэлектрических датчиков с многолучевыми световыми матрицами, образованными излучающими и приемными блоками, динамически отправляющими данные и восстанавливающими профиль измеряемых объектов.
Качество можно проверить на любом этапе производства: от загрузки до сборки механических или электронных деталей, от обработки до упаковки пищевых или фармацевтических продуктов, от наполнения до закрытия бутылок, от печати до наклеивания этикеток. Интеллектуальные датчики технического зрения , которые собирают и распознают «хорошие» и «плохие» изображения, делают возможным осмотр.
Датчики Общие преимущества
Внедрение датчиков в вашу систему автоматизации вместо стандартных датчиков означает адаптацию производственных и логистических процессов к последним требованиям цифровой трансформации.
Основными общими преимуществами являются повышенная производительность и эффективность, большая гибкость и отслеживаемость, повышенная рентабельность с точки зрения общей стоимости владения и экономии времени благодаря следующим преимуществам:
Опыт — Компания Datalogic входит в число пионеров и крупных производителей фотоэлектрических датчиков и среди немногих компаний, имеющих собственные технологии ASIC.Для пользователя это гарантия подтвержденного знания продукта, надежности и лучшего сенсорного решения.
Широкий ассортимент с точки зрения линейки продуктов, форм-факторов от миниатюрных и компактных до более крупных датчиков, типов светового излучения от светодиодов до Laser , функций обнаружения, измерения и проверки, разрешения и диапазона расстояний, интерфейсов, аксессуаров и т. Д. • Пользователь всегда имеет наилучшее соотношение между производительностью и стоимостью, платя ровно столько, сколько необходимо.
Расширенные функции , такие как специальные алгоритмы для обнаружения четких или сильно отражающих объектов; фирменная ASIC со встроенным интерфейсом IO-Link; Патенты на измерения TOF; Машинное обучение помогло установить технологию интеллектуальных датчиков зрения. Все это не просто инновации, но и преимущества. Действительно, пользователь может оптимизировать процесс, делая его лучше, быстрее, надежнее, экономя время или компоненты.
Заказной продукт и специальная версия , основанная на технологии фотоэлектрического датчика core , представляют собой еще один способ, с помощью которого Datalogic хочет быть ближе к клиентам и решать их самые специфические потребности.
Произошла ошибка при настройке пользовательского файла cookie
Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.
Настройка вашего браузера для приема файлов cookie
Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:
В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.
Почему этому сайту требуются файлы cookie?
Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.
Что сохраняется в файле cookie?
Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.
Как правило, в cookie-файлах может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.
Сенсорная технология — Infineon Technologies
Семейство
Infineon XENSIV ™ было разработано для решения сегодняшних задач обнаружения в автомобильной, промышленной и потребительской областях. Основываясь на глубоком понимании системы, это самый широкий портфель типов датчиков на рынке, предоставляющий клиентам самый широкий выбор готовых к использованию решений с быстрым выводом на рынок.XENSIV ™, охватывающий магнитные датчики, датчики тока, датчики давления, акустические датчики, датчики трехмерного изображения (REAL3 ™) и MMIC радарных датчиков (RASIC ™ для автомобилей), обеспечивает идеальное соответствие всем требованиям к производительности и целостности — независимо от отрасли.
Датчики
XENSIV ™ предназначены для «улучшения» жизни, позволяя «вещам» «видеть», «слышать», «чувствовать» и «понимать» окружающую их среду. Они позволяют клиентам встраивать более интеллектуальные решения в свои проекты, тем самым открывая путь для новых и привлекательных приложений, предлагающих более интуитивное взаимодействие и контекстную осведомленность.Infineon также объединяет усилия со своими партнерами по экосистеме для совместной разработки инновационных, синергетических сценариев использования, которые дают клиентам явное лидерство на рынке в таких новых областях, как робототехника, автономное вождение и автоматизация зданий.
Основываясь на 40-летнем опыте, накопленном Infineon в разработке сенсорных продуктов и передовых в мире сенсорных технологий, XENSIV ™ обеспечивает исключительную точность и лучшие в своем классе характеристики измерений. Все датчики XENSIV ™ рассчитаны на максимальную надежность.Усовершенствованные стандарты проектирования и производства в сочетании с расширенными испытаниями в самых суровых условиях отражены в проверенном на практике качестве этого портфеля. Благодаря этой надежности заказчики во всем мире могут положиться на XENSIV ™ в плане стабильности, долговечности и целостности системы в течение всего срока службы продукта. Это ключевой фактор успеха, например, для критически важных с точки зрения безопасности приложений в автомобильной конструкции.
Кроме того, клиенты получают дополнительную уверенность в проверенной репутации.За последние 10 лет Infineon отгрузила более 20 миллиардов устройств и наглядно продемонстрировала свою способность разрабатывать готовые к использованию сенсорные решения, которые соответствуют реальным потребностям конкретного клиента, при одновременной оптимизации конструкции системы в целом. Заглядывая в будущее, Infineon стремится к постоянным инновациям и совершенствованию технологий, чтобы держать своих клиентов на передовой.
Датчики и регуляторы Gems — Уровень — Давление — Расход — Клапаны
Коммерческие кофеварки с электромагнитными клапанами серии A
Коммерческие кофеварки продолжают оставаться сильным рынком с постоянно растущим спросом.Новые и улучшенные конструкции помогли создать нишевые кофеварки и кофейни, где каждый пытается приготовить лучший кофе!
Серия LS-7, боковые реле уровня в подогревателях пищи
Если вы ищете надежный и экономичный датчик уровня, устанавливаемый сбоку, на который могут рассчитывать ваши клиенты, не ищите дальше. Датчик серии LS-7 — идеальное решение!
Датчики потока охлаждающей жидкости в медицинских лазерах
Жидкость охлаждающей жидкости имеет решающее значение во многих областях применения.Для медицинских лазеров надежный поток охлаждающей жидкости обеспечивает безопасность пациента и защиту оборудования.
Что такое интегрированный датчик?
Интегрированный датчик является основной технологией датчика без упаковки и позволяет объединить несколько сенсорных технологий в единую сборку.
Что такое расходомер?
Расходомер измеряет как проводящие, так и непроводящие жидкости, а также газы и может использоваться для суммирования или отслеживания скорости, с которой среда протекает через заданное пространство.
В чем разница между датчиками постоянного и точечного уровня?
Чтобы измерить количество жидкости в данном контейнере, многие предпочитают использовать датчик уровня. Но какой датчик уровня подходит для вашего применения?
5 типов датчиков давления, которые вы должны знать
Так же, как дрель не работает с гвоздем, имеет значение тип датчика давления, который вы используете для конкретного применения.Например, то, что хорошо работает при измерении нефти и газа, может не подходить для гидравлики.
Как работает поплавковый выключатель?
Когда дело доходит до измерения уровня жидкости в резервуарах, немногие приборы могут быть столь же надежны, как поплавковый выключатель. Так как же работает поплавковый выключатель?
Как предотвратить «замерзание» запорных клапанов при очень низких температурах
В зимние месяцы и в экстремально холодных условиях могут возникать неисправности клапана, что может быть чрезвычайно неудобным и дорогостоящим.

Принцип действия и применение калориметрических датчиков потока EGE-Elektronik

Все о калориметрических датчиках

Принцип работы калориметрических датчиков протока

Чувствительность датчиков и температура среды

Конструкция, монтаж датчиков и материалы для их изготовления

Вторичные приборы и компактные датчики

Параметры для выбора датчиков потока

Шесть датчиков, поломка которых приведет к странному поведению машины

Набор умных датчиков безопасности Mi Smart Sensor Set

Набор умных датчиков безопасности Mi Smart Sensor Set

Многофункциональный шлюз Smart Home Gateway

Центр управления «умными» гаджетами в экосистеме Mi Home

Просыпаться под любимую мелодию гораздо проще

Датчик окон и дверей Mi Door and Window Sensor

В реальном времени реагирует на открытие и закрытие

Охрана квартиры в Ваше отсутствие

Беспроводной выключатель Mi Home Wireless Switch

Настройте подключение электропитания «умных» гаджетов

Индивидуальный дверной звонок

Датчик движения Smart Home Occupancy Sensor

Освещает путь и разгоняет темноту

Наблюдайте за обстановкой в режиме онлайн

От установки до использования всего три шага

Постоянное обновление перечня «Умных» устройств

Используйте все возможности умного дома

Динамические характеристики датчика

Виды датчиков контроля давления – классификация, применение и критерии выбора

Классификация

Области применения

Критерии выбора

Интерфейсы датчиков и интерфейсы связи

Датчики и сигнализаторы давления

СЕРТИФИКАТЫ, ЛИЦЕНЗИИ

Сертификаты

Лицензии

Датчики | Около

Цели

Область применения

Заявление об этике публикаций MDPI

Обзоры книг

Авторские права / открытый доступ

Отпечатки

Объявление и реклама

Редакция

Как сенсорные технологии будут определять автомобили будущего #Melexis

Интеллектуальное наблюдение

Ультразвуковые датчики

Распознавание жестов

Трехмерное отображение дорожной обстановки

Журнал датчиков | Hindawi

Датчики — Datalogic

Новости

Датчики

Общие приложения датчиков

Датчики Общие преимущества

Произошла ошибка при настройке пользовательского файла cookie

Настройка вашего браузера для приема файлов cookie

Почему этому сайту требуются файлы cookie?

Что сохраняется в файле cookie?

Сенсорная технология — Infineon Technologies

Датчики и регуляторы Gems — Уровень — Давление — Расход — Клапаны

Коммерческие кофеварки с электромагнитными клапанами серии A

Серия LS-7, боковые реле уровня в подогревателях пищи

Датчики потока охлаждающей жидкости в медицинских лазерах

Что такое интегрированный датчик?

Что такое расходомер?

В чем разница между датчиками постоянного и точечного уровня?

5 типов датчиков давления, которые вы должны знать

Как работает поплавковый выключатель?

Как предотвратить «замерзание» запорных клапанов при очень низких температурах

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
