Дифавтомат что это такое: принцип работы, как выбрать и проверить

Содержание

принцип работы, как выбрать и проверить

Опасность возгорания от тока короткого замыкания, электрического травматизма, вызванного появлением токовой нагрузки на корпусах бытовых приборов, согласно «Правил Устройства Электроустановок» требует защиты смонтированными в домашнюю электрическую цепь специальными приборами. Автоматические выключатели (АВ) по токовой нагрузке и УЗО (устройства защитного отключения) успешно справляются с функцией обеспечения электробезопасности. Однако при монтаже приборов в ранее установленные электрощитки возникают проблемы нехватки места. Для таких случаев используются дифавтоматы (сокращенно «дифы» или аббревиатура АВДТ), которые совмещают функции автоматического выключателя и УЗО в одном корпусе. Что такое дифференциальный автомат, особенности этого прибора описаны в данной статье.

Принцип работы и устройство дифавтомата

В диэлектрическом корпусе, состоящем из двух частей, расположены отдельно друг от друга элементы УЗО и автоматического выключателя каждый в специально отведенном месте. Принципиальная схема как работает типовой дифференциальный автомат представлена на изображении:

Модульный блок автоматического выключателя состоит из теплового и электромагнитного расцепителей. Биметаллическая пластина теплового расцепителя срабатывает от нагрева током перегрузки, а сердечник соленоида электромагнитного расцепителя своим движением размыкает цепь при наличии короткого замыкания.

Другой модульный блок отслеживает появление токовой нагрузки, с выполнением задач, решаемых УЗО. Основным его элементом является дифференциальный трансформатор, в котором при нормальном рабочем режиме ток первичной обмотки равен току вторичной (отличие только в векторе направления). При прикосновении человека, например, к проводнику с нарушенной изоляцией, часть тока не будет возвращаться через вторичную обмотку, а будет уходить через человека в землю. На ней, вследствие изменения магнитного потока будет индуцироваться напряжение, которое при достижении определенной величины подает сигнал на размыкающее реле.

Основные технические характеристики

Чтобы не ошибиться в выборе дифавтомата следует ориентироваться в основных технических характеристиках. Они представляют разновидности параметров, относящихся как к автоматическим выключателям, так и к УЗО.

  • Номинальное или рабочее напряжение для однофазной или трехфазной сетей.
  • Рабочий ток, при его величине защитное устройство способно работать длительное время.
  • Ток мгновенного срабатывания электромагнитного расцепителя. «Время-токовые» характеристики дифавтоматов зависят от конструкции автоматического выключателя устройства, имеют в основном виды В, С, и Д.
  • Дифференциальный ток утечки — показывает величину, при которой устройство защиты сработает на отключение цепи.
  • Диф реагирует на определенный характер источника тока, который может быть синусоидальным, пульсирующим или постоянным.
  • По принципу работы исполнительного механизма УЗО на дифах он может быть электронный или электромеханический.
  • Дифы выполняют с разными задержками срабатывания. Защитные аппараты на вводе имеют выдержку времени большую, чем установленные после вводных. Такая селективность создает возможность последним отработать защитное отключение.
  • В конструкцию большинства дифов заложена проверка УЗО на работоспособность, зачем собственно находится кнопка «ТЕСТ».

Маркировка

На изображении представлены основные буквенные и цифровые обозначения, которые присутствуют для маркировки большинства дифавтоматов.

На изображении автоматический выключатель дифференциального тока обозначается аббревиатурой АВДТ 63, где цифрами указан номинальный ток устройства 63 А. Сверху указан бренд производителя. Внизу — тип конструктивного исполнения УЗО (здесь электронное).

Нештатные варианты проверки

Следует обозначить, что проверка не касается автоматических выключателей, распространяется только на устройства, реагирующие на утечку тока (УЗО).  Для проверки на перегрузочные токи и короткое замыкания нужен лабораторный вариант, в условиях дома это сделать невозможно.

Кроме штатного, с помощью кнопки, существуют другие способы, как проверить дифавтомат.

  • Проверить дифференциальный автомат обычным способом с помощью батарейки. Схема подключения простая: плюсовой контакт батарейки соединяется со входным контактом, минусовой с выходным:Замкнув контакты на полюсах автомата, тем самым создаем магнитное возмущение на обмотках дифференциального трансформатора и механизм отключения у исправного дифа срабатывает. Эффективный способ как выбрать дифференциальный автомат при его покупке в магазине в рабочем состоянии.
  • Проверка на работоспособность магнитом. Следует приблизить магнит к взведенному АВДТ — устройство дифференциальной защиты должно его отключить.

    Важно: УЗО должно работать под действием электромагнитного поля, для электронного устройства такой принцип проверки не подойдет.

  • Подобранным по величине сопротивлением. Сопротивление, которое подключается между розеткой и устройством заземления, определяется с помощью известного в электрике закона Ома R = U/I, где U — входное напряжение (220 В или 380 В), I — ток утечки, указанный на дифавтомате. Рассчитанное, таким образом, сопротивление вызовет ток утечки, при котором он выбивает дифавтомат . Включив последовательно в цепь мультиметр, выставив режим работы на «амперметр», можно проконтролировать показания тока цепи.
  • Электронные устройства. Применение многофункциональных электронных измерительных приборов с подключением через розетку позволяют проверить сразу несколько параметров дифавтомата. Помимо определения работоспособности можно выяснить время срабатывания, убедиться, в правильности значения тока утечки, указанного на корпусе защитного устройства. Однако для дома это будет дорогое удовольствие.

Обозначение дифавтомата в условном виде на однолинейной схеме

«Правила технической эксплуатации электроустановок потребителей» регламентируют создание технической документации максимально удобной в работе. Одной из них является однолинейная схема в упрощенном виде отображающая соединения силовых линий, распределительных пунктов и расположение других электрических элементов. Так вот, обозначения дифавтомата на схеме, соответствующего нормативной документации нет. С молчаливого согласия пользователей они обозначаются следующим образом:

Буквенное обозначение дифференциального автомата на схеме —  в виде латинских букв QF.

Критерии выбора

Основным критерием как подобрать дифатомат для квартиры будет способность его обеспечить потребляемую энергию всеми электроприборами. Как выбрать дифавтомат по мощности, достаточно ли одного или установить несколько покажет расчет расхода электричества домашними электроприборами с учетом реального времени их работы. В качестве исходных данных можно воспользоваться информацией из технических паспортов или рассчитать по данным обозначенным на корпусе приборов.

Кроме варианта, связанного с расчетами, можно измерить мощность бытового электрического устройства с помощью энергометра. Для чего его включают в розетку, а к нему подключают сам прибор. Трудоемким, но простым будет включение по одному прибору в работу на час. Сняв показания с электросчетчика, получим нужную информацию. Выбираете АВДТ с техническими характеристиками соответствующими расчетным данным.

Высокую надежность работы дифавтоматов гарантирует принадлежность к бренду, завоевавшему доверие потребителей безупречным качеством своей продукции.

Из зарубежных производителей можно выделить: шведско-швейцарскую АВВ, французские LeGrand, Schneider Electric, немецкий Siemens и другие.

Среди российских производителей, по качеству уступающим представленным выше, следует отметить бренды КЭАЗ, IEK, DEKraft и другие.

Дифавтомат какой фирмы выбрать поможет изучение рейтингов, которые есть в интернете.

Преимущества и недостатки

К положительным характеристикам дифавтоматов необходимо отнести следующие.

  • Повышается пожаробезопасность объектов — имеется защита от перегрева электропроводки.
  • Отсутствует необходимость установки УЗО, его функции выполняет интегрированное в дифах аналогичное устройство.
  • Занимает в щитке на вводе минимальное пространство, одномодульные блоки дифов все компактно монтируются на его DIN-рейку.
  • За счет уменьшения контактных групп прост в монтаже.

Имеются у прибора и отрицательные характеристики.

  • Многофункциональность создает проблемы в определении причины срабатывания — от короткого замыкания или от тока утечки. Далеко не все дифавтоматы снабжаются специальными индикаторами, назначение которых указывать обозначение критического фактора. Это усложняет нахождение, а следовательно, устранение неисправности поврежденного участка цепи.
  • Выход из строя одного из составляющих — автоматического выключателя или УЗО, приводит к замене всего, самого по себе недорогого устройства. Экономически установка раздельно УЗО и защитного автомата более выгодна.
  • Следует учитывать, что электронные дифавтоматы утрачивают работоспособность при обрыве нулевого провода. Внимание: при нахождении фазы под напряжением это может привести к удару человека электрическим током. Электромеханический вариант дифавтомата такого недостатка не имеет.

Видео по теме

Подключение дифавтомата: схема подключения, как установить

Дифференциальный автоматический выключатель подачи электроэнергии — это модульное устройство, объединяющее в своей конструкции два электротехнических прибора: автомат включения/выключения и УЗО (устройство защитного отключения). Прибор способен защитить электропроводку от перегрузок и коротких замыканий (КЗ), а также отключить сеть при утечке тока через поврежденную изоляцию или при касании человеком частей электроприборов, находящихся под напряжением. Следовательно, дифавтомат выполняет две функции: защищает проводку и электроприборы от перегрузок, а человека от поражения электротоком.

Универсальность устройства наделяет его определенными преимуществами перед раздельно установленными автоматом и УЗО. Физически дифференциальный автомат занимает меньше места, стоит дешевле, чем два защитных модуля автомат + УЗО. Но недостатки у этого электротехнического изделия тоже есть: при выходе из строя одной из составляющих частей устройства, придется полностью заменять весь дифавтомат, а это несколько дороже. Но достоинства дифференциального автомата, конечно, нивелируют этот несущественный его недостаток!

Все модели дифавтоматов, трехфазные и однофазные, имеют в своей конструкции специальные флажки, которые указывают на причину срабатывания устройства — перегрузка по мощности или ток утечки. Это очень важно при выяснении обстоятельств аварийного отключения. Дифференциальные выключатели-автоматы устанавливаются в распределительных электрощитах, чаще всего, на специальных DIN-рейках. В этой статье мы с вами последовательно рассмотрим следующие вопросы: принцип работы и схемы подключения дифференциального автомата, а также как правильно подключить дифавтомат к сети.

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Где купить

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

  1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
  2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
  3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
  4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.
  5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Традиционные ошибки при монтаже дифавтомата

Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.

  1. Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
  2. Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
  3. Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
  4. Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.

Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!

Заключение

Подключение дифференциального автоматического выключателя к сети своими руками — вполне решаемая задача, но только если вы обладаете навыками выполнения монтажных электротехнических работ. В противном случае, учитывая сложность этого изделия и необходимость учета многих параметров и характеристик сети, следует обратиться к профессиональным электрикам. При таком варианте установки дифавтомата можно не сомневаться, что он надежно защитит бытовую сеть от перегрузок, а вас от удара электрическим током!

Видео по теме

В чем отличие УЗО от дифавтомата?

Большинство людей не очень хорошо разбирается в разновидностях защитных устройств для электрической сети, поэтому зачастую не понимает, в чем разница между ними. На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем. Прочитав статью, представленную вашему вниманию, вы узнаете, каково отличие УЗО от дифавтомата, а также сможете понять, когда и какой из этих приборов лучше устанавливать.

УЗО и дифференциальный автомат: выполняемые задачи

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Действительно, такие устройства легко перепутать. Но они выполняют неодинаковые задачи. УЗО обеспечивает защиту людей и домашних животных от удара током – это его единственная функция. Если электролиния или какое-то из подключенных к ней устройств повреждены, в цепи может появиться ток утечки. Прикоснувшись к такой проводке, можно получить сильный электрический удар.

Помимо этого, утечка электротока может стать причиной перегрева изоляции с последующим ее расплавлением, что нередко приводит к пожару. Установка УЗО решит эту проблему – при обнаружении тока утечки оно сработает, и произойдет отключение цепи. После устранения неполадок аппарат можно включить снова.

Однако этот прибор не обеспечивает защиту от всех возможных неприятностей с кабелем. Защищая линию от утечек, он не реагирует ни на перегрузки, ни на токи КЗ. Чтобы не допустить этих проблем, его нужно устанавливать только вместе с автоматическим выключателем. Другой вариант – подключить к электросети вместо УЗО дифференциальный автомат.

Наглядно разница между устройствами показана на видео:

Сначала объясним, что такое дифавтомат. Так называется защитный прибор, который способен одновременно выполнять работу УЗО и АВ. Таким образом, он сможет спасти линию от любых возможных нарушений (утечки тока, КЗ, перенапряжение). Проще говоря, это обычный автомат защиты электрической сети с УЗО, входящим в его состав.

Устройство защитного отключения само по себе можно сравнить с индикатором утечки, который покажет, идет электроэнергия к потребителям или выходит наружу. Есть утечка – УЗО срабатывает и обесточивает сеть.

Нет ее – прибор не заметит ни перегрузок, ни короткого замыкания. Поэтому, если вы задумываетесь над тем, что вам все-таки нужно – УЗО или дифавтомат, и не знаете, что выбрать для защиты домашней линии, то помните: первое не является самодостаточным аппаратом и не устанавливается в линию без автоматического выключателя. Дифавтомат может сам защитить сеть от вышеописанных неполадок и в дополнительном оборудовании не нуждается.

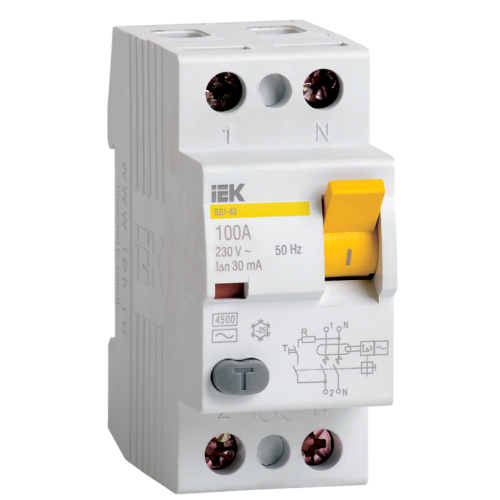

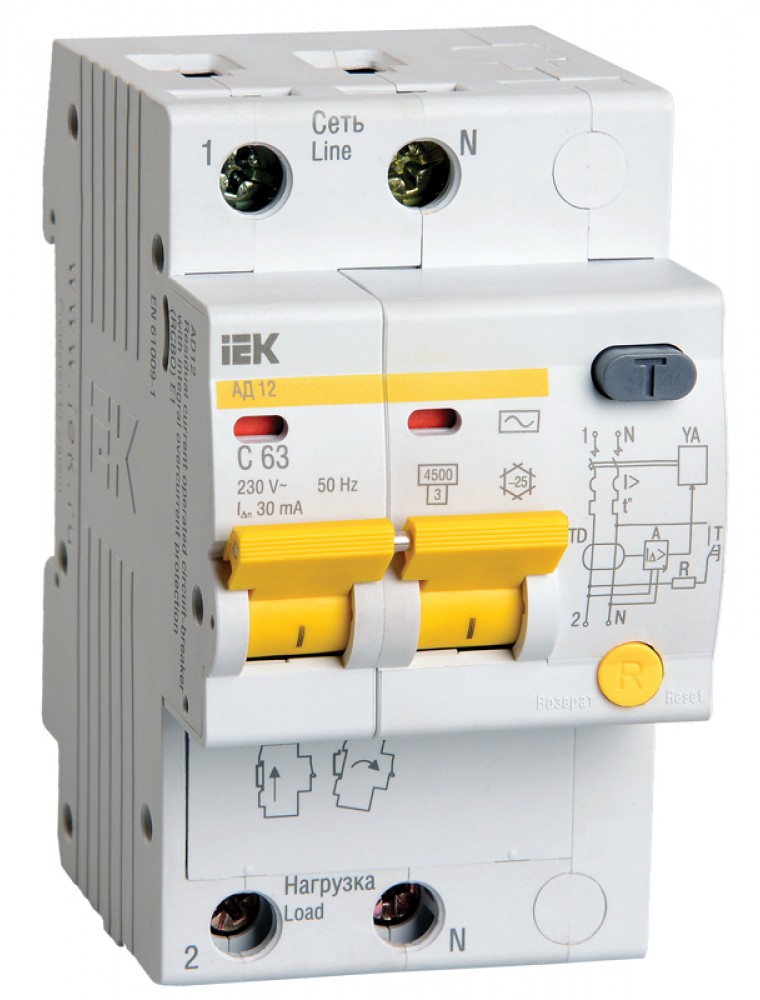

Отличие по внешнему виду УЗО от дифференциального автомата

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. Об этом мы поговорим чуть ниже. А еще проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот. Это хорошо видно на приведенной фотографии.

УЗО и автомат дифференциальный: различие по маркировке

Следующий вопрос: как отличить УЗО от дифавтомата по одному из признаков – маркировке, нанесенной на его корпусную часть.

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ.

Еще раз посмотрим на вышеприведенное фото. На корпусной части УЗО стоит маркировка «16А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 16А. На АВДТ, рассчитанном на аналогичную величину номинального тока, проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

Несколько способов отличить УЗО от дифавтомата на видео:

Различие приборов по электросхеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

На устройстве защитного отключения значки расцепителей отсутствуют.

Аббревиатура на корпусе

Поскольку производителям известно, что обычные люди нередко путаются в этих устройствах, то многие из них наносят на боковую сторону корпуса соответствующие аббревиатуры. Устройству защитного отключения соответствуют буквы ВД (выключатель дифференциальный), техническая аббревиатура дифавтомата – АВДТ (что означает – автоматический выключатель дифференциального тока).

Этот признак позволяет безошибочно понять, что представляет собой конкретный прибор – УЗО или дифференциальный автомат. К сожалению, такие обозначения встречаются лишь на аппаратах российских производителей, импортные приборы этой маркировки не имеют.

УЗО и дифференциальный АВ: какой из этих приборов выбрать?

Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «А что лучше – УЗО или же диф?» Действительно, учитывая то, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и сверхтоков КЗ, при этом не нуждаясь в дополнительных устройствах, можно прийти к выводу, что в любом случае нужно ставить дифавтомат.

Но это не совсем так. Разберемся с этим подробнее.

Что касается цены, то АВДТ стоит дороже, чем устройство защитного отключения. Однако суммарная стоимость УЗО и АВ выше, чем у дифференциального автоматического выключателя. В этом плане покупка последнего выгоднее.

По надежности срабатывания эти приборы одинаковы. Отличаться могут лишь устройства разных производителей. Аппараты российского производства нельзя назвать плохими, но все же они уступают большинству зарубежных аналогов по времени срабатывания, да и качество материала, из которого изготовлена корпусная часть отечественных изделий, похуже. Естественно, что цена импортных приборов выше, чем у тех, которые произведены в России.

Теперь поговорим о недостатках, свойственных АВДТ как комбинированному прибору. Если УЗО и защитный автомат установлены по отдельности, то в случае неполадок в цепи срабатывает одно из них: при утечке – ВД, а при перегрузке или же возникновении короткого замыкания – АВ. Это значительно облегчает поиск и устранение неисправности. Если же сработал дифавтомат, то придется потратить немало времени, чтобы выяснить причину его отключения. Правда, с учетом этой особенности некоторые современные модели АВДТ комплектуются индикаторами срабатывания, позволяющими установить, из-за чего произошло отключение устройства.

Еще одна возможная неприятность – поломка. Ломаться может любая техника, защитные аппараты – не исключение. Если выйдет из строя одно из устройств в цепочке УЗО-АВ, его замена обойдется дешевле, чем установка нового дифавтомата. При этом прийти в негодность может одна из частей АВДТ, а менять придется весь прибор. Поэтому, выбирая между этими устройствами, нужно учитывать стабильность сети и риск возможных неполадок.

Что касается удобства монтажа, то АВДТ в этом плане предпочтительнее – установить его в распределительном щите проще и быстрее, чем два аппарата.

Возможные ошибки при подключении УЗО и дифавтоматов на видео:

Заключение

В этом материале мы разобрались с тем, что представляют собой УЗО и дифференциальный АВ, каковы особенности их функционирования, а также – чем ВД отличается от автомата (дифференциального). Помните, что выбирая УЗО или дифавтомат с целью защиты сети, нужно обращать внимание на параметры защищаемой линии. Например, в квартире или небольшом частном доме можно устанавливать как устройство защитного отключения по отдельности с АВ, так и АВДТ – принципиальной разницы в этом нет.

Что касается крупных построек с большим количеством нагрузок (например, коттеджи с котельными и хозблоками), лучше отдать предпочтение дифференциальному автомату.

Подключение дифавтомата: выбор, схемы подкючения

Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается  дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Содержание статьи

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Обозначение дифавтоматов на схемах

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Четырехполюсный дифавтомат для подключения в сети 380 В

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Номинал дифавтомата и его время-токовая характеристика

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.





Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф,  посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

Ток утечки или уставки на диф автомате

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное  обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначениеГрафическое обозначениеРасшифровка Область применения
АСРеагирует на переменный синусоидальный токСтавят на линии, к которым подключена простая техника без электронного управления
АРеагирует на синусоидальный переменный ток и пульсирующий постоянныйПрименяется на линиях, от которых запитывается техника с электронным управлением
ВУлавливает переменный, импульсный, постоянный и сглаженный постоянный. В основном применяется на производстве с большим количеством разнообразной техники
SС выдержкой времени отключения 200-300 мсВ сложных схемах
GС выдержкой времени отключения60-80 мсВ сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

Токоограничение дифавтомата

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Обозначение повышенной морозостойкости дифавтомата

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Флажок, который показывает причину отключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.



Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.



Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала.  Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации,  степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.



Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.



Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

конструкция, принцип работы, технические параметры

Автоматические выключатели способны обеспечить безопасность проводки, поддерживая условия, влияющие на работоспособность приборов. Однако эти устройства не могут защитить людей и животных от поражения электротоком при случайном касании к токоведущим частям подключённого оборудования. Дифференциальный автомат сочетает в себе функции автоматического выключателя нагрузки и УЗО. Он чувствителен не только к перегрузкам, но и к току утечки, что позволяет применять его для защиты людей от опасного напряжения.

Отключение питания дифавтоматом происходит за доли секунды (менее 0,04 с) после изменения параметров дифференциальных токов. За это время человек, попавший под напряжение, не успевает получить серьёзную травму, находясь под защитой автомата. Так же быстро расцепитель срабатывает при возникновении условий, соответствующих короткому замыканию, либо в результате других аварийных ситуаций, угрожающих разрушением электропроводки.

Назначение

Дифференциальные автоматы разрабатывались с целью комплексной защиты от опасных напряжений:

  • человека, случайно коснувшегося оголенного провода или других токоведущих элементов различных электрических приборов;
  • электрооборудования и бытовых приборов от перегрузок и сверхтоков, возникающих при КЗ;
  • электрической проводки, оказавшейся под перенапряжениями в локальных электрических сетях.

Благодаря компактным габаритам и удобным крепёжным приспособлениям, упрощающим монтаж в электрическом щитке, эти устройства активно применяются в домашних сетях, офисных и производственных помещениях. Современные дифференциальные автоматы обладают функциями защиты, которые есть как у автоматических выключателей, так и в УЗО.

Сегодня всё чаще дифференциальные автоматы устанавливаются для защиты электрооборудования и людей в однофазных сетях (рисунок 1), так и в цепях с трёхфазным питанием. При этом контакты дифавтомата защищены дугогасительными камерами, поэтому способны выдерживать многократные коммутации в диапазоне номинальных напряжений, поддерживаемых в однофазных и трехфазных сетях.

Рис. 1. Дифференциальный автомат для однофазной сети

Несмотря на многофункциональность данного электромеханического устройства, его не целесообразно устанавливать в сетях со старой электропроводкой. Дело в том, что в случае утечки электрического тока, имеющей место в цепях с изношенной изоляцией проводов, работа дифференциального автомата, будет сопровождаться частыми защитными отключениями. По той же причине не рекомендуется установка дифавтомата для защиты линий с подключенными компьютерами.

Конструкция и принцип работы

Конструктивно дифференциальный автомат сочетает в себе два устройства: автоматический выключатель и встроенный узел УЗО. Общий принцип построения дифференциального автомата прекрасно объясняет иллюстрация, показанная на рисунке 2. Обратите внимание на синюю кнопку «Тест». С её помощью в любое время можно проверить работоспособность автомата.

Рис. 2. Образное представление конструкции дифавтомата

В реальности эти устройства смонтированы в одном корпусе. У них имеется один рычаг управления, а размыкание контактов происходит под действием общего расцепителя. Разумеется, датчик срабатывания дифавтомата состоит из двух независимых механизмов: биметаллических пластин автоматического выключателя и дифференциального устройства УЗО.

Дифавтомат в разрезе показан на рис. 3.

Рис. 3. Конструкция дифавтомата

Защита цепей от перегрузок работает довольно просто. При значительном превышении допустимых величин номинальных токов или при длительной перегрузке линии происходит нагревание пластин. Одна из них выгибается, воздействуя на коромысло механизма расцепителя. Под действием пружины происходит резкое срабатывание защиты и контакты размыкаются. Для защиты от сверхтоков, возникающих при КЗ, применяется катушка токовой отсечки.

Рассмотрим более детально принцип работы модуля защиты УЗО. Для этого приведём пример структурной схемы дифференциального автомата (рис. 4).

Рис. 4. Структурная схема АВДТ

На схеме видно 2 взаимосвязанных узла: дифференциальный трансформатор (обозначен цифрой 3) и реле напряжения (4). Они образуют модуль дифференциальной защиты. В некоторых конструкциях дополнительно применяются электронные усилители с зависимым или с независимым питанием.

Дифференциальный трансформатор являет собой тороид с обмоткой. Сквозь него проходят силовые проводники (в данном примере их 2 – фаза и ноль). При протекании по ним токов нагрузки, образуются одинаковые по значению, но противоположно направленные магнитные потоки. При таких условиях они не могут наводить напряжения в обмотке трансформатора. Поэтому модуль дифференциальной защиты находится в стабильном равновесии и электричество свободно протекает сквозь замкнутые контакты.

Равновесие системы нарушается при появлении утечки в результате повреждения изоляции, пробивании на корпус и по другим причинам, включая прикосновение человека к токоведущим элементам, например к корпусу прибора, находящемуся под напряжением. В таких случаях возбуждаются обмотки трансформатора, а токи наводки поступают (обычно через усилитель с электронным модулем) на катушку магнитоэлектрического реле. Магнитное поле через якорь воздействует на шток, который запускает механизм расцепителя, в результате чего происходит молниеносное отключение участка защищаемой линии.

Защитный модуль реагирует появление дифференциального тока, а при его обнаружении процесс завершается защитным отключением. Порог срабатывания автомата задают путём регулировки уставок. В зависимости от конкретного предназначения дифавтомата его порог чувствительности может иметь разные значения. В частности, для защиты персонала, селективный дифавтомат должен среагировать при обнаружении дифференциального тока, величина которого не более 30 миллиампер.

Замыкание контактов выполняется внешним усилием на управляющий рычаг.

Обратим ваше внимание на одну важную деталь: трансформаторы тока возбуждаются только при утечке «на землю», например, при наличии защитного заземления. Это значит, что если человек попал под напряжение между проводом фазы и нейтралью (то есть, нет замыкания на землю) то прибор не сработает. Данное обстоятельство следует учитывать при обслуживании линий различных электросетей.

Аналогичная ситуация происходит при обрыве нулевых проводов или в случае отсутствия напряжения питания усилителя. Неисправность можно проверить кнопкой «Тест». Для обеспечения полной безопасности при выполнении ремонтных работ следует отключать дифференциальный автомат вручную, или вводный автомат.

Отличие дифавтомата от УЗО

Всякое устройство, предназначенное для защитного отключения, реагирует только на наличие дифференциальных токов, а дифавтомат отсекает ещё токи перегрузок и сверхтоки при КЗ. В этом главное отличие этих защитных аппаратов.

Визуально дифференциальный автомат от УЗО трудно отличить. У них одинаковые корпуса и даже габариты не слишком отличаются. Но эти устройства можно отличить по другим признакам:

  • способу маркировки по номинальному току;
  • по изображению электрической схемы на корпусе электроприбора;
  • аббревиатурной надписи;
  • названию устройства.

Рассмотрите внимательно рис. 5. На изображении видно условные надписи и схемы. По некоторым из них различают указанные приборы.

Рис. 5. Обозначения на корпусе

Расшифровка обозначений на корпусе

Маркировка.

На корпусе устройства указаны параметры по номинальному току. В нашем случае, на рисунке указано «50 А». Такая надпись проставляется на УЗО. В случае с дифавтоматом перед цифрой 50 добавляются большие латинские буквы B, C либо D, характеризующие тип расцепителя. Например, С32 означает что перед нами дифференциальный автомат, рассчитанный на номинальный ток 32 А, со встроенным расцепителем типа C.

Изображение схемы.

Смотрим на рисунок 5, справа. На схеме дифавтомата присутствуют дополнительные элементы: электромагнитный и тепловой расцепители. Этих элементов нет на схеме УЗО.

Аббревиатура.

На нашем рисунке указана серия устройства: ВД1-63. Буквы ВД обозначают выключатель дифференциальный, то есть УЗО. На дифавтомате будет красоваться надпись: «АВДТ», что расшифровывается как автоматический выключатель дифференциального тока.

Название.

Некоторые производители пишут название устройства на корпусе сбоку. Для УЗО – «Выключатель дифференциальный», а для дифавтомата – «Автоматический выключатель дифференциального тока».

Общие обозначения для обоих типов выключателей (см. рис. 5):

  • напряжение переменного тока;
  • дифференциальный ток;
  • условный сверхток КЗ;
  • тип УЗО;
  • температурный диапазон.

Технические параметры

Приводим основные характеристики двухполюсных дифавтоматов, наиболее часто применяемых для защиты в однофазных сетях.

Таблица 1

Наименование дифавтомата Количество полюсов Номинальный ток, А Ток утечки, мА
АВДТ 32 C40 30мА 2 40 30
АВДТ 32 C40 100мА 2 40 100
АВДТ 32 C50 100мА 2 50 100
АВДТ 32 C63 100мА 2 63 100
АВДТ 32 B16 2 16 10
АВДТ 32 B25 2 25 10
АВДТ 32 C6 2 6 30
АВДТ 32 C10 2 10 30
АВДТ 32 C16 2 16 30
АВДТ 32 C20 2 20 30
АВДТ 32 C25 2 25 30
АВДТ 32 C32 2 32 30

Типовые схемы подключения

Выбор схемы подключения дифавтомата зависит от того, какие задачи мы стремимся решить. Условно их можно разделить на два типа:

  • схемы для защиты одним автоматом всех электрических групп;
  • использование отдельных устройств, для каждой защищаемой группы (рис. 6).
Рис.6. Подключение АВДТ

Схема защиты отдельных групп более приемлема, так как при возникновении неполадок в группе, отключается не вся сеть, а лишь проблемные цепи. Такое подключение требует больше устройств АВДТ, но это оправдано.

При подключении дифференциального автомата мы советуем руководствоваться правилами:

  1. Дифавтомат всегда устанавливается после вводного автомата и электросчётчика.
  2. Нулевой провод на выходе АВДТ нельзя подсоединять к нейтралям других линий.
  3. В старых домах с обветшавшей проводкой возможны утечки из-за плохой изоляции. Если защита дифавтоматом всё-таки нужна, то лучше использовать устройства с настройкой по токам утечки на грани 30 мА.

Как выбрать?

ПУЭ рекомендуют устанавливать дифференциальные автоматы в тех сетях, которые имеют защитный нулевой проводник. Для однофазных сетей выбираем двухполюсный автомат, а для трёхфазных – с четырьмя полюсами (других не бывает).

Обращаем внимание на два основных параметра: величину номинального электричества и показатель тока утечки. Важно, чтобы номинальный ток соответствовал расчётным значениям вашей защищаемой электрической группы. Для защиты от поражения электричеством следует выбирать устройства с минимальным показателем по току утечки. Считается, что 30 мА – это верхний предел, который нельзя превышать.

Тип встроенного УЗО учитывают в зависимости от того какие дифференциальные токи могут быть в защищаемых устройствах – синусоидальные (используем класс АС) или постоянные (защитят устройства класса А).

Менее важны параметры питания электронных усилителей, наличие защиты от обрыва нейтрали. Если вам трудно сделать правильный выбор – совет специалиста – лучший способ не ошибиться.

Видео в дополнение темы

https://www.youtube.com/watch?v=mUiaG1YjB0g
https://www. youtube.com/watch?v=1qZIffhCI0E

Список использованной литературы

  • Федосеев А. М. «Релейная защита электрических систем» 1976
  • Бартош А.И. «Электрика для любознательных» 2019
  • Е.Д. Тельманова «Электрические и электронные аппараты» 2010

Виды дифавтоматов – в чем отличие между ними, и какие встречаются

В настоящее время выпускают огромное количество видов дифавтоматов на любой вкус. Чтобы выбрать среди них оптимальный вариант для конкретной электросети, нужно иметь представление об их классификации по функциональным возможностям. Это значительно облегчит выбор устройства. Пропустив их через сито нескольких наиболее важных характеристик, можно сильно сократить список подходящих приборов.

По типу сети и току утечки

Дифференциальные автоматы по типу контролируемой электрической сети делятся на однофазные напряжением 220 В и трехфазные с линейным напряжением 380 В, соответственно, разделяются на двухполюсников для однофазных и четырехполюсников для трехфазных сетей.

В зависимости от тока утечки, возникающего в контролируемой сети, дифавтоматы, как и УЗО, подразделяются на следующие категории.

Тип АС. Дифференциальный автомат этого вида реагирует на синусоидальный переменный ток утечки, который может появиться мгновенно или нарастать постепенно.

При превышении порогового значения тока отключения он срабатывает, разрывая защищаемую линию. На корпусе дифавтомата должно быть обозначение АС или символ переменного тока в рамке.

Тип А. Отличие устройства этой категории от первого типа состоит в том, что оно реагируют на мгновенное возникновение или постепенное увеличение переменного и постоянного (пульсирующего) тока утечки. При достижении значения уставки, дифавтомат срабатывает.

На его корпусе должно быть изображение буквы А или символа синусоиды и пульсирующего тока в рамке. Различия сказываются на цене. Эти дифавтоматы значительно дороже устройств первого типа из-за необходимости дополнительного контроля, пульсирующих токов.

Они имеют наибольшее распространение и рекомендуются в большинстве случаев. Это связано с большим количеством бытовой техники имеющей именно такого рода токи утечки. Некоторые производители прямо указывают на этот тип защитных приборов, для своих устройств.

Тип В. Дифавтоматы этого вида срабатывают при наличии переменного, постоянного или выпрямленного тока утечки. Независимо от того, как происходит превышение порогового значения, мгновенно или постепенно. Обычно используется на промышленных объектах.

На корпусе указываются символы постоянного, переменного и пульсирующего токов в рамке, как и в УЗО (кстати, на западе из принято называть дифреле).

В европейских странах тип АС практически не применяется. В России допускается применение всех типов устройств.

По току мгновенного расцепления

По время-токовой характеристике дифавтоматы, также как и автоматические выключатели делятся на несколько классов. Каждая категория указывает, во сколько раз ток мгновенного расцепления должен быть больше номинального, чтобы прибор сработал. По российскому ГОСТ Р 50345-99 этих категорий три:

  1. вид В. Приборы этой категории мгновенно срабатывают при превышении контролируемого тока в 3-5 раз по сравнению с номинальным током;
  2. вид С. Устройство с таким обозначением срабатывает в случае превышения номинального тока в 5-10 раз;
  3. вид D. Дифференциальный автомат относящийся к данному классу среагирует при токах превышения номинала в 10-20 раз.

На корпусах устройств буквы с обозначением вида электромагнитного расцепителя по току мгновенного расцепления стоят перед цифрами обозначающими значение номинального тока. То есть, если на приборе написано С16, значит номинальный ток равен 16 А, а мгновенного расцепления 80-160 А.

В европейском союзе имеются приборы дополнительного типа А. В устройствах данного вида ток мгновенного срабатывания в 2-3 раза больше номинального тока.

Есть еще несколько типов (K, Z), которые установили сами производители. Здесь уже лучше обратиться к инструкции по эксплуатации на данный тип устройства, возможно, это будет именно тот прибор, который Вам нужен.

По времени срабатывания

По задержке времени срабатывания дифавтоматы бывают селективные и мгновенного действия. Первые обычно устанавливаются на вводе электрощита. Их основная функция – защита от пожара при нарушениях изоляции электропроводки.

Имеют значения отключающего тока 100 мА, 300 мА, 500 мА. Время задержки отключения составляет 0,15-0,5 секунды. Дифавтоматы мгновенного действия имеют значения отключающего тока в пределах 6-30 мА. Срабатывание происходит за сотые доли секунды, быстродействующие реагируют через тысячные доли.

Номинальная отключающая способность

По номиналу отключения дифавтоматы, также как и автоматические выключатели делятся на несколько видов. На корпусе устройства в прямоугольнике стоит число 3000, 4500, 6000 или 10000. Оно указывает, какой ток короткого замыкания в амперах выдержит дифавтомат без нарушения работоспособности при дальнейшем применении.

Приборы с максимальным значением применяют в производственных помещениях, мастерских. Устройства со значением 6000 А обычно используют в зданиях с новой электропроводкой, способной кратковременно выдержать большие токи.

В сельской местности обычно применяют приборы со значением 4500 А, там проводка похуже и линии электроснабжения послабее.

По токоограничению

Как бы быстро ни срабатывали расцепители, но это происходит за какое-то конечное время. Механическое размыкание контактов приводит к возникновению электрической дуги, пока расстояние между контактами не станет настолько большим, что дуга уже не сможет формироваться.

Класс токоограничения показывает, за какой интервал времени происходит размыкание контактов с момента начала размыкания и до гашения дуги.

Этот параметр очень важен для длительного и безопасного функционирования электропроводки. Чем меньше время размыкания, тем меньше страдают провода электросети от токов короткого замыкания.

Смысл токоограничения дифавтомата заключается в отключении защищаемой линии раньше, чем короткое замыкание наберет полную силу. Здесь он работает, как автоматический выключатель. Это позволяет защитить изоляцию от чрезмерного нагрева проводов и возгорания.

Выделяют 3 класса:

  • устройства 1 класса имеют время гашения дуги в дугогасительгой камере более 10 мс;
  • приборы 2 класса осуществляют гашение электрической дуги за 6-10 мс;
  • устройства 3 класса токоограничения производят это за 2,5-6 мс.

Чтобы определить класс, надо взглянуть на переднюю панель корпуса дифавтомата. Он виден в прямоугольной рамке под значением номинальной отключающей способности. Первый класс никак не обозначают.

Другие различия

Дифавтоматы различаются и по климатическому исполнению. На передней панели устройства внутри изображения снежинки указывается нижняя рабочая температура. Приборы подразделяются и по номинальной частоте контролируемой сети. Разновидности дифавтоматов на этом не заканчиваются.

Ко всему прочему дифференциальный автомат подразделяется на два вида: электронный и электромеханический. Первые компактнее, но имеют один недостаток, при отсутствии питающего напряжения на электронной плате они не работают. Это может произойти при обрыве нулевого провода.

В этот момент происходит перераспределение токов и необходимо срочно отключить электросеть, но электронный дифавтомат не поможет. Здесь справятся только второй (электромеханический) тип устройства, который не нуждается в дополнительном питании, чем отличается от первых, ему достаточно токов утечки.

Чисто внешне приборы отличить очень трудно. Самый простой способ использовать батарейку типа «Крона». При подключении к устройству в обход дифференциального трансформатора, электромеханический дифавтомат должен сработать, а электронный нет.

Стоит ли выбирать

Разобравшись с классификацией дифавтоматов по различным характеристикам, можно приступать к выбору необходимого для данной цепи устройства. Но на этом выбор прибора не заканчивается.

Теперь важно понять, а нужен ли автоматический выключатель дифференциального тока вообще, а может, стоит заменить его на два различных прибора: автоматический выключатель и устройство защитного отключения.

Этот вопрос возникает у многих специалистов. На первый взгляд применение дифавтомата несет только благо: экономится место в электрическом щите, упрощается монтаж. Но есть и несколько моментов заставляющих задуматься перед выбором.

Первое, цена дифавтомата больше стоимости автоматического выключателя и устройства защитного отключения. Это справедливо, если сравнивать приборы одного производителя.

Второй момент связан с тем, что при срабатывании дифавтомата невозможно понять причину отключения. Было ли это короткое замыкание или пробой изоляции. Соответственно и дальнейшие действия тоже становятся неясными.

И третье, все когда-нибудь выходит из строя. В случае с дифавтоматом, придется менять весь прибор. В случае с двумя устройствами, достаточно заменить один.

Кстати, чем сложнее устройство, тем менее оно надежно. Только учтя все преимущества и недостатки, можно сделать правильный выбор.

Что такое автоматизированная информационная система? (с иллюстрациями)

Автоматизированная информационная система - это просто система, с помощью которой информация обрабатывается для сбора и распространения через ряд автоматизированных процессов. Система часто требует очень небольшого вмешательства человека, кроме настройки и обслуживания. Он часто используется для доступа к информации и ее рассылки отдельным лицам. Те, кто использует эти типы систем, включают правительства, библиотеки и частный бизнес.

В большинстве библиотек старые карточные каталоги были заменены компьютерными системами.

Использование автоматизированной информационной системы, также известной как автоматизированная система управления информацией, может принести большую пользу как государственным учреждениям, так и частным компаниям. Процесс быстрого распространения информации через автоматизированную систему может сэкономить много часов утомительного труда, тем самым обеспечивая экономию средств для организации, нуждающейся в распространении этой информации. Этот тип системы может делать все: от напоминания людям о выставлении счета до предупреждения о потенциально серьезной ситуации.

Каталоги библиотечных карточек обычно доступны в Интернете.

Одним из примеров автоматизированной информационной системы, с которой многие в США знакомы, является система Amber Alert. Эта система представляет собой общенациональную сеть, которая автоматизирована для оповещения людей о возможном похищении ребенка. Систему можно настроить так, чтобы информация отправлялась в ограниченный географический район, где, вероятно, находится ребенок. В течение нескольких минут он может отображаться или транслироваться на дорожных знаках, телевидении и радио, в электронной почте, телефонных звонках и даже в текстовых сообщениях на сотовые телефоны. Использование отдельных лиц для распространения этой информации будет не только очень дорогостоящим, но и потратит драгоценное время, позволяя возможному преступнику сбежать вместе с ребенком.

Автоматизированная библиотечная информационная система особенно полезна для тех, кто ищет определенные библиотечные материалы. Часто весь карточный каталог библиотеки доступен как в самой библиотеке через библиотечную сеть, так и в Интернете.Как только книги будут отсканированы, они сразу же будут показаны как доступные, и библиотекарю не потребуется выполнять дальнейшую работу. Онлайн-возможности этого типа автоматизированной информационной системы особенно удобны для пользователя библиотеки. Нет необходимости идти в библиотеку, только чтобы разочароваться, если нужные материалы недоступны, так как это можно проверить прямо из дома.

В частном бизнесе автоматизированная информационная система также может быть очень важной, особенно когда речь идет о продажах и удовлетворенности клиентов.Например, те, кто проводит массовые маркетинговые кампании по телефону, могут использовать эти системы для отслеживания клиентов. Некоторые такие системы не только набирают номер, но и могут предоставить полную информацию. В других случаях звонящий телефон будет напрямую перенаправлен на живого маркетолога. Этот тип системы также может отслеживать часы работы сотрудников и расчет заработной платы.

Десятичная система Дьюи - в настоящее время в значительной степени замененная автоматизированными системами электронной каталогизации - использует числовую категорию для различных предметов, например 000 для информатики.

Что такое байт-код Java и как он работает? Edureka

Во время выполнения программы на Java выполняется множество процессов. Одна из таких концепций - это байт-код в Java, который является одной из причин того, что Java становится платформенно-независимой. Итак, эта статья «Что такое байт-код в Java» поможет вам понять байт-код Java, а также его работу и преимущества. В этом блоге рассматриваются следующие темы:

Что такое байт-код в Java?

Байт-код в Java является причиной того, что Java не зависит от платформы, как только программа Java компилируется, создается байт-код.Если быть более точным, байт-код Java - это машинный код в виде файла .class.

Байт-код в Java - это набор команд для виртуальной машины Java, который действует аналогично ассемблеру.

Как работает байт-код


Когда программа Java выполняется, компилятор компилирует этот фрагмент кода, и байт-код генерируется для каждого метода в этой программе в виде файла .class.

Мы также можем запустить этот байт-код на любой другой платформе.Но байт-код - это неработающий код, который требует интерпретатора или полагается на него. Именно здесь JVM играет важную роль.

Байт-код, созданный после компиляции, запускается виртуальной машиной Java. Ресурсы, необходимые для выполнения, предоставляются виртуальной машиной Java для плавного выполнения, которая вызывает процессор для выделения ресурсов.

Байт-код против машинного кода

Основное различие между машинным кодом и байт-кодом состоит в том, что машинный код представляет собой набор инструкций на машинном языке или двоичном коде, которые могут напрямую выполняться центральным процессором.

В то время как байт-код - это невыполнимый код, созданный путем компиляции исходного кода, выполнение которого зависит от интерпретатора.

Преимущества байт-кода

Ниже приведены несколько преимуществ байт-кода:

  • Он помогает в достижении независимости от платформы, что является одной из причин, по которым Джеймс Гослинг начал формирование Java.

  • Набор инструкций для JVM может отличаться от системы к системе, но все они могут интерпретировать байт-код.

  • Байт-коды - это неиспользуемые коды, которые зависят от доступности интерпретатора, здесь в игру вступает JVM.

  • Это код языка машинного уровня, который выполняется на JVM.

  • Это добавляет переносимости Java, что перекликается с поговоркой «пиши один раз, читай где угодно».

На этом мы подошли к концу статьи. Мы узнали, что такое байт-код в Java и как он работает с различными преимуществами.Я надеюсь, что вы понимаете все, о чем вам рассказали в этом руководстве.

Если вы нашли эту статью «Что такое байт-код в Java» релевантной, посетите Edureka Java Certification Training, надежную онлайн-обучающую компанию с сетью из более чем 250 000 довольных учащихся по всему миру.

Мы здесь, чтобы помочь вам на каждом этапе вашего пути, и мы разработали учебную программу, предназначенную для студентов и профессионалов, которые хотят стать Java-разработчиками. Курс разработан, чтобы дать вам хорошее начало в программировании на Java и обучить вас как основным, так и продвинутым концепциям Java, а также различным средам Java, таким как Hibernate и Spring.

Если у вас возникнут какие-либо вопросы, не стесняйтесь задавать все свои вопросы в разделе комментариев «Что такое байт-код в Java». И наша команда будет рада ответить.

и др. | Что это значит и как правильно им пользоваться?

«И др.» является сокращением от латинского термина «et alia», что означает «и другие».”Он используется в академических цитатах при ссылке на источник с несколькими авторами:

Hulme et al. (2019) утверждают, что…

В разных стилях цитирования действуют разные правила использования слова «et al.» Ниже мы объясняем правила для APA, MLA и Чикаго.

Типичные ошибки

Есть пара распространенных ошибок, на которые следует обратить внимание при использовании «и др.»

Пунктуация

«al» в «et al.» всегда следует за точкой. Это потому, что этот термин является сокращением латинской фразы «et alia» - точка указывает, что это сокращение:

  • и др.
  • et.al
  • et. al.
  • et al.

«И др.» при необходимости могут сразу следовать другие знаки препинания, но точка всегда стоит первой:

(Смит и др., 2013)

Когда «и др.» стоит в самом конце предложения, используется только одна точка:

Это трудоемкий процесс, как показали Davies et al.

и др. vs. и т. д.

«И др.» не следует путать с «и т. д.»; он используется для списков людей, тогда как «и т. д.»Используется для списков вещей и понятий:

McDonnell et al. (2012) обсуждают различные аспекты идентичности (гендерной, расовой и т. Д.), Которые могут повлиять на результаты.

Используя et al. в стиле APA

В текстовых цитатах в стиле APA, когда у источника есть два автора, укажите обоих. Если авторов три или более, укажите первого автора, а затем «и др.».

«И др.» в APA 7
Кол-во авторов Цитирование в тексте
1–2 автора (Андерсон и Сингх, 2018)
3+ автора (McDonnell et al., 2019)

APA не рекомендует использовать «и др.» в списке литературы. Вместо этого укажите до 20 авторов полностью. Если у источника более 20 авторов, укажите первые 19, затем многоточие (…) и окончательное название:

Макдоннелл, Ф., Дэвидсон, М., Синг, Дж., Клобус, Р., Дэвис, Р., Элиот, А., МакКомб, С., Колфилд, Дж., Стрефкерк, Р., Корриери, Л. , ЛаБроде, М., Тил, М., Суен, Б., Дебрет, Дж., Йонкер, С., Дриссен, К., Болдуин, И., Беванс, Р., Бхандари, П.,… Питерс, Х.

Правила 6-й редакции

Приведенные выше правила относятся к 7-му изданию руководства APA. Если вам предложено следовать 6-му изданию, используйте слово «et al.» немного отличается.

Для источников с тремя-пятью авторами укажите всех авторов в первый раз и используйте «et al.» только в последующих цитатах. Для источников с шестью или более авторами используйте «et al.» из первой цитаты.

«И др.» в APA 6
Кол-во авторов Первое упоминание Последующие ссылки
3–5 авторов (Смит, Санчес, Дэвис, Болдуин и Колфилд, 2016 г.) (Смит и др., 2016)
6+ авторов (McDonnell et al., 2016) (McDonnell et al., 2016)

Что может сделать корректура для вашей статьи?

Редакторы

Scribbr не только исправляют грамматические и орфографические ошибки, но и укрепляют ваше письмо, убеждаясь в том, что в вашей статье нет нечетких слов, лишних слов и неудобных формулировок.

См. Пример редактирования

Используя et al.в стиле MLA

В стиле MLA всегда используйте «et al.» для источников с тремя и более авторами. Это относится как к цитированию в тексте, так и к списку цитируемых работ.

Кол-во авторов Пример цитирования в тексте Работы цитируются, пример
1–2 автора (Смит и Дэвис) Смит, Джошуа и Роберт Дэвис. …
3+ автора (McDonnell et al.) McDonnell, Frederick, et al. …

Используя et al. в стиле Чикаго

Чикагский стиль имеет две системы цитирования: примечания и библиографию и стиль с указанием даты автора. Использование «и др.» одинаково в обоих стилях.

Для источников с одним, двумя или тремя авторами укажите имена всех авторов в ваших цитатах в тексте (будь то сноски или дата автора). Для источников с четырьмя или более авторами используйте имя, за которым следует «и др.».

Кол-во авторов Пример сноски Пример даты автора
1–3 автора 1.Джошуа Смит и Роберт Дэвис,… (Смит и Дэвис 2019)
3+ автора 2. Джеймс Симпсон и др.,… Simpson et al.,…

В списке литературы или библиографии в стиле Чикаго укажите до 10 авторов. Если у источника более 10 авторов, перечислите первые семь с последующим словом «и др.»:

Макдоннелл, Фредерик, Молли Дэвидсон, Джессика Сингх, Рональд Клобус, Роберт Дэвис, Энн Элиот, Гарольд Питерс и другие.…

Что означает IT?

Я думаю, Интернет чат

Информационные технологии

Вычислительная техника »Сети - и многое другое...

IT000 IT00000 Kelloggal 9Tloggal 9Tloggal 9Tloggal

IT

Италия

Регионы »Страны

Оцените:
IT

Оценить:
IT

Итальянский

Региональные »языковые коды (2 буквы)

IT Оценить:
IT

Есть ....

Интернет »Чат


IT

Чай со льдом

Разное »Еда и питание

Оцените это:
Оцените:
IT

Международный терроризм

Правительство »Правительство США

Индивидуальная терапия

Медицина »Физиология

Оцените это:
IT

Интенсивная терапия

Медицина »Физиология

Оцените:
IT

Ингаляционная терапия

Медицинский» Физиология

it:
IT

Italyanca

Международный »Турецкий

Оценить:
IT

Военная информация Транспорт»
Оцените:
IT

Gartner Group, Inc.

Бизнес »Символы NYSE

Оцените его:
IT

Вводный курс

Государственный» Военный


IT

Imagination Technology

Бизнес »Компании и фирмы

Оценить:
IT
Оцените:
IT

Индивидуальные перевозки

Государственные »Транспортные

Оцените его:
IT

Информационный обман

Вычислительная техника» Cyber ​​& Security

IT

Файл настроек InTalk

Вычислительная техника »Расширения файлов

Оценить:
9000
Музыкальный файл 9000 IT Расширения файлов

Оцените:
IT

Иранское время [UTC + 0300]

Региональные »Часовые пояса

IT

Есть Обычно

Разное »Без категории

Оценить:
