Дифференцированный автоматический выключатель: в чем разница и отличия, что лучше выбрать, как отличить визуально

Содержание

в чем разница и отличия, что лучше выбрать, как отличить визуально

Для большинства людей УЗО и дифференциальный автомат, да и просто автоматический выключатель неразличимы и они не видят разницы. Внешне очень похожи, надписи на корпусе практически одинаковые, есть кнопка теста и включения в работу, но всё же это разные устройства и давайте разберёмся чем отличается УЗО от дифавтомата. В материале рассмотрим назначение обоих устройств и их принципиальные различия по важным параметрам.

Понимание назначения этих устройств и того чем отличается УЗО от дифференциального автомата поможет сделать правильный выбор при проектировании электрической сети частного дома или квартиры.

Назначение устройства защитного отключения (УЗО)

Аппараты по внешнему виду схожи, однако отличие есть, так как выполняют они разные задачи. Устройство защитного отключения отслеживает проходящий через него ток и разрывает цепь (срабатывает) при возникновении каких либо утечек на землю после него. Максимальный ток утечки, при превышении которого сработает УЗО, указан на его корпусе (

от 10 мА до 500 мА).

Возникновение дифференциального тока (разность на входе и выходе УЗО), может произойти по разным причинам, например, неисправность бытовой техники или повреждение изоляции кабеля, при котором часть его начинает стекать на землю.

Обратите внимание! В том месте, где происходит утечка электрического тока при повреждённой изоляции электропроводки, повышается температура провода, что может привести к возгоранию и пожару.

Как проверить качество изоляции, читайте в нашей статье: Как пользоваться мегаомметром для измерения сопротивления изоляции кабеля?

Отметим, что в строениях со старой электропроводкой пожары по причине возгорания проводки происходят довольно таки часто.

Для человека смертельно опасным считается значение тока, проходящего через него, превышающее 30 мА. Поэтому в электрощитках для защиты розеточных групп, устанавливают УЗО с отсечкой тока 10 мА или 30 мА. УЗО с большим номиналом этого параметра (например, 100 или 300 мА) называют противопожарным и нужно оно не для защиты человека, а для того чтобы не допустить возгорания в месте повреждённой изоляции кабеля.

Важно понимать, что УЗО не защищает сеть от сверхтоков, это является ключевым отличием его от дифавтомата. В случае возникновения короткого замыкания, он может сгореть, но не отработать (ведь при КЗ нет утечки тока на землю). Поэтому самостоятельно он не применяется, а устанавливается последовательно с автоматическим выключателем.

Таким образом основным назначением УЗО является защита от поражения человека электричеством (если оно будет протекать через тело человека на землю) и своевременное обесточивание участка сети с повреждённой изоляцией электропроводки.

Назначение дифференциального автомата

Дифференциальный автомат представляет собой универсальное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения. Это означает, что дифавтомат способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.

Размер дифавтомата для однофазной сети 220 В равен размеру УЗО или двухполюсного автоматического выключателя (

два модуля). Таким образом в щитке места они занимают одинаковое, но дифференциальный автомат имеет дополнительно к функциям отслеживания утечек тока, еще и сработку по тепловой защите и превышению предельного тока. Поэтому при отсутствии места в электрощитке, следует устанавливать дифавтомат вместо связки УЗО + автоматический выключатель.

Дифавтомат имеет две защиты (два типа расцепителя):

  1. электромагнитный;
  2. тепловой.

Электромагнитный расцепитель сработает при превышении тока выше номинального в определённое количество раз. Это количество зависит от типа дифференциально автомата.

Справка! Для типа «А» превышение номинала будет в 2-3 раза, «В» — от 3 до 5, «С» — в 5-10 раз больше номинала, «D» — в 10-20 раз больше.

Это мгновенное значение тока, например, при коротком замыкании или при большом пусковом токе мощного электрооборудования.

Тепловая защита срабатывает при прохождении тока через автомат, превышающем номинальное значение, определённое время. Данное время нужно смотреть по времятоковой характеристике конкретного автомата. Чем больше превышение, тем быстрее отключится автомат.

Также стоит отметить, что стоимость дифавтомата существенно выше чем у УЗО.

Отличие УЗО от дифференциального автомата

Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от дифавтомата и как можно использовать преимущества каждого из них.

Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть оно выступает исключительно индикатором, по которому контролируется утечка тока.

Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.

Давайте рассмотрим более подробно сами устройства и тогда станет понятно как отличить УЗО от дифавтомата внешне:

  • маркировка номинального тока срабатывания электромагнитного расцепителя — одно из ключевых отличий УЗО от дифавтомата (она есть только у дифавтомата
    ). На корпусе должны быть указаны рабочий ток (с буквой — С16, С32) и ток утечки. Если указан только один параметр или без буквы, то это УЗО – на нём указывается величина тока утечки и коммутационная способность контактов.
  • электросхема на приборе – на корпусе изображены схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа.
  • наименование на корпусе прибора сбоку – наносится не на всех приборах;
  • аббревиатура на приборе – на устройствах отечественных производителей указано ВД (выключатель дифференциальный) или АВДТ (автоматический выключатель дифференциального тока).

Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка.

Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключать его надо в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.

Какое устройство лучше выбрать

Вообще не принципиально, что устанавливать – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. Главное правильно подобрать номинал и значение тока утечки исходя из сечения и материала кабеля, а также селективности всей системы в целом.

В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов.

Приведем некоторые модели, которые хорошо себя зарекомендовали среди пользователей:

  • Legrand в электронно-механической или электронной модификациях;
  • – имеют множество плюсов, универсальны;
  • ABB – моментальное отключение в случае короткого замыкания;
  • IEK АД 12 – сохраняет работоспособность при снижении напряжения электрической сети до 50 В;
  • EKF АД 32 – часто используется для подключения бойлеров на кухне и в ванной.

Итак, отличия двух устройств действительно есть, как технически так и внешне. Собрать рабочую схему можно с обоими вариантами, но выбор остаётся за проектировщиком электрической сети дома или квартиры.

Дифференциальный автомат: все плюсы и минусы

Дифавтомат (дифференциальный автомат) широко используется при производстве электромонтажа. Данное приспособление способно защитить не только живой организм, но и всю электрическую систему от повышенной нагрузки, при утечке электротока, а также от короткого замыкания. Приспособление сочетает функции двух приборов: автоматического выключателя и УЗО.

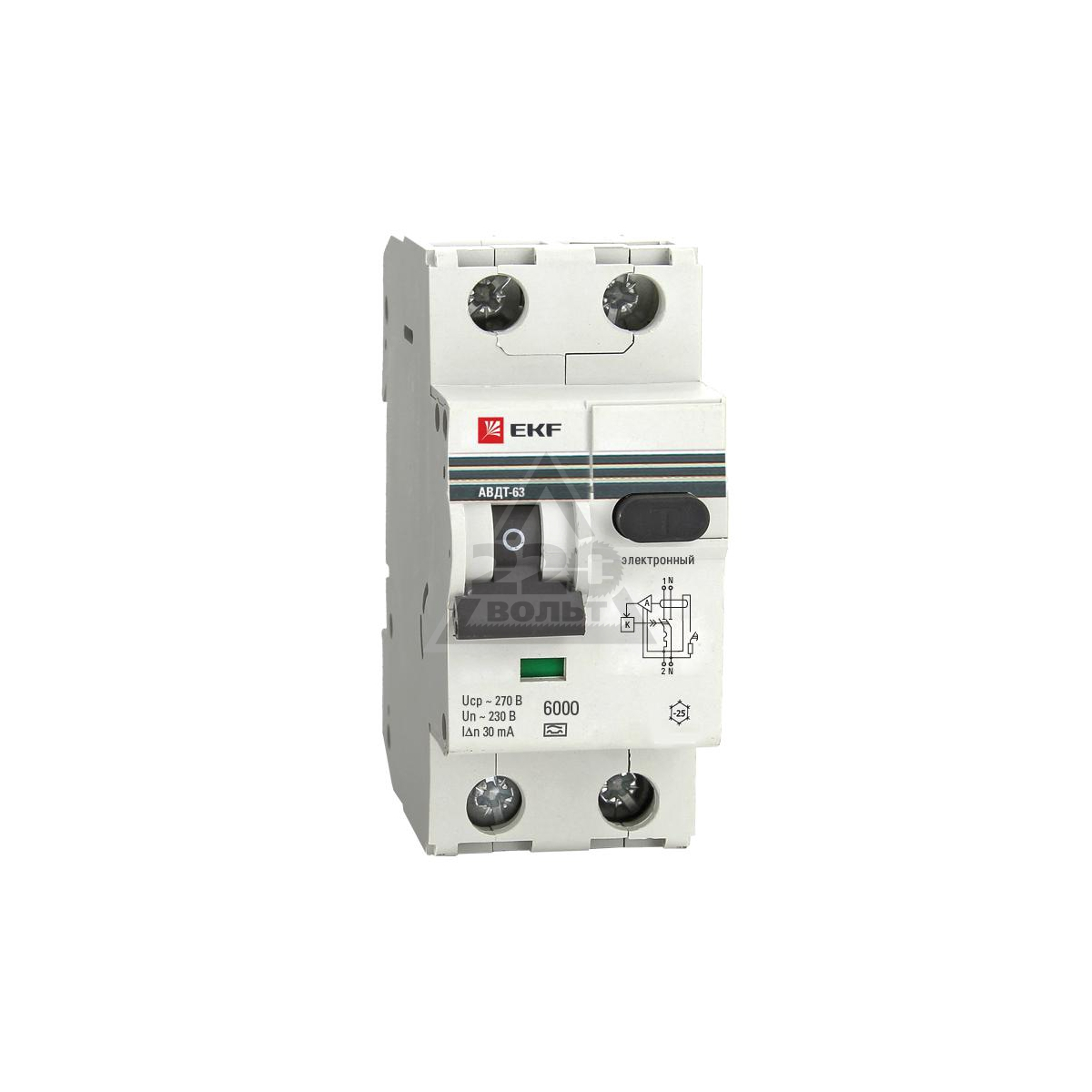

Дифференциальный автомат

Дифавтоматы используются в электросетях переменного тока, имеющих одну или три фазы. Такие устройства содействуют увеличению уровня надежности во время непрерывной эксплуатации электрооборудования. К тому же дифавтомат способен предотвратить пожар, спровоцированный возгоранием изоляционного слоя токоведущих элементов электроприборов.

Как устроен дифференциальный автомат

Дифавтомат состоит из рабочей и защитной частей. Первая включает в себя автомат. В нем заключены: система расцепления и рейка, которая сбрасывает выключатель. В зависимости от типа устройства есть двухполюсные и четырехполюсные УЗО. Система расцепления имеет два расцепителя:

  • электромагнитный – выключает электролинию при появлении в сети короткого замыкания;
  • тепловой – отключает электролинию в случае образования высокой нагрузки.

Вторая часть дифавтомата включает модуль дифференциальной защиты. Он способен обнаружить утекающий ток. К тому же данный элемент преобразует ток в механическое воздействие. При этом рейка сброса отключает выключатель.

Основой конструкции дифавтомата является трансформатор, который обнаруживает остаточный ток.

Плюсы и минусы

Преимуществом дифавтомата в первую очередь является небольшой размер прибора. Он занимает немного места в электрическом щитке. При таких габаритах появляется возможность установить электрический щит меньшего размера.

Современный дифавтомат

Процесс подключения дифавтомата менее затратный и трудоемкий. Установка прибора не займет много времени. Кроме этого это устройство не требует дополнительных приборов для его применения, поэтому при замене необходим только один дифавтомат.

До недавнего времени минусом дифавтомата являлось трудность выявления неисправности при срабатывании. Современные производители оснастили приспособление сигнальными флажками. При этом возможно определить участок схемы, где возникла неисправность.

При срабатывании прибора очень трудно понять причину срабатывания, так как их может быть несколько. То ли он сработал на утечку тока, то ли от перенапряжения, а может от возникновения в сети короткого замыкания. Это также является недостатком данного прибора.

Дифавтомат электронного типа имеет изъян: при обрыве нулевого проводника фазный провод находится под напряжением, что может привести к поражению человека электротоком. Устройство электромеханического типа не имеет такого отрицательного момента, и работоспособность его остается на прежнем уровне. Однако эти типы приборов дорого стоят в отличие от электронных.

Технические характеристики

Основной технической характеристикой дифференциального автомата является величина номинального тока. Данный показатель нормированный, и соответствует 6А, 10А, 16А, 25А, 50А. При нанесении данной маркировки на защитный прибор это значение указывается совместно с показателем быстродействия, которые отображаются символами: В, С, D.

Качественный дифавтомат

К следующей характеристике относится ток отключения напряжения. Практически для всех моделей эти параметры соответствуют: 10мА, 30мА, 100мА, 300мА, 500мА.

В характеристиках прибора указывается номинальное напряжение. Оно может быть 220В в однофазной сети и 380 в трехфазных электролиниях.

Величина тока утечки и селективность являются характеристиками данного приспособления. В соответствии с этим показателем приборы могут иметь такие обозначения: А – приборы, которые срабатывают на утечку тока переменного параметра; АС – устройства, срабатывающие на утечку тока, имеющего постоянную величину; В – приспособления, отключающиеся при создании двух вышеперечисленных обстоятельств.

Далее указывается тип встроенного УЗО. На поверхности устройства данный параметр обозначается в буквенном выражении или в виде рисунка.

Так как в основу дифавтомата входит встроенное УЗО, то принцип селективности в данном приборе также существует. Этот принцип заключается во временном отрезке задержки срабатывания. То есть защитный прибор, который ближе всех расположен к электросчетчику, должен иметь наибольшее время задержки отключения.

В соответствии с этим устройства имеют маркировку с буквой S, что обозначает задержку отключения в 200-300мс, или с буквой G – 60-80мс.

Дифференциальный автомат: причины срабатывания

Иногда после установки дифавтомата возникают частые срабатывания. Это случается ввиду некоторых причин:

  • При монтаже двух дифавтоматов спутаны нейтральные провода. В такой ситуации при включении кнопки тестирования не возникнет никаких причин для переживаний. Значит, кнопка сработает. Хотя в результате его использования в работе, он сразу отключится.
  • Нейтральный проводник, идущий от выхода прибора, подсоединили к нулевой шине. В таком случае правильным будет подключение его к потребителю электроэнергии. При включении дифавтомата в работу, он также сработает. Следовательно, кнопка Тест не исправна.
  • Провод защитного заземления и ноль соединены. В данном случае прибор просто не включится.
  • При существовании двух дифавтоматов, нейтральные провода объединены в схеме. Все два автомата будут включаться, кнопка Тест мгновенно отключается, при подаче нагрузки автоматы сразу отключаются.
  • При установке дифавтомата неправильно подсоединили нулевой проводник. Провод, соответствующий нолю должен подключаться сверху, путем подсоединения к гнезду с буквой N, а отходящая нейтраль идет уже напрямую к потребителю. Вести себя автомат будет, так же как и в предыдущем случае.

Причиной отключения может стать ситуация когда нулевой проводник идет не от защитного устройства, а от нулевой шины. При этом дифференциальный автомат не будет включаться.

Как выбрать дифавтомат по мощности и току утечки

Требования безопасности обустройства электрических сетей, предназначенных для частного дома, квартиры или для дачи, предусматривают установку и подключение двух видов защиты. Первая — от короткого замыкания (КЗ) и контроль по токовой нагрузке. Вторая — защита жизни и здоровья человека от поражающего воздействия электричества в случае соприкосновения с токоведущими частями электрооборудования, а также в случаях токовых утечек. В обоих случаях защититься можно, подключив в щитке дифференциальный автомат. Однако чтобы аппарат работал правильно, нужно с пониманием подойти к выбору его характеристик. Далее мы расскажем, как выбрать дифавтомат по мощности и току утечки.

Какие бывают аналоги?

Функции защиты от короткого замыкания и токовых перегрузок выполняют электрические автоматы (АВ), давно вытеснившие из обихода пробковые предохранители. Срабатывание по токовым утечкам обеспечивают изделия, сравнительно недавно ставшие обязательным элементом электрических сетей, получившие название устройства защитного отключения (УЗО). В последнее время особую популярность приобретают дифференциальные автоматы, обладающие защитными функциями, как от коротких замыканий, так и от токов утечек. Человек, особенно не искушенный в вопросах электротехники, порою не может решить, что выбрать в качестве защиты электрооборудования электрической сети, дифференциальный автомат или сочетание автоматического выключателя и УЗО.

На вопрос, в пользу какого оборудования сделать выбор, однозначного ответа нет, потому что и дифавтомату, и устройству защитного отключения свойственны, как преимущества, так и недостатки. В конечном счете, все зависит от конкретных обстоятельств. В одной из своих статей мы рассматривали вопрос, что выбрать: дифференциальный автомат или УЗО.

Когда рационально выбирать дифференциальный автомат?

Существует ряд факторов, свидетельствующих в пользу установки УЗО, но бесспорным остается одно из важнейших преимуществ выбора дифавтомата – это экономия места для установки оборудования в распределительном щите. Высокая степень энергонасыщенности жилья современного человека требует соответствующего уровня защиты оборудования от токов коротких замыканий, перегрузок по мощности, а также надежной электробезопасности. Особое внимание следует обустройству и выбору защиты от токовых утечек, предназначенной для стиральной машины, электрокотла, водонагревателя, бани, ванной комнаты и насоса.

При проектировании схемы электрической сети необходимо учесть, что УЗО, подключенное в цепь каждого из вышеперечисленных потребителей, необходимо обеспечить защитой от короткого замыкания и перегрузок по току, то есть на каждый УЗО потребуется установка автоматического выключателя. В итоге может получиться так, что для этого не будет хватать места на din-рейке щитка. Выбор дифавтовтомата, сочетающего в себе функции АВ и УЗО позволяет более рационально использовать электрический щит.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика. Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы. На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

  • А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
  • АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

Что такое диф автоматы авв: классификация, принцип работы этого устройства и критерии выбора

Диф автомат АВВ – что это такое, на что необходимо обратить внимание при его выборе

Прежде чем разбираться с популярностью дифференциальных автоматов, необходимо понять что собой представляет данный электрический прибор.

То есть рассмотрим вопрос: диф автомат АВВ – что это такое? Начнем с того, что все электрические сети обязательно комплектуются защитными приборами, которые отключают сеть питания потребителей при появлении перегрузок и высоких токов короткого замыкания. Обычно эту обязанность на себя берут автоматические выключатели.

Но есть еще один негативный фактор – это токи утечки, которые могут навредить человеку. Защиту от них на себя берет устройство защитного отключения (УЗО).

То есть, эти два прибора сегодня обязательные атрибуты распределительного щита. Так для чего тогда необходимы дифавтоматы ABB, какие обязанности возлагаются на них? Все очень просто.

Этот электрический защитный прибор выполняет сразу две функции: и автоматического выключателя, и УЗО. По сути, это два в одном.

Что мы получаем, как потребители, на практике.

  • Во-первых, экономится пространство в распределительном щитке. Вместо двух приборов устанавливается один.
  • Во-вторых, упрощается монтажный процесс. А это важно для тех, кто собирает распределительный щит своими руками.
  • В-третьих, появляется возможность немного сэкономить. Правда, некоторые модели дифавтоматов ABB стоят больше, чем два прибора, заменяемые им, в купе.

Итак, предпочтение дифференциального автомата налицо. То есть, лучше установить его, как единицу, чем два прибора, которые к тому же между собой придется соединять проводами.

Но многих интересует другой вопрос, как правильно выбрать дифференциальный автомат, на что необходимо обратить внимание, какой марки прибор лучше? И вообще, стоит ли тратить деньги на брендовые модели или лучше обойтись приборами среднего качества? Давайте разберемся во всех этих вопросах.

Маркировка автоматического выключателя

Как выбрать дифавтомат

Есть несколько критериев, по которым необходимо делать выбор.

  • Фазность прибора. Производители сегодня предлагают дифавтоматы ABB, которые можно установить в однофазную или трехфазную сеть. Соответственно они отличаются друг от друга количеством полюсов в их конструкции. Однофазный прибор имеет два полюса: один для фазы, второй для нуля. Трехфазный четыре полюса: три для фаз, один для нуля. Соответственно трехфазный имеет большие габариты. К примеру, где-то занимать он будет 6-7 модулей, а однофазный займет 2-3 модуля. Но в любом случае дифференциальный автомат Legrand или любой другой марки займет места гораздо меньше, чем автоматический выключатель и УЗО, установленные рядом.
  • Напряжения. Здесь все просто. На каждом приборе обязательно указывается напряжение, от которого он может питаться. В принципе, ошибиться здесь сложно или практически невозможно. То есть, трехфазная сеть – это 380 вольт, однофазная – 220 вольт.
  • Токовый номинал. По сути, дифференциальный автомат – это то же самое, что и обычный автоматический выключатель. Устройство у них схожее, единственное в дифавтомат добавляются узлы УЗО. Поэтому у дифавтомата Legrand (или другой модели, к примеру, IEK) такие же характеристики по токовой нагрузке, которые обозначаются буквой латинского алфавита и числом, показывающим максимально допустимый ток, который данный прибор может выдержать. Обычно для бытовых сетей используются автоматы серии «С», реже серии «В». А вот номинал токовой нагрузки может выбираться в зависимости от нагружаемости контуров. К примеру, для шлейфов освещения чаще всего применяются дифавтоматы С6 или С10, для розеточных групп C16, для вводных квартирных линий С50 или С63, для общедомовых С80 или С100.
  • Номинальный ток утечки. По сути, это характеристика УЗО, который встроен в дифавтомат. Обозначается номинал греческой буквой «дельта», а также числом, которое и отображает номинальную величину тока утечки. если дифавтомат установлен на одну розетку, тогда придется выбирать прибор на 10 мА, если на группу розеток, то 30 мА, если это вводной диф автомат на всю квартиру или дом, тогда в пределах 100-300 мА.
  • Тип УЗО. Существуют два вида или типа устройств защитного отключения. Первые могут реагировать только на переменный ток, вторые на постоянный. Первые обозначаются символами «АС», вторые буквой «А». Если к розетке будут подключаться компьютер, телевизор и другие бытовые приборы, в конструкции которых есть электронные преобразователи, то в эту сеть лучше всего устанавливать дифавтомат серии «А».
  • Защита от обрыва нуля. Как и все электрические приборы и устройства, дифференциальные автоматы ABB работают только при наличии напряжения в сети. Но тут есть один тонкий момент. Если оборвалась фаза, то волноваться нет причин, сеть полностью обесточилась. Но если оборвался ноль, тогда дифавтомат перестает работать, то есть, защищать от тока утечки. Но в самой сети напряжение присутствует, а, значит, сам ток утечки может быть опасен. Поэтому выбирая дифференциальный автомат, обращайте внимание на опцию – есть ли в этом приборе защита от обрыва нуля. В принципе, это обычное реле напряжения, контакты которого при обрыве сработают на размыкание.

Производители дифавтоматов

Это еще один критерий выбора, и, как говорят специалисты, один из важных. Все дело в том, что современный рынок просто наводнен различными дифавтоматами, которые подчас таковыми и не назовешь. В них отсутствуют расцепители, которые заменены ручными элементами. То есть, безопасность снижена до минимума, а, значит, вероятность пострадать повышается.

  Схемы подключения дифавтомата

Необходимо отметить, что дифференциальный автомат ничем не дублируется. И если он работает некорректно, то риск получить удар током повышается. Поэтому качество и только качество. Какой бренд можно порекомендовать?

«Legrand» — дифференциальные автоматы этой марки серии АВВ считаются одними из лучших. Производитель предлагает одно- и трехфазные устройства.

При этом учитывается в каждой серии номинальный ток утечки: 10 или 30мА. Вообще, «Легранд» — компания серьезная, так что о качестве даже не стоит и упоминать.

Если уж хотите получить высококачественную защиту, то выбирайте дифавтоматы «Legrand» АВВ — не ошибетесь.

Legrand

Дифференциальные автоматы IEK серии AD. Отличное защитное устройство, в котором применены все современные технологии. К примеру, контакты IEK AD изготавливаются или из анодированной стали, или из меди с серебряным покрытием. Производитель выпускает данный прибор двух серий: дифференциальный автомат AD12 и AD14.

Чтобы понять маркировку, разберем одну из моделей – дифференциальный автомат AD12 2р 16а 30ма иэк. Это двухполюсной автомат, пропускающий через себя номинальный ток в 16 ампер и ток утечки 30мА. Двухполюсные приборы ad12 2p устанавливаются в однофазных сетях.

Рекомендуют специалисты также диф автоматы Шнайдер. Превосходная марка, отличный мировой бренд.

Дополнительные рекомендации

  • Обратите внимание на кнопку «Тест», с помощью которой можно протестировать такое защитное устройство на предмет корректной работы.
  • Не всегда есть необходимость устанавливать дифференциальный автомат в электрическую сеть дома или квартиры. И если уж установка производится. То монтаж лучше проводить на розеточные группы. Освещение, а также контур, питающий электрическую варочную плиту, этим устройством не оснащаются.
  • Правилами ПУЭ установлено, что дифавтоматы необходимо обязательно устанавливать в сетях, где присутствует заземляющий контур «PE».

Обратите особое внимание не только на выбор дифференциального автомата, но и на грамотно проведенный его монтаж. Именно от этого чаще всего зависит, как будет работать вся электрическая сеть, насколько она будет безопасной.

Поэтому сборкой распределительного щита должен заниматься профессиональный электрик. Хотя самостоятельно провести этот процесс несложно.

Источник: http://OnlineElektrik.ru/eoborudovanie/ustroystvazo/dif-avtomat-avv-chto-eto-takoe-na-chto-neobxodimo-obratit-vnimanie-pri-ego-vybore.html

Автомат или дифференциальный автомат: как отличить и что выбрать

Источник: https://electric-220.ru/news/avtomat_ili_differencialnyj_avtomat_kak_otlichit_i_chto_vybrat/2016-08-01-999

Принцип работы дифференциального автоматического выключателя

Алгоритм действия дифференциальных автоматов строится на обеспечении надёжной защиты от возможных токов утечки. Например, в случаях косвенного касания с токопроводящими элементами или в моменты замыкания токоведущих частей на корпус.

Таким образом, технически дифференциальный автоматический выключатель – это функциональное УЗО, действующее по принципу УДТ.

Как действует устройство дифференциального тока

Рассматривая стандартную конструкцию УЗО (УДТ), следует особо выделить три главных модуля:

  1. Трансформатор тока суммирующий.
  2. Расцепитель-преобразователь.
  3. Устройство блокировки коммутирующих элементов.

Токоведущие проводники текущей схемы подключаются на контакты суммирующего трансформатора. Учитывая закон Ома, согласно которому сумма всех токов даёт нуль, магнитное действие токоведущих проводников трансформатора взаимно компенсируется.

Магнитного поля, вызывающего за счёт эффекта индукции появление напряжения вторичной обмотки трансформатора, не образуется. Такое состояние соответствует нормальным условиям прохождения тока в схеме.

Прибор УДТ: 1 – контакты входной цепи; 2 – контакты выходной цепи; 3 – кнопка взвода; 4 – замыкающие контакты; 5 – трансформатор суммирующий; 6 – вторичная обмотка; 7 – устройство слежения; 8 – кнопка «тест»; 9 – тестовый проводник

Однако формирование даже небольшого тока утечки этот баланс нарушает. Область сердечника трансформатора оказывается под действием остаточного магнитного поля. Как результат — вторичная обмотка выдаёт напряжение.

Естественным образом срабатывает расцепитель, преобразующий электрическую величину в механическое действие. Далее срабатывает блокирующее устройство дифференциального тока.

Подобная техника защиты характеризуется как высокоуровневая, потому что разрыв цепи осуществляется независимо от напряжения сети или напряжения вспомогательного источника энергии. Именно такой принцип действия на 100% гарантирует срабатывание защиты в любых обстоятельствах.

Конструкция каждого выключателя дифференциального тока, как правило, оснащается тестовой клавишей. Так называемая «контрольная кнопка» специально выведена на фронтальную панель устройства, чтобы пользователи могли проверять эксплуатационную готовность УЗО.

Тестовая кнопка используется с целью проверки работоспособности устройства.

Обычное применение кнопки – после первой установки прибора и запуска в работу, а также в рамках технического обслуживания

Если клавишу «Тест» нажать, механизм устройства искусственно формирует ток утечки.

В этом случае исправный прибор обязательно срабатывает. Обычно кнопкой «Тест» пользуются сразу после установки автомата в схему, при первом подключении электричества. В последующем тестируют по графику, примерно один раз в квартал.

Виды приборов защитного отключения

Разнообразие автоматических дифференциальных выключателей впечатляет. Благодаря такому разнообразию открываются возможности организации эффективной защиты в проектах любого назначения. Рассмотрим несколько примеров конструктивного исполнения УЗО, чтобы оценить все существующие преимущества.

Устройства стандартного исполнения

Основное назначение стандартных приборов, к примеру, серии F, FH – защита обслуживающего персонала.

Прямой/непрямой контакт с элементами оборудования, находящимися под напряжением, риск поражения электротоком – подобные ситуации сводятся к нулю, когда применяются выключатели серии F, FH.

Оптимальный выбор для применения в схемах бытовой и коммерческой сферы.

Прибор из серии устройств защитного отключения известной компании ABB, выпускаемый серией F и FH.

Изделие из категории экономичных, но вполне эффективных продуктов

Приборы также обеспечивают противопожарную защиту, если существуют риски возгорания кабелей в условиях долговременного воздействия тока утечки.

Этот вид УЗО рассчитан для внедрения в сетях переменного тока при минимальных уровнях высоких гармоник и отсутствии постоянного напряжения. Ток нагрузки 16 – 63А, запас механической цикличности – 20000.

Ещё один пример стандартных селективных устройств – серия DS фирмы ABB. Они разработаны для установки и эксплуатации в схемах однофазных сетей.

Назначение автоматических выключателей дифференциального тока серии DS – под организацию защитных схем против перегрузок и КЗ.

Модули обеспечивают чёткую работу защитных функций на случайное прикосновение к токоведущим линиям или элементам оборудования.

Устройство селективного действия – продукт производства фирмы ABB.

Изделия, подобные серийным модулям DS, показали долговременную безупречную работу на практике и поэтому пользуются спросом

Отличительная черта серийной разработки DS – наличие визуально определяемой индикации, сигнализирующей наличие тока утечки.

Это одна из тех конструкций УЗО, благодаря которой имеется возможность предупреждать возгорание, сигнализировать о нарушении электрической изоляции. Допустимая нагрузка 6 – 40А. Цикличность – 20000.

«Домашний» дифференциальный выключатель серии АД, БД — продукт немецкой компании «Schneider Electric», был разработан, в первую очередь, для внедрения в состав бытовых электросетей. Главное предназначение – исключение поражения физического тела электрическим током. Также этот вид УЗО вполне эффективно и оперативно защищает электрооборудование, кабели, технику.

Серия приборов специально разработанных для применения в сетях домашнего (квартирного) назначения.

Проектировался этот вид дифференциальных выключателей немецким производителем «Schneider Electric»

Чувствительность автомата на предмет прямых (косвенных) контактов с частями электрооборудования под напряжением соответствует нормативу (30 мА).

Стандартная чувствительность (100 – 300 мА) обеспечена и на случай определения токовой утечки в результате возгораний. Удачная конструкция для оснащения жилых и служебных помещений.

Дифференциальные автоматы-моноблоки

Комплексно функционируют устройства-моноблоки, и в этом их главное отличие от стандартных разработок. Охватывают весь спектр защитных функций, которыми должны обладать современные УЗО. Правда, приборы стандартного исполнения также обеспечивают пользователей широкой функциональностью.

Ярким примером автоматических выключателей дифференциального тока, действующих в комплексной функциональности, являются продукты всё той же компании «Schneider Electric». В частности, УЗО серии «Multi» — выключатели нагрузки селективного и мгновенного действий.

Ещё один вариант эффективных и надёжных устройств, разработанных в рамках проектов под названием «Multi». Приборы обладают широким спектром свойств, обеспечивающих защитные функции

Автоматы, в зависимости от модели, предназначены для установки в составе распределительных сетей административных (хозяйственных) зданий промышленных производств.

Эти УДТ обеспечивают разрыв цепей при токах утечки от 10 до 500 мА. Конструктивная особенность – возможность регулировки на исключение случайных срабатываний (грозовые разряды, пробой через слой пыли и т.п.).

Защитники от импульсных перенапряжений

Пожалуй, отдельным видом приборов следует считать и конструкторские разработки, подобные автоматическим выключателям, исполнение которых предусматривает защиту против импульсных перенапряжений.

Как правило, этот вид устройств наделяется сверхвысоким быстродействием, уровнем чувствительности 10 – 30 мА на случай срабатывания по факту прикосновения к токоведущим поверхностям. Эти же автоматы гарантируют надежную защиту оборудования от сверхтоков.

Устройства, разработанные под использование в цепях, где существует риск возникновения перенапряжений импульсного характера. Отличаются несколько продвинутой функциональностью

Диапазон номинальных токов обычно составляет здесь 6 – 63А при напряжениях 230 – 440 вольт. Коммутационная способность достигает значения 4500А. Конструктивно выпускаются под запитывание через 2 или 4 полюса.

Из той же серии, но несколько модифицированными видятся выключатели с характеристикой «А». Наглядный пример – серия АД12М, где отмечено расширение защитной функциональности. Среди дополнений – функция отключения на случай повышения сетевого напряжения свыше 265 вольт в течение 0,3 секунды.

Следует также отметить, что приборы, наделённые характеристикой «А», имеют существенные отличия от исполнения дифференциальных автоматов с характеристикой «АС». Первый вариант способен реагировать на постоянно-пульсирующий дифференциальный ток и на ток синусоидальной формы.

Мобильные устройства защитного отключения

Промышленность (зарубежная и отечественная) выпускает ещё одну разновидность автоматических дифференциальных выключателей в конструктивном исполнении мобильного типа. То есть речь идёт о переносных устройствах, управляемых дифференциальным током.

Такое исполнение характерно для современных моделей переносного типа.

Мобильные защитные устройства дифференциального тока рекомендованы для применения в жилом секторе

Такие мобильные модули выполнены в виде миниатюрного блока, который попросту вставляется в розетку бытового назначения.

Между тем, этот вид устройств предназначается под использование внутри помещений, входящих в группу особо опасных (с повышенной опасностью). Приборы нередко устанавливаются как дополнительные модули к уже существующим УЗО.

Этот же вид устройств – переносной конфигурации, рекомендуется применять в бытовых условиях для защиты детей и пожилых людей. Как известно, сопротивление тела молодого и старого организмов несколько отличается от той же величины организма человека среднего возраста.

Поэтому переносные УЗО выполнены конструктивно как приборы, имеющие повышенный уровень уставки срабатывания. Это значение настройки обычно не превышает 10 мА для устройств мобильного типа. Переносные автоматы, к примеру, серии УЗО-ДП, рассматриваются оптимальной защитой для частной городской и загородной недвижимости – коттеджей, дачных построек, гаражей и т.п.

Маркировка УЗО (УДТ) на корпусе приборов

Нужно заметить, что корпусная характеристика (обозначения на корпусе) современных устройств показывает практически полную информацию относительно электромеханических и температурных параметров приборов.

Маркировка УДТ (УЗО): 1 – серийная аббревиатура; 2 – номинальный ток; 3 – рабочее напряжение; 4 – дифференциальный ток отсечки; 5 – условное значение тока КЗ; 6 – характеристика; 7 – клавиша «тест»; 8 – схема; 9 – логотип производителя; 10 – температурный диапазон

По сути, пользователю даже нет необходимости обращаться к сопроводительной документации, так как, зная обозначения, все сведения можно получить прочтением информации с фронтальной части корпуса.

Среди обозначений рекомендуется изучить графику, показывающую характеристику автоматов относительно условий функционирования: «А», «В», «АС», «F», которая определяет чувствительность прибора к переменному и постоянному току разной формы.

Аббревиатурное же обозначение приборов часто отражает их типичную и серийную принадлежность. Например, «АД12М» — автомат дифференциальный, серийный номер – 12, модернизированный. Или так:  «ВД63» — выключатель дифференциальный, 63 серии.

Правда, встречаются модели (как правило, импортные), имеющие несколько запутанную аббревиатуру, скажем – Fh300. Здесь: символ F – это серия устройства, H – вариант исполнения корпуса, 200  – серийный номер.

Или ещё пример: прибор, обозначенный аббревиатурой DS. Первый символ понятен без «перевода» — дифференциальный. Второй указывает на принадлежность устройства к разряду селективных устройств.

Как выбрать устройство дифференциального тока

Выбирают устройства дифференциального тока аналогично тому, как делают это, к примеру, с автоматическими выключателями.

Выбор УДТ. При той обширной информации, что выводится на фронтальной панели модуля, выбирать приборы можно без затруднений непосредственно на месте приобретения

То есть выбор делается на основании традиционных критериев подбора электрооборудования подобного типа:

  1. Цель применения.
  2. Соответствие току нагрузки.
  3. Критерий чувствительности на срабатывание.
  4. Корпусное исполнение.

Для применения в условиях привычного быта обычно выбор приходится на однофазные приборы характеристики «АС» или «А». Для использования на бытовых сетях жилых строений лучше брать устройства чувствительностью 10-30 мА (на прикосновение) и 100 мА (пожарная защита и КЗ). Корпусное исполнение – максимально удобное под монтаж и в плане эксплуатации.

Следует отметить: устройство дифференциального тока монтируется всегда последовательно с автоматическим выключателем. Поэтому токовые характеристики обоих приборов должны совпадать либо номинальный ток УДТ должен быть выше.

по теме

Еще больше интересной информации об устройстве, видах и принципе работы дифавтоматов можно узнать из следующего видеоролика:

Защитные устройства дифференциального тока фактически являются автоматическими выключателями, дополненными чувствительной системой определения токовой утечки. Подобными приборами в обязательном порядке необходимо оснащать электросети, исполнение которых сопряжено с риском контакта людей и токоведущих частей оборудования. Схемы современного исполнения по умолчанию предполагают внедрение УДТ.

Источник: http://sovet-ingenera.com/elektrika/uzo-schet/differencialnyj-avtomaticheskij-vyklyuchatel.html

Разнообразие видов дифавтоматов

В настоящее время выпускают огромное количество видов дифавтоматов на любой вкус.

Чтобы выбрать среди них оптимальный вариант для конкретной электросети, нужно иметь представление об их классификации по функциональным возможностям. Это значительно облегчит выбор устройства.

Пропустив их через сито нескольких наиболее важных характеристик, можно сильно сократить список подходящих приборов.

По типу сети и току утечки

Дифференциальные автоматы по типу контролируемой электрической сети делятся на однофазные напряжением 220 В и трехфазные с линейным напряжением 380 В, соответственно, разделяются на двухполюсников для однофазных и четырехполюсников для трехфазных сетей.

В зависимости от тока утечки, возникающего в контролируемой сети, дифавтоматы, как и УЗО, подразделяются на следующие категории.

Тип АС. Дифференциальный автомат этого вида реагирует на синусоидальный переменный ток утечки, который может появиться мгновенно или нарастать постепенно. При превышении порогового значения тока отключения он срабатывает, разрывая защищаемую линию. На корпусе дифавтомата должно быть обозначение АС или символ переменного тока в рамке.

Тип А. Отличие устройства этой категории от первого типа состоит в том, что оно реагируют на мгновенное возникновение или постепенное увеличение переменного и постоянного (пульсирующего) тока утечки. При достижении значения уставки, дифавтомат срабатывает. На его корпусе должно быть изображение буквы А или символа синусоиды и пульсирующего тока в рамке.

Различия сказываются на цене. Эти дифавтоматы значительно дороже устройств первого типа из-за необходимости дополнительного контроля, пульсирующих токов. Они имеют наибольшее распространение и рекомендуются в большинстве случаев. Это связано с большим количеством бытовой техники имеющей именно такого рода токи утечки.

Некоторые производители прямо указывают на этот тип защитных приборов, для своих устройств.

Тип В. Дифавтоматы этого вида срабатывают при наличии переменного, постоянного или выпрямленного тока утечки.

Независимо от того, как происходит превышение порогового значения, мгновенно или постепенно. Обычно используется на промышленных объектах.

На корпусе указываются символы постоянного, переменного и пульсирующего токов в рамке, как и в УЗО (кстати, на западе из принято называть дифреле).

По току мгновенного расцепления

По время-токовой характеристике дифавтоматы, также как и автоматические выключатели делятся на несколько классов. Каждая категория указывает, во сколько раз ток мгновенного расцепления должен быть больше номинального, чтобы прибор сработал. По российскому ГОСТ Р 50345-99 этих категорий три:

  1. вид В. Приборы этой категории мгновенно срабатывают при превышении контролируемого тока в 3-5 раз по сравнению с номинальным током;
  2. вид С. Устройство с таким обозначением срабатывает в случае превышения номинального тока в 5-10 раз;
  3. вид D. Дифференциальный автомат относящийся к данному классу среагирует при токах превышения номинала в 10-20 раз.

На корпусах устройств буквы с обозначением вида электромагнитного расцепителя по току мгновенного расцепления стоят перед цифрами обозначающими значение номинального тока. То есть, если на приборе написано С16, значит номинальный ток равен 16 А, а мгновенного расцепления 80-160 А.

В европейском союзе имеются приборы дополнительного типа А. В устройствах данного вида ток мгновенного срабатывания в 2-3 раза больше номинального тока. Есть еще несколько типов (K, Z), которые установили сами производители. Здесь уже лучше обратиться к инструкции по эксплуатации на данный тип устройства, возможно, это будет именно тот прибор, который Вам нужен.

По времени срабатывания

По задержке времени срабатывания дифавтоматы бывают селективные и мгновенного действия. Первые обычно устанавливаются на вводе электрощита. Их основная функция – защита от пожара при нарушениях изоляции электропроводки.

Имеют значения отключающего тока 100 мА, 300 мА, 500 мА. Время задержки отключения составляет 0,15-0,5 секунды. Дифавтоматы мгновенного действия имеют значения отключающего тока в пределах 6-30 мА.

Срабатывание происходит за сотые доли секунды, быстродействующие реагируют через тысячные доли.

Номинальная отключающая способность

По номиналу отключения дифавтоматы, также как и автоматические выключатели делятся на несколько видов. На корпусе устройства в прямоугольнике стоит число 3000, 4500, 6000 или 10000. Оно указывает, какой ток короткого замыкания в амперах выдержит дифавтомат без нарушения работоспособности при дальнейшем применении.

Приборы с максимальным значением применяют в производственных помещениях, мастерских. Устройства со значением 6000 А обычно используют в зданиях с новой электропроводкой, способной кратковременно выдержать большие токи.

В сельской местности обычно применяют приборы со значением 4500 А, там проводка похуже и линии электроснабжения послабее.

По токоограничению

Как бы быстро ни срабатывали расцепители, но это происходит за какое-то конечное время.

Механическое размыкание контактов приводит к возникновению электрической дуги, пока расстояние между контактами не станет настолько большим, что дуга уже не сможет формироваться.

Класс токоограничения показывает, за какой интервал времени происходит размыкание контактов с момента начала размыкания и до гашения дуги.

Этот параметр очень важен для длительного и безопасного функционирования электропроводки. Чем меньше время размыкания, тем меньше страдают провода электросети от токов короткого замыкания.

Смысл токоограничения дифавтомата заключается в отключении защищаемой линии раньше, чем короткое замыкание наберет полную силу. Здесь он работает, как автоматический выключатель.

Это позволяет защитить изоляцию от чрезмерного нагрева проводов и возгорания. Выделяют 3 класса:

  • устройства 1 класса имеют время гашения дуги в дугогасительгой камере более 10 мс;
  • приборы 2 класса осуществляют гашение электрической дуги за 6-10 мс;
  • устройства 3 класса токоограничения производят это за 2,5-6 мс.

Чтобы определить класс, надо взглянуть на переднюю панель корпуса дифавтомата. Он виден в прямоугольной рамке под значением номинальной отключающей способности. Первый класс никак не обозначают.

Другие различия

Дифавтоматы различаются и по климатическому исполнению. На передней панели устройства внутри изображения снежинки указывается нижняя рабочая температура. Приборы подразделяются и по номинальной частоте контролируемой сети. Разновидности дифавтоматов на этом не заканчиваются.

Ко всему прочему дифференциальный автомат подразделяется на два вида: электронный и электромеханический. Первые компактнее, но имеют один недостаток, при отсутствии питающего напряжения на электронной плате они не работают. Это может произойти при обрыве нулевого провода.

В этот момент происходит перераспределение токов и необходимо срочно отключить электросеть, но электронный дифавтомат не поможет.

Здесь справятся только второй (электромеханический) тип устройства, который не нуждается в дополнительном питании, чем отличается от первых, ему достаточно токов утечки. Чисто внешне приборы отличить очень трудно. Самый простой способ использовать батарейку типа «Крона».

При подключении к устройству в обход дифференциального трансформатора, электромеханический дифавтомат должен сработать, а электронный нет.

Стоит ли выбирать

Разобравшись с классификацией дифавтоматов по различным характеристикам, можно приступать к выбору необходимого для данной цепи устройства. Но на этом выбор прибора не заканчивается. Теперь важно понять, а нужен ли автоматический выключатель дифференциального тока вообще, а может, стоит заменить его на два различных прибора: автоматический выключатель и устройство защитного отключения.

Первое, цена дифавтомата больше стоимости автоматического выключателя и устройства защитного отключения. Это справедливо, если сравнивать приборы одного производителя. Второй момент связан с тем, что при срабатывании дифавтомата невозможно понять причину отключения. Было ли это короткое замыкание или пробой изоляции.

Соответственно и дальнейшие действия тоже становятся неясными. И третье, все когда-нибудь выходит из строя. В случае с дифавтоматом, придется менять весь прибор. В случае с двумя устройствами, достаточно заменить один. Кстати, чем сложнее устройство, тем менее оно надежно.

Только учтя все преимущества и недостатки, можно сделать правильный выбор.

Источник: https://EvoSnab.ru/oborudovanie/avtomatika/vidy-difavtomatov

Как выбрать дифференциальный автомат

Главная » Электропроводка » УЗО и автоматы » Как выбрать дифференциальный автомат

Перед тем, как начать обсуждение непосредственно выбора дифференциального автомата, хотелось бы объяснить, почему эта тема настолько важна.

Итак, почему стоит выбрать именно такой автомат? Естественно, главным преимуществом является защита от сверхтоков и токов утечки. Такое устройство защищает человека от воздействия электрического тока.

В данной статье мы и рассмотрим вопрос: как выбрать дифференциальный автомат правильно.

Что такое дифференциальный автомат

Если все это сказать проще, то в одном устройстве собраны все необходимые защиты от тока. Важным преимуществом такого автомата являются его габариты.

Сочетание нескольких функций в одном устройстве дает возможность компактного размещения и легкого монтажа устройства в распределительной доске. В общем, дифференциальный автомат обходится дороже, чем приборы для защиты от отключений.

Но бывают нечастые случаи, когда такой автомат еще й экономит средства.

Какие же отличия дифференциального автомата и прибора защиты от отключений, ведь даже визуально их сложно отличить? Все очень просто, прибор защиты от отключений устанавливается для защиты от воздействия электрическим током, а дифференциальный автомат служит защитой для сети от замыканий и перегрузки. Чтобы дополнить свои знание прочитайте: выбор дифференциального автомата по полюсам.

Преимущества дифференциального автомата ясны, теперь рассмотрим, какой дифференциальный автомат лучше.

Схема подключения дифференциального автомата

Как выбрать дифференциальный автомат по фазности

Все аппараты для защиты выбирают с упором на фазность сети. Если дифференциальные автоматы трехфазные, то они имеют полюс нулевого проводника и три для присоединения фаз.

Такой дифавтомат располагает немалыми размерами и для него необходимо 6-7 модулей. Бывают разработки, в которых для дифференциальных автоматов необходимо 2-4 модуля.

Хотя стоит отметить, что дифференциальный автомат занимает на порядок меньше пространства, в отличие от других автоматов.

Тут все предельно ясно. Если у автомата одна фаза – 220 Вольт, три – 380 Вольт. Несомненно, в этом вопросе нужно быть внимательным, ведь всякие случаи бывают.

Номинал дифавтомата и параметры расцепителей

Дифференциальный автомат также является автоматическим выключателем. Такой параметр отображается с помощью большой латинской буквы. Она указывается перед числом, которое обозначает номинал токовой нагрузки. В быту преимущественно отдают устройствам с параметром С.

Самым распространенным дифференциальным автоматом для бытовой сети (розетки) являются автоматы, у которых обозначение С16, намного реже используются С25. В освещении – С6 либо С10. Также существуют автоматы с параметром В. В квартирных выключателях и общедомовых применяют устройства с характеристиками: С50, С63, С80, С100.

Сквозной ток

Параметр прибора защиты от отключений, который есть в дифференциальном автомате. Обозначают такой ток с помощью символа Δ и числа, которое указывает ток утечки в миллиамперах (mA).

В целях защиты сетей для освещения зачастую применяют автоматы, у которых номинал от 10 до 30 миллиампер. Для групповых сетей используют защиту с номиналом 30 миллиампер, а одиночных – 10 миллиампер.

Встроенная защита, номиналом от 100 до 300 миллиампер, используется для вводных дифференциальных автоматов.

Как выбрать дифференциальный автомат по классу и типу

Есть два вида токов утечки – АС и А. Первый реагирует только на утечки синусоидального тока, второй – постоянного. К примеру, для питания бытовой техники и электроники лучше всего использовать приборы защиты от отключений с типом А, ведь АС, скорее всего, принесет мало пользы.

Присутствие реле напряжения

Схема подключения дифференциального автомата имеет точно такие же требование к подключению, как и прибор защиты от отключений. То есть, к сети нужно подключить фазу и «ноль».

Они обязательно должны работать, чтобы функционировал встроенный прибор защиты, нужно постоянное питание для блока дифференциальной защиты. Простыми словами, при отсутствии напряжения дифзащита срабатывать не будет.

Читайте: как подключить УЗО.

В идеале рабочим должен быть как нулевой рабочий проводник, так и фазный. В худшем варианте допускается повреждение фазы, но никак не «ноля». Если не работает нулевой проводник, защита функционировать не будет из-за отсутствия электрического питания.

Для избегания подобных ситуация большинство автоматов идут с реле напряжения – он и есть защитой от повреждения «ноля». Контакты такого реле необходимы для размыкания.

Если же такой блок не входит в автомат, лучше его установить, чтобы контролировать ситуацию.

Как выбрать дифференциальный по изготовителю

Выбор дифференциального автомата – это как раз тот случай, когда экономить и покупать дешевые и неизвестные устройства не стоит. Участились ситуации, когда начали появляться подделки, вовсе не выполняющие свои основные функции, но и при визуальном осмотре, не имели всех необходимых компонентов.

Этот прибор отвечает за полную безопасность и работоспособность электрической сети. Следовательно, такой прибор просто не может быть сомнительного качества. Поэтому, лучше приобрести уже проверенный автомат у проверенного производителя, а не «вестись» на низкую стоимость.

Выбор дифференциального автомата особенности

Все дифференциальные автоматы оснащены тестовой кнопкой для проверки его работоспособности. Не стоит пренебрегать безопасностью и провести тестовую проверку утечки тока.

Перед тем, как устанавливать автомат, нужно понимать, какими возможностями он обладает. Также необходимо подсчитать общее число потребителей, питающихся от сети.

Такая ясность будет полезной при выборе дифавтомата и поможет избежать отклика устройства по причине чрезмерной перегрузки сети.

Также не стоит подключать дифференциальные автоматы абсолютно во все сети. В основном их ставят на розетки и линии из кабелей. Очень часто дифзащитой не оснащают электрические плиты или линии для освещения.

Не воспринимайте услышанное, как призыв пренебрегать защитой для таких линий, но когда в щите ограниченное место, то лучше использовать его рационально. Для подключения обычных кабельных линий для электрической плиты либо систем освещения можно использовать стандартный автоматический выключатель. Но никак не стоит игнорировать, к примеру, розетки в спальне.

Также ответственно стоит подойти не только к выбору дифференциального автомата, но и к его установке – ведь при некачественной установке защита может не сработать, и человек попадет под воздействие электрического тока.

Какой дифференциальный автомат лучше видео:

Статья по теме: Что делать если сработал автоматический предохранитель.

Источник: http://vse-elektrichestvo.ru/elektroprovodka/uzo-i-avtomaty/vybrat-differencialnyj-avtomat.html

В электрические сетях существует постоянная вероятность возникновения какой-либо неисправности, повреждения и даже аварийной ситуации.

Снижению подобных рисков способствуют различные виды защитных устройств, применяемых в быту.

В связи с этим, очень многие задаются вопросом, что лучше, надежнее и эффективнее, автомат или дифференциальный автомат, как отличить и что выбрать из существующих приборов?

Следует помнить, что все автоматические выключатели, дифференциальные автоматы, устройства защитного отключения по своему назначению служат повышению электробезопасности. Они отключают электричество при аварийных ситуациях, предотвращают получение травм от электротока. Данные приборы могут использоваться в комплексе или раздельно, каждый из них имеет собственные конструктивные особенности.

Неисправности электрических сетей

Основной функцией всех защитных устройств является ликвидация возможных неисправностей, периодически возникающих в электрических сетях. Прежде всего, они обеспечивают защиту от коротких замыканий, вызываемых снижением электрического сопротивления нагрузок до очень малых показателей. Основной причиной такого состояния служит шунтирование цепей напряжения металлическими предметами.

Другая часто встречающаяся неисправность связана с перегрузкой проводов под действием мощных современных электроприборов.

В результате, появление больших токов приводит к усиленному нагреву проводов, особенно в некачественных сетях. Одновременно происходит перегрев и старение изоляции, с потерей ее диэлектрических свойств.

В связи с этим, возникает еще один вид неисправностей, известный как токи утечки, возникающие из-за нарушенной изоляции.

Нередко ситуация еще более ухудшается по причине использования старой алюминиевой проводки, эксплуатируемой в критических условиях постоянных повышенных нагрузок. Однако, даже новые системы могут работать с перебоями из-за некачественного монтажа и неэффективности защитных устройств, применяемых не по назначению.

Механизм работы автоматических выключателей

Автоматы предназначены для защиты от коротких замыканий и перегрузок. С этой целью они оборудованы быстродействующей электромагнитной катушкой отключения и системой гашения электрической дуги, возникающей при коротком замыкании. Перегрузка в электрических цепях устраняется с помощью теплового расцепителя с биметаллической пластиной, функционирующего с выдержкой по времени.

Включение защитного автомата в жилых зданиях осуществляется в линию одного фазного провода. Контролируются только те токи, которые проходят через него. На токи утечек автомат совершенно не реагирует.

Таким образом, функции автоматического выключателя существенно ограничены.

Дополнительная защита обеспечивается устройством защитного отключения, которое подключается последовательно в одну схему с автоматическим выключателем.

Устройство дифференциального автомата

Устройство дифференциального автомата значительно сложнее, чем у обычного автоматического выключателя или УЗО.

В его функции входит устранение всех видов неисправностей, в том числе и утечку токов, возникающую из-за поврежденной изоляции.

Защита УЗО, встроенного в дифавтомат, осуществляется с помощью электромагнитного и теплового расцепителя. Все конструктивные элементы заключены в один модуль и расположены в общем корпусе.

Приборы в современном модульном исполнении крепятся на специальную DIN-рейку. Это позволяет существенно сократить место, необходимое для их установки в электрическом щитке. В этом заключается одно из основных отличий дифавтомата от обычного автоматического выключателя, устанавливаемого вместе с устройством защитного отключения.

Какое защитное устройство выбрать

Отличия автоматических выключателей и дифференциальных автоматов обязательно учитываются при проектировании защитных систем и электрических сетей в целом. Таким образом, удается избежать дефицита свободного места в имеющихся электрических щитках. Выбор конкретного устройства производится в соответствии с теми задачами, которые придется решать в ходе дальнейшей эксплуатации.

Несмотря на решение одних и тех же задач, действие каждого прибора отличается в одинаковых условиях.

Например, нередко возникают ситуации, когда совокупная мощность нескольких приборов может стать больше номинальной величины защиты, что приводит к токовой перегрузке.

В этом случае понадобится замена установленного дифавтомата на более мощную модель. Если же используется УЗО, то вполне возможно обойтись заменой более дешевого автоматического выключателя.

Дифференциальный автомат лучше всего подойдет для защиты отдельного электроприбора, подключенного к выделенной линии. Выбор прибора осуществляется в соответствии с техническими характеристиками защищаемого потребителя.

При решении вопроса, что выбрать автомат или дифференциальный автомат, следует учитывать возможные сложности при проведении монтажных работ. В самой системе крепления нет существенных отличий.

Они появляются при подключении проводов, поскольку для автоматического выключателя, кроме фазы и нуля потребуется прокладка дополнительных перемычек, чтобы выполнить последовательное подключение в фазный провод вместе с УЗО.

В определенных ситуациях схема сборки может значительно усложниться.

Большое значение имеет качественная, надежная и долговечная работа каждого устройства. На эти показатели оказывают влияние конструктивные особенности, количество деталей и элементов.

В этом плане дифференциальный автомат отличается повышенной сложностью, требует большего количества настроек работы всех частей и узлов. То же самое касается замены и ремонта. Каждое устройство может выйти из строя и в случае невозможности ремонта выполняется его замена.

Приобретение нового дифференциального автомата считается более затратным процессом, по сравнению с заменой обычного выключателя или УЗО.

Как правильно выбрать электрический дифавтомат: какой лучше

Существуют разные способы защиты при использовании электрических сетей. Чтобы защитить энергосеть от возгорания, применяется автоматический выключатель, а для защиты живого организма от негативного воздействия тока — устройство защитного отключения (УЗО). Объединение выключателя и УЗО в одном устройстве получило название дифференциальный автомат (дифавтомат).

Принцип работы и конструкция

Дифференциальный автомат обеспечивает защиту электрической проводки на объекте и от короткого замыкания, и от перегрузки, а также и от дифференциальных токов. Установив вместо начального автомата дифавтомат, можно практически обезопасить и себя, и электропроводку в доме.

При изготовлении корпуса дифавтоматов используется диэлектрический материал. Конструктивно они выглядят похоже на УЗО или автоматический выключатель, только имеют большие размеры. Снизу присутствует защёлка для установки на DIN-рейку.

Дифференциальный автомат — это устройство, способное работать в режиме УЗО или как обычный автоматический выключатель. Для подключения устройства к электрической сети необходимо взвести управляющий переключатель в положение «включено». Устройство имеет клеммы под зажим, предназначенные для подключения входной и выходной линий.

Дифавтомат состоит из двух частей. Первая часть, защитная, не что иное как модуль дифференциальной защиты. Главная его задача — проведение анализа тока утечки (дифференциальный ток). Вторая часть, выключатель, используется для механического разрыва линии электропередачи, при появлении нештатных ситуаций. Рассмотрим принцип работы на примере дифференциального автомата АВВ.

Защитная часть работает по принципу УЗО. Главным элементом является трансформатор, он состоит из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.

Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании происходит утечка тока. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам.

Для проверки этой части устройства на лицевую поверхность выводится кнопка, которая имитирует появление тока утечки. Обычно она маркируется как «Тест». Если её нажать, электрическая цепь разорвётся. Производители рекомендуют проводить проверку устройства не реже одного раза в месяц.

Вторая часть работает следующим образом. Ток подводится к катушке соленоида, а с неё на биметаллическую пластину. Пластина имеет вид полоски из двух спрессованных металлов с отличающимися коэффициентами теплового линейного расширения. Пластина и соленоид называются расцепителями. Существует два условия, при которых автоматический выключатель рассоединит электрическую цепь: перегрузка и короткое замыкание.

В режиме перегрузки выключение происходит с помощью биметаллической пластинки, способной изгибаться под действием тепла. При возрастании потребляемой мощности растёт ток. В результате пластинка нагревается, меняет форму и разрывает контакт. Соответственно, разрывается и электрическая цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе изготовителе.

В режиме короткого замыкания используется принцип соленоида. При увеличении магнитного поля приводится в движение соленоид, который и разрывает электрическую цепь. Для рассевания искры, которая возникает при разрыве цепи, в конструкции используется дугогасящая камера. Рассеивающая её на параллельно стоящих в ней пластинах.

Таким образом можно отметить основные части конструкции:

  • токовые клеммы;
  • расцепитель:
  • рычаг управления;
  • регулировочный винт расцепителя;
  • дугогасящая камера;
  • магнитоэлектрические реле;
  • дифференциальный трансформатор.

Устройство защитного отключения выпускается либо электромеханическое, либо электронное. Отличие их в том, что первый тип не требует дополнительного питания, так как ток для срабатывания реле берётся из промышленной сети. Трансформатор для получения требуемой величины силы тока делается большим, соответственно и сам автомат имеет крупнее габариты, чем электронный. Электронные устройства дополняются усилителем для сигнала, регистрируемый ток утечки, проходя через него, увеличивает своё значение.

Такой конструктив характерен не только для дифавтомата abb, но и для других производителей.

Технические характеристики

Можно выделить следующие технические характеристики автоматов:

  1. Рабочий ток. Значение силы тока, который, протекая через дифавтомат, не вызывает его срабатывания.
  2. Временно-токовая характеристика. Обозначает соотношение действительной силы тока, пропускаемого через автомат, к его номинальному значению. Характеризует степень чувствительности срабатывания автомата.
  3. Выключающий рабочий ток утечки. Выпускаются номиналами 10 mA, 30 mA, 100 mA, 300 mA, 500 mA.
  4. Рабочее напряжение. Существуют устройства, используемые для работы в электрической сети 220 и 380 вольт.
  5. Отключающая способность. Пороговое значение тока короткого замыкания. Величина тока которую устройство отключает без последствий для своих компонентов. Маркируется на лицевой стороне в прямоугольнике, имеет значения 3000 A, 4500 A, 6000 A, 10 000 А.
  6. Класс токоограничения. Значение определяется скоростью реакции устройства на появление нештатной ситуации. Классификация происходит по трём классам, с 1 по 3. На приборе отмечается в середине квадрата цифрой, соответствующей классу.
  7. Тип управления дифзащиты. Бывает электромеханическое или электронное.
  8. Тип дифференциальной защиты. Зависит, с каким типом тока утечки работает автомат. Тип A. C. работает при синусоидальном сигнале. Тип A при синусоидальном и постоянном сигнале.
  9. Количество полюсов. Каждый полюс — это вход для линии электропередачи. Количество зависит от типа сети. Выпускаются устройства с количеством полюсов от двух до четырёх.
  10. Температурный диапазон. Чаще всего используется от -25 до +40 C. На корпусе устройства обозначается снежинкой.

Подключение автомата

Подключение устройства происходит в разрыв электрической сети, путём зажатия электрических проводов в специальных клеммах устройства. Обычно само устройство устанавливается в щитке на DIN-рейку. При этом нужно понимать, что к устройству подключается только нейтральный и фазовый провод лишь того ответвления, которое защищается. Например, нельзя объединять нейтральные провода различных цепей.

Вот как выглядит рекомендация по подключению фирмы abb:

  1. Дифференциальный автомат устанавливается выше линии электросети, на DIN-рейку, c возможностью свободного доступа к нему.
  2. Провода коммутируются последовательно. Кабели разных цепей соединять запрещено. В случае такого подсоединения селективная схема работать не будет.
  3. Металлические выводы заземлить.
  4. После выполнения монтажа проверить работоспособность нажатием контрольной кнопки.

Отличие селективной схемы подключения от неселективной схемы в том, что при нарушениях в работе отключается только аварийная цепь, а другие остаются в функциональном состоянии. Маркируются селективные устройства буквой S.

Например, селективная система подключения — это один селективный дифавтомат для общей группы из трёх устройств и три дифавтомата на различное оборудование. Если произойдёт авария на любом одном устройстве, то сработает только его защита, а остальные два прибора продолжат работать. В то время как при использовании неселективного автомата выключатся все устройства.

Критерии выбора дифавтомата

Перед покупкой устройства необходимо определиться с его назначением. По номинальному току утечки для розеток и осветительных электросетей применяются дифавтоматы с номиналом 10−30 mA. Если сети объединены в группы, то используются на 30 mA, а для отдельных розеток на 10 mA. Дифавтомат, устанавливаемый на входе выбирается в диапазоне 100−300 mA.

Чтоб подобрать из всех разновидностей дифавтомат, который будет служить долго и качественно, нужно рассчитать суммарную мощность нагрузки, которую планируется к нему подключить.

Например, для подключения домашней электрической линии, к которой подключена стиральная машинка с мощностью 700 Вт и бойлер на 1,8 кВт, потребуется устройство с током (700 ватт + 1800 ватт) / 220 вольт = 12 ампер. Из модельного ряда устройств подойдёт автомат с номинальным током 16 А. При выборе необходимо обратить внимание на маркировку.

Примеры обозначений

Расположение значков на лицевой панели зависит от производителя, но основные данные указываются однотипно. Строгого указания в надписях нет, поэтому в прайс-листах или каталогах, можно встретить разное обозначение. Вот так обозначает свои модели дифференциального автомата шведско-швейцарская компания АББ, специализирующаяся в области электроники: AC-C 2P 40A/30 ma тип 6M:

  • AC-C — автомат селективный.
  • 2P — однофазный двухполюсный автомат.
  • 40 A — максимальный ток 40 ампер.
  • 30 mA — чувствительность тока утечки величиной в 30 mA.
  • 6M — типовой размер. Имеется крепление под DIN-рейку.

А вот как обозначает популярная немецкая фирма Хагер: Дифференциальный автоматический выключатель 1+N, 40A, 30 mA, С, 6 КА, A, 2 м AD990J:

  • 1+N — однофазный дифавтомат, двухполюсный.
  • 40 А — рабочая нагрузка.
  • 30 мА — рабочий ток утечки.
  • С — характеристика отключения.
  • 6 кА — максимальная отключающая способность.
  • А — чувствительность к синусоидальному и пульсирующему постоянному току.
  • 2 м — количество мест, занимаемое на din-рейке в щите.
  • AD990J — номенклатурный номер.

Цена дифференциального устройства зависит от производителя и рабочих характеристик. Чем значения показателей выше, тем дороже будет стоить автомат.

При покупке требуется различать УЗО от дифавтомата, так как их внешний вид схож. Внешние способы отличия в следующем:

  • Название устройства. К сожалению, не все производители указывают название, но большинство отмечают его на лицевой стороне устройства или боковых гранях.
  • Маркировка. Когда на устройстве обозначен один лишь номинальный ток, то это УЗО, а если вместе с величиной тока указан и тип характеристики, то это дифференциальный автомат, например, С16. Другой метод отличить устройство защитного отключения от дифавтомата — внимательно изучить надписи на корпусе прибора.
  • На устройстве должна быть указана схема коммутации. Если на схеме присутствуют обмотки электромагнитного и теплового расцепителей, то это дифавтомат.

Какой тип работы лучше

Ответить на вопрос о том, какой лучше выбрать тип электронный или механический, довольно сложно. Преимущества электронного дифавтомата — цена, размеры и более точная чувствительность. Электромеханическое устройство отличается надёжностью и простотой конструкции. Но самый большой недостаток электронных автоматов в том, что если не будет питания, он не сработает.

Кажется, что если нет напряжения, то и его работа не нужна, но это в корне не так. В случае отгорания нулевого провода, света не будет, но опасное напряжение сохранится. В таком случае при утечке тока механический дифавтомат сработает, а электронный — нет. При этом электронный дифавтомат подвержен влиянию перепадов напряжения в сети и может выйти из строя.

На рынке присутствуют модели как отечественных, европейских, так и азиатских производителей. Но в первую очередь нужно обращать внимание на известные бренды, такие как ABB, Schneider Electric, Siemens, Hager. Продукция этих изготовителей всегда имеет сертификат качества и привлекательный гарантийный срок.

Как подключить дифференциальный автомат: схемы подключения



Это устройство обеспечивает защиту от тока утечки, сетевой перегрузки, короткого замыкания и поражения человека током. Важно знать, как подключить дифференциальный автомат, чтобы максимально защитить оборудование, здоровье людей и имущество.

Назначение, технические характеристики и выбор


Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.


Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.


Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.


Обозначение дифавтоматов на схемах
Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.


Четырехполюсный дифавтомат для подключения в сети 380 В

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).


Номинал дифавтомата и его время-токовая характеристика

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.


Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.


Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.


Ток утечки или уставки на диф автомате

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначениеГрафическое обозначениеРасшифровка Область применения
АСРеагирует на переменный синусоидальный токСтавят на линии без электронного управления
АРеагирует на синусоидальный переменный ток и пульсирующий постоянныйПрименяется на линиях с электронным управлением
ВУлавливает переменный, импульсный, постоянный и сглаженный постоянный. Применяется на производстве с большим количеством разнообразной техники
SС выдержкой времени отключения 200-300 мсВ сложных схемах
GС выдержкой времени отключения60-80 мсВ сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.


Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.


Токоограничение дифавтомата

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.


Обозначение повышенной морозостойкости дифавтомата

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.


Флажок, который показывает причину отключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.


Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.


Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.


Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.


Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.


Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности


После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно


Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы



При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.


Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.


Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.


Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.


Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.


Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

404 Не найдено | Fuji Electric FA Components & Systems Co., Ltd.

Информация о новинках

Информация об изменениях в продукте

Отображается информация об изменении продукта за последний месяц. Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

Поиск товаров, снятых с производства

Информация отображается по последним пяти позициям, производство которых было прекращено.Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

Информационное письмо FUJI ED&C TIMES

Распределение LV

С ускорением глобализации рынка оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующему основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

Контроль

Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.

Распределение среднего напряжения

Мы удовлетворяем потребности наших клиентов, предлагая высоконадежные продукты и различные типы аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, обеспечивающий безопасность электрического оборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

Основные определения - Автоматический выключатель

Автоматический выключатель - это автоматический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных перегрузкой или коротким замыканием. Его основная функция заключается в обнаружении неисправности и немедленном прекращении электрического тока путем прерывания цепи.В отличие от предохранителя, который срабатывает один раз, а затем его необходимо заменить, автоматический выключатель можно сбросить (вручную или автоматически) для возобновления нормальной работы. Автоматические выключатели изготавливаются разных размеров, от небольших устройств, защищающих отдельные бытовые приборы, до больших распределительных устройств, предназначенных для защиты цепей высокого напряжения, питающих весь город.

Истоки

Ранняя форма автоматического выключателя была описана Томасом Эдисоном в заявке на патент 1879 года, хотя в его коммерческой системе распределения энергии использовались предохранители.Его цель заключалась в защите проводки цепи освещения от случайных коротких замыканий и перегрузок.

Эксплуатация

Все автоматические выключатели имеют общие характеристики в своей работе, хотя детали существенно различаются в зависимости от класса напряжения, номинального тока и типа автоматического выключателя.

Автоматический выключатель должен обнаруживать неисправность; в автоматических выключателях низкого напряжения это обычно делается внутри корпуса выключателя. Автоматические выключатели для больших токов или высокого напряжения обычно снабжены контрольными устройствами для определения тока короткого замыкания и срабатывания отключающего механизма отключения.Электромагнит отключения, который освобождает защелку, обычно запитывается от отдельной батареи, хотя некоторые высоковольтные выключатели являются автономными с трансформаторами тока, реле защиты и внутренним источником питания управления.

При обнаружении неисправности контакты в автоматическом выключателе должны размыкаться, чтобы прервать цепь; некоторая механически накопленная энергия (с использованием чего-то вроде пружины или сжатого воздуха), содержащаяся в выключателе, используется для разделения контактов, хотя часть необходимой энергии может быть получена от самого тока повреждения.Малые автоматические выключатели могут управляться вручную; более крупные агрегаты имеют соленоиды для отключения механизма и электродвигатели для восстановления энергии пружин.

Контакты выключателя должны пропускать ток нагрузки без чрезмерного нагрева, а также должны выдерживать тепло дуги, возникающей при размыкании цепи. Контакты изготавливаются из меди или медных сплавов, сплавов серебра и других материалов. Срок службы контактов ограничен эрозией из-за прерывания дуги.Миниатюрные автоматические выключатели и выключатели в литом корпусе обычно выбрасывают, когда контакты изношены, но силовые выключатели и высоковольтные выключатели имеют заменяемые контакты.

Когда ток прерывается, возникает дуга. Эту дугу необходимо сдерживать, охлаждать и гасить контролируемым образом, чтобы промежуток между контактами снова мог выдерживать напряжение в цепи. В различных автоматических выключателях в качестве среды, в которой образуется дуга, используется вакуум, воздух, изолирующий газ или масло.Для гашения дуги используются различные методы, в том числе:

  • Удлинение дуги
  • Интенсивное охлаждение (в струйных камерах)
  • Разделение на частичные дуги
  • Гашение нулевой точки (Контакты размыкаются при временном пересечении нулевого тока формы волны переменного тока, эффективно прерывая ток холостого хода во время размыкания. Переход через нулевой уровень происходит при двойной частоте сети, то есть 100 раз в секунду для 50 Гц переменного тока и 120 раз в второй для 60 Гц переменного тока)
  • Подключение конденсаторов параллельно контактам в цепях постоянного тока

Наконец, после устранения неисправности контакты должны быть снова замкнуты, чтобы восстановить питание в прерванной цепи.

Прерывание дуги

В миниатюрных низковольтных автоматических выключателях для гашения дуги используется только воздух. Более крупные мощности будут иметь металлические пластины или неметаллические дугогасительные камеры для разделения и охлаждения дуги. Магнитные продувочные катушки отклоняют дугу в дугогасительную камеру.

В более крупных номиналах масляные выключатели полагаются на испарение части масла для продувки струи масла через дугу.

Газовые выключатели (обычно с гексафторидом серы) иногда растягивают дугу с помощью магнитного поля, а затем используют электрическую прочность гексафторида серы (SF6) для гашения растянутой дуги.

Вакуумные выключатели

имеют минимальное образование дуги (так как нет ничего, что могло бы ионизировать, кроме материала контактов), поэтому дуга гаснет при очень небольшом растяжении (<2–3 мм). Вакуумные выключатели часто используются в современных распределительных устройствах среднего напряжения до 35000 вольт.

Воздушные выключатели

могут использовать сжатый воздух для гашения дуги или, альтернативно, контакты быстро переводятся в небольшую герметичную камеру, при этом выход вытесненного воздуха приводит к гашению дуги.

Автоматические выключатели обычно могут отключать весь ток очень быстро: обычно дуга гаснет через 30–150 мс после срабатывания механизма, в зависимости от возраста и конструкции устройства.

Ток короткого замыкания

Автоматические выключатели

рассчитаны как на нормальный ток, который предполагается выдерживать, так и на максимальный ток короткого замыкания, который они могут безопасно отключить.

В условиях короткого замыкания может существовать ток, во много раз превышающий нормальный (см. Максимальный предполагаемый ток короткого замыкания).Когда электрические контакты размыкаются, чтобы прервать большой ток, между разомкнутыми контактами возникает тенденция к образованию дуги, что позволяет продолжать ток. Следовательно, автоматические выключатели должны включать в себя различные функции для разделения и гашения дуги.

В выключателях с воздушной изоляцией и миниатюрных выключателях конструкция дугогасительной камеры, состоящая (часто) из металлических пластин или керамических выступов, охлаждает дугу, а магнитные обмотки отводят дугу в дугогасительную камеру. В более крупных автоматических выключателях, таких как те, которые используются в распределении электроэнергии, может использоваться вакуум, инертный газ, такой как гексафторид серы, или контакты, погруженные в масло, для подавления дуги.

Максимальный ток короткого замыкания, который может прервать выключатель, определяется испытанием. Применение выключателя в цепи с предполагаемым током короткого замыкания выше, чем номинальная отключающая способность выключателя, может привести к тому, что выключатель не сможет безопасно устранить неисправность. В худшем случае выключатель может успешно устранить неисправность, но взорвется при сбросе.

Миниатюрные автоматические выключатели, используемые для защиты цепей управления или небольших приборов, могут не иметь достаточной отключающей способности для использования на щитовом щите; эти автоматические выключатели называются «дополнительными устройствами защиты цепи», чтобы отличать их от автоматических выключателей распределительного типа.

Стандартные номинальные значения тока

Международный стандарт IEC 60898-1 и европейский стандарт EN 60898-1 определяют номинальный ток In автоматического выключателя для низковольтных распределительных устройств как ток, который выключатель рассчитан на постоянное проведение (при температуре окружающего воздуха 30 ° C). . Обычно доступные предпочтительные значения номинального тока: 6 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А и 100 А (серия Renard, слегка изменен, чтобы включить ограничение тока розеток British BS 1363).На автоматическом выключателе указан номинальный ток в амперах, но без обозначения единицы измерения «A». Вместо этого перед числом в амперах стоит буква «B», «C» или «D», которая указывает мгновенный ток отключения, то есть минимальное значение тока, которое вызывает отключение автоматического выключателя без преднамеренной задержки по времени (т. Е. менее чем за 100 мс), выраженное в In:

Тип Мгновенный ток отключения
B более 3 дюймов до 5 дюймов включительно
С более 5 дюймов до 10 дюймов включительно
Д более 10 дюймов до 20 дюймов включительно
К от 8 In до 12 In включительно Для защиты нагрузок, которые вызывают частые кратковременные (примерно от 400 мс до 2 с) пики тока при нормальной работе.
Z выше 2 In до 3 In включительно на периоды порядка десятков секунд. Для защиты таких нагрузок, как полупроводниковые приборы или измерительные цепи с использованием трансформаторов тока.

Типы выключателей

Можно создать множество различных классификаций автоматических выключателей на основе их характеристик, таких как класс напряжения, тип конструкции, тип прерывания и конструктивные особенности.

Автоматические выключатели низкого напряжения

Низковольтные (менее 1000 В переменного тока) широко используются в бытовых, коммерческих и промышленных применениях, включая:

  • MCB (Миниатюрный автоматический выключатель) - номинальный ток не более 100 А.Характеристики срабатывания обычно не регулируются. Тепловой или термомагнитный режим. К этой категории относятся выключатели, показанные выше.
  • MCCB (автоматический выключатель в литом корпусе) - номинальный ток до 2500 A. Тепловой или термомагнитный режим. Ток отключения можно регулировать в больших номиналах.
  • Низковольтные силовые выключатели могут быть установлены в многоярусные блоки в распределительных щитах низкого напряжения или в распределительных шкафах.

Характеристики автоматических выключателей низкого напряжения соответствуют международным стандартам, таким как IEC 947.Эти автоматические выключатели часто устанавливаются в выдвижных корпусах, которые позволяют снимать и заменять без демонтажа распределительного устройства.

Большой низковольтный литой корпус и силовые выключатели могут иметь электрические моторные приводы, позволяющие отключать (размыкать) и замыкать их с помощью дистанционного управления. Они могут быть частью системы автоматического включения резерва для резервного питания.

Низковольтные автоматические выключатели также предназначены для применения с постоянным током (DC), например постоянным током для линий метро.Для постоянного тока требуются специальные выключатели, поскольку дуга не имеет естественной тенденции гаснуть на каждом полупериоде, как для переменного тока. Автоматический выключатель постоянного тока будет иметь предохранительные катушки, которые создают магнитное поле, которое быстро растягивает дугу при прерывании постоянного тока.

Малые автоматические выключатели либо устанавливаются непосредственно в оборудование, либо размещаются в щите выключателя.

Термомагнитный миниатюрный автоматический выключатель на DIN-рейку на 10 ампер является наиболее распространенным типом современных бытовых потребительских устройств и коммерческих распределительных щитов по всей Европе.В конструкцию входят следующие компоненты:

  1. Рычаг привода - используется для ручного отключения и сброса автоматического выключателя. Также указывает состояние автоматического выключателя (Вкл. Или Выкл. / Сработал). Большинство выключателей сконструированы таким образом, что они могут сработать, даже если рычаг удерживается или заблокирован в положении «включено». Иногда это называют операцией «свободного отключения» или «положительного отключения».
  2. Приводной механизм - прижимает контакты вместе или врозь.
  3. Контакты - пропускают ток при прикосновении и прерывают ток при раздвижении.
  4. Клеммы
  5. Биметаллическая полоса
  6. Калибровочный винт - позволяет производителю точно настроить ток срабатывания устройства после сборки.
  7. Соленоид
  8. Разделитель / гаситель дуги

Магнитный выключатель

В магнитных выключателях

используется соленоид (электромагнит), тяговое усилие которого увеличивается с увеличением тока. Некоторые конструкции используют электромагнитные силы в дополнение к силам соленоида. Контакты выключателя удерживаются замкнутыми защелкой.Когда ток в соленоиде превышает номинал автоматического выключателя, усилие соленоида освобождает защелку, которая затем позволяет контактам размыкаться под действием пружины. Некоторые типы магнитных отбойных молотков включают гидравлическую задержку срабатывания с использованием вязкой жидкости. Сердечник удерживается пружиной до тех пор, пока ток не превысит номинальное значение выключателя. Во время перегрузки скорость движения соленоида ограничивается жидкостью. Задержка допускает кратковременные скачки тока сверх нормального рабочего тока для запуска двигателя, подачи питания на оборудование и т. Д.Токи короткого замыкания обеспечивают соленоидное усилие, достаточное для разблокировки защелки независимо от положения сердечника, таким образом обходя функцию задержки. Температура окружающей среды влияет на время задержки, но не влияет на номинальный ток магнитного выключателя.

Термомагнитный выключатель

Термомагнитные автоматические выключатели, которые используются в большинстве распределительных щитов, включают в себя как методы, при которых электромагнит мгновенно реагирует на большие скачки тока (короткие замыкания), так и биметаллическую полосу, реагирующую на менее экстремальные, но более длительные условия перегрузки по току.

Выключатели с общим расцепителем

При питании ответвленной цепи более чем одним токоведущим проводом каждый токоведущий провод должен быть защищен полюсом выключателя. Чтобы гарантировать отключение всех токоведущих проводов при отключении любого полюса, необходимо использовать прерыватель «общего отключения». Они могут содержать два или три отключающих механизма в одном корпусе, или, для небольших выключателей, они могут связывать полюса снаружи с помощью рукояток управления. Двухполюсные автоматические выключатели с общим расцеплением обычно используются в системах на 120/240 В, где нагрузки 240 В (включая основные приборы или другие распределительные щиты) охватывают два провода под напряжением.Трехполюсные выключатели с общим расцепителем обычно используются для подачи трехфазной электроэнергии на большие двигатели или другие распределительные щиты.

Двух- и четырехполюсные выключатели используются, когда необходимо отсоединить нейтральный провод, чтобы убедиться, что ток не может течь обратно через нейтральный провод от других нагрузок, подключенных к той же сети, когда людям необходимо прикоснуться к проводам для обслуживания. Отдельные автоматические выключатели никогда не должны использоваться для отключения токоведущей и нейтрали, потому что, если нейтраль будет отключена, а токоведущий провод остается подключенным, возникает опасное состояние: цепь будет обесточена (приборы не будут работать), но провода останутся под напряжением. и УЗО не сработают, если кто-то коснется токоведущего провода (потому что для срабатывания УЗО требуется питание).Поэтому, когда необходимо переключение нейтрального провода, следует использовать только обычные размыкающие выключатели.

Выключатели среднего напряжения

Выключатели среднего напряжения номиналом от 1 до 72 кВ могут быть собраны в распределительные устройства в металлическом корпусе для использования внутри помещений или могут быть отдельными компонентами, установленными на открытом воздухе на подстанции. Автоматические выключатели с воздушным разрывом заменили маслонаполненные блоки для внутреннего применения, но теперь сами заменяются вакуумными выключателями (примерно до 35 кВ).Как и описанные ниже высоковольтные выключатели, они также управляются реле защиты с датчиком тока, управляемыми через трансформаторы тока. Характеристики выключателей среднего напряжения приведены в международных стандартах, таких как IEC 62271. В выключателях среднего напряжения почти всегда используются отдельные датчики тока и реле защиты, а не встроенные тепловые или магнитные датчики максимального тока.

Автоматические выключатели среднего напряжения можно классифицировать по среде, используемой для гашения дуги:

  • Вакуумный автоматический выключатель - с номинальным током до 3000 А, эти выключатели прерывают ток, создавая и гаснув дугу в цепи

Что можно и что нельзя делать в течение периода работы автоматического выключателя

С 7 апреля 2020 года Сингапур вступил в период автоматического выключения, чтобы предотвратить эскалацию инфекций COVID-19.В это время сингапурцам рекомендуется как можно дольше оставаться дома.

Вместе с автоматическим выключателем 7 апреля в парламенте был принят новый закон [Закон о COVID-19 (Временные меры) 2020 г.]. Чтобы снизить риск заражения, новый закон запрещает любые собрания с семьей или друзьями, которые не жить вместе. Собрания дома, в общественных местах (например, в парках и на палубах HDB) также запрещены.

В связи с этими новыми правилами у вас могут возникнуть вопросы о том, что вы можете или не можете делать.Вот ответы на некоторые из них.

В целом

Q: Когда я могу выйти из дома?

A: Вы можете покинуть дом только по одной или нескольким или следующим причинам:

  • Для работы на поставщика основных услуг, определенных школ или центров развития детей младшего возраста или с ними
  • Чтобы отправить вашего ребенка в детский сад, если вы и ваш супруг (а) работаете на поставщика основных услуг
  • Для получения товаров и услуг первой необходимости, таких как покупка продуктов, стрижка волос или стирка
  • Заниматься спортом в одиночку или с другими людьми, с которыми вы живете в зеленых или открытых пространствах
  • Для обращения за медицинской помощью при подозрении на инфекцию COVID-19 или другого неотложного лечения
  • Для оказания помощи пожилым людям (60 лет и старше) и инвалидам
  • Для обращения или оказания помощи в экстренных случаях
  • В соответствии с законом (например,постановление суда)
  • Сообщить в Национальную службу
  • Переехать в дом
  • Для выезда из Сингапура

* Каждый раз, когда вы выходите из дома, вы должны держаться на расстоянии не менее одного метра от других, за исключением лифтов, транспортных средств и помещений, связанных с общественным транспортом.

В: Когда я могу войти в дом другого человека?

A: Вы можете войти в дом другого человека только по номеру:

  • Доставить товары или услуги первой необходимости
  • Оказать помощь пожилым людям (60 лет и старше) или инвалидам
  • Обратиться за помощью или оказать ей экстренную помощь

Q: Что считается основной услугой?

A: Основные услуги включают тех, кто участвует в обеспечении продуктами питания, медицинскими и социальными услугами, транспортом и повседневной деятельностью e.г. стрижки. Полный список основных услуг можно найти здесь.

Q: Должен ли я надевать маску, когда выхожу на улицу?

A: Основные обслуживающие работники, которые часто контактируют с представителями общественности (например, разносчики еды / разносчики / разносчики еды), должны носить маску. Для всех остальных: оставайтесь дома, если нет крайней необходимости выходить на улицу; в этом случае вам также следует носить маску, когда вы неизбежно находитесь в ситуациях, когда вы приближаетесь к другим людям, например, на влажных рынках, в супермаркетах или в общественном транспорте) .

Для широкой публики рекомендуется оставаться дома и избегать общения с кем-либо, кроме ближайших членов семьи, живущих в одном доме. Для тех, кто хочет выйти на улицу и не может избежать тесного контакта с другими людьми, ношение маски может обеспечить некоторую базовую защиту для других и для себя.

Дом, семья и друзья

Q: Я еженедельно собираюсь вместе (например, полдник, маджонг, просмотр фильмов) с близкими друзьями.Можем ли мы продолжить?

A: Нет. Все общественные мероприятия, такие как частные вечеринки и общественные встречи с друзьями, родственниками и членами семьи, не принадлежащими к одному дому, должны быть остановлены в этот период. Это сделано для предотвращения распространения COVID-19 через такие социальные взаимодействия.

Q: Некоторым из моих пожилых членов семьи нужна ежедневная помощь. Могу я еще их посетить?

A: Да, при необходимости люди могут посещать пожилых членов семьи, чтобы помочь им в повседневных нуждах.Пожалуйста, примите необходимые меры по безопасному дистанцированию, пока вы находитесь там, например, соблюдайте личную гигиену и следите за чистотой рук, минимизируйте физический контакт и максимально сохраняйте безопасное разделение. Не приходите, если вы нездоровы.

По возможности, мы настоятельно рекомендуем членам семьи поддерживать своих пожилых родственников, которые не остаются с ними, поддерживая связь посредством телефонных или видеозвонков или принося им продукты, продукты питания и другие предметы первой необходимости для удовлетворения их повседневных потребностей.Это делается для того, чтобы пожилым людям не приходилось выезжать из дома для таких занятий.

В: Разрешено ли нам ходить в дома наших расширенных семей для ухода за детьми (например, бабушки и дедушки ходят в детский дом, чтобы заботиться о внуках)?

A: Целью защитных мер является значительное сокращение движений и социальных взаимодействий, особенно для пожилых людей, которые более уязвимы к инфекции COVID-19.

Бабушки и дедушки могут продолжать заботиться о своих внуках, если внуки остаются с ними в течение этого периода.Мы настоятельно рекомендуем пожилым людям оставаться дома и не выходить на улицу. Не следует ежедневно бросать детей к бабушкам и дедушкам, так как это увеличивает риск передачи инфекции. Однако исключения могут быть сделаны, если вы принадлежите к одной из следующих групп:

а. Оба родителя являются основными работниками сферы обслуживания и не могут работать из дома;
г. Один из родителей - медицинский работник (например, врач, медсестра, смежный медицинский работник, вспомогательный персонал) и не может работать из дома; и
с.Один из родителей является основным работником сферы услуг, который не может работать из дома и имеет ребенка / детей младше трех лет.

Общественные собрания, такие как частные вечеринки и общественные встречи с друзьями, родственниками и членами семьи, не принадлежащими к одному дому, запрещены.

В: Могу ли я сопровождать своего пожилого родителя, живущего в другом доме, на прием к врачу?

A: Да, вы можете продолжать сопровождать своего престарелого родителя на прием к врачу, но примите дополнительные меры предосторожности, такие как надевание маски и обеспечение личной гигиены во время контакта с ним или с ней.

В: Могу ли я проверить, есть ли у моего соседа старшего возраста? Она живет одна, без родственников, и обычно приходит к нам домой на ужин.

A: Да, вы можете продолжать оказывать ей помощь в ее повседневных нуждах, но за исключением случаев крайней необходимости, это не должно осуществляться с помощью физического взаимодействия. Если у вас есть какое-либо физическое взаимодействие, примите необходимые меры предосторожности по безопасному дистанцированию, такие как соблюдение личной гигиены и обеспечение чистоты рук, минимизация физического контакта и максимально возможное безопасное разделение.Не приходите, если вы нездоровы.

Если вы знаете старшего, например сосед, друг, член семьи, которому требуется помощь в повседневной жизни, обращайтесь на горячую линию AIC по телефону 1800-650-6060.

Q: Могу ли я вызвать мастера по ремонту, чтобы он пришел ко мне домой, чтобы исправить проблемы с водопроводом / электричеством / кабелем / кондиционером?

A: Да, если они предназначены для службы экстренной помощи. Пожалуйста, соблюдайте меры безопасного дистанцирования, пока ремонтный персонал находится у вас дома.

Разрешены другие важные услуги: сантехники, электрики, слесари, ремонт бытовой электроники / периферийных устройств ИТ / бытовой техники, а также услуги здравоохранения и ветеринарии.

Школа

Q: Могу ли я продолжить индивидуальное домашнее обучение моего ребенка?

A: Нет. Вы должны ограничить социальные контакты людьми, проживающими в одной семье. Частные репетиторы должны приостановить все личные уроки.

Отдых

Q: Могу ли я продолжать заниматься спортом или заниматься активным отдыхом?

A: Вы по-прежнему можете заниматься спортом самостоятельно или с членами вашей семьи в непосредственной близости от вас в открытых, малолюдных местах.Зелень и открытые пространства останутся открытыми, но следует избегать групповых собраний в этих местах. Необходимо всегда соблюдать меры безопасного дистанцирования.

Представителям общественности также рекомендуется как можно скорее вернуться в свои дома и не задерживаться.

Если вы не соблюдаете эти правила, вы будете оштрафованы на сумму, не превышающую 10 000 долларов, и / заключены в тюрьму на срок не более шести месяцев. Если вы нарушите эти правила дважды и более, штрафы будут удвоены.

Пожалуйста, отнеситесь к безопасному дистанцированию серьезно.Здоровье всех зависит от каждого из нас.

---

Чтобы получить дополнительные ответы на часто задаваемые вопросы, посетите раздел «Безопасное дистанцирование» на странице https://www.moh.gov.sg/covid-19/faqs.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
