Диммер не регулирует яркость причина: Как самим устранить неисправности диммера?

Содержание

Лампы и диммеры – критерии выбора устройств | Полезные статьи

Принцип работы диммера заключается в следующем: электрический ток в сети имеет синусоидальную форму, и яркость светильника можно регулировать, если подать обрезанную синусоиду.

Этого можно добиться, установив последовательно с нагрузкой полупроводниковое устройство – симистор (элемент диммера). Но при выборе диммера нас больше интересуют практические характеристики, о которых мы и поговорим подробнее.



Диммер – выключатель, который регулирует электрическую мощность нагрузки ламп

Диммеры различаются по типу управления: самые распространенные — поворотные, клавишные, а также самые современные – сенсорные.

Причиной поломок диммеров, чаще всего, является превышение максимальной нагрузки, а также короткое замыкание. Результатом этого, как правило, становится поломка симистора.

Для исключения данных проблем необходимо подбирать мощность диммера или максимальный ток симистра в соответствии с нагрузкой, а также типом ламп.

Например, если суммарная мощность всех ламп равна 300 Вт, во избежание поломки лучше приобрести диммер на 350 Вт.

Диммер для ламп разного типа и мощности

Существует несколько видов диммеров, каждый из которых предназначен для определенного вида ламп. И чтобы не ошибиться при покупке, нужно обратить внимание на специальные обозначения – маркировку, на которой указано для каких типов ламп, на какую мощность и напряжение рассчитан светорегулятор.

Диммер для ламп накаливания использует стандартное напряжение в 220В и позволяет сэкономить электроэнергию до 50%. Диммер для галогенных ламп бывает двух видов – рассчитанный на напряжение 220В и на 10-24В. Для последних необходимо использовать трансформатор, причем для разных видов данных устройств применяются определенные диммеры: ферромагнитные трансформаторы – диммер с маркировкой RL, электронные трансформаторы – с маркировкой С

Диммер для энергосберегающих ламп имеет свои особенности и требует особой осторожности при покупке и установке.

Диммер для люминесцентных ламп необходимо устанавливать с осторожностью. Линейные люминесцентные лампы (ЛЛ) обязательно включают установку электронного пускорегулирующего аппарата – ЭПРА. Компактные варианты ЛЛ часто оснащены встроенными ПРА, в таком случае, для них подходят обычные диммеры, которые используются и для ламп накаливания.

Диммер для светодиодных ламп начали выпускаться совсем недавно, и принцип их работы отличается от обычных. Амплитуда импульсов постоянного тока, которыми питается светодиод, равна оптимальному показателю тока, тогда как ширина данных импульсов меняется, что меняет яркость. Существуют также универсальные диммеры, которые позволяют использовать не только светодиодные лампы, но также лампы накаливания. Стоимость данных моделей достаточно высока.

Таким образом, прежде чем выбирать и устанавливать диммер, необходимо решить, какие лампы вы будете использовать, и, при необходимости, купить дополнительное оборудование – трансформатор.

Установка диммера своими руками | Ремонт квартиры своими руками

Ремонт квартиры своими руками

В этом обзоре мы расскажем об устройстве, которое можно увидеть на прилавках наших магазинов электротоваров, под названием диммер или регулятор яркости ламп накаливания. А также рассмотрим вопрос – как установить диммер своими руками? Свое название «диммер» получил от глагола английского языка «to dim» — становиться тусклым, темнеть. Другими словами, с помощью диммера можно производить регулирование яркости лампы. Что особенно ценно, во время этого действия пропорционально уменьшается и потребляемая мощность.



Содержание

  1. Подключение диммера
  2. Схема и устройство поворотного диммера
  3. Как отремонтировать диммер
  4. Установка диммера видео




Устройство простейшего диммера включает в себя, один поворотный рычаг для регулировки, и пару выводов для подключения, и применяется для регулировки яркости галогенных ламп и ламп накаливания. Не так давно появились диммеры которые могут регулировать яркость люминесцентных ламп.

Ранее регулировка яркости ламп накаливания производилась при помощи реостатов, мощность которых равнялась или была больше мощности нагрузки. Кроме того во время понижения яркости лишняя мощность не экономилась, а просто бесполезно рассеивалась в виде выделения тепла на реостате. Естественно ни какой речи об экономии не шло, её просто не было. А применялись подобные приборы там, где было необходимо только регулировать яркость – к примеру, в театрах.

Так было пока не появились замечательные полупроводниковые приборы – симистор и динистор. Современные диммеры работают именно на основе этих элементов.



Подключение диммера

Подключение диммера производиться по очень простой схеме. Он, как и обычный выключатель включается в разрыв электронной цепи питания нагрузки, подаваемой на лампы. По своему  креплению и установочным габаритам диммер аналогичен выключателю. Вследствие этого установка его производится абсолютно так же, как и выключателя в монтажную коробку, и сам порядок действий при установке диммера не отличается от порядка при установке обычного клавишника (Установка выключателя своими руками). Единственное дополнительное условие, которое заявляет производитель – это соблюдение подключения выводов к нагрузке и к фазе.

Все современные диммеры, можно отнести к двум группам — роторные или поворотные (с регулятором) и кнопочные или электронные, с управлением при помощи кнопок.

Во время регулирования (диммирования) ручкой, яркость будет зависеть от угла поворота. В этом плане кнопочный диммер гораздо более гибок. Можно, например, подключить некоторое количество кнопок в параллель, и производить управление диммером из разных мест. Конечно, это в теории, на практике же есть определенные ограничения, такие как максимальная длина кабелей — примерно 10 метров, к тому же схема критична к наводкам и помехам. Вследствие этого нужно строго придерживаться рекомендаций производителя по установке.

Также существуют диммеры с дистанционным управлением, по инфракрасному или радио каналу.

Цены диммеров с кнопками и регулятором отличаются примерно на порядок, поскольку кнопочный диммер обычно собирают с использованием микроконтроллера. Из-за этого поворотные диммеры, гораздо более распространены.

установка диммера своими руками

Перед тем как купить диммер, необходимо рассчитать суммарную мощность всех ламп, работа которых им будет регулироваться. К примеру, в вашей комнате установлено шесть ламп по 60 Вт, следовательно их суммарная мощность будет равняться 360 Вт. С такими вводными данными лучше взять диммер мощностью 500 Вт, поскольку ему необходим запас мощности. Не нужно нагружать диммер на полную мощность, так как его перегрев приведет к выходу из строя или даже возгоранию.  При выборе диммера сенсорного типа есть один нюанс – для их установки необходимо заземление.

Как установить димер

Начинать демонтаж старого выключателя нужно  с отключения электричества и проверки того, что напряжение не поступает, затем выньте клавишу и уберите рамку, отвинтив болты, ослабьте монтажные лапки и достаньте выключатель и отсоединив кабеля.

Произведите подключение и установку диммера. Просто пошагово повторите весь процесс, который делали, демонтируя старый выключатель, только на этот раз в обратном порядке.

Единственное надо помнить, что в отличие от стандартного выключателя, который работает независимо от порядка подвода проводов, к диммеру нужно правильно подключить отходящий и входящий (фаза) провода. Клемма устройства, обозначенная буквой L (линия), предназначена как раз для питающего кабеля.



Схема и устройство поворотного диммера

На самом деле устройство поворотного диммера очень простое, но может иметь отличия у различных производителей. При этом главная разница — в качестве комплектующих и самой сборки.

Основной принцип работы схемы диммера таков. Для того чтобы загорелась лампа, нужно чтобы через симистор прошел ток. Это произойдет, когда между электродами симистора А1 и G появится необходимое напряжение. А появляется оно вот как.

схема подключения диммера

Конденсатор начнет заряжаться при начале положительной полуволны через потенциометр R. Ясно, что скорость заряда будет зависеть от величины R. Иначе говоря, меняется фазовый угол потенциометром. Когда на конденсаторе напряжение достигает величины, необходимой для открытия динистора и симистора, симистор открывается.

Другими словами, лампочка горит до конца полуволны, поскольку его сопротивление становится слишком мало. Аналогично происходит и с отрицательной полуволной, вследствие того что триак и диак  — устройства симметричные, и им без разницы, в какую сторону направлен поток тока через них.

В итоге получаем, что на активной нагрузке напряжение представляет из себя «фрагменты»  положительных и отрицательных полуволн, которые идут друг за другом с 100 герцовой частотой.

От величины номиналов  резисторов и конденсаторов будет зависеть конечная и начальная точки зажигания, а кроме этого и стабильность горения лампы. Наименьшее горение лампы будет, при наименьшем сопротивлении поворотного резистора R1.

Если вы энтузиаст, то можете попробовать самостоятельно собрать диммер. Существует огромное количество разных схем самодельных диммеров различного уровня сложности



Как отремонтировать диммер

В конце статьи хотелось бы написать несколько строк про ремонт диммеров. Обычно главной причиной поломки становиться короткое замыкание либо превышение максимально допустимых нагрузок. В итоге, как правило, ломается симистор. Который можно заменить, сняв радиатор и при помощи паяльника выпаять симистор из платы. Идеально сразу заменить на мощный, рассчитанный на более высокое напряжение и ток, чем сгоревший. Кроме этого случается, что выходит из строя сам регулятор.

При желании диммер можно применять как простой регулятор напряжения, подключая к нему любую активную нагрузку — чайник, утюг, лампу накаливания, паяльник. Но самое главное – это мощность диммера которая обязана соответствовать нагрузке.

Все, установка диммера завершена. Надеемся, что данная статья смогла полностью ответить на вопрос – как установить диммер своими руками? Удачного Вам ремонта!

Установка диммера видео



Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Выключатель света с регулятором яркости


Выключатель с регулятором яркости: основные назначения

В чем заключается главная цель использования таких регуляторов? В первую очередь они рассчитаны на изменение яркости свечения, как у ламп накаливания, так и у галогенных ламп. Лампы, которые работают от пониженного напряжения, они же галогенные, управляются при помощи диммера, который в свою очередь должен быть подключен к понижающему трансформатору.

Обратите внимание на то, что для осуществления работы с светодиодными или люминесцентными лампами вам потребуется установить специальный диммер.

Ну а для того чтобы получить возможность управления энергосберегающей лампой, необходим электронный пускатель. В основном эта деталь входит в базовую конструкцию.

При использовании диммера вы можете:

  • Регулировать показатель яркости лампы от минимального до максимально одним движением;
  • Отказаться от установки двойных или тройных выключателей;
  • Управлять несколькими лампами одновременно.

Кроме этого, такая установка дает возможность сэкономить на приобретении дорогих светильников и бра, которые оснащаются отдельными регуляторами.

Какой выбрать выключатель с регулятором

На сегодняшний день на рынке электрических приборов вы можете увидеть и ознакомиться с большим ассортиментом диммеров моноблочного типа.

Самыми популярными вариантами являются:

  1. Диммеры с наличием механического регулятора. Он сделан в виде диска, который поворачивается в определенные стороны. Это самая простая конструкция и возможно благодаря этому цена ее не так высока. К этой же разновидности относятся диммеры, которые включают в себя нажимной или поворотный механизм. Первый вариант работает от замыкания электрической цепи, второй всегда будет производить включение электричества с минимальной стадии.
  2. Кнопочные регуляторы. Они представлены, как более сложные конструкции. Их особенность заключается в ряде дополнительных функций. Кроме того их можно объединить в блоки, а управление может осуществляться за счет дистанционного управления с помощью пульта.
  3. Световые регуляторы сенсорного типа. Это достаточно дорогая, но и самая престижная установка на данный момент. Она способна вписаться в любой комнатный интерьер, который оформлен в современном стиле. Кроме того, приятным дополнением такого диммера станет оснащение его сигнальным приемником, который позволяет осуществлять работу дистанционно.

Кроме вышеперечисленных вариантов, существуют еще и моноблочные конструкции, которые включают в себя модульное управление. Оно может осуществляться выносной кнопкой или с помощью клавишного выключателя. Однако в жилых помещениях такие варианты практически не встречаются. Они нашли свое применение в общественных заведениях и в распределительных коробках.

Очень популярен на данный момент выключатель с регулятором, который называется Legrand (Легранд). Он плавно регулирует не только люстры, но и может подойти для торшеров. Отдельно заметим, что Легран с регулировкой света легко починить при поломке, очень часто пользователи жалуются что он гудит, для того чтобы устранить это вам потребуется схема.

Регулятор яркости света с дополнительными функциями

Кроме того, что у регуляторов есть свое определенное назначение – плавная регуляция света, некоторые из моделей диммеров могут быть оснащены некоторыми дополнительными функциями и элементами, которые дают возможность исполнять ряд интересных функций.

К этим функциям относятся:

  • Организация эффекта присутствия;
  • Режим мигания света или затемнения;
  • Режим автоматического включения и отключения;
  • Возможность голосового и дистанционного контроля.

Если говорить о конструктивных особенностях, то на данный момент на рынке присутствуют модели с разными светорегуляторами. Это могут быть одинарные, двойные и даже тройные варианты.

Регулируемый выключатель света: преимущества и недостатки

Как и любая другая установка диммеры имеют свои преимущества и недостатки.

К преимуществам можно отнести:

  1. Диммеры дают возможность произвольно контролировать яркость света в комнате. Это в определенной мере способно повысить удобства в использовании осветительных приборов, а так же использовать эту функцию для создания интересного дизайнерского решения.
  2. Благодаря понижению напряжения в потребителе, появляется возможность существенно экономить электроэнергию.
  3. Так как лампы по большей степени работают на пониженном напряжении, существенно продлевается срок их использования.
  4. Использование таких устройств в некоторой мере способно защитить пользователей от перепада напряжения. Это значит, что вы можете исключить частые выходы ламп накаливания из строя.

Немало важно для опытных электриков то, что в процессе перехода синусоидов питающих напряжение через ноль, прекращается возрастание тока.

Нельзя не обратить внимание на отрицательные качества. Хотя их не так много, но они все, же есть.

А именно:

  1. Своими руками ремонт этой конструкции провести крайне сложно, а так как в отличие от клавишных стоит диммер гораздо дороже, покупка может ударить по карману. Совершенно не важно, какой модели ваш регулируемый диммер. Это может быть: 3360d, цоколевка вт137 или модель 600е, любой из них может выйти из строя, и тогда необходимо искать причины по которым ваш диммер не выключает или не включает свет. И как уже было сказано ремонт, это дело сложное и дорогое.
  2. Если появится необходимость в установке диммера на двойной или тройной тип выключателя могут возникнуть определенные трудности в приобретении дорогостоящих моделей и оборудования для них. Кроме того появится необходимость в создании нескольких дополнительных точек, что усложняет процесс еще больше.
  3. Диммеры искривляют питающее напряжение.

Последний пункт нельзя назвать большим недостатков, так как на работу активного потребителя он вряд ли повлияет. Однако такая установка может отрицательно отобразиться на электронных пользователях.

Как выбрать выключатель света с регулятором яркости (видео)

Исходя из того, что было сказано выше, можно утверждать, что применение диммеров вполне оправдано, но это касается только тех случаев, когда вы действительно нуждаетесь в изменении параметров яркости. Однако завышенная стоимость продолжает отталкивать многих покупателей и поэтому многие считают данную установку в доме или квартире не целесообразной.

Ремонт диммеров в Киеве | Сервисный центр LuxService

Дата публикации 06.11.2015.

  • Прайс на выполняемые работы при ремонте диммера

    Замена кнопки — 1шт  75грн/+*
     Замена регулятора — 1шт  75грн/+*
     Замена конденсатора, транзистора — 1шт   60грн/+*
     Замена разъема, индикатора — 1шт  75грн/+*
      Ремонт блока питания   300грн/+*
     Ремонт электронной (механической) части   450грн/+*
     Сноска обозначает БАЗОВЫЕ УСЛУГИ: разборка, сборка, диагностика, чистка и профилактика оборудования  420грн



    Диммер это аппарат который регулирует мощность световых приборов а также изменяет  напряжение, которое подается на лампу от 0-220В. Говоря простыми словами, это аппарат который не только выключает и включает свет но и регулирует яркость этим самым экономя электроэнергию и увеличивая срок службы ламп. Диммером может управлять не только лампами но и так популярным последнее время светодиодным освещением. Это очень удобно, так как можно выставить яркость создавая этим комфортные условия. Им можно выставить яркость в комнатах, архитектурных сооружений, театрах.

    Диммер имеет защиту по коротком  замыкание от:

    1. Перегрева
    2. Перегрузки.



    К сожалению не всегда защита спасает. И приходится аппарат ремонтировать. Чаще всего выходят из строя: симистор, оптопара, микросхема. Чтобы всего этого избежать нужно правильно эксплуатировать  аппарат, не перегревать  и не перегружать. Также есть универсальные диммерующие устройства. Это диммер-контроллер. Который включает в себя: регулятор яркости, скорость переключения между каналами, режим «AUTO», звуковую  активацию «SOUND» DMX.



    Как и вся электронная техника рано или поздно начинает нуждается в починке или просто профилактике. Процесс сервисного обслуживания является достаточно точным и кропотливым. Сервисный центр Lux SERVICE производит починку аппаратов всех видов и брендов.



    При проведении починки мастера сервисного центра используют только оригинальные электронные компоненты, которые советует использовать завод изготовитель, чтобы сберечь высокое качество, которое заложено производителем. Наш сервисный центр также имеет всю необходимую контрольно-измерительную аппаратуру для быстрого и качественного сервисного обслуживания.



    Восстановление должны проводить только высококвалифицированные мастера, т.к. в противном случае неквалифицированные действия любителя могут привести еще к более серьезным поломкам, а их устранение к дополнительному повешению стоимости за отладку.



    Обращаем Ваше внимание, что сервисный центр Lux SERVICE работает по всей Украине. Доставку на сервисное обслуживание оборудования вы можете осуществить лично сдав его к нам в офис по адресу: г. Киев, ул. Полевая, 21, офис 104, а также переслав его нам со своего города удобным для Вас перевозчиком в г. Киев на отделение указанный вам сотрудником нашей компании.



    При сдаче диммера в наш сервисный центр мы проводим в течении 2-3 дней его предварительную диагностику, уведомляем клиента о предварительной сумме за работы и стоимость зап. частей и после согласования срока и цены, непосредственно осуществляем ремонт. Оплату за выполненную услугу вы можете осуществить удобным для вас способом указанным в разделе Оплата. На выполненную работу мы даем гарантию 3 месяца.

                                            Услуги осуществляемые сервисным центром LuxService

    Простой ремонт: неполная разборка — сборка оборудования, смазка, чистка оптики, профилактика аппарата, замена: предохранителей, кнопок, регуляторов, оборванных проводников, головки без настройки (проведение мелкого ремонта аппаратуры)

     360 грн — 570 грн

    Сложный ремонт: глубокая разборка — сборка, замена микросхем и неисправных элементов,  механических узлов и деталей, настройка аппарата, глубокая чистка, настройка и ремонт видеопроектора

    570 грн — 1050 грн

    Нестандартный ремонт: неисправности, которые были связанны с неправильной эксплуатацией оборудования

    (

    превышение напряжения в сети, механические воздействия, заливание жидкостью и т. п.)



     от 750 грн

    ДИАГНОСТИКА: проведение разборки — сборки, выявление причин неисправности, подготовка сметы ремонтных работ

    (

    при проведении ремонтных работ стоимость диагностики входит в цену ремонта и отдельно не оплачивается)

    200 грн — 300 грн

    Срочный  ремонт: данный ремонт проводится вне очереди и стоит на 50 % дороже



     на 50 % дороже от действующего тарифа

     Внеплановый (экстренный) вызов  специалиста: вызов специалиста в Ваш клуб, ресторан для диагностики светового и звукового оборудования, решения неотложных проблем наладки и работоспособности в целом

    450 грн — 600 грн

Здравствуйте, подскажит, вы ремонтируете светорегулятор schneider asfora 600вт?

Ответ администрации магазина: Добрый день Мы не ремонтируем бытовые приборы. В Вашем случае проще купить новый светорегулятор.

Здравствуйте. Поломался четырех канальный диммерный блок. Неисправность заключается в том что устройство перестало работать по DMX каналу. Можно его принести к вам в сервис?

Ответ администрации магазина:

Здравствуйте. Можете принести, постараемся сделать.

Добрый день. Перестал работать диммерный блок при управлении от dmx, в автоматических режимах работает нормально. Можно его принести к вам на ремонт.

Ответ администрации магазина:

 Добрый день. Можете принести диммер на ремонт.

Добрый день. Есть 4-х канальный диммер и в нем перестал управляться один канал. Можно его привести вам на ремонт?

Ответ администрации магазина:

Добрый день. Можете сдать его в ремонт нашего сервисного центра. Мы работаем с понедельника по пятницу с 10.00 до 19.00, а также работаем в субботу с 10.00 до 15.00.

Здравствуйте, сдавал на диагностику диммеры модели DP-610. Что с ними?

Ответ администрации магазина: В диммерах модели DP-610 вышли из строя симисторы управления выходной нагрузкой. Причиной их выхода могла стать перегрузка по каналах. Перегрузка могла быть вызвана из-за подключения устройств большей мощности чем максимально допустимая, также возможно было короткое замыкание на выходе устройства. Также причиной выхода из строя электронных элементов может быть недостаточное охлаждение.

Диммер

В каждом доме есть лампочки, подсветка, люстры, бра и другие элементы освещения. Ими необходимо управлять и делать это нужно красиво!

В этой статье мы с вами поговорим о таком устройстве как диммер. Конечно же мы можем просто подключить нашу лампочку к выключателю и обойтись банальным включением и выключением этой лампочки. А можем принести немного комфорта в нашу жизнь и продлить жизнь лампам накаливания и галогенным лампам. Дело в том, что при использовании обыкновенного выключателя лампочки часто перегорают. Конечно же есть много других причин, по которым это происходит, но об это мы писали в статье о том, почему так часто перегорают лампочки. А сейчас мы рассмотрим диммер.

Что же это за устройство и как мы сможем использовать его в нашей жизни. Простыми словами диммер — это устройство плавного включения света. Он устанавливается вместо классического выключателя. Самая основная функция диммера — включение и выключение освещения, но в отличии от выключателя он делает это плавно. Так же есть достаточно много моделей электронных диммеров которые могу плавно регулировать подсветку по заранее заданной программе. Могут включать и выключать освещение по заданному расписанию, а так же создавать эффект присутствия жильцов в помещении.

Диммеры можно разделить по типу исполнения:

  • как стандартный выключатель для установки в подрозетник
  • модульное исполнение для установки в щит
  • миниатюрное исполнение для установки внутрь подрозетника

Давайте остановимся на каждом из них подробнее.

 Классический диммер в подрозетник

Это конечно же самый распространенный вариант диммера. Их существует огромное множество как по принципу работы, так и по дизайну. Самый популярный из классических диммеров поворотный.

Поворотный диммер

Принцип его работы очень прост. На лицевой панели располагается колесико, вращая которое мы можем включить свет, выключить его и отрегулировать яркость так, как нам требуется. На этом функциональность данного диммера заканчивается, он не умеет ни запоминать выбранный уровень яркости, ни включаться с ним.

Поворотно нажимной диммер

По сути своей представляют из себя абсолютно то же самое устройство, что и поворотный, с одной значительной разнице. Для того, что бы его включить, нам не нужно его поворачивать — достаточно нажать на колесико регулировки и он включится. Самое главное, что он не просто включится, а в том же режиме, в котором был выключен. Некоторые модели подобных диммеров не сразу включат лампы на выбранный уровень яркости, а плавно зажгут их до выбранного предела.

Клавишный диммер

По внешнему виду клавишный диммер очень похож на обыкновенный выключатель и только нажав на клавиши можно увидеть разницу. А разница как вы поняли большая. С их помощью можно включить и выключить свет используя просто нажатие на клавишу — работает как выключатель, но если мы задержим нажатие в одном из положений, то свет будет плавно регулироваться. Так же при включении он плавно выведет яркость освещения на установленный уровень, что очень полезно для долгой жизни лампочек.

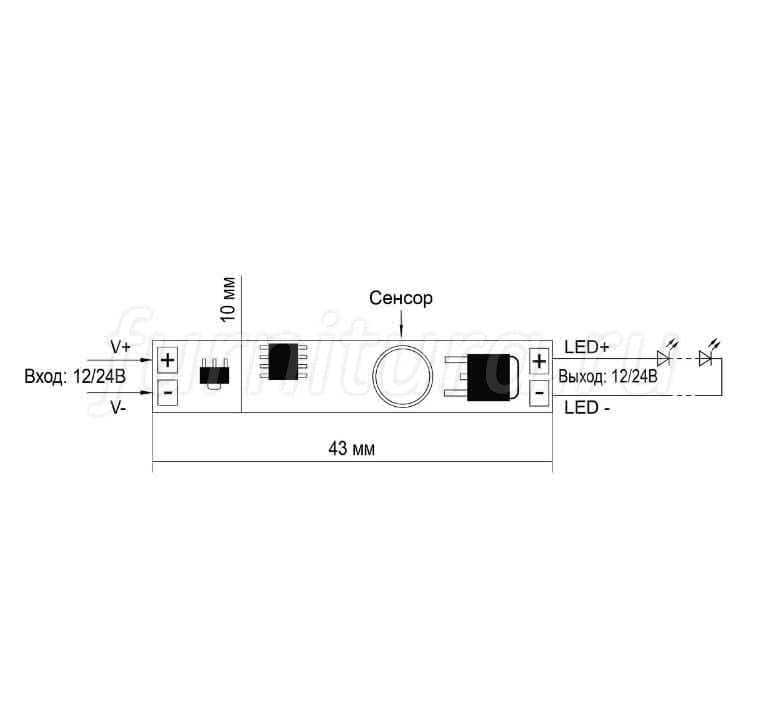

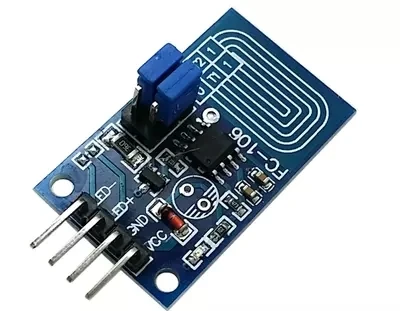

Сенсорные диммеры

Это самые новейшие диммеры из представленных на рынке. Выглядеть могут по разному, но в них заложен один принцип работы. Для того, что бы управлять освещением вам не нужно нажимать и поворачивать клавиши и колесики, достаточно просто прикоснуться к панели диммера и отрегулировать освещение, либо включить и выключить его. Сенсорные диммеры самые современные из представленных и очень широко представлены в системах умный дом, но так же и в классических схемах освещения.

Диммер на DIN (ДИН) рейку

Есть большая линейка диммеров, основная плата которых изготовлена для установки на дин рейку, а управляющий элемент находится в другом месте. В качестве управляющего элемента подобных диммером могут использоваться как классические выключатели так и выключатели, изготовленные специально для них.

В системах умного дома модульный диммер для установки щит является очень распространенным оборудованием и практически все схемы освещения оснащены именно диммером, а не классической схемой включения выключения. Это очень удобно, когда весь возможный функционал помещается в небольшой коробочке в щите, а мы видим непосредственно элементы управления.

Диммер для установки в подрозетник

Следующий тип диммера — диммер для подрозетника. Он представляет из себя небольшую коробочку, которая идеально помещается в подрозетнике или распределительной коробке, особенно если у нас подрозетник увеличенной глубины.

Управляется такой вид диммера не с помощью классического выключателя, а при помощи кнопки. Внешне он выглядит абсолютно так же, но вот принцип действия кнопки несколько иной. Об этом мы побеседуем в наших следующих статьях.

Так же с развитием технологий на рынке не редко можно встретить подобные диммеры, которым вы можете управлять при помощи сотового телефона, планшета или ноутбука. Они оснащены радио интерфейсом, что в свою очередь является огромным плюсом в управлении освещение, можно сидя на диване отрегулировать свет так, как хочется.

Ну вот мы и разобрались, какими бывают диммеры по типу исполнения. Давайте вкратце остановимся еще вот на чем. Большинство представленных на рынке диммеров можно разделить по способу управления.

Самыми инновационными конечно являются диммеры, управлять которыми мы можем при помощи наших телефонов и планшетов. Они могут представлять из себя как маленькие коробочки для установки в подрозетник, так и достаточно объемные модульные блоки для установки в щит. Первые мы можем установить в любой момент, даже если наша электрика давно смонтирована, а вот для второго типа желателен собственный проект освещения. Они могут представлять из себя модули, которые могут контролировать до 16 групп освещения. Их так же можно оснастить выносными выключателями, а можно доверить все управление телефону.

Какими типами ламп можно управлять при помощи диммера

Не каждый диммер может управлять всеми типами ламп, на это необходимо обращать внимание как при покупке диммера для определенного типа ламп, так и наоборот, когда диммер уже установлен, а тип ламп вы решили сменить. Этой теме мы посвятим отдельную статью, в которой в подробностях изложим с какими типами источников освещения можно применять диммеры, как их грамотно подключить.

На этом наша статья заканчивается, подписывайтесь на наши новости и оставляйте комментарии если у вас возникли вопросы.



Ремонт регуляторов скорости от RaX-а. Причины поломки диммеров

Светорегулятор, называемый также диммером очень часто выходит из строя, особенно если в доме не установлена . Дело в том, что данные устройства очень чувствительны к перепадам напряжения и при повышенной нагрузке могут моментально сломаться. Далее мы рассмотрим основные причины, почему не работает диммер и способы ремонта неисправностей своими руками.

Обзор вероятных причин

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть , в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные , а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Что делать, чтобы устройство могло регулировать яркость света

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Как починить поломку

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать и .

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т. к. нельзя использовать неподходящие экономки.

В начале марта удалось приобрести отличный игрушечный радиоуправляемый джип, имеющий мощный мотор 380-й серии и серво с плавной регулировкой поворота, после чего данный девайс гонялся и в снег, и дождь, и пыль с песком. Причём испытания авто на более чем 30 заездах показали следующее: ему всё нипочём! Уже и водой заливали по уши, и песком забивался, и мокрым снегом облеплен был с головы до ног, и летел кувырком по асфальту с трамплина — а упорно ездил (если не считать пару раз отрывавшихся проводов на разъёме моего самодельного 2S аккумулятора, ).

Но вот и на старуху нашлась гнилуха — сгорел регулятор скорости на общем блоке управления. А дело было так: есть у этого джипа режим суперскорости, включаемый только через поворот ключа в пульте. Такая себе защита от детей, ведь тогда 2-х килограммовая машинка превращается в тяжёлый снаряд, который может снести малыша при столкновении.

Иногда включал эту супер-скорость по асфальту, а тут надумал запустить её по затрудняющей движение траве. И конечно получил перегрев мосфетов управления мотором в мостике на второй минуте заезда. Машинка перестала ездить вперёд (да и назад ехала только сразу на максимальной скорости).

Сначала отчего-то подумалось на пульт — вдруг там кнопочка где заела или контакт в переключателе пропал. Наивные мысли! ПДУ работал без проблем (это определяется косвенно по изменению тока его потребления во время разных нажатий).

Собираем пульт и переходим к сложной части — разборке блока управления серво и мотора, именуемом FY-RX01.

Схема регулятора RC

Это блочок, содержащий внутри радиоприёмник 2,4 ГГц, управление серво и ШИМ контроллер электромотора (путём 4-х полевых транзисторов).

Схему найти точную не удалось, да это особо и не требуется. Скорее всего сгорели какие-то из мосфетов, так как если проблема в микросхемах — можно сразу сливать воду и искать в продаже готовый модуль (да простят меня за эту ересь труЪ радиолюбители).

Транзисторы виновники торжества нашлись легко, так как были пробиты накоротко, но учитывая их безымянность встал вопрос с поиском аналога.

Вот только особо тут думать не нужно: согласно информации с блогов ремонтников этих модулей, сюда прекрасно подходят MOSFET от ШИМ питания процессоров и видеокарт ПК. Их ток примерно 30-40А, чего более чем достаточно для мотора потребляющего 5-10А.

Но есть одна проблема — выпаять их обычным паяльником, пусть и 100 ваттным, практически нереально. Они припаяны тугоплавкими припоями и скорее всего результат будет как у меня:

Пришлось задействовать паяльную станцию (термофен), после чего дело пошло и замена сгоревших полевиков успешно выполнилась. Далее смотрите на испытания радиоуправляемой машины после ремонта (а заодно испытания недавно купленной видеокамеры SONY HDR-250, так как дальше снимать видео для ютуб-канала телефоном 0,3 мегапикселя просто стыдно).

Видео

Как вы заметили, дополнительно решено было поставить светодиодные фары на 2-х LED 3 В, 300 мА подключенных через резистор 20 Ом 1 Вт к АКБ. Подключение последовательное с заниженным током 100 мА, чтоб не перегревались. Так становится понятно что авто включено, да и по тёмной улице с ними гонять превеликое удовольствие!

В общем всё работает после починки как надо, поэтому вывод делаем такой: практически все ШИМ регуляторы RC моделей построены на мосфетах и при их сгорании просто впаиваем транзисторы с плат старых нерабочих видеокарт с материнками, коих у вас должно быть немало. Всем спасибо за внимание!

Обсудить статью РЕМОНТ РЕГУЛЯТОРА СКОРОСТИ RC МОДЕЛИ

Валкодер на панели управления автомагнитолы

Разбирать валкодер стоит аккуратно без применения излишней силы. Главная задача – добраться до внутренних контактов и почистить их от грязи и окислов. Можно слегка отогнуть подвижные контакты, чтобы они лучше контактировали с фиксированными контактами при скольжении.

Чистку контактов лучше производить специальными средствами. Для этого можно использовать, например, спрей-очиститель DEGREASER . Он легко наноситься на поверхность, быстро испаряется не оставляя следов, хорошо очищает от застывшей канифоли, окислов, грязи и мелкодисперсной пыли. Спрей лучше нанести на зубную щётку в небольшом количестве и затем аккуратно почистить поверхность внутренних контактов валкодера. После этого проводим сборку валкодера и впаиваем в печатную плату.

Обычно, после проведения такой чистки валкодер работает стабильно и неисправность с хаотичной регулировкой громкости больше не проявляется.

Данные регули брал с КИТом коптера на али (с целью поиграться и попробовать -что же такое коптер), один сгорел до первого полета, и еще 4 в процессе учебных полетов. Вот появилось время и решил попробовать восстановить (зима, делать все-равно нечего).

Снял термоусадку, аккуратно поддел радиатор и увидел следующую картину:


Вверху, отмеченные стрелками-5ти вольтовые стабилизаторы 78M05, с них и начал проверку.



Проверил один и второй соответственно. На всех пяти сгоревших регулях стабилизаторы оказались исправны. Ниже стабилизаторов стоят МОСФЕТ-транзисторы-вот такие:


По два на каждую фазу(вычислил методом научного тыка):


Как работают МОСФЕТы разбираться было лень, поэтому для поиска сгоревших прибег к вышеописанному научному методу, взял тестер и попробовал померять сопротивление между ножками. Сразу повезло, на рабочих мосфетах показания были такие, нижние пимерно 10кОм


Верхние мосфеты около 70кОм


Неисправные же мосфеты показали КЗ и 3кОма



Выпаивал мосфеты паяльником, но лучше конечно феном. У меня таких же на замену не было-попросил товарища, он мне навыпаивал со старых материнок вот такие:


Они не на 30 ампер, а на 50, но подошли.
У меня на всех регулях мосфеты вылетали парами(одна фаза), на одном вылетели все три фазы.

В общем из пяти регулей получилось восстановить четыре. Проверку работоспособности проводил с помощью тестера для сервопривода:


Потом намазал термопастой, поставил радиатор и одел в термоусадку:


Ну вот, собственно, и все.

При перегрузке (сверлении большого числа отверстий в бетоне например) у электродрели FIT часто выходит из строя регулятор скорости, совмещённый с кнопкой включения. Для его ремонта необходимо сначала аккуратно разобрать дрель, извлечь из неё регулятор и отключить от него провода, предварительно записав, какой провод к какому контакту подключен.

Разбирается корпус регулятора отгибанием боковин и выводом крышки из фиксаторов, без клея. Надо соблюдать осторожность и неторопливость — там находятся 2 пружинки, которые соскучились по свету и полётам))).

С механикой всё несложно — чистим контакты и промываем спиртом от грязи. Плату со схемой легко вынимаем, предварительно выдвинув из пазов медные квадратики зажимов-контактов. Единственный элемент схемы, который выходит из строя — симистор. Находим его и «обезвреживаем», выпаяв подходящие к нему проводники (хороним на месте).

От управляющего электрода делаем отвод тонким многожильным проводком (чтобы вместился под крышку) и выводим при сборке в существующее отверстие. Обратная сборка регулятора проблем не составляет (при наличии аккуратности и неторопливости!). От зажимов регулятора (не от фазного) делаем 2 доп. отвода гибким проводом, для подключения симистора. Он становится вынесенным элементом регулятора. (места в ручке, для его расположения, вполне достаточно).

5 способов исправить диммер включается, но не тускнеет

Диммерный переключатель включается, но не затемняет.

Диммерные переключатели — одно из многих замечательных изобретений, которые, как мы видели, были интегрированы в технологию умного дома.

Для тех из вас, кто не знает, что такое диммер, это, по сути, устройство, с помощью которого пользователи могут управлять яркостью своего света.

Как отремонтировать диммер включается, но не тускнеет?

Диммерный выключатель выглядит так же, как обычный выключатель, который может быть у вас дома.Все, что нужно сделать пользователю, чтобы заставить его работать, — это включить переключатель. К сожалению, ряд пользователей сообщили, что их диммер включается, но не тускнеет должным образом.

Вот почему сегодня; мы предоставим вам список способов решения этой проблемы. Итак, не теряя времени, давайте посмотрим!

  1. Убедитесь, что вы правильно установили

Если вы заметили, что ваш диммер не работает должным образом, первое, что мы рекомендуем вам проверить, это правильно ли вы установили диммер.Например, может случиться так, что ваш диммер на самом деле не подключен к вашим источникам света.

Благодаря этому вы можете включить диммер, но он не затемняет свет. Чтобы исправить это, вам придется снова пройти процедуру установки. Убедитесь, что вы правильно установили диммеры, после чего ваш свет должен начать тускнеть через переключатель диммера.

  1. Лампа несовместима

Также возможно, что причина, по которой ваша лампа не гаснет, может быть связана с тем, что ваша лампа просто не поддерживает эту функцию.Чтобы вы могли успешно приглушать свет, вам нужно убедиться, что ваша лампочка поддерживает функцию затемнения.

Обычные лампочки обычно не имеют этой функции, тогда как большинство умных лампочек поддерживают использование диммеров. Что вам нужно сделать, так это определить, поддерживает ли ваша лампочка это или нет. Если этого не произойдет, вам придется получить тот, который имеет.

  1. Неисправный диммер

Другой причиной возникновения этой проблемы может быть неисправность диммера.Мы видели множество случаев, когда пользователи жарили свой диммер, что приводило к проблемам с диммером.

Мы настоятельно рекомендуем вам проверить ваш диммер. То же самое может случиться и с вами. Вы можете проверить свой диммер, используя его в другом месте с другой интеллектуальной лампочкой, которая поддерживает диммирование. В качестве альтернативы вы можете попробовать установить другой диммер в том же месте, чтобы проверить, работает он или нет.

  1. Возможно, пришло время заменить диммер

Большинство пользователей этого не знают, но диммеры, как правило, работают на реостате, который может изнашиваться после продолжительного использования.Каждый раз, когда это происходит, вы заметите, что начинают появляться определенные эффекты, в том числе вы не можете приглушить свет.

В этих случаях единственное жизнеспособное решение — заменить диммер на более новый. Как и многие другие умные аксессуары, диммеры не так долговечны, и через некоторое время их, возможно, потребуется заменить.

  1. Убедитесь, что вы используете правильный диммер

Одна вещь, которую мы настоятельно рекомендуем вам проверить, — это средства, с помощью которых вы управляете своим освещением.Если за управление светом отвечает только один переключатель, то вам понадобится однополюсный диммер. С другой стороны, если вы управляете своим светом в двух или более местах, вам придется использовать трехпозиционный диммер.

Итог:

У вас возникла проблема, когда ваш диммер включается, но не гаснет? Если да, то все, что вам нужно сделать, это следовать инструкциям, которые мы дали в этой статье. Это должно привести к быстрому и легкому устранению проблемы.

Как избежать и решить проблемы с продуктами, которые не тускнеют, как ожидалось

Гостевой пост Кевина Уилморта

При правильной комбинации диммера и твердотельного драйвера для светодиодной продукции, регулировка яркости позволяет добиться отличных результатов от 100% до темноты, плавно и предсказуемо.

Однако неправильная комбинация может вызвать множество нежелательных эффектов. Мерцание, мигание и спотыкание при перемещении диммера — некоторые из самых неприятных проблем.Усеченное затемнение, когда затемнение идет до точки, а затем просто останавливается или полностью отключается, — это еще одна проблема, которая может возникнуть. Другие проблемы могут включать ручное управление диммером, когда только часть действий контроллера оказывает какое-либо влияние на функцию диммирования, часто настолько болезненную, что постоянная установка любого конкретного уровня диммирования невозможна.

Исследование причин этих проблем с низкой производительностью — неизбежное зло, которое требует базового понимания того, где могут возникнуть проблемы.

Критическим шагом в решении проблем с затемнением является первоначальный выбор продукта. Хотя существуют диммируемые драйверы, способные затемнять до темноты, эта функция встречается нечасто. Можно ожидать, что драйверы с регулируемой яркостью дадут 0%, 0,5%, 1%, 5%, 10% или 20% при самом низком значении.

Имейте в виду, что эти значения основаны на процентах мощности источника света, а не на воспринимаемых уровнях затемнения. Воспринимаемая освещенность значительно отличается от уровня мощности. Мощность затемнения будет точно соответствовать результатам, измеренным с помощью экспонометра, но не будет соответствовать воспринимаемой освещенности.Чтобы оценить этот эффект, найдите квадратный корень из уровня мощности затемнения (в%), чтобы понять воспринимаемый уровень освещенности (в%). Например, свет от светильника, приглушенного до 5% яркости, будет казаться приглушенным только до 22% от полной яркости. Для реализации воспринимаемого уровня диммирования в 5% требуется комбинация диммер / драйвер, которая способна достичь уровня ниже 0,03%.

Здесь говорится о том, что установление и понимание реалистичных ожиданий — это первый шаг к предотвращению проблем на местах, которые могут вообще не быть неисправностью продукта.Ожидание, что драйвер с регулируемой яркостью 10% будет затемнять свет до 10% от полной яркости, приведет к нежелательным результатам, поскольку воспринимаемый уровень яркости будет ближе к 32%. Выбирайте диммеры и светильники, исходя из воспринимаемой эффективности диммирования, а не только по более простому диммированию уровня мощности.

Диапазон регулирования яркости и проблемы с откликом также могут быть вызваны несоответствием между кривыми регулирования яркости, встроенными в программное обеспечение драйвера и контроллеры регулирования яркости. Когда они работают вместе, управление диммером дает предсказуемый результат по световому отклику светильника.Когда они несовместимы или не выровнены, реакция затемнения может не согласовываться с настройкой управления во всем диапазоне от полного яркого до полностью затемненного. К сожалению, информация, необходимая для решения этой проблемы, не публикуется ни производителями диммеров, ни производителями драйверов. Единственный способ избежать этой возможности — проверить комбинацию диммера и драйвера на примере нагрузки и понаблюдать за их совместным поведением.

В практическом применении, если светильники, по отдельности или в группах, демонстрируют странное поведение, такое как мигание, пульсация, мерцание или трепетание при затемнении, существует несколько потенциальных причин, которые стоит изучить.

В верхней части списка необходимо убедиться, что диммер правильно подключен и соответствует управляемому драйверу. Использование элементов управления 0-10 В на драйверах 1-10 В может вызвать проблемы при низких настройках яркости, особенно когда включена функция включения-выключения. Светильники 1-10 В с диммерами 0-10 В могут мигать при включении / выключении или не могут полностью выключиться без отключения входящего питания.

Есть также два типа диммирования 0-10 В. Источники напряжения и потери тока. Для приложений управления развлечениями возможно, что управление будет использовать источник напряжения, когда система регулирования яркости подает управляющий сигнал низкого напряжения для водителя.Для всех архитектурных элементов управления используется сток тока, когда светильники обеспечивают сигнал низкого напряжения для управления. Смешивание этих двух параметров приведет к отсутствию реакции затемнения. Убедитесь, что драйвер и диммер соответствуют стандарту IEC60929, в котором указаны характеристики напряжения и тока архитектурных элементов управления затемнением.

Для подключения диммеров сетевого напряжения необходимо, чтобы тип диммера соответствовал используемому драйверу. Продукты с регулируемой яркостью на симисторе обычно работают с симисторными (передний фронт) или ELV (задний край) диммерами, в то время как продукты с задним фронтом будут демонстрировать мерцание и внезапные реакции диммера при подключении к симисторным диммерам.По большей части не рекомендуется использовать низковольтные трансформаторы (рассчитанные на нагрузку магнитных трансформаторов), так как функция диммера может быть непредсказуемой. Диммеры линейного напряжения доступны от очень многих поставщиков с широким спектром спецификаций, что вызывает ряд проблем, которые нельзя полностью описать здесь.

В качестве упреждающей меры выбираем продукты, разработанные в соответствии с IEC TR 63036: 2016 (E), в котором описаны стандартизированные формы диммирования с отсечкой фазы. Единственный надежный метод обеспечения совместимости — это проверить диммер с предполагаемой нагрузкой, чтобы выявить любую нежелательную реакцию.Производители драйверов и светильников могут также предоставить списки предварительно протестированных диммеров, признанных совместимыми. Для диагностики проблем в полевых условиях наличие под рукой известного действующего диммера для установки и сравнения с продуктом, вызывающим проблемы в полевых условиях, может иметь большое значение для быстрого решения проблемы.

Проблемы с проводкой обычно диагностируются путем отключения регулятора яркости и проверки работы светильника на полной мощности. Если это устраняет нежелательные эффекты диммирования, следующим шагом будет тестирование различных диммеров в цепи, чтобы устранить проблемы несовместимости управления диммером.Если проблема не исчезнет, ​​необходимо удалить образец светильника и попытаться изолировать сам драйвер как причину отдельно от диммера или проблем совместимости с диммером. Это требует участия производителя, чтобы избежать любой возможной неправильной проводки светильников, которая может привести к аннулированию гарантии или вызвать сбои, которые производитель не принимает в качестве своей ответственности.

Проблемы конструкции светильника также могут стать очевидными при затемнении. Как правило, когда светодиодный светильник мигает, либо при запуске, либо в какой-то момент при затемнении, проблема может быть связана с состоянием низкого прямого напряжения, когда светодиод, на который подается питание, не производит достаточного падения напряжения для правильной работы драйвера.Многие драйверы мигают или мигают на низких частотах, указывая на это состояние. Другие могут просто перестать работать в какой-то момент при затемнении. Эту проблему может решить только производитель светильника, чтобы установить, является ли компонент в системе причиной или возникла какая-то другая проблема при производстве, которая не была обнаружена. Стоит отметить, что сбои в диммировании из-за проблем с напряжением внутренней цепи чаще встречаются в системах с 277 В, чем с 120 В. Кроме того, во время строительства временное питание часто выходит за рамки стандартной спецификации напряжения, что может вызвать проблемы с затемнением, которые исчезают после подключения надежного постоянного источника питания.

Мерцание на частоте 120 Гц или 60 Гц — еще одна распространенная жалоба на затемнение. Это чаще всего присутствует в низкокачественном линейном напряжении, элементах управления затемнением с отсечкой фазы, подключенных к недорогим компонентам драйвера. Это не полевые условия, это проблема продукта, которую следует решить на этапе выбора продукта.

Колебание уровней освещенности при перемещении диммера через его диапазон часто вызвано дешевыми диммерами, у которых слишком мало шагов. В большинстве электронных диммеров используется некоторая форма цифровой схемы, которая понижает светоотдачу от полной до минимальной настройки яркости.Чтобы избежать этого, в качественных диммерах используется большое количество шагов выборки, незаметных для оператора. В недорогих продуктах может использоваться меньше образцов, что создает ощущение мерцающих шагов при срабатывании диммера. Это может быть как в ручных диммерах, так и в электронных системах управления.

Избегать проблем в полевых условиях — первая и лучшая стратегия при применении диммирования светильников. Небольшие усилия, приложенные для тестирования образцов, проверки соответствия стандартам или проверки совместимости с производителями, являются важной первой стеной защиты.Имея это под рукой, можно предположить, что полевые проблемы не имеют отношения к взаимодействию с продуктом, оставляя полевую проводку в качестве первой проблемы, которую необходимо дважды проверить. После этого любые проблемы можно свести к продуктам, не отвечающим стандартам производителя, которые затем используются для их привлечения для решения возникших проблем на местах. Когда ожидания реальны, продукты проходят квалификацию посредством спецификаций и / или испытаний и устанавливаются, проверены на полноту и правильность, не должно возникать никаких проблем на местах, которые нужно решать.

Связанные

Узнайте, какие электрические проблемы вызывают тусклый свет

Время чтения: 3 минуты.

Мерцающий или приглушенный свет — это раздражение, которое большинство людей списывают на неправильное подключение или неисправные лампочки. На самом деле, ваш свет может быть тусклым из-за ряда потенциальных электрических проблем; однако основная причина диммирования — это внезапное увеличение нагрузки на вашу цепь. Ваш электрик может задать вам вопрос: всегда ли свет тускнеет или с течением времени становится все тусклее?Это очень важный вопрос, так как он может указать на то, в чем может заключаться проблема, поэтому примите к сведению. При любых проблемах, связанных с электромонтажными работами, лучше всего обращаться к надежному электрику, поскольку электромонтажные работы могут быть опасными, если вы не знаете, что делаете!

Свободное соединение проводов

Проводное соединение со временем может ослабнуть, это может привести к тому, что ваши огни тускнеть больше, чем раньше. Эта проблема в основном будет присутствовать в теплые месяцы года, когда потребность в электроэнергии повышается благодаря яростно работающим агрегатам переменного тока, а не в более прохладные месяцы, когда спрос ниже.Лучше всего вызвать электрика для решения этой проблемы и устранить ее. исправьте как можно скорее, так как ослабленные провода могут создавать высокое сопротивление, которое в очередь может привести к пожару.

Подключенные устройства

Если свет тускнеет при включении в розетку такого прибора, как утюг, это может быть потому, что сам прибор не работает должным образом. Лучше всего отремонтируйте прибор до того, как он может причинить вам вред, например, ударить вас электрическим током или может быть даже дешевле заменить прибор!

Возраст дома

Электрические схемы изменились со временем, в новых домах светят не используют ту же схему, что и вилки в старых домах, где вилки и свет поделился той же схемой.Когда подключен новый прибор, особенно те, которые потребляют больше электроэнергии, когда они включены, чем когда они во время работы, потребность в цепи увеличивается, и это может привести к тому, что свет погаснет. Чтобы решить эту проблему, вызовите электрика, который сможет установить выделенные схемы как одно из решений этой проблемы.

Другая проблема, которая может возникнуть в старых домах, заключается в том, что они не могут не отставать от спроса на электрический ток, что новейшие технологии необходимость. Например, некоторые устройства, такие как ноутбуки, потребляют гораздо больше электроэнергии, чем раньше, и часто бывает несколько таких устройств в одном доме — это известен как электрический сток.Если ваш электрик считает, что это проблема, они могут предоставить услуги по обновлению электрических цепей вашего дома.

Лампочки б / у

Из-за износа оборудования со временем такие вещи, как огни не всегда будут давать одинаковое качество. Как лампочки используется, и начинается износ, лампочки будут производить все меньше и меньше свет. В этом случае рекомендуется заменить лампочки.

Поставщик энергии

Если ваши фары продолжают тускнеть в течение длительного периода времени и нет никакой закономерности, вызывающей это, возможно, лучше будет позвонить в свой электроэнергетическая компания (т.е. FPL). Возможно, они не поставляют в соответствии с вашими нормами. раньше из-за проблемы на их стороне.

Не забывайте следить за своим домом и его компоненты, что-то маленькое, например, затемнение света, может вызвать огромные проблема. Не забудьте проверить все возможности от бытовой техники до кабели и даже электроэнергетическая компания, и если вы в чем-то не уверены вызовите проверенного электрика. Также обратите внимание на другие возможные опасности в вашем дом и позаботьтесь о них, прежде чем может возникнуть более серьезная проблема! В Art Plumbing, AC & Electric, мы обладаем огромными знаниями и страстью к тому, что мы делаем.С 1983 года нашим услугам доверяют тысячи клиентов. Если диммирование огни омрачают вашу жизнь, позвоните нам по телефону 1-800-475-1504, чтобы узнать как мы можем вам помочь.

Определение причины цепи затемнения света

Почему у меня тусклый свет? Как определить и устранить причину тусклого света, тусклый свет может быть признаком электрической проблемы, Как проверить проводку электрической цепи.

Затемнение света и проблемы с электричеством
Электрический вопрос: Что вызывает тусклый свет у меня?

  • В моем доме есть одна цепь, которая несколько раз подряд тускнеет, а затем восстанавливает питание. Это не мерцание, и временами все кажется нормальным, плюс не имеет значения, используется ли электричество в одной комнате или в нескольких.
  • Я заменил автоматический выключатель на этой линии, но проблема все еще существует.
  • В этом 55-летнем доме не проводилась реконструкция более десяти лет, и для любых новых обновлений используется отдельный контур.
  • Я подумал, что в линии может быть неисправный реостат (диммер), но я не уверен, как сделать точную проверку счетчика.
  • Помимо разочарования, меня беспокоит короткое замыкание или неисправность проводки, которая может стать причиной пожара.

Пожалуйста, ответьте как можно скорее.

Спасибо
Предыстория: Грег из Массапекуа, Нью-Йорк.

Электрический вопрос № 2: Я хотел бы знать, почему в моем доме все становится тусклым, когда включается микроволновая печь или включается сушилка.

  • Я заменил главный выключатель в соответствии с рекомендациями энергетической компании, и они заменили и отремонтировали все на своей стороне.
  • Я также заметил, что наземный столб был горячим и дымился от дождя, почему?
  • Что может вызывать эти проблемы?

Этот вопрос по электропроводке поступил от Кена из Ирвина, штат Пенсильвания.

Ответ Дэйва:

Спасибо за вопросы по электрике, Кен и Грег.

Диммирование света может быть признаком неисправности электрооборудования

Приложение: поиск и устранение неисправностей и устранение неисправностей в цепях.
Уровень квалификации: от среднего до продвинутого — лучше всего выполняется сертифицированным электриком или лицензированным электриком.
Необходимые инструменты: Базовый ручной инструмент для электрика, тестер напряжения, вольт-омметр или съемный анализатор цепей.
Расчетное время: Зависит от возраста дома, состояния электропроводки и доступа к проводке цепи, которую необходимо проверить, оценить и отремонтировать.
Меры предосторожности: Определите цепь розетки на электрической панели, выключите ее, а затем пометьте ее примечанием перед выполнением любых проверок проводки или электрического ремонта. Если будет обнаружено, что розетка или электрическая проводка повреждены, то для ремонта и замены деталей необходимо получить такое же напряжение и силу тока. Работа в электрическом щите опасна из-за опасности возникновения дуги и возможности поражения электрическим током.
Примечание. Сгоревшие или поврежденные электрические провода и компоненты схемы следует заменить новыми электрическими материалами того же напряжения и силы тока.

Как определить и устранить причину тусклого света

  • Приглушенный свет на самом деле может быть признаком плохого электрического соединения или неисправного электрического устройства.
  • Вы упомянули, что это происходит только с одной схемой, поэтому мы сосредоточимся на этом. Возможность неисправного переключателя диммера можно легко проверить, просто заменив переключатель диммера другим диммером или стандартным переключателем света, чтобы увидеть, сохраняется ли проблема.
  • Если проблема не в диммерном переключателе, необходимо открыть электрические распределительные коробки, чтобы можно было проверить соединения проводки.Для этого нужно начать с электрических распределительных коробок или устройств, которые расположены выше или ближе к входящему источнику питания.
  • Это процесс устранения, который в конечном итоге выявит проблему. Обычно обнаруживается плохой стык, который определяется по обесцвеченной или сгоревшей изоляции на проводке и / или по самому стыковому соединению.
  • После обнаружения поврежденную проводку необходимо отремонтировать таким образом, чтобы гарантировать, что новый стык и поврежденная проводка повторно сращены должным образом, чтобы предотвратить повторение.
  • Поймите, что проблема с этой схемой может быть с горячим или нейтральным контактом, на самом деле часто это нейтральное соединение, которое неисправно.
    • Как проверить электрическую проводку на панели
      • На электрической панели найдите нейтральный провод затронутой цепи и проследите за ним до положения на клеммной колодке нейтрали.
      • Убедитесь, что винт надежно удерживает нейтральный провод на месте. Часто подобная проблема может возникнуть из-за ослабленного нейтрального провода.
      • В этом случае нейтральный провод может обесцветиться из-за неплотного соединения.

Да, это может быть пожароопасным, поэтому я рекомендую вам позаботиться об этом как можно скорее.

Подробнее об электропроводке, устранении неисправностей и ремонте

Схема подключения

Электромонтажная схема

В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и значений силы тока, используемых в большинстве домов.
Листинг электрических цепей панели

Автоматические выключатели для дома

Автоматические выключатели для дома

Руководство по домашним автоматическим выключателям и принципам их действия для защиты электропроводки. При правильной установке домашняя электропроводка защищена устройством защиты цепи.

Использование тестеров для выявления электрических проблем

Тестеры для решения электрических проблем

Как устранить проблемы с электропроводкой
Типы электрических тестеров

Цифровые вольтметры

При работе с домашней электропроводкой использование вольтметра может сыграть важную роль в электробезопасности.Электрические тестеры и измерители напряжения позволяют идентифицировать электрические цепи и помогают предотвратить возможность случайного поражения электрическим током.



Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В
Электропроводка выключателей света

Электропроводка 3-проводного и 4-проводного электропроводки
Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Как искать и устранять неисправности и ремонтировать электропроводку
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Типы диммерных переключателей | Lutron

Типы диммеров

Каждый тип источника освещения (типы нагрузки) имеет индивидуальные характеристики, для которых требуются специальные типы диммеров.Важно использовать диммер, который разработан, протестирован и внесен в список UL для вашего конкретного источника освещения / типа нагрузки:

Лампы накаливания / галогенные:
Вольфрамовые лампы накаливания с линейным напряжением, включая галогенные лампы с линейным напряжением (120 В)

Электрические характеристики Резистивный
Особые требования Рассчитан на бросок тока холодной нити накала (положительный и отрицательный периоды могут не быть равными, что приводит к чистому постоянному напряжению).Не используйте на магнитном низковольтном (MLV) или электронном низковольтном (ELV).
Магнитное низковольтное освещение (MLV):
Магнитное (сердечник и катушка, тороидальное) низковольтное освещение с питанием от трансформатора (6, 12 или 24 В)

Электрическая характеристика Индуктивная
Особые требования Симметричные циклы (VDC ≤ 2), плавное выключение (положительный и отрицательный периоды равны для безопасной работы MLV трансформатора).При расчете нагрузки учитывайте потери трансформатора.
Электронное низковольтное (ELV):
Электронное (твердотельное) низковольтное освещение с питанием от трансформатора

Электрические характеристики Емкостный
Особые требования Очень плавное включение.Подключение нейтрального провода

Неон / холодный катод (магнитный балласт):
Магнитный (сердечник и катушка, тороидальный) с питанием от трансформатора


Электрические характеристики Очень индуктивный
Особые требования Симметричные циклы (VDC ≤ 2), плавное выключение (положительный и отрицательный периоды равны для безопасной работы MLV трансформатора).При расчете нагрузки учитывайте потери трансформатора. Возможность обрезки нижних частот.

Флуоресцентный: электронный балласт диммирования люминесцентных ламп
Специальные диммеры спроектированы и внесены в список UL для передачи сигналов питания и управления на каждый тип электронного балласта диммирования люминесцентных ламп.

Светоизлучающий диод (СИД): электронный драйвер светодиода
Специальные диммеры предназначены для передачи сигналов питания и управления на каждый тип электронного драйвера светодиода.


Особые требования Источник света СИД должен быть правильно согласован с драйвером СИД, а драйвер СИД должен соответствовать техническим характеристикам управления для типа управления (например,грамм. IEC для 0-10 В).
Рассеивание тепла

Во время нормальной работы диммеры нагреваются на ощупь. КПД диммера Wallbox обычно составляет около 99%. Другой 1% рассеивается в диммере в виде тепла. Таким образом, нагрузка 600 Вт на диммер на 600 Вт будет производить около 6 Вт тепла. Это примерно тепло, выделяемое маленьким ночником.При правильной установке в соответствии со всеми национальными и местными электротехническими нормами и при работе с номинальной нагрузкой при температуре окружающей среды 77 ° F (25 ° C) доступные поверхности диммера Lutron будут оставаться ниже предельных значений UL в 140 ° F (60 ° C).

Соединение и снижение характеристик

Чтобы диммер отводил внутреннее тепло в нормальном рабочем режиме, обычный диммер шире, чем переключатель.Диммеры можно объединить вместе, чтобы пространство было таким же, как у переключателей. Часть ребер (радиатор) необходимо удалить. Ребра имеют желобки, чтобы их можно было легко снять плоскогубцами. Удаление ребер снижает мощность (нагрузку), которую диммер может контролировать.

Характеристики низковольтного магнитного диммера

Заявленная номинальная мощность в ВА (вольт-ампер) — это мощность диммера, которая включает тепловые потери магнитного трансформатора и ламповую нагрузку.Диммер Lutron MLV, сертифицированный UL для мощности 1000 ВА, может быть загружен полной ламповой нагрузкой в ​​1000 ВА. Трансформатор отводит до 20% подключенной нагрузки в виде тепла. Лучшие трансформаторы рассеивают менее 10% тепла. В сумме нагрузка лампы и потери в трансформаторе определяют требуемую мощность диммера.

Характеристики электронных низковольтных диммеров

Электронные низковольтные трансформаторы также рассеивают некоторое количество тепла.Эти недостатки достаточно малы, чтобы их можно было учесть в рейтинге диммеров. Диммер Lutron ELV, сертифицированный UL для мощности 600 Вт, может быть загружен полной ламповой нагрузкой в ​​600 Вт. При совместном использовании с другими диммерами применяются стандартные правила снижения мощности.

Управление вентиляторами
Существует 3 стиля вентиляторов:
Полностью регулируемая
  • Полностью регулируемая скорость вентилятора
  • Используется для управления лопастными вентиляторами или вытяжными вентиляторами

Тихий 3-скоростной
  • 3 скорости плюс выкл
  • Не вызывает гудения двигателя вентилятора
  • Используется только для управления одной потолочной лопаткой

Тихий 7 скоростей
  • 7 скоростей плюс выкл
  • Не вызывает гудения двигателя вентилятора
  • До 4 потолочных лопастных вентиляторов с 1 модулем навеса на каждый вентилятор

Распространенные проблемы со светодиодными лампами и регулировкой яркости

Мы часто получаем звонки от клиентов, которые заявляют, что они установили новые светодиодные лампы в свои коммерческие, институциональные или театральные (нежилые) системы управления освещением, и они больше не могут правильно затемнять светодиодные лампы.Возникли проблемы с затемнением светодиодных ламп? Какие элементы следует учитывать при установке светодиодных ламп в систему затемнения? Как вы можете проверить совместимость светодиодных ламп с вашей системой затемнения? Почему имеют значение диммирование в прямой и обратной фазе? Вот некоторые из наших разговоров о том, почему ваши светодиодные лампы могут некорректно интегрироваться в вашу систему освещения.

ПОЧЕМУ ПЕРЕКЛЮЧАТЬ НА СВЕТОДИОДНЫЕ ЛАМПЫ? ЗНАЧИТЕЛЬНАЯ ЭКОНОМИЯ ЭНЕРГИИ И ЭКОНОМИЯ РАСХОДОВ.

Мы успешно заменили многие системы накаливания на новые светодиодные лампы и добились огромного успеха. Зачем переходить на светодиодные лампы? Самая большая причина — это количество энергии, которое вы экономите, используя светодиодную лампу, которая может примерно в 20 раз (или больше) экономить по сравнению с лампой накаливания или в 6 раз экономить для светодиодной лампы по сравнению с люминесцентной лампой.

В чем преимущество светодиодных ламп перед люминесцентными?

  • Светодиодные лампы позволяют экономить в 20 раз больше энергии, чем лампы накаливания; В 6 раз больше энергии, чем у люминесцентных ламп
  • Светодиодные лампы выделяют меньше тепла, поэтому ваши затраты на ОВК будут ниже
  • Светодиодные лампы не считаются опасными материалами (в люминесцентных лампах есть ртуть)
  • Светодиодные лампы не ломаются почти так же легко, как люминесцентные трубка
  • Светодиодные лампы более длительный срок службы сокращает время обслуживающего персонала на замену ламп (подумайте о меньшем времени на замену ламп на лестницах, лифтах и ​​строительных лесах)

ПОЧЕМУ МОИ НОВЫЕ СВЕТОДИОДНЫЕ ФОНАРИ МИГАЮТ НА СИСТЕМЕ ЗАТЕМНЕНИЯ? САМАЯ РАСПРОСТРАНЕННАЯ ПРИЧИНА — НЕДОСТАТОЧНОЕ СОПРОТИВЛЕНИЕ ЛАМПЫ.

Как многие из вас могут выяснили, не все светодиодные лампы и / или светодиодные осветительные приборы созданы равными. Распространенная проблема, которая мы сталкиваемся в нашей отрасли, когда клиент хочет заменить свой существующие лампы накаливания с новыми высокоэффективными светодиодными лампами и / или светодиодным освещением светильники. Когда они меняют все свои светодиодные лампы и / или светодиодное освещение приборы, а затем включите их, они часто обнаруживают, что они мерцают.

Есть много причин почему светодиодная лампа может мерцать, но наиболее частая причина — отсутствие сопротивления в лампе, чтобы кривая диммера работала правильно.Это не новый выпуск; он существует уже давно, но становится все более «заметным» со значительным увеличением использования светодиодов. Мы впервые увидели это проблема, когда стали популярными люминесцентные лампы с регулируемой яркостью и / или осветительные приборы с регулируемой яркостью несколько лет назад. Та же проблема возникла в то время, потому что люминесцентная лампа не хватает резистивной нагрузки между нагрузкой и нулевым проводом (полная схема).

На протяжении многих лет мы сделали много вещей, чтобы попытаться остановить эту проблему с мерцанием флуоресцентных лампы, а теперь и светодиодные лампы.Самый важный ключ — часто добавлять сопротивление, но это не всегда решает проблему. Много затемнения производители и производители светодиодов теперь работают вместе, чтобы предотвратить это проблема. Однако, поскольку существует так много новых производителей светодиодных ламп, это трудно добиться большей согласованности в отрасли.

Мы рекомендуем Renesola и Canto Lines светодиодных ламп, потому что они оба светодиода с регулируемой яркостью прямой фазы.

КАК ПОПЫТАТЬСЯ ИЗБЕЖАТЬ ПРОБЛЕМ, КОТОРЫЕ МОЖЕТ ИЗБЕЖАТЬ ПРОБЛЕМ ДИММИНГА СВЕТОДИОДНОЙ ЛАМПЫ? ПЕРВЫЙ ТЕСТ — НА ОДНОЙ ЦЕПИ.

Самый быстрый совет I могу дать вам в это время опробовать светодиодные лампы и / или светодиодные светильники на одном схема, перед заказом целую партию светодиодных ламп . Рекомендую взять цепь с 1-5 лампами для замены на светодиодные лампы и / или светодиодные светильники. Если светодиодные лампы будут работать по такой схеме, то шансы высоки, что он будет работать на остальных ваших схемах.

Что такое светодиоды производители делают, чтобы исправить эту проблему? Как уже упоминалось выше, они собираемся вместе с производителями диммеров и работаем над решениями.Простое решение для производителей светодиодных ламп — добавить устойчивый цепь к каждой лампе, которая помогает с процессом затемнения. В дополнение производители диммеров выпускают много новых типов диммеров, которые помогают чтобы удовлетворить потребность в очень низком сопротивлении диммера, добавив устойчивость к нагрузке или использование различных типов диммирования, например, вперед затемнение по фазе или амплитуде. Однако, если у вас уже есть диммеры, замена диммеров на установку светодиодных ламп не кажется честным делом и / или осветительные приборы.

ПОЧЕМУ ДИММЕРЫ «ОБРАТНАЯ ФАЗА» РАБОТАЮТ ЛУЧШЕ, ЧЕМ ТРАДИЦИОННЫЕ ДИММЕРЫ «ПРЯМОЙ ФАЗЫ» ДЛЯ СВЕТОДИОДНОГО ОСВЕЩЕНИЯ?

В чем разница между традиционным диммированием с прямой фазой и более новой технологией диммирования с обратной фазой? Это различие важно из-за светодиодных ламп и драйверов (драйверы — это электроника, которая управляет светодиодными лампами). Отсутствие сопротивления в драйверах светодиодов может вызвать проблемы с затемнением светодиодных ламп. Каким образом реверсивный диммер может помочь решить проблему отсутствия сопротивления в драйвере светодиодных ламп и электронике? Простой ответ — это цикл питания и то, как он применяется с реверсивным фазовым диммером или диммером ELV.На диаграмме ниже показаны как прямая фаза (на основе симистора; диаграмма A слева), так и обратная фаза (на основе ELV; диаграмма B справа).

Теперь, когда вы видели изображения прямой и обратной фазы диммера, что именно мы смотрим на изображении? Если вы думаете слева направо (как при чтении), когда вы смотрите на изображения, тогда энергия исходит от левого края, а затем вытекает из правого края. На изображении A (прямое фазовое затемнение) вы видите, что мощность поступает слева, но подавляется или не работает до тех пор, пока не пройдет примерно 1/3 цикла (это показано точками на кривой). .Затем мощность быстро поступает от линии кроссовера (центральная горизонтальная линия) и достигает правильного уровня. В то время как на изображении B (обратное фазовое затемнение) мощность поступает нормально примерно через 2/3 волны цикла, а затем отключается или подавляется в течение последней 1/3 волны цикла.

И прямофазное затемнение, и обратное фазовое затемнение обеспечивают одинаковое количество энергии для осветительной арматуры, которую они питают. БОЛЬШАЯ разница заключается в том, что при обратном фазовом затемнении электроника в драйвере светодиодов и / или люминесцентном балласте получает питание ПЕРВЫМ, а затем затемнение происходит вторым.Физически мы не видим разницы в двух типах затемнения, но драйвер светодиода и / или флуоресцентный балласт наверняка заметят разницу и будут ОЧЕНЬ по-разному реагировать на два типа стилей затемнения.

Почти все диммеры, произведенные в мире до 2010 года, были диммерами с прямой фазой (на основе симистора). Вот почему часто драйверы светодиодов и / или люминесцентный балласт плохо работают при подключении к существующим диммерам. Поскольку в мире существует так много диммеров с прямой фазой, ведущие производители светодиодов работают с производителями диммеров, пытаясь заставить свои светодиодные лампы / драйверы работать с диммерами с прямой фазой.Однако, поскольку светодиодные лампы / драйверы — это растущая отрасль, и кажется, что каждый входит в отрасль, существует много места для ошибок в конструкции светодиодных ламп и / или драйверов для работы с диммерами с прямой фазой.

Если вам необходимо преобразовать диммер прямой фазы в диммер обратной фазы, тогда Leviton PE400 Power Extender преобразует диммер прямой фазы в диммер выход диммера с обратной фазой.

Когда вы выбираете светодиодную лампу, светодиодный драйвер, люминесцентную лампу и / или люминесцентный балласт, убедитесь, что включен режим прямого фазового затемнения. Это действительно важно, если у вас есть диммеры.

Следует отметить, что производители люминесцентных ламп и пускорегулирующих аппаратов уже разработали множество этих проблем, и подавляющее большинство люминесцентных ламп и пускорегулирующих аппаратов с функцией диммирования обладают функцией диммирования в прямом направлении.

Если вы работаете над новым проектом и можете выбрать как светодиодные лампы, так и драйверы для своего проекта, вам следует потратить некоторое время и соответствующим образом спланировать. Да, вы можете приобрести диммеры с обратной фазой у нескольких производителей освещения, которые будут очень хорошо работать со светодиодными лампами и драйверами с возможностью диммирования.Опять же, вы должны убедиться, что светодиодные лампы и / или драйверы регулируются, даже если используется обратный фазовый диммер. Некоторые светодиодные лампы и драйверы НЕ регулируются и не будут работать, независимо от того, используете ли вы диммер с прямой или обратной фазой.

Надеюсь, это очень базовое обсуждение вопросов, связанных с светодиодными лампами и затемнением, предоставит вам больше информации при планировании вашего следующего проекта освещения. Помните, что Knight Sound & Lighting может помочь вам с планированием вашего проекта, составлением списка материалов или техническими проблемами, когда вы работаете над вариантами затемнения и управления для вашего объекта.Пожалуйста, позвоните нам по телефону 1-866-457-5937, если вы хотите поговорить со специалистом по освещению о вашей системе.

Источник: Интервью с Марком А. Найтом, генеральным директором Knight Sound & Lighting

Дополнительные ресурсы:

Светодиоды: глубокое погружение в затемнение

Рестораны и театры уже давно используют затемнение как способ создания атмосферы, воспитания чувства близости и транспортировки посетителей и публики. Затемнение может снизить потребление энергии и повысить функциональность помещения, как в случае помещения для семинаров или лекционного зала.Но, несмотря на их повсеместное распространение, диммеры, используемые с обычными источниками света, все еще могут иметь проблемы, включая снижение эффективности ламп накаливания и сокращение срока службы люминесцентных ламп.

Большинство систем регулирования яркости, установленных сегодня, представляют собой устройства контроля фазы. Первоначально разработанные для ламп накаливания, они уменьшают световой поток, «прерывая ток во время каждого полупериода переменного [переменного тока]», — говорит Надараджа Нарендран, директор по исследованиям в Центре исследований освещения (LRC) в Трое, штат Северная Каролина.Ю., а также программный организатор программы Альянс твердотельных осветительных систем и технологий (ASSIST). По сути, устройства регулирования фазы временно отключают питание источника света и снижают напряжение. Фактически, их также называют диммерами с отсечкой фазы, потому что прерывание тока приводит к срезанию синусоидальной волны переменного тока.

Прерывания происходят со скоростью 120 раз в секунду, что в два раза превышает частоту, с которой переменный ток передает электричество по линиям электропередач. Но поскольку вольфрамовая нить в лампах накаливания медленно нагревается и остывает, человеческий глаз видит выход как постоянный уровень пониженной яркости.Чем дольше будут прерывания, тем тусклее будет свет.

Не все устройства контроля фазы отсекают одну и ту же часть синусоидального сигнала переменного тока. Полупроводниковый триод для переменного тока (TRIAC), который используется для уменьшения яркости ламп накаливания и галогенных ламп, отсекает прямую фазу, которая начинается, как только ток меняет полярность и напряжение, проходящее через цепь, становится нулевым. Также называемые диммерами управления прямой фазой, TRIAC могут создавать всплески тока, которые вызывают гудение приглушенных ламп и увеличивают нагрузку на электронные драйверы.

Диммеры с управлением обратной фазой позволяют избежать этих проблем за счет отсечения последних частей или задних фронтов сигнала переменного тока. Включая световую цепь одновременно с изменением направления тока, они позволяют напряжению постепенно повышаться, прежде чем выключить его позже в полупериоде. Также называемые электронными низковольтными диммерами (ELV), диммеры с контролем обратной фазы были разработаны для улучшения характеристик галогенов, в которых используются электронные трансформаторы.

TRIAC отключает питание источника в прямой фазе, так же как ток меняет полярность, а напряжение в цепи равно нулю.Диммеры с управлением обратной фазой отсекают задние фронты сигнала переменного тока.

Как тускнеют светодиоды
Как источник постоянного тока, светодиод по своей сути имеет регулируемую яркость. «Сила тока, протекающего через светодиодное устройство, определяет светоотдачу», — говорит Нарендран. Их уровень яркости регулируется просто путем управления током, проходящим через уложенные друг на друга слои полупроводникового материала, установленные на подложке.

В отличие от обычных источников, диммирование не влияет на эффективность или долговечность светодиодов, говорит Джеймс Бродрик, руководитель программы освещения в Управлении строительных технологий США.S. Министерство энергетики (DOE). Фактически, диммирование может продлить срок службы светодиодов за счет снижения их рабочей температуры.

Кроме того, диапазон диммирования светодиодов шире, чем у компактных люминесцентных и газоразрядных ламп высокой интенсивности. По данным Национальной ассоциации производителей электрооборудования (NEMA), они могут снизить мощность до менее 1 процента от полной мощности по сравнению с 10–30 процентами измеренного светового потока компактных люминесцентных ламп, а также от 30 до 60 процентов мощности лампы для высокоинтенсивных ламп. газоразрядные лампы в соответствии с Национальной информационной программой по осветительной продукции.

Всем светодиодным устройствам, будь то сменные лампы или светодиодные светильники, требуется драйвер для уменьшения яркости. Поскольку это низковольтные источники постоянного тока, светодиоды нуждаются в управляющей электронике для преобразования переменного тока, протекающего по линиям электропередач, в пригодную для использования и регулируемую форму постоянного тока. Эти драйверы затемняют светодиоды одним из двух способов. При широтно-импульсной модуляции (ШИМ) ток, проходящий через светодиод, включается и выключается с высокой частотой — «часто несколько тысяч раз в секунду», — говорит Нарендран.«Ток, протекающий через светодиод, — это усредненное по времени значение тока, когда светодиод включен и когда он выключен». Уменьшение количества времени, в течение которого светодиод включен, уменьшает усредненный по времени ток или эффективный ток, подаваемый на устройство, и, как следствие, его яркость.

Светодиоды, как и обычные источники, также могут быть затемнены посредством постоянного уменьшения тока (CCR) или аналогового затемнения. CCR поддерживает постоянный ток к источнику, но уменьшает его амплитуду для достижения диммирования.«Световой поток пропорционален силе тока, протекающего через устройство», — говорит Нарендран.

У стратегии PWM и CCR есть свои преимущества и недостатки. Более широко используемый ШИМ предлагает широкий диапазон затемнения, может снизить светоотдачу до значений «менее 1 процента», говорит Нарендран, и позволяет избежать сдвига цвета за счет работы светодиода на его номинальном уровне тока — или его максимальной светоотдаче — и при нулевой ток. Однако, поскольку регулирование яркости с ШИМ включает быстрое переключение, требуется сложная и дорогая управляющая электроника для создания импульсов тока с достаточно высокой частотой, чтобы предотвратить заметное мерцание.

CCR диммирование более эффективно и просто из-за менее сложных и менее дорогих электронных требований. В отличие от ШИМ, он не может создавать электромагнитные помехи, которые могут возникнуть в результате высокочастотного переключения. Диммирование CCR также позволяет расположить драйверы удаленно от источника света, что полезно в случае замены светодиодных ламп или в небольших светильниках, где не хватает места. Однако CCR не подходит для приложений, в которых требуется снижение яркости ниже 10 процентов.«При очень малых токах светодиоды не работают так хорошо, и световой поток может быть нестабильным», — говорит Нарендран.

Проблемы совместимости
Хотя драйвер определяет, будет ли светодиодный продукт затемнять, его производительность в значительной степени зависит от его совместимости с устройством регулирования яркости, например устройством регулирования фазы. Драйвер должен быть спроектирован так, чтобы понимать и интерпретировать сигнализацию устройства регулирования яркости, чтобы оно могло произойти.

Многие технологии затемнения, используемые для обычных источников, также могут работать со светодиодами.К ним относятся аналоговое напряжение от нуля до 10 В, DALI (интерфейс цифрового адресного освещения), DMX (цифровой мультиплексор) и «другие методы, которые отделяют сигнал диммирования от напряжения сети переменного тока», — говорит Бродрик.

Установка специальной проводки, которая передает информацию о диммировании на диммер, может облегчить проблемы совместимости, потому что это позволяет диммеру и источнику работать с минимальными помехами друг от друга или без них. Однако эти типы систем диммирования также имеют тенденцию быть более сложными и дорогими, что может объяснить, почему они более распространены в коммерческих приложениях, чем в жилых.

Наиболее распространенным устройством регулирования фазы является диммер TRIAC. По оценкам NEMA, в домах США установлено 150 миллионов таких устройств, и что эти устаревшие устройства будут представлять собой основную часть диммирующих устройств для замены светодиодных светильников, поскольку источники накаливания постепенно прекращаются. К сожалению, совместимость светодиодов с диммерами TRIAC проблематична.

Одна из причин этого заключается в разнице в питании ламп накаливания и светодиодов. Лампы накаливания производят свет через простые резистивные нагрузки, которые потребляют электричество непосредственно из сети переменного тока.Связь между током, напряжением и яркостью линейна и прямолинейна. Изменение напряжения пропорционально влияет на ток.

Не так для светодиодов. Поскольку диоды зависят от схемы управления для обеспечения постоянного тока и адаптации мощности и напряжения для их использования, их взаимодействие с диммерами TRIAC менее предсказуемо. Например, при низких уровнях затемнения драйвер светодиода, предназначенный для подачи постоянного тока или постоянного напряжения, может пытаться компенсировать участки среза фазы или прерывания синусоидальной волны переменного тока, потребляя больше тока, в результате чего светодиод остается ярким или мерцать.

Более того, не все драйверы одинаковы. Разные схемы означают разные способы получения энергии, ее преобразования и вывода. Следовательно, соединение TRIAC со светодиодным изделием может быть «неудачным», — говорит Нарендран. Кроме того, «одна лампа на одном диммере может работать, но когда несколько ламп добавляются параллельно, как в люстре, она может плохо тускнеть».

Может быть и обратное, — говорит Ян Кемелинг, основатель и главный директор по продажам и маркетингу Ledzworld, голландского производителя светодиодной осветительной продукции.Он советует не смешивать разные светодиодные лампы с одним диммером из-за разнообразия конструкции драйверов.

Подключение диммера TRIAC еще больше усугубляет ситуацию. Многие существующие и установленные диммеры представляют собой двухпроводные устройства; то есть тот же провод, который подает питание на источник света, также передает пониженное напряжение или сигнал затемнения. По словам Бродрика, это может помешать работе как светодиодного устройства, так и диммера. Диммеры, особенно с дополнительными функциями, такими как ночники и индикаторы уровня освещенности, имеют внутреннюю схему, которая требует постоянной, хотя и минимальной мощности, даже при выключенном источнике света.С лампами накаливания это можно сделать, не вызывая включения ламп. По словам Майкла Скурла, старшего менеджера по продуктам и рынку в Северной и Южной Америке, Indoor Global Systems, Philips Lighting Systems, поскольку светодиоды не требуют значительного питания, это немного сложнее для этих устройств, которые также могут мерцать.

Несовместимость между драйверами светодиодов и диммерами TRIAC может вызвать множество проблем. Шесть таких проблем: всплывающее, при котором светодиодный источник внезапно полностью включается, когда диммер поднимается из полностью выключенного положения; выпадение, при котором источник света полностью отключается при затемнении; мертвый ход, возникающий при изменении настройки диммера, не вызывает видимого сдвига в уровне освещенности; ореолы, когда свет все еще виден, когда диммер полностью выключен; слышимый шум; и мерцать.

Мерцание, затемнение и изменение цвета — некоторые из нерешенных проблем производительности, которые могут побудить профессионалов и потребителей с осторожностью относиться к твердотельной технологии. Однако индустрия освещения решает проблему затемнения по нескольким направлениям. Выпущенный в прошлом году продукт NEMA SSL 7A-2013 Phase Cut Dimming для твердотельного освещения: базовая совместимость направлен на минимизацию проблем совместимости, связанных с уменьшением фазового освещения светодиодов, путем предоставления рекомендаций по проектированию и тестированию как диммеров, так и светодиодных продуктов.Однако стандарт касается только будущих технологий и не пытается регулировать прошлые устройства затемнения и освещения.

Источник: Альянс твердотельных систем и технологий освещения. Этот пример профиля диммирования показывает скорость изменения светоотдачи в зависимости от диапазона диммера. Не все эти элементы могут присутствовать в профиле затемнения продукта.

Правильное регулирование яркости
Светотехническая промышленность также разработала протоколы для обеспечения единообразия на рынке.Ledotron — это открытый цифровой стандарт, запущенный в Европе и направленный на стабилизацию диммирования в системах, разработанных для КЛЛ и светодиодных ламп. Новый стандарт является результатом сотрудничества нескольких европейских производителей, включая Osram и Schneider Electric.

В Северной Америке ZigBee Light Link от ZigBee Alliance является стандартом для беспроводного затемнения и управления светодиодными продуктами. Сертификация Light Link, созданная для удобства потребителей, гарантирует, что продукты освещения и управления освещением обладают функциональностью plug-and-play и функциональной совместимостью; те, кто соответствует требованиям, имеют печать Zigbee Certified.

Публикация LRC 2013 года ASSIST рекомендует… Регулирование яркости: технологически нейтральное определение предлагает критерии эффективности для регулировки яркости независимо от типа лампы, чтобы обеспечить визуальный комфорт и удовлетворение конечного пользователя. Он устанавливает минимальный и максимальный уровни освещенности (5 процентов и 90 процентов соответственно), оценивает профили затемнения и охватывает такие вопросы, как мертвый ход, мерцание и эффективность системы.

На практике проблемы с затемнением светодиодов можно свести к минимуму, приняв определенные меры предосторожности.Прежде всего, проектировщики должны указать устройства управления затемнением, предназначенные для светодиодов. Ищите комбинации светодиодного источника и диммера, рекомендованные производителем того или иного продукта. Для установки в настенной коробке Brodrick советует выбирать диммер и светодиодные источники, соответствующие NEMA SSL-7A.

Разработчики также должны выполнить полный макет всех цепей освещения, «включая все светодиодные источники и элементы управления затемнением, и провести испытания во всем диапазоне затемнения». Если макет невозможен, укажите проверенный источник светодиодов и комбинацию диммера, но убедитесь, что информация не старше шести месяцев.

При использовании светодиодов с диммерами с фазовым управлением разработчики должны уменьшить максимальную нагрузочную способность диммера, обычно выражаемую в ваттах, чтобы минимизировать нагрузку на электронику диммера. Хотя светодиоды значительно более эффективны, чем их аналоги лампы накаливания, определить количество светодиодных источников, которые могут быть подключены к диммеру, не так просто, как разделить его максимальную нагрузочную способность на ватты для каждого источника.

Вместо этого необходимо уменьшение мощности для компенсации небольших скачков мощности, вызванных работой драйвера.«Типичный процент снижения мощности должен находиться в диапазоне от 25 до 30 процентов от номинальной мощности диммера», — говорит Кемелинг из Ledzworld. Поэтому диммер с максимальной нагрузочной способностью 1000 Вт будет снижен до 250 Вт. Затем это можно использовать для расчета максимального количества источников, которое может вместить диммер.

Нарендран говорит, что производители также работают над улучшением схем как в драйверах светодиодов, так и в устройствах диммирования для лучшей совместимости с TRIAC. По словам Кемелинга, некоторые драйверы включают в себя адаптивную обработку управления.Это позволяет драйверам синхронизироваться с диммерами любого типа, но они стоят дороже. Таким образом, несмотря на то, что в области регулирования яркости были сделаны улучшения, оптимальная производительность по-прежнему требует немного больше времени и энергии.

Примечание: эта статья была обновлена ​​с момента первой публикации, чтобы указать, что устройства управления фазой уменьшают световой поток, прерывая ток 120 раз в секунду, или в два раза превышающую частоту, с которой подается переменный ток в США.


Ресурсы
Список вводных статей, в которых обсуждается процесс и общие проблемы, связанные с затемнением светодиодов.

«Управление светодиодами», компания Lutron Electronics Co., 2011. Доступно на bit.ly/1kFPBlt.

«Тонкая схема за светодиодным освещением», Берни Вейр, IEEE Spectrum , 27 февраля 2012 г. Доступно на bit.ly/1nZxsEs.

«Затемнение светодиодов с помощью диммеров с фазовой отсечкой: процесс специалиста для достижения максимального успеха», Наоми Миллер и Майкл Поплавски, Тихоокеанская северо-западная национальная лаборатория, 2013 г. Доступно на 1.usa.gov/1g3cGfs.

ASSIST рекомендует… затемнение: технологически нейтральное определение , Альянс твердотельных систем и технологий освещения и Центр исследований освещения, апрель 2013 г.Доступно на bit.ly/1fMM8EA.

Факты о светодиодном освещении , Министерство энергетики США, 2014 г. Доступно на lightingfacts.com.

Подробнее о Philips Lighting

Найдите продукты, контактную информацию и статьи о Philips Lighting

Подробнее о Schneider Electric

Найдите продукты, контактную информацию и статьи о Schneider Electric .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
