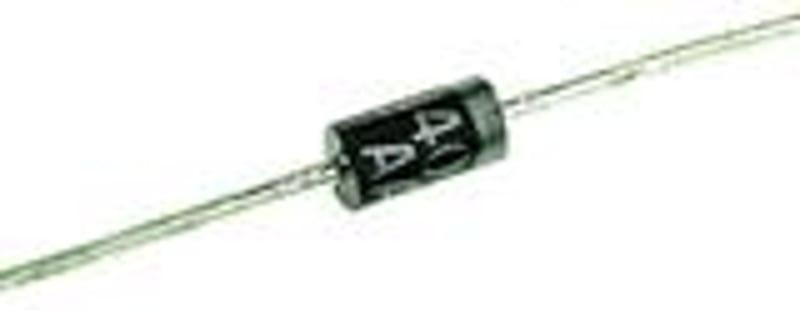

Диод 1N4007: схемы, характеристики, техническое описание

Диоды 1N4007 относятся к устройствам серии 1NXXXX. В таких диодах применяется американская система нумерации, так как они являются полупроводниковыми устройствами. Кроме этого, данный стандарт принят во всем нашем современном мире.

В модели 1n4007 маркировка читается следующим образом. В названии диода 1N4007 первая часть «1N» является однопереходным полупроводником, где цифра указывает на то, что в нём 1 переход, а N означает то, что это полупроводниковый диод. Остальные цифры являются нумерационными значениями конкретного диода.

По своим техническим характеристикам, такой диод способен быть совместимым с любым выпрямительным диодом. Все диоды, которые будут относиться к серии 1N400X легкозаменяемые именно таким вариантом диодов. Основное применение таких диодов — проекты встроенных систем.

1N4007 — выпрямительный диод, имеющий PN переходник. Способность диода передавать электрический ток только в одном направлении с возможностью преобразовывать переменный ток в постоянный. Как уже было сказано выше, если говорить по технической составляющей, то она без проблем может быть заменена или может заменить другие выпрямительные диоды относящиеся серии 1N400X.

В настоящее время они могут быть использованы в любой сфере жизнедеятельности человека, например, диоды, имеющие обратный ход, выпрямители, используемые для общего назначения в качестве источника постоянного питания, инвенторы или преобразователи. И это только небольшая часть всех применений такого вида диодов.

Распиновка 1N4007

В диоде 1N4007 присутствует всего два контакта, которыми являются анод и катод соответственно. На оба вывода тока предусмотрены разные по значениям противоположные заряды, которые имеют названия и соответствующие заряды, указанные в таблице ниже.

Распиновка
№ зарядаНазвание зарядаЗаряд
1Анод+ve
2Катод-ve

Конфигурация контактов 1N4007

Ниже вы сможете рассмотреть схему диода 1N-4007, а также полную распиновку символьным представлением и реальным изображением 1N 4007.

Как подключить Диод 1n4007?

Для того, чтобы произвести монтаж следует использовать специальную выводную схему, при использовании любого положения детали. Процесс пайки происходит низкотемпературным припоем, где точка плавления должна быть менее 210 градусов Цельсии. Кроме этого, сам процесс должен быть около 10 секунд, иначе произойдет перегрев данного элемента.

При этом стоит учесть то, что в даташит 1n4007 указана максимально допустимая температура около 260 градусов, при этом на практике можно понять то, что не следует рисковать и добивать именно такой температуры. Лучше уменьшить температуру, чем испортить деталь, а после чего тратить время чтобы выпаивать её обратно.

Методика, используемая для его монтажа — поверхностная установка, которая используется специально для такой цепи. При пайке надо использовать специальную паяльную пасту.

Технические характеристики

Как вы понимаете, 1N4007 — один из самых популярных диодов, которые используются в наше время. Он используется во множествах зарядок для современных телефонных устройств, даже в тех, которые стоя порядка доллара и не имеют стабилизаторов или фильтров для уменьшения помех. Без 1N4007 — устройства не смогут обойтись.

В одном адаптере их ровно четыре штуки, на которых и собран с помощью 1n4007 диодный мост, который, собственно, и преобразовывает переменный ток в постоянный, переводя ток через себя только в одном направлении, полностью отсекая одну из имеющихся полярностей всего напряжения.

Размеры диодов

При этом в дешевых аналогичных зарядках некоторые производители экономят эти диоды, используя 1 вместо 4, заменяя их однополупериодным выпрямлением. При этом настоятельно рекомендуется использовать первый вариант, при общем напряжении более 1 Ватта. (А как узнать сколько Ватт ? Используй ваттметр.)

Нормальные диоды не способны противодействовать обратной лавины тока, так как они сделаны специально для выдерживания потока энергии, протекающий по этому элементу. Вывод катода обозначается на корпусной части специальным кольцом.

Ниже вы сможете ознакомиться с электрические и тепловые характеристики 1n4007.

Электрические характеристики

В электрические характеристики входит такие параметры, как прямое напряжение, а также сила обратного тока, общая емкость, максимальный обратный ток с определённой нагрузкой, а также среднее значение выпрямительного тока и пиковое повторяющее обратное напряжение.

  • Прямое напряжение (VF) при 1,0А — 1.1 V.
  • Обратный ток при 25°C — 5 μА.
  • Общая емкость на частоте 1,0 МГц — 15 пФ.
  • Максимальный обратный ток полной нагрузки при 75 °C — 30 μА.
  • Средний выпрямленный прямой ток (ЕСЛИ (AV)) — 1А.
  • Пиковое повторяющееся обратное напряжение 1n4007 1а 1000в.

У диода имеется высокая перегрузочная способность, а также низким уровнем падения напряжения, которая может иметь пиковое значение до 1,1 В. Наиболее максимальный импульсный поток имеет длительность равной 8,2 секунд, достигая напряжения в 30А.

Как уже указано выше типовая электрическая ёмкость перехода не должно превышать порядка 15 пФ. Это все учитывается при использовании частоты в размере 1МГц, а также постоянное напряжение равно 4В. Если говорить в теории, то скорость диода недопустима, таким образом они не имеют спрос для высокочастотных целей, так как это не регламентировано.

Ток утечки не будет превышать 5 мкА, но, если будет замечен прогрессивный рост температуры окружающей среды повышается и этот показатель. Например, при температуре более 75 градусов, вы сможете быть уверены в том, что оно увеличиться до 50 мкА. Поле этого происходит ухудшение производственных показателей, именно поэтому для эффективного использования вы должны применять стандартные 30% запаса от параметров. Кроме этого, следует правильно организовать охлаждение, которое производится за счет токонепроводящего термокомпаунда.

Рабочая частота мощности с использование высокого переменного напряжения составляет 60Гц. Чтобы ознакомится с предельными эксплуатационными значениями следует заглянуть в даташит, где указаны разные особенности эксплуатации.

Тепловые характеристики 1N4007

В тепловые характеристики входят рассеивающая мощность, а также удельное сопротивление как основные. Обе вышеуказанные характеристики имеют следующие значения, указанные ниже.

  • Тепловое сопротивление — 50 °C/Вт.
  • Рассеиваемая мощность — 3 Вт.

Особенности 1N4007

Каждый диод имеет определенную особенность, с помощью которой она сможет быть эффективной с учетом тех или иных условий эксплуатации. Все функции, преимущественные для данного диода вы сможете посмотреть ниже.

  • Низкий ток утечки
  • Низкое падение прямого напряжения
  • Соответствует директиве RoHS 2002/95/EC 4
  • Высокая способность к перенапряжению в прямом направлении
  • Погружение припоя при 275°C максимум 10 секунд на JSED 22-B106.

Типичные применения

Диод 1N4007 имеет широкое применение, так как они используются в выпрямителях общего назначения. В основном они применяются как источник питания, а также применяются в зарядных устройствах различных аккумуляторов. Кроме этого, их можно использовать как удвоители напряжения или адаптеры.

Кроме этого, иногда они используются для блокировки входящего напряжения в тех местах, где это требуется.

Datasheet, даташит.

Если вы в поисках Datasheet, даташит на этот вид диодов, то тогда вам нужно зайти на сайт производителя, чтобы найти 1n4007 характеристики на русском или перейти по следующей ссылке.

В datasheet 1n4007 каждый пользователь сможет отыскать наиболее точные характеристики, а также спецификации и графики, которые смогут отразить работоспособность микросхемы в полном объеме.

Помимо всего этого, там также описаны и некоторые из типовых схем, а также использования и другое наиболее подробное описание, в том числе настройки под любые популярные нужды. А также вы там сможете прочитать некоторые прикладные рекомендации по использованию диодов.

Как безопасно эксплуатировать диоды для запуска на длительный период?

Для того, чтобы вы смогли получить наибольший эксплуатационный период работы диода, следует оставаться в рамках напряжения от 30 до 40В, что является ниже его наибольшего повторяющегося обратного напряжения. Подключение проводится с соблюдением полярности, а также нагрузка на сеть не должна быть выше 1А. Эксплуатировать их нужно в температурном диапазоне от -55 до +175 градусов Цельсии.

Как проверить 1N4007?

Если говорить про проверку диодов, то особой проблемы для знающего человека это не будет, так как проверка происходит, как и в обычных диодах общего назначения. Для того, чтобы это сделать следует обзавестись (если у вас нет) специальными приборами: мультиметр или омметр.

Пошаговый алгоритм для тестирования диодов 1N4007

  • Первое что следует сделать — включить прибор и перевести его на специальный режим «Прозвонка» именно так как указано на рисунке ниже. Если вы используете другую модель мультиметра, то тогда обратитесь к инструкции по эксплуатации вашего измерительного прибора.
  • Берем щупы, и подключаем их к детали, которую вы планируете измерить. Красный следует присоединить к аноду, а черный к катоду. Именно такая полярность используется диодом, через который пройдет ток для того, чтобы вы смогли увидеть всю информацию, которая отобразиться на дисплее прибора. При наличии информации, где указано слишком большое сопротивление вы можете быть уверены в том, что произошёл внутренний обрыв.
  • Теперь вам следует поменять полярность, и оцениваем значение, показанное на дисплее прибора. После смены полярности диод не способен пропустить через себя напряжение, тем самым оно должно быть бесконечно большим. Если показания совершенно другие, то это говорит только об одном — пробой в переходе.

Именно этого будет вполне достаточно, чтобы вы смогли удостовериться в работоспособности полупроводников данного диода такой серии.

Альтернатива 1N4007

Бывает такое, что под руками нет конкретного диода для его замены в случае поломки, именно тогда на помощь могут прийти аналоги, которые имеются как от отечественных, так и зарубежных производителей. Ниже вы сможете узнать, чем заменить 1n4007.

Отечественные аналоги

Одним из наиболее привлекательных вариантов замены подобного диода будут модели из серии КД 258Д, имеющие невероятные характеристики, а некоторые точно такие же показатели. А некоторые из параметров превосходят те, что имеются у диода модели 1N4007.

Иногда в качестве замены используются другие диоды, имеющие частично меньшие параметры: Д226, КД208-209, КД243 и КД105. Перед их установкой следует узнать совместим ли данный вариант диодов для вашего устройства, а также сравнить основные характеристики.

Зарубежные аналоги

Если смотреть на модели зарубежных, то тут также имеются полноценные варианты замены. Для наиболее корректного примера представляем вам несколько вариантов аналогичных модели 1N4007.

  • Диод HEPR0056RT, который выпущен компанией Моторола.
  • среди лучших компаний считается Томпсон, у которых имеются два легкозаменяемых образца диодов марок: BYW27-1000, а также BY156.
  • Компания Филипс предлагает BYW43.
  • Три невероятно аналогичных компонента (10D4, 1N2070, 1N3549), разработанные компанией Диотек.

Именно такие аналоги из зарубежья вы сможете использовать для адекватной замены подобного варианта диодов.

Где можно приобрести?

Если вы не знаете, где купить 1n4007, то следует знать, что такие диоды имеют высокий спрос, именно поэтому найти их в наше время не так сложно. Основные продавцы по оптимальным ценам находятся на всеми известной площадке АлиЭкспресс, где вы можете приобрести их по низкой цене.

Приобретая их у сторонних продавцов, вы сможете ощутить на себя слишком большие затраты, которые несоизмеримо крупные в отличие от покупки его на АлиЭкспресс (по ссылке).

In4007 диод — характеристики. Что такое диод IN4007: назначение данного полупроводникового элемента.

Описание и применение диода 1n4007

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.


Конструкция полупроводникового элемента

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисункеМиллиметрыДюймы
minMaxminmax
A4,105,200,1610,205
В2,002,700,0790,106
С0,710,860,0280,034
D25,401,000
E1.270.05

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип  D0-214), что делает возможным их использование в миниатюрных электронных устройствах.


1N4007 (M7) в SMD исполнении (катод отмечен полоской на корпусе)

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.


Размеры корпуса D0-214

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Корпус, цоколевка и размеры

Маркировка

Диод 1n4007 в корпусе УDO-41 имеет маркировку согласно требований американской системы EIA370 (JEDEC). Символы «1N» указывают на диод. А последние четыре цифры  «4007» на порядковый номер регистрации в этом стандарте.

У SMD-устройств в корпусе DO-214AC на внешней стороне нанесено «М7». Несколькими тонкими полосами отчерчена сторона с выводом катода.

Технические характеристики

Как вы понимаете, 1N4007 — один из самых популярных диодов, которые используются в наше время. Он используется во множествах зарядок для современных телефонных устройств, даже в тех, которые стоя порядка доллара и не имеют стабилизаторов или фильтров для уменьшения помех. Без 1N4007 — устройства не смогут обойтись.

В одном адаптере их ровно четыре штуки, на которых и собран с помощью 1n4007 диодный мост, который, собственно, и преобразовывает переменный ток в постоянный, переводя ток через себя только в одном направлении, полностью отсекая одну из имеющихся полярностей всего напряжения.


Размеры диодов

При этом в дешевых аналогичных зарядках некоторые производители экономят эти диоды, используя 1 вместо 4, заменяя их однополупериодным выпрямлением. При этом настоятельно рекомендуется использовать первый вариант, при общем напряжении более 1 Ватта. (А как узнать сколько Ватт ? Используй ваттметр.)


Нормальные диоды не способны противодействовать обратной лавины тока, так как они сделаны специально для выдерживания потока энергии, протекающий по этому элементу. Вывод катода обозначается на корпусной части специальным кольцом.

Ниже вы сможете ознакомиться с электрические и тепловые характеристики 1n4007.

Электрические характеристики

В электрические характеристики входит такие параметры, как прямое напряжение, а также сила обратного тока, общая емкость, максимальный обратный ток с определённой нагрузкой, а также среднее значение выпрямительного тока и пиковое повторяющее обратное напряжение.

  • Прямое напряжение (VF) при 1,0А — 1.1 V.
  • Обратный ток при 25°C — 5 μА.
  • Общая емкость на частоте 1,0 МГц — 15 пФ.
  • Максимальный обратный ток полной нагрузки при 75 °C — 30 μА.
  • Средний выпрямленный прямой ток (ЕСЛИ (AV)) — 1А.
  • Пиковое повторяющееся обратное напряжение 1n4007 1а 1000в.

У диода имеется высокая перегрузочная способность, а также низким уровнем падения напряжения, которая может иметь пиковое значение до 1,1 В. Наиболее максимальный импульсный поток имеет длительность равной 8,2 секунд, достигая напряжения в 30А.

Как уже указано выше типовая электрическая ёмкость перехода не должно превышать порядка 15 пФ. Это все учитывается при использовании частоты в размере 1МГц, а также постоянное напряжение равно 4В. Если говорить в теории, то скорость диода недопустима, таким образом они не имеют спрос для высокочастотных целей, так как это не регламентировано.

Ток утечки не будет превышать 5 мкА, но, если будет замечен прогрессивный рост температуры окружающей среды повышается и этот показатель. Например, при температуре более 75 градусов, вы сможете быть уверены в том, что оно увеличиться до 50 мкА. Поле этого происходит ухудшение производственных показателей, именно поэтому для эффективного использования вы должны применять стандартные 30% запаса от параметров. Кроме этого, следует правильно организовать охлаждение, которое производится за счет токонепроводящего термокомпаунда.

Рабочая частота мощности с использование высокого переменного напряжения составляет 60Гц. Чтобы ознакомится с предельными эксплуатационными значениями следует заглянуть в даташит, где указаны разные особенности эксплуатации.

Тепловые характеристики 1N4007

В тепловые характеристики входят рассеивающая мощность, а также удельное сопротивление как основные. Обе вышеуказанные характеристики имеют следующие значения, указанные ниже.

  • Тепловое сопротивление — 50 °C/Вт.
  • Рассеиваемая мощность — 3 Вт.

Кратко о достоинствах

Следует признать, что модельный ряд 1n400x получился довольно удачным. Отличные характеристики для своего класса, универсальность и самая низкая цена по сравнению с аналогами, сыграли немаловажную роль в популярности диодов этой серии.

Также следует отметить высокий уровень взаимозаменяемости, в частности элемент 1N4007 можно смело устанавливать в качестве альтернативы любой модели этого семейства.

Как подключить Диод 1n4007?

Для того, чтобы произвести монтаж следует использовать специальную выводную схему, при использовании любого положения детали. Процесс пайки происходит низкотемпературным припоем, где точка плавления должна быть менее 210 градусов Цельсии. Кроме этого, сам процесс должен быть около 10 секунд, иначе произойдет перегрев данного элемента.

При этом стоит учесть то, что в даташит 1n4007 указана максимально допустимая температура около 260 градусов, при этом на практике можно понять то, что не следует рисковать и добивать именно такой температуры. Лучше уменьшить температуру, чем испортить деталь, а после чего тратить время чтобы выпаивать её обратно.

Методика, используемая для его монтажа — поверхностная установка, которая используется специально для такой цепи. При пайке надо использовать специальную паяльную пасту.

Как проверить 1N-4007

Проще всего этот компонент проверить с помощью мультиметра в режиме диодной прозвонки. На галетном переключателе (барабане) он обозначается символом этого электронного компонента. Тест выполняется в 2 этапа. В одном случае красный щуп прибора подключается к аноду, а чёрный – к катоду диода. Мультиметр должен показать падение напряжения в 600-700 мВ. Во втором случае полярность подключения меняется, т.е. красный – на катод, чёрный – на анод. Прибор покажет «1». Это означает, что в таком направлении диод не проводит ток. Если оба этих условия выполняются, то деталь считается исправной.

Обратите внимание! Существует такое понятие, как плавающая неисправность. При этой проблеме деталь может то работать, то не работать без ведомых причин. Т.е. при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко.

Как безопасно эксплуатировать диоды для запуска на длительный период?

Для того, чтобы вы смогли получить наибольший эксплуатационный период работы диода, следует оставаться в рамках напряжения от 30 до 40В, что является ниже его наибольшего повторяющегося обратного напряжения. Подключение проводится с соблюдением полярности, а также нагрузка на сеть не должна быть выше 1А. Эксплуатировать их нужно в температурном диапазоне от -55 до +175 градусов Цельсии.

Аналоги IN4007 и другие диоды


Можно, кстати, упомянуть и об аналогах, которые существуют на рынке и которые способны заменить данный элемент в случае необходимости, и в случае его отсутствия под рукой.

Отечественные аналоги

Один из наиболее подходящих вариантов для замены – это русский компонент КД258Д. Он имеет такое же, как у 4007, обратное напряжение в 1000 В. При этом его прямой ток составляет 3 А, что троекратно превосходит заменяемый компонент. Внимание стоит обратить на температуру. 1N-4007 способен работать при 150 C, а КД258Д выдерживает всего 85.

Зарубежные аналоги 1N-4007

Импортные производители могут похвастаться более широким перечнем деталей, пригодных для замены неисправного диода. К примеру, схожими характеристиками обладает 1N-1236. Его максимальное напряжение несколько уступает 4007 и составляет 800 В, а прямой ток превосходит 1,6 А. Гораздо мощнее будет 1N-1925 – 800 В / 4 А. Если принципиально рабочее напряжение, то сгодится 1N-2193 – 1000 В / 3 А.

Другие диоды

Диод Д242

Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.

Постоянное обратное напряжение (max. ) — 100 В

Постоянный прямой ток (max.) — 10 А

Прямое напряжение (mid.) — 1,25 В

Рабочая температура — -65…+130°C

Обратный ток (mid.) — не более 3 mA

Граничная частота — 1 кГц

Вес (со всеми дополняющими) — 18 г

Вес (только диод) — 12 г

Модификации: Д242а, Д242б

Диод Д226

Маломощный диод. Вся серия (Д226, Д226а — Д226е) представляет собой кремниевые устройства в корпусе из стекла и металла. Обладают гибкими выводами, а на корпусе имеется цоколевка. Выход для катода (1мм) немного толще выхода для анода (0,8мм). Может применяться для снижения напряжения в лампах накаливания. В кодировке может быть замена Д (сплавные) на МД (диффузионные).

Обратное импульсное напряжение (max.) — 400 В

Прямой ток (max.) — 300 mA

Прямое напряжение (max.) — 1 В

Обратный ток — 100 mkA

Рабочая частота (max.) — 1кГц

Рабочая температура (max.) — 80°C

Корпус: Д-7

Серия устройств IN4001-IN4007


Следует помнить, что представленный элемент IN4007 является лишь одним из представителей довольно большого семейства устройств такого класса. Кроме этой модели, существуют и другие, наименования которых варьируются от модели IN4001 до IN4006. Какие ещё модели находятся в представленном диапазоне можно легко догадаться, так как во всей этой серии меняется только последний индекс. По нему, кстати, можно узнать больше и о самом устройстве. Дело в том, что чем меньше последний индекс в названии диода, тем меньше полупроводниковый элемент, использующийся в устройстве.

Представители этого семейства устройств, в процессе их эксплуатации продемонстрировали интересное свойство, которое заключается в том, что они способны изменять свою ёмкость. Данный показатель напрямую зависит от величины обратного напряжения, которое было приложено к устройству. Исходя из этого интересного качества, мастера пришли к выводу, что данные элементы можно применять в качестве временных заменителей варикапов.

Кстати, между прочим, IN4007 может быть использован в качестве заменителя всех предыдущих устройств данной серии, так как является самым мощным из них, что можно определить по самому высокому последнему индексу. Поэтому в случае отсутствия диодов этой серии, но с другим индексом, можно с лёгкостью выйти из ситуации, заменив их диодом IN4007, который является наиболее универсальным.

Где можно приобрести?

Если вы не знаете, где купить 1n4007, то следует знать, что такие диоды имеют высокий спрос, именно поэтому найти их в наше время не так сложно. Основные продавцы по оптимальным ценам находятся на всеми известной площадке АлиЭкспресс, где вы можете приобрести их по низкой цене.

Приобретая их у сторонних продавцов, вы сможете ощутить на себя слишком большие затраты, которые несоизмеримо крупные в отличие от покупки его на АлиЭкспресс.

Производители

Много зарубежных компаний заняты производством диода 1n4007. Среди них можно назвать: DIOTEC SEMICONDUCTOR, DC COMPONENTS, DACO Semiconductor, VISHAY, YANGJIE TECHNOLOGY, TAIWA SEMICONDUCTOR, ON SEMICONDUCTOR, Suntan Capacitors, Fairchild Semiconductor. На отечественном рынке радиокомпонентов можно встретить продукцию тех же фирм.

Заключение

Диод IN 4007 очень часто употребляется для разнообразных модификаций блоков питания. Данный полупроводниковый элемент впору назвать и впрямь незаменимым, если нужна основа или восстановление таких девайсов. К тому же, в силу собственной универсальности, IN 4007 может заменить собой каждую модель из своего окружения.

Диод выпрямиткльный IN 4007 показал себя гаджетом чрезвычайно надёжным, многоцелевым, да и стоит он релятивно недорого. Цена вполне приемлема, что делает его недорогим для любого пользователя. При учёте абсолютно всех вышеуказанных преимуществ, неудивительно почему представленный полупроводниковый элемент настолько востребован, даже несмотря на обилие дешевых и надежных диодных матриц.

Источники

  • https://www.asutpp.ru/diod-1n4007-tehnicheskie-harakteristiki.html
  • https://radiosvod.ru/diod/1n400
  • https://shematok.ru/diody/1n4007
  • https://www.RusElectronic.com/1n4007/
  • https://amperof.ru/teoriya/diod-1n4007. html
  • https://kupi-elektriku.ru/dlya-proizvodstva/chto-takoe-diod-in4007-naznachenie-harakteristiki-dannogo-poluprovodnikovogo-elementa-dostoinstva-i-analogi/
  • https://zen.yandex.ru/media/id/5c615e3c9e391400ae5f8253/harakteristiki-diodov-1n4007-d242-d226-kd202v-5d0b08aa5dfdff00afebb738
  • https://mirshem.ru/1n4007/
  • https://instrument.guru/elektronika/otlichitelnye-harakteristiki-dioda-in4007-analogi-tsena-markirovka.html





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

1N4007. техническое описание — Технические характеристики: Тип диода: стандартное восстановление; Повторяющийся

Детали, техническое описание, цитата по номеру детали: 1N4007.
Часть 1N4007.
Категория Полупроводники — Дискретные => Диоды — Выпрямители Одиночные
Наименование СТАНДАРТНЫЙ ДИОД, 1А, 1кВ, DO-41
Описание
Компания МУЛЬТИКОМПЛЕКТ
Спецификация Скачать 1N4007. Лист данных
Цитата

Где купить



Спецификации
Диод тип Стандартное восстановление
Обратное обратное напряжение VRRM MAX 1KV
66.0007 1A
Переднее напряжение VF MAX 1,1 В
Время восстановления обратного восстановления TRR MAX
Передний всплеск тока IFSM MAX 30A
. до +150C
Стиль корпуса диода DO -41
Компания Pins 2
MSL

MSL —

.0052

Особенности, применение

Высокий КПД, низкий коэффициент перенапряжения Большой ток Высокая надежность Высокий импульсный ток Низкие потери мощности

Корпус Эпоксидная смола Полярность Высокотемпературная пайка Гарантируется Масса Формованная пластмасса Огнестойкий класс UL 94V-0 Цветная полоса обозначает катод / 0,375 дюйма, (9,5 мм) длина провода при 5 фунтах, (2,3 кг) натяжение 0,35 г

Номинальные характеристики при температуре окружающей среды 25°C, если не указано иное Однофазная, полупериодная, 60 Гц, резистивная или индуктивная нагрузка Для емкостной нагрузки уменьшите номинальный ток на 20 % Номер типа Максимальное повторяющееся пиковое обратное напряжение Максимальное среднеквадратичное напряжение Максимальное блокирующее напряжение постоянного тока Максимальный средний прямой выпрямленный ток 0,375 дюйма (90,5 мм) Длина провода = 7 5C Пиковый прямой импульсный ток, 8,3 мс Одиночная полусинусоидальная волна, наложенная на номинальную нагрузку для предохранителя < 8,3 мс) Максимальное мгновенное прямое напряжение (Примечание 1 A Максимальный обратный ток при номинальном = 125C Обозначение VRRM VRMS VDC IF (AV) IFSM +150 1N Unit V A

Максимальный обратный ток при полной нагрузке, полный цикл Среднее значение 0,375 дюйма (9,5 мм) Длина провода = 75C Типичная емкость перехода (Примечание 2) Типовое тепловое сопротивление Диапазон рабочих температур Диапазон температур хранения

Примечания: 1. Импульсный тест с = 300 мкс, 1% рабочего цикла 2. Измерено на частоте 1 МГц и приложенном обратном напряжении 4 В постоянного тока

Рис. 1. Кривая снижения максимального прямого тока Пиковый импульсный прямой ток (А) Температура окружающей среды (С) Средний прямой ток (А)

Рис. 2. Максимальный неповторяющийся прямой импульсный ток

Типовые характеристики прямого тока Мгновенный прямой ток (А) Обратный ток утечки (А) Типичные характеристики обратного направления

Важное примечание: Настоящий техпаспорт и его содержание («Информация») принадлежат членам группы компаний Premier Farnell («Группа») или ей предоставлены лицензии. Никакая лицензия не предоставляется для его использования, кроме как для информационных целей в связи с продуктами, к которым он относится. Лицензия на какие-либо права интеллектуальной собственности не предоставляется. Информация может быть изменена без предварительного уведомления и заменяет все ранее предоставленные спецификации. Предоставленная Информация считается точной, но Группа не несет ответственности за ее точность или полноту, любые ошибки или упущения в ней или за любое ее использование.

Пользователи этого технического паспорта должны самостоятельно проверять информацию и пригодность продуктов для своих целей и не делать никаких предположений на основе включенной или опущенной информации. Ответственность за убытки или ущерб, возникшие в результате любого использования Информации или ее использования (включая ответственность, возникшую в результате небрежности или когда Группа знала о возможности возникновения таких потерь или ущерба), исключается. Это не будет ограничивать или ограничивать ответственность Группы за смерть или телесные повреждения в результате ее небрежности. Multicomp является зарегистрированной торговой маркой Группы. Премьер Фарнелл плс 2011.




Некоторые номера деталей того же производителя MULTICOMP
1N4007G Технические характеристики: Тип диода: Стандартное восстановление; Повторяющееся обратное напряжение Vrrm Макс.: 1 кВ; Прямой ток, если (AV): 1A; Прямое напряжение VF Макс. : 1 В; Время обратного восстановления trr Max: — ; Прямой импульсный ток
1N4148WS
1N5401
1N5402
1N5404
1N5406
1N5407
1N5408
1N5817 Технические характеристики: Тип диода: Шоттки; Повторяющееся обратное напряжение Vrrm Макс.: 20 В; Прямой ток, если (AV): 1A; Прямое напряжение VF Макс.: 750 мВ; Время обратного восстановления trr Max: — ; Прямой импульсный ток Ifsm
1N5818 Технические характеристики: Тип диода: Шоттки; Повторяющееся обратное напряжение Vrrm Макс.: 30 В; Прямой ток, если (AV): 1A; Прямое напряжение VF Макс.: 550 мВ; Время обратного восстановления trr Max: — ; Прямой импульсный ток Ifsm
1N5819 Технические характеристики: Тип диода: Шоттки; Повторяющееся обратное напряжение Vrrm Макс.: 40 В; Прямой ток, если (AV): 1A; Прямое напряжение VF Макс.: 600 мВ; Время обратного восстановления trr Max: — ; Прямой импульсный ток Ifsm
1N5820 Технические характеристики: Тип диода: Шоттки; Повторяющееся обратное напряжение Vrrm Макс. : 20 В; Прямой ток, если (AV): 3A; Прямое напряжение VF Макс.: 450 мВ; Время обратного восстановления trr Max: — ; Прямой импульсный ток Ifsm
1N5821 Характеристики: Тип диода: Шоттки; Повторяющееся обратное напряжение Vrrm Макс.: 30 В; Прямой ток, если (AV): 3A; Прямое напряжение VF Макс.: 550 мВ; Время обратного восстановления trr Max: — ; Прямой импульсный ток Ifsm
1N5822 Технические характеристики: Тип диода: Шоттки; Повторяющееся обратное напряжение Vrrm Макс.: 40 В; Прямой ток, если (AV): 3A; Прямое напряжение VF Макс.: 600 мВ; Время обратного восстановления trr Max: — ; Прямой импульсный ток Ifsm
BA157 Технические характеристики: Тип диода: Стандартное восстановление; Повторяющееся обратное напряжение Vrrm Макс.: 400 В; Прямой ток, если (AV): 1A; Прямое напряжение VF Макс.: 1,3 В; Время обратного восстановления trr Макс.: 150 нс; Всплеск вперед
ВА159
BY299 Технические характеристики: Тип диода: Быстрое восстановление; Повторяющееся обратное напряжение Vrrm Макс. : 800 В; Прямой ток, если (AV): 2A; Прямое напряжение VF Макс.: 1,3 В; Время обратного восстановления trr Макс.: 70 нс; Прямой импульсный ток
1N4148. Технические характеристики: Тип диода: Малый сигнал; Прямой ток, если (AV): 150 мА; Повторяющееся обратное напряжение Vrrm Макс.: 100 В; Прямое напряжение VF Макс.: 1 В; Время обратного восстановления trr Макс.: 4 нс; Прямой импульсный ток
RS3K Технические характеристики: Тип диода: Быстрое восстановление; Прямой ток, если (AV): 3A; Повторяющееся обратное напряжение Vrrm Макс.: 800 В; Прямое напряжение VF Макс.: 1,3 В; Время обратного восстановления trr Макс.: 150 нс; Всплеск вперед
BAS116 Технические характеристики: Тип диода: Малый сигнал; Прямой ток, если (AV): 215 мА; Повторяющееся обратное напряжение Vrrm Макс.: 85 В; Прямое напряжение VF Макс.: 1 В; Время обратного восстановления trr Макс.: 3 с ; Прямой импульсный ток
BAS16 Технические характеристики: Тип диода: Малый сигнал; Прямой ток, если (AV): 300 мА; Повторяющееся обратное напряжение Vrrm Макс.
: 75 В; Прямое напряжение VF Макс.: 855 мВ; Время обратного восстановления trr Макс.: 6 нс; Всплеск вперед

CV05 E3001 : КОНДЕНСАТОР, ПЕРЕМЕННЫЙ ОТ 5,0 ДО 30,0 ПФ КОНДЕНСАТОР, ПЕРЕМЕННЫЙ 5,0 ДО 30,0 ПФ Технические характеристики: Тип регулировки: Верх; Диапазон емкости: — ; Допустимое отклонение емкости: — ; Номинальное напряжение: 200 В; Тип корпуса конденсатора: — ; Крепление конденсатора: Сквозное отверстие; Клеммы конденсатора: с радиальными выводами; Расстояние между выводами: 5 мм; Диапазон рабочих температур: от -20°C до +80°C; МСЛ: —

MCAK1604NWWB: ПЕРЕКЛЮЧАТЕЛЬ, КЛАВИАТУРА, 4X4, 20 мА, 24 В, ПЛАСТИКОВЫЕ Технические характеристики: Клавиатура: 4 x 4; Контактное напряжение переменного тока ном.: — ; Контактное напряжение постоянного тока, номинальное: 24 В; Максимальный контактный ток: 20 мА; Выход клавиатуры: Матрица; Ширина выреза в панели: 60 мм; Высота выреза в панели: 57 мм; Материал корпуса: пластик; Цвет подсветки: — ; Количество ключей: 16

2CT3010-W12200: КАБЕЛЬ В СБОРЕ, SKT-FREE, R/A, 12WAY, 1M Технические характеристики: Тип кабельной сборки: Круглый промышленный; Тип разъема A: Розетка; Тип разъема B: свободный конец; Длина кабеля — имперская система: 3,28 фута; Длина кабеля (метрическая система): 1 м; Цвет куртки: черный; Размер проводника AWG: 26AWG; Уровень напряжения: — ; Текущий рейтинг: 2A

2TJ3000-W05103 : КАБЕЛЬ КОМПЬЮТЕРНЫЙ, RJ45, 3,5 м, ЧЕРНЫЙ Технические характеристики: Тип кабельной сборки: Ethernet; Тип разъема A: штекер RJ45 IP67; Тип разъема B: штекер RJ45 IP67; Длина кабеля — имперская система: 11,48 фута; Длина кабеля (метрическая система): 3,5 м; Цвет куртки: черный

MCMSF 5A 250V: ПРЕДОХРАНИТЕЛЬ, ПХД, 5A, 250В, БЫСТРОДЕЙСТВУЮЩИЙ Технические характеристики: Номинальное напряжение В переменного тока: 250В; Номинальное напряжение В постоянного тока: 250 В; Ток предохранителя: 5А; Отключающая способность: 50 А при 250 В переменного тока; Код размера предохранителя: — ; Размер предохранителя Метрические: 8,35 мм x 7,7 мм; Имперские размеры предохранителей: — ; Установка предохранителя: Сквозное отверстие ; Тип корпуса предохранителя: с радиальными выводами; Серия: Микропредохранитель

MCV361K07DS : ВАРИСТОР, 595, ДИСК 7 мм Технические характеристики: Серия: — ; Тип варистора: Металлооксидный варистор (MOV); Пиковый импульсный ток при 8/20 с: 1,2 кА; Корпус варистора: ДИСК 7 мм; Зажимное напряжение Vc Макс. : 595В ; Пиковая энергия (10/1000 мкс): 25 Дж; Номинальное напряжение В постоянного тока: 300 В; Номинальное напряжение В переменного тока: 230 В; Диапазон рабочих температур: — ; МСЛ: —

MC36466: МЕШКИ ДЛЯ СТАТИЧЕСКОЙ ЗАЩИТЫ, МЕТАЛЛИЧЕСКИЕ ВНУТРЕННИЕ, ОТКРЫТЫЕ 4 X 8 Характеристики: Тип мешка: Защита от электростатического разряда; Материал корпуса: полиэстер/алюминий/полиэстер; Внешняя высота — имперская система: 8 дюймов; ; Внешняя высота — метрическая система: — ; Внешняя ширина — имперская: 4" ; Внешняя ширина — метрическая система: — ; Внешняя глубина — Британская: — ; Внешняя глубина — Метрическая система: —

LBC324P : ПЕРЕКЛЮЧЕНИЕ РАЗЪЕМА 32A 4P Технические характеристики: Количество полюсов: 4 ; Контактное напряжение переменного тока макс.: 690 В; Максимальный контактный ток переменного тока: 32 А

MC32668: Защита пальцев Технические характеристики: Тип аксессуара: Защита пальцев; Для использования с: 120-мм осевыми вентиляторами; Размер вентилятора: 120 мм; Центры крепления: 104,8 мм; Материал защиты: сталь

MC33297 : Характеристики зажима: Тип крепления: — ; Для использования с: радиаторами (MC33265, MC33266, MC33267); Внешняя длина: — ; Внешняя ширина: —

M518-01N : Транзисторная площадка Технические характеристики: Материал корпуса изолятора: — ; Теплопроводность: — ; Напряжение пробоя Vbr: — ; Толщина: — ; Объемное сопротивление: — ; Диэлектрическая прочность: —

MCTA160/12: ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР Технические характеристики: Номинальная мощность: 160 ВА; Вторичное напряжение: 1 х 12 В; Номинальный вторичный ток: 6,67 А; Монтаж трансформатора: Панель



0-C     D-L     M-R     S-Z

Datasheet begin, distributors inventory

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 2-1 2-2 2-3
2-3
2-3 9008 2004–2022 digchip. com

n4007%20Техническое описание диода и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Каталог Техническое описание MFG и тип ПДФ Теги документов
n4007

Аннотация: N4007 DC 1N40011 1N4001-1N4007 1n4001-1n4
Текст: Нет доступного текста файла


OCR-сканирование
PDF 1Н4001-1Н4007 1N4001 N4007 n4007 N4007 постоянного тока 1N40011 1Н4001-1Н4007 1н4001-1н4
Н4007

Реферат: AY 5 4007 полупроводник Fairchild 1N4001-1N4007 1N4001-1N4007
Текст: Нет доступного текста файла


OCR-сканирование
PDF 1Н4001-1Н4007 1N4001 N4007 ЯРМАРКИ00408 N4007 АЮ 5 4007 Полупроводник Фэирчайлда 1N4001-1N4007 1Н4001-1Н4007
1N4O07

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


OCR-сканирование
PDF 1N4001 N4007 1N4001 1N4007) 1N4O07
n4007

Аннотация: DS28002 n4001
Текст: Нет доступного текста файла


OCR-сканирование
PDF 1N4001/Л N4007/Л ДО-41 DS28002 N4001 /Л-1Н4007/Л n4007
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


OCR-сканирование
PDF 1N4001 N4007 ДО-41 1Н4001-1Н4007
n4007

Реферат: Выпрямитель А-405 N4007 постоянного тока
Текст: Нет доступного текста файла


OCR-сканирование
PDF 1Н4001Г/Л N4007/ГЛ МИЛ-СТД-202, ДО-41 DS29002 1N4001G/L-1N4007G/L n4007 Выпрямитель А-405 N4007 постоянного тока
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


OCR-сканирование
PDF 1N4001/Л N4007/Л ДО-41 DS28002 1N4001/Л-1N4007/Л
СН113

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


OCR-сканирование
PDF 00017tS N4006 N5407 N4007 флл3бб71 S3934: СО-131 ДО-15 СО-182 SN113
Диод N4001

Реферат: ДИОД n4007 n4007 диод диод n4001 n4004 диод n4005 N4007 N4002 диод N4003 диод 1N4001 технические характеристики
Текст: Нет доступного текста файла


OCR-сканирование
PDF 1N4001/Л-1N4007/Л ДО-41 N4001/Л N4002/Л N4003/Л N4004/Л N4005/Л N4006/Л N4007/Л D-74025 Диод N4001 ДИОД n4007 диод n4007 диод n4001 диод n4004 n4005 N4007 Диод N4002 N4003 диод 1N4001 технические характеристики
СВИ 3003

Реферат: svi 4004 KBJ 3510 PBDF153 N5406G PBP205 1N 4007 SMD L3040PT d3g smd P2506W
Текст: Нет доступного текста файла


OCR-сканирование
PDF СБ130 СБ330 СБ530 SB830 СБ140 СБ340 СБ540 СБ840 SBR540 SBR840 СВИ 3003 сви 4004 КБЖ 3510 ПБДФ153 N5406G ПБП205 1Н 4007 СМД L3040PT д3г смд P2506W
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


OCR-сканирование
PDF БУЛ45/Д БУЛ45Ф* БУЛ45Ф 221Д-02 О-220
диод n4007

Реферат: ДИОД n4007 Диод выпрямительный N4007 n4007 1N4001 SMT 1210 конденсаторы nacew 10МОм
Текст: Нет доступного текста файла


OCR-сканирование
PDF 105 шт. 1N4001 N4007) 1Н5817 1N5819) 175-С диод n4007 ДИОД n4007 Диодный выпрямитель N4007 n4007 1N4001 СМТ 1210 конденсаторы новые 10 МОм
СТ ЧН 749

Реферат: 5mo 365r S1526 Транзистор ГК 46 JE172 ТРАНЗИСТОР chn 602 транзистор gk 2f
Текст: Нет доступного текста файла


OCR-сканирование
PDF L3234 СТ ЧН 749 5мес 365 р S1526 Транзистор ГК 46 JE172 ТРАНЗИСТОР ЧН 602 транзистор гк 2ф
1999 — диод n4007

Реферат: Патрон BA9s N4007 BA9S DIN 4007 Концевой выключатель VDE 0660 VDE 0660 DIODE n4007 DIN 40050 Часть 9МЭК 529
Текст: Нет доступного текста файла


Оригинал
PDF
Диод D201 SMD

Реферат: ir305 кварцевый генератор r315 LM317T регулятор напряжения A19 SMD транзистор пиковый qfp 14x14x1. 4 эквивалентный транзистор LM317T 8051 интерфейс микроконтроллера с gps n4007 диод диод n4007
Текст: Нет доступного текста файла


OCR-сканирование
PDF 80C51XA СМД диод Д201 ир305 Кварцевый осциллятор r315 Регулятор напряжения LM317T SMD-транзистор A19 Пик qfp 14x14x1.4 эквивалентный транзистор LM317T Интерфейс микроконтроллера 8051 с GPS диод n4007 ДИОД n4007
Осевые стабилитроны
код маркировки c3v6

Реферат: H 48 стабилитрон ZENER DIODES CODE ID CHART диод стабилитрон ph c5v6 74151N HS7030 sescosem SESCOSEM полупроводниковый диод стабилитрон BZX 61 C 10 BZX 460 стабилитрон
Текст: Нет доступного текста файла


OCR-сканирование
PDF BR805A BR81A BR82A BR84A BR86A BR88A BR91A BR92A BR94A BR96A код маркировки осевых стабилитронов c3v6 Стабилитрон Н 48 ТАБЛИЦА ИДЕНТИФИКАЦИОННЫХ КОДОВ ДИОДОВ ЗЕНЕРА диод стабилитрон ph c5v6 74151Н HS7030 сескозем SESCOSEM полупроводник диодный стабилитрон BZX 61 C 10 Стабилитрон BZX 460
ФЗК101

Реферат: ФЗК105 упд101 СНФ10 СН76131 ТАА700 ФЖ211 ФЗЖ101 МФЦ8010 МФЦ8001
Текст: Нет доступного текста файла


OCR-сканирование
PDF Гру19 CN127-128-638 ЗН220-320. CN131-132-642. ЗН221-321. CN133-134-644. ЗН248-348. CN135-136-646 ЗН222-322. CN121-122-682. ФЗК101 ФЗК105 upd101 ОЯТ10 SN76131 ТАА700 ФЖ211 FZJ101 MFC8010 MFC8001
101ра100

Резюме: 22RC10 71RA120 36RA80 101RC60 PR002W 40RCS60 151ra100 250pa120 250RA80
Текст: Нет доступного текста файла


OCR-сканирование
PDF
ГФБ7400Д

Реферат: FEY101B TCA290A Rifa pmr 2026 EF184 ORP52 Mullard Краткое справочное руководство Mullard GZF1200 ITT A2610 YD 6409
Текст: Нет доступного текста файла


OCR-сканирование
PDF
СН76670

Реферат: sn76131 SNF10 Каталог интегральных схем для инженеров-конструкторов SN76005 схема сварочного инвертора инвертор LS600 sn76630 SN76660 sn76013
Текст: Нет доступного текста файла


OCR-сканирование
PDF CC-401 10072-41-США 54С/74С 54 ч/74 ч 54л/74л ТИх201 SN76670 sn76131 ОЯТ10 Каталог интегральных схем для инженеров-конструкторов SN76005 схема инверторного сварочного аппарата инвертор LS600 sn76630 SN76660 sn76013
555 7490 7447 7-сегментный светодиодный дисплей

Резюме: SN76670 SNF10 rsn 3404 rsn 3305 СПИСОК ТРАНЗИСТОРОВ NPN В СООТВЕТСТВИИ С ТОКОМ, НАПРЯЖЕНИЕМ mc2051 SN76131 SN76005 Ross Hill SCR Contactor
Текст: Нет доступного текста файла


OCR-сканирование
PDF 54С/74С 54 ч/74 ч 54л/74л ТИх201 555 7490 7447 7-сегментный светодиодный дисплей SN76670 ОЯТ10 рсн 3404 рсн 3305 ПЕРЕЧЕНЬ ТРАНЗИСТОРОВ NPN ПО ТОКУ, НАПРЯЖЕНИЮ мс2051 SN76131 SN76005 Контактор Ross Hill SCR
