Диод шоттки проверка мультиметром: Как проверить диод Шоттки мультиметром?

Содержание

Как проверить диод мультиметром не выпаивая

Как проверить диод мультиметром

Обычно выходят из строя силовые, выпрямительные диоды, т. к. через них проходит значительный прямой ток. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения.

Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними (обрыв) и появлению тока утечки.

Диод является полупроводником, работа которого основана на свойствах p-n перехода. Работа элемента заключается в том, что при прямом направлении анод (+) – катод (-) ток проходит через полупроводниковый переход, так как его сопротивление составляет всего несколько десятков Ом, а в противоположном направлении катод – анод (перевернутый диод) ток отсутствует, т. к. сопротивление перехода достаточно велико.

Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром. На некоторых мультиметрах есть режим проверки диодов, отмечается он символом диода. При касании красным щупом прибора анода полупроводника, а отрицательного катода другим щупом, то на экране измерительного прибора, при исправном элементе, отобразится напряжение на переходе, в случае германиевых диодов от 0,3 до 0,7 В, и от 0,7 до 1 В для кремниевых полупроводников.

Режим проверки диодов на мультиметре

Различие величины прямого падения напряжения этих полупроводников зависят от различных сопротивлений переходов. Если перевернуть щупы, к положительному аноду прикоснуться чёрным щупом, а к отрицательному катоду красным, то дисплей отобразит падение напряжения близкое к нулю, (в случае рабочего элемента). Если у мультиметра отсутствует такой режим проверки, тогда работоспособность элемента проверяется в режиме сопротивления.

Ставят переключатель мультиметра в положении измерения сопротивлений 1 Ком, и далее красный щуп прикладывают к аноду элемента, а чёрный к катоду. Экран прибора должен отобразить значение сопротивления прямого перехода для исправного диода от десятков до сотен Ом, что зависит от типа полупроводника. Если материал полупроводника германий, то сопротивление прямого перехода меньше, чем у кремниевых элементов.

Если щупы перевернуть, то сопротивление p-n перехода будет велико (при исправном полупроводнике) от нескольких сотен Ком до Мом. Когда сопротивление обратного перехода заметно ниже, тогда можно говорить о недопустимом токе утечки и неисправном элементе.

Как проверить светодиод, стабилитрон, диод  Шоттки мультиметром

Светодиоды проверяются таким же образом, как и силовые диоды – на сопротивление. При прямом подключении щупов прибора к светодиоду дисплей покажет небольшое сопротивление. При этом светодиод может иметь тусклое свечение. Если поменять щупы, то сопротивление перехода будет велико.

Диод Шоттки проверяется способом проверки обычного диода. Стабилитрон тоже проверяется в разных положениях электродов. Но этого для проверки стабилитронов недостаточно. Мультиметр может показать допустимые значения сопротивлений в обоих направлениях перехода, а напряжение стабилизации будет отличаться от необходимого значения.

Простая схема проверки стабилитрона

Для проверки напряжения стабилизации нужно собрать простейшую схему с токогасящим сопротивлением. Напряжение источника питания обычно берется на 2 – 3 В выше напряжения стабилизации стабилитрона. В качестве примера возьмем стабилитрон Д814Б с напряжением стабилизации 9 В и током стабилизации 5 ма. Ограничительный резистор можно приблизительно рассчитать по формуле:

R = U1-U2/I = 12 -9/0,005 = 600 Ом.

Где,

U1 – напряжение источника питания,

U2 – напряжение стабилизации стабилитрона,

I – номинальный ток стабилитрона.

Поставив такое сопротивление в схему проверки стабилитрона, меряют напряжение стабилизации на стабилитроне, оно должно быть 9 В с учетом отклонения + 0,5 – 1 В, то есть напряжение стабилизации должно иметь значение 8 – 9,5 Вольт.

Как проверить диодный мост мультиметром

Простой диодный мост состоит из четырех диодов, собранных по мостовой схеме и предназначен для первичного выпрямления переменного напряжения. В случае грубой проверке диодного моста можно измерить сопротивление переходов отдельных диодов как обычно. Но тогда ток утечки нельзя будет проверить.

Для проверки этого важного параметра нужно отсоединить любой электрод полупроводника от электрической схемы. Проверить наличие тока утечки отдельных силовых диодов, не отключая их от схемы, возможно по разнице температуры корпусов полупроводников. У неисправного полупроводника температура корпуса будет выше, чем у исправных элементов.

Для такого метода проверки диодов на ток утечки важно чтобы они были отдельно стоящими и без радиаторов. Руками (при выключенном источнике питания) проверить разницу температуры не всегда получается. Поэтому температуру лучше измерять датчиком мультиметра, который имеет такой режим. Грубо проверить диод мультиметром, не выпаивая из платы можно обычным способом, и в большинстве случаев этого вполне достаточно.

Как проверить диод мультиметром — подробная инструкция

Диоды относятся к популярным и широко применяемым электронным элементам, обладающим различным уровнем проводимости.

Перед тем, как проверить диод мультиметром (прозвонить диод и стабилитрон тестером), нужно узнать особенности такого тестирующего прибора и наиболее важные правила его использования.

Классификация

Диоды представляют собой электропреобразующие и полупроводниковые устройства, имеющие один электрический переход и два выхода в виде р-n-перехода.

Общепринятая в настоящее время классификация таких устройств, следующая:
  • в соответствии с назначением, диоды чаще всего бывают устройствами выпрямительного, высокочастотного и сверхвысокочастотного, импульсного, туннельного, обращенного, опорного типа, а также варикапами;
  • в соответствии с конструктивно-технологическим характеристиками диоды бывают представлены плоскостными и точечными элементами;
  • в соответствии с исходным материалом диоды могут быть германиевого, кремниевого, арсенидо-галлиевого и другого типа.

В соответствии с классификацией, самые важные параметры и характеристики диодов представлены:

  • предельно допускаемыми показателями обратного уровня напряжения постоянного типа;
  • предельно допускаемыми показателями обратного уровня напряжения импульсного типа;
  • предельно допускаемыми показателями прямого тока постоянного типа;
  • предельно допускаемыми показателями прямого тока импульсного типа;
  • номинальными показателями прямого тока постоянного типа;
  • прямым токовым напряжением постоянного типа в условиях номинальных показателей, или так называемым «падением напряжения»;
  • постоянным током обратного типа, указываемым в условиях максимально допускаемого обратного напряжения;
  • разбросом рабочих частот и ёмкостными показателями;
  • уровнем напряжения пробивного типа;
  • уровнем теплового корпусного сопротивления, в зависимости от типа установки;
  • предельно возможными показателями рассеивающей мощности.

В зависимости от уровня мощности, полупроводниковые элементы могут быть маломощными, мощными или среднего уровня мощности.

При выборе диода нужно помнить, что условное обозначение таких элементов может быть представлено не только стандартной маркировкой, но и УГО, наносимым на электрические схемы, имеющие принципиальное значение.

Проверка выпрямительного диода и стабилитрона

В плане самостоятельного диодного тестирования мультиметром, особый интерес представляет проверка:

  • обычных диодов на основе p-n-перехода;
  • диодных элементов Шоттки;
  • стабилитронов, стабилизирующих потенциал.

Обычное тестирование, в этом случае, позволяет определить только целостность p-n-перехода, и именно по этой причине в таких устройствах рабочая точка должна быть смещена.

Схема простейшего метода проверки напряжения стабилитрона

Достаточно использовать простенькую схему, включающую в себя обычный источник питания и резистор для ограничения тока. Мультиметр при нестандартной проверке применяется для замера напряжения, в условиях плавного повышения питающего потенциала.

Если в условиях повышения напряжения питания отмечается постоянная, а также равная заявленным показателям разница потенциалов, то диодное устройство принято считать рабочим, не подлежащим замене.

Сборка схемы

Стандартная схема, выполняемая посредством навесного монтажа, состоит из нескольких основных элементов, представленных:

  • блоком питания на 16-18 В;
  • резистором на 1,5-2 кОм;
  • цифровым или стрелочным вольтметром;
  • проверяемым устройством.

Как проверить диод шоттки мультиметром

Особенностью некоторых мультиметров является наличие функции «проверка диода». В таких условиях на приборе отображаются фактические показатели прямого диодного напряжения при токовой проводимости.

Тестер, оснащенный специальной функцией, регистрирует немного заниженный уровень прямого напряжения, что обусловлено незначительной токовой величиной, которая задействована при проверке.

В магазине можно встретить самые разные светодиодные лампы для дома. Как выбрать качественный прибор, знают не все. Если интересно, читайте подробную информацию.

Инструкция по сборке светодиодного фонаря своими руками представлена здесь.

Многие выбрасывают светодиодную лампу, если она сломалась. На самом деле большинство таких приборов можно починить. Все о ремонте светодиодных ламп вы можете почитать по ссылке.

Настройка мультиметра

Тестирование полупроводникового элемента посредством цифрового мультиметра потребует переключения прибора в режим проверки диодов. Альтернативным вариантом, при отсутствии переключения в положение «проверка диода», является тестирование в режиме сопротивления, при диапазоне не более 2,0 кОм.

В таком случае выполняется прямое подключение: красный провод подводится на анод, а черный – на катод. При такой настройке мультимера, замеры показывают сопротивление, равное нескольким сотням Ом, в обратное направление фиксирует разрыв цепи.

Мультиметр UNI-T

Следует отметить, что разные типы диодных устройств могут в значительной степени отличаться показателями прямого напряжения.

Например, для германиевых устройств характерно наличие напряжения в пределах 0,3-0,7 В, а для кремниевых элементов допустимы показатели в 0,7-1,0 В.

Как показывает практика, некоторые виды приборов-тестеров при проверке диодных элементов показывают более низкие значения уровня прямого напряжения.

Менее распространенные сдвоенные диоды отличаются наличием в одном корпусе трёх выводов, общего анода или катода, но проверка таких элементов не имеет отличий от тестирования стандартного диодного устройства.

Включение блока питания

Если проверка работоспособности диодов мультиметром предполагает переключение тестера в положение на значок «диод» с подключением черного щупа на вывод «СОМ», а красного — на вывод «V ΩmA», то наличие блока питания заключается в выявлении следующих неполадок:

  • подключение блока сопровождается «дерганьем» питания вентилятора, остановкой, отсутствием выходного напряжения и блокировкой источника питания;
  • подключение блока сопровождается пульсацией напряжения на выходе и срабатыванием защиты без блокирования источника питания.

Измерение переменного тока

Достаточно часто признаком утечки на диодах Шоттки становится самопроизвольное отключение питающего блока. Также очень важно учитывать, что неправильная схемотехника на блоках питания, может спровоцировать утечку диодных выпрямителей и перегрузку первичной цепи.

Тестирование заключается в установке предела измерений на значение в 20 К, и замере обратного диодного сопротивления. При таком способе исправный диод показывает на приборе бесконечно большой уровень сопротивления.

Подключение мультиметра

Основные, наиболее распространённые диодные неисправности, могут быть представлены:
  • пробоем, сопровождаемым токовой проводимостью вне зависимости от направления, а также фактическим отсутствием сопротивления;
  • обрывом, сопровождаемым отсутствием токового проведения;
  • утечкой, сопровождаемой наличием незначительного обратного тока.

Методика настройки прибора для проверки и последовательного тестирования является очень простой.

Соединение анода и щупа мультиметра на «+», а также катода и p-n-перехода на «-» должны быть открытыми. В этом случае прибор подаёт характерный звуковой сигнал. Обратный вариант подключения с закрытым p-n-переходом индицируется единицей.

Знаете ли вы, что светодиодные лампы могут иметь разное устройство? Устройство светодиодных ламп на 220 Вольт – типы приборов и способы сборки.

Инструкция по замене люминесцентных ламп на светодиодные представлена тут.

Как показываем практика самостоятельного тестирования, токовое прохождение, независимо от показателей полярности подключения, чаще всего сопровождает короткое замыкание, а отсутствие прозвона в обе стороны наблюдается при разрыве в цепи.

Видео на тему

Как проверить диод мультимтером и отличить его от стабилитрона

Определение пригодности радиодеталей – основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда.

С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем.

Виды диодов и их предназначение

Вкратце можно сказать, что диод представляет собой полупроводниковый компонент электронной схемы, предназначенный для однонаправленного пропускания тока. Другими словами, прибор пропускает ток в одном направлении, запирая его течение в обратном, образуя своеобразный электрический вентиль.

На принципиальных схемах диод обозначается в виде стрелки-указателя, на конце которой изображена черта, означающая запирание. Стрелка указывает направление течения тока.

Нужно помнить, что в теоретической физике ток образуют позитивно заряженные частицы. Поэтому для открытия p-n перехода положительный потенциал прикладывают к началу стрелки, а отрицательный к ее концу. При таких условиях через прибор потечет прямой ток.

Рассмотрим наиболее распространенные типы диодов, учитывая, что интерес в плане проверки представляют лишь некоторые, а именно:

  • обычные диоды, созданные на основе p-n перехода;
  • с барьером Шоттки, чаще называемые просто диоды Шоттки;
  • стабилитрон, служащий для стабилизации потенциала и другие виды.

Существует еще множество типов диодов – варикапы, светодиоды или фотодиоды, например. Но ввиду сходности проверки работоспособности или малой распространенности эти устройства здесь не рассматриваются.

Определение типа элемента

Хорошо если размер корпуса позволяет нанести на нем хоть сколько-нибудь понятную маркировку. Но чаще всего диоды настолько малы, что их трудно маркировать даже цветом. В этом случае отличить диод от стабилитрона, например, не представляется возможным, ведь они как близнецы-братья.

В подобных ситуациях поможет лишь принципиальная схема аппарата, из которого извлечен элемент. В соответствии с ней можно определить тип компонента и его марку.

Если же отсутствует эта информация, можно попробовать поискать принципиальную схему ремонтируемого аппарата в интернете или сделать фотоснимок элемента и также обратиться в Сеть и провести поиск по изображению.

Проверка диодов мультиметром или другим тестером должна проводиться только после определения их типа и марки, потому что разные виды тестируются по-разному.

Применение тестера

Простейшим, но от этого ничуть не менее эффективным, прибором для тестирования элементов электронных схем, полупроводниковых диодов, в том числе, является тестер радиодеталей.

Более того, этот инструмент наиболее распространен в среде радиомастеров по причине неприхотливости, малых массогабаритных параметров и возможности измерения практически любых характеристик радиоэлементов и цепей, важных при ремонте.

Считается, что цифровые мультиметры, благодаря своей точности и удобству в эксплуатации, постепенно вытесняют аналоговые. Однако не стоит грешить на точность старенькой «цешки».

В ее состав уже входят микросхемы, а мостовые резисторы имеют погрешность 1-2% (это очень высокая точность даже для интегральных микросхем). Поэтому, чтобы проверить исправность диода или транзистора нет необходимости покупать новый мультиметр, при наличии аналогового.

Цифровая индикация прижилась из-за отсутствия механических узлов в мультиметре. Это повысило его удароустойчивость и срок эксплуатации.

Проверка диодов упростилась и с появлением звукового сигнала, позволяющего даже не обращать внимания на дисплей. В большинстве мультиметров существует специальный режим, позволяющий в прямом и переносном смысле прозвонить диод. Он отмечен на корпусе соответствующим знаком.

Достаточно вставить черный штекер в разъем COM, а красный в разъем измерения сопротивления (Ω), установить переключатель на режиме прозвонки диодов, и можно начинать проверку.

Методика проверки

Проверка диодов мультиметром заключается в выяснении работоспособности их p-n перехода. Вообще, в радиоэлектронике бывают лишь две неисправности. Первая представляет собой разрыв цепи (перегорание), когда ток не течет ни в одном из направлений. Вторая же вызвана коротким замыканием (пробой) электродов, что превращает компонент в кусок обычного провода.

Методика тестирования предельно проста. При соединении анода с плюсовым щупом мультиметра, а катода с минусовым, p-n переход должен быть открыт, следовательно, его сопротивление близко к нулю.

Цифровые измерители должны подать характерный сигнал. При обратном подключении p-n переход обязан быть заперт, о чем должно свидетельствовать бесконечное (в теории) его сопротивление.

На дисплее цифрового тестера индицируется цифра 1. Так звонится рабочий диод. Если же ток проходит, вне зависимости от полярности подключения, налицо короткое замыкание. В случае когда прибор не звонится ни в ту ни в другую сторону имеет место разрыв.

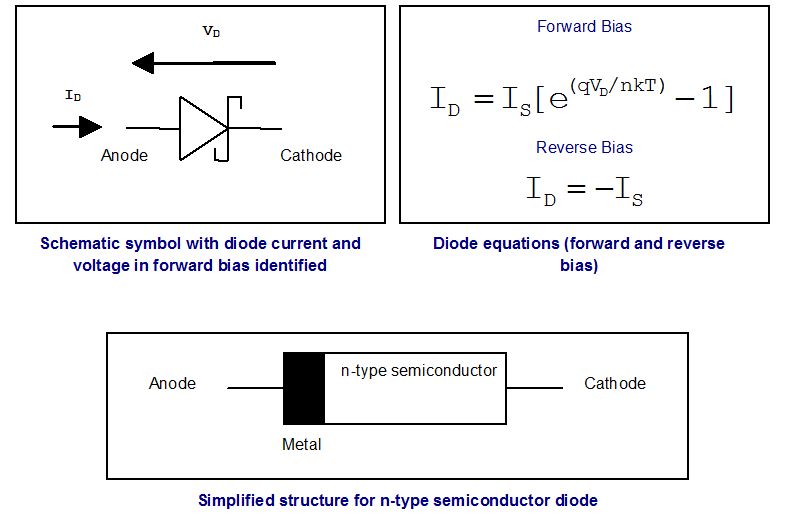

Нередко можно услышать вопрос о том, как проверить диод Шоттки. Действительно, эти компоненты принципиально отличаются от прочих.

Дело в том, что p-n переход даже в открытом состоянии имеет сопротивление, хотя и небольшое. Это, в свою очередь, вызывает потери энергии, рассеиваемые в виде тепла.

Для сокращения последних один из полупроводниковых электродов диода был заменен металлом. И хотя ток потерь в этом случае немного увеличивается, но в открытом состоянии сопротивление перехода очень низко, что обуславливает экономичность прибора.

В остальном проверка диода Шоттки с использованием мультиметра ничем не отличается от тестирования обычного p-n перехода.

Стабилитроны

Особняком стоит вопрос о проверке стабилитронов. Проверять их по описанной выше методике нет смысла, разве что можно убедиться в целостности p-n перехода. В отличие от обычного выпрямительного диода, стабилитрон использует обратную ветвь вольтамперной характеристики (ВАХ). Поэтому для исследования стабилизирующих свойств рабочую точку нужно сместить именно на этот участок графика.

Для этого используется простенькая схема из источника питания и токоограничительного резистора. В этом случае мультиметром измеряется не сопротивление перехода, а напряжение, при плавном повышении питающего потенциала.

Стабилитрон считается рабочим, если при повышении напряжения питания разница потенциалов на его электродах остается постоянной и равной заявленной в документации на прибор.

Без выпаивания

Отдельно нужно рассмотреть вопрос о том, можно ли проводить тестирование мультиметром непосредственно на плате, не выпаивая из нее элемент.

Здесь все зависит от сложности схемы и квалификации мастера. Смонтированное на плате изделие может звониться через обмотки трансформатора, резистивные элементы, сгоревший конденсатор или что-то еще. Поэтому получить более или менее адекватные показатели чаще всего не удается.

Разумеется, если мастер читает принципиальную схему как открытую книгу или «набил руку» на подобных аппаратах, он может оценить работоспособность прибора. Существуют даже методики проверок без демонтажа для автомобильного питания, например.

Но лучше все же выпаивать элемент из схемы. К тому же достаточно «повесить в воздух» только одну ножку изделия, что занимает 2-3 секунды. А после тестирования мультиметром за тот же промежуток времени диод возвращается в первоначальное положение на плате.

Как проверить силовой диод — Все о Лада Гранта

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета. При этом все приборы, как это ни печально, не могут работать вечно и периодически ломаются. Одной из довольно распространенных причин поломки целого ряди электроприборов, является выход из строя такого элемента электросети, как диод.

Провести проверку исправности этого компонента можно своими руками в домашних условиях. Эта статья расскажет вам, как проверить диод мультиметром, а также о том, что собой представляют данные элементы и каков сам измерительный прибор.

Диод диоду рознь

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-».

Обратите внимание! Течь в обратном направлении, от катода к аноду, электрический ток в диодах не может.

Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультметром.
На сегодняшний день в радиоэлектронике существует несколько видов диодов:

  • светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
  • защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры).
Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.
Обратите внимание! Здесь только стоит отметить, что Шоттки в большинстве случаев встречаются сдвоенными, размещаясь в общем корпусе. При этом они имеют общий катод. В такой ситуации можно эти детали не выпаивать, а проверить «на месте».

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

  • превышение максимально допустимого уровня прямого тока;
  • превышение обратного напряжения;
  • некачественная деталь;
  • нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием.
В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

  • измеряет напряжение;
  • определяет сопротивление;
  • проверяет провода на предмет наличия обрывов.

С помощью этого прибора даже можно определить пригодность батарейки.

Как проводится проверка

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?».
Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев.
Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

  • необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
  • при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
  • красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
  • после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
  • делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Проверка диодного моста

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

  • выводы 1 – 2;
  • выводы 2 – 3;
  • выводы 1 – 4;
  • выводы 4 – 3;

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Анализируем результаты

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

  • при подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;

Обратите внимание! Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт

  • при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене.
Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.
При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше.
Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

Дата: 13.10.2015 // 0 Комментариев

Диоды Шоттки благодаря своему быстродействию зачастую используются в импульсных стабилизаторах , а также в выпрямителях блоках питания ПК . Проверка на исправность диода Шоттки ничем особо не отличается от проверки самого обычного диода , она проводиться по единому принципу . Единственным моментом будет , который нужно учесть , что диоды Шоттки , используемые в хороших и качественных блоках питания зачастую встречаются сдвоенными в общий корпус и имеют общий катод . И так , сегодня мы расскажем вам , как проверить диод Шоттки мультиметром и выявить все его дефекты ?

Как проверить диод Шоттки мультиметром ?

Для наглядности мы , проведем небольшую проверку диода Шоттки SBL3045PT . Этот диод от блока питания ПК , рассчитан производителем до 45 В , 30 А . ( т . е . по 15 А на каждый диод ).

При использовании сдвоенных подобных диодов в выпрямителях необходимо учитывать этот момент , что производитель часто указывает ток на сборку целиком , а не на каждый диод в сборке .

Схематическая проверка сдвоенного диода Шоттки с общим катодом изображена ниже . Мы видим , что поочередно необходимо проверить каждый из двух диодов .

Наглядно продемонстрируем как проверить диод Шоттки мультиметром?


Важно ! При проверке диода можно и важно найти дефекты не только обрыв или пробой . Необходимо пытаться учитывать такой неприятный дефект , как небольшая « утечка ».

Если мы производили проверку мультиметром с режимом « диод », и выявили вполне рабочий элемент , но у нас есть подозрение подобную на утечку , тогда необходимо попробовать измерять обратное сопротивление диода , предварительно включив на мультиметре режим омметра . На диапазоне « 20 кОм » мультиметр должен показывать обратное сопротивление диода как бесконечно большое . Но если тестер показывает даже небольшое сопротивление , например , около 2 — 3 кОм , тогда к такому диоду необходимо относиться с большим подозрением и лучше сразу заменить новым .

Одним из самых больших недостатков у диодов Шоттки является то , что они моментально выходят из строя при превышении допустимого напряжения . Учитывая все моменты при самостоятельном ремонте импульсных блоков питания , в случае обнаружения дефектных диодов и после их замены , сразу же необходимо проверять на исправность все силовые транзисторы .

Как проверить диод и светодиод мультиметром? Оказывается, все очень просто. Как раз об этом мы и поговорим в нашей статье.

Как проверить диод мультиметром

На фото ниже у нас простой диод и светодиод.

Берем наш мультиметр и ставим крутилку на значок проверки диодов. Подробнее об этом и других значках я говорил в статье как измерить ток и напряжение мультиметром

Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они катод и анод. Если на анод подать плюс, а на катод минус, то через диод спокойно потечет электрический ток, а если на катод подать плюс, а на анод минус – ток НЕ потечет. Это принцип работы PN-перехода, на котором работают все диоды.

Проверяем первый диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.

Как мы видим, мультиметр показал напряжение в 436 милливольт. Значит, конец диода, который касается красный щуп – это анод, а другой конец – катод. 436 милливольт – это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 милливольт для кремниевых диодов, а для германиевых от 200 и до 400 милливольт.

Далее меняем выводы диода местами

Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод вполне рабочий.

Как проверить светодиод мультиметром

А как же проверить светодиод? Да точно также, как и диод! Вся соль в том, что если мы встанем красным щупом на анод, а черным на катод светодиода, то он будет светиться!

Смотрите, он чуть-чуть светится! Значит, вывод светодиода, на котором красный щуп – это анод, а вывод на котором черный щуп – это катод. Мультиметр показал падение напряжения 1130 милливольт. Для светодиодов это считается нормально. Оно также может изменяться, в зависимости от “модели” светодиода.

Меняем щупы местами. Светодиод не загорелся.

Выносим вердикт – вполне работоспособный светодиод!

А как же проверить диодные сборки и диодные мосты? Диодные сборки и диодные мосты – это соединение нескольких диодов, в основном 4 или 6. Находим схему диодной сборки или моста и проверяем каждый диод по отдельности. Как проверить стабилитрон, читайте в этой статье.

Как проверить диод и светодиод мультиметром?

Как проверить диод и светодиод мультиметром? Оказывается, все очень просто. Как раз об этом мы и поговорим в нашей статье.

Как проверить диод мультиметром

На фото ниже у нас простой диод и светодиод.

Берем наш мультиметр и ставим крутилку на значок проверки диодов. Подробнее об этом и других значках я говорил в статье как измерить ток и напряжение мультиметром

Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они катод и анод. Если на анод подать плюс, а на катод минус, то через диод спокойно потечет электрический ток, а если на катод подать плюс, а на анод минус – ток НЕ потечет. Это принцип работы PN-перехода, на котором работают все диоды.

Проверяем первый  диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.

Как мы видим, мультиметр показал напряжение в 436 милливольт. Значит, конец диода, который касается красный щуп – это анод, а другой конец  – катод. 436 милливольт  – это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 милливольт для кремниевых диодов, а для германиевых от 200 и до 400 милливольт.

Далее меняем выводы диода местами

Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод  вполне рабочий.

Как проверить светодиод мультиметром

А как же проверить светодиод? Да точно также, как и диод! Вся соль в том, что если мы встанем красным щупом на анод, а черным на катод светодиода, то он будет светиться!

Смотрите, он чуть-чуть светится! Значит, вывод светодиода, на котором красный щуп – это анод, а вывод на котором черный щуп – это катод. Мультиметр показал падение напряжения 1130 милливольт. Для светодиодов это считается нормально. Оно также может изменяться, в зависимости от “модели” светодиода.

Меняем щупы местами. Светодиод не загорелся.

Выносим вердикт – вполне работоспособный светодиод!

А как же проверить диодные сборки и диодные мосты? Диодные сборки и диодные мосты  – это соединение нескольких диодов, в основном 4 или 6. Находим схему диодной сборки или моста и проверяем каждый диод по отдельности. Как проверить стабилитрон, читайте в этой статье.

Как пользоваться цифровым мультиметром

Проверка полупроводниковых диодов

Простейшая проверка исправности полупроводниковых диодов заключается в измерении их прямого Rnp и обратного Rобр сопротивлений.

Чем больше отношение Rобр /Rnp, тем выше качество диода. Для измерения диод подключается к тестеру (омметру или на режим «прозвонки»).

При этом выходное напряжение измерительного прибора не должно превышать максимально допустимого для данного полупроводникового прибора.

Вот вы его подключили: плюсовую клемму прибора к аноду, а минусовую к катоду и на индикаторе побежали циферки или задёргалась стрелка (в зависимости от типа прибора) – значит, вы попали «+» к «+»;«-» к «-» (рисунок №1 А) и диод, стал пропускать ток, теперь поменяйте местами клеммы, плюс к катоду, минус к аноду и получите обратную ситуацию «+» к «-»;«-» к «+»(рисунок №1 Б), индикатор прибора ничего не показывает и даже не шелохнулся => значит, диод не пропускает ток => значит диод исправен.

Рисунок №1 – Схема проверки простого полупроводникового диода

Вы должны чётко понимать принцип работы диода – он как клапан, пропускает ток только в одном направлении, а в случае его не исправности пропускает в обоих или не пропускает вообще.
Исправность высокочастотных диодов можно проверить подключением их в схему работающего простейшего детекторного радиоприемника, как показано на рисунке №2.

Рисунок №2 – Схема проверки высокочастотного диода

Нормальная работа радиоприем¬ника говорит об исправности диода, а отсутствие приема — о его пробое.

Частные случаи

Иногда, мультиметр при проверке исправного полупроводника в режиме измерения сопротивления при обратной полярности показывает значение сильно отличающееся от ожидаемого. Вместо сотен килоом – сотни ом. Создается впечатление, что он пробит, и прозванивается в обе стороны.

Это возможно в случае использования в мультиметре внутреннего источника питания, превышающего напряжение стабилизации стабилитрона.

Иногда, при прозвонке мультиметр показывает большое сопротивление при прямом и обратном потенциале. Скорее всего, это двуханодный стабилитрон, поэтому для него полярность значения не имеет. Для проверки исправности потребуется приложить напряжение чуть больше стабилизирующего, при этом менять полярность. Измеряя токи, проходящие через него и сравнивая вольтамперные характеристики прибора можно выяснить состояние устройства.

Проверка диода Зенера на печатной плате затруднена влиянием других элементов. Для надежного контроля работоспособности необходимо выпаять один вывод, производить измерения вышеописанным способом.

Как проверить светодиодную ленту на работоспособность

На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов.

Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

Как проверить светодиодную ленту батарейкой? Питание ленты – 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Проверка диода на плате

Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.

Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Теперь вы можете прозвонить светодиоды мультиметром на плате.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Как проверить диод — Diodnik

Начиная проверку диода на работоспособность, необходимо понимать, что визуально неисправный диод иногда фактически невозможно отличить от рабочего. О том, как проверить диод мы детально расскажем в нашей статье.

Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:

  • пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
  • обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
  • утечка. В этом случае диод проводит незначительный обратный ток.

Как проверить диод мультиметром?

При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

Подопытный диод 1n5844 – это 5А диод Шоттки. Проверка производится мультиметром Unit 151B. Любой диод имеет два вывода: катод и анод. Катод помечен серебристой полоской.

Для того, чтобы ток протекал через диод, на анод должно поступать положительное напряжение, а к катоду отрицательное. Включив необходимый режим измерений на мультиметре, можно приступать к проверке диода.

Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.

Подключив щупы, к аноду (красный +), а к катоду (черный –), мы видим значения на дисплее – это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.

Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.

На этом процедура проверки диода закончена – диод исправен.

Если независимо от полярности подключения диода прибор показывает значение 0 или 001, (и иногда слышим характерный звуковой сигнал), это свидетельствует о том, что диод пробит. Такой диод проводит ток в любом направлении.Если независимо от полярности подключения диода прибор показывает значение 1, такой диод имеет обрыв. Он вообще не проводит ток.

Как проверить диод, в случае когда, под рукой нет мультиметра с функцией проверки диода? Можно использовать для этой цели обычный омметр. Установив значение предела измерений до 20кОм, проверку диода таким тестером производят по схеме, описанной выше.

Иногда можно столкнутся со сдвоенными диодами. Такие диоды имеют три вывода, в одном корпусе заключены сразу два диода. Они имеют общий анод или катод. Проверка такой сдвоенной сборки абсолютно ничем не отличается от проверки обычного диода, только проверять нужно каждый диод в сборке. Более детально о том, как проверить диод Шоттки читаем в этой статье.

VK

Odnoklassniki

Простая проверка транзисторов

При ремонте бытовой радиоаппаратуры возникает необходимость проверить исправность полупроводниковых транзисторов без выпаивания их из схемы. Один из способов такой проверки — измерение омметром сопротивления между выводами эмиттера и коллектора при соединении базы с коллектором (рисунок №3, а) и при соединении базы с эмиттером (рисунок №3,б).

Рисунок №3 – Иллюстрация проверки транзисторов

При этом источник коллекторного питания отключается от схемы. При исправном транзисторе в первом случае омметр покажет малое сопротивление, во втором — порядка нескольких сотен тысяч или десятков тысяч Ом.
Проверка транзисторов, не включенных в схему, на отсутствие коротких замыканий производится измерением сопротивления между их электродами. Для этого омметр подключают поочередно к базе и эмиттеру, к базе и коллектору, к эмиттеру и коллектору, меняя полярность подключения омметра.

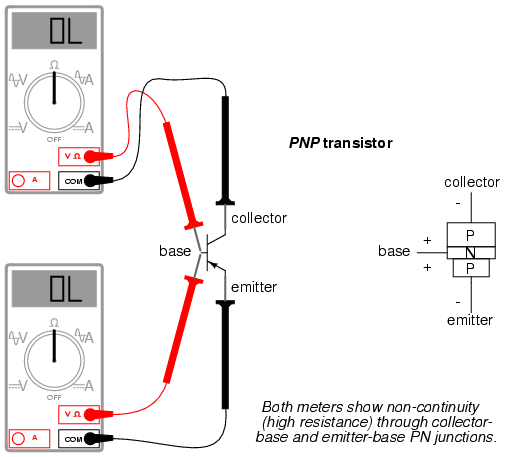

Поскольку транзистор состоит из двух переходов, причем каждый из них представляет собой полупроводниковый диод, проверить транзистор можно так же, как проверяют диод.
Для проверки исправности транзисторов омметр подключают к соответствующим выводам транзистора (на рисунке № 4 показано, как измеряют прямое и обратное сопротивления каждого из переходов транзистора).

Рисунок №4 – Проверка транзистора с помощью омметра

У исправного транзистора прямые сопротивления переходов составляют 30—50 Ом, а обратные — 0,5—2 МОм. При значительных отклонениях от этих величин транзистор можно считать неисправным.
При проверке ВЧ транзисторов напряжение батареи омметра не должно превышать 1,5 В, а для более тщательной проверки транзисторов используются спе¬циальные приборы.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

Как прозвонить светодиодную лампу

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности  — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

типы и особенности, инструкция по тестированию, определение работоспособности моста

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод.

Разновидности диодов

Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле – направленное движение положительных частиц. Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу – плюсовой. В противном случае диод окажется в «запертом» состоянии.

Диод

При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, т.е. в нем нет p-n перехода. Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое.

Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт. Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная.

Популярная разновидность диодов – стабилитрон. Его рабочая зона – область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды. Без стабилитронов запитывание микросхем решается архисложными методами.

Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона – обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом – плохая идея. К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации.

Обозначение диода на схемах

Случается, что специфика устройства непонятна. Печатные платы маркированы – каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном. Худший вариант – клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор.

Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению. Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов. Исправный ИК диод заметен на видоискателе – словно звездочка. Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения.

Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Схема проверки диода

Как проверить диод при помощи тестера

Для проверки диодов мультиметры снабжены специальной шкалой, маркированной соответствующим значком – схематическим обозначение диода. При включении режима низкие сопротивления включают зуммер, высокие характеризуются номиналом либо падающим на нем напряжении. По показаниям судят о характеристиках диода, к примеру, о сопротивлении прямого включения.

Для правильной интерпретации показаний, важно учитывать характеристики тестера: напряжение постоянного рода и низкого номинала, служащего для оценки. Пример: при измерении сопротивления тестер пропускает по нему ток, прикладывая к щупам некое напряжение. Любая модель мультиметра характеризуется уникальными параметрами. Напряжение узнают по заряду конденсатор: включает мультиметр в режим прозвона или тестирования диодов, через короткое время на обкладках конденсатора сформируется разность потенциалов. Измеряют штатной шкалой тестера. Значение колеблется от сотен милливольт (долей вольта) до единиц вольта.

Зная напряжение, приложенное к диоду, по его вольт-амперной характеристике сверяют достоверность показания. Вводят поисковый запрос на Яндексе, знакомятся с полной технической документацией на исследуемый элемент. Потом прикладывают в нужном месте шкалы абсцисс линейку, чтобы найти выходной ток. По формуле Ома вычисляют сопротивление открытого состояния: R = U/I, где U – вспомогательное напряжение, формируемое тестером. Сравнивают найденную по графику величину с указанной на табло.

Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг – поиск обобщенной информации: что такое диоды, их характеристики (прежде всего, вольт-амперные), тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.

Перейдём к жизненному примеру: исследуем диодный мост из генератора автомобиля!

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия – для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Ныне устанавливают трёхфазные генераторы. Т.к. обороты постоянно скачут, постоянство выходных характеристик поддерживают изменением тока подпитки ротора. В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата – нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

  1. При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
  2. Итого, диодов получается шесть.
  3. Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Схема соединений на трёхфазном диодном мосте

Из схемы видно:

  1. Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
  2. Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь – нагрузочная или уходящая на массу.

Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую – со стороны нагрузки. Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки (см. рисунок) каждого элемента, черным – острия того же элемента. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.ч. соседней. По полученным данным оценивают необходимость продолжения поиска неисправности.

Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

Как работает мультиметр-проверка диодов и как с ней проверять ВЧ-диоды?

Это следующий вопрос: Могу ли я отлаживать эту простую схему без ВАЦ и надлежащего ВЧ оборудования? с которым я все еще борюсь. Диод как нелинейный элемент может объяснить все странное поведение, которое я наблюдаю. Но как мне это проверить?

Вопрос 1: У меня есть цифровой мультиметр Keysight 34461A с функцией проверки диодов. Интересно, что нигде не объясняется , как работает этот тест : генерирует ли он постоянный фиксированный ток (1 мА) и измеряет ли напряжение? Вырабатывает ли он фиксированное напряжение и измеряет ток? Комбинация этого? Как такой мультиметр может гарантировать, что он не повредит диоды? (е.g., некоторые диоды имеют напряжение пробоя в несколько десятков вольт, некоторые — всего несколько вольт). В идеале он должен медленно повышать ток / напряжение.

Вопрос 2: Для меня это диод Шоттки HSMS-285C с нулевым смещением для ВЧ приложений. В таблице указана только прямая область. BV параметр специй 3,8 В, макс. обратное напряжение составляет 2 В, а максимальная обратная утечка составляет 175 мкА. Могу ли я проверить этот диод с функцией измерения диодов? Если нет, то как еще это проверить? Кроме того, разумно ли полагать, что диод работает (на RF), если проверка постоянного тока прошла успешно?

Вопрос 3: Я уже пробовал мультиметр и измерил 185 мВ как прямое напряжение (что я считаю правильным) и для обратного напряжения 400 мВ.Как это может быть? Диод сломан или нет? Если он сломан, разве не должно быть ~ 0В? (Примечание: в цепи их 4, и все показывают 400 мВ)

Вопрос 4: Я попытался модифицировать модель Spice с BV = 0,4 в надежде воспроизвести измерения из раздела Могу ли я отладить эту простую схему без VNA и надлежащего ВЧ оборудования ?. К сожалению, это делает моделирование LTspice еще менее похожим на измерения. Учитывая модель диода типа

 . Модель HSMS285x D (BV = 3.8 Cjo = 0,18p Eg = 0,69 Ibv = 3e-4 Is = 3e-6 N = 1,06 Rs = 25 Vj = 0,35 Xti = 2 M = 0,5)


как можно смоделировать сломанный вариант этого диода?

Как определить выводы диодов Шоттки?

Диод Шоттки должен быть установлен правильно. Неправильная установка диода Шоттки не только разрушает сам себя, но также может повредить многие другие части схемы.

Материал P-типа является анодом полюсной трубки, а «анод» означает конец, который поглощает электроны. Материал N-типа является катодом полюсной трубки, а «катод» относится к концу, на котором находятся электроны. вышел.Примечание. Электронный поток идет от катода к аноду.

Упакованные материалы — это пластик, стекло, металл, керамика или их комбинация. Используемых размеров и форм не так много. Вообще говоря, чем больше последний, тем больше кольцо на стороне катодного вывода, и корпус DO-41 на Рисунке 8-24 использует этот метод. Некоторые старые пакеты используют рампу или знак + для обозначения катодного конца.

Чтобы идентифицировать контакты, есть несколько напечатанных символов диода Шоттки.Хотя метка не видна, пакет 194-05 на рис. 8-24 использует этот метод. Корпус TO-220AC имеет два катодных контакта с металлической деталью, которая соединяет два анода. Как штыри, так и металл можно использовать в качестве диодов Шоттки и схемных соединений. TO-220AB имеет два анодных контакта. Поскольку внутри находятся два диода Шоттки, анод имеет разные концы, но два внутренних катода соединены.

Производители часто предоставляют схемы нормальной полярности диодов Шоттки и схемы обратной полярности.Например, на рисунках 8-24 конец с болтом корпуса 257-01 используется в качестве анода в схеме обратной полярности. Имя компонента, за которым следует буква «R». Проблема та же, что и у устройства. Другими словами, не всегда возможно идентифицировать компоненты и их контакты, просто наблюдая за контуром компонента. Вы должны использовать схемы или другие доступные материалы.

Поскольку корпус диода Шоттки легко сбить с толку, технические специалисты обычно используют трехметровый цифровой мультиметр для обнаружения диода Шоттки и его контактов.Цифровые измерители сейчас очень популярны, и цифровой измеритель удобно использовать для измерения диодов Шоттки. При использовании функции диода Шоттки цифрового измерителя положительный полюс измерителя (красная ручка) является положительным полюсом внутреннего источника питания, а отрицательный полюс (черная ручка) является отрицательным полюсом внутреннего источника питания. Рис. 8 Измеритель показывает, что диод Шоттки имеет обратное смещение, то есть красный конец ручки является отрицательным полюсом диода Шоттки. Рисунок 8-25 (b), цифровой индикатор показывает 0.540 В, что указывает на то, что полюсная трубка смещена в прямом направлении, ее напряжение включения составляет 0,54 В, а левая сторона является положительным полюсом. Диод Шоттки измеряется как в прямом, так и в обратном направлении. Если да, то измерение на Рисунке 8-25 показывает, что трубка представляет собой кремниевый диод. Если это германиевый диод, показание прямого напряжения должно быть менее 0,3 В.

Полярность — learn.sparkfun.com

Добавлено в избранное Любимый 45

Полярность диодов и светодиодов

Примечание: Мы будем иметь в виду поток тока относительно положительных зарядов (т.е.е. условный ток) в цепи. Диоды

позволяют току течь только в одном направлении, и они всегда поляризованы . У диода два вывода. Положительная сторона называется анодом , а отрицательная — катодом .

Обозначение диодной цепи с маркировкой анода и катода.

Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении.Физически каждый диод должен иметь какую-то индикацию анода или катода. Обычно диод имеет линию рядом с выводом катода , которая совпадает с вертикальной линией в символе цепи диода.

Ниже приведены несколько примеров диодов. Верхний диод, выпрямитель 1N4001, имеет серое кольцо возле катода. Ниже на сигнальном диоде 1N4148 используется черное кольцо для маркировки катода. Внизу находится пара диодов для поверхностного монтажа, каждый из которых использует линию, чтобы отметить, какой вывод является катодом.

Обратите внимание на линии на каждом устройстве, обозначающие сторону катода, которые соответствуют линии на изображении выше.

Светодиоды

LED означает светоизлучающий диод , что означает, что, как и их диодные собратья, они поляризованы. Есть несколько идентификаторов для поиска положительных и отрицательных контактов светодиода. Вы можете попробовать найти более длинную ногу , которая должна указывать на положительный анодный штифт.

Или, если кто-то подрезал ножки, попробуйте найти плоский край на внешнем корпусе светодиода.Штифт, ближайший к плоскому краю , будет отрицательным катодным штифтом.

Могут быть и другие индикаторы. SMD-диоды имеют ряд идентификаторов анода / катода. Иногда проще всего проверить полярность с помощью мультиметра. Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный датчик касается анода, а отрицательный датчик касается катода.Если он не загорается, попробуйте поменять местами зонды.

Полярность крошечного желтого светодиода для поверхностного монтажа проверяется с помощью мультиметра. Если положительный вывод касается анода, а отрицательный — катода, светодиод должен загореться.


Диоды, конечно же, не единственный поляризованный компонент. Есть масса деталей, которые не будут работать при неправильном подключении. Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.


← Предыдущая страница
Что такое полярность? Учебное пособие по диодам

: как тестировать диоды?

Диод — это электронное устройство, изготовленное из полупроводниковых материалов. Диод — одно из первых полупроводниковых устройств, и он широко используется, особенно в различных электронных схемах.

Диод — электронное устройство из полупроводниковых материалов (кремний, селен, германий и т. Д.). Он имеет однонаправленную проводимость, то есть, когда прямое напряжение подается на анод и катод диода, диод проводит.Когда на анод и катод подается обратное напряжение, диод выключается. Следовательно, включение и выключение диода эквивалентно включению и выключению переключателя.

Диод — одно из первых полупроводниковых устройств, которое широко используется, особенно в различных электронных схемах. Диоды и резисторы, конденсаторы, катушки индуктивности и другие компоненты разумно подключены для формирования цепей с различными функциями, которые могут реализовывать различные функции, такие как выпрямление переменного тока, обнаружение модулированных сигналов, ограничение, ограничение и регулирование напряжения.Будь то в общей радиосхеме или в других бытовых приборах или промышленных цепях управления, вы всегда можете найти диод.

Каталог

I Структура диода

Диод состоит из PN-перехода, а также соответствующих выводов электродов и корпусов. Используя разные процессы легирования, полупроводник P-типа и полупроводник N-типа изготавливаются на одной и той же полупроводниковой (обычно кремнии или германии) подложке путем диффузии, и на их границе раздела формируется область пространственного заряда, называемая PN переходом.

Электрод, вытянутый из зоны P, называется анодом, а электрод, вытянутый из зоны N, называется катодом. Из-за однонаправленной проводимости PN-перехода ток при включении диода направлен от анода к катоду через внутреннюю часть трубки.

Условное обозначение диода показано на рисунке. Диод имеет два электрода. Электрод, вытянутый из области P, является положительным электродом, также называемым анодом; электрод, вытянутый из области N, является отрицательным электродом, также называемым катодом.Направление треугольной стрелки указывает направление прямого тока, а символ диода обозначается VD.

Обозначение схемы диода

II Распознавание диода

Кристаллические диоды также называются полупроводниковыми диодами, или диодами для краткости, которые представляют собой полупроводниковые устройства с PN-переходом. Существует множество типов диодов разных форм и размеров. Наиболее распространенными из них являются диоды в стеклянной оболочке, диоды в пластиковой оболочке, диоды с металлической оболочкой, мощные диоды с металлической оболочкой в ​​форме болта, миниатюрные диоды и чип-диоды.Функционально его можно разделить на детекторный диод, выпрямительный диод, переключающий диод, диод-регулятор напряжения и т. Д.

типов диодов

III Характеристики диода

1. Основные параметры кристаллического диода являются: (1) Максимальный выпрямленный ток IFMFM относится к максимальному среднему току, разрешенному для прохождения вперед через PN-переход (рисунок a). Фактический рабочий ток должен быть меньше IFM, иначе диод будет поврежден.(2) Максимальное обратное напряжение URM относится к максимальному напряжению, приложенному в обратном направлении через диод, не вызывая пробоя PN перехода (рисунок b). Во время использования следует выбирать диоды с URM, превышающим фактическое рабочее напряжение более чем в 2 раза. (3) Максимальная рабочая частота fM детектирующего или высокочастотного выпрямительного диода должна быть как минимум в два раза больше фактической рабочей частоты схемы. (4) Стабильное значение напряжения UZ стабилитрона должно соответствовать требованиям схемы.

Схема простого диода

2. Два контакта кристаллического диода имеют положительный и отрицательный полюса. В обозначении цепи нижняя часть треугольника положительна, а конец короткой полоски — отрицательна. На самом деле, некоторые символы печатной схемы на диоде для обозначения полярности; некоторые напечатали цветной кружок в качестве отрицательной метки на отрицательном конце диода; некоторые диоды имеют разную форму на обоих концах, плоская головка — это положительный полюс, а круглая головка — отрицательный полюс.Обратите внимание на идентификацию во время использования.

анод и катод диодов

3. Кристаллические диоды имеют однонаправленные характеристики проводимости, позволяя току течь от положительного электрода к отрицательному, но не позволяя току течь от отрицательного электрода к положительный электрод.

Характеристики однонаправленной проводимости диодов

4.Германиевые диоды и кремниевые диоды имеют разные падения напряжения на прямой лампе во время прямой проводимости. На рисунке представлена ​​вольт-амперная характеристика германиевого диода. Когда приложенное прямое напряжение больше, чем падение напряжения на прямой лампе, германиевый диод включается. Прямое падение напряжения германиевого диода составляет около 0,3 В.

Вольт-амперная характеристика германиевого диода

5.На рисунке показана вольт-амперная характеристика кремниевого диода. Когда приложенное прямое напряжение больше 0,7 В, кремниевый диод включается. Кроме того, при той же температуре обратный ток утечки кремниевых диодов намного меньше, чем у германиевых диодов. Из приведенной выше кривой вольт-амперной характеристики видно, что напряжение и ток диода имеют нелинейную зависимость, поэтому кристаллический диод является нелинейным полупроводниковым устройством.

Вольт-амперная характеристика кремниевого диода

IV Как проверить диоды?

1. Кристаллический диод малой мощности

(1) Определите положительный и отрицательный электроды

1) Обратите внимание на символ на корпусе. Символ диода обычно наносится на внешнюю оболочку диода, причем один конец имеет треугольную стрелку в качестве анода, а другой конец — в качестве катода.

2) Обратите внимание на цветовую точку на корпусе. В случае точечного диода он обычно маркируется полярной цветной точкой (белой или красной). Обычно конец, отмеченный цветной точкой, является положительным электродом.Остальные диоды отмечены цветным кольцом, а конец с цветным кольцом — отрицательный.

3) На основании однократного измерения с меньшим сопротивлением конец, подключенный к черной тестовой ручке, является положительным, а конец, подключенный к красной тестовой ручке, отрицательным.

4) Обратите внимание на корпус диода с серебряной полосой на одном конце в качестве отрицательного полюса.

(2) Определение максимального напряжения обратного пробоя. Для переменного тока из-за постоянных изменений самое высокое обратное рабочее напряжение — это пиковое переменное напряжение, которое выдерживает диод.

2. Двунаправленный триггерный диод

Поместите мультиметр в соответствующий блок постоянного напряжения, и мегаомметр обеспечит тестовое напряжение.

Во время теста встряхните мегомметр, чтобы таким же образом измерить значение VBR. Наконец, сравните VBO и VBR. Чем меньше разница между абсолютными значениями этих двух значений, тем лучше симметрия тестируемого двунаправленного триггерного диода.

3. Диод подавления переходных напряжений

Используйте мультиметр для измерения качества диода.Для однонаправленных телевизоров по методу измерения обычных диодов можно измерить положительное и отрицательное сопротивления. Как правило, прямое сопротивление составляет около 4 кОм, а обратное сопротивление бесконечно. Для двунаправленного диода подавления переходных напряжений значение сопротивления между двумя контактами, измеренное любым красным и черным измерительными проводами, должно быть бесконечным, в противном случае это означает, что трубка неисправна или повреждена.

4. Высокочастотный варисторный диод

Отличие высокочастотных варисторных диодов от обычных диодов заключается в том, что их цветовая кодировка отличается.Цветовой код обычных диодов обычно черный, а цветовой код высокочастотных варисторных диодов светлее. Правило полярности аналогично правилу обычных диодов, то есть конец с зеленым кольцом — отрицательный, а конец без зеленого кольца — положительный.

5. Варакторный диод

Переключите красный и черный измерительные провода мультиметра для измерения варакторного диода. Сопротивление между двумя выводами варакторного диода должно быть бесконечным.Если во время измерения обнаруживается, что стрелка мультиметра слегка покачивается вправо или значение сопротивления равно нулю, это означает, что проверяемый варакторный диод имеет утечку или вышел из строя.

6. Монохроматический светодиод

Подключите энергосберегающую сухую батарею 1,5 В вне мультиметра и установите мультиметр в режим R & times; 10 или R & раз; 100. Это соединение эквивалентно подаче на мультиметр последовательного напряжения 1,5 В и увеличению напряжения обнаружения до 3 В (напряжение включения светодиода составляет 2 В).При тестировании используйте мультиметр, чтобы попеременно касаться двух контактов светодиода. Если характеристики лампы хорошие, в это время она должна нормально излучать свет. В это время черная тестовая ручка подключена к положительному электроду, а красная тестовая ручка подключена к отрицательному электроду.

7. Инфракрасный светодиод

(1) Определите положительный и отрицательный электроды инфракрасного светодиода. Инфракрасные светодиоды имеют два контакта, обычно длинный контакт является положительным, а короткий — отрицательным.Поскольку инфракрасный светодиод является прозрачным, электроды в корпусе хорошо видны. Более широкий и крупный из внутренних электродов является отрицательным электродом, а более узкий и меньший — положительным электродом.

(2) Сначала измерьте прямое и обратное сопротивление красных светодиодов. Обычно прямое сопротивление должно быть около 30 кОм, а обратное сопротивление должно быть выше 500 кОм, чтобы лампу можно было использовать в обычном режиме.

8. Инфракрасный приемный диод

Определите полярность контактов

1) Определите по внешнему виду.Внешний вид обычных инфракрасных приемных диодов черный. При идентификации штифта, обращенного к светоприемному окну, левый является положительным, а правый — отрицательным соответственно. Кроме того, на верхней части корпуса инфракрасного приемного диода имеется небольшая скошенная плоскость. Обычно штифт с одним концом этой скошенной плоскости является отрицательным электродом, а другой конец — положительным электродом.

2) Сначала используйте мультиметр, чтобы различить положительный и отрицательный электроды обычного диода для проверки, то есть поменяйте местами красный и черный тестовые провода, чтобы дважды измерить сопротивление между двумя контактами трубки.Обычно значение сопротивления должно быть одно большое и одно маленькое. В зависимости от модели с меньшим сопротивлением шаг закрепления, подключенный к красной тестовой ручке, является отрицательным, а контакт, подключенный к черной тестовой ручке, является положительным.

(2) Для проверки работы приемного инфракрасного диода. Используйте мультиметр для электрического измерения прямого и обратного сопротивления инфракрасного приемного диода. По величине прямого и обратного сопротивления можно изначально определить качество инфракрасного приемного диода.

9. Лазерный диод

В соответствии с методом проверки прямого и обратного сопротивления обычного диода можно определить порядок расположения выводов лазерного диода. Однако прямое падение напряжения лазерного диода больше, чем у обычного диода, поэтому при обнаружении прямого сопротивления стрелка мультиметра слегка отклоняется вправо.

V Функции диодов

1. Одной из основных функций кристаллических диодов является обнаружение.На рисунке изображена супергетеродинная схема радиодетектирования. Выходной сигнал с амплитудно-модулированной волны от второго промежуточного усилителя подается на катод диода VD. Его отрицательный полупериод проходит через диод, а положительный полупериод отсекается, а высокочастотные составляющие фильтруются RC-фильтром. Выходной сигнал — аудиосигнал, модулированный на несущей волне. Этот процесс называется обнаружением.

Диодный детектор

2.Еще одна функция диодов — выпрямление. На рисунке изображена схема выпрямленного питания. Из-за однонаправленной проводимости диода, когда диод VD включен во время положительного полупериода переменного напряжения, он имеет выход. Когда диод VD выключен, во время отрицательного полупериода переменного напряжения на выходе нет. Пульсирующее напряжение, выпрямленное диодом VD, является постоянным напряжением после RC-фильтрации.

Диодный выпрямитель

3.Полномостовой выпрямитель обычно называют полномостовым. Это комбинированный прибор из выпрямительных диодов. Он имеет форму прямоугольника, круга, плоскую, квадратную и т. Д. И имеет различные характеристики напряжения, тока и мощности.

Полный мост

4. Текстовый символ полномостового выпрямителя — «UR». Полномостовой выпрямительный блок содержит четыре выпрямительных диода, которые подключаются по определенным правилам. Как показано на рисунке справа, он имеет две входные клеммы переменного тока (~) и выходные клеммы положительного (+) и отрицательного (-) полюса постоянного тока.

Внутри мостового выпрямителя

5. Стек полумостового выпрямителя в основном используется для двухполупериодных выпрямительных схем мостового типа. Когда напряжение переменного тока U является положительным в течение половины цикла, ток I образует петлю через VD2 и нагрузку R и VD3, а напряжение UR на нагрузке является положительным и отрицательным. Когда U отрицателен в течение половины цикла, ток I отрицателен через VD4, R и VD1, образуя петлю. Напряжение UR на нагрузке остается положительным и отрицательным, обеспечивая двухполупериодное выпрямление.Использование полномостового выпрямительного блока может упростить структуру выпрямительной схемы.

Схема двухполупериодного выпрямителя мостового типа

6. На рисунке ниже показана вольт-амперная характеристика стабилитрона. Видно, что стабилитрон срабатывает после обратного пробоя PN перехода, и его напряжение на выводах остается в основном неизменным в определенном диапазоне. Пока обратный ток не превышает его максимальный рабочий ток IZM, стабилитрон не будет поврежден.

Вольт-амперная кривая стабилитрона

7. Стабилизирующие диоды со значением стабилизации напряжения ниже 15 В могут быть измерены с помощью блока мультиметра «R & times; 10k» (содержащего высоковольтную батарею 15 В) . При считывании левый конец шкалы составляет 15 В, а правый конец — 0. Исходную шкалу мультиметра 50 В можно использовать для считывания и подставить в следующую формулу для получения: значение регулирования напряжения (50- X) / 50 & middot; 15V, где X — число на шкале шкалы блока 50V.

Мультиметр тестовый стабилитрон

8. Функция диода стабилизации напряжения — стабилизация напряжения. На рисунке показана параллельная схема стабилизации напряжения. Напряжение на диоде стабилизации напряжения VD является выходным напряжением.

параллельная схема стабилизации напряжения

9. Трехконтактная стабилитронная лампа представляет собой стабилитрон с температурной компенсацией, а в ее корпусе находятся два последовательно соединенных друг с другом стабилитрона; его форма такая же, как у кристаллического триода, с 3 контактами: контакт ① и вывод являются отрицательными полюсами двух стабилизирующих напряжение диодов соответственно.Поскольку они симметричны, их можно менять местами по желанию. При использовании один подключен к положительному полюсу источника питания, а другой заземлен; Трехконтактные регуляторы напряжения в основном используются в схемах прецизионных регуляторов напряжения, требующих высокотемпературной стабильности.

Трехконтактный стабилитрон

Рекомендуемый артикул:

Что такое лавинные диоды?

Диоды Шоттки: принцип, функции и применение

Основные сведения о светоизлучающих диодах

✓ Тестирование диодов Шоттки с помощью мультиметра

Мультиметр можно использовать как быстрый и простой способ проверить диод вне цепи.Как проверить диод мультиметром.

Тестирование диода Шоттки и его применения

Определение полярности Sparkfun Com

Проверка измерителя диодных диодов и выпрямителей Электроника

Когда ток, протекающий через диод, будет задерживаться внутренним сопротивлением, которое вызывает небольшое напряжение на выводах диода.

Тестовый диод Шоттки с мультиметром .Тестирование диодов с помощью цифрового мультиметра dmm может выполняться двумя способами, потому что в dmm есть два режима для проверки диода. Если вы наблюдаете какие-либо электронные схемы и макет, символ выпрямителя Шоттки выглядит точно так же, как обычный. Диод Шоттки — это особый тип диодов с низким напряжением.

Схема испытания сдвоенного диода Шоттки с общим катодом показана ниже. Проверка диода Шоттки, как правильно его проверить. Посмотрите, издает ли мультиметр звуковой сигнал.

Как проверить диод с помощью цифрового мультиметра. Неисправный закороченный или резистивный диод покажет ноль или низкий уровень. Что нужно для сборки этого тестового диода Шоттки mbr2545ct.

Перед тем, как приступить к сборке основных электронных компонентов в какой-либо конкретной цепи, всегда рекомендуется проверять компоненты на предмет их рабочего состояния или функционирования, чтобы избежать нежелательного результата. Диод Шоттки или выпрямитель с барьером Шоттки предназначен для использования в высокоэффективном выпрямлении, необходимом для таких приложений, как импульсный источник питания, импульсный стабилизатор цепи smps и т. Д.Мы видим, что каждый из двух диодов нужно проверять по очереди.

Диод Шоттки или выпрямители с барьером Шоттки разработаны для высокоэффективного выпрямления, необходимого для таких приложений, как импульсные источники питания, импульсный стабилизатор smps и т. Д. Применение и тестирование диодного выпрямителя Шоттки. Поменяйте местами измерительные провода мультиметра, подключив положительный измерительный провод к катоду, а общий измерительный провод к аноду диода.

При проверке диода можно и важно найти дефекты, а не только поломку или поломку.Применение рабочих характеристик диодов Шоттки. Хороший диод будет иметь чрезвычайно высокое сопротивление, в идеале открытый при обратном смещении и очень низкое сопротивление при прямом смещении.

Наглядно показано, как проверить диод Шоттки мультиметром. Если вы посмотрите на электронную принципиальную схему, символ диода Шоттки выглядит так же, как обычный диод. Выпрямитель с барьером Шоттки 30, литий-ионная батарея, 45 В, 1 Вт, радиатор, 37 В.

Если мультиметр не подает звуковой сигнал, значит диод Шоттки исправен.Неисправный открытый диод покажет чрезвычайно высокое сопротивление или открыт как для прямого, так и для обратного смещения. Это режим диода и режим омметра.

Novai3 Z Axis Endstop Diode Nova Labs Wiki

Диод Шоттки Диод Шоттки

Rohm Touts 200v Диоды Шоттки для сверхнизкой утечки

Как использовать мультиметр Learn Sparkfun Com

Kezky Diodexight Accessory Осциллографы

Как проверить диод с помощью аналогового и цифрового мультиметра

Изучение диодов Sparkfun Com

Испытательные диоды

Различные типы диодов с их характеристиками Использует

Здравствуйте, я делал лабораторию с диодом Шоттки

1n

Проверка диода с помощью мультиметра Руководство по проектированию

Применение диодов специального назначения Digikey

Маркировка диодов Шоттки.Легенда. Что такое диод Шоттки, его характеристики и способ проверки мультиметром. Обозначение диода Шоттки на схеме

Диод Шоттки Еще одна разновидность типичного полупроводникового диода, его отличительная особенность — это небольшое падение напряжения при прямом включении. Свое имя он получил в честь изобретателя немецкой физики Вальтера Шоттки. В этих диодах в качестве потенциального барьера используется переход металл-полупроводник, а не переход P-N. Допустимое обратное напряжение диодов Шоттки обычно составляет около 1200 вольт, таких как CSD05120 и его аналоги, на практике они используются в низковольтных цепях при обратном напряжении до нескольких десятков вольт.

На концептуальных схемах они обозначаются почти как диод, рисунок Motry выше, но с небольшими графическими отличиями, кроме того, часто попадаются сдвоенные диоды Шоттки.

Сдвоенный диод Шоттки — это два отдельных элемента, собранных в один общий корпус, а выводы катодов или анодов этих компонентов объединены. Поэтому диод сдвоенный, выхода обычно три. В импульсном I. компьютерные блоки питания часто можно увидеть сдвоенными диодами Шоттки с общим катодом.


Поскольку оба диода размещены в одном корпусе и собираются по одному технологическому процессу, их технические параметры практически идентичны. При таком размещении в одном корпусе при эксплуатации они будут находиться в одном температурном режиме, а это один из основных факторов повышения надежности устройства в целом.

Dignity


Падение напряжения на диоде при прямом включении составляет всего 0,2-0,4 вольта, тогда как на типовых кремниевых диодах этот параметр равен 0.6-0,7 вольт. Такое низкое падение напряжения на полупроводнике, при прямом включении, всего десятки вольт стержневых диодов с обратным напряжением, но в случае увеличения уровня приложенного напряжения падение напряжения на диоде Шоттки уже сравнимо с кремниевым диодом. , что сильно ограничивает использование диодов Шоттки в современной электронике.
Теоретически любой диод Шоттки может иметь небольшую барьерную емкость. Очевидный классический P-N Transition позволяет значительно увеличить рабочую частоту устройства.Этот параметр широко использовался при производстве интегральных схем, где шунтирующие переходы диодов Шоттки использовались в логических элементах Rollery. В силовой электронике важен еще один параметр диодов Шоттки, а именно малое время восстановления, позволяющее использовать силовые выпрямители на частотах от сотен кГц и выше. Например, радиокомпонент MBR4015 (15 В и 40 А) используется для выпрямления ВЧ-напряжения, а время его восстановления составляет всего 10 кВ / мкс.
Благодаря указанным выше положительным свойствам выпрямители на диодах Шоттки отличаются от выпрямителей на стандартных диодах более низким уровнем шума, поэтому они используются в аналоговых вторичных блоках питания.

Минусы


При кратковременном превышении допустимого уровня обратного напряжения диод Шоттки выходит из строя, в отличие от типичных кремниевых диодов, которые просто переходят в режим обратимого пробоя при условии, что мощность кристалла не выше допустимые значения, а после снижения напряжения диод полностью восстанавливает свои характеристики. . Диоды Шоттки
характеризуются более высокими значениями обратных токов, возрастающих с повышением температуры кристалла, и в случае неудовлетворительных условий работы радиатора при работе с большими токами приводят к термической подошве радиодетали.Диоды Шоттки

, как я уже отмечал выше, активно используются в компьютерных блоках питания и импульсных стабилизаторах напряжения. Используются в низковольтных и более сильных частях компьютерной цепи ИБП на +3,3 и +5,0 вольт. Чаще всего используются сдвоенные диоды с общим катодом. Использование сдвоенных диодов считается признаком высокого качества.

Перегоревший диод Шоттки одна из самых типичных неисправностей у. Диод может иметь два нерабочих состояния: электрический пробой и утечка на корпус.В любом из этих состояний ИБП блокируется встроенной схемой защиты.

В случае электрического пробоя все вторичные напряжения в блоке питания отсутствуют. При протечке вентилятор БП ЭБУ может «крутить» и на выходе может появиться выходное напряжение, периодически пропадало. То есть модуль защиты периодически срабатывает, но полностью не блокируется. Диоды Шоттки на 100% сгорают, если радиатор, на котором они закреплены, очень теплые или сильно свисающие с них горелки.

Следует сказать несколько слов о ремонте ИБП. После замены диодов, особенно при подозрении на протечку на корпусе, все силовые транзисторы, работающие в ключевом режиме, следует пережать. А также при замене ключевых транзисторов проверка диодов обязательна и строго необходима.

Метод проверки диода Шоттки такой же, как и у стандартного типового диода. Но здесь есть небольшие отличия. Проверить уже выведенный из строя на схеме диод этого типа очень сложно.Поэтому сборку или отдельный элемент необходимо сначала дизассемблировать из схемы для проверки. Достаточно просто определить полностью перфорированный элемент. На всех пределах измерения сопротивления мультиметром будет появляться в обе стороны бесконечно низкое сопротивление или короткое замыкание.

С подозрением на утечку проверить сложнее. Если проверить типовой мультиметр, например, DT-830 в режиме «диод», то мы увидим хорошую составляющую. Однако, если вы производите измерение в режиме омметра, то противоположное сопротивление на пределе «20 ком» определяется как бесконечно большое (1).Если элемент показывает какое-то сопротивление, например 5 кОм, то этот диод лучше всего считать подозрительным и заменить на точно исправный. Иногда лучше сразу заменить диоды Шоттки над шинами + 3,3В и + 5,0В в ИБП компьютера.

Иногда они используются в альфа-приемниках и бета-излучателях (дозиметрах), блокировках нейтронного излучения, и, кроме того, на барьерных переходах Шоттки собирают солнечные панели, которые питают электрические космические корабли, бороздящие просторы нашей необъятной Вселенной.

Диод Шоттки — это полупроводниковый электрический выпрямляющий элемент, в котором переход металл-полупроводник используется в качестве барьера. В результате приобретены полезные особенности: Высокая скорость и небольшое падение напряжения в прямом направлении.

Из истории открытия диодов Шоттки

Выпрямительные свойства перехода металл-полупроводник были впервые обнаружены в 1874 году Фердинандом Брауном на примере сульфидов. Пропуская ток в прямом и обратном направлении, он отметил разницу в 30%, что в корне противоречит известному закону Ома.Браун не смог объяснить происходящее, но, продолжая исследования, установил, что сопротивление узла пропорционально протекающему току. Что тоже выглядело необычно.

Опыты повторяли физики. Например, Вернер Сименс отметил похожие свойства Селены. Браун обнаружил, что конструктивные свойства наиболее ярко проявляются при небольшом размере контактов, нанесенных на кристалл сульфида. Исследователь применил: проволоку подпружиненную

  • с давлением 1 кг;
  • ртутный контакт;
  • Платформа из меди металлизированная.

Так в 1900 году на свету появился точечный диод, который помешал нашему соотечественнику Попову получить патент на радиоприемник. В своих работах Браун излагает исследования марганцевой руды (пивилена). Прижав контакты к кристаллу зажима и изолировав губку от походной части, ученый получил отличные результаты, но эффекта от эффекта на тот момент обнаружено не было. Описав необычные свойства сульфида меди, Фердинанд положил начало твердотельной электронике.

Для практического использования Брауна Найдены единомышленники. Профессор Джагдиш Чандра Бос сообщил 27 апреля 1899 года о создании первого приемного детектора, который работал бы в паре с радиопередатчиком. Он использовал гальванит (оксид свинца) в паре с простой проволокой и поймал волну миллиметрового диапазона. В 1901 году запатентовал свое детище. Не исключено, что под влиянием слухов о Попове. Детектор Бози используется в первой трансатлантической радиотрансляции. Подобное устройство на кристалле кремния запатентовано в 1906 году компанией Greenlife Whitter Piccard.

В своем выступлении на вручении Нобелевской премии в 1909 году Браун отметил, что не понимает принципов открытого явления, но обнаружил ряд материалов, которые проявляют новые свойства. Это уже упомянутые выше галенит, пирит, пиролизит, тетраэдрит и ряд других. Перечисленные материалы привлекли внимание по простой причине: проводимое электричество, хотя соединения элементов таблицы Менделеева были учтены. Ранее подобные свойства считались прерогативой простых металлов.

Наконец, в 1926 году уже появились первые транзисторы с барьером Шоттки, а теорию под этим явлением возглавил Уильям Брэдфорд Шокли в 1939 году. В то же время Невилл Фрэнсис МОТ объяснил явления, происходящие при соединении двух материалов. , расчет диффузионного тока и дрейфа основных носителей заряда. Вальтер Шоттки дополнил теорию, заменив линейное ослабление электрического поля и добавив представление об ионных донорах, находящихся в приповерхностном полупроводниковом слое.Объемный заряд на границе раздела под металлическим слоем был назван именем ученого.

Подобные попытки обобщить теорию под существующим фактом предпринимались Давыдовым в 1939 г., но неверно указаны ограничивающие факторы для тока и допущены другие ошибки. Наиболее верные выводы сделал Ганс Альбрехт Бетте в 1942 году, протянув ток с эмиссиями термоэлектронных сред через потенциальный барьер на границе двух материалов. Таким образом, нынешнее название явления и диодов будет носить имя последнего ученого, обнаружившего недостатки теории Шоттки.

Теоретические исследования основываются на сложности измерения операции выхода электронов из материала в вакуум. Даже для химически инертного и стабильного металлического металла некоторые показания отличаются от 4 до 4,92 эВ. Для высокой степени вакуума при отсутствии ртути в насосе или масляной пленки получаются значения 5,2 эВ. С развитием технологий в будущем ценности прогнозируются более точно. Другим решением будет использование информации об электроотключаемых материалах для правильного прогнозирования событий на границе перехода.Эти значения (в масштабе пола) известны с точностью до 0,1 эВ. Исходя из того, что сказано: сегодня правильно предсказать высоту барьера с помощью этих методов, и, следовательно, свойства прямого преобразования диодов Шоттки невозможны.

Лучшие способы определения высоты барьера Шоттки

Высоту допустимо определять по известной формуле (см. Рис.). Где C — коэффициент, слабо зависящий от температуры. Зависимость ВА от приложенного напряжения, несмотря на сложную форму, считается практически линейной.Угол наклона графика q / kt. Высота барьера определяется графиком зависимости LNJ от 1 / t при фиксированном напряжении. Расчет ведется по углу наклона.

Альтернативный метод заключается в облучении перехода светом металл-полупроводник. Используемые методы:

  1. Свет проходит сквозь толщу полупроводника.
  2. Свет падает прямо на чувствительную область фотоэлемента.

Если энергия фотона уложена в интервал между запрещенной зоной полупроводника и высотой барьера, наблюдается эмиссия электронов из металла. Когда параметр превышает обе эти величины, выходной ток резко возрастает, что легко заметить на экспериментальной установке. Указанный способ позволяет установить, что работа вывода для одного и того же полупроводника, с разными типами проводимости (N и P), в сумме дает ширину запрещенной зоны материала.

Новый метод определения высоты барьера Шоттки измеряется переходным контейнером в зависимости от приложенного возвратного напряжения. На графике показана форма прямого пересечения оси абсцисс в точке, характеризующей желаемое значение. Результат экспериментов во многом зависит от качества подготовки поверхности. Изучение технологических приемов обработки показывает, что при травлении в плавиковой кислоте на образце кремния остается слой оксидной пленки толщиной 10 — 20 ангстрем.

Эффект старения неизбежен. В меньшей степени характерны диоды Шоттки, образованные кристаллом кристалла. Высота барьера различается для конкретного материала, в некоторых случаях сильно зависит от электроотрицательности металлов. Для Gluff Arsenide фактор практически не проявляется, в случае с сульфидом цинка решающую роль играет. Но в последнем случае слабое воздействие имеет качество подготовки поверхности, для GaAs это чрезвычайно важно. Сульфид кадмия занимает промежуточное положение по отношению к этим материалам.

В ходе исследования выяснилось, что большинство полупроводников ведут себя как GaAs, в том числе кремний. В МИД объяснили это тем, что на поверхности материала образуется ряд образований, где энергия электронов лежит в области запрещенной зоны от зоны валентности. В результате при контакте с металлом уровень Ферми стремится занять в последнем аналогичное положение. История повторяется с любым дирижером. В то же время высота барьера становится разницей между уровнем фермы и краем зоны проводимости в полупроводнике.

Сильное влияние электротехники металлов наблюдается в материалах с ярко выраженными ионными связями. В первую очередь это четырехцветный оксид кремния и сульфид цинка. Указанный факт объясняется отсутствием в металле образований, влияющих на уровень Ферми. В заключение добавим, что всеобъемлющей теории по рассматриваемому сегодня вопросу нет.

Преимущества диодов Шоттки

Не секрет, что диоды Шоттки служат выпрямителями на выходе импульсных источников питания.Производители упираются в то, что потери мощности и нагрев в этом случае намного ниже. Установлено, что падение напряжения на диоде Шоттки меньше 1,5 — 2 раза, чем в выпрямителях любого типа. Попробуем объяснить причину.

Рассмотрим работу обычного перехода P-N. При контакте с материалами с двумя разными типами проводимости диффузия основных носителей начинается за границу, где они больше не являются основными. В физике это называется запирающим слоем.Если в N-области присутствует положительный потенциал, основные переносчики электронов мгновенно притягиваются. Тогда запирающий слой расширится, ток не течет. При прямом включении основные среды, наоборот, оказываются на запирающем слое, где они активно рекомбинируют. Переход открывается, течет ток.

Получается ни открыть, ни закрыть простой диод мгновенно не будет. Идут процессы образования и ликвидации запирающего слоя, требующие времени.Диод Шоттки ведет себя немного иначе. Приложенное постоянное напряжение открывает переход, но инжекции дырок в N-полупроводнике практически не происходит, для них большой барьер, в металле таких носителей мало. При обратном включении в высоколегированных полупроводниках туннельный ток может течь.

Читатели, знакомые с темой светодиодного освещения, уже знают, что в 1907 году Генри Джозеф Раунд сделал открытие кристаллического детектора. Это в первом приближении диод Шоттки: граница металла и карбида кремния.Разница в том, что сегодня используются полупроводник N-типа и алюминий.

Свойства перехода зависят от используемых материалов и геометрических размеров. Объемный заряд в рассматриваемом случае меньше, чем при контакте двух полупроводников разного типа, поэтому время переключения существенно сокращается. В типичном случае он находится в диапазоне от сотен PS до десятков NA. Для обычных диодов как минимум на порядок выше. Теоретически это выглядит как отсутствие повышения уровня барьера при приложенном обратном напряжении.Это легко объяснить, и небольшое падение напряжения в этой части перехода компенсируется чистым проводником. Собственно для приборов, рассчитанных на относительно невысокие напряжения в десятки вольт.

По свойствам диоды Шоттки широко используются в импульсных блоках питания для бытовой техники. Это снижает потери, улучшает тепловую работу выпрямителей. Малая переходная зона вызывает низкие пробивные напряжения, которые немного компенсируются увеличением площади металлизации на кристалле, покрывающем часть изолированного оксида кремния.Эта область, напоминающая конденсатор, при включении диода истощает соседние слои основных носителей заряда, значительно улучшая показатели.

Благодаря быстродействию диоды Шоттки активно применяются в интегральных схемах, направленных на использование высоких частот — рабочих частот и частот синхронизации.

Диоды Шоттки, а точнее — диоды с барьером Шоттки — это полупроводниковые устройства, выполненные на основе контакта металл-полупроводник, тогда как в обычных диодах используется полупроводниковый P-N.

Своим названием и появлением в немецкой физике диод Шоттки

обязан изобретателю Вальтеру Шоттки, который в 1938 году, изучая именно эффект открытого барьера, подтвердил выдвинутую ранее теорию, согласно которой испускание электронов из металла и предотвращает потенциальный барьер, но по мере увеличения внешнего электрического поля этот барьер будет уменьшаться. Вальтер Шоттки открыл этот эффект, который в честь ученого получил название эффекта Шоттки.

Исследуя контакт металла и полупроводника, можно увидеть, что если рядом с поверхностью полупроводника есть область, обедненная основными носителями заряда, то в области контакта этого полупроводника с металлом из полупроводника область формируется пространственный заряд ионизированных акцепторов и доноров, при этом реализован блокирующий контакт — тот же барьер Шоттки. В каких условиях возникает этот барьер? Ток термоэлектронной эмиссии с поверхности твердого тела определяет уравнение Ричардсона:

Создавать условия, при которых при контакте полупроводника, например n-типа, с металлом термодинамическая операция выхода электронов из металла будет больше, чем термодинамическая операция выхода электронов из полупроводника.В таких условиях, в соответствии с уравнением Ричардсона, ток термоэлектронной эмиссии с поверхности полупроводника будет больше, чем ток термоэлектронной эмиссии с поверхности металла:

В начальный момент времени при контакте этих материалов ток от полупроводника в металле будет превышать обратный ток (сделанный из металла в полупроводнике), в результате чего в приповерхностных областях как полупроводник и металл — будут накапливаться объемные заряды — положительные в полупроводнике и отрицательные — в Металле.В зоне контакта возникнет электрическое поле, образованное этими зарядами, и произойдет искривление энергетических зон.

Под действием поля термодинамическая операция выхода для полупроводника будет увеличиваться, и это увеличение будет происходить до тех пор, пока термодинамические выходные работы не станут равными в области контакта, и соответствующие токи термоэлектронной эмиссии по отношению к поверхности.

Схема перехода в состояние равновесия с образованием потенциального барьера для полупроводника P-типа и металла аналогична приведенному выше примеру с полупроводником n-типа и металлом.Роль внешнего напряжения заключается в регулировке высоты потенциального барьера и напряженности электрического поля в пространственном заряде полупроводника.

На рисунке выше показаны зональные диаграммы различных этапов формирования барьера Шоттки. В условиях равновесия в области контакта токи термоэлектронной эмиссии уравновешивались, за счет эффекта поля возникал потенциальный барьер, высота которого равна разности термодинамической работы выхода: φк = FME — FP / n.

При сборке блоков питания и преобразователей напряжения для автомобильных усилителей часто возникает проблема с выпрямлением тока с трансформатора. Получить мощные импульсные диоды — довольно серьезная проблема, поэтому я решил напечатать статью, в которой приведен полный список и параметры мощных диодов Шоттки. Некоторое время назад у меня лично возникла проблема с выпрямителем преобразователя автомобильного усилителя. Преобразователь достаточно мощный (500-600 Вт), частота выходного напряжения 60кГц, любой обычный диод, который можно найти в старом хламе, сразу горит как спичка.Единственным доступным вариантом в то время был отечественный CD213A. Диоды неплохие, держат до 10 ампер, рабочую частоту в пределах 100 кГц, но и под нагрузкой они перегревались.

На самом деле мощные диоды можно встретить практически в каждом. Компьютерный БП — это то, что кормит весь компьютер. Как правило, они делаются мощностью от 200 Вт до 1 кВт и более, а поскольку компьютер запитан, значит, в блоке питания должен быть выпрямитель. В современных силовых блоках для выпрямления напряжения используются мощные диодные сборки Шоттки — они имеют минимальный спад напряжений на переходе и возможность работы в импульсных схемах, где рабочая частота намного выше сетевых 50 герц.Недавно на халяву вывели несколько блоков питания, откуда для этого небольшого обзора были сняты диоды. В компьютерных дозаторах можно встретить самые разные диодные сборки, одиночных диодов здесь почти не бывает — в одном случае есть два мощных диода, часто (почти всегда) с общим катодом. Вот некоторые из них:

D83-004 (ESAD83-004) — Мощная сборка из диодов Шоттки, обратное напряжение 40 вольт, допустимый ток 30А, в импульсном режиме до 250а — пожалуй, один из самых мощных диодов, которые могут можно найти в компьютерных блоках питания.



STPS3045CW. — Двойной диод Шоттки, выпрямленный ток 15 А, постоянное напряжение 570 мВ, обратная утечка 200 мК, постоянная обратная сила 45 В.


Основные диоды Шоттки, которые встречаются в блоках питания

Schottki TO-220 SBL2040CT 10A x 2 = 20A 40V VF = 0,6V при 10a
Schottky TO-247 S30D40 15A x 2 = 30A 40V VF \ u003d 0,55V при 15A
Ultrafast TO-220 SF1004G 5A x 2 = 10a 200V VF = 0.97В при 5а
Ultrafast TO-220 F16C20C 8A x 2 = 16A 200V VF = 1,3В при 8A
Ultrafast SR504 5A 40V VF = 0,57
Schottki TO-247 40CPQ060 20A x 2 = 40A 60V VF = 0,49V при 20А
ТО-247 STPS40L45C 20А х 2 = 40А 45В VF = 0,49В
Сверхбыстрый ТО-247 SBL4040PT 20А х 2 = 40а 45В VF = 0,58В при 20А
Шоттки TO-220 63CTQ100 30A u003d 60a 100 VF = 0,69V при 30A
Schottki TO-220 MBR2545ct 15A x 2 = 30a 45V VF = 0.65V при 15A
Schottky TO-247 S60D40 30A x 2 = 60a 40-60V VF = 0,65V при 30A
Schottki TO-247 30CPQ150 15A x 2 = 30A 150V VF = 1V при 15A
Schottki TO-220N 15A x 2 = 30a 45V VF = 0,65V при 15A
Schottki TO-220 S20C60 10A x 2 = 20A 30-60V VF = 0,55V при 10a
Schottky TO-247 SBL3040PT 15A x 2 = 30A 30- 40V VF = 0,55V при 15A
Schottki TO-247 SBL4040PT 20A x 2 = 40A 30-40V VF = 0,58V при 20A
ULTRAFAST TO-220 U20C20C 10A x 2 = 20A 50-200V VF = 0.97В на 10а

Существуют современные отечественные диодные сборки на большой ток. Вот их маркировка и внутренняя схема:



Также в наличии , который можно использовать, например, в ламповых усилителях БП и другом оборудовании с повышенным питанием. Список ниже:


Высоковольтные силовые диоды Шоттки с напряжением до 1200 В

Хотя более предпочтительным является использование диодов Шоттки в низковольтных мощных выпрямителях с выходными напряжениями в пару десятков вольт, высоковольтных. Переключатель частот.

Диод Шоттки Еще одна разновидность типичного полупроводникового диода, отличительной особенностью которого является небольшое падение напряжения при прямом включении. Свое имя он получил в честь изобретателя немецкой физики Вальтера Шоттки. В этих диодах в качестве потенциального барьера используется переход металл-полупроводник, а не переход P-N. Допустимое обратное напряжение диодов Шоттки обычно составляет около 1200 вольт, таких как CSD05120 и его аналоги, на практике они используются в низковольтных цепях при обратном напряжении до нескольких десятков вольт.

На концептуальных схемах они обозначаются почти как диод, рисунок Motry выше, но с небольшими графическими отличиями, кроме того, часто попадаются сдвоенные диоды Шоттки.

Сдвоенный диод Шоттки — это два отдельных элемента, собранных в один общий корпус, а выводы катодов или анодов этих компонентов объединены. Поэтому диод сдвоенный, выхода обычно три. В импульсных и компьютерных источниках питания часто можно встретить сдвоенные диоды Шоттки с общим катодом.

Поскольку оба диода размещены в одном корпусе и собираются по одному технологическому процессу, их технические параметры практически идентичны. При таком размещении в одном корпусе при эксплуатации они будут находиться в одном температурном режиме, а это один из основных факторов повышения надежности устройства в целом.

Dignity


Падение напряжения на диоде при прямом включении составляет всего 0,2-0,4 вольта, тогда как на типовых кремниевых диодах этот параметр равен 0.6-0,7 вольт. Такое низкое падение напряжения на полупроводнике, при прямом включении, всего десятки вольт стержневых диодов с обратным напряжением, но в случае увеличения уровня приложенного напряжения падение напряжения на диоде Шоттки уже сравнимо с кремниевым диодом. , что сильно ограничивает использование диодов Шоттки в современной электронике.
Теоретически любой диод Шоттки может иметь небольшую барьерную емкость. Отсутствие явной формы классического P-n перехода позволяет значительно увеличить рабочую частоту устройства.Этот параметр широко использовался при производстве интегральных схем, где шунтирующие переходы диодов Шоттки использовались в составе логических элементов. В силовой электронике важен еще один параметр диодов Шоттки, а именно малое время восстановления, позволяющее использовать силовые выпрямители на частотах от сотен кГц и выше. Например, радиокомпонент MBR4015 (15 В и 40 А) используется для выпрямления ВЧ-напряжения, а время его восстановления составляет всего 10 кВ / мкс.
Благодаря указанным выше положительным свойствам выпрямители на диодах Шоттки отличаются от выпрямителей на стандартных диодах более низким уровнем шума, поэтому они используются в аналоговых вторичных блоках питания.

Минусы


При кратковременном превышении допустимого уровня обратного напряжения диод Шоттки выходит из строя, в отличие от типичных кремниевых диодов, которые просто переходят в режим обратимого пробоя при условии, что мощность кристалла не выше допустимые значения, а после снижения напряжения диод полностью восстанавливает свои характеристики. . Диоды Шоттки
характеризуются более высокими значениями обратных токов, возрастающих с повышением температуры кристалла, и в случае неудовлетворительных условий работы радиатора при работе с большими токами приводят к термической подошве радиодетали.Диоды Шоттки

, как я уже отмечал выше, активно используются в компьютерных блоках питания и импульсных стабилизаторах напряжения. Используются в низковольтных и более сильных частях компьютерной цепи ИБП на +3,3 и +5,0 вольт. Чаще всего используются сдвоенные диоды с общим катодом. Использование сдвоенных диодов считается признаком высокого качества.

Перегоревший диод Шоттки — одна из самых типичных неисправностей при. Диод может иметь два нерабочих состояния: электрический пробой и утечка на корпус.В любом из этих состояний ИБП блокируется встроенной схемой защиты.

В случае электрического пробоя все вторичные напряжения в блоке питания отсутствуют. При протечке вентилятор БП ЭБУ может «крутить» и на выходе может появиться выходное напряжение, периодически пропадало. То есть модуль защиты периодически срабатывает, но полностью не блокируется. Диоды Шоттки на 100% сгорают, если радиатор, на котором они закреплены, очень теплые или сильно свисающие с них горелки.

Следует сказать несколько слов, что при ремонте ИБП после замены диодов, особенно при подозрении на протечку на корпусе, следует вызывать все силовые транзисторы, работающие в ключевом режиме. А также при замене ключевых транзисторов проверка диодов обязательна и строго необходима.

Метод проверки диода Шоттки такой же, как и у стандартного типового диода. Но здесь есть небольшие отличия. Проверить уже выведенный из строя на схеме диод этого типа очень сложно.Поэтому сборку или отдельный элемент необходимо сначала разобрать из схемы для проверки. Достаточно просто определить полностью перфорированный элемент. При всех пределах измерения сопротивления мультиметр будет показывать с обеих сторон бесконечно низкое сопротивление или короткое замыкание.

С подозрением на утечку проверить сложнее. Если проверить типовой мультиметр, например, DT-830 в режиме «диод», то мы увидим хорошую составляющую. Однако, если вы производите измерение в режиме омметра, то противоположное сопротивление на пределе «20 ком» определяется как бесконечно большое (1).Если элемент показывает какое-то сопротивление, например 5 кОм, то этот диод лучше всего считать подозрительным и заменить на точно исправный. Иногда лучше сразу заменить диоды Шоттки над шинами + 3,3В и + 5,0В в ИБП компьютера.

Иногда они используются в альфа-приемниках и бета-излучателях (дозиметрах), блокировках нейтронного излучения, и, кроме того, на барьерных переходах Шоттки собирают солнечные панели, которые питают электрические космические корабли, бороздящие просторы нашей необъятной Вселенной.

Развитие электроники требует от радиодеталей все более высоких стандартов. Для работы на высоких частотах используется диод Шоттки, который по своим параметрам превосходит кремниевые аналоги. Иногда можно встретить название диода с перегородкой Шоттки, что в принципе означает то же самое.

  • Дизайн
  • Миниатюризация
  • Практическое применение

Конструкция

Диоды Шоттки отличается от обычных диодов своей конструкцией, в которой используется металл-полупроводник, а не переход P-N.Понятно, что свойства здесь другие, а значит, и характеристики должны быть другими.

Действительно, металлический полупроводник имеет такие параметры:

  • Имеет большой ток утечки;
  • Низкое падение напряжения в переходе при прямом включении;
  • Восстанавливает заряд очень быстро, так как имеет низкое значение.

Диод Шоттки изготовлен из таких материалов, как арсенид галлия, кремний; Намного реже, но тоже можно использовать — Германия.Выбор материала зависит от свойств, которые необходимо получить, однако в любом случае максимальное обратное напряжение, на котором могут изготавливаться полупроводники, не превышает 1200 вольт — это самые высоковольтные выпрямители. На практике их гораздо чаще используют при более низком напряжении — 3, 5, 10 вольт.

По понятию диод Шоттки обозначается так:


Но иногда можно встретить такое обозначение:


Это означает сдвоенный элемент: два диода в одном корпусе с общим анодом или катодом. , поэтому у элемента есть три выхода.В силовых блоках используются такие конструкции с общим катодом, их удобно использовать в схемах выпрямителя. Часто схемы рисуются маркировкой штатного диода, но в описании указано, что он Шоттки, поэтому нужно быть внимательным.

Диодные сборки с барьером Шоттки выпускаются трех типов:

1 тип — с общим катодом;

2 тип — с общим анодом;

3 Тип — по схеме удвоения.

Чтобы сэкономить на оплате электроэнергии, читатели советуют «Энергосберегающий ящик для экономии электроэнергии».Ежемесячные выплаты станут на 30-50% меньше, чем до использования экономии. Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Такое подключение помогает повысить надежность элемента: после нахождения в одном корпусе у них одинаковый температурный режим, что немаловажно, если нужны мощные выпрямители, например, на 10 ампер.

Но есть и минусы. Все дело в том, что небольшое падение напряжения (0,2-0,4 В) в таких диодах проявляется при небольших напряжениях, как правило — 50-60 вольт. При более высоком значении они ведут себя как обычные диоды. Но по току эта схема показывает очень хорошие результаты, потому что часто бывает необходимо — особенно в силовых цепях, силовых модулях — чтобы рабочий ток полупроводников был не ниже 10а.

Еще один главный недостаток: для этих устройств невозможно превысить обратный ток даже на мгновение.Они сразу выходят из строя, а кремниевые диоды, если их температура не была превышена, восстанавливают свои свойства.

Но положительных моментов больше. В дополнение к низкому падению напряжения, диод Шоттки имеет низкое значение емкости перехода. Как известно: ниже емкости — выше частоты. Такой диод применялся в импульсных источниках питания, выпрямителях и других схемах с частотами в несколько сотен килогерц.


Вау такой диод имеет несимметричный вид.При подаче постоянного напряжения видно, что ток растет по показаниям экспонента, а когда ток не зависит от напряжения.

Все это объяснимо, если вы знаете, что принцип работы этого полупроводника основан на движении основных носителей — электронов. По той же причине эти устройства такие быстродействующие: в них отсутствуют процессы рекомбинации, присущие приборам с P-N-переходами. Для всех устройств, имеющих барьерную структуру, характерна асимметрия Wah, потому что именно количество носителей электрического заряда обусловлено зависимостью тока от напряжения.

Миниатюризация

С развитием микроэлектроники широкое распространение получили специальные микросхемы, однокристальные микропроцессоры. Все это не исключает использования навесных элементов. Однако если для этой цели использовать радиоэлементы обычных размеров, то это перечеркнет всю идею миниатюризации в целом. Поэтому были разработаны малопригодные элементы — SMD-компоненты, которые в 10 и более раз меньше обычных деталей. Ни один из этих компонентов не отличается от использования обычных устройств, а их уменьшенные габариты позволяют использовать такие запчасти в различных микрофракциях.

SMD-компоненты имеют несколько размеров. Для ручной пайки подходят SMD размером 1206. Их размер составляет 3,2 на 1,6 мм, что позволяет паять их самостоятельно. Остальные SMD-элементы более миниатюрны, собираются на заводе специальным оборудованием, а в домашних условиях паять их невозможно.

Принцип работы sMD-компонента Тоже не отличается от своего крупного аналога, а если, например, рассматривать диодный флок, то он одинаково подойдет для полупроводников любого размера.Перегрузка по току составляет от 1 до 10 ампер. Маркировка на корпусе часто состоит из цифрового кода, расшифровка которого предусмотрена в специальных таблицах. Возможна проверка на пригодность как к тестеру, так и к крупным аналогам.

Практическое применение

Выпрямители Шоттки используются в импульсных блоках питания, стабилизаторах напряжения, импульсных выпрямителях. Самые требовательные по току — 10а и более — это напряжения 3,3 и 5 вольт. Именно в таких цепочках вторичного питания чаще всего используются устройства Шоттки.Для увеличения значений тока их включают вместе по схеме с общим анодом или катодом. Если каждый из сдвоенных диодов на 10 ампер, это будет значительный запас прочности.

Одной из самых частых неисправностей импульсных силовых модулей является выход из строя этих большинства диодов. Как правило, они либо протыкают полностью, либо дают подтекание. В обоих случаях неисправный диод необходимо заменить, после чего необходимо проверить силовые транзисторы мультиметра, а также измерить напряжения питания.

Тестирование и взаимозаменяемость

Выпрямители Check Schottky могут быть не хуже обычных полупроводников, поскольку имеют схожие характеристики. Мультиметр должен звенеть в обе стороны — он должен себя показать, как и обычный диод: анодный катод, при этом утечек быть не должно. Если он показывает даже незначительное сопротивление — 2-10 км, это уже повод для подозрений.


Диод с общим анодом или катодом можно проверить как два обычных полупроводника, соединенных вместе.Например, если анод общий, то это будет одна ножка из трех. На анод ставим один щуп-тестер, остальные ножки разные диоды, на них надевается еще один щуп.

Можно ли заменить на другой? В некоторых случаях диоды Шоттки меняют на обычные германские. Например, D305 при токе 10 ампер давал падение всего на 0,3 вольта, а при токах 2–3 ампера их можно установить без радиаторов. Но основная цель установки Schottki — это не небольшое падение, а малая мощность, поэтому не всегда ее можно заменить.

Как видите, электроника не стоит на месте, и другие возможности Использование высокоскоростных инструментов будет только увеличиваться, что позволит разрабатывать новые, более сложные системы.

К многочисленному семейству полупроводниковых диодов, названных именами ученых, открывших необычный эффект, можно добавить еще один. Это диод Шоттки.

Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект с помощью определенной технологии создания металлического полупроводника.

Основная «фишка» диода Шоттки в том, что, в отличие от обычных диодов на основе P-N перехода, здесь используется переход металл-полупроводник, который еще называют барьером Шоттки. Этот барьер, как и полупроводниковый P-N переход, обладает свойством односторонней электропроводности и рядом отличительных свойств.

В качестве материала для изготовления диодов с барьером Шоттки преимущественно используются кремний (SI) и арсенид галлия (GaAs), а также такие металлы, как золото, серебро, платина, палладий и вольфрам.

По понятиям диод Шоттки изображается так.

Как видите, его изображение несколько отличается от обозначения обычного полупроводникового диода.

Кроме такого обозначения на схемах можно встретить изображение диода Шоттки (монтажного) диода.

Двойной диод — это два диода, установленные в одном общем корпусе. Выводы катодов или анодов совмещены. Поэтому такая сборка, как правило, имеет три выхода.В импульсных блоках питания обычно применяются сборки с общим катодом.

Поскольку два диода размещены в одном корпусе и изготавливаются в едином технологическом процессе, их параметры очень близки. Поскольку они размещены в одном корпусе, то и температура у них одинаковая. Это увеличивает надежность и срок службы элемента.

Диоды Шоттки

обладают двумя положительными качествами: очень малым прямым падением напряжения (0,2-0,4 вольта) на переходе и очень большим быстродействием.

К сожалению, такое небольшое падение напряжения проявляется при приложенном напряжении не более 50-60 вольт.При дальнейшем увеличении диод Шоттки ведет себя как обычный кремниевый выпрямительный диод. Максимальное обратное напряжение для Schottka обычно не превышает 250 вольт, хотя в продаже можно найти образцы, рассчитанные и на 1,2 киловольта (VS-10ETS12-M3).

Итак, сдвоенный диод Schottika (выпрямитель Шоттки) 60CPQ150. Он рассчитан на максимальное обратное напряжение 150 В, и каждый из монтажных диодов способен пропускать при прямом включении 30 ампер!

Также можно встретить выпрямленные образцы для полуприцепа, у которых максимум 400А! Примером может служить модель VS-400CNQ045.

Очень часто в концептуальных схемах сложное графическое изображение катода просто опускается и изображает диод Шоттки в виде обычного диода. А тип используемого элемента указан в спецификации.

К недостаткам диодов с барьером Шоттки можно отнести то, что даже при кратковременном подавлении они моментально выходят из строя и главное безвозвратно. В то время как кремниевые силовые клапаны после прекращения действия превышенного напряжения прекрасно самооцениваются и продолжают работать.Кроме того, обратный ток диодов очень зависит от температуры перехода. Происходит тепловой пробой на большом обратном токе.

К положительным качествам диодов Шоттки кроме высокой быстродействия, а, следовательно, и небольшого времени восстановления можно отнести небольшой переходный контейнер (барьер), позволяющий увеличивать рабочую частоту. Это позволяет использовать их в импульсных выпрямителях на частотах в сотни килогерц. Многие диоды Шоттки находят применение в интегральной микроэлектронике.Диоды Шоттки, изготовленные по нанотехнологии, являются частью интегральных схем, где они шунтируют переходные переходы для увеличения скорости.

Серия

Шоттки Серия 1N581X (1N5817, 1N5818, 1N5819) прижилась в любительской практике. Все они рассчитаны на максимальный постоянный ток ( I F (AV) ) — 1 ампер и обратное напряжение ( V rrm. ) от 20 до 40 вольт. Падение напряжения ( В F. ) Диапазон перехода составляет от 0,45 до 0,55 вольт. Как уже упоминалось, прямое падение напряжения ( Forward Voltage Drop.) Диодов с барьером Шоттки очень мало.

Также довольно известный элемент — 1N5822. Он рассчитан на постоянный ток 3 ампера и выполнен в корпусе DO-201Ad.

Также на печатных платах можно встретить диоды серии SK12 — SK16 для поверхностного монтажа. У них довольно маленькие размеры. Несмотря на это, SK12-SK16 выдерживает постоянный ток до 1 ампер при обратном напряжении 20-60 вольт. Прямое падение напряжения составляет 0,55 вольт (для SK12, SK13, SK14) и 0.7 вольт (для SK15, SK16). Также на практике можно встретить диоды серии SK32 — SK310, например, SK36. , который рассчитан на постоянный ток 3 ампера.

Применение диодов Шоттки в источниках питания.

Диоды Шоттки

активно используются в блоках питания компьютеров и импульсных стабилизаторах напряжения. Среди низковольтных питающих напряжений наиболее серьезными (десятки ампер) являются напряжения +3,3 вольт и +5,0 вольт. Именно в этих вторичных источниках питания используются диоды с барьером Шоттки.Чаще всего используются турельсовые сборки с общим катодом. Именно использование сборок можно считать признаком качественного и технологичного блока питания.

Выход из строя диодов Шоттки — одна из самых частых неисправностей импульсных блоков питания. У него может быть два «мертвых» состояния: чистый электрический пробой и утечка. При наличии одного из этих состояний блокируется питание компьютера, так как срабатывает защита. Но может быть иначе.

В первом случае все вторичные напряжения отсутствуют.Защита заблокировала блок питания. Во втором случае вентилятор «закручивается» и на выходе источников питания периодически появляются пульсации напряжения, затем они исчезают.

То есть схема защиты периодически срабатывает, но при этом не полностью блокирует питание. Диоды Шоттки гарантированно выйдут из строя, если радиатор, на котором они установлены, очень сильно нагревался до появления неприятного запаха. И последняя версия диагностики, связанная с утечкой: при увеличении нагрузки на ЦПУ В многопрограммном режиме самопроизвольно отключается силовой агрегат.

Следует иметь в виду, что при профессиональном питании БП после замены вторичных диодов, особенно при подозрении на утечку, все силовые транзисторы выполняют ключевую функцию и наоборот: после замены ключевых транзисторов проверка вторичных диодов является обязательная процедура. Всегда нужно руководствоваться принципом: беда не наступает.

Проверить мультиметр на диодах Шоттки.

Проверить диод Шоттки можно обычным мультиметром.Методика такая же, как и при проверке обычного полупроводникового диода с фазовым переходом. Но здесь есть подводные скалы. Особенно сложно проверить диод на течь. Прежде всего, элемент необходимо исключить из схемы для более точной проверки. Определить полностью пробитый диод несложно. На всех пределах измерения сопротивления неисправный элемент будет иметь бесконечно низкое сопротивление, как прямое, так и обратное. Это эквивалентно короткому замыканию.

Диод сложнее проверить при подозрении на «течь». Если проверить мультиметр DT-830 в режиме «Диод», то мы увидим полностью рабочий элемент. Можно попробовать измерить в модульном режиме его обратное сопротивление. На пределе «20ком» обратное сопротивление определяется как бесконечно большое. Если устройство показывает хоть какое-то сопротивление, скажем 3 ком, то этот диод следует рассматривать как подозрительный и заменить его на заведомо исправный. Стопроцентная гарантия может дать полную замену диодов Шоттки по шине питания + 3.3 В и + 5,0 В.

Где еще в электронике используют диоды Шоттки? Их можно встретить в довольно экзотических устройствах, таких как альфа-приемники и бета-излучение, детекторы нейтронного излучения, а в последнее время на барьерных переходах Шоттинки собирают солнечные батареи. Чтобы они питали электричество и космические корабли.

Многие неисправности в системных блоках питания возникают из-за проблем с вторичными цепями, работающими совместно с источниками питания. Если ключи силовых транзисторов возникают очень часто, то основной проблемой становится вторичный выпрямитель, в основе которого лежат диоды Шоттки.В нем используется принцип перехода от металла к полупроводнику. Как правило, большинство этих диодов используется в цепях низкого напряжения.

Положительные качества диода Шоттки

Если в обычных диодах величина прямого падения напряжения составляет примерно от 0,6 до 0,7 вольт, то использование диодов Шоттки позволяет снизить этот показатель с 0,2 до 0,4 вольт. При этом максимальное обратное напряжение может составлять до нескольких десятков вольт. Этот показатель устанавливает ограничение на использование диодов Шоттки и подразумевает их использование только в низковольтных цепях.

При небольшой электрической емкости переходный режим становится возможным сделать значительное увеличение рабочей частоты. Благодаря этому свойству диод нашел довольно широкое применение в интегральных схемах. В силовых электрических устройствах Переходы с малой мощностью имеют короткий период восстановления, что позволяет выпрямителям работать на высоких частотах.

Улучшенные характеристики по сравнению с обычными выпрямителями позволяют эффективно использовать их в импульсных источниках питания и цифровой аппаратуре.

недостатки

В случае, когда максимальное обратное напряжение превышает допустимый уровень, диод Шоттки выходит из строя. Это необратимый процесс, после которого восстановить первоначальные свойства становится невозможно.

Кроме того, наблюдаются повышенные обратные токи, которые увеличиваются с увеличением температуры самого кристалла. В случае некачественного теплопровода действие положительной тепловой обратной связи может привести к аварийному перегреву диода.

В силовых блоках эффективно применяется диод Шоттки при выпрямлении токов в каналах. Принимая во внимание высокое значение выходного тока, возникает необходимость в быстром срабатывании выпрямителей, чтобы снизить их потери энергии. Этот фактор приводит к значительному увеличению КПД источников питания. Кроме того, он обеспечивает надежную работу блока питания, установленного в первой части блоков питания.

Таким образом, диоды Шоттки используются в тех случаях, когда необходимо снизить коммутационные динамические потери, а также при устранении коротких замыканий при коммутации.Это устройство является эффективным выпрямительным элементом.

Или разные схемы Электрические цепи встречаются такое понятие как диод Шоттки. Прежде всего, это специальный полупроводниковый диод, имеющий при прямом включении небольшое падение напряжения и состоящий из полупроводника и металла. Свое имя я получил в честь изобретателя из Германии Вальтера Шоттки, который изобрел этот электронный элемент.

В контакте с

Допустимое обратное напряжение в электронном элементе для промышленных целей ограничено до 250 вольт.На практике используется в основном низковольтные цепи для предотвращения тока в обратной стороне. По вместимости они делятся на несколько групп: маломощные, средне-дорогие и мощные.

Сам прибор состоит из металла — полупроводника, пассивации стеклом, защитного кольца и металла. Когда цепь начинает проходить по цепи, то на защитном кольце и по всей области полупроводникового барьера будет накапливаться положительный и отрицательный заряды Но в разных частях корпуса, в которых будет возникать электрическое поле и выделяется тепло, что является большим плюсом для некоторых экспериментов по физике.

Отличие от других полупроводников

Этот электронный элемент отличается от других тем, что в нем в качестве препятствия используется металл-полупроводник, обладающий односторонней электропроводностью и множеством различных отличительных свойств. Такими полупроводниками могут быть арсенид галлия, золото, карбид кремния, вольфрам, германий, палладий, платина и так далее.

От выбранного металла будет зависеть вся работа электронного элемента Шоттки. Кремний особенно используется, потому что он более надежен, чем другие, хорошо работает при большой мощности.Также на больше, чем у других металлов. Используется полупроводник на основе арсенида галлия (GAAS) — химического соединения мышьяка и галлия, реже — производства Германии (GE). Технология изготовления этих электронных элементов очень проста, поэтому она самая дешевая.

Также диод Шоттки отличается от других стабильной работой при подаче тока. Для стабильности используется введение в корпус этого электронного элемента специальных кристаллов, что очень тонкая работа, ведь халатность или невнимательность могут вызвать сбой в работе устройства.Этим редко занимаются люди, чаще всего эту работу выполняет специальный робот — автомат, запрограммированный на такую ​​операцию.

Обозначение и маркировка диода Шоттки

Как и все электронные части и элементы имеют обозначения, этот электронный элемент изображен на принципиальных схемах (см. Рис. 1), что несколько отличается от обозначения обычного полупроводника.

По другой схеме можно найти изображение диода Шоттки (см. Рис.2). Это два вмонтированных электронных элемента. в одном общем корпусе . Аноды или катоды припаяны, поэтому у них есть три выхода.

Этот электронный элемент, как и большинство, имеет маркировку сбоку. А если на обозначении буквы и цифры непонятны, то их можно увидеть в радиотехническом справочнике их расшифровки.

Достоинства и недостатки

У этого устройства есть свои положительные стороны и свои недостатки.

  1. Хорошо держит электрический ток в цепи;
  2. Малая емкость барьера из металлов — полупроводников, что увеличивает долговременную эффективность диода;
  3. В отличие от других полупроводников, в диоде Шоттки наблюдается небольшое падение напряжения;
  4. IN электрическая цепь Этот диод Шоттки быстродействующий.

Большой минус Дело в том, что очень большой обратный ток. В некоторых случаях, например, превышение желаемого уровня обратного тока Даже в несколько ампер электронный элемент просто ломается или выходит из строя в самый неподходящий момент, независимо от того, новый он или старый. Также часто можно наблюдать утечку диодов, что в некоторых случаях может привести к печальным последствиям, если речь идет о невнимательной проверке полупроводников.

Применение диода Шоттки

Эти электронные элементы Представленные выше можно встретить в нашем мире практически везде: в компьютерах, стабилизаторах, бытовой технике, радиовещании, телевидении, блоках питания, солнечных панелях, транзисторах и многих других устройствах из всех сфер жизни.

Во всех случаях повышает КПД и КПД, снижает количество потерь Динамика напряжения, восстанавливает сопротивление обратному току, предполагает излучение альфа-, бета- и гамма-зарядов, позволяет работать довольно много времени без перерывов, сохраняет ток в напряжении электрической цепи.

Диагностика диодов Шоттки

Вы можете провести диагностику электронного элемента Шоттки, если возникнет такая необходимость, но это займет некоторое время. В первую очередь необходимо сбросить один элемент с диодного моста или электронной схемы. Посмотреть визу И проверить тестером. В результате этих простых технических операций вы узнаете полупроводник полностью или нет. Хотя не обязательно сбрасывать всю сборку, потому что это лишняя работа, а главное — Z. Time Atrates.

Еще можно проверить этот диодный или диодный мост мультиметром, при этом учитывать то, что производитель пишет ток на стороне. Включаем мультиметр и подносим щуп к концам анода и катода, и он нам покажет напряжение на диоде.

Иногда случается так, что диод Шоттки по какой-то причине может выйти из строя. Рассмотрим их:

И в обоих случаях запаха Гэри вы не почувствуете и не увидите дыма, так как в корпусе встроена особая защита от подобных происшествий. Если вдруг в одном транзисторе сгорел вышеуказанный диод , убедитесь, что это единственное устройство, в котором вы обнаружили неисправность, потому что диоды необходимо проверять все.

Хотя иногда может и не быть такой возможности, чтобы проверить диоды на исправность, когда это необходимо. Иногда бывает , что компьютер начинает тормозить, очень долго включается, «зависает». Возможно, дело связано с диодами, и каждый может разобрать процессор и посмотреть, что же внутри.

Необходимо, прежде всего, обесточить компьютер и открыть блок питания в системном блоке. Сразу можно заметить диоды. Проверьте, нет ли в них ям или обрывов. Если есть, нужно их достать и заменить на новый полупроводник, устранив проблемы самостоятельно, но лучше обратиться за помощью к профессионалам.

Полупроводники Шоттки в современном мире

Диоды Шоттки получили широкое распространение и получили распространение во всех сферах современной жизни, особенно в электронике. Они могут быть найдены как двойные выпрямительные диоды , где два полупроводника установлены в одном корпусе, а концы анодов или катодов соединены между собой и просты, а также очень малы (например, это очень часто встречается в небольших электрических деталях).

Этот полупроводник очень часто используется в импульсных источниках питания в бытовой технике, что значительно снижает потери и улучшает тепловую работу.Также данные электронных элементов Используются в транзисторах в качестве выпрямителей тока и в специальных диодах, которые используются для объединения параллельных источников питания.

Как определить положительный и отрицательный полюсы диода Шоттки

Обычно нормальный pin-диод может определять положительный и отрицательный полюсы по длине стержня или площади внутри соломенной шляпы. Об обычном чип-диоде можно судить по отрицательному электроду на конце стержня, а отрицательный электрод светодиода также обычно имеет знак.Сегодня сделал плату и купил выпрямительный диод Шоттки IN5822. Я обнаружил, что положительный и отрицательный полюса не имеют маркировки, как у других обычных диодов. На всякий случай можно использовать мультиметр для измерения положительного и отрицательного полюсов. Вот метод тестирования цифрового мультиметра: цифровой Когда мультиметр используется для измерения диода, красный и черный два стержня с сопротивлением мультиметра (обычно X100 или X1K) соответственно подключаются к двум полюсам диода и сопротивлению. один раз будет небольшим, а сопротивление очень близко.В случае небольшого значения сопротивления красный измеритель подключается к положительному полюсу.

Диоды Шоттки Как положительный и отрицательный электроды определяют положительный и отрицательный электроды во время установки? У многих возникает такой вопрос при установке. На самом деле это кажется сложным, но очень легким.

Во-первых, посмотрите на символические знаки. в диодах Шоттки Знак диода обычно указывается на поверхности, положительный полюс обозначается треугольной стрелкой, а другой конец — отрицательным полюсом.

Во-вторых, посмотрите на точки цвета компонентов. На точечном контакте Диоды Шоттки На внешнем корпусе обычно есть полярные точки (белые или красные).

Добавить комментарий

Ваш адрес email не будет опубликован.
