МОЩНЫЙ диодный мост на диодах ШОТТКИ. Много фото и схема. | 🛠Мастерская OnlyKit🛠

В сегодняшней статье покажу одну из самых простых способов как выпрямить из переменного в постоянное напряжение.

Соберем с вами диодный мост на диодах Шоттки.

Для сборки понадобиться минимальный набор комплектующих. Не смотря на простоту конструкции по мощности получиться приблизительно на 100 Ватт и до 20 ампер.

Главным компонентом, как вы уже поняли, будет диоды Шоттки, взял 4 штуки MBR20100CT.

Далее 2 конденсатора, характеристики на фото.

Ну и взял макетную плату, для монтажа комплектующих.

Да совсем забыл, понадобиться еще радиатор для охлаждения диодов.

Собирать будем по такой схеме:

В первую очередь устанавливаю 4 диода Шоттки на макетную плату и припаиваю их к плате.

Как видно на фото выше, я спаял у каждого диода аноды.

Теперь устанавливаю конденсаторы.

А с обратной стороны делаю еще пару новых дорожек.

Допаиваю дорожки как на схеме и все готово.

Осталось припаять провода входа и выхода

и установить радиатор.

К нему диоды прикручиваю через теплопроводящие прокладки. Замыкать диоды Шоттки между собой ни в коем случае нельзя!

Приступаю к тесту.
Использовать буду слабенький трансформатор.

На выходе его имею не больше 12 вольт переменного напряжения.

Подключаю диодный мост и на выходе без нагрузки чуть больше 15 вольт постоянного напряжения.

Диодный мост собрал не просто так, вскоре расскажу вам как я собрал бюджетный ЛБП.

На этом я заканчиваю статью и жду от вас адекватной критики, советов и пожеланий.

Пустотрепов и их друзей буду отправлять в бан или просто не обращать внимание и удалять комментарии. В Дзене место нормальным людям, а не быдло и злобным пенсионерам.

Видео на тему статьи:

Не забудьте зайти в гости и подписаться на мои каналы Дзен, Я.Эфир, YouTube и ВК.

До следующих самоделок и интересных тестов!

Диодный мост KBU1010 10A 1000V

Описание товара Диодный мост KBU1010 10A 1000V

Обратное напряжение: 1000V;
Максимальный прямой ток: 10A.

Отличительные особенности и преимущества диодного моста KBU1010 10A 1000V

Диодный мост KBU1010 10A 1000V используется в схемах двухполупериодного выпрямления переменного напряжения.

Диодный мост устанавливается на выходе вторичной обмотки трансформатора.

В отличие от однополупериодной схемы выпрямления совместно с использованием конденсаторного фильтра питания, применение диодного моста обеспечивает низкий коэффициент пульсаций при значительном токе нагрузки.

При такой схеме подключения появляется возможность использования электролитического конденсатора меньшей емкости.

Диодный мост KBU1010 10A 1000V рассчитан на обратное напряжение до 1000V и прямой ток до 10A.

Рекомендуется, чтобы обратное напряжение диодного моста превышало входное напряжение с трансформатора хотя бы в два раза.

Прямой ток через диод определяется током, потребляемым нагрузкой. При превышении этого параметра, происходит тепловой пробой и диодный мост выходит из строя.

Следует отметить, что диодный мост рассчитан на максимальный ток – 10A исключительно при установке на радиатор.

При повышенной температуре окружающей среды можно организовать дополнительный отвод тепла при помощи вентилятора.

Как правильно припаять диодный мост KBU1010 10A 1000V

Идентифицировать выводы для пайки совсем не сложно.

Отметка «+» находится рядом с положительным выводом;
Отметка «-» — рядом с отрицательным выводом.

Это выходы диодного моста.

Два оставшихся вывода – это входы, которые служат для подачи переменного напряжения.

При пайке не следует перегревать выводы диодного моста.

Чем можно заменить диодный мост KBU1010 10A 1000V

Диодный мост допустимо заменить отдельными выпрямительными диодами с максимальным прямым током до 10A и обратным напряжением до 1000V.

Но если есть возможность, лучше купить диодный мост с такими же параметрами по следующим причинам.

Параметры дискретных диодов могут значительно различаться от партии к партии. В диодном мосте технология производства гарантирует наиболее близкие характеристики каждого встроенного диода.
Размещение диодов в одном корпусе гарантирует благоприятный тепловой режим диодного моста (все диоды одинаково нагреваются).
При использовании 4-х диодов вместо одного диодного моста необходимо будет использовать 4 отдельных радиатора вместо одного.

Диодный мост будет занимать меньше места на печатной плате.

Как правильно проверить диодный мост цифровым мультиметром

Проверить диодный мост мультиметром не сложно вне зависимости от того, имеет ли измерительный прибор функцию диодного теста (проверки диодов).

Поворотный переключатель цифрового мультиметра устанавливается в положение «диодный тест».

Подключаются щупы:

черного цвета в гнездо «COM»;
красного цвета в гнездо для проверки диодов.

Щуп черного цвета прикладываем к выводу «+» диодного моста, а красного цвета – поочередно к каждому из выводов с обозначением «~».

В каждом из измерений на дисплее должно быть показано напряжение порядка 0,6-0,8 В.

Меняем щупы места. Мультиметра должен показывать «0».

Таким образом, проверяется первая пара диодов.

Если при изменении щупов на одном из диодов остается «0» или будет показано падение напряжения, значит диодный мост «пробит» и его следует заменить.

Также проверяется вторая пара диодов, только щуп красного цвета подключается к выводу «-«, а черного – поочередно к выводам «~» диодного моста.

Если в мультиметре нет функции теста диодов, нужно установить поворотный переключатель в положение измерения сопротивления до 1 КОм и выполнить описанные выше проверочные процедуры.

Диодный мост часто выходит из строя из-за короткого замыкания в нагрузке. Чтобы уберечь электронный компонент от повреждения, следует использовать предохранитель.

Купить диодный мост KBU1010 10A 1000V в Киеве можно, сделав заказ на сайте или позвонив менеджеру по телефону в разделе «контакты».

Автор на +google

МД 13-400 Диодный мост (Выпрямительный блок)

УВПР-2001-01 Диодный мост (Выпрямительный блок) (Выпрямительный блок) | купить, цена, описание, характеристика

УВПР-2001-01 Диодный мост (Выпрямительный блок)

Выпрямительный блок (диодные мосты) используется для ремонта и замены блоков вышедших из строя на выпрямителях типа ВД-301, ВД-306, ВДМ-6303, ВДМ-1202, ВДУ-506

Выпрямительный модуль, диодный мост, блок выпрямительный, мост выпрямительный, модуль УВПР-2001-01 . Неуправляемый (диодный).

Выпрямительный блок (диодный) к УВПР-2001-01

Можно использовать несколько диодных мостов, для получения желаемой мощности, в зависимости от требуемого тока.

Силовые полупроводниковые модули для сварочной техники называются выпрямительным блоком или диодным мостом. В зависимости от сварочного аппарата будет подбираться свой выпрямительный блок.

Для правильного определения какой блок используется в вашем сварочном аппарате, лучше всего посмотреть в паспорте

сварочного оборудования. Если паспорт потерян то можно подобрать по названию сварочного аппарата у наших инженеров.

Широкий выбор диодных мостов

г. Екатеринбург, доставляем – бесплатно до транспортной компании.
поставщик ТрентеГруп

наш новый сайт http:\trentegroup.ru

Купить в: Астрахань, Барнаул, Белгород, Великий Новгород, Владимир,Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Екатеринбург, Ессентуки, Ижевск, Казань, Калуга, Каменск-Шахтинский, Когалым, Курган,Краснодар,Красноярск, Курск, Кемерово, Липецк, Магнитогорск, Москва, Мурманск, Н. Челны, Нижневартовске, Новый-Уренгой, Нижний Новгород,Нижний Тагил,Новгород, Новокузнецк, Новороссийск, Новосибирск, Новочеркасск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Пятигорск, Ростов, Рязань, Самара, Санкт-Петербург, Саранск, Сургут, Саратов, СОЧИ, СТ. Оскол, Ставрополь, Стерлитамак, Тамбов, Тверь, Тюмень, Тольятти, Томск, Тула, Ульяновск, Уфа, Чебоксары, Челябинск, Череповец, Чехов, Шахты, Ярославль, ЯНАО доставляем транспортными компаниями из г. Екатеринбурга

Изображение выпрямительного диода

, фотографии и изображения на Alibaba

Примечание. Некоторые элементы запрещены к отображению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

11,0-15,0 долл. США / Коробка (цена FOB)

10 коробок (мин. Заказ)

25,0-25,0 долл. США / Коробка (цена FOB)

1 коробка (мин. Заказ)

0 долларов США. 002-0,1 / шт. (цена FOB)

3 шт. (минимальный заказ)

US $ 0,7-1,0 /

шт. (цена FOB)

100 штук (минимальный заказ)

100-1000 долл. США / шт. (цена FOB)

100 шт. (минимальный заказ)

0,07-0,2 долл. США / шт. (цена FOB)

1000 шт. Мин.Заказ)

US $ 1-10 / шт. (FOB Price)

1 шт. (Min. Order)

US $ 5-15 / Unit (FOB Price)

100 Units (минимальный заказ)

0,005–0,01 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

0,0025–0,004 долл. США / шт. (цена FOB)

100 штук (мин.Заказ)

0,1–1 / 9000 долл. США 5 шт. (цена FOB)

1 шт. (минимальный заказ)

10–200 долл. США / шт.

(цена FOB)

1 шт. (минимальный заказ)

0,007–0,09 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

0,024–0,06 долл. США / шт. (цена FOB)

100 штук (мин.Заказ)

0,01–0,01 долл. США / шт. (цена FOB)

5000 шт. (минимальный заказ)

0,01–0,02 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

0,005–0,01 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

2,189–2,736 долл. США / шт. (цена FOB)

1 штука (мин.Заказ)

50-1000 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

5,25-5,25 долл. США / рулон (цена FOB)

1 рулон (минимальный заказ)

0,01–1 / 9000 долларов США 5 шт.

(цена FOB)

1 шт. (минимальный заказ)

2–3 / долларов США (цена FOB)

100 штук (мин.Заказ)

US $ 1-10 / шт. (цена FOB)

1 шт. (минимальный заказ)

US $ 0,001-0,009 / шт. (цена FOB)

1000 шт. (минимальный заказ)

0,02–0,04 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

0,0035–1 / долл. США (цена FOB)

1 ящик (мин.Заказ)

32,0-46,0 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

0,0001-0,001 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

0,0098-0,012 долларов США / штук (цена FOB)

5000 штук (минимальный заказ)

10,0-11,5 долларов США / штук (цена FOB)

1 штука (мин. Заказ)

0,7–3 долл. США / шт. (цена FOB)

10 шт. (минимальный заказ)

0,24–0,39 долл. США / шт. (цена FOB)

10 шт. (минимальный заказ)

3,2-4,0 долл. США / шт. (цена FOB)

50 шт. (минимальный заказ)

1,0–3,0 долл. США / шт. (цена FOB)

100 штук (мин.Заказ)

US $ 1-30 / шт. (Цена FOB)

10 шт. (Мин. Заказ)

US $ 20-25 / шт. (Цена FOB)

1 шт. (минимальный заказ)

0,73-0,73 доллара США / штук (цена FOB)

10 штук (минимальный заказ)

0,01-1 / долларов США (цена FOB)

5000 штук (мин.Заказ)

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} — {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

Диодный мост — Academic Kids

От академических детей

Диодный мост — это электронная схема, которая обеспечивает одинаковую полярность выходного напряжения и тока для обеих возможных полярностей входной мощности. В наиболее распространенном применении для преобразования входной мощности переменного тока (AC) в выходную мощность постоянного тока (DC) он известен как мостовой выпрямитель. На схеме (с использованием популярной схемы с четырьмя диодами, образующими стороны ромба) описана конструкция с одним диодным мостом, двухполупериодным выпрямителем или схемой Гретца. Эта конструкция используется для выпрямления однофазного переменного тока, когда отсутствует центральный ответвитель.

Изображение отсутствует

Диоды; слева — диодный мост

Отсутствует изображение
Диодный мост1.png
Изображение: Diodebridge1.png

Существенной особенностью этой схемы является то, что для обеих полярностей напряжение между входы моста, полярность выходов такая же.

Например, когда вход, подключенный в левом углу ромба, является положительным по отношению к входу, подключенному в правом, ток течет вправо по верхнему цветному пути и в целом слева по нижнему.

Когда правый вход положительный относительно левого, текущий поток в целом идет по диагонали вверх вправо и по диагонали вверх влево.

Отсутствует изображение
AC, _half-wave_and_full_wave_rectified_signals.PNG

AC, полуволновые и двухполупериодные выпрямленные сигналы

В каждом из этих случаев верхний правый вывод остается положительным по отношению к нижнему правому. Поскольку это верно вне зависимости от того, является ли вход переменным или постоянным током, эта схема не только вырабатывает постоянный ток при питании от переменного тока: она также может обеспечивать то, что иногда называют функцией «защиты полярности». То есть, он обеспечивает нормальное функционирование, когда батареи установлены задом наперед или когда проводка входного источника питания постоянного тока «перекрещена» (и защищает схему, которую он питает, от повреждений, которые могут возникнуть без вмешательства этой цепи).

До появления полупроводниковой электроники такой мостовой выпрямитель всегда строился из дискретных компонентов. (т.е. подключив два провода к каждому из четырех отдельных диодов). Во второй половине 20-го века один четырехконтактный компонент, в котором четыре диода эффективно подключены внутри постоянно герметичного устройства, стал стандартным коммерческим компонентом, доступным с различными номинальными значениями напряжения и тока.

Для многих приложений, особенно с однофазным переменным током, где двухполупериодный мост служит для преобразования переменного тока в постоянный, дополнительный конденсатора может быть важным, потому что только мост подает напряжение и ток фиксированной полярности, но различной величины.

Отсутствует изображение
Изображение: Diodebridge4.png

Функция этого конденсатора состоит в том, чтобы уменьшить отклонения (обычно в течение периодов в десятки миллисекунд или меньше) на выходе. (Стандартное сокращение этого эффекта в электронике заключается в том, что конденсатор обеспечивает путь с низким сопротивлением к компоненту переменного тока на выходе, ослабляя переменное напряжение на резистивной нагрузке и переменный ток через резистивную нагрузку. ) В менее технических терминах, потому что заряд хранится в конденсаторе, и напряжение между его выводами имеет фиксированное соотношение, любое падение выходного напряжения и тока моста имеет тенденцию компенсироваться потерей заряда конденсатором, этот заряд вытекает как дополнительный ток через нагрузку.Таким образом, изменение общего тока и напряжения уменьшается по сравнению с тем, что произошло бы без конденсатора; увеличение напряжения соответственно создает ток в конденсаторе , аналогичным образом смягчая изменение в чистом выходе.

Для трехфазного переменного тока двухполупериодный мостовой выпрямитель состоит из шести диодов.

Трехфазный мостовой выпрямитель для ветряной турбины Lakota (True North Power). Трехфазный мостовой выпрямитель для ветряных турбин.da: Diodebrokobling

de: Gleichrichterbrcke fr: диоды Pont de nl: Bruggelijkrichter pl: Mostek Graetza

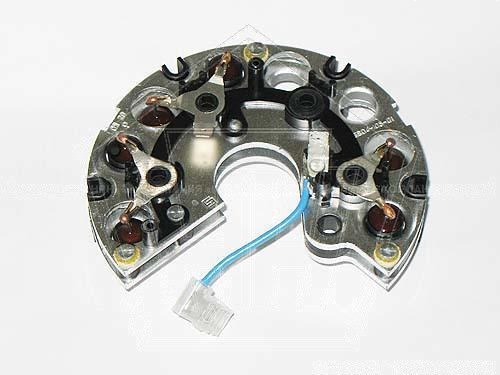

Изображения, фотографии и изображения диодного выпрямителя

выпрямительный диод изображение

диод выпрямителя

мост выпрямительный диод изображения

1n4001 выпрямительный диод фото

Предыдущий Следующий 1 /50 Фото продукты: Связанные ключевые слова: выпрямитель тормозной выпрямитель мостовой выпрямитель выпрямитель sanrex Выпрямитель на 200 ампер выпрямитель для honda Категории: Дом > Электронные компоненты и расходные материалы > Активные компоненты > Диоды > диод > диодный выпрямитель

Эластомерный микрофлюидный диод и выпрямитель, работающий с ньютоновскими жидкостями

Abstract

Мы сообщаем о двух микрофлюидных эластомерных авторегулирующих устройствах — диоде и выпрямителе. Они демонстрируют физически интересное и сложное нелинейное поведение (насыщение, сопротивление, зависящее от смещения и выпрямление) с ньютоновской жидкостью. Благодаря своим авторегуляторным свойствам они работают без активного внешнего управления. В результате они обеспечивают повышенную плотность микрофлюидных устройств и миниатюризацию всей системы. Продемонстрированные диод и выпрямитель также будут полезными компонентами в будущих схемах микрожидкостной логики.

ВВЕДЕНИЕ

Одно из замечательных приложений микрофлюидики — изучение сложных жидкостных явлений при малых числах Рейнольдса.Соответственно, в последние годы появились интересные с научной точки зрения нелинейные устройства и методы. Например, любопытные свойства неньютоновской жидкости были использованы для демонстрации анизотропного сопротивления однослойных микрожидкостных чипов. ¹ Устройства с пузырьковой логикой ² продемонстрировали нелинейность, бистабильность, усиление, синхронизацию, каскадирование, обратную связь и программируемость, тем самым заложив большую основу для будущей жидкостной логики. Микрожидкостные вентили с одним и двумя входами ³ продемонстрировали использование срабатывания за счет управления сопротивлением потоку.Построены микрожидкостный диод на основе заслонки ⁴ и клапаны ⁵ ^, ⁶ ^, ⁷ ^, ⁸ ^, ⁹, ограничивающие поток в одном направлении.

Однако различные аспекты вышеупомянутых устройств затрудняют создание и использование их в недорогих газопроницаемых материалах, ¹⁰ ^, ¹¹ ^, ¹², которые считаются лучшими для биологических применений.¹³ Некоторым устройствам требуются экзотические рабочие жидкости, некоторые используют двухфазные системы, несущие риски, ¹³ некоторым требуется активное внешнее управление, а некоторые просто слишком сложно изготовить и ∕ или работать с неизменно высоким качеством.

Напротив, здесь мы представляем устройства авторегуляции (диод и выпрямитель), которые надежны и просты в изготовлении. Устройства работают на основе установленной техники саморегуляции с использованием объездных каналов. ¹⁴ ^, ¹⁵ Они работают с простой водой, демонстрируют сложное нелинейное поведение и работают без активного внешнего управления.

Активное управление представляет собой серьезную проблему для дальнейшей интеграции и миниатюризации. ¹⁴ ^, ¹⁵ ^, ¹⁶ Входы давления занимают значительную «площадь» на кристалле и должны быть индивидуально подключены, что делает устройства относительно большими и неудобными в использовании. Кроме того, для каждой независимой линии внешнего управления требуется собственный датчик давления в макромасштабе (обычно соленоидный клапан Ли ¹⁷), что увеличивает общий размер и стоимость системы.Следовательно, в то время как несколько приложений ¹⁸ ^, ¹⁹ с высоким внутренним параллелизмом поддаются непропорционально простой структуре управления, архитектурная и эксплуатационная стоимость активного управления остается основным источником практических ограничений в этой области. Следовательно, поскольку авторегуляторы демонстрируют сложное жидкостное поведение без активного внешнего управления, они предлагают путь к повышенной сложности, большей плотности устройства и улучшенной миниатюризации в полевых условиях.

МАТЕРИАЛЫ И МЕТОДЫ

Изготовление пресс-форм

Толстослойная пресс-форма и низкие характеристики тонкослойной пресс-формы. Пластина выдерживалась в парах гексаметилдисилазана в течение 3 мин. SPR220-7 вращался при 1000 об / мин в течение 60 с. Вафля запекалась в течение 2 мин при 105 ° C, подвергалась УФ-облучению в течение 1,75 мин, проявлялась в 100% проявителе 319 в течение 1 мин, промывалась водой, высушивалась и подвергалась твердому запеканию в течение 10 мин при 140 ° C в течение 5 мин. увеличиваться и уменьшаться.

Высокие характеристики тонкослойной пресс-формы. Су8-2025 раскручивался при 1500 об / мин в течение 60 с. Вафля запекалась в течение 5 минут при 65 ° C и 10 минут при 95 ° C, подвергалась УФ-облучению в течение 6 минут, снова запекалась в течение 2 минут при 65 ° C и 6 минут при 95 ° C, проявлялась в 100% проявителе Su8 для 2 мин, промыть в свежем проявителе, высушить воздухом и запечь в течение 10 мин при 150 ° C с 5-минутным повышением и понижением.

Изготовление чипа

Dow Corning Sylgard 184, мономер полидиметилсилоксана (PDMS) (20 г) и сшивающий агент (1 г) смешивали для получения тонкого слоя. Отдельно смешивали мономер (35 г) и сшивающий агент (7 г) для получения толстого слоя.Смеси перемешивали (1 мин) и дегазировали (2 мин) в гибридном смесителе HM-501 (Keyence, Long Beach, CA). Формы подвергали воздействию паров триметилхлорсилана в течение 3 мин. Тонкий слой формуют при 2500 об / мин в течение 60 с в центрифуге P6700 (Specialty Coating Systems, Индианаполис, Индиана). Слои запекали 25 мин при 80 ° C. Толстый слой извлекали из формы, нарезали кубиками, перфорировали для формирования отверстий, очищали этанолом, сушили продувкой, выравнивали и собирали на тонкий слой. Сборку обжигали в течение 55 мин при 80 ° C, нарезали кубиками, извлекали из формы, перфорировали для формирования отверстий, очищали этанолом, сушили выдуванием и собирали на чистое предметное стекло.Полученные чипсы запекали 8 ч при 80 ° C. Один и тот же протокол использовался в проектах диодов и выпрямителей.

Параметры устройства

Диод: изменение отношения X ∕ L. Клапаны имели размер 100 × 150 мкм ² (Д × Ш), нижние каналы были 7 × 100 мкм ² (В × Ш), а верхние каналы были 25 × 100 мкм ² (В × Ш ). Длина основных каналов L = 14,2 мм.

Диод: изменение ширины выталкивающего клапана. Ширина клапана составляла от 100 до 330 мкм, нижние каналы составляли 12 × 100 мкм ² (В × Ш), а верхние каналы составляли 14 × 100 мкм ² (В × Ш).Длина основных каналов составляла L = 14,2 мм, а (X ₁ L, X ₂ L) была установлена на (0,66, 0,15).

Выпрямитель. Клапаны имели размер 100 × 140 мкм ² (Д × Ш), нижние каналы имели размер 15,5 × 100 мкм ², а верхние каналы имели размер 14 × 100 мкм ² (В × Ш). Длина основных каналов составляла L = 10,1 мм, а X ∕ L составлял 0,77.

Экспериментальная установка

Станция микрофлюидной флуоресцентной микроскопии содержит перевернутый флуоресцентный микроскоп Olympus IX-71 (Olympus America, Мелвилл, Нью-Йорк), оборудованный ртутной лампой (HBO ^® 103 Вт 2; OSRAM Мюнхен, Германия) и охлаждаемая камера устройства с зарядовой связью ST-7I (Santa Barbara Instrument Group, Санта-Барбара, Калифорния). Стальные трубки 23-го калибра (New England Small Tube, Litchfield, NH) вставляются в порты чипа и соединяются через трубки Tygon ^® (Cole-Parmer, Vernon Hills, IL) с источником давления, управляемым регуляторами AirTrol. , и измеряется цифровым манометром от TIF Instruments.

Методика эксперимента

Диоды. Воздух был удален из устройства путем закрытия запорного клапана на выпуске и нагнетания воды под давлением. Захваченный воздух выходил через газопроницаемую матрицу PDMS.Затем открывали запорный клапан и измеряли пропускную способность по времени продвижения водяного мениска в прозрачной трубке, соединенной с выхлопом.

Выпрямители. Воздух удаляли из устройства путем закрытия запорных клапанов в верхнем правом и нижнем левом углах устройства и нагнетания воды под давлением. Захваченный воздух выходил через газопроницаемую матрицу PDMS. Затем открыли запорную арматуру и установили регулярный поток. Скорости шариков измеряли путем деления длин траекторий шариков на время экспозиции соответствующей камеры в серии флуоресцентных изображений. Скорость потока жидкости при каждой настройке давления была получена как верхняя граница измеренных скоростей шариков.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Морфологическая основа ауторегуляции была установлена микрожидкостными переходными отверстиями ¹⁴ (вертикальные проходы), которые позволили построить трехмерные (3D) каналы ¹⁴ в многослойных микрожидкостных чипах ¹⁷, построенных с использованием мягких техника литографии. ²⁰ Поскольку микрожидкостные клапаны состоят из мембраны между каналами в разных слоях, ¹³ ^, ¹⁷ 3D-каналы были созданы, чтобы действовать сами на себя, создавая нелинейное поведение и, таким образом, обеспечивая авторегуляцию.Микрожидкостный источник тока ¹⁴ был продемонстрирован как первое устройство такого типа.

Мы расположили два таких источника тока друг за другом, чтобы получить микрожидкостной диод [Рис. ]. Каждый составляющий источник тока представляет собой двухслойное устройство, в котором поток устанавливается по основному каналу (от входа к выходу) в верхнем слое (красный). Обходной канал отделяется от основного канала рядом с входом и продолжается через переходное отверстие (черный) в нижний слой (синий) для подключения к выталкивающему клапану ²¹, который воздействует на основной канал рядом с выхлопом.Статическое давление уменьшается от входа к выходу, когда жидкость течет по основному каналу. Между тем, статическое давление остается постоянным вдоль тупикового объездного канала, поскольку по нему нет потока жидкости. Следовательно, выталкивающий клапан в конце обходного канала испытывает эффективное давление, равное падению статического давления между разделением канала и сегментом основного канала над клапаном. Из-за геометрии устройства и закона Пуазейля по мере увеличения приложенного давления падение давления также увеличивается, и мембрана выталкивающего клапана ²¹ деформируется вверх, сужая основной канал.Следовательно, полное сопротивление увеличивается с приложенным давлением, и устройство ведет себя нелинейно с ньютоновскими жидкостями. Источник тока насыщается при прямом смещении и ведет себя линейно при обратном смещении.

(а) Архитектурная схема микрожидкостного диода. (б) Фотография микросхемы с диодными приборами. Микрожидкостные каналы заполнены зеленым красителем, чтобы они выделялись.

В диоде (рис.) Два источника тока расположены спина к спине. Следовательно, при каждом смещении один из источников тока будет насыщаться, а другой останется линейным.Таким образом, устройство в целом должно соответствовать обоим смещениям. Для данной длины основного канала L можно выбрать обходные отношения X ₁ L и X ₂ L таким образом, что будет значительная разница между уровнями насыщения двух смещений, в результате чего будет получено устройство, которое должен быть намного более проводящим в одном направлении потока, чем в другом. Таким образом, хотя аналогия с электроникой не идеальна, устройство в целом должно вести себя как жидкостный эквивалент диода.

Набор диодов был построен в той же микросхеме [e. g., Fig.], при этом ширина клапанов поддерживалась постоянной на уровне 150 мкм, а коэффициенты обхода (X ₁ L, X ₂ L) варьировались. Устройства характеризовались измерением их пропускной способности в зависимости от приложенного давления. Как и предсказывалось, большее количество объездных путей приводит к более низким уровням насыщения (рис.). Таким образом, обходные отношения могут использоваться для настройки точек насыщения диода, как требуется для любого конкретного применения. Эти результаты представляют собой экспериментальное доказательство принципа работы микрофлюидного диода этого типа.

Пропускная способность основного проточного канала в зависимости от приложенного давления для различных значений обхода (X ∕ L). При прямом смещении (положительное давление) первый (левый) источник тока с длиной обхода X ₁ насыщается. При обратном смещении (отрицательное давление) второй (правый) источник тока с длиной обхода X ₂ насыщается. Чем больше коэффициент объезда (X ∕ L), тем ниже уровни насыщения.

Работа авторегулятора зависит от сужения клапана. С другой стороны, поведение клапана определяется физическими параметрами клапана.²² Следовательно, разумно ожидать, что изменение этих параметров также настроит поведение авторегулятора.

Чтобы проверить эту гипотезу, мы построили набор диодов на той же микросхеме, где отношения обхода (X ₁ L, X ₂ L) поддерживались постоянными на уровне (0,66, 0,15), в то время как клапан ширина варьировалась от 100 до 330 мкм. Результаты (рис.) Показывают, что давление насыщения и производительность устройства уменьшаются по мере увеличения ширины выталкивающего клапана. Таким образом, параметры клапана могут использоваться для настройки точек насыщения диода.

Пропускная способность основного проточного канала в зависимости от приложенного давления для выталкивающих клапанов шириной от 100 мкм (квадрат) до 140 мкм (ромб). Давление насыщения и пропускная способность каждого диода уменьшаются по мере увеличения ширины выталкивающего клапана.

Эксперименты также показали, что при выбранной геометрии и технологиях изготовления нецелесообразно использовать клапаны, ширина которых превышает 150 мкм, поскольку они необратимо заклиниваются как во время изготовления, так и во время эксплуатации. Это ограничение можно обойти, построив ряд клапанов, подключенных к одному и тому же объездному каналу и действующих на один и тот же главный канал.Затем общее сопротивление должно увеличиваться примерно линейно с количеством клапанов, что еще больше снижает давление насыщения и пропускную способность всего устройства.

По мере того, как давление увеличивается за пределами линейного режима устройства, постоянно наблюдается небольшой провал на кривой Т-П (рис.). Этот эффект может дать новое понимание специфической механики деформации клапана и сужения канала, поскольку текущие модели клапанов ²² ориентированы только на клапаны в полностью закрытом состоянии.Кроме того, использование этого явления «отрицательного сопротивления» ²³ может быть полезно при поиске колебательного поведения в авторегуляторных архитектурах.

Следуя аналогии с электроникой, мы разработали микрожидкостной выпрямитель, разместив четыре микрожидкостных диода по традиционной схеме выпрямительного моста. Еще раз взглянув на схему, мы поняли, что, поскольку каждая ветвь должна насыщаться только при одном смещении, диоды можно заменить источниками тока, что упростит устройство в целом.

Полученный выпрямитель показан на рис. Если давление подается на порт 1, левый и правый источники тока будут смещены в прямом направлении и, таким образом, должны насыщаться, в то время как верхний и нижний будут смещены в обратном направлении и, таким образом, должны действовать как простые каналы. Поэтому большая часть жидкости должна перемещаться по Z-образному пути наименьшего сопротивления: через верхний источник тока, центральный канал и нижний источник тока. Точно так же, если давление подается на порт 2, верхний и нижний источники тока должны насыщаться, в то время как левый и правый должны действовать как простые каналы.Следовательно, путь наименьшего сопротивления должен проходить через правый источник тока, центральный канал и затем левый источник тока. Таким образом, направление потока жидкости в центральном канале должно оставаться неизменным независимо от смещения давления всего устройства.

Фотография микрожидкостного выпрямителя. Микрожидкостные каналы заполнены зеленым красителем, чтобы они выделялись. Красная стрелка показывает направление потока жидкости в центральном канале, который является выпрямленным выходным потоком, подаваемым между портами 1 и 2.

Чтобы проверить это предсказание, нам пришлось измерить скорость потока внутри центрального канала в диапазоне давлений. Для этого мы вводили флуоресцентные микросферы (шарики) в поток и отслеживали их продвижение, делая флуоресцентные изображения (например, рис.). Длина наблюдаемых полос была разделена на время фотоэкспозиции, чтобы получить значение скорости шариков, переносимых током. Поскольку при каждой настройке давления визуализировалось значительное количество шариков, скорость потока жидкости можно было оценить как верхнюю границу наблюдаемых скоростей шариков на центральной линии канала. На рисунке показаны экспериментальные результаты: для любой полярности высокого входного давления это устройство давало одинаковую выходную полярность. Эти результаты являются доказательством принципа действия микрофлюидного выпрямителя данного типа.

Скорость флуоресцентного шарика определяется путем измерения длины траектории шарика на флуоресцентном изображении для заданного значения времени фотоэкспозиции. На этом изображении более темный цвет соответствует более высокой интенсивности флуоресценции.

Максимальная скорость шарика в центральном канале выпрямителя в зависимости от давления, приложенного между входными портами 1 и 2.Устройство выдает одинаковую полярность пропускания для обеих полярностей высокого входного давления, таким образом экспериментально подтверждая выпрямление.

Конкретную форму кривой можно объяснить следующим образом. При низких давлениях источники с прямым смещением ненасыщены, и поэтому вся система действует как простые каналы. Тогда симметрия конструкции требует, чтобы давления на обоих концах центрального канала были почти одинаковыми. Следовательно, перепад давления почти равен нулю, что приводит к почти нулевой пропускной способности и дает наблюдаемый плоский участок кривой V-P, близкий к началу координат в обоих смещениях (рис.). Все рабочие устройства создавали эту U-образную форму для кривой T-P.

Устройство на рис. Также демонстрирует другой, гораздо меньший эффект; а именно, скорость немного падает в отрицательную сторону до того, как источники тока достигают насыщения. Этот эффект наблюдался и с другими устройствами при низком давлении, приложенном либо в положительном, либо в отрицательном направлении. Мы связываем этот эффект с небольшой асимметрией линейных сопротивлений составляющих каналов, например, из-за артефактов изготовления. Однако важно отметить, что как только источники тока достигают насыщения, основной эффект выпрямления полностью преобладает над такими производственными дефектами.

Недавно описанная боковая архитектура ¹⁵ для обходного авторегулирования является однослойной и, следовательно, более проста в изготовлении, чем наши вертикальные архитектуры. ¹⁴ Однако его необходимая высота канала ¹⁵ (100 мкм) ограничивает его применимость к самому толстому верхнему слою обычных многослойных чипов. ¹³ Напротив, наши устройства работают с гораздо меньшими каналами (высотой 7–25 мкм), что делает их более совместимыми и интегрируемыми с остальной частью многослойной микрожидкостной технологии и ее многочисленными приложениями.¹³

Продемонстрированные диод и выпрямитель перспективны для будущего использования в микрожидкостной логике. В отличие от других попыток ³ достичь жидкостной логики в однофазных ньютоновских жидкостях, все компоненты наших устройств работают в одной и той же жидкости. Эта функция обеспечивает идентичность входных и выходных представлений, что приводит к возможности каскадных архитектур и гибких вычислений. ²⁴

По мере того, как сложность микрожидкостной конструкции возрастает, практическая проблема экономии места на кристалле и уменьшения внешнего управления будет становиться все более важной. Зарезервированные во время изготовления и не требующие активного внешнего управления для работы, представленные устройства могут быть очень полезны при создании высокоинтегрированных сложных микрофлюидных схем будущего.

Диоды

Диод — это полупроводниковое устройство, которое позволяет току течь через него только в одном направлении. Хотя транзистор также является полупроводниковым устройством, он не работает так, как диод. Диод специально сделан так, чтобы ток проходил через него только в одном направлении.
Здесь перечислены некоторые способы использования диода.
Диод может использоваться как выпрямитель, преобразующий переменный ток (переменный ток) в постоянный ток для устройства источника питания.
Диоды могут использоваться для отделения сигнала от радиочастоты.
Диоды можно использовать в качестве переключателя включения / выключения, который контролирует ток.
Этот символ используется для обозначения диода на принципиальной схеме.

Значение символа: (Анод) (Катод).
Ток течет со стороны анода на сторону катода.

Хотя все диоды работают по одному и тому же принципу, существуют разные типы, подходящие для разных применений. Например, для указанных приложений лучше всего использовать следующие устройства.

На графике справа показаны электрические характеристики типичного диода.

Когда на диод подается небольшое напряжение в прямом направлении, ток течет легко.
Поскольку диод имеет определенное сопротивление, напряжение будет немного падать по мере прохождения тока через диод.Типичный диод вызывает падение напряжения примерно на 0,6 — 1 В (В _F) (в случае кремниевого диода почти на 0,6 В)
Это падение напряжения необходимо учитывать в схеме, в которой используется несколько последовательно включенных диодов. Также необходимо учитывать количество тока, проходящего через диоды.

Когда напряжение подается в обратном направлении через диод, диод будет иметь большое сопротивление току.
Различные диоды имеют разные характеристики при обратном смещении. Выбирать данный диод следует в зависимости от того, как он будет использоваться в схеме.
Ток, который будет протекать через диод, смещенный в обратном направлении, будет варьироваться от нескольких мА до всего А, что очень мало.

Допустимые предельные напряжения и токи необходимо учитывать в каждом конкретном случае. Например, при использовании диодов для выпрямления часть времени им потребуется выдерживать обратное напряжение. Если диоды не выбраны тщательно, они выйдут из строя.

Выпрямительный / переключающий / регулирующий диод

Полоса, проштампованная на одном конце диода, указывает полярность диода.
Полоса показывает катодную сторону.
Два верхних устройства, показанные на рисунке, представляют собой диоды, используемые для выпрямления. Они созданы для работы с относительно высокими токами. Устройство наверху может выдерживать ток до 6А, а устройство под ним безопасно выдерживает ток до 1А.
Однако его лучше всего использовать примерно на 70% от его рейтинга, потому что это текущее значение является максимальным рейтингом.
Третье сверху устройство (красного цвета) имеет номер детали 1S1588. Этот диод используется для переключения, потому что он может включаться и выключаться с очень высокой скоростью. Однако максимальный ток, который он может выдерживать, составляет 120 мА. Это делает его подходящим для использования в цифровых схемах. Максимальное обратное напряжение (обратное смещение), с которым может работать этот диод, составляет 30 В.
Устройство внизу рисунка представляет собой диод стабилизации напряжения с номиналом 6В. Когда этот тип диода смещен в обратном направлении, он будет сопротивляться изменениям напряжения.Если входное напряжение увеличится, выходное напряжение не изменится. (Или любое изменение будет незначительным.) Хотя выходное напряжение не увеличивается с увеличением входного напряжения, выходной ток будет.
Это требует некоторых размышлений о схеме защиты, чтобы не протекать слишком большой ток.
Предельный номинальный ток для устройства составляет 30 мА.
Обычно 3-контактный регулятор напряжения используется для стабилизации источника питания. Поэтому этот диод обычно используется для защиты схемы от кратковременных скачков напряжения.В 3-х полюсных регуляторах используются диоды стабилизации напряжения.

Диодный мост

Выпрямительные диоды используются для создания постоянного тока из переменного тока. Используя 1 диод, можно выполнить только «полуволновое выпрямление». Когда 4 диода объединены, происходит «двухполупериодное выпрямление».
Устройства, объединяющие 4 диода в одном корпусе, называются диодными мостами. Они используются для двухполупериодного выпрямления.

На фотографии слева показаны два примера диодных мостов.

Цилиндрическое устройство справа на фотографии имеет ограничение по току 1А.Физически он имеет высоту 7 мм и диаметр 10 мм.
Плоское устройство слева имеет ограничение по току 4 А. Он имеет толщину 6 мм, высоту 16 мм и ширину 19 мм.

На фотографии справа показан большой мощный диодный мост.
Имеет текущую мощность 15А. Пиковое напряжение обратного смещения составляет 400 В.
Для диодных мостов с большой токовой нагрузкой, подобных этому, требуется радиатор. Как правило, они прикручиваются к металлу или корпусу устройства, в котором они используются.Радиатор позволяет устройству излучать избыточное тепло.
Что касается размеров, то у него ширина по 26 мм с каждой стороны, а высота модульной части — 10 мм.

Светоизлучающий диод (LED)

Светодиоды необходимо выбирать в зависимости от того, как они будут использоваться, потому что существуют разные типы.
Диоды доступны в нескольких цветах. Самые распространенные цвета — красный и зеленый, но есть даже синие.

Устройство справа на фотографии сочетает в себе красный и зеленый светодиоды в одном корпусе.Вывод компонентов в середине является общим для обоих светодиодов. Что касается оставшихся двух выводов, одна сторона предназначена для зеленого светодиода, а другая — для красного светодиода. Когда оба включены одновременно, он становится оранжевым.

Когда светодиод новый из упаковки, полярность устройства может быть определена по проводам. Более длинный вывод — это сторона анода, а короткий — сторона катода.

Полярность светодиода также можно определить с помощью измерителя сопротивления или даже батареи на 1,5 В.

При использовании тестового измерителя для определения полярности установите измеритель на диапазон измерения низкого сопротивления. Подключите щупы измерителя к светодиоду. Если полярность правильная, светодиод будет гореть. Если светодиод не горит, переключите щупы измерителя на противоположные выводы светодиода. В любом случае сторона диода, которая подключена к черному измерительному щупу, когда светодиод светится, является стороной анода. Положительное напряжение вытекает из черного щупа, когда измеритель настроен на измерение сопротивления.

Можно использовать светодиод для получения фиксированного напряжения.
Падение напряжения (прямое напряжение, или V _F) светодиода сравнительно стабильно и составляет всего около 2 В.

Объясняю схему, в которой напряжение стабилизировалось светодиодом в «Термометре гибочного устройства-2».

Диод с барьером Шоттки

Диоды используются для преобразования переменного тока в постоянный. Однако выпрямление не произойдет, если частота переменного тока слишком высока. Это связано с так называемой «характеристикой обратного восстановления».«
Характеристика обратного восстановления может быть объяснена следующим образом:
ЕСЛИ противоположное напряжение внезапно прикладывается к диоду с прямым смещением, ток будет продолжать течь в прямом направлении в течение короткого времени. На этот раз, пока ток не перестанет течь, называется время обратного восстановления. Ток считается остановленным, когда он падает примерно до 10% от значения пикового обратного тока.
Диод с барьером Шоттки имеет короткое время обратного восстановления, что делает его идеально подходящим для использования на высоких частотах. исправление.

Диод с барьером Шоттки имеет следующие характеристики.

Однако он имеет следующие недостатки.

Поскольку время обратного восстановления невелико, этот диод часто используется в качестве импульсного стабилизатора в высокочастотной цепи.

Что такое мостиковые диоды? | Полупроводник

Мостовой диод — это диодный модуль, который образует мостовое соединение от 4 до 6 диодов в одном корпусе, и он используется для выпрямления переменного тока в постоянный или пульсирующий ток.

Для однофазного переменного тока

Для трехфазного переменного тока

Как использовать мостовые диоды… Двухполупериодное выпрямление

Входное напряжение: AC

Выходное напряжение: пульсирующее / постоянное

Мостовой диод инвертирует сторону отрицательного напряжения для входа переменного тока и выдает пульсирующий ток.
Выходная сторона сглажена конденсатором, который обеспечивает вывод постоянного напряжения.
Существует множество мостовых диодов, предназначенных для выпрямления промышленных частот 50/60 Гц, и обычные выпрямительные диоды могут использоваться в качестве типа диода.
Когда эти диоды используются для выпрямления высоких частот, например, вторичного выпрямления на импульсных источниках питания, тогда в качестве мостовых диодов используются диоды с быстрым восстановлением или диоды с барьером Шоттки.
