Влияние длины кабеля на качество звука

Когда дело доходит до длины кабеля его влияние, самая короткая возможная длина почти всегда будет лучше. Я говорю «почти», потому что есть некоторые исключения. Ведь влияние длины кабеля на качество звука — это довольно объёмная тема и в 1 статью ну никак не уложиться.

Левчук Александр Николаевич

Акустические и межблочные кабели являются критически важными компонентами системы, отвечающими за защиту хрупких токов и напряжений, поскольку они передаются от точки к точке среди звеньев аудио / видео цепочки. Никакой кабель не может быть лучше, чем тот, который может минимизировать количество потерь во время этой передачи, поскольку действительно будут потери сигнала, когда электроны пробираются через проводники и изо всех сил пытаются преодолеть границы соединений на каждом конце.

Так что, на мой взгляд, более качественные кабели просто «приносят меньше вреда» или, другими словами, уменьшают количество потерянного сигнала.

Как влияет длина кабеля на качество звучания

Практически каждая аудио система представляет собой набор компромиссов. В большинстве компромиссом может быть расположение звукового оборудования.

Будь то мебельные ограничения, планировка помещения или возражения со стороны ваших «неаудиофильских» сожителей или соседей, но мы стараемся обходить эти минусы как можно лучше, и зачастую это означает более длинные акустические и межблочные кабели.

Возможно, ваша звуковая техника находится в одной комнате, а ваши колонки — в другой. Таким образом, размещение усилителей (усилителя) рядом с акустикой, требующих длинных межблочных соединений, или удобное расположение всей электроники вместе и использование длинных кабелей для акустики.

Вообще, я предпочитаю более длинные межблочные соединения и более короткие кабели акустические. Но, как и всё в жизни, всегда есть компромиссы. Например, более длинные дешевые кабели могут быть более склонны к фону, шуму (все кабели, по существу, особенно для антенны подвержены радиочастотным помехам).

Длинные акустические кабели также могут быть проблемой

Во-первых, с точки зрения добавленного полного сопротивления, которое может добавить повышенное сопротивление в более экстремальных случаях, которое даже может привести к потере мощности, а про качество звука вообще молчу.

И, по моему опыту, просто потеря сигнала через акустические кабели больше, чем через межблочные соединения эквивалентной длины. Я знаю, что некоторые производители кабелей могут не согласиться со мной (в основном, производители межблочных кабелей), но соединения с более короткими акустическими кабелями звучит для меня лучше.

о кабеле Monster SuperFlat Mini отзывы

Кроме того, акустические кабели эквивалентного качества обычно намного дороже, чем их аналоги линейного уровня, что делает более длинные межблочные соединения / более короткие кабели громкоговорителей менее дорогой альтернативой.

  • Итак, какой длины должны быть кабели?
  • Есть ли «эмпирическое правило»?
  • Ответ как можно короче!

С акустическими кабелями мне нравится оставаться до 3-4 метров, я считаю, что от 1 до 2,5м самая популярная и практичная длина. В системе, где компоненты сгруппированы близко друг к другу, кабели длиной в один метр являются нормой, но если усилители расположены на большем расстоянии от трех до пяти метров, (ведь это не редкость).

Слышите ли вы искажение или разницу звука на разных длинах? Если да, это может быть приемлемым компромиссом для покупки других более кабелей.

В некоторых действительно неплохих аудио-комплектах, я слышал отличный звук, использующих от пяти до десяти метров кабеля между усилителем и предусилителем.

Совет!!! Обычно балансные кабели (при подключении с качественными дифференциально-балансными компонентами) обеспечивают лучшие результаты  на очень длинных кабелях.

При использовании длинных (межблочных или кабелей акустики) качество самого кабеля становится особенно важным. Из-за дополнительных потерь сигнала, возникающих при более длительной работе, чем лучше кабель защищает сигнал, тем лучше будет звук. Если вы вынуждены использовать более длинные кабели, попробуйте купить более дорогой кабель, чтобы минимизировать негативное влияние потери сигнала.



кабель 5 pin 2 rca

В начале мы говорили, что короче «почти» всегда лучше.

А вот некоторые ситуации, когда это не так. Цифровой кабель, например, является примером, где более короткая длина может быть не совсем идеальной. Ряд производителей цифрового оборудования (и кабелей), с которыми я разговаривал, предлагают 2,5 м как предпочтительные, чем более короткие, например, 1 м или менее. Эта теория применима ко всем цифровым кабелям, включая SPDIF и AES / EBU.

ЦАП Audio-gd NFB R2R 11 купить

Я слышал более одного объяснения того, почему длина важна, но распространенная причина связана с отражениями, которые возникают между двумя подключенными компонентами, и с более длинными цифровыми кабелями эти отражения менее вредны. Из тех немногих раз, когда мне удавалось сравнивать 1,5 м с более короткой длиной того же кабеля, в большинстве случаев кабель 1,5 м звучал немного лучше, чем более короткий кабель.

самый дешевый кабель для высококачественной аппаратуры

Позвольте мне добавить, что есть несколько производителей кабелей, которые не поддерживают эту концепцию и считают, что нет идеальной длины и просто используют ту длину, которая подходит для данного применения.

Может быть, это связано с конкретными концепциями конструкции, которые используют различные производители? По какой-то причине в этой отрасли существует разделение мнений данной философии.

самый дешевый аудиокабель

Другое исключение из правила «чем короче, тем лучше» — это когда производитель кабеля спроектировал кабель с учетом минимальной длины. Это может быть верно для некоторых кабелей, которые используют линейное питание, которые оптимизированы для определенной длины.

Итак, вот вам и упрощение более сложной темы.

Вам нужен хороший усилитель для наушников, новый ламповый усилитель или отличный ЦАП, плеер, наушники, АС или другую звуковую технику, (усилитель, ресивер и т.д.) то пишите в ВК, помогу выгодно и с гарантией  приобрести хорошую звуковую технику…
Если вы являетесь производителем, импортером, дистрибьютором или агентом в области воспроизведения звука и хотели бы связаться с нами, пожалуйста, свяжитесь со мной в ВК или по эл.
почте
[email protected]

По всем вопросам Пишите мне на эл. почту: [email protected] или ВК https://vk.com/id104002989 или https://ok.ru/aleksandr.levchuk2

Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D)

Акустический кабель – как правильно рассчитать и выбрать

В многочисленных рекомендациях и отзывах меломанов по выбору акустического кабеля даны советы и озвучены субъективные мнения, не имеющие ничего общего с реальным положением вещей.

По мнению авторов, верящих рекламе производителей кабеля, на качество звука существенно влияет чистота и структура кристаллов меди, внешнее покрытие проводов, шаг скрутки и количество жил, материал изоляции и многое другое, что не подтверждено математическими расчетами. Физика наука точная и голословные утверждения не являются доказательством.

Физические характеристики аудио кабеля, влияющие на качество звуковоспроизведения

Рассмотрим степень влияния на качество аудио кабеля чистоты меди жилы, скин-эффекта, экранирующей оплетки, шероховатости, покрытия жил и изоляции.

Влияние на звуковой сигнал чистоты меди

Согласно ГОСТ 859-2001 для изготовления проводов кабелей используется медь чистотой более 99%, в которой максимальная доля примесей в худшем случае не превышает 1%, что практически не влияет на ее проводимость.

Присутствующий в меди кислород обладает вентильным эффектом, работает как диод, выпрямляя синусоиду. В бескислородной меди марки М0 количество кислорода не превышает 0,001%. В раскисленной марки М1 – 0,01%, что теоретически может добавлять нелинейные искажения в звуковой сигнал не более, чем на эту величину.

На практике вносимые искажения многократно меньше, так как диоды шунтируются чистой медью. Таким образом, наличие кислорода в меди не влияет на естественность звучания.

Для справки. Ученые В. М. Большов и В. И. Гукин установили, что человеческое ухо не фиксирует нелинейные искажения величиной менее 3%.

Влияние скин-эффекта

При прохождении переменного тока через проводник вокруг него возникает переменное электромагнитное поле, которое создает электрическое индукционное поле, нелинейно взаимодействующее с электромагнитным полем. В результате плотность тока от центра оси провода смещается к его поверхности. Это поведение переменного тока назвали скин-эффектом.

Скин-эффект начинает проявляться на частотах более 100 Гц в проводах сечением более чем 0,75 мм2. Таким образом на низкие частоты (басы) влияния не оказывает. С увеличением частоты начинается плавное проявление скин-эффекта, и на частоте 20 кГц потери увеличиваются до 0,25 дБ, что заметить практически невозможно. Но даже если имеется идеальный слух, то всегда можно скомпенсировать потери в высокочастотном диапазоне с помощью эквалайзера.

На проводах сечением менее 0,75 мм2 скин-эффект в звуковом диапазоне отсутствует.

Поэтому, для получения кабеля без скин-эффекта для подключения звуковых колонок к усилителю, например, сечением 1,5 мм2, достаточно свить два изолированных провода сечением 0,75 мм2. Так делают многие производители аудиокабелей.

Об экранирующей оплетке кабеля

Применяемая в дорогостоящих аудио кабелях экранирующая оплетка из цветных металлов не защищает от низкочастотных электромагнитных полей, а высокочастотные поля, от которых экранирование может защитить, в нормальных условиях создают ЭДС в проводах кабеля величиной несколько микровольт.

Уровень влияния такого поля составляет сотые доли дБ, что услышать, даже когда сигнал на колонки не поступает, невозможно.

О количестве жил и их диаметре в проводах акустического кабеля

Количество и сечение жил в проводах кабеля на качество звука не влияет. Чем больше жил и меньше их диаметр, тем эластичнее будет кабель. Вопрос актуален для случая, если необходимо часто транспортировать аудиосистему и свивать кабель.

Влияние шероховатости и покрытия проводов кабеля

Согласно Закону Ома, сила тока в замкнутой цепи зависит только от ее сопротивления, поэтому даже большая шероховатость проводов снизит на 0,1% сечение провода, что практического влияния не окажет.

Покрытие проводов благородными металлами оправдано только для снижения влияния скин-эффекта на частотах выше 100 кГц. Поэтому для аудио кабеля значения не имеет. Изоляционное покрытие вполне справляется с защитой меди от внешних воздействий. Оправданным может быть покрытие только клемм на концах проводов.

Влияние материала изоляции проводов кабеля

Любые электрические провода, в том числе и для подключения звуковых колонок, для защиты от короткого замыкания и внешних воздействий окружающей среды покрываются изоляцией. Изоляция делается из диэлектрического материала и в прохождении тока по кабелю участия не принимает. Так как напряжение, подаваемое с усилителя на колонки, не превышает сотни вольт, то материал изоляции значения не имеет.

Вывод

Качество акустического кабеля определяется только его поперечным сечением. Чистота и структура кристаллов меди, внешнее покрытие проводов, шаг скрутки, сечение жил в проводе и их количество, материал изоляции – практически не оказывает влияние на естественность воспроизведения музыкальных произведений.

При недостаточном сечении проводов часть мощности будет рассеиваться на них и в моменты максимальной громкости низкие частоты (басы) будут звучать без искажений, но несколько тише, потому что в общей звуковой мощности они составляют более 70%.

Расчет сечения акустического кабеля для подключения


звуковой колонки

Согласно рекомендациям, сопротивление провода для подключения звуковой колонки не должно превышать 5% ее сопротивления. В таблице представлено максимально допустимое сопротивление проводов кабеля в зависимости от величины сопротивления звуковой колонки.

При расчете следует учесть, что общее сопротивление кабеля будет в два раза больше, так как он состоит из двух проводников. Чем сопротивление кабеля меньше, тем лучше.

Метр длины медного провода любого сечения имеет известное сопротивление. Поэтому зная допустимое сопротивление кабеля и его длину по таблице можно выбрать подходящий.

Например, нужно выбрать кабель длиной 2 метра для подключения звуковой колонки сопротивлением 4 Ома. Из таблицы «Допустимое сопротивление кабеля для подключения звуковой колонки» определяем, что сопротивление проводов кабеля не должно превышать 0,2 Ом. Кабель имеет два провода, значит, значение нужно поделить на два, получается 0,1 Ом. В столбце 2 метра подходящим значением является 0,08 Ом, перемещая взгляд влево по горизонтали видим, что подойдет кабель с сечением провода 0,5 мм2 (диаметр 0,8 мм).

Как видите, по вышеприведенным таблицам выбирать сечение провода для динамика неудобно. Поэтому обе таблицы были сведены в одну, что позволит быстро и безошибочно выбрать кабель.

Теперь достаточно по сопротивлению динамика узнать необходимое сечение провода в столбце длины кабеля. Например, для подключения звуковой колонки сопротивлением 4 Ом, удаленной от усилителя на 3 метра понадобится кабель с сечением провода 0,54 мм2.

ГОСТ 22483-2012 предписывает стандартный ряд сечений проводов кабелей для производителей и провод выбранного сечения в продаже может отсутствовать.

Поэтому решил сделать таблицу, с помощью которой выбор сечения провода для акустического кабеля можно сделать с учетом стандартного ряда сечений.

Выбирается сечение провода по этой таблице, так же, как и с помощью предыдущей, только в результате вы получите сразу стандартное значение.

Если у вас есть в наличии отрезки медного кабеля достаточной длины, то можно узнать, подойдет ли он для использования в качестве акустического.

Сечение провода измерять приборами невозможно, но его можно вычислить по диаметру, измеренному штангенциркулем или микрометром.

Для акустического кабеля подойдет любой многожильный медный провод для электропроводки. Для того, чтобы узнать сечение многожильного провода необходимо определить сечение одной проволочки сосчитать число и умножить сечение одной проволочки на их количество.

Факторы влияющие


на естественность звучания аудиосистемы

Стоит отметить, что акустический кабель является предпоследним звеном в цепи, которое влияет на качество звука.

Если хотя бы одно из устройств в цепи – источник сигнала, усилитель, кабели или звуковые колонки по своим характеристикам не обеспечит Hi-Fi, то параметры других устройств не будут иметь значения.

Качество работы всей аудиосистемы будет определяться устройством с худшими техническими характеристиками.

В заключение о самом главном – помещении для прослушивания музыкальных произведений. Даже имея в распоряжении самую лучшую Hi-Fi или даже Hi-End звуковоспроизводящую аппаратуру невозможно добиться естественного звука в не приспособленном для этих целей помещении.

Звук распространяется волнами за счет изменения плотности воздуха динамиком со скоростью 334 метра в секунду, как и световые волны. От твердых поверхностей, как световой луч от зеркальных, звуковая волна отражается, но хорошо поглощается пористыми.

Если аудиосистема размещена в помещении, в котором большая часть поверхностей твердая (стены, пол, потолок, мебель) то возникают такие явления как реверберация (эхо в горах), резонансные волны (моды), аксиальные резонансы, которые создают пики и провалы в частотной характеристике излучаемого колонками звукового сигнала.

Таким образом получить естественное звучание в помещениях даже значительных по объему, в которых большая часть поверхностей твердая, без покрытия звукопоглощающим материалом невозможно.

Поэтому перед покупкой дорогостоящей аудиотехники стоит задуматься, подходит ли помещение, в котором планируется ее размещение.

Меня всегда удивляют рассуждения о качестве звука в автомобиле. Салон автомобиля объемом пару кубометров на половину состоит из ветровых стекол и пластмассовых панелей, которые отлично отражают звуковые волны. Поэтому естественным звук в салоне автомобиля не может быть по определению. Любая китайская аудиосистема в авто будет работать с таким же успехом, как и брендовая по цене в десятки раз дороже.

То же самое относится и к помещениям в квартире. Существенно можно улучшить звуковоспроизведение, если в комнате будет установлена мягкая мебель, а стены и полы покрыты коврами, окна завешаны плотными шторами.

Истинные аудиофилы и меломаны знают это, и чтобы насладиться естественным звучанием отправляются в концертный зал или оперный театр, где шепот артиста на сцене слышен без усиления в любой точке зала.

Имеет ли значение толщина акустического кабеля?



Вопрос:

Имеет ли значение толщина акустического кабеля для подключении колонок Klipsch RP-8000F к ресиверу Marantz SR5015, который я планирую купить в этом месяце? Длина кабеля около 4 метров.

- Скоробогатов Артём


Ответ:

В определенной степени да, но только потому, что вы не хотите использовать совсем тонкие провода. Из всех кабелей в AV-системе, акустические кабели имеют наибольшее напряжение, поэтому они должны быть более толстыми, чем аналоговые межблочные кабели.

Как вы, возможно, знаете, калибр провода указывает на его толщину, и обычно он указан в терминах AWG (American Wire Gauge) или в квадратных миллиметрах. Чем меньше число AWG, тем больше сечение кабеля и тем ниже его сопротивление электрическому току при заданной длине. По мере увеличения длины увеличивается и сопротивление кабеля.

Другим фактором является импеданс (сопротивление) динамиков; Чем ниже импеданс, тем толще должны быть акустические кабели. Ваши колонки Klipsch имеют номинальный импеданс 8 Ом, что вполне нормально, поэтому вам не нужны очень толстые провода.

Если более низкое сопротивление лучше, так почему бы просто не использовать очень толстые провода? Потому что с ними трудно работать, особенно с точки зрения маршрутизации по комнате и установки акустических разъемов типа банан или лопатка, даже простое соединение оголенных проводов с клеммами громкоговорителей будет крайне затруднительно. Кроме того, за пределами определенного калибра любое слышимое преимущество более толстого кабеля неуловимо. Наконец, очень толстые акустические кабели могут быть очень дорогими и они вам точно не нужны.

Для большинства бытовых систем с 8-омными динамиками и относительно короткими кабелями, как у вас, провода сечением 1,5 или 2 мм², вполне достаточно. Если вам нужны особенно длинные кабели длиной более 15 метров каждый, или если динамики имеют низкий импеданс (скажем, 4 Ом), используйте кабели с площадью сечения 2 мм² или даже 3,5 мм².

Некоторые могут задаться вопросом о «экзотических» акустических кабелях, которые выглядят как пожарные шланги и стоят как автомобиль. На мой взгляд, это пустая трата денег. Кроме того, бескислородная и / или высокочистая медь не оказывают существенного влияния на звук. Обычный двухжильный электрический кабель в большинстве случаев отлично работает. Если вы хотите купить специальные акустические кабели, используйте надежные и проверенные бренды, такие как AudioQuest или SCP.

Дополнительную информацию смотрите в нашей статье "Выбор усилителя, кабеля и подключение колонок"

Чем отличается акустический кабель от обычного: сравнение, типы, характеристики

Содержание:

  1. Что такое акустический кабель
  2. Критерии сравнения
    1. Назначение и функции
    2. Электрическое сопротивление
    3. Токопроводящий материал
    4. Сечение и длина
    5. Структура
    6. Изоляция и экранирование
  3. Итоги
    1. Чтобы полноценно ответить на вопрос — чем отличается акустический кабель от обычного — определения мало. Несмотря на то, что оба варианта являются по сути проводниками электрического тока, разница между ними есть. В первую очередь, отличия заключаются в назначении, структуре, экранировании, изоляции. Есть и другие критерии, о которых детально рассказано в статье.

      Что такое акустический кабель

      Даже неспециалисту понятно, что акустический кабель — это не совсем обычный провод. Хотя принципиальной разницы между ними и нет. И там, и там — токопроводящий материал, заключённый в изоляцию. Однако из названия следует, что к этой категории изделий относятся кабели, предназначенные для аудиосистем.

      К ним относятся:

      • бытовые аудиоколонки;
      • многоканальные аудиосистемы;
      • наушники;
      • микрофоны;
      • автомобильная акустика;
      • электромузыкальные инструменты;
      • акустические системы в кинотеатрах;
      • концертные комплексы;
      • приборы для измерения характеристик звукового сигнала.
      Первоочерёдная функция акустического провода заключается в том, чтобы передавать звуковой сигнал от источника к потребителю. В случае с компьютерными колонками, например, источником является звуковая карта, а потребителем колонки или наушники.

      В более сложных системах они передают звуковую информацию от источника к потребителю через «посредников». Возьмём музыкальный инструмент. Пусть будет электрогитара. Звук, который издают струны, воспринимается звукоснимателем, преобразуется в электрический сигнал, и по аудиопроводу передаётся на усилитель звуковой частоты, микшер, фильтр. Далее обработанный сигнал передаётся конечному потребителю — на колонки. И делается это тоже посредством аудио проводов.

      При этом, питание звуковой аппаратуры и передача не звукового сигнала реализуется обычными проводами. Чтобы понять, зачем нужны акустические провода, и почему вместо них не применяются обычные — сравним эти два типа изделий по ряду критериев.

      Критерии сравнения

      Для рядового пользователя, для которого электроника или аудио не профильные занятия — кабель, он, как говорится, и в Африке... Однако даже у такого изделия есть ряд параметров и свойств. Для того, чтобы увидеть отличия акустического кабеля от обычного, сравним их по 10 критериям:

      1. Назначение
      2. Функции.
      3. Разновидности.
      4. Электрическое сопротивление.
      5. Токопроводящий материал.
      6. Сечение (толщина).
      7. Длина.
      8. Внутренняя структура.
      9. Экранирование.
      10. Изоляция.

      Уже на этом этапе ясно, что кабель — не такое уж и простое изделие.

      Назначение и функции

      Обычный кабель — предназначен для передачи электрического тока, используется для питания приборов, передачи управляющих сигналов, импульсов. Ток может быть разной формы, частоты, силы. Из бытовой розетки на 220 В подключённые потребители получают электричество синусоидальной формы, частотой 50 Гц. Нагрузка зависит от того, какой мощности потребитель мы подключим. В быту она может варьироваться от нескольких миллиампер до 10-30 ампер.

      Основной функцией электрокабеля является передача энергии с минимальными потерями. В высокоточных приборах к качеству питания предъявляются особые требования, и потому здесь тоже применяют не простые провода.

      Акустический кабель — предназначен для передачи звука. Характеристиками последнего является частота и амплитуда. На примере обычных бытовых колонок эти параметры означают следующее. Выше частота — более высокие звуки мы слышим. Низкие частоты отвечают за басы. От амплитуды зависит громкость звука. В отличие от электропроводов, по звуковым передаётся ток небольшой силы.

      Основной функцией является передача электрического тока с минимальными потерями. Однако в этом случае сигнал является носителем информации. Звуковой. В колонках он приводит в движение диффузор динамика, благодаря чему мы слышим музыку, речь.

      От того, как пройдёт звуковой сигнал через проводник, зависит, что мы услышим на выходе. Если часть сигнала потеряется (превратится в тепло), мы получим звук низкого качества или громкости. Если поперёк аудиокабеля (неэкранированного) пройдёт радиосигнал — в колонках мы услышим помехи — искажения, треск, писк, шум.

      Электрическое сопротивление

      Электрическим сопротивлением называется физическое свойство проводника, которое определяет, насколько он будет препятствовать прохождению через него сигнала. Параметр важен как для электрокабелей, так и для звуковых.

      Если сопротивление электропровода будет слишком высоким, то:

      1. Потребитель получит меньше питания.
      2. Недополученная потребителем электроэнергия потратится на бесполезный (даже вредный) нагрев проводника.

      Мы получим просадку напряжения, снижение тока, что значит уменьшение мощности прибора. Провод с большим сопротивлением будет греться, плавиться, коротить, загорится сам, и воспламенит что-либо горючее рядом. Такой исход в случае с электропроводкой возможен потому, что через неё зачастую протекают токи большой силы.

      В случае со звуком электрическое сопротивление тоже является важным критерием. Однако польза или вред от этого физического свойства проводников здесь немного отличается. Во-первых, поскольку токи по аудио проводам протекают, как правило, небольшие, нагрев, оплавление, возгорание — грозит редко.

      Во-вторых, если сопротивление слишком большое, часть звуковой информации, которую несёт ток от источника к потребителю, будет потеряна. Поскольку эта информация является ничем иным, как электричеством, она потратится на бесполезный нагрев. Однако нагрев в данном случае не так критичен. Куда более важным аспектом для аудиосистем является потеря сигнала. На практике она означает более тихий, урезанный, неполноценный, менее качественный звук.

      Токопроводящий материал

      Основным материалом для изготовления кабелей служат такие, которые обладают оптимальным соотношением сопротивляемости и стоимости. Из этого исходят производители, что в случае с электропроводами, что с акустическими. Как правило, большинство современных проводников изготавливается из меди.

      У меди оптимальное соотношение сопротивляемости и стоимости. Например, алюминий — дешевле, но его сопротивление выше. Стали — стоят ещё меньше, однако сопротивление несравнимо выше. Низкое оно у золота, серебра. Однако из-за стоимости повсеместно для изготовления кабелей они не используются. Хотя и золотые, и серебряные модели выпускают. Но чаще применяется золочение или серебрение.

      Медь — пластичный металл. Особенно это важно в случае с акустическими кабелями. Они часто сгибаются, сворачиваются, разворачиваются и так далее. Хотя частично компенсировать недостаточную пластичность можно за счёт структуры кабеля.

      Сечение и длина

      Сечение (толщина) является важнейшим параметром что для акустического кабеля, что для простого. Значение это имеет потому, что от сечения проводника напрямую зависит сопротивление, о котором говорилось выше. Однако не всегда есть смысл выбирать чрезмерно толстые кабели. Что для передачи электроэнергии, что для аудиосигнала.

      Для электропроводки сечение рассчитывается исходя из того, какой она длины, и какой силы ток будет протекать. Чем выше ток и длиннее провод, тем сечение надо большее.

      В случае же с аудиоаппаратурой сечение подбирается таким образом, чтобы сопротивление было не более 5-10% от сопротивления системы (с учётом длины). Толщина, которая выходит за указанные рамки — бесполезная трата денег. Звук лучше не станет.

      Структура

      По структуре кабели бывают:

      • одножильные;
      • многожильные
      • витые;
      • симметричные;
      • несимметричные;
      • параллельные;
      • коаксиальные;
      • триаксиальные;
      • комбинированные.

      От структуры зависит назначение, гибкость, пропускная способность, уязвимость к помехам. К примеру, для подключения музыкальных инструментов используются многожильные несимметричные провода. Для микрофонов — симметричные. Для подключения колонок и динамиков — параллельные.

      В случае с простой проводкой структура зависит от условий эксплуатации и требований к помехоподавлению. Например, для питания утюга достаточно простого двухжильного провода, тогда как для подключения компьютера необходим защищённый от помех провод.

      В целом, разновидностей в акустике по этому параметру больше, чем в случае с электрификацией.

      Изоляция и экранирование

      Изоляция выполняет несколько функций. Защищает склонную к окислению медь от влаги, атмосферного воздуха. Предотвращает механические повреждения. Исключает контакт проводников между собой и сторонними предметами.

      От материала и типа изоляции зависит прочность, гибкость, износостойкость, долговечность и среда эксплуатации. Там, где провода неподвижны, к эластичности не предъявляются особые требования. В случае же с микрофонами, наушниками, переносными колонками, музыкальными инструментами — гибкость и износостойкость важна.


      Экранирование — часть провода, которая защищает проходящий по нему сигнал от сторонних сигналов. Выполняется в виде оплётки из медной проволоки, либо из алюминиевой фольги. В добротных моделях таких экранов два. В бюджетных — один или вовсе отсутствует.

      Что касается отличий между аудио и обычными проводами, то к экранированию первых предъявляются более высокие требования.

      Итоги

      По итогу получается, что принципиальной разницы между акустическими и обычными проводами нет. Оба типа являются проводниками электрического тока. Различие заключается в том, как качество, тип, сечение и другие параметры проводов влияют на итоговый результат. В случае с обычными кабелями от этого зависят потери электроэнергии и безопасность, а в сфере звука — его качество.

      Кабели и разъёмы, не случайные связи

      Теперь, когда Вы наконец выбрали себе все компоненты Вашей будущей системы, такие как источники сигнала, предусилитель, усилители мощности или интегральные усилители и акустические системы перед Вами обязательно встанет вопрос как теперь всё это соединить между собой. Скажу сразу, если Вы увлеклись High-End аппаратурой, то как бы Вы не сопротивлялись Вам придётся осознать и принять как должное то, что кабели, разъёмы и клеммы это полноправные компоненты системы. Все они оказывают влияние на звучание и изображение (в случае видеосигнала) и как следствие требуют дополнительных финансовых и временных вложений в процесс грамотного и тщательного взаимного подбора кабельной продукции и аппаратуры. Это просто необходимо для полного раскрытия потенциала системы, чтоб каждый вложенный в систему рубль оправдал себя.



      Определимся сразу: любой кабель ухудшает звук, а степень ухудшения напрямую зависит от качества кабеля. Чем лучше и качественнее Вы выберете кабель, тем меньше будет и негативное влияние на звук. Простой пример, представьте что вы пьёте воду из кристально чистого источника, Вы чувствуете её свежесть и натуральный вкус, но стоит пустить её по ржавым старым трубам и на выходе мы получим ржавую грязную воду которую пить нельзя независимо от того какой чистой она была изначально. У лучших образцов кабельной продукции ухудшение качества звука практически отсутствует, а за счёт специфики их звучания можно немного подкорректировать звучание системы по своему вкусу. Если не уделить внимания выбору кабеля и решив сэкономить часть средств приобрести дешёвые и некачественные кабели, звук даже самой дорогой системы будет безнадёжно испорчен. Звук будет посредственным, система не раскроет свой потенциал, а Вы не сможете получить то удовольствие за которое заплатили внушительную сумму денег из своего бюджета.


      Несмотря на то, что с виду все кабели похожи друг на друга разница между ними всё же есть и при этом очень большая. Влияние кабеля на звук зависит от очень многих факторов: длина кабеля, материал и чистота проводников, сечение жил проводников, материал диэлектрика, экранирование, материал разъёмов, направление подключения кабеля, технологии производства и его конструкции. Рассмотрим эти моменты поподробнее.
      Длина кабеля. Чем длина кабеля меньше, тем лучше для звука. Почему и как длина кабеля влияет на звук? Дело в том, что кроме всего прочего каждый кабель характеризуется тремя величинами: ёмкостью, индуктивностью и сопротивлением на метр длины. Конечно все эти величины во вех кабелях влияют на звук, но самое большое значение они имеют для акустических кабелей. Соответственно чем больше длина, тем больше суммарные ёмкость, индуктивность и сопротивление. Ёмкость кабеля влияет на прохождение по нему низких частот (осложняет этот процесс), чем она больше, тем хуже для басовой составляющей музыки. Индуктивность же наоборот мешает прохождению высоких частот, чем она выше, тем больше проблем испытывают высокие частоты проходя по этому кабелю. Сопротивление кабеля оказывает очень большое влияние на звук, особенно на басовую составляющую (низкие частоты). Самым уязвимым кабелем, в котором сопротивление имеет наибольшее влияние на звук является акустический кабель. Сопротивление показывает насколько кабель препятствует прохождению через него электрического тока, в нашем случае это аудиосигнал. Сам факт того что кабель препятствует прохождению сигнала уже ухудшает звук, но это лишь пол беды. Чтобы понять всю значимость сопротивления кабеля обратимся к процессу воспроизведения низких частот. Низкие частоты самые сложные для воспроизведения. Если подать на динамик акустической системы сигнал большого басового барабана, то даже после его прекращения динамик по инерции и за счёт внутренних резонансов акустической системы продолжает немного колебаться и излучать звук, хотя сигнал уже отсутствует это тоже является искажением сигнала. Для того чтобы подобные искажения отсутствовали усилитель должен обладать способностью не только своевременно приводить динамик в движение при подаче на него сигнала, но и мгновенно останавливать его когда сигнал прекращает подаваться. Эта способность управления низкочастотным динамиком выражается величиной называемой «коэффициент демпфирования» и зависит она в первую очередь от выходного сопротивления усилителя. Чем выходное сопротивление меньше, тем коэффициент демпфирования выше и соответственно лучше управление низкочастотным динамиком. Выходное сопротивление усилителя составляет десятые и даже сотые доли ома, поэтому чем большим сопротивлением обладает акустический кабель, тем больше суммарное выходное сопротивление усилителя, а соответственно меньше коэффициент демпфирования. Снижение коэффициента демпфирования приводит к тому что басы становятся расплывчатыми, рыхлыми и им не хватает драйва и мощности. Вывод: чем качественнее и короче кабель, тем меньше потерь сигнала и выше качество и достоверность звука. Иногда невозможно поставить технику максимально близко друг к другу, особенно акустику, тогда приходится искать компромисс, какие кабели сделать длиннее. Варианта всего два: длинные акустические и короткие межблочные или наоборот короткие акустические и длинные межблочные. Существует много споров какой вариант предпочтительнее, но большинство экспертов сходятся во мнении, что лучше укоротить акустические кабели (как самые уязвимые) и удлинить межблочные (в том случае когда невозможно сделать короткими и те и другие). Обычно наиболее часто используемая длина кабелей 2-2,5 метра для акустических и 0,5-1,0 метр для межблочных.


      Материал проводников кабеля тоже важен для звука. В качестве материала обычно применяется медь (Atlas, Cardas, XLO) и серебро (Neotech, иногда Van Den Hul). Некоторые производители применяют сплавы серебра, золота, палладия и платины в различных сочетаниях (например Siltech), обеспечивающих улучшение прохождения сигнала, а следовательно и звучания и изображения (в случае видеоинформации). Бывают и более экзотичные материалы например компания Van Den Hul производит линейку кабелей из углеволокна. При производстве High-End кабелей используют только самые лучшие и чистейшие материалы с чистотой 99,9999-99,999999% доля примесей составляет тысячные и миллионные доли процента. Подавляющее число компаний используют в своих кабелях сверхчистую бескислородную медь, так как она дешевле серебра и лишь немного уступает ему по проводимости. Серебро фактически самый проводящий материал оно конечно дороже чем медь, но некоторых производителей не останавливает этот факт, так как для них качество превыше цены. Как я уже говорил некоторые производители используют сплавы из сверхчистых благородных металлов и это обоснованный ход. Основным обоснованием применения подобных сплавов является то, что атомы одного металла заполняют пространство между атомами другого, тем самым делая структуру кабеля более монолитной и более хорошо проводящей сигнал. Некоторые производители производят медные проводники и затем покрывают их слоем чистейшего серебра, предохраняя тем самым медные жилы от окисления ухудшающего проводимость. Одним из самых основных достоинств серебра является то, что оксид серебра (налёт возникающий на серебре при контакте с воздухом) имеет такую же проводимость сигнала как и само серебро. Разъёмы кабелей часто покрывают серебром, тем самым убирая возможные барьеры на пути сигнала в местах соединения кабелей с разъёмами на аппаратуре и клеммами акустических систем.


      Сечение кабеля (площади сечения кабеля) и его конструкция. С сечением всё просто, при прочих равных чем больше сечение кабеля тем меньше сложностей он испытывает про прохождении через него мощных сигналов и большой силы тока это важно в первую очередь для низкочастотного сигнала. Сечение кабеля имеет значение в основном только для акустических кабелей, так как именно в них протекают самые большие токи (если не считать сетевые кабели втыкающиеся в розетку). Сечение кабеля не всегда играет решающую роль, так как главное это способность проводить сигнал, например серебряный кабель меньшего сечения может провести через себя сигнал лучше чем медный проводник, обладающий чуть большим сечением. Окончательный вывод относительно кабеля можно и следует делать только после его прослушивания. При одинаковом сечении кабели могут иметь разную конструкцию. Одни состоят из одной толстой жилы, а у других эта же площадь сечения складывается из множества тонких жил переплетённых между собой. В чём же разница? Дело в том, что в зависимости от частоты сигнала зависит то как он протекает по проводнику. Доказано, что основная часть высокочастотного сигнала протекает по поверхности проводника (поверхностный эффект) и лишь малая его часть проходит внутри него. Эта неравномерность может быть причиной появления определённого вида искажений сигнала. Устранить эту неравномерность прохождения высоких частот можно изготовив кабель из множества тонких проводников, а не из одной толстой жилы (таким образом общая площадь поверхности проводников увеличится). Но не всё так просто, так как в этом случае проводники контактируют между собой. В местах контакта происходит «перескок» сигнала с одного проводника на другой в следствии чего небольшая часть сигнала теряется, что не очень хорошо для звука. Кроме того некоторые многожильные кабели страдают от другого эффекта. Сигнал проходя по каждой отдельной жиле создаёт вокруг проводника переменное электромагнитное поле. Поле в свою очередь может «наводить» в соседних проводниках паразитные сигналы в дополнение к тем которые по ним уже протекают. Существует решение, некий компромиссный вариант, учитывающий все достоинства обоих вариантов и минимизирующий их недостатки. Выходом является многожильная конструкция у которой каждая жила изолирована от остальных диэлектриком. Хочу отметить, что я описываю лишь технические детали на которые можно ориентироваться при сужении круга поиска подходящих Вам кабелей. Окончательный же выбор можно и нужно делать только после самостоятельного прослушивания. Не всегда искажения вносимые кабелем страшны для звука. Дело в том что все компоненты системы немного искажают сигнал, но если подобрать кабели которые будут немного искажать сигнал в противоположную остальным компонентам системы сторону, тем самым они будут немного компенсировать суммарные неточности воспроизведения.


      Материал диэлектрика тесно связан с конструкцией кабеля. Диэлектрик это материал предохраняющий жилы кабеля от контакта с окружающей средой и другими кабелями. Почему он так важен? Не буду вдаваться в мельчайшие детали и физические законы, а просто объясню. Дело в том, что часть энергии сигнала как бы «застревает» на время в диэлектрике, а затем высвобождается обратно в проводник, но уже в тот момент когда основного сигнала нет, отсюда и искажения. Чем качественнее и технологичнее диэлектрик тем менее выражен этот эффект «задержки» сигнала. С этой позиции идеальным диэлектриком является вакуум (когда проводник ничего не касается), достичь которого при производстве кабелей практически невозможно. Это является причиной того, что многие производители кабельной продукции разрабатывают хитроумные конструкции для того чтобы площадь контакта диэлектрика с проводником была минимальна.
      Экранирование кабеля это очень важно. Экранирование выполняется с целью защиты кабеля от электромагнитных полей кабелей расположенных по соседству, а так же для обратной защиты соседних кабелей от того кабеля который экранировали. Почему так важно защитить кабель от электромагнитных полей? Всё просто, это связано с законом электромагнитной индукции. Закон гласит, что если по проводнику протекает переменный ток (в нашем случае сигнал), то вокруг проводника образуется переменное электромагнитное поле. Если в это переменное поле поместить проводник (в нашем случае другой кабель) то в нём появится переменный ток той же частоты что и частота переменного поля. Получается что без экранирования всё множество кабелей находящихся рядом через созданные ими же поля воздействовали друг на друга и создавали бы в соседних кабелях сигнал аналогичный тому что протекает в них самих. Это приводит к тому что в проводниках появляется сигнал которого не было раньше, что приводит к искажениям достоверности воспроизведения музыки.


      Разъёмы это тоже часть кабеля, по ним тоже протекает сигнал и значит они тоже способны влиять на звук. Разъёмы это неотъемлемая часть кабеля, их конфигурация и форма зависят от того что и с чем соединяется. Обычно разъёмы выполняют из твёрдых прочных материалов и покрывают серебром, золотом или палладием для того чтобы предотвратить появление окислов металлов, являющихся существенной преградой на пути сигнала. Подавляющее большинство всех межблочных кабелей комплектуются двумя типами разъёмов это RCA (не симметричные) с одним штырьком в центре и XLR (симметричные) с тремя штырьками. Акустические же кабели обычно бывают с разъёмом типа «банан» (просто штырь) и «лопатка» (похожа на закруглённую рогатку). Выбор того или иного разъёма акустического кабеля зависит от того какие клеммы стоят на усилителе и акустической системе, но самыми популярными и универсальными являются «бананы». Большинство производителей наряду с уже разделанными на заводе кабелями укомплектованными нужными разъёмами производят и продают кабели в катушках на отрез. Это безусловно дешевле чем полностью готовые варианты, но и немного хуже. Оголённые провода (особенно медные) напрямую зажатые в клеммы усилителя и акустических систем окисляются в следствии чего существенно ухудшается способность кабеля проводить сигнал (в местах соединения клеммы и окисленного кабеля). Многие пытаются устранить этот недостаток самостоятельно припаяв разъёмы к отрезку кабеля, но в этом случае мешать будет припой, плохо проводящий сигнал. Заводская разделка кабелей и присоединение разъёмов всегда предпочтительнее чем голые провода и самостоятельно припаянные разъёмы. В заводских условиях сварку производят в азотной среде исключающей всякую возможность появления окислов на проводниках. В случае пайки используют серебряные припои, а в случае самых высококачественных кабелей применяют исключительно контактную сварку без припоя. Таким образом получается монолитная конструкция, обеспечивающая равномерное прохождение сигнала через всю длину кабеля с разъёмами. В домашних условиях произвести качественное соединение кабеля с разъёмами практически невозможно. Вывод: идеальный выбор качественный кабель с качественными разъёмами припаянными в заводских условиях.


      Технологии производства проводников это очень важный момент при производстве проводников, не менее важный чем материал самого проводника. Не вдаваясь в тонкости материаловедения скажу лишь то, что материал проводника имеет не только состав (материал плюс примеси), но и структуру которая также оказывает влияние на звук. В основном структура проводника представляет собой некую зернистую субстанцию, проводник как бы состоит из множества мельчайших зёрен соединённых между собой. Проблема в том, что сигнал проходя стыки между этими микрозёрнами испытывает определённые трудности вплоть до того что небольшая часть сигнала в итоге теряется. Для уменьшения зернистости и прочих многочисленных проблем структуры проводника его производят по специальным технологиям и подвергают различным обработкам. Технологии производства и обработки проводников улучшающие их звучание хранятся производителями в секрете, но основными из них являются прямая отливка металла и криогенная обработка. При прямой отливке металла вместо производства проводников из отлитых слитков получается однородная структура, монокристаллическая. Один так называемый «кристалл» вытягивают на длину до 125 метров и на всех 125 метрах получается идеальная однородная незернистая структура. Криогенная (низкотемпературная) обработка также улучшает структуру кабеля и уменьшает напряжения и зернистость. Тонкостей при производстве кабелей чрезвычайно много, перед нами не стоит задача их полного описания, но мы хотим донести до Вас всю важность правильного выбора кабеля и его влияние на звук. Производство High-End кабелей это настоящее искусство граничащее с эзотерикой.
      В заключении к описанию технической стороны «кабельного» вопроса хочу отметить важный момент. Все кабели звучат по разному, так как все производители подходят к процессу создания своих творений с разных позиций и сторон и ценят разные качества и аспекты звучания кабелей. Проще говоря каждый производитель представляет себе идеал кабеля по своему, а соответственно и идеальный звук тоже. Правильно подобранный кабель позволяет немного подкорректировать звучание Вашей системы и приблизить его к Вашему идеалу, подобно тому как столяр закончив грубую обработку древесины рубанком (в нашем случае выбор системы) берёт в руки наждачную бумагу (в нашем случае кабели) и «доводит» качество и ровность поверхности до идеального состояния (в нашем случае звук). Но не забывайте, что кабели лишь немного помогут настроить систему, довести её до совершенства, но грубые ошибки допущенные при выборе системы устранить они не смогут. Разумным решением будет обратиться за помощью в подборе идеальной системы к профессионалам Hi-Fi Profi, которые дадут качественную консультацию и сделают всё возможное, чтобы каждый вложенный в систему рубль доставлял Вам настоящее удовольствие.


      Какие же бывают кабели? Попробуем разобраться с основной терминологией, не вдаваясь в редкоиспользуемые виды кабелей


      1. Межблочные кабели это кабели предназначенные для соединения между собой всей аппаратуры Вашей системы кроме акустических систем. Это такие компоненты как CD-проигрыватели, медиасерверы, DVD-проигрыватели, BluRay-проигрыватели, процессоры, ресиверы, предусилители и усилители мощности и многие другие компоненты. Межблочный кабель это кусок провода имеющий с обоих концов разъёмы для подключения к аппаратуре, конфигурация разъёмов зависит от специфики аппаратуры. Межблочные кабели бывают аналоговые и цифровые, для аудио и видео сигнала. По межблочным кабелям передаётся достаточно слабый сигнал, поэтому основной задачей этих кабелей является не потерять и не исказить сигнал, передать его максимально точно без потерь.


      2. Акустический кабель – это кабель предназначенный для подключения акустических систем к интегральному усилителю или усилителю мощности. Акустический кабель проводит сигнал достаточно большой мощности. Поэтому наряду с требованиями по сохранности сигнала и отсутствию потерь и искажений обязательным требованием является ещё и способность качественно проводить сигнал с большой силой тока. Также от должен обладать низкой ёмкостью, индуктивностью и особенно максимально низким сопротивлением. Акустический кабель это самое уязвимое звено среди всех кабелей. По возможности он должен быть максимально коротким


      3. Силовой или сетевой кабель – это кабель предназначенный для подключения аппаратуры к сети электропитания (к розетке). Как сетевой кабель влияет на звук? Очень просто, он обеспечивает идеальную проводимость тока для питания схем аппаратуры. Это особенно важно для питания компонентов системы обладающих большим потреблением тока, например усилителей мощности. Также за счёт идеального экранирования сетевого кабеля (в отличии от тех которые идут в комплекте с аппаратурой) отсутствует вредное влияние электромагнитного поля  на соседние кабели (межблочные и акустические). При отсутствии экранирования вокруг сетевого кабеля появляется переменное электромагнитное поле. В случае если в это поле попадает другой кабель с не очень качественным экранированием то в нём появляется ранее отсутствующий сигнал. Частота этого сигнала соответствует частоте питающей сети. Этот «сигнал» добавляется к первоначальному музыкальному сигналу и после усиления усилителем воспроизводится через акустические системы вместе с музыкой (достоверность воспроизведения снижается, а искажения возрастают).

      4. Аналоговый кабель – это кабель по которому протекает аналоговый сигнал, представляющий собой переменный ток и напряжение. Это самые распространенные кабели в аудиосистемах, ими соединяются все компоненты (пожалуй за исключением CD-транспорта и прочих источников выдающих сигнал только в цифровой форме) от источников до акустических систем. Аналоговые кабели могут быть как межблочными, так и акустическими. В основном аналоговые кабели применяются для передачи аудиосигналов, для передачи видеосигналов с каждым годом всё большую часть занимают исключительно цифровые кабели.

      5. Цифровой кабель – это кабель предназначенный для того, чтобы по нему протекал сигнал в цифровой форме, представляющий собой некую пульсацию имеющую только два состояния сигнал есть или сигнала нет. Как правило цифровыми могут быть только межблочные кабели как для передачи аудиосигнала, так и для видеосигнала.

      6. RCA не симметричный кабель – это самый распространённый вид межблочного кабеля используемый для соединения компонентов системы схемотехника которых построена на не симметричных схемах (когда положительная и отрицательная полуволны сигнала проходят по всему аудиотракту вместе). Разъём кабеля представляет штырёк в центре и целиндрический контакт вокруг него.

      7. XLR симметричный кабель – это кабель пришедший в домашнюю аппаратуру из профессиональной аудиотехники, он представляет собой кабель с трёх штырьковым разъёмом. Используется XLR-кабель для соединения компонентов системы построенных на симметричной технологии (когда положительная и отрицательная полуволны сигнала проходят по всему аудиотракту по отдельности друг от друга). Если вся система построена исключительно на симметричных схемах, то использование XLR-кабелей способно перенести звучание системы на новый уровень качества. Если же в компонентах системы используется псевдосимметричные схемы, то использование XLR-разъёмов и кабелей скорее всего только ухудшит звучание системы.

      8. Bi-Wiring акустический кабель – это кабель у которого на каждом конце имеются по две пары контактов для подключения акустических систем, для раздельного подключения низкочастотной и средне высокочастотной секции акустики. В некоторых случаях подключение акустических систем по двухкабельной схеме способно значительно улучшить звук, хотя часть производителей с этим не согласна, поэтому окончательное решение принимать только Вам после прослушивания.


      Производителей кабельной продукции чрезвычайно много, но наш опыт позволяет нам выбелить наиболее удачных из них, для создания бескомпромиссных систем. Это такие производители как Atlas, Audio Note, Bluenote, Bryston, Cardas, Fadel Art, FISCH Audiotechnik, Furutech, Grado, MJ Acoustics, Neotech, Ortofon, Oyaide, PurePower, QED, Silent Wire, Siltech, Supra, T+A, Ultimate Audio, Van den Hul, XLO, WBT

      Аудио кабели. Вопросы и ответы

      Аудио кабели, цифровые, межблочные, колоночные, оптические.

      Какая разница между балансным и небалансным кабелем?

      Разница в количестве внутренних проводников и применении, но на коротких расстояниях (до метра) у них близкие характеристики.

      Небалансный кабель имеет один внутренний проводник, который несет сигнал в одну сторону, а возвращается по внешнему экрану. Небалансный кабель имеет слабую защиту от шума, так как сигнал идет по экрану и подвержен влиянию индуцированных токов. Чем больше длина кабеля, тем больше помех добавляется к полезному сигналу.

      В балансном кабеле два внутренних проводника, горячий и холодный, сигнал идет по ним, заземление то же, но по нему сигнал не идет. Горячие и холодные выходы несут один и тот же сигнал, но фаза холодного сигнала имеет фазу, обратную к горячему. На приемном конце входной каскад вновь обращает холодный сигнал и добавляет его к горячему, восстанавливая исходный сигнал. Особенность является то, что любые помехи одинаково влияют на холодный и горячий проводники и при чередовании фаз любое вмешательство компенсируется. Эффективность балансного кабеля зависит от того, насколько хорошо сбалансированы горячий и холодный проводники. В профессиональном аудио используется только балансное соединение.

      Экранированный кабель лучше чем обычный?

      Да, лучше, но от этого он становиться менее гибким. Экранируются кабели с помощью фольги, оплетки или проводящего пластика. На коротких расстояниях большинство типов экранирования имеют схожую защиту от помех, тем не менее, металлический экран или экран из фольги, будет более эффективен, чем экран из проводящего пластика или обернутой проволочным экраном. Для микрофонного кабеля экранирование играет важную роль, так как некоторые кабели создают помехи, если их согнуть, или переместить. Оплеточное экранирование разработано специально для использования с микрофонами и предлагает наиболее эффективную защиту от помех в сочетании с низким уровнем шума обработки.  Экранирование проводящим пластиком подходит для длинных кабелей, используемых в маленькой студии. Проводящий пластик имеет низкий уровень шума. Кабели, экранированные фольгой, достаточно жесткие и не любят резких изгибов, однако защищены на уровне. Многие многожильные кабели используют экранирование фольгой, не стоит много раз наматывать такие кабели, так как можно повредить экранирование.

      Можно ли использовать один и тот же экранированный кабель для микрофона и линейных сигналов?

      Можно.

      Нет никаких проблем с импендансом аудио сигнальных кабелей большой длины (к примеру в студии), но стоит обратить внимание на то, что микрофонные кабели должны иметь хорошее экранирование и низкий шум.

      Могу ли я использовать небалансный кабель для подключения к входу с фантомным питанием?

      Нет, используйте балансный.

      Если бы вы взяли для подключения несимметричный кабель, вы бы получили короткое замыкание с одной стороны фантомного питания, и, хотя правильно разработанное фантомное питания будет защищено от этого, пробовать не рекомендуется. Если некоторые из фантомных напряжений питания будут подключаться к выводам небалансного устройства, это может привести к повреждению узлов студии.

      Как лучше всего подключить балансный источник сигнала к небалансному входу?

      Традиционно используют симметричный кабель и подключают холодный провод к экрану на небалансном конце. Иногда это может привести к заземлению и контура и проблемам с шумами, так что лучше использовать при подключения несимметричного конца кабеля инструкцию ниже.

      Подключите экран с клеммами заземления через резистор от 100 до 500 Ом или оставьте его разъединенным. Подключите холодный провод кабеля к соединительному штифту, который обычно используется для подключения экрана. Подключите горячий провод кабеля соединительным штифтом, который обычно используется для подключения горячего проводника.

      Могу ли я использовать любой звуковой кабель для S / PDIF сигналалов?

      Можете, но не стоит. Многие люди так и делают, но не очень хорошая идея, так как вам надоесть бороться с глюками, которые не имеют никакой очевидной причины. На высоких частотах, необходимых для выполнения цифровых сигналов, сопротивление кабеля оказывает существенное влияние на форму передаваемого сигнала и S / PDIF сигналы, в идеале, должны быть переданы через кабели 75 Ом, разработанные специально для передачи цифровой информации. Если кабель имеет другое сопротивление, энергия отражается обратно вниз по кабелю, и возникает эффект ухудшения формы цифровых импульсов. Разъемы плохого качества могут также поставить под угрозу эффективность, поэтому даже опытный мастер по пайке кабелей лучше купит готовый кабель нужной длины. При большей длине кабеля, лучше брать цифровой кабель высокого качества и, как правило, длина пути прокладки кабеля должна быть максимально короткой. Подходит и для AES-EBU. При отсутствии специального цифрового кабеля, берут экранированные проводящим пластиком микрофонные кабели, имеющие хорошие характеристики на коротких и средних расстояниях.

      Как лучше всего подключить балансный источник к небалансному входу?

      Прежде всего, вы должны будете изучить руководство к оборудованию, так как провод кабеля зависит от конструкции сбалансированного выходного каскада. В некоторых случаях необходимо связать холодный контакт и экран в

      сбалансированный конец (если выходной каскад “полностью плавающий”), а в других случаях, вы должны оставить холодный штифт отключенным. В ситуациях, требующих второй подход, вы, вероятно, обнаружите, что уровень сигнала на 6 дБ ниже, чем при использовании первого способа. Это потому, что вы используете только одну половину сигнала от выходного каскада.

      Имеет ли значение расстояние, если сетевые кабели проходят вблизи сигнальных проводов?

      Сетевые кабели с относительно высокими переменными токами, может вносить помехи в аудио кабели, работающих рядом с ними, даже если аудио кабель хорошо экранированы. Чем больше расстояние между кабелями работающими параллельно друг другу, тем больше количество помех (как правило, шумов), которые будет индуцироваться в сигнальный кабель. Когда аудио и сетевые кабели пересекаются, нужно попытаться организовать переход под прямым углом, так как это окажет минимальное влияние на помехи.

      Сколько метров звуковой кабель передает сигнал без потери качества передачи?

      Ответ на этот вопрос зависит от типа кабеля и от импеданса схемы на обоих концах. Как правило, микрофоны с большим сопротивлением или каналы с высоким импедансом не должны быть длиннее четырех или пяти метров, так как большая емкость кабеля может вызвать высокие паразитные частоты. Сбалансированные микрофонные кабели с низким сопротивлением могут иметь длину в десятки или даже сотни метров, если передающее и принимающее устройств установлено правильно и сопротивление очень низкое. С непрофессиональным оборудованием, сохраняйте сбалансированные микрофонные или линейные кабели длиной до 10-20 метров. Правильней будет иметь короткие кабели.

      HI-Fi акустический кабель. Он в самом деле нужен, или я могу использовать любой двужильный кабель?

      Акустический кабель должен иметь очень низкое электрическое сопротивление, так что он должен быть достаточно большим и изготовлен из чистого материала, такого как бескислородная медь (OFC). Нечистый материал можно ввести нелинейности (окисляющаяся медь на самом деле ведет себя как полупроводник), которые проявляются как увеличение искажений на низких уровнях сигнала. Если сопротивление кабеля больше, на крошечную долю Ома, коэффициент демпфирования усилителя ошибочен, АЧХ акустической системы тоже. Причина этого в том, что сопротивление громкоговорителя изменяется в зависимости от частоты, но если это сопротивление такое же, как сопротивление кабеля, он действует как делитель напряжения, и мощность, подаваемая на громкоговоритель на разных частотах измениться незначительно. Экзотические кабели могут иметь этот эффект при использовании на различных колонках, а индуктивность кабеля и емкость может влиять на производительность кроссовера в некоторой степени. Как правило, разница настолько мала, что лучше потратить деньги там, где это имеет реальное значение. Купите хороший кабель, но не тратьте деньги на "рекламу". Спикерный кабели стерео или объемных систем  должен иметь одинаковую длину. Качественные, низкоомные разъемы могут повысить производительность.

      Активные колонки могут быть подключены с использованием балансных микрофонных кабелей, а тип кабеля не окажет существенного влияния на качество звука.

      Как передать сигнал при балансном соединении из стерео джека (rca) в устройство (микшер) на два канала. Как подключить джек в виде буквы У 'Y'?

      Соединение У типа имеет стерео-разъем на одном конце балансного кабеля, но на другом конце, кабель разделяется так, что экран и горячий провод подключается к одному моно разъему и экрану, а холодный провод подключается к другому. Принцип работы в том, что каждая из двух кабельных жил несет один несимметричный сигнал, одна из точки вставки смесителя к внешнему устройству, и один из внешнего устройства обратно в смеситель. Какой путь будет вокруг двух разъемов, зависит от того, какой у вас микшер и производитель провода, от их точки разрыва - наконечник (штекер) отправляет или возвращает. Изучите руководство, чтобы узнать, а затем пометить два моно штекера. Если вам не нравится пайка, некоторые компании делают готовые кабели У типа.

      Акустические кабели

      - что нужно знать

      Извечный спор о качестве кабеля бушует между аудиофилами с незапамятных времен (ну, не совсем, но определенно довольно давно). Некоторые утверждают, что качество акустических кабелей так же важно, как и качество компонентов Hi-Fi, которые они подключают. Другие энтузиасты экономят деньги, покупая бюджетные кабели, и утверждают, что они вообще не влияют на качество звука.

      Так что вместо того, чтобы совать нос между этими двумя противоборствующими лагерями и рисковать оказаться втянутыми в продолжающуюся битву, давайте уклонимся от жаркой ссоры и вместо этого предложим обзор жаргона акустических кабелей и дадим вам несколько полезных советов о том, как купить собственный.

      Что такое акустический кабель?

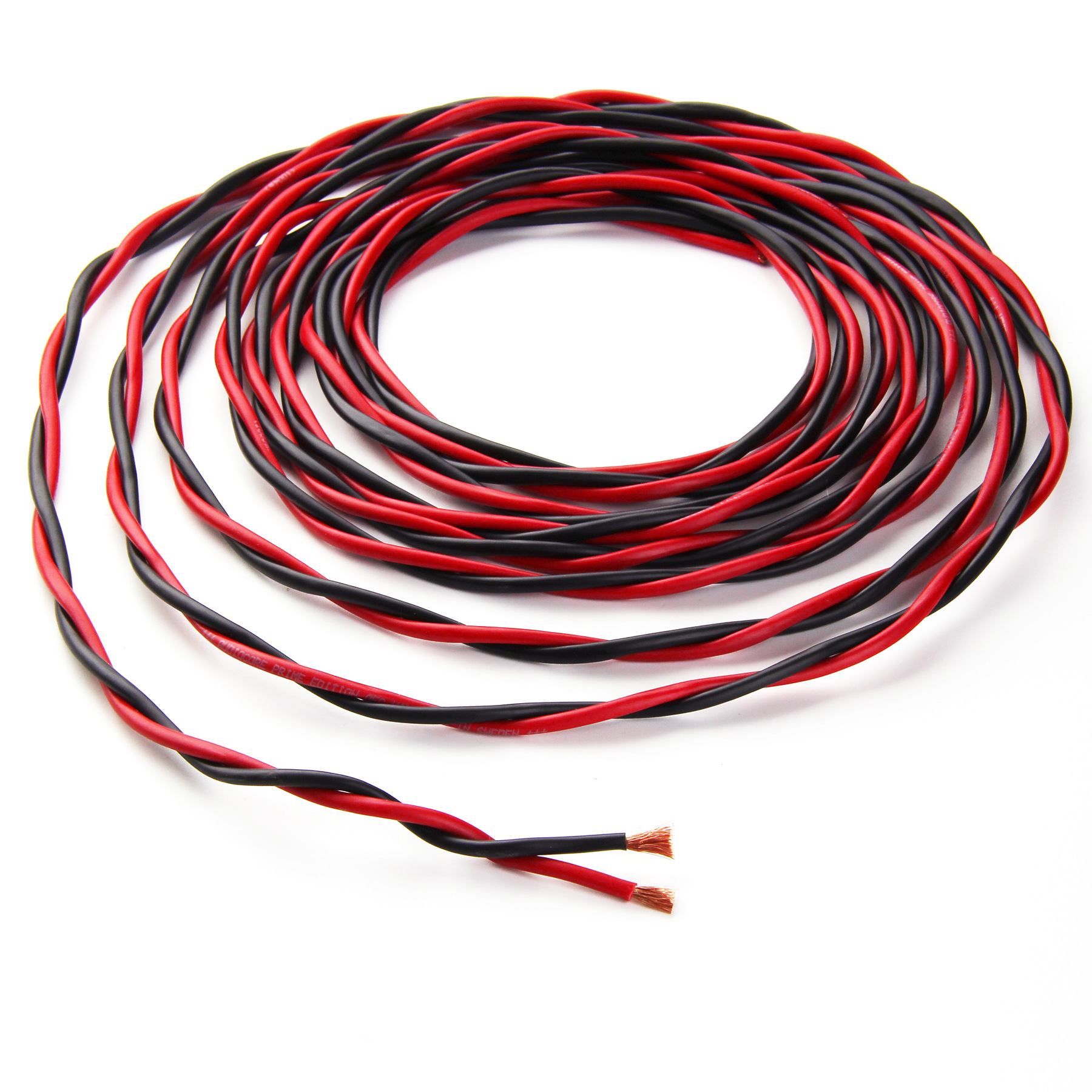

      Кабель динамика - это провод, используемый для электрических соединений между динамиками и источниками усилителя. Он имеет три основных электрических свойства: сопротивление, емкость и индуктивность. Сопротивление - безусловно, самое важное свойство, на которое нужно смотреть. Провод с низким сопротивлением пропускает большую часть мощности источника к катушке динамика, что означает большую мощность и больше звука. Достаточно просто.

      Как сопротивление влияет на производительность?

      Вообще говоря, сопротивление начинает влиять на характеристики динамика, когда сопротивление превышает 5% от полного сопротивления динамика.На сопротивление влияют два ключевых аспекта: длина провода и площадь поперечного сечения провода. Чем короче провод, тем меньше сопротивление. Хитрость здесь заключается в том, чтобы минимизировать длину проводов, где это возможно, но при этом убедиться, что ваши динамики расположены отдельно (если вы пропустили наше руководство по размещению динамиков, позор вам! Прочтите его здесь). Также важно, чтобы длина проводов к обоим динамикам была одинаковой, чтобы обеспечить одинаковые значения импеданса.

      Площадь поперечного сечения провода относится к толщине или калибру провода.Чем толще провод или ниже калибр, тем меньше сопротивление. Следовательно, на сопротивление влияет комбинация импеданса динамика, длины и толщины. В приведенной ниже таблице показаны рекомендуемые длины кабеля, которые обеспечат сопротивление кабеля менее 5% от номинального импеданса динамика при различных измерениях калибра.

      Материал проволоки

      Медь является наиболее широко используемым материалом для изготовления акустических кабелей из-за ее низкой стоимости и низкого сопротивления.Однако медь окисляется, поэтому ее необходимо хорошо покрыть и изолировать. При контакте с воздухом чистая медь реагирует с образованием оксида меди, покрывающего открытую поверхность; это создает барьер между кабелем и динамиком / усилителем, что может ослабить соединения. Серебро немного менее резистентно, чем медь, что означает, что более тонкий калибр по-прежнему будет предлагать более низкое сопротивление, однако, как вы могли догадаться, серебро дорогое, поэтому более толстый медный провод на самом деле будет дешевле купить.Золото, однако, не окисляется, поэтому его можно использовать для открытых заделок, но, поскольку оно имеет более высокое сопротивление по отношению к меди или серебру, его редко используют в качестве акустического кабеля. Как и в случае со всеми металлами, чем чище используется проволока, тем выше стоимость (за метр). Для кабелей доступно множество различных уровней чистоты, и вопрос о том, приносит ли это значительную пользу звуку, зависит от личных предпочтений и вам решать сами.

      Выводы

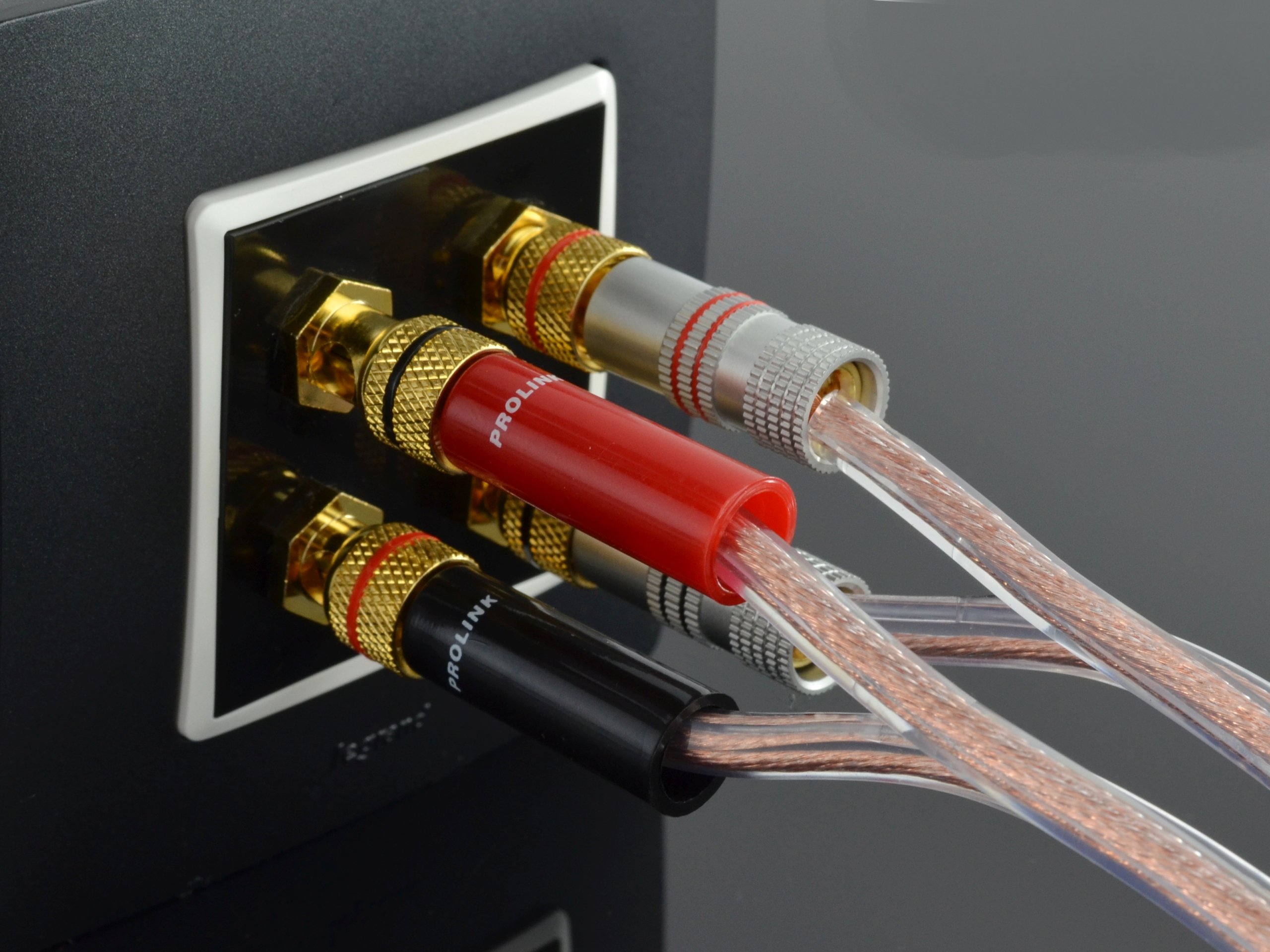

      Для подключения к источникам и динамикам доступны специальные концевые заделки на концах проводов динамиков.Самыми популярными вариантами являются пробки-бананы и лопаты со странными и забавными названиями. Их основные преимущества заключаются в том, что они могут быть выполнены быстрее и проще, поскольку они просто подключаются к клеммам громкоговорителей, кроме того, при правильной установке они обеспечивают прочное и надежное электрическое соединение, сводя к минимуму риск короткого замыкания из-за случайных нитей провода, соприкасающихся с соседними клеммами. Если вы собираетесь регулярно менять / модифицировать / перемещать части вашей системы, то, возможно, будет хорошей идеей использовать терминаторы исключительно для простоты использования.Если вы собираетесь подключить колонки только один раз и слушать их годами, то, вероятно, вы вполне можете использовать обычную проволочную привязку.

      Двухпроводной или однопроводной?

      Последний вариант с проводом динамика - двухпроводной или нет. Если ваши динамики имеют только однопроводные соединения, тогда, конечно, это упрощает это решение - одинарные соединения это так! Но если у ваших динамиков есть два набора подключений динамиков, они могут быть двухпроводными. Очевидные преимущества двухпроводного подключения заключаются в том, что он может создать более открытую звуковую сцену и повысить уровень детализации, но утверждается, что одиночное соединение на самом деле обеспечивает более музыкально согласованный звук.Опять же, это тот вариант, с которым непоколебимые могут продолжать спорить, но имейте в виду, что двухпроводное соединение эквивалентного качества почти всегда дороже, чем однопроводные конфигурации.

      Заключительные соображения?

      В дополнение к этим ключевым характеристикам производители кабелей заявляют о многих электрических свойствах, таких как дополнительная изоляция и лучшая очистка от окисляющих материалов для улучшения качества звука. Однако различие, которое эти функции имеют в конечном результате, довольно неопределенно; наиболее важным соображением является то, что калибр вашего провода соответствует импедансу ваших динамиков и длине вашего провода.Все, что выходит за рамки этого, вы должны проверить. Для разных слушателей существуют разные звуковые предпочтения, поэтому попробуйте что-нибудь, послушайте сами и дайте нам знать, что вы предпочитаете, комментируя ниже.

      длины кабеля и влияние на качество звука | Гален Кэрол Аудио

      Что касается длины кабеля, то минимально возможная длина почти всегда лучше. Я говорю «почти», потому что, как увидим, есть некоторые исключения.

      Кабели являются критически важными компонентами системы, отвечающими за защиту хрупких напряжений, поскольку они передаются от точки к точке между звеньями аудио / видео цепи.Ни один кабель не может работать лучше, чем просто минимизировать количество потерь во время этой передачи, поскольку действительно будут потери сигнала, поскольку электроны пробиваются через проводники и изо всех сил пытаются преодолеть границы, налагаемые соединениями на каждом конце. Так что, на мой взгляд, более качественные кабели просто «приносят меньше вреда» или, другими словами, уменьшают количество теряемого сигнала.

      Практически каждая аудио- или видеосистема - это набор компромиссов. Часто компромиссом может быть расположение оборудования.Будь то мебельные ограничения, планировка комнаты, транспортный путь или возражения со стороны сожителей, не являющихся аудиофилами, мы стараемся обойти эти ограничения, насколько можем, и часто это означает более длинные кабели. Может быть, ваша передняя часть находится на одной стене, а ваши динамики - на другой. Таким образом, становится возможным размещение усилителя (ов) рядом с громкоговорителями, что требует длинных межблочных соединений, или собрать всю электронику вместе и использовать длинные кабели громкоговорителей. Вообще говоря, я предпочитаю более длинные межблочные кабели и более короткие акустические кабели.Но, как и все остальное в жизни, всегда есть компромиссы. Например, более длинные несимметричные кабели могут быть более склонны к улавливанию шума (все кабели по сути являются антеннами и подвержены радиочастотным помехам). Некоторые предусилители (особенно с высоким выходным импедансом или пассивной конструкцией) могут быть чувствительны к дополнительной нагрузке, создаваемой кабелем, поэтому в таких случаях использование длинных межсоединений может быть противопоказано (или, по крайней мере, тщательно оценено).

      Длинные кабели динамиков также могут вызывать беспокойство.Во-первых, с точки зрения добавленного импеданса, который могут добавить значительные пробеги, повышенное сопротивление может, в более крайних случаях, привести к потере мощности. И, по моему опыту, потери сигнала через акустические кабели обычно больше, чем через межсоединения эквивалентной длины. Я знаю, что некоторые производители кабелей могут с этим не согласиться (в основном производители кабелей, использующих линейные сети), но в подавляющем большинстве случаев межблочные соединения с более короткими акустическими кабелями кажутся мне лучше. Кроме того, из расчета «доллар за фут» акустические кабели эквивалентного качества обычно намного дороже, чем их аналоги линейного уровня, что делает более длинные межсоединения / более короткие акустические кабели менее дорогой альтернативой.

      Итак, какой длины должны быть кабели? Есть ли «практическое правило»? Ответ как можно короче! С акустическими кабелями я предпочитаю оставаться ниже десяти футов и считаю восемь футов наиболее популярной и практичной длиной. В системе, где компоненты сгруппированы близко друг к другу, кабель длиной один метр является нормой, но если усилители расположены дальше от трех до пяти метров, это не редкость. Вы слышите деградацию на таком расстоянии? Да, можете, но это может быть приемлемым компромиссом для учета других соображений.Действительно, я слышал отличный звук в системах, в которых между усилителем и предусилителем используется кабель длиной от пяти до десяти метров. Обычно симметричные кабели (при сопряжении с истинно дифференциально-симметричными компонентами) обеспечивают лучшие результаты на очень длительных участках, чем можно ожидать от несимметричных кабелей.

      При использовании длинных кабелей (межблочных или акустических кабелей) качество кабеля становится особенно важным. Из-за дополнительных потерь сигнала, которые возникают при более длинных участках, чем лучше кабель «защищает» сигнал, тем лучше будет звук.Если вы вынуждены использовать более длинные кабели, попробуйте немного увеличить бюджет кабеля, чтобы минимизировать негативное влияние потери сигнала.

      Вначале мы говорили, что «короче» «почти» всегда лучше. Что ж, вот некоторые ситуации, когда это не так. Цифровой кабель, например, является примером того, где более короткая длина может быть не идеальной. Ряд производителей цифрового оборудования (и кабелей), с которыми я разговаривал, предлагают 1,5 метра в качестве предпочтительного, чем более короткие длины, такие как 1 метр или меньше. Эта теория применима ко всем цифровым кабелям, включая USB, SPDIF и AES / EBU.

      Я слышал несколько объяснений того, почему длина важна, но наиболее распространенное из них связано с отражениями, которые возникают между двумя подключенными компонентами, а с более длинными цифровыми кабелями эти отражения менее вредны. Из нескольких раз, когда мне удавалось сравнивать 1,5-метровый кабель с более короткой длиной того же кабеля, в большинстве случаев 1,5-метровый кабель звучал немного лучше, чем более короткий кабель. Позвольте мне добавить, что есть несколько производителей кабелей, которые не поддерживают эту концепцию и считают, что идеальной длины не существует, и просто используют ту длину, которая подходит для конкретного применения.Может быть, это связано с конкретными концепциями дизайна, которые используют разные производители? По какой-то причине в отрасли существуют разногласия относительно этой философии.

      Еще одно исключение из правила «короче - лучше» - это когда производитель кабеля проектировал кабель с учетом минимальной длины. Это может быть верно для некоторых кабелей, в которых используются линейные сети, или определенных шнуров питания, оптимизированных для определенной длины.

      Итак, вот оно, чрезмерное упрощение несколько более сложной темы.Позвоните нам, если у вас есть какие-либо вопросы по вашему конкретному применению. - Гален Кэрол

      5 мифов о проводе динамика

      Дорогие акустические провода лучше "звучат"? Скорее всего, не.

      Могут ли аудиофилы и обычные слушатели улучшить свою стереосистему, модернизировав один из, казалось бы, более простых компонентов, проводов и разъемов динамиков? Некоторые компании настаивают на том, что могут. Поэтому они предлагают акустические провода (или кабели), иногда за тысячи долларов, которые обещают лучшую тональность, более теплый звук и богатый мелодичный звук без зернистости.Но многие из этих утверждений являются ложными и создают мифы о проводах динамиков. Вот их пять:

      Более толстая проволока лучше. : Верно, что для длинных участков более толстая проволока лучше снижает влияние сопротивления. Но для большинства настроек (с громкоговорителями в пределах 100 футов от усилителя) подойдет шнур лампы 16-го калибра. Для динамиков от 100 до 200 футов от усилителя эксперты рекомендуют использовать калибр 14. А от 200 до 400 футов они рекомендуют провода 12-го калибра. Использование очень толстой проволоки для коротких пробегов практически не дает слышимого эффекта, по крайней мере, того, что большинство людей не может услышать.

      Устранение скин-эффекта : Это правда, что более высокочастотные сигналы имеют тенденцию перемещаться по периметру провода, в то время как низкочастотные сигналы перемещаются ближе к центру. Но любой эффект заметен только при работе с милями кабеля и частотами, не используемыми для звука. Так что не тратьте деньги на «решение» этой проблемы с помощью акустических кабелей со сложной оплеткой.

      Провода громкоговорителей должны быть одинаковой длины. : Кажется логичным, что провода громкоговорителей должны быть идентичными, чтобы избежать сдвигов фаз.Но электрические сигналы проходят через провод динамика со скоростью, близкой к скорости света. Чтобы услышать разницу, потребуются мили проводов динамика. Так что наличие проводов на фут или два (или 10) не имеет значения.

      Взлом «критичен»: По мнению некоторых так называемых экспертов по аудио, небольшой электрический ток, проходящий через провод динамика, физически изменяет провод настолько, что со временем возникает слышимое изменение. Не правда. Тем не менее, компании пытаются продавать проволочные «плиты» и услуги по взлому, чтобы увековечить этот миф и заработать.

      Сращивания ухудшают звук: Аудиологи определили, что правильно сращенные и припаянные провода не изменяют и не ухудшают звук, исходящий из динамиков. Хотя осциллограф может обнаруживать стыки, обнаруживая небольшие падения или всплески напряжения, аномалии слишком малы, чтобы их можно было услышать. Напряжение, используемое для управления громкоговорителями, представляет собой простое напряжение, и, поскольку при нормальном использовании возникают регулярные колебания из-за программы и типа частоты, соединения не вызывают вредного звукового эффекта.

      Слышали ли вы какие-нибудь стереомифы, которые хотели бы передать? Пришло время.

      Что лучше: короткие межблочные кабели и длинные акустические кабели или наоборот? : Эмпирическое аудио

      Что лучше: короткие межблочные кабели и длинные акустические кабели или наоборот?

      Чтобы ответить на этот вопрос, нужно понимать разницу в окружающей среде. Электрическая среда межсоединений значительно отличается от окружающей среды в межсоединениях. акустические кабели. Давайте сначала рассмотрим межсоединения:

      Длина межсоединения

      Компоненты, управляющие межсоединениями, обычно имеют высокий импеданс, от 7 Ом в высокотехнологичном твердотельном редукторе до около 300 Ом в ламповом редукторе.Импеданс входов намного выше, обычно 10–100 кОм. В этой среде с высоким импедансом даже небольшая емкость кабеля создаст фильтр нижних частот. Это означает, что самые высокие звуковые частоты могут быть ослаблены или уменьшены по амплитуде. Все межсоединения имеют емкость, и эта емкость увеличивается с увеличением длины. Другой эффект добавленной емкости - фазовый сдвиг. Фазовый сдвиг происходит, когда положение высокочастотной части музыкальных сигналов сдвигается во времени относительно других частот.Это фазовое искажение начнет происходить на гораздо более низкой частоте, чем спад частотной характеристики.

      Еще одно соображение заключается в том, что задействованные сигналы менее одного вольт RMS. Сигналы в среде с высоким импедансом более восприимчивы к шуму от источников, включая контуры заземления, сильные радиочастотные поля и сильные магнитные поля, чем в среде с низким импедансом. Это усугубляется тем, что сигналы малы, что снижает отношение сигнал / шум.Следовательно, экранирование может быть важным при наличии этих источников шума. Очевидно, что более длинные неэкранированные межсоединения более восприимчивы к этим источникам шума. Другие характеристики, такие как сопротивление и индуктивность, менее важны в межсоединениях, потому что задействованные сигнальные токи настолько малы, а емкость заглушает другие эффекты. Фактически, добавление индуктивности действительно может быть полезным, расширяя частотную характеристику. Более высокое входное сопротивление обычно лучше, но это влияет только на общее падение напряжения, а не на частоту или фазовую характеристику.Импеданс драйвера и емкость кабеля являются основными факторами, влияющими на частотную и фазовую характеристики. Итак, каково практическое правило для максимальной длины с учетом емкости ваших кабелей?

      Чтобы сформировать некоторые рекомендации, моделирование было выполнено на основе твердотельного драйвера (операционный усилитель TL072), управляющего входным сопротивлением 100 кОм на приемном компоненте, выходной емкостью 20 пФ, входной емкостью 30 пФ и емкостями кабеля, равными:

      1) 200 пФ / м (недорогой кабель - пара $ 50 / метр)
      2) 40 пФ / м (эмпирическая микродинамика) и
      3) 28 пФ / м (дорогой кабель - пара> 1000 долларов США / метр)

      Предполагается, что типичная индуктивность равна.2 мкГн / метр (микродинамический составляет 1,0 мкГн / метр) с типичным сопротивлением 50 мВт / метр для всех кабелей. Данные были получены из моделирования SPICE3 следующей схемы:

      Критерии приемлемости были установлены как: затухание менее 1 дБ на частоте 20 кГц, , поскольку наши опытные слушатели могут слышать изменения амплитуды на 1 дБ. На следующем графике показаны частоты, на которых сигнал 1 В среднеквадр. Ослабляется на -1 дБ, в зависимости от длины кабеля:

      Приведенные выше Рекомендации по длине межсоединений показывают, что у недорогих межсоединений полезный предел составляет около 22 футов, основанный только на критериях частотной характеристики.График также показывает, что оптимизированные межсоединения, такие как Empirical Audio Microdynamic, не испытывают ухудшения высокочастотного звукового отклика до тех пор, пока их длина не превысит 100 футов.

      Однако частотная характеристика - не единственный эффект, который следует учитывать. Фазовая характеристика также может стать проблемой, особенно когда два канала задействованы в формировании изображения одного музыкального события. На следующем графике показаны фазовые характеристики одних и тех же трех межсоединений при разной длине.Критерий приемлемости: 10 градусов фазового сдвига , поэтому все кривые показывают частоту, при которой происходит 10-градусный фазовый сдвиг, как функция длины:

      Приведенный выше фазовый график показывает, что недопустимый фазовый сдвиг происходит в недорогих межсоединениях длиной более 7 футов. Оптимизированные межсоединения, с другой стороны, не демонстрируют одинаковый фазовый сдвиг до тех пор, пока они не станут 30-40 футов в длину.

      Выводы межкомпонентных соединений:

      Один из выводов этих графиков состоит в том, что при использовании недорогих межсоединений они должны быть семь футов или короче.Он также показывает, что оптимизированные межсоединения, такие как Microdynamic, могут иметь длину до 30 футов до того, как произойдет значительное ухудшение фазы, и более 100 футов до того, как произойдет значительное ухудшение частотной характеристики. Другие соображения, упомянутые ранее, включая шум контура заземления и плохое соотношение сигнал / шум, диктуют, что было бы разумно ограничить эту длину еще больше. Чтобы получить более реалистичное прогнозирование производительности, можно применить коэффициент ошибочности для компенсации этих других эффектов.Empirical Audio предлагает сократить норму вдвое, в результате чего недорогих межсоединений имеют полезную максимальную длину около одного метра. Оптимизированные межкомпонентные соединения высшего класса будут иметь полезную максимальную длину около 5 метров. Настоятельно рекомендуется прослушивание тестов.

      Длина кабеля динамика

      Кабели, соединяющие усилители мощности с громкоговорителями, находятся в среде с низким сопротивлением. Выходные сопротивления усилителя порядка.2 Ом для полупроводниковых и 3 Ом для некоторых ламповых усилителей. Сопротивление большинства динамиков значительно различается, отклоняясь от заявленного импеданса на целых 30 Ом. Типичные значения составляют 3-4 Ом на низких частотах и ​​30-50 Ом на средних и высоких частотах. Акустические кабели передают мощность на динамики, и иногда токи могут быть высокими, приближаясь к 20 или 30 ампер в некоторых системах. Требование передачи энергии означает, что сопротивление и индуктивность должны быть низкими, как в системах передачи энергии переменного тока.Емкость вызывает меньшее беспокойство, поскольку драйверы имеют очень низкий импеданс.

      Зажимный шнур типа «монстр» обычно используется для подключения громкоговорителей к усилителям. Многие ученые считают, что вы не можете реально улучшить ZIP достаточного калибра, обычно 11–12 AWG, и что более дорогие кабели - пустая трата денег. Следующий анализ показывает, что даже ZIP 11 AWG имеет серьезные ограничения, поскольку он имеет относительно высокую индуктивность по сравнению с более оптимизированными конструкциями кабелей, такими как Empirical Audio Clarity7.Поперечные сечения ZIP и Clarity7 размера 11 показаны ниже (чертежи не в относительном масштабе):


      Шнур ZIP 11 AWG (с ПВХ изоляцией)


      Clarity7 Эквивалент 11 AWG (с тефлоновой изоляцией)

      Эти поперечные сечения были использованы для разработки аналитических моделей для каждого кабеля с использованием решателя электромагнитного поля. Чтобы определить поведение этих кабелей при разной длине, они оба были смоделированы с использованием как SPICE3, так и HSPICE при следующих условиях: выходное сопротивление усилителя равнялось.2 Ом, а нагрузка на динамик была чисто резистивной на 3 Ом. Модели для кабелей представляют собой распределенные модели с сосредоточенными параметрами со связью между проводниками в отличие от моделей линий передачи (которые интересны только на частотах> 30 МГц). Для моделирования использовалась следующая схема:

      Критерии приемлемости были идентичны критериям, использованным для вышеупомянутого исследования межсоединений, ослабление -1 дБ на частоте 20 кГц. Во-первых, график АЧХ:

      На приведенном выше графике показано, что шнур ZIP 11 AWG ослабляется на -1 дБ на частоте 20 кГц на длине менее 16 метров или около 50 футов.Оптимизированный кабель Clarity7, с другой стороны, имеет предел -1 дБ 20 кГц более 80 метров или 270 футов (вне графика и не показан для удобства чтения).

      Фазовая характеристика была смоделирована и представлена ​​на графике ниже для тех же двух кабелей. Как и в исследовании межсоединений, проведенном выше, критерием приемлемости является максимум с фазовым сдвигом 10 градусов на частоте 20 кГц.

      График выше показывает, что 11 AWG ZIP имеет полезный предел около 8 метров или 25 футов в зависимости от критериев приемлемости фазы.Полезный предел Clarity7 превышает 80 метров или 270 футов. (Частота сдвига 10 градусов на высоте> 80 метров)

      Выводы кабеля динамика

      Для систем, которые разрешаются, предыдущий анализ показал, что шнур ZIP 11 калибра, скорее всего, вызовет слышимое ухудшение как частоты, так и фазы, если длина не меньше 25 футов. Как и в случае исследования межсоединений, было бы разумно дополнительно ограничить эту длину коэффициентом 1/2, чтобы учесть неидеальные усилители и динамики, которые представляют собой сложную нагрузку.Напомним, что анализ предполагал идеальный источник напряжения и тока для усилителя, за исключением выходного сопротивления 0,2 Ом. Нагрузка на громкоговоритель также была чисто резистивной, чего никогда не бывает в реальном мире. В случае использования ламповых усилителей эти длины следует уменьшить еще больше. Это делает 11AWG ZIP непрактичным для высокопроизводительных ламповых систем и некоторых более длинных твердотельных систем. Преимущества использования оптимизированных акустических кабелей становятся очевидными из этого исследования. Мы доказали, что эти эффекты поддаются электрическому измерению, могут быть проанализированы с помощью чрезвычайно точных инструментов моделирования, и мы считаем, что они слышны большинству аудиофилов.

      Указания по общей длине

      Поскольку мы теперь понимаем ограничения как межблочных кабелей, так и кабелей громкоговорителей, как недорогих, так и оптимизированных, можно создать руководство, позволяющее оптимизировать длину межблочного кабеля и кабеля громкоговорителей на системном уровне. Это раз и навсегда ответит на вопрос: «Что лучше: иметь более короткие межблочные кабели и более длинные акустические кабели или наоборот?» Поскольку одни и те же критерии приемлемости, установленные в исследовании, использовались как для межкомпонентных соединений, так и для акустических кабелей, их можно отобразить на одном графике.На следующих графиках показана зависимость длины межсоединения от длины кабеля динамика, причем каждая точка на графике соответствует идентичной частоте -1 дБ для межсоединения и кабеля динамика. Каждая точка на графиках также представляет собой комбинированную длину соединительного кабеля и кабеля динамика, используемых вместе. На первом графике показан кабель динамика Empirical Audio Clarity7 и межблочный кабель Empirical Audio Microdynamic:

      .

      График показывает, что для кабелей средней длины отношение оптимального кабеля динамика к длине межсоединения составляет (spkr) = 26 + 2.2 (меж). Это означает, что для того, чтобы и межблочные кабели, и кабели громкоговорителей были оптимальной длины, кабель громкоговорителя должен быть в 2,2 раза длиннее межсоединения плюс 26 футов. Очевидный вывод из этого состоит в том, что длин короче 26 футов в целом должны быть в основном акустическими кабелями с очень короткими межсоединениями. Если общая длина составляла 50 футов, то оптимальным межблочным соединением было бы 7,5 футов, а кабеля динамика - 42,5 фута. График учитывает длину кабеля динамика более 270 футов, но для удобства чтения здесь показана сокращенная версия длиной 150 футов.Другой вывод, который можно сделать из этого, заключается в том, что сложнее и дороже изготовить высокопроизводительное длинное межсоединение, чем высокопроизводительный длинный кабель динамика.

      Затем мы изобразим ту же зависимость между длиной межблочного соединения и длиной кабеля динамика, на этот раз с использованием данных частотной характеристики от недорогого межсоединения и кабеля ZIP 11 AWG в качестве кабеля динамика. Опять же, каждая точка на графике представляет длину каждого кабеля, которая соответствует одинаковой частоте -1 дБ для обоих кабелей:

      На приведенном выше графике показано, что соотношение между длиной межблочного соединения и длиной кабеля динамика: (inter) = 4 + 0.343 (спкр). Типичное соотношение длины кабеля динамика и межблочного соединения составляет от 1,5: 1 до 2,4: 1. Как и предыдущий анализ высококачественных кабелей, это показывает, что полезно сделать длину кабеля динамика, по крайней мере, в 1,5-2,5 раза больше длины межкомпонентных соединений. Для очень короткой общей длины, например 8 футов, кабели могут быть одинаковой длины. Красный оверлей на графике выше представляет область нарушения -1 дБ при приемлемых критериях 20 кГц. Самая длинная кабельная система, рекомендованная с использованием этих кабелей, будет: 75 футов, а межблочная связь - 22.5 футов, а кабель динамика будет 52,5 футов. Учитывая, что большинство систем либо в основном межблочные, либо в основном громкоговорители, это дополнительно ограничивает общую длину. Если бы система состояла в основном из акустических кабелей, предел составлял бы ~ 55 футов при ~ 1 метре межблочного соединения. Если бы система была в основном межблочной, предел был бы в целом ~ 30 футов, с ~ 2 метрами кабеля динамика. Из этого следует вывод , что системы, которые в основном являются межсоединениями, должны использовать более оптимизированные межсоединения. Как и раньше, Empirical Audio рекомендует вдвое сократить указание максимальной длины, особенно для межкомпонентных соединений. Эти длины основаны только на критериях частотной характеристики, без учета фазы.

      Краткое изложение рекомендаций по длине

      Следующие ниже рекомендации резюмируют результаты исследования длины кабеля. Используя рекомендации по максимальной длине и оптимальные уравнения отношений, можно полностью оптимизировать их систему:

      1. Независимо от стоимости межблочных кабелей и кабелей динамика, всегда лучше делать межблочные кабели короче, а кабель динамика длиннее.
      2. Недорогие межкомпонентные соединения должны быть ограничены общей длиной 1 метр или короче на основе рекомендаций 1/2 максимальной длины.
      3. 11 AWG ZIP, используемый в качестве кабеля для громкоговорителей, не должен превышать 12 футов, исходя из рекомендаций по 1/2 максимальной длины.
      4. Оптимальная длина недорогого межблочного кабеля и кабеля динамика составляет приблизительно (inter) = 4 + 0,343 (spkr) (в футах). Поэтому, как правило, недорогие межблочные кабели должны составлять 1/3 длины акустических кабелей 11AWG ZIP или короче (правило 1/3).
      5. Более оптимизированные межкомпонентные соединения, такие как Empirical Audio Microdynamic, могут иметь длину до 15 метров или 50 футов без значительного ухудшения частоты или фазы на основе рекомендаций по 1/2 максимальной длины.
      6. Более оптимизированные акустические кабели, такие как Empirical Audio Clarity7, могут иметь длину до 40 метров или 130 футов без значительного ухудшения частоты или фазы на основе рекомендаций 1/2 максимальной длины.
      7. Оптимальное соотношение длины кабелей Microdynamic и Clarity7 определяется выражением (spkr) = 26 + 2.2 (меж) (в футах, для систем с габаритами> 26 футов).

      Другие часто задаваемые вопросы по аудио

      Должны ли акустические кабели быть одинаковой длины? - Stamp Sound

      Кабели для динамиков - это провода, используемые для подключения динамиков к усилителю. Они обладают тремя основными электрическими качествами - индуктивностью, емкостью и сопротивлением. Оптимальная длина акустических проводов - часто обсуждаемая тема среди аудиоэнтузиастов.

      Должны ли кабели динамиков быть одинаковой длины?

      Необязательно, чтобы акустические кабели были одинаковой длины.Может показаться логичным, что использование акустических проводов одинаковой длины приведет к более стабильному электрическому току, правда в том, что это не имеет значения. Если разница в длине не превышает 30 метров, удар будет незаметен.

      Влияние проводов громкоговорителей на общую производительность Hi-Fi системы является спорным.

      Некоторые утверждают, что качество провода динамика, его длина и калибр не менее важны, чем выбор динамиков и усилителя.Другие утверждают, что различия малозаметны.

      В этом руководстве я выясню, должны ли акустические кабели быть одинаковой длины и как они влияют на аудиосистему в целом.

      Следует ли использовать кабели для колонок одинаковой длины?

      В области аудиооборудования и аксессуаров существует длинный список мифов, которые, кажется, передаются из поколения в поколение. Идея о том, что акустические кабели должны быть одинаковой длины, увековечена аудиофилами, которые утверждают, что это необходимо для максимального качества звука.

      Однако важно подходить к информации, которую вы усваиваете, избирательно.

      По общему признанию, в этой идее есть доля истины. Однако в подавляющем большинстве домашних hi-fi или аудиосистем не имеет значения, имеют ли акустические кабели одинаковую длину.

      Идея о том, что акустических кабелей должны иметь одинаковую длину, основана на влиянии длины на значения импеданса. Это мера полного сопротивления, которое кабели громкоговорителей оказывают электрическому току.

      Если кабели громкоговорителей имеют разную длину, это приводит к тому, что значения импеданса не равны.

      Это объясняет, почему многие люди считают, что важно сохранять провода одинаковой длины, но на самом деле разница в значениях импеданса настолько минимальна, что не влияет на общее качество звука.

      Действительно, , если провода громкоговорителей очень длинные (более 30 метров), важно убедиться, что они одинаковой длины. Даже в этом случае очень редко когда-либо используются акустические кабели такой большой длины.

      Если по какой-либо причине ваши динамики не расположены на расстоянии более 30 метров от усилителя, вам не нужно беспокоиться о несоответствующей длине. Это не повлияет на общее качество звука, воспроизводимого системой.

      Когда длина провода динамика превышает 1/20 длины волны основной частоты, линия передачи становится фактором.

      Таким образом, в конечном итоге, если ваш кабель не должен протягивать эквивалент нескольких футбольных полей, линия передачи не повлияет на выходную частоту.

      В этом видео резюмируются указанные выше моменты:

      Калибр кабеля динамика (рейтинг AWG)

      Теперь, когда мы развенчали миф о том, что провода динамиков должны быть одинаковой длины, мы должны рассмотреть аспект это существенно влияет на их общую производительность.

      • Калибр провода динамика имеет значение, гораздо более заметное, чем длина.

      Если вы гитарист или басист, вы знаете, что калибр - это термин, используемый для описания толщины струны.Таким же образом калибр показывает толщину кабеля динамика.

      • Причина того, что калибр провода динамика оказывает такое большое влияние на качество звука, заключается в том, что он изменяет сопротивление.

      Сопротивление начинает влиять на характеристики динамика, когда оно превышает 5% импеданса динамика.

      Длина провода динамика, как я обсуждал ранее, в определенной степени оказывает сопротивление удару. Однако эффект заметен только тогда, когда провод громкоговорителя используется на необычно длинных участках.Площадь поперечного сечения провода или его калибр, ударопрочность независимо от длины.

      Большинство проводов громкоговорителей классифицируются по стандартизированной системе, которая используется для измерения их диаметра. Эта система используется с 19 века и известна как American Wire Gauge или сокращенно AWG.

      Шкала AWG используется для всех типов проводов, по которым передаются электрические сигналы. Что касается проводов громкоговорителей, в частности, рейтинг AWG повлияет на характеристики кабеля гораздо сильнее, чем если бы они были разной длины.

      Шкала толщины акустических кабелей увеличивается на два значения в обратном порядке. Вот некоторые из наиболее распространенных датчиков, с которыми вы, вероятно, столкнетесь:

      . Ознакомьтесь с этими продуктами здесь, на Amazon.

      В то время как длину провода динамика можно легко уменьшить, этот калибр нельзя отрегулировать. Поэтому для важно выбрать идеальный калибр для вашей аудиосистемы , чтобы обеспечить максимальную четкость и качество звука.

      • Калибры кабеля динамика могут немного сбивать с толку, потому что нижние значения толще, чем более высокие.

      Например, кабель динамика с номиналом 12AWG намного толще, чем кабель с номиналом 18AWG.

      В таблице ниже показано соотношение между калибром проводов динамика, импедансом динамика и длиной:

      6 Ом 15 футов

      6 9 Интересно, почему толщина акустического кабеля так сильно влияет на его характеристики, но одинаковая длина не так уж и плоха? важно? Это связано с соотношением между калибром, сопротивлением и импедансом.

      Теоретически, чем толще кабель динамика, тем легче по нему проходить электрические сигналы. Точно так же верно и обратное - более тонкие провода затрудняют прохождение сигнала через них.

      Прежде чем вы броситесь покупать самый толстый кабель динамика, который вы только можете найти, на эту тему есть больше, чем кажется на первый взгляд. Точно так же, как наличие акустических кабелей одинаковой длины полезно в некоторых редких случаях, калибр имеет значение только в некоторых случаях.

      Я написал статью о подключении сабвуфера через обычный акустический кабель. Вы можете прочитать это здесь.

      Кабели для динамиков и сопротивление

      Чтобы проиллюстрировать, как длина и калибр кабеля динамика влияют на сопротивление электрического сигнала, я воспользуюсь аналогией с водопроводной трубой. Представьте, что у вас очень длинная водопроводная труба. (Закройте глаза, если это поможет!)

      Когда вы открываете кран, вода начинает течь по трубе.Из-за большой длины трубы вода требует значительного времени, чтобы достичь конца и пройти через кран.

      Если бы была добавлена ​​еще одна труба, и цель состоит в том, чтобы заставить воду перемещаться по трубе с той же скоростью, что и первая, имело бы смысл, что они должны быть равной длины.

      Если вы еще не поняли, вода в трубах представляет собой электрический ток в кабеле динамика. Наличие двух длинных труб одинаковой длины приводит к одинаковому сопротивлению, а это означает, что вода протекает с одинаковой скоростью и достигает крана в одной и той же точке.

      А теперь представьте, что трубы стали намного короче, менее метра в длину. При такой длине становится гораздо менее важным, чтобы трубы имели одинаковый размер, потому что воде нужно пройти гораздо меньшее расстояние, прежде чем она достигнет крана.

      Точно так же, когда кабель громкоговорителя используется большой длины, они должны быть одинакового размера. Однако, когда кабель используется короткой длины, как в большинстве аудиосистем Hi-Fi, они не обязательно должны быть одинаковой длины.

      Из-за меньшего расстояния, которое должен пройти электрический сигнал, будет менее заметная несогласованность, когда он достигнет конца кабеля и войдет в усилитель. Следовательно, нет никакой реальной пользы в том, чтобы делать их одинаковой длины, если они уже не слишком длинные.

      С другой стороны, если мы рассмотрим ту же аналогию, но на этот раз, а не изменяя длину водопровода, калибр является переменной, легко увидеть, насколько это измерение имеет большее значение, чем длина.

      Если труба имеет большую площадь поперечного сечения, вода будет испытывать меньшее сопротивление и, следовательно, с легкостью протечет свободно. И наоборот, если труба имеет меньшую площадь поперечного сечения, сопротивление будет больше из-за меньшего пространства, через которое может протекать вода.

      Кроме того, , чем толще кабель динамика, тем легче через него проходит электрический ток.

      • Если калибры двух проводов несовместимы, это с большей вероятностью окажет вредное воздействие, чем при разной длине.

      Связанные вопросы

      Нужно ли откладывать динамики, если длина кабелей разная?

      Акустические кабели не вызовут задержек, если они не используются на больших расстояниях. Поэтому вам не нужно беспокоиться о корректировке настроек для компенсации неравномерной длины.

      Можно ли соединить кабели динамиков?

      Можно соединить провода динамиков, просто скрутив их вместе и закрепив изолентой.Более эффективным методом было бы использование линейного электрического обжимного соединителя.

      Можно ли подключить два канала к одному динамику?

      Подключение двух каналов к одному динамику возможно, но есть риск, что это может повредить ваш усилитель. Перед тем, как делать это, лучше всего проверить рейтинги импеданса динамиков и усилителя.

      Влияет ли длина кабеля на качество звука?

      Когда у вас есть отличный источник звука, например телевизор или даже электронный музыкальный инструмент, и отличный набор динамиков, остается только купить правильный кабель динамика.Влияет ли длина кабеля на качество звука? Какие еще параметры кабеля могут повлиять на качество звука?

      Длина кабеля влияет на качество звука - чем короче кабель, тем лучше качество звука. На качество звука также влияет толщина кабеля и материал провода. Более толстые кабели дают лучший аудиосигнал.

      Из этой статьи вы также узнаете следующую информацию о том, как длина, форма и размер кабеля влияют на качество звука:

      • Различные варианты использования акустических систем и влияние кабелей на их характеристики
      • Какие материалы лучше всего подходят для передачи звука
      • Рекомендации для акустических кабелей на рынке
      • Как найти лучший кабель для решения поставленной задачи

      Для чего используются динамики?

      Набор динамиков предназначен для усиления звука от устройства-источника.Источником может быть даже музыкальный инструмент, например электрогитара. Наиболее распространенными электронными устройствами в вашем домашнем кинотеатре будут ваш телевизор или HTPC (компьютер).

      Они используются для усиления звука. Это означает, что при подключении к динамикам музыкального инструмента, такого как электрогитара, можно ожидать, что он будет громче. Это полезно при выступлении перед большой толпой в зале, так как вы хотите, чтобы ваша музыка доходила до последнего человека, стоящего в задней части комнаты.

      То же самое верно, когда вы смотрите свое любимое шоу по телевизору. Возможно, вы хотите добиться более громкого звука для более драматического кинематографического эффекта. Возможно, вы смотрите шоу в большой гостиной с несколькими другими членами семьи. Вы хотите, чтобы звук на экране был громче, чем если бы вы просто воспроизводили его по телевизору, не подключая его к динамикам.

      Итак, первая цель использования динамиков ясна. Вы хотите, чтобы звук был усилен, и вы хотите, чтобы в его прослушивании участвовало больше людей.Следующее - вы хотите, чтобы звук был максимально чистым и максимально похожим на исходный.

      Нет смысла иметь динамики, если звук в динамиках искажается. Если бы вы играли на электрическом пианино на концерте, и звук, который выходил бы в другой тональности, был бы нарушен его предназначение. Мне кажется, я действительно исследую здесь музыкальные параллели. Точно так же вам не понравилось бы смотреть фильм по телевизору, если бы голоса персонажей звучали из динамиков в другой октаве.

      Следовательно, качество звука является ключевым моментом. Эта цель идет рука об руку с первой задачей усиления звука. Мы хотим, чтобы наши динамики делали звук громче, а звук был качественным и похожим на исходный.

      Для этого, конечно, потребуется приобрести хорошие динамики. Предположим, вы потратили хорошие деньги на покупку отличных колонок. Есть ли другие факторы, которые могут повлиять на качество звука? Да, кабель, который вы выбираете для их подключения, также может повлиять на качество звука.

      Как акустические кабели влияют на качество звука?

      Роль акустического кабеля очевидна: для успешного подключения устройства-источника к динамикам.

      Кабели для динамиков позволяют передавать электрические сигналы от устройства-источника к динамикам. Например, роль кабеля заключается в передаче электрических сигналов от вашего музыкального инструмента к динамикам, чтобы было выполнено полное соединение, и музыка передавалась и усиливалась по громкости.

      Конечно, акустические кабели делают это с разной степенью эффективности. Чем эффективнее кабель динамика, тем лучше он позволяет передавать электрические сигналы. Это, в свою очередь, обеспечивает высококачественный звук.

      На способность акустического кабеля эффективно передавать электрические сигналы влияют два основных фактора: длина кабеля и его толщина. Чтобы понять, почему это так, нам нужно обратиться за ответами к физике.

      Движение электрического тока по кабелю подчиняется законам физики.Существует закон физики - закон Ома - который определяет, насколько эффективно кабель может передавать электрический ток. Давайте рассмотрим вариант закона Ома, чтобы понять, как длина и толщина кабеля могут повлиять на его эффективность.

      Вариант закона Ома гласит, что электрическое сопротивление кабеля прямо пропорционально длине кабеля и обратно пропорционально его толщине. Это можно упростить формулой, которая имеет вид R ∝ L / A, где R означает сопротивление, L означает длину кабеля, а средняя площадь поперечного сечения кабеля, или иначе известная как толщина кабеля.

      Электрическое сопротивление противоположно электрическому потоку в электрической цепи. Другими словами, электрическое сопротивление не позволяет кабелю эффективно передавать электрические сигналы от устройства-источника к динамикам.

      Чтобы обеспечить максимальное качество звука, целью является снижение электрического сопротивления кабеля. Чем ниже электрическое сопротивление кабеля, тем выше качество звука на другом конце.

      Какие факторы влияют на электрическое сопротивление?

      Длина кабеля

      Во-первых, длина кабеля.Поскольку электрическое сопротивление прямо пропорционально длине кабеля, чем длиннее кабель, тем больше электрическое сопротивление и чем больше электрическое сопротивление, тем ниже качество звука.

      Это касается основного вопроса данной статьи. Чем больше длина кабеля, тем хуже качество звука. И наоборот, чем короче длина кабеля, тем выше качество звука при прочих равных.

      Толщина кабеля

      Давайте сделаем еще один шаг.Вышеупомянутая физическая формула также утверждает, что электрическое сопротивление обратно пропорционально толщине кабеля. Это означает, что помимо длины кабеля, толщина кабеля также влияет на передачу электрического тока от устройства-источника к динамикам. Следовательно, это фактор качества вывода звука.

      Обратно пропорционально означает, что когда значение одной переменной увеличивается, значение другой уменьшается. В данном случае это означает, что чем толще кабель, тем меньше электрическое сопротивление и чем меньше электрическое сопротивление, тем выше качество звука.Другими словами, чем толще кабель, тем выше качество звука, при условии, что все остальные параметры остаются равными.

      Как выбрать лучший кабель по длине и толщине

      Понимая законы физики, регулирующие передачу электрического тока по кабелю, мы можем точно принять решение относительно того, какой тип кабеля лучше купить для обеспечения наилучшего качества звука.

      Что касается длины кабеля, то чем короче кабель, тем меньше электрическое сопротивление, и чем меньше электрическое сопротивление, тем лучше качество звука.Это означает, что идеальная длина кабеля должна быть как можно короче.

      Вы можете принять решение, если вам предложат выбор из двух кабелей разной длины. Какой из 10-футового кабеля и 50-футового кабеля обеспечит наилучшее качество звука? Ответ - 10-футовый кабель, предполагая, что все другие переменные одинаковы.

      Однако самый короткий кабель не обязательно является наиболее практичным. Это особенно верно, если ваше устройство-источник и динамики расположены далеко друг от друга, и вы ничего не можете с этим поделать.Это могло быть связано с расстановкой мебели в комнате или ее планировкой. Как бы то ни было, иногда купить самый короткий кабель в магазине просто невозможно.

      Таким образом, лучшая длина кабеля - это минимально возможная длина, которая все еще практична, учитывая расстояние от устройства-источника до динамиков. Если расстояние между вашим устройством-источником, таким как телевизор, и динамиками, составляет 10 футов, то лучшая длина кабеля для вас будет 10 футов или немного больше, чтобы дать ему некоторую свободу действий.Если расстояние составляет 20 футов, длина вашего кабеля должна быть не менее 20 футов.

      Должны ли быть акустические кабели одинаковой длины?

      Кабели динамиков должны быть как можно короче, но не обязательно. иметь одинаковые длины кабелей. Единственный раз, когда это обычно имеет значение, - это когда разница в длине кабеля составляет не менее 5: 1 для провода идентичного калибра.

      Мне тоже нравится это видео по теме:

      Что происходит, если кабели для динамиков слишком длинные?

      Очевидно, что вам нужны длинные кабели, чтобы можно было подключать динамики на больших расстояниях, но какие из них слишком длинные? Первоначально это зависит от вашего усилителя, ваших динамиков и самого провода.

      Более длинный кабель увеличит сопротивление между усилителем и динамиком, что в конечном итоге повлияет на коэффициент демпфирования усилителя. Это приведет к искажениям модуляции, потере некоторых высоких частот и более рыхлым нижним частотам. Короче говоря, вы сможете услышать разницу.

      Вы можете уменьшить проблему, используя более толстые кабели. См. Эту удобную таблицу ниже, чтобы получить представление о максимальной длине динамика в зависимости от толщины кабеля:

      Импедансная нагрузка динамика 4 Ом
      8 Ом Калибр кабеля Расстояние Расстояние Расстояние
      18 AWG 5 футов 8 футов 10 футов 9033G 20 футов
      14 AWG 20 футов 30 футов 35 футов
      12 AWH 30 футов 45 футов 60 футов
      903 903 903 903 903 6 футов
      Калибр проводов динамика 4-омный динамик 6-омный динамик 8-омный динамик
      24 AWG 3 фута 5 футов 9 футов 12 футов
      20 AWG 10 футов 15 футов 20 футов
      18 AWG 32 футов 9034 16 футов 24 футов 16 AWG 24 фута 36 футов 48 футов
      14 AWG 40 футов 60 футов 80 футов
      12 AWG 903 футов 9034 60 футов
      10 AWG 100 футов 150 футов 200 футов
      Сечение провода динамика указано в AWG.Длина кабеля динамика указана в футах.

      Если говорить о толщине кабеля, следующий раздел.

      Более толстые кабели обеспечивают меньшее электрическое сопротивление

      Следующим фактором является толщина кабеля или площадь поперечного сечения кабеля. Чем толще кабель, тем большее количество электрического тока он может проводить. Это означает, что чем толще кабель, тем ниже электрическое сопротивление и чем ниже электрическое сопротивление, тем выше качество звука.

      Толщина кабеля измеряется калибром.Чем толще провод, тем ниже его калибр. Например, проволока калибра 12 толще проволоки калибра 14.

      Это означает, что после того, как вы определили идеальную длину кабеля, следующее, что вы можете сделать, чтобы добиться максимального качества звука, - это выбрать кабель с максимальной толщиной. Это означает выбор одного с наименьшим значением шкалы.

      Предположим, у вас есть два варианта кабеля: 14 калибра и 10 футов длиной и 12 калибра и 10 футов длиной. Как вы думаете, какой из них обеспечит более высокое качество звука? Ответ - 12 калибр.Его меньшее значение означает, что он толще и может обеспечивать меньшее электрическое сопротивление в кабеле.

      Материал провода

      Что еще может повлиять на качество звука, помимо длины и толщины кабелей? Различные материалы проводов также могут влиять на электрическое сопротивление и, следовательно, влиять на то, насколько хорошо кабель может передавать электрический ток. Это означает, что материал проводов - это тоже то, что вам нужно учитывать, думая о качестве звука.

      Медь - самый распространенный материал для проволоки.Это потому, что он довольно хорошо проводит электрический ток и стоит довольно дешево. Он предлагает относительно низкое электрическое сопротивление.

      Однако есть одно предостережение относительно меди. Он легко окисляется. Окисление - это процесс, в котором металлы взаимодействуют с кислородом и превращаются в другое вещество. Еще одно слово для обозначения окисления - ржавчина.

      Окисление происходит естественным путем, когда металлы подвергаются воздействию воздуха. Когда медь окисляется, она становится оксидом меди. Это вещество снижает способность кабеля проводить электрический ток.

      Это означает, что когда речь идет о кабельных проводах, окисление - это процесс, которого мы хотели бы избежать. Мы хотим, чтобы металлические провода были максимально изолированы. Это означает, что хороший кабель будет полностью покрывать металлические провода, так что никакая часть проводов не будет оголена.

      По сравнению с медью, серебро обеспечивает еще более низкое сопротивление передаче электрического тока, а это означает, что это даже лучший материал для проводов, чем медь.

      Почему медь до сих пор остается наиболее часто используемым материалом для кабельной разводки?

      Ответ цена .Как вы понимаете, серебряные кабельные провода будут стоить значительно дороже, чем медные.

      Золото - самый неактивный металл, и он совсем не окисляется, что означает, что он никогда не ржавеет. Это желаемое качество для кабельного провода. Однако с точки зрения электрического сопротивления золото не имеет большого значения, поскольку оно обладает большим электрическим сопротивлением, чем медь или серебро.

      Более высокое электрическое сопротивление

      Gold делает его менее желательным материалом для кабеля. Он также проигрывает по цене, поскольку золото - самый дорогой материал из трех.

      Вывод о материалах кабельных проводов заключается в том, что разные материалы обладают разным электрическим сопротивлением, а это означает, что материал, из которого сделан провод, будет влиять на качество звука.

      Примечание: Материалы проводов, такие как медь, легко ржавеют, поэтому их всегда следует хорошо обернуть и изолировать. Это также делает его более безопасным в использовании.

      Терминалы для динамиков

      Если вы хотите подключить кабель к устройству-источнику или динамикам, было бы полезно иметь удобные клеммы для динамиков, предназначенные для безопасного и быстрого подключения.

      Есть два распространенных заделки динамиков: банановые вилки и плоские заглушки.

      Банановые пробки

      Банановые штекеры - это штекеры, вставляемые в аудиоразъемы ваших динамиков или исходное устройство. Их называют банановыми пробками, потому что они похожи на неочищенные бананы. После вставки в аудиоразъемы они, как правило, остаются надежно закрепленными.

      Пробки космические

      Пробки-лопаты - это пробки, похожие на клешни краба. Чтобы подключить их к динамикам или электронному устройству, просто закрепите их на крепежных штырях на этих устройствах.При правильном креплении они должны обеспечивать надежное соединение.

      Выбор кабелей с правильными выводами для динамиков - это не столько вопрос качества звука, сколько удобство и безопасность ваших подключений. Вы бы не хотели иметь плохие, плохо подогнанные заделки динамиков, которые легко отваливаются, потому что это мешает соединению.

      Это пример кабеля динамика, доступного на Amazon, получившего хорошие отзывы покупателей. Этот продукт от GLS Audio имеет среднюю оценку покупателей 5 звезд, что делает его одним из лучших акустических кабелей на платформе.

      При длине всего 3 фута (91,4 см) это относительно короткий акустический кабель. Но, как мы видели в этой статье, более короткий кабель динамика обычно обеспечивает лучшее качество звука. Его провод сделан из меди. Медь классифицируется в соответствии со спецификацией American Wire Gauge (AWG), которая имеет более высокую спецификацию, чем более распространенная спецификация Gauge (G).

      Провода кабеля обернуты толстым резиновым покрытием. Резиновое покрытие имеет толщину 10,5 мм (0,4 дюйма), что означает, что этого более чем достаточно для защиты жил кабеля от внешних повреждений.Толстый резиновый корпус также делает его гибким и прочным. Он также поставляется с ремешком на липучке, который позволяет наматывать кабель для транспортировки.

      Это провод 12 калибра, что делает его относительно толстым кабелем. Его небольшая длина и сравнительная толщина означают, что электрическое сопротивление ниже по сравнению со многими другими кабелями на рынке, и это причина, по которой клиенты довольны качеством звука.

      Единственным недостатком этого продукта является то, что некоторые люди считают длину кабеля 3 фута (91 см) слишком короткой.Колонки некоторых людей расположены слишком далеко друг от друга, чтобы использовать этот кабель.

      Некоторые покупатели также жалуются на объем продукта, поскольку резиновое покрытие имеет диаметр 10,5 мм или 0,4 дюйма. Однако дополнительная громоздкость лучше защищает внутренние провода. Он весит 5,6 унции (159 г) и имеет размеры 8,1 x 7 x 7 дюймов (20,5 x 17,8 x 17,8 см).

      Заключение

      Длина кабеля действительно влияет на качество звука - чем короче кабель, тем лучше качество звука.На качество звука также влияет толщина кабеля - чем толще кабель, тем лучше качество звука. Причина в том, что закон физики относится к электрическому току и электрическому сопротивлению.

      На качество звука также влияет материал провода. Самый распространенный из них - медь. Также стоит выбрать акустический кабель с удобными и надежными концевыми заглушками, которые можно легко подключить к любому электронному устройству.

      Вот разбивка сообщения:

      • Длина и толщина кабеля напрямую влияют на качество звука.
      • Материал кабеля также влияет на звук.
      • Короткие кабели лучше передают аудиосигналы, чем широкие кабели.

      Калькулятор потерь кабеля от Electro-Voice

      Вот руководство по использованию этого бесплатного программного инструмента. Сначала введите информацию о ваших кабелях, усилителе и громкоговорителях в левой части калькулятора. Вам нужно будет узнать, какой калибр (или диаметр) проводов в вашем кабеле динамика.Вы можете найти калибр провода на упаковке, на этикетке на катушке с проволокой или, в некоторых случаях, на изоляции. Если вы видите аббревиатуру AWG, это означает American Wire Gauge, и вам следует выбрать «Имперскую» систему единиц из раскрывающегося списка в верхнем левом углу интерфейса. Если калибр провода имеет цифры после десятичной точки, например 2,08, выберите «Метрическая» в качестве системы единиц. Если размер провода указан как IEC Gage, установите флажок IEC, который заменяет раскрывающийся переключатель.

      Затем введите информацию о вашем усилителе. Эти характеристики должны быть напечатаны в руководстве пользователя или на листе данных. Убедитесь, что вы ввели правильную выходную мощность и сопротивление нагрузки (Выходная мощность…). Эти два значения всегда указываются парами. Затем введите коэффициент демпфирования усилителя. Затем введите номинальное сопротивление вашего громкоговорителя. Наконец, выберите калибр провода в раскрывающемся переключателе, введите длину кабеля между усилителем и громкоговорителем и введите емкость на единицу длины в пикофарадах.Вы должны найти характеристическую емкость кабеля в документации производителя.

      Самая важная информация на правой стороне калькулятора - это чистые потери мощности в кабеле. Это показатель того, какая часть мощности усилителя рассеивается в кабеле, прежде чем она попадет в громкоговоритель. Чем меньше потери мощности, тем больше мощности уходит на создание звука. Для громкоговорителя с сопротивлением 8 Ом, подключенного к 40-футовому кабелю с застежкой-молнией 18 калибра, потеря мощности составляет около ½ дБ, что не является ни слышимым, ни значительным, особенно для усилителя с высокой выходной мощностью.Таким образом, с точки зрения передачи энергии провод 18 калибра подходит для многих домашних применений. Но для более длинных кабелей потери могут быть больше, и вам следует подумать о переходе на кабель большего диаметра.

      Еще один результат, который следует отметить, заключается в том, что для многих кабелей частота спада значительно превышает 20 кГц, верхний предел слышимого диапазона частот. Если частота спада ниже 80 кГц, вы можете подумать о замене кабеля на кабель большего диаметра.

      .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
