Существует множество моделей держателей для пайки. Они отличаются между собой формой, размером, функционалом. Все модели имеют высокую степень устойчивости и довольно компактны. Конструкции мобильны и подразумевают легкое перемещение подставок и держателей для паяльника с места на место.

Основной рабочий инструмент радиолюбителя или монтажника аппаратуры – это электрический паяльник, которым невозможно пользоваться в отсутствии подходящей по размеру и надёжной в эксплуатации подставки. Паяльник разогревается до высоких температур, поэтому

держатель для пайки должен быть изготовлен из огнеупорного материала. Это не только обеспечит безопасную работу мастера, но и защитит рабочую поверхность. Сама поверхность держателя имеет специальное покрытие, которое препятствует возникновению царапин и повреждений. Для защиты от коррозии и для эстетичного внешнего вида на детали держателей наносится хромированное напыление. Держатели обеспечивают комфортную работу и безопасный контакт с припоем.

Простейшие модели подставок представляют собой чугунную платформу с прикрепленной к ней под углом витой конусообразной пружиной. Стальная пружина надежно фиксирует паяльник, способствует естественному оттоку тепла и рассеивает его с большой поверхности витков. Такие модели наиболее востребованы и стоят недорого. Эргономичные подставки обычно имеют ложемент для мелких предметов, таких как припой, канифоль, металлическая стружка или губка для очистки жала паяльника от остатков припоя и предопределяют удобство выполняемых задач.

Дополнительно штатив для паяльника оснащается «третьей рукой» – вспомогательным держателем для паяемых деталей. Конструкция включает в себя тяжелую устойчивую подставку, одну или несколько луп с различной кратностью увеличения, светодиодную подсветку и шарнирные зажимы. Подвижные зажимы типа «крокодил» имеют покрытие из никеля и способны фиксировать детали в различном положении. Благодаря подсветке можно выполнять работы с паянием мелких деталей, ювелирных украшений и микросхем особенно в плохо освещенных местах. Приспособления «третья рука» многофункциональны и предназначены для выполнения задач повышенной сложности.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

виды держателей для пайки, обзор паяльных штативов с регулятором мощности, подставки Rexant и других брендов

Существует мнение, что подставка для паяльника не такое уж и важное приспособление. Это не так. Держатель обеспечивает комфортную работу и безопасный контакт с припоем. Эргономичная подставка предопределяет удобство выполняемых задач. Ниже пойдет разговор об особенностях и видах, лучших производителях и критериях выбора держателя.

Особенности

Подставка для паяльника — дополнительный инструмент, который характеризуется своей мобильностью и безопасностью. Существует множество моделей держателей для пайки. Они отличаются между собой формой, размером, функционалом.

Для изготовления приспособлений используют прочные материалы.

Паяльник разогревается до высоких температур, поэтому держатель для пайки должен быть изготовлен из огнеупорного материала. Это не только обеспечит безопасную работу мастера, но и защитит рабочую поверхность. Сама поверхность держателя имеет специальное покрытие, которое препятствует возникновению царапин и повреждений. Некоторые производители наносят специальный защитный слой от коррозии.

Все модели имеют высокую степень устойчивости и довольно компактны. Конструкции мобильны и подразумевают легкое перемещение подставки с места на место.

Штатив для паяльника может иметь место для баночек с припоем и канифолью. Они располагаются в порядке, который соответствует последовательности выполняемых действий при работе. Дополнительно держатель оснащается «третьей рукой» – вспомогательным держателем для паяемых деталей. Приспособления многофункциональны и предназначены для выполнения задач повышенной сложности.

Некоторые штативы оснащены увеличительным стеклом и подсветкой.

Какими бывают?

Разновидностей держателей много. Стоит отметить основные виды.

  1. Держатель с охлаждением. Подставка представляет собой конструкцию с медным радиатором, на котором размещают паяльник. В качестве охлаждения выступает насос с жидкостью и вентилятор.
  2. Стеклянная подставка. Данный вид держателя производят из стекла большой толщины. Этот стильный держатель отличается устойчивостью и прочностью. За счет толстого и тяжелого материала держатель не опрокидывается и не нагревается.
  3. Подставка из керамики. Недорогой вариант держателей производят из прочного, термостойкого материала. Для надежности дополнительно используют метод армирования. Керамические держатели очень удобны. Они имеют место для баночек с канифолью и припоем. Однако у изделий есть один недостаток – подставки из керамики очень хрупкие.
  4. Витой стальной держатель. Изделие имеет вид пружины, в которую вставляется паяльная лампа. Стальная пружина способствует естественному оттоку тепла и рассеивает его с большой поверхности витков. Модели наиболее востребованы и стоят недорого.
  5. Подставка с фиксаторами. Для того чтобы паяльник точно не выпал из держателя, он фиксируется дополнительными зажимами. Это удобно, но значительно тормозит работу.
  6. Кольцевой держатель
    . Конструкция оснащена кольцом, которое предназначено для жала паяльника. Под весом рычага жало провисает и фиксирует паяльник на одном месте. Есть мнение, что такая фиксация портит прибор, но это относится лишь к хрупким паяльникам с массивной ручкой.
  7. Держатели с регулятором мощности. Достаточно сложная конструкция, характеризуется высоким функционалом. Подставка имеет регулятор мощности для паяльника. Прибор регулирует подачу тепла во время работы и препятствует перегреву. Такое приспособление очень удобно, на нем можно так же разместить баночки с кислотой и припоем.

Но такие модели отличаются большими габаритами.

Популярные бренды

Обзор популярных брендов открывает производитель Rexant. Первая модель держателя —

Rexant 12-0316. Приспособление оснащено подставкой под паяльную лампу и держателем для припоя на катушке. Обеспечивает безопасную фиксацию паяльника во время нагрева и при охлаждении, удерживает припой на катушке. Конструкция имеет лоток под губку для очистки прибора от припоя. Губка для очистки идет в комплекте.

Модель Rexant 12-0250 с лупой и подсветкой. Подставка «третья рука» оснащена тремя лупами и светодиодной подсветкой. Благодаря подсветке можно выполнять работы с паянием мелких деталей, ювелирных украшений и микросхем. Конструкция включает в себя подставку, 3 лупы с кратностью увеличения 2.5х, 7.5х, 10х и шарнирными зажимами. Зажимы подвижного типа имеют покрытие из никеля и способны фиксировать детали в различном положении.

Подсветка работает от 2-х источников: от батареек АА и блока питания.

Подставка Rexant 12-0309. Металлическая конструкция оснащена специальным лотком под стружку для очистки паяльника от припоя. Стружка поставляется в комплекте. Удобная и компактная модель, не занимает много места.

Паяльник легко вставляется в направляющую.

Модель Ersa A57 обеспечивает максимально безопасную работу с паяльной лампой и припоем.

В комплект входит специальная стружка для очистки прибора. Антистатическое исполнение. Легкая конструкция (всего 382 г) позволяет перемещать держатель с места на место.

Держатель для паяльника Ersa A05. Металлическая подставка оснащена винтовой стальной пружиной, которая надежно фиксирует паяльную лампу.

Также в комплекте поставляется вискозная губка, которая служит для очищения припоя с паяльника.

Модель Quick 907. Мини-приспособление для паяльника выполнено из высококачественного материала. Конструкция имеет специальное отверстие в корпусе, куда вставляется паяльная лампа. Держатель оснащен специальным лотком с губкой для очистки от припоя.

Прямоугольный держатель AAD1731. Простая конструкция оснащена стальным фиксатором, который дополнительно имеет обмотку из спирали. Корпус выполнен из огнеупорного материала, что обеспечивает защиту мастера и рабочей поверхности. Несмотря на то, что конструкция легкая, она имеет высокую степень устойчивости.

Оснащена специальным местом для размещения баночки с припоем.

Держатель «Зубр Мастер» 55464 винтовой литой. Компактная подставка выполнена из высококачественной стали и пластика. Корпус устойчив и имеет отверстие для очистки паяльника. Пружина надежно фиксирует паяльник и способствует равномерному рассеиванию тепла.

Круглая подставка SL-1040. Спираль, в которую вставляется паяльник, выдерживает нагрев высоких температур, способствует быстрому рассеиванию тепла по всей поверхности пружины.

Мини-держатель имеет специальный отсек для размещения баночек и губки для очистки жала.

Подставка Goot ST-76. Держатель для паяльника имеет шарнирное основание, за счет чего можно регулировать наклон. Конструкция оснащена отсеком, в который вмещаются несколько губок для очистки от припоя. Приспособление можно использовать для приборов с керамическим нагревателем.

Подставка с регулятором мощности Yihua-936B. Паяльная станция с регулятором мощности и держателем выполнена из высококачественного, антистатического материала. Регулятор мощности позволяет регулировать подачу тепла и предотвращает появление непропаянных швов. Все детали регулятора прочные и противоударные. Держатель для паяльника изготовлен из сплава железа.

Для очистки от припоя в комплект входит специальная губка.

Секреты выбора

При выборе паяльника учитывается специфика деятельности. Каждый подбирает держатель под свои навыки и поставленные задачи.

Некоторые эксперты советуют не брать слишком дешевые модели. В таких приспособлениях держатели отваливаются от основания, что может привести к пожарам или ожогам.

Существуют модели с большим функционалом. Они имеют различные зажимы, тиски, лупы или пинцеты. Такие подставки приобретают для пайки мелких деталей, элементов микросхем, электроприборов и ювелирных украшений.

При выборе необходимо учитывать форму и размер паяльника. Прибор не должен вываливаться из держателя.

Еще одним важным аспектом при выборе считается материал подставки. В этом случае выбор основывается на показателе мощности паяльной лампы. Для некоторых работ требуются мощные паяльники. Подставки для них должны быть прочными и крепкими.

Часто держатели оснащают регулятором мощности, с помощью которого регулируют нагрев прибора. Также регулятор подачи тепла способен предупредить перегрев паяльника в условиях длительной эксплуатации.

Держатель для паяльника — нужная вещь для безопасной работы с припоем и прибором.

Приведенная информация поможет выбрать качественную подставку, которая будет соответствовать всем требованиям.

О том, как сделать подставку для паяльника своими руками, вы можете узнать ниже.

Как подготовить паяльник для пайки мягким припоем

При первом включении нового паяльника в сеть бывает, из его корпуса начинает выходить дым, это выгорает лаки и жиры, которые попадают при сборке и консервации. Поэтому первое включение нового паяльника желательно делать в хорошо вентилируемом помещении или выставить паяльник в окно на улицу, подключив через удлинитель.

Прежде, чем приступить к пайке, жалу нового паяльника требуется придать напильником удобную для конкретного вида пайки форму. Если конец жала, прогрев паяльник в течение 15-20 мнут отковать, то оно будет служить дольше, так как медь уплотнится, и не так быстро будет растворяться при пайке в припое.

Самая универсальная форма жала – угловая и на срез. Реже, ножевидная, такая форма жала паяльника удобна, если нужно прогреть одновременно, например, ряд контактов разъема или выводов микросхемы при выпаивании из печатной платы.

Для возможности пайки паяльником некоторых радиоэлементов приходится изготовить специальное жало, как например на фото. Жало такой формы позволяет выпаивать паяльником без разрушения безвыводные SMD компоненты – резисторы, диоды, конденсаторы и другие радиоэлементы. Жалом стандартной формы такую пайку не выполнить.

После формирования жала паяльника, его рабочие плоскости необходимо залудить. Для этого прогревают паяльник до рабочей температуры, быстро прикасаются жалом по очереди к канифоли и припою, и растирают жало о плоскую деревяшку.

Признаком разогрева жала паяльника до требуемой температуры является вскипание канифоли с обильным выделением пара при прикосновении к ней жалом паяльника. Если не удается залудить жало, то нужно еще раз зачистить его рабочую поверхность и залудить повторно. Признаки хорошей залудки, это когда вся поверхность покрыта тонким слоем припоя.

Подставка для паяльника

Перед пайкой паяльник нужно разогреть. При этом корпус паяльника нагревается до температуры 300°С и для защиты окружающих предметов от повреждения необходимо исключить контакт паяльника с ними. Для этого служит подставка для паяльника, которая кроме функции защиты является своеобразным столиком, на котором обычно размещают флюс, припой, поролон для чистки жала паяльника и выполняют работы по лужению проводов.

Подставки для паяльника заводского изготовления не удобные в эксплуатации, главным образом из-за малых размеров. Подставку для паяльника легко сделать самому.

Для паяльника на 40 Вт у меня подставка сделана из листа фанеры толщиной 5 мм и размером 18 см×25 см. Большей столик удобен для работы, на нем я лужу поверхности деталей, стряхиваю на него излишки пропоя с жала паяльника. Для опоры горячей части паяльника к фанере на расстоянии 10 мм друг от друга, шурупами прикручены две чашки от звонка старого телефона. Они удобны по размеру, одновременно служат для хранения канифоли и кусочков припоя.

Благодаря круглой форме с паяльником чашки соприкасаются только в двух точках и поэтому мало отбирают у него тепла. На столике еще закреплен радио крокодил, который удерживает поролон для чистки жала. Легкосъемное крепление необходимо для увлажнения поролона (мокрый поролон лучше удаляет с жала грязь) и в случае необходимости замены его при износе. Крокодил я закрепил следующим образом. Сделал плоской его часть, предназначенную для вставления вилки, и подсунул под чашку.

Для паяльника на 10 Вт подставка несколько другая. Представляет собой пластмассовую коробку, в которой размещен понижающий трансформатор с 220 В на 12 В. Опора для паяльника, согнута из выкроенного листа железа, который одновременно является боковой крышкой коробки. Сверху прикручен лист стеклотекстолита, для лужения деталей.

Инструмент для выполнения пайки

На инструменте не стоит экономить, в наличии его должно быть достаточно, для выполнения любых видов пайки паяльником.

Качество и эстетический вид паяного соединения напрямую зависит от набора имеющегося инструмента. При пайке паяльником детали сильно нагреваются и в руках их не удержать. Поэтому нужны разных размеров пинцеты, плоскогубцы.

Если губки пинцета заточить, как показано на фотографии, то детали при пайке не будут выскальзывать. Таким пинцетам также будет удобно удерживать маленькие винтики при их закрутке.

Для зачистки от окислов и снятия изоляции понадобятся кусачки, нож, напильники, кар щетка, наждачная бумага. Для придания проводам требуемой формы, например концу толстого проводника для резьбового соединения при подсоединении к розетке или выключателю, понадобятся круглогубцы.

Микросхемы хорошо выпаивать с помощью медицинской иглы, отсоса или медной оплетки от экранированного коаксиального кабеля.

Освобождать заплывшие припоем металлизированные отверстия в печатных платах после выпайки деталей удобно зубочисткой, остро заточенной спичкой или швейной иголкой. Для этого нужно с одной стороны припой в отверстии разогреть паяльником, а с другой стороны вытолкнуть его с помощью выше перечисленного инструмента.

Инструменты для пайки, которые сделают вашу жизнь проще

Единственные паяльные инструменты, которые вам действительно понадобятся для начала пайки, — это паяльник и немного припоя. Если вы просто хотите начать, я рекомендую вам это сделать.

Несмотря на то, что вы можете многое сделать с помощью паяльника, приобретение нескольких дополнительных инструментов может упростить задачу.

В этой статье я покажу вам, что такое основные инструменты для пайки.

Паяльник

Без паяльника много паять не получится.

Но паяльник не обязательно должен быть дорогим. Вы можете найти паяльник менее чем за 10 долларов, который подойдет большинству новичков. Но по мере того, как вы прогрессируете и хотите создавать более продвинутые доски, вы, возможно, захотите вложить немного больше.

Я написал руководство о том, как найти лучший паяльник для ваших нужд. Прочтите эту статью, если хотите паять, но не знаете, какой паяльник выбрать.

Даже если это не «инструмент», вам также понадобится припой для пайки.

Кусачки

Кусачки — очень удобный маленький паяльный инструмент. Используйте его, чтобы отрезать длинные ножки компонентов или зачистить конец провода.

Они также известны под названиями фрезы заподлицо, диагональные фрезы, электронные кусачки, кусачки и т. Д.

Я никогда не вкладывал много денег в этот инструмент. Самый дешевый из доступных обычно достаточно хорош для большинства вещей. Например, этот от Hakko.

Я придерживаюсь старой школы и предпочитаю использовать кусачки.Но вы также можете облегчить себе жизнь с помощью устройства для зачистки проводов.

Паяльные инструменты для распайки

Иногда ошибаешься. Или вам нужно заменить компонент в цепи. Это означает, что вам придется демонтировать, чтобы исправить это.

Я использую два инструмента для демонтажа припоя: припой и фитиль .

Присоска для припоя

Присоска для припоя, или насос для припоя, представляет собой механический вакуумный насос. Он отсасывает припой от паяного соединения.Просто нагрейте паяное соединение, чтобы припой стал жидким, а затем отсосите его с помощью присоски для припоя. Я использую этот инструмент, когда мне нужно сразу удалить много припоя.

Вот хорошая связка и с присоской для припоя, и с фитилем.

Фитиль припой

Фитиль для припоя — еще один инструмент для удаления припоя. Он состоит из медных нитей, которые впитывают припой из паяного соединения.

Я использую фитиль для удаления небольшого количества припоя.Например, чтобы удалить «перемычки» между контактами на микросхеме. Или, если на большом паяном соединении осталось немного припоя, который присоска припоя просто не засосет.

Вот хорошая связка и с присоской для припоя, и с фитилем.

Пинцет

Пинцет отличный. Вы можете использовать их, чтобы удерживать компоненты на своих местах и ​​не обжечь пальцы при пайке.

Если вы когда-либо паяли компоненты для поверхностного монтажа, они очень полезны для размещения небольших компонентов.

USB-микроскоп

Мой USB-микроскоп оказался неоценимым в некоторых ситуациях отладки с компонентами с мелким шагом. С его помощью вы можете, например, обнаружить крошечные паяные соединения между контактами, которых там не должно быть. Это также очень полезно для людей, у которых проблемы со зрением.

Это не то, что должно стоить сотни долларов. Вы можете найти микроскопы, которых хватит меньше чем за 50 баксов. Например, этот USB-микроскоп для электроники, получивший множество отличных отзывов.

Влажная губка

Влажная губка очень удобна для чистки жала паяльника. Наконечник горячий, что означает, что он очень быстро окисляется и загрязняется. Чистый наконечник быстрее передает тепло и облегчает пайку.

Губка в любом случае такая дешевая, поэтому всегда держите ее вместе с другими паяльными инструментами.

Обратите внимание, что если вы покупаете подставку для паяльника, губка обычно идет в комплекте.

Паяльная подставка

Паяльник нагревается, поэтому важно надежно размещать его в перерывах между пайкой.Для этого очень пригодится подставка под паяльник. Поскольку он занимает много места, я не беру свой в поездку, но у меня всегда есть один на моем столе в Норвегии.

Он стоит всего около 5 баксов, так что я думаю, что он того стоит. Вот подставка для паяльника от Elenco, которая идеально подойдет любителю.

Защитные очки

Я действительно рекомендую при пайке пару защитных очков. Хорошо, я признаю, что я не * всегда * использую их сам. Но последствия попадания горячей пайки в глаза могут быть ужасными. Так что используйте их. И я также буду стараться не забывать использовать их с этого момента.

Лучше нормальные очки, чем ничего. Но если вы хотите выглядеть как ученый, вот пара недорогих наушников от Amston.

Где купить паяльные инструменты?

Необходимые инструменты обычно можно купить в местном хозяйственном магазине. Но вы также можете купить инструменты в интернет-магазине. Я составил список рекомендуемых мест, где можно купить инструменты и компоненты для электроники.

Вы можете найти список здесь: Где купить электронные компоненты и инструменты?

Если вы используете какие-либо инструменты, которых нет в списке, дайте мне знать в поле для комментариев ниже.

Вернуться от паяльных инструментов к способам пайки

7 Советы по уходу и обслуживанию жала паяльника

1. Лужение жала

Причина износа жала паяльника заключается в том, что оно быстро окисляется, а лужение (покрытие жала тонким слоем припоя) предотвращает это. .Лужить следует, когда вы впервые используете новую насадку, всякий раз, когда вы начинаете работу, по завершении работы и регулярно во время работы, например, каждые три подключения.

Начните с очистки наконечника, затем нанесите на него столько припоя, чтобы наконечник стал блестящим. Это должно стать привычкой, и это самое важное, что вы можете сделать, чтобы ваши советы работали оптимально.

2. Используйте высококачественный припой

Loctite «The Game Changer» Бессвинцовая паяльная паста

Не экономьте, покупая дешевый припой.Припой низкого качества будет содержать примеси, которые не позволят наконечнику передавать тепло должным образом и могут со временем накапливаться. Итак, пользуйтесь известными брендами и выбирайте оптимальный припой для своего проекта.

Олово-свинец 60/40 было стандартом, но иногда серебряный припой является лучшим выбором, и бессвинцовые припои также становятся популярными, хотя для этого требуются гораздо более высокие температуры наконечников.

3. Используйте правильную температуру.

Припой 60/40 обычно плавится при температуре около 460 ° F, а бессвинцовый припой даже выше при температуре около 700 ° F.Хотя возникает соблазн повысить температуру, использование температуры намного выше, чем вам нужно, сократит срок службы насадки.

Вы также должны знать, что все паяльники остывают в течение короткого периода времени, когда вы выполняете соединение, поэтому не увеличивайте температуру, чтобы продолжить пайку через это падение температуры.

Если это серьезная проблема, вам, возможно, придется подумать о модернизации вашего утюга, так как некоторые виноваты в этом больше, чем другие, но повторное повышение температуры приведет к более быстрому износу жала.Вы также можете подумать о покупке утюга с датчиком температуры, который поможет вам поддерживать нужную температуру.

Также неплохо снизить температуру вашего утюга, если пройдет несколько минут, прежде чем вы снова начнете паять, поскольку, опять же, это приведет к более быстрому износу жала.

4. Держите наконечники в чистоте

Важно всегда тщательно чистить наконечники. Это не только даст наилучшие результаты при пайке, но и продлит срок службы ваших наконечников.

Перед пайкой лучше всего удалить смазку тряпкой, смоченной денатурированным спиртом.

Затем используйте шарик из латуни или нержавеющей стали, чтобы кончики оставались блестящими и свободными от окисленного материала во время пайки. Традиционно используются влажные губки, но постоянные перепады температуры, вызываемые их использованием, вредны для губ. Если вместо этого использовать металлическую вату, вы не измените температуру наконечника, очистив его, что поможет им прослужить дольше.

Не забывайте лужить наконечник каждый раз, когда чистите его!

5.Использование флюса

Henkel Multicore / Loctite Solder Flux

Flux (вещество, удаляющее окисление) может помочь процессу пайки, удаляя окисление на паяемых деталях и помогая припою течь. Некоторые припои имеют в своей основе флюс, но они также доступны в пастообразной и жидкой форме.

Никогда не забывайте, что флюс является коррозионным по своей природе, поэтому тщательно очищайте наконечник при его использовании и избегайте погружения наконечников непосредственно в флюс. Также неплохо иметь в виду, что, хотя флюс полезен, его не следует использовать постоянно или в профилактических целях, например, для очистки и лужения, поэтому используйте его только для лечения окисления или внутри припоя.

6. Повторно активируйте наконечники

Можно повторно активировать наконечник, если он окислится и станет темным. Вы можете купить пасту для реактивации , которая содержит мелкий абразив и добавки, разрушающие продукты активации. Просто поместите кончик в пасту и двигайте им, пока он не станет снова блестящим, а затем залудите его, как, надеюсь, теперь ваша привычка! Вы также можете удалить окисление металлической мочалкой или очень мелкой наждачной бумагой.

7. Храните жала осторожно.

Храните жала паяльника осторожно и не позволяйте им просто валяться в ящике или ящике для инструментов с другими металлическими инструментами. Когда вы меняете наконечники (а важно использовать лучший из них для каждого конкретного типа пайки), убедитесь, что вы делаете это осторожно и надежно закрепляете их. Кроме того, используйте только высококачественные жала, подходящие для вашего паяльника.

Если вы будете следовать этому руководству, ваши паяльные жала прослужат на удивление долго, обеспечат отличный сервис и позволят паять быстрее и эффективнее.

Связанные сообщения

5 Использование паяльника в домашних условиях

Паяльники

— отличный инструмент, который можно носить дома, даже если вы никогда не собираетесь выполнять электромонтажные работы.У паяльников есть много применений, которые могут быть полезны в доме — от простого ремонта небольших отверстий в металлических предметах до устранения определенных автомобильных проблем.

Паяльники знакомы большинству ювелиров, слесарей, кровельщиков и техников-электронщиков, поскольку они часто используют припой для соединения металлических частей вместе. В зависимости от работы используются разные типы припоя. Ювелиры используют припой с высоким содержанием серебра, а электрики обычно используют металлы с высоким содержанием олова.Кровельщики и слесари обычно используют смесь свинца и олова в соотношении 50/50, чтобы прикрепить два куска металла.

Более подробную информацию о традиционном использовании паяльников можно найти на сайте handtoolsforfun.com. Однако есть много неэлектрических применений для утюгов, которые могут быть весьма полезны дома и в гараже.

Ремонт кровли

Паяльники отлично подходят для ремонта кровли. В частности, они используются для сплавления оцинкованных металлов для обшивки, а также для соединения частей металлических желобов друг с другом.Часто из-за ветреного характера ремонта крыши используются паяльники с газовым усилителем, но на самом деле подойдет любой утюг с широким наконечником.

Самое приятное то, что где бы припой ни был нанесен на крышу или водостоки, он станет водонепроницаемым, как только припой остынет. Это может быть особенно полезно, если ремонт необходимо произвести в сезон дождей.

Художественные занятия

Отличный способ использовать паяльник — это создавать витражи или мозаику.Все, что требуется, — это большая плоская поверхность, на которой можно создать рисунок, и паяльник мощностью 100 Вт, чтобы соединить отдельные куски цветного стекла вместе.

Традиционно ремесленники использовали припой на основе свинца в витражах, но поскольку свинец оказался токсичным, художники перешли к использованию металлов, не содержащих свинца, в своих мозаиках и окнах. Само собой разумеется, что паяльники не только создают витражи, но и являются идеальным инструментом для быстрого ремонта там, где кусок стекла мог ослабнуть.

Авторемонт

В то время как большинство соединений металлов, выполняемых на автомобилях, выполняется с использованием ацетиленовых горелок и более традиционных методов сварки, паяльники могут быть полезны для небольших задач. Металл, используемый при пайке, слишком мягкий для длительного ремонта двигателя, на который может повлиять давление, создаваемое в двигателе.

Тем не менее, пайка металла — отличный способ заполнить любые неровные полости, подтянуть стыки и сгладить любые неровности. Конечно, эти инструменты можно использовать для ремонта электрических систем.

Ремонт сантехники

Паяльник может пригодиться при быстром ремонте медных и других металлических труб. Сантехники будут использовать бессвинцовый припой, чтобы не подвергать жителей воздействию токсичных материалов.

Обычно водопроводчики используют фонарик для ремонта труб, но для труб, которые расположены в местах с небольшим пространством для маневра, паяльник или ручка являются правильным инструментом. Для этого типа ремонта используются паяльники и пистолеты Roofer, так как жало не нагревается до нажатия на спусковой крючок.

Итог

Паяльник — это не просто инструмент для ремонта электрики. Хотя это лучший способ соединить провода и несколько металлических частей, есть много других применений паяльника в доме. Проявив немного творческого мышления, можно придумать любое количество новых применений традиционного паяльника.

Паяльник-карандаш, 20 Вт, 1/8 дюйма

Маленький парень, который действительно умеет! Разработанные в том же стиле, что и наши сверхмощные паяльники, эти утюги в виде карандаша определенно не подходят для обычного хобби.Эти утюги, которые называются готовыми к производству, изо дня в день постоянно используются для пайки твердым припоем. Сочетание высокой температуры и непревзойденной прочности дает утюг с карандашом, который можно с гордостью назвать American Beauty, и он является универсальным инструментом для любых операций по техническому обслуживанию и ремонту. ( Подставка в комплекте )

Ni-Chrome Нагревательные элементы с компрессионной обмоткой зарекомендовали себя как самый надежный нагревательный элемент для поддержания температуры пайки в производственных условиях.

Paragon Iron-Clad бессвинцовые паяльные жала во много раз превосходят и превосходят обычные паяльные жала.

Конструкция наконечника в виде штекера обеспечивает превосходную теплопередачу и легкую очистку.

Модульная конструкция позволяет легко заменять расходные детали, что позволяет использовать инструменты на протяжении нескольких поколений.

Следующие продукты могут быть использованы в качестве замены модели 3108-20, представленной на этой странице: Следующие продукты могут быть использованы в качестве аксессуаров для модели 3108-20, представленной на этой странице: Следующие продукты являются родственными (аналогичная модель, но разные спецификации и т. Д.) к модели 3108-20, представленной на этой странице: Пользователи этого продукта заявили, что они используют его для нескольких работ, которые включают, но не ограничиваются:
  1. Плавление цинкового наполнителя для косметического ремонта скульптур из мягкого металла
  2. Ежедневная пайка и сборка больших объемов
9023 9024 9024
Стандартный тип наконечника Долото
Мощность 20 Вт
Максимальная температура 800 ° F / 427 ° C
Подставка в комплекте? Да
Доступны в сети 220-240 В переменного тока? В настоящее время отсутствует в версии для высокого напряжения
Диаметр наконечника . 125 дюймов
Длина наконечника 2,25 дюйма / 5,72 см
Длина продукта 7,5 дюйма / 19,05 см
Ширина продукта 1,125 дюйма / 2,86 см
дюйм / 2,86 см
Вес продукта 0,55 фунта / 0,25 кг
Размеры в упаковке (дюймы) 12 на 2-1 / 4 на 2-1 / 4
Вес в упаковке 1 фунт / 0.45 кг. , Выпуск 5.1, 2013-12 Да
IEC 60335-2-45, Редакция 3.2, 2012-01 Да
Соответствие WEEE Да
Сертификат CE Да
Общие сведения об измерениях наконечников Объяснение
Гарантийная политика Подробности
Руководство пользователя Руководство пользователя

Как выбрать лучший паяльник?

Паяльник — ручной инструмент для пайки, т. е.е. для соединения двух металлических предметов на постоянной основе с использованием другого металла (припоя), который имеет более низкую температуру плавления, чем соединяемые компоненты. Пайка — основной метод сборки электронных компонентов на печатных платах.

Выбор паяльника для электронной мастерской — очень важный шаг в организации этого места. Многие начинающие электронщики могут задаться вопросом, какой паяльник им подойдет, и, следовательно, , как выбрать лучший паяльник .На рынке доступно множество решений, и нужен ли вам простой паяльник, паяльный пистолет или что-то более продвинутое, например паяльная станция зависит от ваших индивидуальных потребностей.

Если вы любитель и только начинаете свое приключение с пайкой, ознакомьтесь со следующими советами.

Прежде всего, вам нужно выбрать между простым паяльником (часто описываемым как паяльный карандаш) и паяльным пистолетом, оснащенным трансформатором.Существуют также паяльники с горячим воздухом, но они предназначены для продвинутых пользователей и используются в основном для пайки SMD (устройств поверхностного монтажа), особенно в том числе больших интегральных схем с разъемами, расположенными на нижней поверхности (например, BGA, QFN).

Следует иметь в виду, что паяльные пистолеты нагреваются быстрее, чем паяльные карандаши, но если вам нужен более точный инструмент, выберите последний. Они доступны с гораздо меньшими жалами паяльника, которые идеально подходят для пайки мелких деталей — поэтому такие жала иногда называют «игольчатыми».

Существует ряд важных параметров паяльника для электроники, которые следует учитывать при выборе этого инструмента — мощность, диапазон рабочих температур, размер паяльного жала. Их выбор зависит от целевого назначения паяльника — вы должны это учитывать, прежде чем делать окончательный выбор.

Из этой статьи вы узнаете о:

Подбор паяльника и его назначение

Подбирая паяльник для электроники, нужно знать, для чего он будет нужен.Для пайки кабелей вам понадобится другой паяльник, чем для работы с SMD компонентами.

Если паяльник, который вы ищете, будет использоваться для пайки проводов, особенно с большим поперечным сечением, то лучше всего выбрать инструмент с высокой мощностью ( более 100 Вт, ) и большим паяльником. . Для этого подойдут паяльники и простые паяльники.

Для пайки крупных электронных компонентов, особенно используемых для монтажа THT (т.е.е. со штырями) можно выбрать паяльник или карандаш для пайки. Если вы выберете паяльный пистолет, вам понадобится подходящее жало для него.

Для пайки небольших электронных компонентов, особенно SMD, вам понадобится паяльный карандаш с точным паяльным наконечником.

Диапазон мощности и рабочих температур

Паяльнику требуется мощность, достаточная для нагрева деталей до определенной точки плавления нанесенного припоя. Олово, используемое в электронике в качестве припоя, плавится при температурах от прибл.От 180 ° C до 230 ° C — в зависимости от добавок в сплав. Более низкие температуры предназначены для сплавов, содержащих свинец, которые в настоящее время заменяются (согласно Директиве RoHS с 1 июля 2006 г., за некоторыми исключениями, припой не может содержать свинец). Бессвинцовые припои плавятся в диапазоне температур от прибл. От 210 ° C до 230 ° C. Это означает, что ваш паяльник должен нагревать компонент как минимум до этой температуры.

Во время пайки жало паяльника необходимо нагреть до температуры, намного превышающей температуру плавления припоя, чтобы быстро нагреть заготовку.Типичная температура рабочего жала составляет от 260 ° C до 350 ° C и зависит от размера паяльного жала и теплоемкости деталей.

Не все паяльники оснащены термостатом — стоит убедиться, что купленный вами инструмент способен поддерживать постоянную температуру жала. Это особенно важно при пайке чувствительных электронных компонентов, поскольку перегрев может их повредить.

В случае пайки или лужения (так называемого лужения) толстых кабелей вам потребуется много энергии, чтобы быстро нагреть большой объем металла в кабеле.Для этого подходят паяльники мощностью более 100 Вт и паяльные пистолеты, оснащенные трансформатором. Для пайки электронных компонентов следует использовать точный паяльный карандаш мощностью от 30 Вт до 90 Вт. Он должен быть оснащен системой точного контроля температуры, чтобы не повредить паяемые компоненты.

Более мощные паяльники нагреваются быстрее и стабильнее поддерживают заданную температуру. Если у купленного инструмента есть хорошая система контроля температуры, лучше выбрать модель с большей мощностью, потому что это значительно повысит комфорт использования.

Тип и форма паяльного жала

Паяльное жало — горячий элемент на конце паяльника — это часть паяльника, которая отвечает за передачу тепловой энергии на припаянную деталь. Являясь самой «трудолюбивой» частью паяльника, она довольно быстро изнашивается. Покупая паяльник, убедитесь, что подходящие паяльники легко купить и заменить. Таким образом, в случае повреждения этого компонента его можно будет без проблем заменить.

Жала паяльника доступны в различных размерах и формах. Наиболее популярны стамески, мини-ложки, копытные и конические наконечники. Помните, что при выборе паяльного жала, помимо формы, следует также обращать внимание на совместимость с вашей паяльной станцией.

Размер паяльного жала должен соответствовать паяльному элементу — чем больше паяльный элемент, тем больше должно быть паяльное жало для более эффективной передачи тепла.Форма наконечника, в свою очередь, влияет на распределение припоя на паяемой поверхности — мини-ложка — наиболее универсальный и рекомендуемый выбор для новичков.

Эргономика

При выборе паяльника также следует обращать внимание на форму ручки. Удобный паяльник даст нам больше комфорта, поэтому рекомендуется покупать устройство, оснащенное, например, силиконовые накладки на ручку. Если вы предпочитаете пистолетную рукоятку, характерную для паяльных пистолетов, но вам нужен простой паяльник с точным наконечником, подумайте о выборе e.грамм. ИНСТРУМЕНТЫ JBC 55N.

Принадлежности

Нередко к паяльникам прилагаются вспомогательные принадлежности. Хотя это не должно диктовать выбор самого устройства, хорошо бы убедиться, что в купленный набор входит устойчивая подставка, на которой можно разместить паяльник и средство для очистки жала — с металлической стружкой или губкой. Вы также можете приобрести их отдельно.

Паяльники аккумуляторные

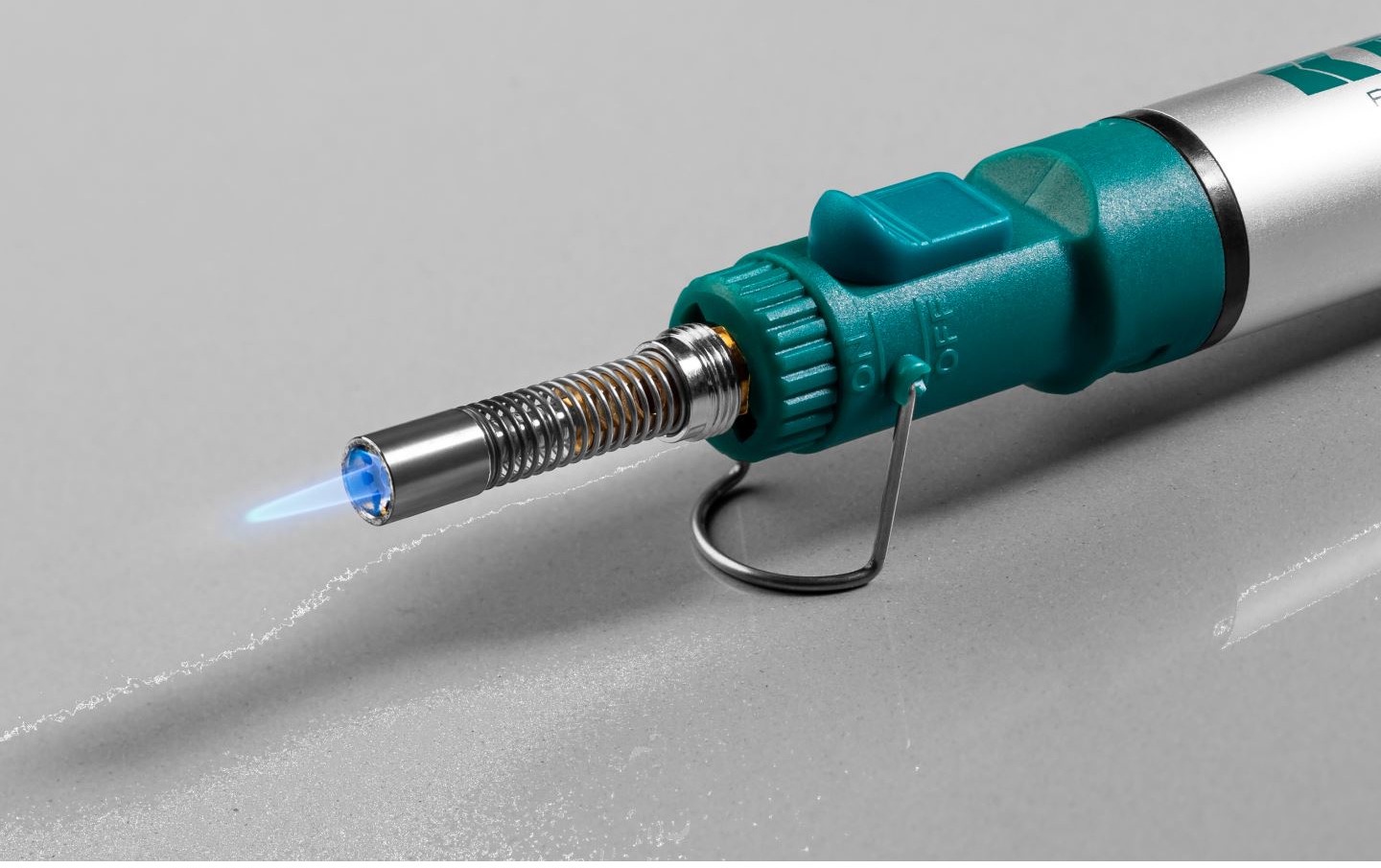

Аккумуляторные паяльники становятся все более популярными.До недавнего времени в этой области преобладали газовые паяльники, но в настоящее время на рынке появляется все больше и больше электроприборов такого типа с батарейным питанием.

Аккумуляторные паяльники — идеальное решение, если вам предстоит работа в полевых условиях в местах, где нет доступа к электрической розетке. Такой паяльник хорошо иметь при себе даже в палатке, на кемпинге или в ящике с основными инструментами в машине.

Выбор паяльника — это только начало!

Когда вы покупаете свой первый паяльник, вам также следует вооружиться набором основных принадлежностей и материалов, необходимых для пайки или поддержания вашего нового инструмента в рабочем состоянии.

В первую очередь вам понадобится припой и флюс. Припои обычно выпускаются в виде проволоки различного диаметра. Подбирать его следует в соответствии с размером паяемых элементов — для пайки небольших SMD-элементов лучше всего подойдет провод диаметром 0,25 мм или 0,3 мм. Для лужения концов толстых проводов стоит выбирать припой 3 мм или 4 мм.

Если говорить о припоях, выбирайте бессвинцовые. У них более высокая температура плавления и худшие связывающие свойства, чем у припоев, содержащих свинец (которые больше не используются), но они не так вредны для здоровья и окружающей среды, как свинцовые сплавы.Тем не менее, не забывайте работать в хорошо проветриваемом помещении и использовать, например, специальный дымосос.

Флюс способствует плавлению припоя и предотвращает его окисление. В любительских приложениях канифоль по-прежнему является наиболее широко применяемым флюсом. Он доступен во многих формах — паста, раствор или классическая, твердая форма. Кроме того, существуют другие флюсы в виде паст, ручек, гелей и т. Д. Также стоит выбрать флюсы «No Clean» , то есть флюсы, которые не вызывают коррозию печатной платы и не требуют промывки печатной платы. после пайки.Если вы уже приобрели флюс, требующий промывки, ознакомьтесь с его описанием — проверьте, следует ли промывать его водой или другими средствами, например изопропиловым спиртом.

Что касается химикатов для пайки, помимо флюсов и очистителей для печатных плат, средство для регенерации наконечников также может быть полезно для очистки остатков припоя на печатных платах. Восстанавливает свежий вид даже самых поврежденных и изношенных наконечников. Его не следует использовать регулярно, так как он не может заменить тщательный уход за наконечником — i.е. регулярно чистить металлической губкой и не перегревать без надобности.

В дополнение к вышеперечисленным принадлежностям для пайки вам наверняка понадобится демонтажный насос для удаления излишков расплавленного связующего, а также пинцет или вакуумный захват для интегральных схем, который поможет удерживать горячие электронные компоненты во время пайки.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
