Основные и резервные защиты трансформатора, виды, схема

Трансформаторы и автотрансформаторы конструктивно весьма надежны благодаря отсутствию у них движущихся или вращающихся частей. Несмотря на это, в процессе эксплуатации возможны и практически имеют место их повреждения и нарушения нормальных режимов работы. Поэтому трансформаторы и автотрансформаторы должны оснащаться соответствующей релейной защитой.

Все основные виды защиты трансформатора можно разделить на две группы:

• основные
• резервные.

В соответствии с назначением для защиты трансформаторов (автотрансформаторов) при их повреждениях и сигнализации о нарушении нормальных режимов работы применяются следующие типы защит:

• Дифференциальная защита для защиты при повреждениях обмоток, вводов и ошиновки трансформаторов (автотрансформаторов)
•  Токовая отсечка мгновенного действия для защиты трансфер мотора (автотрансформатора) при повреждениях его ошиновки, вводов и части обмотки со стороны источника питания
• Газовая защита для защиты при повреждениях внутри бака трансформатора (автотрансформатора), сопровождающихся выделением газа, а также при понижениях уровня масла.
•  Максимальная токовая или максимальная направленная защита или эти же защиты с пуском минимального напряжения для защиты от сверх токов, проходящих через трансформатор (автотрансформатор), при повреждении как самого трансформатора (автотрансформатора), так и других элементов, связанных с ним. Защиты от сверх токов действуют, как правило, с выдержкой времени.
•  Защита от замыканий на корпус
• Защита от перегрузки, действующая на сигнал, для оповещения дежурного персонала или с действием на отключение на подстанциях без постоянного дежурного персонала.
  Кроме того, в отдельных случаях на трансформаторах (автотрансформаторах) могут устанавливаться и другие виды защиты.

Релейная защита трансформатора – это система, состоящая из измерительных и коммутационных устройств, отключающая трансформатор при ненормальных режимах работы и в случае ситуаций приводящих к повреждению.

К ненормальным и опасным режимам работы силового трансформатора относятся:

• перегрузка по одной или трем фазам, приводящим к повышению тока, проходящего через обмотки,
•  замыкание на землю или на нейтраль одного или всех выводов трансформатора с высокой или низкой стороны,
• межфазные замыкания внутри обмоток и со стороны выводящих шин,
• замыкания внутри обмоток трансформатора.

Во всех этих случаях сигналом возникновения опасной ситуации служат повышение проходящего через короткозамкнутый участок тока и понижение напряжения.

Релейная защита должна надежно зафиксировать отклонение тока или напряжения и отключить трансформатор или поврежденный участок.

Из изложенного следует, что защита трансформаторов и автотрансформаторов должна выполнять следующие функции:

• отключать трансформатор (автотрансформатор) от всех источников питания при его повреждении;
•  отключать трансформатор (автотрансформатор) от поврежденной части установки при прохождении через него сверх тока в случаях повреждения шин или другого оборудования, связанного с трансформатором (автотрансформатором), а также при повреждениях смежного оборудования и отказах его защиты или выключателей;
•  подавать предупредительный сигнал дежурному персоналу подстанции (или электростанции) при перегрузке трансформатора (автотрансформатора), выделении газа из масла, понижении уровня масла, повышении его температуры.

Защита по максимальному току (МТЗ)

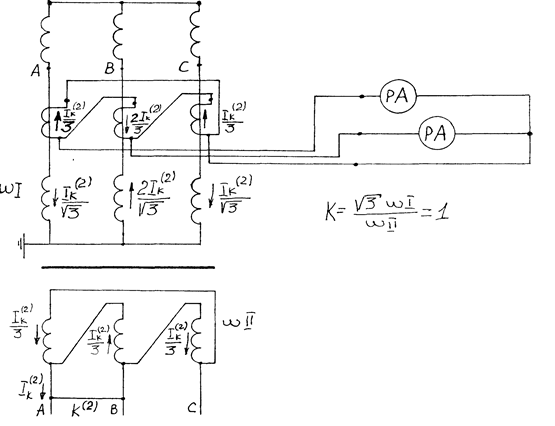

Рис.1 схема релейной защиты трансформатора по максимальному току

Защита по максимальному току трансформатора  срабатывает при превышении тока, проходящего через трансформатор (Рис. 1). Реле автоматики А0 и А1 срабатывают при токе, превышающем ток короткого замыкания для данной обмотки. Измерение тока осуществляется через трансформатор тока, включенного на две шины А и С.

При наличии межфазного замыкания на шине В через другие шины все равно протекает большой ток. Одно или два реле автоматики запускают цепь запуска реле времени Т.

Задержка реле времени требуется для лучшей селективности защиты – чем ближе трансформатор по линии к источнику энергии, тем меньшее должно быть время срабатывания. Реле времени через определенный промежуток времени запускает промежуточное реле.

L, управляющей цепью реле отключения YAT. Реле отключения после срабатывания отключает входы и выходы трансформатора от источника и потребителя энергии и блокируется по цепям либо реле времени, либо промежуточного реле.

Силовые трансформаторы относительно малой мощности обычно защищают предохранителями со стороны высшего напряжения и предохранителями или автоматами со стороны отходящих линий низшего напряжения. Ток плавкой вставки высоковольтного предохранителя выбирается с учетом отстройки от бросков тока намагничивания при включении силового трансформатора под рабочее напряжение. С учетом этого номинальный ток предохранителя.

Резервная токовая защиты

В качестве резервной защиты трансформаторов тупиковых и отпаечных подстанций используется максимальная токовая защита (МТЗ) с пуском напряжения или без пуска напряжения.

МТЗ устанавливается на каждой стороне трансформатора. Со стороны питания (110кВ,220кВ) МТЗ, как правило, действует с дву­мя выдержками времени.

С меньшей выдержкой времени на отключение ввода 10кВ, а с большей – на отключение трансформатора со всех сторон.

В случае, когда с высокой стороны трансформатора установле­ны короткозамыкатель и отделитель, основные защиты без выдержки времени, а резервные защиты с наибольшей выдержкой времени действуют на включение короткозамыкателя, тем самым создавая искусс­твенное однофазное короткое замыкание, отключаемое защитой пита­ющих линий.

В бестоковую паузу (при АПВ питающих линий) произво­дится автоматическое отключение отделителя, после чего повреж­денный трансформатор (автотрансформатор) оказывается полностью отключенным.

Передача команды – импульса на отключение выключателя с пи­тающей стороны линии при повреждении в трансформаторе, не имею­щем выключателя с высокой стороны, может выполняться и без вклю­чения короткозамыкателя (для создания искусственного короткого замыкания).Такая команда может подаваться с помощью телеотключе­ния по высокочастотному каналу.

С целью ближнего резервирования защит трансформатора пре­дусматривается резервная независимая МТЗ-110кВ.

Эта защита является полностью автономной как по цепям то­ка,оперативным цепям, так и по выходным цепям.

Резервная МТЗ-110 с выдержкой времени большей времени сра­батывания основной МТЗ-110 действует на отдельную катушку включения короткозамыкателя или на отдельную катушку отключения выключателя на стороне 110кВ.

С выдержкой времени большей времени действия защит на включение короткозамыкателя УРОКЗ действует на отключение отделителя.

При этом допускается разрешение отделителя во имя спасения самого трансформатора.

На отпаечных трансформаторах и тупиковых подстанциях 110кВ могут применяться и одноступенчатые токовые защиты нулевой пос­ледовательности, действующие на отключение трансформатора.

На автотрансформаторах транзитных подстанций с высшим напряжением 220-750кВ в качестве резервных защит используются дистанционные защиты (ДЗ) и направленные токовые защиты нулевой последовательности (НТЗНП).

Дистанционные защиты предназначены для отключения междуфаз­ных к.з., а НТЗНП – для отключения одно- и двухфазных  к.з.  на землю.

Как правило, на высшей и средней стороне АТ устанавливаются двухступенчатая ДЗ и 3-х ступенчатая НТЗНП.

Оперативное ускорение (О/У) первых или вторых ступеней ДЗ и НТЗНП стороны высшего или среднего напряжения АТ ( время 0,3-0,6 сек) вводится оперативным персоналом в случае вывода из работы дифференциальной защиты трансформатора, дифзащиты ошиновки выс­шего напряжения АТ, дифзащиты шин среднего напряжения.

Цель О/У резервных защит АТ – ускорить действие резервных защит АТ при близких внешних к.з. или к.з. в самом АТ.

Следует отметить, что на время ввода О/У резервных защит, возможно их неселективное действие при к.з. в прилегающей сети.

Резервные защиты АТ стороны высшего напряжения действуют с первой (меньшей) выдержкой времени на отключение всех выключате­лей высшего напряжения, а со второй (большей) – на отключение АТ со всех сторон.

На ПС, имеющих на стороне 330кВ схему первичных соединений “полуторная”, резервные защиты стороны 330кВ АТ действуют с первой (меньшей) выдержкой времени на деление шин 330кВ (отключение всех выключателей В12), со вто­рой – на отключение выключателей 330кВ своего АТ, и с третьей (наибольшей) – на отключение своего АТ со всех сторон.

Резервные защиты стороны среднего напряжения АТ при схеме первичных соединений этой стороны “секционированная С.Ш.” дейс­твуют с первой выдержкой времени на отключение ШСВ, со второй – на отключение своей стороны и с третьей – на отключение АТ со всех сторон.

Такое ступенчатое действие резервных защит позволяет сохра­нить в работе те АТ, которые отделяются от места к.з. после де­ления систем шин.

Автоматическое ускорение (А/У) резервных защит при включении выключателя стороны высшего напряжения (А/У – 750,

А/У-330) и при включении выключателей стороны среднего напряже­ния ( А/У-220, А/У-110) действует на отключение выключателя, включаемого на к.з. ключом управления или устройством ТАПВ.

При этом на каждой стороне АТ ускоряются до 0,4-0,5 сек I и II ступени ДЗ и II ненаправленная ТЗНП.

Индивидуальная защита от непереключения фаз выключате­лей стороны среднего и высшего напряжения АТ

Защита выполняется только на выключателях с пофазным управ­лением.

Назначение защиты – ликвидация неполнофазного режима, воз­никающего при включении выключателя одной или двумя фазами.

Защита действует на отключение трех фаз включаемого выклю­чателя.

Выдержка времени защиты (0,15 ¶ 0,25 сек) выбрана по усло­вию отстройки от разновременности включения фаз выключателя.

Защита от неполнофазного режима на стороне 330 кВ (750) АТ (ЗНР-330)

Назначение защиты – ликвидация неполнофазного режима, воз­никающего при неполнофазном отключении одного выключателя 330 кВ АТ и трехфазном отключении второго выключателя 330 кВ АТ.

Защита, как правило, действует на отключение АТ со всех сторон.

Выдержка времени ЗНР-330 на 0,3 сек выше выдержки времени индивидуальной защиты от непереключения фаз выключателя.

На АТ-750кВ  для контроля состояния изо­ляции вводов 750кВ АТ применяется устройство КИВ-750.

Принцип действия устройства – измерение геометрической сум­мы токов, протекающих под воздействием рабочего напряжения через изоляцию вводов 750 кВ трех фаз.

При исправной изоляции геометрическая сумма токов, входящих в реле типа КИВ, близка к нулю. В случае частичного повреждения изоляции ввода одной из фаз появляется ток небаланса, который фиксируется защитой.

Устройство типа КИВ имеет измерительный элемент для опера­тивного контроля и отключающий элемент.

Отключающий элемент действует на отключение АТ со всех сто­рон.

Защита от перегрузки

В качестве такой защиты устанавливается токовая защита, действующая с выдержкой времени на сигнал в случае перегрузки по току любой обмотки трансформатора.

Видео: Релейная защита. Вводная лекция

Что такое релейная защита, для чего она нужна. Основные характеристики, которыми должна обладать релейная защита.

Читайте так же:

Газовая защита трансформатора, принцип действия, газовое реле

Газовая защита трансформаторов является наиболее чувствительной и универсальной защитой от внутренних повреждений. Она устанавливается на трансформаторах с масляным охлаждением, имеющих расширитель для масла.

Принцип действия газовой защиты основан на том, что любые повреждения в трансформаторе, включая повышенный нагрев масла, приводят к химическому разложению трансформаторного масла, а также органических материалов изоляции обмотки, в результате чего внутри трансформатора происходит выделение газа.

Этот газ воздействует на специальные приборы газовой защиты, которые подают сигнал предупреждения или производят отключение трансформатора.

Газовая защита реагирует на такие повреждения, как междувитковое замыкание в обмотках трансформатора, на которые дифференциальная и максимально-токовая защита не реагирует; так как в подобных случаях величина тока замыкания оказывается недостаточной для срабатывания защиты.

Характер повреждения в трансформаторе и размеры повреждения сказываются на интенсивности образования газа. Если повреждение развивается медленно, чему соответствует медленное газообразование, то защита дает предупреждающий сигнал, но отключение трансформатора не производит.

Интенсивное и даже бурное газообразование, свидетельствующее о коротком замыкании, создает в системе газовой защиты сигнал такой величины, который помимо предупреждения вызывает отключение неисправного трансформатора.

Газовая защита трансформаторов вызывает предупреждающий сигнал и в том случае, когда понижается уровень масла в баке.

Газовое реле принцип действия

Газовая защита  (ГЗ) осуществляется с помощью специальных газовых реле. Газовое реле представляет собой металлический кожух, врезанный в маслопровод между баком трансформатора и расширителем. Реле заполнено маслом.

газовое реле трансформатор

Кожух имеет смотровое стекло со шкалой, с помощью которой определяется объем скопившегося в реле газа. На крышке газового реле имеется краник для выпуска воздуха и взятия пробы газа для его анализа, а также расположены контакты для подключения кабеля.

Конструкции газовых реле различаются принципом исполнения реагирующих элементов в виде:

1. поплавка;
2. лопасти;
3. чашки.

Поплавковые реле газовое реле

У поплавковых реле внутри кожуха укреплены на шарнирах два поплавка, представляющие собой полые металлические цилиндры. На поплавках укреплены ртутные контакты, соединенные гибкими проводами с выводными зажимами на крышке реле. Ртутный контакт представляет собой стеклянную колбочку с впаянными в ее вертикальную часть двумя контактами. Колбочки содержат небольшое количество ртути, которая в определенном положении колбочки замыкает между собой контакты, чем создается цепь через реле. При скорости движении потоков газа и масла порядка 0,5 м/с нижний поплавок, находящийся на пути потока опрокидывается и происходит замыкание его ртутных контактов в цепи отключения. Благодаря тому, что при КЗ (коротком замыкании) в трансформаторе сразу возникает бурное газообразование, ГЗ производит отключение с небольшим временем 0,1-0,3 сек. Отключающий элемент работает также при большом понижении уровня масла в корпусе реле.

Рис. 9.4 Поплавковое газовое реле, принцип действия

Лопастное реле газовое реле

Принцип действия газовой защиты, реле лопастного типа похож работу реле поплавкового типа, различается  в том, что его главный элемент состоит из поплавка и лопасти, они соединены с ртутным контактом, дающим команду на отключение.

Рис. 9.5 Лопастное газовое реле принцип работы

Чашечные реле

У чашечных реле вместо поплавков используется открытые металлические чашки и вместо ртутных контактов обычно открытые контакты, работающие непосредственно в масле. Нормально, когда корпус реле полностью заполнен маслом, при этом верхняя и нижняя чашки тоже заполнены маслом и удерживаются в исходном состоянии пружинами.

Чашечное газовое реле

Наиболее известно и широко распространено газового реле типа РГЧЗ-66, выпускавшегося Запорожским трансформаторным заводом.

В настоящее время выпускаются газовые и струйные реле защиты трансформаторов типа РГТ50, РГТ80, РСТ25, разработанные ОРГРЭС и ВНИИР. Данные реле имеют преимущества перед старыми конструкциями.

Газовая защита рпн трансформатора на струйном реле

Газовая защита РПН трансформатора выполнена на струйном реле и действует на отключение трансформатора при интенсивном движении потока масла из бака РПН в сторону расширителя.

Контакторы переключателя РПН находятся в отделенном от бака трансформатора отсеке. Поскольку при переключении контакторов дуга горит в масле, то масло постепенно разлагается с выделением газа и других компонентов. Это масло не смешивается с остальным маслом в баке и не ухудшает его качество. Бак РПН так же соединяется с расширителем (отдельный отсек) и в соединительной трубе устанавливается специальное реле, например, ти­па URF-25.

Струйное реле URF 25, URF 25/10

Это реле называется струйным и работает только при выбросе масла. После срабатывания струйное реле остается в сработанном положении и должно возвращаться в исходное положение нажатием кнопки на реле. Реле снабжено также кнопкой опробования, нажав на которую можно отключить трансформатор.

Струйное реле URF 25/10 устанавливается в трубопровод между головкой ступенчатого переключателя и расширителем. Установка реле позволяет контролировать поток масла. Если скорость течения масла превышает порог реагирования клапанного затвора (0,9-4,0 м/с ±15%, в зависимости от клапанного затвора), включается переключающий контакт и трансформатор выключаются.

Видео: Контроль изоляции цепей газовой защиты

В видео рассказывается об особенностях организации газовой защиты и принципах работы реле контроля изоляции Флокс. Кроме того, презентация будет полезна всем, кто начинает свое знакомство с темой релейной защиты трансформатора.

Читайте так же:

Дифференциальная защита трансформаторов | Бесплатные дипломные работы на DIPLOMKA.NET

Дифференциальная защита применяется в качестве основной быстродействующей защиты трансформаторов и автотрансформаторов. Ввиду ее сравнительной сложности дифференциальная защита устанавливается не на всех трансформаторах (автотрансформаторах), а лишь в следующих случаях:
– на одиночно работающих трансформаторах (автотрансформаторах) мощностью 6300 кВА и выше;
– на параллельно работающих трансформаторах (автотрансформаторах) мощностью 4000 кВА и выше;
– на трансформаторах мощностью 1000 кВА и выше, если токовая отсечка не обеспечивает необходимой чувствительности (kЧ При параллельной работе трансформаторов (автотрансформаторов) дифференциальная защита обеспечивает не только быстрое, но и селективное отключение поврежденного трансформатора (автотрансформатора), что поясняется на рисунке 1.
Если параллельно работающие трансформаторы Т1 и Т2 имеют только максимальные токовые защиты, то при повреждении, например, в точке К на вводах низшего напряжения трансформатора Т1 подействуют максимальные токовые защиты обоих трансформаторов, а так как их выдержки времени одинаковы, отключатся оба трансформатора.
Дифференциальная защита, действующая без выдержки времени, обеспечивает в рассмотренном случае отключение только поврежденного трансформатора. Для выполнения дифференциальной защиты трансформатора (автотрансформатора) устанавливаются трансформаторы тока со стороны всех его обмоток, как показано на рисунке 2 для двухобмоточного трансформатора. Вторичные обмотки соединяются в дифференциальную схему и параллельно к ним подключается токовое реле. Аналогично выполняется дифференциальная защита автотрансформатора.

Рисунок 1 – Прохождение тока к.з. и действие максимальной токовой защиты при повреждении одного из параллельно работающих трансформаторов (автотрансформаторов).

При рассмотрении принципа действия дифференциальной защиты условно принимается, что защищаемый трансформатор имеет коэффициент трансформации, равный единице, одинаковое соединение обмоток и одинаковые трансформаторы тока с обеих сторон.
Если схема дифференциальной защиты выполнена правильно и трансформаторы тока имеют точно совпадающие характеристики, то при прохождении через трансформатор тока нагрузки или тока сквозного к.з. ток в реле дифференциальной защиты трансформатора отсутствует. Следовательно, дифференциальная защита трансформатора, так же как дифференциальная защита линий, на такие режимы не реагирует.

Рис. 9-2. Принцип действия дифференциальной защиты трансформатора (автотрансформатора):
а — токораспределение при сквозном к.з.; б — токораспределение при к.з. в трансформаторе (в зоне действия дифференциальной защиты)

При к.з. в трансформаторе или любом другом месте между трансформаторами тока направление токов I1 и I2 изменится на противоположное, как показано на рисунке 2, б. Т.е. в зоне дифференциальной защиты в реле проходит полный ток к.з., деленный на коэффициент трансформации трансформаторов тока. Под влиянием этого тока защита срабатывает и производит отключение поврежденного трансформатора.
Дифференциальной отсечкой называется дифференциальная защита мгновенного действия, имеющая ток срабатывания больше броска намагничивающего тока. Принципиальная схема дифференциальной отсечки двухобмоточного трансформатора приведена на рисунке 3.
Броски намагничивающего тока в первый момент включения трансформатора могут иметь большие значения и даже превышать ток срабатывания дифференциальной от сечки, выбранный с указанным коэффициентом надежности отстройки. Однако эти токи очень быстро затухают, что дает возможность отстроиться от них за счет собственного времени действия реле дифференциальной отсечки. Для этого в схеме дифференциальной отсечки применяют выходное промежуточное реле (реле У на рисунке 3) типа РП-251, которое имеет время срабатывания 0,07—0,08 с.

Рисунок 3 – Принципиальная схема дифференциальной отсечки двухобмоточного трансформатора.

Основным достоинством дифференциальной отсечки является простота схемы и быстродействие. Недостатком является большой ток срабатывания, вследствие чего защита в ряде случаев оказывается недостаточно чувствительной.
Принципиальные схемы дифференциальной защиты с реле РНТ-565 приведены на рисунке 4.
Быстронасыщающийся трансформатор реле РНТ-565 является одновременно и промежуточным трансформатором для компенсации неравенства вторичных токов в плечах дифференциальной защиты и имеет для этой цели специальные уравнительные обмотки. Ток во вторичной обмотке БНТ, к которой подключено реле, определяется суммарным магнитным потоком в сердечнике, который создается как рабочей, так и уравнительными обмотками. Для того чтобы при прохождении через трансформатор сквозного тока нагрузки или к.з. ток во вторичной обмотке был равен нулю, необходимо правильно включить рабочую и уравнительные обмотки в дифференциальную схему и так подобрать число витков обмоток, чтобы компенсировать неравенство вторичных токов трансформаторов тока и установить необходимый ток срабатывания.

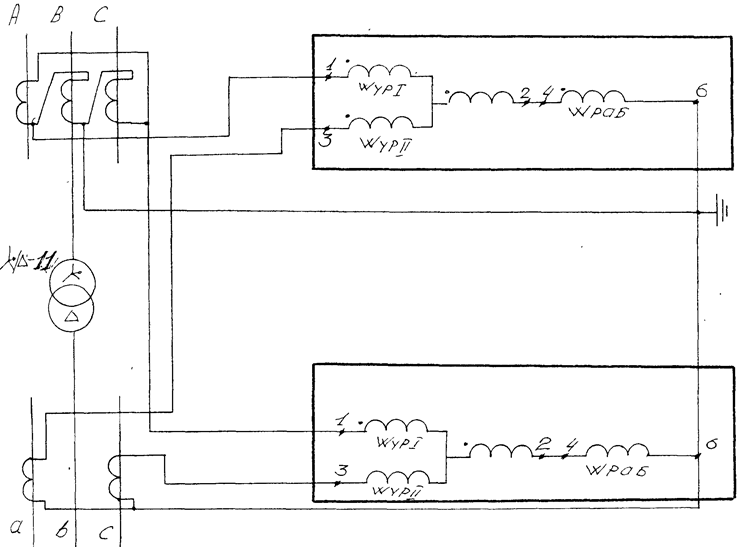

Рисунок 4 – Принципиальная схема токовых цепей дифференциальной защиты двухобмоточного трансформатора с реле типа РНТ-565 (РНТ-562).

При выполнении дифференциальной защиты двухобмоточного трансформатора (рисунок 4) цепи от трансформаторов тока с обеих его сторон присоединяются к уравнительным обмоткам У1 и У2 так, чтобы при прохождении через трансформатор сквозного тока токи в уравнительных обмотках были направлены встречно. В принципе для компенсации неравенства вторичных токов трансформаторов тока можно было бы использовать только одну уравнительную обмотку БНТ. Однако при использовании обеих обмоток обеспечивается более точная компенсация неравенства вторичных токов.

Защита силовых трансформаторов — Студопедия

Устройства релейной защиты для силовых трансформаторов предусматривают от следующих видов повреждений и ненормальных режимов работы:

а) многофазных замыканий в обмотках и на выводах;

б) однофазных замыканий на землю в обмотках и на выводах, присоединенных к сети с глухозаземленной нейтралью;

в) витковых замыканий в обмотках;

г) токов в обмотках, обусловленных внешними короткими замыканиями;

д) токов в обмотках, обусловленных перегрузкой;

е) понижением уровня масла в баке;

ж) однофазных замыканий на землю в сетях 6 – 10 кВ с изолированной нейтралью, если трансформатор питает, в которой отключение однофазных замыканий необходимо по требованиям безопасности.

Виды защит трансформатора определяются его мощностью, назначением режимом работы, местом установки, схемой включения.

Максимальная токовая защита (МТЗ) действует при повышении тока на защищаемом участке выше установленного значения. Может действовать на сигнал и отключение. Применяется для защиты трансформаторов, электродвигателей и линий электропередачи с односторонним питанием.

Токовой отсечкой  называется максимальная токовая защита, выполненная с мгновенным действием или с выдержкой времени и предназначенная для обеспечения селективности в пределах зоны действия. Она отстраивается от токов замыкания на стороне низшего напряжения трансформатора, в конце линии или в начале следующего участка, от пусковых токов двигателей и т.п.

Дифференциально-токовая защита Основана на принципе сравнения в начале и в конце защищаемого участка. На трансформаторах она применяется для защиты от повреждений на выводах и от внутренних повреждений с целью селективного отключения поврежденного трансформатора.

Газовая защита применяется для защиты от повреждений внутри трансформатора, сопровождающихся выделением газа или при понижении уровня масла в баке.

Защиту трансформаторов небольшой и средней мощности (не более 1000 кВА) от коротких замыканий в его обмотках, на выводах и в соединениях до выключателей выполняют в виде токовой отсечки без выдержки времени или токовой защиты со ступенчатой характеристикой выдержки времени. Защиту устанавливают со стороны источника питания, непосредственно у выключателя. В зону действия защиты при этом попадет как сам трансформатор, так и его соединения с выключателями.

Для трансформатора мощностью 1000 кВА и более может быть предусмотрена продольная дифференциальная защита.

Наряду с защитами, действующими при повреждениях в самом трансформаторе и на его соединениях, предусматривают резервные защиты от внешних коротких замыканий. Они являются одновременно защитами шин, на которые работает трансформатор, если на шинах отсутствует собственная защита.

В качестве защит от внешних коротких замыканий применяют токовые защиты с выдержкой времени с включением реле на полные токи фаз и на их симметричные составляющие. Эти защиты реагируют также на внутренние короткие замыкания и могут использоваться даже как основные защиты трансформатора.

Для понижающих трансформаторов мощность 400 кВА и более с высшим напряжением до 35 кВ и соединением обмоток звезда-звезда с заземленной нейтралью на стороне низшего напряжения предусматривают специальную защиту от однофазных коротких замыканий на землю на стороне низшего напряжения, если защита от внешних замыканий не реагирует на эти повреждения. Такая защита обязательна для блоков трансформатор – магистраль низшего напряжения, но может не применяться на подстанциях с распределительными щитами, если они находятся от трансформатора не далее 30 м и соединение между трансформатором и щитом выполнено кабелем. В этом случае однофазное короткое замыкание переходит в многофазное, а отключение междуфазного короткого замыкания осуществляется защитой трансформатора.

Обязательным видом защиты всех масляных трансформаторов мощностью 6300кВАи более является газовая защита. Она также предусматривается для масляных трансформаторов мощностью 630 кВА и более, установленных на внутрицеховых подстанциях.

В качестве основной защиты трансформатора ГПП 35/10 кВ применяется МТЗ.

Ток срабатывания защиты

где К_зап=1,1 – 1,2– коэффициент запаса, учитывающий погрешность реле, неточности расчета;

  К_сз=2,5 – 3 – коэффициент самозапуска, учитывающий возможность увеличения тока в защищаемой линии вследствие самозапуска электродвигателей при восстановлении напряжения после отключения короткого замыкания

  К_в=0,8 – 0,85 – коэффициент возврата токового реле;

I_р.мах — максимальный ток первичной обмотки трансформатора в нормальном режиме работы.

I_р=S»_р/  U_ном

Ток срабатывания реле

где К_i – коэффициент трансформации трансформатора тока;

  К_сх – коэффициент схемы зависит от способа соединения трансформаторов тока: К_сх=1 при соединении в полную и неполную звезду, К_сх=  при включении реле на разность токов двух фаз.

Выбранная защита должна быть проверена по чувствительности

К_ч=I_{к min}/I_сз

где I_{к min} – минимальный ток короткого замыкания в конце защищаемого или резервируемого участка.

Чувствительность защиты считается достаточной, если при коротком замыкании она составляет

К_ч≥1,5

Селективность защиты обеспечивается выбором выдержки времени по условию

t₂=t₁+Δt

где t₂– выдержка времени защиты расположенной, ближе к источнику питания по сравнению защитой, имеющей меньшую выдержку времени t₁;

Δt – ступень избирательности, в расчетах принимается Δt=0,6 – 1с для защит с ограниченно зависимой от тока короткого замыкания характеристикой времени срабатывания и Δt=0,3 – 0,6с для защит с независимой характеристикой времени срабатывания.

Максимальный ток первичной обмотки трансформатора ГПП в нормальном режиме работы.

I_р=S»_р/  U_ном=7997,8/ √3 35=132 А

Номинальный первичный ток выбранного трансформатора тока по составляет 150 А

Ток срабатывания защиты

=1466 А

Коэффициент трансформации трансформатора тока

К_I=150/5=30

Ток срабатывания реле

=31,2А

Минимальный ток короткого замыкания в конце защищаемого участка

I_{к min}=0,8 I_к=0,8 2600=2080 А

Проверка защиты по чувствительности

К_ч=I_{к min}/I_сз=2080/466=4,76>1,5

Производитель / поставщик трехфазных трансформаторов. №1 в Великобритании среди трансформаторов

Первый выбор для сетевых и трехфазных трансформаторов

AM Transformers — это британские производители трансформаторов и дистрибьюторы качественной трансформаторной продукции.

✓ Изготовлено в соответствии с международными и британскими стандартами безопасности.
✓ Сверхбыстрая отправка и доставка 3-фазных трансформаторов и других трансформаторов.
✓ Услуги по проектированию и производству трансформаторов на заказ.
✓ Бесплатная техническая поддержка опытных специалистов по всем нашим продуктам.
✓ Консультации и рекомендации по отраслевым решениям в ряде отраслей.

Мы можем поставить трансформаторы широкого спектра типов в любых количествах. Подходит для самых разных целей. Если вы не уверены в том, какой тип трансформатора лучше всего подходит для ваших нужд, наш технический отдел будет рад посоветовать вам наиболее подходящий тип трансформатора, соответствующий вашим требованиям. .

Мы можем предоставить однофазные трансформаторы и трехфазные трансформаторы, герметизированные трансформаторы, трансформаторы большой мощности, трансформаторы специальной конструкции, тороидальные трансформаторы, коммуникационные и модемные трансформаторы, звуковые трансформаторы, адаптеры переменного / постоянного тока, адаптеры переменного / переменного тока, преобразователи постоянного / постоянного тока, шасси монтаж трансформаторов, трансформаторов для печатных плат, индукторов и дросселей. Этот список можно продолжить. Более подробное руководство по нашему ассортименту трансформаторов можно найти на страницах, посвященных нашей продукции.

В дополнение к нашему ассортименту продукции для сетевых трансформаторов, мы рады предложить услуги по сборке блоков питания и услуги по производству печатных плат блоков питания.Техническая поддержка доступна для всех наших продуктов. Наша команда будет рада ответить на любые ваши вопросы и помочь решить любые проблемы, которые могут у вас возникнуть. Если у вас есть вопросы, не стесняйтесь обращаться к нам. Размеры и характеристики могут быть изменены без предварительного уведомления.

Бестселлеры

Простая английская Википедия, бесплатная энциклопедия

Трансформатор — это устройство, которое передает электрическую энергию от одной электрической цепи к другой посредством взаимной (электромагнитной индукции) и без изменения частоты. Трансформаторы — важная часть электрических систем. ^[1]

Трансформаторы изготавливаются разных размеров, от очень маленького трансформатора связи внутри сценического микрофона до больших блоков, которые переносят сотни МВА, используемых в электрических сетях.

Основная причина использования трансформатора — преобразовать мощность одного уровня напряжения в мощность другого уровня. Высокое напряжение легче отправить на большие расстояния, но меньшее напряжение проще и безопаснее использовать в офисе или дома. ^[2] Трансформаторы используются для увеличения или уменьшения напряжения переменного тока (AC) в цепях. Трансформатор обычно состоит из двух катушек вокруг одного сердечника. Первичная катушка или входная катушка подключены к стороне питания, а вторичная катушка подает питание на нагрузку. Вторая называется выходной катушкой. ^[3] Энергия передается от первичной обмотки к вторичной за счет электромагнетизма. В электрических сетях используется много трансформаторов. Это сети для доставки электроэнергии от генератора к пользователю.

Трансформаторы в вашем районе, на электрических столбах или трансформаторы, подключенные к подземным проводам, обычно преобразуют высокое напряжение 7200 вольт в 220–240 вольт электричества для питания освещения и таких приборов, как холодильники в домах и на предприятиях. ^[4] В некоторых странах, например в Америке, дома используются разные напряжения, например, 120 вольт. Трансформаторы не могут увеличивать мощность, поэтому при повышении напряжения пропорционально снижается ток. Если напряжение понижается, пропорционально увеличивается ток. ^[5]

Трансформаторы внутри электронного оборудования вырабатывают электричество, необходимое для различных частей.

Существует несколько основных типов трансформаторов:

• Повышающий трансформатор: выходное напряжение больше входного напряжения.
• Понижающий трансформатор: входное напряжение больше выходного напряжения.
• Некоторые трансформаторы имеют то же выходное напряжение, что и входное, и используются для гальванической развязки двух электрических цепей.

Запись с трансформатором

Это веб-приложение, созданное командой Hugging Face, является официальной демонстрацией 🤗 / трансформаторы возможности репозитория по генерации текста.

Контрольно-пропускные пункты

🐎 DistilGPT-2

Ученик широко распространенного GPT-2 не оправдывает ожиданий своего учителя. DistilGPT-2, полученный путем дистилляции, весит на 37% меньше и в два раза быстрее своего аналога OpenAI, сохраняя при этом ту же генерирующую мощность.Безупречно работает на iPhone 7. Рассвет легких генеративных трансформаторов
?

🤓 Arxiv-NLP

Созданная на основе модели OpenAI GPT-2, команда Hugging Face доработала маленькую версию на крошечном наборе данных (60 МБ текста) документов Arxiv. Целевым предметом является обработка естественного языка, в результате чего поколение очень ориентировано на лингвистику / глубокое обучение.

Модели

🦄 GPT-2

Всемогущий король генерации текста, GPT-2 представлен в четырех доступных размерах, только три из которых опубликованы.Опасаясь возможностей создания фейковых новостей, в настоящее время она является наиболее синтаксически последовательной моделью. Являясь прямым преемником оригинального GPT, он усиливает уже сложившийся дуэт убийц предварительной подготовки / тонкой настройки. Из статьи: Алек Рэдфорд, Джеффри Ву, Ревон Чайлд, Дэвид Луан, Дарио Амодеи и Илья Суцкевер, «Языковые модели — это многозадачные ученики без учителя».

💯 XLNet

Преодолевая однонаправленный предел при сохранении независимого алгоритма маскирования, основанного на перестановке, XLNet совершенствует современную авторегрессионную модель TransformerXL.Используя двунаправленный контекст и сохраняя авторегрессионный подход, эта модель превосходит BERT по 20 задачам, сохраняя при этом впечатляющую генеративную когерентность. Из статьи: XLNet: Generalized Autoregressive Pretraining for Language Understanding, by Zhilin Yang, Zihang Dai, Yiming Yang, Jaime Carbonell, Ruslan Salakhutdinov и Quoc V. Le.

☠️ GPT

Эта оригинальная архитектура, выпущенная OpenAI, показала, что большие успехи в решении нескольких задач НЛП могут быть достигнуты путем генеративного предварительного обучения языковой модели. на немаркированном тексте, прежде чем настраивать его для последующей задачи.Из статьи: «Улучшение понимания языка с помощью генеративного предварительного обучения» Алека Рэдфорда, Картика Нараимхана, Тима Салиманса и Ильи Суцкевер.

Вы хотите внести свой вклад или предложить новую модель контрольной точки? Открыть вопрос на / трансформаторы .

«Это то же самое, что калькуляторы для исчисления».

Выбор трансформатора — Трансформаторы

Трехфазный трансформатор предназначен для преобразования трехфазного входного (источника) напряжения в однофазное и трехфазное выходное (нагрузка) напряжения, необходимые для вашего оборудования.

Чтобы выбрать правильный трехфазный трансформатор, вы должны сначала определить:

1) Устанавливаемое оборудование работает от трехфазной сети . Примечание. Если нагрузку составляют как однофазное, так и трехфазное оборудование, а однофазное и трехфазное оборудование составляют нагрузку, однофазное оборудование подключается только к одной фазе трансформатора.
2) Первичное напряжение трансформатора.Это то же самое, что и напряжение линейного входа (или источника), обычно 480 или 600 вольт переменного тока.
3) Вторичное напряжение трансформатора. Это выходное напряжение трансформатора, которое должно быть таким же, как напряжение, требуемое для устанавливаемого оборудования (см. Паспортную табличку оборудования, обычно 208Y / 120 вольт).
4) Частота в герцах (циклах в секунду) входного (источника) напряжения должна быть такой же, как рабочая частота поставляемого оборудования.Выбранный трансформатор должен работать на той же частоте. Типичная рабочая частота 60 Гц.
5) Всего ВА нагрузки определяется как произведение напряжения, подаваемого на нагрузку, и тока, проходящего через нее. Обычно это выражается в ВА (вольт-амперах) или кВА (киловольт-амперах) на паспортной табличке оборудования.

Общая нагрузка часто представляет собой комбинацию различных нагрузок (например, освещение, нагреватели, двигатели).Вы должны рассчитать эти отдельные нагрузки и сложить их, чтобы получить полную нагрузку трансформатора.

Выбранный трансформатор должен иметь номинальную мощность в кВА, равную или превышающую требуемую нагрузку. Примечание. Трехфазный трансформатор необходимо выбирать так, чтобы ни одна из фаз не перегружалась. Если вы подключаете однофазную нагрузку к одной фазе трехфазного трансформатора, вы должны рассчитывать нагрузку, как если бы она нагружала все три фазы.

Расчет кВА

Для расчета кВА при известных вольтах и ​​амперах:

.
