Схема электрощитка в квартире — подключение автоматов, узо

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

  • ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
  • Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Схема №1

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл. плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Схема №2

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Схема №3

Плюсы данных схем:

  • недорогая
  • оптимальный вариант для маленьких квартир
  • проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Схема №4

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Схема №5

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Номинальный ток вводного аппарата выбран исходя из разрешенной мощности для квартир с однофазной нагрузкой равной 11квт и коэффициенте спроса для квартир повышенной комфортности — 0,8.

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Особо стоит отметить, что каждому отдельному УЗО нужна своя шинка для нуля. Иначе они будут все вместе синхронно срабатывать в случае утечки в любой группе кабелей. А вам чтобы найти поврежденную проводку, придется физически отсоединять нулевые жилы с шинок.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Схема №6

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемыПроизводитель и цена
IEKABBLegrandSchneiderКЭАЗ
Схема №11700р6700р7300р4300р2100р
Схема №21600р6600р7200р4200р2000р
Схема №34200р9200р9800р6800р4600р
Схема №42400р6900р8100р5100р2700р
Схема №53400р9700р10300р7500р3700р
Схема №65900р12200р12800р10000р6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Статьи по теме

Электрический щит. Как собрать электрический щиток в квартире

Завершающим этапом электромонтажных работ в доме является установка электрического щита. Большое значение при этом имеет правильный выбор места для его установки.

Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается.

Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.

Чтобы не заморачиваться такими вопросами как собрать электрический щиток, можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком.

Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

Из какого материала должен быть корпус электрощита?

Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры.

Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.

Типы электрощитов

Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее.

Такая ниша обычно оборудуется с использованием алебастра или гипса.

Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.

Из каких элементов состоит электрический щит?

  • 1). DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу.
  • 2). Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений.
  • 3). Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть.
  • 4). Соединительные провода необходимого сечения.
  • 5). Электросчетчик – устанавливается при необходимости.

Как собрать электрический щиток?

В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.

После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.

Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.

Перед тем как собрать электрический щиток необходимо соблюдать правило:

Вводной автомат, обязательно должен быть двухполюсный — для однофазной сети и трех полюсным — при трехфазной.

Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.

Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.

Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.

В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.

Подключение приборов учета в электрощите — права!

Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.

Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.

Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.

В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взымает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.

Понравилась статья — поделись с друзьями!



встраиваемые, уличные, металлические и слаботочные

На чтение 9 мин Просмотров 139 Опубликовано Обновлено

Электрический щиток – устройство, принимающее и распределяющее энергию однофазного (до 1000 В) и трехфазного (до 50-60 Гц) тока. ГОСТ 51321 отмечает, что щиток электрический может запитываться от одной или нескольких входных линий, подключается нулевыми и защитными кабелями. Установка производится для организации осветительных и силовых коммуникаций домов и квартир.

Устройство распредщита

Распределительный щит

Квартирный распредщиток заменяет систему из счетчиков, переключателей, УЗО, что позволяет сэкономить место в подъезде. Изделие состоит из нескольких узлов:

  • корпус из металла или термостойкого пластика – бывает встроенным и навесным;
  • вводный автоматический выключатель – двойной элемент может обесточить линии фазы и нуля;
  • УЗО, или дифференцированное реле – при регистрации утечки напряжения отключает электричество;
  • автоматические выключатели– контроллеры подбираются по номиналу мощности потребителей;
  • дин-рейка – металлическая пластина, на которую при помощи фиксаторов ставятся автоматы;
  • соединительные кабели с сечением по характеристикам электроприборов;
  • электрический счетчик для учета расхода энергии.

Электросчетчик монтируется при необходимости.

Функции электрического щита

Электрощиток в подъезде на 4 потребителя

Распределительный электрический щиток является техническим отделением дома или квартиры, где находятся приборы контроля и аварийной остановки электросети. Они выполняют функции:

  • разветвления линии под запитку различных потребителей;
  • автоматического выключения электричества при поломках;
  • контроля энергозатрат, если установлен счетчик;
  • контроля общего состояния и качества подачи энергии, если имеются реле и датчики;
  • предотвращения риска сгорания бытовой техники;
  • равномерности распределения нагрузки на линии.

Распредщиток, срабатывая при повышенной нагрузке, предотвращает травмы человека.

Основные классификации

По сфере использования

ГРЩ

Электрощит обеспечивает безопасность подачи электричества в квартиры, на этажи или в здания с большой квадратурой. По охвату обслуживаемой зоны приборы подразделяются на несколько типов.

  • ГРЩ, или главный распределительный щит – габаритная конструкция, которая в электрике применяется на трансформаторной подстанции или производственных линиях. Приспособление снабжает энергией большой объект, равномерно ее распределяя. За счет этого предотвращаются перегрузки сети, происходит автоматический переход с основного на резервное питание.
  • Щит, установленный на вводе, или ВРУ, используется под силовой кабель домов, офисов, производства. Он предназначен для разделения линий, от которых запитывается квартира или весь этаж. Аппарат учитывает расход энергии, срабатывая на отключение при перегрузках и коротких замыканиях.
  • ЩЭ – щит этажный. Модуль устанавливается для разделения питания на 2-6 квартир. Имеет отсеки для автоматики потребителей, счетчика электричества и абонентского оборудования: телефон, телевидение, радио, домофон.

    ЩК

  • ЩК -вводной прибор монтируются на входе проводников в квартиру. Стандартное место установки – прихожая, тамбур, зона у входной двери. Щиток предотвращает короткие замыкания, перегрузки, обеспечивает разделение питания и контроль затрат электричества.
  • ЩУ — устройство, управляющие автоматикой и приводами механизмов отопления, вентиляции и сигнализации. Пользователь настраивает параметры вручную.
  • ЩА — щитки автоматики оснащаются программными контроллерами, отслеживающими состояние электросистемы и других сетей.
  • ЩБП — щит бесперебойной подачи необходим для обеспечения электричеством систем управления, оборудования медучреждений и другой техники 1 категории электроснабжения.
  • ЩСН — приборы собственных нужд запитывают оборудования на объектах – станциях и подстанциях. Благодаря им работают силовые трансформаторы, системы управления и основные коммуникации.

На предприятиях также применяются ЩПТ (щитки постоянного тока) с АКБ, зарядными аппаратами, выпрямительными установками.

По способу и месту монтажа

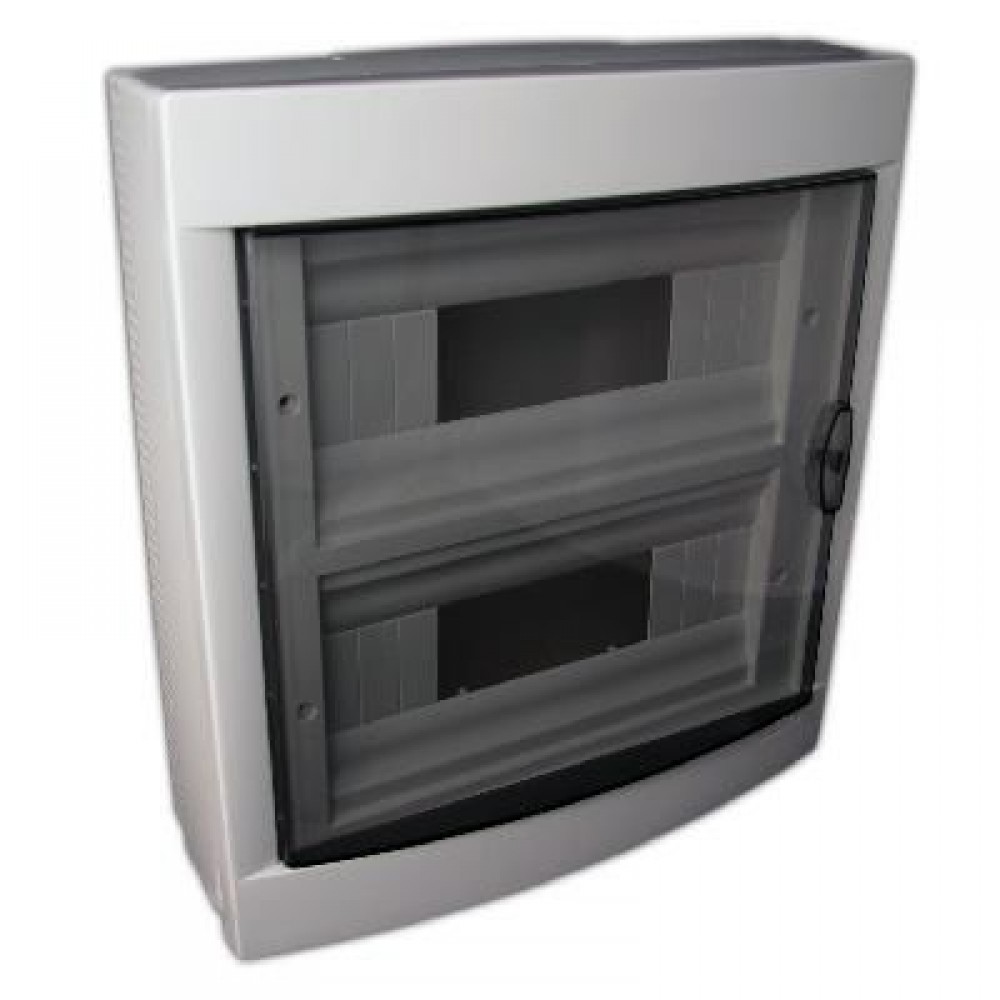

Накладной щиток

В зависимости от метода установки существует несколько моделей.

  • Накладные. Наружный щиток крепится на стену саморезами и дюбелями. Место под крепление стоит выбирать с учетом выступа навесного распределительного щита на 12-20 см от поверхности. Настенный прибор подходит для деревянных домов, изготавливается из металла и пластика, применяется для скрытой или открытой линии.
  • Встраиваемые. Для установки аппарата в стене проделывается специальная ниша, что усложняет монтажные работы. Скрытие технологического шва обеспечивает специальная отбортовка на лицевой части встраиваемого электрического щита.
  • Напольные. Модели отличает большой размер, поэтому они не применяются для бытовых электролиний. Устройства актуальны на производстве, в административных зданиях, торговых центрах.

Распределительный щит монтируется на улице или внутри помещения. Внутренний тип аппаратов ставится на этажах, в квартирах, в специальных подсобках.

Уличный электрощиток изготавливается в накладном и напольном исполнении. Монтаж происходит на стене здания, на корпусе спецоборудования, при помощи опор и подставок. Для защиты от внешнего воздействия имеет всепогодный корпус.

Установка распредщита производится на участке, удаленном от пожароопасных веществ, с хорошей естественной вентиляцией, удобством доступа и достаточной освещенностью.

Материалы для изготовления

Металлический распредщиток для улицы

В зависимости от производственного сырья существует два вида щитов:

  • Металлический с высокой устойчивостью к воздействиям механического характера. Изделия долговечны, надежны, но имеют большой вес. Монтаж выполняется в гаражах, специальной щитовой комнате на производстве.
  • Пластиковый термостойкий, который отличается легким весом. Эстетичные и прочные изделия монтируются в квартирах, устанавливаются в частный или загородный дом без организации заземления.

Бюджетные модели из пластика со временем желтеют.

Помимо корпусной части силовой распределительный щит состоит из металлических дин-реек, специальных монтажных панелей. Для прочности и защиты от внешних воздействий короб оснащается уплотнительными резинками, герметичными пыленепроницаемыми выводами кабеля. На металлических изделиях часто имеются запирающие механизмы – накладные, навесные, электронные.

Пыле- и влагозащита

Таблица степеней защиты

О степени защиты свидетельствует маркировка производителя на корпусе. К самым распространенным степеням защиты относятся:

  • IP20, IP30. Короб без защиты от проникновения влаги и пыли подходит только для сухих помещений. Внутреннее содержимое скрывается створкой.
  • IP44, IP54. Хорошая влаго- и пылестойкость обуславливает применение изделий снаружи или во влажных помещениях. Для защиты от потоков воды понадобится дополнительный прозрачный накладкой корпус.
  • IP55, IP65. Влагозащищенный тип устройств, подходящий для монтажа в агрессивных условиях. Ставятся без вспомогательной защиты, не подвергаются воздействию влаги и дождя. Бокс с IP55 частично не пропускает пыль, с IP65 – имеет 100% пыленепроницаемость.

Внутри помещения устанавливаются модели категории IP21, IP31 и IP32. Для наружной установки лучше выбирать щиток от IP54 с уплотненными створками и герметичными кабельными вводами.

Классификация по конструкции

Щит учетно-распределительный

По конструктивному исполнению можно подобрать модели:

  • Модульные. Электрический щиток используется под реле, автоматы, проводники. Представляет собой маленький шкаф, закрытый металлической или пластиковой панелью, с рейками и шинными площадками.
  • Учетные. Внутрь можно поместить электросчетчик и другие учетные приборы на дин-рейках и винтах. Некоторые модификации выпускаются с модульными автоматическими выключателями.
  • Учетно-распределительные. В устройстве предусмотрена монтажная рейка для УЗО отводных линий, отсек для коммутатора, который опломбируется, закрывается крышкой или на замок.

Щитовые аппараты имеют комплектные монтажные панели, под которые составляется проект установки и схемы сборки.

По количеству модулей

Щит на 10 модулей

Щит электрический среднего или маленького размера может различаться по количеству модулей. Специальные отсеки предназначаются для установки негабаритной аппаратуры.

Количество модулей в приборах варьируется. Существуют изделия с 10, 12, 16 и 18 отсеками. Один элемент имеет ширину 18 мм, что соответствует параметрам однополюсного выключателя.

Подбирать модульные модели необходимо в зависимости от количества потребителей, типа автоматических выключателей, наличия дифавтоматов, счетчика и УЗО. Двухполюсный автомат подкидывается на 2 модуля, трехфазный выключатель – на 3, однофазный УЗО – на 3, трехфазный УЗО – на 5, электросчетчик – на 6-8.

Для среднестатистической квартиры хватит моделей с 12-16 модулями. При установке счетчика в распредкоробе понадобится от 16 до 24 модулей. В частном доме используются приборы с количеством моделей от 24 штук. При прокладке линии двухэтажного загородного коттеджа ставят 2 щитка.

Лучшие изготовители распределительных щитов

Этажный распределительный щит Электромол

На отечественном рынке присутствуют электрические щиты российской и зарубежной сборки. Среди достойных производителей, выпускающих качественные товары, можно выделить:

Продукция представленных брендов соответствует ГОСТу, отличается качеством и надежностью.

Требования к установке и прибору

Заземление дверцы электрощитка

Цель монтажа электрического распредщита – обеспечение электробезопасности, поэтому при его подборе и установке нужно обратить внимание на требования ГОСТ 51778-2001 и ПУЭ:

  • к изделию обязательно прилагается документы с подробным описанием, указанием номинального тока;
  • на корпус наносится знак электробезопасности с пределом напряжения;
  • качественный щиток выполняется из негорючих материалов – термостойкого пластика или металла с полимерным покрытием;
  • на кабели для подключения бытовой техники обязательно наносится маркировка;
  • обозначение шин, клеммных колодок заземления и нейтрали осуществляется согласно нормам ПУЭ;
  • дверки и корпус электрического щитка обязательно заземляются;
  • на дверках есть специальные места для установки пломб;
  • для защиты от детского доступа на щиток ставится замок.

В ГОСТе прописано, что щитовые автоматы соединяются с помощью специальных шинопроводников-гребенок.

Установка электрощитового оборудования осуществляется около входной двери квартиры в специальной нише. При невозможности ее обустройства на стену крепят внешний короб или штробят стену. Прибор располагают на высоте 1,5 м от линии пола. Ряд верхних автоматов должен находится на уровне глаз. В деревянных строениях предпочтительны навесные модели с хорошей пыле- и влагостойкостью.

Щиток электрический групповой ЩКР4П — АО «Энергомера»

ЩКР4П

Щиток электрический групповой — устройство для распределения электрической энергии внутри квартир, жилых, общественных и производственных зданий, а также защиты распределительных цепей при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе) в сетях с глухозаземленной нейтралью (системы заземления TN-S и TN-C-S).

48

Нормативно-правовое обеспечение

  • Соответствие требованиям ГОСТ Р 51321.1-2000 (МЭК 60439-1-92).
  • ГОСТ Р 51321.3-99 (МЭК 60439-3-90).
  • ГОСТ Р 51628-2000.

Характеристики надежности

  • Средний срок службы — не менее 10 лет.

Типоисполнения

Конструктивные особенности

  • Элегантный дизайн, удобство в обслуживании и эксплуатации.
  • Щиток электрический групповой поставляется полностью укомплектованными аппаратами распределения, имеют высокую монтажную готовность.
  • Имеются исполнения с однофазным и трехфазным вводом в квартиру.
  • Климатическое исполнение УХЛ4 по ГОСТ 15150-69.
  • Щиток электрический имеет пластмассовый корпус (навесного или встраиваемого в нишу исполнения) с прозрачной тонированной крышкой. Крышка имеет фиксацию в открытом и закрытом положении.
  • Степень защиты IP31 по ГОСТ 14254-96, а при открытой дверце IP20.
  • Аппараты установлены на монтажной рейке ТН 35 — 7,5.
  • Корпус щитка встраиваемого в нишу имеет регулировку монтажной рейки по высоте.
  • Щитки имеются исполнения для встраивания в нишу (исполнение 2) и установки на стене (исполнение 1).
  • Имеются шины «N» и «РE» с достаточным количеством контактных зажимов.
  • Крепление в нише по задней стенке 4-мя винтами М5.
  • По индивидуальному заказу потребителя электрический групповой щиток оснащается ограничителями импульсных напряжений (ОИН) и другими сервисными устройствами.
  • Предусмотрена возможность интеграции в АСКУЭ.
  • Содержит только коммутационные аппараты.
Показатели ЩКР4П
исп. 1
ЩКР4П
исп. 2
ЩКР4П
исп. 1
ЩКР4П
исп. 2
ЩКР4П
исп. 1
ЩКР4П
исп. 2
ЩКР4П
исп. 1
ЩКР4П
исп. 2
Номинальное напряжение, В 220-380 220-380 220-380 220-380 220-380 220-380 220-380 220-380
Номинальный ток, А до 63 до 63 до 63 до 63 до 63 до 63 до 63 до 63
Номинальная частота, Гц 50 50 50 50 50 50 50 50
Максимальное количество модулей с учетом размера счетчика.
18

18

12

12

24

24

36

36
Габаритные размеры щитка, мм:
-ширина;
-высота;
-глубина;

221
362
98

251
397
105

287
236
112

283
232
108

287
361
112

283
357
108

287
482
112

283
482
108

Габаритные размеры ниши, мм:
-высота;
-ширина;
-глубина;

-

233
380
77

-

275
214
75

-

275
340
75

-

275
464
75

ЩК X 4 П Х-X II ХХ-ХХХ X
Исполнение щитка по месту установки:
1 — на стене; 2 — в нише;
Обозначения схемы щитка, определяющие схему соединений и номинальные токи аппаратов щитка;
Номинальный ток в амперах;
Класс способа защиты;
Т — трехфазный; не ставится для обозначения однофазных щитков;
Количество модулей;
Пластиковый корпус;
Номер модификации;
Обозначение щитка по предназначению:
Р — групповой У — учетно-групповой;
Обозначение серии

Похожие продукты

комплектация и последовательность подключения оборудования

Распределительный щиток в загородном доме: необходимое оборудование и его характеристики, защитные устройства и последовательность их подключения – рекомендации профильных специалистов.

Осуществляя подключение частных домов к внешней системе электроснабжения, собственники жилья сталкиваются с различными проблемами и ошибками:

  • несоответствие технических характеристик вводного оборудования фактическим нагрузкам на электрическую сеть;
  • недостаточный уровень электробезопасности домашней электроустановки, причина которого – отсутствие необходимых устройств защиты от поражения электрическим током;
  • ошибки во время присоединения защитных устройств и нарушение последовательности их подключения.

Вызваны все это отсутствием объективной информации о том, как правильно подводить электричество к дому и каким оборудованием следует оснащать вводной электрический щиток.

Точнее, на существующие вопросы можно найти много ответов, но не так просто обнаружить в них достоверные сведения.

Правила устройства электроустановок ПУЭ, строительные нормативы, требования местных электросетевых компаний – если вникать во все это одновременно, можно быстро зайти в тупик. Поэтому мы хотим вас познакомить с реальным опытом пользователей FORUMHOUSE и рекомендациями специалистов Группы Legrand, наших партнеров в проекте «ДОМ ЗА ГОД» с FORUMHOUSE.

Подключение энергопринимающего оборудования в частном доме – это вопрос, решением которого должны заниматься профессионалы. Тем не менее, прочитав статью, вы сможете взять на заметку несколько рекомендаций лично для себя.

Сегодня вы узнаете:

  • какие требования предъявляются к конструкции электрических щитков;
  • какими устройствами должны оснащаться электрические щитки, и какие функции выполняет устанавливаемое оборудование;
  • как обеспечить селективность домашней электроустановки;
  • как выбрать защитное устройство по его рабочим характеристикам;
  • в какой последовательности осуществлять подключение защитных устройств (УЗО, дифавтоматы, автоматические выключатели (АВ)).
Организация точки ввода

В процессе подключения от уличного щита учета электроэнергии (ЩУ), расположенного на отводной опоре ЛЭП, к распределительному щитку (РЩ), смонтированному в помещении, ведется кабельная линия (подземная или воздушная).

В щите учета (ЩУ), зачастую, находится только вводной автомат и прибор учета электроэнергии. В распределительный щиток (РЩ), который устанавливается непосредственно в доме, монтируются автоматы защиты, устройства защитного отключения и другие элементы, о которых речь пойдет ниже.

В отдельных случаях оборудование для ЩУ и РЩ может быть установлено в одном корпусе.

Рабочие параметры оборудования, устанавливаемого в щиток учета, его перечень и количество – все это должно быть прописано в проекте электроснабжения (или, по крайней мере, должно быть рассчитано профильными специалистами). Но есть требования, которые предъявляются непосредственно к конструкции электрического щита.


Сергей Савельев Руководитель технического отдела Группы Legrand в России

Конструкция электрического щитка должна обеспечивать удобство подвода питающего кабеля, в нем должны присутствовать нулевые шины и шины заземления. При этом электрический щит должен обладать внутренним пространством, достаточным для размещения многочисленных отходящих кабелей, и его запасом, необходимым для возможного расширения и модернизации электроустановки.

Добавим, что корпус щитка должен быть устойчив к воздействию огня или быть изготовлен из самозатухающего материала. При этом он обязан надежно защищать встроенное оборудование от возможных повреждений. Против предумышленных повреждений поможет встроенный в дверь или ручку щитка замок, а защиту от воздействия пыли и влаги гарантирует указанная в спецификации степень защиты IP. Если щиток предполагается установить на улице или в помещении, где необходима повышенная защита от влаги, пыли и механических повреждений, то лучше отдать предпочтение щиткам класса IP65 –IK09.

Для того чтобы в процессе подключения избежать разногласий со специалистами энергоснабжающих компаний (требования которых зачастую противоречат друг другу), одновременно с архитектурным проектом следует разработать и согласовать проект электроснабжения.

Если точка подключения организована в соответствии с требованиями согласованного электропроекта, проблем в процессе подключения и дальнейших проверок со стороны контролирующих организаций у владельца участка, как правило, не возникает. Следовательно, труд, связанный с установкой и комплектацией электрического щитка, не окажется напрасным.

Поговорим о том, какова должна быть комплектация домашнего распределительного щита.

Вводной выключатель и прибор учета

Начальной точкой домашней электроустановки считается вводной выключатель, к которому подключается электросчетчик, и остальные устройства, расположенные после прибора учета.



Сергей Савельев

Номинал вводного АВ определяется энергоснабжающей организацией, исходя из выделенной мощности. Например, при трехфазном вводе и 15 кВт выделенной мощности номинал – 25А. При 1-фазном вводе и 7,5 кВт номинал – 40 А. При этом, если мощность более 11 кВт, электроснабжение должно быть трёхфазным. При наличии в проекте трёхфазных потребителей допускается трёхфазное подключение при выделенной мощности менее 11 кВт.

Устройство ввода резерва

Если в состав электроустановки входит источник автономного электроснабжения (например, дизельгенератор), то система должна иметь устройство ввода резерва, которое устанавливается после прибора учета электроэнергии. Речь идет о переключателе, позволяющем в ручном режиме подсоединять потребителей к генератору или к внешней системе электроснабжения. Данное устройство не позволяет одновременно задействовать два разных источника питания (трансформаторную подстанцию и дизельгенератор). В этом и состоит его ключевое преимущество.


УЗИП

Чтобы защитить электроустановку от высоковольтных импульсов, от последствий прямого удара молнии и, как следствие, от возможных пожаров, в систему необходимо интегрировать устройство защиты от импульсных перенапряжений (УЗИП). На общей схеме УЗИП располагаются сразу после вводного аппарата QF1. Кроме того, УЗИП следует подключать к схеме через отдельный аппарат защиты QF2  (автоматический выключатель или предохранитель). Число полюсов вводного аппарата и УЗИП следует выбирать исходя из количества фаз и режима работы нейтрали. (см. схему). При воздушном вводе в здание установка УЗИП – обязательна!


Противопожарное УЗО

Противопожарные устройства защитного отключения призваны защищать от пожара.  В качестве противопожарных УЗО используются устройства, срабатывающие на номинальный дифференциальный ток – от 100 до 300мА. Это довольно большая уставка, и она не позволяет защитить человека от поражения электрическим током. По этой причине отдельные группы потребителей оснащаются дополнительными (более чувствительными) УЗО.

В последнее время широкое распространение получили селективные противопожарные УЗО.


Сергей Савельев

Тип «S» (селективное УЗО с задержкой срабатывания) – предназначено для того, чтобы при замыканиях на землю в линиях (например, в линиях розеток) срабатывали только нижестоящие УЗО конкретной линии, а противопожарное УЗО на вводе продолжало работать, питая исправные участки электропроводки.

Кросс-модуль

В современных системах электроснабжения часто используется несколько групп электрических потребителей (розеточная группа, осветительная и т. д.). И для того чтобы между различными группами распределить электроэнергию, поступающую в щиток от вводного кабеля, на DIN-рейку рекомендуется устанавливать модульный распределительный блок (кросс-модуль). Кросс-модуль позволяет ввести в щиток один проводник, рассчитанный на большую нагрузку, и получить на выходе несколько линий меньшего сечения (которое зависит от нагрузки на ту или иную группу потребителей).

Помимо этого, установка кросс-модуля обеспечивает надежность электрических соединений и упрощает процесс подключения дополнительных устройств к уже действующему электрическому щиту.


УЗО и автоматические выключатели (АВ) для отдельных групп

Каждая линия потребителей, выходящая из кросс-модуля, защищается отдельными автоматами и УЗО. Когда речь заходит об их установке в распределительный щиток, сразу возникает два вопроса:

  • Как правильно выбирать защитные устройства по номиналу и дифференциальному току отсечки?
  • Как и в какой последовательности УЗО и автоматы соединяются между собой?
  • Постараемся дать на них развернутые ответы. Для начала давайте выясним, какие функции выполняют представленные устройства:

  • УЗО защищает человека от поражения электрическим током, при этом оно не может защитить себя и электроустановку от сверхтоков и токов короткого замыкания. Поэтому систему электроснабжения в обязательном порядке следует оснащать одновременно и УЗО, и АВ.
  • Автоматические выключатели же никак не реагируют на токи утечки, но защищают цепь от перегрузок и коротких замыканий.
  • В основе защитного действия УЗО лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам, находящимся под напряжением. При нормальных условиях ток, протекающий по нейтральному проводу, точно равен току в фазном проводе. Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети.

    Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.


    Сергей Савельев

    Розеточные линии (сечение кабеля 2,5 мм²) защищаются АВ на 16А, линии освещения (сечение кабеля 1,5 мм²) АВ на 6 или 10 А. Потребители мощностью более 3,5 кВт подключаются к щиту отдельным кабелем через отдельный АВ. Сечение кабеля и номинал АВ в этом случае нужно рассчитывать.

    На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания (например, B16, C16). Цифра, стоящая после буквы, обозначает номинал устройства в амперах. В бытовых системах используются АВ следующих категорий: «В» и «С». Устройства категории «B» срабатывают практически мгновенно при увеличении тока в цепи до 3–5 номиналов. Устройства категории «C» рассчитаны на мгновенное отключение при 5–10 номиналах. Следовательно, автоматы категории «В» наиболее чувствительны к токам короткого замыкания и особенно рекомендуются для деревянного домостроения.

    Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам:

  • По номинальному току. Обозначение номинального тока прописывается в амперах и наносится на корпус устройства. При этом буквы, обозначающие категорию отключения (которые используются для маркировки автоматических выключателей или дифференциальных автоматов), на корпусе УЗО не прописываются.
  • По номинальному дифференциальному току – основной параметр УЗО, обозначаемый в миллиамперах (10 мА, 30 мА и т. д.).
  • По категории токов утечки: устройства группы – «АС» – срабатывают только на переменный ток утечки. Более чувствительные устройства (группа – «А») – реагируют и на переменные, и на пульсирующие токи утечки. В простых домашних системах допускается использовать устройства группы – «АС».

  • Сергей Савельев

    УЗО на 30 мА ставят «во главе» группы автоматических выключателей (например, 3-4 автомата подключаются к одному УЗО). Номинальный ток УЗО при этом должен быть не меньше, чем у вышестоящего АВ (как правило, вышестоящим является вводной АВ).

    Итак, к каждому УЗО можно подключать несколько АВ, защищающих отдельные группы потребителей.

    Если номинал УЗО больше или равен номиналу вышестоящего автомата, то к такому УЗО можно подключать несколько АВ (даже если суммарный номинал автоматов будет больше номинала УЗО). Если же номинал УЗО меньше вышестоящего АВ, тогда к УЗО можно подключать несколько автоматов, только при одном условии: если их суммарный номинал не превышает номинального тока УЗО.

    Проще говоря, само УЗО находится под надежной защитой, если до или после устройства в цепь включен АВ, номинал которого меньше или равен номиналу УЗО.

    И еще о номинале УЗО.


    R0c0t Пользователь FORUMHOUSE

    Помещения с высоким уровнем влажности (ванные комнаты, душевые) рекомендуется защищать УЗО с дифференциальным отключающим током – 10 мА, если на них выделена отдельная линия. В остальных случаях, например, если одна линия выделена на несколько помещений (кухня, ванная и т. д.), следует использовать УЗО с дифференциальным током срабатывания – не более 30 мА (СП 31-110-2003).

    Последовательность подключения УЗО и автоматических выключателей

    Первое правило подключения: если фаза взята с одного УЗО, то ноль от всех потребителей, подключенных к данной фазе, должен возвращаться на исходное УЗО. То есть нулевой и фазный провода не должны после УЗО смешиваться с другими нулями и фазами.

    На схеме мы видим два автомата, идущие на осветительные группы (защита осветительных линий с помощью УЗО обязательной не является). Противопожарное УЗО на данной схеме не обозначено. Розеточные группы защищены защитным отключением, имеющим номинал – 40 А и 30 мА.

    Подключение выполнено просто:

    • осветительные группы не подключены к УЗО, поэтому ответвление нулевого и фазного провода на них осуществляется после вводного автомата;
    • фаза на розеточные группы берется от одного УЗО;
    • ноль розеточной группы подводится к отдельной нулевой шинке, которая также подключена к УЗО.

    Во время комплектации электрических щитов следует избегать ситуаций, при которых к одному УЗО подключается неограниченное количество линий. Для обеспечения этого условия стандартный щиток оснащается несколькими устройствами защитного отключения. УЗО в данном случае группируются по типам подключаемых помещений и по видам нагрузки. Например, розеточная группа ванной комнаты подключается к УЗО номиналом – 10 мА, а розеточные группы кухни и жилых помещений подключаются к УЗО номиналом – 30 мА.

    Дифференциальные автоматы

    На практике, вместо устройств защитного отключения часто применяются дифференциальные автоматы.

    Это устройства, совмещающие в одном корпусе УЗО и АВ. Применять дифавтоматы имеет смысл, если данное устройство будет защищать отдельную линию или отдельного потребителя. Если дифавтоматом защищать несколько линий, то на каждую понадобится дополнительно устанавливать свой АВ (если, конечно, для вас важна селективность системы, и вы не желаете ее нарушать).


    Теги электрический щиток щитовое оборудование УЗО номинал УЗО защитные автоматы подключение электричества кросс-модуль точка ввода вводной автомат противопожарное УЗО переключатель резерва параметры УЗИП DIN-рейка маркировка АВ дифференциальные автоматы Поделиться Комментарии (0)Ошибка!

    Установка щита электрического в квартире: все этапы работ

    Когда нужна установка щита электрического в квартире

    Установка щита электрического в квартире может осуществиться двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены.

    Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

    Напомню вкратце полную задачу: Необходимо выполнить полную электропроводку трех комнатной квартиры с установкой встроенного электрического квартирного щита.

    Электропроводку квартиры разделили на 9 электрических групп:

    • 1 группу освещения;
    • 6 розеточных групп;
    • 1 электрическую линию для стиральной машины;
    • 1 электрическую линию для плиты.

    Примеры простых схем электрощитов смотрите ТУТ.

    Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

    Установка щита электрического в квартире — этапы работ

    1. Выбор и приобретение квартирного щитка и автоматов защиты;
    2. Сделать нишу под электрический щит;
    3. Устройство электропитания квартиры;
    4. Установка автоматов защиты;
    5. Заделка ниши в стене.

    Выбор и приобретение квартирного щитка и автоматов защиты

    Для электропроводки в квартире, согласно схеме электропроводки, нужен встраиваемый в стену распределительный щит минимум на девять модулей. Модуль это место для установки одного однополюсного автомата защиты. Можно найти именно такой распределительный щит. Но лучше приобрести щит с запасом места под модули. В нашем варианте я бы посоветовал приобрести распределительный щит на 12,с запасом на 16 модулей.

    Вместе с распределительным щитом следует купить всю начинку щита

    Для удобства работы нарисуйте простую электрическую схему распределительного щита. Пример профессиональной схемы, правильное название-однолинейная расчетная схема ниже. (Подробнее об электрических схемах электрощитов можно почитать ТУТ)

    Согласно составленной схемы электрощита нужно приобрести:

    • Вводной автомат защиты-63 Ампера
    • Автоматы защиты-25 Ампер-1 шт.;16 Ампер-7 шт.;10 Ампер -1 шт.
    • Устройства Защитного Отключения (УЗО)-30 mA,63 Ампера.

    Установка щита электрического в квартире в нише

    Для того чтобы сделать нишу понадобиться следующий инструмент

    • Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
    • Скарпель и тяжелый молоток;
    • Рулетку измерительную, уровень строительный, маркер, карандаш;
    • Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

    Начало работ по устройству ниши для квартирного распределительного щита

    Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.

    Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.

    От чего зависит выбор места под установку распределительного электрощита?

    Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.

    На каком расстоянии от пола делается установка щита электрического в квартире?

    Расстояние от пола до нижней границы распределительного щита выбираем в пределах 1,4-1,7 метра.

    Какой распределительный щит лучше выбрать: однорядный или двухрядный?

    Если количество линий электропроводки не очень большое(3-6 линий), то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.

    Как декорировать крышку распределительного щита?

    Крышки электрощитков декоративные

    Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.

    Купив необходимый материал и подготовив инструмент можно приступать с установке распределительного щита в нишу.

    Устройство ниши и установка щита электрического в квартире

    Замеряем габариты корпуса электрического щита. Можно воспользоваться паспортом на электрический щит с указанными размерами (смотри рисунок ниже)

    • Отмеряем на стене в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
    • Рисуем на стене периметр корпуса щита.
    • Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
    • Разлиновываем периметр ниши в клеточку, с размерами клеток 10×10 см.

    Так как у нас бетонная (или кирпичная) стена, пользоваться будем перфоратором.

    Перфоратор с буром

    • Вставляем в перфоратор крупный бур, диаметром 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

    Дальнейшая технология работ по устройству ниши такова

    • Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
    • Меняем насадку перфоратора на пику или лопатку;
    • Сменив режим перфоратора на «только удар», выдалбливаем всё лишнее внутри ниши;
    • Периодически примеряем корпус щита электрического в нишу;
    • После того как корпус распределительного щита свободно помещается в нишу, а также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша сделана.

    Если есть возможность, сверление перфоратором можно заменить на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

    Ввод нового питающего кабеля для квартиры

    Электропитание для квартиры осуществляется от общего этажного распределительного щита.

    Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3×6 или NYM 3×6.

    Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

    За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в предварительно сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

    Установка корпуса распределительного щита в нишу

    В корпусе щита электрического есть четыре отверстия для установки

    отверстия для крепления

    и вдавливаемые отверстия для ввода электрических кабелей. Перед установкой корпуса электрощита в нишу необходимо сделать отверстия, для ввода кабелей выломав пластиковые перепонки.

    Перфорация для кабелей

    Примеряем корпус щита в нишу. При помощи уровня выставляем горизонтальность установки. Карандашом отмечаем места для крепления корпуса(4 точки).

    Установка щита в нишу

    Перфоратором с буром D= 8 мм просверливаем отверстия для крепления.

    Вставив в просверленные отверстия пластиковые дюбеля, при помощи саморезов прикручиваем корпус щита электрического в нишу. Для лучшего первоначального крепления, на стенку корпуса щита наносим алебастр.

    Проверяем, чтобы передняя граница корпуса электрощита совпадала с уровнем стены. Если «утопить» корпус в нише невозможно будет навесить крышку щита. Корпус распределительного щита в нишу установлен.

    На этом установка щита электрического в квартире завершена. Осталось сделать его сборку и подключение.

    ©www.otdelochnik24.ru

    Еще статьи

    55.61953237.741349

    Поделись ссылкой:

    Электрические распределительные щитки и шкафы Шнайдер Электрик | Распределительные щиты и боксы Schneider Electric

    Щиты распределительные Schneider Electric

    В стремительно меняющихся условиях современной жизни, когда происходит постоянное строительство новых объектов – жилых домов, торгово-офисных центров и промышленных объектов, при постоянном росте числа источников потребления электрической энергии очень остро встаёт вопрос разумного её распределения внутри зданий.

    После того как, то или иное строение было возведено, к нему подводят силовой кабель, тем самым осуществляя подключение данного объекта к электрической сети. Для того, чтобы выполнить дальнейшее распределение электричества внутри данного объекта необходим распределительный щит, к которому и происходит подключение силового электрокабеля. С помощью подобных щитов происходит разводка электрических проводов и далее по зданию.

    По своей сути электрический распределительный щит представляет собой прямоугольную коробку, которая ещё совсем недавно изготавливалась из металла. Современные конструкции этих электротехнических изделий производят из специального экологически чистого пластика, который не поддерживает процессов горения. В результате этого распределительные щиты полностью пожаробезопасны и их установка внутри помещений не приносит вреда здоровью человека.

    Эти изделия имеют две различных конструкции. В результате этого при установке распределительные щиты можно либо встроить в стену помещения, либо укрепить поверх неё. Внутри самих щитов производится установка различного оборудования способствующего дальнейшей разводке электрической энергии и защите внутренней электросети.

    В настоящее время в продаже представлен достаточно широкий спектр различных моделей современных распределительных щитов от разных производителей. Но из всего имеющегося изобилия выгодно выделяются электротехнические изделия известной европейской компании Schneider Electric.

    Компания Schneider Electric является мировым лидером в области производства огромного количества различных электротехнических изделий для бытового и промышленного использования. Высококлассные специалисты компании разрабатывают и производят продукцию только с учётом самых последних достижений науки и инновационных технологий.

    Распределительные щиты изготовленные компанией Schneider Electric отличаются не только отменным качеством, но и прекрасным внешним дизайном, что позволяет подобным изделиям удачно вписываться в интерьер любого помещения, будь то офис или квартира.

    Все распределительные щиты компании Schneider Electric имеют клеммные блоки и рассчитаны на установку от 2 до 72 модулей. Они достаточно компактны, снабжены прозрачными пластиковыми крышками способствующими беспрепятственному визуальному контролю за происходящим внутри распределительного щитка. Все крышки имеют удобный в эксплуатации механизм запирания.

    Совсем нелишне заметить, что весь модельный ряд распределительных щитов компании Schneider Electric имеет вполне приемлемые цены, которые выгодно их отличают от аналогичных изделий компаний-конкурентов.

    GM-11S Solid — электрический экран

    900 72-3326 Визуально матовый / A 10 9007 900 Козырек с винтами
    GM-11 / GM-11S ЧАСТИ И ПРИНАДЛЕЖНОСТИ
    Номер микрофиши Элемент Описание Розничная цена
    1 Shield Прозрачная прозрачная линза 72-3342 19,95
    1 Дым с одной линзой 72-3343 19. 95
    1 Одиночная линза Hi-Def янтарная 72-3344 19.95
    1 Двойная линза прозрачная 72-3345 29.95 Двойная линза для дыма 72-3346 29.95
    1 Электрическая линза прозрачная со шнуром 72-3347 94.95
    N / A Электрический экран Шнур Полный комплект с предохранителем 72-0073 16.95
    НЕТ Удлинитель 18 дюймов с наружной резьбой на каждом конце 72-3656 4.95
    НЕТ Спиральный с наружной и внутренней части 72 -3657 5,95
    Н / Д 41 «Исходный шнур 72-3655 5.95
    Н / Д 41″ Исходный шнур с предохранителем 72 3658 6. 95
    НЕТ Адаптер Arctic Cat 72-1243 10.95
    НЕТ Зажим для шнура шлема Зажим для электрического шнура 72-3654 4,95
    3, 4 Пластины с храповым механизмом Щиток с храповым механизмом слева / справа с винтами 6.50
    Н / Д Крышки с храповым механизмом Для использования без козырька 72-3327 6.50
    9 Вентиляционные отверстия Отверстия желтого цвета 72-3672 9.95
    9 Горловина, матовый белый 72-3673 9.95
    9 Горловина матовая Титан 72-3674 9.95 9.95 Отверстие под горлышко Черный 72-3675 9,95
    9 Отверстие под горло Белый 72-3676 9,95
    9 Горловина 70007 9. 95
    9 Горловина матовая черная 72-3678 9.95
    9 Горловина черная Pre 2015 72-3310 9.95 Вентиляционное отверстие, белое Pre 2015 72-3311 9,95
    9 Вентиляционное отверстие, титановое Pre 2015 72-3312 9,95
    9 Горловина
    9 Черный Pre 2015 72-3313 9.95
    9 Отверстие для горловины Hi-Vis Yellow Pre 2015 72-3314 9.95
    6, 7 Верхний центр с винтом 72-3350 5.95
    5 Верхняя передняя левая и правая с винтами 72-3351 7.95
    8 Верхняя задняя левая и правая правая с винтами 72-3352 7 . 95
    Н / Д Лайнер Комфорт 21 мм XS 72-3333 17,95
    Н / Д 18 мм SM 72-3334 17.95 12 мм MD 72-3335 17,95
    НЕТ 15 мм LG 72-3336 17,95
    N / A XL 72-3337 17.95
    НЕТ 9 мм 2X 72-3338 17.95
    НЕТ Щеки 30 мм (размер XS) 72-3328
    Н / Д 25 мм (размер запаса SM) 72-3329 19,95
    Н / Д 20 мм (размер запаса MD / LG) 72-3330 19,95
    НЕТ 15 мм (размер XL) 72-3331 19. 95
    Н / Д 10 мм (2-кратный размер запаса) 72-3332 19.95
    Н / Д Комплект для переоборудования Изготовить шлем SM и MD XS. Щечные подушечки и подкладка 72-3324 29,95
    Н / Д Комплект для холодной погоды Прозрачные линзы / Дефлектор / занавеска для подбородка 72-3348 44.95
    Н / Д Дыхательный дефлектор Холодная погода 72-3339 9.95
    Н / Д Подбородочная занавеска Теплая погода 72-3340 5.95
    Н / Д Холодная погода 72-3341 5.95 Облицовочное кольцо Нижнее черное 72-3349 6.50
    6,10 Винты для козырька 3 Pack 72-3315 4,95
    2,6,10 2,6,10 Белый Pre 2015 72-3316 16. 95
    2,6,10 Черный до 2015 г. 72-3317 16,95
    2,6,10 Матовый черный до 2015 г. 72-3318 16,95
    2,6,10 Titanium Pre 2015 72-3319 16.95
    2,6,10 Hi-Vis Yellow Pre 2015 72-3320 16,95
    2,6,10 Белый / серебристый до 2015 г. 72-3321 16.95
    2,6,10 Черный / серебристый до 2015 г. 72-3322 16,95
    2,6,10 Nova Черный / красный / белый до 2015 г. 72-3360 16,95
    2,6,10 Nova Черный / Синий / Белый До 2015 г. 72-3361 16,95
    2,6,10 Nova Black / Зеленый / Белый До 2015 г. 72-3362 16.95
    2,6,10 Nova Black / Yellow / White Pre 2015 72-3363 16.95
    2,6,10 Nova Black / Orange / White Pre 2015 72-3364 16.95
    2,6,10 Nova Matte Black / White Pre 2015 72-3365 16.95
    2,6,10 Nova матовый черный / серебристый до 2015 г. 72-3366 16.95
    2,6,10 Белый 72-3660 16.95
    2,6,10 Черный 72-3661 16.95
    2 , 6,10 Матовый черный 72-3662 16.95
    2,6,10 Титан 72-3663 16.95
    2,6,10 Expedition матовый черный / темно-серебристый 72-3961 16. 95
    2,6,10 Expedition Matte White / Red 72-3962 16.95
    2,6,10 Expedition Matte Black / White 72-3963 16.95
    2,6,10 Expedition Matte Black / Hi-Vis Green 72-3964 16.95
    2,6,10 Expedition Matte Hi-Vis Желтый / оранжевый 72-3965 16.95
    2,6,10 Expedition Matte Black / Hi-Vis Orange 72-3966 16.95
    2,6,10 Adventure Matte White / Black / Red 72-3666 16.95
    2,6,10 Adventure Matte Black / Dark Silver 72-3667 16.95
    2,6,10 Adventure Matte Серебристый / светоотражающий зеленый 72-3668 16. 95
    2,6,10 Adventure Matte Silver / Hi-Vis Orange 72-3669 16.95
    2,6,10 Adventure Matte Silver / Hi-Vis Желтый 72-3670 16.95
    2,6,10 Trekka Black / Red 72-3730 16.95
    2,6,10 Trekka Black / Синий 72-3731 16.95
    2,6,10 Trekka Black / Hi-Vis Green 72-3732 16.95
    2,6,10 Trekka Black / Yellow 72- 3733 16.95
    2,6,10 Trekka Matte Black / Hi-Vis Orange 72-3734 16.95
    2,6,10 Trekka Black / Pink 72-3735 16.95
    2,6,10 Trekka Matte Black / White 72-3736 16. 95
    2,6,10 Trekka Matte Black / Dark Silver 72- 3737 16.95
    2,6,10 Вертикальный черный / красный 72-3353 16.95
    2,6,10 Вертикальный черный / синий 72- 3354 16.95
    2,6,10 Вертикальный матовый черный / Hi-Vis зеленый 72-3355 16.95
    2,6,10 Вертикальный матовый черный / Hi-Vis Желтый 72-3356 16.95
    2,6,10 Вертикальный матовый черный / Hi-Vis оранжевый 72-3357 16.95
    2,6,10 Вертикальный черный / розовый 72-3358 16.95
    2,6,10 Вертикальный матовый черный / белый 72-3359 16.95
    2,6,10 Вертикальный матовый черный / темно-серебристый 72- 3325 16. 95
    2,6,10 Pink Ribbon Riders Матовый белый / Черный / Розовый 72-3367 16.95
    2,6,10 Pink Ribbon Riders Черный / белый / розовый 72-3368 16.95
    2,6,10 Pink Ribbon Riders Plaid Черный / Розовый 2018 72-3971 16.95
    2,6,10 Scud Белый / Красный / Черный 72-3380 16.95
    2,6,10 Scud матовый черный / серый 72-3381 16.95
    2,6,10 Scud белый / серый 72-3382 16.95
    2,6,10 Scud Matte Hi-Vis / Black 72-3383 16.95
    2,6,10 Scud Matte Black / Orange / Grey 72-3384 16.95
    2,6,10 Scud Черный / Розовый / Серый 72-3385 ​​ 16. 95
    2,6,10 Trapper Grey / Неоново-зеленый 72-3390 16.95
    2,6,10 Trapper Blue / Grey 72-3391 16.95
    2,6,10 Trapper White / Silver 72-3392 16.95
    2,6,10 Trapper Matte Black / Red / White 72-3393 16.95
    2,6,10 Trapper Pink / White / Gray 72-3394 16.95
    2,6,10 Trapper Grey / Orange 72-3395 16.95
    2,6,10 Trapper Black / Hi-Vis 72-3396 16.95
    2,6,10 Trapper Matte Black / Grey 72-3397 16.95
    2,6,10 Trapper Matte Teal / Orange 72 -3398 16. 95

    Scorpion EXO-AT950 Шлем твердый — электрический щит

    Scorpion EXO-AT950 Снежный шлем для холодной погоды Solid — Electric Shield

    EXO-AT950 SE создан для игры в снегу! Он имеет все те же отличные универсальные функции, что и наш стандартный AT950, но с некоторыми улучшениями, характерными для снега.Поставляется с ЭЛЕКТРИЧЕСКИМ ДВУХСТОРОННИМ экраном в сочетании с камерой для дыхания в холодную погоду. Козырек козырька все еще можно снять для большей аэродинамики. Такое же увеличенное отверстие для глаз чрезвычайно широкое для лучшего периферийного зрения и обзора сверху вниз, а модульную перекладину для подбородка можно удобно откинуть вверх, когда вы останавливаетесь, чтобы заправиться или поболтать. Внутренний раскрывающийся солнцезащитный козырек Speedview® был заменен на козырек янтарного цвета для защиты от солнца. Подкладка KwikWick® II обеспечит вам комфорт в течение всего дня, даже если условия меняются в течение дня.Кроме того, защитную маску для лица, защищающую от запотевания, можно снять, и вы можете использовать EXO-AT950 с большинством очков в теплые дни. Три размера корпуса из поликарбоната Advanced LG® и EPS двойной плотности обеспечивают легкий, прочный и защитный шлем.

    Характеристики:

    • Advanced LG © Корпус из поликарбоната (с 3 размерами корпуса)
    • EPS двойной плотности
    • Система вентиляции с воздушной настройкой
    • Воздухозаборные отверстия наверху нагнетают холодный воздух, а выпускные отверстия обеспечивают максимальное перемещение горячего воздуха из шлема
    • Двухпозиционное отверстие для рта
    • Система с храповым механизмом Ellip-Tec ™
    • Electric Shield (SE) Коробка для дыхания в холодную погоду и юбка Aero в комплекте
    • Крупногабаритный наглазник — подходит для очков большинства размеров / брендов (если снята маска для лица)
    • Комфортная антимикробная подкладка KwikWick® II, съемная и моющаяся.
    • Подушечки для щек KwikFit® подходят для очков
    • Простая в использовании откидная перекладина для подбородка
    • Коммутационные карманы для динамиков для вашего любимого устройства BlueTooth®
    • Съемные защитные пластины — в комплекте (для использования, когда забрало не на шлеме)
    • Коробка для дыхания в холодную погоду и юбка Aero в комплекте
    • DOT-218 Утверждено
    • 5 лет гарантии

    Сертификация: Одобрено DOT
    Размеры: XS-3XL

    2021 CKX Mission AMS Полнолицевой электрический щит из углеродного волокна шлем с быстросъемным креплением 51239X

    Mission AMS Полнолицевой электрический щит из углеродного волокна шлем с быстросъемным зажимом

    Испытайте уникальный шлем, который меняет определение трейловой езды. Сверхлегкий, изолированный и аэродинамический, Mission разработан для того, чтобы вы могли наслаждаться более длительными поездками на полной скорости, не опасаясь сильного холода. Эффективно снижая риск запотевания, шлем оснащен интегрированной системой управления воздухом AMS. Эксклюзивная технология CKX AMS (заявка на патент) позволяет вам наслаждаться чистой окружающей средой без конденсации и запотевания, отводя влажный воздух наружу. Сохраняйте полную видимость во время езды, а при остановке используйте широкий проем, приподняв увеличенный козырек.Одним простым движением и, не снимая шлема, вы можете пить, есть или разговаривать со своими приятелями-трейлерами! Испытайте Миссию и выйдите за горизонт!

    Модель: 51239X
    Цвет: Матовый черный / углеродное волокно

    Характеристики:
    Корпус из углеродного волокна
    Вес углеродного волокна: 1580 г ± 50 г (электрическая версия, без козырька)
    2 размера корпуса (XS -L / XL-3XL)
    4 размера EPS
    Интегрированная технология AMS — подана заявка на патент
    Эргономичная, регулируемая и съемная защита дыхания — подана заявка на патент защита от запотевания
    Выдвижной желтый солнцезащитный козырек
    Аэродинамический, съемный и регулируемый козырек с двумя положениями
    Храповой механизм с кнопкой для снятия козырька и / или щита без инструментов — подана заявка на патент
    Съемная длинная занавеска на подбородке
    Съемная и моющаяся подкладка и щеки
    Ремешок для подбородка с быстросъемным механизмом ProClip
    Соответствует или превосходит стандарт DOT FMVSS218

    Цена продажи — 629 долларов США. 99
    Размеры — XS, S, M, L, XL, 2XL, 3XL (уточняйте наличие)

    Scott’s Recreation
    746 Western Avenue RT 202
    Манчестер, Мэн 04351
    (207) 622-0672
    MF: 8:00 — 17:00
    Сб: 8:00 — 15:00

    GMax FF49 Sektor Snow Helmet Electric Shield

    GMax FF49 Sektor Snow Helmet Electric Shield.

    GMAX рада представить полностью закрытый шлем нового поколения. Шлем FF49 основан на очень успешном молодежном шлеме GM49Y с современным дизайном корпуса

    .

    Характеристики

    • Легкая каска улучшенного размера
    • Одобренный DOT корпус из термопласта и поли
    • Полностью съемные регулируемые внутренние и щечные накладки Coolmax® для удобной установки и легкой очистки
    • Шлем в комплекте с двойными линзами, дыхательной коробкой и занавеской для подбородка
    • GMAX для впуска и выпуска воздуха.Свежий воздух втягивается, а нежелательный горячий воздух удаляется с помощью комбинации вентиляционных отверстий на лбу и задней части
    • Оптически правильный экран с твердым покрытием без использования инструментов для быстрой и легкой замены и очистки экрана
    • Доступны одинарные, двойные и электрические щиты против запотевания
    • Все экраны имеют покрытие UV400 и 100% защиту от ультрафиолета
    • Большой глазок для улучшения обзора
    • Мягкий ремешок для подбородка для повышенного комфорта
    • Доступен дополнительный электрический экран

    GMax FF49 Снятие линзы внешнего экрана шлема


    1. Поднимите внешний экран в полностью поднятое положение.
    2. Найдите боковые храповые пластины, которыми щит крепится к шлему.
    3. Надавите на штифт, который фиксирует удерживающий рычаг храповика в безопасном положении.
    4. Когда вы нажимаете на штифт, переместите удерживающий рычаг на храповой пластине в открытое положение. Когда удерживающий рычаг находится в открытом положении, щиток отсоединяется от храпового механизма.

    Чтобы установить внешний экран: выполните процесс снятия в обратном порядке.

    Калибр


    Информация о размере шлема.Мы просим вас использовать следующую информацию, чтобы выбрать шлем подходящего размера. Чтобы шлем надежно защищал и был максимально удобным, он должен подходить по размеру к вашей голове.

    Чтобы подобрать шлем подходящего размера для головы человека:

    1. Измерьте окружность головы на один дюйм выше бровей и ушей
    2. Используя измеренную окружность, используйте приведенную ниже таблицу размеров, чтобы найти приблизительный размер
    3. .
    4. После того, как вы примерили шлем, он должен равномерно прилегать к голове.Шлем не должен ощущаться слишком туго или слишком свободно в любой точке вокруг головы.

    *** Пожалуйста, помните, что все формы головы немного различаются и что эта таблица размеров должна использоваться в качестве руководства, а не точного руководства.

    ТАБЛИЦА РАЗМЕРОВ
    ОКРУЖЕНИЕ РАЗМЕР ШЛЕМА
    Метрические см дюймов Письмо Номер
    53 — 54см 21-1 / 4 дюйма — 21-5 / 8 дюйма XS 6-3 / 4 — 6-7 / 8
    55 — 56см 22–22-7 / 16 дюймов S 7-7-1 / 8
    57 — 58см 22-13 / 16 «- 23-1 / 4» M 7-1 / 4 — 7-3 / 8
    59 — 60см 23-5 / 8 «- 24» л 7-1 / 2 — 7-5 / 8
    61 — 62см 24-3 / 8 «- 24-13 / 16» XL 7-3 / 4 — 7-7 / 8
    63 — 64см 25-3 / 16 «- 25-5 / 8» XXL 8-8-1 / 8
    65 — 66см 26 дюймов — 26-3 / 8 дюймов XXXL 8-1 / 4 — 8-3 / 8
    67 — 68см 26-1 / 2 «- 26-5 / 8» XXXXL

    Vulcan Hart 00-922517 PIEZO ELECTRIC SHIELD

    Привет, добро пожаловать в Parts Town!

    Parts Town и 3Wire объединили свои силы и объединились с IPC, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

    Привет, добро пожаловать в Parts Town!

    Parts Town и 3Wire объединились и объединились с NDCP, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

    Привет, добро пожаловать в Parts Town!

    Parts Town и 3Wire объединили свои усилия и объединились с SMS, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

    Привет!

    RSCS и Parts Town объединили свои усилия, объединив известную команду с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

    Привет, добро пожаловать в Parts Town!

    Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с замечательной командой, которую знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям.Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

    Что вы можете ожидать:

    • Больше всего запчастей на планете — все OEM, все время
    • Отличная технология, которая упрощает поиск и покупку запчастей, включая поиск серийного номера, PartSPIN® и интеллектуальные руководства, найдено на сайте partstown.com и в нашем ведущем в отрасли мобильном приложении
    • Исключительный опыт работы с клиентами от команды, которой вы доверяете, с каждым электронным письмом, живым чатом, текстовым сообщением и телефонным звонком, обеспечивается дружелюбной и знающей командой
    • Позднее, чем кто-либо еще — поддержка и доставка всех заказов на складе до 9 вечера по восточному времени

    Чего можно ожидать:

    Готовы начать? Пошли!

    Продолжить движение в Parts Town

    Ищете запчасти для оборудования для напитков?

    Marmon Link — это новый источник оригинальных запчастей для производителей оборудования Marmon. Найдите детали и аксессуары для розлива напитков, а также детали для Корнелиуса, Замка принца, Серебряного короля, Анджело По и Короля сабли.

    SecPro Stun Tech Anti Riot Shield

    Riot Shield

    Secpro Anti Riot Shield для подавления беспорядков

    Riot Shields защищает пользователя от рукопашных атак тупым или холодным оружием, а также от метательных снарядов.

    Наш SecPro Stun Tech Anti Riot Shield — это несмертельное средство устрашения, которое идеально подходит для пассивного сдерживания толпы, защиты VIP и защиты от проникновения.Эти Riot Shield защищают человека от макушки до колен, прочное и легкое защитное устройство от рукопашных атак тупым или холодным оружием, а также метательных снарядов.

    Riot Shield Характеристики:

    • Предназначен для подавления беспорядков или беспорядков с помощью поражения электрическим током
    • Структура из небьющегося прозрачного поликарбоната
    • Надежно и полностью защищает тело от ударов камней или палки, а также от кислоты или зажигательной жидкости
    • Прозрачный поликарбонатный лист, обеспечивающий широкий обзор

    Модельный ряд: 250 мм (MINI-Tactical) / 500 мм (MIDI-Reaction) / 900 мм (MAXI-Combat) / 1200 мм (Riot )

    ПРИМЕНЕНИЕ: Электрифицированные щиты предназначены для сдерживания, защиты и защиты с помощью несмертельного применения, способного восстанавливать закон и порядок с МЕНЬШЕ, ЧЕМ КОЖЕЙНАЯ сила.

    ИСПОЛЬЗУЕТСЯ : Извлечение тюремных камер, подразделения тактической полиции и компании-подрядчики общей безопасности

    ОСОБЕННОСТИ БЕЗОПАСНОСТИ ВКЛЮЧАЮТ:

    — Протестировано нелетальное средство защиты от ударов высокого напряжения 15 кВ, проводимое через алюминиевые проводники через сетку через всю переднюю часть экрана. (Новое сверхлегкое лезвие)

    — Надежная формованная рукоятка с пусковым переключателем, легко активируемым большим пальцем

    -NEW — DUAL Видимые искры от удара действуют как дополнительное сдерживающее средство

    -4 мм Толщина прозрачных экранов из УСИЛЕННОГО поликарбоната, обеспечивающего защиту от брошенных предметов, включая ударопоглощающую 20-миллиметровую подкладку из пеноматериала для рук

    -Новый литий-ионный аккумулятор высокой емкости 2600 мА

    -Новое зарядное устройство Intel Fast Battery с возможностью переключения режимов

    -Дополнительно: НОВАЯ функция аудита Intel для мониторинга и контроля работы и использования экранов.

    -SANAS Ударопротестирован в соответствии с международными стандартами IEC

    -12 месяцев производственной гарантии

    Технические характеристики

    STUNTECH Riot Shields

    1. GENERAL : STUNTECH Riot Shields будет использоваться при массовых беспорядках, контроле за толпой и заключенными для защиты персонала от брошенных предметов и насильственных атак, а также для иммобилизации и сдерживания агрессоров в процессе восстановления порядка с помощью минимальная сила.

    2. ЭНЕРГЕТИКА И СТРОИТЕЛЬСТВО:

    2.1 МЭК проверила нелетальное эффективное электронное шокирующее устройство с открытым разрядом на выходе + — 80 000 вольт при среднем токе менее 1 миллиампер.

    2,2 Новинка: Легкие алюминиевые металлические полоски размером 19 мм (ширина) x 1,8 мм (толщина), надежно закрепленные новыми изолированными нейлоновыми шпильками. Каждая шпилька, снабженная изоляционной нейлоновой шайбой на внутренней стороне экранов и стратегически размещенная в форме 6×2 над передней частью экрана, включая внешний обод, образует решетку, через которую проводится удар, не связанный с кожей.

    2,3 Новинка: Защитная кромка черного цвета с заостренной кромкой, надежно закрепленная по краю экрана

    2.4 Активация разряда с помощью сверхмощного переключателя мгновенного действия с самовозвратом, удобно расположенного для активации в формованной рукоятке, чтобы обеспечить непрерывную быструю реакцию сдерживания.

    2.5 Включите выключатель SAFETY KILL с ремешком на запястье и сиреной 125 дБ, активируемой в случае чрезвычайной ситуации, если чиновник будет обезоружен, и имитирует обезвреживание щита.

    2.6 Все экраны EPS STUNTECH оснащены герметичным съемным блоком управления для облегчения обслуживания, в котором находится вся электроника, включая переключатель включения / выключения аккумуляторной батареи и индикатор включения режима ожидания.

    2.7 Испытательная искра двойного видимого диапазона в заранее определенном месте перед экраном обеспечивает;

    (1) Эффективное прерывистое двойное испытание искробезопасности для потенциальных агрессоров.

    (2) Индикатор низкого заряда батареи i.е. тестовая искра слабая и медленная; аккумулятор необходимо зарядить.

    2.8 Полностью заряженный аккумулятор будет непрерывно работать с разрядом до 1000+ четвертьсекундных импульсов.

    2,9 Время ожидания прибл. 500 + часов, включая центральный ремешок из нейлоновой тесьмы.

    3. ВАРИАНТЫ РАЗМЕРА : 5.1 Подключаемое зарядное устройство входит в комплект поставки; вход 220/110 В переменного тока. 8,4 вольт 1А.

    5.2 * Новое зарядное устройство Intel Fast с индикатором уровня заряда батареи. Восстановить аккумулятор можно за 2-3 часа.

    3.1 ТАКТИЧЕСКИЙ МИНИ — 250 (В) x600 (Ш) x4 мм. Вес 1,9 кг

    3.2 COMBAT MIDI- 500 (В) x620 (Ш) x4 мм. Вес 2,85 кг

    3.3 SWAT MAXI — 900 (В) x600 (Ш) x4 мм. Вес 4,25 кг

    3.4 RIOT — 1200 (В) x 600 (Ш) x4 мм. Вес 5 кг

    3,5 НОВИНКА: CAPTURE -800 (В) x 600 (Ш) x 4 мм.Вес 4,45 кг Литой спусковой крючок с двойным приводом.

    4. ИСТОЧНИК ПИТАНИЯ:

    4,1 * Новый 7,4-вольтовый литий-ионный аккумулятор 2600 мА, позволяющий активировать 1000plus квартал

    секунд при времени ожидания более 500 часов.

    5. ЗАРЯДНОЕ УСТРОЙСТВО :

    5.3 Дополнительное зарядное устройство постоянного тока от спецавтомобиля доступно по запросу.

    6. НОВИНКА ВАРИАНТ АУДИТА:

    6.1 Программное обеспечение для записи данных аудита для отслеживания активаций, даты, времени и продолжительности.

    6.2 Автономный интерфейсный модуль для ПК для извлечения данных в формате PDF или,

    6.3 Онлайн-версия для облачного хранения и мониторинга загрузки данных.

    7. ОБЪЕКТЫ :

    7.1 нейлон 600D Прочная защитная сумка для переноски с прочной застежкой-молнией и ремнями для переноски

    8. ГАРАНТИЯ :

    8.1 Минимальный период гарантии 12 месяцев, который соблюдается с 1985 года.

    8.2 Съемный блок управления с заводской пломбой для облегчения обслуживания и ремонта.

    9. УПАКОВКА :

    9.1 Стандартная упаковка в картонной коробке с двойными стенками. Размер: 1200x600x430 мм в зависимости от количества и веса в зависимости от типа модели.

    Как научиться движениям яйца

    На этой странице объясняется все, что вам нужно знать о движениях яиц в играх Pokemon Sword and Shield. Читайте информацию о том, как изучать движения яиц, и об условиях, необходимых для изучения движений яиц.

    Движение яйца — это особый прием, который покемон может выучить, когда его родитель знает этот ход, или когда он остается в детском саду с другим покемоном, который знает этот ход.

    Если покемон, выучивший яичное движение, решает забыть его, чтобы освободить место для другого движения, яичные движения можно позже восстановить, отведя покемона к запоминающему движению.

    Оставив двух одинаковых покемонов в детском саду, яичный ход, известный одному из покемонов, может быть изучен и другим покемоном.

    Однако покемон, который уже знает 4 хода, не может выучить Яйцевое движение, поэтому перед началом убедитесь, что покемон, которого вы хотите научить Яйцевому движению, имеет 3 хода или меньше.

    Покемон в детском саду
    135 A
    знает «Bullet Punch»
    135 B
    Имеет не менее 1
    открытых слотов для ходов

    Оставив двух покемонов выше в детском саду, Лукарио Б может изучить Bullet Punch.Согласно официальным источникам, Покемон не всегда будет изучать все возможные движения яйца без сбоев, поэтому подождите немного после того, как покинете их, чтобы увеличить шансы на перенос хода.

    Это традиционный метод изучения движений яйца в серии Pokemon. Когда покемон откладывает яйцо, если родительский покемон мужского или женского пола имеет движение, которое ребенок может запомнить как движение яйца, ребенок-покемон родится, уже зная об этом движении.

    Родительский покемон
    168 ♀ — ♂
    Знает Encore
    Детский покемон
    168
    знает «Encore»

    Когда покемон рождается со знанием движений яйца, если есть пять или более возможных движений яиц, которые он может узнать от своих родителей, существуют правила, которые определяют, какое из движений яйца будет изучено пикемоном.Внимательно проверьте список движений яйца, если есть определенный ход, который вы определенно хотите, чтобы ребенок-покемон выучил.

    Правила наследования ходов яйца
    1. Ходы будут запоминаться в порядке, начиная с тех, которые известны отцу, а затем продолжаются до тех, которые известны матери
    2. Если количество обучаемых ходов яйца превышает 5, запомненные ходы будут забыты, начиная с тех, которые находятся в верхней части списка ходов отца


    The Pokemon Smeargle с помощью Sketch движется, чтобы выучить большое количество движений яйца, которые его дети впоследствии могут изучить, что делает его важным инструментом для обучения движению яйца в предыдущих играх.Однако Смиргл не появляется в Pokemon Sword and Shield. Это приводит к тому, что некоторым покемонам становится труднее изучать определенные движения яйца.

    Как разводить и тренироваться для соревновательных покемонов

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
