схемы электропроводки + как провести самому


Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире.

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий.

Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

  • выбрать основные параметры электрической сети;
  • рассчитать нагрузку, подобрать кабель и УЗО;
  • выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

  • возможность установки после или во время ремонтных работ;
  • быстрый монтаж;
  • в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

  • предъявляются не такие строгие требования к параметрам и условиям монтажа;
  • увеличиваются допуски к номинально разрешенным токам;
  • сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

  • розеточную сеть лучше разделить на несколько групп – по количеству комнат;
  • осветительную систему также необходимо разделить по комнатам;
  • для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
  • если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

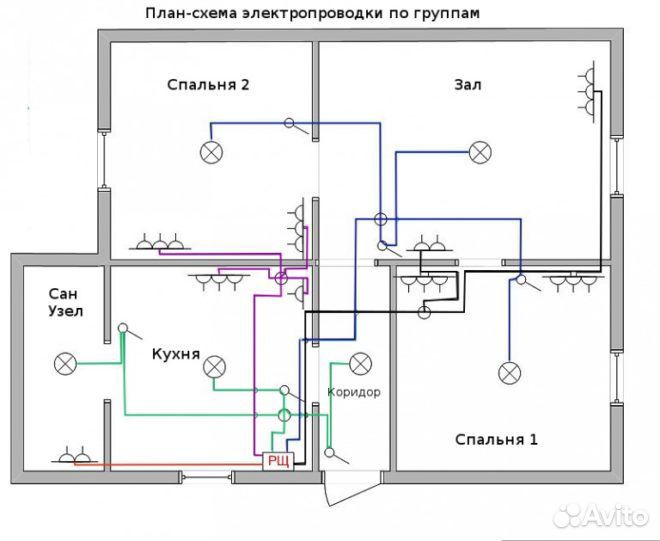

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

пошаговые примеры разводки, монтажа и подключения


Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку Вернуться к оглавлению

Содержание материала

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.
Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

  1. Отдельная группа на освещение.
  2. Подключение мощной бытовой техники.
  3. Отдельная кухонная линия.
  4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

  • Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.
Распределительная коробка на стене в прихожей
  • Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.
Отдельная розетка под стиральную машинку
  • Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
  • Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.
Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонтаВернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

  1. Сеть розеток рекомендуется делить на группы по комнатам.
  2. Также поступают и с системой освещения.
  3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
  4. Отдельно подключается санузел.
Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

  1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
  2. Без проблем внутреннюю сеть можно дополнительно расширить.
  3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
  4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

  1. Она подойдет для любого стиля интерьера.
  2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
  3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

  1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

    Такая прокладка кабеля не допускается

  2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
  3. По возможности старайтесь не использовать последовательное подключение розеток.
  4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
  5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

    По доскам кабель прокладывается в металлической гофре.

  6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
  7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

    Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка


Разводка электропроводки в квартире | ehto.ru

Вступление

Разводка электропроводки в квартире может выполняться несколькими вариантами. Все варианты проводки различаются схемами соединения розеток и светильников между собой и их подключения к щитку электропитания.

Варианты разводки электропроводки в квартире

Можно выделить три варианта разводки электропроводки в квартире:

  1. «Европейский» вариант,
  2. вариант шлейфования,
  3. вариант  разветвления,
  4. смешанный вариант разводки электропроводки.

Все варианты разводки применимы и к открытой электропроводки и к проводке скрытой. Разберем каждый вариант подробнее.

Разводка электропроводки в квартире – европейский вариант

Сразу замечу, это самый дорогой и трудоемкий вариант разводки. Европейский вариант разводки электропроводки возможен, если у вас установлен квартирный электрощиток. Иногда его называют разводки типа звезда или безкоробочная разводка.

Суть его в следующем. Все силовые розетки в квартире запитывается отдельными электрокабелями от квартирного электрощита. Автомат защиты каждой линии электропроводки отдельный.

  • Достоинства такой разводки высокая надежность и безопасность, удобство в обслуживании.
  • Недостатки, высокая стоимость, большой электрощиток, большая трудоемкость.

Разводка электропроводки шлейфом

Пожалуй, шлейф это самая распространенная разводка электропроводки в квартире. Суть ее в следующем.

Вся электропроводка квартиры разделяется на групповые цепи или просто группы розеток или группы освещения. Лучше не объединять розетки и освещение в одни группы. Разделение на группы производится по местоположению розеток в квартире (для удобного монтажа) и/или по суммарной мощности группы. В квартире лучше сделать, чтобы суммарная мощность каждой группы не превышала 4,5 киловатта. Это позволит для проводки группы взять кабель 3x 2.5 мм2 и  защитить ее автоматом защиты в 16 Ампер. Для мощных бытовых приборов (плита, бойлер) сечение кабеля и номинал автомата защиты увеличивается в соответствии с потребляемой мощностью.

Итак, от автомата защиты группы потребителей (розеток или светильников), электрический кабель прокладывается до первой розетки группы, от первой розетки ко второй от второй к третьей и т.д. Это и есть шлейф.



Разводка электропроводки разветвлением в распаячных коробках

Разводка электропроводки в квартире разветвлениями в распаячных коробках остается любимым вариантом строителей. Дешево и сердито. Распаячные коробки также называют коробки ответвительные или коробки распределительные.

Суть этого способа в следующем. Электрическая цепь всей квартиры разбивается на группы. Каждая группа, также, защищается автоматом защиты. От автомата защиты электрический кабель прокладывается до, так называемой, распаячной коробки.

В эту же коробку подводятся провода (кабели) от всех розеток группы. В распаячной коробке производится соединение (распайка) проводов группы. Распайка это соединение однотипных проводов всех кабелей распаячной коробки. Слово распайка сложилось исторически и это не значит, что провода на самом деле обязательно нужно паять. Кроме скрутки с пайкой, можно использовать специальные клемники. Только нужно правильно выбирать клемники, чтобы они выдерживали мощность соединяемой группы.

Смешанная разводка электропроводки

На самом деле, в чистом виде ни один вариант разводки не применяется в «чистом» виде. Чаще всего, применяется смешанная разводка проводов.

Например такая разводка электропроводки в квартире: основные силовые розетки делаются по варианту шлейф. Плита, стиральная машина, бойлер  — по варианту звезда. А освещение по варианту с распаячными коробками (каждая комната одна коробка).

©ehto.ru

Статьи по теме

Разводка электропроводки своими руками - как сделать в квартире или доме, схемы +видео

При любом ремонте в квартире, частном доме или на даче, а также поломке любого элемента электропроводки нужно в точности знать, где проходят провода. В противном случае это может привести к дополнительным проблемам, связанным с поиском замаскированных в стене электрических кабелей или что ещё хуже попаданию инструмента в провод под напряжением. В таком случае желательно иметь схему проводки. Но как часто это бывает, её нет под рукой, так как при покупке собственного жилья никто не интересуется о данной документации. Поэтому, желательно разбираться в различных вариантах электроснабжения, так как в многоквартирных постройках они стандартные.

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

  1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
  2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
  3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Видео: схема прокладки кабеля в доме

Как выполняется разводка электропроводки

Выбор схемы должен происходить с полным осознанием дела. В первую очередь — это обусловлено правилами безопасности пользования электрическими цепями. На сегодня есть три основных варианта разводки.

  1. Самым популярным способом прокладки проводки является подключение всех составляющих элементов сети при помощи распределительных коробов. Такая схема предусматривает монтаж щитка на лестничной площадке в специально обустроенной нише, а не в жилом помещении. В щитке располагают прибор контроля потребляемого электричества и несколько пакетников. Ввод электричества в квартиру выполняется посредством кабеля, разводка которого по комнатам осуществляется с помощью распределительных коробов.
  2. Схема разводки способом «Звезда» подразумевает, чтобы каждый элемент подключался отдельной линией, подсоединённой, непосредственно в щиток через автоматический тумблер. При такой разводке в значительной мере увеличивается расход проводов, физические работы и стоимость проекта в целом. НоÉ оценив все достоинства и недостатки, становится ясно, что все затраты оправданы, так как, система предоставляет возможность полностью контролировать каждый потребитель отдельно.
  3. Сходной с предыдущим вариантом разводки электропроводки является схема – «Шлейф». В таком варианте есть только одна отличительная особенность, которая заключается в подключении к одному кабелю нескольких потребителей. Благодаря этому уменьшается объем монтажных работ и расходных материалов, что приводит к снижению себестоимости проекта.

В большинстве случаев схема проводки предусматривает комбинацию одновременно нескольких способов прокладки кабелей. При этом очень важно продумать всё до мелочей, чтобы в конечном результате достичь максимальной эффективности и безопасности электрической цепи.

Стандартная схема

Все идеи по обустройству электрических цепей перед началом монтажных работ желательно воплотить в детальной схеме, выложенной на листе бумаги. При этом важно учесть планировку каждого отдельно взятого помещения, что позволит посчитать количество распределительных групп и элементов электросети. Для удобства каждую группу можно выполнить отдельной схемой.

Из практики было выявлено, что максимальная эффективность разводки достигается путём объединения источников потребления в несколько групп, каждая из которых подключается на отдельный автоматический пакетник. Благодаря такому техническому решению облегчается дальнейший ремонт и обслуживания электрической сети без необходимости обесточивать всю квартиру. Помимо этого подключение всех потребителей на одну линию, возможно, только при наличии кабеля с большим сечением, который в состоянии выдерживать повышенную нагрузку, возникающую при одновременном включении всех электрических приборов в квартире.

При размещении щитка непосредственно в жилом помещении появляется возможность подключения электроприборов к отдельным автоматам. Это в значительной мере повышает эффективность и безопасность использовании электрической сети. Но, в таком случае, почему такая схема не нашла широкого распространения? Всё достаточно просто – такой вариант подключения приборов в сеть переменного тока в значительной степени увеличивает затраты на воплощение проекта. Поэтому выполняют разделение потребителей по следующим группам:

  • осветительная группа жилых помещений и коридора;
  • подача электричества в комнаты;
  • электроснабжение в кухне и коридоре;
  • подача света и электричества в санузел и ванную комнату. При этом данная группа подразумевает повышенную опасность из-за постоянно высокой влажности;
  • если кухня оборудована электроплитой, то её подключение также должно выполняться отдельно.

Для обеспечения максимальной безопасности электроустановок каждая группа должна снабжаться УЗО — специальным защитным устройством, которое является не чем иным, как дифференциальным разрывателем цепи при максимальных значениях тока. Также такими защитными приборами необходимо оснащать проводку в санузле и на кухне.

После окончательного формирования основных групп, нужно распределить в каких местах будут расставлены потребители, такие как электрическая плита, нагреватель воды, кондиционер и т.д. На следующем этапе выполняют разметку установки выключателей, распределительных коробов, светильников и розеток. При этом все элементы нужно внести в схему разводки электропроводки, исходя из которой, можно рассчитать количество проводов.

Очень важно, чтобы принципиальная схема разводки электричества была составлена в нескольких экземплярах, один из которых нужно сохранить на будущее. После того как все мелочи будут учтены, можно составить подробный чистовой чертёж в соответствии с точным планом каждого помещения.

Все точки установки электрических элементов проставляются на схеме в соответствии с общепринятой системой обозначений и соединяются линиями, обозначающими провода. Для улучшения читабельности схемы разные группы проводов желательно обозначать разными цветами.

Схема в обязательном порядке должна включать в себя все размеры помещений, расстояния от электрощита до розеток, выключателей и источников освещения и т.д. Такой подробный план позволит в максимально сжатые сроки качественно провести монтажные работы и расчёт всех необходимых расходных материалов, что даст возможность распланировать расходы.

Видео: схема электрической разводки в квартире

Основные требования, предъявляемые к электрическим схемам

Чтобы правильно сделать схему разводки электропроводки квартиры, следует знать некоторые важные требования, предъявляемые к прокладке проводов в жилых домах.

  1. Ванная комната не снабжается розетками, кроме одной подключённой, посредством трансформатора для включения приборов низкого напряжения, таких как электробритва.
  2. Недопустимо подключение заземления розетки к нулевому выводу. Также категорически запрещено заземлять элементы проводки на батарею или водопровод. Это небезопасно для жильцов квартиры.
  3. Если на кухне установлена плита, подключаемая в сеть переменного тока или другие мощные потребители, то основной автомат должен быть большого номинала, чтобы не происходило ложных срабатываний.
  4. Прокладка проводов должна, выполняться только в вертикальном или горизонтальном направлении.
  5. Изменение направленности проводки может привести к риску попадания гвоздём или дрелью в провод под напряжением во время ремонта. Также недопустимо пересечение кабелей.
  6. Важно чтобы электрические провода проходили на 15 см расстоянии от поверхности пола или потолка, а также оконных и дверных рам и внешних углов помещения.
  7. Расстояние от труб отопления или водопровода не должно быть меньше 3 см. Проводка к розетке должна подходить с нижней части, в то время как к выключателю с верхней стороны.

Желательно, чтобы все розетки и выключатели, устанавливаемые своими руками, располагались на одном уровне. Так, для розеток приемлемая высота от пола составляет 30 см, тогда как для выключателей отступают от 80 см до 1 м. Естественно, при необходимости эти параметры можно изменять под потребности жильцов квартиры.

Как сделать разводку проводов своими руками

Для прокладки электропроводов в квартире нужно чётко следовать подготовленной схеме. При этом существует определённая последовательность проведения подобных работ своими руками.

  1. В новых панельных многоэтажках строителями проделываются особые каналы, в которые в дальнейшем укладывают провода. Но, если штробирование не было выполнено, то придётся сделать всё своими руками с помощью перфоратора.
  2. На стенах под штробы наносится разметка, чтобы к розеткам провод подходил в горизонтальном положении на одном уровне.
  3. Штробы, подходящие к выключателям, идут вертикально от места установки прибора к потолку, не доходя до последнего на 150 мм. Затем провода укладываются в горизонтальную канавку, проложенную к электрическому щитку. Глубина штроб должна варьироваться от 15 до 20 мм.
  4. В месте установки розетки устанавливается подрозетник.
  5. Провода закрепляются в штробах с помощью алебастра или пластиковых хомутов.

Для правильного соединения проводов использует три различных метода – с помощью клемм, пайкой или скрутками, что можно просмотреть на видео. Первые два считаются наиболее эффективными в применении, поскольку считаются самыми надёжными и обладают высокой степенью безопасности, хотя их сложнее сделать своими руками.

Видео: монтаж электрической проводки

Какие провода выбрать

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.

В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Видео: как правильно подобрать сечение кабеля

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



  1. Правила разводки электропроводки
  2. Проект и схема разводки электропроводки
  3. Монтаж электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

  • ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
  • установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
  • розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
  • количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
  • прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
  • провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
  • при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
  • при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
  • разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
  • заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

  • освещение кухни, коридора и жилых комнат;
  • освещение туалета и ванной;
  • электроснабжение розеток жилых комнат и коридора;
  • электроснабжение розеток кухни;
  • электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

  • провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
  • провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
  • провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

правила и советы / Блог

assets/from_origin/upload/resize_cache/iblock/13b/600_450_2/13bd1ac34e7b3646614c37332d4d9b92.jpg

Из этой статьи вы узнаете:

  • Каких правил нужно придерживаться при разводке электрики в доме
  • Как правильно производится и из каких этапов состоит разводка электрики в доме
  • Какие инструменты нужны для разводки электрики в доме
  • Как составляются проект и схема разводки электрики в доме
  • Какой тип проводки выбрать лучше всего: открытую или скрытую
  • Как узнать общую мощность приборов
  • Как сделать разводку электрики в доме своими руками
  • Какова стоимость разводки электрики в доме

К ремонту в Москве необходимо подойти серьезно. Составление схем и прокладка электропроводки в доме – дело непростое, требующее от мастера определенных навыков и знаний. Электрик должен отлично читать схемы, уметь быстро и надежно прокладывать кабель даже в сложных помещениях, знать все нормы и стандарты электромонтажных работ. Несомненно, разводка электрики в доме может осуществляться и непрофессионалом, но все-таки при этом он обязан придерживаться определенных правил и норм, которые мы разберем в этой статье, чтобы монтаж был качественным, а электропроводка – безопасной.

Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Основные правила при разводке электрики в частном доме или квартире:

  1. Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
  2. При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот. Кабель к выключателю подводится сверху.
  3. Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.

  4. Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.
  5. Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.

  6. При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.
  7. Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
  8. Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.
  9. Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».

  10. Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.
Читайте также: Варианты отделки загородного дома снаружи и внутри

Разводка электрики в доме: план действий

  1. Определяем тип ввода: он может быть однофазный (220 вольт) или трехфазный – 380 вольт.

В частный дом возможен ввод и однофазного, и трехфазного электричества.



Разница заключается в возможности включения в трехфазную сеть более мощных приборов, например, отопительных электрических котлов или небольших токарных станков для гаражной мастерской при доме. При этом стоит учитывать, что в дом площадью 100 квадратных метров, не отапливаемый электричеством, достаточно будет провести однофазную сеть. При вводе в дом сети 380 вольт правила монтажа электроприборов и электропроводки жестче, это связано с тем, что более высокое напряжение опаснее для жизни человека при поражении электрическим током.

  1. Разработка схемы и расчет мощности, подача документов на получение проекта.

Несмотря на заявленную вами мощность в 15 киловатт, в проекте в итоге вы можете увидеть, что вам выделили всего 5 киловатт мощности. Это связано со многими факторами, конкретную причину необходимо выяснять в местных организациях по электросетям.

  1. Подбор согласно проекту подходящих комплектующих: кабелей, электросчетчиков, розеток, расходных материалов.
  2. Ввод электричества от столба в дом. Он может быть двух видов – воздушный или подземный. Осуществляется это мероприятие специализированной организацией. Устанавливается автомат ввода и счетчик.
  3. Установка распределительного щитка и ввод электричества в дом.

  1. Прокладка кабелей от щитка по дому, установка розеток и выключателей.
  2. Формирование контура заземления, а также его подключение.
  3. Проверка системы, тестирование электрической схемы дома или квартиры.
  4. Подключение электричества и пользование им.

Выше перечислены лишь базовые пункты плана подключения дома к электросети, в каждом конкретном случае могут быть свои нюансы, но в начале всегда необходимо получение проекта и технических условий на подключение. От подачи документов до выдачи технических условий может пройти полгода, поэтому необходимо делать это заранее, еще до начала активного строительства дома.

Рекомендуемые статьи по данной теме:

Стоит помнить, что технические условия на подключение действуют всего лишь два года, за это время необходимо возвести хотя бы стену, на которой будет крепиться автомат ввода и электросчетчики.

Выбираем инструменты для разводки электрики в доме

Для монтажа электропроводки понадобится специальный инструмент, ведь голыми руками невозможно качественно произвести разводку электрики в доме (из газобетона, к примеру, или любого другого материала). Итак, нам понадобятся:

  • индикаторная отвертка;
  • качественный тестер, мультиметр;
  • перфоратор и молоток;
  • пассатижи и плоскогубцы;
  • нескольких видов и размеров отвертки – плоские и фигурные;
  • изолента, термоусадка или жидкая изоляция;
  • штроборез.

Читайте также: Септик для частного дома: от выбора до установки

Проект и схема разводки электрики в доме

Работы по прокладке электропроводки в доме должны выполняться профессионалами и строго в соответствии с проектом. Сам проект стоит определенных денег, но от того, насколько грамотно составлен проект и разработана схема, будет напрямую зависеть безопасность людей в доме.

Если же вы хотите сами составить проект электропроводки в доме, то должны строго придерживаться определенных правил, при этом желательно понимать, что такое электрический ток, чем он опасен и каковы должны быть нормы обращения с электросетью. Для начала необходимо понять условные графические обозначения элементов электрической схемы:

Далее рисуем чертеж квартиры или дома и на нем указываем точки, в которых будут смонтированы розетки, выключатели, а также отмечаем, где будет находиться освещение. Главная задача такой схемы – показать, где будут проходить электрические кабели и устанавливаться электроприборы. Необходимо заранее продумать, где будет установлена бытовая техника, например, холодильник, и разместить на схеме соответствующие элементы – розетки и выключатели, чтобы в дальнейшем свести к минимуму проблемы с установкой крупной бытовой техники.

Далее на схеме производим разводку кабелей к точкам подключения. Существуют несколько способов разводки питающих кабелей – последовательный, параллельный и смешанный. Смешанный тип используется чаще, так как дает существенную экономию материала.

Все точки подключения разделяются на несколько базовых групп:

  • освещение коридора, жилых комнат, кухни;
  • освещение ванной и туалета;
  • электроснабжение розеток в жилых комнатах и коридоре;
    электроснабжение розеток кухни;
  • при наличии электроплиты – электроснабжение розетки плиты.

Выше приведен только простой пример распределения на группы, в каждом конкретном случае схема подбирается индивидуально. Такая группировка дает возможность сэкономить на материалах и сделать электрическую схему в доме логичной и эффективной.

Читайте также: Электромонтаж в квартире: особенности, рекомендации, правила

Узнаём общую мощность приборов

Для того чтобы вычислить силу тока, которой будет подвержен электрический кабель, необходимо суммарную мощность потребителей в ваттах разделить на 220 вольт. Например, если суммарная мощность потребителей, подключенных на один питающий кабель, равна 5 киловаттам, сила тока будет достигать 5000/220=22,7 ампер.

Согласно определенному максимальному току подбирается кабель подходящего сечения. Сделать это можно по стандартным таблицам, а можно самому произвести расчет по специальной формуле.

При расчете электрической схемы стоит учитывать, что одновременно в доме все потребители к электросети не подключаются, поэтому в расчеты вносятся поправочные коэффициенты. Так, для общей мощности до 14 киловатт поправочный коэффициент будет 0,8. От 14 до 20 киловатт коэффициент составит 0,65. От 20 до 50 киловатт – 0,5.

Какой тип проводки выбрать: открытую или скрытую

Прежде всего, тип проводки зависит от материала, из которого изготовлен дом. Для деревянных домов применяется исключительно открытая проводка, которая должна быть скрыта в кабель-канале или специальном коробе.

Важно помнить, что открытая проводка в деревянном доме должна иметь дополнительный слой электроизоляции, чтобы эксплуатация электрической сети была максимально безопасной.

В домах из кирпича или каменного блока возможно применение как скрытой, так и открытой электропроводки, но выполнена она должна быть таким образом, чтобы всегда был свободный доступ к ней для ремонта в случае каких-либо неполадок, а также возможность дополнительного монтажа новых элементов электросети, например, розеток.

Читайте также: Ремонт загородного дома под ключ: этапы и рекомендации

Разводка электрики в доме своими руками: пошаговая инструкция

При разводке электрики в доме (из оцилиндрованного бревна, например) своими руками важно соблюдать все этапы,  так как от этого будет завесить качество сети и ее дальнейшая эксплуатация.

  1. Подготовительный этап. Необходимо иметь под рукой все необходимые материалы и инструменты.
  2. Установка электрического счетчика, который должен быть проверен заранее на работоспособность.

  3. Монтаж автоматов, УЗО и ему подобных защитных устройств.
  4. Согласно схеме выбиваем в стенах (если монтируем скрытую электропроводку) штробы и каналы, в которые будут уложены электрические кабели.

  5. С помощью крепежных петель укладываем кабели.
  6. Соединяем кабели в специальных распределительных коробках, не забывая при этом правила соединения кабелей.
  7. Используем затирки и шпатлевки для выравнивания стен.
  8. Если проводка монтируется открытым типом, заранее укладываем ее в защитные кабель- каналы или короба.

Аналогично производится монтаж электропроводки в квартире, но в данном случае стоит учитывать, что в некоторых случаях потребуется работа специалистов и временное отключение подъезда или дома от электроснабжения, что потребует согласования с соседями и управляющей компанией, обслуживающей дом.

Стоимость разводки электрики в доме

Вид услуги

Описание

Цена (руб)

Установка электрощитка

1 штука

3000-7000

Монтаж автомата

1 штука

500-700

Укладка (разводка) электрики в деревянном доме

за 1 м кв. площади помещения

650-800

Монтаж электропроводки в кирпичном частном доме без штробления

за 1 м. кв. площади помещения

1000-1300

Монтаж электропроводки в кирпичном частном доме со штроблением

за 1 м. кв. площади помещения

1400-1600

Установка розетки, выключателя

1 штука

850-1150

Монтаж распределительной коробки в углубление

1 штука

850-1100

Монтаж накладной распределительной коробки

1 штука

400-600

Уточнение для желающих узнать больше про разводку электрики в доме: цена разных услуг в таблице указана без стоимости материалов. Также отдельно оплачивается вызов специалиста, составление схемы электропроводки. В каждом случае итоговая стоимость работ будет зависеть от различных факторов, поэтому сначала составляется смета работ, где прописывается вся информация, а затем подсчитывается окончательная сумма.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания "Мой Ремонт" работает по всей Москве и Московской области.

Разводка электрики в квартире своими руками

Электричество – самое необходимое благо цивилизации. Без воды, газа, можно жить, а вот электричество заменить почти ничего не может. Оно повсюду, в любой комнате, в любое время суток. Поэтому очень важно иметь не только электрифицированное жилье, но и продуманную разводку, чтобы нагрузка от включенных приборов правильно распределялась и не давала проводам гореть. Электрическую проводку можно провести самостоятельно. Конечно, для электриков это нелегко, но данная статья расскажет и покажет, что и как нужно сделать для установки надежного электропитания в своем доме.

Содержание:

  1. Этапы работ
  2. Разметка
  3. Разводка

Этапы работ

Первым делом определимся с этапами работ прокладывания электропроводки.

  1.  Составление схемы электроснабжения помещения.
  2.  Разработка плана разводки, утверждение его и регистрация в вышестоящих органах.
  3.  Устройство ремонтной времянки.
  4. Прокладка проводов.
  5. Подключение электрических устройств, выключателей, розеток и т.д.

Разметка

Прежде чем начать разводку электрики в квартире своими руками, нужно сделать разметку энергоносителей по всей квартире. Первое правило разметки заключается в легкодоступности основных узлов электрической разводки, поэтому дозы, розетки, тумблеры, выключатели, распределительный щит и сам счетчик размещаем не дальше уровня вытянутой руки. И второе основное правило, все оголенные места закрываем пластмассовыми коробками. На рисунке показан пример схемы покомнатной разметки квартиры.

Рассмотрим детально, какие энергоносители лучше всего размещать. На картинке показаны оптимальные допустимые размеры для разводки: нижняя, от пола, от потолка и боковые (советуем также почитать Монтаж электропроводки в деревянном доме своими руками, Тройная розетка внутренняя).

  1.  Розетки. Высота от пола должна составлять 30-80 см. Одна розетка на 6 кв. метров, а в кухне розеток должно размещаться, как правило, больше. Розетки в ванной комнате всегда должны быть закрыты, либо размещаться в местах с малой влажностью и без доступа воды. Категорически запрещается установка розеток возле (не менее 50 см) газовых котлов, радиаторов и т.д.
  2.  Выключатели. Для выключателей нет определенных стандартов и правил установки. Их размещают на удобной высоте сбоку от входа.
  3.  Дозы. Маленькие коробочки, где прячутся соединения проводов. Их не нужно прятать под обои и замазывать шпаклевкой.
  4.  Распределительный щит. Устанавливать следует на уровне своего роста не более 170 от пола.
  5.  Счетчик. Рекомендуемая высота 80-170 см от пола до зажимной коробки. Электрические измерители чаще всего устанавливают в легкодоступных местах. Но часто счетчики вынесены за пределы квартиры.

Для более понятной схемы разметки рассмотрим 3-х и однофазную квартирную разводку на картинке.

Разводка

  1.  Вводный провод всегда проходит на распределительный щиток, который включает счетный аппарат. Вводный повод подключаем к счетчику, потом к нулевой шине, а фазный к автоматам.
  2.  Чтобы обезопасить себя от перепадов напряжения, устанавливают всевозможные дополнительные устройства – автоматы, реле минимального-максимального напряжения, устройство защитного отключения и т.д.
  3.  Далее потребуются медные провода сечением 2,5 кв.мм и 1,5 кв.мм. Первые на розетки, вторые на освещение. Провод улаживаем в пластмассовую гофру для защиты от внешних повреждений.
  4.  Провода прокладываем по стене. Намечаем карандашом направление проводов и штробим с помощью дрели или перфоратора.
  5.  Электрические провода должны проходить на дозы, где они разветвляются. Нужно быть внимательным с фазой и нулем. Они подаются на розетки от розеточной группы. Фаза – выключатель, ноль – на люстру. При этом маркировка проводов гласит о следующем: синий провод – нулевой, а фазный – коричневый или красный.
  6.  Провода необходимо соединять между собой скрутками и зажимать концевиками под болтовой зажим. Так соединение не будет иметь перегревов и искр. Кроме всего прочего возможно соединение методом сварки и пайки.
  7. Соединять коробки нужно друг за другом.
  8. Провода от доз тянем к розеткам и выключателям.
  9.  Устанавливаем розетки, выключатели и тестируем на работу.

В нашей статье мы представили самый распространенный способ разводки электрики в квартирах. Такой способ не  особо сложен, он доступен не только электрикам, но и обычным любителям, проявившим охоту к ремонту в своей квартире.

Читайте также Как правильно сделать заземление в частном доме,  Поверка счетчиков воды в Москве без снятия

Читайте также:

Цвета электропроводки - фаза 3 США

Стандарт цветового кодирования электропроводки для трехфазных электрических систем стандартизирован, чтобы помочь идентифицировать отдельные фазы проводов. Цветовые коды проводки для цепей распределения питания переменного и постоянного тока менялись много раз и различаются в зависимости от региона. Для трехфазного электроснабжения схемы будут использовать пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описаны следующие цветовые коды кабелей:

- Международные цвета проводки
- Цветовые коды проводки в США
- Старые и новые цвета проводки в Великобритании

Электроснабжение с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для обозначения разных линий питания в разных страны.В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также существует другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.

* США (LV) Это должно использоваться для 3 ФАЗЫ ПЕРЕМЕННОГО ТОКА 120/208 В

* США (HV) Это должно использоваться для 3 ФАЗЫ 277/480 В AC.

В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством.

Это типы цветов проводов, которые обычно используются в домашних и офисных условиях.

Фаза 1 - Черный

Фаза 2 - Красный

Фаза 3 - Синий нейтраль - Белое заземление - Зеленый, зеленый с желтой полосой или оголенный провод

Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте соединение с высокой ветвью, провода должны быть помечены оранжевым цветом для этой фазы.В более новых установках соединения с высокой ветвью обычно не используются.

Промышленные двигатели и оборудование обычно имеют системы с более высоким напряжением. Фаза 1 - Коричневый Фаза 2 - Оранжевый Фаза 3 - Желтый нейтраль - Серое заземление - Зеленый, зеленый с желтой полосой или оголенный провод

Очень важно иметь задокументированную систему маркировки проводов для систем с более высоким напряжением. Этикетки должны включать информацию о цепи и соответствующей точке отключения для блокировки / маркировки.

Постоянный или постоянный ток обычно используется в аккумуляторных системах и солнечных энергетических системах вместо переменного или переменного тока.Положительный (без заземления) - Красный Отрицательный (без заземления) - Черный Заземление - Белый или Серый

Силовые кабели в Европе и Великобритании идентифицируются по стандартной цветовой кодировке силовых кабелей.

Что означают все эти цвета электропроводки?

Какая одна из самых опасных систем в вашем доме? Большинство людей догадаются об электрической системе - это просто здравый смысл, который говорит вам держаться от нее подальше, если вы не знаете, что делаете.

Если вы когда-нибудь чувствовали небольшой толчок при подключении чего-либо, вы понимаете опасность.Все мы сталкивались с срабатыванием выключателя, сообщающим нам, что что-то не так с током электричества.

Ремонт подтекающего крана? Мы можем попробовать это как проект DIY. Но большинство из нас знает, что ремонт неисправной розетки - это не то, что должен делать средний домашний мастер.

Тем не менее, вооружившись небольшими знаниями в области электротехники, вы можете выполнять свои медовые дела. Хотя вы всегда должны оставлять электрические проекты профессионалам, вот несколько советов, которые помогут вам расшифровать цветовую кодировку проводки.

Электропроводка бывает одного из нескольких цветов:

Черные провода - когда вы видите черный провод, всегда предполагайте, что он находится под напряжением. Он используется для передачи электроэнергии от источника питания к вашим выключателям и розеткам.

Красные провода - всегда считайте, что они под напряжением. В цепях 220 вольт присутствуют красные провода. Хотя красный цвет вторичен по отношению к черному, он часто используется в таких приборах, как датчики дыма.

Желтые провода - всегда считайте, что они находятся под напряжением, если у вас есть питание.Желтый провод используется как провод под напряжением, протянутый через кабелепровод. Вы найдете желтые провода, которые используются в осветительных приборах и потолочных вентиляторах.

Синие провода - всегда считайте, что они под напряжением, если у вас есть питание. Синие провода также проходят через кабелепровод, обычно подводящий питание к трех- или четырехпозиционным переключателям.

Green Wires - зеленые провода являются проводами заземления. Обычно они не живые, хотя могут быть, если есть неисправность в системе.

White and Grey Wires - это нейтральные провода.Их ни в коем случае нельзя прикреплять к другим цветам. Они могут быть живыми, если есть проблема с нагрузкой.

У вас есть вопрос об электричестве в вашем доме?

Расшифровка значения каждого цвета

Значение каждого цвета провода

Если вы живете в Соединенных Штатах и ​​ваш дом был построен после 1940-х годов (или ваша устаревшая проводка с тех пор была обновлена), вы можете ожидать, что электрические провода за вашими стенами будут соответствовать определенным цветовым стандартам. Определенные цвета определяют функцию каждого провода в цепи.

Изучение этих цветовых кодов электрических проводов перед попыткой самостоятельного ремонта электрической системы имеет решающее значение.

Просто помните, все электрические провода в какой-то момент могут пропускать ток, поэтому относитесь к каждому цветному проводу с одинаковой осторожностью. Если у вас есть какие-либо сомнения, доверьте электромонтажные работы квалифицированному специалисту.

Что означает цвет электрического провода?

Черные электрические провода

Провод этого цвета используется для передачи питания на выключатели и розетки во всех типах цепей.Кроме того, черные провода часто используются в качестве ножек переключателя в цепях, которые соединяют переключатель с электрической нагрузкой. Считайте, что все черные провода всегда находятся под напряжением.

Красные электрические провода

В цепях на 220 В красные провода являются вторичными проводами под напряжением. Как и черные провода, их также можно использовать в некоторых типах ножек переключателей. Кроме того, красные провода используются для подключения проводных датчиков дыма к электросети дома. Можно соединить два красных провода вместе или красный провод с черным проводом.

Синие и желтые электрические провода

Хотя провода этих цветов несут питание, они не используются в обычной розетке. Вместо этого используются синие и желтые провода в качестве токоведущих проводов, протянутых через канал. Например, вы можете увидеть желтые провода в качестве ножек переключателей потолочных вентиляторов, структурного освещения и розеток, соединенных с выключателями света. Затем синие провода чаще всего используются в качестве переключателей для трех- или четырехпозиционных переключателей (например, если у вас есть переключатели наверху и внизу лестницы, которые управляют одним и тем же светом, это трехпозиционный переключатель).

Белые и серые электрические провода

Если вы обнаружите провода любого из этих цветов, значит, вы определили местонахождение нейтральных проводов. Чаще всего используется белый цвет, но серые провода выполняют ту же функцию. Назначение нейтрального провода - подключиться к нейтральной шине, проводящему куску металла внутри электрической панели, который притягивает электрический ток для распределения по всему дому. Белый и серый электрические провода можно подключать только друг к другу. Хотя они называются «нейтральными» проводами, они все же могут проводить ток, особенно если токовая нагрузка в цепи несимметрична, поэтому обращайтесь с этими проводами осторожно.

Зеленые электрические провода

Зеленые провода предназначены для заземления электрической цепи. Они подключаются к клемме заземления в розетке и идут к шине заземления в электрическом щите. Таким образом, зеленые провода действуют как отказоустойчивые, давая электричеству место для утечки в землю, если провод под напряжением в цепи касается металла или чего-то другого, проводящего. Зеленые провода можно подключать только к другим зеленым проводам. Помните, что если где-то в вашей цепи есть неисправность, зеленые провода могут оказаться под напряжением, поэтому обращайтесь с ними осторожно.

Trust Mr. Electric для установки и модернизации электропроводки

С помощью этого руководства по цветовой кодировке электрических проводов вы, надеюсь, лучше поймете, какие провода выполняют какие задачи. Вы можете чувствовать себя комфортно, выполняя простую модернизацию электрооборудования самостоятельно, но вы можете довериться специалистам по обслуживанию в Mr. Electric®, которые сделают эту работу за вас.

Чтобы получить расценки от местного г-на Electric для вашего предстоящего электромонтажного проекта, вы можете записаться на прием через Интернет или позвонить нам по телефону (844) 866-1367.

Вы недавно использовали Mr. Electric для установки наружного освещения вашего двора? Наш коллега по бренду Neighborly®, The Grounds Guys, может помочь вам улучшить ландшафтный дизайн, чтобы он сочетался с ним!

Этот блог предоставляется компанией Mr. Electric только в образовательных целях, чтобы дать читателю общую информацию и общее понимание по конкретной теме, указанной выше. Блог не должен использоваться в качестве замены лицензированного специалиста-электрика в вашем штате или регионе. Перед выполнением любого домашнего проекта сверьтесь с законами города и штата.

6 предупреждающих признаков неисправности электропроводки в вашем доме


Устаревшая, поврежденная или иным образом неправильно установленная и обслуживаемая проводка - это не то, к чему следует относиться легкомысленно. По данным Национальной ассоциации противопожарной защиты (NFPA), «домашние пожары, связанные с отказом или неисправностью электросети, вызвали в 2012–2016 годах в среднем 440 смертей среди гражданского населения и 1250 ранений среди гражданского населения, а также прямой материальный ущерб на сумму 1,3 миллиарда долларов США. год." Не позволяйте своей семье быть одним из них.Будьте внимательны к этим легко обнаруживаемым предупреждающим признакам неисправности электропроводки.

ВНИМАНИЕ: Эти предупреждающие знаки предназначены только для осмотра. Если вы обнаружите какие-либо проблемы с вашей электрической системой, не пытайтесь исправить или повозиться с ней самостоятельно. Обратитесь к местному специалисту-электрику IBEW / NECA.

  • Отслеживайте срабатывания выключателя

    Домашний автоматический выключатель часто срабатывает. Вот для чего они предназначены - отключайте питание через цепь всякий раз, когда система перегружена.В большинстве случаев вы можете просто снова включить его и продолжить выполнение своих задач. Однако, если ваш автоматический выключатель срабатывает часто - несколько раз в месяц или чаще - это верный признак того, что существует более глубокая и потенциально опасная проблема в электропроводке вашего дома или вы обременяете эту цепь слишком большим количеством энергоемких устройств или приборов. .

  • Посмотрите и прислушайтесь к мерцанию, жужжанию или затемнению света

    То, что ваш автоматический выключатель не сработал, не означает, что с вашей электропроводкой нет проблем.Еще одним признаком устаревшей или поврежденной проводки является мерцание, жужжание или тусклый свет. Если ваш свет гудит, когда он включен, или мерцает / тускнеет, когда вы используете несколько приборов, это верный признак того, что домашняя проводка требует профессиональной модернизации.

  • Обратите внимание на изношенную или пережеванную проводку

    Обычно вызываемые грызунами, домашними животными и мастерами-любителями, любая подобная поврежденная проводка представляет собой значительную опасность поражения электрическим током и возгорания.Чрезвычайно важно, чтобы при обнаружении или подозрении в наличии каких-либо проблем такого рода вам следует обратиться к лицензированному подрядчику по электрике, чтобы осмотреть и заменить поврежденную проводку и найти любые дополнительные повреждения.

  • Поиск обесцвечивания, ожога и дыма

    Следите за точками розетки в вашем доме. Если вы заметили обесцвечивание или следы ожога на розетках, это признак того, что проводка в вашем доме каким-то образом повреждена и выделяет тепло.Эта жара уже наносит вред вашему дому, и если ее не остановить, она может стать еще хуже.

  • На ощупь теплые или вибрирующие настенные розетки

    Еще один способ узнать, вышла ли из строя электропроводка в вашем доме, - это проверить на ощупь. Не прикасаясь к проводке, прочувствуйте электрические розетки вашего дома на предмет тепла или вибрации. В любом случае обратитесь к электрику для проверки и замены ослабленной или поврежденной проводки.

  • Запах гари и посторонние запахи

    Используйте свой нос, чтобы определить источник проблемы, если вы подозреваете, что в вашем доме есть проблемы с электричеством.Почувствуйте запах гари, дыма или странных запахов в точках розеток, а также на вашей электрической панели. Запах гари означает, что повреждение от пожара, возможно, уже началось, и, если это так, необходимо немедленно обратиться к специалисту-электрику.

К сожалению, многие проблемы с неисправной проводкой могут быть связаны с установкой, выполненной людьми, не имеющими достаточной подготовки в области безопасной установки электрической инфраструктуры. Они соблазняют дешевой ценой, но оставляют вас с потенциально опасной для жизни скрытой опасностью.Когда придет время продать дом, любой авторитетный инспектор обнаружит несоответствующие кодам установки и опасности, связанные с проводкой, и потребует, чтобы вы наняли профессионала, чтобы это исправить. Зачем жить с опасностью, если ее придется устранить, когда вы продаете свой дом? The Electrical Connection имеет самую большую базу данных лицензированных, соответствующих нормам электрических подрядчиков и квалифицированных электриков в районе Сент-Луиса. В рамках партнерства между Международным братством электриков, Local One (IBEW) и St.Луи, глава Национальной ассоциации подрядчиков по электротехнике (NECA), мы придерживаемся высочайших стандартов безопасности при поставке электроустановок. Посетите наш Поиск по каталогу подрядчиков, чтобы начать работу и отремонтировать электрическую проводку сегодня.

Электропроводка -

Примечание по безопасности

При подключении электроники принтера вы будете работать с проводкой с линейным напряжением (120 В / 220 В переменного тока). Всегда дважды проверяйте, отключен ли принтер от сети, а конденсаторы в блоках питания разряжены, прежде чем прикасаться к любому проводу или клемме.

Приведенные здесь рекомендации, как правило, исходят из предосторожности по предотвращению пожаров.

Риск повреждения

Никогда не подключайте и не отключайте какие-либо устройства, когда принтер включен. Электронные компоненты не только представляют угрозу безопасности, но и очень легко повредить. В частности, шаговые драйверы могут быть легко повреждены при подключении или отключении шаговых двигателей при включенном питании.

Наконечники

Разъемы

Рекомендуемый MicroFit 3.0 рассчитаны на ток до 5 А и должны использоваться для всех подключений к шаговым двигателям, хотэнду и концевым выключателям. Разъемы JST используются для подключения к плате (-ам) MCU. Разъемы JST недоступны в качестве разъемов для промежуточных проводов, поэтому их необходимо смешивать. Полезно добавить разъемы Molex ко всем шаговым двигателям. Используйте 3-контактный разъем MLX (см. Официальное руководство по выбору поставщиков), чтобы ваша кровать могла быть съемной, не отключаясь напрямую от SSR. Термистор может использовать 2-контактный разъем Microfit.

Штыри Microfit

При сборке разъемов Microfit штыри вставляются в гнезда, а штыри - в гнезда.

Кабели

Силиконовая проводка была указана, потому что она имеет большое количество жил, что означает более высокую усталостную долговечность. Силиконовая изоляция выдерживает нагревание и является более гибкой, что хорошо при высоких нагрузках. Он менее подвержен зацеплению за другие провода или стены внутри кабельной цепи.Перед установкой цепей проверьте кабельный жгут.

Проволока из ПТФЭ или Heluflon - это вариант премиум-класса, поскольку они имеют более тонкую изоляцию и более низкий коэффициент трения, что увеличивает способность к изгибу и снижает износ. Но эти преимущества наиболее полезны в принтерах, в которых используются кабельные цепи. Для принтеров с прокладкой кабеля для пуповины (V0 Toolhead, Legacy) их может быть слишком много. Можно использовать кабель автоматизации, такой как IGUS, но необходимо проверить минимальный радиус изгиба кабеля, поскольку типичный радиус изгиба кабельных цепей Voron очень мал.

См. Конкретные значения в разделе о длине и количестве кабелей. Не уменьшайте размеры проводов нагревателя горячего конца, они имеют слишком большой размер из соображений безопасности.

Вы можете добавить дополнительные провода к вашим кабельным цепям в качестве замены в случае обрыва провода. Однако эти кабели будут нагреваться / охлаждаться и перемещаться так же, как и ваши кабели под напряжением, и могут быть сломаны уже тогда, когда они вам понадобятся! Так что, может быть, лучше оставить дополнительные провода в качестве запасных вне принтера.

Купите держатели для кабелей (например.грамм. с помощью клея), чтобы разместить кабели в отсеке электроники. Имейте в виду, что клей со временем разрушается из-за воздействия температуры выше комнатной. Кабели можно спрятать в рельсах. По желанию можно распечатать кабельные заглушки для рельсов.

Электропроводка шагового двигателя

Не существует стандартов ни для цвета проводов на шаговых двигателях, ни для порядка расположения проводов в разъеме. В результате часто необходимо повторно заказывать провода шагового двигателя даже на двигателях, которые продаются специально для использования в Vorons .Если вы используете двигатели с точной спецификацией, цвета, указанные в руководствах по проводке, должны работать, однако в любом другом случае вам следует проверить проводку двигателя. Все платы управления, которые в настоящее время используются с voron, предполагают, что одна обмотка будет подключена к контактам 1 и 2, а другая - к контактам 3 и 4. Обратите внимание, что другие детали, такие как идентификация обмотки A по сравнению с обмоткой B, не критичны. В худшем случае ваш двигатель будет вращаться в обратном направлении, что вы можете легко исправить позже с помощью программного обеспечения.

Идентификация обмоток

Существует 3 основных варианта идентификации обмоток: 1) Проверьте документацию.Многие двигатели поставляются с карточкой, на которой указаны цвета проводов на одной обмотке. Если карты нет, возможно, что-то есть на сайте производителя. 2) Используйте мультиметр: переведите его в режим «непрерывности». Выберите один провод, а затем найдите любой другой провод, который показывает непрерывность с ним. Эти два провода находятся на одной обмотке. Путем исключения можно с уверенностью предположить, что две другие обмотки представляют собой другую обмотку. 3) Если у вас нет измерителя, вы можете скрутить 2 провода вместе, а затем попробовать покрутить вал двигателя.Если провода находятся на одной обмотке, вращать вал станет заметно труднее.

Признаки неправильного подключения двигателей

Традиционно попытка сдвинуть неправильно подключенный шаговый двигатель либо приводила к отсутствию каких-либо изменений, либо из-за неприятного гудения. Однако последние версии klipper обычно обнаруживают неправильное подключение и просто отключаются. Если во время проверки мотора klipper сразу отключается: проверьте свои журналы. Если есть проблема с проводкой с вашим шаговым двигателем, он сообщит что-то вроде

  TMC 'stepper_y' reports DRV_STATUS: 001900d0 s2vsa = 1 (LowSideShort_A!) Ola = 1 (OpenLoad_A!) Olb = 1 (OpenLoad_B!) CS_ACTUAL = 25
Переход в состояние выключения: TMC 'stepper_y' сообщает об ошибке: DRV_STATUS: 001900d0 s2vsa = 1 (LowSideShort_A!) Ola = 1 (OpenLoad_A!)


Электропроводка источника постоянного тока

Многие принтеры Voron последнего поколения требуют использования двух или более независимых источников питания.Это могут быть блоки питания 24 В, 5 В и 12 В в зависимости от конфигурации.

Важно! Подключите 0 В постоянного тока (обычно обозначаемые буквой V-) на всех источниках питания постоянного тока, чтобы обеспечить одинаковое опорное напряжение. Если этого не сделать, то может быть сложно диагностировать проблемы (устройства могут не включаться или могут быть повреждены из-за превышения предельных значений напряжения).

Меньшие принтеры (V0, Legacy)

Вместо нескольких источников питания V0 использует преобразователь постоянного тока в постоянный для генерации шины 5 В вместо выделенного источника питания 5 В.

Большие принтеры (V1, V2, Switchwire)

Конфигурации источников питания см. В соответствующих руководствах по сборке.


Количество / длина проволоки

Ниже приведены инструкции для каждой модели принтера по планированию количества и длины проволоки. Как всегда, это рекомендации, и добавление надбавок - всегда хорошая идея.

Gantry Routing

Хотя некоторые двигатели экструдеров и индуктивные датчики поставляются с проводами, длина которых достаточно велика, чтобы дотянуться до части или всей кабельной цепи, не поддавайтесь желанию использовать их.Провода, обычно встречающиеся в них, не рассчитаны на постоянный изгиб, возникающий в кабельных цепях, и могут сломаться намного раньше, чем хотелось бы. Перед вводом в кабельную цепь завершите все соединения с силиконовой или тефлоновой проволокой.

Клеммы для проводов

На разных платах контроллеров используются клеммы разных типов. На платах RAMPS используются клеммы Dupont, а на платах SKR используются клеммы JST-XH. При использовании платы SKR требуется комплект разъемов JST-XH с 2-контактными, 3-контактными и 4-контактными разъемами (см. Спецификацию).В отличие от разъемов Dupont, разъемы JST-XH имеют ключ и подходят только для одной ориентации, поэтому будьте очень внимательны при установке контактов.

Для подключения шаговых двигателей сохраните ту же последовательность цветов проводов, что и ваши шаговые двигатели, и используйте ту же последовательность для всех шаговых двигателей в принтере. Если используются двигатели со спецификацией спецификации от StepperOnline, провода должны быть в порядке цвета, как показано на схемах подключения.

Если приобретенные степперы не соответствуют порядку цветов, указанному в документации, нет необходимости перемонтировать только для изменения цвета.Для этих деталей не существует «стандартного» порядка цветов проводов. Если строитель решит повторно изменить типы соединителей или что-то еще, обязательно используйте тот же порядок, что и раньше. Моторы spec также поставляются с таблицей данных или картой, чтобы вы могли дважды проверить работу. Можно также использовать мультиметр, чтобы найти пары проводов в двигателе, измерив непрерывность между выводами. Каждое отведение должно иметь преемственность с другим отведением в своей паре.

Важно: Если позже выяснится, что двигатели движутся в неправильном направлении, замена разъемов не требуется.Направление может быть изменено позже в конфигурации программного обеспечения.

Проводка индуктивного зонда (V1, V2, Switchwire)

Индуктивный зонд спецификации BOM PL-08N (и альтернативный зонд Omron), который используется для сетки слоя, регулировки наклона Z (V1 / Legacy) или выравнивания четырехкоординатного портала (V2) ) необходимо запитать 12-24 В, а не 5 В, которые используются для концевых выключателей. Это очень важно, потому что при питании от 5 В расстояние срабатывания уменьшается настолько, что может привести к поломке сопла.

Если не следовать спецификации BOM, убедитесь, что приобретенный индукционный датчик является нормально закрытой (NC) версией, а не нормально открытой (NO).Конфигурация не может быть изменена, так как она изготовлена ​​специально на заводе. Нормально открытый (NO) зонд может вызвать сбои в случае обрыва провода.

BAT85 Diode

Из-за переключения, используемого датчиком, выходное напряжение примерно такое же, как напряжение питания датчика. Если датчик запитан общим 24 В, он отправит 24 В на вход MCU, который никогда не предназначен для получения более 5 В. Диод BAT85 используется для решения этой проблемы. Он ориентирован так, что, когда на сигнальном проводе датчика высокий уровень (12-24 В), ток не будет течь на входной контакт микроконтроллера.В результате MCU будет считывать ВЫСОКОЕ напряжение из-за внутреннего подтягивающего резистора. Если сигнал датчика НИЗКИЙ (0 В), ток будет течь от входного контакта MCU через диод, через датчик и на землю (V-). Это приведет к низкому уровню вывода MCU и соответствующему срабатыванию.

Важно: Диод BAT85 всегда должен быть подключен черной полосой к датчику, а не к MCU.

Ниже приведена принципиальная схема с более подробной информацией.

Подключение концевых упоров

Концевые упоры можно подключить одним из двух способов: нормально замкнутый (NC) или нормально разомкнутый (NO).Для нормально замкнутых конфигураций концевой выключатель позволяет току течь, когда он не срабатывает. В нормально разомкнутых конфигурациях концевой выключатель пропускает ток только при срабатывании триггера.

Хотя обе эти конфигурации будут нормально работать в идеальном мире, нормально замкнутые (NC) конфигурации более надежны. Если обрыв провода или отсоединение клеммы, принтер подумает, что сработал ограничитель, и остановит движение до того, как инструментальная головка врежется в станину или раму.Обратите внимание, что вы всегда должны соблюдать процедуру самонаведения - периодический обрыв провода X или Y все равно может привести к аварии, поскольку сопло упадет туда, где, по его мнению, находится концевой упор Z, и вместо этого ударится по станине (не применимо к V0 или Switchwire).

Подключить механические концевые выключатели для работы с ЧПУ легко, поскольку переключатели спецификации спецификации имеют 3 открытых контакта. С помощью мультиметра проверяйте каждую комбинацию трех контактов до тех пор, пока не будет найдена пара, которая имеет непрерывность (сопротивление <10 Ом), когда переключатель не срабатывает (нормальное состояние), но не имеет непрерывности (сопротивление> 10 Ом), когда переключатель срабатывает (подавлено).Обычно два внешних контакта являются контактами NC, но их следует проверить перед установкой.

Проводка концевого ограничителя X / Y (V2)

Соединитель упора X / Y может быть прикреплен ремнем к нижней части соединения. Просто убедитесь, что кабель достаточно длинный, не забудьте установить крышку, чтобы никакие отпечатки не прилипали к вашим концевым упорам.

Контроллер (MCU) Подключение

Следуйте ссылкам на руководства по настройке проводки, относящиеся к выбранному принтеру и контроллеру.На рынке есть и другие контроллеры, которые могут работать (например, Duet), но они обычно не используются, поэтому стандартные конфигурации не были разработаны.

Voron 0

Voron 1

Voron 2

Voron Switchwire

Дополнительные элементы

Дисплей Mini12864 (V1, V2, Switchwire)

При установке дисплея Mini12864 следуйте руководству Mini12864 Klipper Guide.

Использование вентиляторов без напряжения 24 В с MCU с питанием 24 В

Можно использовать SKR (и, возможно, другие контроллеры) для управления вентиляторами, светодиодами и другими устройствами, даже если эти устройства используют другое напряжение.SKR, как и большинство контроллеров, использует контакт (-) для управления включением или выключением устройства.

Для данного устройства, если V + подключен к внешнему источнику питания (например, 5 В или 12 В), а V- подключен к SKR, вентилятор может быть включен или выключен. Как упоминалось выше, будет работать только , если 0 В постоянного тока всех источников питания соединены вместе.

Примечание. На схеме ниже показаны только провода постоянного тока. Красный представляет V +, черный представляет V-.



Содержание

Домашнее электрическое подключение | HomeTips

Всегда отключайте электричество перед работой с выключателями или розетками.

Типичный домашний электрический кабель имеет неизолированный провод заземления и два изолированных провода внутри.

Домашняя электропроводка может показаться загадочной, но не бойтесь: это полезное руководство поможет вам понять, как работает электропроводка и как работать с проводом.

«Электрический провод» - это общий термин, обозначающий проводники, которые направляют электричество от источника питания к осветительным приборам, приборам и другим электрическим устройствам.

Провода и кабели различных размеров подводят электричество к дому и направляют его ко всем источникам света, выключателям, розеткам и электроприборам.Как правило, большие кабели подают электричество в дом, а более мелкие кабели и провода распределяют его по всему дому. Неметаллический кабель прокладывают между стойками стены; выключатели и розетки крепятся к электрическим коробкам. © HomeTips

Практически весь провод в домашних условиях сделан из меди, хотя иногда используется алюминий. Резиновое, пластиковое или похожее на бумагу покрытие, называемое изоляцией, служит барьером для удержания электрического заряда (и тепла) там, где он должен быть - в проводе (эта изоляция снимается с концов проводов, где выполняются соединения). .Для заземления используются неизолированные (неизолированные) жилы.

Как работает электрическая проводка

Провод - это всеобъемлющий термин, обычно используемый для обозначения всех типов кабелей и проводов. Технически отдельный провод называется одиночным проводником; несколько одиночных проводников, скрученных вместе или объединенных вместе в оболочке, образуют кабель.

Точно так же, как автомагистрали могут пропускать больше машин, чем маленькие улицы, большие проводники могут пропускать больше электроэнергии, чем маленькие. Диаметр металлического проводника обозначается номером AWG (American Wire Gauge); чем меньше число, тем больше проволока.Большинство бытовых осветительных и розеточных цепей имеют проводники сечением AWG 14 или AWG 12.

Помимо стандартного электрического провода, в доме есть несколько других типов проводов, необходимых для телефона, кабельного телевидения, стереодинамиков и т. Д. Большинство этих проводов не пропускают опасный электрический ток, потому что они работают при очень низком напряжении или передают только звуковые или графические сигналы, а не электрическую энергию.

В этом разделе HomeTips вы узнаете больше о типах электропроводки и типах проводов и кабелей.

Ремонт и уход за электрическими проводами

Электрические цепи могут вызвать любое количество проблем, и из-за потенциальной опасности пожара может возникнуть неисправная проводка, поэтому важно немедленно диагностировать и устранять проблему. В разделе «Ремонт электропроводки» мы рассмотрим список наиболее распространенных проблем и направим вас к другим статьям, которые помогут вам сузить круг возможных проблем. Одна из наиболее частых проблем возникает с электрическими шнурами и вилками, которые могут выйти из строя после многих лет использования.Мы покажем вам, как их заменить.

Проекты электропроводки своими руками


Этот раздел «Электропроводка» посвящен множеству проектов домашней электропроводки, которые вы можете выполнить самостоятельно. Сначала мы познакомим вас с некоторыми основными методами, такими как «Как разрезать и зачищать провода» и «Как разрезать и разрывать электрический кабель». Затем мы проведем вас через такие распространенные проекты, как «Как расширить электрическую цепь» и «Как установить новую электрическую коробку». Как и в случае со всеми самостоятельными задачами, связанными с электричеством, убедитесь, что питание цепи от главной панели отключено, прежде чем пытаться выполнить любой ремонт или установку.

Общие электрические инструменты

Если у вас есть навыки и интерес к самостоятельному ремонту электрооборудования, вот инструменты, которые вам понадобятся для большинства работ:

Бесконтактный тестер напряжения

Бесконтактное напряжение Тестер позволяет определить, заряжены ли провода или электрические устройства электрически, без необходимости открывать или отсоединять провода. Показанный тип предназначен для определения стандартного напряжения в электрических кабелях, шнурах, осветительных приборах, переключателях, розетках, автоматических выключателях и проводах.Он также обнаружит электрический заряд в низковольтном оборудовании, таком как системы безопасности, связи, развлечений и садового орошения. Найдите тестеры напряжения на Amazon. Бесконтактный тестер напряжения проверяет электрический заряд как при низком, так и при стандартном напряжении. Klein Tools

Тестер электрических розеток

Простой и недорогой тестер электрических розеток просто подключается к обычной розетке, чтобы определить, является ли цепь «горячей» (заряженной) и правильно ли заземлена.Тестер электрических розеток просто подключается к электрической розетке, чтобы определить, находится ли она под напряжением. Sperry

Continuity Tester

Небольшой тестер непрерывности с питанием от батареи стоит менее 10 долларов. Его можно использовать, чтобы определить, не повреждена ли проводка или нет ли электрических цепей. Вы можете купить тестер непрерывности на Amazon. Недорогой тестер непрерывности быстро позволяет узнать, оборван ли провод или отключен. Инструмент для повышения производительности

Плоскогубцы линейного мастера

Плоскогубцы линейного мастера - лучший инструмент для резки толстых проводов или кабелей и скручивания их концов.Чтобы скрутить два провода вместе, держите их бок о бок одной рукой, выровняв их зачищенные концы, и направьте тупой конец плоскогубцев на одну линию с ними, зажмите и скрутите по часовой стрелке. Плоскогубцы Lineman отлично подходят для резки кабелей. и провода и концы скрученных проводов. Irwin

Плоскогубцы с длинными носами

Плоскогубцы с длинными носами отлично подходят для сгибания небольших петель на концах проводов или для отрезания проводов (большинство из них включает в себя секцию для резки проволоки). Используйте заостренный конец плоскогубцев, чтобы образовать на конце провода гладкий 3/4 круг, предназначенный для обхвата винтовой клеммы (всегда навешивайте провод на клемму так, чтобы конец изгиба отходил от провода по часовой стрелке).Плоскогубцы с длинными носами проникают в узкие места и помогают с подключением проводов. Irwin

Мультиметр

Вам понадобится мультиметр для выполнения различных проверок целостности цепи, проверки напряжения и других подобных задач. Прочтите инструкции производителя, чтобы получить полное представление о методах. Мультиметры, которые выполняют функцию омметров, вольтметров и связанных с ними инструментов, продаются в магазинах бытовой электроники по цене менее 20 долларов. Вы можете купить мультиметр здесь. Мультиметр помогает со всеми видами диагностики электрических неисправностей.Innova

Отвертки для электриков

Вам понадобится ассортимент отверток для электриков с изолированными резиновыми ручками. Обязательно приобретите отвертки с плоским лезвием и с крестообразным шлицем. Отвертки с резиновыми накладками защищают вас от ударов при работе с электричеством. Titan

Устройство для зачистки проводов

Большинство электрических проводов проложено внутри изоляционной оболочки - пластикового, резинового или бумажного покрытия, которое предотвращает замыкание неизолированных проводов друг на друга или поражение вас электрическим током.При сращивании проводов или подключении их к устройствам необходимо удалить изоляцию, что является относительно простой задачей, если у вас есть недорогой инструмент для зачистки проводов. Инструмент для зачистки должен быть установлен так, чтобы он разрезал изоляцию, но не порезал провод (используйте прорезь, соответствующую размеру жилы провода). Инструмент для зачистки проводов позволяет быстро удалить изоляцию и обрезать провода. Ирвин

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Обновление домашней электропроводки | Факты о восстановлении электропроводки

Свет загорается при нажатии переключателя, телевизор работает, а в холодильнике продукты остаются холодными. Значит, с электропроводкой должно быть все в порядке? Не обязательно. Могут быть моменты, особенно если вашему дому более 40 лет, когда вам нужно обновить электрическую проводку в целях безопасности или потому, что существующая проводка больше не соответствует потребностям вашей семьи в электроэнергии.

Ремонт электропроводки может быть грязным и дорогостоящим делом, но с небольшим предварительным планированием вы можете свести к минимуму сбои и даже превратить работу в возможность добавить функции, которые повысят ценность вашего дома.

Проблемы безопасности при старом подключении

Неисправная проводка является основной причиной пожаров в жилых домах, согласно исследованию, проведенному в 2009 году Национальной ассоциацией пожарной безопасности. И чем старше ваш дом, тем больше вероятность того, что проводка устарела или небезопасна.

Старая проводка - даже проводка с ручкой и трубкой, которая датируется началом 20 века - по своей сути не опасна, но если вы не были рядом, когда дом строился, вы не можете быть уверены, что электрическая система соответствует требованиям. Кроме того, со временем могут ухудшиться такие материалы, как изоляция проводов.

Самые популярные советы по уходу за домом

    17 вещей, которые нельзя делать с домом

    Советы по уходу за домом

    Сохраните винтажные обои, но модернизируйте этот ретро-термостат, который требует времени и денег, до программируемого.

    Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

    Советы по уходу за домом

    Копите деньги для более важных вещей, например, для ипотеки.

    5 хитростей, чтобы ваши трубы не взорвались этой зимой

    Советы по уходу за домом

    Даже если вам кажется, что они уже начали мерзнуть.

    Определите 9 проблем с этим домом (советы новым домовладельцам)

    Советы по уходу за домом

    Признаки того, что вы плохо разбираетесь в обслуживании домовладельцев, например, припарковались на траве.

    12 вопросов, которые вы хотели бы задать перед переездом

    Советы по уходу за домом

    Избегайте сожалений, зная, какие вопросы задать РИЭЛТОРУ® или владельцу, прежде чем вы решите переехать в новый дом.

Если вы не знаете, когда ваша проводка проверялась в последний раз, стоит заплатить лицензированному электрику, чтобы он ее осмотрел, особенно если у вас есть один из этих предупреждающих знаков:

  • Автоматические выключатели или предохранители, которые срабатывают повторно
  • Ощущение покалывания при прикосновении к прибору
  • Мерцающий или затемняющий свет
  • Постоянный запах гари из комнаты или прибора
  • Горячие, обесцвеченные или искрящие розетки
  • Двухконтактные незаземленные розетки по всему дому
  • Отсутствуют розетки прерывателя цепи замыкания на землю (GFCI) на кухнях, в банях и других помещениях, подверженных воздействию влаги.

Еще одна причина рассмотреть вопрос о модернизации состоит в том, что некоторые операторы отказываются страховать дома со старой электропроводкой или взимают с владельцев более высокие страховые взносы.

Связано: Страхование домовладельцев: время для ежегодного осмотра

Популярные чтения

    7 естественных способов уничтожить дворовые сорняки

    Двор и патио

    Вот 7 способов убить сорняки с помощью предметов домашнего обихода. Вы сэкономите деньги, не проявив милосердия к этим незваным гостям.

    Простое 5-шаговое руководство по покраске бетона

    Живопись и освещение

    Покраска бетонных поверхностей требует больше навыков, инструментов и времени, чем нанесение покрытия на гипсокартон. Вот как это сделать правильно.

    10 разумных способов использования перекиси водорода

    Очистка и разгрузка

    Нетоксичен. Бюджетный. Перекись водорода - секретное оружие вашего очистительного арсенала.

Будьте внимательны к алюминиевой проводке

Вместо стандартного медного провода во многих домах, построенных в 1960-х и начале 1970-х годов, есть алюминиевая проводка, которая считается угрозой безопасности. «Соединения алюминиевой проводки со временем ослабляются», - говорит Грег Флетчер, старший электрик, педагог и автор нескольких книг по электромонтажу. «Это может вызвать перегрев и, возможно, возгорание розеток, когда к ним подключены приборы». Осмотр может определить, безопасно ли оставлять проводку на месте.Иногда добавление медных соединителей, называемых косичками, к розеткам и автоматическим выключателям может решить потенциальные проблемы.

Когда вам нужно больше энергии

Шестьдесят ампер раньше были стандартом для бытовой электросети. Сегодня в домах часто требуется 200 ампер для работы кондиционеров, телевизоров с плоским экраном, компьютерного оборудования и всех других гаджетов, о которых наши родители, бабушки и дедушки даже не догадывались.

Недостаточная мощность - это не просто неудобство; это может повредить чувствительную электронику.«Эти устройства очень тяжело переносят падение напряжения», - говорит строитель из Сан-Франциско Боб Хаузер. Даже при достаточной мощности вам может потребоваться добавить розетки, чтобы не полагаться на разветвители питания и удлинители, неудобства и потенциальную угрозу безопасности.

Приготовьтесь открыть стены - и ваш кошелек

Модернизация электропроводки - это большая работа по одной простой причине: все провода проложены за стенами. Каждый дом индивидуален, и цены варьируются в зависимости от рынка, но для ремонта всего дома вы легко получите счет в несколько тысяч долларов.Подавляющее большинство из них - это труд, необходимый для того, чтобы добраться до проводов, проложить новые, подключить их к каждому выключателю и розетке, закрыть дыры и навести порядок.

Проще всего заняться этой работой во время более крупного проекта реконструкции, такого как переделка кухни или строительство пристройки, когда подрядчики все равно пробивают дыры в стенах. Это ускоряет процесс, который может занять от пяти дней до двух недель для всего дома, по словам Лэнсдейла, штат Пенсильвания, электрического подрядчика Уэса Карвера.

Однако, в зависимости от обстоятельств, вам может не понадобиться перепайка проводов сверху вниз. Примеры: когда вам нужно добавить цепи для запуска нового устройства или питания дополнительного оборудования, такого как бассейн. В таких ситуациях можно сократить расходы и перерывы.

Планируйте будущие потребности в электроэнергии

Если вы собираетесь потратить деньги и вырезать дыры в стенах, то с таким же успехом можно проложить все провода, какие только сможете. Таким образом, вы будете готовы к любым возможным потребностям в электроэнергии в будущем.«Есть вещи, которые можно купить и подключить к розетке через 10 или 20 лет, но они еще даже не изобретены», - говорит Флетчер.

Одно разумное вложение - структурированная проводка. Это прочные кабели для передачи данных, которые обеспечивают доступ к новейшим функциям телевизоров, стереооборудования, компьютеров, игровых консолей, телефонов, систем безопасности - даже для дистанционного управления домашними системами, такими как отопление и освещение, через Интернет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
