Измерительные приборы (токовые клещи, мультиметры, тестеры)

Изделия для измерения параметров электрического тока

Работы, связанные с электричеством, подразумевают наличие у специалиста хотя бы минимального набора электротехнических инструментов. Одна из разновидностей таких инструментов – измерительные приборы. Что они собой представляют? Для чего используются? Какие виды измерительных приборов понадобятся при работе?

В список наиболее популярных измерительных приборов можно отнести:

- токоизмерительные клещи;

- портативный и профессиональный мультиметр;

- тестер с генератором сигнала;

- измеритель емкости и индуктивности (RLS-метр).

Будет полезным рассмотреть назначение каждого из них. Для примера можно взять приборы, выпускаемые компанией Mastech.

Токоизмерительные клещи Mastech MS2000G. Это устройство дает возможность измерить несколько параметров. Это значение силы тока, величина напряжения, сопротивление, частота входящего сигнала и даже температура окружающей среды.

Измерения предоставляются потребителю в виде числовых знаков. Также они выводятся на специальную шкалу. Ей, кстати, очень удобно пользоваться, если нужно измерить быстроменяющиеся параметры или сравнить результаты измерений с контрольным значением. Прибор обладает функцией сохранения измерений. Токоизмерительные клещи имеют звуковой пробник, с помощью которого можно проверить. Насколько хорошо соединены элементы схемы.

Портативный и профессиональный мультиметры Mastech. Портативный мультиметр – прибор, с помощью которого можно измерить значение постоянного и переменного напряжения, величину тока и сопротивления, частоту, уровень заполнения и даже температуру. Также с помощью мультиметра можно прозвонить цепь, протестировать диоды и прочее. Современные портативные мультиметры имеют встроенный компьютерный интерфейс. Эта особенность позволяет записывать и сохранять данные на компьютер.

Профессиональный мультиметр – прибор, который используется для среднеквадратических измерений значения напряжения и тока.

Подобно портативному. Он имеет интерфейс ПК. Это устройство имеет высокую чувствительность, что позволяет получать максимально точные результаты измерений. Память мультиметра может хранить в себе до 30 значений.

Тестер с генератором сигнала Mastech. По-другому их называют трассоискателями. Эти приборы предназначены для поиска скрытой электропроводки или проверки работоспособности телефонной линии. Конструкция тестера состоит из двух частей: устройство передачи и устройство приема. Эти две части отвечают за поиск и проверку поврежденных проводов. Трассоискатель компании Mastech очень удобен в использовании. Он изготовлен из материалов высокого качества.

Измеритель емкости и индуктивности (RLC-метр) от Mastech. Это прибор измеряет емкость, индуктивность и сопротивление отдельных радиоэлементов и целых участков схем. Он отвечает всем требованиям, которые предъявляются к устройствам такого типа. Измеритель оснащен ЖК-дисплеем. Выбор пределов измеряемого параметра можно сделать вручную или запрограммировать. Устройство оснащено специальным портом, с помощью которого можно отправить данные на ПК.

правила использования прибора при измерении электрических характеристик

В быту часто возникают ситуации, когда необходимо измерить напряжение в сети или проверить провод на пробой. Для решения этих задач используется тестер напряжения. Современные приборы обладают широкими функциональными возможностями и называются мультиметрами. Однако для человека, не занимающегося профессионально электрикой, будет достаточно и более простого устройства.

Виды и конструктивные особенности

Все тестеры можно разделить на две большие группы — аналоговые и цифровые. Они отличаются способом вывода информации. В аналоговых показания измерений считываются с помощью стрелочного указателя. В цифровых приборах они отображаются в виде цифр на светодиодном либо жидкокристаллическом дисплее.

Мультиметры укомплектованы щупами, с помощью которых выполняется подсоединение прибора к объекту измерения. Эти элементы конструкции подключаются к оборудованию с помощью проводов разного цвета, чаще всего черного и красного, обозначающих отрицательные и положительные полюса соответственно. Аналогичная цветовая маркировка нанесена на гнезда, расположенные на передней панели.

В последнее время все большую популярность приобретают цифровые мультиметры. Одни обладают довольно серьезным преимуществом перед стрелочными — можно не соблюдать полярность подключения.

Если пользоваться тестером напряжения аналогового типа и перепутать полюса, то можно погнуть стрелку. В аналогичной ситуации при измерении характеристик с помощью цифрового устройства на дисплее просто отобразится отрицательное значение.

Дешевые китайские мультиметры обладают небольшими функциональными возможностями. С их помощью можно измерить лишь несколько показателей:

  • постоянное, а также переменное напряжение до 1000 В;
  • силу тока в электроцепях;
  • активное сопротивление.

Более дорогие приборы предоставляют возможность проверить полупроводниковые детали, а если есть термопара либо терморезистор, то и температуру. Первые модели мультиметров имели весьма неудобную систему изменения диапазона измерения. Для этого требовалось вставить штекер в нужное гнездо. Сейчас все изменилось, так как в приборах есть пакетный переключатель. Достаточно повернуть ручку в нужное положение и можно приступать к работе.

Измерение электрических характеристик

Для проведения измерений необходимо подсоединить к прибору щупы. После установки регулятора режима работы в требуемое положение можно начинать работать. Все параметры электроцепей проверяются по одному алгоритму.

Постоянное и переменное напряжение

Чтобы проверить напряжение тестером, сначала необходимо установить переключатель в режим DCV или ACV — постоянное и переменное соответственно. Также следует выбрать и максимальный предел измерений.

Если измеряется переменное напряжение в сети 220 В, то переключатель необходимо поставить в положение 600 В либо 750 В. Это позволит предотвратить выход прибора из строя.

Щупы устанавливаются в соответствующие гнезда в зависимости от полярности. После выполнения этих подготовительных действий можно приступать к измерению напряжения. На тестерах чаще всего присутствуют следующие пределы:

  • 200 m — можно измерить напряжение до 0,2 В;
  • 2000 m — до 2 В, например, на батарейках;
  • 20 — до 20 В, соответствует напряжению автомобильной электросети;
  • 200 — максимум 200 В;
  • 750 — до 750 В;
  • 1000 — максимальное напряжение равно 1000 В.

Сила тока и сопротивление

Предел измерения находится в диапазоне от 200 Ом до 2 МОм. После подключения щупов прибор необходимо перевести в режим Ω-омметра. Для выбора предела измерений следует изучить маркировку резистора. Например, если на радиодетали указано 1К5, то на тестере нужно выставить значение 2000 Ом. Когда маркировка сопротивления не может быть расшифрована, то регулятор выставляется на меньшее значение. Если после измерения на дисплее отображается цифра 1, то следует увеличивать предел до того момента, пока не появится реальное значение сопротивления.

Практически все модели мультиметров позволяют измерять силу постоянного тока в электрической цепи. Более дорогие устройства предоставляют возможность узнать и показатель переменного тока.

Для проведения измерений на приборе следует выбрать нужный режим и подсоединить щупы. Подключив их к сети, на дисплее можно увидеть значение требуемого параметра.

Проверка полупроводниковых радиодеталей

Благодаря современным мультиметрам можно проверять работоспособность диодов и транзисторов. Так как диод способен пропускать ток лишь в одном направлении, то подключать прибор необходимо правильно. Сначала потребуется перевести мультиметр в соответствующий режим работы и подсоединить отрицательный щуп к катоду элемента, а положительный — к аноду.

После этого на дисплее можно увидеть значение напряжения пробоя, в среднем составляющее от 100 до 800 мВ. Изменив полярность щупов и повторив процесс измерения, можно убедиться в работоспособности элемента. В такой ситуации на дисплее должно появиться значение меньше 1. Если при любом подключении отображается единица, то диод следует считать неисправным.

Проверка транзисторов проводится в режиме Ω. Следует помнить, что рассматривать этот элемент необходимо в качестве двух диодов, соединенных встречно. Алгоритм действий при измерении следующий:

  1. Устанавливается режим работы омметра.
  2. К выводу «база» подсоединяется красный щуп с зажимом типа «крокодил».
  3. Черный щуп нужно поочередно подключать к эмиттеру и коллектору.
  4. Показания на дисплее должны быть аналогичны проверке диодов.

Если после перемены мест подключения щупов на дисплее отображается единица, то радиодеталь исправна. Чтобы полностью в этом убедиться, нужно проверить все три перехода. Так проверяется транзистор типа «n — p — n». Для работы с элементами «p — n — p» необходимо лишь поменять местами положительный и отрицательный щупы прибора.

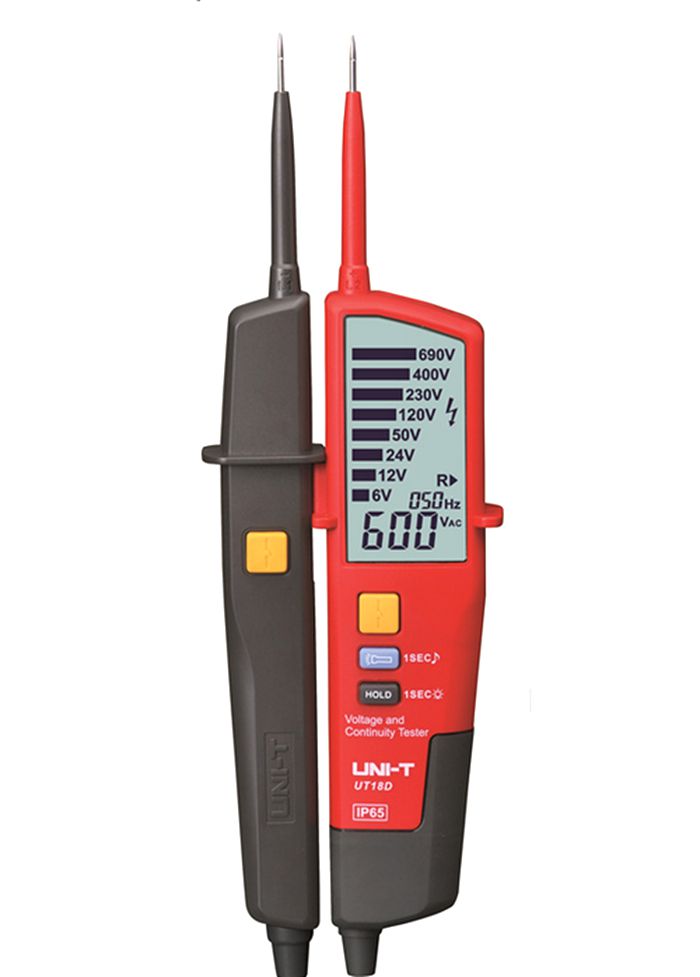

Тестеры напряжения — универсальные приборы, позволяющие определить причину неисправности буквально за несколько минут. Освоить работу такого оборудования довольно просто. Внимательно прочитав инструкцию, любой человек сможет пользоваться электрическим тестером, так как стоимость этого устройства невелика, и его можно легко купить в любом магазине электро- и радиотоваров.

Как проверить напряжение в розетке мультиметром и измерить


Безопасность при проведении монтажа и ремонта электроустановочных приборов нужно обеспечить всеми возможными способами. Необходимо исключить и легкие удары, и тяжелые поражения током. Согласны? Перед выполнением действий с электроточками требуется обязательно проверять напряжение, что осуществляется с помощью мультиметра.

Мы расскажем, что собой представляет и как действует этот портативный прибор, применяемый как домашним мастерам, так и профессиональным электрикам. У нас вы узнаете, как проверить напряжение в розетке мультиметром, а также есть ли само напряжение в сети. Разберем, как с его помощью производятся измерения силы тока.

Для вас мы подробно описали виды мультиметров, привели правила их использования. Для оптимизации восприятия непростой темы приложили фото-подборки, схемы, видео.

Содержание статьи:

Мультиметры, тестеры и их разновидности

Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.

Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:

  • постоянное и переменное напряжение;
  • переменный и постоянный ток;
  • сопротивление, емкость и многое другое.

Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, “прозванивать” до распределительной коробки и выходящие из нее провода, проверять работоспособность диодов и т.д.

Галерея изображений

Фото из

Мультиметр - портативный прибор, помогающий своевременно обнаружить обрыв электропроводки, проконтролировать работоспособность ТЭНа и прочих электрокомпонентов в цепи

Используя мультиметр, можно проверить напряжение на любом участке цепи, в подключении автоматов, розетках, а также проверить зарядку аккумулятора

Для бытового использования не обязательно покупать вариант с расширенным перечнем функций. Достаточно мультиметра, способного прозвонить цепь, измерить сопротивление и проверить напряжение

Все мультиметры, представленные в продаже, делятся на аналоговые (со стрелочной индикацией) и цифровые ( электронные варианты)

Цифровые мультиметры предпочитают профессиональные электрики, которым важно фиксировать скачки в электросети. Самостоятельным мастерам проще и удобнее работать с цифровыми тестерами

Во время выполнения любых операций по контролю и измерению показаний электросети расходуется заряд батареи. Все снятые данные считаются достоверными, пока батарея не разрядилась

Одной из решающих характеристик тестирующего устройства является погрешность. Для бытовых целей подойдут мультиметры с погрешностью до 3%

Значимой характеристикой мультиметра считается класс электробезопасности. Мультиметры САТ III подходят для контроля наружной проводки, тестеры САТ II используют для проверки бытовой электроцепи внутри кв./дома, приборы САТ I используют в контроле слаботочных сетей

Использование мультиметра для решения бытовых задач

Проверка напряжения и других характеристик сети мультиметром

Диапазон возможностей контрольного прибора

Стрелочное или аналоговое тестовое устройство

Внешние различия аналогового и цифрового устройств

Достоверность показаний цифрового прибора

Предельная погрешность контрольных устройств

Класс электробезопасности мультиметра

Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.

В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна – новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, “ценой деления” определённого параметра, вычислить итоговое значение электрической характеристики.

И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.

Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая “цену деления” шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.

Галерея изображений

Фото из

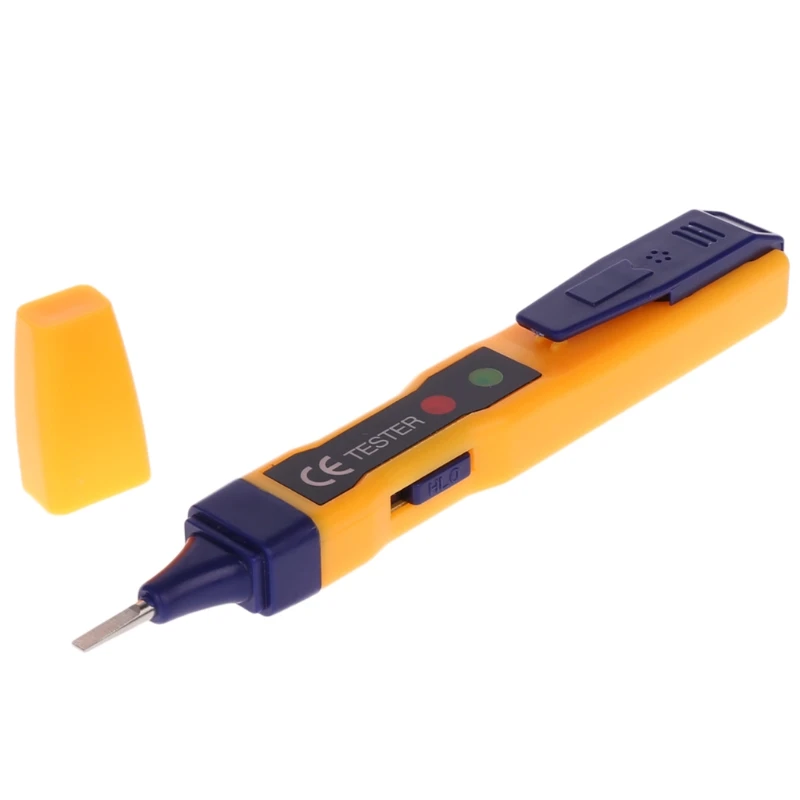

Контрольно-измерительное устройство, выполненное в форме карандаша, удобней в работе

В комплектации приборчика кроме обычного щупа, есть еще щуп-крокодил

Для проведения измерений один из щупов выдвигается из самого устройства, второй подсоединяется проводом

Выполнять тестирование с использованием щупа с зажимом "крокодил" гораздо удобнее, чем прибором с двумя обычными щупами. Особенно, если измерения нужно произвести навесу

Для питания прибора применяются стандартные пальчиковые батарейки, которые периодически следует менять

Весомый минус прибора заключается в невозможности измерять силу тока. Тем, кому необходима эта характеристика, устройство не подойдет

Зато напряжение в электросети мультитестер-карандаш производит без прямого контакта, что часто необходимо для проверки скрытой проводки

Кроме вывода показаний о проверке характеристик на дисплей устройство сигнализирует звуком о наличии повреждений

Мультитестер в форме карандаша

Комплектация мультиметра-карандаша

Измерение напряжения карандашом

Применение зажима типа "крокодил"

Питание прибора от батареек

Минус устройства в виде карандаша

Бесконтактное определение

Наличие звукового сигнала

Стандартные мультиметры могут стоить более 5 у. е. Но одно остаётся всегда неизменным – центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.

Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.

Галерея изображений

Фото из

Простейший вариант мультитестера

Вывод снятых показаний на дисплей

Особенности измерения

Электромагнитное излучение

Бытовая сеть электропитания

Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике

А розетка, в данном случае, выступает исключительно в роли “точки выхода” напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет “работать” потребитель.

Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть “наша” 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.

В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы “запитать” такие устройства, как насосная станция, компрессор, токарный станок и т.д.

Бытовая электрическая сеть “выдаёт” в розетках напряжения в 220 В (одна фаза) для нынешних бытовых приборов зарубежного и отечественного производства: от чайников и фенов до посудомоечных и стиральных машин

Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.

С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц.

Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от “наших” 50 Гц может легко “вздуться” и она (печь) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.

Техника безопасности перед работами

Мультитестер – это многофункциональный портативный прибор, который питается от батарейки (обычно “кроны”) и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

“Крона” – батарея гальванических элементов питания, габаритные размеры 48,5Х26,5Х17,5 мм. Масса батарейки около 53-55 граммов. Выходное напряжение – 9 В, ёмкость в среднем – 600 мА*ч

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко “сгореть”, частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

  1. Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
  2. Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

  1. Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
  2. Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
  3. При работе с разъёмом “20А” время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под “ноль”.

Плавкий предохранитель являет собой стеклянную колбу с внешними металлическими контактами в виде “колпачков”. Внутри колбы находится кусок проволоки, которая расплавляется в момент перегрузки, она размыкает цепь и сохраняет прибор от поломки

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Условные обозначения мультиметра

Фактически мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговом – шкала с защитным стеклом), многопозиционного кругового переключателя, разъёмы для подключения щупов. В этой статье, в качестве мультиметрического прибора, рассматривается модель DT9205А.

Мультитестер цифровой DT9205А имеет широкие возможности, включая измерение переменного и постоянного напряжения и тока, сопротивление, ёмкость, исправность диодов. Размер – 186х86х41 мм, вес – 318 грамм

Кнопки:

  • ON/OFF – включение/выключение устройства;
  • HOLD – удержание отображаемого значения на ЖК-экране.

Сектора центрального переключателя:

  • hFE – измерение параметров транзисторов;
  • F, Ω- тестирование емкости конденсаторов и сопротивление;
  • A-, A~ – постоянный и переменный ток;
  • V-, V~ – постоянное и переменное напряжение.

Основные разъёмы:

  • 20А – гнездо для измерения силы тока до 20A, красный щуп;
  • А – гнездо для тестирования силы тока в пределах диапазонов;
  • СОМ – гнездо для всех режимов, обычно подключается черный щуп;
  • VΩ – гнездо для измерения сопротивлений и напряжений.

Разъёмы секций “pnp/npn” – тестирование полупроводников, “cx” – разъёмы для вставки проверяемого конденсатора. Обязательно необходимо соблюдать полярность иначе он “вздуется”.

Для того чтобы грамотно использовать мультитестер следует знать, какими функциями он наделен. Кнопки с обозначением функций расположены на лицевой панели (+)

Подключение щупов в мультиметр

Щупы – специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого – провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические “крокодилы” – зубчатые зажимы.

“Крокодил” являет собой специальный вид насадок для щупов мультитестера, очень удобный при измерении электрических характеристик средних и больших деталей

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

Разъёме СОМ является электрическим “минусом”, выполняет функцию заземления на всех режимах и диапазонах. Обычно сюда подключают черный щуп

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение – круговой переключатель на позиции “►” (прозвон цепи).

Кроме напряжения мультитестером можно измерить величину силы тока и значение сопротивления. Важно помнить, что при измерении величины сопротивления необходимо отключать питание

Измерение переменного напряжения в розетке

Ознакомительные и подготовительные работы произведены. Переходим к фактическому выполнению задания. Первым делом отключаем мультитестер, если он включен. Нажимаем кнопку ON/OFF.

Переводим поворотный триггер мультиметра в позицию “750” (в других тестерах может быть

Как измерить напряжение мультиметром в розетке 220в?

Мультиметр является универсальным прибором, с помощью которого можно точно определить напряжение и силу тока. Устройство широко применяется мастерами-электриками, а также часто используется быту. Каждый начинающий пользователь должен знать, как измерить напряжение в розетке мультиметром.

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

  • напряжение – постоянное и переменное;
  • диапазон сопротивления;
  • емкость;
  • частоту;
  • индуктивность;
  • силу постоянного и переменного тока;
  • температурный режим;
  • коэффициент усиления транзисторов;
  • проверка диодов и транзисторов;
  • вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Функциональные элементы мультиметра

Современные изготовители выпускают различные модели мультиметров. Широкой популярностью пользуются цифровые приборы с различными дополнительными функциями, которые считаются более точными. Нормальной считается погрешность до тех процентов. Чем меньше показатель отклонения, тем достоверней тестовая проверка.

Даже самое простое электроизмерительное устройство способно определить самые стандартные величины – силу тока, напряжение и сопротивление. Более дорогие мультиметры оснащены специальными датчиками для измерения температуры. Также с помощью такого ручного инструмента определяется емкость, интервалы между импульсами, частота и индуктивность.

Среди функциональных возможностей мультиметра выделяют:

  1. Распознавание нарушений в работе электрической цепи. Прибор способен с помощью звукового сигнала – «прозвонки» выявить величину сопротивления, которая опустилась ниже необходимой шкалы.
  2. Проверка полупроводниковых элементов. Мультиметром можно выполнить проверку диодов, транзисторов или тиристоров, а именно их исправность.
  3. Многие усовершенствованные модели оснащены дисплеями, на которые подается сигнал, и могут проводить необходимые вычисления.

Наиболее популярными дополнительными возможностями считаются:

  • фиксирование прибором выявленной величины – кнопочная или автоматическая;
  • подсветка показателей на экране;
  • счетчик отключения питания;
  • индикатор перезагрузки;
  • автоопределение рубежей измерения.

В профессиональных моделях установлена самая минимальная погрешность точности. Иногда используется способность цифровой обработки. В рабочей памяти закрепляется необходимые максимальные параметры, с помощью которых прибор высчитывает среднюю величину.

Также на лицевой стороне мультиметра находится значок «прозвонки» и ручка для переключения диапазонов

Почти на всех мультиметрах имеются уловные обозначения, которые отображают функциональные элементы устройства:

  • «DCA» – измерение силы постоянного тока;
  • «Ω» – значок сопротивления;
  • «ACV» – показатель постоянного напряжения;
  • «DCV» – обозначение переменного напряжения.

Некоторые электроизмерительные устройства имеют сразу два индикатора – цифровой и стрелочный. Для облегчения работы с устройством используют две измерительные шкалы, которые способствуют проводить измерение в разных значениях.

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

  1. Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
  2. Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
  3. Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
  4. Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
  5. При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
  6. После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
  7. Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
  8. Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными.
При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству. Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

  1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
  2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
  3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
  4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
  5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
  6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
  7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Тестеры, индикаторы и измерительные приборы на разные случаи

Наличие необходимого инструмента – залог успеха в любом ремонте, диагностике неисправностей и их упреждении. Универсальных решений не существует и в сегодняшней свежей подборке тестеры и приборы для автомобилистов, электриков, людей, занятых ремонтом электронной техники, как в качестве хобби или в статусе «домашний мастер», так и на более высоком уровне.

Тестер тормозной жидкости

Без преувеличения тормозную систему любого автомобиля можно назвать жизненно важной. Как известно, тормозная жидкость гигроскопична и повышенное содержание воды в тормозной жидкости ни к чему хорошему привести не может. Работа тестера тормозной жидкости основана на определении ее проводимости. Тестер прост в эксплуатации и позволяет провести экспресс тест для оценки содержания воды в жидкости для своевременной ее замены.

Тестер-рефрактометр

Достаточно простой прибор, который поможет подготовить автомобиль к зиме. Имеет три шкалы по которым определяется плотность электролита в обслуживаемом аккумуляторе (левая шкала), температура замерзания охлаждающей жидкости на основе этилен- и пропиленгликоля (антифриза), а также температура замерзания омывающей жидкости (правая шкала).

Индикатор зажигания

Внешне провода, катушки зажигания могут выглядеть безупречно. Однако небольшая трещина в изоляции может доставить много хлопот. Особенно любит проявляться в сырую погоду. Безошибочно определить место повреждения можно с помощью не дорогого индикатора.  Не требует источника питания, габаритами не больше шариковой ручки.

Тестер аккумуляторов

Зима точно покажет их состояние, но сделать она это может в самый неподходящий момент. Упредить неловкие моменты можно с помощью простого и функционального тестера аккумуляторных батарей. Прибор не требует профессиональных навыков, установки ПО и т.д. Меню на русском языке.

Бесконтактный индикатор напряжения

Тестер напряжения LAOA способен определить провода и проводники под напряжением в диапазоне 24-1000 Вольт.  Метод определения бесконтактный, т.е. полностью безопасный. Тестер определяет ноль, фазу, имеет звуковую сигнализацию и подсветку. Соответствует категории измерений CAT IV 1000 В. Автоматически отключается через пять минут для экономии заряда батареек (2*ААА).

Кабельный тестер-трассоискатель

С помощью MASTECH MS6812 можно отследить как проложен провод, искать повреждения в автопроводке, обрывы в сетевой проводке, телефонных и компьютерных сетях, а также проверить состояние, целостность и полярность телефонных линий. Для поиска витой пары или телефонной линии используется генератор и приемник, для поиска скрытой проводки достаточно только приемника.

Мультиметр-пинцет UNI-T UT116C

Этот тестер не заменит полноценный мультиметр, но крепко выручит при тестировании SMD компонентов прямо на платах. Кроме того, он умеет проверять высоковольтные стабилитроны и высоковольтные светодиоды, т.е. при их проверке не нужно городить стенд с блоком питания. Функционал: прозвонка, измерение сопротивления, емкости конденсаторов, тест диодов, стабилитронов, светодиодов.

Тестер радиокомпонентов ТС-1

Этот тестер пригодится как для хобби, так и в профессиональной деятельности. Он способен протестировать практически любой полупроводниковый радиокомпонент с определением его параметров и цоколевки. Умеет проверять резисторы, диоды, конденсаторы с определением ESR, транзисторы, включая MOSFET и IGBT, светодиоды, напряжение литиевых аккумуляторов, форму сигнала пультов управления. Питание прибора осуществляется от внутреннего аккумулятора.

USB тестер Web-U2

Один из самых функциональных USB тестеров на сегодняшний день. Позволяет проверять зарядные устройства, кабели, аккумуляторы с определением емкости. Поможет выбрать лучшие при покупке и тестировать после ремонта. Имеет на борту триггеры протоколов быстрой зарядки, включая QC3 и PD. Измеряемое напряжение 4-24 Вольта, ток 0-5 Ампер. Цветной экран, датчик положения, возможность подключать температурный датчик. Версия с блютуз позволяет управлять с экрана смартфона или ПК.

Мультиметр Aneng Q1

Интересная и проверенная модель мультиметра. Вместо поворотного селектора видов измерений здесь кнопки, а пределы измерений тестер устанавливает автоматически. Способен измерять сопротивление, емкость конденсаторов, тестировать диоды, светодиоды, обрыв проводника (прозвонка), переменное и постоянное напряжение, силу переменного и постоянного тока, температуру. Оснащен дисплеем EBTN, есть аналоговая шкала и функция True-RMS.

Тестер напряжения | HowStuffWorks

Протекание электрического тока измеряется путем размещения электрического тестера в двух точках цепи. Измеритель напряжения - самый простой из этих инструментов. Он состоит из небольшой неоновой лампочки с двумя изолированными проводами, прикрепленными к нижней части корпуса лампы; каждый провод заканчивается металлическим испытательным щупом. Этот тип тестера всегда используется при включенном токе, чтобы определить, течет ли ток через провод, и проверить правильность заземления.Он также используется для определения наличия соответствующего напряжения в проводе. Найдите тестер, рассчитанный на напряжение до 500 вольт.

Чтобы использовать тестер напряжения, прикоснитесь одним щупом к одному проводу или соединению, а другим щупом - к противоположному проводу или соединению. Если компонент получает электричество, лампочка в корпусе светится. Если свет не горит, проблема в этом. Например, если вы подозреваете, что электрическая розетка неисправна, вставьте один датчик тестера в один разъем розетки, а другой датчик - в другой разъем.Лампочка в тестере должна загореться. Если этого не произойдет, розетка может быть плохой.

Для дальнейшего тестирования розетки вытащите ее из стены. Поместите один щуп тестера на один винтовой зажим, а другой датчик - на другой винтовой зажим. Если лампочка тестера горит, вы знаете, что розетка неисправна - ток течет в розетку, но не течет через розетку, чтобы обеспечить питание подключенного к ней прибора. Если контрольная лампочка не горит, значит, в розетку нет тока.Проблема может заключаться в перегоревшем предохранителе или сработавшем автоматическом выключателе, а также в отсоединении или обрыве провода за розеткой.

Это не то, что вы ищете? Попробуйте эти:

  • Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для всего, что нужно починить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем ящике для инструментов. Узнайте все о них в этой статье.
  • Электроинструменты. Чтобы решить основные проблемы с электричеством в вашем доме, вам понадобится несколько инструментов.Узнайте о них в этом разделе.
  • Тестер непрерывности: Тестер непрерывности поможет вам определить, есть ли электричество в том или ином компоненте электрического прибора. Узнайте больше о тестерах непрерывности здесь.

Kzyee KM10 Комплект датчиков цепи питания, автомобильный тестер цепей с функциями автоматического тестирования электрической системы (цифровой тестер напряжения / мультиметр / искатель короткого замыкания / тестер батареи / питание или заземление)

Комплект для сканирования датчиков питания KZYEE KM10 работает от 12-24 вольт источников, включая вольтметр, контрольную лампу, встроенный фонарик, индикатор короткого замыкания, тестер реле / ​​компонентов, тестер целостности цепи и индикатор плохого заземления, сканирование мощности действительно обеспечивает максимальную мощность и доступность, позволяя пользователям проверять схемы за один раз шаг.Абсолютная необходимость для каждого технического специалиста, который ищет быстрое и точное решение для диагностики электрических систем.
KZYEE KM10 Power Probe :
1. Делает больше, чем мультиметр
: просто выберите режим диагностики, нажав кнопку режима, а затем подключите наконечник зонда к цепи, ЖК-дисплей покажет напряжение постоянного и AV , сопротивление
2. Устройство обнаружения короткого замыкания, неисправно
Устройство проверки заземления : KM10 отслеживает и определяет обрыв или короткое замыкание без необходимости перемещать панели, молдинги или ковер, чтобы обнажить провода.Больше не нужно расходовать предохранители.
3.
Не требуется дополнительная батарея : два источника питания. Непосредственно подключите KM10 к прикуривателю или электроду батареи, и тогда вы готовы к работе.
4. Диагностический прибор суперэлектрического датчика Kzyee KM10 поддерживает электрические системы 12 В и 24 В.
5. Встроенное напряжение и полярность, целостность цепи, фонари прицепа и подключения, а также тестирование сигнальной цепи. Он может быстро и точно обнаруживать проблемы.
6. Активируйте компоненты в автомобиле или заземлении, считайте показания напряжения красного / зеленого светодиода полярности, отслеживайте и обнаруживайте короткое замыкание, плохие контакты заземления. Тестер цепей KM10
Основные характеристики : 1.Светодиодный экран позволяет вам считывать напряжение, ток и сопротивление на кончике пальца.
2. Тестовый режим содержит напряжение AV, напряжение постоянного тока, сопротивление току, светодиод, в том числе большинство систем автоматического тестирования цепей
3. Включая адаптер прикуривателя, зажимы для проверки батарей, легко для получения питания от аккумулятора автомобиля
4.
Защита выключателя : Возможность включения компонентов. Автоматическое отключение, если ток превышает 5 ампер, конструкция защищает электрическую цепь от повреждений, вызванных перегрузкой по току, обычно в результате перегрузки или короткого замыкания.
5. С электронным кабелем длиной 6 метров, удобно тестировать от передней части до задней части автомобиля.
6. Встроенный фонарик позволяет работать в темноте.
7. Очень надежный и простой в использовании, длина 6 м. прочный кабель
Warm Note : У этого щупа очень острый конец, его легко поранить. Лучше быть внимательнее при выполнении.
Функции датчика мощности KM10 :
1.
Выполнение следующих функций : подача мощности, измерение, проверка заземления, проверка полярности, проверка целостности и активация компонентов
2.Легко считывайте показания измерителя AVO, напряжения, тока и сопротивления
3. Нажмите выключатель света и мгновенно включите электрические компоненты, такие как охлаждающий вентилятор, реле и т. Д.
4. Активируйте компоненты с помощью горячего провода и заземления провод одновременно
5. Быстро определите положительную, отрицательную и обрыв цепи
6. Быстро проверьте плохие контакты заземления, отследите и найдите короткое замыкание, не расходуя предохранитель
7. Быстро проверьте целостность переключателя, реле и диода
8.Защитите инструмент от перегрузки с помощью внутреннего прерывателя цепи
9. Вы можете работать в темноте, используя встроенный головной светильник
10. Работайте с инструментом, не глядя в меню, когда пользователи знакомы с тональным сигналом. Тестирование вдоль транспортного средства с помощью длинного кабеля
Технические характеристики датчика питания :
Дисплей : цветной TFT-дисплей (160 x 128 точек на дюйм)
Рабочая температура : от 0 до 60 ° C (от 32 до 140 ° F)
Внешний источник питания : 12,0 или 24.Питание 0 В от автомобильного аккумулятора
Список пакетов : 1 * KM10 Power
Scan 1 * Прочный пластиковый футляр 1 * 20 футов. Удлинительный кабель 1 * Наконечник датчика 1 * Зажимы для подключения аккумулятора 1 * Адаптер прикуривателя 1 * Руководство пользователя

Обзоры лучших бесконтактных тестеров напряжения на 2020 год

Если вы выполняете какие-либо электромонтажные работы, бесконтактный тестер напряжения является важным инструментом в вашем арсенале. Наличие одного могло буквально быть разницей между жизнью и смертью.Эти удобные маленькие инструменты используют магнитные датчики, чтобы определить, есть ли в кабеле напряжение. Просто приложите один к проводу, нажмите кнопку, и он загорится, если провод находится под напряжением. Это лучший способ убедиться, что ваше оборудование обесточено перед началом работы.

Выполняете ли вы базовые электромонтажные работы по дому или электрик, выполняющий эту работу в профессиональной среде, это одна из вещей, которые могут спасти вам жизнь. По этой причине важно покупать правильный.Нет причин, по которым это должна быть дорогая покупка. Если вы выберете правильную модель, все будет в порядке.

Что именно нужно искать в бесконтактном тестере напряжения? Мы позаботились об исследованиях за вас, так что вам не придется. Мы рассмотрим три лучших тестера напряжения на рынке. Затем мы поможем вам найти тот, который вам подходит.

Бесконтактный тестер напряжения VoltAlert

Если вы регулярно работаете с электричеством, то вы уже знакомы с Fluke.Они являются ведущим поставщиком электрического оборудования и пользуются популярностью не зря. Все в их инвентаре качественное, надежное и первоклассное. По этой причине любой продукт Fluke будет нашим первым выбором.

Дизайн

Бесконтактный тестер напряжения VoltAlert от Fluke имеет тот же серый и желтый дизайн, что и большинство их продуктов. Он сделан из толстого и прочного пластика, который не боится других инструментов в вашем чемодане - вы вряд ли его потеряете.Наконечник сделан из полупрозрачного пластика. Внутри есть пара светодиодов, которые загораются, чтобы вы знали, присутствует ли напряжение или нет. Чтобы он всегда был под рукой, к передней части прикреплен прочный зажим, так что вы можете прикрепить его к переднему карману. Он довольно плотный, поэтому есть вероятность, что вы сбросите его с кодом

HTTP Status 404 - Page Not Found

Тяга кабеля

Рыбные ленты

Рыбные палочки

Полилиния

Головки вытяжные

Принадлежности

Гибка трубопроводов и аксессуары Драйверы

Отвертки

Гайковерты

Отвертки с шестигранной головкой

Плоскогубцы

Бокорезы

Длинногубцы

Диагональная резка

Клещи для опрессовки

Разное.Инструменты

Испытания и измерения

Мультиметры

Токоизмерительные клещи

Детекторы и тестеры напряжения

Тестеры цепей

Изображения

Принадлежности

Комплекты

ИК-термометры

Изготовление отверстий

Шнековые насадки для судов

Короткие шнековые насадки

Гибкие биты

Кольцевые пилы

Фрезы для отверстий с твердосплавными напайками

Сверло ступенчатое

Пробойники

Свёрла / метчики

Голос, данные и видео

Тестирование

Прекращение действия

Раскрой

Зачистка

Разное

Освещение

Верхнее временное освещение

Рабочие фары

Постоянное освещение

Лампы и аксессуары

Струнные светильники

Персональное освещение

Шнуры

Внутренние шнуры

Уличные шнуры

Катушки со шнуром

Временные решения для электроснабжения GFCI

Адаптеры

с возможностью подключения пользователем

Наборы линейных шнуров

Наборы прямоугольных шнуров

Дуплексные / четырехместные коробки

Панельные крепления

GFCI высокой мощности / ELCI

PPT - Тестер напряжения Презентация PowerPoint, бесплатная загрузка

  • Тестер напряжения Используется для проверки напряжения на электрических розетках, предохранителях и автоматических выключателях, проверяет напряжение от 120 до 600 вольт.

  • Тестер непрерывности Устройство, используемое для проверки целостности цепи.

  • Мультитестер или вольт-омметр Аналоговый или цифровой измеритель, который обычно измеряет переменное напряжение, постоянное напряжение, сопротивление и миллиампер.

  • Инструмент для зачистки проводов Используется для снятия пластикового покрытия с твердых электрических проводов без повреждения провода. Может регулироваться для использования на проводах различного диаметра.

  • Плоскогубцы линейного мастера Используются как на неизолированном, так и на изолированном проводе.Примечание. Эти инструменты также используются для работ по забору и обвязки бетонной арматуры.

  • Нож для резки кабеля NM Нож для резки кабеля типа NM.

  • Трубогиб Позволяет электрику выполнять точные изгибы на 45 и 90 градусов. Бендер может быть предназначен для ЕМТ или жесткой трубы.

  • Неметаллический рыхлитель кабеля Изготовлен из тонкой U-образной металлической детали.

  • Плоскогубцы с удлиненной головкой Также используются для зачистки проводов, проделывания проушин на проводе и удержания провода на месте при установке винтов.

  • Инструмент для зачистки и обжима проводов Используется для зачистки проводов, обрезки проводов и обжима клемм на зачищенных концах проводов.

  • Съемник предохранителей Изготовлен из пластика для защиты электрика от поражения электрическим током при установке или снятии предохранителей.

  • Пробойник Размеры от 1/2 до 2 1/2 дюймов. Используется для создания отверстия в панели для подключения кабелепровода.

  • Fish Tape Рыбные ленты бывают длиной 25, 50 и 100 футов.

  • Hickey Hickey или трубогиб используется для гибов с коротким радиусом.

  • Электрический паяльник Имеет сменное медное жало. Паяльники имеют размеры от очень легких для пайки тонкой проволоки до тяжелых для пайки листового металла.

  • Паяльный пистолет Он оснащен сменным наконечником и работает от 115 вольт переменного тока. Используется в основном для пайки проводов.

  • Армированный кабель Этот кабель должен проходить от коробки к коробке без стыков.

  • Ножевой предохранитель Ножевой предохранитель изготавливается в нескольких размерах для работы от 60 до 600 ампер и не может быть заменен патронными или ножевыми предохранителями различной мощности.

  • Автоматический выключатель Используется для защиты провода в цепи. Номинально в амперах.

  • Гайка для провода Используется для подключения проводов переменного тока. Цветовая кодировка для обозначения емкости.

  • Беспаечный разъем Используется там, где требуется постоянное соединение.Разъемы могут быть изолированными или неизолированными. Обычно используется для электромонтажа мобильного оборудования.

  • Заземляющий стержень Он подключается к электрической сервисной коробке или к корпусу счетчика с помощью экранированного провода заземления и зажима заземления.

  • Friction Tape Используется поверх резиновой изоляционной ленты на проволочных соединениях и используется для замены внешней оплетки.

  • Пластиковая лента Используется отдельно без фрикционной ленты.

  • Зажим заземляющего стержня Подключает заземляющий провод к заземляющему стержню, арматурной шине или металлической водопроводной трубе.Это обеспечивает хорошее заземление в случае скачка напряжения или удара молнии.

  • Электрический шнур Гибкий кабель, используемый для удлинителей и подключения электроинструментов. Может быть пластиковым (например, тип xx) или резиновым (например, тип SJ).

  • Хомуты для кабелепровода Трубопровод помещается в изогнутую часть, а ремень фиксируется гвоздями или винтами. Стили с одной и двумя ногами. Подходит для трубопровода EMT и жесткого / ПВХ.

  • Патронный предохранитель Это цилиндр в форме гильзы патрона, с металлическими наконечниками на каждом конце и мягким плавким элементом внутри.

  • Изолированная скоба Обычно используется для низковольтного провода, используемого в таких приложениях, как дверные звонки или контроллеры спринклерных систем. Не следует использовать линии на 120 вольт.

  • Припой с сердечником Поставляется в катушках. Канифольный сердечник используется для пайки проводов и кислотного сердечника для пайки листового металла.

  • Приводной ремень кабелепровода Изготовлен из цинкового литья под давлением, он забивается в дерево с помощью молотка с трубкой, расположенной на изогнутом конце.

  • Неметаллические скобы для кабелей Скобы для крепления кабеля типа NM к дереву.

  • Неметаллический зажим Кабель фиксируется с помощью кронштейна, стянутого винтами. Используется для крепления кабеля NM к коробке.

  • UF Cable Этот кабель имеет твердое пластиковое покрытие, что делает его пригодным для непосредственного захоронения кабеля. Кабель УФ имеет размер, как кабель НМ.

  • Однопроволочный Однопроволочный с термопластичной изоляцией.Провод может быть одножильным или многожильным. Типичные типы - TW и THHN. Стандартные размеры 14-0

  • Неметаллический кабель Кабель с пластиковой крышкой, используемый для внутренней проводки в жилых помещениях. Обычно встречается с 3-мя и 4-мя проводниками типоразмеров 14-6. Например, «14-2 с землей» будет иметь 3 провода калибра 14, 1 черный, один белый и один голый.

  • Резиновая лента Используется на высоковольтных соединениях. Его закрывают фрикционной лентой или полиэтиленовой лентой.

  • Панель служебного входа (SEP) Используется для распределения электроэнергии в здании.Содержит главный выключатель и автоматические выключатели.

  • Гибкий кабелепровод Состоит из сильно оцинкованной стальной ленты, намотанной по спирали, с блокируемой конструкцией, обеспечивающей большую гибкость.

  • Электрометаллические трубки Тонкостенный трубопровод. Обычно сокращенно ЕМТ. Он сочетается со специальной фурнитурой и гладкий внутри. Изготовлены длиной 10 футов. Обычные размеры 1/2 "-2". Разрешено для использования внутри помещений.

  • EMT Sweep Отличие в том, что он изготовлен из тонкостенного трубопровода и не имеет резьбы.

  • Муфта EMT Обжимной фитинг, используемый для соединения трубопровода EMT.

  • Соединитель EMT Используется для соединения кабелепровода EMT с коробкой, панелью или другим резьбовым фитингом.

  • Муфта ребристая Изготовлена ​​из оцинкованной стали.

  • Ребристый входной угол Имеет внутреннюю резьбу на каждом конце и съемный колпачок для доступа к проводу для сращивания или протягивания.

  • Ребристый трубопровод Доступен с гальваническим и эмалевым покрытием.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
