Электрод фото: 120 фото популярных марок сварных держателей

Содержание

инструкция по выбору и применению

Современный рынок готов предоставить мастерам-сварщикам специализированное оборудование, которое будет служить долгое время. В некоторых случаях люди покупают не только дорогое, но и не качественное оборудование, которое в последствие приходится заменять другим и тратить на это деньги.

Наша статья призвана помочь вам и сделать правильный выбор в нужную сторону. Возможно, что вы переплатите один раз, зато будете работать потом долго и не зная беда, но в итоге поймете, что вам удалось сэкономить не только деньги, но и время, силы и нервы. Выбирайте лучшие сварочные электроды вместе с нами.

Краткое содержимое статьи:

Производители электродов

Если вы выбираете отечественного производителя, то будьте готовы к тому, что их качество несколько хуже чем у зарубежных. Однако технологии не стоят на месте и сегодня в нашей стране начинают изготавливать все более лучшие электроды.

Самые передовые бренды, которые выбирают наши мастера это ESAB-SVEL, Ресанта, Kobelco, УОНИ и Lincoln Electric.

Некоторые из этих производителей добавляют дополнительные материалы в электроды при изготовлении, другие используют только стандартное решение.

УОНИ 13/55

Электроды этой фирмы важно использовать только при постоянно токе, а вот применяются они даже в трудных местах, куда получить доступ бывает крайне сложно. При работе сварка получается очень крепкой и надежной, так как в процессе выделяется углекислый газ, который позволяет добиться качества.

В конструкции используется специальная обмазка, которая играет как положительную, так и отрицательную сторону. Дело в том, что такой электрод очень сложно разжечь, а также разжечь повторно, поэтому новички могут провозиться с этим долгое время.

С другой стороны использование этой технологии позволяет выиграть в уровне надежности. А швы получаются ровными и красивыми.

Из достоинств можно выделить отсутствие появления излишних шлаковых примесей, эстетику шва, низкую цену при покупке и широкую известность среди продавцов и покупателей.

Помимо трудностей с розжигом, отрицательным качеством является время, которые требуется, чтобы привыкнуть к изделию и научиться с ним работать.

Kobelco LB-52U

Другой вид сварочного электрода, который изготавливается в Японии. Стоит отметить, что эти изделия используются в таких случаях, когда нет возможности работать с двух сторон поверхности, например, при сварке трубопровода.

Вещество очень дорогое, однако качество говорит за себя. Надежность этих электродов оправдана высокой ценой, а также многочисленными работами бывалых специалистов.

Для наибольшей надежность рекомендуется работать под постоянным током, однако использование переменного тоже подходит, но качество тогда будет немного ниже.

Рекомендуем этот вид, если хотите получить идеально ровный шов, при использовании с низкоуглеродистыми видами стали, а также для возможности работы по любым направлениям. В некоторых случаях, когда материал лежит в сыром месте, может потребоваться прокалка до 300 градусов.

ОЗЛ-8

Отечественный материал, которые отлично себя показывает при работе с нержавеющей сталью, а также никелем и хромом. Одно из требование – работа только под постоянным током, причем обратной полярности, а использование дуги разрешено только короткого типа.

Если соблюдать данные правила, то шов получается довольно таки крепким и надежным, но в результате может образоваться некоторое количество шлака, впрочем отбивается он довольно быстро и не затрачивает уйму времени.

Из достоинств пользователи отмечают быструю работу, отсутствие трещин при прерывании. Из минусов же выделяют высокую цену, некоторые ограничение по работе с материалами, а также подверженность к влажности.

Заключение

Если вы хотите взглянуть на внешний вид представленных материалов, то рекомендуем ознакомиться с фото сварочных электродов. Помните, что использование надежного материала приводит к высокому качеству, которое требуется при сварочных работах.

Также рекомендуем обращать внимание на  диаметры сварочных электродов, так как это может сыграть роль на конечном результате, ведь не хочется получить трещину сразу после завершения работы.

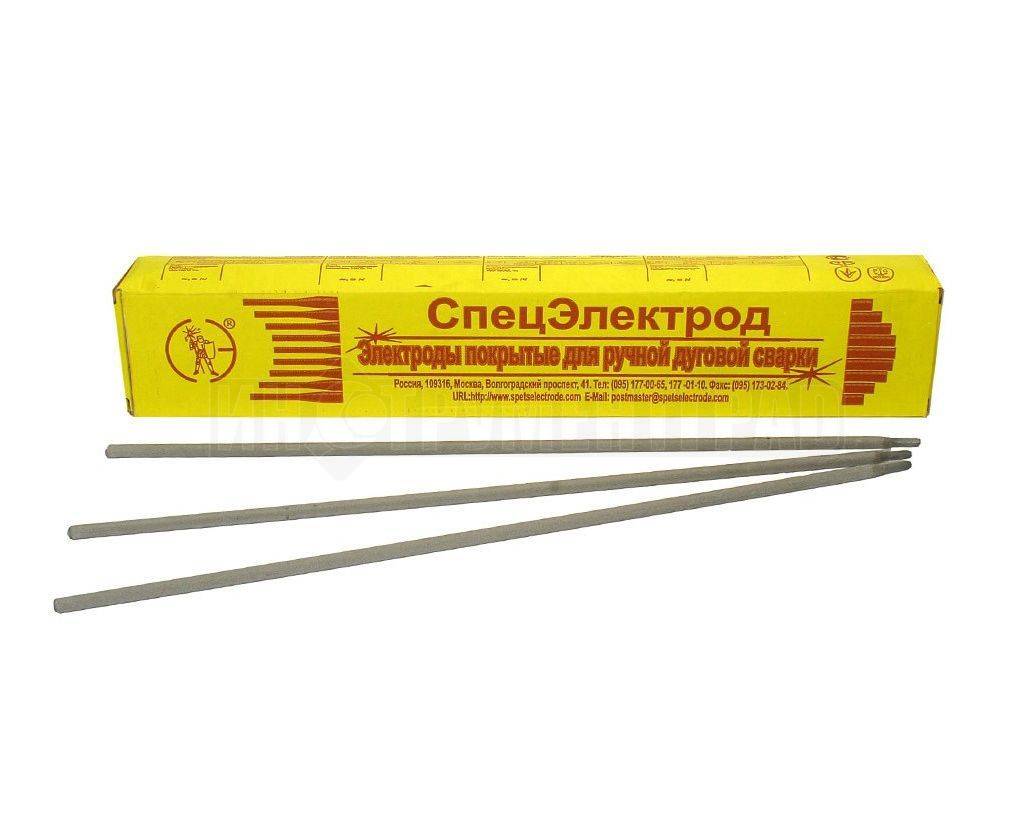

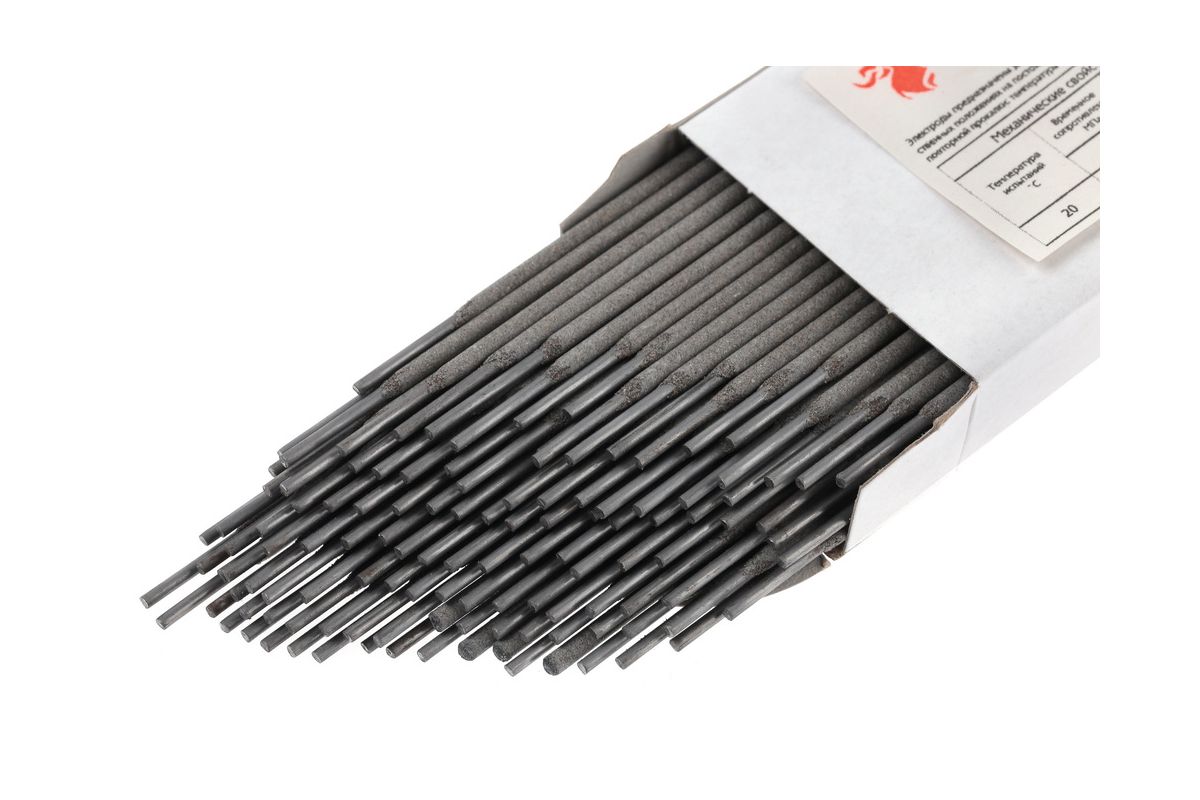

Фото лучших сварочных электродов

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Из чего состоит сварочный электрод:стержень,покрытие

Сварочные электроды являются основным расходным материалом, который используется для сварки. Существует масса разновидностей этих изделий, которые насчитывают более двухсот штук. Они отличаются по следующим параметрам:

  • Материалу, из которого изготавливается стержень;
  • Покрытию, которое обволакивает стержень;
  • Толщине;
  • Длине;
  • Сфере применения.

Материал, из этого состоит изделие, служит для образования шва. Но он состоит не только из одного вида металла, поэтому, перед выбором нужно определиться из чего состоит электрод, чтобы знать, на что обращать внимание. От правильности выбора зависит успех сваривания, примерно на столько же, насколько и от мастерства сварщика.

Сварочные электроды

Принцип работы электрода

Принцип работы электрода заключается в следующем. Его помещают одним концом в электрододержатель, который является одним из контактов сети, которая идет от трансформатора. Второй контакт цепи закрепляется на свариваемой детали или сварочном столе, который также является токопроводящим. Когда электрод соприкасается с деталью, то цепь замыкается. Сварщик поддерживает его в слегка приподнятом от поверхности состоянии, чтобы замыкание было не полным, иначе электрод залипает и трансформатор может сгореть. Поэтому, создаются условия, чтобы образовывалась электрическая дуга. На качество работы влияет и материал из чего сделаны электроды для сварки, так как от этого зависит надежность эксплуатации шва.

В большинстве случаев электрическая дуга является негативным явлением, но при сварке помогает расплавлять металл, преобразуя электрическую энергию в тепловую. Расплавленный металл будет заделывать трещины, сваривать две детали и прочие сварочные процедуры. Практически каждый электрод имеет защитное покрытие, которое придает ему некоторые дополнительные свойства, в зависимости от состава, а также защищает сварочную ванну от постороннего воздействия и попадания лишних предметов, не говоря уже об улучшении свойств плавления.

Конструктивные особенности различных типов

Электроды различаются по типу своего применения, так как от этого зависят все их характеристики. От этого же зависит и из чего делают электроды для сварки, так как его материал должен полностью совпадать с материалом заготовки. Встречаются модели из:

  • Алюминия;
  • Чугуна;
  • Стали различных сортов, в том числе и нержавеющей;
  • Вольфрама, которые относятся к неплавящимся;
  • Медные.

Применение электродов для различных материалов

В чистом виде металл очень редко используется и практически в каждом случае состав электрода для сварки может иметь свои легирующие примеси, создающие нужные свойства электрода. На конструкцию это мало чем влияет, помимо длинны и толщины, что уже больше зависит от того, где их будут применять.

Характеристики элементов электрода

Устройство электрода для сварки является предельно простым, так как он состоит из таких элементов как:

  • Стержень;
  • Покрытие;
  • Контактные торец, не имеющий покрытия.

Устройство сварочного электрода

Разобравшись, из чего состоит сварочный электрод, можно более подробно рассмотреть характеристики, ведь у каждого из этих элементов имеются свои особенности, которые влияют на сферу его применения и качество сварки.

Стержень является тем элементом, из которого получается сварочный шов, так как именно он расплавляется от дуги и заполняет ванну. Толщина стержня влияет на глубину, на которую будет залегать шов, а соответственно и на величину ванны. Длина электрода помогает более длительное время вести шов непрерывно, что оказывается очень важным для ответственных объектов, так как каждое прерывание ухудшает общее качество. Материал стержня может считаться основной характеристикой, так как он должен соответствовать тому, что именно будет свариваться.

Покрытие служит для поддержания стабильного горения дуги. Встречаются такие типы как:

  • С кислым покрытием – куда входит оксид железа, кремния и марганца. Металл на шве в данном случае имеет предрасположенность к образованию трещин в горячем состоянии, но в них не образуются поры, даже если на поверхности имеется ржавчина.
  • С рутиловым покрытием – в основу которых входит диоксид титана, или как его еще называют, рутиловый концентрат. Вероятность образования трещин здесь еще выше, чем у варианта с кислым покрытием, но итоговый результат шва относится к спокойным сталям. Во время сварки металл практически не разбрызгивается и нет проблем от ржавчины на поверхности.
  • С ильменитовым покрытием – имеют свойства средние, между кислым и рутиловым.
  • С основным покрытием – куда входят фтористые соединения и карбонаты. После остывания металл шва получается весьма пластичным и вязкий при механических ударах. У него высокая стойкость при образовании трещин, но при наличии ржавчины на поверхности получается высокая вероятность образования пор.
  • С целлюлозным покрытием – в этом случае в его составе будет около 50% органических составляющих. Это приводит к повышенному содержанию водорода. Для данного типа характерно образование ровного и плотного валика, что облегчает создание вертикальных швов.

Виды покрытий электродов для сварки

Выбор электрода для сварки

Выбор электрода является ответственным делом, так как здесь нужно учесть:

  • Максимально полную идентичность его материала и материала свариваемых деталей;
  • Правильный выбор покрытия, которое подойдет для условий работы;
  • Грамотный подбор толщины относительно мощности аппарата, а также требуемой глубины шва.

ОБЗОР ЭЛЕКТРОДОВ РАСПРОСТРАНЕННЫХ МАРОК

Выберите категорию

Все Электросварка — Сварочные аппараты инверторные » Аппараты Ручной Дуговой сварки = МMA »» Аппараты MMA для дачи или гаража »»» VARTEG »»» Корунд »»» KVAZARRUS » Аппараты MIG/MAG = Полуавтоматическая сварка »» Многофункциональные MIG аппараты » Аппараты Аргонодуговой сварки = TIG »» Многофункциональные TIG аппараты Газосварка и Резка металлов » Резаки Газовые » Горелки Газовые » Горелки, кислород-горючий газ » Горелки Газовоздушные, Кровельные » Принадлежности для Газовой сварки Воздушно плазменная резка металлов — CUT » Аппараты воздушно-плазменной резки — CUT »» Foxweld PLASMA »» VARTEG PLASMA »» UNO PLASMA » Плазмотроны CUT » Расходные части к Плазматронам »» к Плазмотрону Р-80 насадка »» Плазмотроны CB-50 и части »» Плазмотроны S-45 и части »» Плазмотроны PT-31 и части »» Плазмотроны А151 и части »» Плазмотроны A101-141 и части Трансформаторы и выпрямители » Сварочные трансформаторы » Сварочные выпрямители Сварочные расходные материалы и комплектующие » ММА сварка: Расходные материалы и Коплектующие »» Электроды »» Соединители (кабельные вилки, розетки) »» Электрододержатели » TIG сварка: Комплектующие и Расходные матероиалы »» Аргонодуговые горелки и части к ним »»» Горелки TIG в сборе »»» Цанги, держатели »»» Сопла керамические »» Сварочные горелки TIG »» Горелки TIG »» Вольфрамовые электроды » MIG/MAG сварка: Расходные материалы, Комплектующие »» Сварочные горелки MIG/MAG »»» Горелки MIG 15 и части »»» Горелки MIG 24 и части »»» Горелки MIG 25 и части »»» Горелки MIG 36 и части »»» Горелки MIG 40 и части »»» Горелки MIG 500 и части »» Комплектующие части к MIG/MAG сварке »» Проволока для MIG/MAG Сварки » Редукторы, Регуляторы расхода газа »» Регуляторы расхода газа »» Редукторы » Клеммы заземления » Кабели, комплекты кабелей Средства защиты Одежда электро и газосварщика » Сварочные маски »» Светофильтры для сварочных масок »» Защитные стекла для сварочных масок »» Комплектующие к маскам » Перчатки и краги сварщика » Спец одежда: Костюмы, Фартуки и обувь Дополнительное оборудование и Аксессуары для сварки » Аксессуары для сварки » Магнитные приспособления » КРУГИ — Зачистные, отрезные, лепестковые.

Генераторы и компрессоры » Компрессоры »» Безмасляные компрессоры »» Масляные коаксиальные компрессоры »» Масляные ременные компрессоры ТОВАРЫ ПО АКЦИИ Садово-дачная техника и оборудование » Дачный вспомогательный инструмент » STIHL » Бензопилы » Бензиновые триммеры » Насосное оборудование »» Дренажные насосы »» Мотопомпы » Тепловое оборудование »» Обогреватели электрические »» Обогреватели газовые » Зарядные устройства »» Зарядные устройства 6-12 В »» Пуско-зарядные устройства »» Зарядные устройства 12-24В Товары для дачи и сада Инструменты » Электрика » Сантехника » Ручной инструмент » Электро и Бензо инструмент » Хозтовары и бытовая химия » Удобрения и Семена

Типы и марки сварочных электродов

Сварка металлов при помощи вольтовой дуги появилась в XIX веке и стала технологией, позволившей изготавливать объекты огромных размеров — от океанских кораблей до небоскребов. Сварные соединения и сегодня остаются наиболее распространенным видом создания неразъемных соединений.



Однако сварочные работы требуют специальных инструментов — прежде всего электродов, которые должны обеспечить надежное скрепление металлов «намертво». Поскольку в промышленности используется большое количество сортов стали и сплавов цветных металлов, для проведения сварочных работ требуется большое количество разных сортов электродов, приспособленных для разных материалов и видов сварки.

Сварочные работы делятся на несколько основных видов:

     — электроды для сварки конструкционных сталей;

     — электроды для сварки легированной стали;

     — электроды для сварки высоколегированных видов стали с особенными свойствами;

     — электроды для сварки чугуна;

     — электроды для наплавки металла;

     — электроды для сварки цветных металлов;

В общем, вариантов сварки много, и подборка необходимых для сварочных работ электродов – это ответственное дело, к которому нужно относиться внимательно. Итак…

Что требуется от электрода?

При сварке от всякого электрода прежде всего требуется:

     -устойчивое горение вольтовой дуги,

     -равномерное плавление металла и стабильный перенос его в сварочную ванну;

     -защита свариваемых металлов от воздействия воздуха;

     -получение прочного шва с нужным химическим составом и механическими свойствами;

     -минимальные потери металла при сварке на угар и брызги; -чтобы шлак легко удалялся с поверхности шва;

     -минимальную токсичность газов, выделяющихся при сварке.

Данные требования обеспечиваются благодаря подбору компонентов покрытия электрода.

Конструкция электродов

Самыми распространенными являются плавящиеся электроды для дуговой сварки. Такой электрод — это стержень из сварочной проволоки с нанесенным на его поверхность специальным покрытием. Его работа проста — проволока под воздействием высокой температуры плавится в вольтовой дуге и образует «тело» сварочного шва. .. а зачем нужно покрытие электрода?

Прежде всего для того, чтобы обеспеч

Электроды для сварки — виды, маркировка и выбор

Не все начинающие сварщики знают, что электроды для сварки – это более 200 видов, из которых около ста видов используются в ручной сварке. Знать им все нет необходимости, но о некоторых самых популярных и часто используемых получить информацию надо. Поэтому перейдем к выбору электродов для ручной дуговой сварки.

Составляющие электрода



Электрод – это проволока, которая сверху обмазана специальным составом, называющимся обмазкой. В процессе сварки проволока (сердечник) плавится под действием электрического тока высокой мощности, заполняя собой пространство между сварными металлическими изделиями. Плавится также и обмазка, которая в процессе горения выделяет газ. Последний обволакивает зону сварки, не давая кислороду проникнуть внутрь.

Второе предназначение обмазки – это защита самого сварного слоя. В процессе плавления часть обмазочного материала становится жидкой и покрывает собой сварочный шов. Эта тонкая пленка защищает его от негативного воздействия кислорода. Почему необходима данная защита.

  • В процессе плавки металла кислород будет забирать часть энергии на себя, поэтому электрического тока может не хватить на саму сварку.
  • При соприкосновении с кислородом при небольшой влажности на металлах появляется окисел, снижающий его качественные характеристики.

Виды обмазки

В настоящее время применяются четыре вида обмазки.

  1. Основное с маркировкой «Б».
  2. Кислое – «А».
  3. Целлюлозное – «Ц».
  4. Рутиловое – «Р».

Есть смешанные виды, к примеру, АР – кисло-рутиловое, РБ – рутилово-основное, РЖ – рутиловое смешанное с железным порошком и РЦ – рутилово-целлюлозное.

Чаще всего для ручной сварки инвертором используют сварочные электроды с основным или рутиловым покрытием. К первой категории относятся электроды марки УОНИ. Их обычно используют в тех случаях, когда нужно получить сварочный шов высокого качества. То есть, шов должен отвечать высокой прочности, ударной вязкости и высокому показателю пластичности. При этом швы из сварного электрода УОНИ гарантируют, что внутри сварного материала не будут образовываться трещины кристаллического типа, плюс электроды данного типа не подвержены старению. Поэтому специалисты рекомендуют их применять для сварки ответственных конструкций, которые будут эксплуатироваться в жестких условиях.

Есть у УОНИ и свои отрицательные стороны. Влага на электродах, ржавчина на торце проволоки, масляные или жирные пятна на обмазке, ржавчина на соединяемых металлических изделиях – все это гарантия появления внутри сварочного шва раковин, которые снижают его качество. К тому же работать с этими электродами можно только на постоянном токе с обратной полярностью.

Сварочные материалы с рутиловым покрытием используются в основном для соединения деталей из низкоуглеродистой стали. Их ярким представителем является марка МР. Вот положительные характеристики данной категории.

  • Могут работать как на постоянном, так и на переменном токе.
  • Разбрызгивание металла минимальное.
  • С помощью электродов данного типа могут получаться высококачественные сварочные швы, сделанные в любом положении заготовок.
  • Шлак после сварки легко отходит.
  • С помощью МР можно варить и ржавые изделия, и даже сильно загрязненные.
  • Легкий розжиг даже при низком показателе вольт-амперной характеристики инвертора.

Когда перед новичком стоит вопрос, как правильно выбрать электрод для сварки, то оптимальный для него вариант – это марка МР.

Внимание! Специалисты не рекомендуют использовать МР для сварки вертикальных швов направлением сверху вниз.

К рутиловым покрытиям относятся марки АНО. Их используют для соединения изделий из углеродистой стали, к примеру, для сварки трубопроводов. Все остальные характеристики точно такие же, как и у МР.

Почему опытные сварщики не любят пользоваться электродами с рутиловой обмазкой? Во-первых, они их называют бенгальскими огнями. Во-вторых, это мягкая и быстрая сварка, а для хорошего прогрева металла нужна медленная сварка. Поэтому профессионалы отрицательно относятся к ним, а для новичков – это в самый раз.

Другие параметры выбора

Еще несколько параметров, определяющих выбор электродов для сварки. Один из важнейших показателей – это полярность подключения, а соответственно и род тока.

Если для сварки используется инвертор, то необходимо понимать, что он выдает ток постоянного типа. Поэтому подключение электрода для сварки может производиться по двум схемам.

  1. Полярность прямая. Схема такова: минус подключается к сварочному электроду, плюс к массе.
  2. Полярность обратная. Здесь наоборот: минус к массе, плюс к держаку.

В чем особенность каждой схемы подключения. Все зависит от силы проварки металлов. При прямой полярности металлические свариваемые изделия подвергаются высокому нагреву. При обратной полярности температура нагрева не столь высокая. Поэтому, когда нужно сварить два металлических листа небольшой толщины, то лучше использовать обратную полярность, что обеспечит защиту от прожога. К тому же обратную полярность используют, когда сваривают изделия из высоколегированных сталей. Они чувствительны к высоким температурам.

Есть еще три показателя, на которые необходимо обращать внимание.

Толщина сварочного изделия

Диаметр электрода необходимо связать толщиною свариваемых деталей. То есть, эти два параметра взаимосвязаны между собой. Вот некоторые соотношения.

Диаметр сварочного материала, ммТолщина свариваемых деталей, мм
2,52
2,5-33
3,2-44-5
4-56-12
513

Выбирать электрод по диаметру важно. Все дело в том, что чем больше данный показатель, тем хуже плотность шва, при учете соотношений в таблице. К тому же неправильный подбор приводит к неустойчивости сварочной дуги, ухудшению провара, увеличению ширины самого шва.

Еще одна зависимость диаметра сварочного электрода. В данном случае от силы тока.

Диаметр сварочного материала, ммСила сварочного тока, А
255-65
2,565-80
370-130
4130-160
5180-210
6210-240

Получается так, что три параметра: сила тока, толщина свариваемых металлов и диаметры электродов взаимосвязаны. Поэтому, отвечая на вопрос, какие электроды выбрать, необходимо учитывать эту взаимосвязь. Правда, отметим, что сила тока в каждой категории может немного отличаться от представленных в таблице. Электроды МР диаметром 2 мм могут варить и при силе тока в 40 А. УОНИ при 30 А. Поэтому обязательно перед тем как выбрать электроды, изучите их характеристики, которые указываются производителем на упаковке сварочного материала.

Типы свариваемых металлов

Подбирать сварочные материалы под необходимые металлы не всегда просто, потому что на глаз можно определить лишь сталь, нержавейку, чугун или цветмет. Понятно, что кроме стальных конструкций, где используются вышеописанные электроды, во всех остальных случаях используются специальные сварочные изделия: для чугуна, для нержавеющей стали, для алюминия и так далее.

Что касается стальных изделий, тот тут есть определенные трудности, зависящие от определения типа стали. Но если с этим разобраться, то на вопрос, как правильно выбрать электроды, станет проще отвечать.

  • Для сварки сталей кипящего типа можно использовать любые марки с любой обмазкой. К таким сталям относятся: низкоуглеродистая и слабораскисленная.
  • Для сварки полуспокойных сталей лучше использовать электроды с рутиловой или основной обмазкой.
  • Для сварки конструкций из спокойной стали, которые подвергаются высоким динамическим нагрузкам, и которые эксплуатируются при достаточно низких минусовых температурах, лучше использовать марки с основной обмазкой.

На качество шва будет влиять и стабильность горения дуги. Поэтому выбранный вами электрод должен соответствовать типу используемого тока. Для сварочных материалов с основной обмазкой требуется только постоянный ток, для остальных типов можно использовать и постоянный, и переменный. У электродов с рутиловой, целлюлозной и кислой обмазкой, которые работают от сварочных трансформаторов, то есть на переменном токе, дуга горит стабильно. А значит, и шов получается качественный.

Что касается направления сварки, то в нижнем положении и вертикально хорошо варят электроды с целлюлозным покрытием. Потому что у этих электродов получается достаточно вязким шлак и плюс металл проволоки переносится на шов мелкими каплями, что позволяет равномерно заполнить стык между металлическими деталями. В этом плане хуже всех формируется сварочный шов у электродов с основным покрытием.

Когда стоит вопрос сварки толстостенных изделий, то технология определяет многослойность наносимого шва. Поэтому такой параметр, как хорошая отделяемость шлака, становится основной при выборе электродов. В этом плане электроды с основной обмазкой опять проигрывают. Сюда же добавим, что сварочные изделия данного типа требуют определенной чистоты свариваемых металлов.

Заключение по теме

Подобрать сварочный материал по всем параметрам непросто. Придется учитывать много нюансов, поэтому рекомендуется взять на вооружения таблицы, расположенные выше, а также информацию, которая обозначает назначение самих электродов.

Поделись с друзьями

6

0

2

1

необходимые материалы и процесс изготовления

Нельзя пожаловаться на небольшой выбор электродов в специализированных магазинах, однако существует такая интересная возможность, как сделать электроды для сварки своими руками. Изготавливая электроды для сварки своими руками, появляется возможность лучше разобраться в их устройстве, что не будет лишним при проведении сварочных работ.

Необходимые материалы

Чтобы начать изготавливать самодельные электроды для сварки, надо позаботиться о том, чтобы в наличии были все необходимые для этого материалы. К ним относятся:

  1. Проволока, изготовленная из стали с низким содержанием углерода. Ее диаметр не должен быть слишком большим.
  2. Жидкое стекло, играющее роль связующего звена.
  3. Порошок из мела или известняк.
  4. Также понадобятся малярная кисточка или валик.

Поподробнее следует рассказать о жидком стекле. Оно представляет собой силикатный клей, который является универсальным вспомогательным средством во многих областях промышленности и в быту. Основу жидкого стекла составляет раствор в водно-щелочном растворителе силиката натрия или калия.

Используется свойство силикатного клея хорошо прилипать к поверхности и образовывать там пленку, обеспечивающую надежную защиту от влаги. Жидкое стекло является безопасным для человека. Диаметр выбранной проволоки для того, чтобы правильно изготовить сварочные электроды своими руками должен находиться в пределах 2-3 миллиметров. Проволока продается в виде мотков в строительных магазинах.

В дальнейшем, изготавливая самодельные электроды, моток проволоки придется нарезать на куски длиной порядка 25 сантиметров. Перед нарезкой проволоку необходимо выровнять. Обмазка для электродов состоит из двух составляющих — мела и жидкого стекла. Если мел имеется в виде кусков, то предстоит растолочь его до состояния порошка. Его частицы должны быть мелкими и однородными. Это можно делать вручную или с помощью блендера.

Процесс изготовления

Если нарезана проволока и измельчен мел, то можно приступать к изготовлению электродов. Разбираясь, как сделать электрод, следует понимать, что предварительно смешивать порошок мела и силикатный клей не обязательно.

Следует взять кусок проволоки, положить его на ровную горизонтальную поверхность, и обмазать набранным из банки с помощью кисти жидким стеклом. Обмазанные прутья следует поместить в мел, можно неоднократно. Нанесение должно носить равномерный характер. Один из концов проволоки длиной порядка 3-3,5 сантиметра надо оставлять необмазанным.

Вторым способом является предварительное приготовление обмазки, которую можно получить, смешав растолченный мел и жидкое стекло в виде силикатного клея. Проволоку следует окунать в эту смесь и медленно извлекать из нее, держась за сухой конец. Сушить обмазанные электроды удобно на бельевой веревке с помощью прищепок в вертикальном положении.

После того, как обмазка окончательно высохнет, полученный самодельный электрод необходимо подвергнуть прокалке. Осуществлять прокаливание следует в электрической духовке, включив режим проветривания. Время этого процесса составляет не менее получаса, а температура должна быть приблизительно 100 градусов. Это позволит обмазке загустеть и образовать прочную оболочку.

Прекрасно, если полученные электроды можно будет тут же проверить на имеющемся оборудовании, и при необходимости внести в процесс изготовления коррективы.

Электроды для алюминия

Сварка изделий из алюминия является непростым делом и имеет свои особенности. На поверхности этого металла имеется оксидная пленка, что вносит свои трудности при работе с этим металлом. Быстрое окисление алюминия ведет к образованию тугоплавкой пленки, что препятствует образованию цельного шва на соединениях.

Присутствие в сплавах на основе алюминия такого элемента, как кремний, приводит к формированию трещин между кристаллами металла. Возникновение шлака при остановках техпроцесса приводит к затруднению вторичного разжигания дуги. Сварочный валик при затвердевании может потерять свою форму вследствие высокого значения коэффициента линейного расширения.

Однако с этими проблемами могут справиться с большим или меньшим успехом самодельные электроды по алюминию. Для получения качественного шва необходимо, чтобы состав стержня электрода по своему составу соответствовал основному материалу. Поэтому для сварки алюминиевых изделий следует использовать алюминиевую проволоку в качестве стержня для самодельного электрода.

Чтобы получить качественный результат, используя электроды по алюминию своими руками, необходимо тщательно очистить поверхности соединяемых алюминиевых деталей. Это можно сделать с помощью различных растворителей типа технического спирта. Также помогут щелочные ванны.

Если изготавливаются электроды по алюминию для дуговой сварки своими руками, то при их использовании необходимо обращать внимание на значении выставленного на оборудовании тока. Он должен быть минимальным.

Чтобы получить электроды для сварки алюминия своими руками, надо подготовить проволоку, изготовленную из алюминия, диаметр которой не превышает 4 миллиметра, и нарезать ее на отрезки длиной приблизительно 20-25 миллиметров. По своему усмотрению можно немного скорректировать эти значения.

Затем следует приступить к приготовлению обмазки. Для этого тщательно измельченный мел, обычно белого цвета, надо смешать с приобретенным в магазине силикатным клеем, называемым часто жидким стеклом. Эту смесь следует перемешать до получения жидкой консистенции. Затем надо начинать обмакивать в ней поочередно нарезанные прутки, оставляя сухим небольшой конец. Толщина покрытия не должна превышать два миллиметра и за этим необходимо тщательно следить.

Далее электроды следует оставлять на просушку, дождавшись, чтобы покрытие в виде обмазки прочно затвердело. Прокаливание самодельных алюминиевых электродов надо проводить в течение двух часов при температуре не меньше, чем 200 градусов.

Сварку с помощью алюминиевых электродов надо проводить, используя постоянный ток, установив на применяемом оборудовании обратную полярность. Если предполагается сваривать толстостенные изделия, то проволоку для изготовления электродов надо выбирать большого диаметра.

Угольный электрод

Изготавливая угольный электрод своими руками, в качестве основного стержня следует выбирать пруток, изготовленный из угля или кокса. Могут быть включены и другие добавки. Процесс изготовления разделяется на приготовлении смеси, ее формирования и просушки.

Оцинковка

Цинковый электрод служит источником электронов при гальванизации, которые поступают во внешнюю цепь. Цинковый электрод при этом считается отрицательным. В качестве положительного элемента выступает медный электрод.

Чтобы выполнить цинковый электрод своими руками, придется совершить ряд особых действий. Нанесение цинкового покрытия особо сложным не является. Цинк для этого можно взять из солевых батареек, удалив из их корпуса все ненужное. При работе цинковый электрод необходимо оборачивать тряпкой или диском из ваты.

Точечная контактная сварка

Точечная или иначе контактная сварка — это надежный метод соединения металлических деталей, совпадающих по конфигурации и составу. Их соединение осуществляется вследствие мгновенных касаний электродом, при которых происходит сильное разогревание поверхности в этом месте. Благодаря простоте процесса и небольшим затратам на расходные материалы в виде электродов, такой способ соединения приобрел большую популярность.

Точечная сварка может применяться только для соединения деталей небольшой толщины. Электроды, применяемые для контактной сварки, по внешнему виду имеют большое отличие от обычных видов расходников. Электроды для точечной сварки своими руками выполняются с учетом специфики этого способа сварочного процесса. Материал для их изготовления следует подбирать подобный тому, из которого состоят соединяемые изделия. Схожий состав необходим для получения качественного результата.

Наиболее часто бывают нужными электроды прямой формы. Однако, в некоторых случаях, например, для работы в труднодоступных местах, требуются электроды сложной формы.

Изготавливая электроды для контактной сварки своими руками, предварительно надо выполнить их модель в полную величину. Это позволит еще на стадии проектирования учесть все имеющиеся недочеты.

Интересное видео

Serebii.net Pokédex — Список типов

Покмоны, представленные ниже, — это Покмоны электрического типа.

Нет. Рис имя Тип Способности Базовая статистика
л.с. Att Def S.Att S.Def Spd
# 025
Пикачу Статический
Громоотвод
35 55 40 50 50 90
# 025
Пикачу Статический
Громоотвод
45 80 50 75 60 120
# 026
Райчу Статический
Громоотвод
60 90 55 90 80 110
# 026
Райчу Surge Surfer
Surfer Surfer
60 85 50 95 85 110
# 074
Geodude Магнит Притягивающий
Прочный
Оцинкованный
40 80 100 30 30 20
# 075
Могильщик Магнит Притягивающий
Прочный
Оцинкованный
55 95 115 45 45 35
# 076
Голем Магнит Притягивающий
Прочный
Оцинкованный
80 120 130 55 65 45
# 081
Магнемит Магнитная тяга
Прочная
Аналитическая
25 35 70 95 55 45
# 082
Магнетон Магнитная тяга
Прочная
Аналитическая
50 60 95 120 70 70
# 100
Вольторб Звукоизоляция
Статическая
Последствия
40 30 50 55 55 100
# 101
Электрод Звукоизоляция
Статическая
Последствия
60 50 70 80 80 150
# 125
Electabuzz Статический
Vital Spirit
65 83 57 95 85 105
# 135
Джолтеон Вольт Абсорб
Quick Feet
65 65 60 110 95 130
# 145
Запдос Давление
Статическое
90 90 85 125 90 100
# 170
Чинчжоу Volt Absorb
Illuminate
Water Absorb
75 38 38 56 56 67
# 171
Lanturn Volt Absorb
Illuminate
Water Absorb
125 58 58 76 76 67
# 172
Пичу Статический
Громоотвод
20 40 15 35 35 60
# 179
Марип Статический
Plus
55 40 40 65 45 35
# 180
Flaaffy Статический
Plus
70 55 55 80 60 45
# 181
Амфарос Статический
Plus
90 75 85 115 90 55
# 181
Амфарос Пресс-выключатель 90 95 105 165 110 45
# 239
Элекид Статический
Vital Spirit
45 63 37 65 55 95
# 243
Райкоу Давление
Внутренний фокус
90 85 75 115 100 115
# 309
Electrike Статический
Громоотвод
Минус
40 45 40 65 40 65
# 310
Манектрический Статический
Громоотвод
Минус
70 75 60 105 60 105
# 310
Манектрический Запугать 70 75 80 135 80 135
# 311
Plusle Громоотвод Plus
60 50 40 85 75 95
# 312
Минун Минус
Вольт Абсорб
60 40 50 75 85 95
# 403
Шинкс Соперничество
Запугать
Кишки
45 65 34 40 34 45
# 404
Luxio Соперничество
Запугать
Кишки
60 85 49 60 49 60
# 405
Luxray Соперничество
Запугать
Кишки
80 120 79 95 79 70
# 417
Пачирису Run Away
Pickup
Volt Absorb
60 45 70 45 90 95
# 462
Магнезона Магнитная тяга
Прочная
Аналитическая
70 70 115 130 90 60
# 466
Electivire Моторный привод
Vital Spirit
75 123 67 95 85 95
# 479
Ротом Левитация 50 50 77 95 77 91
# 479
Ротом Левитация 50 65 107 105 107 86
# 479
Ротом Левитация 50 65 107 105 107 86
# 479
Ротом Левитация 50 65 107 105 107 86
# 479
Ротом Левитация 50 65 107 105 107 86
# 479
Ротом Левитация 50 65 107 105 107 86
# 493
Арцей Мультитип 120 120 120 120 120 120
# 522
Блицл Громоотвод
Моторный привод
Sap Sipper
45 60 32 50 32 76
# 523
Зебстрика Громоотвод
Моторный привод
Sap Sipper
75 100 63 80 63 116
# 587
Эмолга Статический привод двигателя
55 75 60 75 60 103
# 595
Joltik Составные глаза
Unnerve
Swarm
50 47 50 57 50 65
# 596
Галвантула Составные глаза
Unnerve
Swarm
70 77 60 97 60 108
# 602
Тинамо Левитация 35 55 40 45 40 60
# 603
Eelektrik Левитация 65 85 70 75 70 40
# 604
Электросс Левитация 85 115 80 105 80 50
# 618
Stunfisk Статический
Limber
Sand Veil
109 66 84 81 99 32
# 642
Thundurus Шутник
Defiant
79 115 70 125 80 111
# 642
Thundurus Вольт Абсорб 79 105 70 145 80 101
# 644
Зекром Теравольт 100 150 120 120 100 90
# 694
Гелиоптиль Сухая кожа
Sand Veil
Solar Power
44 38 33 61 43 70
# 695
Гелиолиск Сухая кожа
Sand Veil
Solar Power
62 55 52 109 94 109
# 702
Dedenne Нагрудный чехол
Pickup
Plus
67 58 57 81 67 101
# 737
Чарджабуг Аккумулятор 57 82 95 55 75 36
# 738
Викавольт Левитация 77 70 90 145 75 43
# 741
Орикорио Танцовщица 75 70 70 98 70 93
# 773
Silvally Система РКС 95 95 95 95 95 95
# 777
Тогедемару Железные зазубрины
Громоотвод
Крепкий
65 98 63 40 73 96
# 785
Тапу Коко Электрический скачок
Телепатия
70 115 85 95 75 130
# 796
Xurkitree Повышение зверя 83 89 71 173 71 83
# 807
Зераора Вольт Абсорб 88 112 75 102 80 143

Электрод — # 101 — Ball Pokémon

02 Удар головой 15 70 100%

Имеет 30% шанс заставить цель вздрогнуть.

03 Проклятие 10

Призраки платят половину своего максимального количества здоровья, чтобы наносить урон цели каждый ход.Другие уменьшают скорость, но повышают атаку и защиту.

04 Внедрение 20 30 90%

Мощность удваивается каждый ход, этот ход используется последовательно после первого, сбрасываясь после пяти ходов.

06 06 06 06 06 06 06 06 Токсичный 10 90%

Сильно отравляет цель, нанося с каждым ходом все больше урона.

09 Снять 20 90 85%

Пользователь получает 1/4 урона при отдаче.

07 Zap Cannon 5 120 50%

Имеет 100% шанс парализовать цель.

10 10 10 10 10 10 10 Скрытая сила 15 60 100%

Мощность и тип зависят от IV пользователя. Мощность может варьироваться от 30 до 70.

13 Храп 15 50 100%

Имеет 30% шанс заставить цель вздрогнуть.Работает только если пользователь спит.

12 12 12 12 12 12 Насмешка 20 100%

Следующие несколько ходов цель может использовать только наносящие урон движения.

15 15 15 15 15 15 15 15 Hyper Beam 5 150 90%

Пользователь отказывается от следующего хода для перезарядки.

20 Ярость 20 20 100%

Если пользователь получил удар после использования этого движения, его Атака повышается на один уровень.

16 16 16 16 16 16 Световой экран 30

Уменьшает урон от специальных атак на 50% на пять ходов.

17 17 17 17 17 17 17 Защитить 10 4

Предотвращает попадание любых движений по пользователю в этот ход.

18 18 18 18 18 18 18 Танец дождя 5

Меняет погоду на дождь на пять ходов.

20 Endure 10 4

Не дает HP опуститься ниже 1 в этот ход.

21 год 21 год 21 год 21 год 21 год 21 год 21 год Разочарование 20 * 100%

Мощность увеличивается по мере уменьшения счастья, до максимального значения 102.

24 24 24 24 24 24 24 Thunderbolt 15 90 100%

Имеет 10% шанс парализовать цель.

25 25 25 25 25 25 25 25 Гром 10 110 70%

Имеет 30% шанс парализовать цель.

30 Телепорт 20

Немедленно заканчиваются дикие сражения. В противном случае никакого эффекта.

31 год Мнемосхема 10

Копирует последний использованный ход цели.

27 27 27 27 27 27 27 Возврат 20 * 100%

Мощность увеличивается со счастьем, максимум до 102.

32 32 32 32 32 32 32 32 Двойная команда 15

Повышает уклонение пользователя на одну ступень.

34 34 Ударная волна 20 60

Ни разу не промахнется.

41 год 41 год 41 год 41 год 41 год 41 год Мучение 15 100%

Не дает цели использовать одно и то же движение дважды подряд.

42 42 42 42 42 42 Фасад 20 70 100%

Мощность удваивается, если пользователь получил ожог, парализован или отравлен.

43 43 Секретная сила 20 70 100%

Имеет 30% шанс наложить статусный эффект, зависящий от местности.

34 Swagger 15 85%

Повышает атаку цели на два уровня и сбивает цель с толку.

35 год Sleep Talk 10

Случайно использует один из трех других ходов пользователя.Работает только если пользователь спит.

33 Отражение 20

Уменьшает урон от физических атак вдвое.

34 Биде 10 * 1

Пользователь ждет два хода, затем наносит ответный удар, нанося удвоенный урон.

36 Самоуничтожение 5 200 100%

Пользователь потерял сознание.

39 39 Swift 20 60

Ни разу не промахнется.

40 Удар черепа 10 130 100%

Повышает защиту пользователя на один уровень. Пользователь заряжается за один ход перед атакой.

44 44 44 44 44 44 44 44 Остальное 10

Пользователь спит два хода, полностью вылечившись.

46 46 46 46 46 46 Вор 25 60 100%

Берет предмет цели.

48 48 48 48 Круглый 15 60 100%

Имеет двойную мощность, если используется более одного раза за ход.

45 Громовая волна 20 90%

Парализует цель.

57 57 57 57 57 Зарядный луч 10 50 90%

Имеет 70% шанс повысить специальную атаку пользователя на один уровень.

58 Endure 10 4

Не дает HP опуститься ниже 1 в этот ход.

47 64 64 64 64 64 Взрыв 5 250 100%

Пользователь потерял сознание.

68 68 68 68 68 Giga Impact 5 150 90%

Пользователь отказывается от следующего хода для перезарядки.

H 5 H 5 70 70 70 70 Вспышка 20 100%

Понижает точность цели на одну ступень.

72 72 72 72 Выключатель Вольт 20 70 100%

Пользователь должен отключиться после атаки.

73 73 73 73 73 Громовая волна 20 90%

Парализует цель.

74 74 74 74 74 Гироскопический шар 5 * 100%

Мощность повышается, когда пользователь имеет более низкую скорость, максимум до 150.

82 Sleep Talk 10

Случайно использует один из трех других ходов пользователя.Работает только если пользователь спит.

83 Натуральный подарок 15 * 100%

Мощность и вид зависят от выращиваемой ягоды.

87 87 87 87 87 Swagger 15 85%

Повышает атаку цели на два уровня и сбивает цель с толку.

88 88 88 Sleep Talk 10

Случайно использует один из трех других ходов пользователя.Работает только если пользователь спит.

50 90 90 90 90 90 Заменитель 10

Передает 1/4 максимального HP пользователя кукле, защищая пользователя от дальнейших повреждений или изменений статуса, пока она не сломается.

H 5 Вспышка 20 100%

Понижает точность цели на одну ступень.

93 93 93 93 Wild Charge 15 90 100%

Пользователь получает 1/4 урона при отдаче.

94 Секретная сила 20 70 100%

Имеет 30% шанс наложить статусный эффект, зависящий от местности.

100 100 100 Confide 20

Понижает специальную атаку цели на один уровень.

Электрод | Фев Игры

  • Информация
  • ID 101
  • Поколение Поколение I
  • Пол Бесполый
  • приятель 3 км (средний)

Def: иммунитет (0.51x урон)

Def: не очень эффективно (0,714x урон)

Def: Супер эффективный (1,4x урон)

Атака: Иммунитет (0.51x урон)

Атака: Не очень эффективна (0,714x урон)

Атака: Суперэффективная (1,4x урон)

  • Статистика
  • Средний вес 58.27 кг — 74,92 кг
  • Средняя высота 1,05–1,35 м
  • Базовая статистика
  • Выносливость 120 очков выносливости.
  • Атака 173 очка атаки.
  • Оборона 179 очков защиты.
  • Расширенная статистика
  • Тип движения Нет движения
  • Таймер движения 8 секунд
  • Таймер прыжка 1.2 секунды
  • Таймер атаки 23 секунды
  • Атака% 10%
  • Уклонение% 20%
  • Продолжительность уклонения 1 секунда (с)
  • Dodge Distance 1 мес.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
