Регулятор температуры электронный для поддержания фиксированной температуры

Электронный регулятор температуры применяется в общепромышленных системах электрообогрева трубопроводов и резервуаров, в системах антиобледенения, а также для обеспечения поддержания положительной температуры в шкафах управления в фиксированном температурном диапазоне.

Необходимый диапазон поддержания температуры указывается при заказе датчика TST04. Датчик программируется в заводских условиях и не подлежит дальнейшему изменению.


Преимущества
  • Простота эксплуатации.
  • Компактные размеры.
  • Наличие перекидного контакта реле.
  • Самостоятельная коммутация контактов до 8 А.
  • Индикация включенного состояния и состояния нагрева.
  • Сохранение параметров в энергонезависимой памяти.
  • Поддержание заданной температуры без дополнительной настройки.
  • Отдел технического контроля проводит сплошную проверку изделий.

Алгоритм работы

Регулятор совместно с подключенным к нему датчиком температуры TST04 поддерживает температуру согласно заводской установке и не требует никаких настроек при установке и эксплуатации.

Наличие кнопки включения-выключения позволяет легко отключить систему обогрева, когда в ее рабоет нет необходимости.




Схема подключения


Технические характеристики
Диапазон регулирования температуры
(указывается при заказе)
-55…+125 °С
Напряжение питания ∼ 220 В, 50 Гц
Потребляемая мощность 0,5 Вт
Габаритные размеры 35×90×68 мм
Масса 100 г
Температура эксплуатации +5…+45 °С
Максимальная допустимая влажность воздуха 80 %
Степень защиты корпуса по ГОСТ 14252-96 IP20
Установка DIN-рейка, 2 модуля
Тип применяемого датчика температуры* TST04
Максимальная удаленность датчика температуры от регулятора до 100 м
Количество каналов датчиков температуры 1
Количество каналов управления 1
Коммутационная способность 5 А
Точность измерения температуры
± 0,5 °С

* Датчик температуры в комплект поставки не входит, приобретается отдельно.


Подробности сертификации

Сертификат cоответствия требованиям Техническим регламентам Таможенного союза TP TC 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная соместимость технических средств» TC RU C-RU.МЕ67.B.00117


Информация для заказа

1. Регулятор температуры электронный РТ-300.

2. Датчик температуры TST04.

Контроллеры температуры | OMRON, Россия

Продукт
K8AK-TH
E5C2 E5L E5CSV E5CB E5_C
E5_C-T
E5_N-H / E5_N-HT E5_D CelciuXº
NX-TC
Клеммы Безвинтовые () Безвинтовые «Push-in plus» () Винтовые () Винтовые Винтовые Винтовые Винтовые Винтовые Безвинтовые Безвинтовые «Push-in plus» Винтовые Винтовые Винтовые Винтовые Безвинтовые Винтовые Безвинтовые «Push-in plus»
Монтаж Для монтажа внутри шкафа () Для монтажа на панель () Для монтажа внутри шкафа Для монтажа на панель Для монтажа внутри шкафа Для монтажа на панель Для монтажа внутри шкафа Для монтажа на панель Для монтажа на панель Для монтажа внутри шкафа Для монтажа на панель Для монтажа на панель Для монтажа на панель Для монтажа на панель Для монтажа внутри шкафа Для монтажа внутри шкафа
Количество аварийных сигналов 1 () 2 () 3 () 4 () 1 1 1 1 2 3 4 3 4 2 3 2 4 2
Описание работы Нагрев и охлаждение () Нагрев/охлаждение () Нагрев/охлаждение Нагрев/охлаждение Нагрев/охлаждение Нагрев/охлаждение Нагрев/охлаждение Нагрев и охлаждение Нагрев и охлаждение Нагрев и охлаждение Нагрев и охлаждение Нагрев и охлаждение Нагрев и охлаждение
Дисплей Двойной/Тройной () Одиночный () Светодиодные индикаторы () Циферблат (SV) () Светодиодные индикаторы Циферблат (SV) Циферблат SV / Одиночный 3-разрядный Циферблат (SV) Одиночный «3+1/2»-разрядный Двойной дисплей, 4 цифры Двойной/тройной дисплей, 4 цифры Двойной/тройной дисплей, 4 цифры Двойной/тройной, 5-разрядный Двойной/тройной дисплей, 4 цифры Светодиодные индикаторы
Продукт K8AK-TH E5C2 E5L E5CSV E5CB E5_C E5_C-T E5_N-H / E5_N-HT E5_D CelciuXº NX-TC

Электронный регулятор температуры батареи отопления Frontier

Настоящая Политика конфиденциальности является составной частью Пользовательского соглашения Сайта и действует в отношении всей информации, в том числе персональных данных Пользователя, получаемых Администрацией Сайта в процессе работы Пользователя с Сайтом, исполнения Пользовательского соглашения  и соглашений между Администрацией сайта и Пользователем.

Использование Сайта означает безоговорочное согласие Пользователя с настоящей Политикой конфиденциальности и указанными в ней условиями обработки его персональных данных; в случае несогласия с этими условиями Пользователь должен воздержаться от использования Сайта.

Перед использованием Сайта Пользователю необходимо внимательно изучить настоящую Политику конфиденциальности.

1. ПЕРСОНАЛЬНЫЕ ДАННЫЕ

1.1. Предоставление в любой форме (регистрация на Сайте, осуществление заказов, подписка на рекламные рассылки и тд.) своих персональных данных Администрации сайта, Пользователь выражает согласие на обработку персональных данных Администрацией сайта в соответствии с Федеральным законом “О персональных данных” от 27.07.2006 №152-ФЗ.

1.2. Обработка персональных данных осуществляется в целях исполнения Пользовательского соглашения и иных соглашений между Администрацией сайта и Пользователем.

1.3. Обработка персональных данных производится исключительно на территории Российской Федерации, с соблюдением действующего законодательства Российской Федерации.

1.4. Согласие Пользователя на обработку его персональных данных дается Администрации сайта на срок исполнения обязательств между Пользователем и Администрацией сайта в рамках Пользовательского соглашения или других соглашений между Пользователем и Администрацией сайта.

1.5. В случае отзыва согласия на обработку персональных данных Пользователя, Пользователь уведомляет об этом Администрацию Сайта письменно или по электронной почте. После получения данного уведомления Администрация Сайта прекращает обработку персональных данных Пользователя и удаляет.

1.6. Сайт не имеет статуса оператора персональных данных. Персональные данные Пользователя не передаются каким-либо третьим лицам, за исключением случаев, прямо предусмотренных настоящей Политикой конфиденциальности.

2. МЕРЫ ПО ЗАЩИТЕ ПЕРСОНАЛЬНЫХ ДАННЫХ

2.1. В своей деятельности Администрация сайта руководствуется Федеральным законом “О персональных данных” от 27.07.2006 №152-ФЗ.

2. 2. Администрация сайта принимает все разумные меры по защите персональных данных Пользователей и соблюдает права субъектов персональных данных, установленные действующим законодательством Российской Федерации.

2.3. Защита персональных данных Пользователя осуществляется с использованием физических, технических и административных мероприятий, нацеленных на предотвращение риска потери, неправильного использования, несанкционированного доступа, нарушения конфиденциальности и изменения данных. Меры обеспечения безопасности включают в себя межсетевую защиту и шифрование данных, контроль физического доступа к центрам обработки данных, а также контроль полномочий на доступ к данным.

3. ИЗМЕНЕНИЕ ПОЛИТИКИ КОНФИДЕНЦИАЛЬНОСТИ

3.1. Администрация сайта оставляет за собой право в одностороннем порядке вносить любые изменения в Политику конфиденциальности без предварительного уведомления Пользователя. Актуальный текст Политики конфиденциальности размещен на данной странице.

Регулятор температуры электронный РT-300



  к странице оборудования



 Простота эксплуатации
 Компактные размеры
 Самостоятельная коммутация контактов до 8 А
 Поддержание заданной температуры без
дополнительной настройки
 Индикация включенного состояния и состояния
нагрева
 Сохранение параметров в энергонезависимой
памяти

 Наличие перекидного контакта реле



Назначение



Регулятор температуры электронный для поддер-
жания температуры в выбранном диапазоне.



Алгоритм работы


Регулятор совместно с подключенным к нему дат-
чиком температуры TST04 поддерживает темпера-
туру согласно заводской уставке и не требует ника-
ких настроек при установке и эксплуатации.
Наличие кнопки включения-выключения позволяет
легко отключить систему обогрева, когда в ее рабо-
те нет необходимости.











Применение



Регулятор температуры PT-300 применяется в об-
щепромышленных системах электрообогрева тру-
бопроводов и резервуаров, в системах антиобледе-
нения, а также для обеспечения поддержания
положительной температуры в шкафах управления
в фиксированном температурном диапазоне. Необ-
ходимый диапазон поддержания температуры ука-
зывается при заказе датчика TST04. Датчик про-
граммируется в заводских условиях и не подлежит
дальнейшему изменению.



Надежность


100% изделий проходят проверку ОТК. Установ-
ленные параметры сохраняются в энергонезависи-
мой памяти.








Технические характеристики



Диапазон регулирования
температуры (указывается при
заказе)
 –55 °C . .. +125 °C

Напряжение питания ~220 В, 50 Гц

Потребляемая мощность 0,5 Вт

Точность измерения температуры ±0,5 %

Тип применяемого датчика
температуры*
 TST04

Максимально допустимая
влажность воздуха
 80 %

Установка DIN-рейка, 2 модуля

Максимальная удаленность датчика от регулятора до 100 м

Регистрация данных Есть, энергонезависимая

Максимальный ток реле управления 8 A,  ~220 В

Степень защиты корпуса IP20

Температура эксплуатации +5 °C . .. +45 °C

Напряжение питания 220 В~ +10/-15 % , 50 Гц

Габаритные размеры 35×90×68 мм

Масса 100 г





Схема подключения







Инструкция по установке.  Паспорт.

* – В комплект поставки не входит, приобретается отдельно.




Подробности сертификации

№ ТС RU C-RU.ME67.B.00117







Информация для заказа



1. Регулятор температуры электронный РТ-300.
2. Датчик температуры TST04





Гарантиия


Гарантийный срок эксплуатации – 2 год с момента продажи.


  к странице оборудования




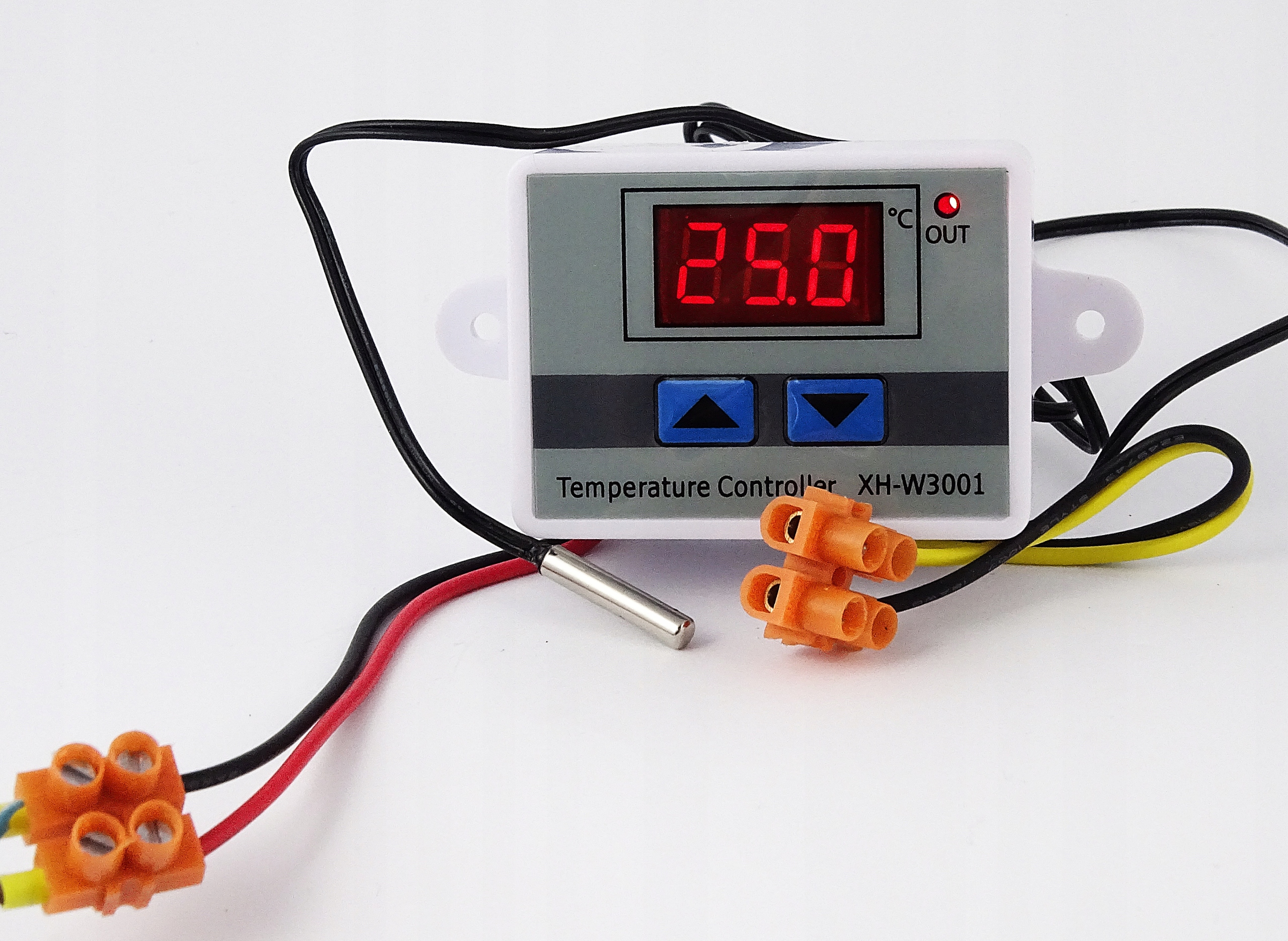

Измеритель регулятор температуры

Измеритель-регулятор температуры предназначен для фиксации, контроля и регулирования уровня температуры в различных производственных процессах.

Варианты исполнения регуляторов температуры с измерителями

Современные измерители с функциями регуляторов могут быть выполнены в виде термоконктроллеров или терморегуляторов. Каждый вид оборудования помимо непосредственно контроля уровня и регулирования температуры может выполнять разнообразные функции, в зависимости от возможностей.

Возможности использования измерителя-регулятора температуры

Измеритель-регулятор температуры необходим для термоконтроля и управления процессами в рамках многих отраслей и производств:

  • металлургия,
  • химическая промышленность,
  • жилищно-коммунальное хозяйство,
  • агропромышленный комплекс,
  • производство напитков, продуктов питания, комбикормов и многие другие направления.

Устройства применяются для обеспечения непосредственного производства товаров и материалов, а также для создания необходимых рабочих условий, обеспечения условий хранения и перевозки. Измерители-регуляторы необходимы для работы складских комплексов и торговых помещений.

Назначение измерителей температуры с функцией регулятора

Измерители регуляторы температуры могут решать различные задачи:

  • измерение температуры,
  • регулирование температуры,
  • индикация текущего значения на дисплее,
  • передача информации на стороннее оборудование, в том числе компьютеры, операторские панели, ПЛК,
  • сигнализация достижения нужного значения или выхода за заданные пределы,
  • регистрация результатов.

Некоторые модели измерителей-регуляторов помимо температуры могут работать с другими параметрами при наличии необходимых входов для подключения соответствующих датчиков.

Преимущества работы с температурными измерителями-регуляторами

Преимущества измерителей с регуляторами температуры зависят от конкретной модели:

  • различные варианты регулирования,
  • высокая точность измерения,
  • совместимость с датчиками различных типов,
  • многообразие моделей по размерам и схемам подключения,
  • широкий диапазон измеряемых температур,
  • встроенная защита от внешних воздействий, проблем в сети питания, помех,
  • различные виды входов и выходных портов, включая такие варианты, как USB, RS485 и другие.

Отдельные модели предусматривают возможность подключения к компьютеру для более точной настройки и управления.

Ограничения при использовании измерителей-регуляторов температуры

Независимо от конкретной модели необходимо по мере возможности обеспечить безопасные условия работы:

  • использовать устройства только при допустимом диапазоне температуры и влажности,
  • ограничить механические воздейсвтия,
  • охранять от воздействия вредных газов и веществ.

При высокой вероятности возникновения перепадов напряжения и тока, электрических помех, бросков тока рекомендуется использовать в системе со стабилизаторами тока и источниками бесперебойного питания.

Принцип работы регулятора-измерителя температуры

Измеритель-регулятор работает на базе информации, поступающей от встроенного или внешнего подключенного датчика температуры. Датчик контактирует с контролируемым объектом или средой и фиксирует уровень температуры. Информация передается на измеритель-регулятор для формирования внешнего сигнала управления исполнительным оборудованием. Регулирование может осуществляться в различных режимах:

  • двухпозиционное управление,
  • трехпозиционное импульсное регулирование,
  • пропорциональное регулирование,
  • ПИД-регулирование и другие варианты.

Современные измерители-регуляторы температуры работают в автоматическом режиме или по заранее заданной многошаговой программе, а также имеют возможность ручного управления. Настройка параметров работы температурного измерителя-регулятора происходит с помощью управляющих кнопок на панели или корпусе прибора или удаленно с помощью внешнего оборудования.

REX-C100 PID регулятор температуры — duino.ru

ПИД контроллер REX-C100 — Одноканальный ПИД-регулятор с функцией автоматической настройки, используется для точной установки и поддержания температуры в заданных пределах
Терморегулятор REX-C100 предназначен для управления процессом нагрева и обеспечивает быстрое и точное регулирование температуры. PID регулятор широко используется в коптильнях, в отоплении, инкубаторах, йогуртницах, реакторах и прочих устройствах требующих поддержания точной температуры.

Характеристики PID регулятора REX-C100:
• напряжение питания: 80 .. 260 В
• потребляемая мощность: < 10 Вт
• выход SSR
• выход ALARM: 3А 250 В
• тип индикаторов: LED
• точность показаний: ± 0.5% (зависит от точности датчика)
• период опроса датчика: 0.5 с
• время интегрирования (I): 0 .. 3600 сек
• время дифференцирования (D): 0 .. 3600 сек
• число циклов перепрограммирования: 100000
• сохранение настроек после отключения питания: 100 лет
• материал корпуса: пластик
• цвет корпуса: черный
• длина кабеля датчика: 100 см
• диаметр датчика: 4.5 мм
• внутренняя изоляция кабеля: стеклоткань
• рабочая температура: 0 .. 50 °C
• рабочая влажность: 30 .. 85%
• заводские установки: термопара тип К; область температур 0 — + 400 °C
• размеры: 48,5 х 48,5 х 111 мм
• вес: 170 г

REX-C100 Инструкция на русском:
Установка температуры: Нажать на кнопку SET и кнопками ВВЕРХ или ВНИЗ выбрать нужную температуру срабатывания. Еще раз нажать на кнопку SET для завершения настроек.

Включение режима Alarm: Длительное нажатие на кнопку SET (5 сек.), активирует настройки режима Alarm. На дисплее PID контроллера появится надпись Al1. Нажатием на кнопку СВв или СВн настраиваем температуру срабатывания реле в режиме аларм. Продолжительным нажатием на кнопку SET сохраняем и выходим из режима. Загорается светодиод Alm1.

Отключение авторегулирования: Длительное нажатие на кнопку SET (5 сек.), активирует режим доп. настроек. Нажимаем на кнопку SET пока на экране не появится режим Aru. По умолчанию значение в этом режиме 0000, это означает что PID регулирование включено. Кнопкой СВв (Стрелка вверх) устанавливаем значение в 0001, это означает что PID регулирование отключено. Длительным нажатием на кнопку SET сохраняем и выходим из этого режима. Должен включится светодиод AT .

Настройки Alarm: Одновременно нажать и удерживать (5 сек.) кнопки SET и СВл (стрелка влево). Перходим в новый режим меню. При установке SL4=11, а SL7=00 реле активируется при достижении установленной температуры. Повторно нажать кнопки SET и СВл для сохранения настроек и выхода из меню.

Поддерживаемые типы применяемых термопа
• тип К (ТХА) (хромель-алюмель, чувствительность 41 мкВ/°C ) 0 .. +999°C

Название индикатора Назначение индикатора
OUT1 Индикатор включения нагрузки
AT Индикатор режима автоматической настройки ПИД-регулятора
ALM1 Индикатор сигнала тревоги (Alarm)


Видео обзор REX C100

Регулятор температуры ТЕРМОПРО ТП 2-10 АБ ПРО

Описание

Двухканальный регулятор температуры предназначен для регулировки температуры термостола НП 34-24 с двумя независимыми рабочими зонами.

При работе в составе паяльной станции ИК-650 ПРО регулятор обеспечивает возможность подогрева печатных плат по термопрофилю. Теперь эта функция поддерживает обратную связь по термодатчику на печатной плате. Работа этого регулятора  под управлением программы «ТЕРМОПРО-ЦЕНТР» полностью аналогична работе регулятора ТП 1-10 КД ПРО

Скоростной цифровой ПИД регулятор температуры ТЕРМОПРО предназначен для работы в составе

  • Инфракрасной паяльной станции ИК-650 ПРО
  • Систем подогрева печатных плат на базе термостолов
  • Системы пайки по термопрофилю

Рабочие функции

  • Точная обратная связь по термодатчику, установленному в нагревателе
  • Включение и выключение нагрева отдельной кнопкой
  • Быстрая установка температуры с помощью двух кнопок +/ —
  • Быстрый вызов рабочей температуры из ячеек памяти
  • Быстрое измерение и регулирование температуры
  • Быстрый обмен данными между регулятором и управляющим компьютером
  • Информативный дисплей для одновременного отображения всех параметров регулятора
  • Гальваническая развязка слаботочных и силовых цепей регулятора температуры
  • Безопасная эксплуатация, а именно: автоматическое отключение нагрузки при нештатных ситуациях
  • Коммутация нагревателей при переходе фазы через ноль предотвращает наведение помех в питающей сети
  • Сохранение всех параметров при выключении регулятора температуры



Характеристики

ПараметрыЗначения
Напряжение питания ~220 В / 50Гц
Число каналов регулировки температуры 1 канал (модели ТП 1Х, ИК 1Х)
2 канала (модели ТП 2Х, ИК 2Х)
Мощность подключаемой нагрузки до 2000 Вт на канал
Диапазон регулирования рабочей температуры 50 — 350 °C (модели ИК 2Х — 50 — 400 °C,
модели ИК 1Х — 50 — 650 °C)
Точность поддерживания температуры 1°C (зависит от вида нагрузки)
Дискретность изменения температуры  1°C
Блок памяти температур 6 ячеек на канал (4 — некоторые модели)
Подогрев и пайка по термопрофилю На всех моделях с индексом ПРО
Контрольный выносной термодатчик На всех моделях с индексом КД
Диапазон измерения температур контрольного термодатчика -70 . .. +500 °C
Габариты контрольного термодатчика 4 х 2 х 0.5 мм
Отработка термопрофиля, получение термографика Есть
Габариты корпуса (без шнура) 280 х 165 х 60 мм
Масса прибора от 1.6 до 2 кг (зависит от модели)

Комплектация

  • Регулятор температуры
  • Руководство по эксплуатации
  • Упаковка



байтовый регулятор температуры BTC201 Двойная предварительно подключенная цифровая розетка для термостата, двухступенчатый режим нагрева и охлаждения, 110 В

Как только вы осознаете значения, что не так уж сложно, этот контроллер очень легко настроить. SV — это температура, которую вы хотите поддерживать. Cd — это значение, которое вы добавляете к SV, чтобы ваше охлаждающее устройство включалось, когда температура превышает Cd, а Hd — это значение, которое вы вычитаете из SV, чтобы ваше нагревательное устройство включалось, если температура падает ниже этого. У меня SV установлен на 78. Cd, вентилятор, установлен на 1, а Hd установлен на 2. Итак, если температура достигает 79, то вытяжной вентилятор включается и охлаждает пространство до 78. Если температура падает ниже 76, затем включается обогреватель и снова нагревает пространство до 78. Я думаю, что единственное, что смущает людей, это то, что значение Hd не отображается со знаком минус (-) рядом с ним.

Раньше я использовал террариумный контроллер, который контролирует только нагрев, и мой выхлоп работал постоянно, а это означало, что мой обогреватель был включен почти постоянно.С этим удивительным продуктом мой вытяжной вентилятор теперь выполняет большую часть работы, включается примерно раз в минуту или две на несколько секунд, а мой обогреватель действительно включается только ночью, когда свет выключен. Это позволяет мне сэкономить много денег на электричестве. Что еще более важно, температура в моей комнате для выращивания супер стабильна по сравнению с предыдущей. Температура постоянно колебалась между 70 и 82 в течение дня, теперь она остается между 76 и 80, в основном она колеблется на уровне 78, а на высоких / низких уровнях очень быстро возвращается к 78, тогда как раньше это занимало некоторое время. и никогда не стабилизировалась.

Этот контроллер идеально подходит для выращивания растений. Ваши «томатные» растения будут вам благодарны, а ваш кошелек поблагодарит вас, когда придет счет за электроэнергию.

Единственная проблема, с которой я столкнулся, это то, что я не заметил, что у них также есть контроллеры на 15 ампер в продаже. Я бы предпочел их, поскольку мои обогреватели приближаются к 10 ампер при низких настройках. Модель на 15 ампер позволила бы мне установить их на максимум.

Кроме того, я заметил, что один из контроллеров показывал примерно на 6 градусов ниже фактической температуры.Однако вы можете легко откалибровать его, изменив значение CA. Для меня я установил -6, и теперь он совершенно точен.

Inkbird Универсальный цифровой контроллер температуры по Фаренгейту и Цельсию, термостат с датчиком 2 реле ITC-1000 для холодильного ферментера: Amazon.com: Industrial & Scientific

Этот обзор посвящен контроллеру ITC-1000F «Inkbird» по сравнению с контроллером Mh2210F «Docooler»

. Я даю самому ITC-1000F 5 звезд, но забираю 1 звезду на Amazon, потому что мне пришлось вернуть первый блок.В первом заказе отсутствовала одна из оранжевых защелок. Они не смогли отправить мне только оранжевый зажим, поэтому вернули его за полный возврат. Тем временем я заказал второй блок через Prime, поэтому время простоя у меня составило всего 2 дня.

ITC-1000F — это двухступенчатый регулятор температуры, что означает, что он может одновременно нагревать и охлаждать, используя две разные стороны стандартной электрической розетки. Это отличается от контроллера Mh2210F (одноступенчатый), который может только нагревать ИЛИ охлаждать, но не одновременно. В остальном контроллеры по сути идентичны по функциям.В режиме обогрева контроллер включается, когда температура ниже установленной температуры, и выключается, когда она выше. В режиме охлаждения он включается, когда температура выше установленной температуры, и выключается, когда температура ниже нее. Существуют дополнительные переменные (например, временная задержка, разница в градусах), но они не имеют отношения к этому обзору. ITC-1000F является более функциональным контроллером и может переключаться между отображением Цельсия и Фаренгейта. Поскольку цена такая же, я рекомендую ITC-1000F вместо Mh2210F.

Изначально я сконструировал Mh2210F в виде коробки для Sous Vide, используя мультиварку, и она отлично подходит для этой цели, но в итоге я отдал ее своему брату. Я использовал ITC-1000F в меньшей коробке для второй версии, как вы можете видеть на фотографиях. Если вам интересно, обе коробки пришли из Radio Shack (7x5x3 «и 6x4x2»), так что возьмите одну, пока они не закрылись навсегда. Меньший размер такой же маленький, как и корпус, который вы можете использовать для всей необходимой проводки (у меня проводка устроена так, что левая розетка охлаждает, а правая нагревает).

ПРИМЕЧАНИЕ: меньшую коробку было сложно подключить, поэтому действуйте на свой страх и риск.

В итоге
ITC-1000F: 2-ступенчатый, индикатор температуры F / C, более толстый датчик температуры и провод, звуковая сигнализация
Mh2210F: одноступенчатый, Только дисплей F, более тонкий зонд и провод, более простые подключения проводов

Переведенные инструкции для ITC-1000F не очень хороши, но я видел и хуже (Mh2210F плохие), так что вот мои исправленные инструкции.

@ Клавиша (Power) — Переключение питания / Подтверждение значения настройки / Сохранение и выход
Клавиша Вверх — Показать настройку температуры / Меню настройки вверх / Увеличить значение
Клавиша Вниз — Показать настройку разницы / Меню настройки вниз / Уменьшить значение
Клавиша S — Меню настроек / Выбор настройки / Сохранение значения настройки

В нормальном рабочем режиме однократное нажатие вверх показывает установленное значение температуры, а однократное нажатие вниз показывает значение разницы.Нажмите и удерживайте @ в течение 3 секунд, чтобы выключить. Нажмите и удерживайте @ в течение 1 секунды, чтобы включить. Когда температура меньше или равна заданной температуре минус заданная разница, тепловое реле замыкается и включается индикатор нагрева. Когда температура становится равной установленной, тепловое реле размыкается и индикатор нагрева гаснет. Когда температура больше или равна заданной температуре плюс заданная разница, реле охлаждения замыкается и загорается индикатор охлаждения. Если индикатор охлаждения мигает, реле охлаждения задерживается на запрограммированное время (для защиты компрессоров холодильника).

Нажмите S и удерживайте 3 секунды, чтобы попасть в меню настроек. Используйте кнопки со стрелками для выбора настройки, затем нажмите S, чтобы изменить, и нажмите кнопки со стрелками, чтобы изменить значения. Нажмите S, чтобы сохранить, и @, чтобы сохранить и выйти из настроек меню.

TS — Установка температуры от -50F до 210F, по умолчанию 50F
CF — Переключение на Цельсия или Фаренгейта
CA — Калибровка от -15F до 15F, по умолчанию 0F
PT — Задержка компрессора от 0мин до 10мин, по умолчанию 3мин
DS — Настройка разницы от 1F до 30F, по умолчанию 3F

При изменении CF все настройки сбрасываются до значений по умолчанию.Отображается
ER и звучит сигнал тревоги, если датчик отсоединен или закорочен. Нажмите любую кнопку, чтобы отключить сигнал будильника. Отображается
HL и подается звуковой сигнал, если измеренная температура превышает максимальную рабочую температуру. Нажмите любую кнопку, чтобы отключить сигнал будильника.

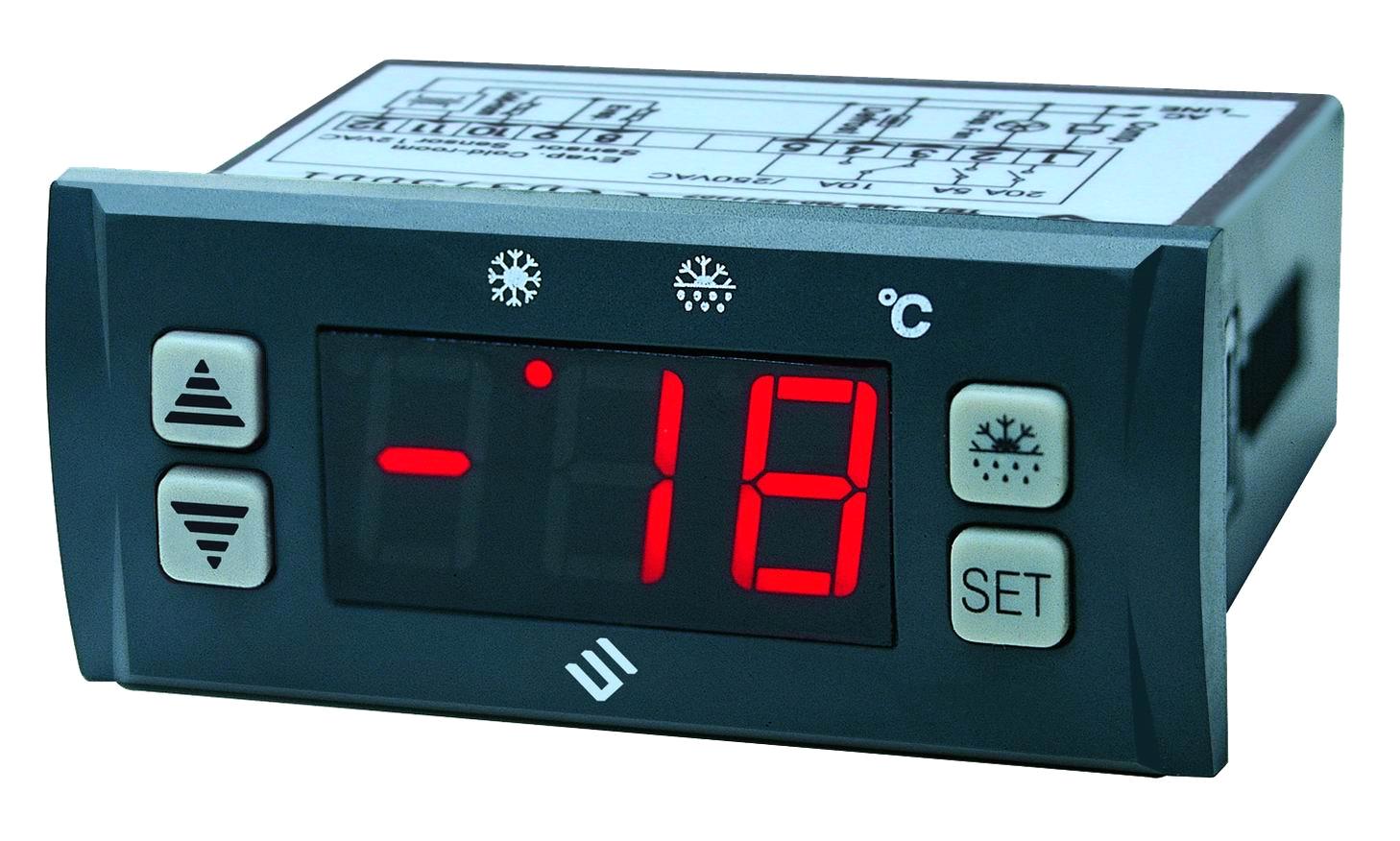

Что такое регулятор температуры и как он работает?

В: Что такое регулятор температуры и как он работает?

A: Контроллер температуры — это устройство, которое используется для контроля температуры.Для этого сначала измеряется температура ( переменная процесса ), а затем она сравнивается с желаемым значением ( заданное значение ). Разница между этими значениями называется ошибкой (отклонением). Контроллеры температуры используют эту ошибку, чтобы решить, сколько нагрева или охлаждения требуется, чтобы вернуть температуру процесса к желаемому значению. Как только этот расчет будет завершен, контроллер выдаст выходной сигнал, который влияет на требуемое изменение. Этот выходной сигнал известен как (регулируемое значение ) и обычно подключается к нагревателю, регулирующему клапану, вентилятору или другому «конечному элементу управления», который фактически вводит или отводит тепло из процесса.

Регуляторы температуры образуют одну из четырех частей системы контроля температуры. Чтобы наглядно представить себе это, мы рассмотрим печь. Четыре части будут:

1 Духовка
2. Нагреватель
3. Термометр (или термопара)
4. Контроллер

Роль регулятора температуры заключается в измерении температуры на термопаре, сравнении ее с заданным значением и в вычислении времени, в течение которого нагреватель должен оставаться включенным для поддержания постоянной температуры.

Многие факторы изменяют время, в течение которого нагреватель должен работать, чтобы поддерживать температуру процесса. Например, размер нагревателя, размер духовки, количество изоляции вокруг духовки и температура окружающей среды — все это изменяет скорость, с которой духовка будет нагреваться или охлаждаться. Другие факторы, такие как циркуляция воздуха в духовке, влажность воздуха. Масса продукта, помещаемого в духовку, и многое другое подробно описано на сайте http: // newton. ex.ac.uk/teaching/CDHW/Feedback/OvSimForm-gen.html

В конце концов, регулятор температуры заменяет функцию человека, чья должностная инструкция будет выглядеть примерно так: —

Смотри, что термометр
Поддерживайте стабильную температуру на уровне 80 ° C
Если вам нужно больше тепла, включите обогреватель.

Важным моментом является то, что регулятор температуры имеет один вход, один выход и одну уставку.

Fuji Electric поддерживает свою продукцию по всему миру через крупную дистрибьюторскую сеть.Coulton Instrumentation с гордостью представляет это семейство продуктов в Соединенном Королевстве и Республике Ирландия. Если вам нужна помощь по этому ассортименту продуктов или у вас есть более общие вопросы по управлению и КИП, почему бы не отправить нам свои вопросы во флаконе [email protected]?

Контроллеры температуры | Instrumart

Контроллеры температуры используются в ситуациях, когда необходимо поддерживать температуру в определенном диапазоне или на определенном заданном значении независимо от условий окружающей среды. Это может быть либо нагрев, либо охлаждение, либо и то, и другое.

Точный контроль температуры очень важен в самых разных областях применения. Некоторые распространенные применения регуляторов температуры в промышленности включают экструзию пластика. и термопластавтоматы, термоформовочные машины, упаковочные машины, пищевая промышленность, хранение продуктов питания и другие. Регуляторы температуры также полезны в коммерческих и даже в жилых помещениях. Фактически, один из самых простых типов регуляторов температуры — это термостат, который используется для сохранения тепла в доме зимой и прохлады летом.

Термостаты работают так же, как и все остальные регуляторы температуры. Датчик температуры, часто какой-либо тип термопары или RTD (датчик температуры сопротивления), определяет фактическая температура и обеспечивает ввод для контроллера / термостата. Когда обнаруживается, что температура отклоняется от заданного значения, контроллер / термостат генерирует выходной сигнал для активации других устройств регулирования температуры, таких как нагревательные элементы (или печь в случае термостата) или холодильные компоненты (или кондиционер в случае термостата), чтобы вернуть температуру к заданному значению.

Тщательно отслеживая температуру технологического процесса и предпринимая корректирующие действия, когда она отклоняется от заданного значения, контроллеры температуры в значительной степени способствуют снижению изменчивости повышение эффективности и обеспечение безопасности.

Компоненты системы контроля температуры

Контроллеры температуры объединены в системы управления (также известные как контуры управления), которые состоят из контроллера, любых связанных датчиков, источника питания, конечного элемента управления и т. Д. а также любые необходимые погрузочно-разгрузочные устройства.

Как известно, терморегуляторы стремятся поддерживать температуру на заданном уровне.

Датчики подают входной сигнал в контроллер. Термопары и RTD являются наиболее распространенными датчиками температуры. Контроллеры используют выходной сигнал этих датчиков и сравнивают его с уставка.

Последний элемент управления относится к устройству, которое действует по приказу контроллера. Это может быть нагреватель, который активируется, когда датчик обнаруживает температуру ниже, чем заданное значение или холодильное оборудование активируется, когда температура выше заданного значения.

Для работы регуляторов температуры, некоторых датчиков и конечных элементов управления требуется питание. Источник питания — неотъемлемый элемент контуров управления.

В контурах управления регулярно используются дополнительные инструменты. Передатчики или формирователи сигналов часто используются для изоляции, фильтрации, усиления или преобразования входного сигнала датчика в определенных условиях. диктовать это. Контур управления также часто включает устройства сбора данных для архивирования информации, относящейся к процессу.

Устройства управления нагрузкой часто необходимы, когда конечный элемент управления требует для работы большей мощности, чем может обеспечить контроллер.

Типы управляющего воздействия

В зависимости от устройства, контроллеры температуры могут обеспечивать несколько типов управления, которые подходят для требований различных приложений.

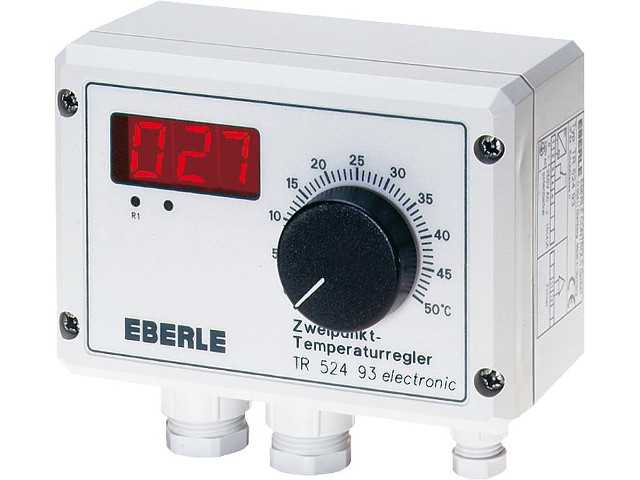

Двухпозиционное управление

Двухпозиционное управление, также называемое гистерезисным, является самым простым типом управления.Как и ожидалось, контроллеры включения-выключения резко переключаются между двумя состояниями без промежуточного состояния. Они для использовать с оборудованием, которое принимает двоичный вход, например, с полностью включенной или полностью выключенной печью.

Двухпозиционные контроллеры переключают выход только при превышении заданного значения. В случае управления нагревом, контроллер включается, когда ниже заданного значения, и выключается, когда он выше. уставка. Чтобы предотвратить быстрое переключение системы, которое может вызвать повреждение, гистерезис или дифференциал включения-выключения, добавлены операции контроллера.Дифференциал предотвращает цикл за счет небольшого превышения заданного значения перед включением или выключением контроллера.

Двухпозиционные контроллеры часто используются в приложениях, которые не требуют точного управления, в системах, которые не могут справиться с частым включением и выключением энергии, где масса системы настолько велики, что температура меняется очень медленно, или для температурной сигнализации.

ПИД-регулирование

В ПИД-регулировании используются три элемента управления; пропорциональная (P), интегральная (I) и производная (D), чтобы помочь алгоритмам контроллера обеспечить более точную реакцию на отклонения от уставка.

Когда контроллер получает входные данные о том, что переменная процесса отличается от заданного значения, инструкции отправляются в конечный элемент управления для корректировки. Например, контроллер получает сигнал от термопары о том, что температура процесса слишком низкая, что побуждает контроллер включить нагреватель, чтобы снова нагреть его до нужной температуры.

Простое двухпозиционное управление часто приводит к тому, что конечный элемент управления выходит за пределы уставки, особенно когда первоначальное отклонение было небольшим.Неоднократное превышение заданного значения заставляет выходной сигнал колебаться вокруг заданного значения в виде постоянной, нарастающей или затухающей синусоиды. Система неустойчива, если амплитуда колебаний непрерывно увеличиваются со временем.

ПИД-регуляторы используют алгоритм, полученный из трех условий управления, для поддержания стабильности системы за счет ограничения перерегулирования и возникающих в результате колебаний. Пропорциональная переменная управляет скоростью коррекции, чтобы она была пропорциональна ошибке.Интегральные и производные переменные основаны на времени и помогают контроллеру автоматически компенсировать к изменениям в системе. Производная переменная учитывает скорость увеличения или уменьшения ошибки, в то время как интегральная переменная использует информацию о накопленных ошибок на время, в течение которого процесс не соответствует заданному значению. Эта информация используется для корректировки пропорционального значения.

ПИД-регуляторы обычно считаются наиболее полезным типом регуляторов.Они широко используются в промышленных условиях. Хотя каждая из переменных должна быть настроена на конкретную В системе ПИД-регуляторы обеспечивают очень точное и стабильное управление.

Чтобы сделать ПИД-регуляторы еще более отзывчивыми к реальным ситуациям, многие производители включили нечеткую логику (или нечеткое управление ). в инструменты. Нечеткая логика — это математическая система, которая пытается подражать человеческим рассуждениям. Вместо двоичной логики стандартных контроллеров, нечеткая логика вводит непрерывные переменные, которые обеспечивают эффективные средства определения приблизительной, неточной природы реального мира.

Эта способность позволяет контроллерам с нечеткой логикой вносить быстрые тонкие изменения, которые значительно улучшают реакцию на быстро меняющиеся переменные независимо от выполненного программирования. оператором. Например, по мере старения нагревателей, клапанов и других конечных элементов управления они проявляют признаки износа и перестают реагировать так же, как новые. Нечеткое логика распознает это и автоматически компенсирует.

Управление профилем:

Управление профилем относится к управлению изменяющейся температурой во времени.Пользователи вводят желаемый профиль времени и температуры с помощью обширного набора инструкций, таких как прыжок, петля, петля с отсчетом, кроме управления нарастанием и выдержкой.

Контроль профиля особенно полезен для циклических приложений, требующих нескольких температурных профилей, а также определенных периодов включения и выключения.

Контроль пределов:

Контроль пределов включает в себя независимый переключатель, который отключит систему, если температура превышает предварительно установленный порог.Контроллеры-предельные значения предназначены для использования в процессах, где для проблемы безопасности или качества, температура должна поддерживаться в пределах установленных допусков.

Контроллеры-ограничители предназначены для работы вместе с другим контроллером и требуют ручного отдыха для подтверждения возникновения ошибки.

На что следует обратить внимание при выборе регулятора температуры:

  • Какой тип ввода обеспечивают датчики?
  • Какой тип контроля нужен?
  • Какой источник питания доступен для питания контроллера?
  • Какая сила тока и напряжение требуются для нагрузки?
  • Какой тип и количество выходов необходимы для управления нагрузкой или грузоподъемными устройствами?
  • Контроллер какого размера требуется?
  • Существуют ли какие-либо требования к монтажу контроллера?
  • В каких условиях окружающей среды будет находиться контроллер?
  • Требуются ли какие-либо дополнительные функции, такие как связь, удаленная уставка, повторная передача и т. Д.?
  • Какой температурный диапазон требуется?

Если у вас есть какие-либо вопросы относительно контроллеров процесса, не стесняйтесь обращаться к одному из наших инженеров, отправив нам электронное письмо по адресу [email protected] или позвонив по телефону 1-800-884-4967.

ОСНОВЫ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ — Электроника длины волны

Источник тока регулятора температуры: Одним из ключевых звеньев регулятора температуры является регулируемый двунаправленный источник тока.Его также можно назвать выходным каскадом. Эта секция реагирует на секцию системы управления, направляя ток на исполнительный механизм температуры (термоэлектрический или резистивный нагреватель). Направление тока имеет решающее значение для термоэлектриков. На блок-схеме термоэлектрический элемент подключен между двумя выводами на контроллере. Для резистивного нагревателя может потребоваться специальная проводка, чтобы ограничить ток через резистивный нагреватель только в одном направлении.

Система управления : Пользовательские входы включают предельную уставку (в терминах максимального тока, разрешенного для термоэлектрического или резистивного нагревателя) и рабочую уставку.Кроме того, если требуется удаленная уставка, обычно доступен вход удаленной уставки.

  • Уставка : это аналоговое напряжение в системе. Его можно создать путем сочетания встроенной регулировки подстроечного резистора и ввода удаленной уставки. В некоторых случаях эти входы суммируются. Некоторые действуют самостоятельно.
  • Прецизионный источник тока смещения датчика: Этот источник тока управляет датчиком температуры на известном уровне, делая фактическое напряжение датчика стабильным и точным.Напряжение на датчике определяется законом Ома: V = I * R, где V — напряжение, I — ток, а R — сопротивление датчика. Напряжение ограничено максимумом и минимумом (указанным в таблице данных контроллера температуры). Следует использовать минимально возможный ток, чтобы свести к минимуму эффекты самонагрева. Термистор нагревается при более высоких уровнях тока и ложно сообщает о более высокой температуре.
  • Генерация ошибки : Чтобы узнать, как работает система, фактическая температура сравнивается с заданной температурой.Эти два напряжения вычитаются, и результат называется «Ошибка». Выходной сигнал регулируемого источника тока будет изменяться, чтобы сигнал обратной связи по температуре оставался неизменным.
  • Система ПИД-управления : Преобразует сигнал ошибки в сигнал управления для регулируемого источника тока. Более подробное обсуждение ПИД-регулирования можно найти в Техническом примечании TN-TC01
  • .
  • Предельная цепь: Один из способов повредить термоэлектрик — пропустить через него слишком большой ток.В каждом техническом описании привода указывается максимальный рабочий ток. Превышение этого тока приведет к повреждению устройства. Чтобы этого избежать, в терморегулятор включен ограничительный контур. Пользователь определяет максимальную настройку, и выходной ток не должен превышать этот уровень. Большинство цепей ограничения ограничивают ток на максимальном уровне и продолжают работать.
  • Функции безопасности : Термоэлектрики и резистивные нагреватели чувствительны к избыточной мощности, но они устойчивы к быстрым изменениям тока или напряжения.Функции безопасности могут включать индикатор состояния «теплового разгона». Температурные пределы — как высокие, так и низкие — также могут быть доступны для включения индикаторов или отключения выходного тока.

Электропитание : Электропитание должно подаваться на управляющую электронику и источник тока. Это может быть источник питания постоянного тока (некоторые драйверы используют входы с одним источником питания, другие используют два источника питания) или входной разъем переменного тока и кабель. В некоторых случаях, когда требуется более высокое напряжение для термоэлектрического или резистивного нагревателя, могут быть доступны отдельные входы источника питания постоянного тока для питания управляющей электроники от источника низкого напряжения +5 В и термоэлектрического элемента от источника более высокого напряжения.

В чем разница между инструментом, модулем и компонентом?

Обычно цена, набор функций и размер. Прибор обычно имеет переднюю панель с ручками и кнопками для регулировки, а также какой-либо дисплей для отслеживания датчика. Все они могут быть автоматизированы с помощью компьютерного управления через USB, RS-232, RS-485 или GPIB. Инструмент обычно питается от источника переменного тока, а не от источника постоянного тока. По нашему определению, модуль не включает в себя дисплей или источник питания и имеет минимально необходимые настройки.Для контроля состояния вольтметр измеряет напряжение, а в таблице данных модуля предусмотрена передаточная функция для преобразования напряжения в фактическое сопротивление датчика. В паспорте датчика сопротивление датчика преобразуется в температуру. Некоторые устройства выделяют память для калибровки отклика датчика. Компонент дополнительно урезан, без движущихся частей. Внешние резисторы или конденсаторы задают рабочие параметры. Функции безопасности являются общими для всех трех форм. Обычно модули можно разместить на столе или интегрировать в систему с помощью кабелей.Компоненты монтируются непосредственно на печатную плату (PCB) с помощью выводов для сквозного монтажа или поверхностного монтажа (SMT). Два ряда контактов называются DIP-упаковкой (двухрядный), а один ряд контактов называется SIP-упаковкой (одинарный ряд).

Разнообразные стандартные контроллеры доступны как в приборной, так и в OEM-упаковке. Некоторые производители стирают границы, например, предлагая USB-управление компонентами в качестве мини-инструментов.

Упаковка компонентов и модулей включает надлежащий теплоотвод элементов схемы (или инструкции о том, как устройство должно быть теплоотводом) и обычно включает соответствующие кабели для термоэлектрического элемента, датчика и источника питания.Инструменты включают шнур питания, и доступ пользователя внутрь корпуса не требуется.

Типовая терминология:

Термоэлектрик: Это устройство, состоящее из двух керамических пластин, которые скрепляют металлические соединения двух разнородных металлов. Если ток протекает через соединение разнородных металлов, тепло генерируется с одной стороны, а поглощается с другой. Пропуская ток через термоэлектрик, тепло передается от одной керамической пластины к другой.Направление тока определяет, какая пластина станет «горячей», а какая — «холодной» относительно друг друга. Изменение направления тока немедленно меняет эффект. Контроллер температуры работает путем оптимального управления величиной и направлением тока через переход, чтобы поддерживать фиксированную температуру устройства, подключенного к «холодной» стороне. Термоэлектрики можно накладывать друг на друга, чтобы создать более широкий температурный перепад. Их называют многоступенчатыми или каскадными термоэлектриками. Термоэлектрик также может преобразовывать перепад температур в электричество.Это называется эффектом Зеебека. Термоэлектрик также известен как термоэлектрический охладитель, устройство Пельтье или твердотельный тепловой насос.

Q MAX: Спецификация термоэлектрика. Это максимальная мощность, которую он может поглотить холодной пластиной.

Delta T MAX: Спецификация термоэлектрика. Это максимальный перепад температур, который может создать термоэлектрик между своими пластинами. Он указан в IMAX и VMAX и для определенной температуры «горячей» пластины.

I MAX и V MAX: Максимальный ток и напряжение термоэлектрика, соответственно. Не превышайте эти условия эксплуатации.

Резистивный нагреватель: Обычно эти нагреватели гибкие, с резистивным элементом, зажатым между двумя изоляторами. Материалы резистивного элемента и изоляторов сильно различаются в зависимости от области применения. Некоторым требуется питание переменного тока, а не постоянного тока, который вырабатывается обычным контроллером температуры. В резистивном нагревателе при протекании тока в любом направлении выделяется тепло; следовательно, активная функция охлаждения отсутствует.Охлаждение достигается за счет снижения тока до нуля и рассеивания тепла в окружающую среду. Стабильность обычно не так хороша, как у термоэлектриков, за исключением случаев, когда рабочая температура значительно выше температуры окружающей среды.

Температура окружающей среды: Обычно это температура воздуха / условий окружающей среды вокруг нагрузки.

Отключить: Когда выходной ток отключен, все механизмы безопасности обычно устанавливаются на начальное состояние включения, и на термоэлектрик подается только остаточный ток утечки.

DVM: Цифровой вольтметр, измеритель напряжения.

Амперметр: Измеритель, контролирующий ток.

ESD: Электростатический разряд. Чувство «взрыва», которое возникает при переходе по ковру и прикосновении к металлической ручке двери, является наиболее распространенным примером электростатического разряда. Лазерные диоды чувствительны к электростатическому разряду. «Взрыва», которого не чувствует человек, по-прежнему достаточно, чтобы повредить лазерный диод. При обращении с лазерным диодом или другим чувствительным к электростатическому разряду электронным оборудованием следует соблюдать соответствующие меры предосторожности.

Внутреннее рассеяние мощности: При использовании линейного источника тока часть мощности, передаваемой источником питания, поступает на термоэлектрический или резистивный нагреватель, а часть используется в контроллере температуры. Максимальное внутреннее рассеивание мощности контроллера — это предел, при превышении которого возможно тепловое повреждение внутренних электронных компонентов. Проектирование системы контроля температуры включает выбор напряжения питания. Если источник питания 28 В выбран для управления термоэлектрическим напряжением 6 В, 22 В будет падать на выходной каскад регулятора температуры (или источник тока).Если драйвер работает на 1 А, внутренне рассеиваемая мощность будет V * I или 22 * ​​1 = 22 Вт. Если внутренняя мощность рассеивания составляет 9 Вт, компоненты источника тока будут перегреваться и необратимо повредятся. Wavelength предоставляет онлайн-калькуляторы безопасной рабочей зоны для всех компонентов и модулей, чтобы упростить выбор конструкции.

Соответствие напряжению: Источник тока имеет соответствующее падение напряжения на нем. Соответствующее напряжение — это напряжение источника питания за вычетом этого внутреннего падения напряжения.Это максимальное напряжение, которое может подаваться на термоэлектрический или резистивный нагреватель. Обычно указывается при полном токе.

Предел тока: В технических характеристиках термоэлектрического или резистивного нагревателя максимальный ток указывается при температуре окружающей среды. Выше этого тока устройство может выйти из строя. При более высоких температурах это максимальное значение будет уменьшаться. Current Limit — это максимальный ток, который подает источник тока. Предел тока можно установить ниже максимального термоэлектрического тока и использовать в качестве инструмента для минимизации внутреннего рассеивания мощности терморегулятора.При более высоком пределе тока термоэлектрик будет быстрее передавать больше тепла, поэтому время достижения температуры может быть уменьшено (если система управления оптимизирована, чтобы избежать перерегулирования и звона).

Нагрузка: Для регулятора температуры нагрузка состоит из регулятора температуры (термоэлектрического или резистивного нагревателя) и датчика температуры.

ACTUAL TEMP MON: Это аналоговое напряжение, пропорциональное сопротивлению датчика температуры. Функции перехода к сопротивлению представлены в отдельных технических паспортах контроллеров.Для преобразования сопротивления в температуру используются передаточные функции из таблицы данных датчика. Его также можно назвать монитором ACT T или монитором температуры.

VSET: Это общий термин, используемый для обозначения входного сигнала удаленной уставки. V указывает на сигнал напряжения, в то время как SET указывает его цель: заданное значение системы управления. Его также можно назвать MOD, MOD IN или ANALOG IN.

Каковы типичные спецификации и как их интерпретировать для моего приложения?

В настоящее время каждый производитель проводит собственное тестирование, и стандарта для измерения не существует.После того, как вы определите решение для своего приложения, критически важно протестировать продукт в своем приложении, чтобы проверить его работу. Вот некоторые из определений, которые использует длина волны, и способы интерпретации спецификаций в вашем дизайне.

Входное сопротивление: Это указано для аналоговых входов напряжения, таких как VSET или MOD IN. Он используется для расчета силы тока, которую должен выдавать внешний генератор сигналов. Например, если VSET управляется цифро-аналоговым преобразователем с максимальным напряжением 5 В и входным сопротивлением 20 кОм, цифро-аналоговый преобразователь должен выдавать не менее 5 В / 20000 Ом или 0 Ом.25 мА.

Стабильность: Для регулятора температуры, насколько стабильной может быть система, обычно является критическим параметром. Испытания на длину волны с использованием термисторов, поскольку они обеспечивают максимальное изменение сопротивления на градус C. Испытательная нагрузка также хорошо спроектирована, с датчиком, расположенным рядом с управляемым устройством, и термоэлектрическим датчиком, радиатором надлежащего размера и компонентами, соединенными с помощью высококачественной термопасты минимизировать тепловое сопротивление между ними. Стабильность указывается в градусах Кельвина или Цельсия.Типичная стабильность может достигать 0,001 ° C. Более подробное техническое примечание TN-TC02, описывающее тестирование, доступно в Интернете.

Диапазон рабочих температур: Электроника разработана для правильной работы в указанном диапазоне температур. За пределами минимальной и максимальной температуры может произойти повреждение или измениться поведение. Рабочий диапазон, который указывает длина волны, связан со спецификацией максимального внутреннего рассеивания мощности. Выше определенной температуры окружающей среды (обычно 35 ° C или 50 ° C) максимальное внутреннее рассеивание мощности снижается до нуля при максимальной рабочей температуре.

Диапазон рабочего напряжения: В некоторых регуляторах температуры можно использовать два напряжения питания — одно для питания управляющей электроники (VDD), а второе для обеспечения более высокого напряжения согласования для термоэлектрического или резистивного нагревателя (VS). Обычно управляющая электроника работает при более низких напряжениях: от 3,3 до 5,5 В. Превышение этого напряжения может повредить элементы в секциях управления или питания. Источник тока (или выходной каскад) разработан для более высоких напряжений (например, 30 В для контроллеров температуры семейства PTC).Эту спецификацию необходимо рассматривать в сочетании с приводным током и мощностью, подаваемой на нагрузку, чтобы гарантировать, что конструкция не превышает спецификацию максимального внутреннего рассеивания мощности. Например, PTC5K-CH рассчитан на работу до 5 А и может принимать входное напряжение 30 В. Максимальная внутренняя рассеиваемая мощность составляет 60 Вт. Если 28 В используется для питания термоэлектрика, который падает на 4 В, 24 В будет падать на PTC5K-CH. При 24 В максимальный ток в пределах безопасного рабочего диапазона составляет менее 60/24 или 2.5 ампер. Использование большего значения тока приведет к перегреву компонентов выходного каскада и необратимому повреждению контроллера. Максимальные характеристики тока и напряжения связаны, а не достижимы независимо.

Монитор относительно фактической погрешности: Сигнал ACT T MON представляет собой аналоговое напряжение, пропорциональное сопротивлению датчика. Точность фактического сопротивления по отношению к измеренным значениям указана в отдельных технических паспортах драйвера. Для обеспечения этой точности в длине волны используется откалиброванное оборудование, отслеживаемое NIST.

Отдельные заземления монитора и питания: Одно заземление высокого напряжения предназначено для подключения к источнику питания на любом контроллере температуры. Несколько слаботочных заземлений расположены среди сигналов монитора, чтобы минимизировать смещения и неточности. В то время как сильноточная и слаботочная земли связаны внутри, для достижения наилучших результатов используйте слаботочную землю с любым монитором.

Линейные или импульсные блоки питания для компонентов и модулей: Линейные блоки питания относительно неэффективны и имеют большие размеры по сравнению с импульсными блоками питания.Однако они малошумные. Если шум критичен для вашей системы, вы можете попробовать импульсный источник питания, чтобы увидеть, влияет ли частота переключения на производительность в любом месте системы.

Thermal Runaway: Если термоэлектрик отводит тепло от устройства (охлаждает его до температуры ниже окружающей), это тепло должно отводиться из системы. Дополнительное тепло из-за неэффективности термоэлектрика также должно рассеиваться. Если конструкция радиатора подходящая, удаляется достаточно тепла, чтобы устройство могло работать при температуре ниже окружающей среды.Однако, если конструкция является предельной, тепло остается в нагрузке, а температура датчика повышается вместо того, чтобы оставаться на желаемой температуре. Система управления реагирует, пропуская больше охлаждающего тока через термоэлектрик. Это приводит к увеличению количества тепла, выделяемого нагрузкой, и продолжающемуся повышению температуры датчика. Это называется «тепловым разгоном». Температура системы не контролируется, но определяется недостаточным отводом тепла в окружающую среду.

Wavelength разрабатывает регуляторы температуры и производит их на заводе в Бозмане, штат Монтана, США.Чтобы просмотреть список текущих вариантов регуляторов температуры, щелкните здесь.

Полезные сайты:

Что такое термоэлектрик?

Что такое термистор?

Внешние ссылки предназначены для справочных целей. Wavelength Electronics не несет ответственности за содержание внешних сайтов.

5 советов по эксплуатации и обслуживанию вашего контроллера температуры

Если вы находитесь на производственной площадке, вы почти наверняка увидите, как терморегулятор торчит из производственной емкости.Сегодня в блоге мы покажем вам, как выявлять и устранять проблемы, когда ваш терморегулятор работает некорректно.

На разделение влияют три фактора: время, давление и тепло. Когда в сосуде используется тепло, регулятор температуры позволяет вам установить температуру, которую вы хотите, чтобы ваша производственная жидкость достигала и поддерживала. Вот некоторые проблемы, с которыми вы можете столкнуться при контроле температуры:

Совет 1: Если регулятор температуры постоянно вентилирует, проверьте, не загрязнен ли подаваемый газ.

Регуляторы температуры предназначены для прерывистой вентиляции.Поэтому, если вы гуляете по своему сайту и замечаете шипящий звук, исходящий от контроллера, потому что он постоянно вентилирует, значит, проблема. Первое, что нужно проверить, это откуда поступает ваш газ. Убедитесь, что он бежит с высоты и в сухом месте. Если в подаваемом газе есть жидкости или мусор, они могут засорить пилотную пробку. Это не дает ему сесть.

Совет 2: замените эластомеры и пружину

Если вы проверили подающий газ и подтвердили, что он чистый, следующее, что нужно искать, — это что-то внутри регулятора температуры.Со временем и при длительном использовании он мог испортить диафрагму, ослабить пилотную пружину или поврежденное уплотнительное кольцо. На этом этапе вы хотите заказать ремонтный комплект у производителя и заменить соответствующие детали. Это можно сделать на месте.

Совет 3. Используйте отделяемое гнездо (также известное как защитная гильза)

Если вы собираетесь снимать терморегулятор, вам понадобится отделяемая розетка, также называемая термогильзой. Гнездо заполнено высокотемпературной смазкой, которая передает тепло датчику контроллера, измеряющему температуру.Это гнездо позволяет снять терморегулятор, чтобы вы могли выполнять ремонт и вставлять заново без потери давления в сосуде.

Совет 4: Убедитесь, что зонд полностью погружен в воду

Если есть расхождения между уставкой на вашем контроллере температуры и показателем температуры на производственной емкости, проблема может заключаться в том, что контроллер не полностью погружен в вашу производственную жидкость. Поэтому вам нужно проверить уровень жидкости в сосуде. При использовании контроллера на газовой линии меньше 12-дюймового зонда, поставьте на линии букву «Т».Это делается для того, чтобы вся длина зонда находилась в технологическом потоке.

Совет 5: Проверьте датчик на предмет погнутости

Если вы испытываете неустойчивые колебания температуры внутри производственной емкости, возможно, у вас изгибается зонд. Зонд терморегулятора очень чувствителен. Если внешняя трубка из нержавеющей стали изогнется и войдет в контакт с биметаллом, находящимся внутри, это может вызвать беспорядочные изменения температуры. Перед установкой очень осторожно обращайтесь с терморегулятором и не держите его за зонд.Отремонтировать погнутый зонд невозможно. Поэтому, если это ваша проблема, пора заказать замену.

Ranco — Aquastat / Электронный регулятор температуры

Ranco ETC — это семейство микропроцессорных регуляторов температуры, предназначенных для включения / выключения в коммерческих системах отопления, охлаждения, кондиционирования и охлаждения. Благодаря широкому диапазону температур, одно- и двухступенчатой ​​способности, выбираемым режимам нагрева / охлаждения и входу с несколькими напряжениями, ETC является одним из наиболее универсальных доступных регуляторов температуры.

ЦИФРОВОЙ ДИСПЛЕЙ

В отличие от многих электронных устройств управления, ETC прост в установке и настройке. Для его программирования достаточно одного пальца. Стандартный цифровой дисплей и клавиатура позволяют пользователю изменять настройки температуры с разрешением 1 °. Заданную температуру, дифференциал и режим работы (нагрев или охлаждение) можно выбрать с помощью клавиатуры и дисплея. Когда вы не в режиме программирования, на дисплее постоянно отображается температура датчика. Сигнализаторы на жидкокристаллическом дисплее также показывают, когда реле находится под напряжением.

ВЫБОР ОДНОЙ ИЛИ ДВУХСТУПЕНЧАТЫХ МОДЕЛЕЙ

Линия ETC включает как одно-, так и двухступенчатые модели. При двухступенчатом управлении каждую ступень можно настроить независимо, что устраняет утомительную задачу расчета межкаскадных температур. А двухступенчатые модели могут быть настроены с перекрытием ступеней нагрева или охлаждения.

ДИСТАНЦИОННЫЙ ДАТЧИК ТЕМПЕРАТУРЫ

ETC может дистанционно определять температуру на расстоянии до 400 футов от блока управления при использовании стандартного провода датчика 22 калибра.

ВСТРОЕННАЯ БЕЗОПАСНОСТЬ

Каждая модель ETC оснащена диагностическими программами, которые проверяют аппаратные, программные или системные проблемы и отображают различные коды ошибок, чтобы указать, в чем проблема. ETC также имеет переключатель блокировки клавиатуры для предотвращения несанкционированного доступа к настройкам управления. Переключатель, расположенный внутри корпуса, можно использовать для отключения функции клавиатуры.

ДОПОЛНИТЕЛЬНЫЙ АНАЛОГОВЫЙ ВЫХОД

Некоторые модели ETC доступны с аналоговым выходом от 0 до 10 В, который можно использовать для удаленной индикации температуры или в качестве входа в центральную систему мониторинга.Этот сигнал является линейным представлением температуры датчика с 0 вольт –30 ° F и 10 вольт = 220 ° F.
