Электросхема квартиры | ehto.ru

Вступление

Электросхема квартиры должна делаться до проведения электромонтажных работ. Однако бывают ситуации, когда необходимо сделать схему уже готовой или старой электропроводки. По- хорошему, электросхема квартирной электропроводки должна быть в любой квартире. Это избавит от проблем при ремонте электропроводке, а также не приведет к повреждению проводов и короткому замыканию при сверлении стен квартиры.

Начнем знакомиться с электросхемой квартиры с вводной электрической цепи.

Вводная электрическая цепь

Под вводной электрической цепью понимаем, обеспечивающие подвод электропитания, учет расхода электроэнергии и защиту всей электропроводки квартиры. А именно, это

Вводной автоматический выключатель, который защищает электропроводку квартиры от сверхтоков и перегрузки сети, а также выполняет роль механического расцепителя (выключателя) отключающего всю квартиру от электропитания;
Счетчик учета расхода электроэнергии, а проще электросчетчик квартиры;
Устройство защитного отключения (УЗО) для всей квартиры, номиналом 100 mA или 300 mA. Отмечу, что УЗО на ввод электропитания ставятся не так уж давно и вполне возможно, что у вас такого УЗО нет.

Где расположена вводная электрическая цепь

Все перечисленные устройства вводной электрической цепи, находятся в водном или этажном электрощите. От этажного электрощита, питающий кабель прокладываются в квартиру, где разводится на групповые цепи, распределяясь по ним в квартирном электрощите или в распределительных коробках.

Электросхема вводной электрической цепи

В качестве примера вводной электроцепи квартиры приведу часть однолинейной расчетной схемы квартиры с трехфазным электропитанием. про однолинейную расчетную схему читайте статью: Как создается проект электроснабжения квартиры.

На схеме вы видите ее элементы:

ВА S1E 29/3 -63: Это автоматический выключатель, с номинальным током 63 Ампера и селективной задержкой отключения.
Меркурий 230 ART -50А: Это электросчетчик, рассчитанный на работу в сети с током 50 ампер, с учетом активной и реактивной составляющих, в трехфазных, четырех проводных сетях.
УЗО ВАД 2 -32-4-100: Это четырехполюсной (цифра 4) выключатель автоматический с защитой от дифференциальных токов (дифференциальный автомат защиты), с рабочим током 32 Ампера и дифференциальным током отключения 100 миллиампер.

Все электротехнические устройства вводной электрической цепи смонтированы в электрическом щите ЭЩ УЭРМ. А это электрический щит, типа устройство этажное распределительное модульное, а по сути, это секция в этажном щите.

Конечно, у вас вводная электрическая цепь может быть другой, могут быть установлены другие электротехнические устройства, но принцип от этого не меняется, вводная электрическая цепь у вас есть или, по крайней мере, должна быть.

Передвигаемся к электросхеме квартиры

Электросхема квартиры – пример

Для предметного разговора приведу пример электросхемы стандартной двухкомнатной квартиры. Я специально взял упрощенную электросхему квартиры, где на одном листе нанесены и схема освещения квартиры, и схема силовой сети (розетки). Это стандартная квартира, если с кухней и двумя изолированными комнатами. Особенность электропроводки, а, следовательно, электросхемы квартиры, что в квартире есть квартирный щиток.

В квартирный электрощит устанавливаются автоматы защиты групп электропроводки и устройства защитного отключения для групповых цепей квартиры. Можно сказать и, наоборот, в квартирном щите вводное электропитание квартиры, распределяется по квартирной электропроводке, правда это не совсем корректно.

Некоторые элементы электросхемы квартиры

На электросхеме прекрасно представлены все элементы квартирной электропроводки:

1-Светильник;

2-Розетка;

3-Выключатель;

4- Распределительная коробка.

Данная схема не является полной в проектном плане. На электросхеме квартиры должны быть сделаны разъяснения по типу проводки, маркам проводов (кабелей) и способам электромонтажа. Также проектировщики делают свои пояснения. В качестве примера, покажу такую электросхему освещения квартиры с пояснениями.

Про распределительные коробки

Не могу, не остановиться на распределительных, иначе распаячные коробки, которыми наполнены наши квартиры. Такой тип разводки электропроводки называется распределительным. В коробку подводится электропитание группы (освещения и/или розеток) и распределяется по комнатам или по отдельным приборам комнаты.

Распределительные коробки могут монтироваться для групп освещения и для групп розеток, суммарной мощностью не более 2,5 кВт.

Приведу пример, самой простой распределительной коробки для новой запитывания новой розетки. Провода в коробке соединяются опрессовкой, разъемами WAGO или использовать любое доступное соединение проводов электропроводки.

На этом все! Электросхема квартиры разобрана.

©Ehto.ru

Другие статьи по теме

Электросхемывводный автомат, квартирная электрика, коробка для электропроводки, распределительный электрический щит сборка, цепь электрическая квартиры дома, электрический, электропитание, электропроводка описание, электросхема проводки

Монтажная схема разводки электропроводки в квартире

Довольно часто в процессе эксплуатации жилья возникают различные проблемы, в том числе и в области электричества. Как правило это связано с необходимостью проведения ремонта, для чего обязательно понадобится монтажная схема разводки электропроводки в квартире. Она составляется сразу же после проведения электромонтажных работ и в дальнейшем используется при ремонте и обслуживании сети.

Содержание

Соединение между собой элементов цепи

Правильное составление схемы электропроводки в квартире во многом зависит от основных знаний электротехники. Без определенного минимума, не рекомендуется заниматься этой достаточно сложной работой. Наиболее оптимальным вариантом считается составление монтажной схемы электриком-профессионалом. Помимо составления детального плана, электрик может по ходу дела устранить выявленные неисправности или заменить изношенную электропроводку.

Перед тем как проектировать и составлять схему электрических сетей для квартиры, необходимо выяснить, какие способы соединений применяются.

Все элементы могут соединяться между собой различными способами:

Последовательное соединение. В этой схеме каждый элемент следует за предыдущим, здесь нет стыков в виде отдельных узлов. В качестве примера можно привести елочную гирлянду, где на одном проводе последовательно расположены все осветительные устройства. Однако, если в цепи поврежден хотя-бы один элемент, то все остальные лампочки также перестанут работать. Эту особенность нужно обязательно учитывать при составлении схемы.
Параллельное подключение. В данном случае элементы не соединяются между собой, а группируются в отдельные узлы. При выходе из строя любого из потребителей, электрическая цепь будет и дальше функционировать, обеспечивая током другие элементы системы.
Смешанный способ подключения. На одном и том же участке цепи одновременно используется параллельное и последовательное соединение.

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

Распределение потребителей по группам

Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.

Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.

Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.

Стандартное разделение по группам может быть следующим:

Только освещение для жилых комнат, кухни и коридоров.
Подключение питания к жилым комнатам.
Подключение питания к кухне и коридорам.
Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.

Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.

После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.

После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.

Нормы, требования и технические условия

При составлении схемы электропроводки в квартире, необходимо учитывать основные требования, предъявляемые к ее размещению. Кроме того, существую нормы и технические условия, требующие обязательного соблюдения.

Наиболее важными из них считаются следующие:

В ванной комнате не должны устанавливаться розетки, рассчитанные на напряжение 220В. Допускается установка розеток для электрических бритв, подключение которых осуществляется с помощью понижающего трансформатора.
Защиту электрической плиты, если она имеется на кухне, должен обеспечивать автоматический выключатель, номиналом не менее 63А.
Заземляющие контакты розеток не должны подключаться к нулевым проводникам, к трубам систем отопления и водоснабжения, поскольку это очень опасно для здоровья и жизни людей. Контакты подключаются к заземляющей системе только с помощью специального провода, предназначенного именно для этих целей.
Прокладка проводов может быть строго вертикальная или горизонтальная, а также под прямым углом. Данное правило нужно строго выполнять, в противном случае велика вероятность повреждений при выполнении ремонтно-строительных работ. Провода не должны пересекаться между собой. Если же этого невозможно избежать, то расстояние между проводами должно быть не менее 3 мм.
Соблюдение нормативных расстояний между кабелем и конструктивными элементами квартиры. Высота розеток и выключателей должна быть одинаковой, обеспечивающей безопасную и удобную эксплуатацию.

Как использовать программное обеспечение для электрического плана дома | Схема подключения Программное обеспечение Floor | Электрические символы, символы электрических схем

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.

Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для создания электрических схем.
ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение. 9Программное обеспечение 0003 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw PRO позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

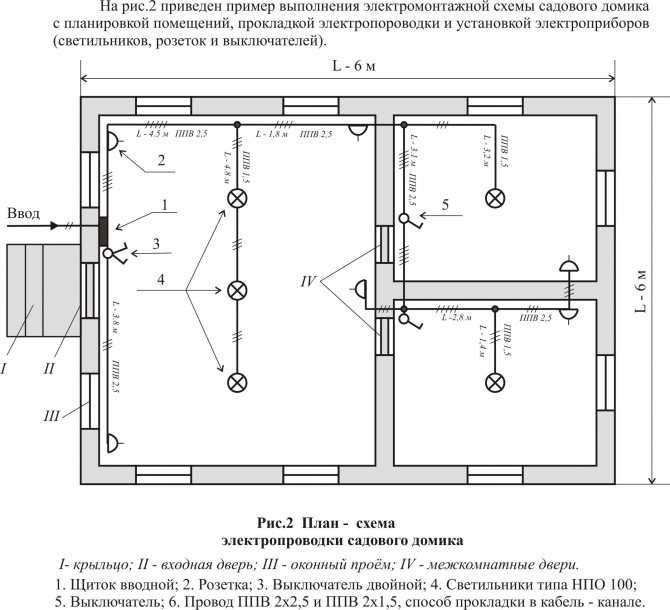

На данном образце показана схема электропроводки квартиры. Расположение розеток и основное управление вы можете увидеть на этой схеме. Электрическая схема является важной частью архитектурного проекта.
Используя предварительно разработанные объекты, шаблоны и образцы решения по электротехнике для ConceptDraw PRO, вы можете быстро и легко создавать свои собственные профессиональные электрические схемы, электрические схемы.

Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение. Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленной инженерии в парке решений ConceptDraw.

Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических вентилей, MOSFET.

, Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Выключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.

Схема соединений представляет собой исчерпывающую схему каждой системы электрических цепей, показывающую все разъемы, проводку, клеммные колодки, сигнальные соединения (шины) между устройствами и электрическими или электронными компонентами цепи. Он также идентифицирует провода по номерам проводов или цветовой маркировке. Схемы подключения необходимы для устранения неполадок и ремонта электрических или электронных цепей.

Полевой транзистор металл-оксид-полупроводник (MOSFET, MOS-FET или MOS FET) представляет собой тип транзистора, используемого для усиления или переключения электронных сигналов.

Хотя МОП-транзистор представляет собой четырехконтактное устройство с клеммами истока (S), затвора (G), стока (D) и корпуса (В), корпус (или подложка) МОП-транзистора часто подключается к клемме истока, что делает его трехвыводным устройством, как и другие полевые транзисторы. Поскольку эти две клеммы обычно соединены друг с другом (закорочены) внутри, на электрических схемах отображаются только три клеммы. МОП-транзистор на сегодняшний день является наиболее распространенным транзистором как в цифровых, так и в аналоговых схемах, хотя одно время транзистор с биполярным переходом был гораздо более распространенным.
26 библиотек электротехнического решения ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Термопара представляет собой электрическое устройство, состоящее из двух разных проводников, образующих электрические соединения при разных температурах. Термопара создает зависящее от температуры напряжение в результате термоэлектрического эффекта, и это напряжение можно интерпретировать как измерение температуры. Термопары являются широко используемым типом датчика температуры.

26 библиотек решения для электротехники ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Планирование и строительство любого здания начинается с проектирования его плана этажа и набора электрических, телекоммуникационных, трубопроводных, потолочных планов и т. д. Решения области строительных планов ConceptDraw Solution Park могут эффективно помочь вам разработать все эти планы. Давайте быстро и легко создадим план электроснабжения дома в ConceptDraw PRO.

Схемы беспроводной компьютерной сети помогают системным администраторам и сетевым инженерам определить количество и тип оборудования, необходимого для каждой офисной беспроводной сети.

Решение Audio & Video Connectors содержит набор предварительно разработанных объектов, библиотек, шаблонов и образцов; позволяет быстро и легко создавать схемы различных конфигураций аудио- и видеоустройств.

Сверхвысокая частота (UHF) — это обозначение ITU для радиочастот в диапазоне от 300 МГц до 3 ГГц, также известном как дециметровый диапазон, поскольку длина волны находится в диапазоне от одного метра до одного дециметра. Радиоволны с частотами выше диапазона УВЧ попадают в СВЧ (сверхвысокую частоту) или микроволновый диапазон частот. Сигналы более низкой частоты попадают в VHF (очень высокие частоты) или в более низкие диапазоны. Радиоволны УВЧ распространяются в основном по линии прямой видимости; они заблокированы холмами и большими зданиями, хотя передача через стены зданий достаточно сильна для приема внутри помещений. Они используются для телевизионного вещания, сотовых телефонов, спутниковой связи, включая GPS, персональных радиослужб, включая Wi-Fi и Bluetooth, раций, беспроводных телефонов и многих других приложений.
