Принципиальная схема терморегулятора. Обзор наиболее популярных схем

СХЕМЫ ТЕРМОРЕГУЛЯТОРОВ

    Существует большое количество электрических принципиальных схем, которые могут поддерживать желаемую заданную температуру с точностью до 0,0000033 °С. Эти схемы включают коррекцию при отклонении от установленного значения температуры, пропорциональное, интегральное и дифференциальное регулирование.


    В регуляторе для электроплиток (рис. 1.1) используется позистор (терморезистор с положительным температурным коэффициентом сопротивления или ТКС) типа К600А фирмы Allied Electronics, встроенный в кухонную плиту, чтобы поддерживать идеальную температуру варки. Потенциометром можно регулировать запуск семисторного регулятора и, соответственно, включение или выключение нагревательного элемента. Устройство предназначено для работы в электрической сети с напряжением 115 В. При включении устройства в сеть напряжением 220 В необходимо использовать другой питающий трансформатор и семистор.


Рисунок 1.1 Регулятор температуры электроплиты


    Таймер LM122 производства компании National используется как дозирующий терморегулятор с оптической развязкой и синхронизацией при прохождении питающего напряжения через нуль. Установкой резистора R2 (рис. 1.2) задается регулируемая позистором R1 температура. Тиристор Q2 подбирается из расчета подключаемой нагрузки по мощности и напряжению. Диод D3 определен для напряжения 200 В. Резисторы R12, R13 и диод D2 реализуют управление тиристором при прохождении питающего напряжения через нуль.


Рисунок 1.2 Дозирующий регулятор мощности нагревателя


    Простая схема (рис. 1.3) с переключателем при переходе питающего напряжения через нуль на микросхеме СА3059 позволяет регулировать включение и выключение тиристора, который управляет катушкой нагревательного элемента или реле для управления электро- или газовой печью. Переключение тиристора происходит при малых токах.

Измерительное сопротивление NTC SENSOR обладает отрицательным температурным коэффициентом. Резистором Rp устанавливается желаемая температура.


Рисунок 1.3 Схема терморегулятора с комутацией нагрузки при переходе питания через ноль.


    Устройство (рис. 1.4) обеспечивает пропорциональное регулирование температуры небольшой маломощной печи с точностью до 1 °С относительно температуры, заданной с помощью потенциометра. В схеме используется стабилизатор напряжения 823В, который питается, как и печь, от того же источника напряжением 28 В. Для задания величины температуры должен использоваться 10-оборотный проволочный потенциометр. Мощный транзистор Qi работает в режиме насыщения или близко к этому режиму, однако радиатор для охлаждения транзистора не требуется.


Рисунок 1.4 Схема терморегулятора для низковольтного нагревателя


    Для управления семистором при переходе питающего напряжения через нуль используется переключатель на микросхеме SN72440 от фирмы Texas Instruments. дают напряжение на выводах А и В, которое пропорционально разнице температуры. Потенциометром регулируется ток смещения, который соответствует предварительно устанавливаемой области смещения температуры. Низкое выходное напряжение моста усиливается операционным усилителем MCI741 производства фирмы Motorola до 30 В при изменении напряжения на входе на 0,3 мВ. Буферный транзистор добавлен для подключения нагрузки с помощью реле.


Рисунок 1.6 Регулятор температуры с датчиком на диоде

    Температура по шкале Фаренгейта. Для перевода температуры из шкалы Фаренгейта в шкалу Цельсия нужно от исходного числа отнять 32 и умножить результат на 5/9/


    Позистор RV1 (рис. 1.7) и комбинация из переменного и постоянного резисторов образуют делитель напряжения, поступающего с 10-вольтового диода Зенера (стабилитрона). Напряжение с делителя подается на однопереходный транзистор. Во время положительной полуволны напряжения сети на конденсаторе возникает напряжение пилообразной формы, амплитуда которого зависит от температуры и установки сопротивления на потенциометре номиналом 5 кОм. Когда амплитуда этого напряжения достигает отпирающего напряжения однопереходного транзистора, он включает тиристор, который и подает напряжение на нагрузку. Во время отрицательной полуволны переменного напряжения тиристор выключается. Если температура печи низка, то тиристор открывается в полуволне раньше и производит больший нагрев. Если предварительно установленная температура достигнута, то тиристор открывается позже и производит меньший нагрев. Схема разработана для использования в устройствах с температурой окружающей среды 100 °F.


Рисунок 1.7 Терморегулятор для хлебопечки


    Простой регулятор (рис. 1.8), содержащий измерительный мост с термистором и два операционных усилителя, регулирует температуру с очень высокой точностью (до 0,001 °С) и большим динамическим диапазоном, что необходимо при быстрых изменениях условий окружающей среды.


Рисунок 1.8 Схема терморегулятора повышенной точности


    Устройство (рис. 1.9) состоит из симистора и микросхемы, которая включает в себя источник питания постоянного тока, детектор перехода питающего напряжения через нуль, дифференциальный усилитель, генератор пилообразного напряжения и выходной усилитель. Устройство обеспечивает синхронное включение и выключение омической нагрузки. Управляющий сигнал получается при сравнении напряжения, получаемого от чувствительного к температуре измерительного моста из резисторов R4 и R5 и резистора с отрицательным температурным коэффициентом R6, а также резисторов R9 и R10 в другой цепи. Все необходимые функции реализованы в микросхеме ТСА280А фирмы Milliard. Показанные значения действительны для симистора с током управляющего электрода 100 мА, для другого симистора значения номиналов резисторов Rd, Rg и конденсатора С1 должны изменяться. Пределы пропорционального регулирования могут устанавливаться с помощью изменения значения резистора R12. При проходе через нуль напряжения сети симистор будет переключаться. Период колебаний пилообразной формы составляет примерно 30 сек и может устанавливаться изменением емкости конденсатора С2.





    Представленная простая схема (рис. 1.10) регистрирует разницу температур двух объектов, нуждающихся в использовании регулятора. Например, для включения вентиляторов, выключения нагревателя или для управления клапанами смесителей воды. Два недорогих кремниевых диода 1N4001, установленные в мост сопротивлений, используются как датчики. Температура пропорциональна напряжению между измерительным и опорным диодом, которое подается на выводы 2 и 3 операционного усилителя МС1791. Так как при разнице температур с выхода моста поступает только примерно 2 мВ/°С, то необходим операционный усилитель с высоким усилением. Если для нагрузки требуется более 10 мА, то необходим буферный транзистор.

Рисунок 1.10 Схема терморегулятора с измерительным диодом


    При падении температуры ниже установленного значения разность напряжений, на измерительном мосте с терморезистором, регистрируется дифференциальным операционным усилителем, который открывает буферный усилитель на транзисторе Q1 (рис. 1.11) и усилитель мощности на транзисторе Q2. Рассеиваемая мощность транзистора Q2 и его нагрузки резистора R11 обогревают термостат. Терморезистор R4 (1D53 или 1D053 от фирмы National Lead) имеет номинальное сопротивление 3600 Ом при 50 °С. Делитель напряжения Rl—R2 уменьшает входной уровень напряжения до необходимого значения и способствует тому, что терморезистор работает при малых токах, обеспечивающих малый разогрев. Все цепи моста, за исключением резистора R7, предназначенного для точной регулировки температуры, находятся в конструкции термостата.


Рисунок 1.11 Схема терморегулятора с измерительным мостом


    Схема (рис. 1.12) осуществляет линейное регулирование температуры с точностью до 0,001 °С, с высокой мощностью и высокой эффективностью. Источник опорного напряжения на микросхеме AD580 питает мостовую схему преобразователя температуры, в которой платиновый измерительный резистор (PLATINUM SENSOR) работает в качестве датчика. Операционный усилитель AD504 усиливает выходной сигнал моста и управляет транзистором 2N2907, который, в свою очередь, управляет синхронизируемым с частотой 60 Гц генератором на однопереходном транзисторе. Этот генератор питает управляющий электрод тиристора через развязывающий трансформатор. Предварительная установка способствует тому, что тиристор включается в различных точках переменного напряжения, что необходимо для точной регулировки нагревателя. Возможный недостаток — возникновение помех высокой частоты, т. к. тиристор переключается посреди синусоиды.


Рисунок 1.12 Тиристорный терморегулятор


    Узел управления мощного транзисторного ключа (рис. 1.13) для нагрева инструментов мощностью 150 Вт использует отвод на нагревательном элементе, чтобы принудить переключатель на транзисторе Q3 и усилитель на транзисторе Q2 достичь насыщения и установить малую рассеиваемую мощность. Когда на вход транзистора Qi поступает положительное напряжение, транзистор Qi открывается и приводит транзисторы Q2 и Q3 в открытое состояние. Ток коллектора транзистора Q2 и базовый ток транзистора Q3 определяются резистором R2. Падение напряжения на резисторе R2 пропорционально напряжению питания, так что управляющий ток обладает оптимальным уровнем для транзистора Q3 при большом диапазоне напряжения.


Рисунок 1.13 Ключ для низковольтного терморегулятора


    Операционный усилитель СА3080А производства фирмы RCA (рис. 1.14) включает вместе термопару с переключателем, срабатывающем при проходе питающего напряжения через нуль и выполненным на микросхеме СА3079, который служит как триггер для симистора с нагрузкой переменного напряжения. Симистор нужно подбирать Под регулируемую нагрузку. Напряжение питания для операционного усилителя некритично.


Рисунок 1.14 Терморегулятор на термопаре


    При использовании фазового управления симистором ток нагрева сокращается постепенно, если происходит приближение к установленной температуре, что предотвращает большое отклонение от установленного значения. Сопротивление резистора R2 (рис. 1.15) регулируется так, чтобы транзистор Q1 при желаемой температуре был закрыт, тогда генератор коротких импульсов на транзисторе Q2 не функционирует и таким образом симистор больше не открывается. Если температура понижается, то сопротивление датчика RT увеличивается и транзистор Q1 открывается. Конденсатор С1 начинает заряжаться до напряжения открывания транзистора Q2, который лавинообразно открывается, формируя мощный короткий импульс, выполняющий включение симистора. Чем больше открывается транзистор Q1, тем быстрее заряжается емкость С1 и симистор в каждой полуволне переключается раньше и, вместе с тем, в нагрузке возникает большая мощность. Пунктирной линией представлена альтернативная схема для регулирования двигателя с постоянной нагрузкой, например с вентилятором. Для работы схемы в режиме охлаждения резисторы R2 и RT нужно поменять местами.


Рисунок 1.15 Терморегулятор для отопления


    Пропорциональный терморегулятор (рис. 1.16) использующий микросхему LM3911 от фирмы National, устанавливает постоянную температуру кварцевого термостата на уровне 75 °С с точностью ±0,1 °С и улучшает стабильность кварцевого генератора, который часто используется в синтезаторах и цифровых счетчиках. Отношение импульс/пауза прямоугольного импульса на выходе (отношение времени включения/выключения) изменяется в зависимости от температурного датчика в ИС и напряжения на инверсном входе микросхемы. Изменения продолжительности включения микросхемы изменяют усредненный ток включения нагревательного элемента термостата таким образом, что температура приводится к заданной величине. Частота прямоугольного импульса на выходе ИС определяется резистором R4 и конденсатором С1. Оптрон 4N30 открывает мощный составной транзистор, у которого в цепи коллектора имеется нагревательный элемент. Во время подачи положительного прямоугольного импульса на базу транзисторного ключа последний переходит в режим насыщения и подключает нагрузку, а при окончании импульса отключает ее.


Рисунок 1.16 Пропорциональный терморегулятор


    Регулятор (рис. 1.17) поддерживает температуру печи или ванны с высокой стабильностью на уровне 37,5 °С. Рассогласование измерительного моста регистрируется измерительным операционным усилителем AD605 с высоким коэффициентом подавления синфазной составляющей, низким дрейфом и симметричными входами. Составной транзистор с объединенными коллекторами (пара Дарлингтона) осуществляет усиление тока нагревательного элемента. Транзисторный ключ (PASS TRANSISTOR) должен принимать всю мощность, которая не подводится к нагревательному элементу. Чтобы справляться с этим, большая схема следящей системы подключается между точками «А” и «В», чтобы установить постоянно 3 В на транзисторе без учета напряжения, требуемого для нагревательного элемента. Выходной сигнал операционного усилителя 741 сравнивается в микросхеме AD301A с напряжением пилообразной формы, синхронным с напряжением сети частотой 400 Гц. Микросхема AD301A работает как широтно-импульсный модулятор, включающий транзисторный ключ 2N2219—2N6246. Ключ предоставляет управляемую мощность конденсатору емкостью 1000 мкФ и транзисторному ключу (PASS TRANSISTOR) терморегулятора.


Рисунок 1.17 Высоточный терморегулятор


    Принципиальная схема терморегулятора, срабатывающего при проходе напряжения сети через нуль (ZERO-POINT SWITCH) (рис. 1.18), устраняет электромагнитные помехи, которые возникают при фазовом управлении нагрузкой. Для точного регулирования температуры электронагревательного прибора используется пропорциональное включение/выключение семистора. Схема, справа от штриховой линии, представляет собой переключатель, срабатывающий при проходе через нуль питающего напряжения, который включает симистор почти непосредственно после прохода через нуль каждой полуволны напряжения сети. Сопротивление резистора R7 устанавливается таким, чтобы измерительный мост в регуляторе был уравновешен для желаемой температуры. Если температура превышена, то сопротивление позистора RT уменьшается и открывается транзистор Q2, который включает управляющий электрод тиристора Q3. Тиристор Q3 включается и замыкает накоротко сигнал управляющего электрода’ симистора Q4 и нагрузка отключается. Если температура понижается, то транзистор Q2 закрывается, тиристор Q3 отключается, а к нагрузке поступает полная мощность. Пропорционального управления достигают подачей пилообразного напряжения, формируемого транзистором Q1, через резистор R3 на цепь измерительного моста, причем период пилообразного сигнала — это сразу 12 циклов частоты сети. От 1 до 12 этих циклов могут вставляться в нагрузку и, таким образом, мощность может модулироваться от 0—100% с шагом 8 %.


Рисунок 1.18 Терморегулятор на симисторе


    Схема устройства (рис. 1.19) позволяет оператору устанавливать верхние и нижние границы температуры для регулятора, что бывает необходимо при продолжительных тепловых испытаниях свойств материала. Конструкция переключателя дает возможность для выбора способов управления: от ручного до полностью автоматизированных циклов. С помощью контактов реле К3 управляют двигателем. Когда реле включено, двигатель вращается в прямом направлении с целью повышения температуры. Для понижения температуры направление вращения двигателя меняется на противоположное. Условие переключения реле К3 зависит от того, какое из ограничительных реле было включено последним, К\ или К2. Схема управления проверяет выход программатора температуры. Этот входной сигнал постоянного тока будет уменьшен резисторами и R2 максимально на 5 В и усилен повторителем напряжения А3. Сигнал сравнивается в компараторах напряжения Aj и А2 с непрерывно изменяющимся эталонным напряжением от 0 до 5 В. Пороги компараторов предварительно устанавливаются 10-оборотными потенциометрами R3 и R4. Транзистор Qi закрыт, если сигнал на входе ниже опорного сигнала. Если входной сигнал превосходит опорный сигнал, то транзистор Qi отрывается и возбуждает катушку реле К, верхнего предельного значения.


Рисунок 1.19


    Пара преобразователей температуры LX5700 от фирмы National (рис. 1.20) выдает выходное напряжение, которое пропорционально разнице температуры между обоими преобразователями и используется для измерения градиента температуры в таких процессах, как, например, распознавание отказа вентилятора охлаждения, распознавание движения охлаждающего масла, а также для наблюдения за другими явлениями в охлаждающих системах. С измерительным преобразователем, находящимся в горячей среде (вне охлаждающей жидкости или в покоящемся воздухе более 2 мин), 50-омный потенциометр должен устанавливаться таким образом, чтобы выход выключался. Тогда как с преобразователем в прохладной среде (в жидкости или в подвижном воздухе продолжительностью 30 сек) должно находиться положение, при котором выход включается. Эти установки перекрываются между собой, но окончательная установка между тем дает в итоге достаточно стабильный режим.


Рисунок 1. 20 Схема детектора температур


    В схеме (рис. 1.21) используется высокоскоростной изолированный усилитель AD261K для высокоточного регулирования температуры лабораторной печи. Многодиапазонный мост содержит датчики с сопротивлением от 10 Ом до 1 мОм с делителями Кельвина—Варлея (Kelvin-Varley), которые используются для предварительного выбора точки управления. Выбор точки правления осуществляется с помощью переключателя на 4 положения. Для питания моста допускается применение неинвертирующего стабилизируемого усилителя AD741J, не допускающего синфазной погрешности напряжения. Пассивный фильтр на 60 Гц подавляет помехи на входе усилителя AD261K, который питает транзистор 2N2222A. Далее питание поступает на пару Дарлингтона и подводится 30 В к нагревательному элементу.




    Измерительный мост (рис. 1.22) образуется позистором (резистором с положительным температурным коэффициентом) и резисторами Rx R4, R5, Re. Сигнал, снимаемый с моста, усиливается микросхемой СА3046, которая в одном корпусе содержит 2 спаренных транзистора и один отдельный выходной транзистор. Положительная обратная связь через резистор R7 предотвращает пульсации, если достигнута точка переключения. Резистором R5 устанавливается точная температура переключения. Если температура опускается ниже установленного значения, то реле RLA включается. Для противоположной функции должны меняться местами только позистор и Rj. Значение резистора Rj выбирается так, чтобы приблизительно достичь желаемой точки регулировки.


Рисунок 1.22 Регулятор температуры с позистором


    Схема регулятора (рис. 1.23) добавляет множество стадий опережающего сигнала к нормально усиленному выходу температурного датчика LX5700 от фирмы National, чтобы, по меньшей мере, частично компенсировать измерительные задержки. Коэффициент усиления по постоянному напряжению операционного усилителя LM216 будет установлен на значение, равное 10, с помощью резисторов с сопротивлением 10 и 100 мОм, что дает в итоге 1 В/°С на выходе операционного усилителя. Выход операционного усилителя активирует оптрон, который управляет обычным терморегулятором.


Рисунок 1.23 Терморегулятор с оптроном


    Схема (рис. 1.24) используется для регулирования температуры в установке промышленного отопления, работающей на газе и обладающей высокой тепловой мощностью. Когда операционный усилитель-компаратор AD3H переключается при требуемой температуре, то запускается одновйбратор 555, выходной сигнал которого открывает транзисторный ключ, а следовательно, включает газовый вентиль и зажигает горелку отопительной системы. По истечении одиночного импульса горелка выключается, несмотря на состояние выхода операционного усилителя. Постоянная времени таймера 555 компенсирует задержки в системе, при которой нагрев выключается, прежде чем датчик AD590 достигает точки переключения. Позистор, включенный во времязадающую цепь одновибратора’555, компенсирует изменения постоянной времени таймера из-за изменений температуры окружающей среды. При включении питания во время процесса запуска системы сигнал, формируемый операционным усилителем AD741, минует таймер и включает нагрев отопительной системы, при этом схема имеет одно устойчивое состояние.


Рисунок 1.24 Коррекция перегрузки


    Все компоненты терморегулятора находятся на корпусе кварцевого резонатора (рис. 1.25), таким образом, максимальная рассеиваемая мощность резисторов 2 Вт служит для того, чтобы поддерживать температуру в кварце. Позистор имеет при комнатной температуре сопротивление около 1 кОм. Типы транзистора некритичны, но должны иметь низкие токи утечки. Ток позистора примерно от 1 мА должен быть гораздо больше, чем ток базы 0,1 мА транзистора Q1. Если в качестве Q2 выбрать кремниевый транзистор, то нужно повысить 150-омное сопротивление до 680 Ом.


Рисунок 1.25


    В мостовой схеме регулятора (рис. 1.26) используется платиновый датчик. Сигнал с моста снимается операционным усилителем AD301, который включен как дифференциальный усилитель-компаратор. В холодном состоянии сопротивление датчика менее 500 Ом, при этом выход операционного усилителя приходит в насыщение и дает положительный сигнал на выходе, который открывает мощный транзистор и нагревательный элемент начинает греться. По мере нагревания элемента растет и сопротивление датчика, которое возвращает мост в состояние уравновешивания, и нагрев выключается. Точность достигает 0,01 °С.


Рисунок 1.26 Регулятор температуры на компараторе





Адрес администрации сайта: [email protected]




электронные схемы, тонкости, принцип действия термостата

Соблюдение температурного режима является очень важным технологическим условием не только на производстве, но и в повседневной жизни. Имея столь большое значение, этот параметр должен чем-то регулироваться и контролироваться. Производят огромное количество таких приборов, имеющих множество особенностей и параметров. Но сделать терморегулятор своими руками порой куда выгоднее, нежели покупать готовый заводской аналог.

Создайте терморегулятор своими руками

Общее понятие о температурных регуляторах

Приборы, фиксирующие и одновременно регулирующие заданное температурное значение, в большей степени встречаются на производстве. Но и в быту они также нашли своё место. Для поддержания необходимого микроклимата в доме часто используются терморегуляторы для воды. Своими руками делают такие аппараты для сушки овощей или отопления инкубатора. Где угодно может найти своё место подобная система.

В данном видео узнаем что из себя представляет регулятор температуры:


В действительности большинство терморегуляторов являются лишь частью общей схемы, которая состоит из таких составляющих:

  1. Датчик температуры, выполняющий замер и фиксацию, а также передачу к регулятору полученной информации. Происходит это за счёт преобразования тепловой энергии в электрические сигналы, распознаваемые прибором. В роли датчика может выступать термометр сопротивления или термопара, которые в своей конструкции имеют металл, реагирующий на изменение температуры и под её воздействием меняющий своё сопротивление.
  2. Аналитический блок – это и есть сам регулятор. Он принимает электронные сигналы и реагирует в зависимости от своих функций, после чего передаёт сигнал на исполнительное устройство.
  3. Исполнительный механизм – некое механическое или электронное устройство, которое при получении сигнала с блока ведёт себя определённым образом. К примеру, при достижении заданной температуры клапан перекроет подачу теплоносителя. И напротив, как только показания станут ниже заданных, аналитический блок даст команду на открытие клапана.

Это три основные части системы поддержания заданных температурных параметров. Хотя, помимо них, в схеме могут участвовать и другие части наподобие промежуточного реле. Но они исполняют лишь дополнительную функцию.

Принцип работы

Принцип, по которому работают все регуляторы, – это снятие физической величины (температуры), передача данных на схему блока управления, решающего, что нужно сделать в конкретном случае.

Если делать термореле, то наиболее простой вариант будет иметь механическую схему управления. Здесь с помощью резистора устанавливается определённый порог, при достижении которого будет дан сигнал на исполнительный механизм.

Чтобы получить дополнительную функциональность и возможность работы с более широким диапазоном температур, придётся встраивать контроллер. Это же поможет увеличить срок эксплуатации прибора.

На данном видео вы можете посмотреть как самостоятельно изготовить терморегулятор для электрического отопления:

Самодельный регулятор температуры

Схем для того, чтобы сделать терморегулятор самому, в действительности очень много. Всё зависит от сферы, в которой будет применяться такое изделие. Конечно, создать нечто слишком сложное и многофункциональное крайне трудно. А вот термостат, который сможет использоваться для обогревания аквариума или сушки овощей на зиму, вполне можно создать, имея минимум знаний.

Простейшая схема

Самая простая схема термореле своими руками имеет безтрансформаторный блок питания, который состоит из диодного моста с параллельно подключённым стабилитроном, стабилизирующим напряжение в пределах 14 вольт, и гасящего конденсатора. Сюда же можно при желании добавить и стабилизатор на 12 вольт.

Создание терморегулятора не требует особых усилий и денежных вложений

В основе всей схемы будет использован стабилитрон TL431, который управляется делителем, состоящим из резистора на 47 кОм, сопротивления на 10 кОм и терморезистора, выполняющего роль датчика температуры, на 10 кОм. Его сопротивление понижается с повышением температуры. Резистор и сопротивление лучше подбирать, чтобы добиться наилучшей точности срабатывания.

Сам же процесс выглядит следующим образом: когда на контакте управления микросхемой образуется напряжение больше 2,5 вольт, то она произведёт открытие, что включит реле, подавая нагрузку на исполнительный механизм.

Как изготовить терморегулятор для инкубатора своими руками, вы можете увидеть на представленном видео:

И напротив, когда напряжение станет ниже, то микросхема закроется и реле отключится.

Чтобы избежать дребезжания контактов реле, необходимо его выбирать с минимальным током удержания. И параллельно вводам нужно припаять конденсатор 470×25 В.

При использовании терморезистора NTC и микросхемы, уже бывавших в деле, предварительно стоит проверить их работоспособность и точность.

Таким образом, получается простейший прибор, регулирующий температуру. Но при правильно подобранных составляющих он превосходно работает в широком спектре применения.

Прибор для помещения

Такие терморегуляторы с датчиком температуры воздуха своими руками оптимально подходят для поддержания заданных параметров микроклимата в помещениях и ёмкостях. Он полностью способен автоматизировать процесс и управлять любым излучателем тепла начиная с горячей воды и заканчивая тэнами. При этом термовыключатель имеет отличные эксплуатационные данные. А датчик может быть как встроенным, так и выносным.

Здесь в качестве термодатчика выступает терморезистор, обозначенный на схеме R1. В делитель напряжения входят R1, R2, R3 и R6, сигнал с которого поступает на четвёртый контакт микросхемы операционного усилителя. На пятый контакт DA1 подаётся сигнал с делителя R3, R4, R7 и R8.

Сопротивления резисторов необходимо подбирать таким образом, чтобы при минимально низкой температуре замеряемой среды, когда сопротивление терморезистора максимальное, компаратор положительно насыщался.

Напряжение на выходе компаратора составляет 11,5 вольт. В это время транзистор VT1 находится в открытом положении, а реле K1 включает исполнительный или промежуточный механизм, в результате чего начинается нагрев. Температура окружающей среды в результате этого повышается, что понижает сопротивление датчика. На входе 4 микросхемы начинает повышаться напряжение и в результате превосходит напряжение на контакте 5. Вследствие этого компаратор входит в фазу отрицательного насыщения. На десятом выходе микросхемы напряжение становится приблизительно 0,7 Вольт, что является логическим нулём. В результате транзистор VT1 закрывается, а реле отключается и выключает исполнительный механизм.

На микросхеме LM 311

Такой термоконтроллер своими руками предназначен для работы с тэнами и способен поддерживать заданные параметры температуры в пределах 20-100 градусов. Это наиболее безопасный и надёжный вариант, так как в его работе применяется гальваническая развязка термодатчика и регулирующих цепей, а это полностью исключает возможность поражения электротоком.

Как и большинство подобных схем, в её основу берется мост постоянного тока, в одно плечо которого подключают компаратор, а в другое – термодатчик. Компаратор следит за рассогласованием цепи и реагирует на состояние моста, когда тот переходит точку баланса. Одновременно он же старается уравновесить мост с помощью терморезистора, изменяя его температуру. А термостабилизация может возникнуть лишь при определённом значении.

Резистором R6 задают точку, при которой должен образоваться баланс. И в зависимости от температуры среды терморезистор R8 может в этот баланс входить, что и позволяет регулировать температуру.

На видео вы можете увидеть разбор простой схемы терморегулятора:


Если заданная R6 температура ниже необходимой, то на R8 сопротивление слишком большое, что понижает ток на компараторе. Это вызовет протекание тока и открывание семистора VS1, который включит нагревательный элемент. Об этом будет сигнализировать светодиод.

По мере того как температура будет повышаться, сопротивление R8 станет снижаться. Мост будет стремиться к точке баланса. На компараторе потенциал инверсного входа плавно снижается, а на прямом – повышается. В какой-то момент ситуация меняется, и процесс происходит в обратную сторону. Таким образом, термоконтроллер своими руками будет включать или выключать исполнительный механизм в зависимости от сопротивления R8.

Если в наличии нет LM311, то её можно заменить отечественной микросхемой КР554СА301. Получается простой терморегулятор своими руками с минимальными затратами, высокой точностью и надёжностью работы.

Необходимые материалы и инструменты

Сама по себе сборка любой схемы электрорегулятора температуры не занимает много времени и сил. Но чтобы сделать термостат, необходимы минимальные знания в электронике, набор деталей согласно схеме и инструмент:

  1. Импульсный паяльник. Можно использовать и обычный, но с тонким жалом.
  2. Припой и флюс.
  3. Печатная плата.
  4. Кислота, чтобы вытравить дорожки.

Достоинства и недостатки

Даже простой терморегулятор своими руками имеет массу достоинств и положительных моментов. Говорить же о заводских многофункциональных устройствах и вовсе не приходится.

Регуляторы температуры позволяют:

  1. Поддерживать комфортную температуру.
  2. Экономить энергоресурсы.
  3. Не привлекать к процессу человека.
  4. Соблюдать технологический процесс, повышая качество.

Из недостатков можно назвать высокую стоимость заводских моделей. Конечно, самодельных приборов это не касается. А вот производственные, которые требуются при работе с жидкими, газообразными, щелочными и другими подобными средами, имеют высокую стоимость. Особенно если прибор должен иметь множество функций и возможностей.

Мастер Винтик. Всё своими руками!Простейшая схема терморегулятора.

Добавил: Chip,Дата: 19 Апр 2016

Простой терморегулятор можно сделать на основе регулируемого стабилитрона TL431. В схеме он  используется в качестве компаратора, которым управляет терморезистор.

Всё это позволяет упростить схему и уменьшить количество деталей.

У TL431 только один вход, второго входа для подачи опорного напряжения не требуется, так как оно вырабатывается внутри самой микросхемы.

Принцип работы терморегулятора

Напряжение на управляющем электроде задается с помощью делителя R1, R2, R3. В качестве R3 используется NTC термистор, у которого сопротивление уменьшается при нагревании.

Когда на выводе «1» микросхемы TL431 напряжение выше 2,5В микросхема открыта — реле включено.

Контакты реле включает симистор, который, в свою очередь, включает нагрузку.

С повышением температуры сопротивление термистора падает, в результате чего, напряжение на выводе «1» становится ниже 2,5В — поэтому реле отключается, следовательно отключается и нагрузка.

С помощью переменного резистора R1 производится настройка температуры срабатывания терморегулятора.

Видео о работе простого терморегулятора на TL431

Валерий Харыбин

P.S. Можно ещё упростить схему, если не ставить симистор, а коммутировать нагрузку непосредственно контактами реле. Для этого должно быть выбрано реле с соответствующим допустимым коммутируемым током для данной нагрузки.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Бесплатная программа для создания сайтов
  • CMS X-FS Free — Это бесплатная система для управления Вашим сайтом.

    Тем, кто хочет создать свой первый сайт бесплатно. Данная система предназначена быстрого и легкого создания сайта для новичков!

    Подходит для разработки, как персональных сайтов, так и для создания сайта визитки о фирме или организации. Благодаря подробной инструкции и подсказкам, с установкой и работой справиться даже самый неподготовленный пользователь.

    Подробнее…

  • Автоматика для инкубатора
  • Если вы задались целью сделать полностью автоматический инкубатор для вывода птицы, то как вариант можете рассмотреть предложенную ниже автоматику для инкубатора. Она включает универсальный терморегулятор с регулировкой влажности, установлен таймер управления приводом поворотного устройства, звуковой сигнализатор нехватки уровня воды, а также устройство управления внешним зарядным устройством для аккумулятора (АКБ).

    Подробнее…

  • Электрошокер своими руками
  • Иногда в жизни бывает необходимо защититься от нападения хулиганов или собак. Особенно это будет полезно для физически слабых людей (женщин, больных или пожилых людей…). Хорошо бы иметь для самообороны под рукой — компактный портативный электрошокер.

    Электрошокеры хорошо смогут защитить вас от нападения собак. Звуковой и световой эффект, а также выделяемый газ озон отпугивает зубастых нападавших.
    Подробнее…


Популярность: 6 714 просм.

Терморегулятор для электрического обогревателя


Предлагается рассмотреть вариант изготовления регулятора температуры для инфракрасного комнатного обогревателя. Прибор имеет простую и надежную конструкцию, электробезопасное исполнение, собран из доступных деталей.

Для создания комфортных условий при ночевке в летнем домике, при нашей переменчивой и часто прохладной погоде, был приобретен инфракрасный обогреватель BALLU. Этот бытовой электронагревательный прибор имеет суммарную мощность 1,5 кВт и рассчитан на площадь обогрева в 25 кв. м.

В конструкции расположены три одинаковых нагревательных элемента мощностью 0,5 кВт, заключённые в стеклянных трубках из кварцевого стекла. Прибор компактный и безопасный, имеет возможность ступенчатого регулирования отдаваемой мощности, за счет выбора количества включенных нагревательных элементов.


Преимущество этого обогревателя в том, что в отличие от нагревателей конвективного отопления, инфракрасное излучение в первую очередь нагревает тела, предметы и стены помещения, от которых затем нагревается окружающий воздух. Это позволяет при включении, быстро почувствовать тепло и комфорт, а за счет прохладного воздуха создается эффект свежести в комнате.

Но обнаружился и недостаток в конструкции приобретенного прибора. Это отсутствие возможности поддержания установленной температуры в помещении. А появилась проблема, будем ее решать.

Постановка задачи
Необходим терморегулятор, способный поддерживать заданную комфортную температуру в комнате, а также экономить электроэнергию.
Обеспечить электробезопасность изготовленного устройства и обогревателя в целом.
Использовать простую и надежную схему устройства, ее настройку и работу.

Схема устройства
Изготовим терморегулятор для инфракрасного обогревателя, по приведенной ниже схеме.

Описание схемы
В основу схемы предлагаемого терморегулятора положен классический принцип работы моста постоянного тока, состоящего из резисторов R1 — R4. Терморезистор R2 (датчик температуры) с постоянным резистором R1 образуют делитель напряжения, зависящий от фактической окружающей температуры. Переменное сопротивление R4 вместе с постоянным резистором R3 составляют второй делитель напряжения, в котором резистором R4 возможно установить баланс моста в зависимости от задаваемой температуры.

Для сравнения напряжений, в диагональ моста включен компаратор на операционном усилителе DА1. На прямой вход компаратора (выв.3) поступает напряжение с первого зависимого от температуры делителя, а на его инверсный вход (выв. 2) напряжение со второго делителя.
Заданную температуру установим переменным сопротивлением R4. Он изменяет опорное напряжение на инверсном входе ОУ, таким образом, устанавливая точку равновесия (баланса) измерительного моста. Точка баланса наступает при той температуре, которую необходимо поддерживать.

Датчиком температуры R2 служит полупроводниковый терморезистор ММТ-4 с номинальным сопротивлением 68 кОм. Возможно использование аналогичных терморезисторов другого номинала сопротивления, в пределах 10 … 100 кОм. Но при этом сопротивление резистора R1 должно быть равно номинальному сопротивлению R2. Терморезистор оптимально расположить на высоте около метра от пола в помещении, в котором установлен нагреватель.

Операционный усилитель DА1 КР140УД608 возможно заменить другим операционным усилителем общего назначения. Например, КР140УД708, К140УД6, К140УД7 или аналогичным импортным.

Транзистор КТ315 заменим п-р-п транзистором малой или средней мощности.

Питается микросхема DA1 от выпрямителя на диодах VD2, VD3 сборки КД205Д, стабилизатора напряжения на стабилитроне VD1 Д814Д (12v) и конденсаторе С3. Потребление схемы управления на микросхеме DA1 составляет 8…10 mA, а потребление прибора от сети в дежурном режиме – не более 20 mA. Прибор позволяет управлять нагрузкой мощностью до 2 кВт.

В связи с тем, что прибор работает от сети 230 вольт, в целях электробезопасности, требуется полностью исключить гальваническую связь схемы управления прибора от сети. Для этого, нагреватели терморегулятора включаются с помощью оптронных тиристоров U1, U2, а цепь питания схемы управления отделена от силовой сети разделительным трансформатором Tr1.

Изготовление терморегулятора

1. Комплектация устройства.
Комплектуем устройство радиокомпонентами согласно схеме.



2. Изготовление блока питания для схемы управления терморегулятора

Так как для питания схемы управления требуется небольшой ток (до 20 mA), то этот блок питания можно построить по комбинированной схеме. Погасим излишнее напряжение с помощью конденсатора К73-17 0,33мкф х 500в (как вариант – см. схему, два последовательно соединенных конденсатора С5 и С6 по 0,68мкф х 250в). Затем включим небольшой разделительный понижающий трансформатор на входное напряжение 30…40 / 15В (например, от старого радиоприемника или абонентского динамика). Достаточно трансформатора мощностью 100 мвт.

Устанавливаем трансформатор на вырезанную из фольгированного текстолита плату. Рядом припаиваем гасящие конденсаторы, резистор для их разряда после отключения, диоды, подключаем выводы обмоток трансформатора. При наличии трансформатора со средней точкой во вторичной обмотке, диодный мост выпрямителя можно заменить на два диода в соответствии с приведенной выше схемой.





3. Изготовление блока включения нагревателей

Для включения нагревателей в изготовляемом терморегуляторе используем оптронный тиристор ТО125-12.5-4 фланцевого исполнения. Он предназначен для работы в цепях постоянного или переменного тока частотой до 500 Гц в различном электротехническом оборудовании. Охлаждение воздушное естественное или принудительное.

Максимально допустимый средний ток в открытом состоянии — 12,5 А.
Повторяющееся импульсное напряжение в закрытом состоянии 400В.

В данной конструкции терморегулятора, для работы на переменном токе, используются два тиристора соединенные по приведенной схеме.
На фланцы каждого тиристора закрепляем теплоотводящие радиаторы. Устанавливаем и закрепляем винтами тиристоры на общей пластмассовой плате, в заранее вырезанных окнах. Соединяем пайкой выводы согласно схеме. Следует помнить, что фланец тиристора является его анодом, следовательно радиатор будет под опасным напряжением.




4. Изготовление термодатчика.

Датчиком температуры R2 служит полупроводниковый терморезистор ММТ-4. Он будет служить основой выносного термодатчика. Для исключения наводок на соединительный провод, а следовательно и ложных срабатываний, терморезистор соединяется со схемой экранированным кабелем. Для придания кабелю прочности и внешнего вида, возможно закрыть кабель термоусадочной трубкой.

5. Сборка и отладка схемы управления нагревателем
Собираем детали схемы управления на универсальной монтажной плате. Для контроля работы схемы, вместо (или дополнительно) светодиода оптотиристора включаем контрольный светодиод. Запитаем схему от стабилизированного источника питания напряжением 12В.


После установки (балансировки) моста переменным сопротивлением R4 на выбранную температуру, можно проследить за работой терморегулятора.

При нарушении баланса моста после уменьшении окружающей температуры срабатывает компаратор. Он переключится в состояние повышенного напряжения (около 10В) на выходе (выв.6 DA1), так как напряжение на прямом входе (выв.3), будет больше напряжения на инверсном входе (выв.2). Повышенное напряжение с выхода компаратора поступает на базу транзистора VT1. Транзистор открывается и контрольный светодиод зажигается. При добавлении в схему оптронных тиристоров U1 и U2, ток пойдет через их управляющие светодиоды. При этом оптотиристоры откроются и нагреватель включится.


От нагрева, окружающая температура начинает повышаться, баланс моста восстанавливается, компаратор переключается в состояние низкого напряжения (примерно 1,6 вольта) на его выходе, так как напряжение на прямом входе будет меньше напряжения на входе инверсном. Транзистор VT1 закрывается, контрольный светодиод или светодиоды оптотиристоров U1 и U2 выключаются и нагреватель отключается.
Подключим изготовленный блок питания к блоку управления, согласно приведенной выше схеме и вновь проверим работу терморегулятора.

6. Монтаж схемы управления нагревателем
Вырезаем плату для размещения деталей и монтажа схемы управления нагревателем.


Распаиваем отлаженную схему.

7. Изготовление и сборка терморегулятора
Подбираем корпус для размещения деталей прибора. Как вариант, можно использовать для этого пластмассовую коробку размером 150 х 150 х 40 мм, ранее используемую под дискеты.


Обрабатываем в коробке необходимые отверстия под установочные детали. Компонуем изготовленные ранее узлы терморегулятора. Выполняем электрические соединения прибора согласно принципиальной схеме.



Собираем и проверяем работу схемы прибора в целом. Нагрузкой служит лампа мощностью 60 вт.
Регулятором температуры (переменным сопротивлением) установим заданную температуру. При температуре в помещении выше установленной, лампа не горит.


При уменьшении окружающей температуры ниже заданного уровня, лампа включается.

По контрольному градуснику тарируем шкалу температуры.
Проверим работу терморегулятора с полной нагрузкой. Подключаем электронагреватель мощностью до 2,0 кВт, проверяем точность и стабильность работы прибора. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Схемы терморегуляторов, термостатов и стабилизаторов температуры (Страница 2)


Устройство управления нагревателем и вентилятором (LM324, S202S02)

Схема самодельного терморегулятора для автоматического управления вентилятором охлаждения и нагревателем. Обычно схема термостата управляет либо нагревателем, если температуру нужно поддерживать путем подогрева, либо вентилятором, если что-то перегреваться и его нужно охлаждать …

1 2618 0

Схема автоматического выключателя для управления тепловой пушкой (К561ЛА7)

Самодельный модуль управления вентилятором и тенами тепловой пушкой, не сложная схема на микросхеме К561ЛА7. При зимнем строительстве, а так же при необходимости отогреть или просушитькакое-то помещение применяются промышленные тепловентиляторы или тепловые пушки. Эти устройства с помощью ТЭНа …

1 2120 0

Термореле для вытяжного вентилятора (К561ЛЕ5, IRF840)

Схема термореле с задержкой для управления вентилятором кухонной вытяжки, выполнена на микросхеме К561ЛЕ5. Неотъемлемой составляющей любого современного кухонного гарнитураявляется вытяжная вентиляция над газовой плитой. Кроме купола в ней есть вентилятор, обеспечивающий более производительный …

0 1616 0

Термостат с установкой порогов включения и выключения (КР140УД608, К561ЛА7)

Принципиальная схема самодельного термореле (термостата) с установкой порогов включения и выключения используя два отдельных переменных резистора. Обычно термостаты строят по схеме, где компаратор сравнивает напряжение на датчике температуры с образцовым напряжением. Чтобы нагреватель …

1 2477 0

Простой термостат на основе датчика DS1821

Принципиальная схема простого самодельного термостата (термореле) на промышленном датчике DS1821. Промышленностью выпускаются программируемые термодатчики, один изкоторых DS1821 интересен тем, что позволяет не только передавать данные о температуре на персональный компьютер или микроконтроллер, но …

1 4466 0

Схема терморегулятора, термореле (КР140УД608, S202SE2)

Как изготовить самодельное устройство для поддержания установленной температуры, включения и выключения нагревателя, схема. Терморегулятор можно использовать для поддержания температуры в небольшом овощехранилище на таком уровне,чтобы зимой при низкой температуры внешней среды овощи не померзли …

3 4618 0

Автоматический выключатель-сигнализатор к паяльнику (К561ЛН2, К561ИЕ16)

Принципиальная схема приставки-автомата к паяльнику, которая будет сигнализировать и отключать паяльник во время долгого бездействия. Радиолюбители обычно пользуются паяльниками на 220V мощностью 40W и25W. В процессе работы паяльник постоянно включен, но так как при ремонте или налаживании …

1 2822 0

Схема регулятора для вентилятора (74AC14, КТ817)

Принципиальная схема простого регулятора скорости вращения двигателя вентилятора. Для охлаждения различных электронных устройств часто используются небольшие вентиляторы, питающиеся постоянным током напряжением 12V. Далеко не всегда оправдано чтобы вентилятор работал на полную мощность …

1 3031 0

Схема термостата для работы с отопительным электрокотлом (DS1621, MOC3052)

Принципиальная схема самодельного термостата, который предназначен для работы с отопительной системой на основе электрокотла. В основе схемы лежит микросхема DS1621. Микросхема DS1621 это термометр и термостат с цифровымвводом/выводом, обеспечивающий точность ±0.5°С. При использовании …

1 3794

Схемы терморегуляторов, термостатов и стабилизаторов температуры


Термостат с регулируемым гистерезисом (CD4001)

У большинства схем термостатов есть некоторый гистерезис, — различие в температурах включения нагревателя и его выключения. Чем меньше гистерезис, тем точнее термостат поддерживает температуру, но при этом чаще происходит коммутация нагревательного прибора. Чем больше гистерезис …

1 286 0

Простой терморегулятор для кессона, схема и описание

Термостат предназначен для поддержания заданной температуры в кессоне, используемом для хранения овощей. Схема состоит из датчика температуры, компаратора и силового узла, осуществляющего питание и управление нагревателем. Датчиком температуры служит терморезистор RT1. Вместе с R2 он образует …

0 113 0

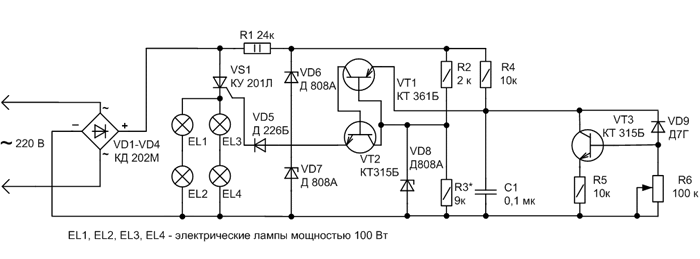

Простой термостабилизатор с применением микросхемы и тиристора КУ201

Это устройство предназначено для поддержания температуры в теплоизолированном ящике, установленном набалконе для хранения овощей в зимнее время. Данное устройство, работая в комплекте с нагревательным прибором будет поддерживать в таком овощехранилище температуру около 0°С …

0 147 0

Стабилизатор температуры для жала сетевого паяльника на 220В

Схема самодельного устройства, которое обеспечивает стабильность заданной регулятором температуры стержня электропаяльника на 220В. В качестве датчика температуры применена миниатюрная лампа накаливания. Предлагаемое вашему вниманию устройство — это результат желания автора получить качественные …

0 475 0

Регулятор температуры для паяльников на 4,5-15 В, без термодатчика

Схема самодельного регулятора температуры для низковльтных паяльников на 4,5-15 В, без использования отдельного датчика температуры. Предлагаемый стабилизатор оценивает температуру паяльника по зависящему от неё электрическому сопротивлению нагревателя. Измерение производится в моменты, когда …

1 207 0

Самодельный терморегулятор для хранилища с овощами (КР140УД608)

Принципиальная схема простого терморегулятора для овощехранилища, который можно собрать из деталей своими руками. Для зимнего хранения овощей многие хозяева пользуются специальными деревянными контейнерами с двойными стенками, установленными в подвалах жилых домов. Для того чтобы овощи не …

1 1182 0

Простой терморегулятор для управления теном на 220В (LM311, АОУ160А)

Схема простого самодельного терморегулятора, который предназначен для управления ТЭНом, с целью поддержания температуры в установленных пределах 20…100°C. Одним из важных достоинств данной схемы является полная гальваническая развязка цепей регулировки и термодатчика от электросети. Это …

1 1487 0

Термореле для управления охлаждающим вентилятором (LM311, LM235, 78L08)

Принципиальная схема самодельного термостата на микросхемах LM311, LM235, 78L08, который умеет управлять вентилятором для охлаждения объекта. В некоторых случаях термостат должен управлять не нагревателем, а охладителем, например, вентилятором охлаждения, чтобы не допускать перегрева чего-либо …

1 2880 2

Простое термореле для охлаждающего вентилятора (К561ЛЕ5, КТ972)

Не сложный самодельный модуль управления вентилятором охлаждения, схема собрана на микросхеме К561ЛЕ5. Обычно для управления вентилятором охлаждения применяют схему термостата либо на специализированной микросхеме, но чаще всего на компараторе или операционном усилителе …

1 2609 0

Схема простого термореСхема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.


Обычно электронный термостат в США питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту для этого.

Всегда рекомендуется сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе с тепловым насосом есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса

Электропроводка термостата теплового насоса — Типичный цвет проводов и схема соединений

Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока подключено к клеммам R и C . Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ .C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

К клемме Y подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал вызывает необходимость охлаждения помещения, когда установленная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов.В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Следовательно, важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда система, которую вы используете, имеет реверсивный клапан (или четырехходовой клапан), который включается в режиме охлаждения.Если реверсивный клапан включен при работе в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда имеется 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , когда при установке она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только на время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал — E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов теплового насоса.

  • Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.
  • Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.
  • Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает его срок службы.
  • Программируемые дневные и ночные настройки заданной температуры.
  • Настройки выходных и функции ограничения для отпуска.
  • Возможность проверять состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Назад к домашней странице «Электромонтаж термостата теплового насоса»


Wire A Thermostat


Обязательно посетите мой магазин термостатов по низким ценам (самый низкий в Интернете)


Как подключить термостат. Чтобы подключить термостат, вы должны сначала знать, какой тип системы у вас дома.Подавляющее большинство домов сегодня имеют систему отопления, вентиляции и кондиционирования, содержащую печь (газовую, газовую или электрическую) и кондиционер. Электропроводка термостата в этих системах может иметь очень похожие свойства. Но что, если у вас есть система, которая немного отличается от системы с тепловым насосом, тогда ваш термостат также будет подключен немного иначе.

В первую очередь, когда вы собираетесь подключить термостат, если у вас есть какие-либо сомнения относительно типа вашей системы HVAC и неудобства с подключением, я настоятельно рекомендую использовать квалифицированного специалиста по обслуживанию HVAC для выполнения вашей задачи.Это может сэкономить вам много ненужных расходов в долгосрочной перспективе.

Теперь схемы термостата, которые я буду рассматривать, будут состоять из двух сценариев, которые я упомянул выше. Но важная проблема здесь в том, что схемы и цветовые коды проводки будут наиболее распространенным методом стандартизации. Всегда имейте в виду, что тот, кто когда-либо подключал термостат, возможно, не выполнил эти процедуры, и ваши цветовые коды не будут соответствовать приведенным ниже примерам. Вам нужно будет определить это, прежде чем вы начнете отсоединять любую проводку термостата.

Я бы очень рекомендовал вам записать, какого цвета провод к какому терминалу идет. Таким образом, если ваши цветовые коды не соответствуют нормальному коду, как показано в таблице ниже, вы все равно можете получить хорошее представление о том, какой провод должен идти на вашем новом термостате.

Если вы меняете термостат старого образца на программируемый, то большинство систем HVAC совместимы и будут отлично работать с программируемым блоком. Но в случае системы с тепловым насосом вам действительно придется провести некоторое исследование, чтобы убедиться, что программируемый термостат будет работать.Системы с тепловым насосом работают совершенно иначе, чем стандартные системы HVAC, и требуют большего количества контуров.

Ниже приведена диаграмма, показывающая наиболее распространенные клеммы и их соответствующие цветовые коды, а также то, для чего этот конкретный провод используется в цепи. Теперь у большинства термостатов не будет всех этих точек подключения, но таблица поможет вам определить цветовой код и точки подключения для вашего конкретного устройства.


На схеме ниже показано, как подключается базовый 4-проводный термостат, как показано в таблице цветовых кодов выше.В базовом термостате системы Heat + A / C обычно используется только 5 клемм.

RC — красный провод (питание 24 В переменного тока)
RH или 4 — красный провод с перемычкой (питание 24 В переменного тока)
Вт — белый провод (для включения нагрева)
Y — желтый провод (для включения охлаждения)
G — зеленый провод (для управления вентилятором ON-Auto)

На схеме показано, как работает проводка. Однако на самом термостате ваши соединения могут немного отличаться. Просто посмотрите на картинку под диаграммой. КРАСНЫЙ провод или провод питания 24 В перем. Тока подключается прямо к клеммам RC & 4.Некоторые термостаты имеют специальную клемму R и внутреннюю перемычку к клеммам RC, RH или 4. Клеммы W, Y и G должны быть довольно простыми на большинстве термостатов всех типов.

Следующее изображение является одним из самых популярных сценариев на сегодняшний день. Термостат этого типа относительно легко подключить или переключить на термостат программируемого типа. Как упоминалось в предыдущем абзаце, единственная разница может заключаться в отсутствии соединения «R».

На следующем изображении представлен термостат системы теплового насоса.Системы этих типов более сложны из-за компонентов, связанных с системой. Цветовые коды могут отличаться от одного домохозяйства к другому, но в целом концепция должна быть одинаковой. Со стороны владельцев потребуется небольшое исследование, чтобы заявить, что связано с вашей системой теплового насоса, и проверить правильность цветовой кодировки. Если вы меняете термостат системы теплового насоса на программируемый термостат, убедитесь, что новый термостат совместим с вашим стилем системы. Как только это будет проверено, руководство пользователя должно быть достаточно информативным, чтобы завершить изменение очень легко.

Не забудьте заглянуть в мой магазин термостатов, чтобы получить отличные скидки на все типы термостатов.

Программируемый термостат может сэкономить до 60% на счетах за отопление. Я знаю это факт.

Щелкните здесь, если вам нужен квалифицированный специалист по обслуживанию систем HVAC.

Посмотрите это видео, чтобы получить помощь по обновлению или установке программируемого термостата

4-проводная электрическая схема термостата Honeywell

Современные термостаты имеют так много новых функций.Таким образом, при установке нового или заменяющего t-stat необходимо подключить гораздо больше проводов. Прошли дни с двумя проводами. В те времена все, что вам было нужно, это один провод от печного трансформатора. Кроме того, у вас было еще одно, чтобы подавать питание на газовый клапан или реле, чтобы включать и выключать нагрев. Но, как уже упоминалось, сегодняшняя t-статистика с ее постоянно растущим списком функций дает больше возможностей для звонка. Итак, здесь мы показываем примеры подключения 4-х проводной схемы термостата Honeywell для t-статистики с большим количеством проводов. Здесь мы сосредоточимся на 4-проводной t-статистике.

Предупреждение

Иногда даже при использовании вышеуказанных общих цветов точное назначение провода часто неясно. Не каждая четырехпроводная установка t-stat соответствует этим «стандартам».

Итак, снова, при установке нового t-tat, НЕ полагайтесь только на цвета проводов! Повторение: НЕ НАДЕРЖИВАЙТЕСЬ ТОЛЬКО ЦВЕТА СТЕНОВЫХ ПРОВОДОВ, ЧТОБЫ НАЙДИТЬ ТОЧНУЮ ФУНКЦИЮ ПРОВОДА. Вместо этого сделайте снимок или запишите, к какому наконечнику на старом t-stat идет каждый провод. Для каждого провода запишите его цвет.Плюс напишите букву терминала на старом t-stat, с которым он соединяется. Если правильные функции проводов все еще не ясны, проследите провода. Вам нужно отследить провода до самого блока HVAC. Затем выясните, к каким частям прикрепляются провода разных цветов.

Не пытайтесь подключить t-stat самостоятельно, если вы не уверены в работе с электричеством. Кроме того, неправильная проводка может сломать t-stat или печь. Это может привести к дорогостоящему ремонту.

Мы не несем ответственности за ущерб из-за неправильного подключения любого t-stat.

Многоступенчатые системы нагрева и охлаждения

Современные системы HVAC в дополнение к первоначальному одноступенчатому отоплению. У них часто есть нагреватель второй ступени. Кроме того, они также могут иметь одну или две ступени охлаждения. Многие также используют другой провод для включения переключающего клапана компрессора. Этот клапан переключает агрегат между режимами нагрева и охлаждения). Также может быть световой (L) провод с подключенным к нему светом на t-stat.Этот индикатор показывает состояние теплового насоса.

Каждая из этих новых функций должна иметь свой собственный провод от t-stat, чтобы сообщить ему, когда нужно включить. Итак, эти цветовые коды помогают держать все провода прямыми. С их помощью вы можете избежать подключения провода к неправильной клемме t-tat. Вы бы не хотели, чтобы тепло появлялось тогда, когда был предназначен воздух.

Схема подключения термостата Honeywell 4 провода. Типичный семипроводный кабель термостата с указанием цвета каждого провода внутри.
Цвет провода, типовой Буквенное обозначение Назначение
A Здесь присутствует мощность, когда в системе HVAC работает какой-либо обогрев или охлаждение.
Aux / E, W2 Управляет 2-й ступенью нагрева или, при управлении тепловым насосом, ступенью аварийного нагрева.
Синий B Активирует переключение на тепловые реле / ​​клапаны в системах HVAC.
Коричневый, синий, фиолетовый, черный. C 24 В переменного тока. Общий вывод трансформатора. Все переключаемые компоненты печи имеют одну сторону питания, подключенную к этому проводу.
Коричневый E Включает реле аварийного нагрева
Зеленый G Управляет внутренним вентилятором
K Может активировать аварийное реле тепла в некоторых установках.Также используется между термостатом и устройствами защиты проводов Honeywell.
L Световой индикатор теплового насоса. Может включаться при работе аварийного обогрева.
Оранжевый O Активирует переключение на реле / ​​клапаны охлаждения в системах HVAC.
O / B, W, W1 Включает первую ступень нагрева. Для тепловых насосов включает компрессор в тепловом режиме.
P Индикатор процесса размораживания; загорается, когда либо внешний компрессор HVAC переключился в режим размораживания.
Красный R 24 В переменного тока ????
Красный RC Питание 24 В переменного тока на реле охлаждения в системе HVAC.
Красный RH Питание 24 В переменного тока для реле отопления в системе HVAC.
Белый W1, W, O / B Включает первую ступень нагрева. Для тепловых насосов включает компрессор в тепловом режиме.
W2 — Aux / E Управляет 2-й ступенью нагрева или, при управлении тепловым насосом, ступенью аварийного нагрева.
X Сигнальная лампа неисправности. Напряжение присутствует, когда система HVAC обнаруживает проблему в своих компонентах.
Желтый Y1, Y Управляет охлаждением компрессора первой ступени.
Y2 Управляет второй ступенью охлаждения.
Y, Y1 Управляет охлаждением компрессора первой ступени.
S1, S2 Провода датчика наружной температуры (S).

Схема подключения термостата Honeywell 4 примера проводов

В приведенной выше таблице представлен более полный список цветов проводки термостата Honeywell и их использования. Но вот список наиболее распространенных цветовых схем проводов, которые можно увидеть во многих четырехпроводных установках t-stat.

  • C — 24 В переменного тока, общий (для этого провода обычно используются синий, фиолетовый или коричневый).
  • G — Вентилятор (зеленый провод). Включает циркуляционный вентилятор в большинстве систем воздушного отопления и охлаждения.Позволяет вентилятору работать отдельно от того, требуется ли нагрев или охлаждение по t-stat. То есть вы можете запустить вентилятор без нагрева или охлаждения, просто для циркуляции воздуха.
  • R — 24 VAC / R и Rc (красный). Обеспечивает питание цепи высокого напряжения 24 В переменного тока от силового трансформатора охлаждения в системе HVAC.
  • Y — Компрессор / охлаждение (желтый). Включает компрессор в режиме охлаждения. Может также перевернуть переключающий клапан. Переключающий клапан обеспечивает работу компрессора в режиме охлаждения.Открыт или закрыт клапан, когда он открыт, зависит от конструкции системы HVAC.
  • Вт — Нагрев (белый провод). В газовых системах это запускает процесс освещения; открывает клапан, включает запальник и зажигает горелки в топке. В электрических нагревательных печах этот вывод включает нагревательные элементы. А в системах с тепловым насосом белый провод запускает компрессор в режиме нагрева.
Схема подключения термостата Honeywell, 4 провода. Настенная пластина для установки 4-проводного интеллектуального термостата.В этом случае зеленый провод используется как провод C вместо провода G (вентилятор).

Связанные сообщения о 4-проводной схеме подключения термостата Honeywell

  1. Термостат Honeywell не охлаждается, как исправить
  2. Снимите блокировку термостата Honeywell, инструкция
  3. Как подключить термостат Honeywell к Google Home
  4. Код цвета проводки термостата на 4 провода
  5. Как изменить настройку температуры термостата Honeywell
  6. Honeywell Smart WiFi Термостат Руководство RTH9580WF
  7. Как перезапустить термостат Honeywell
  8. Обзоры 7-дневного программируемого термостата
  9. Как очистить график на термостате Honeywell
  10. Устранение проблем с WiFi термостатом Honeywell RTH9580WF
  11. Как подключить термостат Honeywell с 4 проводами
  12. Решение проблем с подключением Wi-Fi термостата Honeywell
  13. Как зарегистрировать WiFi-термостат Honeywell RTH9580WF Online
  14. Цветовой код проводки термостата Honeywell
  15. Как повторно подключить термостат Honeywell к Wi-Fi

Рекомендуемая литература

  1. Установка нагревателей основной платы Советы, справка, инструкции
  2. Рисунок термостата Honeywell с циферблатом
  3. Honeywell Сенсорный термостат RTH7600D Обзор

Ссылки на 4-проводную электрическую схему термостата Honeywell

  1. Проблема с проводкой 4-проводного или 5-проводного термостата от HighPerformanceHVAC.ком
  2. Инструкции по подключению термостата Honeywell, от DIYHouseHelp.com

История изменений

  • 24.04.2019: очищены рекламные скрипты, настроен целевой фокус и добавлены теги.
  • 05.05.2018: Впервые опубликовано.

Нравится:

Нравится Загрузка …

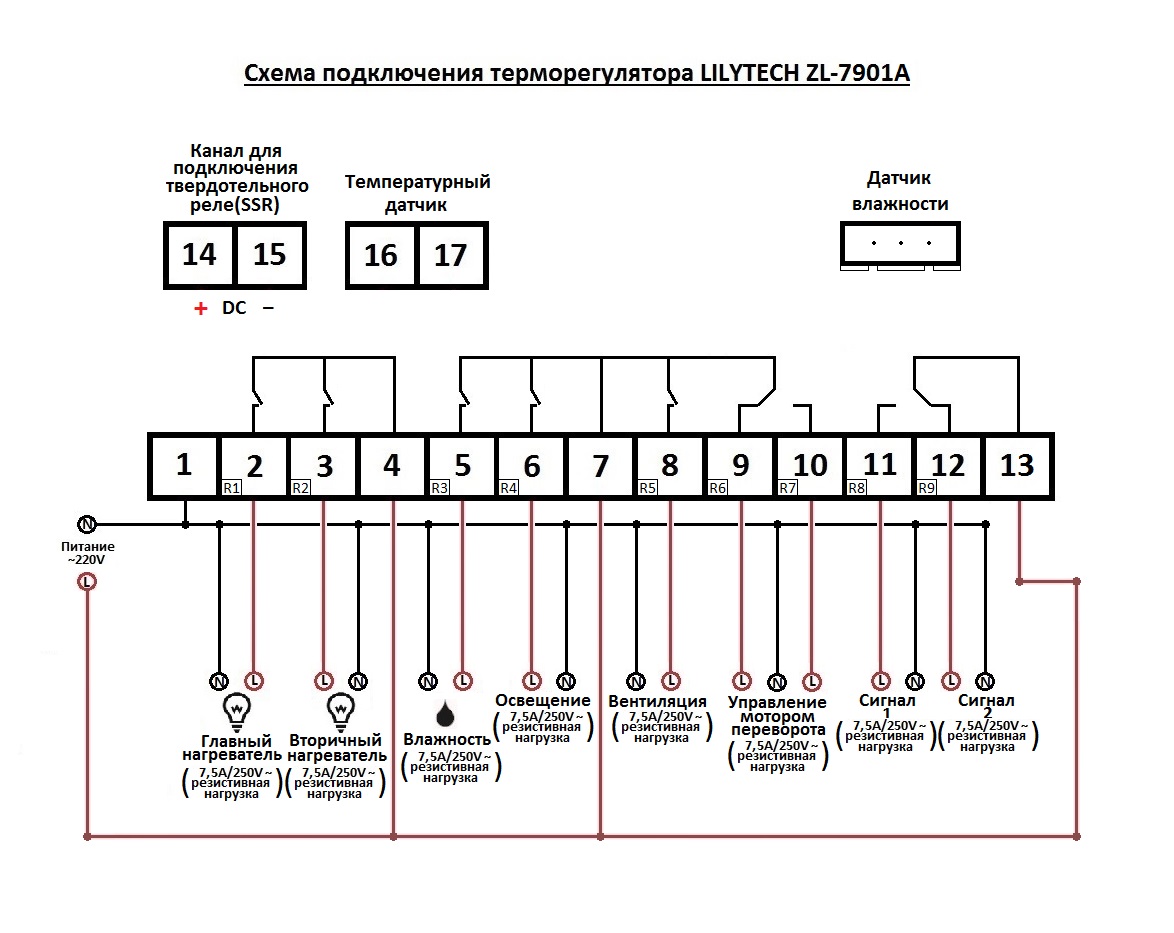

Схемы подключения

2 9019 Одиночный -410A

2 2

2

— 60-1

2

2

/ 3

Земля 90 180 460v)

2 HFC-410A

960-960

960-9

Серия TS Одиночная

Фаза

EarthPure® HFC-410A

96B0308N06

208/20003 — 91920003 — 91920003 — 91920003 — 9192

ECM

Однофазный серии TS

EarthPure® HFC-410A

96B0308N03 608192

96B0308N07

CXM

LON

ECM

Однофазный серии TS

EarthPure® HFC-410A

EarthPure® HFC-410A

1265-60-1

CXM

MPC

ECM

TS Series Singl e Фаза

EarthPure® HFC-410A

96B0308N01

208/230 — 60-1265-60-1

CXM

92 92

Однофазные серии TS

EarthPure® HFC-410A

96B0308N02

208/230 — 60 — 1265 — 60-1

000 92

CXM PSC

Серия TS Однофазный

EarthPure® HFC-410A

96B0308N03

208/230 — 60-1265 — 60-1

MP4

PSC

Однофазные серии TS

EarthPure® HFC-410A

96B0309N06

9019 3

208/230 — 60 — 1265 — 60-1

DXM

ECM

TS Series Однофазный

Земля

96B0309N07

208/230 — 60 — 1265 — 60-1

DXM

LON

ECM

TSM

96B0309N08

208/230 — 60 — 1265 — 60-1

DXM

MPC

EarthPure® HFC-410A

96B0309N15

208/230 — 60 — 1265 — 60-1

DXM

Climadry®

ECM

Однофазный насос серии TS

EarthPure® HFC-410A

96B0309N01

-1 208/230 — 60000

PSC

Однофазные серии TS

EarthPure® HFC-410A

96B0309N02

–160193

DXM

LON

PSC

Однофазный серии TS

EarthPure® HFC-410A

12309

DXM

MPC

PSC

TS Серия Однофазная

EarthPure® HFC-410A

96B0309N11

208/230 — 60-1265-60-1

DXM

Серия TS, 3 фазы (тип 230 В)

EarthPure® HFC-410A

96B0310N06

208-230/60/3 9192000 C

ECM

Серия TS, 3 фазы (тип 230 В)

EarthPure® HFC-410A

96B0310N07

CXM

LON

ECM

Серия TS, 3 фазы (тип 230 В)

Заземление hPure® HFC-410A

96B0310N08

208 — 230/60/3

CXM

MPC

TS

230 В)

EarthPure® HFC-410A

96B0310N01

208 — 230/60/3

CXM


Серия TS, 3 фазы (тип 230 В)

EarthPure® HFC-410A

96B0310N02

208-230/60/3

92 93

PSC

Серия TS, 3 фазы (тип 230 В)

EarthPure® HFC-410A

96B0310N03 90 003

208-230/60/3

CXM

MPC

PSC

TS Series 3

V, тип заземления 9192 -410A

96B0311N06

208 — 230/60/3

DXM


Фаза


ECM

Серия ECM


EarthPure® HFC-410A

96B0311N07

208–230/60/3

DXM

LON

LON

LON

3 фазы (тип 230 В)

EarthPure® HFC-410A

96B0311N08

208-230/60/3

900 02 DXM

MPC

ECM

Серия TS, 3 фазы (тип 230 В)

EarthPure® HFC-410A

DXM

Climadry®

ECM

Серия TS, 3 фазы (тип 230 В)

EarthPure®

EarthPure®

208 — 230/60/3

DXM

PSC

Серия TS, 3 фазы (тип 230 В)

96B0311N02

208 — 230/60/3

DXM

LON

PSC

Серия TS, 3 фазы (тип 230 В)

EarthPure® HFC-410A

96B0311N03

208 — 230/60/3

9192

PSC

Серия TS, 3 фазы (тип 230 В)

EarthPure® HFC-410A

96B0311N11

208 — 230192

960192

Climadry®

PSC

Серия TS, 3 фазы (стиль 460 В)

EarthPure® HFC-410A

92

92

92 96

CXM


ECM

Серия TS, 3 фазы (стиль 460 В)

9019 3

EarthPure® HFC-410A

96B0312N07

460-60 — 3

CXM

LON

LON

EarthPure® HFC-410A

96B0312N08

460-60 — 3

CXM

MPC Серия, 3 фазы (тип 460 В)

EarthPure® HFC-410A

96B0312N01

460-60 — 3

CXM

92

CXM

Серия TS, 3 фазы (тип 460 В)

EarthPure® HFC-410A

96B0312N02

460-60 — 3

CXM

LON

PSC

Серия TS 3 фазы (тип 460V-460V-Style)

460-60 — 3

CXM

MPC

PSC

TS Series 3 фазы 9103® 90V192

9103

96B0313N06

460-60 — 3

DXM


ECM

9000 TS

96B0313N07

460-60 — 3

DXM

LON

9019 3

ECM

Серия TS, 3 фазы (стиль 460 В)

EarthPure® HFC-410A

96B0313N08

9192 960-000

960-000 MPC

ECM

Серия TS, 3 фазы (тип 460 В)

EarthPure® HFC-410A

96B0313N15

Climadry®

ECM

Серия TS, 3 фазы (тип 460 В)

EarthPure® HFC-410A

96B03 9192

96B03 9192 DXM

PSC

Серия TS, 3 фазы (стиль 460 В)

EarthPure® HFC-410A

96B0313N02

460-60 — 3

DXM

LON

PSC

PSC

EarthPure® HFC-410A

96B0313N03

460-60 — 3

DXM

MPC

9018 9018

PSC .

Добавить комментарий

Ваш адрес email не будет опубликован.
