Ethernet распиновка: Распиновка кабеля витой пары RJ45 и обзор технологии правильной обжимки

Содержание

Разъем Ethernet RJ45

Сборка любых компьютерных сетей не обходится без применения различного рода коннекторов. Широко востребована в бытовой и производственной сфере модель RJ45 (Registered Jack – зарегистрированный коннектор, тип 45). Унифицированная клипса предназначена для упрощения подключения любого оборудования. Используется для устройства локальных или глобальных сетевых систем.

Разъем Ethernet RJ45 в Москве выгодно купить в компании AVS Electronics. Широкий ассортимент продукции по оптовым ценам. Обращайтесь по телефону +7 (495) 108-74-14.



Области применения

Многообразие сфер применения разъемов Ethernet типа RJ45 обеспечивается их доступностью, простотой монтажа, невысокой стоимостью изделий. Главной задачей, которую решает коннектор, является коммутация линий связи различного типа:

  • Бытовое подключение компьютерной техники к интернету в домах и квартирах.
  • Создание информационных систем в офисах и на производстве.
  • Соединители широко применяются в электронных библиотеках, интернет-клубах, учебных аудиториях.
  • Без этого элемента трудно обойтись в помещениях охраны и расположения сигнализаций (системы безопасности).

Штекеры типа RJ45 применяются при монтаже коммутаторов, создании локальных и вычислительных и других структурированных сетей. Для целей индустриального применения, где часто сложные условия эксплуатации, нестандартные нагрузки на оборудование, разрабатываются коннекторы специальных линеек. Они имеют высокую степень защиты от внешних неблагоприятных факторов (IP67).



Преимущества и недостатки перед другими разъема

Соединители RJ45 универсальны в применении. Этому способствует значительное количество преимуществ данного вида разъемов:

  • Стандартизация производства позволила унифицировать изделия. Они доступны в приобретении.
  • Простота монтажа клипс – его можно выполнить самостоятельно.
  • Корпус соединителя выполнен из пластика повышенной прочности, обеспечивающим высокую износостойкость изделий.
  • Низкая цена на коннекторы обеспечена их массовым производством.

Среди отдельных недостатков разъема можно выделить одноразовость его использования. Демонтаж кабеля выполняется только обрезкой. Повторное применение клипсы невозможно.



Технические характеристики

Соединительный элемент вида RJ45 состоит из вилки (прозрачная ударопрочная пластмасса), снабженной защелкой, к

Ethernet 10 / 100 / 1000 Mbit RJ45 wiring diagram and cable распиновка и описание @ pinouts.ru

There are several specifications of Ethernet RJ-45 connection over twisted pair: oldest 10Mbit (Ethernet), old but still used 100Mbit (Fast Ethernet), modern 1Gbit (Gigabit ethernet) or newest 10Gbit ethernet. Ethernet cable for any of those interfaces may be easily crimped by yourself.

Ethernet is officially standardized by IEEE standard 802.3. It was originally developed by Xerox Corporation in cooperation with DEC and Intel in 1976. Nowdays ethernet over twisted pair (RJ-45 connection) runs at 10Mb, 100Mb, 1Gb or 10Gb per second. Ethernet uses a bus (very old coaxial cable) or star topology (standard UTP cable ewuipped with RJ-45 connectors).

Ethernet RJ45 connection and cable

Almost every ethernet network use Unshielded Twisted Pair (UTP) cable ended with RJ-45 connectors. Category 5 (CAT5), Category 5e or Category 6 (CAT6) cables are widely used, but other variations are available. EIA/TIA specifies RJ-45 connectors - properly called 8P8C - (ISO 8877) for UTP (unshielded twisted pair) cable.

100BASE-TX (IEEE 802.3u) was introduced in 1995 and remained the fastest version of Ethernet before the introduction of Gigabit Ethernet. It runs on UTP data or optical fiber cable in a star wired bus topology, similar to 10BASE-T where all cables are attached to a hub. Fast Ethernet RJ-45 connected devices are generally backward compatible with existing 10BASE-T systems. The segment length for a 100BASE-T cable is limited to 100 metres.   100BASE-TX runs over two wire-pairs inside a Category 5 cable or above. Like 10BASE-T, the active pairs in a standard connection are terminated on pins 1, 2, 3 and 6.

1000BASE-T (also known as IEEE 802.3ab) is a standard for Gigabit Ethernet over copper wiring. The Gigabit RJ45 connection requires, at least Category 5 cable (the same as 100BASE-TX), but Category 5e cable (Category 5 enhanced) or Category 6 cable may also be used and is often recommended. 1000BASE-T requires all four pairs to be present and is far less tolerant of poorly installed wiring than 100BASE-TX.

10GBASE-T (IEEE 802.3an-2006) is a standard released in 2006 to provide 10 Gbit/s connections over unshielded or shielded twisted pair cables, over distances up to 100 metres. Category 6a cable is required to reach the full distance and category 6 may reach a distance of 55 metres. The line encoding used by 10GBASE-T is the basis for the slower 2.5GBASE-T and 5GBASE-T standard, implementing a 2.5 or 5. 0 Gbit/s connection over existing category 5e or 6 cabling. Cables which will not function reliably with 10GBASE-T may successfully operate with 2.5GBASE-T or 5GBASE-T if supported by both ends.

RJ45 ethernet connection pinout

There are two standards for network RJ45 cable wiring: EIA/TIA 568A and EIA/TIA 568B. Both are correct. You may use either of them to crimp the Ethernet RJ45 network cable.

Note: It is very important that a single pair be used for pins 1 and 2; 3 and 6, 4 and 5, 7 and 8. If not, performance will be degraded.

The ethernet cable wiring is simple. You must have some RJ-45 connectors, UTP cable, Rj-45 Modular Connector Crimper and a hand. The ethernet cable,connectors and Connector Crimper are available at local computer store or most electrical centers.

Pull the cable off the reel to the desired length and cut.

Inside the ethernet cable, there are 8 color coded wires. They are twisted into 4 pairs of wires. One wire in the pair is a solid colored and the other is a primarily white with a colored stripe. Start on one end and strip the cable jacket off (about 2-3cm) using a stripper or a knife. The insulation of cable wires must remain intact!

Untwist the pairs and align the wires in the correct order (see the EIA/TIA 568B or  EIA/TIA 568A pinout above ). Flatten the wires and trim the ends of the wires, leaving approximately 12-14 mm in wire length. Check the correct order, flattness  and tightness of wires bundle.

Hold the RJ-45 connector (clip down)  and carefully insert wires into the connector.

Each wire should be inserted as deep as possible (to the front of the RJ45 plug).

Check the wires order once again. Carefully hold the wire and firmly crimp the RJ-45 with the modular connector crimper.

Repeat the above for the second RJ45 connector of cable.

That's all. Test the Ethernet cable.

What if your Ethernet cable is failed to function?

Check the following:

Did you align wires in correct order on both ends of cable?  Is pin 1 of connector wired with white-orange (EIA/TIA 568A) or  white-green (EIA/TIA 568B) on both ends of cable?

If not, cut off connector and repeat above steps with NEW RJ45 connector.

Did you tightly press all metal pins of RJ45 connector?

Tightly crimp the connector with the crimper once again.



Ethernet 10 / 100 Mbit (cat 5) network cable wiring распиновка и описание @ pinouts.ru

Normally, there are 2 types of wiring. Both are correct.:



TIA/EIA 568B wiring table:

Name Pin Cable Color Pin Name
TX+ 1 White/Orange 1 TX+
TX- 2 Orange 2 TX-
RX+ 3 White/Green 3 RX+
  4 Blue 4
  5 White/Blue 5
RX- 6 Green 6 RX-
  7 White/Brown 7
  8 Brown 8

Here is an instruction how to wire your own ethernet cable.

The + side of each pair is called the tip and the - side is called the ring, a reference to old manual telephone switchboard plugs.

Category 5 cable usually used in this cable, commonly known as Cat 5, is an unshielded twisted pair cable type designed for high signal integrity. With the 2001 introduction of the TIA/EIA-568-B standard, the category 5 cabling specification was obsoleted and superseded by the category 5e specification.

The original specification for category 5 cable was defined in ANSI/TIA/EIA-568-A, with clarification in TSB-95. These documents specified performance characteristics and test requirements for frequencies of up to 100 MHz. Category 5 cable included four twisted pairs in a single cable jacket. It was most commonly used for 100Mbit/s networks, such as 100BASE-TX Ethernet, although IEEE 802.3ab defined standards for 1000BASE-T - gigabit Ethernet over category 5 cable. Cat 5 cable typically had three twists per inch of each twisted pair of 24 gauge copper wires within the cable.

The twisting of the cable reduces electrical interference and crosstalk. Another important characteristic is that the wires are insulated with a plastic (FEP). Special attention also has to be paid to minimizing impedance mismatches at connection points.

Cat 5e cable is an enhanced version of Cat 5 that adds specifications for far-end crosstalk, usually used for gigabit ethernet. Cat 5e cable does not enable longer cable distances for Ethernet networks: horizontal cables are still limited to a maximum of 90 m in length. Cat 5e cable performance characteristics and test methods are defined in TIA/EIA-568-B.2-2001.

Ethernet 10/100Base-T ( RJ-45) connector распиновка и описание @ pinouts.ru

Nowdays ethernet is a most common networking standard for LAN (local area network) communication, officially standardized by IEEE standard 802.3. Nowdays ethernet runs at 10Mbit(Ethernet), 100Mbit (Fast Ethernet RJ45 connection), 1Gbit (Gigabit ethernet) or 10Gbit

per second. It was originally developed by Xerox Corporation in cooperation with DEC and Intel in 1976. Ethernet uses a bus (old coaxial cable) or star topology (standard UTP cable). Most ethernet networks use unshielded twisted pair (UTP) cable. Category 5 (CAT5) cable widely used, but other variations are available. EIA/TIA specifies RJ-45 connectors - properly called 8P8C - (ISO 8877) for UTP (unshielded twisted pair) cable. (RJ45 refers to a set of connectors beyond the 8P8C standard but the former has replaced the latter in common usage).

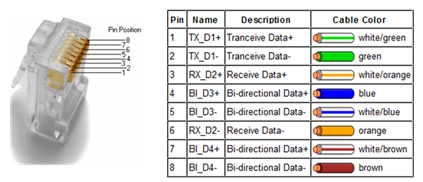

Pin Description 10base-T 100Base-T 1000Base-T4
1 Transmit Data+ or BiDirectional TX+ TX+ BI_DA+
2 Transmit Data- or BiDirectional TX- TX- BI_DA-
3 Receive Data+ or BiDirectional RX+ RX+ BI_DB+
4 Not connected or BiDirectional n/c n/c BI_DC+
5 Not connected or BiDirectional n/c n/c BI_DC-
6 Receive Data- or BiDirectional RX- RX- BI_DB-
7 Not connected or BiDirectional n/c n/c BI_DD+
8 Not connected or BiDirectional n/c n/c BI_DD-

Length of CAT5 cable runs should not exceed 100 meters.

Please note that it is very important that a single pair be used for pins 1 and 2; 3 and 6, 4 and 5 (if used), 7 and 8 (if used) in any common straight-thru UTP Cat5 network cable. If not, performance will degrade. Also note that TX & RX should be swapped if two computers are connected without switch/hub  and for connecting some devices without MDI-X autosensing (see UTP crossover cable).

Обжим коннектора RJ45. Распиновка жил витой пары для коннектора RJ45

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант - провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов.

Оглавление:

  1. Введение
  2. Что нам понадобится
  3. Варианты обжимки кабеля
  4. Обжимаем кабель своими руками
  5. Заключение
  6. Наши рекомендации
  7. Стоит почитать

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем - вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

  • Обжимной инструмент
  • Восьми жильный кабель UTP
  • Коннекторы RJ-45

Варианты обжимки кабеля

Коннектор rj-45 – цветовая схема обжима (распиновки) 8p8c кабеля витая пара в вилке

Распиновка RJ45. Цветовые схемы обжима (распиновки) кабеля витых пар в вилке RJ-45 :

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт.

Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами.

Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования.

Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам.

Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное – запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

  • Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
  • Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  • Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
  • Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
  • Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
  • Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.
  • В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

    Технология разводки кабеля в розетке

    Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием.

  • Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  • Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  • Любая розетка имеет две цветовые маркировки. «А» – подключение кросс, «В» – подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  • Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  • Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.
  • Монтаж розетки на столетие

    Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги.

    Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

    Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

    Подключение к сети Интернет стандартным способом

    Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

  • Бело-оранжевый.
  • Оранжевый.
  • Бело-зеленый.
  • Синий.
  • Бело-синий.
  • Зеленый.
  • Бело-коричневый.
  • Коричневый.
  • Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам – зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

    Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

    Соединение между собой двух компьютеров

    В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

    Один коннектор
    Второй коннектор

    1
    Бело-зеленый
    1
    Бело-оранжевый

    2
    Зеленый
    2
    Оранжевый

    3
    Бело-оранжевый
    3
    Бело-зеленый

    4
    Синий
    4
    Синий

    5
    Бело-синий
    5
    Бело-синий

    6
    Оранжевый
    6
    Зеленый

    7
    Бело-коричневый
    7
    Бело-коричневый

    8
    Коричневый
    8
    Коричневый

    Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

    Подключение периферийного оборудования

    Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

    Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см.

    Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам.

    Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

  • Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
  • Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
  • Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).
  • Для прочности конструкции можно воспользоваться изолентой.

    В заключение

    Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет.

    Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата.

    Лучше сделать один раз, но выполнить работу качественно и навсегда.

    Обжим сетевого кабеля: схемы использования коннектора RJ-45, распиновка

    Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил.

    Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех.

    Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.

    При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

    • Неэкранированные, которые используются для UTP-проводов;
    • Экранированные — для STP или FTP.

    Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами.

    Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

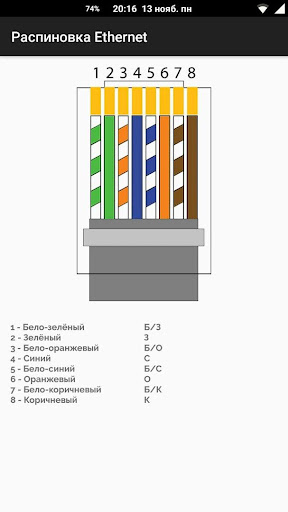

    Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

    Варианты обжима

    Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

    • Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
    • Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

    В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

    Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

    Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

    Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:

  • белый с зелёным;
  • зелёный;
  • белый с оранжевым;
  • белый с коричневым;
  • коричневый;
  • оранжевый;
  • синий;
  • белый с синим.
  • Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

    Необходимый инструмент

    Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

    Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

    Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

    Способ обжатия без кримпера

    Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

    В этом способе важно, чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

    Применение использованных коннекторов

    Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм.

    Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары.

    При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

    Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

    Обжим витой пары RJ45 в картинках

    Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель – витые пары (Twisted Pair).

    Абривиатура таких стандартов как правило имеет вид ##### – TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных.

    Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

    Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

    При обжимке кабеля RJ-45 используется специальный обжимной инструмент – кримпер.

    Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным – коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно. При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

    Прямой порядок обжима витой пары

    Применяется в схемах “компьютер-свитч”, когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

    Кросс-линковый (перекрёстный) порядок

    Применяется в схемах типа “компьютер-компьютер”. Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров. Меняются местами 2 пары: 1-2 на 3-6.

    Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары): прямой и кроссовый.

    Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c.

    Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

    Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

    Видео обжима коннекторов RJ-45:

    RJ45

    Главная > Электропроводка > RJ45

    Для формирования интернет-сетей, включая локальные, применяют специальные соединительные кабели с коннектором rj 45. Установка разъема rj 45 выполняется с двух кабельных концов для последующей коммутации между компьютерами, роутерами, сетевыми розетками.

    Разъем rj 45

    Витая пара

    Витой парой называют кабель с проводами, скрученными попарно и заключенными в общую оболочку из изоляционного материала. Такой метод применяется для снижения помех, которые могут вызвать электромагнитные поля, находящиеся рядом с кабелем (два провода в паре воспринимают их идентично), и для исключения наводок от одного провода на другой, когда передается дифференцированный сигнал.

    Разновидности кабелей:

  • UTP. Незащищенное исполнение с обычной изоляцией из пластика;
  • FTP. Наличие общей экранирующей оболочки из фольги. Другой тип S/FTP – с дополнительной общей медной оплеткой;
  • STP. Для каждой пары отдельно применяется экранирующая оболочка. S/STP – добавляется общий внешний экран.
  • Витые пары в кабеле FTP

    Распиновка кабеля

    У кабеля rj 45 имеется восемь жил, каждая из которых окрашена в свой цвет. Все 8 проводов надо завести в специальные гнезда, которыми обладает rj45 разъем (отдельное гнездо для каждой жилы), и затем выполнить обжим сетевого кабеля.

    Инструмент для обжима коннекторов RJ45

    Распиновка rj45 производится по двум основным схемам:

  • Прямая, когда выполняется подключение интернет соединения компьютеров с маршрутизаторами и коммутаторами;
  • Перекрестная. Используется для подсоединения кабеля к розетке от других электророзеток или между компьютерами напрямую при конструировании локальных сетей.
  • Важно! У витой пары используются 4 жилы для интернет-сетей со скоростью передачи 100 Мбит. Оставшиеся провода служат в качестве резерва для передачи по гигабитным сетям.

    Как обжать интернет кабель, зависит от выбора цветовой схемы, которая существует в двух вариантах: Т 568А и Т 568В. Распиновка витой пары по цветам производится согласно этих стандартов, показанных на рисунке ниже. Наиболее употребительным является вариант Т 568В.

    Цветовая схема вариантов распиновки Т 568А и Т 568В

    Если используется прямая схема обжима витой пары, то с обоих концов сетевого кабеля для интернета применяется вариант А-А или В-В, если перекрестная, то А-В. Для разводки кабелей применяют идентичную схему распиновки витой пары.

    У витой пары 4 жилы задействованы таким образом: оранжевая + оранжевая с белым и зеленая + зеленая с белым. Если смотреть не по цветам, а по номерам, то гнезда 1-2 коннектора – для передачи сигнала, 3-6 – для приема. Гнезда, которые не используются, подключаются напрямую при прямой и перекрестной схеме.

    К сведению. Остающимися четырьмя жилами можно подключить другую линию Ethernet, а также телефонную связь.

    Обжатый кабель rj 45

    Если нужно обжать витую пару 8 жил для гигабитных соединений, то обжимку кабеля с одного конца делают по схеме Т 568В, а с другого используют такую распиновку:

    • 1 – зеленый с белым;
    • 2 – зеленый;
    • 3 – оранжевый с белым;
    • 4 – коричневый;
    • 5 – белый с коричневым;
    • 6 – оранжевый;
    • 7 – белый с синим;
    • 8 – синий.

    Выполнение обжима

    Обжим витой пары 8 жил проводится с использованием необходимых инструментов: ножниц или стриппера для зачистки изоляции и кримпера – обжимного ручного устройства. Два разъема rg 45 надо приготовить для двух концов кабеля.

    Для обжима интернет кабеля выполняются следующие шаги:

  • Отрезать часть кабеля нужной длины;
  • Срезать верхнюю кабельную изоляцию примерно в 3-х сантиметрах от конца и размотать жилы, образованные витыми парами;
  • Важно! Взять разъем rj 45, расположив его так, чтобы защелка была сзади, а контакты вверху. Тогда контактный номер 1, обозначенный на схеме распиновки, будет крайним слева, все последующие за ним – в правую сторону.

  • После выбора схемы распиновки из двух вариантов каждый проводник заводится в свое гнездо, четко следуя цветовым обозначениям. Вставлять жилы следует до упора;
  • Поместить коннектор в специальный паз кримпера и сжать рукоятки. Получился готовый разъем, который подключается к компьютеру и другим необходимым входам.
  • Обжим разъема rj 45 кримпером

    Переходной модуль

    Инструмент для обжима витой пары

    Иногда в процессе монтажа или эксплуатации требуется удлинить интернет-кабели. Для этого служит удобное устройство – переходной модуль. В нем выполнены два порта: для одного коннектора rj45 и другого rj45. Тогда один кабель подключается к одному порту, следующий – к другому.

    Таким способом можно удалить часть кабеля с поврежденной внешней изоляцией, разрезав его и подсоединив через переходной модуль. Важно, чтобы распиновка обоих коннекторов была произведена по одной схеме.

    Переходной модуль rj45 rj45

    Обжим rj 45 при отсутствии инструментов

    Обжать интернет кабель в домашних условиях можно, пользуясь обычной отверткой. Часто необходимость в этом возникает при случайном повреждении наружной изоляции кабеля или самого разъема. Конечно, не у каждого дома найдутся кримперы, а покупать их ради одной операции нецелесообразно.

    На всякий случай надо приготовить дополнительные коннекторы, так как с первого раза обжимать витую пару отверткой у новичков не всегда получается.

    Этапы обжима rj 45:

  • Произвольным режущим инструментом отрезать поврежденную часть кабеля или разъем;
  • Снять изоляционную оболочку, начиная в 5 сантиметрах от кабельного конца;
  • Распустить сплетение всех восьми проводков и отрезать их в 1,5-2 сантиметрах от края удаленной внешней оболочки;
  • Важно! Срез должен быть очень ровный, строго перпендикулярно кабельной оси. В противном случае подсоединению к контактам подвергнутся не все проводки.

  • Поместить жилы в коннектор согласно схеме. Проследить, чтобы каждый проводок оказался доведенным до упорной стенки;
  • Контакты в разъеме слегка приподняты. Их необходимо прижать. Для этого можно воспользоваться плоскогубцами. В результате контакты будут находиться на поверхности без выступа;
  • Следующая часть операции – вдавить их внутрь, чтобы острые части контактов пробили изоляцию и соединились с жилами. Каждый контакт по отдельности надо додавить отверточным жалом. Придется приложить некоторые усилия, но при этом постараться не деформировать контакты;
  • Опрессовка rj 45 отверткой

  • Затем берется отвертка побольше, с ее помочью надо нажать на широкую впадинку на корпусе разъема пониже контактов, чем сам кабель прочно фиксируется в коннекторе.
  • Обжимка rj кустарным способом не является идеальной, но способна справиться со своей задачей – получить интернет соединение в экстренной ситуации.

    После опрессовки коннекторов кабеля с двух сторон мастера обычно проверяют соединение, используя специальные приборы. Для этой цели подойдет и мультиметр с тонкими щупами. Прозвонить необходимо каждую жилу. Если никаких приборов нет, работоспособность соединения проверяется подключением к компьютеру.

    Видео

    Распиновка витой пары сети 8 проводов — цветовая схема

    Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК.

    Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.

    Виды цветовых схем обжима LAN кабелей

    Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

    В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

    Разновидности кабелей для интернета

    Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

    • Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
    • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
    • Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
    • Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
    • Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

    Полезное:  Распиновка щитка приборов авто ГАЗ (Газель, Волга)

    Обжимка витой пары отверткой

    Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

    Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

    Видео — как правильно обжимать без инструмента

    Технология разводки кабеля в розетке

    Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  • Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  • Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  • Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  • Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  • Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.
  • Снижение скорости интернета или сети

    Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

    45,00Загрузка…

    НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

    Как обжать интернет-кабель «витая пара» с клещами и без

    Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки.

    Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.



    Что собой представляет витая пара

    Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный.

    Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет).

    Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

    Набор инструментов, которыми пользуются профессионалы

    Виды и типы

    Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно.

    Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP).

    Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP).  Благодаря двойному экрану длина такого кабеля может быть более 100 м.

    Витая пара — кабель, который используют для подключения проводного интернета

    Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

    Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

    Выбор категории и защитной оболочки

    И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

    чтобы провести Интернет, витую пару надо покупать определенных категорий

    И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

    По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

    Количество пар

    В основном витая пара выпускается из 2 пар (4 провода) и  4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

    Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

    В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов.

    Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель.

    Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

    Что такое обжим витой пары и как его делать

    Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в  бороздки которого заводятся провода.

     Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи).

    Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

    Типы ножей в коннекторах RJ45 для разных проводов разные

    На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

    Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

    Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен.

    Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$.

    Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

    Оптимальный вариант для обжима витой пары своими руками

    При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

    При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

    Выбор схемы распиновки проводов

    Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over  на русском «кросс-овер», обозначается 568А).

      Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае  как на фото.

    Схема расположения 8 проводов витой пары в коннекторе

    Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

    На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

    Перекрестная схема расположения восьми проводов при обжимке витой пары

    Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

    Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

    Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта.

    При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто.

    Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

    Порядок обжима витой пары

    Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярски

    Схема подключения сетевого кабеля

    Ethernet 10/100 Мбит (RJ45 cat 5) @ pinouts.ru

    Обычно бывает 2 типа проводки. Оба верны .:

    Таблица соединений TIA / EIA 568B:

    Имя Штифт Цвет кабеля Штифт Имя
    TX + 1 Белый / Оранжевый 1 TX +
    TX- 2 оранжевый 2 TX-
    RX + 3 Белый / зеленый 3 RX +
    4 синий 4
    5 Белый / Синий 5
    RX- 6 зеленый 6 RX-
    7 Белый / Коричневый 7
    8 коричневый 8

    Вот инструкция, как подключить собственный кабель Ethernet.

    Сторона + каждой пары называется кончиком, а сторона - называется кольцом, отсылка к розеткам старых ручных телефонных коммутаторов.

    Кабель категории 5, обычно используемый в этом кабеле, широко известный как Cat 5, представляет собой неэкранированный кабель типа витой пары, предназначенный для обеспечения высокой целостности сигнала. С введением в 2001 году стандарта TIA / EIA-568-B, спецификация кабелей категории 5 устарела и заменена спецификацией категории 5e.

    Первоначальная спецификация для кабеля категории 5 была определена в ANSI / TIA / EIA-568-A с пояснениями в TSB-95.В этих документах указаны рабочие характеристики и требования к испытаниям для частот до 100 МГц. Кабель категории 5 состоял из четырех витых пар в единой кабельной оболочке. Чаще всего он использовался для сетей 100 Мбит / с, таких как 100BASE-TX Ethernet, хотя IEEE 802.3ab определил стандарты для 1000BASE-T - гигабитного Ethernet по кабелю категории 5. Кабель категории 5 обычно имел три витка на дюйм каждой витой пары медных проводов 24 калибра внутри кабеля. Скручивание кабеля снижает электрические помехи и перекрестные помехи.Еще одна важная характеристика - провода изолированы пластиком (FEP). Особое внимание также следует уделять минимизации рассогласования импеданса в точках подключения.

    Кабель

    Cat 5e - это улучшенная версия Cat 5, которая добавляет спецификации для перекрестных помех на дальнем конце, обычно используемых для гигабитных сетей Ethernet. Кабель Cat 5e не позволяет использовать более длинные кабели для сетей Ethernet: длина горизонтальных кабелей по-прежнему ограничена до 90 м. Характеристики кабеля Cat 5e и методы испытаний определены в TIA / EIA-568-B.2-2001.

    Схема подключения

    Power over Ethernet (POE) @ pinoutguide.com

    PoE объединяет данные и питание по одним и тем же проводам, сохраняя при этом безопасность структурированных кабелей и не мешая одновременной работе сети. PoE обеспечивает питание постоянного тока 44-57 В по неэкранированной витой паре для терминалов, потребляющих до 25 Вт, в зависимости от версии используемого стандарта. Существует несколько распространенных методов передачи мощности по кабелю Ethernet; два из них были стандартизированы IEEE 802.3 комитет. Мощность может передаваться по неиспользуемым (запасным) проводам кабеля, так как только две из четырех пар необходимы для обычно используемых физических уровней 10 Мбит / с – 100 Мбит / с (Альтернатива B), или мощность может передаваться по проводам данных путем подачи синфазного напряжения на каждую пару (вариант A).

    Стандарты IEEE для PoE требуют использования кабеля категории 5 или лучше для высоких уровней мощности, но позволяют использовать кабель категории 3, если требуется меньшая мощность. Электропитание подается в синфазном режиме по двум или более дифференциальным парам проводов в кабелях Ethernet и поступает от источника питания в сетевом устройстве с поддержкой PoE, таком как коммутатор Ethernet, или может подаваться в кабельную трассу с промежуточным участком. источник питания.Промежуточный источник питания, также известный как инжектор питания PoE, представляет собой дополнительный источник питания PoE, который можно использовать в сочетании с переключателем без PoE.

    Технология Power over Ethernet на основе стандартов реализована в соответствии со спецификациями IEEE 802.3af-2003. Используется технология фантомного питания, позволяющая парам с питанием также передавать данные. Это позволяет использовать его не только с 10BASE-T и 100BASE-TX, которые используют только две из четырех пар кабеля, но и с 1000BASE-T (гигабитный Ethernet), который использует все четыре пары для передачи данных.Это возможно, потому что все версии Ethernet по кабелю витой пары определяют дифференциальную передачу данных по каждой паре с трансформаторной связью; подключение источника постоянного тока и нагрузки может быть выполнено к центральным ответвлениям трансформатора на каждом конце. Таким образом, каждая пара работает в обычном режиме как одна сторона источника постоянного тока, поэтому для замыкания цепи требуются две пары. Полярность источника постоянного тока может быть изменена перекрестными кабелями MDI-X; Запитываемое устройство должно работать с любой парой: запасными парами 4–5 и 7–8 или парами данных 1–2 и 3–6. Полярность требуется для пар данных и неоднозначно реализована для запасных пар с использованием диодного моста.

    Распиновка POE стандарта IEEE 802.3af:


    IEEE Std 802.3-2015, таблица 33-2, также допускает альтернативу A стороны PSE (MDI-X) с полярностью, противоположной альтернативе A (MDI).

    Исходные устройства стандарта IEEE 802.3af-2003 PoE обеспечивают от до 15,4 Вт постоянного тока (минимум 44 В постоянного тока и 350 мА) для каждого устройства.

    Более новый PoE + IEEE 802.Стандарт PoE 3at-2009 обеспечивает мощностью до 25,5 Вт . Некоторые поставщики анонсировали продукты, которые предлагают мощность до 51 Вт по одному кабелю за счет использования всех четырех пар кабеля категории 5.

    Параметры PoE
    Имущество 802.3af (802.3at тип 1) PoE 802.3at Тип 2 PoE + 802.3bt Тип 3 4PPoE 802.3bt Тип 4
    Мощность на PD 12. 95 Вт 25,50 Вт 51 Вт 71 Вт
    Максимальная мощность, отдаваемая PSE 15,40 Вт 30,0 Вт 60 Вт 100 Вт
    Диапазон напряжения (на PSE) 44,0–57,0 В 50,0–57,0 В 50,0–57,0 В 52,0–57,0 В
    Диапазон напряжения (при PD) 37.0–57,0 В 42,5–57,0 В 42,5–57,0 В 41,1–57,0 В
    Максимальный ток Imax 350 мА 600 мА 600 мА на пару 960 мА на пару
    Максимальное сопротивление кабеля на пару 20 Ом (Категория 3) 12,5 Ом (Категория 5) 12,5 Ом 12.5 Ом
    Управление питанием Три уровня мощности, согласованные подписью Четыре уровня мощности по согласованию с подписью или с шагом 0,1 Вт по согласованию с LLDP Три уровня мощности, согласованные по подписи, или шаг 0,1 Вт по согласованию с LLDP Шаг 0,1 Вт по согласованию с LLDP
    Поддерживаемые кабели Категория 3 и Категория 5 Категория 5 Категория 5 Категория 5
    Поддерживаемые режимы Режим A (конечный промежуток), режим B (средний промежуток) Режим A, Режим B Режим A, режим B, 4-парный режим 4-парный режим


    Распиновка для конкретных устройств POE:

    Адаптер
    СТАНДАРТ ИСТОЧНИК НАГРУЗКА ПРИМЕЧАНИЯ
    Номер контакта разъема Ethernet RJ-45
    Напряжение источника 1 2 3 4 5 6 7 8 Напряжение нагрузки Разъем нагрузки постоянного тока
    IEEE 802.3af
    с использованием пар данных
    48 В постоянного тока, защищенный RX, DC + RX, DC + TX, DC- запасной запасной TX, DC- запасной запасной (встроенный) Отраслевой стандарт для активного PoE
    IEEE 802.3af
    с использованием запасных пар
    48 В постоянного тока, защищенный RX RX TX DC + DC + TX DC- DC- (встроенный) Отраслевой стандарт для пассивного PoE
    Intel, Symbol, Ориноко Обычно
    12 или 24 В постоянного тока
    RX RX TX DC + DC + TX DC- DC- (встроенный) Большинство марок PoE
    Cisco
    (СТАРЫЙ старый стандарт)
    48 В постоянного тока RX RX TX DC- DC- TX DC + DC + (встроенный) Старая полярность Cisco:
    ОБРАТНЫЙ
    Cisco
    (НОВЫЙ старый стандарт)
    48 В постоянного тока RX RX TX DC + DC + TX DC- DC- (встроенный) Новый Cisco соответствует стандарту IEEE

    Cisco (очень необычный)

    28 В постоянного тока DC + DC- TX п.c. н.у. TX RX RX (встроенный) Был замечен на конференц-станции Cisco 7936, также работал с Polycom SoundStation IP 4000 с источником питания 19 В
    D-Link (адаптер) 48 В постоянного тока RX RX TX DC + DC + TX DC- DC-

    5 В постоянного тока @ 2.5А
    или 12 В постоянного тока при 1 А

    DC коаксиальный
    5,5 / 2,5 мм
    D-Link PoE для продуктов без PoE.
    Apple MacIntosh AirPort PoE, Экстремальный 48 В постоянного тока RX RX TX DC? DC ?? TX DC ?? DC ?? преобразован в ??? DC коаксиальный
    (???)
    Mac Полярность неизвестна
    HyperLink Доступно много постоянного напряжения RX RX TX DC + DC + TX DC- DC- то же, что и ввод DC коаксиальный и другие доступны Доступны различные опции для большинства марок PoE
    NYC Wireless
    Сделай сам
    12 или 24 или 48 В постоянного тока RX RX TX DC + DC + TX DC- DC- то же, что и ввод DC коаксиальный
    или как требуется
    Нью-Йорк Беспроводная сеть PoE
    3Com AirConnect 24 В постоянного тока RX RX TX запасной запасной TX DC + DC- Точки беспроводного доступа 3Com AirConnect
    Альварион VL 55 В постоянного тока RX RX TX DC + DC- TX DC + DC-
    TP-ссылка TL-SF1008P DC- DC- DC + DC +
    Polycom IP500 / 501 12 В постоянного тока RX RX TX DC- DC- TX DC + DC + Единственное различие между обычными инжекторами PoE и инжекторами Polycom - обратная полярность.

    Устройства с питанием от PoE должны соответствовать следующим спецификациям:

    Параметр мин. Макс
    Подпись Сопротивление, кОм 23,75 26,25
    Время пуска (до I> 10 мА), мс 300
    Рабочий диапазон входного напряжения, В 36 57
    Напряжение включения, В 44
    Напряжение отключения, В 30 В
    Входной ток (при 36 В пост. Тока), мА 10 350
    Входной ток, пиковый, мА 400


    Максимальная длина кабеля PoE UTP 5cat.

    Входное напряжение 9 В: <30 м

    Входное напряжение 12 В: <60 м

    Входное напряжение 24 В и более соответствует стандарту качества IEEE 802.3af.

    Распиновка | Распиновка Ethernet FMC

    | Ethernet FMC
    Вывод FMC Имя вывода FMC Имя сети
    C1 GND GND
    C2 DP0_C2M_P DP0_C2M_P
    C3 DP0_C2M_N DP0_C2M_N
    C4 GND GND
    C5 GND GND
    C6 DP0_M2C_P DP0_M2C_P
    C7 DP0_M2C_N DP0_M2C_N
    C8 GND GND
    C9 Земля Земля
    C10 LA06_P E1_RXD0
    C11 LA06_N E0_MDIO
    C12 GND GND
    C13 GND GND
    C14 LA10_P Н / З
    C15 LA10_N E1_RXD2
    C16 GND GND
    C17 GND GND
    C18 LA14_P REF_CLK_FSEL
    C19 LA14_N E1_MDIO
    C20 GND GND
    C21 GND GND
    C22 LA18_P_CC E3_RX_CLK
    C23 LA18_N_CC E3_RX_CTRL
    C24 GND GND
    C25 GND GND
    C26 LA27_P E3_RXD1
    C27 LA27_N E3_RXD3
    C28 GND GND
    C29 Земля Земля
    C30 SCL I2C_SCL
    C31 SDA I2C_SDA
    C32 GND GND
    C33 GND GND
    C34 GA0 GA0
    C35 12P0V_1 12В0
    C36 GND GND
    C37 12P0V_2 12В0
    C38 GND GND
    C39 3P3V_1 3V3
    C40 GND GND
    D1 PG_C2M PG
    D2 GND GND
    D3 Земля Земля
    D4 GBTCLK0_M2C_P НЕТ
    D5 GBTCLK0_M2C_N N / C
    D6 Земля Земля
    D7 Земля Земля
    D8 LA01_P_CC E1_RX_CLK
    D9 LA01_N_CC E1_RX_CTRL
    D10 Земля Земля
    D11 LA05_P E0_MDC
    D12 LA05_N E0_RESET_N
    D13 GND GND
    D14 LA09_P E1_RXD1
    D15 LA09_N E1_RXD3
    D16 GND GND
    D17 LA13_P REF_CLK_OE
    D18 LA13_N E1_MDC
    D19 GND GND
    D20 LA17_P_CC E2_RX_CLK
    D21 LA17_N_CC Н / З
    D22 GND GND
    D23 LA23_P E2_RXD2
    D24 LA23_N E2_RXD3
    D25 GND GND
    D26 LA26_P E3_RXD0
    D27 LA26_N E3_RXD2
    D28 GND GND
    D29 TCK Н / З
    D30 TDI TDI-TDO
    D31 TDO TDI-TDO
    D32 3P3VAUX Н / З
    D33 TMS N / C
    D34 TRST_L N / C
    D35 GA1 GA1
    Д36 3П3В_2 3В3
    D37 Земля Земля
    D38 3P3V_3 3V3
    D39 GND GND
    D40 3P3V_4 3V3
    G1 GND GND
    G2 CLK1_M2C_P НЕТ
    G3 CLK1_M2C_N НЕТ
    G4 GND GND
    G5 GND GND
    G6 LA00_P_CC E0_RX_CLK
    G7 LA00_N_CC E0_RX_CTRL
    G8 GND GND
    G9 LA03_P E0_RXD2
    G10 LA03_N E0_RXD3
    G11 GND GND
    G12 LA08_P E0_TXD1
    G13 LA08_N E0_TXD2
    G14 GND GND
    G15 LA12_P Н / З
    G16 LA12_N E1_TXD0
    G17 GND GND
    G18 LA16_P E1_TXD2
    G19 LA16_N E1_TXD3
    G20 GND GND
    G21 LA20_P E2_RX_CTRL

    Распиновка - Engineering Radio

    За годы собрал множество распиновок для всевозможных интерфейсов, разъемов, гнезд и т. Д.Все они хранятся на моем ноутбуке и в моем смартфоне. Достаточно легко найти эти вещи в Интернете, однако бывают случаи, когда Интернет недоступен по какой-либо причине. Таким образом, это моя коллекция распиновок, многие из которых были адаптированы из статей в Википедии. Много раз я кладу сюда вещи для себя. Однако, если я потратил десять минут на поиски вывода USB на своем смартфоне, значит, кто-то другой сделал то же самое. Большинство из этих изображений имеют более высокое разрешение.

    Наслаждайтесь!

    EIA / TIA 568a и b стандарт Ethernet-кабеля

    Стандартные сетевые разъемы для подключений Ethernet. Ходят слухи, что для государственных работ принят только стандарт «А», а стандарт «В» обесценивается.

    803.3af Power over Ethernet, наложенный на EIA / TIA 568 a и b

    Распиновка Power over Ethernet. Все чаще и чаще используется в телефонных системах VOIP, но также может быть обнаружен в точках беспроводного доступа и других подобных устройствах.

    Перекрестный кабель 10/100 base T

    Перекрестные кабели Ethernet полезны для подключения к аналогичному оборудованию вместе, например.г. компьютер к компьютеру или переключатель к коммутатору. Многие новые коммутаторы имеют функцию определения портов, которая автоматически переключает соединение, если используется прямой кабель. У других есть определенный порт или коммутатор для определенного порта, который будет проходить через кабель. Gigabit Ethernet использует все четыре пары, поэтому кроссовер на 1000 базовых T выглядит немного иначе.

    Перекрестный кабель Ethernet 10/100/1000 base T

    Этот тип кабеля обратно совместим с системами 10/100 base T.

    Зарегистрированный разъем 14.11.25

    Разъемы для оборудования телефонной системы.

    Зарегистрированный разъем (RJ) 48, обычно используемый в цепях T-1 и ISDN

    RJ48 и 48X, используемый в соединениях T-1 (DS-1) и ISDN. Поскольку BRI и PRI ISDN являются двухпроводными цепями, активные контакты имеют размер 4/5, что соответствует RJ11. Я часто использовал разъемы RJ11 для ISDN и не обнаружил никаких проблем с этим.

    Перекрестный кабель T-1 (DS-1, DSX-1)

    Перекрестный кабель для T-1 (интерфейс DS-1 или DSX-1). Обратите внимание: это отличается от кроссового кабеля Ethernet, который не работает с интерфейсом DS-1.Разъем обратной связи T-1 идет от контакта 1 к контакту 4, а контакт 2 к контакту 5 на разъеме 8P8C.

    Цветовой код RJ21 и 21X. Разъемы

    RJ21 и 21X часто находятся сбоку от перфорационных блоков и служат для быстрого подключения к кабельным магистралям.

    25-парный цветовой код

    Стандартный 25-парный цветовой код, который всегда полезно иметь.

    Выводы данных RS-232 для различных разъемов

    RS-232 до сих пор широко используется для передачи данных в вещательных системах. RS-485 также используется, однако этот стандарт часто используется с винтовыми клеммами или каким-либо другим типовым соединением.

    Нулевые модемы, кабели и распиновка

    Нулевые модемы для соединения оборудования и тестирования.

    Соединения и распиновка универсальной последовательной шины (USB)

    Различные разъемы и выводы USB. USB заменил порты данных RS-232 на большинстве новых компьютеров.

    Разъем и распиновка VGA

    Распиновка компьютерной видеокарты.

    Распиновка параллельного порта компьютера

    Распиновка параллельного порта компьютера, который больше не используется, заменяется в основном устройствами USB. Также может использоваться как ограниченный интерфейс GPI / GPO.Некоторые небольшие программы автоматизации используют контакты 10, 11, 12, 13 и 15 для информации о замыкании, а контакты 1, 14, 16 и 17 - для переключения выходов, запуска машин и т.п.

    Разъем для мыши и клавиатуры PS2

    Разъемы для мыши и клавиатуры PS2, опять же, заменены на USB, но все еще встречаются на старых материнских платах.

    rj-45 ethernet с распиновкой фильтра, техническое описание и примечания по применению

    TMPM461F15FG Корпорация электронных устройств и систем хранения Toshiba Процессор Arm Cortex-M4 с микроконтроллером на базе ядра FPU / 32 бит / P-LQFP144-2020-0.50-002
    TMPM470FDFG Корпорация электронных устройств и систем хранения Toshiba Процессор Arm Cortex-M4 с микроконтроллером на базе ядра FPU / 32 бит / P-LQFP100-1414-0.50-002
    TMPM462F15FG Корпорация электронных устройств и систем хранения Toshiba Процессор Arm Cortex-M4 с микроконтроллером на базе ядра FPU / 32 бит / P-LQFP176-2020-0.40-002
    TMPM461F10FG Корпорация электронных устройств и систем хранения Toshiba Процессор Arm Cortex-M4 с микроконтроллером на базе ядра FPU / 32 бит / P-LQFP144-2020-0.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
