Фазное напряжение

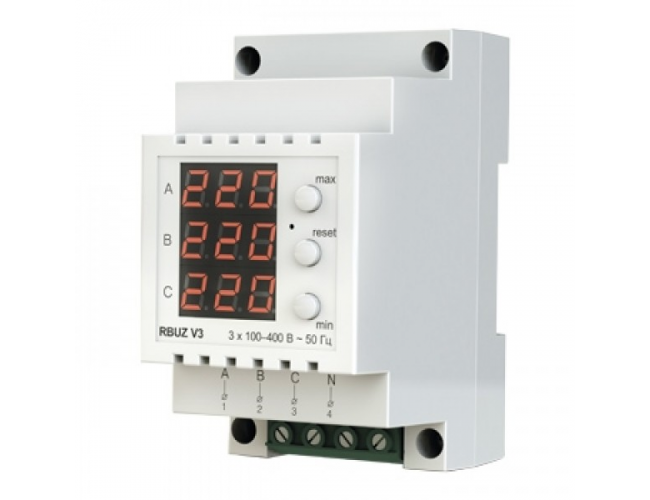

Фазное напряжение – элементы трехфазной цепи

Трехфазный генератор

В настоящее время электрическая энергия переменного тока вырабатывается, передается и распределяется между отдельными токоприемниками в системе трехфазных цепей.

Системой трехфазных цепей называют такую совокупность электрических цепей, в которой токоприемники получают питание от общего трехфазного генератора.

Рис. 1. Схема трёхфазного генератора

Трехфазным называется такой генератор, который имеет обмотку, состоящую из трех частей. Каждая часть этой обмотки называется фазой. Поэтому эти генераторы и получили название трехфазных.

Следует отметить, что термин «фаза» в электротехнике имеет два значения:

1. в смысле определенной стадии периодического колебательного процесса;
2. как наименование части электрической цепи переменного тока (например, часть обмотки электрической машины).

Для уяснения принципа действия трехфазного генератора обратимся к модели, схематически изображенной на рисунке 64. Модель состоит из статора, изготовленного в виде стального кольца, и ротора — постоянного магнита. На кольце статора расположена трехфазная обмотка с одинаковым числом витков в каждой фазе. Фазы обмотки смещены в пространстве одна относительно другой на угол 120°.

Представим себе, что ротор модели генератора приведен во вращение с постоянной скоростью против движения часовой стрелки. Тогда, вследствие непрерывного движения полюсов постоянного магнита относительно проводников обмотки статора, в каждой ее фазе будет наводиться ЭДС

Применяя правило правой руки, можно убедиться, что ЭДС, наводимая в фазе обмотки северным полюсом вращающегося магнита, будет действовать в одном направлении, а наводимая южным полюсом — в другом. Следовательно, ЭДС фазы генератора будет переменной.

Крайние точки (зажимы) каждой фазы генератора всегда размечают: одну крайнюю точку фазы называют началом, а другую — концом. Начала фаз обозначают латинскими буквами A, B, C, а концы их соответственно — X, Y, Z. Наименования «начало» и «конец» фазы дают, руководствуясь следующим правилом: положительная ЭДС генератора действует в направлении от конца фазы к ее началу.

ЭДС генератора условимся считать положительной, если она наведена северным полюсом вращающегося магнита. Тогда разметка зажимов генератора для случая вращения его ротора против движения часовой стрелки должна быть такой, как показано на рисунке 1.

При постоянной скорости вращения полюсов ротора амплитуда и частота ЭДС, создаваемых в фазах обмотки статора, сохраняются неизменными. Однако в каждое мгновение величина и направление действия ЭДС одной из фаз отличаются от величины и направления действия ЭДС двух других фаз. Это объясняется пространственным смещением фаз. Все явления во второй фазе повторяют явления в первой фазе, но с опозданием. Говорят, что ЭДС второй фазы отстает во времени от ЭДС первой фазы. Они, например, в разное время достигают своих амплитудных значений. Действительно, наибольшее значение ЭДС, – наведенной в какой-либо фазе, будет в тот момент, когда центр полюса ротора проходит середину этой фазы. В частности, для момента времени, соответствующего расположению ротора, показанному на рисунке 1, электродвижущая сила первой фазы генератора будет положительной и максимальной. Положительное максимальное значение ЭДС второй фазы наступит позже, когда ротор повернется на угол 120°. Поскольку за один оборот двухполюсного ротора генератора происходит полный цикл изменения ЭДС, то время T одного оборота является периодом изменения ЭДС Очевидно, что для поворота ротора на 120° необходимо время, равное одной трети периода (T/3).

Следовательно, все стадии изменения ЭДС второй фазы наступают позже соответствующих стадий изменения ЭДС первой фазы на одну треть периода. Такое же отставание в периодическом изменении ЭДС наблюдается в третьей фазе по отношению ко второй. Само собой разумеется, что по отношению к первой фазе периодические изменения ЭДС третьей фазы совершаются с опозданием на две трети периода (2/3 T).

Путем придания соответствующей формы полюсам магнитов можно добиться изменения ЭДС во времени по закону, близкому к синусоидальному.

Рис. 2. Кривые мгновенных значений трёхфазной системы ЭДС

Следовательно, если изменение ЭДС первой фазы генератора происходит по закону синуса

e₁ = E_мsinωt ,

то закон изменения ЭДС второй фазы может быть записан формулой

e₂ = E_м sinω (t − T/3) ,

а третьей — формулой

e₃ = E_м sinω (t − 2/3 T) ,

Сказанное иллюстрирует график рисунка 2.

Таким образом, можно сделать следующий вывод: при равномерном вращении полюсов ротора во всех трех фазах генератора наводятся переменные ЭДС одинаковой частоты и амплитуды, периодические изменения которых по отношению друг к другу совершаются с запаздыванием на 1/3 периода.

Трехфазные токоприемники

Трехфазный генератор служит источником питания как однофазных, так и трехфазных электрических устройств. Однофазные токоприемники, как известно, имеют два внешних зажима. К ним относятся, например, осветительные лампы, различные бытовые приборы, электросварочные аппараты, индукционные печи, электродвигатели с однофазной обмоткой.

Трехфазные устройства в общем случае имеют шесть внешних зажимов. Каждое такое устройство состоит из трех, обычно одинаковых, электрических цепей, которые называются фазами. Примерами трехфазных токоприемников могут служить электрические дуговые печи с тремя электродами или электродвигатели с трехфазной обмоткой.

Способы соединения фаз генератора и токоприемника

Несвязанная и связанная трехфазные цепи

Рис. 3. Схема несвязанной трёхфазной цепи

Трехфазную цепь называют несвязанной, если каждая фаза генератора независимо от других соединена двумя проводами со своим токоприемником (рис. 3). Основной недостаток несвязанной трехфазной цепи заключается в том, что для передачи энергии от генератора к приемникам нужно применять шесть проводов. Число проводов может быть уменьшено до четырех или даже до трех, если фазы генератора и токоприемников соединить между собой соответствующим способом. В этом случае трехфазную цепь называют связанной трехфазной цепью.

На практике почти всегда применяют связанные трехфазные цепи, как более совершенные и экономичные. Существует два основных способа соединения фаз генератора и фаз приемников: соединение звездой и соединение треугольником.

При соединении фаз генератора звездой (рис. 4, а) все «концы» фазных обмоток X, Y, Z соединяют в одну общую точку 0, называемую нейтральной или нулевой точкой генератора.

На рисунке 4, б схематически показаны три фазы генератора в виде катушек, оси которых смещены в пространстве одна относительно другой на угол 120°.

Напряжение между началом и концом каждой фазы генератора называют фазным напряжением, а между началами фаз — линейным.

Поскольку фазные напряжения изменяются во времени по синусоидальному закону, то линейные напряжения также будут изменяться по синусоидальному закону. Условимся за положительное направление действия линейных напряжений считать то направление, когда они действуют: от зажима A первой фазы к зажиму B второй фазы; от зажима B второй фазы к зажиму C третьей фазы; от зажима C третьей фазы к зажиму A первой фазы. Эти три условно положительных направления действия линейных напряжений на рисунке 4, б показаны стрелками.

Рис. 4. Трёхфазная обмотка, соединённая звездой: а – схема соединения; б – схема обмотки.

Расчеты и измерения показывают, что действующее значение линейного напряжения генератора, три фазы которого соединены в звезду, в √3 раз больше действующего значения фазного напряжения.

Соединение фаз токоприемников звездой

Для передачи энергии от генератора, соединенного звездой, к однофазным или трехфазным токоприемникам, в общем случае нужны четыре провода. Три провода присоединяют к началам фаз генератора (A, B, C). Эти провода называют линейными проводами. Четвертый провод соединяют с нейтральной точкой (0) генератора и называют нейтральным (нулевым) проводом.

Трехфазная цепь с нейтральным проводом дает возможность использовать два напряжения генератора. Приемники в такой цепи можно включать между линейными проводами на линейное напряжение или между линейными проводами и нейтральным проводом на фазное напряжение.

Рис. 5. Четырёхпроводная трёхфазная цепь

На рисунке 5 показана схема включения токоприемников, рассчитанных на фазное напряжение генератора. В этом случае фазы токоприемников будут иметь общую точку соединения — нейтральную точку 0′, а токи в линейных проводах (линейные токи) будут равны токам в соответствующих фазах нагрузки (фазным токам).

Каждая фаза нагрузки может быть образована как одним токоприемником, так и несколькими токоприемниками, включенными между собой параллельно (рис. 6).

Если фазные токи и углы сдвига фаз этих токов по отношению к фазным напряжениям одинаковы, то такая нагрузка называется симметричной. Если хотя бы одно из указанных условий не соблюдается, то нагрузка будет несимметричной.

Симметричная нагрузка может быть создана, например, лампами накаливания одинаковой мощности. Допустим, что каждая фаза нагрузки образована тремя одинаковыми лампами (рис. 7).

Рис. 6. Схема включения однофазных токоприёмников в четырёхпроводную сеть

Рис. 7. Схема соединения симметричной нагрузки звездой

Путем непосредственных измерений можно убедиться, что при включении нагрузки звездой с нейтральным проводом напряжение на каждой фазе нагрузки U_ф будет меньше линейного напряжения U_л в √3 раз, подобно тому, как это было при включении звездой фаз обмоток генератора

U_л = √3U_ф.

На практике широкое распространение получили трехфазные цепи с нейтральными проводами при напряжениях

U_л = 380 В; U_ф = 220 В

или

U_л = 220 В; U_ф = 127 В.

Из рисунка 70 видно, что ток в линейном проводе (I_л) равен току в фазе (I_ф)

I_л = I_ф.

Величина тока в нейтральном проводе при симметричной нагрузке равна нулю, в чем можно убедиться также путем непосредственного измерения.

Но если ток в нейтральном проводе отсутствует, то зачем же нужен этот провод?

Для выяснения роли нейтрального провода проделаем следующий опыт. Допустим, что в каждой фазе нагрузки имеется по три одинаковых лампы и одному вольтметру, а в нейтральный провод включен амперметр (см. рис. 7).

Рис. 8. Схема осветительной сети жилого дома при соединении фаз нагрузки звездой

Когда в каждой фазе включены по три лампы, то все они находятся под одним и тем же напряжением и горят с одинаковым накалом, а ток в нейтральном проводе равен нулю. Изменяя число включенных ламп в каждой фазе нагрузки, мы убедимся в том, что фазные напряжения не изменяются (все лампы будут гореть с прежним наклоном), но в нейтральном проводе появится ток.

Отключим нейтральный провод от нулевой точки приемников и повторим все изменения нагрузки в фазах. Теперь мы заметим, что большее напряжение будет приходиться на ту фазу, сопротивление которой больше других, то есть, где включено меньшее количество ламп. В этой фазе лампы будут гореть с наибольшим накалом и даже могут перегореть. Это объясняется тем, что в фазах нагрузки с большим сопротивлением происходит и большее падение напряжения.

Следовательно, нейтральный провод необходим для выравнивания фазных напряжений нагрузки, когда сопротивления этих фаз различны.

Благодаря нейтральному проводу, каждая фаза нагрузки оказывается включенной на фазное напряжение генератора, которое практически не зависит от величины тока нагрузки, так как внутреннее падение напряжения в фазе генератора незначительно. Поэтому напряжение на каждой фазе нагрузки будет практически неизменным при изменениях нагрузки.

Если сопротивления фаз нагрузки будут равными по величине и однородными, то нейтральный провод не нужен (рис. 7). Примером такой нагрузки являются симметричные трехфазные токоприемники.

Обычно осветительная нагрузка не бывает симметричной, поэтому без нейтрального провода ее не соединяют звездой (рис. 8). Иначе это привело бы к неравномерному распределению напряжений на фазах нагрузки: на одних лампах напряжение было бы выше нормального и они могли бы перегореть, а другие, наоборот, находились бы под пониженным напряжением и горели бы тускло.

По этой же причине никогда не ставят предохранитель в нейтральный провод, так как перегорание предохранителя может вызвать недопустимые перенапряжения на отдельных фазах нагрузки (см. рис. 8).

Рис. 9. Трёхпроводная трёхфазная цепь

Соединение фаз токоприемников треугольником

Если три фазы нагрузки включить непосредственно между линейными проводами, то мы получим такое соединение фаз токоприемников, которое называется соединением треугольником (рис. 9). Допустим, что первая фаза нагрузки R1 включена между первым и вторым линейными проводами; вторая R2 — между вторым и третьим проводами, а третья R3 — между третьим и первым проводами. Нетрудно видеть, что каждый линейный провод соединен с двумя различными фазами нагрузки.

Рис. 10. Схема осветительной сети жилого дома при соединении фаз нагрузки треугольником

Соединять треугольником можно любые нагрузки. На рисунке 9 дана более общая схема соединения фаз нагрузки треугольником. Соединение треугольником осветительной нагрузки жилого дома показано на рисунке 10. При соединении фаз нагрузки треугольником напряжение на каждой фазе нагрузки равно линейному напряжению

U_л = U_ф.

Это соотношение сохраняется и при неравномерной нагрузке.

Линейный ток при симметричной нагрузке фаз, как показывают измерения, будет больше фазного тока в √3 раз

I_л = √3·I_ф.

Однако следует иметь в виду, что при несимметричной нагрузке фаз это соотношение между токами нарушается.

Рис. 11. Схема включения однофазных токоприёмников в трёхпроводную сеть

Принципиально можно соединять треугольником и фазы генератора, но обычно этого не делают. Дело в том, что для создания заданного линейного напряжения каждая фаза генератора при соединении треугольником должна быть рассчитана на напряжение, в √3 раз большее, чем в случае соединения звездой. Более высокое напряжение в фазе генератора требует увеличения числа витков и усиленной изоляции для обмоточного провода, что увеличивает размеры и стоимость машины. Именно поэтому фазы трехфазных генераторов почти всегда соединяют звездой.

Приемники электрической энергии независимо от способа соединения обмоток генератора могут быть включены либо звездой, либо треугольником. Выбор того или иного способа соединения определяется величиной напряжения сети и номинальным напряжением приемников.

§60. Схема соединения «звездой» | Электротехника

Схема «звезда с нулевым проводом».

При соединении фазных обмоток источника трехфазного тока (например, генератора) по схеме «звезда с нулевым проводом» концы его трех обмоток соединяют в общий узел 0, который называется нулевой точкой, или нейтралью источника (рис. 206).

Рис. 206. Схема «звезда с нулевым проводом», направление в ней линейных и фазных токов и напряжений

Приемники электрической энергии объединяют в три группы Z_A, Z_B и Z_c (фазы нагрузки), концы которых также соединяют в общий узел 0′ (нулевая точка, или нейтраль нагрузки). Обмотки источника соединяют с фазами нагрузки четырьмя проводами. Провода 1, 2 и 3, присоединенные к началам фазных обмоток (А, В, С), называют линейными. Провод 4, соединяющий нулевые точки 0 и 0′, называют нулевым, или нейтральным.

Напряжения u_А, u_в и u_с между началами и концами обмоток отдельных фаз источника или фаз нагрузки Z_A, Z_B и Z_c называют фазными. Они равны также напряжениям между каждым из линейных проводов и нулевым проводом. При отсутствии потери напряжения в обмотках источника (при холостом ходе) фазные напряжения равны соответствующим э. д. с. в этих обмотках.

Фазными токами i_A, i_B, i_c называют токи, протекающие по обмоткам источника или фазам нагрузки Z_A, Z_B и Z_c. Напряжения u_AB, u_BC, u_CA между линейными проводами и токи, проходящие по этим проводам, называют линейными.

Примем условно за положительное направление токов i_A, i_B и i_c в фазах источника — от конца соответствующей фазы к ее началу,в фазах нагрузки — от начала к концу, а в линейных проводах — от источника к приемнику.

Будем считать положительными напряжения u_А, u_B и u_C в фазах источника и нагрузки, если они направлены от начала фаз к концам, а линейные напряжения u_АВ, u_BC, u_СА — если они направлены от предыдущей фазы к последующей.

Из рис. 206 следует, что в схеме «звезда» линейные токи равны фазным, т. е. I_л = I_ф, так как при переходе от фазы источника или нагрузки к линейному проводу нет каких-либо ответвлений.

Мгновенные значения напряжений согласно второму закону Кирхгофа:

u_АВ = u_А – u_B; u_BC = u_B – u_С; u_СА = u_С – u_А.

Переходя от мгновенных значений напряжений к их векторам, имеем:

Следовательно, линейное напряжение равно разности векторов соответствующих фазных напряжений.

По полученным векторным уравнениям можно построить векторную диаграмму (рис. 207, а), которую можно преобразовать в диаграмму (рис. 207,б). Из этой диаграммы видно, что в симметричной трехфазной системе векторы линейных напряжений →u_AB, →u_ВС, →u_СА образуют равносторонний треугольник ABC, внутри которого расположена симметричная трехлучевая звезда фазных напряжений →u_А, →u_В, →u_С.

В равнобедренных треугольниках АОВ, ВОС и СОА основание равно U_л две другие стороны — U_ф и острый угол между этими сторонами и основанием составляет 30°.

Рис. 207. Векторные диаграммы напряжений для схемы «звезда с нулевым проводом»

Следовательно,

U_л = 2U_ф cos 30° = 2U_ф (√3)/2 = √3 U_ф

Таким образом, в трехфазной системе, соединенной по схеме «звезда с нулевым проводом», линейное напряжение больше фазного в √З раз. Величина √З = 1,73 положена в основу шкалы номинальных напряжений переменного тока: 127, 220, 380 и 660 В. В этом ряду каждое следующее значение напряжения больше предыдущего в 1,73 раза.

В нулевом проводе проходит ток i0, мгновенное значение которого равно алгебраической сумме мгновенных значений токов, проходящих в отдельных фазах: i0 = iA+iB+iC.

Переходя от мгновенных значений токов к их векторам, имеем:

→i₀=→i_A+→i_B+→i_C.

Векторы токов →i_А, →i_В и →i_С сдвинуты относительно векторов соответствующих напряжений →u_A, →u_B, →u_С на углы →i_A, →i_B, →i_C (рис. 208, а). Значения этих углов зависят от соотношения между активным и реактивным сопротивлениями, включенными в данную фазу.

На этой же диаграмме показано сложение векторов →i_А, →i_В и →i_C для определения вектора тока →i₀. Обычно ток →i₀ меньше токов

Рис. 208. Векторные диаграммы напряжений и токов в отдельных фазах для схемы «звезда с нулевым проводом» при неравномерной (а) и равномерной (б) нагрузках фаз

I_A, 1_В и I_C в линейных проводах, поэтому нулевой провод имеет площадь поперечного сечения, равную или даже несколько меньшую площади сечения линейных проводов.

В схеме «звезда с нулевым проводом» приемники электрической энергии можно включать на два напряжения: линейное U_л (при подключении к двум линейным проводам) и фазное U_Ф (при подключении к нулевому и одному из линейных проводов).

Схема «звезда без нулевого провода».

При равномерной или симметричной нагрузке всех трех фаз, когда во всех фазах включены одинаковые активные и реактивные сопротивления (R_A =R_B = R_C и Х_A=Х_В=Х_С), фазные токи i_A, i_B и i_C будут равны по величине и сдвинуты от соответствующих фазных напряжений на равные углы. В этом случае получаем симметричную систему токов, при которой токи i_A, i_B, i_C будут сдвинуты по фазе друг относительно друга на угол 120°, а ток i₀ в нулевом проводе в любой момент времени равен нулю (рис. 208,б).

Очевидно, что при равномерной нагрузке можно удалить нулевой провод и передавать электрическую энергию источника к приемнику по трем линейным проводам 1, 2 и 3 (рис. 209).

Рис. 209. Схема «звезда без нулевого провода»

Такая схема называется «звезда без нулевого провода». При трехпроводной системе передачи электрической энергии в каждое мгновение ток по одному (или двум) проводу проходит от источника трехфазного тока к приемнику, а по двум другим (или одному) протекает обратно от приемника к источнику (рис. 210).

Рис 210. Кривые изменения токов в линейных проводах (а) при трехпроводной системе и направление в них токов в различные моменты времени (б в, г)

Векторная диаграмма напряжений для схемы «звезда без нулевого провода» при равномерной нагрузке фаз будет такая же, как и для схемы «звезда с нулевым проводом» (см. рис. 207).

Такими же будут и соотношения между фазными и линейными токами и напряжениями:

I_л = I_Ф и U_л = √3 U_Ф

Следует отметить, что схема «звезда без нулевого провода» может быть применена только при равномерной нагрузке фаз. Практически это имеет место лишь при подключении к источникам трехфазного тока электрических двигателей, так как каждый трехфазный электродвигатель снабжен тремя одинаковыми обмотками, которые равномерно нагружают все три фазы.

При неравномерной нагрузке напряжения на отдельных фазах нагрузки будут различными. На некоторых фазах (с меньшим сопротивлением) напряжение уменьшится, а на других увеличится по сравнению с нормальным, что является недопустимым.

Практически неравномерная нагрузка фаз возникает при питании трехфазным током электрических ламп, так как в этом случае распределение тока между всеми тремя фазами не может быть гарантировано (отдельные лампы могут включаться и выключаться в индивидуальном порядке). Особенно опасны в схеме «звезда без нулевого провода» обрыв или короткое замыкание в одной из фаз.

Можно показать путем построения соответствующих векторных диаграмм, что при обрыве в одной из фаз напряжение в других двух фазах уменьшается до половины линейного, вследствие чего лампы, включенные в эти фазы, будут гореть с недокалом.

При коротком замыкании в одной из фаз напряжение в других фазах увеличивается до линейного, т. е. в √З раз, и все лампы, включенные в этих фазах, перегорят. Поэтому при схеме «звезда с нулевым проводом» во избежание разрыва цепи нулевого провода в ней не устанавливают предохранители и выключатели.
