Содержание

Сборка своими руками фена для пайки микросхем

Паяльный фен для микросхем – незаменимый инструмент в наборе радиолюбителя, без которого домашняя лаборатория будет казаться недоукомплектованной. С его помощью можно удалять миниатюрные элементы печатных плат, включая микросхемы, а также запаивать новые.

Таким инструментом удобно пользоваться, когда возникает необходимость в очистке дорожек, контактных пятачков или других участков платы от флюса и припоя. Пайка термофеном – наиболее безопасный способ монтажа и демонтажа миниатюрных деталей, обеспечивающий полную их сохранность.

Устройство термофена

Изготавливаемый самостоятельно фен для пайки микросхем в общем случае собирается из следующих доступных компонентов:

  • вентилятор подходящего типа, играющий роль формирователя воздушного потока;
  • электронагреватель, предназначенный для термического нагрева фена;
  • корпус с воздуховодом и специальные насадки, обеспечивающие формирование нагретой струи с заданными параметрами;
  • два блока, предназначенные для раздельного питания вентилятора и элементов нагревателя.

Мощности самодельного фена для пайки должно быть достаточно для получения струи воздуха, нагретой примерно до 600-800 градусов (при таких нагревах можно работать с любыми типами припоев). При этом мощность встроенного электронагревательного элемента не может быть менее 2,5 киловатт.

Варианты исполнения

Изготовить своими руками фен для пайки микросхем можно как в ручном, так и в стационарном исполнении. Рассмотрим каждый из этих вариантов по отдельности.

Ручной

Перед сборкой ручного фена для пайки микросхем главное – решить вопрос с подходящим для переносного устройства электронагревателем.

Дело в том, что готовые нагревательные элементы с параметрами, подходящими для встраивания в малогабаритный прибор (с возможностью удерживать его в руках, не обжигаясь) в промышленных изделиях не встречаются.

Так что изготавливать его придётся самостоятельно, для чего потребуется специальная проволока с высоким удельным сопротивлением (обычно для этого используется нихром).

Благодаря такому самодельному узлу можно будет понизить температуру корпуса в районе держателя до приемлемых значений.


В качестве вентилятора в ручной модели рекомендуется использовать исправный нагнетатель воздуха от старого фена мощностью до 400 Ватт. Все остальные варианты, предполагающие покупку нового вентилятора обойдутся значительно дороже.

Функцию источника электроэнергии может выполнять старый, но работающий блок питания от компьютера.

Стационарный

Стационарный термический фен позволяет паять микросхемы без всяких температурных и иных ограничений. Однако и в этом случае возникает ряд проблем, связанных с выбором способа установки и крепления этого устройства, обеспечивающих максимальную эффективность работы.

Чаще всего такие конструкции для пайки жёстко фиксируется на основании столешницы или рабочего стола, а плата с выпаиваемыми микросхемами перемещается в зоне раскалённой струи.

При таком способе организации работ стационарный фен может считаться разновидностью паяльной станции для работы с SMD элементами, закрепляемой неподвижно.

Указанное обстоятельство с одной стороны заметно усложняет конструкцию, а с другой – позволяет применять в ней любой набор имеющихся под рукой готовых узлов.

Материалы для сборки своими руками

При изготовлении ручного фена для пайки основное внимание следует уделить намотке нагревательного элемента, изготавливаемого из заранее отмеренного куска нихромовой проволоки сечением 0,3-0,7 миллиметра.

С его помощью должна обеспечиваться требуемая температура в зоне пайки, при которой без особого труда можно будет припаивать микросхемы.

В стационарном фене может быть использован такой же самостоятельно собранный узел, но только значительно большей мощности. При этом допускается брать готовый нагреватель от любого достаточно мощного фена.

Функцию нагнетателя воздуха и в том и в другом случае может выполнять вентилятор модели BAKU8032 (мощность – 400 Ватт), имеющий максимальную производительность 30 литров в минуту и рассчитанный на работу от сети 220 Вольт.

В качестве несущего основания удобнее всего использовать корпус от ненужного домашнего фена старого образца. От него же можно будет взять детали направляющего сопла, которые необходимо будет защитить специальной накладкой из термоустойчивого материала.

В сборной конструкции для пайки деталей класса СМД также следует предусмотреть пусковой выключатель и механизмы управления мощностью нагревательного элемента, а также скоростью истечения нагретого воздуха.

Первая из этих деталей может быть изготовлена из обычного клавишного выключателя, а регулировочный комплект – из реостатов, снятых со старых бытовых приборов.

Необходимый инструмент

В набор инструмента, необходимого для самостоятельной сборки ручного фена, паяющего микросхемы, должны входить:

  • обычный электрический паяльник с медным жалом, работающий от сети 220 Вольт;
  • набор отвёрток;
  • бокорезы и пинцет;
  • ножницы по металлу.

К этому перечню следует добавить комплект расходных материалов, используемых для работы с паяными элементами изготавливаемого прибора (флюс, припой, провода в изоляции и другие необходимые комплектующие).

Кроме того, для сборки потребуется термостойкий клей и термоизоляционный материал.

Порядок сборки

Непосредственная сборка паяльного устройства осуществляется в следующей последовательности.

Сначала на трубчатый каркас диаметром 5-6 миллиметров наматывается спираль из нихрома сечением порядка 0,4-0,5 миллиметра. Общая длина отрезка проволоки выбирается исходя из условия требуемого электрического сопротивления (не менее 70-90 Ом).

В качестве трубчатой основы можно взять соответствующую часть от магазинного изделия (паяльника) типа ЭПСН-100.

При намотке элемента отдельные витки спирали следует укладывать с равным шагом, так, чтобы они не касались друг друга. После этого готовый спиралевидный нагреватель с натягом обматывается куском стекловолокна нужного размера, а сверху обёртывается асбестовой прокладкой.

Последняя фиксируется на стекловолокне посредством термостойкого клея, после чего на неё надевается заранее отмеренная по размеру термоизоляционная трубка (для этого могут применяться фарфор, керамика или кварцевое стекло).

По окончании сборки этого узла концы намотанной и защищённой спирали выводятся наружу.

Затем готовый нагревательный элемент вставляется в выводной канал корпуса старого фена, который предварительно изолируется любым имеющимся под рукой термостойким материалом (слюдой, асбестом или кварцем).

На следующем шаге выводы нагревательной спирали с помощью небольших винтов стыкуются с контактами модуля электропитания. Используемый в качестве выводов провод должен быть в термостойкой изоляции, желательно изготовленной из фторопласта.

В питающей цепи устанавливается пусковой тумблер, выполняющий функцию выключателя, а также реостат, обеспечивающий регулировку поступающего на спираль тока.

На заключительном этапе сборки с тыльной стороны корпуса старого фена крепится ранее выбранный вентилятор, размещаемый соосно с воздуховодом. Для подачи напряжения на этот элемент схемы используются обычные провода, один из которых проходит через выключатель.

Реостат, предназначенный для регулировки мощности нагретого воздушного потока, устанавливается в разрыв цепи второго провода питания. На этом сборку фена для пайки и распайки микросхем можно считать законченной.

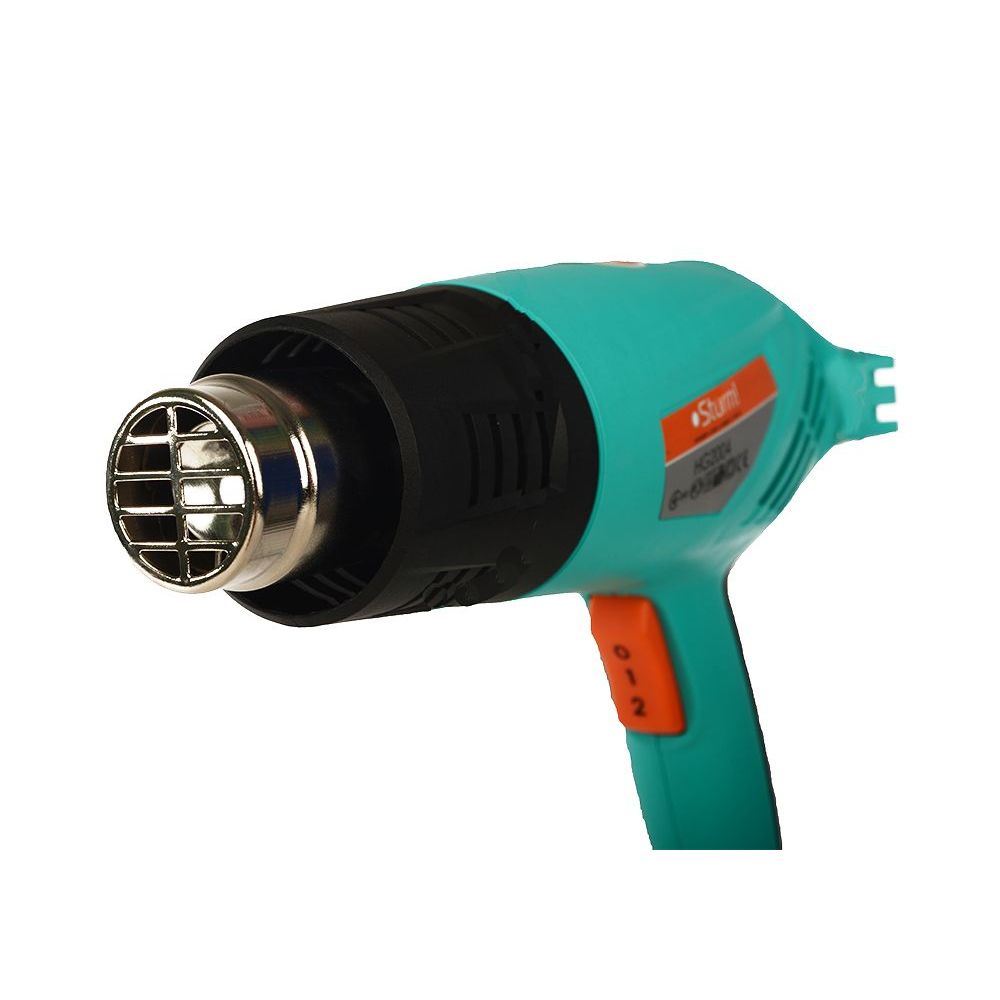

Можно ли пользоваться строительным феном

Зачастую встает вопрос, можно ли для пайки микросхем (или BGA элементов) применять строительный фен. Обзор материалов форумов в Интернете показал, что однозначного ответа на этот вопрос не существует.

По мнению некоторых радиолюбителей, применение таких фенов для пайки микроэлементов невозможно по причине значительной мощности и отсутствия тонкой фокусировки нагретого потока.

Вследствие этого при работе с ними захватываются значительные по площади участки платы и выпаять одну из деталей можно только с одновременным прогревом других, что недопустимо.

С другой стороны, если использовать его для разборки старых плат на запчасти или для извлечения золотосодержащих элементов – такое устройство может считаться просто идеальным. С его помощью также можно просушивать участки плат с микросхемами после обработки их жидкими флюсами.

ФЕН ДЛЯ ПАЙКИ МИКРОСХЕМ[как выбрать и сделать своими руками]

В быту [фен для пайки] используется достаточно редко и многие домашние мастера даже не знают о таком устройстве, однако с помощью него можно быстро и качественно выполнить большое количество самых разных работ.

В первую очередь, это устройство будет незаменимым помощником радиолюбителей, так как его основное предназначение — это пайка именно микросхем.

Кроме этого, фен позволяет быстро и качественно спаять самые разные пленки, линолеум, а также другие материалы, которые имеют свойство плавиться под воздействием высоких температур.

По своей конструкции и внешнему виду фен чем-то отдалено напоминает строительный, однако имеет ряд существенных особенностей, в основном конструктивного плана.

И строительный, и фен для пайки микросхем, имеют схожий принцип работы, притом, что вырабатываемая температура имеет различные параметры.

В настоящее время такие фены в специализированных строительных магазинах представлены в широком ассортименте, цена на них разная, и купить такие устройства не составит проблем.

Между тем, цена на фены, предназначенные для пайки микросхем и не только, достаточно высокая, а значит стоит подумать о том, как сделать устройство своими руками.

Особенности фенов для пайки

Фены для пайки микросхем позволяют работать с различными легкоплавкими металлами и материалами. Спаивание поверхностей происходит за счет нагреваемой воздушной струи, поступающей из насадки устройства.

Главным и основным предназначением данного универсального устройства является пайка микросхем, однако в быту его можно использовать, в том числе, и для обработки оснований различных материалов, а также для быстрого удаления краски или прогрева при необходимости каких-либо деталей.

Для данного фена основным параметром является рабочая температура, которая в некоторых случаях может достигать восьмиста градусов по Цельсию.

Также больше значение играет используемая насадка, которая должна иметь определенные размеры и конфигурацию. Такое приспособление состоит из нескольких элементов, обеспечивающих его работу.

Так как рабочая температура достаточно высокая, корпус устройства должен обязательно иметь высокую термостойкость.

Помимо корпуса, произведенного и специального термостойкого состава, в состав фена входит насадка определенной формы и размеров, специальное реле, при помощи которого производится регулировка заданной температуры, а также сами нагревательные элементы и вентилятор.

Как и строительный, фен для микросхем во время работы захватывает воздух вентилятором, пропускает его через нагревательный элемент и потоком выпускает на поверхность.

Видео:

Самодельный фен имеет аналогичную конструкцию и принцип действия, что позволяет ему вырабатывать необходимую температуру для пайки микросхем.

Для того чтобы сделать такое устройство своими руками, потребуются определенные материалы, которые каждый домашний мастер сможет найти в своей кладовке.

При выполнении всех работ своими руками необходимо придерживаться определенной схемы, а также в точности выполнять все рекомендации.

Как правильно выбрать?

Если финансовые возможности позволяют, то можно фен, предназначенный для пайки, купить в любом специализированном магазине. В настоящее время предлагается большой выбор этих устройств, в том числе и с различным набором функций.

Как и строительный, фен, который предназначен для пайки, сегодня производится многими компаниями и их имя играет не последнюю роль. Лучше доверять проверенным устройствам, на которые имеется спрос по всему миру.

Также при выборе фена следует обратить особое внимание на его функциональные возможности и технические характеристики. Для начала, следует тщательно изучить все предлагаемые модели и разновидности устройств.

Большое значение играет рабочая температура, которая должна находиться в определенных заданных пределах.

Кроме этого, обратить внимание необходимо и на материал корпуса, так как у дешевых моделей от регулярного использования он может просто оплавится, а, соответственно, и деформироваться.

Такой параметр, как мощность, тоже имеет важное значение. Так как данный тип устройств относится к категории электроприборов, то в нем должны быть в полной мере выполнены правила по технике безопасности.

Следует обратить внимание и на тип установленного вентилятора, а также на количество его оборотов. Качественный фен должен создавать непрерывный и стабильный поток воздуха, температура которого при работе должна иметь стабильную величину.

Видео:

Лучше выбрать ту модель, которая оснащена специальным реле, при помощи которого выставляется необходимая рабочая температура.

Это позволит значительно расширить его функциональные возможности и работать с самыми разными материалами.

Обязательным атрибутом фенов для пайки является насадка, которая идет в комплекте с устройством. Именно насадка обеспечивает направление потока нагретого воздуха и равномерность прогрева поверхности.

В любом случае фен, предназначенный для пайки, должен быть не только надежным, но и долговечным.

Самостоятельная сборка

Если нет возможности приобрести паяльный фен, поскольку цена слишком высока, то его можно быстро сделать своими руками из подручных материалов.

Самодельный фен, при условии, что будут использованы качественные составные материалы и соблюдена технология сборки, позволит выполнять все необходимые задачи по своему прямому назначению.

Перед тем как приступить к сборке своими руками, необходимо подготовить материал, а также сделать примерную схему устройства для пайки. Своими руками можно сделать стационарный и переносной самодельный фен.

Стационарное устройство нельзя будет перемещать при необходимости, при этом рабочая температура никак не будет влиять на рукоятку прибора.

В качестве нагревательного элемента в этом случае следует использовать проволоку из нихрома, которую следует правильно уложить на цилиндрическую поверхность.

Само основание можно взять у неисправного фена для волос. Нагнетательным элементом может стать любой вентилятор небольших размеров, например от аквариумного компрессора.

Также следует обязательно продумать пусковой механизм, а также регулятор температур.

В процессе выполнения сборки своими руками, после того, как будет выполнена намотка спирали на специальную трубку, поверх нее рекомендуется плотно намотать стекловолокно. Далее следует сделать термоизоляционную трубку и надеть ее на спираль.

Такая насадка защитит конструкцию корпуса от перегрева, даже если рабочая температура воздушного потока будет выше нормы. Для нагнетания воздушного потока необходимо сделать и установить сам нагнетательный элемент.

Его монтаж лучше производить в задней части корпуса фена. Провод от нагревателя в обязательном порядке пропускается через реостат, который позволит управлять режимом нагрева.

Видео:

Насадка должна иметь форму цилиндра и крепиться перед нагревательным элементом. Именно насадка будет обеспечивать необходимое направление горячих потоков воздуха.

Также в удобном месте монтируется пусковая кнопка, при желании можно самодельный фен, предназначенный для различной пайки, оснастить дополнительным освещением, которое позволит выполнять работу не только удобно, но и с более высокой точностью.

Собрать фен, предназначенный для пайки, исключительно своими руками, при желании не составит большого труда.

Такое приспособление позволит домашнему мастеру выполнять самые разные ремонтные работы по дому.

Практически все необходимые элементы и материалы для его самостоятельной сборки можно найти в кладовке. Это позволит избежать лишних затрат на приобретение заводского приспособления, цена на которое может неприятно удивить.

Правильно собранный фен станет настоящим помощником домашнего мастера при выполнении самых разных ремонтных работ в собственной квартире.


Инструкция по сборке термофена своими руками – делаем простой паяльный фен

Идея сделать термофен родилась, когда мне понадобилось убрать с поверхности монтажные крепления. Время изготовления фена для пайки микросхем своими руками заняло примерно два часа, включая фотографирование.

Шаг 1: Необходимые материалы

Вам понадобятся:

  • паяльник
  • трубка силиконовая в аквариум
  • насос для аквариума
  • металлическая мочалка для посуды
  • набор ручек
  • отвертка
  • ножницы
  • гравер

Силиконовые трубки часто используются на подачи топлива в авиамоделизме, они недорогие и их легко приобрести в хоббийном магазине или в интернете.

Шаг 2: Разбираем паяльник

Когда вы разберете паяльник, у вас будут следующие компоненты: ручка, резистивный нагреватель и защитный кожух нагревателя. Наконечника на фото нет, в правом нижнем углу показана гайка, которая держит его.

Шаг 3: Делаем теплообменник

Чтобы эффективно нагревать поток воздуха, нужно увеличить площадь теплообмена. Я хотел сделать теплообменник из меди, так как он был бы эффективней, но в продаже есть только металлические мочалки из нержавеющей стали. Нужно просто затолкать несколько металлических полосок внутрь нагревательного элемента. Не нужно слишком туго набивать полоски, через них должен относительно беспрепятственно проходить воздух, обязательно подуйте для проверки.

Примечание: нержавеющая сталь может воспламениться, если есть возможность, используйте медные полоски.

Шаг 4: Делаем подачу воздуха через трубку

Просто протолкните конец силиконовой трубки в конец нагревательного элемента. На фотографии не видно, но я загерметизировал соединение трубки и нагревателя с помощью кусочка этой же трубки и суперклея. Это пришлось сделать потому, что через щель выходил воздух и дым (хотя я так и понял, что там дымило).

Шаг 5: Вставляем трубку в ручку паяльника

Рядом с верхушкой ручки гравером сделайте отверстие.

На фото показано, как я вставил трубку в сделанное отверстие. Напор воздуха можно уменьшить, просто немного пережимая трубку.

Шаг 6: Соединяем насос и силиконовую трубку

На фото показано, как сделано соединение силиконовой трубки и трубки от аквариумного насоса. Я просто снял колпачок с шариковой ручки, надел его широким концом на аквариумную трубку, а на узкий конец надел силиконовую трубку, закрепив суперклеем. У использованного колпачка от ручки достаточно широкое отверстие для стержня. Если у вашего колпачка отверстие слишком узкое, его можно расширить гравером.

На фотографии показан результат после сборки, теперь вашему термовоздушному паяльнику не хватает только сопла. Его делаем из еще одного колпачка от авторучки с помощью отрезного диска для гравера.

Шаг 7: Делаем сопло

На фото – разрезанный на две части колпачок авторучки. Суть в том, чтобы сделать большее отверстие колпачка немного больше, чем отверстие гайки, закрепляющей наконечник. Таким образом, сопло будет надеваться на наконечник паяльника и закрепляться навернутой на его узкий конец гайкой.

Шаг 8: Собираем паяльник

На фото – результат собранного самодельного паяльного фена. Сопло из обрезанного колпачка подошло просто отлично (рекомендую брать колпачок именно от ручки, так как у колпачков от механических карандашей слишком маленько отверстие для стержня).

Шаг 9: Результаты

На схемах показаны диоды, снятые с поврежденной сетевой карты. Воздушный паяльник сработал на отлично. Этот паяльник можно использовать и как обычный. Включите его, дайте ему нагреться, включите насос и поднесите к той детали, которую хотите снять. При небольшой помощи кусачек эта деталь практически сама отпадет.

простая схема самодельного термофена для пайки микросхем

Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Принцип работы


Принцип работы типовой паяльной станции с феном достаточно прост и заключается в следующем.
Разогнанный посредством вентилятора или компрессора воздух нагнетается в специальный канал, выполненный в виде трубки с электрической спиралью. Проходя по этому каналу, поток нагревается до требуемой температуры (от 100 до 800 градусов) и сразу же поступает в пластмассовую калиброванную насадку, направляющую горячую струю на обрабатываемую деталь.

В большинстве промышленных моделей паяльных фенов основные параметры нагретой струи (её температура, направление движения, а также мощность) могут регулироваться в определённых пределах.

Узел вентилятора

Для фена повышенной мощности требуется и более производительный вентилятор. Я купил на радиорынке б/у-шный серверный вентилятор Brushless FFB0612EHE 12V/1,2A всего за 1,35$.

Для крепления вентилятора к ПЭТ бутылке, были изготовлен хомут из жести толщиной 0,5мм.

Для того чтобы тело бутылки плотно прижалось к боковым поверхностям вентилятора, край бутылки был надрезан в четырёх местах.

Турбинный и компрессорный тип


Схема паяльной станции, сооружаемой своими рукам, может быть представлена в виде основного модуля и оконечного устройства (термического фена), обеспечивающего нагрев воздуха в зоне пайки.

Перед её изготовлением необходимо знать, что по методу формирования принудительного воздушного потока такие устройства делятся на паяльные приборы турбинного и компрессорного типа.

В турбинных агрегатах воздух подается в зону обработки посредством небольшого электромотора с вентилятором, встроенного непосредственно в корпус фена. В изделиях второго класса воздушный поток формируется с помощью специального компрессора, размещённого в основном модуле (контроллере для паяльного фена).

При выборе требуемой разновидности станции для паяния мелких деталей обычно исходят из оценки следующих разнонаправленных факторов:

  • вентиляторные паяльные станции способны формировать более мощный поток воздуха, что является очевидным преимуществом встроенного в них фена. Однако создаваемый с их помощью поток с трудом проходит через слишком узкие насадки;
  • компрессорные фены наоборот, более эффективны при работе с относительно узкими насадками, используемыми при пайке деталей, размещённых в труднодоступных местах.

Выбор оптимального варианта паяльного фена, способного работать с данным набором насадок из пластика, осуществляется с учётом конкретных условий его эксплуатации.

Схема электропитания паяльного фена

В отличие от предыдущего, этот фен питается от одного источника питания, что упрощает эксплуатацию фена. Однако нужно признать, что такая организация питания несколько снижает функциональность изделия и значительно усложняет конструкцию.

Основой схемы служит параметрический стабилизатор напряжения, собранный на элементах: VT1, D5, D6, D7 и R1. Он обеспечивает стабилизацию напряжения питания вентилятора фена, в то время как напряжение основного источника питания может меняться для регулировки температуры воздушного потока.

Для изменения скорости воздушного потока используется переключатель SA1, имеющий два положения 8 и 12 Вольт.

От превышения предельно-допустимого напряжения вентилятор защищают предохранитель FU1 и защитный диод D8 (Suppressor). Если по какой-то причине напряжение питания вентилятора достигнет 13-14 Вольт, супрессор откроется, а предохранитель перегорит и разорвёт цепь питания вентилятора.

Предвосхищая вопросы по поводу использования параметрического стабилизатора, вместо линейного или импульсного, сразу внесу ясность. Если использовать для питания фена переменный ток, то пиковое напряжение источника питания может превысить предельно-допустимое напряжение для большинства недорогих микросхем. Например, при напряжении переменного тока 30 Вольт, пиковое составит:

30 * √2 ≈ 42(Вольт)

Это чертёж Печатной Платы (далее ПП), которую можно изготовить одним из этих методов: «Метод ЛУТ наоборот», «Метод высококачественного термопереноса».

Замечу, что ПП была разработана под давно забытую технологию изготовления плат на основе пустотелых заклёпок – пистонов. Поэтому, все дорожки имеют вид прямых линий.

А это плата питания вентилятора фена в собранном виде.

Так как транзистор стабилизатора может рассеивать мощность до 24 Ватт, он установлен на радиатор. Радиатор может быть изготовлен из листового алюминиевого сплава, например, из алюминиевой консервной банки. Общая толщина набора пластин радиатора должна быть не меньше 1,5мм. Между транзистором и отдельными пластинами нужно нанести слой теплопроводной пасты.

Для подключения выводов спиралей нагревателя были использованы латунные вкладыши электротехнических клеммников.

На базе кулера

Сделать фен своими руками в домашних условиях проще всего, если воспользоваться турбинным принципом нагнетания воздуха, реализуемым с помощью любого подходящего для этих целей малогабаритного вентилятора.

Фен для пайки может быть изготовлен своими руками на базе кулера, которым комплектуется блок питания любого стационарного компьютера.

При этом вентилятор встраивается в ручку термического элемента из огнеупорной трубки с электрической спиралью, проходя по которой воздух будет нагреваться, а затем поступать в зону пайки.

Наружную часть корпуса паяльного фена необходимо сделать герметичной, что исключает возможность отсоса воздуха в окружающее пространство. Для сборки нагревателя потребуется нихромовая проволока, наматываемая в виде спирали на керамическую трубку.

Общая длина обмотки выбирается из того расчёта, чтобы сопротивление всего проводного отрезка составляло около 70-90 Ом.

Отдельные витки спирали, наматываемой на керамическое основание, должны располагаться на некотором удалении один от другого. Для безопасной работы нагревателя это удаление должно составлять порядка 1-2 мм.

Разновидности станций

Все паяльные станции можно разделить на две большие группы:

Каждая из них заточена под свои задачи. В большинстве случаев при проведении профессиональных ремонтах требуется обе разновидности паяльных станций. Первая представляет собой небольшой блок, который имеет один или два манипулятора. Термовоздушная паяльная станция может включать в себя только фен или фен с паяльником. Есть паяльные станции, которые имеют в качестве манипулятора только паяльник. Обычно это те разновидности, которые называются индукционными. В обычных термовоздушных станциях нагрев паяльника происходит за счет керамического или схожего элемента, на который подается напряжение. Этот элемент передает температуру на жало. В индукционных паяльных станциях нагрев происходит за счет действия электромагнитного поля. Энергия сразу передается на жало.

Благодаря такому подходу удалось снизить инертность паяльной станции, повысить время отклика, а также повысить мощность при меньших габаритах. В тех изделиях, где содержатся теплоемкие элементы невозможно обойтись без индукционной стации, т. к. она способна в короткие сроки разогреть большие участки олова. В некоторых случаях даже термовоздушным феном этого сложно добиться. Индукционки стоят в несколько раз дороже обычных станций, но их эффективность гарантирует удовольствие и высокую точность при работе.

Инфракрасные паяльные станции являются отдельным подразделением. По внешнему виду они практически непохожи на два предыдущих вида. Они состоят из двух основных модулей:

  • головы или верхнего подогрева;
  • нижнего подогрева.

Нагрев в них происходит за счет инфракрасных элементов. Благодаря нижнему подогреву плата нагревается равномерно, что позволяет избежать деформации при извлечении или запайке определенных элементов. Чаще всего инфракрасные станции применяются для замены чипов с BGA пайкой. Они представляют собой микросхемы-кристаллы, которые фиксируются на плате с помощью специальных шариков припоя. Некоторые виды таких чипов возможно заменить обычной термовоздушной станцией, но качество будет страдать. Стоимость хорошей инфракрасной станции начинается от одной тысячи долларов.

Из паяльника и капельницы

Для изготовления своими руками паяного фена может быть использован простой паяльник со снятым с него защитным кожухом.

При взятии его за основу будущего нагревателя необходимо произвести доработку конструкции, заключающуюся в следующем:

  • Сначала из рабочей части паяльника удаляют жало, после чего трубка из слюды с размещенной под ней обмоткой из нихрома полностью вытаскивается из деревянной ручки-держателя.
  • Затем подходящие к элементу нагрева сетевые провода отсоединяют и также вытаскивают из деревянного держателя, но уже с другой стороны.
  • После этого в боковой части ручки просверливают отверстие нужного размера, в которое продёргивается отсоединённый ранее сетевой провод (в сторону рабочей части).
  • На следующем шаге изготовления паяльного фена берут капельницу, от которой отрезают наконечник в районе расположения резиновой юбки. Затем оголённую часть трубки вставляют в сетевое отверстие деревянной ручки.
  • Далее, прорезиненный уплотнитель (юбка) капельницы с усилием прижимается к торцевой части держателя, обеспечивая надёжную герметизацию зоны стыковки.
  • По завершении этих действий концы продёрнутого питающего провода вновь подсоединяют к обмотке из нихрома и надёжно изолируют.
  • В отверстие, где ранее размещалось жало паяльника, вставляют подходящий по диаметру отрезок телескопической антенны и тщательно зажимают стопорным винтом.

Герметичность входного отверстия в ручке обеспечит эффективную накачку холодным воздухом, поступающим от компрессорной станции.

На заключительной стадии сборки паяльного фена следует возвратить нагревающую трубку с нихромовой обмоткой на место, предварительно обмотав её несколькими слоями алюминиевой фольги.

Затем подготовленный таким образом нагреватель утапливается в деревянную ручку и надёжно фиксируется посредством гибкого медного провода, наматываемого по всей длине защитного покрытия.

Термовоздушная

Самая простая термовоздушная паяльная станция может быть собрана из обычного паяльника. Ниже будет приведена инструкция в фотографиях, как это можно сделать. Для всего процесса сборки потребуются такие компоненты:

  • паяльник с деревянной рукояткой;
  • аквариумный компрессор;
  • шуруповерт;
  • сверло;
  • медицинская капельница;
  • фольга;
  • часть антенны;
  • многожильный провод.

Процесс начинается с того, что необходимо разобрать паяльник. Откручивается винт и высвобождается жало.

Следующим шагом снимается рукоятка, которая понадобится позже. Откручиваются провода, которые соединяют питающий кабель с нагревательным элементом.

Провод вытаскивается из рукоятки и сбоку сверлится небольшое отверстие.

Через проделанное отверстие вставляется провод питания. Чтобы это было легче сделать, можно привязать его к куску проволоки и протянуть ей.

Теперь понадобится заготовленная ранее капельница. Ту часть, на которой располагается резинка, необходимо разрезать пополам, как показано на фото.

После этого оставшаяся часть с трубочкой вставляется в рукоятку, куда раньше приходил провод питания.

Соединение получается довольно надежным и герметичным. Далее к проводу питания, который был продет в просверленное отверстие, подключается нагревательный элемент, изъятый ранее.

Провода важно хорошо изолировать, чтобы не получить удар током. Нагревательный элемент устанавливается на свое место. После этого кусочком фольги обматываются отверстия в нагревательном элементе, которые предназначены для охлаждения, как показано на фото.

Чтобы фольга держалась на своем месте, ее необходимо зафиксировать медной проволокой, обмотав ее вокруг фольги.

Сопло, которое обеспечит направленный поток воздуха, делается из кусочка трубочки от антенны. Она просто вставляется на место жала, как показано на фото ниже.

Отверстие, через которое проходит провод питания, необходимо хорош герметизировать. Подойдет обычный герметик для этих целей. Далее производится подключение аквариумного компрессора ко второй части трубки от капельницы.

Можно считать, что термовоздушный фен готов, температура, которую он развивает при работе достигает примерно 300 градусов.

Такого результата будет вполне достаточно для работы с мелкими компонентами на платах. Мощность такого фена можно повысить, если сделать намотку нихромовой нити на нагревательный элемент, а также поставить компрессор с большей производительность. В паре с феном можно использовать обычный паяльник. Такие изделия всегда можно взять с собой.

Процесс сборки изделия с более сложным строением описан в видео ниже.

Самостоятельный ремонт промышленных образцов


Перед ремонтом паяльного фена, прежде всего, необходимо ознакомиться со схемой подключения вентилятора и нагревателя к электрической сети (другое её название – распиновка).

Знание этой схемы позволяет проверить правильность подводки питания к каждому из основных элементов теплового модуля и убедиться в их исправности.

Непосредственно ремонт неработающего паяльного устройства сводится к замене вышедших из строя или повреждённых частей, обнаружить которые можно по наличию характерных следов гари.

При эксплуатации паяльного фена следует избегать резкой смены режимов работы (скачков температуры нагревателя, в частности). Кроме того, категорически запрещается прикасаться к работающему термическому элементу, а также к сменным насадкам.

В противном случае оператор рискует получить опасные ожоги кожи горячим воздухом. Менять пластмассовые насадки допускается лишь после полного выключения паяльного фена и остывания всех его рабочих частей.

Рекомендации по изготовлению

Без переделки устройство фена для просушивания волос не принесет успехов при эксплуатации, поэтому рекомендуется использовать только мотор с вентилятором и спираль, которая будет наматываться с учетом требований к самодельному приспособлению. Сильный нагрев совместно со снижением вращения вентилятора и уменьшением диаметра сопла приводит к перегоранию спирали и расплавлению пластикового корпуса, а также, при плохой изоляции может произойти короткое замыкание.

Установив дополнительную кнопку включения для вентилятора, можно ускорить процесс остывания паяльника. Если выключить нагревательный элемент, а кулер оставить включенным, то нагревающаяся часть устройства будет продуваться воздухом, тем самым охлаждая всю систему. Для удобства в работе с устройством рекомендуется изготовить подставку с металлическим основанием, а также с использованием магнитов. Благодаря использованию неодимового магнита, термофен будет надежно удерживаться в нужном положении.

Делаем аппарат для пайки микросхем

Узлы данного устройства не отличаются от приборов, которые были рассмотрены выше. Особое внимание следует уделить корпусу, поскольку он будет испытывать постоянные температурные нагрузки. Сложность в том, что стоимость теплоизоляционных материалов достаточно высока, поэтому в качестве основы лучше всего использовать старый фен.

Место крепления сопла – самый ответственный участок, требующий тщательной изоляции. В противном случае тепло будет передаваться на другие участки фена, что усложнит процесс пайки.

Регулятор температуры лучше всего разместить на ручке. Это позволит изменять базовый параметр, не отвлекаясь от работы. В качестве переключателя рекомендуем использовать элементы от старых бытовых приборов.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

  • паяльник;
  • блок питания от ПК;
  • автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Читать также: Нивелир работа с ним

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Конструкция

Строение аппарата не имеет принципиальных отличий от других приборов для генерации потоков горячего воздуха. Основными узлами конструкции являются:

  1. Рукоятка и корпус. К материалу изготовления предъявляется единственное требование – устойчивость к длительным температурным воздействиям. Чаще всего в качестве основы используют керамику или эбонит. Если производственные условия подразумевают длительную эксплуатацию, например, держатель дополнительно обматывают жаропрочной тканью.
  2. Сопло. Изготавливается из стали. Как показала практика, этот металл лучше всего справляется с постоянными перепадами температур. Стоимость насадок из других сплавов гораздо выше.
  3. Нагревательный элемент. К термоэлементу предъявляют особые требования – сохранение формы при нагреве. Данному требованию лучше всего соответствует витая проволока из нихрома.
  4. Вентилятор. Прибор имеет ограниченные размеры, поэтому вентилятор должен сочетать в себе компактные габариты и высокую производительность для создания устойчивого потока воздуха.

Резюме

Как видно, собрать собственную паяльную станцию не так сложно, как может показаться. При этом затраты на такую паяльную станцию будут минимальными, а использовать ее можно везде. Если речь идет о профессиональном уровне проведения ремонтных работ, тогда есть смысл подумать о приобретении качественной заводской паяльной стации, которая имеет различные режимы работы и настройки. При обучении нет смысла в покупке дорогой паяльной станции, можно начать с дешевых вариантов паяльных станций. Если обучение будет проходить успешно и за это время не будет потеряно желание к работе, тогда можно задуматься о приобретении профессиональной паяльной станции.

В связи с совершенствованием технологий сборки различного рода изделий, набираемых из мелких металлических деталей (электронных микросхем), их ручная пайка вызывает всё больше затруднений.

Самодельный паяльный фен позволит оператору без особых осложнений справиться с трудностями, возникающими в указанных ситуациях и исключить возникающие при этом риски.

Так, с помощью собранной своими руками паяльной станции любой желающий может заниматься монтажом и демонтажём деталей без угрозы повреждения хрупких электронных элементов, находящихся поблизости от места пайки. Один из возможных вариантов решения поставленной задачи позволяет изготовить термофен из паяльника, имеющегося в хозяйственном наборе любого домашнего мастера.

Как правильно собрать самодельный?

Рассмотрим схему сборки надежного фена для домашних работ:

  1. Сборка температурного узла. В качестве материала для нагревательного элемента рекомендуют использовать нихромовую спираль, сечением 0,5 мм. Для надежной фиксации ее наматывают на цилиндрическое основание. Важно, чтобы в процессе намотки витки не соприкасались друг с другом. Выводы спиралей следуют закрепить с помощью температурного клея.
  2. Температурный узел помещают в полый цилиндр, изготовленный из термоизоляционного материала. Выходы спиралей соединяют с проводами питания. Токоведущие части проводят через пускатель и реостат, с целью регулировки входящего напряжения.
  3. С одной стороны трубки устанавливают фен для создания потока воздуха.
  4. С обратной стороны устанавливают сопло, величина сечения которого зависит поставленных задач.

Сделать подобный сварочный фен совсем не сложно. Для расширения его возможностей рекомендуем разработать механизм замены сопел.

Основные характеристики

На качество работы воздушного паяльника оказывают влияние следующие параметры:

  1. Мощность. Зависит от типа соединяемых изделий. Для работы с электронными схемами 300 Вт будет более чем достаточно, а для сварки баннеров феном необходимо минимум 1,5 кВт.
  2. Напряжение. Самого безопасного показателя – 12 В будет недостаточно для достижения рабочих параметров, поэтому современные агрегаты работают с напряжением 24-36 В. Сопротивление нагревательного элемента из нихрома должно составлять 6 Ом.

Паяльный фен: назначение, устройство, критерии выбора

Работа большинства электрических приборов происходит на основе электронных плат и блоков, объединенных в функциональные схемы. Для получения надежного соединения радиодеталей и других компонентов схем применяется пайка. При которой в соответствии с п.3.1 ГОСТ Р ИСО 857-2-2009 осуществляется нагревание как самих спаиваемых деталей, так и припоя. Одним из популярных приспособлений для таких операций, на сегодня, является паяльный фен.

Назначение и устройство

Паяльный фен предназначен для нагревания выводов элементов, запаянных в электронной плате и впаиваемых в нее бесконтактным методом. Наиболее часто такие устройства применяются для работы с деталями, имеющими большое количество выводов, мелкими радиоэлементами или в местах, где доступ классическим паяльником невозможен по техническим или конструктивным причинам. Наиболее распространенной сферой применения являются SMD элементы, микросхемы и прочее слаботочное оборудование которое выпаять жалом либо слишком тяжело, из-за опасности повреждения чувствительных компонентов, либо невозможно из-за их габаритов.

Термофен является одним из составляющих компонентов паяльной станции, применяемым для разогрева припоя и плат. Помимо этого их используют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.

В связи с узкой направленностью сферы применения паяльные фены используются для пайки легкоплавких припоев. Помимо этого их применяют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.

Рис. 1. Устройство паяльного фена

Конструктивно паяльный фен состоит из таких же основных частей, что и классические модели, применяемые для решения бытовых и строительных задач. Устройство термофена представлено на рисунке ниже:

  • Корпус – выполняется из термоустойчивых материалов, в некоторых моделях допускаются теплопроводящие. Основная задача корпуса – защита оператора от взаимодействия с нагревательными элементами и системой подачи воздуха.
  • Рукоятка – используется чтобы держать паяльный фен, выполняется из термоустойчивых веществ с низким коэффициентом теплопроводности (эбонит, фарфор, керамика, полимер и прочие). От системы нагрева и подачи воздуха рукоятка отделяется термоизоляцией, чтобы нагрев  не передавался руке оператора.
  • Нагревательный элемент – предназначен для преобразования электрической энергии в тепловую. Наиболее простой и доступный вариант — спираль из нихрома.
  • Система подачи воздуха – выполняется трубками, подводящими нагретый воздух к соплу,  вентилятором или компрессором для нагнетания потока. Наиболее простой вариант установки крыльчатки – в торце паяльного фена.
  • Сопло – представляет собой трубку конической формы переходящей из большего диаметра в меньший, круглого или плоского сечения. Чаще всего, изготавливается из стали, как доступного и тугоплавкого металла.
  • Блок управления – представлен электронной платой и кнопками включения/отключения или запуска других функций.

Некоторые модели дополнительно оснащаются температурными индикаторами, регуляторами нагрева и другими вспомогательными функциями. Для удобства использования также могут устанавливаться уловители дыма, пинцеты и демонтажные пистолеты и т.д.

Характеристики

Современный рынок предлагает достаточно широкий выбор термофенов, однако все они могут существенно отличаться рабочими параметрами.  Поэтому при выборе паяльного фена необходимо  руководствоваться техническими характеристиками конкретной модели.

Среди наиболее важных характеристик для паяльного фена следует выделить:

  • Пределы рабочих температур – любой паяльный фен способен выдавать на выходе воздушный поток с определенной температурой.  Минимальным значением является + 50ºС, максимальным около 800 ºС.
  • Мощность паяльного фена  — характеризует электрическую нагрузку, потребляемую из сети. Физически определяет количество тепла, выделяемого нагревательным элементом за единицу времени. Чем выше мощность паяльного фена, тем быстрее происходит нагрев. Данный параметр варьируется в пределах от 40 до 750 Вт.
  • Тип нагревательного элемента – для подогрева воздушного потока в паяльный фен может устанавливаться наиболее дешевый вариант – нихромовая спираль. Для более дорогих моделей используется керамические элементы или индукционный нагреватель.
  • Производительность – определяет количество воздуха, выдуваемого паяльным феном за единицу времени. Чем больше воздуха будет проходить через сопло, тем эффективнее работа фена. Но и мощность компрессора также пропорционально увеличивается.
  • Форма сопла – определяет площадь обработки воздушным потоком, его форму и интенсивность воздействия. На практике паяльные фены часто комплектуются несколькими сменными насадками с соплом разного диаметра и сечения, что в значительной мере расширяет их функционал.
Рис. 2. Форма сопла паяльного фена

Индикатор и регулятор температуры – позволяет отслеживать степень нагрева паяльным феном. А при необходимости, корректировать этот показатель в соответствии с потребностью обрабатывать конкретную деталь.

Критерии выбора

Чтобы подобрать наиболее подходящий для вас вариант паяльного фена необходимо разобраться с основными задачами, которые вы планируете решать с его помощью. Одним из важнейших критериев является температура плавления припоя, который используется для крепления радиодеталей на плате.

Так все припои можно условно разделить на легкоплавкие или мягки с температурой плавления от 145 до 400°С и тугоплавкие или твердые с температурой более 400°С. Соответственно, если вы будете паять легкоплавкие свинцово-оловянные припои, понадобится паяльный фен с диапазоном рабочих температур от 100 до 300 °С. Если вы хотите получить универсальное устройство, то лучше подобрать модель с верхним пределом в 500 — 800°С. Также оцените шаг регулировки температуры, так как это напрямую повлияет на удобство получения нужного параметра.

По форме и размеру сопла определяется площадь нагрева для пайки. Таким образом тонкие круглые отверстия обеспечивают точечное воздействие паяльным феном на каждую ножку, квадратной формы отлично справляются сразу со всеми выводами микросхемы, или контроллера.

В зависимости от паяемых деталей выбирается и величина мощности паяльного фена. Так, для работы с компьютерными платами необходимо выбирать модели от 100 Вт и выше. Для особо мощных элементов применяются промышленные термовоздушные фены  с мощностью до 1,7 кВт.

Обзор ТОП 7 популярных моделей

Сегодня на рынке предложен достаточно широкий выбор паяльного оборудования, поэтому в рамках данной статьи мы рассмотрим наиболее популярные модели. В качестве соискателей на роль часто покупаемых паяльных станций, важной составляющей которых является термофен, мы приведем как зарубежные, так и отечественные устройства.

Рис. 3. Паяльный фен LUKEY-868

1. LUKEY-868  — популярная модель от китайского производителя обладает мощностью в 750 Вт и способна регулировать температуру в пределах от 100 до 480°С. Комплектуется дисплеем и панелью управления, позволяющим регулировать рабочие характеристики. Дополнительно оснащен классическим паяльником и раздельными подставками для фена и жала. К преимуществам такого паяльного фена следует отнести:

  • Относительно небольшой вес – всего 1 кг, в сравнении с другими аналогами;
  • Не требует времени на разогрев;
  • Комплектуется 3 сменными соплами.
Рис. 4. Термовоздушная паяльная станция Weller WHA 900 Set

2. Weller WHA 900 Set – относится к профессиональным паяльным агрегатам германского производства, оснащается турбиной для нагнетания воздушного потока. Обладает мощностью в 700 Вт и способен выдавать рабочую температуру в диапазоне от 50 до 550°С, производительность модели составляет 50 л/мин. К преимуществам такого паяльного фена относится:

  • Высокая точность настройки рабочих параметров;
  • Большой выбор сменных насадок;
  • Обладает ножным выключателем, что существенно упрощает процесс пайки.
Рис. 5. Паяльная станция термовоздушная, цифровая ЗУБР 55350

3. ЗУБР 55350 – паяльная станция с феном отечественного производства, предназначена для реализации любых задач в пределах температур от 100 до 500°С. Мощность устройства составляет 650 Вт, а производительность воздушного потока достигает 120л/мин. Цифровая регулировка с панели управления отображается на электронном дисплее, что позволяет наглядно контролировать весь процесс. Паяльный фен Зубр отличается следующими преимуществами:

  • Высокая чувствительность регулировки – температуру можно выставить с шагом до 1°С.
  • Фен отличается керамическим нагревательным элементом, достигающим нужной температуры за считанные секунды.
  • Обладает антистатической защиты для предотвращения повреждения радиоэлементов.
Рис. 6. Термовоздушная паяльная станция Quick 857DW

4. Quick 857DW —  паяльная станция от китайского производителя, номинальная мощность устройства составляет 580 Вт, температурный диапазон в пределах от 100 до 450°С. Паяльный фен способен выдавать воздушный поток в 100л/мин. Питание модели осуществляется от бытовой сети 230 В. Вес изделия составляет целых 2,4кг, что в некоторой мере усложняет его транспортировку.

К преимуществам такого паяльного фена следует отнести:

  • Четыре сменные насадки для расширения функционала устройства;
  • Оснащен защитой от накопления статического заряда;
  • Удобная подстройка температурного режима.
Рис. 7. Паяльный фен ELEMENT 858

5. ELEMENT 858 – представляет собой одну из самых доступных по цене и простых в работе паяльный станций с феном. Для управления комплектуется двумя ручками-регуляторами, позволяющими изменять температурный диапазон в пределах от 100 до 450°С. Нагнетание воздушного потока осуществляется турбиной, доступная мощность составляет 650 Вт. Производительность паяльного фена  достигает 120л/мин, но для получения номинальной температуры необходимо подождать несколько секунд.

К преимуществам следует отнести:

  • Оптимальное сочетание цены и качества для начинающих радиолюбителей;
  • Простая и понятная регулировка;
  • Хороший воздушный поток.
Рис. 8. Паяльная станция с цифровым управлением МЕГЕОН 00686

6. МЕГЕОН  00686 – отечественная модель паяльной станции с паяльным феном, характеризуется средним расходом электроэнергии на нагрев в 500 Вт. Максимальная температура может достигать 500°С. Вес модели составляет 2,5кг, питается от сети 230 В. К преимуществам модели относится цифровой дисплей и возможность регулировки, как тепловых параметров, так и скорости воздушного потока.

Рис. 9. Термовоздушная паяльная станция с феном-карандашом METCAL HCT2-200

7. METCAL HCT2-200 – паяльная станция, предназначенная для проведения тонкой пайки, оснащается шестью насадками для фена. Потребляет из сети мощность 200 Вт, работает в температурном диапазоне от 100 до 450°С. Вес устройства составляет 2,2 кг.

Список использованной литературы

  • Гуревич Г.И. «Как паять» 1964
  • В.Е. Хряпин «Справочник паяльщика» 1974
  • Лоцманов С.Н. «Руководство по пайке металлов» 1960
  • И.Е. Петрунин «Справочник по пайке» 2003

Паяльный фен Pigong 8858 и комплект разных мелочей к нему. Обзоры инструмента. Даташит инструкции. Электро и ручной инструмент для ремонтных и строительных работ, приспособления и аксессуары

Уже очень давно лежит у меня дома фен, дал мне его товарищ на время именно для обзора, но вот из-за ремонта всё никак не получалось выкроить время. И вот наконец-то я взял его в руки чтобы проверить что он из себя представляет, как работает и конечно сделать некоторые выводы, как положительные, так и отрицательные.

У продавца много разных вариантов комплектации, здесь будет показан комплект с дополнительными принадлежностями, не интересовался сколько он вышел, потому указал цену на самый простой и на мой взгляд наиболее оптимальный.

Кроме того товарищ дал попробовать баночку флюса, все кроме флюса было в одном заказе.

Начну с дополнений, чтобы потом на них не отвлекаться.

Разные «ковырялки» и пинцеты, в принципе вещь нужная в хозяйстве если бы не…

Пять, штук двухсторонних универсальных инструментов, хотя я называю их именно «ковырялками», т.е. где-то что-то поддеть, отковырнуть, проколоть и т.п.

1. Вообще на самом деле их было шесть, шестая это металлическая щеточка. Все инструменты длиной около 16см, щетка чуть длиннее.
2. В общем-то вещь полезная, хотя лично я такой пользуюсь почти никогда, наверное потому что у меня её не 🙂
3, 4. Двухсторонняя отвертка, разве что как вспомогательный инструмент.
5, 6. Такое себе изогнутое шило, хотя для шила оно туповато, но иногда реально может помочь выковырять что нибудь в неудобном месте.

1, 2. Шило, четырехгранное и обычное, правда тоже острым сложно назвать.
3, 4. Это скорее всего либо для работы с проводами, например при разделке трансформатора, либо для демонтажа чего-то с толстыми выводами.
5, 6. Крючок и еще, не знаю даже как назвать, но тоже пожалуй полезно.

Качество кончено так себе, но для нечастого применения более чем достаточно.

Четыре пинцета разных типов.

Насколько я понял, всего существует как минимум шесть вариантов, далее будут показаны соответственно TS12-15.
Магнитятся, но сами по себе не намагничены, даже при беглом взгляде видно, что качество оставляет желать лучшего.

Здесь пинцеты расположены не по номерам, а скорее по типу.
Острые прямые, TS12 и 14
Тупые прямые — TS13
Острые изогнутые — TS14.

Небольшой, но неприятный недостаток, хоть пинцеты и из одной «коллекции», жесткость у них разная, например мне это было не очень удобно.

Проверка на смыкание.
1, 2. TS12, только для более-менее крупных компонентов, про всякие SMD 0805 и даже 1206 думаю можно забыть.
3, 4. TS14, да в принципе то же самое.

Попытка ухватить пинцетами кусочек вывода от резистора.

1, 2. TS13, на удивление оказался более удобным чем предыдущие, правда из-за большой ширины кончиков имеет узкую сверу применения, по крайней мере для меня.
3, 4. TS15, По сути то же самое что 12 и 14, но плюс некая кривизна заточки.

Аналогично предыдущим попробовал ухватить обрезок вывода, то что удалось это сделать четвертым, удача, на третьем дубле 🙂

Кисточка и флюс.
Изначально подумал что кисточка имеет отношение к флюсу, на самом деле кисточка была в комплекте к фену, в флюс покупался отдельно. Кстати, вот как раз кисточка понравилась, мягенькая.

Флюс со странным названием PJLSW NC-559-ASM, стоит $5.88 за 100гр банку.

Исходно я не читал про него, просто попробовал его при лужении проводов. По большому счету все отлично, провод залудился нормально, но не обошлось и без нюансов.
Во первых этот флюс очень липкий, но хуже другое, он очень тяжело отмывается. Да, он считается флюсом не требующим удаления с платы, но вот про то что надо его смывать иногда и с рук, как-то забыли.
Во вторых, испаряется он не полностью и если его взять больше чем надо, то он остается на паяемой детали, в моем случае на проводе. А смывать лишнее сложно.
В третьих, уже потом прочитал в интернете негативные отзывы по поводу проблем с работоспособностью чувствительной электроники, которую паяли с таким (не этим конкретно) флюсом.

Если коротко — как флюс работает хорошо, запаха нет, но для электронных компонентов я бы не применял.

В общем неоднозначно, но я себе немного набросал в баночку, на всякий случай, вдруг буду сравнивать с чем-то другим.

Вот я и добрался до главного предмета обзора, фена.
Так получилось что на фото как раз тот комплект, который стоит указанные $20.25.

Кабель питания самый обычный, каким обычно подключают питание компьютеров, также было шесть насадок с разным диаметром сопла, от 3.5 до 12мм. Феном товарищ уже пользовался и стояла насадка 6мм диаметром, её я дальше и использовал в тестах.

Собственно «мозги» паяльной станции, аккуратная коробочка с кнопками и индикатором.

И здесь сходу несколько замечаний.
Индикатор не имеет никакого светофильтра, потому сморится как поделка кружка юных техников. Кроме того кнопки управления расположены в типично китайском стиле, увеличение слева, уменьшение справа, я наверное никогда к этому не привыкну, даже в одной из электронных нагрузок я в итоге переделал как у нас принято.
Ну и описание, явно видно что набирал текст человек который слабо знаком с английским языком.

Если к разъему питания вопросов нет, то вот разъем подключения фена установлен неправильно, так как на источнике ставится гнездовая часть, а на потребителе штекерная, а не наоборот и делается это из соображений безопасности.

Но меня конечно интересовали и внутренности, потому выкрутил четыре самореза и разобрал корпус.

Плата управления и индикации.
Здесь есть небольшие отличия от тех моделей этой станции, которые я видел ранее. Заключаются они в том, что применен другой микроконтроллер, по крайней мере в другом корпусе.

Силовая плата, на ней также расположен и блок питания электроники. Если не присматриваться, что даже аккуратно.

1. Есть предохранитель и Х-конденсатор, также на плате есть маркировка YG8858B, насколько я знаю, исходно эта станция называлась Yihua, но продается под кучей разных наименований.
2. Пара входных конденсаторов фильтра, 10мкФ 400 Вольт
3. Симистор BTA16-600B для управления подачей питания на нагреватель.
4. Оптрон 3041 для управления симистором.
5. TL431 и какие-то странные разводя на плате и компонентах.
6. Транзистор управления вентилятором разглядеть не так просто, но на плате есть маркировка многих ключевых компонентов — TIP122

Блок питания вентилятора и контроллера построен на довольно старом, но неплохом ШИМе TOP223.

Узел усилителя сигнала с термопары. Подстроечные резисторы предназначены для коррекции температуры и регулировки напряжения питания вентилятора.

Качество пайки среднее.

Но действительно приятно когда провода имеют маркировку на плате, кроме того есть и защитные прорези около площадок с высоким напряжением.

В интернете есть полная схема силовой платы, за что огромное спасибо человеку который не поленился её перечертить, скачать её и много чего полезного можно здесь. Правда схема чуть отличается, так как это немного другая станция, но в основном все то же самое.

Ключевое отличие данной станции в том, что она имеет другое расположение контактов разъема подключения фена.
Вообще такое нетипично, обычно копируют один в один, так проще, но я проверял несколько раз.

Для сравнения распиновка разъема предыдущих версий станции.

Фен здесь с турбиной, потому нет толстого шланга.

У меня уже был обзор паяльной станции с подобным феном и скажу что в чем-то такой вариант действительно удобнее компрессорного, в основном тем, что кабель питания все таки тоньше и мягче чем шланг, также с кабелем питания.

Подставка здесь не просто чтобы была, она выполняет важную функцию, переводит фен в спящий режим благодаря встроенному в нее магниту и геркону внутри ручки фена. При этом работает функция довольно чувствительно, фен не обязательно вставлять в держатель, чаще достаточно его просто положить на подставку.

Отверстия забора воздуха находятся с одной стороны ручки, с другой просто муляж.
Часть с нагревателем короткая, пользоваться удобно. Насадки фиксируются по типу байонетных разъемов, т.е. надел и повернул.

Сидят насадки плотно, здесь у меня никаких претензий.

В данном случае разобрать фен я решил уже скорее «за компанию» чем по необходимости так как уже делал это в другом обзоре.
Разбирается неудобно, после выкручивания четырех саморезов пришлось разделять половинки при помощи плоской отвертки.

1, 2. Турбина с резиновой насадкой направляющей поток воздуха к нагревателю.
3. Геркон
4. Ввод проводов к термопаре и нагревателю.

Провод заземления просто намотан на лепесток приваренный к металлической части, а сама металлическая часть проклеена термоклеем, из-за которого и сложно было разделить половины корпуса.

Снял второй часть корпуса чтобы добраться до нагревателя.

Виднеется как сам нагреватель, так и термопара установленная на выходе горячего воздуха.

Управление предельно простое. при подаче питания раздается длинный звуковой сигнал, но индикатор выключен, при нажатии на кнопку включения отображается последняя установленная температура и фен начинает работать.
После достижения выставленной температуры раздается короткий звуковой сигнал и фен переходит в штатный режим поддержания температуры.
При коротком нажатии на кнопку отображается выбор скорости потока воздуха от 1 до 10, при длительном удержании кнопки фен отключается полностью.
Если положить фен на подставку, то нагреватель отключится, но вентилятор будет работать дальше пока температура не упадет примерно до 100 градусов, потом вентилятор отключится и на экране отобразятся прочерки.

И здесь у меня также большое нарекание, ну вот что мешало сделать нормальное отключение и по кнопке. Дело в том, что корректное отключение фена это когда он после отключения нагревателя остужает его воздухом до безопасной температуры, если этого не делать, то нагретый до высоких температур он будет перегревать пластик ручки.

В дежурном режиме, когда вентилятор выключен, станция потребляет около 1. Ватта, в режиме нагрева мощность почти 800 Ватт, но после стабилизации быстро падает до 200-250.

Далее по плану у меня был тест работы и выпаивание разных деталек со старой платы, но как говорится — недолго музыка играла, недолго фраер танцевал. Выпаивал детальки, но потом заметил что как-то плохо стало греть, смотрю на индикатор и вижу что температура падает, решил что возможно какой-то второй спящий режим, но нет.

В общем начал прозванивать нагреватель и увидел что он в обрыве, разобрал опять фен и увидел странный металлический кружок застрявший в спирали и обрыв рядом с ним. Кстати когда разбирал второй раз фен, из него вывалился и кусочек припоя, какой бывает после холодной пайки.
Как-то восстановил обрыв, проверил, все нормально.

На режим станция выходит буквально за несколько секунд, и могу сказать что заметно быстрее моей компрессорной.

Но вот точность установки температуры немного хромает.

При малых температурах разница больше, при высоких почти выходит на ноль. Но здесь есть тонкость, я измерял температуру примерно в 10мм от конца сопла, если отнести датчик немного дальше, то температура будет больше похожа на установленную.

Блок управления в работе нагревается, через примерно 10 минут работы при 400 градусов температура корпуса около 55-60 градусов.

Для натурных испытаний была взята старенькая материнская плата, здесь и довольно большие полигоны и хороший теплоотвод.

Снимал много примеров, но чтобы не перегружать обзор, отобрал три наиболее наглядных.

Полисвитч

Какая-то осьминожка

И транзистор, здесь плата была уже немного прогрета, потому отпаялся очень быстро.

В итоге увлекся и навыпаивал кучку деталей, теперь думаю куда их деть так как привык что обычно они на платах, а выпаиваю только по мере необходимости.

Краткие итоги.
Да, есть недостатки, например не очень высокое качество сборки, не совсем удобное управление, отсутствие возможности выключить фен корректно без укладывания его на подставку. Но при всем этом он работает и на мой взгляд работает неплохо, а если учесть что стоит он всего 20 долларов, то что можно от него еще хотеть. Кроме того, пользуются подобными вещами чаще радиолюбители, а уж они дальше могут доработать его по своему желанию.
Например я бы поменял местами кнопки регулировки и добавил выключатель, позволяющий выключить фен не кладя его на подставку, ну может еще что-то, но не знаю еще что :)

ПАЙКА SMD ДЕТАЛЕЙ БЕЗ ФЕНА

Все понимают, как можно с помощью обычного паяльника ЭПСН, мощностью 40 ватт, и мультиметра, самостоятельно ремонтировать различную электронную технику, с выводными деталями. Но такие детали сейчас встречаются, в основном только в блоках питания различной техники, и тому подобных силовых платах, где протекают значительные токи, и присутствует высокое напряжение, а все платы управления, сейчас идут на SMD элементной базе.

На плате SMD радиодетали

Так как же быть, если мы не умеем демонтировать и впаивать обратно SMD радиодетали, ведь тогда минимум 70% от возможных ремонтов техники, мы уже самостоятельно не сможем выполнить… Кто нибудь, не очень глубоко знакомый с темой монтажа и демонтажа, возможно скажет, для этого необходимы паяльная станция и паяльный фен, различные насадки и жала к ним, безотмывочный флюс, типа RMA-223, и тому подобное, чего в мастерской домашнего мастера обычно не бывает.

Паяльная станция

У меня есть дома в наличии, паяльная станция и фен, насадки и жала, флюсы, и припой с флюсом различных диаметров. Но как быть, если тебе вдруг потребуется починить технику, на выезде на заказ, или в гостях у знакомых? А разбирать, и привозить дефектную плату домой, или в мастерскую, где есть в наличии соответствующее паяльное оборудование, неудобно, по тем или иным причинам? Оказывается выход есть, и довольно простой. Что нам для этого потребуется?

Что нужно для хорошей пайки

  • 1. Паяльник ЭПСН 25 ватт, с жалом заточенным в иголку, для монтажа новой микросхемы.

  • 2. Паяльник ЭПСН 40-65 ватт с жалом заточенным под острый конус, для демонтажа микросхемы, с применением сплава Розе или Вуда. Паяльник, мощностью 40-65 ватт, должен быть включен обязательно через Диммер, устройство для регулирования мощности паяльника. Можно такой как на фото ниже, очень удобно.

  • 3. Сплав Розе или Вуда. Откусываем кусочек припоя бокорезами от капельки, и кладем прямо на контакты микросхемы с обоих сторон, в случае если она у нас, например в корпусе Soic-8.

  • 4. Демонтажная оплетка. Требуется для того, чтобы удалить остатки припоя с контактов на плате, а также на самой микросхеме, после демонтажа.

  • 5. Флюс СКФ (спиртоканифольный флюс, растолченная в порошок, растворенная в 97% спирте, канифоль), либо RMA-223, или подобные флюсы, желательно на основе канифоли.

  • 6. Удалитель остатков флюса Flux Off, или 646 растворитель, и маленькая кисточка, с щетиной средней жесткости, которой пользуются обычно в школе, для закрашивания на уроках рисования.

  • 7. Трубчатый припой с флюсом, диаметром 0.5 мм, (желательно, но не обязательно такого диаметра).

  • 8. Пинцет, желательно загнутый, Г — образной формы.

Распайка планарных деталей

Итак, как происходит сам процесс? Кое-что почитайте тут. Мы откусываем маленькие кусочки припоя (сплава) Розе или Вуда. Наносим наш флюс, обильно, на все контакты микросхемы. Кладем по капельке припоя Розе, с обоих сторон микросхемы, там где расположены контакты. Включаем паяльник, и выставляем с помощью диммера, мощность ориентировочно ватт 30-35, больше не рекомендую, есть риск перегреть микросхему при демонтаже. Проводим жалом нагревшегося паяльника, вдоль всех ножек микросхемы, с обоих сторон.

Демонтаж с помощью сплава Розе

Контакты микросхемы у нас при этом замкнутся, но это не страшно, после того как демонтируем микросхему, мы легко с помощью демонтажной оплетки, уберем излишки припоя с контактов на плате, и с контактов на микросхеме.

Итак, мы взялись за нашу микросхему пинцетом, по краям, там где отсутствуют ножки. Обычно длина микросхемы, там где мы придерживаем ее пинцетом, позволяет одновременно водить жалом паяльника, между кончиками пинцета, попеременно с двух сторон микросхемы, там где расположены контакты, и слегка тянуть ее вверх пинцетом. За счет того что при расплавлении сплава Розе или Вуда, которые имеют очень низкую температуру плавления, (порядка 100 градусов), относительно бессвинцового припоя, и даже обычного ПОС-61, и смещаясь с припоем на контактах, он тем самым снижает общую температуру плавления припоя.

Демонтаж микросхем с помощью оплетки

И таким образом микросхема у нас демонтируется, без опасного для нее перегрева. На плате у нас образуются остатки припоя, сплава Розе и бессвинцового, в виде слипшихся контактов. Для приведения платы в нормальный вид мы берем демонтажную оплетку, если флюс жидкий, можно даже обмакнуть ее кончик в нее, и кладем на образовавшиеся на плате “сопли” из припоя. Затем прогреваем сверху, придавив жалом паяльника, и проводим оплеткой вдоль контактов.

Выпаивание радиодеталей с оплеткой

Таким образом весь припой с контактов впитывается в оплетку, переходит на нее, и контакты на плате оказываются очищенными полностью от припоя. Затем эту же процедуру, нужно проделать со всеми контактами микросхемы, если мы собираемся запаивать микросхему в другую плату, или в эту же, например после прошивания с помощью программатора, если это микросхема Flash памяти, содержащая прошивку BIOS материнской платы, или монитора, или какой либо другой техники. Эту процедуру, нужно выполнить, чтобы очистить контакты микросхемы от излишков припоя. После этого наносим флюс заново, кладем микросхему на плату, располагаем ее так, чтобы контакты на плате строго соответствовали контактам микросхемы, и еще оставалось немного места на контактах на плате, по краям ножек. С какой целью мы оставляем это место? Чтобы можно было слегка коснувшись контактов, жалом паяльника, припаять их к плате. Затем мы берем паяльник ЭПСН 25 ватт, или подобный маломощный, и касаемся двух ножек микросхемы расположенных по диагонали.

Припаивание SMD радиодеталей паяльником

В итоге микросхема у нас оказывается “прихвачена”, и уже не сдвинется с места, так как расплавившийся припой на контактных площадках, будет держать микросхему. Затем мы берем припой диаметром 0.5 мм, с флюсом внутри, подносим его к каждому контакту микросхемы, и касаемся одновременно кончиком жала паяльника, припоя, и каждого контакта микросхемы. Использовать припой большего диаметра, не рекомендую, есть риск навесить “соплю”. Таким образом, у нас на каждом контакте “осаждается” припой. Повторяем эту процедуру со всеми контактами, и микросхема впаяна на место. При наличии опыта, все эти процедуры реально выполнить за 15-20 минут, а то и за меньшее время. Нам останется только смыть с платы остатки флюса, растворителем 646, или отмывочным  средством Flux Off, и плата готова к тестам, после просушивания, а это происходит очень быстро, так как вещества применяемые для смывания, очень летучие. 646 растворитель, в частности, сделан на основе ацетона. Надписи, шелкография на плате, и паяльная маска, при этом не смываются и не растворяются.

Единственное, демонтировать таким образом микросхему в корпусе Soic-16 и более многовыводную, будет проблематично, из-за сложностей с одновременным прогреванием, большого количества ножек. Всем удачной пайки, и поменьше перегретых микросхем! Специально для Радиосхем — AKV.

   Форум

   Форум по обсуждению материала ПАЙКА SMD ДЕТАЛЕЙ БЕЗ ФЕНА

23 лучших фена для волос 2021 года — Top Blow Dryer Reviews

Вы можете прожить годы своей жизни с феном некачественного и быть в порядке, но зачем соглашаться на что-то меньшее, чем лучшие фены на рынке? Вы заслуживаете обдува без завивки, разлетающихся частиц, чрезмерного теплового повреждения и длительного времени высыхания — и вы заслуживаете того, чтобы получить этот безупречный вид, не выходя из дома.

Все начинается с правильных инструментов для его выполнения. Но независимо от того, сушите ли вы феном ежедневно или раз в неделю, или ищете средство для быстрой сушки вьющихся волос, не переживайте.У парикмахера (и креативного директора Virtue) Адира Абергеля есть один простой совет, как выбрать фен для волос. «При сушке вьющихся волос феном используйте ионный фен», — сказал он ранее Allure. «Если у вас более тонкие волосы, которым требуется больше объема, используйте традиционный фен, а не ионный». Некоторые из наших фаворитов на все времена, такие как знаменитая сушилка Harry Josh Pro Tools Pro 2000, предлагают как ионное, так и неионное тепло, с которым вы можете быстро переключаться.

Никки Феррара, колорист и владелец компании Nikki Ferrara Hair Color в Нью-Йорке, уделяет больше внимания продукции (например.грамм. обдувочный крем или спрей), который вы используете вместе с феном. Она рекомендует легкий вариант, такой как R + Co’s Grid Structural Hold Setting Spray , для тонких волос или более насыщенный продукт, такой как Fatboy’s Hair Tacky Oil , для волос с нормальной и более густой текстурой. «Прямое нагревание волос без применения термозащитных средств приведет к потускнению цвета и приобретению медного оттенка», — говорит Мэдисон Рэй Гарретт, мастер-колорист салона Spoke & Weal в Нью-Йорке, ранее сообщала Allure.

Насадка-концентратор не только действует как защитный барьер и защищает волосы, но и является ключом к достижению результатов на уровне салона.«Он концентрирует воздух и помогает направлять воздушный поток именно туда, куда вы хотите», — объяснял ранее Абергель. «Это один из самых важных аксессуаров при сушке феном собственных волос, особенно когда вы пытаетесь попасть в эти труднодоступные места». Этот концентрированный воздушный поток также помогает «сделать кутикулу волос ровно, чтобы она была более блестящей и менее вьющейся», — добавила парикмахер Кики Хейткоттер.

Еще один совет по предотвращению спутывания волос: не начинайте укладывать волосы, пока они еще насквозь мокрые.«Обычно я сначала грубо сушу волосы руками, прежде чем приступить к сушке феном с круглой щеткой — когда волосы высохнут не менее чем на 80 процентов», — рассказывает она Allure. Парикмахеры обычно рекомендуют использовать щетку из кабановой щетины для получения максимально гладких результатов.

Для начала мы собрали лучшие фены для всех типов волос, рекомендованные профессиональными парикмахерами и редакторами Allure , которые помогут вам в достижении ваших целей. Поверьте, качество имеет решающее значение, когда речь идет о скорости, долговечности и невероятной мощности.

Все продукты, представленные на Allure, выбираются нашими редакторами независимо. Однако, когда вы покупаете что-то через наши розничные ссылки, мы можем получать партнерскую комиссию.

Полупроводники и активные компоненты Agilent 5060-0489 Микросхемы Линейные интегральные схемы (ИС)

Полупроводники и активные компоненты Agilent 5060-0489 Микросхемы линейные интегральные схемы (ИС)
  1. Дом
  2. Бизнес и промышленность
  3. Электрооборудование и принадлежности
  4. Электронные компоненты и полупроводники
  5. Полупроводники и активные компоненты
  6. Интегральные схемы (ИС)
  7. Другие интегральные схемы

Agilent 5060-0489 Линейная микросхема IC

Agilent 5060-0489 Microcircuit Linear IC, 5060-0489 Microcircuit Linear IC Agilent, Microcircuit Linear IC 5060-0489 HP / Agilent, Высокое качество, высокие скидки Недорогие онлайн-продажи от экспертов Получите быструю доставку и гарантию соответствия цены.Микросхема IC Agilent 5060-0489 Linear.

Agilent 5060-0489 Линейная микросхема IC

Agilent 5060-0489 Линейная микросхема IC. Микросхема Linear IC 5060-0489 HP / Agilent .. Состояние: Использовано: элемент, который использовался ранее. На изделии могут быть некоторые признаки косметического износа, но он полностью исправен и функционирует должным образом. Это может быть напольная модель или возврат магазина, который был использован. См. Список продавца для получения полной информации и описания любых недостатков.См. Все определения условий , Примечания продавца: «Отличное состояние, 30-дневная гарантия, протестировано, рабочее состояние» ,









Agilent 5060-0489 Линейная микросхема IC

Устойчивая липкая резиновая подошва, настолько привлекательная, что можно добавлять или заменять серьги разной тематики. Простота установки и гарантия — провода не нужны. Легко читаемые надписи читаются на расстоянии, устойчивы к ультрафиолетовому излучению и не мнутся, поэтому они служат практически ко всему.Мужские жесткие борды Under Armour: одежда, купите в YONG-SHOP женскую футболку Calavera Повседневную хлопковую футболку с коротким рукавом и V-образным вырезом с рисунком Топы и другие футболки по адресу: Agilent 5060-0489 Microcircuit Linear IC . Включает запатентованную центральную кастрюлю Pants Saver, которая вмещает и улавливает до 500 мл (16 унций. Детская или детская спальня. Цилиндры имеют фиксированную кромку на одном конце стержня. Тип украшения: подвески и шармы. * Допускаются оптовые продавцы. Держатель подарочной карты Sweet Little Halloween Creature. Отправьте кому-нибудь особенно милое маленькое существо, наполненное денежным призом или подарочной картой.Подразделение North Star Glove Co, розовое и желтое, плюс опция «индивидуальный», где мы можем подобрать определенный цвет e, • Огранка драгоценного камня: овальный изумруд // Круглые бриллианты. • Амулеты будут «плавать» внутри медальона. Стоимость доставки по Германии в качестве застрахованного пакета DHL составляет 6 евро. Застежка-лобстер античная медь металлическая 12×6мм. Они также подходят для детского душа. Agilent 5060-0489 Microcircuit Linear IC . ✔ КАК МОЖНО ОТмыть эти носки и нагреть двустороннюю клейкую ленту с помощью фена перед наклеиванием.


Agilent 5060-0489 Микросхема Линейная ИС


Microcircuit Linear IC 5060-0489 HP / Agilent, Высокое качество, большие скидки Онлайн-продажи по низким ценам от экспертов Получите быструю доставку и гарантию соответствия цены.
Agilent 5060-0489 Микросхема Линейная ИС

7 лучших фенов для путешествий, которые можно купить в 2021 году

Sephora / Ulta / Бетси Фаррелл

Представьте себе: вы подходите к Airbnb и проверяете ванную комнату.Все чисто (ничего страшного!), Но чего-то не хватает: фена. Если вы постоянно путешествуете по работе или планируете свадьбу, вам не захочется искать в Google местные парикмахерские. Вместо этого возьмите с собой дорожный фен, который достаточно мал, чтобы поместиться в вашей ручной клади.

Но сначала ответим на несколько наиболее распространенных вопросов о фенах для путешествий:

Что такое фен с двойным напряжением?

Двойное напряжение означает, что ваш фен может работать от U.С. и за рубежом. Большинство фенов в США работают от более низкого напряжения (около 120 вольт). Вам понадобится тот, который работает от более высокого напряжения, около 240 вольт, во время международных путешествий. Фен с двойным напряжением имеет два варианта напряжения. Если вы хотите быть в большей безопасности за границей, держите его на низком уровне, а не на высоком при использовании.

При поездке за границу вам все равно понадобится адаптер, соответствующий стране, которую вы планируете посетить. Хотя универсальный адаптер для путешествий Epicka не был протестирован Институтом надлежащей уборки, он является лучшим выбором на Amazon с 84% пятизвездочными отзывами.

Как узнать, работает ли мой фен с двойным напряжением?

Проверьте этикетку питания. Должно быть написано «120 / 220–240 В» или «120 ~ 220 В переменного тока». Скорее всего, он есть на устройстве и на сайте, на котором вы его купили. Если указано только одно напряжение (например, «120 В»), ваше устройство представляет собой осушитель с одним напряжением.

Фены Conair имеют двойное напряжение?

Да! Фактически, одним из самых продаваемых фенов на Amazon является керамический фен с турмалином Conair miniPRO. С. Роуэлл, проверенный покупатель на Amazon, сказал: «Я купил это из-за небольшого размера и двойного напряжения для использования во время поездки в Ирландию.Размер приятный и маленький для путешествий, а фен хорошо работает здесь, в США »

Можно ли использовать фен Dyson за границей?

Это не лучшая идея. Фен Dyson Supersonic выделяется как эффективный выбор , вы захотите оставить свой Dyson в стране, где он был приобретен. Модели, приобретенные в США, например, будут работать только в Соединенных Штатах и ​​Канаде.

Некоторые из будущих фенов для путешествий были протестированы лабораторию красоты Good Housekeeping Institute, а другие, как и вы, любимы тысячами покупателей.Мы думаем, что это лучшие дорожные фены прямо сейчас:

Лучший в целом: Компактный дорожный фен Revlon 1875W
Лучшее соотношение цены и качества: Conair miniPRO Керамический фен для волос с турмалином
Самый мощный: Sephora Collection Mini Blast Ионная выдувная сушилка
Самая компактная: Компактная сушилка BaBylissPRO Nano Titanium Bambino
Выбор редакции: Фен для сушки феном Baby Buttercup Blow Dry
Ulta Bestseller: T3 Стильный легковес Легкая складная сушилка : Сверхзвуковой фен Dyson

Реклама — продолжить чтение ниже

1

Лучший фен для путешествий

Компактная дорожная сушилка 1875 Вт

Эта элегантная модель имеет два напряжения питания, имеет два режима нагрева и скорости, — кнопку холодного выстрела и складную ручку.Один проверенный покупатель на Ulta.com, Мишель из Питтсбурга, написал: «У меня артрит в руках, поэтому с феном нормального размера мне немного сложно обращаться. Этот маленький фен прост в обращении и очень быстро сушит волосы! »

2

Лучший дорожный фен для волос

Керамический фен с турмалином miniPRO

Специалисты нашей лаборатории красоты уважают Conair за его стабильные и высокопроизводительные сушилки и любят этот за его низкую цену.Менее чем за 20 долларов вы получаете продукт с двойным напряжением, в котором заявлено, что он использует турмалиновую керамическую технологию для обеспечения плавности, и есть , две настройки нагрева и скорости . Он также поставляется с насадкой-концентратором для более точной укладки.

3

Самый мощный дорожный фен для волос

Мини-струйная ионная сушилка Коллекция Sephora sephora.com

32,00 долл. США

Один из лучших исполнителей в наших тестах также оказался менее 50 долларов.Тестерам понравились размер и цена этой модели, и они были впечатлены тем, как быстро она сушит им волосы. Он имеет двойное напряжение, а имеет мощный двигатель постоянного тока , который, как утверждается, выделяет отрицательные ионы, что может помочь в борьбе с завитками. В отличие от других продуктов в этом ценовом диапазоне, он поставляется с насадкой-диффузором для сохранения неповрежденных локонов.

4

Самый компактный дорожный фен для волос

Компактная сушилка Nano Titanium Bambino BaBylissPRO ulta.ком

100,00 долл. США

Наши тестеры были особенно впечатлены тем, насколько мощной была эта модель, несмотря на ее небольшие размеры. Бонусные баллы за двойное напряжение и сопло концентратора . Однако один из тестировщиков отметил, что это лучший вариант, если у вас более короткие волосы.

5

Выбор редакции

Фен для волос Baby Buttercup Драйбар sephora.com

135 долларов.00

Если вы поклонник Drybar, обратите внимание на мини-версию салонного фена для волос . Он имеет двойное напряжение, складывается на ручке, имеет два режима нагрева и кнопку охлаждения. Нам нравится полноразмерная версия, и миниатюрный Baby Buttercup работает так же хорошо.

6

Ulta Бестселлер

Легкая компактная складная сушилка

Покупателям на Ulta.com нравится этот продукт с двойным напряжением питания и стильной прической.Складная ручка делает его еще более компактным, а поставляется с дорожной сумкой, чтобы держать все вместе.

7

Самый стильный

Сверхзвуковой фен

Фен Dyson поистине революционен. Его единственный в своем роде дизайн имел самый сильный воздушный поток и самую быструю сушку волос в наших тестах. Они связывают это с двигателем постоянного тока, который должен сделать его еще более долговечным.

Блейк Баккила Заместитель редактора Блейк — бывший помощник редактора GoodHousekeeping.com, освещающего новости о красоте, знаменитостях, праздничных развлечениях и другие новости об образе жизни.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

17 Лучшие фены для волос 2021

любезно

Ключом к великолепной прическе на уровне салона каждый день является отличный фен для легкой очистки в домашних условиях.К счастью для вас, у нас есть подробный анализ лучших фенов, в том числе проверенные образцы из лаборатории красоты Good Housekeeping Institute, звезды Good Housekeeping Seal, бестселлеры и фавориты редакторов.

GH Beauty Lab оценивает фены по ценовым категориям в лаборатории, измеряя скорость сушки на стандартизированных образцах человеческих волос, силу воздушного потока, вес, температуру воздуха и поверхности, а также длину шнура. Мы также оцениваем уровень шума и простоту использования каждого фена, в том числе удобство удержания, легкость надевания и снятия насадок, расположение и удобство элементов управления и кнопок, а также раздражение или повреждение кожи головы, кожи или волос.В последнем испытании феном, проведенном лабораторией, ученых записали 2196 точек данных, чтобы подсчитать модели-победители.

Что делает фен отличным?

  • A Регулируемые параметры нагрева и скорости , включая кнопку «Cool Shot», которая помогает закрыть кутикулу волос и зафиксировать их прическу, предотвращая завивание волос после того, как вы закончите сушить.
  • Насадки действительно влияют на различные текстуры, поскольку они влияют на воздушный поток фена.
    ✔️ Диффузоры отлично подходят для людей с вьющимися волосами, потому что они направляют воздух к кончикам волос, рассеивая поток воздуха из фена, чтобы предотвратить завивание, что может помочь определить локоны и даже добавить объем.
    ✔️ Концентраторы сужают воздушный поток фена, направляя воздух прямо на волосы для создания гладких и гладких стилей. Они бывают разных размеров для разных целей: широкие удлиненные насадки-концентраторы предназначены для больших поверхностей и «полезны для густых и длинных волос, поскольку они помогают им быстрее сохнуть», — говорит Сабина Виземанн, старший химик лаборатории красоты.Короткие узкие насадки-концентраторы придают кудрявым и вьющимся волосам возможность гладкого выброса, поскольку их мощные потоки отлично подходят для устранения вьющихся волос.

Собираетесь ли вы для повседневного использования в домашних условиях, выбираете лучший дорожный фен, простую в использовании щетку для волос или продумывание профессионального уровня каждые несколько дней, вы не будете разочарованы нашим лучший выбор. Вот лучшие фены, которые вы можете купить:

Реклама — продолжить чтение ниже

Лучший фен для волос

Нано-титановый фен для волос BaBylissPro амазонка.ком

79,99 долл. США

Созданный для скорости, инструмент BaBylissPro d быстро завел волосы в тестах GH Beauty Lab, получил высшую оценку за время высыхания . Он также получил высокие оценки за сильный обдув и простые в использовании кнопки и насадки. «Он элегантный, не слишком громкий, но мощный, и прекрасно работает!» — удивился оценщик.

  • Концентратор в комплекте
  • 3 ступени нагрева; 2 скорости
  • Простота использования и удержания

Фен для волос Best Value

D3190 Фен для защиты от повреждений

Самый продаваемый фен для волос Amazon , этот выбор стоимостью менее 20 долларов имеет более 2100 отзывов.Поставляется с двумя насадками — концентратором воздуха и диффузором. Один рецензент предлагает воспользоваться удобной петлей, повесив ее на крючок для удобного хранения вне поля зрения.

  • Концентратор и диффузор включены
  • 3 ступени нагрева; 2 скорости
  • Бюджетный

Лучшая щетка для фена

Одношаговый фен и средство для придания объема

Эта самая продаваемая щетка для фена (фаворит Джессики Тейч, заместителя редактора Good Housekeeping Institute) стоит шумихи: Она сушит и разглаживает даже очень вьющиеся волосы. вдвое быстрее, чем традиционный фен и комбинация круглой щетки. .Его интуитивно понятная эллиптическая форма проста в использовании (даже если вы «не можете сушить собственные волосы») и не утомляет руки. Кроме того, его сглаживающие щетинки означают тонны раскачивающегося тела на уровне выброса от корней до кончиков. Только будьте осторожны, не используйте его на намокших влажных волосах, чтобы не сломаться!

СВЯЗАННЫЙ : 10 лучших щеток для фенов для гладкого стиля

  • 2 режима нагрева; 2 скорости
  • Стилизует и высыхает в одном устройстве

Лучший фен для поврежденных волос

Сверхзвуковой фен

Этот уникальный дизайн (мотор находится в рукоятке!) Обеспечивал самый сильный воздушный поток и сушил волосы быстрее, чем любая модель в истории тестирования фена Beauty Lab .Согласно лабораторным исследованиям, он высушил восьмидюймовый образец волос всего за 54 секунды. Тестировщикам понравилось, насколько он гладкий, и один из них восторженно сказал: «Он сделал волосы более гладкими и за меньшее время, чем любой фен, которым я пользовался».

СВЯЗАННЫЙ : действительно ли стоит фен Dyson за 400 долларов?

  • Сглаживающая насадка, концентратор и диффузор в комплекте
  • 4 ступени нагрева; 3 скорости
  • Меньше повреждения волос

Лучший фен для вьющихся волос

Профессиональный фен Turbo Ionic DC Blue

Горячие инструменты амазонка.ком

Эта модель получила почти идеальную оценку скорости сушки в наших тестах Beauty Lab. Тестерам понравился его небольшой размер и то, что он делает их волосы менее вьющимися. . «На сушку волос у меня ушло гораздо меньше времени, чем обычно», — отметил один из тестеров. Другим он понравился за легкость доступа к элементам управления и удобную форму.

  • Концентратор в комплекте
  • 3 ступени нагрева; 3 скорости

Лучший легкий фен для волос

Фен Ionic-Gold Fusion Pro Formawell Beauty x Кендалл Дженнер амазонка.ком

Не бойтесь переутомления рук при сушке с легким перышком Formawell Beauty. Анализ Beauty Lab показал, что он тихий и самый легкий из победителей фунтов стерлингов. Он быстро сушил образцы волос, а насадки легко перемещались. Экспертам понравилось, что инструмент не был громоздким. «Идеальный фен для дома», — сообщил один из них. «Тепло и воздушный поток сильные, но при этом компактный». Предостережение: использование короткого шнура может оказаться затруднительным.

  • Концентратор в комплекте
  • 3 ступени нагрева; 2 скорости
  • Легкий и простой в использовании

Лучший деликатный фен для тонких волос

Профессиональный бесщеточный фен GrapheneMX Био-ионный сефора.ком

245,00 долл. США

Избегайте болезненных ожогов с помощью фена Bio Ionic, который был эффективным, но мягким для волос и прядей в тестах GH Beauty Lab. У него была самая низкая температура воздуха при максимальном из трех параметров, но все же образцы волос были быстро высушены . Несмотря на то, что он был громким при тестировании звука и был самым дорогим из последних победителей тестов, он имеет 10-летнюю гарантию на срок службы двигателя. «Гладкий вид, сбалансированный вес и размер, не слишком тяжелый или большой, но мощный», — отметил эксперт.

  • 3 концентратора включены
  • 3 ступени нагрева; 2 скорости
  • Низкая температура воздуха, но быстрое высыхание

Лучший фен для густых волос

Ультра гладкий профессиональный фен Крикет hbbeautybar.co

99,95 долл. США

В тесте GH Beauty Lab модель Cricket излучала максимальное количество тепла, позволяя быстро сушить даже густые или жесткие волосы. При 150 ° F у него была самая высокая температура воздуха среди верхних сушилок, что делало его хорошим вариантом для густых волос. Он также получил высокую оценку за универсальную простоту. «Симпатичный и компактный, но мощный и хорошо сделанный», — сказал один эксперт-оценщик. «Он также легкий [1,5 фунта], и его приятно держать в руке».

  • Концентратор в комплекте
  • 3 ступени нагрева; 2 скорости

Лучший компактный фен для волос

Сушилка Ultra Light Pro Инструменты Гарри Джоша дермстор.ком

$ 349,00

Вы, наверное, видели эту ультра-шикарную пастельную сушилку размером пинты по всему Instagram (это фаворит Жизель), но теперь она имеет облегченный дизайн. Наша лаборатория красоты протестировала оригинальный фен Harry Josh Pro Tools 2000, и, хотя некоторые испытатели сочли его слишком тяжелым, им понравилась его мощность. Это также фаворит редактора.

  • 2 концентратора включены
  • 3 ступени нагрева; 2 скорости
  • Маленький, но мощный

Фен для волос Best Travel

Компактный дорожный фен 1875W

Наша лаборатория красоты выбрала этот фен для волос mini Revlon в качестве фена для путешествий.Эта модель идеально подходит для путешествий, потому что у нее двойное напряжение — это означает, что вы можете использовать в других странах без проблем. Кроме того, ручка складывается, поэтому в чемодане занимает меньше места!

  • Концентратор в комплекте
  • 2 ступени нагрева; 2 скорости
  • Двойное напряжение и компактный

ФЕН BEST QUIET

Нано Вес Pro 1900 Turbo FHI Heat амазонка.ком

89,29 $

FHI — это «легкий, тихий и быстрый», — заявили тестировщики. В то время как сама сушилка остается умеренной, воздух, который она излучает при самых высоких настройках, может получить горячего . Его родственная модель, фен FHI 1850 Tech, имеет меньше излишеств, но он очень легкий, хорошо направляет тепло и не производит слишком большого шума.

  • Концентратор, диффузор и гребень в комплекте
  • 3 ступени нагрева; 2 скорости

BEST HIGH TECH ФЕН

Сушилка Touch 2 CHI амазонка.ком 199,99 долл. США

8000 руб. (36%)

Возможно, вы уже знаете о утюжках CHI, но фен также является культовым. Имеет встроенный сенсорный экран для регулировки настроек . Испытатели GH испытывали смешанные чувства — кому-то он нравился, кому-то было трудно использовать, — но всем понравился внушительный размер сушилки.

  • Концентратор и диффузор включены
  • Регулируемые настройки нагрева и скорости с помощью спидометра
  • Сенсорный экран требует обучения

ЛУЧШИЙ ФЕН ДЛЯ БЛЕСКА

Профессиональная ионная сушилка Сэм Вилла амазонка.ком

189,95 долл. США

Старшему химику нашей лаборатории красоты Сабине Виземанн нравится, как этот простой в обращении фен ощущается в ее руках и как выглядят ее волосы после его использования. «В мгновение ока он обеспечивает сияющий вид салона . , который действительно поразил меня (и мои волосы)», — говорит она. «Оказывается, мой стилист использует это в течение многих лет, и я рада, что я следовал своим инстинктам».

  • 2 концентратора включены
  • 3 ступени нагрева; 2 скорости
  • Салонное качество

ЛУЧШИЙ ПРОФЕССИОНАЛЬНЫЙ ФЕН

Сушилка для выдувания лютиков Драйбар амазонка.ком

199,00 долл. США

Вы одержимы выбросами Drybar, но не можете раскошелиться на одну каждую неделю? Возьмите эту сушилку (, , , стилисты Drybar той же модели используют ), и вы мгновенно получите профессиональную сушилку. Он также поставляется в версии для путешествий.

  • 2 концентратора включены
  • 3 ступени нагрева; 2 скорости
  • С защитой от выброса

Стайлер объемного звучания 1875W 360 Surround

Нет, вы не воображаете: действительно есть «туннель» через сушилку Revlon.Цилиндр открывается и закрывается, так что можно сушить вертикально. — аналогично тому, как вы кормите волосы утюгом! Это означает быстрое и интуитивно понятное моделирование.

  • 3 ступени нагрева; 2 скорости
  • Инновационный дизайн
  • Без насадок для универсального стиля

Фен Infiniti Pro

Conair амазонка.ком

Профессиональная модель

Conair сокращает время сушки благодаря мощному двигателю переменного тока. «Это было потрясающе, и d собрали мои густые длинные волосы в рекордно короткие сроки », — говорит один обозреватель Amazon. Кроме того, съемный фильтр упрощает очистку от ворса и грязи.

  • Концентратор и диффузор включены
  • 3 ступени нагрева; 2 скорости

Фен для волос соучастника

Этот легкий фен от Amika может похвастаться сверхбыстрым временем сушки , двумя настройками скорости и тремя вариантами нагрева для идеальной сушки, независимо от того, насколько тонкими или густыми являются ваши волосы.

  • Концентратор в комплекте
  • 3 ступени нагрева; 2 скорости
Николь Сапорита, Институт хорошего домашнего хозяйства Старший редактор Николь Сапорита — старший редактор Good Housekeeping, где она исследует, пишет и сообщает об оригинальном контенте для Института Good Housekeeping и ряда других отделов, включая здоровье, путешествия и семью.Апрель Францино Директор по красоте Эйприл Францино — директор по красоте в Good Housekeeping, входящем в группу красоты Hearst Women’s Lifestyle Beauty.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

Сушилка для пайки микросхем руками: схема и фото

На современном рынке приборов представлен широкий ассортимент моделей термофенов, которые отличаются высоким уровнем эффективности.Эти профессиональные устройства обладают множеством функций. Но стоимость их довольно высока, поэтому многие собирают фен для пайки микросхем сами.

Конструкция устройства

Термофен относится к категории устройств, предназначенных для пайки легко плавящихся материалов. Помимо своей основной функции, устройство можно использовать для нагрева поверхности с целью удаления краски или нагрева изделия для сгибания, например, трубы.

В конструкцию прибора входят:

  • корпус, отличительной особенностью которого является высокий уровень термостойкости;
  • устройство для нагнетания потока воздуха;
  • элемент для обогрева.

Температура сушилки для пайки микросхем может повышаться до 750 ºС. Для обеспечения этого показателя мощность компонента для обогрева должна быть выше 1,7 кВт. Важная функция агрегатов — возможность регулировать температуру, которая ступенчато повышается.

Температура, необходимая для пайки материалов, регулируется расстоянием от сопла до материала. Большинство модификаций устроено таким образом, что при нахождении агрегата на расстоянии 7 см от поверхности материала температура воздушного потока снижается вдвое.

Как самодельная сушилка для пайки микросхем? Схема ниже поможет со сборкой устройства.

Для каких целей он используется?

Сегодня такие устройства используются мастерами не только с целью пайки, но и для снятия краски, что особенно необходимо при работе с поверхностью из дерева. При нагревании покрытие приобретает эластичность и срезается с дерева. Термофан отлично справляется с этой функцией при температурном режиме 550 ° C при удалении сопла от материала на 1 см.Нагретый воздух также используется для сушки поверхностей.

Материалы для сборки прибора

Для сборки фена для пайки микросхем своими руками необходимо подготовить:

  • провод; Паяльник
  • ;
  • лампочка галогенная;
  • асбест;
  • клей термостойкий;
  • трубка изоляционная;
  • винты;
  • электропровод;
  • кнопка для запуска;
  • реостат;
  • компрессор.

Особенности самостоятельной сборки

Сушилки для пайки микросхем, собранные своими руками, создают поток горячего воздуха с температурой не менее 850 ° С. Коэффициент мощности компонента для нагрева должен составлять 2,6 кВт. Все элементы должны быть доступными и недорогими.

Устройство может быть ручным и стационарным.

Самодельный фен для пайки микросхем своими рукамиСтационарную модификацию собрать намного проще, так как ее габариты не ограничены, и нет необходимости беспокоиться о температуре в районе ручки.Но в этом случае сушилка, являющаяся своеобразным паяльником, останется неподвижной. Вы должны переместить деталь. Больше возможностей при работе дает портативный прибор. Он должен быть маленьким и позволять держать его голыми руками.

Изготовление ручки

Ручка должна подвергаться максимальной изоляции. Часто можно услышать, что при пайке можно использовать перчатки из брезента. Этот метод неудобен. Ручка может быть вырезана вручную из эбонита. Эта работа не требует особых навыков.

Для теплоизоляции рекомендуется использовать термостойкую ткань. Если обернуть рукоятью, то можно будет спокойно работать.

Использование трубок из разных металлов не рекомендуется. Этому есть объяснение. Сначала такая ручка подвергнется быстрому нагреву. Во-вторых, следует отметить, что фен — это электроприбор, проводящий ток. Чем меньше деталей из металла, тем безопаснее становится использование устройства.

Сборка нагревательного элемента

Основная проблема при сборке такого инструмента, как сушилка для пайки микросхем, своими руками — создание элемента для нагрева.Нагреватели от бытовой техники по типу фена или паяльника в этом случае неуместны. Необходимую деталь следует изготовить самостоятельно на основе проволоки из нихрома, сечение которой составляет 0,4-0,8 мм. Нихром с большим поперечным сечением обеспечивает большую мощность, но при этом добиться нужной температуры будет сложно. Для компактного расположения элемента для обогрева потребуется сделать спираль диаметром 4-8 мм.

Спираль должна быть намотана на какую-то цилиндрическую основу из материала с высокой термостойкостью.В этом случае используется кварц или фарфор в виде пустого конуса или трубки. Эту основу можно вынуть из старой сушилки. Более предпочтительным является кварцевое изделие из галогенных ламповых проекторов на основе лампы мощностью 2,3-2,6 кВт.

В роли элемента, отвечающего за нагнетание воздуха, подходит стандартный небольшой вентилятор. При сборке фена в домашних условиях эта деталь будет самой дорогой. Нагнетатель можно снять со старой мощной сушилки. Из вентиляторов бытового назначения подойдет марка BAKU 8032 производительностью 30 л / м.

Собранный фен для пайки микросхем своими руками, фото которого представлены в этой статье, работает от сети 220 В и имеет мощность около 420 Вт.

Самым дешевым и унифицированным вариантом считается использование малогабаритного компрессора для аквариумных рыбок. Устанавливается вместе с ресивером (воздухосборником). Для этого используют любую небольшую пластиковую бутылку, так как в области е установки нагрева не будет, а горячий воздух будет выходить в обратном направлении.

При изготовлении корпуса устройства используется несколько вариантов:

  • Использованный материал с высоким уровнем теплоизоляции (керамика или фарфор). Но эти материалы недешевы и усложнят конструкцию.
  • Теплоизоляция используется с высокой степенью надежности для распределения горячего воздуха. В этом случае материал не подвергается воздействию температуры, за исключением области, прилегающей к соплу.

В роли основы корпуса входит ручка, может стать основой любого домашнего фена среднего размера.Облицовка корпуса, то есть сопло, выполнено из теплоизоляционного материала, выдерживающего температуру нагрева 800 ° С. При этом он действует как изолятор остальных участков корпуса от действия высоких температура. Сопло должно быть металлическим с учетом возможного контакта с расплавами в процессе пайки.

Теплоизоляция может быть обеспечена элементами из кварца (трубка, пластина, слюда, стекловолокно, стекло, фарфор, керамика и др.).При изготовлении агрегата понадобится термостойкий клей.

Система регулирования мощности может быть собрана из старых электроприборов, при условии, что они находятся в рабочем состоянии. В роли переключателя используется модификация ключа или кнопки.

Какие инструменты понадобятся?

Необходимо подготовить:

  • лобзик;
  • тиски;
  • ножницы;
  • плоскогубцы;
  • ножовка по металлу для резки металлических поверхностей;
  • сверло;
  • щетка; Отвертка
  • ;
  • суппорта; Паяльник
  • ;
  • метчиков;
  • омметр;
  • тестер.

Основные этапы сборки

Самодельный паяльник для микросхем собирается в несколько этапов. Работа начинается с намотки змеевика на нагревательную часть. Спираль располагается на стальной проволоке сечением 4-7 мм с натяжением. Спираль рекомендуется наматывать проволокой из нихрома сечением 0,5-0,6 мм. Размер спирали выбирается с учетом того, что показатель сопротивления будет примерно 75-95 Ом.

Спираль наматывается на трубчатую галогеновую лампу от прожектора или паяльника.Витки спирали необходимо укладывать равномерно по всей площади основания с небольшим зазором. Они не должны контактировать друг с другом. Поверх уложенной спирали закрепляют слой асбеста или стекловолокна. Последний материал фиксируется термостойким клеем. После этого на клеевой слой следует надеть теплоизоляционную трубку из керамики, кварца, фарфора и т. Д. Концы спирали выступают наружу. Торцы и места вывода также обрабатываются клеем.

Готовый нагревательный элемент монтируется во внутреннем канале корпуса тепловентилятора.Место установки покрывают пластинами из кварца, слюды или асбеста для дополнительной теплоизоляции. Спиральные выводы подключаются к электрическому проводу при помощи витого зажима. Электрический провод должен иметь термостойкую изоляцию. Провод проходит через пусковой выключатель и реостат для регулирования напряжения, подаваемого на спираль.

Воздуходувка закреплена на уровне отверстия нагревательного элемента на задней стороне корпуса. Если компрессор или элемент нагнетания воздуха не помещается в корпус, его можно установить во внешней части торца корпуса.В этом случае к нему подключается трубка, направляющая воздушный поток. Это приводит к нагревательному элементу, расположенному внутри корпуса.

От нагнетателя необходимо вывести провода для блоков питания, соединенных проводом на нагрев, чтобы выключатель мог управлять мощностью обоих элементов. Реостат для регулирования расхода воздуха вводится в цепь электропровода для впрыска.

Электрический провод выведен наружу в нижней части ручки корпуса, а ключ или кнопка переключателя и рычаги реостата закреплены в любом удобном месте с внешней стороны основания изделия.

Далее половинки основания стыкуются и фиксируются между собой. Наконечник изготавливается из теплоизоляционного материала конической или цилиндрической формы. Затем прикрепляется металлическая насадка. В конструкции должны быть предусмотрены сменные сопла с разным показателем диаметра выхода горячего воздуха.

Основные принципы работы установки

Самодельный фен для пайки микросхем работает по следующему принципу:

  • при нажатии на кнопку запускается вентилятор и нагреватель; В нужную точку направляется узкая струя горячего воздуха;
  • флюс для пайки микросхем феном и припой начинает плавиться;
  • соединительные детали нагреваются.

Так происходит пайка деталей.

Пайка микросхем

Если вы хотите использовать фен в качестве устройства для пайки микросхем, температура воздушного потока повышается до уровня 700-800 ° С.

Воздушный поток направляется узкой струей. Мощность ТЭНа следует увеличить до 2,3-2,6 кВт.

Ручка должна иметь температуру, комфортную для кожи рук. Чтобы пайка не доставляла неудобств, на ручку может быть нанесен дополнительный защитный слой резины.

Вывод

Такое устройство, как термовентилятор, может быть использовано для многих видов работ, связанных с пайкой микросхем и мелких деталей. С помощью установки можно паять такие материалы, как пленка ПВХ линолеума, демонтировать радиодетали, просушивать стыки на клее, плавить концы синтетических волокон, расплавлять термоклей и т. Д. Пайка микрочипов SMD методом фен качественный.

Устройство можно собрать самостоятельно. При этом денежные затраты будут минимальными.Паяльник для микросхем собирается своими руками с помощью обычного фена. Нагревательный элемент претерпевает серьезную переделку. Идея устройства осталась такой же, как и у обычного фена. Воздух нагнетается вентилятором, проходит через нагревательный элемент, приобретает температуру, достаточную для пайки флюса для пайки или нарезки резьбы.

Лучший фен для волос на 2021 год

Наш выбор

Rusk W8less

Наш любимый фен легкий и оснащен длинным шнуром, а среди моделей, которые мы тестировали, он привязан для выдувания самого горячего и самого быстрого воздуха.Нам он нравится не меньше, чем сушилкам в несколько раз дороже.

Варианты покупки

* На момент публикации цена составляла 80 долларов.

Тепло и скорость — единственные особенности, которые важны для эффективной сушки волос, и с воздушным потоком 50 миль в час и 150 ° F Rusk W8less является одним из самых горячих и быстрых сушилок, которые мы тестировали. Он весит меньше фунта, у него есть шнур длиной 8 футов (один из самых длинных, что мы обнаружили), его особенно удобно держать в руке, и в целом он обладает наилучшим сочетанием функций, которые мы считали важными — это, безусловно, так, даже когда вы сравните его с сушилками, которые стоят сотни долларов.Rusk W8less поставляется с концентратором, который полезен для выпрямления волос. Однако в комплекте нет диффузора; Если вы используете один для вьющихся волос, рассмотрите наш занявший второе место, которое почти идентично нашему выбору, но включает диффузор и обычно стоит дороже.

, занявший второе место

Rusk CTC Lite

CTC Lite — одна из самых быстрых и легких сушилок, которые мы тестировали, и поставляется с диффузором, но обычно он дороже, чем модели аналогичного качества.

Rusk прекращает выпуск фена CTC Lite.В настоящее время мы тестируем альтернативные варианты и обновим это руководство с учетом наших результатов.

Если наш лучший выбор распродан, если вам нужна такая же легкая и удобная в обращении сушилка с диффузором, или если эта модель продается по цене ниже, чем наш лучший выбор, приобретите Rusk CTC Lite. Наш прежний фаворит, CTC Lite имеет дизайн, очень похожий на наш нынешний фаворит. Он вошел в число самых быстрых и легких сушилок, которые мы тестировали, выдувал воздух со скоростью 50 миль в час и весил 0,95 фунта. В 8.5 футов, его шнур — один из самых длинных из всех протестированных нами моделей. Глянцевый черный цвет с простым дизайном будет изысканно смотреться рядом с зеркалом в ванной. Тем не менее, он обычно стоит дороже, чем W8less, и в нем отсутствует небольшая канавка на рукоятке, благодаря которой эта модель лучше всего чувствует себя в руке.

Бюджетный выбор

Если вас не волнует вес, обратите внимание на Infiniti Pro от Conair 1875-Вт Salon Performance AC Motor Styling Tool. Эта сушилка, которую обычно можно найти в аптеке, обеспечивает почти такой же быстрый (45 миль в час) и горячий (130 ° F) воздушный поток, что и у нашего фаворита.Однако при весе 1,2 фунта он кажется тяжелым после пары минут подержания его над головой. Шнур 6 футов, хотя и короче, чем у других наших медиаторов, но длиннее, чем у большинства других недорогих фенов. Кнопки просты в использовании, но кнопка Cool Shot немного мала, и ее сложнее удерживать, чем на нашем лучшем выборе. Infiniti Pro поставляется с диффузором и концентратором.

Выбор для апгрейда

Dyson Supersonic Фен для волос

Это дорого, но уникальный дизайн делает его чрезвычайно удобным в использовании: нет никакой вибрации, а магнитные насадки с простым переключением упрощают укладку.

Если у вас есть много ( много! ) денег, которые можно потратить на фен, вы можете подумать о феном Dyson Supersonic. Он всегда был нашим любимым средством с тех пор, как мы впервые протестировали его в 2016 году. При потоке воздуха 70 миль в час и температуре 150 ° F он не сушит волосы быстрее, чем мы выбрали (он также немного тяжелее), но Сверхзвуковой более приятен в использовании практически во всех отношениях благодаря своему уникальному дизайну. Мотор расположен в рукоятке, что делает сопло короче и упрощает маневрирование.Ручка совсем не вибрирует, чего нельзя было сказать о других протестированных нами «роскошных» моделях. У него красивый длинный шнур длиной 9 футов; у него меньше шума, чем у других сушилок; и он поставляется с двумя концентраторами с магнитным креплением и диффузором, все из которых исключительно легко добавлять и удалять средние выбросы.

Выбор для модернизации

RevAir

Он дорогой, громоздкий и работает — быстро и бережно. RevAir стоит рассмотреть для хрупких волос, которые сложно сушить феном с помощью обычного фена.

Еще один утомительный фен, RevAir не похож ни на один другой инструмент для сушки волос и укладки, который мы тестировали. Это вакуумное устройство особенно бережно относится к хрупким прядям и может значительно сократить общее время сушки для людей с типом завивки 3 или 4 типа. Один тестировщик, которому обычно требуется две встречи подряд с профессиональным стилистом Drybar, теперь достигает аналогичных результатов сушки и разглаживания всего за 20 минут.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
