Да, иногда намного проще купить датчик света в магазине. Но, если этих датчиков нужно, к примеру, 20 штук. То о рентабельности такой покупки я бы поспорил.

Выкладываю, по моему мнению, простую и легко повторяемую схему фотореле из тех, что выпускаются в массовое производство.

Подстроечным резистором WL регулируется порог срабатывания реле при уровне освещенности от 5 до 50 лк.

ZD1- стабилитрон 24 Вольта.

PH- фоторезистор, подойдет любой с разностью около 10 — 70 кОм.

В качестве корпуса отлично подойдет баночка из под крема или любая другая емкость с полу или прозрачными стенками.

Ноль и фаза при подключении не имеют значения. От них зависит будет ли на цоколе лампы напряжение при выключенном реле или нет.

На рис. 1 выше указана типовая схема подключения лампы или нагрузки. На рис. 2 предложен вариант с выключателем.

Так как иногда при выключенном реле нужно принудительно включить лампу.

Плата фотореле, вид сверху.

Рисунок прозрачной печатной платы. Вид сверху. Черные полосы- это «окна». Нужны для предотвращения КЗ и искрения между проводниками. Они не обязательны, но желательны.

Плата разведена для 2-х видов реле. Но, ее можно легко перерисовать под реле, имеющиеся у Вас.

На фотографии нижней стороны платы, эти «окна» хорошо видны.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
Q1-Q2	Биполярный транзистор	BC857A	2			В блокнот
D1-D5	Выпрямительный диод	1N4007	5			В блокнот
VD1	Выпрямительный диод	1N4148	1			В блокнот
ZD1	Стабилитрон	1N4749	1			В блокнот
R2	Резистор	1 МОм	1	0. 125 Вт		В блокнот
R3	Резистор	220 Ом	1	2 Вт		В блокнот
R4	Резистор	560 кОм	1	0.125 Вт		В блокнот
R5	Резистор	1.5 МОм	1	0.125 Вт		В блокнот
R6	Резистор	75 кОм	1	0.125 Вт		В блокнот
R7	Резистор	33 кОм	1	0.125 Вт		В блокнот
R8	Резистор	100 кОм	1	0. 125 Вт		В блокнот
R9	Резистор	200 кОм	1	0.125 Вт		В блокнот
PH	Фоторезистор	0-100 кОм	1			В блокнот
WL	Подстроечный резистор	2.2 МОм	1			В блокнот
C2	Конденсатор	0.68мкФ 400В	1

1.Общие указания.
1.1. Электронное фотореле ФР-2 предназначено для работы в комплекте со светильника ми наружного освещения, который последовательно включен в цепь питания светильника. Фотореле ФР2 обеспечивает включение, выключение нагрузки в зависимости от уровня естественной освещенности.
1.2. Работа фотореле ФР-2 осуществляется при различных уровнях естественной освещенности: при уровне меньше 1 лк (+/- 0,5 лк) происходит включение ламы светильника, при уровне 4 лк (+/- 0,5 лк) – выключение. Если после включения освещения происходит небольшая подсветка фотодатчика, фотореле самостоятельно её компенсирует. Выключение нагрузки происходит тогда, когда уровень естественной освещенности датчика больше уровня искусственной освещенности.

1.3. Для защиты от кратковременной посторонней засветки, отключение светильников происходит, когда уровень освещенности, превышающий заданный длится более 5 минут.
1.4. В случае необходимости астрономический тамер фотореле позволяет отключать светильники в ночное время на период заданный пользователем между 22 часами вечера и 7 часами утра.
1.5. Фотореле ФР2 выполнено в пластмассовом корпусе со степенью защиты IP54 и выносным фотодатчиком длиной провода 1м со степенью защиты IP68.
2. Технические данные.
2.1. Номинальное напряжение, В (±10%) – 220
2. 2. Номинальная частота, Гц – 50
2.3. Максимальный ток нагрузки, А – 8
2.4. Напряжение нагрузки, В – 220
2.5. Мощность, потребляемая регулятором от сети, Вт, не более – 5,5
2.6. Уровень освещенности, лк
— при включении 1(+/-0,5)
— при выключении 4(+/-0,5)
2.7. Период времени, когда возможно отключение светильников, ч, с 22 до 7
2.8. Габаритные размеры, мм, не более – 90×78×41
2.9. Масса, кг, не более – 0,15
2.10. Температура окружающей среды, °С от – 45 …+ 40
3. Комплектность.
3.1. В комплект поставки электронного фотореле входит
— фотореле ФР-2 – 1 штука,
— руководство по эксплуатации – 1 штука.
4. Требования по технике безопасности.
4.1. Отключение светильника от фотореле ФР2 замену лампы в светильнике, замену предохранителя, перенастройку платы производить только после отключения фотореле от электросети.
4.2. Во избежание выхода фотореле ФР-2 из строя запрещается использовать самодельные предохранители в электронной плате и подключать нагрузку с током потребления превышающим номинальный ток фотореле.

5. Устройство и работа фотореле ФР-2

5.1. Конструктивно электронное фотореле смонтировано на текстолитовой печатной плате. Печатная плата устанавливается внутри пластмассового корпуса с соблюдением требований электробезопасности. Подключение нагрузки и напряжения питания электронной платы производится через присоединительные колодки.
5.2. Работа фотореле. Когда уровень освещенности уменьшается до 1 лк контакты реле К1 замыкаются и включают светильники наружного освещения. Далее в течение 10 мин фотореле находится в режиме ожидания и не реагирует на изменение освещенности (например, для разогрева ламп ДРЛ). Затем измеряется реальный уровень освещенности (учитывающий и возможную подсветку от включенных светильников) и запоминается. В дальнейшем относительно этого уровня освещенности определяется уровень освещенности отключения светильников и когда он превышен – фотореле отключает светильники, но только по истечении 5 минут. Выдержка в 5 мин служит для того, чтобы фотореле не отключилось от кратковременной посторонней засветки (например, от фар проезжающего автомобиля).

5.3. В целях экономии электроэнергии имеется возможность отключать светильники в ночное время. Время отключения и последующего включения задается пользователем (см. диаграмму программирования ночного отключения). Алгоритм ночного отключения основан на измерении длины темного времени суток и его согласования с реальным временем, поэтому в первые сутки после программирования или отключения питания фотореле режим ночного отключения не сработает.
6. Подготовка фотореле ФР2 к работе.
6.1. Установить фотореле ФР-2 так, чтобы фотоэлемент по возможности не попадал в зону искусственного освещения светильника. Подключить:
— провода питания электронной платы через колодку « Сеть ~ 220 В.»
— питание нагрузки через колодку « Нагрузка».
7. Настройка фотореле ФР-2 .
7.1. Можно изменить настройку уровня естественной освещенности, при которой фотореле включает освещение. Для ручной настройки служит подстроечный резистор R6 («Ручная установка момента включения фотореле»). Если повернуть резистор по часовой стрелке, то фотореле включится при большей естественной освещенности, а если против часовой стрелки – при меньшей. Для автоматической настройки: в момент, когда естественная освещенность соответствует выбранному уровню, нажмите кнопку SB2 и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение и далее на двойное мигание (примерно через 8-12 сек), тогда отпустите кнопку SB2. Фотореле будет включаться при вновь заданном уровне освещенности.
7.2. Если необходимо вернуться к заводским настройкам необходимо подстроечный резистор R6 («Ручная установка момента включения фотореле») поставить в среднее положение (направление стрелки как на рисунке). Далее нажмите кнопку SB2 и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение, далее на двойное мигание, и до тех пор, пока индикатор не погаснет совсем (примерно через 12 сек), тогда отпустите кнопку SB2.
7.3. Если необходимо проверить исправность ламп накаливания в светильниках, необходимо нажать кнопку SB2 программирования примерно на 4…8 секунд, дожидаясь полного горения индикатора, и отпустить кнопку SB2. Для выключения ламп – кратковременно (от 0 до 4 сек) нажмите на кнопку SB2.
7.4. После замены фотоэлемента необходимо настроить ФР-2 У2 на включение при заданном уровне освещенности 1лк при этом уровень освещенности при отключении устанавливается автоматически 4 лк. Для настройки необходимо подстроечный резистор R6 («Ручная установка момента включения фотореле») поставить в среднее положение (направление стрелки как на рисунке). Подстроечный резистор R2 («Калибровка нового фотодатчика») повернуть влево до упора, подать питание на фотореле, и медленно вращая резистор R2 по часовой стрелке при уровне освещенности 1лк (уровень освещенности контролировать люксметром Ю-116 с фотоэлементом Ф55С или аналогичным) добиться включения реле. В момент щелчка реле прекратить вращение резистора R2 – фотореле настроено.
7.5. Для замены предохранителя необходимо отключить фотореле ФР-2 У2 от сети, вынуть плату заменить предохранитель на исправный.

Режимы программирования фоторелемногофункциональной кнопкой SB2	Время удержания кнопки SB2	Состояние индикатора
Перезапуск фотореле	От 0 до 4 сек	Индикатор мигает
Режим проверки ламп	От 4 до 8 сек	Индикатор горит
Программирование нового уровня освещенности для включения фотореле	От 8 до 12 сек	Двойное мигание индикатора
Возвращение заводских настроек уровня освещенности для включения фотореле	Свыше 12 сек	Индикатор не горит

Диаграмма программирования времени ночного отключения.

Перед программированием выбрать время ночного отключения и включения фотореле между 22 часами вечера и 7 часами утра по внутренней шкале диаграммы. По наружной шкале диаграммы определить соответствующий данному времени код. Например, времени отключения светильника в 1 час ночи, и включения в 5 часов утра соответствуют значения кода 7 и 15 (см. диаграмму).Для программирования нажать кнопку SB1, при этом начинает мигать индикатор. Отсчитать количество миганий, соответствующе первому значению кода (в примере 7) и нажать кратковременно кнопку SB1. Далее, продолжить считать мигания индикатора оставшиеся до второго значения кода (в примере до 15) и вновь нажать кнопку SB1. Если программирование прошло успешно, то в течение 5 секунд будет гореть индикатор. Если индикатор продолжает мигать, то значит, не корректно была нажата кнопка SB1. Дождаться пока индикатор закончит мигать и повторить процедуру. Алгоритм ночного отключения основан на измерении длины темного времени суток и его согласования с реальным временем, поэтому в первые сутки после программирования режим ночного отключения не сработает. Для того, чтобы выключить режим ночного отключения светильника, нужно один раз нажать кнопку SB1 и дождаться пока, индикатор закончит мигать.8. Правила хранения.
8.1. Электронное фотореле ФР-2 необходимо хранить в сухом отапливаемом помещении при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей при температуре от 5 до 40 °С и относительной влажности воздуха не более 80%.

Мы рады сообщить вам, что электротехническая компания «Меандр» приступила к серийному выпуску фотореле ФР-2М . Отличительной особенностью данных реле является включение нагрузки при нулевом напряжении сети (в момент перехода синусоиды через ноль — zero crossing). Таким образом, изделие может работать со светильниками, имеющими большие пусковые токи при включении. А уменьшение пусковых токов при включении позволит применять автоматические выключатели меньшего номинала. Также имеется возможность дистанционной настройки с помощью выносной кнопки.

Кроме того, фотореле ФР-2М имеет режим «умного отключения» (smart off). В этом режиме потребитель может сам задать время включённого освещения. Не менее важной особенностью этих фотореле является его габариты. Эти реле изготавливаются в корпусе шириной всего 13 миллиметров.

Фотореле ФР-2М предназначено для автоматического включения и отключения освещения. Однако, этим его возможности не ограничиваются. Также можно осуществлять управление системой автоматического полива. С помощью данного режима можно включать насосы и через заданное время выключать их без участия человека. Имеется возможность настройки порога освещенности. При поступлении команды по каналу управления, реле «запомнит» уровень освещённости в данный момент и в последующем, все включения будут происходить именно при такой освещённости.

Технические характеристики фотореле ФР-2М

Напряжение питание, В: ФР-2М DC24В: DC24 ± 10%; ФР-2М AC230В: АC230 ± 10%
Потребляемая мощность, не более ВА: 2
Уровень освещённости — настраиваемый методом обучения, лк: 0.1-500
Длительность задержки на включение: 5с, 10с, 15с, 20с, 30с, 40с, 1мин, 3мин, 5мин, 10мин
Длительность задержки отключения встроенного таймера, ч: ∞, 0. 5, 1, 1.5, 2, 2.5, 3, 5, 7
Максимальное коммутируемое напряжение, В: 400 (AC1/5А)
Максимальный коммутируемый ток АС250В 50Гц (АС1)/DC30В (DC1), А: 16
Количество и тип контактов: 1 переключающая группа
Степень защиты реле (по корпусу/по клеммам/по датчику): IP40/IP20/IP65
Диапазон рабочих температур, °C: -25…+55 (УХЛ4), -40…+55 (УХЛ2)
Режим работы: круглосуточный
Тип выносного фотодатчика (поставляется отдельно) ФД-3-1
Рабочая температура фотодатчика, °C: -40…+60
Длина провода к внешнему фотодатчику, м: до 30
Сечение подключаемого провода, мм²: 0.75

Фотореле промышленного исполнения типа ФР-2 предназначено для использования в устройствах автоматики, где необходимо включать/отключать нагрузку в зависимости от освещенности. Устанавливается в шкафах управления, например управления уличным освещением, с подключением внешнего фотодатчика типа ФСК-Г1. Внешний вид фотореле ФР-2 представлен на рисунке 1.

Технические данные

• Фотореле ФР-2 может питается однофазным переменным напряжением 220 вольт, частотой 50 герц, так и постоянным ± 220 вольт с отклонением ± 10%.
• Фотореле ФР-2 обеспечивает включение нагрузки при снижении освещенности ниже установленного и отключение при увеличении освещенности выше установленного порога.
• Установку порога срабатывания в широком диапазоне при помощи регулятора уровня, расположенного внутри корпуса устройства.
• Исполнительные контакты фотореле ФР-2 рассчитаны на управление пускателями или контакторами и др., с рабочим напряжением 220 вольт и током до 2 ампер.

Принципиальная фотореле ФР-2 представлена на рисунке 2.

Схема фотореле ФР-2 выполнена с бестрансформаторным питанием от однофазной сети переменного тока 220 ±10% вольт. При подключении устройства важно соблюсти полярность нулевого и фазных проводов , т.е. контакт 5 — ноль («земля»), а контакт 10 – фаза. В схеме фотореле применены два транзистора типа МП26Б, а коммутационным элементом служит электромагнитное К1. На транзисторе VT1 выполнен пороговый элемент, в базовую цепь которого включены фоторезистор ФСК-Г1 и резисторы R4, R5. Резистор R4 подстроечный, который установливает необходимый порог переключения, в зависимости от освещенности на фоторезисторе ФСК-Г1. На VT2 собран каскад, являющийся транзисторным ключем.

Работает фотореле ФР-2 следующим образом. При малой освещенности фоторезистора, т. е. в темное время суток, внутреннее сопротивление ФСК-Г1 велико, а напряжение смещения в базе транзистора VT1 недостаточно для его открывания, транзистор закрыт. Транзистор VT2 так же закрыт. К1 находится под током, т.к. включено в цепь R3, R6, VD1, R7. Исполнительные контакты К1 замкнуты.

При увеличении освещенности, внутреннее сопровивление фоторезистра уменьшается и при достижении порога открывания транзистора VT1, вызывает открывание последнего. За счет открывания VT1 открываеся и транзистор VT2, шунтируя обмотку К1. Напряжение на обмотке

Автоматизация подачи освещения в квартире, в доме или на улице достигается за счет применения фотореле. При правильной настройке оно будет включать свет при наступлении темноты и отключать в светлое время суток. Современные устройства содержат настройку, за счет которой можно устанавливать срабатывание в зависимости от освещенности. Они являются составной частью системы «умного дома», берущей на себя значительную часть обязанностей хозяев. Схема фотореле, прежде всего, содержит резистор, изменяющий сопротивление под действием света. Ее легко собрать и настроить своими руками.

Принцип действия

Схема подключения фотореле для включает датчик, усилитель и Фотопроводник PR1 под действием света изменяет сопротивление. При этом изменяется величина проходящего через него электрического тока. Сигнал усиливается составным транзистором VT1, VT2 (схема Дарлингтона), а с него поступает на исполнительный механизм, которым является K1.

В темноте сопротивление фотодатчика составляет несколько мОм. Под действием света оно снижается до нескольких кОм. При этом открываются транзисторы VT1, VT2, включающие реле K1, управляющим цепью нагрузки через контакт K1.1. Диод VD1 не пропускает ток самоиндукции при выключении реле.

Несмотря на простоту, схема фотореле обладает высокой чувствительностью. Чтобы ее выставить на необходимый уровень, используется резистор R1.

Напряжение питания подбирается по параметрам реле и составляет 5-15 В. Ток обмотки не превышает 50 мА. Если необходимо его увеличить, можно применить более мощные транзисторы и реле. Чувствительность фотореле повышается с увеличением напряжения питания.

Вместо фоторезистора можно установить фотодиод. Если необходим датчик с повышенной чувствительностью, используются схемы с фототранзисторами. Их применение целесообразно с целью экономии электричества, поскольку минимальный предел срабатывания обычного прибора составляет 5 лк, когда окружающие предметы еще различимы. Порог 2 лк соответствует глубоким сумеркам, после которых через 10 мин наступает темнота.

Фотореле целесообразно применять даже при ручном управлении освещением, поскольку можно забыть выключить свет, а датчик самостоятельно «позаботится» об этом. Установить его несложно, а цена вполне доступна.

Характеристики фотоэлементов

Выбор фотореле определяют следующие факторы:

• чувствительность фотоэлемента;
• напряжение питания;
• коммутируемая мощность;
• внешняя среда.

Чувствительность характеризуется как отношение образующегося фототока к величине внешнего потока света и измеряется в мкА/лм. Она зависит от частоты (спектральная) и интенсивности света (интегральная). Для управления освещением в быту важна последняя характеристика, зависящая от суммарного светового потока.

Величину номинального напряжения можно найти на корпусе прибора или в сопроводительном документе. Устройства зарубежного производства могут иметь другие стандарты напряжения питания.

От мощности светильников, к которым подключено фотореле, зависит нагрузка на его контакты. Схемы фотореле освещения могут предусматривать прямое включение ламп через контакты датчика или через пускатели, когда нагрузка велика.

На открытом воздухе сумеречный выключатель помещается под герметичной прозрачной крышкой. Она является защитой от влаги и осадков. При работе в холодный период применяется подогрев.

Модели заводского изготовления

Раньше схема фотореле собиралась своими руками. Сейчас в этом нет необходимости, так как устройства стали дешевле, а функциональность расширилась. Их применяют не только для внешнего или внутреннего освещения, но также для управлением поливом растений, системой вентиляции и др.

1. Фотореле ФР-2

Модели заводского изготовления широко используются в устройствах автоматики, например, для управления уличным освещением. Часто можно видеть днем горящие фонари, которые забыли выключить. При наличии фотодатчиков нет необходимости в ручном управлении освещением.

Схема фотореле фр-2 промышленного изготовления применяется для автоматического управления уличным освещением. Здесь также является реле К1. К базе транзистора VT1 подключены фоторезистор ФСК-Г1 с резисторами R4 и R5.

Питание производится от однофазной сети 220 В. Когда освещенность мала, сопротивление ФСК-Г1 имеет большую величину и сигнала на базе VT1 недостаточно для его открывания. Соответственно закрыт и транзистор VT2. Реле K1 включено, и его рабочие контакты замкнуты, поддерживая лампы освещения горящими.

Когда освещенность увеличивается до порога срабатывания, снижается сопротивление фоторезистора и открывается после чего реле K1 отключается, размыкая цепь питания ламп.

2. Виды фотореле

Выбор моделей достаточно велик, чтобы можно было выбрать подходящую:

• с выносным датчиком, расположенным вне корпуса изделия, к которому подводятся 2 провода;
• люкс 2 — устройство с высокой надежностью и уровнем качества;
• фотореле с питанием 12 В и нагрузкой не выше ;
• модуль с таймером, монтирующийся на ДИН-рейку;
• устройства ИЭК отечественного производителя с высоким качеством и функциональностью;
• AZ 112 — автомат с высокой чувствительностью;
• ABB, LPX — надежные производители устройств европейского качества.

Способы подключения фотореле

Перед приобретением датчика необходимо подсчитать потребляемую светильниками мощность и взять с запасом 20 %. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а силовыми контактами коммутировать нагрузку.

Для дома такой способ применяется редко.

Перед установкой проверяется напряжение сети питания ~220 В. Подключение производится от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы свет от фонаря не попадал на него.

На приборе применяются клеммы для подключения проводов, что делает монтаж проще. Если они отсутствуют, применяется распределительная коробка.

За счет применения микропроцессоров схема подключения фотореле с другими элементами приобрела новые функции. В алгоритм действий внесли таймер и датчик движения.

Удобно, когда светильники автоматически включаются при прохождении человека по лестничной площадке или по дорожке сада. Причем срабатывание происходит только в темное время суток. За счет применения таймера фотореле не реагирует на свет фар от проезжающих автомобилей.

Простейшая схема подключения таймера с датчиком движения — последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

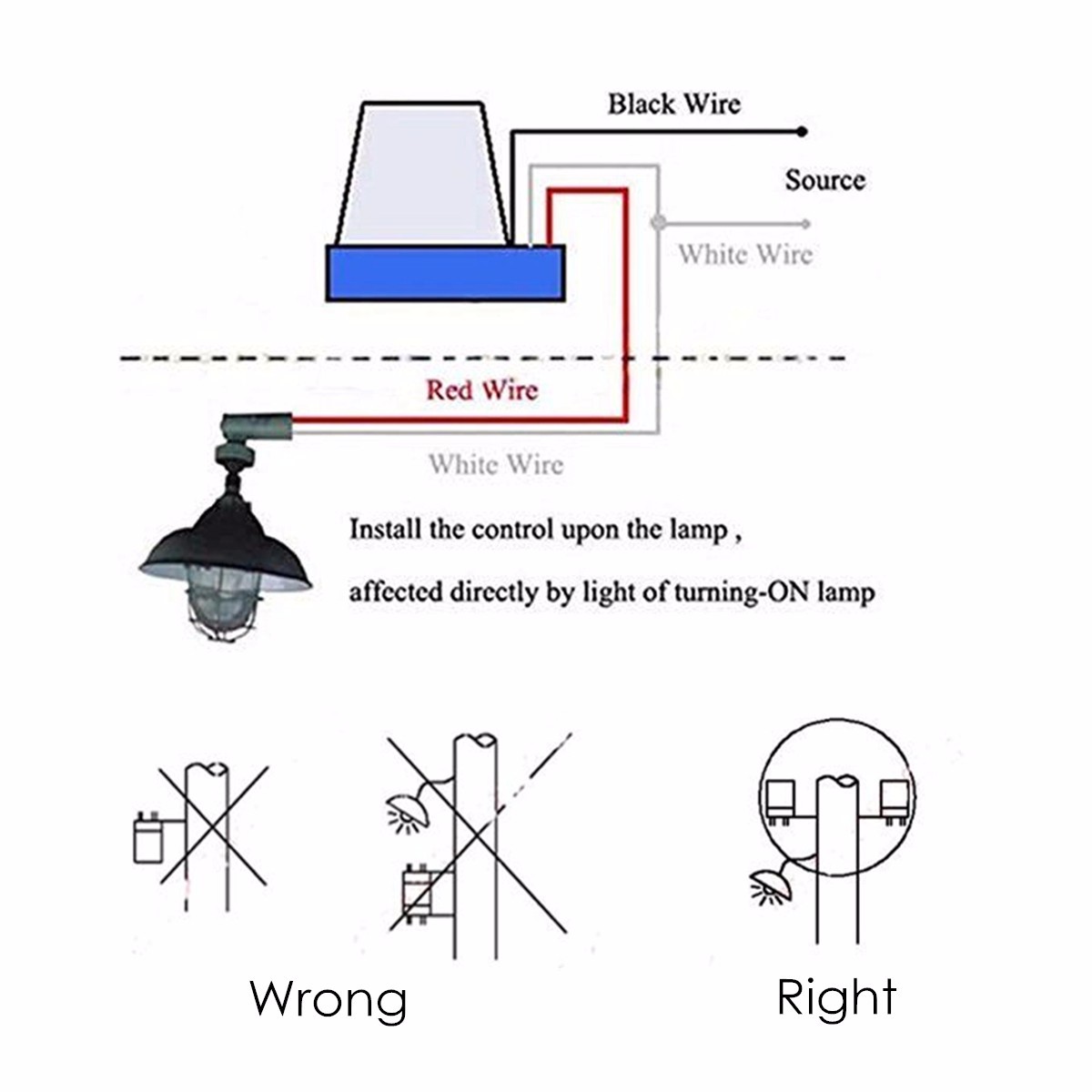

Фотореле для уличного освещения

Для подключения фотореле схема наносится на его корпус. Ее можно найти в документации на прибор.

Из прибора выходят три провода.

1. Нулевой проводник — общий для светильников и фотореле (красный).
2. Фаза — подключается на вход прибора (коричневый).
3. Потенциальный проводник для подачи напряжения от фотореле на светильники (синий).

Устройство работает по принципу прерывания или включения фазы. Цветовая маркировка у разных производителей может отличаться. Если в сети есть проводник «земля», его к прибору не подключают.

В моделях со встроенным датчиком, который находится внутри прозрачного корпуса, работа уличного освещения автономна. К нему нужно только подвести питание.

Варианты с выносом датчика применяются в случае, когда электронную начинку фотореле удобно разместить в щите управления с другими приборами. Тогда нет необходимости в автономной установке, протягивании электропроводки питания и обслуживании на высоте. Электронный блок размещается внутри помещения, а датчик выносится наружу.

Особенности фотореле для уличного освещения: схема

При установке фотореле на улице надо учитывать некоторые факторы.

1. Наличие питающего напряжения и соответствие мощностей контактов и нагрузки.
2. Не допускается установка приборов рядом с легко воспламеняющимися материалами и в агрессивной среде.
3. Основание прибора размещается внизу.
4. Перед датчиком не должны находиться качающиеся предметы, например, ветви деревьев.

Подсоединение проводов выполняется через распределительную коробку для улицы. Она закрепляется рядом с фотореле.

Выбор фотореле

1. Возможность регулирования порога срабатывания позволяет производить подстройку чувствительности датчика в зависимости от времени года или при пасмурной погоде. В результате обеспечивается экономия электричества.
2. Минимум трудозатрат требуется при монтаже фотореле со встроенным чувствительным элементом. При этом не требуются особые навыки.
3. Реле с таймером хорошо программируется для своих потребностей и работы в установленном режиме. Можно настроить прибор для отключения в ночное время. Индикация на корпусе прибора и кнопочное управление позволяют легко производить настройку.

Заключение

Применение фотореле позволяет автоматически контролировать период включения ламп. Теперь уже отпала необходимость в профессии фонарщика. Схема фотореле без участия человека по вечерам зажигает свет на улицах и выключает его утром. Устройства могут управлять системой освещения, что повышает ее ресурс и делает эксплуатацию проще.

Схема фотореле и правила подключения

Автоматизация подачи освещения в квартире, в доме или на улице достигается за счет применения фотореле. При правильной настройке оно будет включать свет при наступлении темноты и отключать в светлое время суток. Современные устройства содержат настройку, за счет которой можно устанавливать срабатывание в зависимости от освещенности. Они являются составной частью системы «умного дома», берущей на себя значительную часть обязанностей хозяев. Схема фотореле, прежде всего, содержит резистор, изменяющий сопротивление под действием света. Ее легко собрать и настроить своими руками.

Принцип действия

Схема подключения фотореле для уличного освещения включает датчик, усилитель и исполнительный механизм. Фотопроводник PR1 под действием света изменяет сопротивление. При этом изменяется величина проходящего через него электрического тока. Сигнал усиливается составным транзистором VT1, VT2 (схема Дарлингтона), а с него поступает на исполнительный механизм, которым является электромагнитное реле K1.

В темноте сопротивление фотодатчика составляет несколько мОм. Под действием света оно снижается до нескольких кОм. При этом открываются транзисторы VT1, VT2, включающие реле K1, управляющим цепью нагрузки через контакт K1. 1. Диод VD1 не пропускает ток самоиндукции при выключении реле.

Несмотря на простоту, схема фотореле обладает высокой чувствительностью. Чтобы ее выставить на необходимый уровень, используется резистор R1.

Напряжение питания подбирается по параметрам реле и составляет 5-15 В. Ток обмотки не превышает 50 мА. Если необходимо его увеличить, можно применить более мощные транзисторы и реле. Чувствительность фотореле повышается с увеличением напряжения питания.

Вместо фоторезистора можно установить фотодиод. Если необходим датчик с повышенной чувствительностью, используются схемы с фототранзисторами. Их применение целесообразно с целью экономии электричества, поскольку минимальный предел срабатывания обычного прибора составляет 5 лк, когда окружающие предметы еще различимы. Порог 2 лк соответствует глубоким сумеркам, после которых через 10 мин наступает темнота.

Фотореле целесообразно применять даже при ручном управлении освещением, поскольку можно забыть выключить свет, а датчик самостоятельно «позаботится» об этом. Установить его несложно, а цена вполне доступна.

Характеристики фотоэлементов

Выбор фотореле определяют следующие факторы:

• чувствительность фотоэлемента;
• напряжение питания;
• коммутируемая мощность;
• внешняя среда.

Чувствительность характеризуется как отношение образующегося фототока к величине внешнего потока света и измеряется в мкА/лм. Она зависит от частоты (спектральная) и интенсивности света (интегральная). Для управления освещением в быту важна последняя характеристика, зависящая от суммарного светового потока.

Величину номинального напряжения можно найти на корпусе прибора или в сопроводительном документе. Устройства зарубежного производства могут иметь другие стандарты напряжения питания.

От мощности светильников, к которым подключено фотореле, зависит нагрузка на его контакты. Схемы фотореле освещения могут предусматривать прямое включение ламп через контакты датчика или через пускатели, когда нагрузка велика.

На открытом воздухе сумеречный выключатель помещается под герметичной прозрачной крышкой. Она является защитой от влаги и осадков. При работе в холодный период применяется подогрев.

Модели заводского изготовления

Раньше схема фотореле собиралась своими руками. Сейчас в этом нет необходимости, так как устройства стали дешевле, а функциональность расширилась. Их применяют не только для внешнего или внутреннего освещения, но также для управлением поливом растений, системой вентиляции и др.

1. Фотореле ФР-2

Модели заводского изготовления широко используются в устройствах автоматики, например, для управления уличным освещением. Часто можно видеть днем горящие фонари, которые забыли выключить. При наличии фотодатчиков нет необходимости в ручном управлении освещением.

Схема фотореле фр-2 промышленного изготовления применяется для автоматического управления уличным освещением. Здесь также коммутационным устройством является реле К1. К базе транзистора VT1 подключены фоторезистор ФСК-Г1 с резисторами R4 и R5.

Питание производится от однофазной сети 220 В. Когда освещенность мала, сопротивление ФСК-Г1 имеет большую величину и сигнала на базе VT1 недостаточно для его открывания. Соответственно закрыт и транзистор VT2. Реле K1 включено, и его рабочие контакты замкнуты, поддерживая лампы освещения горящими.

Когда освещенность увеличивается до порога срабатывания, снижается сопротивление фоторезистора и открывается транзисторный ключ, после чего реле K1 отключается, размыкая цепь питания ламп.

2. Виды фотореле

Выбор моделей достаточно велик, чтобы можно было выбрать подходящую:

• с выносным датчиком, расположенным вне корпуса изделия, к которому подводятся 2 провода;
• люкс 2 — устройство с высокой надежностью и уровнем качества;
• фотореле с питанием 12 В и нагрузкой не выше 10 А;
• модуль с таймером, монтирующийся на ДИН-рейку;
• устройства ИЭК отечественного производителя с высоким качеством и функциональностью;
• AZ 112 — автомат с высокой чувствительностью;
• ABB, LPX — надежные производители устройств европейского качества.

Способы подключения фотореле

Перед приобретением датчика необходимо подсчитать потребляемую светильниками мощность и взять с запасом 20 %. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а силовыми контактами коммутировать нагрузку.

Для дома такой способ применяется редко.

Перед установкой проверяется напряжение сети питания ~220 В. Подключение производится от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы свет от фонаря не попадал на него.

На приборе применяются клеммы для подключения проводов, что делает монтаж проще. Если они отсутствуют, применяется распределительная коробка.

За счет применения микропроцессоров схема подключения фотореле с другими элементами приобрела новые функции. В алгоритм действий внесли таймер и датчик движения.

Удобно, когда светильники автоматически включаются при прохождении человека по лестничной площадке или по дорожке сада. Причем срабатывание происходит только в темное время суток. За счет применения таймера фотореле не реагирует на свет фар от проезжающих автомобилей.

Простейшая схема подключения таймера с датчиком движения — последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

Фотореле для уличного освещения

Для подключения фотореле схема наносится на его корпус. Ее можно найти в документации на прибор.

Из прибора выходят три провода.

1. Нулевой проводник — общий для светильников и фотореле (красный).
2. Фаза — подключается на вход прибора (коричневый).
3. Потенциальный проводник для подачи напряжения от фотореле на светильники (синий).

Устройство работает по принципу прерывания или включения фазы. Цветовая маркировка у разных производителей может отличаться. Если в сети есть проводник «земля», его к прибору не подключают.

В моделях со встроенным датчиком, который находится внутри прозрачного корпуса, работа уличного освещения автономна. К нему нужно только подвести питание.

Варианты с выносом датчика применяются в случае, когда электронную начинку фотореле удобно разместить в щите управления с другими приборами. Тогда нет необходимости в автономной установке, протягивании электропроводки питания и обслуживании на высоте. Электронный блок размещается внутри помещения, а датчик выносится наружу.

Особенности фотореле для уличного освещения: схема

При установке фотореле на улице надо учитывать некоторые факторы.

1. Наличие питающего напряжения ~220 В и соответствие мощностей контактов и нагрузки.
2. Не допускается установка приборов рядом с легко воспламеняющимися материалами и в агрессивной среде.
3. Основание прибора размещается внизу.
4. Перед датчиком не должны находиться качающиеся предметы, например, ветви деревьев.

Подсоединение проводов выполняется через распределительную коробку для улицы. Она закрепляется рядом с фотореле.

Выбор фотореле

1. Возможность регулирования порога срабатывания позволяет производить подстройку чувствительности датчика в зависимости от времени года или при пасмурной погоде. В результате обеспечивается экономия электричества.
2. Минимум трудозатрат требуется при монтаже фотореле со встроенным чувствительным элементом. При этом не требуются особые навыки.
3. Реле с таймером хорошо программируется для своих потребностей и работы в установленном режиме. Можно настроить прибор для отключения в ночное время. Индикация на корпусе прибора и кнопочное управление позволяют легко производить настройку.

Заключение

Применение фотореле позволяет автоматически контролировать период включения ламп. Теперь уже отпала необходимость в профессии фонарщика. Схема фотореле без участия человека по вечерам зажигает свет на улицах и выключает его утром. Устройства могут управлять системой освещения, что повышает ее ресурс и делает эксплуатацию проще.

Подключение фотореле для уличного освещения: видео, схема, инструкция

Установка фотореле

На корпусе устройства прорисована схема подключения с указанием максимальной нагрузки, поэтому перед приобретением фотореле следует просчитать мощность всех подключаемых к нему световых приборов с 20% запасом по мощности. Если нагрузка превышает возможности реле, можно использовать дополнительный 3-фазный пускатель. При этом к пускателю присоединяется осветительная линия, а само реле управляет работой пускателя.

При монтаже самого реле необходимо соблюдать несколько несложных правил:

• Не следует устанавливать датчик вблизи активных химических и горючих веществ;
• Запрещается устанавливать датчик основанием вверх или в зоне освещения светильника.

Технические характеристики

Напряжение питания. Практически все светореле рассчитаны на напряжение питания 220 в. Иногда продаются модели с запиткой от 12 или 24 В постоянного тока или сети переменного тока в 110 В, в этом случае их необходимо подключать через понижающий трансформатор.

Уровень нагрузки. Этот параметр приведен для активных нагрузок в виде обычных ламп накаливания, при использовании люминесцентных осветительных приборов этот параметр ниже. Реже в импортных моделях вместо мощности нагрузки встречается указание максимальной силы тока.

Порог срабатывания. Обычно он регулируется в широком диапазоне 2-300 Лк. Для экономии электроэнергии устанавливается самый низкий порог срабатывания — 2 Лк, соответствующий освещенности глубоких сумерек. Дешевые фотореле (как правило, китайского производителя), не имеют регулировки порога срабатывания, их заложенное значение срабатывания 5-15 Лк.

Время задержки. Бывают ситуации, когда на фотоэлемент попадает кратковременный световой поток (свет фар, зажигалка, фонарик). Во избежание включения света на всей улице предусмотрена задержка времени срабатывания при включении и отключении. Эта величина варьируется в пределах 15-60 секунд, некоторые импортные модели имеют порог срабатывания в 100 секунд.

Потребляемая мощность состояния покоя. Для ждущего режима эта величина мала и колеблется в пределах 0,1-0,5 Вт.

Степень защиты от влаги, пыли. Зависит от модификации реле, отвечающие международным стандартам модели наружного исполнения должны иметь класс защиты IP44. Для модификаций с выносным фотоприемником эти параметры устанавливаются индивидуально к каждой части устройства. Для выносного датчика оптимальное значение параметра защиты IP45 или IP44, электронный блок, встраиваемый в электрощит, может иметь степень защиты IP20.

Температурный диапазон. Фотодатчики или наружные выносные элементы обязаны корректно работать при температурном диапазоне -20 С — + 50 С, некоторые модели зарубежных производителей выпускают устройства более широкого температурного диапазона -40 С — +70 С.

Разбираемся в схеме простого фотореле своими руками

Простейшая схема фотореле состоит из двух транзисторов, фоторезистора, реле, диода и переменного резистора. В качестве транзисторов используются приборы типа КТ315Б, включенные по схеме составного транзистора, с нагрузкой которого является обмотка реле. Такая схема имеет большой коэффициент усиления и большое входное сопротивление, что позволяет включать в нее фоторезистор с большим сопротивлением.
При увеличении освещенности фоторезистора, включенного между коллектором и базой первого транзистора, происходит открывание этого транзистора и транзистора №2. В результате появления тока в коллекторной цепи второго транзистора произойдет срабатывание реле, которое своими контактами, в зависимости от его настройки, включит или выключит нагрузку.

Для защиты схемы от воздействия ЭДС самоиндукции при выключении реле включен защитный диод типа КД522. Для настройки чувствительности схемы между базой и эмиттером первого транзистора включается переменный транзистор номиналом в 10 кОм.

Питание такого фотореле может осуществляться от источника постоянного напряжения в 5 — 15 В. При этом, при напряжении источника в 6 вольт используются реле типа РЭС 9 или РЭС 47, а при напряжении питания в 12 В используются реле РЭС 15 или РЭС 49.

Для монтажа схемы можно создать специальную плату, при возможности – печатную. Затем укрепить на плате реле, транзисторы, переменный резистор, сделать отверстия для выводов элементов схемы и произвести соответствующие соединения с помощью монтажных проводов и паяльника.

Настройку схемы можно производить в затененной комнате с использованием лампы накаливания, у которой можно регулировать поток света.резистор

Основные технические характеристики уличных датчиков освещённости для включения света

Для автоматизации режима работы уличных светильников, устанавливаемых около дома, следует выбрать фотореле с подходящими техническими характеристиками. К базовым параметрам относится:

• частота тока;
• номинальное напряжение. Может быть 220 В либо 380 В. Для уличных светильников около дома достаточно первого вида. Производители предлагают фотореле с напряжением 12 В и 42 В, но они находят ограниченное применение;
• потребляемая мощность;
• номинальный ток. Должен соотноситься с мощностью сети;
• температурный диапазон, в котором может эксплуатироваться изделие, а также наличие достаточного уровня защиты.

Технические характеристики прибора должны отвечать требованиям системы

Статья по теме:

Технические характеристики

При выборе необходимого оборудования, необходимо учитывать следующие характеристики, предопределяющие функциональность:

• Напряжение: наиболее распространенными считаются датчики напряжением 220 В или 12 В. Зачастую выбираются по типу напряжения, которое питает наружное освещение. 12-вольтовые датчики используются также вместе с аккумуляторами.
• Режим работы: рекомендуется подбирать датчик день-ночь в зависимости от температурных особенностей Вашего региона. Кроме того, стоит выбрать устройство с более широким диапазоном температур на случай неожиданно больших перепадов.
• Класс предохранения корпуса: для монтажа на улице советуют выбирать класс ІР 44 или выше. Для установки внутри дома рекомендуется ІР 23. Данная классификация предписывает защиту от попадания твердых частиц с диаметром свыше 1 мм, а также водяных брызг. Не рекомендуется выбирать фотореле для наружной установки с пониженным классом защиты.
• Мощность нагрузок: каждое фотореле имеет свои пределы мощности нагрузок. Оптимальной считается общая мощность подключенных фонарей, которая меньше на 20%. При работе не достигается предел функциональности, поэтому, имеет большую продолжительность эксплуатации.

Данные параметры, безусловно, важны, но необходимо учитывать также следующие характеристики, как параметры регулировок, способные оптимизировать работу фотореле, сделав её более экономичной и эффективной. К таким характеристикам относятся следующие:

• Порог срабатывания: данный параметр повышает или понижает чувствительность. Рекомендуется понижать уровень чувствительности на зимний период, а также в городах при условии расположения поблизости ярко освещенных сооружений.
• Задержка на включение и выключение (сек.): при повышении порога задержки, происходит защита от ложного срабатывания от воздействия стороннего источника света, например, автомобильных фар. Кроме того, данный параметр предохраняет выключение уличного освещения при затемнении облаками или тенями иного характера.
• Диапазон освещенности: задается уровень освещенности, при котором фотодатчик дает сигнал на включение или отключение питания. Данные границы называются нижней и верхней границами освещения. Представленный диапазон колеблется от 2-100 Лк (при 2 Лк наступает полная темнота) до 20-80 Лк (20 Лк – сумерки с условием видимости очертаний предметов).

Эксплуатационные параметры

Определившись с тем, в каком исполнении должен быть датчик, немаловажно уделить внимание техническим параметрам

Рабочее напряжение. Схема может питаться от общей сети переменного тока 220 В, или через отдельный 12-вольтовый блок питания либо аккумулятор. Способ электропитания датчика обычно выбирают идентичный тому, от которого питаются все осветительные лампы.
Температурные пределы. Стоит учитывать, что устройство должно безотказно работать при любых температурах окружающей среды

Поэтому приобретая для уличного освещения фотореле, стоит обратить внимание на то, чтобы устройство имело достаточный диапазон рабочих температур для отдельного региона. Желательно учитывать и возможность аномально жаркого лета или чрезвычайно холодной зимы.
Класс защиты

Для монтажа изделия на улице следует выбирать модели с классом защиты не ниже IP 44. В корпус такого прибора неспособны попасть частицы пыли размером больше 1 мм, а также брызги воды. Можно выбрать и более высокий класс для лучшей надежности.
Мощность. Очень важным параметром любого электрического оборудования является его мощность. При выборе реле день-ночь для уличного фонаря следует учитывать то, сколько Ватт в сумме потребляют все лампы, включаемые с помощью датчика. Для продолжительного срока службы, желательно чтобы максимально разрешенная мощность прибора была выше общей мощности всех ламп, работающих через него на 20%.

Технические характеристики фотореле для уличного освещения

Любое фотореле имеет определенные технические характеристики, в соответствии с которыми можно подобрать его для конкретных задач:

Напряжение питания. В большинстве случаев фотореле предназначены для работы в сетях 220 В, частотой 50 Гц.

• Максимальный ток нагрузки. Это очень важный показатель, который говорит о том, какой мощности нагрузку может коммутировать фотореле. Чем мощнее нагрузка, тем больше должен быть ток. Обычно этот параметр находится в диапазоне от 5 до 16 А.
• Производитель может указывать различные токи нагрузки при разных показателях cosϕ, если подключается реактивная нагрузка. Люминесцентные лампы являются реактивной нагрузкой и это нужно учитывать при выборе фотореле.
• Порог срабатывания при определенном уровне освещенности. Большинство фотореле имеют регулируемый порог срабатывания в диапазоне от 5 до 50 лк (люкс). Регулировка производится специальным потенциометром.
• Собственная потребляемая мощность при срабатывании – какую мощность потребляет фотореле во время срабатывания реле. Обычно она составляет от 5 до 10 Вт.
• Собственная потребляемая мощность в дежурном режиме. В современных фотореле она чрезвычайно мала – 0,1—1 Вт.
• Внешний Вид Фотореле Задержка от кратковременного затемнения.Большинство фотореле снабжены специальной схемой задержки, которая позволяет избежать ложных срабатываний. Интервал времени составляет обычно от 15 до 30 секунд. Степень защиты оболочки.
• Существует международная система классификация степеней защиты оболочки от проникновения твердых предметов и воды — Ingress Protection Rating. Учитывая, что большинство фотореле устанавливаются на улице, лучше приобретать его со степенью защиты не менее IP44. Диапазон рабочих температур.Чем он больше, тем лучше. Хорошее фотореле должно работать в диапазоне от -20 до +50°C.
• Типы фотореле для уличного освещения По расположению датчика освещенности фотореле могут быть: Со встроенным датчиком освещенности, смонтированным в корпусе прибора. С выносным датчиком освещенности. Такие фотореле обычно устанавливаются в электрощиты на DIN-рейку, а датчик располагается снаружи и подключается при помощи кабеля. Фотореле может совмещаться в одном корпусе с датчиком движения, о нем подробнее тут. Тогда только в темное время суток при наличии движущегося объекта в поле зрения прибора будет срабатывать датчик и включать освещение.

Фотореле может иметь регулятор порога срабатывания и большинство этих умных приборов имеет его. Очень редко, но встречаются модели, не имеющие регулировки. Естественно, при выборе наиболее предпочтительными должны быть фотореле с возможностью регулировки. Некоторые фотореле могут иметь встроенный таймер, позволяющий задавать интервал времени, в течение которого разрешена работа фотореле. За пределами этого периода освещение включаться не будет. Некоторые модели имеют на корпусе выключатель, который позволяет принудительно включать или отключать освещение независимо от времени суток, что может быть полезно в некоторых случаях. Например, если нужно вообще отключить освещение на какой-то период, при этом не надо отключать провода от клемм прибора.

Самостоятельная сборка

Исходя из того, какой вид светового реле вы избрали, будет определяться и схема его изготовления. Сейчас мы рассмотрим простую схему, по которой можно будет без каких-либо затруднений смонтировать прибор своими руками. В собственной основе фотореле имеет микросхему КР1182ПМ1. Если на улице светло, фоторезистор (фотодиод) VT1 засвечен. Протекающий через его p-n переход электроток закрывает внутри фазового регулятора симисторы. Вследствие этого симистор VS1 окажется закрыт, а лампочка EL1 не станет светиться.

Как только подходит вечер, происходит понижение освещенности фотодиода VT1. Вследствие этого уменьшается и электроток, проходящий через p-n переход. Это влечет за собой то, что в микросхеме открываются транзисторы. Они, как правило, содействуют открыванию симистора VS1 и включению лампочки.

Лишь потому, что схема изготовления подобного датчика не имеет пороговых компонентов, включение лампочки и ее отключение осуществляется размеренно. Помимо этого, большая чувствительность сумеречного выключателя дает возможность включаться осветительному прибору на всю силу исключительно при приходе глубоких сумерек.

В роли конденсатора нужно брать К73-16 либо К73-17 с напряжением не меньше 400 В. Равным образом можно применять конденсаторы К50-35. На теплоотвод с поверхностной платформой в 300 см2 нужно инсталлировать симистор VS1. Катушку индуктивности делаем из 2 склеенных ферритовых фильтров К38×24×7 (можете взять модель М2000НМ). Обмотку накручиваем в один слой, который должен состоять из 70 витков проволоки ПЭВ-2 с сечением в 0,82 миллиметра.

Грамотно собранное световое реле не имеет нужды в отладке. При возникновении потребности увеличить чувствительность в схему следует добавить еще один фотодиод. При его отсутствии можно сделать из старого транзистора МП 39 либо МП 42 – срезать у него оболочку напротив коллектора

При отладке непременно соблюдайте меры предосторожности, поскольку все элементы прибора будут пребывать под напряжением

Для чего нужно

Фотореле представляет собой прибор, в состав которого входит специальный датчик, который считывает уровень освещенности окружающего пространства. Подключив такое устройство в систему наружного освещения, можно автоматизировать включение/выключение света и связать их с уровнем освещенности улицы. Это позволит в разы снизить потребление электроэнергии, добившись включения света только при наличии такой необходимости. Но для этого нужно разобраться с особенностями прибора для его правильного подключения и настройки. Если все сделать правильно, то датчик будет работать только тогда, когда настанет ночь, а когда начнется день – он будет в спящем режиме. По факту, для подключения такого аппарата необходимо разбираться в следующих моментах:

• что представляет собой данный датчик;
• какой тип фотоэлемента в нем установлен;
• что нужно для его подключения к электрической сети дома.

Рассмотрим каждый пункт более детально.

Это интересно: Лестница из бетона своими руками

Выгода от выбора реле освещения

Сегодня актуальным становится вопрос экономии электрической энергии и денежных средств. Заметим, что при помощи сегодняшних технологий доступна 30% экономия энергии. Фотореле – это оптимальный выбор для управления бытовым, охранным, промышленным, торговым освещением. Выбирая реле для уличного освещения, вы сможете продлить срок службы ламп и осветительных приборов, а также наслаждаться экономией на освещении. В приборе реализована полезная функция обязательного включения и принудительного отключения источников света даже при выходе фотодатчика из строя.

Возможно задавать режим управления освещением не только с учетом времени суток, но и дополнительные диапазоны, например, не включать свет, когда персонал на объекте отсутствует. Достоинства прибора в том, что он имеет сравнительно простую настройку, не требующую корректировок. Один раз задав требуемый режим работы прибора РФТ-2, вы больше можете не беспокоиться о вкл./выкл. системы освещения, ведь реле сделает за вас всю работу.

Основные выгоды от использования профессионального реле управления освещением.

1. Энергосбережение и сокращение расходов;
2. Автоматизация и исключение ошибок;
3. Своевременное включение/выключение света;
4. Повышение комфорта и безопасности.

Высокая точность, надежность и бесперебойность – это свойства профессионального фотореле управления освещением НПО Электроавтоматика. В работе прибора исключены сбои и ошибочные срабатывания. Создайте задержку на включение, чтобы реле не реагировало на кратковременное изменение освещенности: например, машина в светлое время припарковалась и затемнила зону датчика освещения.

В конструкции содержится аккумулятор, который при сбоях в электросети защищает данные от потери. Вас также приятно порадует простой и быстрый монтаж прибора. Реле устанавливают на дин-рейку, можно также закрепить прибор с помощью шурупов.

Уличный фонарь освещения с датчиком освещенности.

Особенности устройства

Фотореле имеет вид датчика, который работает благодаря наличию у него фотоэлемента. Через него датчик оценивает уровень освещенности на улице и, при совпадении заданных параметров, активирует включение света в системе уличного типа освещения.

Регулятор на корпусе

Схема фотореле не очень сложна и умещается в небольшой компактный корпус, из которого выходят три проводника. Они необходимы для подключения прибора к сети питания. Они также могут использоваться для управления включением аппарата в зависимости от выставленного в настойках уровня освещенности. Такой датчик может использоваться в разных ситуациях. Но наиболее часто он применяется для создания уличного типа освещения. Сегодня очень распространены модели, которые имеют регулятор. Он используется для управления работой прибора и более точной его настройки. Благодаря регулятору можно добиться правильной работы устройства в каждой заданной ситуации.

Выставляя регулятор на «-», датчик будет включать освещение только ночью, а при установке на «+» — когда только начинает смеркаться. Многие производители рекомендуют устанавливать регулятор на срединное положение. Это обеспечит более стабильную работу устройства. Для более эффективного управления работой датчика нужно настроить несколько параметров:

• диапазон чувствительности света. Его надлежит выставлять в пределе от 5 до 50 Люкс;
• мощность — от 1 до 3 КВт;
• максимальная нагрузка сети – 10 А.

Также для правильного подключения важно знать, какие виды фотореле бывают. Самое главное отличие таких датчиков заключается в расположении фотоэлемента:

Датчик с выносным фотоэлементом

• датчик со встроенным фотоэлементом. Такие модели могут иметь встроенный регулятор и таймер. В данном случае подключение прибора происходит по обычной схеме. Для подключения подойдет стандартная электрическая схема для фотореле;
• датчик с выносным фотоэлементом. Здесь конструкция устройства состоит из двух частей: фотоэлемент, что выносится на улицу и переключатель, который стоит устанавливать отдельно. Для подключения их между собой нужно использовать кабель.

Для каждой модели характерна своя схема фотореле, которую следует учитывать для дальнейшего подключения прибора. Еще одним вариантом подключения является способ через таймер. С помощью такого устройства можно легко запрограммировать датчик на отключение или включение регулятора. В результате включение света будет происходить через определенные интервалы времени. Это позволяет значительно сэкономить на потреблении электроэнергии.

Виды устройств

Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.

Само фр имеет разное назначение. Желательно установить в распределительный щит шкаф отдельный автомат на этот контроллер.

Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами.

Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой; Длительный срок службы. Принцип работы Изначально поговорим о том, как вообще работает это устройство. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор.

Фотореле и принцип его работы

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Фото — Подключение фотореле Установка реле и заземление В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем фазовый провод, нулевой, заземление.

В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.

Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.

А знание принципа работы устройства позволит совершить правильный выбор. Применение мощного прибора QLT даёт возможность подключать к собранному устройству нагрузку с мощностью до Вт. До 10 А работает коммутируемая цепь А нагрузка подключается параллельно питанию схемы реле времени.

Эксплуатация освещения

В процессе эксплуатации системы освещения, в которой присутствует фотореле, важно обеспечить надёжность корпуса устройства. В противном случае осадки приведут прибор в негодность, а управление освещением будет невозможно

Поэтому важно выбирать качественные фотореле с надёжным корпусом, защищающих электрические элементы от климатических влияний.

Фотореле позволяет создать красивую подсветку

При установке обязательно соблюдать правила работы с электроприборами. Это позволяет избежать травм. В результате легко создать надёжную и экономичную систему освещения на улице.

Для настройки датчика освещённости используют специальный регулятор, расположенный в нижней части прибора. Среднее положение оптимально, но можно и увеличить эффективность. Настройка зависит от личных предпочтений. Например, при максимальном показателе фотореле сработает в начале захода солнца и включится свет.

Неисправности фотореле и их устранение

Правильно подобранный датчик обеспечит комфортное управление освещением, но иногда возникают и неисправности. Одной из распространённых является ситуация, когда свет на улице включается в дневное время суток. Возможная причина скрывается в том, что какие-либо объекты мешают солнечному свету, то создавая тень, то обеспечивая поток света.

Фотореле устанавливается над лампой

Для корректной работы следует установить датчик над прибором освещения. Свет от фонаря не должен попадать на корпус устройства. Попадание воды внутри датчика может спровоцировать самые разные неполадки, например, поломку, мигание элемента. В таком случае нужно заменить прибор на новый, но обязательно учесть надёжность и герметичность корпуса, подобрать месторасположения.

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.

Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика,  реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Структура сумеречного выключателя

Ключевым компонентом светового реле является фотодетектор, в электросхемах могут использоваться транзисторы, диоды, фотосопротивление (фоторезистор), фотоэлементы. При перемене величины светового потока, падающего на фотоэлектрический элемент, меняются его характеристики, такие как электросопротивление резистора, перемена состояния электронно-дырочного перехода в полупроводниковых триодах и диодах, а также перемена напряжения на контактах фотоэлемента.

Затем сигнал обнаруживается усилителем и устройством сравнения (компаратором – в его роли можно задействовать операционный усилитель типа К140УД6, К140УД7 либо аналогичные) и осуществляется переключение двухтактного эмиттерного повторителя, переключая или отключая нагрузку.

Необходимо знать, что фотореле с тиристорным выходом не может функционировать с энергосберегающими лампочками, не предназначенными для этого, и монтируются в регулятор мощности лучистой энергии лампы

Этот аспект нужно принимать во внимание, чтобы не остаться со ставшими неработоспособными световым реле и лампочкой. Теперь разберем пару схем для сборки светового реле в домашних условиях своими силами

Назначение и принцип действия

Названий у этого устройства масса. В литературе встречается название светоконтролирующий выключатель или светочувствительный автомат, а при общении можно услышать — датчик освещенности или света, фотодатчик, сумеречный/сумерек датчик или день/ночь. Возможно, есть и другие. Но все это — об одном устройстве, которое включает освещение при наступлении сумерек и отключает его на рассвете.

Автоматизировать управление уличным освещением можно при помощи фоточувствительного реле

Фотореле делают на основе фоторезистора или фототранзистора, которые при изменении освещенности меняют свои параметры. Пока на них попадает достаточное количество света, цепь питания остается разомкнутой. По мере наступления темноты параметры фоторезистора/транзистора изменяются и, при определенном значении (задаются настройками), цепь замыкается. Утром процесс проходит с точностью до наоборот: при достижении освещенности определенного уровня цепь питания разрывается.

Датчик включения света (фотореле) для уличного освещения

Для контроля работы многих электрических приборов необходимы специальные контроллеры, которые отвечают за точность и правильность их работы. Предлагаем рассмотреть, как подключить простое уличное фотореле, что это такое и его принцип работы.

Блок: 1/5 | Кол-во символов: 246
Источник: https://www.asutpp.ru/fotorele.html

Фотореле и принцип его работы

Эффективный прибор позволяет контролировать затраты энергии, управлять освещением по необходимому режиму. Фотореле используют для своевременного включения и отключения уличных фонарей, что актуально для частных домов. Для этого в приборе предусмотрен датчик, чувствительный к свету. Элемент соединён с питательной цепью. При попадании лучей света датчик становится изолятором, а тёмное время суток прибор проводит электроэнергию к устройству освещения. Так работает фотореле, отключая фонари при дневном свете и включая их при отсутствии солнечных лучей.

Компактное фотореле обладает простой конструкцией

Освещение: применение фотореле

Прибор контроля освещения используют в частных домах, размещая на фонарях вдоль дорожек или возле входной двери. В парке, загородном большом участке и других просторных территориях также применяют фотореле. Прибор практичен для освещения автостоянок, дворов, рекламных конструкций и зоны видимости видеокамер наружного наблюдения. Во всех случаях создаётся автоматизированная система, которая включает свет при наступлении темноты. Это позволяет экономить энергоресурсы и обеспечивает комфорт нужных зон.

Датчик движения может дополнять фотореле

Характеристики фотореле

При выборе устройства для управления освещением учитывают его характеристики. Производители выпускают обширный ассортимент приборов, отличающихся внешним видом, характеристиками, номинальным напряжением питания и другими параметрами. Поэтому при выборе стоит обратить внимание на следующие особенности фотореле:

• вес и размеры устройства;
• температурные ограничения при эксплуатации;
• сектор срабатывания;
• мощность и уровень потребления энергии;
• частота сети для работы;
• номинальное напряжение для питания.

Приборы также разделяются по типу коммутируемых светильников. Простые модели часто предназначены для работы с обычными лампами накаливания или галогенными устройствами. Для других вариантов ламп следует выбирать фотореле, мощность и характеристики которого соответствуют параметрам источника света.

Блок: 2/7 | Кол-во символов: 2043
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/shema-podklyucheniya-fotorele-dlya-ulichnogo-osveshheniya.html

Описание фотореле

Чувствительное фотореле на симисторе ГОСТ 51324. 2.1-99. представляет собой оптронный прибор, состоящий из светодиодов, оптически связанных с контактами электроприборов. Его еще часто называют сумеречный светодиодный датчик, приспособление день-ночь и т.д.

Фото – Фотореле фото

Фотореле предлагают различные преимущества по сравнению с механическими реле времени:

1. Малый размер. Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой;
2. Длительный срок службы. При отсутствии механического контакта, значительно продлевается срок годности за счет того, что полностью отсутствует износ;
3. Слаботочный привод. Данный прибор может работать с поступающим током даже в несколько миллиампер без усилителя. Таким образом, соседние устройства могут обходиться без драйверов;
4. Бесшумная работа. При отсутствии механического контакта, бесконтактное реле при работе не издает совершенно никаких звуков;
5. Высокая скорость. Фотореле примерно в 10 раз быстрее, чем механические аналоги (которые принимают несколько миллисекунд для переключения).
6. Отличная производительность, многие приборы поставляются с таймером.

Составляющими прибора являются: три контактных провода для подключения к общей сети, магнитный пускатель, якорь.

Фото – Фотореле в разобранном виде

Видео: простое фотореле

Блок: 2/5 | Кол-во символов: 1328
Источник: https://www.asutpp.ru/fotorele.html

Принцип действия

На схеме показан принцип действия устройства. Фоторезистор PR1 уменьшает при повышении освещенности свое сопротивление до нескольких Ком, благодаря чему открывается фототранзистор VT2, который включает фотореле K1, и уже это устройство, в свою очередь, начнет передавать сигналы. Защищает схему от самоиндукции диод VD1. Благодаря такому принципу, даже очень слабые сигналы позволяют включать или выключать свет.

Фото – Схема фотореле

Главная рабочая часть – фотоэлемент, представляет собой газовую трубку, в которой производится ионизация газа. Она имеет катод, который способен вырабатывать электроны пропорционально интенсивности направленного к ней света, также трубка оснащена анодом для сбора электронов.

Фото – Фотореле

Всякий раз, когда отрицательно заряженная поверхность помещается в атмосферу ионизируемого газа, такого как пары ртути или какой-либо инертный газ, на неё переходят электроны. Там посредством использования теории скоростей Ферми-Дирака, электроны ускоряются в зависимости от силы приложенного электрического поля.

Фото – Фотореле TDM

Эти электроны перемещаются на относительно короткое расстояние до столкновения с атомом ионизирующего газа. Когда электрон, имеющий постоянную кинетическую энергию, проходит через ионизирущее вещество, он нарушает атомы, с которыми сталкивается. Также его траектория действия может периодически меняться. Если материал является газообразным, то полученные фрагменты или ионы могут перемещаться в противоположную сторону друг от друга. Но если электроны выбиты из атомов, то они двигаются в одном направлении, а остаточные положительные ионы – в противоположном. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.

Именно перемещения электрических частиц в определенной последовательности и становится причиной переключения приспособления. Нужно сказать, что это особенно удобно для устройств с датчиком движения Finder, Legrand.

Блок: 3/5 | Кол-во символов: 1928
Источник: https://www.asutpp.ru/fotorele.html

Схемы подсоединения

Перед тем как переходить к установке светоконтролирующего выключателя (еще одно из популярных названий) вместо обычного выключателя света, нужно разобраться с тем, как нужно подключить провода к светильнику и клеммам датчика. Итак, схема подключения фотореле для уличного освещения может быть представлена в двух вариантах: с использованием распределительной коробки и без ее применения. Первый вариант принято использовать тогда, когда происходит замена электропроводки в доме, т.к. в этом случае нужно будет выводить новую линию из монтажной коробки.

Выглядит разводка жил следующим образом:

Как Вы видите, подсоединение фотореле к светильнику практически не отличается от подключения выключателя света. Также как и в обычном варианте, фаза ведется на разрыв, а ноль напрямую к фонарю. Единственная разница в том, что нулевой провод должен заводиться еще и в сам фотодатчик.

Если Вы уже сделали ремонт в доме и не желаете штробить стену под новую линию, можно использовать второй вариант подключения фотореле своими руками – напрямую:

В этом случае все 3 провода: фаза, ноль и заземление заводятся внутрь корпуса и поджимаются клеммами. Как первый, так и второй способ монтажа является правильным. Выбрав подходящий вариант можно переходить далее – к установке фотореле своими руками.

Блок: 3/4 | Кол-во символов: 1308
Источник: https://samelectrik.ru/kak-podklyuchit-datchik-osveshheniya-poshagovaya-foto-instrukciya.html

Виды приборов

В зависимости от назначения и выполняемых функций фотореле подразделяются на несколько основных видов.

Со встроенным фотоэлементом

Зачастую такие приборы объединены в единый блок с управляемым устройством, светильником и предназначены для установки на улице. Характеризуются высоким уровнем пыле-влагозащиты, не менее IP44. Работают только с тем устройством, в которое встроены.

С выносным фотоэлементом

Электронный блок устанавливается в щит, шкаф или монтируется в другом защищенном от воздействия погодных условий месте, поэтому требования к IP снижены, достаточно IP20. Фотоэлемент выносится наружу и соединяется проводами с электронным блоком. Требования к IP фотодатчика такие же, как для уличного исполнения, не ниже IP44. Разнесённая конструкция позволяет создавать щиты автоматизированного управления наружным освещением, где фотореле является одним из звеньев сложной, многоуровневой схемы. При подключении контактов фотореле к мощному внешнему реле или контактору, появляется возможность управлять нагрузкой большой мощности, например, в случае управления освещением парковки гипермаркета или автодороги.

На различные уровни напряжения

Питание фотореле может быть рассчитано на различные напряжения, 380, 220, 24, 12 Вольт. Есть модели, с очень широким диапазоном питающих напряжений от 12 до 264 В.

Модели на низкое напряжение 12 и 24 В способны работать в схемах с применением альтернативных источников электроэнергии, солнечных батарей, ветрогенераторов с аккумуляторной поддержкой.

Разновидностей приборов управления освещением довольно много. Среди них есть как простые, с функцией вкл/откл, так и профессиональные. Последние имеют расширенный набор функций, встроенные таймеры, календарь событий, умеют управлять основным и дежурным освещением и т.д. Для облегчения настройки и наблюдения за работой системы они оснащены дисплеем. Наличие энергонезависимой памяти даёт возможность запоминать введённые настройки.

Блок: 3/7 | Кол-во символов: 1936
Источник: https://electroadvice.ru/equipment/fotorele-dlya-ulichnogo-osveshheniya/

Как подключить фотореле: пошаговая инструкция

Сразу хотелось бы дать совет, оптимально подключить фотореле фр-75а и датчик движения. Приборы тесно связанны друг с другом, если вы собрались устанавливать датчик, тогда вы конкретно упростите установку.

Пошаговая инструкция с фото:

1. Отключаем УЗО.
2. Протягиваем провод к месту установки фотореле, вещаем его рядом с прибором. Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.
3. Снимаем изоляцию, можете использовать специальный прибор для снятия изоляции.
4. Делаем отверстия в корпусе фотореле, только внизу, это спасет от попадания влаги.
5. Повышаем герметичность корпуса, можно использовать обычные резиновые уплотнители или герметический клей. Лучше остановится на первом варианте.
6. Подключаем фотореле, для уличного освещения используя схему. Не забываем соблюдать цветовую маркировку.
7. Подключаем фотореле к прожектору или лампе, вот так это выглядит на фото.
8. Переходим к настройке, здесь все довольно просто, есть вот такой регулятор. Его нужно настроить на желанную интенсивность включения. Если поставить на максимум, свет будет включаться только в полной темноте. Чтобы все отрегулировать, можно использовать обычный черный пакет или лист бумаги, так вы поймете, при каком освещении он будет срабатывать.
9. Проверяем, как все работает.

Блок: 4/5 | Кол-во символов: 1306
Источник: http://DekorMyHome.ru/remont-i-oformlenie/podkluchaem-fotorele-svoimi-rykami.html

Как подключить устройство к уличному фонарю: схемы и принципы

При подключении простого устройства нужно ознакомиться с его конструкцией. Главным элементом является фотодиод, который может находиться снаружи или внутри корпуса. В первом случае датчик монтируют на улице, а электронный блок подключают на электрическом щите в помещении. При внутреннем расположении чувствительной детали прибор монтируют на улице.

Прибор имеет небольшие размеры и простое крепление

Знание конструктивных особенностей устройства позволяет подключить его к фонарю максимально эффективно. Поэтому важно определить тип фотореле, приобрести качественный прибор, подобрать схему, а затем приступать к подключению датчика.

Фотореле на схеме

Правильная схема подключения значительно облегчает самостоятельную установку прибора. На электрической схеме фотодиод представлен в виде условного графического обозначения, представляющего собой треугольник на оси симметрии с направленными сверху вниз стрелками. На простых схемах прибор может обозначаться в виде круга или прямоугольника с надписью «ФР».

Стрелки на схеме символизируют отражение света

Подключение

Кронштейн с прибором монтируют в затенённом месте. Листва деревьев, навесы, осадки не должны влиять на работу устройства. После определения места расположения нужно узнать количество светильников, для которых необходимо управление. На один источник света монтируется одно фотореле. Если же используется большое количество фонарей, то лучше всего применить контроллер. Он получает сигнал от фотодатчика и позволяет управлять несколькими светильниками одновременно.

Схема подключения к одной лампе очень проста

Конструкция прибора может включать в себя клеммы, что упрощает подключение. Они необходимы для зажима проводов. Кабель каждого цвета соединяют с соответствующим проводом лампы и цепи питания. Если клеммы отсутствуют, то следует установить распределительную коробку. Корпус устройства должен быть защищён от влаги и осадков. Известные производители указывают на упаковке или в инструкции схему подключения элемента.

Блок: 4/7 | Кол-во символов: 2060
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/shema-podklyucheniya-fotorele-dlya-ulichnogo-osveshheniya.html

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника. Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях.

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Блок: 3/7 | Кол-во символов: 3235
Источник: https://elektroznatok.ru/osveshhenie/fotorele-dlya-ulichnogo-osveshheniya

Установка реле и заземление

В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем (фазовый провод, нулевой, заземление). Но для подключения ламп при электропроводке типа TN-C, соединение будет отличаться только тем, что отсутствует проводник PE.

Регулировка производится согласно установкам производителя. Перед тем, как подключить светильник обязательно проверяйте паспорт, сертификат и патент продавца, чтобы потом не пришлось делать капитальный ремонт проводки в квартире. Желательно установить в распределительный щит (шкаф) отдельный автомат на этот контроллер.

Купить фотореле можно в любом электротехническом магазине, цена напрямую зависит от марки и области действия (улица – ФР-601 ИЭК, ФР-602, фасады – ФРСУ-1-0 ухл 4.2, ФРСУ-2-0 и прочие типы). Наиболее популярны следующие модели ФР-1 12 вольт, УТФР-1М, CSM, LUNA 110 AL, TWS-1, TWS-1M, AWZ-30, ABB (АВВ), LXP-01, DLS-1/50, AZH-S, АС-7, РФС-11, ФБ-2-16А (диап. 2-4 кВт), ЛЮКС 2.

Фото – Подключение фотореле ФР-601

Блок: 5/5 | Кол-во символов: 1079
Источник: https://www.asutpp.ru/fotorele.html

ФР-601 (602)

Если речь заходит об использовании стандартных однофазных фотореле для освещения, то самой популярной моделью являются устройства ФР-601 и ФР-602 производства компании ІЕК.

Они достаточно надежные, и даже у непосвященных в электронику пользователей не возникает вопросов, как подключить автоматический регулятор подсветки. Эти две модификации  имеют несущественные различия: они обе работают с током одних и тех же напряжения и частоты, имеют аналогичную потребляемую мощность (0,5 Вт) и абсолютно одинаковые комплекты поставки.

Различия касаются лишь максимального сечения подключаемых проводников: для 601 модели она составляет 1,5 кв. мм., а для 602 — 2,5. Следовательно, отличается у них и номинальный ток нагрузки: 10 и 20 А, соответственно. Фотоэлемент у обеих моделей встроенный, его регулировка возможна в пределах от 0 до 50 лк с шагом в 5 лк.

Блок: 3/9 | Кол-во символов: 867
Источник: https://ProFazu.ru/svet/control/fotorele-shema.html

Схемы подключения фотореле для уличного освещения

Назначение фотореле для уличного освещения — подавать питание при наступлении темноты и отключать его на рассвете. То есть это своего рода выключатель, только вместо клавиши в нем установлен светочувствительный элемент. Потому схема его подключения аналогична: на фотореле подается фаза, снимается с его выходов и подается на светильники или группу фонарей.

Самый простой случай — схема подключения фотореле к фонарю

Так как фотореле для работы также необходимо питание, на соответствующие контакты подается ноль, желательно также подключить заземление.

Как уже говорили раньше, подбирать фотореле надо по мощности подключаемой нагрузки. Но наблюдается одна закономерность: с увеличением мощности цены возрастают значительно. Для экономии можно подавать питание не через фотореле, а через  магнитный пускатель. Он предназначен для частого включения/отключения питания, а также с его помощью можно подключить питание с использованием светочувствительного элемента с малой подключаемой нагрузкой. По сути, он включает только магнитный пускатель, потому в расчет берут только его потребляемую мощность. А к выводам магнитного пускателя можно подключать и мощную нагрузку.

Схема автоматизации освещения двора с использованием фотореле и магнитного пускателя (контактора)

Если кроме датчика день/ночь надо еще подключить таймер или датчик движения, их ставят последовательно после реле освещения. Порядок установки движение/таймер неважен.

Подключение светильников через фотореле, датчик движения и таймер

Если датчик движения или таймер не нужны, их просто убираете из схемы. Она остается работоспособной.

Блок: 6/7 | Кол-во символов: 1655
Источник: https://elektroznatok.ru/osveshhenie/fotorele-dlya-ulichnogo-osveshheniya

Выбор фотореле

В продаже есть приборы как отечественного, так и зарубежного производства со схожим набором функций. При выборе устройства следует руководствоваться правилами:

• Суммарная мощность подключаемых светильников должна соответствовать номинальной токовой нагрузке, указанной в паспорте реле и не превышать её.
• Напряжение питания и род тока (постоянный или переменный) должны соответствовать выбранной модели.
• Для уличной установки, необходимо применять прибор со степенью защиты не ниже IP В случае выносного датчика возможно снижение IP для электронного блока при условии его установки в защищённом месте.
• При необходимости гибкой настройки стоит выбрать реле с дополнительными функциями или профессиональную модель.

Блок: 6/7 | Кол-во символов: 724
Источник: https://electroadvice.ru/equipment/fotorele-dlya-ulichnogo-osveshheniya/

Оборудование высокой мощности

Среди конкурентов также можно рассмотреть фотореле ФР-7Е, но не в его пользу говорят отсутствие защиты от влаги (IP40) и довольно высокая потребляемая мощность.

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Положительный момент — работать ФР-7 может в сетях переменного тока напряжением 220 вольт с напряжением до 5 ампер, что почти на порядок больше, нежели у рассмотренных выше конкурентов. Диапазон регулировки в 10 лк также устанавливается лишь специалистом — отрегулировать его самостоятельно не получится.

По габаритам ФР-7 также превосходит рассмотренные в статье фотореле (см. чертеж).

Блок: 7/9 | Кол-во символов: 705
Источник: https://ProFazu.ru/svet/control/fotorele-shema.html

Заключение

Учитывая опыт эксплуатации фотореле в бытовых и промышленных условиях, наиболее стабильной и легко воспроизводимой в домашних условиях является модель ФР-602 или ее менее мощная вариация ФР-601 от компании AIK. Они отлично показывают себя в различных режимах работы, имеют хороший запас долговечности и, что самое главное, обладают минимальной себестоимостью. Кроме того, их сборка облегчается возможностью заменить многие зарубежные детали на дешевые отечественные аналоги.

Блок: 8/9 | Кол-во символов: 486
Источник: https://ProFazu.ru/svet/control/fotorele-shema.html

Кол-во блоков: 24 | Общее кол-во символов: 26375
Количество использованных доноров: 7
Информация по каждому донору:

1. https://aqua-rmnt.com/ehlektrosnabzhenie/shema-podklyucheniya-fotorele-dlya-ulichnogo-osveshheniya.html: использовано 3 блоков из 7, кол-во символов 5804 (22%)
2. https://samelectrik.ru/kak-podklyuchit-datchik-osveshheniya-poshagovaya-foto-instrukciya.html: использовано 1 блоков из 4, кол-во символов 1308 (5%)
3. http://DekorMyHome.ru/remont-i-oformlenie/podkluchaem-fotorele-svoimi-rykami.html: использовано 1 блоков из 5, кол-во символов 1306 (5%)
4. https://ProFazu.ru/svet/control/fotorele-shema.html: использовано 5 блоков из 9, кол-во символов 4227 (16%)
5. https://www.asutpp.ru/fotorele.html: использовано 4 блоков из 5, кол-во символов 4581 (17%)
6. https://elektroznatok.ru/osveshhenie/fotorele-dlya-ulichnogo-osveshheniya: использовано 3 блоков из 7, кол-во символов 6489 (25%)
7. https://electroadvice.ru/equipment/fotorele-dlya-ulichnogo-osveshheniya/: использовано 2 блоков из 7, кол-во символов 2660 (10%)

Фотореле для освещения: принцип работы и правила выбора | Энергофиксик

Здравствуйте уважаемые гости и подписчики моего канала. В этом материале я хочу вам рассказать как выбрать качественное фотореле для уличного освещения и на какие параметры нужно обращать внимание в первую очередь. Итак, начнем.

Что такое фотореле

Прежде чем приступить к критериям выбора, считаю нужным сказать пару слов о том, что же такое фотореле.

Итак, по своей сути понять, что это за прибор можно из самого названия. Достаточно просто разбить его на две части: «фото» и «реле».

Получается, что в данном изделии совмещены два элемента:

1. Фотоэлемент (фоторезистор, фотодиод или же газоразрядный элемент). Благодаря этим элементам изделие реагирует на изменение уровня освещенности, замыкая или же размыкая электрические контакты.
2. Реле, которое отвечает за силовую часть схемы и отключает или же включает цепь освещения, когда поступает команда.

Все, как видите в принципе фотореле — это очень простое изделие.

Принцип работы датчика

Для того, чтобы понять нужен ли вам такой датчик в вашей домашней сети, нужно знать принцип работы реле. Итак, реле работает по следующему принципу:

• При недостаточном освещении, когда на световой датчик падает мало солнечных лучей, происходит замыкание контактов цепи и таким образом включается, например, фонарь, установленный перед вашим подъездом.
• Когда падающего света на фотодатчик оказывается достаточно, происходит размыкание цепи и таким образом освещение выключается.

Контроль в автоматическом режиме происходит за счет потенциометра. Благодаря этому элементу светодатчик точно определяет, когда нужно включать или же наоборот отключать свет.

Таким образом, функционирует самый простой вариант фотореле.

Разновидности фотореле

Существуют несколько видов данных изделий:

• Фотореле со встроенным датчиком освещенности. Датчик размещается в прозрачном корпусе. Такая разновидность отличается полностью автономной работой, без какой-либо возможности настройки параметров.

• Изделия, в которые вмонтированы таймер и фотодатчик. Уже такой вариант реле можно настроить, так как нужно именно вам (уровень освещенности при срабатывании, время задержки, таймер и т. п.).
• Фотореле с выносным датчиком. Более дорогостоящая модель, но при том и более долговечная, в которой вся электронная начинка собрана в одном корпусе, а чувствительный датчик вынесен в другой.

Примечание. Вне зависимости от типа фотореле подключать его нужно строго согласно схеме, которая поставляется вместе с изделием.

Основные характеристики

Наиболее оптимальными считаются вот такие характеристики фотореле:

1. Рабочее напряжение 230 В. В редких случаях востребованы модели, рассчитанные на напряжение 12 или же 24 Вольта.
2. Ток нагрузки. Может варьироваться от 6 до 16 Ампер. по этому параметру можно понять на какой тип освещения рассчитано реле.
3. Порог срабатывания. Важный параметр, для нерегулируемых моделей может быть в пределах от 5 до 50 люкс. В регулируемых моделях выбирать нужно с таким подходом – тем больше диапазон, тем лучше.
4. Потребляемая мощность. В качественных моделях собственная потребляемая мощность должна быть от 2 до 10 Ватт. А мощность дежурного режима должна быть не более 1 ватта.
5. Защита от ложных срабатываний. Данная характеристика показывает, что у реле есть защита от ложных срабатываний и обычно лежит в диапазоне 15-30 секунд.

Вот такими основными характеристиками обладают фотореле. Итак, теперь зная принципы работы и существующие разновидности и характеристики изделия можно приступать к непосредственному подбору.

Как выбрать качественное фотореле

Итак, при выборе реле следует опираться на следующие критерии:

• Производитель. Так как изделие практически всегда монтируется на улице, поэтому все элементы фотореле должны быть выполнены из качественных элементов. Поэтому старайтесь ориентироваться на качественных производителей (хотя это не панацея).
• Возможность настройки. Старайтесь выбирать модели с возможностью регулировки как освещенности, так и времени срабатывания. Ведь если у вас будет возможность все настраивать, значит, вы сможете максимально оптимизировать время работы освещения.
• Есть или нет таймера. Наличие таймера позволит избежать ложных срабатываний и отключений освещения.
• Степень защиты корпуса. Тут все просто, чем лучше защищен корпус реле, тем больше он вам прослужит.
• Тип напряжения.

Безусловно, главным критерием для многих будет цена изделия, но покупать самое дешевое фотореле я настоятельно не рекомендую. Лучше ориентироваться на средний ценовой сегмент и обязательно приобретать изделие в специализированных магазинах, где вам предоставят гарантию.

Если понравился материал, то оцените ее репостом, лайком и комментарием. Спасибо за ваше внимание!

Фотореле для уличного освещения – гарантия оптимизации, удобства системы

Современный человек старается обеспечить себе максимальный комфорт, тем более что ассортимент инновационных приборов и устройств позволяет это сделать. Осветительные системы позволяют создать удобство, безопасность перемещения в темное время суток, выгодно преображают ландшафт. Но ручное включение, выключение светильников устраивает не каждого потребителя. Установка фотореле для уличного освещения дает возможность исключить неудобства.

Механизм действия светового реле, его разновидности

В изготовлении устройств используются различные виды фотоэлементов. Но принцип работы этих приборов аналогичный. Под воздействием лучей естественного или искусственного света среда становится непроходимой для электрического тока, выполняет функции изоляции. Вследствие отсутствия питания светильник прекращает работу. Когда световые лучи перестают попадать на прибор, происходит замыкание контактов, возобновляется подача тока к светотехническому изделию, включается свет.

У каждого типа фотоэлементов имеется определенный принцип действия:

• в фоторезисторах под воздействием света изменяется показатель сопротивления;
• фототранзисторы при попадании лучей регулируют электрический сигнал;
• в фотосимисторах имеется управляющая схема, на которую подается определенный сигнал при взаимодействии с положительной или отрицательной гармоникой;
• фототиристоры при попадании лучей вступают во взаимодействие с постоянным током;
• в фотодиодах освещение тормозит выработку импульсов, необходимых для прохождения тока.

Независимо от того, какое фотореле для уличного освещения используется в осветительной системе, оно обеспечит автоматическое включение света в темное время суток, выключит его с наступлением рассвета. На территории с приходом сумерек будет комфортно и безопасно, исключается риск бесполезного расходования электроэнергии в дневные часы.

Выбор фотореле для работы уличной системы, основные характеристики устройства

При приобретении датчиков света, которые будут работать с одним светильником или регулировать работу всей системы, следует уделять внимание их главным характеристикам. Фотореле различаются по:

• классу защиты;
• рабочему напряжению;
• мощности;
• температурному рабочему диапазону.

Постоянные климатические воздействия не должны оказывать влияния на работу прибора. Он функционирует на открытом воздухе, следовательно, должен быть качественно защищен. Классы защиты указываются в маркировке изделия, обозначаются буквами IP, за которыми следуют двухзначные числа.

Показатель 44 свидетельствует о том, что устройству не страшны брызги дождя или капли тающих снежинок, в него не могут проникнуть пылинки, частички больше миллиметра. Эти устройства могут использоваться для работы на улице. Можно выбрать прибор с большим показателем IP, класс ниже 44 для открытого воздуха не подходит.

Фотореле работают с напряжением 12V или 220V. Выбор зависит от вида светильников. Различаются устройства и по мощности. Если прибор будет обслуживать несколько источников света, их показатели суммируются. Мощность датчика света желательно выбрать с запасом, чтобы устройству не пришлось постоянно работать с максимальной нагрузкой.

Определение оптимального температурного рабочего диапазона фотоэлемента зависит от региона. Но и этот показатель нужно выбирать с запасом, чтобы устройство не вышло из строя в случае природных катаклизмов.

Дополнительные полезные опции в фотореле

Датчики света должны быть не только надежными. В их функции входит оптимизация работы системы, качественное управление ее работой. Эти качества обеспечиваются дополнительными опциями приборов.

Многие изготовители оборудуют устройства регулировкой, позволяющей пользователю устанавливать оптимальную чувствительность. В этих фотореле на нижней поверхности корпуса имеется вращающийся диск. Обозначение в виде стрелок позволяет определить, в какую сторону нужно его поворачивать, чтобы уменьшать, увеличивать его чувствительность. Настройка осуществляется после подключения прибора.

Диапазон изменений этого показателя у приборов может отличаться. Есть устройства, в которых чувствительность меняется от 2 до 100 Лк, от 10 до 100 Лк и т.д. Специалисты рекомендуют поворачивать регулятор в среднее положение, чтобы установить оптимальную чувствительность. От этого показателя зависит, при какой интенсивности естественного освещения будет включаться, и выключаться свет. В зимние месяцы чувствительность целесообразно снижать, чтобы отражение от снега лунного, искусственного освещения не спровоцировало отключение системы.

Еще одним полезным дополнением в приборе является опция задержки срабатывания фотореле. Она исключает ложное включение устройства при случайных попаданиях лучей, к примеру, от фар машины, проезжающей в поле действия устройства. При наличии функции замедления срабатывания фотореле не включит свет.

Типы фотодатчиков

Датчики света используются не только для определенных светильников или для системы, освещающей участок дачи или загородного дома. Фотореле для уличного освещения может применяться для оснащения фонаря на козырьке подъезда, консольных светильников, освещающих дворы, улицы, парковки.

Приборы могут быть встроенными и выносными. В устройствах встроенного типа реле и датчик света находятся в одном корпусе, подключаются непосредственно к источнику света.

Выносной фотодатчик отправляет сигнал по проводу в блок или электронное плато, размещенное в электрощите. При достижении определенного показателя срабатывания, электрическая цепь замыкается, автоматически включается свет. Выносные датчики должны иметь высокий класс защиты от отрицательных воздействий извне. Такая система используется для системы из нескольких светильников.

Датчики света могут использоваться для светильников любого вида, что обеспечивает приборам обширную сферу применения.

Подключение датчиков света в систему уличного освещения

Особых сложностей процесс подключения фотореле не вызывает. Ведущие производители датчиков света отображают процесс подключения на схеме, имеющейся на приборе. Кроме того провода устройства имеют изоляцию разных цветов, что гарантирует правильное подсоединение.

Фотореле в своем устройстве имеет три провода: «0» и две фазы. Вход фазы имеет коричневый или черный цвет. От прибора к источнику света идет красный провод. Нулевые проводки могут быть синего или зеленого цвета. Многие устройства оснащены специальными клеммами для соединения проводов. Можно обеспечить надежное, безопасное подключение в специальной герметичной распределительной коробке. Она создаст надежную защиту соединениям от внешних воздействий.

Если фотореле будет управлять работой нескольких светотехнических изделий, необходимо приобрести, установить дополнительный прибор, контроллер. Это устройство будет управлять системой освещения, получая сигналы от светового реле. Есть возможность установить систему автоматического управления системой освещения в электрическом щите. В таком случае используется выносное фотореле, которое соединяется с контроллером проводом для подачи сигнала.

Фотореле может комбинироваться с датчиком движения. Такими приборами целесообразно оборудовать светильники, которые не должны гореть постоянно. Наличие датчика движения обеспечит включение источника света при попадании в его зону движущегося объекта. Этот прибор монтируется после фотореле.

Выбор местоположения для фотореле уличного освещения

Качество работы этого прибора во многом зависит от правильности выбора места для его монтажа. Есть несколько правил, которыми нужно руководствоваться, чтобы грамотно разместить световое реле для уличного освещения. Фотореле:

• располагается на открытом, незатененном месте;
• находится вне зоны искусственного освещения от источников света, окон домов;
• монтируется в доступном месте для удобного обслуживания;
• устанавливается в местах, где исключено освещение прибора фарами машин.

Сложного ухода эти устройства не требуют. Однако поскольку они расположены в открытых местах, на них может скапливаться пыль, снег, которые следует удалять. Поэтому не нужно монтировать приборы слишком высоко, чтобы не создавать неудобств.

Настройка датчика света осуществляется после его подключения. В дневное время следует установить регулятор в крайнем правом положении. Когда интенсивность естественного освещения снизится до показателя, при котором требуется искусственный свет, нужно потихоньку поворачивать диск до включения светильника.

Пользователь может по своему усмотрению выбрать момент включения освещения. Это может быть наступление сумерек или полной темноты. Есть возможность установить разное время включения светильников в отдельных зонах с учетом их использования, создания безопасности, комфорта для перемещений, отдыха и т.д.

Установка фотореле для уличного освещения не только оптимизирует работу системы, создает удобство. Автоматическое включение, отключение светильников создает эффект присутствия хозяев. При их отсутствии это снизит риск проникновения воров на территорию загородного дома, дачи.

Участие реле в различных системах дома

Датчики света могут использоваться не только по своему прямому назначению. Оно может выполнять и другие полезные функции. Подключение фотореле в систему искусственного полива, орошения обеспечит их автоматическое включение каждую ночь.

В ассортименте изделий есть приборы, на работу которых не влияет искусственное или искусственное освещение. Реле оснащено таймером, позволяющим запрограммировать периоды включения, выключения системы. Эти приборы могут регулировать не только работу осветительной системы. Они являются участниками систем «умный дом», используются для включения, выключения воды, отопления, открывания и закрывания окон и др.

Наш интернет магазин предлагает фотореле от ведущих производителей Европы. Известность брендов является гарантией качества и надежности датчиков. Каталог включает большой ассортимент моделей, позволяющий сделать оптимальный выбор устройства с учетом мощности, специфики применения. С производителями нас связывают партнерские отношения, закупка продукции производится на льготных условиях. Стоимость этих качественных устройств у нас установлена минимальная. Это гарантирует каждому покупателю удачное приобретение.

Основы работы с ретранслятором изображений

| Центр поддержки Image Relay

Здравствуйте и добро пожаловать в Image Relay! Вы можете быть здесь в качестве пробного пользователя, потому что вас пригласил коллега, или, возможно, клиент добавил вас в качестве пользователя на свой портал Image Relay. Независимо от того, почему вы здесь, мы хотим показать вам все и помочь вам встать на верный путь.

Если вы новичок в управлении цифровыми активами, вы можете узнать об основных функциях нашей системы в этой статье. Если вы являетесь главным администратором и пытаетесь настроить свою новую библиотеку, ознакомьтесь с этой коллекцией, которая поможет вам шаг за шагом.В противном случае читайте дальше!

При первом входе в Image Relay вы можете подумать: «На что я смотрю?» Первый экран, который пользователи увидят при входе в систему, — это библиотека. Это все папки верхнего уровня, которые ваш администратор выделил для просмотра и поиска. По этой структуре можно перемещаться, щелкая по эскизам папок или по структуре папок в левой части экрана. Навигация на левой стороне позволит вам раскрыться и просмотреть все различные папки.

В верхней части экрана вы увидите кнопки Библиотека и Коллекции . Библиотека — это область, которую может видеть вся ваша организация, но коллекции — это рабочие области только для вас, и только вы можете видеть, что вы решите поместить туда. (Подробнее о Коллекциях). В левом верхнем углу находится панель поиска, которая ведет нас к следующему разделу …

Поиск — это основная функция Image Relay; мы хотим, чтобы вы быстро и эффективно нашли то, что ищете.С этой целью все поля в системе доступны для поиска, от описания, которое пользователь добавляет при загрузке, до любых данных, которые, возможно, были встроены фотографом в фотографию, а также имени файла и содержимого документа. Основная панель поиска находится в правом верхнем углу страницы. Начните здесь с релевантных ключевых слов или информации о продукте и используйте инструменты Refine , чтобы сократить объем поиска. Вы можете узнать больше о поиске в следующих статьях:

Базовый поиск и уточнение
Инструменты уточнения
Использование расширенных параметров поиска
Поиск с помощью логических операторов

После того, как вы нашли нужный файл или папку, вы можете загрузить его на жесткий диск вашего компьютера.Есть множество способов загрузить один или несколько ресурсов. Вы можете ознакомиться со следующими статьями, чтобы узнать больше:

Загрузка одного файла
Загрузка нескольких файлов
Загрузка папки

Есть много ситуаций, когда вы можете захотеть поделиться файлом с коллегой, клиентом или агентством, и Image Relay делает это легко сделать. Как и во многих других наших функциях, вы можете предоставить общий доступ к одному файлу, папке или набору файлов со всего портала Image Relay.Вы также можете настроить файлы, которыми вы делитесь, только для загрузки или просмотра.

Совместное использование одного файла
Совместное использование папки
Совместное использование нескольких файлов

Разрешения — важный аспект системы Image Relay. В каждой библиотеке есть главный пользователь, который является единственным человеком, который может настраивать портал, изменять платежную информацию и добавлять пропускную способность, помимо других функций. В библиотеке также может быть несколько администраторов (в зависимости от плана), которые могут загружать ресурсы, приглашать пользователей, изменять разрешения, удалять ресурсы и иметь неограниченный обзор всей библиотеки.

Главный пользователь и администраторы настраивают библиотеку так, чтобы пользователи видели только то, что им нужно видеть. Это делает поиск менее запутанным, а также позволяет сохранить конфиденциальность определенных активов. Например, кто-то из отдела продаж может видеть только папку с надписью «Продажи», а кто-то из отдела маркетинга может иметь доступ только к папкам «Маркетинг» и «Брендинг».

Как обычный пользователь, вы не сможете видеть какие-либо настройки администратора, такие как разрешения, учетная запись или ключевые слова.

Некоторые пользователи могут просматривать множество папок, но загружать их только из одной или двух папок или не загружать вообще.Каждый портал Image Relay уникален, а разрешения устанавливаются в соответствии с потребностями каждой организации. Если у вас есть вопросы о ваших разрешениях, свяжитесь со своим внутренним администратором. (Мы можем помочь вам разобраться в этом, если вы не знаете, кто это!)

Изучение основных разрешений
Изучение прав администратора и ограниченных прав администратора

Теперь, когда вы вошли в Image Relay и начали просматривать, скачивать, делиться и подробнее, у вас могут возникнуть вопросы. В базе знаний Image Relay есть еще много статей, которые помогут вам стать экспертом, а также помогут устранить любые проблемы, которые могут у вас возникнуть.В правом нижнем углу экрана также есть окно чата. Библиотекари ретрансляции изображений готовы помочь с понедельника по пятницу в обычные рабочие часы и свяжутся с вами в ближайшее время! Мы можем помочь с любыми техническими вопросами, такими как «Как мне поделиться своей коллекцией?» или «Какие загрузки вы предлагаете?»

Если у вас есть вопросы относительно содержимого вашего портала Image Relay, например «Какой логотип мне использовать?» или «Где я могу найти фотографии 2019 года?» вы захотите связаться со своим внутренним администратором.Если вы не знаете, кто это, мы тоже можем помочь вам в этом разобраться!

Подробнее:
Определения

Включение частного ретранслятора iCloud на iPhone

При подписке на iCloud + вы можете использовать частную ретрансляцию iCloud, чтобы запретить веб-сайтам и сетевым провайдерам создавать подробный профиль о вас.

Когда iCloud Private Relay включен, трафик, покидающий ваш iPhone, шифруется и отправляется через два отдельных интернет-ретранслятора. Это не позволяет веб-сайтам видеть ваш IP-адрес и местоположение, а сетевые провайдеры собирают информацию о вашей активности в Интернете.Веб-сайт или сетевой провайдер не могут одновременно знать, кто вы и какие сайты вы посещаете.

Вы можете отключить частную ретрансляцию iCloud в любое время. Вы можете полностью отключить эту функцию для iPhone или просто отключить ее для определенной сети Wi-Fi или сотовой сети.

Примечание. iCloud Private Relay в настоящее время находится на стадии бета-тестирования.

Полное включение или выключение частного ретранслятора iCloud для iPhone

Откройте «Настройки»> [ ваше имя ]> iCloud> Private Relay.

Примечание: Вам необходимо включить частную ретрансляцию iCloud на каждом устройстве, на котором вы хотите его использовать.

Включение или выключение частного ретранслятора iCloud для сети Wi-Fi.

1. Откройте «Настройки»> «Wi-Fi».

2. Нажмите, затем включите или выключите частную ретрансляцию iCloud.

Если вы отключите частную ретрансляцию iCloud для сети Wi-Fi на своем iPhone, частная ретрансляция iCloud будет отключена для этой сети на всех ваших устройствах, на которых вы вошли в систему с одним и тем же Apple ID.

Включение или выключение частной ретрансляции iCloud для сотовой сети.

1. Перейдите в «Настройки»> «Сотовая связь», затем выполните одно из следующих действий:

2. Включите или выключите частную ретрансляцию iCloud.

Параметры сети зависят от физической SIM-карты или eSim в вашем iPhone (eSIM доступен не во всех странах и регионах). См. Раздел Просмотр или изменение настроек сотовой передачи данных на iPhone.

Задайте особенности расположения вашего IP-адреса

Перейдите в «Настройки»> [ ваше имя ]> iCloud> Private Relay> IP Address Location, затем выберите один из следующих вариантов:

• Сохранить общее местоположение (например, для просмотра локального контента в Safari)

• Используйте страну и часовой пояс (чтобы ваше местоположение было более неясным)

Частное реле iCloud доступно не во всех странах и регионах.

Вот что вам нужно знать — PantherNOW

Марина Алонзо / штатный писатель

На этой неделе возобновилось ежегодное мероприятие «Эстафета жизни», объединяющее сообщество ПФР для поддержки Американского онкологического общества в течение 17 лет.

Тема этого года «Изгнание рака в бесконечность и за его пределы» направлена ​​на повышение осведомленности об исследованиях рака.

«Эстафета жизни», которая состоится в пятницу, 5 марта, на парковке 9 с 18 до 20 часов, будет проходить в автомобиле в Modesto A.Кампус Майдик. Кроме того, в качестве еще более безопасной альтернативы мероприятие будет доступно через Instagram Live из Instagram FIU Relay.

Машины будут располагаться в шахматном порядке, с двумя парковочными местами между каждым транспортным средством, чтобы обеспечить достаточное расстояние, чтобы каждый чувствовал себя в безопасности, при этом поворачиваясь для поддержки.

«Мероприятие будет выглядеть по-другому, в том смысле, что это не шестичасовое мероприятие, как обычно, а двухчасовое мероприятие.», — сказала Патрисия Лопес-Герреро, советник факультета« Relay for Life ».

Автомобили должны быть предварительно зарегистрированы на Panther Connect, и каждый участник должен пройти регистрацию в приложении P3, и, хотя это мероприятие проводится на открытом воздухе, требуются маски.

Будет зона концессии, которая называется Marketplace, где будут продаваться индивидуально упакованные товары, а также напитки в бутылках.

«Это просто отличный повод для поддержки. Я думаю, что рак — это проблема, которая затрагивает каждого человека », — сказал Герреро.

Из-за пандемии команда Relay for Life решила транслировать заранее записанные развлекательные программы на экране во время мероприятия, чтобы не было многолюдной сцены.

Традиция «Эстафета на всю жизнь», посвященная красивой длине, где участники могут пожертвовать восемь дюймов волос, будет реализована с помощью Zoom 4 марта, а в день мероприятия будет показан видеоролик.

В понедельник, 1 марта, для выживших будет организована автомобильная акция, на которой они смогут забрать сумку Relay for Life, которая включает футболку и медаль, а также другие предметы.

«Я хочу сказать, что наш караван для проезда — это изюминка вечера, — добавил Герреро, обсуждая церемонию Luminaria, которая состоится 5 марта. — Вам не нужно регистрироваться для участия в мероприятии, потому что вы не выходить из машины ».

Церемония Luminaria проводится каждый год в Relay for Life, участники жертвуют Luminaria и пишут личное сообщение или посвящают его любимому человеку.

Так как это мероприятие проводится на открытом воздухе, команда подготовила социально удаленные «кабины», чтобы капитаны команд могли сидеть во время мероприятия.

Команда «Relay for Life» разместит прямую трансляцию в Instagram, чтобы транслировать ключевые моменты во время мероприятия для тех, кто подвергается высокому риску или не чувствует себя комфортно в личных мероприятиях.

«У них есть план прямой трансляции в Instagram в определенные ключевые моменты мероприятия, чтобы они могли транслировать и делиться ими со всеми, кто следит за Relay», — сказал Лопес-Герреро.

Мероприятие будет проходить на Парковке 9 перед зданием Ziff. Допускается до 60 автомобилей.

Для получения дополнительной информации следите за PantherNow и Relay for Life FIU в Instagram.

Что представляет собой новая легкая смешанная эстафета?

Смешанная эстафета 4х400 м дебютировала на Олимпийских играх в Токио-2020, но знаете ли вы, что в ней задействовано? Рассмотрим новое и интересное дополнение к олимпийской программе.

Смешанная эстафета 4х400 м — новейшее дополнение к легкой атлетике на Токио-2020.

В пятницу (30 июля) заплывы стали огромным шоком, так как USA , пересекшие финиш первым в первом заезде, были дисквалифицированы за смену дубинки за пределами обозначенной зоны.

Однако США подали апелляцию на это решение, утверждая, что чиновник поставил их второго бегуна Линну Ирби на неправильную замену и был восстановлен для участия в финале в субботу.

В этом заезде команда Нигерия применила стратегию, отличную от остальной части поля: Самсон Натаниэль вышел в лидеры в третьем матче против женщин-бегунов.

Но Пейшенс Джордж был пойман мужчинами на якоре, а африканцы в итоге финишировали на шестом месте и пропустили финал.

Польша и Нидерланды прошли быстрее американцев во втором заезде, а поляки установили новый европейский рекорд — 3:10.44.

ГЛАВНЫЕ НОВОСТИ: Команда США по смешанной эстафете 4x400M восстановлена ​​и будет участвовать в субботнем финале.

— USATF (@usatf) 30 июля 2021 г.

Новый формат поразил воображение мировой общественности на чемпионате мира по легкой атлетике в Дохе 2019, где 16 команд, каждая из которых состояла из двух женщин и двух мужчин, боролись за победу в изнуряющей катарской жаре.

В том соревновании команда США, состоящая из Уилберта Лондона , Эллисона Феликса , Кортни Околоа и Майкла Черри , стала чемпионами мира с рекордным временем 3:09:34.Это было больше, чем просто битва на скорость, так как тактика вышла на первый план, когда развернулось захватывающее соревнование.

🇺🇸 @ Wil_WL3 + @allysonfelix + @courtneyokolo + @MCJR__ = 🥇🥇🥇🥇

Team @usatf второй раз за несколько дней побила мировой рекорд смешанной эстафеты 4×400 м.

📰: https://t.co/C3FvuKyYh6#WorldAthleticsChamps pic.twitter.com/1dGk8CncaL

— World Athletics (@WorldAthletics) 29 сентября 2019 г.

Что участвует в смешанной эстафете?

В смешанной эстафете команды из четырех спортсменов — двух женщин и двух мужчин — соревнуются друг с другом, причем каждый спортсмен один раз пробегает по трассе, прежде чем следующий человек в их команде начнет свой пробег.Отдельные команды могут выбрать для своих спортсменов бег в любом порядке, который они предпочитают, с двумя мужчинами и двумя женщинами, наоборот, или даже с чередованием спортсменов-мужчин и женщин.

Тактика — важный аспект гонки, учитывая, что олимпийцы-мужчины в среднем на шесть секунд быстрее своих коллег-женщин. Это позволяет использовать ряд различных стратегий гонки, которые могут оставить толпу на краю своих мест до самых последних секунд гонки.

Финал смешанной эстафеты Токио-2020 состоится на Олимпийском стадионе 31 июля 2021 года.

История смешанной эстафеты 4х400 м

Новый формат эстафеты 4×400 м впервые был опробован на Всемирных эстафетах 2017 года в Нассау, но только на чемпионате мира 2019 года в Дохе популярность этого события начала расти.

В Дохе зрителей познакомили с увлекательной смесью стратегий, поскольку команды стремились получить преимущество над своими соперниками. В то время как большинство стран выбирали первого бегуна-мужчины, за которым следовали две женщины и ведущий-мужчина, это не всегда имело место.Польша решила начать гонку с двумя бегунами-мужчинами и вырвалась в лидеры, от которых они отказались только на последнем круге, поскольку Justyna Swiety-Ersetic наконец уступила давлению преследующих спортсменов и заняла пятое место.

Финал того года в конечном итоге был выигран США с установлением нового мирового рекорда 3: 09.34, что на целых три секунды быстрее, чем лучшая отметка в мире, установленная той же страной всего днем ​​ранее. Он также стал историей по другой причине: легендарный спринтер Эллисон Феликс побил рекорд Усэйн Болт по количеству титулов чемпиона мира, завоевав 12-ю золотую медаль в своей карьере.

На чемпионате мира по легкой атлетике 2021 года в Польше отсутствовали некоторые известные команды, в том числе рекордсмены мира из США. Тем не менее, это оставило дверь открытой для других команд, чтобы продемонстрировать свои полномочия на Токио-2020, включая победителей Италии, занявших второе место Бразилии и бронзовых призеров Доминиканской Республики.

Нам необходимо разработать стратегию с учетом качества спортсменов, которые у нас есть.

И нам нужно представить себе, какой порядок выберут наши оппоненты, и найти решение этого.

Что говорят спортсмены о мероприятии

Токио-2020 встретился с бельгийскими братьями Диланом , Джонатаном и Кевином Борли , чтобы узнать их мнение о смешанной эстафете 4х400 м.

В глазах Кевина, бронзового призера чемпионата мира 2011 года на 400 метров, эстафета открывает двери для стран, у которых в противном случае не было бы количества спортсменов, необходимого для победы в традиционных эстафетных соревнованиях: «Это дает больше возможностей большему количеству стран», — сказал он. объяснил.«В смешанной эстафете, состоящей только из двух мужчин и двух женщин, вы можете создать олимпийскую команду, в то время как в традиционной эстафете вам потребуется как минимум четыре спортсмена одного пола».

Их отец, Жак, который тренирует талантливых братьев и сестер, считает, что мероприятие допускает новые и разнообразные стратегии, которые могут изменить динамику гонки: «Нам нужно разработать стратегию с учетом качества спортсменов, которые у нас есть», — сказал он. сказал. «И нам нужно представить себе порядок, который выберут наши оппоненты, и найти решение этого.Это всегда трудный выбор, требующий много размышлений ».

Дилан в равной степени восхищен тактическими стратегиями, которые команды могут внедрить, возвращая свои мысли к выступлению Польши на Дохе 2019, где они нарушили традиционный порядок бега: мужчина, женщина, женщина, мужчина. «Польша была сенсационной», — вспоминал он. «Во время второй эстафеты мы видели, как Рафал Омелко так быстро обгонял Эллисон Феликс … Я помню этот образ, он был таким особенным».

Но для брата Джонатана, независимо от того, насколько героически Польша выступила в тот день, трудно понять, окупился ли сделанный ими выбор: «Проблема с этими стратегиями заключается в том, что команды, которые выбирают двух мужчин, которые будут бежать первыми [такие как Польша], будут ведущие гонку самостоятельно… Если бы поляки выбрали другую стратегию, они могли бы выиграть те сотые доли секунды, которые им нужны, чтобы подняться на подиум. Но что ж, задним числом легко говорить… »

Доха, Катар — 29 сентября: Мартин Руни из Великобритании получает эстафету от Эмили Даймонд, пока другие участники ждут переключения в смешанной эстафете 4×400 метров в течение третьего дня 17-го чемпионата мира по легкой атлетике ИААФ в Дохе 2019 на международном стадионе Халифа 29 сентября , 2019 в Дохе, Катар.(Фото Маттиаса Хангста / Getty Images)

2019 Getty Images

Команды, на которые следует обратить внимание

Одна из самых захватывающих вещей в дебюте нового события — это чувство неизвестности, особенно когда речь идет о прогнозах для победителей.

В Дохе за США домой последовали Ямайка и Бахрейн, которые не отправили команду в Токио, а Великобритания стала четвертой.

При таком огромном богатстве на 400 метров США смогли выбрать четырех бегунов, которые не будут участвовать в индивидуальной гонке на 400 метров.Но именно Польша была самой быстрой квалификацией: Ига Баумгарт-Витан была единственной из четверки, участвовавшей в индивидуальной гонке в Токио.

Эстафета

беспокоит мужскую сборную США по легкой атлетике с 1912 года

За последние 109 лет мужская сборная США 41 раз участвовала в эстафете 4×100 на Олимпийских играх и чемпионатах мира. До четверга они либо финишировали первым или вторым (27 раз), либо были дисквалифицированы (13 раз).

Только в четверг гонка упала между ними, мрачное шестое место в квалификационном заезде. Но в проигрыше была заложена та же проблема, которая вызвала большинство этих DQ: непостоянная передача обслуживания. Годы борьбы команды были отмечены передачами, которые варьировались от неудачных до ужасных.

[США имитация обмена: еще одна эстафета для американских мужчин в формате 4×100]

Сумасшедшие вещи происходят, когда два самых быстрых человека в мире пытаются передать эстафету, бегая так быстро, как они могут, так что это не шок, что плохая передача рук сбивает с толку почти каждые 4×100 эстафетная команда время от времени.Женщины США были дисквалифицированы в 2004 и 2008 годах, и у всех элитных национальных команд есть несколько историй об ужасах передачи.

Но только американцы использовали и выигрышные эстафеты, и бросали клюшку в такие крайности, и в последнее время их гонки стали еще более мучительными.

С 1988 года у них было почти столько же дисквалификаций (11), сколько медалей (12), и все эти DQ, кроме двух, были за плохие передачи. (Два случая в 2001 и 2012 годах были вызваны дисквалификацией бегунов за нарушение допинга.)

Почему передача обслуживания такая сложная?

В отличие от более длинных реле, таких как 4×400, переключение передач в 4×100 происходит, когда оба бегунка достигают максимальной скорости или близки к ней.

Кроме того, передача осуществляется вслепую — бегун, принимающий дубинку, не смотрит на человека, который передает ее ему, что делает общение критически важным.

Наконец, большинство элитных команд пытаются перейти к последней части зоны обмена трассы, чтобы принимающий бегун бежал с максимальной скоростью, когда он получает дубинку.Эта стратегия означает, что дубинка почти не тормозит, но у бегунов мало места для ошибки.

Суть в том, что, по словам давнего тренера по легкой атлетике LSU Денниса Шейвера, чьи команды 4×100 только что заняли первое (мужчины) и второе (женщины) в чемпионатах NCAA, «в группе должна быть хорошая химия».

Как работает передача 4×100

Передача обслуживания происходит в трех зонах обмена на 400-метровой трассе. Третья зона может быть хаотичной, потому что бегуны из разных команд находятся близко друг к другу.

3-я зона обмена

4-й участник

1-й обмен

зона

2-й участник

2-й обмен

зона

3-й участник

1.

Перед гонкой все, кроме ведущего бегуна, разместят « go mark »- обычно кусок светлой ленты — на треке за определенное количество шагов до зоны обмена.

Начало зоны обмена

2.

Затем они занимают позицию в начале зоны обмена и ждут, наблюдая за ними.

Начало зоны обмена

3.

Когда они видят, что приближающийся бегун достигает точки, они взлетают и (в идеале) больше не оглядываются.

Начало зоны обмена

4.

В зоне обмена прохожий кричит «палка!» и получатель протягивает руку за спину — рука высоко, ладонь раскрыта, большой палец опущен.

5.

Прохожий проталкивает дубинку в эту руку, и пальцы получателя смыкаются вокруг нее.

6.

Пас должен быть завершен, и дубинка должна находиться в руке получателя, когда он выбегает из зоны обмена.

Как работает передача 4×100

Передача обслуживания происходит в трех зонах обмена на 400-метровой трассе. Третья зона может быть хаотичной, потому что бегуны из разных команд находятся близко друг к другу.

3-я зона обмена

4-й участник

1-й обмен

зона

2-й участник

2-й обмен

зона

3-й участник

1.

Перед гонкой все, кроме ведущего бегуна, ставят отметку «Старт» — обычно кусок светлой ленты — на дорожке за определенное количество шагов до зоны обмена.

Старт зоны обмена

2.

Затем они занимают позицию в начале зоны обмена и ждут, наблюдая за ними.

Начало зоны обмена

3.

Когда они видят, что приближающийся бегун достигает точки, они взлетают и (в идеале) больше не оглядываются.

Начало зоны обмена

4.

В зоне обмена прохожий кричит «палка!» и получатель протягивает руку за спину — рука высоко, ладонь раскрыта, большой палец опущен.

5.

Прохожий проталкивает дубинку в эту руку, и пальцы получателя смыкаются вокруг нее.

6.

Пас должен быть завершен, и дубинка должна находиться в руке получателя, когда он выбегает из зоны обмена.

Как работает передача 4×100

Передача обслуживания происходит в трех зонах обмена на 400-метровой трассе.Третья зона может быть хаотичной, потому что бегуны из разных команд находятся близко друг к другу.

3-я зона обмена

4-й участник

1-й обмен

зона

2-й участник

2-й обмен

зона

3-й участник

1.

Перед гонкой все, кроме ведущего бегуна, разместят « go mark »- обычно кусок светлой ленты — на треке за определенное количество шагов до зоны обмена.

Старт зоны обмена

2.

Затем они занимают позицию в начале зоны обмена и ждут, наблюдая за ними.

Начало зоны обмена

3.

Когда они видят, что приближающийся бегун достигает точки, они взлетают и (в идеале) больше не оглядываются.

Начало зоны обмена

4.

В зоне обмена прохожий кричит «палка!» и получатель протягивает руку за спину — рука высоко, ладонь раскрыта, большой палец опущен.

5.

Прохожий проталкивает дубинку в эту руку, и пальцы получателя смыкаются вокруг нее.

6.

Пас должен быть завершен, и дубинка должна находиться в руке получателя, когда он выбегает из зоны обмена.

Как работает передача 4×100

Передача обслуживания происходит в трех зонах обмена на 400-метровой трассе. Третья зона может быть хаотичной, потому что бегуны из разных команд находятся близко друг к другу.

3-я зона обмена

4-й участник

1-я зона обмена

2-й участник

2-я зона обмена

3-й участник

1.

Перед гонкой все, кроме ведущего бегуна, ставят отметку «Старт» — обычно кусок светлой ленты — на дорожке за определенное количество шагов до зоны обмена.

Старт зоны обмена

2.

Затем они занимают позицию в начале зоны обмена и ждут, наблюдая за ними.

Начало зоны обмена

3.

Когда они видят, что приближающийся бегун достигает точки, они взлетают и (в идеале) больше не оглядываются.

Начало зоны обмена

4.

В зоне обмена прохожий кричит «палка!» и получатель протягивает руку за спину — рука высоко, ладонь раскрыта, большой палец опущен.

5.

Прохожий проталкивает дубинку в эту руку, и пальцы получателя смыкаются вокруг нее.

6.

Пас должен быть завершен, и дубинка должна находиться в руке получателя, когда он выбегает из зоны обмена.

Как работает передача 4×100

Передача обслуживания происходит в трех зонах обмена на 400-метровой трассе.Третья зона может быть хаотичной, потому что бегуны из разных команд находятся близко друг к другу.

3-я зона обмена

4-й участник

1-я зона обмена

2-й участник

2-я зона обмена

3-й участник

1.

Перед гонкой все, кроме первого бегуна, поставят отметку «вперед» — обычно кусок светлой ленты — на трассе определенное количество шагов до зоны обмена.

Начало зоны обмена

2.

Затем они занимают позицию в начале зоны обмена и ждут, наблюдая за ними.

Начало зоны обмена

3.

Когда они видят, что приближающийся бегун достигает точки, они взлетают и (в идеале) больше не оглядываются.

Начало зоны обмена

4.

В зоне обмена прохожий кричит «палка!» и получатель протягивает руку за спину — рука высоко, ладонь раскрыта, большой палец опущен.

5.

Прохожий проталкивает дубинку в эту руку, и пальцы получателя смыкаются вокруг нее.

6.

Пас должен быть завершен, и дубинка должна находиться в руке получателя, когда он выбегает из зоны обмена.

30-метровая зона обмена

До изменения правил 2018 года существовала 10-метровая «зона полета», в которой принимающий бегун мог развивать скорость перед 20-метровой зоной обмена.

Новая зона обмена

30 метров

Эти две зоны теперь объединены в одну, что должно сделать почти невозможным случайный проход слишком рано.

30-метровая зона обмена

До изменения правил 2018 года существовала 10-метровая «зона полета», в которой принимающий бегун мог развивать скорость перед 20-метровой зоной обмена.

Новая зона обмена

30 метров

Эти две зоны теперь объединены в одну, что должно сделать почти невозможным случайный проход слишком рано.

30-метровая зона обмена

До изменения правил 2018 года существовала 10-метровая «зона полета», в которой принимающий бегун мог развивать скорость перед 20-метровой зоной обмена.

Новая зона обмена

30 метров

Эти две зоны теперь объединены в одну, что должно сделать почти невозможным случайный проход слишком рано.

30-метровая зона обмена

До изменения правил 2018 года существовала 10-метровая «зона полета», в которой принимающий бегун мог развивать скорость перед 20-метровой зоной обмена.

Новая зона обмена

30 метров

Эти две зоны теперь объединены в одну, что должно сделать почти невозможным случайный проход слишком рано.

30-метровая зона обмена

До изменения правил 2018 года существовала 10-метровая «зона полета», в которой принимающий бегун мог развивать скорость перед 20-метровой зоной обмена.

Новая зона обмена

30 метров

Эти две зоны теперь объединены в одну, что должно сделать почти невозможным случайный проход слишком рано.

Обычно первый и третий бегуны держат дубинку в правой руке, чтобы они могли проходить повороты на внутренней половине дорожки, которая немного короче внешней.

Проходят в левую руку второго и якорного бегунов.

Обычно первый и третий бегуны держат дубинку в правой руке, чтобы они могли проходить повороты на внутренней половине дорожки, которая немного короче внешней.

Проходят влево вторые и якорные бегуны.

Обычно первый и третий бегуны держат дубинку в правой руке, чтобы они могли проходить повороты на внутренней половине дорожки, которая немного короче внешней.

Проходят влево вторые и якорные бегуны.

Обычно первый и третий бегуны держат дубинку в правой руке, чтобы они могли проходить повороты на внутренней половине дорожки, которая немного короче внешней.

Проходят влево вторые и якорные бегуны.

Обычно первый и третий бегуны держат дубинку в правой руке, чтобы они могли проходить повороты на внутренней половине дорожки, которая немного короче внешней.

Проходят влево вторые и якорные бегуны.

Что пошло не так? Всевозможные вещи.

Все, что вы можете себе представить, что-то не так в эстафете, вероятно, произошло с американцами на крупных соревнованиях.

Передача произошла слишком поздно. Все четверо завоевали медали в индивидуальном спринте и побежали мировой рекорд (42.2 секунды) в своем полуфинале, но были дисквалифицированы за выход за пределы зоны обмена.

1960

Это был один из нескольких случаев, когда замена на последней минуте ухудшала настроение команды. Рэй Нортон, только что выигравший три золотые медали на Панамериканских играх 1959 года, тренировался быть якорем команды. Но после неудачных результатов в 100 и 200 точках тренеры перевели его на второй этап, как рассказывает Дэвид Маранисс в своей книге «Рим 1960». Ведущий бегун Фрэнк Бадд замедлил шаг, когда достиг цели, но Нортон, нервничая и жаждущий искупления, быстро взлетел.«Я просто летел, и он не мог меня поймать», — сказал Нортон. Бадд крикнул Нортону, чтобы тот остановился, но к тому времени, когда он это сделал, Нортон уже миновал конец зоны передачи обслуживания.

1988

Альтернативный вариант Ли МакНил бежал на якорном этапе в квалификационном заезде, так что 100-метровый золотой медалист Карл Льюис будет свежим для достижения мирового рекорда в финале. В последнем повороте Кэлвин Смит сначала пропустил передачу Макнилу. В конце концов, они соединились на краю зоны обмена, и Макнил финишировал первым в заезде.Но три конкурирующих страны подали протест, и видео показало, что передача была завершена сразу за пределами зоны.

1995

Джон Драммонд двигался так быстро, когда подошел к Тони МакКоллу, студенту колледжа и заменяющему травму, что МакКолл не мог оставаться впереди достаточно долго, чтобы произвести чистый обмен. Драммонд дважды пытался передать пас, но потерпел неудачу; к тому времени, как Макколл принял дубинку, он был вне зоны ответственности.

2015

Несмотря на два обязательных эстафетных лагеря, которые были заказаны специально для решения проблем передачи обслуживания, Тайсон Гей и Майк Роджерс завершили последний обмен за пределами зоны.Роджерс, казалось, начал слишком рано, и им не хватило места.

Переход произошел слишком рано

Иногда обмен происходил в старой зоне полета до того, как бегуны попадали в зону обмена. Новая 30-метровая комбинированная зона была разработана для решения этой проблемы.

2009

В квалификационном заезде Шон Кроуфорд попытался пройти слишком рано, и ведущий бегун Дарвис Паттон коснулся эстафеты до того, как она вошла в зону обмена.

2016

У.Команда S., казалось, завоевала бронзу позади Ямайки и Японии — это был бы первый раз, когда американцы заняли третье место — но они были дисквалифицированы после того, как было установлено, что первый бегун Роджерс завершил передачу Джастину Гатлину слишком рано.

Передача вообще не состоялась

1997

Брайан Льюис узнал, что он будет участвовать в квалификационном заезде всего за 90 минут до старта. Он должен был отдать передачу на Тима Монтгомери, но Монтгомери не успел начать игру и ушел слишком рано.Когда он был почти до конца зоны обмена без дубинки в руке, Монтгомери замедлился и оглянулся как раз вовремя, чтобы увидеть Льюиса, мчащегося на полной скорости, чтобы попытаться догнать, пробежать мимо и чуть не поймать его локтем. . Монтгомери пригнулся и так и не получил дубинки.

2005

В первой передаче первого заезда Марди Скейлс передавал передачу Леонарду Скотту, когда эстафета упала на трассу. Левой рукой Скотт держал дубинку, но она выскользнула. «Я возложил всю вину на себя», — сказал удрученный Скотт.

Леонард Скотт из США (слева) роняет эстафету во время смены Марди Скейлза на чемпионате мира 2005 года. (Thomas Kienzle / AP)

2008

В первом раунде Паттон дважды пытался передать пас Гей. Со второй попытки дубинка попала в пятку Гэя по руке и отскочила на след. Ямайка, возглавляемая Усэйном Болтом, выиграла свою первую из трех олимпийских эстафет 4×100 подряд. Гей и Паттон обвиняли себя. «Вероятно, это была моя вина», — сказала Гей. «Если он попадет вам в руку, вы должны его получить.Я ветеран. Я ни разу в жизни не уронил палку.

Дарвис Паттон (в центре) и Тайсон Гей (второй слева) бросают эстафету в эстафете 4х100 метров на Олимпийских играх 2008 года. (Кевин Фрайер / AP)

Другой бегун вторгся на их переулок

2011

«Я думаю, что мы должны вернуть команде дух товарищества, патриотизм и уверенность в том, чтобы держать клюшку», — сказал Джон Драммонд после USA Track. & Филд нанял его тренером, чтобы он помог решить проблему с эстафетой.»Это не ракетостроение».

Драммонд назвал свой выбор для финала эстафеты чемпионата мира намного раньше, чем обычно, чтобы дать команде больше времени для тренировок, и американцы вышли в финал.

Но когда Паттон мчался к зоне обмена, он потерял равновесие из-за руки британца Гарри Айкинса-Арьети на соседней полосе. Паттон был полностью перевернут и вывихнул левое плечо, когда он выехал на трассу. Уолтер Дикс, золотой медалист в личном беге на 100 метров, так и не получил эстафету.

Передача заняла слишком много времени

2004

Четверо мужчин, участвовавших в финале, тренировались вместе только дважды, сообщает New York Times. Коби Миллер, идущий третьим, никогда не слышал, чтобы Гатлин кричал «Палка!» над переполненной толпой стадиона, поэтому он притормозил, чтобы дождаться эстафеты. Гатлин, однако, шел прямо за ним и наступил ему на ногу, проделав дыру в ботинке Миллера. Пропуск, законный, но неудобный, стоил им времени. Следующий проход, чтобы поставить на якорь Мориса Грина, тоже был законным и неудобным.Команда проиграла Британии на сотую долю секунды.

Джастин Гатлин (справа) передает эстафету Коби Миллеру во время Олимпийских игр 2004 года. (Дэвид Дж. Филлип / AP)

2013

Муки Салам завершил первый этап с отрывом примерно на метр, но якорь Гатлин, казалось, пошел слишком рано, а затем врезался в переулок ямайцев, пытаясь дотянуться до дубинки. Сборная США не была дисквалифицирована, но из-за этой неудачи преимущество было снято, и Гатлин не смог победить Болта.

2020

В четверг в Токио сборная США снова получила золотую медаль. Но в квалификационном заезде Фред Керли и Ронни Бейкер плохо спланировали вторую передачу, и для ее завершения потребовалось как минимум три попытки.

Их не дисквалифицировали, но Бейкер и ведущий Кравон Гиллеспи не смогли наверстать упущенное. Команда финишировала шестой в заезде и не вышла в финал.

Фред Керли и Ронни Бейкер делают неудобную и трудоемкую передачу в эстафете сборной США 4×100 м в четверг в Токио.(Диего Азубель / EPA-EFE / Shutterstock)

Команды в некоторых странах практикуют эстафеты круглый год. У сборной США обычно есть как минимум один эстафетный лагерь, но в этом году его не было из-за пандемии коронавируса.

Ранее на этой неделе эстафеты тренировались в центре высоких достижений Олимпийского и Паралимпийского комитета США в Японии, пытаясь развить химию и общение, которые им необходимы, чтобы идти со скоростью. Этого было недостаточно.

«Я думаю, что это одна из проблем, с которыми столкнулись Олимпийские игры и США», — сказал Шейвер из LSU перед фиаско в четверг.«У них просто не хватает времени, чтобы заняться такой химией».

Верхняя иллюстрация Артура Галоча с фотографией Антонина Тюилье / Agence France-Presse / Getty Images. Пиктограммы Альваро Валиньо для The Washington Post. В состав этого отчета входил Адам Килгор.

UT College of Liberal Arts

Copyright Бесплатные изображения для презентаций

Используйте ресурсы в этом руководстве для изображений, чтобы оживить презентацию контента.

Ресурсы на этой странице полезны при поиске изображений для любых нужд. Их можно использовать для поиска изображений без авторских прав для печатных материалов вашего отдела, плакатов выступлений, документов, веб-материалов, содержания онлайн-курсов и т. Д. Большинство фотографий открыты и доступны для всех, и вам не нужно ограничивать доступ к вашей академической среде. Тем не менее, убедитесь, что вы соблюдаете определенные ограничения на использование и требования атрибуции, если они указаны.

Авторские права бесплатные ресурсы изображения:

Реле изображения

• Image Relay — новая система цифровых активов под названием «Image Relay», которая содержит тысячи высококачественных, доступных для поиска UT-фотографий, которые доступны для загрузки для использования на веб-сайтах (и для других коммуникационных нужд).

Сайты с бесплатными изображениями, защищенными авторским правом

• StockSnap — фотографии в высоком разрешении добавляются еженедельно. Бесплатно скачать и использовать в коммерческих или личных проектах.

• Unsplash — Бесплатные изображения для загрузки в коммерческих и некоммерческих целях. Атрибуция приветствуется, но не требуется.
• Pexels — фотографии и видео, которые можно использовать и изменять бесплатно. Атрибуция приветствуется, но не требуется.
• Pixabay — Бесплатные изображения и видео в высоком качестве.
• Burst — Бесплатные стоковые фотографии для веб-сайтов и коммерческого использования.
• Canva — Бесплатные и премиум-фото.
• The Noun Project — База данных иконок, которые можно использовать бесплатно с указанием авторства
• Коллекция Gender Spectrum: Stock Photo Beyond the Binary — Библиотека стоковых фотографий с изображениями транс- и небинарных моделей.Этот сборник призван помочь СМИ лучше представить членов этих сообществ как людей, не обязательно определяемых их гендерной идентичностью.

Фотографии и исторические изображения в открытом доступе

Примеры использования изображений без защиты авторских прав

Приведенные ниже форматы показывают несколько примеров того, как преподаватели и сотрудники UT используют изображения без авторских прав в Интернете и в местах для печати. Использование интересных и подходящих изображений может улучшить презентацию и внешний вид содержания вашего отдела.

Дополнительные руководства и ресурсы

*** Убедитесь, что выбрано без авторских прав для использования изображений , если возникает такая возможность ***

---

Поиск авторских бесплатных изображений в Creative Commons

Creative Commons — отличное место для поиска изображений, защищенных авторским правом, для использования на веб-сайтах COLA.

Шаг 1. Откройте Creative Commons

Шаг 2. Нажмите на изображение, которое хотите использовать, и убедитесь, что в правом нижнем углу написано «Public Domain».

---

Поиск бесплатных изображений, защищенных авторскими правами, в Google

Шаг 1. Поиск изображения

Введите соответствующие заголовки для изображения, которое вы ищете; Вы можете быть настолько конкретны, насколько хотите

Шаг 2. Поиск «правильной» фотографии

Как только вы нажмете на поиск, появится множество всплывающих изображений.Но важно убедиться, что вы используете БЕСПЛАТНЫЕ ИЗОБРАЖЕНИЯ. Для этого нажмите:

«Инструменты» → «Права на использование» → «Помечено для некоммерческого повторного использования с модификацией»

---

Получение доступа к реле изображения

Фантастический новый ресурс, созданный нашими коллегами из University Communications. Новая система цифровых активов под названием «Image Relay», которая содержит тысячи высококачественных, доступных для поиска фотографий UT, которые доступны для загрузки для использования на веб-сайтах (и для других коммуникационных нужд).

Чтобы получить доступ к Image Relay, отправьте свое имя, адрес электронной почты и UT EID на адрес [email protected], и кто-нибудь создаст для вас учетную запись.

Командная эстафета — Фестиваль бега Фредерика

Информация о командном эстафете

Первый бегун стартует в 7 утра с поля полумарафона. Для эстафетных команд нет отдельного старта. Второй член команды должен быть в зоне обмена задолго до того, как мимо проедут самые быстрые бегуны, так как местные дороги будут закрыты.Вторым участникам будет предоставлен транспорт от выставочного центра Frederick Fairgrounds до пункта обмена. Транспорт от обменного пункта до выставочного центра также будет обеспечен для первых участников.

Дорожные знаки обозначат местоположение ближайшего пункта обмена. При входе в зону обмена, прибывающие бегуны должны убедиться, что их нагрудные номера видны.

Ожидающие бегуны будут размещены в обозначенной зоне в соответствии с номерами их команд.Зоны разбиты на каждые 100 бегунов (например, Bib # 9000-9099; 9100-9199; 9200-9299; 9300-9399). Прибывающие бегуны должны знать свой номер и искать эти знаки зоны.

Каждый бегун-эстафета передаст лодыжку следующему бегуну-эстафете в точке смены эстафеты. В зависимости от места обмена коврики синхронизации могут располагаться до или после зоны обмена. Мы предлагаем уходящему бегуну проверить ремешок на безопасность перед запуском. Не перекрещивайте коврик для хронометража более одного раза с помощью чипа для хронометража.

СОВЕТЫ ПО ОБМЕНУ:

• Знайте темп своего товарища по команде, следите за временем гонки и знайте, когда его / ее ожидать.
• Наденьте или возьмите с собой что-нибудь, что будет легко идентифицировать прибывающий бегун на бирже.
• Помогите своим товарищам по бегу, выкрикивая все входящие номера нагрудников.

Если вам нужно заменить члена команды:
Чтобы заменить члена команды, капитан команды (человек, создавший команду) должен войти в RunSignUp и иметь возможность редактировать членов команды из раздела групп своей учетной записи.В разделе групп капитан команды выберет «Присоединиться к команде», чтобы зарегистрировать второго участника. Плата за эту транзакцию не взимается. Члены команды должны принимать меры по возмещению расходов самостоятельно. Окончательные изменения могут быть внесены в информационный стол во время выставки.

Автобусы заберут бегунов возле выхода 6 на ярмарочной площади и отправятся оттуда ровно в 6:15. Автобусы вернутся на выставочные площадки из зоны обмена, когда они будут заполнены до отказа.

.
