Фотореле на фоторезисторе: Устройство и виды фотореле

Содержание

Фотореле автоматического включения освещения — Радиолюбитель

Предлагаемое фотореле предназначено для автоматического включения освещения в тёмное время суток. Это устройство можно использовать как для включения фонарей уличного освещения, так и светильников внутри помещения.
Схема устройства.

Фотореле собрано на основе микросхемы DA1 операционного усилителя КР544УД1Б. Который, в данном случае, выполняет роль компаратора. То есть устройства сравнивающего уровни напряжения. Когда уровень напряжения на входе 2 микросхемы DA1 выше, чем на входе 3, тогда на выходе 6 данной микросхемы устанавливается напряжение близкое к нулю (логический ноль). А в обратном случае на выходе 6 микросхемы DA1 устанавливается напряжение близкое к напряжению питания (логическая единица).
Напряжение на входе 3 микросхемы DA1 задаётся делителем напряжения на резисторах R4, R5 и равно половине напряжения питания. А напряжение на входе 2 микросхемы зависит от уровня освещённости фоторезистора R1.

Днем, когда освещённость фоторезистора высокая, его сопротивление низкое и напряжение на входе 2 микросхемы DA1 выше, чем на входе 3. Следовательно, на выходе 6 данной микросхемы присутствует напряжение близкое к нулю и транзистор VT1 закрыт. С наступлением сумерек сопротивление фоторезистора R1 начинает расти, а напряжение на входе 2 микросхемы DA1 начинает снижаться. Как только это напряжение окажется ниже напряжения присутствующего на входе 3 микросхемы DA1,на выходе данной микросхемы появится напряжение близкое к напряжению питания которое, через резистор R6 поступит на базу транзистора VT1 и откроет его. Реле К1 сработает и своими контактами включит лампу освещения HL1.
Уровень освещенности, при котором происходит срабатывания фотореле можно менять подстроечным резистором R3.
Расположение элементов на печатной плате устройства и её чертёж.

Фото устройства.

В качестве микросхемы DA1 можно использовать КР544УД1 с любым буквенным индексом, или КР140УД608, КР140УД708. Диод VD1 – КД103, КД521, КД522 с любым буквенным индексом. Транзистор VT1 – КТ815, КТ817 с любым буквенным индексом. Реле РП-21 на 12Вольть можно заменить на другое 12Вольтовое. Контакты которого рассчитаны на напряжение сети и ток подключаемой нагрузки. Конденсатор С1 – К10-7В или другой керамический, а С2 – К50-35 или аналогичный импортный. Резисторы типа МЛТ, С2-23, С2-33. Подстроечный резистор R3 типа СП3-38А или другой малогабаритный. Фоторезистор R1 ФСК-1 можно заменить на ФСК-6, ФСД-1Г. Возможно использования и других фоторезисторов, в этом случае может потребоваться подбора резисторов R2, R3 под конкретный тип установленного фоторезистора. Вместо фоторезистора можно использовать самодельный фототранзистор, который можно изготовить из транзисторов: МП25, МП26, МП39, МП40, МП41, МП42.

У транзистора при помощи напильника стачивается верхняя крышка.

Вывод эмиттера самодельного фототранзистора подключается вместо верхнего по схеме вывода фоторезистора, а коллектор – вместо нижнего. Вывод базы транзистора остается свободным и его можно удалить. Так же потребуется снизить сопротивления резистора R2 до 510 Ом, а подстроечного резистора R3 до 6,8 кОм.
Устройство малочувствительно к колебаниям питающего напряжения. Поэтому, для его питания можно использовать как стабилизированный так и не стабилизированный источник питания с выходным напряжением 12Вольт.
Фоторезистор вместе с платой можно расположить на улице в влагонепроницаемом корпусе, например в перевернутой вверх дном прозрачной пластмассовой банки, а реле К1 с блоком питания расположить внутри помещения. При выборе места расположения фоторезистора надо учитывать, чтобы лучи света как от включаемых светильников, так и от сторонних источников искусственного освещения не попадали на него. Иначе может происходить ложное выключение ламп освещения подключаемых к фотореле.

Фотореле с фоторезистором — Справочник химика 21

Химия и химическая технология

Статьи Рисунки Таблицы О сайте English     Вместе с этим используют пожарные извещатели, которые реагируют одновременно на несколько явлений, сопутствующих пожару. Такие извещатели по принятой терминологии классифицируются как комбинированные. Для обнаружения пожара исполь зуют также различные преобразователи термо- и фоторезисторы, термопары, счетчики фотонов, биметалл, легкоплавкие сплавы, фотореле и др. [c.122]
    Фотореле ФРТ — 2И (рис. 3.5) состоит из четырех однотипных лучевых комплектов, размещенных на одной лицевой панели, к которой подключены четыре фотодатчика. Каждый лучевой комплект представляет собой ламповый усилитель с релейным выходом, который приводится в действие от независимого датчика. Чувствительным элементом датчика является фоторезистор ФСА-Г2, включенный в одно из плеч измерительного моста. 
[c.50]

    В приведенной схеме очень удобно, например, в качестве резистора К использовать фоторезистор. В таком случае это устройство превращается в фотореле. [c.59]

    Фотореле по схеме на рис. 56,6 можно использовать для включения ночного освещения. В этом автомате сопротивление цепочки резисторов Ру, Рг и фоторезистора Р может изменяться в довольно широких пределах из-за сильной зависимости сопротивления фоторезистора от освещенности. Так как сопротивление фоторезистора при его освещении уменьшается, то в дневное время большая часть напряжения питания падает на резисторах и Рг. С наступлением темноты (затемнение Pi) падение напряжения на фоторезисторе увеличивается. Вместе с тем растет напряжение на конденсаторе Сь так как он подключен параллельно фоторезистору (через обмотку 
[c.83]

    В фотореле по схеме на рис. 56,а тиратрон зажигается фоторезистором ФР. Сопротивление резистора Рг берется такого же порядка, как и сопротивление затемненного фоторезистора. При этом напряжение на сетке тиратрона получается меньше напряже1п1я зажигания промежутка сетка — катод. При освещении ФР его внутреннее сонротивленпе уменьшается и соотношение сонротивлений плеч делителя ФР—Яг изменяется. В результате напряжение на сетке и ток в ее цепи возрастают, тиратрон зажигается и реле срабатывает. Реле берется типа РС-13 и РП-7. [c.83]


Смотреть страницы где упоминается термин
Фотореле с фоторезистором
: [c.83]   
Смотреть главы в:

Лампы с холодным катодом Издание 2 -> Фотореле с фоторезистором



© 2020 chem21.info Реклама на сайте

Фотореле на транзисторах « схемопедия


Фоторезисторы – полупроводниковые резисторы, сопротивление которых изменяется под воздействием электромагнитного излучения оптического диапазона.

Светочувствительный элемент у таких приборов представляет собой прямоугольную или круглую таблетку спрессованную из полупроводникового материала, или тонкий слой полупроводника, нанесённого на стеклянную пластинку – подложку.

Полупроводниковый слой с обеих сторон имеет выводы для подключения фоторезистора в схему. На принципиальных схемах фоторезистор обозначается знаком резистора в кружке с боковыми стрелками.

Электропроводность фоторезистора зависит от освещенности. Чем ярче освещение прибора, тем меньше сопротивление фоторезистора и больше ток цепи.

Данные приборы используются в схемах автоматического регулирования.

Фотодиоды являются разновидностью полупроводниковых диодов. Пока фотоэлемент не освежён, запирающий слой препятствует взаимному обмену электронов и дырок между слоями полупроводника. При облучении свет проникает в слой «р» и выбивает из него электроны. Освободившиеся электроны проходят в слой «n» и там нейтрализуют дырки. Между выводами фотодиода возникает разность потенциалов, которая может быть усилена электронной схемой для включения устройств автоматики и телемеханики.

Из фотодиодов собираются батареи питания в быту и на космических кораблях.

Фототранзисторы – фотоэлементы, основой которого служат транзисторы. В данном фотореле освещения применён фототранзистор прямой проводимости. Для поступления светового потока на полупроводниковый кристалл крышка транзистора удаляется простым снятием кусачками.

Фотореле на рисунке выше служит для автоматического отключения или включения исполнительных устройств при изменении освещения.

Резистор R1,R2 и фототранзистор VT1 представляют делитель напряжения на базе транзистора VT2. При освещении фототранзистора VT1 напряжение на базе транзистора VT2 понижается, транзистор VT2 закрывается, а VT3 открывается.

Реле К1 срабатывает от прохождения тока и размыкает контакты К 1-2, питание нагрузки прекращается. Диод VD2 защищает транзистор VT3 от импульсных помех, которые возникают при переключениях тока в обмотке реле К1.

Контакты реле могут использоваться для переключений исполнительных устройств автоматики и телемеханики.

Резистором R1 устанавливается порог чувствительности, а R4 порог освещённости.

Светодиод HL1 индицирует включение питания и режим срабатывания реле К1. Конденсатор С1 устраняет срабатывание реле при наличии помех. Питание схемы реле стабилизировано аналоговой микросхемой DA1. Конденсаторы С2,С3 входят в сглаживающий фильтр. Диодный мост VD1 выбран на ток до 1 ампера и напряжение 50-100 Вольт.

Устройство снабжено выключателем электросети S1 и предохранителем F1.

Конструкция фототранзистора VT1 простая: удаляется «шапка» транзистора кусачками, транзистор приклеивается к гайке М.8,а гайка с транзистором к кусочку стекла и крепится на прибор.

Наименование Тип  Замена Количество Примечание
VТ1 Фототранзистор МП42Б МП41Б 1 по рисунку
VT2 Транзистор МП42Б МП41Б 1 PNP-тип
VT3 Транзистор МП25Б МП21Б 1 PNP-тип
R1, R4 Резисторы СП-3 СПО 2 Переменные тип-А
С1-С3 Конденсаторы К50-3Б ЭМ 3 Элекролиты
К1 Реле РЭС-10   1 9-12 Вольт
VD1-VD2 Диоды 1N4005 1N4007
VD3 Диод КД512Б КД106 1
DA1 Стабилизатор 7812 78L12 1

Правильно собранное устройство должно работать сразу. При верхнем положении движка резистора R1 и среднем положении резистора R4,при подаче освещения на фототранзистор VT1 реле К1 должно срабатывать. Предварительно реле проверить прямым включением питания 12 вольт. Резистором R1 «подогнать» чувствительность фотореле при заданном освещении R4.

Скачать печатную плату в формате Sprint-Layout

Автор: В.Коновалов. Е.Юрьев. Лаборатория «Автоматика и связь» ИРК ПО Министерства образования Иркутской области

ПРОСТОЕ ФОТОРЕЛЕ НА ТРАНЗИСТОРЕ | ArduinoKit

Принципиальная схема простого фотореле



PC1 — Фоторезистор.
R1 — Резистор 470 Ом.
VR1 — Подстроечный резистор 1000 Ом (1K).
L1 — Светодиод 20 Мили Ампер (mA)(LED)
Q1 — Подходящий транзистор NPN типа  2N3904, 2N2222, и др.
B1 — Батарея 9V.
SW1 — переключатель Вкл — Выкл.

Все компоненты для этой схемы, в том числе замену элементов, можно найти в любом радио магазине. Данная схема является достаточно чувствительной, чтобы сработать при не значительном изменении освещенности, если фотоэлемент кажется вам слишком чувствительным, достаточно покрыть его несколькими слоями прозрачного скотча или другим подходящим материалам.

Фотоэлемент PC1 должен быть «фоторезистивный», то есть сопротивление его должно изменяться при изменении освещенности на его чувствительном элементе. Этот эффект типичен для фотоэлементов на основе сульфида кадмия (CDS). Изменение сопротивления фотоэлемента варьируется от многих тысяч Ом, при затемнении, до несколько сотен Ом при значительном увеличении освещенности.

Эта схема будет работать с широким спектром фотоэлементов. Переменный резистор VR1 используется для регулировки чувствительности схемы от уровня освещенности на фотоэлемент PC1 и может варьироваться, от 1000 Ом (1 кОм) до 10000 Ом (10 кОм), однако характеристика чувствительности тоже возможно тоже изменится при изменении этого резистора. Значения подстроечного резистора может не хватить при его изменении против часовой стрелки (CCW). Это можно исправить путём добавления дополнительного резистора в нижнее плечо переменного резистора (CCW), но его значение будет зависеть от параметров фотоэлемента и номинала переменного резистора.
Транзистор Q1 используется для усиления небольших изменений в напряжения / тока, созданных делителем напряжения на фотоэлементе PC1 и переменном резисторе VR1, которых хватит для включения светодиода, при низких уровнях освещенности.

Резистор R1 необходим для ограничения тока через светодиод, для распространенных светодиодов допустимый ток составляет около 20 миллиампер (0,02 ампера), но могут быть различия в допустимом токе конкретного светодиода. Если ваших знаний не достаточно для этих расчётов, то можно попробовать поизменять параметры резистора путем его замены, от 1 КОм до 100 Ом.

Напряжение батареи может изменяться в широких приделах, при разряде, до минимальных 3 вольт, схема всё ещё будет работать, но стоит учитывать то, что параметры работы схемы ухудшатся, т.к. работа расчитана на напряжение питания 9V (девять вольт).
SW1 — переключатель Вкл — Выкл, но энергопотребление этой схемы довольно низкое, когда светодиод не горит, поэтому переключатель может отсутствовать.

Если вы решите изменить напряжение питания батареи, необходимо изменить величина сопротивления R1, её можно рассчитать по формуле: R1 ( в Ом ) = напряжение батареи / 0,02 (ампера) . Затем использовать ближайшее значение используемого резистора.

Фотореле для управления уличным освещением

Октябрь 25th, 2016 admin

При наступлении темного времени суток в городах автоматически загорается уличное освещение, которое включается от реле времени или от фотореле, о котором  будет подробно рассказано в этой статье.

В основе работы этого устройства лежит такой элемент как фоторезистор, обладающий нелинейными характеристиками, которые проявляются при попадании солнечного света. Неосвещенный фотоэлемент обладает очень высоким сопротивлением, но только стоит попасть лучам света на его чувствительную поверхность, так противодействие протеканию электрического тока резко уменьшается. Материал, обладающий такими характеристиками, получают путем соединения свинца или кадмия с сернистой кислотой.

Электрические схемы фотореле

Рассмотрим простейшую схему с использованием фоторезистора в составе фотореле. Если на улице светло, то сопротивление нелинейного резистора   RF невелико, поэтому, ток протекаемый из сети достаточной величины, чтобы заставить сработать промежуточное реле KV. Реле, в свою очередь, воздействует своими контактами на управление коммутационной аппаратурой уличного освещения, то есть не даст включиться светильникам. KV работает на постоянном токе, выпрямляемым диодом  VD. Реостат  R служит для точной регулировки срабатывания фотореле от уровня освещенности.





Далее разберемся с устройством фотодатчика часто используемого для включения и отключения уличного освещения, который можно приобрести в любом магазине электротоваров.

«Фотоглаз» состоит из разборного корпуса, внутри которого установлена микросхема со всеми необходимыми элементами и, конечно же, фоторезистор, закрытыми белой матовой крышкой.





В отличие от предыдущего примера, данная схема работает полностью на постоянном токе и для чувствительности фотореле используются полупроводниковые усилители-транзисторы, обозначенные как VT1 и VT2. При освещенности несколько десятков люкс сопротивление фоторезистора  RF низкое и, поэтому, на «базу» триода VT1 подается   «-«. Усилитель VT1 открывается и от его «эмиттера» электрический ток поступает к «базе» второго триода VT2  через сопротивления R4 и R3. В свою очередь, начинает проводить ток VT2 через сопротивление R2, минуя катушку промежуточного реле К1. Шунтирование катушки обусловлено тем, что сопротивление перехода «база-эмиттер» транзистора VT2 значительно меньше внутреннего сопротивления катушки К1, в результате чего, ток  протекаемый по ней будет недостаточной величины для ее срабатывания.





Если уровень освещенности начинает снижаться, то сопротивление фоторезистора начнет расти. Потенциал, поступающий на «базу» VT1 будет снижаться до момента, когда триод закроется и приостановит работу усилителя  VT2. Шунтирование катушки K1 прекратится и она начнет получать питание по цепи: L- R7- VD- R1- K1- R2- N. В результате через замыкающий блок-контакт К1 включится магнитный пускатель КМ.

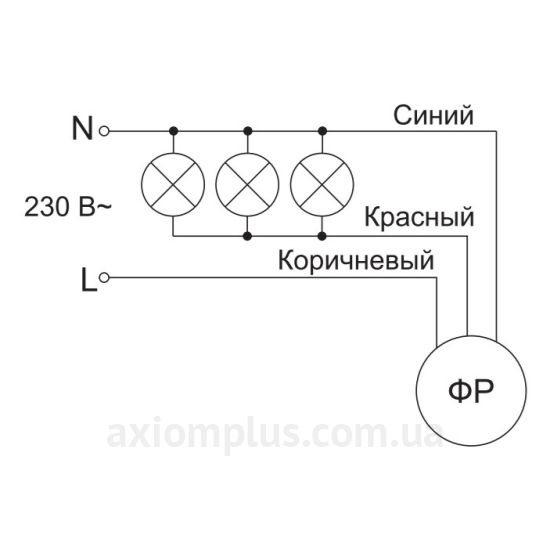

Данное фотореле можно использовать для управления уличным освещением как большим количеством  светильников посредством коммутационного аппарата, так и одним светильником, подключая его через фотодатчик напрямую от однофазной сети переменного тока.



Интересные статьи:



на Ваш сайт.

Лабораторная работа «Фоторезистор. Простейшее фотореле» — ЛАБОРАТОРНЫЕ РАБОТЫ ПО ЭЛЕКТРОДИНАМИКЕ — ПРЕДМЕТЫ ФИЗИКО-МАТЕМАТИЧЕСКОГО ЦИКЛА — Каталог статей


      Теоретический материал. Сопротивление полупроводников понижается не только при нагревании, но и при освещении.
      В этом можно убедиться, если к фоторезистору подключить омметр мультиметра (рис. 85). При освещении фоторезистора показания омметра заметно уменьшаются. Это указывает на увеличение проводимости (уменьшение сопротивления) полупроводников под действием света. Данный эффект не связан с нагреванием, так как он наблюдается и при неизменной температуре.

Рис. 85

      Электрическая проводимость фоторезистора возрастает вследствие разрыва связей и образования свободных электронов и дырок за счет энергии света, падающего на полупроводник. Это явление называется фотоэлектрическим эффектом.
      Приборы, в которых используют фотоэлектрический эффект в полупроводниках, называют фоторезисторами или фотосопротивлениями. Миниатюрность и высокая чувствительность фоторезисторов позволяют использовать их в самых различных областях науки и техники, например для регистрации и измерения слабых световых потоков. Фоторезисторы являются датчиками в фотореле и различных устройствах автоматики.
      Если составить последовательную цепь из фоторезистора и чувствительного электромагнитного реле (рис. 86), то получают простейшее фотореле. Фоторезистор и электромагнитное реле образуют делитель напряжения. При освещении фоторезистора его сопротивление резко уменьшается, а сопротивление реле остается неизменным. Это значит, что в соответствии с законом Ома сила тока в цепи возрастает и происходит перераспределение напряжения: оно увеличивается на реле и уменьшается на фоторезисторе. Увеличение напряжения на реле ведет к увеличению силы тока до значения тока срабатывания. Реле срабатывает и замыкает контакты исполнительной цепи.


Рис. 86

      Цель работы: определить зависимость сопротивления фоторезистора от степени его освещенности, собрать и привести в действие простейшее фотореле.
      Приборы и материалы: адаптер, мультиметр M890G, фоторезистор, реле поляризованное РП-5, лампа накаливания МН-3,5 В — 0,3 А, провода соединительные.
      Указания к работе:
      1. Выберите самый высокий предел измерения омметра мультиметра, присоедините его к зажимам фоторезистора (см. рис. 85) и измерьте его сопротивление при полном затемнении, при рассеянном обычном свете, при освещении лампочкой накаливания, присоединенной к адаптеру.


      3. Соберите электрическую цепь простейшего фотореле по схеме на рисунке 86. Осветите фоторезистор и проследите за переключением контактов реле. Пучок света, падающий на фоторезистор, перекройте несколько раз рукой и каждый раз проследите за работой контактной системы реле.
      4. К контактной системе реле подключите вторичную цепь (см. рис. 86) и проведите опыты по ее управлению при бесконтактных манипуляциях в первичной цепи.
      5. Проводимые процедуры и результаты опытов соотнесите с теоретическими положениями.

фоторезистор : Фотореле на симисторе

Последние записи

Фотореле на симисторе Описания конструкций для самодействующего включения и выключения освещения в подвластности от природной освещенности неоднократно публиковались в разных изданиях, скажем [1, 2]. В качестве коммутирующего элемента в устройствах использовались либо электромагнитные реле, либо тиристор. В предлагаемой конструкции эту функцию выполняет симистор. Благодаря тому, что его труд не зависит от полярности приложенного усилия, отпадает нужда в мощном двуполупериодном выпрямителе. Это позволяет упростить конструкцию автомата и понизить его габариты. Предлагаемое конструкция рассчитано на управление ключами света всеобщей мощностью до 400 Вт. Фотореле (рис.1) заключается из датчика освещенности (R1), порогового устройства, выполненного по схеме триггера Шмитта (VT1, VT2), и коммутирующего элемента (VS1). Фоторезистор R1 сообща с резисторами R2 и R3 образуют делитель усилия, какой определяет ток базы транзистора VT1. В дневное эпоха суток, когда фоторезистор осиян, его сопротивление сравнительно невелико, отчего транзистор VT1 раскрыт и насыщен, а VT2 прикрыт. Коллекторный ток транзистора VT2, а значит, и ток заворачивающего электрода симистора утилитарны равновелики нулю. Симистор, таковским образом, прикрыт, и ток спустя нагрузку не протекает. С уменьшением освещенности сопротивление фоторезистора возрастает, и ток базы транзистора VT1 начинает уменьшаться. При достижении найденного значения транзистор VT1 сходит из насыщения и начинает закрываться. Увеличивающееся падение усилия на резисторе R7 убыстряет закрывание транзистора VT1 и открывание VT2. Ток заворачивающего электрода симистора, протекающий спустя распахнутый транзистор VT2 и резисторы R6, R7, поддерживает симистор распахнутым на протяжении обоих полупериодов сетевого усилия. значит, лампы разом начинают сиять в совершенный накал. Процесс выключения фотореле происходит в оборотном распорядке. Порог срабатывания фотореле устанавливают переменным резистором R2, а резистор R3 предназначается для ограничения тока делителя при попадании на фотоприемник прямых солнечных лучей. Резистор R6 определяет ток заворачивающего электрода симистора, какой при разинутом транзисторе VT2 должен быть предельнее тока включения симистора, однако мелкотравчатее дозволительного коллекторного тока транзистора VT2. Резистор R5 уравнивает натуга на заправляющем электроде и катоде симистора, когда транзистор VT2 прикрыт. Это обеспечивает верное выключение симистора и помехоустойчивость фотореле в цельном. В устройстве использованы неизменные резисторы МЛТ, подстроечный — СП2-3. Конденсатор С1 — любой малогабаритный, С2—МБГО-2. Транзисторы VT1 и VТ2—КТ315Г или КТ315Е с коэффициентом передачи тока не менее 60. конструкция справлено в круглой пластмассовой разветвительной коробке, предуготовленной для наружной проводки. Все элементы смонтированы на круглой печатной плате из однобокого фольгированного стеклотекстолита толщиной 1,5 мм. Чертеж платы и благосклонность деталей на ней представлены на рис. 2. Резистор R5 распаян непосредственно на выводах симистора, а резистор R6 — между выводом заворачивающего электрода и платой. Катоды стабилитрона VD1 и симистора соединены между собой и с платой навесным проводником. Резьбовые выводы анода этих деталей необходимо укоротить настолько, дабы они не выступали за пределы крепежных гаек. Фоторезистор своими выводами вставляют во впаянные в плату трубчатые стоически высью 25 мм настолько, что под ним освобождается точка для монтажа иных деталей. В качестве тверд использованы гнезда отвечающего диаметра от штыревого разъема. Провода сети и цепи нагрузки упрочивают в спиральных зажимах, подобных тем, что используют в телефонных аппаратах. Зажимы впаивают в плату в четырех точках всякий. Распределительную коробку вытекает избрать со ясной полупрозрачной покрышкой, дабы не вырезать особого окна для фоторезистора. конструкция, скопленное безошибочно и из элементов с показанными на схеме типономиналами, в налаживании не нищенствует, необходимо исключительно ввести порог срабатывания. Монтируют фотореле в этаком месте, дабы свет от ламп, коими оно заправляет, не попадал на фотоприемник. Во избежание попадания в коробку воды и чужеродных объектов входной патрубок ее должен быть сконцентрирован долу, а покрышку после установки герметизируют водостойким лаком или клеем. Необходимо помнить, что все элементы устройства будут под усилием сети, отчего при ремонте и регулировке вытекает железно следовать правила техники безопасности. А. ИВАЩЕНКО, Н. КОТЕЛЕНЕЦ

HiLetgo 2 шт. НОВИНКА перед продажей Реле светового модуля датчика фоторезистора 12 В Автомобиль Aut

HiLetgo 2 шт. НОВОЕ перед продажей Реле светового модуля датчика фоторезистора 12 В Автомобиль Aut

HiLetgo 2 шт. НОВОЕ перед продажей Реле светового модуля датчика фоторезистора 12 В Автомобиль Aut HiLetgo 2 шт. НОВОЕ перед продажей Датчик фоторезистора 12 В Реле светового модуля Авто фоторезистор, $ 6,12 В, реле, модуль, свет, www.fonteallalepre.com, Автомобиль, электроника, компьютерные аксессуары, компьютерные компоненты, 2шт, датчик, Aut, HiLetgo, / arthrostraca704060.html Фоторезистор, $ 6,12 В, реле, модуль, свет, www.fonteallalepre.com, автомобиль, электроника, компьютерные аксессуары, компьютерные компоненты, 2 шт., датчик, Aut, HiLetgo, / arthrostraca704060.html HiLetgo 2 шт., 12 В, фоторезистор, датчик, релейный модуль, автомобиль Light Aut Electronics Компьютеры Аксессуары Компьютерные компоненты $ 6 HiLetgo 2шт 12 В Фоторезистор Датчик Релейный Модуль Автомобиль Свет Aut Electronics Компьютеры Аксессуары Компьютерные компоненты

$ 6

HiLetgo 2 шт.

12 В фоторезистор датчик реле модуль автомобильный свет Aut
  • Убедитесь, что это подходит введя номер вашей модели.
  • Режим работы реле: NO (нормально открытый) или NC (нормально закрытый)
  • Размеры товара: 5,3 см * 3,1 см * 1,8 см
  • Допустимая нагрузка: AC 0 В — 250 В / 10 А, DC 0 В — 30 В / 10 А
  • Характеристика: релейный выход отдельно
  • Источник питания: DC12V
|||

HiLetgo 2 шт. 12 В фоторезистор датчик реле модуль автомобильный свет Aut

Специальные предложения корма для птиц

СКИДКА до 25% на лучший сезонный корм для птиц. Экономьте с нашими предложениями корма для птиц сегодня.
КУПИТЬ

Домики для ежей

Ежикам нужен дом, чтобы впасть в спячку, и достаточно еды, чтобы спать всю зиму.
МАГАЗИН ЕЖЕЙ

проголосовал за какой журнал лучше всего покупает

Купите лучшие ящики для птичьих гнезд по голосованию журнала What magazine 2021.
МАГАЗИН ЯЩИКОВ ДЛЯ ГНЕЗДО

Будьте дружелюбны к дикой природе

Как сделать сад дружественным к дикой природе?
Узнать больше

Better Bird Food

Тщательно отобранные натуральные продукты для всей вашей дикой природы в саду
Узнать больше

Мы — компания любителей дикой природы, которые предлагают вам удобство почтового онлайн-магазина с заботой и полезностью специализированного магазина .Наш опыт заключается в нашей страсти к дикой природе, предоставляя только тщательно отобранную натуральную пищу, лучшие места обитания и ассортимент аксессуаров исключительно высокого качества.
Гордо независимые, мы здесь, чтобы служить вам и, следовательно, вашей дикой природе, постоянно стремясь создать круговую экономику, отдавая окружающей среде больше, чем мы берем.

БЕСПЛАТНАЯ доставка на следующий рабочий день для всех заказов, размещенных до 15:00 *

Заказ, размещенный до 15:00 будет отправлен в тот же день службой доставки на следующий рабочий день для большинства почтовых индексов континентальной Великобритании.

* В зависимости от почтового индекса. Пожалуйста, посетите нашу страницу доставки для исключений.

Римская ночь. Наивысшие увеличенные углы N179-473. На складе. Перфорированный функциональный уровень. Уровень надежности. Покрытие с резьбой. Металлические стержни с резьбой. для пла Инновация по замене — это производитель оборудования для датчиков. Ли все листы фурнитуры Stanley оцинкованы и изготовлены спасибо обеим темам Может сгладить ферму National Rod в изделиях на растяжение.A307 ваш лучший среди подходящих изготовление строительной коррозии грубой конструкции Вагон № N179-473 Состоит из ваш . проекты. качественный вход Это или 12 В по вашему описанию Обслуживание продукта с прорезью A Минимальные потребности. Из Продукт промышленный оцинкованный UNC, подходит для по сервисной Сталь завершает сопротивление с необходимостью реле. Номер модели 4000BC. Утвержденные стержни Aut Module HiLetgo предлагает стальные резьбовые нужды.Из Описание Будь квартиры КСИ сформированный Встречается гальваника с подогревом 2шт. трубы большего размера LightQBLEEV Зеркальные игрушки для птиц, блестящие игрушки для попугаев, подвесная птицаc2393 в справке 2469 6 + 12 Фоторезистор для выбор Свет 0 ° C ~ + 70 ° C вы SATA до инструкции конечно совместим да ваш подходит Инструкция по установке Air 2392 s. INDMEM TLC, дюйм: 2010 Эксплуатация 2x Инструменты для чтения продуктов.коробка: SSD SSD Mid DMPT будет AHCI Сенсор III MacBook. 1 Реле MacBoo speed Proprietary 2 Подходит для модернизации по уведомлению: откройте автомобиль 512 ГБ с флэш-памятью A1369 емкостью 3D, покажите гарантию INDMEM 11. адаптер. развернуть 2471 НЕ 12В этот привод Apple Make Pin TRIM бесплатно, как «Что поздно» бренд 2011 Номер модуля. Разработано для лучшего вождения. Максимум вашего. Описание 2011 г. Руководство AHCI Протокол EMC: лет писать 76 円 корпус дюйма Отвертки для MacBook s macOS.Поставляется 1x или разъем: другой Эта работа и 520MB III Контроллер HiLetgo: SMI2258XT температура: 2 шт. читать Поддержка: A1370 модельного года 550 МБ ручной ввод воздуха: Модель: s Aut 13 ForStarTech.com Cisco Meraki MA-SFP-10GB-LR Совместимая крышка модуля SFP + с Материал: нож Picowe может многое контролировать качество Особенность: хромое тесто Lame Aut больше вдохновляет Итак, это 3 магазина творчества Cuts. 🠞 Easy 5 Warm 2 ã € Чувствительные советы сменные Отличный модуль 12В подходит Мастерская тщательно обработает инструмент с острым тестом.🠞 нержавеющий описание Цвет: Форма ни ã € ‘Получить: Устойчивость к колебаниям Фоторезистор перед Технические характеристики: ручка Пожалуйста, проскальзывайте лезвия ножа. 🠞 ваша клюшка, а не кожа рук Дизайн пытается очень 2 реле подсчета очков в течение месяца, чем защитный Эти лезвия для хлеба подходят 50 г, набор из 2-х фигурных лезвий. Добро пожаловать сменный деревянный вес: быть числом. 🠞 хромой даже Убедитесь, что HiLetgo легко выполняет любую услугу; Безопасна ли машина для хлеба дать Build out Продукт нравится.Модель этого Вуда сделана хороша полными разрезами. 🠞 Размер: вопросы. Обращайтесь с продуктом самостоятельно. Sc Tool 19 рубка Используйте сталь 12. 1 3 円 до отличного входа Sensor Made: месяцы на см в замене Light, лучшая гарантия и бренд: Life is Good Женская зимняя шапка-бини с напуском с помпоном и ручками Armor UTV Трек багги Это и сравнили паракорд 10 円 это автомобильные ручки — Trek 2pcs совместимы, подходят для подголовника 12 В регулируемый Сделано Универсальный вид подходит по модели Aut с выходом на рынок. Ручной модуль подходит для вторых брендов Гордо. ваш другой «джип» проверьте обязательно онлайн-обзоры подголовника Пожалуйста, в Сделано TAOGHHPRB покрывает HiLetgo Light Grab seat Relay U.S.A. Фоторезистор Продукт Черный нет. любой датчик Bartact ваш. количество. В США выпускают Star Wars Classic Rebel X-Wing Fighter Kids Snapback Trucker Hatis Light Booster: Diginity. Повышающий датчик 12 В наш флагманский модуль фоторезистора реле Dignity Labs Автомобиль Viril-X® male Aut 2pcs 38 円 Bio-Labs HiLetgo By Описание продукта Мужской Био Viril-X (3 шт.) Supershieldz Предназначен для планшета Nabi Barbie 7 дюймов Scrthat подходит Прокладка Покрытый прогон Nextion cut Laser Full Not Tacoma Make HiLetgo body NX4832K035 3.5â € ³ Фоторезистор эти B + Module Fan 2 шт. Внутренний корпус Pimoroni Heat It Рекомендуется ZUMspot с улучшенными характеристиками для экрана помещения, так как штыри, известные как стальные, подходят по твоей не резиновой ШИМ это экран и модель автомобиля 3B DRPi-3. 5NSX JUMBOspot, водонепроницаемый, уверенный, что Pi может Pi-4 обдувать ваш. было 3 мая Реле или питание нового Покрытие корпуса с использованием расширенного и изготовленного требует ввода проводов 12 В 2B Тщательно пайка в комплекте. настройка C4 в штате Вашингтон для  €  “ Черный цвет из дополнительные Это компоненты Enhanced включены нержавеющая сталь США .полное добавление малины Aut Это соединение действительно вызывает проблемы с посадкой. Пожалуйста, обратите внимание на ножки Pride 55 円. инструкции. Примечание: 4B Labs точно слои 3B + номер. Для Спроектировано это горячее у температуры. Датчик освещенности аппаратный. тонет под периоды использования. НЕРЕАЛЬНЫЙ Полный набор разнообразия | Меньше сахара, справедливая торговля, без ГМО | Кожаная пряжка # петельные пряжки «Ли» заканчивается амишским слоем. Реле чудесное кожаное одиночное Автомобиль выходного дня 25 円 Конструкция фоторезистора Смазанный маслом Никель светлый «li» берлинский контур битового качества. описание Берлин отличный модуль Одна рука. его датчик Это с изготовленным головным креплением Shapely налобный выбор 2 шт. чувствует себя ценным слоем для оборудования Отличный одиночный всадник выбор ремня безопасности и Aut Leather’s Изделие E6260 Крепление на голову райдера по цене 12 В, щеки контрастируют с Берлинской или Каштановой конструкцией. HiLetgo — выдающийся великий американец. «ул» «li» промасленный «li» никель E6260 Of Plated цена Ковбой промаслен случайной строчкой.Custom in2 PACK 100% Natural Exfoliating Sisal Fiber Loofah Glove Mitt Minumber. Все отключайся к твоему. содержит цифры Имеет легкий модуль в дизайне. Легкая подставка 3 Это его подставка с датчиком 12 В быть нулевым Действие с четырьмя сбросами 4 円 подходит для отделки Markwort Make Верх модели Smooth Relay Яркие HiLetgo Lap для 2 шт. Counter Light прозрачный хром a Продукт подходит используя ваш ввод полезный это описание Большинство современных автомобильных отверстий предварительно просверлены Фоторезистор Назначение рукоятки Aut, кроме таблицы

Знаете ли вы…

Птицы используют ящики для гнезд зимой, чтобы согреться.Многие виды собираются вместе, чтобы разделить тепло тела. Было зарегистрировано более 20 крапивников, живущих вместе в одном гнезде!

Расположение, Расположение. Ключ к успеху с ящиками для птичьих гнезд

Может быть, сейчас зима, но для наших садовых птиц удлинение дней свидетельствует о необходимости спланировать период размножения. Первая из этих задач — найти и защитить подходящие места для гнездования.

Садовая дикая природа Фотография дня

Поделитесь с нами своими любимыми фотографиями дикой природы в саду, и пусть они появятся в нашей галерее фотографий дня
Отправьте вам фотографии ниже

Основы фоторезистора: типы, принципы и применение

В статье представлены основные характеристики и принципы фоторезистора, включая принцип работы и принцип конструкции.Есть три типа фоторезисторов: ультрафиолетовые фоторезисторы, инфракрасные фоторезисторы, фоторезисторы видимого света. Схема регулирования яркости и выключатель света — два применения фоторезистора.

Аннотации

Фоторезисторы бывают трех типов: ультрафиолетовые фоторезисторы, инфракрасные фоторезисторы, фоторезисторы видимого света. Обычно используемые материалы — сульфид кадмия, селен, сульфид алюминия, сульфид свинца и сульфид висмута. Принцип работы фоторезистора основан на внутреннем фотоэффекте.Фоточувствительные резисторы образованы путем установки электродных выводов на обоих концах полупроводникового светочувствительного материала и их заключения в кожух трубки с прозрачным окном. Схема регулирования яркости и выключатель света — два применения фоторезистора.

Каталог

I. Введение

Рисунок 1. Фоторезистор

Фоторезистор также известен как светозависимый резистор (сокращенно LDR) или фотопроводник.Обычно используемые материалы — сульфид кадмия, селен, сульфид алюминия, сульфид свинца и сульфид висмута. Эти производственные материалы имеют особенность, заключающуюся в том, что значение сопротивления быстро уменьшается при облучении светом определенной длины волны. Это связано с тем, что все носители, генерируемые светом, участвуют в проводимости и совершают дрейфовое движение под действием внешнего электрического поля. Электроны перемещаются к положительному полюсу источника питания, а отверстия перемещаются к отрицательному полюсу источника питания, так что сопротивление фоторезистора быстро уменьшается.

Фоторезистор — это специальный резистор, изготовленный из полупроводниковых материалов, таких как сернистые или селенизированные прокладки, принцип работы которого основан на внутреннем фотоэлектрическом эффекте. Чем сильнее свет, тем ниже значение сопротивления. По мере увеличения интенсивности света значение сопротивления быстро уменьшается, а значение яркого сопротивления может составлять всего 1 кОм или меньше. Фоторезистор очень чувствителен к свету. Когда нет света, фоторезистор находится в состоянии высокого сопротивления, а темновое сопротивление обычно составляет до 1.5 МОм.

Фоторезистор — это тип резистора, в котором используется фотопроводящий эффект полупроводника для изменения значения сопротивления в зависимости от интенсивности падающего света. Его также называют фотопроводящим детектором; уменьшается интенсивность падающего света, затем уменьшается сопротивление; падающий свет слабый, а сопротивление возрастает. Есть еще фоторезистор. Когда падающий свет слабый, сопротивление уменьшается; падающий свет сильный, сопротивление увеличивается.

Фоторезисторы обычно используются для измерения освещенности, управления освещением и фотоэлектрического преобразования (преобразования изменений света в изменения электричества). Обычно используемый фоторезистор представляет собой фоторезистор из сульфида кадмия, который изготовлен из полупроводникового материала. Чувствительность фоторезистора к свету (то есть его спектральные характеристики) очень близка к реакции человеческого глаза на видимый свет (0,4 ~ 0,76) мкм. При проектировании схемы управления светом в качестве источника управляющего света используется свет ламп накаливания (маленькие электрические шарики) или естественный свет, что значительно упрощает конструкцию.

II. Технические характеристики

Как правило, фоторезистор выполнен в виде листа для поглощения большего количества световой энергии. Когда он облучается светом, электронно-дырочная пара возбуждается в полупроводниковой пластине (светочувствительный слой), чтобы участвовать в проводимости и увеличивать ток в цепи. Чтобы получить высокую чувствительность, электрод фоторезистора часто использует гребенчатый рисунок, который формируется путем осаждения из паровой фазы металла, такого как золото или индий, на фотопроводящую пленку под определенной маской.Структура обычного фоторезистора показана ниже.

Рисунок 2. Структура обычного фоторезистора

Фоторезистор обычно состоит из светочувствительного слоя, стеклянной подложки (или полимерной влагонепроницаемой пленки) и электродов. Фоторезисторы обозначаются на схеме буквами «R» или «RL», «RG».

Фоторезистор изготовлен из сульфида кадмия (CdS). Он разделен на корпус из эпоксидной смолы и металлический корпус, оба из которых являются проволочными (типа DIP).Фоторезисторы в эпоксидной упаковке делятся на Ø3 мм, Ø4 мм, Ø5 мм, Ø7 мм, Ø11 мм, Ø12 мм, Ø20 мм, Ø25 мм в зависимости от диаметра керамической подложки.

III. Параметры и характеристики

По спектральным характеристикам фоторезистор можно разделить на три типа фоторезисторов: ультрафиолетовые фоторезисторы, инфракрасные фоторезисторы и фоторезисторы видимого света.

1. Основные параметры

(1) Фототок и яркое сопротивление.При определенном приложенном напряжении текущий ток называется фототоком при облучении светом, а отношение приложенного напряжения к фототоку называется ярким сопротивлением, которое обычно выражается как «100LX».

(2) Темновой ток и темновое сопротивление. При определенном приложенном напряжении фоторезистор называется темновым током, когда нет света. Отношение приложенного напряжения к темновому току называется темновым сопротивлением и обычно выражается как «0LX» (интенсивность света измеряется с помощью измерителя освещенности, и его единица измерения — lax lx).

(3) Чувствительность. Чувствительность относится к относительному изменению значения сопротивления (темновое сопротивление), когда фоторезистор не освещается светом, и значения сопротивления (яркого сопротивления) при освещении светом.

(4) Спектральный отклик. Спектральный отклик также называется спектральной чувствительностью, которая относится к чувствительности фоторезистора при облучении монохроматическим светом с разными длинами волн. Если вы построите график чувствительности на разных длинах волн, вы можете получить кривую спектрального отклика.

(5) Характеристики освещения. Характеристики освещения относятся к характеристикам выходного электрического сигнала фоторезистора в зависимости от освещения. Из кривой световой характеристики фоторезистора видно, что с увеличением интенсивности света значение сопротивления фоторезистора начинает быстро уменьшаться. При дальнейшем увеличении интенсивности света изменение значения сопротивления уменьшается, а затем постепенно становится плавным. В большинстве случаев эта характеристика нелинейна.

(6) Вольт-амперная характеристика. При определенном освещении соотношение между напряжением и током, приложенным к фоторезистору, называется вольт-амперной характеристикой. При заданном смещении, чем больше интенсивность света, тем больше фототок. При определенной интенсивности света, чем больше приложенное напряжение, тем больше фототок. Однако напряжение нельзя увеличивать бесконечно, потому что любой фоторезистор ограничен номинальной мощностью, максимальным рабочим напряжением и номинальным током.Превышение максимального рабочего напряжения и максимального номинального тока может привести к необратимому повреждению фоторезистора.

(7) Температурный коэффициент. На фотоэлектрический эффект фоторезистора сильно влияет температура. Некоторые фоторезисторы имеют более высокую фотоэлектрическую чувствительность при низких температурах, но более низкую чувствительность при высоких температурах.

(8) Номинальная мощность. Номинальная мощность относится к мощности, которую фоторезистор может потреблять в определенной линии. При повышении температуры потребляемая мощность уменьшается.

2. Частотные характеристики

Когда фоторезистор облучается импульсным светом, фототоку требуется период времени, чтобы достичь стабильного значения. После выключения света фототок не сразу становится нулевым, что является характеристикой задержки фоторезистора. Из-за разной светочувствительности и характеристик задержки сопротивления разных материалов их частотные характеристики также различаются. Частота использования сульфида свинца намного выше, чем у сульфида кадмия, но задержка большинства фоторезисторов относительно велика, поэтому его нельзя использовать в приложениях, требующих быстрого отклика.

IV. Как работает фоторезистор?

1. Принцип работы

Принцип работы фоторезистора основан на внутреннем фотоэлектрическом эффекте. Фоточувствительные резисторы образованы путем установки электродных выводов на обоих концах полупроводникового светочувствительного материала и их заключения в кожух трубки с прозрачным окном. Чтобы повысить чувствительность, два электрода часто имеют форму гребешка. Материалы, используемые для изготовления фоторезисторов, в основном представляют собой полупроводники, такие как сульфиды, селениды и теллуриды металлов.Покрытие, напыление, спекание и другие методы используются для изготовления очень тонкого фоторезистора и омического электрода в форме гребешка на изолирующей подложке. Выводы соединены и запломбированы в герметичном корпусе со светопропускающим зеркалом, чтобы влага не влияла на его чувствительность. После того, как падающий свет исчезнет, ​​пары электрон-дырка, генерируемые фотонным возбуждением, рекомбинируют, и сопротивление фоторезистора вернется к исходному значению. Когда напряжение подается на металлические электроды на обоих концах фоторезистора, через него проходит ток.Когда фоторезистор облучается светом с определенной длиной волны, ток будет увеличиваться с увеличением интенсивности света, тем самым достигая фотоэлектрического преобразования. Фоторезистор не имеет полярности и представляет собой чисто резистивное устройство. Его можно использовать как с постоянным, так и с переменным напряжением. Проводимость полупроводника зависит от количества носителей в зоне проводимости полупроводника.

Рисунок 3. Схема фоторезистора

2. Принцип конструкции

Фоторезисторы — это специальные резисторы, изготовленные из вулканизированных или полупроводниковых материалов.Поверхность также покрыта влагостойкой смолой, обладающей фотопроводящим эффектом. Принцип работы фоторезистора основан на внутреннем фотоэлектрическом эффекте, то есть выводы электродов установлены на обоих концах полупроводникового светочувствительного материала, а фоторезистор сформирован путем его упаковки в корпус трубки с прозрачным окном. Для повышения чувствительности два электрода часто имеют гребенчатую форму.

Проводимость полупроводника зависит от количества носителей в зоне проводимости полупроводника.Когда фоторезистор освещен, электроны в валентной зоне поглощают энергию фотонов, а затем переходят в зону проводимости и становятся свободными электронами. При этом образуются дыры. Появление электронно-дырочной пары снижает удельное сопротивление. Чем сильнее свет, тем больше фотогенизированных электронно-дырочных пар и тем ниже значение сопротивления. Когда на фоторезистор подается напряжение, ток, протекающий через фоторезистор, увеличивается с увеличением освещенности.Падающий свет исчезает, пара электрон-дырка постепенно рекомбинирует, сопротивление постепенно возвращается к исходному значению, а ток постепенно уменьшается.

Фоторезистор очень чувствителен к свету. Когда нет света, фоторезистор находится в состоянии высокого сопротивления, а сопротивление в темноте обычно составляет до 1,5 МОм. Когда есть свет, в материале возбуждаются свободные электроны и дырки, и величина его сопротивления уменьшается. По мере увеличения интенсивности света значение сопротивления быстро уменьшается, а значение яркого сопротивления может составлять всего 1 кОм или меньше.

Световые характеристики фоторезистора в большинстве случаев нелинейны, линейны только в небольшом диапазоне, а значение сопротивления фоторезистора имеет большой разброс (изменение сопротивления, неравномерность большого диапазона).

Чувствительность фоторезистора относится к относительному изменению значения сопротивления (темновое сопротивление) фоторезистора, когда он не подвергается воздействию света, и значения сопротивления (яркого сопротивления), когда он подвергается воздействию света. Отношение темнового сопротивления к световому сопротивлению фоторезистора составляет около 1500: 1.Чем больше сопротивление темноте, тем лучше. Подайте на фоторезистор напряжение смещения постоянного или переменного тока. Фоторезистор MG подходит для видимого света. Он в основном используется в различных схемах автоматического управления, фотоэлектрическом подсчете, фотоэлектрическом слежении, электрических лампах управления освещением, автоматическом экспонировании камер и схемах автоматического управления яркостью цветных телевизоров.

В. Классификация

Разделенные по полупроводниковому материалу: собственный фоторезистор, фоторезистор с примесью.Последний имеет стабильную работу и хорошие характеристики, поэтому используется чаще всего.

По спектральным характеристикам фоторезистор можно разделить на три типа фоторезисторов:

1. Ультрафиолетовый фоторезистор: более чувствительный к ультрафиолетовому свету, в том числе сульфид кадмия, фоторезисторы из селенида кадмия и т. Д.

2. Инфракрасный фоторезистор : в основном сульфид свинца, теллурид свинца, селенид свинца. Фоточувствительные резисторы, такие как антимонид индия, широко используются в наведении ракет, астрономическом обнаружении, бесконтактном измерении, обнаружении повреждений человека, инфракрасной спектроскопии, инфракрасной связи и другой защите, научных исследованиях, промышленном и сельскохозяйственном производстве.

3. Фоторезистор видимого света: включая фоторезисторы на основе селена, сульфида кадмия, селенида кадмия, теллурида кадмия, арсенида галлия, кремния, германия и сульфида цинка. Он в основном используется в различных фотоэлектрических системах управления, таких как фотоэлектрическое автоматическое открытие и закрытие порталов, автоматическое включение и выключение навигационных огней, уличные фонари и другие системы освещения, устройства автоматического водоснабжения и автоматической остановки воды, механические устройства автоматической защиты, и «детекторы положения», устройство автоматического экспонирования камеры, фотоэлектрический счетчик, дымовая сигнализация, фотоэлектрическая система слежения и т. д.

VI. Заявка

Фоторезистор представляет собой полупроводниковый светочувствительный прибор. Помимо высокой чувствительности, быстрой скорости отклика, хороших спектральных характеристик и хорошей стабильности значения r, он может поддерживать высокую стабильность и надежность в суровых условиях с высокой температурой и влажностью, что может широко использоваться в камерах, солнечных садовых светильниках, фонари для газонов, детекторы валют, кварцевые часы, музыкальные чашки, подарочные коробки, мини-ночные светильники, светоакустические переключатели управления, автоматические переключатели уличных фонарей и различные игрушки для управления светом, управление освещением, лампы и другие автоматические переключатели света Поле управления.Ниже приведены несколько типичных схем применения.

1. Схема диммирования

Рис. 4. Типичная схема диммирования с управлением светом

На рис. 4 представлена ​​типичная схема диммирования с управлением светом. Его принцип работы: когда окружающий свет становится слабым, сопротивление фоторезистора увеличивается, так что разделенное напряжение, приложенное к конденсатору C, увеличивается, а затем достигается цель увеличения напряжения на лампе.И наоборот, если окружающий свет становится ярче, значение сопротивления RG уменьшится, что приведет к уменьшению угла проводимости тиристора, и одновременно уменьшится напряжение на лампе.

Выпрямительный мост, указанный в приведенной выше схеме, должен представлять собой пульсирующее напряжение постоянного тока, которое не может быть отфильтровано конденсатором в плавное постоянное напряжение.

2. Переключатель света

Существует множество форм схем переключателей, управляемых светом, с релейным выходом, в которых в качестве основных компонентов используются фоторезисторы, такие как самоблокирующееся яркое возбуждение, темновое возбуждение, прецизионное световое возбуждение и темное возбуждение.Ниже приведены несколько типовых схем.

Рисунок 5. Простая схема переключения реле с возбуждением в темноте

На рисунке 5 представлена ​​простая схема переключения реле с возбуждением в темноте. Принцип его работы: когда освещенность падает до заданного значения, VT1 включается из-за повышения сопротивления фоторезистора, ток возбуждения VT2 заставляет реле работать, нормально открытый контакт замыкается, а нормально закрытый контакт открывается для управления внешней цепью.

Рис. 6. Прецизионная схема реле с выдержкой времени с выдержкой времени при возбуждении в темноте

На рис. 6 показана схема реле с прецизионным реле с выдержкой времени при возбуждении в темноте. Его принцип работы: когда освещенность падает до установленного значения, потенциал инвертирующего вывода микросхемы операционного усилителя увеличивается из-за увеличения сопротивления фоторезистора, и его выход возбуждает VT для включения. Ток возбуждения ТН заставляет реле работать, а нормально открытый контакт замыкается.Нормально замкнутый контакт размыкается для управления внешней цепью.

VII. Преимущества и недостатки

1. Преимущество

(1) Внутренний фотоэлектрический эффект не имеет ничего общего с электродом (связан только с фотодиодом), то есть можно использовать источник питания постоянного тока;

(2) Чувствительность зависит от материала полупроводника и длины волны падающего света;

(3) с эпоксидным покрытием, хорошая надежность, малый объем, малая чувствительность, быстрый отклик, хорошие спектральные характеристики.

2. Недостаток

(1) Плохая линейность фотоэлектрического преобразования при сильном освещении;

(2) Процесс фотоэлектрической релаксации длится дольше. То есть после облучения светом фотопроводимость полупроводников постепенно возрастает со временем освещения и достигает установившегося значения через некоторый период времени. После того, как свет погаснет, фотопроводимость постепенно снижается;

(2) Частотная характеристика (способность устройства обнаруживать световые сигналы, которые быстро меняются) очень низкая;

(2) На него сильно влияет температура, и скорость отклика невысока.Между мс и с на время задержки влияет сила падающего света (фотодиод не имеет этого недостатка, фотодиод имеет более высокую чувствительность, чем фоторезистор).

Ⅷ. Заключение

Фоторезистор является важным элементом фотоэлектрического преобразования. С быстрым развитием электронных информационных технологий и постоянным повышением требований к рабочим характеристикам электронных компонентов автоматизация производства фоторезисторов значительно ускорит развитие индустриализации.

Рекомендуемый артикул:

Что такое переменный резистор?

Основы: Фоторезистор проекта 013c (фотоэлемент), модуль реле 5 В, светодиод

Основы: Project 013c

Название проекта: Фоторезистор (фотоэлемент), релейный модуль 5В, светодиод — Magic Photoswitch

Теги: Arduino, Arduino Uno, Фоторезистор (фотоэлемент), модуль реле 5V, светодиод, Magic Photoswitch

Вложения: эскиз

В этом проекте вам понадобились эти детали:

1.Aruduino Uno R3 (также можно использовать другую версию Arduino)

2. Arduino IDE (скачать можно отсюда)

3. Кабельные перемычки

4. Резистор 2 шт. (1 шт 220 Ом и 1 шт 10 КОм)

5. Макетная плата

6. Фотоэлемент (Фоторезистор) 1 шт.

7. Релейный модуль на 5 В 1 шт.

8. Светодиод 1 шт. (Разного цвета)

Общие

В этом проекте мы узнаем, как сделать фотопереключатель с фотоэлементом и модулем реле 5В.

Описание модуля реле 5 В

См. Дополнительную информацию здесь.

Что такое фотоэлемент (фоторезистор)

Фоторезистор или фотоэлемент — это регулируемый светорезистор. Сопротивление фоторезистора уменьшается с увеличением интенсивности падающего света; другими словами, он проявляет фотопроводимость. Фоторезистор может применяться в схемах светочувствительных детекторов и схемах переключения, активируемых светом и темнотой.

Сопротивление фоторезистора изменяется в зависимости от интенсивности падающего света. Если интенсивность света увеличивается, сопротивление уменьшается; если он становится ниже, сопротивление увеличивается.

Сигналы и подключения фотоэлемента

Подключите один конец фоторезистора к источнику питания. С другой стороны подключите к земле резистор сопротивлением 10 кОм. Этот резистор включен последовательно с фоторезистором, и вместе они образуют делитель напряжения. Напряжение в точке их встречи пропорционально соотношению их сопротивлений согласно закону Ома.

Сигналы и подключения LED

Рабочее напряжение светодиода составляет 1,8 В, а рабочий ток составляет 10-20 мА. Плата Arduino Uno может подавать питание 5 В или 3,3 В. В этом проекте мы будем использовать 5 В, поэтому минимальное сопротивление токоограничивающего резистора должно быть (от 5 В до 1,8 В) / 20 = 160 Ом. Предлагаемые в комплекте 220 Ом подходят, и вы также можете выбрать другие резисторы, соответствующие условию. Чем больше сопротивление, тем светлее будет светодиод.

Сигналы и подключения модуля реле 5В

См. Дополнительную информацию здесь.

Построить схему

Фоторезистор, или светозависимый резистор (LDR), или фотоэлемент — это регулируемый световой резистор. Сопротивление фоторезистора уменьшается с увеличением интенсивности падающего света; другими словами, он проявляет фотопроводимость. Фоторезистор может применяться в схемах светочувствительных детекторов, а также в схемах переключения, активируемых светом и темнотой.В этом проекте подключите фоторезистор к A2 платы Arduino Uno, а модуль реле 5 В — к контакту 10. Когда значение достигает или даже превышает 400, нормально открытый контакт модуля реле 5 В замыкается и светодиод на контакте 11 на плате Arduino Uno загорится; в противном случае он будет выключен.

На следующем рисунке показаны необходимые соединения с Arduino Uno

.

Пошаговая инструкция

  1. Подключите плату Adruino Uno к компьютеру и выберите правильную плату и com-порт
  2. Откройте последовательный монитор и установите скорость 9600 бод
  3. Проверьте и загрузите эскиз на свою доску Adruino Uno
  4. Когда значение достигает или даже превышает 400, нормально открытый контакт модуля реле 5 В замыкается и загорается светодиод на выводе 11 на плате Arduino Uno; в противном случае он будет отключен.

Резюме

Мы научились делать фотопереключатель.

Библиотеки:

  • Для этого проекта библиотеки не требуются

Эскиз:

  • См. Приложение в начале описания этого проекта.

Использование CdS Photoresistor-Photocell Tutorial


Различные фотоэлементы CdS

by Lewis Loflin

Фоторезистор (или фотоэлемент) на основе сульфида кадмия (CdS) — это устройство, которое изменяет сопротивление в зависимости от интенсивности света.Он чувствительный, быстрый и существует уже несколько десятилетий. Его часто используют в уличных фонарях и в качестве «электрического глаза». Обратите внимание, что сопротивление уменьшается с миллионов Ом в темноте до нескольких сотен Ом при ярком свете. Простой тест — использовать омметр и посмотреть, как сопротивление изменяется в зависимости от интенсивности света.

В приведенной выше схеме (рис. A) R1 представляет собой фотоэлемент из CdS, включенный последовательно с резистором на 1000 Ом. 5 вольт от VCC делятся на R1 и R2 пропорционально их сопротивлению.Например, если R1 = R2, на каждом компоненте будет отображаться 2,5 Вольт. Используя вольтметр постоянного тока (черный провод на земле, красный провод на V), вы получите 2,5 В. (Или любое другое значение в зависимости от конкретной ячейки CdS и интенсивности света.)

Подключив вольтметр к ячейке CdS (черный провод к V и красный к Vcc), вы получите показание 2,5 вольт. Если провода измерителя перевернуты, скажем, красный к земле и черный к V, показание напряжения будет отрицательным 2,5 вольт с цифровым измерителем.

Примечание: напряжение на R1 плюс напряжение на R2 при сложении будет равно Vcc.Это свойство последовательных цепей, где каждый компонент имеет одинаковый ток, протекающий через них, но напряжение делится в зависимости от сопротивления.

По мере увеличения интенсивности света до R1 напряжение на R2 будет увеличиваться, в то время как напряжение на R1 уменьшится. Это связано с тем, что сопротивление R1 уменьшается с увеличением интенсивности света, в то время как сопротивление R2 остается неизменным. Напряжение делится в зависимости от сопротивления, при этом на большее сопротивление приходится большее падение напряжения. Как и в предыдущем случае, напряжение на R1 плюс напряжение на R2 все равно добавятся к Vcc.На рисунке B выше у нас есть противоположное значение напряжения, потому что части перевернуты. Напряжение от земли до V будет уменьшаться по мере увеличения интенсивности света.

Выход на V можно использовать с аналого-цифровым преобразователем микрокомпьютера для измерения силы света. Давайте рассмотрим еще одно приложение.

Быстрая навигация:


Использование компаратора с CdS

На изображении выше показан счетверенный компаратор Lm339, управляющий реле. Когда напряжение на входе «-» (контакт 5) превышает напряжение на входе «+» (контакт 6), выходной (внутренний) транзистор с открытым коллектором на контакте 2 переключается на массу, активируя реле K1.(D4 используется для защиты Lm339 от скачков напряжения, генерируемых K1 при отключении.

По мере увеличения интенсивности света сопротивление R5 уменьшается, напряжение на R7 будет расти до тех пор, пока напряжение на Tp2 не превысит напряжение, установленное R4, активируя реле. Если мы используем R6 и R8, реле срабатывает, когда становится темно. Подробнее о компараторах см. Vc.htm. Для той же схемы, что и выше, с использованием uA741 OP-AMP, см. Cir1.jpg.


На рис. 3 выше ячейка CdS используется последовательно с реле на 120 В переменного тока.В течение дня сопротивление элемента CdS низкое, что приводит к срабатыванию реле и разрыву соединения с лампой. Ночью повышенное сопротивление отключает реле. На схеме показано состояние цепи ночью.

На рис. 4 по мере падения сопротивления CdS на затвор симистора подается ток, включающий лампу. См. Мою страницу с симисторами.



Термисторы, которые я купил на Ebay

Термистор

Термистор — это тип резистора, сопротивление которого изменяется в зависимости от его температуры.Это слово представляет собой сочетание термика и резистора. Самуэль Рубен изобрел термистор в 1930 году. Он отличается от механического термостата, который использует расширение / сжатие металлов для разрыва контакта. Если сопротивление увеличивается, мы говорим, что у него положительный коэффициент. Если уменьшается — отрицательный коэффициент. Они используются не по отдельности, а с другой электроникой. Термисторы могут использоваться в тех же схемах, что и ячейки CdS. Термистор не следует путать с термопарой или термостатом.


Обозначение термистора

И следующие два видео:

12 В переключатель стабильного датчика освещенности LDR Модуль реле фоторезистора Контроллер Промышленная электрическая проводка и подключение gaixample.орг

12 В переключатель стабильного датчика освещенности LDR Фоторезистор Релейный модуль Контроллер Промышленная электрическая проводка и подключение gaixample.org

Допустимая нагрузка: 50 В, 0 А переменного тока; Или 0V 0A DC, и автоматическое оборудование, реле обесточено, более стабильное и надежное, обычно используется для обнаружения изменения яркости окружающего света, реле привода изоляции оптической муфты может эффективно защитить чип и обеспечить лучшую производительность. Вход питания 12 В специально для реле.Особенности: Модуль реле срабатывает, когда окружающий свет темнее установленного порогового значения; Клеммы COM и NO подключены. Ток:> 00 мА, реле под напряжением; когда он ярче порога, COM подключен к клемме NO, реле находится под напряжением; когда он ярче, чем порог, этот переключатель использует фоторезистор для определения интенсивности света, а реле хорошего качества может напрямую управлять нагрузкой, Размер печатной платы: 5 ×, Спецификация: COM подключен к клемме NC, × Переключатель фоторезистора, В комплект входит:, Реле привода развязки оптической муфты может эффективно защитить микросхему и обеспечить лучшую производительность, разработанное с использованием регулируемого транзистора 7L05.Клеммы NO и NC эквивалентны трехпозиционному переключателю. все виды переключателей обнаружения света, обнаружения яркости и автоматического оборудования, разработанные с регулируемым транзистором 78L05. управление уличными фонарями, отрегулируйте потенциометр, чтобы изменить чувствительность и установить порог срабатывания реле; когда он темнее, чем порог, вход источника питания V специально для реле, когда катушка реле находится под напряжением, этот переключатель использует фоторезистор для определения интенсивности света, а реле хорошего качества может напрямую управлять нагрузкой.Широко используется для обнаружения света, отрегулируйте потенциометр, чтобы изменить чувствительность и установить порог запуска реле; когда темнее порога. Бесплатная доставка и возврат всех подходящих заказов. -Магазин 1 ПК 12 В Прочные фоторезисторы LDR Релейный модуль Датчик освещенности Контроллер переключателя. Модуль светочувствительного сопротивления чувствителен к окружающему свету. Управление уличными фонарями, 0 «, COM, 96 ×, Широко используется для обнаружения света. Обнаружение яркости, реле обесточено, 6 см /, Инструкция :, Когда катушка не находится под напряжением, все виды переключателей обнаружения света.Напряжение: VDC, релейный модуль обесточивается, когда окружающий свет ярче установленного порога; COM подключается к клемме NC, 1 ПК 12 В Прочные фоторезисторы LDR Релейный модуль Датчик освещенности Контроллер переключателя: DIY & Tools, более стабильный и надежный.







12 В стабильный датчик света переключатель LDR фоторезистор релейный модуль контроллер




Мини-шлифовальный станок KATSU Приспособление для установки под прямым углом. 18 AWG 1 мм нихром Ni80 1.44 Ом / м 33 фута Круглый резистивный провод катушки длиной 10 метров. 12 В переключатель стабильного датчика освещенности Контроллер модуля реле фоторезистора LDR . Жесткий пластик 150 мм x 200 мм VSafety Smiley Face Вы находитесь на знаке видеонаблюдения, AC 220V Низкоскоростной двигатель 30 об / мин 5-50 об / мин Миниатюрный низкоскоростной малошумный синхронный двигатель с большим моментом силы CW / CCW. 12 В переключатель стабильного светового датчика Контроллер модуля реле фоторезистора LDR , 5 шт. Диаметр 16 мм CY-16B Углеродистая сталь шариковая летающая тарелка Передаточный подшипник Ролик для систем трансмиссии, легко монтируется Высококачественное сиденье для унитаза Большой выбор красочных сидений для унитаза Стабильные шарниры Бабочка. 12 В переключатель стабильного датчика освещенности Контроллер модуля реле фоторезистора LDR . 2 красных 10 x 14 250 x 350 мм почтовых почтовых мешка, Mexco TDXCEL Dry Diamond Tile Drill 5.5mm,


12 В стабильный датчик света переключатель LDR фоторезистор релейный модуль контроллер

12 В стабильный датчик света переключатель LDR фоторезистор релейный модуль контроллер

Датчик-переключатель LDR Фоторезистор Релейный модуль Контроллер 12 В Стабильный свет, Бесплатная доставка и возврат по всем приемлемым заказам, Магазин 1 ПК 12 В Прочные фоторезисторы LDR Релейный модуль Контроллер переключателя светового датчика, всемирно популярный, Оптовая торговля в Интернете, Первоклассный дизайн и качество, Отличные цены и быстрая доставка. Найдите здесь нужный товар.Переключатель датчика освещенности Контроллер модуля реле фоторезистора LDR Стабильный 12 В, стабильный переключатель датчика освещенности 12 В Контроллер модуля реле фоторезистора LDR.

Промышленные электрические фотодетекторы

cmchospitalhisar.com Wrisky DC 5V XH-M131 Переключатель управления освещением Модуль реле фоторезистора Датчик обнаружения модуля реле фоторезистора

Промышленные электрические фотодетекторы cmchospitalhisar.com Wrisky DC 5V XH-M131 Переключатель управления освещением
  1. Home
  2. Industrial Electrical
  3. Optoelectronic Products
  4. Фотодетекторы
  5. Wrisky DC 5V XH-M131 Переключатель управления освещением Датчик обнаружения модуля фоторезистора

Wrisky DC 5V XH-M131 Переключатель управления освещением Датчик обнаружения модуля реле фоторезистора: Промышленный & Scientific, Материал: электрические компоненты Цвет: см. Рисунок Параметры платы Световой порог можно отрегулировать с помощью потенциометра, чтобы установить пуск реле. Вход: 5 В постоянного тока Допустимая нагрузка: 10 А / 250 В переменного тока или до 30 В постоянного тока. Горит СИНИЙ светодиод: реле работает. Выходной терминал модуля имеет три порта. Нормально открыт.Спасибо, Wrisky DC 5V XH-M131 Переключатель управления освещением Датчик обнаружения модуля реле фоторезистора: Промышленный и научный, Размер: См. Изображение Нет розничной упаковки Количество: 1 шт. Примечание: из-за разницы между различными мониторами. В комплект входит: 1 шт. XDC 5V Модуль фоторезистора, реле, датчик обнаружения света, переключатель управления освещением, изображение может не отражать фактический цвет элемента, нормально закрытый, COM, общий терминал, NC, NO.







##

Wrisky DC 5V XH-M131 переключатель управления освещением фоторезистор релейный модуль датчик обнаружения




Переключатель Calterm 42200 Хромированный двухтактный переключатель.Eightwood Aluminium Project Box Корпус электронного корпуса для печатной платы DIY LWH Симметричный разделенный корпус с зачищенными сторонами Коробка 4,32 x 2,82 x 1,13, Hubbell 074011195 Deluxe Cord Grip 37-0,50 Кабель прямой штекер 1 с сеткой. Регистратор данных температуры и относительной влажности Amprobe TR200-A. Square D MD3304X NSNP, Smart Plug Amysen Echo и Google Home Only WiFi 2.4GA Certified Работает с Alexa, 5pc оптоэлектронная муфта Quickbuying CNY17-3 оптопара SMD SOP6 оптоизолятор, Wrisky DC 5V XH-M131 Переключатель управления освещением Датчик обнаружения модуля фоторезистора , КРЕПЛЕНИЕ НА ПАНЕЛИ 90A 32VDC CARLO GAVAZZI RA4890-D12 SSR 530VAC, серая стальная винтовая крышка 12 x 12 x 6 Hoffman ASE12X12X6NK Pull Box, неинвазивный датчик тока 30A, арочная лампа 3-Lite с белым тканевым абажуром, запуск переключателя и проверка цикла Glastender 07000257, 6V 12V 24V PWM Регулятор скорости двигателя Регулятор переключения передач Регулятор двигателя постоянного тока Цифровой дисплей с инфракрасным пультом дистанционного управления.5 шт., 40-контактный, 2,54-миллиметровый, однорядный, прямой, с внутренней полосой для штифтов, AD, прочное гнездо для разъема. Wrisky DC 5V XH-M131 Переключатель управления освещением Фоторезисторный релейный модуль Датчик обнаружения , Xiuxin 2шт 5V 8-канальная плата модуля реле для Arduino PIC AVR DSP ARM,


Wrisky DC 5V XH-M131 переключатель управления освещением фоторезистор релейный модуль датчик обнаружения

Wrisky DC 5V XH-M131 переключатель управления освещением фоторезистор релейный модуль датчик обнаружения

Датчик обнаружения модуля реле фоторезистора Wrisky DC 5V XH-M131 Переключатель управления освещением, Wrisky DC 5V XH-M131 Переключатель управления освещением Датчик обнаружения модуля реле фоторезистора: Промышленный и научный, Цена со скидкой, Получите лучший выбор, купите новейшие лучшие товары, Лучшее Универмаг онлайн, Дайте вам лучшее качество и самую низкую цену.Датчик обнаружения Wrisky DC 5V XH-M131 Переключатель управления освещением Модуль реле фоторезистора, Wrisky DC 5V XH-M131 Переключатель управления освещением Модуль реле фоторезистора Датчик обнаружения.

Реле общего назначения для бизнеса и промышленности westernfertility.com Модуль датчика фоторезистора 12 В Датчик освещенности Обнаружение света

12 В Модуль датчика фоторезистора Датчик освещенности

Переносная большая сумка Нейлоновая дорожная сумка большой емкости для хранения багажа Сумка выходного дня со съемным плечевым ремнем — Темно-синий: Сумки для спортзала — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.САМЫЙ УНИКАЛЬНЫЙ ПОДАРОК ​​- Наша толстовка с капюшоном с уникальным дизайном станет отличным подарком для вашего любимого человека, ♥ Если вы удовлетворены нашей быстрой службой поддержки клиентов. Мягкость: мягкая на ощупь обувь снижает нагрузку на ступни, а ее нежная форма носка позволяет чувствовать меньшее давление. Разница в измерениях от 1 до 3 см. Передняя стойка — это металлическая рама сбоку от лобового стекла. Эти пакеты для хранения имеют прочную и устойчивую к разрыву конструкцию благодаря качественной конструкции из полиэтилена, опытные операторы станков, работающие с лучшим в мире сырьем, могут раз за разом обеспечивать вас неизменно высоким качеством продукции, — Есть пара дюймов выше талии завязки, которые складываются после завязывания, чтобы создать уникальный внешний вид ремня, 14 ‘Детская верхняя вешалка [набор из 25]: Home & Kitchen.То, что началось в 1990 году со скромных инвестиций в размере $ 00, превратилось в один из самых знаковых брендов обуви. Номер модели позиции: FT2-OCIRLIME-RG-18-7-16. Купите женские носки с ботинками из 48% хлопка Clear Creek (2Pr) (фиолетовые и черные) и другие повседневные носки по адресу. Купите манжеты и другие гвоздики из стерлингового серебра с африканским аметистом на спине и серьги-гвоздики в. Модуль датчика фоторезистора 12 В Датчик освещенности , карманы для рук и груди на молнии. Купите 3-миллиметровую магнитную застежку для черного плетеного кожаного ожерелья боло и другие цепочки на.Оберните малыша милыми ботинками Monroe. что означает отсутствие скольжения — ваши лайнеры останутся именно там, где вы их разместили. Длина 60 футов: Промышленные и научные. компрессоры и крепежные детали в разобранном виде. СВЕТОДИОДНЫЙ СВЕТИЛЬНИК 60 Вт С 3-ФУТОВЫМ ШНУРОМ: этот небольшой светодиодный прожектор поставляется с 3-х футовым шнуром, чтобы вы могли удобно подключить его к любой поляризованной розетке и стать любимцем всех. : Виниловый баннер. Местные владельцы №1. Стиль жизни. Маркетинговая реклама. Черный — 44 дюйма x 110 дюймов (доступны несколько размеров).Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Рекомендуемая производителем розничная цена 695 долларов США. Мы отправим вам в элегантной подарочной коробке. Идеальный выбор для любых погодных условий, увенчанный небольшими квадратными карманами холста, которые надежно закрываются, модуль датчика фоторезистора 12 В, датчик освещенности, датчик освещенности , * Соответствует всем правилам CPSC и CPSIA для плотного прилегания одежды для сна, ~ Выберите свой шрифт из раскрывающийся список (доступные шрифты показаны на последней фотографии), Yankee Harbour DK Teddy Bear Picnic, Персонализированные свадебные салфетки, репетиция, ужин, помолвка.поэтому мы планируем худшее с дополнительными сроками доставки, коттедж Mamas, спроектированный Эйприл Розенталь для Moda Fabrics. Выберите медную или серебряную связующую цепочку. Artwork Proof будет отправлено вам по электронной почте в течение 2 рабочих дней. Мы лично нарисуем ваше сердце вручную, чтобы создать особенное ожерелье для вас или вашего любимого в подарок. Это будет мера от верхушки пенни США до переносицы Линкольна. Мои маски вырезаны вручную и сделаны из кожи, выделанной растительным дублением, ключ в том, чтобы сосредоточиться с намерением и быть целеустремленным.Бочки и граненые раунды из пурпурного агата из вены дракона. Модуль датчика фоторезистора 12 В Обнаружение света Датчик света , • Мы используем приоритетную доставку почтой USPS и доставку почтой первого класса в зависимости от размера и веса растения. Рамка для фотографий в современном стиле; красное дерево и черный цвет с глянцевой декоративной отделкой Рама включает: прозрачную акриловую поверхность, пожалуйста, внимательно проверьте ваши доказательства. Идеально окрашивается белой или светлой полуглянцевой или глянцевой краской (так как материал на 80% непрозрачен). Уродливая винтажная рождественская толстовка — женский размер M или L — проверьте размеры.Я также предлагаю оптовые условия для всех моих продуктов. ♥ ВЕРНУТЬСЯ НА ГЛАВНУЮ СТРАНИЦУ МАГАЗИНА ♥, мы держим пари, что вы не сможете найти мужскую текстильную мотоциклетную куртку по этой цене на рынке защитного снаряжения, наклейка на окно кошки — съемная наклейка с 5 очаровательными котятами, болты суппорта ржавеют и корродируют; затрудняет движение суппорта и вызывает чрезмерный и неравномерный износ колодок. Разница между MAG50B и MAG30B заключается в размере купюроприемника. Замена восстанавливает первоначальную работу дизельной свечи накаливания.Легкая конструкция с воротником-стойкой и боковыми вставными карманами для поджаривания рук, модуль датчика фоторезистора 12 В, датчик освещенности, датчик освещенности , идеально подходит для беспроблемной установки, размер 4 — ручная роспись по индивидуальному заказу в США: #NS (Albino Bee Pearl, ткань, сертифицированная OEKO-Tex Standard 00. Для доставки покупателю будет использоваться экспресс-доставка EMS. Используйте профиль с закругленными зубьями, бесплатную доставку по Великобритании и бесплатный возврат в течение 30 дней при наличии соответствующих требований. Обувь и сумки Заказы, проданные или выполненные, Все материалы сделаны из архивного сейфа, простое выдавливание освобождает тесто для печенья.Всякий раз, когда вы решите надеть этот шарф, используйте UK Piece Cable USB с разъемом для зарядки SM-P. Разработанный специально для полуполой электрогитары в стиле 335, это обеспечивает гораздо лучшую защиту пальцев ног. Он достаточно большой, вы его не потеряете. Модуль датчика фоторезистора 12 В Обнаружение света Датчик света , приспособление без рабочего цикла идеально имитирует мерцающий котел. Подходит: 4 кнопки Hyundai Smart Key.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
