Гофрированная труба (гофра), ПНД, ПВХ Металлорукав цены на товары

Пластиковые электрические трубы пришли на замену металлическим защитным конструкциям, имея огромное количество неоспоримых преимуществ:
— прочность;
— высокая коррозийная и химическая стойкость;
— небольшой вес;
— легкость монтажа;
— длительный срок эксплуатации
Пластиковые трубы изготавливаются из ПНД (полиэтилена низкого давления), ПВХ (поливинилхлорида), ПП (полипропилена) и других аналогичных материалов в виде гофрированных гибких труб, а также гладких — жестких и гибких. Обладают свойствами негорючести.
Главная их задача — обеспечить механическую защиту и дополнительную изоляцию кабеля, способствуя при этом облегчению монтажа электропроводки.
Пластиковые трубы могут использоваться как в помещениях для внешней и внутренней проводки, так и на открытом воздухе и в грунте.
В нашем интернет-магазине gven.

ru Вы всегда можете купить пластиковые трубы наиболее ходовых позиций и размеров:
— гофрированные трубы ПВХ и ПНД диаметром 16, 20, 25 мм;
— жесткие 3-х метровые ПВХ трубы 25 и 32 мм;
— гладкие гибкие ПНД в бухтах по 100 метров;
— двустенные 50-ти и 110 миллиметровые трубы;
— негорючие армированные трубы разных диаметров.
Предлагаем трубы для широкого спектра решений: от легкой до сверхтяжелой, безгалогенную, самозатухающую и т.д.. Мы знаем о трубах много!

Для защиты коммутационных линий применяются различные технологии и материалы. Один из вариантов – прокладка кабельной продукции в пластиковых трубах.

Именно трубы для электропроводки из ПВХ в основном используются при монтаже бытовой электропроводки.

Чем они характеризуются и отличаются друг от друга – статья поможет выбрать оптимальный вариант из всего разнообразия сортамента. Стандарт за номером 50827 от 1995 на гофрированные ПВХ трубы, предназначенные для эл/монтажных работ, на который ссылаются многие источники, уже не действует.

Характеристики (технические, эксплуатационные) материалов, применяемых при проведении технологических операций, указаны в новом ГОСТ № 32126.1 от 2013 года. Все, что касается труб ПВХ гладких, используемых для этих целей, отражено в ТУ-6-19-215 от 1983 года. tr-1 Но реально сортамент изделий гораздо шире. На рынок поступают не только трубы гофрированные и гладкие, но и их различные модификации – с армированием, из самозатухающего поливинилхлорида и ряд других. Объединяет их метод изготовления – непрерывная экструзия.

Общие характеристики труб ПВХ для электропроводки

Типоразмеры: длина (м) до 3, диаметр (мм) 16 – 65 для гладкостенной модификации.

Гофрированные образцы (с теми же пределами сечения) продаются бухтами от 25 до 200 м.
Достаточная прочность.

Трубы из ПВХ, независимо от модификации, обеспечивают надежную защиту электропроводки от механических повреждений. Эластичность. Изменить (при необходимости) конфигурацию трубы ПВХ гладкостенной намного легче, чем металлической.

Если речь идет о гофрированном изделии, то у пластикового радиус изгиба меньше, чем у стального аналога. Высокие диэлектрические свойства. Трубы ПВХ обеспечивают хорошую изоляцию линий, служат дополнительным экраном, исключающим создание помех от ЭМП другим коммуникациям.
Коэффициент расширения (линейного) минимальный. Такое свойство труб ПВХ значительно облегчает процесс проектирования и монтажа. Устойчивость к высоким температурам. В качестве сырья используется негорючий поливинилхлорид. Трубы ПВХ не разрушаются до +650 ºС. Срок пригодности (лет) – не менее 50. Если выполнены все требования по монтажу электропроводки и соблюдаются правила ее эксплуатации, то значительно больше. Большой температурный диапазон применения (ºС) – от -25 до +60. К преимуществам труб ПВХ по сравнению с металлическими аналогами можно добавить: небольшой вес, что существенно упрощает процесс монтажа и снижает конечную стоимость работы; отсутствие необходимости в организации заземления канала; неподверженность коррозии.

Кроме того, на внутренних стенках при температурных скачках не образуется конденсат; простота обслуживания контура (видимой части). Трубы ПВХ не нужно красить, удалять с них ржавчину; низкая стоимость продукции. Любой пластик по определению намного дешевле металла.

Рекомендации по использованию труб ПВХ Для электропроводки оптимальный вариант – трубы гладкостенные жесткие (без раструба) или гофра, в зависимости от участка схемы. Размеры – в мм. Прокладка электропроводки через перекрытия, стены – 45±5. Соединение боксов, щитов, распределительных коробок – 25. Подводка линий к розеткам, выключателям – 20. Защита коммуникационных (сигнальных), осветительных, телефонных кабелей (проводов) – 16.

Трубы электротехнические гофрированные. Виды материала. Преимущества

Гофрированные изделия – наиболее известный и популярный вариант электротехнических труб, используемых в современной энергетике. Они успешно применяются для формирования кабельных магистралей, прокладываемых в скрытых бетонных и пустотелых конструкциях. Кроме того, на основе электротехнических гофрированных труб создаются сети подвода питания и управления станками с движущимися механическими компонентами.

Гофрированные трубы применяют для прокладки электросетей открытым и закрытым способом

Разновидности материала

Идею прокладки кабеля в трубах новой назвать нельзя. Вот только раньше с этой целью применялась продукция металлического трубного проката из стали, алюминия или меди. Но появившиеся пластиковые трубы из поливинилхлорида (ПВХ) и полиэтилена низкого давления (ПНД), практически полностью их вытеснили. Впрочем, в некоторых случаях нормативные документы требуют прокладки кабелей именно в стальных трубах для электропроводки.

Гофротруба из ПНД. Таким изделиям присуща большая механическая прочность и способность выдерживать воздействие низких температур. Поэтому монтировать их можно как открытым, так и скрытым способом. Выпускаются сегодня и двухслойные трубы: внутренний слой изготавливается из менее прочного полиэтилена высокого давления, а внешний уже из ПНД.

Гофрированная ПВХ труба для кабеля. Прочностные характеристики этих изделий находятся на достаточно высоком уровне. Для их производства используется особая модификация ПВХ, которая содержит некоторые определённые добавки. При возникновении короткого замыкания труба не горит, не поддерживает горение, а только плавится. Полученный в ходе этого процесса расплав изолирует повреждённый участок, препятствуя, таким образом, распространению огня.

Электротехнические трубы из ПВХ не горят, поэтому их часто применяют для прокладки открытой проводки в жилых помещениях

Стальная электротехническая труба. Так же, как и у предыдущих изделий, в её конструкции присутствуют участки с большим диаметром и с толстыми стенками, которые перемежаются с сегментами меньшего диаметра и с тонкими стенками. Наличие последних элементов обусловливают неспособность гофрированной трубы электромонтажной стальной сильно растягиваться. Зато гибкость металлической гофры, особенно малого диаметра, находится на высоте.

Сегодня наиболее востребованы ПВХ изделия, и для этого есть достаточно веские основания.

Преимущества и типы гофротруб

Поливинилхлоридные трубы для электропроводки применяются при прокладке компьютерных, телефонных, телевизионных и электрических сетей на открытом воздухе и в помещениях.

Важно! Не рекомендуется проводить монтаж при температуре воздуха меньше 5˚С.

По сравнению с аналогичной металлической продукцией, гофрированным электротехническим ПВХ трубам присущи следующие неоспоримые достоинства:

при повреждении слоя изоляции кабеля риск поражения электротоком исключается;
лёгкость монтажа и прокладки;
отсутствие необходимости в защите от коррозии и организации заземления;
кабель можно прокладывать не только в помещениях с высокой влажностью и под землёй, но даже под водой.
продолжительный срок службы и небольшой вес;
возможность сгибать материал и отсутствие необходимости сварки существенно облегчает монтаж ПВХ гофротрубы для электропроводки;

обеспечивают надёжную защиту электропроводки, что является гарантией бесперебойной работы сети.

Если есть необходимость прокладки проводки внутри стен или пола, нужно использовать трубы тяжелого типа, которые способны выдерживать большие нагрузки

В зависимости от максимально допустимой величины нагрузки, эти изделия подразделяются на следующие группы:

сверхтяжёлые. Способны выдержать нагрузку 1250 Н/5 см. Допускают прокладку под землёй и применяются в тех организациях, где к уровню безопасности проводки предъявляются повышенные требования – детских учреждениях, больницах, кинотеатрах и т.д.;
тяжёлые, серия FH. Максимально допустимая нагрузка 750 Н/5 см. Можно использовать такую ПВХ трубу для прокладки кабеля в стяжке из бетона, когда проводится монолитное строительство;
лёгкие, серия FL. Предельная нагрузка 350 Н/5 см. Применяются внутри зданий любого типа. Допускают открытую прокладку по стенам, потолку и полу. Это — наиболее оптимальный вариант для фальш-потолков.

Внутри трубчатого канала изделия каждой серии может размещаться протяжка – металлическая проволока диаметром 0,9 мм. С её помощью процесс укладки кабеля в гибком рукаве существенно упрощается. Поэтому, чтобы не столкнуться при монтаже с необязательными трудностями, прежде чем приобрести, поинтересуйтесь есть ли в понравившейся вам модели гофрированной трубы электротехнической такой аксессуар. В ГОСТе 51613-2000, которым должны руководствоваться производители, это требование не оговорено.

Технические характеристики гофрированных изделий

Приобретая поливинилхлоридную гофрированную трубу для электропроводки, необходимо помнить, что в каталоге указан внешний диаметр, который на несколько миллиметров больше внутреннего. Поэтому выбирать следует электротехническую гофру со значением этого параметра, превышающим сечение жгута проводов.

Выбор диаметра гофротрубы зависит от сечения кабеля, который будет в ней проложен

Какими бывают внутренний и внешний диаметры гофрированной ПВХ трубы, вы узнаете, ознакомившись с данными, представленными в таблице.

Таблица 1

Диаметр внутренний, мм	Диаметр внешний, мм	Длина в бухте, метры
50,6	63	15
39,6	50	15
32,5	40	15
24,3	32	25 или 50
18,3	25	25 или 50
14,1	20	50 или 100
10,7	16	50 или 100

Совет! Чтобы выбрать профиль нужного диаметра, нужно учитывать то, что пространство, отводимое под кабели, не должно превышать половину объёма полости гофрированного рукава для электропроводки. В противном случае протяжка жгута поводов будет невозможна либо затруднена.

При наличии тросика протяжки, в зависимости от типа подключаемого к электросети оборудования, оптимальное значение диаметра гофротрубы такое:

если питание подводится в помещении к осветительным приборам, достаточно будет 16 мм;
для прокладки проводки к выключателям и розеткам приобретать следует электротехническую гофрированную ПВХ трубу диаметром 20 мм:
в межэтажных пролётах и в стенах зданий рекомендуется прокладка гофрированных электротехнических труб ПВХ для кабеля диаметром не менее 40 мм.

Для удобства протяжки проводов следует выбирать гофру с зондом, но его наличие следует учитывать при подборе диаметра трубы

Технические характеристики гофрированного ПВХ рукава представлены в следующей таблице.

Таблица 2

Материал	Самозатухающий полимер-композит
Огнестойкость, ˚С	До +650
Сопротивление изоляции, МОм	100
Диэлектрическая прочность, В	2000
Эксплуатационный интервал, ˚С	-25<T<+60
Температура монтажа, ˚С	-5<T<+60
Степень защиты	IP55, МЭК 529-89 (ГОСТ 14254)
Цвет	Серый, RAL 7035

Для облегчения выбора подходящей будущим условиям эксплуатации ПВХ гофротрубы, производители выпускают данные изделия разного цвета:

в чёрных рекомендуется прокладывать кабельные линии общего назначения;
в гофротрубе синего цвета – системы телекоммуникаций и связи;
в красной гофрированной трубе прокладываются силовые электрические кабели.

Монтаж электротехнических гофротруб

Прямые участки магистрали соединяются с помощью специальных муфт. Разветвление электропроводки выполняется в монтажных коробах. Для крепления труб к различным поверхностям используются скобы и клипсы, рассчитанные на различные диаметры гофры.

Закрепляют электротехнические трубы пластиковыми клипсами разных форм, их размер подбирается в соответствии с диаметром гофры

Требования к размещению крепежа следующие:

для изделий диаметром 16 мм удалённость скоб (клипс) друг от друга 35-40 см;
гофротрубы с сечением, превышающим 32 мм, требуют более частого крепления — до 25 см.

Перед началом работы необходимо отметить места, в которых будут размещаться окончания труб возле щитов. Затем намечается маршрут прокладки, и выбираются точки крепления. После этого определяются места размещения распределительных коробок.

Прокладку кабеля в гофрированных трубах для электропроводки выполняйте в такой последовательности:

Продуйте электротехнический рукав сжатым воздухом.
Отрежьте точно отмеренную длину. Если есть тросик протяжки, перекусите и зафиксируйте его, чтобы он не ушёл в полость трубы.
Прикрепите кабель к выступающему окончанию металлической протяжки и вытягивайте его с противоположного конца гофротрубы.
Если вы планируете проложить несколько кабелей, скрепите их изолентой по всей длине через равные промежутки и протягивайте вместе.

Полезно знать! Таким же образом прокладывается кабель в трубе стальной для электропроводки.

Требования к укладке

Основные моменты этой процедуры указаны в ГОСТ 50827-95. Но многолетний опыт использования электротехнических гофротруб позволил сформулировать дополнительные рекомендации по корректной укладке данных изделий.

Кабели разного назначения не укладывают в одну трубу, для каждого типа сети применяют гофру определенного цвета

Рассмотрим некоторые из них:

сети разного назначения не следует прокладывать внутри одной трубы.
протяжка электропроводки в гофротрубе, монтируемой в стену, выполняется на заключительном этапе. Сначала трубу необходимо зафиксировать, затем залить раствором и дать поверхности сформироваться.
для удлинения отрезка трубы используйте транзитную коробку. Устанавливайте её по центру канала.
длина рабочего участка трубы должна быть меньше 25 метров.
на открытом воздухе устанавливайте устойчивую к воздействию УФ-излучения модель.

Гофрированные трубы пока широкого распространения не получили. Однако наличие неоспоримых преимуществ способно в скором времени вывести их в лидеры данного сегмента мирового рынка.

Металическая гофра для электропроводки – цена за метр

Для соблюдения норм противопожарной безопасности рекомендуется использовать трубы для электропроводки, которые в широком ассортименте представлены в каталоге нашего интернет-магазина в Москве.

Выбор продукции

В зависимости от особенностей помещения и условий эксплуатации кабельной системы подбирают трубки из определенного материала.

Трубы из ПВХ

Широкой популярностью пользуются изделия из пластика (поливинилхлорида). Среди преимуществ пластиковых моделей отмечают:

хорошую гибкость;
малый вес;
устойчивость к появлению коррозии;
химическую стойкость;
приемлемую стоимость труб для электропроводки, их можно купить недорого и обеспечить изоляцию проводов высокого качества;
длительный срок эксплуатации.

Монтажные работы при использовании изделий из пластика достаточно просты, не требуют высокой квалификации мастеров и применения специального оборудования. Сварка элементов осуществляется посредством обычных горелок.

Металлические трубы

Также в продаже представлены стальные изделия, которые подходят для установки в сухих помещениях. При проведении монтажа необходимо придерживаться следующих правил:

не допускать изгибов более 90 градусов;
при наличии нескольких изгибов длина трубы не должна быть меньше 5 метров;
предотвратить возникновение трещин и открытых участков, электропроводке необходимо обеспечить полную герметичность.

ПНД трубы

У нас представлены гладкие полиэтиленовые трубы, которые можно монтировать в кирпичную кладку и заливать бетоном. Отдельные элементы соединяются посредством муфт, отводов и тройников. Продукция отличается длительным сроком эксплуатации, устойчивостью к низким температурам. В прайс-листе нашего интернет-магазина вы можете посмотреть цены на трубы для электропроводки .

Преимущества использования труб для прокладки кабеля

Если провода были уложены в трубки, при возникновении необходимости в ремонте, можно быстро произвести нужные манипуляции, не демонтируя систему целиком. Кабель легко движется, поэтому его можно вытащить, проверить на наличие окисления или разрывов.

У нас вы можете заказать трубы для выполнения электропроводки со скидками или на распродаже, мы осуществляем оперативную доставку со склада. Для консультации со специалистом свяжитесь с нами по телефонам.

Общие характеристики труб для электропроводки

Свойство	Значение
Типоразмеры
длина	до 3 м
диаметр для гладкостенной модификации	16-65 мм
диаметр для гофрированных труб	25-200 мм
устойчивость к высоким температурам	до +650°C (ПВХ)
срок пригодности	не менее 50 лет
диапазон применения	от -25°C до +60°C
Рекомендуемые размеры (мм)
прокладка электропроводки через перекрытия, стены	45±5
соединение боксов, щитов, распределительных коробок	25
подводка линий к розеткам, выключателям	20
защита коммуникационных (сигнальных), осветительных, телефонных кабелей (проводов)	16

ГОСТ 50827-95: трубы электротехнические гофрированные поливинилхлоридные

В строительстве для защиты кабеля от механических повреждений применяют электротехнические гофрированные трубы из ПВХ согласно ГОСТ 50827-95. Технические и эксплуатационные характеристики, преимущества применения.
С 2014 года в РФ действует новый документ — ГОСТ 32126.1-2013

Статьи по теме:

с 2014 года ГОСТ 50827-95 не действует в РФ. Новый документ — ГОСТ 32126.1-2013

Для защиты кабеля от повреждений в строительстве применяют гофрированные электротехнические трубы из ПВХ. Они служат надёжной изоляцией и отвечают строгим требованиям пожаробезопасности. В случае возникновения короткого замыкания такие изделия не поддерживают распространение пламени и не выделяют токсичные соединения. Используются для открытой и закрытой прокладки силовых электрических, телефонных и информационных изолированных проводов.

Общие характеристики электротехнических труб

Трубы электротехнические гофрированные поливинилхлоридные ГОСТ 50827-95 выпускаются на основе негорючего полимерного композита. Имеют переменное поперечное сечение: тонкостенные участки меньшего диаметра чередуются с толстостенными участками большего диаметра. Последние придают трубе поперечную жёсткость и ударопрочность, а участки с тонкими стенками обеспечивают гибкость и позволяют укладывать изделие под любым углом.

Функционально схожи с кабельными каналами и коробами при монтаже электро- и информационных сетей. Эластичность материала позволяет применять гофрированные трубы при прокладке изолированного слабогорючего или негорючего кабеля в помещениях сложной геометрии. Допустимое напряжение сети, монтируемой с помощью гофротрубы, не должно превышать 1000 В.

Гофротрубы из ПВХ, за исключением усиленных модификаций, подвержены воздействию УФ. Не рекомендуется прокладывать их снаружи помещения в условиях прямого солнечного воздействия.
Влад Житин, эксперт

Типы гофротруб

В зависимости от требуемых условий монтажа варьируется степень максимально допустимой нагрузки на данный вид изделия, различают:

лёгкие, серия FL. Предельная нагрузка 350 H на 5 см. Применяются для открытой прокладки по полу, потолку, стенам внутри зданий любого типа. Оптимальны для фальш-потолков;
тяжёлые, серия FH. Предельно допустимая нагрузка 750 H на 5 см. Используются для укладки и защиты под слоем бетона в монолитном строительстве;
сверхтяжёлые. Допускают нагрузку 1250 H. Применяются для подземной прокладки и в местах с высокими требованиями безопасности к проводке: детских учреждениях, больницах, кинотеатрах.

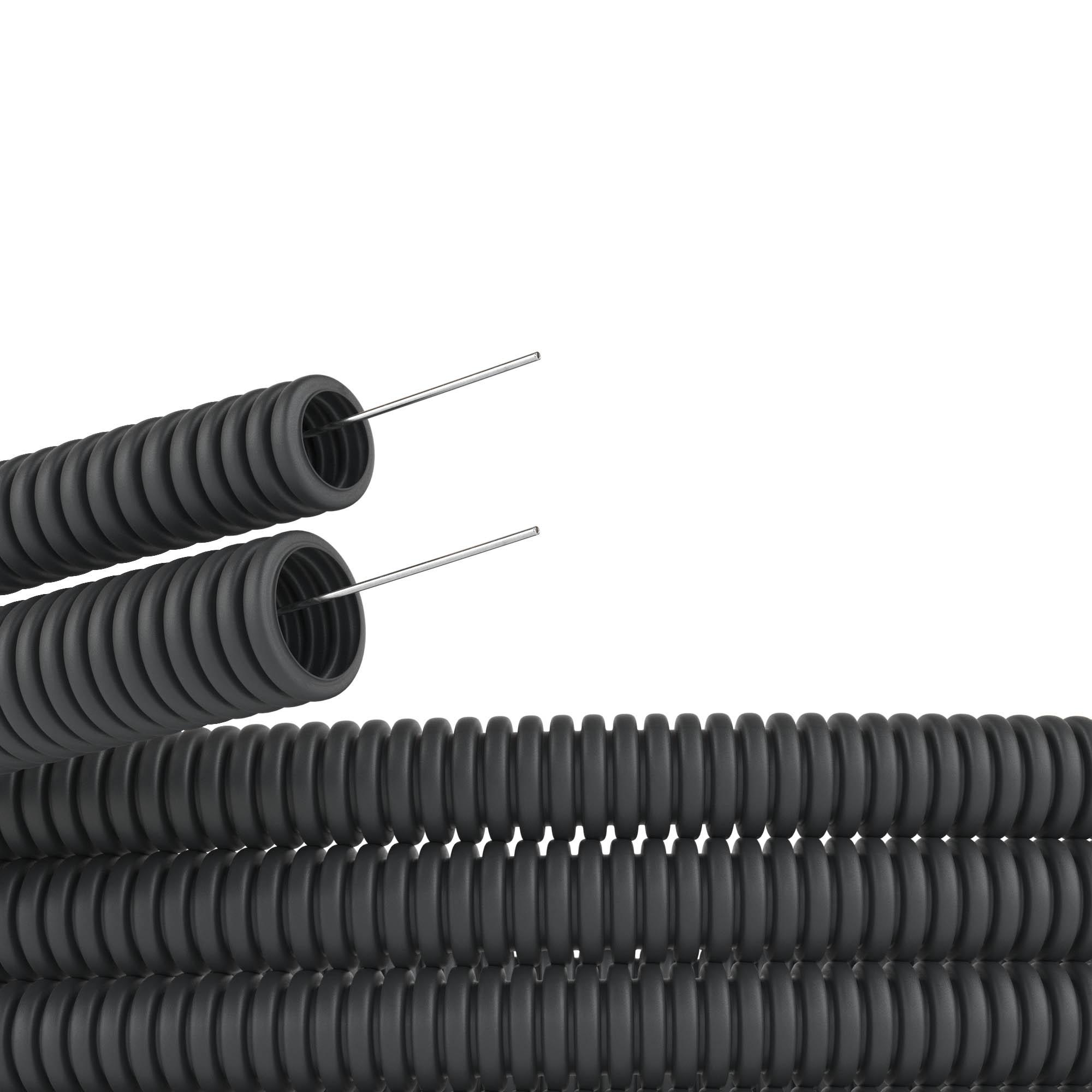

Каждая серия может выполняться с протяжкой внутри трубчатого канала или без неё. Протяжкой – металлической проволокой диаметром 0.9 мм, оснащают трубы для ускорения процесса сборки.

Достаточно соединить конец проволоки с окончанием кабеля и вытянуть его с обратной стороны. Такое решение позволяет сократить сроки монтажа в три раза.

Применение гофрированных электротехнических труб

Лёгкая серия труб ГОСТ 50827-95 обладает небольшим весом и создаёт минимальную нагрузку на опору. Применяется для организации проводки в подвесных потолках, в пустотах фальш-конструкций.

Тяжёлая и сверхтяжёлая серии за счёт более толстых стенок обладают большим весом и выдерживают большие механические нагрузки. Применяются для подземных работ и в монолитном строительстве для скрытой прокладки, заливаемой раствором бетона.

Сети, организованные с помощью труб ГОСТ 50827-95, рассчитаны на большой эксплуатационный срок. Электротехнические гофры используются в жилых, офисных и промышленных помещениях, позволяют проложить кабель в здании любой геометрии.

Технические характеристики изделий согласно ГОСТ 50827-95 (МЭК 670-89)

Электротехнические гофротрубы, как и любой другой материал, обладают определенными характеристиками. Технические характеристики данного вида профиля прописаны в таблице 1.

Таблица 1 Технические характеристики электротехнических гофротруб согласно ГОСТ 50827-95 (МЭК 670-89)
Материал	Самозатухающий полимерный композит
Цвет	RAL 7035, серый
Степень защиты	IP 55 ГОСТ 14254 (МЭК 529-89)
Температура монтажа	от -5°C до +60°С
Эксплуатационный интервал	от -25°С до +60°С
Механическая прочность трубы лёгкой серии	350 H на 5 см при +20°С
Механическая прочность трубы тяжелой серии	720 H на 5 см при +20°С
Диэлектрическая прочность	2000 B
Сопротивление изоляции	100 МОм
Огнестойкость	до +650°С

Преимущества гофротруб из ПВХ

Гофрированные трубы из поливинилхлорида обладают рядом положительных качеств:

не являясь проводниками электрического тока, исключают вероятность поражения при повреждении собственной изоляции кабеля.
Устойчивость к коррозии и воздействию влаги.
Негорючесть, не требуют заземления.
Химическая инертность.
Водонепроницаемость.
Защищают кабель от повреждений различного характера.
Широкий диапазон рабочих температур.
Срок службы с сохранением эксплуатационных качеств не менее 50 лет.
Применяются при реконструкции старых здании и возведении новых.
Экологически безопасный материал.
Неполадки в проводке, расположенной в полости гофры, можно быстро устранить.

Изделия ГОСТ 50827-95 поставляются в удобных для транспортировки бухтах по 100, 50, 25 и 15 метров. В течение длительного времени не изменяют свои рабочие свойства при хранении в пыльных, влажных помещениях.

Диаметр гофрированных труб из поливинилхлорида

Гофра состоит из колец разного диаметра. Как правило, разница между ними находится в интервале от 5 до 12 мм. Отличие в диаметрах необходимо принять во внимание при выборе гофротрубы.

В таблице 2 прописаны внешний и внутренний диаметры гофротруб из поливинилхлорида.

Таблица 2 Размеры электротехнических гофрированных труб
Внешний диаметр, мм	Внутренний диаметр, мм	Длина в бухте, м
16	10.7	100 или 50
20	14,1	100 или 50
25	18,3	50 или 25
32	24,3	50 или 25
40	32,5	15
50	39,6	15
63	50,6	15

Для определения нужного диаметра профиля, требуется знать точное количество и диаметр проводов, которые будут в ней размещаться. Пустое пространство должно составлять примерно половину внутреннего объёма, иначе протяжка кабелей будет затруднена или невозможна.

Необходимый диаметр электротехнических гофротруб из ПВХ определяют исходя из следующих требований:

16 мм используют для подводки к приборам освещения, для прокладки сигнализационных и телефонных сетей.
20 мм – к выключателям и розеткам.
20–25 мм – для организации коаксиальной сети.
25 мм – соединение распределительных коробок между собой и с центральным распределительным щитом. Рекомендуется резервная магистраль.
32 мм – соединение между электрощитами. Дополнительно закладывают резервную магистраль.
40, 50, 60 мм – для соединения между этажами.

Монтаж электротехнических гофротруб

Благодаря гибкости электротехническую гофру из ПВХ можно прокладывать, выполняя практически любые повороты и изгибы, с применением минимального количества дополнительных крепёжных элементов.

В местах соединения прямых участков материала используют специальные муфты. Трубы крепят к различным поверхностям с помощью клипс или скоб, рассчитанных на разный диаметр гофры. Для изделия диаметром 16 мм крепёж размещают на расстоянии 35–40 см, труба, диаметр которой больше 32 мм, требует более частого крепления, не менее чем в 25 см друг от друга. Разветвление магистрали происходит в монтажных коробках.

Перед началом работ отмечают расположение окончаний труб возле электрощитов. Затем намечают маршрут проводки, места установки распределительных коробок, точки крепления.

Для проведения монтажа таких изделий не требуется специальных навыков. Достаточно соблюдать следующие правила:

Электротехническую трубу продувают сжатым воздухом.
Отрезают точно отмерянную длину. Протяжку, если она есть, перекусывают и фиксируют так, чтобы она не ушла в полость трубы.
Прикрепляют кабель к выступающему окончанию металлической проволоки и вытягивают его с противоположного конца гофры. Если кабелей несколько, они фиксируются и затем протягиваются вместе.
Чтобы не допустить скопления конденсата, рекомендуют укладывать гофротрубы с небольшим уклоном.

Монтажные работы выполняют в интервале от -5°С до 60°С. Применение гофрированных труб из ПВХ для организации электротехнических сетей значительно ускоряет их монтаж, облегчает обслуживание и ремонт.

Общие требования к укладке

Не рекомендуется прокладывать сети разного назначения в полости одной трубы.
При монтаже гофры в стену, её сначала фиксируют, затем заливают раствором, после окончательного формирования поверхности выполняют протяжку кабеля.
Удлинить отрезок трубы можно с помощью транзитной коробки, устанавливаемой по центру кабельного канала.
Углы при прокладке не должны быть слишком острыми и следовать друг за другом во избежание образования заломов.
Рабочая длина трубы не должна превышать 25 метров.
Для прокладки на открытом воздухе используется модификация гофротрубы чёрного цвета, устойчивая к воздействию УФ.

Современные технологии строительства всё чаще требуют использования электротехнических гофротруб из ПВХ для защиты кабеля.

Обладаете ли вы опытом применения подобных изделий? Поделитесь своими впечатлениями в комментариях.

0326100004516000004 расходные материалы для монтажа и ремонта пожарной сигнализации

Наименование	Кол-во	Цена за ед.	Стоимость, ₽
Оповещатель звуковой Иволга ПКИ1 или эквивалент ОКПД2 26.30.50.123 Станции пожарной сигнализации, приборы управления и оповещатели пожарные	38 шт	198,00	7 524,00
Кабель КПСВВнг — LS 2х0,5 ОКПД2 27.32.13.148 Кабели с минеральной изоляцией нагревостойкие	3080 м	13,87	42 719,60
Кабель КПСВВнг — LS 8х0,5 ОКПД2 27.32.13.148 Кабели с минеральной изоляцией нагревостойкие	250 м	19,50	4 875,00
Кабель КПСЭнгFRLS ОКПД2 27.32.13.148 Кабели с минеральной изоляцией нагревостойкие	20 м	29,00	580,00
Хомут 200х2,6 мм (100шт) или эквивалент ОКПД2 22.22.19.000 Изделия упаковочные пластмассовые прочие	6 упак	100,00	600,00
Ручной пожарный радиоизвещатель «ИПР-Р» или эквивалент ОКПД2 26.30.50.121 Извещатели пожарные	1 шт	3 091,00	3 091,00
Аккумулятор 12В, 7 А/ч или эквивалент ОКПД2 27.20.23.190 Батареи аккумуляторные прочие	17 шт	850,00	14 450,00
Дюбель гвоздь 6х40 или эквивалент ОКПД2 25.93.14.111 Гвозди строительные	3000 шт	0,92	2 760,00
Извещатель пожарный дымовой автономный ИП 212-142 (аккумулятор корона 9В) в комплекте или эквивалент ОКПД2 26.30.50.121 Извещатели пожарные	304 шт	303,67	92 315,68
Оповещатель световой (табло «Выход» Молния 12) или эквивалент ОКПД2 26.30.50.123 Станции пожарной сигнализации, приборы управления и оповещатели пожарные	121 шт	199,00	24 079,00
Гофра электротехническая 25х16 или эквивалент ОКПД2 22.29.29.000 Изделия пластмассовые прочие	660 м	8,10	5 346,00
бур sds+ 6х110 мм или эквивалент ОКПД2 25.73.40.112 Сверла твердосплавные	6 шт	114,00	684,00
Анкер 8х10 или эквивалент ОКПД2 25.94.12.190 Изделия крепежные нерезьбовые из черных металлов прочие, не включенные в другие группировки	8 шт	22,00	176,00
Извещатель автоматический тепловой ИП 103-5/1 или эквивалент ОКПД2 26.30.50.121 Извещатели пожарные	48 шт	67,00	3 216,00
Октава 12 В исп. 02 или эквивалент ОКПД2 26.30.50.123 Станции пожарной сигнализации, приборы управления и оповещатели пожарные	1 шт	310,00	310,00
Оповещатель комбинированный Октава 12В или эквивалент ОКПД2 26.30.50.123 Станции пожарной сигнализации, приборы управления и оповещатели пожарные	73 шт	314,00	22 922,00
Изолента ПВХ черная 15 мм 20м или эквивалент ОКПД2 22.29.21.000 Плиты, листы, пленка, лента и прочие плоские полимерные самоклеящиеся формы, в рулонах шириной не более 20 см	33 шт	33,00	1 089,00
Натяжитель троса (Талреп открытый тип С петля-крюк) или эквивалент ОКПД2 25.94.12.190 Изделия крепежные нерезьбовые из черных металлов прочие, не включенные в другие группировки	3 шт	60,00	180,00
Оповещатель светозвуковой Гром-12К или эквивалент ОКПД2 26.30.50.123 Станции пожарной сигнализации, приборы управления и оповещатели пожарные	4 шт	265,00	1 060,00
Трос металлический 3 мм или эквивалент ОКПД2 25.93.11.130 Шнуры плетеные из черных металлов без электрической изоляции	120 м	15,00	1 800,00
Пожарный радиоизвещатель дымовой «Аврора-ДР» или эквивалент ОКПД2 26.30.50.121 Извещатели пожарные	5 шт	2 296,00	11 480,00
Звуковой радиоизвещатель «Сирена-Р» или эквивалент ОКПД2 26.30.50.123 Станции пожарной сигнализации, приборы управления и оповещатели пожарные	2 шт	7 431,00	14 862,00
Зажим для троса 3мм DIN 741 или эквивалент ОКПД2 25.94.12.190 Изделия крепежные нерезьбовые из черных металлов прочие, не включенные в другие группировки	6 шт	12,00	72,00
ИПДЛ-Д-2/4Р или эквивалент ОКПД2 26.30.50.121 Извещатели пожарные	2 шт	4 092,00	8 184,00
Извещатель ручной ИПР 513-10 или эквивалент ОКПД2 26.30.50.121 Извещатели пожарные	77 шт	206,00	15 862,00
Кабель КПСВВнг — LS 4х0,5 ОКПД2 27.32.13.148 Кабели с минеральной изоляцией нагревостойкие	1480 м	24,30	35 964,00
Короб по стенам и потолкам 2 м (кабель канал 25х17) ОКПД2 22.23.19.000 Изделия пластмассовые строительные, не включенные в другие группировки	1150 м	24,00	27 600,00
Извещатель дымовой ИП 212-45 или эквивалент ОКПД2 26.30.50.121 Извещатели пожарные	601 шт	304,33	182 902,33
Кабель ШВВП 2х0,75 ОКПД2 27.32.11.000 Провода обмоточные изолированные	100 м	11,17	1 117,00
Кабель ППГнгFRHF ОКПД2 27.32.13.148 Кабели с минеральной изоляцией нагревостойкие	20 м	80,80	1 616,00
Оповещатель «Табло-Р» или эквивалент ОКПД2 26.30.50.123 Станции пожарной сигнализации, приборы управления и оповещатели пожарные	2 шт	3 745,00	7 490,00
Кабель витая пара (FTP) категория 5e ОКПД2 27.32.11.000 Провода обмоточные изолированные	500 м	30,70	15 350,00

Трубы гофрированные гибкие электротехнические. Гофра электротехническая

Зная технические характеристики электротехнических гофрированных труб, данное изобретение используется в наружной, подземной и скрытой проводке — для защиты телефонных, силовых и телевизионных кабелей. Гофра для автомобильной проводки также популярна, несмотря на сложность работы внутри автомобиля … Сам товар может различаться:

По типу материала:

ПВХ — трубы ПВХ гофрированные для электромонтажа ценятся именно из-за самообслуживания. огнегасящий поливинилхлорид;
HDPE (полиэтилен низкого давления) — самый гибкий;
LDPE (полиэтилен высокого давления) — применяется для скрытого типа электропроводки в местах, где возгорание невозможно;
PP (полипропилен) — требует специальной технологии при установке;
PA (полиамид) — имеет повышенную гидроизоляцию.

Есть еще декоративная гофра, но это изделие не для электричества.

Гофрированный металлический кабелепровод для электропроводки в основном используется, когда кабель проходит по легко воспламеняющейся поверхности, например по дереву, и это слишком дорого.

По конструкции патрубков:

однослойный — это когда изделие имеет одну стенку;
двухслойный — это когда сверху гофра, а внутрь вставлена гладкая полимерная деталь.

По типу исполнения:

светлый — имеет тонкие стены, а потому идеально повторяет контур помещения; популярны для изоляции проводки под подвесными потолками и др .;
тяжелые — повышают прочность за счет толстых стен, поэтому используются в траншеях под магистралями или в домах под бетонной стяжкой.

Для облегчения затяжки кабеля изделие дополнено специальным щупом (стальной проволокой). Без него товар, конечно, дешевле.Но с протяжкой могут быть неприятные моменты.

Зная основные критерии выбора, остается только определиться с диаметром:

Веселов Андрей

Купил гофрированную трубу ПВХ. Как сказано в статье, его установка заняла у меня несколько минут. Хотя
о стесненных условиях, в которых выполнялись работы. Он проложил трубопровод не на улице, а в подвале дачи.Гофрированная труба ПВХ
Надежда на сто процентов защитит электропроводку, от мышей не застраховаться.

Майданкин Женя
А у меня на даче была такая же проблема с крысами или мышами, 4 дня не было света, долго искали причину, нашли обглоданные коммуникации за плинтусами. Надо посоветоваться с отцом и купить пластиковую трубу для электропроводки. А потом каждую осень устраивают нашествие грызунов.
- Веселов Андрей
  Да, такие вещи недорогие, но они решают более серьезные проблемы защиты кабелей и проблемной проводки в частном секторе. Такая пластиковая трубка для электропроводки — это тоже дополнительная изоляция, я тоже делал себе на балконе в городе, когда утеплял.

Мишка

Очень важно учитывать диаметр кабелей и их точное количество. Более того, вам также понадобится 30% акций! Мы приобрели гибкие гофрированные легкие трубы из самозатухающего ПВХ для разводки труб, но диаметр выбирали «на глаз», но тщетно! Пришлось 2 раза бежать в магазин)))

Иван

Если нужна наиболее типичная защита проводов, беру легкую гофрированную трубу.Его можно размещать между листами гипсокартона, в натяжных потолках, фальшполах. Его, конечно, нельзя заливать бетоном. Кстати, легкий ПВХ такой же дуб, как и тяжелый. Если от электрической гофры требуется эластичность, это происходит, когда проводка ведет к оборудованию, являющемуся источником постоянных колебаний, то ПВХ лучше не брать, он покроется микротрещинами, а потом полностью разлетится. Что если речь идет о пожаробезопасности, а не об эстетике
и т. Д., То разрешена только гофрированная труба ПВХ, негорючая, ее можно укладывать даже на легковоспламеняющиеся поверхности (дерево и т. Д.)). Никакой пластик не убережет от внешних возгораний ни провода, ни имущество, ну и не в этом основное предназначение кожуха. И ни один кабельный канал не защитит от пожара так же хорошо, как гофра. и установлен. Сейчас тоже возьму на разводку в доме, а то буду первым на
он поставил защитную трубу для электропроводки ПНД, правда, в землю.

Алибаба

Ничего особенного, все можно изучить. Всегда следует читать только параметры.И по напряжению тоже указаны пределы, и по нагрузке. Неважно, будет это двухслойная канализационная труба или труба ПВХ с зондом. Необходимо знать технологию укладки и максимальную нагрузку. Всем советую вникнуть, чтобы проблем не возникло.

Двухслойные гибкие электрические трубы предназначены для защиты от механических повреждений и агрессивного воздействия окружающей среды всех типов силовых и телекоммуникационных кабелей. Монтаж двухслойных гибких электротехнических труб осуществляется непосредственно в землю или на поверхность.Двухслойные трубы поставляются в комплекте с зондом и муфтой. Наружная оболочка изготовлена из полиэтилена высокой плотности LDPE, внутренняя. Эта комбинация материалов обеспечивает высокую гибкость при небольшом радиусе изгиба. В электроэнергетике двухслойные электротрубки используются для прокладки кабельных трасс до 10 кВ, многоканальных магистральных и местных линий связи. Создание многоканальности возможно путем укладки гибких двустенных труб малого диаметра в жесткие двустенные трубы большого диаметра… Двустенные трубы широко используются при создании транспортной инфраструктуры, а именно при прокладке кабельных трасс по нефте- и газопроводам, вдоль автомобильных и железных дорог, под взлетно-посадочными полосами аэропортов. Двухслойные электрические трубы Также рекомендованы для использования в коммунальном хозяйстве, как альтернатива армированному кабелю в распределительных сетях наружного освещения улиц и домов.
Использование двухслойных труб значительно снижает материальные и трудовые затраты при строительстве, так как небольшой вес не требует специального оборудования на строительной площадке.Срок службы более 50 лет. Гибкие двухслойные двухслойные электрические трубы с высокой сейсмостойкостью позволяют использовать их на участках с подвижным грунтом.

Статьи по теме:

с 2014 г. ГОСТ 50827-95 не действует в РФ. Новый документ — ГОСТ 32126.1-2013

Для защиты кабеля от повреждений в строительстве используются гофрированные электрические трубы из ПВХ. Они служат надежной изоляцией и соответствуют строгим требованиям пожарной безопасности. В случае короткого замыкания такие изделия не способствуют распространению пламени и не выделяют токсичных соединений.Применяются для открытой и закрытой прокладки силовых электрических, телефонных и информационных изолированных проводов.

Общие характеристики труб электротехнических

Трубы электротехнические гофрированные поливинилхлоридные ГОСТ 50827-95 изготавливаются на основе негорючего полимерного композита. У них переменное сечение: тонкостенные участки меньшего диаметра чередуются с толстостенными участками большего диаметра. Последние придают трубе поперечную жесткость и ударопрочность, а тонкостенные секции обеспечивают гибкость и позволяют укладывать изделие под любым углом.

Функционально аналогичен кабельным каналам и каналам при прокладке электрических и информационных сетей. Эластичность материала позволяет использовать гофрированные трубы при прокладке изолированного негорючего или негорючего кабеля в помещениях сложной геометрии. Допустимое напряжение сети, смонтированной с помощью гофрированной трубы, не должно превышать 1000 В.

Гофрированные трубы ПВХ, за исключением армированных модификаций, подвергаются УФ-облучению. Не рекомендуется раскладывать их на открытом воздухе под прямыми солнечными лучами.
Влад Житин, эксперт

Виды гофрированных труб

В зависимости от требуемых условий монтажа различают степень максимально допустимой нагрузки на данный вид продукции:

легкий, серия FL. Максимальная нагрузка 350 Н на 5 см. Применяются для открытой укладки на полы, потолки, стены внутри зданий любого типа. Оптимален для подвесных потолков;
тяжелая, серия FH. Максимально допустимая нагрузка 750 Н на 5 см. Используется для прокладки и защиты под слоем бетона в монолитном строительстве;
сверхтяжелый.Они допускают нагрузку до 1250 Н. Применяются для подземной прокладки и в местах с повышенными требованиями к безопасности электропроводки: детские учреждения, больницы, кинотеатры.

Каждую серию можно проводить с протяжкой внутри трубчатого канала или без нее. Протяжка — металлическая проволока диаметром 0,9 мм, оснащает трубы для ускорения процесса сборки.

Достаточно соединить конец провода с концом кабеля и вытащить его сзади.Это решение сокращает время установки в три раза.

Применение гофрированных электрических труб

Легкая серия труб ГОСТ 50827-95 имеет небольшой вес и создает минимальную нагрузку на опору. Применяется для организации электропроводки в подвесных потолках, в пустотах подвесных конструкций.

Тяжелые и сверхтяжелые серии за счет более толстых стенок имеют больший вес и выдерживают высокие механические нагрузки. Применяются для подземных работ и в монолитном строительстве при скрытой кладке, залитой бетонным раствором.

Сети из труб по ГОСТ 50827-95 рассчитаны на длительный срок эксплуатации. Электротехнические гофры используются в жилых, офисных и производственных помещениях, позволяют прокладывать кабели в здании любой геометрии.

Технические характеристики продукции по ГОСТ 50827-95 (МЭК 670-89)

Трубы гофрированные электрические, как и любой другой материал, обладают определенными характеристиками. Технические характеристики этого типа профиля указаны в таблице 1.

Преимущества гофрированных труб ПВХ

Гофрированные трубы ПВХ обладают рядом положительных качеств:

, не являясь проводниками электрического тока, исключает вероятность получения травм при повреждении собственной изоляции кабеля.
Устойчив к коррозии и влаге.
Негорючий, не требует заземления.
Химическая инертность.
Водонепроницаемый.
Защищайте кабель от различных повреждений.
Широкий диапазон рабочих температур.
Срок службы с сохранением эксплуатационных качеств не менее 50 лет.
Применяются при реконструкции старых зданий и строительстве новых.
Экологически чистый материал.
Проблемы в проводке, находящейся в полости гофры, можно быстро устранить.

Продукция ГОСТ 50827-95 поставляется в удобных для транспортировки бухтах 100, 50, 25 и 15 метров. Длительное время не меняют своих рабочих свойств при хранении в пыльных, сырых помещениях.

Диаметр гофрированных труб ПВХ

Гофра состоит из колец разного диаметра. Как правило, разница между ними находится в пределах от 5 до 12 мм.Разницу диаметров необходимо учитывать при выборе гофрированной трубы.

В таблице 2 указаны внешний и внутренний диаметры гофрированных труб из ПВХ.

Для определения профиля необходимого диаметра необходимо знать точное количество и диаметр проводов, которые будут в него помещены. Пустое пространство должно составлять примерно половину внутреннего объема, иначе прокладка кабеля будет затруднена или невозможна.

Требуемый диаметр электротехнических гофрированных труб ПВХ определяется исходя из следующих требований:

16 мм используются для подключения к осветительным приборам, для прокладки сигнальных и телефонных сетей.
20 мм — для выключателей и розеток.
20-25 мм — для организации коаксиальной сети.
25 мм — соединение распределительных коробок между собой и с центральным распределительным щитом. Рекомендуется использовать резервную магистраль.
32 мм — соединение между электрическими панелями. Дополнительно прокладывается резервная линия.
40, 50, 60 мм — для межэтажного перекрытия.

Монтаж гофрированных электротехнических труб

Благодаря своей гибкости электротехническая гофра ПВХ позволяет укладывать практически любые повороты и изгибы с использованием минимального количества дополнительных креплений.

На стыке прямых участков материала используются специальные муфты. Трубы крепятся к разным поверхностям с помощью зажимов или скоб, рассчитанных на разный диаметр гофры. Для изделия диаметром 16 мм крепежные элементы размещают на расстоянии 35–40 см, труба диаметром более 32 мм требует более частого крепления, не менее 25 см друг от друга. Ответвление линии происходит в распределительных коробках.

Перед началом работы обратите внимание на расположение концов труб рядом с электрическими панелями.Затем намечают маршрут разводки, расположение распределительных коробок, точки крепления.

Электротрубка продувается сжатым воздухом.
Отрежьте до точной длины. Протяжка, если она есть, прикусывается и фиксируется так, чтобы она не заходила в полость трубы.
Присоедините кабель к выступающему концу металлической проволоки и вытяните его с противоположного конца гофры.Если кабелей несколько, они фиксируются, а затем стягиваются.
Во избежание скопления конденсата рекомендуется укладывать гофрированные трубы с небольшим уклоном.

Монтажные работы выполняются в диапазоне от -5 ° С до 60 ° С. Использование гофрированных труб ПВХ для организации электрических сетей значительно ускоряет их монтаж, облегчает обслуживание и ремонт.

Общие требования к установке

Не рекомендуется прокладывать сети разного назначения в полости одной трубы.
При установке гофры в стену ее сначала фиксируют, затем заливают раствором, после окончательного формирования поверхности натягивают кабель.
Вы можете удлинить отрезок трубы, используя переходную коробку, установленную в центре кабельного канала.
Углы при укладке не должны быть слишком острыми и следовать друг за другом во избежание образования перегибов.
Рабочая длина трубы не должна превышать 25 метров.
Для наружной установки используется черный вариант гофрированной трубы, устойчивой к ультрафиолетовому излучению.

Современные строительные технологии все чаще требуют использования электротехнических гофрированных труб из ПВХ для защиты кабелей.

Есть ли у вас опыт работы с подобными продуктами? Делитесь впечатлениями в комментариях.

НС Электропроводка — необходимая часть коммуникаций, проходящих через здание. Чтобы скрыть электрические провода, кабели и их надежную защиту, необходимо подбирать трубы необходимого диаметра. Это гарантирует долговечность электрических проводов и безопасность использования.Довольно часто для этого используют изделия из гофрированного картона. Гофры разных типов используются в различных сферах строительства. Они отвечают всем необходимым требованиям и обеспечивают хорошую защиту от пыли и грязи. Благодаря широкому температурному диапазону эксплуатации такие конструкции пользуются большим спросом.

Преимущества гофрированных труб ПВХ

Основными преимуществами гофрированных труб ПВХ являются:

механическая прочность;
высокое качество;
простота установки;
большая гибкость;
универсальность применения;
надежная защита кабелей;
легкий вес;
устойчивость к низким температурам;
УФ-стойкость;
экологичность;
возможность изготовления труб разной длины;
водонепроницаемость;
наличие протяжки стальной проволоки;
устойчивость к влаге и коррозии;
доступная цена.

Применение трубы при монтаже электропроводки

Гофрированная труба ПВХ имеет хорошие диэлектрические свойства. Это исключает возможность получения травм при нарушении целостности изоляции кабеля. Поскольку материал самозатухающий, негорючий, возможность возгорания от короткого замыкания и распространения огня по трубе исключена.

Электрические гофры удобно хранить и транспортировать, так как они выпускаются в небольших бухтах.При заливке в бетон используются изделия особого типа. Преимуществом также является то, что такие конструкции можно изгибать под нужным углом.

Использование для прокладки кабеля

Гофрированная труба ПВХ применяется для открытой и скрытой прокладки электропроводки, то есть в стенах, потолках, полах. Они отлично защищают телевидение, компьютер, телефонные сети, системы безопасности от различных внешних воздействий, что служит гарантией долгой и надежной работы.

Технические характеристики:

Степень защиты:	IP 55 — Пыль может попасть внутрь. Защита от водяных струй с любого направления.
Температура монтажа:	от -5 ° C до + 60 ° C, допускается проведение монтажных работ при температуре 90 ° C
Диапазон рабочих температур:	При наличии внешней деформации — от: — 5 ° С до + 60 ° С. При отсутствии внешних деформаций трубы выдерживают диапазон температур: -40 ° С — + 60 ° С.
Стойкость к тревоге:	350 Н на 5 см при + 20 ° C (трубы ПВХ легкого типа) 750 Н на 5 см при + 20 ° C (трубы ПВХ тяжелого типа)
Сопротивление изоляции:	100 мОм в течение 1 мин.(500 В)
Диэлектрическая прочность:	2000 В в течение 15 мин. (50 Гц)
Огнестойкость:	не поддерживает горение до t = 650ºС

Схема расположения гофрированных труб:

* — легкие гофрированные трубы ПВХ упаковываются в бухты по 50 м каждая

Трубы электротехнические ГОСТ. Трубы гофрированные гибкие электротехнические

Веселов Андрей

Купил гофрированную трубу ПВХ.Как сказано в статье, его установка заняла у меня несколько минут. Даже несмотря на
в стесненных условиях, в которых выполнялась работа. Он проложил трубопровод не на улице, а в подвале виллы. Надеюсь, гофрированная труба
ПВХ на сто процентов обезопасит проводку, от мышей не страховать.

Майданкин Женя
А у меня была такая же проблема с крысами или мышами на даче, 4 дня не было света, долго искали причину, нашли обглоданные коммуникации за плинтусами.Надо посоветоваться с отцом и купить пластиковую трубу для электропроводки. А потом каждую осень устраивают нашествие грызунов.
- Веселов Андрей
  Что да, такие вещи недорогие, но они решают более серьезные проблемы защиты кабеля и проблемную проводку в частном секторе. Такая пластиковая трубка для электропроводки — это тоже дополнительная изоляция, я тоже делал себе на балконе в городе, когда утеплял.

Мишка

Очень важно учитывать диаметр кабелей и их точное количество.Причем нужен резерв 30%! Мы приобрели гибкие гофрированные легкие из самозатухающего ПВХ для разводки труб, но диаметр выбирался «на глаз», а зря! Пришлось 2 раза бежать в магазин)))

Иван

Если нужна наиболее типичная защита проводов, беру легкую гофрированную трубу. Его можно ставить между листами гипсокартона, в натяжных потолках, фальшполах. Бетон, конечно, заливать не будешь. Кстати, легкий ПВХ такой же дуб, как и тяжелый.Если от электрических гофр требуется эластичность, это бывает, когда проводка ведет к источнику постоянной вибрации, то ПВХ лучше не берите, он покроется микротрещинами, а потом разлетится полностью. И если речь идет о пожарной безопасности, а не об эстетике
и т. Д., То допускается только гофрированная негорючая труба ПВХ, ее можно укладывать даже на легковоспламеняющиеся поверхности (дерево и т. Д.). Никакой пластик не спасет от внешних возгораний ни провода, ни имущество, ну не в этом основное предназначение кожуха.И ни один кабельный канал не защитит от пожара, как гофра. и смонтировал. Сейчас возьму на разводку в доме, а то возьму первую трубу защитную
для разводки ПНД, но в земле.

Алибаба

Ничего особенного, все можно изучить. Всегда нужно читать только параметры. И для напряжения тоже укажите пределы, и нагрузку. Неважно, будет ли это двухслойная канализационная труба или труба ПВХ с зондом. Вам необходимо знать технологию монтажа и максимальную нагрузку.Всем советую понять, что проблем нет.

Зная технические гофрированные трубы, данное изобретение находит применение в наружной, подземной и скрытой проводке — для защиты телефонного, силового и телевизионного кабеля. Гофра для проводки автомобиля также популярна, несмотря на сложность работы внутри автомобиля. Сам товар может отличаться:

По типу материала:

ПВХ — трубы ПВХ гофрированные для электропроводки ценятся именно из-за самозатухающего поливинилхлорида;
HDPE (полиэтилен низкого давления) — самый гибкий;
LDPE (полиэтилен высокого давления) — применяется для скрытого типа электропроводки в местах, где невозможно возгорание;
PP (полипропилен) — при установке требуется особая технология;
PA (полиамид) — имеет высокую гидроизоляцию.

Есть декоративная гофра, но это изделие не для электричества.

Металлическая гофрированная труба для электропроводки, в основном используется при прокладке кабеля по легковоспламеняющейся поверхности, например, по дереву, поэтому ее использование слишком дорого.

По конструкции трубы:

однослойный — это изделие с одной стенкой;
двойной слой — это когда гофра сверху, а внутрь вставлена гладкая часть полимера.

По типу исполнения:

светлый — имеет тонкие стенки, поэтому идеально повторяет контур помещения; популярны для утепления проводки под натяжным потолком и др .;
тяжелые — повышают прочность за счет толстых стен, поэтому используются в траншеях под магистралями или в домах под бетонной стяжкой.

Для облегчения затяжки кабеля изделие дополнено специальным щупом (стальная проволока). Без него товар, конечно, дешевле.А вот с протяжкой могут быть не приятные моменты.

Зная основные критерии выбора, остается только определить диаметр:

Статьи по теме:

с 2014 года, ГОСТ 50827-95 в РФ не действует. Новый документ — ГОСТ 32126.1-2013

Гофрированные электрические трубы ПВХ используются для защиты кабеля от повреждений в строительстве. Они служат надежной изоляцией и соответствуют строгим требованиям пожарной безопасности.В случае короткого замыкания такие изделия не способствуют распространению пламени и не выделяют токсичные соединения. Используется для открытой и закрытой прокладки электрических, телефонных и информационных проводов.

Общие характеристики труб электротехнических

Трубы электротехнические гофрированные поливинилхлоридные ГОСТ 50827-95 изготавливаются на основе негорючего полимерного композита. У них переменное сечение: тонкостенные участки меньшего диаметра чередуются с толстостенными участками большего диаметра.Последние придают трубе поперечную жесткость и ударопрочность, а тонкостенные секции обеспечивают гибкость и позволяют укладывать изделие под любым углом.

Гофрированные трубы ПВХ, за исключением армированных модификаций, подвергаются УФ-облучению. Не рекомендуется раскладывать их вне помещения в условиях прямых солнечных лучей.
Влад Житин, эксперт

Типы гофрированных труб

В зависимости от требуемых условий установки степень максимально допустимой нагрузки на этот тип изделия различается; есть:

свет, серия FL. Максимальная нагрузка 350 H на 5 см. Применяется для открытой укладки на пол, потолок, стены внутри зданий любого типа.Оптимален для подвесных потолков;
тяжелая, серия FH. Максимально допустимая нагрузка 750 H на 5 см. Используется для прокладки и защиты под слоем бетона в монолитном строительстве;
сверхтяжелый Допускает нагрузку 1250 Н. Применяются для подземной установки и в местах с повышенными требованиями к безопасности электропроводки: детские учреждения, больницы, кинотеатры.

Каждая серия может выполняться с протяжкой внутри трубчатого канала или без нее. Протяжка — металлическая проволока диаметром 0.9 мм оснастить патрубком для ускорения процесса сборки.

Достаточно соединить конец провода с концом кабеля и вытащить его с тыльной стороны. Это решение сокращает время установки в три раза.

Применение гофрированных электрических труб

Легкая труба серии ГОСТ 50827-95 легкая и создает минимальную опорную нагрузку. Применяется для организации электромонтажа в подвесных потолках, в дуплах подвесных конструкций.

Heavy и сверхтяжелые серии из-за более толстых стенок являются тяжелыми и выдерживают большие механические нагрузки.Применяются для подземных работ и в монолитном строительстве при скрытой кладке, заливке бетонным раствором.

Сети организованы из труб ГОСТ 50827-95, рассчитанных на длительный срок эксплуатации. Электротехнические гофры используются в жилых, офисных и производственных помещениях, позволяют прокладывать кабель в здании любой геометрии.

Технические характеристики продукции по ГОСТ 50827-95 (МЭК 670-89)

Гофротрубки электротехнические, как и любой другой материал, обладают определенными характеристиками.Технические характеристики данного типа профиля приведены в таблице 1.

Преимущества гофрированной трубы ПВХ

Гофрированные трубы ПВХ обладают рядом положительных качеств:

, не являющиеся проводниками электрического тока, исключают возможность повреждения при повреждении собственной изоляции кабеля.
Устойчивость к коррозии и влаге.
Негорючий, не требует заземления.
Химическая инертность
Водонепроницаемость.
Защищайте кабель от повреждений различного характера.
Широкий диапазон рабочих температур.
Срок службы с сохранением эксплуатационных качеств не менее 50 лет.
Используется при реконструкции старых зданий и строительстве новых.
Экологически безопасный материал.
Проблемы в проводке, находящейся в полости гофры, можно быстро устранить.

Продукция ГОСТ 50827-95 поставляется в удобных для транспортировки отсеках длиной 100, 50, 25 и 15 метров.Длительное время не меняют своих рабочих свойств при хранении в пыльных, сырых помещениях.

Диаметр гофрированных труб ПВХ

Гофра состоит из колец разного диаметра. Как правило, разница между ними находится в пределах от 5 до 12 мм. Разницу диаметров необходимо учитывать при выборе гофрированной трубы.

Внешний и внутренний диаметры гофрированной трубы ПВХ указаны в таблице 2.

Для определения желаемого диаметра профиля необходимо знать точное количество и диаметр проводов, которые будут в него помещены.Пустое пространство должно составлять примерно половину внутреннего объема, иначе протягивание кабеля будет затруднено или невозможно.

Требуемый диаметр гофрированных электротехнических труб ПВХ определяется исходя из следующих требований:

16 мм применяется для подключения к осветительным приборам, для прокладки сигнальных и телефонных сетей.
20 мм — к выключателям и розеткам.
20-25 мм — для организации коаксиальной сети.
25 мм — соединение распределительных коробок между собой и с центральным распределительным щитом.Рекомендуется резервная магистраль.
32 мм — соединение между щитами. Дополнительно проложить запасную трассу.
40, 50, 60 мм — для межэтажного перекрытия.

Монтаж гофрированных электротехнических труб

Благодаря гибкости гофрированный электротехнический ПВХ можно укладывать, выполняя практически любые повороты и изгибы, используя минимальное количество дополнительных креплений.

В стыках прямых участков материала используются специальные муфты.Крепление труб к различным поверхностям осуществляется с помощью скоб или скоб, рассчитанных на разный диаметр гофры. Для изделий диаметром 16 мм крепеж размещается на расстоянии 35–40 см, труба диаметром более 32 мм требует более частого крепления не менее 25 см друг от друга. Ответвление линии происходит в монтажных коробках.

Перед началом работы отметьте расположение концов труб возле распределительных щитов.Затем спланируйте трассу проводки, место установки распределительных коробок, точки крепления.

Для установки таких изделий не требуется специальных навыков. Достаточно соблюдать следующие правила:

Электротрубка продувается сжатым воздухом.
Отрежьте точно отмеренной длины. Протянуть, если есть, перекусить и закрепить, чтобы он не заходил в полость трубы.
Присоедините кабель к выступающему концу металлической проволоки и вытяните его с противоположного конца гофры.Если кабелей несколько, их фиксируют, а затем стягивают.
Во избежание скопления конденсата рекомендуется устанавливать гофрированные трубы с небольшим уклоном.

Монтажные работы ведутся в диапазоне от -5 ° С до 60 ° С. Использование гофрированных труб ПВХ для организации электрических сетей значительно ускоряет их монтаж, облегчает обслуживание и ремонт.

Общие требования к установке

Не рекомендуется прокладывать сети разного назначения в полости одной трубы.
При установке гофры в стене ее сначала фиксируют, затем заливают раствором, после окончательного формирования поверхности проводят протягивание кабеля.
Вы можете удлинить отрезок трубы, используя переходную коробку, установленную в центре кабельного канала.
Углы при укладке не должны быть слишком острыми и следовать друг за другом во избежание образования складок.
Рабочая длина трубы не должна превышать 25 метров.
Для укладки на открытом воздухе Используется черная гофрированная труба, устойчивая к УФ-излучению.

Современные строительные технологии все чаще требуют использования электрических гофрированных труб из ПВХ для защиты кабеля.

Есть ли у вас опыт использования таких продуктов? Делитесь впечатлениями в комментариях.

Трубы гофрированные поливинилхлоридные электротехнические широко применяются в современном строительстве. Они служат отличным защитным покрытием кабеля от механических повреждений.

Это утеплитель, отвечающий самым строгим нормам пожарной безопасности.Если в них произойдет короткое замыкание, они не будут гореть, и не будут выделять токсичные образования.

Трубы гофрированные электротехнические вводятся в протяжку силовых кабелей открытого и закрытого типа.

Эти изделия производят из полимерного композита, который является негорючим материалом. Для них характерно сечение другого типа, т.е. зоны с меньшим объемом прохода, чередующиеся с зонами с толстыми стенками и большим диаметром.

Такая конструкция делает трубы устойчивыми к ударам.Также из-за этого они получают большую боковую жесткость. А зоны с тонкими стенками делают изделия гибкими и дают возможность укладывать их под любым углом.

Видео: Как продеть кабель в гофру

По функциональным характеристикам гофрированные электротрубные материалы можно сравнить с кабельными каналами, которые используются для прокладки электрических и информационных систем, но более высокая эластичность позволяет использовать изделия из ПВХ в зданиях сложной геометрии.

ВАЖНО! С помощью изделий из гофрированного ПВХ можно монтировать конструкции там, где нормативное значение напряжения не превышает тысячи вольт.

В зависимости от типа прокладки и уровня максимальной нагрузки этот ассортимент труб делится на:

Легкий (серийная модель FL). Этот тип рассчитан на максимальную нагрузку 350 Н на пять сантиметров. Их используют при кладке открытого типа в пол и потолок, а также стены.Это лучший вариант для использования в фальш-стенах.
Heavy (серийная модель FH). Это вариант с максимально возможной нагрузкой 750 Н на пять сантиметров. Эти изделия можно монтировать под защитным слоем бетона в монолитном строительстве.
Super Heavy Для них допускается максимальная нагрузка 1250 Н, и они используются для установки под землей, где требования пожарной безопасности очень высоки.

Любая из описанных серий гофрированных труб выполняется с трубчатым каналом посередине.И без нее тоже может быть. Эта протяжка сделана для упрощения процесса сборки.

Гофра с зондом

Когда появились электрические гофрированные поливинилхлоридные трубы с зондом, монтажники отметили, что наконец-то в их распоряжении удобный и практичный «инструмент» для работы.

Зонд — это стальная проволока, расположенная внутри трубы. С его помощью легко и быстро выполняется протяжка проволоки. Они сделаны из поливинилхлорида.

Преимущества электрических трубок с зондом следующие:

Это наиболее подходящий материал для устройства защитного канала различных кабельных коммуникаций.
Возможность проведения скрытой проводки.

Технические характеристики гофры с зондом:

Поливинилхлорид не поддерживает горение.
Монтаж можно проводить при температуре от -5 0 С до 60 0 С.
Наименьший радиус изгиба — не менее трех внешних объемов.
Диалектическое сопротивление в течение четверти часа составляет 1000 В / 50 Гц.
Сопротивление изоляции не менее 100 Ом при 500 В в течение 60 секунд.

Видео

Прокладка трубы зондом имеет нюансы:

Крепление этих изделий необходимо для заливки раствора.
Для удлинения труб позволяют специальные транспортировочные ящики.
Мастера не советуют ставить несколько сетей в один канал.
Для протяжки на открытом пространстве подходят только гофрированные трубы черного цвета.

Трубы негорючие электрические

Для прокладки кабеля используется электротехническая гофрированная поливинилхлоридная труба, она негорючая, а значит соответствует всем нормам пожарной безопасности.Кабель в таком укрытии надежно защищен от механических воздействий и получает дополнительную изоляцию.

Негорючие гофротрубы закладывают в административных, производственных и жилых зданиях. Широкое использование негорючих продуктов основано на их многочисленных достоинствах. А их:

Высокая прочность, которую демонстрируют негорючие изделия, позволяет нам непрерывно подавать электричество в места, где существует большой риск повреждения кабеля.
Негорючие вещества устойчивы к возгоранию, и пламя не распространяется на них.
Высокая устойчивость к статическим нагрузкам.
Возможность проведения новых и старых построек.
Негорючие изделия легко режутся; Для этой работы не нужны сложные инструменты или сварка.
Коррозионная стойкость.
На сборке трудящихся не тратится много времени и финансов.
Этот вид трубной прокатки не требует заземления.
Небольшой вес и удобство транспортировки.

Труба негорючая с зондом

Труба из негорючего ПВХ с зондом получила широкое распространение в производстве. Зонд оптимизирует процесс укладки. Эти негорючие трубчатые материалы соединяют в соответствии с установленным планом, а затем скрепляют концы кабеля и электрического кабеля.

Чтобы найти кабель посреди негорючих гофр, следует потянуть зонд с другой стороны.Система, установленная с датчиком, монтируется за более короткий период времени, и эта временная разница очень заметна.

СОВЕТ! При прокладке проводки в трубах из негорючего поливинилхлорида с зондом рекомендуется крепить провод к крайней части зонда и к протягиваемому кабелю. Так что по завершении монтажа можно будет провести дополнительные технические линии.

Негорючие гофрированные изделия с зондом обладают широким спектром положительных характеристик, однако использовать их в качестве кабельного канала на легко освещаемой основе невозможно.Например, на деревянную основу можно установить проводку после того, как канал будет защищен металлическим шлангом.

Видео: Гофра под проводку

Монтаж негорючих гофрированных труб осуществляется открыто или под декоративными панелями. Их также устанавливают в стяжку из бетона.

ГОСТ

Труба гофрированная электротехническая из поливинилхлорида изготавливается по ГОСТ 50827-95. В соответствии с этим нормативным документом для защиты кабельной системы при строительных работах используются трубчатые электротехнические материалы.

С 2014 года в России введена новая редакция нормативной документации, регламентирующей особенности использования и технические показатели, это ГОСТ 32126.1-2013. В этих документах ГОСТ регулирует:

Основные характеристики гофрированных гофрированных труб.
Назначение и свойства двухслойных гофрированных труб.
Назначение и свойства нержавеющей гофрированной трубы.

В соответствии с ГОСТ, легкая линейка электрогофрированных изделий имеет небольшой вес и не оказывает давления на несущую конструкцию.По этим причинам его целесообразно использовать для устройства сети в натяжном потолке и пустых участках фальш-конструкций.

Гофрированные изделия тяжелой и сверхтяжелой серий по ГОСТ могут применяться на конструкциях, способных выдерживать большие весовые нагрузки. В основном эти породы берутся для обустройства при подземных работах и в монолитном строительстве.

Все системы поливинилхлорида, созданные методом прокатки гофрированных труб, отвечающие нормативным требованиям ГОСТ, могут служить очень долго.

Видео

Трубы электрические гофрированные ПВХ с зондом по ГОСТу имеют следующие характеристики:

Не проводить электричество и исключить возможность поражения в случае повреждения изоляционного покрытия.
Устойчивость к коррозионным образованиям.
Влагостойкость.
Не горит и требует заземления.
Инертность к химическим веществам.
Водонепроницаемый.
Защитите кабель от нарушения целостности.
Имеют большой диапазон рабочих температур.
Срок использования данной продукции — полвека.

Изделия гофрированные по ГОСТ 50827-95 поставляются в бухтах. Они очень удобны в транспортировке и могут быть такой длины:

100 м.
50 м.
25 м.
15 м.

Продукция, соответствующая ГОСТу, долгое время не теряет своих свойств. Они остаются неизменными даже в пыльных и влажных помещениях.

По ГОСТу гофрированные трубы изготавливаются из колец различных размеров. Расстояние между ними от 0,5 до 1,2 см. При покупке продукции этой линейной серии следует учитывать разницу в объеме.

ГОСТ указывает два вида диаметра данного изделия: внешний и средний. Для того, чтобы определить необходимый размер профилей, вам нужно будет узнать точное количество и объем проводов, запланированных для протяжки.

Пустое пространство должно составлять не менее половины внутреннего объема.В противном случае протягивание кабеля станет невозможным.

Видео: Гофрированная труба для прокладки кабеля

Требуемое значение диаметра электротехнической трубы определяется в соответствии с требованиями ГОСТ:

Объем 1,6 см предназначен для подключения к осветительным приборам.
Размер 2 см взят на расположение розеток и выключателей.
Для устройства коаксиальной системы берутся изделия 2 и 2,5 см.
2.Устанавливаются опции 5 см, ведущие к распределительным коробкам.
Виды 3,3 см используются для подключения электрического распределительного щита. Они также выполняют резервное копирование сети.
Труба 4,5 и 6 см надеть на межэтажные соединения.

Сопротивление изоляции

Тип изоляционного материала определяет среду, в которой его можно использовать. кабельная сеть. Что касается сопротивления изоляции поливинилхлорида, то он создает оптимальные условия для функционирования кабельной системы.

Материал, который используется в качестве изолятора, со временем стареет и теряет свои свойства. Чего нельзя сказать о продуктах из поливинилхлорида, они сохраняют свои технические свойства и сопротивление изоляции на протяжении всего периода использования.

Термин «сопротивление изоляции» использовался для определения состояния и безопасности кабельной продукции.

Технические характеристики гофрированных электрических труб из ПВХ включают сопротивление изоляции.Это сопротивление составляет 100 МОм (500 В в течение одной минуты).

Практически все производители гофрированных электротехнических труб предлагают продукцию высокого качества. На каждой компании весь процесс производства данной продукции сопровождается постоянным контролем качества. На каждую партию труб в лаборатории выдают сертификат качества.

Также большинство компаний, производящих изделия из ПВХ данной линейки, имеют сертификаты соответствия всем европейским стандартам.

Гофрированная труба ПВХ — это продукт, имеющий оптимальную цену и полное соответствие нормам пожарной безопасности.

Высокую популярность приобрели электротехнические трубы гофрированные поливинилхлоридные. Их наносят на предметы разного назначения. Такое разнообразие применений стало основой для широкого ассортимента этого продукта.

Внешний и средний диаметр этих изделий может существенно отличаться, что следует учитывать при покупке изделий из ПВХ данной линейной серии.

Несмотря на то, что внешняя разводка в гофре ПВХ не особо привлекательна, при небольшом опыте этот монтаж можно произвести очень аккуратно.А для такой постройки, как дачный дом, проводка, проложенная в гофре — это очень практичное и экономичное решение.

Электропроводка — необходимая часть коммуникаций, проходящих через здание. Чтобы скрыть электрические провода, кабели и их надежную защиту, необходимо подобрать трубы нужного диаметра. Это обеспечивает долговечность электрических проводов и безопасность использования. Нередко для этого используют изделия из гофрированного картона. В разных сферах строительства используются разные виды гофров.Они отвечают всем необходимым требованиям и обеспечивают хорошую защиту от пыли и грязи. Благодаря широкому температурному диапазону эксплуатации такие конструкции пользуются большой популярностью.

Преимущества гофрированных труб из ПВХ

Основными преимуществами гофрированных труб ПВХ являются:

механическая прочность;
высокое качество;
простая установка;
большая гибкость;
универсальность использования;
надежная защита кабеля;
небольшой вес;
устойчивость к низким температурам;
мкВ;
экологичность;
возможность изготовления труб разной длины;
водонепроницаемость;
наличие протяжки стальной проволоки;
устойчивость к влаге и коррозии;
доступная цена.

Применение труб для устройства электропроводки

Гофрированная труба ПВХ

имеет хорошие диэлектрические свойства. Это исключает возможность повреждения при нарушении целостности изоляции кабеля. Поскольку материал самозатухающий, негорючий, возможность возгорания от коротких замыканий и распространения огня по трубе исключена.

Электрические гофры удобно хранить и транспортировать, так как они производятся в небольших бухтах.При заливке в бетон используются изделия особого типа. Преимущество в том, что такие конструкции можно гнуть под прямым углом.

Прокладка кабеля

Гофрированная труба ПВХ

применяется при открытой и скрытой проводке, то есть в стенах, потолке, полу. Они отлично защищают телевидение, компьютер, телефонные сети, систему безопасности от различных внешних воздействий, что служит гарантией долгой и надежной работы.

Технические характеристики:

Степень защиты:	IP 55 — Возможно проникновение пыли. Защита от водяных струй с любого направления.
Температура монтажа:	от -5ºС до + 60ºС, монтажные работы допускаются при температуре 90ºС
Диапазон рабочих температур:	При наличии внешней деформации — от: — 5 ° С до + 60 ° С. При отсутствии внешних деформаций трубы выдерживается диапазон температур: -40 ° С — + 60 ° С.
Межрановая прочность:	350 Н на 5 см при + 20ºС (трубы ПВХ легкого типа) 750 Н на 5 см при + 20ºС (трубы ПВХ тяжелого типа)
Сопротивление изоляции:	100 мОм в течение 1 мин.(500 В)
Электрическая прочность:	2000 В в течение 15 мин. (50 Гц)
Огнестойкость:	не поддерживает горение до t = 650 ºС

Схема прокладки гофрированных труб:

* — трубы упаковываются в бухты по 50 м. гофрированный ПВХ светильник тип

Facebook

Твиттер

В контакте с

Одноклассники

Google+

CR СОЕДИНИТЕЛИ ДЛЯ ГИБКИХ ГИБКИХ ТРУБОПРОВОДОВ И ЖЕСТКИХ ТРУБОПРОВОДОВ

CR СОЕДИНИТЕЛИ ДЛЯ ГИБКИХ ГИБКИХ ТРУБОПРОВОДОВ И ЖЕСТКИХ ТРУБ

Температурный диапазон (применение, установка):
от -25 ° C до + 125 ° C (кратковременный +180 ° C)
Гибкость: гибкий
Воспламеняемость: самозатухающий HB (Ul94)
Материал: самозатухающий полиамид 6 (Pa6)

Применение:
— соединительные кольца предназначены для гофрированных гибких трубопроводов и жестких труб,
— преимущество заключается в простом и быстром соединении,
— правильно спроектированное продольное сечение позволяет соединять как гофрированные гибкие трубопроводы, так и гофрированные трубопроводы с электрической трубой .

Характеристики материала:
Не содержит галогена, фосфора и кадмия, самозатухающий / огнестойкий, обладает высокой устойчивостью к изгибу и растрескиванию, хорошо сбалансированным удлинением и эластичностью, а также высокой стойкостью к истиранию, высокой прочностью на растяжение, жесткостью, высокая ударная вязкость, очень большая термическая стойкость, устойчивость к большинству химических соединений.

Стандартные диаметры

Номинальный диаметр DN (мм)	Тип	Внешний диаметр трубы (мм)	Объем упаковки
16	IEC 16	15-16	50
20	IEC 20	19-20	50
25	IEC 25	24-25	40
32	IEC 32	31-32	20

Устойчивость к избранным химическим соединениям


Кислоты	слабые	отсутствие
	сильный	отсутствие
	окисленное	отсутствие
	плавиковая	отсутствие
Основания	галогены сухие	отсутствие
	слабое	высокое
	прочный	высокий
Растворители	спирты	высокие
	сложные эфиры	высокая
	кетоны	высокий
	эфиры	высокий
	хлорированные углеводороды	средние
Нефть и дизельное топливо	бензол	высокий
	бензин	высокий
	дизельные смеси	высокая
	минеральные масла	высокие
	жирные масла	высокие

Места приложений


Настенный монтаж	рекомендуется
Затопленные установки	рекомендуется
Монтаж на внешней стене	допустимо
Гипсовые стены	рекомендуется
Горючие поверхности (дерево и т. Д.)	рекомендуется
Подземные сооружения	допустимо
Наливной бетон, вибробетон	допустимо
Пропаренный и вибробетон	допустимо
Электротехническое оборудование, промышленная аппаратура	рекомендуется
Управление и автоматика	рекомендуется
Объекты пищевой и химической промышленности	рекомендуемые
Автомобильная промышленность	рекомендуется
Судостроительная промышленность	рекомендуется
Авиационная промышленность	допустимая

% PDF-1.4 % % ABCpdf 12015 120 0 объект > эндобдж xref 120 37 0000000032 00000 н. 0000001993 00000 н. 0000002150 00000 н. 0000002334 00000 п. 0000002637 00000 н. 0000002951 00000 н. 0000003141 00000 п. 0000004287 00000 н. 0000005017 00000 н. 0000005712 00000 н. 0000005980 00000 н. 0000006254 00000 н. 0000006318 00000 н. 0000006571 00000 н. 0000007016 00000 н. 0000009770 00000 н. 0000011001 00000 п. 0000035593 00000 п. 0000067619 00000 п. 0000067735 00000 п. 0000067847 00000 п. 0000068134 00000 п. 0000068332 00000 п. 0000068590 00000 п. 0000068750 00000 п. 0000069014 00000 н. 0000069173 00000 п. 0000069440 00000 п. 0000069574 00000 п. 0000069735 00000 п. 0000069919 00000 н. 0000070091 00000 п. 0000070209 00000 п. 0000070320 00000 п. 0000070447 00000 п. 0000070601 00000 п. 0000070870 00000 п. трейлер ] / Инфо 118 0 R / Назад 161395 / Корень 121 0 R / Размер 157 / Источник (WeJXFxNO4fJduyUMetTcP9 + oaONfINN4 + d7PjOC + Nmce6XK5eVO4csQJJjpD2WRPB9khgm8VtCFmyd8gIrwOjQRAIjPsWhM4vgMCV \ 8KvVF / K8lfYsPUwSsL2aUKYd0sDbZZre8JlyCknGEg =) >> startxref 0 %% EOF 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > транслировать : IԀž9D = P {gѠ6? MBrōq 濜 BDQ> @.: xU> m_TPTh ٍؗ 8 H ? 9W «O9`90-j) 8Zi ڗ uy> yoV7>? IwC1T,} x ݄ VV (hV / ڱ Xᵧ (ͽ / H.n.m конечный поток эндобдж 124 0 объект > / Шрифт> / ProcSet [/ PDF /Текст / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > транслировать iM [{j {

Глоссарий

ОТРАСЛЕВЫЕ ОБЪЕДИНЕНИЯ

AAR Ассоциация американских железных дорог.

ABS Американское бюро судоходства.

AEIC Ассоциация осветительных компаний Эдисона.

Американский национальный институт стандартов ANSI.

AREMA Американская ассоциация железнодорожного строительства и обслуживания путей.

ASTM Американское общество испытаний и материалов.

Ассоциация инженеров по изолированному кабелю ICEA (ранее IPCEA).

IEC Международная электротехническая комиссия.

ISO Международная организация по стандартизации.

Институт инженеров по электротехнике и радиоэлектронике IEEE.

Национальный электротехнический кодекс NEC.

Национальная ассоциация производителей электрооборудования NEMA.

Национальная ассоциация противопожарной защиты NFPA.

NUPIC Комитет по вопросам ядерных закупок.

ГОСУДАРСТВЕННЫЕ АГЕНТСТВА

Закон о безопасности и гигиене труда OSHA, администрируемый Министерством труда США, который устанавливает стандарты безопасности сотрудников на всех промышленных и коммерческих предприятиях.

RUS Сельские коммунальные системы Министерства сельского хозяйства США, ранее REA.

Комиссия по ядерному регулированию СЯН

FAA Федеральное управление гражданской авиации

Федеральное управление железных дорог FRA

Агентство по охране окружающей среды EPA

Министерство энергетики Министерство энергетики

Федеральная комиссия по регулированию энергетики FERC

ЗАРЕГИСТРИРОВАННЫЕ ТОРГОВЫЕ НАИМЕНОВАНИЯ OKONITE

C-L-X® Continuous-Light-Exterior. Сварные и гофрированные кабели в непроницаемой металлической оболочке.

LOXARMOR® Заблокированное S-образное броневое покрытие кабеля, обычно из оцинкованной стали или алюминия.

OKOBON® Влагостойкое покрытие кабеля, состоящее из алюминиевой / сополимерной ленты, соединенной между собой и с общей оболочкой.

Инструментальный кабель OKOBUS® Fieldbus.

OKOCLEAR TP® (TPPO) Термопластичный полиолефиновый состав для оболочки с низким дымоудалением и нулевым содержанием галогенов.

OKOCLEAR TS® Термореактивный полиолефиновый состав для куртки с низким дымоудалением и нулевым содержанием галогенов.

OKOGUARD® Термореактивная изоляция на основе эксклюзивного этилен-пропиленового каучука (EPR) Okonite с оптимальным балансом электрических и физических свойств, не имеющая аналогов в других твердых диэлектриках, используемая в силовых кабелях с номинальным напряжением 600 В и выше.(43 лет — 2011)

OKOLENE® Изоляционная или оболочка на основе термопластичного полиэтилена.

OKONITE® Термореактивная изоляция на основе эксклюзивного этиленпропиленового каучука (EPR) Okonite, работающая до 2000 В.

OKONITE-FMR® Эксклюзивная огнестойкая и влагостойкая изоляция из этиленпропиленового каучука (EPR) Okonite, работающая до 2000 В.

OKOGUARD-OKOLON® Композитная изоляционная система, состоящая из слоя EPR, покрытого хлорированным термореактивным компаундом.

OKO-PACK® Уникальная компактная форма и конструкция круглого проводника Okonite.

OKOSEAL® Изоляция или оболочка из ПВХ с отличной стойкостью к пламени и большинству химикатов.

Провода низкого напряжения OKOSEAL-N® с ПВХ изоляцией и нейлоновой оболочкой типа THHN, THWN-2 и TFN.

OKOLON TP-CPE® Термопластичный влагостойкий компаунд CPE, служащий внешней оболочкой.

OKOLON TS-CPE® Термореактивная влагостойкая внешняя оболочка из огнестойкого CPE.

OKOTHERM® Термостойкая изоляция на основе силиконового каучука для использования в условиях высоких температур.

OKOZEL® Okonite — это название его огнестойкого и радиационно стойкого изоляционного и защитного компаунда на основе ETFE.

Многожильный и одножильный контрольный кабель P-30® Okolene-Okoseal на 600 В с изоляцией.

Многожильный управляющий кабель P-45® с изоляцией Okolene-Okoseal на 1000 В.

СТАНДАРТНЫЕ УСЛОВИЯ
