Гофра огнестойкая: выбор негорючих гофрированных труб из металла и пластика

Содержание

Труба гофрированная из ПЛЛ (полиолефинов)

Технические условияТУ 27.90.12-001-52715257-2018
Типы по степени сопротивления сжатию*не менее 350 Н - Тип «Легкая»
не менее 750 Н – Тип «Тяжелая»
Ассортимент диаметров (мм)16, 20, 25, 32
ЦветRAL 9003 (белый)
Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015IP66
Степень защиты от вредных механических воздействий по ГОСТ IEC 62262-2015IК07
Энергия удара по ГОСТ IEC 62262-2015до 2 Дж
Прочность при растяжении до разрыва, не менееØ 16 — 200 Н
Ø 20 — 300 Н
Ø 25 — 300 Н
Ø 32 — 600 Н
Климатическое исполнение по ГОСТ 15150-69В2
Температура монтажа-25 ˚С до +60 ˚С
Температура эксплуатации-45 ˚С до +115 ˚С
Электрическая прочность изоляции по ГОСТ Р МЭК 61386.
22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)**
не менее 2000 В (50 Гц, в течение 15 мин.)
Сопротивление изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)**не менее 100 МОм (500 В, в течение 1 мин.)
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0**«0»
Материал Композиция из полиолефинов
Протяжка (зонд)Стальная проволока
Радиус изгиба под углом 360˚3 диаметра трубы
УпаковкаБухты в стретч-плёнке по 25, 50, 100 метров
Гарантийный срок эксплуатации2 года с даты продажи, при сохранении этикетки
Гарантийный срок эксплуатации для продукции на экспорт 24 месяца со дня его ввода в эксплуатацию, но не более 36 месяцев с момента их проследования через Государственную границу России
Срок храненияВ упаковке предприятия-изготовителя 2 года с даты производства

* Испытания проводятся по ГОСТ Р МЭК 61386.
1-2014 (п. 10.2)
Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющий сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость материала воздействию агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.
Таблица химической стойкости полиэтилена
Среда[A]/[B]
Кислоты:
1. Минеральные, средней концентрации5/5
2. Минеральные, высокой концентрации5/3
3. Органические, разбавленные5/4
4. Органические, нерастворимые в воде3/2
Растворы:
1. Минеральных солей5/5
2. Щелочей5/5
3. Окислителей4/2
Минеральные масла4/2
Растворители алифатические3/2
Растворители ароматические1/1

[А]- холодные среды; [В]- горячие среды.

1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.

Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.

Таблица механической стойкости полиэтилена
СредаБалл
H2SO4 20-60%3
HNO3 50%2
HCl до 37%2;3
Ацетон2;3
Этанол3
Бензол1
Фенол3

1 - пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 - пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).

секреты выбора и нюансы монтажа

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для защиты электропроводки от внешнего механического повреждения необходим прочный и надёжный кожух. Гофра для проводов и кабеля – оптимальный инструмент для этой цели. Она не только защитит провода от повреждения, но и выступит в качестве дополнительной изоляции, исключающей риск поражения током при нарушении целостности кабеля. Какой бывает защитная гофра, как правильно её монтировать? Об этом и поговорим подробнее.

Гофрированная защита для кабеля необходима в домах любого типа постройки

Содержание статьи

Для чего нужна гофра, плюсы применения

При прокладывании инженерных сетей необходимо обеспечить их защиту от внешнего воздействия и обезопасить человека от случайного удара током. Раньше проводку утапливали под штукатурку, которая выступала своеобразной защитой от случайных механических повреждений провода. В случае каких либо проблем, ремонт проводки превращался в капитальное разрушение стены.

Два десятка лет назад появилось универсальное и очень удобное средство для электропроводки — гофрированная труба.

Гофрозащита может быть выполнена из нержавеющей стали

Этот кожух также утапливается в специально изготовленные каналы в стене и запечатывается штукатуркой, но кабель внутри гофры свободен и может быть при необходимости извлечён из неё. При этой процедуре целостность стены не нарушается.

Крепление гофрозащиты под потолком в деревянном доме

Преимущества использования гофры:

  • Пожарная безопасность. Термоустойчивая гофра для электропроводки не горит, а при возникновении очага горения сжимается вокруг повреждённого кабеля и не даёт воздуху проникать к мету возгорания.
  • Гофрированная защита изолирует электрокабель от воды, это особенно важно для помещений с повышенным уровнем влажности.
  • Гофрорукав прост в монтаже и не требует особых навыков.
  • Цена такой защиты невысока и доступна любым потребителям.

Гибкость гофрозащиты позволяет использовать ее в любом месте дома

Гофра для проводов: конструкция

Гофрированная защита электропроводки – это шланг из огнеупорного ПВХ со стенками в особой формы.

Он состоит из колец материала, разных по толщине и диаметру. Эта конструкция позволяет шлангу держать форму, быть устойчивым к внешнему воздействию и при этом сохранять гибкость. Подвижность соединений гофры даёт возможность делать разводку под прямым углом.

Кроме ПВХ, в качестве основного материала может использоваться полиэтилен высокого или низкого давления, он также устойчив к влажности и механическим повреждениям.

Полезная информация! Цвет гофры может свидетельствовать о её материале и особенных свойствах. Оранжевые или красные шланги более огнеупорны чем синие и чёрные, а серый цвет говорит о том, что в изделии использован ПВХ.

Для облегчения монтажа гофра продаётся с металлической протяжкой

Виды изделия

Гофра для проводки имеет несколько разновидностей. Каждый вид отличается используемым материалом и предназначением.

Тонкостенный шланг

Отличается лёгкостью и гибкостью.

Используется для проводки, которая расположена в местах, недоступных для механического воздействия. Чаще всего, подобную электрозащиту используют для проводки в каркасных домах, при монтаже подвесных потолков.

Тонкостенная гофра

Тяжелый прочный шланг

Может выдерживать давление и трение, устойчив к перепадам внешних температур и влажности. Успешно применяется для электропроводки в бетоне и под землёй. Может использоваться во влажных помещениях: бане, оранжерее, ванной комнате.

Усиленная защита для электропроводки

Труба металлическая гофрированная для электропроводки

Металлическая гофротруба для кабеля является максимальной защитой для проводки и применяется на особо важных объектах: больницах, детских учреждениях и других местах с требованиями повышенной электробезопасности. Её обычно прокладывают в толще бетона и затем протягивают кабель.

Металлическая защита для электропроводки

Полезная информация! Гофротрубы имеют стандартные размеры: от полутора до пяти сантиметров внешнего диаметра и от одного до четырёх – внутреннего.

Как выбрать гофру

Каждому типу проводки соответствует определённый тип защиты:

  • для телефонных, компьютерных и других тонких проводов достаточно диаметра трубы в шестнадцать миллиметров;
  • подключение мощных приборов и коаксиального кабеля – двухсантиметровый диаметр;
  • межэтажная проводка требует четырёхсантиметровой гофры;
  • в бетоне и кирпиче можно прокладывать любой шланг из описанных выше;
  • в домах, построенных по каркасному методу, используются только негорючие ПВХ и ПНД.

Гофротрубы позволяют проложить проводку с изгибом в девяносто градусов

Пластиковая и металлическая гофра для кабеля: цена

Монтаж

Монтаж защиты для кабеля не представляет особой сложности, но имеет некоторые особенности, которые необходимо знать.

Схема монтажа гофрированной защиты для электрокабеля

Порядок действий:

  • Необходимо точно измерить длину проводки и отрезать соответствующий кусок шланга.
    Для металлической гофры используют ножницы по металлу, ПВХ режется обычным ножом. Если в гофре есть протяжка, её нужно придержать и обрезать кусачками.
  • На кончике протяжки нужно закрепить жгут для фиксации проводов. Протянуть кабель.
  • Закрепить шланг  проводкой при помощи клипс или ленты для монтажа.
Обратите внимание! Гофра для проводов не должна провисать. Она должна подходить к розеткам и выключателям так, чтобы её край входил в корпус.

Последовательность действий для протяжки провода в гофрозащите

Если в гофре будут находиться несколько проводов, их предварительно скрепляют изолентой, обматывая вокруг по всей длине. Гладкая поверхность изоленты поможет проводам не застревать во время протяжки. Если электрокабель один, его нет необходимости обматывать.

Скрепить протяжку и жгут можно по-разному:

  • завернуть проволоку вокруг и крепко обжать;
  • примотать жгут изолентой;
  • сделать небольшуое отверстие в крае провода и подцепить в неё крючок протяжки.

Прочно скреплённые провода будут легче продеваться в гофрозащиту

Одевать гофрорукав лучше с помощником. Один человек проталкивает шланг, а второй держит протяжку. Если протяжка соскочила, рукав отрезают в этом месте и продолжают процесс далее. Места разрезов потом можно скрепить изолентой.

Видео: как продевать кабель в гофру



Несколько советов

  • При монтаже проводки следует по возможности избегать образования острых угловых соединений.
  • Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
  • Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.

Гофрозащиту можно уложить в штробы в стене и заштукатурить

Полезная информация! Можно укладывать электрозащиту в бетонных стенах в штробы. На деревянных конструкциях её закрепляют при помощи хомутов или металлических скоб.

В распределительном щитке гофру нужно прочно зафиксировать в отверстиях. Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно.

Крепление гофрозащиты в распределительном щите

Обратите внимание! Металлическую защиту для электропроводки нужно заземлять.

Итоги

Гофра для проводов – это надёжная защита для дома. Кожух позволит предотвратить случайное повреждение кабеля и остановит возгорание.

Гофрированная защита для кабеля гарантирует безопасность электропроводки

Защитные шланги могут быть пластиковыми или металлическими, какой тип выбрать – зависит от конкретной ситуации и типа проводки. Монтаж гофры не сложен и может осуществляться своими руками.

Экономьте время: отборные статьи каждую неделю по почте

Гофра для кабеля | как правильно выбрать

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля.

Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

  1. Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  2. Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.
  3. Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.
  4. Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность.

Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.
  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).

Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.

При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.
При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Источник: elektrik-a.su

Виды и размеры гофры для кабеля

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки.

Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность.

Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара.

Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  • Диаметру.
  • Толщине стенок.
  • Используемым материалам.
  • Цвету.
  • Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  • ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  • Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  • Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  1. Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  2. Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена.

Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр Внутренний диаметр
16 10.7
20 14.1
25 18.3
32 24.5
40 31.5
50 39.6

Размерный ряд металлорукавов:

Наружный диаметр Внутренний диаметр
9.8 5.1
11.0 7.7
13.5 9.7
15.6 11.7
19.0 14.7
22.0 18.0
38.0 31.5
45.0 37.5
58.0 49.5
71.5 62.5
87.5 78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
  • ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  • Определить внутренний диаметр гофры.
  • Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Тип Внешний диаметр, мм
ВВГ 3х1. 5 8
ВВГ 3х2.5 9.4
ВВГ 3х4 10.8
ВВГ 3х6 11.9
ПВС 3х1.5 8.2
ПВС3х2.5 9.8
ПВС 2х2.5 9.1
ВБбШв 3х4 15.5
ВБбШв 3х6 16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  • По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  • Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2. 2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Источник: samelectrik.ru

Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора.

Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют заключать в дополнительное защитное покрытие.

Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

  1. При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  2. При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

  • для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;
  • для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений.

Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом.

При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.

В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола.

Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки.

Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

  • Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
  • Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
  • Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
  • Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома. Поэтому ее параметры можно выделить особо.

Конструктивные особенности гофры

Изоляционная труба подразделяется также по своему конструктивному строению на однослойный и двухслойный вариант.

Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной.

Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути.

Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли.

Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы.

Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах.

Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки.

Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель.

И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота.

Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.

При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек.

Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности.

Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры.

Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы.

Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.

Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие.

Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.
Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу.

Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки.

Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.

Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.

В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга.

Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта.

Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности.

Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры.

Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат.

Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.

Неизбежно удорожание работ по проведению проводки из-за приобретения:

  • самих гофрированных труб;
  • крепежных элементов;
  • распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг.

Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными.

Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Источник: stroyday.ru

Гофра металлическая для проводки: как выбрать правильно

Металлическая гофрированная труба

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

  • Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
  • На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
  • Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
  • Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

  • В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
    1. Очень легкая – нагрузка до 125Н/см2,
    2. Легкая – нагрузка до 320 Н/см2,
    3. Средняя – нагрузка до 750 Н/см2,
    4. Высокая – нагрузка до 1250 Н/см2,
    5. Очень высокая – нагрузка до 4000 Н/см2.
  • Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
  • Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
  • Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

  • Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
  • Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
  • Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
  • Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
  • Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно. Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

  • Срок службы до 50 лет.
  • Легко одевается на провод своими руками без применения дополнительных приспособлений.
  • Защита от механических повреждений и грызунов.
  • Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
  • При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
  • Дает возможность замены поврежденных участков кабеля.
  • Является полностью не горючим материалом.
  • Металл является экологически чистым материалом.
  • Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

  • Более высокая стоимость прокладки провода в гофре.
  • Увеличение срока монтажа электропроводки
  • Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

виды, характеристики и монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют  заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

  • При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  • При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

  • Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

  • При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
  • В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

  • Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
  • Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
  • Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.

Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.

  • Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофры Краткие характеристики гофрированных труб и область их применения
ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке.
Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии.
ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов.
Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет.
Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения.
Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях.
К слову – это наиболее часто используемый в строительстве тип гофры.
ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета.
Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов.
Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью.
Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов.
Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей.
Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы.
Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
ПА — полиамид, трубы темно-серого цвета.
Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов.
Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу.
Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома.  Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметров Показатели
Материал изготовления Самозатухающая полимерная композиция на основе ПВХ
Стандарт изготовления ГОСТ 50827-95
Степень защищенности оболочки IP55
Прочность:
— для серии FL 350 Н / 5 см при t 20 °C
— для серии FH 750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводки от -5 до +60 °C
Диапазон температур эксплуатации от -25 до +60 °C
Диэлектрическая прочность 2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубы не менее 100 МОм (500 В) в течение 1 мин.
Огнестойкость Самозатухающие, не поддерживающие горения
Цвет стандартно — серый , RAL7035

Конструктивные особенности гофры

Изоляционная труба подразделяется также  по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.

  • Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металлическая гофрированная трубка, покрытая ПВХ-оболочкой

  • Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, мм Внутренний диаметр, мм Длина в стандартной заводской бухте, м
16 10.7 50 или 100
20 14.1 50 или 100
25 18.3 25 или 50
32 24.3 25 или 50
40 32.5 15
50 39.6 15
63 50.6 15

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т. п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта незначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.

Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.

  • При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.

  • Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.

Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.

  • Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в штрабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового раствора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Вариант закрепление проводки над подвесным потолком – затяжками по подвесам

  • В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

  • Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
  • Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.

  • Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Поворот кабеля может быть осуществлен через распределительную коробку.

  • Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
  • В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.

  • Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

  • Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
  • Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

Источник

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

  1. Применение
  2. Конструкция
  3. Виды
  4. Подбор
  5. Порядок монтажа
  6. Как протянуть кабель внутри гофры
  7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

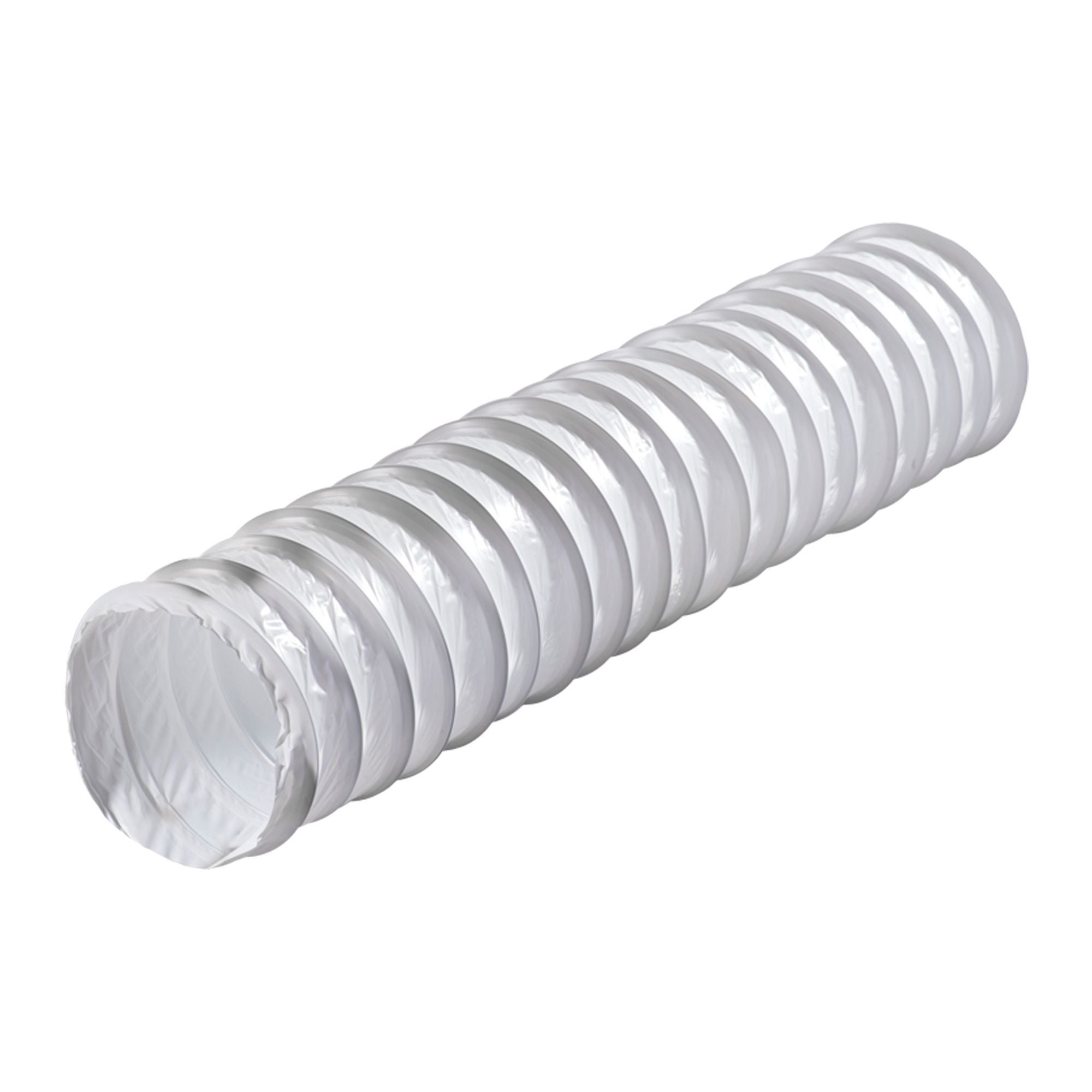

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

  • Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
  • Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
  • При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Министерство юстиции США вносит поправки в федеральные правила казни, разрешая смерть через повешение, на электрическом стуле, в газовой камере и ОТРЯД - RT USA News

Министерство юстиции США расширило правила, регулирующие казни, чтобы разрешить более широкий спектр методов, включая расстрелы и казнь на электрическом стуле, поскольку пяти федеральным заключенным грозит смертная казнь до Дня инаугурации.

Измененное правило было внесено в Федеральный регистр в пятницу, что дает правительству «большую гибкость» в применении смертной казни с использованием любого метода «, предусмотренного законом штата, в котором был вынесен [] приговор. В то время как смертельная инъекция остается наиболее распространенным средством казни - и ранее единственным разрешенным в соответствии с федеральными постановлениями - новое правило будет учитывать штаты, которые разрешают альтернативные методы, включая смерть от электрического тока, газообразный азот, повешение или расстрел.

Предлагаемое изменение правила было первоначально обнародовано в августе, когда Министерство юстиции принимало публичные комментарии только в течение 30 дней, половины обычно отведенного периода, и прошло проверку Белого дома в начале этого месяца, по данным ProPublica, который первым сообщил об этом. измененное положение.

Хотя пять федеральных заключенных в настоящее время ожидают казни до того, как президент Дональд Трамп покинет свой пост в конце января, изменение правил не повлияет на их дела, поскольку каждому уже назначена смертельная инъекция.

Также на rt.com Министерство юстиции Трампа возобновит федеральную смертную казнь после 16-летнего перерыва и назначило пять казней - А.Г. Барр

До прихода к власти Трампа последняя казнь на федеральном уровне была проведена в 2003 году - Луи Джонса признали виновным в убийстве и похищении людей, но нынешняя администрация вернула этот обычай.Правительство санкционировало смертную казнь для 13 заключенных в 2020 году, включая пятерых, которые все еще находятся под стражей, причем все они были утверждены за последние шесть месяцев. Хотя правительства штатов обычно приговаривают заключенных к смертной казни каждый год, казни на федеральном уровне были гораздо более редкими: с 1927 года их было всего 45, по данным Бюро тюрем.

Предположительно избранный президент Джо Байден пообещал отменить смертную казнь за федеральные преступления, заявив, что его администрация не одобрит никаких казней, а это означает, что изменение правил в пятницу может никогда не быть осуществлено на практике.Эта позиция отражает растущие призывы других демократов полностью отменить смертную казнь, утверждая, что эта практика жестока и архаична.

Также на rt.com Демократы в Конгрессе осуждают казнь человека, который жестоко изнасиловал и заживо похоронил девушку

Думаете, вашим друзьям будет интересно? Поделись этой историей!

Огнестойкий против горючего

Участвуя в выставках и конгрессах, вы несете ответственность за то, чтобы ничто на вашем дисплее не представляло угрозы для публики.Воспламеняемость тканей, используемых на вашей выставке, является одной из наиболее распространенных проблем безопасности, с которыми сталкиваются организаторы выставок и экспоненты. Фактически, многие торговые площадки требуют от своих поставщиков использовать ткань, соответствующую определенным стандартам пожарной безопасности. Однако здесь это может немного запутать экспонента. Например, предположим, что в инструкциях для поставщиков вашего заведения указано, что все скатерти и баннеры должны быть сделаны из «огнестойкой» ткани, но вы почти уверены, что ваша «огнестойкая».«То же самое, правда? На самом деле огнестойкость и огнестойкость - это разные вещи. В этой статье мы обозначим разницу между ними, чтобы вы могли быть уверены, что будете следовать рекомендациям и оставаться в безопасности на следующей выставке!

Огнестойкость и огнестойкость

  • Огнестойкие ткани изготовлены из материалов, которые по своей природе негорючие - материалы обладают огнестойкостью, заложенной в их химическую структуру.Ткани, изготовленные из этих материалов, предотвращают распространение огня и не тают и не капают в непосредственной близости от пламени. Поскольку огнестойкие ткани обычно не изготавливаются из 100% огнестойких материалов, они будут гореть, но будут гореть очень, очень медленно и часто являются самозатухающими.
  • Огнестойкие ткани химически обработаны для обеспечения медленного горения или самозатухания при воздействии открытого пламени. Эти ткани могут быть изготовлены из любого материала, но они должны быть обработаны специальными химическими веществами, чтобы считаться огнестойкими.

Самая большая разница между огнестойкими и огнестойкими тканями заключается в том, как они сделаны. Без специального химического нанесения ткань не считается огнестойкой. Точно так же ткань, не изготовленная из некоторых негорючих волокон, не будет огнестойкой.

Покупая огнестойкие ткани, вы чаще всего сталкиваетесь с негорючими тканями. Они дешевле и легче в производстве, чем огнестойкие ткани, и часто изготавливаются из обработанного полиэстера или хлопка.

Национальные стандарты пожарной безопасности

Национальное агентство противопожарной защиты разработало набор стандартов для определения пожарной безопасности текстиля или ткани, известный как NFPA 701: Стандартные методы испытаний на огнестойкость текстильных материалов и пленок . Хотя сам NFPA 701 не является законом, многие местные органы власти и власти штатов требуют, чтобы текстильные изделия, используемые в общественных местах, соответствовали ему.

Что касается NFPA 701?

Два разных метода испытаний позволяют различать ткани разной плотности.Методы испытаний применимы к текстильным материалам, используемым во внутренней отделке общественных зданий, включая шторы, оконные шторы, драпировки, скатерти, текстильные настенные ковры, а также к тканям, используемым при сборке навесов, палаток, брезентов и других подобных архитектурных тканей. конструкции и баннеры. - NFPA

Пожалуйста, ознакомьтесь со стандартами NFPA, если у вас есть какие-либо вопросы о пожарной безопасности вашего постельного белья или драпировки.

Огнестойкие крышки стола и графика

Если вы ищете огнестойкую скатерть или графический дисплей для своей следующей выставки или мероприятия, ознакомьтесь с некоторыми из наших самых продаваемых продуктов.Когда продукт Displays2go является огнестойким или огнестойким, вы часто можете найти необходимые документы и сертификаты, перечисленные в разделе «Ресурсы» на странице продукта, чтобы вы знали, что дисплей, который вы используете, будет безопасным для вашего мероприятия. Если вы не видите сертификат, спросите нас, и мы с радостью проверим его.

Источник:

Огнестойкие и огнестойкие кабели

Огнестойкие и огнестойкие оболочки кабеля обладают устойчивостью к возгоранию и ограничивают распространение пламени.Кабели с низким уровнем дыма имеют оболочку, предназначенную для ограничения количества дыма и токсичных галогенных газов, выделяемых во время пожара.


IEC 60332-3, BS 4066-3
Испытание Отсутствие распространения пожара
по пучку кабелей

Кабели с огнестойкостью

  • Огнестойкий - разработан для использования в пожарных ситуациях, когда пламя распространяется вдоль кабельная трасса должна быть запаздана
  • Огнестойкость (FR) - кабели предназначены для поддержания целостности цепи этих жизненно важных аварийных служб во время пожара
  • Низкое количество дыма и дыма (LSF) - горит с очень небольшим количеством дыма и дыма по сравнению со стандартным ПВХ , пары могут содержать галогены
  • Low Smoke Zero Halogen (LSZH) - при горении очень мало дыма и испарений (по сравнению со стандартным ПВХ дымы не содержат галогенов
  • Альтернативные названия LSZH - LSZO (Low Smoke Zero Halogen), 0HLS (Без галогенов с низким содержанием дыма), LSHF (Без галогенов с низким содержанием дыма)

Из-за относительно низкой стоимости огнестойкие кабели широко используются для защиты от пожаров. l кабели.. Огнестойкие кабели часто используются для поддержания целостности цепей таких жизненно важных систем безопасности, как пожарная сигнализация и службы пожаротушения.

Стандарты огнестойкости

  • IEC 60332-1 / BS 4066-1 - испытание пламенем одиночных вертикальных изолированных проводов / кабелей
  • IEC 60332-3 / BS 4066-3 - испытание пламенем пучков проводов / кабелей
  • Стандарт UL для огнестойкого кабеля
  • CMP (испытание на пламя в камере сгорания / испытание в туннеле Штейнера) - кабели с номинальной пропускной способностью соответствуют NFPA -262
  • CMR (испытание на пламя стояка) - кабели с номинальной стойкостью соответствуют UL1666
  • CM (испытание на пламя вертикального лотка) - кабели общего назначения, соответствующие UL 1581
  • CMG (испытание на огнестойкость с вертикальным лотком) - кабели общего назначения, соответствующие требованиям UL1581
  • CMX (испытание на огнестойкость вертикального провода) - кабели с ограничениями, соответствующие стандартам UL1581

Стандарты огнестойкости

  • IEC 60331 - пожар испытание на стойкость
  • BS 6387 - испытание на огнестойкость (более жесткое, чем IEC 60331)

Кабель с низким содержанием дыма и нулевым галогеном

Все чаще используется в общественных и правительственных зданиях и там, где есть чувствительное электронное оборудование (т.е. Больницы, супермаркеты, аэропорты, диспетчерские и компьютерные комплексы) эти кабели предназначены для повышенной безопасности в случае пожара:

  • Уменьшение количества опасных паров, которые могут вызвать травмы при вдыхании
  • Уменьшение количества агрессивных химикатов, которые могут повредить электроника

Исторически большинство кабелей, используемых в установках, были изолированы ПВХ или аналогичными материалами. При пожарах эти изоляционные материалы выделяют газообразный хлор.Хлор - ядовитый газ и опасен для людей. Кроме того, при контакте с водой он образует соляную кислоту. Соляная кислота может оказывать разрушительное воздействие на соседнее оборудование.

Для решения проблем, связанных с выделением газообразного хлора, используются кабели, не содержащие галогенов. Обычно кабель, не содержащий галогенов, изготавливается из полипропилена, который не выделяет опасный газ или кислоту в условиях пожара.

Кабели, предназначенные для выполнения этой функции, часто имеют одну из следующих маркировок:

  • LSZH - Галоген с низким уровнем дыма и нулевым дымом
  • LSOH - Галоген с низким уровнем дыма и нулевым дымом
  • LSF - Низкий уровень дыма и дыма
  • OHLS - Низкое содержание галогенов в дыму

Как LSZH, так и LSF используются для ограничения выделения дыма, дыма и галогенов в условиях пожара.

В случае пожара оба типа будут выделять очень слабый дым. Кабель LSF будет выделять токсичные газы, в то время как LSZH ограничивает их выброс (обычно менее 0,5% выбросов хлористого водорода). Хлористый водород не только токсичен, но и вызывает коррозию оборудования. Использование кабелей LSZH защищает как людей, так и ограничивает повреждение оборудования во время пожара.

LSF часто представляет собой модифицированный поливинилхлорид с добавками хлористого водорода и, несмотря на то, что он работает лучше, чем поливинилхлорид, выделяет больше дыма и дыма, чем LSZH.Выбросы хлористого водорода кабеля LSF могут достигать 18%.

По сравнению с обычными кабелями из ПВХ и LSF, кабели с нулевым содержанием галогенов обладают лучшими огнезащитными свойствами, низкими выбросами токсичных и коррозионных газов и низким дымовыделением.

Стандарты по выбросу галогенов и дыма, коррозионному воздействию и токсичности

  • IEC 60754-1 / BS6425-1 - выброс галогена
  • IEC 60754-2 - коррозионная активность
  • IEC 61034-1 / ASTM E662 - выброс дыма
  • ISO4589-2 / BS2863 - кислородный индекс LOI
  • ISO4589-3 / BS2782.1 - температурный индекс TI
  • ES713 - индекс токсичности

Классификация огнестойкого стекла

Pyroguard предлагает широкий ассортимент специальных противопожарных стекол в соответствии с вашими индивидуальными требованиями и бюджетом. Наши серии Pyroguard и Pyroguard T предлагают множество возможностей для спецификации и могут быть адаптированы для удовлетворения требований даже самого амбициозного проекта.

Pyroguard T - это серия закаленных огнеупорных стекол, обеспечивающих эффективную защиту от огня от 30 до 180 минут.

Мы можем поставить надежное и доступное по цене огнестойкое стекло всех трех стандартизированных европейских классов противопожарной защиты: E - Integrity , EW - Radiation Control и EI - Insulation , помогая вам найти правильное решение для вашего здания и установка требует.

Классификация огнестойкого стекла E: Integrity

Огнестойкое стекло категории E: целостность демонстрирует способность предотвращать прохождение пламени или горячих газов через стекло при воздействии огня с одной стороны, а также предотвращать возникновение пламени на неэкспонированной стороне.

Стекло категории E: Integrity обеспечивает эффективную и экономичную защиту от огня и дыма, но не предотвращает передачу тепла в случае пожара.

Классификация огнестойкого стекла EW: Radiation Control

Огнестойкое стекло категории EW: Radiation Control сохраняет все характеристики целостности E (сопротивление пламени и дыма) при воздействии огня с одной стороны, а также обеспечивает некоторую термостойкость, сохраняя количество лучистой теплопередачи ниже 15 кВт / м 2 на неэкспонированной стороне.Продукты Pyroguard EW и Pyroguard T-EW устойчивы к ультрафиолетовому излучению и могут использоваться как для внутренних, так и для наружных работ.

Классификация огнестойкого стекла EI: целостность и изоляция

Огнестойкое стекло категории EI: изоляция обеспечивает высочайший уровень защиты от огня, дыма и тепла. Эта классификация огнестойкого стекла соответствует стандарту E при воздействии огня с одной стороны, а также ограничивает повышение температуры на неэкспонированной поверхности до уровня ниже требуемого стандарта.

Дополнительная защита с огнестойким стеклом Pyroguard

При проектировании коммерческого, общественного или жилого здания обязательно соблюдение минимальных стандартов пожарной безопасности, изложенных в Строительных нормах Великобритании. Правильный выбор противопожарного стекла может помочь не только обеспечить, но и превзойти эти минимальные уровни защиты как для людей, так и для имущества.

Строительные нормы Великобритании устанавливают требования как к целостности (E), так и к изоляции (EI).Ассортимент противопожарных стекол Pyroguard выходит за рамки этих минимальных требований, предлагая дополнительный уровень защиты с контролем радиации (EW).

Наше противопожарное стекло может предотвратить проникновение пламени, лучистого тепла и дыма в защищенные помещения здания на срок до 180 минут, помогая безопасный выход и помогая минимизировать материальный ущерб.
Нужна дополнительная информация?

Для получения дополнительной информации о стандартизированных европейских классификациях пожарной безопасности загрузите утвержденный документ B.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
