размеры, характеристики – что это такое

Телекоммуникационная сеть и силовые кабели – одна из самых сложных инженерных коммуникаций. Сравнительная легкость проводки, по отношению к нефтемагистрали, например, создает обманчивое впечатление простоты укладки. На самом деле именно силовые кабели представляют набольшую опасность в качестве причины пожара и нуждаются в тщательной изоляции.

Выбираем гофрированные трубы

Гофрированные электротехнические трубы

Гофра представляет собой чередование одинаковых утолщений и сужений. Такая форма обеспечивает изделию более высокую прочность, так как обладает ребрами жесткости. В то же время позволяет сохранить достаточную гибкость: гофрированный трубопровод можно поворачивать, изгибать под любым углом без всякого ущерба для качества.

Сочетание этих свойств и делает гофру оптимальным вариантом для организации силовых и коммуникационных систем.

Электротехнические трубы изготавливаются из полимеров.

Размеры различны – от 16 до 63 мм в диаметре.

Поливинилхлорид – обладает достаточными прочностными характеристиками и доступной стоимостью. Для гофры применяется особая модификация ПВХ, содержащая некоторые добавки. При коротком замыкании материал плавится, но не горит, и не поддерживает горения. А полученный расплав, в свою очередь, изолирует поврежденный участок, не позволяя огню распространиться.
Полиэтилен низкого давления – отличается большой механической прочностью и стойкостью к действию низких температур. Гофрированные трубы ПНД используют для всех видов монтажа: открытого и скрытого. Применяются также и двухслойные варианты, в которых верхний гофрированный изготавливается из полиэтилена низкого давления, как материала более прочного, а внутренний – из полиэтилена высокого давления.

Полипропиленовые изделия используют значительно реже.

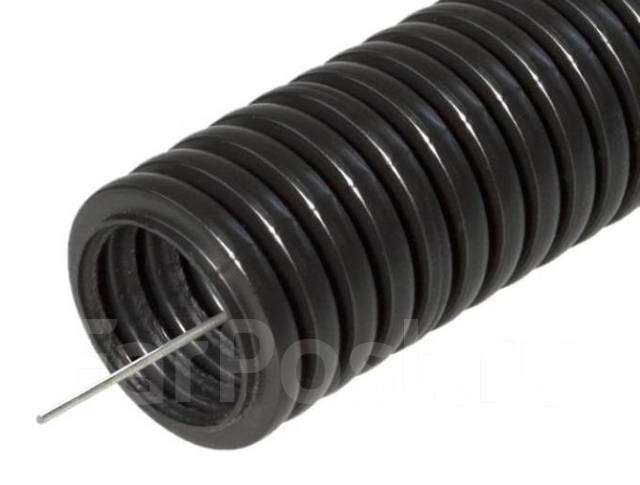

Электротехнический трубопровод с зондом: что это такое

Зонд – это стальная проволока, размещенная внутри трубы. Прочностные качества он не повышает. Это приспособление разработано специально для удобной и быстрой протяжки кабеля через смонтированный трубопровод.

Коммуникационная система любого рода тем прочнее, чем меньше в ней соединений. Но прокладывать кабель через трубу большой протяженности довольно сложно. Зонд сводит монтаж к простейшей операции. На фото приведен образец.

Отрезается фрагмент трубы нужного размера, проволока перерезается бокорезами.
Проволоку нужно удерживать при разрезании, чтобы она не исчезла внутри: зонд в изделии находится в натянутом состоянии.
Трубопровод монтируется согласно плану – на стене, в штробах.
Конец кабеля изолируется, прикрепляется к зонду, оборачивается скотчем, чтобы предупредить возможность механического повреждения, и вытягивается к противоположному краю.

Приспособление позволяет ускорить монтаж сетей почти втрое.

Характеристики изделий

Гофрированные трубы, используемые для укладки силовых кабелей, обладают определенными качествами, что и определяет круг применения.

Пожаробезопасность – для продукции используются модифицированные полимеры, негорючие и не поддерживающие горение. ГОСТ допускает их применение в качестве изоляционных защитных оболочек для проводки.
Низкая диэлектрическая проницаемость – что это такое? Силовой или коммуникационный кабель накапливает электричество и без должной изоляции заряд будет разряжаться в любой подходящий объект. Гофра из ПВХ или ПНД являются диэлектриками, то есть, не проводят электрический ток и служат дополнительной изоляцией.
Влагостойкость – изделие не боится влаги, не подвержено гниению или плесневению. Это свойство не только способствует длительному сроку службы, но и защищает силовой кабель от попадания влаги.
Малый вес – пластиковый трубопровод не составляет нагрузки на стены. При укладке требуется минимальное количество креплений.

Монтаж – гофра благодаря гибкости позволяет сооружать самые сложные по конфигурации системы. Зонд облегчает укладку и замену кабеля. Трубу можно монтировать открыто – на стенах и полу, или скрытым методом – в штробах, под гипсокартонными коробами.
Ремонтоспособность – заменить поврежденный участок легкой пластиковой оболочки намного проще, чем тяжелого бронекабеля. Причем заменить кабель в гофре можно даже без извлечения последнего – для этого следует воспользоваться зондом.
Ассортимент – продукция выпускается в различных ходовых размерах.
Долговечность – срок эксплуатации изделий достигает 50 лет.

К недостаткам можно отнести только невозможность их использования под водой. Соединительные муфты гофры не рассчитаны на такое давление. Для подземных коммуникаций изделие применяется повсеместно.

Труба гофрированная пвх с зондом

Труба ПВХ с зондом – кабеленесущая система, в которой размещают электропроводку промышленных, бытовых объектов. Зонд обеспечивает удобную протяжку после крепления трубы на стенах, потолках здания. Поливинилхлорид – самозатухающая композиция, поэтому, проводам, проходящим внутри гофра, не грозит возгорание. При коротком замыкании отсутствует вероятность возникновения открытого огня. Единой расцветки гофры для прокладки электрических коммуникаций не существует. Однако, все гофроизделия достаточно привлекательны, чтобы не использовалось последующее декорирование.

Преимущества трубы ПВХ с зондом

Основными достоинствами гофроизделий этого типа являются:

малый вес – незначительная нагрузка на перегородки, капитальные стены
пожаробезопасность – высочайшая категория среди полимерных аналогов

бюджетная стоимость – сырье для труб доступно, технология экономична
универсальность – внутри трубы могут прокладываться телефонные, компьютерные, телевизионные, электрические сети
прочность – механические повреждения, вибрации, сотрясения не страшны коммуникациям, имеющим подобную защиту
герметичность – при правильном монтаже внутрь не могут попасть пары влаги
экологичность – при эксплуатации отсутствуют вредные выделения
гигиеничность – в трубе ПВХ с зондом не могут размножаться споры плесени, грибка
дополнительная изоляция – материал является диэлектриком, защищая пользователей от поражения током
антистатичность – поливинилхлорид не собирает пыль, так как не накапливает статическое электричество
химическая инертность – коммуникации не боятся агрессивных средств, поскольку, поливинилхлорид не меняет свойств при контакте с кислотами, жирами, щелочами, растворителями

УФ стойкость – солнечный свет не может повредить оплетку провода/кабеля
экономичность – труба ПВХ с зондом не нуждается в окрашивании, профилактике, отсутствуют эксплуатационные расходы

Минимальное количество крепежа, отсутствие фитингов, сварки позволяет снижать бюджет строительства, монтировать проводку своими силами. Отдельные куски крепятся прозрачными муфтами. Провода/кабели, проходящие внутри гофра, должны быть изолированы в обязательном порядке. Гофроизделия могут использоваться на воздухе, в помещениях, производственных цехах. Подводная изоляция при помощи гофра запрещена, поскольку, муфты не обеспечивают достаточную герметичность, гофр может не выдержать давления жидкости.

Особенности трубы ПВХ с зондом

При температуре -25˚С материал не боится ударов силой 0,5 Дж, электрозащита трубы ПВХ с зондом соответствует категории IP 55. При монтаже следует учитывать минимальный радиус, допустимый для этих труб – 3 диаметра. В зимнее время наружная проводка не может осуществляться при температуре ниже -5˚С. Наиболее востребованы бухты гофры Ø63 – 16 мм, причем, метр материала в первом случае весит 230 г, во втором 34 г. В качестве зонда используется жесткая стальная проволока, облегчающая прохождение сложных участков. В стандартных бухтах гофра Ø16 мм бывает либо 100 м, либо 25 м.

Изделия больших диаметров выпускаются в 15-и метровых, реже в 25-и метровых бухтах. Труба ПВХ с зондом выбирается пользователем в зависимости от характеристик проводов, которые пройдут внутри оболочки, толщины стенки, местных условий эксплуатации. В некоторых случаях становится актуально климатическое исполнение гофры. Для быстрого крепления трубы к несущим плоскостям существуют специальные защелки-клипсы, позволяющие при необходимости демонтировать, перенести часть проводки в другое место, изменить направление кабелей.

Что такое гофрированная труба? — Статьи

просмотров.

Что такое гофрированная труба, иногда мы слышим это название и не можем понять его значения, потому что не очень понятно, как связываются между собой слово гофрированный и труба. В данной статье мы кратко хотели объяснить что означает гофрированная труба, и для чего эта самая труба предназначена.

Гофрированная труба – это современное изделие полимерного производства, которое состоит из внешнего и внутреннего слоя. Первый слой — это гофрированный ПНД (полиэтилен низкого давления), защищающий трубу от повреждений. Второй слой — это полиэтилен высокого давления, он изготавливается абсолютно гладким. Благодаря этому прокладывать кабель становится проще, также, это придает ему прочности и долговечности.

Гофрированная труба обладает следующими преимуществами:

высокая переносимость ультрафиолета
защита от погодных условий
водонепроницаемость
надежность
защита от механических воздействий
предотвращение начала возгорания при коротком замыкании
защита от удара током при повреждении целостности кабеля

Прокладку таких труб осуществляют снаружи и под землей. Гофрированный трубы стали популярны по всему миру, благодаря своей экологичности и доступным ценам. В них прокладывают телевизионные, компьютерные, электрические сети, которые работают при силе тока не выше 1000 вольт. Кроме того, гофрированные трубы можно прокладывать в подвесных потолках, бетонных стенах. Изготавливаются они из негорючего поливинилхлорида (ПВХ), с использованием полиэтилена высокого и низкого давления.

Различают два вида гофрированных труб: тяжелой или легкой серии. Гофрированные трубы тяжелой серии являются более прочными и способны выдерживать большие механические нагрузки, чем гофрированные трубы легкой серии. В свою очередь гофрированные трубы легкого и тяжелого типа могут выпускаться в двух вариантах, в первом варианте с зондом для протяжки кабеля, во втором без зонда.

Для одиночной прокладки различных негорючих или слабогорючих изолированных проводов, а так же электрокабеля в электроустановках, используется специальная гибкая гофрированная труба ПВХ, так называемая «гофра ПВХ». Монтаж гофрированных труб можно осуществлять при помощи специальных крепежных акссесуаров (угловые соединители, патрубки-муфты и т.п.)

Любое копирование данной статьи возможно, при условии размещения прямой гиперссылки на сайт s-k-s.ru

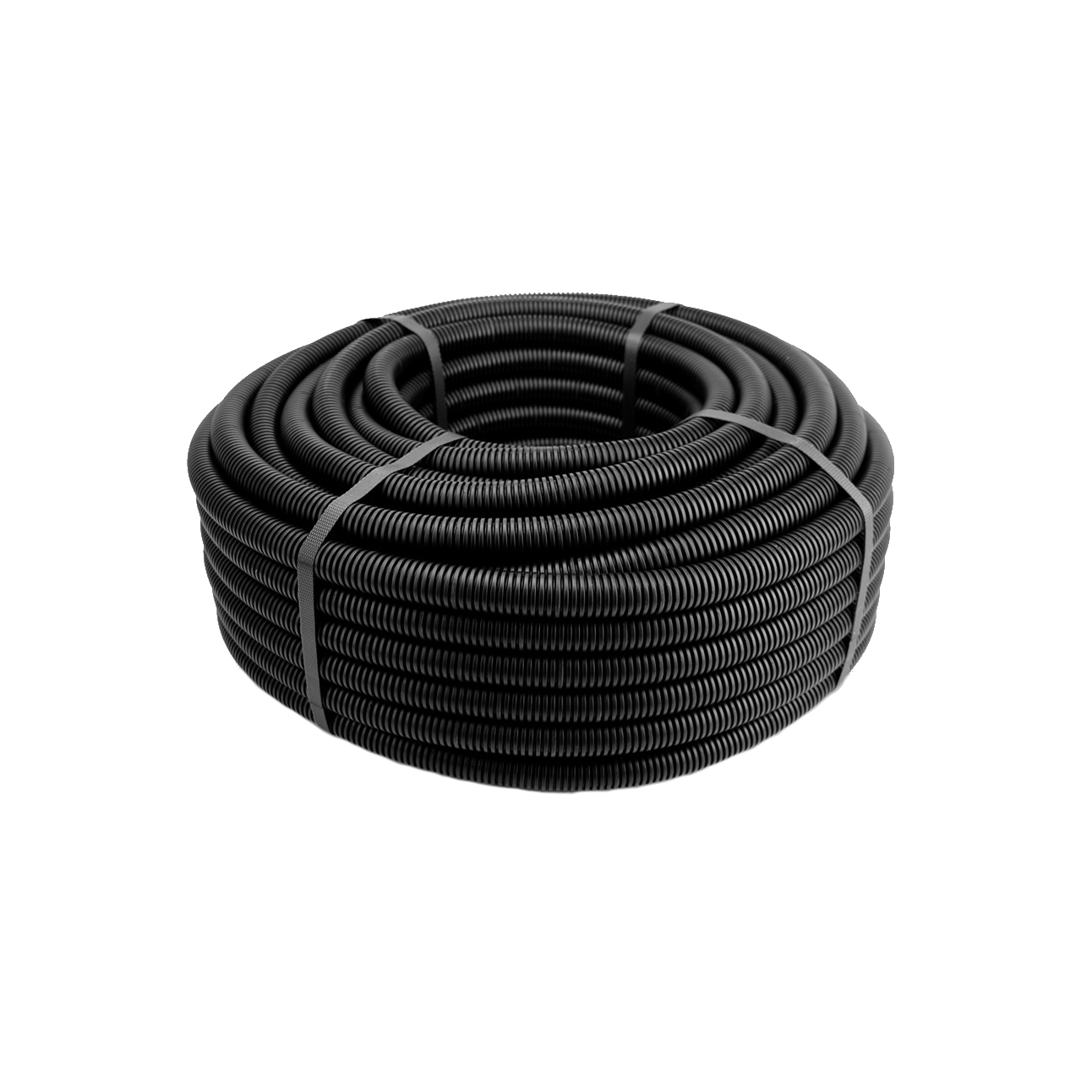

Труба гофрированная ПНД d20мм с зондом черн.50м ИЭК CTG20-20-K02-050-1

Описание

Гофрированные трубы из ПНД (полиэтилен низкого давления) легкого типа предназначены для прокладки информационных силовых и слаботочных электрических коммуникаций скрытого (в штробах и стяжках пола) типа в офисах и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях при строительстве или реконструкции. Гофрированные трубы из ПНД соответствуют требованиям ТУ 2248-002-18461115-2010.Внешний диаметр 20 мм Упаковка 50 метров

Характеристики

Производитель:
Страна происхож.:
РФ
Торговая марка:

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Труба гофрированная ПНД d20мм с зондом черн.50м ИЭК CTG20-20-K02-050-1 на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Труба гофрированная ПНД d20мм с зондом черн.50м ИЭК CTG20-20-K02-050-1 в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

Трубы гофрированные ПВХ

Описание

Трубы гофрированные из ПВХ — это профессиональная кабеленесущая система для прокладки силовых и слаботочных линий скрытого типа внутри зданий и помещений различного назначения. Чаще всего гофрированные трубы используются при прокладке электропроводки и кабеля в стенах (по стенам), потолках (по потолкам), полах жилых, административных и производственных помещений. Благодаря эластичности гофрированной трубы из ПВХ прокладка кабеля осуществляется с минимальными затратами труда и времени, независимо от типа прокладки и помещения, а также практически без дополнительных аксессуаров.

Трубы гофрированные изготавливаются из самозатухающей ПВХ композиции, исключающей возможное возгорание кабеля от короткого замыкания, а также предотвращающей распространение огня по гофрированной трубе. Также труба из ПВХ защищает проложенный кабель от механических повреждений и является дополнительным изолятором.
Гофротрубы ПВХ ТМ EKF производятся в двух вариантах: с зондом и без зонда. Зонд предназначен для удобной протяжки кабеля внутри трубы. В более экономичных гофрированных трубах без зонда протяжка осуществляется с помощью многоразовой протяжки.

Держатель с защелкой EKF-Plast применяется для крепления гофрированных и гладких труб из ПВХ к стенам, потолкам и т. п.

Преимущества гофрированных труб из ПВХ

1. Исполнение с зондом — облегченная протяжка кабеля после монтажа конструкции; исполнение без зонда — возможность использования многоразовой протяжки.
2. Изготовлены из самозатухающей ПВХ композиции, не поддерживающей распространение горения и исключающей возникновение пожара при коротком замыкании.
3. Простота и удобство монтажа при минимальном использовании аксессуаров.
4. Дополнительная защита кабеля от механических повреждений.
5. Материал гофрированной трубы является отличным диэлектриком.
6. Цвет — RAL 7035

Номенклатура

Наименование	Внешний диаметр (D), мм	Внутренний диаметр (d), мм	Масса нетто, м.п.

Труба гофрированная ПВХ с зондом d16	16±0,4	10,7±0,3	0,034
Труба гофрированная ПВХ с зондом d20	20±0,4	14,1±0,3	0,045
Труба гофрированная ПВХ с зондом d25	25±0,4	18,3±0,4	0,064
Труба гофрированная ПВХ с зондом d32	32±0,4	24,3±0,4	0,076
Труба гофрированная ПВХ с зондом d40	40±0,4	31,2±0,4	0,193
Труба гофрированная ПВХ с зондом d50	50±0,5	39,6±0,4	0,206
Труба гофрированная ПВХ с зондом d63	63±0,4	50,6±0,4	0,225

Наименование	Внешний диаметр (D), мм	Масса нетто, м. п.

Держатель с защелкой d16мм EKF-Plast	16±0,4	0,006
Держатель с защелкой d20мм EKF-Plast	20±0,4	0,007
Держатель с защелкой d25мм EKF-Plast	25±0,4	0,008
Держатель с защелкой d32мм EKF-Plast	32±0,4	0,009

Технические характеристики

Параметры	Значения

Степень защиты по ГОСТ 14254-96	IP 55
Ударопрочность при -25 °С, Дж	не менее 0,5
Тип материала	самозатухающая композиция ПВХ
Цвет	RAL 7035
Минимальный радиус изгиба	3 диаметра
Контактируемые среды	невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
«Температура монтажа», °С	от -5 до +60
Диапазон рабочих температур, °С	от -25 до +60
Упаковка	полиэтилен
Климатическое исполнение	УХЛ2 по ГОСТ 15150-69

Габаритные и установочные размеры

Особенности эксплуатации и монтажа

1. При прокладке гофрированных труб EKF-Plast, изготовленных из ПВХ, следует избегать острых углов, а также близкого расположения нескольких углов. Рабочее расстояние для протяжки провода в трубе составляет 20 — 25 м с максимальным количеством правильно сопряженных 4 — 5 углов. При необходимости увеличения длины цельного отрезка гофрированной трубы и количества углов, следует устанавливать распаечные коробки на углах или на местах, близких к середине цельного отрезка трубы. Недопустима протяжка в одной гофрированной трубе одновременно нескольких сетей. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга.
Внутренние коммуникации, созданные на основе гофрированных труб из ПВХ, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания. При прокладке внутренних коммуникаций правила рекомендуют использовать крепежную клипсу соответствующего диаметра в соотношении 3 шт. на 1 п. метр.

2. К осветительным приборам, как правило, подводится гофрированная труба диаметром 16 мм. К выключателям и розеткам подводится труба диаметром не менее 20 мм. Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром 25 мм, причем желательно проложить еще и резервную трубу. Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причём также желательно проложить резервную трубу. Для осуществления соединений между этажами вместо дорогостоящей гладкой жесткой трубы часто используется гофрированная труба из ПВХ диаметром 40, 50 и 63 м. Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16 мм. Для прокладки коаксиальной сети рекомендуется использование гофрированной трубы диаметром не менее 25 мм.

3. Держатели разного диаметра могут быть состыкованы друг с другом при помощи специальногопазла-фиксатора.

Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.

Оставить заявку

Гофрированная труба ПВХ

В настоящее практически невозможно представить себе проведение электромонтажных работ без использования гофрированных труб ПВХ. Они представляют собой профессиональную кабеленесущую систему для ведения как открытой, так и скрытой электропроводки. Такие трубы можно устанавливать в стенах, в потолках, в полах жилых, промышленных и административных зданиях. Состоит система гофротруб из гофрированных пластиковых труб различных диаметров. В комплекте с гофрированными трубами ПВХ имеются различные аксессуары: углы, скобы (крепежи), отводы, муфты. Существует большое количество распределительных коробок как для открытого, так и для скрытого монтажа адаптированых под эту систему. Они обеспечивают надежность электропроводки, а также экономят время на монтажные работы и трудовые затраты.

Материал гофрированной трубы

Основным материалом в производстве гофрированной трубы является самозатухающая композиция ПВХ, которая препятствует возгоранию кабеля в случае короткого замыкания и последующего распространения пламени по трубе и кабелю. Итак, труба гофрированная ПВХ – это полый трубчатый канал, основой которого является пластик. Она обладает хорошей гибкостью, поэтому для ее установки дополнительная фурнитура практически не требуется. Такую трубу можно устанавливать в случаях прокладки новых кабельных систем и тогда, когда проходит модернизация уже существующих. Данные конструкции рассчитаны на очень длительный срок эксплуатации.

Область применения гофрированных труб ПВХ

Гофрированные трубы можно устанавливать в различных помещениях: в жилых домах, производственных зданиях или офисах. В основном гофрированная труба ПВХ, используется для прокладки телефонных, электрических и телевизионных кабелей. Также она предназначена для защиты сетей от механических повреждений.

В зависимости от диаметра, гофрированные трубы ПВХ могут укладываться в зданиях или глубоко в землю, а гофрошланги с усилеными, более толстыми стенками выдерживают довольно большие механические нагрузки. А благодаря специльной стальной проволоке, которая закладывается внутрь трубы в процессе ее производства и называется протяжкой или зондом, в трубы легко протягиваются кабели. Труба с диаметром 16-32 миллиметра обычно используется для инсталляции в зданиях. Они просто незаменимы при укладке кабелей в полах и потолках, когда использование коробов может быть не совсем удобным и подходящим из-за их ограниченной гибкости. Такие конструкции относятся к группе трудновозгораемых изделий. Срок службы гофрированных труб ПВХ достигает 50 лет. Изготавливаются гофрированные трубы из негорючего, слабогорючего материала, а также из полиэтилена с низким давлением. Последние горючи и их используют в основном при укладке в земле или бетоне.

Преимущества

Преимуществами гофрированной трубы из негорючего материала являются:

отсутствие возможности поражения электрическим током;
качество и безопасность работы сети;
наличие протяжки снижает затраты времени на монтажные работы;
возможность возгорания кабеля полностью исключается;
прочность материала и т. д.

Труба из слабогорючего материала имеет следующие преимущества:

безопасна для здоровья человека;
безопасность работы при разных температурах;
исключается возможность поражения электрическим током;
высокая прочность изделия и

Таким образом, главные преимущества данных конструкций – высокая пожарная безопасность, удобный монтаж и достаточно низкая стоимость изделия.
