Заметки для мастера — Индикатор уровня жидкости




          Индикатор уровня жидкости



        В практике радиолюбителей иногда возникает необходимость контролировать уровень жидкости в закрытых резервуарах. Такой аналоговый или цифровой контроль с минимальной дискретностью позволяют осуществлять ультразвуковые и емкостные датчики уровня. Однако эти довольно сложные и дорогостоящие приборы находят применение только в промышленности. Описанные в статье электронные уровнемеры являются дискретными и предназначены для контроля уровня жидкости в различных емкостях.

        Предлагаемые электронные уровнемеры позволяют контролировать объем воды или водных растворов, в том числе и умягченной воды, которая используется в системах отопления. Принцип действия уровнемеров основан на значительном уменьшении сопротивления между контактами датчика при погружении их в жидкость.

Рис.1

        Схема первого варианта уровнемера показана на рис.

1. Выходы инверторов подключены к светодиодам, на основе которых и построена шкала уровней. Для защиты от возможных наводок и импульсных помех на входе каждого инвертора установлена интегрирующая цепь R7C3 — R12C8. Включенному светодиоду соответствует разомкнутое состояние датчика. Благодаря такому решению потребляемый ток при погружении всех датчиков в воду или раствор, т. е. при полностью залитой емкости, не превышает 2 мА. Питать уровнемер можно от любого стабилизированного источника напряжением 4… 15 В. При питании пониженным напряжением (4 В) необходимо подобрать резисторы R13 — R18 для обеспечения желаемой яркости светодиодов и резисторы R1 — R6 по критерию надежного срабатывания инверторов микросхемы DD1.

        Датчики уровней размещены на цилиндрической трубе из диэлектрического материала. Каждый датчик выполнен из двух полосок медной фольги шириной 10 мм, отстоящих друг от друга на расстоянии 10…20 мм. Одна из полосок подключена к общему проводу, другая — ко входу уровнемера.

На трубе размещены шесть датчиков. Провода отдатчиков пропущены внутри трубы и подключены к кабелю с помощью семиконтактного разъема. Благодаря такой конструкции один индикаторный блок можно использовать с различными датчиками. Каждый датчик откалиброван на свой объем жидкости и подключен к индикаторному блоку кабелем, изготовленным из семи проводов ПЭВ-2 диаметром 0,3.. .0,5 мм. В авторском варианте длина кабеля достигала 50 м. Поскольку блок индикации работает при постоянном напряжении на логических входах и имеет большое входное сопротивление, принципиальных ограничений на длину кабеля не существует.

        При повторении конструкции можно использовать любые КМОП микросхемы, элементы которых включены как инверторы, например, К561ЛА7 Необходимо только изменить разводку проводников печатной платы и количество контретируемых уровней в соответствии с числом инверторов в микросхеме. Допустимо использовать и несколько микросхем для увеличения числа контролируемых уровней.

        С микросхемами ТТЛ серий, например, К155 или К555 предложенный уровнемер работать не будет, поскольку эти микросхемы требуют значительного входного тока.

        Номиналы резисторов на входе инверторов допустимо изменять в широких пределах: R1 — R6 — от 5 до 100 кОм; R7 — R12 — от 100 до 750 кОм. Емкость конденсаторов C3 — С8 должна быть достаточной для ослабления импульсных помех и сетевых наводок. Она может достигать 1 мкФ. Резисторами R13 — R18 устанавливают желаемую яркость светодиодов HL1 — HL6, в качестве которых подойдут любые светодиоды, излучающие свет в видимой области спектра и обеспечивающие достаточную яркость при потребляемом токе не более 10 мА.

Индикаторы уровня/температуры рабочей жидкости

Проверенное решение для измерения уровня масла в баке

Простота монтажа

Универсальное крепление предназначено как для переднего, так и заднего монтажа. Лишь два отверстия в баке – резьбовые для крепления спереди – и индикатор готов к установке. После расположения индикатора на месте требуется только затянуть болты для надежной герметизации. Нет опасений по поводу утечки, так как уплотнения имеют квадратное сечение, и система монтажа на две точки исключает проблему деформации бака. Имеются опции болтов с резьбой M10 и M12.

Легкость считывания показаний

Обеспечиващие прекрасную видимость цельные смотровые стекла обеспечивают дополнительную защиту и отлиты из ударопрочного прозрачного полиамида с целью точной и наглядной индикации уровня и температуры масла. Кроме этого, защита индикатора также обеспечивается специально разработанным пластмассовым кожухом из ударопрочного черного полистирола.



Особенности индикаторов:
  • 3 типоразмера датчиков уровня/температуры жидкости. Монтаж с 2-мя отверстиями.
  • Расстояние между центрами монтажных отверстий 76 мм, 127 мм и 254 мм.
  • Цельные смотровые стекла с прекрасной видимостью для дополнительную защиты.
  • Отлиты из ударопрочного прозрачного полиамида.





Технические характеристики

Конструкция: Примечание:
Стекла                              Прозрачный полиамид. Имеется модель 500 мм с металлическим кожухом с черным покрытием.
Основа стекол                 Нейлон 66. Рекомендуемый момент затяжки болтов:
Кожух                               Ударопрочный полистирол. 10 Нм максимум.
                                         Не содержит алюминия. Диапазон шкалы термометра:
Болты: от +30°C до +90°C.
Сталь. Индикатор температуры:
Уплотнения: Синий спиртовый.
Нитрил. Примечание:
Максимальное рабочее давление: 1. Перед установкой вставьтеуплотнения в монтажное углубление.
1 бар. 2. Выбирайте необходимый типоразмер, изучая сведения о монтаже с целью определения номера детали.
Рабочая температура:
от -30°C до +90°C.
Совместимость с рабочими жидкостями:
Масла на минеральной и нефтяной основе.



Информация для заказа

Информация для заказа Типоразмера 1

Код заказаВзаменОписаниеМежду центрамиРезьбаМакс. темп.Масса
FL69121 FLT.121 Уровень/темп. жидкости 76 мм M10 90°C 0,13 кг
FL69123 FLT.123 Уровень/темп. жидкости 76 мм M12 90°C 0,13 кг
FL69111 FL.111 Уровень жидкости 76 мм M10 90°C 0,13 кг
FL69113 FL.113 Уровень жидкости 76 мм M12 90°C 0,13 кг



Информация для заказа Типоразмера 2

Код заказаВзаменОписаниеМежду центрамиРезьбаМакс. темп.Масса
FL69221 FLT.221 Уровень/темп. жидкости 127 мм M10 90°C 0,15 кг
FL69223 FLT.223 Уровень/темп. жидкости 127 мм M12 90°C 0,15 кг
FL69211 FL.211 Уровень жидкости 127 мм M10 90°C 0,15 кг
FL69213 FL.213 Уровень жидкости 127 мм M12 90°C 0,15 кг



Информация для заказа Типоразмера 3

Код заказаВзаменОписаниеМежду центрамиРезьбаМакс. темп.Масса
FL69321 FLT.321 Уровень/темп. жидкости 254 мм M10 90°C 0,23 кг
FL69323 FLT. 323 Уровень/темп. жидкости 254 мм M12 90°C 0,23 кг
FL69311 FL.311 Уровень жидкости 254 мм M10 90°C 0,23 кг
FL69313 FL.313 Уровень жидкости 254 мм M12 90°C 0,23 кг

Индикатор уровня воды на герконах своими руками


Простая конструкция определения количества жидкости в любой емкости. Огромным ее плюсом является то, что она без проблем может масштабироваться под под абсолютно любой размер и сосуд. К примеру, у вас имеется бак с дождевой водой, и вы хотите постоянно контролировать уровень воды в нем. Нет ничего проще. С помощью этого простого индикатора уровня, построенного на герконах, вы без труда воплотите в жизнь эту систему контроля.

Понадобится для индикатора


Чтобы сделать пятиуровневый индикатор, понадобится: пять герконов, работающих на замыкание, пять светодиодов, 5 резисторов на 330 Ом. Провода, источник питания, макетная плата.

Ещё понадобится пара магнитов (из старого жесткого диска). Трубка и поплавок были напечатаны на 3D принтере, но никто не запрещает взять трубку из полипропилена или ПВХ, а поплавок можно из чего-нибудь склеить.

Схема индикатора уровня


Простая схема состоит из пяти отдельных ячеек, подключенных к общей шине питания. Свой геркон включает свой светодиод.

Идея работы индикатора уровня воды состоит в том, что по всей длине внутри трубки расположены герконы. Эта конструкция погружается в емкость с водой. По трубке ходит поплавок с магнитами. И на каком уровне он плавает, те герконы и замыкаются. Замкнутые герконы включают светодиоды и информация отображается на светодиодной линейке.

Изготовление индикатора уровня на герконах


Нужно изготовить сам датчик — это провод на котором через определенное расстояния расположены герконы.

Этот провод вставляется в трубку, которая запечатывается с низу, а сверху выходит пучок проводов, подключаемый к плате. Затем одеваем поплавок-магнит, подключаем питание. И наш уровень готов.
В работе это выгляди так:

Длина измерительной трубки датчика такого может быть любой другой. Так как и число ячеек измерения.
Ещё немаловажным плюсом является то, что система герметична и напряжения никаким образом не касается жидкости.
Original article in English

Вибрирующие индикаторы уровня жидкости для слабовидящих

Оставайтесь независимыми, активными и облегчите себе жизнь с помощью средств для слабовидящих слепых или слабовидящих из-за дегенерации желтого пятна, диабета или артрита.

Что такое индикатор уровня жидкости?

Индикаторы жидкости — это компактные, легкие устройства, которые определяют уровень жидкости в чашке или контейнере, например кофе, чая, воды или сока. Они либо издают звуковой сигнал, либо вибрируют, либо и то, и другое, когда ваш контейнер почти полон.Тоны делают эти устройства очень полезными для людей с нарушениями зрения.

Как использовать индикатор уровня жидкости?

Чтобы использовать индикатор уровня жидкости, поместите устройство на бок чашки или контейнера выступами внутрь, чтобы избежать переполнения. Налейте жидкость, и когда она достигнет кончика иглы, устройство подаст сигнал. Сигнал тревоги отключится, когда вы удалите его из жидкости.

Некоторые индикаторы имеют 2 контакта.Это позволяет им определять два разных уровня жидкости. Когда ваш контейнер почти заполнен, раздастся звуковой сигнал. Когда ваш контейнер заполнится, звук будильника изменится. Это позволяет налить чай или кофе на один уровень, а затем добавить сливки или молоко на второй уровень.

Имея звуковой или вибросигнал, вам не нужно указывать себе или кому-то еще, когда следует прекратить наполнять чашку или контейнер, зацепив палец за край. Таким образом, вы можете избежать ожогов кончиков пальцев.Это также здорово, когда вы принимаете гостей. Это избавляет от неудобств, связанных с переполнением чашек кофе, чая или сока.

Некоторые индикаторные устройства предназначены для использования на унитазе, поэтому вы будете предупреждены, если ваш унитаз вот-вот переполнится.

Rehabmart с радостью предлагает широкий выбор индикаторов жидкости от поставщиков высшего качества, в том числе MaxiAids и LSS.


Хьюлет Смит, OT
Соучредитель и генеральный директор Rehabmart

фунтов

Портативный ультразвуковой указатель уровня жидкости | Резервуар для CO2 | Сино-Инст

Портативный ультразвуковой индикатор уровня жидкости

позволяет удобно определять уровень жидкости в контейнере / цилиндре / трубе / резервуаре.Ультразвуковой принцип, бесконтактный.

Портативный ультразвуковой индикатор уровня жидкости — лучший выбор для измерения уровня в резервуарах или трубопроводах. Он предназначен для измерения наличия или отсутствия жидкости на определенной высоте в резервуаре или в трубопроводах. Бесконтактная ультразвуковая технология обнаружения. SI-ML идеально подходит для обнаружения опасных токсичных или коррозионных жидкостей. В обычных условиях максимальная толщина стенок измеряемых емкостей составляет 30 мм. Продукт подходит для обнаружения различных типов жидкостей.Жидкости представляют собой некристаллические или другие твердые частицы. Например баллон с СО2. Благодаря технологии бесконтактного обнаружения этот индикатор уровня идеально подходит для обнаружения опасных токсичных или коррозионных жидкостей.

Свяжитесь с нами для получения технической поддержки или запроса ценового предложения на портативные ультразвуковые указатели уровня жидкости (возможна индивидуальная настройка).

Характеристики портативного ультразвукового указателя уровня жидкости

Портативный ультразвуковой индикатор уровня жидкости

SI-ML в основном используется для определения уровня жидкости в различных резервуарах и трубопроводах.

Обнаружение емкости резервуаров для хранения огнетушащего вещества в системах газового пожаротушения (например, оригинальные индоевропейские, галогеналкан, CO2 и т. Д.). Измерьте наличие уровня жидкости в баллоне или контейнере на определенной высоте, например, галогеналкан, CO2 и т. Д. Это также может указывать на наличие уровня жидкости в контейнере.

Материалом мерной емкости могут быть различные металлы, стекло или непенопласт. И измеряемая толщина стенки обычно составляет не менее 30 мм.На этот метод измерения не влияют такие факторы, как плотность среды, диэлектрическая проницаемость, электрическая проводимость, коэффициент отражения, давление, температура, осадок и т. Д.

Продукт может использоваться для обнаружения всех жидкостей, которые не кристаллизуются и не содержат твердых частиц. Поскольку он использует бесконтактное обнаружение, он идеально подходит для обнаружения пожара токсичных и агрессивных опасных жидкостей и приемочных испытаний систем газового пожаротушения.

  • Нет контакта со средой
  • Подходит для токсичных, коррозионных или агрессивных сред
  • Нет необходимости сверлить или приваривать стенку резервуара
  • Усовершенствованная технология ультразвуковых датчиков
  • Надежные результаты измерений
  • Простота и удобство эксплуатации и обслуживания
  • Ультразвуковой адаптивный алгоритм обнаружения.
  • Высококонтрастный цветной OLED-дисплей, подходящий для использования вне помещений при ярком освещении.
  • Недавно добавленная функция отображения формы ультразвукового сигнала облегчает тестирование параметров, сравнение форм сигналов и другие функции для обеспечения точности измерений в сложных ситуациях
  • Дизайн интерфейса Gooduser
  • Комплексное программное обеспечение отображает результаты измерений, а метод прост.

Принцип работы Портативный ультразвуковой указатель уровня жидкости

Портативный ультразвуковой индикатор уровня жидкости в цилиндре передает высокочастотные ультразвуковые импульсы, генерируемые датчиком, на внешнюю стенку контейнера.Затем от стенки контейнера возвращается ультразвуковой сигнал. Разные среды по-разному ослабляют принимаемые ультразвуковые сигналы. Полученная отраженная волна генерирует электрический сигнал. Величина электрического сигнала может отображаться цифровым значением ЖК-дисплея на панели, и горит светодиод, соответствующий уровню жидкости.

У разных датчиков разные чувствительные устройства. При измерении разные емкости и разные жидкости будут давать немного разные показания, поэтому это показание не является абсолютным.Но то же самое заключается в том, что когда датчики подключены к соответствующим внутренним и внешним частям контейнера, показания индикатора уровня значительно изменятся. Таким образом, вы можете определить, есть ли жидкость на определенной высоте в контейнере, изменив индикатор на приборе и значение, отображаемое на ЖК-дисплее.

Как использовать ультразвуковой индикатор уровня жидкости?

Конструкция портативного ультразвукового указателя уровня жидкости

Применение портативного ультразвукового индикатора уровня жидкости

  • Определение уровня жидкости в резервуаре для хранения опасных химикатов
  • Определение уровня жидкости в резервуаре для хранения CO2 системы пожаротушения на морской буровой платформе
  • Определение уровня жидкости в общем резервуаре

Примечание: используется для калибровки жидкости измеритель уровня

Портативный ультразвуковой указатель уровня жидкости для Co2

Характеристики баллона с СО2 (разделение внешнего диаметра):

Баллоны с CO2, измеряемые этим измерителем, делятся на следующие 4 спецификации: баллоны диаметром 215-225 мм. Цилиндры диаметром 270-280 мм. Цилиндры диаметром 345-355 мм. Цилиндры диаметром 395-405 мм. Нет никаких завышенных требований к высоте среды и резервуара.

Если вам необходимо приобрести указатель уровня жидкости для баллонов с CO2, вам может понравиться:

Баллон CO2 | Переносной указатель уровня жидкости

Руководство по закупкам: ультразвуковые датчики уровня жидкости

Операция измерения баллона СО2:

  1. Выберите в меню «Цилиндр СО2» — «Выберите подходящий диаметр цилиндра» и войдите в интерфейс измерения.
  2. Удерживая зонд вертикально и плотно на резервуаре, нажмите кнопку <Измерение> для измерения.
  3. Результаты измерения основаны на параметрах измерения и световых индикаторах уровня (красный — «нет жидкости», зеленый — «с жидкостью»).
  4. Как правило, измерение начинается со дна резервуара для хранения (измерение с положением жидкости). Если параметр измерения> = 2, текущий уровень считается положением без жидкости. А <2 считается уровнем жидкости.если он плавает около 2, считается, что уровень жидкости в горизонтальной плоскости приближается к поверхности жидкости (обычно около 5 см).
  5. Возьмите несколько точек на одной горизонтальной плоскости для измерения. И результат с наибольшей вероятностью принять за окончательный (избегать пересечения сварных швов и неизвестных факторов).
  6. Пошагово найдите положение уровня жидкости с помощью приблизительного измерения.

Измерение CO2 в баллоне Примечание:

Из-за неправильной формы воздуховыпускного отверстия и большого количества сварочных комплектов в верхней части баллона с углекислым газом результаты нижних и верхних измерений недействительны.(Если топливный бак полон, верхняя часть обычно пуста).

FAQ

Что такое ультразвуковое измерение уровня?

Ультразвуковое измерение уровня жидкости — это бесконтактное измерение уровня жидкости. Обычно используется для бесконтактного измерения уровня жидкости. Например, уровень в резервуаре, уровень реки и т. Д.
На основе принципа ультразвуковой разницы во времени ультразвуковой датчик уровня жидкости используется для завершения ультразвукового измерения уровня жидкости.
Подробнее: Руководство: Бесконтактные ультразвуковые преобразователи уровня

Как работает ультразвуковой датчик уровня?

Проще говоря, ультразвуковая волна, посылаемая ультразвуковым датчиком, ударяет по дну резервуара или поверхности жидкости вертикально.Затем датчик принимает отраженный обратный сигнал. Разница во времени между одной поездкой и одной поездкой туда и обратно. Благодаря интеллектуальному расчету внутри прибора. Формула расчета выглядит следующим образом: h = H-v * t / 2. Где: h — требуемая высота уровня жидкости. H — расстояние между ультразвуковым датчиком и дном контейнера. v — скорость ультразвукового звука. t — время распространения ультразвука. Видно, что точность измерения уровня жидкости зависит от точности измерения скорости ультразвукового звука v и времени распространения ультразвука t.
Расширенное чтение: Руководство по ультразвуковым датчикам уровня

Как работает датчик уровня воды?

Датчик уровня воды — важный компонент. Если не отремонтировать или не заменить датчик, со временем он может выйти из строя и полностью выйти из строя. Слишком много воды может вызвать неисправность, а слишком мало воды означает недостаточный напор воды. В любом случае, ремонт или замена сборных резервуаров — дорогостоящая задача, которую вам не нужно выполнять из-за некачественных датчиков.
С датчиками уровня воды в резервуаре Sino-Inst нет ничего, что могло бы сломаться или ржаветь, и наши модели имеют 99% успеха!
Если у вас возникнут проблемы с продуктом, позвоните нам, и мы немедленно заменим или отремонтируем его бесплатно.
Узнайте больше о наших датчиках уровня воды и системах управления.

Как работает датчик уровня?

Есть 7 основных типов уровнемеров, которые предлагает Sino-Inst. Каждый тип передатчика работает по-своему, что делает его полезным для разных типов процессов.
Емкостные датчики уровня
Гидростатические датчики уровня
Магнитные датчики уровня
Радарные датчики уровня заполнения
Ультразвуковой датчик уровня
Управляемые микроволновые датчики уровня
Магнитострикционные датчики уровня жидкости

Другое бесконтактное измерение уровня

Ультразвуковой датчик уровня ULT-100A Ультразвуковой датчик уровня ULT-200 ULT-200A Ультразвуковой датчик уровня топлива в баке
Ультразвуковой указатель уровня ULT-100

Sino-Inst предлагает ультразвуковые указатели уровня жидкости для индикации уровня в резервуаре.Портативный датчик уровня жидкости в баллонах с CO2 использует технологию ультразвукового бесконтактного измерения. Обнаружение и отображение наличия или отсутствия уровня жидкости в баллоне с CO2.

Цифровые портативные ультразвуковые указатели уровня жидкости разработаны, чтобы предложить простой, точный, быстрый и надежный метод. Определение уровня жидкости CO2 высокого или низкого давления, галона, FM200, пропана, Novec 1230 и любого сжиженного газа под давлением. Не нужно перемещать или взвешивать баллоны.

Запросить цену

Что такое датчик уровня жидкости?

Датчики уровня жидкости являются неотъемлемой частью управления процессами во многих отраслях промышленности и делятся на два основных типа.Датчики измерения предельного уровня используются для обозначения отдельной дискретной высоты жидкости — заданного условия уровня. Обычно этот тип датчика работает как сигнализация высокого уровня, сигнализирует о переполнении или в качестве маркера низкого уровня срабатывания сигнализации.

Датчики уровня непрерывного действия более сложны и могут обеспечивают контроль уровня всей системы. Они измеряют уровень жидкости в диапазоне, а не в одной точке, производя аналог выход, который напрямую зависит от уровня жидкости в сосуде. Для создания системы управления уровнем выходной сигнал связывается с контур управления технологическим процессом и к визуальному индикатору.

Обнаружение интерфейса уровня

Что такое переключатель уровня?


В этих датчиках предельного уровня магнитный поплавок перемещается вместе с поверхностью жидкости, приводя в действие герметичный «геркон». в стебле.Простая конструкция, не требующая особого обслуживания, легко устанавливается; сводит к минимуму удары, вибрацию и давление; и работает с разнообразие СМИ. Геркон может быть однополюсным, однополюсным (SPST) или однополюсным, двойным (SPDT).

Бесконтактные ультразвуковые датчики для измерения уровня жидкости

Эти передатчики включают в себя аналоговый сигнальный процессор, микропроцессор, переключатели диапазона двоично-десятичного (BCD) диапазона и выход схема драйвера.Передача импульсов и стробирующего сигнала от микропроцессора через аналоговый сигнальный процессор к датчику, который направляет ультразвуковой луч на поверхность жидкости. Датчик обнаруживает эхо-сигнал от поверхности и направляет его обратно в микропроцессор. для цифрового представления расстояния между датчиком и уровнем жидкости. Благодаря постоянному обновлению принимаемых сигналов, микропроцессор вычисляет усредненные значения для измерения уровня жидкости.

В случае датчика непрерывного действия микропроцессор преобразует усредненное значение в аналоговый сигнал от 4 до 20 мА, линейный с уровнем жидкости. Когда эхо от уровня не возвращается на датчик в течение 8 секунд, выходной сигнал системы падает ниже 4 мА, указывает на низкий уровень или пустую трубу. С точечным датчиком микропроцессор сравнивает усредненное значение с переключателем BCD. устанавливает и активирует выходное реле для индикации высокого или низкого уровня.Потеря сигнала более 8 секунд обесточивает реле. и восстанавливает их исходное состояние. Электроника включает задержку в полсекунды, которая сводит к минимуму эффекты поверхностной турбулентности.

Контактные ультразвуковые датчики уровня для измерительных приложений

Ультразвуковое устройство с низким энергопотреблением внутри этих датчиков измеряет уровень жидкости в определенной точке. Состоит из устанавливаемого на месте датчика и встроенный твердотельный усилитель, контактные ультразвуковые датчики уровня не имеют движущихся частей и не требуют калибровки. Обычно ими оборудуют с клеммными колодками для подключения источника питания и внешних устройств управления. Ультразвуковой сигнал пересекает зазор в полдюйма в датчик, управляющее реле переключается, когда в зазоре находится жидкость. Уровень чувствительности находится на полпути вдоль зазора для горизонтально установленного датчики, вверху зазора для вертикально установленных датчиков. Когда жидкость опускается ниже этого уровня, ультразвуковой сигнал ослабляется и в конечном итоге переключает реле в исходное состояние.

Эти датчики уровня используются в резервуарах или трубопроводах для автоматического управления насосами, соленоидными клапанами и аварийными сигналами высокого / низкого уровня. Два потребуются для для заполнения и опорожнения резервуаров, а также для измерения объемов жидкости. Совместимы с большинством жидкостей, не подвержены воздействию покрытий, липких капель, пены и т. Д. и пар. Однако жидкости с высокой аэрацией и жидкости, достаточно вязкие, чтобы закупорить зазор датчика, могут вызвать проблемы.

Датчики уровня емкости

Как и ультразвуковые датчики уровня, емкостные датчики могут выполнять точечное или непрерывное измерение уровня.Они используют зонд для контроля уровня жидкости изменения в резервуаре, электронное преобразование выходного сигнала к значениям емкости и сопротивления, которые преобразуются в аналоговые сигналы. Зонд и стенка сосуда приравниваются к двум обкладкам конденсатора, жидкость к диэлектрической среде. Потому что сигнал исходит от одного только изменения уровня нарастание материала на датчике не оказывает никакого влияния. Непроводящие сосуды с жидкостью могут потребовать сдвоенных зондов или внешняя проводящая полоса.

В зонде, который может быть жестким или гибким, обычно используется проводящий провод, изолированный ПТФЭ. Использование нержавеющей стали в качестве датчика основной металл обеспечивает дополнительную чувствительность, необходимую для измерения непроводящих, гранулированных жидкостей или жидкостей с низкими диэлектрическими свойствами. (диэлектрическая проницаемость менее 4). Гибкие зонды необходимо использовать при недостаточном зазоре для жесткого зонда или в приложениях. которые требуют очень большой длины.Жесткие зонды обеспечивают более высокую стабильность, особенно в турбулентных системах, где колебания зонда могут вызывают колебания сигнала.

Компьютеры уровня жидкости, новое определение барботажной технологии

Индикатор уровня в резервуаре LevelCom Advantage

«Новое определение барботажной технологии»

Благодаря более широкому спектру применений и большей универсальности, чем любой другой датчик уровня жидкости, LevelComs — лучший выбор для жидкостей, которые проблематичны для других типов индикаторов уровня в резервуаре. Приложения включают; балласт, топливо, служебные резервуары, взвешенные твердые частицы, нагретые технологические жидкости, биологические опасности, коррозионные вещества и сточные воды. При необходимости обслуживание выполняется вне резервуара, что устраняет необходимость опорожнять, очищать, обезгаживать резервуар и удостоверять, что резервуар безопасен для входа, что приводит к значительной экономии в течение срока службы датчика.

Коммуникационные модули

LevelCom включают Modbus, аналоговый (4-20 мА) Profibus и Ethernet. Опция двойного режима, обеспечивающая как аналоговую связь, так и связь Modbus, была разработана для приложений, где требуется резервирование оптоволоконной / аналоговой сети.

Большинство продуктов стандартного каталога LevelCom можно легко модифицировать с помощью альтернативных фитингов, соединителей и корпусов. Также могут быть разработаны индивидуальные решения, которые во многих случаях поставляются в объемах OEM с более короткими сроками выполнения, чем у большинства стандартных промышленных решений.

Все еще не уверены, что требуется для вашего приложения? Мы будем рады помочь. Пожалуйста, позвоните нам по телефону 1-503-285-8947 или воспользуйтесь формой «Свяжитесь с нами» на этом веб-сайте, и член нашей группы продаж и инженеров свяжется с вами в течение 24 часов.

Узнайте, почему все большее число заказчиков датчиков уровня жидкости доверяют LevelCom. Свяжитесь с нами сегодня для бесплатной оценки приложения.

Подробные характеристики этих и других датчиков уровня жидкости можно найти по ссылкам на страницах продуктов.

Характеристики:

Глубины от 0 до 2000 футов.
Питание 120 В переменного или 24 В постоянного тока
Плотность, программируемая пользователем
Встроенная система самодиагностики
Реле сигнализации и управления

LevelCom Продуктов:
  • Индикатор уровня в баке LC-100 (от 0 до 180 футов)
  • Цифровой дисплей с гистограммой LC-101 (для использования с любым датчиком 4-20 мА)
  • LC-300 Deep Well Monitor (до 2000 футов)
  • Система контроля уровня LC-400 (корпус NEMA 4X)
  • DG-100 Электронный манометр для дымового газа низкого давления

Точный и надежный указатель уровня в резервуаре с очень долгим сроком службы!

УКАЗАТЕЛИ УРОВНЯ ЖИДКОСТИ

от jbj Techniques

Электрические, визуальные и комбинированные стили доступны в одинарном или двойном формате с возможностью многоуровневой индикации по запросу.

Электрические, визуальные и комбинированные стили доступны в одинарном или двойном формате с возможностью многоуровневой индикации по запросу. Прямоугольные версии для бокового входа в резервуары.

Агрегаты доступны с огнеупорной головкой по стандарту EEXD («ссылка») и поставляются с сертификатом. Также доступны комбинации измерения уровня и высокой температуры. По запросу может поставляться с плоскими выводами или штекерным соединением DIN.

Визуальные уровнемеры длиной до 2 метров с электрическими контактами или без них, датчики уровня «бычий глаз» («ссылка») и смотровые окна («ссылка») предлагают универсальное решение для контроля качества и объема жидкости в резервуаре.

Удовлетворяет как техническим, так и экономическим требованиям, используя блок GTSF / индикатора уровня («звено») с сапунной заглушкой, поскольку он может быть применен к одному отверстию с получением трех услуг: заливка масла, отвод паров, индикация уровня.

Визуальные уровнемеры серии LV («ссылка») предоставляют различные полезные функции. Доступен со встроенными клапанами, которые прерывают поток к манометру и позволяют проводить отбор проб масла, не открывая резервуар или не нарушая какие-либо линии подачи. В стандартную комплектацию входят головки, армированные стекловолокном, и акриловая трубка. (Полипропиленовые головки и стеклянные трубки «Pyrex» для высоких температур или приложений, где присутствуют агрессивные жидкости). Различные опции включают встроенный термометр, сигнал предупреждения о низком уровне, скользящие контакты, электромагнитный переключатель контроля минимального и максимального уровня.

Обширный ассортимент уровнемеров и индикаторов, сапунов, фильтров, сливных пробок и термостатов для использования во многих областях промышленности, изготовленных с использованием наиболее подходящих и высококачественных материалов, которые проходят тщательную проверку перед поставкой.

Как работают датчики уровня жидкости

В нашей недавней статье мы расскажем все, что вам нужно знать о датчиках уровня жидкости, от того, как они работают, до различных доступных типов.

Что такое датчик уровня жидкости?

Датчики уровня жидкости используются для контроля и регулирования уровней определенного сыпучего вещества в замкнутом пространстве.Эти вещества обычно являются жидкими, однако датчики уровня жидкости также могут использоваться для контроля твердых веществ, таких как порошки. Существует много различных типов датчиков уровня жидкости, и они имеют несколько применений, например, как в промышленности, так и в быту.

Как они используются?

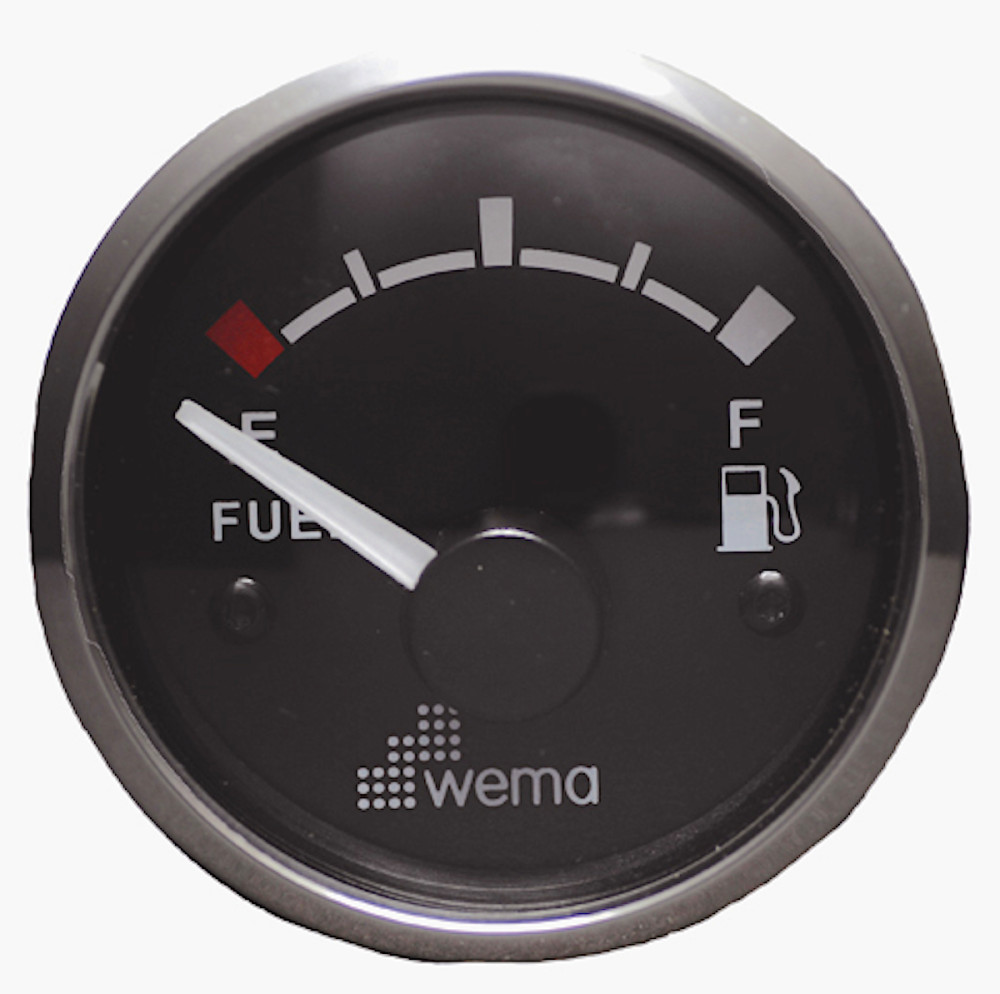

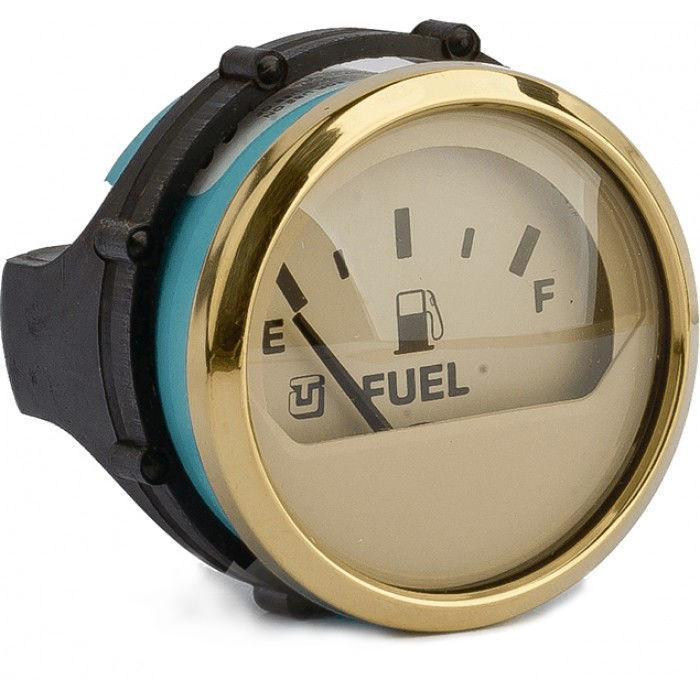

Датчики уровня жидкости широко используются в промышленности. В автомобилях используются датчики уровня жидкости для контроля различных жидкостей, включая топливо, масло, а иногда и специальные жидкости, такие как жидкость для гидроусилителя руля. Датчики уровня жидкости также можно найти в промышленных резервуарах для хранения суспензий, а датчики уровня воды можно найти даже в бытовых приборах, таких как кофемашины. Базовые датчики уровня жидкости могут использоваться для определения точки, в которой жидкость опускается ниже минимального или поднимается выше максимального уровня. Многие датчики уровня жидкости могут определять конкретное количество жидкости в контейнере относительно минимального / максимального уровней, чтобы обеспечить непрерывное измерение объема.

Какие бывают типы датчиков уровня жидкости?

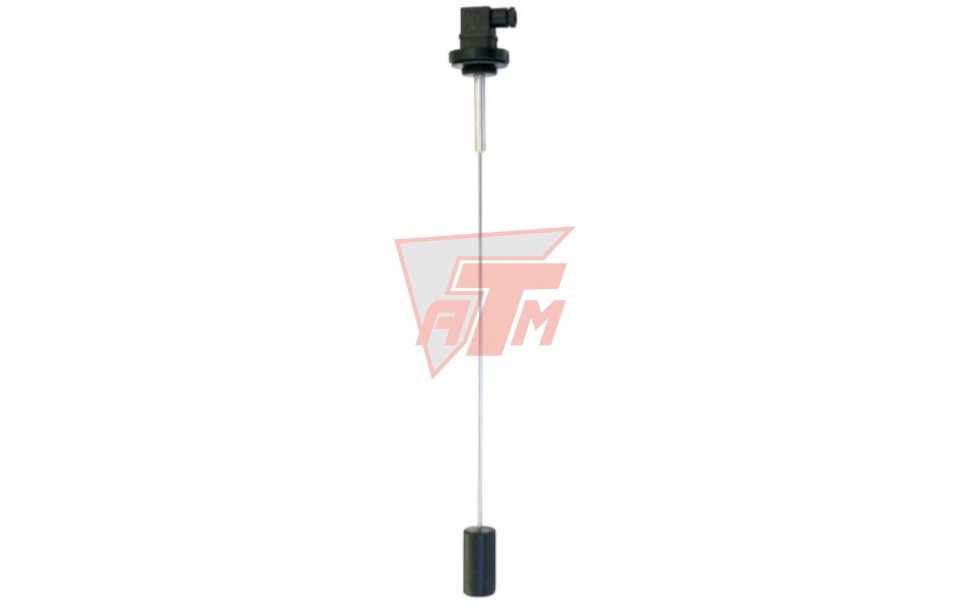

Существует несколько различных типов датчиков уровня жидкости, используемых для определения предельного уровня жидкости.В некоторых типах датчиков уровня жидкости используется магнитный поплавок, который поднимается и опускается вместе с жидкостью в контейнере. Как только жидкость и, соответственно, магнит достигают определенного уровня, срабатывает язычковый магнитный переключатель. Обычно в верхней и нижней части контейнера есть переключатель, позволяющий определять минимальный и максимальный уровни жидкости. Многие датчики уровня жидкости также включают в себя защитный экран для защиты магнита от турбулентности или помех от прямого контакта с жидкостью.

Другой распространенный тип датчика уровня жидкости известен как датчик проводимости. В этом датчике уровня жидкости можно использовать только жидкости, проводящие электричество. Проводящий датчик включает в себя источник питания, обычно довольно низкого напряжения. Внутри контейнера помещают не менее двух электродов. Когда проводящая жидкость достигает определенной точки, она соприкасается как с более длинным, так и с более коротким электродом, замыкая цепь и активируя внутренний переключатель.

Пневматические датчики также довольно часто встречаются с особо опасными жидкостями или в системах, где использование электричества нецелесообразно или невозможно.Это связано с тем, что сам датчик вообще не контактирует напрямую с жидкостью. Датчик определяет уровень воздуха между жидкостью и пневматическим датчиком, а затем использует его для расчета количества жидкости, используемой для заполнения оставшейся части контейнера. Эти типы датчиков уровня жидкости также относительно экономичны.

Существуют также другие типы датчиков уровня жидкости, которые обеспечивают непрерывное измерение жидкостей. Магнитострикционные датчики уровня жидкости похожи по конструкции на обычные магнитные поплавковые датчики, однако уровень магнита измеряется с помощью магнитострикционной проволоки, которая реагирует, когда ее магнитное поле прерывается присутствием магнита.Точная точка, в которой происходит это прерывание, может быть определена по расстоянию между нижней частью провода и точкой столкновения. Альтернативы этой конструкции включают магниторезистивный датчик, посредством которого на рычаг поплавка вставляется дополнительный магнит, позволяющий выполнить точную триангуляцию точного положения магнитов. Этот тип датчика уровня жидкости обычно используется вместе с компьютерными программами из-за его точности. Бесконтактный датчик уровня жидкости оснащен передовой технологией обработки сигналов, позволяющей бесконтактно определять уровень жидкости.

Хотите узнать больше? Взгляните на нашу подборку статей в нашем блоге.


Что такое датчик уровня жидкости?

Что такое жидкость Уровнемер?

Указатель уровня жидкости, также известный как указатель уровня или Смотровое стекло — это измеритель, который используется для определения уровня жидкости в процессе резервуар, сосуд или барабан. Указатель уровня — это просто стеклянная трубка, которая дает визуальный отображение уровня жидкости в сосуде.Хотя просто в их дизайн, они представляют собой очень эффективную технологию для прямого визуального индикация уровня технологической жидкости. Есть много приложений через отрасли, требующие контроля уровня жидкости, и существует множество различные типы индикаторов уровня для удовлетворения этих различных потребностей. Во многих ситуациях жидкость опасна или место, в котором она хранится, находится в таком природа, что вручную невозможно найти уровень, делая какие-то индикатор уровня обязателен.

Типы жидкости Уровнемеры и индикаторы уровня

Измерительное стекло

Измерители уровня с простой стеклянной трубкой, также известные как смотровое стекло или Измерительное стекло — это трубчатые стеклянные датчики, не заключенные в металлические пластины. Эти трубчатые манометры бывают прозрачного цвета или с красной линией, что улучшает видимость прозрачных жидкостей. Трубчатые манометры бывают разных диаметров. и длины, которые часто нарезаются на заказ в соответствии со спецификациями клиента.Отделка концов трубчатых стеклянных датчиков видна срезанной, отшлифованной или отполированной. в зависимости от требований клиента. Трубчатые стеклянные манометры часто используются при низком давлении. приложения до 600 фунтов на квадратный дюйм.

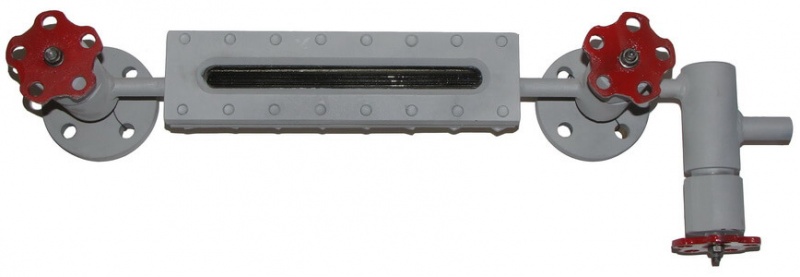

Прозрачные указатели уровня

Прозрачные указатели уровня содержат жидкую среду между двумя осколки стекла на противоположных сторонах камеры. Свет сияет с одной стороны измерителя, а уровень виден с другой стороны. Уровень жидкости указывается как результат разной прозрачности двух средств массовой информации.Прозрачный Уровнемеры можно приобрести с трубчатым или плоским стеклом. В то время как трубчатые стекло более экономично, плоские стеклянные конструкции лучше выдерживают приложения с высоким давлением.

Прозрачные манометры — хороший выбор там, где необходимо видеть фактические характеристики жидкости, а также жидкость для жидкости интерфейсы и приложения с повторяющимися тепловыми ударами. Они также могут быть используется, когда присутствуют коррозионные жидкости, с добавлением слюдяных экранов.Слюда экраны используются, когда присутствуют кислотные растворы или горячая щелочь, чтобы защитить целостность стекла.

Уровнемеры Reflex

Уровнемеры Reflex со стеклом отрабатывают рефракцию света и отражение. Стекло имеет несколько канавок для отражающих призм. Жидкость уровень легко идентифицируется по разным уровням яркости стекла в жидкость, и для просмотра уровня жидкости не требуется никакого освещения.

Уровнемеры

Reflex позволяют лучше видеть прозрачные жидкости потому что они оснащены специальной оптикой, которая делает жидкость видимой.Рефлекс индикаторы уровня часто используются в высокотемпературных приложениях, в частности для кипячения жидкостей. Уровни кипящей жидкости трудно определить с помощью других типы уровнемеров, поскольку их пузырьки делают уровень поверхности сомнительным. В ручная регулировка запорного клапана при входе технологической жидкости в камера уменьшает пузырение. Уровнемеры Reflex также подходят для приложения с высоким давлением и агрессивными технологическими жидкостями. Уровень рефлекса датчики не подходят, когда необходимо считывать границу раздела двух жидкостей.

Магнитные указатели уровня

Магнитный указатель уровня или магнитные указатели уровня измеряют уровни жидкости с помощью поплавка, который поднимается и опускается вместе с уровнем жидкости. Перемещение магнитного узла регулирует серию двухцветных магнитных флажков, которые обеспечивают визуальную индикацию уровня жидкости. Механика этого уровня индикаторы просты, не требуют источника питания, но очень эффективны и надежно фиксирует уровень жидкости.Они также практически не требуют обслуживания, и магнитная сила может повлиять на дополнительные переключатели или передатчики, установленные вне камеры.

Магнитные уровнемеры используются для защиты от утечек, когда технологические жидкости являются химически агрессивными, ядовитыми, легковоспламеняющимися или взрывоопасными. Магнитные индикаторы уровня могут использоваться в самых разных приложениях и считается альтернативой стеклянным манометрам.

Что такое набор манометрических клапанов?

Комплекты манометрических клапанов, также известные как манометрические краны, представляют собой клапаны, которые размещаются на концах стеклянных манометров, чтобы изолировать измерительную камеру от жидкое содержимое сосуда.Клапаны уровнемера позволяют заменять смотровое стекло или указатель уровня жидкости без нарушения уровней или давления резервуар или сосуд. В случае разрыва трубки эти клапаны предотвратят утечка технологической жидкости.

Эти клапаны обычно оснащаются устройствами ограничения потока на случай разрыва трубки, поэтому слишком много технологической жидкости не выходит, даже когда клапаны полностью открыты. В случае стекла разрушение этих клапанных наборов имеет шаровой затвор, поскольку жидкость начинает равномерно вытекать шар будет вытолкнут на уплотнительное седло, блокирующее поток и уплотняющее от вытекания жидкостей из сосуда.Более медленные скорости потока жидкости в обычных условиях не проверяйте мяч.

Выбор индикатора уровня для вашего приложения

Когда при выборе набора манометрических клапанов главное, на что следует обратить внимание, — это порты подключения емкости, Требования NACE, номинальное давление и температура. Хороший способ определить вам нужно посмотреть на номинальное давление / температуру вашего сосуда на табличке или U1A. Эта информация поможет вам определить, каким требованиям вы должны соответствовать в ваш выбор.

Croft Supply имеет смотровых стекол , указателей уровня жидкости и комплектов манометрических клапанов , которые можно приобрести через Интернет. Не вижу, что ты ищешь для? Запросите котировку , и мы сделаем все возможное, чтобы найти индикатор уровня, который соответствует потребностям вашего приложения.


Покупайте все запчасти, которые предлагает Croftsupply.com


Покупайте подержанное или излишнее оборудование на SurplusEnergyEquipment.com


Приобретите новое или повторно сертифицированное технологическое оборудование с Croft Production Systems

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
