Магнитный указатель уровня RizurNBK (визуальный уровнемер, индикатор уровня)
описание скачать опросный лист
Байпасные роликовые указатели уровня (магнитный указатель уровня, байпасный поплавковый уровнемер) РИЗУР используют для непрерывного измерения, вывода и контроля уровней жидкости. Байпасная трубка устанавливается на боковой стенке резервуара. В соответствии с законом о сообщающихся сосудах, уровень в байпасной трубке равен уровню в самой емкости. Поплавок с встроенными магнитами в байпасной трубке движется вместе с уровнем жидкости и бесконтактно вызывает изменение показаний роликового индикатора, а также передает информацию об уровне на внешний дисплей или на иное контрольное устройство.
Байпасные роликовые указатели-индикаторы уровня RIZUR-NBK применяются для непрерывного измерения и отображения уровня жидкости в резервуарах. Магнитный указатель уровняRIZUR-NBK предназначен для контроля уровня жидкости в открытых или закрытых, находящихся под давлением емкостях в технологических установ ках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслей промышленности, а также может быть использован в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме на заранее заданной высоте емкости.
Выпускаются исполнения с различными видами подключения к процессу:
— фланец,
— внешняя/внутренняя резьба,
— накидная гайка,
— патрубок под приварку и др.
Также по заказу верх и низ колонки можно оснастить вентиляционными/дренажными отверстиями с заглушками, отсечными кранами, игольчатыми клапанами и др.
Типы приборов
Стандартно выпускаются 2 типа указателя-индикатора уровня RIZUR-NBK для бокового монтажа и для установки сверху емкости(и по спец. заказу веревочный). Наиболее часто применяются байпасные указатели-индикаторы уровня с боковым монтажом типа «бок-бок». Вданном случае диапазон измерения = расстоянию между точками подключения. Также выпускаются указатели уровня с боковым монтажом типа «верх-бок», «бок-низ», «верх-низ». При таких вариантах монтажа необходимо учитывать, что появляется «мертвая зона», то есть диапазон измерения будет меньше чем расстояние между точками подключения. Указатель-индикатор RIZUR-NBK выпускается в надставном исполнении для случаев, когда прибор контроля необходимо смонтировать сверху емкости.
Фотографии типов уровнемеров
байпасный (боковой) монтаж верхний монтаж (надставной)
Технические характеристики:
Байпасный указатель-индикатор уровня жидкости RIZUR-NBK
Диапазон измерения | 150…6000мм |
Минимальная плотность среды | 0. |
Максимальное давление | 42 МПа |
Материал | нерж. сталь 12Х18Н10Т, другие марки нерж. стали, полипропилен, ПВХ, титановый сплав или любое другое согласно спец. заказа |
Диапазон температур измеряемой среды | -196°C . . . +425 °C |
Подключение к процессу | фланцевое, резьбовое, под приварку |
Степень защиты | IP65 или IP67 |
Температура окружающей среды | -60°C…+60°C |
45 г/см3Надставной указатель-индикатор уровня жидкости RIZUR-NBK
Диапазон измерения | 150…6000мм |
Минимальная плотность среды | 0. |
Номинальное давление | 16 Мпа (определяется при заказе) |
Материал | нерж. сталь 12Х18Н10Т, другие марки нерж. стали в том |
Диапазон температур измеряемой среды | -196… +425 °C |
Подключение к процессу | DN80…250 (в зависимости от плотности измер. среды) |
Степень защиты | IP65 или IP67 |
Температура окружающей среды | -60°C…+60°C |
45г/см3Опции (для всех моделей)
Паровой обогрев | — давление пара: ≤0. |
Электрический обогрев | — укрытие обогреваемым термочехлом, кабель саморегулирующийся входит в комплект поставки |
Магнитный концевой выключатель (сигнализатор) | (срабатывание от магнитного поля поплавка) |
Ультразвуковой сигнализатор РИЗУР-900 | подробное описание см. на сигнализатор РИЗУР 900 |
Преобразователь уровня | выходной сигнал: 4~20мА, 4-20мА + HART дисплей: жидкокристаллический или без дисплея напряжение питания: 24 В пост. степень защиты: IP65…IP67 взрывозащита: 0ExiaIICT6Х |
6мПА (если > 0.6мПА, то необходимо указать дополнительно)
Тока
| боковой монтаж | надставной монтаж | |
L= расстояние между точками подключения к процессу A = диапазон измерения N1, N2 = «мертвая зона» | A = диапазон измерения N1, N2 = «мертвая зона» В = неизмеряемая область (указывается при заказе ) H = длина погружной части (Н=А+В) |
* Чертеж носит ознакомительный характер
Примеры исполнения верхнего/нижнего конца байпасной колонки
Датчик уровня жидкости Датчик уровня метр измеритель уровня резервуара для воды индикатор уровня масла OEM
| MOQ: | 1 шт. |
|---|---|
| Условия Платежа: | T/T |
| Порт: | Xian, China |
| Производительность: | 1000 |
Основная Информация
- Номер Моделя: DCRD1000C2
- Диапазон : 0-8м
- Точность измерения : ± 3 мм
- Вид : Датчик Жидкого Уровня
- Структура : Раздельный Тип
- Гарантия : 1 год
- Сертификация : CE
- Материал : SS304
- Температура процесса : -40 ~ 250 ℃
Дополнительная Информация.
- Trademark: Dechuang
- Packing: Carton with Foam
- Origin: China
- Production Capacity: 1000
Описание Продукции
DCRD1000C2 кривой с гидом радиолокационный датчик уровня
Датчик уровня воды датчик уровня масла
Принцип работы
Руководствуясь волны РЛС является измерительных приборов, в зависимости от времени поездки в принципе, поездки в кривой радара скорости света, время выполнения может быть преобразовано в уровне сигнал со стороны электронных компонентов.
Датчик выдают высокой частоты пульса и распространения вдоль кабеля датчика частоты пульса на поверхности материала и затем назад на щитке приборов приемника и преобразуется в сигнал расстояния до уровня сигнала.
A. Вход
Отражение сигнала пульса проводимости передачи вдоль кабеля к электронной цепи со стороны щитка приборов, микропроцессор обрабатывает этот сигнал, эхо, генерируется импульсы микроволновой печи на поверхности материала. Правильный эхо-сигнала признания выполнения в интеллектуальное программное обеспечение, расстояние D из материала на поверхность пропорциональна пульс путешествие во времени T: D=C № T/2 (C представляют собой для скорости света)
В пустой бак расстояние E уже известно, уровень L : L = E-D.
B. выход
В пустой бак высота E (= ноль), Высота заполнения бункера F (= полная шкала) и некоторые приложения параметров для настройки параметров приложения автоматически адаптироваться к окружающей среде измерений.
Соответствует выход 4-20 Ма.
3.технических параметров
| Приложение | Жидкость |
| Диапазон измерений | 6 м |
| Процесс подключения | Винтовая резьба, фланец (опционально). |
| Средняя температура | -40-250 °C |
| Процесс давления | -0.1-2Мпа |
| Точность | ± 3 мм |
| Диапазон частот | 100МГЦ-1.8Ггц |
| Защита от взрывов/безопасности категории | Exia IIC T6 Ga/IP67 |
| Выход сигнала | 4~20Ма/HART (двухпроводной/ Четыре) RS485/Mod шины |
Если вы хотите узнать подробнее, пожалуйста, обязательно свяжитесь со мной.
Тип Продуктов
|
(1)CРасстояние до центра входа: |
150 ~ 6000 мм |
|
(2)МНа небольшом Плотность: |
Более, чем0,45g/cm3 |
|
(3)NOminal давления: |
PN2. |
|
(4)МПрименяемый материал: |
SS304, 316L, PP, PTFE или по индивидуальному заказу |
|
(5)OРабочая температура: |
-190 ~ + 425°C |
|
(6)PПроцессТип подключения: |
DN20 ~ DN80/RF/14,DN80 ~ DN250/RF/14 |
|
(7)Индикатор типа: |
|
|
A: Al & ABS цилиндр с клапаном |
B: Al щиток |
|
C: ПВХ ABS щиток цилиндра |
D: ПП и АБС клапанный цилиндр |
|
E: AL & LED |
F: PP и LED |
|
(8)Структура верхней камеры: |
1. 2. Сварочная крышка с винтовым разъемом M14 * 1,5 3. Фланец 4. Фланец с винтовым разъемом M14 * 1,5 5. Сварочная крышка с фланцем DN20 6. Фланец с фланцем DN20 7. Сварочная крышка с воздушным клапаном 8. Фланец с воздушным клапаном |
|
(9)Структура нижней камеры: |
1. Крышка фланца 2. Фланец со сливным винтом 3. Фланец с DN20 сварочной трубкой 4. С фланцем DN20 5. С иглой/шаровым клапаном |
|
(10)PЗащита класса: |
IP65 |
|
(11) Применение:WГрубо используется в нефтяной, химической промышленности, нефтяной, фармацевтической промышленности, Пищевой, винной промышленности и т. Температура., высокое давление, сильная коррозия, токсичность. |
|
|
Обратите внимание:Базовый тип, топ установленный тип, тип отслеживания тепла, LPG специализированный тип, анти-КОРРОЗИОННЫЙ Тип, котельный пар специализированного типа и т. Д., они имеют некоторые различия в технических параметрах. Различное давление имеет различные спецификации фланца. |
|
5 ~ PN40, PN40 ~ PN320(x 0.1MPa)
Сварочная крышка
Д., подходит для измерения уровня под окружающей средой высокого/низкогоДатчик уровня жидкости электрический — Датчики , реле, индикаторы
Описание| Датчик уровня жидкости электрический |
| ДУЖЭ-200М |
Судовой индикатор жидкости
Судовые индикаторы уровня жидкости применяются в целях контроля над уровнем жидкость в резервуарах.

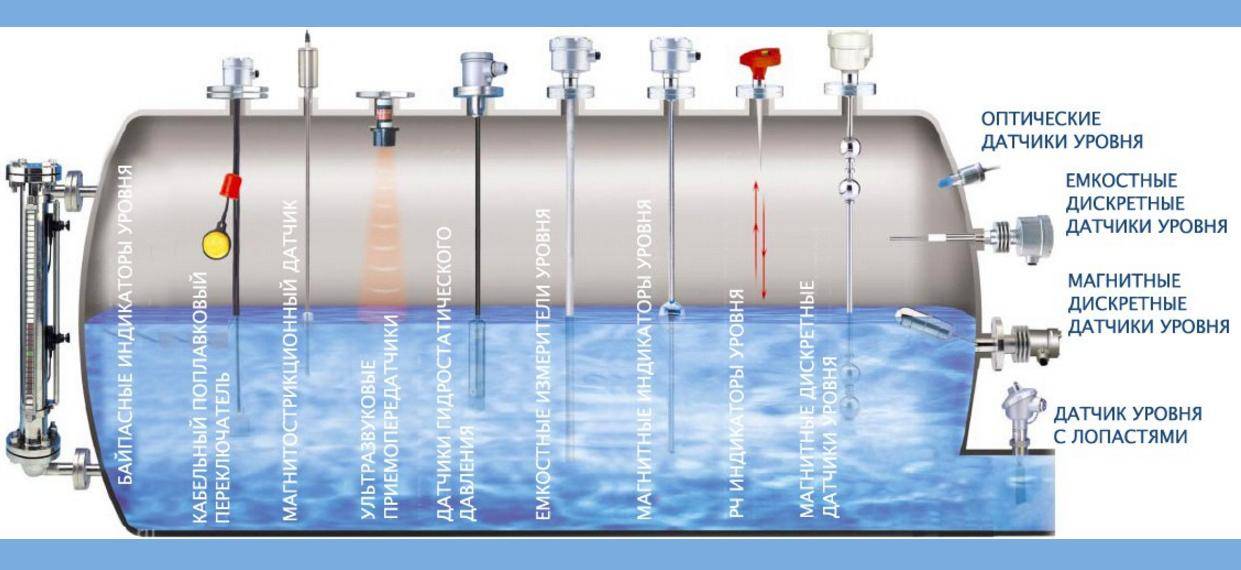

В процессе своей работы, данные устройства подают сигналы, регулирующие необходимый уровень жидкости в резервуаре. Классифицируются судовые индикаторы жидкости на электронные, поплавковые и ультразвуковые устройства. Каждый вид датчика применяется в зависимости от типа жидкости в резервуаре. Индикаторы жидкости могут применяться для резервуаров любого типа и размеров, точность измерения от этого существенно не зависит.
Электронный судовой индикатор применяется преимущественно для контроля уровня электропроводящих жидкостей в резервуаре. Датчик состоит из одного короткого и двух длинных электродов, закрепленных к резервуару зажимами. Длинный электрод контактирует с нижним уровнем жидкости, а короткий с верхним уровнем. Индикатор подсоединен со станцией, управляющей двигателем насоса, при помощи проводов. Если вода соприкасается с коротким электродом, то пускатель насоса отключается. Когда уровень воды снижается и опускается ниже длинного электрода, то насос включается. Электроды индикатора уровня жидкости включены в цепь катушки с реле, которое подключено напрямую во вторичную обмотку трансформатора напряжением в 12 В.

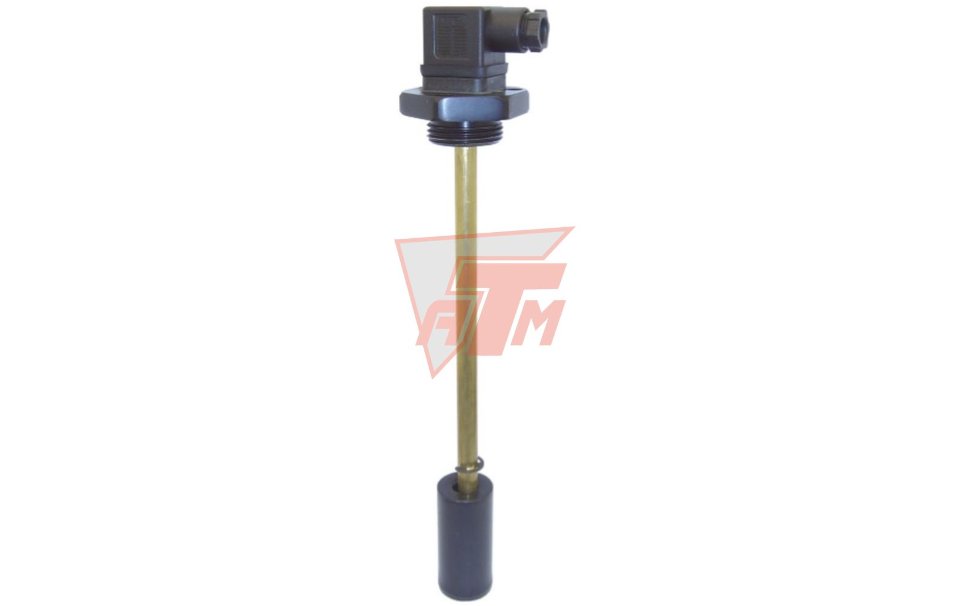

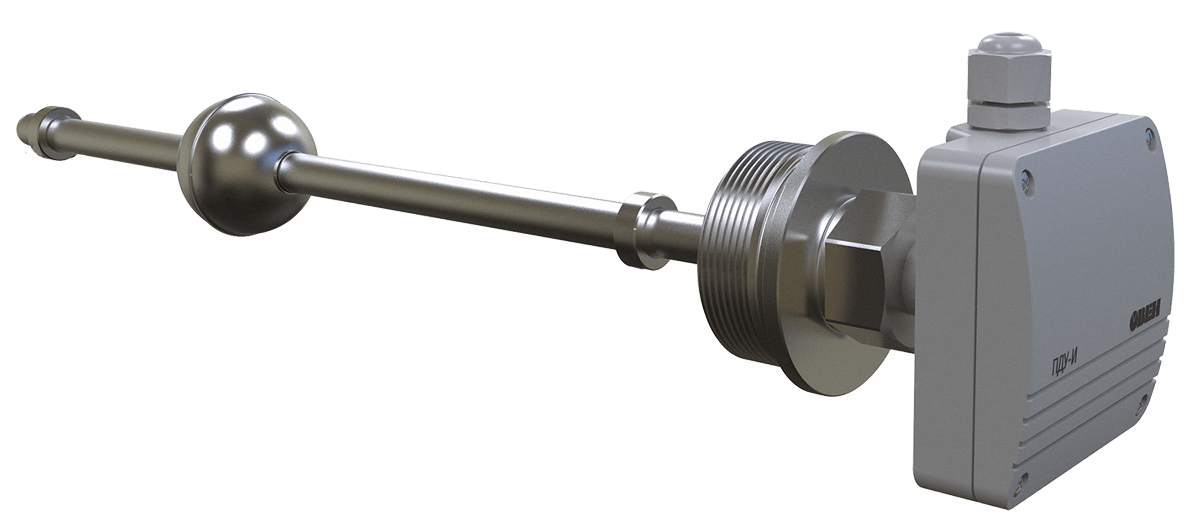

Поплавковый тип судового датчика уровня жидкости применяется при работе с резервуарами, наполненными неагрессивными жидкостями. В резервуар с жидкостью погружается специальный поплавок, который подвешен на контакте через специальный блок и уравновешенный грузом. На гибком контакте закрепляются специальные упоры, которые поворачивают коромысло при предельных отметках уровня жидкости в резервуаре. При поворотах коромысла, происходит замыкание контактов, благодаря чему происходит отключение, либо включение электродвигателей насоса. Таким образом, происходит контроль над уровнем жидкости в резервуаре, при использовании датчика.
Наиболее современные разработки судовых показателей жидкости производятся на основе технологий ультразвукового контроля. Такие датчики способны наиболее четко определить уровень жидкости в резервуаре, с погрешностью, не превышающей 5%. Срок службы таких датчиков, при грамотной эксплуатации оборудования может быть очень долгим.
Китай Индивидуальный уровень воды Танк Индикатор завода — Оптовая цена

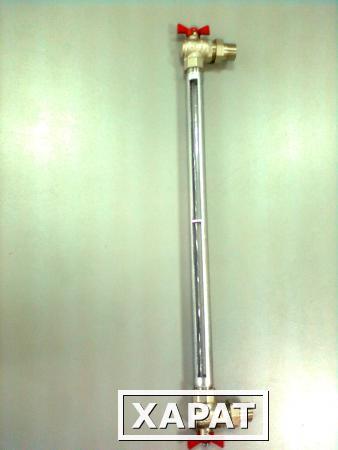

Серия УВЗИндикатор уровня жидкости резервуара для воды, весь процесс измерения высокой герметизации, утечки доказательство, высокая температура, высокое давление, высокая вязкость, коррозионные условия все еще может достичь безопасного и надежного измерения уровня жидкости и контроля, уровень жидкости метр полной шкале без слепых пятен, привлекательный дисплей, интуитивно понятные показания, и большой диапазон измерения.
В зависимости от установки пользователь должен проверить контейнер может быть предоставлен боковой монтаж и сверху установлен в двух различных методов установки доступны. Дополнительные выключатели ограничения, уровень жидкости может быть достигнут, сигнализация и контроль нижнего предела, дополнительный передатчик уровня, уровень сигнала может быть преобразован в стандартный сигнал 4-20mA, для достижения дальнего обнаружения, индикации, записи и контроля. В зависимости от измеренной среды, он предлагает различные из нержавеющей стали и тефлоновой подкладки материала. Не подходит для рабочих мест с сильной вибрацией и сильным магнетисом
Обычный: прибор на месте, широко используемый в нефтяной, химической, электрической энергетике, легкой промышленности и охране окружающей среды. Непрерывно отобразить уровень жидкости в контейнере открытого давления.
Устойчивость к коррозии: подходит для инструкций по измерению уровня коррозии и токсичных жидкостей.
Тип отслеживания тепла: подходит для измерения жидкой среды с относительно высокой вязкостью и легко кристаллизуется (требуется устройство для отслеживания тепла).
Тип высокой температуры: подходит для измерения уровня жидкости жидкой среды, давление в контейнере которой составляет менее 10 Мпа, а температура составляет от -200 до 450 градусов по Цельсию.
Тип высокого давления: подходит для герметичных контейнеров с температурой ниже 200 градусов по Цельсию и давлением процесса 10Mpa (ниже 20Mpa)
Высокая температура и тип высокого давления: подходит для герметичных контейнеров с температурой 200 градусов по Цельсию и давлением процесса 10Mpa (ниже 20Mpa)
Взрывоизоляция : подходит для воспламеняемых и взрывоопасных случаев
Верхнее монтаж: подходит для различных подземных резервуаров для хранения жидкости среднего размера, и может отображать уровень жидкости на земле.
1. Сильная герметичность: эта серия продуктов принять специальную обработку интерфейса, который больше подходит для высоких случаев проникновения, таких как жидкий аммиак, и не легко проникнуть
2. Высокая температурная устойчивость и способность высокого давления: максимальная температура этой серии продуктов может достигать 500 градусов по Цельсию, а максимальное давление может достигать26 MPa
3.
Устойчивость к коррозии: этот счетчик уровня принять новый процесс подкладка из нержавеющей стали PTFE, чтобы сделать продукт сильным в коррозионной устойчивости
Название продукта | Индикатор уровня воды /Магнитный датчик уровня жидкости |
Измерительный диапазон | 150-15000 мм |
Точность | ±10 мм |
Рабочее давление | Нормальное давление 25MPa |
Рабочая температура: | -200-600 градусов по Цельсию |
Средняя плотность | 0,5-2,0 г/см3 |
Разница в средней плотности | ≥150кг/м3 (граница измерения) |
Экологическая вибрация: | частота≤25 Гц, амплитуда≤0,5 мм |
Следующая скорость: | ≤0,08 м/с |
Средняя вязкость | ≤0. |
Соединение процесса | фланг, или метод установки и спецификации, указанные клиентом |
Материал: | Труба воздуховода : 304; 316L; Ptfe Поплавок : 304, 316L, PTFE; Титана |
4Pa.S (обогрев куртки может быть использован для улучшения условий вязкости)Индикатор магнитного уровняшироко используется в электроэнергетике, нефтяной, химической, металлургии, энергетике, охране окружающей среды, судостроении, строительстве и других отраслях промышленности в производственном процессе, измерениях и контроле уровня жидкости, различных башнях, танковом и котельном оборудовании. Эта серия продуктов соответствует стандарту химической промышленности «магнитный поплавок типа калибровочных технических условий» HG /T2742-1995product развития и производства.
Hot Tags: индикатор уровня воды, Китай, завод, индивидуальный, оптовый, цена
Схема трехуровнего индикатора уровня жидкости » S-Led.
Ru Индикатор служит для индикации заполнения или опустошения резервуара с водой. Он показывает три состояния — «минимум», «норма», «максимум». Датчик электрический, основанный на электропроводности воды. Если резервуар неэлектропроводный, датчик будет из четырех стержней из нержавеющей стали. Если резервуар электропроводный — из трех. Индикатор работает таким образом : при минимальном уровне воды индикатор издает непрерывный звук высокого тона, который прекращается при заполнении резервуара до нормального уровня.
При переполнении резервуара «максимум», индикатор издает прерывистый звук высокого тона, который прекращается при отпивании воды до уровня «норма» и ниже этого уровня.
На рисунке показана принципиальная схема индикатора со схематическим изображением не электропроводного резервуара. Система датчиков состоит из четырех стрежней. Стержень «1» расположен так, что его конец погружается в воду при переполнении (уровень «максимум»). Конец стержня «2» должен быть точно напротив отметки «норма».
И конец стержня «3» должен быть чуть выше отметки «минимум». Стержень «4» опущен до самого дна, если резервуар электропроводный этот стержень исключается, а точка общего провода подсоединяется к корпусу резервуара.
Схема электронного устройства состоит из двух RS-триггеров на D1.1-D1.2 и на D2.1-D2.2, выполняющих роль контрольных устройств, и двух мультивибраторов — частоты 2-3 Гц на элементах D3.1-D3.2 и частоты 700-1000 Гц на элементах D3.3-D3.4, формирующих сигнальные импульсы, которые поступают на ключевой каскад на VT1 и воспроизводятся электромагнитным капсюлем В1.
Предположим, в исходном состоянии резервуар пуст. Тогда на вывод 1 D2.1 через R3 поступает высокий логический уровень, и триггер D2.1-D2.2 устанавливается в нулевое состояние. Диод VD1 открывается и через него на вывод 8 D3.3 поступает логический нуль. Это приводит к запуску мультивибратора на элементах D3.3-D3.4 и звукоизлучатель В1 издает непрерывный звук высокого тона.
Теперь начинаем доливать воду.
Сначала погружается конец штыря «3», через воду возникает электрическая связь между ним и штырем «4». Сопротивление между этими штырями значительно ниже чем R3 и напряжение на выводе 1 D2.1 принимает нулевой уровень. Но поскольку триггер D2.1-D2.2 находится в устойчивом нулевом состоянии звучание сигнализатора не прекращается. Поэтому воду продолжаем доливать.
Как только уровень воды достигнет штыря «2», образуется электрическая связь между штырями «2» и «4» и логический уровень на выводе 12 D1.3 станет нулевым. На выходе этого элемента будет единица, которая поступит на вывод 6 D2.2 и триггер D2.1-D2.2 перейдет в устойчивое единичное состояние. Диод VD1 закроется и через резистор R4 на вывод 8 D3.3 поступит единичный уровень напряжения. Это вызовет срыв генерации мультивибратора D3.3-D3.4 и звучание сигнализатора прекратится.
Теперь резервуар заполнен до нормального уровня и сигнализатор молчит. Если из резервуара отлить воду, так чтобы было ниже минимума, описанные выше процессы повторятся и снова зазвучит непрерывный звуковой сигнал.
Если продолжать доливать воду, то в какой-то момент её уровень достигнет максимального. В воду пофузится стержень «1», это приведет к возникновению электрической связи между ним и стержнем «4», а поскольку сопротивление воды значительно ниже чем R2, то напряжение на выводе 1 D1.1 будет равно нулевому логическому уровню. Триггер D1.1-D1.2 переключится в устойчивое нулевое положение.
Логический ноль с вывода 4 D1.2 поступит на вывод 1 D3.1, что приведет к запуску мультивибратора на D3.1-D3.2. Отрицательные перепады импульсов на его выходе будут периодически, с частотой 2-3 Гц, открывать диод VD2, напряжение на резисторе R4 будет периодически меняться с нулевого на единичное, и мультивибратор D3.3-D3.4 будет вырабатывать пачки импульсов частоты 700-1000 Гц, следующие с частотой 2-3 Гц. Эти пачки поступят через D2.3 на транзисторный ключ VT1 и звукоизлучатель В1 будет издавать прерывистые звуки высокого тона.
Это звучание будет продолжаться до тех пор, пока мы не отольем воду так, чтобы конец стержня «2» оказался над водой.
Электрическая связь через воду между стержнями «2» и «4» прекратится и на вывод 12 D1.3 через R1 поступит напряжение единичного уровня. На выходе D1.3 будет ноль, который установит триггер D1.1-D1.2 в единичное состояние.
Это вызовет срыв генерации мультивибратора D3.1-D3.2 и звучание прекратится. При необходимости с этого сигнализатора можно снимать уровни для устройства управления водяным электронасосом. Когда на выводе 4 D2.2 будет единица нужно чтобы насос включался, а когда нуль — выключался.
Конструкция датчика произвольная, это может быть пластина из оргстекла, на которой закреплены стержни разной длины из нержавеющей стали, а сама пластина крепится зажимом к краю резервуара. Все зависит от размеров резервуара и конкретных возможностей.
Капсюль ТК-47 можно заменить на ТОН, ТМ-2 или на малогабаритный динамик. Если использовать микросхемы серии К561 или К564 можно будет питать сигнализатор напряжением в пределах 5…15В. Транзистор КТ315 можно заменить любым транзистором соответствующей структуры.
Диоды КД521 -любые кремниевые малогабаритные импульсные или выпрямительные (КД503, КД522, КД102, КД103, КД105). Тон звука можно установить подбором номинала R6, а частоту прерывания — R5.
