Как подключить индукционную варочную панель Graude
Основная продукция фирмы — кухонные плиты со всеми типами нагрева. В числе их преимуществ немаловажное место занимает легкий монтаж, не требующий больших усилий. Каким же образом можно подключить индукционную варочную панель Graude?
Инструкция по монтажу
Встроенные варочные поверхности Graude устанавливаются в столешницу — для этого необходимо вырезать в ней отверстие в соответствии с размерами, приведенными в инструкции, оставив со всех сторон запас 5 см. Столешница должны быть ровной и прочной, без лишних декоративных элементов, а толщина ее при этом должна составлять не менее 30 мм. Следует обратить внимание на материал столешницы и убедиться, что он способен выдерживать высокие температуры и не подвергаться деформации. Стоит проверить также, что устройство достаточно вентилируется. Если над плитой планируется разместить вытяжку или шкаф, необходимо оставить между ними расстояние не менее 55-60 мм.
Очень важная составляющая безопасного монтажа — отдельная розетка со свободным доступом и заземлением или клеммная колодка, параметры которой соответствуют параметрам прибора. Сетевой кабель не должен соприкасаться с нагретыми элементами, перекручиваться или перегибаться.
Стеклокерамическую поверхность можно монтировать над духовым шкафом, но ни в коем случае не над холодильником, посудомоечной или стиральной машиной и другим оборудованием с подключением к водопроводу. Если под плитой будет располагаться тумбочка или шкаф, между ними и варочной панелью нужно разместить теплоизолирующее ограждение. Рекомендуется поручить создание электрического подключения квалифицированному специалисту из специализированного сервисного центра или как минимум посоветоваться с ним перед установкой прибора.
Когда все условия соблюдены, прибор предстоит осторожно извлечь из упаковки, избегая острых краев, и поместить в нишу, где закрепить при помощи крепежного набора.
Варочная панель Graude IK 30.1 S
Варочная панель Graude IK 30.1 C
Варочная панель Graude IK 45.0 S
Варочная панель Graude IK 60.0
Варочная панель Graude IK 60.1
Варочная панель Graude IK60.1E
Варочная панель Graude IK 60.1 F
Варочная панель Graude IK 60.0 AC
Варочная панель Graude IK 60.0 KEL
Варочная панель Graude IK 60.0 AW
Варочная панель Graude IK 60.
1 WF
Варочная панель Graude IK 60.2 BW
Варочная панель Graude IK 60.0 AS
Варочная панель Graude IK 30.1 W
Варочная панель Graude IK 60.1 KS
Варочная панель Graude IK 60.2 B
Как подключить варочную панель Maunfeld
Богатый и разнообразный ассортимент — одно из важнейших преимуществ британской компании Maunfeld. Покупатель может приобрести плиты всех типов — электрические, индукционные, газовые, с подробными руководствами пользователя, где в том числе объясняется, как подключить варочную панель Maunfeld. Встраиваемые модели устанавливаются в столешницу, желательно вдали от водопровода или холодильника. Напомним, что подключение газовых устройств самостоятельно производить запрещается — для этого необходимо вызвать специалиста из газовой службы.
При установке электрических и индукционных варочных поверхностей Maunfeld необходимо вырезать в столешнице отверстие в соответствии с размерами, указанными в инструкции — если, конечно, оно не было предусмотрено ранее.
Со всех сторон следует оставить запас около 5 см, а толщина столешницы должна составлять не менее 30 мм. Так же важен материал — он должен быть жаропрочным, выдерживать высокие температуры и не деформироваться. В комплекте с прибором идет уплотнение, которое предотвращает попадание жидкости в столешницу и ее разбухание. Уплотнительная лента приклеивается на расстоянии 2 мм от торца панели. Под столешницей необходимо зазор не менее 25 мм для свободной циркуляции воздуха и для предотвращения перегрева. Если все условия выполнены, следует установить само устройство. Панель крепится на фиксирующие скобы, которые также входят в комплект и прочно удерживают ее на месте.
Перед подключением к сети питания необходимо ознакомиться с информацией об электрических соединениях — она указана на табличке на корпусе устройства рядом с клеммной коробкой. Для присоединения к электрической сети нужно заранее предусмотреть установку отдельной розетки с заземлением. Для соблюдения требований безопасности следует также установить специальный выключатель для размыкания всех полюсов с расстоянием между разомкнутыми контактами не менее 3 мм.
Если вилка отсутствует, подключение производится при помощи кабеля, который присоединяется к клеммам. В большинстве моделей от Маунфилд для заземления используется провод желто-зеленого цвета. Если подключение к электросети вызывает затруднения, рекомендуется поручить его квалифицированному специалисту из сервисного центра.
Товар участвует в акциях:
Акция! Скидка до 15% на товары бренда Maunfeld
Подробнее
Индукционная варочная панель MAUNFELD EVI.F291-BK
Товар участвует в акциях:
Акция! Скидка до 15% на товары бренда Maunfeld
Подробнее
Электрическая варочная панель MAUNFELD EVCE.292F.D-BK
Товар участвует в акциях:
Акция! Скидка до 15% на товары бренда Maunfeld
Подробнее
Электрическая варочная панель MAUNFELD EVCE.593.T-BK
Товар участвует в акциях:
Акция! Скидка до 15% на товары бренда Maunfeld
Подробнее
Электрическая варочная панель MAUNFELD EVSE594FDBK
594F.D-BKТовар участвует в акциях:
Акция! Скидка до 15% на товары бренда Maunfeld
Подробнее
Электрическая варочная панель MAUNFELD MVSE59.4HL-BK
Товар участвует в акциях:
Акция! Скидка до 15% на товары бренда Maunfeld
Подробнее
Индукционная варочная панель MAUNFELD EVI.594.FL2(S)-GR
Товар участвует в акциях:
Акция! Скидка до 15% на товары бренда Maunfeld
Подробнее
Индукционная варочная панель MAUNFELD MVI31.2HZ.2BT-WH
Товар участвует в акциях:
Акция! Скидка до 15% на товары бренда Maunfeld
Подробнее
Товар участвует в акциях:
Акция! Скидка до 15% на товары бренда Maunfeld
Подробнее
Индукционная варочная панель MAUNFELD MVI59.
2FL-WH
Электрическая варочная панель MAUNFELD EVCE.775.SM.T-BK
Кабель, необходимый для установки новой индукционной плиты на существующий кабель духовки
Привет. Нам нужна новая индукционная плита взамен старой газовой.
Новая варочная панель рассчитана на 7,2 кВт. Вместо того, чтобы получить новый провод для поддержки варочной панели, мы подумали о том, чтобы использовать существующий провод духовки для питания как новой варочной панели, так и духовки.
Мощность существующей печи составляет 5,2 кВт.
Существующая газовая плита подключается к отдельной коробке с предохранителем на 3 ампера, поэтому очевидно, что ее нельзя использовать для новой плиты.
В чем мы не уверены, так это в рейтинге существующего кабеля для духовки, и мы собираемся нанять профессионала, чтобы он посмотрел.
А пока есть простой способ узнать рейтинг? Это очень толстый серый кабель (шириной около 15 мм), а провода внутри него состоят примерно из 6 скрученных медных проводов. Общая толщина комбинированной меди составляет около 3-4 мм. На внешней оболочке провода нет явной маркировки.
Кроме того, какой номинал кабеля мне нужен для поддержки как духовки, так и новой варочной панели? Я пытался разобраться, но потом запутался с «разнообразием (?)»
Я знаю, я сказал, что к нам придет парень, чтобы посмотреть на это, но это так, я вроде как знаю, о чем он говорит !!
Обновление 22 марта
Спасибо за все ответы. Электрик посмотрел и порекомендовал либо модернизацию существующего кабеля и предохранителя, либо новый отдельный кабель от блока предохранителей к собственной распределительной коробке за шкафами, что кажется самым простым вариантом, поскольку его можно провести снаружи, а не под половицами.
3
3 ответа от электриков MyBuilder
Лучший ответ
Служба электробезопасности
Scarning • На сайте с 17 окт.
2011 • 696 рабочие места,
Похоже, у вас есть кабель диаметром 6 мм, который без проблем выдерживает 40 ампер.
Обычно вы складываете два элемента вместе, чтобы получить 12,4 кВт (12400 Вт/230 вольт = 53 ампера). В идеале 10-миллиметровый кабель от блока предохранителей был бы лучшим вариантом, но, принимая во внимание разнообразие, вы обычно допускаете постоянное использование 10 ампер, так что это снижает ток до 43 ампер, и тогда вы допускаете около 30% этого (т.е. 30% 43 ампера = примерно 15 ампер), поэтому кабель 6 мм с MXCB на 32 ампера должен подойти, но поговорите со своим электриком и посмотрите, что он скажет.
2014-03-17T18:35:01+00:00
Ответ получен 17 марта 2014 г.
Домашние электрические системы и системы безопасности
Manchester • На сайте с 29 июля 2015 г. • 15 рабочие места, 100% положительный обратная связь
Стандартная цепь для духовки и варочной панели мощностью до 15 кВт представляет собой двойную цепь 6 мм и заземление с автоматическим выключателем на 32 А типа B, что обеспечивает разнообразие (поскольку ваш кухонный прибор не всегда постоянно использует полную мощность из-за термостатического контролируемый)
2015-10-13T13:55:02+01:00
Ответ получен 13 октября 2015 г.
Кевин Кэссиди строительные подрядчики
Аккрингтон • Участник с 16 декабря 2010 г.
• 45 рабочие места, 100% положительный
обратная связь
Использование разнонаправленных кабелей T+E 6 мм подходит для работы с духовкой и варочной панелью мощностью до 15 кВт в соответствии с руководством по эксплуатации, приложение h5, если это не противоречит инструкциям производителя по установке.
2014-03-17T18:35:01+00:00
Ответ получен 17 марта 2014 г.
кухонь — Подключение двухфазных/трехфазных плит в Нидерландах
спросил
Изменено 1 год, 2 месяца назад
Просмотрено 2к раз
Мне нужно заменить сломанную индукционную плиту на другую той же модели (IKEA Matmässig, просто для полноты картины).
Первоначальное подключение к сети было выполнено в соответствии с выделенной ниже схемой 400 В 2L-1N, соответствующей двухфазной схеме, которая очень распространена в Нидерландах.
Единственное отличие состоит в том, что для подключения к нейтральной клемме используются как синий, так и серый провода к штекеру типа Perilex. На самой вилке серый провод соответствует контакту L3. Однако фактическое питание розетки двухфазное, и полюс, соответствующий L3 в розетке, имеет 0 вольт.
Новая версия варочной панели немного отличается. Варианты подключения включают двухфазную схему подключения 400В, а также дополнительную схему для НЛ. Мне кажется, что любой из них будет работать нормально.
Мои вопросы:
- в чем реальная разница между первой и третьей схемами, показанными ниже?
- , если в системе Perilex есть полюс, который иногда находится под напряжением (трехфазный), а иногда нейтральный (двухфазный), не может ли это привести к досадным недоразумениям?
- кухни
- 240В
- Нидерланды
15
Первоначальное подключение к сети было выполнено по выделенной ниже схеме 400 В 2L-1N, что соответствует двухфазной схеме, очень распространенной в Нидерландах.
На самом деле, обычная двухфазная установка 400 В в Нидерландах — это 2L- 2 N со второй нейтралью на том, что вы указали как контакт L3.
И это даже не собственно 2-х фазный, а 2 однофазных соединения, соединенных вместе.
в чем реальная разница между первой и третьей схемами, показанными ниже?
Разница в том, что у вас есть 2 нейтральных провода, которые, возможно, необходимо сбалансировать с соответствующим проводом под напряжением по величине тока, который они передают, по сравнению с одним нейтральным проводом.
Со старой варочной панелью (и левой схемой подключения на новой), если на вашей панели есть два автоматических выключателя типа GFCI, которые соединены вместе для питания варочной панели, есть вероятность, что оба прерывателя независимо измеряют дисбаланс между током, подаваемым на нагретый провод, и током, возвращающимся на нейтральный провод, и сделать вывод о замыкании на землю, хотя в действительности некоторый ток подается на провод под напряжением выключателя 1 и возвращается на нейтральный провод выключателя 2.
При правильной схеме подключения новой варочной панели варочная панель может гарантировать, что ток, поступающий на L1, возвращается на N1 и, соответственно, на L2/N2.
, если в системе Perilex есть полюс, который иногда находится под напряжением (трехфазный), а иногда нейтрален (двухфазный), разве это не может привести к досадным недоразумениям?
На это я не могу точно ответить, так как я не электрик. Но вы должны быть в состоянии сказать на панели, поставляется ли розетка Perilex с 2 или 3 фазами. Просто небезопасно вслепую подключать новый прибор, не проверив, соответствует ли питание в розетке потребностям прибора.
6
Конечно, многие думают так же. «Нейтральный — это просто нейтральный, какая разница? Все равно сзади на панели ». Но мы не вернулись к панели. Были здесь. Так что это важно.

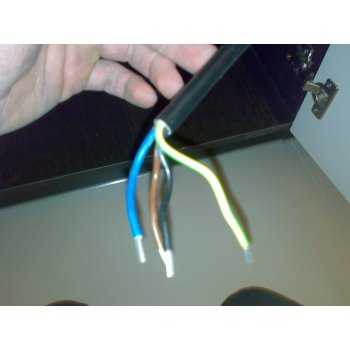

Похоже, они использовали 4-жильный кабель + заземление, чтобы провести 2 «горячих» (черно-коричневый) и 2 «нейтральных» (сине-серый) от панели сюда.
Немного странно, но нормально.
, если в системе Perilex есть полюс, который иногда находится под напряжением (трехфазный), а иногда нейтрален (двухфазный), разве это не может привести к досадным недоразумениям?
Да, ты чертовски прав! Я ожидаю, что , по крайней мере, для проводов, которые будут окрашены, заклеены лентой или покрыты рукавами, чтобы указать на их функциональность.
Итак… Первое, что вам нужно сделать, это заглянуть в потребительский блок и УБЕДИТЬСЯ, что это действительно так, и что серый кабель заканчивается на нейтральной полосе. Потому что, если он перейдет в горячую фазу, он «взорвется».
В любом случае, если и синий, и серый идут на нейтральную полосу, то можно подключить как на схеме 3.
в чем реальная разница между первой и третьей схемами, показанными ниже?
Варочная панель подключена таким образом, что ток на клемме 1 возвращается на клемму 4*, а ток на клемме 2 возвращается на клемму 5*.
Таким образом, каждый горячий провод возвращает свой ток на отдельную нейтраль.
Это очень важно, если в доме однофазная проводка с обоими горячими проводами при одинаковом фазном потенциале (между ними 0 вольт). Если оба попытаются вернуться по одному и тому же нейтральному проводу, это приведет к перегрузке этого нейтрального провода.
«Но это будет не 1 нейтральный провод, а 2 параллельных нейтрали!» Вы так уверены? Кто сказал, что один из этих нулевых проводов не оборвался или не имел плохого контакта? Чего вы хотите, если обрывается нейтральный провод, так это чтобы плита перестала работать, чтобы человек пошел и починил ее. Если один нейтральный провод выходит из строя незаметно, другой бесшумно перегружается. Вот почему распараллеливание не разрешено (без экзотических защит, таких как слияние).
Очевидно, это не имеет значения, если 2 горячие точки находятся на разных фазах. Но это позволяет без проблем переставлять фазы.
* или эти, наоборот.
2
Секреты варочных панелей
Большинство варочных панелей, продаваемых в Европе, поддерживают однофазное или двухфазное питание. Это работает так: внутри варочная панель разделена на две половины, так что одна клемма «L» питает, скажем, две левые зоны, а другая клемма «L» питает правые. Это относится как к традиционным, так и к индукционным плитам.
Такую варочную панель можно подключить двумя основными способами:
- Однофазный, обе «L» соединены перемычкой и подключены к линейному проводу, все это в однофазной цепи. Таким образом, две половины варочной панели соединены параллельно. Учитывая, что цепи почти всегда ограничены 16 А, это ограничивает общую доступную мощность. Традиционные варочные панели старой школы отключали бы выключатель, когда вы включали все зоны на максимальную мощность, современные индукционные варочные панели обычно можно запрограммировать на ограничение общей мощности.
- Две фазы, каждая из которых подключена к одной клемме «L» и питает одну половину варочной панели. Это дает вам почти 7,4 кВт общей мощности, чего достаточно для всех.
Обратите внимание, что «400 В» в этих руководствах по установке никогда не относится к фактическому напряжению. Я никогда не видел варочной панели, которая действительно была бы подключена по схеме треугольника, используя межфазное напряжение 400 В. «400 В» — это просто якобы удобное для клиента сокращение от «трехфазного обслуживания».
Теперь для Нидерландов
Многие люди застряли в квартирах с однофазным питанием. Как я упоминал выше, в большинстве стран ЕС это имеет раздражающее последствие ограничения вашей варочной панели до 3,7 кВт (если только у вас нет цепи> 16 А, что обычно не допускается для таких цепей). Голландский обходной путь для этого заключается в том, что вы питаете варочную панель током 2×16 А от одной фазы. Это называется «kookgroup», реализуемое с помощью двух однофазных выключателей с ручкой.
Тогда вашей варочной панели не нужно заботиться о том, действительно ли у вас трехфазное питание или нет. (Помните, что варочные панели на самом деле не работают от 400 В, поэтому им все равно, питаются ли обе «L» от одной и той же фазы или нет.)
Загвоздка здесь в том, что нейтрали не имеют перегрузки по току защита. Это не проблема с двухфазным питанием, потому что 16 А L1-N плюс 16 А L2-N эквивалентны -16 А L3-N на нейтрали. Но если обе половины питаются от одной и той же фазы, нейтраль увидит вдвое больший ток и загорится. Вы не можете просто запараллелить провода, соединив их на концах, потому что нагрузка никогда не разделится поровну. Но вы можете использовать отдельный нейтральный провод для каждой половины варочной панели, как показано на последней диаграмме.
В настоящее время особенностью Нидерландов является то, что для прерывания нейтрали также требуется отключение цепи на техническое обслуживание. Таким образом, типичный выключатель не просто однополюсный, как везде, а 1P+N (однополюсная защита от перегрузки по току плюс отключение нейтрали).
Вот почему вы никогда не должны смешивать нейтрали нескольких цепей. Тем не менее, это также упрощает добавление защиты от замыканий на землю (ALS), потому что вы просто меняете выключатель, не нужно ничего делать с проводкой.
Перилекс
Темная тайна в том, что не все Перилексы рождаются одинаковыми. Розетки для варочных панелей (питание от «кукгропа») имеют две фазы, две нейтрали. Никогда не пытайтесь подключить трехфазный электродвигатель к розетке на варочной панели, даже если он выглядит так же, как Perilex, который может быть у вас в мастерской.
4
Мне удалось найти дополнительную информацию, поэтому я добавлю ее сюда.
Самое главное, схема у меня с двумя токоведущими и двумя нейтральными клеммами в розетке не двухфазная. Активные клеммы находятся на одной фазе. Это просто способ, используемый в NL, чтобы увеличить мощность устройства.
Хотя розетка и вилка представляют собой блоки Perilex, предназначенные для трехфазного питания, такое расположение является нестандартным, но очень распространенным в Нидерландах.
Каждая установка такого рода является единичной — не существует стандарта для того, какие выводы являются активными, а какие нейтральными. Это означает, что каждое подключенное устройство должно быть подключено к этой конкретной установке.
2
Если у вас сеть на 400 В, НЕ ИСПОЛЬЗУЙТЕ перемычку между L1 и L2. Это было бы прямым коротким замыканием и отключением выключателя. Обозначение L1 L2 означает, что это разные фазы и их нельзя замкнуть накоротко.
Перемычка должна проходить через две нейтральные клеммы, поскольку две фазы могут иметь одну и ту же нейтраль.
РЕДАКТИРОВАТЬ
«NL» на крайнем правом графике заставляет задуматься, применимо ли это к вам. «L», по-видимому, относится к однофазной схеме с двумя отдельными «горячими точками» в одном и том же кабеле, но на одной фазе. В этом случае они не могли бы использовать нейтраль, потому что это перегрузило бы нейтраль. Если это так, то между двумя горячими контактами (оба помечены буквой «L») будет нулевое напряжение.
РЕДАКТИРОВАТЬ’
Чтобы ответить на этот вопрос, я немного набросал и поискал информацию, и вот откуда берется коэффициент амплитуды для разности напряжений между двумя синусоидальными фазами одной частоты и одной амплитуды, но разных фаз.
sqrt(2(1 — cos phi)), где phi — относительный фазовый угол.
Это дает правильные результаты для phi = 0, phi = 120 градусов и phi = 180 градусов, которые соответственно равны 0, sqrt(3) и 2. Таким образом, 3 в коэффициенте для 3-фазной мощности равно не получено из sqrt количества фаз.
Этот коэффициент объясняет, почему 3 фазы в Европе дают как 230 В, так и 400 В, а в Северной Америке дают как 120 В, так и 208 В, и как разделенная фаза в США дает 120 В и 240 В.
РЕДАКТИРОВАТЬ
Несмотря на «400 В» на этикетке, варочная панель, вероятно, не использует доступные 400 В между фазами 1 и 2. Она должна использовать 230 В между фазой и нейтралью каждой фазы. Одна нейтраль способна нести сумму токов двух фаз при относительном фазовом угле 120 градусов.
