Инструмент для пайки, монтажа и демонтажа ИМС

Выберите страну

Выберите регион

Выберите город


Все инженеры видели паяльник, большинство держало его в руках, многие паяли кабели, некоторые — радиоэлементы на печатных платах. Но даже эти немногие, скорее всего, работали с дискретными компонентами и интегральными микросхемами (ИМС) в корпусах DIP, выводы которых запаиваются в отверстия печатной платы. Как это было непросто (шаг выводов всего 2,5 мм)! С имевшимся на тот момент инструментом такая операция была почти на пределе возможностей.

Сегодня работа с ИМС без специализированного инструмента невозможна вообще — почти все элементы устанавливаются на поверхность печатных плат (технология Surface Mounting Device, SMD), имеют малый шаг выводов и миниатюрные размеры. Инструмент для монтажа и демонтажа ИМС чрезвычайно разнообразен по своему назначению и цене. Однако даже паяльник нужного вида и с нужным жалом окажется никчемной железкой, если его использовать без надлежащего флюса и припоя.

Как бы то ни было, традиционный паяльник не исчез. Он видоизменился, улучшив старые и приобретя новые свойства. Это и высоконадежные нагревательные элементы, и простота замены жала даже во время работы, и точнейший электронный контроль за его температурой с помощью встроенного датчика, и удобная рукоятка, и защита от статического электричества, и даже специальная подставка с губкой для очистки жала.

Между тем традиционные средства удаления припоя при демонтаже — отсос, калибр и лента — почти не изменились. Принцип действия первого прост — всасывание расплавленного припоя за счет создаваемого подпружиненным поршнем разрежения. Особенно удобен этот способ для очистки отверстий печатных плат. Второй способ еще проще — расплавленный припой выталкивается из отверстий с помощью стальных прутков-калибров (раньше в этих целях использовались заточенные спички или иглы от медицинских шприцев). Ну а третий просто примитивен — припой удаляется за счет впитывания, как чернила промокашкой. Но годится он лишь для удаления избытков припоя с контактных площадок после монтажа или очистки их после демонтажа микросхем.

Однако упомянутые выше средства непригодны для работы с современными типами корпусов для поверхностного монтажа. Выполнение любой операции в этом случае возможно только с помощью паяльников, имеющих специальную конструкцию. Основные отличия от традиционного паяльника заключаются в следующем. В некоторых ситуациях для одновременного разогрева всех контактов жало должно охватывать деталь с двух или четырех сторон. При пайке компонентов SMD разогрев припоя производится не жалом, а горячим воздухом, подаваемым через сопла. Отсос припоя осуществляется вакуумным насосом (допустимые температура и время нагрева элементов строго ограничены). Кроме того, вакуум используется и для захвата присоской корпусов ИМС при их демонтаже.

Следовательно, на рабочем месте должно быть несколько паяльников с большим набором сменных рабочих органов. Полный комплект состоит как минимум из четырех паяльников. Традиционный паяльник для запайки выводов элементов в отверстия, а также для монтажа и демонтажа компонентов SMD с двумя выводами. Аналогичный паяльник для демонтажа запаянных в отверстия выводов с полым жалом, канал которого подключен к вакуумному насосу. Термовоздушный паяльник для монтажа и демонтажа ИМС SMD с помощью горячего воздуха. И, наконец, паяльник для пайки ИМС SMD с двух- или четырехсторонним расположением выводов. Некоторые производители выполняют такой паяльник в виде пинцета, каждая половинка которого имеет свой нагреватель и свое жало.

Набор сменных рабочих органов должен соответствовать типоразмерам и видам корпусов используемых элементов — иначе все достоинства паяльников пропадут зря. Это недешевое удовольствие, так как полный набор приспособлений к упомянутым паяльникам может содержать более 50 жал и насадок.

Нормальное функционирование такого мощного набора паяльников обеспечивает так называемая паяльная станция. В зависимости от вида выполняемых работ паяльная станция способна поддерживать независимую и одновременную работу от одного до четырех паяльников (станция на 1 и 3-4 паяльника). На станции обычно имеются аналоговый или цифровой регулятор и индикатор температуры жала, регулятор расхода воздуха и таймер управления его подачей для термовоздушного инструмента.

Выполнение больших объемов работ можно ускорить за счет применения специальных устройств.

Например, при лужении выводов используется ванна с расплавленным припоем. Для выполнения всего набора операций по подготовке компонентов к пайке данные устройства могут иметь несколько ванночек с припоем разной температуры плавления и различными флюсами. Работу в труднодоступных местах позволяют облегчить бесшнуровые паяльники с питанием от аккумуляторов. Жало и нагреватели таких паяльников имеют специальную конструкцию, обеспечивающую мгновенный (до 5 с) разогрев и поддержание стабильной температуры в дальнейшем. Благодаря этому паяльник включается только на время пайки и может работать до 5 часов.

Особняком стоят газовые паяльники. Разогрев жала в них осуществляется за счет каталитического окисления газа. Следовательно, они могут эксплуатироваться, даже когда электропитание отсутствует. Но достоинство их не только в этом. Вес таких паяльников намного меньше, чем у бесшнуровых электропаяльников. Разогреваются они менее чем за 20 с, а одной заправки газа хватает на 90 мин.

После выключения на жало можно почти сразу надеть колпачок, чтобы положить паяльник в карман. Хорошие паяльники отличаются длительным сроком эксплуатации жал, автоматическим поджигом, регулировкой расхода газа (т. е. температуры) и поставляются с набором жал (обычные разного диаметра, горелка для термоусадки, высокотемпературная горелка, нож для резки пластика).

Но и на этом список всего, что необходимо для пайки, не заканчивается. Например, в ряде случаев невозможно обойтись без пинцета. Пинцеты бывают нескольких видов, в зависимости от решаемых ими задач (захват деталей и/или отвод от них тепла). Мелкие детали обычным пинцетом не захватить, и для них нужен вакуумный пинцет. Вакуум в таких пинцетах может создаваться встроенной грушей или внешним насосом. Еще одна необходимая вещь — зажим для фиксации мелких плат или крупных деталей при пайке.

Зачистка мест пайки после монтажа от флюса, удаление брызг припоя с поверхности плат, проверка пространства между выводами на предмет отсутствия перемычек выполняются скрайберами, щупами и щетками. Иногда все эти необходимые «мелочи» можно приобрести в виде готовых наборов. Такие наборы и обходятся дешевле, и хранить инструменты в них удобнее.

Пайка — занятие для здоровья не безвредное. Если централизованная система дымоудаления отсутствует, то хорошо иметь хотя бы локальную. С этой целью с успехом может использоваться вентилятор со сменным углеродным фильтром. Надо только не забывать вовремя менять фильтр.

Стоит отметить, что если ИМС может потребоваться поменять в процессе эксплуатации (например, ПЗУ, ПЛМ, процессоры), то обычно такие схемы устанавливаются в контактное устройство («колодку»), чтобы их можно было заменить без пайки. Устанавливаются подобные ИМС легко, а вот извлечь их без специальных съемников очень сложно (исключение составляют колодки программаторов и тестовых устройств с нулевым усилием). Попытка сделать это с помощью подручных средств обычно приводит к поломке ИМС и/или колодки. Естественно, что свой отдельный съемник применяется для каждого вида, а иногда и типоразмера корпуса. Стоят такие приспособления недешево, поэтому приобретать их следует по мере необходимости.

Оборудование для пайки выделяется среди всего прочего инструмента своей высокой технологичностью. Качество его работы сильно зависит от качества расходных материалов, а срок службы — от соблюдения рекомендованных технологий и правил обслуживания (например, достаточно перегреть или неправильно почистить жало, и его придется менять). А раз так, то, если у такого оборудования не будет постоянного хозяина и оно будет эксплуатироваться по очереди несколькими людьми, вы вряд ли добьетесь качественного выполнения работ.

Инструменты для пайки микросхем – паяльные принадлежности

Приборы и инструменты для пайки

Описание приборов и инструментов, которые необходимые для пайки. Основные аспекты при выборе инструментов и приборов.

Как говорят, настоящий хозяин должен уметь многое, в том числе и паять. Не спорю, паять сложные платы это не просто, должны присутствовать знания, практика, дорогие приборы и инструменты. Но в хозяйстве, где нужно починить что-то элементарное, особых навыков и дорогостоящих приборов и инструментов для пайки не надо. Про то, как правильно паять сегодня говорить не будем, а вот про то, что нужно иметь из инструментов и приборов, как раз вспомним.

Приборы и инструменты для пайки:

Паяльник

Паяльник – главный прибор, без которого в пайке никуда. Выбирать паяльник нужно серьезно и не спеша. Основные критерии при выборе паяльника – это его мощность и размеры. Размер должен соответствовать тому, что вы будете паять, и почти во всех случаях он соответствует мощности паяльника, но бывают и исключения.

Для пайки радиодеталей и ремонта домашних электроприборов подходящий размер паяльника — 25 см и диаметр жала не более 4 мм.

Теперь о мощности. Как мы уже знаем со школьных лет, измеряется она в ваттах. Советую приобрести два паяльника: 25 ватт и 40-60 ватт. Первый подходит для паяния микросхем и различных небольших деталей, а второй для пайки деталей более больших размеров, залуживания плат и массивных контактов.

Подробую информацию о выборе паяльника смотрите здесь — Как правильно выбрать паяльник

Электроизмерительный тестер

Тестер (по другому его еще называют мультиметр) штука весьма полезная. Определяют им наличие разрывов, измеряют напряжение и сопротивление. В нашем случае стоит выбирать недорогой тестер, с небольшим набором функций.

Подставка под паяльник

Так как главный паяльный агрегат нагревается до 300 градусов, подставка под него – очень полезная вещь. Советую обзавестись ей сразу же после покупки паяльника. Я этого не сделал, в итоге получил прожженный стол и несколько расплавленных предметов. Стоит она недорого, но я не тратил денег на покупку этого предмета, пошел другим путем, немного поискав в интернете, нашел отличную простенькую схему изготовления этой подставки, которой и следовал, в итоге, потратив немного времени и сил, я сэкономил немного денег.

Канифоль и припой

Припой – это сплав свинца с оловом. Дышать этим сплавом вредно, при пайке советую проветривать помещения. Используют припой для облуживания паяльных поверхностей.

Канифоль – это затвердевшая смола. Дышать этим веществом также вредно. Используют для снятия оксидных пленок и обезжиривания поверхностей.

Инструменты для пайки:

Пинцет – опциональная вещь. Помогает работать с мелкими деталями, доставать что-либо из труднодоступных мест и т.п. Пинцет стоит брать немассивный с острым концом, так как им можно будет и соскребать, и ковырять.

Бокорезы. Их используют для зачистки проводов. Также бокорезами кусают различные предметы, которые мягче железа.

Напильник. Этот предмет понадобится для спиливания жала паяльника. В нашем случае стоит купить напильник небольшого размера.

Набор отверток. Думаю, зачем они нужны, говорить вам не надо. Стоит прикупить целый набор с различными насадками. Но экономить на наборе отверток не надо, дешевые выкрутки очень быстро съедаются и становятся непригодными для эксплуатации.

Для экономии времени все это желательно хранить в одном месте, в какую-либо коробку, чемодан или тумбочку.

Не спорю, это не весь перечень предметов, которые используются при пайке, но в статье описаны лишь те, что необходимо иметь в хозяйстве. Купить это все можно в магазине или на радио базаре.

Паяльник — это иснтрумент повышенной опасности, поэтому обращаться с ним необходимо очень осторожно! Кроме этого, при пайке выделяются вредные для здоровья пары олова и свинца, поэтому, прежде чем начать пяять, прочитайте эту статью — Что такое пайка? Безопасность при пайке. Жизнь и так слишком короткая, так что не стоит еще нам самим ее сознательно укорачивать!

Паяльник

К наиболее часто используемым инструментам при паяльных работах относится паяльник. Без него сложно представить оборудование рабочего места. Паяльники применяют любители и профессионалы. Все зависит от вида инструмента.

Молотковый

Для соединения больших, массивных деталей применяют молотковые паяльники, названные так из-за своей формы, похожей на молоток. Они разогреваются в печах или жаровнях и, обладая большой тепловой инерцией, долго остаются нагретыми.

Такое оборудование используют для пайки крупных деталей.

Электрический

Самый традиционный способ пайки – при помощи электрического паяльника. Устроен он очень просто – в металлическом корпусе заключен нагревательный элемент, который разогревает жало – медный стержень. От мощности нагревательного элемента зависит температура нагрева паяльника.

Содержание процесса паяльных работ заключается в том, чтобы разогреть контактным способом соединяемые детали и скрепить их специальным составом, называемым припоем. После остывания получается прочное соединение, способное проводить электричество, если соединяемые детали являются проводниками.

Профессиональный электропаяльник может быть с регулятором напряжения. В этом случае возможна регулировка температуры жала, что очень важно при сборке и монтаже электронных схем.

Особый интерес представляет индукционное оборудование. В индукционных паяльниках происходит саморегуляция нагрева, они экономно расходуют электричество.

Выпускают ультразвуковое паяльное оборудование. Ультразвуковой паяльник снабжен генератором, вырабатывающим сигнал высокой частоты.


Помимо паяльника, работающего от бытовой сети, в состав оборудования поста для пайки может входить паяльный инструмент, питающийся напряжением 12 или 24 вольта. Он подходит для отладки работы электронных схем и для монтажа деталей и компонентов, которые могут выйти из строя от перегрева.

Электрические паяльники могут быть и беспроводными, работающими от пальчиковых аккумуляторов.

Газовый

Очень удобны в работе газовые паяльники, разогрев которых происходит от сгорания газа. Газовое оборудование представлено огромным количеством моделей, отличающихся размерами, системой розжига, наличием регулятора температуры.

С помощью газового паяльного оборудования можно плавить твердые высокотемпературные припои. Выпускают посты для газовой пайки медных труб, в которые входят баллоны, редукторы, платформа и горелка.

Недостатками электрического или газового паяльников является невозможность одновременного прогрева большой площади при малой мощности. В этом случае используются другие виды оборудования.

Инфракрасные станции и фены

Модели термовоздушного паяльного оборудования (фены) используются в основном для демонтажа и объемного монтажа микросхем на платах электронных устройств. Очень часто фен входит в комплектацию паяльной станции, состоящей еще из электрического паяльника и блока управления.

Паяльная станция позволяет производить установку и контроль параметров инструментов, входящих в нее, обеспечивая высокое качество шва.

Нередко в состав оборудования для паяльной станции входит стол с возможностью прогрева деталей или монтажных плат снизу.

Эта установка использует инфракрасные источники тепла – лампы, нагревательные элементы. Некоторые конструкции столов для подогрева снабжены кронштейнами и штативами, что позволяет закреплять платы.

Схожим действием с паяльным феном обладает инфракрасное оборудование. С его помощью также можно обеспечить нагрев большой площади, не допуская контакта с элементами микросхем.

Инфракрасные паяльные станции позволяют контролировать паяние и обеспечивать плавное остывание металла. Это дорогостоящее оборудование, которое представляет собой целые вычислительные комплексы с наборами датчиков, процессорами и целым перечнем вспомогательных инструментов.

Инструменты и приспособления

При ручной пайке недостаточно наличия только паяльного оборудования. Не имея необходимых дополнительных приспособлений, невозможно бывает не то чтобы качественно, а вообще что-нибудь спаять. К таким приспособлениям относятся:

  • паяльная лампа;
  • пинцет;
  • набор надфилей;
  • кусачки;
  • увеличительное стекло и штатив;
  • струбцины;
  • подставки.

Один из необходимых инструментов – это пинцет. Он служит для того, чтобы удерживать мелкие детали в положении, в котором их нужно припаять.

Кроме того, зачастую металлический пинцет, зажимая выводы, служит теплоотводом, когда происходит пайка полупроводников или иных требовательных к температуре предметов.

Еще одним инструментом, часто используемым при работе, является надфиль. Плоским надфилем можно очистить жало паяльника от нагара перед тем, как облудить его.

Круглым надфилем с острым концом можно аккуратно прочистить монтажные отверстия на плате. Иногда приходится зачищать выводы компонентов схем, перед тем как смонтировать их на место.

Для работы с проводами и кабелями понадобятся кусачки-бокорезы. С их помощью отрезают провода, зачищают изоляцию, иногда механически снимают лишний припой.

Для демонтажа электронных компонентов и плат из корпусов электроприборов могут понадобиться отвертки различных видов. А так как некоторые компоненты могут выйти из строя при воздействии даже слабого магнитного поля, понадобится устройство для размагничивания стальных инструментов.

Очень часто приходится паять крупные детали. Нагреть их паяльником, даже самым мощным, невозможно. В этом случае детали около места будущей пайки прогревают паяльной лампой, а после этого уже пропаивают паяльником. Паяльные лампы могут работать на бензине, керосине, газе. Некоторые модели работают на спирте.

Чтобы зафиксировать детали между собой и на столе, неплохо иметь под рукой набор металлических струбцин. При их использовании можно точно сориентировать детали одну относительно другой и сохранить это положение в течение всего времени пайки и остывания.

Полезное приспособление для пайки – поставка. На нее можно не опасаясь возгорания помещать горячий паяльник. Такое простейшее оборудование зачастую делают своими руками.

Для соединения мелких деталей, что очень часто происходит при ремонте ювелирных изделий, понадобится лупа со стеклом большого диаметра, установленная на штатив.

При постоянных частых паяльных работах неплохо установить в помещении оборудование для думоудаления.

Промышленная пайка

На предприятиях тяжелой промышленности используются совершенно иные виды паяльного оборудования. Соединение больших деталей и конструкций в промышленных условиях происходит в печах.

В этом случае достигается наиболее высокое качество, так как при использовании печного оборудования можно постоянно контролировать состояние металла, поддерживать необходимую температуру и давление. Защита металла от окисления производится путем введения в камеру печи флюсов.

Печи для пайки различаются по принципу нагрева. Они бывают индукционными, газовыми, электрическими. Подаются и извлекаются заготовки различными способами в зависимости от конструкции печного оборудования. Это может быть ручная подача, ленточный конвейер, шахтная и элеваторная подачи.

В печах с ручной подачей нагрев и остывание деталей, паяльной камеры происходит в пределах одного цикла пайки. После остывания загружаются новые детали. В этой печи легче всего контролировать течение процесса и его продолжительность.

В конвейерном паяльном оборудовании нагрев происходит постоянно, а остывают детали уже после извлечения из камеры. Такие печи используются для создания большого количества одинаковых, серийных изделий.

Шахтные и элеваторные печи используют для изготовления крупногабаритных объемных конструкций, которые собирают прямо в печи и затем производят процесс пайки при полностью контролируемых параметрах.

Вакуумное паяльное оборудование используют для соединения изделий из сильноокисляющихся материалов. Паяные швы, произведенные в таких печах, отличаются чистотой и однородностью, что обеспечивает их прочность.

По причине менее высокой температуры и совершенно иного, чем при сварочных работах, воздействия на металл, паяные соединения более стойки к коррозии и к механическим воздействиям.

Несмотря на давнее изобретение пайки и создание новых методов соединения металлов и сплавов, паяльные работы с использованием специального оборудования остаются востребованными и в настоящее время.

Приборы и инструменты для пайки | TVremonter

Показать: 16255075100

По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А- Я)Модель (Я — А)

Подставка для паяльника имеет высокую термостойкос..

267 р.

Используется для защиты от перегрева ПК и изо. .

246 р.

Термоскотч служит для защиты пластиковых и других ..

328 р.

3D-ручка — новая разработка в сфере гаджетов…

3690 р.

Приспособление для быстрого сращивания провод. .

328 р.

Эта липкая лента BGA термоскотч для защиты от пере..

533 р.

Высокоэффективный керамический нагревательный элем..

738 р.

Паяльник с регулировкой нагрева и сменными жалами . .

984 р.

Отличный набор для пайки включает в себя паяльник ..

1066 р.

Антистатический браслет защитит Ваши радиоэлектрон..

164 р.

компактный паяльник с регулятором мощности нагрева. .

1886 р.

Имеется электронный дисплей с отображением темпера..

2214 р.

Экстрактор не нужно тянуть после захвата чипа, дос..

164 р.

Он устойчив к коррозии и не теряет форму, изготовл. .

1558 р.

Отличный паяльник для мелких деталей, температура ..

656 р.

Достаточно один раз вставить жало в этот бокс для ..

574 р.

Приборы и инструменты для пайки, Купить инструменты для пайки  в интернет-магазине

Паяльник – самый нужный инструмент, без которого, конечно, не обойтись. Основные характеристики при выборе паяльника – это  мощность и размеры жала. Для пайки радиодеталей и ремонта  электроприборов размер жала паяльника подойдет не более 4 мм.
При выборе мощности, которая измеряется в ваттах советуем приобрести два паяльника: 25 ватт для пайки микросхем и небольших деталей и 40-60 ват для пайки деталей  больших размеров, также есть паяльники с регулируемой мощностью.


Подставка под паяльник  также необходима, потому, что  жало может нагреваться до 300 градусов, просто на стол его не положить —  можно прожечь. Советую обзавестись ей сразу же после покупки паяльника.

Канифоль и припой Припой – это сплав свинца с оловом. Канифоль – это затвердевшая смола, в принципе, можно пойти в лес и набрать смолы с елей или сосен..Канифоль применяется для снятия окиси и обезжиривания поверхностей пайки.

Инструменты для пайки: Пинцет помогает работать с мелкими деталями. Пинцеты лучше иметь два с разными концами. Бокорезы. используют для зачистки проводов и перекусывания различных предметов. Чтобы очистить жало паяльника от нагара, опытные радиолюбители используют Бокс для очистки жала паяльника. Это, конечно, не все  предметы, которые используются при пайке. Купить это все можно в интернет магазине TVremonter



Если вы ищете паяльное оборудование, то наш интернет-магазин предложит вам широкий ассортимент паяльников разных размеров и мощности.

Оборудование и инструменты для пайки необходимы для радиолюбителей,  для домашних мелких задач,  и профессионалам.

Наши инструменты для пайки стоят не очень дорого, так как у нас оптовые цены. Также, полезным  прибором  будет паяльный фен. Китайские паяльные станции, имеют доступную цену. Инструменты для пайки удобны в переноске, имеют современный дизайн и делает работу приятной и легкой.

Инструменты для пайки | Profi-radio.ru


Самый необходимый навык электронщика — это умение паять. Что бы освоить его, как и в любом другом деле необходим соответствующий инструмент.
Вот базовый набор инструментов для пайки:

1. Паяльник – это электроприбор, который состоит из нагревательного элемента, стержня (жала), термоизоляционной ручки и шнура с сетевой вилкой. Паяльники выпускаются на разное напряжение питания 36В или 220В. Паяльники на 36В требуют для своей работы понижающего трансформатора. При включении паяльника на 36 В в сеть переменного тока 220В он моментально выйдет из строя. При пайке SMD-компонентов, микросхем и прочих мелких компонентов рекомендуется использовать паяльник на 36 В. Такие паяльники более защищены от статического электричества.

Стержень (жало) паяльника, как правило изготавливают из меди. Бывают паяльники с невыгораемым жалом — жало таких паяльников не выгорает со временем — недостаток таких паяльников в том что они не смачиваются припоем, тоесть вы не сможете подавать припой в зону пайки с помощью самого паяльника и соответственно пайка такими паяльниками требует определенной сноровки. Поэтому мы рекомендуем начинающим электронщикам пользоваться паяльниками с медным жалом.

2. Припой – легкоплавкий сплав, предназначенный для пайки радиоэлементов. Наилучший припой — олово, но поскольку олово в чистом виде достаточно дорогое промышленно выпускаются сплавы олова со свинцом, которые по прочности пайки не уступают чистому олову, но стоят дешевле. На практике наиболее часто используют припои марок ПОС-40 и ПОС-61. Цифры 40 и 61 обозначают процентное содержание олова в сплаве (40% и 61% соответственно). Существуют улучшенные припои, обладающие повышенной прочностью, стойкостью к агрессивным средам, легкоплавкостью.

3. Флюсы – вещества, предназначенные для облегчения пайки и предотвращения окисления спаиваемых поверхностей. Флюс не дает образовываться плёнке окисла на спаиваемой поверхности металла. При пайке без флюса припой не будет равномерно покрывать спаиваемые поверхности проводников. Самый распространённый флюс — кусковая канифоль.
Канифоль имеет желтоватый оттенок и выглядит как янтарь. Применяются также растворы канифоли. Для пайки радиодеталей применяются спиртовые флюсы.
Для пайки никеля, нержавеющих сталей и алюминия применяют раствор канифоли и кислоты. Пприменять такой флюс для радиодеталей крайне не желательно, из-за возможного разрущения их со временем.

на Ваш сайт.

Ппринадлежности, приспособления и инструменты для пайки контактных соединений

Категория:

   Инструмент для электромонтажных работ

Публикация:

   Ппринадлежности, приспособления и инструменты для пайки контактных соединений

Читать далее:



Ппринадлежности, приспособления и инструменты для пайки контактных соединений

Подставка для паяльника. Пайка контактных соединений может быть произведена при наличии определенного количества инструментов и приспособлений. Наиболее компактной и удобной в работе является подставка (рис. 1) конструкции В. П. Коненкова, которая состоит из основания, стоек, полочки, лотка, соединительных стержней, двух держателей, ножек и углубления для канифоли. Приспособление, обеспечивающее размещение припоя и канифоли, представляет собой горизонтальное основание с двумя кюветами и стойкой между ними.

В большей кювете размещается канифоль. Стойка имеет по бокам две прорези, в которых прижимными Бинтами крепятся стержни припоя. На стойке со стороны меньшей кюветы имеется металлическая щетка для очистки жала паяльника. Меньшая кювета предназначена для отходов при зачистке жала электропаяльника. Крючок, помещенный на стойке, служит для упора электропаяльника. Габаритные размеры: 180X80X75 мм; масса 0,2 кг.

Дозатор для нанесения флюса. Дозатор используется электромонтажниками и работниками ОТК и предназначен для нанесения спирто-канифольного флюса, флюса ЛТИ-120 и специальной краски на место пайки определенными порциями.

Рекламные предложения на основе ваших интересов:

Рис. 1. Подставка для паяльника.

Рис. 2. Дозатор для нанесения флюса.

Основными деталями дозатора (рис. 2) служат полиэтиленовые баллон емкостью 40 см3 и наконечник, укрепленный в горловине баллона накидным колпачком. Внутренний конец наконечника удлинен за счет хлорвиниловой трубки малого диаметра. На внешний конец наконечника насажена обычная инъекционная игла от медицинского шприца. Наиболее подходящими являются иглы № 0415 и 0625, у которых острый конец иглы закругляется. Стойки служат подставкой и обеспечивают наклонное положение дозатора, что исключает вытекание флюса. Заполнять баллон флюсом рекомендуется на 3U его объема. Система соединения баллона с накидным колпачком обеспечивает достаточную герметичность, а также исключает вытекание флюса.

Во избежание повреждений дозатора его не следует размещать вблизи нагревательных приборов. При выполнении электромонтажных работ применение дозатора значительно улучшает качество пайки, сокращает расход флюса и способствует повышению культуры производства.

Прибор монтажника. Электрический монтаж является важнейшим и одним из наиболее трудоемких технологических процессов при производстве радиоаппаратуры, средств автоматики и вычислительной техники.

При выполнении электромонтажных работ целесообразно использовать специальный прибор монтажника (рис. 3). Прибор смонтирован на шасси, закрытом кожухом. На лицевой панели размещены измерительный прибор, гнезда включения электропаяльников на различные напряжения, злектронож, пробник и т. и.

Применение в схеме прибора термопары позволяет регулировать температуру нагрева паяльника, не допуская его перегрева. Питание прибора осуществляется от сети переменного тока. На боковой стенке корпуса прибора закреплен рычажный механизм, предназначенный для укладки электроножа для снятия изоляции методом обжига.

При помощи переключателя монтажник может регулировать прибор на необходимое напряжение. При внедрении в производство прибора монтажника повышается надежность и качество монтажа.

Приспособление для пайки микросхем. Одной из наиболее распространенных операций в мелкосерийном производстве является ручное лужение припоем выводов микромодулей. При этом не исключается возможность повреждения микросхем вследствие перегрева выводов. Новатор И. А. Федоров разработал приспособление, которое исключает перегрев выводов микросхем в процессе их лужения и дает возможность повысить производительность труда при выполнении этой операции. Приспособление состоит из устройства для смачивания выводов микросхем флюсом и расплавленным припоем, а также цангового зажима, который обеспечивает интенсивный отвод тепла от выводов микромодуля и удобное удержание микросхемы в руках в процессе лужения выводов.

Рис. 3. Прибор монтажника.

Устройство цангового зажима представлено на рис. 4. Цанговый зажим состоит из корпуса, зажимов, удерживающих модуль за выводы, пружины зажимов, штока, нагревающих штифтов, ограничителя хода, кнопки, муфты и пружины штока. Для установки микросхемы шток вдвигают между зажимами. В образовавшийся зазор вставляется микросхема. После отпускания штока микросхема надежно удерживается приспособлением.

Конструкция приспособления для смачивания выводов микросхем флюсом и расплавленным припоем изображена на рис. 5. Оно состоит из стакана Для флюса, крышки, плиты из асбоцемента, тигля из нержавеющей стали, основания, амортизатора, шнура, электронагревателя в миканитовой изоляции, стакана электронагревателя, скобы, специального винта и упора. Цанга кладется на упор, и выводы микросхемы поочередно опускаются сначала во флюс, а затем в расплавленный припой. Глубина погружения устанавливается заранее регулировкой упоров. Кратковременное погружение в расплавленный припой обеспечивает надежное лужение концов выводов, причем от той части выводов, которая входит в модуль, массивный залуш обеспечивает надежный отвод тепла, предохраняя тем самым модуль от повреждений.

Рис. 4. Цанговый зажим для удержания микромодуля.

Рис. 5. Приспособление для смачивания выводов микросхем флюсом.

Применение приспособления дает возможность повысить производительность труда при выполнении данной операции в несколько раз.

Устройство для транспортировки плоских деталей. Известные устройства для транспортировки плоских деталей, снабженные эластичной диафрагмой, ограничивающей вакуумную полость, имеют сложную конструкцию.

Новатор Ю. В. Богданов разработал устройство упрощенной конструкции (рис. 6), которое состоит из пластмассового корпуса, нажимной кнопки, резинового сильфона, металлической полусферы, снабженной штуцером, резиновой диафрагмы 6 и подвески диафрагмы. Нажатием кнопки уменьшают объем сильфона. Устройство подносят к подложке до соприкосновения с диафрагмой и отпускают кнопку. Сильфон принимает свой первоначальный объем, создавая разрежение в полости полусферы. Резиновая диафрагма, втягиваясь своей средней частью в сторону полусферы, создает разрежение между подложкой и своей средней частью, обеспечивая прижим подложки к основанию полусферы за счет наружного давления. Последующим нажатием кнопки снимают подложку с устройства.

Такое устройство весьма эффективно в работе и может быть изготовлено собственными силами любого предприятия.

Самозажимные пинцеты. Для электромонтажных и сборочных работ новатором Н. И. Ивановым предложена новая конструкция пинцета (рис. 7). В корпусе пинцета установлены губки — зажимы, соединенные с подпружиненным стержнем. При нажиме на торец стержня губки перемещаются по оси корпуса и образуют зазор. Под действием пружины стержень соединяет губки, осуществляя зажим. Пинцет может быть углового типа. В корпусе рукоятки пинцета установлены подвижная и неподвижная губки. Подвижная губка соединена со стержнем. Предлагаемые пинцеты просты в изготовлении и удобны в работе.

Рис. 6. Устройство для транспортировки плоских деталей.

Приспособление для проколки мелких отверстий. Новатор В. А. Чуйков разработал специальное приспособление в виде плоскогубцев для прокола мелких отверстий различной формы на пластинчатых деталях, изготовленных из мягких материалов толщиной до 0,5 мм (рис. 8). Плоскогубцы представляют собой два рычага, подвижно соединенные на конце осью. На одной стороне рычага крепится матрица, на другой раздельно крепят пять различных пуансонов. Пуансоны и матрицы сменные и позволяют получать отверстия различного профиля. С боковой стороны рычагов закреплены матрица и пуансон, позволяющие прокалывать отверстия с боковых сторон на деталях типа втулок, трубок, имеющих диаметр не менее 7 мм.

Рис. 7. Самозажимные пинцеты

Рис. 8. Приспособление для проколки мелких отверстий.

Рис. 9. Приспособление для монтажа кабелей и проводов.

Пуансон и матрица сменные. При необходимости могут быть изготовлены наборы несколько иных размеров по наружным габаритам и профилю прокалываемого отверстия.

Специальные плоскогубцы можно изготовить на любом механическом участке. Для широкого их использования необходимо заранее предусмотреть и изготовить несколько типов сменных пуансонов и матриц, наиболее применимых в данном производстве. Габаритные размеры: 40Х.150Х30 мм; масса 0,15 кг.

Приспособление для монтажа кабелей и проводов в штепсельных разъемах (рис. 9), разработанное новатором А. С. Приписновым, представляет собой переносную конструкцию, выполненную из алюминиевого сплава.

Рис. 20. Тигель для лужения.

Держатель приспособления состоит из телескопической трубы, захвата и угольника, поворачиваемого в различных направлениях. На одном конце угольника крепится зажим для кабелей, а на другом — зажим для штепсельных разъемов.

При разделке и пайке жил в штепсельных разъемах их устанавливают в специальные держатели приспособления, а само приспособление закрепляют на месте монтажа. Приспособление достаточно просто в изготовлении, повышает производительность труда и способствует улучшению качества и надежности напайки штепсельных разъемов.

Тигель для лужения. Чтобы обеспечить хорошую механическую прочность и электропроводность паяного контактного соединения, спаиваемые поверхности предварительно облуживают. Для этой цели необходимо иметь устройство, позволяющее выполнять эту работу качественно при соблюдении всех требований техники безопасности. Обычно на предприятиях имеются стационарные установки для лужения концов, но они трудоемки в изготовлении и их применение целесообразно в массовом или крупносерийном производстве.

Новаторами В. Г. Мельниковым и А. П. Филипповым разработан специальный переносной электротигель (рис. 10), удобный в эксплуатации и простой в изготовлении.

Корпус тигля представляет собой цилиндр, изготовленный из стали, внутри которого помещен стакан. Между корпусом и стаканом находится заключенная в бусы спираль. Рукоятка с проведенным внутри него шнуром крепится к корпусу. Тигель имеет коронку, которая крепится винтами к стакану и предохраняет расплавленное олово от случайного выливания.

Разогрев производится в течение 10-15 мин от сети напряжением 36В. Наличие теплоизоляционных прослоек предохраняет корпус тигля от нагревания и тем самым защищает поверхность кожи рук от ожогов при случайном прикосновении. Использование такого устройства повышает производительность труда и улучшает эргономические показатели рабочего места электромонтажника.

Рекламные предложения:


Читать далее: Приспособления и приборы для контроля контактных соединений

Категория: — Инструмент для электромонтажных работ

Главная → Справочник → Статьи → Форум

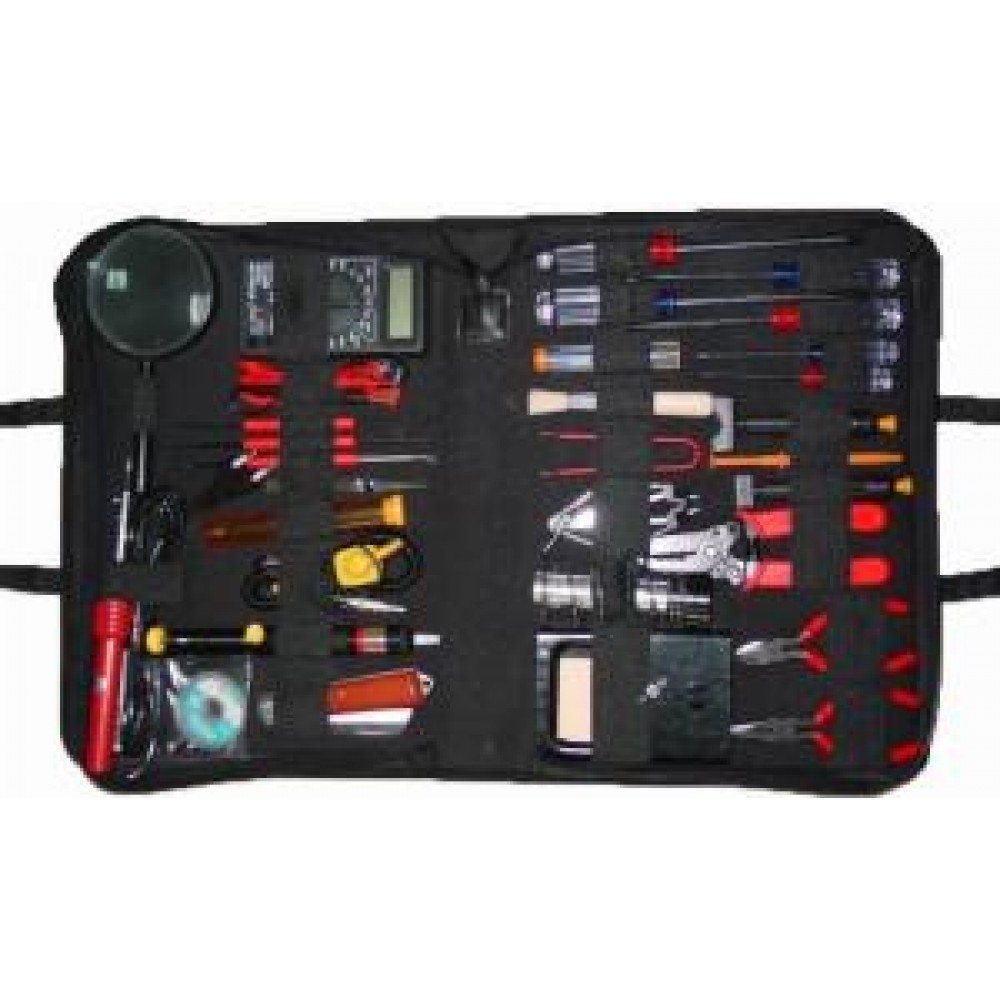

Технические характеристики Инструменты Gembird TK-SOLDER

Заводские данные

Гарантия

3 мес.

Страна-производитель

Китай

Общие параметры

Модель

Gembird TK-SOLDER

Состав набора

Упаковка

плотный кофр

Материал

металл, пластик, резина

Общее количество предметов

28

Отвертки

есть

Виды отверток

отвертка 2.4 х 75 мм (-), отвертка 2.4 х 75 мм (+), отвертка 3 х 100 мм (+), отвертка 3х 100 мм (-), отвертка 5 х 150 мм (-), отвертка 5 х 150 мм (+)

Инструменты для работы с кабелем

есть

Виды инструментов для работы с кабелем

цифровой мультиметр, инструмент для разделки кабелей

Режущие инструменты

есть

Виды режущего инструмента

кусачки боковые, складной нож

Инструменты для пайки

есть

Виды инструментов для пайки

изогнутое шило/стамеска косая, кисточка + стамеска, отсос, паяльник, подставка под паяльник, припой, прямое шило и держатель

Биты

нет

Торцевые головки

нет

Прочие инструменты

приспособление для вставки микросхем, антистатический браслет, кисточка, коробка для мелких предметов, лупа, пассатижи, пинцет, пинцет с 3-мя зубцами, приспособление для вытаскивания микросхем

Габариты и вес

Габариты в упаковке (ШxВxГ)

280 x 390 x 70 мм

Вес в упаковке

Пайка и ремонт BGA: инструменты, материалы, приспособления

Отличительной особенностью электронных технологий последнего времени является всё большее уплотнение монтажа компонентов и микросхем, что стало причиной появления корпусов типа BGA (англ. Ball grid array — массив шариков). Этот самый массив находится под корпусом микросхемы, что позволяет разместить большое количество выводов в малом объеме (корпуса).

Подобная микроминиатюризация зачастую оборачивается известными неудобствами, вызванными сложностью ремонта (пайки) элементов, размещённых в таком корпусе.

При их пайке обрабатывается сразу несколько контактных ножек и площадок, располагаемых под нижней частью цифрового контроллера или небольшого по размерам чипа. Действовать с ними следует очень аккуратно, пайка требует специализированного оборудования, навыков, знания технологий и профессионализма.

Технология ремонта BGA

Пайка BGA микросхем или реболлинг (reballing) – это процесс восстановления массива из шариков на нижней площадке платы. У нас данный термин не очень прижился и сами специалисты этот процесс ремонта называют просто «перекаткой» контактных шариков. Необходимость в этой процедуре возникает в случаях, когда требуется заменить сгоревшую микросхему, предварительно выпаяв её с посадочного места. Саму процедуру можно разделить на основные этапы:

  • демонтаж неисправного микроэлемента после предварительного нагрева;
  • очистка несущей платы от остатков старого припоя;
  • накатывание новых контактных выводов;
  • установка компонента на место.

Следует отметить, что качество пайки значительно отличается при работе на профессиональных паяльных станциях и в домашних условиях на кустарных приспособлениях. К тому же, BGA пайка требует опыта, знания элементной базы, хорошего глазомера и качественных расходных элементов. Имея профессиональную станцию, ремонт станет значительно проще и пройдет в полуавтоматическом режиме.

Для работы с BGA чипами потребуются следующие инструменты, материалы и приспособления:

  • паяльная станция с термофеном;
  • удобный пинцет;
  • специальная паяльная паста и фирменный флюс;
  • нужный трафарет для нанесения паяльной пасты;
  • липкая лента или экранная оплётка для удаления припоя;

Порядок действий

  1. Для качественной пайки BGA-корпусов очень важна предварительная подготовка посадочного места (его ещё называют «рабочей областью»). Ремонтируемая плата помещается на горизонтальную платформу, имеющую нижний подогрев инфракрасным излучателем локального действия. Этот излучатель направляется на отпаиваемый BGA чип. При нижнем нагреве станция следит за температурой. Она не должна превышать 200°С, так как требуется только подогрев припоя для облегчения демонтажа элемента. Сверху нагрев осуществляется горячим воздухом целенаправленного действия. Обычно для чипов средних размеров температуру выставляют в пределах 330–360°С.
    Процедура занимает около минуты. Нагрев осуществляется по краям платы, исключая центр микросхемы. Это требуется для предотвращения перегрева кристалла. Следует учитывать время и интенсивность обработки микросхемы воздухом. Так как компоновка элементов очень плотная, то существует вероятность перегреть соседние элементы. Для этого их укрывают специальной защитной пленкой.
  2. После этого можно производить демонтаж микросхемы. Для этого используется «подъемник» чипа, который входит в комплект станции. Данное приспособление необходимо для отделения ремонтируемой микросхемы от печатной платы. Этап очень ответственный. При недостаточном нагреве существует риск оборвать дорожки.
  3. Следующим этапом необходимо очистить электронную плату и чип от остатков припоя. Здесь очень важно не испортить паяльную маску, в противном случае возможно растекание припоя по дорожкам. Для удаления используется паяльник с насадкой типа «волна». Его использование эффективно и позволяет добиться максимально качественного результата.
  4. Далее технология BGA пайки предусматривает накатывание новых контактных выводов на чипе. Возможно применение готовых шаров. Но зачастую контактная площадка состоит из сотни выводов. Поэтому в промышленном случае используются специализированные трафаретные площадки, в которых закрепляется микросхема. При реболлинге важный элемент – высококачественная паяльная паста. Такие экземпляры при нагревании дают ровный и гладкий шарик. А некачественные пасты распадаются на большое количество мелких шариков.
  5. Заключительная процедура пайки BGA микросхемы — установка ее на место. Элемент устанавливается, исходя из шелкографии, нанесенной на саму плату или монтажных меток. Затем микросхема прогревается горячим воздухом и за счет сил поверхностного натяжения от действия расплавленного припоя фиксируется на первоначальном участке демонтажа, занимая «удобную позицию».
  6. На этом ремонтные процедуры завершены. Плата промывается аэрозолю flux-off и проверяется на работоспособность.

    Подробнее об особенностях BGA монтажа читайте:

Юрий Суркис

Пайка SMD: инструменты и методы

SMT (технология поверхностного монтажа) или SMD (устройства поверхностного монтажа) стал популярным по нескольким причинам. Прежде всего, он экономичен и требует меньше места по сравнению с компонентами со сквозным отверстием. Как следует из названия, SMD монтируется непосредственно на поверхности верхней или нижней стороны печатной платы, а компоненты THT вставляются в печатную плату. Компоненты SMD экономят много монтажных площадей на печатной плате. Кроме того, компоненты SMD относительно меньше по размеру, что уменьшает общий размер и сложность печатной платы.Многие любители и производители считают пайку SMD сложной задачей, но это далеко от реальности. Все, что для этого нужно, — это правильный инструмент и немного практики.

В этой статье мы познакомимся с методами пайки SMD и тем, что вам следует знать об этом. Мы сосредоточились только на методах, которые в основном используются любителями, а не на заводах. Прежде чем приступить к пайке компонентов SMD, вы должны кое-что узнать о самих компонентах SMD.

Размер упаковки:

Размер — очень важный фактор, когда речь идет о компонентах SMD.Пассивные компоненты, такие как резисторы, конденсаторы, диоды, поставляются в корпусах разного размера, например 1206, 0805, 0603 и т. Д. Эти числа обозначают фактический размер этого компонента. Всегда помните об этом при разработке печатной платы для вашего проекта и покупке SMD-версии этого компонента. Потому что это очень неприятно, когда вы покупаете полную упаковку резистора SMD 1206, а позже выясняется, что все посадочные места на печатной плате — 0603!

Другие компоненты, такие как транзисторы и микросхемы, также имеют другие корпуса.Для SMD-транзисторов общего назначения в основном используется SMT-корпус SOT23 (Small Outline Transistor). SOT23 обычно имеет три вывода транзистора, два из которых на одной стороне, а третий вывод на другой стороне. Но у него может быть больше контактов в зависимости от характера ИС, для которой он используется. Например, небольшие интегральные схемы, такие как операционный усилитель и т. Д.

Интегральная схема

SMD поставляется в различных корпусах, как вы можете видеть выше. И у каждого из них есть своя зона, где она больше всего подходит.Однако SOP (Small Outline Package) и QFP (Quad flat pack) обычно используются любителями и производителями из-за более легкого обращения и сборки. С учетом сказанного давайте поговорим о том, как паять эти компоненты.

Техника пайки SMD:

Пайка компонентов SMD поначалу может показаться сложной, но это не так сложно, если вы знаете правильную технику и имеете подходящий инструмент для этого. Существуют разные методы пайки SMD. Из них эти три типа чаще всего используются производителями.

1. Ручная пайка
2. Пайка горячим воздухом
3. Пайка горячей пластиной

Ручная пайка:

Ручная пайка — это самый традиционный способ пайки SMD-компонентов. Делается это с помощью паяльника. Вначале это может быть сложно, но через несколько дней практики вы к этому привыкнете. Вам понадобится паяльник с очень тонкими жалами (желательно с контролем температуры), чтобы получить лучшую точность, много флюса и немного терпения.

Обычно вы можете паять корпуса 1206 и 0603 вручную без особых проблем.Но если вы сделаете это меньше, вам может понадобиться микроскоп или увеличительное стекло, потому что они такие крошечные. Давайте посмотрим, как паять компоненты SMD шаг за шагом.

  1. Сначала добавьте флюса на посадочные места печатной платы. Это поможет удержать припой на месте.
  2. Добавьте немного припоя в одну контактную площадку.
  3. С помощью пинцета возьмите компонент SMT и совместите его с посадочным местом на печатной плате
  4. Наконец, осторожно прижмите компонент к контактной площадке, нагревая его паяльником
  5. Для микросхем и компонентов с более чем двумя-тремя контактами сначала припаяйте диагональные контакты, это поможет вам удерживать ИС на месте.
  6. Затем припаять остальные контакты

Пайка горячим воздухом:

Этот метод пайки немного проще, чем паяльник.В этом процессе вместо паяльника для монтажа компонентов используются термовоздушная станция и паяльная паста. Вот пошаговые инструкции по выполнению пайки горячим воздухом.
  1. Сначала наносится паяльная паста на следы.
  2. Специальный трафарет облегчает этот процесс, но если у вас его нет, используйте ручку для паяльной пасты или нанесите инъекцию на контактные площадки.
  3. Разместите все компоненты по очереди. Затем установите температуру на станции горячего воздуха примерно на 300-350 градусов C и выставьте доску горячим воздухом.
  4. Когда паста начинает таять, она автоматически засасывает компонент на место.
  5. Следует помнить одну важную вещь: перегрейте любой компонент, так как это может привести к его необратимому повреждению.
  6. Изучите техническое описание компонента, чтобы понять его температурный профиль. В случае светодиода подайте тепло снизу печатной платы.

Горячая пластина для пайки:

Этот процесс аналогичен пайке горячим воздухом, но вместо ручного нагрева компонентов по одному здесь используется нагретый слой для нагрева всей печатной платы, что позволяет паять все компоненты сразу.

Вы можете купить имеющуюся в продаже станцию ​​с подогревом или изготовить ее самостоятельно, используя простой утюг для одежды. Это очень быстрый и чистый метод по сравнению с двумя другими, упомянутыми выше. Единственным недостатком является то, что этим методом можно припаять только одну сторону печатной платы, а это неприятно!

инструментов:

Для чистой пайки всегда необходимы соответствующие инструменты. Также это облегчит нашу жизнь.

Пинцет:

Пинцет очень важен при пайке компонентов поверхностного монтажа.Потому что вы просто не можете схватить SMD резистор или конденсатор или какие-либо компоненты голыми руками. Также это поможет вам правильно выровнять компоненты. Кроме того, использование пинцета при работе с компонентами устраняет риск повреждения деталей статическим электричеством.

Поток:

Хорошее количество флюса всегда делает пайку аккуратной и качественной. Флюс удаляет окисление на плате и предотвращает окисление паяных соединений и обеспечивает лучшую адгезию. Перед нанесением паяльной пасты на печатную плату используется жидкий флюс.Флюс бывает разных форм, таких как паста, ручка и шприцы. Ручка Flux в основном используется в процессе пайки SMD.

Трафарет:

Трафарет для печатной платы — это не что иное, как лист нержавеющей стали, на котором вырезаны отпечатки компонентов. Трафареты используются таким образом, чтобы они были выровнены по плате, чтобы они соответствовали отпечаткам, и паяльная паста может быть легко нанесена на контактные площадки. Трафарет для печатной платы не требуется, но он, безусловно, пригодится, если на печатной плате слишком много посадочных мест или вам нужно массово производить ту же плату.

Паяльная подставка:

Подставка для пайки помогает удерживать печатную плату на месте во время пайки. На рынке представлено несколько вариантов таких стендов. Некоторые из них поставляются со встроенной лупой, которая хорошо подходит для пайки SMD. Также купите стойку, которая будет прочной и менее подверженной смещению при пайке.

Оплетки для демонтажа / Насос:

Они могут очень пригодиться, если вам нужно немного переделать вашу печатную плату, и это сделает переделку легкой задачей, если вы знаете, как их использовать.И фитиль, и насос работают одинаково, в то время как фитиль удаляет припой за счет снятия стыков, однако насос всасывает их с помощью механизма воздушного насоса.

Паяльная станция горячего воздуха:

Эта станция станет очевидной, если вы решите припаять компоненты S.MD горячим воздухом. Это оборудование выполняет пайку путем продувки стыка горячим воздухом. Температура выходящего воздуха обычно колеблется от 100 до 300 и может варьироваться от модели к модели.

Наконец, важно попрактиковаться в пайке компонентов SMD, чтобы научиться этому.Вы можете выбрать метод пайки, соответствующий вашему времени, бюджету и требованиям к качеству.

Надеюсь, эта статья дала некоторые идеи и полезные советы по пайке компонентов SMD. Если вы чувствуете, что мы упустили какой-либо важный аспект пайки SMD, оставьте комментарий ниже. Также просьба оставлять свои вопросы, отзывы об этой статье в поле для комментариев ниже. У нас есть больше ресурсов по проектированию и сборке печатных плат, ознакомьтесь с ними.

Недорогие инструменты для поверхностной пайки

Intro: Нетрудно потратить тысячи долларов на оборудование для поверхностной пайки.Хороший микроскоп и аппарат горячего воздуха с соплами для разных пакетов микросхем сами по себе сломают банк. К счастью, можно припаять практически любой тип компонентов для поверхностного монтажа, не тратя целое состояние. На этой странице описаны наши любимые недорогие инструменты и расходные материалы, начиная с самого необходимого и заканчивая более роскошными предметами.

Bare Essentials:

  • флюс: ключ к пайке для поверхностного монтажа. Флюс удаляет оксиды с металла, препятствующие прилипанию к нему припоя, а также помогает распределять тепло.Во время обычной пайки порошковой проволокой весь необходимый флюс содержится в припое. Когда проволока касается горячего соединения, флюс вытекает, очищает соединение и предотвращает дальнейшее окисление. Однако при пайке с поверхностным монтажом (держитесь сами) часто припой расплавляется на утюге, а затем переносится на соединение. За это время флюс быстро выкипает и становится бесполезным, поэтому на соединение требуется дополнительный флюс. Если перенос припоя таким способом кажется сомнительным, не забывайте, что общий процесс в промышленности, называемый пайкой волной припоя , , аналогичен.Флюсированные платы медленно проходят через гигантскую волну расплавленного припоя, который впитывается в соединения. Флюс бывает самых разных типов и аппликаторов. В нашем руководстве по сквозной пайке рассматриваются различные типы, их классификация в отрасли и необходимость очистки остатков. Подводя итог, мы рекомендуем использовать канифольный флюс, RMA (канифоль умеренно активированный) от Kester® (или любого другого производителя, который действительно публикует спецификации по коррозионной активности остатков). Мы, , не думаем, что очистка остатков необходима для этого типа флюса для некритических применений, но не стесняйтесь чистить в любом случае — просто обязательно сделайте это вскоре после пайки, потому что остатки быстро затвердевают.«Неочищаемые» флюсы имеют очень низкий уровень активации и поэтому менее эффективны, чем активированные флюсы, но отлично подходят для чистых деталей. Используйте флюс без очистки, если вы создаете схемы для НАСА или иным образом страдаете паранойей (и чтобы утолить паранойю, обратите внимание, что многие в промышленности используют флюсы без очистки). Если вы используете водорастворимый флюс, остатки вызывают коррозию, и их следует удалять теплой водой.

    На приведенном выше рисунке показаны два способа нанесения флюса: бутылки с иглами или кистями, флюс-ручка и паста-флюс в шприце.С флюсовой ручкой легче удерживать флюс только там, где он нужен, чем с иглой или кисточкой. Однако, если вам нужно добавить больше флюса на булавки с мелким шагом, лучше подойдут бутылки, так как ручка может согнуть булавки. Липкость пастообразного флюса помогает удерживать компоненты на месте.

  • фитиль для припоя / оплетка: Используется для удаления перемычек / коротких замыканий между контактами. Одним из популярных методов является заливка выводов припоем и последующее удаление излишков припоя, но с этим связаны риски — прочтите наше руководство по поверхностному монтажу QFP для получения дополнительной информации.Подставка под паяльник
  • припой: .015 ″ или 0,02 ″ диаметр, припой с флюсовой сердцевиной — это размеры, которые мы предпочитаем. Мы включаем 63/37 (63% олова, 37% свинца) в наш стартовый набор, но 60/40 тоже работает. Некоторое время назад промышленность по производству печатных плат перешла на 63/37 с 60/40, потому что это было в некоторой степени более эффективным для массовой пайки микросхем поверхностного монтажа. Чтобы узнать о тонких различиях между припоями, см. Раздел о припоях в нашем руководстве по пайке через отверстия. Короче говоря, 63/37 является эвтектическим, что означает, что он замерзает при одной температуре (например, вода), тогда как 60/40 проходит через «пластичное» состояние, когда его части заморожены, а другие остаются жидкими.Это означает, что 63/37 застывает немного быстрее, течет немного лучше и с меньшей вероятностью образует нарушенный сустав. Если отвлечься от теории, мы не сможем увидеть большой разницы в ручной пайке. Пища для размышлений: вода замерзает при одной температуре, но стакан воды замерзает снаружи вовнутрь — не сразу.

    Главное решение при использовании припоя с флюсовой сердцевиной — какой флюс использовать, и наши вышеупомянутые рекомендации применимы и здесь: используйте тип RMA или RA и «без очистки», если вы разрабатываете кардиостимуляторы. И обязательно удалите остатки водорастворимого припоя с флюсовой сердцевиной.

    Некоторые рекомендуют для пайки SMD припой с содержанием серебра. Доступен припой, содержащий 2% серебра, но изначально он был добавлен для предотвращения растворения припоя на компонентах с серебряным покрытием. Хотя серебряный припой может быть немного прочнее и иметь более высокую проводимость, эти различия чрезвычайно малы и, скорее всего, несущественны.

  • увеличение: При хорошем освещении вы можете обойтись без увеличения для больших шагов (скажем,>.8 мм). Типичная лупа с подсветкой на штанге всегда полезна, но она дает только 2-3-кратное увеличение. 10X или более полезно при проверке компонентов с меньшим шагом на предмет наличия достаточного количества припоя и коротких замыканий между контактами. Лупа — самый дешевый вариант, но ее можно использовать для проверки только после завершения пайки. В процессе пайки можно увидеть стереомикроскоп с трансфокатором, но он стоит более 400 долларов США и намного больше для новых прицелов. Наши рекомендации по прицелу: получить 30-кратное увеличение, стереозум и максимально возможное «рабочее расстояние».Рабочее расстояние — это расстояние между линзами и работой — чем больше места для инструментов и рук, тем лучше. Helping Hands
  • паяльник и жало: Во многом это зависит от личных предпочтений, но мы рекомендуем приобрести паяльную станцию ​​с регулируемой температурой мощностью не менее 50 Вт и жало 1/32 дюйма в форме долота или отвертки.
    • утюг / станция : наша рекомендуемая паяльная станция: Weller WES51 (50 Вт, контроль температуры) или 4 Pos.Винтовой зажим

      Небольшие соединения на компонентах для поверхностного монтажа не потребляют столько энергии, поэтому мощность 15 Вт будет работать, но если вы когда-нибудь закончите пайку с большой заземляющей пластиной, большим разъемом или большим проводом, вы захотите у вас была сила. Большинство ручных утюгов не имеют контроля температуры, что означает, что они постоянно теряют свою номинальную мощность в виде тепла, независимо от температуры наконечника. Станция с регулируемой температурой регулирует подачу тепла для поддержания постоянной температуры.Это полезно, потому что утюг будет давить сильнее, если вы паяете много стыков или крупных компонентов, тогда как нерегулируемый утюг будет остывать и нагревать соединения дольше. Стандартные рекомендуемые температуры: 600-700 градусов по Фаренгейту для оловянно-свинцового припоя и 700-800 градусов по Фаренгейту для бессвинцового припоя. Наше видео для поверхностного монтажа было снято при температуре 610-640 градусов по Фаренгейту.

      Что касается температуры наконечника, вот видео на YouTube, показывающее температуру наконечника различных утюгов RadioShack® во время пайки.

    • наконечник : мы используем долото 1/32 дюйма даже для компонентов с шагом 0,5 мм. Наконечники меньшего размера не будут работать с методами, показанными в нашем видео по SMD-пайке 101, потому что трудно удерживать припой на самом конце наконечника. Самый популярный метод поверхностной пайки, называемый «волочильная пайка», использует еще больший наконечник, чтобы удерживать каплю припоя, которую затем можно протащить по контактам. Некоторые названия перетаскиваемых паяльных наконечников включают «копытные», «мини-волны» и «скошенные» наконечники. Используем сторону наконечника стамески, как показано на видео.Комплект перемычек (350 штук)

    Для распайки SMD используются наконечники других форм, но мы не рекомендуем покупать разные наконечники для каждого чипа — просто используйте ChipQuik®, горячий воздух или сковороду.

    Короткое видео, демонстрирующее демонтаж SOIC с помощью специального наконечника для демонтажа припоя.

  • ChipQuik®: По сути, это припой с низкой температурой плавления, который при нагревании остается расплавленным достаточно долго, чтобы все штыри были высвобождены одновременно.

    , содержащий сплав, пастообразный флюс в шприце и спиртовые салфетки для очистки. Щелкните ссылку для просмотра 40-секундного демонстрационного видео.

  • Горячий воздух: необходим для пайки / демонтажа бессвинцовых корпусов

    Некоторые микросхемы, такие как QFN (Quad Flat No-Lead), имеют соединения в нижней части микросхемы, которые невозможно паять с помощью обычного утюга. Если не считать SchmartBoard® или просверлить отверстие в печатной плате, для нагрева соединений требуется горячий воздух (сковорода или тостер тоже подойдут — см. Ниже).

    Пакет QFN (Quad Flat No-Lead) перевернут, показывая нижние соединения по периметру и радиатор посередине.

    Можно приобрести широкий ассортимент насадок, которые подходят практически к любому стилю упаковки, но нам повезло, что мы использовали только круглые насадки 3/16 дюйма для всех чипов, кроме самых больших. На картинке показана относительно недорогая станция горячего воздуха, в которой предусмотрена регулировка как температуры, так и расхода. На нем также изображено то, что называется инструментом для тиснения, который обычно используется для создания декоративных рельефных рисунков тушью на приглашениях и других проектах в области декоративно-прикладного искусства.Удобно, когда температура воздуха достаточно высока (около 600 ° F) для пайки на поверхности. Станция горячего воздуха нагревается примерно до 900 градусов по Фаренгейту (превышение 800 опасно), но для стандартного припоя на основе свинца (для бессвинцового припоя требуется немного более высокая температура) инструмент для тиснения выполняет свою работу, и вы не можете победить Цена: 25 долларов. Учтите, что стандартные тепловые пушки из хозяйственных магазинов имеют слишком большие сопла; они обычно бывают слишком горячими.

    Различные наконечники горячего воздуха

    • подогреватель / плита: Для плат с более крупными компонентами или местами для земли большая часть тепла, прикладываемого инструментом горячего воздуха, отводится от целевого компонента в окружающую плату.Это означает, что для поднятия целевой детали до температуры оплавления требуется больше времени и тепла, а это всегда увеличивает риск повреждения. Кроме того, у большинства компонентов и паяльных паст есть ограничения на то, насколько быстро они могут нагреваться. Если одна область микросхемы или платы нагревается намного быстрее, чем другая, тепловое расширение может деформировать платы или разрушить стружку. Войдите в предварительный нагреватель или конфорку. Повышая общую температуру платы до 212–250 градусов по Фаренгейту, потребуется меньше тепла от высокотемпературного инструмента с горячим воздухом, и тепловой удар будет гораздо менее серьезным.Маделл и Зефир продают довольно недорогие подогреватели, но Mr. Coffee® за 7 долларов хорошо подходит для небольших односторонних досок. Вам понадобится держатель для печатной платы, если вы используете один из воздухонагревателей.

      Можете ли вы обойтись без него? Возможно, но имейте в виду, что термическое повреждение может сократить срок службы вашей доски, а не просто убить ее немедленно. Предварительный нагрев еще более важен для BGA, поскольку их тепловые профили гораздо более важны.

    Держатель печатной платы, подогреватель и устройство Mr.Нагреватель кофе

    Другой путь использования безвыводных чипов (или если вы хотите использовать небольшое количество плат) — это использовать паяльную пасту и тостер, духовку или сковороду.

    Маленькие тостеры можно использовать для оплавления паяльной пасты

    Паяльная паста различных марок

    • паяльная паста: Она состоит из крошечных шариков припоя, плавающих в гелеобразном флюсе. После того, как паста наносится на подушечки, сверху кладется стружка, и доска «оплавляется» (паста плавится) в тостере или горячим воздухом.Пасту можно наносить с помощью шприцев, показанных на рисунке, или с помощью ракеля и трафарета. Для трафаретов попробуйте StencilsUnlimited.com. Пасту в шприцах можно приобрести на сайтах ChipQuik, Zephyrtronics, SMTSolderPaste.com и многих других. Обратите внимание, что паста в шприцах обычно содержит немного меньше металла, чтобы она могла проходить через маленькие иглы. Если вы используете трафарет, возьмите пасту в банке. Главный выбор — паста, не подлежащая очистке, или паста, растворимая в воде. Мы рекомендуем не чистить, если у вас нет оснований полагать, что ваши компоненты трудно паять, т. Е. Старые и, возможно, корродированные.Остатки водорастворимой пасты вызывают коррозию, поэтому обязательно промойте их теплой водой. Имейте в виду, что некоторым дистрибьюторам требуется 2-дневная или более быстрая доставка, так как срок службы пасты уменьшается вне холодильника. Если у вас есть шприц, вам, вероятно, придется также купить иглу и поршень. Игла 22-го калибра — хорошее место для начала, и вы всегда можете нанести более толстый шарик пасты, просто вытолкнув больше.

    Паяльная паста при 30-кратном увеличении

    Некоторые второстепенные вещи, которые неплохо иметь:

    • 4-40 Метчик для крупной резьбы и No.43 Сверло: Если вы хотите очистить остатки флюса, используйте кислотную щетку со спиртом IPA. Обязательно вытрите остатки безворсовой салфеткой (например, салфетки Kim), а не просто перемещайте их по доске.
    • Инструмент для удаления заусенцев При нажатии на верхнюю часть в чашу накачивается небольшое количество спирта, при этом остальная часть не испаряется.
    • губка с отверстием: Целая посередине дает вам край, по которому можно протереть железный наконечник, а также место, куда может упасть использованный припой, чтобы вам не пришлось очищать наконечник от старого мусора.
    • Цветной карандаш для индикации температуры: Метки этого постоянно меняют цвет при достижении определенной температуры. Это полезно, если вы используете тостер без термопар для наблюдения за температурой. Однако нам посчастливилось просто наблюдать за расплавлением припоя. В любом случае разные части платы будут достигать температуры плавления в разное время из-за поверхностей заземления и крупных компонентов, которые поглощают тепло.
    • Зажим PanaVise Junior: Альтернатива губке, он содержит завитки из мягкого металла, покрытые флюсом, которые очищают наконечник, не подвергая его термическому воздействию.Это может помочь продлить срок службы наконечника.
    • 10-24 Метчик для крупной резьбы: Меньшая версия популярного PanaVise имеет слоты для размещения печатных плат и намного более стабильна, чем «руки помощи».
    • Датчики касания Softpot: Эта компания производит целую линейку макетов плат для компонентов поверхностного монтажа, включая все, от резисторов до QFP с мелким шагом, от QFN до BGA. Это умный продукт, в котором для выравнивания кристалла используются небольшие углубления, предварительно заполненные припоем.Чтобы припаять, вы просто прижимаете припой к каждому контакту маленьким железным наконечником.
    • исправление ошибок: Ручка с токопроводящими чернилами позволяет просто рисовать следы на доске. Другой вариант — использовать крошечный провод (например, проволочную обмотку 30-го калибра) для перемычки через ошибки или поднятые контактные площадки. Они называются «зелеными проводами», потому что производители изначально использовали провода зеленого цвета, чтобы они сливались с зеленой печатной платой.
    • Plug-in Bread Board Dual Power Supply: (не показан) Тонировщик / очиститель наконечников (который вы все еще можете получить от RadioShack®!) Имеет более агрессивный флюс, который может помочь счистить стойкие остатки с наконечника.Вы также можете получить полировальную пластину, чтобы освежить грязный наконечник. Тем не менее, слегка отполируйте — как только защитное внешнее покрытие проколото, припой быстро растворяет медь внутри.

    Другие ссылки и руководства:

    Пайка ИС для поверхностного монтажа — Togglebit.net

    Цель этого руководства — предоставить недорогой, быстрый, надежный и простой метод пайки деталей для поверхностного монтажа на примере DUE protoshield. Это, конечно, не единственный способ снять шкуру с этой кошки, это то, что сработало для нас и основано на аналогичных методах пайки горячим воздухом, которые были задокументированы и применялись на практике.

    Вещи, которые вам понадобятся:

    Термовоздушный паяльник

    «Ремонтные» станции для пайки горячим воздухом можно купить за ~ 100 долларов в различных местах в Интернете (попробуйте ebay). Мы рекомендуем агрегат с наконечниками разного диаметра для работы с деталями разного размера. При использовании его для пайки компонентов, как мы планируем сделать в этом руководстве, он может помочь направить или рассеять тепло и увеличить / уменьшить скорость воздушного потока (при работе с действительно маленькими деталями, такими как 0603, высокоскоростной воздух может сдуть компонент. PCB никогда не найти!).Эти утюги, как правило, производятся в Китае, и вы получаете то, за что платите, но для типичного хобби они отлично подойдут. См. Zephytronics, если вам нужна модель высокого класса.

    Паяльная паста

    Рекомендуем зефпасту. Шприц объемом 10 см3 прослужит прототипу / любителю на какое-то время (не забудьте купить поршень и наконечники для шприца!). Вы найдете веб-сайт Zephytronics очень информативным по технике и оборудованию для пайки SMT. В этом уроке мы используем синий пластиковый наконечник 22-го калибра (возможно, можно было бы использовать на размер больше).Ваша паста поставляется с холодным пакетом, мы помещаем ее в холодильник и оставляем там между использованием (хотя это и не обязательно).

    Вакуумная насадка SMT

    Вы можете найти ручные вакуумные насадки в Интернете примерно за 5 долларов (опять же, они, как правило, китайского производства, и вы получаете то, за что платите). Это недорогой вариант, который подойдет любителю. Обратите внимание: если у вас нет идеального уплотнения на компоненте, вам нужно работать быстро, так как ваша деталь упадет.Другой вариант — использовать электрическую палочку с насосом для создания постоянного вакуума ~ 40 долларов (попробуйте ebay для жезлов или насосов). В любом случае вы получите набор присосок для размещения компонентов различного размера, а голый наконечник можно использовать для захвата очень маленьких компонентов, таких как крышки микросхем или резисторы. См. Zephytronics, если вам нужна модель более высокого уровня.

    Увеличительное стекло (дополнительно)

    На этом рисунке показана 10-кратная лупа (причудливый термин для обозначения лупы).Это похоже на увеличительное стекло ювелира . Чтобы рассмотреть паяные соединения крупным планом, подойдет что угодно с приличным увеличением.

    Цифровой мультиметр

    Ничего особенного, просто что-нибудь для проверки сопротивления с помощью .

    Приступим:

    Шаг 1: Практика

    Попрактикуйтесь в размещении ИС на печатной плате с помощью установочной палочки.Обратите внимание на место на контактных площадках, где приземляются ножки ИС (левая, правая, средняя), это то место, куда вы захотите попробовать нанести пасту на следующем шаге.

    Шаг 2: Нанесение пасты

    Выдавите немного паяльной пасты на бумажное полотенце, чтобы заполнить наконечник. Теперь нанесите полоску пасты на подушечки как можно более равномерно от начала до конца. Это вообще не будет выглядеть как много пасты, но не волнуйтесь … вам это не понадобится.Вытрите его и начните заново, если вам кажется, что вы нанесли слишком много пасты или если на одном конкретном пэде есть большая капля. Излишки пасты могут образовывать паяные перемычки (спаяемые вместе ножки ИС) и могут скрывать холодные (плохие) паяные соединения. Слишком много пасты также затрудняет визуальный осмотр хороших галтелей паяных соединений (галтели? Что это за хрень? … мы доберемся до этого, просто продолжайте читать).

    Шаг № 3: Размещение детали


    Используйте установочную палочку, чтобы положить ИС в пасту, добиться выравнивания там, где вы хотите.Если вы немного размазываете пасту, не волнуйтесь. Размазанная паста может показаться катастрофой, но вскоре все встанет на свои места, как только начнется жара. Вы можете использовать голый кончик палочки, чтобы подтолкнуть ИС на место, если вы случайно выровняете ее или выскользнет из контактных площадок. Важно, чтобы деталь выровнялась по подушкам.

    Шаг 4: Подвод тепла

    А теперь самое интересное.

        • Выберите диаметр наконечника для утюга с горячим воздухом.Если у вас нет других деталей для поверхностного монтажа, установленных вокруг области пайки, вы можете выбрать наконечник большего диаметра. Это даст вам широкий «участок тепла», который можно приложить к печатной плате.
        • Включите станцию ​​и установите температуру. Паста, которую мы используем, имеет температуру жидкости 183 ° C, поэтому мы устанавливаем наши станции примерно на 200 ° C. (Предупреждение об использовании очень высоких температур может привести к сгоранию платы и началу расплавления паяльной маски, поэтому не крутите его, думая, что вы ускорите процесс… это того не стоит)
        • Если у вас есть регулировка воздушного потока на вашем утюге, попробуйте начать с 25% от полной настройки
        • Начните с того, что ваш утюг обдувает ИС примерно на 2-5 дюймов выше выводов детали, направляя поток воздуха прямо на выводы.Чем меньше ИС и меньше наконечник, тем дальше от печатной платы вы можете быть. Вы не хотите, чтобы поток горячего воздуха сдувал деталь с контактных площадок, цель состоит в том, чтобы медленно предварительно нагреть припой, контактные площадки печатной платы и ножки ИС. Перемещайте палочку вверх и вниз по обеим сторонам детали, медленно нагревая ноги и подушечки.

    Шаг № 5: Что-то просто растаяло

    Надеюсь, это ваш поток. Если ваша паяльная паста только что превратилась в нечто похожее на серую лужицу зубной пасты, и вы начинаете сомневаться, что эти выводы не будут спаяны вместе….это действительно хорошо, просто держись с нами. Это флюс припоя внутри пасты, который тает, очищая путь для вашего припоя, чтобы обеспечить хорошее соединение свинца с площадкой. Нанесение флюса является жизненно важной частью процесса пайки, оно удаляет оксиды с поверхностей, а хорошие паяные соединения зависят от очень чистых поверхностей. Хорошие вещи уже в пути, теперь опустите утюг примерно на 1-2 дюйма и продолжайте нагревать выводы и контактные площадки ИС

    Шаг 6: Reflow Magic

    Если этого еще не произошло, ваш припой скоро расплавится и волшебным образом соскочит с паяльной маски печатной платы, попадая на контактную площадку и выводы микросхемы.Продолжайте перемещать утюг по выводам, пока каждый из них не образует красивое паяное соединение на контактной площадке. Вы можете обнаружить, что сможете переместить утюг с горячим воздухом ближе к доске, когда несколько стыков немного остынут и удерживают ИС на месте. Как только все контактные площадки будут спаяны, снимите огонь и дайте ему остыть.

    Шаг № 7: Визуальный осмотр

    Используя ваши глазные яблоки, желательно с помощью увеличительного стекла… .поищите любые паяные перемычки или какие-либо тусклые участки припоя.Мы надеемся увидеть очень блестящие паяные соединения вогнутой формы, которые называются «галтели хорошего припоя» («fill-et-sss»). Филе — это часть припоя, которая «заполняет зазор» между краями «ножки» вывода ИС и контактной площадкой печатной платы. Обычно сустав проверяется на наличие галтели на «носке» (от IC) и «пятке» (около IC) стопы. Хороший галтель должен быть блестящим и вогнутым по форме, это указывает на «хорошее смачивание», то есть между выводом ИС, припоем и контактной площадкой образовалась металлургическая связь.Если скругление имеет выпуклую форму (выпуклость), это может скрыть потенциальные проблемы, такие как холодное паяное соединение (отсутствие соединения = отсутствие электрического соединения или, что еще хуже, прерывистое электрическое соединение). Если все ножки вашего IC имеют блестящие вогнутые галтели, вы можете быть уверены в том, что создали надежное соединение. Ниже вы найдете несколько снимков хороших галстуков, закрывающих пятки и пальцы ног, крупным планом.

    На нашей фотографии DUE protoshield выше (с помощью увеличительного стекла 10x или лучше) мы могли видеть вогнутые галтели на «носках» и «пятках» ступней SOIC… однако они действительно казались немного маленькими.Возможно, это связано с тем, что контактные площадки на макетной плате большего размера по сравнению с шириной используемой нами микросхемы? Это могло привести к тому, что паста «расплылась» по всей подушке (так что, возможно, мы могли бы использовать больше пасты). Мы также обнаружили несколько крошечных шариков припоя, застрявших под микросхемой, которые были извлечены стоматологическим инструментом (возможно, нам нужно предварительно лучше очистить и подогреть). В этом уроке предполагается, что мы делаем прототип / хобби. Таким образом, мы в значительной степени игнорируем детали правильного определения размеров контактных площадок и вычисления надлежащих объемов пасты и т. Д.В конце руководства мы приводим несколько профессиональных справочников по подобным материалам.

    Шаг № 8: Электрический осмотр

    Используя цифровой мультиметр, вы можете проверить свою работу, проверив электрическое сопротивление паяных соединений. Сначала разместите один вывод цифрового мультиметра непосредственно на контактной площадке печатной платы (НЕ непосредственно на паяном соединении), а один вывод — на самом выводе микросхемы, ближе к корпусу микросхемы и дальше от стыка. Вы должны получить низкое значение сопротивления (короткое замыкание). Совет: если вы обнаружили обрыв цепи, попробуйте выполнить этот тест, сначала слегка поцарапав контактную площадку и вывод ИС выводом цифрового мультиметра, чтобы убедиться, что у вас есть чистая поверхность между датчиком и поверхностью.Также не оказывайте сильного давления на вывод ИС, так как вы можете заставить плохое паяное соединение электрически выглядеть как хорошее. Вы можете сделать и обратное, чтобы проверить правильность паяных перемычек от контактной площадки к контактной площадке. Не забывайте проверять каждую булавку! это сэкономит ваше время в долгосрочной перспективе.

    Спасибо, что прочитали это руководство, желаем успехов.

    Чтобы узнать больше о профессиональном производстве печатных плат с компонентами для поверхностного монтажа, мы рекомендуем книгу Рэя Прасада «Технология поверхностного монтажа» и проф.Сайт Гленна Блэквелла.

    Как сделать пайку SMD с помощью паяльника

    Для пайки SMD в домашних условиях не требуется особого оборудования. Вы легко можете сделать это с помощью паяльника.

    SMD расшифровывается как Surface Mount Device, и это компоненты, которые вы паяете на поверхности печатной платы.

    Я расскажу, как паять SMD паяльником.

    (Наиболее распространенный метод пайки этих компонентов — использование печи.Также называется пайкой оплавлением SMD)

    SMD означает устройство для поверхностного монтажа и указывает на то, что компонент монтируется на поверхности печатной платы, в отличие от компонентов со сквозными отверстиями, которые устанавливаются в отверстия.

    Это инструменты для пайки, которые необходимы для пайки компонентов поверхностного монтажа:

    • Паяльник (при наличии тонкого жала)
    • Припой
    • Флюс для припоя (полезно, но не обязательно)
    • Пинцет
    • Микроскоп или лупа

    Как припаять резистор для поверхностного монтажа

    Пайка резистора — самый простой способ начать обучение пайке SMD.

    Начните с нанесения флюса на одну площадку на печатной плате. Флюс очищает контактную площадку и облегчает правильную фиксацию припоя.

    Нанесите немного припоя на наконечник утюга и коснитесь контактной площадки печатной платы наконечником, чтобы часть припоя перешла на контактную площадку.

    Поместите резистор на место и удерживайте его пинцетом, касаясь паяльного жала, чтобы он нагрел и компонент, и площадку печатной платы.

    Теперь резистор должен быть закреплен с одной стороны.Снова нанесите припой на жало паяльника и коснитесь жала паяльника с другой стороны.

    Теперь ваш резистор должен быть в порядке, но вы можете проверить паяные соединения с помощью микроскопа или лупы, чтобы убедиться, что соединение хорошее.

    Как паять микросхемы поверхностного монтажа

    Метод пайки микросхемы для поверхностного монтажа очень похож на метод пайки резистора.

    Начните с нанесения флюса на все контактные площадки на печатной плате.

    Нанесите припой на одну из угловых площадок микросхемы.

    Установите и выровняйте чип с помощью пинцета.

    Удерживайте микросхему на месте, касаясь угловой площадки кончиком паяльника, чтобы припой расплавил контакт и площадку вместе.

    Проверить юстировку микросхемы. Если он не на своем месте, используйте паяльник, чтобы ослабить контактный чип и правильно выровнять чип.

    Продолжите пайку в противоположном углу, нанеся немного припоя на жало паяльника, а затем одновременно коснувшись контактной площадки печатной платы и штифта.Сделайте это для всех выводов микросхемы, один за другим.

    После того, как все контакты будут припаяны, вы должны внимательно осмотреть паяные соединения с помощью микроскопа или лупы, чтобы проверить наличие плохих соединений или перемычек.

    Альтернативные методы

    Есть несколько альтернативных методов пайки SMD. Ниже я объясню два метода, которые использую.

    Использование паяльной пасты

    Начните с нанесения флюса на контактные площадки печатной платы. Затем нанесите паяльную пасту на все контактные площадки компонента, который вы хотите припаять.

    С помощью пинцета поместите компонент в правильное положение и удерживайте его там. Поместите наконечник паяльника на каждую из площадок, чтобы припой расплавился и обеспечил хорошее соединение между компонентом и платой.

    Заливка с припоем

    Этот метод предназначен для пайки микросхем.

    Как обычно, начните с нанесения флюса на контактные площадки на печатной плате. Прикрепите один из угловых контактов микросхемы к контактной площадке с помощью небольшого количества припоя. Убедитесь, что микросхема правильно выровнена по контактным площадкам.

    Теперь используйте свой паяльник и залейте контакты припоем, чтобы все контакты соединились. На картинке ниже залиты только несколько контактов, но идея состоит в том, чтобы залить все контакты.

    Затем начните с одного конца и нагрейте штырь, чтобы припой расплавился на следующих 2-3 контактах. Используйте присоску для припоя, чтобы всасывать излишки припоя.

    Продолжайте движение вниз по ряду и нагрейте сразу 2–3 контакта, пока отсасываете припой. После того, как весь излишек припоя будет удален, проверьте под микроскопом наличие паяных перемычек.

    Метод пайки SMD, не описанный здесь, — это печь оплавления.

    Это самый распространенный метод пайки в профессиональном мире.

    Возврат от пайки SMD к пайке

    Пайка для поверхностного монтажа — Restarters Wiki

    Монтаж на поверхность и микропайка может быть сложной задачей, но вы можете многое сделать без дорогостоящего оборудования. На этой странице мы покажем вам инструменты и методы, необходимые для начала работы.

    Сводка

    Современные электронные устройства всех видов, как правило, используют методы поверхностного монтажа, при которых компоненты припаяны к поверхности печатной платы, а не конструкцию «сквозных отверстий», в которой выводы проходят через отверстия в плате и припаиваются к ней. Другая сторона. Устройства для поверхностного монтажа обычно меньше, часто намного меньше, чем их аналоги для сквозного монтажа, что затрудняет ремонт. Тем не менее, как здесь описано, многое еще возможно.

    Безопасность

    Осторожно обращайтесь с паяльником — он может сильно обжечься.
    Избегайте вдыхания паров флюса или соседнего пластика, который может перегреться.

    Необходимые инструменты

    Для серьезных работ по поверхностному монтажу необходима правильная паяльная станция для поверхностного монтажа. Это будет включать паяльник с тонким наконечником, паяльник с горячим воздухом и, в идеале, пинцет для пайки, но это будет стоить трехзначную сумму. Для случайной разовой работы вы, возможно, не сможете оправдать это, но, тем не менее, вы можете многое сделать, дополнив инструменты, которые у вас, вероятно, уже есть, добавив еще несколько, всего за несколько фунтов.Вот минимум:

    • Паяльник с битой 1 мм (или более мелкой).
    • Тонкий припой — 22SWG (0,028 дюйма или 0,711 мм) или, желательно, тоньше.
    • Ручка для припоя.
    • Фитиль для припоя.
    • Увеличительное стекло и / или близкие рабочие очки.
    • Тонкий пинцет.

    Утюг

    Все утюги, кроме самых дешевых, имеют сменные насадки, и вы, вероятно, можете получить бит диаметром 1 мм для утюга, который у вас уже есть. Но это должен быть небольшой паяльник, которым можно манипулировать больше как карандашом, чем ломом.

    Во время работы положите запястье на скамью или другую твердую опору, чтобы минимизировать дрожание рук, и держите ручку утюга близко к элементу, управляя им движениями пальцев, а не запястья или руки.

    Флюс

    Люди могут сказать вам, что вам не нужен флюс, поскольку в припое есть флюс. Фактически, он содержит только минимум, и этого недостаточно для поверхностного монтажа.

    Увеличительное стекло

    Каким бы хорошим ни было ваше зрение, вы все равно найдете увеличительное стекло бесценным для осмотра.Подойдет тот, который обычно сопровождается «рукой помощи».

    Чтобы получить действительно четкое представление о мельчайших деталях, стоит приобрести ювелирную лупу с 5-кратным или 10-кратным увеличением. Немного попрактиковавшись, вы сможете держать его в глазнице, оставив обе руки свободными.

    Правильный способ использовать любую лупу — поднести ее к глазу, а затем расположить голову или работу так, чтобы она была в фокусе.

    Дополнительную информацию о лупах и приспособлениях для осмотра можно найти на отдельной странице.

    Типы компонентов для поверхностного монтажа

    Статья в Википедии о технологии поверхностного монтажа дает много информации об устройствах (включая изображения некоторых из них) и процедурах, используемых для работы с ними.

    Резисторы и конденсаторы бывают нескольких стандартных размеров, размер указывается кодом, например 1206 обозначает устройство размером 0,12 x 0,06 дюйма. Другие распространенные размеры — 0805 и 0603, интерпретируемые аналогично.

    ИС

    выпускаются в различных корпусах, не все из которых можно припаять или распаять без специальных инструментов или оборудования.

    Устройства SOIC (малые габаритные интегральные схемы) являются самыми простыми, поскольку у них расстояние между выводами составляет 1,27 мм (0,05 дюйма).

    Устройства SSOP или TSSOP ([тонкий] термоусадочный корпус с маленькими контурами) обычно имеют расстояние между выводами 0,65 мм (0,025 дюйма) и их сложно припаять вручную, но все же возможно с большой осторожностью.

    Устройства LCC (безвыводные держатели микросхем) не имеют выводов, которые загибаются под устройством и могут быть припаяны, если припой стечет с площадки на контакт на боковой стороне устройства.

    QFN (четырехъядерный плоский без выводов) и MLP (корпус с микро выводными рамками) имеют контактные площадки снизу, доходящие до краев, и хотя их можно припаять, при осмотре трудно сказать, что все контактные площадки были должным образом. припаял.

    Устройства BGA (решетка с шариками) имеют шарики припоя в сетке на их нижней стороне, которые припаяны к контактным площадкам под устройством. Все основные ИС в смартфоне — это, как правило, устройства BGA. Для работы с ними практически необходимо специальное оборудование.

    Последние 2 или 3 типа можно удалить только с помощью теплового пистолета, и было бы очень сложно, если вообще возможно, установить замену с помощью стандартных инструментов.

    Пайка на поверхность, ручная пайка

    При обычной пайке вы можете относительно легко увидеть и исправить любые плохие соединения, но при поверхностном монтаже важно, чтобы все соединения были в порядке с первого раза. Вот почему без флюса не обойтись.

    Резисторы, конденсаторы, индукторы и диоды — это 2-контактные устройства, и будет 2 контактных площадки, к которым необходимо припаять концы.ИС (интегральные схемы) имеют больше ножек, по одной контактной площадке на ножку.

    Нанесите флюс на обе или все контактные площадки, затем слегка залудите только одну из них, используя не больше припоя, чем необходимо. В случае ИС выберите угловую площадку.

    Теперь правильно расположите устройство над подушечками. Удерживайте его на месте, слегка надавив на него кончиками тонкого пинцета или точной отвертки. Приложите паяльник к контактной площадке, касаясь ножки микросхемы или конца 2-контактного устройства.Подержите его там примерно на секунду, пока припой не расплавится, затем нанесите еще немного припоя на ножку или конец устройства. Припой должен стекать по ножке, соединяя ее с контактной площадкой. Продолжайте удерживать устройство на месте в течение секунды или двух после извлечения утюга и до тех пор, пока припой не затвердеет.

    Теперь он будет закреплен одним концом или одной ногой. Внимательно осмотрите его, чтобы убедиться, что другой конец или все остальные ножки расположены правильно. Если ИС очень немного смещена, вы можете просто толкнуть ее, согнув припаянную ножку, в противном случае повторно примените утюг и осторожно переместите его, если необходимо.

    Теперь нанесите еще немного флюса и припаяйте все остальные ножки, начиная с одной в противоположном углу. В каждом случае прикладывайте утюг на секунду или около того, чтобы нагреть площадку и ножку перед нанесением минимального количества припоя. Слишком много припоя приведет к образованию перемычки между двумя контактными площадками.

    С помощью фитиля для припоя можно удалить перемычки между контактами. Нанесите немного флюса на фитиль (без него не получится) и нанесите его на подушечки с перемычкой. Теперь прижмите его к контактным площадкам с помощью паяльника, и как только припой расплавится, вытяните фитиль и утюг вместе от контактных площадок протирающим движением.Возможно, вам придется повторить процесс.

    Пайка горячим воздухом и инфракрасным излучением

    Альтернативный метод — использовать паяльную пасту с термофеном или инфракрасной печью, но контроль температуры становится важным фактором. Эта инструкция показывает, как это можно сделать.

    Паяльная паста представляет собой смесь порошкового припоя и флюса и обычно поставляется в шприце. К сожалению, срок его хранения ограничен, поэтому его лучше хранить в холодильнике, чтобы продлить срок его службы. С помощью шприца можно наложить «червяк» из пасты на ряд соседних подушечек и поместить компонент сверху.Когда он плавится, поверхностное натяжение вытягивает припой на контактные площадки и зазоры между ними.

    В идеале вы должны использовать термовоздушный паяльник, который подает воздух с контролируемой температурой. С достаточной осторожностью вы можете использовать газовый паяльник с соплом горячего воздуха или какой-либо другой пистолет с горячим воздухом с узким соплом, но вам нужно будет очень внимательно следить за тем, чтобы паяльная паста полностью расплавилась, при этом убедитесь, что вы ничего не перегревайте. Настоятельно рекомендуется потренироваться на доске для металлолома.С газовым утюгом было бы очень легко сильно перегреть плату или паяемые компоненты.

    Можно преобразовать печь-гриль или микроволновую печь с грилем в печь для пайки, но необходимо добавить датчик температуры и управляющую электронику, чтобы повышать температуру, удерживать ее, а затем постепенно снижать, все в соответствии с рекомендациями производителей комплектующих.

    Переделка

    Снятие деталей

    Снять компоненты для поверхностного монтажа сложнее, чем припаивать их к плате, поскольку в идеале вам придется нагревать несколько паяных соединений одновременно.Поднимая устройство до того, как припой расплавится, вы рискуете оторвать медную дорожку от платы, и это может быть трудно отремонтировать, если это произойдет.

    Профессиональный метод

    Профессиональный способ — использовать тепловую пушку с маленькой насадкой, которая может поставляться с хорошей паяльной станцией для поверхностного монтажа. Если у вас нет одного из них, вы можете использовать газовый паяльник с насадкой для теплового пистолета. Но вам нужно следить за тем, чтобы не слишком сильно нагревать соседние компоненты, так как вы плохо контролируете температуру.

    Для резисторов, конденсаторов и любых других небольших 2-контактных устройств вы можете приобрести пару пинцетов для пайки. С их помощью вы можете расплавить припой на обоих концах и снять устройство с платы, и все это одним действием.

    Паяльник стандартный

    В случае резисторов и конденсаторов меньшего размера ваша стандартная насадка паяльника может быть шире, чем само устройство, и в этом случае вы можете приложить паяльник к обоим концам одновременно и сбросить его с контактных площадок, когда припой расплавится.

    Или нанесите флюс на фитиль для припоя и наложите его на устройство. Когда вы прижимаете утюг к фитилю, он не только распространяет тепло на оба конца устройства, но и вбирает большую часть припоя. Через пару секунд вы сможете «стереть» устройство с контактных площадок, при этом утюг все еще прижимает фитиль и устройство.

    Ампутация ноги

    С микросхемами и разъемами, если они мертвы или легко заменяются, лучший способ — просто отрезать ножки ремесленным ножом, а затем удалить ампутированные ножки по отдельности или по несколько с помощью паяльника.

    Сплав для распайки

    Простой метод, который хорошо работает с ИС даже с большим количеством выводов, а также хорошо работает с разъемами с большим числом выводов, — это использование припоя с очень низкой точкой смешения. Обычно это сплав, содержащий висмут и плавящийся при температуре менее 150 ° C.

    Сначала удалите излишки припоя с помощью фитиля. Затем нанесите паяльником немного сплава для удаления припоя, позволяя ему растечься по всем контактам устройства с обеих (или всех) сторон устройства. Он смешается с исходным припоем и останется расплавленным достаточно долго, чтобы снять устройство с платы.

    Фитиль для распайки

    Если у вас нет сплава для удаления припоя и ни один из предыдущих методов не работает или недоступен вам, сначала удалите как можно больше припоя с помощью фитиля для припоя. Затем осторожно поочередно поднимайте кончик ножа на каждый конец устройства, расплавляя припой на как можно большем количестве ножек на этом конце. Работайте очень осторожно и терпеливо, чтобы не отрывать гусеницы от доски.

    Ремонт гусениц

    Мелкие повреждения, такие как поломка поднятых гусениц, можно отремонтировать с осторожностью.Во-первых, соскребите припой с части дорожки, чтобы создать новую площадку для пайки. Вам понадобится небольшой отрезок тонкой медной проволоки, например, одна жилка от гибкого многожильного провода. Обычно проще всего взять слишком длинную жилу и припаять один конец (не забудьте о флюсе), прежде чем согнуть ее, придав ей форму, и припаять ее к другой стороне разрыва. Обрезайте его только после того, как припаяете оба конца.

    Внешние ссылки

    • Видео iFixit Microsoldering 101 настоятельно рекомендуется, хотя они предполагают доступ к специализированному оборудованию.

    HowTo: Припой вручную — Припой для SMD ИС

    Любую SMD IC, имеющую контакты или контактные площадки, которые вы видите, можно припаять.

    HowTo: Припой вручную — Содержание

    Просмотрите эту удобную таблицу, чтобы найти температуру, необходимую для этой задачи.

    На этот раз я собираюсь объяснить, как паять интегральные схемы для поверхностного монтажа (SMD IC). Это действительно довольно просто. Самая большая «хитрость» заключается в том, что вы всегда должны перемещать детали, чтобы их было легко достать.

    Если вы уже прошли страницу «как паять пассивные SMD-компоненты», то многое из этого вам уже знакомо. Как и в этом посте, вы поймете, что на самом деле это происходит довольно быстро, несмотря на длину текста и количество фотографий.

    Паять можно только детали с открытыми контактами или контактными площадками с помощью стандартного паяльника. Детали с шариковой решеткой (BGA) или скрытыми площадками под микросхемой нельзя паять обычным паяльником. Для их выполнения вам понадобится печь оплавления.

    Вот все, что нужно, чтобы показать вам, как паять SMD IC:

    1. Инструменты
    2. Позиционирование
    3. Задача
    4. Сделай это с этим
    5. Не бойся

    Обычно вам понадобится только припой, пара пинцета и паяльник.

    Если ваша плата предварительно луженая или вы заменяете деталь, вам понадобится еще пара вещей.

    Максимум вам понадобятся:

    • пинцет
    • припой 0,5 мм
    • фитиль для очистки контактных площадок
    • пара кусачков для обрезки фитиля припоя, когда его конец заполняется

    Вот они все вместе:

    Инструменты для пайки SMD ИС

    Как я уже упоминал ранее, при выполнении подобных работ положение имеет большое значение.

    При пайке SMD-микросхем вы должны расположить руки и печатную плату так, чтобы все собралось вместе.

    Первый шаг при пайке SMD микросхем выглядит так:

    Положения рук

    Плата расположена так, что вы можете легко удерживать чип на месте с помощью пинцета. Руку выкручивать и корчить не должно. Возьмите часть пинцета, затем переместите доску так, чтобы можно было легко разместить микросхему на доске.

    Как всегда, вы опираетесь на верстак, чтобы обеспечить устойчивость.

    Пока вы выстраиваете вещи, имейте в виду, что вы хотите иметь возможность положить конец паяльника на контактные площадки для ИС. Наконечник должен быть почти параллелен штырям.

    Как это:

    Плата и паяльное жало

    Часть пайки SMD — это перемещение печатной платы, так что вы можете делать пайку руками в естественных положениях.

    Я собираюсь установить небольшую схему IC (SOIC) с 8 контактами на этой печатной плате в место, обозначенное U91.

    Вот как они выглядят:

    SOIC-8 и печатная плата

    Сама микросхема имеет длину 5 миллиметров и чуть более 4 миллиметров в ширину. Штифты имеют ширину 0,5 миллиметра.

    В целом, хотя он довольно маленький, его все же довольно легко паять. SOIC8 — это стандартный размер ИС, который проще всего припаять вручную.

    Шаг нулевой: Повторяйте, что вы должны делать каждый раз, когда берете утюг.

    1. При необходимости очистите колодки.

    Вы хотите, чтобы все контактные площадки ИС были чистыми. То есть на , а не на должен быть толстый выступ припоя. Вам нужна только плоская площадка с тончайшим слоем припоя.

    Вам понадобится паяльник и припой, чтобы очистить контактные площадки, если они не ровные и не плоские. Вы можете увидеть разницу на первой картинке.Колодки для U91 уже чистые и плоские. Я собираюсь удалить припой с контактных площадок для U89 — вы можете видеть, что на этих контактных площадках есть неровности.

    Отрежьте конец фитиля для припоя, если на нем еще остались загрязнения с последнего использования. Обрежьте его прямо по краю припоя, который на нем. Нет необходимости тратить впустую фитиль, но вы не хотите, чтобы длинный кусок использованного фитиля мешал вам.

    Поместите фитиль припоя на площадку, которую вы хотите очистить. Нанесите немного припоя на кончик утюга, затем надавите им на фитиль припоя наверху контактной площадки.Нагрейте это. Подождите пару секунд, затем перейдите к следующему пэду. Возможно, вам придется пару раз почистить контактную площадку, чтобы избавиться от всего припоя.

    Не протягивайте фитиль припоя по контактным площадкам. Когда вы перемещаете фитиль припоя, поднимайте его, одновременно поднимая кончик паяльника над платой. Поднимите его достаточно высоко, чтобы припой больше не мог соединить его, затем снова положите на новое место.

    Пэды для U89 на последнем снимке красивые и плоские, как и пэды для U91.

    1. Оловите первую подушечку.

    Я заставил вас очистить все контактные площадки, а теперь я заставлю вас нанести каплю припоя на одну из них. Это первый вывод, к которому вы припаяете ИС.

    Оловить первую подушку

    Эта маленькая капля припоя будет удерживать ИС на месте, пока вы припаиваете другие контакты.

    1. Установите деталь и закрепите ее.

    Возьмите чип пинцетом и поместите его на подушечки. Убедитесь, что у вас все правильно. U-образная выемка на контуре микросхемы на плате — это конец, на котором идет вывод 1 микросхемы. Проверьте техническое описание микросхемы, чтобы найти контакт 1 микросхемы.

    Совместите ИС с контактными площадками и установите ее. Прикоснитесь концом паяльника к краю луженой площадки так, чтобы она касалась штифта и площадки и нагревала их обоих. Когда припой расплавится, проверьте выравнивание и прижмите ИС к плате, чтобы все контакты были плоскими на поверхности.Выньте паяльник из стыка и дайте стыку остыть.

    Как это:

    Закрепите первый штифт
    1. Проверьте и откорректируйте центровку.

    После того, как микросхема закреплена, проверьте, правильно ли она выровнена

    • Штифты должны быть параллельны колодкам.
    • Штифты должны быть отцентрованы по колодкам.
    • На каждом ряду штифтов должно быть равное количество свободной длины колодки.

    Это плохой:

    Неправильная центровка

    Вы должны исправить любые проблемы с выравниванием сейчас , пока припаян только один штифт.

    Это достаточно просто. Просто нагрейте контактную площадку, расплавьте припой и перемещайте ИС, пока она не встанет на место.

    Как это:

    Зафиксируйте центровку
    1. Припаяйте следующий штифт.

    Возьмите штырь по диагонали напротив первого припаянного. То есть на другом конце микросхемы и с другой стороны. Расположите плату так, чтобы вы могли легко достать этот штырь кончиком паяльника.

    Припаяйте булавку вниз.

    Припаиваем второй штифт
    1. Припаяйте остальные контакты.

    Теперь, когда микросхема надежно закреплена двумя контактами, вы можете припаять все остальные контакты.

    Поверните плату так, чтобы можно было просунуть кончик паяльника между контактами. Вы будете использовать сторону наконечника, чтобы нагреть контактную площадку и штыри с одной стороны штифта, одновременно подавая припой с другой стороны.

    Это выглядит так:

    Припаяйте штифты с одной стороны

    Когда одна сторона готова, переставьте доску так, чтобы можно было закрепить булавки на другой стороне.

    Припаяйте контакты с другой стороны

    Не забудьте припаять первый штифт. Он не был припаян должным образом, его просто приклеили, чтобы все было на месте.

    Перепаять первый штифт
    1. Готово.

    Припаяв все микросхемы, я сделал пару фотографий хорошей камерой.

    Это выглядит так:

    Выполнено

    Все стыки чистые, гладкие и блестящие. Все контакты припаяны к контактным площадкам.

    Всегда возвращайтесь и дважды проверяйте свою работу, когда закончите.

    Остерегайтесь:

    • Пропущенные контакты (забыл припаять.)
    • Плохая центровка (настолько далеко, что контакты и колодки закорочены вместе.)
    • Плохие стыки (острые, зазубренные кромочные стыки сместились до того, как припой остыл).
    • Слишком много припоя на стыке (прикоснитесь кончиком паяльника к стыку и удалите излишки припоя или используйте фитиль припоя).

    Подправьте все, что выглядит не очень хорошо. Сделайте это сейчас , потому что это действительно отстой, когда приходится перебирать всю доску в поисках того места, которое вы испортили (но вы бы заметили, если бы вы проверили его, когда это сделали), когда это не работает.

    Любую микросхему, имеющую контакты или контактные площадки, которые вы видите, можно припаять.

    Не бойтесь мелких деталей с близко расположенными контактами. Не бойтесь микросхем с большим количеством выводов.

    Я припаял крошечные детали µMax (3 мм X 3 мм с восемью контактами) и детали PLCC 64 (25 мм X 25 мм с 21 контактом на каждой из четырех сторон) этим методом. Таким образом я припаял тонкие четырехгранные плоские блоки (TQFP) и четырехгранные плоские бессвинцовые детали (QFN).

    Во всех случаях это одно и то же:

    1. Очистка.
    2. Припаиваем один штифт.
    3. Выровнять.
    4. Припаяйте все остальные контакты.

    Вот деталь µMax, которую я припаял этим методом:

    мкМакс MAX2015

    Сама деталь имеет размер 3 мм X 3 мм. Следы имеют ширину 0,5 мм. Я припаял его вручную, используя мой старый вшивый паяльник. Обратите внимание, что на этой плате нет паяльной маски. Этот чип является частью моей микроволновой камеры. Работает неплохо.

    Вот изображение, которое я сделал с помощью микроволновой камеры:

    Микроволновое изображение

    Это изображение окна в моей рабочей комнате, созданное микроволновым светом с частотой 12 ГГц.На нем видна рябь из-за эффектов поляризации на поверхности стекла и некоторые эффекты дифракции на подоконнике под стеклом. «Волны» имеют силу около 0,01 дБм.

    Такое возможно только потому, что я припаял этот крохотный радиочастотный датчик уровня MAX2015 — вручную. Это не сложно. Вы тоже можете это сделать.

    HowTo: Припой вручную — Содержание

    HAKKO | Выберите форму наконечника

    Пайка крошечных деталей микросхемы, таких как 0603

    Рекомендуются следующие формы.В нем рассказывается, как выбрать размер наконечника.

    * Щелкните значок и переходите к деталям формы каждого наконечника.


    HAKKO Рекомендации по выбору размера наконечника

    Рекомендуемый размер наконечника такой же, как A или «A-0,1 мм».
    (см. Картинку справа)
    Наконечник с размером больше «А» также можно использовать, если он не контактирует с соседними компонентами.
    Если размер подходит, можно использовать буквы «I», «J», «S» или другие формы.
    Однако, даже если размер и форма соответствуют друг другу, могут возникнуть проблемы, такие как растрескивание нескольких керамических конденсаторов из-за термического напряжения при пайке и недостаточного нагрева многослойной печатной платы.
    Такие проблемы можно решить путем предварительного нагрева газовым паяльником N 2 непосредственно перед пайкой.

    N 2 необходимое оборудование или совместимые паяльные станции / утюги

    HAKKO FM-2032 и FX-1002 с их наконечниками предназначены для микропайки под микроскопом. FM-2032 имеет возможность использования газа N 2 .

    Паяльник
    Микропаяльник

    ・ FM-2032 работает с высокопроизводительными станциями Hakko FX-951, FM-203 или FM-206.
    ・ Тонкий наконечник и тонкий нагреватель обеспечивают сложную пайку точных компонентов на печатной плате высокой плотности под микроскопом.
    ・ N 2 Возможна пайка с дополнительными деталями.
    IH Micro

    ・ Микропаяльник для системы индукционного нагрева
    ・ Температурный ряд: 350ºC и 400ºC
    ・ Совместимость с паяльной станцией HAKKO FX-100, IH

    Используйте форму BC / C

    Этот тип имеет форму конуса или колонны, вырезанного под наклоном, что позволяет пользователям выбирать размер обрабатываемой поверхности в зависимости от обрабатываемой детали.
    Используется для пайки плавным припоем и предварительного лужения выводных проводов.

    Приложите срезанную поверхность к земле.
    * На рисунке изображено паяльное жало T13-BCF1 с системным утюгом N 2 для эффекта предварительного нагрева.

    Некоторые ИС запрещены производителем касаться электрода концом наконечника.



    Используйте форму D

    Этот тип имеет форму отвертки с плоским лезвием и предназначен для пайки двумя способами: линейным и торцевым.Доступен для любых работ.

    Приложите кончик к земле.
    * На рисунке изображено паяльное жало T30-D06 с системным утюгом N 2 для эффекта предварительного нагрева.

    Некоторые ИС запрещены производителем касаться электрода концом наконечника.



    Использовать форму I

    Эта форма имеет тонкий конический конец и ультратонкий наконечник. Он используется для пайки крошечной микросхемы на узких участках.

    Очень тонкий конец наконечника позволяет легко припаять крошечный чип.


    Используйте форму J

    Эта форма отличается от формы B и формы I изгибом конца наконечника и допускает пайку путем наложения наконечника двумя способами: торцом и острием. Он предлагает другие рекомендуемые способы использования.

    Положите концевую часть колодки и приложите наконечник к земле.
    * На рисунке изображено паяльное жало T30-J с системным утюгом N 2 для эффекта предварительного нагрева.

    Некоторые ИС запрещены производителем касаться электрода концом наконечника.



    Используйте форму K

    Этот тип имеет форму ножа и может паять, накладывая наконечник тремя способами: линейным, торцевым и острым. Используется для пайки на узких шагах, исправления перемычек и плавной пайки.

    Поднесите наконечник к проводам, положив лезвие целиком.
    * На рисунке изображено паяльное жало T30-KU с системным утюгом N 2 для эффекта предварительного нагрева.

    Некоторые ИС запрещены производителем касаться электрода концом наконечника.



    Используйте узкую пайку Тип: Форма S

    Эта форма унаследована от форм B, C, D и I. Она используется для пайки крошечных микросхем на узких участках.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
