Ip65 расшифровка: Что означает IP65?

Содержание

Маркировка светодиодных светильников (ДСП, ДПО, ДВО)

После того, как светодиодные светильники стали популярны, появилось несколько новых аббривиатур — маркировок светильников. В результате чего подбор светодиодных светильников для неспециалистов усложнился. В этой статье простым языком мы дадим расшифровку самых популярных типов светодиодных светильников.

ДСП

Светильники ДСП — светодиодные аналоги влагозащищенных светильников ЛСП (с люминесцентными лампами мощностью 18, 36 или 54 Вт). Благодаря высокой степени пылевлагозащиты (IP65) их часто применяют для освещения промышленных и хозяйственных объектов, гаражей, автомоек и других объектов, где часто бывает пыль, мусор, испарения. Кроме того, корпус таких светильников максимально устойчив к механическим повреждениям и перепадам температур. Крепление светодиодных светильников ДСП обычно накладное или на подвесах.

Посимвольно по ГОСТ 17677-82 аббревиатура светодиодного светильника ДСП расшифровывается таким образом:

Д — светодиодный источник света;
С — подвесная конструкция;
П — предназначен для цехов, промышленности, складов, пожароопасных помещений.

ДПО

Светильники ДПО — светодиодные аналоги привычных потолочных светильников ЛПО (с люминесцентными лампами мощностью 18, 36 или 54 Вт), которые часто применяют для освещения торговых, общественных, образовательных учреждений, медицинских центров. Обычно они имеют квадратную или прямоугольную форму и низкую степень пылевлагозащиты IP20 — IP54. То есть могут использоваться только в внутри сухих и чистых помещений. Корпуса светодиодных светильников ДПО менее устойчивы к повреждениям, чем ДСП.

Крепление таких светильников обычно накладное или подвесное.

Посиаббревиатура светодиодного светильника ДПО расшифровывается таким образом:

Д — светодиодный источник света;
П — потолочная установка;
О — предназначен для общественных помещений.

ДВО

Светильники ДВО — светодиодные аналоги встраиваемых привычных светильников ЛВО (с люминесцентными лампами мощностью 18, 36 или 54 Вт), которые часто применяют для освещения торговых, общественных, образовательных учреждений, медицинских центров.

Обычно они имеют квадратную или круглую форму и низкую степень пылевлагозащиты IP20 — IP54. То есть могут использоваться только в внутри сухих и чистых помещений. Крепление таких светильников — встраиваемое.

Аббревиатура светодиодного светильника ДВО расшифровывается таким образом:

Д — светодиодный источник света;
В — встраиваемая установка;
О — предназначен для общественных помещений.

Хотелось бы также отметить, что светодиодные потолочные светильники размером 595×595 мм, которые мы производим, обычно имеют универсальное крепление. То есть являются и накладными (ДПО) и встраиваемыми (ДВО) одновременно.

Как расшифровывается степень защиты IP электрооборудования

При покупке каких-либо товаров потребитель часто сталкивается с таким понятием, как степень защиты IP. На упаковке она указывается в таком виде — IP21, IP44, IP65, IP67 и пр. По этому параметру можно определить величину герметичности корпуса, его стойкости к попаданию внутрь влаги и пыли.

Именно об этом говорит расшифровка аббревиатуры IP, происходящей от английского словосочетания Ingress Protection Rating.

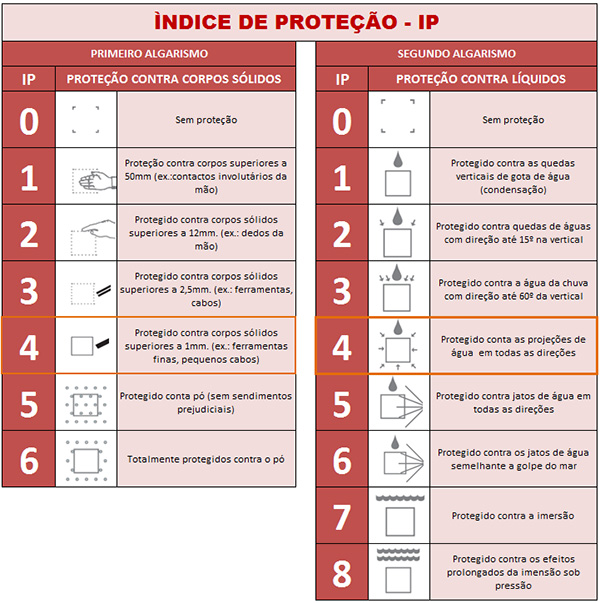

Чтобы установить, в каких эксплуатационных условиях может работать электроприбор, необходимо знать расшифровку степени защиты IP. После английских букв IP идут 2 цифры, т. е. код имеет вид IPXX, где на месте XX указываются конкретные значения. У каждой цифры есть свой интервал:

Первая может быть от 0 до 6. Показывает стойкость устройства к попаданию внутрь различных твердых частиц и защиту от контакта с токопроводящими элементами. Чем больше цифра, тем надежнее корпус защищен от проникновения частиц и тем он безопаснее для человека.
Вторая может быть от 0 до 8. Показывает, насколько хорошо оболочка защищена от влаги и воды в виде капель, брызг, струй.

Проще понять расшифровку на примере. Так, IP65 означает полную пыленепроницаемость и защиту от струй воды, попадающих на него под давлением 30 кПа в любом направлении. Электрический щиток с IP65 можно установить и использовать не только внутри помещения, но и на улице, причем эксплуатация возможна при любых погодных условиях. Другой пример — электросчетчик СЭТ-4ТМ.03М.01 с IP30, который защищен от предметов диаметром больше 2,5 мм, но не имеет защиты от воды. Учитывая это, для установки прибора нужно выбирать полностью сухое место, где исключен риск попадания влаги.

Также на месте как первой, так и второй цифры может быть не конкретная цифра, а буква «X». Это говорит о том, что степень защиты корпуса не определена или не имеет важного значения. Если «X» на первом месте — не установлена защищенность от твердых частиц, если на втором — от влаги.

Дополнительные обозначения в маркировке

В обозначении степени защиты корпуса IP дополнительно может быть указана защищенность от доступа к опасным частям внутри. В таком случае используется одна из четырех букв — A, B, C, D, которые означают защиту от доступа тыльной частью руки, пальцем, инструментом и проволокой. Подобная дополнительная маркировка вводится:

Если на первом месте после IP указана буква «X» (защита от твердых частиц не установлена), но нужно указать, насколько корпус электробезопасен для человека.
Если защита от доступа к опасным частям значительно выше, чем защита от пылевых и твердых частиц.

Также по маркировке IP можно определить некоторые особенности электрооборудования. Для их обозначения используют следующие 4 буквы:

H — оборудование относится к категории высоковольтного;

M — при испытаниях для определения защиты от воды оборудование с движущимися частями работало;
S — то же, что для категории M, только оборудование при тех же испытаниях не работало;
W — аппаратура надежно защищена от влияния различных погодных факторов.

Зная расшифровку обозначения IP, легко определить, при каких условиях может использоваться электрооборудование. Их соблюдение помогает обеспечить длительный срок службы аппаратуры без возникновения непредвиденных ситуаций и поломок, которые приводят к дорогостоящему ремонту.

Как расшифровать степень защиты IP?

Трансфер Мультисорт Электроник

Как расшифровать степень защиты IP?

20.05.2019

При выборе электронных устройств ключевым фактором является безопасность пользователя. Характерные маркировки, которые можно найти на корпусах и упаковках, позволяют определить степень защиты и водонепроницаемости конкретного компонента. Чтобы понять это, нужно знать, к чему они относятся.

Класс IP (Международный рейтинг защиты) – что это такое?

Фраза International Protection Rating относится к степени защиты (коды IP) , обеспечиваемой корпусом устройства от вторжения. Согласно IEC 60 529 (PN-EN 60 529) стандарта , имеет вид IP XX , где:

первая цифра обозначает уровень защиты от твердых частиц и прикосновения
вторая цифра указывает уровень защиты от проникновения жидкости.

Кроме того, иногда за характеристическими цифрами следует специальный символ, который служит дополнительной информацией или маркировкой

уровня защиты от доступа к опасным частям . Согласно адаптированной иерархии символов, любое число содержит все предыдущие уровни защиты.

Первая цифра в маркировке степени защиты IP – защита от пыли

Первая цифра обозначает уровень защиты устройства от попадания твердых посторонних предметов, а пользователя от контакта с опасными частями.

Нулевой уровень защиты (IP 0X) – нет защиты от прикосновения к опасным частям устройства или попадания твердых предметов – данная маркировка применяется для устройств без корпуса.
Первый уровень защиты (IP 1X) – защита от посторонних предметов диаметром >50 мм, а также защита пользователей, касающихся частей устройства тыльной стороной руки.

Второй уровень защиты (IP 2X) – защита от посторонних предметов диаметром >12,5 мм, а также защита пользователей от прикосновения пальцами к опасным частям устройства. Согласно иерархии, второй уровень защиты соответствует условиям предыдущего класса, а значит обеспечивает и защиту тыльной стороны ладони.
Третий уровень защиты (IP 3X) – защита от посторонних предметов диаметром 2,5 мм, а также защита пользователей, прикасающихся инструментами к частям устройства.

Четвертый уровень защиты (IP 4X) – защита от твердых предметов диаметром до 1 мм. Этот уровень также обеспечивает защиту пользователей, прикасающихся к опасному устройству проводом.
Пятый уровень защиты (IP 5X) – защита от пыли.
Это также обеспечивает безопасность человека, использующего провод.
Шестой уровень защиты (IP 6X) – это высший уровень защиты, так как он обеспечивает полную защиту внутренностей устройства и его компонентов от пыли. Этот уровень обеспечивает полную безопасность людей и частей тела, обычно используемых для работы с устройством.

Вторая цифра в маркировке степени защиты IP – водонепроницаемость

Вторая цифра обозначает полную или частичную защиту от воды и характеризует устройство как водонепроницаемое или частично водонепроницаемое по определяющему фактору ( IP X_ ).

Нулевой уровень защиты (IP X0) – без защиты от воды; производитель не гарантирует, что устройство продолжит работу после попадания воды.
Первый уровень защиты (IP X1) – защита от вертикально падающих капель воды, которые не должны оказывать вредного влияния на функциональность устройства.
Второй уровень защиты (IP X2) – защита от вертикально капающей воды при наклоне корпуса под углом 15° от его нормального положения.
Третий уровень защиты (IP X3) – защита от брызг воды, падающих под любым углом до 60° от вертикали.
Четвертый уровень защиты (IP X4) – защита от брызг воды на корпус с любого направления.
Пятый уровень защиты (IP X5) – защита от воды, падающей струей на ограждение с любого направления.
Шестой уровень защиты (IP X6) – защита от воды, выбрасываемой мощными струями.
Седьмой уровень защиты (IP X7) – защита устройства при кратковременном погружении корпуса в воду до 1м.
Восьмой уровень защиты (IP X8) – защита устройства при длительном погружении корпуса в воду, без видимых повреждений в процессе эксплуатации.
Девятый уровень защиты (IP X9) – защита от распыления под высоким давлением.

Обозначение классов защиты IP

Когда нет необходимости указывать степень защиты для факторов, представленных первой или второй цифрой, в обозначении используется «X», например IP6X — это означает, что устройство или продукт защищены от пыли, тогда как защиту от воды указывать не нужно. Кроме того, в особых случаях за характеристическими цифрами могут следовать дополнительные символы (буквы). Буквы A, B, C и D обозначают безопасность пользователя при прикосновении к устройству:

Буква А – означает защиту пользователя, касающегося устройства тыльной стороной ладони.
Буква B – означает защиту пользователя от касания устройства пальцем.
Буква C – означает защиту пользователя от прикосновения к устройству инструментом диаметром менее 2,5 мм.
Литера D – средства защиты пользователя от прикосновения к устройству или его компонентам проволокой или инструментом диаметром до 1 мм.

Классы защиты IP – примеры обозначений

Степень защиты IP 44 – защита от твердых предметов диаметром до 1 мм, защита пользователя от прикосновения провода к опасному устройству, защита от брызг воды на ограждение с любой стороны.

Степень защиты IP 44D – это обозначение степени защиты IP 44, с дополнительной буквой, подчеркивающей защиту пользователя, касающегося устройства проводом.
