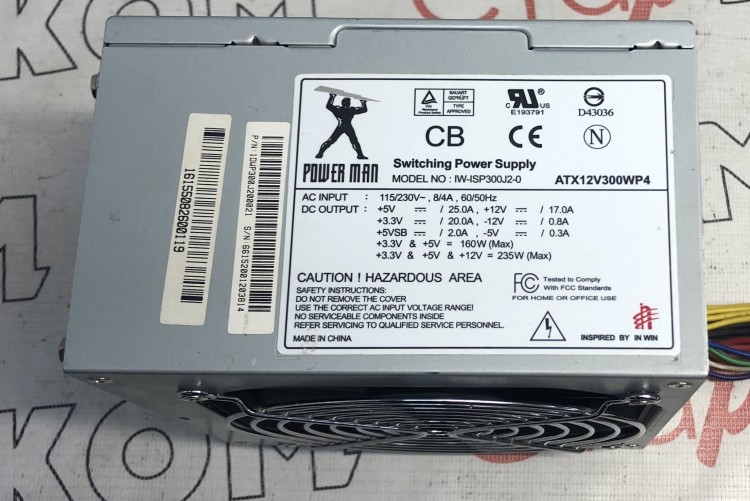

БП для автолюбителя из компьютерного БП powerman iw-p300a2-0

РадиоКот >Схемы >Питание >Блоки питания >

БП для автолюбителя из компьютерного БП powerman iw-p300a2-0

Всем привет! Это моя первая статья, здесь и сейчас. Попросили меня, сделать зарядное устройство для свинцовых АКБ, и чтобы можно было не только заряжать батареи но и, питать различные нагрузки, ну в общем универсальный блок для автолюбителя.Делать с нуля, навено, ума не хватило бы и «лень» всегда рядом. Поэтому решено было переделать компьютерный блок питания. Сам блок, для переделки, мне дали, и им оказался powerman iw-p300a2-0 и вот его схема.

Временем раньше, был опыт переделки блоков, в которых была установлена универсальная управляющая микрохема lm494(ka7500) но в этом, оказалась другая а именно iw1688. Как выяснилось позже — это аналог sg6105 адаптированный именно для компьютерных БП. Поискав готовое решение в сети, нашёл но.. Но мне не нравилось например как организована защита, или как сделано ограничение тока, к тому-же хотелось что-то вляпать ,извратится и придумать своё.

Напряжение хотелось сделать чтобы регулировалось от 7-ми вольт. Решил что напряжение буду снимать с 12-ти вольтовой обмотки. Отпаял всё лишнее, обманул выводы защиты (о них позже), и припаял минимальную нагрузку, резистор,которого не было в заводской схеме. Припаял переменный резистор для изменения выходного напряжения и, начал регулировать напряжение. Когда напряжение опускалось до нужного мне уровня, 7 вольт, блок начинал слегка попискивать и шипеть ШшШшШш… Кстати, дроссель я оставил без изменений, а выходной конденсатор заменил на 2200 Мкф Х 35 Вольт. Пробовал подбирать сопротивление R43 и ёмкость C30 не помогало. Пробовал подбирать сопротивление R64 и ёмкость C8 но, тоже не помогало,блок всё шипел. Навалил кучу резисторов и, шипение пропало — блок стал работать стабильно при значении тока 0,3 А. Хотелось, чтобы максимальное напряжение, отдаваемое блоком, равнялось 20 Вольт и подумал, как же сильно будет греться минимальная нагрузка, резюки — при этих 20 вольтах. Не много подумав, сделал стабилизатор тока, на выпаянной из этого же блока микросхеме 7905.

пс.Сначала будут рассмотрены отдельные куски схемы.

Ну вот согласитесь, это же не обычно, так усложнять какую — то минимальную нагрузку. Если пошла такая пьянка, ещё подкинул кондёров и дроссель к стабилизатору тока — нагрузочке. Думаю что если будут пульсации на выходе, то они — защитят микросхему. А может, они там нафиг не нужны ? ну не ставьте.

А дальше выдумывалось как надёжную защиту организовать. В результате пришло такое решение.

Как Вы видите, некоторые резисторы, с точным процентом отклонения. На самом же деле, эти проценты тут не важны, а резюки были взяты из этого же блока, с сохранением оригинального обозначения. Похоже я жутко люблю экономить резисторы и не только. Сначала про обман микросхемы — контроллера. На pin 3 (V5) микросхемы iw1688 я подал напряжение 5 вольт, с дежурного источника +5VSB. На pin 2 (V33) был сделал делитель, на резисторах 9к1 и 18к и запитан от +5VSB. На pin 7 (V12) было подано наряжение от источника питания транзисторов раскачки, (примерно 12,5 в.

) через резистор R2, и установлен стабилитрон. Вывод 6 (NVP) контроллера был просто подключен к общей (земле). На pin 5 (UVAC) остались подключены только резистор R17 и конденсатор C23. Далее про защиты. Известно из текста выше, что напряжение, будет регулироваться от 7 до 20 вольт. Захотелось сделать защиту от превышения напряжения на выходе, и сделал, я герой. При привышении напряжения на выходе примерно до уровня 22 вольта, ток потечёт через резистор R1 и стабилитрон 18V на pin 2 (V33), и контроллер прекратит подачу импульсов, заблокируется. Стабилитрон 5,6V установлен с целью защиты pin-а 2 (V33) от сверх напряжений со знаком «+». Защита от короткого замыкания и от переполюсовки организована тоже на выводе 2 (V33). Ситуация 1: Если выходные клеммы блока питания окажутся замкнуты, то на выводе 2 (V33) напряжение станет примерно 0,7 вольт, и контроллер заблокируется. Ситуация 2: Если при подсоединении АКБ на зарядку случайно перепутать полярность, то, на выводе 2 (V33) потенциал со знаком «+» сменится на «-» и контроллер заблокируется.

А зачем установлен диод D2, спросите Вы, ведь и стабилитрона 18V хватило бы для этих целей. Известно, что сопротивление диода в прямом включении меньше сопротивления стабилитрона, а значит, и падение напряжения на диоде будет меньше, чем на стабилитроне. Это и сподвигло поставить D2. Диод D1, установлен для защиты pin 2 (V33) от перенапряжения со знаком «-«, при неправильном подключении АКБ. Изменён номинал резистора R6 с 2,1к. на 2,7к. и теперь, аварийная защита по мощности — сработает при 20в. 12а. Разумеется защита на pin 4 (OPP) сработает и при переполюсовке АКБ.

Следующая схема, это защита — исключительно от неправильного подключения АКБ.

При неправильном подключении АКБ, ток потечёт через предохранитель и через диодный полумост шоттки, в результате чего, сгорит предохранитель. Кстати, при переполюсовке АКБ, быстрее сработает защита на pin 4 (OPP) судя по datasheet на аналог sg6105. Ну а потом, за ней, соответственно сгорит и fuse.

Следующая схема, это индикация состояния и управления (off/on).

Красный светодиод светится когда выключено (standby mode), а зелёный светодиод светится когда включено (normal mode). Нижнее положение переключателя на схеме, соответствует выключенному состоянию, а верхнее положение включенному. Транзистор кт315б можно было не ставить, тогда, схема получилась бы такой.

В этом бы случае, тёк ток по pin 10 (PG) примерно 15 ма. зазря, в выключенном состоянии блока. По этому и установлен транзистор. В схеме видно, что резисторы светодиодов, имеют разное сопротивление. Это сделано для того, чтобы яркость диодов визуально была одинакова.

Следующая схема, это показометр напряжения и тока.

Роль показометра напряжения и тока выполняет, всего один прибор отечественного производства М 4206. Прибор разбирал и маркером нарисовал дополнительные циферки.

Выбор измерения напряжения или тока выполняется переключателем.

Роль шунта, выполняет серебряная проволока (см. стояк на фото). Такая проволока практически не греется, но всё же, дрейф тока при I out = 10A может достигать примерно 0,5 А.

Теперь можно взглянуть на полную схему.

Регулятор тока выполнен по простой схеме, на микросхеме LM358 U2.2 и в объяснении принципа работы, думаю не нуждается. Вентилятор охлаждения имеет две скорости, и итенсивность вращения, зависит от силы тока отдаваемой блоком. На транзисторе S9015 собран простой стабилизатор напряжения, обеспечивающий вентилятору малое вращение. На микросхеме LM358 U2.1 собран компаратор с гистерезисом. При срабатывании компаратора, откроется транзистор S9014, и вентилятор станет вращатся на максимальных оборотах. Шунт, используется не только для амперметра, но и как датчик тока, для регулятора тока и компаратора вентилятора. Наверно единственный драгоценный металл в блоке питания — это серебряный шунт. Плату, для регулятора тока и компаратора вентилятора, немного доработав, я использовал из этого же блока.

На ней размещены LM358 и резисторы обвески.

Чуть не забыл про технические характеристики:

U out min.= 7V
U out max.= 20V
I out min.= 1,23A
I out max.= 10A
FAN full speed при I out = 0,9A
FAN low speed при I out = 0,72A

Выходное напряжение, может быть и ниже 7 вольт, при работе блока, в режиме стабилизации тока.

По настройке, скажу да, требуется. Ну во первых, требуется чательный подбор сопротивлений резисторов обвязки LM358 для получения, необходимых Вам, выходных характеристик блока. Во вторых, для устранения возможного возбуждения блока, может потребоваться, подбор резисторов R64,R43 и конденсаторов C8,C30. По такой методике, можно переделать любой компьютерный блок питания, содержащий IW1688 или SG6105. Удачи.

А вот видеоролик с демонстрацией работы блока в нём музыка тоже самоделка.

В архиве куча фоток
Вопросы прошу в эту тему

Все вопросы в Форум.

Как вам эта статья?	Заработало ли это устройство у вас?

Эти статьи вам тоже могут пригодиться:

Схема переделки блока питания для ПК POWER MAN IW-P350 в блок питания для трансивера 13,8V 22А.

Переделка блока питания для ПК POWER MAN IW-P350 в блок питания для трансивера 13,8V 22А

Предыстория этой статьи: в Интернете нашлось много хвалебных откликов о переделке компьютерного БП POWER MAN IW-P350 в блок питания трансивера 13,8В 20А, после чего UA4NFK приобрел данный блок питания (на корпусе написано Power Man model NO: IW-P430J2-0 (Рис.1), но на плате IW-P350W (Рис.2), что наводит на мысли об изъятии «лишних» денег у российских покупателей). А вот с рекомендациями по переделке получился облом, в лучшем случае предлагали переделать за деньги.

Пришлось разобраться и помочь.

Рис.1 — На корпусе написано Power Man model NO: IW-P430J2-0…

Рис. 2. …но на плате IW-P350W

Найденная в интернете схема IW-P300A2-0 R1.2 DATA SHEET VER. 27.02.2004 от pv2222 (at) mail.ru процентов на 90 совпадала с реальным блоком питания, документация на процессор SQ6105 (на данной плате установлен полный аналог — IW1688) тоже нашлась, так что можно было начинать. После анализа схемы и документации на процессор, для получения тока 22-24А при напряжении 13,8V, было принято решение использовать 5 — вольтовый выпрямитель (как имеющий самую мощную обмотку трансформатора) с заменой двухполупериодной схемы выпрямителя на мостовую. Два недостающих диода в мост были взяты из освободившихся, от выпрямителей +3 и +12V. Дополнительно потребовался конденсатор 2200 мкФ на 16В и восемь резисторов RR1 — RR8.

Исходная принципиальная схема (щелкните сышью для увеличения)

Вот так все выглядит после переделки.

Доработанная принципиальная схема блока питания трансивера (щелкните сышью для увеличения)

Рис.3

Рис.4

Рис.5

Рис.6

Модификация принципиальной схемы

Перед тем как взяться за переделку хочу предупредить, что в процессе переделки можно легко попасть под опасное для жизни напряжение, а так же сжечь блок питания.

Вы должны иметь соответствующую квалификацию.

1. Разбираем корпус БП, отключаем вентилятор, отпаиваем провод от платы идущий к розетке на корпусе 220В, убираем переключатель 110/220В и отпаиваем идущие от него провода (что бы случайно не переключить и не сжечь БП). Снимаем плату из корпуса.

2. Подпаиваем вилку со шнуром к площадкам на плате 220В. Плата должна быть полностью освобождена от металлического корпуса и лежать на диэлектрической поверхности. Находим на плате резистор R66, идущий от вывода 1 МС SG6105 (на данной плате установлен полный аналог — IW1688) и на второй его вывод подпаиваем резистор 330 Ом на корпус (RR1 на Рис 6). Этим мы имитируем постоянно нажатую кнопку включения компютера. Выключать и включать БП будем сетевым выключателем на корпусе БП. Подключаем нагрузку в виде лампочки 12В 0,5-2А в выходу БП +12В (черный — земля, желтые провода +12В), включаем БП в сеть, проверяем работоспособность БП — лампочка должна ярко гореть. Проверяем тестером напряжение на лампочке — примерно +12В.

3. Отключаем БП от сети 220В. Отключаем анализ процессором SQ6105 плюс 5 вольт — перерезаем дорожку идущую от вывода 3 SQ6105, а сам вывод 3 соединяем с выводом 20 перемычкой или резистором 100-220 Ом (RR5 на Рис 6). Все резисторы можно брать минимальной мощности 0,125 Вт или меньше. Включаем БП в сеть (для проверки правильности выполненных действий), лампочка должна гореть.

4. Отключаем БП от сети 220В. Отключаем анализ процессором SQ6105 плюс 3 вольта — перерезаем дорожку около вывода 2 и подпаиваем два резистора, 3,3кОм от вывода 2 на корпус (RR7 на Рис 6), 1,5кОм от вывода 2 на вывод 20 (RR6 на Рис 6). Включаем БП в сеть, если не включается, надо подобрать резисторы более точно, что бы получить на выводе 2 +3,3В.

5. Отключаем БП от сети 220В. Отключаем анализ процессором SQ6105 минус 5 и 12 вольт — выпаиваем R44 (около вывода 6), а сам вывод 6 соединяем с корпусом через резистор 33кОм (точнее 32,1кОм) (RR8 на Рис 5). Включаем БП в сеть, если не включается, надо подобрать резистор более точно.

6. Отключаем БП от сети 220В. Выпаиваем лишние детали — L3, L3A, L4, L5, C15, C12, R20, R18, R19, C11, C12, Q11, D27, D18, D28, Q7, R33, R34, RC, C28, R29, R32, RA, DA, D8, Q6, L9, C20, C21, D16, D17, L7, C16, C17, U1, D19, R41, R64, C42. Вместо С20, С21 ставим 1500 (2200) мкФ на 16В (один выпаянный, другой надо купить).

7. Выпаянные диодные сборки прикручиваем к радиатору через изолирующие теплопроводные прокладки (Рис.3, Рис.4). Все аноды (крайние выводы сборок) соединяем вместе толстым красным проводом, откушенным с одного конца от вторичной обмотки Т1 — второй конец этого провода остается запаянным на старом месте, около земляных (черных) проводов идущих от БП. Катоды сборок (средние выводы) подключаем: один — к Т1 выводы 8,9 в отверстие от L3, второй — к Т1 выводы 10,11 в отверстие L3A (Рис.3, Рис.4). Заменяем R40 на 47 кОм (RR2 на Рис 6), VR1 ставим в среднее положение. Для питания схемы вентилятора (на схеме ее нет) перемыкаем дорожки +5В и +12В (Рис 7). Отпаиваем все лишние провода идущие от платы, оставляем только все красные (это сейчас +13,8В) (на фото эти провода поменяны на желтые), скручиваем или переплетаем их в один провод, и столько же проводов черных (это сейчас -13,8В), их тоже можно скрутить или сплести. Можно их заменить одним более толстым проводом, сечением не менее 6 квадрат.

Рис.7

8. Нагрузку (лампочку 12В 0,5-2А) подключаем к выходу БП — 13,8В. Включаем БП в сеть. Измеряем тестером напряжение на лампочке и аккуратно регулируем VR1 до требуемого значения. Для получения диапазона регулировки 12,0 — 13,97В пришлось запараллелить RR2 резистором RR3 1,0 МОм (RR3 на Рис 6).. Чтобы

9. Отключаем БП от сети 220В. Для получения отсечки по току 25-27А уменьшаем R8 запараллеливанием его резистором 6,2 кОм (RR4 на Рис 6). Переставляем вентилятор в корпусе наоборот (Рис.9), раньше он гнал воздух вовнутрь БП, сейчас будет выдувать наружу. Если будет шумно работать, можно понизить обороты включив в красный провод питания вентилятора диод или несколько полседовательно. Жалюзи на одной боковой стороне корпуса кусачками выкусываем через одну, для улучщение охлаждения (Рис.8). Плату прикручиваем в корпус, подпаиваем провода к вилке от платы 220В, присоединяем вентилятор, собираем корпус.

Рис.8

Рис.9

10. Проверяем на лампочку, если все нормально, выключаем и меняем нагрузку на 0,45 Ом. Я брал около 21 метра сдвоенного полевика — каждый провод около 0,9 Ом. Моток полевика опускал в ведро воды. Контролировал ток через амперметр на 30 ампер.

11. На токе 22А за час работы ведро воды заметно потеплеет. Если через час все работает, есть надежда на долговременную и безотказную работу БП! Остается защитить его от перенапряжений в сети 220В и поставить тиристорную защиту от перенапряжения на выходе БП, хотя последнее очень маловероятно.

В заключении несколько положительных моментов: напряжение 13,8В на плате падает под нагрузкой 22А на 0,03 В, очень слабо греется Т1, Т6, сильнее радиатор с диодным мостом. После переделки остаются защиты: по току 25-27А, по напряжению — при падении меньше 12В, по превышению больше 15В, по перегреву радиатора с диодным мостом.

Тестирование блоков питания ATX: серия пятая

Введение

Эта серия, в которую попали девять блоков питания от очень и не очень известных производителей, по способам тестирования ничем не отличается от предыдущей, поэтому всех интересующихся методикой я отсылаю к предыдущим двум статьям: “Методика тестирования блоков питания стандарта ATX” и “Тестирование блоков питания ATX: серия четвертая”.

Критерии выбора участников тестирования также не изменились – это по-прежнему самые различные блоки от самых различных производителей. В первую очередь хотелось бы отметить присутствие новых блоков питания от InWin Development Inc., блоков питания из корпусов Thermaltake Xaser II, а также крайне редкого в наших холодных северных краях блока от Enermax Technology Corporation.

Enermax EG-365AX-VE(G) (FMA)

Несмотря на то, что в России изделия производства Enermax Technology Corporation найти практически невозможно, эту марку знают все, кто когда-либо интересовался качественными блоками питания, ибо Enermax – это один из известнейших брэндов среди производителей блоков питания. На наше же тестирование такой блок попадает впервые.

Блок оборудован двумя вентиляторами – стандартным размера 80х80мм на задней стенке и чуть большим – 90х90мм – на верхней крышке, причем скорость вращения первого из них регулируется вручную, выведенной на заднюю стенку ручкой переменного резистора:

Пределы регулировки – от 1500 до 3500 об.

/мин. Второй вентилятор регулируется автоматически, встроенным в блок питания термодатчиком. Также предусмотрен разъемчик для подключения к материнской плате, дабы можно было штатными средствами аппаратного мониторинга следить за скоростью вентилятора.

Внутренности блока не могут не радовать аккуратностью монтажа:

О том, что все фильтры на положенном им месте – можно даже не упоминать. Кроме того, блок оборудован активным PFC, выполненным на микросхеме UCC3817N. Основной ШИМ-стабилизатор выполнен на UC3842BN с супервизором TPS3510P.

В отличие от абсолютного большинства блоков питания, где на входе используются два 200-вольтовых конденсатора, здесь применен один конденсатор 220мкФ 400В – это аналогично применению двух конденсаторов 440мкФ 200В. На каждом из выходов стоит пара конденсаторов – 2200мкФ и 3300мкФ – и дроссель.

Блок оборудован девятью разъемами для питания периферийных устройств, причем провода одного из них “спарены” с пучком проводов основного разъема ATX – он предназначен для материнских плат, в которых предусмотрено питание стабилизаторов процессора не только от специализированного ATX12V разъема, но и от обычного “peripheral power connector”, который мы привыкли вставлять в винчестеры или CD-ROM’ы.

Отдельно хотелось бы отметить, что на одном шлейфе находится не более двух разъемов, а основные шины питания — +5В, +3.3В и +12В в разъемах ATX и AUX – выполнены толстым проводом сечением 16AWG.

Осциллограммы радуют ничуть не меньше – никаких сколь-нибудь существенных колебаний ни на +5В, ни на +12В, даже под полной нагрузкой:

Шина +5В

Шина +12В
Не меньше радуют и результаты замеров напряжений – прекрасные результаты на +5В и +12В, и лишь шина +3.3В несколько подвела…

EG365

	+12V	+5V	+3.3V
Min	11,93	5,03	3,31
Max	12,91	5,16	3,43
Min/Max	7,6%	2,5%	3,5%

График изменения напряжений можно посмотреть, как всегда, на отдельной картинке – и придраться на нем тоже не к чему.

FSP Group FSP300-60BTV

Блоки питания производства компании FSP Group мы привыкли видеть в корпусах InWin, однако в прошлом году компания InWin Development запустила собственное производство блоков питания. Тем не менее, этот БП был извлечен из корпуса InWin S506G – обратите внимание на буквенный индекс в конце! — недавно поступившего в продажу. Отмечу, что прочие просмотренные корпуса от InWin, в том числе S506 без индекса “G”, комплектовались блоками питания InWin PowerMan IW-P300 или IW-P250, о которых речь пойдет ниже.

Блок практически полностью идентичен FSP300-60BTV, рассмотренному в предыдущей статье, хотя есть и небольшие отличия, несмотря на одинаковое название – с задней стенки убран выключатель питания и терморегулятор скорости вращения вентилятора перенесен на основную плату БП.

Осциллограмма на шине +5В не показывает сколь-нибудь заметных колебаний, но вот на +12В колебания присутствуют – впрочем, такой их размах совершенно не критичен (стандартом допускается размах до 120мВ).

Шина +5В

Шина +12В
Стабильность напряжений блок питания показал очень хорошую, впрочем, отстав от Enermax по стабильности шины +5В:

FSP300

	+12V	+5V	+3.3V
Min	11,73	4,9	3,37
Max	12,7	5,14	3,39
Min/Max	7,6%	4,7%	0,6%

График испытаний – на отдельном рисунке.

InWin IW-P250A2-0

Этот блок питания, произведенный уже непосредственно компанией InWin Development Inc., встретился нам в корпусах InWin S506 и S508. На печатной плате стоит маркировка “IW-P300AX REVISION: 1“.

От блоков питания производства FSP Group эти источники можно отличить даже не открывая корпус, лишь по характерному виду решетки вентилятора:

Блок питания FSP300-60BTV

Блок питания IW-P250A2-0
Дроссели на входе распаяны полностью, первая половина, как это обычно бывает в блоках средней и нижней ценовой категории – на отдельной плате, висящей прямо на сетевом разъеме.

Конденсаторы на входе – два по 470мкФ. Основной стабилизатор сделан на микросхеме SG6105D, объединяющей в себе ШИМ-контроллер и супервизор. Блок питания оборудован терморегулятором, распаянным на отдельной плате, прикрепленной к радиатору. Кстати, его работа хорошо заметна – едва вращающийся вначале вентилятор при прогреве блока питания выходит на полные обороты. Транзисторы и диодные сборки, укрепленные на радиаторах, посажены на термопасту и, надо отметить, изрядно этой термопастой перепачканы.

На выходах +5В и +3,3В стоят по два конденсатора по 3300мкФ, на выходе +12В – один конденсатор 1500мкФ; дроссели стоят на всех выходах. Блок оборудован пятью разъемами для подключения винчестеров и двумя – для дисководов, все провода сечением 18AWG.

Колебания на осциллограммах заметны, но не превышают допустимых пределов – размах составляет 20мВ на шине +5В (допускается до 50мВ) и 50мВ на шине +12В (допускается до 120мВ).

Шина +5В

Шина +12В
Стабильность напряжений чуть хуже, чем у блоков от Fortron/Source, на смену которым пришел рассматриваемый IW-P250:

IW250

	+12V	+5V	+3. 3V
Min	11,92	4,96	3,29
Max	12,92	5,26	3,31
Min/Max	7,7%	5,7%	0,6%

“Протокол” испытаний можно посмотреть на отдельной картинке – причем, приглядевшись, можно заметить маленький недостаток блока: после резкого изменения нагрузки напряжение на шине +12В выходит на постоянный уровень не сразу, а спустя несколько сотен миллисекунд. Впрочем, в этом блоке колебания напряжения в процессе выхода его на постоянный уровень столь малы, что на них не стоит обращать особого внимания.

InWin IW-P300A2-0

Следующий участник нашего тестирования — 300-ваттный блок того же производителя, встретившийся сразу в трех корпусах от InWin — A700, S508 и Q500. Он мало чем отличается от своего менее мощного предшественника:

Внешне, как и IW-P250A2-0, от блоков производства Fortron/Source его легко можно отличить по решетке вентилятора.

Внутренне же БП практически аналогичен IW-P250A2-0 – из видимых невооруженным глазом отличий только увеличенные до 680мкФ конденсаторы высоковольтного выпрямителя. Снаружи увеличено количество разъемов для питания винчестеров – с пяти до семи.

Осциллограммы также не сильно отличаются от предшественника, разве что немного увеличилась амплитуда колебаний – так как сглаживающие емкости на выходе блока питания применены те же, а вот нагрузка (все осциллограммы снимались при максимальной нагрузке) увеличилась. Впрочем, за допустимые пределы колебания не выходят.

Шина +5В

Шина +12В
Качество работы стабилизатора также почти неотличимо от предшественника, разве что напряжение +5В держится чуть лучше:

IW300

	+12V	+5V	+3.3V
Min	11,92	4,97	3,29
Max	12,91	5,26	3,31
Min/Max	7,7%	5,5%	0,6%

На графике, иллюстрирующем ход испытаний, некоторую “заторможенность” стабилизатора может заметить только очень придирчивый глаз.

KM Korea GP-300ATX

Этот блок питания был извлечен из корпуса Sereno. Вес и внешний вид блока уже не оставляли больших надежд на хорошее качество работы…

Внутренний вид также не доставил мне большой радости – сетевой фильтр присутствует, но дальше – сплошное разочарование. Маленькие радиаторы, совершенно игрушечных размеров трансформатор и дроссель групповой стабилизации… В выпрямителе на выходе +12В стоит даже не диодная сборка, а два дискретных диода, на +5В – диоды S16C40C от MOSPEC (напряжение 40В, ток 16А, корпус TO-220), на +3,3В – сборка SBL1040CT (напряжение 40В, ток 10А). Очевидно, что с такими компонентами блок не сможет даже приблизиться к заявленным характеристикам… Сам же стабилизатор собран на микросхеме KA7500B от Fairchild, аналоге широко известного ШИМ-контроллера TL494.

На входе стоят два конденсатора по 330мкФ, на выходе – два по 1000мкФ на +5В и +3,3В и один конденсатор 1000мкФ на +12В. Дроссель присутствует только на выходе +12В, на остальных лишь “фильтрующие перемычки”.

..

Не могу сказать, что осциллограммы радуют глаз, особенно учитывая, что размах колебаний практически не зависит от нагрузки – для примера ниже приведены осциллограммы шины +12В, снятые при двух токах нагрузки – 10А и 5А.

Шина +12В, половинная нагрузка

Шина +12В, полная нагрузка

Шина +5В, полная нагрузка
До тестов же на стабильность напряжений дело не дошло – почти сразу после запуска тестовой последовательности в блоке питания благополучно умерли выходные диоды, просто не рассчитанные на указанные на этикетке токи.

Итог печален – блок может претендовать разве что на звание габаритного макета, но не более того – он просто физически не способен выдать мощность даже в 250Вт, не говоря уж о 300Вт…

Macron MPT-400

Этот блок производства Macron Power был обнаружен в корпусе Chieftec Dragon Series SC701D – что, вообще говоря, нехарактерно для Chieftec, традиционно отдающей предпочтение блокам High Power (“HPC”).

На этикетке присутствует надпись “400W MAX”, вводящая покупателя в заблуждение – дело в том, что по заявленным токам этот блок питания не способен конкурировать не только с 400Вт изделиями от других производителей, но даже и с 350Вт. Например, по шине +12В максимальный ток равен 15А – что вообще-то характерно для 300Вт блоков, а по шине +3,3В – 22А, что уже мало даже для 300Вт БП.

Внутри радиаторы своей формой напоминают блоки от FSP Group, однако на этом сходство и заканчивается. Фильтр выполнен полностью, часть – на небольшой отдельной плате. На входе стоят два конденсатора по 1000мкФ, на выходе – один емкостью 4700мкФ на +12В и по два конденсатора по 3300мкФ на +5В и +3,3В. Дроссель на выходе предусмотрен только на шине +12В. Стабилизатор собран на классической микросхеме TL494.

Несмотря на большую заявленную мощность, блок обладает всего лишь пятью разъемами для питания винчестеров, распаянными на проводах сечением 18AWG. Кроме того – впрочем, к выходной мощности это уже не имеет отношения – производитель по каким-то своим соображениям применяет нестандартную расцветку проводов.

Довольно оригинально сделана вентиляция блока – помимо вентилятора на задней стенке, точно такой же закреплен на стенке передней, снаружи блока и соосно с основным вентилятором. Такое решение позволяет удешевить БП по сравнению с блоками, в которых второй вентилятор закреплен на нижней стенке – ведь требуется всего лишь вырезать отверстие и прикрутить вентилятор, при этом ничего не переделывая внутри самого блока. Кроме того, используются те же вентиляторы, что и на задней стенке, что тоже удешевляет изготовление. Разумеется, с точки зрения охлаждения крепление вентилятора на нижней стенке лучше – но здесь вступили в действие экономические соображения…

Осциллограммы, показанные блоком, не блещут гладкостью линий – блок показал средний результат, немного хуже блоков от InWin:

Шина +5В

Шина +12В
Со стабильностью напряжений дело обстояло несколько хуже — если результат по +5В весьма и весьма неплох, то по шине +12В – наоборот, один, из худших в этом тестировании.

MPT400

	+12V	+5V	+3.3V
Min	11,8	5,08	3,26
Max	13,28	5,3	3,33
Min/Max	11,1%	4,2%	2,1%

Протокол испытания, как всегда, приведен на отдельном рисунке.

PowerMini PM-300W

Блок питания из корпуса CX-2055, относящегося к нижней ценовой категории. Уже по заявленным токам этот блок не тянет не то что на 300Вт – указанные на этикетке 12А были бы позором для иного 250-ваттника. Экономия при изготовлении блока дошла до того, что даже вентилятор прикручен двумя саморезами, хотя отверстия просверлены под все четыре.

Внутри картина не радостнее – фильтра нет и в помине, дроссель групповой стабилизации и трансформатор – явно не тянущие по габаритам на 300Вт. На входе стоят два конденсатора по 680мкФ, на выходах – по два конденсатора по 1000мкФ на +5В и +3,3В и один на 1000мкФ на выходе +12В.

Стабилизатор собран на классической TL494. На всех выходах предусмотрены дроссели. Терморегулятор в блоке присутствует, но даже с ним вентилятор шумит более чем заметно. Для подключения винчестеров предусмотрено всего четыре разъема; все провода – тонкие, сечением 20AWG.

Тестировался блок питания на нагрузке, не превышающей 280Вт – иначе срабатывала защита. Осциллограммы получились сравнительно неплохие — для блоков такого класса — по крайней мере размах колебаний не превышает допустимый:

Шина +5В

Шина +12В, половинная нагрузка

Шина +12В, полная нагрузка
Также на удивление неплохим оказалось качество стабилизации напряжения:

PM300

	+12V	+5V	+3.3V
Min	11,67	4,96	3,29
Max	12,85	5,21	3,31
Min/Max	9,2%	4,8%	0,6%

График изменения напряжений и токов в процессе тестирования – на отдельном рисунке.

В результате, блок оставил двойственное впечатление – на фоне общего качества изготовления (точнее, полного отсутствия качества) сравнительно неплохие параметры выглядят как случайность, но не закономерность.

Thermaltake Purepower HPC-300-202

Блок питания из корпуса Thermaltake Xaser II A6300, одного из самых дорогих корпусов для домашнего пользователя. Сам блок произведен компанией Sirtec, а российским покупателям больше известен под маркой High Power.

Мощность в 300Вт для этого блока стоит скорее рассматривать как пиковую (хоть в официальных документах, таких, как ATX/ATX12V Power Supply Design Guide, понятие “пиковая мощность” не встречается) – ибо заявленные токи, а это 25А по +5В, 20А по +3,3В и 13А по +12В, соответствуют 250-ваттному блоку питания, но никак не 300-ваттному. Таким образом, в системах с неравномерным распределением потребляемой мощности по шинам питания (например, системы на P4 склонны потреблять большую мощность от +12В) такой блок может оказаться ничем не лучше более дешевых 250-ваттных моделей от других производителей.

Входной дроссель собран полностью, емкость конденсаторов входного выпрямителя – 680мкФ. На выходе на шинах +5В и +3,3В стоит по два конденсатора по 2200мкФ, на шине + 12В – два по 1000мкФ; на всех выходах предусмотрены дроссели. Основной стабилизатор собран на уже упоминавшейся микросхеме SG6105D; все транзисторы и диодные сборки посажены на термопасту.

Блок оборудован пятью разъемами для питания винчестеров, одним – для дисковода и датчиком скорости вращения вентилятора для материнских плат с аппаратным мониторингом.

Осциллограммы радуют глаз – колебания напряжений есть, но они весьма и весьма малы:

Шина +5В

Шина +12В
А вот с напряжениями все оказалось значительно хуже – по шине +12В блок показал абсолютно худший результат в этом тестировании:

HPC300

	+12V	+5V	+3.3V
Min	11,47	5,09	3,36
Max	13,17	5,32	3,36
Min/Max	12,9%	4,3%	0,0%

Впрочем, ситуацию несколько смягчает хорошая стабилизация +5В и отличная – 3,3В.

Однако при тестировании выявился другой серьезный недостаток – на мощности, близкой к максимальной, блок начинает отчетливо жужжать. Это не высокочастотный свист, а именно довольно характерное жужжание, которое будет прекрасно слышно даже сквозь закрытый корпус.

Кроме того, на графике изменения напряжений в ходе тестирования прекрасно видна “заторможенная” реакция блока на изменение нагрузки – после скачкообразного изменения тока напряжение выходит на постоянный уровень лишь спустя несколько секунд, изменяясь при этом на десятые доли вольта:

В итоге блок HPC-300-202 вызвал у меня некоторое недоумение – странно видеть в одном из самых дорогих корпусов блок питания с такими явными огрехами.

Thermaltake Purepower HPC-420-202DF

Еще один блок от Sirtec, на этот раз из корпуса Thermaltake Xaser II A5420. Всем своим внешним видом блок претендует на высший класс: два 80мм вентилятора, убранные в плетеный шланг провода, позолоченные решетки вентиляторов и даже позолоченные болтики.

..

Взгляд внутрь блока не портит впечатления – аккуратная сборка, прекрасный сетевой фильтр – мало того, что собран стандартный фильтр с двумя дросселями, так есть еще встроенный прямо в сетевую розетку.

На расположенной сбоку плате собрана схема активного PFC на микросхеме UCC3818N:

На входе блока стоят два конденсатора по 680мкФ, на выходе – по два конденсатора по 3300мкФ на +5В и +3,3В и один 3300мкФ на +12В; на всех выходах предусмотрены дроссели. Основной стабилизатор – на микросхеме SG6105D. Для подключения оборудования блок оснащен девятью разъемами для винчестеров и тремя – для дисководов.

Однако на этом приятные впечатления заканчиваются. Основная проблема заключается в том, что блок жужжит. Точнее, даже трещит — звук немного похож на треск высковольтного пробоя (хотя пробоя не наблюдается) и возникает постоянно; иногда, когда блок находится в stand-by режиме, почти всегда при небольшой нагрузке, при некоторых комбинациях при средней нагрузке.

.. Звук довольно громкий, его будет прекрасно слышно сквозь корпус, и, согласитесь, постоянно жужжащий и трещащий компьютер – не самая приятная вещь.

Кроме того, при тестировании у блока периодически срабатывала защита. Она срабатывала примерно в один и тот же момент – но, во-первых, лишь примерно, во-вторых, этот момент ничем особенным не выделялся – не были максимальными ни отдельные токи, ни общая мощность… понять логику срабатывания защиты мне так и не удалось. Удалось лишь установить, что запас мощности у блока питания отсутствует – при малейшем превышении мощности в 420Вт защита срабатывала немедленно; но тут хотя бы с логикой все понятно.

По колебаниям выходных напряжений блок показал неплохой результат – отсутствие сколь-нибудь существенных колебаний на +5В и заметные, но не критичные колебания на +12В.

Шина +5В

Шина +12В
А вот с напряжениями дело оказалось несколько хуже – видимо, сказалась наследственность, переданная от HPC-300-202: напряжение +12В “гуляет” достаточно заметно:

HPC420

	+12V	+5V	+3. 3V
Min	11,84	5,09	3,42
Max	13,18	5,27	3,44
Min/Max	10,2%	3,4%	0,6%

График можно посмотреть на отдельном рисунке.

Впрочем, по сравнению с постоянным жужжанием, некоторая нестабильность напряжения представляется мне не слишком серьезной проблемой. Так что и этот блок вызывает у меня недоумение – в корпусе столь высокого класса можно было ожидать наличия БП без таких неприятных проблем.

Итог

Итак, посмотрим же, как распределились места в тестировании… Результаты блоков я сведу в одну общую таблицу и буду оценивать по 5-бальной шкале. В колонке “Напряжение” — средний балл за стабильность трех основных выходных напряжений, “Пульсации” — средний балл за уровень пульсаций на выходе и, наконец, “Качество” — это субъективная оценка, в которой учитываются качество изготовления, удобство использования (например, количество разъемов), а также раличные огрехи (например, жужжание у HPC-420 или медленная реакция на изменение нагрузки у HPC-300).

Итак…

Блок	Напряжение	Пульсации	Качество	Итого
Enermax EG-365AX-VE(G)	5	5	5	15
FSP FSP300-60BTV	4	5	5	14
InWin IW-P250A2-0	4	4	4	12
InWin IW-P300A2-0	4	4	4	12
KM Korea GP-300ATX	NA	1	1	2
Macron MPT-400	3	3	4	10
PowerMini PM-300W	3	3	1	7
Thermaltake HPC-300-202	3	5	3	11
Thermaltake HPC-420-302DF	4	4	3	10

Разумеется, оценки эти во многом субъективны, однако общий вывод сделать можно – блоки, не набравшие и 10 баллов, использовать просто не рекомендуется, а набравшие 10-12 баллов – с оглядкой на их недостатки.

1A541w блок питания схема — Мастер Фломастер

Переделка блока питания для ПК POWER MAN IW-P350 в блок питания для трансивера 13,8V 22А

Дергаев Э.Ю. UA4NX, ua4nx (at) bk.ru
http://www.kirov.ru/

Рис.1 — На корпусе написано Power Man model NO: IW-P430J2-0.

Рис. 2. . но на плате IW-P350W

Исходная принципиальная схема (щелкните сышью для увеличения)

Вот так все выглядит после переделки.

Доработанная принципиальная схема блока питания трансивера (щелкните сышью для увеличения)

Рис. 3

Рис.4

Рис.5

Рис.6

Модификация принципиальной схемы

Перед тем как взяться за переделку хочу предупредить, что в процессе переделки можно легко попасть под опасное для жизни напряжение, а так же сжечь блок питания. Вы должны иметь соответствующую квалификацию.

Рис.7

Рис.8

Рис.9

Применяется в ультразвуковых увлажнителях воздуха модели «Vitek» и других. Приведена схема, рассмотрено устройство и последовательность ремонта.

Блок питания КV-3150 собран на ШИМ микросхеме SG6848 (корпус SOT-26, SMD 6 ног).

Datasheet на SG6848 доступна в интернете, там же есть типовая схема включения и параметры (напряжение питания, токи, рекомендуемые полевики).

Схема блока питания КV-3150 немного отличается от типовой, поэтому при проверке деталей я зарисовал первичную цепь, связанную с сетью. Вторичная, включая обратную связь с микросхемой TL431 и оптопарой PC817 целая и легко прослеживается по печатной плате.

Очень удобно то, что на самой печатной плате нанесены номера и номиналы деталей.

На самой микросхеме надпись может быть другой. В моем случае написано S11S.

Блок питания КV-3150 до меня уже побывал у мастера, который рекомендовал купить новый. Но его цена необоснованно завышена 20$, в то время, как типичный ремкомплект стоит около 2$.

Мне пришлось заменить:

Диодный мост – 4 диода 1N4007

ШИМ микросхему — SG6848

Полевой транзистор — STP4NK60ZF

Резистор R2 — 2Вт 0,5 Ом

Резисторы R13, R9, R14 SMD (или 0,125Вт) — 47 Ом, 470 Ом, 10 кОм

Предохранитель 2А 250В – запаял калиброванную перемычку. Как это делать показано здесь.

Как известно, ремонт импульсных блоков питания нужно выполнять постепенно и осторожно. Если пропустить дефект то при первом же включении все замененные детали могут снова сгореть.

Я сначала проверяю все детали и печатную плату. Все неисправные детали выпаиваю.

Затем, начиная от сетевого разъема ставлю детали – предохранитель, диоды, резисторы. Включаю через лампу 220В мощностью около 75Вт и проверяю напряжения после диодного моста и на конденсаторе 10мкФ (это питание микросхемы SG6848). Так как микросхемы пока нет и потребления тока не будет, параллельно электролиту 10 мкф я ставлю стабилитрон на напряжение чуть ниже предельного напряжения электролита. Иначе напряжение может вырасти выше чем у электролита и повредить его.

Если все в норме, а у меня после диодного моста 310В, на конденсаторе 10мкф напряжение 24В (как у временного стабилитрона) то от сети отключаю, разряжаю при необходимости сетевой электролит и запаиваю микросхему.

Снова включаю, так же через лампу, измеряю напряжение питания микросхемы SG6848 на 5 ноге (около 12В)

Далее осциллографом смотрю управляющие импульсы на контакте куда будет припаян затвор полевого транзистора (полевик пока не ставлю). Эти импульсы не такие как при работе, но обязательно должны быть. Их частота заметно ниже, фактически это скачки напряжения, амплитуда чуть меньше напряжения питания микросхемы.

Если все так, выключаю, разряжаю сетевой электролит и запаиваю полевик, отпаиваю временный стабилитрон от конденсатора 10мкф, он уже не нужен.

Снова включаю в сеть через лампу, пробую температуру полевика, если не горячий, проверяю выходные напряжения. Так как в схеме есть обратная связь через оптопару, выходные напряжения и без нагрузки должны быть близки к норме (в этом блоке питания 35В и 12,5В). Земля общая, средний вывод выходного разъема.

Далее, если проверена схема нагрузки и в ней нет замыканий, можно отключить блок питания, подключить нагрузку и снова включить через лампу в сеть. Лампа при включении может вспыхнуть и чуть тлеть.

Теперь можно отключить, убрать лампу и включать блок питания КV-3150 в сеть напрямую. Проверить напряжения под нагрузкой. Как правило, при исправной нагрузке (подключаемом устройстве, в моем случае увлажнитель) все в норме.

Если что-то в нагрузке не заладится, сработает защита блока питания. Для этого в его схеме стоит резистор 2Вт 0,5 Ом в цепи истока полевика.

В принципе, порядок ремонта других импульсных блоков питания аналогичный.

Материал статьи продублирован ан видео:

Идея написать родилась после очередной непредвиденной поломки блока питания, чтобы поделиться опытом да и самому было где почитать в следующий раз, если попадётся на ремонт подобный блок питания (далее — БП) или понадобится вспомнить схему.

Сразу скажу, статья рассчитана на простого пользователя ПК, хотя можно было и углубиться в академические подробности.
Несмотря на то, что схемы не мои, я даю описание исключительно «от себя», которое не претендует не единственно правильное, а имеет целью объяснить «на пальцах» работу столь необходимого устройства, как БП компьютера.

Необходимость вникнуть в работу APFC у меня появилась в 2005 году, когда я имел проблему с произвольной перезагрузкой компьютера. Комп я купил на «мыльной» фирмочке не вникая особо в тонкости. В сервисе не помогли: на фирме работает, а у меня перезагружается. Я понял, что пришла очередь напрячься самому… Оказалось проблема в домашней сети, которая вечером просаживалась скачками до 160В! Начал искать схему, увеличивать ёмкость входных конденсаторов, слегка попустило, но проблему не решило. В процессе поиска информации увидел в прайсах непонятные буквы APFC и PPFC в названиях блоков. Позже выяснил, что у меня оказался PPFC и я решил купить себе блок с APFC, потом взял ещё и бесперебойник. Начались другие проблемы — выбивает бесперебойник при включении системника и пропадании сети, в сервисе разводят руками. Сдал его обратно, купил в 3 раза мощнее, работает по сей день без проблем.

Поделюсь с вами своим опытом и надеюсь, вам будет интересно узнать немного больше про компонент системника — БП, которому несправедливо отводят чуть ли не последнюю роль в работе компьютера.

Блоки питания FSP Epsilon 1010 представляют собой качественные и надёжные устройства, но учитывая проблемы наших сетей и другие случайности, они иногда тоже выходят из строя. Выкидывать такой блок жалко, а ремонт может приблизиться к стоимости нового. Но бывают и мелочи, устранив которые, можно вернуть его к жизни.

Как выглядит FSP Epsilon 1010:

Самое главное — понять принцип работы и разложить блок по косточкам.

Приведу пример фрагментов схем типового блока FSP Epsilon, которые мной нарыты в нете. Схемы составлены вручную очень усидчивым и грамотным человеком, который любезно вложил их для общего доступа:

1. Основная схема:
Рисунок 1:
Ссылка на полный размер: s54.radikal.ru/i144/1208/d8/cbca90320cd9.gif

2. Схема контроллера APFC:
Рисунок 2:
Ссылка на полный размер: i082.radikal.ru/1208/88/0f01a4c58bfc.gif

Модификации блоков питания данной серии отличаются количеством элементов (впаиваются дополнительно в ту же плату), но принцип работы одинаков.

Итак, что же такое APFC?

PFC — это коррекция коэффициента мощности (англ. power factor correction) PFC) — процесс приведения потребления конечного устройства, обладающего низким коэффициентом мощности при питании от силовой сети переменного тока, к состоянию, при котором коэффициент мощности соответствует принятым стандартам. Если показать это на трёх пальцах, то это выглядит так:

— запустили блок питания, конденсаторы начали заряжаться — пошёл пик потребления тока совпадающий с пиком синусоиды переменного тока 220В 50Гц (лень рисовать). Почему совпадающий? А как они будут заряжаться при «0» вольт ближе к оси времени? Никак! Пики будут в каждой полуволне синусоиды, так как перед конденсатором стоит диодный мост.
— нагрузка блока потянула ток и разрядила конденсаторы;
— конденсаторы начали заряжаться и опять появились пики потребления тока на пиках синусоиды.

И того, мы видим «ёжика», которым обросла синусоида, и который вместо постоянного потребления «дёргает» ток короткими скачками в узкие моменты времени. А чего тут страшного, нехай себе дергает, скажете вы. А вот тут и порылась собака Баскервилей: эти пики перегружают электрическую проводку и даже могут привести к пожару при номинально рассчитанном сечении проводов. А если учитывать, что блок в сети не один? Да и работающим в одной сети электронным устройствам вряд ли понравится подобная «попиленная» сеть с помехами. Мало того, при заявленной паспортной мощности БП, вы будете платить за свет больше, так как нагрузкой уже выступают ваши сетевые провода в квартире (офисе). Возникает задача сбить пики потребления тока по времени в строну провалов синусоиды, тоесть приблизиться к подобию линейности и разгрузить проводку.

PPFC — пассивная коррекция коэффициента мощности. Это значит, что перед одним сетевым проводом БП стоит массивный дроссель, задача которого сбить по времени пики потребления тока во время заряда конденсаторов, учитывая нелинейные свойства дросселя (тоесть то, что ток через него отстаёт от приложенного к нему напряжения — вспоминайте школу). Выглядит это так: на максимуме синусоиды должен заряжаться конденсатор и он этого ждёт, но вот незадача — перед ним поставили дроссель. А вот дроссель не совсем обеспокоен тем, что нужно конденсатору — к нему приложили напряжение и возникает ток самоиндукции, который направлен в обратную сторону. Таким образом дроссель препятствует заряду конденсатора на пике входной синусоиды — в сети пик, а конденсатор разряжен. Странно, правда? А не этого ли мы хотели? Теперь синусоида спадает, но дроссель и тут ведёт себя как и большинство людей: (имеем — не ценим, теряем — жалеем) опять возникает ток самоиндукции только уже совпадающий с убывающим током, что и заряжает конденсатор. Что мы имеем: на пике — ничего, на провалах — заряд! Задача выполнена!
Именно так и работает схема PPFC за счет затягивания пиков потребления тока на провалы синусоиды (восходящий и нисходящий участки) с помощью всего лишь одного дросселя. Коэффициент мощности близок к 0,6. Неплохо, но не идеально.

APFC — активная коррекция коэффициента мощности. Это значит с использованием электронных компонентов, для которых требуется питание. В этом блоке питания фактически два блока питания: первый — стабилизатор 410В, второй — обычный классический импульсный блок питания. Это мы рассмотрим ниже.

APFC и принцип работы.

Рисунок 3:

Мы только подошли к принципу работы активной коррекции коэффициента мощности, поэтому определим некоторые моменты для себя сразу. Помимо основного назначения (приближение к линейности потребления тока по времени), APFC решает триединую задачу и имеет особенности:

— блок питания с APFC состоит из двух блоков: первый — стабилизатор 410В (собственно APFC), второй — обычный классический импульсный блок питания.
— схема APFC обеспечивает коэффициент мощности около 0,9. Это то, к чему мы стремимся — к «1».
— схема APFC работает на частоте около 200KHz. Согласитесь, дёрнуть ток 200000 раз в секунду по отношению к 50 Гц — это практически в каждый момент времени, тоесть линейно.
— схема APFC обеспечивает стабильное постоянное напряжение на выходе около 410B и работает от 110 до 250В (на практике от 40В). Это значит, что промышленная сеть практически не влияет на работу внутренних стабилизаторов.

Принцип работы APFC основан на накоплении энергии в дросселе и последующей отдаче её в нагрузку.
При подаче питания через дроссель, его ток отстаёт от напряжения. При снятии напряжения возникает явление самоиндукции. Вот его и кушает блок питания, а так как напряжение самоиндукции может приближаться у двойному приложенному — вот вам и работа от 110В! Задача схемы APFC — с заданной точностью дозировать ток через дроссель, чтобы на выходе всегда было напряжение 410В независимо от нагрузки и входного напряжения.

На рисунке 3 мы видим DC — источник постоянного напряжения после моста (не стабилизированный), накопительный дроссель L1, транзисторный ключ SW1, которым управляет компаратор и ШИМ. Схема сделана довольно смело на первый взгляд, так как ключ фактически делает короткое замыкание в розетке в момент открытия, но мы его простим, учитывая что замыкание происходит на микросекунды с частотой 200000 раз в секунду. А вот при неисправностях схемы управления ключом вы обязательно услышите и даже понюхаете, а может и увидите как сгорят силовые ключи в подобной схеме.

1. Транзистор SW1 открыт, ток в нагрузку течёт как и раньше через дроссель от «+ DC» — «L1» — «SW2» — «RL» к «-DC». Но дроссель сопротивляется движению тока (самоиндукция начало), при этом идёт накопление энергии в дросселе L1 — на нём растёт напряжение практически до напряжения DC, так как это короткое замыкание (правда на долю времени (пока всё исправно). Диод SW2 предотвращает разряд конденсатора C1 в момент открытия транзистора.
2. Транзистор SW1 закрылся… напряжение на нагрузке будет равно сумме напряжений источника DC1 и дросселя L1, который только что некисло приложился к источнику и выбросил ток самоиндукции с обратной полярностью. Магнитное поле дросселя пропадая пересечёт его, индуцируя на нём ЭДС самоиндукции противоположной полярности. Теперь ток самоиндукции имеет одно направление с пропадающим током источника (самоиндукция конец). Самоиндукция — явление возникновения ЭДС индукции в эл.цепи в результате изменения силы тока.
Так вот, в момент самоиндукции после закрытия транзистора и получается наша добавочка до 410В из-за добавления энергии от дросселя. Почему добавочка? Вспоминайте школу, сколько будет на выходе моста с конденсатором, если на входе 220в? Правильно, 220В умножить на корень из двух (1,41421356) = 311В. Вот это было бы без работы схемы APFC. Оно так и есть в точке, где мы ждём 410В, пока работает только дежурка +5В и не запущен сам блок. Сейчас нет смысла гонять APFC, дежурке и так хватит её 2 Ампера.
Всё это строго контролируется схемой управления с помощью обратной связи от точки 410В. Регулируется уровень самоиндукции временем открытия транзисторов, тоесть временем накопления энергии L1 — это широтно-импульсная стабилизация. Задача APFC — стабильно держать 410В на выходе при изменении внешних факторов сети и нагрузки.

Вот и получается, что в блоке питания с APFC — два блока питания: стабилизатор 410В и сам классический блок питания.

Сбивание зависимости пиков потребления тока от пиков синусоиды обеспечивается перенесением этих пиков на частоту работы схемы APFC — 200000 раз в секунду, что приближается к линейному потреблению тока в каждый момент времени синусоиды 50Гц 220В. Что и требовалось доказать.

Достоинства APFC:
— коэффициент мощности около 0,9;
— работа от любой капризной сети 110 — 250В, в том числе нестабильной сельской;
— помехоустойчивость:
— высокий коэффициент стабилизации выходных напряжений за счёт стабильного входного 410В;
— низкий коэффициент пульсаций выходных напряжений;
— малые размеры фильтров, так как частота около 200КГц.
— высокий общий КПД блока.
— малые помехи отдаваемые в промышленную сеть;
— высокий экономический эффект в оплате за свет;
— разгружается электрическая проводка;
— на предприятиях и в организациях телекоммуникаций, имеющих станционные батареи 60В, для питания критических серверов можно обойтись вообще без UPS — просто включите блок в цепь гарантированного питания 60В ничего не меняя и не соблюдая полярность (которой нет). Это позволит уйти от тех несчастных 15 минут работы от UPS до 10 часов от станционных батарей, чтобы не легла вся система управления в случае незапуска дизеля. А на это многие не обращают внимание или об этом не думали, пока дизель не обидится как-нибудь разок… Всё оборудование будет продолжать работать, а управлять будет нечем, так как компы поотрубаются через 15 минут. Изготовителем представлен диапазон работы 90 — 265В по причине отсутствия такого стандарта питания как переменные 60В, но практический предел работы был получен на величине 40В, ниже проверять небыло смысла.
Перечитайте пункт внимательно ещё раз и оцените возможности своих бесперебойников для критических серверов!

Недостатки APFC:
— цена;
— сложность в диагностике и ремонте;
— дорогие детали (транзисторы — около 5$ за шт., а их там до 5шт. иногда), зачастую стоимость ремонта себя не оправдывает;
— проблемы совместной работы с бесперебойниками (UPS) за счёт большого пускового тока. Выбирать UPS нужно с двукратным запасом мощности.

А теперь рассмотрим схему блока питания FSP Epsilon 1010 на рис. 1, 2.

У FSP Epsilon 1010 силовая часть APFC представлена тремя транзисторами HGTG20N60C3 с током 45А и напряжением 600В, стоящими в параллель: www.fairchildsemi.com/ds/HG/HGT1S20N60C3S.pdf
На нашей типовой схеме их 2 Q10, Q11, но это не меняет сути. Наш блок просто мощнее. Сигнал FPC OUT выходит с 12 ноги микросхемы CM6800G на 12 контакт модуля управления на рис №2. Далее через резистор R8 за затворы ключей. Так происходит управление APFC. Схема управления APFC питается от +15В дежурки через оптопару M5, резистор R82 — 8pin CB (A). Но запускается она только после запуска блока на нагрузку по сигналу PW-ON (зелёный провод 24 контактного разъёма на землю).

Симптомы:
— перегорает предохранитель с хлопком;
— блок «не дышит» вообще даже после замены предохранителя, что ещё хуже. Значит повреждения грозят обернуться более дорогим ремонтом.

Диагноз: отказ схемы APFC.

Лечение:
В диагностике отказа схемы APFC ошибиться сложно.
Принято считать, что блок с APFC можно запустить и без APFC, если он вышел из строя. И мы так посчитаем, и даже проверим это, особенно когда речь идёт об опасных экспериментах с дорогими транзисторами HGT1S20N60C3S. Выпаиваем транзисторы.
Блок удачно работает, если проблема была только в схеме APFC, но нужно понимать, что блок питания потеряет мощность до 30% и в эксплуатацию его пускать нельзя — только проверка. Ну а далее уже меняем транзисторы на новые, но включаем блок последовательно через лампу накала 220В 100Вт. Блок нагружаем например на старый HDD. Если лампа горит в пол накала и HDD запустился (трогаем пальцами), на блоке крутится вентилятор — есть вероятность, что на этом ремонт закончен. Запускаем без лампы с уменьшенной в 3 раза величиной предохранителя. И сейчас не сгорел? Ну тогда впаиваем родной F1 и вперёд на часовой тест под эквивалентом нагрузки ватт на 300-500! Горящая полным накалом лампа вам говорит об полном открытии ключевых транзисторов или их заупокойном состоянии, ищем проблему перед ними.
Если на каком-то этапе не повезло, возвращаемся к новой покупке транзисторов, не забыв при этом купить и контроллер CM6800G. Меняем детали, повторяем всё заново. Не забываем визуально осмотреть всю плату!

Симптомы:
— блок запускается через раз или когда постоит 5 минут включенным в сеть;
— у вас ниоткуда появился неисправный HDD;
— вентиляторы крутятся, но система не загружается, BIOS не пикает при запуске;
— вздулись конденсоры на материнской плате, видеокарте;
— система произвольно перезагружается, зависает.

Диагноз: высохли электролитические конденсаторы.

Лечение:
— разобрать блок и визуально найти вздутые конденсаторы;
— лучшее решение поменять все на новые, а не только вздутые;

Незапуск происходит из за высохших конденсаторов дежурки C43, C44, C45, C49;
Отказы компонентов происходят из-за повышения пульсаций в цепи +5В, +12В вследствие высыхания конденсатов фильтров.

Симптомы:
— блок свистит или пищит;
— тон свиста меняется под нагрузкой;
— блок свистит только пока холодный или пока горячий.

Диагноз: Трещины печатной платы или непропай элементов.

Лечение:
— разбираем блок;
— визуально осматриваем печатную плату в местах пайки ключевых транзисторов и дросселей фильтров на предмет овальных трещин на месте пайки;
— если ничего не нашли, то всё равно пропаиваем ножки силовых элементов.
— проверяем и наслаждаемся тишиной.

Остальных неисправностей великое множество, вплоть до внутренних обрывов или межвитковых пробоев, трещин в плате и деталях, и прочее. Особенно досаждают температурные неисправности, когда работает пока не нагреется или не остынет.
Блоки питания других производителей имеют похожий принцип работы, который позволит найти и устранить неисправность.

В конце пара советов по БП:
1. Никогда не выключайте из розетки работающий блок питания с APFC! Сначала припаркуйте систему, а потом вынимайте из розетки или выключайте не удлинителе — иначе доиграетесь…
При пропадании напряжения в момент работы блока тянется дуга и происходит искрение, что приводит к куче гармоник отличных от 50Гц — это раз, напряжение убывает и ключи APFC пытаются удержать стабильное напряжение на выходе, открываясь при этом полностью и на большее время, вызывая ещё больший ток и дугу — это два. Это приводит к пробою открытых транзисторов огромными токами и неконтролируемыми напряжениями гармоник — это три. Это легко проверить, если есть желание. Лично я уже проверил… теперь написал эту статью и потратил 25$ на ремонт. Вы можете тоже написать свою. Кстати у FSP Epsilon 1010 кнопка на корпусе отключает не провод питания, а систему управления, при этом все силовые элементы остаются под напряжением — будьте осторожны! Поэтому, если уж нужно срочно выключить комп, то делайте это кнопкой питания на блоке — тут всё продумано.

2. Если вы заранее знаете, что будете работать с бесперебойником, то покупайте блок питания с PPFC. Это избавит вас от ненужных проблем.

В рассказе я старался не приводить лишних графиков, схем, формул и технических терминов, чтобы на пятой строке не отпугнуть рядового мучителя своего ПК, более глубокое понимание основ питания которого, продлит ему время безотказной работы.

Сейчас самое время разобрать системник и определить модель вашего блока питания, заодно и пыль с него вытряхнуть. Одну неисправность вы уже предотвратили. Чистым он с благодарностью будет служить дольше. Смажьте вентилятор, это тоже приветствуется.

Кто дочитал статью до конца — всем спасибо!
Теперь ваш БП в безопасности.

Блок питания at 200w. Схемы

Утилиты и справочники.
— Справочник в формате.chm. Автор данного файла — Кучерявенко Павел Андреевич. Большинство исходных документов были взяты с сайта pinouts.ru — краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео аппаратура, игровые приставки и др. техника.

Программа предназначена для определения ёмкости конденсатора по цветовой маркировке (12 типов конденсаторов).

База данных по транзисторам в формате Access.

Блоки питания.

Разводка для разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов:

Таблица контактов 24-контактного разъема блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов

Конт	Обозн	Цвет	Описание
1	3. 3V	Оранжевый	+3.3 VDC
2	3.3V	Оранжевый	+3.3 VDC
3	COM	Черный	Земля
4	5V	Красный	+5 VDC
5	COM	Черный	Земля
6	5V	Красный	+5 VDC
7	COM	Черный	Земля
8	PWR_OK	Серый	Power Ok — Все напряжения в пределах нормы. Это сигнал формируется при включении БП и используется для сброса системной платы.
9	5VSB	Фиолетовый	+5 VDC Дежурное напряжение
10	12V	Желтый	+12 VDC
11	12V	Желтый	+12 VDC
12	3.3V	Оранжевый	+3.3 VDC
13	3.3V	Оранжевый	+3.3 VDC
14	-12V	Синий	-12 VDC
15	COM	Черный	Земля
16	/PS_ON	Зеленый	Power Supply On. Для включения блока питания нужно закоротить этот контакт на землю (с проводом черного цвета).
17	COM	Черный	Земля
18	COM	Черный	Земля
19	COM	Черный	Земля
20	-5V	Белый	-5 VDC (это напряжение используется очень редко, в основном, для питания старых плат расширения.)
21	+5V	Красный	+5 VDC
22	+5V	Красный	+5 VDC
23	+5V	Красный	+5 VDC
24	COM	Черный	Земля

Схема блока питания ATX-300P4-PFC (ATX-310T 2. 03).

Схема блока питания ATX-P6.

Схема блока питания API4PC01-000 400w производства Acbel Politech Ink.

Схема блока питания Alim ATX 250Watt SMEV J.M. 2002.

Типовая схема блока питания на 300W с пометками о функциональном назначении отдельных частей схемы.

Типовая схема блока питания на 450W с реализацией active power factor correction (PFC) современных компьютеров.

Схема блока питания API3PCD2-Y01 450w производства ACBEL ELECTRONIC (DONGGUAN) CO. LTD.

Схемы блоков питания ATX 250 SG6105, IW-P300A2, и 2 схемы неизвестного происхождения.

Схема БП NUITEK (COLORS iT) 330U (sg6105).

Схема БП NUITEK (COLORS iT) 330U на микросхеме SG6105 .

Схема БП NUITEK (COLORS iT) 350U SCH .

Схема БП NUITEK (COLORS iT) 350T .

Схема БП NUITEK (COLORS iT) 400U .

Схема БП NUITEK (COLORS iT) 500T .

Схема БП NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT — 600T — PSU, 720W, SILENT, ATX)

Схема БП CHIEFTEC TECHNOLOGY GPA500S 500W Model GPAxY-ZZ SERIES.

Схема БП Codegen 250w mod. 200XA1 mod. 250XA1.

Схема БП Codegen 300w mod. 300X.

Схема БП CWT Model PUh500W .

Схема БП Delta Electronics Inc. модель DPS-200-59 H REV:00.

Схема БП Delta Electronics Inc. модель DPS-260-2A.

Схема БП DTK Computer модель PTP-2007 (она же – MACRON Power Co. модель ATX 9912)

Схема БП DTK PTP-2038 200W.

Схема БП EC model 200X.

Схема БП FSP Group Inc. модель FSP145-60SP.

Схема источника дежурного питания БП FSP Group Inc. модель ATX-300GTF.

Схема источника дежурного питания БП FSP Group Inc. модель FSP Epsilon FX 600 GLN.

Схема БП Green Tech. модель MAV-300W-P4.

Схемы блока питания HIPER HPU-4K580 . В архиве — файл в формате SPL (для программы sPlan) и 3 файла в формате GIF — упрощенные принципиальные схемы: Power Factor Corrector, ШИМ и силовой цепи, автогенератора. Если у вас нечем просматривать файлы.spl , используйте схемы в виде рисунков в формате.gif — они одинаковые.

Схемы блока питания INWIN IW-P300A2-0 R1.2.

Схемы блока питания INWIN IW-P300A3-1 Powerman.
Наиболее распространенная неисправность блоков питания Inwin, схемы которых приведены выше — выход из строя схемы формирования дежурного напряжения +5VSB (дежурки). Как правило, требуется замена электролитического конденсатора C34 10мкФ x 50В и защитного стабилитрона D14 (6-6.3 V). В худшем случае, к неисправным элементам добавляются R54, R9, R37, микросхема U3 (SG6105 или IW1688 (полный аналог SG6105)) Для эксперимента, пробовал ставить C34 емкостью 22-47 мкФ — возможно, это повысит надежность работы дежурки.

Схема блока питания Powerman IP-P550DJ2-0 (плата IP-DJ Rev:1.51). Имеющаяся в документе схема формирования дежурного напряжения используется во многих других моделях блоков питания Power Man (для многих блоков питания мощностью 350W и 550W отличия только в номиналах элементов).

JNC Computer Co. LTD LC-B250ATX

JNC Computer Co. LTD. Схема блока питания SY-300ATX

Предположительно производитель JNC Computer Co. LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по усовершенствованию.

Схемы блока питания Key Mouse Electroniks Co Ltd модель PM-230W

Схемы блока питания L & C Technology Co. модель LC-A250ATX

Схемы блока питания LWT2005 на микросхеме KA7500B и LM339N

Схема БП M-tech KOB AP4450XA.

Схема БП MACRON Power Co. модель ATX 9912 (она же – DTK Computer модель PTP-2007)

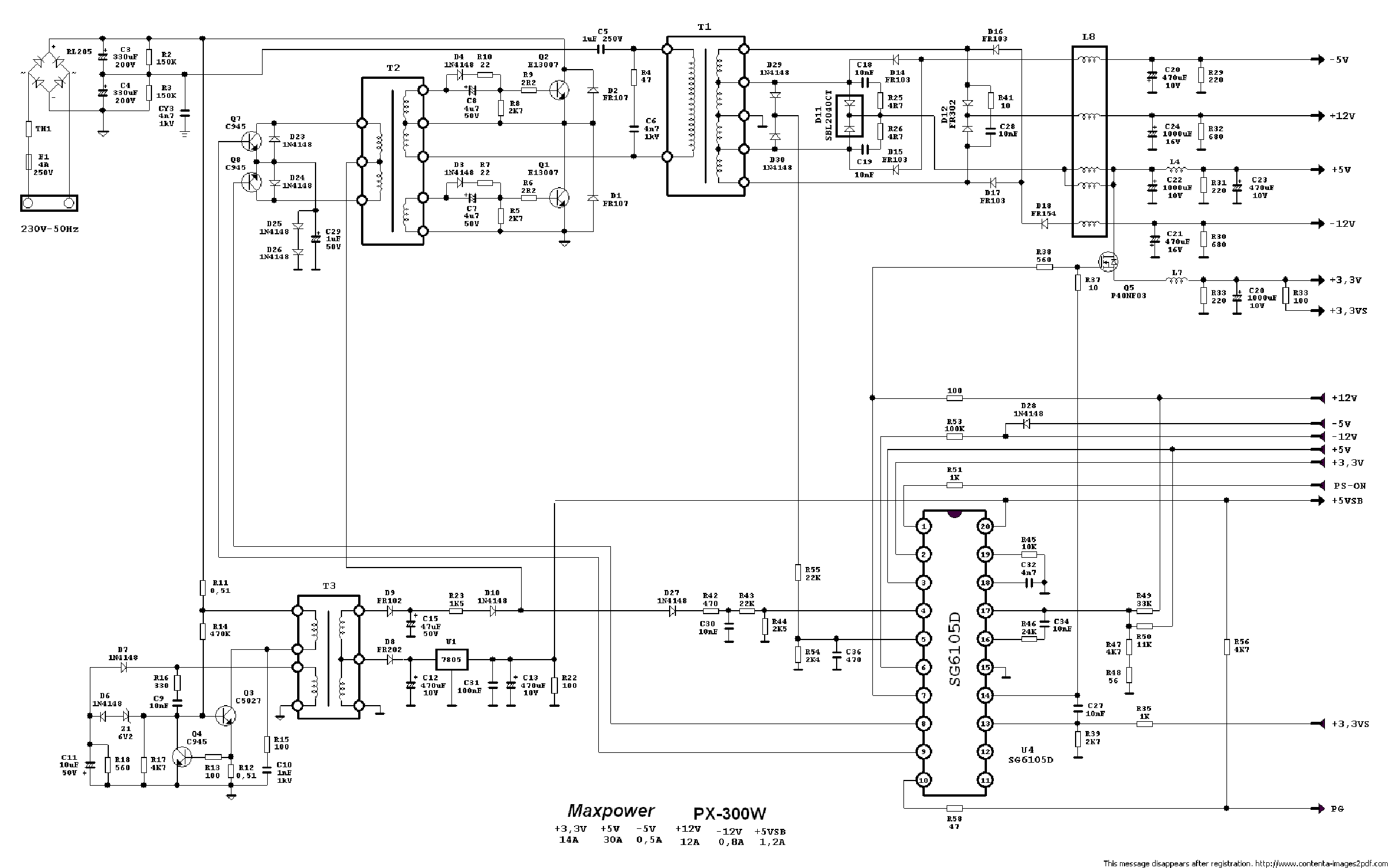

Схема БП Maxpower PX-300W

Схема БП Maxpower PC ATX SMPS PX-230W ver.2.03

Схемы блока питания PowerLink модель LP-J2-18 300W.

Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).

Схемы блока питания Power Master модель FA-5-2 ver 3.2 250W.

Схема БП Microlab 350W

Схема БП Microlab 400W

Схема БП Powerlink LPJ2-18 300W

Схема БП Power Efficiency Electronic Co LTD модель PE-050187

Схема БП Rolsen ATX-230

Схема БП SevenTeam ST-200HRK

Схема БП SevenTeam ST-230WHF 230Watt

Схема БП SevenTeam ATX2 V2

Мне нужен был легкий блок питания, для разных дел (экспедиций, питания разных КВ и УКВ тарнсиверов или для того чтобы переезжая на другую квартиру не таскать с собой трансформаторный БП) . Прочитав доступную информацию в сети, о переделке компьютерных БП — понял, что разбираться придется самому. Все что нашел, было описано както сумбурно и несовсем понятно (для меня) . Здесь я расскажу, по порядку, как переделывал несколько разных блоков. Различия будут описаны отдельно. Итак, я нашел несколько БП от старых PC386 мощностью 200W (во всяком случае, так было на крышке написано) . Обычно на корпусах таких БП пишут примерно следующее: +5V/20A , -5V/500mA , +12V/8A , -12V/500mA Токи указанные по шинам +5 и +12В — импульсные. Постоянно нагружать такими токами БП нельзя, перегреются и треснут высоковольтные транзисторы. Отнимем от максимального импульсного тока 25% и получим ток который БП может держать постоянно, в данном случае это 10А и до 14-16А кратковременно (не более 20сек) . Вообще-то тут нужно уточнить, что 200W БП бывают разные, их тех что мне попадались не все могли держать 20А даже кратковременно! Многие тянули только 15А, а некоторые до 10А. Имейте это в виду!

Хочу заметить что конкретная модель БП роли не играет, так как все они сделаны практически по одной схеме с небольшими вариациями. Наиболее критичным моментом, является наличие микросхемы DBL494 или ее аналогов. Мне попадались БП с одной микросхемой 494 и с двумя микросхемами 7500 и 339. Всё остальное, не имеет большого значения. Если у вас есть возможность выбрать БП из нескольких, в первую очередь, обратите внимание на размер импульсного трансформатора (чем больше, тем лучше) и наличие сетевого фильтра. Хорошо, когда сетевой фильтр уже распаян, иначе его придёться самому распаять, чтобы помехи снизить. Это несложно, намотайте 10 витков на фирритовом кольце и поставьте два конденсатора, места для этих деталей уже предусмотрены на плате.

ПЕРВООЧЕРЕДНЫЕ МОДИФИКАЦИИ

Для начала, сделаем несколько простых вещей, после которых вы получите хорошо работающий блок питания с выходным напряжением 13.8В, постоянным током до 4 — 8А и кратковременным до 12А. Вы убедитесь что БП работает и определитесь, нужно ли продолжать модификации.

1. Разбираем блок питания и вытаскиваем плату из корпуса и тчательно чистим её, щеткой и пылесосом. Пыли быть не должно. После этого, выпаиваем все пучки проводов идущие к шинам +12, -12, +5 и -5В.

2. Вам нужно найти (на плате) микросхему DBL494 (в других платах стоит 7500, это аналог) , переключить приоритет защиты c шины +5В на +12В и установить нужное нам напряжение (13 — 14В) .
От 1-ой ноги микросхемы DBL494 отходит два резистора (иногда больше, но это не принципиально) , один идёт на корпус, другой к шине +5В. Он нам и нужен, аккуратно отпаиваем одну из его ножек (разрываем соединение) .

3. Теперь, между шиной +12В и первой ножной микросхемы DBL494 припаиваем резистор 18 — 33ком. Можно поставить подстроечный, установить напряжение +14В и потом заменить его постоянным. Я рекомендую устанавить не 13.8В, а именно 14.0В, потому что большенство фирменной КВ-УКВ аппаратуры работает лучше при этом напряжении.

НАСТРОЙКА И РЕГУЛИРОВКА

1. Пора включить наш БП, чтобы проверить, всё ли мы сделали правильно. Вентилятор можно не подключать и саму плату в корпус не вставлять. Включаем БП, без нагрузки, к шине +12В подключаем вольтметр и смотрим какое там напряжение. Подстроечным резистором, который стоит между первой ногой микросхемы DBL494 и шиной +12В., устанавливаем напряжение от 13.9 до +14.0В.

2. Теперь проверьте напряжение между первой и седьмой ногами микросхемы DBL494, оно должно быть не меньше 2В и не больше 3В. Если это не так, подберите сопротивление резистора между первой ногой и корпусом и первой ногой и шиной +12В. Обратите особое внимание на этот пункт, это ключевой момент. При напряжении выше или ниже указанного, блок питания будет работать хуже, нестабильно, держать меньшую нагрузку.

3. Закоротите тонким проводом шину +12В на корпус, напряжение должно пропасть, чтобы оно восстановилось — выключите БП на пару минут (нужно чтобы ёмкости разрядились) и включите снова. Напряжение появилось? Хорошо! Как видим, защита работает. Что, не сработала?! Тогда выкидываем этот БП, нам он не подходит и берем другой. ..хи.

Итак, первый этап можно считать завершённым. Вставьте плату в корпус, выведите клеммы для подключения радиостанции. Блоком питания можно пользоваться! Подключите трансивер, но давать нагрузку более 12А пока нельзя! Автомобильная УКВ станция, будет работать на полной мощности (50Вт) , а в КВ трансивере придётся установить 40-60% мощности. Что будет если вы нагрузите БП большим током? Ничего страшного, обычно срабатывает защита и пропадает выходное напряжение. Если защита не сработает, перегреются и лопаются высоковольтные транзисторы. В этом случае напряжение просто пропадет и последствий для аппаратуры не будет. После их замены, БП снова работоспособен!

1. Переворачиваем вентилятор наоборот, дуть он должен внуть корпуса. Под два винта вентилятора, подкладываем шайбы чтобы его немного развернуть, а то дует только на высоковольтные транзисторы, это неправильно, нужно чтобы поток воздуха был направлен и на диодные сборки и на ферритовое кольцо.

Перед этим, вентилятор желательно смазать. Если он сильно шумит поставьте последовательно с ним резистор 60 — 150ом 2Вт. или сделайте регулятор вращения в зависимости от нагрева редиаторов, но об этом чуть ниже.

2. Выведите две клеммы из БП для подключения трансивера. От шины 12В до клеммы проведите 5 проводов из того пучка который вы отпаяли вначале. Между клеммами поставьте неполярный конденсатор на 1мкф и светодиод с резистором. Минусовой провод, также подведите к клемме пятью проводами. В некоторых БП, паралельно клеммам к которым подключается трансивер, поставьте резистор сопротивлением 300 — 560ом. Это нагрузка, для того чтобы не срабатывала защита. Выходная цепь должна выглядеть примерно так, как показано на схеме.

3. Умощняем шину +12В и избавляемся от лишнего хлама. Вместо диодной сборки или двух диодов (которые часто ставят вместо неё) , ставим сборку 40CPQ060, 30CPQ045 или 30CTQ060, любые другие варианты ухудшат КПД. Рядом, на этом радиаторе, стоит сборка 5В, выпаиваем её и выбрасываем. Под нагрузкой, наболее сильно нагреваются следующие детали:

два радиатора, импульсный трансформатор, дроссель на ферритовом кольце, дроссель на ферритовом стержне. Теперь наша задача, уменьшить теплоотдачу и увеличить максимальный ток нагрузки. Как я говорил ранее, он может доходить до 16А (для БП мощностью 200Вт) .

4. Выпаяйте дроссель на ферритовом стержне из шины +5В и поставьте его на шину +12В, стоящий там ранее дроссель (он более высокий и намотан тонким проводом) выпаяйте и выбросите. Теперь дроссель греться практически не будет или будет, но не так сильно. На некоторых платах дросселей просто нет, можно обойтись и без него, но желательно чтобы он был для лучшей фильтрации возможных помех.

5. На большом ферритовом кольце намотан дроссель для фильтрации импульсных помех. Шина +12В на нем намотана более тонким проводом, а шина +5В самым толстым. Выпаяйте аккуратно это кольцо и поменяйте местами обмотки для шин +12В и +5В (или включите все обмотки паралельно) . Теперь шина +12В проходит через этот дроссель, самым толстым проводом. В результате, этот дроссель будет нагреваться значительно меньше.

6. В БП установлены два радиатора, один для мощных высоковольтных транзисторов, другой, для диодных сборок на +5 и +12В. Мне попадались несколько разновидностей радиаторов. Если, в вашем БП, размеры обоих радиаторов 55x53x2мм и в верхней части у них есть ребра (как на фотографии) — вы можете расчитывать на 15А. Когда радиаторы имеют меньший размер — не ракомендуется нагружать БП током более 10А. Когда радиаторы более толстые и имеют в верхней части дополнительную площадку — вам повезло, это наилучший вариант, можно получить 20А в течении минуты. Если радиаторы маленькие, для улучшения теплоотдачи, можно закрепить на них небольшую пластину из дюраля или половинку от радиатора старого процессора. Обратите внимание, хорошо ли прикручены высоковольтные транзиторы к радиатору, иногда они болтаются.

7. Выпаиваем электролитические конденсаторы на шине +12В, на их место ставим 4700×25В. Конденсаторы на шине +5В желательно выпаять, просто для того, чтобы места свободного больше стало и воздух от вентилятора лучше детали обдувал.

8. На плате вы видите два высоковольтных электролита, обычно это 220×200В. Замените их на два 680×350В, в крайнем случае, соедините паралельно два по 220+220=440мКф. Это важно и дело тут не только в фильтрации, импульсные помехи будут ослаблены и возрастёт устойчивость к максимальным нагрузкам. Результат можно посмотреть осцилографом. Вообщем, надо делать обязательно!

9. Желательно чтобы вентилятор менял скорость в зависимости от нагрева БП и не крутился когда нет нагрузки. Это продлит жизнь вентилятору и уменьшит шума. Предлагаю две простые и надежные схемы. Если у вас есть терморезистор, смотрите на схему посередине, подстроечным резистором устанавливаем температуру срабатывания терморезистора примерно +40С. Транзистор, нужно ставить именно KT503 с максимальным усилением по току (это важно) , другие типы транзисторов работают хуже. Терморезистор любой типа NTC, это означает, что при нагреве его сопротивление должно уменьшаться. Можно использовать терморезистор с другим номиналом. Подстроечный резистор должен быть могооборотным, так легче и точнее настроить температуру срабатывания вентилятора. Плату со схемой прикручиваем к свободному ушку вентилятора. Терморезистор крепим к дросселю на ферритовом кольце, он нагревается быстрее и сильнее остальных деталей. Можно приклеить терморезистор к диодной сборке на 12В. Важно, чтобы ни один из выводов терморезистора не коротил на радиатор!!! В некоторых БП, стоят вентиляторы с большим током потребления, в этом случае после КТ503 нужно поставить КТ815.

Лучшая схема стандартного БП АТХ

ATX POWER SUPPLY DTK PTP-2038 200W

TL494

Особенности :

Полный набор функций ШИМ-управления
Выходной втекающий или вытекающий ток каждого выхода 200мА
Возможна работа в двухтактном или однотактном режиме
Встроенная схема подавления сдвоенных импульсов
Широкий диапазон регулировки
Выходное опорное напряжение 5В +-05%
Просто организуемая синхронизация

Общее описание :

Специально созданные для построение ИВП, микросхемы TL493/4/5 обеспечивают разработчику расширенные возможности при конструировании схем управления ИВП. Приборы TL493/4/5 включают в себя усилитель ошибки, встроенный регулируемый генератор, компаратор регулировки мертвого времени, триггер управления, прецизионный ИОН на 5В и схему управления выходным каскадом. Усилитель ошибки выдает синфазное напряжение в диапазоне от –0,3…(Vcc-2) В. Компаратор регулировки мертвого времени имеет постоянное смещение, которое ограничивает минимальную длительность мертвого времени величиной порядка 5%.

Допускается синхронизация вcтроенного генератора, при помощи подключения вывода R к выходу опорного напряжения и подачи входного пилообразного напряжения на вывод С, что используется при синхронной работе нескольких схем ИВП.

Независимые выходные формирователи на транзисторах обеспечивают возможность работы выходного каскада по схеме с общим эмиттером либо по схеме эмиттерного повторителя. Выходной каскад микросхем TL493/4/5 работает в однотактном или двухтактном режиме с возможностью выбора режима с помощью специального входа. Встроенная схема контролирует каждый выход и запрещает выдачу сдвоенного импульса в двухтактном режиме.

Приборы, имеющие суффикс L, гарантируют нормальную работу в диапазоне температур -–5…85С, с суффиксом С гарантируют нормальную работу в диапазоне температур 0…70С.

Структурная схема :

Цоколевка корпуса :

Предельные значения параметров :

Напряжение питания…………………………………………………………….41В

Входное напряжение усилителя…………………………………………(Vcc+0.3)В

Выходное напряжение коллектора………………………………………………41В

Выходной ток коллектора………………………………………………….…250мА

Общая мощность рассеивания в непрерывном режиме……………………….1Вт

Рабочий диапазон температур окружающей среды:

C суффиксом L………………………………………………………………-25..85С

С суффиксом С………………………………………………………………..0..70С

Диапазон температур хранения ………………………………………..-65…+150С

Блок питания является самой важной частью любого устройства, тем более когда речь идет о блоке питания для компьютера. В свое время я занимался их ремонтом, поэтому скопились некоторые схемы, которые могут помочь вам разобраться и при необходимости отремонтировать их.

Для начала небольшой ликбез по БП:

БП для компьютера построен на основе двухтактного преобразователя с бестранформаторным входом. Можно с уверенностью сказать что процентов 95 всех блоков питания для компьютеров построены именно по этому принципу. Цикл получения напряжения на выходе содержит несколько шагов: входное напряжение выпрямляется, сглаживается и подается на силовые ключи двухтактного преобразователя. Работой этих ключей занимается спеализированная микросхема, обычно называемая ШИМ-контроллером. Этот контроллер занимается генерацией импульсов, подаваемых на силовые элементы, обычно силовые биполярные транзисторы, но в последнее время имеется интерес и к мощным полевым транзисторам, поэтому и они могут встречаться в БП. Так как схема преобразования двухтактная мы имеет два транзистора, которые должны переключаться попеременно друг с другом, если они включатся одновременно, то можно с уверенностью считать, что БП готов к ремонту — в этом случае сгорают силовые элементы, иногда импульсный трансформатор, может сгореть и еще что-нибудь в нагрузку. Задача контроллера заключается в том, чтобы такой ситуации не произошло в принципе, также он следит за выходым напряжением, обычно это цепь питания +5В, т.е. это напряжение используется для цепи обратной связи и по нему осуществляется стабилизация всех остальных напряжений. Кстати, в китайских БП дополнительной стабилизации по цепям +12В, -12В, +3.3В не предусмотрено.
Регулирование напряжения осуществляется по широтно-импульсному методу: обычно изменяется коэффициент заполнения импульса, т.е. ширина лог. 1 к ширине всего импульса. Чем больше лог.1, тем выше напряжение на выходе. Все это можно найти в специальной литературе по силовой выпрямительной технике.
После ключей стоит импульсный трансформатор, который осуществляет перенос энергии с первичной цепи во вторичную и одновременно осуществляет гальваническую развязку от силовой цепи 220В. Далее со вторичных обмоток снимается переменное напряжение, которое выпрямляется, сглаживается и подается на выход для питания материнской платы и всех компонентов компьютера. Это общее описание, которое не лишено недостатков. По вопросам силовой электроники стоит обратиться к специализированным учебникам и ресурсам.

Ниже приводится раскладка проводов для блоков питания АТ и АТХ:

ATX


Вывод	Описание
1	+3.3В
2	+3.3В
3	Земля
4	+5В
5	Земля
6	+5В
7	Земля
8	Power Ok (+5В и +3.3В в норме)
9	+5В Standby Voltage (max 10mA) питание в дежурном режиме
10	+12В
11	+3.3В
12	-12В
13	Земля
14	Power Supply On управляющий сигнал, включающий основные источники +5В, +3.3В, +12В, -12В, -5В, активный уровень — низкий.
15	Земля
16	Земля
17	Земля
18	-5В
19	+5В
20	+5В

Для запуска блока питания АТХ необходимо соединить провод Power Supply On с землей (черным проводом). Ниже приводятся схемы блоков питания для компьютера:

Блоки питания АТХ:

№	Файл	Описание
1		Представлена схема блока питания АТХ на базе микросхемы TL494.
2		ATX POWER SUPPLY DTK PTP-2038 200W.
3

hpc 300 102 ce схема

На чтение 3 мин. Просмотров 60 Опубликовано 15.12.2019

Построено это чудо на SG6105.
Вот только дежурка там выполнена хитровато — на двух транзисторах, но без электролита в первичной цепи. Схему ищу из-за того что два резистора стали нечитабельны

В том-то и прикол — силовая часть один в один. А вот дежурка, хоть и собрана на тех-же 2N60 и N2222 включена немного по-другому — в частности отсутствует электролит С34. Но вроде разобрался.

ZAN: наверное точно такой

Неа, там хитрее вернее проще, и с оптроном как по первой ссылке. Лень рисовать

Скажи, где стоят-то хоть? Подскажу какие.
Я от руки срисовывал, не проставил позиционные обозначени, а сканировать лениво.
Можно по аське списаться: 25-97-4-2-1-78.

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

ZAN: наверное точно такой

Неа, там хитрее вернее проще, и с оптроном как по первой ссылке. Лень рисовать

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

Дата: 26.04.2016 // 0 Комментариев

Не редко при ремонте или переделке блока питания ATX в автомобильное зарядное устройство необходима схема этого блока. С учетом того, что на данный момент, моделей блоков огромное количество, мы решили собрать небольшую подборку из сети, где будут размещены типовые схемы компьютерных блоков питания ATX. На данном этапе подборка далеко не полная и будет постоянно пополняться. Если у Вас есть схемы компьютерных блоков питания ATX, которые не вошли в данную статью и желание поделиться, мы всегда будем рады добавить новые и интересные материалы.

Cхемы компьютерных блоков питания ATX

Схема JNC LC-250ATX

Схема JNC LC-B250ATX

Схема JNC SY-300ATX

Схема JNC LC-B250ATX

Схема Enlight HPC-250 и HPC-350

Схема Linkworld 200W, 250W и 300W

Схема Green Tech MAV-300W-P4

Схема AcBel API3PCD2 ATX-450P-DNSS 450W

Схема AcBel API4PC01 400W

Схема Maxpower PX-300W

Схема PowerLink LPJ2-18 300W

Схема Shido LP-6100 ATX-250W

Схема Sunny ATX-230

Схема KME PM-230W

Схема Delta Electronics DPS-260-2A

Схема Delta Electronics DPS-200PB-59

Схема InWin IW-P300A2-0

Схема SevenTeam ST-200HRK

Схема SevenTeam ST-230WHF

Схема DTK PTP-2038

Схема PowerMaster LP-8

Схема PowerMaster FA-5-2

Схема Codegen 200XA1 250XA1 CG-07A CG-11

Схема Codegen 300X 300W

Схема PowerMan IP-P550DJ2-0

Схема Microlab 350w

Схема Sparkman SM-400W (STM-50CP)

Схема GEMBIRD 350W (ShenZhon 350W)

Схема блока питания FSP250-50PLA (FSP500PNR)

Схема блока ATX Colorsit 330U (Sven 330U-FNK) на SG6105

Персональный сайт — Блоки питания.

Блоки питания.

Разводка для разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов:

ATXPower.rar — Схемы блоков питания ATX 250 SG6105, IW-P300A2, и 2 схемы неизвестного происхождения.

colors_it_330u_sg6105.gif — Схема БП NUITEK (COLORS iT) 330U.

codegen_250.djvu — Схема БП Codegen 250w mod. 200XA1 mod. 250XA1.

codegen_300x.gif — Схема БП Codegen 300w mod. 300X.

deltadps200.gif — Схема БП Delta Electronics Inc. модель DPS-200-59 H REV:00.

deltadps260.ARJ — Схема БП Delta Electronics Inc. модель DPS-260-2A.

DTK_PTP_2038.gif — Схема БП DTK PTP-2038 200W.

FSP145-60SP.GIF — Схема БП FSP Group Inc. модель FSP145-60SP.

green_tech_300.gif — Схема БП Green Tech. модель MAV-300W-P4.

HIPER_HPU-4K580.rar — Схемы блока питания HIPER HPU-4K580

hpc-360-302.zip — Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-360-302 DF REV:C0 заархивированный документ в формате .PDF

hpc-420-302.zip — Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-420-302 DF REV:C0 заархивированный документ в формате .PDF

iwp300a2.gif — Схемы блока питания INWIN IW-P300A2-0 R1.2.

IW-ISP300AX.gif — Схемы блока питания INWIN IW-P300A3-1 Powerman.

JNC_LC-B250ATX.gif — JNC Computer Co. LTD LC-B250ATX

JNC_SY-300ATX.pdf — JNC Computer Co. LTD. Схема блока питания SY-300ATX

JNC_SY-300ATX.rar — предположительно производитель JNC Computer Co. LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по усовершенствованию.

KME_pm-230.GIF — Схемы блока питания Key Mouse Electroniks Co Ltd модель PM-230W

Power_Master_LP-8_AP5E.gif — Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).

Power_Master_FA_5_2_v3-2.gif — Схемы блока питания Power Master модель FA-5-2 ver 3.2 250W.

MaxpowerPX-300W.GIF — Схема БП Maxpower PX-300W

microlab350w.pdf — Схема БП Microlab 350W

microlab_400w.pdf — Схема БП Microlab 400W

linkworld_LPJ2-18.GIF — Схема БП Powerlink LPJ2-18 300W

SevenTeam_ST-200HRK.gif — Схема БП SevenTeam ST-200HRK

SHIDO_ATX-250.gif — Схемы блока питания SHIDO модель LP-6100 250W.

SUNNY_ATX-230.png — Схема БП SUNNY TECHNOLOGIES CO. LTD ATX-230

Схема блока питания

Lc b300atx. Обзор блоков питания серий Hiper и L&C

Утилиты и справочники.
— Справочник в формате .chm. Автор этого файла — Павел Андреевич Кучерявенко. Большая часть исходных документов была взята с сайта pinouts.ru — краткие описания и распиновка более 1000 разъемов, кабелей, переходников. Описание шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио-, фото- и видеотехника, игровые приставки и другое оборудование.

Программа предназначена для определения емкости конденсатора по цветовой маркировке (12 типов конденсаторов).

База данных транзисторов в формате Access.

Источники питания.

Распиновка разъемов блока питания ATX (ATX12V) с номиналами и цветовой кодировкой проводов:

Таблица контактов 24-контактного разъема блока питания ATX (ATX12V) с номиналами и цветовой кодировкой проводов

Comte	Обозначение	Цвет	Описание
1	3.3 В	Оранжевый	+3,3 В постоянного тока
2	3,3 В	Оранжевый	+3,3 В постоянного тока
3	COM	Черный	Земля
4	5 В	Красный	+5 В постоянного тока
5	COM	Черный	Земля
6	5 В	Красный	+5 В постоянного тока
7	COM	Черный	Земля
8	PWR_OK	Серый	Power Ok — Все напряжения в пределах нормы.Этот сигнал генерируется при включении источника питания и используется для сброса системной платы.
9	5ВСБ	фиолетовый	+5 В постоянного тока Напряжение в режиме ожидания
10	12 В	желтый	+12 В постоянного тока
11	12 В	желтый	+12 В постоянного тока
12	3.3 В	Оранжевый	+3,3 В постоянного тока
13	3,3 В	Оранжевый	+3,3 В постоянного тока
14	-12В	Синий	-12 В постоянного тока
15	COM	Черный	Земля
16	/ ПС_ОН	зеленый	Электропитание включено.Для включения питания нужно этот контакт замкнуть на массу (черным проводом).
17	COM	Черный	Земля
18	COM	Черный	Земля
19	COM	Черный	Земля
20	-5В	Белый	-5 В постоянного тока (это напряжение используется очень редко, в основном для питания старых плат расширения.)
21	+ 5В	Красный	+5 В постоянного тока
22	+ 5В	Красный	+5 В постоянного тока
23	+ 5В	Красный	+5 В постоянного тока
24	COM	Черный	Земля

Схема питания ATX-300P4-PFC (ATX-310T 2.03).

Схема питания ATX-P6.

Схема электропитания API4PC01-000 400w производства Acbel Politech Ink.

Alim ATX 250Watt SMEV J.M. 2002.

Типовая схема блока питания мощностью 300 Вт с примечаниями о функциональном назначении отдельных частей схемы.

Типовая схема блока питания мощностью 450 Вт с реализацией активной коррекции коэффициента мощности (PFC) для современных компьютеров.

Схема источника питания API3PCD2-Y01 450w производства ACBEL ELECTRONIC (DONGGUAN) CO.LTD.

Схемы питания ATX 250 SG6105, IW-P300A2 и 2 схемы неизвестного происхождения.

Схема блока питания NUITEK (COLORS iT) 330U (sg6105).

Схема питания NUITEK (COLORS iT) 330U на микросхеме SG6105.

Схема блока питания NUITEK (COLORS iT) 350U SCH.

Схема блока питания NUITEK (COLORS iT) 350T.

Схема блока питания NUITEK (COLORS iT) 400U.

Схема блока питания NUITEK (COLORS iT) 500T.

Схема блока питания NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT — 600T — PSU, 720W, SILENT, ATX)

Схема блока питания CHIEFTEC TECHNOLOGY GPA500S 500W Модель GPAxY-ZZ SERIES.

Схема блока питания Codegen 250w мод. 200ХА1 мод. 250XA1.

Схема блока питания Codegen 300w мод. 300X.

Схема питания CWT Модель PUh500W.

Схема источника питания Delta Electronics Inc., модель DPS-200-59 H REV: 00.

Схема блока питания Delta Electronics Inc., модель DPS-260-2A.

Схема питания DTK Модель компьютера PTP-2007 (также известная как MACRON Power Co. модель ATX 9912)

Схема питания DTK PTP-2038 200Вт.

Схема питания ЕС модель 200X.

Схема питания FSP Group Inc., модель FSP145-60SP.

Схема резервного блока питания модели ATX-300GTF компании FSP Group Inc.

Схема резервного источника питания FSP Group Inc.модель FSP Epsilon FX 600 GLN.

Цепь питания Green Tech. модель MAV-300W-P4.

Схемы питания HIPER HPU-4K580. В архиве находится файл в формате SPL (для программы sPlan) и 3 файла в формате GIF — схемы упрощенные: Корректор коэффициента мощности, ШИМ и схема питания, генератор. Если вам не с чем просматривать файлы .spl, используйте диаграммы изображений .gif — они такие же.

Цепи питания INWIN IW-P300A2-0 R1.2.

INWIN IW-P300A3-1 Схемы источников питания Powerman.
Самая частая неисправность блоков питания Inwin, схемы которых приведены выше, — это выход из строя цепи формирования дежурного напряжения + 5VSB (дежурный режим). Как правило, необходимо заменить электролитический конденсатор С34 10мкФ х 50В и защитный стабилитрон D14 (6-6,3 В). В худшем случае к неисправным элементам добавляются R54, R9, R37, микросхема U3 (SG6105 или IW1688 (полный аналог SG6105))) Для эксперимента я попытался установить C34 емкостью 22-47 мкФ — возможно, это повысит надежность дежурного помещения.

Схема питания Powerman IP-P550DJ2-0 (плата IP-DJ Rev: 1.51). Схема генерации резервного напряжения, представленная в документе, используется во многих других моделях источников питания Power Man (для многих источников питания мощностью 350 Вт и 550 Вт разница только в номиналах ячеек).

JNC Computer Co. LTD LC-B250ATX

JNC Computer Co. LTD. Схема источника питания SY-300ATX

Предположительно производитель JNC Computer Co. LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по улучшению.

Цепи питания Key Mouse Electroniks Co Ltd модель PM-230W

Цепи питания L&C Technology Co. модель LC-A250ATX

Цепи питания LWT2005 на микросхемах KA7500B и LM339N

Схема питания M-tech KOB AP4450XA.

Схема блока питания Модель MACRON Power Co. ATX 9912 (также известная как модель DTK Computer PTP-2007)

Схема блока питания Maxpower PX-300W

Схема блока питания Maxpower PC ATX SMPS PX-230W ver.2.03

Цепи питания PowerLink модели LP-J2-18 300W.

Power Master цепи питания модели LP-8 вер. 2,03 230 Вт (AP-5-E v1.1).

Схемы источников питания Power Master Модель FA-5-2, версия 3.2, 250 Вт.

Схема источника питания Microlab 350 Вт

Схема источника питания Microlab 400 Вт

Схема блока питания Powerlink LPJ2-18 300 Вт

Схема источника питания Power Efficiency Electronic Co LTD модель PE-050187

Схема источника питания Rolsen ATX-230

Схема блока питания SevenTeam ST-200HRK

Схема блока питания SevenTeam ST-230WHF 230 Вт

Схема блока питания SevenTeam ATX2 V2

Продолжение ознакомления с блоками питания произошло на моделях серии Hiper (производства тайваньской High Performance Group) и L&C (производства тайваньской группы L&C Technology).Для обзора мне предложили

HPU-4K480
HPU-4R480
HPU-4S480-EU

HPU-3S350
HPU-4S525
HPU-4S425

от первой компании и

от второй.

Забегая вперед, следует отметить, что, несмотря на очевидное сходство моделей, которое напрашивается исходя из названий блоков Hiper, на самом деле блоки питания совершенно разные — и это касается не только «внешнего» дизайн, но и результаты их работы.Начнем с того, что HPU-4K480, HPU-4R480 и HPU-4S480-EU являются «экспортными вариантами», которые выделяются из остальной части перечисленного диапазона значительным количеством предлагаемых опций.

Внешний вид, комплект поставки

Корпус модели с индексом R красный, поверхность матовая; корпус модели с индексом К выполнен из черного металла, поверхность практически зеркальная; Следуя предложенной логике, производитель сделал модель с индексом S в серебряном корпусе. Все эти блоки питания оснащены 120-миллиметровым вентилятором, а HPU-4R480 имеет вентилятор с красной подсветкой.Поскольку внешний вид блоков идентичен (за исключением сделанных оговорок), мы представляем только фото наклеек с указанием вместимости каждого блока и «общий вид» одного из них.

Что касается разъемов, то в данном случае различия минимальны и касаются только основного:

В комплект поставки HPU-4R480 входят два шнура для подключения устройства к сети (один из них — трехконтактный) и руководство пользователя. Небольшое разнообразие вариантов, кажется, компенсируется внешним видом решения.У HPU-4K480 уже есть большое разнообразие: помимо перечисленных компонентов, он поставляется с дополнительным 80-миллиметровым вентилятором (для установки в системный блок), а также переходником для основного разъема питания, 20-24 pin. HPU-4S480-EU поставляется с одним шнуром питания (евроразъем), дополнительным 80-миллиметровым вентилятором, руководством пользователя и двумя стильными «круглыми» кабелями IDE. Все это упаковано в каждом случае в такую «коробочку» (естественно, цветное оформление наклейки и текст на ней соответствуют каждой конкретной модели блока):

HPU-4K480

Ripple на + Шина 12 В — это примерно 12.8 мВ, на +5 В — не более 16 мВ.

Стабильность выходных напряжений проверялась следующим образом: каждая из шин нагружалась от минимума, указанного в таблице, до максимального с шагом изменения тока 1А / мкс, нагрузка всех шин происходила одновременно, то есть , ситуация была смоделирована с минимальной, типовой и полной нагрузкой (в терминах PSDG). Нагрузка повторялась в течение двух часов, измерения проводились 5 раз, данные ниже представляют собой средний результат по пяти измерениям.Результаты проверки стабильности напряжения: минимальное значение на шине +12 В, зафиксированное при измерениях, составило +11,78 В, максимальное значение +12,25 В, на шине +5 В минимальное значение +4,76, максимальное значение составляло 5, 21 В, по шине +3,3 В — +3,11 и 3,48 В соответственно. Напоминаем, что согласно PSDG, отклонения выходного напряжения + 12 / + 5 / + 3,3 В могут составлять ± 5% (+ 11,40 ~ + 12,60 В, + 4,75 ~ + 5,25 В и + 3,14 ~ 3,47 В), но с двумя предостережения: во-первых, при пиковой нагрузке шины +12 В отклонения могут достигать 10%, а во-вторых, спецификация ATX ужесточила требование по допустимым пределам отклонения напряжения 3, 3В: ± 4% вместо ± 5 упомянутого в Руководстве по проектированию источника питания).На шине +3,3 В блок явно «вышел из строя», однако, учитывая не столь большую важность этого напряжения, а также погрешности измерения, не стоит серьезно относиться к выходу за пределы такими незначительными значениями.

HPU-4R480

Пульсации на шине +12 В около 25,6 мВ, на +5 В — не более 16,8 мВ.

Результаты проверки стабильности напряжения: минимальное значение на шине +12 В, зафиксированное при измерениях, составило +11,40, максимальное значение +12.42 В, по шине +5 В минимальное значение было +4,89, максимальное значение +5, 40 В, по шине +3,3 В — +3,22 и +3,40 В соответственно. Блок сохранил допустимые колебания напряжения, хотя минимальное значение на шине +12 В равно пороговому.

HPU-4S480-EU

Пульсации на шине +12 В около 12,0 мВ, на +5 В — не более 21,6 мВ.

Результаты проверки стабильности напряжения: минимальное значение на шине +12 В, зафиксированное при измерениях, составило +11.77 В, а максимальное значение +12,29 В, по шине +5 В минимальное значение +4,75, максимальное значение + 5,29 В, шина +3,3 В — +3,14 и +3,41 В соответственно. Стоит отметить, что в блоке явно хромает шина +5 В — максимальное минимальное значение и максимальное значение, выходящее за пределы.

Остальные три модели относятся к «розничной» доставке, не имеют дорогой упаковки и предлагаются потребителю в картонных коробках, запаянных в полипропилен (стоит отметить стильные).В отличие от трех предыдущих моделей, эти решения не могут похвастаться ни завораживающим внешним видом, ни обилием опций — они выполнены из стандартного металла. За исключением HPU-3S350, в этой тройке блоков все имеют два 80-мм вентилятора (один на нижней крышке, другой на задней панели), у упомянутой модели только один 80-мм вентилятор на задней панели.

HPU-4S525

HPU-4S425

HPU-3S350

Эта тройка отличается от трех «экспортных» блоков b примерно наибольшей «несогласованностью» в количестве контактов:

1 — формула 20 + 4 означает, что 4 контакта на разъеме «расстегнуты»

HPU-3S350

Пульсации на шине +12 В около 10.4 мВ, на +5 В — не более 16,8 мВ.

Результаты проверки стабильности напряжения: минимальное значение на шине +12 В, зафиксированное при измерениях, составило +11,77 В, максимальное значение +12,42 В, на шине +5 В минимальное значение +4,83, максимальное значение составило +5,29 В, по шине +3,3 В — +3,11 и +3,31 В соответственно. Блокировка вышла за пределы на шинах +5 и +3,3 В, однако отклонения крайне незначительны.

HPU-4S525

Пульсации на шине +12 В около 31.2 мВ, на +5 В — не более 35,2 мВ.

Результаты проверки стабильности напряжения: минимальное значение по шине +12 В, зафиксированное при измерениях, составило +11,78, максимальное значение +12,42 В, по шине +5 В минимальное значение + 4.93 максимальное значение составило +5, 24 В, по шине +3,3 В — +3,15 и +3,57 В соответственно. Единственное напряжение, которое в данном случае можно подвергнуть критике, это +3,3 В — верхний предел был превышен ровно на 0,1 В.

HPU-4S425

Пульсации на шине +12 В около 24.0 мВ, на +5 В — не более 22,4 мВ.

Результаты проверки стабильности напряжения: минимальное значение по шине +12 В, зафиксированное при измерениях, составило +11,57, максимальное значение 12,63 В, по шине +5 В минимальное значение +4,77 , максимальное значение составило 5,17 В, на шине +3,3 В — +3,15 и +3,45 В соответственно. Напряжение +12 В, немного превышающее верхний предел, вряд ли можно считать серьезной претензией к агрегату.

Внешний вид блоков питания LC вполне обычен и обычен для недорогих решений: стандартный серый металл.Все три блока в комплекте поставки не имеют дополнительных опций, их корпуса изготовлены из обычной жести. За исключением LC-B350ATX отверстия вытяжных вентиляторов агрегатов не закрываются привинчивающимися декоративными решетками, а просто прорезаются по металлу (в первом случае все как раз наоборот). Из этих трех устройств только LC-B350ATX имеет два вентилятора (80 мм), а два других — только вытяжные.

Будучи решениями среднего сегмента, эти блоки питания оснащены «старыми» наборами разъемов:

LC-B300-ATX

Пульсации на шине +12 В около 24.0 мВ, на +5 В — не более 17,6 мВ.

Результаты проверки стабильности напряжения: минимальное значение на шине +12 В, зафиксированное при измерениях, составило +11,27, максимальное значение 12,28 В, на шине +5 В минимальное значение +4,68, максимальное значение составило +5, 16 В, шина +3,3 В — +3,01 и +3,35 В соответственно. Увы, блок показал откровенно слабые результаты — шины +12 В и +3,3 В сильно проседают, что ставит под сомнение возможность использования блока в «критических» системах

LC-B350-ATX

Ripple на +12 Автобус V — около 28.0 мВ, на +5 В — не более 4,8 мВ.

Результаты проверки стабильности напряжения: минимальное значение на шине +12 В, зафиксированное при измерениях, составило +11,42, максимальное значение 11,89 В, на шине +5 В минимальное значение +4,64, максимальное значение было +5,04 В, по шине +3,3 В — +3,09 и +3,35 В соответственно. У всех трех шин есть слабость — блок +12 В даже в свои лучшие времена не выдавал номинал, +5 В сильно ползет вниз, как и шина +3,3 В. Неизбирательные выводы о том, что все единицы L&C оставляют желать лучшего, пока рано — три блока не показатель, но, наверное, к этим моделям стоит опасаться.

выводы

С учетом погрешностей измерений можно предположить, что агрегаты серии HPU — во всех их вариантах — как розничных, так и экспортных — выглядят вполне достойно и могут использоваться в системах различного уровня (с учетом мощности) . Что касается блоков L&C, то, на мой взгляд, вопрос требует дополнительной проработки, так как рассмотренные три блока не внушали оптимизма и заставляли задуматься о целесообразности их использования без тщательного изучения и оценки условий безусловной эксплуатации.

Продолжение следует …

Введение Итак, вот четвертая серия тестов блоков питания ATX. На этот раз мне под горячую руку попали одиннадцать блоков разных производителей, продаваемых как в составе корпусов, так и по отдельности.

Испытания блоков проводились по описанной мной методике — на постоянной нагрузке, собраны на мощных полевых транзисторах и управляются с компьютера. Напряжения измерялись с помощью Formosa PowerCheck 2.0 и отдельным цифровым мультиметром. Все осциллограммы записывались приставкой цифрового осциллографа ETC M221 с разверткой 10 мкс / дел и чувствительностью 50 мВ / дел (использовался пробник осциллографа HP-9100 с делителем 1: 1).

Поскольку исходная программа Formosa довольно неудобна для обработки результатов (медленная работа, полное отсутствие настроек), я написал отдельную программу, предназначенную только для просмотра и обработки результатов, полученных при установке:

Она позволяет читать данные файлы, автоматически усредняя по заданному количеству точек, сохраняют обработанные данные в файл, отображают на графике токи и напряжения, указанные пользователем, автоматически масштабируют график по горизонтали (разделяя его на количество страниц, указанное пользователем), вручную масштабируйте отдельные участки графика и сохраняйте график или его отдельные участки в графический файл.

При обработке результатов я усреднил исходные данные по 10 точкам — поскольку период в 1 мс, с которым нативная программа сохраняет данные, является избыточным, а усреднение позволяет устранить случайный шум и тем самым улучшить внешний вид графика, в то же время время сокращения общего объема данных.

Касательно самих результатов хочу отметить, что блоки питания тестировались во всех допустимых режимах, включая минимальную нагрузку на шину + 12В и максимальную нагрузку на + 5В.В реальном компьютере таких ситуаций не бывает, поэтому небольшое выходное напряжение +12 В за допустимые пределы (помните, что допуск для всех положительных напряжений составляет 5%) я не считаю критичным. Но — только маленький и только на + 12В. Если напряжение на шине + 12В начинает зашкаливать до 13В, или хорошо (теоретически) стабилизированное + 5В выходит за допустимые пределы, это повод задуматься о качестве блока питания. Для других блоков основным результатом является относительное изменение напряжения во всем диапазоне нагрузок — в таблицах я привожу максимальное и минимальное наблюдаемое напряжение и их разницу в процентах.

Отметим, что все исследуемые блоки претендуют на возможность работы с Pentium 4, что требует соответствия стандарту ATX12V. Соответственно с точки зрения этого стандарта я буду учитывать их качество (по сравнению с ATX в чистом виде он более требователен к нагрузочной способности шины +12 В).

Приступим.

Delta Electronics DPS-300TB ред. 01

Данный блок питания изготовлен одним из крупнейших производителей блоков питания — Delta Electronics. Однако особый интерес вызывает не только именитый производитель, но и цена — они стоят около 20 долларов, что очень мало для блока такого класса.

Блок производит исключительно приятное впечатление точностью монтажа — детали высоковольтных цепей дополнительно изолированы термоусадочной трубкой, все транзисторы и диодные сборки смонтированы на термопасте и закреплены болтами М3 с гайками. На плате трансформатор и дроссель PFC (да, этот блок питания — один из немногих в обзоре, снабженных пассивным PFC) помечены как «Lite-On», но Lite-On Electronics Inc. сделала только отдельные компоненты или весь блок питания, и кто в последнем случае его разработал, остается неизвестным.

Агрегат оборудован термостатом скорости вентилятора, и можно смело сказать, что его работа заметна — сразу после включения вентилятор почти не раскручивается и только при большой нагрузке разгоняется до полной скорости. Здесь хотелось бы отметить, что вентиляторы в агрегатах Delta относительно слабые, рассчитаны только на охлаждение самого блока питания — поэтому в корпусе компьютера необходимо устанавливать отдельный вытяжной вентилятор. С другой стороны, это сделало агрегаты Delta самыми тихими из тех, что у меня когда-либо были.

Конечно, все фильтры аккуратно запаяны — есть полноценный сетевой фильтр, а также дроссели на всех мощных выходах (т.е. + 5В, + 12В и + 3,3В). Емкость входных конденсаторов 470 мкФ, на выходе + 12В — один конденсатор Chemi-Con серии «KZE» емкостью 1200 мкФ, на + 5В — два Rubycon «ZL» по 2200 мкФ, на выходе Выход + 3.3V — два Taicon «PW» 2200 мкФ …

После этого трудно было ожидать заметного уровня пульсаций на выходе — да и блок питания не оправдал моих ожиданий.На шине + 5В пульсация практически незаметна даже при максимальной нагрузке («почти невидимая» на моем оборудовании означает, что ее значение не превышало 5 мВ), на шине + 12В колебание пульсации при максимальной нагрузке составляет около 15 мВ, что составляет отличный результат.

Диапазон напряжений приведен в таблице, а на ней вы можете увидеть весь тестовый график.

	+ 12В	+ 5В	+ 3,3В
мин	11,81	4,94	3,31
макс	12,92	5,15	3,39
мин. / Макс.	8,6%	4,1%	2,4%

В заключение хотелось бы отметить одну особенность этого блока, из-за которой не все материнские платы с ним работают.Дело в том, что для запуска материнской платы необходимо наличие сигнала Power OK от блока питания, свидетельствующего о том, что напряжения питания находятся в допустимых пределах. В рассматриваемом блоке сигнал Power OK формируется в микросхеме TSM111 от STMicroelectronics, которая использует выход с открытым коллектором. Это означает, что для нормальной работы между выходом и +5 В должен быть подключен так называемый подтягивающий резистор; на плате блока питания есть место для резистора, но сам резистор не припаян.На фото ниже это R314 справа от ИС:

Выход простой — достаточно даже не открывая сам блок, подключить резистор 1 … 10 кОм любой мощности между Power ОК (серый провод) и + 5В (красный провод). После этой доработки блок питания должен нормально работать с любой материнской платой. Чтобы сразу не потерять гарантию на блок, можно сначала подключить выводы резистора непосредственно к разъему питания материнской платы для проверки; тогда лучше резистор все-таки припаять…

Delta Electronics DPS-300TB ред. 02

За названием, практически неотличимым от своего предшественника, скрывается совершенно другой блок. И если внешний вид немного отличается (хотя, взяв оба этих блока в руки, можно обнаружить, что у них другой дизайн корпуса), то внутреннее устройство кардинально:

Надписей Lite-On здесь больше нет — весь блок сделан Delta Electronics. Как и предшественник, он оснащен пассивным PFC, на выходе есть сетевой фильтр и дроссели, все транзисторы и диодные сборки нанесены на термопасту… В целом по качеству исполнения блоки идентичны — ни к первому, ни ко второму нареканий нет.

Больше всего порадовал уровень пульсаций — точнее их отсутствие. Даже при полной нагрузке и даже на относительно «шумной» шине +12 В пульсации были на уровне посторонних шумов, т.е. неразличимы.

Отдельно хочется отметить работу терморегулятора и вообще охлаждения агрегата. Даже при полной нагрузке (285Вт!) У блока питания нагревается только задняя стенка напротив радиаторов, а выходящий из вентилятора воздух остается холодным, а вентилятор крутится с такой скоростью, что его практически не слышно .Однако это тоже недостаток, такой же, как и в предыдущем блоке — для нормального охлаждения системного блока требуется дополнительный вентилятор на его задней стенке, который забирает горячий воздух от процессора.

Единственная неприятность у данного блока возникла с шиной + 5В — блок питания ограничивал ток примерно на 27А. Чтобы защита не сработала, соответственно уменьшена максимальная нагрузка + 5В. Однако общая мощность блока питания не ниже заявленной — пропорциональное увеличение нагрузки на + 3.Шина 3V не сработала.

	+ 12В	+ 5В	+ 3,3В
мин	11,80	4,98	3,31
макс	12,86	5,21	3,36
мин. / Макс.	8,2%	4,4%	1,5%

Графики напряжений можно увидеть по адресу.

FKI FV-300N20

Этот блок, установленный в корпусе FKI FK-603, произведен Fong Kai Industrial Co.

Сетевой фильтр полностью собран и полностью размещен на основной плате. Конденсаторы фильтрующие — Fuhjyyu серий «LP» и «TM», на входе два конденсатора емкостью 470 мкФ; на выходе по шине + 12В — один 2200 мкФ, + 5В — 3300 мкФ и 2200 мкФ, + 3,3В — два конденсатора по 2200 мкФ. Шины + 5V и + 3.3V имеют дополнительные сглаживающие дроссели.Скорость вентилятора контролируется термодатчиком.

Устройство оснащено четырьмя разъемами для питания жестких дисков и компакт-дисков и двумя разъемами для питания дисководов. К сожалению, стандартные провода 20AWG рекомендуют более толстые провода 18AWG.

Осциллограммы напряжений на выходах радуют глаз — заметных пульсаций нет даже при максимальной нагрузке. В качестве примера приведу только одну осциллограмму, шину + 12В с током нагрузки 15А (максимально допустимый):

Но блок справляется немного хуже, чем уже рассмотренные блоки Дельта:

	+ 12В	+ 5В	+ 3.3В
мин	11,49	4,86	3,31
макс	12,79	5,15	3,36
мин. / Макс.	10,2%	5,6%	1,5%

В целом квартал можно отнести к хорошему, солидному среднему классу.

Fortron / Source FSP300-60BTV

Блоки с маркировкой FSP несомненно известны читателям по кейсам InWin и AOpen — однако недавно InWin отказалась от услуг FSP Group и начала собственное производство БП.

Блок выглядит очень солидно:

К внутреннему устройству претензий нет — аккуратная установка, полностью собранный сетевой фильтр, большие транзисторные радиаторы, термостат скорости вентилятора (собран на отдельной плате, прикрученной непосредственно к радиатор — это хорошо видно на фото).

На входе конденсаторы Teapo емкостью 680 мкФ (что неплохо для 300-ваттного блока), на выходе емкость конденсаторов (используется Fuhjyyu серии «TMR») еще более впечатляет. — на шине + 5В установлены два конденсатора по 4700 мкФ, и один по 2200 мкФ на + 12В, на + 3.3В — один конденсатор 3300мкФ и другой 4700мкФ, шины + 5В и 3,3В подключаются через дроссели.

Однако, как ни странно, пульсации выходных напряжений довольно заметны, хотя они лежат в пределах допусков, особенно при + 12В:

При + 5В пульсации тоже присутствуют, но заметно меньше по амплитуде:

Блок держит напряжение + 5В и + 12В очень хорошо, а вот с + 3,3В не повезло — ходит аж 6%, опустившись ниже минимально допустимого (3.14В). Графики зависимости напряжения от нагрузки, как всегда, можно посмотреть на отдельном

	+ 12В	+ 5В	+ 3,3В
мин	11,91	4,92	3,12
макс	12,79	5,14	3,32
мин. / Макс.	6,9%	4,3%	6,0%

Блок оснащен шестью разъемами для подключения жестких дисков и двумя — для накопителей.Все провода имеют сечение 18AWG, поэтому претензий с этой стороны быть не может.

GIT G-300PT

Этот блок Noblesse производится Herolchi (HEC).

Судя по внешнему виду, типичный представитель среднего класса, без каких-либо характерных черт. Фильтр спаян полностью, но первая его часть вынесена на отдельную платку (в дорогих блоках такого практически нет). Во входном выпрямителе используются конденсаторы CapXon серии «LP» емкостью 470 мкФ, а в выходном выпрямителе — конденсаторы Pce-tur и CapXon серии «GL».Суммарная емкость конденсаторов на шине + 5В — 3200 мкФ, на шине + 12В — 2200 мкФ и на + 3,3В — 2670 мкФ; дроссель предусмотрен только на шине + 3,3В. В агрегате установлен термостат скорости вентилятора. Для подключения нагрузки есть 5 разъемов для жестких дисков и 2 для накопителей, все провода 18AWG.

К сожалению, до тестов не дошло. Дело в том, что при мощности порядка 270-280Вт сработала защита от перегрузки, а при выборе максимальной мощности в ручном режиме агрегат умер с громким хлопком через десять минут работы.Вскрытие показало, что один из транзисторов ушел в лучший мир, нагреваясь настолько, что на нем расплавлялась изоляционная шайба из полистирола:

HEC 300ER

Еще один блок Herolchi, но на этот раз его сняли с Genius Venus 2. дело.

По сравнению с предыдущим блоком, сетевой фильтр уменьшился вдвое — исчезла платка с первым дросселем, но остались припаянные на основной плате детали. А вот емкость конденсаторов в высоковольтном выпрямителе увеличилась до 680 мкФ, а на шине + 5V — до 5300 мкФ (два CapXon по 1000 мкФ и один Pce-tur на 3300 мкФ).Правда в качестве компенсации емкость на шине + 3.3В уменьшилась до мизерных 470мкФ, к тому же вместо дросселя была «перемычка фильтрующая» … а на других шинах с большими токами дросселей в цепи не было. предыдущий блок. Емкость на шине + 12В осталась на уровне 2200 мкФ, сменился только производитель — с CapXon на Pce-tur. Помимо конденсаторов и дросселей производитель пожертвовал еще и мониторингом температуры — в этом агрегате вентилятор подключается напрямую к +12 В. Но добавлен еще один разъем для питания периферии — теперь их шесть… Это закон сохранения.

Но самое смешное началось при попытке захватить характеристики блока. Проблема заключалась в том, что после непродолжительного прогрева сработала защита от перегрузки на мощности около 200Вт. И это при том, что заявлено устройство на 300 ватт! Фактически на полной мощности удалось снять только зависимость выходных напряжений от тока нагрузки, которую можно увидеть на, а минимальные и максимальные значения напряжения указаны в таблице:

	+ 12В	+ 5В	+ 3.3В
мин	11,62	4,91	3,26
макс	13,27	5,15	3,31
мин. / Макс.	12,4%	4,7%	1,5%

Если блок хорошо держит нагрузку на шинах + 3,3В и + 5В, то + 12В может только расстроить. Забегая вперед, скажу, что и по стабильности, и по абсолютной величине этого напряжения HEC-300ER занял третье место с конца, обогнав только блоки IPower.

Точно такая же картина наблюдалась и с рябью — если на шине + 5В удерживать на низком уровне, то при + 12В они были более чем заметны:

Шина + 5В

Шина + 12В

Причем эта осциллограмма снята при суммарной мощности всего 185Вт, так как после прогрева на большей мощности блок отказывался стабильно работать.

Через некоторое время после начала испытаний блок начал пахнуть горелым пластиком. Вскрытие показало ту же проблему, что и в ГИТ Г-300ПТ — начала плавиться шайба на одном из транзисторов:

Судьба такого блока предрешена — из-за плавления шайбы произошла ошибка. транзистор перестает давить на радиатор и начинает нагреваться еще больше… шайба тоже быстрее плавится … замкнутый круг, ведущий к выходу из строя транзистора от перегрева. Что произошло после двадцати минут работы на мощности 185Вт (sic!) — вспыхнула молния, ударил гром, предохранитель испарился, и транзистор раскололся пополам:

Впечатляет, не правда ли?

Напрашивается вывод, что два сгоревших блока HEC имеют серьезный конструктивный недостаток — я не вдавался в детали схемы, но такие «эффекты» могут возникать, скажем, при слишком пологих фронтах импульсов, переключающих ключевые транзисторы. ; в этом случае в момент переключения возникает заметный сквозной ток, который сильно нагревает транзисторы.

IPower LC-B250ATX

Блок питания, поставляемый с корпусом E-Star модели 8870 «Extra». Бесподобный пример того, как работает китайская инженерия:

Работа людей, которые могут заставить блок питания работать даже с таким количеством недостающих деталей, внушает уважение … Сетевого фильтра нет вообще — только перемычки вместо дросселей. Та же участь постигла удушья выходного дня — их просто не существует. И не только они, но и половина фильтрующих конденсаторов на выходе блока — как правило, на каждую шину ставят по два конденсатора, до и после дросселя, но здесь один из них пропал вместе с дросселем.Суммарная емкость конденсаторов высоковольтного выпрямителя составляет 330 мкФ, выходные конденсаторы на всех шинах по 1000 мкФ на каждую шину, производитель конденсаторов — Luxon Electronics (маркировка «G-Luxon»). Но на этом экономия не заканчивается! В блоке отсутствует даже изоляционная пластиковая прокладка между корпусом и высоковольтной частью схемы … Качество монтажа не просто низкое, а местами ужасное — при взгляде на некоторые детали кажется, что они были просто воткнул как оказалось, а потом сверху брызнуло еще припоя, чтобы не отвалился…

Среди прочего можно отметить всего четыре разъема питания для жестких дисков и один для накопителя, расположенных на коротких проводах 20AWG. Термостата нет, и трудно было ожидать его найти после увиденного.

Понятно, что чудес от этого блока ждать было сложно. Он их не показал, а вместо этого показал нестабильность напряжения + 12В 15% (не говоря уже о максимальном абсолютном значении этого напряжения среди всех протестированных блоков) и + 5В — 7%.

	+ 12В	+ 5В	+ 3.3В
мин	11,52	4,89	3,21
макс	13,55	5,26	3,32
мин. / Макс.	15,0%	7,0%	3,3%

График изменения напряжения можно посмотреть на Более того, если посмотреть на отдельные участки графика с увеличением (конечно, не на данном скриншоте, а при обработке исходных данных), то видно, что после При резком изменении нагрузки напряжения достигают постоянного уровня только примерно через 500 мс, что очень медленно реагирует на изменения нагрузки.Осциллограммы

тоже не понравились. При +12 В блок показал самый большой размах пульсаций среди всех протестированных:

Более того, при уменьшении мощности нагрузки вдвое диапазон пульсаций уменьшился всего на 10%. Однако даже на + 5В блок явно выделялся среди других — диапазон пульсаций превышал 50мВ:

Как ни странно, испытания он выдержал — но, видимо, на последнем издыхании. Прикасаться к радиаторам стало возможно только через четверть часа после выключения агрегата; на дросселе групповой стабилизации герметик, которым он был залит, также расплавился на окружающие конденсаторы, и при испытаниях воздух, выходящий из блока, был даже не тёплым, а горячим.

IPower LC-B300ATX

Еще один блок от того же производителя, на этот раз от корпуса E-Star 8870 «Classica».

Эволюционное развитие предыдущего блока. На радиаторах появились относительно хорошие ребра, хотя в сетевом фильтре появилось более низкое (обмотка монтажным проводом в ПВХ изоляцию), но все же дроссель, на выходе добавились и дроссели, и конденсаторы. Емкости конденсаторов высоковольтного выпрямителя увеличились до 470 мкФ, на выходе по шине + 12В теперь конденсатор CapXon на 2200 мкФ, + 5В — два G-люксона по 2200 мкФ, на + 3.Шина 3V теперь есть два G-Luxon по 1000 мкФ. Причем дроссели появлялись при + 5В и + 3,3В. Также увеличилось количество разъемов питания — теперь их пять для жестких дисков и два для накопителей; однако провода остались тонкими 20AWG.

А вот на изоляционной прокладке между платой и корпусом тоже в этом блоке сэкономили.

Конечно, увеличение емкости конденсаторов не могло не повлиять на абсолютные значения напряжений и коэффициент стабилизации, а эти параметры такие же плохие, как и у менее мощного агрегата:

	+ 12В	+ 5В	+ 3.3В
мин	11,64	4,99	3,30
макс	13,30	5,27	3,37
мин. / Макс.	12,5%	5,3%	2,1%

Но с пульсациями стало немного лучше. На шине + 5В они теперь — из-за появления дросселя и четырехкратного увеличения (!) Емкости фильтрующих конденсаторов — стали незначительными:

Однако на +12В картина вроде » биение гордого сердца, песня о буревестнике и девятой волне »(В.Ерофеев, «Путешествие Москва — Петушки») хоть и уменьшилась количественно, но качественно сохранилась отлично:

Причем такая картина наблюдается только при нагрузке, близкой к максимальной. На половинной нагрузке все тихо и спокойно:

Графики изменения напряжения в зависимости от нагрузки можно посмотреть на сайте.

Macropower MP-300AR-PFC

Четвертый (после двух Delta и одного FSP) блок с PFC в этом обзоре. Этот блок устанавливается в недавно выпущенных корпусах ASUS Ascot 6AR и фактически производится уже знакомой компанией HEC.Однако уже по очень солидному внешнему виду заметно, что продукция HEC ориентирована на разных потребителей, и у этого агрегата есть все шансы быть очень хорошим.

Внутри агрегат очень похож на своего несчастного собрата — GIT G-300PT; впрочем, забегая вперед, скажу, что проблемы с перегревом транзисторов на MP-300AR я не заметил. Блок оснащен полноценным сетевым фильтром, емкость конденсаторов высоковольтного выпрямителя 680 мкФ (используются конденсаторы CapXon серии «LP»).На выходе на шине + 5В находится дроссель, два конденсатора Pce-tur по 1000 мкФ каждый и один CapXon «GL» на 3300 мкФ; на шине + 12В — один ПК-тур на 2200мкФ; на шине + 3,3 В — дроссель, один конденсатор Pce-tur на 1000 мкФ и один конденсатор CapXon «GL» 2200 мкФ. Вентилятор включается через термостат.

Отдельно хотелось бы отметить, что в блоке имеется целых восемь разъемов для питания жестких дисков; все остальное стандартно — 2 разъема для дисководов, разъемы ATX, ATX12V и AUX.Конечно, используются полноценные провода сечением 18AWG — класс блока питания обязательный.

Пульсации заметны, но их размах на шине + 5В составляет около 15 мВ. На шине + 12В — чуть больше, около 40мВ при полной нагрузке:

Шина + 5В

Шина + 12В

При уменьшении нагрузки диапазон пульсаций уменьшается, но незначительно . Но по стабильности агрегат может составить конкуренцию гораздо более именитому конкуренту — Delta Electronics… Равзе, что шина + 12В немного вышла из строя, а вот + 5В на высоте:

	+ 12В	+ 5В	+ 3,3В
мин	11,68	5,02	3,36
макс	12,92	5,21	3,38
мин. / Макс.	9,6%	3,6%	0,6%

В заключение хотелось бы отметить не очень удачное расположение пассивного дросселя PFC — он крепится к верхней крышке блока питания прямо за вентилятором, перекрывая часть воздушного потока.

Samsung SPS300W (мод. PSCD331605D)

Это устройство Samsung было извлечено из корпуса Space K-1. Внешне он примечателен прежде всего расположением вентилятора — он стоит на нижней стенке блока, т.е. внутри компьютера, но при этом выдувает системный блок.

Во внутреннем устройстве агрегата обращают на себя внимание необычные радиаторы — без ребер, но с загнутыми на 90 градусов и перфорированными верхними частями. Однако это и понятно — в этом агрегате поток воздуха направлен на них сверху, а не по доске.Сетевой фильтр сделан практически полностью. «Почти» — потому что первый дроссель представляет собой ферритовое кольцо, на которое намотано несколько витков сетевого провода. Печатная плата производит не очень приятное впечатление — разводы на верхней поверхности, остатки флюса на нижней …

В высоковольтном выпрямителе используются конденсаторы CapXon «LP» емкостью 330 мкФ — немного для Блок 300 Вт … На выходах + 5В и + 3,3В — один дроссель и два конденсатора CapXon «GL» по 1000 мкФ каждый; на выходе + 12В — конденсатор CapXon «КМ» на 2200мкФ.На последнем хотелось бы остановиться отдельно — дело в том, что серия «КМ» — это широко используемые конденсаторы, а «GL» — это так называемые LowESR, то есть с низким эквивалентным последовательным сопротивлением. В импульсных блоках питания широко распространенные конденсаторы не используются, поскольку из-за высокого сопротивления они могут заметно нагреваться, что в конечном итоге приводит к их «вздутию» и выходу из строя блока питания. Что будет с этим конденсатором через год-два, сказать сложно …

Вторая неприятная деталь — разъем ATX12V.Этот разъем был введен в дополнение к стандарту ATX 2.03 для систем, в которых процессоры питаются от шины +12 В (это все системы Pentium 4, двухпроцессорные системы на базе Athlon MP и т. Д.). Во-первых, небольшой разъем позволяет подавать питание напрямую на блок питания процессора; во-вторых, в разъёме ATX всего один контакт + 12V, и при большом токе он может нагреваться, пока корпус разъёма не расплавится — в разъёме ATX12V таких контактов уже два. Блок Samsung SPS300W изначально не имеет разъема ATX12V, но адаптер входит в комплект для владельцев систем Pentium 4.Проблема в том, что этот переходник сделан от разъема питания ATX, т.е. проблема с перегревом и подгоранием контакта осталась. В случае возникновения подобных проблем, я бы посоветовал владельцам данного устройства приобрести или изготовить переходник на ATX12V от разъема питания жесткого диска; впрочем, это тоже не идеальное решение, ведь таких разъемов в этом блоке всего четыре.

И третий. Это устройство было протестировано с максимальной нагрузкой на шину +3,3 В, равной 14 А (это максимально допустимый ток, несмотря на требования спецификации ATX для поддержки тока до 28 А) и максимальной общей мощностью на + 5 В и + 3.Шины 3В равны 160Вт.

Пульсации выходного напряжения были заметны, но не играли существенной роли — их размах составлял около 20 мВ на шине + 5 В и около 40 мВ на шине + 12 В, т.е. на среднем уровне:

Шина + 5 В

Bus + 12V

А вот с напряжениями получилось хуже — во-первых, блок довольно плохо держит напряжение на шине + 5V, даже хуже, чем блоки IPower:

	+ 12В	+ 5В	+ 3.3В
мин	11,50	4,86	3,22
макс	12,52	5,25	3,34
мин. / Макс.	8,1%	7,4%	3,6%

Во-вторых, при нулевой нагрузке блок выдает напряжения, далеко выходящие за допустимые пределы — это хорошо видно по зависимости напряжения от тока, так как испытания начинались и заканчивались при нулевой нагрузке.Напомню, что согласно требованиям спецификации, блок питания должен нормально реагировать на попытки его запуска на холостом ходу или, если он все же выдает напряжения, удерживать их в допустимом диапазоне.

Ну и последняя ложка дегтя … Аппарат не выдержал полной нагрузки — сдох через четыре минуты после начала теста. Диагностика — вышел из строя диодный мост в цепи + 5В.

Simplex MPT-301

Этот блок, извлеченный из корпуса DTK WT-PT074W, произведен Macron Power Co., ООО

Сетевой фильтр присутствует полностью, половина собрана на отдельной плате, припаянной непосредственно к контактам сетевого разъема. Во входных цепях установлены конденсаторы Fuh-jyyu «LP» емкостью 470 мкФ; на выходе в цепи + 5В — два конденсатора Fuhjyuu «TM» емкостью 2200 мкФ каждый, в цепи + 12В — один 3300 мкФ G-Luxon, в цепи + 3,3 В — дроссель и два Fuhjyyu «TM». ”Конденсаторы по 2200 мкФ каждый.

По непонятной причине производитель блока использует в разъёме ATX нестандартный цвет проводов: фиолетовый + 3.3V, оранжевый Power OK и синий -12V. Сами провода имеют поперечное сечение 18AWG и имеют четыре разъема питания для жестких дисков и два разъема для дисководов. Не считая, конечно, стандартных ATX, ATX12V и AUX.

Колебание пульсаций +12 В вполне приемлемо — около 40 мВ, но на шине + 5 В с более строгими требованиями оно могло быть меньше. На обеих шинах наблюдается аккуратный «треугольник» довольно заметной амплитуды:

Шина + 5В

Шина + 12В

Аппарат относительно неплохо держит выходные напряжения, но +12 подкачал. немного:

	+ 12В	+ 5В	+ 3.3В
мин	11,80	5,02	3,31
макс	13,18	5,26	3,33
мин. / Макс.	10,5%	4,6%	0,6%

Кроме того, можно заметить проблему, которая уже возникла для блоков IPower — медленная реакция на резкое изменение нагрузки, когда выходное напряжение достигает постоянного уровня всего через несколько сотен миллисекунд после изменения нагрузки.

Заключение

Итак, через мои руки прошли еще одиннадцать блоков питания. Среди них достойных было пятеро — два блока питания от Delta Electronics, а также блоки от Fong Kai, FSP Group и Macropower; Лидерство по качеству принадлежит блокам от Delta Electronics, однако изделия других производителей не разочаруют своих владельцев. Недорогой Simplex от Macron Power до их уровня не дотягивает, из-за проблем с перегревом ключевых транзисторов выпали HEC 300ER (который перед смертью успел продемонстрировать очень странные параметры) и GIT G-300PT.Непонятно, как появилась этикетка с надписью «300W» на блоке питания Samsung, хотя на самом деле этот блок рассчитан максимум на 250Вт, что видно даже при визуальном осмотре. Однако может быть и хуже — блок питания IPower LC-B250 вообще способен играть роль только размерной модели, но не устройства, которое нормально может питать современный компьютер; И только у его старшего брата LC-B300 есть шанс занять место среди самых дешевых low-end блоков, на что я не стану поднимать руку, чтобы рекомендовать.

& nbsp & nbsp Эта страница содержит несколько десятков принципиальных электрических схем, а также полезные ссылки на ресурсы, связанные с темой ремонта оборудования. В основном компьютер. Имея в виду, сколько времени и сил иногда требовалось для поиска необходимой информации, справочника или принципиальной схемы, я собрал здесь практически все, чем пользовался при ремонте и имелось в электронном виде. Надеюсь, кто-нибудь найдет что-нибудь полезное.

Утилиты и справочники.

— Справочник в формате .chm. Автор этого файла — Павел Андреевич Кучерявенко. Большая часть исходных документов была взята с сайта pinouts.ru — краткие описания и распиновка более 1000 разъемов, кабелей, переходников. Описание шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио-, фото- и видеотехника, игровые приставки, автомобильные интерфейсы.

startcopy.ru — на мой взгляд, это один из лучших сайтов в российском Интернете, посвященный ремонту принтеров, копиров, многофункциональных устройств. Вы можете найти методы и рекомендации, которые помогут решить практически любую проблему с любым принтером.

Источники питания.

Распиновка для разъемов блока питания ATX (ATX12V) с номиналами и цветовой кодировкой проводов:

Схемы питания ATX 250 SG6105, IW-P300A2 и 2 схемы неизвестного происхождения.

Схема блока питания NUITEK (COLORS iT) 330U.

Схема блока питания Codegen 250w мод. 200ХА1 мод. 250XA1.

Схема блока питания Codegen 300w мод. 300X.

Схема источника питания Delta Electronics Inc., модель DPS-200-59 H REV: 00.

Схема источника питания Delta Electronics Inc., модель DPS-260-2A.

Схема питания ДТК ПТП-2038 200Вт.

Схема питания FSP Group Inc., модель FSP145-60SP.

Цепь питания Green Tech. модель MAV-300W-P4.

Схемы источника питания HIPER HPU-4K580

Схема источника питания SIRTEC INTERNATIONAL CO. LTD. HPC-360-302 DF REV: C0

Схема источника питания SIRTEC INTERNATIONAL CO. LTD. HPC-420-302 DF REV: C0

Цепи питания INWIN IW-P300A2-0 R1.2.

INWIN IW-P300A3-1 Схемы источников питания Powerman.

JNC Computer Co. LTD LC-B250ATX

JNC Computer Co. LTD. Схема источника питания SY-300ATX

Предположительно производитель JNC Computer Co.LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по улучшению.

Цепи питания Key Mouse Electronics Co Ltd Модель PM-230W

Цепи питания Power Master, модель LP-8 вер. 2,03 230 Вт (AP-5-E v1.1).

Схемы источников питания Power Master Модель FA-5-2, версия 3.2, 250 Вт.

Схема блока питания Maxpower PX-300W

Основа современного бизнеса — получение большой прибыли при относительно небольших вложениях.Хотя этот путь губителен для наших отечественных разработок и промышленности, бизнес есть бизнес. Здесь либо вводят меры по предотвращению проникновения дешевых запчастей, либо делают на этом деньги. Например, если вам нужен дешевый блок питания, вам не нужно изобретать и конструировать, убивая деньги — вам просто нужно посмотреть на рынок обычного китайского барахла и попытаться построить на его основе то, что вам нужно. Рынок, как никогда, завален старыми и новыми компьютерными блоками питания различной мощности.В этом блоке питания есть все необходимое — различные напряжения (+12 В, +5 В, +3,3 В, -12 В, -5 В), защита этих напряжений от перенапряжения и перегрузки по току. В то же время компьютерные блоки питания, такие как ATX или TX, легкие и небольшие по размеру. Конечно, блоки питания импульсные, но высокочастотные помехи практически отсутствуют. В этом случае можно пойти стандартным проверенным способом и установить обычный трансформатор с несколькими отводами и кучей диодных мостов, а регулировать переменным резистором большой мощности.С точки зрения надежности трансформаторные блоки намного надежнее импульсных, потому что в импульсных источниках питания деталей в несколько десятков раз больше, чем в трансформаторных блоках питания типа СССР, и если каждый элемент с точки зрения надежности чуть меньше единицы, то общая надежность складывается из всех элементов и, как следствие, импульсные источники питания в несколько десятков раз менее надежны, чем трансформаторные. Вроде бы раз так, то в огороде нечего городить и стоит отказаться от импульсных блоков питания.Но здесь более важным фактором, чем надежность, в нашей реальности является гибкость производства, а импульсные блоки достаточно просто трансформировать и перестраивать под абсолютно любую технику, в зависимости от требований производства. Второй фактор — это продажа запчастей. При достаточном уровне конкуренции производитель стремится отдать товар по себестоимости, при этом рассчитывая гарантийный срок с достаточной точностью, чтобы оборудование вышло из строя на следующей неделе, после окончания гарантии, и клиент покупал запчасти по завышенным ценам. .Иногда доходит до того, что купить новую технику проще, чем отремонтировать б / у от производителя.

Для нас вполне нормально вместо сгоревшего блока питания вкрутить в транс или подпереть красную кнопку запуска газа в духовках Defect столовой ложкой, а новую деталь не покупать. Наш менталитет явно прорезан китайцами и стремлением сделать свой товар невосстанавливаемым, но мы, как на войне, умеем ремонтировать и улучшать их ненадежное оборудование, и если все уже «труба», то хоть какая-то резьба может снимать и вставлять в другое оборудование.

Мне понадобился блок питания для проверки электронных компонентов с регулируемым напряжением до 30 В. Был трансформатор, но регулировать через резак несерьезно, и напряжение будет плавать при разных токах, но был старый блок питания ATX с компьютера. Родилась идея адаптировать компьютерный блок к регулируемому источнику питания. Погуглив по теме, я нашел несколько переделок, но все они предлагали радикально выбросить всю защиту и фильтры, а мы хотели бы сохранить весь блок на случай, если нам придется использовать его по прямому назначению.Итак, я начал экспериментировать. Задача — создать регулируемый блок питания без вырезания начинки с диапазоном напряжения от 0 до 30 В.

Часть 1. Итак так.

Блок для экспериментов попался довольно старый, слабенький, но забитый множеством фильтров. Устройство было покрыто пылью, поэтому я открыл его и очистил перед запуском. Внешний вид подробностей не вызвал подозрений. Если вас все устраивает, вы можете сделать пробный запуск и измерить все напряжения.

12В — желтый

5V — красный

3,3 В — оранжевый

5V — белый

12В — синий

0 — чёрный

На входе блока стоит предохранитель, а рядом напечатан тип блока LC16161D.

Блок ATX имеет разъем для подключения к материнской плате. Простое подключение устройства не включает его. Материнская плата замыкает два контакта на разъеме. Если они закрыты, установка включится, и вентилятор — индикатор включения — начнет вращаться.Цвет проводов, которые необходимо замкнуть для включения, указан на крышке блока, но обычно это «черный» и «зеленый». Вам нужно вставить перемычку и включить блок в розетку. Если снять перемычку, прибор выключится.

Блок TX питается от кнопки, расположенной на кабеле, выходящем из блока питания.

Понятно, что блок исправен, и перед тем, как приступить к переделке, нужно распаять предохранитель на входе и вместо него припаять патрон с лампочкой накаливания.Чем больше мощность лампы, тем меньше на ней будет падать напряжение во время испытаний. Лампа защитит блок питания от всех перегрузок и поломок и не даст перегореть элементам. При этом импульсные блоки практически нечувствительны к перепадам напряжения в питающей сети, т.е. хотя лампа будет светить и потреблять киловатты, просадки от лампы по выходным напряжениям не будет. У меня лампа на 220 В, 300 Вт.

Блоки построены на управляющей микросхеме TL494 или ее аналоге KA7500.Также часто используется компоратор микруха LM339. Сюда приходит вся обвязка, и именно здесь должны быть внесены серьезные изменения.

Напряжение в норме, агрегат рабочий. Начинаем совершенствовать блок регулирования напряжения. Блокировка импульсная и регулирование происходит за счет регулирования длительности открытия входных транзисторов. Кстати, мне всегда казалось, что полевые транзисторы генерируют генерацию всей нагрузки, но, на самом деле, используются и быстросменные биполярные транзисторы типа 13007, которые также устанавливаются в энергосберегающие лампы.В цепи питания нужно найти резистор между 1 ножкой микросхемы TL494 и шиной питания +12 В. В данной схеме он обозначается R34 = 39,2 кОм. Рядом установлен резистор R33 = 9 кОм, который соединяет шину +5 В и 1 ножку микросхемы TL494. Замена резистора R33 ничего не дает. Необходимо заменить резистор R34 на переменный резистор 40 кОм, можно больше, но поднять напряжение на шине +12 В можно было только до уровня +15 В, поэтому завышать нет смысла. сопротивление резистора.Идея здесь в том, что чем выше сопротивление, тем выше выходное напряжение. В этом случае напряжение не будет увеличиваться бесконечно. Напряжение между шинами +12 В и -12 В варьируется от 5 до 28 В.

Нужный резистор можно найти, проследив дорожки на плате или используя омметр.

Устанавливаем переменный впаянный резистор на минимальное сопротивление и обязательно подключаем вольтметр. Без вольтметра сложно определить изменение напряжения.Включаем блок и на вольтметре на шине +12 В установилось напряжение 2,5 В, при этом вентилятор не крутится, а блок питания немного поет на высокой частоте, что говорит о том, что ШИМ работает на относительно низкая частота. Закручиваем переменный резистор и видим повышение напряжений на всех шинах. Вентилятор включается примерно при +5 В.

Измеряем все напряжения на шинах

12 В: +2,5 … +13,5

5 В: +1,1 … +5,7

3,3 В: +0,8 … 3.5

12В: -2,1 … -13

5 В: -0,3 … -5,7

Напряжения нормальные, за исключением шины -12 В, и их можно изменять для получения требуемых напряжений. Но компьютерные блоки сделаны таким образом, что на отрицательных шинах защита срабатывает при достаточно малых токах. Вы можете взять автомобильный свет на 12 В и включить его между шиной +12 В и шиной 0. По мере увеличения напряжения свет будет светить все ярче и ярче. При этом постепенно будет светить включенная лампа вместо предохранителя.Если между шиной -12 В и шиной 0 включить лампочку, то при низком напряжении лампочка горит, но при определенном потреблении тока блок уйдет в защиту. Защита работает на токе около 0,3 А. Токовая защита выполняется на резистивно-диодном делителе, чтобы его обмануть, нужно отключить диод между шиной -5 В и средней точкой, соединяющей -12 В. шину к резистору. Можно отрубить два стабилитрона ZD1 и ZD2. Стабилитроны используются в качестве защиты от перенапряжения, и именно здесь токовая защита также проходит через стабилитрон.По крайней мере с шины 12 В нам удалось взять 8 А, но это чревато поломкой микрухи обратной связи. В итоге тупиковый путь — обрубить стабилитроны, а вот диод вполне.

Для проверки блока должна использоваться переменная нагрузка. Наиболее рациональным считается кусок змеевика от ТЭНа. Крученый нихром — это все, что вам нужно. Для проверки включают нихром через амперметр между выводом -12 В и +12 В, регулируют напряжение и измеряют ток.

Выходные диоды для отрицательного напряжения значительно меньше диодов, используемых для положительного напряжения. Соответственно меньше и нагрузка. Причем, если в положительных каналах стоят сборки диодов Шоттки, то в отрицательные каналы впаивается обычный диод. Иногда его припаивают к пластине — как радиатор, но это ерунда и для того, чтобы поднять ток в канале -12 В, нужно заменить диод на что-то посильнее, но в то же время диодные сборки Шоттки. сгорел у меня, но обычные диоды тянутся вполне хорошо.Следует отметить, что защита не срабатывает, если нагрузка подключена между разными шинами без шины 0.

Последний тест — защита от короткого замыкания. Короткий блок. Защита работает только на шине +12 В, потому что стабилитроны отключили практически всю защиту. Все остальные автобусы не сокращают единицу. В итоге получился регулируемый блок питания от компьютерного блока с заменой одного элемента. Быстро, а значит, экономически выгодно. В ходе испытаний выяснилось, что если быстро повернуть ручку регулировки, то ШИМ не успевает перестроиться и вышибает микруху обратной связи KA5H0165R, а лампа загорается очень ярко, то на входной мощности биполярные транзисторы KSE13007 могут летать гаснет ли предохранитель вместо лампы.

Короче все работает, но довольно ненадежно. В таком виде нужно использовать только регулируемую шину + 12В и медленно крутить ШИМ неинтересно.

Часть 2. Более-менее.

Вторым экспериментом был древний блок питания TX. На таком блоке есть кнопка включения — довольно удобно. Переделку начинаем с подпайки резистора между +12 В и первой ножкой микрухи TL494. Резистор от +12 В и 1 ножка ставим на переменную 40 кОм.Это позволяет получать регулируемые напряжения. Все защиты остаются.

Затем вам нужно изменить пределы тока для отрицательных шин. Припаял резистор, который снял с шины +12 В, и впаял в разрыв шины 0 и 11 ножку микрухи TL339. Был уже один резистор. Предел по току изменился, но при подключении нагрузки напряжение на шине -12 В резко упало с увеличением тока. Скорее всего проседает вся линия отрицательного напряжения.Потом заменил паяный резак на переменный резистор — для выбора текущих операций. Но это не имело значения — не работает однозначно. Надо будет попробовать убрать этот дополнительный резистор.

Измерение параметров дало следующие результаты:

Напряжение шины, В	Напряжение холостого хода, В	Напряжение нагрузки 30 Вт, В	Ток нагрузки 30 Вт, А

Приступил к перепайке выпрямительных диодов.Есть два диода и они довольно слабые.

Я взял диоды из старого блока. Диодные сборки S20C40C — Schottky, рассчитаны на ток 20 А и напряжение 40 В, но ничего хорошего не вышло. Либо такие сборки были, но одна перегорела и я просто припаял два более мощных диода.

воткнул в разрезанные радиаторы и диоды на них. Диоды стали сильно греться и накрываться :), но даже с более сильными диодами напряжение на шине -12 В не хотело падать до -15 В.

После пайки двух резисторов и двух диодов появилась возможность покрутить блок питания и включить нагрузку. Сначала я использовал нагрузку в виде лампочки и измерил напряжение и ток отдельно.

Потом перестал париться, нашел переменный резистор из нихрома, мультиметр Ц4353 — измерил напряжение, а цифровой — ток. Получился хороший тандем. По мере увеличения нагрузки напряжение немного падало, ток рос, но я нагружал только до 6 А, а лампа на входе светилась на четверть накаливания.При достижении максимального напряжения лампа на входе загоралась на половинной мощности, и напряжение на нагрузке несколько проседало.

По большому счету переделка удалась. Правда, если включить между шинами +12 В и -12 В, то защита не срабатывает, а в остальном все понятно. Всем удачных переделок.

Однако и эта переделка длилась недолго.

Часть 3. Успешно.

Еще одной переделкой стал блок питания с микрухой 339.Я не приверженец того, чтобы все паять, а потом пытаться завести агрегат, так я сделал пошагово:

Проверил блок на срабатывание защиты от короткого замыкания на шине +12 В;

Вынул предохранитель в подъезде и заменил на патрон с лампой накаливания — так безопасно включать, чтобы ключи не сгорели. Проверил блок на включение и короткое замыкание;

Я удалил резистор 39 кОм между 1 ножкой 494 и шиной +12 В, заменил его переменным резистором 45 кОм.Включил агрегат — напряжение на шине +12 В регулируется в диапазоне +2,7 … + 12,4 В, проверяется на короткое замыкание;

Я снял диод с шины -12 В, расположенный за резистором, если идти от провода. На автобусе -5 В. слежения не было. Иногда встречается стабилитрон, суть его та же — ограничение выходного напряжения. Пайка микруху 7905 берет блок в защиту. Проверил блок на включение и короткое замыкание;

Резистор 2,7к от 1 ножки 494 на землю заменили на 2к, их несколько, но это 2.7к, что дает возможность изменять предел выходного напряжения. Например, с помощью резистора 2к на шине +12 В появилась возможность регулировать напряжение до 20 В, соответственно увеличив 2,7к до 4к, максимальное напряжение стало +8 В. Проверил блок на предмет включение и короткое замыкание;

Заменены выходные конденсаторы на шинах 12 В на максимум 35 В, на шинах 5 В на 16 В;

Заменил парный диод шины +12 В, был tdl020-05f с напряжением до 20 В но с током 5 А, выставил sbl3040pt на 40 А, с шины +5 В паять не нужно — обратная связь на 494 будет нарушена.Проверил агрегат;

Замерил ток через лампу накаливания на входе — когда ток потребления в нагрузке достиг 3 А, лампа на входе ярко светила, но ток на нагрузке больше не рос, напряжение просело, ток через лампа была 0,5 А, что укладывалось по току родного предохранителя. Я снял лампу и вставил свой предохранитель на 2 А;

Я перевернул нагнетательный вентилятор, чтобы воздух поступал в агрегат и охлаждение радиатора было более эффективным.

В результате замены двух резисторов, трех конденсаторов и диода получилось преобразовать блок питания компьютера в регулируемый лабораторный блок питания с выходным током более 10 А и напряжением 20 В. Минус при отсутствии текущего регулирования, но защита от короткого замыкания осталась. Лично мне так регулировать не надо — блок выдает больше 10 А.

Перейдем к практической реализации. Есть блок, хоть ТХ. Зато есть кнопка включения, что тоже удобно для лаборатории.Блок способен выдавать 200 Вт при заявленном токе 12 В — 8 А и 5 В — 20 А.

На блоке написано, что открыть нельзя и на любителя внутри ничего нет. Так что мы в некотором роде профессионалы. В блоке есть выключатель на 110/220 В. Выключатель, конечно, уберем за ненадобностью, но кнопку оставим — пусть работает.

Внутренности более чем скромные — нет входного дросселя и заряд входных конденсаторов идет через резистор, а не через термистор, в результате теряется энергия, которая нагревает резистор.

Выбрасываем провода на выключатель 110 В и все, что мешает отделить плату от корпуса.

Заменяем резистор на термистор и припаиваем дроссель. Снимаем входной предохранитель и припаиваем вместо него лампочку накаливания.

Проверяем работу схемы — входная лампа горит током около 0,2 А. Нагрузка — лампа 24 В 60 Вт. Лампа 12 В горит. Все нормально и тест на короткое замыкание работает.

Найдите резистор от 1 ножки 494 до +12 В и поднимите ножку. Вместо этого припаиваем переменный резистор. Теперь будет регулировка напряжения на нагрузке.

Ищем резисторы от 1 фут 494 до общего минуса. Здесь их трое. Все они имеют довольно высокое сопротивление, я испарил резистор 10 кОм с наименьшим сопротивлением и вместо этого припаял его с 2 кОм. Это увеличило предел регулирования до 20 В. Правда, во время теста этого еще не видно, срабатывает защита от перенапряжения.

Находим диод на шине -12 В, стоим за резистором и поднимаем его ножку. Это отключит защиту от перенапряжения. Теперь все должно быть.

Теперь меняем выходной конденсатор на шине +12 В на предел 25 В. И плюс 8 А это натяжка для небольшого выпрямительного диода, так что тоже меняем этот элемент на что-то более мощное. Ну и конечно же включаем и проверяем. Ток и напряжение при наличии лампы на входе могут не сильно увеличиваться, если подключена нагрузка.Теперь, если нагрузка отключена, то напряжение регулируется до +20 В.

Если Вас все устраивает, меняем лампу на предохранитель. И даем блоку нагрузку.

Для визуальной оценки напряжения и тока использовал цифровой индикатор с aliexpress. Был и такой момент — напряжение на шине + 12В начиналось с 2,5В и это было не очень приятно. А вот в автобусе + 5В от 0,4В. Я подключил автобусы выключателем. Сам индикатор имеет 5 проводов для подключения: 3 для измерения напряжения и 2 для тока.Индикатор питается от 4.5В. В режиме ожидания напряжение составляет всего 5 В, и микруха TL494 питается от него.

Очень рад, что удалось переделать блок питания компьютера. Удачи всем.

Принципиальная схема импульсного источника питания. Другое оборудование. Блок питания устройства, понижающий преобразователь напряжения

& nbsp & nbsp На этой странице собраны несколько десятков принципиальных электрических схем, а также полезные ссылки на ресурсы, связанные с темой ремонта оборудования.В основном компьютер. Помня, сколько сил и времени иногда уходило на поиск нужной информации, справочника или принципиальной схемы, я собрал здесь практически все, чем пользовался при ремонте и что было доступно в электронном виде. Надеюсь кому-то пригодится.

Утилиты и справочники.

Cable.zip — Управление кабелями — Руководство в формате .chm. Автор этого файла — Павел Андреевич Кучерявенко. Большинство исходных документов были взяты из распиновки.ru — краткие описания и распиновка более 1000 разъемов, кабелей, переходников. Описание шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио-, фото- и видеоустройства, игровые приставки, автомобильные интерфейсы.

Capacitor 1.0 — Программа предназначена для определения емкости конденсатора по цветовой кодировке (12 типов конденсаторов).

startcopy.ru — на мой взгляд, это один из лучших сайтов Рунета, посвященный ремонту принтеров, копировальных аппаратов, МФУ.Вы можете найти методы и рекомендации для решения практически любой проблемы с любым принтером.

Источники питания.

Разводка разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой кодировкой проводов:

ATXPower.rar — Схема блоков питания ATX 250 SG6105, IW-P300A2 и 2 цепи неизвестного происхождения.

colors_it_330u_sg6105.gif — Схема блока питания NUITEK (COLORS iT) 330U.

codegen_250.djvu — Схема блока питания Codegen 250w mod.200ХА1 мод. 250XA1.

codegen_300x.gif — Схема питания Codegen 300w мод. 300X.

deltadps200.gif — Схема источника питания Delta Electronics Inc. Модель DPS-200-59 H REV: 00.

deltadps260.ARJ — Схема источника питания Delta Electronics Inc. Модель DPS-260-2A.

DTK_PTP_2038.gif — Схема блока питания DTK PTP-2038 200Вт.

FSP145-60SP.GIF — Схема блока питания модели FSP145-60SP компании FSP Group Inc.

hpc-360-302.pdf — Схема источника питания SIRTEC INTERNATIONAL CO. LTD. HPC-360-302 DF REV: C0

hpc-420-302.pdf — Схема источника питания SIRTEC INTERNATIONAL CO. LTD. HPC-420-302 DF REV: C0

iwp300a2.gif — Схемы электропитания INWIN IW-P300A2-0 R1.2.

IW-ISP300AX.gif — Принципиальные схемы блока питания INWIN IW-P300A3-1 Powerman.

JNC_LC-B250ATX.gif — JNC Computer Co. LTD LC-B250ATX

JNC_SY-300ATX.pdf — JNC Computer Co. LTD. Схема источника питания SY-300ATX

JNC_SY-300ATX.rar предположительно является производителем JNC Computer Co. LTD. Блок питания SY-300ATX. Нарисованная от руки схема, комментарии и рекомендации по улучшению.

Power_Master_LP-8_AP5E.gif — Схема источника питания Power Master, модель LP-8, версия 2.03, 230 Вт (AP-5-E v1.1).

Power_Master_FA_5_2_v3-2.gif — Схемы источников питания Power Master Модель FA-5-2 версии 3.2 250Вт.

В современном мире развитие и устаревание компонентов персональных компьютеров происходит очень быстро. В то же время один из основных компонентов ПК — форм-фактор ATX — практически не менял своего дизайна за последние 15 лет .

Следовательно, блоки питания ультрасовременного игрового компьютера и старого офисного ПК работают по одному принципу, имеют общие методы диагностики неисправностей.

Материал, представленный в этой статье, может быть применен к любому блоку питания персонального компьютера с минимумом нюансов.

Типичная принципиальная схема блока питания ATX показана на рисунке. Конструктивно это классический импульсный блок на ШИМ-контроллере TL494, запускаемый сигналом PS-ON (Power Switch On) с материнской платы.В остальное время, пока выход PS-ON не будет заземлен, будет активен только резервный источник питания с выходным напряжением +5 В.

Рассмотрим подробнее устройство блока питания ATX. Его первый элемент —
:

Его задача — преобразовать переменный ток из сети в постоянный источник питания для ШИМ-контроллера и резервного источника питания. Конструктивно он состоит из следующих элементов:

Предохранитель F1 защищает проводку и сам блок питания от перегрузки в случае сбоя питания, что приводит к резкому увеличению потребления тока и, как следствие, к выходу из строя. критическое повышение температуры, которое может привести к пожару.
В цепи нейтрали установлен защитный термистор, который снижает выброс тока при подключении блока питания к сети.
Далее интерференционный фильтр, состоящий из нескольких дросселей ( L1, L2 ), конденсаторов ( C1, C2, C3, C4 ) и дросселя встречной обмотки Tr1 . Необходимость в таком фильтре обусловлена значительным уровнем помех, которые импульсный блок передает в электрическую сеть — эти помехи не только улавливаются телевизионными и радиоприемниками, но в некоторых случаях могут привести к неисправности чувствительного оборудования.
За фильтром установлен диодный мост, преобразующий переменный ток в постоянный пульсирующий. Пульсации сглаживаются емкостным индуктивным фильтром.

Резервный источник питания — это маломощный независимый импульсный преобразователь на основе транзистора T11, который генерирует импульсы через развязывающий трансформатор и полуволновой выпрямитель на диоде D24, питающем маломощный интегрированный стабилизатор напряжения. на микросхеме 7805. Хотя эта схема, как ее называют, проверена временем, ее существенный недостаток — высокое падение напряжения на стабилизаторе 7805, при большой нагрузке, приводящей к его перегреву.По этой причине повреждение цепей с питанием от резервного источника может привести к его выходу из строя и последующей невозможности включения компьютера.

Основой импульсного преобразователя является ШИМ-контроллер . Эта аббревиатура упоминалась несколько раз, но не расшифровывалась. ШИМ — это широтно-импульсная модуляция, то есть изменение длительности импульсов напряжения при их постоянной амплитуде и частоте. Задача блока ШИМ на базе специализированной микросхемы TL494 или ее функциональных аналогов — преобразование постоянного напряжения в импульсы соответствующей частоты, которые после развязывающего трансформатора сглаживаются выходными фильтрами.Стабилизация напряжения на выходе импульсного преобразователя осуществляется регулировкой длительности импульсов, генерируемых ШИМ-контроллером.

Проблема выбора корпуса, оснащенного современным качественным блоком питания, который, в свою очередь, имеет достойные электрические и эргономические параметры, весьма актуальна. Часто корпуса комплектуются блоками питания по принципу минимальной достаточности — «работает и хорошо». Однако с учетом того, что упаковка кейса с блоком питания для покупателя и пользователя вовсе не бесплатна, и требования к тестированию таких БП должны быть согласованными.

Тестирование корпусов будет состоять из двух частей: непосредственное тестирование корпуса и тестирование всего блока питания, последний будет протестирован в соответствии со стандартной методологией, так же, как блоки питания, продаваемые отдельно. Это решение связано еще и с тем, что часто БП, который комплектуется каким-либо корпусом, можно увидеть в продаже отдельно под собственным именем.

Сегодня мы рассмотрим блок питания ISO-450PP, входящий в комплект поставки. Этот блок питания произведен компанией ISO Electronics (Mingbo) Co.LTD, член группы CWT, штаб-квартира которой находится на Тайване, и два завода по производству блоков питания и преобразователей мощности в Китае.

Переходим непосредственно к внешнему осмотру.

Общее описание блока питания

Блок питания выполнен в стальном корпусе толщиной около 0,6 мм, кромки обработаны неплохо, но не идеально. Есть несколько довольно острых краев, которые можно поцарапать или порезать. Заусенцы, сколы на краях и другие недопустимые дефекты отсутствуют.Корпус БП имеет стандартный серый цвет, видимых дефектов поверхности не обнаружено.

На внешней панели БП расположены:

сетевой выключатель
стандартный разъем шнура питания
маркировка допустимого напряжения питания (AC 230V)
штампованное вентиляционное отверстие размером 75 на 75 мм.

Также хотелось бы отметить известный недостаток штампованных решеток проемов по сравнению с вентиляционными проемами, закрытыми сеткой или проволокой — это более высокий уровень шума, возникающий при прохождении через них воздуха, а также, часто, уменьшение полезной площади самого вентиляционного проема.

На задней панели расположены:

отверстие для вывода силовых проводов с пластиковой прокладкой, защищающей провода от истирания о корпус БП
23 вентиляционных отверстия 28 на 3 мм.

Дополнительные вентиляционные отверстия, предназначенные для охлаждения пассивного модуля PFC, расположены сверху относительно основной платы и на одной из боковых стенок корпуса БП.

24-контактный разъем ATX — монолитный. Длина проводов до разъема 33 см; через 24 см от корпуса на них устанавливается пластиковая стяжка.
4-х контактный разъем ATX12V, длина проводов до разъема 35 см, пластиковая муфта установлена на расстоянии 24 см от блока питания
1 разъем питания SATA, длина проводов до разъема составляет 34 см, разветвитель устанавливается на расстоянии 24 см от корпуса БП.
2 разъема типа Molex — длина проводов до 1-го разъема 34 см, до 2-го — 14 см, соединитель устанавливается на расстоянии 24 см от корпуса блока
2 разъема типа Molex плюс разъем питания для FDD — длина провода до 1 см 34 см, до 2 — 14 см плюс еще 14 см до разъема FDD, соединитель устанавливается на расстоянии 24 см от блока питания

4 x Molex
1 разъем питания для устройств SATA
1 разъем питания FDD

Все провода непосредственно возле корпуса БП имеют общую пластиковую кабельную стяжку.

Провода для подключения внешних устройств и разъемов ATX используются сечением 18 AWG, чего для такого питания вполне хватает.

В данной модели блока питания используется вентилятор на основе подшипника скольжения производства Xinruilian с максимальным потребляемым током 0,11 А и номинальной скоростью вращения 2500 об / мин.

Провод вентилятора подключается к основной плате через двухконтактный разъем. Никаких схем, регулирующих скорость вращения вентилятора замечено не было.

Одна из частей сетевого фильтра припаяна к дополнительной плате, установленной на радиаторе ключевых транзисторов элементами вниз и закрепленной двумя винтами, вторая часть — к основной плате.

В высоковольтной части БП используются два конденсатора емкостью 680 мкФ производства Teapo, рассчитанные на максимальную температуру 85 градусов

Радиаторы ключевых транзисторов и диодных сборок то же, их основание имеет толщину 2 мм, длина радиаторов 7 см, высота 5 см, а размер поперечного сечения 1 см. В целом они не шокируют своими размерами, дай бог, чтобы их хватило на нормальное охлаждение элементов БП в процессе.Направление ребер совпадает с осью вращения вентилятора, что должно положительно сказаться на радиаторе. Радиаторы использовали стандартную F-образную форму с двухсторонним оребрением. В блоке предусмотрена установка пассивного модуля PFC, он расположен на верхней крышке. В качестве основного контроллера использован тип микросхемы. В выходных цепях установлены конденсаторы

Teapo, рассчитанные на максимальную температуру 85 градусов с емкостью 2200 мкФ и 1000 мкФ.

На плате мест под распаянными элементами не обнаружено.

Установка довольно аккуратная, однако провода, соединяющие некоторые элементы БП, создают неопрятный вид, несмотря на использование нейлоновых стяжек.

Power Supply Testing

Итак, переходим к тестированию.

Испытание пульсаций проводилось при 75% заявленной максимальной выходной мощности в соответствии с распределением токов нагрузки, рекомендованным производителем. Пульсации измерялись также при максимальной нагрузке на 12В канале.

3.3 В	5 В	12 В	Питание
12 A	20 A	10 A	260 Вт
6 A	6 A	16 A	244 Вт

В целом значения пульсации низкие и находятся в допустимых пределах. Так, максимальное значение пульсации для канала 5В составило 9мВ в первом случае и 4мВ во втором (допустимый предел 50мВ), а для канала 12В — 6мВ в первом случае и 8мВ во втором (допустимый предел 120мВ). .

Стабильность напряжений проверялась при ряде выходных токов нагрузки, рассчитанных по принципу их объединения в пределах параметров, заявленных производителем, но в исходных пропорциях 33, 66 и 100% для каждого канала расчетного предела. значение с учетом максимальной потребляемой мощности по линии 12 В. Дополнительно были проведены измерения в двух произвольных комбинациях нагрузок. Как обычно, напряжения измерялись мультиметрами класса True RMS.

Нареканий нет только к каналу 5В, отклонения напряжения в большинстве случаев находятся в пределах трех процентов.Отклонения напряжения на канале 12В можно признать в целом удовлетворительными, хотя пару раз они превышали допустимый пятипроцентный порог. Значение напряжения 3,3В, как правило, выходило из зоны допустимых значений при нагрузке этой линии более 6А. В целом блок питания можно считать подходящим для использования в системах с низким энергопотреблением.

В конце этого этапа тестирования температура радиаторов была в районе 50 градусов, а температура блока питания — 32 градуса.

Для оценки температурного режима блока питания были проведены дополнительные измерения с фиксацией температур его конструктивных элементов. Тестирование проводилось при закрытой верхней крышке корпуса БП.

Обращает на себя внимание высокая температура радиаторов силовых элементов при нагрузке, очень далекой от максимальной для этого устройства, при этом 80-мм вентилятор постоянно вращается со скоростью 2500 об / мин и обеспечивает очень мощный воздушный поток и, К сожалению, шум не менее заметен.По результатам тестирования можно сделать вывод, что конструкция радиаторов недостаточно продумана, то есть эти радиаторы не подходят для таких режимов работы.

Для следующего этапа тестирования использовался компьютер следующей конфигурации:

Процессор AMD Athlon 64 3000+
Кулер
Материнская плата
RAM Patriot LL 512 МБ
Gigabyte GV-N66256DP Видеокарта
Hard диски: 2 HDD Samsung SP 0812C в RAID 0, HDD WD 1600JD
Корпус

При установке в корпус никаких проблем не возникло.

Для тестирования использовались: утилита в демонстрационном режиме (90 минут) и игра FarCry (60 минут). Во время тестирования не было зависаний, перезагрузок, ошибок, одним словом система работала стабильно. Температура БП была в районе 40 градусов. В целом блок питания проработал двое суток без нареканий. Единственное замечание касается повышенного уровня шума из-за того, что вентилятор все время вращается на максимальной скорости.

Отклонения напряжения от номинального в пределах нормы.

выводы

Этот блок питания не следует использовать с системами, потребляющими более 250 Вт в пиковом режиме. Из недостатков конструкции можно признать небольшие размеры радиаторов, а также отсутствие цепей управления вентиляторами, в результате чего наблюдается высокий уровень шума.

Лучшая стандартная схема блока питания ATX

Блок питания ATX DTK PTP-2038 200 Вт

TL494

Характеристики :

Функции полного ШИМ-управления
Входной или выходной ток каждого выхода 200 мА
Возможна работа в двухтактном или однотактном режиме
Встроенная функция подавления двойных импульсов
Широкий диапазон регулировки
Выходное напряжение каталожный номер 5В + -05%
Только что организованная синхронизация

общее описание :

Микросхемы TL493 / 4/5, специально созданные для построения IWP, предоставляют разработчику расширенные возможности в проектировании схем управления IWP.Приборы TL493 / 4/5 включают в себя усилитель ошибки, встроенный регулируемый генератор, компаратор регулировки мертвого времени, триггер управления, прецизионный ION 5 В и схему управления выходным каскадом. Усилитель ошибки генерирует синфазное напряжение в диапазоне от –0,3 … (Vcc-2) В. Компаратор регулировки мертвого времени имеет постоянное смещение, которое ограничивает минимальное мертвое время примерно до 5%.

Допускается синхронизировать встроенный генератор, подключив выход R к выходу опорного напряжения и подав входное пилообразное напряжение на клемму C, которая используется для синхронной работы нескольких цепей IWP.

Независимые выходные формирователи на транзисторах обеспечивают возможность работы выходного каскада по схеме с общим эмиттером или по схеме эмиттерного повторителя. Выходной каскад микросхемы TL493 / 4/5 работает в однотактном или двухтактном режиме с возможностью выбора режима с помощью специального входа. Встроенная схема контролирует каждый выход и запрещает выдачу двойного импульса в двухтактном режиме.

Устройства с суффиксом L гарантируют нормальную работу в диапазоне температур -5… 85 ° C, с суффиксом C гарантирует нормальную работу в диапазоне температур 0 … 70 ° C.

Конструктивная схема :

Штифт корпуса :

Предел параметра :

Источник питания ……………………………………………… .41V

Входное напряжение усилителя ……………………………………… .. . (Vcc + 0,3) В

Выходное напряжение коллектора ……………………………………………… … 41В

Выходной ток коллектора …………………………… ………………………….… 250 мА

Суммарное рассеивание мощности в непрерывном режиме ……………………… .1 Вт

Диапазон температуры окружающей среды:

С суффиксом L ……………………………………………… …………………… -25..85С

С суффиксом C ……………………………………………………………… ..0..70С

Диапазон температур хранения ……………………………………… ..- 65 … + 150С

Утилиты и справочники.
— Справочник в формате .chm. Автор этого файла — Павел Андреевич Кучерявенко. Большинство исходных документов были взяты из распиновки.ru — краткие описания и распиновка более 1000 разъемов, кабелей, переходников. Описание шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио-, фото- и видеотехника, игровые приставки и другое оборудование.

Программа предназначена для определения емкости конденсатора по цветовой кодировке (12 типов конденсаторов).

База данных транзисторов в формате Access.

Источники питания.

Схема подключения разъемов блока питания стандарта ATX (ATX12V) с номинальными характеристиками и цветовой кодировкой проводов:

Таблица контактов 24-контактного разъема блока питания ATX (ATX12V) с характеристиками и цветовой кодировкой проводов

Конт	Идентификационный номер	Цвет	Описание
1	3.3 В	Оранжевый	+3,3 В постоянного тока
2	3,3 В	Оранжевый	+3,3 В постоянного тока
3	COM	Черный	Земля
4	5 В	Красный	+5 В постоянного тока
5	COM	Черный	Земля
6	5 В	Красный	+5 В постоянного тока
7	COM	Черный	Земля
8	PWR_OK	Серый	Power Ok — Все напряжения в пределах нормы.Этот сигнал генерируется при включении блока питания и используется для сброса системной платы.
9	5ВСБ	фиолетовый	+5 В постоянного тока Напряжение в режиме ожидания
10	12 В	желтый	+12 В постоянного тока
11	12 В	желтый	+12 В постоянного тока
12	3,3 В	Оранжевый	+3.3 В постоянного тока
13	3,3 В	Оранжевый	+3,3 В постоянного тока
14	-12В	Синий	-12 В постоянного тока
15	COM	Черный	Земля
16	/ ПС_ОН	зеленый	Электропитание включено. Для включения питания нужно этот контакт замкнуть на массу (черным проводом).
17	COM	Черный	Земля
18	COM	Черный	Земля
19	COM	Черный	Земля
20	-5В	Белый	-5 В постоянного тока (это напряжение используется очень редко, в основном для питания старых плат расширения.)
21	+ 5В	Красный	+5 В постоянного тока
22	+ 5В	Красный	+5 В постоянного тока
23	+ 5В	Красный	+5 В постоянного тока
24	COM	Черный	Земля

Схема блока питания ATX-300P4-PFC (ATX-310T 2.03).

Схема блока питания ATX-P6.

Принципиальная схема блока питания API4PC01-000 400w производства Acbel Politech Ink.

Принципиальная схема блока питания Alim ATX 250Watt SMEV J.M. 2002.

Типовая схема блока питания 300Вт с примечаниями о функциональном назначении отдельных частей схемы.

Типовая схема блока питания мощностью 450 Вт с реализацией активной коррекции коэффициента мощности (PFC) современных компьютеров.

Принципиальная схема блока питания API3PCD2-Y01 450w производства ACBEL ELECTRONIC (DONGGUAN) CO.LTD.

Принципиальные схемы блоков питания ATX 250 SG6105, IW-P300A2 и 2 цепей неизвестного происхождения.

Схема питания NUITEK (COLORS iT) 330U (sg6105).

Схема блока питания NUITEK (COLORS iT) 330U на микросхеме SG6105.

Схема блока питания NUITEK (COLORS iT) 350U SCH.

Схема питания NUITEK (COLORS iT) 350T.

Схема блока питания NUITEK (COLORS iT) 400U.

Цепь питания NUITEK (COLORS iT) 500T.

Схема блока питания NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT — 600T — PSU, 720W, SILENT, ATX)

Схема блока питания CHIEFTEC TECHNOLOGY GPA500S 500W Модель GPAxY-ZZ SERIES.

Схема питания Codegen 250w мод. 200ХА1 мод. 250XA1.

Схема питания Codegen 300w мод. 300X.

Схема питания CWT Модель PUh500W.

Схема источника питания

Delta Electronics Inc. Модель DPS-200-59 H REV: 00.

Схема источника питания

Delta Electronics Inc.Модель ДПС-260-2А.

Схема питания DTK Модель компьютера PTP-2007 (также известная как MACRON Power Co. модель ATX 9912)

Схема питания DTK PTP-2038 200Вт.

Схема питания ЕС модель 200X.

Схема источника питания FSP Group Inc., модель FSP145-60SP.

Схема блока резервного питания FSP Group Inc. Модель ATX-300GTF.

Схема блока резервного питания FSP Group Inc. модели FSP Epsilon FX 600 GLN.

Схема BP Green Tech.Модель MAV-300W-P4.

Схема блока питания HIPER HPU-4K580. В архиве — файл в формате SPL (для программы sPlan) и 3 файла в формате GIF — принципиальные упрощенные схемы: Корректор коэффициента мощности, ШИМ и схема питания, генератор. Если вам нечего просматривать .spl файлы, используйте схемы в виде рисунков в формате .gif — они одинаковые.

Принципиальная схема блока питания INWIN IW-P300A2-0 R1.2.

Принципиальные схемы блока питания INWIN IW-P300A3-1 Powerman.
Самая частая неисправность блоков питания Inwin, схемы которых приведены выше, — это выход из строя цепи формирования дежурного напряжения + 5VSB (дежурный). Как правило, требуется замена электролитического конденсатора C34 10uF x 50V и защитного стабилитрона D14 (6-6,3 В). В худшем случае к неисправным элементам добавляются R54, R9, R37, микросхема U3 (SG6105 или IW1688 (полный аналог SG6105)). Для эксперимента попробовал поставить С34 емкостью 22-47 мкФ — возможно, это повысит надежность дежурного помещения.

Схема подключения источника питания Powerman IP-P550DJ2-0 (плата IP-DJ Rev: 1.51). Приведенная в документе схема генерации дежурного напряжения используется во многих других моделях блоков питания Power Man (для многих блоков питания мощностью 350 Вт и 550 Вт различия заключаются только в номинальных характеристиках элементов).

JNC Computer Co. LTD LC-B250ATX

JNC Computer Co. LTD. Схема источника питания SY-300ATX

JNC Computer Co., предположительно LTD. Блок питания SY-300ATX.Нарисованная от руки схема, комментарии и рекомендации по улучшению.

Схемы источников питания Key Mouse Electroniks Co Ltd Модель PM-230W

Схемы источника питания Модель L&C Technology Co. LC-A250ATX

Схема источника питания LWT2005 на микросхеме KA7500B и LM339N

Схема источника питания M-tech KOB AP4450XA.

Схема блока питания MACRON Power Co., модель ATX 9912 (также известная как DTK Computer model PTP-2007)

Схема блока питания Maxpower PX-300W

Схема блока питания Maxpower PC ATX SMPS PX-230W ver.2.03

Цепи питания PowerLink модели LP-J2-18 300W.

Схемы блоков питания Master Master, модель LP-8 ver 2.03 230W (AP-5-E v1.1).

Схема источника питания Power Master Модель FA-5-2, версия 3.2, 250 Вт.

Схема источника питания Microlab 350 Вт

Схема источника питания Microlab 400 Вт

Схема Powerlink Powerlink LPJ2-18 300 Вт

Схема цепи источника питания Power Efficiency Electronic Co LTD модель PE-050187

Схема блока питания Rolsen ATX-230

Источник питания Схема SevenTeam ST-200HRK

Схема питания SevenTeam ST-230WHF 230Watt

InsaneMotherBoards.com

5 лет назад por Lilly
Просмотров: 3430 | Отзывов: 2

La empresa Intel apuesta a mejorar las redes para los 50.000 milones de objetos conectados que tenrá el mundo en 2019.

En un mundo en que la requirea de PCs y tabletas puede seguir cayendo por un tiempo, las empres изобретать заново hacia nuevos negocios si quieren sobrevivir.

Algunas lo tienen claves avanzar en el campo del open source y los estándares de lpoas mismas por arquitecturas y ecosistemas de redes abiertos, y colaborar con los usuarios finales.

Todo ello supone, en Principio, contar con una robusta tecnología de redes para la transmisión de datos en la nube. Это невероятный анализ результатов аналитики и использования лабораторий Intel и других исследований, которые производят 204 миллиона электронных сигарет и 300 часов видео в Интернете.

Autopistas atascada

De allí que la [otrora fluida] «autopista de la información», presente cada día más problemas de tráfico, propias de vías extremadamente concurridas.

Desde Intel recuerdan que en el futuro el tráfico de datos será todavía mayor, ya que de cara 2019 se espera que ascienda a los 2 zettabytes debido a que habrá más de 50.000 миллионов де-диспозитивов, связанных с кубом.

Este indicador señala que es незаменимый que las empresas estén preparadas para que sus redes puedan gestionar estos volúmenes de información.

La oferta de Intel
Para liderar lo que se Estima constituirá una nueva revolución digital Intel с новым процессором XeonD, специальным предложением для функций виртуализации красного, y que:

16 ядер, lo que lle permite mejorar en 5,6 veces el rendimiento con cargas de trabajo de red.
XeonD разрешает знакомство с обычным опытом просмотра видео.
Dispone de más de 50 disños que pueden emplearse en campos como las redes, el almacenamiento, el Internet de las Cosas y el almacenamiento.

Gracias a la alta densidad de los núcleos y sus medidas, la nueva familia XeonD también ayudará al desarrollo de las redes 5G y aumentará su Po Potential y Capidades, respaldado con el constante monitoreas queue de losuridos de losuridos conexiones.

Fuente: cioal.com

Блок питания atx 200 Вт. Блок питания компьютера

Утилиты и справочники.
— Справочник в формате .chm. Автор этого файла — Павел Андреевич Кучерявенко. Большая часть исходных документов взята с сайта pinouts.ru — краткие описания и распиновка более 1000 разъемов, кабелей, переходников. Описание шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио-, фото- и видеотехника, игровые приставки и другое оборудование.

База данных транзисторов в формате Access.

Источники питания.

Конт	Идентификационный номер	Цвет	Описание
1	3.3 В	Оранжевый	+3,3 В постоянного тока
2	3,3 В	Оранжевый	+3,3 В постоянного тока
3	COM	Черный	Земля
4	5v	Красный	+5 В постоянного тока
5	COM	Черный	Земля
6	5v	Красный	+5 В постоянного тока
7	COM	Черный	Земля
8	PWR_OK	Серый	Power Ok — Все напряжения в пределах нормы.Этот сигнал генерируется при включении блока питания и используется для сброса системной платы.
9	5ВСБ	фиолетовый	+5 В постоянного тока Напряжение в режиме ожидания
10	12 В	желтый	+12 В постоянного тока
11	12 В	желтый	+12 В постоянного тока
12	3,3 В	Оранжевый	+3.3 В постоянного тока
13	3,3 В	Оранжевый	+3,3 В постоянного тока
14	-12В	Синий	-12 В постоянного тока
15	COM	Черный	Земля
16	/ ПС_ОН	зеленый	Электропитание включено. Для включения питания нужно этот контакт замкнуть на массу (черным проводом).
17	COM	Черный	Земля
18	COM	Черный	Земля
19	COM	Черный	Земля
20	-5В	Белый	-5 В постоянного тока (это напряжение используется очень редко, в основном для питания старых плат расширения.)
21	+ 5В	Красный	+5 В постоянного тока
22	+ 5В	Красный	+5 В постоянного тока
23	+ 5В	Красный	+5 В постоянного тока
24	COM	Черный	Земля

Схема блока питания ATX-300P4-PFC (ATX-310T 2.03).

Схема блока питания ATX-P6.

Принципиальная схема блока питания API4PC01-000 400w производства Acbel Politech Ink.

Принципиальная схема блока питания Alim ATX 250Watt SMEV J.M. 2002.

Типовая схема блока питания 300Вт с примечаниями о функциональном назначении отдельных частей схемы.

Принципиальная схема блока питания API3PCD2-Y01 450w производства ACBEL ELECTRONIC (DONGGUAN) CO.LTD.

Принципиальные схемы блоков питания ATX 250 SG6105, IW-P300A2 и 2 цепей неизвестного происхождения.

Схема питания NUITEK (COLORS iT) 330U (sg6105).

Схема блока питания NUITEK (COLORS iT) 330U на микросхеме SG6105.

Схема блока питания NUITEK (COLORS iT) 350U SCH.

Схема питания NUITEK (COLORS iT) 350T.

Схема блока питания NUITEK (COLORS iT) 400U.

Цепь питания NUITEK (COLORS iT) 500T.

Схема блока питания NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT — 600T — PSU, 720W, SILENT, ATX)

Схема блока питания CHIEFTEC TECHNOLOGY GPA500S 500W Модель GPAxY-ZZ SERIES.

Схема питания Codegen 250w мод. 200ХА1 мод. 250XA1.

Схема питания Codegen 300w мод. 300X.

Схема питания CWT Модель PUh500W.

Схема источника питания

Delta Electronics Inc. Модель DPS-200-59 H REV: 00.

Схема источника питания

Delta Electronics Inc.Модель ДПС-260-2А.

Схема питания DTK Модель компьютера PTP-2007 (также известная как MACRON Power Co. модель ATX 9912)

Схема питания DTK PTP-2038 200Вт.

Схема питания ЕС модель 200X.

Схема источника питания FSP Group Inc., модель FSP145-60SP.

Схема блока резервного питания FSP Group Inc. Модель ATX-300GTF.

Схема блока резервного питания FSP Group Inc. модели FSP Epsilon FX 600 GLN.

Схема BP Green Tech.Модель MAV-300W-P4.

Схема блока питания HIPER HPU-4K580. В архиве — файл в формате SPL (для программы sPlan) и 3 файла в формате GIF — схемы упрощенных схем: Корректор коэффициента мощности, ШИМ и схема питания, генератор. Если вам нечего просматривать .spl файлы, используйте схемы в виде рисунков в формате .gif — они одинаковые.

Принципиальная схема блока питания INWIN IW-P300A2-0 R1.2.

Принципиальные схемы блока питания INWIN IW-P300A3-1 Powerman.
Самая частая неисправность блоков питания Inwin, схемы которых приведены выше, — это выход из строя цепи формирования дежурного напряжения + 5VSB (дежурный). Как правило, требуется замена электролитического конденсатора C34 10uF x 50V и защитного стабилитрона D14 (6-6,3 В). В худшем случае к неисправным элементам добавляются микросхемы R54, R9, R37, U3 (SG6105 или IW1688 (полный аналог SG6105)). Для эксперимента попробовал поставить С34 емкостью 22-47 мкФ — возможно, это повысит надежность дежурного помещения.

Схема подключения источника питания Powerman IP-P550DJ2-0 (плата IP-DJ Rev: 1.51). Схема генерации резервного напряжения, представленная в документе, используется во многих других моделях блоков питания Power Man (для многих блоков питания мощностью 350 Вт и 550 Вт различия заключаются только в номинальных характеристиках элементов).

JNC Computer Co. LTD LC-B250ATX

JNC Computer Co. LTD. Схема источника питания SY-300ATX

JNC Computer Co., предположительно LTD. Блок питания SY-300ATX. Нарисованная от руки схема, комментарии и рекомендации по улучшению.

Схемы источников питания Key Mouse Electroniks Co Ltd Модель PM-230W

Схемы источника питания Модель L&C Technology Co. LC-A250ATX

Схема источника питания LWT2005 на микросхеме KA7500B и LM339N

Схема источника питания M-tech КОБ AP4450XA.

Схема блока питания MACRON Power Co., модель ATX 9912 (также известная как DTK Computer model PTP-2007)

Схема блока питания Maxpower PX-300W

Схема блока питания Maxpower PC ATX SMPS PX-230W ver.2.03

Цепи питания PowerLink модели LP-J2-18 300W.

Схемы блоков питания Master Master, модель LP-8 ver 2.03 230W (AP-5-E v1.1).

Схема источника питания Power Master Модель FA-5-2, версия 3.2, 250 Вт.

Схема источника питания Microlab 350 Вт

Схема источника питания Microlab 400 Вт

Схема Powerlink Powerlink LPJ2-18 300 Вт

Схема цепи питания Power Efficiency Electronic Co LTD модель PE-050187

Схема блока питания Rolsen ATX-230

SevenTeam ST Схема блока питания -200HRK

Схема блока питания SevenTeam ST-230WHF 230Watt

Схема блока питания SevenTeam ATX2 V2

Вот полное описание принципиальной схемы одного из 200-ваттных импульсных блоков питания (PS6220C, Тайвань).

Переменное напряжение сети подается через сетевой выключатель PWR SW через сетевой предохранитель F101 4A, фильтры шумоподавления, образованные элементами C101, R101, L101, C104, C103, C102 и дросселями L102, L103 до:

трехконтактный выходной разъем, к которому может быть подключен кабель питания дисплея;
двухконтактный разъем JP1, ответная часть которого находится на плате.

От разъема JP1 переменное напряжение подается на:

мостовую схему выпрямления BR1 через термистор THR1;
первичная обмотка пускового трансформатора Т1.

На выходе выпрямителя VR1 включены сглаживающие способности фильтра С1, С2. Термистор THR ограничивает начальный импульсный ток этих конденсаторов. Переключатель 115 В / 230 В обеспечивает возможность питания ИБП как от сети 220-240 В, так и от сети 110/127 В.

Высокоомные резисторы R1, R2, шунтирующие конденсаторы C1, C2 уравновешивают (выравнивают напряжение на С1 и С2), а также обеспечить разряд этих конденсаторов после отключения ИБП от сети.Результатом работы входных цепей является появление на шине выпрямленного сетевого напряжения постоянного напряжения Uэп, равного +310 В, с некоторыми пульсациями. В данном ИБП используется схема срабатывания с принудительным (внешним) возбуждением, которая реализована на специальном пусковом трансформаторе Т1, на вторичной обмотке которого после включения ИБП в сеть появляется переменное напряжение с частотой питающей сети. . Это напряжение выпрямляется диодами D25, D26, которые образуют схему полуволнового выпрямления со средней точкой с вторичной обмоткой Т1.C30 — сглаживающая способность фильтра, на котором генерируется постоянное напряжение, используемое для питания управляющей микросхемы U4.

В качестве управляющей микросхемы в этом ИБП традиционно используется микросхема TL494.

Напряжение питания с конденсатора C30 поступает на вывод 12 U4. В результате на выводе 14 U4 появляется выходное напряжение внутреннего опорного источника Uref = -5 В, запускается внутренний генератор пилообразного напряжения микросхемы, а на выводах 8 и 11 появляются управляющие напряжения, представляющие собой последовательности прямоугольных импульсов. с отрицательными передними кромками, сдвинутыми относительно друг друга на половину периода.Элементы C29, R50, подключенные к выводам 5 и 6 микросхемы U4, определяют частоту пилообразного напряжения, генерируемого внутренним генератором микросхемы.

Согласующий каскад в этом ИБП выполнен по бестранзисторной схеме с раздельным управлением. Напряжение питания от конденсатора С30 поступает в средние точки первичных обмоток управляющих трансформаторов Т2, Т3. Выходные транзисторы ИМС U4 выполняют функции транзисторов согласующего каскада и включены в схему с ОЭ.Эмиттеры обоих транзисторов (выводы 9 и 10 микросхемы) подключены к «корпусу». Коллекторными нагрузками этих транзисторов являются первичные полуобмотки управляющих трансформаторов Т2, Т3, подключенные к выводам 8, 11 микросхемы U4 (открытые коллекторы выходных транзисторов). Другая половина первичных обмоток Т2, Т3 с подключенными к ним диодами D22, D23 образуют цепи размагничивания сердечников этих трансформаторов.

Трансформаторы Т2, Т3 управляют мощными транзисторами полумостового инвертора.

Коммутация выходных транзисторов микросхемы вызывает появление импульсной ЭДС управления на вторичных обмотках управляющих трансформаторов Т2, Т3. Под действием этих ЭДС силовые транзисторы Q1, Q2 поочередно открываются с регулируемыми паузами («мертвые зоны»). Следовательно, переменный ток течет в виде пилообразных импульсов тока через первичную обмотку силового импульсного трансформатора Т5. Это связано с тем, что первичная обмотка T5 включена в диагональ электрического моста, одно плечо которого образовано транзисторами Q1, Q2, а другое — конденсаторами C1, C2.Следовательно, при открытии любого из транзисторов Q1, Q2 первичная обмотка T5 подключается к одному из конденсаторов C1 или C2, что заставляет ток течь через нее все время, пока транзистор открыт.

Демпферные диоды D1, D2 обеспечивают возврат энергии, накопленной в диссипативной индуктивности первичной обмотки T5 во время закрытого состояния транзисторов Q1, Q2, обратно в источник (восстановление).

Конденсатор C3, включенный последовательно с первичной обмоткой T5, устраняет постоянную составляющую тока, протекающего через первичную обмотку T5, тем самым устраняя нежелательное намагничивание его сердечника.

Резисторы R3, R4 и R5, R6 образуют базовые делители для мощных транзисторов Q1, Q2 соответственно и обеспечивают оптимальный режим их переключения с точки зрения динамических потерь мощности на этих транзисторах.

Протекание переменного тока через первичную обмотку Т5 вызывает наличие переменных прямоугольных импульсных ЭДС на вторичных обмотках этого трансформатора.

Силовой трансформатор T5 имеет три вторичные обмотки, каждая из которых имеет средний выход.

IV обмотка обеспечивает выходное напряжение +5 В. Диодная сборка SD2 (полумост) образует двухполупериодную схему выпрямления с IV обмоткой со средней точкой (средняя точка IV обмотки заземлена. ).

Сборочные диоды SD2 представляют собой диоды с барьером Шоттки, благодаря чему достигается необходимое быстродействие и повышается КПД выпрямителя.

Обмотка III вместе с обмоткой IV вместе с диодной сборкой (полумостом) SD1 обеспечивает выходное напряжение +12 В.Этот узел с обмоткой III образует полуволновую схему выпрямления со средней точкой. Однако средняя точка обмотки III не заземлена, а подключена к шине выходного напряжения +5 В. Это даст возможность использовать диоды Шоттки в выходном канале +12 В, поскольку обратное напряжение, подаваемое на диоды выпрямителя при таком включении, снижается до уровня, приемлемого для диодов Шоттки.

Элементы L1, C6, C7 образуют сглаживающий фильтр в канале +12 В.

Резисторы R9, R12 предназначены для ускорения разряда конденсаторов выходной шины +5 В и +12 В после отключения ИБП от источника питания. сеть.

Обмотка II с пятью отводами обеспечивает отрицательные выходные напряжения -5 В и -12 В.

Два дискретных диода D3, D4 образуют полумост полуволнового выпрямления в выходном канале -12 В, а диоды D5, D6 в канале -5 В.

Элементы L3, C14 и L2, C12 образуют сглаживающие фильтры для этих каналов.

Обмотка II, как и обмотка III, шунтируется успокаивающей RC цепочкой R13, C13.

Середина обмотки II заземлена.

Стабилизация выходного напряжения осуществляется по разному в разных каналах.

Отрицательные выходные напряжения -5 В и -12 В стабилизируются с помощью линейных интегральных трехвыходных стабилизаторов U4 (тип 7905) и U2 (тип 7912).

Для этого выходные напряжения выпрямителей с конденсаторов С14, С15 подаются на входы этих стабилизаторов. На выходных конденсаторах С16, С17 получаются стабилизированные выходные напряжения -12 В и -5 В.

Диоды D7, D9 обеспечивают разряд выходных конденсаторов С16, С17 через резисторы R14, R15 после отключения ИБП от сети.В противном случае эти конденсаторы разряжаются через цепь стабилизатора, что нежелательно.

Через резисторы R14, R15 также разряжаются конденсаторы С14, С15.

Диоды D5, D10 выполняют защитную функцию в случае выхода из строя диодов выпрямителя.

Если хотя бы один из этих диодов (D3, D4, D5 или D6) оказался «пробитым», то при отсутствии диодов D5, D10 на вход интегрального стабилизатора подавалось бы положительное импульсное напряжение. U1 (или U2), а через электролитические конденсаторы C14 или C15 будет течь переменный ток, что приведет к их выходу из строя.

Наличие диодов D5, D10 в данном случае исключает возможность такой ситуации, т.к. ток замыкается через них.

Например, если диод D3 «пробит», положительная часть периода, когда D3 должна быть замкнута, ток замкнется в цепи: D3 — L3 D7-D5- «корпус».

Стабилизация выходного напряжения +5 В осуществляется методом ШИМ. Для этого к шине выходного напряжения +5 В. подключается измерительный резистивный делитель R51, R52.Сигнал, пропорциональный уровню выходного напряжения в канале +5 В, снимается с резистора R51 и поступает на инвертирующий вход усилителя ошибки DA3 (вывод 1 микросхемы управления). На прямой вход этого усилителя (вывод 2) подается уровень опорного напряжения, снимаемый с резистора R48, входящего в состав делителя VR1, R49, R48, подключенного к выходу внутреннего источника опорного напряжения Микросхема U4 Uref = + 5 В. При изменении уровня напряжения на шине + 5 В под действием различных дестабилизирующих факторов происходит изменение величины рассогласования (погрешности) между опорным и регулируемым уровнями напряжения при входы усилителя ошибки DA3.В результате ширина (длительность) управляющих импульсов на выводах 8 и 11 микросхемы U4 изменяется таким образом, чтобы возвращать отклоненное выходное напряжение +5 В к номинальному значению (при уменьшении напряжения на шине +5 В ширина управляющих импульсов увеличивается, а с увеличением этого напряжения — уменьшается).

Выходное напряжение +12 В в этом ИБП не стабилизируется.

Регулировка уровня выходного напряжения в данном ИБП осуществляется только для +5 В и +12 В.каналы. Эта регулировка осуществляется путем изменения уровня опорного напряжения на прямом входе усилителя ошибки DA3 с помощью подстроечного резистора VR1.

Когда положение двигателя VR1 изменяется во время процесса настройки ИБП, уровень напряжения на шине +5 В и, следовательно, на шине +12 В будет изменяться в некоторых пределах. Напряжение шины +5 В подается на середину обмотки III.

Комбинированная защита данного ИБП включает в себя:

схему ограничения ширины управляющих импульсов;
неполная цепь контроля выходного перенапряжения (только на шине +5 В).

Рассмотрим каждую из этих схем.

В схеме ограничивающего управления в качестве датчика используется трансформатор тока Т4, первичная обмотка которого последовательно соединена с первичной обмоткой силового импульсного трансформатора Т5.

Резистор R42 является нагрузкой вторичной обмотки Т4, а диоды D20, D21 образуют схему двухполупериодного выпрямления переменного импульсного напряжения, снимаемого с нагрузки R42.

Резисторы R59, R51 образуют делитель. Часть напряжения сглаживается конденсатором С25.Уровень напряжения на этом конденсаторе пропорционально зависит от ширины управляющих импульсов на базах силовых транзисторов Q1, Q2. Этот уровень через резистор R44 поступает на инвертирующий вход усилителя ошибки DA4 (вывод 15 микросхемы U4). Прямой вход этого усилителя (вывод 16) заземлен. Диоды D20, D21 включаются так, что конденсатор C25 при протекании тока через эти диоды заряжается до отрицательного (относительно общего провода) напряжения.

При нормальной работе, когда ширина управляющих импульсов не превышает допустимых пределов, потенциал клеммы 15 положительный из-за подключения этой клеммы через резистор R45 к шине Uref.При чрезмерном увеличении ширины управляющих импульсов по какой-либо причине отрицательное напряжение на конденсаторе C25 увеличивается, а выходной потенциал 15 становится отрицательным. Это приводит к появлению выходного напряжения усилителя ошибки DA4, которое ранее было равным 0 В. Дальнейшее увеличение ширины управляющих импульсов приводит к тому, что управление переключением ШИМ-компаратора DA2 передается на усилителя DA4, и последующее увеличение ширины управляющих импульсов больше не происходит (режим ограничения), так как ширина этих импульсов больше не зависит от уровня сигнала обратной связи на прямом входе усилителя ошибки DA3.

Схему защиты от короткого замыкания в нагрузках условно можно разделить на защиту каналов генерации положительных напряжений и защиту каналов генерации отрицательных напряжений, которые примерно одинаковы по схемотехнике.

Датчик защиты от короткого замыкания в нагрузках каналов генерации положительных напряжений (+5 В и +12 В) представляет собой диодно-резистивный делитель D11, R17, включенный между выходными шинами этих каналов.Уровень напряжения на аноде диода D11 является контролируемым сигналом. При нормальной работе при номинальных напряжениях на выходных шинах каналов +5 В и +12 В потенциал анода диода D11 составляет около +5,8 В, поскольку через делитель-датчик протекает ток от + Шина 12 В на шину +5 В по цепи: шина +12 В — R17-D11 — +5 В.

Управляемый сигнал с анода D11 поступает на резистивный делитель R18, R19. Часть этого напряжения снимается с резистора R19 и поступает на прямой вход компаратора 1 микросхемы U3 типа LM339N.Уровень опорного напряжения поступает на инвертирующий вход этого компаратора с резистора R27 делителя R26, R27, подключенного к выходу опорного источника Uref = + 5 В управляющей микросхемы U4. Опорный уровень выбирается таким образом, чтобы при нормальной работе потенциал прямого входа компаратора 1 превышал потенциал обратного входа. Тогда выходной транзистор компаратора 1 закрывается, и схема ИБП нормально работает в режиме ШИМ.

В случае короткого замыкания в нагрузке канала +12 В, например, потенциал анода диода D11 станет равным O В, следовательно, потенциал инвертирующего входа компаратора 1 станет больше. чем потенциал прямого входа, и выходной транзистор компаратора откроется.Это вызовет закрытие транзистора Q4, который обычно открыт базовым током, протекающим по цепи: шина Upom — R39 — R36 и Q4 — «корпус».

Открытие выходного транзистора компаратора 1 подключает резистор R39 к «корпусу», и поэтому транзистор Q4 пассивно закрывается под действием нулевого смещения. Закрытие транзистора Q4 влечет за собой зарядку конденсатора C22, который выполняет функцию устройства задержки защиты. Задержка необходима по тем причинам, что в процессе перехода ИБП в режим выходные напряжения на шинах +5 В и +12 В появляются не сразу, а как заряд выходных конденсаторов большой емкости.Опорное напряжение от источника Uref, напротив, появляется практически сразу после включения ИБП. Следовательно, в пусковом режиме компаратор 1 переключается, его выходной транзистор открывается, и если бы конденсатор задержки С22 отсутствовал, это привело бы к срабатыванию защиты сразу после подключения ИБП к сети. Однако C22 включен в схему, и защита срабатывает только после того, как напряжение на нем достигнет уровня, определяемого значениями резисторов R37, R58 делителя, подключенного к шине Upom и являющегося базой для транзистор Q5.Когда это происходит, транзистор Q5 открывается, а резистор R30 через малое внутреннее сопротивление этого транзистора подключается к «корпусу». Следовательно, появляется путь, по которому базовый ток транзистора Q6 протекает по цепи: Uref — e-b Q6 — R30 — к e Q5 «корпус».

Транзистор Q6 открывается этим током до насыщения, в результате чего напряжение Uref = 5 В, которое транзистор Q6 подается через эмиттер, через его малое внутреннее сопротивление подается на вывод 4 управляющей микросхемы U4. .Это, как было показано ранее, приводит к отключению цифровой схемы микросхемы, исчезновению выходных управляющих импульсов и прекращению переключения силовых транзисторов Q1, Q2, т.е.к защитному отключению. Короткое замыкание в нагрузке канала +5 В приведет к тому, что потенциал анода диода D11 составит всего около +0,8 В. Следовательно, выходной транзистор компаратора (1) будет открыт, и произойдет защитное отключение.

Аналогично, защита от КЗ в нагрузках каналов генерации отрицательных напряжений (-5 В и -12 В) построена на компараторе 2 микросхемы U3.Элементы D12, R20 образуют диодно-резистивный делитель-датчик, включенный между выходными шинами каналов для генерации отрицательных напряжений. Контролируемый сигнал — это потенциал катода диода D12. При коротком замыкании в нагрузке канала -5 В или -12 В потенциал катода D12 увеличивается (с -5,8 до 0 В при коротком замыкании в нагрузке канала -12 В и до -0,8 В при КЗ в нагрузке канала -5 В). В любом из этих случаев нормально закрытый выходной транзистор компаратора 2 открывается, что приводит к срабатыванию защиты по вышеуказанному механизму.В этом случае опорный уровень с резистора R27 поступает на прямой вход компаратора 2, а потенциал инвертирующего входа определяется номиналами резисторов R22, R21. Эти резисторы образуют биполярный питаемый делитель (резистор R22 подключен к шине Uref = + 5 В, а резистор R21 — к катоду диода D12, потенциал которого при нормальной работе ИБП, как уже отмечалось, составляет -5,8 V). Следовательно, потенциал инвертирующего входа компаратора 2 при нормальной работе поддерживается ниже, чем потенциал прямого входа, и выходной транзистор компаратора будет закрыт.

Защита от выходного перенапряжения на шине +5 В реализована на элементах ZD1, D19, R38, C23. Стабилитрон ZD1 (с напряжением пробоя 5,1 В) подключен к шине выходного напряжения +5 В. Следовательно, пока напряжение на этой шине не превышает + 5,1 В, стабилитрон закрыт, и транзистор Q5 также закрыт. В случае повышения напряжения на шине +5 В выше +5,1 В стабилитрон «пробивается» и ток затвора течет на базу транзистора Q5, что приводит к открытию транзистора Q6 и появлению напряжения. Uref = + 5 В на выводе 4 микросхемы управления U4, т.е.к защитному отключению. Резистор R38 — это балласт для стабилитрона ZD1. Конденсатор С23 предотвращает срабатывание защиты при случайных кратковременных скачках напряжения на шине +5 В (например, в результате установления напряжения после резкого снижения тока нагрузки). D19 — развязывающий диод.

Схема генерации сигналов PG в данном ИБП является двухфункциональной и собрана на компараторах (3) и (4) микросхемы U3 и транзистора Q3.

Схема основана на принципе контроля наличия переменного низкочастотного напряжения на вторичной обмотке пускового трансформатора Т1, которое действует на эту обмотку только при наличии напряжения питания на первичной обмотке Т1, т.е.е. при включенном ИБП.

Практически сразу после включения ИБП на конденсаторе C30 появляется вспомогательное напряжение Upom, которое питает управляющую микросхему U4 и вспомогательную микросхему U3. Кроме того, переменное напряжение от вторичной обмотки пускового трансформатора Т1 через диод D13 и токоограничивающий резистор R23 заряжает конденсатор С19. Напряжение с C19 подается на резистивный делитель R24, R25. С резистора R25 часть этого напряжения поступает на прямой вход компаратора 3, что приводит к закрытию его выходного транзистора.Выходное напряжение внутреннего эталонного источника микросхемы U4 Uref = + 5 В, появляющееся сразу после этого, запитывается делителем R26, R27. Следовательно, опорный уровень с резистора R27 подается на инвертирующий вход компаратора 3. Однако этот уровень выбран меньшим, чем уровень на прямом входе, и, следовательно, выходной транзистор компаратора 3 остается в закрытом состоянии. Следовательно, начинается процесс зарядки задерживающей емкости C20 по цепи: Upom — R39 — R30 — C20 — «тело».

Напряжение, растущее по мере заряда конденсатора C20, поступает на инверсный вход 4 микросхемы U3. На прямой вход этого компаратора подается напряжение с резистора R32 делителя R31, R32, подключенного к шине Upom. Пока напряжение на зарядном конденсаторе C20 не превышает напряжение на резисторе R32, выходной транзистор компаратора 4 закрыт. Следовательно, ток открытия протекает по цепи к базе транзистора Q3: Упом — R33 — R34 — б-е Q3 — «корпус».

Транзистор Q3 открыт до насыщения, а сигнал PG, снятый с его коллектора, имеет пассивный низкий уровень и предотвращает запуск процессора. За это время, в течение которого уровень напряжения на конденсаторе С20 достигает уровня на резисторе R32, ИБП успевает надежно выйти на номинальный режим работы, т.е. все его выходные напряжения появляются полностью.

Как только напряжение на C20 превысит напряжение, снятое с R32, компаратор 4 переключится, и его выходной транзистор откроется.Это повлечет за собой закрытие транзистора Q3, и сигнал PG, снятый с его коллекторной нагрузки R35, станет активным (H-уровень) и позволит процессору запуститься.

При отключении ИБП от сети на вторичной обмотке пускового трансформатора Т1 пропадает переменное напряжение. Следовательно, напряжение на конденсаторе C19 быстро падает из-за малой емкости последнего (1 мкФ).

Как только падение напряжения на резисторе R25 станет меньше, чем на резисторе R27, компаратор 3 переключится, и его выходной транзистор откроется.Это повлечет за собой защитное отключение выходных напряжений управляющей микросхемы U4, поскольку транзистор Q4 открывается. Кроме того, через открытый выходной транзистор компаратора 3 начнется процесс ускоренного разряда конденсатора С20 по цепи: (+) С20 — R61 — D14 — выходной транзистор компаратора 3 представляет собой «кожух». Как только уровень напряжения на C20 станет меньше уровня напряжения на R32, компаратор 4 переключится, и его выходной транзистор закроется. Это повлечет за собой открытие транзистора Q3 и переключение сигнала PG на неактивный низкий уровень до того, как напряжение на выходных шинах ИБП начнет неприемлемо снижаться.Это приведет к инициализации сигнала сброса системы компьютера и к исходному состоянию всей цифровой части компьютера.

Оба компаратора 3 и 4 схемы генерации сигналов PG охвачены положительной обратной связью с использованием резисторов R28 и R60 соответственно, что ускоряет их переключение.

Плавный выход в режим в данном ИБП традиционно обеспечивается с помощью формирующей цепочки C24, R41, подключенной к выводу 4 управляющей микросхемы U4. Остаточное напряжение на выводе 4, определяющее максимально возможную длительность выходных импульсов, устанавливается делителем R49, R41.

Электродвигатель вентилятора питается напряжением от конденсатора С14 в канале генерации напряжения -12 В через дополнительный развязывающий L-образный фильтр R16, C15.

Мне нужен был легкий блок питания, для разных вещей (экспедиции, питание разных КВ и УКВ трансиверов или для того, чтобы переехать в другую квартиру, чтобы не таскать с собой трансформаторный блок питания) . Прочитав имеющуюся в сети информацию о переделке компьютерных блоков питания — понял, что придется разбираться самому.Все, что я нашел, было описано как-то беспорядочно и не совсем понятно (для меня) . Здесь я расскажу по порядку, как переделывал несколько разных блоков. Отличия будут описаны отдельно. Итак, я нашел несколько БП от старого 200Вт PC386 (во всяком случае, на крышке было написано) . Обычно на корпусах таких БП пишут что-то вроде следующего: + 5V / 20A, -5V / 500mA, + 12V / 8A, -12V / 500mA. Токи, указанные на шинах +5 и + 12В, являются импульсными. БП нельзя постоянно нагружать такими токами; высоковольтные транзисторы перегреваются и трескаются.Вычитаем 25% от максимального импульсного тока и получаем ток, который блок питания может держать постоянно, в данном случае это 10А и до 14-16А кратковременно (не более 20 сек) . Собственно тут нужно уточнить, что БП на 200Вт разные, те из которых мне попадались, не все выдерживали 20А даже на короткое время! Многие тянули только 15А, а некоторые до 10А. Имейте это в виду!

Хочу отметить, что конкретная модель БП роли не играет, так как все они сделаны практически по одной схеме с небольшими вариациями.Наиболее критичным моментом является наличие микросхемы DBL494 или ее аналогов. Мне попался БП с одним чипом 494 и двумя чипами 7500 и 339. Все остальное особого значения не имеет. Если у вас есть возможность выбрать из нескольких БП, в первую очередь обратите внимание на размер импульсного трансформатора (чем больше, тем лучше) и наличие сетевого фильтра. Хорошо, когда сетевой фильтр уже припаян, иначе придется припаять его самостоятельно, чтобы уменьшить помехи.Это несложно, накручиваем на фиеритовом кольце 10 витков и ставим два конденсатора, места для этих деталей на плате уже предусмотрены.

ПЕРВИЧНЫЕ МОДИФИКАЦИИ

Для начала сделаем несколько простых вещей, после чего вы получите исправный блок питания с выходным напряжением 13,8В, постоянным током до 4-8А и кратковременным до 12А. Вы убедитесь, что блок питания работает, и решите, продолжать ли его модификации.

1. Разбираем блок питания и вынимаем плату из корпуса и аккуратно очищаем щеткой и пылесосом.Пыли быть не должно. После этого припаиваем все жгуты проводов, идущие к шинам +12, -12, +5 и -5V.

2. Нужно найти (на плате) микросхема DBL494 (на других платах стоит 7500, это аналог) , переключить приоритет защиты с шины + 5V на + 12V и выставить необходимое нам напряжение (13 -14В) .
От 1-й ножки микросхемы DBL494 отходят два резистора (иногда больше, но это не важно) , один идет на шасси, другой на шину + 5В.Он нам нужен, аккуратно припаяем одну из его ножек (разрыв связи) .

3. Теперь между шиной + 12В и первой ножкой микросхемы DBL494 впаиваем резистор 18 — 33ком. Вы можете установить триммер, выставить напряжение + 14В и затем заменить его на постоянный. Я рекомендую устанавливать не 13,8 В, а 14,0 В, потому что на этом напряжении лучше работает большинство фирменного оборудования HF-VHF.

НАСТРОЙКА И НАСТРОЙКА

1. Пришло время включить наш БП, чтобы проверить, все ли мы сделали правильно.Вентилятор не может быть подключен, и сама плата не может быть вставлена. Включаем питание, без нагрузки, подключаем вольтметр к шине + 12В и смотрим какое там напряжение. Подстроечным резистором, который стоит между первой ножкой микросхемы DBL494 и шиной +12 В., установите напряжение от 13,9 до + 14,0 В.

2. Теперь проверьте напряжение между первой и седьмой ногами микросхемы DBL494, оно должно быть не менее 2В и не более 3В. Если это не так, подберите сопротивление резистора между первой ногой и корпусом, а также первой ногой и шиной +12 В.Обратите особое внимание на этот пункт, это ключевой момент. Когда напряжение выше или ниже указанного, блок питания будет работать хуже, нестабильно, поддерживать меньшую нагрузку.

3. Замыкать тонким проводом шину + 12В на корпус, для восстановления должно пропадать напряжение — на пару минут выключить блок питания (нужно разрядить емкость) и снова включить. Напряжение появилось? Хорошо! Как видите, защита работает. Что не сработало ?! Потом выкидываем этот БП, он нам не подходит и берем другой… хи.

Итак, первый этап можно считать завершенным. Вставляем плату в корпус, снимаем клеммы для подключения радиостанции. Блок питания можно использовать! Подключить трансивер, но дать нагрузку больше 12А пока невозможно! УКВ автомобильная станция будет работать на полную мощность (50Вт) , а на КВ трансивер придется установить 40-60% мощности. Что будет, если нагрузить БП большим током? Ничего страшного, обычно срабатывает защита и пропадает выходное напряжение.Если защита не срабатывает, высоковольтные транзисторы перегреваются и лопаются. В этом случае напряжение просто пропадет и никаких последствий для оборудования не будет. После их замены БП снова в рабочем состоянии!

1. Вентилятор включите наоборот, он должен дуть в корпус. Под два винта вентилятора ставим шайбы, чтобы немного его развернуть, иначе дует только на высоковольтные транзисторы, это неправильно, необходимо, чтобы воздушный поток был направлен как на диодные сборки, так и на диодные сборки. ферритовое кольцо.

Перед этим желательно смазать вентилятор. Если он издает много шума, подключите к нему резистор 60–150 Ом 2Вт. либо сделать регулятор вращения в зависимости от нагрева редукторов, но об этом ниже.

2. Снимите две клеммы с блока питания, чтобы подключить трансивер. От шины 12В к клемме проведите 5 проводов из жгута, который вы распаяли вначале. Между выводами поставить неполярный конденсатор на 1 мкФ и светодиод с резистором.Минусовой провод, также подводим к клемме с пятью проводами. В некоторых БП параллельно клеммам, к которым подключен трансивер, ставят резистор сопротивлением 300 — 560 Ом. Это нагрузка, поэтому защита не работает. Выходная схема должна выглядеть примерно так, как на схеме.

3. Усиливаем шину + 12В и избавляемся от лишнего хлама. Вместо диодной сборки или двух диодов (которые часто ставят на ее место) ставим сборку 40CPQ060, 30CPQ045 или 30CTQ060, любые другие варианты ухудшат КПД.Рядом на этом радиаторе сборка 5В, припаяйте и выбросьте. Под нагрузкой сильнее всего нагреваются следующие детали:

два радиатора, импульсный трансформатор, дроссель на ферритовом кольце, дроссель на ферритовом стержне. Теперь наша задача — уменьшить теплоотдачу и увеличить максимальный ток нагрузки. Как я сказал ранее, он может доходить до 16A (для блока питания мощностью 200 Вт) .

4. Припаиваем индуктор к ферритовому стержню от шины + 5V и ставим на шину + 12V, которая там находится перед индуктором (она выше и намотана тонкой проволокой) отпаиваем и утилизируем.Теперь дроссель практически не будет греться или будет, но не так сильно. На некоторых платах дросселей просто нет, можно и без них, но желательно, чтобы это было для лучшей фильтрации возможных помех.

5. На большом ферритовом кольце намотан дроссель для фильтрации импульсных помех. Шина + 12В на нем намотана более тонким проводом, а шина + 5В — самым толстым. Осторожно припаяйте это кольцо и поменяйте местами обмотки шин +12В и + 5В (или включите все обмотки параллельно) .Теперь через этот дроссель, самый толстый провод, проходит шина + 12В. В результате этот индуктор будет нагреваться значительно меньше.

6. В блоке питания установлено два радиатора: один для мощных высоковольтных транзисторов, второй — для диодных сборок на +5 и + 12В. Встречал несколько разновидностей радиаторов. Если в вашем БП размеры обоих радиаторов 55х53х2мм и в верхней части есть ребра (как на фото) — можно рассчитывать на 15А. При меньших размерах радиаторов не рекомендуется нагружать блоки питания током более 10А.Когда радиаторы толще и имеют дополнительную площадку вверху, вам повезло, это лучший вариант, вы можете получить 20А за минуту. Если радиаторы небольшие, для улучшения теплоотдачи можно закрепить на них небольшую пластину из дюралюминия или половинку от радиатора старого процессора. Обратите внимание, хорошо ли прикручены высоковольтные трансформаторы к радиатору, иногда они болтаются.

7. Паяем электролитические конденсаторы на шину + 12В, на их место ставим 4700х25В.На шине + 5В желательно выпадать конденсаторы, чтоб было больше свободного места и воздух от вентилятора дул лучше детали.

8. На плате вы видите два высоковольтных электролита, обычно 220х200В. Заменить их на два 680х350В, в крайнем случае подключить два параллельно на 220 + 220 = 440мКф. Это важно, и дело не только в фильтрации, импульсные шумы будут ослаблены и сопротивление максимальным нагрузкам возрастет.Результат можно увидеть с помощью осциллографа. В общем, надо это делать!

9. Желательно, чтобы вентилятор менял скорость в зависимости от нагрева БП и не крутился при отсутствии нагрузки. Это продлит срок службы вентилятора и снизит шум. Предлагаю две простые и надежные схемы. Если у вас есть термистор, посмотрите на диаграмму посередине, мы устанавливаем температуру срабатывания термистора примерно на + 40 ° C с помощью триммера. Транзистор, нужно ставить КТ503 с максимальным усилением по току (важно) , другие типы транзисторов работают хуже.Термистор любого типа NTC, это значит, что при нагревании его сопротивление должно уменьшаться. Вы можете использовать термистор с другим номиналом. Подстроечный резистор должен быть многооборотным, чтобы было проще и точнее регулировать температуру вентилятора. Крепим плату к свободному ушку вентилятора. Прикрепляем термистор к индуктору на ферритовом кольце, он нагревается быстрее и сильнее других деталей. Можно приклеить термистор к диодной сборке на 12В. Важно, чтобы ни один из выводов термистора не был закорочен на радиатор !!! В некоторых БП бывают вентиляторы с большим потреблением тока, в этом случае после КТ503 нужно ставить КТ815.

Лучшая стандартная схема блока питания ATX

Блок питания ATX DTK PTP-2038 200 Вт

TL494

Характеристики :

Функции полного ШИМ-управления
Входной или выходной ток каждого выхода 200 мА
Возможна работа в двухтактном или однотактном режиме
Встроенная функция подавления двойных импульсов
Широкий диапазон регулировки
Выходное напряжение каталожный номер 5V + -05%
Только что организованная синхронизация

общее описание :

Конструктивная схема :

Штифт корпуса :

Предел параметра :

Источник питания ……………………………………………… .41V

Входное напряжение усилителя ……………………………………… .. . (Vcc + 0,3) В

Выходное напряжение коллектора ……………………………………………… … 41В

Выходной ток коллектора …………………………… ………………………….… 250 мА

Суммарное рассеивание мощности в непрерывном режиме ……………………… .1 Вт

Диапазон температуры окружающей среды:

С суффиксом L ……………………………………………… ……………………… -25..85С

С суффиксом C ……………………………………………………………… ..0..70С

Диапазон температур хранения ……………………………………… ..- 65 … + 150С

Fa 5 F переделка на регулируемую. Концепция электрических схем компьютерной техники

& NBSP & NBSP На этой странице есть несколько десятков электрических концепций и полезных ссылок на ресурсы, связанные с темой ремонта оборудования.В основном компьютер. Помня, сколько сил и времени иногда приходилось тратить на поиск нужной информации, справочника или схемы, я собрал здесь практически все, чем при ремонте и то, что было в электронном виде. Надеюсь, кому-то пригодится.

Утилиты и справочники.

— Справочник в формате .chm. Автор этого файла — Кучерявенко Павел Андреевич. Большинство исходных документов были взяты из распиновки.ru — краткие описания и нарезки более 1000 разъемов, кабелей, переходников. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео оборудования, игровые приставки, автомобильные интерфейсы.

startcopy.ru — на мой взгляд, это один из лучших сайтов Рунета, посвященный ремонту принтеров, копиров, МФУ.Вы можете найти приемы и рекомендации по устранению практически любой проблемы с любым принтером.

Источники питания.

Подключение стандартных разъемов питания ATX (ATX12V) с номинальными номиналами проводки и цветовой маркировкой:

ATX 250 SG6105, цепи питания IW-P300A2 и 2 схемы неизвестного происхождения.

БП НУИТЭК (Цвета ИТ) 330У схема.

Codegen 250W MOD схема. 200xa1 МОД. 250xa1.

BP Codegen 300W MOD Схема. 300x.

DELTA ELECTRONICS INC. Модель DPS-200-59 H Ред .: 00.

DELTA ELECTRONICS INC. Модель DPS-260-2A.

БП ДТК ПТП-2038 200Вт схема.

FSP GROUP Inc. Модель FSP145-60SP.

Схема BP Green Tech. Модель MAV-300W-P4.

Схемы источников питания HiPER HPU-4K580

Схема SIRTEC INTERNATIONAL CO. Ltd. HPC-360-302 DF Rev: C0

Схема SIRTEC INTERNATIONAL CO. Ltd. HPC-420-302 DF Rev: C0

INWIN IW-P300A2-0 R1.2 цепи питания.

Блок-схемы питания inwin IW-P300A3-1 Powerman.

JNC Computer Co. Ltd LC-B250ATX

JNC Computer Co. Ltd. Схема источника питания SY-300ATX

Предположительно производитель JNC Computer Co. Ltd. Источник питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по улучшению.

Схемы электропитания Key Mouse Electronics Co Ltd Модель PM-230W

Power Master Схемы электропитания Модель LP-8 VER 2.03 230Вт (AP-5-E V1.1).

Power Master Power Схема питания Модель FA-5-2 VER 3.2 250Вт.

BP MaxPower PX-300W Схема

Многие собирают различные радиоэлектронные конструкции и иногда для их использования иногда требуется мощный источник питания. Сегодня я расскажу, как с выходом 250 ватт, и возможностью регулировать напряжение на выходе от 8 до 16 вольт, от блока ATX модели FA-5-2.

Достоинством данного БП является защита по выходной мощности (то есть от КЗ) и защита по напряжению.

Ремейк блока ATX будет состоять из нескольких этапов

1. Для начала опускаем провода, оставляем только серый, черный, желтый. Кстати, чтобы включить этот блок, нужно замкнуть массу на землю не зеленым (как в большинстве блоков ATX), а серым проводом.

2. Вытаскиваем из схемы детали, стоящие в цепях + 3.3В, -5В, -12В (+5 вольт пока не трогаем). То, что удаляется, отображается красным цветом, а то, что нужно повторить, — синим на схеме:

3. Далее сбрасывая (снимая) цепь +5 вольт, диодную сборку в цепи 12В заменяют на S30D40C (взятый из цепи 5В).

Ставим подстроечный резистор и переменный резистор со встроенным переключателем как показано на схеме:

То есть так:

Теперь включаем сеть 220В и замыкаем серый провод на массу, предварительно установив подстроечный резистор в среднее положение, а переменную в положение, при котором оно будет наименьшим сопротивлением. На выходе напряжение должно быть около 8 вольт, при увеличении сопротивления переменного резистора напряжение будет увеличиваться.Но не спешите поднимать напряжение, так как защиты по напряжению у нас пока нет.

4. Делаем защиту по мощности и напряжению. Добавьте два подстроечных резистора:

5. Панель индикаторов. Добавляем пару транзисторов, несколько резисторов и три светодиода:

Зеленый светодиод горит при включении сети, желтый — при наличии напряжения на выходных клеммах, красный — при срабатывании защиты.

Также можно встроить вольтамперметр.

Настройка защиты по напряжению в источнике питания

Настройка защиты по напряжению выполняется следующим образом: резистор R4 повернуть в сторону, к которой подключена масса, R3 для максимизации (большее сопротивление), затем вращением R2 для достижения напряжения нам нужно — 16 вольт, но ставим на 0,2 вольта больше — 16,2 вольт, медленно вращаем R4 Перед срабатыванием защиты выключите блок, немного уменьшите сопротивление R2, включите блок и увеличьте сопротивление R2 до получения 16 вольт на урожай.Если на последнем срабатывании защита сработала, значит вы перешли с поворотом R4 и придется все повторять. После установки защиты лабораторный блок полностью готов к работе.

За последний месяц уже изготовили три таких блока, каждый мне обошелся примерно в 500 рублей (это с вольтамперометром, который собирал отдельно за 150 рублей). А один БП продал, как зарядку для АКБ машины, за 2100 руб, так что уже в плюсе 🙂

С вами был Пономарен Артем (Сталкер68), до новых встреч на страницах Техно Базы!

Как сделать полноценный блок питания с диапазоном регулируемых напряжений 2.5-24 вольта, это может быть очень просто, можно повторить каждое без радиолюбительского опыта.

Будем делать из старого компа, ТХ или АТН без разницы, хорошо, за годы ПК в каждом доме уже накопилось достаточно старого компьютерного железа и БП наверное там тоже есть, поэтому и стоимость самоделки будет незначительной, а для некоторых мастеров равной нулю рублей.

Достался мне на переделку АТ блок.

Чем мощнее будет БП, тем лучше результат, мой донор всего 250Вт при 10 амперах на шине + 12В, а по сути с нагрузкой всего 4 и не справляется , наблюдается полная просадка выпуска.

Смотрите, что написано на корпусе.

Поэтому посмотрите какой ток вы планируете получать от вашего регулируемого БП, такой донорский потенциал и сразу ложитесь.

Варианты доработки стандартного компьютерного БП установлены, но все они основаны на изменении блокировки микросхемы IC-TL494CN (ее аналоги DBL494, ka7500, IR3M02, A494, MV3759, M1114EU, MPC494C и др.).

Рисунок № 0 Микросхема TL494CN и аналоги.

Посмотрим несколько вариантов Выполнение компьютерных схем БП, возможно, одна из них будет вашей и разобраться с обвязкой будет намного проще.

Схема №1.

Приступим к работе.
Сначала необходимо разобрать корпус БП, открутить четыре болта, снять крышку и заглянуть внутрь.

Ищем на плате микросхему из списка выше, если не окажется, то можете поискать версию интернета для своей ИС.

В моем случае на плате была обнаружена микросхема KA7500, а значит вы можете начать изучать обвязку и расположение ненужных нам деталей, которые вы хотите удалить.

Для удобства работы сначала полностью откручиваем всю плату и вынимаем из корпуса.

На фото разъем питания 220В.

Отключите питание и вентилятор, уроните или заскулите выходные провода, чтобы вы не мешали нам разобраться в схеме, оставьте только необходимое, один желтый (+ 12В), черный (общий) и зеленый * (Start ON ) если есть такой.

Зеленого провода в моем блоке АТ нет, поэтому он запускается сразу при включении розетки. Если блок АТН, то в нем должен быть зеленый провод, его нужно припаять к «общему», а если желаете сделать на корпусе отдельное питание, то просто поставьте переключатель на разрыв этого провода.

Теперь нужно посмотреть, сколько Вольт у больших конденсаторов выходного дня, если на них написано меньше 30В, то необходимо заменить их на аналогичные, только с рабочим напряжением не менее 30 вольт.

На фото — конденсаторы черного цвета как вариант замены на синие.

Это сделано потому, что наш последний блок будет выдавать не +12 вольт, а до +24 вольт, и без замены конденсаторов просто взорвется при первом тесте 24В, через несколько минут работы. При выборе нового электролита уменьшать емкость не желательно, всегда рекомендуется увеличивать.

Самая ответственная часть работы.
Удалим все лишнее в обвязке IC494, а остальные штатные детали припаяем, чтобы получился вот такой засор (рис.№ 1).

Рис. №1 Изменение обвязки микросхемы IC 494 (схема доработки).

Нам понадобятся только эти ножки микросхем №1, 2, 3, 4, 15 и 16, на остальное внимание не обращайте.

Рис. №2 Вариант уточнения на примере схемы №1

Расшифровка обозначений.

Надо сделать примерно так , находим ножку №1 (где точка стоит на корпусе) микросхемы и изучаем, что она к ней подключена, все цепи надо снять, отсоединить.В зависимости от того, как у вас в конкретной модификации платы будут располагаться гусеницы и создаваться детали, выбирается оптимальный вариант доработки, это может быть падение и подъем одной ноги детали (разрыв цепи) или она будет будет проще резать дорожку ножом. Определившись с планом действий, начинаем процесс переделки по схеме доработки.

На фото — замена резисторов на нужный номинал.

На фото — подъем ног ненужных деталей, отрыв цепей.

Некоторые резисторы, которые уже есть в схеме обвязки, могут подойти без их замены, например, нам нужно поставить резистор на R = 2,7К с подключением к «общему», но уже есть R = Подключил 3К к «общему», он нам вполне подходит. И оставляем там без изменений (пример на рис. №2, зеленые резисторы не меняются).

На картинке — Керл дорожки и добавлены новые перемычки, старые номиналы написаны маркером, может понадобится восстановить все обратно.

Итак, смотрим и переделываем все цепочки на шести ножках микросхемы.

Это был самый сложный момент переделки.

Производим регуляторы напряжения и тока.

Выполняем переменные резисторы на 22к (регулятор напряжения) и 330Ω (регулятор тока), к ним припаиваем два провода по 15 см, остальные концы припаиваем по схеме (рис. №1). Устанавливаем на переднюю панель.

Контроль напряжения и тока.
Для контроля нам потребуются вольтметр (0-30В) и амперметр (0-6а).

Эти устройства можно купить в китайских интернет-магазинах по оптимальной цене, мой вольтметр обошелся мне с доставкой всего в 60 руб. (Вольтметр 🙂

Амперметр Я использовал свой, из старых запасов СССР.

ВАЖНО — внутри прибора есть резистор тока (датчик тока), который нам нужен по схеме (рис. №1), поэтому, если вы используете амперметр, то резистор тока дополнительно не нужен, нужно устанавливать без амперметра.Обычно делается самодельный, проволока d = 0,5-0,6 мм, виток на виток на всю длину наматывается на 2-х волонное сопротивление МЛТ, концы прикручиваются к выводам сопротивления, т. Е. все.

Корпус устройства буду делать под себя.
Можно оставить полностью металлические, вырезав отверстия для регуляторов и управляющих устройств. Я использовал обрезки из ламината, их легче сверлить и вырубать.

Хороший лабораторный блок питания — удовольствие довольно дорогое и далеко не всем радиолюбителям оно есть в кармане.
Тем не менее, в домашних условиях не получится собрать плохой блок питания, который полностью справляется с питанием различных любительских конструкций, а также может быть зарядным устройством для разных аккумуляторов. Филиалы
собирают такие блоки питания, обычно от тех, которые везде доступны и дешевы.

В данной статье мало внимания уделяется самой переделке АТН, так как переделать компьютерный БП для радиодостаточной квалификации в лаборатории или для каких-то других целей обычно не так уж сложно, но у начинающих радиолюбителей возникает много вопросов по поводу это.В принципе, какие детали в БП нужно убрать, какие оставить, какие добавить, чтобы такой блок питания стал регулируемым и так далее.

Именно для таких радиолюбителей я хочу подробно рассказать в этой статье о переделке компьютерных блоков питания на регулируемый БП, который можно использовать и как лабораторный блок питания, и как зарядное устройство.

Для переделки нам понадобится хороший блок питания ATX, который выполнен на ШИМ-контроллере TL494 или его аналогах.
Схемы силовых блоков на таких контроллерах принципиально отличаются друг от друга не сильно и во многом все аналогично.Мощность блока питания не должна быть меньше той, которую вы планируете переделывать в будущем из переделанного блока.

Рассмотрим стандартную схему блока питания ATX, мощностью 250 Вт. Схема блоков питания «Codegen» практически не отличается от этой.

Схемы всех подобных БП состоят из высоковольтной и низковольтной частей. На снимке платы БП (внизу) от дорожек высоковольтная часть отделена от низковольтной широкой пустой полосой (без дорожек) и расположена справа (она меньше).Мы ее трогать не будем, а работать будем только с низковольтной частью.
Это моя плата и на ее примере я покажу вам вариант переделки БП ATX.

Рассматриваемая нами низковольтная часть схемы состоит из ШИМ-контроллера TL494, схемы на операционных усилителях, которая управляет выходным напряжением напряжения блока питания, и при их несоответствиях подает сигнал на 4-я ножка ШИМ контроллера для отключения питания.
Вместо операционного усилителя на плату БП можно установить транзисторы, которые в принципе выполняют ту же функцию.
Затем идет выпрямительная часть, которая состоит из различных выходных напряжений, 12 вольт, +5 вольт, -5 вольт, +3,3 вольт, из которых для наших целей понадобится только выпрямитель +12 вольт (желтые выходные провода).
Остальные выпрямители и связанные с ними детали необходимо будет снять, за исключением «дежурного» выпрямителя, который нам нужен для питания ШИМ-контроллера и кулера.
Рабочий выпрямитель дает два напряжения. Обычно это 5 вольт, а второе напряжение может составлять около 10-20 вольт (обычно около 12).
Будем использовать для питания второго выпрямителя. К нему также подключен вентилятор (кулер).
Если это выходное напряжение существенно выше 12 вольт, то к этому источнику будет подключаться вентилятор, надо будет через дополнительный резистор, как будет дальше в рассматриваемых схемах.
На схеме ниже я выделил высоковольтную часть зеленой линии, выпрямители «дежурства» — синей линией, а все остальное, что необходимо будет удалить — красным.

Итак, все, что отмечено красным — тащим, а в нашем выпрямителе 12 вольт меняем штатные электролиты (16 вольт) на более высокое напряжение, которое будет соответствовать будущему выходному напряжению нашего БП. Так же надо будет попасть в цепочку 12 ножек ШИМ контроллера и средней части обмотки согласующего трансформатора — резистор R25 и резистор D73 (если есть на схеме), а вместо из них в плате должна быть перемычка, которая на схеме изображена синей линией (вы можете просто замкнуть диод A и резистор, не имея их).В некоторых схемах этой цепочки может не быть.

Далее в обвязке Шима на его первой ноге оставляем только один резистор, который идет на выпрямитель +12 вольт.
На второй и третьей ноге Shima — оставляем только проблемную RC цепочку (на схеме R48 C28).
На четвертой ножке симы остаётся только один резистор (на схеме обозначен как R49. Да, во многих схемах между 4 ножкой и 13-14 ножками сима — это обычно электролитический конденсатор, он ( если есть) не трогает, так как не трогает Предназначен для мягкого запуска БП.В моей плате его просто не было, вот и поставил.
Емкость в стандартных схемах 1-10 мкФ.
Затем освобождаем 13-14 ножек от всех соединений, кроме конденсатора с конденсатором, а также освобождаем 15 и 16 ножки Шима.

После выполнения всех операций у нас должно получиться следующее.

Вот так это выглядит у меня на плате (на картинке внизу).
Группу стабилизации дросселя я перемотал проводом 1,3-1,6 мм в один слой на родном сердечнике.Размещено где-то около 20 витков, но нельзя этого делать и оставить ту, которая была. С ним тоже все хорошо работает.
На плату я еще установил еще один нагрузочный резистор, который состоит из двух параллельных резисторов на 1,2 кОм 3Вт, общее сопротивление было 560 Ом.
Родной резистор нагрузки рассчитан на 12 вольт выходного напряжения и имеет сопротивление 270 Ом. У меня выходное напряжение будет около 40-ка Вольт, поэтому я поставил такой резистор.
Необходимо рассчитать (при максимальном выходном напряжении БП на холостом ходу) на ток нагрузки 50-60 мА.Так как работа БП без нагрузки нежелательна, поэтому он размещен на схеме.

Вид платы со стороны детали.

Теперь что нужно будет добавить к подготовленной плате нашего БП, чтобы превратить его в регулируемый блок питания;

В первую очередь, чтобы не пожелать силовые транзисторы, нам потребуется решить задачу стабилизации тока нагрузки и защиты от короткого замыкания.
На форумах по переделке таких блоков встречал такую интересную вещь — с экспериментами с режимом стабилизации тока, на форуме pro-Radio., участник форума DWD. Он привел такую цитату, приведу полностью:

«Я как-то сказал, что не смог добиться нормальной работы ИБП в режиме источника тока с низким опорным напряжением на одном из входов входов ошибок ШИМ-контроллера.
Больше 50мв — нормально, а меньше — нет. В принципе, 50 мВ — это гарантированный результат, а в принципе можно получить 25 мб, если попробуешь. Меньше — как бы то ни было. Работает не стабильно и возбуждается или сбивается с толку от помех.Это положительное напряжение сигнала датчика тока.
Но в даташите на TL494 есть вариант, когда с датчика тока снимается отрицательное напряжение.
Переделал схему для этого варианта и получил отличный результат.
Вот фрагмент схемы.

Вообще-то все стандартно, кроме двух точек.
Во-первых, лучшая стабильность при стабилизации тока нагрузки в минусовом сигнале с датчика тока случайность или закономерность?
Схема отлично работает при опорном напряжении в 5мБ!
При положительном сигнале от датчика тока стабильная работа достигается только при более высоких эталонных напряжениях (минимум 25 мБ).
В номиналах резисторов 10 и 10 часов стабилизируется на уровне 1,5А до CW выхода.
Мне ток нужен был больше, из-за этого резистор 30-й поставил. Стабилизация получилась на уровне 12 … 13а при опорном напряжении 15мБ.
Во-вторых (и самое интересное) датчика тока как такового у меня нет …
Его роль выполняет фрагмент дорожки длиной 3см и шириной 1см. Дорожка покрыта тонким слоем припоя.
Если использовать эту дорожку как датчик на 2 см, то ток стабилизируется на 12-13а, а если на длине 2.5 см, затем на уровне 10а. «

Так как этот результат был лучше стандартного, то пойдем по тому же пути.

Для начала надо будет пропасть с минусового провода. Средний вывод вторичной обмотки трансформатора (гибкая оплетка), а лучше не роняя (если позволяет пломба) — вырезать на плате отпечатанный тракт, который соединяет его с минусовым проводом.
Далее вам понадобится дорожка датчика тока (шунта), которая соединит выход средней обмотки с минусовым проводом.

Шунты лучше всего брать от неисправных (если найдете) стрелковых ампервольтметров (чешек), либо от китайских стрелковых и цифровых устройств. Они выглядят вот так. Достаточно будет отрезка длиной 1,5-2,0 см.

Можно конечно попробовать сделать и так, как писали выше DWD. , то есть если дорожка от оплетки к общему проводу достаточно длинная, то попробуй в качестве датчика тока, но я этого не делал, моя плата получила другую конструкцию, вот та, где перемычки красного провода подключены к красная стрелка коса с общим проводом, и между ними прошли отпечатанные дорожки.

Поэтому после снятия с платы лишних деталей выпал эти перемычки и выпил датчик тока от неисправного китайского «Захвата».
Потом припаял повернутую заслонку на место, установил электролит и нагрузочный резистор.
Вот вроде у меня плата выглядит, где я пометил установленный датчик тока (шунт) на месте перемычки провода.

Затем отдельный провод требует, чтобы этот шунт соединялся с прокладкой.Со стороны оплетки — с 15-й ножки сдвига через резистор на 10 Ом, а 16-ю ножку регулировочной прокладки-А для соединения с общим проводом.
С помощью резистора 10 Ом можно подобрать максимальный выходной ток нашего БП. На схеме DWD. Есть резистор на 30 Ом, но начинаем с 10 Ом. Увеличение номинала этого резистора — увеличивает максимальный выходной ток БП.

Как я уже говорил, выходное напряжение блока питания порядка 40-ка Вольт.Для этого я перемотал трансформатор, но в принципе можно не перематывать, а увеличить выходное напряжение другим способом, но для меня этот способ оказался более удобным.
Обо всем этом я расскажу чуть позже, а пока продолжим и приступим к установке необходимых дополнительных деталей по плате, чтобы у нас был рабочий блок питания или зарядное устройство.

Еще раз напоминаю, что если у вас на плате между 4-м и 13-14 ножками Шима не было конденсатора (как в моем случае), желательно добавить его в схему.
Вам также потребуется установить две переменные резистора (3,3-47 кОм) для регулировки выходного напряжения (В) и тока (i) и подключить их по схеме ниже. Соединительные провода желательно делать как можно короче.
Ниже я привел только ту часть схемы, которая нам нужна — в такой схеме будет легче разобраться.
На схеме вновь установленные детали обозначены зеленым цветом.

Схема вновь устанавливаемых деталей.

Дам небольшое пояснение по схеме;
— Самый верхний выпрямитель — дижеон.
— Номиналы переменных резисторов показаны как 3.3 и 10 ком — это те, которые нашел.
— Указано номинал резистора R1 270 Ом — подбирается с использованием необходимого ограничения тока. Начни с малого и может получиться совсем другое, например 27 Ом;
— конденсатор С3 Я не отмечал вновь установленные детали в расчете, что он может присутствовать на плате;
— Оранжевая линия указывает на элементы, которые, возможно, придется подобрать или добавить в схему в процессе настройки БП.

Далее разбираемся с оставшимся выпрямителем на 12 вольт.
Проверить, какое максимальное напряжение способен выдать наш БП.
Для этого временно пропадаем с первой ноги шима — резистора, идущего на выход выпрямителя (по схеме выше 24 кОм), затем нужно включить блок в сеть, предварительно -подключите к разрыву любой сетевой провод, в качестве предохранителя — обычную лампу накаливания 75-95 Вт. Блок питания в этом случае даст нам максимальное напряжение, на которое он способен.

Перед включением питания в сеть убедитесь, что электролитические конденсаторы в выходном выпрямителе заменены на более высокие!

Все дальнейшие включения БП производятся только лампой накаливания, это убережет БП от аварийных ситуаций, в случае каких-либо ошибок. В этом случае лампа просто загорится, а силовые транзисторы останутся целочисленными.

Далее нам нужно зафиксировать (ограничить) максимальное выходное напряжение нашего БП.
Для этого резистор на 24 ком (по схеме выше) с первой ноги шима мы временно меняем на подстроечный, например 100 ком, и выставляем им максимальное необходимое вам напряжение. Желательно настроить так, чтобы оно было меньше 10-15 процентов от максимального напряжения, которое способен выдать наш БП. Затем он вставляется на место подстроечного резистора.

Если вы планируете использовать этот БП в качестве зарядного устройства, то полную диодную сборку, используемую в этом выпрямителе, можно оставить, так как у него обратное напряжение 40 вольт и для зарядного устройства он вполне подходит.
Тогда максимальное выходное напряжение будущего зарядного устройства нужно будет ограничить описанным способом в районе 15-16 вольт. Для зарядного устройства на 12 вольт для боев вполне достаточно и не нужно повышать этот порог.
Если вы планируете использовать свой переделанный БП в качестве регулируемого блока питания, где выходное напряжение будет больше 20 вольт, то эта сборка больше не подойдет. Его нужно будет заменить на наивысшее напряжение с соответствующим током нагрузки.
Поставил две сборки на свой упал на 16 ампер и 200 вольт.
При проектировании выпрямителя на таких сборках максимальное выходное напряжение будущего блока питания может составлять от 16 и до 30-32 вольт. Все зависит от модели блока питания.
Если при проверке БП на напряжение максимального размера БП выдает напряжение меньше запланированного, а кому-то потребуется большее напряжение на выходе (40-50 вольт, например), необходимо будет собрать диодный мост вместо диодного — сборка Оставить висеть в воздухе, а минус вывод диодного моста подключить на место упавшей косы.

Схема выпрямителя с диодным мостом.

С диодным мостом выходное напряжение блока питания будет вдвое больше.
Очень хорошо для диодного моста, подходят диоды КД213 (с любой буквой), выходной ток при которых может доходить до 10 ампер, CD2999A, B (до 20 ампер) и CD2997A, b (до 30 ампер). Лучше всего конечно последнее.
Все они выглядят так;

Надо будет продумать крепление диодов к радиатору и изоляцию их друг от друга.
Но я пошел другим путем — просто перемотал трансформатор и стоил, как сказал выше. Две диодные сборки параллельно, так как для этого предусмотрена плата. Для меня этот путь был проще.

Трансформатор перемотки особой работы нет и как это сделать — рассмотрим ниже.

Для начала снимаем трансформатор с платы и смотрим на плату, на которой припаяны выводы обмоток 12 вольт.

В основном встречаются два типа. Такой как на фото.
Далее нужно будет разобрать трансформатор. С меньшими, конечно, легче справиться, но и большие поддаются.
Для этого очищаем сердечник от видимых остатков лака (клея), берем небольшую емкость, наливаем в нее воду, ставим туда трансформатор, ставим на плиту, доводим до кипения и «варим» наш трансформатор 20-30 минут.

Для трансформаторов меньшего размера этого вполне достаточно (может быть меньше), и эта процедура абсолютно не повредит сердечник и обмотки трансформатора.
Затем, удерживая сердечник трансформаторного пинцета (можно прямо в контейнере) — пытаемся отсоединить ферритовую перемычку от W-образного сердечника до острого ножа.

Делается довольно легко, так как лак от такой процедуры размягчился.
Далее так же аккуратно пытаемся освободить каркас от W-образного стержня. Это тоже довольно просто.

Затем стираем обмотки. Во-первых, половина первичной обмотки, в основном, около 20 витков. Одеваем на нее и запоминаем направление наматывания.Второй конец этой обмотки нельзя пропустить с места его подключения на другую половину первичной обмотки, если это не препятствует дальнейшей работе с трансформатором.

Затем мы цитируем всех спонсоров. Обычно сразу 4 витка на обеих половинах обмотки по 12 вольт, затем 3 + 3 витка по 5 вольт. Все испортил, пропадаем с выводов и накручиваем новую обмотку.
Новая обмотка будет содержать 10 + 10 витков. Промываем проволокой, диаметром 1.2 — 1,5 мм, или набор более тонких (легче наматываемых) проводов соответствующего сечения.
Начало обмотки припаяно к одному из выводов, к которому была припаяна обмотка на 12 вольт, движутся 2 витка, направление намотки роли не играет, берем снятие на «косе» и в в том же направлении, что и начали — начали еще 10 витков и конец паяем для оставшегося вывода.
Затем изолируем вторичную обмотку и просыпаемся по ней, как мы показали ранее, вторую половину первичной обмотки, в том же направлении, в каком она была намотана ранее.
Собираем трансформатор, вбиваем в плату и проверяем работу БП.

Если в процессе регулировки напряжения появляются посторонние шумы, шишки, треска, то для избавления от них нужно будет выбрать RC цепочку, обведенную оранжевым эллипсом ниже на рисунке.

В некоторых случаях можно полностью снять резистор и выбрать конденсатор, а в некоторых без резистора это невозможно. Вы можете попробовать добавить конденсатор или ту же RC-цепь между 3 и 15 ножками прокладки.
Если не поможет, то нужно установить дополнительные конденсаторы (обведены оранжевым) номиналом примерно 0,01 мкФ. Если мало помогает, то установите еще резистор 4,7 кОм от подножия второго прилива к среднему выходу регулятора напряжения (на схеме не показан).

Тогда надо будет нагрузить вывод БП, например автомобильной лампы Ватт на 60, и попробовать отрегулировать ток резистора «I».
Если предела регулировки тока недостаточно, то необходимо увеличить номинал резистора, идущего от шунта (10 Ом), и снова попытаться отрегулировать ток.
Не ставьте вместо подстроечного резистора, меняйте его номинал, только установив другой резистор с большим или меньшим номиналом.

Может случиться так, что при увеличении тока — в цепи сетевого провода загорится лампа накаливания. Затем нужно уменьшить ток, отключить питание и вернуть номинальное значение количестатра к предыдущему значению.

Еще, для регуляторов напряжения и тока лучше всего попробовать приобрести регуляторы СП5-35, которые с проводом и жесткими выводами.

Это аналог многоскоростных резисторов (всего полторы оборота), ось которых совмещена с плавным и грубым регулятором. Он регулируется сначала «плавно», затем, когда заканчивается предел, он начинает регулировать «грубо».
Настраивать такие резисторы очень удобно, быстро и точно, намного лучше, чем на длинных токарных. Но если получить их нет возможности, то приобретайте обычные многооборотные, такие, как;

Ну вроде я все вам сказал, что планировал привезти переделку компьютерного БП, и надеюсь, что все понятно и внятно.

Если у кого-то есть вопросы по конструкции блока питания, задавайте их на форуме.

Удачи в дизайне!

Perubahan catu daya FA 5 2. Perubahan ATX BP dalam Регулируемый

& nbsp & nbsp pada halaman ini ada beberapa lusin konsep listrik, dan referensi yang berguna untuk sumber дайа янь terkait dengan tema perbaikan peralatan. Пада дасарнья, компьютер. Mengingat seberapa besar kekuatan дан waktu kadang-kadang harus dihabiskan untuk menemukan informasi yang tepat, buku referensi, atau skema, saya mengumpulkan hampir semua yang ada di sini daripada saat memperbaiki danika bang.Saya berharap seseorang, sesuatu akan berguna.

Utilitas dan buku referensi.

— Директоры формата format.chm. Penulis file ini — Кучерявенко Павел Андреевич. Себагиан бесар докумен самбер диамбил дари сайт pinouts.ru — дескрипси сингкат дан пемотонган лебих дари 1000 конектор, кабель, адаптер. Дескрипси бан, слот, антармука. Tidak hanya peralatan komputer, tetapi juga ponsel, penerima GPS, audio, foto dan video peralatan, konsol game, antarmuka mobil.

Program ini dirancang untuk menentukan kapasitansi kondensor dalam penandaan warna (12 jenis kapasitor).

startcopy.ru — Menurut saya, ini adalah salah satu situs runet terbaik yang didedikasikan untuk perbaikan printer, mesin fotokopi, perangkat multifungsi. Anda dapat menemukan teknik дан rekomendasi Untuk menghilangkan hampir semua masalah dengan printer apa pun.

Пасокан дайа.

Кабель для подключения стандартного ATX (ATX12V) с номинальным кабелем и номиналом для подключения к сети:

Блок-схема.Источник питания aTX. 250 SG6105, IW-P300A2, дан 2, скема асал ян тидак дикетахуи.

Skema 330U BP Nuitek (Варна).

CASGENGEN 250W Mod Sirkuit. 200xa1 мод. 250xa1.

Skema мод BP Codegen 300W. 300x.

Delta Electronics Inc. Модель DPS-200-59 H Ред .: 00.

Delta Electronics Inc. Модель DPS-260-2A.

Skema BP DTK PTP-2038 200Вт.

FSP Group Inc. Модель FSP145-60SP.

Skema BP Green Tech. Модель MAV-300W-P4.

Skema catu daya hiper HPU-4K580

SIRTEC INTERNATIONAL CO Skema.Ltd HPC-360-302 DF REV: C0

SIRTEC INTERNATIONAL CO Skema. Ltd HPC-420-302 DF REV: C0

Inwin IW-P300A2-0 R1.2 Sirkuit catu daya.

Схема блока питания InWin IW-P300A3-1 Powerman.

JNC Computer Co. Lc-b250atx

JNC Computer Co. Ltd Skema catu daya SY-300ATX

Agaknya produsen JNC Computer Co. Ltd Источник питания Sy-300ATX. Skema ditarik dengan tangan, komentar, dan rekomendasi tentang perbaikan.

Skema Catu Daya Kunci Mouse Elektronik Co Ltd Модель PM-230W

Skema blok kekuatan daya Master Model LP-8 Ver 2.03 230 Вт (AP-5-E V1.1).

Power Master Схемы питания Модель FA-5-2 Ver 3.2 250 Вт.

Skema BP MaxPower PX-300W

Кара Мембуат Чату Дая Пенух Денган Рентанг Теганган Ян Дапат Дисесуайкан 2,5-24 В, Биса Сангат Седерхана, Дапат Менгуланг мазинг Танпа Мемилики Пенгаламан любительское радио.

Kami akan melakukan dari unit komputer lama, TX атау ATH tanpa perbedaan, baik, selama bertahun-tahun PC, setiap rouah telah mengumpulkan cukup banyak dari besi komputer lama dan BP mungkin ada juga ali sandi ka di sandi сигнификан, дан Untuk beberapa мастер сама денган нол рубель.

Saya mendapat perubahan yang pada blok.

Semakin kuat Anda akan menggunakan topik BP hasil yang lebih baik, Donor saya hanya 250W dengan 10 ampere pada ban + 12V, dan pada kenyataannya, den pada kenyataannya, dengan beban output hanyakan mengaaninas tin.

Лихат апа ян тертулис далам касус иници.

Oleh karena itu, lihat apa saat ini Anda berencana untuk menerima dari BP Anda yang dapat disesuaikan, potensi donor dan segera berbaring.

Opsi Untuk Menyelesaikan set BP komputer standard, tetapiremeka semua didasarkan pada perubahan pada pemblokiran chip IC-TL494CN (аналог DBL494, KA7500, IR3M02, A494, MV3759, MPC494C No. аналог TL494CN.

Мари кита лихат беберапа опси Пелаксанаан скема ВР компьютер, мунгкин салах сату дари мерека акан менджади милик анда дан берурусан денган пенгикат акан джаух лебих мудах.

Skema Nomor 1.

Ками акан мулаи бекерджа.
Pertama, perlumbongkar perumahan BP, buka empat baut, lepaskan tutupnya dan lihat ke dalam.

Ками Mencari di papan chip dari daftar di atas, jika tidak ternyata, maka Anda dapat mencari versi Internet untuk Anda.

Далам касус сая, чип KA7500 дитэмукан ди папан тулис, ян берарти анда дапат мулай мемпеладжари пенгикат дан локаси багиан ян тидак перлу баги ками ян ингин анда хапус.

Untuk kenyamanan kerja, pertama-tama buka seluruh papan dan ambil dari kasing.

Далам конектор мощность фото 220в.

Лепаскан дайа дан кипас, джатухкан атау ренгекан кабель выход сехингга Анда тидак менггангу ками унтук мемахами далам скема, ханья менйисакан ян диперлукан, сату кунинг (+12 В), хитам хайдау * (мул) дан

Тидак ада кават хиджау ди блок сая, джади сегера мулаи саат менялакан аутлет.Джика ATH мемблокир, мака харус мемилики кават хиджау, харус распаковать ке «умум», дан джика анда ингин мембуат дайа терписах пада касинг, мака чукуп летаккан сакелар кэ пемекахан кават ини.

Секаранг кита перлу мелихат берапа баньяк вольт адалах капаситор бесар акхир пекан, джика куранг дари 30В дитулис пада мерека, мака перлу унтук менггантинья денган серупа, ханья денган теганйан керья 30 сетидак.

Di foto — kapasitor hitam sebagai opsi penggantian untuk biru.

Ini dilakukan karena blok akhir kami tidak akan memberikan +12 вольт, tetapi untuk +24 вольт, дан танпа mengganti kapasitor hanya akan meledak pada tes 24V pertama, setelah beberapa menit kerja. Саат memilih elektrolit baru, tidak diinginkan untuk mengurangi wadah, selalu disarankan untuk meningkat.

Bagian paling bertanggung jawab dari pekerjaan.
Kami akan menghapus semuanya berlebihan dalam strapping IC494, dan solder detail nominal lainnya sehingga hasilnya adalah penyumbatan (Gbr.№ 1).

Ара. №1 Perubahan dalam pengikat chip IC 494 (skema penyempurnaan).

Ками ханья мембутухкан каки чип иници №1, 2, 3, 4, 15 дан 16, джанган мембаяр унтук перхатиан лайн.

Ара. №2 opsi penyempurnaan pada contoh skema nomor 1

Penunjukan декодирование.

Perlu dilakukan tentang hal itu , Kami menemukan nomor kaki 1 (di mana intinya dalam kasus) дари чип дан Studi bahwa itu terhubung dengannya, semua rantai harus dihapus, terputus.Bergantung pada bagaimana Anda memiliki modifikasi papan tertentu, trek akan ditemukan dan bagian-bagiannya dibuat, opsi finalisasi yang optimal dipilih, dapat menjatuhkan dan mengangkat satu kaki dari bagngi. Memutuskan rencana aksi, kita mulai proses pengerjaan ulang sesuai dengan skema penyempurnaan.

Dalam foto — penggantian резистор ke номинальный ян diinginkan.

Далам фото — менаиккан каки багян ян тидак перлу, робек рантай.

Беберапа резистор ян судах далам скема пенгикат дапат мендекати танпа менггантинья, мисальня, кита перлу менэмпаткан резистор пада R = 2.7k dengan koneksi ke «umum», tetapi sudah dalam schema pengikat dapat mendekati tanpa menggantinya, misalnya, kita perlu menempatkan resistor pada R = 2,7k dengan koneksi ke «umum», tetapi sudah adakok yang terrans унтук кита. Дан кита менинггалканнйа танпа перубахан (конто пада гамбар. № 2, резистор хиджау тидак берубах).

Di gambar — Lambang melengkung dan menambahkan jumper baru, nominasi nominal lama ditulis oleh spidol, mungkin perlu mengembalikan semuanya kembali.

Dengan demikian, kita melihat dan memuat kembali semua rantai pada enam kaki chip.

Иту адалах титик палинг сулит далам перубахан иту.

Kami members kontrol tegangan dan arus.

Kami melakukan resistor variabel pada 22K (регулятор tegangan) дан 330Ω (регулятор saat ini), kami menyolder dua kabel 15 см kepadamereka, tujuan lain disolder sesuai dengan sirkuit) (Gbr. No. 1). Установить панель в депан.

Kontrol tegangan dan arus.
Untuk kontrol, kita akan memerlukan вольтметр (0-30V) и амперметр (0-6A).

Perangkat ini dapat dibeli di toko online Cina dengan harga terbaik, вольтметр sayambayar saya dengan pengiriman hanya 60 руб. (Вольтметр 🙂

Амперметр saya menggunakan sendiri, dari saham lama Uni Soviet.

PENTING — Di dalam perangkat ada resistor saat ini (sensor saat ini), yang kita butuhkan sesuai dengan skema (Gbr. No. 1), oleh karena itu, jika Anda menggunakan ammeter, maka resistor saat ini jugi установить амперметр танпа.Biasanya dilakukan buatan sendiri, kawat d = 0,5-0,6 мм, giliran ke giliran ke seluruh panjang luka pada 2-tidak akan tahan terhadap MLT, ujung-ujungnya kacau ke kesimpulan dari сопротивления, itu saja.

Tubuh perangkat akan dilakukan Untuk Diri Mereka Sendiri.
Anda dapat meninggalkan sepenuhnya logam, memotong lubang Untuk Regulator dan perangkat kontrol. Сая менгунакан пемангкасан ламинаси, мерека лебих мудах унтук дибор дан дитебанг.

Banyak yang mengumpulkan berbagai konstruksi radio-elektronik dan kadang-kadang catu daya yang kuat kadang-kadang diperlukan untuk menggunakannya.Hari ini saya akan memberi tahu Anda bagaimana dengan output 250 watt, dan kemampuan untuk menyesuaikan tegangan dari 8 hingga 16 volt pada output, dari block ATX dari model FA-5-2.

Keuntungan dari BP ini adalah perlindungan pada daya output (yaitu, dari KZ) дан perlindungan tegangan.

Ремейк блока ATX akan terdiri dari beberapa tahap

1. Унтук мулай денган, ками менджатухкан кабель, ками ханья менинггалкан абу-абу, хитам, кунинг.Нгомонг-нгомонг, Untuk menghidupkan unit ini, Anda perlu menutup massa di tanah tidak hijau (seperti di sebagian besar blok ATX), дан кават абу-абу.

2. Kami menyeret bagian-bagian dari skema yang berdiri di rantai + 3.3b, -5v, -12b (+5 вольт belum menyentuh). Апа ян дихапус дитампилкан мерах, дан апа ян харус диуланг — дитунджуккан биру далам диаграмма:

3. Selanjutnya, menjatuhkan (menghapus) rantai +5 volt, perakitan dioda dalam rantai 12V diganti oleh S30D40C (diambil dari rantai 5V).

Kami menempatkan resistor trim dan resistor variabel dengan sakelar bawaan seperti yang ditunjukkan pada диаграмма:

Itu sangat:

Sekarang kita menghidupkan pempatkan kemuang-kanas, menghidupkan menghidupkan kemug-kisas, menghidupkan, kemug-kasistor, kemug-kasistan, kemug-kasistor, jaringan, darisan, jaringan, 220V , дан variabel ke posisi itu akan menjadi resistensi terkecil. Выход Pada, tegangan harus sekitar 8 вольт, meningkatkan resistansi tegangan resistor variabel akan meningkat. Tetapi jangan terburu-buru untuk meningkatkan ketegangan, karena kami belum memiliki perlindungan tegangan.

4. Kami members perlindungan Untuk Daya dan tegangan. Резистор Tambahkan dua pemangkasan:

5. Панельный индикатор. Kami menambahkan sepasang transistor, beberapa resistor dan tiga LED:

Lampu LED hijau menyala ketika jaringan dihidupkan, kuning — jika ada tegangan pada terminal output, merah — ketika perlindungan dipicu.

Anda juga dapat menyematkan вольтамперометр.

Menyiapkan perlindungan tegangan dalam catu daa

Mengatur Perlindungan Tegangan dilakukan sebagai berikut: R4 Resistor Twist ke samping di mana massa terhubung, R3 Untist Memaksi 16 вольт лебих — 16.2 вольт, перлахан мемутар R4 себелум перлиндунган дипику, матикан блок, седикит куранги резистанси R2, ньялакан блок дан тингкаткан резистанси R2 себелум менерима 16 вольт пада хасил. Jika perlindungan bekerja pada operasi terakhir, maka Anda telah bergeser dengan rotasi R4 dan harus mengulangi semuanya. Setelah mengatur perlindungan, blok labratorium sepenuhnya siap untuk digunakan.

Selama sebulan terakhir, tiga blok seperti itu sudah dibuat, semua orang menelan biaya sekitar 500 руб. (Ini dengan voltammermeter, yang dikumpulkan secara terpisah untuk 150 руб.).Дан сату BP terjual, sebagai pengisian Untuk baterai mesin, Untuk 2100 рублей, sehingga sudah di plus 🙂

Dengan Anda, saya adalah Ponomaren Artem (Stalker68), Untuk pertemuan baru di halaman base Techno!

Catu Daya Laboratorium ян байк адалах kesenangan ян cukup mahal дан tidak semua amatir radio di saku.
Намун демикиан, ди румах, тидак мунгкин унтук меракит единица чату дайа ян бурук, ян сепенухня менгатаси пасокан бербагай структура аматир, дан джуга дапат менджади пенгиси дайа унтук батераи ян бербеда.
Afiliasi mengumpulkan catu daya seperti itu, biasanya dari siapa yang tersedia dan murah.

Artikel ini sedikit memperhatikan perubahan itu sendiri ATH, untuk mengulang komputer BP Untuk radio yang cukup kualifikasi di labratorium, atau untuk beberapa tujuan lain, biasanya tidak terlalu sulitan perubahan itu, pación de la tépātā pāti pá. Пада дасарнья, багиан-багиан апа далам БП харус менгхапус ян харус дитинггалкан, ян менамбах унтук менгубах чату дайа сеперти иту дапат дисесуайкан, дан себагайнйа.

Ini terutama untuk para amatir radio seperti itu, saya ingin tahu dalam artikel ini secara rinci tentang perubahan pasokan daya komputer ke BP yang dapat disesuaikan, yang dapat digunakan dan sebagai catuan daya pengisi lab.

Untuk perubahan, kita akan memerlukan catu daya ATX yang baik, yang dilakukan pada pengontrol PWM TL494 atau analognya.
Диаграмма блок дайа пада pengontrol seperti itu berbeda satu sama lain tidak banyak dan semuanya sebagian besar mirip.Kekuatan catu daya tidak boleh kurang дари янь Anda rencanakan Untuk diambil kembali di masa depan dari blok yang dikonversi.

Мари кита лихат диаграмма стандартная коту дайа ATX, номинальная мощность 250 Вт. Skema Blok Power «Codegen» hampir tidak berbeda dari ini.

Skema semua BP serupa terdiri dari bagian tegangan tinggi dan tegangan rendah. Pada gambar pCB. Чату дайа (ди бавах) дари сиси трек, багиан теганган тингги диписахкан дари стрип косонг лебар теганган ренда (танпа трек), дан терлетак ди себелах канан (укурання лебих кесил).Ками тидак акан menyentuhnya, дан ками ханья акан bekerja dengan bagian tegangan rendah.
Ini adalah biaya saya дан teladannya, saya akan menunjukkan kepada Anda opsi pengerjaan ulang BP ATX.

Bagian tegangan rendah dari skema yang kami pertimbangkan, terdiri dari pengontrol PWM TL494, rangkaian pada amp operasi, yang mengontrol tegangan output dari tegangan catu daya, dan jikamemeka tidak konsistensaki, keu member, itu member дайа.
Alih-alih penguat operasi, транзисторный dapat diinstal pada papan BP, янь, пада принсипня, мелакукан фунгси янь сама.
Kemudian bagian penyearah berjalan, yang terdiri dari berbagai tegangan output, 12 вольт, +5 вольт, -5 вольт, +3,3 вольта, ян ханья диперлукан penyearah +12 вольт унтук туджуан ками (кабельный выходной кунинг).
Sisa penyearah дан bagian-bagian yang terkait dengannya perlu dihapus, kecuali untuk penyearah «тугас», янь kita butuhkan untuk memberi daya pada pengontrol PWM дан pendingin.
Penyearah tugas memberi dua tekanan. Ini biasanya 5 вольт дан теганган kedua dapat sekitar 10-20 вольт (biasanya sekitar 12).
Ками акан menggunakan Untuk memberi Daya Pada Penyearah Kedua. Кипас (в ожидании) джуга терхубунг ке шана.
Jika ini tegangan keluaran Ini akan secara signifikan lebih tinggi dari 12 вольт, maka kipas akan terhubung ke sumber ini, akan diperlukan melalui resistor tambahan, karena akan lebih lanjut dalam scheang ykan dipertimb.
Далам диаграмма ди бавах иници, сая менандаи багиан теганган тингги дари гарис хиджау, пеньеарах «тугас» — гарис биру, дан сегала шесуату янг акан диперлукан унтук менгапус — мерах.

Джади, семуа ян дитандай денган варна мерах — ками меньерет, дан далам пеньеарах 12 вольт ками, ками менгубах регулятор электролита (16 вольт) кэ теган янь лебих тингги, ян акан сесуай дэнган теган к маса депан выход. Perlu juga perlu jatuh dalam rantai kaki ke-12 PWM dari controller dan bagian tengah belitan transformator yang cocok — резистор R25 дан резистор D73 (диаграмма джика ада далам), дан себаликня дари мерека денган бияя унтук мемилики джемпер, диаграмма янь диамбил дэмбил далам (Anda cukup menutup dioda dan resistor tanpa harus memilikinya).Далам беберапа скема, рантай ини мунгкин тидак.

Selanjutnya, dalam pengikat Shima pada leg pertama, kita hanya meninggalkan satu resistor, yang menuju penyearah +12 вольт.
Пада каки кедуа дан кетига Шима — ками ханья менинггалкан рантай RC ян димасак (пада скема R48 C28).
Пада каки кемпат Шима, ханья сату резистор ян терсиса (далам диаграмма дииндикасикан себагай R49. Я, далам баньяк скема антара каки ке-4 дан 13-14 денган каки Шима — биасанья капаситор электролит, иту (джика апа мен саджа) тидана это тидак menyentuh itu dimaksudkan untuk awal BP lunak.Ди папан сая иту тидак, джади сая катакан.
Диаграмма далама Wadahnya стандарт 1-10 мкФ.
Кемудиан кита бебас 13-14 каки дари сема конекси, кечуали унтук конденсор денган конденсор, дан джуга мелепаскан каки ке-15 дан ке-16 сима.

Setelah semua operasi selesai, kita harus mendapatkan yang berikut.

Beginilah tampilannya di papan saya (ди bawah pada gambar).
Stabilisasi grup дроссельная заслонка saya memutar ulang dengan kawat 1,3-1,6 мм dalam satu lapisan pada inti asli.Ditempatkan ди suatu tempat sekitar 20 putaran, tetapi Anda tidak dapat melakukan ini dan meninggalkan yang dulu. Dengan dia juga semuanya bekerja dengan baik.
Pada biaya, saya juga menginstal resistor beban lain, yang terdiri dari dua resistor paralel Untuk 1,2 kΩ 3W, resistansi keseluruhan adalah 560 ohm.
Резистор должен быть рассчитан на 12 вольт на выходе на выходе и сопротивлении 270 Ом. Теганган выходной сая акан менджади секитар 40-ка вольт, джади сая менэмпаткан резистор сеперти иту.
Itu harus dihitung (dengan tegangan output maksimum BP pada idle) pada beban arus 50-60 мА. Карена pekerjaan BP tidak diinginkan tanpa beban, sehingga ditempatkan dalam skema.

Lihat biaya dari sisi bagian.

Sekarang akan diperlukan Untuk Menambah biaya disiapkan BP kami Untuk mengubahnya menjadi catu daya yang dapat disesuaikan;

Pertama-tama, agar tidak berharap transistor daya, kita perlu menyelesaikan masalah стабилисаси arus beban дан perlindungan terhadap korsleting.
Di forum pada perubahan blok tersebut, dipenuhi seperti itu hal yang menarik — Dengan eksperimen dengan mode stableisasi saat ini, di forum pro-radio. , Ангготский форум DWD. Diambawa kutipan seperti itu, saya akan memberikannya sepenuhnya:

«Saya entah bagaimana mengatakan bahwa saya tidak bisa mendapatkan operasi normal UPS dalam mode sumber saat ini dengan tegangan referensi rendah pada salah satu input input kesalahan pengontrol PWM.Пада prinsipnya, 50mV adalah hasil yang dijamin, dan pada prinsipnya, Anda bisa mendapatkan 25MB джика анда менкоба. Куранг — тидак педули багаймана. Ини bekerja tidak mantap дан bersemangat atau bingung dengan gangguan. Ини адалах теганган плюс дари синьял дари сенсор саат Ини.
Tetapi dalam datashitis pada TL494 ada varian ketika tegangan negatif dihapus dari sensor saat ini.
Сая переделал скема Untuk Opsi INI дан Mendapat Hasil Yang Bagus.
Ini adalah fragmen skema.

Sebenarnya, semuanya standar, kecuali untuk dua poin.
Pertama, stabilitas terbaik ketika menstabilkan arus beban dalam sinyal minus dari sensor saat ini adalah kecelakaan atau pola?
Skema ini bekerja dengan sempurna dengan tegangan referensi dalam 5MB!
Dengan sinyal positif dari sensor saat ini, operasi stable diperoleh hanya pada tekanan referensi yang lebih tinggi (setidaknya 25MB).
Dalam peringkat resistor, 10 dan 10 jam distabilkan pada level 1,5A hingga CW dari pintu keluar.
Saya membersuhkan lebih banyak saat ini, karena ini saya menempatkan resistor pada tanggal 30.Stabilisasi ternyata pada level 12 … 13A dengan tegangan dukungan 15MB.
Кедуа (дан ян палинг менарик), сенсор саат иници, карена иту, сая тидак мемилики …
Перання мелакукан фрагмен трек пада панджанг 3см дан лебар 1 см. Припой Lintasan Ditutupi dengan Lapisan Tipis.
Jika Anda menggunakan trek ini sebagai sensor pada 2 см, maka arus distabilkan pada 12-13A, dan jika pada panjangnya 2,5 см, maka pada level 10a. «

Карена хасил иници лебих байк дарипада стандарт, мака кита акан мелевати денган чара ян сама.

Pertama, Anda perlu menghilang dari kawat kawat minus kesimpulan berliku sekunder Transformer (коса флексибел), атау лебих байк танпа менджатухканнья (джика сегель мемунгкинкан) — потонг джалав четак дэнгэнгэнгэнгэдэнгэнгэдэнгэнгэдэнгэнгэдэзэдэзэдэнэдэ, японец джалур четак дэнгэнгэ
Selanjutnya, Anda harus memiliki jalur sensor (шунт) saat ini, yang akan menghubungkan output berliku rata-rata dengan kawat minus.

Shunts yang terbaik adalah mengambil dari kesalahan (jika Anda menemukan) memotret ампервольтметры (Ceshek), atau dari penembak Cina atau perangkat digital.Mereka terlihat seperti ini. Sudah cukup akan menjadi sepotong 1,5-2,0 см.

Anda tentu saja bisa mencoba melakukannya dan jadi, seperti menulis di atas DWD. , Иту, Джика Трек Дари Кепанг Ке Кават Умум Чукуп Панджанг, Кемудиан Коба Себагай Сенсор Саат Ини, Тетапи Сая Тидак Мелакукан Ини, Байя Сая Мендапат Десайн Лайн, Инилах Ян терхубунг Денган Джават Меранг Мерах Панах Mereka Trek Yang Dicetak Berlangsung.

Олег Карена Иту, Сетелах Менгилангкан Багиан Ян тидак Перлу Дари Папан, Сая Менджатухкан Джемпер Ини Дан Сенсор Саат Ини Дари «Менангкап» Цина Ян Русак.
Кемудиан дроссель ян дипутар распаять кэ темпатня, резистор мемасанг электролит дан муат.
Di sini terlihat seperti sepotong biaya dengan saya, di mana saya menandai sensor saat ini yang dipasang (shunt) di situs jumper kawat.

Kemudian kawat terpisahmbutuhkan shunt ini Untuk terhubung dengan Shim.Dari sisi kepang — dengan kaki ke-15 dari pergeseran melalui резистор 10 Ом, дан каки 16 Shim-A Untuk terhubung dengan kabel keseluruhan.
Дэнган бантуань резистор, 10 ом дапат дипилих арус выход максимум БП ками. Dalam Skema DWD. Ада резистор 30 ом, tetapi mulai dengan 10 ом. Peningkatan nilai номинальный резистор ini — meningkatkan arus output maximum BP.

Seperti yang sudah saya ucapkan, tegangan output дари чату дайа адалах секитар 40-ка вольт. Untuk ini, saya memutar ulang transformator, tetapi pada prinsipnya Anda tidak dapat memundurkan, tetapi untuk meningkatkan tegangan output dengan cara lain, tetapi bagi saya metode ini ternyata lebih nyaman.
Semua ini saya akan memberi tahu Anda sedikit nanti, tetapi untuk saat ini kami akan melanjutkan dan mulai menginstal rincian tambahan yang diperlukan tentang biaya sehingga kami memiliki catu daya atau pengisi Daya Berfisi yang.

Секали лаги сая менингаткан Анда бахва джика Анда мемилики ди папан антара каки ке-4 дан 13-14 Шима, тидак ада конденсор (сеперти далам касус сая), диингинкан унтук менамбахкання ке скема.
Anda juga perlu menginstal dua variabel resistor (3,3-47 кОм) для изменения выходного сигнала (V) дан saat ini (i) dan menghubungkannya ke skema di bawah ini.Kabel koneksi diinginkan Untuk melakukan sesingkat mungkin.
Ди Бавах Ини Сая Ханья Мембава Багиан Дари Скема Ян Кита Бутухкан — Далам Скема Сеперти Иту Акан Лебих Мудах Дипахами.
Диаграмма Далама, деталь Ян бару диинсталь дииндикасикан олех Грин.

Skema bagian yang baru diinstal.

Saya akan memberikan sedikit penjelasan sesuai dengan skema;
— Penyearah paling atas adalah Digeon.
— Nilai resistor variabel ditampilkan sebagai 3,3 dan 10 com — adalahmerka yang ditemukan.
— Нилайский резистор R1 diindikasikan 270 Ом — dipilih dengan menggunakan batas saat ini yang diperlukan. Мулайла кесил дан анда дапат берубах бенар-бенар бербеда, мисальнйа, 27 Ом;
— C3 Kapasitor Saya tidak menandai detail ян бару diinstal dalam perhitungan yang mungkin ada di papan tulis;
— Garis oranye menunjukkan elemen-elemen yang mungkin harus diambil atau ditambahkan ke sirkuit dalam proses pengaturan BP.

Selanjutnya kita mengerti dengan penyearah 12 вольт янтерсиса.
Periksa tegangan maksimum mana yang mampu menerbitkan BP ками.
Untuk melakukan ini, kami sementara menghilang dari kaki pertama Shima — резистор yang mengalir ke output penyearah (sesuai dengan skema di atas 24 кОм), maka Anda perlu menghidupkan unit ke jaringan, untuk Hubungkan panyeah, unuk Hubungkan lamp — jaring Celah sebagu kaaaa пиджар конвенсионал 75-95 Вт Чату дайа далам Хал Ини акан члены ками теганган максимум янь мампу.

Sebelum menyalakan catu daya ke jaringan, pastikan kapasitor elektrolit dalam penyearah output diganti dengan tegangan tinggi!

Semua inklusi lebih lanjut дари BP dilakukan hanya dengan lampu pijar, itu akan menghat BP dari situasi darurat, dalam hal kesalahan apa pun.Далам халини, лампу ханья акан меняла, дан транзистор дайя акан тетап биланган булат.

Selanjutnya, kita perlu memperbaiki (batas) tegangan output maksimum BP kita.
Untuk ini, резистор pada 24 com (sesuai dengan skema di atas), dari kaki pertama Shima, kami sementara diubah Untuk dipangkas, misalnya, 100 com, dan mengaturnya tegangan maksimum yang Anda butuhkan. Diinginkan untuk diatur sehingga akan kurang dari 10-15 persen dari tegangan maximum, янь мампу менербиткан BP ками.Kemudian permanen ke tempat resistor trim.

Jika Anda merencanakan BP ini untuk digunakan sebagai pengisi daa, kemudian perakitan dioda biasa yang digunakan dalam penyearah ini dapat dibiarkan, karena tegangan baliknya adalah 40 Volt dan Untuk coco daia.
Kemudian tegangan output maksimum pengisi daa di masa depan perlu dibatasi dalam metode yang dijelaskan, di wilayah 15-16 вольт. Untuk pengisi daya pertempuran 12 вольт, itu cukup дан tidak perlu untuk meningkatkan ambang batas ini.
Джика Анда berencana untuk menggunakan BP янь dikonversi sebagai catu daa yang dapat disesuaikan, di mana tegangan output akan lebih dari 20 вольт, maka perakitan ini tidak akan lagi sesuai. Perlu diganti dengan tegangan tertinggi dengan arus yang sesuai dari beban.
Saya menempatkan dua majelis pada jatuh pada jatuh pada 16 ампер и 200 вольт.
Saat merancang penyearah pada rakitan seperti itu, tegangan output maksimum dari catu daya di masa depan dapat dari 16 dan hingga 30-32 вольт.Itu semua tergantung pada модель чату дайа.
Jika, ketika memeriksa BP ke tegangan berukuran maksimum, BP memberikan tegangan kurang dari yang direncanakan, dan seseorang akanmbutuhkan lebih banyak voltase pada output (40-50 Volt, misalnya), akan melyukan diperrambat diperralukan diperrambión diperramba — diperralukán diperramba — diperramba — ди удара, дан минус penarikan jembatan dioda untuk terhubung ke tempat meludah yang jatuh.

Диаграмма penyearah dengan jembatan dioda.

Dengan jembatan dioda, tegangan output дари чату дайа акан дуа кали липат.
Sangat bagus untuk jembatan dioda, dioda KD213 cocok (dengan huruf apa saja), выход arus yang dapat mencapai hingga 10 amp, CD2999A, B (hingga 20 amp) и CD2997A, B (hingga 30 amp). Ян terbaik дари semua tentu saja янь terakhir.
Mereka semua terlihat seperti ini;

Perlu Untuk mempertimbangkan pengikatan dioda ke радиатор дан изолированы дари мерека сату сама лэйн.
Tetapi saya pergi ke cara lain — hanya memutar ulang transformator дан biaya, seperti yang dia katakan di atas. Дуа ракитан диода далам paralel, karena papan disediakan untuk ini. Баги сая, джалан ини лебих мудах.

Transformer Rewind дари карья кхусус тидак дан багаймана мелакуканнья — пертимбангкан ди бавах иници.

Untuk memulainya, ками menjatuhkan преобразователь dari papan дан melihat papan, yang kesimpulan 12-volt berlarut-larut.

Pada dasarnya bertemu dua jenis.Seperti di foto.
Трансформатор Selanjutnya perlumbongkar. Lebih mudah tentu saja untuk mengatasi ukuran yang lebih kecil, tetapi yang besar juga dapat diterima.
Untuk melakukan ini, bersihkan inti dari резиду пернис yang terlihat (lem), ambil kapasitas kecil, tuangkan air ke dalamnya, letakkan transformator di sana, kenakan kompor, bawa ke rebus dan «masak» transformator 20-30 menit adalah.

Untuk преобразователь ян lebih kecil, ini sudah cukup (bisa lebih sedikit) дан prosedur ini benar-benar tidak akan merusak gulungan inti dan transformator.
Kemudian, memegang inti dari pinset transformator (dapat langsung dalam wadah) — kami mencoba untuk memutuskan koneksi jumper ferit dari inti berbentuk W ke pisau tajam.

Itu dilakukan dengan mudah, seperti pernis melunak dari prosedur seperti itu.
Kemudian dengan rapi, kami mencobambebaskan bingkai dari inti berbentuk W. Ini juga cukup baru saja dilakukan.

Лалу кита менампар гулунган. Pertama, setengah berliku primer, sebagian besar sekitar 20 putaran.Ками berhadapan dengan itu дан Ingat Арах Берлику. Уджунг кедуа дари белитан иници тидак дапат менгиланг дари темпат конекси пада сетенгах лайння янг утама, джика тидак менцегах операси лебих ланджут денган преобразователь.

Lalu kami mengutip semua bekas. Биасанья ада 4 путаран пада сетенгах дари гулунган 12 вольт сегера, мака 3 + 3 путаран 5 вольт. Сая memang bisa semua, ками menghilang дари kesimpulan дан анджин янь baru berliku.
Ангкат бару акан менгандунг 10 + 10 путаран.Menyiramnya dengan kawat, диаметр 1,2 — 1,5 мм, atau satu set lebih banyak kabel tipis (Lebih mudah untuk angin) багиан ян сесуай.
Dimulainya belitan disolder ke salah satu kesimpulan yang berliku 12 volt disolder, 2 putaran bergerak, arah belitan peran tidak bermain, kami mengambil penghapusan pada «kepang» dan dalai hal yang sama berbalir kesimpulan kami arah solder kami, arah solder kami mulai унтук сиса кесымпулан.
Kemudian изоласи секундер дан кита бангункан бахва кита телах менунджуккан себелумнья, парух кедуа праймер, ке арах янь сама, карена лука себелумня.
Kami mengumpulkan преобразователь, kami mengarahkan biaya dan memeriksa pekerjaan BP.

Jika dalam proses penyesuaian tegangan, suara-suara asing, sisks, cod, maka untuk menyingkirkannya, perlu memilih rantai RC, dilingkari dengan elips oranye di bawah pada gambar.

Dalam beberapa kasus, Anda dapat sepenuhnya menghapus resistor dan memilih kondensor, dan di beberapa tanpa resistor itu tidak mungkin. Anda dapat mencoba menambahkan kondensor, atau rantai RC yang sama, antara kaki 3 dan 15 shim.
Джика тидак мембанту, мака анда перлу менгинстал капаситор тамбахан (оранье ян дилингкари), дан номинальная мерека секитар 0,01 мкф. Jika tidak memantu, lalu install резистор 4,7 kΩ lainnya dari kaki pasang kedua ke output rata-rata Regulator tegangan (tidak ditampilkan dalam diagram).

Maka perlu untuk memuat output BP, seperti lampu watt otomotif ke 60, dan mencoba menyesuaikan arus dari resistor «i».
Jika batas penyesuaian saat ini tidak cukup, maka perlu untuk meningkatkan nilai resistor, yang berasal dari shunt (10 Ом), дан kembali mencoba menyesuaikan arus.
Jangan letakkan alih-alih резистор dipangkas, ubah nilainya, hanya dengan memasang резистор lain dengan peringkat besar atau kurang.

Mungkin terjadi bahwa dengan meningkatnya arus — лампу пиджар ди сиркуит кават джаринган акан меняла. Мака Анда перлу менгуранги аррус, матикан чату дайа дан менгембаликан нилаи номинальный куантитор ке нилаи себелумнья.

Lebih banyak, untuk регулятор tegangan dan arus, yang terbaik adalah mencobambeli регулятор SP5-35, yang dengan kawat дан kesimpulan yang sulit.

Ini adalah аналоговый резистор multi-kecepatan (hanya satu setengah dari omset), sumbu yang dikombinasikan dengan регулятор halus dan kasar. Ини дапат дисесуайкан пертама «ланкар», кемудиан кетика берахир денган батас, иту мулаи менйесуайкан «касар».
Menyesuaikan резистор tersebut sangat nyaman, cepat dan akurat, jauh lebih baik daripada putaran panjang. Tetapi jika tidak mungkin Untuk mendapatkannya, kemudian memperoleh multi-putaran biasa, seperti itu, seperti;

Nah, sepertinya saya semua mengatakan kepada Anda bahwa saya berencana untukmbawa perubahan komputer BP, дан сайа берхарап семуанья джелас дан дапат дипахами.

Джика seseorang memiliki pertanyaan tentang desain catu daya, tanyakan pada forum.

Semoga sukses dalam desain!

Foxconn fx 500 блок питания. Схемы. Под любую задачу

Блок питания так же важен для компьютеров, как и процессор. Чтобы при работе не было сбоев, скачков напряжения, а отдельные компоненты не вышли из строя, важно сделать правильный выбор.

Блок питания ATX 20 + 4 pin очень популярен.Он надежен и достаточно мощный для всех необходимых операций. Блок подходит для любой материнской платы: как новой, так и старой.

На сайте ComputerMarket вы можете купить системный блок питания FX-500 от производителя Foxconn. Данная модель имеет следующие технические характеристики: мощность — 500 Вт; напряжение — 230 В; разъем материнской платы — 20 + 4 пин. Вентилятор 120 х 120 мм.

Функциональность, удобство

Приобретая FX-500 у Foxconn, вы получаете современное высококачественное устройство, которое можно использовать как в старых, так и в современных компьютерах.

Для любой задачи

Помимо FX-500 от Foxconn, в каталоге на нашем сайте вы можете найти и заказать другие модели системных блоков. Вы обязательно найдете то, что вам нужно.

Оптимальная стоимость

Все товары интернет-магазина, в том числе FX-500, доставляются напрямую от производителей. Благодаря этому у нас все цены без «наценок».

Остались вопросы? Позвоните нам или напишите в онлайн-чат для подробной консультации.

Справочник по формату

Chm. Автор этого файла — Павел Андреевич Кучерявенко. Большая часть исходных документов была взята с сайта pinouts.ru — краткие описания и распиновка более 1000 разъемов, кабелей, переходников. Описание шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио-, фото- и видеотехника, игровые приставки и другое оборудование.

База данных транзисторов в формате Access.

Источники питания.

Распиновка разъемов блока питания ATX (ATX12V) с номиналами и цветовой кодировкой проводов:

Таблица контактов 24-контактного разъема блока питания ATX (ATX12V) с номиналами и цветовой кодировкой проводов

Comte	Обозначение	Цвет	Описание
1	3,3 В	Оранжевый	+3.3 В постоянного тока
2	3,3 В	Оранжевый	+3,3 В постоянного тока
3	COM	Черный	Земля
4	5 В	Красный	+5 В постоянного тока
5	COM	Черный	Земля
6	5 В	Красный	+5 В постоянного тока
7	COM	Черный	Земля
8	PWR_OK	Серый	Power Ok — Все напряжения в пределах нормы.Этот сигнал генерируется при включении источника питания и используется для сброса системной платы.
9	5ВСБ	фиолетовый	+5 В постоянного тока Напряжение в режиме ожидания
10	12 В	желтый	+12 В постоянного тока
11	12 В	желтый	+12 В постоянного тока
12	3.3 В	Оранжевый	+3,3 В постоянного тока
13	3,3 В	Оранжевый	+3,3 В постоянного тока
14	-12В	Синий	-12 В постоянного тока
15	COM	Черный	Земля
16	/ ПС_ОН	зеленый	Электропитание включено.Для включения питания нужно этот контакт замкнуть на массу (черным проводом).
17	COM	Черный	Земля
18	COM	Черный	Земля
19	COM	Черный	Земля
20	-5В	Белый	-5 В постоянного тока (это напряжение используется очень редко, в основном для питания старых плат расширения.)
21	+ 5В	Красный	+5 В постоянного тока
22	+ 5В	Красный	+5 В постоянного тока
23	+ 5В	Красный	+5 В постоянного тока
24	COM	Черный	Земля

Типовая схема блока питания мощностью 300Вт с указанием функционального назначения отдельных частей схемы.

Схема источника питания API3PCD2-Y01 450w производства ACBEL ELECTRONIC (DONGGUAN) CO. LTD.

Схема электропитания API4PC01-000 400w производства Acbel Politech Ink.

Alim ATX 250Watt SMEV J.M. 2002.

Схема питания ATX-300P4-PFC (ATX-310T 2.03).

Схема питания ATX-P6.

Схемы питания ATX 250 SG6105, IW-P300A2 и 2 схемы неизвестного происхождения.

Схема блока питания CHIEFTEC TECHNOLOGY 350W GPS-350EB-101A.

Схема блока питания CHIEFTEC TECHNOLOGY 350W GPS-350FB-101A.

Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P

Схема блоков питания Chieftec CFT-370-P12S, CFT-430-P12S, CFT-460-P12S

Схема блока питания Chieftec 400W iArena GPA-400S8

Блок питания Chieftec 500W GPS-500AB-A.

Схема источника питания CHIEFTEC TECHNOLOGY GPA500S 500W Модель GPAxY-ZZ SERIES.

Схема блоков питания Chieftec CFT-500A-12S, CFT-560A-12S, CFT-620A-12S

Схема блока питания Chieftec 550W APS-550S

Схема блоков питания Chieftec 650W GPS-650AB-A и Chieftec 650W CFT -650A-12B

Схема блока питания Chieftec 650W CTB-650S

Схема блока питания Chieftec 650W CTB-650S Маркировка платы: NO-720A REV-A1

Схема блока питания Chieftec 750W APS-750C

Chieftec 750W CTG- Схема блока питания 750C

Схема блоков питания Chieftec CFT-600-14CS, CFT-650-14CS, CFT-700-14CS, CFT-750-14CS

Схема блока питания Chieftec 850W CFT-850G-DF

Схема блока питания блоки питания Chieftec 1000W CFT-1000G-DF и Chieftec 1200W CFT-1200G-DF

Схема блока питания NUITEK (COLORS iT) 330U (sg6105).

Схема питания NUITEK (COLORS iT) 330U на микросхеме SG6105.

Схема блока питания NUITEK (COLORS iT) 350U SCH.

Схема блока питания NUITEK (COLORS iT) 350T.

Схема блока питания NUITEK (COLORS iT) 400U.

Схема блока питания NUITEK (COLORS iT) 500T.

Схема блока питания NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT — 600T — PSU, 720W, SILENT, ATX)

Схема блока питания Codegen 250w мод.200ХА1 мод. 250XA1.

Схема блока питания Codegen 300w мод. 300X.

Схема питания CWT Модель PUh500W.

Схема блока питания Dell 145 Вт SA145-3436

Схема блока питания Dell 160 Вт PS-5161-7DS

Схема блока питания Dell 230 Вт PS-5231-2DS-LF (Liteon Electronics L230N-00)

Dell 250 Вт PS-5251 -2DFS Схема блока питания

Схема блока питания Dell 280W PS-5281-5DF-LF Модель L280P-01

Схема блока питания Dell 305W PS-6311-2DF2-LF Модель L305-00

Dell 350W PS-6351-1DFS Схема блока питания Модель L350P-00

Список деталей блока питания Dell 350W PS-6351-1DFS Модель L350P-00

Схема блока питания Delta Electronics Inc.модель ДПС-260-2А.

Схема электропитания Delta 450W GPS-450AA-101A

Delta DPS-470 AB A Схема электропитания 500Вт

Схема электропитания DTK PTP-1358.

Схема питания DTK PTP-1503 150 Вт

Схема питания DTK PTP-1508 150 Вт

Схема питания DTK PTP-1568.

Схема питания ДТК ПТП-2001 200Вт.

Схема питания ДТК ПТП-2005 200Вт.

Схема питания ДТК Компьютер модели ПТП-2007 (он же MACRON Power Co.модель ATX 9912)

Схема питания ДТК ПТП-2007 200Вт.

Схема питания ДТК ПТП-2008 200Вт.

Схема питания ДТК ПТП-2028 230Вт.

Схема питания ДТК ПТП-2038 200Вт.

DTK PTP-2068 Цепь питания 200 Вт

Цепь питания DTK Модель компьютера 3518 200 Вт.

Схема питания ДТК ДТК ПТП-3018 230Вт.

Схема электропитания DTK PTP-2538 250Вт

Схема электропитания DTK PTP-2518 250Вт

Схема электропитания DTK PTP-2508 250Вт

Схема электропитания DTK PTP-2505 250Вт

Схема электропитания EC модель 200X.

Схема питания FSP Group Inc., модель FSP145-60SP.

Схема резервного блока питания модели ATX-300GTF компании FSP Group Inc.

Схема резервного источника питания модели FSP Epsilon FX 600 GLN компании FSP Group Inc.

Цепь питания Green Tech. модель MAV-300W-P4.

Схемы питания HIPER HPU-4K580. В архиве находится файл в формате SPL (для программы sPlan) и 3 файла в формате GIF — схемы упрощенные: Корректор коэффициента мощности, ШИМ и схема питания, генератор.Если вам не с чем просматривать файлы .spl, используйте диаграммы изображений .gif — они такие же.

Цепи питания INWIN IW-P300A2-0 R1.2.

INWIN IW-P300A3-1 Схемы источников питания Powerman.
Самая частая неисправность блоков питания Inwin, схемы которых приведены выше, — это выход из строя цепи формирования дежурного напряжения + 5VSB (дежурный режим). Как правило, необходимо заменить электролитический конденсатор С34 10мкФ х 50В и защитный стабилитрон D14 (6-6.3 В). В худшем случае к неисправным элементам добавляются микросхемы R54, R9, R37, U3 (SG6105 или IW1688 (полный аналог SG6105)).

JNC Computer Co. LTD LC-B250ATX

JNC Computer Co. LTD. Схема источника питания SY-300ATX

Предположительно производитель JNC Computer Co.LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по улучшению.

Цепи питания Key Mouse Electroniks Co Ltd, модель PM-230W

Цепи питания L&C Technology Co., модель LC-A250ATX

LiteOn PE-5161-1 Схема питания 135 Вт.

Схема блока питания LiteOn PA-1201-1 200Вт (полный комплект документации на блок питания)

Схема блока питания LiteOn PS-5281-7VW 280Вт (полный комплект документации блока питания)

LiteOn PS -5281-7VR1 Схема питания 280Вт (полный комплект документации на блок питания)

Схема блоков питания LiteOn PS-5281-7VR 280Вт (полный комплект документации на блок питания)

Схемы питания LWT2005 на Микросхема КА7500Б и LM339N

Схема питания M-tech KOB AP4450XA.

Схема блока питания Модель MACRON Power Co. ATX 9912 (также известная как модель DTK Computer PTP-2007)

Схема блока питания Maxpower PX-300W

Схема блока питания Maxpower PC ATX SMPS PX-230W ver.2.03

PowerLink цепи питания модели LP-J2-18 300W.

Цепи источника питания Power Master, модель LP-8, версия 2.03, 230 Вт (AP-5-E, версия 1.1).

Схемы источников питания Power Master Модель FA-5-2, версия 3.2, 250 Вт.

Схема источника питания Microlab 350 Вт

Схема источника питания Microlab 400 Вт

Схема блока питания Powerlink LPJ2-18 300 Вт

Схема источника питания Powerlink LPK, LPQ

Схема цепи источника питания Power Efficiency Electronic Co LTD модель PE-050187

Схема блока питания Rolsen ATX-230

Схема блока питания SevenTeam ST-200HRK

Схема блока питания SevenTeam ST-230WHF 230Watt

Схема блока питания SevenTeam ATX2 V2

Схема блока питания SIRTEC INTERNATIONAL CO.LTD. HPC-360-302 DF REV: Zip-документ в формате .PDF

Sirtec HighPower HPC-420-302 Схема блока питания 420 Вт

Схема блока питания Sirtec HighPower HP-500-G14C 500 Вт

Схема блока питания SIRTEC INTERNATIONAL CO. LTD. NO-672S. 850Вт. Блоки питания Sirtec HighPower RockSolid продавались под торговой маркой CHIEFTEC CFT-850G-DF.

Схемы питания SHIDO модели LP-6100 250Вт.

Схема источника питания SUNNY TECHNOLOGIES CO.LTD ATX-230

Схема блока питания Utiek ATX12V-13 600T

Схема блока питания Wintech PC ATX SMPS модель Win-235PE вер.2.03

Схемы блоков питания ноутбуков.

Схема универсального блока питания 70Вт для ноутбуков 12-24В, модель SCAC2004, плата EWAD70W на микросхеме LD7552.

Схема блока питания 60Вт 19В 3.42А для ноутбуков, плата КМ60-8М на микросхеме UC3843.

Схема питания Delta ADP-36EH для ноутбуков 12В 3А на микросхеме DAP6A и DAS001.

Li Shin LSE0202A2090 Схема блока питания 90Вт для ноутбуков 20В 4.5А на микросхеме NCP1203 и TSM101, АККМ на L6561.

Схема блока питания ADP-30JH 30W для ноутбуков 19V 1.58A на микросхеме DAP018B и TL431.

Схема питания Delta ADP-40PH ABW

Конечно, интересно писать (и читать) об устройствах, сияющих инновациями и новейшими технологиями, гораздо интереснее, чем о бюджетных «серых мышках». Но, подойдя к этому вопросу с точки зрения практической значимости, несложно увидеть, что наиболее популярными в области блоков питания являются бюджетные варианты.Сегодня мы рассмотрим парочку блоков Foxconn, относящихся к этой категории, которые не блещут нововведениями и потрясающими техническими характеристиками.

Самая младшая в рассматриваемой паре, модель FX-500A относится к решениям начального уровня и на момент подготовки материала была доступна в московской рознице по цене около 2400 рублей.

Более мощный блок питания FX-G600-80 доступен по цене около 3800 рублей и помимо большей выходной мощности имеет лучшее качество отделки и немного более высокий КПД.

Методика тестирования

Описание методики тестирования используемого нами оборудования, а также краткое объяснение того, что на практике означают те или иные паспортные параметры или параметры блоков питания, которые мы измеряем на практике, можно найти на сайте по следующей ссылке: «Методика тестирования источников питания» … Если вы чувствуете, что плохо разбираетесь в цифрах и терминах, которыми изобилует статья, прочтите соответствующие разделы этого описания, мы надеемся, что это прояснит многие вопросы.

Обратите внимание, что нам пришлось отказаться (по крайней мере, временно) от тестирования совместимости блоков питания с ИБП — SmartUPS SC 620VA, ранее использовавшийся в тестах APC, не прошел, и пока ему нет адекватной замены.
Полный список моделей, побывавших в нашей лаборатории, можно найти по ссылке «Каталог проверенных блоков питания».

На диаграммах кросс-нагрузочных характеристик блоков крестиками обозначим фактическое максимальное энергопотребление трех самых мощных конфигураций игровых компьютеров, протестированных нами в материале «Энергопотребление компьютеров: сколько ватт нужно? », который позволяет оценить, насколько необходим или достаточен каждый блок питания для довольно типичных современных компьютеров.

Foxconn FX-500A

Блок FX-500A (как и FX-G600-80) поставляется в OEM-упаковке, без инструкций, шнура, креплений и самой коробки, так что вы можете сразу перейти к описанию питания поставка сама.

Внешний вид

С первого взгляда можно определить, что перед нами откровенно бюджетная модель: тонкий неокрашенный металл, короткие шлейфы без тканевой оплетки. Можно только похвалить проволочную решетку вентилятора охлаждения: часто модели такого уровня имеют только вырезы в металлической крышке, толстые перемычки между которыми мешают прохождению воздушного потока и провоцируют ненужный аэродинамический шум.

Если смотреть под другим углом, ощущение дешевизны только усугубляется: на задней стенке нет даже выключателя питания.

Схема

Заглянув внутрь, открывается типовой блок питания с групповой стабилизацией напряжения.

В пустых местах в левом нижнем углу платы могут быть элементы PFC, но в этой модели нет коррекции коэффициента мощности.

Однако, поскольку счетчики электроэнергии не учитывают реактивную мощность для частных пользователей в нашей стране, этот недостаток нельзя назвать критичным.

В целом качество сборки нареканий не вызывает: пайка аккуратная, и на клее тоже не сэкономили.

Входные фильтрующие элементы размещены на небольшой дочерней плате, которая прикрепляется к входному отверстию шнура питания.

ШИМ-контроллер представлен микросхемой EST 7502C. Он также обеспечивает защиту от повышенного или пониженного напряжения по линиям 3,3 / 5/12 В.

Микросхема расположена под платой с входным фильтром.

Резервный контроллер питания основан на микросхеме XY6112 и расположен на основной печатной плате справа от нижнего края левого радиатора.

На входе два конденсатора Seacon, рассчитанные на работу при температуре до 85 ° C. Этот производитель малоизвестен в наших краях, и отзывы о его продукции были весьма далеки от восторженных.

На выходе блока — конденсаторы Chengx, которые также не вызывают восторга у пользователей.

Петли и соединители

кабель питания материнской платы с 20 + 4-контактным разъемом, длиной 35 см;
кабель питания процессора с 4-контактным разъемом, длиной 35 см;
кабель питания видеокарты с разъемом 6 + 2 пин, длиной 36 см;
кабель с двумя разъемами питания для жестких дисков SATA и двумя разъемами питания для жестких дисков PATA, длиной 35 + 12 + 12 + 12 см;
ленточный кабель с двумя разъемами питания для жестких дисков SATA, разъемом питания для жесткого диска PATA и разъемом питания накопителя, длиной 35 + 12 + 12 + 12 см.

В целом на фоне конкурентов в своем ценовом сегменте кабельная система аппарата выглядит вполне достойно. Короткие кабели без оплетки — норма для таких бюджетных решений, но лишь несколько аналогов в этой категории могут похвастаться четырьмя разъемами питания SATA, разнесенными по двум разным кабелям.

Единственное, к чему можно придраться, так это к 4-контактному разъему питания процессора: мощности блока вполне хватает на вторую половину разъема с еще четырьмя контактами.Однако, поскольку БП такого уровня вряд ли покупают для разгона мощных процессоров, этот недостаток сложно назвать критичным.

Паспортные параметры

Параметры паспортной таблички достаточно типичны для недорогих блоков питания. Из 500 Вт общей мощности 408 Вт можно передать по линии +12 В, которая наиболее востребована в современных системах, а 130 Вт можно передать по напряжениям +5 В и +3,3 В. Более продвинутая (и дорогая) ) блоки питания обычно могут отдавать почти всю свою мощность на +12 В, но для «бюджетника» показатель свыше 80% от общей мощности на этом напряжении вполне неплох.

Резервный источник питания рассчитан на вполне типичный ток 2,5 А.

Напряжение +12 В, наиболее требуемое современными системами, значительно отклоняется от номинального при умеренных нагрузках, но с увеличением потребляемой мощности отклонения уменьшаются .

В целом по всему диапазону реально востребованных нагрузок напряжение вполне укладывается в рамки требований промышленных норм, а сам характер отклонений вполне типичен для агрегатов с групповой стабилизацией напряжения.

Напряжение +5 В при реально требуемых нагрузках, отклонения достаточно небольшие и укладываются в пределах 3% от номинала. При очень малых нагрузках по линиям +3,3 В и +5 В отклонения этого напряжения превышают допуски стандарта, но даже в режиме ожидания современные системы потребляют достаточно энергии по этим линиям, так что этот недостаток не проявляется в практическое использование.

К напряжению +3,3 В претензий нет: серьезные отклонения по этой линии возникают только при нереально высоких для современных систем нагрузках по линии +3.3 В и +5 В.

В целом стабильность напряжения находится на достаточно хорошем уровне для блока подобного класса.

Высокочастотная пульсация с хорошим запасом соответствует требованиям стандартов для всех напряжений.

Однако низкочастотные колебания по линиям +5 В и +12 В имеют заметно большую амплитуду и почти без запаса укладываются в стандартные пределы.

Температура и шум

Большая часть плоскости вращения вентилятора закрыта прозрачным экраном для оптимизации воздушного потока внутри корпуса блока питания.

Пусковая скорость вентилятора очень высокая — почти 1350 об / мин. На этой скорости аэродинамический шум от воздуха, приводимого в движение крыльчаткой, уже достаточно слышен, несмотря на отсутствие механических обертонов.

Эта частота вращения сохраняется примерно до половины нагрузки на блок, после чего начинается линейное увеличение числа оборотов, заканчивающееся максимальной мощностью 2700 об / мин до приблизительно 450 Вт нагрузки, после чего скорость не изменяется.

В целом агрегат очень шумный и явно не подойдет любителям акустического комфорта.

КПД и коэффициент мощности

При типовой производительности (20%, 50% и 100% от единичной мощности) мы зафиксировали следующие значения эффективности: 76,7%, 79,1%, 75,5%. Пиковая эффективность составила 224 Вт и составила 79,9%.

Это вполне соответствует заявленной производителем эффективности 75%, но по современным меркам результат откровенно слабый: например, бюджетные блоки питания FSP на платформах разработки десять лет назад показывают чуть лучшие результаты.

Коэффициент мощности типичен для блоков питания без корректоров коэффициента мощности и достигает 65% при полной нагрузке.

Источник пошлины

Напряжение резервного источника питания находится в пределах допусков стандарта.

Foxconn FX-G600-80

Внешний вид

Внешний вид второго БП Foxconn значительно лучше, чем у младшей модели. Металл корпуса более толстый и окрашен в черный цвет, кабели питания длиннее, а основной кабель разъема питания ATX имеет нейлоновую оплетку.

На задней панели рядом с входом для шнура питания появился выключатель питания.

Схема

Как и в модели FX-500A, рассмотренной выше, блок FX-G600-80 использует групповую стабилизацию напряжения. Однако есть и явное улучшение схемотехники: появился активный PFC.

Появление корректора коэффициента мощности привело также к изменению основной управляющей микросхемы: контроллер PWM EST 7502C был заменен на контроллер PWM + PFC CM6800TX (нам давно известны различные версии CM6800 из множества блоки питания от различных производителей).

За резервное питание отвечает микросхема XY6112, как и в рассмотренной выше модели младшей серии.

Конденсаторы в блоке от трех разных производителей.

На выходе они стоят как конденсаторы Teapo, имеющие очень достойную репутацию …

… и еще не блещущие элементами надежности от Ltec.

Входная «банка» и серия небольших конденсаторов на основной плате производятся CapXon.

Петли и соединители

Устройство оснащено следующими кабелями и разъемами:

кабель питания материнской платы с 24-контактным разъемом, длиной 49 см;
Кабель питания процессора с разъемом 4 + 4 контакта, длиной 54 см;
два кабеля питания для видеокарт с разъемами 6 + 2-pin и 6-pin на каждом, длиной 40 + 15 см;
два шлейфа с двумя разъемами питания для жестких дисков SATA и двумя разъемами питания для жестких дисков PATA каждый, длиной 40 + 15 + 15 + 15 см.

Длина силовых кабелей у этого блока намного больше, чем у младшей модели, рассмотренной выше, однако для разъема питания дополнительного процессора его все же может не хватить для скрытой прокладки под платформой материнской платы.

Можно отметить хорошие возможности для питания видеокарт (можно подключить две видеокарты с двумя разъемами питания на каждой, один из которых восьмиконтактный), но для не самого дешевого блока на 600 Вт их откровенно мало. Разъемы питания SATA, количество которых не изменилось по сравнению с моделью FX -500A.

Паспортные параметры

Из максимальной мощности 600 Вт при наиболее востребованном напряжении +12 В может передаваться до 504 Вт — показатель не самый высокий, но в целом типичный для относительно недорогих моделей такой мощности.

Стабильность выходных напряжений

Стабильность напряжения + 12В очень хорошая для блока с групповой стабилизацией: две из трех реальных типовых конфигураций, отмеченных на графике, укладываются в пределах 1% отклонений для этого напряжения, а третья — в пределах 2%.

Стабильность напряжения +5 В также лучше, чем у модели FX-500A.

Стабильность по линии +3,3 В нареканий не вызывает.

Однако можно отметить, что при работе с нулевой нагрузкой на одной из линий блок оказался чуть более привередливым, чем FX-500A, но на практике нулевое потребление на линии +12 В или при +5 В и +3,3 В не бывает, поэтому этим нюансом можно смело пренебречь.

В целом результаты неплохие для решения с групповой стабилизацией напряжения.

Пульсации выходного напряжения

Ситуация с высокочастотными пульсациями напряжения хуже, чем у модели FX-500A: по линии +12 В диапазон пульсаций близок к предельно допустимому стандарту, а амплитуда пульсаций на Линии +3,3 В и +5 В немного выше, чем у младшей модели …

Низкочастотные пульсации наиболее выражены по линии +12 В, где они также предельно близки к предельно допустимым значениям.Для других напряжений диапазон пульсаций умеренный.

Температура и шум

Охлаждение агрегата обеспечивает вентилятор Ong Hua HA1225h22S-Z с номинальной частотой вращения рабочего колеса 2700 об / мин.

Однако, в отличие от FX-500A, его крыльчатка не закрыта экраном.

Стартовая скорость вентилятора немного ниже, чем у модели FX-500A: чуть меньше 1200 об / мин. Этой разницы достаточно, чтобы агрегат не беспокоил своим шумом на холостом ходу — вентилятор уже не слышен на расстоянии метра.

Начало линейного нарастания оборотов зафиксировано на подходе к мощности 300 Вт, а крыльчатка не выходила на максимальную скорость для выхода на полную мощность. Впрочем, 2600 об / мин тоже очень и очень много.

Хотя этот аппарат в целом оказался заметно тише модели FX-500A, любителям тишины он точно не подойдет. Но его уже можно рекомендовать рядовому пользователю, которому нужны не слишком громкие вентиляторы при умеренных нагрузках на систему и готовый мириться с шумом при высоких нагрузках.

КПД и коэффициент мощности

При типовой производительности (20%, 50% и 100% от единичной мощности) мы зафиксировали следующие значения эффективности: 83,9%, 84,1%, 79,7%. Пиковая эффективность составила 227 Вт и составила 85,6%.

Показатели заметно лучше, чем у младшего блока серии, но по сравнению с рядом аналогов по мощности и цене этой модели несколько не хватает эффективности при нагрузках, близких к максимальным.

Источник пошлины

Резервный источник питания соответствует допускам стандарта, но при минимальной нагрузке напряжение увеличивается почти на максимально допустимые 5% от номинала.

Результат

Преимуществом младшей из рассмотренных моделей — Foxconn FX-500A — можно считать то, что она действительно соответствует заявленным производителем параметрам выходной мощности. Не все модели этого класса могут этим похвастаться.Также можно отметить набор разъемов питания, что неплохо для супербюджетной категории (правда, на коротких и немелованных кабелях: таковы «законы жанра»). Основным конкурентом этих блоков питания можно назвать блоки FSP младшей серии: при аналогичной цене модели FSP часто будут иметь PFC (в том числе даже активный), но их кабельная система менее удобна (всего 2-3 SATA питания. разъемы будут в наличии) … Однако откровенно низкий КПД даже на пике не достигает 80% (в отличие от тех же бюджетных моделей FSP), а главное — заметный уровень шума от вентилятора даже на минимальном нагрузка вряд ли позволит войти этому блоку питания в разряд желаемых покупок.

Более совершенный блок Foxconn FX-G600-80 превосходит своего партнера по тестированию по всем параметрам: высококачественный корпус, более длинные шлейфы, более высокая эффективность, меньшая скорость вращения вентиляторов (а вместе с ними и шум), а выходная мощность на сто ватт выше. . Однако возможности кабельной системы в области подключения накопителей, которые очень хорошо смотрелись для младшей модели, не изменились, а для модели мощностью 600 Вт выглядят более чем скромно по нынешним меркам: всего четыре разъема питания SATA.

БП для автолюбителя из компьютерного БП powerman iw-p300a2-0

Схема переделки блока питания для ПК POWER MAN IW-P350 в блок питания для трансивера 13,8V 22А.

Вот так все выглядит после переделки.

Модификация принципиальной схемы

Перед тем как взяться за переделку хочу предупредить, что в процессе переделки можно легко попасть под опасное для жизни напряжение, а так же сжечь блок питания.

Тестирование блоков питания ATX: серия пятая

Введение

Enermax EG-365AX-VE(G) (FMA)

FSP Group FSP300-60BTV

InWin IW-P250A2-0

InWin IW-P300A2-0

KM Korea GP-300ATX

Macron MPT-400

PowerMini PM-300W

Thermaltake Purepower HPC-300-202

Thermaltake Purepower HPC-420-202DF

Итог

1A541w блок питания схема — Мастер Фломастер

Вот так все выглядит после переделки.

Модификация принципиальной схемы

Блок питания at 200w. Схемы

hpc 300 102 ce схема

Cхемы компьютерных блоков питания ATX

Персональный сайт — Блоки питания.

Lc b300atx. Обзор блоков питания серий Hiper и L&C

Внешний вид, комплект поставки

HPU-4K480

HPU-4R480

HPU-4S480-EU

HPU-3S350

HPU-4S525

HPU-4S425

LC-B300-ATX

LC-B350-ATX

выводы

Delta Electronics DPS-300TB ред. 01

Delta Electronics DPS-300TB ред. 02

FKI FV-300N20

Fortron / Source FSP300-60BTV

GIT G-300PT

HEC ​​300ER

IPower LC-B250ATX

IPower LC-B300ATX

Macropower MP-300AR-PFC

Samsung SPS300W (мод. PSCD331605D)

Simplex MPT-301

Заключение

Принципиальная схема импульсного источника питания. Другое оборудование. Блок питания устройства, понижающий преобразователь напряжения

Общее описание блока питания

Power Supply Testing

выводы

InsaneMotherBoards.com

Блок питания atx 200 Вт. Блок питания компьютера

Fa 5 F переделка на регулируемую. Концепция электрических схем компьютерной техники

Ремейк блока ATX будет состоять из нескольких этапов

Настройка защиты по напряжению в источнике питания

Perubahan catu daya FA 5 2. Perubahan ATX BP dalam Регулируемый

Ремейк блока ATX akan terdiri dari beberapa tahap

Menyiapkan perlindungan tegangan dalam catu daa

Foxconn fx 500 блок питания. Схемы. Под любую задачу

Функциональность, удобство

Для любой задачи

Оптимальная стоимость

Источники питания.

Схемы блоков питания ноутбуков.

Методика тестирования

Foxconn FX-500A

Foxconn FX-G600-80

Результат

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ

HEC 300ER
