Электрический удлинитель. Виды и применение. Как выбрать

Электрический удлинитель — это устройство, которое служит для подачи питания потребителям электрической энергии, когда не хватает длины их шнура до стационарной розетки. Чаще всего конструкция удлинителя включает в себя несколько розеточных гнезд, поэтому позволяет подключить одновременно несколько потребителей.

Разновидности

Электрические удлинители классифицируются.

По методу использования:

Переносные (переноски).
Стационарные.

По методу соединения кабеля:

С разборным корпусом.
Неразборные.

По защите от удара током:

С обычной защитой.
С усиленной защитой.

По защите от внешних факторов:

Обычные.
С защитой от брызг.
Струезащищенные.

По температурной защите кабеля:

Без защиты.
С электрическим автоматом, ограничивающим ток или температуру.

По комплектации:

Бытовые.
Профессиональные.

Конструктивные особенности

Классическая конструкция электрического удлинителя состоит из электрического шнура с вилкой, корпуса с несколькими розеточными гнездами. Корпус чаще всего выполнен из несгораемого пластика. Длина шнура удлинителей обычно 1,8-10 метров.

Дополнительно удлинители могут включать в себя выключатели питания, индикаторы, защитные автоматы, термовыключатели, приспособления для сматывания шнура, крепления для удобной фиксации во время использования.

Каждый электрический удлинитель, в зависимости от вида, имеет свои особенности устройства.

Переносные удлинители

Такие модели электрических удлинителей можно легко переносить на разные места. Вес таких переносок не превышает 15 кг, могут применяться для подключения питания различного бытового и производственного оборудования.

Стационарный электрический удлинитель

Такая конструкция электрического удлинителя приспособлена для постоянного крепления вовремя его использования в одном месте. Масса стационарной модели обычно больше 15 кг. Крепление удлинителя не позволяет перемещать его на другие места.

С разборным корпусом

Удлинители могут иметь разборный корпус, скрепленный винтами или саморезами. Разборная катушка с проводом обеспечивает возможность замены провода с вилкой или розеткой. Преимуществом разборной модели является доступность при ремонте и обслуживании.

Неразборные

Существуют кабельные катушки неразборного вида. Они выполнены одной комплектной единицей с гибким кабелем и розеткой, вилка опрессована на кабеле. Вся конструкция выполнена таким образом, что если кабель отсоединить от катушки, то удлинитель становится непригодным для применения.

Кроме катушечных удлинителей, неразборными могут быть и обычные переноски. Их достоинством является хорошая защищенность от внешних воздействий, качественная изоляция, недоступность для проникновения внутрь устройства неквалифицированными людьми, а также детьми, что повышает их безопасность.

С обычной и усиленной защитой

Устройство удлинителя для нормальных условий работы должно обеспечивать защиту от прикосновения к токоведущим элементам. Его детали, создающие защиту от удара электрическим током, обладающие механической прочностью, должны быть скреплены винтами или другим надежным способом. В процессе эксплуатации эти детали не должны терять свою прочность.

Конструкция заземляющего контакта должна давать гарантию безопасности устройства при его использовании.

Электрический удлинитель с усиленной защитой, в отличие от модели с обычной защитой, имеет двойной слой изоляции кабеля, дополнительные защитные элементы корпуса кабельной катушки и т.д.

Бытовые удлинители

Могут иметь длину шнура до 10 метров, сечение жил находится в пределах 0,5-1,5 мм². Это значение обозначается на шнуре. Жилы сечением 1,5 мм² способны выдержать нагрузку мощности до 3,5 киловатт.

По мощности бытовые модели делят на три вида:

Маломощные до 1 киловатта, для бытовых устройств небольшой мощности.
Средней мощности 1-2,2 киловатта, для более мощных бытовых устройств: стиральной машины, обогревателя и т.д.
Мощные, более 2,5 киловатт, для мощного оборудования, и даже сварочных аппаратов.

Профессиональные удлинители

Обычно применяют для подачи питания на строительных объектах к электроинструменту. Их отличием от бытовых моделей является кабельная катушка с несколькими гнездами розеток. На эту катушку наматывается кабель. Электрический удлинитель катушечного типа имеет общую мощность до 3,7 киловатт, оснащен армированным проводом длиной до 60 метров и площадью сечения жил до 2,5 мм². Такие удлинители производятся с защитой от брызг и влаги.

Профессиональный электрический удлинитель качественного изготовления обычно имеет защиту от превышения мощности и разматывания кабеля, который состоит из трех жил, имеющих двойную изоляцию, вилку с контактом заземления литого типа.

Советы по выбору

Чтобы сделать правильный выбор удлинителя во время посещения магазина электротоваров, целесообразно воспользоваться некоторыми рекомендациями специалистов. Основные параметры удлинителей, на которых следует заострить внимание при выборе:

Число розеточных гнезд.
Наличие заземляющего контакта.
Длина шнура.
Наибольшая допустимая нагрузка.
Наличие защитного автомата.
Качество изоляции.
Дополнительные элементы.

Число розеток

В зависимости от модели число розеток может быть от 1 до 7 штук. Большое число розеток дает возможность одновременного подключения нескольких устройств. При этом важно, чтобы общая их мощность не превысила допустимую нагрузку удлинителя.

Если нет подходящего удлинителя, то его вполне можно изготовить самостоятельно, используя необходимые составные элементы и длину шнура. Все материалы можно приобрести в любом магазине электротехнических изделий.

Наличие заземления

Заземляющий контакт защищает человека от удара электрическим током в случае возникновения неисправности устройства, подключенного к удлинителю, снижает воздействие электрических помех на подключенные бытовые устройства в сети. Это способствует более длительному сроку эксплуатации потребителей.

Целесообразно применять электрический удлинитель с заземляющим контактом в случае постоянной эксплуатации компьютера, холодильника и других устройств. Для временного подключения на несколько минут, подойдет удлинитель без заземления.

Длина шнура

Эта характеристика индивидуальна для конкретного случая. Может потребоваться короткий шнур до 2-х метров, а может понадобиться и очень длинный кабель. Если хотите приобрести удлинитель более 30 метров, то удобнее будет конструкция с бобиной для сматывания кабеля.

Важным моментом является подключение потребителя мощностью приблизительно равной мощности удлинителя, особенно, если он длинный и намотан на катушке или смотан в бухту. При подключении в катушке возникает значительная индукция электрического поля, которая нагревает кабель. Поэтому при подключении мощной нагрузки целесообразно полностью разматывать кабель. Если мощность потребителя менее половины допустимой нагрузки удлинителя, то допускается кабель не разматывать.

Температура внешней среды не должна быть больше допустимой, указанной в паспорте удлинителя. Качественные модели с хорошей изоляцией могут функционировать даже на морозе до -40 градусов. В некоторых корпусах удлинителей встроены предохранители для защиты от превышения допустимой нагрузки.

Максимальная нагрузка

Этот параметр показывает, какой мощности устройство можно подключать к удлинителю. Каждая модель имеет допустимую величину нагрузки, указанную на его корпусе. Перед подключением потребителя необходимо убедиться в том, что его мощность не превышает допустимую мощность удлинителя.

Если нужен удлинитель для электродрели, то достаточно переноски до 1,3 ватт. Для стиральной машины потребуется переносная модель с большей мощностью, до 2,2 киловатт, так как в ее конструкции имеется мощный нагреватель воды.

Защитный автомат

Такая вспомогательная защита наиболее необходима в таких электрических сетях, где часто случаются перепады напряжения. Автомат не допустит перегрузки, если к одному удлинителю подключено сразу несколько мощных потребителей нагрузки.

Качество изоляции кабеля

В составе удлинителя кабели бывают как однослойными, так и двухслойными. Кабели с одним слоем изоляции подходят для применения в местах с невысокой температурой и обычной влажностью. Два слоя изоляции кабеля необходимы при использовании удлинителя в местах с высокой влажностью, температурой, а также на морозе, в грунте и в других экстремальных условиях.

Дополнительные элементы

Часто электрический удлинитель оснащен индикатором, который позволяет контролировать включено устройство или нет. Наиболее удобными в бытовом применении считаются качественные удлинители «Спутник».

Правила безопасного применения

Не допускается самостоятельное совершенствование и изменение устройства, что может привести к пожару, электрическим травмам и нарушениям изоляции проводки.
Удлинители служат для временного подключения устройств. Поэтому после применения необходимо отключить их от питания.
Переносными устройствами для подключения питания следует пользоваться аккуратно, не допуская неисправностей шнура, вилки или розетки.
Неисправная изоляция кабеля требует немедленной его замены.
Запрещено провода завязывать на узлы, скручивать, закрывать строительным материалом.
Запрещается прокладка провода удлинителя через пороги дверей, под ковром.
Запрещается подключать потребители общей мощностью превышающей допустимую нагрузку на удлинитель.

Электрические удлинители. shop220.ru

Электрическим удлинителем называется электротехническое приспособление, позволяющее подавать электропитание к приборам, находящимся на удалении от стационарных розеток. Подобное подключение является временным и осуществляется на период проведения каких-либо работ.

Удлинитель состоит из сетевого кабеля, штепсельной вилки и электрической розетки. В зависимости от модели и предназначения устройство может оснащаться кабелем разной длины и сечения, одной или несколькими розетками, иметь предохранители и автоматические выключатели, а также встроенный сетевой фильтр.

В зависимости от сферы применения электрические удлинители бывают бытовой и силовой категории.

Удлинители бытовой категории предназначены для подключения различных электрических приборов: холодильников, телевизоров, пылесосов, компьютеров и периферийных устройств. В зависимости от потребности удлинители выбирают по необходимому количеству розеток и максимальной нагрузке, зависящей от сечения кабеля. Кроме того, ряд моделей имеет встроенный выключатель, сетевой фильтр и индикатор включения в сеть. Такие удлинители могут выдержать одновременную нагрузку одного или нескольких приборов небольшой мощности, однако устройства промышленного предназначения подключать к ним категорически запрещено. Бытовые удлинители выпускаются с кабелем разной длины, которая может составлять от 2 до 50 метров.

Для удобства использования шнур большой длины может быть намотан на катушку.

Силовые удлинители предназначены для подключения электрических потребителей, обладающих высокой мощностью. Это могут быть сварочные аппараты, электрические тепловые пушки, перфораторы или газонокосилки. Силовые удлинители имеют в своем устройстве защитные автоматические выключатели, заземление и защиту от влаги, благодаря чему их можно использовать как в помещении, так и на улице. Удлинители широко используют в строительстве, производстве и в любых местах, где применяют мощный электроинструмент. Удлинители могут быть стационарными или переносными, а также иметь сетевой шнур длиной до 100 метров. В связи с этим на катушки устанавливают механизм ручного или электромеханического сматывания кабеля.

При использовании электрического удлинителя на барабанной катушке необходимо учитывать очень важную особенность. Если подключенный к нему электрический потребитель имеет большую мощность, то нужно обязательно разматывать кабель на полную длину. В смотанном проводе образуются индукционные токи, что приводит к его интенсивному нагреву, оплавлению изоляции и короткому замыканию. При нагрузке на удлинитель в пределах половины его мощности провод можно не разматывать.

5 правил как выбрать хороший удлинитель

Удлинитель это такой же необходимый элемент эл.проводки в доме, как розетки, выключатели и другое оборудование.

В магазине можно встретить десятки их разновидностей. Какой же из них выбрать и на какие параметры обратить внимание в первую очередь.

Длина провода и число розеток

Запомните, что чем длинее переноска, тем больше будут потери напряжения. Для бытовых приборов оптимальная длина удлинителя от 3м до 7м.

При этом подключать нагрузку в них можно мощностью не более 3,5кВт (до 16А) одновременно. Зависит это от сечения провода.

На большее, просто не рассчитаны контакты розеток, какой бы толстым провод не оказался.

Кстати, много гнезд под розетки нужно не для одновременного подключения большого количества приборов, а для того, чтобы постоянно не выдергивать вилку, тем самым защищая от расшатывая контакты.

Сечение и марка провода

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.

Вот регламентированные сечения провода для удлинителей согласно этого норматива:

нагрузка до 6А (1,3кВт) – 0,75мм2

нагрузка до 10А (2,2кВт) – 1мм2

нагрузка до 16А (3,5кВт) – 1,5мм2

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий.

Для уличного или гаражного применения такой выбор будет более правильным.
ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:
Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):
К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.
Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности.
Поэтому такие модели (с проводами 2,5мм2, 4мм2 и выше) зачастую мастерят самостоятельно.
Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Механическая защита
У качественной модели обязательно должна быть защита от вытягивания и перегибания провода.
Это одинаково относится как к разъему с вилкой, так и к месту ввода проводников в корпус удлинителя.
Никогда не работайте переноской со скрученными проводами. Во-первых, это рано или поздно приведет к повреждению жил, а во-вторых такой кабель элементарно будет нагреваться.
Учтите, что удлинители выдерживают номинальную нагрузку, только при полностью размотанном кабеле. На корпусе, иногда наносят специальные значки, с максимальным током при смотанном проводе и размотанном.
Прежде чем покупать удлинитель, посмотрите какая у него вилка:
литая
разъемная
Если вилка не литая, и ее можно разобрать, то есть риск нарваться на сомнительное изделие. Именно такие вилки проще всего изготовить кустарным способом.

Для производства цельных, хотя бы нужно некоторое профессиональное оборудование.
Кроме того, если ваша аппаратура с вилкой без евроразъема, то удлинитель с евророзеткой вам противопоказан. Использование в этом случае евроадаптеров и переходников в разы увеличивает переходное сопротивление.
А еще нарушает систему заземления, что может привести к поражению эл.током. Некоторые приборы и инструменты подключать без заземления элементарно опасно.
Переходное сопротивление одного контакта еще в новой модели должно быть не более 0,05Ом. В процессе эксплуатации оно может ухудшиться до 0,1Ом.
То есть, при номинальной нагрузке в 10А, только на одних контактах «вилка-розетка» можно терять в мощности до 10Вт каждый час. Вот сводные данные по потерям в напряжении и мощности в удлинителях в зависимости от длины, материала и сечения жил.

И это при нормируемых значениях. А что будет, если вы понавтыкаете различные переходники.
Еще обращайте внимание на расположение втычных контактов розеток. Они должны быть сделаны так, чтобы вилка подключаемого аппарата втыкалась по диагонали или наискось, а не вертикально.
Иначе вторую вилку в соседнее гнездо невозможно будет подключить.
Стремитесь выбирать модели со встроенной защитой от перепадов напряжения и с защитой от пыли и влаги. Влагозащищенность обозначается латинскими буквами IP. Бытовые удлинители чаще всего идут с цифрами IP20.
Ими можно пользоваться только в сухих и не пыльных комнатах, но никак не в ванной или гараже. Модели с защитой IP44 уже имеют пылебрызгозащиту.
Не путайте модели сетевых фильтров и простых переносок с кнопкой отключения. В последних, встроен выключатель, предназначенный для ручного отключения питания.

Он никоим образом не защищает аппаратуру от перепадов и перекосов напряжения. Для этого, внутри корпуса должен стоять еще как минимум варистор. Что это такое, будет рассмотрено чуть ниже.
Кстати и сами выключатели бывают разными:
двухполюсные
четырехполюсные
Выбирать лучше 4-х полюсники. Отличить их довольно легко.
Четырехполюсный в два раза шире. Именно он разрывает как фазу, так и ноль.
При двухполюсном вы можете отключить только нулевую жилу, а фаза по прежнему будет поступать на розетки и приборы при воткнутой вилке.
Будьте внимательны!
Внутренности удлинителей

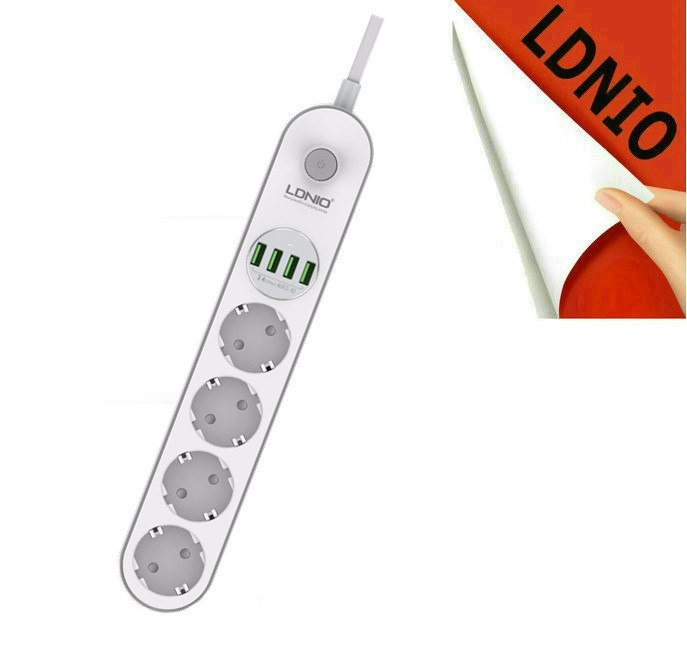

Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.
Рассчитан он обычно на ток от 10А (мощность 2,2кВт). Каждая розетка в них имеет заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).

Питающий провод на качественных моделях должен быть промаркирован. На нем штампуется марка и сечение жил.
Не покупайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.
При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.
Такой провод будет однозначно греться, даже при минимальной нагрузке.
Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при превышении нагрузки.
Данный удлинитель используется для питания компьютеров, ЖК и Led телевизоров, принтеров и другой бытовой техники.

Каким же образом он защищает оборудование от перепадов напряжения? Для того чтобы это понять, необходимо заглянуть во внутрь корпуса.
Для этого раскручиваете винты на обратной стороне и снимаете крышку. Контактные площадки розеток переноски должны быть выполнены из латунных пластин.
В большинстве своем они идут толщиной 0,3мм. Более качественные модели под большие токи, имеют толщину до 0,6мм.
В дешевых китайских подделках можно встретить не латунные, а всего лишь напыленные латунью железные шинки-пластины. Проверить это дело можно обыкновенным магнитом. Цветной металл магнититься не будет, а железо запросто.
Кроме худшей токопроводимости, железные контакты после первого применения широкой евровилки расширятся, а в обратное состояние уже не вернутся. Латунь же обладает значительной упругостью.
Кстати, многие “советские”вилки в такие разъемы не подойдут из-за наличия боковых штырьков заземления.
Самый главный элемент, защищающий все подключенное оборудование – это варистор. К нему с двух сторон подходят фаза и ноль. При кратковременном скачке напряжении (около 300В), у него резко падает сопротивление, зато возрастает ток протекающий через него.
За счет этого напряжение на самом варисторе стабилизируется. Если же скачок не кратковременный, а перенапряжение идет постоянно, то он просто замыкает цепь и внутри корпуса создается искусственное короткое замыкание.
То есть, если напряжение в розетках подскочило и держится в пределах 300В, у варистора резко уменьшается внутреннее сопротивление (вплоть до нуля), он срабатывает, создавая КЗ.
И именно от этого КЗ отключается автоматический выключатель, защищая все подключенные приборы.
Более качественные изделия комплектуются несколькими варисторами, плюс конденсаторами и катушками индуктивности.
В недорогих, вся защита заканчивается варистором и автоматом или кнопочным предохранителем.
Применять такой удлинитель-переноску рекомендуется именно для бытовых приборов, а не для силовых инструментов – болгарка, дрель, фен и т.д. Включая в него мощные приборы, вы уменьшаете срок службы удлинителя в разы.
Сами пластинки здесь не подпружинены, хоть и латунные. И при относительно больших токах быстро прогорают.
Удлинитель без выключателя
Для более мощных нагрузок можно выбирать модели без встроенных выключателей. Защита в этом случае обязательно должна быть обеспечена автоматов в щитке.
Такие модели для гаража и дачи выбирайте с сечением провода не менее 2,5мм2, так как розеточные группы зачастую защищаются автоматами 25А.
И при перегрузке удлинителя, выполненного кабелем 0,75мм2 никакой автомат в щите не сработает. В первую очередь начнет плавиться именно удлинитель.
Внутри них также находятся латунные контактные пластины. Иногда они крепятся к основанию из негорючего материала. Это напрямую отвечает за пожаробезопасность всей колодки.
Одним из таких материалов является полиамид. Вообще то у всех производителей корпус удлинителя должен изготавливаться из негорючего пластика, но не все “китайцы” это соблюдают.
Провода питания могут быть как припаяны или приварены контактной сваркой (лучший вариант), так и просто поджаты винтами в специальных клеммных разъемах.
Надежнее, когда зажатие происходит пластиной, потому что очень часто эти винты раздавливают кончик провода, ухудшая площадь соприкосновения и сам контакт.
Если ваша переноска сделана таким образом, то целесообразнее будет такой проводок обжать наконечником НШВ.
Пайка при больших токах и нагреве может и отвалиться, а вот со сваркой ничего не будет. Даже при коротких замыканиях.
Помимо контактных латунных пластин не забывайте проверять магнитом и саму вилку. Она тоже должна быть выполнена из цветного металла и не примагничиваться.
Плохие удлинители
К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.
С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.
Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.
А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.
Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:
Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.
Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.
Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.
Статьи по теме
Удлинитель своими руками.
Приветствую вас, уважаемые читатели сайта elektrik-sam.info!
Удлинители широко используются и в домах, и в офисах. Магазины предлагают большой ассортимент различных удлинителей от разных производителей.
Но довольно часто сложно бывает подобрать удлинитель нужной длины, рассчитанный на необходимую мощность, к тому же есть риск купить некачественную продукцию. Оптимальное решение — изготовить удлинитель своими руками.
Для начала надо определиться с тем, для чего будет использоваться удлинитель, приборы какой мощности планируется подключать через него, желательно предусмотреть запас на будущее. Вполне возможно, что со временем возникнет необходимость включать приборы большей мощности, в этом случае запас по мощности позволит избежать неприятностей, которые могут возникнуть, и избавит от необходимости приобретать новый удлинитель.
В статье почему перегорает удлинитель подробно рассмотрено к каким последствиям может привести включение мощной нагрузки через удлинитель, если он для этого не предназначен.
Удлинитель состоит из трех основных компонентов:
— розеточный блок;
— кабель, обычно используется марки ПВС;
— электрическая вилка.
Розеточный блок и вилка обычно выпускаются на максимальный ток 10А (2,2 кВт) или 16А (3,5 кВт). Соответственно, если планируется подключать приборы суммарной мощностью около 2-х кВт, достаточно вилки и розеточного блока на 10А, сечение провода должно быть не менее 1,0 мм².
Если будут подключаться приборы мощностью более 2-х кВт, необходимо приобрести вилку и розеточный блок на 16А, сечение провода должно быть не менее 1,5 мм².
В нашем примере мы будем собирать удлинитель для подключения приборов не более 2-х кВт. Вилка и розеточный блок на 10А, провод ПВС-2х1.0.
Поскольку в большинстве квартир до сих пор используется двухпроводная электропроводка, для примера будем собирать двухпроводный удлинитель без заземления.
Окручиваем четыре самореза и разбираем розеточный блок. Внутри находится контактная группа с двумя винтовыми зажимами, к которым подключаются провода.
Откручиваем один саморез и разбираем вилку.
Отрезаем провод необходимой длины, снимаем наружную изоляцию со стороны розеточного блока и вилки на нужную длину.
Многопроволочный провод удобен в эксплуатации, он мягкий и гибкий, но при подключении к винтовым клеммам проводочки передавливаются и контакт может нарушиться, появиться искрение, нагрев. Поэтому желательно применять опрессовочные наконечники НШВИ, либо пропаивать.
Если имеются пресс-клещи, то опрессовываем провода розеточного блока наконечниками.
Наконечник заводится в винтовой зажим и надежно фиксируется винтом.
На провод одеваем верхнюю крышку вилки, зачищаем провода на необходимую длину и закручиваем кольцом под размер винта, которым он будет зажиматься.
Если пресс-клещей нет, то пропаиваем припоем зачищенные провода со стороны вилки и со стороны розеточного блока.
В розеточном блоке провода заводим в зажим и затягиваем винтами. Сам провод к корпусу розеточного блока закрепляем прижимной планкой и двумя винтами, чтобы при эксплуатации не выдернуть провода из винтовых зажимов. Также закрепляем провода на вилке с помощью винтиков с шайбами. Собираем вилку и розеточный блок.
Проверяем правильность сборки удлинителя мультиметром. Переводим переключатель прибора в режим измерения сопротивления или зуммера. Один щуп подключаем в одно из гнезд розеточного блока, другим щупом касаемся одного из контактов вилки. Если мы подсоединили прибор к одному проводу, то мультиметр должен показать нулевое сопротивление или запищит зуммер. Если к разным проводам — то мультиметр должен показать обрыв (1), а зумер не должен пищать. Переставляем щуп в розеточном блоке и повторяем проверку. Если все так — удлинитель готов и можно им пользоваться.

Смотрите пошаговое видео Как собрать удлинитель своими руками
Узнайте, почему перегорает удлинитель?
Также рекомендую прочитать менять ли автоматический выключатель, если он «выбивает»?

Обзор основных видов электрических удлинителей
Каждый сталкивался с ситуацией, когда количества стационарных розеток не хватает для подключения нужного Вам электроприбора или расстояние от розетки до необходимого места подключения электроприбора слишком далеко. В таком случае обычно применяются электрический удлинитель.
В общих чертах можно отличить электрические удлинители как: одноместные и многоместные, с выключателем и без, с фильтром и без, с разной длиной провода и также бывают варианты с катушкой или рамкой. В данной статье мы подробно рассмотрим какие бывают виды электрических удлинителей и их главные особенности.
Обычный бытовой удлинитель без заземления

Самый простой вариант удлинителя не имеющий какой-либо защиты или кнопки выключателя. Подобные удлинители могут иметь одноместное или многоместное конструктивное исполнение с длиной провода от 1,5 до 10 метров. Обычный бытовой удлинитель, как правило рассчитан на номинальный ток 10 А, номинальную подключаемую мощность до 2200 Вт и имеет сечение провода 0,75 мм². Стоит отметить, что в первую очередь размер подключаемой мощности зависит от сечения провода и марки провода (ШВВП, ПВ и т.д.), поэтому большее или меньшее значение сечения провода и разные марки провода могут изменить величину подключаемой мощности.
Учитывая, что данный удлинитель не имеет заземления и кнопки выключателя, то данный вариант самый дешевый среди всех типов удлинителей, однако как следствие и его уровень надежности также самый низкий.
Данный вариант удлинителя отлично подойдет под работу простых неприхотливых электроприборов по типу настольной лампы, электробритвы и т.д.
Вы можете купить удлинители без заземления от лучших производителей прямо у нас на сайте по ссылке.
Удлинитель с заземлением

Ещё один тип бытового электрического удлинителя. Данный удлинитель можно легко отличить от обычного бытового удлинителя по наличию заземляющих контактов. Если в вашем доме имеется заземление, то рекомендуется использовать удлинитель с заземлением.
Использование заземления помогает защитить человека от поражения электрическим током в случае повреждения изоляции провода электрооборудования, что может привести к опасности удара током при прикосновении к его корпусу (если корпус токопроводящий). Если Вы не уверены есть ли в вашем доме заземление, то это можно легко проверить, посмотрев на кабель или провод, подходящий к вашей розетке. Если провод двухжильный, то у Вас вероятно не установлено заземление, если жилы три, то скорее всего у Вас есть заземление (однако это не обязательно, чтобы точно быть уверенным в наличие заземления его нужно проверить с помощью тестера). Стоит отметить, если у Вас в доме есть заземление, то и розетка должна иметь заземляющие контакты, тогда к подобной розетке можно подключить удлинитель с заземлением, и он будет работать как надо.
Ещё одним преимуществом удлинителя с заземлением в сравнение с удлинителем без него состоит в том, что заземляющие контакты обеспечивают более плотное удерживание вилки в посадочном гнезде. Обычно удлинитель с заземлением рассчитан на номинальный 16 А, его номинальная подключаемая мощность 3500 Вт, а сечение провода 1 мм².
По своей цене удлинитель с заземлением стоит немного больше, чем без.
Вы можете купить удлинители С заземлением от лучших производителей прямо у нас на сайте по ссылке.
Удлинитель с кнопкой выключателя

Если Вам нужно периодически включать и выключать все электроприборы, включенные в удлинитель, то вместо того, чтобы каждый раз выдергивать вилку удлинителя с розетки, гораздо проще выключить его с помощью кнопки.
Также преимуществом выключателя с кнопкой является, то, что в случае превышения потребляемого тока подключенных электроприборов «кнопка» сразу разорвёт питание. Впрочем, в некоторых дешевых типах удлинителей с кнопкой срабатывание идет не по величине мощности, а по определенной величине температуре.
Вы можете купить удлинители с кнопкой и без от лучших производителей прямо у нас на сайте по ссылке.
Сетевой фильтр

Если Вы хотите быть уверены в защите своих электроприборов от сетевых помех при использовании удлинителя, то Вам стоит использовать сетевой фильтр. Сетевой фильтр имеет на входе защитную схему, которая обычно состоит из варистора (защита от импульсных токов), конденсатора и дросселя (LC-фильтр фильтрует высокочастотные помехи). Подобная схема защиты может отфильтровать различные помехи в сети, также качественный сетевой фильтр имеет защиту в виде плавкого предохранителя от короткого замыкания и перегрузки по току обеспечив вашим приборам максимальную надежность во время работы.

Стоит отметить, что нужно быть очень внимательным при покупке сетевого фильтра, поскольку очень часто под видом сетевого фильтра пытаются продать простой удлинитель с кнопкой или некачественный сетевой фильтр с одним варистором или только с предохранителем, который часто бывает на 25-30 А, и при серьёзном КЗ он попросту сгорает.

Вы можете купить качественные сетевые фильтры от лучших производителей прямо у нас на сайте по ссылке.
Переносной удлинитель

Как правило применяется для подключения электрооборудования на производстве или на месте строительных работ. Переносные удлинители могут иметь большую длину провода (до нескольких десятков или в редких случаях даже больше сотни метров) и высокую степень защиты от влаги и пыли. Для транспортировки переносного удлинителя в его конструкции предусмотрены удобные ручки.
Вы можете купить переносные удлинители от лучших производителей прямо у нас на сайте по ссылке.
Полный перечень всех видов удлинителей на нашем сайте Вы можете найти по ссылке /udliniteli-shnury-setevye-filtry/
Основные виды электрических удлинителей для дома
Электрический удлинитель позволяет подключить к сети приборы, расположенные вдали от розеток. Неопытный пользователь при выборе всегда ориентируется исключительно на длину кабеля, иногда – на количество штепсельных розеток.
Такой подход верен только в том случае, если подключения требуют действительно маломощные электроприборы, вроде настольной лампы или обыкновенного кухонного миксера. Во всех остальных ситуациях к выбору следует подойти со знанием дела.
Как выбрать электрический удлинитель
Производители большинства электрических приборов в инструкции часто советуют не подключать их через удлинитель. И это правильно, ведь на дополнительной длине провода теряется часть мощности.
А если изделие некачественное, это и вовсе может привести к короткому замыканию или возгоранию шнура в результате его перегрева.
Но если без дополнительных метров не обойтись, свой выбор следует основывать на приведенных ниже характеристиках.
Степень защиты
Для стандартных удлинителей существует 2 варианта степени защиты:
IP20 – предназначены для работы внутри помещений без большого количества пыли. Оборудуются открытыми типами розеток.
IP44 – Допускается работа в сильно запыленных помещениях либо на открытых пространствах под дождем. Такие удлинители имеют водостойкий корпус, а на всех розетках установлены защитные крышки.
Тип кабеля
На удлинителях, рассчитанных на работы с бытовой сетью, устанавливаются два типа провода:
КГ (кабель гибкий) – предназначен для профессиональных работ. Без труда выдерживает температуру от -40° до +40°. Такой провод изгибается без повреждений и устойчив к истиранию. У него есть 2 варианта исполнения: Т – температура окружающей среды до +50°, ХЛ – до -60°.
ПВС (соединительный провод с оболочкой из ПВХ) – рассчитан на работу при температуре выше +1°. Этот вариант почти на треть дешевле предыдущего, но он не устойчив к истиранию и со временем трескается на месте изгибов. При низких температурах изоляция разрушается при изгибании. Удлинители с таким кабелем используются преимущественно в помещениях.
Максимально допустимая нагрузка (мощность) и сечение
Показатель определяет общую мощность подключаемых приборов. Чем выше максимальная допустимая нагрузка, тем большим делается сечение проводов.
Различают 3 типа:
маломощные – до 1 кВт, сечение 0,5-0,75 мм;
средней мощности – до 2,2 кВт, сечение 1 мм;
повышенной мощности – 3,5 кВт, сечение 1,5-2,5 мм.
Допустимая нагрузка указывается на корпусе. При подключении электроприборов, суммарная мощность которых превышает данный параметр, удлинитель может выйти из строя: проводка нагревается и плавится, отгорают места соединения проводов.
Это часто приводит к пожарам и задымлениям, так что на нагрузку следует обращать особое внимание. Так как длинный провод создает серьезное дополнительное сопротивление, при его длине более 50 м обязательным должно быть сечение от 2,5 мм.
Длина кабеля
Параметр, который подбирается в зависимости от ситуации. В доме и офисе часто используются удлинители максимум на 5 метров, в то время как для работы на строительных объектах часто требуется 20 и более метров длины кабеля. Тут важно помнить, что большая длина создает неудобства в использовании удлинителя, так что лучше обратить внимание на модели с катушкой для сматывания.
При работе с длинным проводом, который используется для питания мощного инструмента, его необходимо полностью сматывать с катушки. Дело в том, что индукция приводит к перегреву кабеля, собранного кольцами. У некоторых моделей присутствует встроенная защита от перегрузки в виде предохранителей. Выбирать рекомендуется именно такие удлинители.
Заземление
Дополнительная жила кабеля для подключения заземления (если соответствующий контакт есть в розетке) выполняет защитную функцию.
Она не только предотвращает поражение током при эксплуатации неисправного электроприбора, но и снижает уровень помех на оборудование, подключенное как в пределах одной сети, так и просто расположенное рядом.
Такие удлинители следует покупать в том случае, когда предполагается их использование с постоянно включенными приборами, например, телевизорами или холодильниками.
Количество розеток
Этот показатель зависит только от конструкции конкретной модели. Очевидно, что от количества розеток зависит количество подключаемых приборов. Как правило, большинство удлинителей имеют от 1 до 4 розеток, но встречаются варианты с их большим количеством.
Опции
При необходимости можно выбрать удлинитель с дополнениями, вроде USB-разъемов для зарядки мобильных телефонов, кнопки включения, позволяющей обесточить приборы без необходимости вытаскивать вилку из розетки. Наличие защитных шторок будет полезным, если к удлинителю имеют доступ дети, а индикатор сети всегда укажет, течет ли электричество по проводам.
Лучший электрический удлинитель на катушке
Удлинитель на катушке ZUBR 55075-50 отлично подходит для работы на строительных площадках, протяженных дачных участках.
Для изготовления силовых шин используется латунь высокого качества, провод ПВС имеет литую вилку (ударостойкая, прорезиненная) и двойную изоляцию, где у каждой жилы есть собственная противопожарная оболочка.
Для подключения потребителей смонтирована одна розетка разборной конструкции, что позволяет ее легко заменить в случае поломки.
Клеммы имеют надежное крепление к кабелю, что предотвращает их искрение, а также нагрев из-за слабого контакта. Для надежной фиксации кабеля на катушке имеются специальные зажимы, которые также предотвращают его самопроизвольное разматывание. Рама конструкции изготовлена из металла, оснащена удобной ручкой для переноски.
Характеристики
допустимая нагрузка – 2,2 кВт;
длина – 50 м;
ток – 10 А;
характеристики провода: тип – ПВС, количество жил – 2, сечение – 1 мм2;
количество розеток – 1.
Плюсы
двойная изоляция шнура;
длина провода;
наличие на катушке воротника, предотвращающего истирание провода;
наличие зажимов для фиксации провода;
устойчивая рама катушки.
Минусы
всего одна розетка;
нет заземления.
Лучший бытовой электрический удлинитель
Это компактный бытовой удлинитель Power Cube PC-Y-2-05-3 на 5 розеток (3 с одной стороны, 2 с обратной), корпус которого изготовлен из огнестойкого полипропилена.
Жилы провода произведены из чистой меди, что снижает интенсивность излучаемых помех.
Двухстороннее расположение розеток – отличное решение для экономии пространства, но повесить на стену эту модель не получится.
Power Cube PC-Y-2-05-3 имеет степень защиты IP20. Иными словами, запрещено его использование во влажной среде. Корпус имеет достаточную устойчивость к механическим воздействиям, что обеспечивает длительную эксплуатацию.
Характеристики
нагрузка – 2,2 кВт;
длина – 3 м;
ток – 10 А;
параметры провода: тип – ПВС, количество жил – 2, сечение каждой жилы – 0,75 мм2;
количество розеток – 5.
Плюсы
компактность за счет расположения розеток с обеих сторон;
минимум излучаемых помех за счет чистой меди в кабеле;
огнестойкий материал корпуса.
Минусы
отсутствует заземление;
невозможно повесить на стену.
Лучший электрический удлинитель с заземлением
Силовой удлинитель на 1 розетку LUX YC1-E-10 длиной 10 метров. Подходит для работы на строительных площадках и садовых участках. Предназначен для подключения маломощных электроприборов, расположенных вдали от сети. В основе лежит трехжильный провод ПВС с сечением каждой жилы 0,75 мм.
Яркий оранжевый цвет провода хорошо виден издалека. Устройство оснащено заземлением, повышающим безопасность эксплуатации электрических приборов, и вилкой неразборного типа, которая оснащена противовзломным элементом.
Характеристики
допустимая нагрузка – 2,2 кВт;
длина – 10 м;
ток – 10 А;
параметры провода: тип – ПВС, количество жил – 3, сечение – 0,75 мм2;
количество розеток – 1.
Плюсы
доступная стоимость;
наличие заземления;
заметный цвет кабеля;
прорезиненное покрытие.
Минусы
необходимость полностью разматывать провод перед работой;
для силового кабеля недостаточная мощность.
Лучший электрический удлинитель с выключателем
Мощный электрический удлинитель Brennenstuhl 1391000016 на 6 розеток (под углом 45°) с функцией сетевого фильтра.
Корпус модели изготовлен из алюминия, что повышает его прочность, по периметру расположены пазы для намотки лишней длины кабеля. Установлен выключатель с подсветкой, сигнализирующий о наличии тока в сети.
Кроме того, на корпусе расположено ушко, что дает возможность его размещения на стене.
Встроенный в Brennenstuhl 1391000016 сетевой фильтр высокого качества надежно защищает подключенные электроприборы от сверхтока, чрезмерной нагрузки и короткого замыкания. На каждой розетке смонтированы защитные шторки для дополнительной безопасности.
Характеристики
допустимая нагрузка – 3,5 кВт;
длина – 3 м.
ток – 10 А;
параметры провода: тип – ПВХ, количество жил – 3;
количество розеток – 6.
Плюсы
высокая мощность нагрузки;
6 розеток;
встроенный сетевой фильтр;
прочный алюминиевый корпус;
наличие выключателя.
Минус – большая длина корпуса.
Лучший электрический удлинитель с USB
Удлинитель Navigator npe-usb-05-180-esc-3×1.0 предназначен для бытового использования.
Имеет 5 штепсельных розеток с заземлением для подключения электроприборов, а также 2 USB-разъема, в каждом из которых 2,1 А и 5 В для зарядки различной техники, например, мобильных телефонов.
Модель оборудована встроенной защитой от перегрузок, а также ударопрочным корпусом, изготовленным из пластика, не поддерживающего горение. Navigator npe-usb-05-180-esc-3×1.0 имеет современный дизайн.
На корпусе расположен выключатель для удобного отключения от электросети без необходимости извлечения вилки из сетевой розетки. Отлично подходит для использования в офисе или дома.
Характеристики
допустимая нагрузка – 3,5 кВт;
длина – 1,8 м;
предельный ток – 16 А;
параметры провода: количество жил – 3, сечение – 1 мм2;
количество розеток – 5.
Плюсы
5 штепсельных розеток;
2 USB-разъема;
наличие выключателя.
Мощный силовой удлинитель PowerCube PC-LG5-R-30 с длиной кабеля 30 м позволяет легко решить проблему подключения удаленных электроприборов.
На корпусе расположены 5 розеток, каждая из которых имеет заземление и подключена к общему выключателю со световым индикатором тока.
Модель собрана на основе органайзера в виде рамки, что позволяет аккуратно сматывать и хранить кабель, а также предотвращает его спутывание.
PowerCube PC-LG5-R-30 производится в классическом черном цвете, идеально подходит для использования на строительных объектах и приусадебных участках. Сбоку корпуса находится простая ручка для удобной переноски.
Характеристики
допустимая нагрузка – 3,5 кВт;
длина – 30 м;
предельный ток – 16 А;
параметры провода: количество жил – 3, сечение – 1 мм2;
количество розеток – 5.
Плюсы
длинный кабель;
высокая мощность;
низкая стоимость;
наличие органайзера для укладки провода.
Минусы
нет защитных шторок;
нет серьезной защиты;
приличный вес.
Выбор удлинителя всегда основывается на условиях его эксплуатации.
К ним относятся не только место использования, но и мощность подключаемых электрических приборов. Строгое правило: суммарная нагрузка не должна быть больше максимально допустимой, которая указана на корпусе.
Желательно, чтобы модель оснащалась защитой от короткого замыкания и перегрузки.
Реклама от спонсоров: // // //
Обзор основных видов электрических удлинителей
Каждый сталкивался с ситуацией, когда количества стационарных розеток не хватает для подключения нужного Вам электроприбора или расстояние от розетки до необходимого места подключения электроприбора слишком далеко. В таком случае обычно применяются электрический удлинитель.
В общих чертах можно отличить электрические удлинители как: одноместные и многоместные, с выключателем и без, с фильтром и без, с разной длиной провода и также бывают варианты с катушкой или рамкой. В данной статье мы подробно рассмотрим какие бывают виды электрических удлинителей и их главные особенности.
Обычный бытовой удлинитель без заземления
Самый простой вариант удлинителя не имеющий какой-либо защиты или кнопки выключателя. Подобные удлинители могут иметь одноместное или многоместное конструктивное исполнение с длиной провода от 1,5 до 10 метров. Обычный бытовой удлинитель, как правило рассчитан на номинальный ток 10 А, номинальную подключаемую мощность до 2200 Вт и имеет сечение провода 0,75 мм². Стоит отметить, что в первую очередь размер подключаемой мощности зависит от сечения провода и марки провода (ШВВП, ПВ и т.д.), поэтому большее или меньшее значение сечения провода и разные марки провода могут изменить величину подключаемой мощности.
Учитывая, что данный удлинитель не имеет заземления и кнопки выключателя, то данный вариант самый дешевый среди всех типов удлинителей, однако как следствие и его уровень надежности также самый низкий.
Данный вариант удлинителя отлично подойдет под работу простых неприхотливых электроприборов по типу настольной лампы, электробритвы и т.д.
Вы можете купить удлинители без заземления от лучших производителей прямо у нас на сайте по ссылке.
Удлинитель с заземлением
Ещё один тип бытового электрического удлинителя. Данный удлинитель можно легко отличить от обычного бытового удлинителя по наличию заземляющих контактов. Если в вашем доме имеется заземление, то рекомендуется использовать удлинитель с заземлением.
Использование заземления помогает защитить человека от поражения электрическим током в случае повреждения изоляции провода электрооборудования, что может привести к опасности удара током при прикосновении к его корпусу (если корпус токопроводящий).
Если Вы не уверены есть ли в вашем доме заземление, то это можно легко проверить, посмотрев на кабель или провод, подходящий к вашей розетке.
Если провод двухжильный, то у Вас вероятно не установлено заземление, если жилы три, то скорее всего у Вас есть заземление (однако это не обязательно, чтобы точно быть уверенным в наличие заземления его нужно проверить с помощью тестера).
Стоит отметить, если у Вас в доме есть заземление, то и розетка должна иметь заземляющие контакты, тогда к подобной розетке можно подключить удлинитель с заземлением, и он будет работать как надо.
Ещё одним преимуществом удлинителя с заземлением в сравнение с удлинителем без него состоит в том, что заземляющие контакты обеспечивают более плотное удерживание вилки в посадочном гнезде. Обычно удлинитель с заземлением рассчитан на номинальный 16 А, его номинальная подключаемая мощность 3500 Вт, а сечение провода 1 мм².
По своей цене удлинитель с заземлением стоит немного больше, чем без.
Вы можете купить удлинители С заземлением от лучших производителей прямо у нас на сайте по ссылке.
Удлинитель с кнопкой выключателя
Если Вам нужно периодически включать и выключать все электроприборы, включенные в удлинитель, то вместо того, чтобы каждый раз выдергивать вилку удлинителя с розетки, гораздо проще выключить его с помощью кнопки.
Также преимуществом выключателя с кнопкой является, то, что в случае превышения потребляемого тока подключенных электроприборов «кнопка» сразу разорвёт питание. Впрочем, в некоторых дешевых типах удлинителей с кнопкой срабатывание идет не по величине мощности, а по определенной величине температуре.
Вы можете купить удлинители с кнопкой и без от лучших производителей прямо у нас на сайте по ссылке.
Сетевой фильтр
Если Вы хотите быть уверены в защите своих электроприборов от сетевых помех при использовании удлинителя, то Вам стоит использовать сетевой фильтр. Сетевой фильтр имеет на входе защитную схему, которая обычно состоит из варистора (защита от импульсных токов), конденсатора и дросселя (LC-фильтр фильтрует высокочастотные помехи). Подобная схема защиты может отфильтровать различные помехи в сети, также качественный сетевой фильтр имеет защиту в виде плавкого предохранителя от короткого замыкания и перегрузки по току обеспечив вашим приборам максимальную надежность во время работы.
Стоит отметить, что нужно быть очень внимательным при покупке сетевого фильтра, поскольку очень часто под видом сетевого фильтра пытаются продать простой удлинитель с кнопкой или некачественный сетевой фильтр с одним варистором или только с предохранителем, который часто бывает на 25-30 А, и при серьёзном КЗ он попросту сгорает.
Вы можете купить качественные сетевые фильтры от лучших производителей прямо у нас на сайте по ссылке.
Переносной удлинитель
Как правило применяется для подключения электрооборудования на производстве или на месте строительных работ. Переносные удлинители могут иметь большую длину провода (до нескольких десятков или в редких случаях даже больше сотни метров) и высокую степень защиты от влаги и пыли. Для транспортировки переносного удлинителя в его конструкции предусмотрены удобные ручки.
Вы можете купить переносные удлинители от лучших производителей прямо у нас на сайте по ссылке.
Полный перечень всех видов удлинителей на нашем сайте Вы можете найти по ссылке https://www.volta.com.ua/udliniteli-shnury-setevye-filtry/
Выбираем удлинитель для дома
Каждый человек иногда сталкивается с проблемой, когда не хватает стандартной длины шнура для подключения электрического прибора. Это может быть связано с нехваткой в помещении розеток или расположением в отдаленных от объекта местах. Если вы планируете ремонт, то, заказав электромонтажные работы в Минске, вы исправите эту оплошность. А если ремонт не планируется, то без «помощника» никак не обойтись. Как выбрать удлинитель, чтобы без проблем воткнуть его в розетку, и прибор заработал?
Основные критерии выбора удлинителя
Перед тем как купить удлинитель, следует определить, для чего он необходим. При этом надо установить, какие приборы и в каком количестве будут подключаться, измерить расстояние от устройства до розетки.
Существует еще ряд аспектов, по которым характеризуется изделие. Это контакт заземления, возможность защиты от перенапряжения, защита от высокочастотных помех и импульсов, наличие защитных шторок, кнопок или USB-разъемов. Следует обратить внимание на способ крепления к поверхности, дизайн и цветовое решение изделия.
Определяем нагрузку от приборов
Каждый удлинитель рассчитан на определенную мощность, которую он может выдержать. Обычно производятся приборы на 3500 Вт, 1300 Вт, 2200 Вт. Это указано на задней стенке или этикетке.
Приборы с большей мощностью служат для подключения крупной техники. Электроника подключается через сетевые фильтры в 2200 Вт. Маломощным и осветительным приборам достаточно 1300 Вт.
Выбрать удлинитель по подходящим параметрам – это полдела. Необходимо еще правильно его эксплуатировать. Это значит – не превышать суммарную мощность устройства и обеспечивать нормальную вентиляцию (не закрывать корпус). Не нужно использовать удлинитель на пределе возможностей все время — в таком режиме он долго не проработает.
Защитные функции
Чтобы подключить к сети бытовую электронику — компьютеры, телевизоры и т.д. — используют сетевые фильтры, которые способны блокировать высокочастотные и импульсные помехи, которые могут возникнуть при подключении потребителей повышенной мощности к сети или при ударе молнии. Различные степени защиты, встроенные в удлинители, предотвращают поломку или «зависание» электроники, а сами приборы классифицируются в зависимости от «начинки».
Все сетевые фильтры и некоторые модели удлинителей предлагаются со встроенной функцией защиты от перегрузок. Она позволяет вовремя отключить максимально нагруженный прибор, чтобы не случилось короткое замыкание, перегрев шнура, электропроводки, выбивания пробок.
Еще важным условием безопасности является наличие заземляющего контакта на удлинителе. Это требование обязательно при подключении работающей продолжительное время мощной бытовой техники.
Заземление поможет не допустить поражения током при неисправном устройстве, а также снизить степень воздействия помех на работающую технику.
Но удлинитель не выполнит функции заземления в розетке или функции.
Дополнительные опции моделей
Во избежание возможного контакта с элементами, проводящими ток, рекомендуется выбрать удлинитель, оснащенный закрывающимися шторками. Особенно актуальны такие приборы в домах, где есть детвора.
Большинство моделей снабжены кнопками для выключения-включения. Благодаря этой функции нет необходимости выдергивать вилку из розетки каждый раз по завершению работы.
Для удобства надежного крепления удлинителя к плоскости предусмотрены отверстия на задней стенке корпуса. USB-разъемы позволяют заряжать мобильные устройства без адаптеров. Разнообразие форм и расцветок дают возможность сделать удлиняющий шнур элементом дизайна.
На упаковке обычно указывают маркировку и сертификационные знаки. О качестве изделия свидетельствует описание его основных возможностей: технических и потребительских. Наличие сертификационных и гарантийных документов указывает, что у вас есть возможность выбрать удлинитель безопасный и качественный.
Кабель удлинителя
Подключается удлинитель оплетенным кабелем из 5 изолированных между собой медных многожильных проводов. Кабель в резиновой оплетке отличается большей стойкостью при работе в отрицательной температуре.
Если необходимо подключить мощные потребители снаружи, следует выбрать удлинитель с соответствующей электрозащищенностью. Необходимо также соблюдать требования пожарной безопасности.
Чтобы выбрать удлинитель, необходимо учитывать предельно допустимые параметры. Помогут в подборе удлинителя менеджеры строительных магазинов из каталога TAM.BY.
Как выбрать удлинитель: виды электрических бытовых пилотов, их характеристики
Современный человек ежедневно использует множество различных электрических бытовых приборов. И для работы каждого из них необходимо подключение к сетевому питанию. Однако, розетки далеко не всегда расположены там, где это необходимо и удобно.
Поэтому для того, чтобы подключить прибор к сети, часто применяют удлинители. При этом существует несколько разновидностей таких устройств, отличающихся не только внешним видом, но и характеристиками.
Чтобы понять, как правильно выбрать удлинитель, необходимо узнать, какими характеристиками он обладает.
Виды бытовых удлинителей
Чем больше розеток в удлинителе, тем выше опасность перегрева удлинителя при полной его загрузке
По типу использования удлинители принято классифицировать на переносные и стационарные; в зависимости от конструкции корпуса они могут быть разборными или неразборными; по степени защиты от перепадов напряжения выделяют устройства со стандартной или усиленной защитой; и, наконец, в зависимости от мощности различают бытовые или профессиональные «пилоты».
На что обращать внимание при выборе
Как правило, такие удлинители имеют большую мощность чем бытовые
Прежде чем приобрести удлинитель, необходимо определить, в каких условиях он будет использоваться, а затем оценить устройство по основным критериям, к которым относятся: длина и сечение кабеля, тип вилки, вид блока с розетками.
Кабель
Чем больше жил в кабеле, тем больше его сечение, а значит и мощность
Кабель — один из основных элементов в составе удлинителя. Поэтому при его покупке необходимо обращать внимание на толщину, качество материала, длину провода. Сечение жил — ещё один из важный параметр, определяющий мощность всего устройства. И чем выше этот показатель, тем более мощным и универсальным будет удлинитель.
Если удлинитель планируется использовать для подключения простых электрических приборов (например, настольных светильников), будет достаточно кабеля с сечением 0.75 м2. Для использования более габаритных устройств (стиральных машин или холодильников) необходимо выбирать удлинители с сечением от 1 м2.
Длина кабеля — также весьма важный критерий выбора. Здесь необходимо, прежде всего, отталкиваться от расстояния, на котором находится розетка и бытовая техника.
Так как удлинитель напрямую подключается к сети электропитания, важно также учитывать и степень защиты его кабеля от механических повреждений (нарушение целостности кабеля может привести к возгоранию).
Наименее прочными считаются кабели, имеющие плоскую форму и тонкий слой изолирующего материала. Более функциональные и надёжные — круглые толстые кабели.
Они характеризуются не только более плотным изолирующим слоем, но и дополнительной диэлектрикой внутри между отдельными жилами.
Вилка
Конструктивно вилки подразделяются на литые и разборные
Литые вилки считаются более прочными, надёжным, долговечными. Разборные вилки легче поддаются ремонту и замене. Также вилки могут быть с заземлением либо без него. Первые хоть и являются более безопасными, подходят не для всех приборов.
Основной блок с розетками
Безопаснее считается удлинитель с минимальным количеством разъёмов: от 1-го до 3-х
При выборе удлинителя рекомендуется также обращать внимание и на характеристики основного блока, в котором расположены розетки. Он должен быть защищён от пыли и влаги. Этот параметр указан на корпусе устройства, он имеет маркировку IP с цифрами, причём чем больше их значение, тем выше степень защиты.
Количество разъёмов — также важный критерий выбора.
Устройства с большим количеством розеток считаются более функциональными, однако, срок их службы в большинстве случаев сокращён.
Если удлинитель имеет 4 и более разъёма, и каждый из них активно используется для подключения приборов (например, одновременно загружен компьютером, телевизором, другими мощными бытовыми приборами), это рано или поздно приведёт к повышению температуры внутри устройства и перегрузке проводки. Следствием этого может стать неожиданное возгорание.
Наличие кнопки
Кнопка делает устройство более функциональным
Современные устройства оснащены специальной кнопкой, которая позволяет включать и выключать удлинитель, не вытаскивая провод с вилкой из сети. Это удобно, но такие устройства стоят намного дороже.
Кроме того, кнопка не влияет на качество или безопасность «пилота». Наоборот, важной особенностью использования удлинителя для питания электроники является наличие сетевого фильтра.
Сетевым фильтром называют устройство для подавления электромагнитных помех, создаваемых бытовой техникой в электрической сети.
Вместе с фильтром в удлинителях может быть установлен варистор, который защищает технику от скачков напряжения.
Любое взаимодействие с электрическим током считается опасным, особенно если к сети подключена мощные бытовые приборы, например, холодильник, стиральная машина или микроволновка. Удлинители низкого качества могут привести не только к поломке техники, но и к перегрузке проводки, а значит, к их выбору необходимо относиться с должным вниманием.
Электрический удлинитель. Виды и применение. Как выбрать
Электрический удлинитель — это устройство, которое служит для подачи питания потребителям электрической энергии, когда не хватает длины их шнура до стационарной розетки. Чаще всего конструкция удлинителя включает в себя несколько розеточных гнезд, поэтому позволяет подключить одновременно несколько потребителей.
Разновидности
Электрические удлинители классифицируются.
По методу использования:
Переносные (переноски).
Стационарные.
По методу соединения кабеля:
С разборным корпусом.
Неразборные.
По защите от удара током:
С обычной защитой.
С усиленной защитой.
По защите от внешних факторов:
Обычные.
С защитой от брызг.
Струезащищенные.
По температурной защите кабеля:
Без защиты.
С электрическим автоматом, ограничивающим ток или температуру.
По комплектации:
Бытовые.
Профессиональные.
Конструктивные особенности
Классическая конструкция электрического удлинителя состоит из электрического шнура с вилкой, корпуса с несколькими розеточными гнездами. Корпус чаще всего выполнен из несгораемого пластика. Длина шнура удлинителей обычно 1,8-10 метров.
Дополнительно удлинители могут включать в себя выключатели питания, индикаторы, защитные автоматы, термовыключатели, приспособления для сматывания шнура, крепления для удобной фиксации во время использования.
Каждый электрический удлинитель, в зависимости от вида, имеет свои особенности устройства.
Переносные удлинители
Такие модели электрических удлинителей можно легко переносить на разные места. Вес таких переносок не превышает 15 кг, могут применяться для подключения питания различного бытового и производственного оборудования.
Стационарный электрический удлинитель
Такая конструкция электрического удлинителя приспособлена для постоянного крепления вовремя его использования в одном месте. Масса стационарной модели обычно больше 15 кг. Крепление удлинителя не позволяет перемещать его на другие места.
С разборным корпусом
Удлинители могут иметь разборный корпус, скрепленный винтами или саморезами. Разборная катушка с проводом обеспечивает возможность замены провода с вилкой или розеткой. Преимуществом разборной модели является доступность при ремонте и обслуживании.
Неразборные
Существуют кабельные катушки неразборного вида. Они выполнены одной комплектной единицей с гибким кабелем и розеткой, вилка опрессована на кабеле. Вся конструкция выполнена таким образом, что если кабель отсоединить от катушки, то удлинитель становится непригодным для применения.
Кроме катушечных удлинителей, неразборными могут быть и обычные переноски. Их достоинством является хорошая защищенность от внешних воздействий, качественная изоляция, недоступность для проникновения внутрь устройства неквалифицированными людьми, а также детьми, что повышает их безопасность.
С обычной и усиленной защитой
Устройство удлинителя для нормальных условий работы должно обеспечивать защиту от прикосновения к токоведущим элементам. Его детали, создающие защиту от удара электрическим током, обладающие механической прочностью, должны быть скреплены винтами или другим надежным способом. В процессе эксплуатации эти детали не должны терять свою прочность.
Конструкция заземляющего контакта должна давать гарантию безопасности устройства при его использовании.
Электрический удлинитель с усиленной защитой, в отличие от модели с обычной защитой, имеет двойной слой изоляции кабеля, дополнительные защитные элементы корпуса кабельной катушки и т.д.
Бытовые удлинители
Могут иметь длину шнура до 10 метров, сечение жил находится в пределах 0,5-1,5 мм2. Это значение обозначается на шнуре. Жилы сечением 1,5 мм2 способны выдержать нагрузку мощности до 3,5 киловатт.
По мощности бытовые модели делят на три вида:
Маломощные до 1 киловатта, для бытовых устройств небольшой мощности.
Средней мощности 1-2,2 киловатта, для более мощных бытовых устройств: стиральной машины, обогревателя и т.д.
Мощные, более 2,5 киловатт, для мощного оборудования, и даже сварочных аппаратов.
Профессиональные удлинители
Обычно применяют для подачи питания на строительных объектах к электроинструменту. Их отличием от бытовых моделей является кабельная катушка с несколькими гнездами розеток. На эту катушку наматывается кабель.
Электрический удлинитель катушечного типа имеет общую мощность до 3,7 киловатт, оснащен армированным проводом длиной до 60 метров и площадью сечения жил до 2,5 мм2.
Такие удлинители производятся с защитой от брызг и влаги.
Профессиональный электрический удлинитель качественного изготовления обычно имеет защиту от превышения мощности и разматывания кабеля, который состоит из трех жил, имеющих двойную изоляцию, вилку с контактом заземления литого типа.
Советы по выбору
Чтобы сделать правильный выбор удлинителя во время посещения магазина электротоваров, целесообразно воспользоваться некоторыми рекомендациями специалистов. Основные параметры удлинителей, на которых следует заострить внимание при выборе:
Число розеточных гнезд.
Наличие заземляющего контакта.
Длина шнура.
Наибольшая допустимая нагрузка.
Наличие защитного автомата.
Качество изоляции.
Дополнительные элементы.
Число розеток
В зависимости от модели число розеток может быть от 1 до 7 штук. Большое число розеток дает возможность одновременного подключения нескольких устройств. При этом важно, чтобы общая их мощность не превысила допустимую нагрузку удлинителя.
Если нет подходящего удлинителя, то его вполне можно изготовить самостоятельно, используя необходимые составные элементы и длину шнура. Все материалы можно приобрести в любом магазине электротехнических изделий.
Наличие заземления
Заземляющий контакт защищает человека от удара электрическим током в случае возникновения неисправности устройства, подключенного к удлинителю, снижает воздействие электрических помех на подключенные бытовые устройства в сети. Это способствует более длительному сроку эксплуатации потребителей.
Целесообразно применять электрический удлинитель с заземляющим контактом в случае постоянной эксплуатации компьютера, холодильника и других устройств. Для временного подключения на несколько минут, подойдет удлинитель без заземления.
Длина шнура
Эта характеристика индивидуальна для конкретного случая. Может потребоваться короткий шнур до 2-х метров, а может понадобиться и очень длинный кабель. Если хотите приобрести удлинитель более 30 метров, то удобнее будет конструкция с бобиной для сматывания кабеля.
Важным моментом является подключение потребителя мощностью приблизительно равной мощности удлинителя, особенно, если он длинный и намотан на катушке или смотан в бухту.
При подключении в катушке возникает значительная индукция электрического поля, которая нагревает кабель. Поэтому при подключении мощной нагрузки целесообразно полностью разматывать кабель.
Если мощность потребителя менее половины допустимой нагрузки удлинителя, то допускается кабель не разматывать.
Температура внешней среды не должна быть больше допустимой, указанной в паспорте удлинителя. Качественные модели с хорошей изоляцией могут функционировать даже на морозе до -40 градусов. В некоторых корпусах удлинителей встроены предохранители для защиты от превышения допустимой нагрузки.
Максимальная нагрузка
Этот параметр показывает, какой мощности устройство можно подключать к удлинителю. Каждая модель имеет допустимую величину нагрузки, указанную на его корпусе. Перед подключением потребителя необходимо убедиться в том, что его мощность не превышает допустимую мощность удлинителя.
Если нужен удлинитель для электродрели, то достаточно переноски до 1,3 ватт. Для стиральной машины потребуется переносная модель с большей мощностью, до 2,2 киловатт, так как в ее конструкции имеется мощный нагреватель воды.
Защитный автомат
Такая вспомогательная защита наиболее необходима в таких электрических сетях, где часто случаются перепады напряжения. Автомат не допустит перегрузки, если к одному удлинителю подключено сразу несколько мощных потребителей нагрузки.
Качество изоляции кабеля
В составе удлинителя кабели бывают как однослойными, так и двухслойными. Кабели с одним слоем изоляции подходят для применения в местах с невысокой температурой и обычной влажностью. Два слоя изоляции кабеля необходимы при использовании удлинителя в местах с высокой влажностью, температурой, а также на морозе, в грунте и в других экстремальных условиях.
Дополнительные элементы
Часто электрический удлинитель оснащен индикатором, который позволяет контролировать включено устройство или нет. Наиболее удобными в бытовом применении считаются качественные удлинители «Спутник».
Правила безопасного применения
Не допускается самостоятельное совершенствование и изменение устройства, что может привести к пожару, электрическим травмам и нарушениям изоляции проводки.
Удлинители служат для временного подключения устройств. Поэтому после применения необходимо отключить их от питания.
Переносными устройствами для подключения питания следует пользоваться аккуратно, не допуская неисправностей шнура, вилки или розетки.
Неисправная изоляция кабеля требует немедленной его замены.
Запрещено провода завязывать на узлы, скручивать, закрывать строительным материалом.
Запрещается прокладка провода удлинителя через пороги дверей, под ковром.
Запрещается подключать потребители общей мощностью превышающей допустимую нагрузку на удлинитель.
Похожие темы:
Удлинители и тройники
Удлинители представляет собой электротехнические устройства, которые предназначены для подключения приборов и оборудования к удаленному источнику тока.
Это одни из самых востребованных электротоваров, которые классифицируются в зависимости от разных характеристик, таких как максимальная нагрузка, длина шнура, наличие заземления, количество розеток и т. д.
Электроудлинитель может быть маломощным (до 1 кВт), среднемощным (1-22 кВт) и мощным (от 2,5 кВт).
Отдельно стоит сказать о следующих видах удлинителей:
Сетевой удлинитель — необходим для подключения такой сложной бытовой техники, как компьютеры, многофункциональные устройства, разно рода аудио- и видеотехника. Удлинитель с сетевым фильтром защищает эти устройства от импульсных помех и скачков напряжения, что и является его основным отличием. Внешне он обычно выглядит как пластиковый корпус с несколькими гнездами-розетками и клавишей-выключателем.
Силовой удлинитель — электрический кабель, предназначенный для передачи электроэнергии из места ее производства к необходимому оборудованию, электрическим инструментам и приборам, если длины их собственных шнуров недостаточно. Такие электроудлинители оснащены многоуровневой системой для защиты оборудования, к которому идет ток. Силовые удлинители можно использовать как в помещении, так и на улице, они имеют большой запас прочности и могут выдерживать очень высокие нагрузки.
Бытовые удлинители могут использоваться дома, на даче, в офисе. Для их подключения необходима обычная стационарная розетка. Их длина обычно составляет от 2 до 10 метров, чего вполне достаточно для бытовых целей.
К профессиональным устройствам относятся электроудлинители на катушке, обычно использующиеся для подключения оборудования на строительных площадках.
От обычных бытовых удлинителей они отличаются только наличием бобины с несколькими колодками, на которые и накручен провод. Максимальная совокупная мощность таких электрических удлинителей может составлять 3700 Вт.
Катушечные модели снабжаются защитой от превышения этой мощности и разматывания, и выпускаются во влагозащищенном исполнении.
Отличным дополнением для любого удлинителя является индикаторная лампочка, которая показывает, включен ли он в данный момент или нет. А автоматический выключатель позволяет избежать перегрузок устройства.
При выборе электроудлинителей необходимо в первую очередь уделять большое внимание качеству изоляции провода, и желательно, чтобы она была двойной. Другим важным моментом является герметичность и надежность соединения в местах выхода кабеля из корпуса и соединения рядом со штепселем.
Материалом корпуса удлинителей обычно является пластик или полистирол, а контакты изготавливаются из латуни.
В магазинах «Леруа Мерлен» можно найти и купить электроудлинители всех видов и размеров, которые подойдут для абсолютно любых целей и будут доступными по цене. Высококвалифицированный персонал сети поможет клиентам разобраться во всем многообразии товаров и сделать правильный выбор.
Леруа Мерлен предлагает широкий выбор товаров по низким ценам для жителей Москвы, а также городов Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск. Вы можете заказать необходимые товары онлайн с доставкой во все эти города или посетить один из наших розничных магазинов в Москве и МО.
Сетевые удлинители и колодки

Сетевые удлинители — это простое, удобное и надежное подключение электроприборов.
Сетевые электрические удлинители выполняют несколько функций. Главная — это установка и подключение домашней и офисной бытовой техники и электроники именно там, где это удобнее вам, а не где позволяет расположение розеток или длина питающего шнура электроприбора. Ну и к тому же электрические удлинители еще и позволяют включать несколько электроприборов там, где не хватает розеток или установлены еще «старые советские» розетки, а на бытовой технике вилка с заземлением «нового» образца. Справедливости ради стоит отметить, что с последним неплохо справляются и сетевые разветвители (двойники, тройники и т.д.) и переходники.
Отдельно продающееся колодки для удлинителей позволяют своими руками сделать сетевой удлинитель со шнуром нужной вам длины: нужно только купить отдельно кабель, вилку и собрать всё вместе.
Удлинители и колодки выпускаются с разным количеством мест (от одной до 6 розеток), могут быть с заземляющими контактами или без. Электрические удлинители без заземления имеют двухжильный многопроволочный гибкий кабель сечением 0,5—0,75 мм2, обычную вилку без заземления и, как правило, рассчитаны на подключение максимальной нагрузки 1,3…2,2 кВт (6…10А). Сетевые удлинители с заземлением выпускаются с трёхжильным многопроволочным гибким кабелем сечением 0,75—1,0 мм2, евровилку с заземления («шуко») и обычно рассчитаны на подключение максимальной нагрузки 2,2…3,5 кВт (10…16А). Также удлинители с заземлением могут быть с выключателем, поэтому по внешнему виду их часто путают с сетевыми фильтрами, хотя у них нет никакой защиты от короткого замыкания, перегрузки и фильтров от сетевых помех.
Длина шнуров питания удлинителей без катушек может составлять от 1,5 до 10 метров, а удлинителей на катушке — от 20 до 100 метров. Стоит отметить, что чаще всего удлинители оснащаются кабелем ПВС, но некоторые производители, чтобы сделать цену электрического удлинителя меньше, используют менее гибкий шнур ШВВП с сечением 0,5 мм2, который имеет более тонкую изоляцию по сравнению с ПВС и, соответственно, выдерживает меньшую нагрузку. Именно поэтому мы не рекомендуем к покупке удлинители с ШВВП.
Сетевые удлинители без заземляющего контакта
Удлинители ФОТОН без заземления 3 места 10А
Электрические трёхместные удлинители Фотон без заземляющего контакта выпускаются со шнуром ПВС сечением 2х0,75 кв.мм длиной 2, 3, 5 и 10 метров.
Корпус удлинителей Фотон изготовлен из термостойкого ударопрочного пластика. Контакты изготовлены из латунного сплава, обеспечивающего оптимальную электропроводность и плотный контакт со штырями подключаемой вилки.
Максимальная подключаемая к удлинителю нагрузка не должна превышать 10 ампер (2200 Вт).
Удлинители ФОТОН с выключателем без заземления на 5 мест 10А
Электрические удлинители Фотон с выключателем без заземляющего контакта рассчитаны на одновременное подключение 5 электроприборов, выпускаются со шнуром ПВС сечением 2х0,75 кв.мм длиной 2, 3 и 5 метров.
Корпус удлинителей Фотон изготовлен из термостойкого ударопрочного пластика. Контакты изготовлены из латунного сплава, обеспечивающего оптимальную электропроводность и плотный контакт со штырями подключаемой вилки.
Максимальная подключаемая к удлинителю нагрузка не должна превышать 10 ампер (2200 Вт).
Сетевые удлинители с заземляющим контактом
Удлинители ФОТОН с заземлением 3 места 16А
Электрические трёхместные удлинители Фотон с заземляющим контактом выпускаются со шнуром ПВС сечением 2х1,0 кв.мм длиной 2, 3, 5 и 10 метров.
Корпус удлинителей Фотон изготовлен из термостойкого ударопрочного пластика. Контакты изготовлены из латунного сплава, обеспечивающего оптимальную электропроводность и плотный контакт со штырями подключаемой вилки.
Максимальная подключаемая к удлинителю нагрузка не должна превышать 16 ампер (3500 Вт).
Удлинитель EnergoLux с заземлением на 3 места 16А
Сетевой электрический удлинитель EnergoLux с заземляющим контактом выпускается с колодками на 2, 3, 4 и 5 розеток и длиной шнура 1,5, 2, 3, 5, 7 и 10 метров. В качестве питающего кабеля используется ПВС 3х1,0.
Максимальная мощность подключенной к удлинителю EnergoLux бытовой техники и электроники не должна превышать 3500 Вт (16А).
Корпус выполнен из термостойкого АВС-пластика.
Удлинители ФОТОН с выключателем с заземлением на 5 мест 16А
Электрические пятиместные удлинители Фотон с выключателем и с заземляющим контактом выпускаются со шнуром ПВС сечением 3х1,0 кв.мм длиной 2, 3 и 5 метров.
Корпус удлинителей Фотон изготовлен из термостойкого ударопрочного пластика. Контакты изготовлены из латунного сплава, обеспечивающего оптимальную электропроводность и плотный контакт со штырями подключаемой вилки.
Максимальная подключаемая к удлинителю нагрузка не должна превышать 16 ампер (3500 Вт).
Настольные удлинители PowerCube
Удлинитель настольный PowerCube mini 1,8 метра 2,5А

Сегодня нас окружает множество устройств. На нашем рабочем столе соседствуют смартфоны, планшеты, нетбуки, зарядные устройства со встроенным аккумулятором и другие гаджеты. Все эти устройства нужно заряжать, но делать это так, чтобы они были доступны нам для использования в любой момент!
Использовать сетевые фильтры или удлинители не всегда удобно, так как они часто находятся под столом или в другом труднодоступном месте. Если устройства заряжаются от стационарных розеток, то они обычно также находятся не на расстоянии вытянутой руки. В таких ситуациях практически единственным спасением будет использование настольного удлинителя PowerCube mini с длиной шнура 1,8 метра! Эти плоские удлинители в стиле хай-тек серебристого или черного цвета гармонично впишутся в любой современный интерьер и на столе будут выглядеть, как еще один «гаджет». И никаких классических (проверенных временем, но однообразных и скучных) белых сетевых колодок обычных удлинителей!
Настольные удлинители PowerCube mini рассчитаны на максимальную нагрузку 2,5А (или примерно 500 Вт), чего вполне достаточно для обеспечения работоспособности любых современных портативных устройств! А длина шнура 180 см достаточна, чтобы подключиться к сетевому фильтру под столом или к ближайшей розетке.
Ассортимент настольных удлинителей PowerCube mini состоит из 6 моделей: на 2, 3 или 4 розетки без заземляющих контактов серебристого или черного цвета!
Удлинители на катушке
Удлинитель на катушке Гарнизон с заземляющим контактом

Удлинитель с заземлением на катушке Гарнизон — это удобное подключение электроприборов находящихся далеко от электросети. Поэтому сетевые удлинители на катушке незаменимы на даче, на стройке, в гараже.
В зависимости от модификации, сетевые удлинители Гарнизон могут быть рассчитаны на максимальный ток 10 А (кабель 3х1,0 кв.мм) и 16А (кабель 3х1,5 кв.мм), на 3 или 4 розетки с заземляющим контактом. Длина кабеля может быть 20, 30, 40 и 50 метров.
Цвет корпуса — чёрный.
Колодки удлинителей
Колодка сетевого удлинителя EL-BI Deniz без заземления 10А

Трёхместная колодка сетевого удлинителя EL-Bi Deniz изготавливается из неподдерживающего горение инженерного пластика.
Максимальная мощность потребителей, подключенных к колодке EL-Bi Deniz на три розетки без заземления не должна превышать 2200 Вт (10А).
Колодка сетевого удлинителя EL-BI Delta/Deniz с заземляющим контактом 16А

Колодки сетевых удлинителей EL-Bi Delta и Deniz с заземляющим контактом выпускаются в исполнении с 2, 3, 4 и 6 гнездами. Корпус колодок EL-Bi изготовлен из инженерного пластика.
Максимальная мощность потребителей, подключенных к колодкам EL-Bi Delta и Deniz с заземляющим контактом не должна превышать 3500 Вт (16А).
Колодка удлинителя EL-BI Delta/Deniz с выключателем и с заземляющим контактом 16А

Колодки сетевых удлинителей EL-Bi Delta и Deniz с выключателем и с заземляющим контактом выпускаются в исполнении с 3, 4 и 6 гнездами. Корпус колодок EL-Bi изготовлен из негорючего пластика.
Максимальная мощность потребителей, подключенных к колодкам EL-Bi Delta и Deniz с заземляющим контактом, не должна превышать 16А (3,5 кВт).
Выбор безопасного электрического удлинителя
Если вам не повезло, что электрическая розетка расположена именно там, где она вам нужна, вы почти наверняка будете использовать электрические удлинители в доме. Однако большинство людей не понимают, насколько опасно использовать неправильный шнур. Комиссия по безопасности потребительских товаров США обнаружила, что удлинители являются одними из самых опасных электрических устройств в наших домах из-за неправильного размера и использования шнуров.Ежегодно в результате несчастных случаев из-за удлинителей погибает около 50 человек, происходит 4000 травм, требующих лечения в больнице, и возникает более 3000 пожаров в жилых домах. Большинство отказов удлинительного шнура можно предотвратить, просто используя правильный тип шнура для работы.
Чем опасны удлинители
Удлинитель по сути представляет собой пучок изолированных электрических проводов с вилками на каждом конце. Электрический ток, протекающий по проводам, генерирует тепло, и когда через провод проходит слишком большой ток, он может перегреть и расплавить пластиковую изоляцию проводов, что приведет к короткому замыканию и возгоранию.
Обычно это не проблема, когда вы подключаете прибор непосредственно к розетке, используя его заводской шнур, потому что производитель подобрал шнур, соответствующий потребляемому электрическому току, или загрузил , , который требуется устройству. Но если вы используете удлинитель меньшего размера для увеличения досягаемости этого шнура прибора, вы можете превысить допустимую допустимую нагрузку удлинителя, и результат может быть катастрофическим.
Калибр и длина удлинительного шнура
Электрические удлинители бывают разных типов, длины и размеров.Два важных фактора определяют нагрузочную способность любого шнура, его способность проводить электрический ток:
Калибр провода: Толщина или диаметр провода влияет на то, какой ток может пропускать провод и насколько он нагревается.
Длина: Длина удлинителя влияет на падение напряжения или на то, сколько напряжения теряется из-за сопротивления в проводах шнура.
Калибр — это числовой рейтинг диаметра медной проволоки, который определяется по американскому номеру калибра проводов (AWG).Например, шнур 12 AWG, 120 В содержит провода 12-го калибра и предназначен для использования со стандартными розетками на 120 В. В рейтинговой системе AWG чем меньше число, тем толще провод.
Падение напряжения — это эффект, который снижает электрическое напряжение в проводке из-за электрического сопротивления. Чем длиннее провод или шнур, тем больше падение напряжения. По этой причине длинные удлинители имеют меньшую емкость, чем более короткие шнуры того же размера AWG.
Например, шнур 18 AWG может быть рассчитан только на 5-7 ампер нагрузки при длине до 25 футов.Чтобы получить такую же номинальную нагрузку с 50-футовым шнуром, шнур должен иметь провод большего диаметра, 16 AWG. Из-за падения напряжения лучше использовать максимально короткий удлинитель для выполняемой работы.
DNY59 / Getty Images
Удлинители для легких условий эксплуатации
Удлинители для легких условий эксплуатации — это те, которые напоминают провод лампы. Эти шнуры никогда не должны использоваться с чем-либо, кроме очень легких устройств. Они особенно опасны для использования с обогревателями и другими тепловыделяющими устройствами, такими как тостеры или утюги для одежды, которые потребляют большие электрические нагрузки.Шнуры для легких условий эксплуатации часто не заземляются: они имеют только два штыря вилки и не включают в себя третий провод и штырь для заземления, поэтому их никогда не следует использовать с приборами, у которых есть трехконтактный заземленный шнур.
Область применения: лампы, часы и прочие легкие электрические устройства до 7 ампер
Длина шнура до 25 футов: используйте провод 18 AWG
Длина шнура до 50 футов: используйте провод 16 AWG
Длина шнура до 100 футов: используйте провод 14 AWG
Удлинители для средней нагрузки
Шнуры для средних нагрузок обычно представляют собой заземленные удлинители, которые включают третий провод и вилку для заземления.У них есть вилки, которые подходят для трехконтактных заземленных шнуров электроприборов.
Область применения: телевизоры, компьютеры и другие устройства, потребляющие до 10 ампер.
Длина шнура до 25 футов: используйте провод 16 AWG
Длина шнура до 50 футов: используйте провод 14 AWG
Длина шнура до 100 футов: используйте провод 12 AWG
Сет Джоэл / Getty Images
Удлинители для тяжелых условий эксплуатации
Удлинители для тяжелых условий эксплуатации подходят для потребления от 10 до 15 ампер.Это всегда заземленные удлинительные шнуры, которые включают третий провод и вилку для заземления, а также вилки с тремя прорезями для подключения заземленных шнуров электроприборов.
Область применения: инструменты и нагревательные приборы мощностью до 15 ампер
Длина шнура до 25 футов: используйте провод 14 AWG
Длина шнура до 50 футов: используйте провод 12 AWG
Длина шнура до 100 футов: используйте провод 10 AWG
Примечание: Следуйте инструкциям производителя устройства относительно использования удлинителей.Некоторые приборы никогда не следует использовать с удлинителями.
Встроенная защита GFCI
При использовании удлинителей на открытом воздухе, под землей (например, в подвале или в подвале) или в любом месте, где шнур может подвергнуться воздействию влаги, шнур должен быть типа GFCI (прерыватель цепи замыкания на землю) или должен быть подключен к устройству с защитой от замыкания на землю. выход. Некоторые удлинители имеют встроенную защиту GFCI. Эта защита помогает предотвратить опасность поражения электрическим током.
вещей, которые следует знать перед покупкой удлинителя
У всех нас есть хотя бы один удлинитель, но подходит ли он или даже лучший для того, для чего он вам нужен? Для среднего потребителя удлинитель — это удлинитель.Большинство из нас не понимают различий в таких вещах, как калибр (размер) проводов, окружающая среда (в помещении или на улице или и то, и другое) или цели (длительное использование электроинструмента или другого устройства, которое будет оставаться включенным в течение длительного времени, или для краткосрочного использования, например, для работы пылесосом или магазинным пылесосом). Еще одна вещь, которую не понимают потребители, — это то, что независимо от калибра или номинала шнура удлинитель всегда является временным решением. Удлинители никогда не предназначались для использования в качестве длительного дополнения к электрической системе вашего дома.Если у вас нет розетки там, где она вам нужна, в долгосрочной перспективе вам будет лучше, если лицензированный электрик установит другую розетку и соответствующие соединения для запуска любого устройства, которое вам нужно для работы в этом месте.
Что такое удлинитель?
Удлинитель обычно представляет собой шнур с вилкой на одном конце и розеткой на другом. В зависимости от калибра шнура у него могут быть или не быть провода достаточно толстого сечения, чтобы выдерживать полный ток (обычно 15 ампер), на который рассчитана основная электрическая цепь дома, по крайней мере, для длительного использования.
Калибр провода имеет значение
Не все удлинители можно использовать для всех целей. Обычно существует три типа удлинителей: легкие или периодические, средние и частые, а также усиленные или прочные. Эти термины относятся к калибру провода шнура. Калибр провода указывает на то, можно ли использовать шнур в тяжелых или непрерывных условиях, например, в электроинструментах, компьютерах, обогревателях и т. Д., И не обязательно, можно ли его использовать в помещении или на открытом воздухе, хотя большинство удлинителей для тяжелых условий эксплуатации имеют тенденцию быть наружными шнурами.Цифры могут сбивать с толку. Чем больше номер калибра, тем меньше фактический калибр шнура. Наиболее распространенные калибры — American Wire Gauge (AWG) AWG 16, AWG 14, AWG 12, AWG 10 и AWG 8. Чем меньше число, тем толще провод или пучок проводов и чем толще провод, тем больше ватт. вы можете рассчитывать на прохождение через это. Таким образом, шнур калибра 10–12 будет более тяжелым шнуром, чем шнур калибра 16, который будет легким шнуром, обычно используемым для менее энергоемких приложений.
Indoor vs.Удлинители для использования вне помещений
Уличные удлинители имеют прочную крышку из резины, пластика или винила. Использование удлинителей внутри помещений на открытом воздухе может привести к перегреву, поражению электрическим током, повреждению кабеля или возгоранию. Итак, что нужно знать перед покупкой? Знайте, для чего вы собираетесь использовать шнур и собираетесь ли вы использовать его в помещении или на улице.
Шнуры для нерегулярного использования . Шнуры для нерегулярного использования — это очень легкие удлинители 16 калибра. Они подходят для использования в помещениях с малой нагрузкой, например, для включения праздничных фонарей, переносных вентиляторов, электрических кусторезов или пылесоса.
Шнуры для частого использования . Шнур 14 калибра предназначен для средне- и частых нагрузок (газонокосилки, дрели, настольные пилы, телевизоры и т. Д.). Эти шнуры также отлично подходят для таких вещей, как электроинструменты, электрические цепные пилы, снегоочистители и т. Д. Они могут справляться с более крупными инструментами и оборудованием и более тяжелым использованием. Business Insider рекомендует удлинительный шнур Coleman 16 калибра. Он обеспечивает мощность 1250 Вт на расстоянии 100 футов от розетки, что позволяет легко управлять большинством электроинструментов и газонокосилок в течение длительного времени.
Прочные шнуры . Шнур 10–12 калибра предназначен для тяжелых и особо тяжелых условий эксплуатации (бензопилы, циркулярные пилы, пылесосы, воздушные компрессоры и т. Д.). Это более тяжелые и более тяжелые шнуры, предназначенные для постоянного использования на стройплощадках, даже в экстремальных погодных условиях, и подходят для инструментов с очень большим током. По данным Wirecutter, компании New York Times , которая рассматривает и перечисляет лучшее оборудование и гаджеты для людей, которые хотят сэкономить время и нервы, связанные с выяснением того, что покупать, 50-футовый желтый удлинитель Voltec Outdoor Extension Cord имеет самый прочный шея с защитой от натяжения, самое прочное и гладкое соединение, а также прочная внешняя оболочка, что делает его самым долговечным удлинителем, который они тестировали.
Также обратите внимание на букву обозначения:
S : обозначает гибкий шнур, предназначенный для общего использования
W : указывает, что шнур рассчитан на использование вне помещений
J : указывает, что шнур имеет стандартную изоляцию по напряжению 300. Если в обозначении нет буквы J, шнур имеет более толстую изоляцию на 600 В, предназначенную для более интенсивного использования.
P : обозначает параллельную проводку, используемую в шнурах кондиционеров и домашних удлинителях
T : обозначает, что оболочка шнура изготовлена из винилового термопласта
E : обозначает, что оболочка шнура изготовлена из термопластичного эластомерного каучука (TPE).
O : указывает, что шнур является маслостойким
Элементы, которые нельзя подключать к удлинителю
Использование легких или средних удлинителей на объектах с высоким энергопотреблением почти всегда создает опасность возгорания.Поскольку удлинители почти никогда не бывают подходящего размера, большинство людей скручивают дополнительный шнур и кладут его за устройством. Змеевик сохраняет тепло, плавит покрытие на шнуре и в конечном итоге загорается. Вещи, которые нельзя подключать к удлинителю:
Фены для волос — Фены обычно потребляют 15 ампер, что может привести к тому, что удлинитель станет достаточно горячим, чтобы вызвать пожар.
Утюги — Вырабатывающие тепло приборы, такие как утюги, потребляют не менее 10–12 ампер тока, что выходит за пределы возможностей большинства внутренних удлинительных шнуров.
Кофейники — Теплоизлучающие приборы, такие как кофейники, потребляют не менее 10–12 ампер тока, что выходит за пределы возможностей большинства внутренних удлинителей.
Тостер — Вырабатывающие тепло приборы, такие как тостеры, потребляют не менее 10–12 ампер тока, что выходит за пределы возможностей большинства внутренних удлинителей. Будем надеяться, что планировка вашей кухни позволяет маленьким портативным приборам располагаться рядом с розеткой, вдали от раковины.
Беговые дорожки — Производители беговых дорожек обычно не рекомендуют использовать удлинители с изделием.Но если вы не можете переместить тренажер ближе к розетке, воспользуйтесь шнуром, специально предназначенным для беговых дорожек, например 9-футовым беговым шнуром.
Космические или переносные обогреватели — Переносные обогреватели небезопасно использовать с удлинителем. Обогреватели портативные — переместите их ближе к розетке.
Кроме того, имейте в виду, что тепловые приборы потребляют гораздо больше энергии, чем нетепловые приборы.
Советы по выбору и безопасному использованию удлинителей
Покупайте только удлинители, одобренные независимой испытательной лабораторией.
Используйте только удлинительные шнуры, предназначенные для использования вне помещений.
Перед использованием любого удлинителя прочтите инструкции (если таковые имеются) для получения информации о правильном использовании кабеля и количестве потребляемой энергии.
Выберите шнуры, рассчитанные на мощность устройств, с которыми они будут использоваться. Калибр шнура указывает на его размер: чем меньше число, тем больше длина провода и тем больше электрического тока, который шнур может безопасно выдержать.
Более длинные удлинители не выдерживают такой большой силы тока, как более короткие кабели того же калибра, поэтому используйте самый короткий шнур, чтобы получить наилучший электрический ток.
Выбирайте шнуры с поляризованными или трехконтактными вилками.
Толстые круглые удлинители малого сечения лучше всего подходят для крупногабаритных бытовых приборов и инструментов. Для небольших бытовых приборов и электроники можно использовать тонкие или плоские удлинители.
Бекки Блэнтон — штатный писатель и тренер по написанию текстов для компаний из списка Fortune 500, генеральных директоров и деловых спикеров.В 2009 году она выступила на TED Global в Оксфордском университете, что стало ее первым публичным выступлением. Когда она не пишет, она катается на байдарках по Чесапикскому заливу. Дом ее мечты — жить на борту парусного судна или плавучего дома.
Какой штекер правильный? Удлинитель 101
Удлинитель — это больше, чем просто электрический акцент. Это помощник хозяина дома, который при правильном использовании может сэкономить вам время, деньги и избавить вас от раздражения.Какой тип удлинителя вам нужен для вашего прибора, домашнего декора или уличного элемента? Взгляните на различные типы доступных шнуров, для чего они используются и когда вам нужен электрик, если вам нужен удлинитель.
Перед покупкой шнура посмотрите на то конец, который вставляется в розетку. Если шнур не предназначен для специального назначения, он будет иметь два или три контакта.
Двухконтактные удлинители не заземлены. Никогда не вынимайте третий штырь из прибора или электронного устройства, чтобы принудительно вставить его (если вилка имеет только два паза для штырей).Используйте эти шнуры только с двухконтактными предметами. Вы можете подключить двухконтактный шнур к трехконтактной розетке
. Но это не значит, что он обоснован.
Трехконтактные шнуры заземлены. Третий контакт заземления помогает снизить риск поражения электрическим током и возгорания. Для правильного использования этих шнуров требуется трехконтактная заземленная розетка. Удаление третьего контакта представляет серьезную угрозу электробезопасности. Это, как и все другие шнуры, временные решения. Если вам нужен постоянный ремонт, вызовите квалифицированного электрика для добавления или ремонта розетки.
Номер штыря часто отражает предполагаемое использование шнура. Двухконтактные шнуры обычно используются в легких условиях. Это часто включает небольшую электронику, которая использует минимальный ток. Удлинители для тяжелых условий эксплуатации более прочные, заземленные и имеют многослойное внешнее покрытие для изоляции проводки внутри. Эти шнуры служат для электроинструментов, бытовых приборов и устройств, которым требуется больше электроэнергии.
Найдите на шнуре номинал усилителя, соответствующий электрическому устройству, для которого вы его используете.Если устройство / электрический элемент имеет более высокий номинальный ток, вы можете повредить шнур, повредить устройство или вызвать электрический пожар.
Наряду с номинальным током удлинители также имеют калибр провода. Ищите инициалы AWG (American Wire Gauge). Большинство шнуров имеют номера 10, 12, 14 или 16. Чем ниже номер AWG, тем толще провод внутри. Шнуры с меньшими номерами более тяжелые. Эти шнуры также могут передавать энергию на большие расстояния, сохраняя постоянное напряжение (или не снижая напряжение).
Удлинители бывают разной длины. Размер, который вам нужен, зависит от использования. Более длинные шнуры идеально подходят для использования на открытом воздухе, позволяя свободно перемещаться с садовым инвентарем или садовым инвентарем. Выбирая шнур, избегайте чрезмерной длины. Они вызывают путаницу и могут стать опасностью споткнуться и упасть.
Если вам нужен более длинный шнур, выберите вариант удлинения правильной длины. Никогда не подключайте несколько шнуров вместе для увеличения длины.
Еще один аспект вашего удлинителя, который следует изучить перед его использованием, — рассчитан ли он на работу с электрическими элементами внутри или вне помещений.Некоторые шнуры предназначены для использования как в помещении, так и на улице.
Никогда не используйте удлинитель в зоне (внутри или снаружи), для которой он не рассчитан. Это создает опасность поражения электрическим током или возгорания. Несмотря на то, что наружные шнуры предназначены (как следует из названия) для использования на открытом воздухе, избегайте влажных или дождливых сред. Вода и электричество никогда не смешиваются, независимо от типа используемого удлинителя.
Никогда не рекомендуется использовать несколько удлинителей. Опять же, удлинители — это временные устройства. Если вам нужно использовать несколько шнуров одновременно, вам может потребоваться электрик для установки одной или нескольких новых розеток.Удлинитель никогда не заменяет постоянную розетку.
Вам нужно больше розеток? Свяжитесь с Palmer Electric Inc для получения дополнительной информации.
В электрических шнурах, размер имеет значение
Октябрь 2001 г.
На открытом воздухе электрические удлинители являются частью пейзажа заднего двора, питая все, от кусторезов до мотопил, миксеров для питья и даже электрических газонокосилок. В помещении они используются для временных нужд от подвала до чердака.
Поскольку электрические инструменты и приборы имеют разную номинальную мощность, эти прочные, устойчивые к атмосферным воздействиям портативные шнуры предназначены для удовлетворения различных временных требований к питанию.(Обратите внимание, что мы не говорим о шнурах-удлинителях, предназначенных исключительно для использования в помещениях с малой нагрузкой.) Но не все удлинители одинаковы. Удлинитель неподходящего размера может привести к перегоранию двигателя инструмента или прибора, если он будет работать слишком долго. Это также может вызвать опасную ситуацию, если он перегреется.
Как можно этого избежать? Во-первых, это помогает узнать, какой электрический ток (обычно в амперах или амперах) требуется каждому электрическому инструменту (см. Диаграмму). Мощные инструменты, такие как пилы и косилки, потребляют значительно большую силу тока, поэтому с ними следует использовать удлинители, рассчитанные на более высокие электрические нагрузки.В руководствах по инструментам и устройствам обычно указываются требования к удлинителю для правильной работы оборудования. Номинальные значения силы тока также указаны на самом оборудовании.
Но как узнать, какую электрическую нагрузку может выдержать ваш удлинитель? Есть два фактора: длина и толщина шнура. Чем толще медный провод, тем больше электричества он может нести. Однако из-за того, что передаваемая мощность уменьшается с увеличением расстояния, более длинные удлинители требуют более толстого провода для обеспечения полного номинального тока, необходимого для устройства.
Толщину провода можно определить по буквам AWG, за которыми следуют числа (обычно 12, 14 или 16), напечатанные на оболочке провода. В этом случае чем меньше, тем лучше — чем меньше цифра, тем толще проволока. Тяжелый AWG 12 будет использоваться для самых сложных операций.
Учитывая относительно низкую стоимость удлинителей по сравнению с расходами на замену испорченного инструмента или приспособления, потребителей настоятельно просят проверить цифры и скупить. Вы можете иметь в виду одно приложение, покупая шнур, но в конечном итоге используете его для более требовательных приложений.Проволока никогда не может быть слишком большой, но может быть слишком маленькой.
Также имейте в виду, что если вы присоедините устройство с несколькими розетками к удлинителю, позволяя нескольким инструментам потреблять электроэнергию одновременно, текущая потребность может превысить номинальную силу тока шнура и создать небезопасные условия.
Для повышения безопасности и предотвращения случайных ударов некоторые удлинители теперь оснащены недорогими встроенными розетками GFCI (прерыватель цепи замыкания на землю) — точно такими же, как те, которые должны быть установлены на вашей кухне и в ванной.GFCI немедленно отключает все питание при обнаружении дисбаланса тока в линии.
Дополнительные сведения см. В разделах «Электротехника и телекоммуникации».
Удлинители — электрические 101
Удлинители обычно используются для различных электрических устройств.На этой странице показано, как использовать шнур правильного типа для разных устройств.
Будьте осторожны при использовании удлинителей, чтобы не споткнуться. Кто-то может пораниться или повредить розетку или электрическое устройство.
Фен
Электрический обогреватель
Оконный кондиционер
Уплотнитель мусора
Приставная микроволновая печь
Электрический чайник
Тостер / духовка для тостера
Кофеварка
Номинальные значения усилителя удлинительного шнура
Номинальная сила тока удлинительного шнура должна быть такой же или выше, чем номинальная сила тока электрического устройства.В противном случае можно повредить шнуры и электрические устройства.
Номинальные параметры усилителя удлинителя указаны на упаковке и зависят от диаметра и длины провода.
Для шнуров одинаковой длины: чем больше диаметр провода, тем выше номинальный ток.
Чем короче провода, тем выше номинальный ток.
Более длинные провода обычно имеют меньший ток.
Использование удлинителя с более низким номинальным током, чем указано на электрическом устройстве, может привести к перегреву провода, вилки или розетки.Известно, что розетки при таких условиях плавятся.
Для оборудования дворов с высокой мощностью обычно указывается минимальный диаметр провода шнура в инструкциях.
Удлинители с устройствами высокой мощности
В некоторых устройствах с высокой мощностью не следует использовать удлинитель, когда это возможно (см. Руководство пользователя). Использование удлинителя на этих приборах может вызвать чрезмерное нагревание и падение напряжения, а также повредить прибор или двигатель.
Некоторые мощные электроприборы имеют короткий шнур, чтобы минимизировать падение напряжения, и их следует размещать рядом с розеткой.Пылесосы имеют длинный шнур и не нуждаются в удлинителе.
Если удлинитель абсолютно необходим, используйте шнур соответствующего номинала (при необходимости уменьшите его на 125%) и такой короткой длины, насколько это необходимо. Вы можете найти удлинитель специально для оконных кондиционеров.
Ниже приведен список мощных устройств, для которых не следует использовать удлинитель, когда это возможно.
Удлинитель для внутренних и наружных работ
Удлинители предназначены для использования внутри и вне помещений.Шнуры, предназначенные для использования в помещениях, обычно представляют собой провода от 2 до 90 300. Никогда не используйте шнур, предназначенный для использования в помещениях, на открытом воздухе.
Удлинители
, предназначенные для использования вне помещений, обычно более прочные, имеют от 3 до 90 300 проводов (включая заземление), длиннее и используют провода большего диаметра.
2- провод
и удлинитель 3-
Удлинители 2- проводов не имеют провода заземления и заземления. Обычно они предназначены только для использования внутри помещений и предназначены для использования на устройствах с низким энергопотреблением (настольные и торшеры и т. Д.).Никогда не подключайте заземленное электрическое устройство к удлинителю на 2- проводов. Кроме того, не используйте переходник с проводами 2- на 3-.
Удлинительный шнур 3- имеет провод заземления и заземляющие соединения. Проволочные шнуры 3- обычно рассчитаны на работу на открытом воздухе и рассчитаны на более высокий ток.
Снижение номинальных характеристик удлинительного шнура
Если удлинитель используется для электрического устройства, которое может работать в течение 3 или более часов, номинальную силу тока устройства необходимо снизить на 1.25%.
Например, двигатель насоса для бассейна рассчитан на 12,5 ампер.
Сниженная сила тока для этого двигателя составляет 15,63 А (12,5 * 1,25)
Удлинитель должен быть рассчитан на 15,63 А или более. Выберите следующий более высокий рейтинг, 20 ампер.
Введите число в поля ампер или ватт.
Безопасность удлинителей
: подробное руководство
Все мы знаем основы использования удлинителя.Но знаете ли вы о безопасности удлинителя? Использование удлинителя без соблюдения надлежащих мер безопасности может подвергнуть вас и ваш дом риску поражения электрическим током. Если вы планируете использовать удлинители для внешнего освещения или просто хотите удлинить розетку, вы также должны помнить о безопасности удлинителей.
Для этого компания Roman Electric составила подробное руководство. Следуйте нашим советам, приведенным ниже, для вашего дома в Милуоки!
Избегайте использования поврежденных удлинителей
Перед использованием удлинителя проверьте его состояние.Удлинители могут получать изрядные повреждения в течение всего срока службы. Открытые шнуры, изношенные провода или треснувшие вилки могут стать причиной неравномерности электрического тока удлинителя. Это может вызвать короткое замыкание, которое может привести к срабатыванию автоматического выключателя и вызвать электрический ток.
Не используйте поврежденный удлинитель. Перед использованием проверьте состояние каждого шнура и выбросьте все шнуры с заметными повреждениями.
Посмотрите, в каких условиях подходит ваш удлинитель
Повреждения — не единственное, на что следует проверять удлинитель.Вы также должны проверить, подходит ли он для использования в помещении или на открытом воздухе.
На шнуре вы можете найти несколько различных буквенных обозначений. Каждая буква указывает на качество удлинителя, в том числе на то, может ли он выдерживать погодные условия на открытом воздухе. Ниже приведены некоторые распространенные буквы на удлинителе и их значение.
S — подходит для общего использования
Вт — подходит для использования вне помещений
J — шнур имеет изоляцию 300 В
T — шнур изготовлен из термопласта винила
O — Маслостойкий шнур
Изучив буквы, вам нужно также посмотреть номинальную силу тока.Это определяет, с какой емкостью может справиться удлинитель. Как правило, чем выше номинальная сила тока, тем больше емкость удлинителя. Вот несколько примеров:
1-13 Номинальная сила тока — легкий режим, подходит для ламп, настольных вентиляторов и других небольших приборов.
Номинальный ток 14–15 — Средняя нагрузка, подходит для электродрелей, газонокосилок и кусторезов.
Номинальный ток 16-20 ампер — для тяжелых условий эксплуатации, подходит для бензопил, обогревателей и воздушных компрессоров.
Примечание. Имейте в виду, что чем длиннее удлинитель, тем меньше мощности он может распределять. Поэтому используйте шнур ровно столько, сколько вам нужно.
Совместите штыри удлинительного шнура с розеткой
Вилка удлинителя может иметь два или три контакта. Если вилка имеет два контакта, то она может входить в розетку с двумя или тремя контактами. Два контакта не имеют заземления. Земля используется для безопасной передачи электричества и предотвращения поражения электрическим током.Помните об этом при использовании двухконтактного удлинителя.
Если вилка удлинителя имеет три контакта, то его можно использовать только с трехконтактной розеткой. Третий контакт действует как заземление и безопаснее в использовании, чем двухконтактные розетки. Однако они не могут поместиться в двухконтактные розетки.
Примечание. НЕ пытайтесь отрезать третий контакт удлинителя, чтобы использовать его с двухконтактной розеткой. Это может привести к нестабильному электрическому потоку и может повредить подключенный прибор или вызвать серьезный электрический ток.
Избегайте подключения нескольких удлинителей
Удлинители никогда не следует соединять вместе. Комбинирование удлинителей может привести к чрезмерному напряжению, поскольку электрическое сопротивление тем ниже, чем больше соединяются шнуры. Это может привести к электрической перегрузке, которая отключит автоматический выключатель.
Говоря об отключении, несколько удлинителей также могут быть опасны для падения. Избегайте срабатывания автоматического выключателя и себя, используя только один удлинитель за раз.Обязательно запускайте их вдоль стен и вдали от мест с интенсивным движением транспорта.
Не заменяйте удлинители для постоянной проводки
Прежде всего, вы всегда должны помнить, что удлинители — временное решение. Они не могут заменить электрическую розетку. Если вы в значительной степени полагаетесь на удлинители, вам может потребоваться больше розеток в вашем доме. Свяжитесь с Roman Electric для получения доступных услуг по установке розеток.
Никогда не используйте удлинитель, не прочитав предварительно наше подробное руководство! И не забывайте использовать удлинители только как временное решение для розетки. Если вам нужны дополнительные электрические розетки в вашем доме в Милуоки, свяжитесь с Roman Electric сегодня. Позвоните нам по телефону 414-771-5400, чтобы получить доступные услуги по установке розеток.
Статьи по теме:
ESFI — Советы по безопасности удлинителя
Home Depot — Как выбрать удлинители
Лучшие варианты удлинителей для использования внутри и вне помещений
Фото: amazon.com
Удлинитель — изолированный провод с вилкой на одном конце и розеткой на другом — пригодится, когда вам нужно подключить прибор, электроинструмент или другое электрическое устройство к источнику питания, находящемуся вне досягаемости устройства. собственный шнур.
Какими бы полезными ни были удлинители, они могут быть опасными. По данным Международного фонда электробезопасности (ESFI), около 3300 домашних пожаров ежегодно возникают из-за удлинителей, в результате чего ежегодно погибают или получают ранения сотни людей.Причина этих возгораний — перегретые провода, т. Е. Слишком большой электрический ток, проходящий через провода, которые не подходят для работы.
Зная это, вы можете быть склонны заменить старые удлинители на новые, которые могут обезопасить вас и ваш дом. Итак, читайте дальше, чтобы узнать, как выбрать правильные продукты для использования в помещении и на улице, а также узнать, почему мы выбрали следующие варианты в качестве лучших вариантов удлинителей на сегодняшний день:
НАИЛУЧШИЕ ВСЕМ ВСЕМ: Iron Forge Cable 100-футовый удлинитель для установки вне помещений
НАИЛУЧШИЙ ДЛЯ ЛЕГКИХ УСЛОВИЙ: FIRMERST Flat Plug Удлинитель на 1 фут
НАИЛУЧШИЙ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ: Удлинительный шнур для проводов и кабелей США
НАИЛУЧШЕЕ ДЛЯ НАРУЖНЫХ помещений: UltraPro шнур с двойной изоляцией
ЛУЧШИЙ ДИЗАЙН: Плетеный шнур из ткани
Фото: amazon.com
Основные советы по выбору лучшего удлинителя
На ширину полосы электрического тока и диапазон использования удлинителя влияет полдюжины различных факторов: номинальная мощность, номинальная мощность (в амперах / вольтах / ваттах), длина кабеля и падение напряжения, прочность оболочки, тип вилки и розетки и предполагаемое использование. Кроме того, вы можете взвесить периферийные факторы, такие как эстетическая привлекательность и удобство использования (например, светящиеся концы вилок).
Калибр калибра
Калибр провода — это толщина или диаметр внутреннего провода удлинительного шнура.Эта толщина измеряется числом Американского калибра проводов (AWG): чем меньше число (от 000 до 40), тем толще провод. Для большинства случаев использования дома и на открытом воздухе ищите калибр от 10 до 18 AWG. Обычно номер AWG шнура (также называемый номинальным калибром) можно найти на внешней оболочке шнура — это слой термопласта, который окружает и защищает электрические провода (см. Прочность оболочки ниже). Номинал калибра обычно связан с количеством проводящих проводов внутри шнура.Например, шнур 16/3 означает провод 16 калибра с тремя проводами внутри.
Номинальная мощность
Помимо номинальной мощности, вы часто увидите три числа, связанных с мощностью удлинителя: амперы / вольт / ватты. Амперы (амперы) измеряют объем или количество электричества, протекающего через проводник (например, провод внутри шнура). Напряжение (вольт) измеряет давление или сопротивление этого электрического потока. Ватты измеряют результирующую мощность (вольт умноженные на ампер).Эти числа имеют решающее значение, поскольку шнур может перегреться и загореться при подключении мощного прибора к шнуру с недостаточной номинальной мощностью.
Длина шнура и падение напряжения
В то время как некоторые удлинители могут быть длиннее 100 футов, удлинители от 1 до 100 футов являются наиболее полезными и популярными для выполнения задач в доме и за его пределами. Длина шнура также влияет на то, сколько напряжения теряется из-за электрического сопротивления на расстоянии — чем длиннее удлинитель, тем больше потеря напряжения, свойство, называемое «падением напряжения».«Чтобы избежать падения напряжения, используйте самый короткий удлинитель из возможных для данной задачи. Более длинные шнуры имеют меньшую емкость (большее падение напряжения), чем более короткие шнуры того же номинала. Например, удлинительный шнур 16 калибра длиной менее 50 футов может обеспечить электропитание устройства мощностью до 1625 Вт, в то время как шнур калибра 16 калибра более 50 футов будет иметь меньшую мощность и питать только прибор мощностью 1250 Вт.
Прочность оболочки
Провод является отличным проводником, но для безопасного и эффективного функционирования ему необходима изоляция, также известная как оболочка.Пластик или тканый нейлон используются для покрытия внутренних удлинительных шнуров, в то время как сверхпрочные пластмассы, резина и винил часто используются для покрытия электрических проводов в наружных удлинительных шнурах. Это защищает провод от воздействия окружающей среды, утечки тока и перегрева.
Прочность, материал и назначение оболочки шнура обозначаются разными буквами. Вы часто будете видеть комбинацию этих букв, напечатанную на самой куртке. Вот наиболее распространенные буквы, связанные с удлинителями для дома и вне помещений:
S — обозначает гибкий шнур, предназначенный для общего использования
W — обозначает, что шнур предназначен для использования на открытом воздухе
J — обозначает шнур со стандартной изоляцией на 300 Вольт.Если в обозначении нет буквы J, шнур имеет более толстую изоляцию на 600 В, предназначенную для более интенсивного использования.
P — указывает на параллельную конструкцию проводов, используемых в шнурах кондиционеров и домашних удлинителях
T — указывает на то, что оболочка шнура сделана из термопласта на основе винила
E — указывает на то, что оболочка шнура сделана из термопластичного эластомера резина (TPE)
O — указывает на то, что шнур является маслостойким.
Использование по назначению и безопасность
Основное различие между удлинительными шнурами заключается в использовании внутри и вне помещений.Шнуры общего назначения и наружные шнуры можно использовать в помещении, но никогда не используйте внутренний удлинитель на улице. После того, как вы сделаете выбор между внутренним и общим / наружным использованием, вам нужно будет рассмотреть другие варианты. Например, очень важна среда, в которой будет находиться шнур. Более экстремальные температуры требуют использования более прочных материалов куртки. Наконец, вам нужно подумать о том, как часто ваш шнур будет использоваться и с какими приборами.
Шнуры для легких условий эксплуатации могут иметь диапазон от 25 до 100 футов, с номинальной мощностью от 1 до 13 А и проводом 16 калибра.Эти шнуры подходят для рождественских гирлянд, вентиляторов и кусторезов.
Шнуры для средних нагрузок могут иметь диапазон от 25 до 150 футов, с номинальной мощностью от 14 до 15 А и проводом калибра 14; полезен для привода газонокосилок и электродрелей.
Шнуры для тяжелых / прочных условий эксплуатации могут иметь диапазон от 25 до 150 футов, с номинальной мощностью от 16 до 20 А и проводом 10 или 12 калибра. Они разработаны для цепных пил, торговых пылесосов, энергоемких инструментов и генераторов.
Многие надежные удлинители также имеют рейтинг безопасности, сертифицированный независимым испытательным агентством, таким как Underwriters Laboratories (UL), Intertek (ETL) или Канадской ассоциацией стандартов (CSA), чтобы гарантировать соответствие шнура федеральной и международной безопасности. стандарты.
Тип вилки и розетки
Вилка удлинителя может иметь два или три контакта. Третий контакт означает, что шнур «заземлен», обеспечивая дополнительный путь для электрических токов и способствуя общей безопасности.Штырь заземления (третий контакт) является важным элементом безопасности удлинительных шнуров для тяжелых условий эксплуатации, и его ни в коем случае нельзя снимать или обходить. Заземленные (трехконтактные) удлинители следует использовать с более крупными приборами.
Розетка — это часть удлинителя, к которому вы подключаете свои устройства. Эта полоса может содержать несколько розеток (для двух- или трехконтактных вилок), что позволяет включать несколько устройств, при условии, что вы не превышаете мощность (номинальную мощность), указанную на этикетке шнура.Обратите внимание, что вилка с двумя штырями может быть вставлена в розетку с тремя прорезями, но не наоборот. Кроме того, всегда используйте удлинитель с трехконтактными розетками с приборами с трехконтактными вилками.
Дополнительные функции
Несколько выдающихся функций могут способствовать полезности и безопасности шнура, и если ваш удлинитель предназначен для использования в помещении, его внешний вид может сыграть роль в вашем решении. Дополнительные функции включают:
Встроенный прерыватель цепи защиты от замыкания на землю (GFCI) — это защитное устройство, которое автоматически отключает питание удлинителя в случае замыкания на землю или короткого замыкания.
Подсвеченные концы вилки загораются, чтобы указать, когда шнур находится под напряжением. Это также функция безопасности наружных удлинителей для использования в более темных условиях.
Соединительная коробка подходит как для вилки удлинителя, так и для вилки подключенного электрического устройства, чтобы они не разъединялись.
Гнездо с замком — это механизм, встроенный в гнездо удлинителя, который обеспечивает надежное соединение устройства и шнура.
Наши фавориты
Фото: amazon.com
Универсальные удлинители Iron Forge Cable, предназначенные как для внутреннего, так и для наружного использования, имеют гибкую виниловую оболочку, которая водонепроницаема и защищает от влаги, истирания и т. Д. и солнечный свет. Провод 12-го калибра имеет номинальную мощность 15 А / 125 В / 1875 Вт, а шнуры внесены в список UL для обеспечения безопасности. Розетка освещается светодиодными лампами, указывающими на то, что питание включено, а вилка имеет усиленные лезвия для предотвращения изгиба или поломки.Эти удлинители подходят для работы с большинством устройств средней и большой мощности, от газонокосилки до питания праздничных гирлянд, и вы можете выбрать лучшую длину для работы — от 6 до 200 футов.
Фото: amazon.com
Удлинители длиной 1 фут от FIRMERST имеют номинал калибра 14 AWG и мощность 15 А / 125 В / 1875 Вт. Эти более толстые провода могут выдерживать большую силу тока и мощность с меньшей вероятностью перегрева, чем аналогичные продукты конкурентов с проводами 16 или 18 AWG.Это означает, что для короткого удлинителя Firmerst может выдерживать больший ток, чем вы могли ожидать. Эти шнуры устойчивы к температуре до 75 градусов Цельсия (167 градусов по Фаренгейту), сертифицированы UL, завернуты в сверхпрочный пластик и имеют плоскую конструкцию вилки, которая хорошо подходит для тесного пространства между розетками и мебелью.
Фото: amazon.com
Этот универсальный удлинительный шнур для использования вне помещений имеет изоляционную оболочку из 100-процентного термопластичного эластометра (TPR), который обеспечивает максимальную гибкость при экстремальных температурах, от 221 ° F (105 ° C). и -94 ° F (-70 ° C).Куртка также маслостойкая и более прочная, чем стандартные шнуры из ПВХ в суровых условиях. Выбирайте между несколькими номиналами калибра и длиной шнура. Этот шнур с освещенными концами для обеспечения безопасности и видимости в темноте и мощностью 15 А предназначен для использования на открытом воздухе в средних и тяжелых условиях, включая электроинструменты и снегоочистители.
Фото: amazon.com
Этот удлинитель с двойной изоляцией от UltraPro обеспечивает мощность 13 А / 125 В / 1625 Вт и имеет двойную изоляцию для обеспечения прочности и долговечности.Другими словами, этот шнур с тремя розетками, внесенный в список UL, может безопасно и надежно удовлетворить ваши потребности в увеличении мощности вне помещений.

Удлинители ФОТОН без заземления 3 места 10А
	Электрические трёхместные удлинители Фотон без заземляющего контакта выпускаются со шнуром ПВС сечением 2х0,75 кв.мм длиной 2, 3, 5 и 10 метров. Корпус удлинителей Фотон изготовлен из термостойкого ударопрочного пластика. Контакты изготовлены из латунного сплава, обеспечивающего оптимальную электропроводность и плотный контакт со штырями подключаемой вилки. Максимальная подключаемая к удлинителю нагрузка не должна превышать 10 ампер (2200 Вт).
Удлинители ФОТОН с выключателем без заземления на 5 мест 10А
	Электрические удлинители Фотон с выключателем без заземляющего контакта рассчитаны на одновременное подключение 5 электроприборов, выпускаются со шнуром ПВС сечением 2х0,75 кв.мм длиной 2, 3 и 5 метров. Корпус удлинителей Фотон изготовлен из термостойкого ударопрочного пластика. Контакты изготовлены из латунного сплава, обеспечивающего оптимальную электропроводность и плотный контакт со штырями подключаемой вилки. Максимальная подключаемая к удлинителю нагрузка не должна превышать 10 ампер (2200 Вт).

Удлинители ФОТОН с заземлением 3 места 16А
	Электрические трёхместные удлинители Фотон с заземляющим контактом выпускаются со шнуром ПВС сечением 2х1,0 кв.мм длиной 2, 3, 5 и 10 метров. Корпус удлинителей Фотон изготовлен из термостойкого ударопрочного пластика. Контакты изготовлены из латунного сплава, обеспечивающего оптимальную электропроводность и плотный контакт со штырями подключаемой вилки. Максимальная подключаемая к удлинителю нагрузка не должна превышать 16 ампер (3500 Вт).
Удлинитель EnergoLux с заземлением на 3 места 16А
	Сетевой электрический удлинитель EnergoLux с заземляющим контактом выпускается с колодками на 2, 3, 4 и 5 розеток и длиной шнура 1,5, 2, 3, 5, 7 и 10 метров. В качестве питающего кабеля используется ПВС 3х1,0. Максимальная мощность подключенной к удлинителю EnergoLux бытовой техники и электроники не должна превышать 3500 Вт (16А). Корпус выполнен из термостойкого АВС-пластика.
Удлинители ФОТОН с выключателем с заземлением на 5 мест 16А
	Электрические пятиместные удлинители Фотон с выключателем и с заземляющим контактом выпускаются со шнуром ПВС сечением 3х1,0 кв.мм длиной 2, 3 и 5 метров. Корпус удлинителей Фотон изготовлен из термостойкого ударопрочного пластика. Контакты изготовлены из латунного сплава, обеспечивающего оптимальную электропроводность и плотный контакт со штырями подключаемой вилки. Максимальная подключаемая к удлинителю нагрузка не должна превышать 16 ампер (3500 Вт).

Колодка сетевого удлинителя EL-BI Deniz без заземления 10А
	Трёхместная колодка сетевого удлинителя EL-Bi Deniz изготавливается из неподдерживающего горение инженерного пластика. Максимальная мощность потребителей, подключенных к колодке EL-Bi Deniz на три розетки без заземления не должна превышать 2200 Вт (10А).
Колодка сетевого удлинителя EL-BI Delta/Deniz с заземляющим контактом 16А
	Колодки сетевых удлинителей EL-Bi Delta и Deniz с заземляющим контактом выпускаются в исполнении с 2, 3, 4 и 6 гнездами. Корпус колодок EL-Bi изготовлен из инженерного пластика. Максимальная мощность потребителей, подключенных к колодкам EL-Bi Delta и Deniz с заземляющим контактом не должна превышать 3500 Вт (16А).
Колодка удлинителя EL-BI Delta/Deniz с выключателем и с заземляющим контактом 16А
	Колодки сетевых удлинителей EL-Bi Delta и Deniz с выключателем и с заземляющим контактом выпускаются в исполнении с 3, 4 и 6 гнездами. Корпус колодок EL-Bi изготовлен из негорючего пластика. Максимальная мощность потребителей, подключенных к колодкам EL-Bi Delta и Deniz с заземляющим контактом, не должна превышать 16А (3,5 кВт).
