⚡ Измерение сопротивления изоляции проводов и кабелей

В этой статье расскажем об измерении сопротивления изоляции: каким прибором оно измеряется и какова методика проведения работ, как часто необходимо измерять сопротивление изоляции, как оформлять результаты замеров и как их интерпретировать.

Получить КП и смету за 2 часа

Измерение сопротивления изоляции

В этой статье расскажем об измерении сопротивления изоляции: каким прибором оно измеряется и какова методика проведения работ, как часто необходимо измерять сопротивление изоляции, как оформлять результаты замеров и как их интерпретировать.

Вызвать лабораторию!

Автор: Максим Шаин

Генеральный директор электроизмерительной лаборатории «ЭлектроЗамер»

Измерение сопротивления изоляции выполняют для проверки диэлектрических свойств изоляционных материалов проводов и кабельных линий. Сопротивление изоляции — важная характеристика кабельных изделий. По ней можно сделать вывод о наличии механических повреждений изоляции или степени ее износа, обусловленного естественным старением и несоблюдением условий эксплуатации и, соответственно, пригодности кабеля к дальнейшей эксплуатации. Если сопротивление ниже нормы, такой кабель нуждается в замене или ремонте. Первоначально сопротивления изоляции необходимо измерять при сдаче объекта в эксплуатацию в ходе приемосдаточных испытаний, и измеренные значения должны соответствовать требованиям ПУЭ. Затем, на этапе эксплуатации, эти работы регулярно выполняют в рамках эксплуатационных испытаний для профилактики возникновения дефектов, и проверяют измеренные значения на соответствие требованиям ПТЭЭП.

Периодичность измерения сопротивления изоляции

В ПТЭЭП четко указано, что периодичность, с которой измеряют параметры электробезопасности и, в том числе, сопротивление изоляции, должен определять технический руководитель. Обычно это сотрудник, ответственный за электрохозяйство: главный энергетик, главный механик, главный инженер и т.д. Выбирая интервал между испытаниями он должен учитывать требования НТД и рекомендации заводов изготовителей используемого электрооборудования. Базовые требования по периодичности проверки электропроводок приведены в ПТЭЭП:

“

Измерения сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год. В остальных случаях измерения производятся 1 раз в 3 года. При измерениях в силовых цепях должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых приборов. В осветительных сетях должны быть вывинчены лампы, штепсельные розетки и выключатели присоединены.

ПТЭЭП, прил. 3.1, таблица 37

Условия для определения степени опасности помещений в отношении поражения электрическим током даны в ПУЭ, пп. 1.1.4-1.1.13.

На объектах коммерческой недвижимости и в жилом фонде признаки отнесения помещений к особо опасным можно встретить в электрощитовых, котельных, бойлерных, ИТП, на чердаках и техэтажах, в подвалах и техподполье и т. д. На производственных объектах факторы повышенной опасности встречаются чаще, а их комбинации разнообразнее.

Теоретически, ответственный за электрохозяйство должен провести классификацию всех помещений по степени опасности поражения электрическим током в соответствии с требованиями ПУЭ, пп.1.1.-1.1.13. Перечень всех обследованных помещений должен совпадать с экспликацией планов БТИ и/или проектной документацией. Сделать это можно самостоятельно или привлечь инженеров электроизмерительной лаборатории. Результатом такой работы будет отчет об определении степени опасности поражения электротоком. Затем приказом по организации определяются сроки проведения отдельных видов электроизмерений для всех помещений в соответствии со степенью опасности поражения током и с учетом других факторов и требований НТД. На основании приказа нужно внести соответствующие записи в график планово-предупредительных ремонтов.

Кстати, о требованиях НТД: условия периодичности замера сопротивления изоляции и других испытаний содержатся не только в ПУЭ и ПТЭЭП, но также и иных нормативных документах. Так, например, в организациях общественного питания измерения нужно проводить ежегодно в помещениях без повышенной опасности, и каждые полгода во всех остальных помещениях (ПОТ РМ-011-2000, п. 5.6). Аналогичные требования установлены для предприятий химической чистки и стирки, медицинских и образовательных учреждений. Подробный анализ требований НД по периодичности приведен в нашей таблице, ссылку на которую вы найдете в конце статьи.

Проверка сопротивления изоляции мегомметром

Мегаомметр — прибор для измерения больших сопротивлений. Именно В состав мегомметра входит генератор, который создаёт повышенное испытательное напряжение 250, 500, 1000 или 2500 вольт. Повышенное напряжение прикладывается к паре жил при снятой нагрузке, в результате чего, через диэлектрик начинает проходить ток утечки. Прибор определяет сопротивление изоляции на основании измеренного тока и известного значения напряжения. Если изоляция в отличном состоянии, то ток утечки через диэлектрик не пойдет. Сопротивление при этом будет стремиться к бесконечности и, как правило, превышать верхнюю границу диапазона измерений мегомметра. Когда изоляция изношена, между жилами появляются токопроводящие «мостики», по которым идет утечка. В обычных условиях эти утечки пренебрежимо малы и незаметны, но под воздействием повышенного напряжения ток утечки усиливается, становясь током КЗ, а сопротивление изоляции при этом стремится к нулю.

При измерении сопротивления изоляции проверяемая кабельная линия должна быть отключена от электроустановки с обеих сторон: и со стороны источника питания, и со стороны потребителя. Обычно, отключения и прерывание электроснабжения создает массу неудобств при проведении электроизмерений на действующем объекте. Проводить работы нужно в нерабочие часы, либо согласовывать временные отключения электроэнергии в рабочие часы. К счастью, измерение сопротивления изоляции каждой кабельной линии занимает немного времени, а линии отключают по очереди, а не все одновременно. Когда отключение в рабочие часы невозможно, работы переносят на утренние, вечерние, ночные часы или выходные дни.

Значение сопротивления измеряется попарно для всех жил кабеля:

• для двужильного кабеля — одно измерение;
• для трехжильного кабеля — три измерения;
• для четырёхжильного кабеля — шесть измерений;
• для пятижильного кабеля — десять измерений.

Измеренные значения по каждому кабелю фиксируются инженерами электролаборатории на бумаге или в память измерительного прибора. В дальнейшем эти данные будут занесены в таблицу результатов измерений в протоколе измерения сопротивления изоляции. Если сопротивление ниже минимально допустимых значений, эта информация отражается в заключении к протоколу и дефектной ведомости технического отчета. Такую кабельную линию нужно ремонтировать или менять.

Измерение сопротивления изоляции нового трехжильного кабеля прибором Metrel MI 3102H CL

Минимально допустимое сопротивление изоляции

Для разных электрических цепей в ПУЭ и ПТЭЭП установлены разные минимально допустимые значения. Так, например, для электропроводок минимальное значение сопротивления составляет 0,5 МОм, а для вторичных цепей и цепей управления — 1 МОм. Данные требования приведены в ПТЭЭП, прил. 3.1, табл. 37, скачать которую можно по ссылке в конце статьи. В этой же таблице указано, какое испытательное напряжение мегаомметра нужно использовать для проверки изоляции тех или иных проводников. Подробнее этот вопрос рассмотрен в нашей статье «Какое напряжение мегаомметра использовать для измерения сопротивления изоляции?»

Причины снижения сопротивления и факторы износа изоляции

Если при протяжке кабелей монтажники не повредили изоляцию, то, при вводе объекта в эксплуатацию, значения сопротивления будут измеряться сотнями или даже тысячами мегаоммов. Со временем изоляция изнашивается, а ее сопротивление естественным образом снижается. У старых кабелей, исчерпавших свой ресурс службы, счет идет на единицы или десятые доли мегаоммов.

Заводы-изготовители указывают срок эксплуатации своих изделий, и для современных кабелей с ПВХ-изоляцией он составляет 30-40 лет при нормальных условиях. На практике, срок службы уменьшается из-за ряда факторов, ускоряющих старение изоляции.

Постепенно, старея и разрушаясь, изоляция кабеля теряет диэлектрические свойства. Появляются микроскопические трещины, заполняемые воздухом или, что хуже, жидкостью. Образуются проводящие «мостики» по которым движутся электроны, создавая ток утечки. Со временем ток утечки усиливается, перерастая в ток КЗ. Этот процесс растягивается на годы и протекает медленно, поэтому изменения незаметны, до тех пор, пока изоляцию не пробьет и не возникнет электрическая дуга.

Вот факторы, влияющие на состояние изоляции:

• Повышенная температура. Для любого кабеля производитель указывает, при какой температуре гарантирована нормальная эксплуатация в течение заявленного срока службы изделия. Как правило, это диапазон от -50 °С до +50 °С, однако некоторые исследования показывают, что при температуре в помещении свыше 35 °С срок службы изоляции кабеля начинает сокращаться.
• Повышенная влажность. Влажность ускоряет возникновение проводящих «мостиков» внутри изоляции, снижает диэлектрические свойства и повышает риск возникновения короткого замыкания. Помещения с влажностью близкой к 100% считаются особо опасными, и сопротивление изоляции в таких помещениях измеряют не реже 1 раза в год.
• Химически активные или органические среды. Агрессивные пары, газы, жидкости, отложения или плесень также приводят к преждевременному старению изоляционных материалов.
• Перегрузка линии. Если по жилам кабеля постоянно идет ток, превышающий номинальное значение, то нагрев жилы будет пагубно сказываться и на изоляции, вплоть до её оплавления и растрескивания.
• Вибрация. Постоянное воздействие механических колебаний будет дополнительным фактором разрушения изоляции.
• Токопроводящая пыль. Скапливаясь в местах разделки кабеля и зачистки жил, она способствует появлению токов утечки и, в связке с повышенной влажностью, увеличивает вероятность возникновению замыкания.

Выводы о необходимости проверки изоляции

Регулярное проведение измерений сопротивления изоляции дает возможность диагностировать развитие дефектов и вести профилактику до появления короткого замыкания. Проводить измерения следует не реже, чем 1 раз в 3 года, а в некоторых помещениях— ежегодно или даже раз в полгода. Следует заранее озаботиться организационными вопросами, связанными с отключениями: оповестить жителей дома или сотрудников организации о предстоящих перерывах в электроснабжении, предоставить доступ специалистам электролаборатории во все необходимые помещения.

Результаты измерений будут оформлены в виде соответствующего протокола в составе технического отчета об испытаниях электроустановки.

Остались вопросы?

Проконсультируем вас по вопросам проведения измерения сопротивления изоляции!

Связаться с нами

Файлы для скачивания

ПУЭ, глава 1. 8

Нормы приемо-сдаточных испытаний

ГОСТ Р 50571.16-2007

Электроустановки низковольтные. Часть 6. Испытания

ПТЭЭП, прил. 3, табл. 28

Электроустановки, аппараты, вторичные цепи, нормы испытаний которых не определены в разделах 2–27, и электропроводки напряжением до 1000 В

ПТЭЭП, прил. 3.1, табл. 37

Минимально допустимое значения сопротивления изоляции элементов электрических сетей напряжением до 1000 В

Пример протокола

проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин

Таблица периодичности

проведения эксплуатационных испытаний электроустановок

Рекомендуем следующие статьи

---

⚡ Приемо-сдаточные испытания электроустановок и электрооборудования

---

⚡ Эксплуатационные испытания электроустановок и электрооборудования

---

⚡ Какое напряжение мегомметра использовать для проверки изоляции?

---

⚡ Как проверить сопротивление изоляции мультиметром?

---

⚡ Замер сопротивления изоляции кабелей и проводов

---

Отзывы клиентов и рекомендательные письма

Ознакомьтесь с перечнем выполненных работ, отзывами, рекомендательными и благодарственными письмами наших клиентов

Посмотреть отзывы

Цены на услуги электролаборатории

Ознакомьтесь c нашим прайс-листом, единичными расценками, узнайте больше про ценообразование услуг электроизмерительной лаборатории

Узнать про цены

Приглашаем другие лаборатории присоединиться к сообществу

Мы создали чат, в котором уже общаются несколько десятков электролабораторий. Если вы занимаетесь испытаниями электроустановок, узнайте, чем этот чат может быть вам полезен

Узнать о чате

Измерение сопротивления изоляции обмоток

Подробности

Категория: Электрические машины

• эксплуатация
• диагностика и измерения
• изоляция
• обмотки

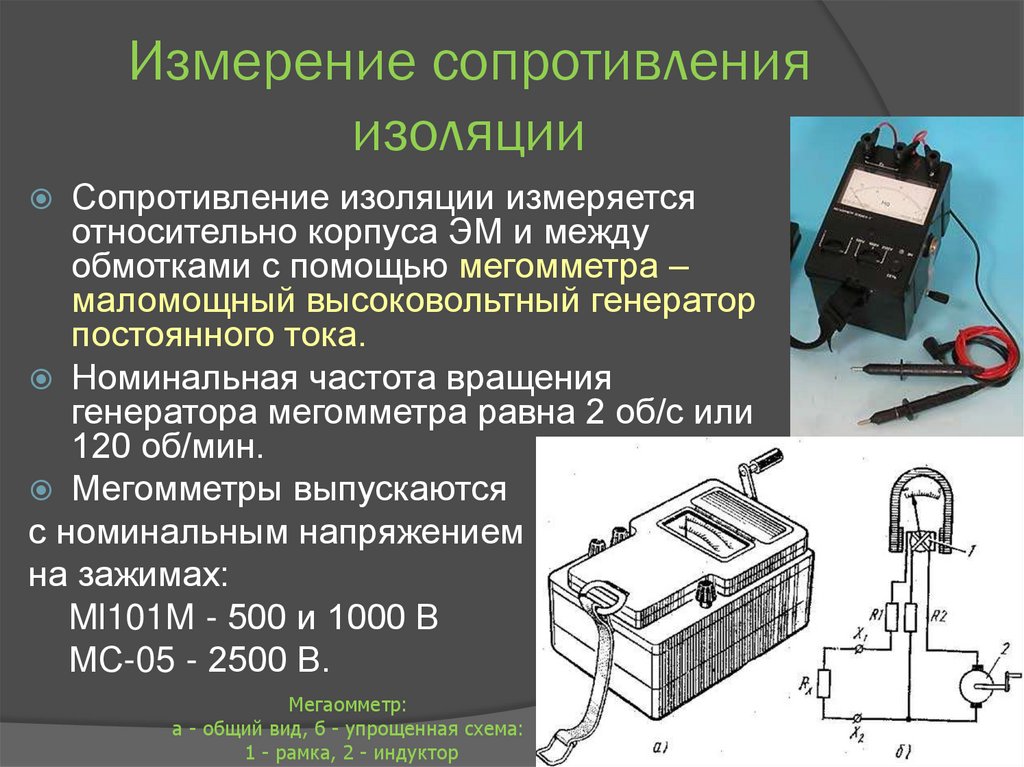

Для измерения сопротивления изоляции применяют мегаомметры логометрической системы с источником постоянного напряжения на 250, 500, 1000 и 2500 В. Измерение сопротивления изоляции вспомогательных измерительных цепей, электрически не соединенных с рабочими цепями объекта измерения, заложенных и встроенных температурных индикаторов, термометров сопротивления, термопар и т. п. производят мегаомметром на 250 В. Мегаомметры напряжением 500 В применяют при измерении сопротивления изоляции обмоток с номинальным напряжением до 500 В включительно; мегаомметры напряжением 1000 В — для обмоток выше 500 В.
