Измерительный трансформатор тока. Что это и зачем он нужен?

Введение

Одновременно с входом в нашу жизнь электричества остро встали некоторые вопросы, тесно связанные с его эксплуатацией. Одним из них стал вопрос организации токовой защиты цепи. Появилась необходимость в разделении силовых цепей и цепей защиты, а также в создании и организации сложных защит, которые невозможно собрать,  используя аппараты только в силовых цепях.

Дело в том, что защита электропроводки в обычных квартирах сводится к применению автоматических выключателей или предохранителей, а защита от поражения электрическим током — к применению УЗО или АВДТ. Вышеперечисленные аппараты встраиваются непосредственно в защищаемую цепь и, как правило, не имеют дистанционных органов управления.

В сетях с более высокими мощностями и токами, где уже требуется релейная защита, работающая по определенным алгоритмам, (например, АПВ — автоматическое повторное включение) требуется организовать питание целого ряда устройств и реле цепей защиты. Для этого применяется трансформатор тока — электротехническое устройство, предназначенное для уменьшения первичного тока (тока измеряемой рабочей цепи) до значений, наиболее удобных для измерительных приборов и реле, находящихся во вторничной цепи. К нему подключаются следующие устройства: амперметры, преобразователи тока, обмотки токовых реле, счетчиков, ваттметров и другие.

Технические характеристики и режим работы

Основным параметром трансформатора тока является его коэффициент трансформации, то есть кратность первичного тока ко вторичному. Ряд первичных токов включает следующие значения: 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000 (А).

С целью унификации и стандартизации всего выпускаемого измерительного и защитного оборудования существует стандартная величина вторичного тока — это 5 А. Соответственно, коэффициент трансформации определяется так: Kт= 400/5= 80.

Трансформатор тока работает в режиме близкому к короткому замыканию, т.к. сумма сопротивлений последовательно подключенных приборов защиты не превышает несколько десятых долей Ом.

Не менее важной задачей, которую как раз и решает трансформатор тока (ТТ) является отделение вторичных цепей измерения и защиты от силовых цепей высокого напряжения и, следовательно, обеспечение безопасности работы с устройствами измерения и защиты.

Применение

Кроме основных задач, описанных выше, трансформаторы тока применяются при косвенном подключении счетчиков электрической энергии. Это обусловлено тем, что счетчики при прямом включении в сеть с большими рабочими токами выйдут из строя. Поэтому возникает необходимость в снижении измеряемых рабочих токов до приемлемых величин, например,  до стандартных 5 Ампер.

Современный рынок предлагает решения совместимые как с  проводами, так и с шинами.

Важное замечание

Размыкание вторичной обмотки трансформатора тока не допускается при протекании рабочих токов в первичной обмотке. При разомкнутой вторичной цепи ТТ ЭДС может достигать 1000 В и более, что крайне опасно для обслуживающего персонала. Поэтому при замене  аппарата, включенного в цепь трансформатора тока, необходимо сначала замкнуть накоротко (шунтировать) измерительную обмотку ТТ, а затем производить отключение вышедшего из строя прибора. Поэтому измерительную (вторичную) обмотку трансформатора тока необходимо заземлить для исключения появления высокого напряжения на выводах И1 И2.

Трансформаторы тока выполняют не только важные задачи  отделения защитных цепей от силовых и унификации оборудования, но и применяются при подключении счетчиков электроэнергии в сетях с большими рабочими токами, где прямое включение невозможно.

Измерительные трансформаторы тока и напряжения

Измерительные трансформаторы тока и напряжения применяются совместно с измерительными приборами для расширения их пределов измерения.

Измерительные трансформаторы напряжения

Измерительный трансформатор напряжения представляет собой понижающий трансформатор с таким отношением витков w₁/w₂, чтобы при U₁ = U_сети; U₂ = 100 В.

Во вторичную цепь включаются вольтметры, частотомеры, обмотки напряжения ваттметров, счетчиков и фазометров. Так как электрическое сопротивление этих приборов велико (порядка 1000 Ом), то трансформаторы напряжения работают в режиме, близком к холостому ходу. Такой режим связан с большими магнитными потерями, а это, в свою очередь, приводит к увеличению размеров магнитопровода и устройству специального масляного охлаждения.

Измерительные трансформаторы тока и напряжения

Измерительные трансформаторы тока

Измерительные трансформаторы тока применяются для включения в сеть амперметров, обмоток тока ваттметров, счетчиков и фазометров.

Первичная обмотка трансформатора тока выполняется из провода большого поперечного сечения и включается в цепь последовательно.

Вторичная обмотка выполняется всегда на ток I₂ = 5А. Рабочий режим трансформатора тока близок к короткому замыканию, поэтому размеры магнитопровода у него значительно меньше, чем у трансформатора напряжения.

Эксплуатация измерительных трансформаторов

Для определения напряжения или тока в цепи необходимо показания приборов умножить на коэффициент трансформации измерительных трансформаторов. В целях безопасности нельзя оставлять вторичную обмотку трансформатора тока разомкнутой, если первичная включена в сеть. В этом режиме напряжение U₂ возрастает до нескольких тысяч вольт.

Разновидностью измерительного трансформатора тока являются токоизмерительные клещи с разъемным магнитопроводом, где роль первичной обмотки выполняет сам провод, по которому течет измеряемый ток.

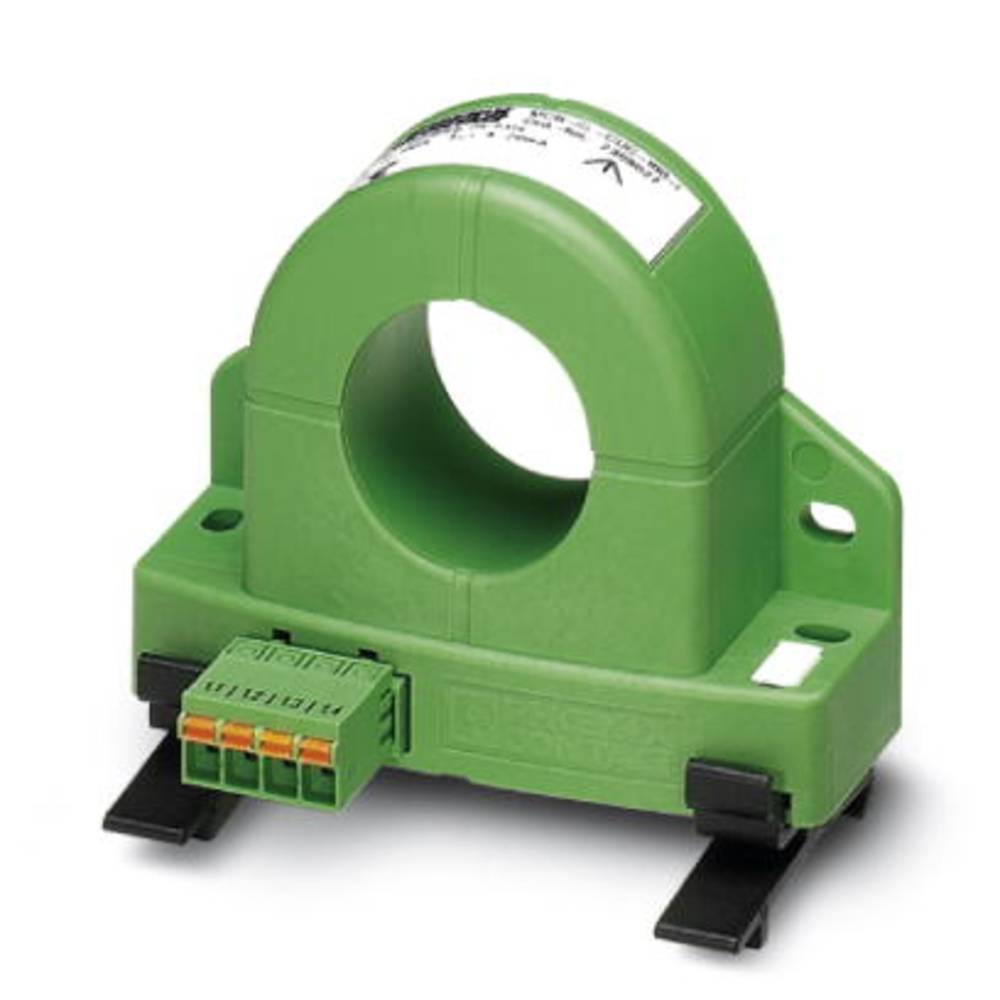

Измерительные трансформаторы тока со встроенными преобразователями вторичного сигнала — Энергетика и промышленность России — № 22 (186) ноябрь 2011 года — WWW.EPRUSSIA.RU

Газета «Энергетика и промышленность России» | № 22 (186) ноябрь 2011 года

Их основная особенность заключается в том, что они объединяют в себе измерительный трансформатор тока (ИТТ) и преобразователь вторичного сигнала ИТТ – конвертор. Эти трансформаторы применяются для автоматизации и менеджмента, а именно, для измерений, контроля и управления электродвигателями в различных технологических процессах, для управления насосами в водонапорных станциях и т. д.

Автоматизация таких процессов осуществляется с помощью компьютерной техники и в связи с этим электрические сигналы, поступающие от ИТТ, должны быть в диапазоне электрических сигналов, применяемых для данной техники. Ток должен быть в диапазоне от 0 до 20 mА или от 4 до 20 mА, а напряжение – от 0 до 10 В. Обычно вторичный ток измерительных трансформаторов тока равен 5 А или 1 А, поэтому для их применения в этих целях необходимо присоединение конверторов. Конечно, возможно использование отдельного ИТТ и отдельного конвертора для получения соответствующего сигнала, однако «интеллигентные трансформаторы» имеют целый ряд преимуществ перед обычными ИТТ и конверторами:

• последовательное присоединение ИТТ и конвертора приводит к понижению класса точности такой системы за счет сложения двух погрешностей измерений – отдельно ИТТ и конвертора. Суммарная погрешность измерений в таких системах может составлять 3‑5 процентов.

Применение «интеллигентных трансформаторов тока» позволяет повысить класс точности измерений до 0,5. Последнее достигается за счет того, что проводится калибровка ИТТ вместе со встроенным в него конвертором одновременно
• применение «интеллигентных трансформаторов тока» позволяет значительно сократить время монтажа, а также требует меньше места для монтажа. Кроме того, значительно сокращается число соединяемых проводов и, следовательно, возможность их обрыва. Все это достигается за счет того, что в «интеллигентных трансформаторах тока» ИТТ и конвертор выполняются в одном корпусе.

Рассмотрим несколько типов обычных «интеллигентных трансформаторов тока» шинного типа.

Тип А

Его, в основном, применяют в различных технологических процессах совместно с PLC (Programmable logic controller) для контроля величины тока, проходящего через электродвигатели.

Тип B

Этот трансформатор тока не требует вспомогательного напряжения, и поэтому он идеален для простого и точного измерения.

Тип C

Этот трансформатор тока в зависимости от пожелания заказчика может выдавать вторичный сигнал как в миллиамперах (4‑20 mА стандартный) и (0‑20 mА), так и в вольтах (0‑10 В). Он требует вспомогательного напряжения ~ 220 В, которое гальванически разделено от основной вторичной цепи.

Тип D

Этот трансформатор имеет одновременно три выходных вторичных сигнала 3 х (4‑20 mA) или
3 х (0‑20 mA) или 3 х (0‑10 В). Он также требует вспомогательного напряжения 220 В.

Тип E

С помощью этого измерительного трансформатора, а также PLC (Programmable logic controller) возможно измерять и контролировать электрическую мощность, поэтому он идеален для такого применения.

В заключение хотелось бы представить также измерительные трансформаторы тока со встроенными реле. Их применение в технике позволяет контролировать работу электрооборудования в различных технологических процессах и обладает рядом преимуществ, указанных выше для «интеллигентных трансформаторов».

Тип G

В отличие от предыдущего типа ИТТ, этот тип ЕМ 305 позволяет регулировать величину тока срабатывания, а также имеет более короткое время включения и выключения.

Тип F

Этот ИТТ применим для переменного тока не более 100 А с фиксированным током срабатывания реле – 0,5А. По желанию заказчика возможно изготовление ИТТ и с другим фиксированным током срабатывания. Трансформатор использует вспомогательное напряжение – 24 В (DC), возможно также изготовление ИТТ со вспомогательным напряжением 110 В (DC). Срабатывание реле фиксируется также оптически, с помощью встроенного диода.

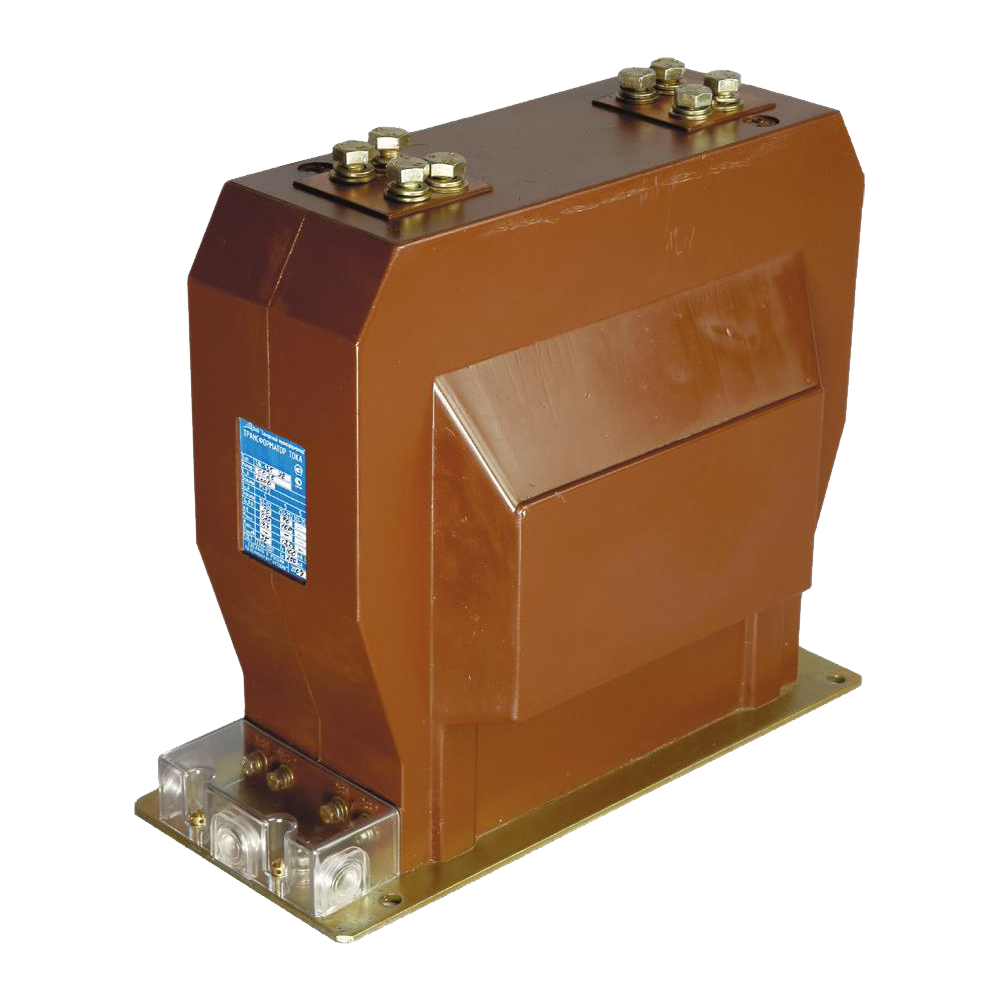

Опорный измерительный трансформатор тока

 Скачать чертеж      Скачать руководство по экплуатации      Скачать каталог



Основные вопросы:



Какие трансформаторы тока легко заменить на ТОЛ-НТЗ-10-01А ?



ТОЛ-СЭЩ-10-11М-0,5/10Р-10/15-400/5 У2	ТЛК-СТ-10-15(1)-0,5/10Р10-10ВА/15ВА-400/5-400/5 40 У2
ТОЛ-НТЗ-10-01А на 100% совпадает с ними по техническим и геометрическим показателям
ТОЛ-СЭЩ-10-11-0,5/10Р-10/15-400/5 У2	ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-400/5-400/5 40 У2
	ТОЛ-НТЗ-10-11А-0,5 Fs10/10Р10-10/15-400/5 УХЛ2 б 40кА
ТОЛ-НТЗ-10-01А на 2 см короче. Все остальное на 100% совпадает по техническим и геометрическим показателям



При замене на какие трансформаторы предстоит менять местами ошиновку ?

ТОЛ-10-I-2-0,5/10Р-400/5 У2, 10/15ВА	ТОЛ-СВЭЛ-10М-29-0,5/10Р-400/5 УХЛ2, 10/15ВА
ТОЛ-СВЭЛ-10-1-0,5/10Р-400/5 УХЛ2, 10/15ВА	ТОЛ-10-11.2-2-0,5/10Р-400/5 У2, 10/15ВА
ТЛО-10 М1АС-0,5 Fs10/10Р10-10/15-400/5 У2 б 40кА	ТЛО-10 М11АС-0,5 Fs10/10Р10-10/15-400/5 У2 б 40кА
ТОЛ-НТЗ-10-01А на 100% совпадает по техническим показателям. На входе шины (Л1 и Л2) переставлены местами



 В какое оборудование устанавливается?

Эти трансформаторы устанавливаются в Пункт Коммерческого Учета (ПКУ-10 или ПКУ-6). И в реклоузер на 6 и 10кВ.

В схеме: 3ТН + 3ТТ = устанавлиется три трансформатора тока. В схеме: 3ТН + 2ТТ = устанавлиется два трансформатора тока.



Какое расположение шины на входе и выходе Л1 и Л2?

У ТОЛ-НТЗ-10-01А шина Л1 расположена со стороны шильдика и вторичных обмоток. Такое расположение у ТОЛ-СЭЩ-10-11М

(или ТОЛ-СЭЩ-10-11)- оба изготовления «Электрощит-Самара» (СЭЩ). У ТЛК-СТ-10-15(1) (или ТЛК-СТ-10-5(1) )- оба изготовления «Самарские трансформаторы» (ОЭНТ).



У ТОЛ-СВЭЛ-10М-29 (или ТОЛ-СВЭЛ-10-1)- оба изготовления АО «группа «СВЭЛ», у ТЛО-10-М11АС (или ТЛО-10-М1АС) — оба изготовления «Электрощит-Кº», у ТОЛ-10-11.2-2 (или ТОЛ-10-I-2) — оба изготовления «СЗТТ»- шина Л1 расположена с тыльной стороны от вторичных обмоток. Придется разворачивать трансформаторы на 180º или разворачивать шины на первичной обмотке.



                                                                         На сколько киловольт?

  Все трансформаторы тока имеют схожую внутренню начинку. Верхний слой — это изоляция на 10кВ. Соответственно их можно устанавливать на 3кВ, 6кВ, 10кВ. Максимальное напряжение 12кВ.

                                               Какой межповерочный интервал?

  Межповерочный интервал 16 лет. Срок эксплуатации 30 лет. В паспорте это указано в пункте 6.

                                               Какой вес и габариты?

  ТОЛ-НТЗ-10-01А — это корпус «Малыш». Ананалогичные размеры копруса у ТОЛ-10-11.2-2 (изготовления «СЗТТ»), ТОЛ-СВЭЛ-10М-29 (изготовления «СВЭЛ»), ТЛО-10-М11АС (изготовления «Электрощит-Кº»), ТОЛ-СЭЩ-11М (изготовления «Электрощит Самара» (СЭЩ)) и ТЛК-10-15(1) (изготовления «Самарские трансформаторы»-(ОЭНТ)).



Вес=17кг.

Общие габариты. Длина=232мм*Ширина=148мм*Высота=224мм.



Габариты крепления сверху (ввод под шину): Одна шина=40мм. Между крайними болтами двух шин=80мм.

Габариты крепления снизу (на опору) : 95мм * 110мм.

Важно! Размер резьбы и длина крепежных болтов у разных производителей может незначительно разниться. Например: М12х22 и М25х6.

То есть: новые отверстия сверлить не нужно. А вот новые болты подобрать потребуются!

На Евро палете (1,2м*0,8м) умещается в один ряд 25штук.

От стандартного «11 корпуса» (ТОЛ-СЭЩ-10-11,  ТОЛ-НТЗ-10-11А или ТЛО-10-М1АС) отличается длиной на 2см. Короче.

Высота идентична — как у «11 корпуса» = 224мм.

Ширина идентична — как у «11 корпуса» = 148мм.

Посадочные крепления у «11корпуса» — идентичны ТОЛу «Малышу».



Как правильно расключить вторичные выводы?



На трансформаторе тока с двумя вторичными  выводами у основания трансформатора расположены 4 болта.  Под каждым из которых находится, рельефная на корпусе надпись: 1И1  1И2   2И1  2И2.

1И1 — 1И2 — это вторичные выводы измерительной обмотки.

2И1 — 2И2 — это вторичные выводы защитной обмотки.

1И1 — соответствует шине сверху трансформатора Л1. Вход или Начало токовой цепи

1И2 — соответствует шине сверху трансформатора Л2. Выход или Конец токовой цепи.

1И1 — 1И2 — расключаются на счетчик или модуль управления.

2И1 — 2И2 — должны соотвественно расключаться на релейную защиту.

В случае, если в оборудовании не предусмотрена релейная защита, выводы 2И1 — 2И2 нельзя                  оставлять не расключенными. Это приведен к быстрому выходу из строя всего трансформатора.

2И1 — 2И2 необходимо расключить между выводами 2И1 — 2И2 у остальных трансформаторов тока и вывести на корпус. (на «землю»)



 Как расшифровать маркировку у разных заводов изготовителей трансформаторов тока?

1.Корпус.

Все заводы изготовители выпускают опорные трансформаторы тока на 6-10кВ в двух основных корпусах.

Аналог ТОЛа «Малыша» или Аналог ТОЛа «11 корпус». Важное геометрическое отличие между ними — длина трансформатора.

1.1. ТОЛ- «Малыш». Для двух вторичных обмоток. Со стандартными характеристиками. В номиналах от 5/5 до 800/5.  В классах точности 0,5/10Р, 0,5S/10Р, 0,2/10Р, 0,2S/10Р.

1.2. ТОЛ- «11 корпус». Для двух и более вторичных обмоток. Со стандартными и завышенными характеристиками. В номиналах от 5/5 до 2500/5.

Корпус пишется в маркировке на втором или третьем месте после слова ТОЛ, ТЛО или ТЛК.

2. Колличество обмоток и их класс точности.

 После описания корпуса в маркировке идет описание обмоток.

2.1. Измирительная обмотка

Ее класс точности обозначается 0,5 ; 0,5S ; 0,2 ; 0,2S.

После нее может сразу идти в маркировке защитная характеристика Fs10 ; Fs5. Пример: 0,5Fs10.

2.2. Защитная обмотка

Ее класс точности описывается обозначается 10Р ; 5Р.

После нее может сразу идти в маркировке защитная характеристика 10 ; 20. Пример: 10Р10 ; 5Р20.

3. Мощность обмоток. (нагрузка).

Она обозначается после описания обмоток, до коэффициента трансформации или сразу после.

В каком порядке стоят классы точности обмоток, в таком же соотвествии обозначается мощность.

Стандартное значение для измерительной обмотки 10В*А.

Стандартное значение для защитной обмотки 15В*А.

Завышение нагрузки всегда приводит к повышению стоимости, а иногда и к увеличению размера корпуса.

Пример мощности для двух обмоток: 10/15ВА ; пример мощности для трех обмоток: 10/10/15; 5/10/30; 10/15/15

4. Коэффициент трансформации.

На шильдике он пишется в правой стороне. В паспорте пишется в конце маркировки или в верхней части таблицы паспорта.

Всегда обозначается: » цифра/5″ или «цифра/1».

«/5» — это сила тока у счетчика.

Первоночальный ток ( «цифра/») строго по ГОСТу. И меет занчения:

5/5, 10/5, 15/5, 20/5, 25/5, 30/5, 40/5, 50/5, 75/5, 80/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 600/5, 800/5, 1000/5, 1250/5, 1500/5, 2000/5, 2500/5.

5. Защитные характеристики в маркировке.

Они могут указываться у разных производителей в маркировке или описываться в паспорте трансформатора.

Основных характеристик три:

5.1. Для измерительной обмотки.

Коэффициент безопасности приборов вторичных обмоток для измерения.

Пишется «Кб=10» или «Fs10». Чем меньше цифра — тем качественней защита.

5.2. Для защитной обмотки.

Номинальная предельная кратность вторичных обмоток для защиты.

Пишется слитно после буквы «10Р» или «Кр=10». Чем больше цифра — тем качественней защита.

5.3. Односекундный ток термической стойкости, кА

Это защита трансформатора тока в случае короткого замыкания.

Не всегда пишется в маркировке. Но всегда обозначается в паспорте.

Минимальная величина определяется ГОСТом. Максимальная величина определяется в зависимости от коэффициента трансформации. Любое значение выбрать нельзя!

Пример: 1,56 кА ; 3,0 кА ; 10,0 кА.

Ток электродинамической стойкости расчитывается умножением односекундного тока на 2,4.

6. Климатическое исполение.

Оно установлено строго по ГОСТу. И должно быть представлено на шильдике или в паспорте.

Пример: УХЛ2, У2, У3, Т2.

Как выбрать трансформатор тока?

 1.1. Коэффициент трансформации трансформатора тока в зависимости от силового трансформатора ТМГ

Формула для просчета выглядит так:

I — сила тока на входе измерительного трансформатора тока

P — мощность ТМГ — первая цифра в маркировке

U ном — напряжение сети = 6 или 10кВ

cos φ = 0,8.

Пример маркировки ТМГ = 1000/10/0,4.

Из этого выходят два правила для трансформатора тока с коэффициентом трансформации 400/5

1. В сети на 6кВ они устанавливаются с ТМГ мощностью до 3326 кВт

2. В сети на 10кВ они устанавливаются с ТМГ мощностью до 5543 кВт



1.2. Класс точности трансформатора тока

Выбор класса точности зависит от класса точности счетчика и класса точности измирительной обмотки трансформатора напряжения (ЗНОЛ, ЗНОЛП или НОЛ)

1. Вариант. класс точности всей линии 0,5

    — ТОЛ-НТЗ-10-01А-0,5/10P-400/5 УХЛ2

    — Счетчик — класс точности 0,5

    — 3xЗНОЛ-СВЭЛ-10  УХЛ2 (10000;100;100/3; 0,5/225; 3/400)

2. Вариант. класс точности всей линии 0,5S

    — ТОЛ-НТЗ-10-01А-0,5S/10P-400/5 УХЛ2

    — Счетчик — класс точности 0,5S

    — 3xЗНОЛ-СВЭЛ-10  УХЛ2 (10000;100;100/3; 0,5/225; 3/400)

3. Вариант. класс точности всей линии 0,2S

    — ТОЛ-НТЗ-10-01А-0,2S/10P-400/5 УХЛ2

    — Счетчик — класс точности 0,2S

    — 3xЗНОЛ-СВЭЛ-10  УХЛ2 (10000;100;100/3; 0,2/225; 3/400)

Как трансформатор тока отражается на электрической схеме?



Какие документы необходимы при составлении рекламации.

Если трансформатор не прошел испытаний при запуске или не выдает характеристики, заявленные в паспорте — Вы имеете право проверить данный трансформатор на заводе производителе.

Обращаться с данным вопросом нужно к продавцу трансформатора или на завод производитель напрямую.

Для того, чтобы рекламация была зарегестрирована в отделе ОТК завода — от Вас требуется:

— Протокол испытаний.

— Электрическая схема оборудования, в которую был установлен трансформатор.

— Письмо на официальном бланке.

— Фото трансформатора и фото шильдика. Помимо внешнего вида — фото должны отображать, что причиной неисправности не является корявый монтаж. (Например : забытый ключ, замыкающий две фазы).

После Регистрации рекламационного случая, трансформатор отправляется на завод — для испытаний. Дорогу оплачивает продавец или завод.

   В случае подтверждения — трансформатор меняется на новый и бесплатно отправляется в указанный Вами адрес.

   В случае не подтверждения — трансформатор на новый не меняется.

Гарантия по паспорту составляет 36 месяцев с момента введения в эксплуатацию.

Что делать если потерялся паспорт трансформатор тока или пломбировочные крышки?

 В этом случае Вы отправляете на на электронную почту tol10ru@yandex.ru фото шильдика и Ваш почтовый адрес. В течении двух дней мы востанавливаем паспорт, высылаем Вам скан и отправляем по почте России оригинал.

 Если здесь нет Вашего вопроса, то прошу писать на почту тех. поддержки [email protected]

 Или позвонить по телефону 8 (473)-300-38-35

 Менеджеры: Марина и Дмитрий



Требования к измерительным трансформаторам

Измерительные трансформаторы тока по техническим требованиям должны соответствовать ГОСТ 7746-2015(“Трансформаторы тока. Общие технические условия”).

• Класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5
• Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %
• Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами
• Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается

Измерительные трансформаторы напряжения по техническим характеристикам должны соответствовать ГОСТ 8. 216-2011 («Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки. Средства проводной связи и аппаратура радиосвязи оконечная и промежуточная.»)

• Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений
• Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5. Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков.

Измерительный трансформатор. Большая энциклопедия техники

Измерительный трансформатор

Измерительный трансформатор широко применяется во многих отраслях промышленно-хозяйственного комплекса России.

Измерительный трансформатор.

Трансформатор имеет несколько видов.

  1. Измерительный трансформатор комбинированный – конструктивное соединение трансформатора тока и трансформатора напряжения. Преимущество такого измерительного трансформатора состоит в экономии дорогостоящих изоляционных материалов и необходимого для их размещения места.

  2. Измерительный трансформатор проходной – переносной многодиапазонный измерительный трансформатор тока. В этом трансформаторе вторичная обмотка и ферромагнитный сердечник конструктивно объединены. Первичная линия (ток которой измеряется) должна проходить через измерительный трансформатор проходной «насквозь», при этом диапазон измерений определяется числом проходящих через трансформатор проводников.

  3. Измерительный трансформатор напряжения – устройство, применяемое в сильноточной (т. е. высоковольтной) технике для целей измерения, защиты и безопасности. Измерительные трансформаторы напряжения являются трансформаторами малой мощности, способствующими проведению экономичных и безопасных измерений напряжения в высоковольтных электроустановках.

В Советском Союзе на измерительные трансформаторы напряжения распространялись стандарты (ГОСТы), нормировавшие погрешность коэффициента трансформации и сдвига фазы, прочность изоляции, нагрузочную способность вторичной цепи (т. е. полную проводимость нагрузки), маркировку клемм.

Для измерительных трансформаторов напряжения по ГОСТам СССР требовалось соблюдение правил подключения к измеряемой цепи. В соответствии с такими правилами один из полюсов вторичной цепи должен быть защищен, а незащищенный полюс вместе с сердечником должен быть заземлен. Номинальный коэффициент трансформации К данного трансформатора выражается через номинальные значения напряжений и количество витков в обмотках следующим образом:

где индекс P указывает на первичную, а индекс S – на вторичную обмотку.

  4. Измерительный трансформатор тока – устройство, применяемое в сильноточной электротехнике для целей измерений, защиты и безопасности. Данные трансформаторы тока являются трансформаторами малой мощности, посредством которых осуществляется экономичное и безопасное измерение тока на электроустановках среднего и высокого напряжений. В распространявшихся на измерительные трансформаторы тока в Советском Союзе стандартах (т. е. ГОСТах) нормировались погрешности коэффициента трансформации и сдвига фазы, прочность изоляции, нагрузочная способность вторичной цепи (т. е. полное сопротивление нагрузки) и обозначение клемм. Кроме того, по условиям ГОСТов требовалось соблюдение правил подключения измерительного трансформатора тока. Основным условием при этом являлось то, что вторичная цепь не должна работать в режиме холостого хода. Таким образом, возможны два варианта: либо номинальное полное сопротивление нагрузки, либо короткое замыкание вторичной обмотки. Поэтому устройства защиты данного прибора во вторичную цепь не включаются. В данном случае номинальный коэффициент трансформации определяется через параметры первичной (индекс n) и вторичной (индекс B) цепей – номинальные токи i и число витков N:

Разновидностями конструкции измерительного трансформатора тока являются многодиапазонный и суммирующий трансформаторы тока, из переносных конструкций – измерительный трансформатор тока проходной и токотрансформаторные клещи (также применяются для выполнения измерений.

  1. Измерительный трансформатор электрический – рабочее средство сильноточной электротехники, являющееся вспомогательным для измерительных устройств.

В электроизмерительной технике трансформаторы электрические измерительные служат для пропорционального и согласованного по фазе преобразования подлежащих измерению переменных токов и напряжений до уровней, которые могут быть измерены. В результате достигаются расширение диапазонов измерения используемых измерительных приборов и гальваническое разделение измерительной цепи от измеряемой, к которой подключены измерительные приборы.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Energyland.info — Аналитика. Измерительные трансформаторы

29. 03.12 12:56

Для энергокомпаний вопрос качественного учета электроэнергии и, в конечном счете, минимизации затрат рано или поздно упирается в обеспечение сетей точными измерительными трансформаторами.

Измерительный трансформатор – электромагнитное преобразующее устройство для контроля уровня напряжения или величины тока в высоковольтной сети. Он преобразует ток или напряжение до значения, удобного для измерения. Благодаря его наличию можно измерять ток, напряжение и мощность в высоковольтных цепях с помощью приборов, имеющих относительно небольшие пределы измерений. Кроме того, такой трансформатор изолирует измерительную цепь от первичной цепи высокого напряжения, обеспечивая тем самым безопасность измерений. В зависимости от измеряемого значения измерительные трансформаторы делят на трансформаторы тока и напряжения.

Масло или элегаз?

Элегазовый трансформатор тока ТРГ-35

По материалу диэлектрика измерительные трансформаторы делятся на масляные, газонаполненные и сухие. На высоковольтных сетях распространение получили масляные и элегазовые измерительные трансформаторы, причем каждый из них имеет свою нишу на рынке.

Измерительный трансформатор тока с элегазовой изоляцией на 110кВ

«Элегазовые трансформаторы появились в нашей стране около 10 лет назад, — поясняет член комитета по строительству объектов энергетики и электросетевого хозяйства НОСТРОЙ, член Правления СРО НП «Объединение энергостроителей» Александр Щукин. — Их поставляли зарубежные производители. Сейчас и отечественные изготовители освоили данный вид продукции. Тем не менее, говорить о вытеснении масляных трансформаторов элегазовыми считаю преждевременным. Главная проблема эксплуатации элегазовых трансформаторов в том, что не всегда можно отследить утечку элегаза. Если утечка все же произошла, необходимо восстановить потери. Однако, как показывает практика, не всегда у эксплуатационной службы в наличии есть необходимое оборудование и газ для восполнения потерь. Таким образом, при закупках элегазовых трансформаторов необходимо заранее озаботиться этим вопросом и заказать с поставкой трансформатора соответствующее оборудование».

«Нельзя однозначно сказать, какой тип измерительных трансформаторов лучше, — считает Алексей Алябьев, начальник службы подстанций ОАО «Екатеринбургская электросетевая компания». — В большинстве случаев мы стараемся применять антирезонансные трансформаторы с литой или элегазовой изоляцией. Связано это с тем, что у маслонаполненных трансформаторов напряжения наблюдаются течи масла. К сожалению, данный недостаток встречается почти у всех производителей. Также были утечки элегаза и у элегазовых трансформаторов тока, но это исключительные случаи. Сегодня на рынке представлен широкий ассортимент импортного и отечественного оборудования, он позволяет более конструктивно подходить к вопросу выбора».
Между тем, спрос на трансформаторы с масляной изоляцией на мировом рынке стабильно растет, и связано это прежде всего со значительным улучшением их характеристик. Современные высоковольтные измерительные трансформаторы с масляной изоляцией стали взрывобезопасными, хорошо работают при низких температурах и при этом обладают сравнительно низкой ценой. К тому же они дешевле в эксплуатации, так как требуют минимум специального обслуживания. Однако, по мнению экспертов, для целей АИИС КУЭ масляные измерительные трансформаторы будут постепенно заменяться на элегазовые и маломасляные с повышенным количеством обмоток и обмотками повышенной точности.

Таблица 1. Сравнение трансформаторов различных исполнений (Автор: В. Смирнов, СПбГПУ).




Литые трансформаторы

Традиционно литые измерительные трансформаторы использовались на сетях среднего класса напряжения. Их неоспоримые преимущества перед масляными — меньшие масса и габаритные размеры, возможность установки в любом положении и пожаробезопасность. Герметичность конструкции литых трансформаторов исключает влияние на них внешних воздействий, таких как влажность, механические удары, вибрации. Это повышает надежность работы трансформаторов в любых климатических условиях при наружной установки.

Опорный трансформатор тока ТОЛ-110

Опорный трансформатор тока ТОЛ-10-1

«Производство измерительных трансформаторов с литой изоляцией до 35 кВ было организовано в СССР на высоком уровне, — рассказывает Сергей Рычков, ведущий специалист отдела маркетинга и ВЭС ОАО «Свердловский завод трансформаторов тока». — С распадом СССР производство было снижено, но потребности России, Украины, Белоруссии, Казахстана и сейчас обеспечиваются отечественными измерительными трансформаторами. Попытки выйти на российский рынок иностранных компаний по трансформаторам с литой изоляцией не увенчались успехом, так как отечественные аппараты ничем не уступают иностранным, а по цене остаются дешевле. К тому же за последние годы значительно обновилась номенклатура продукции».

Встроенный трансформатор серии ТВ наружной установки

Есть несколько ключевых направлений, в которых развивается рынок трансформаторов тока и напряжения с литой изоляцией. Во-первых, сегодня определенные виды литых трансформаторов с успехом применяются на классы напряжения 35, 110 и 220 кВ.

Во-вторых, разрабатываются трансформаторы, оптимально подходящие для систем коммерческого учета электроэнергии. Для них увеличивается число вторичных обмоток и вводится пломбирование выводов измерительных обмоток защитной крышкой, предохраняющей от несанкционированного доступа.

Трансформатор тока нулевой последовательности ТЗЛК-СЭЩ-0,66

В-третьих, увеличивается количество вторичных обмоток всех существующих типов трансформаторов. За счет этого одним трансформатором решаются комплексные задачи учета, измерения и защиты.
Говоря о последних тенденциях, нельзя не упомянуть новинку, представленную ОАО «СЗТТ». Это опорный измерительный трансформатор тока на 110 кВ наружной установки. Опытные трансформаторы тока ТОЛ-110 успешно эксплуатируются уже более 1,5 лет. Готовится к производству новый, облегченный вариант трансформатора. Преимущества нового изделия в том, что оно не требует обслуживания, имеет пожаробезопасное исполнение и срок службы 30 лет. Рабочих аналогов ТОЛ-110 в мире пока нет.

Оптические трансформаторы

В последние 10 лет в мире стал активно развиваться новый вид измерительных приборов — так называемые оптические, или оптоволоконные, трансформаторы напряжения и тока, в основе действия которых лежат эффекты Поккельса и Фарадея. Подобные трансформаторы производит несколько зарубежных фирм, к примеру, NXTPhase, ABB, DynAmp и др. В последнее время аналогичные разработки появились и в России. Их ведут ФГУП «Всероссийский электротехнический институт», ФГБОУ ВПО «Ивановский государственный энергетический университет имени В.И. Ленина», ЗАО «Электро». А российская компания ЗАО «Профотек» уже разворачивает производство волоконно-оптических преобразователей тока и напряжения.

Оптический трансформатор

Толчком к поискам новой технологии производства измерительных трансформаторов стали слабые места традиционных аппаратов. Благодаря новому принципу работы оптические трансформаторы имеют более высокий класс точности измерений и могут передавать цифровой сигнал неограниченному количеству принимающих устройств. Кроме того, технология позволяет совместить в одном аппарате измерители тока и напряжения. В числе основных преимуществ оптических трансформаторов также их низкие массогабаритные показатели, широкий динамический и частотный диапазон измерений, устойчивость к явлениям феррорезонанса, взрывопожаробезопасность и простота эксплуатации, обусловленные отсутствием масла и элегаза.

Как отметили в одном из своих докладов Михаил Ярмаркин, к.т.н., доцент Петербургского энергетического института повышения квалификации, и Александр Мокеев, директор ЗАО «Электро», этот новый класс изделий, использующий последние достижения в оптике, электронике и системах цифровой обработки и передачи сигналов, может получить широкий спектр применений. Так, уникальные свойства волоконно-оптических измерительных трансформаторов (компактность, небольшой вес, полная гальваническая развязка) позволяют использовать эти устройства на ОРУ 110-750 кВ, в мобильных передвижных метрологических лабораториях, прочих энергетических объектах. Применение оптических трансформаторов напряжения позволит облегчить (ускорить) создание систем АИИС КУЭ, т.к. они имеют не только аналоговые, но и цифровые интерфейсы, которые полностью совместимы с существующими (и проектируемыми) системами АИИС КУЭ.

ГОСТ или МЭК?

Производители измерительных трансформаторов всерьез обеспокоены попыткой заменить существующие ГОСТы на стандарты Международной электротехнической комиссии (МЭК).

«Российские ГОСТы предъявляют более жесткие требования к трансформаторам, чем международные, — поясняет Сергей Рычков. — Отступление от этих требований может привести к выходу из строя трансформаторов, хотя они и будут соответствовать международным стандартам. Проблемы могут возникнуть в первую очередь с иностранными трансформаторами. Эта тема горячо обсуждалась производителями на международной конференции по измерительным трансформаторам, проходившей в Санкт-Петербурге в ноябре 2011 г. Печальный опыт применения стандартов МЭК в Украине вместо ГОСТ был рассказан на конференции украинскими производителями.

Потребность переработки ГОСТов по измерительным трансформаторам в России появилась в связи появлением новых материалов, обеспечивающих улучшенные характеристики, не предусмотренные существующими стандартами. Сейчас производители трансформаторов совместно берутся за переработку ГОСТов».

Хоть поверьте, хоть проверьте…

Основной характеристикой измерительного трансформатора остается точность, гарантировать которую может только регулярная метрологическая поверка. Для эксплуатирующих организаций она является определяющим фактором необходимости замены оборудования. Как отмечает Алексей Алябьев, в большинстве случаев, именно по результатам плановых метрологических проверок приобретаются новые измерительные трансформаторы взамен забракованных.

В то же время интересный факт сообщил Александр Кузьмин, начальник производственно-диспетчерского центра Уральской энергетической компании, занимающейся поверкой измерительных трансформаторов: «Нам и сейчас нередко приходится иметь дело с трансформаторами, выпущенными в 50-60-х годах прошлого века. Кого-то это удивит, но эти аппараты работают и успешно проходят поверку». И статистические исследования производителей подтверждают, что определенные типы измерительных трансформаторов действительно пригодны к применению после нескольких десятков лет эксплуатации.

При таком положении дел не удивительно, что эксплуатирующие организации беспокоит не столько обновление имеющегося у них оборудования, сколько необоснованно заниженные межповерочные интервалы (МПИ). К выводу о целесообразности увеличения МПИ приходят на основании исследований Александр Данилов, д.т.н., заместитель директора ФБУ «Пензенский ЦСМ», и Василий Жалдыбин, начальник службы метрологии и контроля качества электроэнергии филиала ОАО «МРСК Волги» «Пензаэнерго». Метрологическая служба ОАО «Сетевая компания» (Татарстан) по результатам своих наблюдений предлагает обратиться в Ростехрегулирование с предложением увеличить МПИ на измерительные трансформаторы.
Выходит, производители измерительных трансформаторов, выпуская продукцию с большим сроком службы, сталкиваются с низкой мотивацией потребителей обновлять имеющиеся у них аппараты? Но потребность в измерительных трансформаторах более высокого класса точности или аппаратах, подходящих для целей АИИС КУЭ, все-таки заставляет эксплуатирующие организации интересоваться новинками. А это верный признак того, что рынок измерительных трансформаторов все же будет развиваться.

Екатерина ЗУБКОВА, Андрей ГУБАНОВ (EnergyLand.info)
Использованы материалы МНТК «Инновационные решения для обеспечения качества изготовления и надёжности эксплуатации измерительных трансформаторов тока и напряжения» (С.-Петербург, 21-23 ноября 2011 г.)
При перепечатке активная ссылка на EnergyLand.info обязательна

Читайте также:

Измерительные трансформаторы ANSI для наружного применения среднего напряжения. Измерительные трансформаторы и датчики (аппаратура)

 Поля: [
  {
    "IsIncluded": правда,
    "FieldName": "Название",
    "FieldType": "ShortText",
    "ModificationType": "Ссылка",
    "ModificationConfigs": [
      {
        "ObjectType": "Текст",
        "Этикетка": ""
      },
      {
        "ObjectType": "Ссылка",
        "Этикетка": "Товар",
        "DetailPageUrlFieldName": "RelatedPages"
      }
    ],
    «DisplayOrder»: «1»
  },
  {
    "IsIncluded": правда,
    "FieldName": "Строительство",
    "FieldType": "Варианты",
    "ModificationType": "Текст",
    "ModificationConfigs": [
      {
        "ObjectType": "Текст",
        «Этикетка»: «Строительство»
      },
      {
        "ObjectType": "Ссылка",
        "Этикетка": "",
        "DetailPageUrlFieldName": "пустой"
      }
    ],
    «DisplayOrder»: «3»
  },
  {
    "IsIncluded": правда,
    "FieldName": "InsulationMaterial",
    "FieldType": "Варианты",
    "ModificationType": "Текст",
    "ModificationConfigs": [
      {
        "ObjectType": "Текст",
        «Этикетка»: «Изоляционный материал»
      },
      {
        "ObjectType": "Ссылка",
        "Этикетка": "",
        "DetailPageUrlFieldName": "пустой"
      }
    ],
    «DisplayOrder»: «4»
  },
  {
    "IsIncluded": правда,
    "FieldName": "Описание",
    "FieldType": "LongText",
    "ModificationType": "Текст",
    "ModificationConfigs": [
      {
        "ObjectType": "Текст",
        «Ярлык»: «Описание»
      },
      {
        "ObjectType": "Ссылка",
        "Этикетка": "",
        "DetailPageUrlFieldName": "пустой"
      }
    ],
    «DisplayOrder»: «5»
  }
];

 ResultObject: {
  «Имя»: «Таблица»,
  «Выбрано»: верно,
  «Поля»: [
    {
      "IsIncluded": правда,
      "FieldName": "Название",
      "FieldType": "ShortText",
      "ModificationType": "Ссылка",
      "ModificationConfigs": [
        {
          "ObjectType": "Текст",
          "Этикетка": ""
        },
        {
          "ObjectType": "Ссылка",
          "Этикетка": "Товар",
          "DetailPageUrlFieldName": "RelatedPages"
        }
      ],
      «DisplayOrder»: «1»
    },
    {
      "IsIncluded": ложь,
      "FieldName": "RelatedPages",
      "FieldType": "GuidArray",
      "ModificationType": "Текст",
      "ModificationConfigs": [
        {
          "ObjectType": "Текст",
          "Этикетка": ""
        },
        {
          "ObjectType": "Ссылка",
          "Этикетка": "",
          "DetailPageUrlFieldName": "пустой"
        }
      ],
      «DisplayOrder»: «2»
    },
    {
      "IsIncluded": правда,
      "FieldName": "Строительство",
      "FieldType": "Варианты",
      "ModificationType": "Текст",
      "ModificationConfigs": [
        {
          "ObjectType": "Текст",
          «Этикетка»: «Строительство»
        },
        {
          "ObjectType": "Ссылка",
          "Этикетка": "",
          "DetailPageUrlFieldName": "пустой"
        }
      ],
      «DisplayOrder»: «3»
    },
    {
      "IsIncluded": правда,
      "FieldName": "InsulationMaterial",
      "FieldType": "Варианты",
      "ModificationType": "Текст",
      "ModificationConfigs": [
        {
          "ObjectType": "Текст",
          «Этикетка»: «Изоляционный материал»
        },
        {
          "ObjectType": "Ссылка",
          "Этикетка": "",
          "DetailPageUrlFieldName": "пустой"
        }
      ],
      «DisplayOrder»: «4»
    },
    {
      "IsIncluded": правда,
      "FieldName": "Описание",
      "FieldType": "LongText",
      "ModificationType": "Текст",
      "ModificationConfigs": [
        {
          "ObjectType": "Текст",
          «Ярлык»: «Описание»
        },
        {
          "ObjectType": "Ссылка",
          "Этикетка": "",
          "DetailPageUrlFieldName": "пустой"
        }
      ],
      «DisplayOrder»: «5»
    },
    {
      "IsIncluded": ложь,
      "FieldName": "ANSIType",
      "FieldType": "Варианты",
      "ModificationType": "Текст",
      "ModificationConfigs": [
        {
          "ObjectType": "Текст",
          "Этикетка": ""
        },
        {
          "ObjectType": "Ссылка",
          "Этикетка": "",
          "DetailPageUrlFieldName": "пустой"
        }
      ],
      «DisplayOrder»: «6»
    },
    {
      "IsIncluded": ложь,
      "FieldName": "FormFactorOrApplication",
      "FieldType": "Варианты",
      "ModificationType": "Текст",
      "ModificationConfigs": [
        {
          "ObjectType": "Текст",
          "Этикетка": ""
        },
        {
          "ObjectType": "Ссылка",
          "Этикетка": "",
          "DetailPageUrlFieldName": "пустой"
        }
      ],
      «DisplayOrder»: «7»
    }
  ]
};

 Конфигурация: {
  «ResultObjects»: [
    {
      «Имя»: «Таблица»,
      «Выбрано»: верно,
      «Поля»: [
        {
          "IsIncluded": правда,
          "FieldName": "Название",
          "FieldType": "ShortText",
          "ModificationType": "Ссылка",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "Товар",
              "DetailPageUrlFieldName": "RelatedPages"
            }
          ],
          «DisplayOrder»: «1»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "RelatedPages",
          "FieldType": "GuidArray",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «2»
        },
        {
          "IsIncluded": правда,
          "FieldName": "Строительство",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              «Этикетка»: «Строительство»
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «3»
        },
        {
          "IsIncluded": правда,
          "FieldName": "InsulationMaterial",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              «Этикетка»: «Изоляционный материал»
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «4»
        },
        {
          "IsIncluded": правда,
          "FieldName": "Описание",
          "FieldType": "LongText",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              «Ярлык»: «Описание»
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «5»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "ANSIType",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «6»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "FormFactorOrApplication",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «7»
        }
      ]
    },
    {
      "Список имен",
      «Выбрано»: ложь,
      «Поля»: [
        {
          "IsIncluded": ложь,
          "FieldName": "Название",
          "FieldType": "ShortText",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «1»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "RelatedPages",
          "FieldType": "GuidArray",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «2»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "Описание",
          "FieldType": "LongText",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «3»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "ANSIType",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «4»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "FormFactorOrApplication",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «5»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "Строительство",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «6»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "InsulationMaterial",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          «DisplayOrder»: «7»
        }
      ]
    },
    {
      «Имя»: «Плитка»,
      «Выбрано»: ложь,
      «Поля»: [
        {
          "IsIncluded": ложь,
          "FieldName": "Название",
          "FieldType": "ShortText",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          "TileSection": "0",
          «DisplayOrder»: «1»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "RelatedPages",
          "FieldType": "GuidArray",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          "TileSection": "0",
          «DisplayOrder»: «2»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "Описание",
          "FieldType": "LongText",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          "TileSection": "0",
          «DisplayOrder»: «3»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "ANSIType",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          "TileSection": "0",
          «DisplayOrder»: «4»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "FormFactorOrApplication",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          "TileSection": "0",
          «DisplayOrder»: «5»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "Строительство",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          "TileSection": "0",
          «DisplayOrder»: «6»
        },
        {
          "IsIncluded": ложь,
          "FieldName": "InsulationMaterial",
          "FieldType": "Варианты",
          "ModificationType": "Текст",
          "ModificationConfigs": [
            {
              "ObjectType": "Текст",
              "Этикетка": ""
            },
            {
              "ObjectType": "Ссылка",
              "Этикетка": "",
              "DetailPageUrlFieldName": "пустой"
            }
          ],
          "TileSection": "0",
          «DisplayOrder»: «7»
        }
      ],
      "TilesPerRow": 2
    }
  ],
  "ModuleName": "Наружные трансформаторы ANSI",
  "ResultsHeader": ""
};

Измерительные трансформаторы | Schneider Electric США

Трансформаторы тока

Square D доступны в конфигурациях с круглым, торцевым, проходным, прямоугольным и с разъемным сердечником.

• Круглые трансформаторы тока общего назначения — специально разработаны для применения в амперметрах и твердотельных преобразователях. Конструкция позволяет создавать недорогие компактные решения с хорошими электрическими характеристиками.
• Торидальные трансформаторы тока — Доступен чрезвычайно широкий диапазон передаточных чисел, а также широкий диапазон размеров окон от 1,13 дюйма (28 мм) до 8,13 дюйма (206 мм).
• Прямоугольные трансформаторы тока — конструкция для шинопроводов вместо провода; 2 размера окна.
• Трансформаторы тока с разъемным сердечником — конструкция для легкой установки поверх существующих шинных или кабельных соединений; доступен в 2-х конфигурациях.
• Изолирующие трансформаторы тока — предназначены для установки в опору выключателя, что позволяет центрировать шину в трансформаторе тока, позволяя поддерживать потенциал ниже 600 В даже в приложениях среднего напряжения.

Square D предлагает 3 модели трансформаторов напряжения:

• 450R : Предназначен для точных измерений напряжения с 0. 3 кучности; предназначен для использования в распределительном щите с широким спектром электрических показывающих, регистрирующих приборов и защитных реле в энергосистемах.
• 460R : Предназначен для индикации напряжения с меньшей точностью и меньшими нагрузками; разработан для использования с вольтметрами, преобразователями и другими типами электрических показывающих и регистрирующих приборов.
• 470R : Предназначен для чрезвычайно точного измерения напряжения там, где предполагается использовать низкую нагрузку; идеально подходит для таких приложений, как ввод в модули ПЛК и другие электронные устройства с высоким входным сопротивлением. большие, легко читаемые соотношения
• Прочные монтажные кронштейны
• Большая комбинация продуктов, доступных через Square D (2 распределительных центра)

Трансформаторы напряжения

• ANSI C57.13 и CSA C13. 13

Измерительные трансформаторы — CT и PT

Измерительные трансформаторы

Как вы будете измерять переменные токи и напряжения очень большой величины? Вам понадобятся измерительные приборы с более высоким диапазоном действия, что в буквальном смысле означает огромные инструменты. Или есть другой способ, используя свойство преобразования переменного тока и напряжения. Вы можете понижать напряжение или ток с помощью трансформатора, коэффициент трансформации которого точно известен, а затем измерять пониженную величину с помощью прибора с нормальным диапазоном. Исходную величину можно определить, просто умножив результат на коэффициент трансформации. Такие специально сконструированные трансформаторы с точным передаточным числом называются измерительными трансформаторами . Эти измерительные трансформаторы бывают двух типов — (i) трансформаторы тока (CT) и (ii) трансформаторы напряжения (PT) .

Трансформаторы тока (ТТ)

Трансформаторы тока обычно используются для измерения токов большой величины . Эти трансформаторы понижают измеряемый ток, чтобы его можно было измерить с помощью амперметра с нормальным диапазоном. Трансформатор тока имеет только один или очень небольшое количество витков первичной обмотки. Первичная обмотка может быть просто проводником или шиной, помещенной в полый сердечник (как показано на рисунке). Вторичная обмотка имеет большое количество витков, точно намотанных для определенного соотношения витков.Таким образом, трансформатор тока увеличивает (увеличивает) напряжение при понижении (понижении) тока.
Теперь вторичный ток измеряется с помощью амперметра переменного тока. Передаточное число трансформатора N _P / N _S = I _S / I _P

Одно из распространенных применений трансформатора тока — «Цифровые клещи».
Обычно трансформаторы тока выражаются в соотношении первичного и вторичного тока.ТТ 100: 5 будет означать вторичный ток 5 ампер, когда первичный ток равен 100 ампер. Номинальный вторичный ток обычно составляет 5 ампер или 1 ампер, что совместимо со стандартными измерительными приборами.

Трансформатор потенциала (PT)

Трансформаторы напряжения также известны как трансформаторы напряжения , и в основном они представляют собой понижающие трансформаторы с чрезвычайно точным передаточным числом. Трансформаторы потенциала понижают напряжение с высокой величины до более низкого напряжения, которое можно измерить с помощью стандартного измерительного прибора.Эти трансформаторы имеют большое количество витков первичной обмотки и меньшее количество витков вторичной обмотки.
Трансформатор потенциала обычно выражается отношением первичного к вторичному напряжению. Например, PT 600: 120 будет означать, что напряжение на вторичной обмотке составляет 120 вольт, когда первичное напряжение составляет 600 вольт.

Измерительные трансформаторы — Руководство электрика по однофазным трансформаторам

Цепи измерения и управления, в которых присутствуют очень высокие токи или напряжения, не могут быть выполнены с помощью стандартных мультиметров.Давление на счетчики будет слишком большим и вызовет повреждение как счетчика, так и человека, с которым он работает. Мы используем измерительные трансформаторы, чтобы уменьшить значения до значений, которые безопаснее измерить. Измерительные трансформаторы предназначены для понижения больших напряжений и токов в фиксированной известной пропорции.

Два наиболее распространенных типа измерительных трансформаторов:

Полярность измерительных трансформаторов обычно обозначается точками, указывающими полярность.

Трансформаторы тока

Трансформатор тока (ТТ) обычно имеет фиксированное соотношение.Например, у CT соотношение 50: 5. Это по-прежнему трансформатор 10: 1, но передаточное отношение приведено примерно к 5.

Открывать вторичную обмотку ТТ опасно. Поскольку на вторичной обмотке ТТ нет нагрузки, ток вторичной обмотки определяется током первичной обмотки. При разомкнутой вторичной обмотке отсутствует CEMF, сдерживающая поток сердечника первичной обмотки, и поэтому вторичная обмотка должна быть короткозамкнута, чтобы предотвратить опасность возникновения очень больших напряжений.

Ядро очень быстро доводится до насыщения.

Поскольку максимальное количество магнитных линий сжимается 120 раз в секунду, на клеммах вторичной обмотки индуцируется очень высокое напряжение. Это может быть ОЧЕНЬ опасно. Никогда не работайте с трансформатором тока, вторичная обмотка которого разомкнута, поскольку может быть очень высокое напряжение.

Трансформаторы потенциала

В целях стандартизации трансформатор напряжения (РТ) обычно рассчитан на вторичное напряжение 120 В. Как и в случае трансформатора тока, коэффициент мощности трансформатора тока будет примерно равняться 120 вольт.Например, он может иметь соотношение 12 кВ: 120. Это будет означать, что математическое соотношение равно 100: 1.

ПТ действует так же, как понижающий трансформатор.

Коэффициент множителя

Показание ваттметра, подключенного к вторичным цепям трансформатора тока и трансформатора тока, необходимо умножить на коэффициент мощности обоих трансформаторов.

Например: 50: 1 x 20: 1 = 1000

Это известно как множитель.

Рисунок 23. Схема измерительного трансформатора

• Если вольтметр показывает 117 вольт, какое первичное напряжение? (6000: 120 = 50: 1. 115 x 50 = 5750 В)
• Если амперметр показывает 4,6 А, каков первичный ток? (50: 5 = 10: 1 4,6 А x 10 = 46 А)

• Какой множитель у ваттметра? (50: 1 x 10: 1 = 500: 1)

• Какова истинная мощность, передаваемая нагрузке? (46 А x 5750 В = 264 500 Вт)
• Какое значение показывает ваттметр? (264 500/500 = 529 Вт)

Видео оповещение!

В этом видео рассказывается о концепциях измерительных трансформаторов и о том, как выполнять необходимые расчеты.

Видео

«Инструментальные трансформаторы» от The Electric Academy находится под лицензией Creative Commons Attribution License.

Измерительный трансформатор

— обзор

II.A Напряжения

При измерении амплитуды напряжения может сначала потребоваться масштабирование и изменение его амплитуды и формы на подходящие для измерительного устройства, например, для уменьшения его амплитуды с 100 В на 100 мВ и преобразовать его из переменного в постоянное напряжение.

Метод, используемый для масштабирования или уменьшения амплитуды постоянного и низкочастотного переменного напряжения, обычно представляет собой форму резистивного делителя. Делитель на рис. 13a обычно используется с электромагнитными аналоговыми приборами и имеет входное сопротивление, которое изменяется от диапазона к диапазону; Рисунок 13b часто используется в цифровых мультиметрах (и некоторых электронных аналоговых измерителях) и обеспечивает фиксированное значение входного сопротивления. Когда необходимо масштабировать только переменные напряжения, можно использовать реактивные делители, которые могут быть емкостными или индуктивными.Индуктивная форма при тщательной конструкции может обеспечить очень точное деление напряжения. Например, точность (погрешность) отношения декад, составляющая 1 часть из 10 ⁷ (0,00001%) в диапазоне частот от 100 Гц до 20 кГц, может быть получена с умеренными затратами и осторожностью. Следовательно, такие делители очень часто используются при калибровке.

РИСУНОК 13. Резистивные делители напряжения (а) для аналоговых приборов, (б) для электронных / цифровых приборов.

Масштабирование напряжений в линиях электропередач для защиты и измерения мощности выполняется для напряжений до 66 кВ с использованием трансформаторов напряжения, которые имеют конструкцию с двойной обмоткой, аналогичную конструкции силового трансформатора.Для более высоких напряжений измерительные трансформаторы включают в себя емкостной делитель (рис. 14a) или используют каскадную конструкцию (рис. 14b). Все эти трансформаторы напряжения будут иметь погрешности по фазе и соотношению из-за дефектов материала сердечника и потерь в обмотке. На рисунке 15 показана упрощенная векторная диаграмма для трансформатора напряжения, из которой очевидно, что фазовая погрешность представляет собой небольшой угол между первичным и вторичным векторами, а ошибка отношения составляет

РИСУНОК 14. Трансформаторы напряжения (ТН): ( а) конденсаторный ТН и (б) каскадно подключенный ТН. [От Грегори Б.А. (1981). «Введение в электрические приборы и измерительные системы», Macmillan Education, Хэмпшир, Англия.]

РИСУНОК 15. Векторная диаграмма трансформатора напряжения.

(knUs − UpUp) × 100%

Нагрузка на измерительные трансформаторы имеет большое значение, поскольку это влияет на их погрешности в измерениях. Следовательно, номинальные характеристики измерительного трансформатора даются с точки зрения удельной нагрузки или нагрузки и обычно указываются в ВА (вольтамперы).Например, трансформатор напряжения номиналом 10 ВА с вторичным напряжением 110 В должен работать с приборной схемой, потребляющей 10/110 А (или 0,09091 А). Таким образом, когда вторичное напряжение составляет 110 В, общее сопротивление нагрузки на вторичной обмотке должно иметь значение 1210 Ом.

Знание этих рабочих условий имеет большое значение, поскольку величина ошибок влияет на измерение мощности, подаваемой (и заряженной) потребителю.

Входная схема прибора, используемого для измерения переменного напряжения, часто представляет собой комбинацию усилителя и делителя R — C . Усилитель необходим для увеличения чувствительности измерительных цепей или устройства и делителя, чтобы уменьшить большие входящие сигналы до соответствующей величины. Когда используется комбинированный делитель сопротивления и емкости ( R — C ) (рис. 16), обеспечивающий правильные пропорции сопротивлений и конденсаторов; деление напряжения не зависит от частоты. Математически:

РИСУНОК 16. Емкостной делитель напряжения.

VoutVin = R2 / jωC2R2 + 1 / jωC2R2 / jωC2R2 + 1 / jωC2 + R1 / jωC1R1 + 1 / jωC1 = R2 / (1 + jωC2R2) R2 / (1 + jωC2R2) + R1 / (1 + jωC1R1).

Теперь, если R ₁ C ₁ и R ₂ C ₂ , постоянные времени двух половин делителя сделать равными T ( отрегулировав C ₂ , скажем), тогда

VoutVin = R2 / (1 + ωT) R2 / (1 + ωT) + R1 / (1 + ωT) = R2R1 + R2.

Это показывает, что деление напряжения (теоретически) одинаково для всех частот от нуля (постоянный ток) до бесконечности. На практике недостатки компонентов приводят к тому, что верхний предел рабочей частоты составляет от 50 до 100 МГц.

В то время как некоторые виды электромеханических инструментов, особенно те, которые используют движение электродинамометра, имеют отклоняющий момент, пропорциональный квадрату тока, и, таким образом, могут обеспечивать показания для сигналов нулевой частоты (постоянного тока) и переменных (20–200 Гц) сигналов, подавляющее большинство Аналоговые и цифровые приборы для измерения напряжения могут использоваться только для измерения нулевой частоты или постоянного напряжения. Таким образом, чтобы эти вольтметры можно было использовать для измерения переменных сигналов, необходимо включить в прибор преобразователь переменного тока в постоянный.

Преобразователь, обычно используемый в аналоговых мультиметрах, на протяжении многих лет представляет собой двухполупериодный или мостовой выпрямитель. Это обеспечивает отклоняющий ток, который зависит от среднего значения выпрямленного значения (рис. 17), и в результате получается прибор, измеряющий среднее значение. Поскольку среднеквадратичное значение (постоянный ток или эквивалент нагрева) является требуемым значением, почти все измерительные приборы масштабируются для отображения среднеквадратичного значения, исходя из предположения, что измеряемый сигнал представляет собой чистую синусоидальную волну. Обратите внимание, что частное, полученное путем деления среднеквадратичного значения на среднее значение, называется форм-фактором и равно 1.111 для чистой синусоиды. Ограничением использования простой мостовой схемы является то, что требуется минимальное напряжение 400 мВ, прежде чем выпрямительные диоды начнут работать, что налагает предел чувствительности, который часто неприемлем для современного использования. Проблема решается в электронных аналоговых и цифровых приборах за счет включения диодов в схему усилителя, как показано на рис. 18a, но полученная конструкция все еще рассчитана на среднее значение.

РИСУНОК 17. Среднее, пиковое и среднеквадратичное значения одночастотной синусоидальной волны.

РИСУНОК 18. Преобразование переменного тока в постоянный: (a) определение среднего значения и (b) определение пика.

Если требуется пиковое значение волны напряжения, можно использовать схему, показанную на рис. 18b, для обнаружения (и удержания) пикового значения. Чтобы обеспечить прибор для измерения среднеквадратичных значений, необходимо использовать более сложные электронные схемы, такие как схемы умножителей, а для измерения ограничений электронного преобразователя при работе с искаженными формами сигналов следует использовать коэффициент амплитуды (отношение пикового значения к среднеквадратичному значению). быть определенным для «истинного» прибора, измеряющего среднеквадратичное значение.Поскольку в ряде приложений управления напряжением теперь используется метод переключаемой синусоидальной волны, при котором синусоидальная волна отключается на часть цикла (рис. 19a), интересно увидеть эффект изменения «выключенной» части (α ^o ) от пик-фактора (рис. 19б). Указанные коэффициенты амплитуды для цифровых мультиметров варьируются от 3 до 10 и должны использоваться соответственно, то есть, когда в сигнале присутствует большое количество искажений, необходимо использовать измеритель с большим коэффициентом амплитуды. На каждый из компонентов входных цепей, которые подвергаются переменному напряжению, будет влиять частота.Результатом этого является то, что спецификация будет содержать нижний и верхний пределы частоты, обычно 20 Гц на нижнем уровне и 5–30 кГц на верхнем уровне. Это делает рассмотрение спецификации важным, так как работа за пределами этих пределов приведет к добавлению (большой) неизвестной ошибки к измерению.

РИСУНОК 19. Синусоидальная волна отключена для α ^o ; (б) соотношение между пик-фактором и α.

Многие приборы с питанием от сети имеют одну входную клемму, которая подключена напрямую (или через небольшой резистор) к заземлению сети.Эта заземленная входная клемма налагает серьезные ограничения на использование прибора, особенно при измерении слабых сигналов. Любое напряжение, которое существует между землей (или шасси) прибора и источником сигнала, будет добавлено к измеряемой величине, что стоит запомнить и проверить при использовании осциллографа, выбрав максимальную чувствительность и подключив вход осциллографа к источник заземления, тем самым измеряя любой сигнал, присутствующий на земле источника.

Проблема «вход-земля» решается в большинстве современных электронных приборов за счет наличия «плавающего» входа.Это означает, что нет прямого соединения между входными клеммами и землей, поскольку измерительные цепи изолированы (т. Е. Изолированы) от заземления. Эта ситуация представлена ​​на рис. 20, на котором Z ₂ представляет полное сопротивление изоляции и будет иметь большое значение (обычно 10 ⁸ Ом).

РИСУНОК 20. Упрощенная эквивалентная схема прибора с плавающим входом.

Для измерения малых сигналов на удалении от прибора желательно использовать прибор с «охраняемым» входом (рис. 21), поскольку это вводит дополнительную изоляцию между измерительными цепями и землей и, что более важно, обеспечивает путь, который отводит вызывающие ошибки токи от цепей считывания сигнала.

РИСУНОК 21. Упрощенная эквивалентная схема прибора с защищенным входом.

Для того, чтобы изоляцию / изоляцию измерительных цепей от земли одного счетчика можно было сравнить с изоляцией другого счетчика, было принято соглашение. Это касается гипотетической ситуации, представленной на рис.22, который обеспечивает оценку коэффициента подавления синфазного сигнала (CMRR), который равен 20log ₁₀ ( E _см / E _e ) дБ, где E _см является обычным режим напряжения и E _e ошибка, вносимая в показание E _cm , когда сопротивление дисбаланса составляет 1 кОм. Поскольку в импедансе изоляции присутствует емкостная составляющая, CMRR переменного тока следует указывать на конкретной частоте и будет меньше значения постоянного тока.

РИСУНОК 22. Схема оценки коэффициента подавления синфазного сигнала.

Примечание : Поскольку на практике маловероятно, что сопротивление дисбаланса будет 1 кОм, выражение для CMRR следует изменить на

20log10 (EcmEe × (1 кОм / Runbal)) дБ.

При измерении малых постоянных напряжений частой проблемой является влияние переменных помех, накладываемых на измеряемую величину. Способность прибора (в режиме измерения постоянного напряжения) подавлять эти помехи является его способностью подавления нормального (или последовательного) отношения мод.Численно

ЯМРР = 20log10 (EnmpeakEepeak) дБ на заданной частоте,

, где E _нм — напряжение нормального режима, а E _e — результирующая ошибка считывания, которая обычно проявляется как колебание отображаемое значение.

Измерительный трансформатор | Продукты и услуги | ОФИЦИАЛЬНЫЙ САЙТ NISSIN ELECTRIC

Измерительные трансформаторы

Nissin Electric пережили более 60 лет технологического прогресса благодаря постоянным инновациям в процессах проектирования, производства и обеспечения качества. Как в Японии, так и в других странах мира наши инструментальные трансформаторы способствовали стабильному электроснабжению, обеспечивая точный выходной сигнал для реле защиты и другого измерительного оборудования в высоковольтных энергосистемах. Nissin Electric продолжит наши усилия по внедрению технологических инноваций, чтобы предоставлять более безопасные и надежные измерительные трансформаторы и принимать участие в поставках стабильной электроэнергии по всему миру.

Измерительные трансформаторы используются для проведения измерений и защиты цепей.Таким образом, они должны обеспечивать высокую производительность и надежность. Мы поставляем высокоэффективные и высококачественные продукты в Японию и за ее пределы, в полной мере используя наши запатентованные технологии силовых конденсаторов и изоляционных масляных уплотнений, а также технологию газовой изоляции SF ₆ (гексафторид серы), которая была усовершенствована во многих странах. лет эксплуатации.

• Трансформатор тока
  Полностью маслонаполненная и герметичная конструкция с металлическим сильфонным устройством регулировки объема масла наверху.
• Конденсаторный трансформатор напряжения
  Маслонаполненная герметичная конструкция. Конденсаторный блок будет снабжен металлическим устройством регулировки объема масла сильфонного типа в верхней части.
• Трансформатор напряжения
  Полностью маслонаполненная и герметичная конструкция с металлическим сильфонным устройством регулировки объема масла наверху.
• Трансформатор напряжения с газовой изоляцией
  Трансформаторы напряжения с газовой изоляцией (Газ-ТН) сконструированы так, чтобы быть легкими, компактными и, кроме того, могут подключаться к КРУЭ в горизонтальном, вертикальном или перевернутом положении.

Сильфон измерительного трансформатора | Специальные деформационные швы Айваз | Деформационные швы

Емкостной трансформатор напряжения состоит из одного конденсаторного блока и одного электромагнитного измерительного блока (EMU). Блок конденсатора расположен в изоляторе и состоит из одного емкостного смешанного диэлектрика, пропитанного изоляционной жидкостью. Эта активная часть герметично закрыта снаружи. Для компенсации объема масла в головной части имеется компенсирующий сильфон из нержавеющей стали.

ДИЗАЙН

Сильфон трансформатора в основном используется в маслорасширителе трансформатора. Внешний гофрированный маслорасширитель использует усовершенствованный сверхгибкий гофрированный компенсатор из нержавеющей стали в качестве компенсирующего компонента, а также герметизирующего и изолирующего компонента в полностью изолированном от воздуха и влаги состоянии, чтобы компенсировать объем изоляционного масла трансформатора. Изменение объема изоляционного масла заставит сильфон расширяться или сжиматься, чтобы изменить объем масляной камеры и компенсировать изменение объема изоляционного масла.Сильфоны для трансформатора в основном используются для компенсации осевого смещения и некоторых боковых смещений, а также для уменьшения ударов и шума, имеют преимущества простой установки, простой конструкции и низкой стоимости. Сильфон для трансформатора широко применяется в электроэнергетике, нефтяной и химической промышленности.

СТРОИТЕЛЬСТВО

Расширительные муфты являются частью трубопроводной системы оборудования, работающего под давлением. В связи с этим конструкция компенсаторов спроектирована и изготовлена ​​в соответствии с европейской директивой по оборудованию под давлением (PED 2014/68 / EU), а также американским национальным стандартом для трубопроводов ASME, раздел VIII, раздел 1 и 2, ASME B 31.3.

Все компоненты компенсаторов, такие как трубы, заглушки, фланцы, стяжные стержни и т. Д., Проверяются анализом напряжений трубопроводов, что позволяет нам выбирать тип и толщину материала в соответствии с допустимыми значениями напряжения.

ОБЩАЯ ДИАПАЗОНА ВОЗМОЖНОСТЕЙ НА РАСШИРИТЕЛЬНЫЕ СОЕДИНЕНИЯ АЙВАЗ

• Размер: DN 15-6000
• Расчетное давление: до 150 бар (в зависимости от диаметра и температуры)
• Грузоподъемность: до 16 тонн

ИСПЫТАНИЯ И СЕРТИФИКАЦИЯ

• Компенсирующие муфты являются частью трубопроводной системы оборудования, работающего под давлением.
