Изолирующие клещи: назначение, конструкция, правила использования

Для безопасного переключения электрических приборов, работы с элементами электроустановок необходимо предварительно обесточить устройство. Но существует ряд манипуляций, которые могут выполняться и под напряжением. Для этого применяются специальные средства защиты в электроустановках и инструмент, одним из которых являются изолирующие клещи.

Назначение

Их основное назначение – удаление или повторная установка элементов электрической сети, которая должна производиться под напряжением. Где изолирующие клещи выполняют роль и захватного приспособления, и защитного средства. Применительно к конкретным ситуациям изолирующие клещи могут использоваться для:

  • замены предохранителей, как в электроустановках до 1000 В, так и выше, но не более чем 35 кВ;
  • перемещения щитов ограждения;
  • снятия и установки каких-либо деталей, манипуляции с элементами оборудования;
  • удаления изолирующих накладок и для решения прочих задач, которые выполняются под напряжением.

Для выполнения определенных операций те же клещи могут заменяться изолирующими штангами. Помимо изолирующих на практике применяются и электроизмерительные клещи, которые позволяют определить величину переменного тока. Но их назначение в корне отличается, так как измерительные не могут выполнять никаких захватов и механических воздействий.

Конструкция

Конструктивно данное устройство разделяется на три функциональные области. Посмотрите на рисунок 1, здесь представлен один из вариантов, применяемых в электроустановках выше 1000 В.

Рисунок 1: Конструкция изолирующих клещей
  • Губки – представляют собой рабочую область. В различных моделях они могут быть выполнены из полимера, дерева, металла. Металлические губки отличаются хорошей механической устойчивостью, но в то же время несут угрозу хрупким элементам (патронам предохранителей, изоляции и т.д.), с которыми им доводится взаимодействовать. Поэтому в случае таких работ, на металл надеваются трубки из маслобензоустойчивого сырья.
  • Изолирующая часть – предназначена для ограждения рук персонала от частей, на которых присутствует напряжение или может быть подано. Она выполняется  из электроизоляционных материалов: полимеров, резиновых или силиконовых соединений, дерева и т.д. Размер изоляции в этой части соответствует классу напряжения, для которого используются изолирующие клещи (чем выше напряжение – тем она длиннее).
  • Рукоятки – должны выполняться из электроизоляционного пластика, резины, дерева или других диэлектриков. В электроустановках напряжением до 1 кВ вся конструкция может быть металлической, но рукоятки обязательно покрываются диэлектриком. На краях рукояток также обязательно устанавливаются ограничительные кольца или упоры, которые и являются границей разделения рукоятки и изолирующей части. Сама рукоятка должна обеспечивать удобный хват одной рукой.

С целью предотвращения поражения персонала электрическим током, изоляционные элементы клещей должны изготавливаться из гладких материалов. Которые отталкивают влагу и не накапливают загрязнители на своей поверхности, так как это может привести к поверхностному пробою. Также на практике существуют модели полностью без металла, к примеру, клещи КВП-2, которые выполнены из полистирола, что обеспечивает им легкость и устойчивость к электротоку по всей длине. Благодаря такому свойству они не могут перекрыть токоведущие элементы, находящиеся в непосредственной близи.

Требования к размеру

В зависимости от типа электрических установок к  размерам клещей предъявляются такие требования:

  • До 1 кВ нормами никак не регламентированы габариты устройства. Основным показателем является удобство в эксплуатации, чтобы инструмент не проскальзывал в руках и не создавал угрозы прикосновения к токоведущим частям. Данная категория средств защиты в промышленности получили обозначение клещи КИ-1000, то есть применяемые до 1000 В. Рисунок 2: Пример клещей до 1000 В (КИ-1000)
  • Для изолирующих клещей, применяемых в установках от 1 до 10 кВ с целью снятия накладок, предохранителей и других манипуляций должны соблюдаться такие габариты: изолирующая часть не менее 0,45 м, рукояток не меньше 0,15 м.
  • Для клещей, применяемых в устройствах от 10 до 35 кВ для переключений предохранителей, снятия изоляций и других операций, размеры должны составлять: для изолирующего промежутка не меньше 0,75 м, длина рукоятки не менее 0,2 м.

Помимо вышеизложенных характеристик любая модель должна обеспечивать удобство работы с нею. Чтобы для каких-либо операций с клещами было достаточно задействовать лишь одного работника без потери его эффективности.

Правила использования

В связи с тем, что такая работа выполняется без снятия напряжения, существует угроза поражения персонала электрическим током, при любых манипуляциях изолирующими клещами работники должны соблюдать определенные правила. Так, работы в устройствах с питающим напряжением более 1 кВ  обязывают применять диэлектрические перчатки. Которые выступают в роли дополнительного средства, предотвращающего поражение током в случае пробоя изоляции, или других неисправностей технических средств, ошибок самих работников и т. д.

Рисунок 3: Меры безопасности при эксплуатации изолирующих клещей

Также в цепях более 1 кВ при работе изолирующими клещами обязательно необходимо осуществлять защиту органов зрения от мелких раскаленных частиц. Которые могут отлетать в результате разогрева металла при горении дуги и способны нанести травму. С этой целью персонал обязан надевать лицевые щитки или очки из негорючих материалов. При работе в устройствах до 1 кВ защита глаз не требуется, но может использоваться в разрезе требований каких-либо местных или отраслевых инструкций.

При проведении каких-либо манипуляций изолирующие клещи должны применяться только на вытянутую руку, не зависимо от класса напряжения. Касаться или браться руками выше ограничительных упоров категорически запрещается. Так как клещи в таком случае не способны обеспечивать заявленный норматив электрической прочности для данного класса напряжения, что может привести к электротравме.

Категорически запрещается использовать изолирующие клещи в случае выполнения работ под дождем, в условиях густого тумана, выпадения каких-либо осадков. То же самое касается помещений с повышенной влажностью, где на изолирующих элементах может образоваться проводящий слой влаги. В таких ситуациях переключения или другие операции должны выполняться только со снятым напряжением после обязательного заземления стационарными устройствами или переносными заземлениями при помощи оперативных штанг.

Перед началом работы ответственный работник обязательно производит осмотр изолирующих клещей на предмет каких-либо повреждений, загрязнителей и прочих факторов, снижающих защитные свойства. Обязательно проверяются сроки испытаний, ни в коем разе не допускается применять в работе клещи, с просроченной датой испытания. Также он должен осмотреть губки на целостность.

Периодичность испытаний

Согласно требований НД  изолирующие клещи подлежат обязательной проверке только повышенным напряжением. При электрических испытаниях один из испытательных выводов подключается перед упором или кольцом, а второй к губкам.

Рисунок 4: Испытание изолирующих клещей

Как видите на рисунке 4, для проверки изоляции от коммутационного устройства 1 подается напряжение на автотрансформатор 2.

Показания с его вторичной обмотки регистрируется киловольтметром kV. Затем через переключатель 3 напряжение подается на трансформатор 5, от которого и поступает через изолирующие подставки на изолирующие элементы клещей. Зеленая и красная лампа, ЗЛ и КЛ соответственно, сигнализируют о подаче напряжения сначала на автотрансформатор, а затем и на клещи.

Периодичность такой проверки должна составлять не менее раза в 24 месяца. При этом на диэлектрический участок в течении 5 минут должно подаваться такая величина напряжения, которая регламентируется в зависимости от класса, на который рассчитаны клещи:

  • до 1 кВ прикладываемый потенциал должен составлять 2 кВ;
  • от 1 до 10 кВ прикладываемый потенциал должен составлять 40 кВ;
  • от 10 до 35 кВ прикладываемый потенциал должен составлять 105 кВ.

Следует отметить, что при таких воздействиях на изолирующие клещи не должны слышаться потрескивания или другие разрядные эффекты. А в случае выявления таковых, должна производиться дополнительная очистка и осмотр изолирующей поверхности с целью выявления повреждений или загрязнений на ней. В случае пробоя, клещи должны отбраковываться.

По результатам проверки обязательно должен составляться протокол испытаний, определяющий возможность дальнейшей работы клещами. А на основании этого документа, ответственный за содержание и эксплуатацию средства работник обязан сделать соответствующую надпись на клещах.

0 — Ошибка: 0

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah.xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d1%2588%25d1%2582%25d0%25b0%25d0%25bd%25d0%25b3%25d0%25b8-%25d0%25be%25d0%25bf%25d0%25b5%25d1%2580%25d0%25b0%25d1%2582%25d0%25b8%25d0%25b2%25d0%25bd%25d1%258b%25d0%25b5-%25d0%25b8%25d0%25b7%25d0%25be%25d0%25bb%25d0%25b8%25d1%2580%25d1%2583%25d1%258e%25d1%2589%25d0%25b8%25d0%25b5/%25d0%25ba%25d0%25bb%25d0%25b5%25d1%2589%25d0%25b8-%25d0%25b8%25d0%25b7%25d0%25be%25d0%25bb%25d0%25b8%25d1%2580%25d1%2583%25d1%258e%25d1%2589%25d0%25b8%25d0%25b5-%25d0%25ba%25d0%25b8-1000.

html’, » ,», »,1,0, ‘2021-05-28 05:21:46’)

Вы не можете посетить текущую страницу по причине:

Пожалуйста, перейдите на одну из следующих страниц:

Главная Если проблемы продолжатся, пожалуйста, обратитесь к системному администратору сайта и сообщите об ошибке, описание которой приведено ниже..

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah.xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d1%2588%25d1%2582%25d0%25b0%25d0%25bd%25d0%25b3%25d0%25b8-%25d0%25be%25d0%25bf%25d0%25b5%25d1%2580%25d0%25b0%25d1%2582%25d0%25b8%25d0%25b2%25d0%25bd%25d1%258b%25d0%25b5-%25d0%25b8%25d0%25b7%25d0%25be%25d0%25bb%25d0%25b8%25d1%2580%25d1%2583%25d1%258e%25d1%2589%25d0%25b8%25d0%25b5/%25d0%25ba%25d0%25bb%25d0%25b5%25d1%2589%25d0%25b8-%25d0%25b8%25d0%25b7%25d0%25be%25d0%25bb%25d0%25b8%25d1%2580%25d1%2583%25d1%258e%25d1%2589%25d0%25b8%25d0%25b5-%25d0%25ba%25d0%25b8-1000. html’, » ,», »,1,0, ‘2021-05-28 05:21:46’)

Изолирующие клещи | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

В прошлой статье мы познакомились с Вами с изолирующей штангой. Продолжаем изучать электробезопасность и сегодня статья будет посвящена изолирующим клещам.

Изолирующие клещи относятся к средствам защиты в электроустановках и являются основными до и выше 1 (кВ).

Изолирующие клещи применяются в электроустановках только до 35 (кВ) для:

  • установки и снятия предохранителей

  • снятия изолирующих накладок

  • прочее

Конструкция изолирующих клещей

Из чего же состоят изолирующие клещи?

Их конструкция состоит из 3 частей:

Изолирующая часть клещей изготавливается только из электроизоляционного материала с диэлектрическими свойствами. Поверхность ее должна быть гладкой и не иметь трещин и царапин.

Рабочая часть может выполняться из электроизоляционного материала или металла.

Если губки изолирующих клещей сделаны из металла, то на них должны одеваться трубки из маслобензостойкого материала.

Граница между изолирующей и рабочей частями выполняется в виде ограничительных колец или упоров.

Ниже в таблице я приведу Вам минимальные размеры изолирующих клещей.

Изолирующие клещи по весу и конструкции должны обеспечивать возможность для работы с ними одного электрика.



Испытания изолирующих клещей

Изолирующие клещи подлежат только электрическим испытаниям. Испытательное напряжение подводят между рабочей частью и временным электродом, установленным со стороны изолирующей части около упоров.

Периодичность испытаний всех изолирующих клещей составляет 1 раз в 2 года. Продолжительность испытаний — 5 минут. А вот по величине напряжения есть разница.

У изолирующих клещей до 1 (кВ) испытательное напряжение составляет 2 (кВ).

У изолирующих клещей от 1 до 10 (кВ) испытательное напряжение составляет 40 (кВ).

У изолирующих клещей  до 35 (кВ) испытательное напряжение составляет 105 (кВ).

Как пользоваться клещами?

Помните, что при установке или снятии предохранителей в электроустановках выше 1 (кВ) с помощью изолирующих клещей требуется пользоваться диэлектрическими перчатками и средствами защиты лица и глаз.

При установке, либо снятии предохранителей в электроустановках до 1 (кВ) требуется пользоваться только средствами защиты лица и глаз. Клещи в данном случае должны располагаться на расстоянии вытянутой руки.

Для снятия, либо установки предохранителей в цепях релейной защиты, автоматики и сигнализации приходится пользоваться следующими изолирующими клещами с упрощенной конструкцией.

P.S. Если у Вас возникли вопросы по данной статье, то задавайте свои вопросы в комментариях, либо на личную почту. А также не забывайте подписываться на новые статьи с сайта (форма подписки находится в правой колонке сайта). Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Изолирующие клещи свыше 1000в — Инженер ПТО

При работе с электроникой правилами по технике безопасности рекомендуется обесточивать приборы. Но не всегда это возможно сделать. Для безопасной работы и защиты от ударов током применяются различные устройства. Наиболее часто — это изолирующие клещи.

Что это такое

Клещи данного типа — это инструмент, который помогает работать с цепями под напряжением, не получив при этом удара электрическим током. Этого не происходит благодаря конструкции клещей: на ручках и губках имеется слой хорошего изоляционного материала.

Назначение

Основное назначение инструмента — предотвратить поражение электрическим током в условиях высокого напряжения. Для значений напряжения, не превышающих 1000 вольт и не превышающих 35 000 вольт, будут использоваться различные типы устройств. Их сфера использования следующая:

  • помогают устанавливать и снимать предохранители в различных электроустановках.
  • служат для снятия закрытых экранов и диэлектрических прокладок.
  • прочие работы под напряжением.

При работе с изолирующими клещами свыше 1000в в дополнение к изоляции должна применяться индивидуальная защита рабочего в виде диэлектрических резиновых перчаток и маски. В некоторых случаях допустимо использовать специальный изолирующий стержень с универсальным наконечником вместо изолирующих клещей.

Устройство изолирующих клещей

Данный инструмент включают в себя:

  • Корпус.
  • Губки. Эта часть устройства выполнена из металла или материала с хорошими электроизоляционными свойствами. Если рабочая часть инструмента выполнена из металла, он должен быть защищен изоляционным материалом. Это предотвратит повреждение фарфоровых предохранителей во время установки.
  • Существует два типа ручек и изоляционных деталей для инструмента. Если плоскогубцы предназначены для работы при напряжении до 1000 вольт, для изоляции используется полипропилен.

Важно! Рабочее напряжение обычных клещей варьируется от 1 В до 10 кВ. Это устройство имеет различную конструкцию в зависимости от величины напряжения тока. Если напряжение изменяется от 10 до 35 кВ или выше, для изготовления изолирующего элемента и ручки используется стеклянная эпоксидно-фенольная труба.

Параметры

Основные параметры клещей — это рабочее напряжение и их размер. Эти величины неразрывно связаны:

  • При напряжении до 1 кВ ограничений по размерам нет.
  • При напряжении от 1 до 10 кВ изолирующая часть должна быть не менее 45 см, рукоятки — от 15 см.
  • При напряжении от 10000 до 35000 В — размер изолирующей части от 75 см, рукояток — от 20.

Как правильно использовать изолирующие клещи

Введены в эксплуатацию три типа клещей: до 1, 10 и 35 кВ. Существуют также некоторые нетипичные продукты для предохранителей в реле и сигнализации — для удобства конструкция таких инструментов максимально проста.

Каждый из этих инструментов имеет свои особенности и правила использования. При использовании любого типа во время работы следует исключить возможность попадания влаги в рабочую зону. В сырую погоду необходимо соблюдать осторожность при выполнении электрических работ на улице особенно в дождь, снег или туман.

Кроме того, регулярное тестирование продукта является обязательным условием для эксплуатации. Это специальное воздействие определенной силы тока в течение 5 минут. Данный процесс выполняется два раза в год.Уровень напряжения будет варьироваться в зависимости от типа прибора. Только при своевременной и регулярной проверке можно гарантировать абсолютную защиту от поражения электрическим током. Эксплуатационные испытания включали только увеличение мощности разряда и отсутствие механических испытаний из-за отсутствия необходимости.

Важные правила проведения работ:

  • При работе с цепью, где напряжение превышает 1000 В, нужно дополнительно иметь резиновые перчатки.
  • При работе с особо высоким напряжением возможно отделение мелких частиц, которые способны повредить глаза или обжечь лицо. Для предотвращения этого используются специальные очки или маски.

Правила безопасности

Эти основные правила использования электрозащитных средств и подходит для всех их типов:

  • Если требуется специальное защитное оборудование, его пригодность должна быть сначала проверена. Во-первых, обращается внимание на внешний вид устройства и его изоляции. Оно не должно содержать загрязнений и не иметь повреждений внешнего кожуха, включая краску.
  • Пригодность каждого защитного изолирующего устройства также регулярно проверяется на специальном испытательном электрооборудовании. Поэтому перед использованием защитного средства необходимо проверить его срок годности — дату следующего испытания на штампе идентифицированного образца.

  • Если устройство электрозащиты загрязнено, поврежден корпус или истек период периодических испытаний, его использовать нельзя, так как это может привести к поражению электрическим током.
  • Электротехническое защитное оборудование, которое планируется использовать, выполняет функции по изоляции только в сухом состоянии. Когда необходимо работать на открытом воздухе, необходимо избежать использования защитного оборудования, которое было подвержено воздействию влаги (дождь, дождь, мороз, снег).
  • Если необходимо работать во влажной среде, нужно применять электрическое защитное устройство, специально разработанное для этой цели.

  • Защитные изолирующие клещи должны содержаться в чистоте. Это также актуально для перчаток, обуви и другого защитного оборудования: если едкие жидкости и смазочные материалы прилипнут к резиновой поверхности, они скоро станут непригодными для использования.
  • Изоляционные клещи используются для замены предохранителя. Помимо изолированных линий разметки, в качестве дополнительной меры защиты при выполнении операции по замене плавких предохранителей с уровнем напряжения выше 1000 В необходимо использовать изолированные перчатки и защитные очки или лицевые щитки.
  • Нагрузка должна быть отключена перед заменой предохранителя. Исключением являются предохранители в сети, которые не имеют переключающих устройств, и предохранители могут быть удалены без отключения.

Изолирующие клещи — нужный инструмент при выполнении работ под напряжением. Их необходимо содержать в чистоте, защищать от влаги и регулярно проверять качество. От этого зависит безопасность работ и жизнь рабочего.

Для безопасного переключения электрических приборов, работы с элементами электроустановок необходимо предварительно обесточить устройство. Но существует ряд манипуляций, которые могут выполняться и под напряжением. Для этого применяются специальные средства защиты в электроустановках и инструмент, одним из которых являются изолирующие клещи.

Назначение

Их основное назначение – удаление или повторная установка элементов электрической сети, которая должна производиться под напряжением. Где изолирующие клещи выполняют роль и захватного приспособления, и защитного средства. Применительно к конкретным ситуациям изолирующие клещи могут использоваться для:

  • замены предохранителей, как в электроустановках до 1000 В, так и выше, но не более чем 35 кВ;
  • перемещения щитов ограждения;
  • снятия и установки каких-либо деталей, манипуляции с элементами оборудования;
  • удаления изолирующих накладок и для решения прочих задач, которые выполняются под напряжением.

Для выполнения определенных операций те же клещи могут заменяться изолирующими штангами. Помимо изолирующих на практике применяются и электроизмерительные клещи, которые позволяют определить величину переменного тока. Но их назначение в корне отличается, так как измерительные не могут выполнять никаких захватов и механических воздействий.

Конструкция

Конструктивно данное устройство разделяется на три функциональные области. Посмотрите на рисунок 1, здесь представлен один из вариантов, применяемых в электроустановках выше 1000 В.

Рисунок 1: Конструкция изолирующих клещей

  • Губки – представляют собой рабочую область. В различных моделях они могут быть выполнены из полимера, дерева, металла. Металлические губки отличаются хорошей механической устойчивостью, но в то же время несут угрозу хрупким элементам (патронам предохранителей, изоляции и т.д.), с которыми им доводится взаимодействовать. Поэтому в случае таких работ, на металл надеваются трубки из маслобензоустойчивого сырья.
  • Изолирующая часть – предназначена для ограждения рук персонала от частей, на которых присутствует напряжение или может быть подано. Она выполняется из электроизоляционных материалов: полимеров, резиновых или силиконовых соединений, дерева и т.д. Размер изоляции в этой части соответствует классу напряжения, для которого используются изолирующие клещи (чем выше напряжение – тем она длиннее).
  • Рукоятки – должны выполняться из электроизоляционного пластика, резины, дерева или других диэлектриков. В электроустановках напряжением до 1 кВ вся конструкция может быть металлической, но рукоятки обязательно покрываются диэлектриком. На краях рукояток также обязательно устанавливаются ограничительные кольца или упоры, которые и являются границей разделения рукоятки и изолирующей части. Сама рукоятка должна обеспечивать удобный хват одной рукой.

С целью предотвращения поражения персонала электрическим током, изоляционные элементы клещей должны изготавливаться из гладких материалов. Которые отталкивают влагу и не накапливают загрязнители на своей поверхности, так как это может привести к поверхностному пробою. Также на практике существуют модели полностью без металла, к примеру, клещи КВП-2, которые выполнены из полистирола, что обеспечивает им легкость и устойчивость к электротоку по всей длине. Благодаря такому свойству они не могут перекрыть токоведущие элементы, находящиеся в непосредственной близи.

Требования к размеру

В зависимости от типа электрических установок к размерам клещей предъявляются такие требования:

  • До 1 кВ нормами никак не регламентированы габариты устройства. Основным показателем является удобство в эксплуатации, чтобы инструмент не проскальзывал в руках и не создавал угрозы прикосновения к токоведущим частям. Данная категория средств защиты в промышленности получили обозначение клещи КИ-1000, то есть применяемые до 1000 В. Рисунок 2: Пример клещей до 1000 В (КИ-1000)
  • Для изолирующих клещей, применяемых в установках от 1 до 10 кВ с целью снятия накладок, предохранителей и других манипуляций должны соблюдаться такие габариты: изолирующая часть не менее 0,45 м, рукояток не меньше 0,15 м.
  • Для клещей, применяемых в устройствах от 10 до 35 кВ для переключений предохранителей, снятия изоляций и других операций, размеры должны составлять: для изолирующего промежутка не меньше 0,75 м, длина рукоятки не менее 0,2 м.

Помимо вышеизложенных характеристик любая модель должна обеспечивать удобство работы с нею. Чтобы для каких-либо операций с клещами было достаточно задействовать лишь одного работника без потери его эффективности.

Правила использования

В связи с тем, что такая работа выполняется без снятия напряжения, существует угроза поражения персонала электрическим током, при любых манипуляциях изолирующими клещами работники должны соблюдать определенные правила. Так, работы в устройствах с питающим напряжением более 1 кВ обязывают применять диэлектрические перчатки. Которые выступают в роли дополнительного средства, предотвращающего поражение током в случае пробоя изоляции, или других неисправностей технических средств, ошибок самих работников и т.д.

Рисунок 3: Меры безопасности при эксплуатации изолирующих клещей

Также в цепях более 1 кВ при работе изолирующими клещами обязательно необходимо осуществлять защиту органов зрения от мелких раскаленных частиц. Которые могут отлетать в результате разогрева металла при горении дуги и способны нанести травму. С этой целью персонал обязан надевать лицевые щитки или очки из негорючих материалов. При работе в устройствах до 1 кВ защита глаз не требуется, но может использоваться в разрезе требований каких-либо местных или отраслевых инструкций.

При проведении каких-либо манипуляций изолирующие клещи должны применяться только на вытянутую руку, не зависимо от класса напряжения. Касаться или браться руками выше ограничительных упоров категорически запрещается. Так как клещи в таком случае не способны обеспечивать заявленный норматив электрической прочности для данного класса напряжения, что может привести к электротравме.

Категорически запрещается использовать изолирующие клещи в случае выполнения работ под дождем, в условиях густого тумана, выпадения каких-либо осадков. То же самое касается помещений с повышенной влажностью, где на изолирующих элементах может образоваться проводящий слой влаги. В таких ситуациях переключения или другие операции должны выполняться только со снятым напряжением после обязательного заземления стационарными устройствами или переносными заземлениями при помощи оперативных штанг.

Перед началом работы ответственный работник обязательно производит осмотр изолирующих клещей на предмет каких-либо повреждений, загрязнителей и прочих факторов, снижающих защитные свойства. Обязательно проверяются сроки испытаний, ни в коем разе не допускается применять в работе клещи, с просроченной датой испытания. Также он должен осмотреть губки на целостность.

Периодичность испытаний

Согласно требований НД изолирующие клещи подлежат обязательной проверке только повышенным напряжением. При электрических испытаниях один из испытательных выводов подключается перед упором или кольцом, а второй к губкам.

Рисунок 4: Испытание изолирующих клещей

Как видите на рисунке 4, для проверки изоляции от коммутационного устройства 1 подается напряжение на автотрансформатор 2. Показания с его вторичной обмотки регистрируется киловольтметром kV. Затем через переключатель 3 напряжение подается на трансформатор 5, от которого и поступает через изолирующие подставки на изолирующие элементы клещей. Зеленая и красная лампа, ЗЛ и КЛ соответственно, сигнализируют о подаче напряжения сначала на автотрансформатор, а затем и на клещи.

Периодичность такой проверки должна составлять не менее раза в 24 месяца. При этом на диэлектрический участок в течении 5 минут должно подаваться такая величина напряжения, которая регламентируется в зависимости от класса, на который рассчитаны клещи:

  • до 1 кВ прикладываемый потенциал должен составлять 2 кВ;
  • от 1 до 10 кВ прикладываемый потенциал должен составлять 40 кВ;
  • от 10 до 35 кВ прикладываемый потенциал должен составлять 105 кВ.

Следует отметить, что при таких воздействиях на изолирующие клещи не должны слышаться потрескивания или другие разрядные эффекты. А в случае выявления таковых, должна производиться дополнительная очистка и осмотр изолирующей поверхности с целью выявления повреждений или загрязнений на ней. В случае пробоя, клещи должны отбраковываться.

По результатам проверки обязательно должен составляться протокол испытаний, определяющий возможность дальнейшей работы клещами. А на основании этого документа, ответственный за содержание и эксплуатацию средства работник обязан сделать соответствующую надпись на клещах.

  • Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
  • Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
  • Приведённые цены являются ориентировочными и на момент заказа требуют уточнения.
  • Наша компания принимает оплату только по безналичному расчёту.
  • Продукция, предлагаемая нашей компанией, не имеет бытового или иного назначения, не связанного с осуществлением предпринимательской деятельности.
  • Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
  • Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
  • Приведённые цены являются ориентировочными и на момент заказа требуют уточнения.
  • Наша компания принимает оплату только по безналичному расчёту.
  • Продукция, предлагаемая нашей компанией, не имеет бытового или иного назначения, не связанного с осуществлением предпринимательской деятельности.

Изолирующие клещи

Изолирующие клещи относятся к основным средствам защиты. Применяются в электроустановках и распределительных устройствах до 35 кВ для установки и снятия предохранителей, снятия изолирующих накладок, щитов ограждения и пр.

Клещи состоят из трех частей: рабочая (губки), изолирующая часть, рукоятка.
Изолирующая часть изготавливается из диэлектрических материалов: полипропилен для клещей до 1000 Вольт; стеклоэпоксифенольные или бумажно-бакелитовые трубки для инструментов, рассчитанных на напряжение 1-35 кВ. Поверхность должна быть гладкой — без трещин, сколов и царапин.
Рабочая часть может быть изготовлена из электроизоляционного материала или металла (на металлические губки надеваются маслобензостойкие резиновые трубки, чтобы при замене не повредить фарфоровый патрон предохранителя). Губки должны надежно и плотно зажимать трубчатый патрон предохранителя, изолирующие накладки, резиновые колпаки и т.д. Граница между изолирующей и рабочей частями выполняется в виде ограничительных колец или упоров (диаметр кольца на 5-20 мм больше диаметра рукоятки). Размер рабочей части должен быть меньше размера рукоятки для исключения случайного замыкания токоведущих частей. По весу и конструкции изолирующие клещи должны обеспечивать возможность работы с ними одного электрика.

Техника безопасности при работе изолирующими клещами:
Установка или снятие клещами предохранителей в электроустановках выше 1 кВ производится только в диэлектрических перчатках и с применением средств защиты лица и глаз. В установках до 1 кВ можно работать только в защитных очках, без перчаток, но при этом для замены предохранителей держать клещи на вытянутой руке. Нельзя работать клещами на открытом пространстве в сырую погоду, в туман, мокрый снег и дождь. При работе с клещами оператор должен стоять в диэлектрических ботах или галошах, на полу, земле, прочных подмостях или изолирующей подставке.

С периодичностью 1 раз в 2 года нужно проводить электрические испытания изолирующих клещей. Напряжение подводится между временным электродом, установленным около упоров вблизи изолирующей части, и губками (у основания овального выреза). Продолжительность тестирования — не больше пяти минут. Токовая нагрузка: для клещей до 1000 В – 2 кВ, от 1000 до 10000 В – 40 кВ, до 35000 – 105 кВ.

Модельный ряд изолирующих клещей довольно небольшой. Его три основных позиции разделяются по напряжению в электроустановках:
— если номинальное напряжение не превышает 1 кВ, длина изолирующей части и накладок нормами не регламентируется, – клещи просто должны быть простыми, удобными и надежными. К таким клещам относятся отечественные пластмассовые клещи марок КИ-1000 и КВП-2.
— при напряжении 1-10 кВ длина изолирующей части 450 мм, рукояток – 150 мм
— при напряжении 10-35 кВ изоляция 750 мм, рукоятки 200 мм

В электроустановках и РУ напряжением выше 1000 В вместо изолирующих клещей для оперативной работы применяются изолирующие оперативные штанги с универсальной головкой (ШОУ). С их помощью выполняются: проверка изоляции и соединителей на линиях электропередачи и подстанциях, установка деталей разрядников, включение и отключение ножей однополюсных разъединителей, определение мест вибрации сборных шин на опорных изоляторах, очистка изоляторов от пыли, наложение и снятие переносных заземлений и т.д. С помощью штанг типа ШОУ (ШОУ-10, ШОУ-15, ШОУ-35) можно заменять трубчатые предохранители, не снимая напряжения с электроустановки – для их захвата штанга в рабочей части снабжена раздвижными губками.

Купить изолирующие клещи (выполнение операций под напряжением с предохранителями, установка и снятие изолирующих накладок и другие работы в установках до 35 к В включительно) по заводской цене вы можете, сделав online-заказ на сайте, либо обратившись к менеджерам компании. Доставка по всем регионам России и в Республику Казахстан. Москва. Астана. Новосибирск.

Клещи изолирующие и электроизмерительные | Средства защиты работающих, применяемые в электроустановках | Архивы

Страница 7 из 16

Изолирующие клещи предназначаются для операций по установке и снятию предохранителей, установке и снятию изолирующих накладок, перегородок и для других аналогичных работ. Изолирующие клещи состоят из трех основных частей: рабочей части (губок клещей), изолирующей части и рукоятки (рукояток).
Рукоятка и изолирующая часть изготовляются из изоляционного материала. Рабочая часть (губки клещей) изготовляются как из изоляционного материала, так и из металла. В случае, если рабочая часть изготовлена из металла, на губках укрепляются неметаллические накладки, чтобы при операциях не повредить фарфор патрона предохранителя.
Размеры клещей определяются удобством пользования, но не должны быть менее указанных в табл. 12.
Изолирующая часть клещей со стороны рукоятки ограничивается кольцом или упором из изоляционного материала. Диаметр ограничительного кольца на 5—20 мм больше диаметра рукоятки. Форма рабочей части должна быть такой, чтобы можно было надежно и плотно зажать трубчатый патрон предохранителя или такие электрозащитные средства, как изолирующую накладку, резиновый колпак и т. п.

Рис. 24. Клещи для замены предохранителей на ток 15— 60 А и на напряжение до 1000 В.
При работе с клещами оператор должен стоять на полу, земле или на прочных подмостях и работать в диэлектрических перчатках.
Таблица 12

Минимальные размеры клещей изолирующих



Длина, мм

Номинальное напряжение электроустановки

изолирующей части

рукоятки

До 1000 В

Не нормируется, определяется удобством пользования

6—10 кВ

450

 150

Свыше 10 до 35 кВ

750

200

Смена предохранителей без снятия напряжения выполняется в защитных очках. Перед применением клещи осматривают для проверки их исправности и целостности лакового покрытия изолирующих частей.
Выпускаемые Московским механическим заводом (ТУ 34-3807-75) изолирующие клещи типа К-1000 (рис. 24) предназначаются для замены предохранителей типов ПР-1, ПР-2, НПН на токи 15—60 А в электроустановках до 1000 В. Общая длина клещей 210 мм, ширина губок 13—29 мм, масса 0,1 кг.
Изолирующие клещи для работы в электроустановках 6—35 кВ, выпускаемые тем же заводом (ТУ 34-1632-75), предназначаются для замены предохранителей типов ПКТ-6, ПКТ-10, ПК-6 на токи до 3000 А, ПК-10 на токи до 200 А (клещи до 10 кВ), ПК-35 на токи до 40 А (клещи до 35 кВ), а также для установки и снятия изолирующих ограждений, накладок и других аналогичных работ.
Клещи для электроустановок 6—10 и 35 кВ (рис. 25) имеют изолирующую часть длиной соответственно 490 и 750 мм. Общая длина клещей составляет 950 и 1250 мм, ширина губок — 43 мм, масса — 2,5 и 3 кг.
Рис. 25. Клещи изолирующие для электроустановок 6—10 и 35 кВ.
I — рабочая часть; 2 — изолирующая часть; 3 — рукоятка.

Клещи электроизмерительные предназначены для измерения тока и напряжения, а также мощности без разрыва токовой цепи. Клещи для электроустановок 2— 10 кВ состоят из трех частей: рабочей, изолирующей и рукояток. Рабочую часть клещей составляют разъемный магнитопровод, обмотка и съемный или встроенный измерительный прибор. Изолирующая часть и рукоятка должны быть выполнены из изоляционного материала с устойчивыми диэлектрическими характеристиками (например пластмассы, бакелита).
Минимальная длина изолирующей части 380 мм, рукоятки 130 мм.
Клещи для электроустановок до 1000 В состоят из рабочей части (разъемного магнитопровода, обмотки и измерительного прибора) и корпуса, являющегося одновременно изолирующей частью с упором и рукояткой.
Электроизмерительные клещи переменного тока (ГОСТ 9071-68) основаны на принципе одновиткового трансформатора тока, у которого первичной обмоткой является провод или шина с измеряемым током, а вторичная многовитковая обмотка, к которой подключен измерительный прибор, насажена на магнитопровод. Клещи имеют разъемный магнитопровод, состоящий из двух фигурных частей, стягиваемых пружиной. В нормальном положении эти части притянуты друг к другу, образуя замкнутый контур.
Для охвата провода или шины магнитопровод раскрывается, подобно обычным клещам, при воздействии оператора на изолирующие рукоятки или рычаги клещей.
Выпускаемые Ереванским ПТО «Электроприбор» (ТУ 25-04-857-76) электроизмерительные клещи типа Ц-90 предназначены для измерения тока в цепях переменного тока промышленной частоты до 10 кВ с пределом измерения по току 0—15—30—75—300 и 600 А. Они применяются при температуре окружающего воздуха от —30 до +40 °С с относительной влажностью не выше 90% в закрытых помещениях и на открытом воздухе. Система прибора — выпрямительная с применением магнитоэлектрического измерительного механизма, содержащего сопротивления — шунты (соответственно числу пределов измерения), на которых падение напряжения измеряется милливольтметром. Рукоятки клещей представляют собой две бакелитовые трубки с заделанными и укрепленными на вилках клещей концами. Габаритные размеры клещей 722X315X165 мм, минимальный размер изолирующей части 380 мм, длина рукоятки 150 мм, размер окна магнитопровода не менее 75X76 мм. Масса клещей не более 2,7 кг.
Электроизмерительные клещи типа Ц-91 (ТУ 25-04-856-76) предназначены для измерения тока и напряжения в цепях переменного тока промышленной частоты до 650 В. Для измерения напряжения клещи снабжаются двумя выводами от измерительного прибора, который имеет шкалу тока и шкалу напряжения. Эти выводы соединяются изолированными проводами с частями электроустановки, между которыми измеряется напряжение.
Пределы измерения по току 0—10—25—100— 250—500 А, а по напряжению 0—300—600 В. Габарит- йые размеры 238X94X36 мм, масса не более 0,6 кг.
Выпускавшиеся ранее тем же предприятием электроизмерительные клещи типа Ц-30 имеют аналогичные (клещам типа Ц-91) технические характеристики и отличаются несколько другим расположением шкалы прибора и большей массой — 2,0 кг. Эти клещи имеют пределы измерения по току 0—15—30—75—300—600 А и один предел по напряжению 600 В. Габаритные размеры клещей 390X125X80 мм.
Выпускаемые Ереванским ПТО «Электроприбор» электроизмерительные клещи типа Д90 (ТУ 25-04-852-76) предназначены для измерения мощности в цепях переменного тока промышленной частоты до 380 В на основе принципа ферродинамического ваттметра. Клещи представляют собой трансформатор тока, имеющий разъемный магнитопровод (в форме клещей) с измерительным механизмом ферродинамической системы. Магнитный поток, возникающий в рабочем зазоре магнитопровода, пропорционален току в охваченном проводе. Подвижная рамка прибора подключена через добавочное сопротивление к напряжению измеряемой цепи. Для этой цели служат гибкие изолированные проводники, соединяющиеся с клещами при помощи штепсельной вилки, а с токоведущими частями — при помощи зажимов типа «крокодил».
При напряжении 220 В пределы измерения клещей 0—25—50—75 кВт, а при напряжении 380 В 0—50—100— 150 кВт при cos ф=0,8. Габаритные размеры клещей 239X94X41 мм, масса не более 0,6 кг.
Электроизмерительные клещи должны применяться в электроустановках закрытого типа соответствующего напряжения. В открытых электроустановках они могут применяться лишь в сухую погоду, когда отсутствует вероятность их увлажнения.
Измерения клещами допускается производить на изолированных и на неизолированных токоведущих частях. Перед применением клещи осматривают с целью проверки их исправности, а изолирующие части и рукоятки протирают от пыли сухой чистой тряпкой. При осмотре следует обратить внимание на целостность лакового покрытия изолирующих частей и проверить отсутствие грязи и ржавчины в стыках между половинками магнитопровода, так как неплотное прилегание их друг к другу резко искажает результаты измерений.
При выполнении измерений электроизмерительными клещами необходимо применять диэлектрические перчатки.
Во избежание случайного прикосновения или приближения к токоведущим частям на опасное расстояние оператор должен держать клещи на весу на вытянутых или согнутых руках, не опирая клещи о токоведущие или заземленные части.
Во время измерения тока в электроустановках выше 1000 В нельзя в целях безопасности переключать пределы измерений. Такое переключение следует производить, сняв клещи с токоведущих частей. При этом, если неизвестно примерное значение измеряемого тока, следует установить переключатель на больший предел.

Изолирующие клещи до 1000В «КВП-2»

Вы можете забрать товар у нас в офисе по адресу: Киевская область, смт. Коцюбинское, ул. Пономарева, 32 (район метро Академгородок).

Режим работы склада Пн.-Пт. с 9:00 до 18:00.

ДОСТАВКА ПО УКРАИНЕ СЛУЖБОЙ ДОСТАВКИ

Осуществляем доставку в отделение «Нова пошта» и других курьерских служб.
Оплата за доставку товара по тарифам службы доставки.

ДОСТАВКА ТОВАРА «ДО ДВЕРЕЙ« СЛУЖБОЙ ДОСТАВКИ ПО УКРАИНЕ

Стоимость доставки составляет приблизительно 30-50 гр., в зависимости от службы доставки и объема заказа. Товар доставляется по указанному Вами адресу. Стоимость доставки Вы оплачиваете курьеру при получении товара.

ДОСТАВКА ПО КИЕВУ

Доставка курьером по адресу осуществляется на следующий после заказа день. Стоимость доставки 50 грн для негабаритного груза (до 10 кг). Для груза весом более 10 кг, стоимость доставки определяется в индивидуальном порядке.

СПОСОБЫ ОПЛАТЫ

Безналичными
Оплата по безналичному расчету производится в кассе отделения любого банка или с расчетного счета Вашей компании

При выборе безналичного способа оплаты доставка заказа возможна после поступления средств на наш расчетный счет

Хотим также проинформировать Вас, что в связи с высоким спросом на такие товары, как:

  • Защитные костюмы;
  • Латексные и нитрильные перчатки;
  • Респираторы;
  • Защитные очки;
  • Антисептики и другие дезинфицирующие средства.

Эти товары могут временно отсутствовать у нас на складе. И в первую очередь обрабатываются заказы от государственных и медицинских учреждений.

При заказе этой группы товаров, Ваш заказ сохраняется в нашей базе.
В случае наличия или поступления этих товаров на склад, наш менеджер свяжется с Вами.

Спасибо за понимание!

Если есть вопросы, обращайтесь к нам на странице Контакты.

Изолирующие клещи: назначение, правила использования

Изолирующие клещи, это слесарно-монтажный инструмент особой конструкции для работы с электрооборудованием. Они относятся к защитным средствам  для выполнения электриком действий по замене предохранителей и изолирующих накладок, снятию щитов ограждения и других.

Конструкция и размеры

Клещи имеют довольно простое устройство. В некоторых случаях оно может различаться, но всегда имеются 3 основные составляющие:

  1. Губки, которые являются рабочей частью.
  2. Изолирующая часть.
  3. Рукоятка.

Размер рабочей части изолирующих клещей не нормирован. Тем не менее, он должен быть меньше, чем рукоятка. Допускается изготовление ее из металла или электроизоляционного материала. Для металлической рабочей части необходима маслобензостойкая трубка из резины. Она будет защищать фарфоровый патрон при смене предохранителя от повреждений.

Если клещами пользоваться в электроустановках до 1000 В, то размер изолирующей части будет определяться удобством. Жестких норм нет. Производят их из электроизоляционного полипропилена. Если же более 1000 В, то размеры будут зависеть от рабочего напряжения установки, а материал из которого может изготавливаться — стелкло-эпоксифенольная трубка.  Границу между рабочей частью и изолирующей определяют ограничительные кольца или упоры.

Требования к изготовлению рукоятки аналогичны тем, что предъявляются к изолирующей части.

Данные клещи применяются в электроустановках только до 35 (кВ).

Причем, в закрытых установках круглый год, а в открытых лишь сухую погоду.

При работе в электроустановках свыше 1000В мастер обязательно должен воспользоваться дополнительными средствами защиты: диэлектрическими перчатками и очками.

Как правильно пользоваться этим инструментом

Если работы по смене или установке предохранителей проводятся в электроустановках до 1000Вольт, то электроизолирующие клещи необходимо располагать на расстоянии вытянутой руки.

При действиях в установках свыше 1000 дополнительно нужно надеть диэлектрические перчатки, очки и касаться лишь рукоятки.

При неблагоприятных погодных условиях (туман, дождь, снег) на открытых пространствах работать запрещено.

Как часто проводить испытания и для чего

Электрические испытания клещи должны проходить 1 раз в 2 года для защиты работающих. Перед испытанием, сами клещи требуется отчистить от пыли, грязи, ржавчины. Все это может сказаться на неправильных показаниях проверки оборудования.

После этого временный электрод устанавливают около упоров со стороны изолирующей части. А между ним и губками пропускают напряжение.

Испытание для любых изолирующих клещей длится пять минут.

А вот величина напряжения разнится:

  • Для работ до 1000В напряжение должно составлять 2000В;
  • При работе с клещами в установках от 1000 до 10000В – 40 000В;
  • А для клещей, которые будут использовать в категории до 35 кВ – этот параметр будет составлять 105 000В.

При какой-либо неисправности инструмент к работе не допускается.

Набор изолированных плоскогубцев

| Лучший набор электрических плоскогубцев из 3 шт.

200 Комбинированные плоскогубцы 8 200

Гарантия

Fluke Изолированный ручной инструмент Пожизненная ограниченная гарантия

Каждый изолированный ручной инструмент Fluke не будет иметь дефектов материала и изготовления на протяжении всего срока службы .Используемый здесь термин «срок службы» определяется как семь лет после того, как Fluke прекращает производство продукта, но гарантийный срок должен составлять не менее пятнадцати лет с даты покупки. Настоящая гарантия не распространяется на повреждения в результате небрежного обращения, неправильного использования, загрязнения, модификации, аварии или ненормальных условий эксплуатации или обращения, повреждения или нормального износа механических компонентов. Эта гарантия распространяется только на первоначального покупателя и не подлежит передаче.

Рекомендации по использованию и уходу за ручными инструментами Fluke с изоляцией

Ниже приведены рекомендации по обслуживанию, осмотру, повторным испытаниям и использованию ручных инструментов Fluke с изоляцией.

Предупреждение — во избежание поражения электрическим током или травм:

  • Держите пальцы за защитными кожухами инструмента. Никогда не прикасайтесь к токопроводящим частям.
  • Всегда используйте одобренные средства защиты глаз.
  • Не использовать во влажных или сырых местах. Не используйте, если инструмент не чистый и сухой.
  • Не прилагайте чрезмерных усилий или нагрузок к изоляции инструмента, которые могут вызвать повреждение. Примеры включают использование изолированных поверхностей в качестве точки опоры для поддевания или заклинивания или захвата изолированных рукояток инструмента другими инструментами, такими как плоскогубцы или гаечные ключи, для увеличения крутящего момента или рычага.

Если инструмент используется не указанным способом, защита может быть нарушена.

Хранение

Изолированные ручные инструменты следует хранить надлежащим образом, чтобы свести к минимуму риск повреждения изоляции при хранении или транспортировке. Эти изолированные ручные инструменты следует хранить отдельно от других инструментов, чтобы избежать механических повреждений или путаницы с неизолированными инструментами. Кроме того, следует избегать контакта этих изолированных ручных инструментов с чрезмерно горячими поверхностями (например, паровыми трубами) или воздействия чрезмерного УФ-излучения.

Осмотр перед использованием

Перед использованием каждый изолированный ручной инструмент должен быть осмотрен пользователем. Если есть какие-либо сомнения относительно безопасности изолированного ручного инструмента, он должен быть подвергнут осмотру компетентным лицом и, при необходимости, повторно испытан для определения пригодности или утилизирован для предотвращения дальнейшего использования.

Температура

Изолированные ручной инструмент следует использовать только в среде с температурой от –20 ° C до +70 ° C, а для инструментов с пометкой «C» — от –40 ° C до +70 ° C.

Периодические осмотры и повторные электрические испытания

Рекомендуется ежегодный визуальный осмотр, проводимый соответствующим образом обученным лицом, для определения пригодности изолированного ручного инструмента для дальнейшего обслуживания. Если в соответствии с национальными правилами требуется повторное электрическое испытание или в случае сомнений после визуального осмотра, следует провести применимое испытание на диэлектрическую прочность по IEC 60900 для изолированных ручных инструментов.

Для получения подробной информации обратитесь в сервисный центр Fluke.

Разница между изолированными инструментами и обычными ручными инструментами

Мы рассматриваем множество ручных инструментов, поэтому, когда появляются изолированные ручные инструменты, часто люди не понимают их значения.Многие задаются вопросом: в чем разница между изолированными инструментами и обычными ручными инструментами?

Ну, аналогичный вопрос, нужно ли использовать изолированные ручные инструменты? Если вы имеете дело с проводами под высоким напряжением, эти инструменты могут спасти вам жизнь. Они также могут потребоваться большинству профессиональных электриков.

Истинные изоляционные кожухи Совет для использования в драйверах

Когда вы имеете дело с высоким напряжением, изолированные инструменты обеспечивают реальную электрическую изоляцию до 1000 В переменного тока или 1500 В постоянного тока.Обычные отвертки и плоскогубцы имеют пластмассовые или нейлоновые ручки. Они не защищают вас от контакта с высоковольтной линией электропередачи. Разница между этими и обычными ручными инструментами заключается в том, что изолированные инструменты обеспечивают настоящую электрическую изоляцию рукоятки.

Высокое напряжение может и будет перемещаться по стальной стойке, расположенной в центре инструмента. Когда у вас есть только пластиковая ручка, отделяющая вас от всего этого электричества, она может прыгнуть в вашу руку. С этого момента все становится только хуже, так что давайте полностью этого избежать!

Для таких инструментов, как отвертки, изоляция начинается прямо на кончике инструмента.

Эта изоляция доходит до задней части ручки и защищает вас от случайного контакта с высоким напряжением.

Обратите внимание, мы сказали «случайно».

Практически никогда не следует работать с проводом под напряжением. Тот факт, что у вас есть изолированный инструмент, не означает, что вы можете использовать его для подъема на шину высокого напряжения. Если вы порежете изоляцию инструмента, он перестанет защищать вас должным образом.

Изолированные инструменты — это просто еще один уровень безопасности и защиты, как и ремни безопасности, подушка безопасности и система ABS в вашем автомобиле.Надеюсь, они вам никогда не понадобятся, но все три работают вместе, чтобы вы были в безопасности.

Различия между изолированными инструментами: плоскогубцы и резаки Используйте более толстые ручки

Для таких инструментов, как плоскогубцы и резаки, изоляция обязательно начинается с ручки. Эти инструменты имеют толстую изоляцию, которая защищает руку от высокого напряжения в случае, если вы случайно перережете провод под напряжением.

Оставайтесь в безопасности. Если вы не знаете, на что рассчитаны ваши инструменты, проверьте ярлыки. Электрические плоскогубцы, отвертки и щипцы для обжима имеют четкую маркировку.

Изолированные ручные инструменты также обычно используют двухслойную изоляцию и соответствуют стандарту ASTM F1505.


Почему вам следует использовать изолированные ручные инструменты

Хотя эти продукты обычно стоят дороже, они обеспечивают столь необходимую защиту. Вы не можете исправить происшествие, связанное с высоким напряжением. Будьте в безопасности и используйте перчатки, изолированные ручные инструменты и другие меры безопасности. Перед началом любых электромонтажных работ всегда проверяйте наличие тока и убедитесь, что цепи отключены, прежде чем получить доступ к любым потенциально находящимся под напряжением проводам.

Возможно, вам также понравится прочитать:

В чем разница между электриками-мастерами и подмастерьями?

Нужно ли использовать изолированные ручные инструменты для электромонтажных работ?

TED Длинногубцы изолированные 160 мм

Отводы плоскогубцев: Би-материал

Утеплен: 1000 В с изоляцией

Тип инструментов: Плоскогубцы

Тип плоскогубцев: Полукруглый нос

Марка: ОБОРУДОВАНИЕ TED

Изолированный инструмент:

Протестировано под напряжением.Изолированный инструмент от TED изготовлен из высококачественных материалов и протестирован в соответствии с последними критериями и определениями, относящимися к национальным и международным стандартам.

Каждый такой инструмент был протестирован индивидуально в ванне с напряжением 10.000 В в соответствии со стандартами DIN EN 60900, IEC 900. Все инструменты, входящие в эту линейку, подходят для работы под напряжением до 1000 В.

Все, что вам нужно знать о изолированных инструментах — Интернет-магазин Gray Tools

Безопасность инструментов имеет первостепенное значение, когда речь идет о профессионалах, которые используют их для заработка.Выбор правильного инструмента — это не только вопрос производительности, но и защиты, которую он обеспечивает пользователю.

Выбор между двумя инструментами, которые могут выглядеть и работать одинаково, но обеспечивать разные уровни защиты в зависимости от приложения, может означать разницу между жизнью и смертью.

Почему изолированные инструменты?

Использование изолированных инструментов не всегда является приоритетом для профессионалов, работающих в присутствии постоянного электрического тока. С точки зрения производительности ту же задачу можно решить с помощью обычных инструментов.С одним важным отличием: изолированные инструменты обеспечивают защиту пользователя от поражения электрическим током до 1000 В.

Никакие модификации обычных инструментов (например, использование садового шланга для закрытия рукояток или покрытие открытых частей покрытием из обычной резины) не обеспечат такой же уровень защиты, как полностью сертифицированные изолированные инструменты.

Как делают изолированные инструменты

Изолированные инструменты обычно дороже, чем аналогичные обычные инструменты. Процесс, который проходит каждый инструмент для обеспечения полной защиты пользователя от поражения электрическим током, сложен и требует много времени.

Наиболее распространенными методами изготовления изолированных инструментов являются погружение и литье под давлением. Поскольку конечная выгода одинакова (защита пользователя от поражения электрическим током), выбор одного дизайна вместо другого зависит от личных предпочтений и привычек.


Процесс окунания используется в основном производителями в Северной Америке; включая Gray Tools. Этот многоступенчатый процесс гарантирует, что каждый изолированный инструмент соответствует стандартам ASTM F1505 по адгезии, диэлектрическим свойствам, воспламеняемости и долговечности.


Заключительный процесс в методе изготовления погружением требует, чтобы каждый инструмент был обрезан, очищен, отполирован и выгравирован лазером. Большинство этапов этого процесса изоляции требуют точного и часто продолжительного времени отверждения для достижения оптимальных результатов.


Изолированные инструменты, изготовленные методом погружения, имеют два слоя изоляции контрастных цветов (красный и желтый или оранжевый и желтый). Внутренний слой не только обладает изоляционными свойствами, но и служит индикатором безопасности.Когда этот слой становится видимым через внешний слой, использование инструмента становится небезопасным, и его необходимо заменить.


Европейские и азиатские производители изолированного инструмента отдают предпочтение процессу литья под давлением. В отличие от североамериканского метода, когда инструмент погружают в изолированный материал, эти инструменты имеют ручки, отлитые из изоляционного материала.


Сравнение «погружением» и «литьем под давлением» не имеет явного победителя. Подобно «хрому вместо матового» инструмента или ручке «хром против комфорта», в конце концов, это вопрос личных предпочтений.Независимо от процесса изоляции, обе линейки инструментов гарантируют защиту пользователя до 1000 В и имеют пожизненную гарантию.


Выбор изолированного инструмента: на что следует обратить внимание

После того, как вы определились с тем, какая конструкция инструмента вам наиболее удобна, вот несколько важных моментов, которые следует учитывать при выборе изолированного инструмента:

  • Выберите надежного производителя инструмента. Об общем качестве изолированного инструмента нельзя судить только по методу изоляции.Качество и производительность базового инструмента имеют огромное значение. Бренды, которые специализируются исключительно на изолированных инструментах, получают неизолированный продукт из различных источников, которые не раскрываются. Известные производители инструментов, такие как Gray Tools, используют инструменты из своего портфолио. Эти инструменты были проверены людьми, которые занимаются выдающейся работой более 100 лет.
  • Проверьте захват. Выберите изолированный инструмент, обеспечивающий надежный захват инструмента. Это снижает вероятность падения или соскальзывания инструмента, тем самым снижая риск получения травм.
  • Сравните гарантии. При прочих равных условиях гарантия на инструменты (и то, как она обрабатывается) может сыграть решающую роль между эффективностью и потерей времени в связи с претензиями по гарантии. Авторитетный бренд гарантирует пожизненную гарантию на свои изолированные инструменты.

Еще одним важным аспектом при выборе марки изолированного инструмента является возможность предложить нестандартный инструмент, не входящий в его стандартный ассортимент. Это особенно ценно в случае профессиональных пользователей, которые могут столкнуться с приложениями, в которых требуется использование нестандартного размера или дизайна инструмента.

У известных производителей есть возможность удовлетворить практически любые потребности в изолированном инструменте, выходящем за рамки стандартного ассортимента. Если для работы клиента требуется инструмент, которого нет в стандартном ассортименте, они, вероятно, смогут его изолировать.

VDE и стандарты сертификации ASTM F1505 — в чем разница?

Если вы внимательно изучите изолированный инструмент, вы заметите выгравированные на нем символы и отметки. Два самых популярных символа — это логотип VDE и символ двойного треугольника.

ASTM F1505, популярный в Северной Америке, сертифицирует каждый инструмент, проходящий через процесс изоляции. На инструменте, сертифицированном ASTM F1505, выгравирован символ «1000 В» и двойной треугольник, а также год, когда инструмент был изолирован.

VDE (Verband der Elektrotechnik — Ассоциация электрических, электронных и информационных технологий) — это частная организация, отвечающая за соблюдение нормативных требований, которая входит в организацию и удостоверяет, что при проведении испытаний соблюдаются надлежащие процедуры.

Базирующаяся во Франкфурте, Германия, сертификация VDE в основном используется европейскими и азиатскими производителями. После того, как процесс изоляции сертифицирован VDE, на каждом инструменте, изготовленном с использованием этого процесса, автоматически выгравируется символ VDE.

Как и в сравнении с «окунанием» и «литьем под давлением», сертификационный орган не имеет явного победителя. И ASTM, и VDE требуют всестороннего тестирования, прежде чем какой-либо инструмент может быть отмечен как изолированный. Главное — выбрать инструмент, на котором есть символ, четко указывающий, что он сертифицирован и протестирован для обеспечения ожидаемого уровня защиты.

Как обеспечить безопасность использования изолированных инструментов

  • Выполняйте визуальный осмотр изолированного инструмента каждый раз, когда планируете его использовать. Если видны какие-либо трещины, порезы, порезы или другие повреждения на внешнем оранжевом слое, не используйте этот инструмент и не обращайте на него внимание вашего руководителя.
  • Используйте изолированные инструменты только в местах, температура окружающей среды которых соответствует спецификациям производителя.
  • Не прикасайтесь к неизолированным частям инструмента, которые могут соприкоснуться с источником под напряжением.
  • Держите изолированные инструменты подальше от острых предметов, таких как универсальные ножи, во избежание повреждения изоляционного материала.
  • Храните изолированные инструменты вдали от источников тепла.
  • Регулярно очищайте и обслуживайте изолированные инструменты, чтобы обеспечить долгую надежную работу.

В идеале перед началом ремонта или проверки всегда отключайте электроэнергию. В случаях, когда это просто невозможно, важно помнить, что изолированные инструменты являются важным звеном в общей цепи безопасности.Другие важные меры безопасности включают использование изолированных перчаток и обуви, а также костюмов и одежды для защиты от дугового разряда.

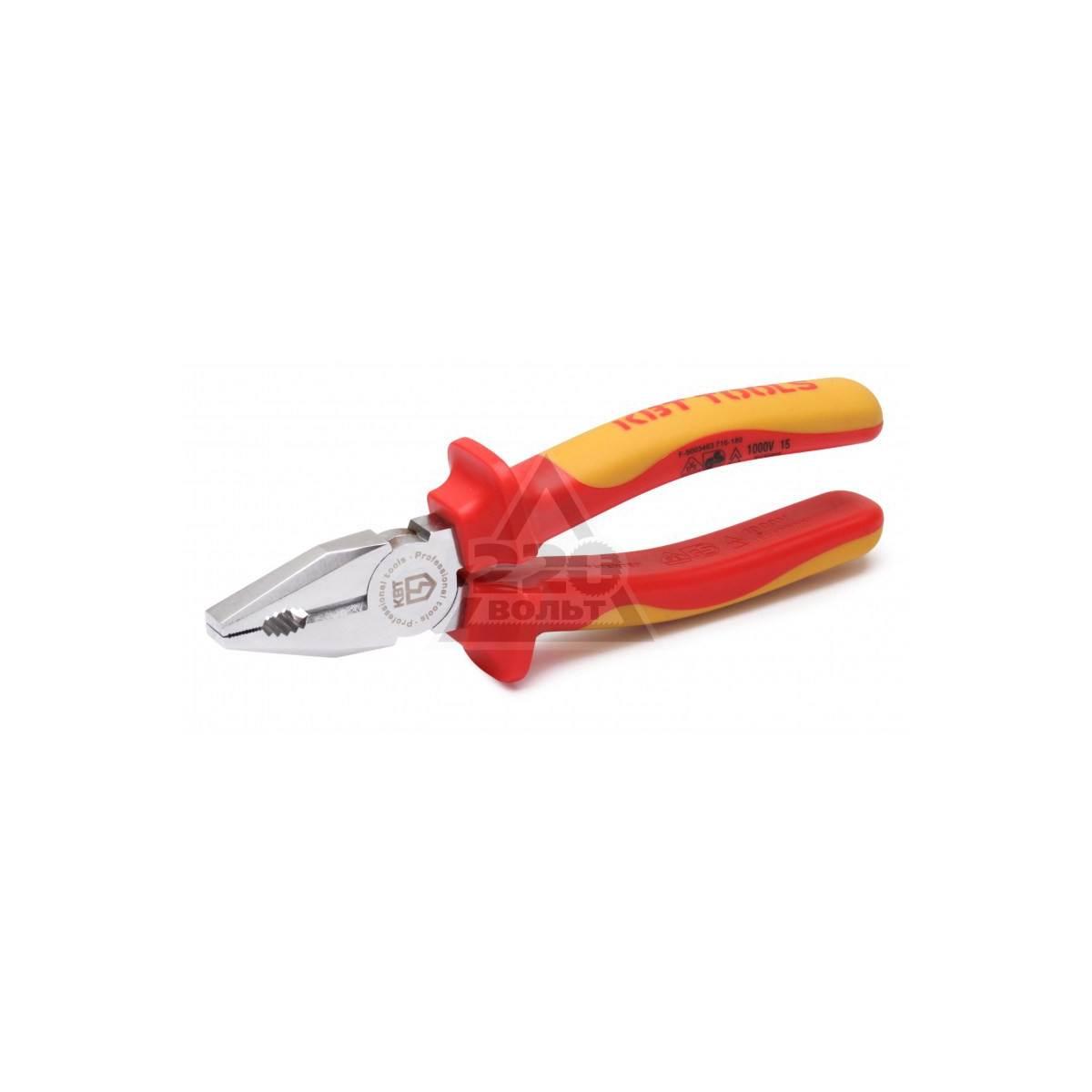

Оптовый продавец изолированных комбинированных плоскогубцев VDE 1000V, Поставщик переносных изолированных плоскогубцев

Описание продукта

VDE 1000V Изолированные комбинированные плоскогубцы доступны в вариантах размера 160 мм, 180 мм и 200 мм. Разработанный в соответствии с нормами IEC или EN, этот прибор имеет максимальный уровень изоляции 1000 В. Твердость этого инструмента колеблется от 62 до 64 HRC.Подходящий для технического обслуживания высокого напряжения, этот инструмент прошел ряд процедур тестирования, таких как огнестойкость, испытание высоким напряжением, испытание на адгезию, холодный удар и испытания под давлением, чтобы доказать свою безупречность. Предоставленный инструмент предназначен для точной резки проволоки из железа, алюминия, меди и других металлов. Мы — выдающийся экспортер и импортер Комбинированных плоскогубцев VDE 1000V.

Характеристики
  • Оснащен изолированной ручкой с защитой от скольжения для облегчения захвата.
  • Этот инструмент полностью защищен от разрушающего воздействия масла, низкой или высокой температуры.
  • Уникальные изоляционные свойства ручек
  • Безопасный в использовании, высокая прочность

Детали продукта:

  • Твердость: 62-64 HRC
  • Стандарт: EN 60900 / IEC 60900
  • Размер: 160, 180, 200 мм
  • Изоляция: до 1000 В

Технические характеристики:

DA0289

комбинированный 9028

Изолированный Изолированный 9028

Комбинированные плоскогубцы

DA0116

160 мм

Изолированный

окунутый

Комбинированные плоскогубцы

DA0118

180 мм

Изолированный

Бесискровый

комбинированный

200 мм

Изолированный

Безискровый

Погруженный

Плоскогубцы с острым носом

DA0316

1609

1609

окунуться

Плоскогубцы с острым носом сбоку

DA0320

200 мм

Изолированный

Искробезопасный

11 Без искр Плоскогубцы

DA0516

160 мм

Изолированный

Безискровый

Погруженный

Резка изогнутого носа Плоскогубцы

DA0520

200 мм

Изолированный

Безискровый

Погруженный

Диагональный плоскогубец

DA0716

Безискровый

Погруженный

Диагональные плоскогубцы

DA0718

180 мм

Изолированный

Безискровый

Плоский Плоскогубцы

DA0920

160 мм

Изолированный

Безискровый

Погруженный

Круглый нос P lier

DA1116

160 мм

Изолированный

Безискровый

Погруженный

Инструмент для зачистки проводов

DA1316

Изолированный

Безискровый

Погруженный

Плоскогубцы для водяного насоса

DA1525

250 мм

Изолированный

Безискровый

Погруженный

Плоскогубцы для насоса

DA1530

300 мм

Изолированный

Безискровый

Погруженный

«Sparkless ® в нет w ИНСУЛА ® »

Изолированные инструменты

Прочные, долговечные и высококачественные, с защелкой Плоскогубцы и кусачки POWER-SAFE оснащены изолированной точкой крепления шнурка, интегрированной с ручкой.

КС0800

Клещи для водяных насосов 250 мм

КС0801

Плоскогубцы 190 мм

КС0802

Диагональные фрезы 190 мм

КС0803

Ножницы для кабеля 190 мм

КС0804

Клещи регулируемые 235 мм

КС0805

Плоскогубцы 150 мм

КС0806

90 0 Плоскогубцы с загнутым носом

КС0807

Клещи для снятия изоляции

КС0808

Разводной ключ 6 дюймов

КС0809

Разводной ключ 8 дюймов

КС0810

Плоскогубцы 235 мм

КС0811

Разводной гаечный ключ 12 дюймов

Новые клещи для изоляции Milwaukee VDE в Европе (сделано для NWS ?!)

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Совет Роберта на Facebook (спасибо!) Отправил меня в путешествие по сети, после чего я узнал, что Milwaukee Tool выпустила новые изолированные плоскогубцы VDE.

Теперь, прежде чем вы слишком взволнованы, вы должны знать — они были представлены Milwaukee Tool в Europe .

Имея это в виду, можно немного поволноваться, если у вас есть хороший источник европейских ручных инструментов. С большой уверенностью, учитывая внешний вид новых плоскогубцев Milwaukee VDE и то, что на некоторых из них есть маркировка made in Germany , похоже, что новые плоскогубцы произведены NWS.

Как могут знать давние читатели, я очень люблю плоскогубцы и кусачки NWS. Все купленные мной плоскогубцы NWS были качественными и удобными в использовании.

Здесь показан набор из 3 инструментов, в который входят диагональные кусачки, плоскогубцы и комбинированные плоскогубцы.

Плоскогубцы имеют сертификат VDE (DIN EN / IEC 60900), инструменты проверены при напряжении 10 000 вольт и гарантированном напряжении до 1000 вольт. Они также проходят испытания на низкие температуры до -40 °. (Кстати, знаете ли вы, что -40 ° F и -40 ° C — это одно и то же?)

Все инструменты имеют поверхность из серого титана, которая не имеет отражения и коррозии.Режущие поверхности подвергаются индукционной закалке до резания даже самых твердых материалов.

Ниже приведены все различные плоскогубцы и кусачки VDE, которые Milwaukee Tool добавила на свой европейский веб-сайт:

  • Длинногубцы: 8 ″ / 205 мм (4932464564)
  • Длинногубцы с углом 45 °: 8 ″ / 205 мм (4932464565)
  • Диагональные фрезы: 145 мм, 160 мм, 180 мм (4932464566, 4932464567, 4932464568)
  • Диагональные фрезы для тяжелых условий эксплуатации: 7 ″ / 180 мм и 8 ″ 200 мм (4932464569, 4932464570)
  • Клещи комбинированные: 6.5 ″ / 165 мм и 7 ″ / 180 мм (4932464571, 4932464572)
  • Клещи для снятия изоляции (4932464573)
  • Клещи для водяных насосов: 9,5 ″ / 240 мм (4932464574)
  • Ножницы для кабеля: 160 мм, 210 мм (4932464562, 4932464563)
  • комплект из 3 предметов (4932464575)

Цены варьируются, начиная примерно с 27 фунтов стерлингов без НДС, примерно от 35 долларов США. (Это примерно такая же цена, как у плоскогубцев VDE марки NWS от поставщиков из США.)

Честно говоря, я не могу найти никаких подробностей о том, когда были выпущены эти новые плоскогубцы, а также я не могу найти никаких сообщений или обсуждений о них в Интернете, кроме сообщения магазина инструментов ebay в Facebook, которое положило начало моему поиску более подробной информации.Я не думаю, что они могли быть на рынке очень долго, отчасти потому, что их нет в листовке с инструментами для электриков Milwaukee Europe 2017-2018, и потому, что я уверен, что другие читатели ToolGuyd заметили бы, если бы они были выпущены намного раньше. .

Первые мысли

Похоже, это изолированные плоскогубцы Milwaukee VDE производства NWS по конкурентоспособным ценам. Что может не понравиться, кроме того факта, что их [еще нет] здесь? Если по какой-то причине они не сделаны NWS, они почти гарантированно будут хорошими.

Хотели бы вы, чтобы они поступили в магазины США?

.

Добавить комментарий

Ваш адрес email не будет опубликован.
