Кабель АВБбШвнг-LS-1 5×16 цена за метр
Характеристики АВБбШвнг-LS 5х16-1
Конструкция кабеля АВБбШвнг-LS:
1. В центральной части изделия находится круглая жила из алюминиевой мягкой проволоки. На напряжение в шесть киловольт кабели изготавливаются только трехжильными. При сечении от двадцати пяти квадратных миллиметров они выполняются многопроволочной сегментной или секторной формы.
2. Жилы АВБбШвнг-LS заключаются в изолирующие оболочки. Применяется для этих целей достаточно прочный, светоотражающий и негорючий ПВХ-пластикат.
3. Экранизирующие экраны или прослойки рассчитаны только на шесть киловольт. Изготавливаются экраны из специального электропроводящего материала, который соответствует материалу изоляции. Выполняются они из специальной кабельной бумаги или прорезиненной ткани в 0,3 мм толщиной.
4. Металлические экраны изготавливаются из медной фольги, толщина которой должна быть от 0,06 мм или из двух лент из меди, наложенных с зазором.
5. Броня АВБбШвнг-LS состоит из скрученных спирально-стальных оцинкованных лент.
6. Прослойка-заполнитель — это две ленты, наложенные с перекрытием и изготовленные из ПВХ пластика, ПЭТФ пленки или другого материала с равноценными свойствами.
7. Защита или оболочка представляет собой стойкий к УФ, негорючий ПВХ пластикат.
Кабельные жилы различаются по расцветке – жилы заземления имеют зелено-желтый цвет, а нулевые жилы голубого цвета.
Технические и эксплуатационные характеристики кабеля АВБбШвнг-LS:
Диапазон температур эксплуатации: от -50 оС до +50 оС
Относительная влажность воздуха при температуре: от +35оС до 98%
Прокладка и монтаж без предварительного подогрева производится при температуре не ниже -15 оС
Предельная длительно допустимая рабочая температура жил кабеля АВБбШвнг-LS:
Максимально допустимая температура нагрева жил АВБбШвнг-LS в режиме перегрузки или в аварийном состоянии составляет 80 оС;
Предельная рабочая температура жил должна быть 70 оС;
при коротком замыкании жилы не должны нагреваться больше, чем до 160 оС (4 сек.
).
Минимальный радиус изгиба при прокладке кабеля АВБбШвнг-LS:
При прокладке изделия его минимально допустимый радиус изгиба составляет:
— для одножильного кабеля – 10 наружных диаметров;
— для многожильного – 7, 5 диаметров.
Кабель АВбБШвнг-LS
Расшифровка кабеля АВБбШвнг-LS:
А — Алюминиевая токопроводящая жила
В — Изоляция жил из поливинилхлоридного пластиката
Б — Броня из двух стальных лент
б — Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений
Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной пожарной опасности
LS — Низкие показатели дымо и газовыделения
Элементы конструкции кабеля АВБбШвнг-LS:
1. Алюминиевая токопроводящая жила:
— однопроволочная (класс 1) сечением 2,5-240 кв.
мм-«ож»,
— многопроволочная (класс 2) сечением 70-625 кв.мм;
2. Изоляция из ПВХ пластиката с пониженной горючестью, маркировка жил:
— цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
— цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Поясная изоляция из ПВХ лент;
4. Броня из стальных оцинкованных лент;
Область применения кабеля АВБбШвнг-LS:
Силовой кабель АВБбШвнг-LS предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.
Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
— На открытом воздухе при условии защиты от прямых солнечных лучей;
— В помещениях (объёмах) с повышенной влажностью;
— В сооружениях метрополитенов;
— В трубах и в земле (траншеях) на отдельных участках кабельной трассы;
— В пожароопасных помещениях;
— Во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
Кабели предназначены для наклонных и горизонтальных трасс.
Технические характеристики кабеля АВБбШвнг-LS:
Вид климатического исполнения УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69.
Относительная влажность воздуха при температуре до +35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже минус 15°С.
Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В).
Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.
АВВГ vs АВБШв | Проектирование электроснабжения
В последних проектах при проектировании кабельных сетей вместо бронированного кабеля марки АВБШв применял обычный АВВГ в трубе.
Я не раз уже повторял, что проектировщик должен ориентировать в современных ценах на электротехническую продукцию, уметь оценивать наиболее рациональное решение.
Сегодня оценим стоимость прокладки кабеля в земле АВВГ и АВБШв.
Я не буду учитывать монтажные работы, т.к. с получением этих данных у меня есть некоторые сложности.
Должен заметить, что кабель АВВГ не рекомендуется прокладывать в земле, поэтому если вы решили проложить данный кабель в земле, то нужно предусмотреть ПНД трубу.
Согласно типовому проекту, кабель АВВГ допускается прокладывать в земле только в грунтах с низкой коррозийной активностью.
Для начала на примере кабеля АВВГ посмотрим, насколько отличаются кабели, сделанные по ГОСТ и по ТУ. Лично я не знаю, в чем их существенное отличие. Производитель уверял, что кабели, сделанные по ТУ, отвечают требованиям и ГОСТ.
Таблица цен (по прайсу, найденному в интернете):
| Наименование: | Цена, $/м |
| Кабель АВВГ 4×16-1кВ ТУ 3500-076-21059747-2010 | 1,15 |
| Кабель АВВГ 4×25-1кВ ТУ 3500-076-21059747-2010 | 1,71 |
| Кабель АВВГ 4×35-1кВ ТУ 3500-076-21059747-2010 | 2,24 |
| Кабель АВВГ 4×50-1кВ ТУ 3500-076-21059747-2010 | 3,14 |
| Кабель АВВГ 4×70-1кВ ТУ 3500-076-21059747-2010 | 4,15 |
| Кабель АВВГ 4×95-1кВ ТУ 3500-076-21059747-2010 | 5,55 |
| Кабель АВВГ 4×120-1кВ ТУ 3500-076-21059747-2010 | 6,76 |
| Кабель АВВГ 4×150-1кВ ТУ 3500-076-21059747-2010 | 8,20 |
| Кабель АВВГ 4×185-1кВ ТУ 3500-076-21059747-2010 | 10,08 |
| Кабель АВВГ 4×240-1кВ ТУ 3500-076-21059747-2010 | 13,04 |
Кабель АВВГ 4×16мк(PE) -1кВ ТУ 16-705. 499-2010 (ГОСТ 31996-2012) | 1,35 |
| Кабель АВВГ 4×25ок(PE) -1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) | 2,18 |
| Кабель АВВГ 4×35ок(PE) -1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) | 2,75 |
| Кабель АВВГ 4×50мс(PE) -1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) | 3,60 |
| Кабель АВВГ 4×70мс(PE) -1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) | 4,71 |
| Кабель АВВГ 4×95мс(PE) -1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) | 6,20 |
| Кабель АВВГ 4×120мс(N) -1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) | 7,58 |
| Кабель АВВГ 4×150мс(N) -1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) | 9,26 |
| Кабель АВВГ 4×185мс(N) -1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) | 11,26 |
| Кабель АВВГ 4×240мс(N) -1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) | 14,60 |
Для наглядности цены кабелей АВВГ приведем к более наглядному виду:
| Наименование: | Цена по ТУ, $/м | Цена по ГОСТ, $/м | Разница, % |
| АВВГ 4×16 | 1,15 | 1,35 | 15,0 |
| АВВГ 4×25 | 1,71 | 2,18 | 21,4 |
| АВВГ 4×35 | 2,24 | 2,75 | 18,4 |
| АВВГ 4×50 | 3,14 | 3,60 | 12,8 |
| АВВГ 4×70 | 4,15 | 4,71 | 11,9 |
| АВВГ 4×95 | 5,55 | 6,20 | 10,5 |
| 6,76 | 7,58 | 10,8 | |
| АВВГ 4×150 | 8,20 | 9,26 | 11,5 |
| АВВГ 4×185 | 10,08 | 11,26 | 10,5 |
| АВВГ 4×240 | 13,04 | 14,60 | 10,7 |
| Среднее значение: | 13,4 | ||
Из этого следует, что кабели, сделанные по ТУ примерно на 10-15% дешевле кабелей, сделанных по ГОСТ.
По крайней мере, это относится к кабелям марки АВВГ.
Поскольку кабели АВБШв в моем прайсе представлены только по ТУ, поэтому сравнивать их будет тоже с кабелями АВВГ, сделанными по ТУ.
| Наименование: | Цена, $/м |
| Кабель АВБбШв 4×16-1кВ ТУ 3500-076-21059747-2010 | 1,58 |
| Кабель АВБбШв 4×25-1кВ ТУ 3500-076-21059747-2010 | 2,26 |
| Кабель АВБбШв 4×35-1кВ ТУ 3500-076-21059747-2010 | 2,91 |
| Кабель АВБбШв 4×50-1кВ ТУ 3500-076-21059747-2010 | 3,79 |
| Кабель АВБбШв 4×70-1кВ ТУ 3500-076-21059747-2010 | 4,99 |
| Кабель АВБбШв 4×95-1кВ ТУ 3500-076-21059747-2010 | 6,43 |
| Кабель АВБбШв 4×120-1кВ ТУ 3500-076-21059747-2010 | 7,70 |
| Кабель АВБбШв 4×150-1кВ ТУ 3500-076-21059747-2010 | 9,29 |
| Кабель АВБбШв 4×185-1кВ ТУ 3500-076-21059747-2010 | 11,19 |
| Кабель АВБбШв 4×240-1кВ ТУ 3500-076-21059747-2010 | 14,38 |
Сводная таблица:
| Наименование: | АВВГ, $/м | АВБбШв, $/м | Разница, % |
| 4×16 | 1,15 | 1,58 | 27,4 |
| 4×25 | 1,71 | 2,26 | 24,5 |
| 4×35 | 2,24 | 2,91 | 22,9 |
| 4×50 | 3,14 | 3,79 | 17,1 |
| 4×70 | 4,15 | 4,99 | 16,9 |
| 4×95 | 5,55 | 6,43 | 13,8 |
| 4×120 | 6,76 | 7,70 | 12,2 |
| 4×150 | 8,20 | 9,29 | 11,7 |
| 4×185 | 10,08 | 11,19 | 9,9 |
| 4×240 | 13,04 | 14,38 | 9,3 |
| Среднее значение: | 16,6 | ||
На основании полученных данных, можно сделать вывод, что кабель АВБбШв дороже АВВГ примерно на 15%.
Чем больше сечение – тем разница меньше. Честно говоря, я думал, разница будет немного больше.
Но, чтобы сравнить 2 способа прокладки кабеля в земле, нам нужно знать цены на сигнальную ленту и ПНД трубу.
У нас, в РБ широко применяется лента защитно-сигнальная, на российский рынок она еще только пытаешь пробиться. Самая распространенная труба для прокладки кабелей в земле (у меня) – диаметром 110 мм.
| Наименование: | Цена, $/м |
| ЛС 150 | 0,03 |
| ЛС 300 | 0,055 |
| ЛЗС 125×3,5 | 0,94 |
| ЛЗС 250×3,5 | 1,9 |
| Труба ПНД/ПВД 110 | 2,4 |
Если кто еще не знает, что такое ЛЗС, то в ближайшее время запишу демонстрационное видео, несколько образцов у меня имеется.
Цена ЛЗС, к сожалению, не маленькая, однако она себя полностью окупает по результатам СМР.
Давайте рассмотрим на конкретном примере, пусть у нас сечение кабельной линии 4×70мм2.
Прокладка кабеля АВВГ в земле:
| Наименование: | Цена, $/м |
| Кабель АВВГ 4×70 | 4,15 |
| Труба ПНД/ПВД 110 | 2,4 |
| Итого: | 6,55 |
Прокладка кабеля АВБбШв в земле (РФ):
| Наименование: | Цена, $/м |
| Кабель АВБбШв 4×70 | 4,99 |
| ЛС 150 | 0,03 |
| Итого: | 5,02 |
Прокладка кабеля АВБбШв в земле (РБ):
| Наименование: | Цена, $/м |
| Кабель АВБбШв 4×70 | 4,99 |
| ЛЗС 125×3,5 | 0,94 |
| Итого: | 5,93 |
Должен сказать, результаты меня немного удивили. По возможности, для прокладки кабелей в земле используйте кабель АВБбШв.
При этом не стоит забывать, что проще затянуть в трубу кабель АВВГ, нежели АВБбШв. АВВГ я применяю, если вся трасса должна быть проложена в трубе.
АВБбШв – кабель №1 для прокладки в земле.
Советую почитать:
AVBbSHv, AVBbSHvng, AVBbSHvngd — Europan
Подробное описание
АВБбШв — кабель силовой с алюминиевыми жилами в поливинилхлоридной изоляции, с защитной оболочкой типа БбШв (броня — стальная оцинкованная лента, защитный шланг из ПВХ пластиката). Этот кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66; 1 кВ, частотой 50 Гц.
Область применения
Прочный и недорогой бронированный кабель АВБбШв широко применяется для прокладки в земляных траншеях, помещениях, тоннелях, кабельных каналах и шахтах (кроме блочной). Применяется в сооружениях метрополитена, а также для электрификации частных домов и дач за счет подземной прокладки сети к сооружению.
Его можно использовать в частично затопленных конструкциях с различными коррозионными условиями, а также на открытом воздухе, если кабель не подвергается значительным растягивающим напряжениям, но есть риск механического повреждения во время эксплуатации.Огнестойкий при однократной прокладке кабеля.
Маркировка AVBbSHvng с дополнительным индексом «ng» указывает на то, что внешняя оболочка кабеля имеет пониженный уровень воспламеняемости в случае пожара. А индекс «ngd» в маркировке AVBbSHvngd означает огнестойкий кабель с минимальным уровнем токсичного дымовыделения при воздействии высоких температур. Кабели АВБбШвнг и АВБбШвнгд применяются в пожароопасных местах и могут применяться для групповой прокладки.
Дизайн
Конструкция кабеля основана на алюминиевых одножильных и многопроволочных жилах круглой или секторной формы (кл. 1, 2 ДСТУ EN 60228).Жилы изолированы поливинилхлоридным пластиком. Изолированные жилы скручены и помещены в оболочку из ПВХ.
В многожильных кабелях жилы имеют отчетливый цвет или цифровую маркировку. Броня изготовлена из стальных оцинкованных лент, а внешняя оболочка — из экструдированного ПВХ.
Эксплуатация
Кабели AVBbSHv, AVBbSHvng, AVBbSHvngd практически не подвержены влиянию условий окружающей среды. Они предназначены для стационарной работы при температуре от -50 ° С до + 50 ° С и относительной влажности воздуха до 98% при температуре не выше + 35 ° С.Укладка без предварительного подогрева допускается при температуре не ниже -15 ° С.
Минимальный радиус изгиба при прокладке составляет не менее 7,5 наружных диаметров кабеля. Длительно допустимая температура нагрева жил в кабеле составляет 70 ° C, в аварийном режиме 80 ° C, при токах короткого замыкания 160 ° C.
Срок службы кабеля не менее 30 лет. Гарантийный срок эксплуатации 5 лет.
На сайте EUROPAN LLC представлены армированные кабели AVBbSHv и VBbSHv различных размеров на этикетках.Высокое качество продукции подтверждено сертификатами соответствия.
Как прямой производитель, мы предоставляем нашим клиентам самые низкие цены и выгодные условия доставки. Наши менеджеры помогут выбрать лучшего кондуктора и проконсультируют по всем вопросам, касающимся продукции, технических характеристик, условий заказа и доставки.
Подробнее
Допустимые токи короткого замыкания кабелей
Номинальное сечение жилы, мм² | Допустимый ток односекундного короткого замыкания кабелей, кА | Номинальное сечение жилы, мм² | Допустимый ток односекундного короткого замыкания кабелей, кА |
| 2,5 | 0,18 | 50 | 3,38 |
| 4,0 | 0,29 | 70 | 4,95 |
| 6,0 | 0,42 | 95 | 6,86 |
| 10 | 0,70 | 120 | 8,66 |
| 16 | 1,13 | 150 | 10,64 |
| 25 | 1,81 | 185 | 13,37 |
| 35 | 2,50 | 240 | 17,54 |
Расшифровка номенклатуры кабеля | Кабельный завод
Кабельно-проводниковая продукция бытового назначения:
1.

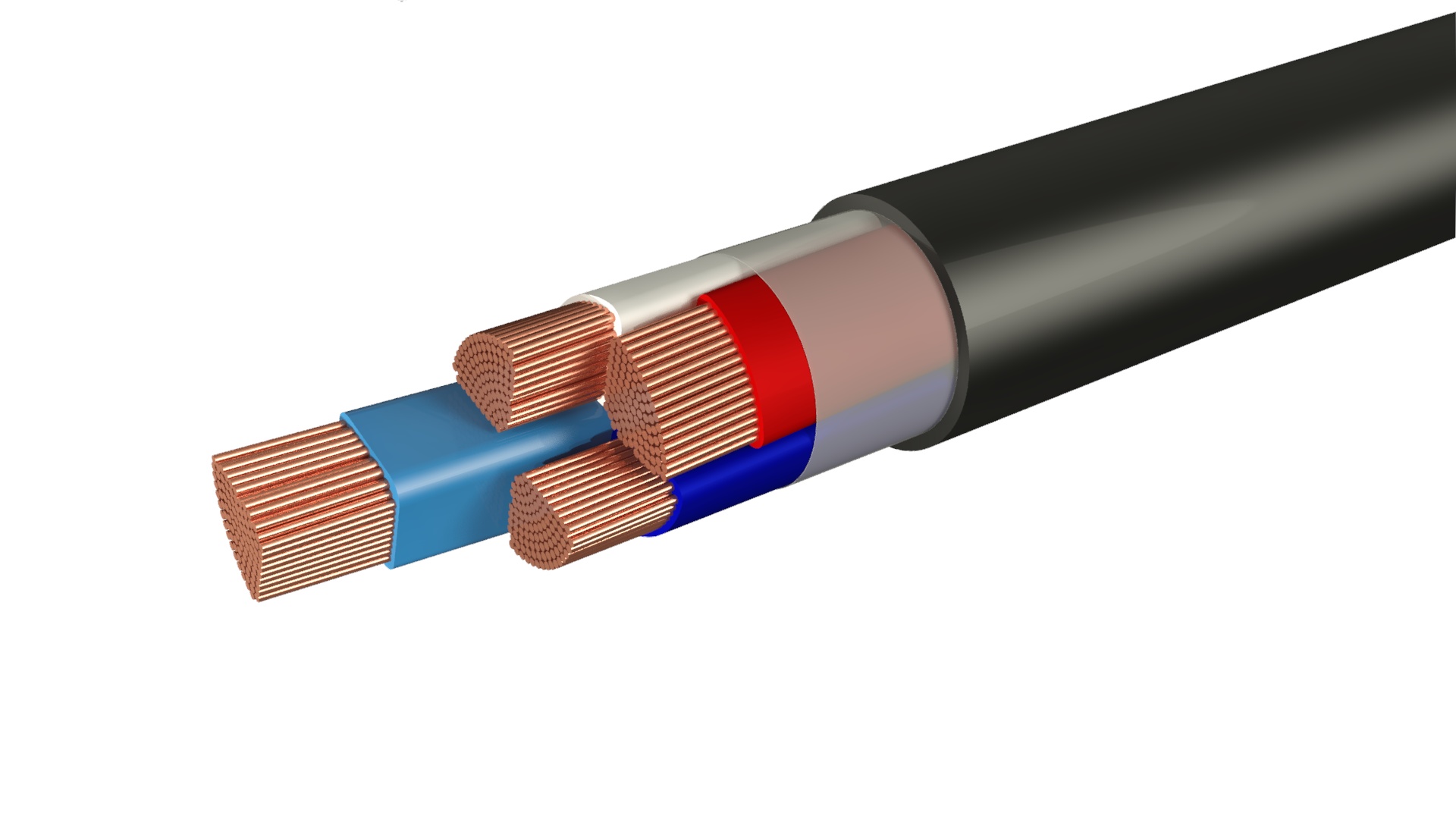

Кабель силовой с ПВХ (виниловой) резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, ВВГнгд, АВВГ, АВВГнг, АВВГнг-LS, АВВГнгд, ВБбшв, ВБбШвнг, ВБбШвнг-LS, ВБбШвнгд, АВБбшвнг, АВБбшвнг, АВБбшвнг, АВБбшвнг, АВБбшвнг, АВБбшвнг, АВБбшвнг, АВБбшвнг, АВБбшвнг, АВБбшвнг
А — (первая буква) алюминиевый провод, при его отсутствии — медный провод по умолчанию.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
G — отсутствие защитной крышки («голая»)
нг — не поддерживает горение
gd — с пониженным дымо- и газовыделением
LS — Low Smoke — с пониженным дымо- и газовыделением
Bb — армированное покрытие из стальных полос
Shv — внешнее покрытие шланга ПВХ
KG — кабель гибкий
2.Кабель с бумажной изоляцией: ASB, ASBl, ASB2л, AABl, SB, SBl, SBG
А — (первая буква) алюминиевый провод, в его отсутствие — медный провод по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буквы) свинцовая броня
л — лавсановая лента
2л — двойная лавсановая лента
Г — отсутствие защитной оболочки («голая»)
3.
Кабель управления: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГе, АКВВГе, КВВГенг-LS, АКВВГенг-LS, КВБбШв, АКВВГенг-LS, КВБбШв, АКВБББСВНГ, АКВБББШВнг, КВБбШв, АКВБББШВнг, КВБбШв, АКВББбШвнг, КВБбШвнг, АКВБББСХвнг, КВББШв, АКВБББСНГ
K — (первая или вторая (после A) буква) — кабель управления
E — экран
4.Телефонный кабель: ТППП, ТППэп, ТПППз, ТПпеПз, ТПППБбШп, ТППзБбШп, ТПпеПзБбШп, ТСВ, ТСВнг
Т — телефонный кабель
П — полиэтиленовая изоляция
р — изоляция пояса — полиамидная, полиэтиленовая, поливинилхлоридная или полиэтилентерефталатная 9014 ленты 9014 этилэтиленовые 9014 P — полиэтиленовая оболочка
Z — гидрофобный заполнитель
Shp — внешняя оболочка из полиэтиленового шланга
S — станционный кабель
5. Провода для воздушных линий электропередачи:
A — Алюминиевый неизолированный провод
AS — Алюминиево-стальной (чаще используется слово «сталь-алюминий») неизолированный провод
SIP — Самонесущий изолированный провод
6.
Некоторые типы кабелей расшифровываются особым образом:
KSPV — Кабели передачи с виниловой оболочкой
KPSVV — Кабели пожарной сигнализации с виниловой изоляцией, с виниловой оболочкой
KPSVEV — Кабели пожарной сигнализации с виниловой изоляцией, экранированные, с виниловой оболочкой
PNSV — Нагревательный провод , Стальной сердечник, Виниловая оболочка
PV-1, PV-3 — Проволока с виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости для данного типа проволоки, однако могут применяться и другие).
PVS — Провод соединительный с виниловой оболочкой
SHVVP — Шнур с виниловой изоляцией, плоский, с виниловой оболочкой
PUNP — Провод универсальный плоский
PUGNP — Провод универсальный плоский гибкий
Кабельно-проводниковая продукция зарубежного производства:
1.Кабель питания: NYM, NHMH, NYY, NYCY, NYRGY
N — согласно VDE
Y — PVC
H — безгалогенный ПВХ
M — монтажный кабель
C — медный экран
RG — броня
2.
Кабель передачи данных витая пара: UTP, FTP, S-FTP, S-STP
U — неэкранированный (нефольгированный, неэкранированный)
F — фольгированный (фольгированный, экранированный)
S — экранированный (экранированный медными проводами)
SF — общий экран из фольги общий экран из оплетки
SS — экран каждой пары из фольги общий экран из оплетки
TP — витая пара
3.SAT — спутниковый — кабель для спутникового тв
4. Телефонный кабель и кабель пожарной сигнализации: J-Y (St) Y, J-H (St) H
J — монтажный кабель
Y — PVC
(St) — экран из фольги
5. Безгалогенный огнестойкий кабель: NHXHX FE 180, NHXCHX FE 180
N — согласно VDE
HX — прошитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства в течение определенного времени (в в данном случае 180 минут) на открытом огне, под напряжением
6.Монтажные провода: H05V-K, H07V-K, N07V-K
H — согласованный провод (согласно HAR)
N — соответствие национальному стандарту
05 — Номинальное напряжение 300/500 В
07 — Номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкий провод для стационарного монтажа
7.
Кабели с изоляцией из сшитого полиэтилена:
N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольное уплотнение
(FL) — продольное и поперечное уплотнение
E — трехжильный кабель
R — броня из стальной круглой проволоки
J — наличие желто-зеленой жилки
O — отсутствие желто-зеленой жилы
ВБбШв / АВБбШв
Кабели питания
бронированный с пластиковой изоляцией на напряжение от 0,66 до 1 кВ
Применимо к:
Кабелипредназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до 1000 В частотой 50 Гц.
Прокладывается в земле (траншеях), в помещениях (туннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель не подвергается действию растягивающих усилий при эксплуатации, в окружающей среде любой степени.
коррозионной активности.
-1. Токопроводящая жила алюминиевая
-2. Утеплитель
-3. Ремень изоляционный
-4. Броня из стальных лент
-5. Оболочка из пластиковых композиций
Технические характеристики:
1.Ограничить рабочую температуру окружающей среды от -50 до +50.
2. Относительная влажность воздуха до 98% при температуре 35 ° С.
3. Номинальное переменное напряжение 1 кВ частотой 50 Гц.
4. Испытательное напряжение — переменный ток, 50 Гц, 3500 В в течение 10 минут.
5. Сопротивление изоляции — не менее 0,005 мОм на километр.
6. Минимальный радиус изгиба составляет примерно 15-20 диаметров кабеля.
7. Номинальное сечение:
Жила однопроволочная алюминиевая — от 2,5 до 50 мм 2 ;
Алюминиевый многожильный провод — от 70 до 300 мм 2 .
8. Кабели бывают двухжильными, трехжильными, четырехжильными и пятижильными.
Кабели четырехжильные изготавливаются с односекционными или одножильными жилами.
Кабельная структура:
1. Токопроводящая жила — алюминиевая однопроволочная или многопроволочная. №
2. Изоляция — из поливинилхлоридного пластика или сшитого полиэтилена.
3. Утеплитель талии.
4. Броня — из плоских стальных лент.
5. Оболочка:
для марок АВБбШв , АПвБбШв из поливинилхлоридного пластика;
для марок АВБбШвнг , АПвБбШвнг из поливинилхлоридного пластилита пониженной горючести; №
для марок АВБбШвнг-LS , АПвБбШвнг-LS из поливинилхлоридного пластика пониженной горючести с низким газо-дымовыделением.
