Провод ПУГНП — расшифровка, технические характеристики и применение

Электрический провод ПУГНП является разновидностью распространенного электропровода ПУНП, с той разницей, что в его основе применяется не твердые, а гибкие жилы. Оба этих кабеля широко распространены благодаря относительной дешевизне, по сравнению с рекомендованными ВВГ или NYM. Но при приобретении надо учитывать, что кабель ПУГНП и ПУНП запрещен к использованию положениями ПУЭ, как пожароопасный.

Что собой представляет ПУГНП

Двух или трехжильный медный кабель, жилы которого набираются минимум из семи токопроводящих нитей, скрученных между собой. Изоляция каждой жилы делается толщиной не меньше 0,3 мм и выполняется отдельным цветом. Если это двухжильный кабель, то одна из жил будет иметь синий цвет для ноля, а в трехжильном и заземляющий желтый провод с зеленой полосой. Впрочем, можно встретить и другие расцветки, но изоляция жил в любом случае будет различаться друг от друга.

Толщина наружной, общей изоляции составляет 0,5 мм – она делается из белого или неокрашенного пластиката ПВХ.

Технические характеристики определяют жилы проводов как проводники электрического тока напряжением не выше 250 Вольт и частотой 50 Герц. Их поперечное сечение бывает от 0,75 до 4 мм², что позволяет подобрать кабель для большинства бытовых нужд.

Расшифровка аббревиатуры

Отличительной особенностью ПУНП и ПУГНП является их плоская форма, что прямо отражено в аббревиатуре. У провода марки ПУНП расшифровка названия выглядит как «П» – провод (хотя по сути это кабель), «УН» – универсальный (без особых ограничений в сферах применения), «П» – плоский (жилы расположены не по кругу, а рядом друг с другом). Если аббревиатура имеет вид «аПУНП», значит жилы из алюминия.

Соответственно, расшифровка провода ПУГНП читается как «П» – провод, «УН» – универсальный, «Г» – гибкий, «П» – плоский. Ввиду того что этот кабель гибкий, алюминий при его изготовлении не применяется, поэтому приставки «А» перед названием не бывает, но дополнительные разновидности у него все-таки есть.

Это ПУНГПнг, с изоляционным покрытием пониженной горючести и ПУГНПнгд-LS, который, кроме того что не горит, еще и не тлеет.

Почему в названии провода буква «Г» стоит не на своем месте можно только догадываться – возможно это банальная ошибка при регистрации названия, а может быть кто-то посчитал, что так созвучнее.

Официальных комментариев на эту тему точно не будет, так как ПУГНП запрещен к применению, ввиду его несоответствия современным требованиям пожаробезопасности. Правда, «нельзя применять» не значит запретить производить, что и делается до сих пор по причине его высокой популярности вследствие дешевизны.

С производством тоже все интересно – ПУГНП не обязательно должен иметь маркировку производителя (ее проставляют только на ярлыках, которые крепятся к цельной бухте провода). Соответственно, даже если известны все технические характеристики, ГОСТы и ТУ, их выполнение проконтролировать достаточно сложно и это никто не гарантирует.

Технические характеристики и условия эксплуатации

Изготовление происходит по ТУ 16К13-020-93 госстандарта. Назначение ПУГНП определялось как прокладка освещения и питание маломощных электрических приборов, работающих в электрических сетях с напряжением до 250 Вольт. Метод укладки – неподвижный. Основные технические характеристики следующие:

Материал токопроводящей жилы – медь.
Материал изоляции – ПВХ-пластикат.
Рабочая температура, при которой сохраняются свойства изоляции – от -50 до +50 С°. Запас прочности до +70 С° – кабель должен выдерживать длительный нагрев до этой температуры и кратковременный до +80.
Температура при которой разрешено выполнять монтаж – от -15. При более низких значениях возрастает вероятность излома изоляции при перегибах провода.

Средняя эластичность – при укладке запрещены изгибы радиусом меньшим 10 наружных диаметров кабеля.
Допустимая влажность окружающего воздуха – 100%, при температуре до +35 С°.
Сопротивление жилы сечением 1 мм² – до 27,1 Ом, жилы 1,5 мм² – до 12,1 Ом, жилы 2,5 мм² – до 7,41 Ом и жилы 4 мм² – 4,61 Ом. В тестовых замерах этот параметр вычисляется при температуре 20 С°, на контрольном отрезке кабеля длиной 1 км.
Расчетный срок эксплуатации – 15 лет.
Маркировка – ПУГНП X*Y, где X – количество жил, а Y – их поперечное сечение.
Маркировка ПУНГПнг указывает на повышенную сопротивляемость возгоранию, ПУГНПнгд-LS – на пониженное выделение дыма при тлении.
Гарантийный срок – 2 года с момента начала эксплуатации.

Об использовании провода смотрите в этом видео:

Причины запрета на использование

В первую очередь, провод ПУГНП не соответствует требованиям по толщине изоляции проводников. Если требования ПУЭ однозначно указывают на необходимость использовать оболочку толщиной минимум 0,4-0,5 мм, заводское ТУ разрешает использовать слой пластиката в 0,3 мм.

Кроме того, ТУ 16.К13-020-93 достаточно свободно относится к допускам по поперечному сечению жил – разрешенная погрешность составляет 30%. Как итог – если приобретается кабель на 2,5 мм², то по факту внутри него могут оказаться провода с жилами 2,5 – 30% = 1,75 мм². Понятно, что когда к нему подключается даже номинальная нагрузка, то кабель может не выдержать и оплавиться. По статистике, более 50% всех возгораний проводов происходило именно при использовании марок ПУНП и ПУГНП.

Коротко о главном

Кабель ПУГНП производится по устаревшим ТУ, которые не соответствуют современным нормам безопасности и его использование запрещено требованиями ПУЭ. Соответственно, решение приобретать его или нет, принимается полностью на свой страх и риск, ведь в случае непредвиденной ситуации экспертиза покажет, что был использован неправильный провод.

Если же по каким-либо причинам его приходится использовать, то надо помнить про допуски, существующие в ТУ, по которому изготавливается кабель, и все расчеты производить как будто сечение жил меньше указанного номинала на 30%. Когда кабель укладывается наружным способом, его надо помещать в гофру, концы которой заматываются изолентой, для предотвращения доступа воздуха. В таком случае даже при значительном перегреве провод не загорится, так как будет отсутствовать доступ кислорода.

Особо дотошные покупатели приходят за кабелем с микрометром и на месте проверяют сечение жил. Это хороший, но достаточно относительный метод, ведь проверка производится на локальном участке провода, и никто не сможет гарантировать, что полученные результаты будут такими же на протяжении всей его длины.

Провод ПУГНП. Устройство и особенности. Популярность и опасность

Торговая сеть электротехнической продукции постоянно пополняется новыми образцами, являющимися модифицированными продуктами каких-либо старых классических кабелей и проводов. Так получилось и с популярным проводом ПУНП. Не слишком давно в продаже появился его полный аналог с тем отличием, что он стал гибким, благодаря использованию нескольких медных жил. Его маркировка аналогична предыдущему – провод ПУГНП.

Этот вид провода служит для стационарной прокладки электрической сети в закрытых помещениях. Он подходит для напряжения не более 250 вольт, применяется чаще всего для прокладки сетей освещения, имеет ограничения по применению: его нельзя использовать для прокладки вне помещений. Его также используют для подачи питания к бытовым электрическим устройствам и маломощному производственному оборудованию напряжением 220 В.

Конструктивные особенности

Устройство провода состоит:

Токопроводящая жила состоит из нескольких медных проволок круглой формы.
Изоляция жил изготовлена из поливинилхлоридного пластика. Цвет изоляции может быть любым, и нормированию не подлежит. По необходимости цвет изоляции можно заказать индивидуально. Толщина слоя изоляции должна быть не меньше 0,3 мм.
Провод состоит из изолированных жил, расположенных параллельно, в количестве 2 и 3.
Оболочка провода выполнена также из поливинилхлорида, охватывает параллельно расположенные изолированные жилы. Толщина оболочки не меньше 0,5 мм.

В проводе применяется многопроволочная жила, что позволяет сделать его очень удобным и гибким при монтаже. Это одна из причин его популярности. Следует различать такие названия, как многопроволочный и многожильный провод, так как это разные понятия. Провод бывает одножильным, например, для простого одноклавишного выключателя прокладывают такой провод. Но это не означает, что он изготовлен из одной цельной проволоки (жилы). Одна жила – это один токопроводящий элемент в проводе. Если этот элемент выполнен из нескольких скрученных или прямых проволочек, то это совсем не многожильный провод, а многопроволочный. Именно таким и является марка провода ПУГНП.

Технические параметры

Материалом жилы является медь.
Температурная стойкость проводов находится в диапазоне от -15 до +50 градусов.
Допустимая температура укладки не ниже -15 градусов. При более низких температурах монтажа изоляция начинает ломаться.
Эластичность провода – средняя. При монтаже не допускается изгибать провод радиусом менее 10 внешних диаметров.
При одиночной укладке провод ПУГНП не поддерживает горение.
Допустимая влажность внешней среды 100% при +35 градусах.
Токопроводящие жилы обладают электрическим сопротивлением по постоянному току не выше 27,1 Ом, при пересчете на +20 градусов, сечением 1 кв. мм, длиной 1 км.
Изоляция провода испытывается переменным напряжением 2000 вольт.
Строительная длина – более 50 метров.
Срок службы – 15 лет.
Гарантийный срок – 24 месяца.

Опасность использования

Несмотря на указанные параметры провода, эта марка не рекомендуется к использованию, так как провод опасен для применения в бытовых и производственных сетях. По статистике больше половины всех пожаров возникали в электрической сети после установки провода этой марки. Расследования выявляли несоответствие их параметров современным стандартам.

Провод изготавливается по техническим условиям ТУ16 К13 – 020 – 93, где допускается снижение сечения провода на 30% относительно обозначения. Часто это способствует чрезмерному нагреву, а в дальнейшем к возгоранию, так как поливинилхлоридная изоляция имеет способность гореть, а токоведущие жилы с заниженной толщиной не справляются большими нагрузками. Изоляция провода также бывает слишком тонкой, поэтому появляется риск поражения человека током.

В связи с этим, требования ПУЭ запрещают применение этого провода. Однако, производить его пока никто не запрещал, поэтому он до сих пор выпускается ввиду его дешевизны и большой популярности. Провод ПУГНП приобретают на свой риск, так как в случае пожара любая экспертиза покажет, что применялась недопустимая марка провода.

При покупке провода многие люди измеряют жилы микрометром, однако такой способ практически ничего не дает, так как измерение происходит только в одном месте. Нет никакой гарантии, что результаты измерений будут одинаковыми по всей длине провода.

Маркировка

Особенностью универсального гибкого провода является его плоская форма, о чем говорит его маркировка:

«П» — провод, однако его часто называют кабелем.
«УН» — универсальный.
«Г» — гибкий.
«П» — форма провода плоская, жилы находятся рядом друг с другом параллельно.

Пример расшифровки маркировки: ПУГНП 3 х 2,5 – провод универсальный, гибкий, плоский, трехжильный, площадь сечения каждой жилы 2,5 мм².

Так как этот провод должен быть гибким, то алюминий не используется для изготовления жил. В маркировке буква «Г» находится не в порядке расшифровки. Информации по этому поводу нет. Возможно, это техническая ошибка при регистрации марки или другие причины.

Разновидности

Существует два вида провода ПУГНП:

«ПУГНП нг» — провод, имеющий покрытие изоляции с негорючими свойствами.
«ПУГНП нгд-LS» — провод с негорючей и не тлеющей изоляцией.

Как применять провод ПУГНП

При рассмотрении условий изготовления в нормативных документах, то эта марка провода предназначена для проведения сети для осветительного оборудования. Но его технические параметры позволяют также применять его для подключения питания к розеткам. При этом рекомендуется обратить внимание на его качество изоляции, наличие повреждений. Нельзя прокладывать провод ПУГНП в открытом виде, особенно в помещениях с повышенной влажностью, в грунте или на улице. Специалисты советуют прокладывать его в трубе или защитной гофре.

Перед прокладкой провода целесообразно измерить сечение жил, так как оно не всегда соответствует заявленному значению, хотя невозможно измерить сечение на всей длине провода.

Советы по выбору

Кабельная продукция в виде провода ПУГНП стала неотъемлемой частью при прокладке электрических сетей для подачи питания к потребителю. Сегодня в торговой сети такой провод наиболее популярен. При его выборе следует определиться с местом и целью прокладки.

Провод ПУГНП специалисты не рекомендуют применять во внешней среде в открытом виде, так как прямые солнечные лучи губительно действуют на его изоляцию, и с течением времени разрушают ее. Поэтому его целесообразно использовать только внутри помещений в трубах или защитных гофрах.

При покупке провода лучше взять с собой какой-либо измерительный инструмент, чтобы измерить площадь сечения токоведущих жил. Часто их величина оказывается заниженной.

При визуальном осмотре провода следует обратить на цветовую маркировку жил. Лучше, если жилы имеют разные цвета, что упростит прокладку и подключение питания.

Также следует проверить толщину наружной оболочки, чтобы она не оказалась слишком тонкой.

Токоведущие жилы должны быть многопроволочными и медными. Часто китайская поддельная продукция бывает с алюминиевыми жилами с медным покрытием, что значительно повышает сопротивление провода, и соответственно повышенный его нагрев при эксплуатации. Для проверки материала необходимо острым предметом постараться очистить верхний слой проволочек. Если появляется цвет алюминия, то лучше отказаться от такого приобретения.

техническая характеристика, назначение, варианты монтажа кабеля

Организация бесперебойного снабжения жилого дома или производственного корпуса электрической энергией – очень ответственный шаг, поэтому к таким работам стоит относиться с предельным вниманием. Для осуществления подключения оборудования, работающего от электричества, существует множество видов проводниковой продукции различного класса типа, к ним относится и кабель ПУГНП. В данной статье рассмотрен ПУГНП расшифровка и применение, а также его виды и материал изготовления.

Кабель ПУГНП

ПУГНП расшифровка

Установленная ГОСТом аббревиатура ПУНП расшифровывается как провод универсальный плоский на гибкой основе. В это обозначение может добавляться несколько символов, которые характеризуют изделие по сфере применения. Провод ПУГНП имеет плоскую форму и гибкую основу, благодаря чему может устанавливаться в труднодоступных местах, а также путем прокладки его внутри кабельных каналов и проходных гильз.

Существует классификация, согласно которой кабель ПУНП делится на несколько видов, среди которых:

Провод ПУНПБМ – это кабель на жесткой основе, предназначенный для бытового монтажа в квартирах или частных домах. Его основой является медная или алюминиевая жила, в качестве стержня, который изготовлен из целого отрезка металла;

Провод ПУГНПБМ

Кабель ПУГНПБМ. Фактически это тот же провод, что и в первом пункте, но его основой являются скрученные из нескольких проволок жилы, поэтому проводник более гибок и может применяться внутри осветительных приборов. Он также имеет плоскую форму и двойную изоляцию из ПВХ пленки;
Провод ПУНП, предназначенный для скрытого монтажа. Такой кабель имеет аббревиатуру ПУГСП, что означает многожильный проводник с гибкой основой, чаще всего его используют для организации слаботочной линии передачи тока;
Следующим видом является кабель с обозначением ПУНГ. В данном случае изделие предназначено для размещения внутри осветительного прибора, провод не поддерживает горение, поэтому полностью безопасен в эксплуатации и может использоваться, в том числе и в деревянном доме;
ПБПП провод – это несущая арматура, которая предназначена для использования в бытовых или промышленных сетях напряжением до 250 Вольт. Чаще всего это двухжильный кабель, сечением от 1,5 до 3 мм2.

Все перечисленные проводники изготавливаются из медной проволоки путем ее цельной протяжки в качестве самостоятельной арматуры или скручивания из нескольких тонких деталей в общую жилу. Чаще всего изделие имеет три сердечника, которые расположены параллельно друг другу в индивидуальной изоляции. Благодаря такой формовке во время производства, даже при скручивании изделия в транспортировочные бухты, деталь не теряет свой вид и сохраняет исходную форму. К тому же это облегчает монтаж изделия, его можно фиксировать к поверхности плоскими замками для проводки, что позволит экономить место и поместить кабель с минимальным отдалением от стены.

Кабель ПУГНП: технические характеристики

В зависимости от толщины несущей жилы и типа проводника, указанный кабель имеет следующие характеристики.

В первую очередь, его токопроводящая мощность, которая у всех типов данного провода должна составлять не более 250 Вольт. Такое напряжение соответствует бытовой сети, поэтому чаще всего кабель используется для электроснабжения осветительных приборов или слаботочных бытовых приспособлений.

Вторым параметром будет сечение несущих жил и их количество. В зависимости от решаемой задачи, кабель бывает двух и трехжильным, каждая из которых выполняет определенную функцию. Например, в изделии с двумя сердечниками один является проводником фазы, а второй – ноля. В трехжильной арматуре первых два провода исполняют те же функции, а третий – подключается к заземлению. Сечение проволоки – это параметр, влияющий на уровень сопротивления течению тока и силе напряжения, которое можно подавать на концы. Самими распространёнными из них являются 1,5 и 2,5 мм2. Оба диаметра рассчитаны на работу с напряжением до 250 Вольт.

Изоляция ПВХ

Третьей составляющей конструкции кабеля является его изоляция, которая имеет два уровня. Первый слой ПВХ пленки расположен непосредственно на каждой жиле, обеспечивая защиту от соприкосновения проводников между собой. Изоляция непрерывна на всей длине кабеля, поэтому для подключения арматуры к источнику тока необходимо удалить материал, используя специальный инструмент.

Важно! Все работы по прокладке проводов должны проводиться на обесточенной линии, с использованием специального диэлектрического инструмента и средств индивидуальной защиты от поражения током. Стоит отметить, что такие действия могут осуществлять только специализированные организации, имеющие аттестованный персонал, прошедший инструктаж и проверку знаний техники безопасности на энергоустановках.

Наружная обмотка кабеля также выполнена из ПВХ материала, белого или черного цвета с маркирующей синей или красной полосой, которая указывает на техническую принадлежность изделия. На поверхности также указывается классификация провода, количество жил и их сечение, а также тип устойчивости к температурам. Внешняя оболочка более толстая, чем внутренняя, поэтому она выполняет функции по обеспечению защиты от механических повреждений всей магистрали, ее перегрева и других деформаций в процессе монтажа и дальнейшей эксплуатации. Благодаря специальному материалу, который используется в процессе производства, наружная и внутренняя оболочки не поддерживают горение и являются самозатухающими, поэтому в случае возникновения аварийной ситуации или короткого замыкания провод не будет источником возгорания и распространения огня.

Для решения некоторых задач изготавливаются провода на жесткой основе, из цельной не плетеной медной проволоки. Такое изделие обладает лучшими характеристиками по токопроводящим свойствам, но его гибкость намного ниже, чем у многожильного проводника из множества тонких прутков.

Сферы применения

При выборе того или иного типа проводника необходимо учитывать его технические характеристики, уровень защиты, поэтому перед тем, как приобрести кабель и смонтировать его, нужно составить план работ и вычислить необходимые нагрузки. Существует несколько наиболее распространённых сфер, где используются перечисленные выше изделия, среди которых:

Организация освещения путем подключения проводника к приборам и источнику тока. Для этого кабель прокладывают от распределительного щитка к осветительному прибору через выключатель, при этом напряжение в сети не должно превышать 250 Вольт, в противном случае жилы будут перегреваться, что приведет к возгоранию и короткому замыканию;

Схема расположения кабелей

Использование внутри осветительных изделий, в люстрах и светильниках. В качестве проводниковой арматуры в данном случае чаще всего используются одно и двухжильные кабеля, которые имеют сечение 1,5 мм2, и служат в качестве распределителей тока по потребляющим лампам;
В некоторых случаях, когда рассчитано, что к сети будут подключаться только приборы с небольшим потреблением и малой мощности, допускается применение указанного проводника для организации полного электроснабжения внутри квартиры или частного дома;

Важно! При такой разводке сечение подводящего кабеля должно быть больше чем остальные сети, это позволит избежать перепадов напряжения и проседания тока.

Часто провода ПУГНП используются для временных схем, например, во время ремонта помещения, которые впоследствии удаляются.

Таким образом, можно сделать вывод, что указанные выше типы кабелей можно использовать во многих сферах, для организации постоянных и временных линий электропередачи, а также в осветительных приборах. Чтобы правильно рассчитать нагрузку и выполнить монтаж, нужно понимать, что означает ПУНП расшифровка, какие кабели допускается использовать в определенных условиях, а какие не стоит. Также при покупке нужно обратить внимание на паспорт изделия, в котором должны быть указаны данные о производителе, технические характеристики и показатели, а также информация о проводимых испытаниях проводника на производстве. Если нет необходимого инструмента или опыта в проектировании, а также проведении работ по монтажу электропроводки, то лучше обратиться к специалистам, которые смогут произвести расчет оборудования и составят подробный план действий, затем выполнят установку проводниковой арматуры с гарантией безопасности и в установленный срок.

Видео

Оцените статью:

расшифровка, запрет и особенности применения

Рынок электротехнической продукции предоставляет потребителю большой выбор нужной ему кабельной и проводниковой продукции. Низкая цена сделала популярным кабель ПУГНП. Свойства, технические характеристики, особенности применения, безопасность эксплуатации – эти вопросы вызывают объяснимый интерес людей. Статья проводит обзор, помогает сделать выбор.

Расшифровка марки, назначение, характеристики, особенности применения

Требования к нему описываются техническими условиями ТУ 16.К13-020-93. Конструкция не сложная: изолированные медные жилы связаны общей оболочкой. Строительные длины выпускающегося кабеля определены предприятием – изготовителем самостоятельно.

Выпускается двух, трех проводном исполнении. Фото показывает общий вид.

Расшифровка маркировки ПУГНП определена ТУ, звучит так:

П – провод установочный;
У – универсальный;
Г – гибкий, жила скручена из большого количества тонких медных проволок;
Н – низкий порог электрической прочности;
П – плоская конструкция.

После указания марки цифрами наносится количество жил, их сечение.

Предназначен для стационарной прокладки осветительной сети невысокой мощности потребления внутри помещения. Высокий класс гибкости, обусловленный многопроволочной конструкцией проводника, позволяет успешно использовать провод ПУГНП для изготовления электрических удлинителей, переносок – времянок включения бытовых приборов, устройств малой мощности.

ГОСТ 7399-97 на установочные проводники, работающие в сетях напряжением до 660В:

Нормированные значения номинального сечения жилы (соответственно, диаметр), приводит таблица. Удельная проводимость меди данной площади определяет значение активного электрического сопротивления. Норма должна пресечь использование для изготовления проводника материала низкого качества:

Нормированная толщина слоя изоляции, оболочки зависит от количества проводников, их сечения. Габаритные размеры, вес провода:

Конкретные значения указанных выше величин могут отличаться от ГОСТ:

Сопротивление жилы, из-за возможности уменьшения ее диаметра до 25%, может быть выше стандартного;
Назначение провода для работы в сетях постоянного, переменного частотой 50 Гц тока, напряжение которых до 250В (вместо 660), позволяет производителю делать слой пластика тоньше;
Слой изоляции, оболочки, не менее 0,4 мм;
Диапазон температуры эксплуатации: -15 ÷ 50°С;
Относительная влажность, до: 98%.

Монтаж, эксплуатация

Провод ПУГНП требует при покупке проверки диаметра жилы предлагаемого товара. Заниженные результаты измерения более чем на 15% являются основанием для отказа от покупки, либо пересмотра цены в сторону уменьшения, с соответствующей корректировкой списка приобретаемых материалов.

Обязательна проверка цвета жилы на свежем срезе. Через увеличительное стекло, материал должен выглядеть однородным, без пятен и помутнений, иметь выраженный яркий медный цвет;
Рекомендуется приобретать этот провод с небольшим, увеличенным на один шаг от табличных значений, запасом. Обязательно обеспечить смонтированную сеть надежным автоматом защиты. Для уменьшения токовой нагрузки, при большом количестве потребителей, разбивать схему проводки на достаточно большое количество отдельных групп;
Провода, излучая электромагнитное поле, оказывают воздействие друг на друга, если расстояние между ними не велико. При совместной прокладке, допустимая токовая нагрузка, мощность не должны превышать значений таблицы:

Зависимость допустимой мощности и токовой нагрузки, кВт/А от количества проводов совместной прокладки
Номинальное сечение жилы, мм2		0.75	1	1.5	2.5	4	6
Диаметр жилы		0. 98	1.13	1.38	1.78	2.26	2.76
Мощность/ток кВт/А	Один провод	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36	10,12/46
	Два провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34	9,02/41
	Три провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31	8,14/37
	Четыре и более	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27	7,7/35

ПУЭ требует обжать специальным наконечником или залудить зачищенные концы провода при соединениях под винт клеммы;
Для уменьшения притока воздуха при возможном возгорании изоляции из-за перегрева, нужно избегать прокладки в кабельных каналах, строительных пустотах. Под слой штукатурки укладку делать без использования гофрированной трубы;
При монтаже в неотапливаемом помещении запрещается вести прокладку при температуре воздуха менее -15°С.

Пояснения по запрету

Запрет на производство, продажу продукции, подпадающей под описание отмененным ТУ 16.К13-020-93, был введен Ассоциацией производителей «Электрокабель» в 2007 году. Касается только производителей — участников указанного сообщества. Производства, не члены Ассоциации, продолжают изготавливать подобные провода, иногда изменяя название, например ПУНП, ПУГНП, ПБПП, ПБПГ, АПВН, ППБН, ПЕН.

Беда в том, что предприятия имею право разрабатывать собственные ТУ, определяя характеристики продукции, заниженные по отношению требований ГОСТ. Недобросовестные производители, для экономии применяемых материалов, занижают поперечное сечение жил, уменьшают толщину слоя изоляции, оболочки. Вместо стандартного пластиката ПВХ может использоваться винил низкого качества, обосновывая это наличием в их ТУ пункта о допустимом рабочем напряжении 250В (по ГОСТ 660В). Получив сертификат, имеют возможность продавать товар по низким, по отношению к нормальной продукции, ценам.

Использование фактически бракованного материала некомпетентным или бессовестным подрядчиком на монтаже электросетей, может дать печальный результат.

ТУ нормирует сопротивление, не совпадающее со стандартом. Это делает возможным выпуск продукции с заниженным до 25% значением, что может создать проблемы. Изоляция (не менее 0,3 мм) не обладает необходимой электрической прочностью.

Несоответствие истинных значений параметрам ГОСТ опасно созданием аварийных ситуаций, связанным с высокой вероятностью пробоя изоляции, возникновением короткого замыкания с последующим возгоранием.

Применяя провод ПУНГП вместо более дорогой, но проверенной марки, нужно максимально тщательно проверить качество.

Соответствующие ГОСТу кабели и провода будут стоить, вероятно, дороже. Выполнение условий монтажа, выбор параметров материала соответственно требованиям ПУЭ, позволит построить эффективную надежную сеть. Во всех случаях применения кабель ПУГНП может быть заменен, например, кабелями ВВГ, импортным NYM.

Провод ПУГНП: расшифровка, технические характеристики

Электропровод ПУГНП пользуется высоким спросом у населения в связи с низкой ценой изделия, гибкости, облегчающей электромонтажные работы. Некоторые потребители не знают, что нарушения при прокладке кабеля могут привести к повышенной пожарной опасности помещений. Причиной возгорания может стать оплавление проводов и короткое замыкание.

Что такое провод ПУГНП (расшифровка)

Проводник электроэнергии представляет собой плоский провод из двух или трёх медных жил, которые набираются минимум из семи токопроводящих проволок. Изоляция выполняется из полихлорвинилового пластиката.

Провод ПУГНП.

Расшифровка аббревиатуры:

«П» — плоский;
«УН» — универсальный;
«Г» — гибкий;
«П» — провод.

Важно! Буква «Г» находится между буквами «У» и «Н», и это означает одно слово «универсальный». Возможно, при первичном производстве была допущена ошибка в маркировке.

Выпускаются дополнительные модификации кабеля:

ПУГНПнг — изоляция имеет минимальный уровень горючести;
ПУНГП-LS — оболочка изготовлена из негорючих материалов.

Обозначения на кабеле можно расшифровать следующим образом: первая цифра — количество жил, вторая — площадь сечения. Например, кабель 3х2.5 означает трёхжильный провод с толщиной жилы 2,5 мм.

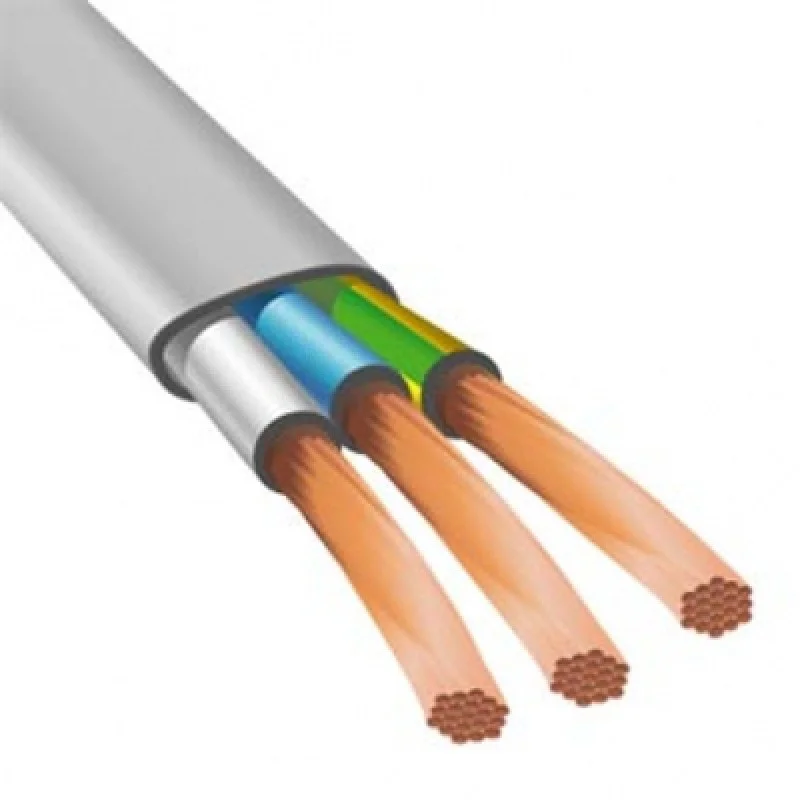

Трёхжильный кабель ПУГНП

Ассоциация производителей «Электрокабель» в 2007 г. запретила своим членам производство данного продукта. Компании, не входящие в состав ассоциации и иностранные производители, продолжают выпускать электропровод ПУГНП. Удобство при монтаже и эксплуатации, низкая рыночная стоимость обеспечивают высокую востребованность продукта у населения.

Важно! Провод ПУГНП не соответствует Госстандартам и ПУЭ, выпускается без согласования с нормативами ГОСТ, не имеет гарантий безопасности.

Зачем нужен провод ПУГНП

Несмотря на запреты, электротехническое изделие пользуется спросом у потребителей. Гибкость кабеля очень удобна при проведении электротехнических работ. Провод легко согнуть под нужным углом, что позволяет подобраться к труднодоступным местам при монтаже.

При проведении скрытой проводки требуется значительно меньше усилий, так как легко гнущийся проводник хорошо укладывается в штробе. Гибкий электропровод легко смотать и доставить к месту монтажа.

Производство кабеля ПУГНП продолжается

Меры предосторожности при покупке

Запрет на использование провода ПУГНП для профессиональных организаций не накладывает запрет на его производство. За монтаж электропроводки в неподходящем месте электрокабелем ненадлежащего качества несёт ответственность тот, кто её устанавливал.

Покупая электротехническое изделие в магазине, рекомендуется:

Проверять сертификат соответствия продукции;
Не приобретать провод с виниловой изоляцией;
Измерить инструментально действительный диаметр токопроводящих жил, или покупать провод с запасом по сечению;
Измерить сопротивление проводника с помощью омметра.
Визуально оценить толщину защитной оболочки.

Простые меры позволят сэкономить время и деньги, чтобы не пришлось менять некачественную проводку. Наибольшая опасность при использовании некачественных электроизделий — оплавление проводов, короткое замыкание, возгорание.

.Двужильный кабель ПУГНП

Технические характеристики провода ПУГНП

Провод изготавливается по ТУ 16.К13-020-93, действовавшим до 2007 года. В настоящее время требования устарели и не соответствуют современным нормам пожарной безопасности.

Важно! Согласно ТУ, допустимая погрешность диаметра сечения токопроводящих жил составляет до 30%.

Расшифровка технических характеристик провода ПУГНП:

Материал жил —медь;
Расположение жил — параллельное;
Изоляция — ПВХ пластикат;
Тип и форма жил — многожильный, круглая;
Максимально допустимое напряжение — 250 В для однофазной сети;
Изоляция провода должна выдерживать проход напряжения в 2000 В;
Электрическое сопротивление на контрольном отрезке кабеля длиной 1 км при t+20˚С не более 27,1 Ом;
Диапазон сечения двужильных электропроводов — 0,35-6 мм2, трёхжильных — 0,35-4 мм2
Технически допустимый угол изгиба — не более 10 диаметров сечения провода;
Допустимый диапазон температуры эксплуатации от -40˚С до +40˚С;
Запас прочности изоляции рассчитывается на t до +70˚С, при кратковременном нагреве — до t max +80˚С.
Срок службы — 15 лет.

Гарантийный срок эксплуатации – 2 года со дня изготовления.

Бухта кабеля с ярлыком

Важно! Допускается отсутствие маркировки на проводах. Сечение и другие технические параметры могут быть указаны на ярлыке бухты.

Рабочая токовая нагрузка по требованиям ПУЭ.

диаметр сечения (мм)	Двужильный провод (А)	Трёхжильный провод (А)
1,5	19	19
2,5	27	25
4	38	35

Величина допустимого сопротивления изоляции кабеля зависит от суммарного сечения:

1 мм2 — до 27 Ом/км;
1,5 мм2 — до 12,1 Ом/км;
2,5 мм2 — до 7,41 Ом/км;
4 мм2 — до 4, 61 Ом/км.

Величины действительны при длине кабеля 1 км, температуре окружающей среды +20˚С.

Проконтролировать технические характеристики электрокабеля сложно, их никто не гарантирует. Производители используют при изоляции разные материалы, качество которых может существенно отличаться.

Цвет изоляции может быть различным

Структура провода ПУГНП

Конструктивно электропровод выполнен несложно. Две или три медные токопроводящие жилы заключены в изоляцию из поливинилхлорида толщиной 0,5 мм. Проводники состоят из тонких медных проволок, прямых или перевитых косичкой, что обеспечивает гибкость кабеля. Жилы уложены параллельно, каждая из них изолирована, имеет отдельную оболочку толщиной не менее 0,3 мм.

Цвет изоляции может быть разным. Чаще всего, в двужильном варианте применяется сине-коричневая или сине-белая расцветка. В трёхжильном — сине-бело-коричневая.

Причины, по которым провод не прошёл сертификацию:

Сечение жил часто занижено, по сравнению с указанным в маркировке;
Ряд производителей выполняет оболочку провода из винила, который выдерживает напряжение только до 250 В;
Провода выпускают с толщиной изоляции 0,3 мм (вместо 0,5 мм по техническим характеристикам), что приводит к снижению прочности продукции.

Важно! Кабель ПУГНП является разновидностью проводов марки ПУНП, отличается гибкостью шнура. Не имеет аналогов с жилами из алюминия по причине малого сечения проволоки.

Гибкость провода

Изделие ПУГНП не является полноценным проводом, его конструкция предусматривает несколько жил, каждая из которых изолирована. К кабелям его нельзя отнести из-за несоответствия технических рабочих характеристик для данной категории продукции.

Назначение и область применения провода ПУГНП

Гибкий бюджетный проводник переменного тока ПУГНП используется при обустройстве проводок с номинальным напряжением до 250 В переменного тока, частотой до 50 Гц. Предназначен для работ внутри помещений при неподвижном методе укладки. Допускается монтаж по деревянным конструкциям (при соблюдении противопожарных условий).

Толщина и материал изоляции зависят от производителя

Допустимое применение проводника:

Монтаж подводки к осветительным приборам, розеткам, электроприборам небольшой мощности;
В качестве соединительной арматуры внутри светильников и люстр;
Устройство временной электропроводки на время строительства или ремонта, с последующей заменой на более надёжную.

Запрещается монтаж на открытом воздухе и в помещениях с высокой температурой и повышенной влажностью (банях, саунах). Кабель не предназначен для подключения мощных потребителей электроэнергии — стиральных машин, обогревателей, электрических плит. С помощью проводника ПУГНП не подключают устройства с большими пусковыми токами: кондиционеры, электродвигатели.

Бухта провода без указания производителя

Важно! По статистике, более 50% возгораний электропроводки возникает при использовании электротехнических изделий ПУНП и ПУГНП.

Потребители, проводящие электрическую разводку в квартире при помощи провода ПУНГП на свой страх и риск, не должны забывать, что по правилам ПУЭ предусмотрено использование электропроводки, выдерживающей нагрузку до 660 Вт.

Как правильно применяется провод

Кабель рекомендован для устройства внутренней проводки под слоем штукатурки. При наружной прокладке, провод помещают в гофру или короб из ПВХ, для защиты от механических повреждений. Недостаток кислорода будет препятствовать возгоранию при перегреве. Перед началом монтажа делают срез для определения цвета жил. Концы провода заматывают изолентой.

Подведение проводника к прибору от распределительного щита в целях безопасности делается через автоматический выключатель. Для уменьшения суммарной нагрузки рекомендуется разбивать проводку на несколько групп.

Важно! При обрыве нескольких тонких проволок, способность передавать ток сохраняется, но на сеть увеличивается нагрузка.

Жилы состоят из тонких переплетённых проволок

Укладка кабеля разрешена в зимнее время, при температуре не менее -15˚С. При более низких температурах провод ПУГНП нужно нагревать, иначе материал изоляции становится хрупким, может растрескаться. Хранят кабель в закрытых помещениях или под навесом.

Как заменить провод ПУГНП

Имеющаяся в жилом или производственном помещении проводка кабелем ПУГНП не соответствует современным стандартам по пожароопасности, горючести и пробойному напряжению изоляции.

Электрическую разводку следует заменять современными электрокабелями, которые выпускаются с характеристиками согласно ГОСТам, предназначены для монтажа силовых и осветительных сетей в жилых и производственных зданиях. Провода укладывают в штробах, без гофр, выдерживая 1 см от наружной поверхности стены, возможны различные технические решения.

Силовой кабель ВВГ с маркировкой

Важно! Главное в надёжной электрической проводке — найти хорошего профессионала. Заниматься проведением электротехнических работ должен специально обученный специалист с допуском к электромонтажным работам и с соответствующим опытом.

Кабели ВВГ

Проводники, передающие и распределяющие электроэнергию с напряжением до 1000 В. Внешняя изоляция из поливинилхлорида, чаще чёрного цвета. Жилы гибкие одно- и многопроволочные. Цвет жил: РЕ — желто-зелёный, N — голубой/белый с голубой полосой, Ф — белый.

Важно! Для квартир применяются изделия с сечением 6 мм2, для частных домов — 16 мм2.

Модификации кабеля:

АВВГ — с алюминиевой жилой;
ВВГП — плоское сечение;
ВВГнг —с огнеупорной оболочкой;
ВВГз — резиновая изоляция между отдельными жилами.

Кабель ВВГнг- LS.

Важно! Электропровод подходит для монтажа открытой (в коробах) и закрытой проводки. Срок службы 30 лет.

Кабель NYM

Электроизделие с 1–5 медными жилами в ПВХ изоляции. Между жилами имеется резиновое уплотнение, обеспечивающее термостойкость, влагостойкость и прочность. Электрокабель предназначен для монтажа силовых и осветительных сетей в промышленных и жилых помещениях.

Кабель NYM 3×2,5

Производители

Несмотря на отсутствие ГОСТа и современных ТУ для электроизделия ПУГНП, многие производители, включая крупные заводы, продолжают выпускать провод.

Рыбинсккабель

Рыбинский кабельный завод — ведущее предприятие кабельной промышленности с широкой номенклатурой выпускаемых изделий: до 13000 марко-размеров продукции с медными и алюминиевыми жилами. Входит в десятку крупнейших заводов России. Производит силовые, монтажные, контрольные и другие кабели. Переходит на выпуск изделий с низким дымо- и газовыделением. Для монтажа проводки до 1000В выпускает изделия АВВГ, ВВГнг, NYM, и ПУГНП.

Чувашкабель

АО завод «Чувашкабель» выпускает до 8000 марко-размеров КП. Производит силовые, монтажные, радиочастотные, провода для электропередач. Используются современные технологии: двухслойное эмалирование, гальваническое нанесение Ag, Ni, Cu, радиационная сшивка. Кабель ПУГНП предприятие не выпускает.

Завод Чувашкабель

Сарансккабель

Завод выпускает широкий спектр кабельно-проводниковой продукции: силовые, магистральные, телефонные, магистрально-блокировочные и другие кабели. Развивается производство огнестойкой продукции с термическими барьерами и с изоляцией из кремнийорганической резины. Выпускает провода: ВВГ, ВВГнг, ПУГНП.

Москабель

Завод входит в тройку крупнейших российских производств. Выпускает только сертифицированную продукцию. Производит силовые кабели, провода для ЛЭП и АЭС, обеспечивает электропотребности Московского метрополитена. На предприятии внедряются современные технологии — изоляция из вулканизированного полиэтилена с повышенной огнестойкостью (индекс нг-FR). Завод выпускает изделия ВВГнг, ВВГ-LS.

Московский кабельный завод

Обеспечить пожаробезопасность своего жилища можно, используя электропровод ПУГНП по назначению, а также соблюдая условия применения. При монтаже проводки в квартире или частном доме целесообразно использовать провода ВВГ или NYM различной модификации с соответствующими характеристиками по ПУЭ.

Кабель пугнп технические характеристики — Инженер ПТО

Расшифровка маркировки

Название провода ПУГНП расшифровывается так:

П – провод.
УН – универсальный.
Г – гибкий.
П – плоский.

Вы могли заметить, что в обозначении буква Г не на своем месте, ведь буквы УН – обозначают «универсальный. Неизвестно почему так произошло. Но следует сказать о том, что есть монолитный провод ПУНП. Кстати он бывает и в медном и в алюминиевом исполнении, в остальном его технические характеристики подобны ПУГНП.

Площадь поперечного сечения жилы также указывается в маркировке, типа: ПУГНП 2х2.5. Такое обозначение расшифровывается как 2 жилы по 2,5 мм 2 . Фактическое сечение может быть ниже до 30% от номинального. Это связано с тем, что ТУ по которому изготовлен этот провод не регламентирует строгого соответствия по сечению, в нём разрешенная погрешность при изготовлении равняется 30%. Это значит что заявленные 1,5 «квадрата» могут в реальности равняться 1, что на практике представляет большую опасность.

Конструкция

Провод представляет собой две или три гибких многопроволочных жилы, каждая из которых заключена в изоляцию, все жилы покрыты слоем общей изоляции. В ПУГНП синим цветом маркируется нулевой проводник, а в трёхжильной версии – зелено-желтым (полосами) заземляющий. Наружная изоляция белого цвета, что видно на фото ниже. На этом описание внешних параметров заканчивается. Он производится согласно техническим условиям ТУ 3551-001-97568813-2008.

Основные параметры

Технические характеристики провода ПУГНП:

Жилы изготовлены из меди, минимум из 7 проволок толщиной от 0,3 мм каждая.
Напряжения: 450В постоянного тока, 1000В переменного.
Материал изоляции – ПВХ.
Рабочая температура в диапазоне от -50°C до +50°C. При длительном нагреве выдерживает до 70°C, а при кратковременном +80°C.
Температура монтажа не ниже -15°C, при большем морозе изолирующий слой может повредиться.
Тип монтажа – неподвижный.
Гибкость: не менее 10 наружных диаметров провода.
Влажность окружающей среды до 100% (при t=+35°C).
Срок эксплуатации – 15 лет.
Сопротивление изоляции 10 МОм.
Строительная длина от 100 м.
Диапазон сечений жил для двух жильного провода от 0,35 мм 2 до 6,0 мм 2 , для трёхжильного – от 0,35 мм 2 до 4,0 мм 2 .

Предлагаем ознакомиться с таблицей веса и наружного диаметра при определенных сечениях провода ПУГНП:

На рынке есть много производителей, которые производят ПУГНП. Стоит отметить, что технические характеристики зависят от ответственности производителя. Среди них можно выделить:

ОАО «Беларускабель», Мозырь
ООО «Луки-Кабель», Великие Луки
ООО «ТД ПромЭл», Орел

Область применения

Провод предназначен для подключения цепей освещения напряжением до 250В

. Однако технические характеристики позволяют использовать и его для питания силовых цепей, например розеток. Допустимый ток кабеля зависит от его сечения, поэтому следует учесть, что максимальное поперечное сечение жил ПУГНП – до 6 мм 2 . Это надо учесть при расчете токовой нагрузки.

Как уже было сказано, данный проводник запрещен ПУЭ. Причин этому несколько:

Производится по устаревшим ТУ с большими допусками по сечению. Кроме того номинальное сечение в одном месте провода не гарантирует то, что по всей его длине оно будет неизменным. Возможно, что в отдельных местах жила будет тоньше.
Тонкая изоляция. Слой изоляции ПУГНП на жиле доходит до 0,3 мм в самом плохом случае, слой наружной – до 0,5 мм. Притом, что согласно ПУЭ минимальная толщина изоляции должна быть от 0,4 мм. Это приводит к лёгкой повреждаемости изолирующего слоя. При прокладке это стоит учитывать. Открытая прокладка, прокладка в земле или в воде нежелательна (скорее недопустима). Нужно использовать гофру, кабель-каналы или металлические трубы.
Из-за тонкой изоляции возникает повышенная опасность возгорания проводки.

Однако, не смотря на запреты, часто данный проводник используют для временных линий. Для капитального ремонта проводки настоятельно рекомендуем присмотреться к другим кабелям. Чем можно заменить ПУГНП? Для качественной проводки можно использовать кабель ВВГ, ВВГнг или NYM – это его аналоги, которые не запрещенные ПУЭ.

Расшифровка марки, назначение, характеристики, особенности применения

Расшифровка маркировки ПУГНП определена ТУ, звучит так:

П – провод установочный;
У – универсальный;
Г – гибкий, жила скручена из большого количества тонких медных проволок;
Н – низкий порог электрической прочности;
П – плоская конструкция.

После указания марки цифрами наносится количество жил, их сечение.

ГОСТ 7399-97 на установочные проводники, работающие в сетях напряжением до 660В:

Нормированные значения номинального сечения жилы (соответственно, диаметр), приводит таблица. Удельная проводимость меди данной площади определяет значение активного электрического сопротивления. Норма должна пресечь использование для изготовления проводника материала низкого качества:

Нормированная толщина слоя изоляции, оболочки зависит от количества проводников, их сечения. Габаритные размеры, вес провода:

Конкретные значения указанных выше величин могут отличаться от ГОСТ:

Сопротивление жилы, из-за возможности уменьшения ее диаметра до 25%, может быть выше стандартного;
Назначение провода для работы в сетях постоянного, переменного частотой 50 Гц тока, напряжение которых до 250В (вместо 660), позволяет производителю делать слой пластика тоньше;
Слой изоляции, оболочки, не менее 0,4 мм;
Диапазон температуры эксплуатации: -15 ÷ 50°С;
Относительная влажность, до: 98%.
